Proel PLDM6KN USER’S MANUAL

Dimmer 6ch

PLDM6KN

MANUALE UTENTE

USER MANUAL

1

Rev. 02-07/12

INDICE

GENERALE ..........................................................................................................................3

CARATTERISTICHE TECNICHE .....................................................................................3

PRECAUZIONI PRIMA DELL’INSTALLAZIONE......................................................... 3

PANNELLO FRONTALE................................................................................................... 4

PANNELLO POSTERIORE...............................................................................................4

FUNZIONAMENTO ..........................................................................................................4

ATTENZIONE .....................................................................................................................5

TABLE OF CONTENTS

GENERAL.............................................................................................................................6

TECHNICAL SPECIFICATIONS ...................................................................................... 6

PRECAUTIONS BEFORE INSTALLING......................................................................... 6

FRONT PANEL ...................................................................................................................7

REAR PANEL.......................................................................................................................7

OPERATION........................................................................................................................7

WARNING ...........................................................................................................................8

2

GENERALE

Questo modello è un modulo dimmer a 6 canali.
Possiede una varietà di funzioni che includono le modalità di controllo DMX, analogico 0/10 e manuale,
controllo preriscaldo, protezione da sovraccarico

CARATTERISTICHE TECNICHE

Alimentazione: Input monofase o trifase

AC 230V ~ 50 – 60 Hz (CE) / AC 380V ~ 50 – 60 Hz
Output: 10 A per canale max,., Totale 60 A max.
Fusibile: Interruttore magnetotermico 10 A
Dimensioni: mm 482×370×85
Peso: 7.1 kg

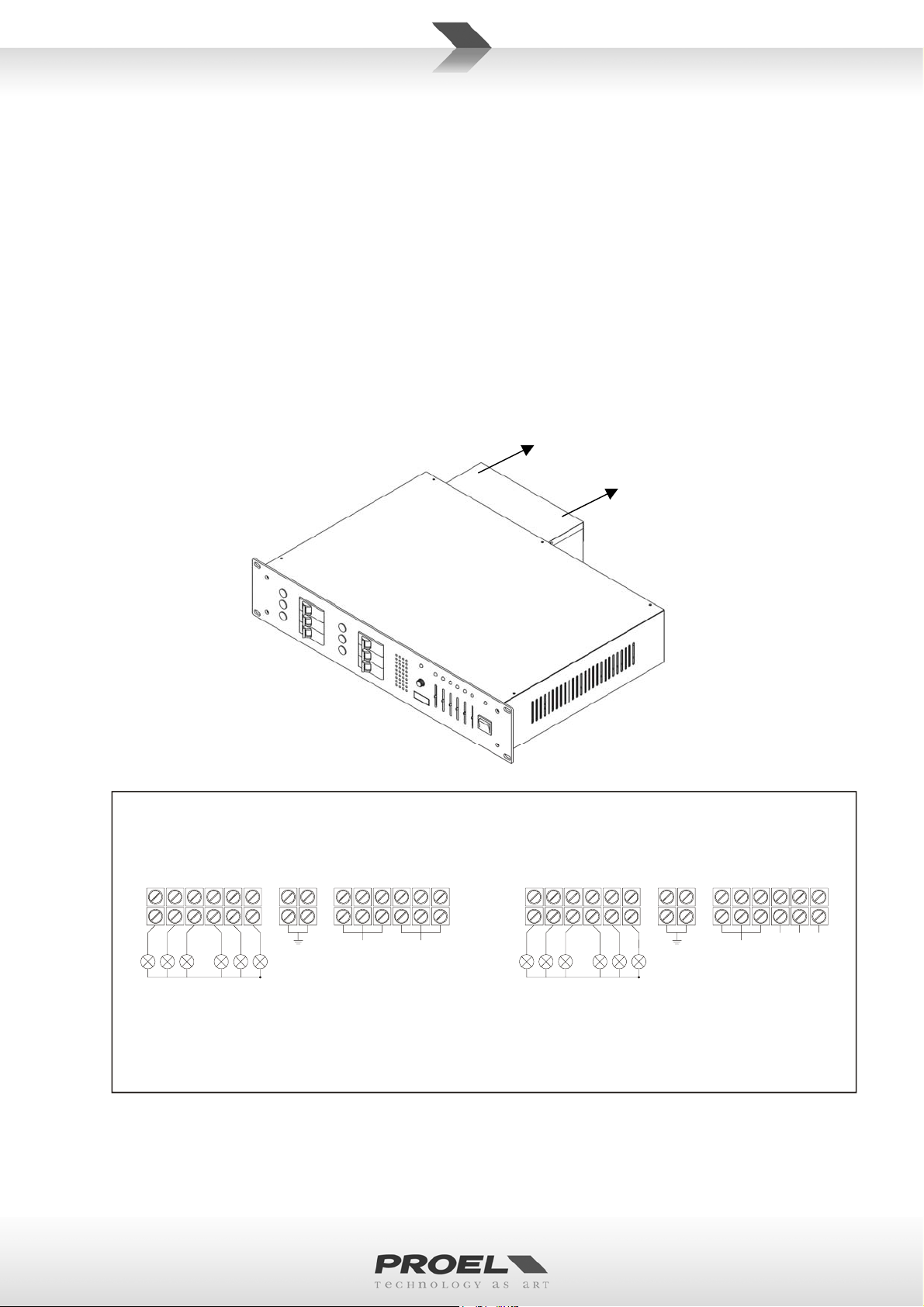

PRECAUZIONI PRIMA DELL’INSTALLAZIONE

Montaggio:
Rimuovere il coperchio posteriore del cablaggio, sistemare il cablaggio in base al diagramma di
cablaggio stampato sulla parte superiore del dimmer (tale operazione deve essere effettuata da
personale qualificato e in assenza di alimentazione).

SINGLE PHASE CONNECTION

Ch1 Ch2 Ch3 Ch4 Ch5 Ch6

OUTPUT 10A/CH - TOTAL 60A

NL

N

Ch1 Ch2 Ch3 Ch4 Ch5 Ch6

OUTPUT 10A/CH - 20A PER PHASE - TOTAL 60A

THREE PHASE CONNECTION

N

L3

L1

N

L2

3

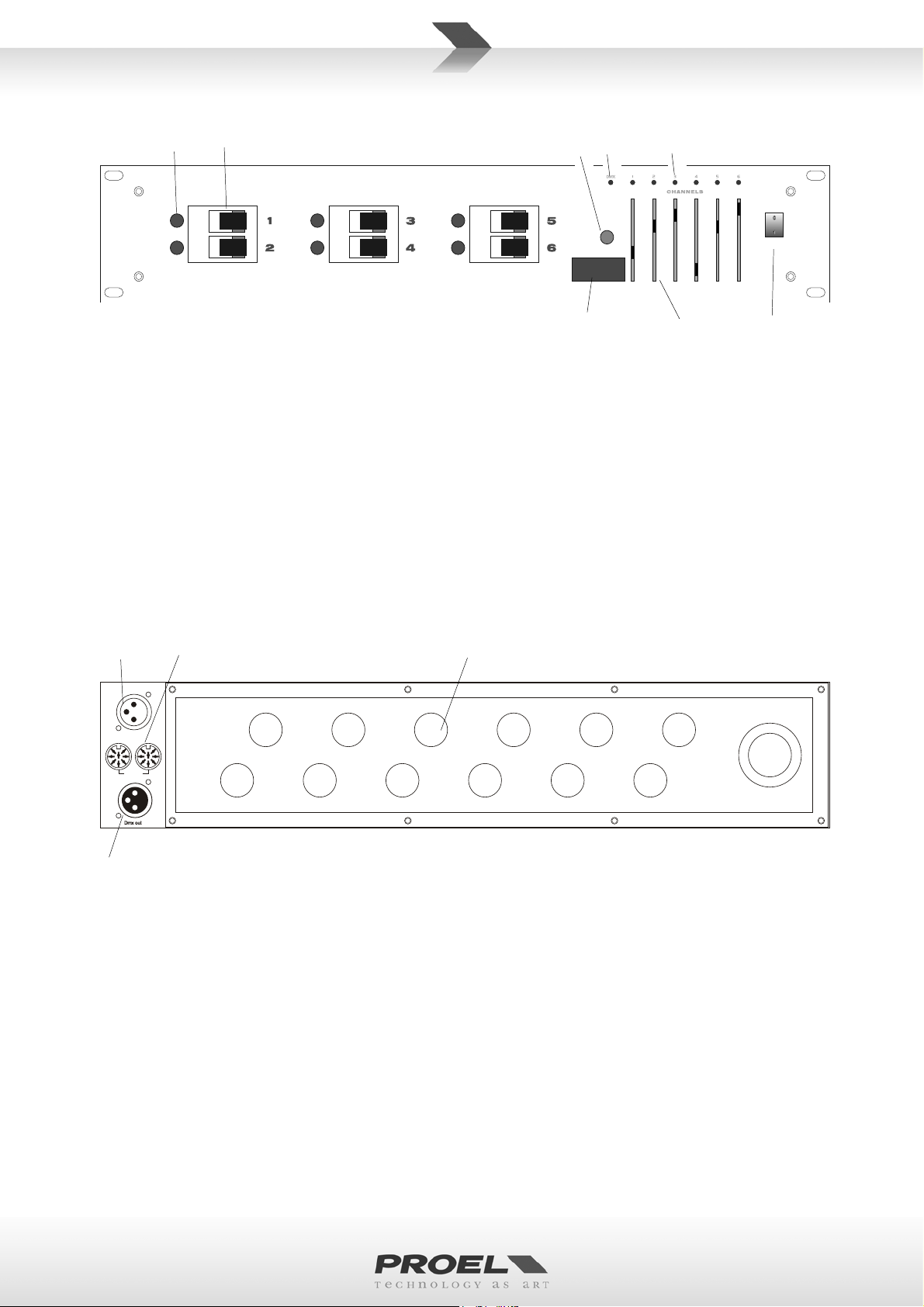

PANNELLO FRONTALE

1

2

4 5 6

POWER

DMX ADDRE SS

3

7 8

1. Indicatore canale (×6). Questi indicatori si accendono quando viene alimentato il carico e si spengono
quando il carico viene disconnesso.

2. Interruttore magnetico (×6). Questo interruttore automatico interromperà automaticamente
l’alimentazione quando il carico di corrente eccede 10A.

3. Interruttore Dip. Questi interruttori sono utilizzati per selezionare il valore iniziale del canale.

4. Controllo PREHEAT. Questo controllo regola il punto di illuminazione iniziale (preriscaldo).

5. Indicatore del DMX.

6. Indicatore dimmer del canale (×6)

7. Controllo dimmer del canale (×6). Questi controlli regolano l’appropriato livello dimmer del canale.

8. Interruttore power.

PANNELLO POSTERIORE

2

Dmx in

3 4

Analog

Dm x out

1

1. Presa output DMX. Serve a connettersi alla presa input DMX della successiva unità per il controllo
parallelo.

2. Presa input DMX. Serve a connettersi ai segnali input DMX.

3. Input / Output ANALOG (presa din a 8 pin)

4. Porta cablaggio output (×6). Serve a connettersi all’output di 6 canali, 10 A per canale max, Totale 60 A
max.

FUNZIONAMENTO

1. Assicurarsi che i requisiti di alimentazione corrispondano a quelli specificati su questa unità.

2. Impostare correttamente le connessioni dei cavi (vedere diagramma delle connessioni).

3. Applicare i segnali di controllo richiesti.

4. Fare in modo che i cavi siano connessi in maniera appropriata, accendere l’interruttore power.

5. Se il controllo PREHEAT è impostato al massimo, il livello dimmer del canale dovrebbe essere al 50%
del dimmer massimo impostato.

6. Ricezione segnali DMX

• Innanzitutto selezionare il canale iniziale per applicare i segnali DMX.

4
