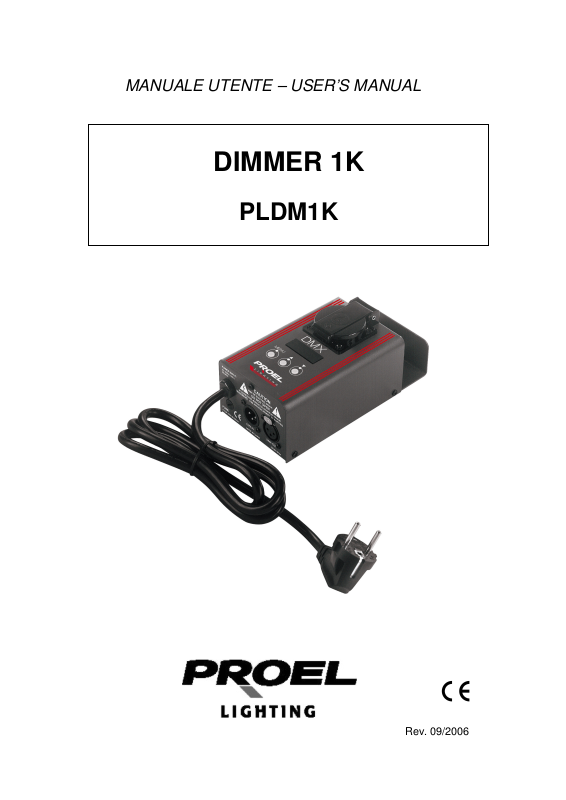

Proel PLDM1K USER’S MANUAL

Rev. 09/2006

MANUALE UTENTE – USER’S MANUAL

DIMMER 1K

PLDM1K

2

INDICE

CARATTERISTICHE GENERALI ............................................ 4

CARATTERISTICHE TECNICHE ............................................ 5

ISTRUZIONI GENERALI ...................................................... 5

UTILIZZO SICURO ED EFFICIENTE ................................... 5

AVVERTENZE........................................................................ 6

CONTROLLO E FUNZIONI..................................................... 7

PANNELLO FRONTALE ...................................................... 7

PANNELLO POSTERIORE.................................................. 8

GUIDA AL FUNZIONAMENTO................................................ 8

MODALITÀ DMX ADDRESS ................................................ 9

MODALITÀ SWITCH PACK ................................................. 9

MODALITÀ DIMMER PACK............................................... 10

TABLE OF CONTENTS

GENERAL FEATURES ......................................................... 12

TECHNICAL SPECIFICATIONS............................................ 13

GENERAL INSTRUCTIONS............................................... 13

SAFE AND EFFICIENT USE.............................................. 13

PRODUCT CARE ................................................................. 14

CONTROLS AND FUNCTIONS ............................................ 15

FRONT PANEL.................................................................. 15

REAR PANEL .................................................................... 16

OPERATION GUIDE............................................................. 16

DMX ADDRESS MODE ..................................................... 17

SWITCH PACK MODE....................................................... 17

DIMMER PACK MODE ...................................................... 18

3

CARATTERISTICHE GENERALI

Grazie per l’acquisto del dimmer PLDM1K. Questo modello è un
modulo dimmer ad un canale. Possiede una varietà di funzioni
che includono:

Porta DMX IN / OUT standard a 3 poli per fornire

•

informazioni sul dimmer;
Modalità SWITCH PACK o DIMMER PACK;

•

Assegnazione DMX, Dimmer Preset e Dimmer Limit;

•

Memoria in caso di mancanza di alimentazione;

•

Display per la visualizzazione dell’attività in corso e lo

•

stato della funzione.
È stato impiegato i massimo sforzo per far convergere affidabilità
e solidità in ciascuna unità. I nuovi prodotti vengono
costantemente aggiornati per soddisfare le esigenze del mondo
dello spettacolo e dell’industria lighting. I Vostri commenti
riguardo i nostri prodotti e servizi sono molto graditi.

È un piacere e un privilegio essere al vostro servizio.

4

5

CARATTERISTICHE TECNICHE

Input di alimentazione

AC 230V ~ 50Hz
Output canale

6 A max
Ingresso / uscita DMX

Prese XLR a 3 poli
Fusibile

F6.3 A 250V 5×20 mm
Dimensioni (mm)

182×92×65
Peso (kg)

1,1

ISTRUZIONI GENERALI

Leggere attentamente le istruzioni contenute in questo manuale
prima di installare od utilizzare il prodotto. Successivamente,
conservare il manuale in un luogo sicuro allo scopo di poterlo
consultare in futuro.

UTILIZZO SICURO ED EFFICIENTE

•

Questo prodotto deve essere collegato a terra.

•

Evitare che liquidi infiammabili, acqua od oggetti metallici
penetrino nell’apparecchio.

•

Evitare di danneggiare il cavo di alimentazione.

•

Non aprire l’apparecchio, nessun componente può essere
riparato dall’utente. Per la riparazione consultare sempre
personale autorizzato.

•

In caso di problemi di funzionamento (odore di bruciato,
ecc…) cessare immediatamente l’utilizzo, disconnettere la
presa dell’alimentazione e rivolgersi al proprio rivenditore per
un controllo oppure contattare direttamente la PROEL Spa.

Per prevenire rischi di incendio o di shock elettrico, non

•

esporre il prodotto alla pioggia o all’umidità.
Evitare di eseguire la riparazione. Eventuali interventi da

•

parte di personale non qualificato ne provocherebbe danni o il
funzionamento difettoso.

AVVERTENZE

Questo prodotto è destinato all’esclusivo utilizzo interno.

•

Provvedere a non precludere la ventilazione durante l’utilizzo.

•

Disconnettere la presa di alimentazione quando l’unità non

•

viene utilizzata per lunghi periodi.
Non utilizzare l’unità in luoghi esposti ad eccessiva umidità,

•

vibrazioni o urti.
Porre l’unità in una posizione stabile.

•

Non smontare o apportare modifiche all’apparecchio.

•

6
