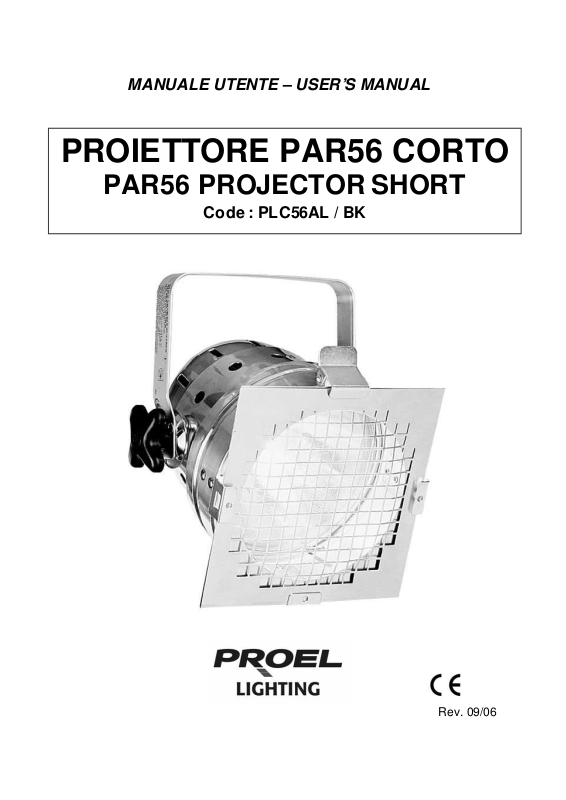

Proel PLC56AL User Manual

MANUALE UTENTE – USER’S MANUAL

PROIETTORE PAR56 CORTO

PAR56 PROJECTOR SHORT

Code : PLC56AL / BK

Rev. 09/06

INDICE:

DESCRIZIONE……………………………………………………………… p. 3
SPECIFICHE TECNICHE………………………………………………….. p. 3
ISTRUZIONI DI SICUREZZA………………………………………………. p. 3
ISTRUZIONI PER L’INSTALLAZIONE……………………………………. p. 4

INSERIMENTO / SOSTITUZIONE LAMPADA…………………………… p. 4
INSTALLAZIONE DEL PROIETTORE……………………………………. p. 6
CONDIZIONI D’USO………………………………………………………… p. 7

TABLE OF CONTENTS:

DESCRIPTION……………………………………………………………… p. 7
TECHNICAL SPECIFICATIONS………………………………………….. p. 7
SAFETY INSTRUCTIONS…………………………………………………. p. 7
INSTALLATION INSTRUCTIONS…………………………………………. p. 8
FITTING / EXCHANGING THE LAMP……………………………………. p. 8

RIGGING……………………………………………………………………… p.10
CONDITION OF USE……………………………………………………….. p.12

2

L = marrone

N = blu

GND = giallo/verde

DESCRIZIONE

Grazie per aver scelto Il proiettore PAR56 corto PLC56AL / BK
Il proiettore è destinato esclusivamente per uso professionale.

SPECIFICHE TECNICHE

- Tensione alimentazione: 230V / 50Hz

- Lampada: alogena 300W PAR56 (PLLPP56V) – GX16d

alogena bispina 500W M40 (PLLP500M40) – GY 9.5
quando si usa un riflettore PAR 56
alogena bispina 300W M38 (PLLP300M38) – GY 9.5

quando si usa un riflettore PAR 56

ISTRUZIONI DI SICUREZZA

Attenzione, durante le fasi di uso e manutenzione, devono essere prese alcune
precauzioni onde evitare danneggiamenti alle strutture meccaniche ed elettriche
del prodotto.

Prima di utilizzare il prodotto, si prega di leggere le seguenti istruzioni. Prendere
visione del manuale d’uso e conservarlo per successive consultazioni.

Posizionare l’apparecchio al riparo dagli agenti atmosferici e a distanza di
sicurezza dall’acqua e da luoghi ad alto grado di umidità

Evitare che qualsiasi sostanza liquida vada all’interno del prodotto

Collegare il prodotto ad una linea di alimentazione adeguata, facendo uso del
cavo di rete in dotazione, controllando che sia sempre in buono stato.

Fare attenzione che il punto di alimentazione sia dotato di una efficiente presa di
terra

3

Disconnettere il cavo di rete se il proiettore non viene utilizzato per un lungo
periodo di tempo

In caso di guasto o manutenzione, il proiettore deve essere ispezionato da
personale qualificato e a conoscenza delle norme sulla sicurezza.

Assicurarsi che l’apparecchio non sia collegato all’alimentazione prima di
installare la lampada o movimentare lo stesso.

Non utilizzare tensione di alimentazione o tipo di lampada diversi da quelli
indicati

Durante l’utilizzo del faro, si potrebbero generare elevate temperature. Non porre
vicino l’apparecchio oggetti infiammabili o esplosivi, non toccare il faro

direttamente con le mani.

Assicurarsi che la distanza del faro da tutti gli altri oggetti sia almeno di mt. 2,5

Non guardare direttamente la lampada, ciò potrebbe provocare danni agli occhi.

ISTRUZIONI PER L’INSTALLAZIONE

Questo prodotto è adatto per uso interno, la massima temperatura dell’ambiente
all’interno del quale deve operare deve essere inferiore a 25°C.

Prima di utilizzare per la prima volta il prodotto, aprire l’imballo per accertarsi che
non ci siano danni provocati durante il trasporto.

INSERIMENTO / SOSTITUZIONE LAMPADA

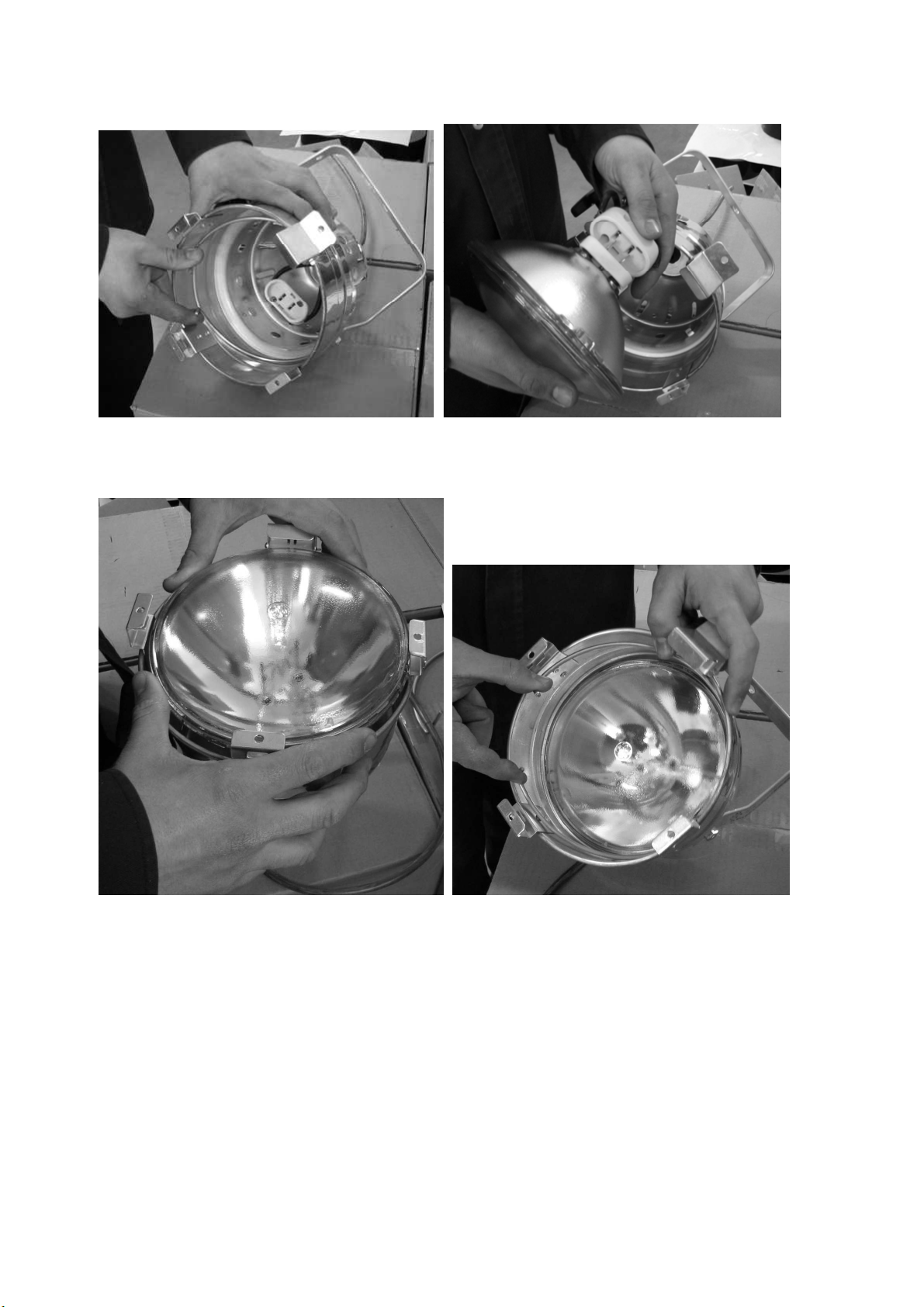

- Rimuovere l’anello di bloccaggio della lampada (fig.1).

- Inserire le connessioni elettriche della lampada nel portalampada (fig.2).

- Inserire la lampada nel faro facendola scivolare delicatamente (fig.3).

- Bloccare la lampada con l’anello di bloccaggio (fig.4).

Prima di sostituire la lampada, assicurarsi che l’apparecchio sia scollegato dalla
rete e che la lampada si sia raffreddata (la temperatura della stessa può
raggiungere i 180°C).

4
