Bedienungsanleitungen
Waschtrockner
DE
Deutsch,1
! |
Dieses Symbol erinnert Sie daran, das vorlie- |
DE |
gende Handbuch zu lesen. |
|
|
|
||
INHALTSVERZEICHNIS
Installation, 2-3
Auspacken und Aufstellen
Wasserund Elektroanschlüsse
Erster Waschgang
Technische Daten
PWWT X 86G6
Reinigung und Pflege, 4
Abstellen der Wasserund Stromversorgung Reinigung des Gerätes
Reinigung der Waschmittelschublade Pflege der Gerätetür und Trommel Reinigung der Pumpe
Kontrolle des Wasserzulaufschlauchs
Vorsichtsmaßregeln und Hinweise, 5
Allgemeine Sicherheit Entsorgung
Beschreibung des Waschtrockner, 6-7
Bedienblende Display
Durchführung eines Waschoder Trockenzyklus, 8
Programme und Zusatzfunktionen, 9-10
Programmtabelle
Zusatzfunktionen
Push&Wash+Dry
Waschmittel und Wäsche, 11-12
Waschmittelschublade Bleichen
Vorsortieren der Wäsche Sonderprogramme

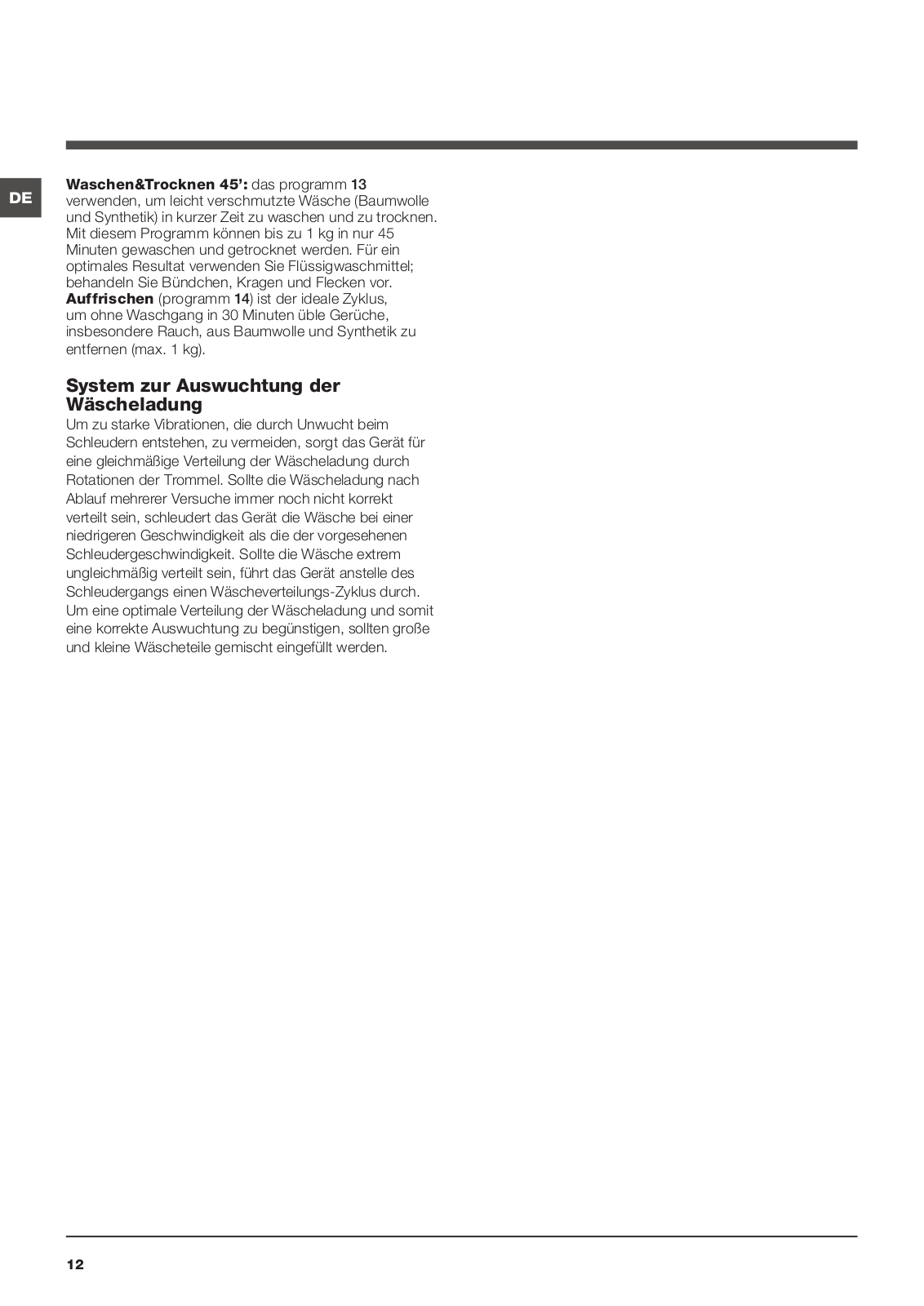

System zur Auswuchtung der Wäscheladung
Störungen und Abhilfe, 13
Kundendienst, 14
1
Aufstellung
! Es ist äußerst wichtig, diese Bedienung- DE sanleitung sorgfältig aufzubewahren, um sie
jederzeit zu Rate ziehen zu können. Sorgen Sie dafür, dass sie im Falle eines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der neue Inhaber die Möglichkeit hat, diese zu Rate zu ziehen.
! Lesen Sie bitte folgende Hinweise aufmerksam durch: sie liefern wichtige Informationen hinsichtlich der Installation, des Gebrauchs und der Sicherheit.
Auspacken und Aufstellen
Auspacken
1.Gerät auspacken.
2.Sicherstellen, dass der Waschvollautomat keine Transportschäden erlitten hat. Schließen Sie das Gerät im Falle einer Beschädigung bitte nicht an und kontaktieren Sie Ihren Händler.
3.Die 4
Transportschutzschrauben ausschrauben und das an der
Rückwand befindliche Gummiteil und das entsprechende Abstandsstück abnehmen (siehe Abbildung).
4.Die Löcher mittels der mitgelieferten Kunststoffstöpsel schließen.
5.Sämtliche Teile aufbewahren: Sollte der Waschvoll-automat erneut transportiert werden müssen, müssen diese Teile wieder eingesetzt werden.
! Verpackungsmaterial ist kein Spielzeug für Kinder.
Nivellierung
1. Der Waschvollautomat muss auf einem ebenen, festen Untergrund aufgestellt werden, ohne diesen an Wände, Möbelteile oder ähnliches anzulehnen.
2. Sollte der Boden nicht perfekt eben sein, müssen die Unebenheiten durch
Anbzw. Ausdrehen der vorderen Stellfüße ausgeglichen werden
(siehe Abbildung), der auf der Arbeitsfläche z u e r m i t t e l n d e Neigungsgrad darf 2°
nicht überschreiten.
Eine präzise Nivellierung verleiht dem Gerät die erforderliche Stabilität, durch die Vibrationen, Betriebsgeräusche und ein Verrücken des Gerätes vermieden werden. Bei Teppichböden müssen die Stellfüße so reguliert werden, dass ein ausreichender Freiraum zur Belüftung unter dem Waschvollautomaten gewährleistet ist.
Wasserund Elektroanschlüsse
Anschluss des Zulaufschlauches
1. Schrauben Sie den Wasserschlauch an einen Kaltwasserhahn mit ¾-Zoll- Gewindeanschluss an
(siehe Abbildung). Lassen Sie das Wasser vor dem Anschluss so lange auslaufen, bis klares Wasser austritt.
2. Das andere Ende des Schlauches an den oben rechts am Rückteil des
Waschvollautomaten befindlichen Wasseranschluss anschließen (siehe Abbildung).
3. Der Schlauch darf nicht eingeklemmt oder abgeknickt werden.
! Der Wasserdruck muss innerhalb der Werte liegen, die in der Tabelle der Technischen Daten angegeben sind (siehe nebenstehende Seite).
!Sollte der Zulaufschlauch nicht lang genug sein, dann wenden Sie sich bitte an einen Fachhändler oder an einen autorisierten Fachmann.
!Verwenden Sie niemals bereits gebrauchte Schläuche.
!Verwenden Sie die Schläuche, die mit dem Gerät geliefert wurden.
2
Anschluss des Ablaufschlauches
65 - 100 cm |
Schließen Sie den Ablaufschlauch, ohne ihn dabei zu knicken, an eine Ablaufleitung, oder an einen in der Wand, in einer Höhe von 65cm bis 100cm an.
Oder hängen Sie
den Ablaufschlauch
in ein Becken oder eine Wanne ein;
befestigen Sie ihn in
diesem Falle mittels
der Führung
(beim Kundendienst
erhältlich) an dem
Wasserhahn (siehe Abbildung). Das freie
Ablaufschlauchende darf nicht unter Wasser bleiben.
! Verlängerungsschläuche sollten nicht eingesetzt werden, sollte dies jedoch absolut unvermeidlich sein, muss die Verlängerung denselben Durchmesser des Originalschlauchs aufweisen und darf eine Länge von 150 cm nicht überschreiten.
Elektroanschluss
Vor Einfügen des Netzsteckers in die Steckdose ist sicherzustellen, dass:
•die Steckdose über eine normgerechte
Erdung verfügt;
•die Steckdose die in den Technischen Daten angegebenen Höchstlast des Gerätes trägt
(siehe nebenstehende Tabelle);
•die Stromspannung den in den Technischen
Daten angegebenen Werten entspricht (siehe nebenstehende Tabelle);
•die Steckdose mit dem Netzstecker des
Waschtrockner kompatibel ist. Andernfalls muss der Netzstecker (oder die Steckdose) ersetzt werden.
!Der Waschtrockner darf nicht im Freien installiert werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen.
!Die Steckdose muß jederzeit zugänglich sein.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
! Verwenden Sie bitte keine Verlängerungen |
|
|||||
DE |
||||||
oder Mehrfachstecker. |
||||||
|
||||||
|
|
|
|
|
|
|
!Das Netzkabel darf nicht gebogen bzw. eingeklemmt werden.
!Das Versorgungskabel darf nur durch autorisierte Fachkräfte ausgetauscht werden.
Achtung! Der Hersteller übernimmt keinerlei Haftung, sollten diese Vorschriften nicht genau beachtet werden.
Erster Waschgang
Lassen Sie nach der Installation bzw. vor erstmaligem Gebrauch erst einen Waschgang (mit Waschmittel) ohne Wäsche durchlaufen. Stellen Sie hierzu das Waschprogramm „AUTO REINIGEN“ ein (siehe „Reinigung des Gerätes“).
Technische Daten
Modell |
PWWT X 86G6 |
|
|
|
|
Abmessun- |
Breite 59,5 cm |
|
Höhe 85 cm |
||
ge |
||
Tiefe 54 cm |
||
|
||
Fassung- |
1 bis 8 kg für Waschzyklus |
|
svermögen |
1 bis 6 kg für Trockenzyklus |
|
Elektroan- |
siehe das am Gerät befindli- |
|
schlüsse |
che Typenschild |
|
Wasseran- |
Höchstdruck 1 MPa (10 bar) |
|
Mindestdruck 0,05 MPa (0,5 bar) |
||
schlüsse |
||
Trommelvolumen 58 Liter |
||
|
||
Schleuder- |
bis zu 1600 U/min. |
|
touren |
||
|
||
|
Waschen: programm 6; |
|
|
Temperatur 60°C; bei einer |
|
|
Lademenge von 8 kg. |
|
Prüfpro- |
Trocken: Das Waschpro- |
|
gramme |
gramm 6 auswählen und die |
|
gemäß |
Trocknungsstufe „ “ für |
|
EN 50229 |
beide Ladungen einstellen. |
|
|
Das erste Trocknen muss |
|
|
mit der Nennladung ausge- |
|
|
führt werden. |
Dieses Gerät entspricht den folgenden EG-Richtlinien:
-EMC 2014/30/EU (elektromagnetische Verträglichkeit)
-2012/19/EU - WEEE
- LVD 2014/35/EU (Niederspannung)
3
Reinigung und Pflege
|
Abstellen der Wasserund |
|
DE |
||
Stromversorgung |
||
|
||
|
• Drehen Sie den Wasserhahn nach jedem |
|
|
Waschvorgang zu. Hierdurch wird der |
|
|
Verschleiß der Wasseranlage verringert und |
|
|
Wasserlecks vorgebeugt. |
|
|
• Ziehen Sie den Netzstecker aus der Steckdose, |
|
|
bevor Sie Ihren Waschtrockner reinigen. |
Reinigung des Gerätes
•Die Gehäuseteile und die Teile aus Gummi können mit einem mit warmer Spülmittellauge angefeuchteten Tuch gereinigt werden.
Vermeiden Sie den Einsatz von Löseund Scheuermitteln.
•Die Waschmaschine verfügt über ein „AUTO
REINIGEN“-Programm der inneren Teile, das gänzlich ohne Wäsche durchgeführt werden muss.
Als Hilfsmittel können bei diesem Waschgang Waschmittel (10 % von der für gering verschmutzte Kleidungsstücke empfohlenen Menge) oder spezifische Zusatzstoffe
für die Reinigung von Waschmaschinen verwendet werden. Es wird empfohlen, das Reinigungsprogramm alle 40 Waschgänge durchzuführen. Um das Programm zu aktivieren, drücken Sie fünf Sekunden lang gleichzeitig die Tasten A und B (siehe abb.). Das Programm startet automatisch und dauert etwa 70 Minuten. Um den Zyklus anzuhalten, drücken Sie die Taste START/PAUSE.
A
B
Reinigung der
Waschmittelschublade
1 |
2 |
Drücken Sie auf den Arretierhebel (1) und ziehen Sie die
Waschmittelschublade nach vorne hin heraus
(2) (siehe Abbildung).
Spülen Sie sie regelmäßig unter fließendem Wasser gründlich aus.
Pflege der Gerätetür und Trommel
•Lassen Sie die Gerätetür stets leicht offen stehen, um die Bildung unangenehmer Gerüche zu vermeiden.
Reinigung der Pumpe
Ihr Gerät ist mit einer selbstreinigenden Pumpe ausgerüstet, eine Wartung ist demnach nicht erforderlich. Es könnte jedoch vorkommen, dass kleine Gegenstände (Münzen, Knöpfe)
in die zum Schutz der Pumpe dienende Vorkammer (befindlich unter der Pumpe) fallen.
! Vergewissern Sie sich, dass der Waschgang abgeschlossen ist und ziehen Sie den Netzstecker heraus.
Zugang zur Vorkammer:
1 |
|
2 |
3 |
|
1. Nehmen Sie die Abdeckung an der Gerätefront ab, indem Sie zur Mitte hin drücken, dann drücken Sie beide Seiten nach unten und ziehen sie heraus
(siehe Abbildungen).
2. Drehen Sie den Deckel gegen den Uhrzeigersinn ab (siehe Abbildung): es ist ganz normal, wenn etwas Wasser austritt.
3.Reinigen Sie das Innere gründlich;
4.Schrauben Sie den Deckel wieder auf.
5.Bringen Sie die Abdeckung wieder an. Stellen Sie hierbei sicher, dass die Haken in die Schlitze eingreifen, bevor Sie die Abdeckung fest andrücken.
Kontrolle des Wasserzulaufschlauchs
Kontrollieren Sie den Zulaufschlauch mindestens einmal im Jahr. Weist er Risse bzw. Brüche auf, muss er ausgetauscht werden. Der starke Druck während des Waschprogramms könnte zu plötzlichem Platzen führen.
! Verwenden Sie niemals bereits gebrauchte Schläuche.
4
Vorsichtsmaßregeln und Hinweise
! Der Waschtrockner wurde nach den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten
aufmerksam gelesen werden.
Allgemeine Sicherheit
• Dieses Gerät wurde ausschließlich für den Einsatz im privaten
Haushalt konzipiert.
• Dieses Gerät darf von Kindern ab 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit unzureichender Erfahrung und Kenntnis verwendet werden, vorausgesetzt, sie werden überwacht oder sie haben eine ausreichende Einweisung in die sichere Nutzung des Geräts erhalten und haben die damit verbundenen Gefahren verstanden. Erlauben Sie Kindern nicht, mit dem Gerät zu spielen. Wartung und Reinigung dürfen nicht von unbeaufsichtigten Kindern ausgeführt werden. - Trocken Sie keine nicht gewaschenen Wäschestücke.
- Wäschestücke, die mit Substanzen wie Speiseöl, Nagellackentferner, Alkohol, Benzin, Kerosin, Fleckenentfernern, Terpentin, Wachse und Stoffe zum entfernen von Wachsen verschmutzt sind, müssen in warmen Wasser mit einer größeren Mengen Waschmittel gewaschen werden, bevor Sie in den Trockner gegeben werden dürfen. - Gegenstände wie Schaumgummi (Latex), Duschhauben, wasserdichte Textilien, Artikel mit einer Gummiseite oder Kleidung oder Kissen mit Latexanteilen dürfen nicht in dem Wäschetrockner getrocknet werden. -WeichspüleroderähnlicheProduktemüssengemäß derAnweisungendesHerstellersverwendetwerden. - Die Endphase eines Trockenzyklus erfolgt ohne Hitze (Abkühlzyklus), damit die Wäsche nicht beschädigt wird.
ACHTUNG: Halten Sie den Wäschetrockner nie vor Ablauf des Trockenprogramms an. Nehmen Sie in diesem Fall die Wäsche schnell aus dem Gerät heraus und hängen Sie sie sofort auf, damit sie abkühlen kann.
• Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und auch nicht mit nassen oder feuchten Händen oder Füßen.
• Ziehen Sie den Gerätestecker nicht am Kabel aus der
Steckdose, sondern nur am Netzstecker selbst.
• Öffnen Sie die Waschmittelschublade nicht, wenn das Gerät in Betrieb ist.
• Berühren Sie nicht das Ablaufwasser, es könnte sehr heiß sein.
• Öffnen Sie die Gerätetür nicht mit Gewalt: Der Sicherheits-
Schließmechanismus könnte hierdurch beschädigt werden.
• Bei etwaigen Störungen versuchen Sie bitte nicht, Innenteile selbst zu reparieren.
• HaltenSieKinderstetsvondeminBetriebbefindlichenGerätfern.
• WährenddesWaschgangskanndieGerätetürsehrheißwerden.
• Muss das Gerät versetzt werden, sollten hierfür zwei oder drei
Personen verfügbar sein. Versetzen Sie es niemals allein, das Gerät ist äußerst schwer.
• Bevor Sie die Wäsche einfüllen, stellen Sie bitte sicher, dass die Wäschetrommel leer ist.
• Während des Trocknens kann die Gerätetür heiß werden.
• Trocknen Sie keine Wäsche, die in brennbaren
Lösemitteln (wie Trielin) gewaschen wurde.
• Trocknen Sie weder Schaumgummi noch |
|
|
DE |
||
ähnliche Elastomer bzw. Gummimaterialien. |
||
• Vergewissern Sie sich, dass der Wasserhahn während des |
|
|
|
Trocknens auf ist.
• Leeren Sie komplett alle Taschen (Feuerzeuge,
Streichhölzer, etc.).
• Kinder unter 3 Jahren müssen von dem
Wäschetrockner ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.
Entsorgung
•Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen
Vorschriften, Verpackungsmaterial kann wiederverwertet werden.
•Gemäß der Europäischen Richtlinie 2012/19/EU (WEEE) über
Elektround Elektronik-Altgeräte dürfen ElektrohaushaltsAltgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne“ auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.
5
