PRESENTACION

1.1. INTRODUCCION.

Gracias por adquirir el procesador de voz con preamplificador de micrófonos
De-Esser, Expansor y ecualizador semi-paramétrico de 4 bandas PreSonus VXP. El
VXP es el único procesador de voz en el mercado que cuenta con un transformador
interno, un preamplificador de micrófonos de clase A, un compresor programado, De­Esser, Expansor, ecualizador de 4 bandas semi-paramátrico; Limitador de picos y una
salida digital de 96k/24 Bits, opcional. Tu VXP ha sido diseñado utilizando los mejores
y más avanzados componentes para ofrecerte una compresión y una puerta de ruido
limpias durante tiempo indefinido. Creemos que el VXP es una unidad de un sonido
excepcional y de un excepcional valor. Presonus Audio Electronics está decidida a
mejorar constantemente sus productos y cree que la mejor forma para desarrollar es ta
tarea es la de escuchar a los expertos en sus productos, nuestros apreciados clientes.

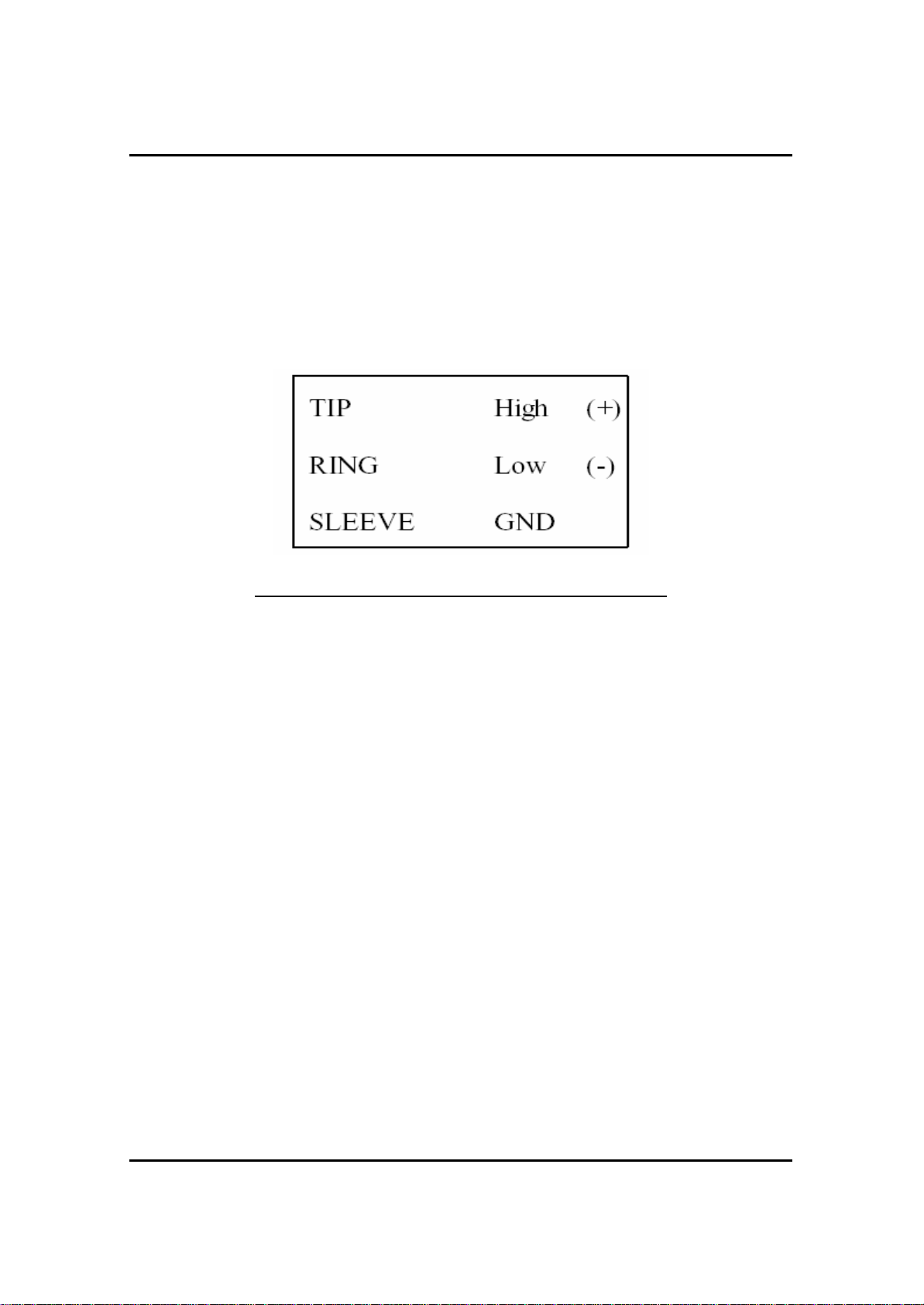

Presta una gran atención a las conexiones del VXP y tu sistema. Una toma de tierra
defectuosa suele ser la causa más habitual de los problemas de ruido de fondo en los
sistemas de sonido tanto en directo como en estudio. Te sugerimos que leas con
atención este manual para que conozcas sus prestaciones y aplicaciones, antes de
conectar el VXP. ¡Gracias de nuevo por adquirir nuestro producto, te deseamos buena
suerte y que disfrutes de tu VXP!.

4

PRESENTACION

1.2. CARACTERISTICAS

Este es un resumen de las principales características del VXP:

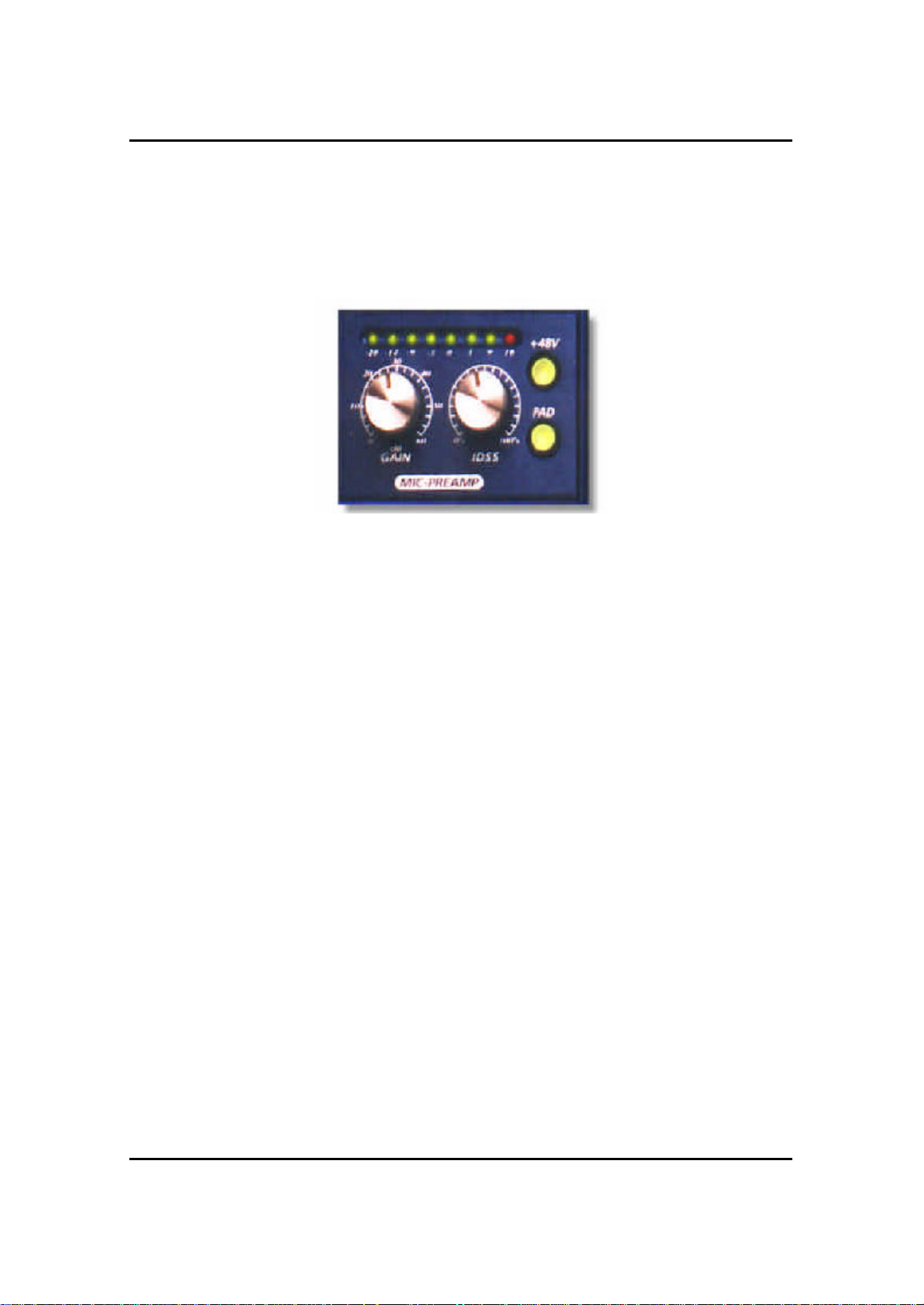

? Preamplificador de Micrófonos. Tu VXP contiene una entrada de Clase A seguida
de una etapa de ganancia con un servo dual. Esta característica se traduce en un nivel de
ruido bajísimo y un amplio control permitiendo al usuario del VXP resaltar la señal sin
aumentar el ruido de fondo. (NO hay condensadores)

? Entrada Phamton de 48 Volts. El VXP cuenta con una entrada Phantom. Cuando se inserta

en la entrada un conector de éste tipo, su alimentación se suministra con un flujo constante tanto
si se usa uno como si son los dos los canales utilizados. Esto asegura el rendimiento óptimo de
tus micrófono(s) de condensador y se elimina la distorsión asociada a la falta de alimentación.

- Pad. El VXP cuenta con un pad de 20 dB para reducir la señal entrante. Este pad proporciona
un volumen más adecuado cuando la señal proviene de equipos de alta potencia de salida
ofreciendo al usuario un mayor control sobre la señal de entrada y una mínima posibilidad de
saturar la entrada y por tanto de evitar la distorsión.

- Rango de volumen de +2 4 dBu. El VXP cuenta con un rango de volumen de + 24 dBu. Esta
característica te ofrece un amplio rango dinámico y una excelente respuesta ante los picos de
volumen más acusados.

5

PRESENTACION

- Control IDSS. El VXP ofrece un transformador de alta calidad para cada canal. El control
IDSS (este control ajusta la cantidad de corriente que llega al amplificador FET de la entrada
alterando los niveles armónicos de la señal al pasar) cuenta con un rango de ajuste de entre el
0% y 100%. En la posición 0% la señal pasa pura. A medida que abrimos el control (girándolo
en el sentido de las agujas del reloj) hacia el 100%, los armónicos de la señal se acentúan
“calentando” su sonido de la misma forma en que lo haría una válvula o al sonido de la
saturación analógica de una cinta. Este efecto tan destacado te ofrece el sonido de válvulas sin
los dolores de cabeza que suelen ir asociados a los aparatos de éste tipo (no hay válvulas que
cambiar, no hay desgaste por uso y no se convierten en “microfónicas”).

- Indicadores LED. Los indicadores luminosos LED proporcionan una lectura precisa
del nivel de entrada y una referencia rápida de la presencia de la señal.

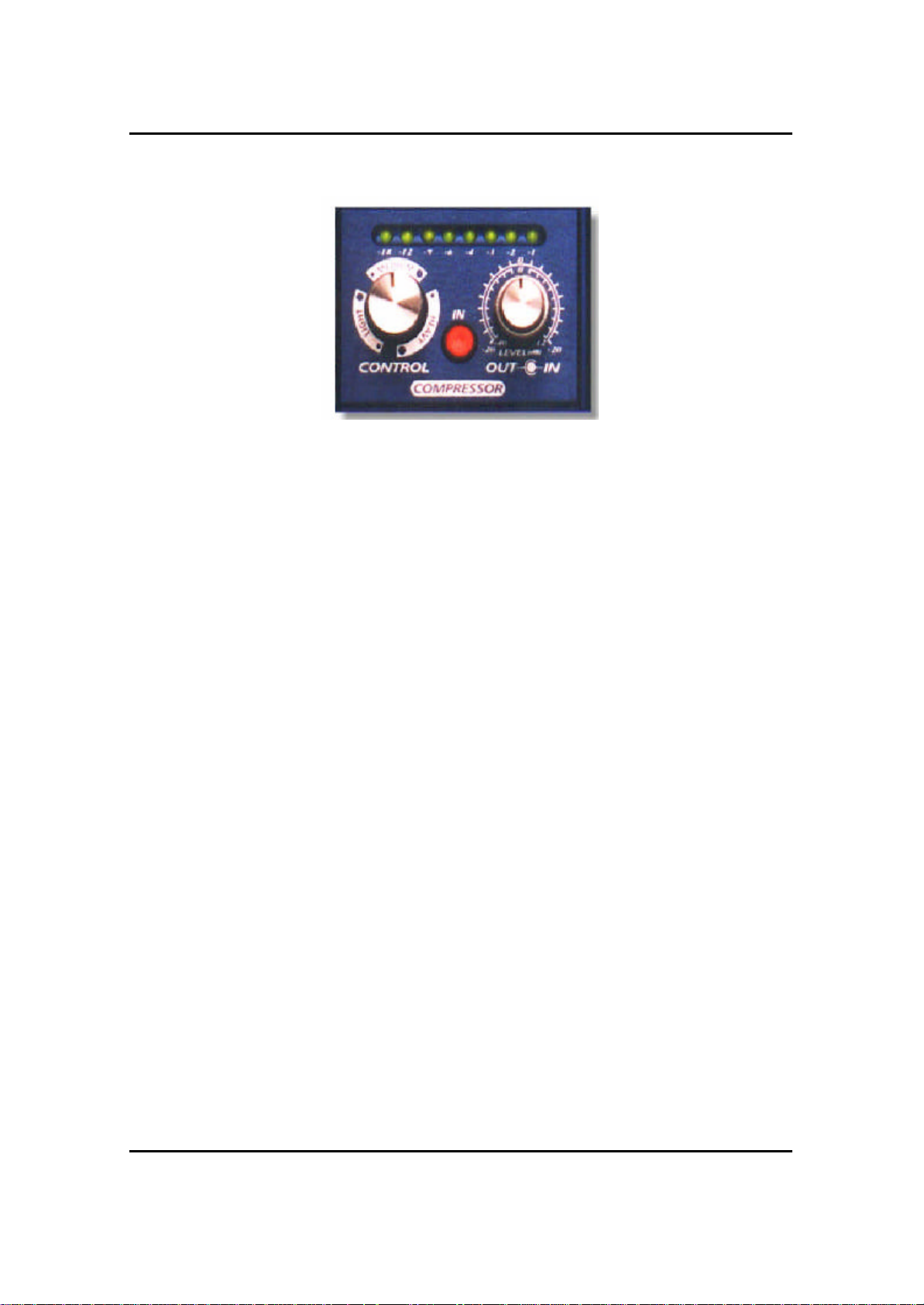

- Compresor Inteligente con Programas de fábrica. El VXP está equipado con un
compresor inteligente con 16 programas de fábrica diseñados especialmente para la voz.

- 16 Curvas de Programas de Fábrica. La sección del compresor del VXP tiene 16
programas predefinidos con diferentes tipos de compresión destinados a múltiples usos
y que se han dividido en los grupos “Light”,”Médium” y “Heavy” según la cantidad de
compresión utilizada en cada uno de ellos. Los parámetros de estos programas de fácil
uso provienen del trabajo de ingenieros de sonido con años de experiencia en la
grabación que proporcionan a los usuarios del VXP una amplia variedad de ajustes de
compresión “comprobados y testados” ideales para cualquier estilo de voz o aplicación
vocal.

- In/Out. El interruptor In/Out te permite comparar entre el sonido comprimido y la
señal sin procesar de forma muy rápida.

- Expansor. La sección del expansor del VXP utiliza un control concéntrico con su
anillo exterior destinado al control del threshold ( umbral) y el interno destinado al valor
ratio. Esto te permite una enorme reducción del ruido de fondo sin ningún esfuerzo
mientras que expandes la señal. Un indicador con 4 LED monitoriza el nivel de
expansión.

6

P RESENTACION

- De- esser. Un De-esser variable con un rango situado entre los 800 Hz y los 8 Khz

elimina los siseos no deseados de la señal mientras que permite que la señal suene de
forma natural. El control Thr eshold (umbral) hace que el De-esser resulte
tremendamente preciso a la par que realmente sencillo. Sobre este control, un indicador
de 4 LED recoge el trabajo del De-esser y cual es la reducción de ganancia para
eliminar los siseos.

- Ecualizador semi-paramétrico de cuatro bandas. El control del sonido es lo que
nos ofrece la sección de ecualización. Los controles de Low y High Shelving junto a los
de Low Mid y High Mid controlan un rango de frecuencias muy amplio y un control de
“Q” muy preciso te per mitirá afinar el sonido para ajustarse a tus gustos con una enorme
precisión.

- Low Shelving. El control de Low tiene un valor preestablecido de 100 Hz con una
reducción/aumento de 12 dB ofreciendo un amplio recorte/realce en la frecuencia.

- Interruptor Q. La función Q aumenta o reduce el ancho de banda de los parámetros
de la frecuencia de control. El ancho de la frecuencia puede ser fijada en intervalos de .5
ó .2.

- Low Mid-Range. El control Low Mid-Range es un control concéntrico con el anillo
exterior destinado al control del Volumen de más/menos 12 dB y el anillo central para
la selección del recorte/realce de las frecuencias (90 Hz a 700 Hz).

7

P RESENTACION

- 80 Hz. Se incluye un filtro de 80 Hz para eliminar el ruido de fondo de las frecuencias

graves. Esto te permitirá el reducir enormemente el ruido de fondo provocado por
aparatos de aire acondicionado o del viento con sólo girar un control sin alterar el resto
de frecuencias.

- Interruptor In/Out. Se incluye un interruptor In/Out para la audición y comparación
de la señal procesada y sin procesar.

- Gama de frecuencias High Mid. La gama de frecuencias Medias – Agudas se ajusta
a través de un controlador concéntrico de dos anillos, la rueda exterior controla los
cambios de Volumen en un intervalo de +- 12 dB. La rueda interior se encarga del
control de las frecuencias comprendidas entre los 450 Hz (0.45 kHz) y los 5.8 kHz.

- Interruptor Q. El control Q para las frecuencias Medias – Agudas te permite una
mayor amplitud del punto de control de la frecuencia que puede oscilar entre los 0.5 y
los 2 para el ajuste de la importante banda de las frecuencias medias que son las más
perceptibles dentro del rango normal de audición.

- Control de Agudos (High Shelving). Un control rotativo para destacar o reducir las
frecuencias agudas en intervalos de +- 12 dB y que está ajustada a 12 kHz para una
precisa recreación de las frecuencias más agudas de la señal. El control de agudos
acentúa la naturaleza del sonido para un mejor ajuste de la voz.

Sección Master

- Limite del pico (Peak Limit). El límite del pico ajusta el umbral que no se permitirá

sobrepasar a la señal de salida. Esto resulta conveniente para prevenir una saturación de
elementos de grabación como Dats o discos duros donde una señal saturada resulta
completamente inaceptable. Esto se realiza sin “aplastar” la señal en la forma en la que
muchos otros limitadores de picos tienden a trabajar.

8

PRESENTACION

- Level (Volumen). El volumen de salida del VXP se ajusta gracias al control de

volumen y es útil para compensar la pérdida de volumen producida por la compresión o
los procesos de ecualización y los aumentos/recortes de frecuencias. El volumen cubre
un rango de entre -70 dB y + 10 dB.

Alimentación. Un interruptor con una LUZ ROJA situado en el frontal del VXP para
que sea fácil de utilizar.
