BlueTube DP V2
Mode d'emploi
EnglishDeutsch EspañolFrançais
®
www.presonus.com
Instructions de sécurité importantes
Le point d'exclamation dans un triangle équilatéral
est destiné à alerter l'utilisateur de la présence
d'instructions importantes de fonctionnement et de
maintenance (réparation) dans ce mode d'emploi.
Le symbole d'éclair à tête de flèche dans un triangle
équilatéral est destiné à alerter l'utilisateur de la
présence d'une tension « dangereuse » non isolée dans l'enceinte
du produit, tension d'une amplitude suffisante pour constituer
un risque d'électrocution pour les humains.
ATTENTION : POUR RÉDUIRE LE RISQUE DE CHOC
ÉLECTRIQUE, N'OUVREZ PAS LE BOÎTIER. AUCUNE
PIÈCE N'EST RÉPARABLE PAR L'UTILISATEUR À L'INTÉRIEUR.
CONFIEZ TOUTE RÉPARATION À UN PERSONNEL QUALIFIÉ.
ATTENTION : pour réduire le risque de choc
électrique, n'exposez pas cet appareil à la pluie ni à
l'humidité. L'appareil ne doit pas être exposé aux gouttes et
éclaboussures de liquide et aucun objet rempli de liquide, tel
qu'un vase, ne doit être placé sur l'appareil.
ATTENTION : ces instructions de maintenance ne
sont destinées qu'à un personnel de service
après-vente qualifié. Pour réduire le risque de choc électrique,
n'effectuez aucune intervention autre que celles indiquées dans
le mode d'emploi. Les réparations doivent être effectuées par un
personnel de service après-vente qualifié.
1. Lisez ces instructions.
2. Conservez ces instructions.
3. Tenez compte de tous les avertissements.
4. Suivez toutes les instructions.
5. N'utilisez pas cet appareil avec de l'eau à proximité.
6. Nettoyez-le uniquement avec un chiffon sec.
7. Ne bloquez aucune ouverture de ventilation. Installez-le
conformément aux instructions du fabricant.
8. Ne l'installez pas près de sources de chaleur telles que
des radiateurs, bouches de chauffage, poêles ou autres
appareils (y compris des amplificateurs) produisant de la
chaleur.
9. Ne neutralisez pas la fonction de sécurité de la fiche
polarisée ou de terre. Une fiche polarisée a deux broches,
l'une plus large que l'autre. Une fiche de terre a deux
broches identiques et une troisième broche pour la mise à
la terre. La broche plus large ou la troisième broche servent
à votre sécurité. Si la fiche fournie n'entre pas dans votre
prise, consultez un électricien pour le remplacement de la
prise obsolète.
10. Évitez de marcher sur le cordon d'alimentation et de le
pincer, en particulier au niveau des fiches, des prises
secteur, et du point de sortie de l'appareil.
11. N'utilisez que des fixations/accessoires spécifiés par
Presonus.
12. Utilisez-le uniquement avec le
chariot, socle, trépied, support ou
table spécifié par le fabricant ou
vendu avec l'appareil. Si un chariot
est utilisé, faites attention à ne pas
être blessé par un renversement
lors du déplacement de l'ensemble
chariot/appareil.
13. Débranchez cet appareil en cas d'orage ou de non
utilisation prolongée.
14. Une réparation est nécessaire si l'appareil a été
endommagé d'une quelconque façon, par exemple si le
cordon ou la fiche d'alimentation est endommagé, si du
liquide a été renversé sur l'appareil ou si des objets sont
tombés dedans, si l'appareil a été exposé à la pluie ou à
l'humidité, s'il ne fonctionne pas normalement, ou s'il est
tombé. Aux USA, tous les produits Presonus doivent être
réparés à l'usine PreSonus de Baton Rouge en Louisiane.
Si votre produit nécessite une réparation, contactez le
service après-vente de votre distributeur. En dehors des
USA, les clients doivent contacter leur distributeur local.
Les coordonnées de votre distributeur sont disponibles sur
www.presonus.com.
15. L'appareil doit être branché à une prise secteur disposant
d'une terre de protection.
16. Si la fiche d'alimentation électrique ou une rallonge est
utilisée comme dispositif de déconnexion, ce dernier doit
rester à portée de main.
Directives de l'Union
Européenne sur la protection
de l'environnement et
autres textes européens
RoHS Ce produit se conforme à la directive de
l'Union Européenne 2011/65/EU pour la restriction
de l'utilisation de certaines substances dangereuses
dans les équipements électriques et électroniques.
Aucun plomb (Pb), cadmium (Cd), mercure(Hg),
chrome hexavalent (Cr+6), PBB ou PBDE n'est
intentionnellement ajouté à cet appareil. Toute trace de
ces substances contenues dans les pièces est inférieure
au seuil spécifié par la RoHS.
REACh Ce produit se conforme à la directive de
l'union Européenne EC1907/206 sur l'enregistrement,
l'évaluation, l'autorisation et les restrictions des
substances chimiques (REACh) et contient au
maximum moins de 0,1 % des produits chimiques
référencés comme produits chimiques dangereux par la
réglementation REACh.
WEEE Ce symbole sur le produit ou sur
son emballage indique que ce produit
ne doit pas être jeté avec les autres
déchets ménagers. Au contraire, vous
êtes responsable de l'élimination de vos
équipements usagés et à cet effet, vous
êtes tenu de les remettre à un point
de collecte agréé pour le recyclage des équipements
électriques et électroniques usagés. Le tri et le recyclage
séparés de vos équipements usagés participeront à la
conservation des ressources naturelles et assureront
leur recyclage de manière à protéger la santé humaine
et l'environnement. Pour plus d'informations sur
les lieux de collecte des équipements usagés en vue
de leur recyclage, veuillez contacter le service de
traitement des déchets ménagers de votre mairie ou
le magasin dans lequel vous avez acheté le produit.
CE Ce produit se conforme aux directives et
normes du Conseil de l'Union Européenne
relatives à la compatibilité électromagnétique
(Directive EMC 2006/95/EC) et à la Directive basse
tension (2004/108/EC).
1
2
Présentation et fonctions 1
Ayez une vue d'ensemble avec ce résumé des
caractéristiques et une liste de ce que contient
l'emballage.
Guide de prise en main 4
Suivez ces instructions basiques pour commencer tout
de suite à utiliser votre BlueTube DP V2. Des schémas de
connexion de base se trouvent en page 8.
3
4
Boîtier 9
Lisez la description anatomique complète de votre
BlueTube DP V2.
Ressources 13
Lisez les caractéristiques techniques du BlueTube DP V2,
des informations pour vous guider dans le dépannage
et les réparations, ainsi que la garantie.
Mode d'emploi
Présentation 1
Introduction 1.1
1.0 Présentation
1.1 Introduction
Merci d'avoir acheté le BlueTube DP V2 de PreSonus.
PreSonus Audio Electronics l'a conçu à base de composants
de haut niveau afin d'assurer des performances optimales
pour toute une vie. Le BlueTube DP V2 procure à la fois
la clarté des transistors et la chaleur d'une lampe. Notre
préamplificateur micro XMAX™ de Classe A à grande marge
réduit les risques de saturation de l'étage d'entrée et fournit
une transparence exceptionnelle, même pour des réglages
de gain élevés. Besoin d'un peu plus de chaleur ? Enclenchez
l'étage de gain à lampe 12AX7 et ajoutez de la saturation
Tube Drive à votre goût. Vous disposez aussi d'un filtre
passe-haut, d'un atténuateur de 20 dB et plus encore. En
plus d'être un préampli polyvalent, le BlueTube DP V2 a des
entrées instrument et microphone séparées qui en font un
boîtier de direct pratique pour les guitares et les basses.
EnglishDeutsch EspañolFrançais
Nous vous encourageons à nous contacter si vous avez des
questions ou commentaires concernant ce produit. Vous
pouvez nous joindre par e-mail à techsupport@presonus.
com ou nous appeler au 1-225-216-7887 entre 9 et 17 h,
heure centrale des USA (GMT -06:00). PreSonus Audio
Electronics vise à constamment améliorer ses produits
et nous apprécions grandement vos suggestions. Nous
pensons que la meilleure façon d'atteindre notre but
d'amélioration constante des produits est d'écouter les
véritables experts : nos précieux clients. Nous apprécions le
soutien que vous nous témoignez au travers de l'achat de ce
produit.
Nous vous suggérons d'utiliser ce mode d'emploi pour vous
familiariser avec les fonctions, applications et procédures
correctes de connexion du BlueTube DP V2 avant d'essayer
de le brancher à votre système d'enregistrement ou de
sonorisation.
1
English DeutschEspañol Français
1 Présentation
1.2 Résumé des caractéristiques
1.2 Résumé des caractéristiques
• 2 canaux d'entrée, chacun avec :
BlueTube DP V2 PreSonus
• Préamplificateur micro XMAX™ de Classe A
à grande marge
• Double circuit, étages de gain à lampe
12AX7 et à transistors
• Commande Gain pour le gain par
transistors
• Commande Tube Drive pour la saturation
de lampe
• Alimentation fantôme 48 V
• Filtre passe-haut à 80 Hz
• Atténuateur -20 dB
• Inverseur de polarité
• VU-mètre analogique lumineux de niveau
d'entrée
• 2 entrées mixtes micro symétrique/instrument
asymétrique
• 2 sorties générales (G/D) de niveau ligne sur XLR
symétrique
• 2 sorties générales (G/D) de niveau ligne sur jack 6,35 mm
asymétrique
• Châssis compact pour montage en rack 1/2 U
• Adaptateur secteur CC 12 V externe
2
Mode d'emploi
Présentation 1
Contenu de l'emballage 1.3

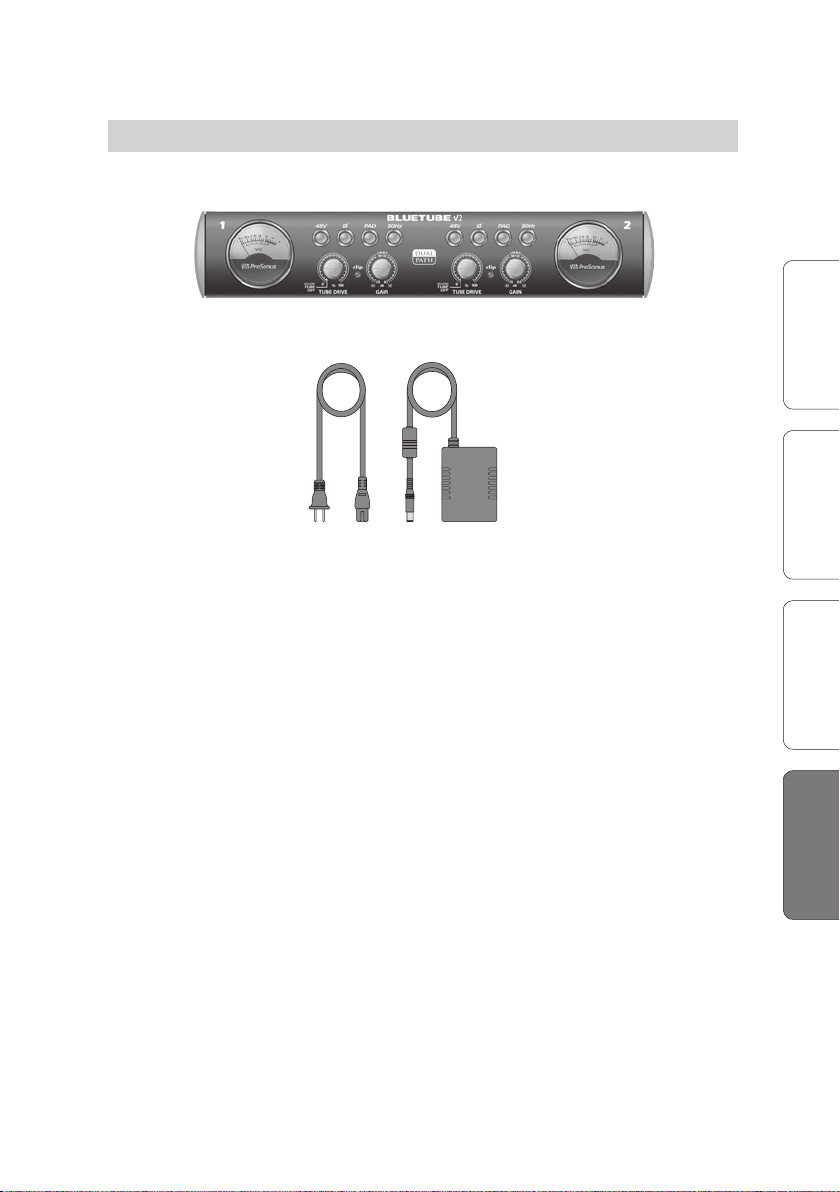

1.3 Contenu de l'emballage
En plus de ce mode d'emploi, votre carton PreSonus contient :
• BlueTube DP V2 PreSonus
• Adaptateur secteur CC 12 V, 1 A
EnglishDeutsch EspañolFrançais
3
English DeutschEspañol Français
2 Guide de prise en main
2.1 Pour commencer
2.0 Guide de prise en main
2.1 Pour commencer
Branchez l’alimentation
1. Tournez à fond dans le sens anti-horaire (à gauche) tous
2. Branchez l'alimentation électrique fournie au BlueTube
BlueTube DP V2 PreSonus
Ce guide de prise en main rapide est conçu pour vous
aider à brancher votre BlueTube DP V2 à votre système
aussi rapidement que possible. Les instructions pas à pas
suivantes sont basées sur un environnement de studio
courant. Votre installation peut changer en fonction de
vos besoins et applications.
les boutons de la face avant du BlueTube DP V2.
DP V2 et raccordez-la à une prise secteur, à une multiprise
ou à un onduleur.

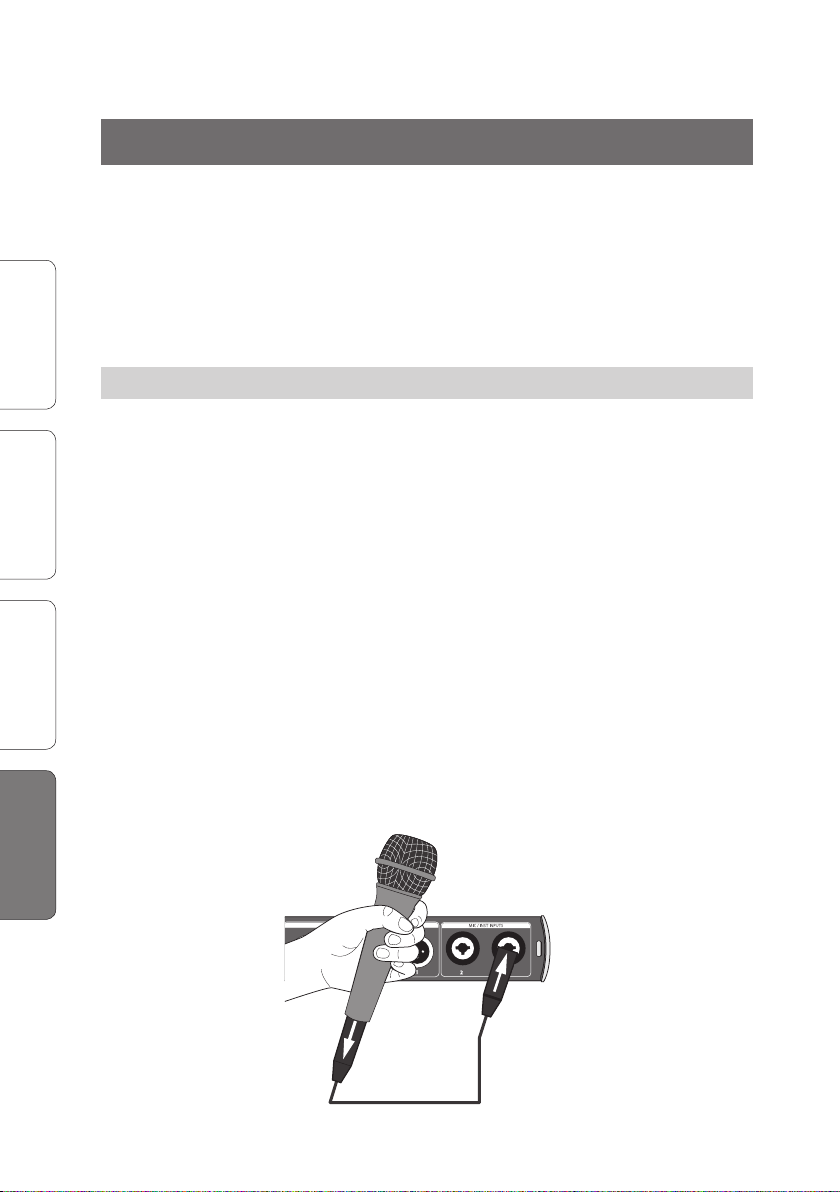

Branchez vos sources d'entrée
1. Baissez au minimum le volume général de sortie sur votre
2. Prenez un microphone et un câble de micro et branchez-
4
interface audio ou table de mixage.
les dans l'entrée micro 1 du BlueTube DP V2.
