PRAKTICA
Dalmierz laserowy LRF-7
Instrukcja obsługi
LRF-7
PRAKTICA LRF-7 jest wyposażony w technologię wyszukiwania celu, pozwalającą na szybkie i łatwe
namierzenie na cel. Ważący mniej niż 200 g i zaprojektowany tak, aby dobrze leżał w dłoni, LRF-7
jest idealnym akcesorium asortymentu wyszukiwania. Urządzenie posiada regulowany okular, 7-mio
krotne powiększenie i imponujące pole widzenia o kącie 7,1°.
Zaawansowany procesor LRF-7 zapewnia szybki i dokładny odczyt za każdym razem. Odległość jest
obliczana na podstawie pomiaru czasu potrzebnego na przejście każdego impulsu z dalmierza do celu
i z powrotem.

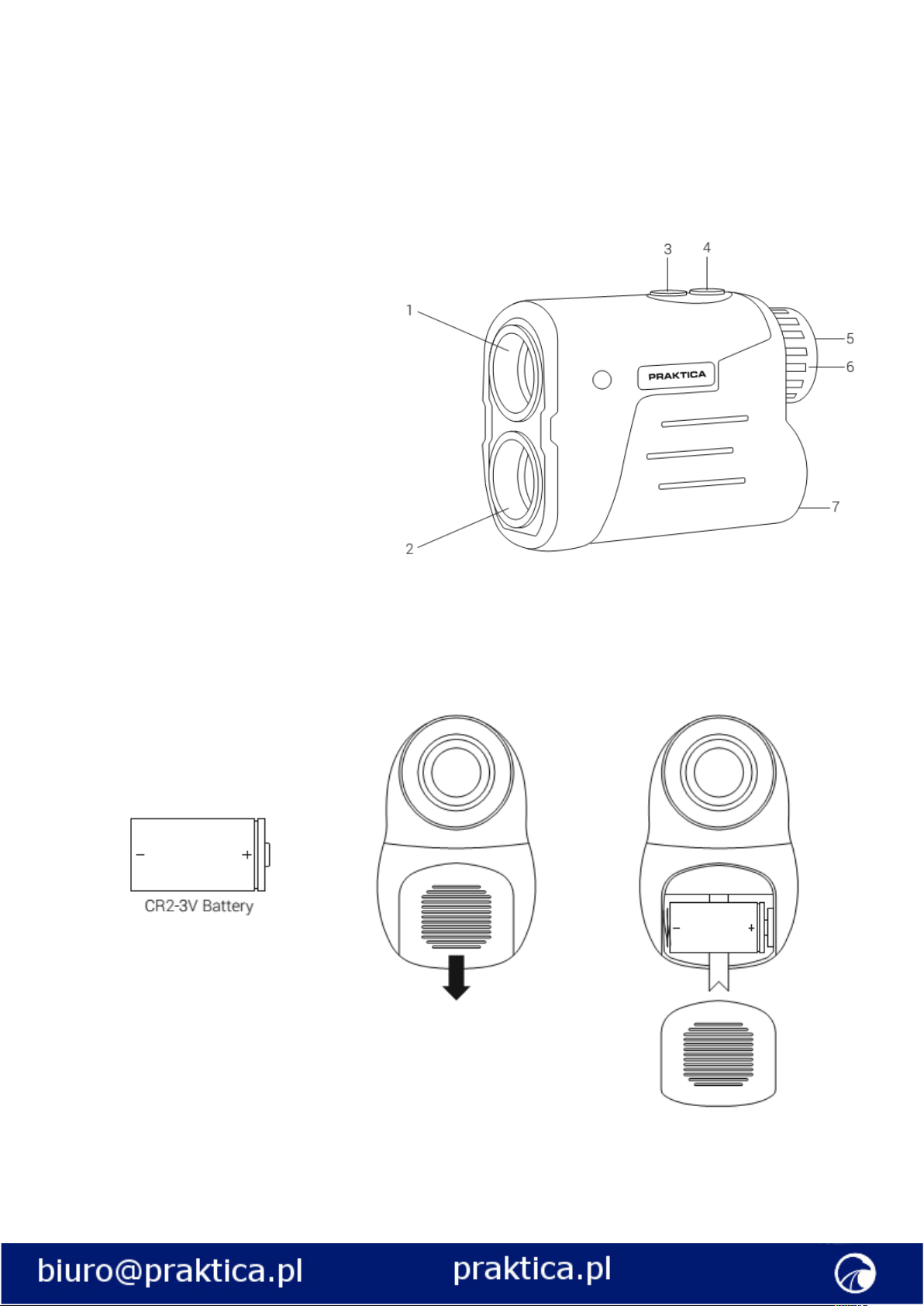

1. Wyjście lasera
2. Soczewka odbiorcza lasera
3. Przełącznik zmiany trybu
4. Włącznik / Wyłącznik
5. Okular obserwacyjny
6. Dostosowanie dioptrii
7. Komora na baterie
Wkładanie baterii
Przed przystąpieniem do użytkowania dalmierza należy włożyć do urządzenia baterię CR-2 3V. Przesunąć
pokrywkę komory baterii w dół. Włożyć do komory baterię w taki sposób, aby biegun ujemny baterii
stykał się ze sprężyną (tak, jak jest to widoczne na ilustracji poniżej). Umieszczona w komorze taśma
powinna znajdować się pod baterią. Gdy bateria została włożona, należy zamknąć pokrywkę komory.
LRF-7

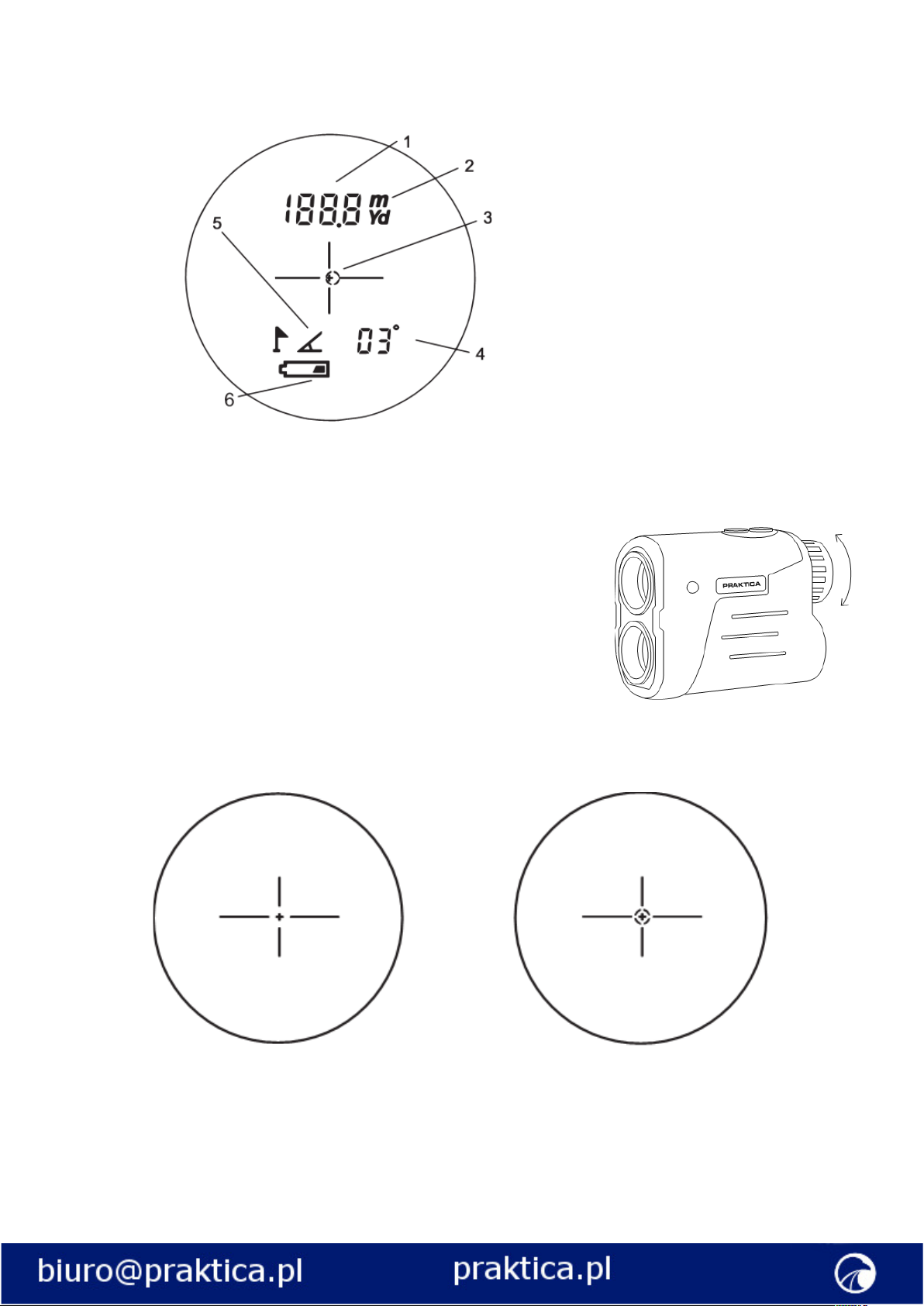

LCD
1. Obliczona odległość do celu
2. Jednostka odległości
3. Celownik
4. Zmierzony kąt
5. Symbol pomiaru kątowego
6. Wskaźnik niskiego poziomu baterii
Sposób postępowania
1. Start
Dalmierz laserowy PRAKTICA LRF-7 jest wyposażony w 2 przyciski: Włącznik / Wyłącznik i zmiany trybów.
Nacisnąć Włącznik / Wyłącznik i przytryzmać mniej więcej 1 sek. w celu włączenia dalmierza.
2. Dostrojenie dioptrii
Skierować dalmierz na cel i pokręcać pokrętłem dostrajania dioptrii w
prawo i lewo patrząc przez dalmierz.
3. Zmiana jednostki miary
Aby zmienić jednostkę miary z M (metry) na Yd (jardy) należy nacisnąć i
przytrzymać przycisk zmiany trybów przez 2 sek.
4. Nakierowywanie na cel
Włączyć dalmierz poprzez naciśnięcie i przytryzmanie Włącznika.
Następnie ustawić kółka celownicze na cel i nacisnąć oraz przytrzymać Włącznik. Gdy nakierowywanie na
cel zostanie aktywowane, kółko celownicze pojawi się nad obiektem a odległość zostanie wyświetlona w
metrach lub jardach. Ta odległość będzie wyświetlana do czasu dokonania kolejnego pomiaru odległości
do kolejnego obiektu.
Kółko celownicze nieaktywne Kółko celownicze aktywne
LRF-7
5. Objaśnienie obliczonej odległości
Technologia obliczania odległości wbudowana w dalmierz automatycznie dostosowuje odległość
wyświetlaną w urządzeniu a bazującą na obiekcie będącym na poziomie docelowym lub nachyleniu /
spadku. Zmierzony i widoczny w dalmierzu kąt wskazuje kąt obiektu w stosunku do pozycji obserwatora.
Pomiar jest wykonywany z dokładnością do +/- 1°.
6. Skanowanie
Nacisnąć i przytrzymać Włącznik i przeszukać obszar docelowy. Dane na LCD będą się zmieniać wraz ze
zmianą celu.
7. Automatyczne wyłączenie zasilania
Dalmierz wyłączy się automatycznie po upływie 20 sek. braku aktywności.
Ważne iformacje
* Dalmierz PRAKTICA LFR-7 nie emituje widocznych promieni. Urzązenie wykorzystuje niedestrukcyjne
pulsujące, laserowe promienie podczerwone, które następnie odbijają się od widocznego celu i wracają do
optycznego odbiornika urządzenia.
* Chociaż jednostka ta ma bardzo niską szybkość transmisji i jest nieszkodliwa dla ludzkiego oka, my
zalecamy unikanie bezpośredniego kontaktu oczu z wiązką lasera.
* Maksymalny zakres pomiarowy urządzenia zależy od współczynnika odbicia celu, jego koloru,
powierzchni, wykończenia, wielkość i rzeczywistego kształtu.
Powiększenie: 7x
Soczewka obiektywu: 25mm
Pole widzenia na 1000m: 126m
Kątowe pole widzenia: 7.1°
Zasięg: 6 – 600m
Powłoki soczewkek: Fully Multi-Coated
Czas pomiaru: 0.5 – 1 sek.
Dokładność pomiaru: +/- 1m
Bateria: CR2 3V
Tryb skanowania: Tak
Funkcja poszukiwnaia celu: Tak
Wymiary: 103x39x72mm
Waga: 184g
