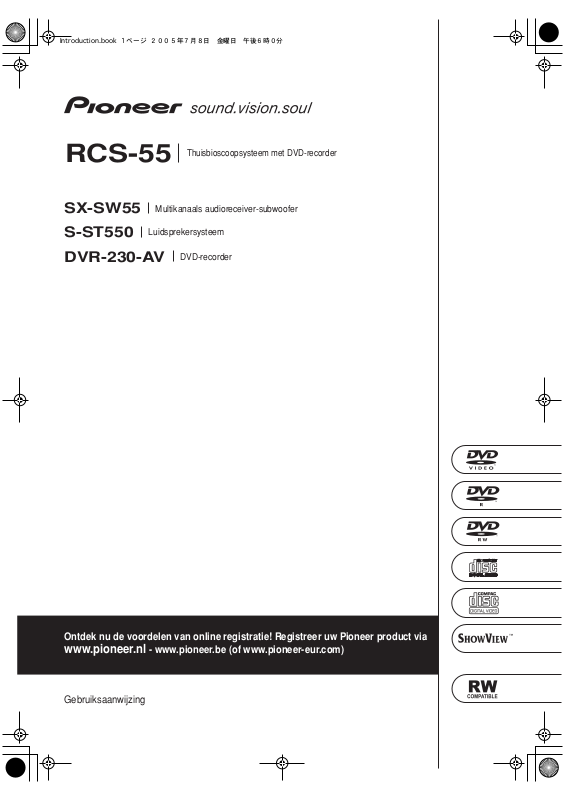

RCS-55 Thuisbioscoopsysteem met DVD-recorder
SX-SW55
S-ST550
Multikanaals audioreceiver-subwoofer
Luidsprekersysteem
DVR-230-AV DVD-recorder
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ontdek nu de voordelen van online registratie! Registreer uw Pioneer product via |
|
|
|
™ |
|
|
|
|
|
www.pioneer.nl - www.pioneer.be (of www.pioneer-eur.com) |
|
|
|
|
|
|
|
|
|
Gebruiksaanwijzing
BELANGRIJK
De lichtflash met pijlpuntsymbool in een gelijkzijdige driehoek is bedoeld om de aandacht van de gebruikers te trekken op een niet geïsoleerde “gevaarlijke spanning” in het toestel, welke voldoende kan zijn om bij aanraking een elektrische shock te veroorzaken.
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
WAARSCHUWING:
OM HET GEVAAR VOOR EEN ELEKTRISCHE SHOCK TE VOORKOMEN, DEKSEL (OF RUG) NIET VERWIJDEREN. AAN DE BINNENZIJDE BEVINDEN ZICH GEEN ELEMENTEN DIE DOOR DE GEBRUIKER KUNNEN BEDIEND WORDEN. ENKEL DOOR GEKWALIFICEERD PERSONEEL TE BEDIENEN.
Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de aandacht van de gebruiker te trekken op de aanwezigheid van belangrijke bedieningsen onderhoudsinstructies in de handleiding bij dit toestel.
D3-4-2-1-1_Du
WAARSCHUWING
Dit apparaat is niet waterdicht. Om brand of een elektrische schok te voorkomen, mag u geen voorwerp dat vloeistof bevat in de buurt van het apparaat zetten (bijvoorbeeld een bloemenvaas) of het apparaat op andere wijze blootstellen aan waterdruppels, opspattend water, regen of vocht.
D3-4-2-1-3_A_Du
WAARSCHUWING
Om brand te voorkomen, mag u geen open vuur (zoals een brandende kaars) op de apparatuur zetten.
Gebruiksomgeving
Temperatuur en vochtigheidsgraad op de plaats van gebruik:
+5° – +35°C, minder dan 85% RH (ventilatieopeningen niet afgedekt)
Zet het apparaat niet op een slecht geventileerde plaats en stel het apparaat ook niet bloot aan hoge vochtigheid of direct zonlicht (of sterke kunstmatige verlichting).
WAARSCHUWING
Lees zorgvuldig de volgende informatie voordat u de stekker de eerste maal in het stopcontact steekt.
De bedrijfsspanning van het apparaat verschilt afhankelijk van het land waar het apparaat wordt verkocht. Zorg dat de netspanning in het land waar het apparaat wordt gebruikt overeenkomt met de bedrijfsspanning (bijv. 230 V of 120 V) aangegeven op de achterkant van het apparaat.
Dit toestel maakt gebruik van een techniek ter bescherming van auteursrechten die op zijn beurt weer is beschermd door methodeclaims onder bepaalde Amerikaanse patenten en andere
intellectuele eigendommen in het bezit van Macrovision Corporation en andere rechtmatige eigenaars. Gebruik van deze techniek ter bescherming van auteursrechten vereist de autorisatie van Macrovision Corporation en is uitsluitend bedoeld voor privégebruik en weergave voor een gelimiteerd publiek tenzij anderzijds
toestemming van Macrovision Corporation is verkregen. Het demonteren van het toestel of uitelkaar halen en weer inelkaar zetten is verboden.
LET OP
Dit apparaat is een klasse 1 laserproduct, maar het bevat een laserdiode van een hogere klasse dan 1. Om veiligheidsredenen mogen geen panelen worden verwijderd of de ombouw van het apparaat op andere wijze worden geopend.
Laat alle reparaties over aan bevoegd onderhoudspersoneel.
CLASS 1
LASER PRODUCT
Op uw apparaat is het onderstaande waarschuwingslabel aangebracht. Plaats: Binnenin het apparaat
CAUTION CLASS 3B VISIBLE AND INVISIBLE LASER RADIATION WHEN OPEN, AVOID EXPOSURE TO THE BEAM.
ATTENTION RADIATIONS LASER VISIBLES ET INVISIBLES DE CLASSE 3B QUAND OUVERT. ÉVITEZ TOUT EXPOSITION AU FAISCEAU.
ADVARSEL KLASSE 3B SYNLIG OG USYNLIG LASERSTRÅLING VED ÅBNING. UNDGÅ UDSÆTTELSE FOR STRÅLING.
VARNING KLASS 3B SYNLIG OCH OSYNLIG LASERSTRÅLNING NÄR DENNA DEL ÄR ÖPPNAD. UNDVIK ATT UTSÄTTA DIG FÖR STRÅLEN.
VORSICHT BEI GEÖFFNETER ABDECKUNG IST SICHTBARE UND UNSICHTBARE LASERSTRAHLUNG DER KLASSE 3B IM GERÄTEINNEREN VORHANDEN. AUGEN NICHT DEM LASERSTRAHLAUSSETZEN!
PRECAUCIAÓN CUANDO SE ABRE HAY RADIACIÓN LÁSER DE CLASE 3B VISIBLE E INVISIBLE. EVITE LA EXPOSICIÓN A LOS RAYOS LÁSER.
VARO! AVATTAESSA OLET ALTTIINA NÄKYVÄLLE JA NÄKYMÄTTÖMÄLLE LUOKAN 3B LASERSÄTEILYLLE. ÄLÄ KATSO SÄTEESEEN.
DRW2247 - A
D3-4-2-1-8_A_Du
Als de netstekker van dit apparaat niet geschikt is voor het stopcontact dat u wilt gebruiken, moet u de stekker verwijderen en een geschikte stekker aanbrengen. Laat het vervangen en aanbrengen van een nieuwe netstekker over aan vakkundig onderhoudspersoneel. Als de verwijderde stekker per ongeluk in een stopcontact zou worden gestoken, kan dit resulteren in een ernstige elektrische schok. Zorg er daarom voor dat de oude stekker na het verwijderen op de juiste wijze wordt weggegooid.
Haal de stekker van het netsnoer uit het stopcontact wanneer u het apparaat geruime tijd niet denkt te gebruiken (bijv. wanneer u op vakantie gaat).
D3-4-2-2-1a_A_Du
LET OP
De POWER schakelaar van dit apparaat koppelt het apparaat niet volledig los van het lichtnet. Aangezien er na het uitschakelen van het apparaat nog een kleine hoeveelheid stroom blijft lopen, moet u de stekker uit het stopcontact halen om het apparaat volledig van het lichtnet los te koppelen. Plaats het apparaat zodanig dat de stekker in een noodgeval gemakkelijk uit het stopcontact kan worden gehaald. Om brand te voorkomen, moet u de stekker uit het stopcontact halen wanneer u het apparaat langere tijd niet denkt te gebruiken (bijv. wanneer u op vakantie gaat).
WAARSCHUWING NETSNOER
Pak het netsnoer beet bij de stekker. Trek de stekker er niet uit door aan het snoer te trekken en trek nooit aan het netsnoer met natte handen aangezien dit kortsluiting of een elektrische schok tot gevolg kan hebben. Plaats geen toestel, meubelstuk o.i.d. op het netsnoer, en klem het niet vast. Maak er nooit een knoop in en en verbind het evenmin met andere snoeren. De netsnoeren dienen zo te worden geleid dat er niet per ongeluk iemand op gaat staan. Een beschadigd netsnoer kan brand of een elektrische schok veroorzaken. Kontroleer het netsnoer af en toe. Wanneer u de indruk krijgt dat het beschadigd is, dient u bij uw dichtstbijzijnde erkende PIONEER onderhoudscentrum of uw dealer een nieuw snoer te kopen.
Dit product voldoet aan de laagspanningsrichtlijn (73/23/EEG, gewijzigd bij 93/68/EEG), EMCrichtlijnen (89/336/EEG, gewijzigd bij 92/31/EEG en 93/68/EEG).
Dit product bevat FontAvenue®-lettertypen gelicentieerd door NEC Corporation.
FontAvenue is een gedeponeerd handelsmerk van NEC Corporation.
BELANGRIJKE INFORMATIE BETREFFENDE DE VENTILATIE (Receiver-subwoofer)
Let er bij het installeren van het apparaat op dat er
voldoende vrije ruimte rondom het apparaat is om |
|
een goede doorstroming van lucht te waarborgen |
|
(tenminste 5 cm boven, 5 cm achter en 5 cm aan de |
|
zijkanten van het apparaat). |
Nederlands |
(tenminste 10 cm boven, 10 cm achter en 10 cm aan |
|
BELANGRIJKE INFORMATIE BETREFFENDE |
|
DE VENTILATIE (DVD-recorder) |
|
Let er bij het installeren van het apparaat op dat er |
|
voldoende vrije ruimte rondom het apparaat is om |
|
een goede doorstroming van lucht te waarborgen |
|
de zijkanten van het apparaat). |
|
WAARSCHUWING |
|
De gleuven en openingen in de behuizing van het |
|
apparaat zijn aangebracht voor de ventilatie, zodat |
|
een betrouwbare werking van het apparaat wordt |
|
verkregen en oververhitting wordt voorkomen. Om |
|
brand te voorkomen, moet u ervoor zorgen dat |
|
deze openingen nooit geblokkeerd worden of dat |
|
ze afgedekt worden door voorwerpen (kranten, |
|
tafelkleed, gordijn e.d.) of door gebruik van het |
|
apparaat op een dik tapijt of een bed. D3-4-2-1-7b_A_Du |
|
|
5 cm |
5 cm |
5 cm |
Receiver-subwoofer
|
10 cm |
10 cm |
10 cm |
DVD-recorder
Dit apparaat is bestemd voor normaal huishoudelijk gebruik. Indien het apparaat voor andere doeleinden of op andere plaatsen wordt gebruikt (bijvoorbeeld langdurig gebruik in een restaurant voor zakelijke doeleinden, of gebruik in een auto of boot) en als gevolg hiervan defekt zou raken, zullen de reparaties in rekening gebracht worden, ook als het apparaat nog in de garantieperiode is.
Bij dit product zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA.
D3-4-2-4-2_Du
01 Hoofdstuk I
Hartelijk dank voor de aanschaf van dit Pioneer-product.
Lees deze gebruiksaanwijzing aandachtig door zodat u weet hoe u uw apparaat moet bedienen. Nadat u de gebruiksaanwijzing hebt gelezen, bergt u hem op een veilige plaats op voor later gebruik.
Kenmerken
1 Thuisbioscoopsysteem met de nieuwste voorzieningen
Dit apparaat is uitgerust met geavanceerde functies voor het maken van opnamen op DVD’s.
•Zeer lange opnametijd
12 uur opnemen/Video mode
10 uur opnemen/VR mode
•Gebruiksvriendelijk
ShowView™ systeem* (pagina 67) Geavanceerde Disc Navigator (bewegende miniatuurafbeeldingen) (pagina 56, 73)
* TM is een handelsmerk van Gemstar Development Corporation.
Het ShowView systeem wordt gefabriceerd onder licentie van Gemstar Development Corporation.
2 Subwoofer met 5.1-kanaals receiverfunctie
Dit apparaat bevat een subwoofer die is uitgerust met een 5.1-kanaals versterker en een FM/AM-tuner met RDS-functie.
De receiver is voorzien van Dolby Digital, Dolby Pro Logic II en DTS-decoders voor een ongekend realistische luisterervaring.
Door de vele geavanceerde surroundfuncties kunt u uw eigen unieke luisteromgeving creëren die precies aan uw wensen voldoet. (pagina 22)
3 Afzonderlijke display-eenheid voor meer mogelijkheden bij het opstellen van de apparatuur
De afzonderlijke display-eenheid geeft u meer vrijheid bij het kiezen van de gewenste plaats voor uw apparatuur. Kies de opstelling waar de apparatuur zo gunstig mogelijk staat en een optimale kijkpositie wordt verkregen.
De afzonderlijke display-eenheid heeft tevens bedieningstoetsen, zodat u de basisbediening op de display-eenheid kunt verrichten, zonder gebruik van de afstandsbediening. Maar de display-eenheid heeft ook een afstandsbedieningssensor, wat het mogelijk maakt om het apparaat te bedienen door de afstandsbediening naar de display-eenheid te richten in plaats van naar de DVD-recorder of subwoofer. (pagina 20)
4 3-punts Surround Voor instelling zodat u kunt kiezen uit twee luidspreker-opstellingen
In aanvulling op de conventionele 5.1-kanaals luidspreker-opstelling kunnen de achter (surround) luidsprekers ook voorin de kamer worden geplaatst, waardoor een 3-punts Surround Voor weergave wordt verkregen met hetzelfde soort geluidsveld als bij een normale 5.1-kanaals opstelling. U hebt hierdoor meer vrijheid bij het kiezen van een plaats voor de luidsprekers om deze optimaal aan te passen aan de geluidsomgeving en de eigenschappen van de kamer.
De 3-punts opstelling kan bijvoorbeeld gebruikt worden wanneer er niet voldoende plaats in de kamer is voor surround (achter) luidsprekers of als het leggen van de bedrading naar achteren moeilijk is.
Om een zo realistisch mogelijke weergave van de 3-punts Surround Voor instelling te verkrijgen, heeft het apparaat originele surroundmodi (Front Surround Movie / Front Surround Music / Extra Power) waarmee u een echte 5.1- kanaals geluidsomgeving en ruimtelijke verplaatsing kunt creëren die niet mogelijk is met conventionele virtuele surroundsystemen. (pagina 6)
5Aansluiten van een grote verscheidenheid aan programmabronnen
Er zijn drie digitale ingangsaansluitingen en een analoge ingangsaansluiting voor het aansluiten van diverse televisiemonitoren, satelliettuners en andere apparaten. (pagina 29)
6Laag stroomverbruik
Dankzij het doordachte, milieubewuste ontwerp verbruikt de subwoofer met de 5.1-kanaals versterker minder dan 0,5 W stroom in de ruststand (standby).
4
Du
Hoofdstuk I
Inhoudsopgave
Hoofdstuk I
01 Kenmerken . . . . . . . . . . . . . . . . . . . . . . . . . . . |
4 |
02 Inhoudsopgave . . . . . . . . . . . . . . . . . . . . . . . . 5
Inhoud van de doos . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
03 Installatie van de luidsprekers . . . . . . . . . . . 6
Veiligheidsmaatregelen bij de installatie . . . . . . . . . . . 6 Installatie van het thuistheater. . . . . . . . . . . . . . . . . . . 6 Bevestiging van de vooren surroundluidsprekers
aan de muur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 De beugels bevestigen . . . . . . . . . . . . . . . . . . . . . . . 8
Voorafgaand aan het bevestigen . . . . . . . . . . . . . . . . 8
04 Aansluiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Basisaansluitingen . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Gebruik van dit systeem voor weergave van
TV-geluid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
05 Afstandsbediening . . . . . . . . . . . . . . . . . . . . 13
Gebruik van de afstandsbediening . . . . . . . . . . . . . . . 15 Aanbrengen van de batterijen in de
afstandsbediening . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
06 Voordat u begint. . . . . . . . . . . . . . . . . . . . . . 16
Inschakelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Begin-instellingen . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Basisbediening . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 Naar een DVD kijken . . . . . . . . . . . . . . . . . . . . . . . . 17 Naar een CD luisteren . . . . . . . . . . . . . . . . . . . . . . . 17 Naar de radio luisteren . . . . . . . . . . . . . . . . . . . . . . 17
Hoofdstuk II
Gebruiksaanwijzing voor de multikanaals audioreceiver-subwoofer en het luidsprekersysteem . . . . . . . . . . . . . . . . . . 18
Hoofdstuk III
Gebruiksaanwijzing voor de DVD-
recorder . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Nederlands
Inhoud van de doos
Controleer of u de volgende onderdelen in de doos |
Doos van de luidsprekers (S–ST550): |
aantreft. |
• Luidsprekers (voor x2, surround x2, midden x1) |
|
|
Doos van de receiver-subwoofer (SX–SW55): |
(pagina 11) |
• Afstandsbediening (pagina 13) |
• Antislipkussentjes (klein) x12 (pagina 6) |
• AA/R6P drogecelbatterijen x2 (pagina 15) |
• Antislipkussentjes (groot) x4 (pagina 6) |
• Display-eenheid (pagina 20) |
• Montagebeugels x4 (pagina 8) |
• Netsnoer (pagina 11) |
• Schroeven (voor montagebeugels) x4 (pagina 8) |
• AM-raamantenne (pagina 9) |
|
• FM-draadantenne (pagina 9) |
|
• Bedieningssignaalkabel (pagina 9) |
|
• Displaykabel (pagina 9) |
|
• Coaxiale kabel (pagina 9) |
|
• Deze gebruiksaanwijzing |
|
• Garantiebewijs |
|
Doos van de DVD-recorder (DVR–230-AV): |
|
• Audio/videokabel (rood/wit/geel) (pagina 11) |
|
• RF-antennekabel (pagina 11) |
|
• Netsnoer (pagina 11) |
|
5
Du
Installatie van de luidsprekers
Installatie van de luidsprekers
Veiligheidsmaatregelen bij de installatie
Leg de luidsprekers plat neer om een ongeluk of letsel te voorkomen. Zorg dat u de luidsprekers op een stevige ondergrond in elkaar zet en opstelt.
• Bevestig de kleine antislipkussentjes aan de voet van de voorluidsprekers en de middenluidspreker. De vier grote antislipkussentjes zijn voor de receiversubwoofer (zoals afgebeeld).
Gebruik het bijgeleverde kleefmiddel om de 4 kussentjes aan de onderkant (vlakke kant) van elke luidspreker te bevestigen.
Antislipkussentjes
(klein) x 12
Voorluidsprekers Middenluidspreker
Installatie van het thuistheater
U kunt uw luidsprekers met dit systeem op twee manieren opstellen, afhankelijk van de grootte en de
eigenschappen van uw kamer:1
•Standaard 5-punts surround-opstelling – Dit is een standaard meerkanaals surroundluidsprekeropstelling voor optimaal 5.1-kanaals thuistheatergeluid.
Voor |
Voor |
links |
rechts |
Midden |
Receiver-subwoofer |
Surround |
Surround |
links |
rechts |
Luisterplaats |
|
Antislipkussentjes (groot) x 4
Receiversubwoofer
•Sluit de luidsprekers aan.
Zie Aansluiten voor het juist aansluiten van de luidsprekers. Plaats de luidsprekers zoals aangegeven in de afbeelding voor het verkrijgen van een optimaal surroundgeluid.
Als uw luidsprekers opgesteld staan, voltooi dan Instellen van de kanaalniveaus op pagina 27 en lees
Luidsprekerafstand op pagina 27 om uw surroundgeluidsinstellingen af te kunnen maken.
Opmerking
1 Meer informatie over het gebruik van de verschillende luistermodi met de verschillende luidsprekeropstellingen vindt u onder Luistermodi op pagina 22.
6
Du
Installatie van de luidsprekers
•3-kanaals Surround Voor-opstelling – Deze opstelling is ideaal wanneer u geen achterluidsprekers kunt opstellen of wanneer u geen lange luidsprekerkabels in uw luisteromgeving wilt hebben. Gebruikt u deze opstelling in combinatie met de Surround Voor-modi in pagina 23, dan kunt u gebruik maken van muuren plafondreflecties voor een zeer realistisch surroundeffect.
Surround |
Surround |
links |
rechts |
Voor |
Voor |
links |
rechts |
Midden |
Receiver- |
|
subwoofer |
Luisterplaats
1 Sluit de luidsprekers aan.
Zie Aansluiten voor het juist aansluiten van de luidsprekers. Plaats de luidsprekers zoals aangegeven in de afbeelding voor het verkrijgen van een optimaal surroundgeluid.
De voet van de surroundluidspreker past in de cirkelvormige groef in de bovenkant van de voorluidspreker, zoals afgebeeld.
2 Maak de luidsprekerkabel vast.
Nadat u gecontroleerd hebt of er voldoende kabelspeling is om de luidspreker te draaien (zie de volgende stap), gebruikt u de aanwezige groef om de luidsprekerkabel vast te maken. Houd ongeveer 5 cm kabelspeling aan bij de luidsprekeraansluitingen zodat de bovenste (surround) luidspreker vrij gedraaid kan worden.
Nederlands
3 Draai de surroundluidsprekers naar de dichtstbijzijnde muur, terwijl u de pijlen uitlijnt om een optimale Surround Voor-weergave te verkrijgen.
Draai elke surroundluidspreker zodanig dat de pijl op de voet is uitgelijnd met de FRONT SURROUND pijl op de voorluidspreker. Dit is alleen nodig bij de FRTMOVIE of FRTMUSIC modus. Bij EXTPOWER (Extra vermogen) zet u de pijl gelijk met de pijl EXTRA POWER (de surroundluidspreker is in dezelfde richting gericht als de voorluidspreker). Zie Surround Voor gebruiken op pagina 23 voor meer informatie.
FRTMOVIE / FRTMUSIC |
|
EXTPOWER |
|
|
|
|
|
|
Let op
•Om een ongeluk te voorkomen, moet u ervoor zorgen dat de surroundluidspreker stevig op de bovenkant van de voorluidspreker is geplaatst.
•Bevestig de luidsprekers niet aan de muur of aan luidsprekerstandaards voor een 3-punts Surround Voor opstelling.
7
Du
Installatie van de luidsprekers
Bevestiging van de vooren surroundluidsprekers aan de muur
De beugels bevestigen
•Zorg ervoor dat de meegeleverde schroef zo stevig mogelijk wordt vastgeschroefd wanneer de beugel aan de achterzijde van de luidspreker wordt bevestigd.
•Bevestig geen beugels aan de middenluidspreker.
Voorafgaand aan het bevestigen
•Vergeet niet dat het luidsprekersysteem zwaar is en dat de houtschroeven door het gewicht ervan kunnen loslaten, of dat de muur niet stevig genoeg is om het gewicht te dragen, waardoor de luidspreker valt.
Controleer of de muur waaraan u de luidsprekers wilt bevestigen, sterk genoeg is om de luidsprekers te dragen. Niet bevestigen aan triplex of muren met een zacht oppervlak.
•Er worden geen bevestigingsschroeven meegeleverd. Gebruik schroeven die geschikt zijn voor de muur en die het gewicht van de luidspreker kunnen dragen.
•Wanneer u niet zeker bent van de kwaliteiten en de sterkte van de muren, dient u voor advies contact op te nemen met een vakman.
•Pioneer is niet verantwoordelijk voor ongevallen of schade die het gevolg zijn van onjuiste installatie.
Aanvullende opmerkingen over de installatie van de luidsprekers
•Zet de linker en rechter voorluidspreker op gelijke afstand van de TV.
•Voor een optimale weergave moeten de achterluidsprekers een weinig boven oorniveau worden opgesteld.
•Zet de middenluidspreker boven of onder de TV zodat het geluid van het middenkanaal vanuit het TVscherm lijkt te komen.
•Wanneer u de middenluidspreker op de TV zet, zorg er dan voor dat de luidspreker stevig is vastgemaakt. Het is anders mogelijk dat de luidspreker van de TV valt als gevolg van stoten of schokken, met eventueel letsel of beschadiging van de luidspreker tot gevolg.
•De voor-, middenen surroundluidsprekers die bij dit systeem worden geleverd zijn magnetisch afgeschermd. Afhankelijk van de opstelling van de installatie, kan het echter toch gebeuren dat kleurvervorming optreedt wanneer een luidspreker erg dicht bij het TV-scherm staat. In dit geval zet u de TV 15 tot 30 minuten uit, waarna u de TV weer inschakelt. Als het probleem blijft bestaan, moet u de luidspreker verder van de TV vandaan plaatsen.
•De receiver-subwoofer is niet magnetisch afgeschermd en mag daarom niet te dicht bij een TV of videomonitor worden gezet. Magnetische opslagmedia (zoals een diskette of audio/ videocassette) moet u ook uit de buurt van de receiver-subwoofer houden.
•Hang de middenof voorluidsprekers, of de receiversubwoofer, niet aan de muur of het plafond op; ze kunnen vallen met letsel tot gevolg.
Bevestigingsschroef (niet meegeleverd)
Beugelschroef (meegeleverd) |
5 – 7 mm |
5 mm 10 mm
8
Du
Aansluiten
Aansluiten
Basisaansluitingen
Belangrijk
•Voordat u de apparatuur aansluit of eventuele aansluitingen wijzigt, moet u de stroom uitschakelen en de stekker van het netsnoer uit het stopcontact trekken.
Nadat alle aansluitingen zijn voltooid, steekt u de stekker weer in het stopcontact.
Receiver-subwoofer (SX-SW55)
FM-antenne
3 AM-raamantenne
4
Display-eenheid
ANTENNA |
|
FM |
AM |
UNBAL 75Ω |
LOOP ANTENNA |
AUDIO |
INPUT |
SYSTEM |
CONTROL |
|
SPEAKERS |
|
|
DIGITAL |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
CONNECTOR |
OUT |
SUB WOOFER |
R SURROUND |
L |
DVD/DVR 1 |
DVD/DVR 2 |
DIGITAL |
ANALOG |
|
|
|
|
|
|
|
|
|
|
|
|
|
(COAXIAL) |
(OPTICAL) |
(OPTICAL) |
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
L |
|
|
|
|
|
|
|
|
|
|
|
USE ONLY WITH |
|
|
|
|
|
|
|
|
R |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
DISPLAY UNIT |
|
CENTER |
R |
FRONT |
L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
IN |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
COMPONENT |
|
|
|
|
|
S-VIDEO |
ANTENNA |
|
|
|
|
|
|
|
|
|
CONTROL IN |
DIGITAL OUT |
Y |
PB |
PR |
OUTPUT |
R |
AUDIO |
L |
VIDEO |
|
|
|
AC IN |
|
|
|
|
|
|
|
AC IN |
|
|
|
VIDEO OUT |
|
|
|
|
|
|
OUT |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
AV 1 RGB - TV
AV 2 (INPUT 1 DECODER)
a |
b |
1 |
DVD-recorder |
(DVR-230-AV) |
|||
Bedienings- |
|
Coaxiale kabel |
2 |
signaalkabel |
|
|
|
|
|
|
|
|
|
|
Displaykabel |
Nederlands
9
Du
Aansluiten
1 Sluit de DVD-recorder op de receiver-subwoofer aan.
a.Steek de bedieningssignaalkabel in de bedieningssignaal-aansluiting aan de achterkant van de receiver-subwoofer.
Steek het andere uiteinde van de kabel in de bedieningssignaal-aansluiting aan de achterkant van de DVD-recorder.
b.Steek de coaxiale kabel in de DIGITAL AUDIO INPUT (DVD/DVR 1) aansluiting aan de achterkant van de receiver-subwoofer.
Steek het andere uiteinde van de kabel in de
COAXIAL DIGITAL OUT aansluiting aan de achterkant van de DVD-recorder.
Wanneer de bedieningssignaalkabel niet is aangesloten, kunt u de afstandsbediening niet met de DVD-recorder gebruiken.
2Sluit de display-eenheid op de receiversubwoofer aan.
•Steek de L-vormige stekker van de displaykabel in de aansluiting aan de achterkant van de displayeenheid.
Sluit het andere uiteinde van de displaykabel aan op de SYSTEM CONNECTOR aansluiting van de receiver-subwoofer.
3Zet de AM-raamantenne in elkaar.
a |
b |
c |
c.Als u de antenne aan een muur e.d. wilt bevestigen, moet u stap b uitvoeren nadat u de standaard met schroeven aan de muur hebt bevestigd.
Controleer waar de beste ontvangst wordt verkregen voordat u de standaard met schroeven aan de muur bevestigt.
4Sluit de AMen FM-antenne aan1.
a.Sluit op elke AM-antenneaansluiting een draad van de AM-raamantenne2 aan.
Druk het lipje omlaag om de aansluiting te openen; steek de draad naar binnen en laat het lipje los.
1 2
b.Druk de FM-antenne3 stekker in de middenpen van de FM-antenneaansluiting.
5Sluit alle luidsprekers aan.
•Steek de kleurgecodeerde luidsprekerstekkers in de luidsprekeraansluitingen met dezelfde kleur aan de achterkant van de receiver-subwoofer. Zorg dat de stekkers volledig naar binnen worden gestoken.
Het kleine lipje aan het kabeleind van de luidsprekerstekker moet naar boven of beneden gericht zijn, afhankelijk van of de stekker in de bovenste of onderste luidsprekeraansluiting wordt gestoken. Zorg dat de stekker juist wordt aangesloten.
Bovenste aansluitingen |
Onderste aansluitingen |
a.Buig de standaard in de richting aangegeven door de pijl.
b.Klem de raamantenne in de standaard.
6Sluit de subwooferkabel aan.
•Even onder de subwoofer-luidspreker, links van het midden, ziet u de subwoofer-aansluitkabel. Steek deze kabel in de SUBWOOFER SPEAKER aansluiting.
Opmerking
1 • Houd de antennekabels uit de buurt van de andere kabels, de display-eenheid, de receiver-subwoofer en de DVD-recorder.
• Als de bijgeleverde antenne geen bevredigende ontvangst oplevert, lees dan Slechte FM-ontvangst verbeteren en Slechte AM-ontvangst verbeteren op pagina 25 of Een externe antenne aansluiten op pagina 29.
2• Zorg dat de antenne niet in contact komt met metalen voorwerpen en houd hem uit de buurt van computers, televisies of andere elektrische apparatuur.
• De signaalaarde-aansluiting ( ) is bedoeld om de ruis te verminderen die optreedt wanneer een antenne is aangesloten. Dit is geen aardaansluiting voor veiligheidsdoeleinden.
•Als de radio-ontvangst onbevredigend is, kunt u proberen om de ontvangst te verbeteren door de antennedraden om te wisselen en in de andere aansluiting te steken.
•Voor een optimale ontvangst mag u de draden van de AM-raamantenne niet uit elkaar halen of deze om de raamantenne heen wikkelen. 3 • Voor een optimale ontvangst moet de FM-antenne volledig worden uitgestrekt en niet worden opgerold of aan de achterkant van het
apparaat worden opgehangen.
10
Du
Aansluiten
Receiver-subwoofer (SX-SW55)
|
|
ANTENNA |
|
6 |
5 |
FM |
AM |
UNBAL 75Ω |
LOOP ANTENNA |
|
|
|
|
|
|
|
AUDIO |
INPUT |
|
SYSTEM |
CONTROL |
|
SPEAKERS |
|
|
DIGITAL |
|
|
|
|
|
|
|
|
ANALOG |
||||
CONNECTOR |
OUT |
SUB WOOFER |
R SURROUND |
L |
DVD/DVR 1 |
DVD/DVR 2 |
OPTICAL |
||
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
L |
USE ONLY WITH |
|
|
|
|
|
|
|
|
R |
|
|
|
|
|
|
|
|
|
|
DISPLAY UNIT |
|
CENTER |
R |
FRONT |
L |
|
|
|
|
|
|
|
|
|
|
||||
|
AC IN |
|
|
|
|
|
|
|
|
8
Naar stopcontact
7
Audio/videokabel
(rood/wit/geel)
Surround rechts |
Surround links |
(grijs) |
(blauw) |
Luisterplaats
Voor rechts |
Midden (groen) |
Voor links |
|
(rood) |
(wit) |
ANTENNA IN
AUDIO IN
VIDEO IN
TV
RF-antennekabel
DVD-recorder (DVR-230-AV) |
ANTENNA IN |
|
|
|
|
|
|
|
|
|
|
|
IN |
CONTROL IN |
DIGITAL OUT |
Y |
COMPONENT |
OUTPUT |
R |
AUDIO |
L |
VIDEO |
S-VIDEO |
ANTENNA |
|
|
|
PB |
PR |
|
|
|
|
|
|||
AC IN |
|
|
VIDEO OUT |
|
|
|
|
|
|
OUT |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
AV 1 RGB - TV |
|
|
|
|
AV 2 (INPUT 1 DECODER) |
|
ANTENNA |
|||
|
|
|
|
|
|
|
|
|
|
|
OUT |
RF-antennekabel
8
Naar stopcontact
Antenna/kabel-TV muurcontactdoos
Nederlands
11
Du
Aansluiten
Let op
•Op deze luidsprekeraansluitingen staat een GEVAARLIJKE spanning. Om een elektrische schok te voorkomen bij het aansluiten of losmaken van de luidsprekerkabels, moet u het netsnoer losmaken voordat u eventuele niet-geïsoleerde onderdelen aanraakt.
•Sluit geen andere luidsprekers aan dan die bij dit systeem worden geleverd.
•Sluit de bijgeleverde luidsprekers niet op een andere versterker aan dan die bij dit systeem wordt geleverd. Aansluiten op een andere versterker kan resulteren in een defect of brand.
7Sluit de DVD-recorder op uw TV aan.1
•Verbind de VIDEO OUTPUT aansluiting met een video-ingang van uw TV.
Gebruik de gele stekker van de bijgeleverde audio/ videokabel voor de video-verbinding.
•Verbind de AUDIO OUTPUT aansluitingen met de bijbehorende audio-ingangen op uw TV.
Gebruik de rode en witte stekkers van de bijgeleverde audio/videokabel voor de audio-verbinding. Zorg dat u de linker en rechter uitgangen met de bijbehorende ingangen verbindt zodat een correct stereogeluid wordt verkregen.
8Sluit het netsnoer aan.2
•Sluit de netsnoeren aan op de netingangen op de receiver-subwoofer en de DVD-recorder.
Sluit de netsnoeren op een stopcontact aan.
Gebruik van dit systeem voor weergave van TV-geluid
Als uw TV een stereo audio-uitgang heeft, kunt u deze verbinden met dit systeem en dan genieten van surround TV-geluid.
|
|
|
|
|
|
|
AUDIO |
INPUT |
|
SYSTEM |
CONTROL |
|
SPEAKERS |
|
|
DIGITAL |
|
|
|
CONNECTOR |
OUT |
SUB WOOFER |
R SURROUND |
L |
DVD/DVR 1 |
DVD/DVR 2 |
OPTICAL |
ANALOG |
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
L |
USE ONLY WITH |
|
|
|
|
|
|
|
|
R |
|
|
|
|
|
|
|
|
|
|
DISPLAY UNIT |
|
CENTER |
R |
FRONT |
L |
|
|
|
|
|
|
|
|
|
|
AC IN
1 |
AUDIO |
OUTPUT |
TV |
1 Verbind de AUDIO OUTPUT aansluitingen van uw TV met de ANALOG AUDIO INPUT aansluitingen van de receiver-subwoofer.
Gebruik een rood/witte stereo-audiokabel (niet bijgeleverd) voor deze verbinding. Zorg dat u de linker en rechter uitgangen met de bijbehorende ingangen verbindt zodat een correct stereogeluid wordt verkregen.
•U kunt de ANALOG ingangsaansluitingen voor elke analoge bron, zoals een cassettedeck enz., gebruiken.
Opmerking
1 Er zijn ook andere video-verbindingen mogelijk. Zie pagina 41-pagina 45 voor meer informatie. 2 • Gebruik geen ander netsnoer dan het snoer dat bij dit systeem wordt geleverd.
• Gebruik het bijgeleverde netsnoer niet voor andere doeleinden dan het aansluiten van dit systeem op een stopcontact.
12
Du
Afstandsbediening
Afstandsbediening
1 |
|
|
|
|
|
|
|
RECORDER |
|
|
|
RECEIVER |
|
2 |
|
MUTE |
|
|
3 |
|
|
|
VOLUME |
|
|
||
4 |
– |
|
+ |
|
||
5 |
|
DVD |
|
FM/AM |
AUDIO INPUT |
|
|
|
|
|
|
|
|
|
|
|
|
|
CHANNEL |
6 |
7 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
VIDEO INPUT |
8 |
|
|
|
|
|
|
|
|
|
|
|
CLEAR |
|
|
9 |
DISC NAVIGATOR |
TUNE + |
|
DVD MENU |
10 |
|
|
|
|
|
|
||
|
TOP MENU |
|
|
|
SYSTEM |
|
11 |
RDS DISP |
|
|
|
SETUP |
|
ST – |
ENTER |
ST + |
|
|||
|
HOME |
|
|
|
|
|
|
MENU |
|
|
|
RETURN |
|
12 |
TEST TONE |
TUNE – |
|
DISPLAY |
13 |
|
|
|
|
||||
14 |
|
|
|
|
CM SKIP |
|
|
|
|
|
|
|
|
|
PREV |
NEXT |
|
STEP/SLOW |
|
|
15 |
REC |
|
REC MODE |
|
|
|
|
|
|
|
|
|
|
|
SURROUND |
ADVANCED |
|
SOUND |
|
|
16 |
AUDIO |
SUBTITLE |
|
ANGLE |
|
|
TV |
|
|
|
INPUT |
|
|
|
|
|
|
17 |
||
|
|
|
|
|
|
|
18 |
|
CHANNEL |
VOLUME |
TV/DVD |
19 |
|
|
|
|
|
|||
SHIFT |
TV CONTROL |
TV DIRECT |
||||
|
REC |
|
||||
|
|
|
|
|
|
Belangrijk
•De functies die in groen op de afstandsbediening zijn aangegeven, zijn toegankelijk door indrukken van de betreffende toets terwijl u tegelijkertijd de SHIFT toets ingedrukt houdt.
1 MUTE
Druk op deze toets om het geluid van alle luidsprekers uit te schakelen. Druk nogmaals op de toets om het geluid weer in te schakelen.
2 RECORDER
Druk op deze toets om de recorder in te schakelen of in de ruststand (standby) te zetten.
3 RECEIVER
Druk op deze toets om de receiver in te schakelen of in de ruststand (standby) te zetten.
4 VOLUME +/–
Gebruik deze toetsen om het volume in te stellen.
5Functiekeuzetoetsen
DVD
Druk op deze toets om de DVD/DVR1 audio-ingang van de receiver-subwoofer te kiezen.1
FM/AM (pagina 25)
Druk op deze toets om de ingebouwde radiotuner te kiezen.
AUDIO INPUT (pagina 29)
Druk enkele malen op deze toets om een van de audio-ingangen van de receiver-subwoofer te kiezen (DVD/DVR1, DVD/DVR2, DIGITAL of ANALOG).
6CHANNEL +/– (pagina 51)
Druk op deze toets om het kanaal van de ingebouwde tvtuner te veranderen.
7 Cijfertoetsen en CLEAR
Gebruik de cijfertoetsen voor het kiezen van een track/ hoofdstuk/titel, voor het kiezen van kanalen enz. Gebruik CLEAR om de invoer te wissen en opnieuw te beginnen.
8 VIDEO INPUT (pagina 70)
Druk op deze toets om de ingang van de DVD-recorder voor opnemen en afspelen te veranderen.
9 DISC NAVIGATOR (pagina 56) / TOP MENU
(pagina 53)
Druk op deze toets voor weergave van het Disc Navigator scherm of voor weergave van het hoofdmenu als er een DVD-Video disc is geplaatst.
+ SHIFT: RDS DISP
Druk op deze toets voor het veranderen van de RDSdisplays (pagina 26).
10DVD MENU (pagina 53)
Druk op deze toets voor weergave van het discmenu wanneer er een DVD-Video disc is geplaatst.
+ SHIFT: SYSTEM SETUP
Gebruik deze toets voor toegang tot het menusysteem voor het maken van de surroundgeluid-instellingen, tunerinstellingen enz.(pagina 21, 25, 26, 27, 30).
11/ / / (cursortoetsen) en ENTER
Gebruik deze toetsen voor het navigeren door de beeldschermdisplays van de DVD-recorder. Druk op ENTER om de geselecteerde optie te activeren. Gebruik deze toetsen in combinatie met de SHIFT toets om door de menu’s van de receiver-subwoofer te navigeren.
12HOME MENU (pagina 56)
Druk op deze toets voor weergave van het Home Menu, van waaruit u de beschikking hebt over de vele functies van het systeem.
Opmerking
1 Als de recorder is ingesteld op afstandsbedieningsmodus 2 of 3, zal de audio-ingang van de receiver-subwoofer niet omgeschakeld worden. Zie ook Remote Control op pagina 80.
Nederlands
13
Du
Afstandsbediening
+ SHIFT: TEST TONE
Gebruik deze toets om de testtoon (voor het instellen van de luidsprekers) in te schakelen (pagina 28).
13RETURN
Druk op deze toets om een niveau terug te gaan in het beeldschermmenu of display.
+ SHIFT: DISPLAY (pagina 54)
Druk op deze toets voor weergeven/veranderen van de beeldscherm-informatiedisplays.
14 Afspeeltoetsen (pagina 51)
/(pagina 58)
Druk op deze toetsen voor versnelde weergave in voorof achterwaartse richting. Druk nog een keer op de toets om de snelheid te veranderen.
Druk op deze toets om te beginnen met afspelen.
Druk op deze toets om het afspelen of opnemen te pauzeren.
Druk hierop om het afspelen te stoppen.
CM SKIP (reclame overslaan)
Druk enkele malen op deze toets om verder vooruit te gaan in het weergegeven geluid en beeld.
PREV / NEXT
Druk op deze toets om naar de vorige of volgende titel/hoofdstuk/map te gaan, of om de vorige of volgende menupagina weer te geven.
STEP/SLOW (pagina 58)
Druk tijdens afspelen op deze toets om te beginnen met vertraagde weergave; als u in de pauzestand op de toets drukt, wordt het vorige of volgende videobeeld getoond.
15 Opnametoetsen (pagina 50)
REC
Druk op deze toets om te beginnen met opnemen. Druk enkele malen op deze toets om de opnametijd in blokken van 30 minuten in te stellen.
REC MODE (pagina 65)
Druk enkele malen op deze toets om de opnamemodus te kiezen (beeldkwaliteit).
16 DVD-afspeelfunties en surroundgeluidmodus/ geluidsverbeteringstoetsen
AUDIO (pagina 51, 62)
Gebruik deze toets voor het veranderen van de gesproken taal of het audiokanaal. (Wanneer er geen disc wordt afgespeeld of opgenomen, kunt u met deze toets het geluid van de tuner veranderen.)
+ SHIFT: SURROUND
Gebruik deze toets om een surroundmodus (pagina 22) te kiezen.
SUBTITLE (pagina 61)
Druk op deze toets voor het weergeven/veranderen van de ondertitelingstaal bij meertalige DVD-Video discs.
14
+ SHIFT: ADVANCED
Gebruik deze toets om een geavanceerde surroundmodus te selecteren (pagina 23).
ANGLE (pagina 62)
Gebruik deze toets voor het kiezen van de camerahoek bij scènes met meerdere camerahoeken.
+ SHIFT: SOUND (pagina 24)
Druk op deze toets voor toegang tot het geluidsmenu, van waaruit u de lage en hoge tonen enz. kunt instellen.
17 TV CONTROL (pagina 90)
Na het maken van de begin-instellingen gebruikt u deze toetsen om de TV te bedienen.
18 SHIFT
Druk op deze toets voor toegang tot de functies die in groen op de afstandsbediening zijn aangegeven.
19TV DIRECT REC (pagina 66)
Druk op deze toets om te beginnen met opnemen van de TV-zender waarop uw TV is ingesteld.
+ SHIFT: TV/DVD (pagina 51)
Druk op deze toets voor het omschakelen tussen de ‘TV-modus’, waarin u het beeld en geluid van de tuner van de TV hebt, en de ‘DVD-modus’, waarin u het beeld en geluid van de tuner van dit systeem (of een extern ingangssignaal) hebt.
Du
Afstandsbediening
Gebruik van de afstandsbediening
Neem de volgende punten in acht bij gebruik van de afstandsbediening:
•Let op dat er geen obstakels zijn tussen de afstandsbediening en de afstandsbedieningssensor op het apparaat.
•Het is mogelijk dat de afstandsbediening niet goed werkt als er zonlicht of het licht van een tl-lamp op de afstandsbedieningssensor van het apparaat valt.
•Afstandsbedieningen van andere apparatuur kunnen storing veroorzaken. Vermijd het gebruik van afstandsbedieningen voor apparatuur die in de buurt van dit apparaat is opgesteld.
•Vervang de batterijen wanneer het bereik van de afstandsbediening aanzienlijk korter is geworden.
•Als de batterijen uitgeput raken of als u de batterijen vervangt, zullen de TV bedieningscodes automatisch teruggesteld worden. Zie Instellen van de afstandsbediening voor gebruik met uw TV op pagina 90.
•Als u de afstandsbedieningsmodus hebt veranderd, zal deze ook teruggesteld worden wanneer u de batterijen vervangt. Zie ook Remote Control op pagina 80.
•Gebruik de afstandsbediening binnen het bedieningsbereik aan de voorkant van de afstandsbedieningssensor op de display-eenheid, zoals afgebeeld.
30
30
7m
Aanbrengen van de batterijen in de afstandsbediening
1 Open het deksel van de batterijhouder aan de achterkant van de afstandsbediening.
2 Plaats twee AA/R6P batterijen in de batterijhouder overeenkomstig de aanduidingen ( , ) die u in de batterijhouder ziet.
3 Sluit het deksel.
Let op
Verkeerd gebruik van de batterijen kan resulteren in een gevaarlijke situatie zoals lekkage en ontploffing. Neem de volgende punten in acht:
•Gebruik geen nieuwe en oude batterijen door elkaar.
•Gebruik niet tegelijk verschillende soorten batterijen—hoewel ze er misschien hetzelfde uitzien, kunnen ze toch verschillende voltages hebben.
•Zorg dat de plusen min-kant van de batterijen overeenkomt met de aanduidingen in de batterijhouder.
•Haal batterijen uit apparatuur die een maand of langer niet gebruikt gaat worden.
•Bij het weggooien van gebruikte batterijen dient u altijd de landelijke milieuwetten en eventuele
plaatselijke voorschriften op te volgen.
Nederlands
15
Du
Voordat u begint
Voordat u begint
Inschakelen
De DVD-recorder en receiver-subwoofer hebben aparte netschakelaars. De netschakelaar voor de receiver-subwoofer bevindt zich op de display-eenheid.
Afstandsbediening |
|
||||
RECORDER |
|
|
RECEIVER |
|
|
|
MUTE |
|
|
|
|
|
VOLUME |
|
|
|
|
– |
+ |
|
|
||
|
DVD |
FM/AM |
AUDIO INPUT |
|
|
|
|
|
CHANNEL |
|
|
|
|
|
VIDEO INPUT |
|
|
|
CLEAR |
|
|
|
|
DISC NAVIGATOR |
TUNE + |
|
DVD MENU |
|
|
TOP MENU |
|
|
SYSTEM |
|
|
RDS DISP |
|
|
SETUP |
|
|
ST – |
ENTER |
|
ST + |
|
|
HOME |
|
|
|
|
|
MENU |
|
|
RETURN |
|
Display-eenheid |
TEST TONE |
TUNE – |
|
DISPLAY |
|
|
|
|
|
|||
|
|
|
CM SKIP |
|
|
PREV |
NEXT |
STEP/SLOW |
|
|
|
REC |
REC MODE |
|
|
|
|
SURROUND |
ADVANCED |
SOUND |
|
|
|
AUDIO |
SUBTITLE |
ANGLE |
|
|
|
TV |
|
|
INPUT |
|
|
|
CHANNEL VOLUME |
TV/DVD |
– VOLUME + |
AUDIO INPUT SURROUND |
|
|
|
|
|||
SHIFT |
TV CONTROL |
REC |
STANDBY/ON |
|
|
|
|
|
TV DIRECT |
|
|
|
|
|
|
|
DVD-recorder |
|
|
|
|
REC |
|
STANDBY/ON |
|
|
|
|
|
|
VIDEO |
L(MONO) |
AUDIO R |
|
|
|
|
|
INPUT 2 |
|
|
De onderstaande tabel toont wat u moet inschakelen voor gebruik van de diverse systeemfuncties:
Functie |
Display- |
DVD- |
|
eenheid |
recorder |
||
|
|||
|
|
|
|
DVD’s afspelen |
Aan |
Aan |
|
|
|
|
|
CD’s afspelen |
Aan |
Aan |
|
|
|
|
|
Radio |
Aan |
Uit |
|
|
|
|
|
Timeropname |
Uit |
Aan |
|
|
|
|
Begin-instellingen
Nadat u de DVD-recorder en receiver-subwoofer hebt aangesloten en geïnstalleerd, kunt u de onderstaande stappen uitvoeren om de apparatuur klaar te maken voor gebruik.
DVD-recorder
•Stel de datum en de tijd in, stem de TV-kanalen af en stel het type TV in de Setup Navigator in (pagina 48).
Receiver-subwoofer
•Schakel de demonstratiefunctie van het display uit (pagina 21).
•Voer de Room Setup uit voor het optimaliseren van het surroundgeluid (pagina 21).
16
Du
Voordat u begint
Basisbediening
Deze gebruiksaanwijzing is verdeeld in twee delen: een deel behandelt het gebruik van de receiver-subwoofer en het andere deel behandelt het gebruik van de DVDrecorder. Hierna ziet u enkele algemene gebruikstoepassingen en wordt tevens aangegeven waar u verdere uitleg kunt vinden.
Naar een DVD kijken
Wanneer u de afstandsbediening gebruikt voor de bediening van de DVD-recorder, moet u de afstandsbediening naar de display-eenheid richten en niet naar de recorder.
RECORDER |
|
|
|
RECEIVER |
|
|
MUTE |
|
|
|
– |
VOLUME |
|
|
|
|
+ |
||
|
DVD |
FM/AM |
AUDIO INPUT |
|
|
|
|
|
CHANNEL |
|
|
|
|
VIDEO INPUT |
|
|
|
CLEAR |
|
DISC NAVIGATOR |
TUNE + |
|
DVD MENU |
|
TOP MENU |
|
|
|
SYSTEM |
RDS DISP |
|
|
|
SETUP |
ST – |
|
ENTER |
ST + |
|
HOME |
|
|
|
|
MENU |
|
|
|
RETURN |
TEST TONE |
|
TUNE – |
|
DISPLAY |
|
|
|
|
CM SKIP |
PREV |
NEXT |
|
STEP/SLOW |
|
REC |
|
REC MODE |
|
1Schakel de display-eenheid (receiver-subwoofer)
in.
2Schakel de DVD-recorder in.
3Schakel uw TV in.
Schakel uw TV in en zorg dat de TV op de juiste videoingang is ingesteld.
4 Druk op DVD.
5 Druk op OPEN/CLOSE van de DVD-recorder om de disclade te openen.
6 Plaats een disc.
Leg de disc met de labelkant naar boven in de lade en gebruik de uitsparing in de lade om de disc er goed in te leggen (als u een dubbelzijdige DVD-disc plaatst, moet u deze met de kant die u wilt afspelen naar beneden in de lade leggen).
7 Druk op (afspelen) om te beginnen met afspelen.
Druk hierop om het afspelen te stoppen. U kunt het afspelen vanaf het onderbrekingspunt hervatten door op te drukken. (Druk nog een keer op om de hervattingsfunctie te annuleren.)
Pauzeert het afspelen of begint opnieuw met afspelen wanneer de recorder in de pauzestand staat.
Druk hierop om te beginnen met versnelde weergave. Druk enkele malen op de toets om de snelheid te verhogen.
Zie Voornaamste afspeelfuncties op pagina 51 voor verdere informatie over het afspelen van discs.
8Stel het volume in.
9Kies het surroundeffect voor het geluid.
Zie Luisteren naar uw systeem op pagina 22 voor meer informatie.
Naar een CD luisteren
1Schakel de display-eenheid (receiver-subwoofer)
in.
2Schakel de DVD-recorder in.
3Druk op DVD.
4Plaats een CD en begin met afspelen (pagina 53).
5Stel het volume in.
6Kies het surroundeffect voor het geluid
(pagina 22).
Naar de radio luisteren
1Schakel de display-eenheid (receiver-subwoofer)
in.
2Stem op een zender af (pagina 25).
3Stel het volume in.
4Kies het surroundeffect voor het geluid
(pagina 22).
Nederlands
17
Du
MULTIKANAALS AUDIORECEIVER-SUBWOOFER
SX-SW55
LUIDSPREKERSYSTEEM
S-ST550
18
Du
Hoofdstuk II
Inhoudsopgave
01 Toetsen en indicators |
|
05 Surroundgeluid-instellingen |
|
Display-eenheid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
20 |
Het menu System Setup gebruiken . . . . . . . . . . . . . . |
27 |
Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
20 |
Instellen van de kanaalniveaus . . . . . . . . . . . . . . . . |
27 |
02 Aan de slag |
|
Luidsprekerafstand . . . . . . . . . . . . . . . . . . . . . . . . . |
27 |
|
Dynamisch bereik . . . . . . . . . . . . . . . . . . . . . . . . . . |
28 |
|
De instelling Systeemdemonstratie . . . . . . . . . . . . . . |
21 |
Instelling voor dubbele mono . . . . . . . . . . . . . . . . . |
28 |
Gebruik van de Room Setup . . . . . . . . . . . . . . . . . . . |
21 |
Instellen van de kanaalniveaus met de testtoon . . . . . |
28 |
03 Luisteren naar uw systeem |
|
06 Overige aansluitingen |
|
Luistermodi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
22 |
Extra componenten aansluiten . . . . . . . . . . . . . . . . . |
29 |
Automatische luistermodus. . . . . . . . . . . . . . . . . . . . |
22 |
Een analoog audio-apparaat aansluiten . . . . . . . . . |
29 |
Met surroundgeluid luisteren . . . . . . . . . . . . . . . . . . |
22 |
Naar een externe geluidsbron luisteren . . . . . . . . . . . |
29 |
Surround Voor gebruiken. . . . . . . . . . . . . . . . . . . . . . |
23 |
Een externe antenne aansluiten. . . . . . . . . . . . . . . . . |
29 |
Geavanceerde surround-modi gebruiken . . . . . . . . . . |
23 |
07 Overige informatie |
|
Naar stereo luisteren . . . . . . . . . . . . . . . . . . . . . . . . . |
23 |
|
|
Spraak versterken . . . . . . . . . . . . . . . . . . . . . . . . . . . |
24 |
De sluimerfunctie instellen . . . . . . . . . . . . . . . . . . . . |
30 |
Lage en hoge tonen aanpassen . . . . . . . . . . . . . . . . . |
24 |
Het display minder fel maken . . . . . . . . . . . . . . . . . . |
30 |
Lage tonen versterken . . . . . . . . . . . . . . . . . . . . . . . . |
24 |
Instellen van DTS-CD’s . . . . . . . . . . . . . . . . . . . . . . . |
30 |
04 Naar de radio luisteren |
|
Terugstellen van het apparaat . . . . . . . . . . . . . . . . . . |
30 |
|
Opstelling en onderhoud . . . . . . . . . . . . . . . . . . . . . . |
30 |
|
Naar de radio luisteren . . . . . . . . . . . . . . . . . . . . . . . |
25 |
Aanwijzingen voor de opstelling van het |
|
Slechte FM-ontvangst verbeteren . . . . . . . . . . . . . . |
25 |
apparaat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
30 |
Slechte AM-ontvangst verbeteren . . . . . . . . . . . . . . |
25 |
Verhelpen van storingen . . . . . . . . . . . . . . . . . . . . . . |
31 |
Stations opslaan . . . . . . . . . . . . . . . . . . . . . . . . . . . |
25 |
Algemeen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
31 |
Voorkeursstations kiezen. . . . . . . . . . . . . . . . . . . . . |
26 |
Tuner. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
32 |
RDS, een inleiding . . . . . . . . . . . . . . . . . . . . . . . . . . . |
26 |
Foutberichten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
32 |
RDS-informatie weergeven . . . . . . . . . . . . . . . . . . . |
26 |
Woordenlijst . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
32 |
Naar RDS-programma’s zoeken . . . . . . . . . . . . . . . |
26 |
Technische gegevens . . . . . . . . . . . . . . . . . . . . . . . . |
33 |
Nederlands
19
Du
01 Toetsen en indicators
Hoofdstuk 1
Toetsen en indicators
Display-eenheid
– VOLUME + AUDIO INPUT SURROUND
STANDBY/ON
1 2 3 4 5 6
1 STANDBY/ON
Druk op deze toets om het systeem in te schakelen of in de ruststand (standby) te zetten.
2 Voorpaneel-display
Zie hieronder voor verdere informatie.
3 VOLUME toetsen
Gebruik deze toetsen om het volume in te stellen.
4 AUDIO INPUT (pagina 29)
Druk enkele malen op deze toets om een van de externe audio-ingangen te kiezen (DVD/DVR1, DVD/DVR2,
DIGITAL of ANALOG).
5 SURROUND
Gebruik deze toets om een surroundmodus (pagina 22) te kiezen.
6 Infrarood-afstandsbedieningssensor (pagina 15)
Display
|
1 |
2 |
|
|
|
|
DTS F.SURR. |
|
|
|
|
|
2D |
|
|
kHz |
|
|
2PL |
|
MHz |
|
|
|
|
|
|
||
8 |
7 |
6 |
5 |
4 |
3 |
1 DTS
Brandt als een DTS-bron wordt afgespeeld (pagina 22).
2 F.SURR.
Brandt wanneer de Surround Voor-akoestiekmodus geselecteerd is (pagina 23).
3Tunerindicators
– Brandt als er een signaal ontvangen wordt.
– Brandt als er een FM-stereo-uitzending ontvangen wordt in de automatische stereomodus.
– Brandt als FM-mono-ontvangst is gekozen.
– Brandt als er een RDS-display of zoekmodus gebruikt wordt.
4 kHz / MHz
Geeft de eenheid aan waarin de frequentie in het display wordt weergegeven (kHz voor AM, MHz voor FM).
5Alfanumeriek gedeelte
6
Brandt wanneer de sluimerfunctie actief is (pagina 30).
7 2 PL II
Brandt als Dolby Pro Logic II-decodering gebruikt wordt (pagina 22).
8 2 D
Brandt als een Dolby Digital-bron wordt afgespeeld (pagina 22).
20
Du
Aan de slag
Hoofdstuk 2
Aan de slag
De instelling Systeemdemonstratie
Zet de automatische demonstratiemodus aan of uit (deze start wanneer u het systeem voor het eerst aanzet):
1Zet het systeem in de ruststand (standby).
2Druk op SHIFT + SYSTEM SETUP.
3Houd SHIFT ingedrukt en gebruik de / toetsen om DEMO in het menu te selecteren, en druk dan op SHIFT+ENTER.
4Houd SHIFT ingedrukt en gebruik de / toetsen om een instelling te selecteren, en druk dan op SHIFT+ENTER.
U kunt kiezen uit:
•DEMO ON – Zet demonstratiemodus aan.
•DEMO OFF – Zet demonstratiemodus uit.
Gebruik van de Room Setup
Nadat u de luidsprekers naar wens hebt ingesteld (zie
Installatie van het thuistheater op pagina 6), moet u het systeem calibreren voor een optimaal surroundgeluid. Aan de hand van de hierna volgende aanwijzingen kunt u snel en gemakkelijk een goed surroundgeluid voor uw luisterruimte instellen.
Zie Het menu System Setup gebruiken op pagina 27 voor verdere informatie over de surroundgeluid-instellingen.
|
|
|
VIDEO INPUT |
|
|
|
CLEAR |
|
|
DISC NAVIGATOR |
TUNE + |
|
DVD MENU |
|
TOP MENU |
|
|
SYSTEM |
|
RDS DISP |
|
|
SETUP |
|
ST – |
ENTER |
ST + |
||
HOME |
|
|
|
|
MENU |
|
|
RETURN |
|
TEST TONE |
TUNE – |
|
DISPLAY |
|
|
|
|
CM SKIP |
|
PREV |
NEXT |
STEP/SLOW |
||
REC |
REC MODE |
|
||
SURROUND |
ADVANCED |
SOUND |
|
|
AUDIO |
SUBTITLE |
ANGLE |
|
|
TV |
|
|
INPUT |
|
|
CHANNEL VOLUME |
TV/DVD |
||
|
|
|
||
SHIFT |
TV CONTROL |
TV DIRECT |
||
REC |
||||
|
|
|
1 Als het systeem nog niet’ ingeschakeld is, drukt u op RECEIVER om het systeem in te schakelen.
2Druk op SHIFT + SYSTEM SETUP.
3Houd SHIFT ingedrukt en gebruik de / toetsen om ROOM SET in het menu te selecteren, en druk dan op SHIFT+ENTER.
4Houd SHIFT ingedrukt en gebruik de / toetsen om een kamerformaat-instelling te selecteren, en druk dan op SHIFT+ENTER.
U kunt kiezen uit:
•ROOM S – Kleiner dan een normale kamer (ongeveer 3,5 x 4,5 m)
•ROOM M – Normale kamer (ongeveer 5,5 x 6,0 m)
•ROOM L – Groter dan een normale kamer (ongeveer 7,5 x 9,0 m)
5Houd SHIFT ingedrukt en gebruik de / toetsen om een zitplaats-instelling te selecteren, en druk dan op SHIFT+ENTER.
U kunt kiezen uit:
•SEAT FWD – Als u dichter bij de voorluidsprekers zit dan bij de surroundluidsprekers
•SEAT MID – Als u op gelijke afstand van de vooren surroundluidsprekers zit
•SEATBACK – Als u dichter bij de surroundluidsprekers zit dan bij de voorluidsprekers
02
Nederlands
21
Du
03 Luisteren naar uw systeem
Hoofdstuk 3
Luisteren naar uw systeem
Luistermodi |
Met surroundgeluid luisteren |
Zoals al vermeld in Installatie van het thuistheater op pagina 6, zijn er twee basisluidsprekeropstellingen mogelijk. U kunt elke gewenste luistermodus gebruiken, onafhankelijk van uw luidsprekeropstelling. U krijgt echter het beste surroundeffect als u de luistermodi gebruikt die horen bij uw luidsprekeropstelling.
•Standaard 5-punts surround-opstelling – Zie Met surroundgeluid luisteren hieronder en Geavanceerde surround-modi gebruiken op pagina 23 bij gebruik van deze luidsprekeropstelling.
•3-punts Surround Voor-opstelling – Zie Surround Voor gebruiken op pagina 23 voor de geschikte opties bij deze luidsprekeropstelling.
Automatische luistermodus
De automatische luistermodus is de eenvoudigste manier om naar bronmateriaal te luisteren zoals dat bedoeld is: het geluid uit de luidsprekers komt overeen met de kanalen in het bronmateriaal.
REC |
|
REC MODE |
|
|
SURROUND |
ADVANCED |
SOUND |
|
|
AUDIO |
SUBTITLE |
ANGLE |
|
|
TV |
|
|
INPUT |
|
|
CHANNEL |
VOLUME |
TV/DVD |
|
|
|
|
||
SHIFT |
TV CONTROL |
TV DIRECT |
||
REC |
||||
|
|
|
• Druk op SHIFT+SURROUND om de automatische luistermodus (AUTO) in te schakelen.
Als de bron opgenomen is in Dolby Digital of DTS, dan gaat op het voorpaneel de indicator 2D of DTS branden.
•U kunt ook de SURROUND toets op de displayeenheid gebruiken om de luistermodus te veranderen.
U kunt naar stereoen meerkanaalsbronnen luisteren in surroundgeluid. Surroundgeluid wordt gegenereerd vanuit stereobronnen door een van de Dolby Pro Logicdecoderingsmodi te gebruiken.
REC |
|
REC MODE |
|
|
SURROUND |
ADVANCED |
SOUND |
|
|
AUDIO |
SUBTITLE |
ANGLE |
|
|
TV |
|
|
INPUT |
|
|
CHANNEL |
VOLUME |
TV/DVD |
|
|
|
|
||
SHIFT |
TV CONTROL |
TV DIRECT |
||
REC |
||||
|
|
|
• Selecteer een luistermodus door herhaaldelijk drukken op SHIFT+SURROUND.
•U kunt ook de SURROUND toets op de displayeenheid gebruiken om de luistermodus te veranderen.
De keuzes die op het scherm verschijnen, hangen af van het type bron dat u afspeelt.
Als de bron opgenomen is in Dolby Digital of DTS, dan gaat op het voorpaneel de indicator 2D of DTS branden.
•AUTO – Automatische luistermodus (zie boven)
•PRO LOGIC (Dolby Pro Logic) – 4.1 kanaals surroundgeluid voor gebruik met alle typen tweekanaals bronnen
•MOVIE (Dolby Pro Logic II Movie) – 5.1-kanaals surroundgeluid, vooral geschikt voor films (gebruik met tweekanaals bronnen)
•MUSIC (Dolby Pro Logic II Music) – 5.1-kanaals surroundgeluid, vooral geschikt voor muziek (gebruik met tweekanaals bronnen)
•STEREO – Zie Naar stereo luisteren op pagina 23
22
Du
Luisteren naar uw systeem
Surround Voor gebruiken
De Surround Voor-modi zijn effectief als u de 3-punts Surround Voor-luidsprekeropstelling gebruikt, zoals beschreven op pagina 7. De surroundluidsprekers moeten boven op de voorluidsprekers geplaatst zijn en naar de muren gericht, of recht naar voren, afhankelijk van de modus die u gebruikt (zie hieronder).
REC |
|
REC MODE |
|
|
SURROUND |
ADVANCED |
SOUND |
|
|
AUDIO |
SUBTITLE |
ANGLE |
|
|
TV |
|
|
INPUT |
|
|
CHANNEL |
VOLUME |
TV/DVD |
|
|
|
|
||
SHIFT |
TV CONTROL |
TV DIRECT |
||
REC |
||||
|
|
|
• Druk op SHIFT+ADVANCED om een Surround Voor-modus te kiezen.
Selecteer FRTMOVIE, FRTMUSIC of EXTPOWER door enkele malen op deze toets te drukken.
•Selecteert u FRTMOVIE (Speelfilm Voor) of FRTMUSIC (Muziek Voor), dan moet u de
surroundluidsprekers zo draaien dat de pijl gelijk staat met de pijl FRONT SURROUND op de voorluidsprekers. Bij EXTPOWER (Extra vermogen) moeten de surroundluidsprekers in dezelfde richting gekeerd zijn als de voorluidsprekers (zoals hieronder is afgebeeld).
Geavanceerde surround-modi gebruiken
U kunt geavanceerde surround-effecten gebruiken bij alle meerkanaals of stereobronnen; u kunt dan een aantal extra surround-geluidseffecten verkrijgen.
REC |
|
REC MODE |
|
|
SURROUND |
ADVANCED |
SOUND |
|
|
AUDIO |
SUBTITLE |
ANGLE |
|
|
TV |
|
|
INPUT |
|
|
CHANNEL |
VOLUME |
TV/DVD |
|
|
|
|
||
SHIFT |
TV CONTROL |
TV DIRECT |
||
REC |
||||
|
|
|
• Selecteer een geavanceerde surroundmodus met SHIFT+ADVANCED.
Door herhaaldelijk indrukken selecteert u:
•ADVMOVIE – Geschikt voor speelfilms
•ADVMUSIC – Geschikt voor muziek
•EXPANDED – Breed geluidsveld
•TV SURR. – Surroundgeluid voor mono of stereo TVuitzendingen
•SPORTS – Geschikt voor sportprogramma’s
•GAME – Geschikt voor TV-videospelletjes
•5 STEREO – Krachtig surroundgeluid voor stereo muziekbronnen
Naar stereo luisteren
U kunt alle bronnen—stereo of meerkanaals—in stereo beluisteren. Speelt u een meerkanaals bron af, dan worden alle kanalen samengevoegd naar de linkeren rechterluidsprekers en de basluidspreker (subwoofer).
|
REC |
|
REC MODE |
|
|
SURROUND ADVANCED |
SOUND |
|
|
|
AUDIO |
SUBTITLE |
ANGLE |
|
|
TV |
|
|
INPUT |
FRTMOVIE / FRTMUSIC |
EXTPOWER |
CHANNEL |
VOLUME |
TV/DVD |
|
SHIFT |
TV CONTROL |
TV DIRECT |
|
|
REC |
|||
|
|
|
|
• Druk zo vaak op SHIFT+SURROUND tot STEREO op het scherm verschijnt.
• U kunt ook de SURROUND toets op de displayeenheid gebruiken om de luistermodus te veranderen.
03
Nederlands
23
Du
03 Luisteren naar uw systeem
Spraak versterken
De functie Spraakversterking is bedoeld om gesproken woord duidelijker weer te geven tegenover de achtergrondgeluiden van een TV-uitzending of film.
|
|
CLEAR |
|
|
DISC NAVIGATOR |
TUNE + |
|
DVD MENU |
|
TOP MENU |
|
|
SYSTEM |
|
RDS DISP |
|
|
SETUP |
|
ST – |
ENTER |
ST + |
||
HOME |
|
|
|
|
MENU |
|
|
RETURN |
|
TEST TONE |
TUNE – |
|
DISPLAY |
|
|
|
|
CM SKIP |
|
PREV |
NEXT |
STEP/SLOW |
||
REC |
REC MODE |
|
||
SURROUND |
ADVANCED |
SOUND |
|
|
AUDIO |
SUBTITLE |
ANGLE |
|
|
TV |
|
|
INPUT |
|
|
CHANNEL VOLUME |
TV/DVD |
||
|
|
|
||
SHIFT |
TV CONTROL |
TV DIRECT |
||
REC |
||||
|
|
|
1Druk op SHIFT + SOUND.
2Houd SHIFT ingedrukt en gebruik de / toetsen om DIALOGUE te selecteren, en druk dan op SHIFT+ENTER.
3Houd SHIFT ingedrukt en gebruik de / toetsen om de hoeveelheid spraakversterking te selecteren, en druk dan op SHIFT+ENTER om te bevestigen.
U kunt kiezen uit OFF, MID of MAX.
24
Lage en hoge tonen aanpassen
Met de lageen hogetonentoetsen kunt u het geluidsbeeld aanpassen.
1Druk op SHIFT + SOUND.
2Houd SHIFT ingedrukt en gebruik de / toetsen om BASS of TREBLE te selecteren, en druk dan op SHIFT+ENTER.
3Houd SHIFT ingedrukt en gebruik de / toetsen om het geluid bij te regelen, en druk dan op SHIFT+ENTER om te bevestigen.
Lage tonen versterken
U kunt het niveau van de bassen van een bron op twee manieren versterken.
1Druk op SHIFT + SOUND.
2Houd SHIFT ingedrukt en gebruik de / toetsen om BASSMODE te selecteren, en druk dan op SHIFT+ENTER.
3Houd SHIFT ingedrukt en gebruik de / toetsen om het geluid bij te regelen, en druk dan op SHIFT+ENTER om te bevestigen.
U kunt kiezen uit OFF, MUSIC of CINEMA.
Du
Naar de radio luisteren
Hoofdstuk 4
Naar de radio luisteren
Naar de radio luisteren
De tuner kan zowel FMals AM-uitzendingen ontvangen. Ook kunt u uw favoriete radiostations opslaan zodat u ze niet elke keer handmatig hoeft op te zoeken.
RECORDER |
|
|
|
RECEIVER |
|
|
MUTE |
|
|
||
|
VOLUME |
|
|||
– |
|
+ |
|||
|
DVD |
|
FM/AM |
AUDIO INPUT |
|
|
|
|
|
CHANNEL |
|
|
|
|
|
VIDEO INPUT |
|
|
|
|
CLEAR |
|
|
DISC NAVIGATOR |
TUNE + |
|
DVD MENU |
||
TOP MENU |
|
|
|
SYSTEM |
|
RDS DISP |
|
|
|
SETUP |
|
ST – |
ENTER |
ST + |
|||
HOME |
|
|
|
|
|
MENU |
|
|
|
RETURN |
|
TEST TONE |
TUNE – |
|
DISPLAY |
||
|
|
|
|
CM SKIP |
|
PREV |
NEXT |
|
STEP/SLOW |
||
REC |
|
REC MODE |
|
||
SURROUND |
ADVANCED |
|
SOUND |
|
|
AUDIO |
SUBTITLE |
|
ANGLE |
|
|
TV |
|
|
|
INPUT |
|
|
CHANNEL |
VOLUME |
TV/DVD |
||
|
|
|
|
||
SHIFT |
TV CONTROL |
TV DIRECT |
|||
REC |
|||||
|
|
|
|
1Druk op FM/AM om de tuner in te schakelen en kies vervolgens AM of FM door enkele malen op de toets te drukken.
In het display ziet u de band en frequentie.
2Stem op een frequentie af.
Er zijn drie manieren van afstemmen—handmatig, automatisch en snel:
•Handmatige afstemming: Druk enkele malen op
SHIFT+TUNE +/– om de aangegeven frequentie te wijzigen.
•Automatische afstemming: Houd SHIFT+TUNE +/
– ingedrukt totdat de frequentie begint te veranderen en laat de toets dan los. De tuner stopt bij het volgende station dat gevonden wordt. Herhaal bovenstaande handelingen om verder te zoeken.
•Automatische afstemming met hoge snelheid: Houd SHIFT+TUNE +/– ingedrukt totdat de frequentie snel verandert. Houd de toets ingedrukt totdat u de gewenste frequentie hebt gevonden. Zonodig kunt u de frequentie handmatig preciezer afstemmen.
Slechte FM-ontvangst verbeteren
Als u naar een stereo FM-station luistert maar de ontvangst is zwak, dan kunt u de geluidskwaliteit verbeteren door naar mono over te schakelen.
1Stem af op een FM-station en druk dan op SHIFT+SYSTEM SETUP.
2Houd SHIFT ingedrukt en gebruik de / toetsen om FM MODE te selecteren, en druk dan op SHIFT+ENTER.
3Houd SHIFT ingedrukt en gebruik de / toetsen om FM MONO te selecteren, en druk dan op SHIFT+ENTER.
De mono-indicator () gaat branden als de tuner in de monomodus staat.
Selecteer FM AUTO hierboven als u terug wilt keren naar de automatische stereomodus (de stereo-indicator () gaat branden als u een stereo-uitzending ontvangt).
Slechte AM-ontvangst verbeteren
De eenvoudigste manier om de geluidskwaliteit van de AM-radio te verbeteren, is ervoor zorgen dat de TV in de kamer is uitgeschakeld. Probeer ook om de plaats en richting van de AM-raamantenne te veranderen.
Omschakelen van de storingsonderdrukkingsmodus
Als u vindt dat de geluidskwaliteit nog steeds niet goed is nadat u de bovenstaande aanwijzingen hebt opgevolgd, kunt u proberen of het gebruik van een andere storingsonderdrukkingsmodus helpt. Kies de instelling die het beste resultaat oplevert.
1Stem af op een AM-station en druk dan op SHIFT+SYSTEM SETUP.
2Houd SHIFT ingedrukt en gebruik de / toetsen om NOISECUT te selecteren, en druk dan op SHIFT+ENTER.
3Houd SHIFT ingedrukt en gebruik de / toetsen om een storingsonderdrukkingsmodus (1, 2, of 3) te selecteren, en druk dan op SHIFT+ENTER.
Stations opslaan
U kunt maximaal 30 stations opslaan zodat u niet telkens opnieuw handmatig hoeft af te stemmen.
1 Stem af op een AMof FM-station.
In geval van een FM-station selecteert u zonodig mono of automatische stereo-ontvangst. Deze instelling wordt ook opgeslagen.
04
Nederlands
25
Du
04 Naar de radio luisteren
2Druk op SHIFT+SYSTEM SETUP.
3Houd SHIFT ingedrukt en gebruik de / toetsen om ST.MEM. te selecteren, en druk dan op SHIFT+ENTER.
4Houd SHIFT ingedrukt en gebruik de / toetsen om de gewenste geheugenpositie te selecteren, en druk dan op SHIFT+ENTER.
Voorkeursstations kiezen
1Zorg ervoor dat u de tunerfunctie hebt geselecteerd.
2Gebruik de SHIFT + /toetsen om het gewenste voorkeursstation te kiezen.
•U kunt hiervoor ook de cijfertoetsen gebruiken (terwijl u SHIFT ingedrukt houdt).
RDS-informatie weergeven
Met de toets SHIFT+RDS DISP kunt u de verschillende soorten RDS-informatie weergeven.2
• Wilt u RDS-informatie zien, druk dan op SHIFT+RDS DISP.
Elke keer dat u op deze toets drukt schakelt de weergave als volgt om:
•RadioTekst (RT) – Berichten die door het radiostation worden uitgezonden. Een praatprogramma kan bijvoorbeeld een telefoonnummer dat u kunt bellen verzenden als RadioTekst.
•Stationsnaam (PS, voor Program Service) – De naam van het radiostation.
•Programmatype (PTY) – Het type programma dat het station op dat moment uitzendt.
•SEARCH – Zoeken naar PTY (zie hieronder)
•De huidige tunerfrequentie
RDS, een inleiding
Radio Data System (RDS, radiogegevenssysteem) is een systeem dat door de meeste FM-radiostations wordt gebruikt om luisteraars van informatie te voorzien, zoals de naam van het station of het soort programma dat ze uitzenden.
RDS biedt o.a. de mogelijkheid om te zoeken op soort programma. U kunt bijvoorbeeld een station zoeken dat JAZZ uitzendt.
U kunt naar de volgende soorten programma’s zoeken:1
Naar RDS-programma’s zoeken
U kunt naar één van de hiervoor beschreven programmatypen zoeken.
1Selecteer de FM-band door op FM/AM te drukken.3
2Druk enkele malen op SHIFT+RDS DISP tot SEARCH op het scherm verschijnt.
3Houd SHIFT ingedrukt en gebruik de / toetsen om het gewenste programmatype te selecteren.
4Start het zoeken door op SHIFT+ENTER te drukken.
NEWS – Nieuws AFFAIRS – Actualiteiten
INFO – Algemene informatie SPORT – Sport
EDUCATE – Educatief DRAMA – Hoorspelen e.d.
CULTURE – Cultuur, theater e.d. SCIENCE – Wetenschap en technologie
VARIED – Over het algemeen praatprogramma’s, zoals quizzen of interviews.
POP M – Popmuziek ROCK M – Rockmuziek
EASY M – Easy listening, rustige populaire muziek
LIGHT M – ‘Licht’ klassieke muziek
CLASSICS – ‘Serieuze’ klassieke muziek
OTHER M – Muziek die niet in bovenstaande categorieën past WEATHER – Weerberichten
FINANCE – Beursberichten, zakelijk nieuws, handel e.d. CHILDREN – Kinderprogramma’s SOCIAL – Programma’s over sociale aangelegenheden RELIGION – Religieuze programma’s
PHONE IN – Programma’s waarin mensen telefonisch hun mening kunnen geven TRAVEL – Programma’s over reizen (maar geen verkeersinformatie)
LEISURE – Vrije tijd en hobby JAZZ – Jazz
COUNTRY – Countrymuziek NATION M – Populaire muziek in andere talen dan Engels OLDIES – Populaire muziek uit de jaren ’50 en ’60
FOLK M – Volksmuziek DOCUMENT – Documentaires
Het systeem zoekt de voorkeurstations af naar het gezochte type. Zodra er één wordt gevonden, stopt het zoeken voor 5 seconden.
5 Als u het betreffende station wilt beluisteren, druk dan binnen die 5 seconden op SHIFT+ENTER.
Drukt u niet op SHIFT+ENTER, dan gaat het zoeken verder.
Opmerking
1Daarnaast zijn er nog drie andere soorten programma’s: TEST, ALARM en NO TYPE. ALARM en TEST worden gebruikt voor noodsituaties. U kunt niet naar dergelijke programma’s zoeken, maar de tuner schakelt automatisch over naar dit RDS-signaal als het wordt uitgezonden. NO TYPE verschijnt wanneer een soort programma niet wordt gevonden.
2• Als er ruis in het signaal is tijdens het weergeven van RadioTekst, dan kunnen letters verkeerd worden weergegeven.
•Als u NO DATA ziet op het RadioTekst-scherm, dan zendt het betreffende station geen RadioTekst uit. Het scherm schakelt automatisch over naar de stationsnaam (PS), en als dat ook niet kan, naar de frequentie.
•Op het scherm voor het programmatype kan NO DATA of NO TYPE worden weergegeven. In dat geval wordt na een paar seconden de stationsnaam weergegeven.
3RDS is alleen mogelijk op de FM-band.
26
Du
Surroundgeluid-instellingen
Hoofdstuk 5
Surroundgeluid-instellingen
Het menu System Setup gebruiken
Via het menu System Setup hebt u toegang tot alle
surroundgeluid-instellingen van het systeem1, waaronder de kanaalniveaus, luidsprekerafstanden, dynamisch bereik en geluidsweergave met dubbele mono.
Gebruik de volgende toetsen voor het menu System Setup.
|
|
CLEAR |
|
|
DISC NAVIGATOR |
TUNE + |
|
DVD MENU |
|
TOP MENU |
|
|
SYSTEM |
|
RDS DISP |
|
|
SETUP |
|
ST – |
ENTER |
ST + |
||
HOME |
|
|
|
|
MENU |
|
|
RETURN |
|
TEST TONE |
TUNE – |
|
DISPLAY |
|
|
|
|
CM SKIP |
|
PREV |
NEXT |
STEP/SLOW |
||
REC |
REC MODE |
|
||
SURROUND |
ADVANCED |
SOUND |
|
|
AUDIO |
SUBTITLE |
ANGLE |
|
|
TV |
|
|
INPUT |
|
|
CHANNEL VOLUME |
TV/DVD |
||
|
|
|
||
SHIFT |
TV CONTROL |
TV DIRECT |
||
REC |
||||
|
|
|
Instellen van de kanaalniveaus
De Room Setup functie (zie pagina 21) is bedoeld om snel de basis-instellingen voor surroundgeluid te maken door de kanaalniveaus (en luidsprekerafstanden) voor u in te stellen overeenkomstig de grootte van de kamer en uw luisterplaats. Als u de relatieve kanaalniveaus nauwkeuriger wilt instellen, kunt u dat hier doen.
Bij deze methode voor het instellen van de kanaalniveaus luistert u naar een bron en stelt dan het niveau van elk weergavekanaal in. Merk op dat de kanaalniveauinstellingen voor stereo-weergave onafhankelijk zijn van de instellingen voor weergave van surroundgeluid.
Een andere methode voor het instellen van de kanaalniveaus is het gebruik van de testtoon. Zie
Instellen van de kanaalniveaus met de testtoon op pagina 28 voor verdere informatie.
1Kies een stereo of meerkanaals weergavebron.
2Druk op SHIFT+SYSTEM SETUP.
3Houd SHIFT ingedrukt en gebruik de / toetsen om CH LEVEL te selecteren, en druk dan op SHIFT+ENTER.
4Gebruik SHIFT + / om een kanaal te kiezen; gebruik SHIFT + /om het niveau van het gekozen kanaal in te stellen.
•U kunt het niveau van elk kanaal bijregelen met ± 10 dB.
5Druk op SHIFT+ENTER wanneer u klaar bent.
•Als u de Room Setup functie opnieuw gebruikt, zal deze de instellingen overschrijven die u hier hebt gemaakt.
Luidsprekerafstand
De Room Setup functie (zie pagina 21) is bedoeld om snel de basis-instellingen voor surroundgeluid te maken door de luidsprekerafstanden (en kanaalniveaus) voor u in te stellen overeenkomstig de grootte van de kamer en uw luisterplaats. Als u de luidsprekerafstanden nauwkeuriger wilt instellen, kunt u dat hier doen.
Geef de afstand op van de luidsprekers tot uw luisterplaats.
1Druk op SHIFT+SYSTEM SETUP.
2Houd SHIFT ingedrukt en gebruik de / toetsen om DISTANCE te selecteren, en druk dan op SHIFT+ENTER.
3Gebruik SHIFT + /om een luidspreker te kiezen; gebruik SHIFT + / om de afstand in te stellen.
Stel de volgende luidsprekers in:
•L – Linker voorluidspreker
•C – Middenluidspreker
•R – Rechter voorluidspreker
•SR – Rechter surroundluidspreker
•SL – Linker surroundluidspreker
•SW – Subwoofer
Elke luidsprekerafstand kan worden ingesteld tussen 0,3 m en 9,0 m.
4Druk op SHIFT+ENTER wanneer u klaar bent.
•Als u de Room Setup functie opnieuw gebruikt, zal deze de instellingen overschrijven die u hier hebt gemaakt.
Opmerking
1Er zijn nog andere instellingen die u via het menu System Setup kunt maken; deze worden beschreven in Naar de radio luisteren op pagina 25 en Overige informatie op pagina 30.
05
Nederlands
27
Du
05 Surroundgeluid-instellingen
Dynamisch bereik1
Wanneer u naar Dolby Digital of DTS-materiaal kijkt met laag ingesteld volume, is het mogelijk dat zachte geluiden – zoals gedeelten van de dialoog – moeilijk hoorbaar zijn. U kunt dan een van de instellingen voor het dynamisch bereik (DRC) gebruiken om de zachtere geluiden te versterken, terwijl de luide geluidspieken beperkt blijven.
De dynamiekregeling werkt alleen bij Dolby Digital geluidssporen en sommige DTS-geluidssporen.
1Druk op SHIFT+SYSTEM SETUP.
2Houd SHIFT ingedrukt en gebruik de / om
DRC te selecteren.
3Gebruik SHIFT + / om een instelling te selecteren.
Selecteer een van de volgende instellingen:
•DRC OFF (standaardinstelling) – Geen aanpassing van het dynamisch bereik (gebruik dit bij luisteren met hoger volume)
•DRC MID – Gemiddelde instelling
•DRC HIGH – Het dynamisch bereik wordt verminderd (hard geluid wordt zachter weergegeven en zacht geluid wordt harder)
4Druk op SHIFT+ENTER om het scherm te sluiten.
Instelling voor dubbele mono2
Deze instelling bepaalt hoe Dolby Digitalof DTSgeluidssporen gecodeerd in dubbele mono moeten worden weergegeven. U kunt dit onderdeel ook gebruiken om het geluidskanaal te wijzigen op DVD-RW discs die zijn opgenomen met tweetalig geluid.
1Druk op SHIFT+SYSTEM SETUP.
2Houd SHIFT ingedrukt en gebruik de / om
DUALMONO te selecteren.
3Gebruik SHIFT + / om een instelling te selecteren.
Selecteer een van de volgende instellingen:
•CH1 MONO (standaardinstelling) – Alleen kanaal 1 wordt weergegeven
•CH2 MONO – Alleen kanaal 2 wordt weergegeven
•CH1/CH2 – Beide kanalen worden via de voorluidsprekers weergegeven
4Druk op SHIFT+ENTER om het scherm te sluiten.
Instellen van de kanaalniveaus met de testtoon
Indien gewenst, kunt u de kanaalniveaus ook instellen met behulp van de testtoon in plaats van te luisteren naar de weergave van een bron (zie Instellen van de kanaalniveaus op pagina 27). De testtoon wordt achter elkaar via elke luidspreker weergegeven, zodat u telkens het niveau van de betreffende luidspreker kunt instellen. De instellingen voor de kanaalniveaus van stereobronnen zijn onafhankelijk van de instellingen voor surroundgeluidsbronnen.
1Druk op SHIFT+SURROUND om de Auto akoestiekfunctie te selecteren.
•Als u de kanaalniveaus voor stereo-weergave (twee kanalen) wilt instellen, selecteert u de STEREO akoestiekfunctie.
2Druk op SHIFT+TEST TONE.
De testtoon wordt om de beurt via elke luidspreker weergegeven.
3Terwijl de testtoon wordt weergegeven, houdt u SHIFT ingedrukt en gebruikt dan de /toetsen om het betreffende kanaalniveau in te stellen.
Stel het niveau zo in dat het geluid van de testtoon van elke luidspreker even luid klinkt op uw luisterplaats. U kunt het niveau van elk kanaal bijregelen met ± 10 dB.
•U kunt het totale volume van de testtoon met de VOLUME +/– toetsen instellen (dit heeft geen invloed op de instellingen voor de kanaalniveaus).
•Aangezien de subwoofer ultralage frequenties weergeeft, kan hij zachter lijken dan hij eigenlijk is. Wij raden u aan het niveau van de subwoofer in te stellen via de methode beschreven in Instellen van de kanaalniveaus op pagina 27.
4Als u klaar bent, drukt u op SHIFT+ENTER om de testtooninstelling af te sluiten.
•Als u de Room Setup functie opnieuw gebruikt, zal deze de instellingen overschrijven die u hier hebt gemaakt.
Opmerking
1 Ongeveer dezelfde instelfunctie is beschikbaar op de DVD-recorder—zie Audio Adjust op pagina 84.
2 Ongeveer dezelfde instelfunctie is beschikbaar op de DVD-recorder—zie Kiezen van de audiokanalen op pagina 62.
28
Du
Overige aansluitingen
Hoofdstuk 6
Overige aansluitingen
Belangrijk
•Voordat u de apparatuur aansluit of eventuele aansluitingen wijzigt, moet u de stroom uitschakelen en de stekker van het netsnoer uit het stopcontact trekken.
Nadat alle aansluitingen zijn voltooid, steekt u de stekker weer in het stopcontact.
Extra componenten aansluiten
Dit systeem heeft optische digitale ingangen. Hierop kunt u externe apparatuur aansluiten, zoals uw MDspeler of CD recorder.
SX-SW55
|
|
|
|
|
|
ANTENNA |
|
|
|
|
|
|
|
|
|
FM |
|
|
AM |
|
|
|
|
|
|
UNBAL 75Ω |
|
LOOP ANTENNA |
|
|
|
|
|
|
|
|
AUDIO |
INPUT |
|
SYSTEM |
CONTROL |
|
SPEAKERS |
|
|
DIGITAL |
|
|
|
CONNECTOR |
OUT |
SUB WOOFER |
R SURROUND |
L |
DVD/DVR 1 |
DVD/DVR 2 |
DIGITAL |
ANALOG |
|
|
(COAXIAL) |
(OPTICAL) |
(OPTICAL) |
|
|||||
|
|
|
|
|
|
|
|
|
L |
USE ONLY WITH |
|
|
|
|
|
|
|
|
R |
|
|
|
|
|
|
|
|
|
|
DISPLAY UNIT |
|
CENTER |
R |
FRONT |
L |
|
|
|
|
|
|
|
|
|
|
||||
|
AC IN |
|
|
|
|
|
|
|
|
DIGITAL OUT (OPTICAL)
CD recorder enz.
• Verbind de DVD/DVR2 (OPTICAL) of DIGITAL (OPTICAL) aansluiting op het achterpaneel met de optische uitgang van een extern weergaveapparaat.
Dit kan een digitaal apparaat zijn, zoals een MD-speler, digitale satellietontvanger of spelcomputer.
Een analoog audio-apparaat aansluiten
RECORDER |
RECEIVER |
MUTE
VOLUME
–+
DVD FM/AM AUDIO INPUT
1 Als het systeem nog niet’ ingeschakeld is, drukt u op RECEIVER om het systeem in te schakelen.
Zorg ervoor dat de externe bron (televisie, satellietontvanger enz.) aanstaat.
2 Gebruik de AUDIO INPUT toets om de geluidsbron te kiezen.
DVD/DVR1 DVD/DVR2
ANALOG DIGITAL
3 Start zonodig het afspelen van de externe bron.
Een externe antenne aansluiten
Wilt u een externe AM-antenne aansluiten, gebruik dan 5
– 6 meter met vinyl geïsoleerde kabel en installeer die binnen of buiten. Laat de raamantenne aangesloten.
Buitenantenne
Binnenantenne (vinyl-geïsoleerde draad)
AM
LOOP ANTENNA
5 tot 6 meter
Wilt u een externe FM-antenne aansluiten, gebruik dan een antenne met PAL-aansluiting.
U kunt de ANALOG ingangsaansluitingen gebruiken om |
|
een analoog audio-apparaat, zoals een cassettespeler, |
|
aan te sluiten. Zie Gebruik van dit systeem voor weergave |
|
van TV-geluid op pagina 12 voor details betreffende de |
|
aansluitingen (hier wordt de aansluiting van de analoge |
ANTENNA |
uitgang van de TV beschreven, maar elk gewenst analoog |
PAL-stekker |
audio-apparaat kan worden aangesloten). |
06
Nederlands
Naar een externe geluidsbron luisteren
U kunt zowel analoge als digitale externe bronnen op dit |
|
systeem aansluiten. Digitale bronnen zijn bijvoorbeeld |
|
digitale satellietontvangers, CD-recorders enz. Een |
|
analoge bron is bijvoorbeeld uw TV. Zie ook Extra |
|
componenten aansluiten hierboven. |
29 |
Du
07 Overige informatie
Hoofdstuk 7
Overige informatie
De sluimerfunctie instellen
De sluimerfunctie schakelt de receiver-subwoofer na een bepaalde tijd uit zodat u zonder zorgen in slaap kunt
vallen.1
1Druk op SHIFT+SYSTEM SETUP.
2Houd SHIFT ingedrukt en gebruik de / toetsen om SLEEP te selecteren, en druk dan op SHIFT+ENTER.
3Houd SHIFT ingedrukt en gebruik de / toetsen om een optie te selecteren, en druk dan op SHIFT+ENTER.
Kies uit de volgende opties:
•SLP ON – Schakelt uit na ongeveer een uur
•SLP OFF – Schakelt de sluimerfunctie uit
Nadat u SLP ON hebt geselecteerd, kunt u nogmaals SLEEP selecteren om vast te stellen hoeveel tijd er nog resteert. Elk streepje komt overeen met ongeveer 12 minuten (overgebleven speeltijd):
S L P - - - - -
Het display minder fel maken
U kunt het display naar behoefte minder fel maken.
1 Druk op SHIFT+SYSTEM SETUP.
1Zet het systeem in de ruststand (standby).
2Druk op SHIFT + SYSTEM SETUP.
3Houd SHIFT ingedrukt en gebruik de / toetsen om CD TYPE in het menu te selecteren, en druk dan op SHIFT+ENTER.
4Houd SHIFT ingedrukt en gebruik de / toetsen om een instelling te selecteren, en druk dan op SHIFT+ENTER.
U kunt kiezen uit:
•NORMAL – Gebruik deze instelling voor het afspelen van normale audio-CD’s. DTS-gecodeerde CD’s kunnen in deze gebruiksstand niet worden afgespeeld.
•DTS-CD – Gebruik deze instelling voor het afspelen van DTS-gecodeerde CD’s, maar houd er rekening mee dat de geluidskwaliteit iets minder kan zijn bij het afspelen van normale audio-CD’s.
Terugstellen van het apparaat
Volg deze stappen om alle fabrieksinstellingen van het apparat te herstellen.
1 Zet het systeem aan.
2 Druk op SURROUND terwijl u de STANDBY/ON toets op het voorpaneel ingedrukt houdt.
De volgende keer dat u het apparaat aanzet zijn alle instellingen teruggesteld op de fabriekswaarden.
2Houd SHIFT ingedrukt en gebruik de / toetsen om DIMMER te selecteren, en druk dan op SHIFT+ENTER.
3Houd SHIFT ingedrukt en gebruik de / toetsen om LIGHT of DARK te selecteren, en druk dan op SHIFT+ENTER.
Instellen van DTS-CD’s
Als u een CD afspeelt die met DTS gecodeerd is, moet u deze instelling wijzigen om het gedecodeerde signaal te kunnen horen.
Opstelling en onderhoud
Aanwijzingen voor de opstelling van het apparaat
Wij willen graag dat u jarenlang plezier zult hebben van dit apparaat. Let daarom op het volgende wanneer u een geschikte plaats voor het apparaat uitzoekt:
U moet het apparaat...
in een goed geventileerde kamer gebruiken;
op een stevige, vlakke ondergrond, zoals een tafel, plank of stereomeubel, zetten.
Opmerking
1 Als de sluimerfunctie is ingesteld, zal de display-verlichting zwakker worden. De DVD-recorder zal niet automatisch door de sluimerfunctie worden uitgeschakeld.
30
Du
