CD RDS RECEIVER AUTORADIO CD RDS SINTOLETTORE CD RDS REPRODUCTOR DE CD CON RECEPTOR RDS CD RDS-EMPFÄNGER CD RDS-ONTVANGER

CD RDS ПРИЕМНИК

Owner’s Manual

DEH-2300UB DEH-2300UBB DEH-2310UB DEH-2320UB

Mode d’emploi

Manuale d’istruzioni

Manual de instrucciones

Bedienungsanleitung

Handleiding

Руководство пользователя

NederlandsDeutschEspañolItalianoFrançaisEnglish

Русский

Page 2

Thank you for purchasing this PIONEER product.

To ensure proper use, please read through this manual before using this product. It is especially important that you read and observe WARNINGs and CAUTIONs in this manual.

Please keep the manual in a safe and accessible place for future reference.

If you want to dispose this product, do not mix it with general household waste. There is a separate collection system for used electronic products in accordance with legislation that requires proper treatment, recovery and recycling.

Private households in the member states of the EU, in Switzerland and Norway may return their used electronic products free of charge to designated collection facilities or to a retailer (if you purchase a similar new one). For countries not mentioned above, please contact your local authorities for the correct method of disposal. By doing so you will ensure that your disposed product undergoes the necessary treatment, recovery and recycling and thus prevent potential negative effects on the environment and human health.

In case of trouble

Should this unit fail to operate properly, please contact your dealer or nearest authorized PIONEER Service Station.

About this unit

The tuner frequencies on this unit are allocated for use in Western Europe, Asia, the

Middle East, Africa and Oceania. Use in other areas may result in poor reception. The RDS (radio data system) function only operates in areas with broadcasting RDS signals for FM stations.

CAUTION

This product is a class 1 laser product classified under the Safety of laser products, IEC 60825-1:2007, and contains a class 1M laser module. To ensure continued safety, do not remove any covers or attempt to gain access to the inside of the product. Refer all servicing to qualified personnel.

CAUTION—CLASS 1M INVISIBLE LASER RADIATION WHEN OPEN, DO NOT VIEW DIRECTLY WITH OPTICAL INSTRUMENTS.

CAUTION

! Do not allow this unit to come into contact

with liquids. Electrical shock could result. Also, damage to this unit, smoke, and overheating could result from contact with liquids.

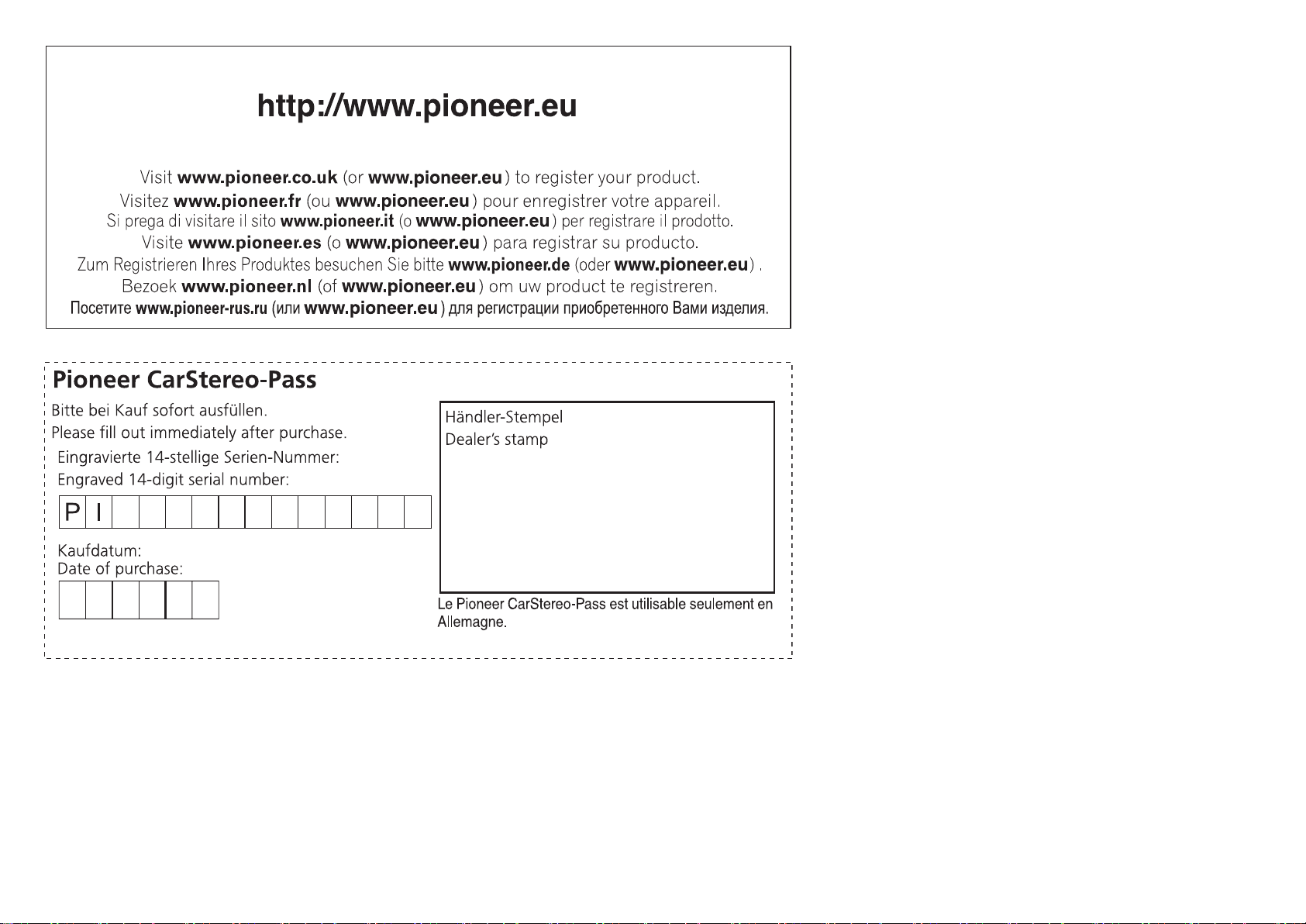

! The Pioneer CarStereo-Pass is for use only in

Germany.

! Always keep the volume low enough to hear

outside sounds.

! Avoid exposure to moisture. ! If the battery is disconnected or discharged,

any preset memory will be erased.

Note

Function setting operations are completed even if the menu is cancelled before the operations are confirmed.

Section

Before You Start

Demo mode

Important

! Failure to connect the red lead (ACC) of this

unit to a terminal coupled with ignition switch on/off operations may lead to battery drain.

! Remember that if the feature demo continues

operating when the car engine is turned off, it may drain battery power.

The demo automatically starts when the ignition switch is set to ACC or ON while the unit is turned off. Turning off the unit does not cancel demo mode. To cancel the demo mode, operate the function in the initial setting menu. Operating the demo while the ignition switch is set to ACC may drain battery power.

English

Section

Before You Start

Page 3

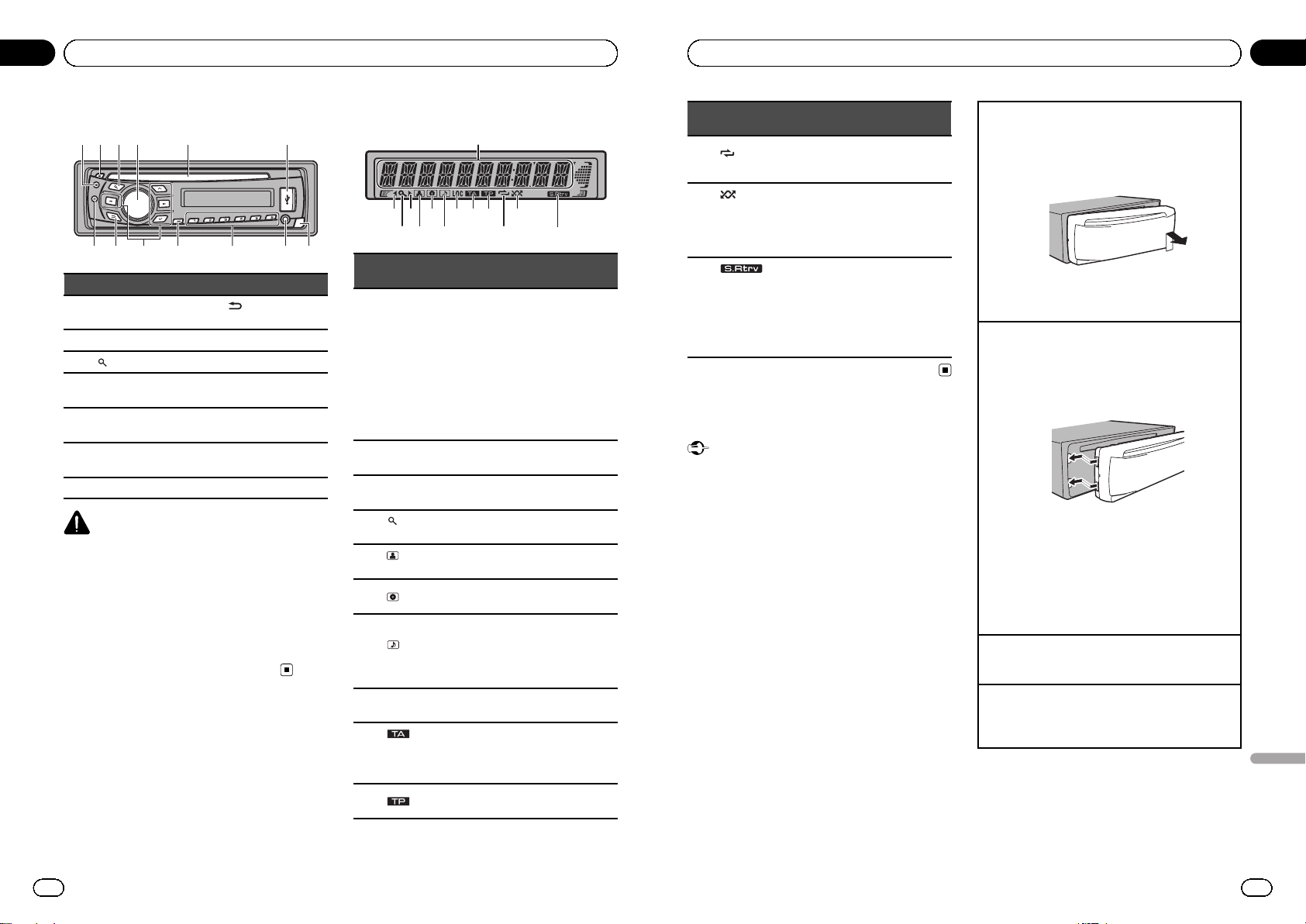

Head unit

24 5 63

78 a b c d9

Part Part

1 S (SRC/OFF) 8

(Back/display/

scroll)

2 h (eject) 9 a/b/c/d

(list) a TA/NEWS

MULTI-CONTROL (M.C.)

b 1 to 6

5 Disc loading slot c

AUX input jack (3.5 mm stereo jack)

6 USB port d Detach button

7 B (BAND/ESC)

CAUTION

! Use an optional Pioneer USB cable (CD-U50E)

to connect the USB audio player/USB memory as any device connected directly to the unit will protrude out from the unit and may be dangerous.

! Do not use unauthorized products.

Display indication

8 abc

Indicator State

Main display section

! Tuner: band and frequency ! RDS: program service name,

PTY information and other literal information

! Built-in CD player and USB:

elapsed playback time and text information

2 c

An upper tier of folder or menu exists.

3 d

A lower tier of folder or menu exists.

(list) The list function is operated.

(artist)

The disc (track) artist name is displayed.

(disc)

The disc (album) name is displayed.

(song)

The track (song) name is displayed. A playable audio file has been selected while operating the list.

8 LOC Local seek tuning is on.

(TA) TA function is on.

(TP) A TP station is tuned in.

(repeat) Track or folder repeat is on.

(ran-

dom)

Random play is on.

(sound retriever)

The sound retriever function is on.

Basic Operations

Important

! Handle gently when removing or attaching

the front panel.

! Avoid subjecting the front panel to excessive

shock.

! Keep the front panel out of direct sunlight and

high temperatures.

Section

Operating this unit

! To avoid damaging the device or vehicle inter-

ior, remove any cables and devices attached to the front panel before detaching it.

Removing the front panel to protect your unit from theft 1 Press the detach button to release the front

panel.

2 Push the front panel upward and pull it toward

you.

3 Always keep the detached front panel in a protec-

tion device such as a protection case.

Re-attaching the front panel 1 Slide the front panel to the left.

Make sure to insert the tabs on the left side of the head unit into the slots on the front panel.

2 Press the right side of the front panel until it is

firmly seated. If you cannot attach the front panel to the head unit successfully, make sure that you are placing the front panel onto the head unit correctly. Forcing the front panel into place may result in damage to the front panel or head unit.

Turning the unit on 1 Press S (SRC/OFF) to turn the unit on.

Turning the unit off 1 Press and hold S (SRC/OFF) until the unit turns

off.

Selecting a source

1 Press S (SRC/OFF) to cycle between:

TUNER (tuner)—CD (built-in CD player)—USB

(USB)—AUX (AUX)

Adjusting the volume 1 Turn M.C. to adjust the volume.

CAUTION

For safety reasons, park your vehicle when removing the front panel.

Note

When this unit’s blue/white lead is connected to the vehicle’s auto-antenna relay control terminal, the vehicle’s antenna extends when this unit’s source is turned on. To retract the antenna, turn the source off.

Menu operations identical for function settings/audio adjustments/initial settings/lists

Returning to the previous display Returning to the previous list (the folder one level higher) 1 Press

Returning to the main menu Returning to the top tier of list 1 Press and hold

Returning to the ordinary display Canceling the initial setting menu 1 Press B (BAND/ESC).

Returning to the ordinary display from the list 1 Press B (BAND/ESC).

English

Section

Operating this unit

Page 4

Tuner

Basic Operations

Selecting a band

1 Press B (BAND/ESC) until the desired band (F1,

F2, F3 for FM or MW/LW) is displayed.

Manual tuning (step by step) 1 Press c or d.

Seeking 1 Press and hold c or d, and then release.

You can cancel seek tuning by briefly pressing c or d. While pressing and holding c or d, you can skip stations. Seek tuning starts as soon as you release c or d.

Note

This unit’s AF (alternative frequencies search) function can be turned on and off. AF should be off for normal tuning operation (refer to page 10).

Storing and recalling stations for each band

Using preset tuning buttons

1 When you find a station that you want to store in memory, press one of the preset tuning buttons (1 to 6) and hold until the preset number stops flashing.

2 Press one of the preset tuning buttons (1 to 6) to select the desired station.

# You can also recall stored radio stations by pressing a or b during the frequency display.

Switching the RDS display

RDS (radio data system) contains digital information that helps search for the radio stations.

% Press

Program service name—PTY information— Frequency

# PTY information and the frequency appear on the display for eight seconds.

PTY list

NEWS/INFO NEWS (News), AFFAIRS (Current affairs), INFO (Infor-

mation), SPORT (Sports), WEATHER (Weather), FINANCE (Finance)

POPULAR

POP MUS (Popular music), ROCK MUS (Rock

music), EASY MUS (Easy listening), OTH MUS (Other music), JAZZ (Jazz), COUNTRY (Country music), NAT MUS (National music), OLDIES (Oldies music), FOLK MUS (Folk music)

CLASSICS

L. CLASS (Light classical), CLASSIC (Classical)

OTHERS

EDUCATE (Education), DRAMA (Drama), CULTURE (Culture), SCIENCE (Science), VARIED (Varied), CHILDREN (Children’s), SOCIAL (Social affairs), RELIGION (Religion), PHONE IN (Phone in), TOURING (Travel), LEISURE (Leisure), DOCUMENT (Documentaries)

Section

Operating this unit

Advanced operations using special buttons

Receiving traffic announcements Regardless of the source you are listening to, you can receive traffic announcements automatically with TA (traffic announcement standby). 1 Tune in to a TP or enhanced other network’sTP

station.

2 Press TA/NEWS to turn traffic announcement

standby on or off.

3 Use M.C. to adjust the TA volume when a traffic

announcement begins. The newly set volume is stored in the memory and will be recalled for subsequent traffic announcements.

4 Press TA/NEWS while a traffic announcement is

being received to cancel the announcement. The tuner returns to the original source but remains in the standby mode until TA /NEWS is pressed again.

Using news program interruption When a ne ws program is broadcast from a PTY code news station, the unit automatically switches to the news broadcast station. When the news program ends, reception of the previous program resumes. 1 Press and hold TA/NEWS to turn news program

interruption on or off. A news program can be canceled by pressing TA/ NEWS.

Function settings

1 Press M.C. to display the main menu.

2 Turn M.C. to change the menu option and press to select FUNCTION.

3 Turn M.C. to select the function.

After selecting, perform the following procedures to set the function.

# If MW/LW band is selected, only BSM or LOCAL is available.

BSM (best stations memory)

BSM (best stations memory) automatically stores the six strongest stations in the order of their signal strength. 1 Press M.C. to turn BSM on.

To cancel, press M.C. again.

REGION (regional)

When AF is used, the regional function limits the selection of stations to those broadcasting regional programs.

1 Press M.C. to turn the regional function on or off.

LOCAL (local seek tuning)

Local seek tuning lets you tune in to only those radio stations with sufficiently strong signals for good reception.

1 Press M.C. to display the setting mode. 2 Turn M.C. to select the desired setting.

FM: OFF—LEVEL 1—LEVEL 2—LEVEL 3—LEVEL 4

MW/LW: OFF—LEVEL 1—LEVEL 2 The highest level setting allows reception of only the strongest stations, while lower levels allow the reception of weaker stations.

3 Press M.C. to confirm the selection.

PTY SEARCH (program type selection)

You can tune in to a station using PTY (program type) information.

1 Press M.C. to display the setting mode. 2 Turn M.C. to select the desired setting.

NEWS/INFO—POPULAR—CLASSICS—OTHERS

3 Press M.C. to begin the search.

The unit searches for a station broadcasting that type of program. When a station is found, its program service name is displayed. PTY (program type ID code) information is listed in the following section. Refer to the previous page. The program of some stations may differ from that indicated by the transmitted PTY. If no station is broadcasting the type of program you searched for, NOT FOUND is displayed for about two seconds and then the tuner returns to the original station.

TA (traffic announcement standby)

1 Press M.C. to turn traffic announcement standby

on or off.

AF (alternative frequencies search)

1 Press M.C. to turn AF on or off.

NEWS (news program interruption)

1 Press M.C. to turn the NEWS function on or off.

English

Section

Operating this unit

Page 5

CD/CD-R/CD-RW and USB storage devices

Basic Operations

Playing a CD/CD-R/CD-RW 1 Insert the disc into the disc loading slot with the

label side up.

Ejecting a CD/CD-R/CD-RW 1 Press h.

Playing songs on a USB storage device 1 Open the USB connector cover and plug in the

USB storage device using a USB cable.

Stopping playback of files on a USB storage device 1 You may disconnect the USB storage device at

anytime.

Selecting a folder 1 Press a or b.

Selecting a track 1 Press c or d.

Fast forwarding or reversing 1 Press and hold c or d. ! When playing compressed audio, there is no

sound during fast forward or reverse.

Returning to root folder 1 Press and hold B (BAND/ESC).

Switching between compressed audio and CD-DA 1 Press B (BAND/ESC).

Note

Disconnect USB storage devices from the unit when not in use.

Displaying text information

Selecting the desired text information 1 Press

Scrolling the text information to the left 1 Press and hold

Notes

! Depending on the version of iTunes used to

write MP3 files to a disc or media file types, incompatible text stored within an audio file may be displayed incorrectly.

! Text information items that can be changed

depend on the media.

Selecting and playing files/ tracks from the name list

1 Press to switch to the file/track name list mode.

2 Use M.C. to select the desired file name (or folder name).

Changing the file or folder name 1 Turn M.C.

Playing 1 When a file or track is selected, press M.C.

Viewing a list of the files (or folders) in the selected folder 1 When a fol der is selected, press M.C.

Playing a song in the selected folder 1 When a fol der is selected, press and hold M.C.

Advanced operations using special buttons

Selecting a repeat play range 1 Press 6/

to cycle between the following:

CD/CD-R/CD-RW

! DISC – Repeat all tracks ! TRACK – Repeat the current track ! FOLDER – Repeat the current folder

USB audio player/USB memory

! ALL – Repeat all files ! TRACK – Repeat the current file ! FOLDER – Repeat the current folder

Playing tracks in random order 1 Press 5/

to turn random play on or off. Tracks in a selected repeat range are played in random order.

Pausing playback 1 Press 2/PAUSE to pause or resume.

Enhancing compressed audio and restoring rich sound (sound retriever)

1 Press 1/S.Rtrv to cycle between:

OFF (off)—1—2 1 is effective for low compression rates, and 2 is

effective for high compression rates.

Function settings

1 Press M.C. to display the main menu.

Section

Operating this unit

2 Turn M.C. to change the menu option and press to select FUNCTION.

3 Turn M.C. to select the function.

After selecting, perform the following procedures to set the function.

REPEAT (repeat play)

1 Press M.C. to display the setting mode. 2 Turn M.C. to select a repeat play range.

For details, refer to Selecting a repeat play range on the previous page.

3 Press M.C. to confirm the selection.

RANDOM (random play)

1 Press M.C. to turn random play on or off.

PAUSE (pause)

1 Press M.C. to pause or resume.

S.RTRV (sound retriever)

Automatically enhances compressed audio and restores rich sound.

1 Press M.C. to display the setting mode. 2 Turn M.C. to select the desired setting.

For details, refer to Enhancing compressed audio and restoring rich sound (sound retriever) on the

previous page.

3 Press M.C. to confirm the selection.

Audio Adjustments

1 Press M.C. to display the main menu.

2 Turn M.C. to change the menu option and press to select AUDIO.

3 Turn M.C. to select the audio function.

After selecting, perform the following procedures to set the audio function.

FAD/BAL (fader/balance adjustment)

1 Press M.C. to display the setting mode. 2 Press M.C. to cycle between fader (front/rear) and

balance (left/right). 3 Turn M.C. to adjust speaker balance. ! When the rear output and RCA output setting are

SW, you cannot adjust front/rear speaker balance.

Refer to SW CONTROL (rear output and subwoofer

setting) on page 11.

EQUALIZER (equalizer recall)

1 Press M.C. to display the setting mode. 2 Turn M.C. to select the equalizer.

DYNAMIC—VOCAL—NATURAL—CUSTOM—

FLAT—POWERFUL 3 Press M.C. to confirm the selection.

TONE CTRL (equalizer adjustment)

! Adjusted equalizer curve settings are stored in

CUSTOM.

1 Press M.C. to display the setting mode. 2 Press M.C. to select BASS (bass)/MID (mid)/TRE-

BLE (treble).

3 Turn M.C. to adjust the level.

Adjustment range: +6 to -6

LOUDNESS (loudness)

Loudness compensates for deficiencies in the lowand high-frequency ranges at low volume.

1 Press M.C. to display the setting mode. 2 Turn M.C. to select the desired setting.

OFF (off)—LOW(low)—HIGH (high) 3 Press M.C. to confirm the selection.

SUBWOOFER1 (subwoofer on/off setting)

This unit is equipped with a subwoofer output which can be turned on or off.

1 Press M.C. to display the setting mode. 2 Turn M.C. to select the desired setting.

NORMAL (normal phase)—REVERSE (reverse

phase)—OFF (subwoofer off)

3 Press M.C. to confirm the selection.

SUBWOOFER2 (subwoofer adjustment)

English

Section

Operating this unit

Page 6

The cut-off frequency and output level can be adjusted when the subwoofer output is on. Only frequencies lower than those in the selected range are outputted from the subwoofer.

1 Press M.C. to display the setting mode. 2 Press M.C. to cycle between the cut-off frequency

and output level of the subwoofer. Cut-off frequency (Cut-off frequency display flashes.)—Output level (Output level displ ay flashes.)

3 Turn M.C. to select the desired setting.

Cut-off frequency: 50HZ—63HZ—80HZ—100HZ

—125HZ

Output level: -24 to +6

SLA (source level adjustment)

SLA (Source Level Adjustment) lets you adjust the vo-

lume level of each source to prevent radical changes in volume when switching between sources. ! Settings are based on the FM volume level, which

remains unchanged.

! The MW/LW volume level can also be adjusted

with this function.

! When selecting FM as the source, you cannot

switch to SLA.

1 Press M.C. to display the setting mode. 2 Turn M.C. to adjust the source volume.

Adjustment range: +4 to –4

3 Press M.C. to confirm the selection.

Initial Settings

Important

PW SAVE (power saving) is cancelled if the vehicle battery is disconnected and will need to be turned back on once the battery is reconnected. When PW SAVE (power saving) is off, depending on connection methods, the unit may continue to draw power from the battery if your vehicle's ignition switch doesn't have an ACC (accessory position).

1 Press and hold S (SRC/OFF) until the unit turns off.

2 Display the function name.

# (DEH-2300UB, DEH-2300UBB and DEH2320UB)

Press S (SRC/OFF) and hold until function name appears in the display.

# (DEH-2310UB)

Press M.C. and hold until function name appears in the display.

3 Turn M.C. to select the initial setting.

After selecting, perform the following procedures to set the initial setting.

CLOCK SET (setting the clock)

Only for DEH-2310UB.

1 Press M.C. to display the setting mode. 2 Press M.C. to select the segment of the clock dis-

play you wish to set. Hour—Minute

3 Turn M.C. to adjust the clock.

CLOCK (clock display)

Only for DEH-2310UB. You can turn the clock display on or off. The clock display disappears temporarily when you perform other operations, but the clock display appears again after 25 seconds.

1 Press M.C. to turn the clock display on or off.

FM STEP (FM tuning step)

Normally, the FM tuning step employed by seek tuning is 50 kHz. When AF or TA is on, the tuning step automatically changes to 100 kHz. It may be preferable to set the tuning step to 50 kHz when AF is on. ! The tuning step remains at 50 kHz during manual

tuning.

1 Press M.C. to display the setting mode. 2 Turn M.C. to select the FM tuning step.

50 KHZ (50 kHz)—100 KHZ (100 kHz)

3 Press M.C. to confirm the selection.

AUTO-PI (auto PI seek)

The unit can automatically search for a different station with the same programming, even during preset recall.

1 Press M.C. to turn Auto PI seek on or off.

AUX (auxiliary input)

Activate this setting when using an auxiliary device connected to this unit.

1 Press M.C. to turn AUX on or off.

USB (plug and play)

Section

Operating this unit

This setting allows you to switch your source to USB automatically. 1 Press M.C. to turn the plug and play function on

or off. ON – When USB storage device is connected, de- pending on the type of device, the source is automatically switched to USB when you turn on the engine. If you disconnect your USB storage device, this unit ’s source is turned off. OFF – When USB storage device is connected, the source is not switched to USB automatically. Please change the source to USB manually.

ILLUMI (illumination color select)

Only for DEH-2310UB.

1 Press M.C. to display the setting mode. 2 Turn M.C. to select the desired setting.

RED (red)—GREEN (green)

3 Press M.C. to confirm the selection.

SW CONTROL (rear output and subwoofer setting)

The rear speaker leads output and RCA output can be used for full-range speaker or subwoofer connection. If you switch to REAR-SP :SW, you can connect a rear speaker lead directly to a subwoofer without using an auxiliary amp. Initially, REAR-SP is set for rear full-range speaker connection (FUL).

1 Press M.C. to display the setting mode. 2 Turn M.C. to change the output and press to se-

lect.

REAR-SP—PREOUT

3 Turn M.C. to change the setting.

REAR-SP: FUL—SW PREOUT: SW—REA

! Even if you change this setting, there is no

output unless you turn the subwoofer output on (refer to SUBWOOFER1 (subwoofer on/off setting) on page 9).

! If you change this setting, subwoofer output

in the audio menu will return to the factory settings.

DEMO (demo display setting)

1 Press M.C. to turn the demo display on or off.

SCROLL (scroll mode setting)

When ever scroll is set to ON, recorded text information scrolls continuously in the display. Set to OFF if you prefer the information to scroll just once.

1 Press M.C. to turn the ever scroll on or off.

TITLE (multi-language)

This unit can display the text information of a compressed audio file even if they are embedded in a Western European or Russian language. ! If the embedded language and the selected lan-

guage setting are not the same, text information

may not be displayed properly. ! Some characters may not be displayed properly.

1 Press M.C. to display the setting mode. 2 Turn M.C. to select the desired setting.

EUROPEAN (European)—RUSSIAN (Russian) 3 Press M.C. to confirm the selection.

PW SAVE (power saving)

Only for DEH-2300UB, DEH-2300UBB and DEH2320UB.

Switching this function on enables you to reduce the consumption of battery power. ! Turning on the source is the only operation al-

lowed when this function is on. 1 Press M.C. to turn the power save on or off.

Using an AUX source

1 Insert the stereo mini plug into the AUX input jack.

2 Press S (SRC/OFF) to select AUX as the source.

Note

AUX cannot be selected unless the auxiliary setting is turned on. For more details, refer to AUX (auxiliary input) on the previous page.

Sound muting

Only for DEH-2300UB, DEH-2300UBB and DEH-2320UB.

Sound is muted automatically when: ! A call is made or received using a cell

phone connected to this unit.

! Voice guidance is output from a connected

Pioneer navigation unit. The sound is turned off, MUTE is displayed and no audio adjustments, except volume control, are possible. Operation returns to normal when the phone connection or the voice guidance is ended.

English

Section

Operating this unit

Page 7

Connections

Important

! When installing this unit in a vehicle without

an ACC (accessory) position on the ignition switch, failure to connect the red cable to the terminal that detects operation of the ignition key may result in battery drain.

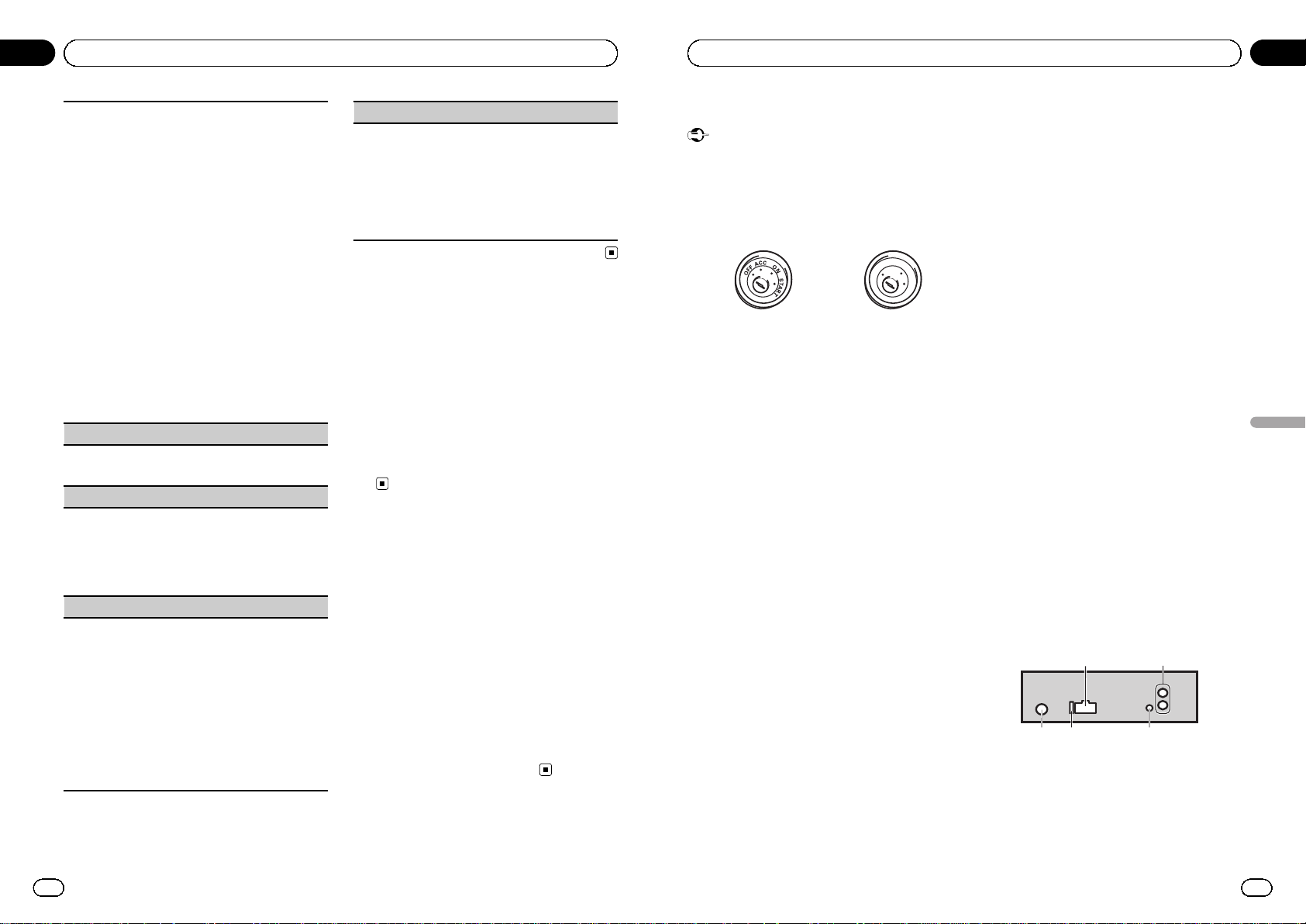

ACC position No ACC pos ition

! Use of this unit in conditions other than the

following could result in fire or malfunction. — Vehicles with a 12-volt battery and negative

grounding.

— Speakers with 50 W (output value) and 4

ohm to 8 ohm (impedance value).

! To prevent a short-circuit, overheating or mal-

function, be sure to follow the directions below. — Disconnect the negative terminal of the

battery before installation.

— Secure the wiring with cable clamps or ad-

hesive tape. Wrap adhesive tape around wiring that comes into contact with metal parts to protect the wiring.

— Place all cables away from moving parts,

such as the gear shift and seat rails.

— Place all cables away from hot places,

such as near the heater outlet.

— Do not connect the yellow cable to the bat-

tery by passing it through the hole to the engine compartment.

— Cover any disconnected cable connectors

with insulating tape.

— Do not shorten any cables. — Never cut the insulation of the power cable

of this unit in order to share the power with other devices. The current capacity of the cable is limited.

— Use a fuse of the rating prescribed. — Never wire the negative speaker cable di-

rectly to ground.

— Never band together negative cables of

multiple speakers.

! When this unit is on, control signals are sent

through the blue/white cable. Connect this cable to the system remote control of an external power amp or the vehicle’s auto-antenna relay control terminal (max. 300 mA 12 V DC). If the vehicle is equipped with a glass antenna, connect it to the antenna booster power supply terminal.

! Never connect the blue/white cable to the

power terminal of an external power amp. Also, never connect it to the power terminal of the auto antenna. Doing so may result in battery drain or a malfunction.

! The black cable is ground. Ground cables for

this unit and other equipment (especially, high-current products such as power amps) must be wired separately. If they are not, an accidental detachment may result in a fire or malfunction.

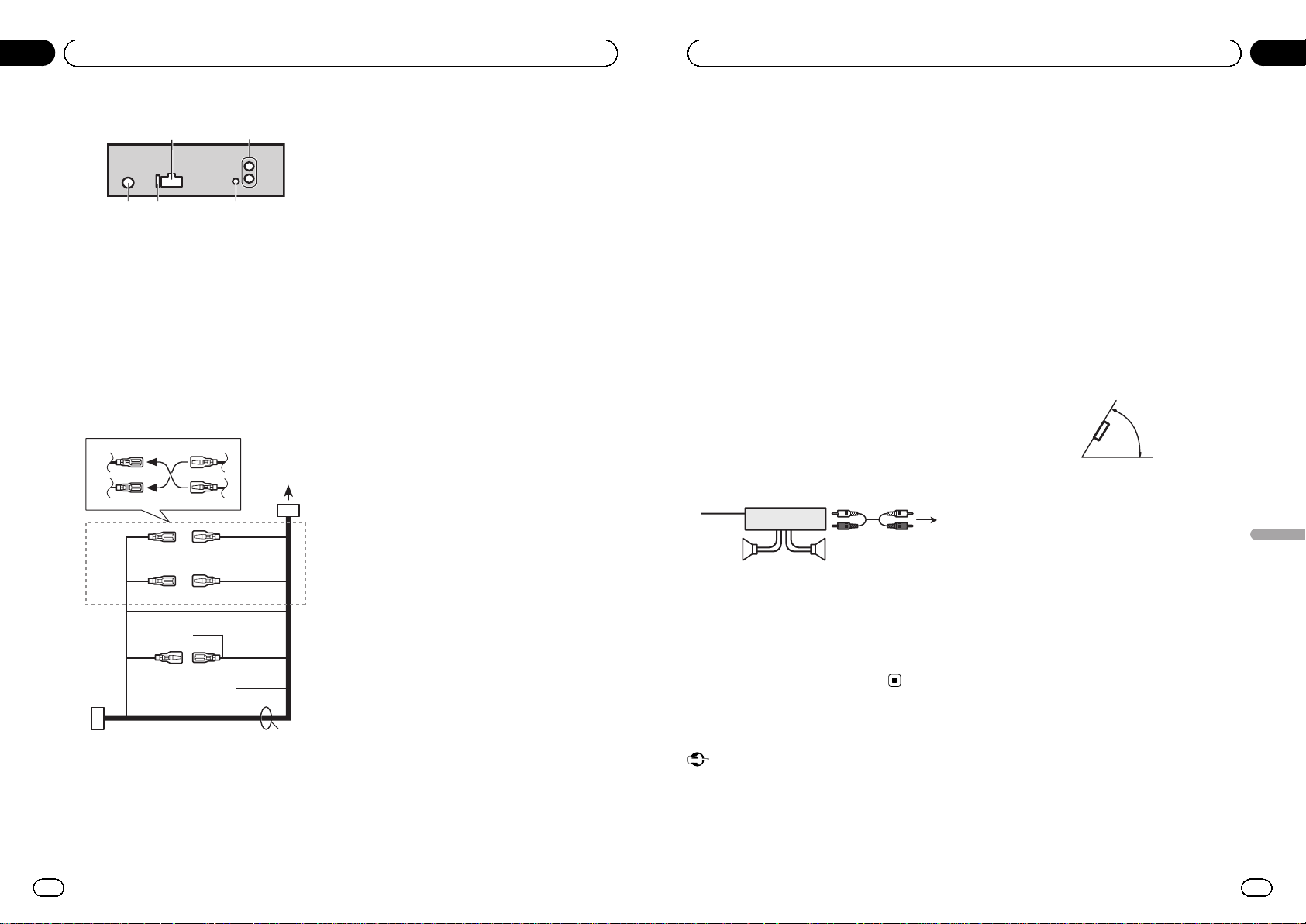

This unit

4 5

1 Power cord input 2 Rear output or subwoofer output 3 Antenna input 4 Fuse (10 A) 5 Wired remote input

Only for DEH-2300UB, DEH-2300UBB and DEH-2320UB.

Hard-wired remote control adaptor can be connected (sold separately).

Section

Installation

Power cord

556

1 To power cord input 2 Depending on the kind of vehicle, the function

of 3 and 5 may be different. In this case, be sure to connect 4 to 5 and 6 to 3.

3 Yellow

Back-up (or accessory)

4 Yellow

Connect to the constant 12 V supply terminal.

5 Red

Accessory (or back-up)

6 Red

Connect to terminal controlled by ignition switch (12 V DC).

7 Connect leads of the same color to each

other.

8 Black (chassis ground) 9 Blue/white

The pin position of the ISO connector will differ depending on the type of vehicle. Connect 9 and b when Pin 5 is an antenna control type. In another type of vehicle, never connect

9 and b.

a Blue/white

Connect to system control terminal of the power amp (max. 300 mA 12 V DC).

b Blue/white

Connect to auto-antenna relay control term-

inal (max. 300 mA 12 V DC). c Yellow/black

Only for DEH-2300UB, DEH-2300UBB and

DEH-2320UB.

If you use an equipment with Mute function,

wire this lead to the Audio Mute lead on that

equipment. If not, keep the Audio Mute lead

free of any connections. d Speaker leads

White: Front left +

White/black: Front left *

Gray: Front right +

Gray/black: Front right *

Green: Rear left + or subwoofer +

Green/black: Rear left * or subwoofer *

Violet: Rear right + or subwoofer +

Violet/black: Rear right * or subwoofer * e ISO connector

In some vehicles, the ISO connector may be

divided into two. In this case, be sure to con-

nect to both connectors.

Notes

! Change the initial setting of this unit. Refer to

SW CONTROL (rear output and subwoofer set-

ting) on page 11.

The subwoofer output of this unit is monaural. ! When using a subwoofer of 70 W (2 Ω), be

sure to connect the subwoofer to the violet

and violet/black leads of this unit. Do not con-

nect anything to the green and green/black

leads.

Power amp (sold separately)

Perform these connections when using the optional amplifier.









1 System remote control

Connect to Blue/white cable.

English

Section

Installation

Page 8

2 Power amp (sold separately) 3 Connect with RCA cable (sold separately) 4 To Rear output or subwoofer output 5 Rear speaker or subwoofer

Installation

Important

! Check all connections and systems before

final installation.

! Do not use unauthorized parts as this may

cause malfunctions.

! Consult your dealer if installation requires dril-

ling of holes or other modifications to the vehicle.

! Do not install this unit where:

— it may interfere with operation of the vehi-

cle.

— it may cause injury to a passenger as a re-

sult of a sudden stop.

! The semiconductor laser will be damaged if it

overheats. Install this unit away from hot places such as near the heater outlet.

! Optimum performance is obtained when the

unit is installed at an angle of less than 60°.

60°

DIN front/rear mount

This unit can be properly installed using either front-mount or rear-mount installation. Use commercially available parts when installing.

DIN Front-mount

1 Insert the mounting sleeve into the dashboard.

For installation in shallow spaces, use the supplied mounting sleeve. If there is enough space, use the mounting sleeve that came with the vehicle.

2 Secure the mounting sleeve by using a screwdriver to bend the metal tabs (90°) into place.

1 Dashboard 2 Mounting sleeve

3 Install the unit as illustrated.

1 Nut 2 Firewall or metal support 3 Metal strap 4 Screw 5 Screw (M4 × 8)

# Make sure that the unit is installed securely in place. An unstable installation may cause skipping or other malfunctions.

DIN Rear-mount

1 Determine the appropriate position where the holes on the bracket and the side of the unit match.

Section

Installation

2 Tighten two screws on each side.

1 Tapping screw (5 mm × 8 mm) 2 Mounting bracket 3 Dashboard or console

Removing the unit

1 Remove the trim ring.

1 Trim ring 2 Notched tab

! Releasing the front panel allows easier ac-

cess to the trim ring.

! When reattaching the trim ring, point the

side with the notched tab down.

2 Insert the supplied extraction keys into both sides of the unit until they click into place.

3 Pull the unit out of the dashboard.

Removing and re-attaching the front panel

You can remove the front panel to protect your unit from theft.

Press the detach button and push the front panel upward and pull it toward you. For details, refer to Removing the front panel to

protect your unit from theft and Re-attaching the front panel on page 5.

English

Section

Installation

Page 9

Troubleshooting

Symptom Cause Action

The display automatically returns to the ordinary display.

You did not perform any operation within about 30 seconds.

Perform operation again.

The repeat play range changes unexpectedly.

Depending on the repeat play range, the selected range may change when selecting another folder or track, or when fast forwarding/reversing.

Select the repeat play range again.

A subfolder is not played back.

Subfolders cannot be played when FOLDER (folder repeat) is selected.

Select another repeat play range.

NO XXXX appears when a display is changed (NO TITLE, for example).

There is no text information embedded.

Switch the display or play another track/file.

The display is illuminated when the unit is turned off.

Demo mode is on.

! Press

to cancel demo mode. ! Turn off the demo display setting.

The unit is malfunctioning. There is interference.

You are using a device, such as a cellular phone, that transmits electric waves near the unit.

Move electrical devices that may be causing the interference away from the unit.

Error messages

When you contact your dealer or your nearest Pioneer Service Center, be sure to note the error message.

Built-in CD Player

Message Cause Action

ERROR-11, 12, 17, 30

The disc is dirty. Clean the disc. The disc is

scratched.

Replace the disc.

ERROR-10, 11, 12, 15, 17, 30, A0

There is an electrical or mechanical error.

Turn the ignition switch OFF and back ON, or switch to a different source, then back to the CD player.

ERROR-15 The inserted disc

is blank

Replace the disc.

ERROR-23 Unsupported CD

format

Replace the disc.

FRMT READ Sometimes there

is a delay between the start of playback and when you start to hear any sound.

Wait until the message disappears and you hear sound.

NO AUDIO The inserted disc

does not contain any playable files.

Replace the disc.

SKIPPED The inserted disc

contains DRM protected WMA files.

Replace the disc.

PROTECT All the files on

the inserted disc are embedded with DRM.

Replace the disc.

USB storage device

Message Cause Action

NO DEVICE When plug and

play is off, no USB storage device is connected.

! Turn the plug and play on. ! Connect a compatible USB storage device.

FRMT READ Sometimes there

is a delay between the start of playback and when you start to hear any sound.

Wait until the message disappears and you hear sound.

Appendix

Additional Information

Message Cause Action

NO AUDIO There are no

songs.

Transfer the audio files to the USB storage device and connect.

The connected USB storage device has security enabled

Follow the USB storage device instructions to disable the security.

SKIPPED The connected

USB storage device contains WMA files embedded with Windows Mediaä DRM 9/10

Play an audio file not embedded with Windows Media DRM 9/10.

PROTECT All the files in the

USB storage device are embedded with Windows Media DRM 9/10

Transfer audio files not embedded with Windows Media DRM 9/10 to the USB storage device and connect.

N/A USB The USB device

connected to is not supported by this unit.

! Connect a USB portable audio player or USB memory that is USB Mass Storage Class compliant. ! Disconnect your device and replace it with a compatible USB storage device.

CHECK USB The USB connec-

tor or USB cable has shortcircuited.

Check that the USB connector or USB cable is not caught in something or damaged.

The connected USB portable audio player/ USB memory consumes more than maximum allowable current.

Disconnect the USB portable audio player/USB memory and do not use it. Turn the ignition switch to OFF, then to ACC or ON and then connect a compliant USB portable audio player/USB memory.

Message Cause Action

ERROR-19 Communication

failed.

Perform one of the following operations. –Turn the ignition switch OFF and back ON. –Disconnect the USB portable audio player/USB memory. –Change to a different source. Then, return to the USB portable audio player/USB memory.

ERROR-23 USB storage de-

vice is not formatted with FAT12, FAT16 or FAT32

USB storage device should be formatted with FAT12, FAT16 or FAT32.

Handling guidelines

Discs and player

Use only discs that feature either of the following two logos.

Use 12-cm disc. Do not use 8-cm disc or an adapter for 8-cm disc.

Use only conventional, fully circular discs. Do not use shaped discs.

Do not insert anything other than a CD into the CD loading slot.

Do not use cracked, chipped, warped, or otherwise damaged discs as they may damage the player.

English

Appendix

Additional Information

Page 10

Unfinalized CD-R/CD-RW disc playback is not possible.

Do not touch the recorded surface of the discs.

Store discs in their cases when not in use.

Do not attach labels, write on or apply chemicals to the surface of the discs.

To clean a CD, wipe the disc with a soft cloth outward from the center.

Condensation may temporarily impair the player’s performance. Leave it to adjust to the warmer temperature for about one hour. Also, wipe any damp discs with a soft cloth.

Playback of discs may not be possible because of disc characteristics, disc format, recorded application, playback environment, storage conditions, and so on.

Road shocks may interrupt disc playback.

USB storage device

Connections via USB hub are not supported.

Do not connect anything other than a USB storage device.

Firmly secure the USB storage device when driving. Do not let the USB storage device fall onto the floor, where it may become jammed under the brake or accelerator pedal.

Depending on the USB storage device, the following problems may occur.

! Operation s may vary. ! The storage device may not be recognized. ! Files may not be played back properly. ! The device may generate noise in the radio.

DualDiscs

DualDiscs are two-sided discs that have a recordable CD for audio on one side and a recordable DVD for video on the other. Since the CD side of DualDiscs is not physically compatible with the general CD standard, it may not be possible to play the CD side with this unit.

Frequent loading and ejecting of a DualDisc may result in scratches on the disc. Serious scratches can lead to playback problems on this unit. In some cases, a DualDisc may become stuck in the disc loading slot and will not eject. To prevent this, we recommend you refrain from using DualDisc with this unit. Please refer to the information from the disc manufacturer for more detailed information about DualDiscs.

Compressed audio compatibility (disc, USB)

WMA

File extension: .wma

Bit rate: 48 kbps to 320 kbps (CBR), 48 kbps to 384 kbps (VBR)

Sampling frequency: 32 kHz, 44.1 kHz, 48 kHz

Windows Media Audi o Professional, Lossless, Voice/ DRM Stream/Stream with video: Not compatible

MP3

File extension: .mp3

Bit rate: 8 kbps to 320 kbps (CBR), VBR

Sampling frequency: 8 kHz to 48 kHz (32 kHz, 44.1 kHz, 48 kHz for emphasis)

Compatible ID3 tag version: 1.0, 1.1, 2.2, 2.3, 2.4 (ID3 tag Version 2.x is given priority over Version 1.x.)

M3u playlist: Not compatible

MP3i (MP3 interactive), mp3 PRO: Not compatible

WAV

File extension: .wav

Quantization bits: 8 and 16 (LPCM), 4 (MS ADPCM)

Sampling frequency: 16 kHz to 48 kHz (LPCM), 22.05 kHz and 44.1 kHz (MS ADPCM)

Appendix

Additional Information

Supplemental information

Only the first 32 characters can be displayed as a file name (including the file extension) or a folder name.

Russian text to be displayed on this unit should be encoded with the following character sets:

! Unicode (UTF-8, UTF-16) ! A character set other than Unicode that is used in

a Windows environment and is set to Russian in the multi-language setting

This unit may not operate correctly depending on the application used to encode WMA files.

There may be a slight delay at the start of playback of audio files embedded with image data or audio files stored on a USB storage device that has numerous folder hierarchies.

Disc

Playable folder hierarchy: up to eight tiers (A practical hierarchy is less than two tiers.)

Playable folders: up to 99

Playable files: up to 999

File system: ISO 9660 Level 1 and 2, Romeo, Joliet

Multi-session playback: Compatible

Packet write data transfer: Not compatible

Regardless of the length of blank sections between the songs from the original recording, compressed audio discs play with a short pause between songs.

USB storage device

Playable folder hierarchy: up to eight tiers (A practical hierarchy is less than two tiers.)

Playable folders: up to 500

Playable files: up to 15 000

Playback of copyright-protected files: Not compatible

Partitioned USB storage device: Only the first partition can be played.

There may be a slight delay when starting playback of audio files on a USB storage device with numerous folder hierarchies.

CAUTION

! Pioneer accepts no responsibility for data lost

on the USB storage device even if that data is lost while using this unit.

! Do not leave discs or a USB storage device in

any place that is subject to high temperatures.

Sequence of audio files

The user cannot assign folder numbers and specify playback sequences with this unit.

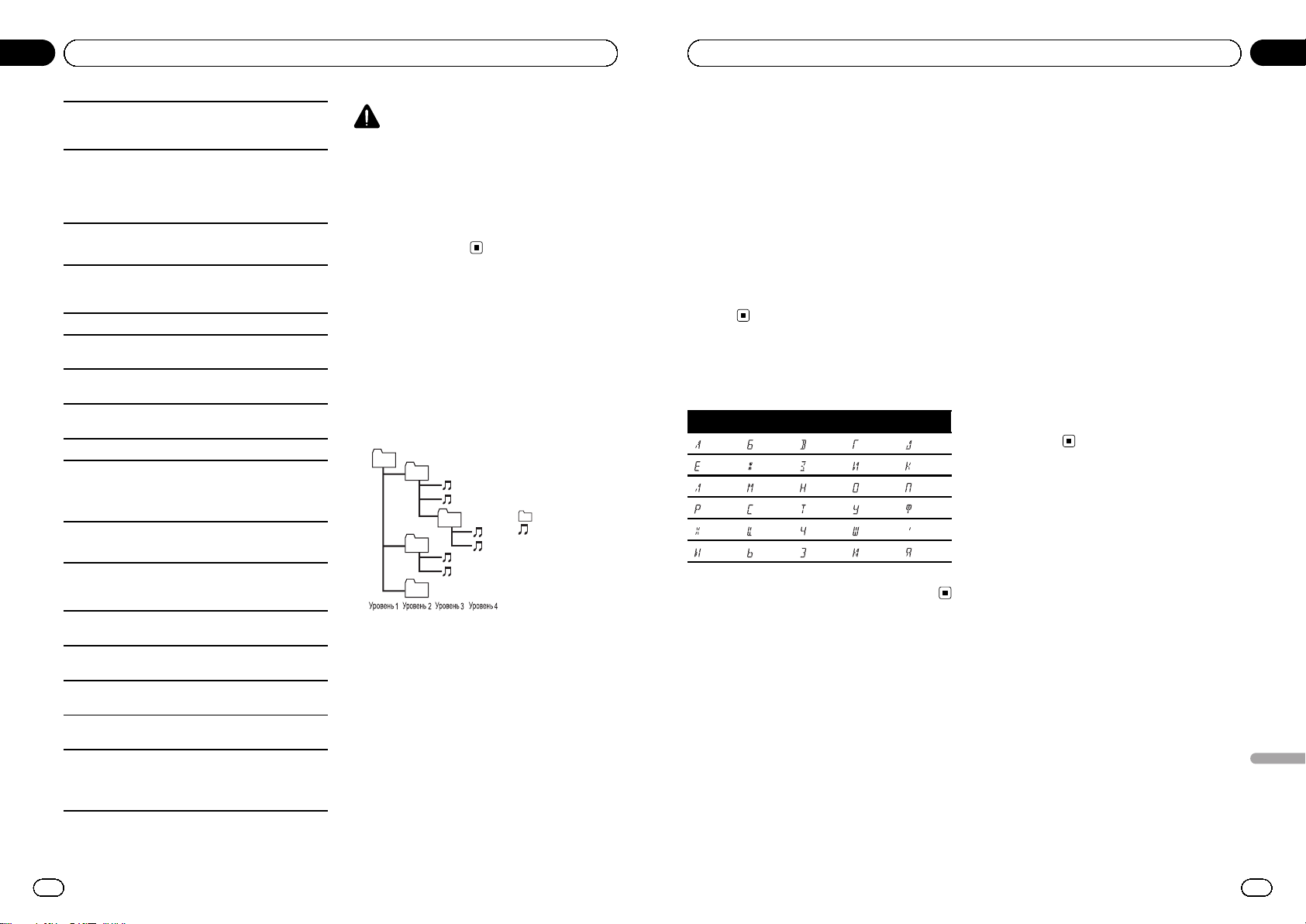

Example of a hierarchy

 



  

Level 1 Level 2 Level 3 Level 4

: Folder

: Compressed audio file 01 to 05: Folder number 1 to 6: Playback sequence

Disc

Folder selection sequence or other operation may differ depending on the encoding or writing software.

USB storage device

Playback sequence is the same as recorded sequence in the USB storage device. To specify the playback sequence, the following method is recommended.

1 Create a file name that includes numbers that

specify the playback sequence (e.g., 001xxx. mp3 and 099yyy.mp3).

2 Put those files into a folder. 3 Save the folder containing files on the USB

storage device.

However, depending on the system environment, you may not be able to specify the playback sequence. For USB portable audio players, the sequence is different and depends on the player.

English

Appendix

Additional Information

Page 11

Russian character chart

D: C D: C D: C D: C D: C

: А : Б : В : Г : Д

: Е, Ё : Ж : З : И, Й : К

: Л : М : Н : О : П

: Р : С : Т : У : Ф

: Х : Ц : Ч : Ш, Щ : Ъ

: Ы : Ь : Э : Ю : Я

D: Display C: Character

iTunes

Apple and iTunes are trademarks of Apple Inc., registered in the U.S. and other countries.

MP3

Supply of this product only conveys a license for private, non-commercial use and does not convey a license nor imply any right to use this product in any commercial (i.e. revenuegenerating) real time broadcasting (terrestrial, satellite, cable and/or any other media), broadcasting/streaming via internet, intranets and/ or other networks or in other electronic content distribution systems, such as pay-audio or audio-on-demand applications. An independent license for such use is required. For details, please visit http://www.mp3licensing.com.

WMA

Windows Media and the Windows logo are trademarks or registered trademarks of Microsoft Corporation in the United States and/or other countries. This product includes technology owned by Microsoft Corporation and cannot be used or distributed without a license from Microsoft Licensing, Inc.

Specifications

General

Power source ............................. 14.4 V DC (10.8 V to 15.1 V

allowable)

Grounding system ................... Negative type

Maximum current consumption

..................................................... 10.0 A

Dimensions (W × H × D):

DIN

Chassis ..................... 178 mm × 50 mm × 165

Nose ........................... 188 mm × 58 mm × 17 mm

Chassis ..................... 178 mm × 50 mm × 165

Nose ........................... 170 mm × 48 mm × 17 mm

Weight .......................................... 1.2 kg

Audio

Maximum power output ....... 50 W × 4

Continuous power output ... 22 W × 4 (50 Hz to 15 000

Hz, 5 % THD, 4 W load, both

channels driven)

Load impedance ...................... 4 W (4 W to 8 W allowable)

Preout maximum output level

..................................................... 2.0 V

Tone controls:

Bass

Frequency ................ 100 Hz

Gain ............................ ±12 dB

Mid

Frequency ................ 1 kHz

Gain ............................ ±12 dB

Treble

Frequency ................ 10 kHz

Gain ............................ ±12 dB

Subwoofer (mono):

Frequency .......................... 50/63/80/100/125 Hz

Slope .................................... –18 dB/oct

Gain ...................................... +6 dB to –24 dB

Phase .................................. Normal/Reverse

CD player

System .......................................... Compact disc audio system

Usable discs .............................. Compact disc

Signal-to-noise ratio ............... 94 dB (1 kHz) (IEC-A net-

work)

Number of channels .............. 2 (stereo)

WMA decoding format ......... Ver. 7, 7.1, 8, 9, 10, 11, 12

(2ch audio)

(Windows Media Player)

MP3 decoding format ........... MPEG-1 & 2 Audio Layer 3

Appendix

Additional Information

WAV signal format .................. Linear PCM & MS ADPCM

(Non-compressed)

USB

USB standard specification

..................................................... USB 2.0 full speed

Maximum current supply .... 500 mA

USB Class ................................... MSC (Mass Storage Class)

File system .................................. FAT12, FAT16, FAT32

WMA decoding format ......... Ver. 7, 7.1, 8, 9, 10, 11, 12

(2ch audio)

(Windows Media Player)

MP3 decoding format ........... MPEG-1 & 2 Audio Layer 3

WAV signal format .................. Linear PCM & MS ADPCM

(Non-compressed)

FM tuner

Frequency range ...................... 87.5 MHz to 108.0 MHz

Usable sensitivity ..................... 9 dBf (0.8 µV/75 W, mono,

S/N: 30 dB)

Signal-to-noise ratio ............... 72 dB (IEC-A network)

MW tuner

Frequency range ...................... 531 kHz to 1 602 kHz

Usable sensitivity ..................... 25 µV (S/N: 20 dB)

Signal-to-noise ratio ............... 62 dB (IEC-A network)

LW tuner

Frequency range ...................... 153 kHz to 281 kHz

Usable sensitivity ..................... 28 µV (S/N: 20 dB)

Signal-to-noise ratio ............... 62 dB (IEC-A network)

Note

Specifications and the design are subject to modifications without notice.

English

Appendix

Additional Information

Page 12

Nous vous remercions d’avoir acheté cet appareil PIONEER.

Pour garantir une utilisation correcte, lisez bien ce mode d’emploi avant d’utiliser cet appareil. Il est particulièrement important que vous lisiez et respectiez les indications AT- TENTION et PRÉCAUTION de ce mode d’emploi. Conservez-le dans un endroit sûr et

facilement accessible pour toute consultation ultérieure.

Si vous souhaitez vous débarrasser de cet appareil, ne le mettez pas à la poubelle avec vos ordures ménagères. Il existe un système de collecte séparé pour les appareils électroniques usagés, qui doivent être récupérés, traités et recyclés conformément à la législation.

Dans les états membres de l’UE, en Suisse et en Norvège, les foyers domestiques peuvent rapporter leurs produits électroniques usagés gratuitement à des points de collecte spécifiés ou à un revendeur (sous réserve d’achat d’un produit similaire). Dans les pays qui ne sont pas mentionnés cidessus, veuillez contacter les autorités locales pour vous informer de la méthode correcte de mise au rebut. En agissant ainsi vous assurerez que le produit que vous mettez au rebut est soumis au processus de traitement, de récupération et de recyclage nécessaire et éviterez ainsi les effets négatifs potentiels sur l’environnement et la santé publique.

En cas d’anomalie

En cas d’anomalie, veuillez contacter votre revendeur ou le centre d’entretien agréé par PIONEER le plus proche.

Quelques mots sur cet appareil

Les fréquences du syntoniseur de cet appareil sont attribuées pour une utilisation en Europe de l’Ouest, Asie, Moyen Orient, Afrique et Océanie. Son utilisation dans d’autres régions peut se traduire par une réception de mauvaise qualité. La fonction RDS (radio data system) n’est opérationnelle que dans les régions où des signaux RDS sont diffusés pour les stations FM.

PRÉCAUTION

Ce produit est classifié comme produit laser de classe 1 selon la norme IEC 60825-1:2007 “Sécurité des appareils à laser” et contient un module laser de classe 1M. Pour assurer une sécurité permanente, n’enlevez aucun couvercle et n’essayez pas d’accéder à l’intérieur du produit. Faites effectuer l’entretien par du personnel qualifié.

APPAREIL À LASER DE CLASSE 1

ATTENTION—ÉMISSIONS DE RADIATIONS LASER INVISIBLES DE CLASSE 1M SI OUVERT. NE PAS OBSERVER DIRECTEMENT AVEC DES INSTRUMENTS OPTIQUES.

PRÉCAUTION

! Ne laissez pas cet appareil entrer en contact

avec des liquides. Cela pourrait provoquer une électrocution. Tout contact avec des liquides pourrait aussi provoquer des dommages, de la fumée et une surchauffe de l’appareil.

! Le Pioneer CarStereo-Pass est utilisable seule-

ment en Allemagne.

! Maintenez le niveau d’écoute à une valeur

telle que vous puissiez entendre les sons provenant de l’extérieur.

! Évitez tout contact avec l’humidité. ! Si la batterie est débranchée ou déchargée, le

contenu de la mémoire sera effacé.

Section

Avant de commencer

Remarque

Les opérations de réglage des fonctions sont validées même si le menu est annulé avant la confirmation des opérations.

Mode de démonstration

Important

! La non-connexion du fil rouge (ACC) de cet

appareil à une borne couplée avec les opérations de mise en/hors service du contact d’allumage peut conduire au déchargement de la batterie.

! Rappelez-vous que si la démonstration des

fonctions continue à fonctionner quand le moteur est coupé, cela peut décharger la batterie.

La démonstration démarre automatiquement quand le contact d’allumage est en position ACC ou ON lorsque l’alimentation de cet appareil est coupée. Mettre l’appareil hors tension n’annule pas le mode de démonstration. Pour annuler le mode démonstration, paramétrez la fonction dans le menu des réglages initiaux. Utiliser la démonstration lorsque le contact d’allumage est en position ACC peut décharger la batterie.

Section

Français

Avant de commencer

Page 13

Appareil central

24 5 63

78 a b c d9

Partie Partie

1 S (SRC/OFF) 8

(Retour/affi-

chage/défilement)

2 h (éjection) 9 a/b/c/d

(liste) a TA /NEWS

MULTI-CONTROL (M.C.)

b 1 à 6

Fente de chargement des disques

Jack d’entrée AUX (jack stéréo 3,5 mm)

6 Port USB d

Touche de retrait de la face avant

7 B (BAND/ESC)

PRÉCAUTION

! Utilisez un câble USB Pioneer optionnel (CD-

U50E) pour connecter le lecteur audio USB/la mémoire USB car si un périphérique est directement connecté à l’appareil, ce dernier dépassera de l’appareil et peut s’avérer dangereux.

! N’utilisez pas de produits non autorisés.

Indications affichées

8 abc

Indicateur État

Section d’affichage principal

! Syntoni seur : gamme et fré-

quence

! RDS : nom du service de pro-

gramme, informations PTY et autres informations textuelles

! Lecteur de CD intégré et

USB : temps de lecture écoulé et informations textuelles

2 c

Un niveau supérieur de dossier ou de me nu existe.

3 d

Un niveau inférieur de dossier ou de menu existe.

(liste) La fonction liste est utilisée.

(artiste)

Le nom de l’artiste du disque (de la plage) s’affiche.

(disque)

Le nom du disque (de l’album) s’affiche.

(plage

musicale)

Le nom de la plage (plage musicale) s’affiche. Un fichier audio pouvant être lu est sélectionné lorsque vous utilisez la fonction liste.

8 LOC

L’accord automatique sur une sta- tion locale est en service.

(TA) La fonction TA est en service.

(TP)

L’appareil est accordé sur une sta- tion TP.

(répétition de la lecture)

La fonction de répétition d’une plage ou d’un dossier est activée.

(lecture aléatoire)

La lecture aléatoire est activée.

(sound retriever)

La fonction Sound Retriever est activée.

Opérations de base

Important

! Lorsque vous enlevez ou remontez la face

avant, manipulez-la doucement.

! Évitez de heurter la face avant.

Section

Utilisation de l’appareil

! Conservez la face avant à l’abri des tempéra-

tures élevées et de la lumière directe du soleil.

! Pour éviter d’endommager le périphérique ou

l’intérieur du véhicule, retirez tous les câbles et périphériques connectés à la face avant avant d’enlever cette dernière.

Retrait de la face avant pour protéger l’ appareil contre le vol 1 Appuyez sur la touche de retrait pour libérer la

face avant.

2 Poussez la face avant vers le haut, puis tirez-la

vers vous.

3 Conservez toujours la face avant dans un boîtier

de protection lorsqu’elle est détachée.

Remontage de la face avant 1 Faites glisser la face avant vers la gauche.

Assurez-vous d’insérer les encoches sur le côté gauche de l’ appareil central dans les fentes du panneau de commande.

2 Appuyez sur le côté droit de la face avant jusqu’à

ce qu’elle soit bien en place. Si vous ne pouvez pas monter la face avant sur l’appareil central, vérifiez que la face avant est correctement placée sur l’appareil central. Forcer la face avant en position risque de l’endommager ou d’endommager l’appareil central.

Mise en service de l’appareil 1 Appuyez sur S (SRC/OFF) pour mettre en service

l’appareil.

Mise hors service de l’appareil 1 Maintenez appuyé S (SRC/OFF) jusqu’à ce que

l’appareil soit mis hors tension.

Choix d’une source 1 Appuyez sur S (SRC/OFF) pour parcourir les op-

tions disponibles :

TUNER (syntoniseur)—CD (lecteur de CD intégré) —USB (USB)—AUX (AUX)

Réglage du volume 1 Tournez M.C. pour régler le volume.

PRÉCAUTION

Pour des raisons de sécurité, garez votre véhicule pour retirer la face avant.

Remarque

Si le fil bleu/blanc de l’appareil est relié à la prise de commande du relais de l’antenne motorisée du véhicule, celle-ci se déploie lorsque la source est mise en service. Pour rétracter l’antenne, mettez la source hors service.

Opérations communes des menus pour les réglages des fonctions/réglages audio/ réglages initiaux/listes

Retour à l’affichage précédent Retour à la liste précédente (le dossier de niveau immédiatement supérieur) 1 Appuyez sur

Retour au menu principal Retour au niveau le plus élevé de la liste 1 Appuyez sur

de façon prolongée.

Retour à l’affichage ordinaire Annulation du menu des réglages initiaux 1 Appuyez sur B (BAND/ESC).

Retour à l’affichage ordinaire à partir de la liste 1 Appuyez sur B (BAND/ESC).

Section

Français

Utilisation de l’appareil

Page 14

Syntoniseur

Opérations de base

Sélection d’une gamme 1 Appuyez sur B (BAND/ESC) jusqu’à ce que la

gamme désirée (F1, F2, F3 en FM ou MW/LW (PO/GO)) s’affiche.

Accord manuel (pas à pas) 1 Appuyez sur c ou d.

Recherche 1 Appuyez de façon continue sur c ou d, puis relâ-

chez. Vous pouvez annuler l’accord automatique en appuyant brièvement sur c ou d. Lorsque vous appuyez sur c ou d de façon prolongée, vous pouvez sauter des stations. L’accord automatique démarre dès que vous relâchez c ou d.

Remarque

La fonction AF (recherche des autres fréquences possibles) de cet appareil peut être mise en service ou hors service. La fonction AF doit être hors service pendant une opération d ’accord normal (reportez-vous à la page 31).

Enregistrement et rappel des stations pour chaque gamme

Utilisation des touches de présélection

1 Lorsque se présente une station que vous désirez mettre en mémoire, maintenez la pression sur une des touches de présélection (1 à 6) jusqu’à ce que le numéro de la présélection cesse de clignoter.

2 Appuyez sur une des touches de présélection (1 à 6) pour sélectionner la station désirée.

# Vous pouvez aussi rappeler les fréquences des stations radio mémorisées en appuyant sur a ou b pendant l’affichage de la fréquence.

Changement de l’affichage RDS

RDS (radio data system) contient des informations numériques qui facilitent la recherche des stations de radio.

% Appuyez sur

Nom du service de programme—Informations PTY—Fréquence

# Les informations PTY et la fréquence s’affi- chent pendant huit secondes.

Liste des codes PTY

NEWS/INFO NEWS (Bulletin d’informations), AFFAIRS (Actuali-

tés), INFO (Informations), SPORT (Sports), WEATHER (Météo), FINANCE (Finance)

POPULAR

POP MUS (Musique populaire), ROCK MUS (Rock), EASY MUS (Musique légère), OTH MUS (Autre mu-

sique), JAZZ (Jazz), COUNTRY (Country), NAT MUS (Musique nationale), OLDIES (Musique du bon vieux temps), FOLK MUS (Folk)

CLASSICS

L. CLASS (Musique classique légère), CLASSIC (Mu-

sique classique)

OTHERS

EDUCATE (Éducation), DRAMA (Drame), CULTURE

(Culture), SCIENCE (Science), VARIED (Programmes variés), CHILDREN (Émissions destinées aux enfants),

SOCIAL (Sujets de société), RELIGION (Religion), PHONE IN (Programmes à ligne ouverte), TOURING

(Voyages), LEISURE (Loisirs), DOCUMENT (Documentaires)

Section

Utilisation de l’appareil

Utilisation avancée à l’aide de touches spéciales

Réception des bulletins d’informations routières Quelle que soit la source que vous écoutez, vous pouvez recevoir des bulletins d’informations routières automatiquement avec la fonction TA (mise en attente de bulletins d’informations routières). 1 Accordez le syntoniseur sur une station TP ou

une station TP de réseau étendu.

2 Appuyez sur TA /NEWS pour mettre en service ou

hors service l’attente d’un bulletin d’informations routières.

3 Utilisez M.C. pour régler le niveau sonore de la

fonction TA au moment où débute un bulletin d’informations routières. Le réglage du niveau sonore est mis en mémoire et sera utilisé lors de nouvelles réceptions d’un bulletin d’informations routières.

4 Appuyez sur TA /NEWS pendant la réception d’un

bulletin d’informations routières pour abandonner cette réception. La source d’origine est rétablie mais le syntoniseur demeure en attente d’un bulletin d’informations routières aussi longtemps que vous n’appuyez pas sur TA/NEWS de nouveau.

Utilisation de l ’interruption pour réception d’un bulletin d’informations Quand un programme d’informations est diffusé par une station d’informations ayant un code PTY, l’appareil bascule automatiquement de n’importe quelle station sur la station de diffusion d’informations. Quand le programme d’informations se termine, la réception du programme précédent reprend. 1 Maintenez la pression sur TA /NEWS pour mettre

en service ou hors service l’interruption pour réception d’un bulletin d’informations. La réception du programme d’informations peut être abandonnée en appuyant sur TA/NEWS.

Réglages des fonctions

1 Appuyez sur M.C. pour afficher le menu principal.

2 Tournez M.C. pour changer l’option de menu et appuyez pour sélectionner FUNCTION.

3 Tournez M.C. pour sélectionner la fonction.

Après avoir sélectionné la fonction, effectuez les procédures de paramétrage suivantes.

# Si la gamme MW/LW (PO/GO) est sélectionnée, seul BSM ou LOCAL est disponible.

BSM (mémoire des meilleures stations)

La fonction BSM (mémoire des meilleures stations) mémorise automatiquement les six stations les plus fortes dans l’ordre de la force du signal. 1 Appuyez sur M.C. pour mettre la fonction BSM en

service. Pour annuler, appuyez de nouveau sur M.C.

REGION (stations régionales)

Quand la fonction AF est utilisée, la fonction de recherche des stations régionales limite la sélection aux stations qui diffusent des programmes régionaux. 1 Appuyez sur M.C. pour mettre la fonction de re-

cherche des stations régionales en service ou hors service.

LOCAL (accord automatique sur un e station locale)

L’accord automatique sur une station locale ne s’inté- resse qu’aux stations de radio dont le signal reçu est suffisamment puissant pour garantir une réception de bonne qualité. 1 Appuyez sur M.C. pour afficher le mode de para-

métrage.

2 Tournez M.C. pour choisir le réglage désiré.

FM : OFF—LEVEL 1—LEVEL 2—LEVEL 3—LEVEL

MW/LW (PO/GO) : OFF—LEVEL 1—LEVEL 2 La valeur la plus élevée permet la réception des seules stations très puissantes ; les autres valeurs autorisent la réception de stations moins puissantes.

3 Appuyez sur M.C. pour confirmer la sélection.

PTY SEARCH (sélection du type de programme)

Section

Français

Utilisation de l’appareil

Page 15

Vous pouvez rechercher une station à l’aide de son code PTY (type de programme). 1 Appuyez sur M.C. pour afficher le mode de para-

métrage.

2 Tournez M.C. pour choisir le réglage désiré.

NEWS/INFO—POPULAR—CLASSICS—OTHERS

3 Appuyez sur M.C. pour lancer la recherche.

Cet appareil recherche une station qui diffuse ce type de programme. Quand une station est trouvée, son nom de service de programme est affiché. La liste des types d’émissions (code d’identification du type de programme) est présentée dans la section suivante. Reportez-vous à la page 26. Le type de l’émission captée peut différer de celui indiqué par le code PTY transmis. Si aucune station ne diffuse d’émission du type choisi, l’indication NOT FOUND s’affiche pendant environ deux secondes puis le syntoniseur s’accorde sur la fréquence d’origine.

TA (attente de bulletins d’informations routières)

1 Appuyez sur M.C. pour mettre en service ou hors

service l’attente d’un bulletin d’informations routières.

AF (recherche des autres fréquences possibles)

1 Appuyez sur M.C. pour mettre la fonction AF en

service ou hors service.

NEWS (interruption pour réception d’un bulletin d’in- formations)

1 Appuyez sur M.C. pour mettre la fonction NEWS

(bulletin d’informations) en service ou hors service.

CD/CD-R/CD-RW et périphériques de stockage USB

Opérations de base

Lecture d’un CD/CD-R/CD-RW 1 Introduisez un disque, l’étiquette vers le haut,

dans le logem ent de chargement des disques.

Éjection d’un CD/CD-R/CD-RW 1 Appuyez sur h.

Lecture de plages musicales sur un périphérique de stockage USB 1 Ouvrez le cache du connecteur USB et branchez

le périphérique de stockage USB à l’aide d’un câble USB.

Arrêt de la lecture de fichiers sur un périphérique de stockage USB 1 Vous pouvez débrancher le périphérique de stoc-

kage USB à tout moment.

Sélection d’un dossier 1 Appuyez sur a ou b.

Sélection d’une plage 1 Appuyez sur c ou d.

Avance ou retour rapide 1 Appuyez de façon continue sur c ou d. ! Lors de la lecture d’un disque d’audio compressé,

aucun son n’est émis pendant l’avance ou le retour rapide.

Retour au dossier racine 1 Appuyez sur B (BAND/ESC) de façon prolongée.

Commutation entre les modes audio compressé et CD-DA 1 Appuyez sur B (BAND/ESC).

Remarque

Débranchez les périphériques de stockage USB de l’appareil lorsque vous ne l’utilisez pas.

Affichage des informations textuelles

Sélection des informations textuelles désirées 1 Appuyez sur

Défilement des informations textuelles sur la gauche 1 Appuyez sur

de façon prolongée.

Remarques

! Selon la version de iTunes utilisée pour enre-

gistrer les fichiers MP3 sur un disque ou les types de fichiers média, des informations textuelles incompatibles enregistrées dans le fichier audio peuvent ne pas s’afficher correctement.

! Les informations textuelles pouvant être modi-

fiées dépendent du média.

Section

Utilisation de l’appareil

Sélection et lecture des fichiers/ plages à partir de la liste des noms

1 Appuyez sur pour passer en mode liste des noms de fichiers/plages.

2 Utilisez M.C. pour sélectionner le nom de fichier (ou nom de dossier) désiré.

Modification du nom de fichier ou de dossier 1 Tournez M.C.

Lecture 1 Lorsqu’un fichier ou une plage est sélectionné,

appuyez sur M.C.

Affichage d’une liste des fichiers (ou des dossiers) dans le dossier sélectionné 1 Quand un dossier est sélectionné, appuyez sur

M.C.

Lecture d’une plage musicale dans le dossier sélectionné 1 Quand un dossier est sélectionné, appuyez sur

M.C. de façon prolongée.

Utilisation avancée à l’aide de touches spéciales

Sélection d’une étendue de répétition de lecture 1 Appuyez sur 6/

pour parcourir les options dis-

ponibles :

CD/CD-R/CD-RW

! DISC – Répétition de toutes les plages ! TRACK – Répétition de la plage en cours de

lecture

! FOLDER – Répétition du dossier en cours de

lecture

Lecteur audio USB/mémoire USB

! ALL – Répétition de tous les fichiers ! TRACK – Répétition du fichier en cours de

lecture

! FOLDER – Répétition du dossier en cours de

lecture

Lecture des plages dans un ordre aléatoire 1 Appuyez sur 5/

pour activer ou désactiver la lecture aléatoire. Les plages d’une étendue de répétition sélectionnée sont lues dans un ordre aléatoire.

Pause de la lecture 1 Appuyez sur 2/PAUSE pour mettre en pause ou

reprendre la lecture.

Amélioration de l’audio compressé et restauration d’un son riche (sound retriever (correcteur de son compressé)) 1 Appuyez sur 1/S.Rtrv pour parcourir les options

disponibles :

OFF (hors service)—1—2 1 est efficace pour les faibles taux de compres-

sion et 2 est efficace pour les taux de compression élevés.

Réglages des fonctions

1 Appuyez sur M.C. pour afficher le menu principal.

2 Tournez M.C. pour changer l’option de menu et appuyez pour sélectionner FUNCTION.

3 Tournez M.C. pour sélectionner la fonction.

Après avoir sélectionné la fonction, effectuez les procédures de paramétrage suivantes.

REPEAT (répétition de la lecture)

1 Appuyez sur M.C. pour afficher le mode de para-

métrage.

2 Tournez M.C. pour sélectionner une étendue de

répétition de lecture. Pour les détails, reportez-vous à cette page, Sélec- tion d’une étendue de répétition de lecture.

3 Appuyez sur M.C. pour confirmer la sélection.

RANDOM (lecture aléatoire)

1 Appuyez sur M.C. pour mettre en service ou hors

service la lecture aléatoire.

PAUSE (pause)

1 Appuyez sur M.C. pour mettre en pause ou re-

prendre la lecture.

Section

Français

Utilisation de l’appareil

Page 16

S.RTRV (sound retriever)

Améliore automatiquement l’audio compressé et restaure un son riche. 1 Appuyez sur M.C. pour afficher le mode de para-

métrage.

2 Tournez M.C. pour choisir le réglage désiré.

Pour les détails, reportez-vous à la page précédente, Amélioration de l’audio compressé et restau-

ration d’un son riche (sound retriever (corr ecteur de son compressé)).

3 Appuyez sur M.C. pour confirmer la sélection.

Réglages sonores

1 Appuyez sur M.C. pour afficher le menu principal.

2 Tournez M.C. pour changer l’option de menu et appuyez pour sélectionner AUDIO.

3 Tournez M.C. pour sélectionner la fonction audio.

Après avoir sélectionné la fonction audio, effectuez les procédures de paramétrage suivantes.

FAD/BAL (réglage de l’équilibre avant-arrière/droite- gauche)

1 Appuyez sur M.C. pour afficher le mode de para-

métrage.

2 Appuyez sur M.C. pour basculer entre l’équilibre

avant-arrière/droite-gauche.

3 Tournez M.C. pour régler l ’équilibre sonore entre

les haut-parleurs.

! Si les réglages de la sortie arrière et de la sortie

RCA sont SW, vous ne pouvez pas régler l’équilibre des haut-parleurs avant-arrière. Reportez-vous à la page 32, SW CONTROL (réglage de la sortie ar- rière et du haut-parleur d’extrêmes graves).

EQUALIZER (rappel de l’égaliseur)

1 Appuyez sur M.C. pour afficher le mode de para-

métrage.

2 Tournez M.C. pour sélectionner l’égaliseur.

DYNAMIC—VOCAL—NATURAL—CUSTOM— FLAT—POWERFUL

3 Appuyez sur M.C. pour confirmer la sélection.

TONE CTRL (réglage de l’égaliseur)

! Les réglages de la courbe d’égalisation ajustée

sont mémorisés dans CUSTOM.

1 Appuyez sur M.C. pour afficher le mode de para-

métrage.

2 Appuyez sur M.C. pour sélectionner BASS (gra-

ves)/MID (médiums)/TREBLE (aigus).

3 Tournez M.C. pour régler le niveau.

Plage de réglage : +6 à -6

LOUDNESS (correction physiologique)

La correction physiologique a pour objet d’accentuer les hautes et les basses fréquences à bas niveaux d’écoute. 1 Appuyez sur M.C. pour afficher le mode de para-

métrage.

2 Tournez M.C. pour choisir le réglage désiré.

OFF (désactivé)—LOW (faible)—HIGH (élevé)

3 Appuyez sur M.C. pour confirmer la sélection.

SUBWOOFER1 (réglage en service/hors service du

haut-parleur d’extrêmes graves)

Cet appareil est équipé d’une sortie haut-parleur d’extrêmes graves qui peut être mise en service ou hors service. 1 Appuyez sur M.C. pour afficher le mode de para-

métrage.

2 Tournez M.C. pour choisir le réglage désiré.

NORMAL (phase normale)—REVERSE (phase in-

versée)—OFF (haut-parleur d’extrêmes graves désactivé)

3 Appuyez sur M.C. pour confirmer la sélection.

SUBWOOFER2 (réglage du haut-parleur d’extrêmes

graves)

La fréquence de coupure et le niveau de sortie peuvent être réglés lorsque la sortie haut-parleur d’extrêmes graves est activée. Seules les fréquences inférieures à celles de la plage sélectionnée sont produites par le haut-parleur d’extrêmes graves. 1 Appuyez sur M.C. pour afficher le mode de para-

métrage.

2 Appuyez sur M.C. pour basculer entre fréquence

de coupure et niveau de sortie du haut-parleur d’extrêmes graves. Fréquence de coupure (L’affichage de la fré- quence de coupure clignote.)—Niveau de sortie (L’affichage du niveau de sortie clignote.)

3 Tournez M.C. pour choisir le réglage désiré.

Fréquence de coupure : 50HZ—63HZ—80HZ—

100HZ—125HZ Niveau de sortie : -24 à +6

Section

Utilisation de l’appareil

SLA (réglage du niveau de la source)

La fonction SLA (réglage du niveau de la source) permet d’ajuster les niveaux sonores de chaque source afin d’éviter que ne se produisent de fortes variations d’amplitude sonore lorsque vous passez d’une source àl’autre. ! Les réglages sont basés sur le niveau du volume

FM qui lui, demeure inchangé.

! Le niveau du volume MW/LW (PO/GO) peut égale-

ment être réglé avec cette fonction.

! Si FM a été choisie comme source, vous ne pou-

vez pas afficher la fonction SLA.

1 Appuyez sur M.C. pour afficher le mode de para-

métrage.

2 Tournez M.C. pour régler le volume de la source.

Plage de réglage : +4 à –4

3 Appuyez sur M.C. pour confirmer la sélection.

Réglages initiaux

Important

La fonction PW SAVE (économie d’énergie) est annulée si la batterie du véhicule est déconnectée et devra être réactivée une fois la batterie reconnectée. Quand PW SAVE est hors service, il est possible que selon la méthode de connexion utilisée l’appareil continue à consommer du courant de la batterie si le commutateur de contact de votre véhicule ne possède pas de position ACC (accessoire).

1 Maintenez appuyé S (SRC/OFF) jusqu’à ce que l’appareil soit mis hors tension.

2 Affichez le nom de la fonction.

# (DEH-2300UB, DEH-2300UBB et DEH2320UB)

Appuyez sur S (SRC/OFF) et maintenez la touche enfoncée jusqu’à ce que le nom de la fonction apparaisse sur l’affichage.

# (DEH-2310UB)

Appuyez sur M.C. et maintenez la touche enfoncée jusqu’à ce que le nom de la fonction apparaisse sur l’affichage.

3 Tournez M.C. pour sélectionner le réglage initial.

Après avoir sélectionné le réglage initial, effectuez les procédures de paramétrage suivantes.

CLOCK SET (réglage de l’horloge)

Seulement pour DEH-2310UB. 1 Appuyez sur M.C. pour afficher le mode de para-

métrage.

2 Appuyez sur M.C. pour sélectionner le segment

de l’affichage de l’horloge que vous voulez régler. Heure—Minute

3 Tournez M.C. pour régler l ’horloge.

CLOCK (affichage de l’horloge)

Seulement pour DEH-2310UB. Vous pouvez mettre l’affichage de l’horloge en service ou hors service. L’affichage de l ’horloge disparaît momentanément quand une autre opération est réalisée ; il apparaît à nouveau 25 secondes plus tard. 1 Appuyez sur M.C. pour mettre l’affichage de l’hor-

loge en service ou hors service.

FM STEP (incrément d’accord FM)

Normalement, l’incrément d’accord FM employé par l’accord automatique est 50 kHz. Quand la fonction AF ou TA est en service, l’incrément d’accord passe automatiquement à 100 kHz. Il peut être préférable de régler l’incrément d’accord à 50 kHz quand la fonction AF est en service. ! Pendant l’accord manuel, l’ incrément d’accord

est maintenu à 50 kHz.

1 Appuyez sur M.C. pour afficher le mode de para-

métrage.

2 Tournez M.C. pour choisir l’incrément d’accord

FM. 50 KHZ (50 kHz)—100 KHZ (100 kHz)

3 Appuyez sur M.C. pour confirmer la sélection.

AUTO-PI (recherche automatique PI)

L’appareil peut rechercher automatiquement une autre station avec le même type de programme, y compris si l ’accord a été obtenu par le rappel d’une fréquence en mémoire. 1 Appuyez sur M.C. pour mettre en service ou hors

service la recherche automatique PI.

AUX (entrée auxiliaire)

Activez ce réglage lorsque vous utilisez un appareil auxiliaire connecté à cet appareil. 1 Appuyez sur M.C. pour mettre AUX en service ou

hors service.

Section

Français

Utilisation de l’appareil

Page 17

USB (Plug-and-Play)

Ce réglage vous permet de basculer automatiquement votre source sur USB. 1 Appuyez sur M.C. pour activer ou désactiver la

fonction Plug-and-Play. ON – Lorsqu’ un périphérique de stockage USB est connecté, la source peut, selon le type de périphérique, basculer automatiquement sur USB lorsque vous mettez le moteur en marche. Si vous déconnectez votre appareil de stockage USB, cette source est mise hors service. OFF – Quand l’appareil de stockage USB est connecté, la source n’est pas automatiquement basculée sur USB. Vous devez basculer la source sur USB manuellement.

ILLUMI (sélection de la couleur d’éclairage)

Seulement pour DEH-2310UB. 1 Appuyez sur M.C. pour afficher le mode de para-

métrage.

2 Tournez M.C. pour choisir le réglage désiré.

RED (rouge)—GREEN (vert)

3 Appuyez sur M.C. pour confirmer la sélection.

SW CONTROL (réglage de la sortie arrière et du haut-

parleur d’extrêmes graves)

La sortie de connexion des haut-parleurs arrière et la sortie RCA peuvent être utilisées pour la connexion d’un haut-parleur pleine gamme ou d’un haut-parleur d’extrêmes graves. Si vous basculez sur REAR-SP : SW, vous pouvez connecter une borne de haut-parleur arrière à un haut-parleur d’extrêmes graves directement, sans utiliser un amplificateur auxiliaire. Initialement, REAR-SP est réglé pour la connexion d’un haut-parleur arrière pleine gamme (FUL). 1 Appuyez sur M.C. pour afficher le mode de para-

métrage.

2 Tournez M.C. pour changer la sortie et appuyez

pour sélectionner.

REAR-SP—PREOUT

3 Tournez M.C. pour changer de réglage.

REAR-SP: FUL—SW PREOUT: SW—REA

! Même si vous modifiez ce réglage, aucun si-

gnal n’est émis aussi longtemps que la sortie vers le haut-parleur d’extrêmes graves n’est pas en service (reportez-vous à la page 30,

SUBWOOFER1 (réglage en service/hors service du haut-parleur d’extrêmes graves)).

! Si vous modifiez ce réglage, la sortie haut-par-

leur d’extrêmes graves est repositionnée sur les réglages d’ usine dans le menu audio.

DEMO (réglage de l’affichage de démonstration)

1 Appuyez sur M.C. pour mettre l’affichage de dé-

monstration en service ou hors service.

SCROLL (réglage du mode de défilement)

Quand la fonction Ever Scroll est en service, les informations textuelles enregistrées défilent en permanence. Mettez la fonction hors service si vous préférez que l’information défile une fois seulement. 1 Appuyez sur M.C. pour mettre la fonction de défi-

lement permanent en service ou hors service.

TITLE (multilingue)

Cet appareil peut afficher les informations textuelles d’un fichier audio compressé même si elles sont incorporées dans une langue d’Europe de l’Ouest ou Russe. ! Si la langue incorporée et la langue sélectionnée

sont différentes, les informations textuelles peuvent ne pas s’afficher correctement.

! Certains caractères peuvent ne pas s’afficher cor-

rectement.

1 Appuyez sur M.C. pour afficher le mode de para-

métrage.

2 Tournez M.C. pour choisir le réglage désiré.

EUROPEAN (Langue européenne)—RUSSIAN

(Russe)

3 Appuyez sur M.C. pour confirmer la sélection.

PW SAVE (économie d’énergie)

Seulement pour DEH-2300UB, DEH-2300UBB et DEH2320UB.

Activer cette fonction vous permet de réduire la consommation de la batterie. ! La mise en service de la source est la seule opéra-

tion permise quand cette fonction est en service.

1 Appuyez sur M.C. pour mettre l’économie d’éner-

gie en service ou hors service.

Utilisation d’une source AUX

1 Insérez la mini prise stéréo dans le jack d’entrée AUX.

2 Appuyez sur S (SRC/OFF) pour choisir AUX comme source.

Section

Utilisation de l’appareil

Remarque

Vous ne pouvez pas sélectionner AUX à moins que le réglage auxiliaire soit activé. Pour plus de détails, reportez-vous à la page 31, AUX (entrée auxiliaire).

Coupure du son

Seulement pour DEH-2300UB, DEH-2300UBB et DEH-2320UB.

Le son est coupé automatiquement quand : ! Un appel est effectué ou reçu sur un télé-

phone cellulaire connecté à cet appareil.

! Un guidage vocal est émis par un appareil

de navigation Pioneer connecté. Le son est coupé, MUTE est affiché et aucun réglage audio n’est possible sauf le contrôle du volume. Le fonctionnement retourne à la normale quand la connexion téléphonique ou le guidage vocal est terminé.

Section

Français

Utilisation de l’appareil

Page 18

Connexions

Important

! Lors de l’installation de cet appareil dans un

véhicule sans position ACC (accessoire) sur le contacteur d’allumage, ne pas connecter le câble rouge à la borne qui détecte l’utilisation de la clé de contact peut entraîner le déchargement de la batterie.

Avec position ACC Sans position ACC

! L’utilisation de cet appareil dans des condi-

tions autres que les conditions suivantes pourrait provoquer un incendie ou un mauvais fonctionnement. — Véhicules avec une batterie 12 volts et

mise à la masse du négatif.

— Haut-parleurs avec une puissance de sor-

tie de 50 W et une impédance de 4 ohms à 8 ohms.

! Pour éviter un court-circuit, une surchauffe ou

un dysfonctionnement, assurez-vous de respecter les instructions suivantes. — Déconnectez la borne négative de la batte-

rie avant l’installation.

— Fixez le câblage avec des serre-fils ou de la

bande adhésive. Pour protéger le câblage, enroulez dans du ruban adhésif les parties du câblage en contact avec des pièces en métal.

— Placez les câbles à l’écart de toutes les

parties mobiles, telles que le levier de vitesse et les rails des sièges.

— Placez les câbles à l’écart de tous les en-

droits chauds, par exemple les sorties de chauffage.

— Ne reliez pas le câble jaune à la batterie à

travers le trou dans le compartiment moteur.

— Recouvrez tous les connecteurs de câbles

qui ne sont pas connectés avec du ruban adhésif isolant.

— Ne raccourcissez pas les câbles.

— Ne coupez jamais l’isolation du câble d’ali-

mentation de cet appareil pour partager l’alimentation avec d’autres appareils. La capacité en courant du câble est limitée.

— Utilisez un fusible correspondant aux ca-

ractéristiques spécifiées.

— Ne câblez jamais le câble négatif du haut-

parleur directement à la masse.

— Ne réunissez jamais ensemble les câbles

négatifs de plusieurs haut-parleurs.

! Lorsque cet appareil est sous tension, les si-

gnaux de commande sont transmis via le câble bleu/blanc. Connectez ce câble à la télécommande du système d’un amplificateur de puissance externe ou à la borne de commande du relais de l’antenne motorisée du véhicule (max. 300 mA 12 V CC). Si le véhicule est équipé d’une antenne intégrée à la lunette arrière, connectez-le à la borne d’alimentation de l’amplificateur d’antenne.

! Ne reliez jamais le câble bleu/blanc à la borne

d’alimentation d’un amplificateur de puissance externe. De même, ne le reliez pas à la borne d’alimentation de l’antenne motorisée. Dans le cas contraire, il peut en résulter un déchargement de la batterie ou un dysfonctionnement.

! Le câble noir est la masse. Les câbles de terre

de cet appareil et d’autres produits (particulièrement les produits avec des courants élevés tels que l’amplificateur de puissance) doivent être câblés séparément. Dans le cas contraire, ils peuvent se détacher accidentellement et provoquer un incendie ou un dysfonctionnement.

Cet appareil

4 5

1 Entrée cordon d’alimentation

Section

Installation

2 Sortie arrière ou haut-parleur d’extrêmes gra-

ves

3 Entrée antenne 4 Fusible (10 A) 5 Entrée télécommande câblée

Seulement pour DEH-2300UB, DEH-2300UBB

et DEH-2320UB.

Un adaptateur de télécommande câblée

(vendu séparément) peut être connecté.

Cordon d’alimentation

556

1 Vers l’entrée cordon d’alimentation 2 Selon le type de véhicule, 3 et 5 peuvent

avoir une fonction différente. Dans ce cas, as-

surez-vous de connecter 4 à 5 et 6 à 3. 3 Jaune

Alimentation de secours (ou accessoire) 4 Jaune

Connectez à la borne d’alimentation 12 V per-

manente. 5 Rouge

Accessoire (ou alimentation de secours) 6 Rouge

Connectez à la borne contrôlée par le contact

d’allumage (12 V CC).

7 Connectez les fils de même couleur en-

semble.

8 Noir (masse du châssis) 9 Bleu/blanc

La position des broches du connecteur ISO est différente selon le type de véhicule. Connectez 9 et b lorsque la broche 5 est de type commande de l’antenne. Dans un type différent de véhicule, ne connectez jamais 9 et b.

a Bleu/blanc

Connectez à la prise de commande du système de l’amplificateur de puissance (max. 300 mA 12 V CC).

b Bleu/blanc

Connectez à la borne de commande du relais de l’antenne motorisée (max. 300 mA 12 V CC).

c Jaune/noir

Seulement pour DEH-2300UB, DEH-2300UBB et DEH-2320UB.

Si vous utilisez un équipement avec la fonction Coupure du son, câblez ce fil au fil Coupure Audio de cet équipement. Sinon, ne connectez rien au fil Coupure Audio.

d Fils du haut-parleur

Blanc : Avant gauche + Blanc/noir: Avant gauche * Gris : Avant droite + Gris/noir: Avant droite * Vert: Arrière gauche + ou haut-parleur d’extrêmes graves + Vert/noir: Arrière gauche * ou haut-parleur d’extrêmes graves * Violet : Arrière droite + ou haut-parleur d’extrêmes graves + Violet/noir: Arrière droite * ou haut-parleur d’extrêmes graves *

e Connecteur ISO

Dans certains véhicules, il est possible que le connecteur ISO soit divisé en deux. Dans ce cas, assurez-vous de connecter les deux connecteurs.

Section

Français

Installation

Page 19

Remarques

! Changez les réglages initiaux de cet appareil.

Reportez-vous à la page 32, SW CONTROL (ré-

glage de la sortie arrière et du haut-parleur d’extrêmes graves).

La sortie haut-parleur d’extrêmes graves de cet appareil est monaurale.

! Lors de l’utilisation d’un haut-parleur d’extrê-

mes graves de 70 W (2 Ω), assurez-vous de connecter le haut-parleur d’extrêmes graves aux fils violet et violet/noir de cet appareil. Ne connectez aucun périphérique aux fils vert et vert/noir.

Amplificateur de puissance (vendu séparément)

Réalisez ces connexions lors de l’utilisation d’un amplificateur optionnel.









1 Télécommande du système

Connectez au câble bleu/blanc.

2 Amplificateur de puissance (vendu séparé-

ment)

3 Connectez avec un câble RCA (vendu séparé-

ment)

4 Sortie arrière ou haut-parleur d’extrêmes gra-

ves

5 Haut-parleur arrière ou haut-parleur d’extrê-

mes graves

Installation

Important

! Vérifiez toutes les connexions et tous les systè-

mes avant l’installation finale.

! N’utilisez pas de pièces non autorisées car il

peut en résulter des dysfonctionnements.

! Consultez votre revendeur si l’installation né-

cessite le perçage de trous ou d’autres modifications du véhicule.

! N’installez pas cet appareil là où :

— il peut interférer avec l’utilisation du véhi-

cule.

— il peut blesser un passager en cas d’arrêt

soudain du véhicule.

! Le laser à semi-conducteur sera endommagé

s’il devient trop chaud. Installez cet appareil à l’écart de tous les endroits chauds, par exemple les sorties de chauffage.

! Des performances optimales sont obtenues

quand l’appareil est installé à un angle inférieur à 60°.

60°

Montage avant/arrière DIN

Cet appareil peut être installé correctement soit en montage frontal ou en montage arrière. Utilisez des pièces disponibles dans le commerce lors de l’installation.

Montage frontal DIN

1 Insérez le manchon de montage dans le tableau de bord.

Lors de l’installation de cet appareil dans un espace peu profond, utilisez le manchon de montage fourni. Si l’espace est insuffisant, utilisez le manchon de montage fourni avec le véhicule.

2 Fixez le manchon de montage en utilisant un tournevis pour courber les pattes métalliques (90°) en place.

Section

Installation

1 Tableau de bord 2 Manchon de montage

3 Installez l’appareil comme indiqué sur la figure.

1 Écrou 2 Pare-feu ou support métallique 3 Attache en métal 4 Vis 5 Vis (M4 × 8)

# Assurez-vous que l’appareil est correctement mis en place. Toute installation instable peut entraîner des sauts ou autres dysfonctionnements.

Montage arrière DIN

1 Déterminez la position appropriée où les trous sur le support et sur le côté de l’appareil se correspondent.

2 Serrez deux vis de chaque côté.

1 Vis taraudeuse (5 mm × 8 mm) 2 Support de montage 3 Tableau de bord ou console

Retrait de l’appareil

1 Retirez l’anneau de garniture.

1 Anneau de garniture 2 Encoche

! Relâcher la face avant permet d’accéder

plus facilement à l’anneau de garniture.

! Quand vous remontez l’anneau de garni-

ture, pointez le côté avec l’encoche vers le bas.

2 Insérez les clés d’extraction fournies dans les deux côtés de l’appareil jusqu’àce qu’elles s’enclenchent en place.

3 Tirez l’appareil hors du tableau de bord.

Retrait et remontage de la face avant

Vous pouvez retirer la face avant pour protéger l’appareil contre le vol. Appuyez sur la touche de retrait, puis poussez la face avant vers le haut et tirez-la vers vous. Pour les détails, reportez-vous à Retrait de la

face avant pour protéger l’appareil contre le vol et à la page 25, Remontage de la face avant.

Section

Français

Installation

Page 20

Dépannage

Symptôme Causes possi-

bles

Action corrective

L’écran revient automatiquement à l’affichage ordinaire.

Vous n’avez exécuté aucune opération pendant 30 secondes.

Réexécutez l’opération.

L’étendue de ré- pétition de lecture change de manière inattendue.

En fonction de l’étendue de répétition de lecture, l’étendue sélectionnée peut changer lors de la sélection d’un autre dossier ou d’une autre plage ou en cas d’avance/retour rapide.

Resélectionnez l’étendue de répétition de lecture.

Un sous-dossier n’est pas lu.

Il est impossible de lire les sousdossiers lorsque FOLDER (répétition du dossier) est sélectionné.

Sélectionnez une autre étendue de répétition de lecture.

NO XXXX apparaît lors de la modification de l’affichage (par exemple NO TITLE).

Aucune information textuelle n’est intégrée.

Basculez l’affichage ou la lecture sur une autre plage/un autre fichier.

L’écran est éc- lairé quand l’appareil est hors service.

Le mode démonstration est activé.

! Appuyez sur pour annuler le mode démonstration. ! Désactivez le réglage de l’affichage de démonstration.

L’appareil ne fonctionne pas correctement. Il y a des interférences.

Vous utilisez un autre appareil, tel qu’un téléphone cellulaire, qui transmet des ondes électromagnétiques à proximité de l ’appareil.

Éloignez tous les appareils électriques qui pourrait provoquer des interférences.

Messages d’erreur

Quand vous contactez votre distributeur ou le Service d’entretien agréé par Pioneer le plus proche, n’oubliez pas de noter le message d’erreur.

Lecteur de CD intégré

Message Causes possi-

bles

Action corrective

ERROR-11, 12, 17, 30

Le disque est sale.

Nettoyez le disque.

Le disque est rayé.

Utilisez un autre disque.

ERROR-10, 11, 12, 15, 17, 30, A0

Une erreur mécanique ou électrique est survenue.

Coupez et remettez le contact d’allumage ou choisissez une autre source, puis revenez au lecteur de CD.

ERROR-15 Le disque inséré

est vierge.

Utilisez un autre disque.

ERROR-23 Format CD non

pris en charge

Utilisez un autre disque.

FRMT READ Le début de la

lecture et le début de l’émission des sons sont parfois décalés.

Attendez que le message disparaisse pour entendre les sons.

NO AUDIO Le disque inséré

ne contient pas de fichiers pouvant être lus.

Utilisez un autre disque.

SKIPPED Le disque inséré

contient des fichiers WMA protégés par DRM.

Utilisez un autre disque.

PROTECT Tous les fichiers

sur le disque inséré intègrent la protection par DRM.

Utilisez un autre disque.

Annexe

Informations complémentaires

Périphérique de stockage USB

Message Causes possi-

bles

Action corrective

NO DEVICE Quand la fonc-

tion Plug-andPlay est hors service, aucun périphérique de stockage USB n’est connecté.

! Mettez la fonction Plug-and-Play en service. ! Connectez un périphérique de stockage USB compatible.

FRMT READ Le début de la

lecture et le début de l’émission des sons sont parfois décalés.

Attendez que le message disparaisse pour entendre les sons.

NO AUDIO Absence de pla-

ges musicales.

Transférez les fichiers audio vers le périphérique de stockage USB et procédez à la connexion.

La sécurité est activée sur le périphérique de stockage USB

Suivez les instructions du périphérique de stockage USB pour désactiver la sécurité.

SKIPPED Le périphérique

de stockage USB connecté contient des fichiers WMA intégrant la protection Windows Mediaä DRM 9/10

Lisez un fichier audio n’intégrant pas la protection Windows Media DRM 9/10.

PROTECT Tous les fichiers

du périphérique de stockage USB intègrent la protection Windows Media DRM 9/10

Transférez des fichiers audio n’intégrant pas la protection Windows Media DRM 9/10 vers le périphérique de stockage USB et procédez à la connexion.

Message Causes possi-

bles

Action corrective

N/A USB L’appareil USB

connecté n’est pas pris en charge par cet appareil.

! Connectez un lecteur audio portable USB ou une mémoire USB conforme à la norme USB Mass Storage Class. ! Déconnectez votre périphérique et remplacez-le par un périphérique de stockage USB compatible.

CHECK USB Le connecteur

USB ou le câble USB est en court-circuit.

Vérifiez que le connecteur USB ou le câble USB n’est pas coincé ou endommagé.

Le lecteur audio portable USB connecté ou la mémoire USB connectée consomme plus que le courant maximum autorisé.

Déconnectez le lecteur audio portable USB ou la mémoire USB et ne l’utilisez pas. Mettez le contact sur OFF, puis sur ACC ou ON, puis connectez un lecteur audio portable USB ou la mémoire USB compatible.

ERROR-19 Panne de

communication.

Effectuez une des opérations suivantes. –Coupez et remettez le contact d’allumage. –Déconnectez le lecteur audio portable USB ou la mémoire USB. –Choisissez une autre source. Revenez ensuite au lecteur audio portable USB ou à la mémoire USB.

ERROR-23 Le périphérique

de stockage USB n’est pas formaté avec FAT12, FAT16 ou FAT32

Le périphérique de stockage USB doit être formaté avec FAT12, FAT16 ou FAT32.

Annexe

Français

Informations complémentaires

Page 21

Conseils sur la manipulation

Disques et lecteur

Utilisez uniquement des disques affichant l’un ou l’autre des logos suivants.

Utilisez des disques 12 cm. N’utilisez pas de disques 8 cm ni un adaptateur pour disques 8 cm.

Utilisez seulement des disques conventionnels de forme circulaire. N’utilisez pas de disques ayant une forme particulière.

N’introduisez aucun objet dans le logement pour CD autre qu’un CD.

N’utilisez pas de disques fendillés, ébréchés, voilés ou présentant d’autres défauts, car ils peuvent endommager le lecteur.

La lecture de disques CD-R/CD-RW non finalisés n’est pas possible.

Ne touchez pas la surface enregistrée des disques.

Rangez les disques dans leur coffret dès que vous ne les écoutez plus.

Ne posez aucune étiquette sur la surface des disques, n’écrivez pas sur un disque, n’appliquez aucun agent chimique sur un disque.

Pour nettoyer un CD, essuyez le disque avec un chiffon doux en partant du centre vers l’extérieur.

La condensation peut perturber temporairement le fonctionnement du lecteur. Laissez celui-ci s’adapter à la température plus élevée pendant une heure environ. Essuyez également les disques humides avec un chiffon doux.

La lecture de certains disques peut être impossible en raison des caractéristiques du disque, de son format, de l’application qui l’a enregistré, de l’environnement de lecture, des conditions de stockage ou d’autres conditions.

Les cahots de la route peuvent interrompre la lecture d’un disque.

Périphérique de stockage USB

Les connexions via un concentrateur USB ne sont pas prises en charge.

Ne connectez aucun autre périphérique qu’un périphérique de stockage USB.

Fixez fermement le périphérique de stockage USB lors de la conduite. Ne laissez pas le périphérique de stockage USB tomber sur le plancher, où il pourrait gêner le bon fonctionnement de la pédale de frein ou d’accélérateur.

En fonction du périphérique de stockage USB, les problèmes suivants peuvent survenir.

! Le fonctionnement peut varier. ! Le périphérique de stockage peut ne pas être re-

connu.

! Les fichiers peuvent ne pas être lus correctement. ! Le périphérique peut générer des parasites radio.

DualDiscs

Les DualDiscs sont des disques à deux faces avec un CD enregistrable pour l’audio sur une face et un DVD enregistrable pour la vidéo sur l’autre. Comme la face CD des DualDiscs n’est pas physiquement compatible avec le standard CD général, la lecture de la face CD sur cet appareil peut ne pas être possible. Charger et éjecter fréquemment un DualDisc peut provoquer des rayures sur le disque. Des rayures importantes peuvent entraîner des problè mes de lecture sur cet appareil. Dans certains cas, un DualDisc peut se retrouver bloqué dans le logement pour CD et ne sera pas éjecté. Pour éviter cela, nous vous recommandons de vous abstenir d’utiliser des DualDiscs avec cet appareil. Pour des informations plus détaillées sur les DualDiscs, veuillez vous reporter aux informations fournies par le fabricant des disques.

Annexe

Informations complémentaires

Formats audio compressés compatibles (disque, USB)

WMA

Extension de fichier : .wma

Débit binaire : 48 kbit/s à 320 kbit/s (CBR), 48 kbit/s à 384 kbit/s (VBR)

Fréquence d’échantillonnage : 32 kHz, 44,1 kHz, 48 kHz

Windows Media Audi o Professional, Lossless, Voice/ DRM Stream/Stream avec vidéo: incompatible

MP3

Extension de fichier : .mp3

Débit binaire : 8 kbit/s à 320 kbit/s (CBR), VBR

Fréquence d’échantillonnage : 8 kHz à 48 kHz (32 kHz, 44,1 kHz, 48 kHz pour accentuation)

Version étiquette ID3 compatible : 1.0, 1.1, 2.2, 2.3, 2.4 (la Version 2.x de l’étiquette ID3 a priorité sur la Version 1.x.)

Liste de lecture m3u : incompatible

MP3i (MP3 interactif), mp3 PRO : incompatible

WAV

Extension de fichier : .wav

Bits de quantification : 8 et 16 (LPCM), 4 (MS ADPCM)

Fréquence d’échantillonnage : 16 kHz à 48 kHz (LPCM), 22,05 kHz et 44,1 kHz (MS ADPCM)

Informations supplémentaires

Seuls les 32 premiers caractères d’un nom de fichier (incluant l’extension de fichier) ou d’un nom de dossier peuvent être affichés.

Les textes russes à afficher sur cet appareil doivent être codés avec les jeux de caractères suivants :

! Unicode (UTF-8, UTF-16) ! Jeux de caractères autres que Unicode qui sont

utilisés dans un environnement Windows et sont paramétrés sur Russe dans le paramétrage multilingue

Cet appareil peut ne pas fonctionner correctement selon l’application utilisée pour encoder les fichiers WMA.

Il peut se produire un léger retard au début de la lecture de fichiers audio intégrés avec des données image ou de fichiers audio stockés sur un périphérique de stockage USB avec de nombreuses hiérarchies de dossiers.

Disque

Hiérarchie des dossiers pouvant être lus : jusqu’à 8 niveaux (dans la pratique, la hiérarchie compte moins de 2 niveaux).

Dossiers pouvant être lus : jusqu’à99

Fichiers pouvant être lus : jusqu’à 999

Système de fichiers : ISO 9660 Niveau 1 et 2, Romeo, Joliet

Lecture multi-session: compatible

Transfert des données en écriture par paquet: incompatible

Quelle que soit la durée du silence entre les plages musicales de l’enregistrement original, la lecture des disques d’audio compressé s’effectue avec une courte pause entre les plages musicales.

Périphérique de stockage USB

Hiérarchie des dossiers pouvant être lus : jusqu’à 8 niveaux (dans la pratique, la hiérarchie compte moins de 2 niveaux).

Dossiers pouvant être lus : jusqu’à 500

Fichiers pouvant être lus : jusqu’à 15 000

Lecture des fichiers protégés par des droits d’auteur: incompatible

Périphérique de stockage USB partitionné : Seule la première partition peut être lue.

Il peut se produire un léger retard au début de la lecture de fichiers audio sur un périphérique de stockage USB avec de nombreuses hiérarchies de dossiers.

Annexe

Français

Informations complémentaires

Page 22

PRÉCAUTION

! Pioneer n’accepte aucune responsabilité en

cas de perte de données sur le périphérique de stockage USB, même si la perte de données se produit pendant l’utilisation de cet appareil.

! Ne laissez pas de disques ou un périphérique

de stockage USB dans un lieu où les températures sont élevées.

Séquence des fichiers audio

Sur cet appareil, l’utilisateur ne peut pas affecter de numéros de dossier ni spécifier les séquences de lecture.

Exemple de hiérarchie

1 2

4 5 6

Niveau 1 Niveau 2 Niveau 3 Niveau 4

: Dossier

: Fichier audio compressé 01 à 05 : Numéro de dossier 1 à 6 : Séquence de lecture

Disque

La séquence de sélection des dossiers ou d’autres opérations peut différer en fonction du logiciel de codage ou d’écriture.

Périphérique de stockage USB

La séquence de lecture est identique à la séquence enregistrée dans le périphérique de stockage USB. Pour spécifier la séquence de lecture, la méthode suivante est recommandée.

1 Créez le nom du fichier en incluant des nom-

bres qui spécifient la séquence de lecture (par exemple, 001xxx.mp3 et 099yyy.mp3).

2 Placez ces fichiers dans un dossier. 3 Enregistrez le dossier contenant les fichiers

sur le périphérique de stockage USB.

Toutefois, avec certains environnements système, vous ne pouvez pas spécifier la séquence de lecture. Pour les lecteurs audio portables USB, la séquence est différente et dépend du lecteur.

Tableau des caractères cyrilliques

D:C D:C D:C D:C D:C

: А : Б : В : Г : Д

: Е, Ё : Ж : З : И, Й : К

: Л : М : Н : О : П

: Р : С : Т : У : Ф

: Х : Ц : Ч : Ш, Щ : Ъ

: Ы : Ь : Э : Ю : Я

D : Affichage C : Caractère

Droits d’auteur et marques commerciales

iTunes

Apple et iTunes sont des marques commerciales de Apple Inc. déposées aux États-Unis et dans d’autres pays.

Annexe

Informations complémentaires

MP3

La vente de ce produit comporte seulement une licence d’utilisation privée, non commerciale, et ne comporte pas de licence ni n’implique aucun droit d’utilisation de ce produit pour une diffusion commerciale (c’est-à-dire générant des revenus) en temps réel (terrestre, par satellite, câble et/ou tout autre média), diffusion/streaming via internet, des intranets et/ ou d’autres systèmes électroniques de distribution de contenu, telles que les applications audio payante ou audio sur demande. Une licence indépendante est requise pour de telles utilisations. Pour les détails, veuillez visiter le site http://www.mp3licensing.com.

WMA

Windows Media et le logo Windows sont des marques commerciales ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d’autres pays. Ce produit intègre une technologie détenue par Microsoft Corporation, qui ne peut être utilisée et distribuée que sous licence de Microsoft Licensing, Inc.

Caractéristiques techniques

Généralités

Tension d’alimentation ......... 14,4 V CC (10,8 V à 15,1 V

acceptable)

Mise à la masse ....................... Pôle négatif

Consommation maximale ... 10,0 A Dimensions (L × H × P) :

DIN

Châssis ..................... 178 mm × 50 mm × 165

Panneau avant ...... 188 mm × 58 mm × 17 mm

Châssis ..................... 178 mm × 50 mm × 165

Panneau avant ...... 170 mm × 48 mm × 17 mm

Poids .............................................. 1,2 kg

Audio

Puissance de sortie maximale

..................................................... 50 W × 4

Puissance de sortie continue

..................................................... 22 W × 4 (50 Hz à 15 000

Hz, DHT 5 %, impédance de

charge 4 W, avec les deux

canaux entraînés)

Impédance de charge ........... 4 W (4 W à8W acceptable)

Niveau de sortie maximum de la sortie préamp

..................................................... 2,0 V

Contrôles de tonalité :

Grave

Fréquence ............... 100 Hz

Gain ............................ ±12 dB

Moyen

Fréquence ............... 1 kHz

Gain ............................ ±12 dB

Aigus

Fréquence ............... 10 kHz

Gain ............................ ±12 dB

Haut-parleur d’extrêmes graves (mono) :

Fréquence ......................... 50/63/80/100/125 Hz

Pente ................................... –18 dB/octave

Gain ...................................... +6 dB à –24 dB

Phase .................................. Normale/Inverse

Lecteur de CD

Système ....................................... Compact Disc Digital Audio

Disques utilisables ................. Disques compacts

Rapport signal/bruit ............... 94 dB (1 kHz) (réseau IEC-A)

Nombre de canaux ................. 2 (stéréo)

Format de décodage WMA

..................................................... Ver. 7, 7.1, 8, 9, 10, 11, 12 (2

canaux audio)

(Windows Media Player)

Annexe

Français

Informations complémentaires

Page 23

Format de décodage MP3 ... MPEG-1 & 2 Couche Audio

Format du signal WAV .......... PCM Linéaire & MS ADPCM

(Non compressé)

USB

Spécification standard USB

..................................................... USB 2.0 vitesse pleine

Alimentation maximale ........ 500 mA

Classe USB ................................ MSC (Mass Storage Class)

Système de fichiers ................ FAT12, FAT16, FAT32

Format de décodage WMA

..................................................... Ver. 7, 7.1, 8, 9, 10, 11, 12 (2

canaux audio) (Windows Media Player)

Format de décodage MP3 ... MPEG-1 & 2 Couche Audio

Format du signal WAV .......... PCM Linéaire & MS ADPCM

(Non compressé)

Syntoniseur FM

Gamme de fréquence ............ 87,5 MHz à 108,0 MHz

Sensibilité utile ......................... 9 dBf (0,8 µV/75 W, mono,

S/B : 30 dB)

Rapport signal/bruit ............... 72 dB (réseau IEC-A)

Syntoniseur MW (PO)

Gamme de fréquence ............ 531 kHz à 1 602 kHz

Sensibilité utile ......................... 25 µV (S/B : 20 dB)

Rapport signal/bruit ............... 62 dB (réseau IEC-A)

Syntoniseur LW (GO)

Gamme de fréquence ............ 153 kHz à 281 kHz

Sensibilité utile ......................... 28 µV (S/B : 20 dB)

Rapport signal/bruit ............... 62 dB (réseau IEC-A)

Remarque

Les caractéristiques et la présentation peuvent être modifiées sans avis préalable.

Annexe

Informations complémentaires

Français

Page 24

Grazie per aver acquistato questo prodotto PIONEER.

Leggere attentamente questo manuale prima di utilizzare il prodotto, per assicurarne il corretto utilizzo. È particolarmente importante leggere e osservare le precauzioni contrassegnate da AVVERTENZA e ATTENZIONE contenute in questo manuale. Conservare il

manuale in un luogo sicuro e accessibile, per consultazione futura.

Se si vuole eliminare questo prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un sistema di raccolta differenziata in conformità alle leggi che richiedono appositi trattamenti, recupero e riciclo.

Gli utenti privati dei Paesi membri dell’Unione Europea, della Svizzera e della Norvegia possono portare i propri prodotti elettronici gratuitamente presso i centri di raccolta specificati o presso il rivenditore al dettaglio (se l’acquisto è stato eseguito presso un rivenditore di questo tipo). Per i Paesi non specificati in precedenza, contattare le autorità locali per informazioni sul corretto metodo di smaltimento. In questo modo si garantirà che il prodotto smaltito subisca i processi di trattamento, recupero e riciclaggio necessari per prevenire i potenziali effetti negativi per l’ambiente e la salute umana.

In caso di problemi

Nel caso che questa unità non funzioni correttamente, contattare il rivenditore o il Centro di assistenza autorizzato PIONEER più vicino.

Informazioni sull’unità

Le frequenze del sintonizzatore di questa unità sono destinate all’uso in Europa occidentale, in Asia, nel Medio Oriente, in Africa e in Oceania. L’uso in altre aree può dare come risultato una ricezione non adeguata. La funzione RDS (Radio Data System) è operativa solo nelle aree in cui vengono trasmessi segnali RDS per stazioni FM.

ATTENZIONE

Questo prodotto è classificato come prodotto laser di classe 1 in conformità con gli standard di sicurezza dei prodotti laser (IEC 608251:2007) e contiene un modulo laser di classe 1M. Per garantire continuativamente la sicurezza, non rimuovere nessuna copertura o cercare di accedere ai componenti interni del prodotto. Rivolgersi a personale qualificato per qualsiasi intervento di manutenzione.

PRODOTTO LASER DI CLASSE 1

ATTENZIONE—RADIAZIONI LASER INVISIBILI CLASSE 1M QUANDO APERTO. NON OSSERVARE IN MODO DIRETTO CON STRUMENTI OTTICI.

ATTENZIONE

! Non lasciare che questa unità entri in contatto

con liquidi, in caso contrario possono verificarsi scosse elettriche. Inoltre, se questa unità entra in contatto con liquidi, può subire danni oppure emettere fumo o surriscaldarsi.

! Il CarStereo-Pass Pioneer può essere usato

solo in Germania.

! Mantenere sempre il volume basso abbastan-

za da poter udire i suoni provenienti dall’esterno.

! Evitare l’esposizione all’umidità. ! Se la batteria viene scollegata o si scarica, la

memoria delle preselezioni viene cancellata.

Sezione

Prima di iniziare

Nota

Le operazioni di impostazione delle funzioni vengono completate anche se il menu viene chiuso prima della conferma.

Modalità dimostrazione

Importante

! Se non si collega il conduttore rosso (ACC) di

questa unità a un terminale accoppiato al funzionamento on/off dell’interruttore della chiave di avviamento, la batteria potrebbe scaricarsi.

! Se la dimostrazione delle caratteristiche conti-

nua mentre il motore del veicolo è spento, la batteria potrebbe scaricarsi.

La dimostrazione viene avviata automaticamente quando l’interruttore della chiave di avviamento è posizionato su ACC o ON e l’unità è spenta. Se si spegne l’unità, la modalità dimostrazione non viene annullata. Per annullare la modalità dimostrazione, utilizzare la relativa funzione nel menu delle impostazioni iniziali. Se la dimostrazione continua con l’interruttore della chiave di avviamento posizionato su ACC, la batteria potrebbe scaricarsi.

Sezione

Italiano

Prima di iniziare

Page 25

Unità principale

24 5 63

78 a b c d9

Componente Componente

1 S (SRC/OFF) 8

(Tasto indietro/ visualizzazione/ scorrimento)

2 h (espulsione) 9 a/b/c/d

(lista) a TA/NEWS

MULTI-CONTROL (M.C.)

b 1 - 6

Vano d’inserimento dei dischi

Connettore di ingresso ausiliario (AUX) (connettore stereo da 3,5 mm)

6 Porta USB d Tasto Rimozione

7 B (BAND/ESC)

ATTENZIONE

! Utilizzare un cavo USB Pioneer opzionale (CD-

U50E) per collegare un lettore audio USB o un dispositivo di memoria USB, in quanto se i dispositivi vengono collegati direttamente all’unità, sporgeranno dalla stessa e potrebbero risultare pericolosi.

! Non utilizzare prodotti non approvati.

Indicazioni sui display

8 abc

Indicatore Stato

Sezione del display principale

! Sintonizzatore: banda e fre-

quenza

! RDS: nome di servizio del pro-

gramma, informazioni PTY e altre informazioni letterali

! Lettore CD incorporato e USB:

tempo di rip roduzione trascorso e informazioni di testo

2 c

Esiste una cartella o un menu di livello superiore.

3 d

Esiste una cartella o un menu di livello inferiore.

(lista) È attivata la funzione elenco.

(artista)

Viene visualizzato il nome degli artisti del disco (brano).

(disco)

Viene visualizzato il nome del disco (album).

(brano)

Viene visualizzato il nome della traccia (brano). Un file audio riproducibile è stato selezionato durante l’utilizzo della funzione di elenco.

8 LOC

La ricerca di sintonia in modo locale è attiva.

(TA) La funzione TA è attivata.

(TP) È sintonizzata una stazione TP.

(ripeti-

zione)

È attiva la funzione di riproduzione cartella.

(casua-

le)

È attiva la riproduzione casuale.

(Sound Retriever)

È attivata la funzione Sound Retriever.

Funzionamento di base

Importante

! Rimuovere o montare il frontalino delicata-

mente.

! Evitare di sottoporre il frontalino a urti eccessi-

vi.

Sezione

Funzionamento dell’unità

! Mantenere il frontalino lontano dalla luce so-

lare diretta e dalle alte temperature.

! Per evitare danni ai dispositivi o agli interni

del veicolo, accertarsi di scollegare gli eventuali cavi e i dispositivi collegati al frontalino, prima di rimuoverlo.

Rimozione del frontalino per proteggere l’unità dai furti 1 Premere il tasto di rimozione per sganciare il fron-

talino.

2 Spingere il frontalino verso l’alto e tirarlo verso l’e-

sterno.

3 Tenere sempre il frontalino in una custodia di pro-

tezione quando non è collegato all’unità.

Reinserimento del frontalino 1 Fare scorrere il frontalino verso sinistra.

Inserire le linguette sul lato sinistro dell’unità principale nei corrispondenti alloggiamenti sul frontalino.

2 Premere il lato destro del frontalino fino a quando

è saldamente installato. Se non è possibile collegare il frontalino all’unità principale, accertarsi di aver posizionato il frontalino sull’unità principale in modo corretto. Inserendo il frontalino con forza eccessiva, l ’unità o il frontalino potrebbero subire danni.

Accensione dell’unità 1 Premere S (SRC/OFF) per accendere l’unità.

Spegnimento dell’unità 1 Premere e tenere premuto S (SRC/OFF) fino a

quando l’unità non si spegne.

Selezione di una sorgente

1 Premere S (SRC/OFF) per passare in rassegna:

TUNER (Sintonizzatore)—CD (Lettore CD incorpo-

rato)—USB (USB)—AUX (AUX)

Regolazione del volume 1 Ruotare M.C. per regolare il volume.

ATTENZIONE

Per motivi di sicurezza, parcheggiare il veicolo quando si rimuove il frontalino.

Nota

Quando il conduttore isolato blu/bianco di questa unità viene collegato al terminale di controllo del relè dell’antenna automatica, l’antenna dell’automobile si estende quando si accende l’unità. Per ritirare l’antenna, spegnere la sorgente.

Operazioni dei menu identiche per impostazioni funzioni/regolazioni audio/ impostazioni iniziali/liste

Ritorno al display precedente Ritorno all’elenco precedente (la cartella superiore di un livello) 1 Premere

Ritorno al menu principale Ritorno al livello principale di un elenco 1 Premere e tenere premuto

Ritorno al display normale Annullamento del menu delle impostazioni iniziali 1 Premere B (BAND/ESC).

Ritorno al display normale dall’elenco 1 Premere B (BAND/ESC).

Sezione

Italiano

Funzionamento dell’unità

Page 26

Sintonizzatore

Funzionamento di base

Selezione di una banda 1 Premere B (BAND/ESC) fino a quando viene vi-

sualizzata la banda desiderata (F1, F2, F3 per FM o MW/LW).

Sintonizzazione manuale (passo per passo) 1 Premere c o d.

Ricerca 1 Premere e tenere premuto c o d e poi rilasciare.

È possibile annullare la ricerca di sintonia premendo brevemente c o d. Se si spinge e si tiene premuto c o d, è possibile saltare le stazioni. La ricerca di sintonia viene avviata non appena si rilascia c o d.

Nota

È possibile attivare e disattivare (on/off) la funzione AF (ricerca delle frequenze alternative) di questa unità. Per le operazioni normali di sintonizzazione, la funzione AF deve essere disattivata (vedere a pagina 55).

Memorizzazione e richiamo delle stazioni per ciascuna banda

Uso dei tasti di preselezione sintonia

1 Quando viene individuata una stazione che si desidera memorizzare, premere uno dei tasti di preselezione sintonia (da 1 a 6), mantenendolo premuto fino a quando il numero di preselezione non cessa di lampeggiare.

2 Premere e tenere premuto uno dei tasti di preselezione sintonia (da 1 a 6) per selezionare la stazione desiderata.

# È inoltre possibile richiamare le stazioni radio memorizzate premendo a o b quando è visualizzato il display della frequenza.

Scorrimento del display RDS

Il sistema RDS (radio data system) contiene informazioni digitali che facilitano la ricerca delle stazioni radio.

% Premere

Nome di servizio del programma—Informazioni PTY—Frequenza

# Le informazioni PTY e la frequenza vengono visualizzate sul display per otto secondi.

Elenco PTY

NEWS/INFO NEWS (Notizie), AFFAIRS (Problemi attuali), INFO (In-

formazione), SPORT (Sport), WEATHER (Informazioni meteorologiche), FINANCE (Economia)

POPULAR

POP MUS (Musica popolare), ROCK MUS (Musica

rock), EASY MUS (Musica rilassante), OTH MUS (Altra musica), JAZZ (Jazz), COUNTRY (Musica Country), NAT MUS (Musica nazionale), OLDIES (Vecchi successi), FOLK MUS (Musica Folk)

CLASSICS

L. CLASS (Musica classica leggera), CLASSIC (Musica

classica)

OTHERS

EDUCATE (Educazione), DRAMA (Teatro), CULTURE (Cultura), SCIENCE (Scienza), VARIED (Varietà), CHILDREN (Bambini), SOCIAL (Questioni sociali), RELIGION (Religione), PHONE IN (Chiamate in diretta), TOURING (Viaggi), LEISURE (Tempo libero), DOCUMENT (Documentari)

Sezione

Funzionamento dell’unità

Operazioni avanzate tramite i tasti speciali

Ricezione dei notiziari sul traffico Indipendentemente dalla sorgente che si sta ascoltando, è possibile ricevere automaticamente i notiziari sul traffico con la funzione TA (attesa di notiziari sul traffico). 1 Sintonizzarsi su una stazione TP o su una stazio-

ne TP con estensione alle altre stazioni del network.

2 Premere TA/NEWS per attivare o disattivare l’atte-

sa di notiziari sul traffico.

3 Usare M.C. per regolare il volume TA quando ini-

zia un notiziario sul traffico. Il volume appena impostato viene memorizzato e richiamato per i notiziari sul traffico successivi.

4 Per annullare il notiziario sul traffico, premere TA /

NEWS mentre è in corso la ricezione del notizia-

rio sul traffico. Il sintonizzatore torna alla sorgente originale ma resta in modalità di attesa fino a quando si preme di nuovo TA /NEWS.

Uso dell’interruzione dei programmi per i notiziari Quando viene trasmesso un programma di notizie da una stazione di notizie con codice PTY, l’unità passa automaticamente da qualsiasi stazione alla stazione che trasmette notizie. Quando il programma di notizie è terminato, la ricezione del programma precedente riprende. 1 Premere e tenere premuto TA/NEWS per attivare

o disattivare l’interruzione dei programmi per i notiziari. Il programma per i notiziari può essere annullato premendo TA /NEWS.

Impostazioni delle funzioni

1 Premere M.C. per visualizzare il menu principale.

2 Ruotare M.C. per modificare l’opzione di menu; premere per selezionare FUNCTION.

3 Ruotare M.C. per selezionare la funzione.

Dopo averla selezionata, eseguire la procedura descritta di seguito per impostare la funzione.

# Se è selezionata la banda MW/LW, è possibile selezionare solo BSM o LOCAL.

BSM (memorizzazione delle stazioni migliori)

La funzione BSM (memorizzazione delle stazioni migliori) memorizza automaticamente le sei stazioni più forti in ordine di forza del segnale. 1 Premere M.C. per attivare la funzione BSM.

Per annullare l’operazione, premere di nuovo M.

REGION (regionale)

Quando si utilizza la funzione AF, la funzione regionale limita la selezione alle stazioni che trasmettono programmi regionali. 1 Premere M.C. per attivare o disattivare la funzione

regionale.

LOCAL (ricerca di sintonia in modo locale)

La ricerca di sintonia in modo locale consente di sintonizzare solo le stazioni radio con segnali radio sufficientemente potenti per una buona ricezione. 1 Premere M.C. per visualizzare la modalità di im-

postazione.

2 Ruotare M.C. per selezionare l’impostazione desi-

derata. FM: OFF—LEVEL 1—LEVEL 2—LEVEL 3—LEVEL

MW/LW: OFF—LEVEL 1—LEVEL 2 L’impostazione di livello massimo consente la ri- cezione solo delle stazioni più forti, mentre i livelli più bassi consentono di ricevere stazioni più deboli.

3 Premere M.C. per confermare la selezione.

PTY SEARCH (selezione del tipo di programma)

Sezione

Italiano

Funzionamento dell’unità

Page 27

È possibile sintonizzarsi su una stazione usando le informazioni PTY (tipo di programma). 1 Premere M.C. per visualizzare la modalità di im-

postazione.

2 Ruotare M.C. per selezionare l’impostazione desi-

derata.

NEWS/INFO—POPULAR—CLASSICS—OTHERS

3 Premere M.C. per avviare la ricerca.

L’unità ricerca una stazione che trasmette il tipo di programma selezionato. Quando viene trovata una stazione, viene visualizzato il nome di servizio del programma. Le informazioni PTY (codice ID del tipo di programma) sono elencate nella sezione seguente. Vedere a pagina 50. Il programma di alcune stazioni può essere diverso da quello indicato dal PTY (tipo di programma) trasmesso. Se nessuna stazione trasmette il tipo di programma ricercato, per circa due secondi viene visualizzata l’indicazione NOT FOUND e poi il sintonizzatore torna alla stazione originale.

TA (attesa di notiziari sul traffico)

1 Premere M.C. per attivare o disattivare l’attesa di

notiziari sul traffico.

AF (ricerca delle frequenze alternative)

1 Premere M.C. per attivare e disattivare la funzione

AF.

NEWS (interruzione dei programmi per i notiziari)

1 Premere M.C. per attivare o disattivare la funzione

NOTIZIE.

CD/CD-R/CD-RW e dispositivi di memoria USB

Funzionamento di base

Riproduzione di CD/CD-R/CD-RW 1 Inserire un disco nel vano d’inserimento dei di-

schi, con il lato dell’etichetta rivolto verso l’alto.

Espulsione dei CD/CD-R/CD-RW 1 Premere h.

Riproduzione dei brani registrati su un dispositivo di memoria USB 1 Sollevare la copertura del connettore USB e colle-

gare il disposi tivo di memoria USB utilizzando un cavo USB.

Arresto della riproduzione dei file sul dispositivo di memoria USB 1 È possibile scollegare il dispositivo di memoria

USB in qualsiasi momento.

Selezione di una cartella 1 Premere a o b.

Selezione di una traccia 1 Premere c o d.

Avanzamento rapido/modalità inversa rapida 1 Premere e tenere premuto c o d. ! Quando si riproducono file audio compressi, du-

rante l’avanzamento rapido e la modalità inversa non viene emesso audio.

Ritorno alla cartella principale 1 Premere e tenere premuto B (BAND/ESC).

Passaggio da audio compresso a CD-DA 1 Premere B (BAND/ESC).

Nota

Quando non utilizzati, scollegare i dispositivi di memoria USB dall’unità.

Visualizzazione delle informazioni di testo

Selezione delle informazioni di testo desiderate 1 Premere

Scorrimento delle informazioni di testo a sinistra 1 Premere e tenere premuto

Note

! A seconda della versione di iTunes utilizzata

per scrivere i file MP3 o del tipo di file multimediali, il testo memorizzato su un file audio potrebbe essere incompatibile e non essere visualizzato correttamente.

! Le informazioni di testo che possono essere

cambiate dipendono dal tipo di supporto.

Sezione

Funzionamento dell’unità

Selezione e riproduzione di file/ brani dall’elenco dei nomi

1 Premere per passare alla modalità dell’elenco dei nomi file/brani.

2 Utilizzare M.C. per selezionare il nome del file (o il nome della cartella) desiderato.

Selezione dei nomi dei file o delle cartelle 1 Ruotare M.C.

Riproduzione 1 Quando è selezionato un file o un brano, premere

M.C.

Visualizzazione di un elenco dei file (o delle cartelle) nella cartella selezionata 1 Quando è selezionata una cartella, premere M.C.

Riproduzione di un brano nella cartella selezionata 1 Quando è selezionata una cartella, premere e te-

nere premuto M.C.

Operazioni avanzate tramite i tasti speciali

Selezione di un intervallo di ripetizione 1 Premere 6/

per alternare:

CD/CD-R/CD-RW

! DISC – Ripete tutti i brani ! TRACK – Ripete il brano corrente ! FOLDER – Ripete la cartella corrente

Lettore audio USB/memoria USB

! ALL – Ripete tutti i file ! TRACK – Ripete il file corrente ! FOLDER – Ripete la cartella corrente

Riproduzione di brani in ordine casuale 1 Premere 5/

per attivare o disattivare la riproduzione casuale. I brani contenuti nell’intervallo di ripetizione selezionato vengono riprodotti in ordine casuale.

Messa in pausa della riproduzione 1 Premere 2/PAUSE per attivare o disattivare la

pausa.

Miglioramento dell’audio compresso e ripristino del suono completo (funzione Sound Retriever)

1 Premere 1/S.Rtrv per passare in rassegna:

OFF (disattivata)—1—2 1 è efficace per le velocità di compressione

basse, mentre 2 è efficace per le velocità di compressione alte.

Impostazioni delle funzioni

1 Premere M.C. per visualizzare il menu principale.

2 Ruotare M.C. per modificare l’opzione di menu; premere per selezionare FUNCTION.

3 Ruotare M.C. per selezionare la funzione.

Dopo averla selezionata, eseguire la procedura descritta di seguito per impostare la funzione.

REPEAT (riproduzion e ripetuta)

1 Premere M.C. per visualizzare la modalità di im-

postazione.

2 Ruotare M.C. per selezione di un intervallo di ri-

produzione ripetuta. Per ulteriori dettagli, vedere Selezione di un inter- vallo di ripetizione in questa pagina.

3 Premere M.C. per confermare la selezione.

RANDOM (riproduzione casuale)

1 Premere M.C. per attivare o disattivare la riprodu-

zione casuale.

PAUSE (pausa)

1 Premere M.C. per attivare o disattivare la pausa.

Sezione

Italiano

Funzionamento dell’unità

Page 28

S.RTRV (Sound Retriever)

Questa funzione migliora automaticamente l’audio compresso e ripristina il suono completo. 1 Premere M.C. per visualizzare la modalità di im-

postazione.

2 Ruotare M.C. per selezionare l’impostazione desi-

derata. Per ulteriori dettagli, vedere Miglioramento dell’au-

dio compresso e ripristino del suono completo (funzione Sound Retriever) nella pagina precedente.

3 Premere M.C. per confermare la selezione.

Regolazione dell’audio

1 Premere M.C. per visualizzare il menu principale.

2 Ruotare M.C. per modificare l’opzione di menu; premere per selezionare AUDIO.

3 Ruotare M.C. per selezionare la funzione audio.

Dopo averla selezionata, eseguire la procedura descritta di seguito per impostare la funzione audio.

FAD/BAL (dissolvenza/regolazione del bilanciamento)

1 Premere M.C. per visualizzare la modalità di im-

postazione.

2 Premere M.C. per passare dalla dissolvenza (ante-

riore/posteriore) al bilanciamento (sinistra/destra) e viceversa.

3 Ruotare M.C. per regolare il bilanciamento degli

altoparlanti.

! Quando l’impostazione dell’uscita posteriore e

RCA è SW, non è possibile regolare il bilanciamento degli altoparlanti anteriori/posteriori. Vedere SW CONTROL (impostazione dell’uscita posteriore e del subwoofer) a pagina 56.

EQUALIZER (richiamo dell’equalizzatore)

1 Premere M.C. per visualizzare la modalità di im-

postazione.

2 Ruotare M.C. per selezionare l’equalizzatore.

DYNAMIC—VOCAL—NATURAL—CUSTOM— FLAT—POWERFUL

3 Premere M.C. per confermare la selezione.

TONE CTRL (regolazione dell’equalizzatore)

! Le impostazioni della curva d’equalizzazione rego-

lata vengono memorizzate in CUSTOM.

1 Premere M.C. per visualizzare la modalità di im-

postazione.

2 Premere M.C. per selezionare BASS (bassi)/MID

(medi)/TREBLE (alti).

3 Ruotare M.C. per regolare il livello.

Intervallo di regolazione: da +6 a -6

LOUDNESS (sonorità)

La sonorità compensa le deficienze nelle gamme delle frequenze basse e alte a basso volume. 1 Premere M.C. per visualizzare la modalità di im-

postazione.

2 Ruotare M.C. per selezionare l’impostazione desi-

derata. OFF (non attiva)—LOW (bassa)—HIGH (alta)

3 Premere M.C. per confermare la selezione.

SUBWOOFER1 (impostazione on/off del subwoofer)

L’unità è dotata di un’uscita subwoofer che può esse- re attivata o disattivata. 1 Premere M.C. per visualizzare la modalità di im-

postazione.

2 Ruotare M.C. per selezionare l’impostazione desi-

derata. NORMAL (fase normale)—REVERSE (fase inversa)—OFF (subwoofer non attivo)

3 Premere M.C. per confermare la selezione.

SUBWOOFER2 (regolazione del subwoofer)

Se l’uscita subwoofer è attivata, è possibile regolare la frequenza di taglio e il livello di uscita. Solo frequenze più basse di quelle presenti nell’intervallo selezionato vengono emesse dal subwoofer. 1 Premere M.C. per visualizzare la modalità di im-

postazione.

2 Premere M.C. per alternare la frequenza di taglio

e il livello di uscita del subwoofer. Frequenza di taglio (il display della frequenza di taglio lampeggia)—Livello di uscita (il display del livello di uscita lampeggia)

3 Ruotare M.C. per selezionare l’impostazione desi-

derata. Frequenza di taglio: 50HZ—63HZ—80HZ—

100HZ—125HZ Livello di uscita: da -24 a +6

Sezione

Funzionamento dell’unità

SLA (regolazione del livello della sorgente)

SLA (funzione di regolazione del livello della sorgente)

consente di regolare il livello di volume di ogni sorgente per prevenire cambiamenti radicali di volume quando si passa da una sorgente all’altra. ! Le impostazioni sono basate sul livello di volume

FM, che rimane immutato.

! Con questa funzione è anche possibile regolare il

livello di volume MW/LW.

! Quando si seleziona FM come sorgente, non è

possibile passare alla funzione SLA.

1 Premere M.C. per visualizzare la modalità di im-

postazione.

2 Ruotare M.C. per regolare il volume della sorgen-

te. Intervallo di regolazione: da +4 a –4

3 Premere M.C. per confermare la selezione.

Impostazioni iniziali

Importante

La modalità PW SAVE (risparmio energetico) viene annullata se la batteria del veicolo viene scollegata e sarà necessario riattivarla dopo aver ricollegato la batteria. Se la funzione PW SAVE (risparmio energetico) è disattivata, a seconda del metodo di collegamento, l’unità potrebbe continuare a consumare energia dalla batteria se l’interruttore della chiave di avviamento del veicolo non è dotato di posizione ACC (accessori).

1 Premere e tenere premuto S (SRC/OFF) fino a quando l’unità non si spegne.

2 Visualizzare il nome delle funzioni.

# (DEH-2300UB, DEH-2300UBB e DEH-2320UB)

Premere S (SRC/OFF) e tenerlo premuto fino a quando sul display appare il nome della funzione.

# (DEH-2310UB)

Premere M.C. e tenerlo premuto fino a quando sul display appare il nome della funzione.

3 Ruotare M.C. per selezionare l’impostazione iniziale.

Dopo averla selezionata, eseguire la procedura descritta di seguito per impostare l’impostazione iniziale.

CLOCK SET (impostazione dell’orologio)

Solo per il modello DEH-2310UB. 1 Premere M.C. per visualizzare la modalità di im-

postazione.

2 Premere M.C. per selezionare il segmento del di-

splay dell’orologio che si desidera impostare. Ora—Minuto

3 Ruotare M.C. per regolare l’orologio.

CLOCK (display dell’orologio)

Solo per il modello DEH-2310UB. È possibile attivare o disattivare il display dell’orologio. Il display dell’ orologio scompare temporaneamente mentre vengono eseguite altre operazioni, quindi compare nuovamente dopo 25 secondi. 1 Per attivare o disattivare il display dell’orologio,

premere M.C.

FM STEP (passo di sintonizzazione FM)

Normalmente il passo per la sintonizzazione in FM impiegato dalla ricerca di sintonia è 50 kHz. Se sono attivate le funzioni AF o TA il passo di sintonizzazione cambia automaticamente a 100 kHz. Se è attivata la funzione AF, è preferibile impostare il passo di sintonizzazione a 50 kHz. ! Il passo di sintonizzazione rimane a 50 kHz duran-

te la sintonizzazione manuale.

1 Premere M.C. per visualizzare la modalità di im-

postazione.

2 Ruotare M.C. per selezionare il passo di sintoniz-

zazione FM. 50 KHZ (50 kHz)—100 KHZ (100 kHz)

3 Premere M.C. per confermare la selezione.

AUTO-PI (ricerca automatica PI)

L’unità può ricercare automaticamente una stazione diversa con la stessa programmaz ione, anche durante il richiamo delle preselezioni. 1 Premere M.C. per attivare o disattivare la ricerca

automatica PI.

AUX (ingresso ausiliario)

Attivare questa impostazione se a questa unità viene collegato un dispositivo ausiliario.

1 Premere M.C. per attivare o disattivare AUX.

USB (plug and play)

Sezione

Italiano

Funzionamento dell’unità

Page 29

Questa impostazione consente di pa ssare automaticamente alla sorgente USB. 1 Premere M.C. per attivare o disattivare la funzione

plug and play. ON – Se viene collegato un dispositivo di memo- ria USB, a seconda del tipo di dispositivo, la sorgente passa automaticamente a USB quando il motore viene acceso. Se si scollega il dispositivo di memoria USB, la sorgente di questa unità viene disattivata. OFF – Quando viene collegato un dispositivo di memoria USB, la sorgente non passa automaticamente a USB. Sarà necessario passare alla sorgente USB manualmente.

ILLUMI (selezione del colore dell’illuminazione)

Solo per il modello DEH-2310UB. 1 Premere M.C. per visualizzare la modalità di im-

postazione.

2 Ruotare M.C. per selezionare l’impostazione desi-

derata. RED (rosso)—GREEN (verde)

3 Premere M.C. per confermare la selezione.

SW CONTROL (impostazione dell’uscita posteriore e

del subwoofer)

L’uscita degli altoparlanti posteriori e l’uscita RCA possono essere utilizzate per una connessione con altoparlanti a gamma completa o con un subwoofer. Se si passa a REAR-SP :SW, è possibile collegare l’u- scita dell’altoparlante posteriore direttamente a un subwoofer, senza l’uso di un amplificatore ausiliario. Inizialmente, l’impostazione REAR-SP è impostata per il collegamento agli altoparlanti posteriori a gamma completa (FUL). 1 Premere M.C. per visualizzare la modalità di im-

postazione.

2 Ruotare M.C. per cambiare l’uscita e premere per

selezionare.

REAR-SP—PREOUT

3 Ruotare M.C. per modificare impostazione.

REAR-SP: FUL—SW PREOUT: SW—REA

! Anche se si modifica l’impostazione, non

viene emesso alcun suono a meno che si attivi l’uscita subwoofer (vedere SUBWOOFER1 (impostazione on/off del subwoofer) a pagina

54).

! Se si modifica questa impostazione, l’uscita

subwoofer nel menu dell’audio viene riportata alle impostazioni del produttore.

DEMO (impostazione del display di dimostrazione)

1 Per attivare o disattivare il display della dimostra-

zione, premere M.C.

SCROLL (impostazione della modalità di scorrimento)

Quando la funzione di scorrimento costante è attivata, sul display scorrono continuamente le informazioni dei testi memorizzati. Disattivarla se si desidera che le informazioni scorrano una sola volta. 1 Premere M.C. per attivare o disattivare lo scorri-

mento costante.

TITLE (multilingue)

Questa unità è in grado di visualizzare le informazioni di testo dei file audio compressi se sono state incorporate in una delle lingue europee occidentali o in russo. ! Se la lingua incorporata e l’impostazione della lin-

gua selezionata non corrispondono, le informazioni di testo potrebbero non essere visualizzate correttamente.

! Alcuni caratteri possono non essere visualizzati

correttamente.

1 Premere M.C. per visualizzare la modalità di im-

postazione.

2 Ruotare M.C. per selezionare l’impostazione desi-

derata. EUROPEAN (Lingua europea)—RUSSIAN (lingua russa)

3 Premere M.C. per confermare la selezione.

PW SAVE (risparmio energetico)

Solo per i modelli DEH-2300UB, DEH-2300UBB e DEH2320UB.

Attivando questa funzione, è possibile ridurre il consumo di energia della batteria. ! L’attivazione della sorgente è l’unica operazione

consentita quando questa funzione è attiva.

1 Premere M.C. per attivare o disattivare la modalità

di risparmio energetico.

Uso della sorgente AUX

1 Collegare il cavo mini plug stereo al connettore di ingresso ausiliario (AUX).

2 Premere S (SRC/OFF) per selezionare AUX come sorgente.

Sezione

Funzionamento dell’unità

Nota

Non è possibile selezionare la sorgente AUX se non viene attivata l’impostazione dell’apparecchio ausiliario. Per ulteriori dettagli, vedere AUX (ingresso ausiliario) a pagina 55.

Silenziamento del suono

Solo per i modelli DEH-2300UB, DEH-2300UBB e DEH-2320UB.

L’audio viene silenziato automaticamente quando: ! Viene effettuata o ricevuta una chiamata

utilizzando un telefono cellulare collegato a questa unità.

! La guida vocale viene emessa da un’unità

di navigazione Pioneer collegata a questa

unità. Il suono viene disattivato, viene visualizzata l’indicazione MUTE e non è possibile effettuare nessuna regolazione dell’audio, tranne il controllo del volume. Il funzionamento torna alla normalità al termine del collegamento telefonico o della guida vocale.

Sezione

Italiano

Funzionamento dell’unità

Page 30

Collegamenti

Importante

! Quando si installa questa unità in un veicolo

che non dispone della posizione ACC (accessoria) per l’interruttore della chiave di avviamento, se non si collega il cavo rosso a un terminale accoppiato al funzionamento dell’interruttore della chiave di avviamento, la batteria potrebbe scaricarsi.

Con posizione ACC Senza posizione ACC

! Se questa unità viene utilizzata in condizioni

diverse dalle seguenti, potrebbero verificarsi incendi o malfunzionamenti. — Veicoli dotati di batteria da 12 volt e messa

a terra negativa.

— Altoparlanti con uscita nominale da 50 W

e impedenza nominale compresa tra 4 ohm e 8 ohm.

! Per evitare rischi di cortocircuito, surriscalda-

mento o malfunzionamento, accertarsi di seguire le indicazioni riportate di seguito. — Prima dell’installazione, scollegare il mor-

setto negativo della batteria.

— Assicurare i cavi con morsetti per cavi o

nastro adesivo. Per proteggere i cavi, avvolgere nastro adesivo attorno agli stessi nei punti in cui entrano in contatto con parti metalliche.

— Posizionare tutti i cavi in modo che non

possano entrare in contatto con componenti mobili, come la leva del cambio e i binari dei sedili.

— Non posizionare i cavi in luoghi soggetti a

surriscaldamento, come le bocchette dell’impianto di riscaldamento.

— Non collegare il cavo giallo alla batteria fa-

cendolo passare attraverso fori nel vano motore.

— Rivestire tutti i connettori scollegati con

nastro isolante.

— Non mettere in cortocircuito i cavi.

— Non condividere mai l’alimentazione con

altri dispositivi tagliando l’isolante del cavo di alimentazione dell’unità. La capacità di carico di corrente del cavo è limitata.

— Utilizzare esclusivamente un fusibile con

la portata prescritta.

— Non collegare mai direttamente a terra il

cavo negativo dell’altoparlante.

— Non legare mai assieme cavi negativi di

più altoparlanti.

! Quando questa unità è accesa, i segnali di

controllo vengono trasmessi dal cavo blu/ bianco. Collegare questo cavo al telecomando di sistema di un amplificatore di potenza esterno o al terminale di controllo del relè dell’antenna automatica del veicolo (max. 300 mA 12 V CC). Se il veicolo è dotato di un’antenna a vetro, collegarla al terminale di alimentazione di potenza dell’antenna.

! Non collegare mai il cavo blu/bianco al termi-

nale di alimentazione dell’amplificatore di potenza esterno. Inoltre, non collegarlo mai al terminale di alimentazione dell’antenna automatica. In caso contrario, la batteria potrebbe scaricarsi o potrebbero verificarsi malfunzionamenti.

! Il cavo nero è la messa a terra. I cavi di messa

a terra per questa unità e per le altre apparecchiature (soprattutto per i prodotti ad alta tensione, quali l’amplificatore di potenza) devono essere collegati separatamente. In caso contrario, se scollegati accidentalmente, potrebbero provocare incendi o malfunzionamenti.

Questa unità

4 5

1 Ingresso cavo di alimentazione 2 Uscita posteriore o del subwoofer 3 Ingresso antenna 4 Fusibile (10 A)

Sezione

Installazione

5 Ingresso remoto cablato

Solo per i modelli DEH-2300UB, DEH-2300UBB

e DEH-2320UB.

È possibile collegare un adattatore per teleco-

mando cablato (venduto a parte).

Cavo di alimentazione

556

1 All’ingresso del cavo di alimentazione 2 A seconda del tipo di veicolo, la funzione di 3

e 5 potrebbe essere diversa. In questo caso,

accertarsi di collegare 4 a 5 e 6 a 3. 3 Giallo

Riserva (o accessorio) 4 Giallo

Collegare al terminale di alimentazione co-

stante 12 V. 5 Rosso

Accessorio (o riserva) 6 Rosso

Collegare al terminale controllato dall’interrut-

tore di accensione (12 V CC).

7 Collegare insieme i cavi dello stesso colore. 8 Nero (messa a terra telaio) 9 Blu/bianco

La posizione dei pin del connettore ISO sarà

diversa a seconda del tipo di veicolo. Collega-

re 9 e b quando il Pin 5 è del tipo controllo antenna. In un altro tipo di veicolo, non collegare mai 9 e b.

a Blu/bianco

Collegare al terminale di controllo del sistema dell’amplificatore di potenza (max. 300 mA 12 V CC).

b Blu/bianco

Collegare al terminale di controllo del relè dell’antenna automatica (max. 300 mA 12 V CC).

c Giallo/nero

Solo per i modelli DEH-2300UB, DEH-2300UBB e DEH-2320UB.

Se si utilizza un apparecchio dotato di funzione di silenziamento, collegare questo cavo al cavo di silenziamento audio di tale apparecchio. In caso contrario, non collegare il cavo di silenziamento audio.

d Cavi altoparlanti

Bianco: Anteriore sinistro + Bianco/nero: Anteriore sinistro * Grigio: Anteriore destro + Grigio/nero: Anteriore destro * Verde: Posteriore sinistro + o subwoofer + Verde/nero: Posteriore sinistro * o subwoofer

Viola: Posteriore destro + o subwoofer + Viola/nero: Posteriore destro * o subwoofer

e Connettore ISO

In alcuni veicoli, il connettore ISO potrebbe essere diviso in due. In questo caso, accertarsi di collegare entrambi i connettori.

Note

! Cambiare le impostazioni iniziali dell’unità.

Fare riferimento a SW CONTROL (impostazio- ne dell’uscita posteriore e del subwoofer) a pagina 56. L’uscita subwoofer di questa unità è mono.

! Se si usa un subwoofer da 70 W (2 Ω), assicu-

rarsi di collegarlo ai fili viola e viola/nero di questa unità. Non collegare niente ai fili verde e verde/nero.

Sezione

Italiano

Installazione

Page 31

Amplificatore di potenza (venduto a parte)

Eseguire questi collegamenti quando si usa l’amplificatore opzionale.









1 Telecomando sistema

Collegare al cavo Blu/bianco.

2 Amplificatore di potenza (venduto a parte) 3 Collegare con un cavo RCA (venduto a parte) 4 All’uscita posteriore o del subwoofer 5 Altoparlanti posteriori o subwoofer

Installazione

Importante

! Controllare tutti i collegamenti e i sistemi

prima dell’installazione finale.

! Non utilizzare componenti non approvati, poi-

ché potrebbero provocare malfunzionamenti.

! Consultare il rivenditore se l’installazione ri-

chiede la trapanatura di fori o altre modifiche del veicolo.

! Non installare questa unità se:

— potrebbe interferire con il funzionamento

del veicolo.

— potrebbe procurare lesioni al passeggero

in caso di arresto improvviso del veicolo.

! Se si surriscalda il laser a semiconduttore po-

trebbe subire danni. Non installare questa unità in luoghi soggetti a surriscaldamento, come in prossimità delle bocchette dell’impianto di riscaldamento.

! Le prestazioni ottimali si ottengono quando

l’unità viene installata con un’angolazione inferiore a 60°.

60°

Montaggio DIN anteriore/ posteriore

Questa unità può essere installata correttamente sia dalla posizione di montaggio anteriore, sia dalla posizione di montaggio posteriore. Durante l’installazione utilizzare componenti disponibili in commercio.

Montaggio DIN anteriore

1 Inserire la fascetta di montaggio nel cruscotto.

Se l’unità viene installata in uno spazio poco profondo, utilizzare una fascetta di montaggio fornita. Se dietro l’unità vi è spazio sufficiente, utilizzare la fascetta di montaggio fornita con il veicolo.

2 Assicurare la fascetta di montaggio utilizzando un cacciavite per piegare le linguette metalliche (90°) in posizione.

1 Cruscotto 2 Fascetta di montaggio

3 Installare l’unità come illustrato.

1 Dado

Sezione

Installazione

2 Paratia antifuoco o supporto in metallo 3 Staffa metallica 4 Vite 5 Vite (M4 × 8)

# Accertarsi che l’unità sia installata saldamen- te in posizione. Un’installazione instabile potrebbe causare salti audio o altri malfunzionamenti.

Montaggio DIN posteriore

1 Determinare la posizione appropriata, in modo che i fori sulla staffa e sul lato dell’unità corrispondano.

2 Serrare due viti su ciascun lato.

1 Vite autofilettante (5 mm × 8 mm) 2 Staffa di montaggio 3 Cruscotto o console

Rimozione dell’unità

1 Rimuovere la guarnizione.

1 Guarnizione 2 Linguetta intaccata

! La rimozione del frontalino permette di ac-

cedere facilmente alla guarnizione.

! Quando si riapplica la guarnizione, spinge-

re il lato con la linguetta intaccata verso il basso.

2 Inserire le chiavi di estrazione fornite su entrambi i lati dell’unità fino a che non scattano in posizione.

3 Estrarre l’unità dal cruscotto.

Rimozione e reinserimento del frontalino

È possibile rimuovere il frontalino per proteggere l’unità dai furti. Premere il tasto di rimozione e spingere il frontalino verso l’alto tirandolo verso l’esterno. Per ulteriori dettagli, vedere Rimozione del

frontalino per proteggere l’unità dai furti e Reinserimento del frontalino a pagina 49.

Sezione

Italiano

Installazione

Page 32

Risoluzione dei problemi

Sintomo Causa Azione

Il display torna automaticamente alla visualizzazione normale.

Non è stata eseguita alcuna operazione per 30 secondi.

Eseguire nuovamente l’operazione.

L’intervallo di ri- produzione ripetuta cambia imprevedibilmente.

A seconda dell’intervallo di riproduzione ripetuta, l’intervallo selezionato potrebbe cambiare quando si seleziona una cartella o un brano diverso, o quando si procede all’avanzamento rapido/modalità inversa.

Selezionare nuovamente l’intervallo di riproduzione ripetuta.

I brani di una sottocartella non vengono riprodotti.

Non è possibile riprodurre i brani delle sottocartelle se è selezionata l’opzione FOLDER (ripetizione della cartella).

Selezionare un altro intervallo di riproduzione ripetuta.

Quando cambia il display, viene visualizzata un’indicazione NO XXXX (ad esempio, NO TITLE).

Nel brano non è incorporata alcuna informazione di testo.

Modificare la visualizzazione o riprodurre un altro brano/file.

Il display si illumina quando l’unità viene spenta.

La modalità dimostrazione è attiva.

! Premere

per annullare la modalità dimostrazione. ! Disattivare la modalità dimostrazione.

Malfunzionamento dell’unità. Ci sono interferenze.

Si sta utilizzando un dispositivo, ad esempio un cellulare, che trasmette onde elettromagnetiche in prossimità dell’unità.

Spostare il dispositivo elettrico che causa interferenze lontano dall’unità.

Messaggi di errore

Se si contatta il rivenditore o il Centro assistenza Pioneer più vicino, accertarsi di annotare il messaggio di errore.

Lettore CD incorporato

Messaggio Causa Azione

ERROR-11, 12, 17, 30

Il disco è sporco. Pulire il disco. Il disco è graffia-

to.

Sostituire il disco.

ERROR-10, 11, 12, 15, 17, 30, A0

Si è verificato un errore elettrico o meccanico.

Spegnere e accendere il motore oppure passare a una sorgente diversa e poi di nuovo al lettore CD.

ERROR-15 Il disco inserito è

vuoto

Sostituire il disco.

ERROR-23 Il formato del CD

non è supportato

Sostituire il disco.

FRMT READ A volte si verifica

ritardo tra quando la riproduzione viene avviata e quando si inizia a percepire il suono.

Attendere che il messaggio scompaia.

NO AUDIO Il disco inserito

non contiene file riproducibili.

Sostituire il disco.

SKIPPED Il disco inserito

contiene file WMA protetti con tecnologia DRM.

Sostituire il disco.

PROTECT Tutti i file nel

disco inserito sono protetti da tecnologia DRM.

Sostituire il disco.

Dispositivo di memoria USB

Messaggio Causa Azione

NO DEVICE Quando la fun-

zione plug and play non è attiva, non è possibile collegare dispositivi di memoria USB.

! Attivare la funzione plug and play. ! Collegare un dispositivo di memoria USB compatibile.

Appendice

Informazioni supplementari

Messaggio Causa Azione

FRMT READ A volte si verifica

ritardo tra quando la riproduzione viene avviata e quando si inizia a percepire il suono.

Attendere che il messaggio scompaia.

NO AUDIO Assenza di brani. Trasferire i file

audio nel dispositivo di memoria USB e stabilire il collegamento.

Il dispositivo di memoria USB collegato ha la protezione attivata.

Seguire le istruzioni del dispositivo di memoria USB per disattivare la protezione.

SKIPPED Il dispositivo di

memoria USB collegato contiene file WMA protetti da tecnologia Windows Mediaä DRM 9/10

Riprodurre un file audio non protetto da tecnologia Windows Media DRM 9/10.

PROTECT Tutti i file del di-

spositivo di memoria USB collegato sono protetti da tecnologia Windows Media DRM 9/10

Trasferire file audio non protetti da tecnologia Windows Media DRM 9/10 sul dispositivo di memoria USB e collegarlo.

N/A USB Il dispositivo

USB collegato non è supportato da questa unità.

! Collegare un lettore audio portatile USB o un dispositivo di memoria USB compatibile con la classe dei sistemi di memorizzazione di massa USB. ! Scollegare il dispositivo e sostituirlo con un dispositivo di memoria USB compatibile.

Messaggio Causa Azione

CHECK USB Il connettore

USB o il cavo USB è in cortocircuito.

Verificare che il connettore USB o il cavo USB non sia incastrato o danneggiato.

Il lettore audio portatile USB/ memoria USB consuma più della potenza massima consentita.

Scollegare il lettore audio portatile USB/memoria USB e non utilizzarlo. Portare l’interruttore della chiave di avviamento in posizione OFF, quindi su ACC o ON e infine collegare un lettore audio portatile USB/memoria USB compatibile.

ERROR-19 Errore di comuni-

cazione.

Eseguire una delle operazioni riportate di seguito. –Spegnere e accendere il motore. –Scollegare il lettore audio portatile USB/memoria USB. –Passare a una sorgente diversa. Quindi, tornare al lettore audio portatile USB/memoria USB.

ERROR-23 Il dispositivo di

memoria USB non è formattato in FAT12, FAT16 o FAT32

Il dispositivo di memoria USB deve essere formattato in FAT12, FAT16 o FAT32.

Appendice

Italiano

Informazioni supplementari

Page 33

Linee guida per l’uso corretto

Dischi e lettori

Utilizzare esclusivamente dischi che riportino uno dei due seguenti loghi.

Utilizzare dischi da 12 cm. Non utilizzare dischi da 8 cm o adattatori per dischi da 8 cm.

Utilizzare esclusivamente dischi convenzionali, completamente circolari. Non utilizzare dischi dalla forma irregolare.

Nel vano d’inserimento dei CD non inserire nient’altro che CD.

Non utilizzare dischi rotti, incrinati, piegati o altrimenti danneggiati, in quanto potrebbero danneggiare il lettore.

Non è possibile la riproduzione di CD-R/CD-RW non finalizzati.

Non toccare la superficie registrata dei dischi.

Quando non si utilizzano, conservare i dischi nelle rispettive custodie.

Non attaccare etichette, non scrivere e non applicare prodotti chimici sulla superficie dei dischi.

Per pulire un CD, passare delicatamente un panno morbido sul disco procedendo dal centro verso l’esterno.

La formazione di condensa potrebbe temporaneamente limitare le prestazioni del lettore. In tal caso, lasciarlo raggiungere una temperatura più alta per circa un’ora. Inoltre, pulire i dischi che dovessero presentare condensa con un panno morbido.

La riproduzione dei dischi potrebbe non essere possibile a causa delle caratteristiche del disco, del formato del disco, dell’applicazione di registrazione, dell’ambiente di riproduzione, delle condizioni di conservazione e così via.

Le asperità della strada possono far interrompere la riproduzione di un disco.

Dispositivo di memoria USB

I collegamenti tramite hub USB non sono supportati.

Non collegare dispositivi diversi dai dispositivi di memoria USB.

Durante la guida fissare saldamen te il dispositivo di memoria USB. Non lasciar cadere il dispositivo di memoria USB sul fondo della vettura, dove potrebbe incastrarsi sotto il pedale del freno o dell’acceleratore.

A seconda del dispositivo di memoria USB, potrebbero verificarsi i problemi seguenti.

! Le operazioni potrebbero risultare diverse. ! Il dispositivo di memoria potrebbe non essere ri-

conosciuto.

! I file potrebbero non essere riprodotti corretta-

mente.

! Il dispositivo potrebbe generare disturbi per la ri-

cezione radio.

DualDisc

I supporti DualDisc sono dischi con due lati: un CD registrabile per l’audio su un lato e un DVD registrabile per i video sull’altro lato. Poiché il lato CD dei DualDisc non è fisicamente compatibile con gli standard CD generali, potrebbe non essere possibile riprodurre il lato CD con questa unità. Il caricamento e l’espulsione frequenti di un DualDisc, possono provocare la presenza di graffi sul disco. Graffi profondi possono determinare problemi di riproduzione sull’unità. In alcuni casi, il DualDisc potrebbe rimanere bloccato nel vano di inserimento disco e non essere espulso. Per prevenire questi inconvenienti, si consiglia di non utilizzare DualDisc con questa unità. Fare riferimento alle informazioni fornite dal produttore del disco per informazioni dettagliate sui DualDisc.

Appendice

Informazioni supplementari

Compatibilità audio compresso (dischi, USB)

WMA

Estensione file: .wma

Velocità in bit: da 48 kbps a 320 kbps (CBR), da 48 kbps a 384 kbps (VBR)

Frequenza di campionamento: 32 kHz, 44,1 kHz, 48 kHz

Compatibilità Windows Media Audio Professional, Lossless, Voice/DRM Stream/Stream con video: Non compatibile

MP3

Estensione file: .mp3

Velocità in bit: da 8 kbps a 320 kbps (CBR), VBR

Frequenza di campionamento: da 8 kHz a 48 kHz (32 kHz, 44,1 kHz, 48 kHz per l’enfatizzazione)

Versioni tag ID3 compatibili: 1.0, 1.1, 2.2, 2.3, 2.4 (alla tag ID3 Versione 2.x viene data la priorità rispetto alla Versione 1.x.)

Compatibilità lista di riproduzione m3u: Non compatibile

Compatibilità MP3i (MP3 interattivo), mp3 PRO: Non compatibile

WAV

Estensione file: .wav

Bit di quantizzazione lineare: 8 e 16 (LPCM), 4 (MS ADPCM)

Frequenza di campionamento: da 16 kHz a 48 kHz (LPCM), 22,05 kHz e 44,1 kHz (MS ADPCM)

Informazioni supplementari

Per i nomi dei file (incluse le estensioni) o i nomi delle cartelle, è possibile visualizzare esclusivamente i primi 32 caratteri.

Il testo cirillico da visualizzare su questa unità deve essere codificato con i seguenti set di caratteri:

! Unicode (UTF-8, UTF-16) ! Set di caratteri diversi da Unicode utilizzati in am-

biente Windows e impostati come cirillico nell’impostazione multilingue

A seconda dell’ applicazione utilizzata per codificare i file WMA, questa unità potrebbe non funzionare correttamente.

In alcuni casi possono intercorrere alcuni istanti prima dell’avvio della riproduzione di file incorporati con dati immagine o file audio su dispositivi di memoria USB con numerose gerarchie di cartelle.

Disco

Gerarchia delle cartelle riproducibili: fino a otto livelli (una gerarchia pratica non dovrebbe prevedere più di due livelli.)

Cartelle riproducibili: fino a 99

File riproducibili: fino a 999

File system: ISO 9660 di livello 1 e 2, Romeo, Joliet

Riproduzione multi-sessione: Compatibile

Trasferimento dati con scrittura a pacchetti: Non compatibile

Indipendentemente dalla durata dell’intervallo vuoto tra i brani della registrazione originale, i dischi contenenti file audio compresso verranno riprodotti con una breve pausa tra i brani.

Dispositivo di memoria USB

Gerarchia delle cartelle riproducibili: fino a otto livelli (una gerarchia pratica non dovrebbe prevedere più di due livelli.)

Cartelle riproducibili: fino a 500

File riproducibili: fino a 15 000

Riproduzione dei file con protezione del copyright: Non compatibile

Dispositivo di memoria USB partizionato: È possibile riprodurre solo la prima partizione.

In alcuni casi possono intercorrere alcuni istanti prima dell’avvio della riproduzione di file audio su un dispositivo di memoria USB con numerose gerarchie di cartelle.

ATTENZIONE

! Pioneer non si assume alcuna responsabilità

per l’eventuale perdita di dati dal dispositivo di memoria USB, anche se i dati vengono persi durante l’uso di questa unità.

Appendice

Italiano

Informazioni supplementari

Page 34

! Non lasciare dischi o dispositivi di memoria

USB in luoghi esposti ad alte temperature.

Riproduzione in sequenza dei file audio

Con questa unità, l’utente non può assegnare i numeri alle cartelle e specificare sequenze di riproduzione.

Esempio di gerarchia

1 2

4 5 6

Livello 1 Livello 2 Livello 3 Livello 4

: cartella

: file audio compresso da 01 a 05: numero della cartella da 1 a 6: sequenza di riproduzione

Disco

La sequenza di selezione delle cartelle o altre operazioni potrebbero risultare differenti, a seconda del software utilizzato per la codifica o la scrittura.

Dispositivo di memoria USB

La sequenza di riproduzione è la stessa della sequenza di registrazione sul dispositivo di memoria USB. Per specificare la sequenza di riproduzione, si consiglia di utilizzare il seguente metodo.

1 Creare il nome file includendo i numeri che

specificano la sequenza di riproduzione (ad esempio, 001xxx.mp3 e 099yyy.mp3).

2 Inserire tali file in una cartella. 3 Salvare la cartella contenente i file nel disposi-

tivo di memoria USB.

Tuttavia, a seconda dell’ambiente di sistema, potrebbe non essere possibile specificare la sequenza di riproduzione. Per i lettori audio portatili USB, la sequenza è diversa e dipende dal tipo di lettore.

Tabella dei caratteri cirillici

D: C D: C D: C D: C D: C

: А : Б : В : Г : Д

: Е, Ё : Ж : З : И, Й : К

: Л : М : Н : О : П

: Р : С : Т : У : Ф

: Х : Ц : Ч : Ш, Щ : Ъ

: Ы : Ь : Э : Ю : Я

D: Display C: Carattere

iTunes

Apple e iTunes sono marchi di Apple Inc., registrati negli Stati Uniti e in altri Paesi.

MP3

La fornitura di questo prodotto prevede il trasferimento di una licenza esclusivamente per uso privato, non-commerciale e non prevede la concessione di una licenza, né implica qualsiasi diritto a utilizzare questo prodotto in qualsiasi trasmissione in diretta commerciale (ovvero, che generi profitti) terrestre, via satellite, cavo e/o tramite altro mezzo, trasmissioni/ diffusioni tramite Internet, Intranet e/o altre reti o in altri sistemi elettronici di distribuzione di contenuti, come applicazioni di trasmissione audio a pagamento o audio-on-demand. Per tali usi è necessaria una licenza specifica. Per dettagli, visitare http://www.mp3licensing.com.

WMA

Windows Media e il logo di Windows sono marchi di fabbrica o marchi di fabbrica registrati della Microsoft Corporation negli Stati Uniti e/o in altri paesi. Questo prodotto include tecnologie di proprietà della Microsoft Corporation e non è utilizzbile senza licenza della Microsoft Licensing, Inc.

Appendice

Informazioni supplementari

Dati tecnici

Generali

Alimentazione ........................... 14,4 V di c.c. (variazioni con-

sentite da 10,8 V a 15,1 V)

Messa a ter ra ............................. Negativa

Consumo massimo ................ 10,0 A

Dimensioni (L × A × P):

DIN

Telaio ......................... 178 mm × 50 mm × 165

Pannello anteriore

................................. 188 mm × 58 mm × 17 mm

Telaio ......................... 178 mm × 50 mm × 165

Pannello anteriore

................................. 170 mm × 48 mm × 17 mm

Peso ............................................... 1,2 kg

Audio

Potenza d’uscita massima

..................................................... 50 W × 4

Potenza d’uscita continua

..................................................... 22 W × 4 (da 50 Hz a 15 000

Hz, 5 % THD, carico 4 W, en-

trambi i canali)

Impedenza di carico ............... 4 W (variazioni permissibili

da 4 W a8W)

Livello massimo di uscita .... 2,0 V

Controlli di tono:

Bassi

Frequenza ................ 100 Hz

Guadagno ............... ±12 dB

Medi

Frequenza ................ 1 kHz

Guadagno ............... ±12 dB

Alti

Frequenza ................ 10 kHz

Guadagno ............... ±12 dB

Subwoofer (mono):

Frequenze .......................... 50/63/80/100/125 Hz

Pendenza ........................... –18 dB/oct

Guadagno ......................... da +6 dB a –24 dB

Fase ...................................... Normale e invertita

Lettore CD

Sistema ........................................ Sistema audio per compact

disc

Dischi utilizzabili ...................... Compact disc

Rapporto segnale/rumore ... 94 dB (a 1 kHz) (rete IEC-A)

Numero di canali ..................... 2 (stereo)

Formato di decodifica WMA

..................................................... Ver. 7, 7.1, 8, 9, 10, 11, 12 (2

canali audio) (Windows Media Player)

Formato di decodifica MP3

..................................................... MPEG-1 & 2 Audio Layer 3

Formato segnale WAV ........... PCM lineare & MS ADPCM

(Non compresso)

USB

Specifiche standard USB .... USB 2.0 massima velocità

Alimentazione massima ...... 500 mA

Classe USB ................................ MSC (Mass Storage Class)

File system .................................. FAT12, FAT16, FAT32

Formato di decodifica WMA

..................................................... Ver. 7, 7.1, 8, 9, 10, 11, 12 (2

canali audio) (Windows Media Player)

Formato di decodifica MP3

..................................................... MPEG-1 & 2 Audio Layer 3

Formato segnale WAV ........... PCM lineare & MS ADPCM

(Non compresso)

Sintonizzatore FM

Gamma di frequenza ............. da 87,5 MHz a 108,0 MHz

Sensibilità ................................... 9 dBf (0,8 µV/75 W, mono,

rapporto S/R: 30 dB)

Rapporto segnale/rumore ... 72 dB (rete IEC-A)

Sintonizzatore MW

Gamma di frequenza ............. da 531 kHz a 1 602 kHz

Sensibilità ................................... 25 µV (rapporto S/R: 20 dB)

Rapporto segnale/rumore ... 62 dB (rete IEC-A)

Sintonizzatore LW

Gamma di frequenza ............. da 153 kHz a 281 kHz

Sensibilità ................................... 28 µV (rapporto S/R: 20 dB)

Rapporto segnale/rumore ... 62 dB (rete IEC-A)

I prodotti DEH-2300UB, DEH-2300UBB, DEH2310UB e DEH-2320UB sono conformi al DM 28/8/1995, N° 548, ottemperando alle prescrizioni di cui al DM 25/6/1985 (par. 3, All. A) e DM 27/8/1987 (All. I).

Nota

Caratteristiche tecniche e design sono soggetti a eventuali modifiche senza preavviso.

Appendice

Italiano

Informazioni supplementari

Page 35

Gracias por haber adquirido este producto PIONEER.

Lea con detenimiento este manual antes de utilizar el producto por primera vez para que pueda darle el mejor uso posible. Es muy importante que lea y observe la información que aparece bajo los mensajes de ADVERTEN-

CIA y PRECAUCIÓN en este manual. Una vez leído, guarde el manual en un lugar seguro y a mano para que pueda consultarlo en el futuro.

Si desea deshacerse de este producto, no lo mezcle con los residuos generales de su hogar. De conformidad con la legislación vigente, existe un sistema de recogida distinto para los productos electrónicos que requieren un procedimiento adecuado de tratamiento, recuperación y reciclado.

Las viviendas privadas en los estados miembros de la UE, en Suiza y Noruega pueden devolver gratuitamente sus productos electrónicos usados en los centros de recolección previstos o bien en una tienda minorista (si adquieren un producto similar nuevo). En el caso de los países que no se han mencionado en el párrafo anterior, póngase en contacto con las autoridades locales a fin de conocer el método de eliminación correcto. Al actuar siguiendo estas instrucciones, se asegurará de que el producto eliminado se someta a los procesos de tratamiento, recuperación y reciclaje necesarios, evitando de este modo efectos potencialmente negativos en el entorno y la salud humana.

En caso de problemas

En caso de que esta unidad no funcione correctamente, póngase en contacto con su concesionario o con el centro de servicio PIONEER autorizado más cercano.

Acerca de esta unidad

Las frecuencias del sintonizador de esta unidad están asignadas para su uso en Europa Occidental, Asia, Oriente Próximo, África y Oceanía. El uso en otras áreas puede causar una recepción deficiente. La función RDS (sistema de datos de radio) opera sólo en áreas con emisoras de FM que trasmitan señales de RDS.

PRECAUCIÓN

Este producto contiene un diodo de láser de clase 1, clasificado en la directiva IEC 608251:2007 concerniente a la Seguridad de los productos láser. Para garantizar la seguridad continua, no extraiga ninguna tapa ni intente acceder a la parte interna del producto. Solicite a personal cualificado que realice todos los trabajos de mantenimiento.

PRODUCTO LASER CLASE 1

PRECAUCIÓN—LOS PRODUCTOS LÁSER CLASE 1M EMITEN RADIACIÓN INVISIBLE UNA VEZ ABIERTOS. NO LOS MIRE DIRECTAMENTE CON INSTRUMENTOS ÓPTICOS.

PRECAUCIÓN

! No permita que esta unidad entre en contacto

con líquidos, ya que puede producir una descarga eléctrica. Además, el contacto con líquidos puede causar daños en la unidad, humo y recalentamiento.

! El CarStereo-Pass Pioneer sólo debe usarse

en Alemania.

Sección

Antes de comenzar

! Mantenga siempre el volumen lo suficiente-

mente bajo como para poder escuchar los sonidos que provienen del exterior.

! Evite la exposición a la humedad. ! Si se desconecta o se descarga la batería,

cualquier memoria preajustada se borrará.

Nota

Las operaciones se realizan incluso si el menú se cancela el menú antes de confirmar.

Modo demo

Importante

! Si no se conecta el cable rojo (ACC) de esta

unidad a un terminal acoplado con las funciones de activación/desactivación de la llave de encendido del automóvil, se puede descargar la batería.

! Recuerde que si este modo de demostración

sigue funcionando cuando el motor del vehículo está apagado, se puede descargar la batería.

La demostración se inicia automáticamente cuando la llave de encendido del automóvil está en ACC o en ON mientras la unidad está apagada. Aunque la unidad se apague, el modo de demostración seguirá activado. Para cancelar el modo de demostración, utilice la función del menú de ajuste inicial. Si utiliza el modo de demostración cuando la llave de encendido está en ACC, se puede descargar la batería.

Sección

Español

Antes de comenzar

Page 36

Unidad principal

24 5 63

78 a b c d9

Parte Parte

1 S (SRC/OFF) 8

(Atrás/visualización/desplazamiento)

2 h (expulsar) 9 a/b/c/d

(lista) a TA/NEWS

MULTI-CONTROL (M.C.)

b 1 a 6

Ranura de carga de discos

Conector de entrada AUX (conector estéreo de 3,5 mm)

6 Puerto USB d Botón de soltar

7 B (BAND/ESC)

PRECAUCIÓN

! Utilice un cable USB Pioneer opcional (CD-

U50E) para conectar el reproductor de audio USB / memoria USB, ya que cualquier dispositivo conectado directamente a la unidad sobresaldrá de ésta y podría resultar peligroso.

! No utilice productos no autorizados.

Indicaciones de pantalla

8 abc

Indicador Estado

Sección principal de la pantalla

! Sintonizador: banda y fre-

cuencia

! RDS: nombre del servicio del

programa, información PTY y otro tipo de información de texto

! Reproductor de CD incorpora-

do y USB: tiempo de reproducción transcurrido e información de texto

2 c

Existe un nivel, carpeta o menú superior.

3 d

Existe un nivel, carpeta o menú inferior.

(lista)

Se está utilizando la función de la lista.

(artista)

Se muestra el nombre del artista del disco (pista).

(disco)

Se muestra el nombre del disco (álbum).

(can-

ción)

Se muestra el nombre de la pista (canción). Se ha seleccionado un archivo de audio reproducible mientras se examinaba la lista.

8 LOC

La sintonización por búsqueda local está activada.

(TA) La función TA está activada.

(TP) Una emisora TP está sintonizada.

(repeti-

ción)

La repetición de carpeta o pista está activada.

(aleato-

rio)

La reproducción aleatoria está activada.

(Sound Retriever)

La función Sound Retriever (restauración del sonido) está activada.

Funciones básicas

Importante

! Proceda con cuidado al retirar o colocar el

panel delantero.

Sección

Utilización de esta unidad

! Evite someter el panel delantero a impactos

excesivos.

! Mantenga la carátula fuera del alcance de la

luz solar directa y no la exponga a temperaturas elevadas.

! Para evitar que el dispositivo o el interior del

vehículo sufran daños, extraiga cualquier cable o dispositivo conectado al panel delantero antes de extraerlo.

Extracción del panel delantero para proteger la unidad contra robo 1 Pulse el botón de soltar para liberar el panel de-

lantero.

2 Empuje el panel delantero hacia arriba y tire de él

hacia sí.

3 Mantenga siempre el panel delantero que se ha

extraído en su medio de protección, como por ejemplo su caja protectora.

Colocación del panel delantero 1 Deslice la carátula hacia la izquierda.

Inserte las pestañas que hay en la parte izquierda de la unidad principal dentro de las ranuras del panel delantero.

2 Pulse el lado derecho del panel delantero hasta

que se asiente firmemente. Si no logra encajar adecuadamente el panel delantero a la unidad principal, colóquelo en la unidad principal de la forma correcta. No apriete ni use la fue rza para encajarlo, ya que puede provocar daños en el panel delantero o en la unidad principal.

Encendido de la unidad 1 Pulse S (SRC/OFF) para encender la unidad.

Apagado de la unidad 1 Mantenga pulsado S (SRC/OFF) hasta que la uni-

dad se apague.

Selección de una fuente

1 Pulse S (SRC/OFF) para desplazarse entre:

TUNER (sintonizador)—CD (reproductor de CD

incorporado)—USB (USB)—AUX (AUX)

Ajuste del volumen 1 Haga girar M.C. para ajustar el volumen.

PRECAUCIÓN

Por motivos de seguridad, detenga su vehículo antes de extraer el panel delantero.

Nota

Si el cable azul/blanco de esta unidad está conectado al terminal de control del relé de la antena automática del vehículo, la antena se extiende cuando se enciende el equipo. Para retraer la antena, apague la fuente.

Las operaciones del menú son idénticas para los ajustes de función/ajustes de audio/ ajustes iniciales/listas

Para volver a la visualización anterior Para volver a la lista anterior (la carpeta de un nivel superior) 1 Pulse

Para volver al menú principal Para volver al nivel superior de la lista 1 Mantenga pulsado

Para volver a la visualización normal Para cancelar el menú de ajustes iniciales 1 Pulse B (BAND/ESC).

Para volver a la visualización normal desde la lista 1 Pulse B (BAND/ESC).

Sección

Español

Utilización de esta unidad

Page 37

Sintonizador

Funciones básicas

Selección de una banda 1 Pulse B (BAND/ESC) hasta que se visualice la

banda deseada (F1, F2, F3 para FM o MW/LW).

Sintonización manual (paso a paso) 1 Pulse c o d.

Búsqueda 1 Mantenga pulsado c o d y luego suéltelo.

Se puede cancelar la sintonización por búsqueda pulsando brevemente c o d. Al mantener pulsado c o d se pueden saltar las emisoras. La sintonización por búsqueda comienza inmediatamente después de que suelte c o d.

Nota

Se puede activar y desactivar la función AF (búsqueda de frecuencias alternativas) de esta unidad. Se debe desactivar la función AF para la sintonización normal (consulte la página 77).

Almacenamiento y recuperación de emisoras para cada banda

Uso de los botones de ajuste de presintonías

1 Cuando encuentre la emisora que desea almacenar en la memoria, pulse uno de los botones de ajuste de presintonías (1 a 6) y manténgalo pulsado hasta que el número de presintonía deje de parpadear.

2 Pulse uno de los botones de ajuste de presintonías (1 a 6) para seleccionar la emisora deseada.

# También se pueden recuperar las emisoras de radio almacenadas pulsando a o b durante la visualización de frecuencias.

Cambio de la visualización RDS

RDS (sistema de datos de radio) contiene información digital que ayuda a buscar emisoras de radio.

% Pulse

Nombre del servicio de programa—Información PTY—Frecuencia

# La información PTY y la frecuencia aparecen en el display durante ocho segundos.

Lista PTY

NEWS/INFO NEWS (Noticias), AFFAIRS (Temas de actualidad),

INFO (Información), SPORT (Programas deportivos), WEATHER (Tiempo), FINANCE (Finanzas)

POPULAR

POP MUS (Música popular), ROCK MUS (Rock), EASY MUS (Música ligera), OTH MUS (Otras músi- cas), JAZZ (Jazz), COUNTRY (Música country), NAT MUS (Música nacional), OLDIES (Música antigua), FOLK MUS (Música folclórica)

CLASSICS

L. CLASS (Música clásica ligera), CLASSIC (Clásica)

OTHERS

EDUCATE (Educación), DRAMA (Dram a), CULTURE (Cultura), SCIENCE (Ciencia), VARIED (Variedades), CHILDREN (Programas para niños), SOCIAL (Temas

sociales), RELIGION (Religión), PHONE IN (Entrada por teléfono), TOURING (Viajes), LEISURE (Ocio), DO- CUMENT (Documentales)

Sección

Utilización de esta unidad

Operaciones avanzadas mediante el uso de botones especiales

Recepción de anuncios de tráfico Al margen de la fuente que esté escuchando, puede recibir automáticamente anuncios de tráfico con la función TA (espera por anuncio de tráfico). 1 Sintonice una emisora TP o la emisora TP de otra

red realzada.

2 Pulse TA/NEWS para activar o desactivar la espe-

ra por anuncio de tráfico.

3 Utilice M.C. para ajustar el volumen de TA cuan-

do comienza un anuncio de tráfico. El volumen recién ajustado se almacena en la memoria y se recupera para los siguientes anuncios de tráfico.

4 Pulse TA/NEWS mientras se está recibiendo el

anuncio de tráfico para cancelarlo. El sintonizador vuelve a la fuente original, pero sigue en el modo de espera hasta que se vuelva a pulsar TA/NEWS.

Uso de la interrupción por programa de noticias Cuando se transmite un programa de noticias de una emisora de noticias con código PTY, la unidad cambia automáticamente a la emisora que transmite las noticias. Cuando finaliza el programa de noticias, se reanuda la recepción del programa anterior. 1 Mantenga pulsado TA/NEWS para activar o de-

sactivar la interrupción por programa de noticias. Se puede cancelar un programa de noticias pulsando TA/NEWS.

Ajustes de funciones

1 Pulse M.C. para acceder al menú principal.

2 Haga girar M.C. para cambiar la opción de menú y pulse para seleccionar FUNCTION.

3 Gire M.C. para seleccionar la función.

Una vez seleccionada, siga los siguientes pasos para ajustar la función:

# Si se selecciona la banda MW/LW, sólo estarán disponibles BSM o LOCAL.

BSM (memoria de las mejores emisoras)

BSM (memoria de las mejores emisoras) guarda automáticamente las seis emisoras más fuertes ordenadas por la intensidad de la señal. 1 Pulse M.C. para activar la función BSM.

Para cancelar, vuelva a pulsar M.C.

REGION (regional)

Cuando se usa la función AF, la función regional limita la selección de las emisoras a aquellas que transmiten programas regionales. 1 Pulse M.C. para activar o desactivar la función re-

gional.

LOCAL (sintonización por búsqueda local)

La sintonización por búsqueda local le permite sintonizar sólo las emisoras de radio con señales lo suficientemente intensas como para asegurar una correcta recepción.

1 Pulse M.C. para mostrar el modo de ajuste. 2 Gire M.C. para seleccionar el ajuste deseado.

FM: OFF—LEVEL 1—LEVEL 2—LEVEL 3—LEVEL 4

MW/LW: OFF—LEVEL 1—LEVEL 2 El ajuste de nivel superior sólo permite recibir las emisoras con las señales más intensas, mientras que los ajustes más bajos permiten recibir las emisoras con señales más débiles de manera progresiva.

3 Pulse M.C. para confirmar la selección.

PTY SEARCH (selección del tipo de programa)

Se puede sintonizar una emisora utilizando la información PTY (tipo de programa).

1 Pulse M.C. para mostrar el modo de ajuste. 2 Gire M.C. para seleccionar el ajuste deseado.

NEWS/INFO—POPULAR—CLASSICS—OTHERS

3 Pulse M.C. para comenzar la búsqueda.

La unidad busca una emisora que transmita ese tipo de programa. Cuando la encuentra, se visualiza el nombre del servicio de programa. En la siguiente sección se indica la información PTY (código de identificación de tipo de programa). Consulte la página anterior. El programa de algunas emisoras puede ser distinto del programa indicado por el PTY transmitido. Si ninguna emisora está transmitiendo el tipo de programa buscado, se visualiza NOT FOUND durante unos dos segundos, y el sintonizador vuelve a la emisora original.

TA (espera por anuncio de tráfico)

Sección

Español

Utilización de esta unidad

Page 38

1 Pulse M.C. para activar o desactivar la espera por

anuncio de tráfico.

AF (búsqueda de frecuencias alternativas)

1 Pulse M.C. para activar o desactivar la función AF.

NEWS (interrupción por programa de noticias)

1 Pulse M.C. para activar o desactivar la función

NEWS.

CD/CD-R/CD-RW y dispositivos de almacenamiento USB

Funciones básicas

Reproducción de un CD/CD-R/CD-RW 1 Inserte el disco en la ranura de carga de discos

con el lado de la etiqueta hacia arriba.

Expulsión de un CD/CD-R/CD-RW 1 Pulse h.

Reproducción de canciones de un dispositivo de almacenamiento USB 1 Abra la tapa del conector USB y conecte el dispo-

sitivo de almacenamiento USB mediante un cable USB.

Detención de la reproducción de archivos en un dispositivo de almacenamiento USB 1 Puede desconectar el dispositivo de almacena-

miento USB en cualquier momento.

Selección de una carpeta 1 Pulse a o b.

Selección de una pista 1 Pulse c o d.

Avance rápido o retroceso 1 Mantenga pulsado c o d. ! Al reproducir audio comprimido, no hay sonido

durante el avance rápido o el retroceso.

Regreso a la carpeta raíz 1 Mantenga pulsado B (BAND/ESC).

Cambio entre audio comprimido y CD-DA 1 Pulse B (BAND/ESC).

Nota

Desconecte los dispositivos de almacenamiento USB de la unidad cuando no los utilice.

Visualización de información de texto

Selección de la información de texto deseada 1 Pulse

Desplazamiento de la información de texto a la izquierda 1 Mantenga pulsado

Notas

! Según la versión de iTunes utilizada para gra-

bar archivos MP3 en un disco u otro tipo de archivos de medios, es posible que los textos contenidos en el archivo de audio no se muestren correctamente si su formato es incompatible.

! Los elementos de información de texto pue-

den cambiar según el tipo de medio.

Selección y reproducción de archivos/pistas de la lista de nombres

1 Pulse para cambiar al modo de lista por nombre de archivo/pista.

2 Utilice M.C. para seleccionar el nombre del archivo o carpeta deseado.

Cambio del nombre del archivo o la carpeta 1 Haga girar M.C.

Reproducción

1 Tras seleccionar un archivo o una pista, pulse M.

Visualización de una lista de los archivos (o las carpetas) de la carpeta seleccionada 1 Tras seleccionar una carpeta, pulse M.C.

Reproducción de una canción de la carpeta seleccionada 1 Tras seleccionar una carpeta, mantenga pulsado

M.C.

Sección

Utilización de esta unidad

Operaciones avanzadas mediante el uso de botones especiales

Selección de una gama de repetición de reproducción 1 Pulse 6/

para desplazarse entre las siguientes

opciones:

CD/CD-R/CD-RW

! DISC – Repite todas las pistas ! TRACK – Repite la pista actual ! FOLDER – Repite la carpeta actual

Reproductor de audio USB/memoria USB

! ALL – Repite todos los archivos ! TRACK – Repite el archivo actual ! FOLDER – Repite la carpeta actual

Reproducción de las pistas en orden aleatorio 1 Pulse 5/

para activar o desactivar la reproducción aleatoria. Las pistas de una gama de repetición seleccionada se reproducen en orden aleatorio.

Pausa de la reproducción 1 Pulse 2/PAUSE para pausar o reanudar.

Mejora del audio comprimido y restauración del sonido óptimo (Sound Retriever)

1 Pulse 1/S.Rtrv para desplazarse entre:

OFF (desactivado)—1—2 1 es efectivo para tasas de compresión baja, y 2

para tasas de compresión alta.

Ajustes de funciones

1 Pulse M.C. para acceder al menú principal.

2 Haga girar M.C. para cambiar la opción de menú y pulse para seleccionar FUNCTION.

3 Gire M.C. para seleccionar la función.

Una vez seleccionada, siga los siguientes pasos para ajustar la función:

REPEAT (repetición de reproducción)

1 Pulse M.C. para mostrar el modo de ajuste. 2 Haga girar M.C. para seleccionar una gama de re-

petición de reproducción. Para obtener más información, consulte Selección de una gama de repetición de reproducción en esta página.

3 Pulse M.C. para confirmar la selección.

RANDOM (reproducción aleatoria)

1 Pulse M.C. para activar o desactivar la reproduc-

ción aleatoria.

PAUSE (pausa)

1 Pulse M.C. para pausar o reanudar.

S.RTRV (Sound Retriever)

Mejora automáticamente el audio comprimido y restaura el sonido óptimo.

1 Pulse M.C. para mostrar el modo de ajuste. 2 Gire M.C. para seleccionar el ajuste deseado.

Para obtener más información, consulte Mejora del audio comprimido y re stauración del sonido óptimo (Sound Retriever) en esta página.

3 Pulse M.C. para confirmar la selección.

Ajustes de audio

1 Pulse M.C. para acceder al menú principal.

2 Haga girar M.C. para cambiar la opción de menú y pulse para seleccionar AUDIO.

3 Haga girar M.C. para seleccionar la función de audio.

Una vez seleccionada, siga los siguientes pasos para ajustar la función de audio:

Sección

Español

Utilización de esta unidad

Page 39

FAD/BAL (ajuste del fader/balance)

1 Pulse M.C. para mostrar el modo de ajuste. 2 Pulse M.C. para cambiar entre fader (delantero/

trasero) y balance (izquierdo/derecho).

3 Gire M.C. para ajustar el balance entre los altavo-

ces.

! Cuando el ajuste de las salidas posterior y RCA es

SW, no se puede ajustar el balance entre los altavoces delanteros/traseros. Consulte

SW CONTROL (ajuste de la salida posterior y del altavoz de subgraves) en la página siguiente.

EQUALIZER (recuperación de ecualizador)

1 Pulse M.C. para mostrar el modo de ajuste. 2 Haga girar el M.C. para seleccionar el ecualiza-

dor.

DYNAMIC—VOCAL—NATURAL—CUSTOM— FLAT—POWERFUL

3 Pulse M.C. para confirmar la selección.

TONE CTRL (ajuste de ecualizador)

! Los ajustes de la curva de ecualización configura-

dos se almacenan en CUSTOM.

1 Pulse M.C. para mostrar el modo de ajuste. 2 Pulse M.C. para seleccionar BASS (graves)/MID

(medios)/TREBLE (agudos).

3 Haga girar M.C. para ajustar el nivel.

Gama de ajuste: +6 a -6

LOUDNESS (sonoridad)

La sonoridad compensa las deficiencias en las gamas de frecuencias bajas y altas cuando se escucha a un volumen bajo.

1 Pulse M.C. para mostrar el modo de ajuste. 2 Gire M.C. para seleccionar el ajuste deseado.

OFF (desactivado)—LOW (bajo)—HIGH (alto)

3 Pulse M.C. para confirmar la selección.

SUBWOOFER1 (ajuste de subgraves activado/desac-

tivado)

Esta unidad está equipada con una salida de subgraves que se puede activar o desactivar.

1 Pulse M.C. para mostrar el modo de ajuste. 2 Gire M.C. para seleccionar el ajuste deseado.

NORMAL (fase normal)—REVERSE (fase inversa) —OFF (subgraves desactivados)

3 Pulse M.C. para confirmar la selección.

SUBWOOFER2 (ajuste de subgraves)

Se puede ajustar la frecuencia de corte y el nivel de salida cuando la salida de subgraves está activada. Sólo las frecuencias más ba jas que aquellas en la gama seleccionada se generan por el altavoz de subgraves.

1 Pulse M.C. para mostrar el modo de ajuste. 2 Pulse M.C. para desplazarse entre la frecuencia

de corte y el nivel de salida del altavoz de subgraves. Frecuencia de corte (se ilumina el display de la frecuencia de corte)—Nivel de salida (se ilumina el display del nivel de salida).

3 Gire M.C. para seleccionar el ajuste deseado.

Frecuencia de corte: 50HZ—63HZ—80HZ—

100HZ—125HZ Nivel de salida: de -24 a +6

SLA (ajuste del nivel de fuente)

SLA (ajuste del nivel de fuente) le permite ajustar el

nivel de volumen de cada fuente para evitar cambios radicales en el volumen cuando se cambia entre las fuentes. ! Los ajustes se basan en el nivel de volumen de

FM, que se mantiene inalterado.

! El nivel del volumen de MW/LW también se puede

ajustar con esta función.

! Al seleccionar FM como fuente, no se puede cam-

biar a SLA.

1 Pulse M.C. para mostrar el modo de ajuste. 2 Haga girar M.C. para ajustar el volumen de la

fuente. Gama de ajuste: +4 a –4

3 Pulse M.C. para confirmar la selección.

Ajustes iniciales

Importante

PW SAVE (ahorro de energía) se cancela si la batería del vehículo se desconecta, y se debe activar de nuevo cuando se vuelva a conectar la batería. Dependiendo de los métodos de conexión, cuando PW SAVE (ahorro de energía) está desactivado, la unidad puede seguir obteniendo energía de la batería si la llave de encendido de su vehículo no tiene posición ACC (posición de accesorio).

1 Mantenga pulsado S (SRC/OFF) hasta que la unidad se apague.

Sección

Utilización de esta unidad

2 Haga que el nombre de la función aparezca el display.

# (DEH-2300UB, DEH-2300UBB y DEH-2320UB)

Mantenga pulsado S (SRC/OFF) hasta que el nombre de la función aparezca en el display.

# (DEH-2310UB)

Mantenga pulsadoM.C.hasta que el nombre de la función aparezca en el display.

3 Haga girar M.C. para seleccionar el ajuste inicial.

Una vez seleccionada, siga los siguientes pasos para configurar el ajuste inicial:

CLOCK SET (ajuste del reloj)

Sólo para DEH-2310UB.

1 Pulse M.C. para mostrar el modo de ajuste. 2 Pulse M.C. para seleccionar el segmento de la

pantalla del reloj que desea ajustar. Hora—Minuto

3 Haga girar M.C. para ajustar el reloj.

CLOCK (visualización del reloj)

Sólo para DEH-2310UB. Se puede activar y desactivar la visualización del reloj. La visualización del reloj desaparece momentáneamente cuando se utilizan otras funciones, pero vuelve a aparecer después de 25 segundos. 1 Pulse M.C. para activar o desactivar la visualiza-

ción del reloj.

FM STEP (paso de sintonía de FM)

Normalmente, el paso de sintonía de FM empleado en la sintonización por búsqueda es de 50 kHz. Si la función AF o TA está activada, el paso de sintonía cambia automáticamente a 100 kHz. Puede que sea conveniente ajustar el paso de sintonía a 50 kHz si la función AF está activada. ! El paso de sintonía es de 50 kHz durante la sinto-

nización manual.

1 Pulse M.C. para mostrar el modo de ajuste. 2 Haga girar M.C. para seleccionar el paso de sinto-

nía de FM. 50 KHZ (50 kHz)—100 KHZ (100 kHz)

3 Pulse M.C. para confirmar la selección.

AUTO-PI (búsqueda PI automática)

La unidad puede buscar automáticamente una emisora diferente con el mismo programa, aun durante la recuperación de emisoras presintonizadas. 1 Pulse M.C. para activar o desactivar la función de

búsqueda PI automática.

AUX (entrada auxiliar)

Active este ajuste si utiliza un dispositivo auxiliar conectado a esta unidad.

1 Pulse M.C. para activar o desactivar la función

AUX.

USB (plug and play)

Este ajuste permite cambiar la fuente a USB automáticamente. 1 Pulse M.C. para activar o desactivar el plug and

play. ON – Si el dispositivo de almacenamiento USB está conectado, y dependiendo del tipo de dispositivo, la fuente cambia automáticamente a USB al arrancar el motor. Si desconecta el dispositivo de almacenamiento USB, se apaga la fuente de la unidad. OFF – Cuando el dispositivo de almacenamiento USB está conectado, la fuente no cambia automáticamente a USB. Cambie la fuente a USB manualmente.

ILLUMI (selección del color de iluminación)

Sólo para DEH-2310UB.

1 Pulse M.C. para mostrar el modo de ajuste. 2 Gire M.C. para seleccionar el ajuste deseado.

RED (rojo)—GREEN (verde)

3 Pulse M.C. para confirmar la selección.

SW CONTROL (ajuste de la salida posterior y del alta-

voz de subgraves)

Sección

Español

Utilización de esta unidad

Page 40

La salida de cables de altavoces traseros y la salida RCA se pueden usar para la conexión de altavoces de toda la gama o de subgraves. Si cambia a REAR-SP :SW, puede conectar un cable de altavoz trasero directamente a un altavoz de subgraves sin tener que usar un amplificador auxiliar. En principio, REAR-SP está ajustado para una conexión de altavoces traseros de toda la gama (FUL).

1 Pulse M.C. para mostrar el modo de ajuste. 2 Gire M.C. para cambiar la salida y púlselo para

realizar la selección.

REAR-SP—PREOUT

3 Gire M.C. para cambiar de ajuste.

REAR-SP: FUL—SW PREOUT: SW—REA

! Aunque cambie este ajuste, no se producirá

ningún sonido a menos que active la salida de subgraves (consulte SUBWOOFER1 (ajuste de subgraves activado/desactivado) en la página 76).

! Si cambia este ajuste, la salida de subgraves

retomará los ajustes de fábrica en el menú de audio.

DEMO (ajuste de la visualización de la demostración)

1 Pulse M.C. para activar o desactivar la visualiza-

ción de la demostración.

SCROLL (ajuste del modo de desplazamiento)

Si la función de desplazamiento continuo está activada (ON), la información de texto grabada se desplaza de manera ininterrumpida. Desactive la función (OFF) si desea que la información se desplace una sola vez. 1 Pulse M.C. para activar o desactivar el desplaza-

miento continuo.

TITLE (idiomas múltiples)

Esta unidad puede mostrar la información de texto de un archivo de audio comprimido tanto si está integrada en un idioma europeo occidental como en ruso. ! Si el idioma integrado y el idioma seleccionado

no coinciden, puede que la información de texto no se muestre correctamente.

! Es posible que algunos caracteres no se visuali-

cen correctamente.

1 Pulse M.C. para mostrar el modo de ajuste. 2 Gire M.C. para seleccionar el ajuste deseado.

EUROPEAN (idioma europeo)—RUSSIAN (ruso)

3 Pulse M.C. para confirmar la selección.

PW SAVE (ahorro de energía)

Sólo para DEH-2300UB, DEH-2300UBB y DEH-2320UB. La activación de esta función le permite reducir el consumo de la batería. ! Cuando esta función está activada, la única ope-

ración que se permite es el encendido de la fuente.

1 Pulse M.C. para activar o desactivar el ahorro de

energía.

Uso de una fuente AUX

1 Inserte el miniconector estéreo en el conector de entrada AUX.

2 Pulse S (SRC/OFF) para seleccionar AUX como fuente.

Nota

No se puede seleccionar AUX si no se activa el ajuste auxiliar. Para obtener más información, consulte AUX (entrada auxiliar) en la página anterior.

Silenciamiento del sonido

Sólo para DEH-2300UB, DEH-2300UBB y DEH2320UB.

El sonido se silencia automáticamente cuando: ! Se realiza o se recibe una llamada con un

teléfono móvil conectado a esta unidad.

! Funciona el sistema de orientación por voz

de la unidad de navegación Pioneer conec-

tada. El sonido se desactiva, se visualiza MUTE yno se puede ajustar el audio, salvo el control del volumen. El funcionamiento vuelve a su estado normal cuando se termina la llamada telefónica o la orientación por voz.

Sección

Utilización de esta unidad

Conexiones

Importante

! Cuando esta unidad se instale en un vehículo

sin posición ACC (accesorio) en la llave de encendido, el cable rojo se debe conectar al terminal que pueda detectar la operación de la llave de encendido. De lo contrario, puede descargarse la batería.

Posición ACC Sin posición ACC

! El uso de esta unidad en unas condiciones

distintas de las indicadas a continuación podría causar incendios o fallos de funcionamiento. — Vehículos con una batería de 12 voltios y

conexión a tierra negativa.

— Altavoces con 50 W (valor de salida) y 4 oh-

mios a 8 ohmios (valor de impedancia).

! Para evitar cortocircuitos, sobrecalentamiento

o fallos de funcionamiento, asegúrese de seguir las siguientes instrucciones. — Desconecte el terminal negativo de la bate-

ría antes de la instalación.

— Asegure el cableado con pinzas para ca-

bles o cinta adhesiva. Envuelva con cinta adhesiva las partes en contacto con piezas metálicas para proteger el cableado.

— Coloque todos los cables alejados de las

partes móviles, como la palanca de cambios y los rieles de los asientos.

— Coloque todos los cables alejados de luga-

res calientes, como cerca de la salida del calefactor.

— No conecte el cable amarillo a la batería

pasándolo a través del orificio hasta el compartimiento del motor.

— Cubra con cinta aislante los conectores de

cables que queden desconectados.

— No acorte ningún cable. — Nunca corte el aislamiento del cable de ali-

mentación de esta unidad para compartir

la corriente con otros equipos. La capacidad de corriente del cable es limitada.

— Utilice un fusible con la intensidad nomi-

nal indicada.

— Nunca conecte el cable negativo de los al-

tavoces directamente a tierra.

— Nunca empalme los cables negativos de

varios altavoces.

! Cuando se enciende esta unidad, se emite

una señal de control a través del cable azul/ blanco. Conecte este cable al mando a distancia del sistema de un amplificador de potencia externo o al terminal de control del relé de la antena automática del vehículo (máx. 300 mA 12 V CC). Si el vehículo posee una antena integrada en el cristal del parabrisas, conéctela al terminal de la fuente de alimentación del amplificador de la antena.

! Nunca conecte el cable azul/blanco al termi-

nal de potencia de un amplificador de potencia externo. Ni tampoco lo conecte al terminal de potencia de la antena automática. De lo contrario, puede descargarse la batería o producirse un fallo de funcionamiento.

! El cable negro es el cable a tierra. Los cables

a tierra de esta unidad y de otros productos (especialmente productos de alta tensión, como amplificadores de potencia) se deben conectar por separado. De lo contrario, puede producirse un incendio o un fallo de funcionamiento si se desconectan por accidente.

Esta unidad

4 5

1 Entrada del cable de alimentación 2 Salida trasera o salida de subgraves 3 Entrada de la antena 4 Fusible (10 A) 5 Entrada remota conectada

Sección

Español

Instalación

Page 41

Sólo para DEH-2300UB, DEH-2300UBB y DEH2320UB.

Es posible conectar un adaptador de mando a distancia físicamente conectado (se vende por separado).

Cable de alimentación

556

1 A la toma del cable de alimentación 2 Según el tipo de vehículo, las funciones de 3

y 5 pueden ser diferentes. En este caso, conecte 4 a 5 y 6 a 3.

3 Amarillo

Reserva (o accesorio)

4 Amarillo

Conectar al terminal de alimentación constante de 12 V.

5 Rojo

Accesorio (o reserva)

6 Rojo

Conectar al terminal controlado por la llave de encendido (12 V CC).

7 Conecte entre sí los cables del mismo color. 8 Negro (Toma de tierra del chasis) 9 Azul/blanco

La posición de las patillas del conector ISO será diferente según el tipo de vehículo. Co-

necte 9 y b cuando la patilla 5 sea del tipo

control de antena. En otro tipo de vehículo, no

se deben conectar nunca 9 y b. a Azul/blanco

Conectar al terminal de control del sistema

del amplificador de potencia (máx. 300 mA 12

V CC). b Azul/blanco

Conectar al terminal de control del relé de la

antena automática (máx. 300 mA 12 V CC). c Amarillo/negro

Sólo para DEH-2300UB, DEH-2300UBB y DEH-

2320UB.

Si utiliza un equipo con función de silencia-

miento, conecte este cable con el cable de si-

lenciamiento de audio de ese equipo. En caso

contrario, mantenga el cable de silenciamien-

to de audio sin ninguna conexión. d Cables de altavoces

Blanco: delantero izquierdo +

Blanco/negro: delantero izquierdo *

Gris: delantero derecho +

Gris/negro: delantero derecho *

Verde: trasero izquierdo + o altavoz de sub-

graves +

Verde/negro: trasero izquierdo * o altavoz de

subgraves *

Violeta: trasero derecho + o altavoz de sub-

graves +

Violeta/negro: trasero derecho * o altavoz de

subgraves * e Conector ISO

En algunos vehículos, el conector ISO puede

estar dividido en dos. En este caso, asegúrese

de conectar los dos conectores.

Notas

! Cambie la configuración inicial de esta uni-

dad. Consulte SW CONTROL (ajuste de la sali-

da posterior y del altavoz de subgraves) en la

página 77.

La salida de graves de esta unidad es mo-

noaural. ! Al usar un altavoz de subgraves de 70 W (2

Ω), conecte el mismo a los cables violeta y vio-

leta/negro de esta unidad. No conecte nada al

cable verde ni al verde/negro.

Sección

Instalación

Amplificador de potencia (se vende por separado)

Realice estas conexiones cuando utilice el amplificador opcional.





1 Control remoto del sistema

Conexión a cable azul/blanco.

2 Amplificador de potencia (se vende por sepa-

rado)

3 Conectar con cable RCA (se vende por separa-

do)

4 A la salida trasera o salida de subgraves 5 Altavoz trasero o altavoz de subgraves

Instalación

Importante

! Compruebe todas las conexiones y sistemas

antes de la instalación final.

! No utilice piezas no autorizadas, ya que pue-

den causar fallos de funcionamiento.

! Consulte a su distribuidor si para la instala-

ción es necesario taladrar orificios o hacer otras modificaciones al vehículo.

! No instale esta unidad en un lugar donde:

— pueda interferir con el manejo del ve-

hículo.

— pueda lesionar a un pasajero como conse-

cuencia de un frenazo brusco.

! El láser semiconductor se dañará si se sobre-

calienta. Instale esta unidad alejada de zonas que alcancen altas temperaturas, como cerca de la salida del calefactor.

! Se logra un rendimiento óptimo si la unidad

se instala en un ángulo inferior a 60°.

60°

Montaje delantero/posterior DIN

Esta unidad puede instalarse correctamente tanto si se realiza una instalación frontal o trasera. En la instalación, emplee piezas disponibles en el mercado.

Montaje delantero DIN

1 Inserte el manguito de montaje en el salpicadero.

Si realiza la instalación en un espacio poco profundo, utilice el manguito de montaje suministrado. Si hay suficiente espacio, utilice el manguito de montaje que venía con el vehículo.

2 Fije el manguito de montaje utilizando un destornillador para doblar las pestañas metálicas (90°) y colocarlas en su lugar.

1 Salpicadero 2 Manguito de montaje

3 Instale la unidad según la ilustración.

1 Tuerca 2 Muro cortafuego o soporte de metal 3 Correa metálica

Sección

Español

Instalación

Page 42

4 Tornillo 5 Tornillo (M4 × 8)

# Asegúrese de que la unidad esté firmemente instalada en su lugar. Una instalación inestable puede causar saltos en el audio o un mal funcionamiento de la unidad.

Montaje trasero DIN

1 Determine la posición correcta, de modo que los orificios del soporte y del lateral de la unidad coincidan.

2 Apriete los dos tornillos en cada lado.

1 Tornillo con rosca cortante (5 mm × 8 mm) 2 Carcasa 3 Salpicadero o consola

Retirada de la unidad

1 Retire el anillo de guarnición.

1 Anillo de guarnición 2 Pestaña con muesca

! Libere el panel delantero para acceder más

fácilmente al anillo de guarnición.

! Al volver a colocar el anillo de guarnición,

oriente hacia abajo la pestaña con muesca.

2 Inserte en ambos lados de la unidad las llaves de extracción provistas hasta que se escuche un ligero chasquido.

3 Extraiga la unidad del salpicadero.

Retirada y colocación del panel delantero

Puede extraer el panel delantero para proteger la unidad contra robo. Pulse el botón de soltar, empuje el panel delantero hacia arriba y tire de él hacia sí. Para obtener más información, consulte Ex-

tracción del panel delanter o para proteger la unidad contra robo y Colocación del panel delantero en la página 71.

Sección

Instalación

Solución de problemas

Síntoma Causa Resolución

La pantalla vuelve automáticamente a la visualización normal.

No ha realizado ninguna operación en aproximadamente 30 segundos.

Realice la operación de nuevo.

La gama de repetición de reproducción cambia de manera inesperada.

Dependiendo de la gama de repetición de reproducción, la gama seleccionada puede cambiar cuando seleccione otra carpeta o pista o cuando utilice el avance rápido/retroceso.

Seleccione de nuevo la gama de repetición de reproducción.

No se reproduce una subcarpeta.

No se pueden reproducir las subcarpetas cuando se selecciona FOLDER (repetición de carpeta).

Seleccione otra gama de repetición de reproducción.

NO XXXX aparece cuando se cambia un display (NO TITLE , por ejemplo).

No hay información de texto incorporada.

Cambie la pantalla o reproduzca otra pista/archivo.

La pantalla se ilumina cuando la unidad está apagada.

Activado el modo de demostración.

! Pulse

para cancelar el modo de demostración. ! Desactive el ajuste de la visualización de la demostración.

La unidad no funciona correctamente. Hay una interferencia.

Está usando un dispositivo, como un teléfono móvil, que transmite ondas eléctricas cerca de la unidad.

Aleje de la unidad los dispositivos eléctricos que puedan estar causando interferencias.

Mensajes de error

Cuando contacte con su concesionario o con el Servicio Técnico Oficial de Pioneer más cer-

cano, asegúrese de anotar el mensaje de error.

Reproductor de CD incorporado

Mensaje Causa Resolución

ERROR-11, 12, 17, 30

El disco está sucio.

Limpie el disco.

El disco está rayado.

Reemplace el disco.

ERROR-10, 11, 12, 15, 17, 30, A0

Se ha producido un error eléctrico o mecánico.

Cambie la llave de encendido del automóvil a la posición de desactivación y luego pase de nuevo a activación, o cambie a una fuente diferente, y después vuelva a activar el reproductor de CD.

ERROR-15 El disco inser-

tado aparece en blanco

Reemplace el disco.

ERROR-23 Formato de CD

no compatible

Reemplace el disco.

FRMT READ A veces se pro-

duce un retraso entre el comienzo de la reproducción y la emisión del sonido.

Espere hasta que el mensaje desaparezca y oiga sonido.

NO AUDIO El disco inser-

tado no contiene archivos reproducibles.

Reemplace el disco.

SKIPPED El disco inser-

tado contiene archivos WMA protegidos con DRM.

Reemplace el disco.

PROTECT Todos los archi-

vos del disco insertado tienen DRM integrado.

Reemplace el disco.

Apéndice

Español

Información adicional

Page 43

Dispositivo de almacenamiento USB

Mensaje Causa Resolución

NO DEVICE Si está desactiva-

do “plug and play”, no hay ningún dispositivo de almacenamiento USB conectado.

! Active “plug and play”. ! Conecte un dispositivo de almacenamiento USB compatible.

FRMT READ A veces se pro-

duce un retraso entre el comienzo de la reproducción y la emisión del sonido.

Espere hasta que el mensaje desaparezca y oiga sonido.

NO AUDIO No hay cancio-

nes.

Transfiera los archivos de audio al dispositivo de almacenamiento USB y conéctelo.

El dispositivo de almacenamiento USB conectado tiene la seguridad activada

Para desactivar la seguridad, siga las instrucciones del dispositivo de almacenamiento USB.

SKIPPED El dispositivo de

almacenamiento USB conectado contiene archivos WMA integrados con Windows Mediaä DRM 9/10

Reproduzca un archivo de audio que no esté integrado con Windows Media DRM 9/10.

PROTECT Todos los archi-

vos del dispositivo de almacenamiento USB están integrados con Windows Media DRM 9/10

Transfiera archivos de audio no integrados con Windows Media DRM 9/10 al dispositivo de almacenamiento USB y conéctelo.

Mensaje Causa Resolución

N/A USB El dispositivo

USB conectado no es compatible con esta unidad.

! Conecte un reproductor de audio portátil USB o una memoria USB que cumpla con la clase de almacenamiento masivo USB. ! Desconecte su dispositivo y sustitúyalo por un dispositivo de almacenamiento USB compatible.

CHECK USB El conector USB

o el cable USB está cortocircuitado.

Compruebe que el conector USB o el cable USB no esté enganchado en algo ni dañado.

El reproductor de audio portátil USB/memoria USB conectado consume más de la corriente máxima admisible.

Desconecte el reproductor de audio portátil USB/memoria USB y no lo utilice. Coloque la llave de encendido del automóvil en posición OFF, luego en ACC u ON y, a continuación, conecte un reproductor de audio portátil USB/ memoria USB compatible.

ERROR-19 Error de comuni-

cación.

Realice una de las siguientes operaciones. –Gire la llave de contacto a la posición OFF (apagado) y luego a ON (encendido). –Desconecte el reproductor de audio portátil USB/memoria USB. –Cambie a una fuente diferente. Después, vuelva al reproductor de audio portátil USB/ memoria USB.

Apéndice

Información adicional

Mensaje Causa Resolución

ERROR-23 El dispositivo de

almacenamiento USB no está formateado con FAT12, FAT16 o FAT32

El dispositivo de almacenamiento USB debe formatearse con FAT12, FAT16 o FAT32.

Pautas para el manejo

Discos y reproductor

Use únicamente discos que tengan uno de los siguientes dos logos.

Utilice discos de 12 cm. No utilice discos de 8 cm o un adaptador de discos de 8 cm.

Utilice sólo discos convencionales y completamente circulares. No use discos con formas irregulares.

No inserte ningún otro elemento que no sea un CD en la ranura de inserción de CD.

No use discos con roturas, picaduras, deformados o dañados de otro modo, ya que pueden causar daños al reproductor.

No es posible reproducir discos CD-R/CD-RW no finalizados.

No toque la superficie grabada de los discos.

Cuando no utilice los discos, guárdelos en sus cajas.

No fije etiquetas, no escriba ni aplique sustancias químicas en la superficie de los discos.

Para limpiar un CD, pásele un paño suave desde el centro hacia afuera.

La condensación puede afectar temporalmente al rendimiento del reproductor. Deje que se adapte a la temperatura más cálida durante aproximadamente una hora. Además, si los discos tienen humedad, séquelos con un paño suave.

Quizá no pueda reproducir algunos discos debido a sus características, formato, aplicación grabada, entorno de reproducción, condiciones de almacenamiento u otras causas.

Las vibraciones en las carreteras pueden interrumpir la reproducción de un disco.

Dispositivo de almacenamiento USB

No se admiten las conexiones a través de un concentrador USB.

No conecte ningún otro objeto que no sea un dispositivo de almacenamiento USB.

Cuando conduzca, fije el dispositivo de almacenamiento USB firmemente. No deje caer el dispositivo de almacenamiento USB al suelo, ya que puede quedar atascado debajo del freno o del acelerador.

Se pueden producir los siguientes problemas según el dispositivo de almacenamiento USB que se utilice.

! Las operaciones pueden variar. ! Es posible que no se reconozca el dispositivo de

almacenamiento.

! Puede que los archivos no se reproduzcan correc-

tamente.

! El dispositivo puede generar ruido en la radio.

Discos dobles

Los discos dobles son discos de dos caras que incluyen un CD grabable de audio en una cara y un DVD grabable de vídeo en la otra cara. Debido a que la cara del CD de los discos dobles no es físicamente compatible con el estándar general de CD, es posible que no se pueda reproducir la cara del CD en esta unidad. La carga y expulsión frecuente de un disco doble puede producir rayaduras en el disco. Las rayaduras graves pueden producir problemas de reproducción en esta unidad. En algunos casos, un disco doble puede atascarse en la ranura de carga del disco y no se expulsará. Para evitarlo, recomendamos que no utilice un disco doble en esta unidad. Consulte la información del fabricante del disco para obtener más información sobre los discos dobles.

Apéndice

Español

Información adicional

Page 44

Compatibilidad con audio comprimido (disco, USB)

WMA

Extensión de archivo: .wma

Velocidad de grabación: 48 kbps a 320 kbps (CBR), 48 kbps a 384 kbps (VBR)

Frecuencia de muestreo: 32 kHz, 44,1 kHz, 48 kHz

Windows Media Audi o Professional, Lossless, Voice/ DRM Stream/Stream con vídeo: no compatible

MP3

Extensión de archivo: .mp3

Velocidad de grabación: 8 kbps a 320 kbps (CBR), VBR

Frecuencia de muestreo: 8 kHz a 48 kHz (32 kHz, 44,1 kHz, 48 kHz para énfasis)

Versiones de etiqueta ID3 compatibles: 1.0, 1.1, 2.2,

2.3, 2.4 (la etiqueta ID3 Versión 2.x tiene prioridad sobre la Versión 1.x).

Lista de reproducción M3u: no compatible

MP3i (MP3 interactivo), mp3 PRO: no compatible

WAV

Extensión de archivo: .wav

Bits de cuantificación: 8 y 16 (LPCM), 4 (MS ADPCM)

Frecuencia de muestreo: 16 kHz a 48 kHz (LPCM), 22,05 kHz y 44,1 kHz (MS ADPCM)

Información complementaria

Sólo se pueden visualizar los primeros 32 caracteres como nombre de archivo (incluida la extensión) o nombre de carpeta.

Los textos en ruso que se visualizarán en esta unidad se deben codificar con los siguientes conjuntos de caracteres:

! Unicode (UTF-8, UTF-16) ! Conjuntos de caracteres distintos de Unicode que

se usan en el entorno Windows y que están ajustados en ruso en la configuración de idiomas múltiples

Esta unidad puede no funcionar correctamente, dependiendo de la aplicación utilizada para codificar archivos WMA.

Puede producirse una pequeña demora cuando se inicie la reproducción de archiv os de audio que contienen datos de imágenes o archivos de audio almacenados en un dispositivo USB con numerosas jerarquías de carpetas.

Disco

Jerarquía de carpetas reproducibles: hasta ocho niveles (una jerarquía práctica de carpetas tiene menos de dos niveles).

Carpetas reproducibles: hasta 99

Archivos reproducibles: hasta 999

Sistema de archivos: ISO 9660 Nivel 1 y 2, Romeo, Joliet

Reproducción multisesión: compatible

Transferencia de datos en formato Packet Write: no compatible

Independientemente de la longitud de la sección en blanco que haya entre las canciones de la grabación original, los discos de audio comprimidos se reproducirán con una breve pausa entre cada canción.

Dispositivo de almacenamiento USB

Jerarquía de carpetas reproducibles: hasta ocho niveles (una jerarquía práctica de carpetas tiene menos de dos niveles).

Carpetas reproducibles: hasta 500

Archivos reproducibles: hasta 15 000

Reproducción de archivos protegidos por derechos de autor: no compatible

Dispositivo de almacenamiento USB particionado: sólo se puede reproducir la primera partición.

Puede producirse cierto retraso cuando se inicie la reproducción de archivos de audio en un dispositivo de almacenamiento USB con numerosas jerarquías de carpetas.

Apéndice

Información adicional

PRECAUCIÓN

! Pioneer no asume ninguna responsabilidad

por la pérdida de datos en el dispositivo de almacenamiento USB, incluso si la pérdida ocurre durante el uso de esta unidad.

! No deje discos ni dispositivos de almacena-

miento USB en lugares expuestos a altas temperaturas.

Secuencia de archivos de audio

El usuario no puede asignar números de carpeta ni especificar secuencias de reproducción con esta unidad.

Ejemplo de una jerarquía

1 2

4 5 6

Nivel 1 Nivel 2 Nivel 3 Nivel 4

: carpeta

: archivo de audio comprimido 01 a 05: número de carpeta 1 a 6: secuencia de reproducción

Disco

La secuencia de selección de carpetas u otras operaciones pueden diferir, dependiendo del software de codificación o escritura.

Dispositivo de almacenamiento USB

La secuencia de reproducción es la misma que la secuencia grabada en el dispositivo de almacenamiento USB. Para especificar la secuencia de reproducción, se recomienda el siguiente método.

1 Cree el nombre del archivo incluyendo núme-

ros que especifiquen la secuencia de reproducción (p. ej., 001xxx.mp3 y 099yyy.mp3).

2 Coloque esos archivos en una carpeta. 3 Guarde la carpeta que contiene los archivos

en el dispositivo de almacenamiento USB.

Sin embargo, dependiendo del entorno del sistema, tal vez no pueda especificar la secuencia de reproducción. Para reproductores de audio portátiles USB, la secuencia es diferente y depende del reproductor.

Tabla de caracteres rusos

D: C D: C D: C D: C D: C

: А : Б : В : Г : Д

: Е, Ё : Ж : З : И, Й : К

: Л : М : Н : О : П

: Р : С : Т : У : Ф

: Х : Ц : Ч : Ш, Щ : Ъ

: Ы : Ь : Э : Ю : Я

D: Visualización C: Carácter

iTunes

Apple e iTunes son marcas comerciales de Apple Inc., registradas en los EE. UU. y otros países.

Apéndice

Español

Información adicional

Page 45

MP3

La venta de este producto sólo otorga una licencia para su uso privado, no comercial. No otorga ninguna licencia ni concede ningún derecho a utilizar este producto en transmisiones comerciales (es decir, lucrativas) en tiempo real (terrestres, vía satélite, por cable y/o por cualquier otro medio), transmisiones/ streaming por Internet, intranets y/u otras redes o en otros sistemas de distribución de contenido electrónico, como por ejemplo, aplicaciones de pago por escucha (pay-audio) o audio bajo demanda (audio-on-demand). Se necesita una licencia independiente para su uso comercial. Para obtener más información, visite http://www.mp3licensing.com.

WMA

Windows Media y el logotipo de Windows son marcas comerciales o marcas registradas de Microsoft Corporation en Estados Unidos y/o en otros países. Este producto incluye tecnología propiedad de Microsoft Corporation, y no se puede usar ni distribuir sin una licencia de Microsoft Licensing, Inc.

Especificaciones

Generales

Fuente de alimentación ........ 14,4 V CC (10,8 V a 15,1 V

permisible)

Sistema de derivación a tierra

..................................................... Tipo negativo

Consumo máximo de corriente

..................................................... 10,0 A

Dimensiones (An × Al × Pr):

DIN

Bastidor .................... 178 mm × 50 mm × 165

Cara anterior .......... 188 mm × 58 mm × 17 mm

Bastidor .................... 178 mm × 50 mm × 165

Cara anterior .......... 170 mm × 48 mm × 17 mm

Peso ............................................... 1,2 kg

Audio

Potencia de salida máxima

..................................................... 50 W × 4

Potencia de salida continua

..................................................... 22 W × 4 (50 a 15 000 Hz, 5

% THD, 4 W de carga,

ambos canales activados)

Impedancia de carga ............. 4 W (4 W a8W permisible)

Nivel de salida máxima del preamplificador (Pre-out)

..................................................... 2,0 V

Controles de tono:

Graves

Frecuencia .............. 100 Hz

Ganancia ................. ±12 dB

Medios

Frecuencia .............. 1 kHz

Ganancia ................. ±12 dB

Agudos

Frecuencia .............. 10 kHz

Ganancia ................. ±12 dB

Altavoz de subgraves (mono):

Frecuencia ........................ 50/63/80/100/125 Hz

Pendiente .......................... –18 dB/oct

Ganancia ........................... +6 dB a –24 dB

Fase ...................................... Normal/Inversa

Reproductor de CD

Sistema ........................................ Sistema de audio de discos

compactos

Discos utilizables .................... Disco compacto

Relación de señal a ruido .... 94 dB (1 kHz) (red IEC-A)

Número de canales ................ 2 (estéreo)

Apéndice

Información adicional

Formato de decodificación WMA

..................................................... Ver. 7, 7.1, 8, 9, 10, 11, 12

(audio 2 canales) (Windows Media Player)

Formato de decodificación MP3

..................................................... MPEG-1 & 2 Audio Layer 3

Formato de señal WAV ......... PCM lineal & MS ADPCM

(No comprimido)

USB

Especificación de la norma USB

..................................................... USB 2.0 velocidad máxima

Corriente máxima suministrada

..................................................... 500 mA

Clase USB ................................... MCS (Clase de almacena-

miento masivo)

Sistema de archivos ............... FAT12, FAT16, FAT32

Formato de decodificación WMA

..................................................... Ver. 7, 7.1, 8, 9, 10, 11, 12

(audio 2 canales)

(Windows Media Player) Formato de decodificación MP3

..................................................... MPEG-1 & 2 Audio Layer 3

Formato de señal WAV ......... PCM lineal & MS ADPCM

(No comprimido)

Sintonizador de FM

Gama de frecuencias ............ 87,5 MHz a 108,0 MHz

Sensibilidad utilizable ........... 9 dBf (0,8 µV/75 W, mono,

señal/ruido: 30 dB)

Relación de señal a ruido .... 72 dB (red IEC-A)

Sintonizador de MW

Gama de frecuencias ............ 531 kHz a 1 602 kHz

Sensibilidad utilizable ........... 25 µV (señal/ruido: 20 dB)

Relación de señal a ruido .... 62 dB (red IEC-A)

Sintonizador de LW

Gama de frecuencias ............ 153 kHz a 281 kHz

Sensibilidad utilizable ........... 28 µV (señal/ruido: 20 dB)

Relación de señal a ruido .... 62 dB (red IEC-A)

Nota

Las especificaciones y el diseño están sujetos a modificaciones sin previo aviso.

Apéndice

Español

Información adicional

Page 46

Vielen Dank, dass Sie sich für dieses PIONEER-Produkt entschieden haben.

Bitte lesen Sie diese Anleitung vor der Verwendung dieses Produkts zur Gewährleistung seiner ordnungsgemäßen Verwendung durch. Lesen und befolgen Sie dabei insbesondere die Hinweise WARNUNG und VORSICHT.

Bewahren Sie die Anleitung zur zukünftigen Bezugnahme sicher und griffbereit auf.

Mischen Sie dieses Produkt, wenn Sie es entsorgen wollen, nicht mit gewöhnlichen Haushaltsabfällen. Es gibt ein getrenntes Sammelsystem für gebrauchte elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet wird.

Privathaushalte in den Mitgliedstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Produkte kostenfrei bei speziell dafür eingerichteten Sammelstellen abgeben oder zu einem Fachhändler zurückbringen (sofern sie ein vergleichbares neues Produkt kaufen). In den Ländern, die hier nicht aufgeführt sind, wenden Sie sich hinsichtlich der zu beachtenden Entsorgungsweise bitte an die zuständige Gemeindeverwaltung. Auf diese Weise stellen Sie sicher, dass das zu entsorgende Produkt der erforderlichen Verarbeitung, Rückgewinnung und Wiederverwertung zugeführt wird, und verhindern damit potenziell negative Auswirkungen auf die Umwelt sowie Gesundheitsschäden.

Im Störungsfall

Sollte dieses Gerät nicht ordnungsgemäß funktionieren, dann wenden Sie sich an Ihren Händler oder an die nächstgelegene PIONEER-Kundendienststelle.

Zu diesem Gerät

Die Tuner-Frequenzen dieses Geräts sind für Westeuropa, Asien, den Mittleren Osten, Afrika und Ozeanien bestimmt. Der Gebrauch in anderen Gebieten kann zu mangelhaftem Empfang führen. Die RDS-Funktion (Radio-Datensystem) ist nur in Gebieten mit UKW-Sendern verfügbar, die RDS-Signale ausstrahlen.

Wichtig

Bitte tragen Sie die folgenden Informationen in das dafür vorgesehene Formular auf der Rückseite der Anleitung ein: — 14-stellige Seriennummer (an der Untersei-

te des Geräts angegeben)

— Kaufdatum (Datum der Quittung) — Stempel des Händlers

Diese Informationen dienen als Eigentumsnachweis. Im Fall eines Diebstahls teilen Sie der Polizei die 14-stellige Seriennummer und das Kaufdatum des Geräts mit. Bewahren Sie die Bedienungsanleitung an einem sicheren Ort auf.

Abschnitt

Bevor Sie beginnen

VORSICHT

Dieses Produkt ist ein Laserprodukt entsprechend dem Lasersicherheitsstandard Klasse 1 IEC 60825-1:2007 und verfügt über ein Lasermodul der Klasse 1M. Um eine fortwährende Sicherheit zu gewährleisten, dürfen keinerlei Abdeckungen entfernt und sich Zugang zum Inneren des Produkts verschafft werden. Beauftragen Sie bei allen Wartungsarbeiten qualifiziertes Personal.

LASER KLASSE 1

VORSICHT—WENN GEÖFFNET, HANDELT ES SICH UM UNSICHTBARE LASERSTRAHLUNG DER KLASSE 1M. SCHAUEN SIE NICHT MIT OPTISCHEN GERÄTEN HINEIN.

VORSICHT

! Dieses Gerät darf nicht mit Flüssigkeiten in

Kontakt kommen. Dies könnte einen Stromschlag verursachen. Darüber hinaus kann der Kontakt mit Flüssigkeit eine Beschädigung des Geräts, Rauchentwicklung und Überhitzung nach sich ziehen.

! Wählen Sie stets eine Lautstärke, bei der Sie

Umgebungsgeräusche noch deutlich wahrnehmen können.

! Setzen Sie dieses Gerät keiner Feuchtigkeit

aus.

! Beim Abtrennen oder Entladen der Batterie

werden sämtliche vorprogrammierten Speicher gelöscht.

Hinweis

Funktionseinstellungen werden selbst dann abgeschlossen, wenn das Menü vor dem Bestätigen geschlossen wird.

Demo-Modus

Wichtig

! Wird das rote Kabel (ACC) dieses Geräts nicht

an eine Klemme angeschlossen, die mit dem Ein-/Ausschaltbetrieb der Zündung gekoppelt ist, kann es zu einer Entleerung der Batterie kommen.

! Bitte beachten Sie, dass es zu einer Entlee-

rung der Fahrzeugbatterie kommen kann, wenn der Funktions-Demo-Modus nach dem Abstellen des Motors weiterläuft.

Der Demo-Modus wird automatisch gestartet, wenn das Gerät ausgeschaltet ist und die Zündung in die Position ACC oder ON gestellt wird. Der Demo-Modus wird durch das Ausschalten des Geräts nicht beendet. Zum Beenden des Demo-Modus rufen Sie die Funktion im Grundeinstellungsmenü auf. Wird der Demo-Modus ausgeführt, während sich die Zündung in der Position ACC befindet, kann es zu einer Entleerung der Batterie kommen.

Abschnitt

Deutsch

Bevor Sie beginnen

Page 47

Hauptgerät

24 5 63

78 a b c d9

Teil Teil

1 S (SRC/OFF) 8

(Zurück/Display/

Scrollen)

2 h (Auswurf) 9 a/b/c/d

(Liste) a TA /NEWS

MULTI-CONTROL (M.C.)

b 1 bis 6

5 Disc-Ladeschacht c

AUX-Eingang (3,5mm-Stereoanschluss)

6 USB-Anschluss d

Taste zum Entriegeln der Frontplatte

7 B (BAND/ESC)

VORSICHT

! Schließen Sie den USB-Audio-Player bzw. das

USB-Speichermedium über ein optionales USB-Kabel (CD-U50E) von Pioneer an, da durch einen Direktanschluss das Speichermedium aus dem Gerät ragen würde und eine Gefahr darstellen könnte.

! Verwenden Sie ausschließlich autorisierte Pro-

dukte.

Display-Anzeige

8 abc

Anzeige Status

Hauptanzeigebereich

! Tuner: Frequenzband und Fre-

quenz

! RDS: Programm-Service-

Name, PTY-Information und andere Textinformationen

! Eingebauter CD-Player und

USB-Gerät: verstrichene Wiedergabezeit und Textinformationen

2 c

Es ist eine übergeordnete Ordneroder Menüebene vorhanden.

3 d

Es ist eine untergeordnete Ordner- oder Menüebene vorhanden.

(Liste)

Die Listenfunktion wird verwendet.

(Künst-

ler)

Der Name des Disc-Interpreten (Titel-Künstlers) wird angezeigt.

(Disc)

Der Name der Disc (des Albums) wird angezeigt.

(Musik-

titel)

Der Musiktitel wird angezeigt. Mithilfe der Listenfunktion wurde eine abspielbare Audiodatei ausgewählt.

8 LOC

Die Lokal-Suchlaufabstimmung ist eingeschaltet.

(Verkehrsdurchsagen)

Die Verkehrsdurchsage ist aktiviert.

(Verkehrsfunk)

Es ist ein Sender, der Verkehrsfunk anbietet, abgestimmt.

(Wiederholwiedergabe)

Die Titel- oder Ordner-Wiederholwiedergabe ist eingeschaltet.

(Zufallsgesteuerte Wiedergabe)

Die zufallsgesteuerte Wiedergabe ist eingeschaltet.

(Sound Retriever)

Die akustische Aufbereitung komprimierter Medien ist eingeschaltet.

Abschnitt

Bedienung des Geräts

Grundlegende Bedienvorgänge

Wichtig

! Gehen Sie beim Abnehmen bzw. Anbringen

der Frontplatte sorgfältig vor.

! Vermeiden Sie, die Frontplatte übermäßigen

Stößen auszusetzen.

! Setzen Sie die Frontplatte weder direkter Son-

nenbestrahlung noch hohen Temperaturen aus.

! Entfernen Sie alle etwaigen angeschlossenen

Kabel und Geräte, bevor Sie die Frontplatte abnehmen, um eine Beschädigung des Geräts oder des Fahrzeuginneren zu vermeiden.

Entfernen der Frontplatte zum Schutz vor Diebstahl 1 Drücken Sie die Taste zum Entriegeln der Front-

platte.

2 Drücken Sie die Frontplatte nach oben und zie-

hen Sie sie in Ihre Richtung.

3 Bewahren Sie die abgenommene Frontplatte

stets in einer Schutzhülle wie zum Beispiel einem Etui auf.

Wiederanbringen der Frontplatte 1 Schieben Sie die Frontplatte nach links.

Achten Sie darauf, die Zapfen links am Hauptgerät in die Aussparungen an der Frontplatte einzuführen.

2 Drücken Sie dann gegen die rechte Seite der

Frontplatte, bis sie sicher einrastet. Sollten Sie die Frontplatte nicht erfolgreich am Hauptgerät anbringen können, stellen Sie sicher, dass sie korrekt vor dem Gerät positioniert ist. Wenden Sie keine Gewalt beim Anbringen der Frontplatte an, da diese oder das Hauptgerät sonst beschädigt werden könnten.

Einschalten des Geräts 1 Drücken Sie die Taste S (SRC/OFF), um das Gerät

einzuschalten.

Ausschalten des Geräts 1 Halten Sie die Taste S (SRC/OFF) gedrückt, bis

sich das Gerät ausschaltet.

Wählen einer Programmquelle 1 Drücken Sie S (SRC/OFF), um zwischen folgenden

Optionen umzuschalten:

TUNER (Tuner)—CD (Eingebauter CD-Player)— USB (USB-Player)—AUX (AUX)

Regeln der Lautstärke 1 Drehen Sie M.C., um die Lautstärke einzustellen.

Abschnitt

Deutsch

Bedienung des Geräts

Page 48

VORSICHT

Parken Sie Ihr Fahrzeug aus Sicherheitsgründen zum Abnehmen der Frontplatte.

Hinweis

Wenn das blau/weiße Kabel dieses Geräts an die Steuerklemme des Automatikantennenrelais des Kraftfahrzeugs angeschlossen wird, wird die Antenne ausgefahren, sobald das Gerät eingeschaltet wird. Zum Einfahren der Antenne schalten Sie die Programmquelle aus.

Identische Menübedienung für Funktionseinstellungen/ Audio-Einstellungen/ Grundeinstellungen/Listen

Zurückschalten zum vorherigen Display Zurückschalten zur vorhergehenden Liste (bzw. zum übergeordneten Ordner) 1 Drücken Sie

Zurückschalten zum Hauptmenü Zurückschalten zur obersten Liste 1 Halten Sie

gedrückt.

Zurückschalten zur normalen Anzeige Abbrechen des Grundeinstellungsmenüs 1 Drücken Sie B (BAND/ESC).

Zurückschalten auf die normale Anzeige aus der Liste heraus 1 Drücken Sie B (BAND/ESC).

Tuner

Grundlegende Bedienvorgänge

Wahl eines Bands (Wellenbereich) 1 Drücken Sie B (BAND/ESC), bis das gewünschte

Frequenzband angezeigt wird (F1, F2, F3 für UKW bzw. MW/LW).

Manuelle (schrittweise) Abstimmung 1 Drücken Sie c oder d.

Suchlauf 1 Drücken und halten Sie c oder d gedrückt und

lassen Sie die Taste dann wieder los. Durch kurzes Drücken von c oder d kann die Suchlaufabstimmung aufgehoben werden. Durch Drücken und Gedrückthalten von c oder d können Sender übersprungen wer den. Die Suchlaufabstimmung beginnt, sobald c bzw. d losgelassen wird.

Hinweis

Der Alternativfrequenz-Suchlauf (AF) dieses Geräts kann ein- und ausgeschaltet werden. Für den normalen Abstimmbetrieb sollte AF ausgeschaltet sein (siehe Seite 100).

Speichern und Abrufen von Radiostationen für jedes Band

Verwendung der Stationstasten

1 Zum Speichern eines abgestimmten Senders drücken Sie eine der Stationstasten (1 bis 6) und halten diese gedrückt, bis die Stationsnummer nicht mehr blinkt.

2 Drücken Sie eine der Stationstasten (1 bis 6), um den gewünschten Sender auszuwählen.

# Sie können die gespeicherten Radiosender auch durch Drücken von a oder b während der Frequenzanzeige abrufen.

Umschalten der RDS-Anzeige

Das Radio-Datensystem (RDS) stellt digitale Informationen bereit, die die Suche nach bestimmten Radiosendern erleichtern.

Abschnitt

Bedienung des Geräts

% Drücken Sie .

Programm-Service-Name—PTY-Information— Frequenz

# Die PTY-Information und die Frequenz werden acht Sekunden lang auf dem Display angezeigt.

PTY-Liste

NEWS/INFO NEWS (Nachrichten), AFFAIRS (Tagesereignisse),

INFO (Informationen), SPORT (Sport), WEATHER (Wetter), FINANCE (Finanzen)

POPULAR

POP MUS (Popmusik), ROCK MUS (Rockmusik), EASY MUS (Leichte Hörmusik), OTH MUS (Andere Musik), JAZZ (Jazz), COUNTRY (Countrymusik), NAT MUS (Landesmusik), OLDIES (Oldies), FOLK MUS

(Volksmusik)

CLASSICS

L. CLASS (Leichte klassische Musik), CLASSIC (Klas-

sische Musik)

OTHERS

EDUCATE (Bildung), DRAMA (Drama), CULTURE

(Kultur), SCIENCE (Wissenschaft), VARIED (Gemischtes), CHILDREN (Kinderprogramme), SOCIAL (Soziales), RELIGION (Religion), PHONE IN (Telefongesprächsprogramme), TOURING (Reise), LEISURE (Freizeit), DOCUMENT (Dokumentarsendungen)

Erweiterte Bedienvorgänge mit speziellen Tasten

Empfang von Verkehrsdurchsagen Unabhängig von der Programmquelle, die Sie anhören, können Sie mittels der Option TA (Verkehrsdurchsagebereitschaft) automatisch Verkehrsdurchsagen empfangen. 1 Stimmen Sie eine TP-Station oder verknüpfte Ver-

kehrsfunk-Programmkette ab.

2 Drücken Sie die Taste TA/NEWS, um die Ver-

kehrsdurchsagen ein- oder auszuschalten.

3 Mit M.C. können Sie die Lautstärke einer Ver-

kehrsdurchsage anpassen. Die neu eingestellte Lautstärke wi rd gespeichert und für alle nachfolgenden Verkehrsmeldungen abgerufen.

4 Drücken Sie während des Empfangs einer Ver-

kehrsmeldung die Taste TA /NEWS, um diese abzubrechen. Der Tuner schaltet auf die ursprüngliche Programmquelle zurück, bleibt jedoch auf Bereitschaft geschaltet, bis TA/NEWS erneut gedrückt wird.

Empfang von Nachrichtenunterbrechungen Wenn ein Nachrichtenprogramm von einem PTYCode-Nachrichtensender ausgestrahlt wird, schaltet das Gerät automatisch auf den Nachrichtensender um. Am Ende des Nachrichtenprogramms wird der Empfang des vorherigen Programms fortgesetzt. 1 Drücken und halten Sie die Taste TA /NEWS ge-

drückt, um die Nachrichtenunterbrechung zu aktivieren bzw. deaktivieren. Der Empfang eines Nachrichtenprogramms kann durch Drücken von TA/NEWS abgestellt werden.

Funktionseinstellungen

1 Drücken Sie M.C., um das Hauptmenü anzuzeigen.

2 Drehen Sie M.C., um die Menüoption zu wechseln, und drücken Sie den Knopf, um FUNCTION zu wählen.

3 Drehen Sie M.C., um die gewünschte Funktion zu wählen.

Gehen Sie nach der Funktionswahl wie folgt vor, um die Funktion einzustellen.

# Wenn das MW/LW-Band gewählt ist, stehen nur BSM oder LOCAL zur Verfügung.

Abschnitt

Deutsch

Bedienung des Geräts

Page 49

BSM (Best-Sender-Memory)

BSM (Best-Sender-Memory) speichert die sechs stärksten Sender automatisch in der Reihenfolge ihrer Signalstärke. 1 Drücken Sie M.C., um BSM einzuschalten.

Zum Abbrechen des Speichervorgangs drücken Sie M.C. erneut.

REGION (Regional)

Bei Verwendung des Alternativfrequenz-Suchlaufs beschränkt die Regionalfunktion die Auswahl auf Sender, die regionale Programme ausstrahlen. 1 Drücken Sie M.C., um die Regionalfunktion ein-

oder auszuschalten.

LOCAL (Lokal-Suchlaufabstimmung)

Mit der Lokal-Suchlaufabstimmung wird nur nach Stationen mit ausreichender Signalstärke für einen guten Empfang gesucht. 1 Drücken Sie M.C., um den Einstellmodus aufzuru-

fen.

2 Drehen Sie M.C., um die gewünschte Einstellung

zu wählen. UKW: OFF—LEVEL 1—LEVEL 2—LEVEL 3—

LEVEL 4

MW/LW: OFF—LEVEL 1—LEVEL 2 Bei Auswahl der höchsten Stufe werden nur die stärksten Sender empfangen, während bei Auswahl der niedrigeren Stufen schwächere Sender zugelassen werden.

3 Drücken Sie M.C., um die Auswahl zu bestätigen.

PTY SEARCH (Programmtyp-Wahl)

Sie können einen Sender anhand eines Programmtyps (PTY) abstimmen. 1 Drücken Sie M.C., um den Einstellmodus aufzuru-

fen.

2 Drehen Sie M.C., um die gewünschte Einstellung

zu wählen.

NEWS/INFO—POPULAR—CLASSICS—OTHERS

3 Drücken Sie M.C., um die Suche zu starten.

Das Gerät sucht nach einem Sender, der ein Programm des gewählten Typs ausstrahlt. Wenn ein Sender gefunden wurde, wird sein Programm-Service-Name angezeigt. Die PTY-Informationen (Programmtyp-Kenncode) sind im folgenden Abschnitt aufgelistet. Siehe Seite 95. Das Programm mancher Sender kann vom übertragenen Programmtyp (PTY) abweichen. Wird kein Sender gefunden, der ein Programm des gewählten Typs ausstrahlt, erscheint zwei Sekunden lang NOT FOUND und der Tuner schaltet auf den ursprünglichen Sender zurück.

TA (Verkehrsdurchsagebereitschaft)

1 Drücken Sie M.C., um die Verkehrsdurchsageber-

eitschaft ein- oder auszuschalten.

AF (Alternativfrequenz-Suchlauf)

1 Drücken Sie M.C., um AF ein- oder auszuschal-

ten.

NEWS (Nachrichtenunterbrechung)

1 Drücken Sie M.C., um die Nachrichtenfunktion

ein- oder auszuschalten.

CD/CD-R/CD-RW-Discs und USB-Speichermedien

Grundlegende Bedienvorgänge

Wiedergabe einer CD/CD-R/CD-RW-Disc 1 Legen Sie die Disc mit der Etikettenseite nach

oben in den Ladeschacht.

Auswerfen einer CD/CD-R/CD-RW-Disc 1 Drücken Sie h.

Abschnitt

Bedienung des Geräts

Wiedergabe der Musiktite l auf einem USB-Speichermedium 1 Öffnen Sie die Abdeckung des USB-Steckers und

schließen Sie das USB-Speichermedium mit einem USB-Kabel an.

Stoppen der Wiedergabe von Dateien auf einem USB-Speichermedium 1 Sie können das USB-Speichermedium jederzeit

vom Gerät trennen.

Wählen eines Ordners 1 Drücken Sie a oder b.

Wahl eines Titels 1 Drücken Sie c oder d.

Schnellvorlauf bzw. -rücklauf 1 Drücken und halten Sie c oder d gedrückt. ! Bei der Wiedergabe von Dateien im komprimier-

ten Audio-Format wird beim schnellen Vor- und Rücklauf kein Ton ausgegeben.

Rückkehr zum Stammordner 1 Drücken und halten Sie B (BAND/ESC) gedrückt.

Umschalten zwischen dem komprimierten Audioformat und CD-DA 1 Drücken Sie B (BAND/ESC).

Hinweis

Trennen Sie USB-Speichermedien vom Gerät, wenn sie nicht verwendet werden.

Anzeigen von Textinformationen

Wählen der gewünschten Textinformationen 1 Drücken Sie

Textinformationen nach links verschieben 1 Halten Sie

gedrückt.

Hinweise

! Abhängig vom Mediadateityp bzw. der für das

Schreiben der MP3-Dateien auf eine Disc verwendeten Version von iTunes werden die mit den Audiodateien gespeicherten Textinformationen ggf. nicht richtig angezeigt.

! Welche Textinformationen geändert werden

können, hängt vom Medium ab.

Auswählen und Wiedergeben von Dateien bzw. Titeln der Namensliste

1 Drücken Sie , um in den Datei- bzw. Titellistenmodus umzuschalten.

2 Verwenden Sie M.C., um den Namen der gewünschten Datei (bzw. des gewünschten Ordners) zu wählen.

Ändern des Datei- oder Ordnernamens 1 Drehen Sie M.C.

Wiedergabe 1 Drücken Sie nach Auswahl der Datei oder des Ti-

tels M.C.

Anzeigen einer Liste der Dateien (oder Ordner) im gewählten Ordner 1 Drücken Sie nach Auswahl eines Ordners M.C.

Abspielen eines Musiktitels im ausgewählten Ordner 1 Drücken Sie nach Auswahl des Ordners M.C.

und halten Sie die Taste gedrückt.

Erweiterte Bedienvorgänge mit speziellen Tasten

Wählen eines Wiederholbereichs 1 Drücken Sie 6/

, um zwischen folgenden Optio-

nen umzuschalten:

CD/CD-R/CD-RW-Discs

! DISC – Wiederholung aller Titel ! TRACK – Wiederholung der momentanen

Datei

! FOLDER – Wiederholung des momentanen

Ordners

USB-Audio-Player/USB-Speichergerät

! ALL – Wiederholung aller Dateien ! TRACK – Wiederholung der momentanen

Datei

! FOLDER – Wiederholung des momentanen

Ordners

Abspielen von Titeln in zufälliger Reihenfolge 1 Drücken Sie 5/

, um die zufallsgesteuerte Wiedergabe ein- oder auszuschalten. Die Titel innerhalb des gewählten Wiederholbereichs werden in einer zufälligen Reihenfolge gespielt.

Abschnitt

Deutsch

Bedienung des Geräts

Page 50

Pausieren der Wiedergabe 1 Drücken Sie 2/PAUSE, um die Wiedergabe zu

stoppen oder fortzusetzen.

Verbessern der komprimierten Audiodaten und Wiederherstellen eines reichen Klangbilds (Sound Retriever) 1 Drücken Sie 1/S.Rtrv, um zwischen folgenden

Optionen umzuschalten:

OFF (Aus)—1—2 1 wirkt bei einem niedrigen und 2 bei einem

hohen Kompressionsfaktor.

Funktionseinstellungen

1 Drücken Sie M.C., um das Hauptmenü anzuzeigen.

2 Drehen Sie M.C., um die Menüoption zu wechseln, und drücken Sie den Knopf, um FUNCTION zu wählen.

3 Drehen Sie M.C., um die gewünschte Funktion zu wählen.

Gehen Sie nach der Funktionswahl wie folgt vor, um die Funktion einzustellen.

REPEAT (Wiederholwiedergabe)

1 Drücken Sie M.C., um den Einstellmodus aufzuru-

fen.

2 Drehen Sie M.C., um einen Wiederholbereich

auszuwählen. Detaillierte Informationen hierzu finden Sie unter Wählen eines Wiederholbereichs auf Seite 97.

3 Drücken Sie M.C., um die Auswahl zu bestätigen.

RANDOM (Zufallsgesteuerte Wiedergabe)

1 Drücken Sie M.C., um die zufallsgesteuerte Wie-

dergabe ein- oder auszuschalten.

PAUSE (Pause)

1 Drücken Sie M.C., um die Wiedergabe zu pausie-

ren oder fortzusetzen.

S.RTRV (Sound Retriever)

Verbessert komprimierte Audiodaten und stellt ein reiches Klangbild wieder her. 1 Drücken Sie M.C., um den Einstellmodus aufzuru-

fen.

2 Drehen Sie M.C., um die gewünschte Einstellung

zu wählen. Detaillierte Informationen hierzu finden Sie unter

Verbessern der komprimierten Audiodaten und Wiederherstellen eines reichen Klangbilds (Sound Retriever) auf Seite 98.

3 Drücken Sie M.C., um die Auswahl zu bestätigen.

Audio-Einstellungen

1 Drücken Sie M.C., um das Hauptmenü anzuzeigen.

2 Drehen Sie M.C., um die Menüoption zu wechseln, und drücken Sie den Knopf, um AUDIO zu wählen.

3 Drehen Sie M.C., um die gewünschte Audio-Funktion zu wählen.

Nehmen Sie nach der Funktionswahl die folgenden detaillierten Audio-Einstellungen vor.

FAD/BAL (Überblend-/Balance-Einstellung)

1 Drücken Sie M.C., um den Einstellmodus aufzuru-

fen.

2 Drücken Sie M.C., um zwischen Überblendung

(vorn/hinten) und Balance (links/rechts) umzuschalten.

3 Drehen Sie M.C., um die Lautsprecherbalance

einzustellen.

! Wenn für die Heck- und die Cinch-Ausgangsein-

stellungen SW gewählt wurde, ist die Anpassung der Front-/Heck-Lautsprecherbalance nicht möglich. Siehe SW CONTROL (Heckausgangs- und Subwoofer-Einstellung) auf Seite 100.

EQUALIZER (Equalizer-Abruf)

1 Drücken Sie M.C., um den Einstellmodus aufzuru-

fen.

2 Drehen Sie M.C., um einen Equalizer zu wählen.

DYNAMIC—VOCAL—NATURAL—CUSTOM— FLAT—POWERFUL

3 Drücken Sie M.C., um die Auswahl zu bestätigen.

Abschnitt

Bedienung des Geräts

TONE CTRL (Balance-Einstellung)

! Individuell angepasste Equalizer-Kurven werden

unter CUSTOM gespeichert.

1 Drücken Sie M.C., um den Einstellmodus aufzuru-

fen.

2 Drücken Sie M.C.,umBASS (Bass)/MID (Mittlere

Töne)/TREBLE (Hochton) zu wählen.

3 Drehen Sie M.C., um den Pegel einzustellen.

Einstellbereich: +6 bis -6

LOUDNESS (Loudness)

Die Loudness-Funktion kompensiert die verminderte Wahrnehmung von niedrigen und hohen Frequenzen bei geringer Lautstärke. 1 Drücken Sie M.C., um den Einstellmodus aufzuru-

fen.

2 Drehen Sie M.C., um die gewünschte Einstellung

zu wählen. OFF (Aus)—LOW (Niedrig)—HIGH (Hoch)

3 Drücken Sie M.C., um die Auswahl zu bestätigen.

SUBWOOFER1 (Subwoofer Ein/Aus)

Dieses Gerät ist mit einem Subwoofer-Ausgang ausgestattet, der ein- und ausgeschaltet werden kann. 1 Drücken Sie M.C., um den Einstellmodus aufzuru-

fen.

2 Drehen Sie M.C., um die gewünschte Einstellung

zu wählen. NORMAL (Normalphase)—REVERSE (Gegenphase)—OFF (Subwoofer aus)

3 Drücken Sie M.C., um die Auswahl zu bestätigen.

SUBWOOFER2 (Subwoofer-Einstellungen)

Die Trennfrequenz und der Ausgangspegel können eingestellt werden, wenn der Subwoofer-Ausgang eingeschaltet ist. Vom Subwoofer werden nur solche Frequenzen ausgegeben, die unter dem gewählten Bereich liegen. 1 Drücken Sie M.C., um den Einstellmodus aufzuru-

fen.

2 Drücken Sie M.C., um zwischen Trennfrequenz

und dem Ausgangspegel des Subwoofers umzuschalten. Trennfrequenz (Die Trennfrequenzanzeige blinkt.) —Ausgangspegel (Die Ausgangspegelanzeige blinkt.)

3 Drehen Sie M.C., um die gewünschte Einstellung

zu wählen. Trennfrequenz: 50HZ—63HZ—80HZ—100HZ—

125HZ Ausgangspegel: -24 bis +6

SLA (Programmquellen-Pegeleinstellung)

Mit der Option SLA (Programmquellen-Pegeleinstellung) kann der Lautstärkepegel jeder Programmquelle eingestellt werden, um plötzliche Lautstärkeänderungen beim Umschalten von Programmquellen zu vermeiden. ! Die Einstellungen basieren auf der UKW-Lautstär-

ke, die unverändert bleibt.

! Der MW/LW-Lautstärkepegel kann ebenfalls mit

dieser Funktion eingestellt werden.

! Bei der Wahl von UKW als Programmquelle kann

nicht auf SLA geschaltet werden.

1 Drücken Sie M.C., um den Einstellmodus aufzuru-

fen.

2 Drehen Sie M.C., um die Lautstärke für die Pro-

grammquelle einzustellen. Einstellbereich: +4 bis –4

3 Drücken Sie M.C., um die Auswahl zu bestätigen.

Grundeinstellungen

Wichtig

PW SAVE (Energiesparmodus) wird deaktiviert, wenn die Fahrzeugbatterie abgeklemmt wird und muss neu aktiviert werden, sobald die Batterie wieder angeschlossen wird. Wenn PW SAVE (Energiesparmodus) deaktiviert ist, kann das Gerät je nach Anschlussart Batterieleistung in Anspruch nehmen, sollte der Zündschalter des Fahrzeugs über keine ACC-Position (Zubehörposition) verfügen.

1 Halten Sie die Taste S (SRC/OFF) gedrückt, bis sich das Gerät ausschaltet.

2 Bringen Sie das Funktionsmenü zur Anzeige.

# (DEH-2300UB, DEH-2300UBB und DEH2320UB)

Drücken und halten Sie S (SRC/OFF) gedrückt, bis der Funktionsname im Display erscheint.

# (DEH-2310UB)

Drücken und halten Sie M.C. gedrückt, bis der Funktionsname im Display erscheint.

Abschnitt

Deutsch

Bedienung des Geräts

Page 51

3 Drehen Sie M.C., um die Grundeinstellung zu wählen.

Nehmen Sie nach der Funktionswahl die folgenden detaillierten Grundeinstellungen vor.

CLOCK SET (Einstellen der Uhrzeit)

Nur für DEH-2310UB. 1 Drücken Sie M.C., um den Einstellmodus aufzuru-

fen.

2 Drücken Sie M.C., um den Teil der Zeitanzeige zu

wählen, der eingestellt werden soll. Stunden—Minuten

3 Drehen Sie M.C., um die Uhrzeit einzustellen.

CLOCK (Zeitanzeige)

Nur für DEH-2310UB. Sie können die Anzeige der Uhrzeit im Display einoder ausschalten. Bei der Durchführung anderer Arbeitsschritte wird die Uhrzeit vorübergehend ausgeblendet, nach 25 Sekunden erscheint die Zeitanzeige jedoch wieder im Display. 1 Drücken Sie M.C., um die Zeitanzeige im Display

ein- oder auszuschalten.

FM STEP (UKW-Kanalraster)

Bei der Suchlaufabstimmung wird normalerweise das 50-kHz-UKW-Kanalraster verwendet. Wenn der Alternativfrequenzsuchlauf (AF) oder die Verkehrsmeldungen (TA) eingeschaltet sind, ändert sich das Kanalraster automatisch zu 100 kHz. Es kann jedoch vorteilhaft sein, das Kanalraster für den Alternativfrequenzsuchlauf auf 50 kHz einzustellen. ! Bei der manuellen Abstimmung bleibt das Kanal-

raster auf 50 kHz eingestellt.

1 Drücken Sie M.C., um den Einstellmodus aufzuru-

fen.

2 Drehen Sie M.C., um die UKW-Kanalraster-Funk-

tion zu wählen. 50 KHZ (50 kHz)—100 KHZ (100 kHz)

3 Drücken Sie M.C., um die Auswahl zu bestätigen.

AUTO-PI (Automatische PI-Suche)

Das Gerät kann selbst bei einem Stationsabruf automatisch nach einer anderen Station mit derselben Programmierung suchen. 1 Drücken Sie M.C., um den Auto-PI-Suchlauf ein-

oder auszuschalten.

AUX (Zusatzeingang)

Aktivieren Sie diese Einstellung, wenn ein zusätzliches, mit diesem Gerät verbundenes Gerät verwendet wird. 1 Drücken Sie M.C.,umAUX ein- oder auszuschal-

ten.

USB (Plug and Play)

Mit dieser Einstellung können Sie Ihre Quelle automatisch auf USB umschalten. 1 Drücken Sie M.C., um die „Plug-and-play“-Funk-

tion ein- oder auszuschalten. ON – Wenn ein USB-Speichermedium ange- schlossen wurde, ändert sich je nach Gerätetyp die Quelle beim Einschalten des Motors automatisch zu USB. Wenn Sie das USB-Speichermedium abziehen, wird diese Quelle ausgeschaltet. OFF – Ist ein USB-Speichermedium angeschlos- sen, schaltet die Quelle nicht automatisch auf USB um. Ändern Sie in diesem Fall die Quelle manuell zu USB .

ILLUMI (Wahl der Beleuchtungsfarbe)

Nur für DEH-2310UB. 1 Drücken Sie M.C., um den Einstellmodus aufzuru-

fen.

2 Drehen Sie M.C., um die gewünschte Einstellung

zu wählen. RED (rot)—GREEN (grün)

3 Drücken Sie M.C., um die Auswahl zu bestätigen.

SW CONTROL (Heckausgangs- und Subwoofer-Ein-

stellung)

100

Abschnitt

Bedienung des Geräts

Der Hecklautsprecher-Leitungsausgang und CinchAusgang können als Vollbereichslautsprecher- oder Subwoofer-Verbindung verwendet werden. Wenn Sie REAR-SP :SW wählen, kann eine Hecklautsprecherzuleitung direkt ohne Verwendung eines zusätzlichen Verstärkers an einen Subwoofer angeschlossen werden. Werkseitig wurde die Option REAR-SP für den Anschluss von Vollbereichslautsprechern (FUL) eingestellt. 1 Drücken Sie M.C., um den Einstellmodus aufzuru-

fen.

2 Drehen Sie M.C., um die Ausgabe zu wechseln,

und drücken Sie darauf, um die Ausgabe zu wählen.

REAR-SP—PREOUT

3 Drehen Sie M.C., um die Einstellungen zu än-

dern.

REAR-SP: FUL—SW PREOUT: SW—REA

! Auch wenn diese Einstellung geändert wird,

erfolgt keine Ausgabe, solange der Subwoofer-Ausgang nicht eingeschaltet wird (siehe SUBWOOFER1 (Subwoofer Ein/Aus) auf Seite

99).

! Bei einer Änderung dieser Einstellung wird

der Subwoofer-Ausgang im Audio-Menü wieder auf die werkseitigen Voreinstellungen zurückgesetzt.

DEMO (Demo-Anzeige-Einstellung)

1 Drücken Sie M.C., um das Demo-Display ein-

oder auszuschalten.

SCROLL (Textdurchlauf-Einstellung)

Wenn die Nonstop-Scrolling-Funktion „Ever Scroll“ eingeschaltet wurde, durchlaufen die aufgezeichneten Textinformationen das Display kontinuierlich immer wieder von Neuem. Bei ausgeschalteter Funktion laufen die Informationen nur ein einziges Mal durch das Display. 1 Drücken Sie M.C., um das Nonstop-Scrollen ein-

bzw. auszuschalten.

TITLE (Spracheinstellung)

Das Gerät kann Textinformationen komprimierter Audiodateien auch dann anzeigen, wenn sie entweder in einer europäischen Sprache oder in Russisch aufgezeichnet wurden. ! Falls die für die Aufzeichnung verwendete Spra-

che und die gewählte Spracheinstellung nicht übereinstimmen, werden die Textinformationen ggf. nicht richtig angezeigt.

! Bestimmte Zeichen werden ggf. nicht ordnungs-

gemäß angezeigt.

1 Drücken Sie M.C., um den Einstellmodus aufzuru-

fen.

2 Drehen Sie M.C., um die gewünschte Einstellung

zu wählen. EUROPEAN (Europäische Sprache)—RUSSIAN (Russisch)

3 Drücken Sie M.C., um die Auswahl zu bestätigen.

PW SAVE (Energiesparmodus)

Nur für DEH-2300UB, DEH-2300UBB und DEH2320UB.

Wenn Sie diese Funktion einschalten, reduzieren Sie den Verbrauch von Batterieleistung. ! Bei aktiviertem Energiesparmodus kann nur die

Programmquelle eingeschaltet werden.

1 Drücken Sie M.C., um den Energiesparmodus

ein- oder auszuschalten.

Verwendung der AUXProgrammquelle

1 Verbinden Sie den Stereo-Mini-Klinkenstecker mit dem AUX-Eingang.

2 Drücken Sie die Taste S (SRC/OFF), um AUX als Programmquelle zu wählen.

Hinweis

AUX kann nur gewählt werden, wenn die AUXEinstellung eingeschaltet ist. Für weitere Einzelheiten siehe AUX (Zusatzeingang) auf Seite

100.

Abschalten des Tons

Nur für DEH-2300UB, DEH-2300UBB und DEH2320UB.

101

Abschnitt

Deutsch

Bedienung des Geräts

Page 52

Die Tonausgabe wird automatisch stummgeschaltet, wenn: ! mit einem an dieses Gerät angeschlosse-

nen Mobiltelefon ein Anruf empfangen oder getätigt wird.

! von einem an dieses Gerät angeschlosse-

nen Pioneer-Navigationsgerät Sprachan-

weisungen ausgegeben werden. Der Ton wird abgeschaltet, im Display erscheint MUTE und sämtliche Audio-Einstellungen, mit Ausnahme der Lautstärkeregelung, sind blockiert. Der Betrieb kehrt in den Normalzustand zurück, sobald die Telefonverbindung oder die Sprachführung beendet wird.

102

Abschnitt

Bedienung des Geräts

Anschlüsse

Wichtig

! Bei der Installation des Geräts in einem Kraft-

fahrzeug, das am Zündschalter keine Position ACC aufweist, kann es je nach Anschlusstyp zu einer Entleerung der Fahrzeugbatterie kommen, wenn das rote Kabel nicht mit dem Anschluss verbunden wurde, der für die Erkennung des Zündschlüsselbetriebs verantwortlich ist.

Zündung mit Position ACC

Zündung ohne Position ACC

! Der Einsatz dieses Geräts in einer anderen als

der nachstehend angegebenen Betriebsumgebung kann einen Brand auslösen oder eine Funktionsstörung zur Folge haben: — Kraftfahrzeuge mit 12-Volt-Batterie und ne-

gativer Erdung.

— Lautsprecher mit 50 W (Ausgabe) und

4 Ohm bis 8 Ohm (Impedanz).

! Um Kurzschluss, Überhitzung oder Funktions-

störungen zu vermeiden, halten Sie sich stets an die nachstehend aufgeführten Anweisungen: — Trennen Sie die Verbindung zur negativen

Anschlussklemme der Fahrzeugbatterie, bevor Sie das Gerät installieren.

— Sichern Sie die Kabel mit Kabelklemmen

oder Klebeband. Zum Schutz der Verkabelung sollten die Kabel an allen Stellen, an denen sie mit Metallteilen in Berührung kommen, mit Isolierband umwickelt werden.

— Bringen Sie die Kabel in sicherer Entfer-

nung von beweglichen Fahrzeugkomponenten, wie z. B. Schalthebel und Sitzschienen, an.

— Bringen Sie die Kabel in größtmöglicher

Entfernung von Stellen an, die sich erhitzen, wie z. B. der Heizungsöffnung.

— Führen Sie das gelbe Batteriekabel nicht

durch ein Loch in den Motorraum, um die Verbindung mit der Fahrzeugbatterie herzustellen.

— Kleben Sie freie Kabelanschlüsse mit Iso-

lierband ab.

— Kürzen Sie die Kabel nicht. — Entfernen Sie niemals die Isolierung des

Stromkabels dieses Geräts, um die Stromzufuhr mit einem anderen Gerät zu teilen. Dadurch wird die Stromversorgungsleistung des Kabels beeinträchtigt.

— Verwenden Sie eine Sicherung, die den

vorgegebenen Leistungsmerkmalen entspricht.

— Verdrahten Sie das negative Lautsprecher-

kabel niemals direkt mit der Erde.

— Gruppieren Sie niemals die negativen

Kabel mehrerer Lautsprecher.

! Wenn dieses Gerät eingeschaltet wird, liegen

Steuersignale am blau/weißen Kabel an. Verbinden Sie dieses Kabel mit der Systemfernbedienung eines externen Leistungsverstärkers oder der Steuerklemme des Automatikantennenrelais des Kraftfahrzeugs (max. 300 mA, 12 V Gleichspannung). Wenn das Fahrzeug mit einer in die Heckscheibe integrierten Radioantenne ausgestattet ist, verbinden Sie das Kabel mit der Versorgungsklemme des Antennenboosters.

! Verbinden Sie das blau/weiße Kabel niemals

mit der Leistungsklemme des externen Leistungsverstärkers. Darüber hinaus darf das Kabel keinesfalls mit der Leistungsklemme der Fahrzeugantenne verbunden werden. Andernfalls kann es zu einer Entleerung oder Funktionsstörung der Fahrzeugbatterie kommen.

! Das schwarze Kabel gewährleistet die Erdung.

Dieses Kabel wie auch die Erdungskabel anderer Produkte (insbesondere von Hochstromprodukten wie Leistungsverstärker) müssen separat verdrahtet werden. Anderenfalls kann es zu einem Brand oder einer Funktionsstörung kommen, wenn sich die Kabel versehentlich lösen.

103

Abschnitt

Deutsch

Installation

Page 53

dieses Gerät

4 5

1 Netzkabelzugang 2 Heck- oder Subwooferausgang 3 Antenneneingang 4 Sicherung (10 A) 5 Eingang der festverdrahteten Fernbedienung

Nur für DEH-2300UB, DEH-2300UBB und DEH-

2320UB.

Es besteht die Möglichkeit, einen (separat er-

hältlichen) festverdrahteten Fernbedienungs-

adapter anzuschließen.

Netzkabel

556

1 Zum Netzzugang 2 Je nach Fahrzeugtyp können die Funktionen

3 und 5 variieren. Stellen Sie in diesem Fall

sicher, dass der Anschluss von 4 nach 5

und 6 nach 3 erfolgt. 3 Gelb

Reserveversorgung (oder Zubehör)

4 Gelb

An die Klemme der konstanten 12 V-Spannungsversorgung anschließen.

5 Rot

Zubehör (oder Reserveversorgung)

6 Rot

Verbindung mit der Klemme der zündungsgesteuerten Spannungsversorgung (12 V Gleichspannung).

7 Verbinden Sie jeweils Anschlüsse derselben

Farbe miteinander.

8 Schwarz (Fahrgestell-Erdung) 9 Blau/Weiß

Die Pin-Position des ISO-Anschlusses variiert je nach Fahrzeugtyp. Wird Pin 5 zur Steuerung der Antenne verwendet, verbinden Sie 9 und b. Verbinden Sie in jedem anderen Fahrzeugtyp niemals 9 und b.

a Blau/Weiß

Verbindung mit der Systemsteuerungsklemme des Leistungsverstärkers (max. 300 mA, 12 V Gleichspannung)

b Blau/Weiß

Verbindung mit der Steuerungsklemme des Automatikantennenrelais (max. 300 mA 12 V Gleichspannung).

c Gelb/Schwarz

Nur für DEH-2300UB, DEH-2300UBB und DEH2320UB.

Wenn Sie ein Gerät mit Stummschaltfunktion verwenden, verbinden Sie diesen Draht mit dem Draht der Audio-Stummschaltung dieses Geräts. Andernfalls sollte der Draht der AudioStummschaltung (Mute) frei bleiben.

d Lautsprecherkabel

Weiß: Vorn links + Weiß/Schwarz: Vorn links * Grau: Vorn rechts + Grau/Schwarz: Vorn rechts * Grün: Hinten links + oder Subwoofer + Grün/Schwarz: Hinten links * oder Subwoofer * Violett: Hinten rechts + oder Subwoofer + Violett/Schwarz: Hinten rechts * oder Subwoofer *

104

Abschnitt

Installation

e ISO-Anschluss

Bei manchen Fahrzeugtypen kann der ISO-Anschluss zweigeteilt sein. Stellen Sie in diesem Fall sicher, dass zu beiden Anschlüssen Verbindungen hergestellt werden.

Hinweise

! Ändern Sie die Grundeinstellungen dieses Ge-

räts. Siehe SW CONTROL (Heckausgangs- und Subwoofer-Einstellung) auf Seite 100. Die Subwoofer-Ausgabe dieses Geräts erfolgt in Mono.

! Bei Verwendung eines 70-W-Subwoofers (2 Ω)

muss sichergestellt werden, dass der Subwoofer am violetten und violett/schwarzen-Anschluss dieses Geräts angeschlossen wird. Schließen Sie nichts an den grünen und grün/ schwarzen-Anschluss an.

Leistungsverstärker (separat erhältlich)

Führen Sie diese Verkabelungen beim Gebrauch eines optionalen Verstärkers durch.





1 Systemfernbedienung

Verbindung mit blau/weißem Kabel.

2 Leistungsverstärker (separat erhältlich) 3 Verbindung mit dem Cinch-Kabel (separat er-

hältlich)

4 Zum Heck- oder Subwooferausgang 5 Hecklautsprecher oder Subwoofer

Installation

Wichtig

! Überprüfen Sie vor der endgültigen Installa-

tion alle Anschlüsse und Systeme.

! Die Verwendung nicht zugelassener Teile

kann eine Funktionsstörung zur Folge haben.

! Wenden Sie sich an Ihren Fachhändler, wenn

für die Installation Löcher gebohrt oder andere Änderungen am Fahrzeug vorgenommen werden müssen.

! Installieren Sie dieses Gerät keinesfalls an fol-

genden Orten: — Orte, an denen das Gerät die Steuerung

des Fahrzeugs behindern könnte.

— Orte, an denen das Gerät die Insassen des

Fahrzeugs im Anschluss an eine Schnellbremsung verletzen könnte.

! Der Halbleiterlaser kann durch Überhitzung

beschädigt werden. Installieren Sie dieses Gerät deshalb in sicherer Entfernung von Hitzequellen, wie z. B. Heizöffnungen.

! Optimale Leistung kann durch eine Installa-

tion des Geräts in einem Winkel unter 60° erzielt werden.

60°

Front-/Rückmontage nach DIN

Dieses Gerät kann soviel über die Front- als auch über die Rückmontage installiert werden. Verwenden Sie für die Montage im Handel erhältliches Zubehör.

DIN-Frontmontage

1 Führen Sie den Montagerahmen in das Armaturenbrett ein.

Verwenden Sie den mitgelieferten Montagerahmen, wenn bei der Installation wenig Platz zur Verfügung steht. Bei ausreichendem Platz kann der mit dem Fahrzeug mitgelieferte Montagerahmen verwendet werden.

105

Abschnitt

Deutsch

Installation

Page 54

2 Befestigen Sie den Montagerahmen mithilfe eines Schraubendrehers: Die Metallklammern sind in eine sichere Position (90°) zu biegen.

1 Armaturenbrett 2 Montagerahmen

3 Installieren Sie das Gerät wie in der Abbildung gezeigt.

1 Mutter 2 Brand- oder Metallstütze 3 Metallband 4 Schraube 5 Schraube (M4 × 8)

# Stellen Sie sicher, dass das Gerät fest angebracht ist. Ein instabiler Einbau kann zum Aussetzen von Tönen führen oder andere Fehlfunktionen verursachen.

DIN-Rückmontage

1 Bestimmen Sie die geeignete Position, damit die Löcher an der Klammer und den Geräteseiten ordnungsgemäß ausgerichtet sind.

2 Ziehen Sie auf jeder Seite zwei Schrauben fest.

1 Blechschraube (5 mm × 8 mm) 2 Montageklammer 3 Armaturenbrett oder Konsole

Entfernen des Geräts

1 Entfernen Sie den Einpassungsring.

1 Einpassungsring 2 Aussparung

! Bei entriegelter Bedienfläche lässt sich der

Einpassungsring einfacher erreichen.

! Halten Sie beim Wiederanbringen des Ein-

passungsrings die Seite mit der Aussparung nach unten.

2 Führen Sie die mitgelieferten Extraktionsschlüssel an beiden Geräteseiten ein, bis sie in der richtigen Position einrasten.

106

Abschnitt

Installation

3 Ziehen Sie das Gerät aus dem Armaturenbrett.

Abnehmen und Wiederanbringen der Frontplatte

Sie können die Frontplatte zum Schutz vor Diebstahl abnehmen. Drücken Sie die Taste zum Entriegeln der Frontplatte und schieben Sie sie nach oben und auf Sie zu. Detaillierte Informationen hierzu finden Sie unter Entfernen der Frontplatte zum Schutz vor Diebstahl und Wiederanbringen der Frontplatte auf Seite 93.

107

Abschnitt

Deutsch

Installation

Page 55

Fehlerbehebung

Symptom Ursache Abhilfemaßnah-

Das Display schaltet automatisch in die normale Anzeige um.

Sie haben keinen Bedienvorgang innerhalb von 30 Sekunden durchgeführt.

Wiederholen Sie den Vorgang.

Der Wiederholbereich ändert sich unerwartet.

Ja nach Wiederholbereich kann sich der ausgewählte Bereich ändern, sobald ein anderer Ordner oder Titel ausgewählt wird. Dies kann auch während des schnellen Vorund Rücklaufs auftreten.

Wählen Sie den Wiederholbereich erneut aus.

Ein Unterordner wird nicht wiedergegeben.

Unterordner können nicht wiedergegeben werden, wenn FOLDER (Ordner-Wiederholung) ausgewählt ist.

Wählen Sie einen anderen Wiederholbereich.

NO XXXX erscheint, wenn sich die Anzeige ändert (z. B. NO TITLE).

Es sind keine Textinformationen eingebettet.

Schalten Sie die Anzeige um oder spielen Sie einen anderen Titel bzw. eine andere Datei ab.

Das Display leuchtet auch, wenn das Gerät ausgeschaltet ist.

Der DemoModus ist aktiviert.

! Drücken Sie

, um den Demomodus abzubrechen. ! Deaktivieren Sie die DemoanzeigeEinstellung.

Im Gerät ist eine Fehlfunktion aufgetreten. Es liegen Funkstörungen vor.

Sie verwenden in der Nähe dieser Einheit ein Gerät, wie z. B. ein Mobiltelefon, welches elektromagnetische Frequenzen aussendet.

Lassen Sie einen ausreichenden Abstand zwischen dieser Einheit und den Geräten, die die Funkstörung verursachen.

Fehlermeldungen

Vor der Kontaktaufnahme mit Ihrem Händler oder der nächstgelegenen Pioneer-Kundendienststelle sollten Sie sich die angezeigte Fehlermeldung notieren.

Eingebauter CD-Player

Meldung Ursache Abhilfemaßnah-

ERROR-11, 12, 17, 30

Die Disc ist verschmutzt.

Reinigen Sie die Disc.

Die Disc ist verkratzt.

Wechseln Sie die Disc aus.

ERROR-10, 11, 12, 15, 17, 30, A0

Es liegt ein elektrischer oder mechanischer Fehler vor.

Schalten Sie die Zündung aus (OFF) und wieder ein (ON) oder schalten Sie auf eine andere Programmquelle um und dann wieder zum CD-Player zurück.

ERROR-15 Die eingelegte

Disc ist nicht bespielt.

Wechseln Sie die Disc aus.

ERROR-23 Nicht unterstütz-

tes CD-Format

Wechseln Sie die Disc aus.

FRMT READ Nach dem Wie-

dergabestart ist der Ton in manchen Fällen erst nach einer Verzögerung zu hören.

Warten Sie bis die Anzeige erlischt und Sie einen Ton hören.

NO AUDIO Die eingelegte

Disc enthält keine abspielbaren Dateien.

Wechseln Sie die Disc aus.

SKIPPED Die eingelegte

Disc enthält WMA-Dateien mit DRM-Schutz (Digital Rights Management).

Wechseln Sie die Disc aus.

PROTECT Alle Dateien auf

der eingelegten Disc weisen einen DRMSchutz (Digital Rights Management) auf.

Wechseln Sie die Disc aus.

108

Anhang

Zusätzliche Informationen

USB-Speichermedium

Meldung Ursache Abhilfemaßnah-

NO DEVICE Entweder ist die

Funktion „Plug and Play“ deaktiviert oder es wurde kein USBSpeichermedium angeschlossen.

! Aktivieren Sie die Option „Plug and Play“. ! Schließen Sie ein kompatibles USBSpeichermedium an.

FRMT READ Nach dem Wie-

dergabestart ist der Ton in manchen Fällen erst nach einer Verzögerung zu hören.

Warten Sie bis die Anzeige erlischt und Sie einen Ton hören.

NO AUDIO Es sind keine

Musiktitel vorhanden.

Übertragen Sie die Audio-Dateien auf das USB-Speichermedium und schließen Sie das Gerät dann an.

Beim angeschlossenen USB-Speichermedium ist die Sicherheitsfunktion aktiviert.

Halten Sie sich an die Anweisungen in der Bedienungsanleitung des USB-Speichermediums, um die Sicherheitsfunktion zu deaktivieren.

SKIPPED Das angeschlos-

sene USB-Speichermedium enthält WMADateien, die mit Windows Mediaä DRM 9/10 geschützt sind.

Spielen Sie eine Audio-Datei ab, die nicht durch Windows Media DRM 9/10 geschützt ist.

PROTECT Alle Dateien auf

dem USB-Speichermedium sind mit Windows Media DRM 9/10 geschützt.

Übertragen Sie Audio-Dateien ohne Windows Media DRM 9/10Schutz auf das USB-Speichermedium und schließen Sie das Gerät dann an.

Meldung Ursache Abhilfemaßnah-

N/A USB Das angeschlos-

sene USB-Gerät wird von diesem Gerät nicht unterstützt.

! Schließen Sie einen tragbaren USB-Audio-Player bzw. ein USB-Speichergerät an, das USB-Massenspeicherklasse-kompatibel ist. ! Ziehen Sie das Gerät ab und schließen Sie ein kompatibles USBSpeichermedium an.

CHECK USB Der USB-An-

schluss oder das USB-Kabel wurde kurzgeschlossen.

Stellen Sie sicher, dass der USB-Anschluss oder das USB-Kabel nicht eingeklemmt oder beschädigt ist.

Der angeschlossene tragbare USB-AudioPlayer bzw. das USB-Speichergerät verbraucht mehr als den maximal zulässigen Strom.

Trennen Sie den tragbaren USBAudio-Player bzw. das USB-Speichergerät von diesem Gerät und verwenden Sie den Player/ das Gerät mit diesem Gerät nicht mehr. Drehen Sie den Zündschlüssel in die Position OFF (Aus) und anschließend in die Position ACC oder ON (Ein). Schließen Sie dann einen kompatiblen tragbaren USB-AudioPlayer bzw. ein kompatibles USBSpeichergerät an.

109

Anhang

Deutsch

Zusätzliche Informationen

Page 56

Meldung Ursache Abhilfemaßnah-

ERROR-19 Kommunikati-

onsfehler

Führen Sie einen der folgenden Vorgänge aus: – Schalten Sie die Zündung aus (OFF) und wieder ein (ON). – Trennen Sie die Verbindung zum tragbaren USBAudio-Player bzw. USB-Speichergerät. – Schalten Sie auf eine andere Programmquelle um. Kehren Sie anschließend wieder zum USB-AudioPlayer/USB-Speichergerät zurück.

ERROR-23 Das USB-Spei-

chermedium wurde nicht mit FAT12, FAT16 oder FAT32 formatiert.

Das USB-Speichermedium sollte mit FAT12, FAT16 oder FAT32 formatiert sein.

Handhabungsrichtlinien

Discs und Player

Verwenden Sie ausschließlich Discs, die eines der folgenden zwei Logos aufweisen:

Verwenden Sie 12-cm-Discs. 8-cm-Discs bzw. Adapter für 8-cm-Discs dürfen nicht verwendet werden.

Verwenden Sie ausschließlich herkömmliche, runde Discs. Discs einer anderen Form sollten nicht verwendet werden.

In den CD-Ladeschacht darf kein anderer Gegenstand als eine CD eingeführt werden.

Verwenden Sie keinesfalls Discs, die Sprünge, Einkerbungen/Absplitterungen, Verformungen oder andere Beschädigungen aufweisen, da Sie dadurch den Player beschädigen könnten.

CD-R/CD-RW-Discs, deren Aufzeichnungen nicht abgeschlossen (finalisiert) wurden, können nicht abgespielt werden.

Berühren Sie unter keinen Umständen die Disc-Oberfläche mit den aufgezeichneten Daten.

Bewahren Sie die Discs bei Nichtgebrauch in deren Hülle auf.

Kleben Sie keine Etiketten auf Discs, beschriften Sie sie nicht und wenden Sie keine Chemikalien auf die Disc-Oberfläche an.

Wischen Sie die Discs zum Reinigen mit einem weichen Tuch von der Mitte zum Rand hin ab.

Kondensation kann eine vorübergehende Störung der Player-Leistung zur Folge haben. Warten Sie in diesem Fall etwa eine Stunde ab, bis sich der Player an die höheren Temperaturen angepasst hat. Feuchte Discs sollten mit einem weichen Tuch trockengerieben werden.

Unter Umständen ist eine Disc-Wiedergabe nicht möglich. Das kann auf die spezifischen Eigenschaften der Disc, das Disc-Format, die für die Aufzeichnung verwendete Software, die Wiedergabeumgebung, die Lagerbedingungen usw. zurückzuführen sein.

Erschütterungen aufgrund von Unebenheiten der Fahrbahn können die Disc-Wiedergabe unterbrechen.

USB-Speichermedium

Verbindungen über einen USB-Hub werden nicht unterstützt.

Schließen Sie ausschließlich USB-Speichermedien an.

110

Anhang

Zusätzliche Informationen

Sorgen Sie für eine sichere Befestigung des USBSpeichermediums während der Fahrt. Lassen Sie das USB-Speichermedium nicht auf den Boden fallen, wo es unter der Bremse oder dem Gaspedal eingeklemmt werden könnte.

Je nach USB-Speichermedium können folgende Probleme auftreten:

! Die Bedienung kann unterschiedlich sein. ! Das Speichergerät wird unter Umständen nicht

erkannt.

! Dateien werden eventuell nicht richtig wiederge-

geben.

! Das Gerät kann im Radio ein Rauschen verursa-

chen.

DualDiscs

DualDiscs sind doppelseitige Discs, die eine beschreibbare CD-Seite für Audio- und eine beschreibbare DVD-Seite für Video-Daten bereitstellen. Da die CD-Seite von DualDiscs physikalisch nicht mit dem allgemeinen CD-Standard kompatibel ist, ist eine Wiedergabe der CD-Seite mit diesem Gerät ggf. nicht möglich. Das häufige Einlegen und Auswerfen einer DualDisc kann zu Kratzern auf der Disc führen, die wiederum, wenn sie besonders ausgeprägt sin d, Probleme bei der Wiedergabe auf diesem Gerät zur Folge haben können. In manchen Fällen kann es sogar vorkommen, dass eine DualDisc im Disc-Ladeschacht eingeklemmt wird und nicht mehr ausgeworfen werden kann. Um dies zu vermeiden, wird empfohlen, von der Verwendung von DualDiscs mit diesem Gerät abzusehen. Detaillierte Angaben zu DualDiscs können Sie den vom Hersteller der Disc bereitgestellten Informationen entnehmen.

Kompatible komprimierte Audio-Formate (Discs, USBSpeichermedien)

WMA

Dateierweiterung: .wma

Bitrate: 48 kbit/s bis 320 kbit/s (CBR - Constant Bit Rate, Konstante Bitrate), 48 kbit/s bis 384 kbit/s (VBR

- Variable Bit Rate, Variable Bitrate)

Abtastfrequenz: 32 kHz; 44,1 kHz; 48 kHz

Windows Media Audi o Professional, Lossless, Voice/ DRM Stream/Stream mit Video: Nicht kompatibel

MP3

Dateierweiterung: .mp3

Bitrate: 8 kbit/s bis 320 kbit/s (CBR), VBR

Abtastfrequenz: 8 kHz bis 48 kHz (32; 44,1; 48 kHz für Emphase)

Kompatible ID3-Tag-Version: 1.0, 1.1, 2.2, 2.3, 2.4 (ID3Tag-Version 2.x erhält Vorrang vor Version 1.x)

M3u-Spielliste: Nicht kompatibel

MP3i (MP3 interaktiv), mp3 PRO: Nicht kompatibel

WAV

Dateierweiterung: .wav

Quantisierungsbits: 8 und 16 (LPCM) / 4 (MS ADPCM)

Abtastfrequenz: 16 kHz bis 48 kHz (LPCM); 22,05 kHz und 44,1 kHz (MS ADPCM)

Zusätzliche Informationen

Von Dateinamen (einschließlich der Dateierweiterung) bzw. von Ordnernamen können jeweils nur die ersten 32 Zeichen angezeigt werden.

Damit kyrillische Buchstaben auf diesem Gerät angezeigt werden können, müssen diese mit einem der folgenden Zeichensätze codiert worden sein:

! Unicode (UTF-8, UTF-16) ! Andere Zeichensätze als Unicode, die in einer

Windows-Umgebung verwendet und in den Sprachoptionen auf Russisch eingestellt wurden.

Je nach der Anwendung, die für die Codierung der WMA-Dateien verwendet wurde, funktioniert dieses Gerät ggf. nicht ordnungsgemäß.

Nach dem Wiedergabestart kann es bei Audio-Dateien, in die Bilddaten eingebettet wurden bzw. bei Audio-Dateien auf einem USB-Speichermedium mit einer komplexen Ordnerhierachie zu einer kurzen Verzögerung kommen.

111

Anhang

Deutsch

Zusätzliche Informationen

Page 57

Disc

Abspielbare Ordnerstruktur: bis zu acht Ebenen (der Einfachheit halber sollte die Ordnerstruktur jedoch aus weniger als zwei Ebenen bestehen).

Abspielbare Ordner: bis zu 99

Abspielbare Dateien: bis zu 999

Dateisystem: Konformität mit ISO 9660 Stufe 1 und 2, Romeo, Joliet

Multi-Session-Wiedergabe: Kompatibel

Datenübertragungen im Paketverfahren: Nicht kompatibel

Ungeachtet der Länge der Leerstellen, die die Originalaufnahme zwischen den einzelnen Musiktiteln aufweist, wird bei der Wiedergabe von komprimierten Audio-Discs stets eine kurze Pause zwischen den Titeln eingefügt.

USB-Speichermedium

Abspielbare Ordnerstruktur: bis zu acht Ebenen (der Einfachheit halber sollte die Ordnerstruktur jedoch aus weniger als zwei Ebenen bestehen).

Abspielbare Ordner: bis zu 500

Abspielbare Dateien: bis zu 15 000

Wiedergabe von urheberrechtlich geschützten Dateien: Nicht kompatibel

Partitioniertes USB-Speichermedium: Es kann nur die erste Partition wiedergegeben werden.

Beim Start der Wiedergabe von Audio-Dateien auf einem USB-Speichermedium, das eine komplexe Ordnerhierarchie aufweist, ist der Ton u. U. erst mit einiger Verzögerung zu hören.

VORSICHT

! Pioneer haftet in keinem Fall für den Verlust

von Daten auf dem USB-Speichermedium, selbst dann nicht, wenn der Datenverlust während der Verwendung dieses Geräts aufgetreten ist.

! Bewahren Sie keine Discs oder USB-Speicher-

medium an einem Ort auf, an dem erhöhte Temperaturen herrschen.

Reihenfolge der AudioDateien

Der Benutzer kann keine Ordnernummern zuweisen und auch die Wiedergabereihenfolge mit diesem Gerät nicht bestimmen.

Beispiel einer Disc-Struktur

1 2

4 5 6

Stufe 1 Stufe 2 Stufe 3 Stufe 4

: Ordner

: Komprimierte Audio-Datei 01 bis 05: Ordnernummer 1 bis 6: Wiedergabereihenfolge

Disc

Die bei der Ordnerauswahl oder einem anderen Bedienvorgang angewendete Reihenfolge kann sich je nach der verwendeten Codierungs- bzw. Schreibsoftware ändern.

USB-Speichermedium

Bei USB-Speichermedien ist die Wiedergabereihenfolge identisch mit der Aufnahmereihenfolge. Für die Bestimmung der Wiedergabereihenfolge wird folgende Vorgehensweise empfohlen:

1 Erstellen Sie die Dateinamen mit Zahlen, um

dadurch die gewünschte Wiedergabereihenfolge festzulegen (z. B. 001xxx.mp3 oder 099yyy.mp3).

2 Speichern Sie diese Dateien in einem Ordner. 3 Kopieren Sie den Ordner mit den Dateien auf

das USB-Speichermedium.

Je nach Systemumgebung ist eine Festlegung der Wiedergabereihenfolge jedoch unter Umständen nicht möglich. Die Reihenfolge der Dateien kann bei tragbaren USB-Audio-Playern, je nach verwendetem Modell, variieren.

112

Anhang

Zusätzliche Informationen

Russischer Zeichensatz

D: C D: C D: C D: C D: C

: А : Б : В : Г : Д

: Е, Ё : Ж : З : И, Й : К

: Л : М : Н : О : П

: Р : С : Т : У : Ф

: Х : Ц : Ч : Ш, Щ : Ъ

: Ы : Ь : Э : Ю : Я

D: Display C: Zeichen

iTunes

Apple und iTunes sind in den USA sowie in anderen Ländern eingetragene Marken der Firma Apple, Inc.

MP3

Die Bereitstellung dieses Produkts erfolgt in Verbindung mit einer Lizenz zur privaten, nicht-kommerziellen Nutzung und impliziert weder die Übertragung einer Lizenz noch die Einräumung eines Rechts zur Verwendung dieses Produkts in kommerziellen (d. h. ertragsorientierten) Live-Programmen (leitungsbasiert, per Satellit, Kabel und/oder über jedes beliebige andere Medium), zum Broadcasting/ Streaming über das Internet, über Intranets und/oder andere Netzwerke oder in anderen elektronischen Inhalt-Vertriebssystemen, z. B. „Pay-Audio”- oder „ Audio-on-demand”-Anwendungen. Für eine derartige Nutzung ist eine separate Lizenz erforderlich. Detaillierte Informationen hierzu finden Sie unter http://www.mp3licensing.com.

WMA

Windows Media und das Windows-Logo sind Warenzeichen oder eingetragene Warenzeichen der Microsoft Corporation in den Vereinigten Staaten und/oder in anderen Ländern.

Dieses Produkt enthält Technologie, die Eigentum der Microsoft Corporation ist und nicht ohne Lizenz von Microsoft Licensing, Inc. vertrieben werden darf.

113

Anhang

Deutsch

Zusätzliche Informationen

Page 58

Technische Daten

Allgemein

Stromversorgung ..................... 14,4 V Gleichspannung (To-

leranz 10,8 V bis 15,1 V)

Erdungssystem ......................... Negativ

Maximale Leistungsaufnahme

..................................................... 10,0 A

Abmessungen (B × H × T):

DIN

Einbaugröße .......... 178 mm × 50 mm ×

165 mm

Frontfläche .............. 188 mm × 58 mm × 17 mm

Einbaugröße .......... 178 mm × 50 mm ×

165 mm

Frontfläche .............. 170 mm × 48 mm × 17 mm

Gewicht ........................................ 1,2 kg

Audio

Max. Ausgangsleistung ....... 50 W × 4

Dauer-Ausgangsleistung ..... 22 W × 4 (50 Hz bis

15 000 Hz, 5 % THD, bei 4-W-

Last, beide Kanäle betrie-

ben)

Lastimpedanz ............................ 4 W (4 W bis 8 W zulässig)

Maximaler Preout-Ausgangspegel

..................................................... 2,0 V

Klangregler:

Bass

Frequenz .................. 100 Hz

Verstärkung ............ ±12 dB

Mittel

Frequenz .................. 1 kHz

Verstärkung ............ ±12 dB

Hochton

Frequenz .................. 10 kHz

Verstärkung ............ ±12 dB

Subwoofer (Mono):

Frequenz ............................ 50/63/80/100/125 Hz

Steilheit .............................. –18 dB/Okt.

Verstärkung ...................... +6 dB bis –24 dB

Phase .................................. Normal/Gegen

CD-Player

Typ ................................................... Compact-Disc-Digital-Au-

diosystem

Kompatible Discs .................... Compact Disc

Signal-Rauschabstand ......... 94 dB (1 kHz) (IEC-A-Netz)

Anzahl der Kanäle ................... 2 (Stereo)

WMA-Decodiermodus .......... Vers. 7, 7.1, 8, 9, 10, 11, 12

(2-Kanal-Audio)

(Windows Media Player)

MP3-Decodiermodus ............ MPEG-1 und 2 Audio Layer

WAV-Signalformat................... Lineare PCM und MS

ADPCM (nicht komprimiert)

USB

USB-Standard-Spezifikation

..................................................... USB 2.0 Full Speed

Max. Stromversorgung ......... 500 mA

USB-Klasse ................................ MSC (Massenspeicher-Klas-

se)

Dateisystem ............................... FAT12, FAT16, FAT32

WMA-Decodiermodus .......... Vers. 7, 7.1, 8, 9, 10, 11, 12

(2-Kanal-Audio)

(Windows Media Player)

MP3-Decodiermodus ............ MPEG-1 und 2 Audio Layer

WAV-Signalformat................... Lineare PCM und MS

ADPCM

(nicht komprimiert)

UKW-Tuner

Frequenzbereich ...................... 87,5 MHz bis 108,0 MHz

Nutzempfindlichkeit ............... 9 dBf (0,8 µV/75 W, Mono, Si-

gnal-Rauschabstand: 30

dB)

Signal-Rauschabstand ......... 72 dB (IEC-A-Netz)

MW-Tuner

Frequenzbereich ...................... 531 kHz bis 1 602 kHz

Nutzempfindlichkeit ............... 25 µV (Signal-Rauschab-

stand: 20 dB)

Signal-Rauschabstand ......... 62 dB (IEC-A-Netz)

LW-Tuner

Frequenzbereich ...................... 153 kHz bis 281 kHz

Nutzempfindlichkeit ............... 28 µV (Signal-Rauschab-

stand: 20 dB)

Signal-Rauschabstand ......... 62 dB (IEC-A-Netz)

Hinweis

Änderungen der technischen Daten und des Designs vorbehalten.

114

Anhang

Zusätzliche Informationen

115

Deutsch

Page 59

Hartelijk dank voor uw keuze voor dit Pioneer-product.

Lees deze handleiding voordat u het product in gebruik neemt zodat u het goed leert gebruiken. Lees vooral de gedeelten die met WAAR- SCHUWING en LET OP gemarkeerd zijn aandachtig. Bewaar deze handleiding na het

lezen op een veilige, bereikbar e plaats zodat u hem indien nodig altijd bij de hand hebt.

Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte elektronische producten.

In de lidstaten van de EU en in Zwitserland en Noorwegen kunnen particulieren afgedankte elektronische producten gratis bij de daarvoor bestemde verzamelplaatsen inleveren. Als u een soortgelijk nieuw product koopt, kunt u het afgedankte product ook bij uw verkooppunt inleveren. Als u in een ander land woont, neem dan contact op met de plaatselijke overheid voor informatie over het weggooien van afgedankte producten. Op die manier zorgt u ervoor dat uw afgedankte product op de juiste wijze wordt verwerkt, hergebruikt en gerecycled, zonder schadelijke gevolgen voor het milieu en de volksgezondheid.

Bij problemen

Als dit toestel niet naar behoren functioneert, kunt u uw leverancier of het dichtstbijzijnde erkende Pioneer-servicecentrum raadplegen.

Informatie over dit toestel

De tuner van dit toestel kan worden afgestemd op frequenties die gebruikt worden in West-Europa, Azië, het Midden-Oosten, Afrika en Oceanië. In andere gebieden is de ontvangst wellicht slecht. De RDS-functie (Radio Data System) werkt alleen in gebieden waar FMzenders RDS-informatie uitzenden.

LET OP

Dit product is een laserproduct van klasse 1 zoals geregeld in IEC 60825-1:2007, Safety of laser products (Veiligheid van laserproducten) en bevat een lasermodule van klasse 1M. Om veiligheidsredenen mag u de behuizing niet verwijderen en niet proberen toegang te krijgen tot de binnenzijde van het toestel. Laat alle onderhoudswerkzaamheden over aan gekwalificeerde technici.

KLASSE 1 LASERPRODUCT

VOORZICHTIG—ONZICHTBARE LASERSTRALING KLASSE 1M. INDIEN OPEN NIET RECHTSTREEKS BEKIJKEN MET OPTISCHE INSTRUMENTEN.

LET OP

! Zorg ervoor dat dit toestel niet met vloeistof in

aanraking komt. Een elektrische schok kan daarvan het gevolg zijn. Bovendien kan contact met vloeistoffen rookvorming, oververhitting en andere schade aan het toestel veroorzaken.

! De Pioneer CarStereo-Pass wordt alleen in

Duitsland gebruikt.

! Zet het volume nooit zo hoog dat u geluiden

buiten het voertuig niet meer kunt horen.

! Zorg dat dit toestel niet in aanraking komt met

vocht.

! Als de accu wordt losgekoppeld of leeg raakt,

wordt het voorkeuzegeheugen gewist.

116

Hoofdstuk

Vóór u begint

Opmerking

Instellingen worden ook uitgevoerd als u het menu annuleert zonder te bevestigen.

Demostand

Belangrijk

! Als de rode draad (ACC) van dit toestel niet

wordt aangesloten op een aansluiting die is gekoppeld aan de aan/uit-stand van het contactslot, kan de accu uitgeput worden.

! Let op: de accu kan leeglopen als de functie-

demo geactiveerd blijft terwijl de motor uit staat.

De functiedemo start automatisch als het toestel uit staat maar de contactschakelaar aan staat of in de accessoirestand (ACC) staat. De demostand blijft dus actief wanneer het toestel wordt uitgeschakeld. U kunt de demostand uitzetten met de functie in het begininstellingenmenu. Let op: de accu kan leeglopen als de demo geactiveerd blijft terwijl het contact in de accessoirestand (ACC) staat.

117

Hoofdstuk

Nederlands

Vóór u begint

Page 60

Hoofdtoestel

24 5 63

78 a b c d9

Onderdeel Onderdeel

1 S (SRC/OFF) 8

(Terug/display/

scrollen)

2 h (uitwerpen) 9 a /b/c/d

(lijst) a TA/NEWS

MULTI-CONTROL (M.C.)

b 1 t/m 6

5 Laadsleuf voor disc c

AUX-ingang (3,5mm-stereoplug)

6 USB-poort d Verwijderen

7 B (BAND/ESC)

LET OP

! Verbind uw USB-speler/USB-geheugen door

middel van een Pioneer USB-kabel (CD-U50E) (optioneel) met dit toestel. Sluit ze niet rechtstreeks op dit toestel aan omdat ze dan uitsteken en verwondingen of beschadigingen kunnen veroorzaken.

! Gebruik geen producten van andere

fabrikanten.

Display-indicaties

8 abc

Indicator Status

Hoofdgedeelte van het display

! Tuner: frequentieband en fre-

quentie

! RDS: programmaservice-

naam, PTY-informatie en andere tekstinformatie

! Ingebouwde cd-speler en

USB: verstreken weergavetijd en tekstinformatie

2 c

Er is een hoger menu of mappenniveau.

3 d

Er is een lager menu of mappenniveau.

(lijst) De lijst wordt bediend.

(artiest)

De naam van de artiest van de disc (het fragment) wordt weergegeven.

(disc)

De naam van de disc (het album) wordt weergegeven.

(song)

De naam van de song (het fragment) wordt weergegeven. Er is een afspeelbaar audiobestand geselecteerd in de lijst.

8 LOC

Automatisch afstemmen op lokale zenders is ingeschakeld.

(verkeersberichten)

Automatische ontvangst van verkeersberichten (TA) is ingeschakeld.

(verkeersinformatie)

Er is afgestemd op een zender met verkeersinformatie (TP-zender).

(herha-

len)

Herhalen van een fragment of map is ingeschakeld.

(wille-

keurig)

Willekeurige weergave is ingeschakeld.

(sound retriever)

De sound retriever is ingeschakeld.

118

Hoofdstuk

Bediening van het toestel

Basisbediening

Belangrijk

! Wees voorzichtig bij het verwijderen en terug-

plaatsen van het voorpaneel.

! Stel het voorpaneel niet bloot aan schokken. ! Stel het voorpaneel niet bloot aan direct zon-

licht en hoge temperaturen.

! Maak eerst alle kabels en apparaten (indien

aanwezig) van het voorpaneel los voordat u het verwijdert om beschadiging aan het toestel en het voertuiginterieur te voorkomen.

Het voorpaneel tegen diefstal verwijderen 1 Druk op de toets Losmaken om het voorpaneel

los te maken.

2 Duw het voorpaneel naar boven en trek het naar

u toe.

3 Bewaar het losgemaakte voorpaneel in een veilig

omhulsel zoals een stevig doosje.

Het voorpaneel terug bevestigen 1 Schuif het voorpaneel naar links.

Plaats de lipjes aan de linkerzijde van het hoofdtoestel goed in de openingen in het voorpaneel.

2 Druk de rechterzijde aan tot het voorpaneel goed

geplaatst is. Als het niet lukt het voorpaneel te bevestigen, controleer dan of u het wel juist op het hoofdtoestel bevestigt. Gebruik geen kracht want daardoor kunt u het paneel en het toestel beschadigen.

Het toestel inschakelen 1 Druk op S (SRC/OFF) om het toestel in te schake-

len.

Het toestel uitschakelen 1 Houd S (SRC/OFF) ingedrukt tot het toestel uit

gaat.

Een signaalbron selecteren 1 Druk op S (SRC/OFF) om over te schakelen tus-

sen:

TUNER (tuner)—CD (ingebouwde cd-speler)— USB (USB)—AUX (AUX)

Het volume afstellen 1 Draai aan M.C. om het volume te regelen.

LET OP

Voor uw veiligheid en die van anderen moet u het voertuig eerst parkeren als u het voorpaneel wilt verwijderen.

Opmerking

Als de blauw-witte draad van dit toestel is aangesloten op de bedieningsaansluiting van de automatische antenne van het voertuig, schuift de antenne uit wanneer er een signaalbron van dit toestel wordt ingeschakeld. Als de signaalbron wordt uitgeschakeld, wordt de antenne weer ingeschoven.

Gemeenschappelijke bedieningsfuncties voor functie-instellingen, audioinstellingen, begininstellingen en lijsten

Terugkeren naar het vorige display Terugkeren naar de vorige lijst (de map die een niveau hoger ligt) 1 Druk op

Terugkeren naar het hoofdmenu Terugkeren naar de beginlijst 1 Houd

ingedrukt.

Terugkeren naar het gewone display Het menu met begininstellingen annuleren 1 Druk op B (BAND/ESC).

Terugkeren naar het gewone display van de lijst 1 Druk op B (BAND/ESC).

119

Hoofdstuk

Nederlands

Bediening van het toestel

Page 61

Tuner

Basisbediening

Een frequentieband selecteren 1 Druk op B (BAND/ESC) totdat de gewenste fre-

quentieband (F1, F2, F3 voor FM of MW/LW)op het display verschijnt.

Handmatig afstemmen (stap voor stap) 1 Druk op c of d.

Automatisch afstemmen 1 Houd c of d ingedrukt en laat deze weer los.

U kunt het automatisch afstemmen afbreken door kort op c of d te drukken. Terwijl u c of d ingedrukt houdt, worden zenders overgeslagen. Het automatisch afstemmen begint zodra u c of d loslaat.

Opmerking

U kunt de AF-functie van dit toestel (zoeken naar alternatieve frequenties) in- en uitschakelen. Voor normaal afstemmen moet de AF-functie uit staan (raadpleeg bladzijde 125).

Zenders voor elke frequentieband opslaan en oproepen

De voorkeuzetoetsen gebruiken

1 Stem af op de zender die u in het geheugen wilt opslaan. Om deze op te slaan houd u de gewenste voorkeuzetoets (1 t/m

6) ingedrukt tot het voorkeuzenummer stopt met knipperen.

2 Druk op de gewenste voorkeuzetoets 1 t/m 6 om de betreffende zender te selecteren.

# U kunt opgeslagen frequenties ook oproepen door op a of b te drukken wanneer het frequentiedisplay wordt weergegeven.

Weergave van RDS-informatie wijzigen

RDS-uitzendingen (Radio Data System) bevatten digitale informatie die gebruikt kan worden

om het zoeken naar radiozenders te vergemakkelijken.

% Druk op

Programmaservicenaam—PTY-informatie— Frequentie

# De PTY-informatie en frequentie van de huidige zender worden acht seconden op het display getoond.

PTY-lijst

NEWS/INFO NEWS (nieuws), AFFAIRS (actualiteiten), INFO (infor-

matie), SPORT (sport), WEATHER (weer), FINANCE (economisch nieuws)

POPULAR

POP MUS (populaire muziek), ROCK MUS (rockmu-

ziek), EASY MUS (lichte muziek), OTH MUS (andere muziek), JAZZ (jazz), COUNTRY (countrymuziek), NAT MUS (nationale muziek), OLDIES (Gouwe Ouwe), FOLK MUS (folkmuziek)

CLASSICS

L. CLASS (lichte klassieke muziek), CLASSIC (klassie-

ke muziek)

OTHERS

EDUCATE (educa tief), DRAMA (toneel), CULTURE (cultuur), SCIENCE (wetenschap), VARIED (varia), CHILDREN (kinderprogramma’s), SOCIAL (praatpro-

gramma’s), RELIGION (religieus), PHONE IN (praatprogramma’s), TOURING (reizen), LEISURE (ontspanning), DOCUMENT (documentaires)

120

Hoofdstuk

Bediening van het toestel

Geavanceerde bediening met speciale toetsen

Verkeersberichten ontvangen (TA) Als de TA-functie (stand-by voor verkeersberichten) is ingeschakeld, worden verkeersberichten automatisch ontvangen, ongeacht de signaalbron waarnaar u aan het luisteren bent. 1 Stem af op een TP-zender of een uitgebreide TP-

zender van een ander netwerk.

2 Druk op TA /NEWS om de functie Stand-by voor

verkeersberichten in en uit te schakelen.

3 Wanneer een verkeersbericht wordt ontvangen,

kunt u het volume ervan regelen met M.C. Het ingestelde volume wordt in het geheugen opgeslagen en opnieuw gebruikt voor volgende verkeersberichten.

4 Als u een binnenkomend verkeersbericht wilt af-

breken, drukt u op TA /NEWS. De tuner keert terug naar de oorspronkelijke signaalbron maar blijft stand-by voor verkeersberichten totdat u de functie uitschakelt door nogmaals op TA/NEWS te drukken.

Onderbreking door nieuwsberichten Als er een nieuwsprogramma wordt uitgezonden door een nieuwszender met PTY-code, kan het toestel automatisch overschakelen naar de nieuwszender. Als het nieuwsprogramma is afgelopen, schakelt het toestel terug naar het oorspronkelijke programma. 1 Houd TA/NEWS ingedrukt om de onderbreking

door nieuwsberichten in en uit te schakelen. U kunt een nieuwsbericht annuleren door op TA/ NEWS te drukken.

Functie-instellingen

1 Druk op M.C. om het hoofdmenu weer te geven.

2 Draai aan M.C. om een andere menuoptie te kiezen en druk erop om FUNCTION te selecteren.

3 Draai aan M.C. om de functie te selecteren.

Nadat u de functie geselecteerd hebt, stelt u deze als volgt in.

# Als de MW/LW-band is geselecteerd, zijn alleen BSM en LOCAL beschikbaar.

BSM (geheugen voor de sterkste zenders)

Met de functie BSM (Best Stations Memory) kunt u automatisch de zes sterkste zenders in het geheugen opslaan. Deze worden opgeslagen in volgorde van signaalsterkte. 1 Druk op M.C. om de functie BSM in te schakelen.

Druk nogmaals op M.C. om deze te annuleren.

REGION (regionaal)

Als de functie AF is ingeschakeld, kan de regionale functie gebruikt worden om het zoeken tot regionale programma’s te beperken. 1 Druk op M.C. om de regionale functie in of uit te

schakelen.

LOCAL (automatisch afstemmen op lokale zenders)

Als deze functie is ingeschakeld, stemt het toestel alleen af op zenders waarvan het signaal voldoende sterk is voor een goede ontvangst. 1 Druk op M.C. om de instellingenmodus weer te

geven.

2 Draai aan M.C. en selecteer de gewenste instel-

ling. FM: OFF—LEVEL 1—LEVEL 2—LEVEL 3—LEVEL

MW/LW: OFF—LEVEL 1—LEVEL 2 Als u het hoogste niveau selecteert, wordt alleen afgestemd op de sterkste zenders. Bij lagere niveaus wordt ook afgestemd op zwakkere zenders.

3 Druk op M.C. om de selectie te bevestigen.

PTY SEARCH (programmatypeselectie)

121

Hoofdstuk

Nederlands

Bediening van het toestel

Page 62

U kunt PTY-informatie (programmatype-informatie) gebruiken om op een bepaalde zender af te stemmen. 1 Druk op M.C. om de instellingenmodus weer te

geven.

2 Draai aan M.C. en selecteer de gewenste instel-

ling.

NEWS/INFO—POPULAR—CLASSICS—OTHERS

3 Druk op M.C. om het zoeken te beginnen.

Het toestel begint te zoeken naar een zender die het geselecteerde programmatype uitzendt. Als er een zender is gevonden, wordt de programmaservicenaam weergegeven. De PTY-lijst met ID-codes en programmatypen vindt u in het volgende gedeelte. Raadpleeg bladzijde 120. Het programma van een zender kan soms afwijken van de informatie die door de PTY-code wordt aangegeven. Als er geen zender gevonden wordt die een programma van het gewenste type uitzendt, wordt ongeveer twee seconden NOT FOUND op het display getoond en keert de tuner terug naar de oorspronkelijke zender.

TA (stand-by voor verkeersberichten)

1 Druk op M.C. om de functie Stand-by voor ver-

keersberichten in en uit te schakelen.

AF (alternatieve frequenties zoeken)

1 Druk op M.C. om AF aan of uit te zetten.

NEWS (onderbreking door nieuwsberichten)

1 Druk op M.C. om de nieuwsfunctie in of uit te

schakelen.

Cd/cd-r/cd-rw-discs en USBopslagapparaten

Basisbediening

Een cd/cd-r/cd-rw afspelen 1 Plaats een disc met het etiket omhoog in de laad-

sleuf.

Een cd/cd-r/cd-rw uitwerpen 1 Druk op h.

Songs op een USB-opslagapparaat afspelen 1 Open het kapje van de USB-aansluiting en sluit

het USB-opslagappa raat via een USB-kabel hierop aan.

Stoppen met afspelen van songs op een USB-opslagapparaat 1 U kunt een USB-opslagapparaat op elk gewenst

moment verwijderen.

Een map selecteren 1 Druk op a of b.

Een fragment selecteren 1 Druk op c of d.

Vooruit of achteruit spoelen 1 Houd c of d ingedrukt. ! Als u gecomprimeerde audio afspeelt, hoort u

geen geluid bij vooruit- en achteruitspoelen.

Terugkeren naar de hoofdmap 1 Houd B (BAND/ESC) ingedrukt.

Overschakelen tussen gecomprimeerde audio en cdda 1 Druk op B (BAND/ESC).

Opmerking

Ontkoppel USB-opslagapparaten van dit toestel wanneer u ze niet gebruikt.

Tekstinformatie weergeven

De gewenste informatie selecteren 1 Druk op

Tekstinformatie over het display schuiven 1 Houd

ingedrukt.

Opmerkingen

! Afhankelijk van het mediabestandstype en de

versie van iTunes waarmee de MP3-bestanden op de disc zijn opgenomen, kan het voorkomen dat incompatibele tekst bij een audiobestand niet goed worden weergegeven.

! Welke tekstinformatie gebruikt kan worden,

hangt af van de informatiedrager.

122

Hoofdstuk

Bediening van het toestel

Bestanden en fragmenten in de lijst selecteren en afspelen

1 Druk op om over te schakelen naar de lijst met bestands- of fragmentnamen.

2 Gebruik M.C. om de gewenste bestandsnaam (of mapnaam) te selecteren.

De map- of bestandsnaam wijzigen 1 Draai aan M.C.

Afspelen

1 Selecteer een bestand of fragment en druk op M.

Een lijst van de bestanden (mappen) in de geselecteerde map weergeven 1 Selecteer een map en druk op M.C.

Een song in de geselecteerde map afspelen 1 Selecteer een map en houd M.C. ingedrukt.

Geavanceerde bediening met speciale toetsen

Een herhaalbereik selecteren 1 Druk op 6/

om over te schakelen tussen:

Cd/cd-r/cd-rw-discs

! DISC – Alle fragmenten herhalen ! TRACK – Het huidige fragment herhalen ! FOLDER – De huidige map herhalen

USB-audiospeler/USB-geheugen

! ALL – Alle bestanden herhalen ! TRACK – Het huidige bestand herhalen ! FOLDER – De huidige map herhalen

Fragmenten in willekeurige volgorde afspelen 1 Druk op 5/

om willekeurige weergave aan of uit te schakelen. Fragmenten in een geselecteerd herhaalbereik worden in willekeurige volgorde afgespeeld.

Het afspelen onderbreken 1 Druk op 2/PAUSE om het afspelen te onderbreken

(pauze) of te hervatten.

De geluidskwaliteit van gecomprimeerde audio verbeteren (sound retriever)

1 Druk op 1/S.Rtrv om over te schakelen tussen:

OFF (uit)—1—2 1 heeft effect bij lagere compressie en 2 heeft ef-

fect bij hogere compressie.

Functie-instellingen

1 Druk op M.C. om het hoofdmenu weer te geven.

2 Draai aan M.C. om een andere menuoptie te kiezen en druk erop om FUNCTION te selecteren.

3 Draai aan M.C. om de functie te selecteren.

Nadat u de functie geselecteerd hebt, stelt u deze als volgt in.

REPEAT (herhaalde weergave)

1 Druk op M.C. om de instellingenmodus weer te

geven.

2 Draai aan M.C. om een herhaalbereik te selecte-

ren. Raadpleeg Een herhaalbereik selecteren op deze bladzijde voor meer informatie.

3 Druk op M.C. om de selectie te bevestigen.

RANDOM (willekeurige weergave)

1 Druk op M.C. om willekeurige weergave aan of uit

te zetten.

PAUSE (pauze)

1 Druk op M.C. om het afspelen te onderbreken

(pauze) of te hervatten.

S.RTRV (sound retriever)

Verbetert automatisch de weergave van gecomprimeerde audio en zorgt voor een vol geluid. 1 Druk op M.C. om de instellingenmodus weer te

geven.

2 Draai aan M.C. en selecteer de gewenste instel-

ling. Raadpleeg De geluidskwaliteit van gecompri - meerde audio verbeteren (sound retriever) op deze bladzijde voor meer informatie.

3 Druk op M.C. om de selectie te bevestigen.

Audio-instellingen

1 Druk op M.C. om het hoofdmenu weer te geven.

123

Hoofdstuk

Nederlands

Bediening van het toestel

Page 63

2 Draai aan M.C. om een andere menuoptie te kiezen en druk erop om AUDIO te selecteren.

3 Draai aan M.C. en selecteer de audiofunctie.

Nadat u de audiofunctie geselecteerd hebt, stelt u deze als volgt in.

FAD/BAL (fader/balansinstelling)

1 Druk op M.C. om de instellingenmodus weer te

geven.

2 Druk op M.C. om over te schakelen tussen de

fader (voor/achter) en de balans (links/rechts).

3 Draai aan M.C. om de luidsprekerbalans te rege-

len.

! Als de achteruitgang en RCA-uitgang op SW zijn

ingesteld, kunt u de balans tussen de luidsprekers voorin en achterin niet instellen. Raadpleeg SW CONTROL (achteruitgang en subwoofer) op de volgende bladzijde.

EQUALIZER (equalizercurven)

1 Druk op M.C. om de instellingenmodus weer te

geven.

2 Draai aan M.C. om de equalizer te selecteren.

DYNAMIC—VOCAL—NATURAL—CUSTOM— FLAT—POWERFUL

3 Druk op M.C. om de selectie te bevestigen.

TONE CTRL (equalizerinstelling)

! Aange paste equalizerinstellingen worden opge-

slagen in CUSTOM.

1 Druk op M.C. om de instellingenmodus weer te

geven.

2 Selecteer BASS (lage tonen), MID (middentonen)

of TREBLE (hoge tonen) met M.C.

3 Draai aan M.C. om het niveau te regelen.

Instelbereik: +6 tot -6

LOUDNESS (loudness)

De loudness-functie compenseert een tekort aan hoge en lage tonen bij lage volumes. 1 Druk op M.C. om de instellingenmodus weer te

geven.

2 Draai aan M.C. en selecteer de gewenste instel-

ling. OFF (uit)—LOW (laag)—HIGH (hoog)

3 Druk op M.C. om de selectie te bevestigen.

SUBWOOFER1 (subwoofer aan/uit)

Dit toestel is voorzien van een in- en uitschakelbare subwooferuitgang. 1 Druk op M.C. om de instellingenmodus weer te

geven.

2 Draai aan M.C. en selecteer de gewenste instel-

ling. NORMAL (normale fase)—REVERSE (tegengestelde fase)—OFF (subwoofer uit)

3 Druk op M.C. om de selectie te bevestigen.

SUBWOOFER2 (subwoofer aanpassen)

Als de subwooferuitgang is ingeschakeld, kunt u de drempelfrequentie en het uitgangsniveau van de subwoofer instellen. De subwoofer geeft alleen frequenties beneden de geselecteerde waarde weer. 1 Druk op M.C. om de instellingenmodus weer te

geven.

2 Druk op M.C. om de drempelfrequentie of het uit-

gangsniveau van de subwoofer te kiezen. Drempelfrequentie (weergave drempelfrequentie knippert)—Uitgangsniveau (weergave uitgangsniveau knippert)

3 Draai aan M.C. en selecteer de gewenste instel-

ling. Drempelfrequentie: 50HZ—63HZ—80HZ—

100HZ—125HZ Uitgangsniveau: -24 tot +6

SLA (bronniveauregeling)

Met de functie SLA (bronniveauregeling) kunt u het volumeniveau van elke signaalbron afzonderlijk instellen. Hierdoor kunt u plotselinge volumewisselingen voorkomen wanneer naar een andere signaalbron wordt overgeschakeld. ! De instellingen zijn gebaseerd op het FM-volume-

niveau, dat zelf niet gewijzigd kan worden.

! Het MW/LW-volumeniveau kan ook met de deze

functie worden aangepast.

! Wanneer FM als signaalbron wordt gebruikt, kunt

u niet overschakelen naar SLA.

1 Druk op M.C. om de instellingenmodus weer te

geven.

2 Draai aan M.C. om het bronvolume te regelen.

Instelbereik: +4 tot –4

3 Druk op M.C. om de selectie te bevestigen.

124

Hoofdstuk

Bediening van het toestel

Begininstellingen

Belangrijk

Als het toestel van de accu wordt losgekoppeld, wordt PW SAVE (energiezuinige modus) uitgeschakeld. Deze moet u weer inschakelen als het toestel terug met de accu wordt verbonden. Als het voertuig niet van een contactschakelaar met accessoirestand (ACC) is voorzien, is het (afhankelijk van de aansluiting) mogelijk dat het toestel de accu blijft belasten als PW SAVE (energiezuinige modus) is uitgeschakeld.

1 Houd S (SRC/OFF) ingedrukt tot het toestel uit gaat.

2 Geef de functienaam weer.

# (DEH-2300UB, DEH-2300UBB en DEH2320UB)

Houd S (SRC/OFF) ingedrukt tot de functienaam op het display verschijnt.

# (DEH-2310UB)

Houd M.C. ingedrukt tot de functienaam op het display verschijnt.

3 Draai aan M.C. en selecteer de begininstelling.

Nadat u de begininstelling geselecteerd hebt, stelt u deze als volgt in.

CLOCK SET (klok)

Alleen voor DEH-2310UB. 1 Druk op M.C. om de instellingenmodus weer te

geven.

2 Druk op M.C. om het onderdeel van de klok te se-

lecteren dat u wilt instellen. Uur—Minuut

3 Draai aan M.C. om de klok in te stellen.

CLOCK (klokweergave)

Alleen voor DEH-2310UB. U kunt he t klokdisplay in- of uitschakelen. De klokweergave verdwijnt als u andere handelingen uitvoert en verschijnt daarna opnieuw na 25 seconden. 1 Druk op M.C. om de klokweergave in of uit te

schakelen.

FM STEP (FM-afstemstap)

Standaard wordt er bij automatisch afstemmen een FM-afstemstap van 50 kHz gebruikt, en 100 kHz als de functie AF of TA is ingeschakeld. Maar soms krijgt u een beter resultaat als ook bij het afstemmen op alternatieve frequenties (AF) een afstemstap van 50 kHz wordt gebruikt. ! Bij handmatig afstemmen blijft de afstemstap 50

kHz.

1 Druk op M.C. om de instellingenmodus weer te

geven.

2 Draai aan M.C. om de FM-afstemstap te selecte-

ren. 50 KHZ (50 kHz)—100 KHZ (100 kHz)

3 Druk op M.C. om de selectie te bevestigen.

AUTO-PI (automatisch PI-zoeken)

Als deze functie is ingeschakeld, probeert het toestel bij slechte ontvangst automatisch een andere zender met gelijkaardige programma’s te vinden, ook als u een voorkeuzezender selecteerde. 1 Druk op M.C. om de automatische PI-zoekfunctie

in of uit te schakelen.

AUX (externe aansluiting)

Schakel deze instelling in als een extern apparaat op dit toestel is aangesloten.

1 Druk M.C. om AUX in of uit te schakelen.

USB (Plug en Play)

Als deze instelling is ingeschakeld, wordt de bron automatisch naar USB overgeschakeld. 1 Druk op M.C. om Plug en Play in of uit te schake-

len. ON – Wanneer u een USB-opslagapparaat aan- sluit, wordt de bron (afhankelijk van het type apparaat) automatisch naar USB overgeschakeld als de motor wordt gestart. Als u het USB-opslagapparaat loskoppelt, wordt het bronsignaal op dit toestel uitgeschakeld. OFF – Wanneer u een USB-opslagapparaat aan- sluit, schakelt de bron niet automatisch over naar

USB maar moet u deze handmatig instellen op USB.

ILLUMI (verlichtingskleur selecteren)

Alleen voor DEH-2310UB.

1 Druk op M.C. om de instellingenmodus weer te

geven.

2 Draai aan M.C. en selecteer de gewenste instel-

ling. RED (rood)—GREEN (groen)

3 Druk op M.C. om de selectie te bevestigen.

SW CONTROL (achteruitgang en subwoofer)

125

Hoofdstuk

Nederlands

Bediening van het toestel

Page 64

U kunt de aansluiting voor de achterluidspreker en de RCA-uitgang gebruiken om een luidspreker met volledig bereik of een subwoofer aan te sluiten. Als u REAR-SP : SW instelt, kunt u de luidspreker achterin rechtstreeks op een subwoofer aansluiten zonder een externe versterker te gebruiken. Standaard is REAR-SP ingesteld voor het aansluiten van een luidspreker met volledig bereik (FUL). 1 Druk op M.C. om de instellingenmodus weer te

geven.

2 Draai aan M.C. om een andere uitgang te kiezen;

druk erop om uw selectie te maken.

REAR-SP—PREOUT

3 Draai aan M.C. om de instelling te wijzigen.

REAR-SP: FUL—SW PREOUT: SW—REA

! Als u deze instelling wijzigt, is er pas een uit-

gangssignaal als u de subwooferuitgang inschakelt (raadpleeg SUBWOOFER1 (subwoofer aan/uit) op bladzijde 124).

! Als u deze instelling wijzigt, wordt de subwoo -

feruitgang in het audiomenu teruggezet naar de fabrieksinstellingen.

DEMO (demodisplay)

1 Druk op M.C. om het demodisplay in en uit te

schakelen.

SCROLL (scrollmodus)

Als Ever Scroll op is ingeschakeld, blijft eventueel aanwezige tekstinformatie continu door het display schuiven. Zet Ever Scroll uit als u wilt dat de informatie maar één keer door het display schuift.

1 Druk op M.C. om Ever Scroll aan of uit te zetten.

TITLE (taalinstelling)

Dit toestel kan tekstinformatie bij een gecomprimeerd audiobestand in West-Europese talen en Russisch weergeven. ! Als de gebruikte taal niet overeenkomt met de

taalinstelling van dit toestel, wordt tekst wellicht niet correct weergegeven.

! Het is mogelijk dat sommige tekens niet juist wor-

den weergegeven.

1 Druk op M.C. om de instellingenmodus weer te

geven.

2 Draai aan M.C. en selecteer de gewenste instel-

ling. EUROPEAN (Europese taal)—RUSSIAN (Russisch)

3 Druk op M.C. om de selectie te bevestigen.

PW SAVE (energiezuinige stand)

Alleen voor DEH-2300UB, DEH-2300UBB en DEH2320UB.

Met deze functie wordt het energieverbruik van de accu verminderd. ! Als deze functie is ingeschakeld, kan alleen het

bronsignaal worden ingeschakeld.

1 Druk op M.C. om de energiezuinige modus in of

uit te schakelen.

De AUX-signaalbron

1 Steek de stereo-miniplugkabel in de AUX-ingang van dit toestel.

2 Druk op S (SRC/OFF) en kies AUX als signaalbron.

Opmerking

De signaalbron AUX kan alleen worden geselecteerd als de externe aansluiting is ingeschakeld. Raadpleeg AUX (externe aansluiting) op de vorige bladzijde voor meer informatie.

Uitschakeling van het geluid

Alleen voor DEH-2300UB, DEH-2300UBB en DEH-2320UB.

In de volgende gevallen wordt het geluid automatisch uitgeschakeld: ! Er wordt gebeld met een mobiele telefoon

die op dit toestel is aangesloten.

! Er wordt spraakbegeleiding gegeven door

een navigatiesysteem van Pioneer dat op

dit toestel is aangesloten. Het geluid wordt uitgeschakeld en MUTE verschijnt op het display. Alle audio-instellingen behalve volumeregeling zijn nu geblokkeerd. Het toestel keert terug naar de oorspronkelijke stand als het telefoongesprek of de spraakbegeleiding is afgelopen.

126

Hoofdstuk

Bediening van het toestel

Verbindingen

Belangrijk

! Als dit toestel wordt geïnstalleerd in een voer-

tuig met een contactschakelaar zonder ACCstand (accessoirestand), kan de accu leeglopen als de rode kabel niet wordt aangesloten op de aansluiting die de bediening van de contactschakelaar herkent.

ACC-stand Geen ACC-stand

! Gebruik van dit toestel onder andere omstan-

digheden dan de volgende kan leiden tot brand of storingen. — Voertuigen met een accu van 12 volt en ne-

gatieve aarding.

— Luidsprekers van 50 W (uitgangswaarde)

en 4 tot 8 ohm (impedantiewaarde).

! Om kortsluiting, oververhitting en storingen te

voorkomen, moet u onderstaande aanwijzingen opvolgen. — Koppel de negatieve aansluiting van de

accu los voordat u het toestel installeert.

— Gebruik kabelklemmen of plakband om de

bekabeling veilig aan te brengen. Bescherm de kabels met plakband op plaatsen waar deze tegen metalen onderdelen liggen.

— Plaats de kabels niet in de buurt van be-

weegbare onderdelen, zoals de versnellingspook of de rails van de stoelen.

— Leg kabels niet op plaatsen die heet kun-

nen worden, zoals dicht bij de kachel.

— Sluit de gele kabel niet op de accu aan via

een gat in het motorcompartiment.

— Dek alle ongebruikte kabelaansluitingen af

met isolatietape.

— Maak de kabels niet korter. — Verwijder nooit de isolatie van de voedings-

kabel van dit toestel om andere apparaten van stroom te voorzien. De stroomcapaciteit van de voedingskabel is beperkt.

— Gebruik een zekering met het voorgeschre-

ven vermogen.

— Verbind de negatieve luidsprekerkabel

nooit rechtstreeks met de aarding.

— Voeg de negatieve kabels van verschillende

luidsprekers nooit samen.

! Als dit apparaat aan staat, wordt het bedie-

ningssignaal doorgegeven via de blauw/witte kabel. Verbind deze kabel met de afstandsbediening van een externe versterker of met de bedieningsaansluiting van de automatische antenne van het voertuig (maximaal 300 mA, 12 V gelijkstroom). Als het voertuig is uitgerust met een glasantenne, verbindt u deze met de voedingsaansluiting van de antenne-booster.

! Verbind de blauw/witte kabel nooit met de voe-

dingsaansluiting van een externe versterker of automatische antenne. Anders kan de accu leeglopen of kan er storing optreden.

! De zwarte kabel is de aarding. Dit toestel moet

gescheiden worden geaard van andere apparaten (met name apparaten die veel stroom verbruiken zoals een versterker). Anders kan er brand of storing ontstaan wanneer de aarding per ongeluk losraakt.

Dit toestel

4 5

1 Ingang stroomkabel 2 Achteruitgang of subwooferuitgang 3 Antenne-ingang 4 Zekering (10 A) 5 Ingang voor draadafstandsbediening

Alleen voor DEH-2300UB, DEH-2300UBB en DEH-2320UB.

Een bedrade afstandsbedieningsadapter kan aangesloten worden (los verkrijgbaar).

127

Hoofdstuk

Nederlands

Installatie

Page 65

Stroomkabel

556

1 Naar ingang stroomkabel 2 De functie van 3 en 5 kan verschillen afhan-

kelijk van het type voertuig. Verbind in dat geval 4 met 5 en 6 met 3.

3 Geel

Back-up (of accessoire)

4 Geel

Aansluiten op de constante 12 V-voedingsaansluiting.

5 Rood

Accessoire (of back-up)

6 Rood

Aansluiten op een aansluiting die door de contactschakelaar wordt aangestuurd (12 V gelijkstroom).

7 Verbind kabels van dezelfde kleur met elkaar. 8 Zwart (chassisaarding) 9 Blauw-wit

De pinpositie van de ISO-connector verschilt naargelang het type voertuig. Als pin 5 de antenne aanstuurt, verbindt u 9 en b. In andere typen voertuigen verbindt u 9 en b nooit.

a Blauw/wit

Aansluiten op systeembedieningsaansluiting van de versterker (maximaal 300 mA, 12 V gelijkstroom).

b Blauw-wit

Aansluiten op bedieningsaansluiting van de

gemotoriseerde antenne (maximaal 300 mA,

12 V gelijkstroom). c Geel/zwart

Alleen voor DEH-2300UB, DEH-2300UBB en

DEH-2320UB.

Als u apparatuur met dempingsfunctie ge-

bruikt, verbindt u deze draad met de draad

voor audiodemping op die apparatuur. Als u

zulke apparatuur niet gebruikt, verbindt u de

draad voor audiodemping niet. d Luidsprekerkabels

Wit: Linksvoor +

Wit-zwart: Linksvoor *

Grijs: Rechtsvoor +

Grijs-zwart: Rechtsvoor *

Groen: Linksachter + of subwoofer +

Groen-zwart: Linksachter * of subwoofer *

Violet: Rechtsachter + of subwoofer +

Violet-zwart: Rechtsachter * of subwoofer * e ISO-connector

Bij sommige voertuigen is de ISO-connector

in twee verdeeld. Verbind in dat geval beide

connectoren.

Opmerkingen

! Wijzig de begininstelling van dit toestel. Raad-

pleeg gedeelte SW CONTROL (achteruitgang

en subwoofer) op bladzijde 125.

De subwooferuitgang van dit toestel is mono. ! Als u een subwoofer van 70 W (2 Ω) gebruikt,

moet u de subwoofer aansluiten op de violette

en zwart-violette draden van dit toestel. Sluit

niets aan op de groene en groen-zwarte dra-

den.

Versterker (apart verkrijgbaar)

Maak deze verbindingen als de optionele versterker wordt gebruikt.





128

Hoofdstuk

Installatie

1 Systeemafstandsbediening

Verbinden met blauw-witte kabel.

2 Versterker (apart verkrijgbaar) 3 Aansluiten op RCA-kabel (apart verkrijgbaar) 4 Naar achteruitgang of subwooferuitgang 5 Luidspreker achterin of subwoofer

Installatie

Belangrijk

! Controleer alle aansluitingen en systemen

voordat u de installatie voltooit.

! Gebruik geen onderdelen van andere fabrikan-

ten; deze kunnen storingen veroorzaken.

! Neem contact op met uw dealer als er voor de

installatie gaten moeten worden geboord of als er andere aanpassingen aan het voertuig nodig zijn.

! Installeer dit toestel niet op een plaats waar:

— het de besturing van het voertuig kan be-

lemmeren.

— het de inzittenden kan verwonden bij een

noodstop.

! De halfgeleiderlaser raakt bij oververhitting

beschadigd. Plaats dit apparaat niet op plaatsen waar het warm wordt, zoals nabij de uitlaat van een kachel.

! Dit toestel werkt het beste als het wordt ge-

plaatst onder een hoek van minder dan 60°.

60°

DIN-bevestiging voor/achter

Dit toestel kan geïnstalleerd worden via een voor- of achtermontage. Gebruik voor installatie in de handel verkrijgbare onderdelen.

DIN-voormontage

1 Schuif de montagebehuizing in het dashboard.

Gebruik voor installatie in een ondiepe ruimte de meegeleverde montagebehuizing. Als er voldoende ruimte is, gebruikt u de montagebehuizing die met het voertuig geleverd werd.

2 Zet de montagebehuizing vast door met een schroevendraaier de metalen lipjes op hun plaats te buigen (90°).

1 Dashboard 2 Montagebehuizing

3 Installeer het toestel zoals aangegeven.

1 Moer 2 Brandmuur of metalen steunvlak 3 Metalen band 4 Schroef 5 Schroef (M4 × 8)

# Controleer of het toestel stevig op zijn plaats is gemonteerd. Het toestel functioneert wellicht niet naar behoren als het niet goed is bevestigd.

129

Hoofdstuk

Nederlands

Installatie

Page 66

DIN-achtermontage

1 Bepaal de juiste positie waar de gaten in de klem en in de zijde van het toestel op een lijn liggen.

2 Draai aan elke kant twee schroeven vast.

1 Zelftappende schroef (5 mm × 8 mm) 2 Bevestigingsklem 3 Dashboard of console

Het toestel verwijderen

1 Verwijder de sierlijst.

1 Sierlijst 2 Lipje met inkeping

! De sierlijst is gemakkelijker bereikbaar als u

het voorpaneel verwijdert.

! Plaats de sierlijst terug met de kant met het

lipje met de inkeping onderaan.

2 Steek de meegeleverde uittreksleutels in de beide kanten van het toestel totdat ze op hun plaats klikken.

3 Trek het toestel uit het dashboard.

Het voorpaneel verwijderen en terug bevestigen

U kunt het voorpaneel verwijderen om het toestel tegen diefstal te beveiligen. Druk op de knop om het voorpaneel los te maken, duw het naar boven en trek het naar u toe. Raadpleeg Het voorpaneel tegen diefstal verwij- deren en Het voorpaneel ter ug bevestigen op bladzijde 119 voor meer informatie.

130

Hoofdstuk

Installatie

Problemen verhelpen

Symptoom Oorzaak Maatregel

Het display keert automatisch terug naar het gewone display.

U hebt gedurende ongeveer 30 seconden geen handeling uitgevoerd.

Voer de handeling opnieuw uit.

Het bereik voor herhaald afspelen wordt onverwachts gewijzigd.

Afhankelijk van het herhaalbereik kan het geselecteerde bereik soms gewijzigd worden, bijvoorbeeld wanneer u een andere map of ander fragment selecteert of vooruit of achteruit spoelt.

Selecteer het gewenste herhaalbereik opnieuw.

Een onderliggende map wordt niet afgespeeld.

Onderliggende mappen worden niet afgespeeld wanneer FOL- DER (map herhalen) is geselecteerd.

Selecteer een ander herhaalbereik.

Als het display wordt gewijzigd, verschijnt NO XXXX (bijvoorbeeld NO TITLE).

Er is geen bijbehorende tekstinformatie beschikbaar.

Wijzig de displaystand of speel een ander fragment of bestand af.

Het display brandt hoewel het toestel uit staat.

De demostand is ingeschakeld.

! Druk op

om de demostand uit te schakelen. ! Schakel de demoweergave uit.

Het toestel functioneert niet correct. Er is interferentie.

U gebruikt nabij dit toestel een ander apparaat (bijvoorbeeld een draagbare telefoon) dat elektromagnetische straling uitzendt.

Gebruik nabij dit toestel geen elektrische apparaten die interferentie kunnen veroorzaken.

Foutmeldingen

Schrijf een foutmelding altijd nauwkeurig op en houd deze bij de hand als u contact opneemt met uw leverancier of Pioneer-servicecentrum.

Ingebouwde cd-speler

Melding Oorzaak Maatregel

ERROR-11, 12, 17, 30

De disc is vuil. Reinig de disc. De disc is be-

krast.

Vervang de disc.

ERROR-10, 11, 12, 15, 17, 30, A0

Elektrisch of mechanisch probleem.

Zet het contact uit en weer aan, of schakel over naar een andere signaalbron en dan terug naar de cdspeler.

ERROR-15 De geplaatste

disc bevat geen gegevens.

Vervang de disc.

ERROR-23 Het cd-formaat

wordt niet ondersteund.

Vervang de disc.

FRMT READ Na het begin van

het afspelen duurt het soms even totdat er geluid klinkt.

Wacht tot het bericht verdwijnt en er geluid klinkt.

NO AUDIO De geplaatste

disc bevat geen afspeelbare bestanden.

Vervang de disc.

SKIPPED De WMA-bestan-

den op de disc zijn door digitaal rechtenbeheer (DRM) beveiligd.

Vervang de disc.

PROTECT Alle bestanden

op de disc zijn door digitaal rechtenbeheer (DRM) beveiligd.

Vervang de disc.

131

Aanhangsel

Nederlands

Aanvullende informatie

Page 67

USB-opslagapparaat

Melding Oorzaak Maatregel

NO DEVICE Als Plug en Play

is uitgeschakeld, kan er geen USB-opslagapparaat worden aangesloten.

! Zet Plug en Play aan. ! Sluit een compatibel USB-opslagapparaat aan.

FRMT READ Na het begin van

het afspelen duurt het soms even totdat er geluid klinkt.

Wacht tot het bericht verdwijnt en er geluid klinkt.

NO AUDIO Geen songs. Zet de audiobe-

standen over naar het USB-opslagapparaat en sluit het aan.

De inhoud van het USB-opslagapparaat is beveiligd.

Raadpleeg de instructies bij het USB-opslagapparaat om de beveiliging uit te schakelen.

SKIPPED Het aangesloten

USB-opslagapparaat bevat WMAbestanden die met Windows Mediaä DRM 9/ 10 zijn beveiligd.

Speel audiobestanden af die niet met Windows Media DRM 9/10 zijn beveiligd.

PROTECT Alle bestanden

op het USB-opslagapparaat zijn beveiligd met Windows Media DRM 9/10.

Zet op het USB-opslagapparaat audiobestanden die niet door Windows Media DRM 9/10 zijn beveiligd en probeer het opnieuw.

N/A USB Het aangesloten

USB-apparaat wordt door dit toestel niet ondersteund.

! Sluit een draagbare USB-audiospeler of USBgeheugen aan dat compatibel is met USB Mass Storage Class. ! Ontkoppel het apparaat en sluit een compatibel USB-opslagapparaat aan.

Melding Oorzaak Maatregel

CHECK USB Er is kortsluiting

opgetreden in de USB-aansluiting of de USB-kabel.

Controleer of de USB-stekker en de USB-kabel niet ergens ingeklemd zijn of beschadigd zijn.

De aangesloten draagbare USBaudiospeler of het aangesloten USB-geheugen verbruikt meer stroom dan de maximaal toelaatbare stroomsterkte.

Ontkoppel de draagbare USB-audiospeler/het USBgeheugen en gebruik dit app araat niet meer. Zet de contactschakelaar op OFF, daarna op ACC of ON en sluit vervolgens een compatibele draagbare USB-audiospeler/compatibel USB-geheugen aan.

ERROR-19 Communicatie-

fout

Probeer de volgende mogelijkheden. –Zet het contact uit en dan weer aan. –Ontkoppel de draagbare USB-audiospeler/het USBgeheugen. –Schakel over naar een andere bron. Schakel vervolgens terug naar de USBaudiospeler/het USB-geheugen.

ERROR-23 Het USB-opslag-

apparaat is niet geformatteerd met de indeling FAT12, FAT16 of FAT32.

Gebruik een USBopslagapparaat dat geformatteerd is met de indeling FAT12, FAT16 of FAT32.

132

Aanhangsel

Aanvullende informatie

Aanwijzingen voor het gebruik

Discs en de player

Gebruik uitsluitend discs die voorzien zijn van een van onderstaande twee logo’s.

Gebruik discs van 12 cm. Gebruik geen discs van 8 cm en probeer deze ook niet met een adapter af te spelen.

Gebruik uitsluitend normale, ronde discs. Gebruik geen discs met een andere vorm (shaped discs).

Plaats geen ander object dan een cd in de cd-laadsleuf.

Gebruik geen gebarste, gebroken, kromme of op andere wijze beschadigde discs, omdat zulke discs de speler kunnen beschadigen.

Niet-gefinaliseerde cd-r/cd-rw-discs kunnen niet worden afgespeeld.

Raak de gegevenszijde van de disc niet aan.

Bewaar discs in het bijbehorende doosje wanneer u ze niet gebruikt.

Plak geen labels op discs, schrijf er niet op en breng het oppervlak niet in aanraking met chemische middelen.

Als u een cd reinigt, veegt u de disc van het midden naar de buitenkant met een zachte doek schoon.

Condens en vochtvorming kunnen de werking van de speler tijdelijk negatief beïnvloeden. Laat de speler in een warmere omgeving ongeveer een uur op temperatuur komen. Veeg vochtige schijven met een zachte doek schoon.

Sommige discs kunnen niet worden afgespeeld afhankelijk van het type disc, de indeling ervan, de toepassing waarmee deze is opgenomen, de omgeving waarin deze wordt afgespeeld, de manier waaro p deze wordt bewaard, enzovoort.

Schokken tijdens het rijden van het voertuig kunnen de disc laten overslaan.

USB-opslagapparaat

Het maken van verbindingen via een USB-hub wordt niet ondersteund.

Sluit alleen een USB-opslagapparaat aan en geen andere apparaten.

Maak het USB-opslagapparaat stevig vast voordat u gaat rijden. Zorg dat het niet op de grond valt omdat het dan onder het rem- of gaspedaal terecht kan komen.

Afhankelijk van het USB-opslagapparaat kunnen de volgende problemen voorkomen:

! De bediening kan anders verlopen. ! Het opslagapparaat wordt niet herkend. ! Bestanden worden niet correct afgespeeld. ! Er kan ruis hoorbaar zijn in het radiosignaal.

DualDiscs

DualDiscs zijn dubbelzijdige discs met aan de ene kant een beschrijfbaar cd-oppervlak voor audio-opnamen en aan de andere kant een beschrijfbaar dvd-oppervlak voor video-opnamen. Aangezien de cd-zijde van DualDiscs niet overeenkomt met de algemene cd-standaard, is het wellicht niet mogelijk de cd-zijde op dit toestel af te spelen. Het regelmatig plaatsen en uitwerpen van een DualDisc kan krassen veroorzaken op de disc wat tot afspeelproblemen leidt. In sommige gevallen kan een DualDisc vast komen te zitten in de cd-laadsleuf en niet meer worden uitgeworpen. Om problemen te voorkomen wordt aangeraden om op dit toestel geen DualDiscs af te spelen. Raadpleeg de informatie van de fabrikant van de disc voor meer informatie over DualDiscs.

133

Aanhangsel

Nederlands

Aanvullende informatie

Page 68

Compatibiliteit met gecomprimeerde audio (disc, USB)

WMA

Bestandsextensie: .wma

Bitsnelheid: 48 kbps tot 320 kbps (CBR), 48 kbps tot 384 kbps (VBR)

Bemonsteringsfrequentie: 32 kHz, 44,1 kHz, 48 kHz

Windows Media Audi o Professional, Lossless, Voice/ DRM Stream/Stream met video: Niet compatibel

MP3

Bestandsextensie: .mp3

Bitsnelheid: 8 kbps tot 320 kbps (CBR, VBR)

Bemonsteringsfrequentie: 8 kHz tot 48 kHz (32 kHz, 44,1 kHz, 48 kHz voor de beste kwaliteit)

Compatibele ID3-tag-versie: 1.0, 1.1, 2.2, 2.3, 2.4 (ID3tag versie 2.x krijgt prioriteit boven versie 1.x.)

M3u speellijst: Niet compatibel

MP3i (MP3 interactive), mp3 PRO: Niet compatibel

WAV

Bestandsextensie: .wav

Quantisatiebits: 8 en 16 (LPCM), 4 (MS ADPCM)

Bemonsteringsfrequentie: 16 kHz tot 48 kHz (LPCM), 22,05 kHz en 44,1 kHz (MS ADPCM)

Bijkomende informatie

Alleen de eerste 32 tekens van de bestandsnaam (inclusief de extensie) of mapnaam worden weergegeven.

Russische tekst kan alleen op dit toestel worden weergegeven als die met de volgende tekensets is gecodeerd:

! Unicode (UTF-8, UTF-16) ! Andere tekensets dan Unicode die in een

Windows-omgeving worden gebruikt en op Russisch zijn ingesteld bij de taalinstellingen

Een juiste werking van dit toestel is afhankelijk van de toepassing waarmee de WMA-bestanden zijn gecodeerd.

Er kan een beetje vertraging optreden bij het beginnen met afspelen van audiobestanden die zijn ingebed in beeldgegevens of op een USB-opslagapparaat met een uitgebreide mappenstructuur.

Disc

Mappenhiërarchie: maximaal acht niveaus diep (Voor praktisch gebruik kunt u beter niet meer dan twee niveaus gebruiken.)

Afspeelbare mappen: maximaal 99

Afspeelbare bestanden: maximaal 999

Bestandssysteem: ISO 9660 Level 1 en 2, Romeo, Joliet

Afspelen van multisessie-discs: Compatibel

Packet write data transfer: Niet compatibel

Bij het afspelen van gecomprimeerde audiodiscs wordt altijd een korte pauze ingelast tussen de fragmenten. Dit gebeurt ongeacht de lengte van de lege ruimte tussen de fragmenten op de originele opname.

USB-opslagapparaat

Mappenhiërarchie: maximaal acht niveaus diep (Voor praktisch gebruik kunt u beter niet meer dan twee niveaus gebruiken.)

Afspeelbare mappen: maximaal 500

Afspeelbare bestanden: maximaal 15 000

Afspelen van auteursrechtelijk beschermde bestanden: Niet compatibel

Gepartitioneerd USB-opslagapparaat: Alleen de eerste partitie kan worden afgespeeld.

Bij het starten van audiobestanden op een USB-opslagapparaat met een uitgebreide mappenstructuur kan enige vertraging optreden.

LET OP

! Pioneer is niet verantwoordelijk voor eventueel

verlies van gegevens op een USB-opslagapparaat, ook niet tijdens gebruik van dit toestel.

134

Aanhangsel

Aanvullende informatie

! Laat discs en een USB-opslagapparaat niet

achter op plaatsen waar de temperatuur hoog kan oplopen.

Volgorde van audiobestanden

De gebruiker kan met dit toestel geen mapnummers toewijzen of de afspeelvolgorde wijzigen.

Voorbeeld van een boomstructuur

1 2

4 5 6

Niveau 1 Niveau 2 Niveau 3 Niveau 4

: Map

: Gecomprimeerd audiobestand 01 tot 05: Mapnummer 1 tot 6: Afspeelvolgorde

Disc

De mapvolgorde en andere instellingen zijn afhankelijk van de software die voor het coderen en schrijven is gebruikt.

USB-opslagapparaat

De afspeelvolgorde is gelijk aan de volgorde waarin de bestanden zijn opgenomen op het USB-opslagapparaat. Ga als volgt te werk als u wilt dat bestanden in een bepaalde volgorde worden afgespeeld.

1 Geef de bestanden namen met nummers die

de afspeelvolgorde aangeven, bijvoorbeeld 001xxx.mp3 en 099yyy.mp3.

2 Plaats de bestanden in een map. 3 Sla de map met bestanden op het USB-op-

slagapparaat op.

Merk echter op dat de afspeelvolgorde niet altijd kan worden bepaald. Dit is afhankelijk van het gebruikte systeem. De afspeelvolgorde op draagbare USB-audiospelers is verschillend en hangt af van de gebruikte audiospeler.

Lijst van Russische tekens

D: C D: C D: C D: C D: C

: А : Б : В : Г : Д

: Е, Ё : Ж : З : И, Й : К

: Л : М : Н : О : П

: Р : С : Т : У : Ф

: Х : Ц : Ч : Ш, Щ : Ъ

: Ы : Ь : Э : Ю : Я

D: Display C: Teken

iTunes

Apple en iTunes zijn handelsmerken van Apple Inc., gedeponeerd in de Verenigde Staten en andere landen.

MP3

Dit product is uitsluitend bedoeld voor nietcommercieel privégebruik. Het mag niet in een commerciële omgeving worden gebruikt voor realtime-uitzendingen (over land, via satelliet, kabel en/of andere media), voor uitzendingen/streaming via internet, intranet en/of andere netwerken, of in andere elektronische distributiesystemen zoals betaalradio of audioop-aanvraagtoepassingen. Hiervoor is een aparte licentie nodig. Kijk voor meer informatie op http://www.mp3licensing.com.

WMA

Windows Media en het Windows-logo zijn handelsmerken of gedeponeerde handelsmerken van Microsoft Corporation in de Verenigde Staten en/of in andere landen. Dit product bevat technologie die het eigendom is van Microsoft Corporation en die niet gebruikt of gedistribueerd mag worden zonder toestemming van Microsoft Licensing, Inc.

135

Aanhangsel

Nederlands

Aanvullende informatie

Page 69

Technische gegevens

Algemeen

Spanningsbron ......................... 14,4 V gelijkstroom (10,8 tot

15,1 V toelaatbaar)

Aarding ......................................... Negatief

Maximaal stroomverbruik ... 10,0 A Afmetingen (B × H × D):

DIN

Chassis ..................... 178 mm × 50 mm × 165

Voorkant ................... 188 mm × 58 mm × 17 mm

Chassis ..................... 178 mm × 50 mm × 165

Voorkant ................... 170 mm × 48 mm × 17 mm

Gewicht ........................................ 1,2 kg

Audio

Maximaal uitgangsvermogen

..................................................... 50 W × 4

Doorlopend uitgangsvermogen

..................................................... 22 W × 4 (50 Hz tot 15 000

Hz, 5% THD, 4 W belasting,

beide kanalen)

Belastingsimpedantie ........... 4 W (4 W tot 8 W toegestaan)

Preout maximaal uitgangsniveau

..................................................... 2,0 V

Toonregeling:

Lage tonen

Frequentie ............... 100 Hz

Gain ............................ ±12 dB

Midden

Frequentie ............... 1 kHz

Gain ............................ ±12 dB

Hoge tonen

Frequentie ............... 10 kHz

Gain ............................ ±12 dB

Subwoofer (mono):

Frequentie ......................... 50/63/80/100/125 Hz

Afval ..................................... –18 dB/oct

Gain ...................................... +6 dB tot –24 dB

Fase ...................................... Normaal/tegengesteld

Cd-speler

Systeem ....................................... Compact Disc Audio

Bruikbare discs ........................ Compact Discs

Signaal-tot-ruisverhouding

..................................................... 94 dB (1 kHz) (IEC-A-net-

werk)

Aantal kanalen .......................... 2 (stereo)

WMA-decoderingsformaat

..................................................... Versie 7, 7.1, 8, 9, 10, 11, 12

(2 kan. audio)

(Windows Media Player) MP3-decoderingsformaat ... MPEG-1 & 2 Audio Layer 3

WAV-signaalformaat .............. Lineaire PCM & MS ADPCM

(niet gecomprimeerd)

USB

Specificatie USB-standaard

..................................................... USB 2.0 volledige snelheid

Maximale voeding ................... 500 mA

USB-klasse ................................. MSC-apparatuur (Mass Sto-

rage Class)

Bestandssysteem .................... FAT12, FAT16, FAT32

WMA-decoderingsformaat

..................................................... Versie 7, 7.1, 8, 9, 10, 11, 12

(2 kan. audio)

(Windows Media Player) MP3-decoderingsformaat ... MPEG-1 & 2 Audio Layer 3

WAV-signaalformaat .............. Lineaire PCM & MS ADPCM

(niet gecomprimeerd)

FM-tuner

Frequentiebereik ...................... 87,5 tot 108,0 MHz

Bruikbare gevoeligheid ......... 9 dBf (0,8 µV/75 W, mono,

S/R: 30 dB) Signaal-tot-ruisverhouding

..................................................... 72 dB (IEC-A-netwerk)

MW-tuner

Frequentiebereik ...................... 531 kHz tot 1 602 kHz

Bruikbare gevoeligheid ......... 25 µV (S/N: 20 dB)

Signaal-tot-ruisverhouding

..................................................... 62 dB (IEC-A-netwerk)

LW-tuner

Frequentiebereik ...................... 153 kHz tot 281 kHz

Bruikbare gevoeligheid ......... 28 µV (S/N: 20 dB)

Signaal-tot-ruisverhouding

..................................................... 62 dB (IEC-A-netwerk)

Opmerking

Technische gegevens en ontwerp kunnen zonder voorafgaande kennisgeving worden gewijzigd.

136

Aanhangsel

Aanvullende informatie

137

Nederlands

Page 70

Благодарим Вас

за покупку этого изде-

лия компании PIONEER.

Для обеспечения правильности эксплуатации внимательно прочитайте данное руководство перед началом использования изделия. Особенно важно, чтобы Вы прочли и соблюдали инструкции, помеченные в данном руководстве заголовками ПРЕД- УПРЕЖДЕНИЕ и ВНИМАНИЕ.

Держите данное руководство под рукой для обращения к нему в будущем.

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку.

Частные лица в странах Евросоюза, Швейцарии и Норвегии могут бесплатно возвращать использованные электронные изделия в специализированные пункты приема или в магазин (при покупке аналогичного нового устройства). Если Ваша страна не указана в приведенном выше перечне, обращайтесь в органы местного управления за инструкциями по правильной утилизации продукта. Тем самым Вы обеспечите утилизацию Вашего изделия с соблюдением обязательных процедур по обработке, утилизации и вторичной переработке и, таким образом, предотвратите потенциальное негативное воздействие на окружающую среду и здоровье людей.

В случае возникновения неполадок

При неполадках в работе этого изделия свяжитесь с торговым представителем компании-производителя или с ближайшим сервисным пунктом Pioneer.

Сведения об этом устройстве

Частоты тюнера в этом устройстве распределены для использования в Западной Европе, Азии, на Ближнем Востоке, вАфрике и Океании. При использовании в других регионах качество приема может быть плохим. Функция RDS (радиовещательная система передачи информации) доступна только в регионах, где транслируются сигналы RDS для FM-станций.

ВНИМАНИЕ

Данное изделие классифицируется как лазерное устройство класса 1 согласно стандарту ’Безопасность лазерных устройств’ IEC 60825-1:2007 и содержит лазерный модуль класса 1М. В целях обеспечения полной безопасности не снимайте какие-либо крышки и не пытайтесь проникнуть внутрь изделия. Ремонт должен выполняться квалифицированным специалистом.

ЛАЗЕРНЫЙ ПРОДУКТ КЛАСС 1

138

Раздел

Перед началом эксплуатации

ВНИМАНИЕ

! Не допускайте попадания жидкости на

данное устройство. Это может повлечь поражение электрическим током. Кроме того, попадание жидкости в устройство может стать причиной его выхода из строя, перегрева и появления дыма.

! Pioneer CarStereo-Pass предназначен для

использования только в Германии.

! Всегда сохраняйте уровень громкости до-

статочно низким, чтобы были слышны звуки извне.

! Не допускайте воздействия влажности на

изделие.

! При отключении или разряде аккумулятор-

ной батареи память предварительных настроек будет стерта.

Примечание

Выполненные настройки вступают в силу, даже если выйти из меню без подтверждения настройки.

Демонстрационный режим

Важно

! Если красный провод (ACC) этого устрой-

ства не подсоединен к контакту, обеспечивающему включение/выключение зажигания, аккумуляторная батарея автомобиля может разрядиться.

! Следует помнить, что работа режима де-

монстрации функциональных возможностей при выключенном двигателе может привести к излишнему расходу заряда аккумуляторной батареи.

Демонстрационный режим включается автоматически при повороте ключа зажигания в положение ACC или ON при отключенном питании устройства. При выключении устройства этот режим не отключается. Чтобы отключить демонстрационный режим, воспользуйтесь меню начальных настроек. Следует по-

мнить, что использование демонстрационного режима, когда ключ зажигания находится в положении ACC, может привести к излишнему расходу заряда аккумуляторной батареи.

139

Раздел

Русский

Перед началом эксплуатации

Page 71

Основное устройство

24 5 63

78 a b c d9

Элемент Элемент

1 S (SRC/OFF) 8

(назад/пока-

зать/прокрутка)

2 h (извлечение) 9 a/b/c/d

(список) a TA /NEWS

MULTI-CONTROL (M.C.)

b 1 до 6

Щель для загрузки диска

Вход AUX (стереоразъем 3,5 мм)

6 USB порт d

Кнопка снятия панели

7 B (BAND/ESC)

ВНИМАНИЕ

! Для подключения аудиоплееров USB/запо-

минающих устройств USB используйте USB-кабель Pioneer (CD-U50E, приобретается отдельно), поскольку запоминающие устройства USB, при подключении их напрямую, выступают из устройства, что создает потенциальную опасность.

! Не используйте изделия, не разрешенные

производителем к использованию.

Индикация на дисплее

8 abc

Индикатор

Состояние

Основной сектор дисплея

! Тюнер: диапазон и частота ! RDS: название программы,

PTY-информация и прочая текстовая информация

! Встроенный проигрыватель

компакт-дисков и устройства USB: время, прошедшее с начала воспроизведения, и текстовая информация

2 c

Имеется верхний уровень папки или меню.

3 d

Имеется нижний уровень папки или меню.

(спи-

сок)

Работа со списком.

(испол-

нитель)

Отображается имя исполнителя диска (дорожки).

(диск)

Отображается название диска (альбома).

(компо-

зиция)

Отображается название дорожки (композиции). При работе со списком выбран аудиофайл совместимого формата.

8 LOC

Включена настройка с местным поиском.

(прием дорожных сводок)

Включена функция приема дорожных сводок.

(TP)

Тюнер настроен на TP-станцию.

140

Раздел

Управление данным устройством

Индикатор

Состояние

(по-

втор)

Включён режим повторного воспроизведения дорожки или папки.

(в произвольной последовательности)

Включён режим воспроизведения в произвольной последовательности.

(sound retriever, тех-

нология преобразования звука)

Включен режим Sound Retriever (технология преобразования звука).

Основные операции

Важно

! Соблюдайте осторожность при снятии и

установке передней панели.

! Оберегайте переднюю панель от сильных

ударов.

! Предохраняйте переднюю панель от воз-

действия прямого солнечного света и высоких температур.

! Прежде чем снять переднюю панель, обя-

зательно отсоедините от нее все кабели и устройства, чтобы избежать повреждения устройства или внутренней отделки салона.

Снятие передней панели в целях защиты от кражи 1 Чтобы отсоединить переднюю панель, нажми-

те на кнопку отсоединения панели.

2 Нажмите на панель по направлению вверх и

потяните на себя.

3 Всегда храните отсоединенную переднюю па-

нель в защитном футляре.

Установка передней панели 1 Зафиксируйте левый край панели на устрой-

стве. Убедитесь, что язычки с левой стороны основного устройства вошли в пазы на передней панели.

2 Нажмите на правый край передней панели и

зафиксируйте ее. Если прикрепить переднюю панель к основному устройству не удается, убедитесь, что действия производятся в правильном порядке. В случае приложения излишнего усилия передняя панель или основное устройство могут быть повреждены.

Включение устройства 1 Нажмите кнопку S (SRC/OFF), чтобы включить

устройство.

Выключение устройства 1 Нажмите кнопку S (SRC/OFF) и удерживайте ее

в нажатом положении до тех пор, пока не выключится устройство.

141

Раздел

Русский

Управление данным устройством

Page 72

Выбор источника сигнала 1 Нажимайте кнопку S (SRC/OFF) для выбора из

следующих функций: TUNER (тюнер)—CD (встроенный проигрыватель компакт-дисков)—USB (USB)—AUX (вспомогательное устройство (AUX))

Регулировка громкости 1 Поворачивайте M.C., чтобы отрегулировать

громкость.

ВНИМАНИЕ

В целях безопасности остановите автомобиль, прежде чем снять переднюю панель.

Примечание

Когда голубой/белый провод этого устройства подключен к реле панели управления автомобильной антенной, антенна на автомобиле выдвигается при включении источника сигнала этого устройства. Чтобы втянуть антенну, выключите источник сигнала.

Элементы меню, общие для настройки функций/ аудиопараметров/начальных настроек/списков

Возвращение к предыдущему дисплею Возврат к предыдущему списку (к папке на один уровень выше) 1 Нажмите

Возврат в главное меню Возврат в верхний уровень списка 1 Нажмите и удерживайте

Возврат в исходный режим Отмена вывода меню начальных настроек 1 Нажмите кнопку B (BAND/ESC).

Возврат в исходный режим из списка 1 Нажмите кнопку B (BAND/ESC).

Тюнер

Основные операции

Выбор диапазона 1 Нажимайте кнопку B (BAND/ESC), пока на дис-

плее не отобразится нужный диапазон (F1, F2, F3 для FM или MW/LW).

Ручная настройка (пошаговая) 1 Нажмите кнопку c или d.

Поиск 1 Нажмите и удерживайте кнопку c или d, а

затем отпустите. Вы можете отменить настройку с поиском кратким нажатием c или d. При нажатии и удерживании кнопки c или d можно пропускать радиостанции. Настройка с поиском начнется, как только Вы отпустите кнопку c или d.

Примечание

Можно включить или выключить функцию AF (поиск альтернативных частот) данного ус-

тройства. Для обычной настройки функция AF должна быть выключена (смотрите в стр.

148).

Сохранение и вызов из памяти радиостанций для каждого диапазона

Использование кнопок предварительной настройки

1 Чтобы сохранить в памяти нужную радиостанцию, нажмите одну из кнопок предварительной настройки (с 1 по 6) и удерживайте ее, пока номер предварительной настройки не прекратит мигать.

2 Для выбора нужной радиостанции нажмите одну из кнопок предварительной настройки (от 1 до 6).

# Сохраненную частоту можно также вызвать нажатием кнопки b или a в режиме дисплея частоты.

142

Раздел

Управление данным устройством

Переключение режима RDS дисплея

RDS (радиовещательная система передачи информации) передает цифровую информацию, облегчающую поиск радиостанций.

% Нажмите

Название программы—Информация PTY —Частота

# На дисплее на восемь секунд появится информация PTY и частота.

Список PTY

NEWS/INFO

NEWS (новости), AFFAIRS (текущая информация), INFO (информация), SPORT (спорт), WEATHER (погода), FINANCE (финансы)

POPULAR

POP MUS (поп-музыка), ROCK MUS (рок-музыка), EASY MUS (легкая музыка), OTH MUS (прочие му-

зыкальные жанры), JAZZ (джаз), COUNTRY (кантри), NAT MUS (национальная музыка), OLDIES (золотая коллекция), FOLK MUS (народная музыка)

CLASSICS

L. CLASS (легкая классическая музыка), CLASSIC

(классическая музыка)

OTHERS

EDUCATE (образовательные программы), DRAMA

(постановки), CULTURE (культура), SCIENCE (наука), VARIED (разное), CHILDREN (детские про-

граммы), SOCIAL (социальные вопросы), RELIGION (религиозные программы), PHONE IN (токшоу), TOURING (путешествия), LEISURE (отдых), DOCUMENT (документальные программы)

Расширенные функции с использованием специальных кнопок

Прием дорожных сводок Независимо от выбранного источника сигнала дорожные сводки можно получать автоматически с помощью функции TA ( ожидание дорожных сводок). 1 Настройте тюнер на TP-станцию или станцию

расширенной сети вещания, передающую дорожные сводки TP.

2 Нажмите TA/NEWS, чтобы включить или вы-

ключить режим ожидания дорожных сводок.

3 В начале приема дорожной сводки отрегули-

руйте громкость TA (дорожных сводок) спомощью регулятора M.C. Новая установленная громкость сохраняется в памяти и будет вызываться для последующих дорожных сводок.

4 Для отмены прослушивания сводки нажмите

кнопку TA /NEWS во время приема сводки. Тюнер вернется к исходному источнику сигнала, но останется в режиме ожидания до повторного нажатия кнопки TA /NEWS.

Использование прерывания для передачи новостей Устройство может переключаться с других станций на станцию новостей с кодом PTY, когда эта станция начинает передавать программу новостей. После окончания программы новостей возобновляется прием прежней программы. 1 Для включения и выключения режима преры-

вания для передачи новостей нажмите и удерживайте TA/NEWS. Прослушивание программы новостей можно отменить, нажав TA /NEWS.

Настройка функций

1 Нажмите M.C., чтобы вывести на экран основное меню.

2 Поворачивайте M.C. для прокрутки пунктов меню; нажмите FUNCTION, чтобы выбрать.

3 Для выбора функции поворачивайте

M.C.

Затем выполните следующие действия, чтобы подтвердить настройку.

143

Раздел

Русский

Управление данным устройством

Page 73

# В диапазонах MW/LW можно выбрать толь- ко BSM или LOCAL.

BSM (запоминание лучших станций)

Функция BSM (запоминание лучших станций) позволяет автоматически сохранять в памяти устройства шесть станций с самым мощным сигналом в порядке мощности сигнала. 1 Нажмите M.C., чтобы включить функцию BSM.

Для отмены режима нажмите M.C. еще раз.

REGION (региональный)

При использовании функции AF функция региональных программ ограничивает выбор станциями, транслирующими региональные программы. 1 Нажмите M.C., чтобы включить или выключить

функцию региональных программ.

LOCAL (настройка с местным поиском)

Настройка с местным поиском позволяет Вам настраиваться только на радиостанции с достаточно мощными сигналами для качественного приема. 1 Для отображения установочного меню нажми-

те M.C.

2 Поворачивайте M.C. для выбора настройки.

FM: OFF—LEVEL 1—LEVEL 2—LEVEL 3—LEVEL

4 MW/LW: OFF—LEVEL 1—LEVEL 2

Настройка самого высокого уровня позволяет осуществлять прием только станций с самым сильным сигналом, а уменьшение уровня настройки позволяет принимать станции с более слабым сигналом.

3 Нажмите M.C., чтобы подтвердить выбор.

PTY SEARCH (выбор типа программы)

Можно настроиться на радиостанцию с помощью информации PTY (типа программы). 1 Для отображения установочного меню нажми-

те M.C.

2 Поворачивайте M.C. для выбора настройки.

NEWS/INFO—POPULAR—CLASSICS—OTHERS

3 Нажмите M.C., чтобы начать поиск.

Устройство начинает поиск радиостанций, передающих данный тип программ. При обнаружении радиостанции на дисплее будет показано название данной программы. Информация PTY (идентификационный код типа программы) приведена в следующем разделе. См. стр. 143. Программы некоторых радиостанций могут отличаться от программ, указанных в передаваемом коде PTY. Если ни одна из станций не передает программы нужного типа, то на дисплее в течение примерно двух секунд будет показано NOT FOUND, и затем тюнер перейдет в режим приема станции, с которой был начат поиск.

TA (режим ожидания дорожных сводок)

1 Нажмите M.C., чтобы включить или выключить

режим ожидания дорожных сводок.

AF (поиск альтернативных частот)

1 Нажмите M.C., чтобы включить или выключить

функцию AF.

NEWS (прерывание для передачи новостей)

1 Нажмите M.C., чтобы включить или выключить

функцию НОВОСТИ.

CD/CD-R/CD-RW и запоминающие устройства

USB

Основные операции

Воспроизведение CD/CD-R/CD-RW 1 Вставьте диск в щель для загрузки диска мар-

кированной стороной вверх.

Извлечение диска CD/CD-R/CD-RW 1 Нажмите h.

144

Раздел

Управление данным устройством

Воспроизведение композиций на запоминающем устройстве USB 1 Откройте крышку разъёма USB иподключите

запоминающее устройство USB с помощью USB-кабеля.

Остановка воспроизведения файлов на запоминающем устройстве USB 1 Запоминающее устройство USB можно отсое-

динить в любой момент.

Выбор папки 1 Нажмите кнопку a или b.

Выбор дорожки 1 Нажмите кнопку c или d.

Ускоренная перемотка вперед или назад 1 Нажмите и удерживайте кнопку c или d. ! При воспроизведении сжатых аудиофайлов

звук не воспроизводится, если включена ускоренная перемотка вперед или назад.

Возврат к корневой папке 1 Нажмите и удерживайте кнопку B (BAND/ESC).

Переключение между сжатыми аудиофайлами и диском CD-DA 1 Нажмите кнопку B (BAND/ESC).

Примечание

Если запоминающее устройство USB не используется, отсоедините его.

Отображение текстовой информации

Выбор текстовой информации 1 Нажмите

Прокрутка текстовой информации влево 1 Нажмите и удерживайте

Примечания

! В зависимости от версии iTunes, использо-

ванной для записи файлов МР3 на диск, или от типа медиафайла текстовая информация несовместимого формата, записанная в аудиофайле, может отображаться некорректно.

! Возможность внесения изменений в тек-

стовую информацию зависит от типа носителя.

Выбор и воспроизведение фалов/дорожек из списка

1 Нажмите кнопку , чтобы отобразить список названий файлов/дорожек.

2 С помощью M.C. выберите нужное имя файла (или папки).

Выбор названия файла или папки 1 Поворачивайте M.C.

Воспроизведение 1 Выберите файл или дорожку и нажмите M.C.

Просмотр списка названий файлов (папок) ввыбранной папке 1 Выберите папку и нажмите M.C.

Воспроизведение композиции из выбранной папки 1 Выберите папку, затем нажмите и удерживай-

те M.C.

Расширенные функции с использованием специальных кнопок

Выбор диапазона повторного воспроизведения 1 Нажимайте кнопку 6/

для выбора из сле-

дующих функций:

CD/CD-R/CD-RW

! DISC – Повторное воспроизведение всех

дорожек

! TRACK – Повтор текущей дорожки ! FOLDER – Повтор текущей папки

USB аудиоплеер/запоминающее устройство USB

! ALL – Повтор всех файлов ! TRACK – Повтор текущего файла ! FOLDER – Повтор текущей папки

Воспроизведение дорожек в произвольной последовательности

1 Нажмите кнопку 5/

, чтобы включить или

выключить функцию воспроизведения в произвольной последовательности. Данная функция позволяет воспроизводить дорожки в произвольной последовательности в пределах выбранного диапазона повторного воспроизведения.

145

Раздел

Русский

Управление данным устройством

Page 74

Приостановка воспроизведения 1 Нажмите кнопку 2/PAU SE, чтобы включить

паузу или возобновить воспроизведение.

Улучшение качества звука сжатых аудиофайлов и восстановление полноты звучания (технология преобразования звука) 1 Нажимайте кнопку 1/S.Rtrv для выбора из сле-

дующих функций: OFF (выкл)—1—2 Настройка 1 эффективна для файлов с низкой степенью сжатия, а настройка 2 – для файлов с высокой степенью сжатия.

Настройка функций

1 Нажмите M.C., чтобы вывести на экран основное меню.

2 Поворачивайте M.C. для прокрутки пунктов меню; нажмите FUNCTION, чтобы выбрать.

3 Для выбора функции поворачивайте

M.C.

Затем выполните следующие действия, чтобы подтвердить настройку.

REPEAT (повторное воспроизведение)

1 Для отображения установочного меню нажми-

те M.C.

2 Поворачивайте M.C., чтобы выбрать диапазон

повторного воспроизведения. Подробную информацию см. в разделе

Выбор

диапазона повторного воспроизведения

на

стр. 145.

3 Нажмите M.C., чтобы подтвердить выбор.

RANDOM (воспроизведение в произвольной по-

следовательности)

1 Нажмите M.C., чтобы включить или выключить

функцию воспроизведения в произвольной последовательности.

PAUSE (пауза)

1 Нажмите M.C., чтобы включить паузу или воз-

обновить воспроизведение.

S.RTRV (sound retriever, технология преобразова- ния звука)

Автоматически улучшает качество звука сжатых аудиофайлов и восстанавливает полноту звучания. 1 Для отображения установочного меню нажми-

те M.C.

2 Поворачивайте M.C. для выбора настройки.

Подробную информацию см. в

Улучшение качества звука сжатых аудиофайлов и восстановление полноты звучания (технология преобразования звука)

на стр. 146.

3 Нажмите M.C., чтобы подтвердить выбор.

Регулировки параметров звука

1 Нажмите M.C., чтобы вывести на экран основное меню.

2 Поворачивайте M.C. для прокрутки пунктов меню; нажмите AUDIO, чтобы выбрать.

3 Для выбора аудиофункции поворачивайте M.C.

Затем выполните следующие действия, чтобы подтвердить настройку аудиофункции.

FAD/BAL (регулировка уровня сигнала/баланса)

1 Для отображения установочного меню нажми-

те M.C.

2 Нажимайте M.C. для переключения между на-

стройками уровня сигнала (передние/задние) и баланса (правые/левые).

3 Поверните M.C., чтобы отрегулировать баланс

громкоговорителей.

! Если настройка выхода заднего канала и вы-

хода RCA находится в режиме SW, то регулировать баланс передних и задних громкоговорителей невозможно. См.

SW CONTROL (настройка выхода заднего ка- нала и сабвуфера)

на стр. 149.

EQUALIZER (вызов настроек эквалайзера)

146

Раздел

Управление данным устройством

1 Для отображения установочного меню нажми-

те M.C.

2 Нажмите кнопку M.C., чтобы выбрать эквалай-

зер.

DYNAMIC—VOCAL—NATURAL—CUSTOM— FLAT—POWERFUL

3 Нажмите M.C., чтобы подтвердить выбор.

TONE CTRL (регулировка эквалайзера)

! Отрегулированные настройки кривой эквалай-

зера сохраняются в CUSTOM.

1 Для отображения установочного меню нажми-

те M.C.

2 Нажмите M.C. для выбора BASS (нижние зву-

ковые частоты)/MID (средние звуковые частоты)/TREBLE (высокие звуковые частоты).

3 Поворачивайте M.C., чтобы отрегулировать

уровень. Диапазон настройки: от +6 до -6

LOUDNESS (тонкомпенсация)

Тонкомпенсация компенсирует недостаточное звуковое давление в нижнем и верхнем диапазонах частот на низкой громкости. 1 Для отображения установочного меню нажми-

те M.C.

2 Поворачивайте M.C. для выбора настройки.

OFF (выкл)—LOW (низкий)—HIGH (высокий)

3 Нажмите M.C., чтобы подтвердить выбор.

SUBWOOFER1 (включение/выключение сабвуфе-

ра)

Это устройство имеет выход канала сабвуфера, который можно включать и выключать. 1 Для отображения установочного меню нажми-

те M.C.

2 Поворачивайте M.C. для выбора настройки.

NORMAL (нормальная фаза)—REVERSE (обратная фаза)—OFF (сабвуфер выключен)

3 Нажмите M.C., чтобы подтвердить выбор.

SUBWOOFER2 (настройка сабвуфер)

Если включён выход канала сабвуфера, можно настроить частоту среза и уровень громкости звучания сабвуфера. На выходе сабвуфера будут воспроизводиться только те частоты, которые ниже указанных частот среза. 1 Для отображения установочного меню нажми-

те M.C.

2 Нажимайте M.C. для переключения между ча-

стотой среза и уровнем громкости. Частота среза (мигает значок частоты среза) —Уровень громкости (мигает значок уровня громкости)

3 Поворачивайте M.C. для выбора настройки.

Частота среза: 50HZ—63HZ—80HZ—100HZ—

125HZ Уровень громкости: от -24 до +6

SLA (регулировка уровня входного сигнала)

SLA (функция настройки уровня входного сигна-

ла) позволяет регулировать уровень громкости каждого источника сигнала, чтобы предотвратить резкие изменения громкости при переключении источников сигнала. ! Настройки основываются на уровне громкости

FM-тюнера, который остается неизменным.

! Регулировку уровня громкости в диапазоне

MW/LW также можно производить с помощью данной функции.

! При выборе FM-тюнера в качестве источника

сигнала функция SLA недоступна.

1 Для отображения установочного меню нажми-

те M.C.

2 Поверните M.C. и отрегулируйте уровень

громкости источника сигнала. Диапазон настройки: от +4 до –4

3 Нажмите M.C., чтобы подтвердить выбор.

147

Раздел

Русский

Управление данным устройством

Page 75

Начальные настройки

Важно

PW SAVE (режим энергосбережения) отключается при отсоединении аккумуляторной батареи автомобиля; при подсоединении батареи его потребуется включить снова. При выключенном режиме PW SAVE (режим энергосбережения) возможно, что, в зависимости от метода подключения, устройство будет потреблять энергию аккумулятора, если замок зажигания автомобиля не имеет положения АСС.

1 Нажмите кнопку S (SRC/OFF) и удерживайте ее в нажатом положении до тех пор, пока не выключится устройство.

2 Откройте название функции.

# (DEH-2300UB, DEH-2300UBB и DEH- 2320UB)

Нажмите кнопку S (SRC/OFF) и удерживайте, пока на дисплее не появится название функции.

# (DEH-2310UB)

Нажмите M.C. и удерживайте, пока на дисплее не появится название функции.

3 Поворачивайте M.C. для выбора начальной настройки.

Затем выполните следующие действия, чтобы подтвердить выбор начальной настройки.

CLOCK SET (установка часов)

Только для DEH-2310UB

1 Для отображения установочного меню нажми-

те M.C.

2 Нажимайте M.C., чтобы выбрать сегмент дис-

плея часов, который Вы хотите установить. Часы—Минуты

3 Поворачивайте M.C., чтобы отрегулировать

время.

CLOCK (дисплей часов)

Только для DEH-2310UB

Вы можете включить или выключить дисплей часов. Дисплей часов временно исчезает, когда Вы осуществляете другие операции, но он снова появляется по истечении 25 секунд. 1 Нажмите M.C., чтобы включить или выключить

дисплей часов.

FM STEP (шаг настройки в FM-диапазоне)

Обычно шаг настройки в FM-диапазоне, используемый при настройке с поиском, составляет 50 кГц. При включении функции AF или TA шаг настройки автоматически меняется на 100 кГц. При включенной функции AF предпочтительно установить шаг настройки 50 кГц. ! Во время ручной настройки шаг настройки со-

ставляет 50 кГц.

1 Для отображения установочного меню нажми-

те M.C.

2 Поверните M.C., чтобы выбрать шаг настрой-

ки в FM-диапазоне. 50 KHZ (50 кГц)—100 KHZ (100 кГц)

3 Нажмите M.C., чтобы подтвердить выбор.

AUTO-PI (автоматический поиск по идентификато-

ру программы)

Устройство может автоматически искать другую станцию с такой же программой даже во время вызова предварительной настройки. 1 Нажмите M.C., чтобы включить или выключить

автоматический поиск по идентификатору программы.

AUX (вспомогательный вход)

Активируйте эту настройку при подключении к данному устройству вспомогательного устройства. 1 Нажмите M.C., чтобы включить или выключить

функцию AUX.

USB (plug and play)

148

Раздел

Управление данным устройством

Эта настройка позволяет автоматически переключать выбранный источник сигнала на USB. 1 Нажмите M.C., чтобы включить или выключить

функцию plug and play. ON – Если подключено запоминающее ус- тройство USB, то, в зависимости от типа устройства, источник сигнала автоматически переключается на USB при запуске двигателя. При отсоединении устройства USB источник сигнала выключается. OFF – Если подключено запоминающее ус- тройство USB, источник сигнала не переключается на USB автоматически. Необходимо вручную выбрать USB.

ILLUMI (выбор цвета подсветки)

Только для DEH-2310UB

1 Для отображения установочного меню нажми-

те M.C.

2 Поворачивайте M.C. для выбора настройки.

RED (красный)—GREEN (зеленоватый)

3 Нажмите M.C., чтобы подтвердить выбор.

SW CONTROL (настройка выхода заднего канала

и сабвуфера)

Выход на провода заднего громкоговорителя и выход заднего канала RCA можно использовать для подключения широкополосного громкоговорителя или сабвуфера. При выборе REAR-SP :SW можно подключить провод заднего громкоговорителя непосредственно к сабвуферу без использования вспомогательного усилителя. По умолчанию REAR-SP настроен на подключение заднего широкополосного громкоговорителя

(FUL).

1 Для отображения установочного меню нажми-

те M.C.

2 Для изменения режима выхода поворачивай-

те M.C., для выбора – нажмите.

REAR-SP—PREOUT

3 Поворачивайте M.C. для изменения настрой-

ки.

REAR-SP: FUL—SW PREOUT: SW—REA

! Даже при изменении настройки звук выво-

диться не будет, если Вы не включите выход канала сабвуфера (см.

SUBWOOFER1 (включение/выключение сабвуфера)

на стр. 147).

! При изменении данной настройки значе-

ние выхода канала сабвуфера в аудиоменю возвращается к заводским установкам.

DEMO (настройка демонстрационного режима)

1 Нажмите M.C., чтобы включить или выключить

демонстрационный режим.

SCROLL (настройка режима прокрутки)

Если включить функцию постоянной прокрутки, то текстовая информация будет постоянно прокручиваться на дисплее. Отключите этот режим для единовременной прокрутки этой информации. 1 Нажимайте M.C., чтобы включить или выклю-

чить функцию постоянной прокрутки.

TITLE (выбор языка)

Данное устройство может отображать текстовую информацию сжатого аудиофайла, даже если она записана на русском или одном из западноевропейских языков. ! При несовместимости настроек встроенного и

выбранного языка возможны искажения при выводе текстовых сообщений.

! Некоторые символы могут отображаться не-

правильно.

1 Для отображения установочного меню нажми-

те M.C.

2 Поворачивайте M.C. для выбора настройки.

EUROPEAN (европейский)—RUSSIAN (русский)

3 Нажмите M.C., чтобы подтвердить выбор.

PW SAVE (энергосбережение)

Только для DEH-2300UB, DEH-2300UBB и DEH2320UB

Включение этой функции позволяет снизить потребляемую мощность аккумуляторной батареи. ! При включении этой функции единственной

возможной операцией является включение источника сигнала.

1 Нажмите M.C., чтобы включить или выключить

функцию энергосбережения.

Использование дополнительного источника сигнала (AUX)

1 Вставьте мини-штекер стереокабеля в гнездо AUX.

2 Нажмите кнопку S (SRC/OFF), чтобы выбрать AUX в качестве источника сигнала.

149

Раздел

Русский

Управление данным устройством

Page 76

Примечание

Невозможно выбрать AUX, если не включена вспомогательная настройка. Подробную информацию см. в разделе

AUX (вспомогатель-

ный вход)

на стр. 148.

Приглушение звука

Только для DEH-2300UB, DEH-2300UBB и DEH-2320UB

Звук приглушается автоматически:

! при получении входящего вызова или

наборе номера на сотовом телефоне, подключенном к этому устройству;

! при произнесении голосовых инструк-

ций подключенной навигационной си-

стемы Pioneer. Звук выключается, отображается надпись MUTE, и регулировка всех аудиопараметров, кроме громкости, становится недоступна. Устройство вернется в обычный режим работы после того как телефонное соединение или голосовые подсказки будут завершены.

150

Раздел

Управление данным устройством

Соединения

Важно

! При установке данного устройства в авто-

мобиле, в котором отсутствует положение ключа зажигания АСС, красный кабель должен быть подключен к клемме, которая определяет рабочее положение ключа зажигания; в противном случае может возникнуть утечка тока аккумуляторной батареи.

Положение ACC Положение ACC от-

сутствует

! Эксплуатация данного устройства в усло-

виях, отличных от описанных ниже, может привести к пожару или сбою в работе устройства. — Транспортные средства с 12-вольтовым

аккумулятором и заземлением отрицательного полюса.

— Громкоговорители 50 Вт (выходная

мощность) иот4 до 8 Ом (сопротивление).

! Во избежание короткого замыкания, пере-

грева или неисправностей обязательно соблюдайте следующие указания. — Перед установкой отсоедините отрица-

тельную клемму аккумулятора.

— Закрепите провода при помощи зажи-

мов или изоляционной ленты. Для защиты проводки заизолируйте провода в местах их соприкосновения с металлическими деталями.

— Разместите все кабели в удалении от

подвижных деталей, таких как рычаг переключения передач и направляющие сидений.

— Разместите все кабели в удалении от

нагревающихся деталей, таких как решетка обогревателя.

— Запрещается подключать желтый про-

вод дисплея к аккумуляторной батарее

автомобиля через сверленое отверстие в отсеке двигателя.

— Изолируйте концы всех неподсоединен-

ных кабелей изоляционной лентой.

— Не укорачивайте кабели. — Никогда не срезайте изоляцию со

шнура питания данного устройства с целью подачи питания на другое устройство. Допустимая нагрузка кабеля по току ограничена.

— Используйте предохранитель с указан-

ными параметрами.

— Запрещается напрямую заземлять от-

рицательный вывод громкоговорителя.

— Запрещается связывать вместе отрица-

тельные кабели нескольких громкоговорителей.

! При включении питания устройства упра-

вляющий сигнал подается через синебелый провод. Подключите этот провод к клемме пульта управления внешнего усилителя мощности или клемме реле управления антенны с электроприводом (макс. 300 мА 12 В постоянного тока). Если автомобиль оборудован встроенной в оконное стекло антенной, подсоедините провод к клемме питания усилителя антенны.

! Запрещается подсоединять сине-белый

кабель к клемме питания внешнего усилителя мощности. Также запрещается подсоединять данный провод к клемме питания антенны с электроприводом. В противном случае может возникнуть утечка тока аккумуляторной батареи или иная неисправность.

! Черный кабель является заземляющим.

Заземляющие кабели данного устройства и других устройств (особенно устройств, предназначенных для эксплуатации при больших токах, таких как усилитель мощности) должны монтироваться отдельно. В противном случае их случайное отсоединение может привести к пожару или неисправности.

151

Раздел

Русский

Установка

Page 77

Данное устройство

4 5

1 Гнездо шнура питания 2 Выход заднего канала или выход сабвуфе-

ра

3 Гнездо антенны 4 Плавкий предохранитель (10 A) 5 Вход проводного пульта дистанционного

управления

Только для DEH-2300UB, DEH-2300UBB и

DEH-2320UB

Служит для подключения проводного

адаптера пульта дистанционного управле-

ния (приобретается отдельно).

Шнур питания

556

1 К гнезду шнура питания 2 В зависимости от типа автомобиля функ-

ции 3 и 5 могут отличаться. В этом слу-

чае следует подключить 4 к 5 и 6 к 3.

3 Желтый

Резервный разъем (или разъем дополнительного оборудования)

4 Желтый

Подключите к клемме источника постоянного тока 12 В.

5 Красный

Разъем дополнительного оборудования (или резервный разъем)

6 Красный

Подключите к клемме, на которую подается напряжение (12 В постоянного тока) при включении зажигания.

7 Подсоедините провода одинакового цвета

друг к другу.

8 Черный (заземление на массу) 9 Синий/белый

Расположение штекера разъема ISO на различных автомобилях может отличаться. Если штекер 5 предназначен для управления антенной, подсоедините 9 к b. На других автомобилях подключать 9 к b запрещается.

a Синий/белый

Подключите к клемме панели управления усилителя мощности (макс. 300 мА 12 В постоянного тока).

b Синий/белый

Подключите к клемме реле управления антенны с электроприводом (макс. 300 мА 12 В постоянного тока).

c Желтый/черный

Только для DEH-2300UB, DEH-2300UBB и

DEH-2320UB

Если используется оборудование, имеющее функцию приглушения звука, данный провод необходимо подсоединить к клемме Audio Mute данного устройства. В противном случае необходимо проследить за тем, чтобы данный провод не контактировал с любыми другими разъемами.

152

Раздел

Установка

d Выводы громкоговорителей

Белый: Передний левый + Белый/черный: Передний левый * Серый: Передний правый + Серый/черный: Передний правый * Зеленый: Задний левый + или сабвуфер

Зеленый/черный: Задний левый * или сабвуфер * Фиолетовый: Задний правый + или сабвуфер + Фиолетовый/черный: Задний правый * или сабвуфер *

e Разъем ISO

В некоторых автомобилях разъем ISO может иметь два вывода. В этом случае необходимо подсоединить оба разъема.

Примечания

! Требуется изменение начальных настроек

данного устройства. См.

SW CONTROL (настройка выхода заднего канала и сабвуфера)

на стр. 149. Выход сабвуфера данного устройства монофонический.

! При использовании сабвуфера мощностью

70 Вт (2 Ом) обязательно подсоедините к сабвуферу фиолетовый и фиолетовый/ черный провод данного устройства. Не подсоединяйте зеленый и зеленый/черный провода.

Усилитель мощности (приобретается отдельно)

Используйте данную схему подсоединения при использовании дополнительного усилителя мощности.





1 Пульт дистанционного управления систе-

мой Подсоедините синий/белый кабель.

2 Усилитель мощности (приобретается от-

дельно)

3 Подключите с помощью кабеля RCA (при-

обретаются отдельно)

4 К выходу заднего канала или выходу саб-

вуфера

5 Задний громкоговоритель или сабвуфер

Установка

Важно

! Перед окончательной установкой проверь-

те все соединения и системы.

! Не используйте детали, не разрешенные

производителем к использованию, поскольку это может стать причиной неисправностей.

! Уточните у дилера компании, требует ли

установка сверления отверстий или внесения иных изменений в конструкцию автомобиля.

! Не устанавливайте данное устройство в

местах, где оно может:

— помешать управлению автомобилем. — травмировать пассажира при внезап-

ной остановке автомобиля.

! Перегрев полупроводникового лазера при-

ведет к его выходу из строя. Разместите все кабели в удалении от нагревающихся деталей, таких как решетка обогревателя.

! Оптимальной является установка устрой-

ства под углом менее 60°.

60°

Переднее/заднее крепление стандарта DIN

Для данного изделия предусмотрена возможность установки с помощью переднего или заднего крепления. При установке используйте детали, имеющиеся в продаже.

153

Раздел

Русский

Установка

Page 78

Переднее крепление стандарта DIN

1 Вставьте монтажную обойму в переднюю панель.

При установке в недостаточно глубоком гнезде используйте монтажную обойму, входящую в комплект поставки устройства. При наличии достаточного пространства за устройством применяется монтажная обойма, поставляемая вместе с автомобилем.

2 Закрепите обойму, подогнув с по- мощью отвертки металлические язычки

(90°).

1 Приборная панель 2 Монтажная обойма

3 Установите устройство, как показано на рисунке.

1 Гайка 2 Теплоизоляционная перегородка или

металлическая планка

3 Металлическая скоба 4 Винт 5 Винт (M4 × 8)

# Убедитесь, что устройство надежно закреплено в гнезде. Неустойчивость устройства

может привести к его выпадению и неполадкам в работе.

Заднее крепление стандарта DIN

1 Совместите отверстия на кронштейне и боковых панелях устройства.

2 Затяните по два винта с каждой стороны.

1 Самонарезающий винт (5 мм ×8мм) 2 Монтажная рамка 3 Приборная панель или консоль

Демонтаж устройства

1 Снимите рамку.

1 Декоративная рамка 2 Язычок

! Снятие передней панели облегчает до-

ступ к декоративной рамке.

! При установке декоративной рамки сто-

рона рамки с язычком должна быть направлена вниз.

2 Вставьте прилагаемые экстракторы с обеих сторон устройства до щелчка.

154

Раздел

Установка

3 Вытяните устройство из приборной панели автомобиля.

Снятие и установка передней панели

В целях защиты от кражи переднюю панель можно снять. Нажмите на кнопку снятия панели и потяните панель вверх и на себя. Чтобы получить дополнительную информацию, см.

Снятие передней панели в

целях защиты от кражи

Установка пере-

дней панели

на стр. 141.

155

Раздел

Русский

Установка

Page 79

Устранение неисправностей

Признак Причина Действие

Дисплей автоматически возвращается в исходный режим.

В течение 30 секунд не было выполнено никаких операций.

Выполните операцию с начала.

Диапазон повторного воспроизведения самопроизвольно изменяется.

В зависимости от выбранного диапазона воспроизведения, выбранный диапазон может изменяться при выборе другой папки или дорожке, а также при перемотке вперед/назад.

Выберите диапазон повторного воспроизведения еще раз.

Вложенная папка не воспроизводится.

Вложенные папки не воспроизводятся, если выбран диапазон FOL- DER (повторное воспроизведение папки).

Выберите другой диапазон повторного воспроизведения.

При изменении дисплея отображается NO XXXX (например, NO

TITLE).

Отсутствует текстовая информация.

Переключите дисплей или включите воспроизведение другой дорожки/ файла.

Дисплей подсвечивается, хотя устройство выключено.

Включен демонстрационный режим.

! Нажмите

чтобы выключить демонстрационный режим. ! Выключите демонстрационный режим.

Устройство функционирует с ошибками. Имеются помехи.

Рядом с устройством используется прибор, передающий электромагнитные волны, например, сотовый телефон.

Уберите прибор, вызывающий помехи, от этого устройства.

Сообщения об ошибках

Прежде чем обратиться к торговому представителю или в ближайший сервисный центр Pioneer, обязательно запомните сообщение об ошибке.

Встроенный проигрыватель компакт-дисков

Сообщение Причина Действие

ERROR-11, 12, 17, 30

Диск загрязнен. Очистите диск. Диск поцара-

пан.

Замените диск.

ERROR-10, 11, 12, 15, 17, 30, A0

Электрическая или механическая неисправность.

Установите ключ зажигания в положение OFF, а затем – в положение ON или переключитесь на другой источник сигнала, а затем обратно на проигрыватель компакт-дисков.

ERROR-15 Вставлен пу-

стой диск

Замените диск.

ERROR-23 Формат диска

не поддерживается

Замените диск.

FRMT READ Иногда происхо-

дит задержка между началом воспроизведения и появлением звука.

Звук появится после того как с дисплея исчезнет сообщение.

NO AUDIO Вставленный

диск не содержит файлов, которые можно воспроизвести.

Замените диск.

SKIPPED Диск содержит

файлы WMA, защищенные технологией

DRM.

Замените диск.

PROTECT Все файлы на

диске защищены технологией

DRM.

Замените диск.

156

Приложение

Дополнительная информация

Запоминающее устройство USB

Сообщение Причина Действие

NO DEVICE Если функция

plug and play

выключена, устройство USB не распознается.

! Включите функцию plug and play. ! Подключите запоминающее устройство USB.

FRMT READ Иногда происхо-

дит задержка между началом воспроизведения и появлением звука.

Звук появится после того как с дисплея исчезнет сообщение.

NO AUDIO Композиции от-

сутствуют.

Перенесите аудиофайлы на запоминающее устройство USB и подключите его.

На подключенном запоминающем устройстве USB включена функция защиты от перезаписи

Отключите функцию защиты от перезаписи в соответствии с инструкцией по эксплуатации запоминающего устройства USB.

SKIPPED Подключенное

запоминающее устройство USB содержит файлы формата WMA, закодированные

Windows Mediaä DRM 9/10

Выберите аудиофайл, не закодированный

Windows Media DRM 9/10.

PROTECT Все файлы на

запоминающем устройстве USB закодированы

Windows Media DRM 9/10

Перенесите аудиофайлы, не закодированные

Windows Media DRM 9/10, на за-

поминающее устройство USB и подключите его.

Сообщение Причина Действие

N/A USB Подсоединен-

ное устройство USB не поддерживается данным устройством.

! Подсоедините портативный USB аудиоплеер или запоминающее устройство USB, совместимое с запоминающими устройствами класса USB Mass

Storage.

! Отсоедините устройство и замените его на совместимое запоминающее устройство USB.

CHECK USB Короткое замы-

кание на разъеме USB или в кабеле USB.

Убедитесь, что разъем USB или кабель USB не защемлен и не поврежден.

Потребляемая сила тока портативного USB аудиоплеера/ запоминающего устройства USB превышает максимально допустимую.

Отсоедините портативный USB аудиоплеер/запоминающее устройство USB и не используйте его. Поверните ключ зажигания в положение OFF, затем в положение ACC или ON, иподключите портативный USB аудиоплеер/запоминающее устройство USB.

157

Приложение

Русский

Дополнительная информация

Page 80

Сообщение Причина Действие

ERROR-19 Сбой связи. Выполните одну

из указанных ниже операций. –Выключите и снова включите зажигание. –Отключите портативный USB аудиоплеер/запоминающее устройство USB. –Выберите другой источник сигнала. Затем вновь подключите портативный USB аудиоплеер/запоминающее устройство USB.

ERROR-23 Запоминающее

устройство USB не форматировано в FAT12,

FAT16 или FAT32

Запоминающее устройство USB должно быть форматировано в

FAT12, FAT16 или FAT32.

Рекомендации по обращению с изделием

Диски и проигрыватель

Используйте только диски, имеющие один из следующих логотипов.

Используйте 12-см диски. Не используйте 8-см диски либо адаптеры для воспроизведения 8-см дисков.

Используйте только обычные круглые диски. Не используйте диски необычной формы.

Не вставляйте в щель для загрузки компакт-диска ничего, кроме компакт-диска.

Не используйте диски с трещинами, отколотыми краями, деформированные диски или диски с другими повреждениями, поскольку такие диски могут повредить проигрыватель.

Воспроизведение не закрытых для записи дисков формата CD-R/CD-RW невозможно.

Не прикасайтесь к записанной поверхности дисков.

Когда диски не используются, храните их в футлярах.

Не приклеивайте этикеток, не пишите и не наносите химических веществ на поверхность дисков.

Для очистки компакт-диска протрите диск мягкой тканью от центра к краю.

Конденсация может временно ухудшить работу проигрывателя. Оставьте его для адаптации к более высокой температуре примерно на час. Также протрите влажные диски мягкой тканью.

Воспроизведение дисков может быть невозможно из-за характеристик диска, формата диска, приложения, при помощи которого выполнялась запись, условий воспроизведения, условий хранения и других факторов.

Толчки от неровностей дороги могут вызвать прерывание воспроизведения диска.

Запоминающее устройство USB

Подключение через USB-концентратор не поддерживается.

Не подключайте других устройств, кроме запоминающих устройств USB.

158

Приложение

Дополнительная информация

При движении автомобиля надежно закрепите запоминающее устройство USB. Не роняйте запоминающее устройство USB на пол, где оно может застрять под педалью тормоза или акселератора.

В зависимости от типа запоминающего устройства USB могут возникнуть следующие проблемы.

! Управление функциями может отличаться. ! Запоминающее устройство может не распоз-

наваться.

! Файлы невозможно воспроизвести корректно. ! Подключенное устройство может генериро-

вать радиопомехи.

Диски формата DualDisc (двойные диски)

Двойные диски – это двусторонние диски для записи аудиоданных на CD с одной стороны и для записи видеоданных на DVD – с другой. Поскольку сторона CD двойных дисков физически несовместима с общим стандартом компакт-дисков, ее воспроизведение на данном устройстве может быть невозможным. Частая загрузка и извлечение двойного диска может привести к появлению царапин на диске. Серьезные царапины могут создать проблемы при воспроизведении диска на данном устройстве. В некоторых случаях двойной диск может застревать в щели загрузки дисков, из-за чего его становится невозможно извлечь. Во избежание такой ситуации мы рекомендуем воздержаться от использования двойных дисков в данном устройстве. За более подробной информацией о двойных дисках обращайтесь к соответствующим производителям.

Поддержка сжатых аудиофайлов (компактдиск, USB)

WMA

Расширение: .wma

Скорость передачи данных: от 48 кбит/сдо320 кбит/с (постоянная), от 48 кбит/сдо384 кбит/с (переменная)

Частота дискретизации:32кГц, 44,1 кГц,48кГц

Windows Media Audio Professional, Lossless, Voice/ DRM Stream/Stream с поддержкой видео: не под-

держивается

MP3

Расширение: .mp3

Скорость передачи данных: от 8 кбит/сдо320 кбит/с (постоянная), переменная

Частота дискретизации: от 8 кГц до 48 кГц (32 кГц, 44,1 кГц,48кГц пиковая)

Совместимая версия тегов ID3: 1.0, 1.1, 2.2, 2.3,

2.4 (теги ID3 версии 2.x имеют приоритет перед версией 1.x.)

Списки воспроизведения M3u: не поддерживаются

MP3i (интерактивный MP3), mp3 PRO: не поддерживаются

WAV

Расширение: .wav

Разрядность квантования:8и 16 (LPCM), 4 (MS

ADPCM)

Частота дискретизации: от 16 кГц до 48 кГц (LPCM), 22,05 кГц и 44,1 кГц (MS ADPCM)

Дополнительная информация

В качестве названия файла или папки могут отображаться только первые 32 символа (включая расширение).

Для отображения в данном устройстве кодировка русского текста должна соответствовать следующим наборам символов:

! Юникод (UTF-8, UTF-16) ! Отличные от Юникода наборы символов, ис-

пользующиеся в среде Windows, для которых в языковой настройке задан русский язык

159

Приложение

Русский

Дополнительная информация

Page 81

Это устройство может неверно воспроизводить некоторые файлы формата WMA в зависимости от приложений, использованных для их записи.

При начале воспроизведения аудиофайлов, содержащих изображения, и файлов с запоминающего устройства USB, содержащего разветвленные иерархии папок, может происходить небольшая задержка.

Диск

Допустимая иерархия папок: до восьми уровней (реальная иерархия папок составляет менее двух

уровней)

Количество воспроизводимых папок: не более 99

Количество воспроизводимых файлов: не более

999

Файловая система: ISO 9660 уровень 1 и 2, Romeo, Joliet

Воспроизведение нескольких сессий: поддерживается

Пакетный формат записи: не поддерживается

Независимо от продолжительности паузы между композициями в изначальной записи, при воспроизведении дисков со сжатыми аудиофайлами между композициями будут короткие паузы.

Запоминающее устройство USB

Допустимая иерархия папок: до восьми уровней (реальная иерархия папок составляет менее двух

уровней)

Количество воспроизводимых папок: не более

500

Количество воспроизводимых файлов: не более 15 000

Воспроизведение защищенных от копирования файлов: не поддерживается

Запоминающее устройство USB, содержащее разделы: воспроизводится только первый раздел.

При начале воспроизведения аудиофайлов на запоминающем устройстве USB, содержащем разветвленные иерархии папок, может возникать небольшая задержка.

ВНИМАНИЕ

! Pioneer не несет ответственности за поте-

рю данных на запоминающем устройстве USB, даже если эти данные будут потеряны во время использования данного устройства.

! Не оставляйте диски или запоминающее

устройство USB в местах с высокой температурой воздуха.

Последовательность воспроизведения аудиофайлов

Пользователь не может назначать номера папок и устанавливать последовательность воспроизведения с помощью данного устройства.

Пример иерархии

1 2

3 4

: Папка

: Сжатый ауди-

офайл от 01 до 05: Номер папки от 1 до 6: Последовательность воспроизведения

Диск

Последовательность выбора папок и других действий может отличаться в зависимости от кодировки или программного обеспечения, использованного для записи.

Запоминающее устройство USB

Файлы воспроизводятся в той последовательности, в которой они записаны на запоминающем устройстве USB. Для выбора алгоритма воспроизведения рекомендуется выполнить следующие действия.

160

Приложение

Дополнительная информация

1 Присвойте файлам имена с цифрами,

определяющими последовательность воспроизведения (например, 001xxx.mp3 и

099yyy.mp3).

2 Поместите эти файлы в папку. 3 Сохраните папку, содержащую файлы, на

запоминающем устройстве USB.

Учитывайте, что в некоторых системных средах невозможно установить порядок воспроизведения. Последовательность воспроизведения файлов на портативном USB аудиоплеере может изменяться и зависит от типа плеера.

Таблица символов для русского языка

Д: БД: БД: БД: БД: Б

: А : Б : В : Г : Д

: Е, Ё : Ж : З : И, Й : К

: Л : М : Н : О : П

: Р : С : Т : У : Ф

: Х : Ц : Ч : Ш, Щ : Ъ

: Ы : Ь : Э : Ю : Я

Д: Дисплей Б: Буква

Авторское право и товарные знаки

iTunes

Apple и iTunes являются товарными знаками компании Apple Inc., зарегистрированными в США и других странах.

MP3

Поставка этого изделия дает право только на его частное и некоммерческое использование и не предоставляет лицензии и не подразумевает право использования этого изделия в любых коммерческих (т.е. прино-

сящих прибыль) прямых трансляциях (телевизионных, спутниковых, кабельных и/ или любых других), вещании/потоковой передаче через Интернет, локальных сетях и/ или других сетях или в других электронных системах распространения, таких как системы платного аудио и аудио по запросу. Для такого использования необходима специальная лицензия. Для получения дополнительной информации посетите

http://www.mp3licensing.com.

WMA

Windows Media и логотип Windows являются торговыми марками или зарегистрированными торговыми марками корпорации Microsoft в США и/или других странах. В данном изделии используются технологии, принадлежащие корпорации Microsoft, которые не разрешается использовать или распространять без лицензии от Microsoft

Licensing, Inc.

161

Приложение

Русский

Дополнительная информация

Page 82

Технические характеристики

Общие

Источник питания ................. 14,4 В постоянного тока

(допустимый диапазон от 10,8 Вдо15,1 В)

Система заземления .......... Заземление отрицатель-

ного полюса

Максимальный потребляемый ток

..................................................... 10,0 А

Размеры (Ш × В × Г):

DIN

Шасси ....................... 178 мм ×50мм × 165 мм

Передняя панель

................................. 188 мм ×58мм ×17мм

Шасси ....................... 178 мм ×50мм × 165 мм

Передняя панель

................................. 170 мм ×48мм ×17мм

Масса ........................................... 1,2 кг

Аудио

Максимальная выходная мощность

..................................................... 50 Вт ×4

Номинальная выходная мощность

..................................................... 22 Вт × 4 (50 Гц до 15 000

Гц, суммарное значение коэффициента нелинейных искажений 5%,нагрузка 4 W для обоих каналов)

Сопротивление нагрузки

..................................................... 4 W (допустимо – от 4 W

до 8 W)

Максимальная выходная мощность

..................................................... 2,0 В

Регуляторы тембра:

Низкие частоты

Частота ................... 100 Гц

Усиление ................ ±12 дБ

Средние частоты

Частота ................... 1 кГц

Усиление ................ ±12 дБ

Высокие частоты

Частота ................... 10 кГц

Усиление ................ ±12 дБ

Сабвуфер (моно):

Частота ............................. 50/63/80/100/125 Гц

Крутизна характеристики

........................................... –18 дБ/окт

Усиление .......................... +6 дБ до –24 дБ

Фаза .................................... Нормальная/Обратная

Проигрыватель компакт-дисков

Система ...................................... Аудиосистема с компакт-

диском

Используемые диски .......... Компакт-диск

Отношение сигнал/шум .... 94 дБ (1 кГц)(сеть IEC-A)

Число каналов ........................ 2(стерео)

Формат декодирования файлов WMA

..................................................... Версии 7, 7.1, 8, 9, 10, 11,

12 (двухканальный звук) (Windows Media Player)

Формат декодирования файлов MP3

..................................................... MPEG-1 и 2 Audio Layer 3

Формат сигнала WAV ......... Linear PCM и MS ADPCM

(без компрессии)

USB

Стандартная спецификация USB

..................................................... USB 2.0 полноскоростной

Максимальный ток питания

..................................................... 500 мА

Класс USB ................................. MSC (Mass Storage Class)

Файловая система ............... FAT12, FAT16, FAT32

Формат декодирования файлов WMA

..................................................... Версии 7, 7.1, 8, 9, 10, 11,

12 (двухканальный звук) (Windows Media Player)

Формат декодирования файлов MP3

..................................................... MPEG-1 и 2 Audio Layer 3

Формат сигнала WAV ......... Linear PCM и MS ADPCM

(без компрессии)

FM-тюнер

Диапазон частот .................... от 87,5 МГц до 108,0 МГц

Полезная чувствительность

..................................................... 9 дБф (0,8 мкВ/75 W,

моно, отношение сигнал/ шум:30дБ)

Отношение сигнал/шум .... 72 дБ (сеть IEC-A)

MW-тюнер

Диапазон частот .................... от 531 до 1 602 кГц

Полезная чувствительность

..................................................... 25 мкВ (отношение сиг-

нал/шум:20дБ)

Отношение сигнал/шум .... 62 дБ (сеть IEC-A)

LW-тюнер

Диапазон частот .................... от 153 до 281 кГц

Полезная чувствительность

..................................................... 28 мкВ (отношение сиг-

нал/шум:20дБ)

Отношение сигнал/шум .... 62 дБ (сеть IEC-A)

162

Приложение

Дополнительная информация

Примечание:

В соответствии со статьей 5 закона Российской Федерации “О защите прав потребителей” и постановлением правительства Российской Федерации № 720 от 16.06.97 компания Pioneer Europe NV оговаривает следующий срок службы изделий, официально поставляемых на российский рынок. Автомобильная электроника:6лет Другие изделия (наушники, микрофоны и т.п.): 5 лет

Примечания

! Характеристики и конструкция могут быть

изменены без предварительного уведомления.

! Данное устройство произведено в

Таиланде.

163

Приложение

Русский

Дополнительная информация

Page 83

Page 84

PIONEER CORPORATION

1-1, Shin-ogura, Saiwai-ku, Kawasaki-shi, Kanagawa 212-0031, JAPAN

Корпорация Пайонир

1-1, Син-Огура, Сайвай-ку, г. Кавасаки,префектура Канагава,212-0031, Япония

Импортер ООО “ПИОНЕР РУС”

125040, Россия, г. Москва, ул. Правды, д.26 Тел.: +7(495) 956-89-01

PIONEER ELECTRONICS (USA) INC.

P.O. Box 1540, Long Beach, California 90801-1540, U.S.A. TEL: (800) 421-1404

PIONEER EUROPE NV

Haven 1087, Keetberglaan 1, B-9120 Melsele, Belgium/Belgique TEL: (0) 3/570.05.11

PIONEER ELECTRONICS ASIACENTRE PTE. LTD.

253 Alexandra Road, #04-01, Singapore 159936 TEL: 65-6472-7555

PIONEER ELECTRONICS AUSTRALIA PTY. LTD.

178-184 Boundary Road, Braeside, Victoria 3195, Australia TEL: (03) 9586-6300

PIONEER ELECTRONICS OF CANADA, INC.

300 Allstate Parkway, Markham, Ontario L3R 0P2, Canada TEL: 1-877-283-5901 TEL: 905-479-4411

PIONEER ELECTRONICS DE MEXICO, S.A. de C.V.

Blvd.Manuel Avila Camacho 138 10 piso Col.Lomas de Chapultepec, Mexico, D.F. 11000 TEL: 55-9178-4270

先鋒股份有限公司台北市内湖區瑞光路 407 號 8 樓電話：

(02)-2657-3588

先鋒電子（香港）有限公司香港九龍尖沙咀海港城世界商業中心

9樓901-6

電話：

室

(0852) 2848-6488

Printed in Thailand Imprimé en Thaïlande

<CRD4528-A/N> EW

Pioneer DEH-2300UBB User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
