Pinnacle STUDIO 9 User Manual [ru]

Pinnacle Studio 9

Contiene Studio SE, Studio QuickStart,

Studio Standard y Studio Plus

Edición de vídeo MÁS fácil,

potente y creativa

41004638

Agradecimientos: Mike Iampietro, William Chien, Richard Edgley, Ivan
Maltz, Jon McGowan, Keith Thomson, Jörg Weselmann, Chris Zamara

Documentación: Nick Sullivan
Copyright © 1996-2004 Pinnacle Systems, Inc. y sus licenciantes.

Reservados todos los derechos. Usted se compromete a no retirar ninguna
identificación de producto ni ningún aviso de restricciones de propiedad de
los productos o manuales de Pinnacle Systems. Pinnacle Systems, Pinnacle
Studio Plus, TitleDeko, RTFx y VST son marcas comerciales o marcas
comerciales registradas de Pinnacle Systems, Inc. y de sus subsidiarias en
Estados Unidos y otros países.

Fabricado con licencia de Dolby Laboratories. © 1992-2003 Dolby
Laboratories. Reservados todos los derechos. Dolby es una marca
comercial de Dolby Laboratories. mpegable DS 2.2 © 2004 Dicas Digital
Image Coding GmbH. Pentium, Centrino, el logotipo de Intel Centrino y el
logotipo de Intel Inside son marcas comerciales o marcas comerciales
registradas de Intel Corporation o de sus subsidiarias en Estados Unidos y
otros países. QDesign MPEG-1 Layer 2 Fast Encoder/Decoder © 1996­2002 de QDesign Corporation. QuickTime y el logotipo de QuickTime son
marcas comerciales usadas con licencia. El logotipo de QuickTime está
registrado en Estados Unidos y otros países. RealProducer se incluye con
licencia de RealNetworks, Inc. Real Producer versión 8.0. Copyright 1995­2002, RealNetworks, Inc. “RealProducer", “RealVideo,” “RealServer” y el
logotipo de “Real” son marcas comerciales o marcas comerciales
registradas de RealNetworks, Inc. Reservados todos los derechos.
SmartSound es una marca comercial registrada de SmartSound Inc.

Windows Media es una marca registrada de Microsoft Corporation. El resto
de marcas registradas son propiedad de sus respectivos propietarios.

No se permite la copia o distribución, transmisión, transcripción,
almacenamiento en un sistema de recuperación, o traducción a ningún
idioma o lenguaje informático, de ninguna forma ni por ningún medio
(electrónico, mecánico, magnético, manual o de otro tipo), de ninguna parte
de este manual sin previa autorización por escrito de Pinnacle Systems, Inc.

Pinnacle Systems, Inc.
280 North Bernardo Avenue
Mountain View, CA 94943
EE. UU

Impreso en Alemania.

ii Pinnacle Studio 9

Contenido

ANTES DE EMPEZAR..................................................................... XI

Requisitos del sistema .................................................................................xi

Abreviaturas y convenciones.....................................................................xiii

Ayuda en línea...........................................................................................xiv

CAPÍTULO 1: USO DE STUDIO .......................................................1

Deshacer, Rehacer, Ayuda y Desbloquear ...................................................2

Ajuste de opciones .......................................................................................2

Modo de Edición......................................................................................... 4

El Reproductor ............................................................................................. 5

Controles de reproducción............................................................................7

Otros temas sobre la edición ...................................................................... 10

Ampliación de Studio.................................................................................10

CAPÍTULO 2: CAPTURA DE VÍDEO..............................................15

Interfaz de modo de Captura .................................................................. 16

Discómetro.................................................................................................18

Controlador de videocámara ...................................................................... 19

Proceso de captura ................................................................................... 20

Hardware de captura...................................................................................20

Captura paso a paso....................................................................................21

Detección de escenas..................................................................................23

Contenido iii

Captura digital.......................................................................................... 24

SmartCapture: captura en calidad de vista previa.......................................25

Captura en calidad máxima ........................................................................ 27

Niveles de audio y vídeo: digitales.............................................................28

Captura analógica .................................................................................... 29

Opciones de calidad de captura ..................................................................29

Niveles de audio y vídeo: analógicos .........................................................30

CAPÍTULO 3: ÁLBUM .....................................................................31

Sección de escenas de vídeo ..................................................................... 34

Cómo abrir un archivo de vídeo capturado ................................................35

Visualización de un vídeo capturado..........................................................38

Selección de escenas y archivos.................................................................39

Visualización de información de escenas y archivos .................................40

Vista de comentarios ..................................................................................41

Combinación y subdivisión de escenas ......................................................42

Cómo volver a detectar escenas .................................................................44

Sección de transiciones............................................................................. 45

Sección de títulos ...................................................................................... 47

Sección de imágenes fijas ......................................................................... 48

Sección de efectos de sonido .................................................................... 49

Sección de menús de disco ....................................................................... 51

CAPÍTULO 4: VENTANA DE LA PELÍCULA .................................53

Vistas de la ventana de la película........................................................... 56

Vista de maqueta........................................................................................56

Vista de línea de tiempo .............................................................................57

Vista de texto..............................................................................................60

Cajas de herramientas ............................................................................. 61

Caja de herramientas de vídeo....................................................................63

Caja de herramientas de audio....................................................................64

iv Pinnacle Studio 9

CAPÍTULO 5: VIDEOCLIPS............................................................67

Conceptos básicos de los videoclips......................................................... 68

Cómo añadir videoclips a la película..........................................................68

Cómo trabajar con varios archivos de captura............................................69

Funciones de la interfaz..............................................................................70

Recorte de videoclips................................................................................ 71

Recorte directamente en la línea de tiempo................................................72

Consejos para recortar clips ....................................................................... 75

Recorte con la herramienta Propiedades del clip........................................75

Restauración de clips recortados ................................................................77

División y combinación de clips............................................................... 78

Edición avanzada de la línea de tiempo.................................................. 79

Edición de inserción...................................................................................80

Edición de división.....................................................................................82

Uso de efectos de vídeo ............................................................................. 86

Funcionamiento de la lista de efectos.........................................................87

Modificación de los parámetros de los efectos...........................................89

Aumento o atenuación de los efectos .........................................................90

Vista previa y renderización.......................................................................91

Efectos de vídeo: conjunto básico ........................................................... 92

Efectos de depuración .............................................................................. 93

Corrección automática del color.................................................................94

Reducción del ruido ...................................................................................94

Estabilización .............................................................................................95

Efectos de tiempo...................................................................................... 95

Velocidad ...................................................................................................96

Iluminación ................................................................................................97

Efectos de color......................................................................................... 97

Blanco y negro ...........................................................................................98

Corrección del color...................................................................................98

Posterización ..............................................................................................99

Sepia........................................................................................................... 99

Contenido v

Efectos divertidos ..................................................................................... 99

Destello ....................................................................................................100

Ruido........................................................................................................101

Gota de agua.............................................................................................101

Efectos de estilo....................................................................................... 102

Borrosidad................................................................................................102

Relieve......................................................................................................103

Mosaico....................................................................................................103

Película antigua ........................................................................................104

Vidriera de colores ...................................................................................104

Herramienta de vídeo musical SmartMovie ........................................ 105

CAPÍTULO 6: EDICIÓN DE DOS PISTAS CON STUDIO PLUS .107

Pista de sobreimpresión............................................................................107

Edición de A/B.........................................................................................109

Herramienta Imagen en imagen................................................................110

Herramienta Chroma key .........................................................................115

Selección de los colores ...........................................................................122

CAPÍTULO 7: TRANSICIONES.....................................................123

Tipos y uso de las transiciones .................................................................124

Vista previa de transiciones en la película................................................126

Transiciones de audio...............................................................................127

Comando Transición de ondas ................................................................. 128

Recorte de transiciones .......................................................................... 129

Recorte con la herramienta Propiedades del clip......................................129

CAPÍTULO 8: IMÁGENES FIJAS .................................................131

Edición de imágenes fijas ....................................................................... 134

Edición de las propiedades de imagen de los clips...................................134

Grabador de fotogramas........................................................................ 140

Herramienta Grabador de fotogramas ......................................................141

vi Pinnacle Studio 9

CAPÍTULO 9: MENÚS DE DISCO ................................................143

Edición de discos en Studio...................................................................... 145

Uso de menús del Álbum .........................................................................146

Control del reproductor de DVD..............................................................148

Edición de menús en la línea de tiempo...................................................149

Edición con la herramienta Propiedades del clip......................................151

Herramienta Menú de disco .....................................................................155

CAPÍTULO 10: EDITOR DE TÍTULOS..........................................157

Inicio del Editor de títulos........................................................................158

Controles del Editor de títulos............................................................... 159

Botones de títulos.....................................................................................159

Caja de herramientas de objetos............................................................... 160

Botones de selección en modo de Edición ...............................................162

Botones de disposición de objetos............................................................ 164

Botones del portapapeles y de eliminación ..............................................165

Controles de aplicación de estilo en el texto ............................................165

Álbum del Editor de títulos ................................................................... 167

Visualizador de aspectos ..........................................................................167

Sección de fondos.....................................................................................169

Sección de imágenes ................................................................................170

Sección de botones...................................................................................170

CAPÍTULO 11: EFECTOS DE SONIDO Y MÚSICA.....................173

Pistas de audio de la línea de tiempo........................................................175

Herramienta Audio CD ............................................................................177

Herramienta SmartSound ......................................................................... 179

Herramienta Voz en off............................................................................180

Recorte de clips de audio ....................................................................... 183

Recorte con la herramienta Propiedades del clip......................................183

Volumen y mezcla de audio ................................................................... 185

Análisis de un clip de audio .....................................................................185

Ajuste del audio en la línea de tiempo......................................................187

Herramienta Volumen y balance.............................................................. 189

Contenido vii

Efectos de audio ...................................................................................... 194

Reducción del ruido .................................................................................195

Ecualizador...............................................................................................196

Grungelizer...............................................................................................197

Karaoke .................................................................................................... 198

Nivelador..................................................................................................198

Eco ........................................................................................................... 199

CAPÍTULO 12: CÓMO HACER SU VÍDEO ..................................201

Exportación a una cámara o videograbadora............................................203

Grabación de la película en una cinta de vídeo ........................................204

Cómo guardar la película como archivo AVI...........................................206

Cómo guardar la película como archivo MPEG.......................................208

Guardar como RealVideo o Windows Media...........................................210

Cómo compartir la película en Internet .................................................... 212

Exportación de la película a DVD, VCD o S-VCD..................................213

Copia de un archivo AVI a cinta ..............................................................216

APÉNDICE A: OPCIONES DE CONFIGURACIÓN ......................217

Ajustes de la fuente de captura.................................................................218

Ajustes del formato de captura................................................................. 221

Ajustes de edición ....................................................................................225

Ajustes de CD, voz en off y sonido envolvente ....................................... 228

Ajustes de Hacer cinta..............................................................................230

Ajustes de Crear archivo AVI ..................................................................232

Ajustes de Crear archivo MPEG .............................................................. 234

Ajustes de Crear archivo RealVideo ........................................................236

Ajustes de Crear archivo Windows Media...............................................238

Ajustes de Crear disco..............................................................................240

APÉNDICE B: SUGERENCIAS Y TRUCOS.................................243

Hardware..................................................................................................243

Software ...................................................................................................245

Incremento de la frecuencia de fotogramas..............................................246

Studio y la animación por ordenador........................................................247

Sugerencias para SmartCapture (sólo DV)...............................................247

viii Pinnacle Studio 9

APÉNDICE C: SOLUCIÓN DE PROBLEMAS..............................249

Ayuda técnica en línea ........................................................................... 250

Studio se bloquea en modo de Edición.....................................................252

Se produce un error al intentar iniciar la captura......................................257

Studio se cuelga al renderizar...................................................................259

No se detecta la grabadora de CD o DVD................................................ 261

Studio se bloquea al iniciarse o no se inicia .............................................262

Las transiciones de HFX siguen teniendo una marca de agua..................263

No se puede inicializar el dispositivo de captura DV...............................263

Problemas de instalación ....................................................................... 267

Problemas de funcionamiento ............................................................... 268

APÉNDICE D: CONSEJOS DE VIDEOGRAFÍA...........................275

Creación de un plan de filmación.............................................................276

Edición .....................................................................................................277

Reglas básicas para la edición de vídeo ...................................................279

Producción de la banda sonora................................................................. 281

Título........................................................................................................282

APÉNDICE E: GLOSARIO ............................................................283

APÉNDICE F: ACUERDO DE LICENCIA .....................................295

APÉNDICE G: ACCESOS DIRECTOS DEL TECLADO ..............299

ÍNDICE ...........................................................................................303

Contenido ix

Antes de empezar

Gracias por adquirir Pinnacle Studio. Esperamos que disfrute utilizando
este software.

Este manual comprende todas las versiones de Studio, incluido Studio Plus.
A lo largo del texto se indican, cuando es necesario, las diferencias entre las
versiones. En la mayoría de los casos se usa la palabra “Studio” para
referirse de forma genérica a todas las versiones.

Si es la primera vez que utiliza Studio, le recomendamos que tenga el
manual a mano para consultarlo, aunque no lo lea entero.

Para obtener una experiencia positiva con Studio, lea los tres temas
siguientes antes de proseguir con el Capítulo 1: Uso de Studio.

Requisitos del sistema

Además del software Studio, esto es lo que necesita para montar un sistema
de edición de Studio.

Equipo

 Intel Pentium o AMD Athlon a 800 MHz o superior (se recomiendan 1,5

GHz o más)

 Microsoft Windows 98 SE, Windows “Millennium”, Windows 2000 o

Windows XP (recomendado). El formato de vídeo digital MicroMV sólo
es compatible con Windows XP.

 Tarjeta gráfica compatible con DirectX 9 (se recomienda ATI Radeon,

NVIDIA GeForce2 o superior)

Antes de empezar xi

 Tarjeta de sonido compatible con DirectX 9
 Sistema de audio compatible con Dolby Pro Logic si se precisa realizar

vistas previas de mezclas de sonido envolvente

 256 MB de RAM (se recomiendan 512 MB)
 Unidad de CD-ROM
 Unidad de DVD para instalar el DVD de contenidos extra que contiene

el tutorial, el manual electrónico y los contenidos adicionales. Se pueden
conseguir los mismos contenidos de forma gratuita en soporte CD-ROM
en la tienda electrónica de Pinnacle (los gastos de envío no están
incluidos).

 Altavoces
 Ratón
 Micrófono para grabar voz en off
 500 MB de espacio libre en el disco duro para instalar el software
 Grabadora de CD opcional para crear VideoCD (VCD) o Super-

VideoCD (S-VCD)

 Grabadora de DVD opcional para crear DVD

Unidad de disco duro

El disco duro debe ser capaz de mantener una velocidad de lectura y
escritura de 4 MB/seg. La mayoría de las unidades de disco lo son. Durante
la primera captura con calidad máxima, Studio comprobará su disco duro
para asegurarse de que sea suficientemente rápido. El vídeo en formato DV
ocupa 3,6 MB de espacio en el disco duro por segundo, de manera que para
cuatro minutos y medio de vídeo DV se requiere un gigabyte de espacio.

Si el espacio en el disco duro le causa problemas, utilice SmartCapture para
capturar los vídeos en calidad de vista previa (véase “SmartCapture:
captura en calidad de vista previa” en la página 25). Esta función necesita
mucho menos espacio en el disco. Una cinta entera puede caber en tan sólo
360 MB.

Sugerencia: Recomendamos utilizar una unidad de disco duro aparte
para la captura de vídeo. De este modo se evita que Studio y otros
programas de software, incluido Windows, compitan para utilizar la
unidad de disco duro durante la captura.

xii Pinnacle Studio 9

Hardware para la captura de vídeo

Studio puede capturar vídeo a partir de distintos dispositivos digitales y
analógicos. Véase “Hardware de captura” en la página 20.

Hardware para la exportación de vídeo

Studio puede transmitir vídeo a:

 Cualquier VCR o videocámara DV o Digital8. Para ello se requiere un

puerto IEEE 1394 compatible con OHCI (FireWire) (facilitado por
Pinnacle Studio DV). Se debe configurar la videocámara para grabar por
la entrada DV.

 Cualquier VCR o videocámara analógica (8mm, Hi8, VHS, SVHS,

VHS-C o SVHS-C). Se requiere Pinnacle Studio DC10plus, Studio AV
u otra tarjeta Pinnacle con salida analógica. La salida a VCR o
videocámaras analógicas también es posible con Pinnacle Studio DV u
otro puerto 1394 compatible con OHCI si su videocámara o VCR DV o
Digital8 puede pasar la señal DV a través de las salidas analógicas (para
obtener más información, véase el manual de la videocámara y el
Capítulo 12: Cómo hacer su vídeo).

Abreviaturas y convenciones

Para ayudar a organizar el contenido, esta guía utiliza las convenciones
siguientes.

Terminología

Studio: “Studio” y “Studio Plus” se refieren al software de edición.
DV: El término “DV” se refiere a videocámaras, VCR y cintas DV y

Digital8.
1394: El término “1394” se refiere a interfaces, puertos y cables IEEE 1394

FireWire, DV o i.LINK compatibles con OHCI.
Analógico: El término “analógico” se refiere a las videocámaras, VCR y

cintas 8mm, Hi8, VHS, SVHS, VHS-C o SVHS-C, y a los cables y
conectores Composite/RCA y S-Video.

Antes de empezar xiii

Botones, menús, cuadros de diálogo y ventanas

Los nombres de botones, menús y objetos relacionados están escritos en
cursiva para que se distingan del resto del texto. Los nombres de ventanas y
cuadros de diálogo están escritos con mayúscula inicial. Por ejemplo:

Haga clic en el botón Editar menú para abrir el menú en el Editor de
títulos.

Selección de comandos de menú

El símbolo de flecha derecha () indica la ruta de elementos jerárquicos de
un menú. Por ejemplo:

Seleccione Caja de herramientas Generar música de fondo.

Convenciones de teclado

Los nombres de teclas están subrayados y se escriben con mayúscula inicial.
Las combinaciones de teclas se indican mediante un signo de suma. Por
ejemplo:

Pulse Ctrl+A para seleccionar todos los videoclips en la línea de tiempo.

Clic de ratón

Cuando tenga que hacer un clic con el ratón, el botón predeterminado será
el izquierdo, a menos que se especifique lo contrario:

Haga clic con el botón derecho y seleccione Ir a Editor de

títulos/menús.

Ayuda en línea

Siempre que trabaje con Studio, podrá acceder a dos tipos de ayuda
inmediata:

 Ayuda en línea: Haga clic en el botón Ayuda de la barra de menús

principal de Studio, o seleccione el menú Ayuda  Temas de ayuda, o
pulse F1 para abrir el archivo de ayuda en línea de Studio.

 Descripción de botones: Para saber para qué sirve un botón o un

control de Studio, sitúe el puntero del ratón encima. Aparecerá una
etiqueta descriptiva con su función.

xiv Pinnacle Studio 9

CAPÍTULO 1:

Uso de Studio

Para crear películas con estudio se debe seguir un proceso de tres pasos:

1. Capturar: Importe el material de vídeo (el metraje original) al disco
duro del PC. Este material se puede obtener de una cinta de vídeo analógica
(8mm, VHS etc.), digital (DV, Digital8), y de vídeo en directo mediante
una videocámara o webcam.

El modo de Captura se describe en el Capítulo 2: Captura de vídeo.

2. Editar: Organice el material de vídeo reordenando las escenas y
eliminando las imágenes que no desee. Añada efectos visuales, como
transiciones, títulos y gráficos, así como audio (efectos de sonido y música
de fondo). Para la edición de DVD y VCD, cree menús interactivos para
que los espectadores puedan disfrutar de una experiencia personalizada.

El modo de Edición es el que permite realizar la mayor parte del trabajo en
Studio. Para obtener más información, véase “Modo de Edición” más
adelante en este capítulo (página 4).

3. Hacer vídeo: Cuando haya terminado el proyecto, genere una película
terminada en el formato y el soporte de almacenamiento que desee: cinta,
VCD, S-VCD, DVD, AVI, MPEG, RealVideo o Windows Media.

El modo Hacer vídeo se describe en el Capítulo 12: Cómo hacer su vídeo.

Configuración del modo

Haga clic en uno de los tres botones de modo en la parte superior izquierda
de la ventana de Studio para seleccionar el paso del proceso de creación de
vídeos en el que desee trabajar:

Cuando se pasa de un modo a otro, la pantalla de Studio cambia y muestra
los controles del nuevo modo.

Capítulo 1: Uso de Studio 1

Deshacer, Rehacer, Ayuda y Desbloquear

Los botones Deshacer, Rehacer, Ayuda y
Desbloquear siempre se encuentran en la
esquina superior derecha de la ventana de Studio,
sea cual sea el modo en el que se esté trabajando.

 Deshacer le permite deshacer cada uno de los cambios que haya

realizado en el proyecto durante la sesión actual, paso a paso.

 Rehacer vuelve a realizar los cambios uno a uno si ha deshecho

demasiados cambios.

 El botón Ayuda inicia el sistema de ayuda en línea de Studio.
 El botón Desbloquear permite adquirir e instalar contenidos adicionales

para ampliar Studio. (Para obtener más información, véase la página 10.)

El resto de controles de la pantalla de Studio son para las tareas del modo
en el que se esté trabajando.

Ajuste de opciones

La mayoría de opciones de Studio se ajustan mediante dos cuadros de
diálogo con varias fichas.

El primero le permite controlar las opciones relacionadas con los modos de
Captura y Edición. Contiene cuatro fichas:

El otro cuadro de diálogo hace referencia a las opciones relacionadas con el
modo Hacer vídeo. Contiene seis fichas, que se corresponden con cada uno
de los tipos de salida de vídeo:

2 Pinnacle Studio 9
Capítulo 1: Uso de Studio 3

Cada panel de estos cuadros de diálogo se puede abrir de forma individual
con el comando correspondiente del menú Configurar (por ejemplo,
Configurar  Fuente de captura). De todos modos, una vez abierto uno de
los cuadros de diálogo, se puede acceder a cada uno de los paneles
mediante las distintas fichas.

Para simplificar, normalmente nos referiremos a los distintos paneles de
opciones por separado, como, por ejemplo: “el panel de opciones Fuente de
captura”.

Para obtener una descripción detallada de las opciones de estos cuadros de
diálogo, véase el Apéndice A: Opciones de configuración.

MODO DE EDICIÓN



Cuando se inicia, Studio se abre en modo de Edición porque éste es el
modo que se utiliza más a menudo. La pantalla del modo de Edición está
dividida en tres partes principales.

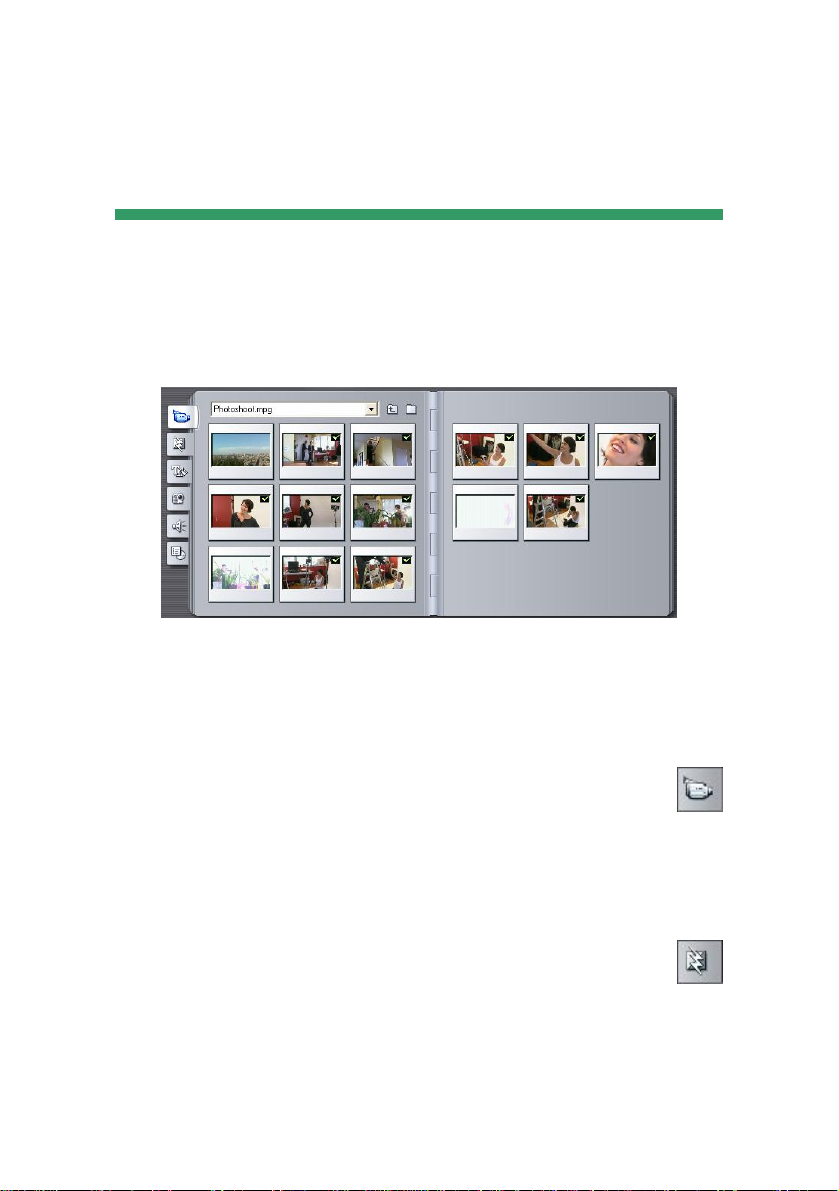

El Álbum almacena los recursos que se utilizarán en las películas, como las
escenas de vídeo capturadas.

La Ventana de película es la ventana donde se crea el vídeo editado
organizando los videoclips y clips de audio y aplicando transiciones y
efectos.

El Reproductor permite reproducir y obtener una vista previa del elemento
que esté seleccionado en Studio. Puede ser tanto un recurso del Álbum
(como una escena de vídeo, un título o un efecto de sonido) como el vídeo
editado, al que se le hayan añadido transiciones, títulos, efectos y varias
pistas de audio. A continuación se describe el Reproductor.

Véase el Capítulo 3: Álbum y Capítulo 4: Ventana de la película para
obtener información detallada sobre estos temas.

4 Pinnacle Studio 9

El Reproductor

El Reproductor muestra una vista previa de la película editada o del
elemento seleccionado en el Álbum.

Consta de dos partes: ventana de vista previa y controles de reproducción.
La ventana de vista previa muestra imágenes de vídeo. Los controles de
reproducción le permiten reproducir el vídeo o ir a la posición exacta que
desee. Estos controles tienen dos formatos: estándar y DVD.

Capítulo 1: Uso de Studio 5

Modo estándar

Los controles de reproducción estándar son parecidos a los controles de una
videocámara o un VCR. Se utilizan para ver vídeo de tipo normal.

Modo DVD

Los controles de reproducción de DVD emulan los controles de navegación
de un reproductor de DVD o de un control remoto. Se utilizan para obtener
una vista previa de las producciones de disco DVD, VCD o S-VCD e
interactuar con los menús.

6 Pinnacle Studio 9

Ventana de vista previa

Esta es una parte fundamental de Studio, porque se utiliza muy a menudo,
especialmente para obtener una vista previa de la película. También se
utiliza para visualizar:

 Todos los tipos de contenido del Álbum.
 Imágenes fijas o títulos de la película.
 Cambios en los efectos de vídeo en tiempo real, mientras se ajustan los

controles de los parámetros de los efectos.

 Imágenes fijas del vídeo.

Cuando se visualiza una imagen fija, se puede avanzar a una velocidad
de imagen en imagen en cualquier dirección mediante los controles de
movimiento.

Nota: En las ilustraciones de esta documentación se usa una resolución
de vídeo de 16:9 (pantalla ancha). Cuando se obtiene una vista previa de
vídeo con una resolución de 4:3 (estándar), las proporciones del
Reproductor son ligeramente distintas a las que se muestran aquí, pero el
aspecto general es el mismo.

Botón Empezar vista previa de DVD

Para alternar entre los dos modos de reproducción, utilice el
botón Empezar vista previa de DVD situado en la parte inferior
derecha del Reproductor. Este botón sólo está disponible cuando

la película editada contiene al menos un menú.

Controles de reproducción

En función del modo de reproducción que se seleccione, el Reproductor
mostrará uno de los dos conjuntos de controles de reproducción.

Cuando se reproduce la película como un vídeo normal, se utilizan los
controles de reproducción estándar. Si, por el contrario, la película utiliza
la navegación del menú de disco, se puede reproducir como un disco óptico
con menús interactivos en pantalla mediante los Controles de reproducción
de DVD. A continuación se describen estos dos tipos de controles.

Capítulo 1: Uso de Studio 7

Botón de vista previa en pantalla completa: Este botón, situado
debajo de la esquina interior derecha de la ventana de vista previa,
cambia la vista previa a pantalla completa. Está disponible en ambos modos
de reproducción. La visualización en pantalla completa termina cuando
finaliza la película, haciendo doble clic en la pantalla o pulsando la tecla
Esc.

Controles de reproducción estándar

Con estos botones se controla la reproducción en el Reproductor.
Reproducir / Pausa: El botón Reproducir permite obtener una

vista previa de la película desde la posición actual. Una vez
iniciada la vista previa, el botón Reproducir se convierte en Pausa.
Cuando se detiene la reproducción, la escena del Álbum o el clip
de la ventana de la película en el que se ha detenido la vista previa
queda seleccionado. La [barra espaciadora] también se puede
utilizar para iniciar y detener la reproducción.

Adelantado rápido, Rebobinado rápido: Estos botones le permiten
ver una vista previa de la película con una velocidad dos, cuatro o

diez veces superior a la normal en ambas direcciones. Utilícelos
para buscar un fragmento determinado de vídeo con el que desee
trabajar. Haga clic en los botones varias veces para ir aumentando la
velocidad.

Ir al principio: Este botón detiene la reproducción y vuelve a la
primera imagen del vídeo.

Botones de movimiento: Estos dos controles le permiten avanzar o
retroceder las imágenes de una en una. Para avanzar por segundos,
minutos u horas en lugar de por imágenes, seleccione el campo
correspondiente en el contador (véase a continuación) y luego use los
botones de movimiento para modificarlo.

Control deslizante del Reproductor

Con el control deslizante del Reproductor puede desplazarse rápidamente
por el vídeo capturado en ambas direcciones. La posición del control
deslizante se corresponde con la posición de la imagen actual en el archivo
de vídeo capturado (no sólo la escena actual) o en la película editada (no
sólo el clip actual). Así pues, la barra del control deslizante representa la
longitud entera del vídeo que se visualiza.

Mientras mueve el control deslizante, la ventana de vista previa muestra la
imagen actual.

8 Pinnacle Studio 9

La capacidad de la vista previa para mantener el ritmo del control
deslizante depende de la velocidad del PC. Si desplaza el control deslizante
del Reproductor despacio, la visualización de la vista previa se realiza de
forma continua. A medida que incremente la velocidad a la que mueve el
control deslizante, la vista previa saltará algunas imágenes. El punto en que
esto suceda dependerá del hardware. La continuidad de la vista previa
también disminuye a medida que aumenta la longitud del vídeo.

Contador

El contador muestra la posición actual de la
reproducción en horas, minutos, segundos y
fotogramas. Los campos del contador se
pueden modificar directamente para
seleccionar un fotograma determinado que
se desee visualizar o a partir del cual deba
empezar la reproducción. Haga clic en el
número que desee modificar y escriba un nuevo valor. Para ir a otro campo,
vuelva a hacer clic o use las teclas de flecha izquierda y derecha.

También puede modificar el valor del campo seleccionado con los botones
de movimiento junto al contador o las teclas de flecha arriba y abajo.

Control deslizante del volumen principal

Este control permite configurar el audio durante la reproducción de la vista
previa. Equivale a subir el volumen principal de la tarjeta de sonido
mediante la herramienta de volumen del sistema. No afecta al volumen de
la película final que crea Studio en modo Hacer vídeo.

El pequeño icono de altavoz situado a la derecha del control sirve de botón
de silencio total durante la reproducción.

Controles de reproducción de DVD

Estos controles contienen los cuatro botones de
transporte estándar que se han descrito
anteriormente (Reproducir/Pausa, Rebobinado
rápido, Adelantado rápido e Ir al principio),

además del Control del reproductor de DVD,
que se describe en el apartado “Control del reproductor de DVD” en la
página 148.

Capítulo 1: Uso de Studio 9

Otros temas sobre la edición

Para obtener información sobre otros temas relacionados con la edición,
consulte los capítulos siguientes:

 Capítulo 5: Videoclips
 Capítulo 6: Edición de dos pistas con Studio Plus
 Capítulo 7: Transiciones
 Capítulo 8: Imágenes fijas
 Capítulo 9: Menús de disco
 Capítulo 10: Editor de títulos
 Capítulo 11: Efectos de sonido y música

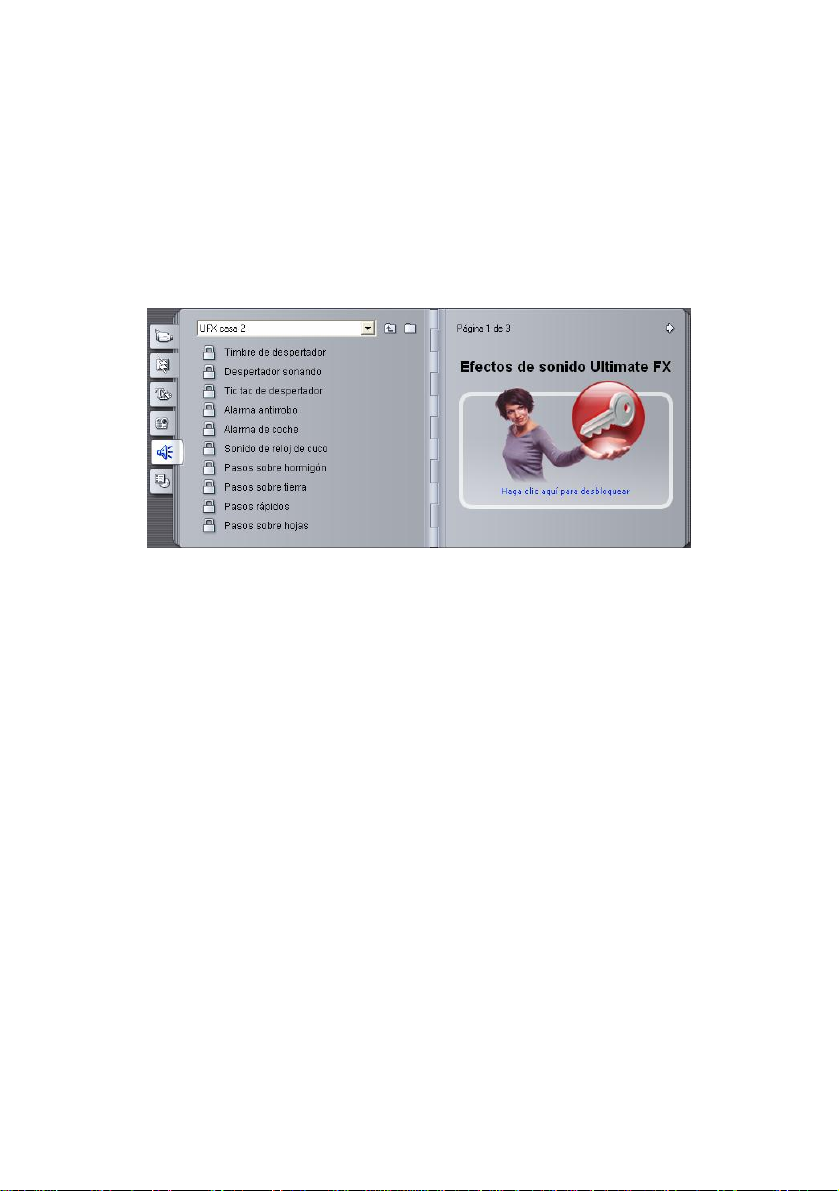

Ampliación de Studio

Puede añadir dinamismo a sus producciones mediante una amplia gama de
filtros de vídeo y audio, transiciones animadas, menús de VCD y DVD, así
como efectos de sonido.

Studio incorpora completas recopilaciones de todos estos elementos, pero
también se puede ampliar en función de sus necesidades. Cuando necesite
un filtro, transición, menú o efecto determinado que no forme parte de la
instalación básica, puede buscarlo, adquirirlo e instalarlo mediante un fácil
mecanismo de actualización sin tener que abandonar el programa.

En ocasiones, no es necesario descargar algunos de los
contenidos adicionales de Studio. El DVD de contenidos
adicionales contiene muchos elementos, como el menú de
disco a la izquierda, que aparecen como contenidos

bloqueados en Studio (en la esquina superior izquierda
del icono se muestra un pequeño símbolo de un candado). Se puede
actualizar la aplicación para disponer de estos elementos adquiriendo un
código de desbloqueo denominado clave de activación. Cada clave permite
desbloquear un pequeño grupo o paquete temático de contenidos
relacionados.

10 Pinnacle Studio 9

A medida que se vayan creando nuevos contenidos bloqueados adicionales
se pondrán ir descargando. En Studio se puede visualizar una muestra de
estos contenidos y se pueden adquirir con el mismo método de activación
de los contenidos adicionales incluidos en la instalación del programa.

Nuevos contenidos multimedia y herramientas sin límites

Puede adquirir nuevos contenidos multimedia y filtros con uno de los
siguientes métodos que le ofrece Studio:

 Con el comando de menú Ayuda  Comprar claves de

activación (o el botón de acceso rápido Desbloquear situado en

la parte superior derecha de la pantalla de Studio).
Esto abre una ventana especial del navegador mediante la que se accede

a una página de catálogo con todos los contenidos adicionales que
puedan interesarle.

 Con los comandos de Álbum Más transiciones, Más efectos de sonido y

Más menús.
Estos comandos se encuentran en las listas deplegables de las secciones

correspondientes del Álbum. Le permiten descargar, probar y adquirir
los contenidos adicionales que no se hayan incluido en la instalación del
programa.

 Haciendo clic en los botones Desbloquear paquete de efectos que se

encuentran en algunas partes de Studio.

Estos botones aparecen siempre que se visualizan contenidos adicionales
en Studio. El botón aquí incluido, cuando aparece en las herramientas
Efectos de audio y Efectos de vídeo, permite desbloquear un paquete de
filtros de audio y vídeo.

Capítulo 1: Uso de Studio 11

En esta imagen, la página “Bravo Studio Pack 2” se muestra en la
herramienta Efectos de vídeo. El botón Desbloquear paquete de efectos
se podría usar para desbloquear los efectos de este paquete.

Hay otros botones parecidos en el Álbum con los que puede adquirir
todos los efectos multimedia de una página determinada del Álbum
como paquete temático.

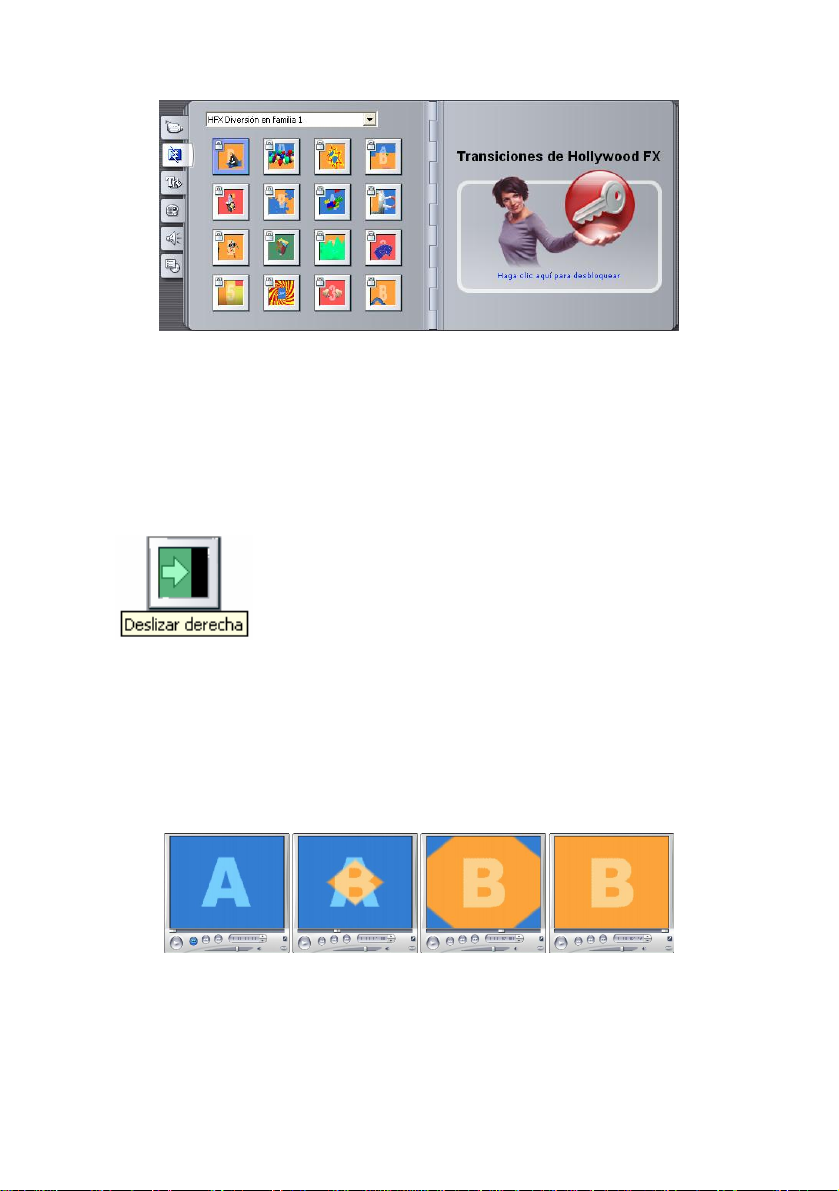

Sección Transiciones del Álbum, abierta en el paquete temático “HFX
Diversión en familia 1” de las transiciones Hollywood FX. Haga clic en
cualquier lugar del panel de desbloqueo en la parte derecha de la
página para desbloquear este conjunto de transiciones.

12 Pinnacle Studio 9

Cómo funciona el desbloqueo

“Desbloquear” contenidos adicionales de Studio significa obtener una
licencia que permita un uso ilimitado de estos contenidos en la máquina
donde esté instalado Studio. El mecanismo de licencia utiliza dos códigos
distintos pero relacionados entre sí:

 Una clave de activación para cada contenido adicional que se adquiera.
 El pasaporte, que es un número que se genera la primera vez que instala

Studio en el ordenador. Para conocer su pasaporte, seleccione el
comando de menú Ayuda  Mi pasaporte.

Como el pasaporte es un número vinculado a un ordenador concreto, si
instala Studio en una máquina distinta deberá adquirir una nueva clave de
activación, que se proporcionará de forma gratuita; a partir de ese momento
las licencias de usuario, tanto de Studio como de los contenidos adicionales,
serán válidas sólo para la nueva máquina.

Nota: Aunque el pasaporte está vinculado a un ordenador específico, no
se ve afectado por las modificaciones de hardware comunes, como la
adición o extracción de tarjetas de expansión, unidades o memoria.

Si no dispone de conexión a Internet...

Es posible adquirir y aplicar las claves de activación de los contenidos
adicionales aunque no se disponga de una conexión a Internet en el
ordenador donde está instalado Studio. Al hacer clic en uno de los enlaces
de desbloqueo de Studio, aparece un cuadro de diálogo con la información
necesaria para solicitar los contenidos que se deseen:

 Una dirección de Internet donde puede activar los contenidos.
 Identificadores numéricos del programa Studio y de los elementos que

desee activar.

 Su pasaporte y número de serie.

Desde otro ordenador, vaya a la dirección de Internet facilitada, introduzca
la información y siga las instrucciones para realizar la compra. Se le
proporcionará una clave de activación para que pueda desbloquear los
contenidos en su ordenador mediante el comando de menú Ayuda 
Introducir claves de activación.

Capítulo 1: Uso de Studio 13

CAPÍTULO 2:

Captura de vídeo

La captura es el proceso que consiste en importar vídeo a partir de una
fuente de vídeo, como una videocámara, a un archivo en el disco duro del
PC. Los clips de este “archivo de captura” se pueden utilizar luego en
Studio como componentes de las películas que edite. Puede abrir archivos
de captura en el Álbum en el modo de Edición de Studio (véase el Capítulo

3: Álbum).

La captura es el primer paso para utilizar las imágenes de vídeo.

Studio puede capturar imágenes tanto de dispositivos de vídeo digitales
(DV, MicroMV) como analógicos. Véase “Hardware de captura” en la
página 20 para obtener más información sobre cómo configurar Studio para
capturar imágenes de su equipo.

Disponibilidad: La grabación de vídeo desde videocámaras MicroMV sólo
está admitida en Windows XP.

Cambio al modo de Captura

El primer paso para realizar capturas consiste en pasar al modo de Captura
de Studio haciendo clic en el botón Capturar en la parte superior de la
pantalla.

Se abrirá la interfaz del modo de Captura, que le permitirá configurar y
realizar la captura de vídeo. La información que contiene la interfaz cambia
ligeramente en función de si la fuente de vídeo es digital o analógica.

Capítulo 2: Captura de vídeo 15

Temas de este capítulo

 En el tema “Interfaz de modo de Captura” (a continuación) se describen

los controles y pantallas de las capturas digitales y analógicas.

 En el “Proceso de captura” (página 20) se especifica la configuración del

hardware, se facilitan instrucciones detalladas de captura y se describe la
función de detección automática de escenas.

 Los temas “Captura digital” (página 24) y “Captura analógica” (página

29) tratan cuestiones propias de cada tipo de fuente.

INTERFAZ DE MODO DE CAPTURA



Las herramientas y los controles disponibles en el modo de Captura son
distintos en función de si el hardware de captura es digital o analógico.

Captura digital

Si la fuente de vídeo es digital, la pantalla del modo de Captura tendrá este
aspecto:

16 Pinnacle Studio 9

En el Álbum, situado en la parte superior izquierda de la pantalla, se
muestran los iconos que representan las escenas de vídeo a medida que se
capturan. El Reproductor, en la parte superior derecha, permite ver el vídeo
entrante que va avanzando para ser capturado, así como supervisar la
captura en sí. Se puede saber la longitud exacta del vídeo capturado y el
número de fotogramas eliminados durante la captura (normalmente cero)
mediante las indicaciones que aparecen en el Reproductor.

El Controlador de videocámara, situado en la parte inferior izquierda,
contiene una pantalla con un contador de cinta y un conjunto de controles
de transporte para utilizar el dispositivo de reproducción. En último lugar,
el Discómetro, en la parte inferior derecha, muestra el espacio de captura
disponible en el disco. También contiene el botón Empezar captura y otros
botones para ajustar las opciones de captura.

El Discómetro y el Controlador de videocámara se describen
detalladamente en la página 18.

Captura analógica

El Álbum y el Reproductor se utilizan tanto para la captura analógica como
para la digital, de modo que si se captura vídeo de una fuente analógica, la
mitad superior de la pantalla es igual que la que se ha mostrado
anteriormente y se ha descrito para una fuente digital.

Esto no sucede con la parte inferior de la pantalla. Ahora incorpora una
segunda versión del Discómetro, con dos paneles para ajustar los niveles de

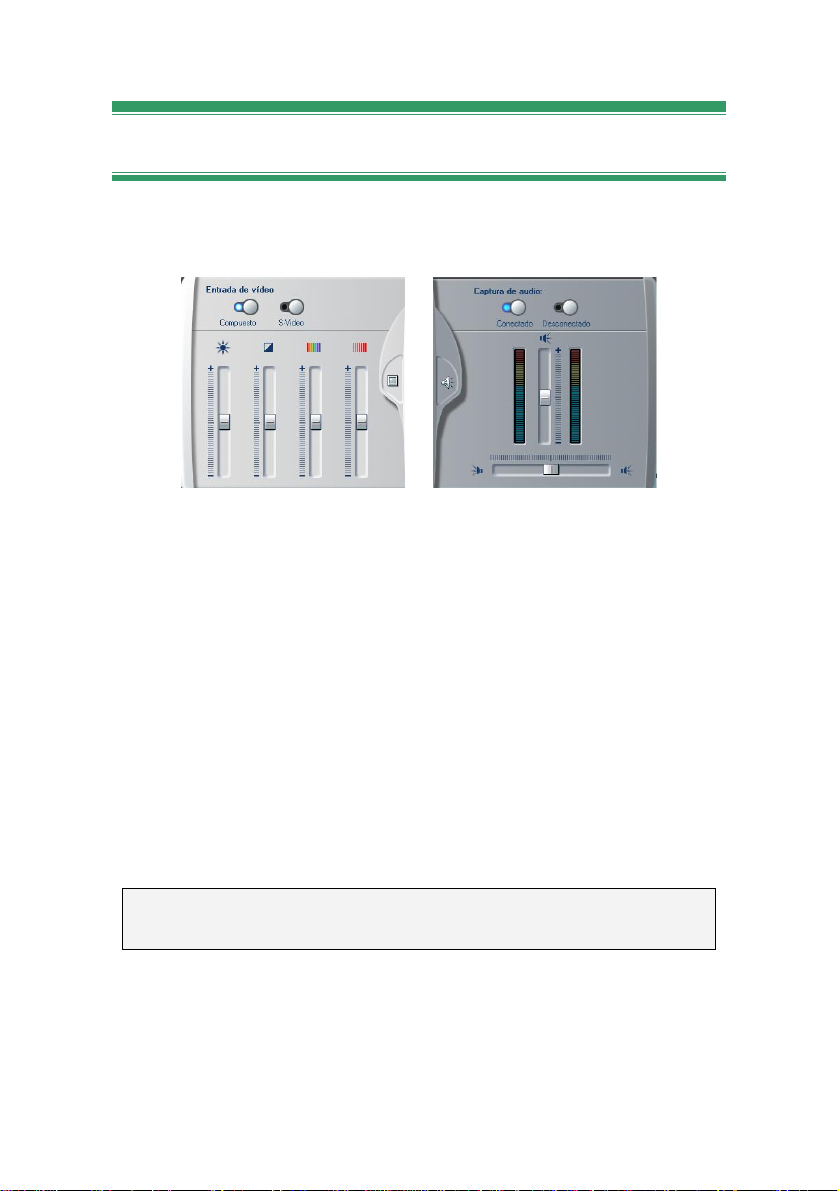

audio y vídeo durante la captura. (Véase “Niveles de audio y vídeo:
analógicos” en la página 30 para obtener una descripción de estos paneles.)

Capítulo 2: Captura de vídeo 17

Digital frente a analógico

A modo de resumen, las configuraciones digital y analógica tienen dos
diferencias principales en cuanto a las funciones:

 La configuración digital permite controlar el transporte de cinta de la

videocámara o del VCR mediante el Controlador de videocámara.

 La configuración analógica permite modificar los niveles de audio y

vídeo de forma dinámica durante la captura.

Discómetro

El Discómetro le indica de forma gráfica y numérica cuánto espacio de
disco duro tiene disponible. También le muestra la duración aproximada del
vídeo que se puede capturar, que depende del espacio disponible y de la
calidad de captura configurada. El ajuste de la calidad de captura se
selecciona mediante los botones de preajuste que aparecen en el
Discómetro para algunos dispositivos de captura, o especificando ajustes
personalizados. Para obtener información sobre los ajustes de captura,
véase “Ajustes de la fuente de captura” (página 218) y “Ajustes del formato
de captura” (página 221).

Discómetro, al capturar vídeo de una fuente digital (izquierda) y de una
fuente analógica (derecha). Haga clic en las fichas laterales de la
versión analógica para abrir los paneles para ajustar los niveles de
audio y vídeo durante la captura.

El botón Empezar captura del Discómetro empieza y detiene el proceso de
captura. Mientras la operación se lleva a cabo, el botón pasa a ser Detener
captura.

La ubicación donde se guarda de forma predeterminada el vídeo capturado
es el directorio Vídeo compartido del sistema.

18 Pinnacle Studio 9

Configuración del directorio de captura: Para guardar el vídeo capturado
en otra ubicación, haga clic en el botón de carpeta de archivos .
Aparecerá el cuadro de diálogo Seleccionar carpeta y nombre por defecto
para vídeo capturado. La carpeta que asigne se utilizará para almacenar el
vídeo capturado durante esta y futuras sesiones. El nombre de archivo que
especifique aparecerá como predeterminado en la captura siguiente.

Controlador de videocámara

Este panel de controles de transporte aparece en modo de Captura si está
capturando vídeo de una fuente digital. (Los dispositivos analógicos se
deben avanzar y operar manualmente.)

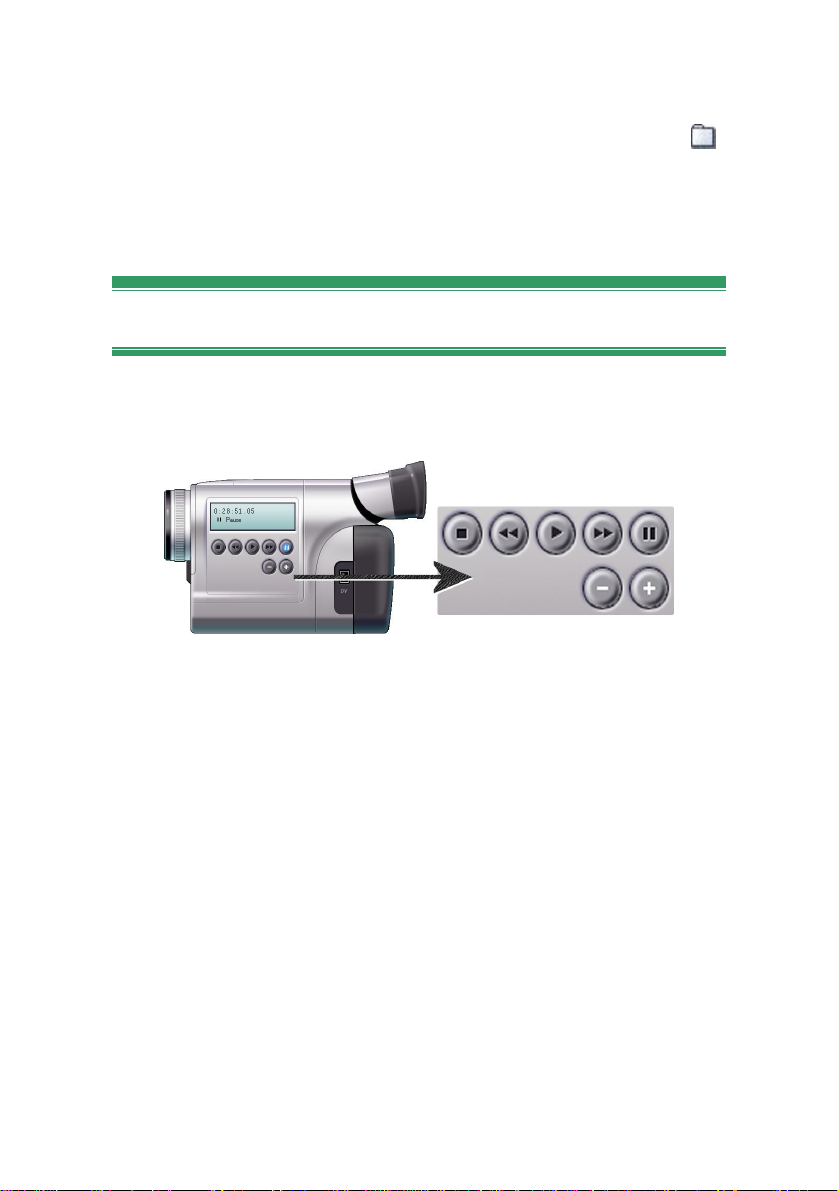

Controlador de videocámara y vista ampliada de los controles de
transporte. La pantalla del contador situada encima de los botones de
control muestra la posición actual de la cinta, así como el modo de
transporte que está utilizando la videocámara.

De izquierda a derecha, los botones de control de transporte son: Detener,
Rebobinar / Revisar, Reproducir, Adelantado rápido / Avanzar y Pausa.

Los botones Pasar al fotograma anterior y Pasar al fotograma siguiente
(segunda fila) le permiten localizar el fotograma que desee. Estos dos
botones sólo están disponibles cuando el dispositivo se encuentra en modo
de pausa.

Capítulo 2: Captura de vídeo 19

PROCESO DE CAPTURA



Studio le permite capturar vídeo a partir de distintos tipos de hardware
digital y analógico. Seleccione el dispositivo que desee utilizar en el panel
de opciones Fuente de captura. Para obtener más información, véase el
apartado “Hardware de captura” (a continuación).

Para realizar la captura de vídeo se debe seguir un fácil procedimiento paso
a paso (véase la página 21). A medida que avanza la captura, Studio detecta
automáticamente las interrupciones naturales del vídeo entrante y divide el
material en “escenas”. Cuando se detecta una escena, se añade al Álbum,
donde se representa mediante un icono del primer fotograma. La detección
automática de escenas se describe en la página 23.

Algunas opciones de captura sólo hacen referencia a la captura digital y
otras, a la captura analógica. Estas opciones se describen en los apartados
correspondientes, “Captura digital” (página 24) y “Captura analógica”
(página 29).

Hardware de captura

En función del hardware, Studio puede capturar vídeo digital y analógico a
partir de las fuentes siguientes:

 Digital: Una videocámara DV, MicroMV o Digital8 conectada a un

puerto IEEE 1394 (FireWire).

 Analógica: Una videocámara o un VCR con salida analógica conectados

a una tarjeta de captura o un dispositivo externo compatible con
DirectShow.

 Analógica: Una videocámara USB o webcam.

Disponibilidad: La grabación de vídeo desde videocámaras MicroMV sólo
está admitida en Windows XP.

20 Pinnacle Studio 9

Pinnacle Systems ofrece una línea completa de dispositivos y tarjetas de
captura DV, analógicos y combinados. Para obtener más información,
póngase en contacto con su proveedor o visite nuestro sitio web en la
dirección:

www.pinnaclesys.com

Para seleccionar un dispositivo de captura:

1. Haga clic en el comando de menú Configurar  Fuente de captura.

Aparecerá el panel de opciones Fuente de captura.

2. Seleccione los dispositivos que desee utilizar en las listas desplegables

Vídeo y Audio en el área de Dispositivos de captura, y haga clic en
Aceptar.

Para obtener información detallada sobre el panel de opciones Fuente
de captura, véase el apartado “Ajustes de la fuente de captura” en la

página 218.

Captura estándar frente a captura de pantalla ancha

Studio puede capturar vídeo tanto en la proporción estándar (4:3) como en
la de pantalla ancha (16:9). Con el hardware digital, el formato de imágenes
se detecta automáticamente. Con el hardware analógico, debe utilizar la
lista desplegable Proporción del panel de opciones Fuente de captura para
seleccionar el formato que se ajuste al material original. No se puede
utilizar este ajuste para pasar de un formato a otro, ya que su función
consiste sólo en indicar a Studio cómo debe mostrar el vídeo con la
proporción correcta entre altura y anchura.

Captura paso a paso

A continuación se describe paso a paso el proceso de captura. Las
instrucciones son válidas tanto para las capturas digitales como para las
analógicas, y se indican los casos en que difieren.

Para obtener más información sobre algunos de estos pasos, véase el resto
del capítulo. Véase también el Apéndice A: Opciones de configuración
(página 217) para obtener descripciones detalladas sobre los paneles de
opciones Fuente de captura y Formato de captura.

Capítulo 2: Captura de vídeo 21

Para capturar vídeo:

1. Compruebe que el equipo esté conectado correctamente.

Para la captura digital (DV o MicroMV), la videocámara o el VCR
debe estar conectado al puerto 1394 del PC.

Para la captura analógica, conecte el vídeo a la entrada de vídeo
compuesto o S-Video del hardware de captura. Conecte el audio a la
entrada de audio del hardware de captura, si procede; en caso contrario,
conéctelo a la entrada de audio de la tarjeta de sonido del PC.

2. Si no está en modo de Captura, haga clic en el botón Capturar en la

parte superior de la pantalla. Aparecerá la interfaz de modo de Captura
(véase la página 16).

3. Haga clic en el ajuste de captura que desee en el Discómetro. Si debe

realizar ajustes muy específicos, haga clic en el botón Configuración
del Discómetro, que abre el panel de opciones Formato de captura
(página 221).

En el caso de una captura DV, recuerde que la captura en calidad
máxima utiliza mucho más espacio de disco que la calidad de vista
previa. Si va a grabar la película final en un disco (VCD, S-VCD o
DVD), puede ser recomendable realizar la captura con calidad máxima
en formato MPEG, en lugar de DV.

En el caso de una captura analógica, recuerde que cuanto mayor sea la
calidad, más espacio ocupará el archivo de vídeo capturado. Para
obtener una descripción detallada de estas opciones, véase “Captura
digital” (página 24) y “Captura analógica” (página 29).

4. Haga clic en el botón Empezar captura del Discómetro.

Aparecerá el cuadro de diálogo Capturar vídeo.

5. Escriba un nombre para el archivo de captura de vídeo que va a crear o

acepte el nombre predeterminado. Si lo desea, también puede
especificar la duración máxima de la captura.

Si realiza varias capturas DV en calidad de vista previa desde la misma
cinta, utilice la convención de nombres de archivo descrita en la página

26. Le ayudará a mejorar el proceso de “Hacer vídeo” más adelante.
Nota: Windows 98 y Millennium tienen limitaciones de tamaño de

archivo. Para los discos FAT16, el límite es 2 GB. Para los discos
FAT32, el límite es 4GB. Studio calcula la cantidad de vídeo con la
calidad especificada que puede contener el archivo de mayor tamaño
permitido, y muestra este dato como la duración máxima de la captura.

22 Pinnacle Studio 9

6. Si va a capturar vídeo a partir de una videocámara o un VCR analógico,

inicie ahora la reproducción. Este paso no es necesario con una captura
de fuente digital, ya que Studio controla el equipo de reproducción
automáticamente cuando es necesario.

7. Haga clic en el botón Empezar captura en el cuadro de diálogo

Capturar vídeo. El botón pasará a ser Detener captura.
La captura empieza y el Reproductor muestra el vídeo digitalizado

entrante que se está guardando en la unidad de disco duro (a menos que
haya deseleccionado la opción Vista previa de la captura en el panel
de opciones Fuente de captura).

Durante la captura, Studio realiza la detección automática de escenas,
atendiendo a la configuración actual del panel de opciones Fuente de
captura.

8. Haga clic en el botón Detener captura para detener la captura en el

punto que desee.
Studio detiene la captura automáticamente si la unidad de disco duro se

llena o si se llega a la duración máxima especificada.

Detección de escenas

La detección automática de escenas es una de las principales funciones de
Studio. A medida que se produce la captura de vídeo, Studio detecta las
interrupciones naturales del vídeo y lo divide en escenas. En el área de
escenas de vídeo del Álbum se crea un nuevo icono para cada escena
detectada.

En función del tipo de dispositivo de captura que utilice, la detección
automática de escenas se realiza en tiempo real durante la captura o como
un paso distinto inmediatamente después de finalizarla.

Puede configurar la detección de escenas mediante las opciones de

Detección de escenas durante la captura de vídeo en el panel de opciones
Fuente de captura (Configurar  Fuente de captura). No todas las

opciones de detección de escenas están disponibles con cada tipo de fuente
de vídeo. Las opciones que no sean pertinentes para la configuración
aparecerán desactivadas en el cuadro de diálogo.

Capítulo 2: Captura de vídeo 23

Las cuatro opciones posibles son:

 Automáticamente basado en tiempo y fecha de filmación: Esta

opción sólo está disponible cuando se captura vídeo de una fuente DV.
Studio supervisa los datos de marca temporal en la cinta durante la
captura e inicia una nueva escena cada vez que se encuentra una
interrupción.

 Automáticamente basado en el contenido del vídeo: Studio detecta

los cambios en el contenido del vídeo y crea una nueva escena cada vez
que hay un cambio grande en las imágenes. Esta característica puede que
no funcione correctamente si la iluminación no es estable. Para
entenderlo, pongamos un ejemplo extremo: en un vídeo filmado en una
discoteca con una luz estroboscópica, se crearía una nueva escena cada
vez que se produjera un destello.

 Crear nueva escena cada X segundos: Studio crea nuevas escenas con

el intervalo que seleccione. Esto puede resultar útil para interrumpir un
metraje que contenga tomas largas y continuadas.

 No hay detección automática de escena: Seleccione esta opción si

desea controlar todo el proceso de captura y decidir dónde deben
producirse los cambios de escena. Pulse la [barra espaciadora] cada vez
que desee insertar un cambio de escena durante la captura.

CAPTURA DIGITAL



En este apartado se describen los aspectos de la captura desde una pletina
fuente de DV (videocámara o VCR) y un puerto 1394. Para obtener
información sobre la captura desde hardware analógico, véase el apartado
“Captura analógica” en la página 29.

Calidad de vista previa y calidad máxima

Al capturar vídeo en formato DV desde un dispositivo de DV, Studio
permite elegir entre calidad de vista previa (SmartCapture) y calidad
máxima. Con esta última se pueden realizar dos tipos de codificación: DV y
MPEG.

24 Pinnacle Studio 9

Las dos opciones de calidad de captura DV se describen detalladamente en
las páginas siguientes. Este apartado termina con una nota sobre el ajuste de
los niveles de audio y vídeo en las capturas digitales (página 28).

Nota: Si utiliza una videocámara MicroMV conectada a un puerto 1394,
la interfaz de usuario en modo de Captura es casi idéntica a la interfaz
para un equipo DV. Sin embargo, con las capturas de MicroMV, no están
disponibles la mayoría de opciones y funciones de captura DV, como, por
ejemplo, la captura en calidad de vista previa y la codificación DV. Las
capturas de MicroMV siempre se codifican como MPEG-2. MicroMV
sólo está admitido en sistemas con Windows XP.

SmartCapture: captura en calidad de vista

previa

SmartCapture es una función exclusiva de Studio que permite capturar
vídeo desde una cinta de vídeo DV a un archivo de vídeo con calidad
reducida usando un espacio mínimo del disco duro. Con SmartCapture,
puede capturar una cinta entera en la unidad de disco duro, en lugar de
tener que elegir las partes que desee capturar. Se puede trabajar con este
material con calidad de vista previa durante toda la edición de la película.

Cuando la película esté terminada y ya se pueda grabar, Studio volverá a
capturar los clips con calidad de vista previa y los pasará a calidad máxima,
controlando automáticamente la pletina fuente para localizar y capturar el
metraje. La calidad reducida del vídeo en la vista previa no repercute en la
calidad de la película terminada. Las escenas capturadas con calidad de
vista previa se resaltan en el Álbum con un marco de puntos.

Capítulo 2: Captura de vídeo 25

Código de tiempo continuo

Para que SmartCapture pueda trabajar correctamente, la cinta digital debe
tener un código de tiempo DV continuo. Studio no puede capturar vídeo en
calidad de vista previa con interrupciones en el código de tiempo. Si su
videocámara dispone de la función para grabar el código de tiempo, prepare
su cinta antes de grabar. En caso contrario, la forma más simple de evitar
las interrupciones en el código de tiempo consiste en solapar las tomas si
inicia y detiene la videocámara durante la filmación. Antes de iniciar una
nueva toma, rebobine la cinta unos cuantos fotogramas para que no haya
blancos.

SmartCapture también se puede utilizar con cintas que no tengan un código
de tiempo continuo, pero se debe crear un archivo de captura distinto para
cada segmento de la cinta. SmartCapture detendrá la captura cuando se
detecte una interrupción en el código de tiempo. Para proseguir, avance la
cinta hasta el inicio del próximo segmento de vídeo y vuelva a hacer clic en
Empezar captura.

Convención de nombres

Si captura varios segmentos de la misma cinta, le recomendamos
encarecidamente que utilice la siguiente convención de nombres: para cada

archivo de captura que proceda de la misma cinta, use un nombre que

empiece por la misma palabra.

Por ejemplo, si tiene una cinta que contiene tres actividades distintas de sus
vacaciones, puede denominar las capturas “vacaciones-pícnic”,
“vacaciones-vela” y “vacaciones-fútbol”. Puesto que, al volver a capturar el
vídeo, Studio procesa los archivos en orden alfabético, si se sigue esta
convención se reducirá enormemente el número de veces que deberá
cambiar de cinta durante el proceso de “Hacer vídeo”.

Cintas analógicas y videocámaras Digital8

SmartCapture necesita el código de tiempo DV. Las cintas analógicas (Hi8
y 8mm) no tienen código de tiempo DV, aunque se reproduzcan en una
videocámara Digital8. Por consiguiente, no es posible utilizar SmartCapture
con cintas analógicas reproducidas en una videocámara Digital8. Para
utilizar cintas analógicas en Studio, deberá capturarlas en calidad máxima o
copiarlas en una cinta DV.

26 Pinnacle Studio 9

Captura en calidad máxima

En las capturas en calidad máxima, se pueden elegir dos sistemas de
codificación y compresión para los datos de vídeo. Para la mayoría de
situaciones, el formato DV es la opción lógica, pero si tiene la intención de
grabar la película terminada en un disco (VCD, S-VCD o DVD), es
preferible el formato MPEG-1 o MPEG-1.

Debido a la gran actividad de computación que se requiere para la
codificación MPEG-2, los ordenadores antiguos puede que no sean
suficientemente rápidos para realizar capturas correctas en el formato
MPEG. El tipo de hardware de captura de que disponga y la calidad de
captura que elija también determinan la velocidad mínima de CPU
necesaria. Cuando Studio determine que el ordenador no tiene la velocidad
suficiente para realizar una captura específica, le avisará y le permitirá
cancelar la operación.

Una película MPEG precisa mucho menos espacio en disco que la misma
película en formato DV con calidad máxima, aunque gracias a
SmartCapture esto no suele ser un problema.

DV

DV es un formato de alta resolución con unos requisitos de
almacenamiento elevados.

La videocámara comprime y almacena el vídeo de la cinta a 3,6 MB/seg.,
que equivale a la calidad de vídeo profesional. Con la captura en calidad
máxima, los datos de vídeo se transfieren directamente desde la cinta de la
videocámara hasta el disco duro del PC, sin transformación ni compresión
adicional. Debido a la alta calidad, este tipo de captura consume mucho
espacio en el disco, por lo que es posible que prefiera seleccionar pequeños
fragmentos que desee capturar en lugar de la cinta entera.

Puede calcular el espacio que necesitará en el disco multiplicando la
duración del vídeo en segundos por 3,6. El resultado es el número de
megabytes necesario. Por ejemplo:

1 hora de vídeo = 3.600 segundos (60 x 60)

3.600 segundos x 3,6 MB/s = 12.960 MB (12,7 GB)
Por lo tanto, 1 hora de vídeo ocupa 12,7 GB de almacenamiento.

Capítulo 2: Captura de vídeo 27

Para capturar vídeo con la calidad máxima, la unidad de disco duro debe ser
capaz de mantener una velocidad de lectura y escritura constante de 4 MB
por segundo. Todos los discos SCSI y la mayoría de los discos UDMA son
capaces de ello. La primera vez que inicie una captura en calidad máxima,
Studio probará su disco duro para asegurarse de que sea suficientemente
rápido.

MPEG

Los discos DVD y S-VCD utilizan archivos en formato MPEG-2, una
extensión del formato MPEG-1 utilizado en los VCD. Los archivos MPEG
que se utilizan en Internet tienen una resolución inferior y su formato es
MPEG-1.

El panel de opciones Formato de captura (Configurar  Formato de
captura) contiene distintas opciones para controlar la calidad de las
capturas MPEG. Para obtener información detallada sobre las opciones de
calidad de MPEG, véase el apartado “Ajustes del formato de captura” en la
página 221.

Niveles de audio y vídeo: digitales

Con las capturas DV y MicroMV, se utiliza audio y vídeo que se ha
codificado digitalmente en la cámara durante la grabación. Cuando se
transfiere el metraje a través del puerto 1394 al PC, los datos siguen
estando en formato digital comprimido, por lo que no se pueden ajustar los
niveles de audio y vídeo durante la captura. Por el contrario, en las capturas
analógicas el audio y el vídeo se pueden ajustar mientras se realiza la
captura.

Con las capturas digitales, se posponen los ajustes necesarios de los niveles
de audio y vídeo hasta el modo de Edición, en el que Studio facilita efectos
de vídeo complementarios para ajustar el balance visual de un clip y efectos
de audio para mejorar el sonido. Con estos efectos se pueden ajustar clips
determinados, en lugar de tener que realizar ajustes globales que afecten a
todo el vídeo de un archivo de captura.

Para obtener más información, véase “Captura analógica” (a continuación),
“Uso de efectos de vídeo” (página 86), y “Efectos de audio” (página 194).

28 Pinnacle Studio 9

CAPTURA ANALÓGICA



Este apartado contiene temas sobre la captura realizada desde equipos
analógicos, como, por ejemplo:

 Una videocámara o un VCR con salida analógica conectados a una

tarjeta de captura o un dispositivo externo compatible con DirectShow.

 Una videocámara USB o webcam.

Si utiliza una videocámara DV o MicroMV conectada al PC a través del
puerto 1394, consulte el apartado “Captura DV” en la página 24.

Opciones de calidad de captura

Con la mayoría de dispositivos de hardware de captura analógicos, Studio
ofrece tres opciones de calidad preajustadas: Buena, Mejor y Óptima, así
como la opción Personalizar. La capacidad del hardware determina cómo
se traducen los preajustes en la configuración determinada del tamaño de
imagen, la tasa de imágenes, las características de compresión y la calidad.
Tenga en cuenta que cuanto más alta sea la calidad, más espacio necesitará
en el disco duro. Elija Personalizar para configurar sus propios ajustes de
captura de vídeo. Para obtener más información sobre los ajustes de captura
de vídeo, véase el Apéndice A: Opciones de configuración (página 221).

Capítulo 2: Captura de vídeo 29

Niveles de audio y vídeo: analógicos

Studio dispone de paneles para controlar los niveles de vídeo y audio
durante la captura. Esta función resulta especialmente útil cuando se deben
compensar las diferencias de vídeo capturado desde distintas fuentes.

Paneles de vídeo (izquierda) y audio (derecha) para ajustar los niveles

durante la captura analógica.

Aunque estos niveles también se pueden ajustar con los efectos de vídeo
adecuados en modo de Edición, si los ajusta correctamente durante la
captura, no tendrá que preocuparse por la corrección del color más adelante.

Si ajusta correctamente las opciones de audio durante la captura, obtendrá
unos niveles y una calidad de volumen uniformes.

Determinados dispositivos de captura pueden ofrecer menos opciones de
las que se describen aquí. Por ejemplo, si el hardware no admite capturas de
audio en estéreo, el panel de audio no contendrá el control de balance.

Vídeo

Haga clic en el botón Fuente correspondiente (Compuesto o S-Video) para
elegir el tipo de vídeo que va a digitalizar. Los cinco controles deslizantes
le permiten controlar el brillo (ganancia de vídeo), contraste (nivel de
negro), nitidez, tono y saturación del color del vídeo entrante.

Nota: El control deslizante del Tono no aparece al capturar vídeo desde
un equipo PAL.

Audio

Utilice los botones Captura de audio para controlar si Studio debe capturar
el audio además del vídeo. Seleccione el botón Desconectado si la fuente es
sólo de vídeo. Los controles deslizantes de la bandeja le permiten controlar
el nivel de entrada y el balance de estéreo del audio entrante.

30 Pinnacle Studio 9

CAPÍTULO 3:

Álbum

Sección de escenas de vídeo del Álbum. Haga clic en las fichas de la
parte izquierda para acceder al material que contengan otras secciones.

El material original que necesita para crear una película se almacena en las
distintas secciones del Álbum. Para acceder a cada una de ellas, debe hacer
clic en la ficha correspondiente:

Escenas de vídeo: Esta sección contiene el metraje de vídeo
capturado. Puede acceder a los archivos de captura directamente y
ver una vista previa o puede cargar un archivo en el Álbum, donde
aparecerán las escenas representadas con iconos de miniaturas. Para utilizar
alguna de las escenas de la película, arrastre el icono correspondiente hasta
la ventana de la película. Véase el apartado “Sección de escenas de vídeo”
en la página 34.

Transiciones: Esta sección del Álbum contiene fusiones,
encadenados y deslizamientos, entre otros tipos de transiciones, así
como las complejas transiciones de Hollywood FX. Para utilizar
una transición, sitúela junto a un videoclip o gráfico, o bien entre dos
videoclips en la ventana de la película. Véase “Sección de transiciones” en
la página 45.

Capítulo 3: Álbum 31

Títulos: Esta sección contiene títulos editables, que se pueden
utilizar como sobreimpresiones o como gráficos de pantalla
completa. Puede crear sus títulos desde cero o bien utilizar y
adaptar los que se facilitan en la aplicación. Studio admite los efectos
“rodar” y “lento”, entre otros muchos efectos tipográficos. Véase “Sección
de títulos” en la página 47.

Imágenes fijas: Esta sección contiene fotografías, bitmaps y
fotogramas grabados. Puede utilizar estas imágenes en pantalla
completa o como sobreimpresiones en el vídeo principal. Se
admiten la mayoría de formatos de archivo de imagen. Véase “Sección de
imágenes fijas” en la página 48.

Efectos de sonido: Studio dispone de una amplia gama de efectos
de sonido de gran calidad. Puede utilizar archivos wav, mp3 y avi
que haya grabado u obtenido de otras fuentes. Véase “Sección de
efectos de sonido” en la página 49.

Menús de disco: Studio dispone de una amplia gama de menús de
capítulo para utilizar en la edición de DVD, VCD y S-VCD. Puede
utilizarlos tal como están, modificarlos o crear sus propios menús.
Véase “Sección de menús de disco” en la página 51.

Uso del Álbum

Cada sección del Álbum contiene las páginas que se necesitan para
representar los iconos de todos los elementos de la sección. En la parte
superior derecha de cada página del Álbum, Studio muestra el número de la
página y el número total de páginas de la sección. Haga clic en las flechas
para desplazarse por las distintas páginas.

Se puede obtener una vista previa de todos los tipos de contenido del
Álbum haciendo clic en los iconos.

En este capítulo se describe cada una de las secciones del Álbum,
empezando por la sección de escenas de vídeo, que es especialmente
importante. En los capítulos del 4 al 11 se explica cómo se utiliza el
contenido del Álbum para crear la película editada.

32 Pinnacle Studio 9

Carpetas de origen para el contenido del Álbum

Los iconos de las escenas en la sección de escenas de vídeo proceden de un
archivo de vídeo capturado, mientras que la sección de transiciones
contiene archivos de recursos asociados con el programa Studio.

Los iconos de las otras cuatro secciones del Álbum son distintos:
representan los archivos que contiene una determinada carpeta del disco.
Cada una de estas secciones (títulos, imágenes, efectos de sonido y menús
de disco) tiene asignada una carpeta predeterminada, aunque también se
puede asignar otra distinta.

Los iconos de la sección de títulos representan los archivos
almacenados en la carpeta de origen seleccionada en la unidad de disco
duro. En la lista desplegable situada en la parte superior de la página
Álbum se puede seleccionar “Títulos estándar” o “Mis títulos” en la
carpeta de de “Títulos” instalados. Con el botón de carpeta situado
junto a la lista se pueden hacer búsquedas en todo el disco duro. La
sección Menús de disco funciona de forma parecida

La carpeta de origen donde está guardado el contenido de la sección se
indica en la parte superior de la página izquierda del Álbum, junto a un

pequeño botón de carpeta . Para cambiar la carpeta de origen de la
sección actual, seleccione una carpeta de la lista desplegable o haga clic en
este botón, vaya a otra carpeta del sistema y seleccione un archivo. Éste
aparecerá resaltado en la sección del Álbum que se haya vuelto a rellenar.

Algunas secciones del Álbum disponen de un botón de carpeta principal
para facilitar la navegación entre un grupo de carpetas que contienen los
medios adecuados.

Capítulo 3: Álbum 33

SECCIÓN DE ESCENAS DE VÍDEO



En la sección de escenas de vídeo del Álbum, que contiene el
metraje original capturado, es donde empieza el verdadero proceso

de edición. En una producción típica, el primer paso consistiría en
arrastrar algunas escenas del Álbum hasta la ventana de la película (véase el
Capítulo 5: Videoclips).

En el Álbum, las escenas aparecen en el orden en que se han capturado.
Este orden no se puede modificar, puesto que está establecido por el
archivo de captura subyacente, pero las escenas se pueden añadir a la
película en el orden que desee. Del mismo modo, aunque no se pueden
recortar (editar) escenas del Álbum, se pude utilizar cualquier parte de una
escena cuando aparece como videoclip en la película.

Funciones de la interfaz

La sección de escenas de vídeo dispone de varias funciones especiales de la
interfaz:

 En el Álbum, los iconos de las escenas capturadas en calidad de vista

previa están resaltados con un contorno de puntos. Las escenas
capturadas en calidad máxima no tienen este contorno.

 Las escenas que se han añadido a la ventana de la película se distinguen

en el Álbum mediante una marca de verificación verde. Esta marca se
mantiene mientras haya algún videoclip en la ventana de la película que
se origine en esta escena.

 Para ver cómo se utiliza una determinada escena del Álbum en el

proyecto actual, utilice el comando de menú Álbum  Buscar escena en
proyecto. Studio resalta los videoclips en la ventana de la película que se

origine en la escena o las escenas seleccionadas. Para realizar esta
acción al revés, utilice el comando Buscar escena en Álbum, al que se
accede mediante el menú que aparece haciendo clic con el botón derecho
en los clips de la ventana de la película.

 Casi todos los comandos de menú que hacen referencia a las escenas

están disponibles tanto en el menú principal Álbum como en el menú
emergente que aparece al hacer clic con el botón derecho en la escena
seleccionada. Cuando en este manual se menciona un comando de menú,
como Álbum  Combinar escenas, recuerde que normalmente hay un
comando equivalente en el menú emergente contextual.

34 Pinnacle Studio 9

Resumen de operaciones

Debido a su función primordial, la sección de escenas de vídeo del Álbum
cuenta con un amplio conjunto de operaciones. Estas operaciones se
describen a continuación en los temas siguientes:

 Cómo abrir un archivo de vídeo capturado
 Visualización de un vídeo capturado
 Selección de escenas y archivos
 Visualización de información de escenas y archivos
 Vista de comentarios
 Combinación y subdivisión de escenas
 Cómo volver a detectar escenas

Cómo abrir un archivo de vídeo capturado

Las ubicaciones predeterminadas de los archivos de vídeo son la carpeta de
captura predeterminada y la carpeta My videos (Mis vídeos). Cuando se
visualiza la página de contenido de la carpeta en la sección de escenas de
vídeo, estas dos ubicaciones aparecen en la lista desplegable situada en la
parte superior del Álbum.

También puede seleccionar otras carpetas de la unidad de disco duro para
acceder a los archivos de vídeo almacenados. Se listan tanto la carpeta
actual como la anterior, si son distintas de las dos ubicaciones estándar, por
lo que en un momento determinado pueden aparecer cuatro carpetas
distintas en la lista.

En Windows XP, la carpeta de captura del sistema se encuentra en la
carpeta de documentos de “todos los usuarios” de Windows. El nombre real
de la carpeta de captura es My videos (Mis vídeos), pero el Explorador de
Windows y Studio la denominan con un alias, Shared videos (Vídeos

compartidos). De este modo, se distingue de la carpeta My videos (Mis
vídeos) en la carpeta de documentos personales del usuario.

En versiones de Windows que no disponen de una carpeta especial para el
vídeo compartido, la carpeta de captura predeterminada se denomina:

C:\Mis documentos\Pinnacle Studio\Captured Video

Capítulo 3: Álbum 35

En Windows 98, el nombre de ruta completo de la carpeta My videos (Mis
vídeos) es:

C:\Mis documentos\My Videos

Cómo abrir una carpeta

Si selecciona una nueva carpeta, aparecerá la página de contenido de la
carpeta, que mostrará las subcarpetas y los archivos de vídeo digital que

contenga:

Tres formas de abrir una carpeta:

 Seleccione el nombre de la carpeta en la lista desplegable en la página de

contenido de la carpeta.

 Seleccione una carpeta en la lista de la página de contenido de la carpeta.
 Haga clic en el botón de la carpeta superior

.

Cómo abrir un archivo

Al abrir un archivo de vídeo, aparece la página de contenido del archivo,
que contiene los iconos que representan las escenas del archivo:

36 Pinnacle Studio 9

Tres formas de abrir un archivo de vídeo digital:

 Seleccione el nombre de archivo en la lista desplegable de la página de

contenido del archivo.

 Haga doble clic en un archivo de la página de contenido de la carpeta.
 Haga clic en el botón de buscar un archivo y busque el archivo avi,

mpg o mp2 en el disco duro mediante el cuadro de diálogo Abrir.

Detección de escenas y miniaturas

El Álbum ahora se llenará con las escenas detectadas del vídeo capturado
(véase “Detección de escenas en la página” 23). Cada escena está
representada mediante un fotograma en miniatura (un icono del primer
fotograma de la escena). Como puede que el primer fotograma no sea un
icono representativo de la escena, Studio le permite elegir otro en su lugar.

Para cambiar las miniaturas del Álbum:

1. Seleccione la escena que desee cambiar.

2. Busque con el Reproductor el fotograma que desee utilizar como

miniatura.

3. Haga clic en el comando de menú Álbum  Ajustar miniatura.

Proporción entre altura y anchura de vídeo

La mayoría de archivos de vídeo digital ofrecen información con la que
Studio puede detectar automáticamente si la proporción entre la altura y la
anchura de la imagen es 4:3 ó 16:9. Si el archivo no proporciona esta
información, Studio toma como valor predeterminado el formato estándar
4:3.

Los comandos Proporción entre altura y anchura 4:3 y Proporción entre
altura y anchura 16:9 del menú Álbum le permiten ajustar la proporción
que necesite manualmente. Estos comandos también aparecen en el menú
contextual de las escenas de vídeo del Álbum al pulsar el botón derecho del
ratón.

Studio no permite mezclar metraje con distintas proporciones entre altura y
anchura en la misma película. Si desea añadir metraje de 16:9 en una
película de 4:3, o a la inversa, primero debe utilizar el comando Proporción
entre altura y anchura que necesite para que las escenas del Álbum sean
compatibles con la película. Los nuevos videoclips se reducirán o estirarán
según sea necesario para adaptarse a la película.

Capítulo 3: Álbum 37

Visualización de un vídeo capturado

En el archivo de vídeo capturado abierto se pueden ver escenas individuales
o múltiples en cualquier momento.

Para ver el vídeo capturado empezando por una escena determinada:

1. Haga clic en el icono de la escena en el Álbum.

El Reproductor muestra el primer fotograma de la escena seleccionada.

2. Haga clic en el botón Reproducir del Reproductor.

Éste reproduce las escenas seleccionadas y cualquier escena

subsiguiente. El progreso se indica de tres formas distintas.

 Las escenas se resaltan a medida que se reproducen.
 El control deslizante del Reproductor muestra el punto actual de la

reproducción, en relación con la película entera.

 En las miniaturas de las escenas aparece una barra de progreso

durante la vista previa. A medida que avanza la visualización del
vídeo capturado, la barra de progreso pasa de una miniatura a la
siguiente.

38 Pinnacle Studio 9

Vista previa de archivos de vídeo digital

Cuando se abre una carpeta del Álbum y se selecciona un archivo de vídeo
digital, se puede utilizar el Reproductor para ver una vista previa del vídeo
sin tener que abrir el archivo en el Álbum.

Incluso se pueden seleccionar varios archivos para su reproducción
mediante técnicas de selección estándar.

Selección de escenas y archivos

Studio ofrece distintos sistemas para seleccionar escenas y otros elementos
en la sección de escenas de vídeo del Álbum. Las escenas de vídeo
seleccionadas se marcan con un marco resaltado. Las carpetas y los
archivos de vídeo seleccionados aparecen con el texto resaltado.

Las escenas seleccionadas tienen un marco resaltado (centro).

Las técnicas de selección siguen las convenciones estándar de Windows.
Puede utilizar cualquiera de las siguientes, combinadas o por separado:

 Seleccione el comando de menú Editar  Seleccionar todo o pulse

Ctrl+A para seleccionar todas las escenas (o archivos o carpetas) que se
muestren en este momento en el Álbum, incluidas las de otras páginas.

 Haga clic en la tecla Mayús para seleccionar los elementos contiguos.
 Haga clic en la tecla Ctrl para añadir o eliminar elementos individuales

de la selección.

Capítulo 3: Álbum 39

 Situando el puntero del ratón en un área en blanco de la página del

Álbum, haga clic y arrástrelo para marcar un área y seleccionar todos los

elementos que se encuentren dentro.

 Utilice las teclas de las flechas para navegar por la cuadrícula del Álbum.

Si pulsa la tecla Mayús mientras utiliza las flechas, podrá seleccionar
elementos mientras se desplace.

Las carpetas y los archivos de vídeo seleccionados aparecen con el texto

resaltado.

Visualización de información de escenas y

archivos

Cuando se desplaza el puntero del ratón sobre las
escenas de vídeo, éste se transforma en un símbolo de
mano. Si se detiene momentáneamente en la escena,
aparece la hora de inicio y la duración en un cuadro
emergente. Si mantiene el puntero en forma de mano
en la escena, este cuadro se muestra durante algunos
segundos. La hora de inicio es el código de tiempo del
vídeo original, en minutos, segundos y fotogramas.

Para obtener información sobre los
archivos de vídeo cuando la sección de
escenas de vídeo está en modo de Vista

de carpeta, haga clic con el botón
derecho del ratón en el Álbum y seleccione Vista de detalles en el menú
contextual. Se mostrarán el nombre de archivo, la resolución, la proporción
entre altura y anchura, la duración y la tasa de imágenes. Puede ver una
lista más resumida con la Vista de iconos.

40 Pinnacle Studio 9

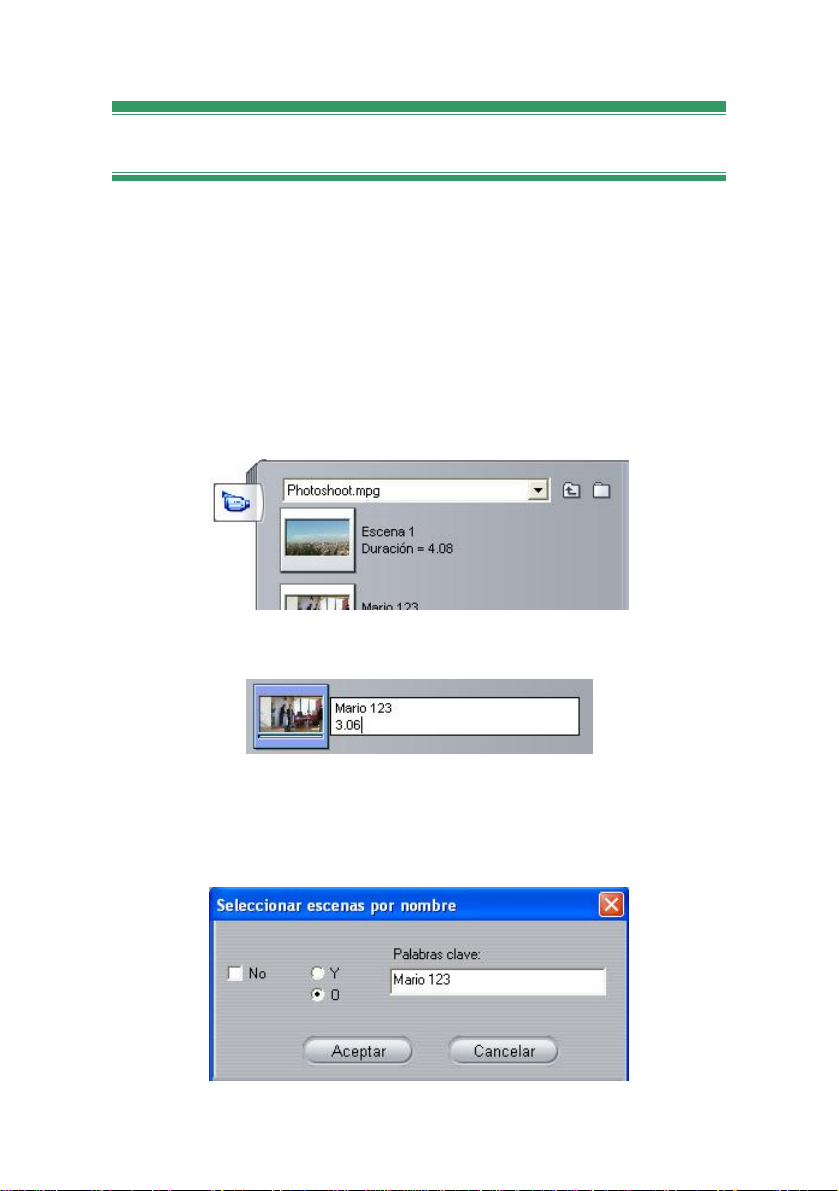

Vista de comentarios

En la vista predeterminada de la sección de escenas de vídeo, denominada
Vista de escenas, cada escena se representa con un icono de fotograma en
miniatura. Para ver más información de cada escena, utilice el comando de
menú Álbum  Vista de comentarios.

En la vista de comentarios, se muestran los subtítulos editables de las
escenas del Álbum. El uso que les dé depende de usted. Así, pueden ser
palabras clave de búsqueda, nombres de escenas o comentarios de texto que
describan su contenido. El título predeterminado se genera a partir del
número de secuencia y la duración de la escena (por ejemplo, “Escena 3,
7:21”).

Si hace clic en una escena de vídeo, aparece un campo de texto que le
permite especificar un nombre o un comentario.

Selección de escenas por su nombre

Existe una opción que le permite seleccionar escenas de vídeo buscando
palabras clave en los comentarios. Para abrir este cuadro de diálogo, haga
clic en Álbum  Seleccionar escenas por nombre:

Capítulo 3: Álbum 41

Especifique una palabra clave en el campo de texto y haga clic en Aceptar
para resaltar todas las escenas del Álbum cuyo título contenga esta palabra
clave. Los títulos predeterminados no entran en la búsqueda, sólo lo hacen
los que se han personalizado.

Combinación y subdivisión de escenas

Después de ver una vista previa de las escenas, puede que desee
combinarlas en unidades más grandes o subdividirlas en unidades más
pequeñas. Estos ajustes son muy fáciles de hacer.

Para combinar escenas del Álbum:

1. Seleccione las escenas que se deban combinar.

2. Seleccione Álbum  Combinar escenas.

Las escenas seleccionadas se combinan en una sola.
Sólo se pueden combinar escenas seleccionadas adyacentes. Además,

se combinan en el orden en que aparecen en el Álbum,
independientemente del orden en que se hayan seleccionado. (El órden
del Álbum va de izquierda a derecha y hacia abajo.) Para deshacer la
acción, pulse Ctrl+Z o haga clic en el botón deshacer.

Si ha seleccionado diversas escenas que no sean adyacentes, se
combinará cada conjunto de escenas adyacentes, pero los distintos
conjuntos no se combinarán entre ellos.

42 Pinnacle Studio 9

Las distintas escenas seleccionadas (en negro) se fusionan en dos
escenas más largas. Puesto que no se ha seleccionado ninguna escena
adyacente a la escena 4, ésta no se fusiona, aunque se haya
seleccionado.

Para subdividir escenas del Álbum:

1. Seleccione las escenas que desee subdividir.

2. Seleccione Álbum  Subdividir escenas.

Aparecerá el cuadro de diálogo Subdividir escenas seleccionadas.

3. Escriba un valor para seleccionar la duración de las escenas

subdivididas.
La subdivisión más pequeña permitida es un segundo. El vídeo que

queda después de una subdivisión se añade a la última escena.

4. Haga clic en Aceptar.

Aparece una barra de progreso, la escena se subdivide y se añaden las
nuevas escenas al Álbum. Para deshacer la acción, haga clic en Ctrl+Z
o pulse el botón deshacer.

Puede subdividir estas escenas todavía más hasta la duración mínima
de un segundo.

Capítulo 3: Álbum 43

Las tres escenas seleccionadas se han subdividido en escenas de cinco
segundos cada una. Las rallas verticales indican las divisones cada
cinco segundos dentro de cada escena. Las duraciones dispares de los
videoclips de la derecha se producen porque el tiempo restante
después de la subdivisión se añade a la escena; por este motivo, la
operación de subdivisión no subdivide la escena 2.

Cómo volver a detectar escenas

Si combina o subdivide escenas y posteriormente decide que desea
restaurarlas al estado original, puede volver a detectar una escena o un
grupo de escenas. Los resultados de la detección son los mismos que los
que se obtienen después de la captura, siempre y cuando se utilice la misma
técnica de detección de escenas.

Si ha subdividido escenas, primero debe volver a combinarlas. Incluso si no
puede recordar el estado inicial y realiza más combinaciones de las
necesarias, el proceso de detección restaurará la secuencia de escenas
original.

Para volver a detectar escenas:

Si debe volver a combinar escenas, primero seleccione las que haya
subdividido y luego ejecute el comando de menú Álbum  Combinar
escenas.

1. Seleccione las escenas que desee volver a detectar.

2. En el menú Álbum, seleccione Detectar escenas por contenido de vídeo

o Detectar escenas por hora y fecha de filmación.
Aparecerá una ventana de progreso mientras Studio detecta las escenas

y vuelve a llenar el Álbum.

44 Pinnacle Studio 9

SECCIÓN DE TRANSICIONES



La sección de transiciones del Álbum contiene un amplio conjunto
de transiciones de clips que se pueden arrastrar y soltar. Para

facilitar su uso, las transiciones se dividen en grupos. Puede
seleccionar el grupo que desee mediante la lista desplegable. Se muestran
todas las transiciones del grupo, ocupando tantas páginas del Álbum como
sea necesario.

Para obtener información sobre las transiciones y para aprender a usarlas
en las películas, véase el Capítulo 7: Transiciones.

La recopilación de transiciones de Studio incluye 74 transiciones estándar,
52 transiciones Alpha Magic, 16 transiciones Hollywood FX 3-D sin
restricción y muchas más transiciones Hollywood FX bloqueadas (con un
símbolo de candado en la parte superior izquierda del icono).

Uso de las transiciones bloqueadas

Puede probar estas transiciones de demostración sin cargo pero, durante su
reproducción, aparecerá una marca de agua de Studio 9 superpuesta en una
parte de la imagen de vídeo. Para usar estas transiciones en una producción
real, abra el Álbum con la transición que desee y haga clic en el panel de

desbloqueo en la misma página del Álbum. Puede adquirir una clave de
activación en unos minutos, sin tener que salir de Studio.

Capítulo 3: Álbum 45

Sección Transiciones del Álbum, abierta en el paquete temático “HFX
Diversión en familia 1” de las transiciones Hollywood FX. Haga clic en
cualquier lugar del panel de desbloqueo en la parte derecha de la
página para desbloquear este conjunto de transiciones.

Para obtener más información sobre cómo adquirir contenidos adicionales
de Studio, véase “Ampliación de Studio” en la página 10.

Visualización del nombre de la transición

Cuando se mueve el puntero del ratón por encima de los
iconos de transición en el Álbum, éste pasa a ser un
símbolo de mano (que indica que la transición se puede
arrastrar del Álbum a la ventana de la película). Si se

detiene un instante en el icono, aparece el icono de la
transición, que se mantiene durante unos segundos o hasta que el puntero se
mueve otra vez.

Vista previa de los efectos de transición

Al hacer clic en el icono de una transición, el Reproductor muestra la
transición con esta convención: “A” representa el clip original y “B” es el
nuevo clip. La demostración se ejecuta mientras el icono siga seleccionado.

Si quiere visualizar una vista detallada, detenga el Reproductor y utilice los
botones de movimiento (Pasar al fotograma anterior y Pasar al fotograma
siguiente) para ver la transición de fotograma en fotograma.

46 Pinnacle Studio 9

SECCIÓN DE TÍTULOS



Esta sección del Álbum contiene un conjunto de títulos de texto
con distintos estilos. Se pueden utilizar en la película como títulos

en pantalla completa o sobreimpresiones. La diferencia es que en
un título sobreimpresionado, el fondo transparente se sustituye por otro tipo
de contenido (normalmente un videoclip), mientras que en un título de
pantalla completa, el fondo se sustituye por el color negro.

En el Álbum, se usa un tablero de ajedrez gris para
indicar la parte del título que se considerará
transparente en las sobreimpresiones. Al igual que las
escenas de vídeo, los títulos que se han añadido al
proyecto actual aparecen señalados en el Álbum con
una marca de verificación verde.

Con el potente Editor de títulos incorporado de Studio, puede crear sus
propios títulos cuando lo desee. De todos modos, resulta más sencillo
empezar con uno de los títulos que facilita la aplicación y personalizarlo en
el Editor de títulos.

Carpeta de títulos: Los iconos de la sección de títulos representan
archivos de la carpeta indicada en la parte superior izquierda de cada una de
las páginas de la sección. Para añadir a la sección los títulos que ha creado
o modificado, guárdelos en esta carpeta desde el Editor de títulos. También
puede seleccionar una carpeta de origen distinta para la sección (véase
“Carpetas de origen para el contenido del Álbum” en la página 33).

Para obtener información sobre el uso de los títulos en una película, véase
el Capítulo 8: Imágenes fijas.

Capítulo 3: Álbum 47

SECCIÓN DE IMÁGENES FIJAS



Esta sección del Álbum contiene iconos en miniatura de archivos de
imagen, que pueden incluir fotogramas grabados, fotografías y

dibujos en formato de bitmap. Se admiten la mayoría de formatos
de imagen estándar. Al igual que las escenas de vídeo, las imágenes que
está siendo utilizadas en la película aparecen señaladas con una marca de
verificación verde.

Carpeta de imágenes fijas: Los iconos de la sección de imágenes fijas
representan los archivos de la carpeta indicada en la parte superior
izquierda de cada una de las páginas de la sección. Para añadir imágenes a
la sección, sólo debe guardarlas en esta carpeta. Por ejemplo, puede guardar
fotogramas grabados en la carpeta mediante la herramienta Grabador de
fotogramas, o bien guardar un título del Editor de títulos. También puede
seleccionar una carpeta de origen distinta para la sección (véase “Carpetas
de origen para el contenido del Álbum” en la página 33).

Para obtener información sobre el uso de imágenes fijas en una película,
véase el Capítulo 8: Imágenes fijas.

48 Pinnacle Studio 9

SECCIÓN DE EFECTOS DE SONIDO



Studio dispone de una amplia gama de efectos de sonido que se
pueden utilizar. Estos archivos wav están instalados en distintas
carpetas de distintas categorías (“animales”, “campanas”, “dibujos

animados”, etc.).

Carpeta de efectos de sonido: Esta sección del Álbum muestra los
archivos de sonido que contiene la carpeta del disco indicada en la parte
superior izquierda de cada una de las páginas de la sección. Puede incluir
los sonidos en una carpeta distinta (no necesariamente los que instala
Studio) seleccionando una carpeta de origen distinta para la sección (véase
“Carpetas de origen para el contenido del Álbum” en la página 33).

Aparte de archivos wav (Windows “wave”), esta sección del Álbum
también contiene archivos de música en formato mp3 y archivos de
animación avi, que se pueden utilizar para añadir más audio a sus
producciones.

Haga clic en un nombre o icono para obtener una vista previa de cualquier
clip de audio.

Para obtener información sobre el uso de sonidos en una película, consulte
el Capítulo 11: Efectos de sonido y música.

Además de los efectos de sonido sin restricciones que contiene Studio,
también encontrará varias carpetas de efectos de la serie UFX (“Ultimate
FX”) bloqueados (lo que se indica con un símbolo de candado situado junto
al nombre del efecto de sonido en el Álbum).

Capítulo 3: Álbum 49

Uso de los efectos de sonido bloqueados

Puede probar estos efectos de demostración sin cargo pero, durante su
reproducción, aparecerá una marca de agua de Studio 9 superpuesta en una
parte de la imagen de vídeo y se añadirá un sonido intermitente a la banda
sonora. Para usar estos efectos en una producción real, abra el Álbum con
el efecto que desee y haga clic en el panel de desbloqueo en la misma
página del Álbum. Puede adquirir una clave de activación en unos minutos,
sin tener que salir de Studio.

Sección Efectos de sonido del Álbum, abierta en el paquete temático
“UFX casa 2” de los efectos de sonido Ultimate FX. Haga clic en

cualquier lugar del panel de desbloqueo en la parte derecha de la
página para desbloquear este conjunto de efectos.

Para obtener más información sobre cómo adquirir contenidos adicionales
de Studio, véase “Ampliación de Studio” en la página 10.

50 Pinnacle Studio 9

SECCIÓN DE MENÚS DE DISCO



Esta sección del Álbum contiene un conjunto de menús creados por
diseñadores para la edición de VCD, S-VCD y DVD. Los menús de

Studio son títulos muy especializados: se pueden crear y editar en el
Editor de títulos, y luego pueden guardarse en una carpeta del disco o
incorporarse directamente a una película.

Al igual que las escenas de vídeo y otros recursos visuales, los menús de
disco que están siendo utilizados en la película aparecen en el Álbum con
una marca de verificación verde.

Para obtener información sobre el uso de menús de disco en una película,
véase el Capítulo 9: Menús de disco.

Carpeta de menús de disco: Los iconos de la sección de menús de disco
representan los archivos que contiene la carpeta indicada en la parte
superior izquierda de cada una de las páginas de la sección. Para añadir
menús a la sección, sólo se deben guardar en esta carpeta. También puede
seleccionar una carpeta de origen distinta para la sección (véase “Carpetas
de origen para el contenido del Álbum” en la página 33).

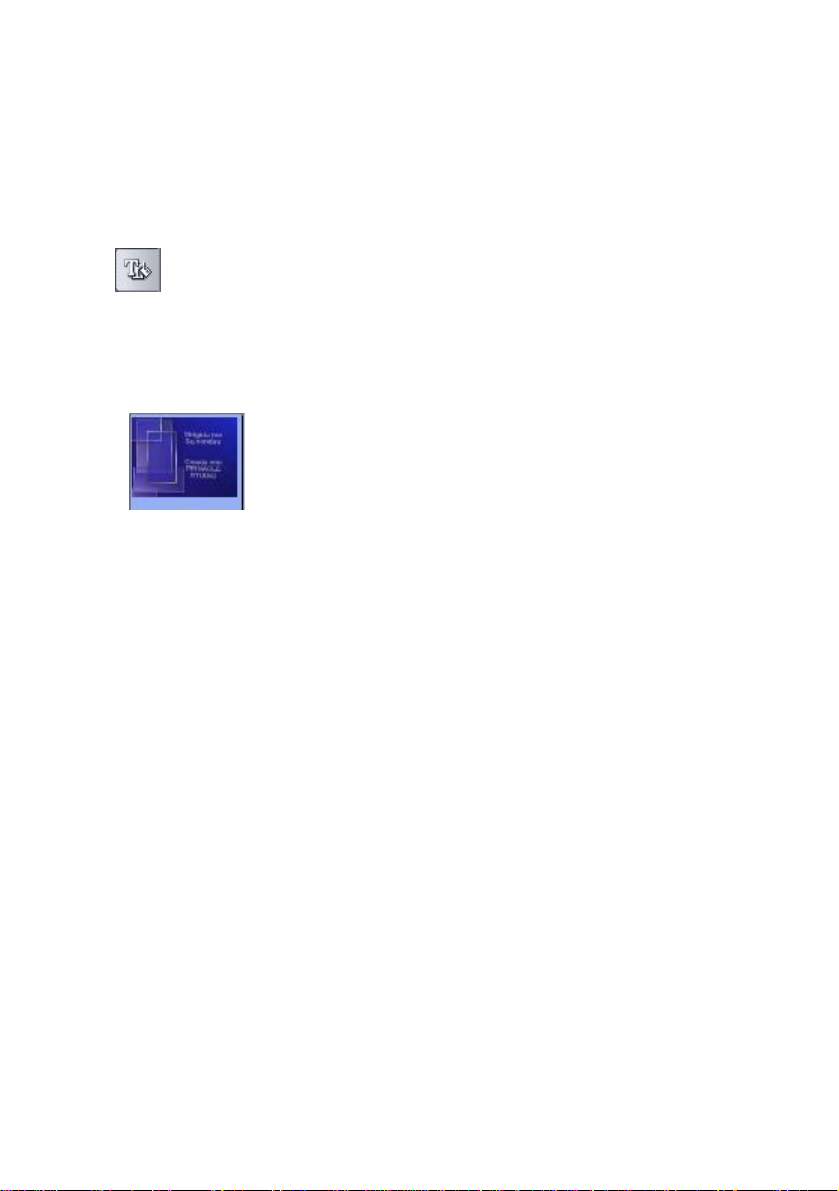

Símbolo de fondo en movimiento: Algunos de los menús que proporciona
Studio incorporan un fondo de vídeo en movimiento en lugar de una
imagen estática. También puede crear este tipo de fondos usted mismo.
Este “fondo en movimiento” puede ayudarle a dar un aspecto profesional al
disco.

Los menús con fondos en movimiento tienen un pequeño símbolo en la
parte inferior derecha del icono del Álbum.

Disponibilidad: En las versiones SE y QuickStart de Studio no se admiten los
menús con fondos en movimiento.

Además de los menús estándar y los menús en movimiento que contiene
Studio, también encontrará varias carpetas de menús de la serie “Menús de
DVD adicionales de Pinnacle”. Estos menús están bloqueados (lo que se
indica con un símbolo de candado situado junto al icono del menú).
Muchos de estos menús de DVD profesionales incorporan bandas sonoras
que se reproducen en bucle.

Capítulo 3: Álbum 51

Uso de los menús bloqueados

Puede probar estos menús de demostración sin cargo pero, durante su
reproducción, aparecerá una marca de agua de Studio 9 superpuesta en una
parte de la imagen de vídeo. Para usar estos menús en una producción real,
abra el Álbum con el menú que desee y haga clic en el panel de desbloqueo
en la misma página del Álbum. Puede adquirir una clave de activación en
unos minutos, sin tener que salir de Studio.

Sección Menús de disco del Álbum, abierta en el paquete temático
“Vacaciones” de los menús de DVD adicionales de Pinnacle. Haga clic

en cualquier lugar del panel de desbloqueo en la parte derecha de la
página para desbloquear este conjunto de menús.

Para obtener más información sobre cómo adquirir contenidos adicionales
de Studio, véase “Ampliación de Studio” en la página 10.

52 Pinnacle Studio 9

CAPÍTULO 4:

Ventana de la película

En la ventana de la película se crea la película a partir de los materiales
originales del Álbum. Esta ventana ocupa la parte inferior de la pantalla de
Studio en modo de Edición. Para acceder a ella, cambie a modo de Edición:

La barra del título de esta ventana contiene varios controles e iconos
importantes. Los botones de la caja de herramientas situados a la izquierda
de la barra del título sirven para abrir las cajas de herramientas de vídeo y
audio, que se describen en la página 61.

A la derecha de los botones de caja de herramientas se encuentra un área de
texto que contiene el nombre de archivo del proyecto. En esta área también
se muestran mensajes de estado y aviso cuando es necesario. Más a la
derecha se encuentran los botones Dividir clip y Borrar videoclip, y a
continuación hay los tres botones de selección de la vista (véase “Vistas de
la ventana de la película” en la página 56).

Capítulo 4: Ventana de la película 53

Cuchilla: botón Dividir clip / escena

Haga clic en este botón para dividir el clip seleccionado en la ventana
de la película o la escena seleccionada en el Álbum.

No se pierde ninguna información. Si se trata de una escena del Álbum, se
divide por el punto indicado en dos escenas más cortas. Si se trata de un
clip de la ventana de la película, se duplica y se recorta automáticamente
hasta el punto de la división.

Este botón se puede utilizar junto con los botones de bloqueo de pista en la
vista de línea de tiempo en la ventana de la película para realizar
operaciones especiales, como editar inserciones o realizar ediciones en que
el audio vaya por delante o por detrás del vídeo. Véase “Edición avanzada
de la línea de tiempo” en la página 79.

División de un clip: la situación de la línea de edición en el clip original
determina el punto de división. Cuando se aplica la herramienta
Cuchilla, Studio duplica el clip y recorta la porción posterior al punto
de división en la primera copia y la porción anterior en la segunda.

Botón Borrar clip: papelera

Este botón elimina el contenido seleccionado en cualquiera de las
vistas de la ventana de la película. De manera predeterminada,

cuando se borra algún videoclip de la pista de vídeo principal en
cualquier vista, la interrupción que se crearía en el vídeo se elimina
automáticamente y los clips de las otras pistas se eliminan o reducen como
sea necesario para que todo esté sincronizado.

Si se borran clips de otras pistas, de forma predeterminada la interrupción
que se crea entre los clips no se elimina automáticamente, de modo que la
sincronización de los otros clips no se ve afectada.

Si pulsa la tecla Ctrl al tiempo que hace clic en el botón Borrar o pulsa la
tecla Suprimir, se invierte el funcionamiento predeterminado de la pista
actual. Esto significa que en la pista de vídeo principal al pulsar
Ctrl+Suprimir se deja una interrupción al borrar el clip, mientras que en el
resto de pistas, la interrupción se elimina. En ningún caso se ven afectadas
el resto de pistas.

54 Pinnacle Studio 9

También puede acceder a las operaciones de borrado mediante el menú
contextual de los clips en la línea de tiempo con el botón derecho del ratón.

Las opciones de borrado de los clips de la línea de tiempo en el menú
del botón derecho no son iguales para la pista de vídeo principal
(izquierda) que para el resto de pistas (derecha). En los menús se
indican los métodos abreviados de teclado según el contexto.

Posición: línea de edición, controles deslizantes

La posición actual es la imagen que se muestra en el Reproductor cuando
se trabaja con un clip en la ventana de la película. En la vista de la línea de
tiempo, en la ventana de la película, se indica mediante la línea de edición.
La posición actual se puede modificar desplazando el control deslizante de
la línea de tiempo (al que está conectada la línea de edición) o el control
deslizante del Reproductor.

Cuando la herramienta de propiedades del videoclip está abierta, se
muestra un tercer control deslizante (el control deslizante de recorte),
que permite ajustar la posición actual dentro del clip mientras se
produce el recorte.

Capítulo 4: Ventana de la película 55

VISTAS DE LA VENTANA DE LA



PELÍCULA

La ventana de la película ofrece tres vistas distintas del proyecto: Línea de
tiempo, Maqueta y Texto. Seleccione la que desee utilizar haciendo clic en

los botones de selección de vista en la parte superior derecha de la ventana.

Vista de maqueta

La vista de maqueta muestra el orden de las
escenas de vídeo y las transiciones. Permite
estructurar con rapidez una película mediante iconos de miniaturas. En el
panel de opciones de Edición se pueden seleccionar miniaturas grandes o
pequeñas.

56 Pinnacle Studio 9

Vista de línea de tiempo

La vista de línea de tiempo muestra las posiciones
y duraciones de los clips con relación a la escala de
tiempo. Esta vista también muestra ocho pistas en las que puede situar
varios tipos de clips:

 Vídeo, más menús de disco, títulos y gráficos en pantalla

completa: La pista de vídeo contiene el material visual más
importante de la producción. Para obtener más información,

véase el Capítulo 5: Videoclips, el Capítulo 9: Menús de disco
y el Capítulo 8: Imágenes fijas.

 Audio original (o “sincrónico”): La pista de audio original

contiene el audio que se capturó junto al vídeo desde la cámara.
Puede manipular los clips de audio en esta pista para conseguir
distintos efectos mediante técnicas de edición de inserción y división.
Para obtener más información, véase “Edición de inserciones” (página

80) y “Edición de divisiones” (página 82).

 Vídeo y audio superpuestos: En Studio Plus, el vídeo y las

imágenes situadas en la pista de sobreimpresión se pueden usar
con las herramientas Imagen en imagen y Chroma key para dar a
las producciones de vídeo un aspecto profesional. Estas
funciones están bloqueadas en otras versiones de Studio, e
incorporan una marca de agua cuando se utilizan. Si necesita las
funciones avanzadas de Studio Plus, puede actualizar el
programa a esta versión cuando lo desee. El audio original del vídeo
superpuesto se almacena en la pista de audio asociada. Para obtener más
información sobre la pista de sobreimpresión, véase el Capítulo 6:
Edición de dos pistas con Studio Plus.

 Sobreimpresiones de títulos y gráficos: Las imágenes situadas

en la pista de títulos se renderizarán como sobreimpresiones en el
vídeo principal, con el fondo transparente. Para obtener más

información, véase el Capítulo 8: Imágenes fijas y el Capítulo 9:

Menús de disco.

 Efectos de sonido y voz en off: Los clips de audio de esta pista

se mezclan con la pista de audio original y la pista de música de
fondo para crear la banda sonora final de la película. Para
obtener más información, véase el Capítulo 11: Efectos de sonido y
música.

Capítulo 4: Ventana de la película 57

 Música de fondo: La música de fondo de la película se puede

crear con la duración que desee mediante la herramienta

SmartSound (página 179) o se puede importar con la

herramienta Audio CD (página 177). La pista de sonido también puede
utilizar archivos mp3 y otros tipos de archivos de música (véase la
página 173).

 Menús de disco, marcas de capítulo y enlaces “Volver al

menú”: Esta es una pista adicional que aparece sobre la pista de

vídeo cuando la película tiene, como mínimo, un menú de disco. Para
obtener más información, véase el Capítulo 9: Menús de disco.

Puesto que muchas operaciones de edición sólo se pueden realizar en la
vista de línea de tiempo, seleccione esta vista siempre que deba realizar
ediciones avanzadas o detalladas.

Bloqueo de pistas

La pista de vídeo normalmente tiene preferencia sobre el resto de pistas
cuando se realizan recortes o se elimina contenido. Esto significa que:

 Cuando se recorta un videoclip, los clips que se reproducen

simultáneamente en otras pistas también se recortan.

 Cuando se elimina un videoclip, el segmento de tiempo que utilizaba

también se elimina de cualquier clip paralelo.

 Los clips que se incluyen íntegramente en la duración de un videoclip

eliminado también se eliminan.

Esto se puede evitar si es necesario con una función que permite “bloquear”
cualquier pista del resto, lo que la excluye de las operaciones de edición y
reproducción.

58 Pinnacle Studio 9

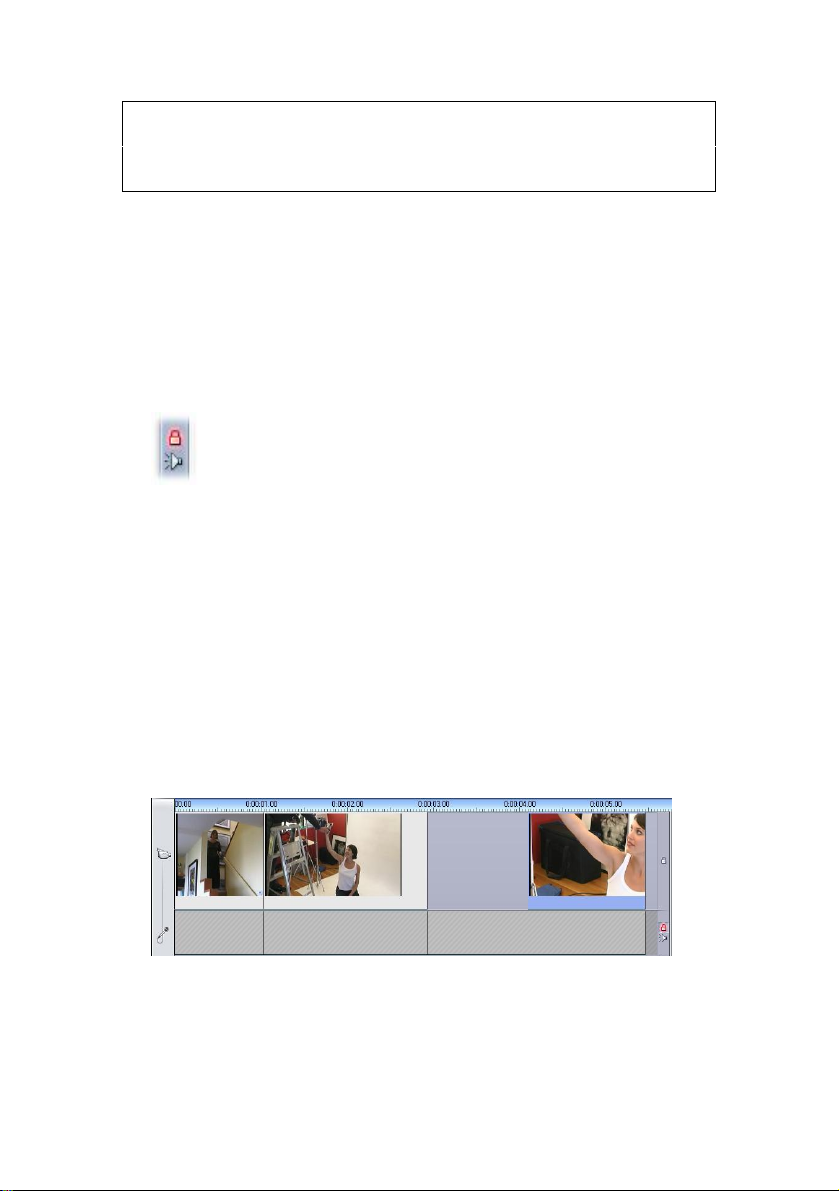

Los botones de candado situados a
la derecha de la ventana de la
película se pueden pulsar para
bloquear o desbloquear la pista
correspondiente. El bloqueo de
pistas permite a Studio realizar
funciones de edición de inserciones
y edición de divisiones (véase el
Capítulo 5: Videoclips).

Enmudecimiento de pistas

Las pistas de audio se
pueden enmudecer
individualmente con los
botones de silencio
situados en el extremo
derecho de la ventana de la
película. Estos botones
tienen la misma función
que los botones de silencio
de la herramienta Volumen
y balance. (Para obtener más información, véase la página 189.)

Avisos de posición

Studio proporciona varios tipos de avisos sobre las acciones realizadas
cuando se sitúan clips en la vista de línea de tiempo.

Línea de estado: El área de la línea de estado, en la parte izquierda de la
barra del título en la ventana de la película, muestra mensajes a medida que
se sitúan clips y se realizan otras acciones.

Capítulo 4: Ventana de la película 59

Símbolos de posición: Cuando arrastra un clip hasta una posición en la
línea de tiempo, Studio le da información sobre si la colocación es válida.
La forma del puntero del ratón y los colores de las líneas verticales de
posición indican las acciones que se pueden realizar y las que no.

Por ejemplo, si intenta arrastrar un sonido a la pista de vídeo, las líneas de
posición cambian de color verde a rojo, el puntero pasa de tener el estado
de “copia” a “no disponible” y la línea de estado le indica “Sólo escenas,
títulos, fotos y transiciones en pista de vídeo”.

Las líneas de posición verdes con el puntero de “copia” significan que
la acción es válida; las líneas de posición rojas con el puntero “no
disponible”  indican que no lo es.

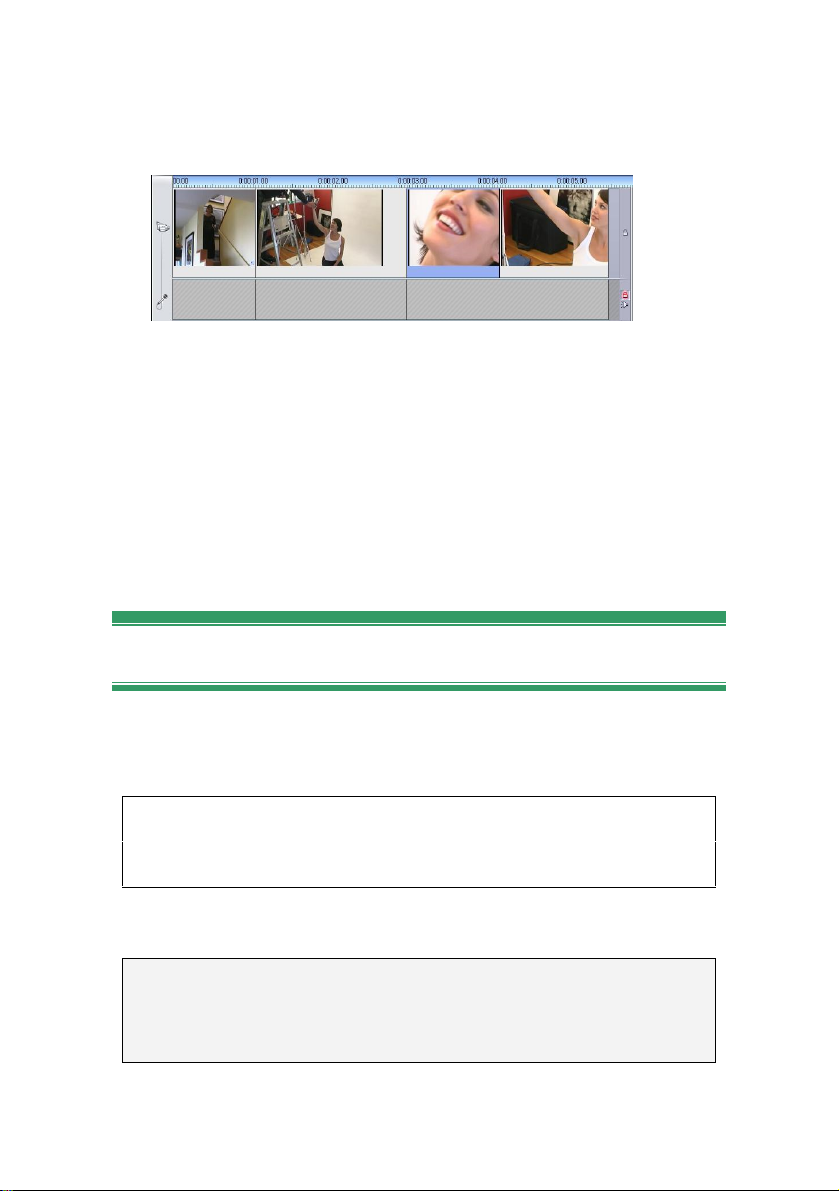

Vista de texto

La vista de texto de la ventana de la película es una
lista que indica la hora de inicio y fin de los clips,
así como su duración. También muestra los nombres personalizados de los
clips.

60 Pinnacle Studio 9

CAJAS DE HERRAMIENTAS



Las cajas de herramientas ofrece una práctica interfaz que funciona con el
sistema de “apuntar y hacer clic” para realizar las operaciones de edición.
Así, permiten añadir clips a la película, modificar los ya existentes y aplicar
efectos especiales. Studio dispone de distintas cajas de herramientas para
las operaciones de vídeo y audio.

Las cajas de herramientas sólo están disponibles en modo de Edición. Se
abren y cierran mediante los botones situados en la parte superior izquierda
de la ventana de la película.

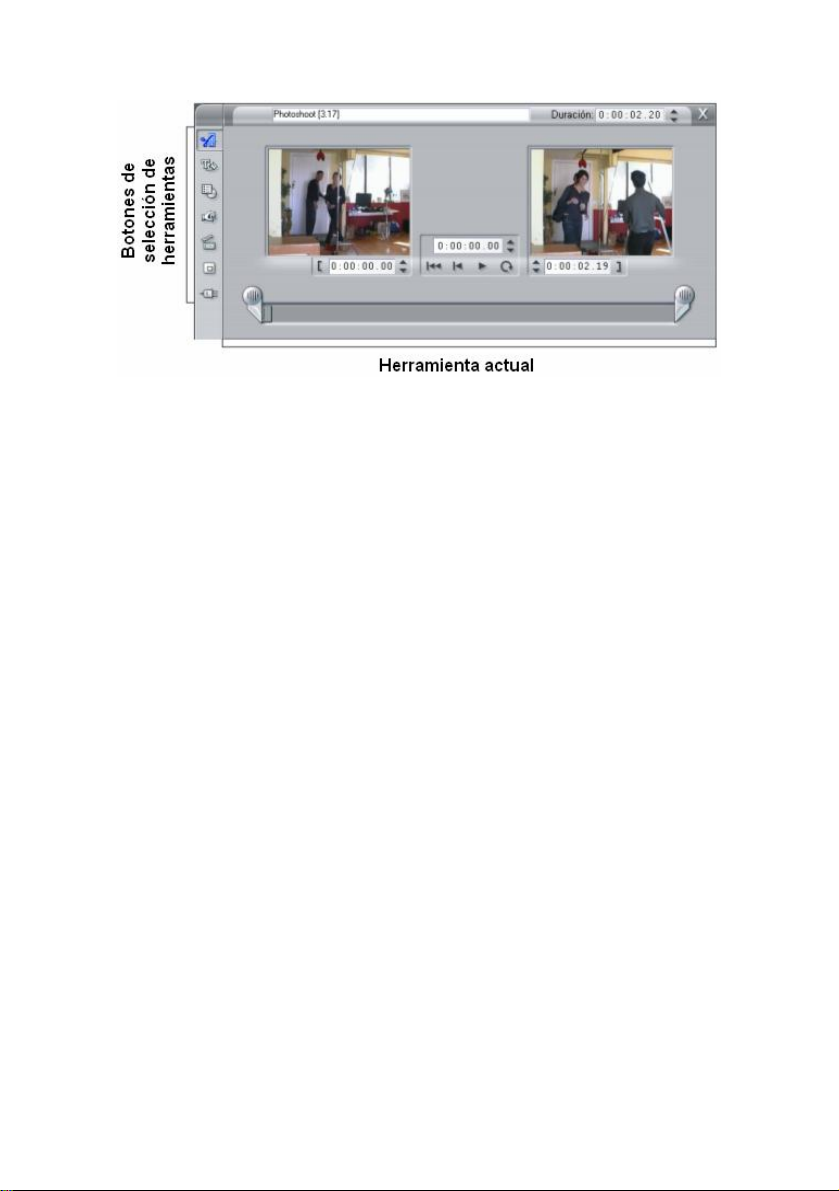

Seleccione la caja de herramientas que desee abrir desplazando el cursor
por encima de los iconos. Los botones individuales se resaltan para indicar
la caja de herramientas que se abrirá al hacer clic. El Álbum se sustituye
por la pantalla de la caja de herramientas, que contiene dos áreas
principales:

 Botones de selección de herramientas en un panel a la izquierda. Haga

clic en cualquiera de ellos para abrir la herramienta correspondiente.

 Herramienta seleccionada a la derecha. Si se hace doble clic en un clip

de la ventana de la película también se muestra la herramienta
correspondiente (salvo los clips de títulos, que se abren directamente en
el Editor de títulos cuando se hace doble clic en ellos).

Capítulo 4: Ventana de la película 61

Todos los botones de selección de herramientas abren herramientas
especializadas, menos el primero de cada grupo. El primer botón de ambas
cajas de herramientas corresponde a la herramienta Propiedades del clip,
que sirve para recortar y realizar otras acciones de edición en el tipo de clip
que esté seleccionado en la ventana de la película.

Editor de títulos

El Editor de títulos es una potente herramienta a la que no se accede
directamente a través de las cajas de herramientas y en la que puede
combinar texto, imágenes y otros recursos gráficos para crear títulos y
menús de disco para las producciones que realice con Studio. Puede
acceder al Editor de títulos mediante las herramientas Título y Menú de
disco, o mediante el comando Ir a Editor de títulos/menús desde el menú
contextual que aparece pulsando el botón derecho en la ventana de la
película. Para obtener más información, véase el Capítulo 10: Editor de
títulos.

62 Pinnacle Studio 9

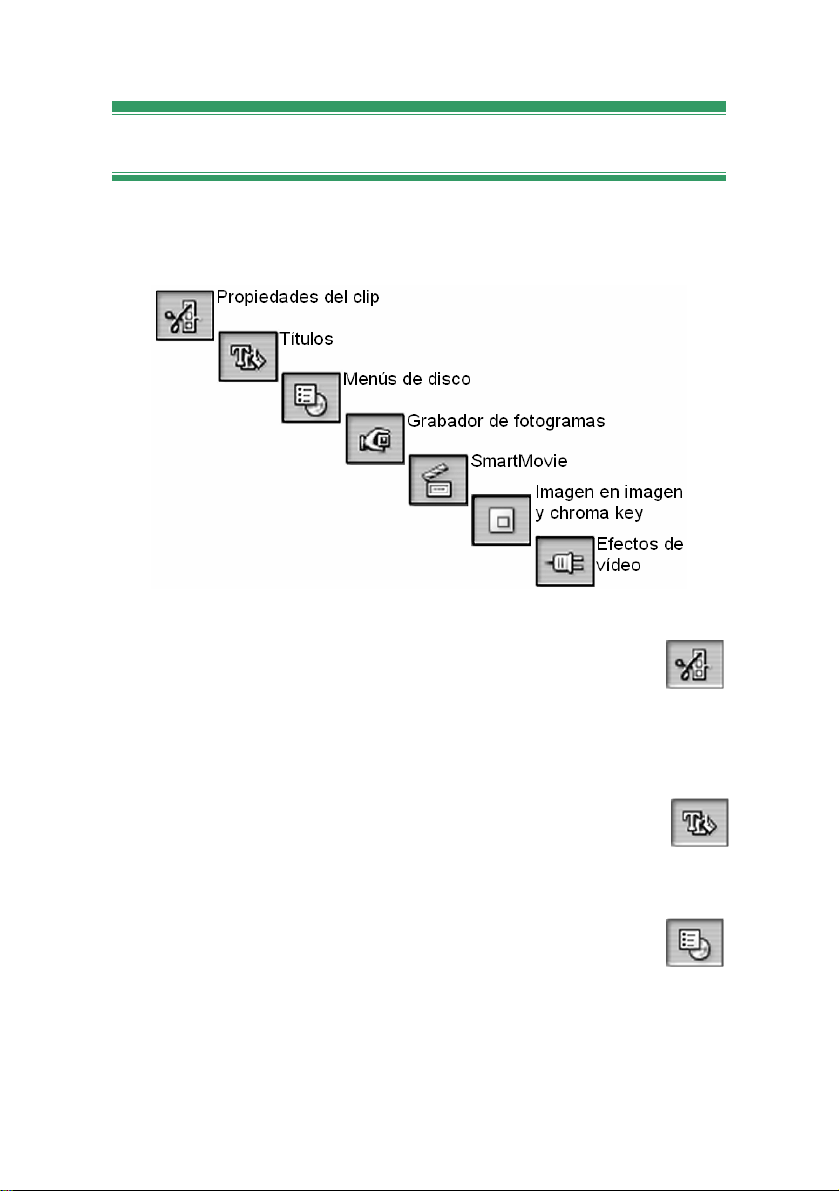

Caja de herramientas de vídeo

Las seis herramientas de esta caja de herramientas permiten modificar o
crear clips de tipo visual, como videoclips, títulos, imágenes fijas y menús
de disco.

Propiedades del clip: La herramienta Propiedades del clip ajusta
la hora de inicio y fin de cualquier tipo de clip. Esto se denomina

“recorte”. También permite escribir un nombre descriptivo para el

clip. Además, presenta componentes de interfaz adicionales que se adecuan
al tipo de clip que se está editando.

Títulos: Esta herramienta permite editar el nombre y la duración
de los títulos. Con el botón Editar título se accede al Editor de
títulos para modificar el texto y el aspecto del título.

Menús de disco: La herramienta Menú de disco dispone de una
serie de controles para editar los enlaces entre los botones del
menú de disco y los puntos de entrada en la película, denominados
marcas de capítulo, que están representados en la pista de menú de la
ventana de la película. El botón Editar menú abre el Editor de títulos, donde
se puede modificar el aspecto visual de los menús.

Capítulo 4: Ventana de la película 63

Grabador de fotogramas: Esta herramienta toma una instantánea
de un solo fotograma de la película o de la fuente de vídeo actual.
Lo puede utilizar en la película o guardarlo para utilizarlo en otras
aplicaciones. Tal como ocurre en el modo de Captura, esta herramienta
presenta una interfaz distinta en función de si la fuente de captura es digital
o no lo es.

SmartMovie: Esta herramienta combina de forma automática el
vídeo fuente con el archivo de música digital que elija para crear
un vídeo musical de cualquier estilo.

Efectos de vídeo: Studio proporciona una gran variedad de
efectos de vídeo complementarios con esta herramienta. Se
pueden utilizar efectos en todos los videoclips o imágenes fijas del
proyecto, tanto por separado como mediante una combinación.

Además de la biblioteca básica de efectos, Studio también contiene otros
efectos adicionales bloqueados que puede probar. Para obtener más
información sobre cómo adquirir contenidos adicionales de Studio, véase
“Ampliación de Studio” en la página 10.

Caja de herramientas de audio

Las seis herramientas de este grupo sirven para crear o modificar clips de
audio (audio “original”, voz en off, efectos de sonido y otros archivos de
audio, pistas de CD y música de fondo de SmartSound).

64 Pinnacle Studio 9

Propiedades del clip: La herramienta Propiedades del clip
permite ajustar (“recortar”) la hora de inicio y fin de cualquier
tipo de clip. También permite especificar un nombre descriptivo
para el clip que sustituya el nombre predeterminado. (Los nombres de los
clips se muestran en la vista de texto de la ventana de la película.) El resto
de controles de la herramienta varían en función del tipo de clip.

Volumen y balance: Esta herramienta controla el volumen
principal de cada una de las tres pistas de audio: audio original (el
audio capturado con el vídeo), efectos de sonido y voz en off y
música de fondo. También permite enmudecer una o todas las pistas y
añadir atenuaciones del volumen en tiempo real. Utilice el control balance
y sonido envolvente (surround) para situar cada una de las pistas con
independencia de las otras dos en un espacio estéreo de una dimensión o
con sonido envolvente de dos dimensiones. Cuando la pista de
sobreimpresión está abierta, la herramienta muestra un cuarto grupo de
controles, que afectan a la pista de audio de sobreimpresión.

Disponibilidad: En las versiones SE y QuickStart de Studio no se admite el
sonido envolvente.

Grabar voz en off: Permite grabar voz en off. Haga clic en el
botón Grabar y empiece a hablar por el micrófono.

Añadir audio de CD: Esta herramienta permite añadir pistas
enteras o partes de un CD de audio.

Música de fondo: Esta herramienta permite añadir música de
fondo con SmartSound, el potente generador de música de Studio.
Elija un estilo, una canción y una versión. Studio creará una banda
sonora que coincida con la duración de la película.

Capítulo 4: Ventana de la película 65

Efectos de audio: Esta herramienta permite aplicar efectos
complementarios a cualquier clip de audio. Se admite el estándar
VST de uso extendido para complementos de audio, lo que
permite aumentar la biblioteca de efectos complementarios y de otros
fabricantes. Los efectos de fábrica incluyen un filtro de reducción del ruido
configurable, un ecualizador gráfico y eco, entre otros.

También se proporcionan algunos efectos adicionales bloqueados para que
los pruebe. Para obtener más información sobre cómo adquirir contenidos
adicionales de Studio, véase “Ampliación de Studio” en la página 10.

66 Pinnacle Studio 9

CAPÍTULO 5:

Videoclips

En la mayoría de proyectos de vídeo de Studio, la sección del Álbum que
contiene las escenas de vídeo capturado constituye la pieza fundamental.
Para crear una película editada, se arrastran escenas desde el Álbum hasta
la ventana de la película, donde se tratan como videoclips editables.

En este capítulo se describe cómo establecer los puntos de inicio y fin de
cada videoclip. Gracias a la interfaz de edición de la ventana de la película,
este proceso de “recorte” es sencillo, rápido y preciso. La mayoría de los
métodos descritos en este capítulo sobre el recorte de vídeo (“Recorte de
videoclips”, página 71) se pueden aplicar a otros tipos de clips (como son
los títulos o efectos de sonido), que se detallan en capítulos posteriores.

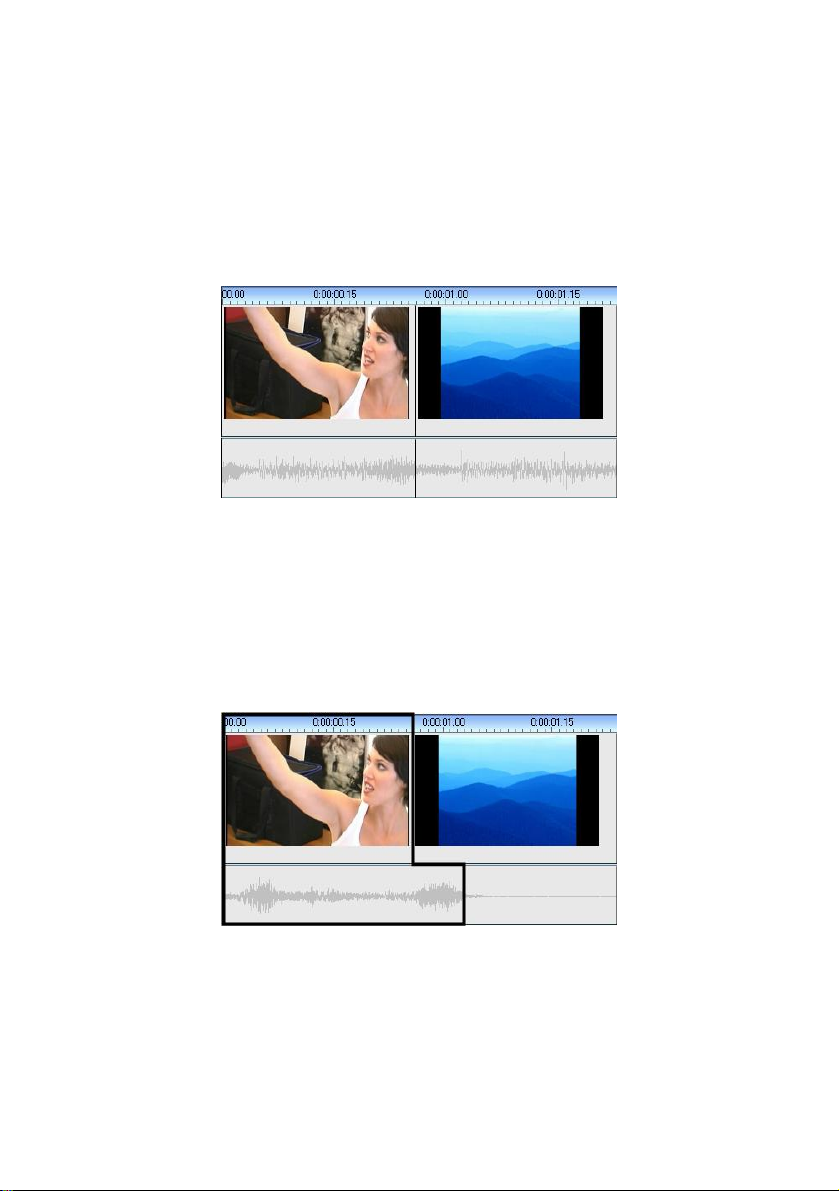

En un apartado posterior de este capítulo se describen técnicas de edición
más avanzadas, entre las que destacan las ediciones de división e inserción,
que se utilizan para dar a las películas un aspecto profesional. Véase
“Edición avanzada de la línea de tiempo” en la página 79.

Finalmente, se analizan los efectos visuales en Studio, así como algunos de
los efectos que se pueden utilizar en las películas para corregir un error,
comunicar una idea o, simplemente, por diversión. Véase “Efectos de
vídeo” en la página 86.

Capítulo 5: Videoclips 67

CONCEPTOS BÁSICOS DE LOS



VIDEOCLIPS

El primer paso para crear una película consiste en trasladar algunas escenas
de vídeo del Álbum a la ventana de la película, donde pasan a ser videoclips
editables. Más adelante también se pueden añadir transiciones, títulos,
audio y otro elementos, pero el punto de inicio de cualquier proyecto es un
conjunto de escenas de vídeo.

En esta sección se explica cómo añadir escenas a la película y cómo
trabajar con ellas desde distintos archivos de captura. También se describen
algunas funciones de la interfaz que pueden proporcionarle información útil
mientras realiza el proyecto.

Cómo añadir videoclips a la película

Existen dos formas de añadir un videoclip a la película:
Arrastrar y soltar: Arrastre una escena de la sección de escenas de vídeo

del Álbum y suéltela en la ventana de la película. Ésta es normalmente la
forma más fácil y rápida de crear una parte de la película. Si lo desea,
puede arrastrar varias escenas de forma simultánea.

Portapapeles: Las operaciones estándar del portapapeles (cortar, copiar y
pegar) se pueden utilizar con los videoclips en la ventana de la película. La
operación de copia también funciona en las escenas del Álbum.

Cuando una escena o un videoclip se pega en la ventana de la película, se
inserta después en el límite del primer clip, empezando en la posición de la
línea de edición. En las operaciones con el portapapeles se pueden utilizar
los métodos abreviados de teclado (Ctrl+X para cortar, Ctrl+C para copiar
y Ctrl+V para pegar), o bien se pueden seleccionar las operaciones con el
menú del botón derecho.

68 Pinnacle Studio 9

Cuando la ventana de la película muestra la vista de línea de tiempo, puede
soltar una escena o un videoclip en una de las pistas siguientes:

 La pista de vídeo principal. Si el clip tiene también audio, se añade a la

pista de audio original. Este vídeo será el fondo de los vídeos o títulos
superpuestos situados en las pistas inferiores de la línea de tiempo.

 La pista de sobreimpresión. El vídeo de esta pista se superpone a los

contenidos de la pista de vídeo. Los efectos de imagen en imagen y
chroma key se usan para que una parte de la imagen superpuesta sea
transparente, de modo que se pueda ver parte del vídeo principal. Salvo
en Studio Plus, todos los clips de la pista de sobreimpresión se muestran
con un gráfico de marca de agua. Si desea usar la pista de
sobreimpresión en sus películas, actualice la versión del programa a
Studio Plus.

 La pista de títulos. En Studio Plus, si la pista de sobreimpresión está

oculta, al soltar un videoclip en la pista de títulos se abre la pista de
sobreimpresión y el videoclip se coloca en esta última. En otras

versiones de Studio, o cuando la pista de sobreimpresión ya está abierta,
la pista de títulos no acepta videoclips.

 La pista efectos de sonido o la pista de música de fondo. Al soltar un

videoclip en una de estas dos pistas, lo que realmente se sitúa en ellas es
el audio original del clip.

Cómo trabajar con varios archivos de

captura

En algunos proyectos, puede que quiera incorporar escenas de distintas
cintas o de varios archivos de captura que contenga una misma cinta. Para
ello, cargue cada uno de los archivos y arrastre las escenas que desee de
cada archivo a la película.

Para utilizar varios archivos de captura:

1. Arrastre escenas del primer archivo de captura a la ventana de la

película.

2. Mediante la lista desplegable o el botón carpeta de la sección de

escenas de vídeo del Álbum, abra el segundo archivo de captura.
Studio sólo muestra las escenas del archivo actual del Álbum. Para
obtener información detallada de este paso, véase “Cómo abrir un
archivo de vídeo capturado” en la página 35.

Capítulo 5: Videoclips 69

3. Arrastre las escenas del segundo archivo de vídeo capturado a la

ventana de la película. Repita este paso hasta que haya terminado con
todos los archivos.

Puesto que una película sólo puede tener el formato estándar de 4:3 o el
formato de pantalla ancha de 16:9, Studio no permite mezclar formatos de
imágenes distintos en la ventana de la película. El primer videoclip que se
añade a la película determina el formato de imágenes, y los videoclips
siguientes deben ajustarse a este formato. Para convertir las escenas de un
formato a otro, utilice los comandos de Proporción entre altura y anchura
en el menú Álbum. (Para obtener más información, véase “Proporción
entre altura y anchura de vídeo” en la página 37.)

Funciones de la interfaz

Studio ofrece una serie de indicaciones visuales relacionadas con los
videoclips en la ventana de la película:

 Los clips de vídeo capturado en calidad de vista previa tienen un

contorno de puntos blancos. Estos clips se vuelven a capturar
automáticamente con la máxima calidad durante el proceso de Hacer
vídeo.

 Cuando se añade un clip a la ventana de la película, aparece una marca

de verificación verde en el icono de la escena correspondiente en el
Álbum. Esta marca se mantiene mientras haya algún clip en la ventana
de la película que pertenezca a esa escena.

 Para ver la ubicación original de un videoclip en el vídeo fuente, utilice

el comando Buscar escena en álbum en el menú que aparece pulsando el
botón derecho del ratón en los videoclips de la ventana de la película.
Studio resalta la escena del Álbum en que aparece el videoclip
seleccionado. Para realizar esta acción a la inversa, utilice el comando
Álbum  Buscar escena en proyecto para mostrar cómo se está
utilizando una determinada escena del Álbum en el proyecto.

 Cuando se sitúan en orden dos escenas contiguas del Álbum en la

ventana de la película, el marco entre ambos videoclips se señala con
una línea de puntos. Esto ayuda a hacer un seguimiento de los videoclips
y no afecta a la forma en que se pueden manipular en la ventana de la
película.

70 Pinnacle Studio 9

 En el modo de línea de tiempo, los efectos especiales aplicados a un

videoclip se indican mediante pequeños iconos situados a lo largo de la
parte inferior del videoclip, que se corresponden con los grupos de
efectos del explorador de herramientas de Efectos de vídeo. Puede abrir
las herramientas para editar parámetros haciendo doble clic en los iconos
correspondientes.

El icono de estrella situado en la parte inferior del videoclip indica que
se han aplicado uno o más efectos del grupo “Efectos divertidos”.

RECORTE DE VIDEOCLIPS



En general, las escenas de vídeo capturado contienen más material del que
normalmente se necesita para la película. El “recorte” es una operación de
edición fundamental que consiste en ajustar los puntos de inicio y fin de un
videoclip para eliminar el metraje innecesario.

Con el recorte no se pierde ningún dato: Studio establece los nuevos puntos
de inicio y fin del videoclip en la ventana de la película, pero la fuente del
videoclip (la escena original del Álbum) se mantiene intacta. De este modo,
siempre se puede volver al estado original de un videoclip o seleccionar
distintos puntos de recorte.

Studio permite recortar de dos formas distintas cualquier tipo de clip
(escenas de vídeo, transiciones, títulos, imágenes fijas, clips de audio y
menús de disco):

 Directamente en la línea de tiempo (véase el apartado siguiente,

“Recorte directamente en la línea de tiempo”).

 Mediante la herramienta Propiedades del clip (véase “Recorte con la

herramienta Propiedades del clip” en la página 75).

Un videoclip se puede recortar por cualquier punto de inicio y fin, dentro de
los límites de la escena original.

Capítulo 5: Videoclips 71

Recorte directamente en la línea de tiempo

El método más rápido para realizar recortes es arrastrar los bordes de los
clips directamente en la línea de tiempo. Mientras realice el recorte,
observe el Reproductor para encontrar el fotograma en el que desee
empezar o finalizar.

Consideremos el caso de recorte más simple, en una película con sólo un
clip. Luego veremos una situación más habitual, en que se deba recortar un
clip que tenga otros clips a su alrededor.

Para recortar un solo clip en la línea de tiempo:

1. Elimine todos los clips de la línea de tiempo menos uno. Si la línea de

tiempo está vacía, arrastre una escena desde el Álbum.

2. Expanda la escala de tiempo para realizar los ajustes precisos con más

facilidad.
Sitúe el puntero del ratón en cualquier parte de la línea de tiempo,

menos en la línea de edición. El puntero se convertirá en un símbolo de
reloj. Haga clic y arrástrelo hacia la derecha para expandir la escala de
tiempo.

Esta ilustración muestra una expansión máxima, en que cada marca
representa un fotograma:

3. Sitúe el puntero del ratón en el borde derecho del clip. Éste se

convertirá en una flecha izquierda.

4. Haga clic y arrastre la línea hacia la izquierda, y observe el

Reproductor, que se actualiza en tiempo real para mostrar el último
fotograma del clip recortado.

72 Pinnacle Studio 9

Mientras se reduce el clip, el cursor se convierte en una flecha
bidireccional, indicando que el borde del clip se puede arrastrar tanto
hacia la izquierda como hacia la derecha. Puede reducir el clip hasta un
fotograma o ampliarlo hasta el final de la escena original.

5. Cuando suelte el botón del ratón, el recorte del clip habrá terminado.

Varios clips

Cuando hay varios clips en la línea de tiempo, primero debe seleccionar el
clip que desea recortar con un clic del ratón.

Para recortar un clip cuando hay varios clips en la línea de tiempo:

1. Ajuste la línea de tiempo con dos clips cortos.

2. Expanda la escala de tiempo haciendo doble clic con el botón derecho

en la regla. Seleccione 30 segundos en el menú emergente.

3. Haga clic en el segundo clip. La pista de vídeo debe aparecer de la

forma siguiente:

Puede recortar el borde derecho del clip como en el ejemplo anterior
donde se trabajaba con un solo clip. Cuando lo haga, el último
fotograma del clip aparecerá en el Reproductor. Mientras tenga
seleccionado el segundo clip, puede seguir recortando el vídeo
arrastrando el borde hacia la izquierda o restaurar una parte del vídeo
recortado arrastrándolo hacia la derecha.

4. Con el segundo clip todavía seleccionado, mueva el puntero del ratón

hacia el borde izquierdo del clip hasta que se convierta en una flecha
derecha.

Capítulo 5: Videoclips 73

5. Arrastre el borde izquierdo de la segunda escena hacia la derecha.

A medida que arrastra el borde, el primer fotograma del clip se muestra
en el Reproductor. Mientras el clip esté seleccionado, puede seguir
recortando el vídeo, arrastrando el borde hacia la derecha, o restaurar el
vídeo recortado, arrastrándolo hacia la izquierda.

6. Suelte el botón del ratón. El clip que ha recortado se unirá al extremo

derecho del primer clip.

Interrupciones y rellenos: recortar con la tecla Ctrl

Tal como hemos visto en el ejemplo anterior, al acortar un clip de la pista
de vídeo, el mismo clip y el resto de clips a la derecha se desplazan a la
izquierda para no dejar ninguna interrupción. Los clips del resto de pistas se
acortan simultáneamente para que la línea de tiempo esté sincronizada. Sin
embargo, cuando se recorta un clip de cualquier otra pista, las
interrupciones no se eliminan automáticamente, ni se ve afectada ninguna
otra pista.

Este funcionamiento predeterminado del recorte simplifica la edición en la
mayoría de los casos, pero Studio también le da la posibilidad de invertirlo
si es preciso. Si pulsa la tecla Ctrl antes de recortar un clip en la pista de
vídeo, no se reposicionará ni ese clip ni ningún otro, y no se eliminarán las
interrupciones. El resto de las pistas tampoco se verán afectadas.

Pulsar Ctrl al recortar clips en las otras pistas también invierte el
funcionamiento normal. Los clips de la pista se desplazarán para cerrar
cualquier interrupción producida por el recorte. Los clips del resto de las
pistas tampoco se verán afectados.

Nota: Para obtener una descripción del funcionamiento paralelo de la
tecla Ctrl al eliminar clips, véase la página 54.

74 Pinnacle Studio 9

Consejos para recortar clips

Si tiene dificultades al manipular los bordes de los clips durante el recorte,
pruebe lo siguiente:

 Compruebe que el clip que desee recortar sea el único que esté

seleccionado.

 Expanda la escala de tiempo para que sea más fácil realizar ajustes

precisos.

 Tenga cuidado para no extender demasiado la escala y evitar así que los

clips aparezcan demasiado largos. Si esto ocurre, pulse el botón
Deshacer hasta que la escala tenga las proporciones que desee o
redúzcala arrastrándola hacia la izquierda. También puede seleccionar
un valor aproximado en el menú contextual de la escala de tiempo.

Recorte con la herramienta Propiedades del

clip

Aunque es posible recortar videoclips directamente en la línea de
tiempo con la precisión de un fotograma completo, muchas veces

es más fácil realizar recortes de forma precisa con la herramienta
Propiedades del clip. Para acceder a esta herramienta, seleccione el clip
que desee modificar y utilice el comando de menú Caja de herramientas 
Modificar propiedades de clip o haga clic en uno de los botones de la caja
de herramientas en la parte superior izquierda de la ventana de la película.
(La herramienta se cierra pulsando el botón por segunda vez.)

En el caso de los videoclips (de hecho, en el caso de cualquier clip
exceptuando los títulos), también puede abrir y cerrar la herramienta
Propiedades del clip haciendo doble clic en cualquier vista de la ventana de
la película.

La herramienta Propiedades del clip sirve para modificar cualquier tipo de
clip y dispone de un conjunto de controles adecuado para cada tipo.

Capítulo 5: Videoclips 75

Campo de texto Nombre: En un videoclip, la mayoría de los controles de
las propiedades de los clips son para realizar recortes. La única excepción
es el campo de texto Nombre, que permite asignar un nombre de su
elección al clip para sustituir el nombre predeterminado asignado por
Studio.

El campo Nombre está presente en la herramienta Propiedades del clip de
todos los tipos de clip. Los nombres de los clips se utilizan en la vista de
texto, en la ventana de la película, y también se pueden ver como
etiquetas de información al pasar el ratón por encima de los clips en la
vista de maqueta.

Áreas de vista previa: Los fotogramas de inicio y fin del clip recortado se
muestran en áreas de vista previa distintas, junto con un contador y botones
de movimiento. La disposición de las áreas de vista previa es parecida a la
del Reproductor durante la edición normal.

Ajuste de la posición de reproducción: Un control deslizante situado en la
parte inferior de la herramienta permite ajustar la posición de reproducción
en cualquier lugar del clip. También puede ajustar esta posición mediante el
contador y los botones de movimiento situados entre las dos áreas.

Uso de los contadores: Las posiciones que indican los tres contadores se
establecen en relación al inicio del clip, que es la posición 0:00:00.0. Al
igual que con el contador del Reproductor, se pueden ajustar los contadores
en la herramienta Propiedades del clip haciendo clic en uno de los cuatro
campos (horas, minutos, segundos y fotogramas) para seleccionarlo y luego
utilizando los botones de movimiento. Cuando no se selecciona ningún
campo concreto, estos botones hacen referencia al campo de los fotogramas.

76 Pinnacle Studio 9

Controles de transporte: Cuando se utiliza la herramienta Propiedades
del clip, los controles de transporte en el área central sustituyen a los que

normalmente aparecen en el Reproductor. Estos controles de transporte
especiales disponen del botón Reproducción continua/Pausa , que se
utiliza para reproducir repetidamente la parte recortada del clip mientras se
ajustan los puntos de recorte.

Ajuste de los puntos de recorte: El botón corchete izquierdo junto al
contador en el área de vista previa izquierda y el botón corchete derecho

junto al contador del área de vista previa derecha sirven para ajustar los

respectivos puntos de recorte en la posición actual.
También se puede ajustar cada punto de recorte de este modo:

 Especificando un valor directamente en el contador.
 Ajustando el campo del contador con los botones de transporte.
 Arrastrando el calibrador de recorte correspondiente

Campo de texto Duración: Este campo muestra la duración del clip
recortado en horas, minutos, segundos y fotogramas. Si modifica el valor,
ya sea editando los números directamente o haciendo clic en los botones de
movimiento, se modificará el punto final del clip. Como es lógico, no se
puede reducir la duración a menos de un fotograma o aumentarla más allá
de los límites de la escena del vídeo original.

Sugerencia de uso: Si desea dejar de recortar un clip en la pista de vídeo
para recortar otro, haga clic en el nuevo clip con la herramienta
Propiedades del clip abierta o arrastre el control deslizante de la línea de
tiempo hasta el nuevo clip.

Restauración de clips recortados

Si cambia de opinión acerca de una operación de recorte determinada o de
un grupo de operaciones después de ver una vista previa, puede utilizar el
botón Deshacer (o Ctrl+Z) o puede restaurar manualmente el clip recortado
mediante uno de estos métodos:

 Arrastre el borde derecho del clip directamente en la línea de tiempo

hasta el punto máximo.

 En la herramienta Propiedades del clip, arrastre los calibradores de

recorte hasta los extremos del clip.

Capítulo 5: Videoclips 77

DIVISIÓN Y COMBINACIÓN DE CLIPS



Si desea insertar un clip en la pista de vídeo dentro de otro clip, divida este
último en dos partes y luego inserte el nuevo elemento. La división de un
clip consiste en duplicarlo y recortar los clips resultantes para que el
primero termine en el punto de división donde empiece el segundo.

Para dividir un clip en la vista de línea de tiempo:

1. Elija el punto de división.

Puede utilizar cualquier método para ajustar la posición actual, como
mover el control deslizante de la línea de tiempo, hacer clic en
Reproducir y luego en Pausa o editar el valor del contador en el
Reproductor.

2. Haga clic con el botón derecho del ratón en el clip que desee dividir y

seleccione Dividir clip en el menú emergente o asegúrese de que la
línea de edición se encuentre en la posición en que desee dividir el clip
y haga clic en el botón Dividir clip/escena (cuchilla) (véase la página

54).
El clip se dividirá en la posición actual.

Para restaurar un clip dividido:

 Haga clic en el botón Deshacer (o pulse Ctrl+Z). Aunque haya realizado

otras acciones después de dividir el clip, la acción “deshacer” de varios
niveles le permitirá retroceder hasta donde desee.

 Si no desea utilizar la acción “deshacer” porque ha realizado otras

acciones que no desea eliminar, puede sustituir las mitades del clip
dividido por el original del Álbum.

 Elimine una mitad del clip dividido y estire la otra con la herramienta de

recorte.

Para combinar clips en la ventana de la película:

Seleccione los clips que desee combinar, pulse en el botón derecho del
ratón y seleccione Combinar videoclips.

La operación sólo está permitida si la combinación de clips es también un
clip válido (es decir, un fragmento continuado de vídeo fuente). En la línea
de tiempo, los clips que se pueden combinar están marcados con un borde
de puntos.

78 Pinnacle Studio 9

EDICIÓN AVANZADA DE LA LÍNEA DE



TIEMPO

Disponibilidad: En las versiones SE y QuickStart de Studio no se admiten

las técnicas de edición avanzadas descritas a continuación. Las funciones
avanzadas adicionales de Studio Plus que usan la pista de sobreimpresión se
describen en el Capítulo 6: Edición de dos pistas con Studio Plus.

En la mayoría de operaciones de edición, Studio realiza la sincronización
automática de los clips de las distintas pistas de la línea de tiempo. Por
ejemplo, cuando se inserta una escena del Álbum en la pista de vídeo, las
posiciones relativas de todos los clips a la derecha de la inserción se
mantienen intactas.

A veces, es posible que desee alterar temporalmente la sincronización
predeterminada. Puede que desee insertar un nuevo videoclip en el proyecto
sin cambiar de lugar los clips de otros tipos. O puede editar el vídeo por
separado del audio original que le acompaña. Ésta es una técnica muy útil
con distintas variaciones, que se detallan más adelante.

Estas ediciones especiales se pueden realizar mediante los botones de
bloqueo de pista situados en el borde derecho de la ventana de la película
en la vista de línea de tiempo. Hay un botón de bloqueo para cada una de
las pistas estándar (menos para la pista de menú). Para obtener más
información sobre el bloqueo de pistas, véase “Bloqueo de pistas” en la
página 58.

Una pista bloqueada aparece en gris en la vista de línea de tiempo, lo que
indica que los clips en esta pista no se pueden seleccionar ni editar en
ninguna de las tres vistas, ni se ven afectados por las operaciones de edición
en las pistas desbloqueadas.

Se puede bloquear cualquier pista menos la pista de menú.

Capítulo 5: Videoclips 79

El bloqueo de la pista de títulos evita que se modifique la duración de un
título aunque se recorten clips de la pista de vídeo principal en el mismo
índice de tiempo.

Si la pista de títulos está desbloqueada, al recortar el videoclip principal
situado encima, también se recorta automáticamente el título.

Edición de inserción

En la edición normal de la línea de tiempo, un videoclip y el audio original
capturado con él constituyen una unidad. Esta relación especial se
simboliza en la ventana de la película mediante una línea de puntos que
conecta el indicador de pista de vídeo con el de pista de audio original, lo
que indica una dependencia de la segunda respecto a la primera.

Los botones de bloqueo de pista permiten trabajar con ambas pistas de
forma independiente para realizar operaciones como la edición de inserción,
que consiste en sustituir una parte de un clip en la pista de vídeo sin
interrumpir la pista de audio original.

80 Pinnacle Studio 9

Disponibilidad: En las versiones SE y QuickStart de Studio no se admite la
edición de inserción. En Studio Plus, la edición de inserción se puede llevar a
cabo en las pistas de sobreimpresión de vídeo y audio mediante métodos
análogos a los que se describen en este apartado.

Por ejemplo, en una secuencia que muestre a alguien contando un cuento,
puede insertar una imagen de alguien del público sonriendo (o durmiendo)
sin interrumpir el audio principal.

Para realizar una edición de inserción en la pista de vídeo:

1. En la vista de línea de tiempo, en la ventana de la película, haga clic en

el botón de candado de la pista de audio original para bloquearla.

El botón se resaltará en rojo y la pista aparecerá marcada en
gris, lo que indica que su contenido no se verá afectado por las
operaciones de edición.

2. Deje espacio en la pista de vídeo para el videoclip que desee insertar.

Sitúe el control deslizante de la línea de tiempo en el punto en que
desee iniciar la inserción y haga clic en el botón Dividir clip/escena. A
continuación marque el punto en que deba finalizar la inserción y
vuelva a dividir el videoclip. Finalmente, elimine la parte del vídeo que
se vaya a sustituir con la inserción.

Como la pista de audio sigue intacta porque está bloqueada, el vídeo a
la derecha del punto de inserción no se desplaza hacia la izquierda para
rellenar el vacío de la línea de tiempo, ya que, si esto ocurriera, el
vídeo y el audio ya no estarían sincronizados. Si ahora viera una vista
previa del vídeo, observaría una pantalla negra cuando se reprodujera
la parte del vacío, pero la banda sonora sería normal.

Capítulo 5: Videoclips 81

3. Ahora sólo falta colocar el videoclip que desea insertar. Arrástrelo (ya

sea desde el Álbum o desde cualquier punto de la línea de tiempo)
hasta el vacío de la pista de vídeo que acaba de crear.

Si el videoclip insertado es demasiado largo para el espacio creado, se
recorta automáticamente. Puede ajustar el recorte con la herramienta
Propiedades del clip.

Edición de inserción en la pista de audio original

La operación de edición de inserción opuesta, en la que un clip de audio se
inserta en la pista de audio original de un vídeo continuo, se realiza con
menor frecuencia, pero también puede llevarse a cabo mediante Studio.

El procedimiento es idéntico al de la inserción de vídeo, sólo que se debe
intercambiar el papel de ambas pistas en cada paso.

Edición de división

En la “edición de división”, el vídeo y el audio de un clip se recortan por
separado para que la transición al primero ocurra antes que la transición al
segundo.

Disponibilidad: En las versiones SE y QuickStart de Studio no se admite la
edición de división. En Studio Plus, la edición de división se puede llevar a
cabo en las pistas de sobreimpresión de vídeo y audio mediante métodos
análogos a los que se describen en este apartado.

En un “corte en L”, la imagen precede al audio sincrónico; en un “corte en
J”, es el audio el que precede a la imagen.

Sugerencia: Para realizar el recorte con más rapidez y precisión, puede
resultar útil abrir la herramienta Propiedades del clip al seguir los
procedimientos de este apartado. Para ello, haga doble clic en uno de los
videoclips antes de empezar.

82 Pinnacle Studio 9

Corte en L

En un corte en L, el corte en el nuevo vídeo precede al corte en el audio.
Imaginemos una clase grabada en vídeo en la que la imagen del orador se

vaya cortando para mostrar escenas de naturaleza o viajes que ilustren el
tema de la clase.

Audio y vídeo cortados simultáneamente.

En lugar de cortar el audio y el vídeo de forma simultánea, puede dejar que
la voz del orador se solape con la escena siguiente. De este modo, el
público sabe que la nueva escena ilustra la explicación previa del orador.

Observe que los límites del corte realizado en el clip de audio y en el
videoclip forman una L.

El audio se corta después del vídeo. En esta ilustración se observa la forma

de “L”.

Esta técnica tiene muchos usos prácticos. Se puede utilizar, por ejemplo,
cuando el segundo videoclip sirve para ilustrar el audio del primer
videoclip.

Capítulo 5: Videoclips 83

Para realizar un corte en L:

1. Ajuste la línea de tiempo para que pueda contar fácilmente el número

de fotogramas o segundos que desee solapar.

2. Seleccione el clip izquierdo y recorte el borde derecho hasta el punto

en que desee que termine el audio.

3. Bloquee la pista de audio. Arrastre el borde derecho del mismo

videoclip hacia la izquierda para señalar dónde debe empezar el
siguiente videoclip.

4. Con la pista de audio bloqueada, arrastre el segundo videoclip hacia la

izquierda hasta que se encuentre con el clip original.
Si no hay suficiente vídeo sobrante al inicio del segundo videoclip para

que se pueda realizar este recorte, deberá recortar una cantidad
suficiente del vídeo y del audio e intentarlo de nuevo.

84 Pinnacle Studio 9

5. Desbloquee la pista de audio.

Ahora el vídeo se corta antes que el audio en el segundo clip. El vídeo
se ha recortado del final del primer videoclip y el audio se ha recortado
del principio del segundo.

Corte en J

En el corte en J, el nuevo audio entra antes de que se cambie de videoclip.
Esto puede resultar útil cuando el audio del segundo videoclip prepara al
espectador para el contenido de la escena.

Retomemos el ejemplo de la clase grabada en vídeo. Ahora vamos a volver
al orador al final de la imagen interpolada. Si hacemos que la siguiente
explicación forme parte de la banda sonora unos momentos antes de que se
vuelva a mostrar el orador, el cambio será menos brusco.

Ahora los límites del clip forman la letra J:

El audio se corta antes que el vídeo. En esta ilustración se observa la

forma de “J”.

Para realizar un corte en J:

1. Ajuste la línea de tiempo para que pueda contar fácilmente el número

de fotogramas o segundos que desee solapar.

2. Como antes, recorte el borde derecho del clip izquierdo, tanto de vídeo

como de audio, por el intervalo solapado.

3. Bloquee la pista de audio. Arrastre el borde derecho del videoclip hacia

la derecha hasta el intervalo solapado.

4. Desbloquee la pista de audio.

Ahora el audio se corta antes que el vídeo en el segundo clip.

Nota: Los procedimientos que se han descrito para realizar los cortes en
L y en J no son los únicos posibles. Por ejemplo, con el corte en J, se
podría recortar el clip derecho hasta el punto de inicio deseado del vídeo,
y luego, con la pista de vídeo bloqueada, arrastrar la parte de audio hacia
la izquierda para solaparse con el audio del clip izquierdo.

Capítulo 5: Videoclips 85

USO DE EFECTOS DE VÍDEO



La mayor parte de la edición de imágenes de vídeo consiste en seleccionar,
ordenar y recortar videoclips, o en conectar los distintos clips con efectos
de transición y combinarlos con otros materiales, como música e imágenes
fijas.

A veces también es necesario modificar las imágenes de vídeo y
manipularlas para darles algún efecto determinado. La herramienta Efectos
de vídeo de Studio dispone de un amplio conjunto de efectos de vídeo
complementarios que se pueden aplicar tanto al vídeo como a las imágenes
fijas. Véase la página 92 para conocer las características del conjunto
básico de efectos que contiene Studio.

La herramienta Efectos de vídeo es la séptima de la caja de

herramientas de vídeo. Tiene dos áreas principales: en la izquierda

se muestra una lista de efectos que indica los efectos ya aplicados
a los clips seleccionados, y la derecha contiene un panel de parámetros,
donde puede ajustar el efecto como sea necesario.

Efectos de vídeo frente a efectos de audio

La herramienta Efectos de vídeo y la herramienta Efectos de audio
funcionan casi igual, aunque trabajan con materiales distintos.

86 Pinnacle Studio 9

Funcionamiento de la lista de efectos

Cada videoclip del proyecto se puede modificar con uno o más efectos de
vídeo. Los efectos se aplican en la imagen original de uno en uno, en el
orden en que aparecen en la lista de la herramienta Efectos de vídeo.

Con las casillas de verificación situadas junto a cada nombre de efecto
puede activar o desactivar los efectos individualmente sin tener que
eliminarlos de la lista (lo que provocaría la pérdida de los ajustes de
parámetros personalizados). En la ilustración anterior, el efecto
“Velocidad” se ha desactivado, pero los otros dos efectos de la lista siguen
activos.

Adición y eliminación de efectos

Para añadir un efecto a la lista del clip actual,
haga clic en el botón Añadir nuevo efecto, que
abre un explorador de efectos en el lado derecho de la ventana de la
herramienta.

Haga clic en un elemento de la lista Categoría del explorador para ver los
nombres de los efectos que contiene. Seleccione el efecto que desee y haga
clic en Aceptar para añadirlo.

Para eliminar un efecto seleccionado de la lista, haga clic en el
botón eliminar efecto (papelera).

Capítulo 5: Videoclips 87

El explorador de Efectos de vídeo está abierto en la página “Efectos
divertidos”. Las entradas con un símbolo de candado son efectos
adicionales que se deben adquirir aparte. En la ilustración, las
variantes del símbolo de candado indican que los efectos pertenecen a
los paquetes de ampliación Plus y Mega (+ / M), que contiene efectos de
varias categorías.

Los efectos de audio y vídeo adicionales, como otros contenidos
bloqueados de Studio, se pueden usar libremente, pero se añade un gráfico
de marca de agua al vídeo durante su reproducción. Si desea utilizarlos en
una producción real, puede adquirir una clave de activación sin salir de
Studio. Para obtener más información sobre cómo adquirir contenidos
adicionales de Studio, véase “Ampliación de Studio” en la página 10.

Cambio del orden de los efectos

El resultado de aplicar más de un efecto al mismo clip puede variar
según el orden en que se apliquen los efectos. Con los botones de
flecha arriba y abajo situados a la derecha de la lista de efectos,
puede controlar la posición de cada efecto en el orden de proceso.
Los botones hacen referencia al efecto que está seleccionado.
