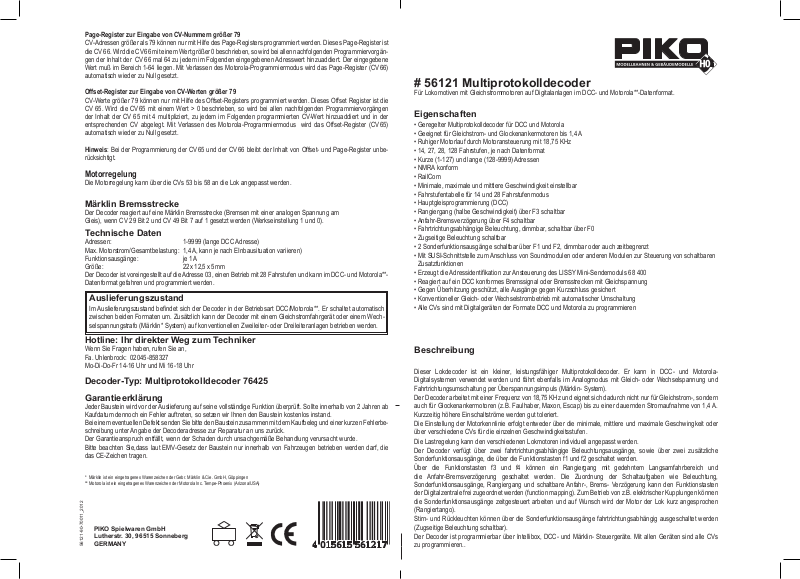

Page-Register zur Eingabe von CV-Nummern größer 79
CV-Adressen größer als 79 können nur mit Hilfe des Page-Registers programmiert werden. Dieses Page-Register ist
die CV 66. Wird die CV 66 mit einem Wert größer 0 beschrieben, so wird bei allen nachfolgenden Programmiervorgängen der Inhalt der CV 66 mal 64 zu jedem im Folgenden eingegebenen Adresswert hinzuaddiert. Der eingegebene
Wert muß im Bereich 1-64 liegen. Mit Verlassen des Motorola-Programmiermodus wird das Page-Register (CV 66)
automatisch wieder zu Null gesetzt.
Offset-Register zur Eingabe von CV-Werten größer 79
CV-Werte größer 79 können nur mit Hilfe des Offset-Registers programmiert werden. Dieses Offset Register ist die
CV 65. Wird die CV 65 mit einem Wert > 0 beschrieben, so wird bei allen nachfolgenden Programmiervorgängen
der Inhalt der CV 65 mit 4 multipliziert, zu jedem im Folgenden programmierten CV-Wert hinzuaddiert und in der
entsprechenden CV abgelegt. Mit Verlassen des Motorola-Programmiermodus wird das Offset-Register (CV 65)
automatisch wieder zu Null gesetzt.
Hinweis: Bei der Programmierung der CV 65 und der CV 66 bleibt der Inhalt von Offset- und Page-Register unbe-
rücksichtigt.
Motorregelung
Die Motorregelung kann über die CVs 53 bis 58 an die Lok angepasst werden.
Märklin Bremsstrecke
Der Decoder reagiert auf eine Märklin Bremsstrecke (Bremsen mit einer analogen Spannung am
Gleis), wenn CV 29 Bit 2 und CV 49 Bit 7 auf 1 gesetzt werden (Werkseinstellung 1 und 0).
Technische Daten
Adressen: 1-9999 (lange DCC Adresse)
Max. Motorstrom/Gesamtbelastung: 1,4 A, kann je nach EInbausituation variieren)
Funktionsausgänge: je 1 A
Größe: 22 x 12,5 x 5 mm
Der Decoder ist voreingestellt auf die Adresse 03, einen Betrieb mit 28 Fahrstufen und kann im DCC- und Motorola**Datenformat gefahren und programmiert werden.
Auslieferungszustand
Im Auslieferungszustand bendet sich der Decoder in der Betriebsart DCC/Motorola**. Er schaltet automatisch
zwischen beiden Formaten um. Zusätzlich kann der Decoder mit einem Gleichstromfahrgerät oder einem Wechselspannungstrafo (Märklin* System) auf konventionellen Zweileiter- oder Dreileiteranlagen betrieben werden.
# 56121 Multiprotokolldecoder
Für Lokomotiven mit Gleichstrommotoren auf Digitalanlagen im DCC- und Motorola**-Datenformat.
Eigenschaften
• Geregelter Multiprotokolldecoder für DCC und Motorola
• Geeignet für Gleichstrom- und Glockenankermotoren bis 1,4 A
• Ruhiger Motorlauf durch Motoransteuerung mit 18,75 KHz
• 14, 27, 28, 128 Fahrstufen, je nach Datenformat
• Kurze (1-127) und lange (128-9999) Adressen
• NMRA konform
• RailCom
• Minimale, maximale und mittlere Geschwindigkeit einstellbar
• Fahrstufentabelle für 14 und 28 Fahrstufenmodus
• Hauptgleisprogrammierung (DCC)
• Rangiergang (halbe Geschwindigkeit) über F3 schaltbar
• Anfahr-Bremsverzögerung über F4 schaltbar
• Fahrtrichtungsabhängige Beleuchtung, dimmbar, schaltbar über F0
• Zugseitige Beleuchtung schaltbar
• 2 Sonderfunktionsausgänge schaltbar über F1 und F2, dimmbar oder auch zeitbegrenzt
• Mit SUSI-Schnittstelle zum Anschluss von Soundmodulen oder anderen Modulen zur Steuerung von schaltbaren
Zusatzfunktionen
• Erzeugt die Adressidentikation zur Ansteuerung des LISSY Mini-Sendemoduls 68 400
• Reagiert auf ein DCC konformes Bremssignal oder Bremsstrecken mit Gleichspannung
• Gegen Überhitzung geschützt, alle Ausgänge gegen Kurzschluss gesichert
• Konventioneller Gleich- oder Wechselstrombetrieb mit automatischer Umschaltung
• Alle CVs sind mit Digitalgeräten der Formate DCC und Motorola zu programmieren
Hotline: Ihr direkter Weg zum Techniker
Wenn Sie Fragen haben, rufen Sie an,
Fa. Uhlenbrock: 02045-858327
Mo-Di-Do-Fr 14-16 Uhr und Mi 16-18 Uhr
Decoder-Typ: Multiprotokolldecoder 76425
Garantieerklärung
Jeder Baustein wird vor der Auslieferung auf seine vollständige Funktion überprüft. Sollte innerhalb von 2 Jahren ab
Kaufdatum dennoch ein Fehler auftreten, so setzen wir Ihnen den Baustein kostenlos instand.
Bei einem eventuellen Defekt senden Sie bitte den Baustein zusam men mit dem Kaufbeleg und einer kurzen Fehlerbeschreibung unter Angabe der Decoderadresse zur Reparatur an uns zurück.
Der Garantieanspruch entfällt, wenn der Schaden durch unsachgemäße Behandlung verursacht wurde.
Bitte beachten Sie,dass laut EMV-Gesetz der Baustein nur innerhalb von Fahrzeugen betrieben werden darf, die
das CE-Zeichen tragen.
* Märklin ist ein eingetragenes Warenzeichen der Gebr. Märklin & Cie. GmbH, Göppingen
** Motorola ist ein eingetragenes Warenzeichen der Motorola Inc. Tempe-Phoenix (Arizona/USA)
PIKO Spielwaren GmbH
Lutherstr. 30, 96515 Sonneberg
56121-90-70011_2012
GERMANY
Beschreibung
Dieser Lokdecoder ist ein kleiner, leistungsfähiger Multiprotokolldecoder. Er kann in DCC- und MotorolaDigitalsystemen verwendet werden und fährt ebenfalls im Analogmodus mit Gleich- oder Wechselspannung und
Fahrtrichtungsumschaltung per Überspannungsimpuls (Märklin- System).
Der Decoder arbeitet mit einer Frequenz von 18,75 KHz und eignet sich dadurch nicht nur für Gleichstrom-, sondern
auch für Glockenankermotoren (z.B. Faulhaber, Maxon, Escap) bis zu einer dauernden Stromaufnahme von 1,4 A.
Kurzzeitig höhere Einschaltströme werden gut toleriert.
Die Einstellung der Motorkennlinie erfolgt entweder über die minimale, mittlere und maximale Geschwingkeit oder
über verschiedene CVs für die einzelnen Geschwindigkeitsstufen.
Die Lastregelung kann den verschiedenen Lokmotoren individuell angepasst werden.
Der Decoder verfügt über zwei fahrtrichtungsabhängige Beleuchtungsausgänge, sowie über zwei zusätzliche
Sonderfunktionsausgänge, die über die Funktionstasten f1 und f2 geschaltet werden.
Über die Funktionstasten f3 und f4 können ein Rangiergang mit gedehntem Langsamfahrbereich und
die Anfahr-Bremsverzögerung geschaltet werden. Die Zuordnung der Schaltaufgaben wie Beleuchtung,
Sonderfunktionsausgänge, Rangiergang und schaltbare Anfahr-, Brems- Verzögerung kann den Funktionstasten
der Digitalzentrale frei zugeordnet werden (function mapping). Zum Betrieb von z.B. elektrischer Kupplungen können
die Sonderfunktionsausgänge zeitgesteuert arbeiten und auf Wunsch wird der Motor der Lok kurz angesprochen
(Rangiertango).
Stirn- und Rückleuchten können über die Sonderfunktionsausgänge fahrtrichtungsabhängig ausgeschaltet werden
(Zugseitige Beleuchtung schaltbar).
Der Decoder ist programmierbar über Intellibox, DCC- und Märklin- Steuergeräte. Mit allen Geräten sind alle CVs
zu programmieren..
Einbau des Lokdecoders
Anschluss des Bausteins
Entfernen Sie den Brückenstecker aus der Lok und stecken Sie den
Schnittstellenstecker des Decoders in die freie Buchse.
Sollte die Beleuchtung nicht funktionieren, so müssen Sie den Stecker um
180 Grad drehen.
Hinweis: Falls die Fahrtrichtung der Lok nicht mit der Anzeige Ihrer
Digitalzentrale übereinstimmt, so können Sie über die CV29 Bit 0 die
Fahrtrichtung umkehren.
Anschluss von Sonderfunktionen
Statt der Glühlampen für die Beleuchtung können auch andere Verbraucher an die Licht- oder Sonderfunktionsausgänge angeschlossen werden. Zum Beispiel LEDs mit Vorwiderstand, Rauchgenerator oder Telexkupplung.
Für fahrtrichtungsunabhängiges Schalten können die Ausgänge miteinander verbunden werden.
Zusätzliche Sonderfunktionen werden an die Sonderfunktionsausgän ge A1 und A2 angeschlossen. A1 ist mit
dem Schnittstellenstecker verdrahtet (grün). Beim Ausgang A2 wird die Zuleitung des Verbrau chers direkt an die
Decoderplatine angelötet. Die Rückleitung wird entweder mit dem blauen Kabel (+) des Decoders oder mit dem
Lokchassis (Masse) verbunden.
Befestigung des Decoders im Fahrzeug
Benutzen Sie das beigelegte Klebepad, um den Decoder an einer beliebigen
Stelle in der Lok zu befestigen. Das Klebepad schützt den Decoder vor leitenden
Verbindungen und hält ihn sicher in seiner Lage fest.
Anschluss des LISSY Mini-Sendemoduls 68 400
Stecken Sie den Stecker des LISSY Mini-Sendemoduls in die SUSI-Schnittstellenbuchse auf der Decoderunterseite.
Programmieren Sie anschließend das Bit 1 in CV 49 auf den Wert 1, damit der Decoder die Adressidentikation zur
Ansteuerung des LISSY Mini-Sendemoduls über die SUSI-Schnittstelle ausgibt.
Ist die SUSI-Schnittstelle z.B. durch ein Soundmodul belegt, entfernen Sie den Schnittstellenstecker des LISSY MiniSendemoduls und löten anschließend die drei Kabel wie unten angegeben an die Decoderplatine an.
Hinweis: Zum Betrieb eines Soundmoduls an der SUSI-Schnittstelle muss das Bit 1 in CV 49 den Wert 0 enthalten
(= Werkseinstellung).
Inbetriebnahme
Überprüfen Sie den korrekten Einbau mit einem Durchgangsprüfer oder einem Ohmmeter. Achten Sie bei der Platzierung des Bausteins im Fahrzeug darauf, dass nirgendwo eine leiten de Verbindung entsteht! Stellen Sie sicher,
dass auch nach Schließen der Lok keine Kurzschlüsse entstehen können und keine Kabel eingeklemmt werden.
Ein Kurzschluss im Bereich von Motor, Beleuchtung, Schleifer und Radsätzen
zerstört den Baustein und eventuell die Elektronik der Lok!
Sonderfall Lokadressen 80 bis 255 im Motorola-Datenformat mit der Intellibox
Die Intellibox unterstützt im Motorola-Datenformat einen Adressbereich bis 255. Die Adressen 1 bis 80 können auch
problemlos über die DCC-Programmierung programmiert werden. Sollen jedoch Lokadressen größer als 80 genutzt
werden, so muss die Lokadresse auf jeden Fall so wie im Kapitel „Programmierung mit einer Märklin Zentrale“
beschrieben, programmiert werden.
Nachdem diese Programmierung durchgeführt wurde, enthält die CV 1 den Wert 0 und der Decoder benutzt die
Motorola-Adresse größer 80.
Programmierung mit DCC-Geräten
Benutzen Sie das Programmiermenü Ihrer DCC Zentrale, um die Decoder CV’s per Register, CV direkt oder Page
Programmierung auszulesen und zu programmieren. Es ist ebenfalls möglich den Decoder per Hauptgleisprogrammierung mit einer DCC Digitalzentrale zu programmieren.
Die genaue Vorgehensweise entnehmen Sie bitte dem Handbuch der verwendeten Zentrale.
Programmierung von langen Adressen ohne Programmiermenü
Wird die Programmierung mit Zentralen durchgeführt, die die Programmierung nicht mit einem Eingabemenü unterstützen, muss der Wert für CV 17 und CV 18 errechnet werden. Hier die Anleitung zur Programmierung der Adresse 2000.
• Teilen Sie den Adresswert durch 256 (2000:256 = 7 Rest 208).
• Nehmen Sie das Ganzzahlergebnis (7) und addieren Sie 192 hinzu.
• Tragen Sie das Ergebnis (199) als Wert in CV 17 ein.
• Tragen Sie den Rest (208) als Wert in CV 18 ein.
• Wichtig: Setzen Sie Bit 5 von CV 29 auf 1, damit der Decoder die lange Adresse auch benutzt.
Wert für Kongurationsvariable errechnen
Über die CVs 29 und 49 lassen sich verschiedene Einstellungen am Decoder vornehmen.
Der einzugebende Wert errechnet sich aus der CV-Tabelle, indem die Werte der gewünschten Funktionen addiert
werden.
Beispiel:
Normale Fahrtrichtung Wert = 0
28 Fahrstufen Wert = 2
autom. Analog-/Digitalumschaltung Wert = 4
RailCom ausgeschaltet Wert = 0
Fahrstufen über CV 2, 5, 6 Wert = 0
Kurze Adresse Wert = 0
Die Summe aller Werte ist 6.
Dieser Wert ist als Voreinstellung ab Werk in CV 29
abgelegt.
Bit
Funktion CV 29
0
Normale Fahrtrichtung
Entgegengesetzte Fahrtrichtung
1
14 / 27 Fahrstufen
28 / 128 Fahrstufen
2
nur Digitalbetrieb
autom. Analog-/Digitalumschaltung
3
RailCom ausgeschaltet
RailCom eingeschaltet
4
Fahrstufen über CV2, 5 und 6
Kennlinie aus CV67-94 benutzen
5
Kurze Adresse (CV1, Register1)
Lange Adresse (CV17 und 18)
Wert
0
1
0
2
0
4
0
8
0
16
0
32
Digitaler und analoger Fahrbetrieb
Auf digitalen Anlagen läßt sich der Decoder im Motorola**- oder DCC-Datenformat steuern. Für den DCC-Betrieb
sind 28 Fahrstufen voreingestellt.
Wird der Decoder auf konventionellen Anlagen eingesetzt, so kann er entweder mit einem Gleichstromfahrgerät oder
mit einem Wechselspannungstrafo (System Märklin*) gesteuert werden. Alle Betriebsarten werden vom Decoder
automatisch erkannt.
Programmierung
Die Grundlage aller Einstellungsmöglichkeiten des Decoders bilden die Congurations-Variablen (CV’s) gemäß der
DCC-Norm. Der Decoder kann mit der PIKO Digi-Power-Box, Intellibox, DCC-Zentralen und Motorola**-Zentralen
programmiert werden.
Programmierung mit der PIKO Digi-Power-Box / Intellibox
Wir empfehlen, unabhängig davon, in welchem Format später gefahren werden soll, den Decoder über das Programmiermenü für DCC-Decoder zu programmieren.
Die PIKO Digi-Power-Box / Intellibox unterstützt die Programmierung von DCC-Decodern mit einem komfortablen
Eingabemenü. Lange Adressen müssen nicht mühsam ausgerechnet werden, sie können direkt eingegeben werden.
Die PIKO Digi-Power-Box errechnet automatisch die Werte für CV17 und CV18. Außerdem setzt sie das Bit 5 der
CV29 auf 1, damit der Decoder die lange Adresse auch benutzt.
Zur genauen Vorgehensweise lesen Sie bitte das entsprechende Kapitel im PIKO Digi-Power-Box Handbuch.
Programmierung mit einer Märklin* Zentrale (nicht CS 2, MS 2 siehe DCC)
Mit einer Märklin* Zentrale können alle CV’s programmiert, aber nicht ausgelesen werden.
1. Zentrale aus- und einschalten.
2. Adresse des Decoders anwählen und Licht einschalten.
3. Bei stehender Lok (Fahrstufe 0) die Fahrtrichtungsumschaltung 5 mal hintereinander betätigen, bis die Beleuchtung
erlischt.
4. Fahrregler auf Position „Null“ bringen. Jetzt blinkt die hintere Beleuchtung 4 x langsam.
5. An der Zentrale die Nummer der zu programmierenden CV wie eine Lokadresse eingeben.
6. Die Fahrtrichtungsumschaltung kurz betätigen. Jetzt blinkt die hintere Beleuchtung 4 x schnell.
7. Den gewünschten Wert für die CV wie eine Lokadresse an der Zentrale eingeben.
8. Die Fahrtrichtungsumschaltung kurz betätigen. Jetzt blinkt die hintere Beleuchtung 4 x langsam.
Falls weitere CVs programmiert werden sollen, Punkt 5-8 wiederholen.
Wenn die Programmierung beendet werden soll, die Zentrale auf „STOP“ schalten.
Hinweis: Da bei der Programmierung mit einer Motorola Digitalzentrale von Märklin nur Eingaben von 01 bis 80
möglich sind, muss der Wert „0“ über die Adresse als „80“ eingegeben werden.
