Piko H0 57121 START-SET [ml]

Download

Page 1

Achtung: Wichtige Sicherheitshinweise

W Bitte bewahren Sie Verpackung und Betriebsanleitung auf, da sie

wichtige Informationen enthalten.

W Netzadapter, PIKO Digi-Fern und Digi 1 sind kein Spielzeug. Sie

dienen ausschließlich dem Betrieb von Modellbahnanlagen.

W Das Modellbahnset ist nicht für Kinder unter 3 Jahren geeignet, da

es verschluckbare Kleinteile enthält. (Empfohlen ab 8 Jahre)

W Der Netzadapter darf nur mit Wechselstrom betrieben werden und ist

ausschließlich für trockene Räume bestimmt.

W Das Modellbahnset darf nur mit dem beiliegenden PIKO-Netzadapter

bzw. den von uns empfohlenen Transformatoren betrieben werden.

W Netzadapter, PIKO Digi-Fern und Digi 1 sind regelmäßig auf

Schäden zu überprüfen.

W Bei einem Schaden dürfen Netzadapter, PIKO Digi-Fern und Digi 1 bis

zur vollständigen Reparatur nicht mehr verwendet werden.

W Zur Schadensbehebung sind die Geräte an den Hersteller oder einem

bevollmächtigten Vertreter zurückzugeben.

W Die Verbindungsdrähte dürfen nicht in die Steckdose eingeführt

werden.

W Die Modellbahnanlage darf nur mit einer Energiequelle pro

Stromkreis betrieben werden. Keinesfalls einen zweiten Transformator anschließen.

W Vor dem Reinigen, Netzadapter von Stromnetz und Schienenkreis

trennen.

W Die Überprüfung und der Anschluss der Geräte liegen in der

Verantwortung der Aufsichtspersonen!

Please note: Important safety precautions

W Please retain the packaging and the instructions for use, since

they contain important information.

W The mains adapter, PIKO Digi-Fern and Digi 1 are not toys to be

played with. They should only be used to operate model rail layouts.

W The model railway set is not suitable for children under three years

of age.

W The mains adapter must only be used with alternating current and

is only intended for use in dry areas.

W The model railway set must only be operated with the PIKO mains

adapter included or with transformers recommended by us.

W The mains adapter, PIKO Digi-Fern and Digi 1should be checked

regularly for faults.

W In the case of damage the mains adapter, PIKO Digi-Fern and Digi 1

must not be used until fully repaired.

W Repairs should only be sent to the manufacturer or to an

authorised agent.

W The connecting wires must not be inserted into electric sockets. W The model railway set must only be operated with one energy

source per circuit. A second transformer must never be used.

W Disconnect the adapter from the mains and the rails before

cleaning.

W Responsibility for checking and connecting the equipment lies with

the persons in charge of operating the layout.

Uwaga!!! Zasady bezpieczeństwa

Prosimy o zachowanie opakowania oraz instrukcji obsługi, ponieważ zawiera ona ważne informacje.

Zasilacz, PIKO Digi-Fern, Digi 1 prędkości nie są zabawkami. Służą one jedynie do pracy z kolejkami elektrycznymi.

Komplety kolejki nie są przeznaczone dla dzieci poniżej 3 lat.

Zasilacz może być podłączony tylko do prądu zmiennego i może być używany wyłącznie w suchych pomieszczeniach.

Komplet kolejki może być zasilany jedynie przy pomocy załączonego zasilacza lub za pomocą zasilacza polecanego przez naszą firmę.

Należy pamiętać o regularnym sprawdzaniu, czy zasilacz sieciowy lub PIKO Digi-Fern, Digi 1 nie posiada żadnych uszkodzeń.

W przypadku uszkodzenia zasilacza, PIKO Digi-Fern, Digi 1 ora nie wolno używać sprzętu, aż do przeprowadzenia naprawy.

W celu dokonania naprawy należy oddać urządzenia do producenta lub autoryzowanego przedstawiciela firmy.

Nie podłączać kabli zasilających do gniazdek zasilania.

Zestaw kolejki może być zasilany tylko z jednego źródła zasilania. W żadnym wypadku nie wolno podłączyć drugiego transformatora.

Przed rozpoczęciem czyszczenia odłączyć zasilacz od sieci oraz rozdzielić obwód torów.

Sprawdzenie i podłączenie urządzeń powinno być nadzorowane przez opiekunów!

Figyelem: Fontos biztonsági tudnivalók

Kérjük, őrizze meg a csomagolást és a kezelési útmutatót, mivel ezek fontos információkat tartalmaznak.

A hálózati adapter, PIKO Digi-Fern, Digi 1 nem játékszer. Ezek kizárólag modellvasutak üzemeltetéséhez használhatók.

A modellvasút-készlet 3 évnél kisebb gyermekek számára nem alkalmas.

A hálózati adaptert csak váltakozóárammal szabad üzemeltetni és kizárólag száraz helyiségekben használható.

A modellvasút-készletet csak a mellékelt PIKO hálózati adapterrel, illetve az általunk ajánlott transzformátorokkal szabad üzemeltetni.

A hálózati adaptert, PIKO Digi-Fern, Digi 1 rendszeresen ellenőrizni kell, hogy esetlegesen nem sérültek-e.

Sérülés esetén a hálózati adaptert, PIKO Digi-Fern, Digi 1 a teljes javításig nem szabad üzemeltetni.

A meghibásodás megszüntetése érdekében a készülékeket a gyártóhoz vagy egy felhatalmazott képviselőhöz kell visszajuttatni.

Az összekötő kábeleket nem szabad a csatlakozóaljzatba dugni.

A modellvasutat csak egy energiaforrással szabad üzemeltetni. Semmilyen esetben ne csatlakoztasson második transzformátort.

Tisztítás előtt a hálózati adaptert ki kell húzni a hálózati csatlakozóból és le kell választani a sínáramkörről.

A készülékek ellenőrzését és csatlakoztatását a felügyelő személynek kell elvégeznie!

Обращаем Ваше внимание на меры предосторожности:

W Пожалуйста сохраните упаковку и инструкции, так как

они содержат важную информацию.

W Блока питания,

PIKO Digi-Fern, Digi 1

не являются игрушками и должны использоваться только строго по своему назначению.

W Электрические железные дороги не предназначены для

детей младше 3-х лет.

Блок питания должен эксплуатироваться только в сухих помещениях в сетях переменного тока 220 Вольт.

W Для эксплуатации подвижного состава необходимо

использовать только рекомендованные PIKO трансформаторы.

W Перед включением в сеть проверьте целостность

PIKO

Digi-Fern, Digi 1

W В случаи повреждения блока питания,

PIKO Digi-Fern,

Digi 1

включать их в сеть категорически запрещается.

W Ремонт электрической железной дороги должен

осуществляться только специализированными мастерскими.

W В случаи попадания посторонних токопроводящих

предметов на рельсы, незамедлительно выключите блок питания из сети, а затем уберите посторонний предмет.

W Железная дорога должна эксплуатироваться только с

одним пультом управления и блоком питания. Подключение второго источника питания не допускается.

W Запрещается оставлять без присмотра блок питания

включенным в сеть.

W Ответственность за соблюдение мер предосторожности

возлагается на конечного потребителя.

Attention: Conseils de sécurité importants

W Veuillez conserver l’emballage ainsi que cette notice qui contiennent

des informations importantes.

W L’adaptateur secteur, PIKO Digi-Fern, Digi 1ne sont pas des jouets et

ils sont conçus exclusivement pour les circuits de train électrique.

W Le kit de train électrique ne convient pas aux enfants de moins de

troi ans.

W L‘adaptateur secteur ne doit être utilisé qu’avec du courant

alternatif et exclusivement dans des locaux secs.

W Utilisez votre kit de train électrique uniquement avec l’adaptateur

secteur fournis par PIKO ou les transformateurs que nous recommandons.

W Inspectez régulièrement l’adaptateur secteur et PIKO Digi-Fern,

Digi 1 afin de déceler d’éventuels dommages.

W En cas d’endommagement, l’utilisation de l’adaptateur secteur, PIKO

Digi-Fern, Digi 1 est interdite jusqu’à la réparation totale des pièces.

W Retournez les pièces endommagées directement au fabricant ou à

un représentant assermenté qui les feront réparer.

W Il est interdit d’introduire les fils de connexion dans une prise

électrique.

W Le circuit de train ne doit être raccordé qu’à seule une source

d’énergie. En aucun cas, vous ne devez le brancher à un deuxième transformateur.

W Débranchez toujours l’adaptateur secteur de la prise d’alimentation

et de l’ovale avant de procéder au nettoyage des pièces.

W Le contrôle des appareils ainsi que le raccordement correct sont

sous la responsabilité des personnes surveillant l’utilisation du circuit!

Let op: belangrijke veiligheidsvoorschriften

W Gooi de verpakking en gebruiksaanwijzing s.v.p. niet weg. Deze

bevatten belangrijke informatie.

W De netvoedingadapter, PIKO Digi-Fern, Digi 1 zijn geen speelgoed.

Deze onderdelen zijn uitsluitend bedoeld voor het gebruik met modelspoorbanen.

W De modelspoorset is niet geschikt voor kinderen jonger dan drie

jaar.

W De netvoedingadapter mag uitsluitend worden aangesloten op

wisselstroom en is alleen geschikt voor het gebruik in droge ruimtes.

W De modelspoorset mag uitsluitend middels de ingesloten PIKO

netvoedingadapter, respectievelijk middels een door ons aanbevolen transformator, gebruikt worden.

W De netvoedingadapter, PIKO Digi-Fern, Digi 1 dienen regelmatig op

beschadigingen of defecten gecontroleerd te worden.

W In geval van een beschadiging of defect mogen de

netvoedingadapter, PIKO Digi-Fern, Digi 1 niet langer gebrukt worden, totdat deze gerepareerd zijn.

W Voor een herstel van de schade of het defect dienen de onderdelen

naar de fabrikant of naar een geautoriseerde dealer te worden verzonden.

W De verbindingsdraden mogen niet in het stopcontact worden

gestoken.

W De modelspoorset mag uitsluitend middels één energiebron gebruikt

worden. Sluit nooit een tweede transformator aan.

W Vóór het reinigen, de netvoedingadapter loskoppelen van de

netspanning en het spoorbaancircuit.

W De controle en de aansluiting van de apparatuur valt onder de

verantwoording van de toezicht houdende personen!

POZOR: „Dulezit upozornení“

Prosíme Vás o uschování obalu a návodu k použití, neboť obsahují pro Vás důležité informace.

Sítovy adaptér, PIKO Digi-Fern, Digi 1 nejsou hrackou v pravém slova smyslu a slouží pouze výhradně k ovládání provozu kolejiště.

START-SET není vhodný pro děti mladší 3 let.

Síťový adaptér smí být pouze použit na střídavý proud a je určen pouze pro suché a čisté prostředí.

STAR-SET smí být používán prouze jen s přiloženým PIKO – síťovým adaptérem resp. doporučeným transformátorem.

Síťový adaptér a PIKO Digi-Fern, Digi 1 jízdy musí být pravidelně přezkušovány.

Při poškození nesmí být síťový adaptér, PIKO Digi-Fern, Digi 1 až do doby jeho opravy používán.

K odstranění škody zašlete prosím zpět přístroje na opravu přímo výrobci nebo prostřednictvím jeho zástupce.

Vodiče nesmí být připojeny do zástrčky.

Kolejiště smí být napojeny pouze na jeden zdroj. V žádném případě se nesmí připojit druhý transformátor.

Před čištěním kolejiště síťový adaptér vytáhnout ze sítě a odpojit z kolejiště.

Přezkoušení a připojení přístrojů mohou provádět jen dospělé osoby!

Page 2

Technische und farbliche Änderungen vorbehalten. Maße und Abbildungen sind freibleibend. Alle Angaben erfolgen ohne Gewähr.

All information subject to alteration.

Informations susceptibles de modification.

Wijzigingen in kleurstelling, technische gegevens, maten en afbeeldingen zijn onder voorbehoud.

Zastrzegamy sobie możliwość zmian konstrukcyjnych.

Технические изменения и разные цветы возможными.

A teknika és szinválasztás jogat tenntartjuk. A megadott adatok után nem adunk garanciát.

57121-90-7010

Empfohlene Brettgröße Recommended area of layout Surface minimale de montage Minimale opbouwoppervlakte Minimalna powierzchnia zajmowana przez zestaw

Минимальные размеры макета

Minimální plocha pro stavbu Minimális felépítési felület:

ca. 192 x 105 cm

Grundfläche ground area Surface utilisée Grondoppervlakte

Powierzchnia podłogi

Размеры пути

Základní plocha Alapfelület:

ca. 182 x 95 cm

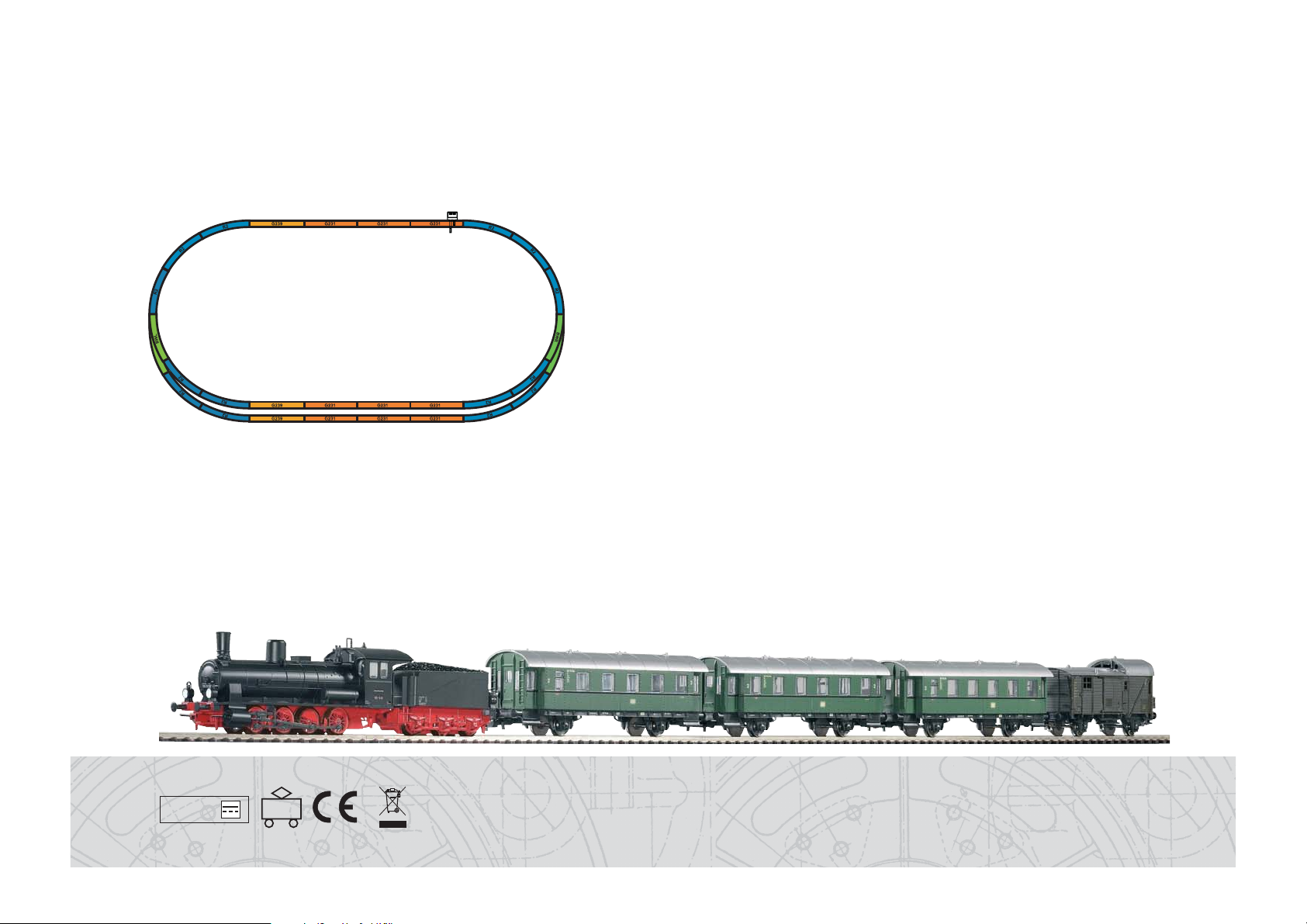

START-SET: DAMPFLOK BR 55 / G7.1 MIT 4 PERSONENWAGEN # 57121

Starter Set Steam loco with 4 coaches · Kit de départ train de voyageurs · Startset lokale trein Start-Set pociąg osobowy · Пассажирский поезд «Г7» · Start-Set

Osobní

vlak · Start-Set Gözmozdony + 4 személykocsi

Diese Startpackung enthält folgende Bestückung:

- 1 x Dampflok G7.1

- 4 x Personenwagen

- 9 x Gerade G231

- 3 x Gerade G239

-14 x Bogen R2

- 1 x Bogenweiche, rechts

- 1 x Bogenweiche, links

- 1 x Netzadapter

- 1 x Fahrregler

- 1 x Anschluss-Clip

Zawartosc:

- 1 x

Parowóz G7.1

- 4 x Wagony piętrowe

- 9 x Tory proste G231

- 3 x Tory proste G239

-14 x Tory

uki R2

- 1 x Zwrotnica prawa BWR

- 1 x Zwrotnica lewa BWL

- 1 x Tor podłączeniowy

- 1 x Zasilacz

- 1 x Regulator prędkości

This Starter Set includes:

- 1 x steam loco G7.1

- 4 x coaches

- 9 x straight track G231

- 3 x straight track G239

-14 x curved track R2

- 1 x curved turnout, right

- 1 x curved turnout, left

- 1 x speed control

- 1 x power supply

- 1 x terminal box

Состав набора:

- 1 x Локомотив G7.1

- 4 x Пассажирскиx вагонa

- 9 x Приамых рельсов G231

- 3 x Приамыx рельсa G239

-14 x Радиусных релъсов R2

- 1 x

Радиуснaя стрелька справa

- 1 x

Радиуснaя стрелька

лeвa

- 1 x Контактный штекер

- 1 x Блок питания

- 1 x

Пулът управления

Contenu:

- 1 x loco vapeur G7.1

- 4 x wagons à voyageurs

- 9 x rails droit G231

- 3 x rails droit G239

-14 x rails courbe R2

- 1 x aiguillage courbes à droite

- 1 x aiguillage courbes à gauche

- 1 x transformateur

- 1 x Régulateur de vitesse

- 1 x fiche de connexion

Obsah balení:

- 1 x Lokomotiva G7.1

- 4 x Osobní vůz

- 9 x Přímá kolej G231

- 3 x Přímá kolej G239

-14 x Oblouk R2

- 1 x Oblouková výhybka pravá

- 1 x Oblouková výhybka lewá

- 1 x Přípojka

- 1 x Síťový zdroj

- 1 x Regulátor rychlosti

Starter Set inhoud:

- 1 x Locomotief G7.1

- 4 x wagens

- 9 x Recht railstuk G231

- 3 x Recht railstuk G239

- 14 x Gebogen railstuk R2

- 1 x Gebogen Wissel, rechts

- 1 x Gebogen Wissel, links

- 1 x Netadapter

- 1 x Snelheidsregelaar

- 1 x Aansluitclip

Tartalom:

- 1 x Gösmozdonyok G7.1

- 4 x

Emeleteskocsi

- 9 x Egyenes vágány G231

- 3 x Egyenes vágány G239

-14 x Ív R2

- 1 x Ívváltó, balos

- 1 x Ívváltó, jobbos

- 1 x

Csatlakozó szorítókapocs

- 1 x Hálózati adapter

- 1 x Sebesség szabályozó

0-12 V

Page 3

Bedienungsanleitung Dampflok BR 55 / G7.1 # 57121

Instructions for use steam loco · Manuel d’utilisation pour locomotive · Gebruiksaanwijzing locomotief · Instrukcja obsługi lokomotywy · Инструкция по эксплуатации Паровоз · Návod k použití lokomotivy · A gözmozdonyok használata

Ölen Sie bei häufigem Fahrbetrieb die Achslager mit einem Tropfen harz- und säurefreiem Nähmaschinenöl!

If used frequently, oil the wheelsets with a drop of non-resinous, acid-free sewing machine oil! En cas d’utilisation intense, graisse les essieux avec une goutte d’huile pour machine à coudre

exempted’acide ou de résine! Breng, bij regelmatig gebruik, op de wagenassen een druppeltje hars- en zuurvrije naaimachineolie aan!

W przypadku częstego używania należy wpuścić kroplę oleju maszynowego nie zwierającego żywicy i kwasu!

После длительной эксплуатации локомотива следует смазать подшипники двигателя и передаточного механизма, используя для этой цели в небольшом количестве техническое масло.

Prosím mazejte při častější jízdě sady kol kapkou oleje na šicí stroje!

Gyakori használat esetén a mozdonyok tengelyét néhány csepp, a modell mozdonyokhoz használatos olajjal kenni kell!

Achtung!

Bevor die Bodenplatte entnommen werden kann, müssen die Kabel von den Radschleifern erst an der Leiterplatte abgelötet werden.

Caution!

Before taking off the bottom plate, the wires of wheel contact have to be unsoldered first from PCB.

langer Kurbelbolzen

long crank bolt

Hinweis:

Die Funk-Entstörung der Anlage ist mit dieser Lokomotive sichergestellt, wenn der üblicherweise im GleisAnschlussstück eingebaute Kon den sator eine Kapazität von mindestens 680 Nanofarad aufweist.

Note:

With this locomotive interference will not occur if the condenser normally fitted in the track connection section has a minimum capacity of 680 nano farads.

Conseil:

Cette locomotive est équipée d’un filtre anti-parasite.Un condensateur placé habituellement dans les joints des rails présente une capacité minimale de 680 nF.

Aanwijzing:

De ontstoring van jouw modelspoorweg is bij het gebruik van deze locomotief gegarandeerd, wanneer de normaal gesproken in het railaansluitstuk ingebouwde condensator een capaciteit van minimaal 680 nanofarad heeft.

Wskazówka:

Ochrona przeciwzakłóceniowa urządzeń elektronicznych jest zapewniona w tej lokomotywie o ile kondensator wbudowany w część doprowadzającą prąd ma pojemność co najmniej 680 nF.

Обратите внимание:

Для подавления радиопомех от работающего электродвигателя, в соответствии с международным законодательством, все модели PIKO оснащены специальным конденсатором.

Upozornění:

Odrušení Vašeho kolejiště je s touto lokomotivou zajištěno, pokud má obvykle do kolejového nástavce zabudovaný kondesátor kapacitu minimálně 680 Nanofaradů.

Tudnivaló:

A zavarok ellen az Ön pályája és mozdonya védve van, mert a bevezető csatlakozóba a megfelelő zavarszürő kondenzátor be van építve.

56129

Brückenstecker

DC Bridge

Page 4

Achtung!

Bevor die Bodenplatte entnommen werden kann, müssen die Kabel aus den Kabelschächten im Zinkdruckgußrahmen ausgehängt werden.

Caution!

Before taking off the bottom plate, disconnect carefully the wires out of the cable trench in zinc alloy chassis.

Bedienungsanleitung Tender zur Dampflok BR 55 / G7.1 # 57121

Instructions for use Tender · Manuel d’utilisation pour Tender · Gebruiksaanwijzing Teder · Instrukcja obsługi Tender Инструкция по эксплуатации Тепловоз · Návod k použití Tendr · A Tender használata

Page 5

ERSATZTEILE DAMPFLOK G7.1 und TENDER # 57121

Spare parts · Pièces détachées · Reserveonderdelen · Części zamienne · Запасные части · Náhradní díly · Alkatrészek

56030

56121

56160/56161

52 53

56026

56190

Geht beim Fahren mal etwas kaputt, dann können Sie sich die benötigten Ersatzteile von PIKO besorgen.

Should anything get damaged during operation, you can obtain the necessary spare parts from PIKO:

En cas de panne, tu pourras toujours commander chez PIKO les pièces détachées nécessaires.

Mocht er tijdens het gebruik van de modelspoorweg ooit iets stuk gaan, dan zijn de benodigde onderdelen bij PIKO verkrijgbaar.

Wszystkie brakujące elementy lub części zamienne można nabyć w firmie PIKO.

В случаи повреждения локомотива во время игры, Вы можете приобрести необходимые запасные части от PIKO.

Pokud je používáním nějaká součást modelu zničená nebo opotřebovaná, mohou se potřebné náhradní díly objednat u firmy PIKO.

Ha használat közben valamely alkatrész tönkre megy, akkor a szükséges részeket be lehet szerezni.

56162

ERSATZTEILE TENDER

Spare parts Tender · Pièces détachées Tender · Reserveonderdelen Tender · Części zamienne Tendrem · Запасные части Тендер · Náhradní díly Tendr · Alkatrészek Tender

10 11

56090

54 55

56 57

56090

56026

56082

56129

Page 6

PG*

7 7 6 9 8 7 9 9 5 9

7 7 6 6

7 11 17

PG*

6 13

8 13

Описание:

Казан, разукрашенный

Кабина машинистa, оформлена, комплектна (з окном) Паровий ковпак казана Допомижне устаткування казана Труби, рейки Пиднижка Фари (набoр з 2х) Паралели повзуна, права-лeва Зубчаста передача права Зубчаста передача лeва Захисна труба шатуна (2 шт.) Держатель оси c контактой шпонкнй Колёсные пары

Колёсные пары Держатель сцепки Пружинa (4 шт.) Набор винтов Плата для подклочения декодера Декодер

Запасные части из стандартной программы

Сцепки (2 шт.) Буфера (8 шт.) Лампы (2 шт.)

Мултипротокольный декодер Classic с регулированием работы (DC/AC)

Заглушка на разъём под декодер

Парогазогенератор аналоговий Парогазогенератор цифровий Парогазо масло звуковий блок з гучномовцем

Označení:

Kotel, kompletní (s dveřmi do kotle) Budka pro strojvůdce, kompletní (s okny) Parní kotel Příslušenství ke kotli vedení, ojnice Postranní plech Lampy (2 ks) Vodící tyče pravá + levá Rozvody pravá Rozvody levá Pístová ochranná trubka (2 ks) Držák nápravy s otěrnými pružinami sada koleček pro nápravu sada hnacích kol Spřáhlo + Pružné uložení tlakové pružiny (4 ks) Sada šroubů, kompletní Rozvodná destička - DC Dekodér

Náhradní díly z našeho standartního programu

Spřáhlo komplet (2 ks) Trubkový nárazník (8ks) Osvětleni (2 ks)

Multiplikační protokolový Classic dekodér s regulací zatížení (DC/AC)

Můstková zástrčka – DC Analogový parní generátor

Digitální parní generátor Destillat Zvukový modul + reproduktor

Označení:

Tendr, kompletní Schůdky Upevnění motoru Motor, kompletní Clona, pravá + levá Držák nápravy montovaný se sběrači Sada dvojkolí Sada dvojkolí s bandáže kol Převodovka, kompletní

Spřáhlo + Pružné uložení Tendr

Spřáhlo + Pružné uložení šroubů

Náhradní díly z našeho standartního programu

Bandáže kol (10 ks) Osvětleni

(2 ks)

Megnevezés:

Tender ház, komplett Lépcső Motor tartó Motor, komplett Keret jobb + bal Tengely tartó rugókkal

Kerékpár Kerékpár + Tapadógyürü Áttétel, komplett Kupplungtartó + rugó Kuplung tartó, középre, 2 csavarrl

Alkatrészek a standard programból

Tapadógyürü (10 db) Izzó (2 db)

Описание:

Корпус тендеру Подножки Держатель двигателя Двигатель с муфтами Корпус тележки (права +лева) Держатель оси c контактой шпонкнй Колёсные пары Колёсные пары c бандажами Тележка в сборе Держатель сцепки Держатель сцепки c 2 винтами

Запасные части из стандартной программы

Колёсные бандажаи (10 шт.) Лампы (2 шт.)

*Preisgruppe *price category *catégorie de prix *Priscategorie *Grupa cenowa *ценовая категория *Cenová skupina *Árcsoport
