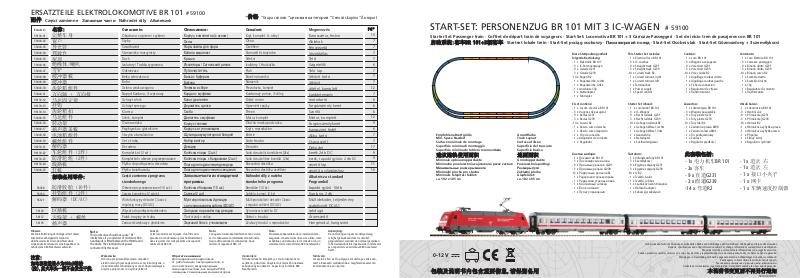

ERSATZTEILE ELEKTROLOKOMOTIVE BR 101 # 59100
配配件件
· Części zamienne · Запасные части · Náhradní díly ·
Ersatz #:
59100-01
9440-02
5
59440-03
59440-04
9440-05
5
59440-06
59440-07
59440-08
59440-09
59440-30
59440-31
96130-12
96130-13
96130-14
59440-35
59440-36
59440-17
59440-18
59440-19
96230-21
96130-22
96130-23
96130-24
59440-25
名名称称::
完整车身
窗户
导光管
驾驶台
屋顶
绝缘体/喇叭
雪铲
缓冲器板
缓冲器
齿轮箱组件
万向轴 + 万向接
马达固定架
挂钩
齿轮箱扣
马达组件
转动架
扬声器盖板
电池箱组件
螺丝组件
解码器
车轮组件（2件）
防滑轮组（2件）
线路板
灯板
标标准准备备用用零零件件::
56028
防滑胶胎（10件）
56030
挂钩组件（2件）
56121
解码器（DC/AC）
56129
56157
56193
Hinweis:
Die Funk-Entstörung der Anlage ist mit dieser
Lokomotive sichergestellt, wenn der
üblicherweise im Gleis-Anschlussstück
eingebaute Kon den sator eine Kapazität von
mindestens 680 Nanofarad aufweist.
注意:
如电容容量最小为680nF纳法
(拉),此火车头一般不会发生干扰.
DC插板
天线架 + 螺丝
扬声器
Note:
This locomotive should not cause “RF”
interference if a condenser of minimum 680
nanofarads is fitted between the throttle and
the tracks. The standard track power
connector fills this need.
Wskazówka:
Ochrona przeciwzakłóceniowa urządzeń
elektronicznych jest zapewniona w tej lokomotywie o
ile kondensator wbudowany w część doprowadzającą
prąd ma pojemność co najmniej 680 nF.
Oznaczenie:
Obudowa z opisem i szybami
Szyby
Światłowód
Stanowisko maszynisty
Dach
Izolatory / Trąbką sygnaową
Odśnieżacz
Belka zderzakowa
Bufor
Osłona wózka wagonu
Napęd Kardana, 3-częściowy
Uchwyt silnik
Uchwyt sprzęgu
Klamra
Silnik, komplet
Osona wózka
Przykrywka z głośnikiem
Skrzynia akumulatorów
Set z śrubą
Decodera
Komplet kół (2 szt.)
Komplet kół + obrecze przyczepnosciowe
Płytka do podłączenia decodera
Płytka światłowodu
Części zamienne z programu
standardowego
Obrecze przyczepnosciowe (10 szt.)
Sprzęg kompletny (2 sztuki)
Wielofunkcyjny dekoder Classic z
regulacją mocy (DC/AC)
Wtyczka do podłączenia dekodera
Pałak tracyjny ze śrubą
Zestaw dźwiękowy z głośnikiem
Alkatrészek
Описание:
Корпус, комплектна (з окном)
Oкны
Фары лампы для фары
Кабина машинист
Крыша
Изоляторы / Сигнальний рижок
Путиочиститель
Балка с буферам
Буфера
Тележка в сборе
Кардан с муфтами
Капот двигателя
Держатель сцепки
Скоба
Двигатель с муфтами
Корпус тележки
Корпус за гучномовцем
Шухляда акумуляторной батарей
Набор винтор
Декодер
Колёсные пары (2 шт.)
Колёсные пары с бандажами (2 шт.)
Плата для подклочения декодера
Плата для подклочения освещения
Запасные части из стандартной
программы
Колёсные бандажы (10 шт.)
Сцепки (2 шт.)
Мултипротокольный декодер
с регулированием работы (DC/AC)
Заглушка на разъём под декодер
Пантограф + набор
Звуковий блок з учномовцем
Consei:
Cette locomotive est équipée d’un filtre antiparasite.Un condensateur placé habituellement
dans les joints des rails présente une capacité
minimale de 680 nF.
Обратите внимание:
Для подавления радиопомех
от работающего лектродвигателя, в
соот-ветствии с еждународным
законодательством, все модели PIKO
оснащены специальным конденсатором.
价价格格
*
Označení:
Kryt, komplet (s okny)
Okna
Osvětlení
Stanoviště strojvůdce
Střešni
Izolátory / Houkačka
Pluh
Nosič nárazníků
Nárazník
Převodovka, komplet
Kardanový pohon, 3-dílný.
Držák motor
Upevnění spojky
Třmen
Motor, komplet
Otočná maska podvozku
Kryt s reproduktor
Baterie
Sada šroubů
Decodér
Sada dvoukolí s bandážemi (2ks)
Sada dvoukolí bez bandáží (2ks)
Rozvodná destička
Rozvodná destička osvětleni
Náhradní díly z našeho
standartního programu
Bandáže (10 ks)
Spřáhlo, kompl. (2 ks)
Multiprotokolární dekodér Classic
s regulací zatížení (DC/AC)
Vyrovnávací zástrčka DC
Sběrač + šroubů
Zvukový modul + reproduktor
Nota:
Con questa locomotiva Interferenze non occorre,
se il condensatore normalmente montato nella
traccia della sezione de connessione, ha un
minimo di capacitá di 680 n.f.
Upozornění:
Odrušení Vašeho kolejiště je s touto lokomotivou
zajištěno, pokud má obvykle do kolejového nástavce
zabudovaný kondesátor kapacitu minimálně 680
Nanofaradů.
*Grupa cenowa *ценовая категория *Cenová skupina *Árcsoport
Megnevezés:
Karosszéria, festve
PPGG**
1
Ablakok
Fényvezető
Vezetőállás
Tető
Szigetelők
Toló lap
ütköző tartó
ütköző
áttétel, komplett
12
kardántengely
motortartó
forgózsámoly keret
Szorító
Motor, komplett
12
Forgózsámolykeret
hangszóró fedél
Akku tartó
Csava szett
Dekoder
17
kerék 2db DC
kerék, tapadó gyűrűs 2 db DC
vezető lap
vezető a világításhoz
11
10
Alkatrész a standard
Programból
tapadó gyűrű 10db
Kuplung, 2db
Multidekoder, teljesítmény
szabályzott DC/AC
vakdugó
Áramszedő
Hangmodul, hangszóró
Nota:
El sistema antiparasitario de la instalación está
asegurado con esta locomotora si se utiliza, como
es habitual, un tramo de vía de conexión con un
condensator de como mínimo 680 nanofaradios.
Aanwijzing:
De ontstoring van jouw modelspoorweg
is bij het gebruik van deze locomotief
gegarandeerd, wanneer de normaal gesproken
in het railaansluitstuk ingebouwde condensator
een capaciteit van minimaal 680 nanofarad
heeft.
Tudnivaló:
A zavarok ellen az Ön pályája és mozdonya védve van,
mert a bevezető csatlakozóba a megfelelő zavarszürő
kondenzátor be van építve.
START-SET: PERSONENZUG BR 101 MIT 3 IC-WAGEN # 59100
3
7
7
7
7
6
7
7
7
7
6
6
6
9
6
7
7
9
9
Starter Set Passenger train · Coffret de départ train de voyageurs · Start-Set: Locomotiva BR 101 + 3 Carrozze Passeggeri · Set de inicio tren de pasajeros con BR 101
启启动动系系统统::客客车车BBRR 110011++33辆辆客客车车
Empfohlene Brettgröße
Min. Space Needed
Surface minimale de montage
Superficie minima di montaggio
Superficie minima de tablero recomendada
建建议议路路轨轨使使用用面面积积
Minimale opbouwoppervlakte
Minimalna powierzchnia zajmowana przez zestaw
Минимальные размеры макета
Minimální plocha pro stavbu
Minimális felépítési felület:
ca. 192 x 105 cm
0-12 V
包包装装及及说说明明书书内内包包含含重重要要信信息息,,请请保保留留备备用用
· Startset lokale trein · Start-Set pociąg osobowy · Пассажирский поезд · Start-Set Osobní vlak · Start-Set Gözmozdony + 3 személykocsi
ontenu:
C
1 x Loco BR 101
-
- 3 x Wagons à voyageurs
- 9 x Voie droit G231
- 3 x Voie droit G239
-14 x Voie courbe R2
- 1 x Aiguillage courbes droite
- 1 x Aiguillage courbes gauche
- 1 x Fiche de connexion
- 1 x Régulateur de vitesse
- 1 x Transformateur
Zawartosc:
- 1 x Lokomotywa BR 101
- 3 x Wagony pasazerskie
- 9 x Tory proste G231
- 3 x Tory proste G239
ł
uki R2
-14 x Tory
- 1 x Zwrotnica prawa BWR
- 1 x Zwrotnica lewa BWL
- 1 x Tor podłączeniowy
- 1 x Zasilacz
- 1 x Regulator pr
ę
dkości
ontenuto:
C
1 x Loco Elettrica BR 101
-
- 3 x Carrozze passeggeri
- 9 x Binario diritto G231
- 3 x Binario diritto G239
-14 x Binario curvo R2
- 1 x Scambio destro
- 1 x Scambio sinistro
- 1 x Clip
- 1 x Regolatore di corrente
- 1 x Trasformatore
Obsah balení:
- 1 x Lokomotiva BR 101
- 3 x Osobní vůz
- 9 x Přímá kolej G231
- 3 x Přímá kolej G239
-14 x Oblouk R2
- 1 x Oblouková výhybka pravá
- 1 x Oblouková výhybka lewá
- 1 x Přípojka
- 1 x Síťový zdroj
- 1 x Regulátor rychlosti
此此套套装装包包括括::
- 1x 电力机车BR 101
- 3x 客车
- 9 x 直道G231
- 3 x 直道G239
-14 x 弯道R2
Modiche tecniche e colore. Tutte le informazione sono soggette ad errore.
Wijzigingen in kleurstelling, technische gegevens, maten en afbeeldingen zijn onder voorbehoud.
A teknika és szinválasztás jogat tenntartjuk. A megadott adatok után nem adunk garanciát.
Zastrzegamy sobie możliwość zmian konstrukcyjnych.
Технические изменения и разные цветы возможными.
- 1x 道岔 右
- 1x 道岔 左
- 1 x 接口小夹子
- 1 x 网卡
- 1 x 车辆速度控制器
Grundfläche
Track Layout
Surface utilisée
Superficie del tracciato
Superficie básica
地地面面面面积积
Grondoppervlakte
Powierzchnia podłogi
Размеры пути
Základní plocha
Alapfelület:
ca. 182 x 95 cm
iese Startpackung enthält
D
olgende Bestückung:
f
- 1 x Elektrolok BR 101
- 3 x IC-Personenwagen
- 9 x Gerade G231
- 3 x Gerade G239
-14 x Bogen R2
- 1 x Bogenweiche, rechts
- 1 x Bogenweiche, links
- 1 x Anschluss-Clip
- 1 x Netzadapter
- 1 x Fahrregler
El set contiene:
- 1 x Locom. eléctrica BR 101
- 3 x Vagones de pasajeros
- 9 x Rectas G231
- 3 x Rectas G239
-14 x Curvas R2
- 1 x Desvío curvo derecha
- 1 x Desvío curvo izquierdo
- 1 x Clip de conexión
- 1 x Adaptador de corriente
- 1 x Regulador
Состав набора:
1 x Локомотив BR 101
-
- 3 x Пассажирские вагонa
- 9 x Приамых рельсов G231
- 3 x Приамыx рельсa G239
-14 x Радиусных релъсов R2
Радиуснaя стрелька справa
- 1 x
- 1 x Радиуснaя стрелька лeвa
- 1 x Контактный штекер
- 1 x Блок питания
- 1 x Пульт управления
his Starter Set includes:
T
1 x Electrical loco BR 101
-
- 3 x IC-coaches
- 9 x Straight track G231
- 3 x Straight track G239
-14 x Curved track R2
- 1 x Curved turnout, right
- 1 x Curved turnout, left
- 1 x Terminal box
- 1 x Power supply
- 1 x Speed control
Starter Set inhoud:
- 1 x Locomotief BR 101
- 3 x IC-Wagens
- 9 x Recht railstuk G231
- 3 x Recht railstuk G239
- 14 x Gebogen railstuk R2
- 1 x Gebogen Wissel, rechts
- 1 x Gebogen Wissel, links
- 1 x Aansluitclip
- 1 x Netadapter
- 1 x Snelheidsregelaar
Tartalom:
- 1 x Villanymozdony BR 101
- 3 x Személykocsi
- 9 x Egyenes vágány G231
- 3 x Egyenes vágány G239
-14 x Ív R2
- 1 x Ívváltó, balos
- 1 x Ívváltó, jobbos
- 1 x Csatlakozó szorítókapocs
- 1 x Hálózati adapter
- 1 x Sebesség szabályozó
Technische und farbliche Änderungen vorbehalten. Maße und Abbildungen sind freibleibend. Alle Angaben erfolgen ohne Gewähr.
Pueden producirse cambios técnicos y de color. Las medidas y representaciones son sin compromiso. Todos los datos se dan sin garantía.
Products, specifications and other information subject to change. Informations susceptibles de modification.
本本说说明明书书变变更更后后不不再再另另行行通通知知
59100-90-7011
Page 2
*
BEDIENUNGSANLEITUNG ELEKTROLOK BR 101 # 59100
Vorn/
Front
Instructions for use electrical loco BR 101 · Manuel d’utilisation pour locomotive électrique BR 101 ·
Manual de usuario de la locomotora
BR 101
火火车车头头使使用用说说明明
·
· Gebruiksaanwijzing locomotief BR 101 · Instrukcja obsługi lomotywy elektryczny
Инструкция по эксплуатации. Электровоз. · Návod k použití elektrické lokomotivy · A villanymozdonyok használata
Manuale d’utilizzo per la locomotiva
BR 101

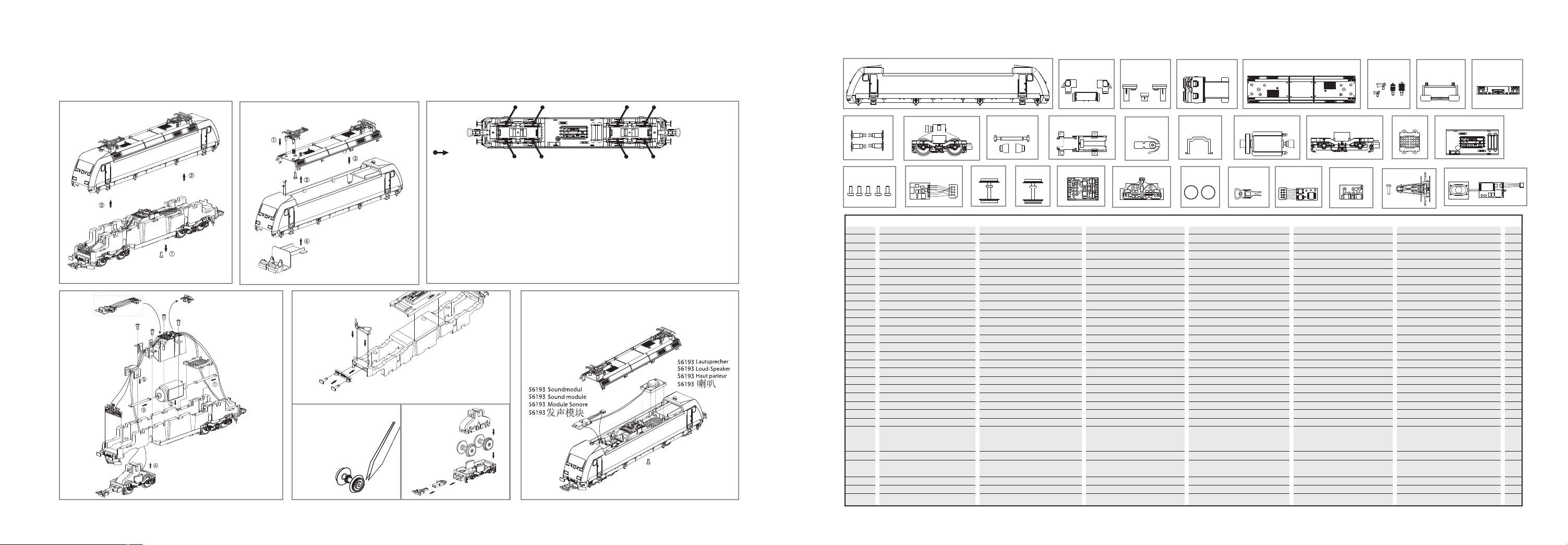

ERSATZTEILE ELEKTROLOKOMOTIVE BR 101 # 59100
Spare parts · Pièces détachées · Parti di ricambio · Repuestos · Reserveonderdelen
1
2
3
4
5
6
7
8
Nicht enthalten!
Not included!
Non inclus!
不不包包含含在在车车内内
* Bitte Brückenstecker aufbewahren!
Please save the DC Bridge!
Conserver précieusement
le cache-prise de l’interface digitale!
请请保保留留DDCC插插板板!!
Haftreifenwechsel
Change the Traction Tyres
Remplacer bandages
更更换换胶胶胎胎
Ölen Sie bei häufigem Fahrbetrieb die Achslager mit einem Tropfen harz- und säurefreiem Nähmaschinenöl! Wir empfehlen, die Lok ca. 25 min
je Fahrtrichtung ohne Belastung einlaufen zu lassen, damit das Modell einen optimalen Rundlauf und eine gute Zugkraft erhält. Bitte beachten
Sie, daß der einwandfreie Lauf des Modells nur auf sauberen Schienen gewährleistet ist.
If used frequently, oil the wheelsets with a drop of non-resinous, acid-free sewing machine oil!
In order to achieve the best possible running and traction properties, it is advisable to run the locomotive in for 25 minutes forwards and
25 minutes in reverse without load. Clean rails are essential for good performance.
En cas d’utilisation intense, graisse les essieux avec une goutte d’huile pour machine à coudre exempte d’acide ou de résine!
Afin d'optimiser les caractéristiques de traction et de fonctionnement, il est recommandé de faire rouler la locomotive seule, sans
chargement, 25 minutes dans chaque sens. Pour un bon fonctionnement, il est essentiel que la voie soit propre.
如如果果经经常常使使用用，，可可以以在在车车轮轮上上加加上上不不含含树树脂脂、、非非酸酸性性机机油油！！
我我们们建建议议，，让让此此火火车车不不断断转转换换方方向向地地行行驶驶大大约约2255分分钟钟，，以以便便让让它它保保持持最最优优的的回回转转及及
良良好好的的牵牵引引力力。。 请请注注意意，，只只有有在在清清洁洁的的轨轨道道上上才才能能保保证证此此模模型型行行驶驶畅畅顺顺。。
功能扩
展
Zurüstbauteil / Extension /
:
Détaillage et accessoires supplémentaires:
9
19
Ersatz #:
59100-01
59440-02
59440-03
59440-04
59440-05
59440-06
59440-07
59440-08
59440-09
59440-30
59440-31
96130-12
96130-13
96130-14
59440-35
59440-36
59440-17
59440-18
59440-19
96230-21
96130-22
96130-23
96130-24
59440-25
56028
56030
56121
56129
56157
56193
30
21
Bezeichnung:
Gehäuse, dekoriert (mit Fenster)
Fenster
Lichtleiter
Führerstand
Dach
Isolatoren / Hupen
Schienenräumer
Pufferbohle
Puffer
Getriebe, komplett
Kardanwelle + Buchsen
Motorhalter
Kupplungshalter
Klammer
Motor, komplett
Drehgestellblende
Lautsprecherabdeckung
Batteriekasten, komplett
Schraubenset
Decoder
Radsatz oh. Haftr. (2 Stck.)
Radsatz m. Haftr. (2 Stck.)
Leiterplatte
Beleuchtungsplatine
Ersatzteile aus unserem
Standard-Programm
Haftreifen (10 Stck.)
Kupplung, vollst. (2 Stck.)
Multiprotokolldecoder Classic
mit Lastregelung (DC/AC)
Brückenstecker
Pantograph + Schraube
Soundmodul + Lautsprecher
31
22 23
Description:
Body, decor., compl. (w window)
Windows
Light bar
Driving Room
Roof
Isolators / Signal horn
Cow cacher
Buffer blank
Buffer
Gearbox complete
Cross ball shafts + Cardanic bush
Cover motor
Coupler connector
Gear box buckle
Motor, complete
Battery box
Loco truck
Cover loud-speaker
Set of screws
Decoder
Wheelset
Wheelset w friction tyres
PCB
PCB for lighting
Spare parts standard range
Friction tyres (set of 10)
Coupling, complete (set of 2)
Multi protocol decoder ”Classic”
with load regulator (DC/AC)
PCB
Pantograph w screws
Sound module + loud-speaker
12
24
Désignation:
Caisse décorée avec fenêtre
Fenêtres
Bloc obtique de phare
Poste de conduite
Toit
Isolateurs / Klaxons
Chasse-neige
Traverses de tamponnement
Tampons
Bogie moteur complet
Douilles de cardan
Support moteur
Support d’attelage
Clip de sûreté
Motor, complete
Flasques à bogie
Support Haur parleur
Caisse á batterie
Set de vis
Décodeur
Essieux (2 u.)
Essieux avec bandagés (2 u.)
Circuit imprimé
Circuit imprimé phares
Pièces détachées standard
Bandages (10 unités)
Boucles d’attelage (2 unités)
Décodeur multi protocoles
“Classic”a. régulation de charge
Fiche d’interfacer
Pantographe avec vis
Module sonore + haut parleur
*Preisgruppe *price category *catégorie de prix *Categoria prezzi *Grupo de precio *Priscategorie
5
13
25
14
56028
Descrizione:
Carrozzeria completa (con finestre)
Finestre
Corpo lampadina
Cabina di guida
Tetto
Isolatori / Clacson
Spartineve o scacciasassi
Pancone
Pedane
Ingranaggi completi
Albero con giunto/cardanico/boccole
Copertura Motore
Ganci
Clip
Motore completo
Copertura per carrelli
Copertura Altoparlanti
Batteria custodia
Set di viti
Decoder
Ruote senza anelli (2 pezzi)
Ruote con anelli (2 pezzi)
Circuito stampato
Circuito stampato per illuminazione
Parti di ricambio standard
Anelli di aderenza (10 pezzi)
Ganci completi (2 pezzi)
Multi protocollo decoder “Classic”
con regolatore (DC/AC)
3
56030
56121
Spina a ponte
Pantografo con viti
Modulo del Sound + altoparlanti
36
56129
Descriptíon:
Carrocería decorada (con ventana)
Ventana
Conjunto iluminación
Cabina del maquinista
Techo
Aislantes / Claxon
Limpiavías
Soporte toperas
Topera
Transmisión completa
Eje cardán + juntas
Soporte del motor
Cajetín de enganche
Clip
Motor completo
Tapa del bogie
Cobertura Altavoz
Batería caja
Conjunto de tornillos
Decoder
Ejes sin aros adherencia (2 u.)
Ejes con aros adherencia (2 u.)
Placa electrónica
Placa iluminación
Repuestos de nuestro programa
standard
Aros de adherencia (10 u.)
Enganche completo (2 u.)
Decoder multiprotocolo “Classic”
con regulación de carga (CC/CA)
Puente
Pantógrafo + tornillo
Módulo de sonido + altavoz
17
56157
Beschrijving:
Behuizing, dedeco. (met vensterglas)
Vensterglas
Koplampinzestuk
Bedieningspaneel
Dak
Isolatoren / Signaalhoorn
Sneeuwschuiver
Bufferbalk
Buffers
Aandrijving, compleet
Cardanaandrijving
Motorhouder
Koppelingshouder
Klemmetje
Motor, compleet
Draaistelzijde
Afdekking met luispreker
Akkukist
Schroef set
Locdecoder
Wielstel (2st.)
Wielstel met antislipbanden
Printplaat
Printplaat koplamp
Reserveonderdelen uit ons
standaard leveringsprogramma
Antislipbanden (10 stuks)
Koppeling, volledig (2 stuks)
Multiprotocol locdecoder met
snelheidsregeling „Classic”
Overbruggingsstekker
Pantograaf + schroef
Soundmodule + luispreker
8
1
56193
PPGG **
13
7
7
7
7
6
7
7
7
12
7
6
6
6
12
9
6
7
7
17
9
9
11
10
Loading...
