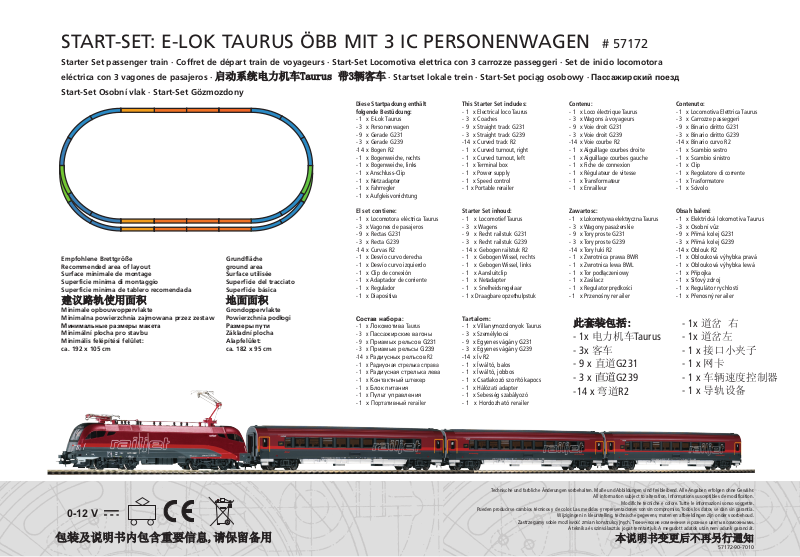

Piko H0 57172 START-SET [ml]

START-SET: E-LOK TAURUS ÖBB MIT 3 IC PERSONENWAGEN # 57172

Starter Set passenger train · Coffret de départ train de voyageurs · Start-Set Locomotiva elettrica con 3 carrozze passeggeri · Set de inicio locomotora

eléctrica con 3 vagones de pasajeros ·

Start-Set Osobní vlak · Start-Set Gözmozdony

Empfohlene Brettgröße
Recommended area of layout
Surface minimale de montage
Superficie minima di montaggio
Superficie minima de tablero recomendada

建议路轨使用面积

Minimale opbouwoppervlakte
Minimalna powierzchnia zajmowana przez zestaw

Минимальные размеры макета

Minimální plocha pro stavbu
Minimális felépítési felület:

ca. 192 x 105 cm

启动系统电力机车Taurus 带3辆客车

Diese Startpackung enthält
folgende Bestückung:

- 1 x E-Lok Taurus

- 3 x Personenwagen

- 9 x Gerade G231

- 3 x Gerade G239

-14 x Bogen R2

- 1 x Bogenweiche, rechts

- 1 x Bogenweiche, links

- 1 x Anschluss-Clip

- 1 x Netzadapter

- 1 x Fahrregler

- 1 x Aufgleisvorrichtung

El set contiene:

- 1 x Locomotora eléctrica Taurus

- 3 x Vagones de pasajeros

- 9 x Rectas G231

- 3 x Recta G239

-14 x Curvas R2

Grundfläche
ground area
Surface utilisée
Superficie del tracciato
Superficie básica

地面面积

Grondoppervlakte

Powierzchnia podłogi

Размеры пути

Základní plocha
Alapfelület:

ca. 182 x 95 cm

- 1 x Desvío curvo derecha

- 1 x Desvío curvo izquierdo

- 1 x Clip de conexión

- 1 x Adaptador de corriente

- 1 x Regulador

- 1 x Diapositiva

Состав набора:

- 1 x Локомотива Taurus

- 3 x Пассажирскиe вагоны

- 9 x Приамых рельсов G231

- 3 x Приамыe рельсы G239

-14 x Радиусных релъсов R2

Радиуснaя стрелька справa

- 1 x

- 1 x Радиуснaя стрелька лeвa

- 1 x Контактный штекер

- 1 x Блок питания

- 1 x Пульт управления

- 1 x Портативный rerailer

· Startset lokale trein · Start-Set pociąg osobowy · Пассажирский поезд

This Starter Set includes:

- 1 x Electrical loco Taurus

- 3 x Coaches

- 9 x Straight track G231

- 3 x Straight track G239

-14 x Curved track R2

- 1 x Curved turnout, right

- 1 x Curved turnout, left

- 1 x Terminal box

- 1 x Power supply

- 1 x Speed control

- 1 x Portable rerailer

Starter Set inhoud:

- 1 x Locomotief Taurus

- 3 x Wagens

- 9 x Recht railstuk G231

- 3 x Recht railstuk G239

- 14 x Gebogen railstuk R2

- 1 x Gebogen Wissel, rechts

- 1 x Gebogen Wissel, links

- 1 x Aansluitclip

- 1 x Netadapter

- 1 x Snelheidsregelaar

- 1 x Draagbare opzethulpstuk

Tartalom:

- 1 x Villanymozdonyok

- 3 x Személykocsi

- 9 x Egyenes vágány G231

- 3 x Egyenes vágány G239

-14 x Ív R2

- 1 x Ívváltó, balos

- 1 x Ívváltó, jobbos

- 1 x Csatlakozó szorítókapocs

- 1 x Hálózati adapter

- 1 x Sebesség szabályozó

- 1 x Hordozható rerailer

Taurus

Contenu:

- 1 x Loco électrique Taurus

- 3 x Wagons à voyageurs

- 9 x Voie droit G231

- 3 x Voie droit G239

-14 x Voie courbe R2

- 1 x Aiguillage courbes droite

- 1 x Aiguillage courbes gauche

- 1 x Fiche de connexion

- 1 x Régulateur de vitesse

- 1 x Transformateur

- 1 x Enrailleur

Zawartosc:

- 1 x Lokomotywa elektryczna Taurus

- 3 x Wagony pasażerskie

- 9 x Tory proste G231

- 3 x Tory proste G239

ł

uki R2

-14 x Tory

- 1 x Zwrotnica prawa BWR

- 1 x Zwrotnica lewa BWL

- 1 x Tor pod

- 1 x Zasilacz

- 1 x Regulator prędkości

- 1 x Przenośny rerailer

łą

czeniowy

此套装包括:

- 1x 电力机车Taurus

- 3x 客车

- 9 x 直道G231

- 3 x 直道G239

-14 x 弯道R2

Contenuto:

- 1 x Locomotiva Elettrica Taurus

- 3 x Carrozze passeggeri

- 9 x Binario diritto G231

- 3 x Binario diritto G239

-14 x Binario curvo R2

- 1 x Scambio sestro

- 1 x Scambio sinistro

- 1 x Clip

- 1 x Regolatore di corrente

- 1 x Trasformatore

- 1 x Scivolo

Obsah balení:

- 1 x Elektrická lokomotiva Taurus

- 3 x Osobní vůz

- 9 x Přímá kolej G231

- 3 x Přímá kolej G239

-14 x Oblouk R2

- 1 x Oblouková výhybka pravá

- 1 x Oblouková výhybka lewá

- 1 x Přípojka

- 1 x Síťový zdroj

- 1 x Regulátor rychlosti

- 1 x Přenosný rerailer

- 1x 道岔 右

- 1x 道岔左

- 1 x 接口小夹子

- 1 x 网卡

- 1 x 车辆速度控制器

- 1 x 导轨设备

0-12 V

包装及说明书内包含重要信息,请保留备用

Technische und farbliche Änderungen vorbehalten. Maße und Abbildungen sind freibleibend. Alle Angaben erfolgen ohne Gewähr.

Pueden producirse cambios técnicos y de color. Las medidas y representaciones son sin compromiso. Todos los datos se dan sin garantía.

Zastrzegamy sobie możliwość zmian konstrukcyjnych. Технические изменения и разные цветы возможными.

Wijzigingen in kleurstelling, technische gegevens, maten en afbeeldingen zijn onder voorbehoud.

All information subject to alteration. Informations susceptibles de modification.

Modifiche tecniche e colore. Tutte le informazioni sonso soggette.

A teknika és szinválasztás jogat tenntartjuk. A megadott adatok után nem adunk garanciát.

本说明书变更后不再另行通知

57172-90-7010

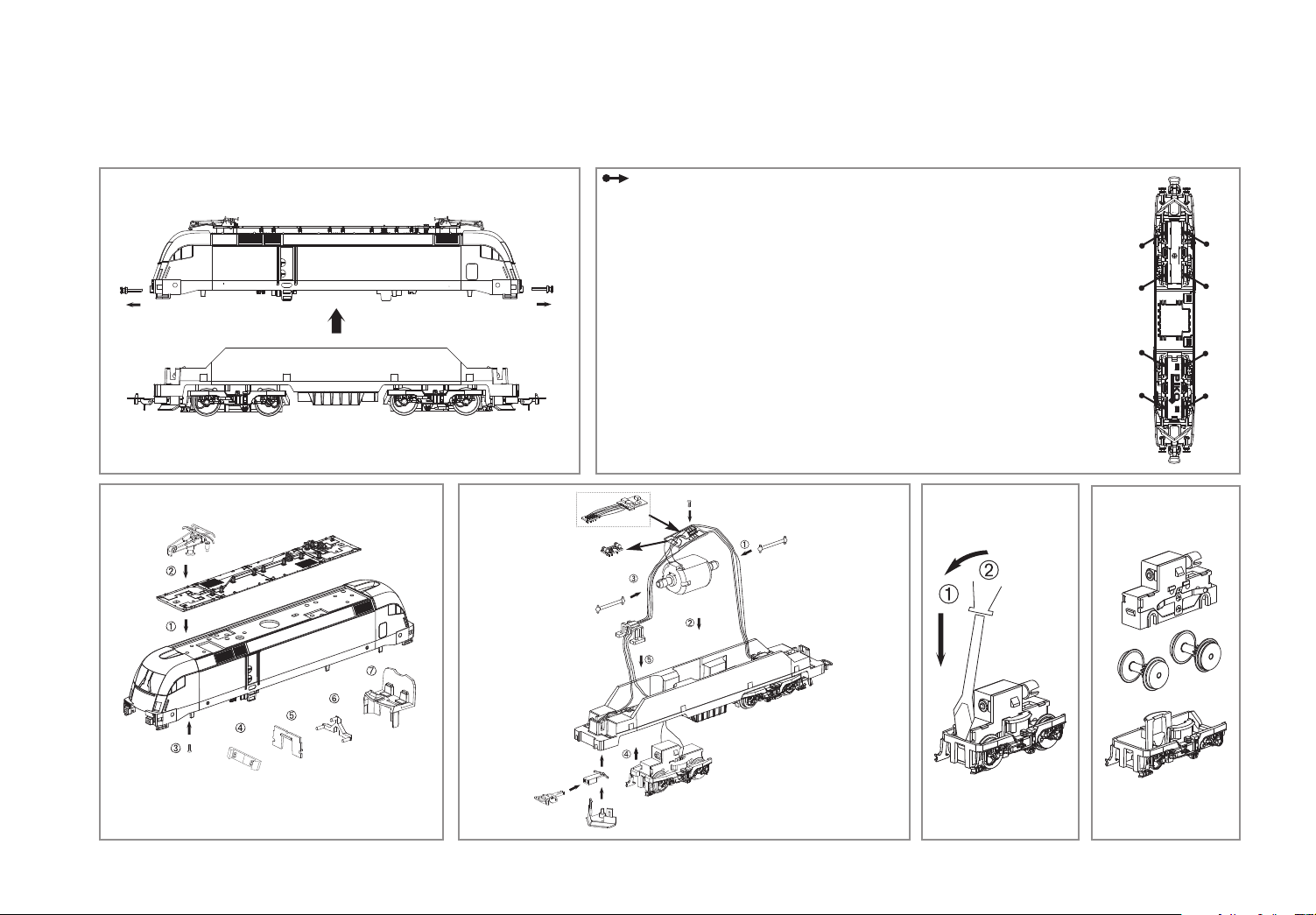

BEDIENUNGSANLEITUNG ELEKTROLOK „TAURUS” # 57172

Instructions for use electrical loco Taurus · Manuel d’utilisation pour locomotive électrique Taurus ·
Manual de usuario de la locomotora Taurus ·
Инструкция по эксплуатации. Электровоз. · Návod k použití elektrické lokomotivy · A villanymozdonyok használata



火车头使用说明



· Gebruiksaanwijzing locomotief Taurus · Instrukcja obsługi lokomotywy elektryczny

Ölen Sie bei häufigem Fahrbetrieb die Achslager mit einem Tropfen harz- und säurefreiem
Nähmaschinenöl! Wir empfehlen, die Lok ca. 25 min je Fahrtrichtung ohne Belastung einlaufen zu lassen,
damit das Modell einen optimalen Rundlauf und eine gute Zugkraft erhält. Bitte beachten Sie, daß der
einwandfreie Lauf des Modells nur auf sauberen Schienen gewährleistet ist.

En cas d’utilisation intense, graisse les essieux avec une goutte d’huile pour machine à coudre exempte
d’acide ou de résine! Afin d'optimiser les caractéristiques de traction et de fonctionnement, il est
recommandé de faire rouler la locomotive seule, sans chargement, 25 minutes dans chaque sens. Pour un



bon fonctionnement, il est essentiel que la voie soit propre.

If used frequently, oil the wheelsets with a drop of non-resinous, acid-free sewing machine oil! In order to
achieve the best possible running and traction properties, it is advisable to run the locomotive in for 25
minutes forwards and 25 minutes in reverse without load. Clean rails are essential for good performance.

如果经常使用，可以在车轮上加上不含树脂、非酸性机油！
我们建议，让此火车不断转换方向地行驶大约25分钟，以便让它保持最
优的回转及良好的牵引力。
请注意，只有在清洁的轨道上才能保证此模型行驶畅顺。

Nicht enthalten!
Not included!
Non inclus

不包含在车内

*

Manuale d’utilizzo per la locomotiva Taurus

* Bitte Brückenstecker

Please save the DC Bridge!

Conserver précieusement le

cache-prise de l’interface digitale!

aufbewahren!

请保留DC插板!

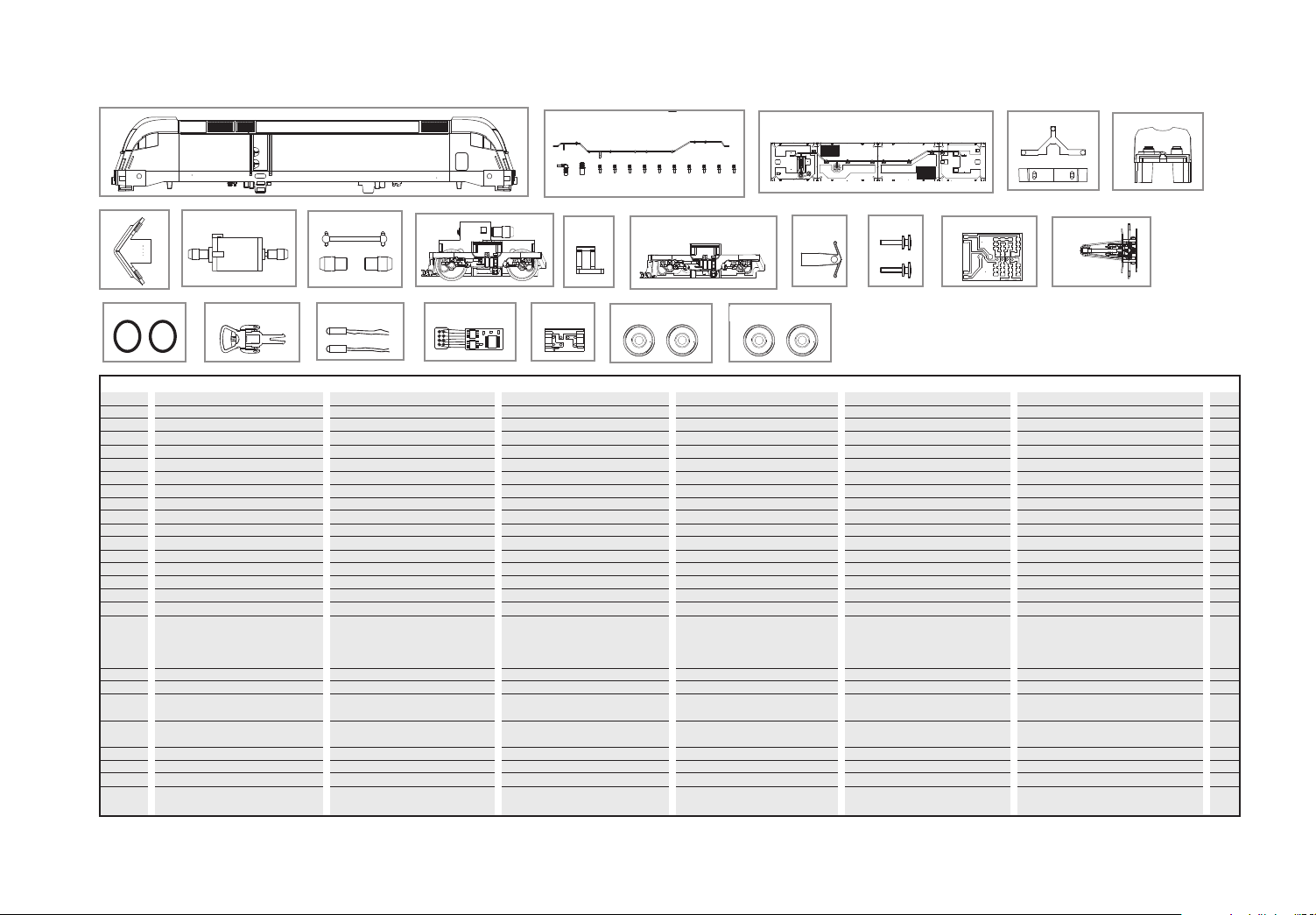

ERSATZTEILE ELEKTROLOKOMOTIVE TAURUS # 57172

Spare parts · Pièces détachées · Parti di ricambio · Repuestos · Reserveonderdelen

1

2

3

5

6

7

56028

Nr:

57172A-01
57410-02
57410-03
57410-05
57411-06
57411-07
96711-07
57410-08
57410-09
57411-20
57411-40
57410-11
57411-12
57411-32
57411-14
57411-15
52500-70

56028
56030
56090
56121

56122

56129
56156
56170
56177

8

56030

Bezeichnung:

Gehäuse, bedruckt + Fenster
Isolatoren / Dachleitungen
Dach, vollständig
Lichtleiter
Inneneinrichtung
Schienenräumer grau
Schienenräumer rot
Motor, komplett
Kardanwelle + Buchsen
Getriebe, komplett
Getriebe, mit Abdeckung komplett
Klammer
Drehgestellblende
Drehgestellbl. + Abdeckung
Kupplungshalter
Puffer (2 Stck.)
Leiterplatte

Ersatzteile aus unserem
Standard-Programm

Haftreifen (10 Stck.)
Kupplung, vollst. (2 Stck.)
Glühlampe (2 Stck.)
Multiprotokolldecoder Classic
mit Lastregelung (DC/AC)
Multiprotokolldecoder Hobby
mit Lastregelung (DC/AC)
Brückenstecker
Stromabnehmer
Radsatz bedr. oh. Haftreifen (2 Stck.)
Radsatz bedr. mit Haftreifen
(2 Stck.)

9

56090

Description:

Body, with printed windows
Insulators / Roof lines
Roof, complete
Conductors
Interior fittings
Snow plough grey
Snow plough red
Motor, complete
Cardan shafts + universal joints
Gearbox, complete
Gearbox, complete w housing
Clip
Bogey valance
Bogey valance + housing
Coupling hook
Buffers (set of 2)
PCB

20/40

56121/56122

Spare parts standard range

Traction Tyres (set of 10)
Coupling, complete (set of 2)
Light bulbs (set of 2)
Multi protocoll decoder Classic
with load regulator (DC/AC)
Multi protocoll decoder Hobby
with load regulator (DC/AC)
DC Bridge
Pantograph
Wheelset (set of 2)
Wheelset + friction tyres (set of 2)

11

56129

Désignation:

Boîtier, décorée avec fenêtre
Isolateurs / caténaire
Toit, complet
Câble en fibre optique
Aménagement intérieur
Chasse-neige gris foncé
Chasse-neige rouge
Engrenage, complet
Cardan, 3 parties
Engrenage, complet
Engrenage, complet avec capot
Clip de sûreté
Capot pour bogie
Cache pour bogie + capotage
Support d’attelage
Tampons (2 unités)
Circuit imprimé

Pièces détachées de notre
programme standard

Bandage (10 unités)
Attelage, complet (2 unités)
Ampoule à incandescence (2 u.)
Décodeur à protocoles multiples
Classic et régulation de charge
Décodeur à protocoles multiples
Hobby et régulation de charge
Pontage à enficher CC
Pendule-étrier de la caténaire
Essieux (2 unités)
Essiex (2 unités) avec bandages

12/32

56170

14

56177

Descrizione:

Carrozzeria verniciata con finestre
Isolatori/condotti sul tetto
Tetto completo
Condutture
Accessori interni
Scacciasassi grigio
Scacciasassi rosso
Motore completo

Alberto con giunto cardanino e boccole

Ingranaggi completi

Ingranaggi completi con copertura

Clip
Copertura per carrelli
Carrelli con copertura
Gancio
Respingente (2 pezzi)
Circuito stampato

Pezzi di ricambio standard

Anelli di aderenza (10 pezzi)
Ganci completi (2 pezzi)
Lampadine ad incandescenza (2 p.)
Multi protocollo CLASSIC con
regolatore di carico (DC/AC)
Multi protocollo HOBBY con
regolatore di carico (DC/AC)
Ponte DC
Pantografi
Ruote senza anelli di aderenza (2 p.)
Ruote con anelli di aderenza
(2 pezzi)

15

Descripción:

Carcasa decorada + ventana
Aislantes / conductores del techo
Techo completo
Conductor de luz
Decoración interior
Limpiavías canosa
Limpiavías rojo
Motor completo
Eje cardán + cojinetes
Engranaje completo
Engranaje + tapa completa
Clip
Tapa bogies
Tapa bogies + tapa completa
Soporte de enganche
Topera (2 u.)
Circuito impreso

Repuestos de nuestro programa
standard

Aros de adherencia (10 u.)
Enganche completo (2 u.)
Lámparas (2 u.)
Decoder multiprotocolo Classic con
regulación de carga (CC/CA)
Decoder multiprotocolo Hobby con
regulación de carga (CC/CA)
Puente CC
Pantógrafo

Eje impreso sin aros de adherencia (2 u.)

Eje impreso con aros de adherencia
(2 u.)

70

56156

Beschrijving:

Behuizing, gedecoreerd + vensters
Isolatoren / dakleidingen
Dak, compleet
Lichtgeleider
Binneninrichting
Sneeuwschuiver
Sneeuwschuiver rood
Motor, compleet
Cardanaandrijving, 3-delig
Aandrijving, compleet
Aandrijving, compleet met afdekking
Klemmetje
Draaistelzijde
Draaistelzijde + afdekking
Koppelingshouder
Buffer (2 stuks)
Printplaat

Reserveonderdelen uit ons
standaard leveringsprogramma

Antislipbanden (10 stuks)
Koppeling, volledig (2 stuks)
Gloeilamp (2 stuks)
Multiprotocol locdecoder Classic
met snelheidsregeling
Multiprotocol locdecoder Hobby
met snelheidsregeling
Overbruggingsstekker (DC)
Pantograaf
Wielstel (2 stuks)
Wielstel (2 stuks) + antislipbanden

donkergrijs

PG*

13

8
9
6
7
7
7

12

7
12
12

6

9

9

6

6
10

*Preisgruppe *price category *catégorie de prix *Categoria prezzi *Grupo de precio *Priscategorie

ERSATZTEILE ELEKTROLOKOMOTIVE TAURUS # 57172 备用零件 · Części zamienne · Запасные части · Náhradní díly · Alkatrészek

Nr:

57172A-01
57410-02
57410-03
57410-05
57411-06
57411-07
96711-07
57410-08
57410-09
57411-20
57411-40
57410-11
57411-12
57411-32
57411-14
57411-15
52500-70

56028
56030
56090
56121

56122

56129
56156
56170
56177

说明:
带窗户车身
绝缘体/屋顶电线
车顶成品
导光柱
内部装置
雪铲 灰色
雪铲 红色
马达组件
万向轴 + 接头
齿轮箱组件
带盖的齿轮箱组件
齿轮箱扣
轮架
轮架 + 盖板
挂钩盒
缓冲器（2件）
PCB主板

备用零件的标准范围:

防滑胶胎（10个）
挂钩组件（2套）
灯泡（2个）

解码器（DC/AC）

Hobby解码器（DC/AC）

DC 插板

天线架
车轮组件（2套）
防滑轮组（2套）

Oznaczenie:

Obudowa z oknami
Izolatory / przewody dachowe
Dach, kompletny
Światłowód
Wyposażenie wnętrza
Odśnieżacz
Odśnieżacz
Silnik,komplet
Napęd Kardana, 3-częściowy
Przekładnia, kompletna
Przekładnia, kompletna z przykrywką
Klamra
Osłona wózka wagonu
Osłona wózka wagonu + przykrywka
Uchwyt sprzęgła
Bufor (2 szt.)
Płytka do podłączenia dekodera DC

Części zamienne z programu
standardowego

Obrecze przyczepnosciowe (10 szt.)
Sprzęgło, kompletne (2 szt.)
Żarówka (2 szt.)
Wielofunkcyjny dekoder Classic
z regulacją ładowania (DC/AC)
Wielofunkcyjny dekoder Hobby
z regulacją ładowania (DC/AC)

Wtyczka do podłączenia dekodera DC

Pałąk trakcyjny
Komplet kół (2 szt.)
Komplet kół (2 szt.) + opony scierne

Описание

Корпус и окни
Изоляторы и оборудования
Верхняя панель
Световоды
Интерьер кабины
Путиочиститель
Путиочиститель
Двигатель с муфтами
Кардан с муфтами
Тележка в сборе
Тележка в сборе
Фиксатор тележки
Корпус тележки
Корпус тележки
Держатель сцепки
Буфера (2 шт.)
Плата для подключения декодера

Запасные части из стандартной
программы

Колёсные бандажи (10 шт.)
Сцепки (2 шт.)
Лампы (2 шт.)

Мултипротокольный декодер Classic
с регулированием работы (DC/AC)
Мултипротокольный декодер Hobby
с регулированием работы (DC/AC)

Заглушка на разъём под декодер
Пантограф
Колёсные пары (2 шт.)
Колёсные пары (2 шт.) + c бандажи

тёмно-серый

красиый

Označení:

Karoserie, potištěná s okny
Isolátory / Střešní vedení
Střecha, úplná
Světlovody
Vnitřní zařízení
pluh
pluh
Motor, komplet
Kardan + pouzdra
Převodovka, kompletní
Převodovka kompletní s krytem
Třmen
Číslo masky podvozku s točnou
Číslo masky podvozku s točnou + kryt
Držák spřáhla
Nárazník (2 ks)
Rozvodná destička DC

Náhradní díly z našeho
standartního programu

Upevnění kol (10 ks)
Spřáhlo komplet (2 ks)
Osvětlení (2 ks)
Multiplikační protokolový Classic
dekodér regulací zatížení (DC/AC)
Multiplikační protokolový Hobby
dekodér regulací zatížení (DC/AC)
Můstková zástrčka – DC
Vrchní sběračové vedení
Sada dvojkolí (2 ks)
Sada dvojkolí (2 ks) s bandáže kol

Megnevezés:

Karosszéria, ablakokkal
Szigetelők, tetővezetékek
Tető, szigetelőkkel
Fényvezető
Belső berendezés
Hótoló
Hótoló
Motor, kuplungfejekkel
Kardátengely
Áttétel, forgózsámollyal
Áttétel, forgózsámollal
Szorító
Forgózsámolykeret
Forgózsámolykeret, zárólappal
Kuplungtartó
Ütköző (2 db)
Áramköri lap – DC

Alkatrészek a standard
programból

Tapadó kerék (10 db)
Kupplung (2 db)
Izzó (2 db)
Teljesítményszabályzós
dekoder Classic (DC/AC)
Teljesítményszabályzós
dekoder Hobby (DC/AC)
Vakdugó – DC
Áramszedő
Kerékpár
Kerékpár + Tapadógyűrű

PG*

13

8
9
6
7
7
7

12

7
12
12

6

9

9

6

6
10

*价格

*Grupa cenowa *ценовая категория *Cenová skupina *Árcsoport

Hinweis:

Die Funk-Entstörung der Anlage ist mit dieser
Lokomotive sichergestellt, wenn der
üblicherweise im Gleis-Anschlussstück
eingebaute Kon den sator eine Kapazität von
mindestens 680 Nanofarad aufweist.

Aanwijzing:

De ontstoring van jouw modelspoorweg
is bij het gebruik van deze locomotief gegarandeerd,
wanneer de normaal gesproken in het railaansluitstuk
ingebouwde condensator een capaciteit
van minimaal 680 nanofarad heeft.

Note:

This locomotive should not cause “RF”
interference if a condenser of minimum 680
nanofarads is fitted between the throttle and
the tracks. The standard track power
connector fills this need.

Wskazówka:

Ochrona przeciwzakłóceniowa urządzeń
elektronicznych jest zapewniona w tej lokomotywie o
ile kondensator wbudowany w część doprowadzającą
prąd ma pojemność co najmniej 680 nF.

Conseil:

Cette locomotive est équipée d’un filtre
anti-parasite. Un condensateur placé
habituellement dans les joints des rails
présente une capacité minimale de 680 nF.

Обратите внимание:

Для подавления радиопомех
от работающего лектродвигателя,
в соот-ветствии с еждународным
законодательством, все модели PIKO
оснащены специальным конденсатором.

Nota:

Con questa locomotiva interferenze non si
verificano, se il condensatore normalmente
montati nella traccia di connessione sezione ha
una minima di capacità di 680 n.f..

Upozornění:

Odrušení Vašeho kolejiště je s touto lokomotivou
zajištěno, pokud má obvykle do kolejového nástavce
zabudovaný kondesátor kapacitu minimálně 680
Nanofaradů.

Nota:

El sistema antiparasitario de la instalación está
asegurado con esta locomotora si se utiliza,
como es habitual, un tramo de vía de conexión
con un condensator de como mínimo 680
nanofaradios.

注意:
如电容容量最小为680nF

纳法(拉),此火车头一般不
会发生干扰.

Tudnivaló:

A zavarok ellen az Ön pályája és mozdonya védve
van, mert a bevezető csatlakozóba a megfelelő
zavarszürő kondenzátor be van építve.
