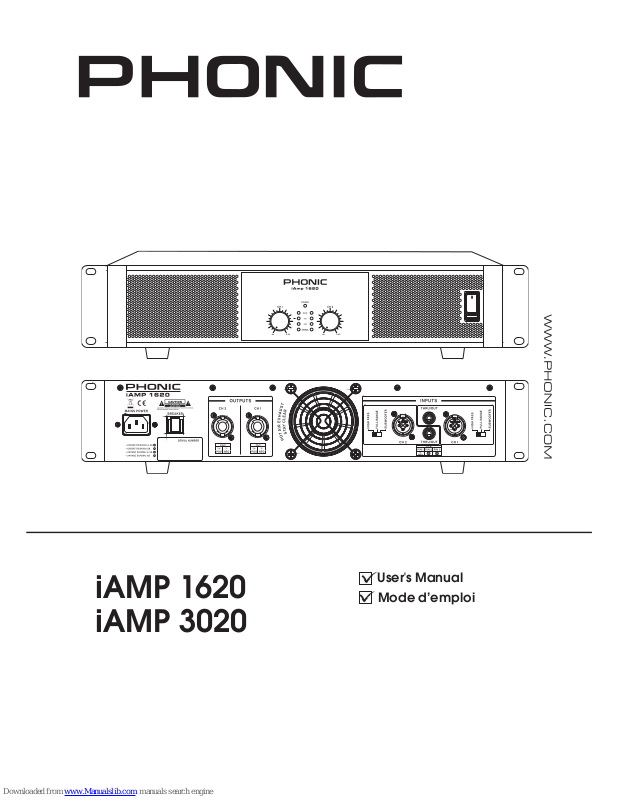

Page 1
User's Manual
iAMP 1620
iAMP 3020
Mode d’emploi
Page 2
iAMP1620 / iAMP3020
DIGITAL AMPLIFIER
AMPLIFICATEUR DIGITALE
ENGLISH .....................................I
FRANÇAIS .....................................II
V1.1 06/15/2012
iAMP 1620
iAMP 3020
English Français Español Français Português
日本語
简体中文
Page 3
English Deutsch Español Français Português
日本語
简体中文
3
iAMP1620 / iAMP3020
INTRODUCTION 1
FEATURES 1
FRONT PANEL 1
BACK PANEL 2
SPECIFICATIONS 3
APPENDIX

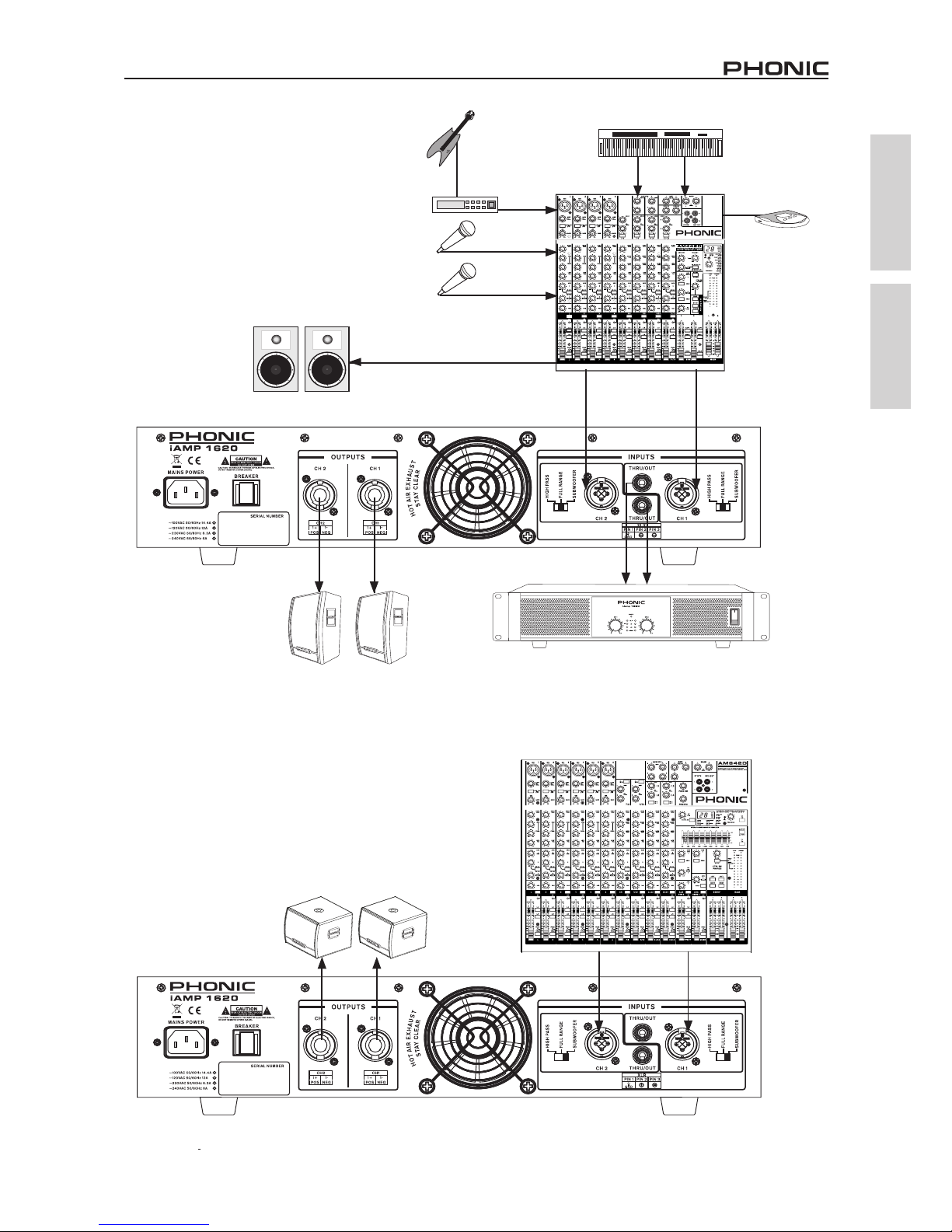

APPLICATIONS 1
DIMENSIONS 2

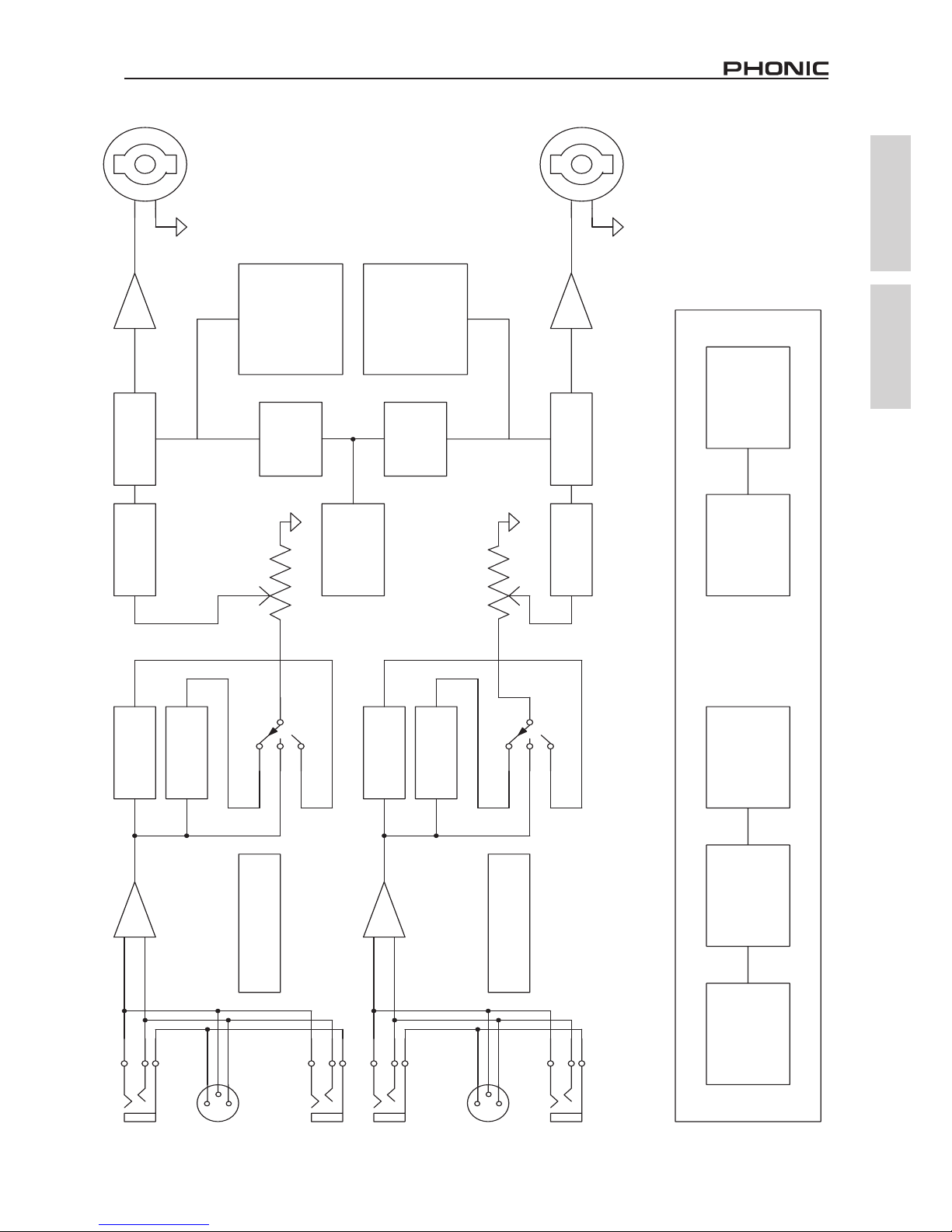

BLOCK DIAGRAMS 3
CONTENTS
USER'S MANUAL
Phonic preserves the right to improve or alter any information within this
document without prior notice
English Français Español Français Português
日本語
简体中文
Page 4
4
English Deutsch Español Français Português
日本語
简体中文
iAMP1620 / iAMP3020
1. Read these instructions before operating t his
apparatus.
2. Keep these instructions for future reference.
3. Heed all warnings to ensure safe operation.
4. Follow all instructions provided in this document.
5. Do not use this apparatus near water or in locations
where condensation may occur.
6. Clean only with dry cloth. Do not use aerosol or liquid
cleaners. Unplug this apparatus before cleaning.
7. Do not block any of the ventilation openings. Install
in accordance with the manufacturer
’
s instructions.
8. Do not install near any heat sources such as radiators,
heat registers, stoves, or other apparatus (including
.
9. Do not defeat the safety purpose of the polarized or
grounding-type plug. A polarized plug has two blades
with one wider than the other. A grounding type plug
has two blades and a third grounding prong. The wide
blade or the third prong is provided for your safety. If
the provided plug does not
into your outlet, consult
an electrician for replacement of the obsolete outlet.
10. Protect the power cord from being walked on or
pinched particularly at plug, convenience receptacles,
and the point where they exit from the apparatus.
11. Only use attachments/accessories
by the
manufacturer.
12. Use only with a cart, stand, tripod, bracket, or
table
by the manufacturer, or sold with
the apparatus. When a cart is used, use caution
when moving the cart/apparatus
combination to avoid injury from tipover.
13. Unplug this apparatus during lighting
storms or wh en unused for long
periods of time.
14. Refer all servicing to
service personnel.
Servicing is required when the apparatus has been
damaged in any way, such as power-supply cord or
plug is damaged, liquid has been spilled or objects
have fallen into the apparatus, the apparatus has
been exposed to rain or moisture, does not operate
normally, or has been dropped.
IMPORTANT SAFETY INSTRUCTIONS
CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK,
DO NOT REMOVE COVER (OR BACK)
NO USER SERVICEABLE PARTS INSIDE
REFER SERVICING TO QUALIFIED PERSONNEL
The lightning flash with arrowhead symbol, within an
equilateral triangle, is intended to alert the user to the
presence of uninsulated
“
dangerous voltage” within the
product
’
magnitude to constitute a risk of electric shock to persons.
The exclamation point within an equilateral triangle is in-
tended to alert the user to the presence of important operat-
ing and maintenance (servicing) instructions in the literature
accompanying the appliance.
WARNING: To reduce the risk of or electric shock, do
not expose this apparatus to rain or moisture.
CAUTION: Use of controls or adjustments or performance
of procedures other than those
may result in
hazardous radiation exposure.
The apparatus shall not be exposed to dripping or splashing and that no objects
with liquids, such as vases,
shall be placed on the apparatus. The MAINS plug is used as the disconnect device, the disconnect device shall
remain readily operable.
Warning: the user shall not place this apparatus in the
area during the operation so that the mains switch
can be easily accessible.
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
Page 5
English Deutsch Español Français Português
日本語
简体中文
1
iAMP1620 / iAMP3020
INTRODUCTION
Congratulations on your purchase of another great Phonic product.
The iAMP1620 and iAMP3020 were carefully designed so as to
provide phenomenal power in a low-weight, easily-manageable
construction that is rack-mountable. Phonic combines its revolu-
tionary D-class amplier technology with stable, reliable power
supplies for fantastic amplication even under the most rigorous
of conditions.
Various operation modes are available on each channel, providing users with an easy way to use the iAMP with subwoofers or
mid-high frequency speakers without additional gear. Combination inputs were included allowing for more versatile input, while
professional-standard speakon output connectors are included for
connection to speakers. The iAMP further offers ¼” thru jacks to
daisy-chain the input signal into further ampliers.
We know how eager you are to get started – getting the amp out
and hooking all your gear up is probably your number one priority right now – but before you do, we strongly urge you to take
a look through this manual. Inside, you will nd important facts
and gures on the set up, use and applications of your brand
new iAMP. Remember that safe operation of an amplier is of the
utmost importance, so we strongly recommend that users heed
all warnings and instructions listed in this manual.
FEATURES
• Each channel runs 1600 or 3000 Watts of power into 2 ohms
• Innovative class D amplication circuitry
• Independent fourth-order Linkwitz-Riley crossover
• Convenient combo jacks accepting ¼” and XLR inputs
• Detented front panel input gain controls
• Independent ¼” thru jacks for expanded operation
• 4 pole professional speaker twist lock outputs
• Full range of safety circuits for full protection

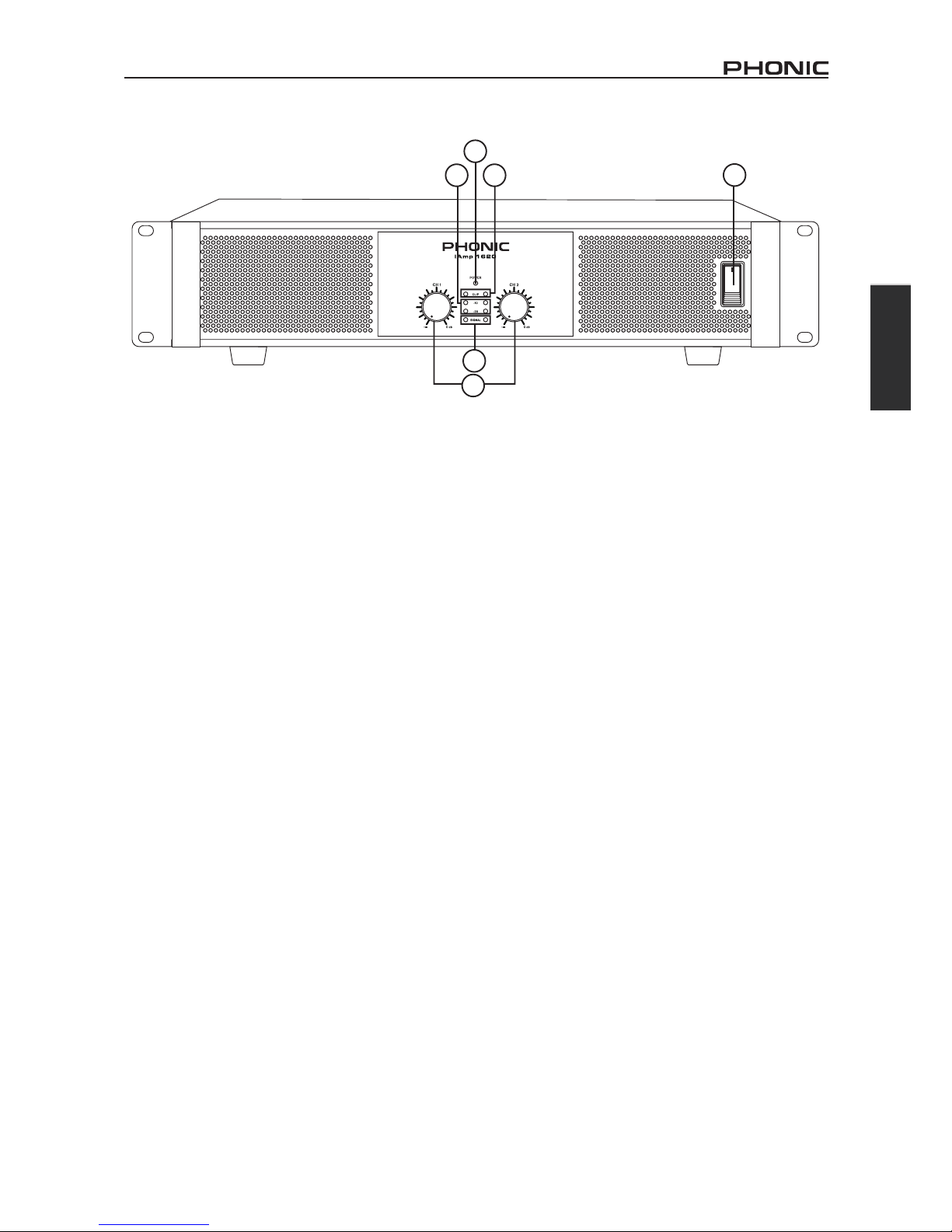

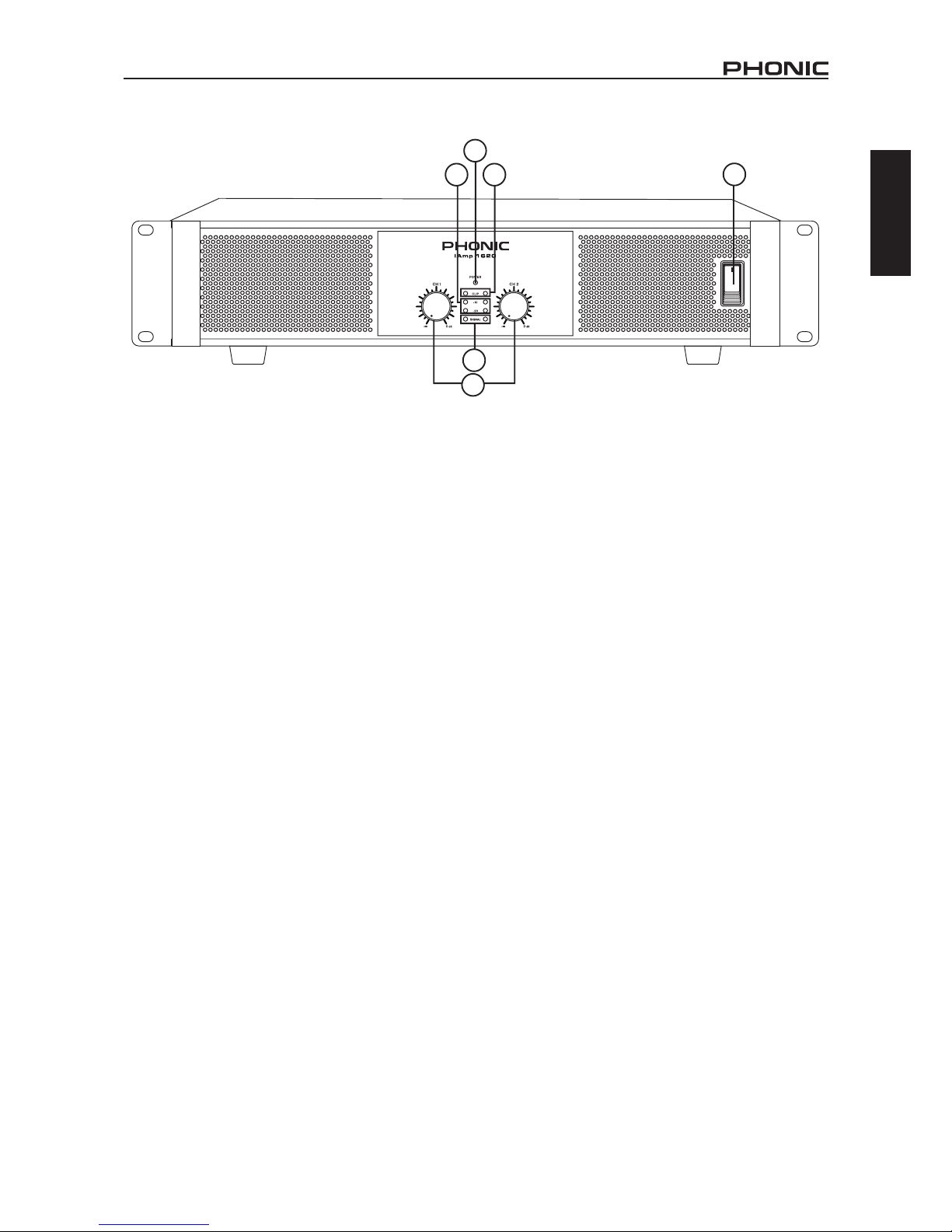

FRONT PANEL
1. Gain Controls
These controls adjust the incoming level received by the respective channel 1 and channel 2 input jacks on the rear of the iAMP.
It is idea to set these controls to the right-most position to allow
optimal use of the incoming signal whenever possible.
2. Signal LED
These LED indicators will light up whenever the iAMP produces a
signal through the corresponding input channels, equal to about
4 volts RMS.
3. Level LEDs
These LEDs will illuminate when the output level of the iAMP
reaches the levels indicated, -20 and -10 dB. For best results, set
the Gain controls to a level that lets the -20 indicator ash steadily.
4. Clip LED
The Clip LED will light up just prior to the clipping of the output
signal, giving users a clear way to know whether to lower the
Gain controls to reduce the outgoing signal. A steady ashing or
constant illumination will require attention by the user, whereas an
occasional ash doesn’t necessarily indicate immediate issues.
5. Power LED
This LED will light up when the iAMP is turned on.
6. Power Switch
This switch is used to activate and deactivate the iAMP. Be sure
to power on all input devices, including mixers and/or signal processors before turning the iAMP on, and ensure the iAMP is the
rst device you turn off.
2
1
3
6
5
4
Page 6
2
English Deutsch Español Français Português
日本語
简体中文
iAMP1620 / iAMP3020

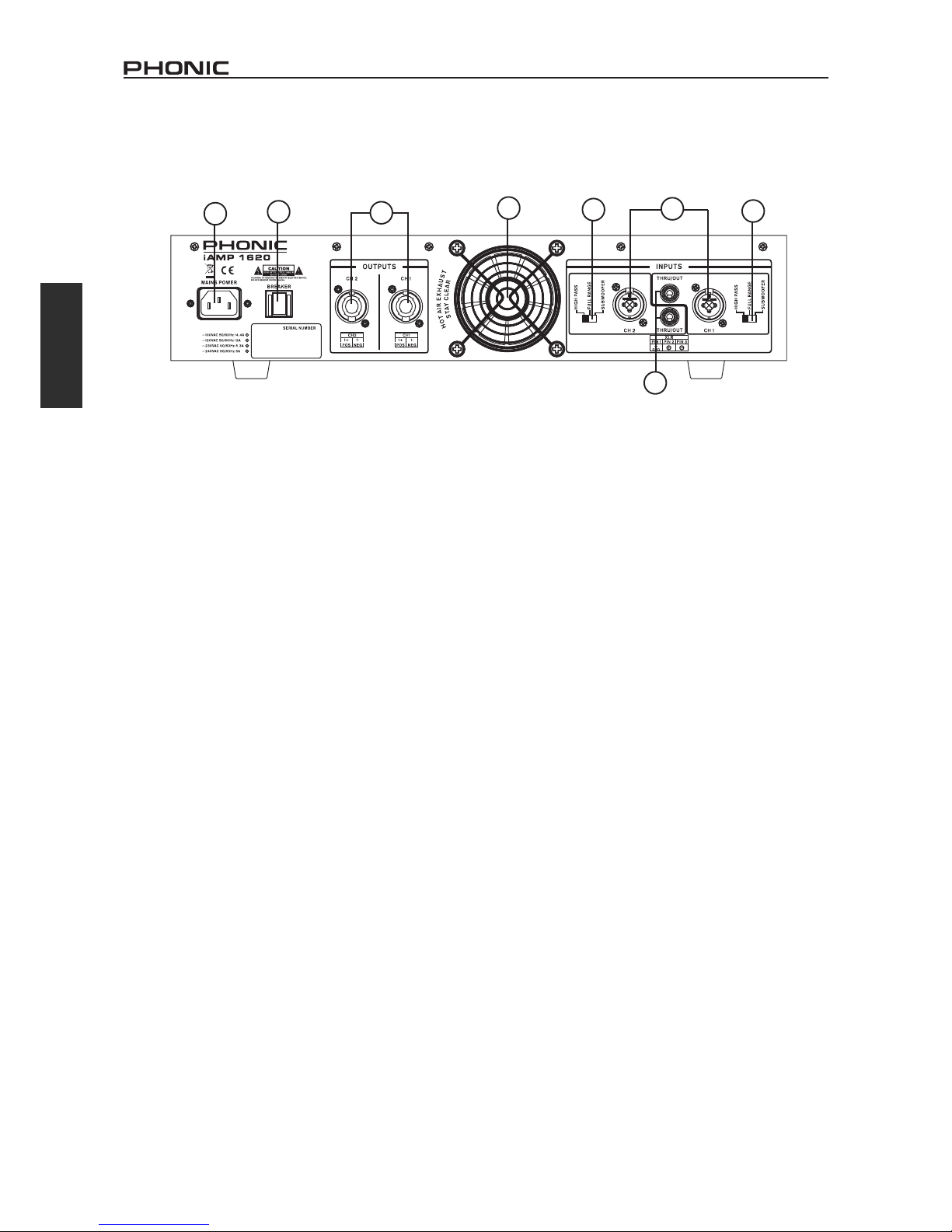

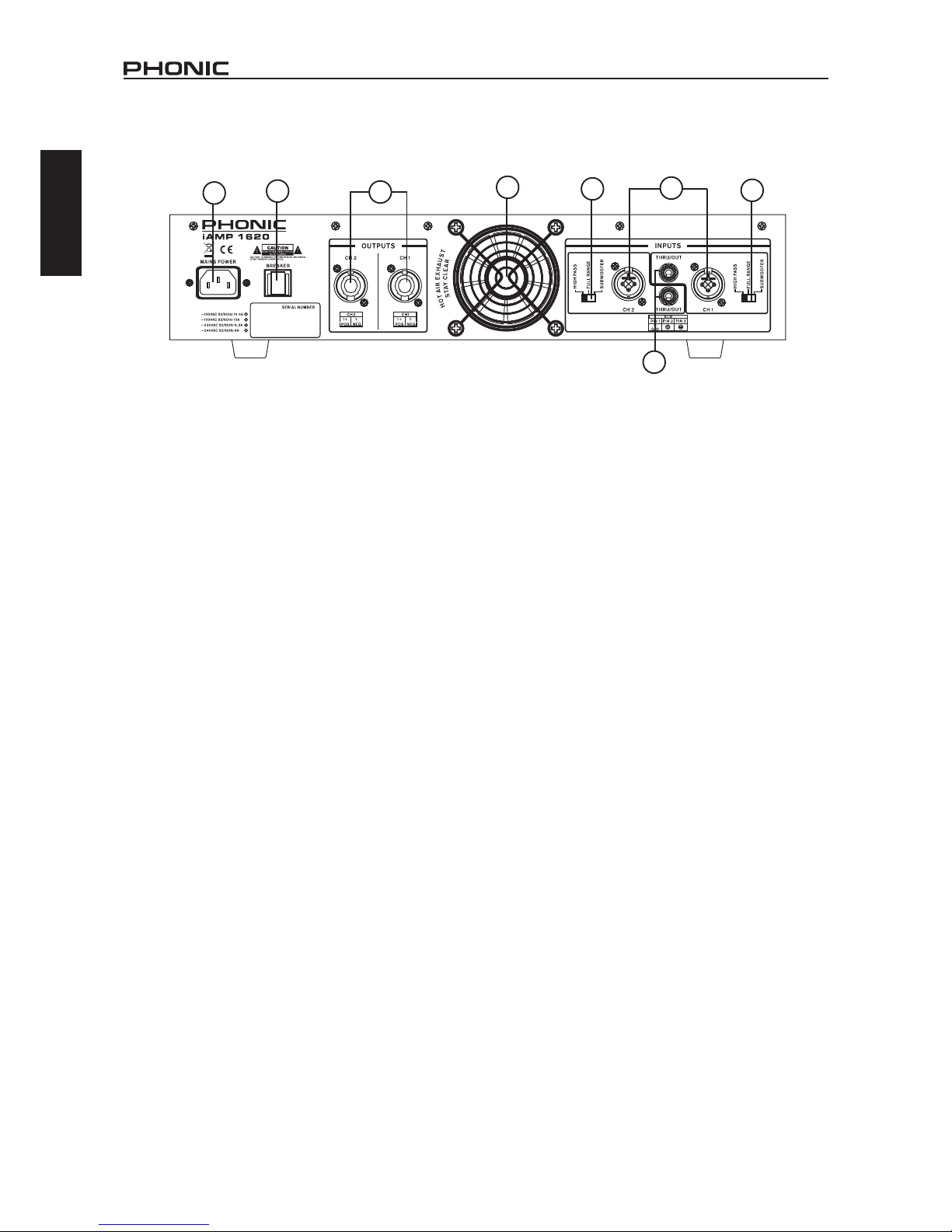

BACK PANEL
7. Combo Input Jacks
Both channels of the iAMP offer actively balanced ‘combination’
input jacks. These accept either 3-pin XLR or ¼” TRS connectors.
The design of the iAMP’s circuitry allows for the highest possible
input signal level to be received from the majority of sources.
8. Channel Mode Switch
This switch allows the users to select from three operation modes.
High Pass: This position will activate a high-pass lter on the
corresponding channel. This is a Linkwitz-Riley lter that will cut
all frequencies below 100 Hz. This is ideal for use when additional
subwoofer cabinets will be used in the setup, allowing the ampli-
er to concentrate on signals above 100 Hz for use with mid-high
frequency speakers.
Full Range: This position will allow all frequencies to pass through
the amplier; high, mid and low. This setting will typically be used
when full-range speakers are connected to the iAMP.
Subwoofer: Selecting this position on the Channel Mode Switch
will allow all frequencies below 100 Hz to pass through the amplier. Again, this is a Linkwitz-Riley lter. This position is ideal for
use with dedicated subwoofer speakers, allowing the amplier to
concentrate on these frequencies and thus improving the level of
bass and your overall ‘thump’.
9. Thru Output
These balanced ¼” outputs allow users to patch the incoming
signals directly out to additional ampliers or input devices.
10. Speaker Connectors
The iAMP offers a professional-standard 4 pole speaker connector
for each output channel. Twist the cable clockwise to lock speakers
into place and counter clockwise to release.
11. Breaker Switch
In the unlikely event that an external inuence posses an issue
that could potentially harm the unit, the iAMP’s breaker will trip.
Check all wiring and cables before resetting a tripped breaker. If
the breaker trips again, it would be advisable to get in touch with
your country’s Phonic distributor for repairs and services.
12. AC Power Connector
This input connector is for IEC power cables, allowing for AC power
to be sent to the unit. Please use the power cable provided with
the unit to power the iAMP. We strongly suggest that you under no
circumstances remove the grounding pin from the cable. Doing so
could be detrimental to the iAMP’s operation and to your safety.
13. Cooling Fan
Due to the heat that can be accumulated when amplifying signals,
Phonic includes a variable-speed fan that is temperature sensitive
– activated and deactivating as necessary.
10
7
8
8
9
12
13
11
Page 7
English Deutsch Español Français Português
日本語
简体中文
3
iAMP1620 / iAMP3020
SPECIFICATIONS
iAMP 1620 iAMP 3020
1KHz, 0.5% THD
Output Per Channel
Output Power 8 ohms 600W 1200W
Output Power 4 ohms 1060W 2000W
Output Power 2 ohms 1600W 3000W
Input Sensitivity
0.775 volts +/- 3% for 1 kHz 4 ohm rated power,
0.68 volts +/- 3% for 1 kHz. 2 ohm rated power
Input Connector One Combo Jack (XLR+1/4") per channel
Signal Through Out One 1/4" phone jack per channel
Frequency Response 10Hz – 50KHz
Speaker Output One Speakon connector per channel
Built-in Filters High-Pass, Sub-woofer, switchable
S/N Ratio (20 Hz – 20 KHz) > 105dB A-Weighted
THD@ 1 kHz (10% Rated Output) Less than 0.1%
Protection Circuitry
Multiple Protection designs against DC bias,
thermal fault, load mismatch, etc.
Power Consumption 800W 2Ω LOAD STEREO 1500W 2Ω LOAD STEREO

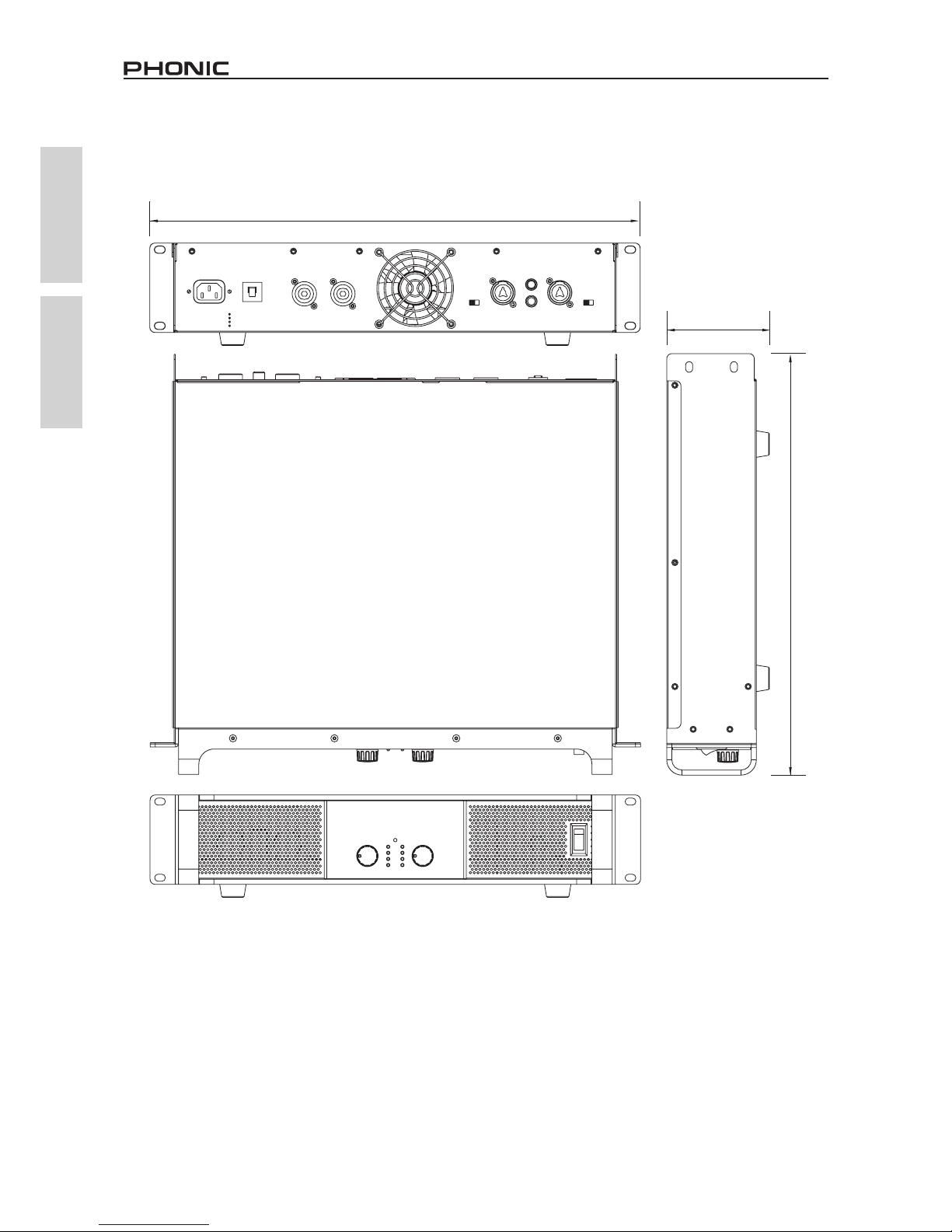

Dimensions (WxHxD) 483 x 105 x 415 mm (19.02" x 4.13" x 16.34")
Weight 6.1 kg (13.4 lbs) <10.3 kg (22.7 lbs)
Page 8
4
English Deutsch Español Français Português
日本語
简体中文
iAMP1620 / iAMP3020
SERVICE AND REPAIR
For replacement parts, service and repairs please contact the Phonic distributor in your
country. Phonic does not release service manuals to consumers, and advice users to not
attempt any self repairs, as doing so voids all warranties. You can locate a dealer near you at
http://www.phonic.com/where/.
WARRANTY INFORMATION
Phonic stands behind every product we make with a no-hassles warranty. Warranty coverage
may be extended, depending on your region. Phonic Corporation warrants this product for a
minimum of one year from the original date of purchase against defects in material and
workmanship under use as instructed by the user’s manual. Phonic, at its option, shall repair
or replace the defective unit covered by this warranty. Please retain the dated sales receipt as
evidence of the date of purchase. You will need it for any warranty service. No returns or repairs
will be accepted without a proper RMA number (return merchandise authorization). In order to
keep this warranty in effect, the product must have been handled and used as prescribed in the
instructions accompanying this warranty. Any tampering of the product or attempts of self repair
voids all warranty. This warranty does not cover any damage due to accident, misuse, abuse,
or negligence. This warranty is valid only if the product was purchased new from an authorized
Phonic dealer/distributor. For complete warranty policy information, please visit
http://www.phonic.com/warranty/.
CUSTOMER SERVICE AND TECHNICAL SUPPORT
We encourage you to visit our online help at http://www.phonic.com/support/. There you can find
answers to frequently asked questions, tech tips, driver downloads, returns instruction and other
helpful information. We make every effort to answer your questions within one business day.
support@phonic.com
http://www.phonic.com
Page 9
5
English Deutsch Español Français Português
日本語
简体中文
iAMP1620 / iAMP3020
iAMP1620 / iAMP3020
Index
Manuel d'Emploi
Phonic se réserve le droit d'améliorer ou de modifier toute information
dans ce document sans préavis.
INTRODUCTION 1
CHARACTÉRISTIQUE 1
PANNEAU FRONTAL 1
PANNEAU ARRIÈRE 2
SPÉCIFICATIONS 3
ANNEXE
APPLICATIONS 1
DIMENSIONS 2
SCHEMAS 3
English Français Español Français Português
日本語
简体中文
Page 10
6
English Deutsch Español Français Português
日本語
简体中文
iAMP1620 / iAMP3020
INSTRUCTIONS DE SECURITE IMPORTANTES
1. Lisez ces instructions avant de faire fonctionner
cet appareil.
2. Conservez ces instructions pour référence
ultérieure.
3. Tenez compte de tous les avertissements pour un
fonctionnement en toute sécurité.
4. Suivez toutes les instructions fournies dans ce
document.
5. N'utilisez pas cet appareil près d'eau ou dans des
lieux où de la condensation peut se former.
6. Ne le nettoyer qu'avec un chiffon sec. N'utilisez
pas de nettoyant en bombe ou liquide. Débranchez
cet appareil avant tout nettoyage.
7. Ne bloquez aucune des ouvertures de ventilation.
Installez l'appareil en accord avec les instructions
du fabricant.
8. Ne l'installez pas près de sources de chaleur telles
que radiateurs, bouches de chaleur, poêles ou
autres appareils (y compris des amplificateurs) qui
produisent de la chaleur.
9. Ne supprimez pas le dispositif de sécurité de la
fiche de terre. Une fiche de terre a deux broches et
une troisième pour la mise à la terre. Cette
troisième broche est destinée à votre sécurité. Si la
fiche fournie n'entre pas dans votre prise,
consultez un électricien pour le remplacement de
la prise obsolète.
10. Empêchez le piétinement ou le pincement du
cordon d'alimentation, particulièrement au niveau
de la fiche, de l'embase et du point de sortie de
l'appareil.
11. N'utilisez que des fixations/accessoires spécifiés
par le fabricant.
12. N'employez qu'un chariot, stand, trépied, cornière
ou table spécifiés par le fabricant, ou vendus avec
l'appareil. Si un chariot est utilisé,
prenez garde lors du déplacement
de l'ensemble chariot/appareil afin
d'éviter une blessure due à un
renversement.
13. Débranchez cet appareil durant les orages ou en
cas de non utilisation prolongée.
14. Confiez toute réparation à un personnel
de
maintenance qualifié. Une réparation est
nécessaire si l'appareil a été endommagé de
quelque façon que ce soit, notamment si le cordon
d'alimentation ou sa fiche est endommagé, si du
liquide ou des objets ont pénétré dans l'appareil, si
l'appareil a été exposé à la pluie ou à l'humidité, ne
fonctionne pas normalement ou est tombé.
L‘appareil ne doit pas être exposé au ruissellement ni aux éclaboussures et ne doit supporter aucun objet
contenant des liquides tel qu’un vase. La fiche d’alimentation sert de dispositif de déconnexion et doit donc
rester à portée de main.
Avertissement: l’utilisateur ne doit pas placer l’appareil dans un lieu confiné durant son fonctionnement car
l’interrupteur d’alimentation doit être aisément accessible.
RISQUE DE CHOC ELECTRIQUE
NE PAS OUVRIR
ATTENTION
Le symbole éclair avec tête de flèche dans un triangle
équilatéral est destiné à alerter l'utilisateur de la
présence d'une "tension dangereuse" non isolée dans
l'enceinte du produit, tension de magnitude suffisante
pour constituer un risque d'électrocution pour les
personnes.
Le point d'exclamation dans un triangle équilatéral est
destiné à alerter l'utilisateur de la présence
d'instructions importantes de fonctionnement et de
maintenance dans les documents accompagnant
l'appareil.
AVERTISSEMENT: POUR REDUIRE LE RISQUE DE CHOC
ELECTRIQUE, NE RETIREZ PAS LE COUVERCLE (OU L'ARRIERE),
PAS DE PIECE REPARABLE PAR L'UTILISAT EUR A L'INTERIEUR
CONFIEZ LES REPARATIONS A UN PERSONNEL QUALIFIE.
AVERTISSEMENT : Pour réduire le risque d'incendie ou
de choc électrique, n'exposez pas cet appareil à la pluie
ou à l'humidité.
ATTENTION : Utiliser des commandes, réglages ou
procédures autres que spécifiés peut entraîner une
exposition dangereuse aux radiations.
English Français Español Français Português
日本語
简体中文
Page 11
1
English Deutsch Español Français Português
日本語
简体中文
iAMP1620 / iAMP3020
INTRODUCTION
Félicitations pour l´achat d’un des excellents produits Phonic. Le
iAMP1620 et iAMP3020 ont été soigneusement conçus de manière
à fournir une puissance phénoménale tout en étant légers et maniables -, Montage pratique en rack. Phonic combine sa technologie
révolutionnaire d´amplicateur de classe D avec une alimentation
able et stable, pour un effet d’amplication fantastique, même sous
les conditions les plus rigoureuses..
Différents modes de fonctionnement sont disponibles sur chaque
canal, offrant aux utilisateurs une utilisation facile du l´IAMP. Incluant un Subwoofer (Caisson de basses) interne pour les moyennes/
hautes fréquences sans équipement additionnel. Des entrées
combinées ont été incluses,qui autorisent des possibilités et combinaisons d´entrer plus polyvalentes et plus diverses. Des sorties
speakon de qualités professionnelle ont été incluses. L’IAMP Offre
des prises Jack de 6.35mm qui accumulent les signaux d´entrée
a d´autres amplicateurs.
Nous savons que vous êtes impatient de commencer à utiliser votre
nouvelle IAMP mais avant cela, nous vous conseillons vivement de
jeter un coup d’oeil à ce manuel. A l’intérieur, vous trouverez des
faits et des chiffres importants sur la mise en place, l’utilisation et
les différentes applications de votre nouvelle IAMP. Rappelez-vous
que les étapes de sécurité d’un amplicateur sont de la plus haute
importance; nous recommandons donc fortement aux utilisateurs
de bien respecter toutes les étapes de sécurité et les instructions
gurant dans ce manuel.
CARACTÉRISTIQUES
• Chaque canal à 1600 ou 3000 watts de puissance sous 2 ohms
• Circuit d’amplication classe D innovante
• Indépendant du quatrième ordre Linkwitz-Riley
• Les prises combo pratiques acceptant 6.35mm et entrées XLR
• Gain cranté à l´entrée du panneau avant contrôle
• Indépendant prises jack de 6,35mm pour un fonctionnement
étendu
• 4 tiges de montage professionnels pour haut-parleurs à verrouillage rotatif
• Une gamme complète de circuits de sécurité pour une protection totale
PANNEAU FRONTALE
1. Contrôles de Gain
Ces commandes permettent de régler le niveau entrant, reçu par
le canal d’entrée respectif 1 et 2 à l’arrière de l’IAMP. C´est une
bonne idée de mettre ces commandes le plus à droite possible
pour permettre une utilisation optimale du signal entrant
2. LED de signalisation
Ces indicateurs LED s’allument lorsque le IAMP produit un signal
via les canaux d’entrée correspondants, égale à environ 4 volts
RMS.
3. Nivel de LED
Ces LED s’allument lorsque le niveau de sortie de l’IAMP atteint
les niveaux indiqués, -20 et -10 dB. Pour de meilleurs résultats,
réglez les commandes de gain à un niveau qui permet un clignote-
ment régulier.
4. Clip LED
Le Clip LED s’allume juste avant la distorsion du signal de sortie, donnant aux utilisateurs un moyen de savoir s’il convient de réduire les
commandes de gain pour réduire le signal sortant. Un clignotement
stable ou un éclairement constant exigera une attention de la part
de l’utilisateur; tandis qu’un ash occasionnel peut, ne pas indiquer,
necessairement, des problèmes immédiats.
5. Power LED
Cette LED s’allume lorsque le IAMP est allumé.
6. Interrupteur d´alimentation
Ce commutateur est utilisé pour activer et désactiver l’IAMP. Assurez-vous que l´alimentation de tous les périphériques d’entrée,
notamment les mélangeurs et/ou processeurs de signaux, soient
allumés, avant d´activer le IAMP. Faites attention que l’IAMP soit
le premier appareil que vous éteignez après la n de l’utilisation
de l´ensemble du circuit.
2
1
3
6
5
4
English Français Español Français Português
日本語
简体中文
Page 12
2
English Deutsch Español Français Português
日本語
简体中文
iAMP1620 / iAMP3020
PANNEAU ARRIÈRE
7. Prises d’entrée Combo
Les deux canaux de la IAMP offrent des prises d’entrée jack. Ils
acceptent soit du XLR 3 broches ou des TRS connecteurs de
6.35mm. La conception de circuit de l’IAMP permet que,même
avec le niveau du signal d’entrée le plus élevé, puisse être reçue
par la majorité des sources.
8. Commutateur de mode de canal
Ce commutateur permet aux utilisateurs de choisir parmi trois
modes de fonctionnement.
Passe-haut (High Pass): Cette option permet d’activer un ltre
passe-haut sur le canal correspondant. C’est un ltre Linkwitz-
Riley qui va couper toutes les fréquences inférieures à 100
Hz. Cette fonction est idéale, lorsque des subwoofer / Caisson
de basses supplémentaires sont utilisés dans la conguration;
ceci permet à l’amplicateur de se concentrer sur les signaux
supérieurs à 100 Hz pour une utilisation avec haut-parleurs de
fréquences moyenne-aigûe
Gamme complète: Cette position permettra à toutes les fréquenc-
es de passer à travers l’amplicateur: haute, moyenne et basse.
Ce paramètre est généralement utilisé quand plusieurs types de
haut-parleurs sont connectés à l’IAMP.
Subwoofer: La sélection de cette option au nivau de l’interrupteur
de canal permettra à toutes les fréquences inférieures à 100 Hz de
passer à travers l’amplicateur. Encore une fois, il s’agit d’un ltre
Linkwitz-Riley. Cette position est idéale pour une utilisation avec
subwoofer dédiés, permettant à l’amplicateur de se concentrer
sur ces fréquences et donc d’améliorer le niveau des basses et
l’ensemble de votre «votre effet sonore»..
9. Sortie Thru
Ces sorties symétriques de 6.35mm permettent aux utilisateurs
de patcher les signaux entrants directement à des amplicateurs
ou des dispositifs additionnels d’entrée.
10. Connecteurs d’enceintes
Le IAMP offre un connecteur de qualité professionnelle standard
pour des haut-parleurs de 4 pôles à chaque canal de sortie.
Tourner le câble dans le sens des aiguilles d’une montre, pour
verrouiller les haut-parleurs en place, et dans le sens contraire
pour le déverrouiller.
11. Disjoncteur( Breaker Switch)
Dans le cas peu probable où une source externe pose un problème qui pourrait nuire à l’unité, le disjoncteur de l’IAMP devra
être actionné. Vérier tout le système de câblage, avant de réinitialiser l’IAMP après que celui-ci ce soit coupé. Si le disjoncteur
se déclenche de nouveau, il serait souhaitable d’entrer en contact
avec le distributeur Phonic de votre pays pour des possibles
réparations ou pour d’autres autres conseils.
12. Connecteur d’alimentation CA
Ce connecteur d’entrée est conçu pour le câble d’alimentation
principale, permettant l’alimentation de l’unité. Nous vous prions
de bien vouloir utiliser le câble d’alimentation fourni avec l’appareil.
Nous vous déconseillons fortement et, dans aucun cas, de retirer
la broche de mise à la terre du câble. Cela pourrait être préjudiciable à votre sécurité et au fonctionnement de l’IAMP.
13. Ventilateur de refroidissement
En raison de la chaleur qui peut être accumulée lors de
l’amplication des signaux, votre IAMP de Phonique comprend un
ventilateur à vitesse variable qui est sensible aux changements
de température - en l activant et la désactivant si nécessaire.
10
7
8
8
9
12
13
11
English Français Español Français Português
日本語
简体中文
Page 13
3
English Deutsch Español Français Português
日本語
简体中文
iAMP1620 / iAMP3020
SPÉCIFICATIONS
iAMP 1620 iAMP 3020
1KHz, 0,5% THD
Sortie par Cannal
Puissance de sortie 8 ohms 600W 1200W
Puissance de sortie 4 ohms 1060W 2000W
Puissance de sortie 2 ohms 1600W 3000W
Sensibilité d'entrée
"0,775 volts + / - 3% pour 1 kHz Puissance nominale 4 ohms,
0,68 volts + / - 3% pour 1 kHz. puissance nominale 2 ohms"
Connecteur d´entrée Un Combo (XLR +1 / 4 ") par canal
Signal de sortie Un téléphone jack 6,35 mm par canal
Réponse de fréquence 10Hz – 50KHz
Sortie haut-parleur Un connecteur Speakon par canal
Filtres intégrés Passe-haut, Caisson de basses optionel
S / N Ratio (20 Hz - 20 KHz) 105dB Pesée -A 20Hz-20KHz
THD à 1 kHz (10% de sortie nominale) moins de 0.1%
Protection du circuit "Conceptions de protections multiples contre la polarisation CC,
défaut thermique, désadaptation de charge, etc"
Consommation d'énergie 800W 2Ω CARGA ESTÉREO 1500W 2Ω CARGA ESTÉREO
Dimensions (LxHxP) 483 x 105 x 415 mm (19.02" x 4.13" x 16.34")
Poids 6.1 kg (13.4 lbs) <10.3 kg (22.7 lbs)
English Français Español Français Português
日本語
简体中文
Page 14
iAMP1620 / iAMP3020
4
English Deutsch Español Français Português
日本語
简体中文
iAMP1620 / iAMP3020
support@phonic.com http://www.phonic.com
MAINTENANCE ET REPARATION
Pour acquérir du matériel et des accessoires optionnels Phonic, veuillez contacter tout distributeur
agréé Phonic.Phonic ne donne pas de manuel aux consommateurs, et conseilsles utilisateurs de
pour ne pas essayer de réparer le matériel soi-même. Pour une liste des distributeurs Phonic, veuillez
visiter notre site web à l'adressehttp://www.phonic.com/where/.
INFORMATIONS CONCERNANT LA GARANTIE
Phonic donne pour chaque produit fabriqué une garantie de bon fonctionnement. La garantie peut
êtreétendue en fonction de votre pays. Phonic Corporation garantit ce produit pour un minimum
d'une année à partir de la date originale d'achat, contre tout défaut de matériel et de main d'œuvre
sous réserve d'une utilisation conforme au mode d'emploi. Phonic, dans ce cas, réparera ou
remplacera l'unité défectueuse couverte par cette garantie. Veuillez conserver votre récépissé
d'achat daté comme preuve de la date d'achat. Vous en aurez besoin pour toute intervention sous
garantie. Aucun retour ou réparation ne sera accepté sans un numéro d'autorisation de retour de
marchandise (RMA). Pour que cette garantie reste valable, le produit doit avoir étémanipulé et
utilisécomme prescrit dans les inscriptions accompagnant cette garantie. Toute modification du
produit ou toute tentative de réparation personnelle invalidera la garantie. Cette garantie ne couvre
aucun dommage dûà un accident, à une mauvaise utilisation, à des abus ou à des négligences.
Cette garantie n'est valable que si le produit a été acheté neuf auprès d'un revendeur/distributeur
agrééPhonic. Pour une description complète de la politique de garantie, veuillez visiter le site
http://www.phonic.com/warranty/.
ASSISTANCE CLIENTELE ET SUPPORT TECHNIQUE
Nous vous encourageons à visiter notre rubrique d'aide en ligne à l'adresse
http://www.phonic.com/support/. Vous y trouverez des réponses aux questions fréquemment
posées,des astuces techniques, vous pouvez y télécharger des pilotes, diverses instructions et
autresinformations utiles. Nous mettons tout en oeuvre pour répondre à vos questions dans la
journéeouvrée suivante.
English Français Español Français Português
日本語
简体中文
Page 15
English Deutsch Español Français Português
日本語
简体中文
5
iAMP1620 / iAMP3020
APPLICATIONS
STEREO OPERATION
OPERATION STEREO
MAIN OUT
KEYBOARD
AM442D
AM642D
LR
CD or
MP3 PLAYER
REPRODUCTOR
CD O MP3
ACTIVE MONITOR
MONITORES ACTIVOS
MICROPHONES
MICRÓFONOS
GUITAR
GUITARRA
iSK12
iAMP1620
PASSIVE SPEAKER
ALTAVOCES PASIVOS
ADDITIONAL AMPLIFIERS
GUITAR EFFECTS
EFECTOS DE GUITARRA
SUBWOOFERS
SUBWOOFERS
䞡Ԣ䷇ㆅ
㹿ࡼᓣᡀໄ఼
CDMP3᪁ᬒ఼
TECLADO
⬉ᄤ䬂⨈
⬉ঢ়ᅗᬜᵰ఼
Џࡼᓣⲥু
呺ܟ亢
⬉ঢ়ᅗ
AMPLIFICADORES ADICIONALES
SALIDA PRINCIPAL
乱ⱘࡳ⥛ᠽᴎ
Џ㽕䕧ߎ
েໄ䘧
Ꮊໄ䘧
GUITARE
CLAVIER
EFFET DE LA GUITARE
ENCEINTE ACTIVE
MICROPHONES
CD OU
LECTEUR MP3
SORTIE PRINCIPALE
ENCEINTE PASSIVE
AMPLIFICATEURS ADDITIONNELLE
CAISSON DE BASSES
1
Appendix Annexe
iAMP1620 / iAMP3020
Page 16
6
English Deutsch Español Français Português
日本語
简体中文
iAMP1620 / iAMP3020
measurements are shown in mm/inches
DIMENSIONS
les mesures sont indiquées en mm / pouces
482 / 19
88 / 3.5
415 / 16.4
Appendix Annexe
Page 17
English Deutsch Español Français Português
日本語
简体中文
1
iAMP1620 / iAMP3020
CH1 CLASS D AMP
MUTING
R
CH2 PREAMP
MUTING
100HZ LOW
PASS FILTER
CH1 LIMITER
100HZ HIGH
PASS FILTER
T
CH2 CLASS D AMP
100HZ LOW
PASS FILTER
100HZ HIGH
PASS FILTER
CH1 PREAMP
R
CH2 LIMITER
T
OVER
CURRENT
DETECTION
EMI FILTER
SWITCHING POWER SUPPLY
INRUSH RELAY
SHUTDOWN
TRIGGERS
HALF-BRIDGE
RESONANT
CONVERTERS
OVER CURRENT
OVER VOLTAGE
UNDER VOLTAGE
DC FAULT
PROTECTION
THERMAL
SENSING
OVER CURRENT
OVER VOLTAGE
UNDER VOLTAGE
DC FAULT
PROTECTION
THERMAL
SENSING
DC FAN SPEED
ATTENUATOR
ATTENUATOR
CH2 LED INDICATOR
CH1 LED INDICATOR
FULL
FULL
SUB
HP
SUB
HP
CH1
CH2 OUT
CH1 OUT
THRU CH1
THRU CH2
1
2
3
CH2
XLR-1/4COMBO JACK
1
2
3
1
2
3
XLR-1/4COMBO JACK
1
2
3
3
BLOCK DIAGRAM
Appendix Annexe
iAMP1620 / iAMP3020
Page 18
2
English Deutsch Español Français Português
日本語
简体中文
iAMP1620 / iAMP3020
English Français Español Français Português
日本語
简体中文
Loading...
