PHONIC AM120 MKII, AM220 User Manual

AM120 MKII/AM220

COMPACT MIXERS
MIXERS COMPACTAS

小型调音台

AM220

User’s Manual

Manual del Usuario

使用手册

English / Español / 简体中文

AM120 MKII/AM220

COMPACT MIXERS
MIXERS COMPACTAS

小型调音台

CONTENTS CONTENIDO

INTRODUCTION........................4

GETTING STARTED..................4

CHANNEL SETUP......................4

MAKING CONNECTIONS..........5

CONTROLS AND SETTINGS....7

SPECIFICATIONS......................9

APPLICATIONS........................22

DIMENSIONS...........................24

BLOCK DIAGRAMS..................25

INTRODUCCIÓN 11

INICIANDO 11

CONFIGURACIÓN DE CANAL 11

HACIENDO CONEXIONES 12

CONTROLES Y SETEOS 14

ESPECIFICACIONES 16

APLICACIONES 22

DIMENSIONES 24

DIAGRAMAS DE BLOQUE 25

目录

简介…………….........…18

开始设定…….…….……18

声道设置……….….……18

连接操作…….…….……18

控制和设置….............…19

规格………......…………21

应用………......…………22

尺寸………......…………24

方块图………...…………25

Phonic preserves the right to improve or alter any information within this document without prior notice

Phonic se reserva el derecho de mejorar o alterar cualquier información provista dentro de este documento sin previo aviso

PHONIC保留不预先通知便可改变或更新本文件权利

V1.0 11/14/2008

1. Read these instructions before operating this
apparatus.

2. Keep these instructions for future reference.

3. Heed all warnings to ensure safe operation.

4. Follow all instructions provided in this document.

5. Do not use this apparatus near water or in locations
where condensation may occur.

6. Clean only with dry cloth. Do not use aerosol or liquid
cleaners. Unplug this apparatus before cleaning.

7. Do not block any of the ventilation openings. Install
in accordance with the manufacturer’s instructions.

8. Do not install near any heat sources such as radiators,
heat registers, stoves, or other apparatus (including

.

9. Do not defeat the safety purpose of the polarized or
grounding-type plug. A polarized plug has two blades
with one wider than the other. A grounding type plug
has two blades and a third grounding prong. The wide
blade or the third prong is provided for your safety. If
the provided plug does not into your outlet, consult
an electrician for replacement of the obsolete outlet.

10. Protect the power cord from being walked on or
pinched particularly at plug, convenience receptacles,
and the point where they exit from the apparatus.

11. Only use attachments/accessories by the
manufacturer.

12. Use only with a cart, stand, tripod, bracket, or
table by the manufacturer, or sold with
the apparatus. When a cart is used, use caution
when moving the cart/apparatus
combination to avoid injury from tip­over.

13. Unplug this apparatus during lighting
storms or when unused for long
periods of time.

14. Refer all servicing to service personnel.
Servicing is required when the apparatus has been
damaged in any way, such as power-supply cord or
plug is damaged, liquid has been spilled or objects
have fallen into the apparatus, the apparatus has
been exposed to rain or moisture, does not operate
normally, or has been dropped.

IMPORTANT SAFETY INSTRUCTIONS

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK,

DO NOT REMOVE COVER (OR BACK)

NO USER SERVICEABLE PARTS INSIDE

REFER SERVICING TO QUALIFIED PERSONNEL

The lightning flash with arrowhead symbol, within an

equilateral triangle, is intended to alert the user to the

presence of uninsulated “dangerous voltage” within the

product

’

magnitude to constitute a risk of electric shock to persons.

The exclamation point within an equilateral triangle is in-

tended to alert the user to the presence of important operat-

ing and maintenance (servicing) instructions in the literature

accompanying the appliance.

WARNING: To reduce the risk of or electric shock, do
not expose this apparatus to rain or moisture.

CAUTION: Use of controls or adjustments or performance
of procedures other than those may result in
hazardous radiation exposure.

The apparatus shall not be exposed to dripping or splashing and that no objects with liquids, such as vases,
shall be placed on the apparatus. The MAINS plug is used as the disconnect device, the disconnect device shall
remain readily operable.

Warning: the user shall not place this apparatus in the area during the operation so that the mains switch
can be easily accessible.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

4 AM120 MKII / AM220

4. Main L and R Outputs

These two ports will output the final unbalanced
(balanced on the AM220) line level signal send from the
main mix. The primary purpose of these jacks is to
send the main output to external devices, which may
include power amplifiers (and, in-turn, a pair of speak­ers), other mixers, as well as a wide range of other
possible devices (equalizers, crossovers, etcetera).

5AM120 MKII / AM220

6 AM120 MKII / AM220117AM120 MKII / AM220

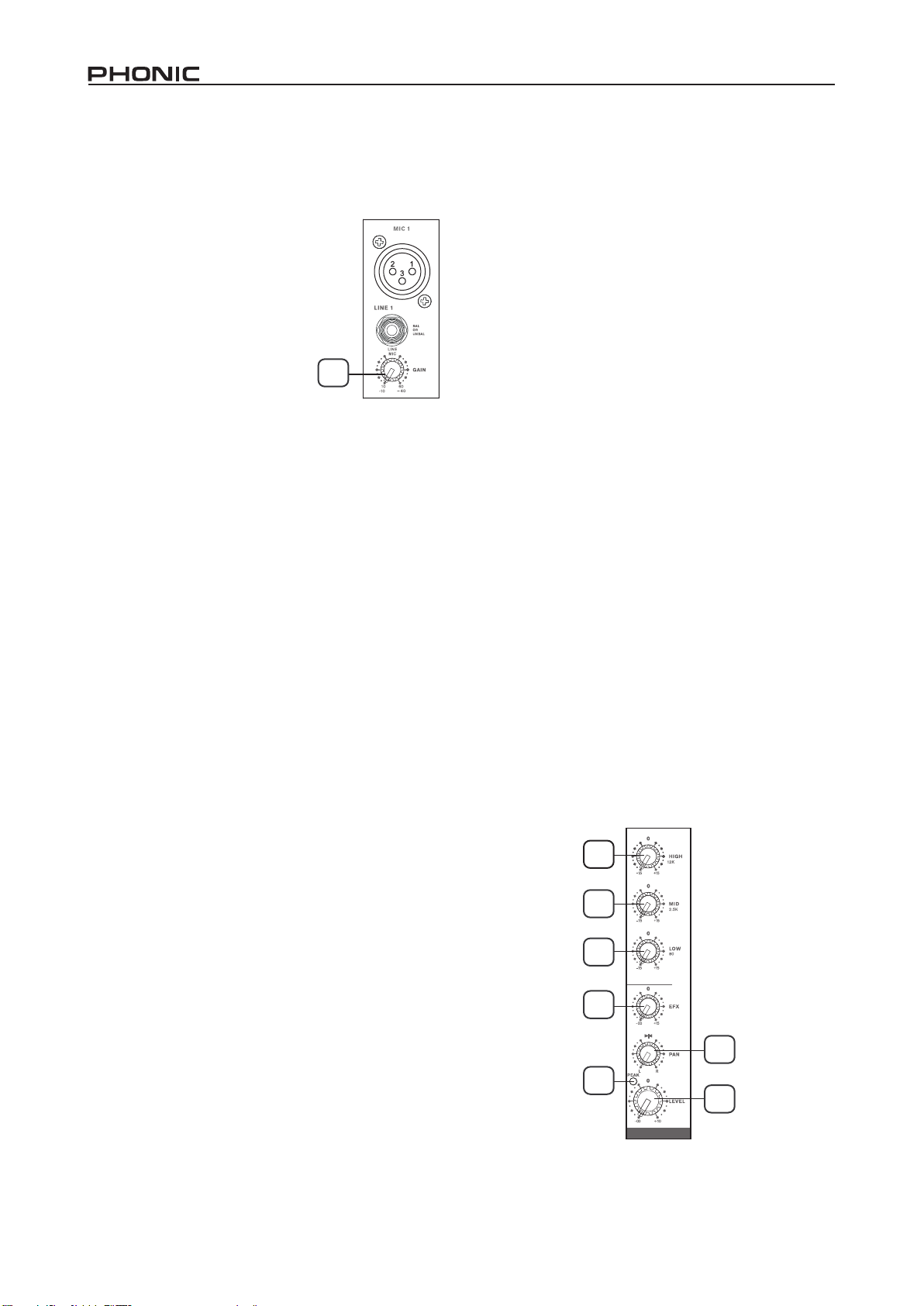

The AM 120 MKII

The AM 120 MKII features High and Low Frequenc

y

MKII.

of the AM 120 MKII mixer, however on both channels 1 and
2 of the AM220.

12

16

17

18

19

13

14

15

12

13

14

15

16

18

17

19

8 AM120 MKII / AM220

On the AM 120 MKII, this control is used to
adjust the audio level of the phones feed,
to be sent to the Phones output, which can
be used in conjunction with headphones
or, if required, as an auxiliary output. On
the

AM 220, however, this output control

not

only the phones level, but the signal
level sent to the Control Room output also,
for use in monitoring, as side fill, or for the
addition of other, external devices.

MKII features a totary-style level control, whereas the AM 220
features a 60 mm fade.

Both the AM 120 MKII and AM 220 feature a dual 4 segment
level indicator.

20

21

22

23

24

25

26

20

120

21

AM

MKII

24

26

25

24

22

23

AM 120 MKII

2x 1/4” TS, unbal.

9AM120 MKII / AM220

INTRODUCCIÓN

Gracias por elegir una de las muchas mezcladoras
compactas de calidad de Phonic. Las Mezcladoras de
la serie AM – diseñadas por ingenieros ingeniosos que
han creado una variedad de mezcladoras fantásticas en
estilo y funcionamiento en el pasado – lucen capacidad
similar que han mostrado los productos de Phonic
anteriormente, con un poco más de refinamiento por
supuesto. La serie AM presenta rango de ganancia
completo, niveles de distorsión sorprendentemente bajos
e increíbles rangos dinámicos amplios, apenas muestra
la dominación de estas pequeñas máquinas tendrán en
el mundo de la mezcla.

Sabemos que está ansioso de comenzar –queriendo
sacar la mezcladora e instalar todo es probablemente
su primer prioridad en este momento- pero antes de
hacerlo, le sugerimos encarecidamente que eche
un vistazo a este manual. En su contenido, usted
encontrará hechos importantes e ilustraciones sobre
la configuración, uso y aplicaciones de su nueva
mezcladora. Si usted es una de esas personas que se
rehusa rotundamente a leer los manuales de usuario,
entonces solo le pedimos que por lo menos hojee las
primeras páginas. Luego de hojear o leer el manual
(le felicitamos si usted lee el manual entero), por favor
guardelo en un lugar de fácil acceso ya que puede
haberle escapado algo en la primera leída.

INICIANDO

1. Asegúrese que todas las energías en su mezcladora

estén apagadas. Para estar seguro totalmente, el
cable AC no debe de estar conectado a la unidad.

CONFIGURACIÓN DE CANAL

1. Para asegurar el nivel de audio de canal de entrada

es correcto, cada control de entrada de nivel de la
Mezcladora debería ser girado hacia la izquierda o
abajo lo más lejos posible (que debe de ser marca -∞).

2. Además de la que está siendo congurada, ninguna

otr a entr ada de ber ía ten er alg ún dis pos itiv o
conectado. Esto asegurá que se utiliza la señal más

pura cuando se conguran los canales.

3. Setee el control de nivel del canal que usted está

congurando a 0 dB.

4. Asegúrese de que el canal tenga una señal de envío

similar a la señal que será enviada en uso común.
Por ejemplo, si el canal está usando un micrófono,
entonces debería hablar o cantar al mismo nivel
que el cantante usaría generalmente durante su
presentación; si se conecta una guitarra en ese canal,
entonces la guitarra también debería utilizarse como
es normalmente (y así sucesivamente). Esto asegura
que los niveles sean completamente precisos y evita
tener que resetearlos luego.

5. Ajuste la ganancia para que el Medidor de Nivel

indique el nivel de audio alrededor de 0 dB.

6. Este canal está ahora listo para ser usado; usted

puede dejar de hacer la señal de audio.

7. Usted puede repetir el mismo proceso para otros

canales. O no, depende de usted.

2. Todos los faders y controles de nivel deberían estar

seteados en el nivel más bajo y todos los canales
apagados para asegurar que el sonido no se envía
inadvertidamente a las salidas cuando se enciende el
dispositivo. Todos los niveles pueden ser alterados a
grados aceptables una vez encendido el dispositivo

utilizando las instrucciones de conguración de canal.

3. E nchufe todos l os equi pos nec esarios en las

varias salidas de dispositivo. Estos podrían incluir
amplificadores, altavoces, monitores, procesadores
de señal y/o dispositivos de grabación.

4. Enchufe el cable AC en la entrada AC en la parte

dorsal del dispositivo y luego a la salida de energía
de un voltaje compatible.

5. E ncien da el interrup tor de ener gía y sig a las

instrucciones de conguración de canal para obtener

lo mejor de su equipo.

11AM120 MKII / AM220

12 AM120 MKII / AM220

HACIENDO CONEXIONES

Entradas y Salidas

1. Jacks XLR de Micrófono

Est os jack s a cept an ent r ada s
típicas XLR de 3-pines para señales
balanceadas o desbalanceadas.
Pueden ser utilizados junto con
m i c r ó f o n o s – tales c om o d e
condensador profesional, dinámicos
o de cinta – con conectores machos

XLR estándares y preamplicadores

de bajo ruido, sirven para reproducción de audio limpio
y cristalino. Cada mezcladora de la serie AM presenta
dos entradas de micrófono XLR estandares para su
conveniencia.

Nota: Cuando se utilizan estas entradas con micrófonos de
condensador, la Fuente Fantasma debería ser activada. Sin
embargo, cuando se emplea el botón de Fuente Fantasma,
los micrófonos de simple terminación (desbalanceados) e
instrumentos no deberían ser utilizados en las entradas mic.

2. Entradas de Línea

Estas entradas aceptan entradas típicas de 1/4” TRS o
TS para señales balanceadas y desbalanceadas. Hay
varios números de estas entradas dependiendo de la
mezcladora que está usando. Pueden ser utilizados
junto con varios dispositivos de nivel de línea, como
teclados, máquina de tambor, guitarras eléctricas y una
variedad de otros instrumentos eléctricos.

4. Salidas Principal I y D

Estos dos puertos generarán señal nal desbalanceada

de nivel de línea (balanceada en AM 220) enviada
desde mezcla principal. El propósito primario de estos
jacks es el de enviar la salida principal a dispositivos

externos, que pueden incluir amplicadores de potencia

(y a su vez, un par de altavoces), otras mezcladoras y
también un rango amplio de otros dispositivos posibles
(ecualizadores, crossovers, etc.).

5. Retorno AUX Estéreo (AM 220 Solamente)

Estas entradas de 1/4” TS son para retorno de audio a
la mezcladora AM 220, procesado por un procesador
de señal externo. Si es necesario realmente, pueden
también ser utilizadas como entradas adicionales, con un
control de nivel localizado en la cara de la mezcladora.
El Retorno AUX Estéreo acepta también señales Mono,
donde echufando el jack de audífono de 1/4” de cualquier
dispositivo en la entrada Izquierda estéreo causará que
la señal sea duplicada a la entrada Derecha también. Sin
embargo, esto no funciona al revés.

3. Canales de Estéreo

Cada una de las mezcladoras de la serie AM presenta
poco s c anal e s d e e stér eo, aña diend o m áxim a
flexibilidad. Cada uno de estos canales de estéreo
presenta dos jacks de audífono de 1/4” TRS, para
adición de varios dispositivos de entrada de nivel de
línea, tales como teclados electrónicos, guitarras y
procesadores de señal externos o mezcladoras. Estos
Canales de Estéreo también pueden ser utilizados como
Canales Mono, donde la señal desde cualquier jack
de audífono de 1/4” enchufado dentro de la entrada
izquierda de estéreo causará que la señal se duplica
también a la entrada derecha. Sin embargo, ésto no
funciona al revés.

6. Envío EFX (AM 220)

Est as sa lidas 1/4 ” TS pu ede n ser us ada s para
conectar a un procesador de efecto digital externo o
a un amplificador y altavoces (dependiendo de sus

conguraciones deseadas), a la mezcladora. Esta salida,

sin embargo, se presenta solamente en AM 220, por lo
tanto usted no podrá encontrarla en AM 120.

7. Audífonos

Este puerto de salida estéreo es para utilizarse con
auriculares, permitiendo monitorear la mezcla. El nivel
de audio de esta salida es controlado usando el control
de Audífonos/Control Room.

8. Grabación 2T/ Salida de Grabación

Estas salidas acomodarán a los cables RCA para
alimentar a una variedad de dispositivos de grabación,
com o reprodu cto res MD y h ast a comp uta doras
portátiles.

9. Retorno 2T

Estas entradas RCA son usadas para conectar la
mezcladora con dispositivos externos, tales como
reproductores de tape y CD, o incluso computadoras
po rtátiles, recibiendo una señ al de otra fuen te y
alimentandola a bus de mezcla Principal I-D o Audífonos.

10. Salidas de Control Room (AM 220)

Estas dos salidas de Jack Audífono de 1/4” alimenta
la señal alterada por el control de nivel Control Room/
Phones (Sala de Control/Audífonos) en el panel frontal
de la mezcladora. Esta salida tiene uso extensivo,
como puede ser usada para alimentar la señal desde la
mezcladora a un monitor activo, para el monitoreo de la
señal de audio desde una cabina, entre otros posibles
usos. Sin embargo, esta salida está presentada en las
mezcladoras AM 220 solamente.

Panel de Dorso

11. Conectador de Energía

Este puerto es para la adición de fuente de alimentación
externa permitiendo que la energía sea suministrada (de
ahí el nombre) a la mezcladora. Por favor utilice la fuente
de alimentación que está incluida en la mezcladora
solamente.

11

13AM120 MKII / AM220

14 AM120 MKII / AM220

CONTROLES Y SETEOS

12

Controles de Canal

12. Control de Ganancia de Línea/Mic

Controla la sensibilidad de la señal
de entrada de Línea/Micrófono.
La ganancia debería ser ajustada
a un nivel que permite el uso
máximo de audio, mientras siga
manteniendo la cal idad de la
alimentación. Ésto puede ser
logrado ajustandolo a un nivel que
permite que el indicador de pico
se ilumine ocasionalmente. La
AM 120 MKII presenta un control
de ganancia singular para canal 1, localizado en la
parte frontal de la mezcladora, en tanto que la AM 220
presenta un control de ganancia en ambos canales 1 y
2, sin embargo, localizado directamente debajo de las
entradas de Línea.

13. Control de Frecuencia Alta

Este control es usado para dar un aumento o recorte
de ±15 dB a los sonidos de frecuencia alta (12 kHz).
Ajustará la cantidad de agudo incluido en el audio del
canal, agregando fuerza y claridad a sonidos tales como
guitarras, címbalos y sintetizadores.

14. Control de Frecuencia Media (AM 220)

Este control es usado para proveer un estilo de pico de
aumento y recorte al nivel de los sonidos de frecuencia
media (2.5 kHz) en un rango de ±15 dB. Cambiando
las frecuencias medias de una alimentación de audio
puede ser un poco difícil cuando se usa en una mezcla
de audio profesional, ya que generalmente se quiere
recortar los sonidos de frecuencia media más que
aumentarlos - calmando demasiado voces ásperas
y sonidos de instrumentos en el audio. El control de
frecuencia media es presentado en la AM 220. La AM
120 MKII presenta controles de Frecuencia Alta y Baja
en el canal 1 solamente.

15. Control de Frecuencia Baja

Este control es usado para dar un aumento o recorte
de ±15 dB a los sonidos de frecuencia baja (80 Hz).
Ajustará la cantidad de grave incluido en el audio de
canal y dando más calidez y fuerza a las baterías y
guitarras bass.

16. Control EFX (AM 220)

Estos controles alteran el nivel de señal que es enviado
a la Salida de Envío de EFX (EFX SEND), la cual
puede ser utilizada en conjunto con procesadores de

señal externos (cuya señal puede ser retornada a la
mezcladora vía entrada de retorno AUX, o cualquier
canal de entrada estéreo), o simplemente como una
salida auxiliar para cualquier propósito. Este control es
post fader, por lo tanto cualquier cambio hecho al fader
del canal correspondiente también se aplica a la señal
EFX. Este control está incluido en la AM 220, pero no
está incluida en la AM 120 MKII.

17. Controles de Paneo/Balanceo

Alterna el grado o nivel de audio que los lados izquierdo
y derecho de la mezcla principal deberían de recibir.
En los canales mono, este control ajustará el nivel que
el izquierdo y derecho deberían de recibir (paneo),
mientras que en canal estéreo, ajustando el control
BAL atenuará las señales de audio izquierda o derecha
(balanceo). Cada modelo presenta un control PAN o BAL
en cada una de sus tiras de canal.

18. Indicador de Pico

Este indicador LED se iluminará cuando el dispositivo
alcanza a picos altos, 6 dB antes de que ocurra la
sobrecarga. Es mejor ajustar la ganancia de canal
de manera tal que el indicador de PICO se ilumina
solamente en intervalos. Ésto asegurará mayor rango
dinámico de audio. El indicador de Pico está en el
canal 1 de la mezcladora AM 120 MKII solamente, sin
embargo, está en ambos canales 1 y 2 de AM 220.

19. Control de Nivel

Este control alterará el nivel de señal que es enviado de
canal correspondiente a bus de mezcla principal.

13

14

15

16

17

18

19

Sección Master

120

20. Control de Retorno AUX Estéreo (AM 220)

Este control ajusta el nivel de la señal de audio que es
alimentada por las entradas de Retorno AUX Estéreo,
las cuales seran agregadas a la mezcla MAIN L-R.

21. Controles de Retorno 2T

Presionando cualquiera de los botones en la sección
de Control de Retrono 2T selecciona el destino de la
señal de Retorno 2T. El botón superior (“to Main”) envía
la señal al bus de mezcla MAIN L-R, mientras que el
botón inferior (ya sea “to Phones” o “to Ctrl Rm”), envía
la señal a los buses de mezcla Control Room/Phones
respectivamente. Estos botones pueden por supuesto,
ser utilizados simultáneamente, alimentando la señal
a ambos buses de mezcla Control Room/Phones y
Main L-R. Si el botón “to Phones” o “to Ctrl RM” no está
presionado, las salidas de Audífonos (Phones) y de
Control Room recibirán la señal Main L - R (la señal de
Retorno 2T tiene prioridad sobre esta señal).

20

24. Control Main L-R (Principal I-D)

Este control es el control de nivel nal de la alimentación

de audio de main izquierdo y derecho, enviada a la
salida Main L y R. La AM 120 MKII tiene un control de
nivel estilo giratorio, mientras que la AM 220 presenta un
fader de 60mm.

25. Medidor de Nivel

Los medid ores de nivel de la serie AM dan una
indicación precisa de cuando los niveles de audio de la
salida MAIN L/R alcanzan a ciertos niveles. Se sugiere

para uso máximo de audio de congurar varios controles

de nivel de tal manera que el LED más arriba se active
solo ocasionalmente (y tal vez es mejor si usted asegure
que el nivel se mantenga un poco por debajo de eso).
Ambas AM 120 MKII y AM 220 tienen un indicador de
nivel dual de 4 segmentos.

26. Indicador de Energía

El indicador de energía se iluminará cuando la energía
de la mezcladora está encendida; por si no está muy
seguro.

21

22. Interruptor de Fuente Fantasma

Cuando este interruptor está en la
posición de encendido, se activa
+48V de fuente fantasma para las
entradas de micrófono, permitiendo
que los micrófonos de condensador
sean usados en estos canales.

Nota: La Fuente Fantasma debería ser
utilizada junto con los micrófonos de
condensador solamente. No emplee
la Fuente Fanta sm a si no se es tá
utilizando un micrófono de condensador,
para evitar que se dañe el circuito de la
mezcladora.

23. Control de Audífonos
(Ctrl Rm / Phones)

En la AM 120 MKII, este control es
usado para ajustar el nivel de audio
de la alimentación de audífonos
para ser enviado a la salida de
Audí f onos , la cu a l p u ede ser
utilizada junto con audífonos o, de ser necesario, como
una salida auxiliar. En la AM 220, sin embargo, este
control de salida no solo controla nivel de audífonos, sino
también controla el nivel de señal enviada a la salida
de Control Room, para utilizarla en el monitoreo, como
relleno lateral o para la adición de otros dispositivos
externos.

22

23

AM

MKII

26

25

24

24

15AM120 MKII / AM220

ESPECIFICACIONES

AM 120 MKII AM 220

Entradas

Canales Totales
Canal Balanceado Mono de Mic / Línea
Canal Balanceado Estéreo de Línea
Retorno Aux
Entrada 2T

Salidas

Estéreo Main L/R
Salida Rec
CTRL RM L/R
Audífonos

Tiras de Canal
Envío Efx

Control Pan/Balanceo
Controles de Volumen
Inserts

Sección Maestro

Control de Nivel de Audífonos
Control de Nivel Main L/R

Medición

Número de Canales
Segmentos

Suministro de Fuente Fantasma +48 VDC +48 VDC

Respuesta en Frecuencia
(Entrada Mic a cualquier salida)

20Hz ~ 60KHz
20Hz ~ 100KHz

Crosstalk (1KHz @ 0dBu, 20Hz a 20KHz ancho de
banda, entrada de canal a salidas main L/R)
Fader de canal bajo, otros canales en unidad

Ruido (20Hz~20KHz; medido en salida principal, Canales
1 – 4 ganancia de unidad; EQ plana; todos los canales
en mezcla principal; canales 1/3 lo más izq. posible,
canales 2/4 lo más der. posible. Referencia=+6dBu)
Maestro @ unidad, fader de canal bajo
Maestro @ unidad, fader de canal @ unidad
Relación Sonido/Ruido, ref a +4

Preamplicador de Micrófono E.I.N.

(150 ohms terminado, ganancia máxima)

THD (Cualquier salida, 1KHz @ +14dBu, 20Hz a 20KHz,

entradas de canal)

CMRR (1 KHz @ -60dBu, ganancia a máxima) 80 dB 80 dB

Nivel Máximo

Entrada de Preamp Mic
Todas otras entradas
Salidas Balanceadas

Impedancia

Entrada de Preamp Mic
Todas otras entradas (excepto insert)
Salida RCA 2T

Ecualización

EQ Bajo
EQ Medio
EQ Alto
Filtro de Corte Bajo

Procesador de Efectos Digital de 32/40-bits N/A N/A

Requerimiento de Energía (suministro de energía
externo, depende de la región)

Peso
Dimensiones (An x Al x P)

2 x 1/4” TRS, Desbal.

2-bandas, +/- 15dB

100VAC, 120VAC, 220~240VAC,

155.6 x 50.5 x 244 mm
(6.12” x 1.99” x 8.82”)

3
1
2

N/A

Estéreo RCA

Estéreo RCA

N/A

1

3

N/A

Sí

Rotatorios

1

Sí

Rotatorio VR

2
4

+0/-1 dB
+0/-3 dB

< -90 dB < -90 dB

-86.5 dBu

-84 dBu
> 90 dB

<-129.5 dBm <-129.5 dBm

<0.005% <0.005%

+10 dBu
+22 dBu
+28 dBu

2 K ohms

10 K ohms

1.1 K ohms

3-bandas, +/- 15dB

80 Hz

N/A

12 KHz

75Hz (-18dB/oct)

100VAC, 120VAC, 220~240VAC,

50/60Hz

1.1kg
190 x 56 x 233 mm

(7.48” x 2.2” x 9.17”)

4
2
4

1 estéreo

Estéreo RCA

2 x 1/4” TRS, Bal.

Estéreo RCA

2 x 1/4” TS

1

4

1

Sí

Rotatorios

N/A

Sí

Fader 60mm

2
4

+0/-1 dB
+0/-3 dB

-86.5 dBu

-84 dBu
> 90 dB

+10 dBu
+22 dBu
+28 dBu

2 K ohms

10 K ohms

1.1 K ohms

80 Hz

2.5 KHz
12 KHz

N/A

50/60Hz

1.5 kg (3.3 lbs)

16 AM120 MKII / AM220

重要安全说明

1. 请在使用本机前，仔细阅读以下说明。

2. 请保留本使用手册，以便日后参考。

3. 为保障操作安全，请注意所有安全警告。

4. 请遵守本使用手册内所有的操作说明。

5. 请不要在靠近水的地方，或任何空气潮湿的地点操作本机。

6. 本机只能用干燥布料擦拭，请勿使用喷雾式或液体清洁剂。清洁本机前请先将电源插头拔掉。

7. 请勿遮盖任何散热口。确实依照本使用手册来安装本机。

8. 请勿将本机安装在任何热源附近。例如：暖气、电暖气、炉灶或其它发热的装置(包括功率
扩大机)。

9. 请注意极性或接地式电源插头的安全目的。极性电源插头有宽窄两个宽扁金属插脚。接地式
电源插头有两支宽扁金属插脚和第三支接地插脚。较宽的金属插脚(极性电源插头)或第三支
接地插脚(接地式电源插头)是为安全要求而制定的。如果随机所附的插头与您的插座不符，
请在更换不符的插座前，先咨询电工人员。

10. 请不要踩踏或挤压电源线，尤其是插头、便利插座、电源线与机身相接处。

11. 本机只可以使用生产商指定的零件/配件。

12. 本机只可以使用与本机搭售或由生产商指定的机柜、支架、三脚架、拖架
或桌子。在使用机柜时，请小心移动已安装设备的机柜，以避免机柜翻倒

造成身体伤害。

13. 在雷雨天或长期不使用的情况下，请拔掉电源插头。

14. 所有检查与维修都必须交给合格的维修人员。本机的任何损伤都须要检修，例如: 电源线或插
头受损，曾有液体溅入或物体掉入机身内，曾暴露于雨天或潮湿的地方，不正常的运作，或曾

掉落等。

这个三角形闪电标志是用来警告用户，装置内的非绝缘危险电压足以造成使人触
电的

危险性。

这个三角形惊叹号标志是用来警告用户，随机使用手册中有重要操作与保养维修
说明。

警告: 为减少火灾或触电的危险性，请勿将本机暴露于雨天或潮湿的地方。

注意: 任何未经本使用手册许可的操控，调整或设定步骤都可能产生危险的电磁幅射。

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

PHONIC CORPORATION

18 AM120 MKII / AM220

简介

感谢您选购Phonic品牌的小型调音台。AM系列调音台出
自于一批优秀的创意工程师之手，此系列不仅展现了以往
调音台的非凡特色——精美的外观加上出众的稳定性能，
更使人惊喜的是它的完善与提升，拥有全范围增益，极其
微小的失真和宽广的动态范围，这足以显示它在调音界的
主导地位。

您一定早已迫不及待地想一试为快吧？尽情的摆弄这台调
音台可能是您的首选——但是，我们强烈恳请您先仔细阅
读本手册。其中包括一些重要的安装，使用，以及应用说
明。如果您刚好是那种不喜欢大篇幅的阅读使用手册的用
户，我们提请您至少浏览一下快速安装部分。读完后请妥
善保管，以便日后参阅。

连接操作

输入和输出

1、XLR麦克风插座 XLR Microphone Jacks
这些插座可连接典型的3芯XLR输入，
接收平衡式或非平衡式的信号。典型
的XLR公座连接器，可连接专业电容
式，动圈式或铝带式麦克风。拥有超
低噪音的前置放大器，可再现水晶般
清丽的音质。AM系列的调音台拥有
2路标准的XLR麦克风输入。

注意: 使用电容式麦克风时需同时启动幻象
电源，但开启幻象电源时，非平衡式麦克

风和其它乐器不应插入麦克风插孔。

开始设定

1、确保关闭调音台上的所有电源，断开AC电源连接。

2、将所有的音量滑杆和电平控制调节至最低，关闭所有

声道，以确保开机时不会突然地从输出端传出信号。
设备开启后可对电平进行适当的调节。

3、将所需的设备插入调音台的输出端口，如音箱，监听

器，功率放大器，信号处理器，录音设备等等。

4、将随附的AC电源线插入调音台后侧的AC电源连接

器，另一端插入适配电压的电源插座。

5、打开电源开关，接下来请见声道设置部分。

声道设置

1、为确保选择正确的输入声道音频电平，调音台的每各

音量输入控制都应逆时针调节至最低位置(刻度-∞)。

2、仅在需设置的输入声道插入设备，以确保信号的纯

正。

3、将声道的电平控制调节至0dB。

4、确保使用的声道的输入信号与输出信号保持一致，可

通过测试信号进行设置。

6、设置增益，以确保电平表显示的音频电平位于0dB左

右。

7、声道设置完成，可停止测试信号。

8、按以上步骤设置其它声道。

2、高电平输入 Line Inputs

此输入声道可连接平衡式1/4”TRS和非平衡式TS输入，用
于平衡式和非平衡式信号。可连接一系列的高电平设备，
如电子琴，电吉它，鼓声仿真器和多种电子乐器。

3、立体声声道 Stereo Channels
每款AM系列调音台都设有多个立体声声道，提供了更多的
选择空间。各立体声声道均拥有两个1/4”TRS耳机插座，
以连接不同的高电平输入设备， 如电子琴， 吉他和外接
信号处理器或调音台。这些立体声道还可用作单声道，信
号经1/4”Phone插座输入至左立体声输入后会自动复制到
右输入。反之则不然。

4、Main L和Main R输出 Main L and R Outputs
这两个端子可输出来自Main Mix的最终非平衡式(AM220上
为平衡式)高电平信号。主要作用是将Main Output主输出
信号输往外部设备，如功率放大器(接着输往一对音箱)，
其它调音台，以及其它一系列可能的设备(均衡器，分频
器等等)。

5、立体声辅助倒送(仅适用于AM 220)
Stereo AUX Return

这两个1/4”TS输入可将经外部信号处理器处理过的信号返
送回AM220调音台，
必要时还可 用作外部输入，正面板配有一 个音量控制。
立体声 辅 助倒送 还 可接收 单声道信 号，将 任 意设备 的
1/4”Phone插座插入至左立体声输入插孔内，信号便自动
复制到右输入声道。反之则不然。

6、 EFX输出 EFX Send (AM 220)

12

AM220的1/4”TS输出可连接外部数字效果处理器或功率放

大器和音箱(取决于您的设定)连接至调音台。此输出仅适
用于AM220。

7、 耳机输出 Phones
这一立体声输出端子适用于耳机，可监听混音。耳机输出
音量由Phones/Control Room调节。

8、2T录音/录音输出 2T Record/Record Out
此输出经RCA线可连接多种录音设备，如MD播放器或便
携式计算机。

9、2T返送 2T Return
这些RCA输入可连接外部设备，如磁带和CD播放器，手
提电脑，接收外部信号并传输至Main L/R或Phones耳机
混音总线。

10、控制室输出(仅适用于AM220)
Control Room Outputs

这两个1/4”耳机插座输出由Phones/Control Room控制调节
音量，可将调音台信号输送至有源监听音箱。

控制和设置

声道控制

12、高电平/麦克风增益控制 Line/Mic Gain Control
此旋钮可调节高电平/麦克风输入信号的灵敏度。建议将
增益调节至适当的位置，既可最大限度的使用音频，同时
又能确保音质。当增益调节至适当位置时，峰值指示灯将
偶然闪亮。AM120 MKII的仅拥有一个增益控制，用于声
道1，位于前面板；AM220拥有两个增益控制，用于声道

1和2，位于高电平输入下方。

13、高频控制 High Frequency Control

此控制可对高频12KHz的频率进行±15dB的增强或衰减，
以调节音频，增加声音的力道，如吉他，音钹，音乐合成
器等。

14、中频控制(仅适用于AM220)
Middle Frequency Control

此控制可对中频2.5KHz进行±15 dB的增强或衰减调节。
进行专业音频混音时，要调节中频并非易事，人们往往希
望对中频进行削弱而非增强，以此缓和刺耳的人声和乐器
声。AM120 MII仅在声道1上拥有高频和低频控制。

15、低频控制 Low Frequency Control
此控制可对低频80Hz进行±15dBu的增强或衰减调节，可对
声音进行暖色处理，增加吉他，鼓声及电子琴的力道。

16、效果控制 (仅适用于AM220) EFX Control
此旋钮可调节EFX SEND输出信号的大小，可与外接的信号
处理器一起使用(处理后的信号经AUX Return辅助返送，或
任意立体输入声道返回调音台)，或简单地用于辅助输出。
此控制为推杆后衰减，因此此控制对相应声道的任何调节
同样将作用于EFX信号。

后面板

11、电源连接器 Power Connector
此端子可连接外部电源，为调音台供电。请务必使用随附
的电源转接器。

11

17、音场/平衡控制 Pan/Balance Controls

此旋钮用以调节主混音左右两边接收信号的大小。经单声
道，其可控制左右音场的音量。经立体声道，则可对左右
两边的音频信号进行削弱，以达到平衡控制。

13

14

15

16

17

18

19

19AM120 MKII / AM220

20 AM120 MKII / AM220

18、PEAK 峰值指示灯

120

当讯号接近峰值6dB快要产生削波失真时，LED峰值指示
灯将闪动。建议调节声道增益以减少峰值指示灯的闪动的
次数，以确保音频具有更大的动态范围。AM120MKII上
仅声道1具有峰值指示灯，AM220上声道1和声道2均拥有
峰值指示灯。

19、音量控制 Level Control
此旋钮可控制从相应声道输入主混音总线的信号的音量。

13

14

15

22、幻象电源供应开关
Phantom Power Switch

打开幻象电源开关，即可开启用于麦
克风输入的+48V幻象电源，可连接
电容式麦克风。

注意：幻象电源应与电容式麦克风共用，
若不 使用电容式麦克 风则应关闭 幻象 电

源，以避免损坏调音台的电路。

23、耳机(控制室/耳机)控制 Phones

(Ctrl Rm/ Phones) Control
AM120MKII上的此旋钮可调节输往
Phones输出的耳机输出信号的音量，

如果有需要，耳机输出还可用作辅助
输出 。AM220的此控制不 仅可 调节
耳机输出信号的音量，还可调节输往
控制室输出的信号的音量，可用于监
听，或用于外部设备。

22

23

16

17

18

19

主控制区

20、辅助立体声返送控制(仅适用于AM220)
AUX Stereo Return Control

此旋钮可调节辅助立体返送AUX Stereo Return输入的信号
的音量，此段信号随后将输往MAIN L-R混音。

21、2T返送控制 2T Return Controls
按下2T返送控制的任一按钮即选择了2T返送信号的目的
地。上方的按钮(to Main)可将信号送至MAIN L-R混音总
线，下方的按钮(“to Phones”或“to CTRL Rm”)可分别将信号
送至耳机(Phones)或控制室/耳机(Control Room/Phones)混
音总线。同 时按下这两个键后，信号可同 时输入到控制
室/耳机Control Room/Phones混音总线和MAIN L-R混音
总线。如果“to Phones” 键或“to Ctrl Rm”键未开启，耳机
和控制室输出会接收来自MAIN L-R的信号(2T返送信号优
先于Main L-R信号)。

24、Main L-R控制 Main L-R Control
此旋钮用来控制Main L和Main R输出的最终信号的音量。
AM120MKII的此控制为旋钮式控制，AM220则是60mm的
滑杆控制。

25、电平表 Level Meter
AM系列的电平表可对Main L/R输出信号作出准确的显示。

建议为达到最佳的音量控制效果，可允许最上方的LED指示
灯偶尔闪动。AM120MKII和AM220都有两列4段电平表。

26、电源指示灯 Power Indicator
当调音台的电源打开时，此指示灯为亮。

AM

MKII

26

25

24

24

20

21

规格

AM120 MKII AM220

输入
总声道数
平衡式单声道麦克风/高电平声道
平衡式立体声高电平声道
辅助返送
2T输入

输出
Main L/R 立体声
录音输出

CTRL RM L/R

耳机
声道数

EFX输出
音场/平衡控制
音量控制
插入点

主控制区
耳机音量控制
Main L/R音量控制

电平表
声道数
LED灯数

幻象电源
频率响应(麦克风输入至任意输出)

20Hz-60KHz
20Hz-100KHz

串音(1KHZ@0dBu，频宽20HZ-20HZ，声道输入至Main
L/R输出)声道音量推杆在最低位置，其它声道音量位置一致

噪音(20Hz~20KHz；主输出测量频宽，声道1-4单位增益，
EQ平展；所有声道在主混音，声道1/3于最左端， 声道2/4于

最右端。基准=+6dBu
主输出@0dB，声道推杆在最低位置
主输出@0dB位置时，声道音量推杆@一致
信噪比，基准+4

麦克风前置放大器E.I.N.(终止于150欧姆，增益最大) <-129.5 dBm <-129.5 dBm
总谐波失真(任何输出，1KHz@+14dBu， 20Hz-20KHz，

声道有输入
CMRR(1KHz@-60dB,增益最大） 80dB 80dB
最大音量

麦克风前置放大器输入
所有其它输入
平衡输出

阻抗
麦克风前置放大器输入
所有其它输入(除插入点以外)
RCA 2T输出

均衡
低频均衡
中频均衡
高频均衡
高通滤波器

32/40位数字效果处理器 N/A N/A

电源要求(外附电源， 电压视地区而定)

重量
尺寸(宽x高x深)

2 x 1/4” TS,非平衡式

100VAC，120VAC，

220-240VAC，50/60Hz

155.6x50.5x244mm
(6.12”x1.99”x8.82”)

3
1
2

N/A

Stereo RCA

Stereo RCA

N/A

1
3

N/A

是

旋钮

1

是

旋转VR

2
4

+48VDC +48VDC

+0/-1dB
+0/-3dB

<-90dB <-90dB

-86.5dBu

-84dBu
>90dB

<0.005% <0.005%

+10dBu
+22dBu
+28dBu

2K 欧姆

10K 欧姆

1.1K 欧姆

2段，+/-15dB

80Hz

N/A

12KHz

75Hz(-18dB/oct)

1.1kg

Stereo RCA

2 x 1/4” TS,平衡式

Stereo RCA

2 x 1/4” TS

60mm 滑杆

3段，+/-15dB

100VAC，120VAC，

220-240VAC，50/60Hz

190x56x233mm

(7.48”x2.2”x9.17”)

1 stereo

是

旋钮

N/A

是

+0/-1dB
+0/-3dB

-86.5dBu

-84dBu
>90dB

+10dBu
+22dBu
+28dBu

2K 欧姆

10K 欧姆

1.1K 欧姆

80Hz

2.5KHz
12KHz

N/A

1.5kg

4
2
4

1
4

1

2
4

21AM120 MKII / AM220

22 AM120 MKII / AM220

APLICACIONES

低音吉他

麦克风

有源监听音箱

耳机

便携式计算机

CD播放器

电子琴或电子合成器

GUITARRA BASS

MONITORES ACTIVOS

AUDÍFONOS

TECLADO O SINTETIZADOR

COMPUTADORA PORTÁTIL

REPRODUCTOR DE CD

En las siguientes páginas usted encontrará un amplio rango de posibles usos para las mezcladoras de la serie AM. Por
supuesto que estos están lejos de las únicas aplicaciones que se pueden atribuir al uso de las mezcladoras; sin embargo,
ellas deberán de darle una idea de los posibles usos de las varias entradas y salidas que tienen. La combinación
correcta de micrófonos, guitarras, drum machines, teclados así como dispositivos de grabación, procesadores de señal,
amplificadores y altavoces, pueden hacer una perfecta presentación en vivo, grabaciones en estudios o inclusive en
lugares públicos, solo por nombrar algunas posibilidades.

应用

此后的几页内容将向您介绍AM系列的应用范例，虽然所列举的并非全部的实例，但可为您的设备安装提供有用的参考。
正确地连接麦克风，吉他，鼓声产生器，电子琴，以及录音设备，如，信号处理器，功率放大器和音箱，可使调音台在
现场演出及不同场合表现不同凡响。

Recording Application Aplicación de Grabación

录音

Aplicación de Sonido en Vivo

吉他

麦克风

FOH音箱

录音室监听音箱

DAT录音机

耳机

电子琴

鼓声产生器

AUDÍFONOS
MÁQUINA
DE BATERÍA

TECLADO

GUITARRA

PROCESADOR DE EFX

ALTAVOCES FOH

MONITORES DE ESTUDIO

GRABADORA DE DAT

效果处理器

功放

功放

为防止回授，应启动
声道5-6的静音控制

警告!

信号处理器

PROCESADOR DE EFECTO

ADVERTENCIA!

Mute la perilla EFX en
canal 5-6 para evitar
retroalimentación

现场混音

Usando un Procesador de Señal Externo con AM220

AM220与信号处理器的连接

23AM120 MKII / AM220

24 AM120 MKII / AM220

AM 120 MKII

AM 220

DIMENSIONS DIMENSIONES 尺寸

measurements are shown in mm/inches

Todas las medidas están mostradas en mm/pulgadas.

尺寸是以毫米

mm/英寸inch

表示。

BLOCK DIAGRAM DIAGRAMA DE BLOQUE 方块图

AM120 MKII

L

/
NTR

L NIAM

R N
IA

T2

M

1

NIAM

R/
NTR

T2

2

2

1

L

/C
ER

T2

1

R

/C
ER

T
2

2

2

1

RETEM THGIR

RETEM TFEL

SENOHP OT

NIA

NT

M

R/

OT

T
2

NT
R T
2

SENOHP

SENOHP/MR LRTC

MAIN L

MAIN R MAIN R

MAIN L

NAP

K
A
E
P

LA
B

LE
V

E
L

D
NA

Q

B

E

2

W
O

L
H

GI
H

LEVE

L

NIA

G

WS 84

3

.
c

i

1 2

V
8
4+

M
1H

C

e
n

i
L

1H
C

t
u
p
n

I
4

/
2

H
C

tu
p

nI
5

/
3 HC

25AM120 MKII / AM220

AM220

26 AM120 MKII / AM220

[e-mail] http://www.phonic.com

CÓMO COMPRAR EQUIPO ADICIONAL
Y ACCESORIOS DE PHONIC

Para comprar equipos y accesorios opcionales de
Phonic, póngase en contacto con cualquiera de los
distribuidores autorizados de Phonic. Para una lista
de los distribuidores de Phonic visite nuestra página
web en www.phonic.com y entre a la sección Get
Gear. También, puede ponerse en contacto directa

­mente con Phonic y le ayudaremos a encontrar un
distribuidor cerca de usted.

SERVICIO Y REPARACIÓN

Para refacciones de reemplazo y reparaciones, por
favor póngase en contacto con nuestro distribuidor
de Phonic en su país. Phonic no distribuye manuales
de servicio directamente a los consumidores y, avisa
a los usuarios que no intenten hacer cualquier
reparación por si mismo, haciendo ésto invalidará
todas las garantías del equipo. Puede encontrar un
distribuidor cerca de usted en

http://www.phonic.com/where/.

INFORMACIÓN DE LA GARANTIA

Phonic respalda cada producto que hacemos con
una garantía sin enredo. La cobertura de garantía
podría ser ampliada dependiendo de su región.
Phonic Corporation garantiza este producto por un
mínimo de un año desde la fecha original de su
compra, contra defectos en materiales y mano de
obra bajo el uso que se instruya en el manual del
usuario. Phonic, a su propia opinión, reparará o
cambiará la unidad defectuosa que se encuentra
dentro de esta garantía. Por favor, guarde los recibos
de venta con la fecha de compra como evidencia de
la fecha de compra. Va a necesitar este comprobante
para cualquier servicio de garantía. No se aceptarán
reparaciones o devoluciones sin un número RMA
apropiado (return merchandise autorization). En
orden de tener esta garantía válida, el producto
deberá de haber sido manejado y utilizado como se
describe en las instrucciones que acompañan esta
garantía. Cualquier atentado hacia el producto o
cualquier intento de repararlo por usted mismo,
cancelará completamente esta garantía. Esta
garantía no cubre daños ocasionados por acciden­tes, mal uso, abuso o negligencia. Esta garantía es
válida solamente si el producto fue comprado nuevo
de un representante/distribuidor autorizado de
Phonic. Para la información completa acerca de la
política de garantía, por favor visite
http://www.phonic.com/warranty/.

SERVICIO AL CLIENTE Y SOPORTE
TÉCNICO

Le invitamos a que visite nuestro sistema de ayuda
en línea en www.phonic.com/support/. Ahí podrá
encontrar respuestas a las preguntas más frecuen­tes, consejos técnicos, descarga de drivers, instruc­ciones de devolución de equipos y más información
de mucho interés. Nosotros haremos todo el
esfuerzo para contestar sus preguntas lo antes
posible.

TO PURCHASE ADDITIONAL
PHONIC GEAR AND ACCESSO­RIES

To purchase Phonic gear and optional
accessories, contact any authorized
Phonic distributor. For a list of Phonic
distributors please visit our website at
www.phonic.com and click on Get Gear.
You may also contact Phonic directly and
we will assist you in locating a distributor
near you.

SERVICE AND REPAIR

For replacement parts, service and repairs
please contact the Phonic distributor in
your country. Phonic does not release
service manuals to consumers, and advice
users to not attempt any self repairs, as
doing so voids all warranties. You can
locate a dealer near you at

http://www.phonic.com/where/.

WARRANTY INFORMATION

Phonic stands behind every product we
make with a no-hassles warranty.
Warranty coverage may be extended,
depending on your region. Phonic Corpo

­ration warrants this product for a minimum
of one year from the original date of
purchase against defects in material and
workmanship under use as instructed by
the user’s manual. Phonic, at its option,
shall repair or replace the defective unit
covered by this warranty. Please retain the
dated sales receipt as evidence of the date
of purchase. You will need it for any
warranty service. No returns or repairs will
be accepted without a proper RMA number
(return merchandise authorization). In
order to keep this warranty in effect, the
product must have been handled and used
as prescribed in the instructions accompa

­nying this warranty. Any tempering of the
product or attempts of self repair voids all
warranty. This warranty does not cover
any damage due to accident, misuse,
abuse, or negligence. This warranty is
valid only if the product was purchased
new from an authorized Phonic
dealer/distributor. For complete warranty
policy information, please visit
http://www.phonic.com/warranty/.

CUSTOMER SERVICE AND
TECHNICAL SUPPORT

We encourage you to visit our online help
at http://www.phonic.com/support/. There
you can find answers to frequently asked
questions, tech tips, driver downloads,
returns instruction and other helpful
information. We make every effort to
answer your questions within one business
day.

购买Phonic产 品 及其周边
器材

使用者如需购买Phonic产品及其周边
器材，请与Phonic授权的经销商取得
联 系 。 访 问 我 们 的 网 站
www.phonic.com，点击 Get Gear 即
可查询 Phonic地 区经销 商的联 系方
式。您也可直接联系Phonic公司，我
们将协助您快速定位离您最近的经销
商。

服务与维修

订购替换零件或维修事宜，请与您所
在地区的Phonic经销商联系。Phonic
不对使用者发行维修手册，且建议使
用者切勿擅自维修机器，否则将无法
获 得 任 何 保 固 服 务 。 您 可 登 录
http://www.phonic.com/where/定位离
您最近的经销商。

产品保固资讯

Phonic承诺对每项产品提供最完善的
保固服务。我们将根据客户群体所在
的地区来拓展我们的服务所涵盖的范
围。自原始购买日起，Phonic即对在
严格遵照使用说明书的操作规范下，
因产品材质和做工所产生的问题提供
至少 1年的 保固服务。 Phonic可在此
保固范围内任意地选择维修或更换缺
陷产品。请务必妥善保管购买产品的
凭证， 以 此获得 保固服 务 。未获 得
RMA号的将不受理退货，以及保固服
务。保固服务只限于正常使用情况下
产生的问题。使用者需严格遵照使用
说明书正确使用，任何肆意损坏或擅
自维修机器，意外事故，错误使用，
人为疏 忽 ，都将 不在保 固 受理范 围
内。此外，担保维修只限于在授权经
销商处的有效购买。欲知全部的保固
政 策 资 讯 ， 请 参 考
http://www.phonic.com/warranty/。

客户服务和技术支持

欢 迎 您 访 问 我 们 的 网 站
http://www.phonic.com/support/。从
该网站上，您可获得各种常见问题的
答案， 技 术指导 ，并可 下 载产品 驱
动，获得有关退货指导以及其它帮助
资讯。我们竭尽全力在一个工作日内
回复您的询问。
