Philips VR570/16 User Manual [sv]

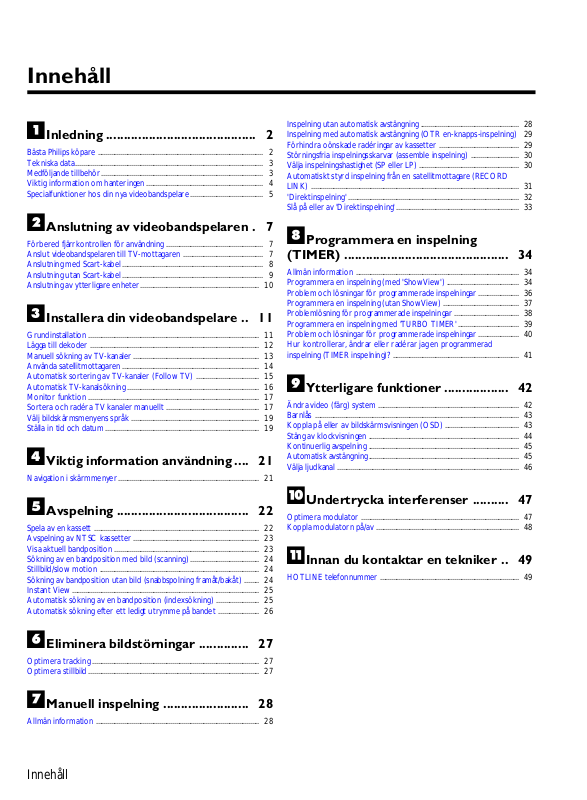

Innehåll

AInledning 2..........................................

Bästa Philips köpare 2.........................................................................................

Tekniska data 3.....................................................................................................

Medföljande tillbehör 3.......................................................................................

Viktig information om hanteringen 4...............................................................

Specialfunktioner hos din nya videobandspelare 5.......................................

BAnslutning av videobandspelaren 7.

Förbered fjärrkontrollen för användning 7....................................................

Anslut videobandspelaren till TV-mottagaren 7...........................................

Anslutning med Scart-kabel 8............................................................................

Anslutning utan Scart-kabel 9............................................................................

Anslutning av ytterligare enheter 10................................................................

CInstallera din videobandspelare 11..

Grundinstallation 11............................................................................................

Lägga till dekoder 12...........................................................................................

Manuell sökning av TV-kanaler 13....................................................................

Använda satellitmottagaren 14..........................................................................

Automatisk sortering av TV-kanaler (Follow TV) 15..................................

Automatisk TV-kanalsökning 16.......................................................................

Monitor funktion 17............................................................................................

Sortera och radéra TV kanaler manuellt 17..................................................

Välj bildskärmsmenyens språk 19.....................................................................

Ställa in tid och datum 19...................................................................................

DViktig information användning 21....

Navigation i skärmmenyer 21............................................................................

Inspelning utan automatisk avstängning 28.....................................................

Inspelning med automatisk avstängning (OTR en-knapps-inspelning) 29

Förhindra oönskade radéringar av kassetter 29...........................................

Störningsfria inspelningsskarvar (assemble inspelning) 30..........................

Välja inspelningshastighet (SP eller LP) 30......................................................

Automatiskt styrd inspelning från en satellitmottagare (RECORD

LINK) 31................................................................................................................

'Direktinspelning' 32............................................................................................

Slå på eller av 'Direktinspelning' 33..................................................................

HProgrammera en inspelning

(TIMER) 34..............................................

Allmän information 34........................................................................................

Programmera en inspelning (med 'ShowView') 34.......................................

Problem och lösningar för programmerade inspelningar 36......................

Programmera en inspelning (utan ShowView) 37.........................................

Problemlösning för programmerade inspelningar 38...................................

Programmera en inspelning med 'TURBO TIMER' 39.................................

Problem och lösningar för programmerade inspelningar 40......................

Hur kontrollerar, ändrar eller radérar jag en programmerad

inspelning (TIMER inspelning)? 41....................................................................

IYtterligare funktioner 42..................

Ändra video (färg) system 42............................................................................

Barnlås 43..............................................................................................................

Koppla på eller av bildskärmsvisningen (OSD) 43........................................

Stäng av klockvisningen 44.................................................................................

Kontinuerlig avspelning 45.................................................................................

Automatisk avstängning 45.................................................................................

Välja ljudkanal 46..................................................................................................

EAvspelning 22.....................................

Spela av en kassett 22.........................................................................................

Avspelning av NTSC kassetter 23....................................................................

Visa aktuell bandposition 23..............................................................................

Sökning av en bandposition med bild (scanning) 24.....................................

Stillbild/slow motion 24......................................................................................

Sökning av bandposition utan bild (snabbspolning framåt/bakåt) 24........

Instant View 25.....................................................................................................

Automatisk sökning av en bandposition (indexsökning) 25.......................

Automatisk sökning efter ett ledigt utrymme på bandet 26......................

FEliminera bildstörningar 27..............

Optimera tracking 27..........................................................................................

Optimera stillbild 27............................................................................................

GManuell inspelning 28........................

Allmän information 28........................................................................................

JUndertrycka interferenser 47..........

Optimera modulator 47.....................................................................................

Koppla modulatorn på/av 48.............................................................................

KInnan du kontaktar en tekniker 49..

HOTLINE telefonnummer 49...........................................................................

Innehåll

VCR

VR 570/16 VR 572/16

Fjärrkontrollen

MONITOR TV monitor:För att växla mellan TV mottagning och VCR avspelning CHILD LOCK Barnlås: För att koppla på/av barnlåset SELECT Välja: För att välja en funktion STANDBY/ON m Koppla på eller av: För att koppla på eller av apparaten, avbryta

menyfunktion, avbryta en programmerad inspelning (TIMER)

0..9 Sifferknappar:0-9 TV För att ta fram ytterligare TV funktioner:Ytterligare TV

funktioner för TV-mottagare som använder samma fjärrkontrollkod (RC5)

TURBO TIMER TurboTimer: För att programmera en inspelning med funktionen

TurboTimer

TIMER k TIMER: För att göra en TIMER programmering eller för att ändra eller

radéra en programmerad TIMER

RECORD n Inspelning: För att spela in den valda TV-kanalen MENU Menu: För att ta fram eller avsluta huvudmenyn CLEAR (CL) Radéra: För att radéra senaste inmatning/Radéra programmerad

inspelning (TIMER)

SVENSKA

P ;q Välja: För att välja nästa rad eller programnummer P =r Välja: För at välja föregående rad eller programnummer

QSr Välja:Navigator vänster SqP Välja:Navigator höger

OK Lagra/Bekräfta: För att lagra eller bekräfta inmatning INDEX E Indexsökning: I kombination med H / I : för att söka efter

föregående eller nästa inspelning på bandet.

STILL R Stillbild: För att stoppa bandet och visa en stillbild H Returspolning: Under STOP och STANDBY: returspolning, under

AVSPELNING: sökning bakåt

STOP h Paus/Stopp: För att stoppa bandet, utom vid TIMER-inspelning PLAY G Avspelning: För att spela en kassett

I Framspolning: Under STOP och STANDBY: framspolning, under

AVSPELNING: sökning framåt

Ytterligare TV funktioner

Håll in TV och välj motsvarande funktion med följande knappar.

STANDBY/ON m Standby: För att stänga av TV-mottagaren MUTE y TV ljud av: För att koppla på eller av ljudet AV För att koppla TV-mottagaren till Audio/Video-in uttaget P ;q Välja: För att välja ett programnummer P =r Välja: För att välja ett programnummer

QSr TV volym: TV volym ned SqP TV volym: TV volym upp

Apparatens front

STANDBY/ON m/I Koppla på eller av: För att koppla på eller av, avbryta en funktion,

avbryta en programmerad inspelning (TIMER)

RECORD n Inspelning: För att spela in den valda TV-kanalen PROGRAMME r Välja: En rad eller programnummer ned. PROGRAMME q Välja: En rad eller programnummer upp. MONITOR TV monitor: För att växla mellan TV mottagning och VCR avspelning STOP/EJECT ? Paus/Stopp, mata ut kassett: För att stoppa bandet och mata ut

kassetten

H Returspolning: Vid STOP och STANDBY: returspolning, vid

AVSPELNING: sökning bakåt

G Avspelning:För att spela en kassett I Framspolning: Vid STOP och STANDBY: framspolning, vid

AVSPELNING: sökning framåt

Symbolerna på din videobandspelare

Dessa symboler kan lysa upp i videobandspelarens teckenfönster:

Här visas aktuellt funktionsläge som en symbol.

LP När du kopplar in LP (Long Play) funktionen eller när du spelar ett band

som är inspelat i LP (Long Play). När du har kopplat på barnlåset. När en satellitinspelning är programmerad.

DEC När en dekoder har lokaliserats till TV-kanalen som du valt.

När du spelar en kassett som är inspelad med HiFi ljud, eller när HiFi ljud sänds.

När du gör en inspelning.

k När du har programmerat en inspelning eller när en programmerad

inspelning pågår.

D Närdu programmerar dagliga inspelningar. W När du programmerar veckovisa inspelningar.

När du har stoppat i en kassett i videobandspelaren.

SVENSKA

DATE När den programmerade inspelningens datum visas. START När den programmerade inspelningens starttid visas. PROG. När den programmerade inspelningens programnummer visas. END När den programmerade inspelningens stopptid visas. VPS/PDC Video Programming System / Programme Delivery Control: när en VPS

eller PDC kod sänds. Visning av TV-kanalens programnummer / bandposition / kanalnamn /

funktion Bandposition i sekunder.

AInledning

Bästa Philips köpare

Bruksanvisningar kan vara tråkiga och teknikorienterade att läsa. Det är därför Philips har anställt mig.

Tillåt mig att presentera mig. Jag heter Phil. Jag kommer att guida dig genom bruksanvisningen och försöka vara till hjälp när du ska använda din nya apparat. På lämpliga ställen under vägen, kommer jag att ge dig följande information:

Frågor?

Här ger jag dig förklaring.

Jag hoppas du kommer att få mycket glädje med din nya apparat.

Tips

Här kommer jag att ge dig information om funktioner som underlättar för dig att använda din apparat.

Problem

Här kommer jag att hjälpa dig med att finna orsakerna till problem och dess lösningar.

För 'experter'

Här kommer jag ge dig information om funktioner som är nödvändiga för speciella ändamål.

Phil

P.S. Om du har frågor eller om problem uppstår på vägen, läs den användbara informationen i kapitlet 'Innan du kontaktar en tekniker'. Om inte det löser ditt problem, ring gärna kundtjänsti ditt land. Telefonnumren och e-mail adresserna hittar du på sista sidan i den här bruksanvisningen. D.S.

Inledning

Välkommen till den stora familjen av ägare av PHILIPS VHS videobandspelare.

Tack för att du köpt en VR570-572/16 . Innan du börjar använda din videobandspelare så bör du läsa igenom den här bruksanvisningen. Den innehåller viktig information och kommentarer om funktionerna. Videobandspelaren bör inte slås på omedelbart efter flyttningfrån en kall plats till en varm och vise versa, eller vid extrem luftfuktighet. Vänta åtminstone tre timmarefter förflyttning av apparten. Videobandspelaren behöver den här tiden för att acklimatisera sig till sin nya omgivning (temperatur, luftfuktighet etc.)

Vi hoppas att du får mycket glädje av din nya videobandspelare.

Den här videobandspelaren är avsedd att spela in och av VHS videokassetter. Kassetter med VHS-C symbol (VHS kassetter för videokameror) kan enbart användas tillsammans med en lämplig adapter.

Den här videobandspelaren överensstämmer med kraven i Directive 73/23/EEC +89/336/EEC +93/68 EEC.

SVENSKA

Tekniska data

Nätspänning: 220-240V/50Hz Strömförbrukning: 16W Strömförbrukning (Standby): mindre än 4W (klockan bortkopplad). Spolningstid: ca.100 sekunder (Kassett E-180)

Mått i cm (B/H/D): 38.0/9.3/26.0 Antal videohuvuden :4 Antal videohuvuden(HIFI):2 Inspelnings/avspelningstid: 4 timmar (SP) (Kassett E-240) 8 timmar (LP) (Kassett E-240)

Medföljande tillbehör

Bruksanvisning Fjärrkontroll och batterier Antennkabel Nätkabel

Inledning

Viktig information om hanteringen

Varning: Hög spänning! Avlägsna inte höljet eftersom det finns risk för elektrisk kortslutning!

Videobandspelaren innehåller inte några delar som kan repareras av användaren. Överlåt därför alla reparationer till en kvalificerad serviceverkstad.

Så snart videobandspelaren ansluts till nätspänningen är vissa komponenter ständigt aktiva. För att stänga av videobandspelaren fullständigt måste den kopplas bort från nätspänningen..

Den här bruksanvisningen är tryckt på miljövänligt papper. Deponera gamla batterier på lämpliga insamlingsplatser. Utnyttja de möjligheter som finns i landet för att miljövänligt deponera videobandspelarens

emballage. Den här elektriska apparten innehåller mycket material som kan återvinnas. Undersök

möjligheterna för återvinning av din apparat när du ska skrota den.

Försäkra dig om att luft kan cirkulera genom ventilationshålen på videobandspelaren. Placera inte apparaten på en ostadig yta.

Se till att inga föremål eller vätskor kommer in i videobandspelaren. Placera inte vaser och liknande på videobandspelaren. Om vätska ändå kommer in i apparaten, koppla omedelbart bort videobandspelaren från nätspänningen och kontakta en serviceverkstad för råd.

Placera inga brännbara föremål, som stearinljus etc. på apparten Försäkra dig om att barnen inte stoppar in några främmande föremål i öppningar och

ventilationshål.

Inledning

Specialfunktioner hos din nya videobandspelare

Din PHILIPS- videobandspelare kan inte bara spela in och spela av VHS kassetter. Den har också en hel mängd specialfunktioner som förenklar det dagliga användandet.

Philips har utvecklat ett system som vid avspelning ger bästa möjliga bildkvalitet. För gamla eller mycket använda eller slitna videokassetter reducerar systemet störningar och interferens. För nya kassetter och kassetter av hög kvalitet förbättras detaljer i bilden.

När du kopplat ihop din nya videobandspelare med din TV-mottagare och pluggar in nätsladden i vägguttaget, blir du välkomnad med en TV-skärmsmeny. Det enda du behöver göra är att följa anvisningarna på 'hjälpraden' för nästa steg. TV-kanalsökningen/lagringen och inställningen av klockan kommer att ske automatiskt.

Den här funktionen sorterar TV-kanalerna i din videobandspelare på ett enkelt sätt så att de placeras lika och får samma namn som i din TV-mottagare.

Inspelningar på din videobandspelare kan styras från en extern satellitmottagare.

SVENSKA

Din videobandspelare känner av vilken TV-kanal som visas på TV-mottagaren för ögonblicket och den spelas in med en enkel knapptryckning.

Precisionsmekaniken från Philips mögliggör en snabb bandspolning och en automatisk bandlängdsmätning.

Inledning

Ett lättskött programmeringssystem för videobandspelare. En timerprogrammering blir lika enkel som att slå ett telefonnummer. Knappa bara in sifferkoden som tillhör TV-programmet du vill spela in. Numret hittar du i de flesta TV-programtidningar.

ShowView är registrerat varumärke av Gemstar Development Corporation. ShowView systemet är tillverkat under licens från Gemstar Development Corporation.

Skriv in serienumret här, så att du kan identifiera din videobandspelare vid servicefrågor eller i händelse av stöld. Serienumret (PROD.NO.) är tryckt på etiketten som är fästad på apparatens baksida.

MODEL NO. VR570-572/16

PROD. NO. ..................

Inledning

BAnslutning av videobandspelaren

Förbered fjärrkontrollen för användning

Fjärrkontrollen och dess batterier är packade separat i videons originalkartong. Du måste stoppa i batterierna i fjärrkontrollen innan du kan använda den - detta beskrivs i nästa sektion.

1 Ta fram fjärrkontrollen och de medföljande batterierna (2 batterier).

2 Öppna fjärrkontrollens batterifack och placera batterierna som det

visas på bilden och stäng batterifacket.

Fjärrkontrollen är nu klar att användas. Dess täckningsområde är c:a 5 m.

SVENSKA

Anslut videobandspelaren till TV-mottagaren

Alla nödvändiga kabelanslutningar måste göras innan du kan börja spela in eller spela av TV-program med din videobandspelare. Vi rekommenderar att du använder en Scart-kabel som anslutning mellan din videobandspelare och TV-mottagaren.

Vad är en Scart kabel ?

En Scart kabel eller Euro-AV kabel är en universiell anslutningskabel för bild, ljud och kontrollsignaler. Med den här anslutningen överför du enkelt och smidigt alla nödvändiga bild och ljud signaler.

När du installerar din videobandspelare första gången, välj någon av följande möjligheter:

'Anslutning med Scart-kabel'

Om din TV-mottagare har ett Scartuttag och du använder en Scart-kabel.

'Anslutning utan Scart-kabel'

Om du intevill använda en Scart-kabel.

Anslutning av videobandspelaren

Anslutning med Scart-kabel

Ha följande kablar tillgängliga En antennkabel (1, bipackad), nätkabel (2, bipackad) och en scartkabel (3).

1 Ta ur antennkabelkontakten från uttaget bak på din TV och sätt i den i

antennuttaget 2 på baksidan på videobandspelaren.

2 Ta den bipackade antennkabeln och anslut rätt kontakt i

antenningången på din TV och till TV-uttaget TV på baksidan av videobandspelaren.

3 Anslut en scartkabel till scartuttaget på baksidan på din TV och till

scartuttaget EXT.1 AV. 1 på baksidan av videobandspelaren (se TV-mottgarens bruksanvisning).

Min TV har flera scartuttag. Vilken ska jag använda?

Använd det scartuttag och videoutgång som är avsett för videobandspelaren.

Min TV-mottagare har olika valmöjligheter för användning av scartuttaget

Välj möjligheten ‚TV'.

4 Starta TV-mottagaren.

5 Ta den medföljande nätsladden och anslut lämplig ände till nätuttaget

6 Om anslutningen är riktigt gjord och din TV-mottagare

4 på baksidan av videobandspelaren och andra änden till ett ledigt

nätuttag.

automatisktkopplar om till programnumret för Scartuttaget, t.ex.:'EXT', '0', 'AV', kommer du att se följande bild:

Anslutning av videobandspelaren

GRATULERAR TILL DIN NYA PHILIPS VIDEOBANDSPELARE

FORTSÄTTApOK

a Min TV-ruta är tom

b Många TV-mottagare kopplar automatiskt om till programnumret för

Scartuttaget med hjälp av en kontrollsignal som sänds genom Scart-kabeln.

b Om TV-mottagaren inte automatiskt kopplar om till Scartuttaget, kan du

koppla om till rätt programnummer manuellt. (Se din TV-mottagares bruksanvisning).

Läs sedan avsnittet 'Grundinstallation' i kapitlet 'Installera din videobandspelare'

Anslutning utan Scart-kabel

Ha följande kablar redo: antennkabel (1, medföljer), nätkabel (2, medföljer)

1 Stäng av TV-mottagaren

SVENSKA

2 Avlägsna antennkabeln från antenningången på TV-mottagaren och sätt

den i uttaget 2 på vidobandspelarens baksida.

3 Anslut ena änden av den medföljande antennkabeln till uttaget TV på

videobandspelarens baksida och den andra änden till antenningången på TV-mottagarens baksida.

4 Anslut ena änden av den medföljande nätkabeln till nätuttaget 4 på

videobandspelarens baksida och den andra änden till vägguttaget.

5 Slå på din TV-mottagare och välj det programnummer som används för

videoavspelning på din TV-mottagare (se din TV-mottagares bruksanvisning).

Anslutning av videobandspelaren

Vilka programnummer används för videobandspelaren?

För att säkerställa TV-bildens stabilitet vid kassettavspelning (förhindra uppkomsten av vågor eller ränder), har vissa programnummer anpassats för videoavspelning. Det är oftast de högsta möjliga programnumren, t.ex.:'12', '16', '99' eller ibland programnummer '0'. För mer information, se din TV-mottagares bruksanvisning.

6 Välj det här programnumret och starta TV-mottagarens kanalsökning

manuellt, som om du söker efter en ny TV-kanal, tills 'testbilden' visas.

GRATULERAR TILL DIN NYA PHILIPS VIDEOBANDSPELARE

FORTSÄTTApOK

a Jag ser ingen 'provbild'

b Kontrollera kablarna. b Videobandspelaren 'sänder' på frekvensen 591MHz (kanal 36)

Repetera kanalsökningen på din TV-mottagare.

7 Spara den här kanalnummerinställningen på din TV-mottagare för

videobandspelaren.

Programnummer för videobandspelare användning

Du har nu lagrat ett programnummer för din videobandspelare som om det vore en normal TV-kanal. Det här programnumret måste du använda i fortsättningen för videoavspelningar ('videobandspelarens TV-kanal').

Du hittar mer detaljer i kapitlet 'Grundinstallation'.

Anslutning av ytterligare enheter

Du kan ansluta yttre enheter som exempelvis en dekoder, satellitmottagare eller videokamera till uttaget EXT.2 AV. 2 . Två ljuduttag AUDIO OUT L R är placerade på videobandspelarens baksida (audioutgång vänster/höger). Dessa kan anslutas till ett stereosystem.

Anslutning av videobandspelaren

CInstallera din videobandspelare

Grundinstallation

Det här kapitlet visar dig hur du startar den grundläggande installationen. Videobandspelaren söker och lagrar automatiskt alla tillgängliga TV-kanaler.

'Sikta' rätt

I de följande avsnitten använder du fjärrkontrollen för första gången. När du använder den, rikta alltid fronten på fjärrrkontrollen mot videobandspelaren och inte mot TV-mottagaren.

Anslut yttre enheter

När du har anslutit en yttre enhet (satellitmottagare etc.) via antennkabeln, slå på den. Den automatiska kanalsökningen söker rätt på den och lagrar den.

1 Bekräfta bilden på TV-skärmen genom att trycka på OK på

fjärrkontrollen.

2 Välj önskat språk för bildskärmsmenyerna genom att trycka på

P =r eller P ;q .

Vad är en bildskärmsmeny?

Den flerspråkiga bildskärmsmenyn hjälper dig att hantera din nya videobandspelare. Alla inställningar och/eller funktioner visas på TV-skärmen på det språk du valt.

3 Bekräfta med OK .

SVENSKA

AUTO. SÖKNING

SÖKER 00 HITTADE TV KANALER

ƒƒƒƒƒƒƒ__________________

VAR GOD VÄNTA ...

4 Välj landet där du befinner dig med P =r eller P ;q .

Om ditt land inte visas, välj 'ANDRA'. Bekräfta med OK . Den automatiska TV-kanalsökningen startar. Den här bilden visas på skärmen:

a Videobandspelaren hittar inga TV-kanaler under sökningen

b Välj kanal 1 på TV-mottagaren. Kan du se den lagrade TV-kanalen på

TV-mottagaren? Om inte, kontrollera antennkabel anslutningarna (antennkontakterna) mellan videobandspelaren och TV-mottagaren.

b Ha tålamod.

Videobandspelaren avsöker det tillgängliga frekvensområdet för att hitta och lagra så många TV-kanaler som möjligt. Det är möjligt att TV-kanalerna i ditt land sänder på ett högre frekbensområde. Så snart avsökningen når detta frekvensområde kommer videobandspelaren att hitta TV-kanaler.

5 När den automatiska TV-kanalsökningen är klar, kommer 'LAGRAT'

kortvarigt att visas på TV-skärmen. 'ÅR', 'MÅNAD', 'DATUM', 'TID' kommer att visas på TV-skärmen.

Installera din videobandspelare

+ 39 hidden pages
