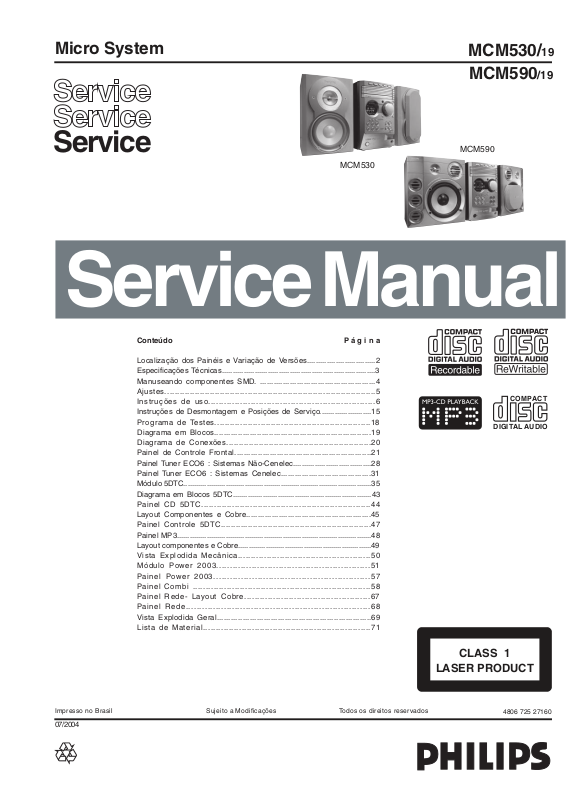

Philips MCM530, MCM590 Schematic





















     















Conteúdo P á g i n a

Localização dos Painéis e Variação de Versões...............................2

Especificações Técnicas......................................................................3

Manuseando componentes SMD. ..................................................4

Ajustes................................................ .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. 5

In str u çõe s de us o. ... .... ... ... ... ... ... ... ... ... ... .... ... ... ... ... ... ... ... ... 6

Instruções de Desmontagem e Posições de Serviço........................15

Prog ra ma de Test es.. ....... .. ....... .. ....... .. ....... ....... .. ....... .. ....... 18

Diagrama em Blocos..................................................................19

Diagram a de Conexões...... .. .. ..................... .. .. ..................... .. 20

Painel de Controle Frontal..........................................................21

Painel Tuner ECO6 : Sistemas Não-Cenelec....................................28

Painel Tuner ECO6 : Sistemas Cenelec.......................................31

Módulo 5DTC.........................................................................................35

Diagrama em Blocos 5DTC.................................................................43

Pai nel CD 5DTC. ..... .. ..... .. ..... .. ..... .. ..... .. ..... .. ..... .. ..... .. ..... .. ..44

Layout Componentes e Cobre......................................................45

Pai ne l C on tr ol e 5 DT C.................... ....... ....... ....................... ....47

Painel MP3............................................................................................48

Layout componentes e Cobre...............................................................49

Vi sta Exp lodid a M ecâ nica. ..... ... ..... ..... ..... ... ..... ..... ... .. ... ..... .50

Mó d ulo Powe r 2003 . ... . ... .... ... . ... . ... .... ... . ... . ... .... ... . ... . ... .... 51

Pa inel Po wer 2003 . .... . .... . .... . .... . .... . .... . .... . .... . .... . .... . .... . .57

Pain el Comb i .... ... ... ..... ... ..... ... ... .. ... ... ..... ... ..... ... ... ..... ... ....5 8

Pain el Re de- Layou t Co bre.. ... ... ..... ... ... ... ... ... ..... ... ... ... ... ... 67

Paine l Re de. . ... . ... . ... . ... . ... . ... . ... . ... . ... . ... . ... . ... . .... .... .... .... ..68

Vista Explodida Geral..................................................................69

Li st a de Mater ial.. ..... .. ..... ..... .. ..... ..... .. ..... ..... .. ..... ..... .. ..... ...71

2

MC-M530/19 & MC-M590/19

LOCALIZAÇÃODOSPAINÉIS

PAINE

L TECLADO

CDC

PAINE

L

FRONTAL

AINEL

P

CONTROLE

5DTC

PAINEL

MP3

5

DTC

PAINEL REDE

PAIN

5

D

C

L

E
DTC

PAINEL SOQUETE

DE RED

PAINEL TUNER

E

COMBI

INEL

PA

PAINE

L

USB PC
LINK

VARIAÇÕES DE VERSÕES

Tipo/ Versões MCM530 MCM590

Funções &

/21 /21T /22 /30 /37 /21

Painel em uso:
Entrada Aux / Entrada CDR x x x x x x

Line Out
Saída de Vídeo
Saída Surround
Saída Subwoofer
Saída Power Booster
Saída Digital
Entrada Digital
Matrix Surround
RDS x
News x
Dolby Pro Logic (DPL)
Incredible Surround
Funções Karaoke
Voltage Selector x x x
ECO Power Standby (Clock Display Off) x x x x x x
Painel ECO6-Sistema não Cenelec x x x x x
Painel ECO6-Sistema Cenelec x
USB PC LINK x x x x x x

ESPECIFICAÇÕES TÉCNICAS

MC-M530/19 & MC-M590/19

3

Amplificador

Potência de saída

MC-M530

PMPO .......................................... 2500 W

(1)

RMS

MC-M590

Relação sinal-ruído ................. * 75 dBA (IEC)

Resposta de freqüência

Sensibilidade de entrada

Saída

MC-M530

MC-M590

Fone de ouvido ......................32 1 – 1000 1

(1)

....................................... 2 x 75 W

PMPO .......................................... 3000 W

(1)

RMS

..................................... 2 x 125 W

MC-M530 .............. 50 – 20000 Hz, -3 dB

MC-M590 .................. 50 – 16 kHz, -3 dB

AUX/CDR ............................... 500 mV/1V

Caixas acústicas ............................ * 6 1

Caixas acústicas ............................ * 4 1

(6W, 1 kHz, 10% THD)

Toca discos CD

Número de faixas programáveis ................ 99

Resposta de freqüência .... 20 – 20000 Hz, -3 dB

Relação sinal-ruído ......................... * 76 dBA

Separação de canal ............... * 60 dB (1 kHz)

Camada 3 MPEG 1 (MP3 CD) ...MPEG AUDIO
Velocidade em bits de MP3 CD .. 32-256 kbps

............................... (recomendável 128 kbps)

Freqüência de amostragem .. 32, 44.1, 48 kHz

USB

Resposta de freqüência ..... 20 – 20000 Hz, -3 dB

Relação sinal-ruído ......................... * 75 dBA

Separação de canal ............... * 40 dB (1 kHz)

Distorção harmônica total ...... < 0,3% (1 kHz)

Rádio

Faixa de sintonia FM ............ 87,5 – 108 MHz

Faixa de sintonia AM (9kHz) ..... 531 – 1602 kHz

Faixa de sintonia AM (10kHz) ... 530 – 1700 kHz

Capacidade de programação ......................40

Antena

FM ....................................... Fio de 75 1

AM ..............................Antena de quadro

Caixas Acústicas

MC-M530

Sistema ............................. 2 vias, bass reflex

Impedância .............................................. 6 1

Woofer ............................................. 1 x 5,25”

Tweeter............................................ 1,75 x 1”

............. arrefecido por fluido ferromagnético

Dimensões (L x A x P) ........... 180 x 268 x 222 mm

Peso ........................................... 2,61 kg cada

MC-M590

Sistema ............................. 3 vias, bass reflex

Impedância .............................................. 4 1

Woofer ............................................... 1 x 6,5”

Tweeter................................................. 1 x 2”

arrefecido por fluido ferromagnético

Dimensões (L x A x P) ..............240 x 268 x 222 mm

Peso ............................................. 3,5 kg cada

Informações Gerais

Material ......................... Poliestireno / Metal

MC-M530

Energia elétrica .... 110-127 / 220-240V / 50-60Hz

MC-M590

Energia elétrica .... 110-127 / 220-240V / 50-60Hz

Consumo de Energia

Ativo

MC-M530 ....................................... 75 W

MC-M590 ..................................... 125 W

Em espera (standby) ................... < 15 W

Modo de espera Eco Power .......... < 1 W

Dimensões (L x A x P) .... 175 x 268 x 316 mm

Peso (sem as caixas acústicas) ............ 5,0 kg

Especificações sujeitas a modificações.

4

L

!

E

MC-M530/19 & MC-M590/19

3OLDA

'ERAL

#OMPONENTE

3-$

#OLA

3OLDA

4RILHADECOBRE

&ERRODE

-ALHA
PARA

$ESSOLDA

-ALHA
PARA

$ESSOLDA

&ERRODE

3OLDA

&ERRODE

3OLDA

2ETIRANDO

3UGADOR

3OLDA

&ERRODE

&ERRODE

3OLDA

3OLDA

A6ÖCUO

!QUECER !QUECER

,IMPAR

0RECAU˵ES

#ORRETO

4RILHADECOBRE

0INÀA

#OLOCANDO

0INÀA

!

MM

&ERRODE

3OLDA

4EMPODE3OLDA

SEGLADO

3OLDA

0RESSâO

0RESSâO

3OLDA

MM

&ERRODE

3OLDA

"

%XEMPLOS

#

#ORRETO

&ERRODE

3OLDA

0ACOTEDE3ERVIÀO

#OMPONENTE

!TENÀâO

.ORMASDESEGURANÀAREQUEREMQUETODOSOSAJUSTESSEJAM
REALIZADOSPARAASCONDIÀµESNORMAISETODOSOSCOMPONENTES
DEREPOSIÀâODEVEMATENDERASESPECIlCAÀµES

!DVERTäNCIA

4ODOSOS#){SEVÖRIOSOUTROSSEMICONDUTORESSâOSUSCET¤VEISÜ
DESCARGASELETROSTÖTICAS%3$

4ESTEDERISCODECHOQUEEINCäNDIO

#5)$!$/!PSREPARARESTEAPARELHOEANTESDEDEVOLVELO

AOCONSUMIDORMEÀAARESISTäNCIAENTRECADAPINODOCABODE
FORÀADESCONECTADODATOMADAECOMACHAVE0OWERLIGADA
EAFACEDOPAINELFRONTALBOTµESDECONTROLEEABASEDO
CHASSIS
1UALQUERVALORDERESISTäNCIAMENORQUE-EGOHMSINDICA
QUEOAPARELHODEVESERVERIlCADOREPARADOANTESDESER
CONECTADOÜREDEEL£TRICAEVERIlCADOANTESDERETORNARAO
CONSUMIDOR

%3$

.âO

!FALTADECUIDADOSNOMANUSEIOPODEREDUZIRDRASTICAMENTEA
VIDADOCOMPONENTE

1UANDOESTIVERREPARANDOCERTIlQUESEDEESTARCONECTADO
AOMESMOPOTENCIALDETERRAATRAV£SDEUMAPULSEIRADE
ATERRAMENTOCOMRESISTäNCIA

-ANTENHACOMPONENTESEFERRAMENTASTAMB£MNESTEPOTENCIA

./4!$%3%'52!.!

2ISCODECHOQUEOUINCäNDIO#OMPONENTESMARCADOSCOMO
S¤MBOLOAOLADODEVEMSERSUBSTITU¤DOSAPENASPORORIGINAIS
UTILIZAÀâODECOMPONENTESNâOORIGINAISPODEACARRETARRISCOD
INCäNDIOOUCHOQUEEL£TRICO

r

B

AJUSTES

Tuner FM

MC-M530/19 & MC-M590/19

5

Filtro Passa-Faixa

Voltímetro de áudio

ex. PM2534

Gerador de RF

ex. PM5326

DUT

250Hz-15kHz

ex. 7122 707 48001

Ri=50Ω

Medidor de S/N e distorção

ex. Sound Technology ST1700B

Use um filtro passa-faixa para eliminar ruídos (50Hz, 100Hz) e distorções do tom piloto (19kHz, 38kHz).

Tuner AM (MW,LW)

Gerador de RF

ex. PM5326

Ri=50Ω

DUT

Antena Loop

ex. 7122 707 89001

Passa-Faixa

250Hz-15kHz

ex. 7122 707 48001

Voltímetro de áudio

ex. PM2534

Medidor de S/N e distorção

ex. Sound Technology ST1700B

Para evitar interferências atmosféricas todas as medidas em AM devem ser feitas dentro de uma Gaiola de Faraday.
Use um filtro passa-faixa (ou um filtro passa altas de 250Hz) para eliminar ruídos (50Hz, 100Hz).

CD

Use um disco de sinal de áudio
(Substitui o disco de teste 3)

DUT

L

R

SBC429 4822 397 30184

Medidor de S/N e distorção

ex. Sound Technology ST1700B

Medidor de Nível

ex. Sennheiser UPM550

com filtro FF

Gravador

Use um Cassete Universal de Teste CrO2

ou um Cassete Universal de Teste Fe

Gerador de Áudio

ex. PM5110

DUT

L

R

Medidor de S/N e disto

ex. Sound Technology ST1700

Medidor de Nível

ex. Sennheiser UPM550

com filtro FF

6

MC-M530/19 & MC-M590/19

INSTRUÇÕES DE USO

CONTEÚDO

Introdução

Informação Ambiental ............................. 3

Acessórios fornecidos ............................. 3

Informações sobre Segurança ............... 3

Conexões

Ligação das Antenas ................................ 5

Antena AM ................................................... 5

Antena FM .................................................... 5

Conexão das caixas acústicas .............. 5

Conectando ao computador .................... 5

Conectando o cabo elétrico ....................5

Colocando as pilhas no controle remoto ... 5

Utilizando o controle remoto para operar o

aparelho ........................................................5

Controles

Controles no aparelho e no controle

remoto ..................................................... 6-7

Controles disponíveis apenas no

controle remoto ......................................... 7

USB PC Link

Guia rápido de instalação ....................... 8

Requisitos do sistema de PC ........................ 8

Declarações .................................................. 8

Utilização do software MusicMatch ............ 8

Conectando a USB PC Link ..................... 9

Philips Sound Agent 2 .................................. 9

Ativando a saída áudio de CD digital ...........9

Operações Básicas

Ligando / desligando .............................. 10

Alternando para o modo ativo ....................10

Alternando para o modo de espera Eco

Power ..........................................................10

Alternando para o modo de espera (visualizar

relógio) ........................................................10

Modo de Demonstração ........................10

Ajustando o relógio ................................ 10

Selecionando diferentes modos de

visualização ............................................. 10

Modo DIM ..................................................10

Modo de visualização do relógio ...............10

Controle do volume .................................10

Desligando o som temporariamente .......... 10

Controle de som ......................................11

MAX sound ................................................. 11

Digital Sound Control - DSC ....................... 11

Virtual Environment Control - VEC ............. 11

Operações do disco

Discos para reprodução ........................ 11

Como colocar os CDs ............................. 11

Controles básicos de reprodução ........11

Reproduzindo todos os discos das bandejas

de discos .....................................................11

Reproduzindo somente um disco selecionado .. 11

Selecionando uma faixa específica ...........11

Procurando por uma passagem específica

durante a reprodução ................................. 11

Substituindo discos sem interromper a

reprodução ..................................................11

Interrompendo a reprodução ...................... 11

Parando a reprodução ................................11

Reproduzindo um disco MP3 ................ 12

Formatos MP3 suportados: ........................ 12

Repetir e Shuffle ..................................... 12

Reprodução repetida .................................. 12

Reprodução aleatória ................................. 12

Programando faixas ............................... 12

Checando o programa ................................13

Apagando o programa ................................ 13

Operações do Rádio

Sintonizando emissoras de rádio ........ 13

Sintonizando uma emissora com sinal fraco ..... 13

Memorizando emissoras de rádio ....... 13

Utilizando o Plug & Play ............................. 13

Programação automática ........................... 14

Programação manual ..................................14

Selecionando uma emissora programada ..14

Apagando uma emissora programada ....... 14

Alterando o passo de sintonia ..............14

Operações do Timer

Ajustes do timer ...................................... 14

Ativando / desativando o timer ..................15

Verificando o ajuste do timer ..................... 15

Desativando temporariamente o timer ...... 15

Sleep Timer .............................................. 15

Outras Conexões

Ouvindo uma fonte externa ................... 15

Especificações

Especificações ............................................ 16

Solução de Problemas

Solução de Problemas ................................ 17

Serviço Autorizado

Serviço Autorizado ............................... 18-19

Garantia

Garantia ...................................................... 20

2

INTRODUÇÃO

Prezado Consumidor,
PARABÉNS POR TER ADQUIRIDO ESTE
PRODUTO...
E BEM VINDO À FAMÍLIA PHILIPS.
Agradecemos pela sua confiança na Philips e
temos a certeza de que seu MC-M530/MC-M590
lhe trará muitos momentos agradáveis, pois ele é
um produto de tecnologia moderna e com muitos
recursos. Para usufruir de todo seu potencial,
basta ler atentamente este manual e seguir as
orientações dadas.
Atenciosamente,

Energy Star

Na qualidade de ENERGY STAR® Partner, a
Philips determinou que este produto satisfaz
as diretrizes ENERGY STAR
eficácia energética.

Informação Ambiental

Embalagem:

Todo o material desnecessário foi retirado da
embalagem do produto. Nós procuramos, a cada
projeto, fazer embalagens cujas partes sejam de
fácil separação, bem como de materiais
recicláveis, sendo: calço de isopor, caixa de
papelão e sacos plásticos. Procure fazer o
descarte da embalagem de maneira consciente,
preferencialmente destinando a recicladores.

Philips da Amazônia

Indústria Eletrônica Ltda.

®

relativas a

Produto:
O produto adquirido consiste de materiais
que podem ser reciclados e reutilizados se
desmontados por companhias
especializadas.

Descarte:
Solicitamos observar a legislação existente
em sua região, com relação à destinação do
produto no seu final de vida, disposição dos
componentes da embalagem e das pilhas e
baterias.

Em caso de dúvida ou consulta sobre

informações ambientais, ligue para a
linha verde (0+xx+92) 652-2525 ou

escreva para o Centro de Informação ao
Consumidor pelo e-mail [e-mail].

A Philips da Amazônia Indústria Eletrônica
Ltda. e o Meio Ambiente agradecem.

Acessórios fornecidos

– CD de instalação USB PC LINK
– Cabo USB
– Controle Remoto e 2 pilhas AA
– Antena de quadro AM
– Fio de antena FM
– Cabo de força

Informações sobre Segurança

Evite altas temperaturas, umidade, água
e poeira

– Não exponha o aparelho, as pilhas ou os

discos à umidade, chuva, areia ou calor
excessivo (provocado por aquecedores
ou luz solar direta). Para evitar a entrada
de pó na lente, feche sempre o
compartimento do disco.

– Não coloque sob o aparelho, objetos que

possam causar danos (ex. objetos
contendo líquidos, velas acesas).

Evite o problema de condensação

– Se o aparelho for levado de um local frio

para um local quente ou colocado num
compartimento muito úmido pode haver
condensação de vapor na lente do leitor
de CD. Neste caso o leitor de CD não
funcionará corretamente. Se isso
acontecer retire o CD do aparelho e
aguarde cerca de uma hora para que o
aparelho se adapte ao novo ambiente.

Não obstrua a ventilação

– A parte traseira e a parte superior do

aparelho devem ficar a uma distância
mínima de 10 cm de qualquer obstáculo e
lateralmente, a distância deve ser de 5 cm.

Cuidados com o disco

– Para limpeza dos discos use um pano

macio e faça a limpeza
passando o pano do centro
para a borda. Agentes de
limpeza podem danificar o
disco!

– Escreva somente na face impressa de um

CDR(W) e exclusivamente com uma
caneta de feltro de ponta macia.

– Pegue no disco pela borda, não tocando

na sua superfície.

Cuidados com o Gabinete

– Use um pano macio ligeiramente

umedecido com solução
detergente. Não use
agentes de limpeza ou
soluções contendo
álcool, amônia ou abrasivos.

Encontrar um local adequado

– Coloque o sistema numa superfície

plana, rígida e estável.

Circuito de segurança incorporado

– Em condições extremas, este sistema

pode comutar automaticamente para o
modo de espera. Nesse caso, deixe o
sistema esfriar antes de voltar a utilizá-lo.

Economia de energia

– Este sistema está concebido para

consumir menos de 1 W de eletricidade
quando passa para o modo de economia
de energia. Para desligar completamente
o aparelho, retire o cabo da tomada.

3

CONEXÕES

Conexões Traseiras Conexão Frontal

painel traseiro

MC-M530/19 & MC-M590/19

7

Importante: Note que o seletor
de voltagem está prefixado de
fábrica em 220 V.

Ajuste a chave seletora para a voltagem de
rede elétrica local, para evitar a queima ou o
mau funcionamento do aparelho.

4

CONEXÕES

ATENÇÃO!
– Para obter o melhor resultado

possível, recomenda-se a utilização
das caixas acústicas fornecidas.

– Nunca faça nem altere conexões

com o aparelho ligado.

– Somente depois de concluir todas as

outras conexões e verificar a
voltagem, ligue o cabo elétrico à
tomada da parede.

– Para evitar o superaquecimento do

aparelho, foi incorporado um
circuito de segurança. Assim sendo,
em condições extremas, é possível
que o sistema comute
automaticamente para o modo
Espera. Nesse caso, aguarde até que
o aparelho esfrie antes de voltar a
utilizá-lo.

1 Ligação das antenas

Antena AM

Ligue a antena de quadro fornecida ao
terminal AM ANTENNA. Coloque a antena
de quadro AM afastada do aparelho e regule
a sua posição para obter a melhor recepção
possível.

Antena FM

Ligue a antena de fio FM fornecida ao
terminal FM ANTENNA. Ajuste a posição da
antena FM para obter a melhor recepção
possível.

Somente depois de concluir todas as
outras conexões e verificar a voltagem,

ligue o cabo elétrico à tomada da parede.

2 Conexão das caixas acústicas

1

• Ligue a caixa direita ao conector R, com
o fio colorido em + e o fio preto em –.

• Ligue a caixa esquerda ao conector L, com
o fio colorido em + e o fio preto em –.

• Ligue a parte decapada do cabo da caixa
acústica, conforme ilustrado.

Notas:

– Não ligue mais do que uma caixa acústica a

um único par de terminal de alto-falante +/–.

– Não ligue caixas acústicas com uma

impedância inferior a das caixas
acústicas fornecidas. Consulte a seção
ESPECIFICAÇÃO do presente manual.

2

3 Conectando ao computador

Utilize o cabo USB fornecido para conectar o
aparelho à porta USB do seu computador.
Após instalar o software USB PC LINK no seu
computador, você estará pronto para
reproduzir sua coleção de músicas através do
aparelho (veja "USB PC Link").

4 Conectando o cabo elétrico

Somente depois de concluir todas as outras
conexões, ligue o cabo de força do aparelho
à tomada da parede.

PARA AJUSTAR A VOLTAGEM

• Antes de conectar o cabo de força AC à
tomada, certifique-se de que o seletor de
voltagem, localizado na parte de trás do
aparelho, está ajustado para a voltagem
da rede elétrica local. Se não estiver,
ajuste o seletor antes de ligar o aparelho
à tomada.

ATENÇÃO!
– Para obter o melhor resultado possível,

utilize sempre o cabo elétrico original.

– Nunca faça nem altere conexões

com o aparelho ligado.

Para evitar o superaquecimento do
aparelho, foi incorporado um circuito de
segurança. Assim sendo, em condições
extremas, é possível que o sistema
comute automaticamente para o modo
Espera. Nesse caso, aguarde até que o
aparelho esfrie antes de voltar a utilizá-lo.

(

não disponível em todas as versões)

A mensagem "AUTO INSTALL-PRESS
PLAY" pode aparecer no visor na primeira vez
em que o cabo elétrico é conectado na tomada.
Pressione 2; no aparelho para armazenar
todas as emissoras de rádio disponíveis ou
pressione 9 para sair (veja "RÁDIO").

5 Colocando as pilhas no
controle remoto

3

1

2

1 Abra a tampa do compartimento de pilhas
2 Coloque duas pilhas tipo R06 ou AA,

seguindo as indicações de polaridade (+ –)
dentro do compartimento.

3 Feche a tampa.

Utilizando o controle remoto para
operar o aparelho
1 Aponte o controle remoto diretamente para

o sensor de infravermelho (iR) no aparelho.

2 Selecione a fonte que deseja controlar

pressionando uma das teclas de seleção
de fonte no controle remoto (CD, TUNER,
por exemplo).

3 Selecione a fução desejada (2;, ¡, ™,

por exemplo).

ATENÇÃO!
– Remova as pilhas se estiverem gastas

ou se o controle não for ser utilizado
por um longo período de tempo.

– Não misture pilhas novas e velhas

ou de tipos diferentes.

– Pilhas contém substâncias químicas

e devem ser descartadas
apropriadamente.

5

8

MC-M530/19 & MC-M590/19

CONTROLES

9

8

∞
7
6

5

4
3

2

1

Controles no aparelho e no
controle remoto

ECO POWER

1

– acende quando o sistema está no modo

de espera Eco Power.

É

22

2

22

;;

;

;;

2

STANDBY-ON

– alterna para o modo de espera Eco

Power ou liga o sistema.

– *alterna para o modo de espera

3

PLAY PAUSE

– CD: inicia / interrompe a reprodução.
– USB PC LINK: inicia / interrompe a

reprodução.

(somente no aparelho)

6

(standby)

0

*

!

@

0

#

$

5

$

4

%

6

^

¡
7

&

™

*

£
≤
∞
#

(

)

– TUNER: *inicia o Plug & Play e/ou inicia

a memorização de emissoras.

4

STOP•DEMO 9

– interrompe uma operação.
– CD: interrompe a reprodução ou apaga o

programa.

– TUNER: *apaga uma emissora

memorizada.
USB PC LINK: interrompe a reprodução.

–

(somente no aparelho)

.

– *liga / desliga o modo de demonstração.

5

PREV ¡ / NEXT ™ ( – TITLE +)

– CD: seleciona uma faixa.
– MP3-CD: seleciona um título.
– TUNER: seleciona uma emissora de

rádio memorizada.

– CLOCK: ajusta os minutos.
– USB PC LINK: seleciona uma faixa da

§

lista de reprodução.

6

à ALBUM•PLAYLIST á

– CD: *procura para trás / para frente
– MP3-CD: seleciona um álbum
– TUNER: muda a freqüência para cima /

para baixo.

3

– CLOCK: ajusta as horas.

≥

– USB PC LINK: seleciona uma lista de

•

reprodução.

ª
º

7

PROG (PROGRAM)

%

– CD: inicia ou confirma a programação de

^

faixas.

⁄

– TUNER: inicia *automaticamente /

manualmente a memorização de
emissoras.

– CLOCK: seleciona os modos de 12 ou 24

horas do relógio.

8

VISOR

9

Bandejas de discos 1 a 5

0

5 DISC DIRECT PLAY 1 a 5 (CD 1 a 5)

– seleciona uma bandeja de disco para

reprodução.

!

OPEN/CLOSE / (1 a 5)

– abre / fecha as gavetas de disco

individualmente.

@

iR

– aponte o controle remoto diretamente

para este sensor.

#

MAX SOUND (MAX ON/OFF)

– liga / desliga o ajuste de melhor

mixagem de vários ajustes de som.

$

MASTER VOLUME (VOL + –)

– para aumentar ou diminuir o volume.

%

VEC / REVERB

– seleciona diferentes tipos de ajustes de

equalização baseados em ambientes
(HALL, CINEMA, CONCERT, CYBER ou
ARCADE).

^

DSC / PRESET

– Seleciona diferentes tipos de ajustes de

equalização pré-definidas (OPTIMAL,
JAZZ, ROCK ou POP).

• Os modos de som ambiente PRESET e
REVERB estão somente disponíveis
quando o software opcional, Philips
Sound Agent 2 for ativado durante a
aplicação USB PC Link.

&

CLOCK•TIMER

– *entra no modo de ajuste do relógio ou

do temporizador.

– passa para o modo de visualização do

relógio.

*

CD / TUNER / AUX / USB PC LINK

– Seleciona o modo ativo desejado.
– CD: alterna entre os DISCOS 1 a 5.
– TUNER: Alterna entre as bandas FM e AM.
–

AUX: Alterna entre os modos AUX e CDR.

– USB PC Link: Seleciona a fonte USB PC

Link.

CONTROLES

( Conecte o cabo USB entre o aparelho e

a porta USB do computador.

;;

)

;

;;

– para ligar os fones de ouvidos.

Controles disponíveis apenas
no controle remoto

¡ REPEAT

– repete uma faixa / todo o disco / todas

as faixas programadas.

™ SLEEP

– Configura a função do sleep timer.

£ CLOCK

– *entra no modo de ajuste do relógio.
– passa para o modo de visualização do

relógio.

24

SNOOZE

–

desativa temporariamente o temporizador
de despertar.

25

DIM

seleciona níveis de brilho diferentes no

–

painel do visor.

22

§

2

22

– alterna para o modo de espera Eco

Power.

– *alterna para o modo de espera

27

DISPLAY

– apresenta o nome do álbum e título do

disco MP3.

(standby)

• SHUFFLE

– liga / desliga o modo de reprodução

aleatória.

ª TIMER ON/OFF

– liga / desliga o temporizador.

º TIMER

–

*entra no modo de ajuste do temporizador.

– mostra a definição do temporizador.

⁄ MUTE

– desliga / restaura temporariamente o som.

* Pressione e segure por mais de cinco

segundos.

.

7

USB PC LINK

IMPORTANTE!
– Assegure-se de que a configuração

de volume mudo no painel de
controle do PC está desativada, para
assegurar a saída de som no
aparelho de áudio!

Guia rápido de instalação

Requisitos do sistema de PC

– Windows 98 (SE)/ME/2000/XP
– Processador Intel Pentium MMX 200

MHz ou superior
– Drive de CD-ROM
– Porta USB
– 80 MB de espaço livre no disco rígido

Instalação do Software

2

4

3

1

6

8

5

1 Ligue o PC e insira o disco de instalação

no drive CD-ROM.

2 O guia de instalação aparecerá

automaticamente. Se não, acesse o drive
CD-ROM em Windows Explorer e clique
duas vezes em Setup.exe.

3 Selecione o idioma desejado a partir da

lista.

4 Selecione Software de instalação.
5 Conecte o cabo USB ao PC e ao Sistema

de Áudio e pressione o botão USB PC
Link no aparelho de Áudio ou no controle
remoto.

6 Siga as instruções da tela para instalar o

driver USB PC Link, Philips Sound Agent
2 e o software MUSICMATCH Jukebox.

Nota:
– Requisitos mínimos do OS para o Philips

Sound Agent 2: Windows 2000 ou XP.

– Durante a instalação, a versão anterior do

software MusicMatch Jukebox será
substituída.

Declarações
Windows e Pentium são marcas comerciais

da Microsoft Corporation e Intel Corporation.
Todas as outras marcas comerciais pertencem
aos seus respectivos proprietários.
Faixa de amostra USB PC Link, música pela
Chemistry (www.chemistryteam.com)

Utilização do software MusicMatch

Procurar e adicionar trilhas à Minha
biblioteca

O MUSICMATCH Jukebox encontrará
arquivos de música no disco rígido do PC ou
em todas as unidades disponíveis.

1 Vá para o menu Opções/Biblioteca de

músicas/Procurar e adicionar
trilha(s) de todas as unidades.

2 No campo Procurar em, escolha um

disco rígido local ou uma unidade da
rede ( os nomes das unidades mapeadas
serão exibidos), ou escolha Todas as
unidades para procurar arquivos de
músicas em todas as unidades locais e
da rede.

3 Escolha Todas as pastas ou clique no

botão Pesquisar para especificar uma
pasta onde procurar músicas.

4 Selecione as caixas para procura

arquivos Windows Media, MP2 ou MP3.

5 Clique em OK para iniciar a busca.

Os arquivos serão adicionados à Minha
biblioteca.

Criar uma lista de execução

1 Abrir o MUSICMATCH Jukebox.
2 Arraste e solte arquivos ou pastas com

arquivos de música, de qualquer lugar
do computador ou da Minha biblioteca
na janela da Lista de execução. Seus
arquivos começarão a ser executados.

MC-M530/19 & MC-M590/19

Também é possível clicar em Meus arquivos
na Central de Músicas para tocar as trilhas
destacadas da biblioteca ou clicar em Lista
de execução para abrir e salvar.
Ou, você pode clicar no botão Abrir na janela
da Lista de execução para procurar e
adicionar músicas à Lista de execução.
3 Verifique se existem músicas na lista de

execução que irá salvar.

4 Clique no botão Salvar na lista de

execução ou vá para o menu Opções >

Lista de execução > Salvar lista de
execução.

5 Você será solicitado a nomear a lista de

execução. No campo Nome, digite o
nome que você gostaria de dar a essa
lista de execução.

6 Clique no botão Salvar.

Para abrir uma lista de execução
1 Clique no botão Abrir na janela da lista

de execução.

2 Clique no botão Lista de execução

para relacionar todas as listas de
execução salvas.

3 Destaque a lista de execução que deseja

abrir e clique em Executar.

Nota:
– Não é possível criar uma lista a partir do

permutador de 5 CDs do sistema. Se tiver
problemas com a utilização do programa
USB PC LINK, consulte as PMFs (Perguntas
Mais Frequentes, em inglês FAQ)
existentes no disco de instalação do USB
PC LINK ou visite www.audio.philips.com
para obter a última versão das PMFs.

9

USB PC LINK

Conectando a USB PC Link

USB PC LINK permite reproduzir a sua
coleção de músicas do computador através
do potente amplificador e caixas acústicas
deste aparelho.

IMPORTANTE!
– Certifique-se de que o software

MusicMatch esteja instalado. Veja a

capa do CD-ROM para a instalação

do USB PC Link.

2

3

4

1

1 Ligue o computador e inicie o

“MUSICMATCH JUKEBOX”.

➜ O volume de áudio do computador

não pode ser reduzido por completo
(mudo).

2 Pressione USB PC LINK.

➜ Se a transmissão áudio é detectada, a

mensagem “CONNECTING” aparece
e o indicador do USB irá piscar.

➜ Se a mensagem “NO CONNECTION”

aparecer, verifique a ligação entre o
computador e o mini system.

5

Notas:
– Quando a função USB PC Link é ativada,

o Philips Sound Agent 2 será executado
automaticamente (se este tiver sido bem
sucedido na instalação sob o OS
Windows 2000/XP).

– A configuração PRESET/REVERB é MP3/

Estúdio respectivamente. Você pode
selecionar a partir da lista, diferentes
modos de som para satisfazer a sua
preferência musical e ambiental.
Alternativamente, você pode selecionar
PRESET (Modo Neutro) e REVERB (Modo
Sem Ambiente) para efeitos sonoros
mínimos.

3 Pressione à ou á para selecionar a

sua lista de reprodução favorita, e depois
pressione í ou ë até que a faixa
desejada na lista de reprodução seja
realçada.

4 Pressione 2; para iniciar a reprodução.

➜ As informações sobre a faixa

aparecerão no visor. O visor só
suporta caracteres ingleses.

Durante a leitura,
– Pressione SHUFFLE para reproduzir

todas as faixas disponíveis da lista por
ordem aleatória.

– Pressione REPEAT para repetir a leitura

de todas as faixas da lista.

5 Para sair, selecione outro modo ativo ou

pressione 9.

Philips Sound Agent 2
Philips Sound Agent 2 é um software

BONUS fornecido pelo sistema Áudio Philips
para realçar a qualidade da reprodução de
Música MP3 via USB PC Link.
1 Philips Sound Agent 2 será executado

automaticamente se USB PC Link for
selecionado.

2 Pressione DSC/PRESET ou VEC/

REVERB para selecionar os diferentes

efeitos sonoros de Preset ou Reverb.

3 Para detalhes adicionais sobre a

utilização das funções do Philips Sound
Agent 2 no seu PC, por favor consulte o
Manual do Usuário do CD-ROM
fornecido ou o menu de Ajuda.

Nota:
– Requisitos mínimos de OS para o Philips

Sound Agent 2: Windows 2000 ou XP.

– Por favor consulte a capa do CD-ROM

para os procedimentos de instalação.

Ativando a saída áudio de CD digital

Antes de reproduzir o CD através da unidade
de CD-ROM do PC, torna-se necessário
configurar o hardware do PC do seguinte
modo:

Para Windows ME/2000/XP

1 Entre no menu do painel de controle do

aparelho e selecione:
“SYSTEM (SISTEMA) ™ HARDWARE ™
DEVICE MANAGER (GESTOR DE
DISPOSITIVOS) ™ CD-ROM DRIVES ™
ACTION–PROPERTIES (AÇÃO­PROPRIEDADES) ™ PROPERTIES
(PROPRIEDADES)”.

ou

Para Windows 98SE
Entre no menu do painel de controle do
aparelho e selecione: “MULTIMEDIA” e
“CD MUSIC” (MÚSICA DE CD).

2 Verifique se a opção de definição “Ativar

áudio CD digital para este dispositivo
CD-ROM” está selecionada (ativada).

Notas:
– Se necessário, veja o manual do seu

computador para informações sobre esta
configuração.

– Para otimizar o efeito da reprodução do

CD/MP3-CD, por favor utilize o seu
aparelho de áudio Philips.

9

10

MC-M530/19 & MC-M590/19

OPERAÇÕES BÁSICAS

Ligando / desligando

Alternando para o modo ativo

• Pressione CD, TUNER, AUX ou USB PC
LINK.

Alternando para o modo de espera Eco
Power

• Pressione 2.

➜ A tecla ECO POWER acende.
➜ O visor apaga.

Alternando para o modo de espera
(visualizar relógio)

• Pressione e segure 2.

➜ O relógio é mostrado.
➜ Enquanto o sistema está no modo de

espera, se a tecla CLOCK•TIMER
for pressionada, o sistema comutará
para o modo de espera Eco Power.

Nota:
– Antes de comutar o sistema para o modo

de espera Eco Power ou para o modo de
espera, certifique-se que o modo de
demonstração foi desativado.

Modo de Demonstração

Se o modo de demonstração está ativo,
quando o sistema for comutado para o modo
de espera Eco Power ou para o modo de
espera, serão mostradas as várias funções
oferecidas pelo sistema.

10

Ativando o modo de demonstração

• No modo de espera Eco Power / modo de
espera, pressione e segure 9 no
aparelho até que a mensagem "DEMO
ON" seja mostrada.

Desativando o modo de demonstração

• Pressione e segure 9 no aparelho até que
a mensagem "DEMO OFF" seja mostrada.

Ajustando o relógio

O relógio pode ser ajustado nos modos de 12 e
24 horas ("11:59

1 Pressione e segure CLOCK no controle

remoto até que a hora comece a piscar.

ou

Pressione e segure CLOCK•TIMER no
aparelho até a mensagem “SELECT
CLOCK OR TIMER” aparecer. Depois,
pressione ™ para mudar o visor para
"CLOCK" e pressione CLOCK•TIMER
outra vez para confirmar.

2 Pressione PROGRAM (PROG)

repetidamente para alternar entre os
modos de 12 e 24 horas.

PM

" ou "23:59", por exemplo).

4

(00:00/ 12:00AM)

3

(

00

:00 /12:00AM)

(00:00 î 12:00AM)

2

1 5

,

3 Pressione 5 ou 6 repetidamente para

ajustar a hora.

4 Pressione ¡ ou ™ repetidamente para

ajustar os minutos.

5 Pressione CLOCK (ou CLOCK•TIMER)

para armazenar os ajustes.
➜ O relógio começará a funcionar.

Notas:
– O ajuste do relógio será apagado quando

o sistema for desconectado da tomada.

– O sistema sairá do modo de ajuste do

relógio se nenhuma tecla for pressionada
durante 90 segundos.

Selecionando diferentes modos
de visualização

Modo DIM

Você pode selecionar o brilho desejado para
o visor.

• Em qualquer modo ativo, pressione

DIM repetidamente para selecionar o
modo de atenuação do visor: DIM 1, DIM
2, DIM3 ou DIM OFF.

➜

DIM

aparece no visor, menos para o

modo DIM OFF.

Modo DIM iluminação brilho Analisador

DIM OFF ligado total ligado

DIM 1 ligado total desligado

DIM 2 ligado médio ligado

DIM 3 desligado médio desligado

Nota:
– Pressionando a tecla DIM no modo standby,

alternará o brilho ent re médio e total.

botão visor de espectro

Modo de visualização do relógio

Você pode escolher visualizar somente o
mostrador do relógio.
1 Pressione CLOCK•TIMER (ou CLOCK no

controle remoto).

➜ Em qualquer modo ativo, o visor

normal será retomado se a tecla for
pressionada novamente.

Nota:
– Se alguma tecla for pressionada durante

o modo de visor com relógio, o visor
exibirá por breves instantes as
informações relacionadas com o modo
selecionado.

Controle do volume

• Ajuste o botão MASTER VOLUME (ou
pressione VOL +/- no controle remoto)
para aumentar ou diminuir o volume.
➜ "VOL MUTE" é o nível mínimo de

volume e "0 dB" é o nível máximo.

Desligando o som temporariamente

• Pressione MUTE no controle remoto.

➜ A reprodução irá continuar sem som

e a mensagem "MUTE" é mostrada.

➜ Para restaurar o som, pressione

MUTE novamente ou aumente o
volume.

OPERAÇÕES BÁSICAS OPERAÇÕES DO DISCO

Controle de som

As funções MAX sound, DSC ou VEC só
podem ser ativadas uma por vez.

MAX sound

MAX sound proporciona a melhor mixagem
de vários efeitos de som (DSC, VEC, por
exemplo)

• Pressione MAX SOUND (ou MAX ON/
OFF no controle remoto).
➜ Se ativado,

MAX SOUND acenderá. Todos os
outros efeitos de som (DSC ou VEC)
serão desligados automaticamente.

➜ Se MAX SOUND e Philips Sound

Agent 2 estiverem ativados ao
mesmo tempo, os efeitos de som
PRESET e REVERB serão alternados
automaticamente para os modos
Neutro e Sem Ambiente
respectivamente.

Digital Sound Control - DSC

DSC proporciona um tipo diferente de ajuste
pré-estabelecido de equalização.

• Pressione DSC repetidamente para
selecionar OPTIMAL, JAZZ, ROCK ou

POP.

Virtual Environment Control - VEC

VEC proporciona um tipo diferente de ajuste
de equalização baseado no ambiente.

• Pressione VEC repetidamente para
selecionar HALL, CINEMA, CONCERT
ou CYBER.

MAX

aparece e a tecla

IMPORTANTE!
– Este sistema foi desenvolvido para

discos normais. Por isso, não utilize
nenhum acessório como anéis
estabilizadores de disco, lâminas de
tratamento de disco, etc., que são
encontrados no mercado, pois eles
podem travar o mecanismo do CD
Changer.

– Não coloque mais de um disco em

cada bandeja.

Discos para reprodução

Este sistema pode reproduzir:
– Todos os CDs de áudio pré-gravados.
– Todos os CDR e CDR-W de áudio

finalizados.

– MP3-CDs (CD-ROMs com faixas MP3).

Como colocar os CDs

1 Pressione a tecla OPEN/CLOSE / 1 na

parte superior do aparelho para abrir a
bandeja 1.

2 Coloque um disco com a etiqueta voltada

para cima. Para discos dupla-face, coloque
o lado que deseja reproduzir para baixo.

3 Pressione a tecla OPEN/CLOSE / 1

novamente para fechar a bandeja.
➜ A mensagem "READING" será mostrada.

A bandeja selecionada, o número total de
faixas e o tempo de reprodução total serão
mostrados no visor.

4 Repita os passos 1 a 3 para colocar

discos nas bandejas 2 a 5.

Notas:
– Para assegurar um bom desempenho do

sistema, espere até que as bandejas de
disco leiam completamente os discos
antes de continuar.

– Apenas uma bandeja pode ser aberta de

cada vez. Se uma segunda bandeja for aberta
antes que a primeira seja fechada, a primeira
bandeja será fechada automaticamente
antes que a segunda seja aberta.

Controles básicos de reprodução

Reproduzindo todos os discos das
bandejas de discos

• Pressione 2;.
OU

• Com a reprodução parada, pressione CD
para selecionar uma bandeja para iniciar
a reprodução e pressione 2;.
➜ Todos os discos disponíveis serão

reproduzidos uma vez.

Reproduzindo somente um disco
selecionado

• Pressione uma das teclas 5 DISC
DIRECT PLAY (DISC 1 a 5) (ou CD 1 a 5

no controle remoto).

➜ O disco selecionado será reproduzido

uma vez.

Selecionando uma faixa específica

• Pressione ¡ ou ™ repetidamente até que
a faixa desejada seja mostrada.
➜ Durante a reprodução aleatória

(modo shuffle) pressionar ¡ não
afetará a reprodução atual.

Procurando por uma passagem específica
durante a reprodução

• Pressione e segure a tecla 5 ou 6 e
solte quando encontrar a passagem
desejada.
➜ Durante a procura o volume será reduzido.

Nos discos MP3 o som será silenciado.

Substituindo discos sem interromper a
reprodução

• Pressione as teclas OPEN/CLOSE / das
bandejas inativas (veja "Como colocar os
CDs"). Por exemplo, se a bandeja 1
estiver reproduzindo, é possível
substituir os discos das bandejas 2 a 5.

Interrompendo a reprodução

• Pressione 2;.
➜ Para restaurar a reprodução, repita a

operação acima.

Parando a reprodução

• Pressione 9.
➜ Se o sistema permanecer com a

reprodução parada por 30 minutos,
será comutado automaticamente
para o modo de espera Eco Power.

11

OPERAÇÕES DO DISCO

Reproduzindo um disco MP3

1 Coloque um disco MP3.

➜ O tempo de leitura dos discos pode

ultrapassar os 10 segundos devido
ao grande número de músicas
agrupadas num disco.

➜ A mensagem "AXX TYYY" é

mostrada. XX é o número do álbum
atual e YYY é o número do título
atual.

2 Pressione ALBUM 4 3 (ou 5 6) para

selecionar o álbum desejado.

3 Pressione TITLE + – (ou ¡ ™) para

selecionar um título desejado.

4 Pressione 2; para iniciar a reprodução.

• Pressione DISPLAY, no controle remoto,

durante a reprodução para mostrar o
nome do título e álbum.

Formatos MP3 suportados:

– ISO9660, Joliet, UDF 1.5
– Número máximo de títulos: 999

(dependendo do comprimento dos nomes

dos arquivos)
– Número máximo de álbuns: 99
– Frequência de amostragem suportadas:

32 kHz, 44,1 kHz, 48 kHz
– Taxa de bits suportada: 32-256 (kbps),

taxa de bits variável
– Etiquetas (TAGS) ID3: V1.1, V2.2, V2.3, V2.4

Repetir e Shuffle

Você pode selecionar e alterar os vários
modos de reprodução antes ou durante a
reprodução.

Reprodução repetida
1 Pressione REPEAT no controle remoto

repetidamente para selecionar:

A repete a faixa atual

B repete o disco atual

C repete a faixa programada atual

(somente se a programação estiver
ativa)

D repete todas as faixas programadas

(somente se a programação estiver
ativa)

2 Para retornar à reprodução normal,

pressione REPEAT até a mensagem

"OFF" ser mostrada.

Reprodução aleatória

Pressione SHUFFLE no controle remoto para
ligar/desligar o modo de reprodução
aleatória.

SHUF

➜ Se ativo,

será mostrado no visor e o
modo de reprodução repetida (se ativo)
será cancelado.

➜ A reprodução aleatória será iniciada pela

bandeja de disco atual. Somente depois
de todas as faixas da bandeja de disco
atual serem reproduzidas, a reprodução
aleatória passará para a próxima bandeja.

➜ Se a programação está ativa, somente as

faixas programadas serão reproduzidas
em ordem aleatória.

Nota:
– Pressionar a tecla OPEN/CLOSE

cancelará todos os modos de reprodução
repetida e aleatórios.

MC-M530/19 & MC-M590/19

Programando faixas

A programação de faixas é possível quando a
reprodução estiver parada. É possível
armazenar até 99 faixas na memória, em
qualquer ordem.

IMPORTANTE!
– Só é possível programar faixas da

bandeja de disco selecionada.

2

1

5 DISC DIRECT PLAY

DISC 1

DISC 2 DISC 3 DISC 4 DISC 5

/

OPEN

CD/CD-R/CD-RW COMPATIBLE

CLOSE

1

2
3

3

4

5

DISC 1
DISC 2

POWER

ON/OFF

DISC 2
DISC 3

DISC 3
DISC 4

DISC 1

DISC 4
DISC 5

DISC 5

1 Coloque os discos desejados nas

bandejas (veja "Como colocar os CDs").

2 Pressione CD ou uma das teclas DISC 1

a 5 para selecionar um disco.

3 Pressione PROGRAM (PROG) para

iniciar a programação.

PROG

começa a piscar.

➜

4

6

7

3 5

,

11

12

OPERAÇÕES DO DISCO OPERAÇÕES DO RÁDIO

4 Pressione ¡ ou ™ repetidamente para

selecionar a faixa desejada.

• Para discos MP3, pressione ALBUM
43 (5 / 6) e TITLE – + (ou ¡ / ™)
para selecionar o álbum e o título
desejados para programação.

5 Pressione PROGRAM (PROG) para

armazenar.

• Repita os passos 4 a 5 para selecionar
outras faixas.
➜ Se você tentar programar mais de 99

faixas, a mensagem "PROGRAM
FULL" será mostrada.

6 Pressione 9 para encerrar a programação.

➜ PROG para de piscar

7 Para iniciar a reprodução do programa,

pressione 2;.

8 Para parar a reprodução ou finalizar a

programação, pressione 9 uma vez.

PROG permanece aceso e a

➜

programação continua ativa.

Notas:
– Se o tempo total de reprodução alcançar

100 minutos ou, se uma das faixas
programadas tiver um número maior que
30, "--:--" é mostrado ao invés do tempo
total de reprodução.

– O sistema sairá do modo de programação

se nenhuma tecla for pressionada em 20
segundos.

Checando o programa
1 Pare a reprodução e pressione ¡ ou ™

repetidamente.

2 Pressione 9 para sair.

ou

Pressione 2; para iniciar a reprodução a
partir da faixa programada atual.

Apagando o programa

• Pare a reprodução e pressione 9 para
apagar o programa.

ou

Pressione a tecla OPEN/CLOSE / da
bandeja do disco programado.
➜ prog desaparece e a mensagem

"PROGRAM CLEARED" é
mostrada.

Nota:
– O programa será apagado se o sistema

for desconectado da tomada ou se outra
fonte for selecionada.

IMPORTANTE!
– Assegure-se que as antenas FM e

AM estão conectadas.

Sintonizando emissoras de rádio

1 Pressione TUNER para entrar no modo

RÁDIO. Para selecionar outra faixa (FM
ou AM), pressione TUNER novamente.

2 Pressione e segure 5 ou 6 até que a

indicação de frequência comece a mudar
e solte a tecla.
➜ O sistema sintoniza automaticamente a

próxima emissora com sinal potente.

➜ acende para sintonias estéreo.

Sintonizando uma emissora com sinal fraco

• Pressione 5 ou 6 rápida e
repetidamente até encontrar a melhor
recepção.

Memorizando emissoras de rádio

Você pode armazenar até 40 emissoras na
memória, começando pela faixa de FM,
seguida pela de AM.

Notas:
– O sistema sairá do modo de memorização

se nenhuma tecla for pressionada
durante 20 segundos.

– Se nenhuma frequência estéreo for

detectada durante o Plug & Play, a
mensagem “
mostrada.

CHECK ANTENNA

” será

Utilizando o Plug & Play

☞

Plug & Play permite armazenar automaticamente
todas as emissoras de rádio disponíveis.
1 Conecte o sistema à tomada.

A mensagem “AUTO INSTALL -
PRESS PLAY” será mostrada.

ou

No modo de espera Eco Power ou no
modo de espera (standby), pressione e
segure a tecla 2; no aparelho, até que a
mensagem “AUTO INSTALL -
PRESS PLAY” seja mostrada.

2 Pressione 2; no aparelho para iniciar a

programação.

➜ “INSTALL TUNER” é mostrada.
➜ Todas as emissoras previamente

armazenadas serão apagadas.

13

12

MC-M530/19 & MC-M590/19

OPERAÇÕES DO RÁDIO OPERAÇÕES DO TIMER

Programação automática

Você pode iniciar a programação automática a
partir de uma posição de memória pré-definida.
1 No modo TUNER, pressione ¡ ou ™ para

selecionar uma posição de memória.

2 Pressione e segure PROGRAM (PROG)

até a mensagem “AUTO” ser mostrada.
➜ Se uma emissora foi previamente

armazenada, ela não será
armazenada novamente em nenhuma
outra posição de memória.

➜ Se nenhuma posição de memória foi

definida, a programação automática
irá começar pela posição 1 e todas
as emissoras previamente
armazenadas serão substituídas.

Programação manual

Você pode escolher armazenar apenas suas
emissoras preferidas.
1 Sintonize a emissora desejada (veja

“Sintonizando emissoras de rádio”).

2 Pressione PROGRAM (PROG).

➜ O número da posição de memória

começa a piscar. Se desejar
armazenar a emissora em outra
posição, pressione ¡ ou ™.

3 Pressione PROGRAM (PROG)

novamente para armazenar.

• Repita os passos 1 a 3 para armazenar

outras emissoras.

Selecionando uma emissora programada

• No modo TUNER, pressione ¡ ou ™.
➜ O número da posição de memória, a

frequência da emissora e a faixa
serão mostrados.

14

Apagando uma emissora programada

• Pressione e segure a tecla 9 até que a
mensagem “PRESET DELETED” seja
mostrada.
➜ A emissora programada será

apagada.

➜ Todas as outras emissoras em

posições de memória superiores,
serão armazenadas uma posição
abaixo.

Alterando o passo de sintonia

O passo de sintonia pode ser alterado se
necessário. No Brasil, o passo da frequência
entre emissoras na faixa MW(AM) é de 10 kHz.
Em outras partes do mundo, é de 9 kHz. Este
passo vem predefinido de fábrica em 10 kHz.

IMPORTANTE!
– A mudança do passo de sintonia vai

apagar todas as emissoras
anteriormente armazenadas.

1 Desconecte o sistema da tomada.
2 Enquanto pressiona as teclas PROG e

6 no aparelho, reconecte o cabo
elétrico à tomada.
➜ O visor vai mostrar “GRID 9” ou

“GRID 10”.

Notas:
– GRID 9 e GRID 10 indicam que a

sintonização será feita em passos de 9 e
10 kHz, repectivamente.

– O passo de sintonia FM também é alterado

de 50 kHz para 100 kHz, ou vice-versa.

Ajustes do timer

É possível programar um horário para que o
sistema ligue no modo de CD, TUNER ou
USB PC LINK, podendo servir, por exemplo,
como um despertador.

IMPORTANTE!

- Antes de programar o timer, certifique­se de que o relógio esteja certo.

- O volume do timer aumenta a partir do
nível mínimo para o nível -29dB ou o
último nível de volume utilizado.

(CD / TUNER / USB PC LINK)

2

00

/ 12:00AM)

(00:

3

(00:00 /12:00AM)

3

4

1

,

1 Pressione e segure TIMER no controle

remoto até o ícone começar a piscar

ou

Pressione e segure CLOCK•TIMER no
aparelho até a mensagem “SELECT
CLOCK OR TIMER” ser mostrada.
Depois, pressione ™ para mudar a
mensagem para “TIMER” e pressione
CLOCK•TIMER para confirmar.

2 Pressione CD, TUNER ou USB PC LINK

para selecionar a fonte pretendida para
despertar.
A fonte selecionada acenderá enquanto
as outras fontes disponíveis piscarão.

3 Pressione 5 ou 6 (para horas) e ¡ ou

™ (para os minutos) repetidamente para

ajustar o horário de despertar.

4 Pressione TIMER (ou CLOCK•TIMER)

para armazenar o horário escolhido.
➜ O timer será sempre ativado depois

de ser ajustado.

➜ fica no visor. Isto indica que o

timer está ativado.

• No horário para despertar, a fonte

selecionada será reproduzida por 30
minutos antes do sistema ser
colocado no modo de espera Eco
Power (se nenhuma tecla for

pressionada durante este período).
➜ CD – reproduz a primeira faixa do último

disco selecionado ou faixa programada.
Se a última bandeja de disco
selecionada estiver vazia, o próximo
disco disponível será selecionado. Se
todas as bandejas estiverem vazia, o
modo TUNER será selecionado.

➜ TUNER – a última emissora de rádio

sintonizada será reproduzida.

➜ USB PC LINK – a última lista de

reprodução selecionada será reproduzida.
Se a conexão com o computador falhar, o
modo TUNER será selecionado. Veja
“USB PC Link” para detalhes sobre a
conexão e a configuração inicial.

OPERAÇÕES DO TIMER

Ativando / desativando o timer

• Pressione TIMER ON/OFF no controle

remoto para desligar ou ligar novamente
no último ajuste feito.
➜ Se ativado, as informações do timer

serão mostradas no visor por alguns
segundos. Depois, o sistema volta para
a última fonte selecionada ou retorna
para o modo de espera (standby).

➜ Se desativado, a mensagem “OFF”

é mostrada.

Nota:
– O sistema sairá do modo timer se nenhuma

tecla for pressionada durante 90 segundos.

Verificando o ajuste do timer

• Pressione TIMER no controle remoto.

➜ As informações do timer serão

mostradas no visor por alguns
segundos. Depois, o sistema volta para
a última fonte selecionada ou retorna
para o modo de espera (standby).

Desativando temporariamente o timer

A função de adormecer só pode ser acionada
no espaço de 30 minutos depois do aparelho
ter saido do modo de espera (standby).
1 Depois do timer ter ligado o aparelho,

pressione SNOOZE no controle remoto.
➜ O sistema alterna para o modo de

espera por cinco minutos. Depois
disso, retorna novamente para a
fonte que o timer selecionou
anteriormente.

2 Para cancelar a função de adormecer,

pressione SNOOZE novamente.

Sleep Timer

O Sleep Timer permite que o sistema alterne
para o modo de espera Eco Power
automaticamente depois de um período de
tempo predeterminado.
1 Pressione SLEEP repetidamente até

alcançar o período de tempo desejado.
➜ As seleções são como segue (tempo

em minutos): 15 ™ 30 ™ 45 ™
60 ™ 90 ™ 120 ™ OFF ™ 15 ...

SLEEP

é mostrado, exceto para a

➜

opção “OFF”.

➜ Para ver ou alterar o ajuste, repita a

operação acima.

2 Antes do sistema ser comutado para o

modo de espera Eco Power, uma
contagem regressiva de 10 segundos é
mostrada.
"SLEEP 10" ™ "SLEEP 9" ... ™
"SLEEP 1" ™ "SLEEP"

Para cancelar a função Sleep Timer

• Pressione SLEEP repetidamente até

aparecer "OFF" no visor ou pressione a
tecla STANDBY-ON 2.

OUTRAS CONEXÕES

Ouvindo uma fonte externa

É possível ouvir uma fonte externa conectada
através das caixas acústicas do sistema.

1 Utilize o cabo branco/vermelho (não

fornecido) para conectar a entrada AUX/
CDR IN (L/R) do sistema à saída AUDIO
OUT do equipamento de áudio/vídeo (TV,
VCR, Laser Disc Player, DVD ou Gravador
de CD).
➜ Se o equipamento conectado possui

apenas um conector na saída de
áudio, ligue ao conector esquerdo (L)
da entrada AUX/CDR IN do sistema.
Se desejar, você pode utilizar um
cabo “duplo para simples” para fazer
esta conexão mas, o som continuará
a ser mono.

2 Pressione AUX repetidamente.

➜ Selecione “AUX” quando a conexão

for feita a um TV, VCR ou Laser Disc
Player.

➜ Selecione “AUX/CDR” quando a

conexão for feita a um Gravador de
CDs ou DVD Player.

3 Pressione PLAY no equipamento

conectado ao sistema para iniciar a
reprodução.

Notas:
– Todas as funções de controle de som (DSC,

VEC, por exemplo) estão disponíveis para
seleção.

– Consulte sempre o manual do outro

equipamento para informações completas
sobre as conexões e detalhes de uso.

15

ESPECIFICAÇÕES

MC-M530/19 & MC-M590/19

13

Amplificador

Potência de saída

MC-M530

PMPO .......................................... 2500 W

(1)

RMS

....................................... 2 x 75 W

MC-M590

PMPO .......................................... 3000 W

(1)

..................................... 2 x 125 W

RMS

Relação sinal-ruído ................. * 75 dBA (IEC)

Resposta de freqüência

MC-M530 .............. 50 – 20000 Hz, -3 dB

MC-M590 .................. 50 – 16 kHz, -3 dB

Sensibilidade de entrada

AUX/CDR ............................... 500 mV/1V

Saída

MC-M530

Caixas acústicas ............................ * 6 1

MC-M590

Caixas acústicas ............................ * 4 1

Fone de ouvido ......................32 1 – 1000 1

(1)

(6W, 1 kHz, 10% THD)

Toca discos CD

Número de faixas programáveis ................ 99

Resposta de freqüência .... 20 – 20000 Hz, -3 dB

Relação sinal-ruído ......................... * 76 dBA

Separação de canal ............... * 60 dB (1 kHz)

Camada 3 MPEG 1 (MP3 CD) ...MPEG AUDIO
Velocidade em bits de MP3 CD .. 32-256 kbps

............................... (recomendável 128 kbps)

Freqüência de amostragem .. 32, 44.1, 48 kHz

USB

Resposta de freqüência ..... 20 – 20000 Hz, -3 dB

Relação sinal-ruído ......................... * 75 dBA

Separação de canal ............... * 40 dB (1 kHz)

Distorção harmônica total ...... < 0,3% (1 kHz)

Rádio

Faixa de sintonia FM ............ 87,5 – 108 MHz

Faixa de sintonia AM (9kHz) ..... 531 – 1602 kHz

Faixa de sintonia AM (10kHz) ... 530 – 1700 kHz

Capacidade de programação ......................40

Antena

FM ....................................... Fio de 75 1

AM ..............................Antena de quadro

Caixas Acústicas

MC-M530

Sistema ............................. 2 vias, bass reflex

Impedância .............................................. 6 1

Woofer ............................................. 1 x 5,25”

Tweeter............................................ 1,75 x 1”

............. arrefecido por fluido ferromagnético

Dimensões (L x A x P) ........... 180 x 268 x 222 mm

Peso ........................................... 2,61 kg cada

MC-M590

Sistema ............................. 3 vias, bass reflex

Impedância .............................................. 4 1

Woofer ............................................... 1 x 6,5”

Tweeter................................................. 1 x 2”

arrefecido por fluido ferromagnético

Dimensões (L x A x P) .............. 240 x 268 x 222 mm

Peso ............................................. 3,5 kg cada

Informações Gerais

Material ......................... Poliestireno / Metal

MC-M530

Energia elétrica .... 110-127 / 220-240V / 50-60Hz

MC-M590

Energia elétrica .... 110-127 / 220-240V / 50-60Hz

Consumo de Energia

Ativo

MC-M530 ....................................... 75 W

MC-M590 ..................................... 125 W

Em espera (standby) ................... < 15 W

Modo de espera Eco Power .......... < 1 W

Dimensões (L x A x P) .... 175 x 268 x 316 mm

Peso (sem as caixas acústicas) ............ 5,0 kg

Especificações sujeitas a modificações.

16

SOLUÇÃO DE PROBLEMAS

ATENÇÃO!
– Não abra o produto para acessar as

partes internas, pois há risco de
choque elétrico bem como a perda
da garantia.

– Se ocorrer alguma falha, verifique

os pontos listados abaixo antes de
levar o aparelho a uma oficina.

– Se após verificados os pontos

abaixo, a falha persistir, aí sim, leve
o aparelho a uma oficina autorizada
mais próxima.

A Auto Instalação do CD-ROM de
Instalação não instala o Philips Sound
Agent 2 no PC.

• Verifique se o Sistema Operacional do
seu PC está compatível ao Windows
2000/XP.

A mensagem “NO CONNECTION” é
mostrada no modo USB PC LINK

• Verifique a conexão entre o computador
e o sistema e se a configuração inicial
foi feita (veja “Conexões” e “USB PC
Link”.

• Assegure-se que o computador esteja
ligado.

É desejado o mínimo efeito a partir do
modo sonoro do Philips Sound Agent 2
ao escutar música MP3 via USB PC
Link.

• Seleccione PRESET - Modo Neutro.

• Seleccione REVERB - Modo Sem
Ambiente.

Recepção de rádio fraca

• Se o sinal for muito fraco, ajuste a
antena ou conecte uma antena externa.

• Aumente a distância entre o sistema e o
TV ou VCR.

A mensagem “NO DISC” é mostrada ou
o disco não pode ser reproduzido

• Insira um disco.

• Coloque o disco com o lado impresso
para cima.

• Substitua ou limpe o disco (Veja
“Informações de Segurança”).

• Utilize um disco CD-R(W) finalizado ou
um formato correto de disco.

O sistema não reage quando as teclas
são pressionadas

• Desconecte o cabo elétrico da tomada,
volte a conectá-lo e ligue o sistema
novamente.

Sem som ou som com baixa qualidade

• Ajuste o volume.

• Desconecte os fones de ouvido.

• Verifique se as caixas acústicas estão
corretamente conectadas.

• Verifique se o cabo elétrico está
corretamente conectado.

• No modo USB PC LINK, verifique se o
som do computador não foi ajustado
para mudo.

• Para reproduzir CDs a partir do drive de
CD-ROM do computador, veja “USB PC
Link - Ativando a saída de áudio de CD
digital”.

O controle remoto não funciona
corretamente

• Selecione a fonte desejada (CD, TUNER,
por exemplo) antes de pressionar as
teclas de função (2;, ¡, ™).

• Reduza a distância entre o controle
remoto e o sistema.

• Substitua as pilhas.

• Aponte o controle remoto diretamente
para o sensor iR do sistema.

A função TIMER não funciona

• Ajuste corretamente o relógio.

• Pressione TIMER para ligar o timer.

O sistema mostra funções
automaticamente e as teclas piscam

• Pressione e segure a tecla DEMO STOP
no aparelho para desligar o modo de
demonstração.

Consulte as PMFs (Perguntas Mais
Frequentes, em inglês FAQ) existentes no
CD-ROM fornecido ou visite o site
www.audio.philips.com para obter a última
versão das PMFs.

17

14

MC-M530/19 & MC-M590/19

SERVIÇO AUTORIZADO

ACRE

CRUZEIRO DO SUL 68-3224432
RIO BRANCO 68-2249116
RIO BRANCO 68-2217642

ALAGOAS

ARAPIRACA 82-5222367
MACEIÓ 82-2417237
PALMEIRA DOS ÍNDIOS 82-4213452
UNIÃO DOS PALMARES 82-2811305

AMAZONAS

MANAUS 92-6333035
MANAUS 92-6633366

AMAPÁ

MACAPÁ 96-2175934
SANTANA 96-2811080

BAHIA

ALAGOINHAS 75-4211128
BARREIRAS 77-6117592
BOM JESUS DA LAPA 77-4814335
BRUMADO 77-4412381
CAETITÉ 77-4541183
CAMAÇARI 71-6218288
CÍCERO DANTAS 75-2781169
CRUZ DAS ALMAS 75-6212839
ESPLANADA 75-4271454
EUNÁPOLIS 73-2815181
FEIRA DE SANTANA 75-2213427
FEIRA DE SANTANA 75-2232882
GANDU 73-2541664
ILHÉUS 73-2315995
IPIAÚ 73-5315033
IRECÊ 74-6411248
ITABERABA 75-2512358
ITABUNA 73-6137777
ITAPETINGA 77-2613003
JACOBINA 74-6213451
JEQUIÉ 73-5254141
JUAZEIRO 74-6116456
JUAZEIRO 74-6111002
MURITIBA 75-4241908
PAULO AFONSO 75-2811349
POÇÕES 77-4311890
RIBEIRA DO POMBAL 75-2761853
SALVADOR 71-2473659
SALVADOR 71-2072791
SALVADOR 71-2072070
SALVADOR 71-3356233
SANTO AMARO 75-2413531
SANTO ANTONIO DE JESUS 75-6314470
SENHOR DO BONFIM 74-5413143
SERRINHA 75-2611794

18

VALENÇA 75-6413710
VITÓRIA DA CONQUISTA 77-4241183

CEARÁ

BREJO SANTO 88-5310133
CRATEÚS 88-6910019
CRATO 88-5212501
FORTALEZA 85-2573155
FORTALEZA 85-2875506
IBIAPINA 88-6531223
IGUATU 88-5810512
ITAPIPOCA 88-6312030
JUAZEIRO DO NORTE 88-5112667
LIMOEIRO DO NORTE 88-4231938
ORÓS 88-5841271
QUIXADÁ 88-4120290
SOBRAL 88-6110605
TIANGUÁ 88-6713336
UBAJARA 88-6341233

DISTRITO FEDERAL

BRASÍLIA 61-2269898
GAMA 61-5564840
TAGUATINGA 61-3526655

ESPÍRITO SANTO

ALEGRE 28-35526349
ARACRUZ 27-32561251
BAIXO GUANDU 27-37321142
BARRA DE SÃO FRANCISCO 27-37562245
CACHOEIRO DE ITAPEMIRIM 28-35219372
CASTELO 28-35420482
COLATINA 27-37222288
GUARAPARI 27-33614355
LINHARES 27-33710148
PINHEIROS 27-7651303
SÃO DOMINGOS DO NORTE 27-37421380
SÃO GABRIEL DA PALHA 27-37271153
VILA VELHA 27-32891233
VITÓRIA 27-32233899

GOIÁS

ANÁPOLIS 62-3243562
CAÇU 64-6561811
CALDAS NOVAS 64-4532878
CATALÃO 64-4412786
GOIANÉSIA 62-3531302
GOIÂNIA 62-2919095
GOIÂNIA 62-2292908
GOIATUBA 64-4952401
INHUMAS 62-5111840
IPAMERI 62-4511184
ITAPURANGA 62-3551484
ITUMBIARA 64-34310837
JATAÍ 64-6367458

JUSSARA 62-3731806
MINEIROS 64-6618259
PIRES DO RIO 64-4611133
PORANGATU 62-3671799
RIALMA 62-3971320
RIO VERDE 64-6210173
TRINDADE 62-5051505
URUAÇU 62-3571285

MARANHÃO

AÇAILÂNDIA 99-5381889
BACABAL 99-6216370
BALSAS 99-5410113
CAROLINA 98-7311335
CAXIAS 99-5212377
CHAPADINHA 98-4711364
CODÓ 99-6611277
COELHO NETO 98-4731351
IMPERATRIZ 99-5244969
PEDREIRAS 98-6423142
PRESIDENTE DUTRA 99-6631815
SÃO JOSE DE RIBAMAR 98-2241581
SÃO LUÍS 98-2323236

MATO GROSSO

ALTA FLORESTA 66-5212460
ALTO ARAGUAIA 66-4811726
BARRA DO GARÇAS 66-4011394
CUIABÁ 65-6230421
LUCAS DO RIO VERDE 65-5491333
MIRASSOL D'OESTE 65-2411716
PONTES E LACERDA 65-2662326
PRIMAVERA DO LESTE 66-4981682
RONDONÓPOLIS 66-4233888
SINOP 66-5311473
SORRISO 66-5441443
TANGARÁ DA SERRA 65-3261431

MATO GROSSO DO SUL

AMAMBAÍ 67-4811543
CAMPO GRANDE 67-3831540
CAMPO GRANDE 67-3213898
CAMPO GRANDE 67-3242804
DOURADOS 67-4217117
IVINHEMA 67-4421244
NAVIRAÍ 67-4612486
NOVA ANDRADINA 67-4413851
PONTA PORÃ 67-4314313
RIO BRILHANTE 67-4527950
TRÊS LAGOAS 67-5212007

MINAS GERAIS

ALFENAS 35-32923911
ALMENARA 33-7211234
ANDRADAS 35-37312970

ARAXÁ 34-36611132
ARAXÁ 34-36691869
ARCOS 37-33513455
BAMBUÍ 34-34311473
BARBACENA 32-33310283
BELO HORIZONTE 31-32728780
BELO HORIZONTE 31-34420944
BELO HORIZONTE 31-32254066
BETIM 31-35322088
BOA ESPERANÇA 35-38511439
BOM DESPACHO 37-5222511
CARANGOLA 32-37412017
CARATINGA 33-33212379
CÁSSIA 35-35412293
CATAGUASES 32-34215321
CAXAMBU 35-33413661
CONGONHAS 31-37311638
CONSELHEIRO LAFAIETE 31-37612871
CONTAGEM 31-33953461
CONTAGEM 31-33912994
CORONEL FABRICIANO 31-38411804
CURVELO 38-37213009
DIVINÓPOLIS 37-32212353
FORMIGA 37-33214177
FRUTAL 34-34235279
GOVERNADOR VALADARES 33-32716650
GUAXUPÉ 35-35513891
GUAXUPÉ 35-5514124
IPATINGA 31-38222332
ITABIRA 31-38316218
ITAJUBÁ 35-36211315
ITAPECERICA 37-33411326
ITAPECERICA 37-3411326
ITAÚNA 37-32412468
ITUIUTABA 34-32682131
JOÃO MONLEVADE 31-38512909
JOÃO MONLEVADE 31-8521112
JOÃO PINHEIRO 38-35611327
JUIZ DE FORA 32-32151514
LAGOA DA PRATA 37-32613493
LAGOA SANTA 31-36813305
LAVRAS 35-38219188
MANHUAÇU 33-33314735
MONTE CARMELO 34-38422082
MONTE SANTO DE MINAS 35-35911888
MONTES CLAROS 38-32218925
MURIAÉ 32-37224334
MUZAMBINHO 35-5712419
NANUQUE 33-36212165
NOVA LIMA 31-35412026
OLIVEIRA 37-33314444
PARÁ DE MINAS 37-32316369
PARACATU 38-36711250
PASSOS 35-35214342
PATOS DE MINAS 34-38222588

PATROCÍNIO 34-38311531
PIRAPORA 38-37411812
PITANGUI 37-32716232
PIUMHI 37-33714632
POÇOS DE CALDAS 35-37224448
POÇOS DE CALDAS 35-37222531
PONTE NOVA 31-38172486
POUSO ALEGRE 35-34212120
SANTO ANTONIO DO MONTE 37-32811258
SANTOS DUMONT 32-32514820
SÃO JOÃO DEL REI 32-33718306
SÃO LOURENCO 35-33322409
SÃO SEBASTIÃO DO PARAÍSO 35-35313094
SÃO SEBASTIÃO DO PARAÍSO 35-35312054
SETE LAGOAS 31-37713307
TIMÓTEO 31-38482728
TRÊS CORAÇÕES 35-32312493
UBÁ 32-35323626
UBERABA 34-33332520
UBERLÂNDIA 34-32123636
VARGINHA 35-32227889
VAZANTE 34-38131420
VIÇOSA 31-38918000

PARÁ

ABAETETUBA 91-37512272
BELÉM 91-2690400
BELÉM 91-2364006
CAPANEMA 91-4621100
CASTANHAL 91-37215052
ITAITUBA 93-5181545
MARABÁ 94-3211891
ÓBIDOS 93-5472116
PARAGOMINAS 91-37291874
PARAUAPEBAS 94-3461137
PORTO TROMBETAS 91-5491606
SANTARÉM 93-5235322

PARAÍ BA

CAMPINA GRANDE 83-3212128
ESPERANÇA 83-3612273
GUARABIRA 83-2711159
JOÃO PESSOA 83-2469689
NOVA FLORESTA 83-3741014
PATOS 83-4232172
SAPÉ 83-2832479
SOLÂNEA 83-3631241

PARANÁ

AMPÉRE 46-5471605
ANTONINA 41-4321782
APUCARANA 43-4225306
ARAPONGAS 47-2753723
ASSIS CHATEAUBRIAND 44-5285181
ASTORGA 44-2341213

BANDEIRANTES 43-5421711
CAMPO MOURÃO 44-5238970
CASCAVEL 45-2254005
CIANORTE 44-6292842
CURITIBA 41-3334764
CURITIBA 41-2648791
DOIS VIZINHOS 46-5361490
FOZ DO IGUAÇU 45-5233029
FOZ DO IGUAÇU 45-5234115
FRANCISCO BELTRÃO 46-5233230
GOIO-ERÊ 44-5221446
GUARAPUAVA 42-6235325
IBAITI 43-5461162
IBIPORÃ 43-2581863
IRATI 42-4221337
LAPA 41-6222410
LOANDA 44-4252053
LONDRINA 43-33241002
MANDAGUARI 44-2331335
MARECHAL CÂNDIDO RONDON45-2541949
MARINGÁ 44-2264620
MEDIANEIRA 45-2642580
NOVA ESPERANÇA 44-2524705
NOVA LONDRINA 44-4322991
PALMEIRA 42-2521437
PALMEIRA 42-2523006
PALOTINA 446-495131
PARANAGUÁ 41-4225804
PARANAVAÍ 44-4234711
PATO BRANCO 46-2242786
PÉROLA 44-6361419
PONTA GROSSA 42-2226590
RIO NEGRO 47-6450251
ROLÂNDIA 43-2561947
SANTA FÉ 44-2471147
SANTO ANTONIO DA PLATINA 43-5341809
SÃO JORGE D'OESTE 46-5341305
SÃO JOSÉ DOS PINHAIS 41-2822522
SÃO MIGUEL DO IGUAÇÚ 45-5651429
TOLEDO 45-2522471
UMUARAMA 44-6231233
WENCESLAU BRAZ 43-5283066

PERNAMBUCO

BELO JARDIM 81-37261918
CABO DE SANTO AGOSTINHO 81-35211823
CAMARAGIBE 81-34581246
CARUARU 81-37220235
FLORESTA 81-8771274
GARANHUNS 87-37611090
PAULISTA 81-34331142
RECIFE 81-32313399
RECIFE 81-34656042
SALGUEIRO 87-38716309
SERRA TALHADA 87-38311401

SERVIÇO AUTORIZADO

PIAUÍ

CAMPO MAIOR 86-2521376
FLORIANO 86-5221154
OEIRAS 89-4621066
PARNAÍBA 86-3222877
PICOS 89-4155135
PICOS 89-4221444
PIRIPIRI 86-2761092
TERESINA 86-2230825

RIO DE JANEIRO

ARARUAMA 22-26656286
BELFORD ROXO 21-27616060
BOM JESUS DO ITABAPOANA 24-38312216
CABO FRIO 22-26451819
CAMPOS DOS GOITACAZES 22-27221499
CANTAGALO 22-25555303
DUQUE DE CAXIAS 21-27711508
ITABORAÍ 21-26351738
ITAOCARA 22-38612740
ITAPERUNA 22-38220605
MACAÉ 22-27626235
MAGÉ 21-26330605
MARICÁ 21-26340069
NITERÓI 21-26220157
NOVA FRIBURGO 22-25227692
NOVA IGUAÇU 21-26675663
PETRÓPOLIS 24-22312737
RIO DE JANEIRO 21-24315426
RIO DE JANEIRO 21-25892030
RIO DE JANEIRO 21-24457239
RIO DE JANEIRO 21-25894622
RIO DE JANEIRO 21-25097136
TERESÓPOLIS 21-27439467
TRÊS RIOS 24-2555687
TRÊS RIOS 242-22521388
VOLTA REDONDA 24-33420806

RIO GRANDE DO NORTE

ASSU 84-3311116
CAICÓ 84-4171844
MOSSORÓ 84-3147809
NATAL 84-2132345
NATAL 84-2231249
PAU DOS FERROS 84-3512334

RIO GRANDE DO SUL

AGUDO 55-2651036
AUGUSTO PESTANA 55-3341175
BAGÉ 53-2411295
BENTO GONÇALVES 54-4526825
CAÇAPAVA DO SUL 55-2811944
CAIBATÉ 55-33551122
CAMAQUÃ 51-6711686
CAMPINAS DO SUL 54-3661300

CANELA 54-2821551
CAPÃO DA CANOA 51-6652638
CARAZINHO 54-3302292
CATUÍPE 55-3361008
CAXIAS DO SUL 54-2148011
CERRO LARGO 55-33591973
CORONEL BICACO 55-35571397
DOIS IRMÃOS 51-5641286
ENCANTADO 51-37511654
ERECHIM 54-3211933
ESTÂNCIA VELHA 51-5612142
FARROUPILHA 54-2683603
FAXINAL DO SOTURNO 55-2632064
FREDERICO WESTPHALEN 55-37441850
GETÚLIO VARGAS 54-3411888
GIRUÁ 55-33611764
GRAVATAÍ 51-4882830
HORIZONTINA 55-35371817
HORIZONTINA 55-35371680
IBIRAIARAS 54-3551359
IJUÍ 55-33327766
LAJEADO 51-37145155
LIBERATO SALZANO 55-7551236
MONTENEGRO 51-6324187
NONOAÍ 54-3621126
NOVA PRATA 54-2421328
NOVO HAMBURGO 51-5823191
OSÓRIO 51-6632524
PALMEIRA DAS MISSÕES 55-37421407
PANAMBI 55-33753488
PASSO FUNDO 54-3111104
PELOTAS 53-2223633
PORTO ALEGRE 51-32226941
PORTO ALEGRE 54-33256653
RIO GRANDE 53-2323211
RIO PARDO 51-37312072
ROSÁRIO DO SUL 55-2311264
SANTA CRUZ DO SUL 51-37153048
SANTA MARIA 55-2222235
SANTA ROSA 55-35121991
SANTA VITÓRIA DO PALMAR 532-2631284
SANTO AUGUSTO 55-37811511
SÃO BORJA 55-4311850
SÃO FRANCISCO DE PAULA 54-2441466
SÃO GABRIEL 55-2325833
SÃO JOSÉ DO OURO 54-3521216
SÃO LOURENÇO DO SUL 53-2513225
SÃO LUIZ GONZAGA 55-33521365
SÃO MARCOS 54-2911462
SÃO SEPÉ 55-2331691
SOLEDADE 54-3812036
TAPEJARA 54-3442353
TAPERA 54-3851160
TAQUARI 51-6531291
TORRES 51-6641940

TRÊS DE MAIO 55-35352101
URUGUAIANA 51-4121791
VACARIA 54-2311396
VENÂNCIO AIRES 51-37411443
VERA CRUZ 51-37181350

RONDÔNIA

ARIQUEMES 69-5353491
CACOAL 69-4431415
GUAJARÁ-MIRIM 69-5414430
JARU 69-5211302
JI-PARANÁ 69-4211891
PIMENTA BUENO 69-4512934
PORTO VELHO 69-2221298
PORTO VELHO 69-2216671
ROLIM DE MOURA 69-4421178
VILHENA 69-3223321

RORAIMA

BOA VISTA 95-2249605

SANTA CATARINA

ARARANGUÁ 48-5220229
BLUMENAU 47-3227742
CAÇADOR 49-5630858
CANOINHAS 47-6223157
CAPINZAL 49-5552266
CHAPECÓ 49-3223304
CHAPECÓ 49-3221144
CONCÓRDIA 494-423704
CRICIÚMA 48-4375155
CUNHA PORÃ 49-6460043
CURITIBANOS 49-2410851
DESCANSO 49-6230245
FLORIANÓPOLIS 48-2254149
IBIRAMA 473-572567
INDAIAL 47-3330361
IPORÃ DO OESTE 498-341289
ITAIÓPOLIS 476-522282
ITAJAÍ 47-3444777
JARAGUÁ DO SUL 47-3722050
JOAÇABA 49-5220418
JOINVILLE 47-4331146
LAGES 49-2232355
LAGES 49-2244414
LAGUNA 48-6461221
LAURO MÜLLER 484-643202
MARAVILHA 49-6640052
ORLEANS 48-4660674
PINHALZINHO 497-661014
PORTO UNIÃO 42-5232839
RIO DO SUL 47-5211920
SÃO MIGUEL D'OESTE 49-6220026
SEARA 49-4521034
SOMBRIO 48-5331225

TAIÓ 478-620576
TUBARÃO 48-6224448
TUBARÃO 48-6261651
TURVO 48-5250373
URUSSANGA 484-651137
XANXERÊ 49-4333026

SÃO PAULO

ÁGUAS DE LINDÓIA 19-38241524
AMERICANA 19-34067180
AMERICANA 19-34062914
AMPARO 19-38072674
ARAÇATUBA 18-6218775
ARARAQUARA 16-2368710
ASSIS 18-33228937
ATIBAIA 11-44118145
AVARÉ 14-37322142
BARRETOS 17-33222742
BATATAIS 16-37614455
BAURU 14-2239551
BIRIGÜI 18-36424011
BOTUCATU 14-68215044
BOTUCATU 14-38821081
BRAGANÇA PAULISTA 11-40341333
CAMPINAS 19-32369199
CAMPINAS 19-32544819
CAMPINAS 19-37372500
CAMPOS DO JORDÃO 12-2622142
CAPIVARI 19-34911610
CASA BRANCA 19-36712771
CATANDUVA 17-5232686
CERQUILHO 152-842121
CRUZEIRO 12-31433859
DIADEMA 11-40430669
DRACENA 18-58212479
FERNANDÓPOLIS 17-34423921
FRANCA 16-37223898
FRANCO DA ROCHA 11-44492608
GUARUJÁ 13-33582942
GUARULHOS 11-64227555
IGARAPAVA 16-31724600
ITAPETININGA 15-32710936
ITAPIRA 19-38633802
ITAQUAQUECETUBA 11-46404162
ITARARÉ 15-35322743
ITU 11-40230188
ITUVERAVA 16-7293365
JABOTICABAL 16-32021580
JAÚ 14-36222117
JUNDIAÍ 11-45862182
LEME 19-35713528
LIMEIRA 19-34413179
MARÍLIA 14-4247437
MARÍLIA 14-4332375
MATÃO 16-2821046

MAUÁ 11-45145233
MOGI DAS CRUZES 11-47277025
MOJI-GUAÇU 19-38185207
MOJI-MIRIM 19-38624401
OLÍMPIA 17-2812184
OSASCO 11-36837343
OURINHOS 14-33225457
PIRACICABA 19-34340454
PIRASSUNUNGA 19-35614091
PORTO FERREIRA 19-35812441
PRESIDENTE EPITÁCIO 18-2814184
PRESIDENTE PRUDENTE 18-2225168
PROMISSÃO 14-35411696
RIBEIRÃO PRETO 16-6368156
RIBEIRÃO PRETO 16-6106989
RIO CLARO 19-5348543
SALTO 11-40296563
SANTA BÁRBARA D'OESTE 19-34631211
SANTO ANDRÉ 11-49905288
SANTOS 13-32272947
SANTOS 13-32847339
SÃO BERNARDO DO CAMPO 11-41257000
SÃO BERNARDO DO CAMPO 11-43681788
SÃO CAETANO DO SUL 11-42214334
SÃO CARLOS 16-2614913
SÃO JOÃO DA BOA VISTA 19-36232990
SÃO JOSÉ DO RIO PARDO 19-36085760
SÃO JOSÉ DO RIO PRETO 17-2355241
SÃO JOSÉ DO RIO PRETO 17-2325680
SÃO JOSÉ DOS CAMPOS 12-39239508
SÃO PAULO 11-38659897
SÃO PAULO 11-62976464
SÃO PAULO 11-62156667
SÃO PAULO 11-2964622
SÃO PAULO 11-69545517
SÃO PAULO 11-69791184
SÃO PAULO 11-67036116
SÃO PAULO 11-56679695
SÃO PAULO 11-36726766
SÃO PAULO 11-36173031
SÃO PAULO 11-69665788
SÃO PAULO 11-66472819
SÃO PAULO 11-55321515
SÃO PAULO 11-32077111
SÃO PAULO 11-39757996
SÃO PAULO 11-5770899
SÃO PAULO 11-2222311
SÃO PAULO 11-37714709
SÃO ROQUE 11-47842509
SÃO VICENTE 13-34628031
SOROCABA 15-2241170
TAQUARITINGA 16-32524039
TATUÍ 15-2514922
TAUBATÉ 12-2219080
TUPÃ 144-422596

VINHEDO 19-38765310
VOTUPORANGA 17-34215726

SERGIPE

ARACAJU 79-2119764
ARACAJU 79-2411567
ESTÂNCIA 79-5222325
ITABAIANA 79-4313023

TOCANTINS

ARAGUAINA 63-4212857
GUARAÍ 63-4641590
GURUPI 63-3511038
PARAÍSO DO TOCANTINS 63-6022695

SUJEITO A ALTERAÇÕES

19

INSTRUÇÕES DE DESMONTAGEM

Desmontagem do Módulo 5DTC

MC-M530/19 & MC-M590/19

15

1) Solte 4 parafusos e remova a Tampa Superior 9pos 255) des­lizando-a na direçao da traseira do aparelho antes de retirá-la

- 2 parafusos na traseira

- 1 parafuso de cada lado (dir/esq)

2) Solte os 3 parafusos para remover o Painel Esquerdo (pos253)
e o Painel Direito (pos 254). Os painéis são removidos des­lizando-os diretamente para a traseira do aparelho.

- 1 parafuso na lateral

- 2 parafusos na traseira

3) Pegue um clips ou algo similar com diâmetro de 1mm ou 1,5mm.
Coloque o aparelho na posição e insira o clips como mostra a
figura 1.

Figura 1

4) Para remover a Tampa do CD Orn (pos 111), você deve
empurrar o prendedor na direção correta (veja fig.1) e
posição correta (veja fig. 2) para liberar-lo da Tampa
CD Orn anes de removê-la.

5) Solte os 4 parafusos A (veja fig. 3 e fig. 9) para remover
o módulo 5DTC (pos 1103).

- 2 parafusos na frente

- 2 parafusos na traseira

Nota : Para outras informações do Módulo 5DTC veja

"Dicas de abertura da bandeja em caso de
emergência" capítulo Módulo 5DTC.

Figura 3

Soltando o Painel Frontal do conjunto Traseiro/Inferior

1) Remova os 2 parafusos B (pos 282) como mostra a fig. 4
do gabinete frontal inferior ( pos 101).

2) Libere o Painel Combi (pos. 1102-1001)
e o Suporte Combi (pos 252) liberando as 2 travas C1 (veja
figura 5) após puxe-os para fora como mostra a figura 6.

3) Destrave as 2 travas C2 (veja figura 5) dos lados esquerdo e
direito do Gabinete Frontal (pos 101) e puxe o slide do

Painel Frontal.

.

Figura 2

Empurre a Tampa
CD Orn para
liberar a trava

Passo 1:
Libere as
2 travas

Figura 4

Figura 6

Passo 2:
Puxe a placa
PCB

Figura 5

16

MC-M530/19 & MC-M590/19

INSTRUÇÕES DE DESMONTAGEM

Desmontagem do Painel Frontal

1) O Botão de Volume (pos 136) pode ser removido puxando-o
para fora como mostra a figura 7.

2) Solte os 4 parafusos D (veja fig. 8) para remover o Suporte
Superior (pos 251) e o Painel Chave CDC (pos 1105B)

3) Solte os 2 parafusos E (veja fig. 8) para remover o Suporte
Combi (pos 252).

4) Solte os 9 parafusos F (veja fig. 8) para remover o Painel
Frontal (pos 1105A).

5) Solte os 3 parafusos G (veja figura 8) para remover o Painel
USB PC LINK (pos 1106).

Figura 8

Figura 7

Desmontagem do Painel Traseiro

1) Solte os 3 parafusos H e as 2 travas C3 (veja figura 9)
para remover o Painel Tuner. .

2) Solte o parafuso K (veja figura 9) para soltar o Painel
Soquete de Rede (pos 1102 - 1002B)

3) Solte os 4 parafusos J e as 2 travas C4 (veja figura 9)
para remover o Gabinete Traseiro (pos 256) deslizan­do-o para fora (veja figura 10).

Nota : O Painel Tuner e o Painel Soquete de Rede

podem ser removidos junto com o Gabinete
Traseiro.

4) Solte os 4 parafusos L (veja figura 9) para remover o Fan
(pos 1104) do Gabinete Traseiro.

Figura 10

Figura 9

INSTRUÇÕES DE DESMONTAGEM

MC-M530/19 & MC-M590/19

17

Dicas de Manutenção e Posição de Serviços

1) Durante a manutenção é possível desconectar o Painel
Tuner e /ou o Módulo 5DTC completamente a menos que a
falha esteja nesta área. A separação não muda o fun­cionamento do resto do aparelho.

Posição de serviço A

Posição de Serviço B

Nota: Os cabos flexíveis são muito frágeis, deve-se ter

cuidado para não danificá-los durante o reparo. Após
os reparos certifique-se que os cabos estão inseridos
apropriadamente em seus conectores antes de fechar o
gabinete, senão poderá ocorrer falhas.

Posição de Serviço C

18

MC-M530/19 & MC-M590/19

Programa de Teste de Serviço

TESTE
TUNER

Botão TUNER

pressionado?

S

Display mostra a versão do

"ccc"

Tuner

Botão TUNER

pressionado?

A frequência do serviço é

copiada para a RAM (tabela 1)

O Tuner funciona normalmente
exceto:

Botão PROGRAM

Desconecte o

cabo de força?

S

Sai do Modo de Serviço

PRESET

10

11

Europe

"EUR"

1

87.5MHz

2

108MHz

3

531kHz

4

1602kHz

5

558kHz

6

1494kHz

7

87.5MHz

8

87.5MHz

9

87.5MHz

87.5MHz

98MHz

Note: * Depende da grade de frequência selecionada (9 or 10kHz).

Mantendo-se os botões e PROG pressionados enquanto liga a alimenação, uma das
características abaixo será selecionada:

- a frequência de sintonia é alterada entre 9kHz e 10kHz para a versão Além Mar(/21) .

- a extensão FM1 (65.81MHz - 74MHz) é alterada e fora da versão Leste Europeu (/34) .

N

N

N

East Europe

"EAS"

87.5MHz

108MHz

531kHz

1602kHz

558kHz

1494kHz

87.5MHz

87.5MHz

87.5MHz

87.5MHz

98MHz

TESTE

DO CLOCK

East Eur. Extended-band

^

J

Botão pressionado?

S

Display mostra

32K

Saída no (painel Frontal)

pino 19 do uP

J

botão pressionado?

S

Display mostra

12M

Saída no (Painel Frontal)

pino 19 do uP

= 2,929.6875Hz

9

botão pressionado?

S

"EAS"

65.81MHz

108MHz

74MHz

87.5MHz

531kHz

1602kHz

558kHz

1494kHz

98MHz

70.01MHz

65.81MHz

Tabela 1

= 2048Hz

N

N

N

USA

"USA"

87.5MHz

108MHz

530kHz

1700kHz

560kHz

1500kHz

98MHz

87.5MHz

87.5MHz

87.5MHz

87.5MHz

**Escolha

nível

p/ pressionar

5

^

Oversea

"OSE"

87.5MHz

108MHz

531/530kHz*

1602/1700kHz*

558/560kHz*

1494/1500kHz*

87.5/98MHz*

87.5MHz

87.5MHz

87.5MHz

98/87.5MHz*

Para iniciar o programa de teste

segure & PROG

K

pressionando enquanto

liga o cabo de força

Display mostra a versão

da ROM

"S-Vyy"

(Menu Principal)

Botão CD

pressionado?

S

N

Nota : O disco poderá ser avaliado na bandeja antes de entrar no Modo de Teste de Serviço

DISPLAY

Passo

5DTC-Vnn

1

MP3CD’02

2

TI-Vnn

**3

TI BUS

**4

TI SLD I

**5

TI SLD O

**6

TI FOC

**7

Código erro

S refere-se ao Modo de Serviço

V refere-se a versão

yy refere-se ao número do processador

(contando de 01 a 99)

TESTE DO CONTROLE
5DTC & MÓDULO CD MP3

(Para MC-M570 )

Mensagem

OK

-

-

-

BUS OK

-

-

FOC OK

E1000

E1001

E1002

E1003

E1005

E1006

E1007

E1008

E1020

E1061

E1079

ERRO

5DTC-ER

BUS ER

FOC ER

AÇÃO

Versão do software de controle 5DTC (nn= nº da versão)

-

Indica o módulo usado

-

Versão do software MPEG (nn = nº da versão)

Teste de comunicação entre o processador e o módulo CD

-

MOTOR CD SLEDGE entrando

-

MOTOR CD SLEDGE saindo

Teste FOCUS SERVO

Pressione para sair

Descrição de Erro

Erro de Foco
Disparada quando o foco não pode ser obtido após um certo tempo ao iniciar o CD ou quando
é perdido por um certo tempo durante a reprodução.

Erro Radial
Disparado quando o servo radial perde a trilha por um certo tempo durante a reprodução.

Erro da Entrada do Sledge
O sledge não alcançou sua posição interna (chave interna permanece fechada antes que 6 seg.
6 Sec) tenha passado. Problema na chave interna ou no motor sledge

Erro de Saída do Sledge
O sledge não saiu de sua posição interna (chave interna permanece aberta) antes que 250 mSec.
tenha passado. Problema na chave interna ou no motor sledge.

Erro Jump
Disparado na reprodução normal quando o salto para um destino não pode ser encontrado.

Erro de Sub Código
Disparado quando um novo Sub Código é perdido durante um certo tempo na reprodução

Erro de PLL
O Phase Lock Loop (PLL) não consegue travar durante um certo tempo.

Erro no Motor do Disco
Gerado quando o CD não alcança 75% da velocidade durante a inicialização.
Problema no motor do disco.

Erro na Procura de Foco (Focus Search)
O ponto do foco não pode ser encontrado após um certo tempo

A bandeja não pode ir para a posição interna e abre novamente. Isto pode ocorrer quando a bandeja
está bloqueada tal que não vai totalmente para dentro, ou se o módulo de controle 5DTC está defeitu­oso e nunca fecha.

A bandeja não pôde alcançar a posição exterior e permanece parada . Isto pode ocorrer quando a
bandeja está bloqueada tal que não vai totalmente para fora, ou se o módulo de controle 5DTC está
defeituoso e nunca abre.

Figura 1 Figura 2

MODO SERVIÇO PLAY
(para MC-500)

Botão ECO

pressionado?

S

Aparelho esta em Modo Serviço
Play

Botão CD
pressionado?

S

Display mostra "5DTC-Vnn" ­Versão do software de controle do
5DTC (nn = nº da versão)

DTC funciona normalmente.

Em caso de falhas,erro de

código consulte a Tabela 2

O Mode se Serviço Play pretende
detectar e identificar falhas no Modo
CD.

Neste modo o DTC funciona normal­mente.

Os componentes eletrônicos

9

Tabela 2

estabilizará as funções mesmo quando
um erro for detectado de modo que a
manutenção pode ser realizada.

N

N

TESTE
ADC

Botão PLAY

pressionado?

S

Display mostra " Valor de ADC1"

para ADC 1

(entrada de linha - SA)

Botão PLAY

pressionado?

S

Display mostra "Valor de ADC2"

para ADC2

(entrada de linha - Opção)

Botão PLAY

pressionado?

S

Display mostra "Valor de ADC3"

para ADC3

(entrada de linha-

9

pressionado?

S

O teste ADC é usado para verificar as
entradas no microprocessador.

O Display mostra um valor de ADC
entre 0 e 255 para um sinal de entrada
entre 0 e 5V. .

TESTE

TESTE DE
EEPROM

FORMATAÇÃO DA
EEPROM

MODO DEMO

ENCODER

VERSÃO
MICRONAS
FIRMWARE

SAIDOPROGRAMA

DE TESTE

N

N

N

AmNtc)

N

Ativado com

^

para sair

9

5

MAX SOUND

Knob de volumeTESTE

USB PC LINK

9

para sair

Desconecte o
cabo de força

TESTE DE
DISPLAY

Botão VEC

pressionado?

S

Display mostra Figura 1
e todas as chaves LEDs

(exceto ECO POWER LED)

Botão VEC

pressionado?

S

Display mostra Figura 2

e chaves LEDs alternadas

(veja tabela 3)

9

pressionado?

S

LEDs

TUNER

USB PC LINK

MAX SOUND

USB Indicator

MC-M570

CD

AUX

Tabela 3

OFF

ON

OFF

ON

OFF

ON

N

N

N

MC-500

-

-

-

-

OFF

ON

Vários

outros Testes

AÇÃO

Um padrão de teste será enviado para a EEPROM
"PASS" é mostrado se o uProcessador lê o padrão corretamente
senão "FAIL" será mostrado.

Carrega o padrão de dados. Display mostra "NEW" por 1 segundo

Atenção! Todos os dados do cliente serão perdidos!!

Pressionado este botão altera entre os modos DEMO ON e DEMO
OFF. O status DEMOvai rodar 1 vez no Display.

Display mostra os valores por 2 segundos
Valores crescente ou descrescente até o volume máximo (odB)
ou volume mínimo (VOL MUTE) é atingido.

Para ler a versão Firmware do IC UAC3553 no painel USB
PC LINK .
Display mostra "Vxxxx" (xxxx = nº da versão Firmware).

DIAGRAMA EM BLOCOS

-6dB Track

MP3

D

A

M

+CD

5DTC

+12V_M

D

250mV

CDC

CONTROL

125mV

+12V_A

ECO6

A

FM (67.5 kHz)

AM (80% MOD)

TUNER

CONTROL

500mV
76dBA
16dB

SA BUFFER

+12V_A

A

TDA7468

+9.1V

+9.1V

+9V
REG

+12V_A

NOTE :

MAIN SIGNAL PATH

MEASUREMENTS ARE IN AUX MODE :

XX mV
YY dBA
ZZ dB

LEVELS AT MAX VOL
S/N AT 500mW Output
HEADROOM (1% THD) WRT TO LEVEL AT MAX VOL

MC-M530/19 & MC-M590/19

19

AUX / CDR

USB

D

POWER

CONTROL

RDS
DECODER

TUNER

CONTROL

A

COMBI

-AMP

+AMP

POWER

AMPLIFIER

CLASS D

AMP_RELAY

TRAFO

FOR -/21 ONLY

VOLTAGE

SELECTOR

AMP_OFF

+12V_A

MAINS

CHOKE

(NOT USED FOR -/37)

L/R SPEAKER

2 X 100W

2 X 6 OHMS

L

N

10M

(ONLY FOR -/37)

LOW_POWER_SUPPLY

SOFTWARE CONTROL

INCREDIBLE

500mV / 1000mV

A

+12V_A

+C

830mV

ATTN.

-8.5dB

SOURCE SELECTOR

I2C DATA

I2C

I2C CLK

SURROUND

INTERFACE

500mV

VOL. 1 VOL. 2

SIMPLE

HP_DET
MUTE_HP
AMP_OFF

AMP_MUTE

AMP_RELAY

IS FILTER

REGULATOR

LM317P

REGULATOR

LM317P

I2C DATA

I2C CLK

+D2

+D

D

NTC
PWDN
LPC

USB

A

USB

CONTROL

+C

ECO POWER

LED

+5V6

+5V6

SOURCE/USB/PC_LINK

MAX/VEC LEDS

SHIFT

REGISTER

uP

TMP88CU74YF

I2C DATA

+C

-33V

I2C CLK

IR EYE

COMBI

CONTROL

+D

+F

+5V6

+5V6_ECO

+C

+5V6

+12V_A

+12V_D

TREBLE

&

BASS

A

M62320FP

I2C SHIFT
REGISTER

+AMP

-AMP

D

CD_ON

HP_MUTE

+5V6

-33V

500mV
85dBA
16dB

LEFT/RIGHT

+12V_A

NJM4556AM

+5V6

MUTE

HEADPHONE

AMPLIFIER

+5V_CD

PWDN

NTC

2.50V
85dBA
3dB

39R 39R

HP_OUT

A

AMP_MUTE

FUSE

FUSE

1.90V
67dBA

3.0dB

ATTEN.

Rin = 3k

LEFT/RIGHT

CONTROL

CONTROL

HP_DET

HP DET

HP_OUT

5DTC

USB

+D

650mV
78dBA

3.2dB

HEADPHONE

EEPROM

D

SA IN

ADC

KEY SCAN

FTD

VOLUME

CONTROL

F1x

F2x

F1x

F2x

+D

F1

F2

-33V

FRONT

POWER SUPPLY

+D

FUSE

FUSE

+D2

F1

F2

LOW_POWER_CONTROL

+5V6_ECO

LPS

SMPS

Block Diagram_3139 119 35800 dd wk0313

20

MC-M530/19 & MC-M590/19

DIAGRAMA DE CONEXÕES

FRONT

(1105A)

FCS 1402

FCS 1401

1302

1

8009

9P/180mm/AD

1

8008

19P/180mm/AD FOLD

1

1

FCT 1012

FCT 1026

FCT 1015

8003

15P/480mm/BD FOLD

1

FCS 1824

5DTC
(1103)

MP3

FAN

EHT 1401

1

2P/260mm

COMBI

(1102-1001)

EHT 1010

(1104)

1

## 8101

8007

4P/120mm/AD

TO BOTTOM PLATE

1

HP

1P/180 mm

1

1

FCT 1014FCS 1301

FCT 1022

BI 8100

CDC KEY

(1105B)

8100

2P/100mm

EHT 1336

LEGEND

EHS - EH SIDE ENTRY

FCT 1400

FCS 1703

FCS 1702

## 8101

FCT 1011

1

8303

10P/220mm

SUPPLY (MAINS)

FCT 1013

1

1

1005

1

8006

8P/100mm/BD

8004
8P/280mm/AD FOLD

1

8005

7P/220mm/AD

FCT 1120

1

AUX-IN

8010
1P/180 mm

FROM TUNER'S METAL STRIP
TO AUX'S METAL STRIP
ON REARCAB

## 1004

SUBWOOFER OUT

## 1006

DIGITAL OUT

1307

LOUDSPEAKER

8001

7P/220/mm/AD

(1102-1002)

1

DIP 0201

FCT 1210

1

(5001)

TRAFO

PIN TYPE

LPS

TRAFO

1204

1

N
L

EHT - EH TOP ENTRY

FCS - FFC SIDE ENTRY

FCT - FFC TOP ENTRY

BI - BOARD IN ENTRY

USB

(1106)

1701

USB

## 8011

1P/100 mm

TO BOTTOM PLATE

## - PROVISION

ECO6

(1101)

MC-M530/19 & MC-M590/19

(10G)

(2G~9G)

21

PAINEL FRONTAL

CONTEÚDO

Pinos de Conexão do Display.............................................. 21

Layout dos Componente........................................................ 22

Esquemas Elétricos.............................................................. 24

Painel Chave CDC e Tabela de Variações..............................27

PINOS DE CONEXÕES DO DISPLAY FTD

B1

B2

B3

(2G~9G)

P1

P2

P3

P4

P5

P6

P7

P8

P9

P10

P11

P12

P13

P14

P15

P16

P17

P18

P19

P20

P21

P22

P23

B4

B5

B6

B7

B8

B9

a

j k bhf

g

p n cr

e

d

1G

S1

S2

S3

S4

S5

S6

S7

S8

S9

S10

3G 4G 5G 6G 8G7G

m

2G

a

h

j , p

k

b

f

m

g

c

e

r

n

d

B1

B2

B3

B4

B5

B6

B7

B8

B9

-

3G

j , p

a

h

j , p

k

b

f

m

g

c

e

r

n

d

-

-

-

-

-

-

-

-

-

-

4G

1G

B1

B2

B3

B4

col

Dp

10G2G

9G

B5

B6

B7

B8

B9

S5S4S3S2S1

(1G)

S10S9S8S7S6

S6 S5 S4 S3 S2 S1

S7 S7

5G

a

h

k

b

f

m

g

c

e

r

n

d

-

-

-

-

-

-

-

-

-

-

a

h

j , p

k

b

f

m

g

c

e

r

n

d

-

-

-

-

-

-

-

-

-

-

6G

a

h

j , p

k

b

f

m

g

c

e

r

n

d

-

-

-

-

-

-

-

-

-

-

S1 S2 S3 S4 S5 S6

7G

a

h

j , p

k

b

f

m

g

c

e

r

n

d

col

Dp

-

-

-

-

-

-

-

-

8G

a

h

j , p

k

b

f

m

g

c

e

r

n

d

-

-

-

-

-

-

-

-

-

-

9G

j , p

B1

B2

B3

B4

B5

B6

B7

B8

B9

(10G)

10G

a

h

k

b

f

m

g

c

e

r

n

d

-

S1

S2

S3

S4

S5

S6

S7

-

22

MC-M530/19 & MC-M590/19

PAINEL FRONTAL- LAYOUT DE COMPONENTES

This assembly drawing shows a summary of
all possible versions. For components used
in a specific version see schematic diagram
and respective parts list.

3139 113 3501 pt2 dd wk0251

PAINEL FRONTAL LAYOUT DO COBRE

This assembly drawing shows a summary of
all possible versions. For components used
in a specific version see schematic diagram
and respective parts list.

MC-M530/19 & MC-M590/19

23

3139 113 3501 pt2 dd wk0251

24

MC-M530/19 & MC-M590/19

PAINEL FRONTAL ESQUEMA ELÉTRICO (PARTE 1)

1 2 3 4 5 6 7 8 9 10 11 12 13

Front Board

Circuit Diagram (Part 1)

A

B

TUENABLE

VDDD
VREF

SYNC

RDCL

RDDA

QUAL

VSSD

D

SA_IN

2409

SA

100n

2415

D

3

10

16

2

1

47p

LedShStr

LedShData

LedShClk

LedEnable

-33V

TRAY_IIC_SCL

CD_PORE__uC_RESET

TRAY_IRQ

TUDATA

TUCLK

TUSTEREO

CD_RAB__uP_FRAME

MpOscShiftTu

9457

D

D

+D

3404

C

1N4148

3405

220n

2407

470K

6401

3406

680K

33K

2406

1u

D

D

E

F

2416

1n

+D

1K5

10K

3407

3408

2411

D

7403
SAA6581T

560p

2410

560p

15

4

8

7

9

MPX

SCOUT

CIN

TCON

MODE

57 Khz

BANDPASS

(8th ORDER)

CLOCKED

COMP

TEST
CTRL

G

H

D

I

2408

47p

D

5406

2u2

VSSA

OSC

&

CLK

OSCI14OSCO

13

3410

220K

AT-51

4.9V

512

VDDA

POW SUPPL

&

RESET

RDS/RBDS

DEM

SIGNAL

QUALITY

DET

VSSA

611

3409

2K2

5405

1 2 3 4 5 6 7 8 9 10 11 12 13

3417

3416

2412

1K

1K

1N4148

2461

D

6408

10K

3541

2402

G9

P15

P16

P17

P18

3517

P19

P20

3519

P21

P22

3521

P23

3523

1K

6410

3525

1N4148

22u

2462

50V

50V 22u

FTD

2471

47n

50V2u2

10K

3418

3419

D

3508 B5

1400 F13

3509 B5

1403 A10

3510 B5

2400 A5

3511 B5

2401 A5

3512 B5

DC Voltages During Active Play.

-33V

4412

9422

10K

100p

3542

G10

3514

1K

3516

1K

1K

3518

1K

1K

3520

1K

1K

6407

1N4148

6409

1N4148

1K

10K

# 3544

2403

3513

3515

3522

10K

3401

100p

G2

1K

1K

1K

3524

1K

10K

3545

D

3526

470R

3527

470R

3457

470R

3458

1K

3459

1K

3460

1K

3461

470R

3462

1K

# 3546

MpOscShiftTu

TU

10K

3402

100p

2400

2401

100p

G1

P9

P10

P11

P12

P13

P14

1K

3510

1K

3509

V21

V20

80k pull

down

out. port w. latch P9

PD

source open

drain 80k p.d.

out w. latch

P04

P05

4

3

3463

4K7

1K

3508

1K

3507

V18

V19

8-Bit h. break. v.

P0

P06

P07

33p

2418

1K

3512

3511

65

V23

V22

V24

66

V25

67

V26

68

V27

69

V28

70

V29

71

V30

72

V31

8-Bit h. breakdown v.

73

V32

74

V33

75

V34

76

V35

77

V36

5-Bit h. breakd. v.

VKK

78

8-Bit Input/Output

-SCK1

79

(tri-state)

SI1

P03

SO1

1

10K

D

Reset

Note :

Values in Bracket are DC Voltages at Standby (Clock Mode).
Values in Square Bracket are DC Voltages at Low Power Standby.

Note : Some values may varies, see respective parts list for correct value.

Legend :

P6

P7

P8

1K

3504

3506

1K

1K

3505

V16

V17

V15

8-Bit high breakdown voltage 8-Bit high breakdown v.

output port with latch output port with latchout w. latch P8

VFT driver circuit (automatic display)

XIN

XOUT

VSS

7

8809

D

5404

D

22p

# 2479

D

22p

2420

7404
BC847B

D

Refer to Variant Table.

#

For Provision Only .

P2

P1

P3

P4

P5

1K

3502

1K

3503

54555657585966061626364

V13

V14

ROMRAM

3498

3500

1K

1K

3501

3499

V9

V11

V10

V12

P7 P6

80k pull down80k pull down

P6-P9 source open drain

Program
Counter

1K

1K

CPU

drain

sink o.

8-Bit I/O P2

sink o.drain

-RESET
TEST

XTIN

XTOUT

-STOP

10 11 12 13 14 15 16 17 18 19220 21 22 23 24

5403

32K768

22p

2419

-INT0

D

G3

G2

G1

1K

1K

3496

1K

3497

V7

V8

8-Bit Input/Output

(tri state)

TC2

-INT1

G4

3495

V6

-DV0

G5

1K

3494

1K

3493

V4

V5

8-Bit A/D
Converter

P1

TC1

TC4

D

22p

2456

D

2p2

2421

3464

1K

Options

D

+C

3420

2K7

3423

1K8

D

G8

G7

G6

1K

3492

1K

3491

V2

V3

80k pull down

3-B. I/O P3

( tristate )

INT4

INT2

G9

3490

1K

V1

4-Bit In/Output

8-Bit Input/Output

SCL

3438

D

G10

1K

3489

414243444546474849550515253

V0

VDD

VAREF

VASS

AIN13

P5

AIN12

AIN11

AIN10

(tri-state)

AIN7

P4

AIN6

AIN5

AIN4

AIN3

AIN2

(tri-state)

AIN1

AIN0

-SCKO

SCA

1M

1K

4.9V [4.9V]

40

39

4.9V [4.9V]

38

37

36

35

34

33

32

31

30

29

28

27

26

25

TMP88CU74YF
7400

3474

470R

3437

680K

4400

3439

3487

3485

3483

3481

3479

3477

3475

470R

3472

3470

3468

100R

3466

100R

+H

+C

1K

3486

1K

3484

1K

3482

1K

3480

1K

3478

1K

3476

+D

3473

470R

1K

3471

1K

3469

100R

3467

100R

3465

1M

D

-26.5V

(-26.9V)

D

1K

1K

1K

1K

1K

CD_SILD__uP_CLK

1K

3534

3403

1K8

1K8

TRAY_IIC_SDA_CD_SIDA

CD_SICL__uP_DATA

1K

1K

1403
BJ897GNK

F2x

IIC_DATA

IIC_CLK

TUCE

TURdsDATA

VOLB

VOLA

NTC

KEY2

KEY1

KEY0

Options

+D

RC6

USB_SUSP

TURdsClk

USB_IIC_DATA

USB_IIC_CLK

USB_READY

USB_IRQ

Standby

PWDN

4042 56789

G10

RC6

SA

+C

+5V6

USB_SUSP

232425262729 3303132333435363738

P11

3539

5411

4.6V [4.6V]

10K

D

9435

4411

4u7

5408

P10P9P8P7P6P5P4P3P2

3

1

2

4u7

P1

G1G2G3G4G5G6G7G8G9

3540

1K

2466

2n2

# 6402

1N4148

# 4401

USB_IIC_DATA

USB_IIC_CLK

4402

4410

USB_READY

USB_IRQ

# 2465

10n

USB

47p

47p

2441

2440

2413

P13

P12

P14

TSOP4836ZC1

VS

OUT

GND

5

# 2483

100n

7301

100n

USB

P15

2467

2443

P16

3536

P17

D

4u7 50V470n

47p

110111213141516171819202122

P23

P22

P21

P19

P20

P18

3538

100R

4

4K7

3537

4.9V

+C

4K7

1400

1

2

3

4

5

6

7

8

F1x

NC

USB_SUSP

USB_IIC_DATA

USB_IIC_CLK

GND_USB

+C

USB_READY

USB_IRQ

-26.5V

(-26.9V)

FE-ST-VK-N

47p

47p

2445

2444

USB

7401
M24C02

1

E0

2

E1

3

E2

6

SCL

7

WC_

4.9V

VCC

VSS

8

6K8

3428

SDA

3427

5

1K

4

IIC_DATA

IIC_CLK

Reset

2422

3421

1K

10n

7405

BC847B

D

3422

680K

2424

+C

4.9V

3413

100K

3424

D

220K

2423

10n

10K

ADC

TURdsClk

TURdsDATA

FTD

9412

USB

TU

9403

9430

5407

# 9402

D

TU

IIC

9404

D

ADC

9406

CD

D

+D

2u2

3425

6K8

3426

100n

2455

1K

D

D

3139 118 56320...8239 210 94032 for 3501 pt2 dd wk0251

2402 A3

3513 B4

2403 A4

3514 B4

2406 C2

3515 B4

2407 C1

3516 B4

2408 I1

3517 B3

2409 I2

3518 B4

2410 G1

A

B

C

D

E

F

G

H

I

2411 H1
2412 G3
2413 G12
2415 G2
2416 F1
2418 G5
2419 E6
2420 F6
2421 F7
2422 I11
2423 I12
2424 I12
2440 G11
2441 G11
2443 G12
2444 G12
2445 G13
2455 H8
2456 F7
2461 E3
2462 E3
2465 G11
2466 D11
2467 C12
2471 G3
2479 F6
2483 E12
3401 A4
3402 A5
3403 E9
3404 C2
3405 C1
3406 C2
3407 G1
3408 G1
3409 I2
3410 I1
3413 H12
3416 H3
3417 H3
3418 H3
3419 H3
3420 G7
3421 H11
3422 H12
3423 G7
3424 I12
3425 H7
3426 I7
3427 H9
3428 H9
3437 G8
3438 G8
3439 G9
3457 E4
3458 F4
3459 F4
3460 F4
3461 F4
3462 F4
3463 G5
3464 G8
3465 F9
3466 F9
3467 F9
3468 F9
3469 F9
3470 F9
3471 F9
3472 E9
3473 E9
3474 E8
3475 E9
3476 E9
3477 D9
3478 D9
3479 D9
3480 D9
3481 D9
3482 D9
3483 D9
3484 C9
3485 C9
3486 C9
3487 C9
3489 B8
3490 B8
3491 B8
3492 B8
3493 B8
3494 B7
3495 B7
3496 B7
3497 B7
3498 B7
3499 B7
3500 B7
3501 B6
3502 B6
3503 B6
3504 B6
3505 B6
3506 B6
3507 B6

3519 C3
3520 C4
3521 C3
3522 D4
3523 D3
3524 D4
3525 D3
3526 E4
3527 E4
3534 E9
3536 E12
3537 E12
3538 C12
3539 D11
3540 D11
3541 A3
3542 A4
3544 E4
3545 E4
3546 F5
4400 G8
4401 F11
4402 F11
4410 F11
4411 E12
4412 A5
5403 E6
5404 E6
5405 I2
5406 G1
5407 H7
5408 F12
5411 F11
6401 C1
6402 E11
6407 D4
6408 D3
6409 D4
6410 D3
7301 D12
7400 E8
7401 H8
7403 G1
7404 G6
7405 I12
9402 H6
9403 H5
9404 H6
9406 I6
9412 H5
9422 A4
9430 I5
9435 E12
9457 G3

PAINEL FRONTAL ESQUEMA ELÉTRICO (PARTE 2)

MC-M530/19 & MC-M590/19

25

A

B

C

D

1301 A7
1302 A9
1303 A5
1304 D7
1305 D7

1306 D7
1307 D6
1308 D6
1309 F6
1310 F6

[4.9V

+C

+5V6

4406

MAXLit

AuxLit

1311 F8
1312 E6
1313 F6
1314 E7
1315 F8

1316 F9
1317 E9
1318 E8
1319 E9
1320 E8

1321 F7
1322 F7
1323 F8
1324 F7
1325 E7

1326 D8
1327 D8
1328 F9
1330 E6
2302 B6

2303 B6
2304 B8
2305 B8
2306 B8
2307 E5

2308 F5
2309 D5
2310 D8
2457 D2
2458 D2

2459 B4
2460 B4
2469 F4
2470 F3
2473 C1

3300 A1
3301 B1
3304 E1
3305 E1
3306 E1

3307 E2
3308 E2
3309 E2
3310 E2
3311 E3

3312 E3
3313 E3
3314 E4
3315 E4
3316 A6

3317 A6
3318 C5
3319 C6
3320 C7
3321 C7

3322 C7
3323 D5
3324 D6
3325 D6
3326 D7

3328 C8
3329 D7
3330 D8
3331 D8
3332 D9

3334 F9
3335 E5
3336 F6
3337 F6
3338 F6

3339 F7
3340 F7
3341 F7
3342 F8
3343 F8

3344 F8
3345 C6
3346 E3
3347 E4
3528 C1

3529 C2
3530 C2
3531 C3
4403 F3
4404 F4

4406 D1
4407 D1
5300 A8
5301 B8
5302 B8

5401 B3
5410 A3
6300 A1
6301 B2
6302 F1

6303 F1
6304 F2
6305 F3
6306 E3
6307 E4

7406 A2
7407 B3
7408 F3
7409 F4
8100 C9

8101 B7
9405 B3

123456789

Front Board

Circuit Diagram (Part 2)

1302
TC38

4
2
7

1
6
3
5

8100

CDCKEY2

1319

]

2473

3300

820R

6300

1N4148

100n

USB

LedShData

4407

USBLit

[0V

3301

3528

]

47K

10K

D

LedShClk

[1.9V

[1.7V

6301

TunerLit

BC857B
7406

]

LedEnable

]

ADC

3529

2457

10K

D

100p

D

LedShStr

CDLit

DC Voltages During Active Play.

Note :

Values in Bracket are DC Voltages at Standby (Clock Mode).
Values in Square Bracket are DC Voltages at Low Power Standby.

Note : Some values may varies, see respective parts list for correct value.

+5V6

Refer to Variant Table.Legend :

# For Provision Only .

5410

4u7

9405

5401

4u7

7407

74HC4094D

15
1

EN1

STB

5.6V

SRG8

16

2459

100n

2460

D

3

3530

10K

2

D1

4

5

D

3531

10K

D

6

7

14

13

2458

100p

D

12

11

9

10

8

LedShClk

PCLinkLit

LedShData

+5V6+5V6

MAXLit

D

+5V6 +5V6

USBLit

100n

MAXLit

USBLit

CDLit

TunerLit

AuxLit

PCLinkLit

VOLB

VOLA

KEY2

KEY0

1303

EC12

MT14MT2

+C

3318

2309

+C

3323

2307

+D

+D

10K

3316

3

1

2

5

2302

D

2K7

3345

150R

100p

2K7

100p

1308

3324

150R

1312

10K

3317

1301

1

HP_LEFT

2

3

HP_RIGHT

4

HP_DET

10n

10n

2303

D

D

FE-ST-VK-N

HP

# 8101

3319

220R

RT-01T

3320

270R

1307

1306

1

3321

390R

1305

3322

560R

1304

3328

820R

5302

2u2

2306

100n

1327

5300

2u2

5301

2u2

2304

1326

ADC

3325

220R

1330

3326

270R

1314

3329

390R

1325

3330

560R

3331

820R

1320

2310

1318

22n

100p

2305

HP

22n

1

2

35022

DD

3332

1K2

1317

A

B

C

D

E

F

3304

820R

6302

3305

1.95V

AUX

820R

3306

820R

6303

3307

1.95V

ADC

820R

3308

820R

6304

3309

1.95V

CDTUNER

ADC

820R

3310

PCLINK

820R

6305

# 2470

22p

3311

820R

3346

10K

7408
BC847B

3312

D

820R

6306

4403

3313

MAX

# 2469

820R

3347

22p

10K

3314

1.95V1.95V

4404

820R

6307

7409
BC847B

3315

USB

ADC

820R

KEY1

+C

3335

2308

2K7

100p

12345

3336

150R

1310

3337

220R

1313

3338

270R

1309

3339

390R

1321

3340

560R

1322

3341

820R

1324

3342

1K2

1323

3343

1K8

ADC

1311

3344

2K7

1315

3334

4K7

D

1316

1328

ADC

3139 118 56320...8239 210 94032 for 3501 pt2 dd wk0251

6789

E

F

26

MC-M530/19 & MC-M590/19

PAINEL FRONTAL ESQUEMA ELÉTRICO (PARTE 3)

A

B

C

D

E

F

123456789

Front Board

Circuit Diagram (Part 3)

MP3

TRAY_IIC_SDA

uP_DATA

uP_CLK

uP_FRAME

uC_RESET

NON-MP3

NTC

GND_IIC

IIC_DATA

IIC_CLK

GND_D

+5V6_ECO

+5V6

+5V6

-33V

F1

F2

TRAY_IRQ

TRAY_IIC_SCL

CD_GND

CD_SIDA

CD_SICL

CD_SILD

CD_RAB

CD_PORE

+5V6_ECO

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

FE-ST-VK-N

+5V6

1401

# 2480

# 2472

6405

1N4003

100n

D

6406

1N4003

100n

D

2439

I2C

D

2450

16V47u

+5V6_ECO

+5V6

-33V

F1

F2

2464

100n

3454

470R

3456

470R

47p

D

5402

4u7

5409

4u7

2468

2451

100n

I2C

10p

2438

# 2481

9413

3453

470R

3455

470R

D

CD

245216V47u

100n

10p

2437

D

2482

IIC

2453

100n

100n

3450

470R
3451

470R

10p

+H

+C

10p

10p

IIC

IIC_DATA

IIC_CLK

3448

220R

3449

220R

# 2446

# 2447

TRAY_IRQ

TRAY_IIC_SCL

2448

47p

4408

3452

470R

2449

47p

D

TRAY_IIC_SDA_CD_SIDA

CD_SICL__uP_DATA

CD_SILD__uP_CLK

CD_RAB__uP_FRAME

CD_PORE__uC_RESET

4409

10p

2454

+5V

+5V6

6403

1N4003

16V47u

100n

2463

2425

D

+5V

Note :

DC Voltages During Active Play.

Values in Bracket are DC Voltages at Standby (Clock Mode).
Values in Square Bracket are DC Voltages at Low Power Standby.

Note : Some values may varies, see respective parts list for correct value.

Refer to Variant Table.Legend :

# For Provision Only .

NTC

2478

+D

100n

TUSTEREO

TUCLK

TUDATA

TUCE

TUENABLE

SA_IN

PWDN

Standby

3548

+5V

+C

3547

47K

39K

3440

2433

-33V

10K

47p

D

+D

10K

3441

47p

2434

F1

F2

6404

BZX79-B5V6

3442

2435

3431

10K

47p

220R

3429

3433

3447

2436

220R

22K

FTD

10K

47p

3444

1K

3543

1K

2432

100p

TU

3430

6R8

3432

10R

3532

6R8

3533

10R

3443

1K

3445

1K

4405

2426

2427

2428

2429

1402

FE-ST-VK-N

220p

# 2474

50V 4u7

# 2475

50V 4u7

F1x

1

TU_STEREO

2

TU_CLK

3

TU_DATA

4

TU_ENABLE

5

TU_GND

6

SA_IN

7

POWER_DOWN

8

NC

9

LOW_PWR_CTRL

FTD

F2x

220p 220p

# 2476

50V 4u7

220p

# 2477

50V 4u7

FTD

3139 118 56320...8239 210 94032 for 3501 pt2 dd wk0251

A

B

C

D

E

F

1401 A2
1402 A8
2425 E5
2426 D8
2427 E8
2428 E8
2429 F8
2432 B7
2433 C6
2434 C6
2435 C7
2436 C7
2437 E3
2438 E3
2439 F2
2446 A4
2447 A4
2448 B4
2449 B5
2450 D3
2451 D3
2452 D3
2453 D3
2454 D4
2463 E5
2464 C3
2468 F3
2472 F2
2474 D8
2475 E8
2476 E8
2477 F8
2478 E5
2480 E2
2481 F3
2482 F3
3429 D7
3430 D8
3431 F7
3432 D8
3433 F7
3440 A6
3441 A6
3442 A7
3443 A8
3444 B7
3445 B8
3447 A7
3448 B4
3449 B4
3450 B4
3451 B4
3452 C4
3453 C3
3454 C3
3455 C3
3456 D3
3532 E8
3533 F8
3543 B7
3547 A6
3548 C6
4405 C8
4408 C4
4409 D4
5402 E3
5409 E3
6403 E4
6404 F7
6405 E2
6406 F2
9413 A3

123456789
