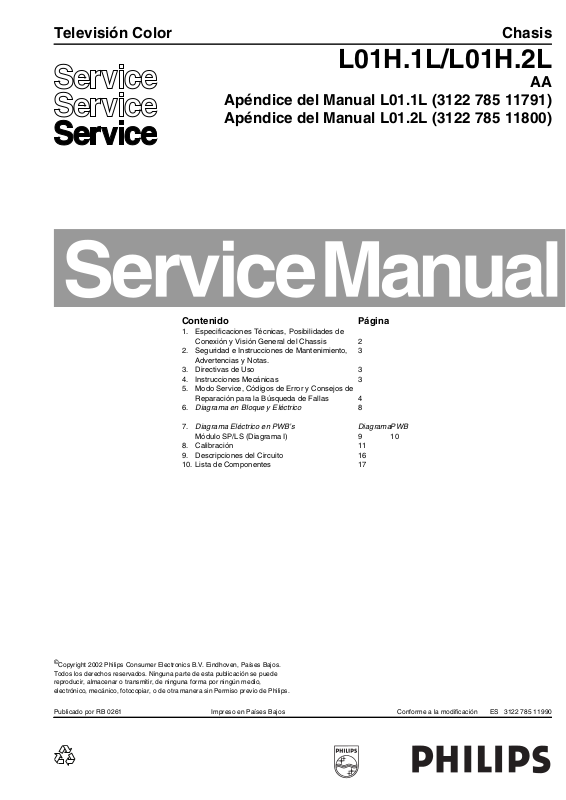

Televisión Color Chasis
L01H.1L/L01H.2L
AA
Apéndice del Manual L01.1L (3122 785 11791)
Apéndice del Manual L01.2L (3122 785 11800)
Contenido Página
1. Especificaciones Técnicas, Posibilidades de
Conexión y Visión General del Chassis 2
2. Seguridad e Instrucciones de Mantenimiento, 3
Advertencias y Notas.
3. Directivas de Uso 3
4. Instrucciones Mecánicas 3
5. Modo Service, Códigos de Error y Consejos de
Reparación para la Búsqueda de Fallas 4
6. Diagrama en Bloque y Eléctrico 8
7. Diagrama Eléctrico en PWB’s DiagramaPWB
Módulo SP/LS (Diagrama I) 9 10
8. Calibración 11
9. Descripciones del Circuito 16
10. Lista de Componentes 17
©
Copyright 2002 Philips Consumer Electronics B.V. Eindhoven, Países Bajos.
Todos los derechos reservados. Ninguna parte de esta publicación se puede
reproducir, almacenar o transmitir, de ninguna forma por ningún medio,
electrónico, mecánico, fotocopiar, o de otra manera sin Permiso previo de Philips.
Publicado por RB 0261 Impreso en Países Bajos Conforme a la modificación ES 3122 785 11990
ES 2 L01H.XL Suppl.1.
Especificaciones Técnicas, Posibilidades de Conexión y Visión General del
1. Especificaciones Técnicas, Posibilidades de Conexión y Visión General del Chasis
1.1 Cargador Smart Plug y Conector de Auriculares
TV SMART PLUG
PIN 1
RJ11 CONNECTOR
1 CLOCK
2 DATA IN
3 +5V
4 DATA OUT
5 GND
6 IR DATA
PIN 6
DESCRIPTION
FOR BATHROOM SPEAKER
1, 4 SPEAKER +
2 SPEAKER -
Figura 1-1
1.2 Visión General del Chasis L01H.1L
SIDE AV PANEL + HEADPHONE
E1
SP/LS (SMART PLUG LOADER
I
+LOUDSPEAKER SOCKET )
PHONE JACK
CL 16532138_011.eps
221101
1
4
2
MAIN
CHASSIS
PANEL
TOP CONTROL PANEL
CRT PANEL
POWER SUPPLY
LINE DEFLECTION
FRAME DEFLECTION
SYNCHRONISATION
TUNER IF
VIDEO + SOUND IF
CONTROL (µC)
FRONT CONTROL +
HEADPHONE
BTSC DECODER
A/V SWITCHING
AUDIO AMPLIFIER
REAR I/O CINCH
T1
T
B1
A1
A2
A3
A6
A4
A5
A7
A12
A11A9
A10
A8
A13
Figura 1-2
CL 16532138_012.eps
231101
Instrucciones de Seguridad y Mantenimiento, Advertencias y Notas
1.3 Visión General del Chasis L01H.2L
ES 3L01H.XL Suppl. 2.
SP/LS (SMART PLUG LOADER
I
+LOUDSPEAKER SOCKET )
SIDE AV PANEL + HEADPHONE
E1
SIDE AV PANEL
E
Figura 1-3
MAIN
CHASSIS
PANEL
CRT PANEL
POWER SUPPLY
LINE DEFLECTION
FRAME DEFLECTION
SYNCHRONISATION
TUNER IF
VIDEO + SOUND IF
CONTROL (µC)
BTSC DECODER
A/V SWITCHING
AUDIO AMPLIFIER
HEADPHONE + FR. CONTROL
REAR I/O CINCH
CL 16532138_013.eps
B
A1
A2
A3
A6
A4
A5
A7
A9
A10
A8
A12
A13
231101
2. Instrucciones de Seguridad y Mantenimiento, Advertencias y Notas
Ver manual L01.1L (3122 785 11791) para L01H.1L.
Ver manual L01.2L (3122 785 11800) para L01H.2L.
3. Instrucciones de Uso
Ver manual L01.1L (3122 785 11791) para L01H.1L.
Ver manual L01.2L (3122 785 11800) para L01H.2L.
4. Instrucciones Mecánicas
Ver manual L01.1L (3122 785 11791) para L01H.1L.
Ver manual L01.2L (3122 785 11800) para L01H.2L.
ES 4 L01H.XL Suppl.5.
Modo Service, Códigos de Error y Búsqueda de Fallas
5. Modo Service, Códigos de Error y Búsqueda de Fallas
Indice:
1. Puntos de Prueba.
2. Modo Service .
3. Problemas y Consejos de Soluciones (redactado para
CSM).
4. Códigos de Error.
5. Procedimiento para el Parpadeo del LED.
6. Protecciones.
7. Consejos de Reparación.
5.1 Puntos de Prueba
El chasis está equipado con puntos de prueba impresos sobre
la placa del circuito. Estos puntos de prueba hacen referencia
a bloques funcionales:
TEST POINT OVERVIEW L01
Test point Circuit Diagram
A1-A2-A3-…..
C1-C2-C3-…..
F1-F2-F3-…..
I1-I2-I3-…..
L1-L2-L3-….
P1-P2-P3-…..
S1-S2-S3-…..
V1-V2-V3-…..
Audio processing A8, A9 / A11
Control A7
Frame drive A3
Tuner & IF A4
Line drive A2
Power supply A1
Synchronisation A6
Video processing A5, B1
CL 16532008_044.eps
Figura 5-1
La numeración está en una secuencia lógica para
diagnósticos. Siempre comienza diagnosticando dentro de un
bloque funcional en la secuencia de los puntos de prueba
relevantes para ése bloque.
Realizar las mediciones bajo las siguientes condiciones:
• Modo Service por Defecto y para Ajustes(SDAM).
• Video: señal de barra de colores.
• Audio: 3 kHz izquierdo, 1 kHz derecho.
5.2 Modo Service
El Modo Service por Defecto y para Ajustes (Service Default
Alignment Mode, SDAM) ofrece varias características para el
servicio técnico, mientras que el Modo Service de Usuario
(Customer Service Mode, CSM) es usado para
comunicaciones entre distribuidores (dealer) y usuarios.
Nombre del
SW Cluster
Software
1LT1 L01HL1 X.Y TDA9580 L01H.2L
1LT1 L01HL1 X.Y TDA9583 L01H.1L
Abreviaciones: H = Hotel, L = Latam, 1 = H y S
Tipo de
UOC Variedad
Especificaciones
• Frecuencias de sintonía:
– 61.25 MHz (canal 3)
• Sistema de color:
– NTSC para NTSC M.
– NTSC M para NTSC PAL M
– NTSC N para NTSC PAL N
• Todos los seteos de imágen al 50 % (brillo, contraste de
color, matiz).
• Los bajos, agudos y el balance al 50 %; el volúmen al 25
%.
• Todos los modos poco amigables de service (en caso de
que esté presente) están deshabilitados, como:
– (sleep) timer o temporizador,
– Bloqueo padres/niños,
– mute azul,
– hotel/modo hospitalario
– auto-apagado (cuando no recibe la señal de video
'IDENT' por 15 minutos),
– salto / presets no favoritos en blanco/ canales,
– auto almacenamiento de presets personales,
– Desactivación del menú de usuario en forma
automática.
• Manejo del contador de horas.
• Versión de software.
• Opción de seteos.
• Lectura y borrado del Buffer de Error.
• Ajustes de Software.
210501
Cómo ingresar a SDAM
Utilice uno de los siguientes métodos:
• Utilice un control remoto Sistema 7 tipo T374AH
(transmisor-RC RG4172BK) y con el código '062596'
directamente seguido por el botón 'M' (menu) o
• Cortocircuitar los puentes 9631 y 9641 del circuito impreso
(ver fig. 8-1 para L01H.1L o fig. 8-2 para L01H.2L) y aplicar
alimentación de alterna AC. Luego presionar el botón de
encendido (sacar el corto después del inicio). Cuidado:
Ingresando a SDAM cortocircuitando los puentes 9631 y
9641 desactivará la protección de +8V. Hacer esto sólo por
un período corto. Cuando esté haciendo esto, el técnico
debe conocer exactamente que está haciendo, para
controlar el peligro en el aparato.
Luego del ingreso a SDAM, la siguiente pantalla es visible, con
S en la esquina superior derecha para identificación.
LLLL AAAABC X.Y S
ERR XX XX XX XX XX
OP XXX XXX XXX XXX XXX XXX XXX
OPTIONS >
DEFLECTION >
TUNER >
WHITE TONE >
GEOMETRY >
5.2.1 Modo Service por Defecto y para Ajustes (SDAM)
Propósito
• Cambiar las opciones de seteo.
• Crear un seteo predefinido para conseguir el mismo
resultado de medición que el dado en el manual.
• Para exhibir / limpiar el buffer de código de error (cuando
dejamos el SDAM con la tecla "STANDBY" en el control
remoto).
• Dominar las protecciones SW.
• Realizar ajustes.
• Iniciar el procedimiento del parpadeo del LED.
CL 16532138_014.eps
221101
Figura 5-2
1. LLLL Esta es la operación del contador de horas. Este
cuenta las horas de operación normal, y no las horas de
standby.
2. AAAABC-X.Y Esta es la identificación del software del
controlador del micro principal:
• A = el nombre del proyecto (L01H).
• B = la región: E= Europa, A= Asia Pacífico, U= NAFTA,
L= LATAM.
• C = la característica y el lengüaje:
Modo Service, Códigos de Error y Búsqueda de Fallas
– Europa: 1 = Básico, Básico Plus y Sistema, Inglés,
Francés, Alemán y Italiano.
– AP: 1 = Z, Sistema R y Y, Inglés, Malayo y Chino
Simplificado.
– Latam: 1=H y Sistema S.
• X = El número de versión del software principal.
• Y = el número de versión del software secundario.
3. S Indicación del modo actual. S= SDAM= modo Service
por Defecto y para Ajuste.
4. Buffer de Error Cinco errores posibles.
5. Option bytes (Bytes de Configuración) Siete códigos
posibles.
6. Opciones Para configurar el Option Bytes. Ver capítulo
8.3.1 para una descripción detallada.
7. Deflexión Para configurar los valores de deflexión. Ver
capítulo 8.3.2 para una descripción más detallada.
8. Sintonizador Para ajusta el sintonizador. Ver capítulo
8.3.3 para una descripción más detallada.
9. Tono de Blanco Para ajustar el Tono de Blanco. Ver
capítulo 8.3.4 para una descripción más detallada.
10. Geometría Para ajustar la Geometría. Ver capítulo 8.3.5
para una descripción más detallada.
Cómo Navegar
Utilice uno de los siguientes métodos:
• En SDAM, seleccione los items del menú con el CURSOR
UP/DOWN en el control remoto transmisor. El ítem
seleccionado quedará resaltado. Cuando no todos los
ítems del menu entran en la pantalla, mover el CURSOR
UP/DOWN para mostrar los ítems próximos / previos.
• Con las teclas CURSOR LEFT/RIGHT , es posible hacer:
– Activar el ítem seleccionado del menú.
– Cambiar el valor del ítem seleccionado del menú.
– Activar el submenú seleccionado.
• Cuando se presiona la tecla MENU en el submenu, se
volverá al menú anterior.
Cómo Guardar las Configuraciones (seteos)
Para guardar los seteos, primero hay que volver al menú
principal (fig. 5-2) con el botón MENU del control remoto, y
luego salir de SDAM con el botón STANDBY del control
remoto.
Cómo se hace para Salir
Cambiar el seteo del STANDBY (apagarlo) presionando el
botón de encendido del control remoto. El bufer de error se
limpia (resetea). (Si se cambia el seteo a 'off', es decir si lo
apagamos, deconectándo la alimentación de alterna AC,
cuando se vuelve a conectar la alimentación AC el seteo
volverá a SDAM y el bufer de error no estará reseteado.)
5.2.2 Modo Service Cliente (CSM, Customer Service Mode)
Propósito
Cuando un cliente está teniendo problemas con su TV, puede
llamar a su comerciante (dealer). El servicio técnico puede
pedirle al cliente que active el CSM, con el fin de identificar el
estado del equipo. Ahora, el servicio técnico puede juzgar el
motivo del reclamo. En muchos casos puede asesorar al
cliente cómo resolver el problema, o puede decidir si es
necesario ir a visitar al cliente.
El CSM es un modo de solo lectura, por lo tanto no es posible
hacer modificaciones en este modo.
Cómo hacer para Ingresar
Para ingresar al CSM presionando RECALL en el control
remoto System 7 RG4172BK.
Después de activar el Modo Service de Cliente (CSM),
aparecerá la siguiente pantalla:
1 AAAABC X.Y CSM
2 CODE XX XX XX XX XX
3 OP XXX XXX XXX XXX XXX XXX XXX
4 DETECTED SYSTEM DETECTED SOUND
5 NOT TUNED SKIPPED
6 TIMER
7 CO XX CL XX BR XX HU XX SH XX
8 VL XX BL XX
9 TR XX BS XX
10 COMMERCIAL/CONSUMER SMARTPORT ON/OFF
11 CHANNEL NO. XXX
CL 16532138_015.eps
Figura 5-3
1. Identificación del Software del microcontrolador principal
(ver párrafo 5.2.1 para una explicación).
2. El buffer de Código de Error (ver el párrafo 5.4 para más
detalles). Muestra los últimos cinco errores del buffer de
código de errores.
3. En esta línea, los Option Bytes (OB) están visibles. Cada
Option Byte es mostrado como un número decimal entre 0
y 255. Puede que no trabaje correctamente la
configuración cuando se setea un Option Byte incorrecto.
Ver capítulo 8.3.1 para más información sobre la
configuración de los Options Bytes.
4. Indica en que sistema de color y sonido está instalado para
la pre-configuración seleccionada.
5. Indica si el equipo no está recibiendo una señal de video
'IDENT' sobre la fuente seleccionada. Se mostrará 'NOT
TUNED' (No sintonizado).
6. Indica si el contador sleep está habilitado.
7. Indicación de valores de los niveles de parámetros para el
acceso al CSM.
CO= CONTRASTE, CL= COLOR, BR= BRILLO, HU=
MATIZ, SH= DEFINICIÓN
8. Indicación de valores de los niveles de parámetros para el
acceso al CSM.
VL= NIVEL DE VOLUMEN, BL= BALANCE
9. Indicación de valores de los niveles de parámetros para el
acceso al CSM (sólo para equipos estereo).
TR= AGUDOS, BS= BAJOS
10. Modo Comercial = Hotel/modo Institucional o modo
Consumidor. Puerto Inteligente (Smartport). Indica si el
Smart Port es seleccionado o no.
11. Número de canal. Indica que canal está sintonizando el
TV.
Cómo hacer para Salir
Use uno de los siguientes métodos:
• Presionar cualquier botón del control remoto.
• Presionar RECALL en un control remoto System 7 (el
transmisor-RC RG4172BK).
• Apagar el TV con el botón de encendido de AC.
5.3 Problemas y Consejos de Soluciones (Relacionado con CSM)
5.3.1 Problemas de Imágen
Nota: Los problemas descriptos debajo están todos
relacionados con las configuraciones del TV. Están descriptos
los procedimientos para cambiar los valores (o estados) de las
diferentes configuraciones.
Sin Color / Ruido en la Imágen
Chequear CSM línea 4. Instalado un sistema de color
equivocado. Para cambiar el seteo:
1. Presionar el botón MENU en el control remoto.
2. Seleccionar el submenú INSTALLATION (Instalación).
ES 5L01H.XL Suppl. 5.
221101
ES 6 L01H.XL Suppl.5.
Modo Service, Códigos de Error y Búsqueda de Fallas
3. Seleccionar y cambiar la configuración del Sistema
(SYSTEM) hasta que la imágen y el sonido sean los
correctos.
4. Seleccionar el ítem STORE (Guardar) del menú.
Colores Incorrectos / Imágen Inestable
Chequear la linea 4 del CSM. Sistema de color instalado
equivocado. Para cambiar el seteo:
1. Presionar el botón MENU en el control remoto.
2. Seleccionar el submenú INSTALLATION (Instalación).
3. Seleccionar y cambiar la configuración del Sistema
(SYSTEM) hasta que la imágen y el sonido sean los
correctos.
4. Seleccionar el ítem STORE (Guardar) del menu.
Imágen muy Oscura o muy Brillante
Incremento / decremento del valor de BRILLO y / o de
CONTRASTE cuando:
• La imágen mejora después que se presiona el botón
'Smart Picture' en el control remoto.
• La imágen mejora luego de activar el Customer Service
Mode (CSM)
El nuevo valor de preferencias 'Personal' se guarda
automáticamente.
Línea Blanca alrededor de Elementos de Imágen y Texto
Baja el valor de la Definición (SHARPNESS) cuando:
• La imágen mejora luego de presionar el botón 'Smart
Picture' en el control remoto.
El nuevo valor de preferencias 'Personal' se guarda
automáticamente.
Imágen Nevada
Chequear línea 5 del CSM. Si esta línea indica 'Not Tuned' (Sin
Sintonía), chequear lo siguiente:
• Mala o sin señal de antena. Conectar una señal de antena
apropiada.
• Antena no conectada. Conectar la antena.
• No hay un canal / pre-seteado guardado en este número
de programa. Ir al menú INSTALL y guardar un canal
apropiado para este número de programa.
• La sintonía es defectuosa (en este caso la línea de Código
(CODES) contendrá el número de error 10). Chequear la
sintonía y reemplazar / reparar si es necesario.
5.4 Buffer de Error
El buffer de código de error contiene todos los errores
detectados desde la última vez que el buffer fue borrado. El
buffer es escrito desde izquierda a derecha. Cuando ocurre un
error que todavía no está en el buffer de código de error, se lo
escribe del lado izquierdo y todos los otros errores se
desplazan una posición a la derecha.
5.4.1 Cómo Leer el Buffer de Error
Use uno de los siguientes métodos:
• Sobre la pantalla mediante el SDAM (sólo si tiene una
imágen). Ejemplos:
– ERROR: 0 0 0 0 0 : No se detectaron errores
– ERROR: 6 0 0 0 0 : Código de error 6 es el último y el
único error detectado
– ERROR: 9 6 0 0 0 : Código de error 6 fue el primero
detectado y el código de error 9 es el último error
detectado (reciente)
• Mediante el procedimiento del LED intermitente (cuando
no tiene una imágen). Ver próximo párrafo.
5.4.2 Cómo Borrar el Buffer de Error
El buffer de código de error se borra en los siguientes casos:
• Cuando sale de SDAM con el comando STANDBY en el
control remoto (cuando se deja SDAM, desconectando el
equipo desde la alimentación, el buffer de error no se
resetea).
• Si el contenido del buffer de error no ha cambiado por 50
horas, se resetea automaticamente.
Códigos de Error
En caso de fallas no intermitentes, borrar el buffer de error
antes de comenzar a reparar. Esto es para asegurar que los
códigos de error viejos no estén presentes .
Si es posible, chequear el contenido completo del buffer de
error. En algunas situaciones, un código de error es sólo el
resultado de otro código de error y no la causa actual (por
ejemplo, una falla en el circuito de detección de protección
también puede llevar a una protección).
Imágen Nevada y/o Imágen Inestable
• Se recibe una señal confusa o decodificada.
Imágen Blanco y Negro
Incremento del valor de COLOR cuando:
• La imágen mejora luego de presionar el botón 'Smart
Picture'en el control remoto.
El nuevo valor de preferencias 'Personal' se guarda
automáticamente.
El Menu Texto No Permanece lo Suficiente
Decrementa el valor de CONTRASTE cuando:
• La imágen mejora luego de presionar el botón 'Smart
Picture'en el control remoto.
El nuevo valor de preferencias 'Personal' se guarda
automáticamente.
5.3.2 Problemas de Sonido
Sin Sonido o Sonido muy Fuerte (Después de Cambiar un Canal / Encender)
Incrementa/decrementa el nivel de VOLUMEN cuando el
volumen esta OK despues de activar el CSM. El nuevo valor
de preferencias 'Personal' se guarda automáticamente.
Modo Service, Códigos de Error y Búsqueda de Fallas
TABLA DE CODIGO DE ERROR
ERROR Aparato Descripción del error Def. ítem Diagrama
0 No se aplica Sin Error
1 No se aplica Protección de rayos-X (USA) 2465, 7460 A2
2 No se aplica Protección Horizontal 7460, 7461, 7462, 7463, 6467 A2
3 TDA8359/TDA9302 Protección Vertical 7861, VloAux +13v A2, A3
4 MSP34X5/TDA9853 MAP I
5 TDA95XX POR 3.3V / 8V Protection 7200, 7560, 7480 A1, A2. A5, A6, A7
6 I
7 No se aplica - - 8 No se aplica Protección E/W (Pantalla
9 M24C08 NVM I
10 Sintonizador Sintonizador I
11 TDA6107/8 Lazo de protección de
12 M65669 MAP I
Nota: El error 7 no se aplica, debido al tema ASD.
2
C bus General I2C bus de error 7200, 3624, 3625 A7
2
C identificación de error 7831, 7861 A9 o A11
grande)
2
C identificación de error 7602, 3611, 3603, 3604 A7
2
de error
corriente de negro
2
(USA)
C identificación
C identificación de error
7400, 3405, 3406, 3400 A2
1000, 7482 A2, A4
7330, RGB amps, CRT B1, B2
7803 P
ES 7L01H.XL Suppl. 5.
5.5 El Procedimiento del LED Intermitente
Mediante este procedimiento, se puede hacer que el contenido
del buffer de error sea visible a través del LED frontal. Esto es
especialmente útil cuando no hay imágen.
Ir al menú SDAM con uno de los siguientes métodos:
• '062596 M' en el control remoto System 7 (el transmisorRC RG4172BK).
• Cortocircuitar los puentes 9631 y 9641 en el circuito
impreso y aplicarle alimentación AC. Luego presionar el
botón de encendido (quitar el corto luego del encendido).
Apenas ingrese al SDAM comenzará el procedimiento del LED
intermitente.
Los códigos de error se muestran de la siguiente manera:
1. n parpadeos cortos (n = número que indica el número de
código de error.),
2. una pausa de 3 s,
3. n parpadeos cortos (para el próximo error),
4. cuando se mostraron todos los códigos de error, la
secuencia termina con un parpadeo del LED por 3 s,
5. la secuencia comienza de nuevo.
Ejemplo de buffer de error: 12 9 6 0 0
Luego de ingresar a SDAM:
1. 12 parpadeos cortos seguidos por una pausa de 3 s,
2. 9 parpadeos cortos seguidos por una pausa de 3 s,
3. 6 parpadeos cortos seguido por una pausa de 3 s,
4. 1 parpadeo largo de 3 s para terminar la secuencia,
5. la secuencia comienza de nuevo.
5.6 Protecciones
Si se detecta una situación de falla se generará un código de
error y si es necesario, el equipo se pondrá en modo
protección. El modo de protección se indica con el parpadeo
del LED rojo a una frecuencia de 3 Hz. En algún caso de error,
el microprocesador no pone al equipo en el modo de
protección. El código de error del buffer de error puede ser
leído mediante el menú de service (SDAM) o el procedimiento
del parpadeo del LED.
Para obtener un rápido diagnóstico el chasis tiene
implementado dos modos de service:
• El Modo Service de Cliente (CSM).
• El Modo Service por Defecto y para Ajustes (SDAM). Inicia
al equipo en un modo predefinido y ajusta al equipo
mediante un menú y con la ayuda de testeos principales.
5.7 Consejos de Reparación
Abajo se dan algunos síntomas de fallas, seguidos por un
consejo para reparar.
• El equipo está muerto y hace un sonido entrecortado'
MainSupply' (Alimentación Principal) está activada. El
entrecortado se detiene cuando se desuelda L5561, lo que
significa que el problema está en la línea 'MainSupply'.
Una parte no tiene voltage de salida, no hay deflección
horizontal. Razón: el transistor TS7460 está defectuoso.
• El equipo está muerto, y no hace sonido Chequear
IC7520. Resultado: el voltage de las patas 1, 3, 4, 5 y 6
están alrededor de los 180 V y la pata 8 está en 0 V. La
razón por la cual en estas patas el voltage es tan alto es
porque el driver de salida (pata 6) no tiene carga. Por eso
el MOSFET TS7521 no es capaz de conmutar. Razón: el
resistor de realimentación 3523 está defectuoso. Cuidado:
sea cuidadoso al medir sobre la compuerta (gate) del
TS7521; el circuito tiene una impedancia muy alta y se
puede dañar fásilmente! (primero conecte el equipo de
medición a tierra, luego a la compuerta (gate)).
• El aparato está en modo hipo electrónico y se apaga
después de 8 s.
El LED intermitente (equipo en modo SDAM mode) indica
el error 5. Como es improbable que P 'POR' y 'protección
de +8V' sucedan al mismo tiempo, medir los '+8V'. Si este
voltage no está, chequear el transistor TS7480.
• El equipo siempre está con hipo El equipo está en modo
de sobrecorriente; chequear el sensor secundario (opto
acoplador 7515) y la tensión principal de alimentación
'MainSupply'. La señal 'Stdby_con' debe estar en un bajo
lógico en condiciones de operación normal y va a un alto
(3.3 V) en standby y en condiciones de falla.
• El equipo enciende, pero sin imágen y sonido La
pantalla muestra nieve, pero el OSD y otros menues están
bien. El procedimiento del LED intermitente indica error 11,
asi que se espera que el problema esté en el sintonizador
(pos. 1000). Chequear si están las tensiones de
alimentación. Como 'Vlotaux+5V' en la pata 5 y 7 están
bien, 'VT_supply' en la pata 9 no está. Conclusión: el
resistor 3460 está defectuoso.
• El equipo enciende, pero con la mitad de la pantalla de
abajo. El sonido está bien El LED intermitente (equipo en
modo SDAM) indica error 3. Chequear 'Vlotaux+13V' y
'+50V'. Si están bien, se espera que el problema esté en el
amplificador vertical IC7471. Medir con un osciloscopio la
forma de onda en la pata 17 del UOC. Medir también la
pata 1 del IC7471. Si aquí la señal no está, el resistor
R3244 defectuoso causa el problema
ES 8 L01H.XL Suppl.6.
Diagrama en Bloque y Cableado.
6. Diagrama en Bloque y Cableado.
Ver manual L01.1L (3122 785 11791) para L01H.1L.
Ver manual L01.2L (3122 785 11800) para L01H.2L.
Esquemas Eléctricos y Circuitos Impresos
7. Esquemas Eléctricos y Circuitos Impresos
Módulo SP/LS
0262 F2
1246 F7
1251 A7
1259 C7
C1 A6
C5 E3
C6 F5
D1 A6
D10 E2
D11 F4
D12 F5
D2 A6
D3 C2
D4 C2
D5 C3
D6 B3
D7 C3
D9 D2
J5 F1
Q1 B5
Q6 D3
Q7 D4
Q8 E4
R11 C5
R12 C6
R13 C6
R2 B5
R20 D3
R21 D4
R22 D4
R23 D5
R24 E3
R3 B 4
R33 C6
R4 B4
R5 B5
R6 B2
R7 B3
R9 C3
ES 9L01H.XL Suppl. 7.
RT1 F6
U1 B1
U2 F3
A
A1
T0 0251 OF
Std_by
Main_aux
Gnd
1251
123
R1
270R
D1
D2
1N4148
C1
+5V
POWER SUPPLY
3-P (White) Ver
C5V6
100uF
+5V
B
A7
T0 0240 OF
C
CONTROL
A12
T0 0259 OF
D
FRONT CONTROL
E
F
G
221101
CL 16532138_007.eps
TO TV SPK
Data_Out
Data_In
Clock
Gnd
IR_Out
+5V
Gnd
+5V
DCM_Disable
123456789
1259
R13
10K
R12
10K
+5V +5V +5V
R11
10K
+5V
R2
10K
Q1
BC847B
R33
0R0
9-P (White) Ver
1246
Spk-
Spk+
123
RT1 RXE 030
C6
3-P (Black) Ver
2n2
D12
C22V
D11
124
C22V
Phone Jack
T0 0262 OF
3139 137 27791 - SP/LS_GLOBAL ITV
A13
REAR I/O CINCH
12345678
R23
R21
10K
47R
Q6
D9
Q7
1K
BC847B
C6V8
100K
BC847B
D10
R24
Q8
BC847B
100k
C5
100n
LL4148
U2
0262
1 23
F-pin conn for chassis plug in
J5
1
Fishhood
R3
10K
R4
10K
R22
+5V
100R
R7
R6 100R
R5
100R
+5V
1
2
3
SP / LS MODULE EU / LATAM
12345678
Clock
U1
Data_in
D6
4
+5V
C6V8
5
6
Gnd
Data_out
D7
C6V8
IR_data
100R
R9
RJ11
D5
C6V8
R20
D4
C6V8
D3
C6V8
I
A
B
C
D
E
F
G
ES 10 L01H.XL Suppl.7.
Esquemas Eléctricos y Circuitos Impresos
Esquema del Módulo SP/LS (Vista Superior)
11
U2
U1
JP1
R1
1
D2
1
D1
JP4
JP7
313913727781
313912727321
313912727371
REV. 3.0
JP2
1259
C1
JP6
JP3
JP5
RT1
1251 1246
J5
GND
1
0262
CL 16532138_008.eps
201101
Esquema del Módulo SP/ LS (Vista Inferior)
R33
R2
R13
R12
R23
R6
R20
R11
Q6
R24
R22
R21
Q7
Q8
C5
R4
Q1
D10
R3 R7
R5
R9
D3
D9
C6
D12
D11
D4
D6
D7
D5
CL 16532138_009.eps
201101
8. Ajustes
Ajustes
ES 11L01H.XL Suppl. 8.
Indice:
1. Condiciones de Ajuste General
2. Ajustes por Hardware
3. Software de Ajustes y Configuraciones
Nota:
• El Modo de Service por Defecto y para Ajustes (SDAM) se
lo describe en el capítulo 5.
• La navegación del menú se hace con las teclas 'CURSOR
UP, DOWN, LEFT o RIGHT' del control remoto.
• La figuras pueden diferir levemente de la situación actual,
debido a los diferentes equipos o versiones de software.
8.1 Condiciones de Ajuste General
Realizar todos los ajustes eléctricos bajo las siguientes
condiciones:
• Tensión de AC y frecuencia: de acuerdo al estándard del
país.
• Conectar el equipo a la alimentación de AC mediante un
transformador aislado.
• Permitir que el equipo se caliente por aproximadamente 20
minutos.
• Medir las tensiones y formas de onda con respecto a la
masa del chasis (con la excepción de las tensiones en el
lado primario de la fuente de alimentación). Nunca usar las
aletas de refrigeración / chapa como tierra (masa).
• Punta de prueba: Ri > 10 MΩ; Ci < 2.5 pF.
• Utilizar un destornillador aislado para realizar los ajustes.
8.2 Ajustes por Hardware
L01H.1L
L01H.2L
0217
D
1004
1002
1000 (TUNER)
2403
9631
7602
A
9641
SDM
Figura 8-2
8.2.1 Ajuste de Vg2 (método AKB)
0231
5520
5445
LOT
16532138_010.eps
0231
221101
C
0212
B
Focus
Screen
VG2
0267 0268
1004
1002
1000 (TUNER)
0240
9631
1. Conectar la salida de RF de un generador de barras a la
0231
0231
entrada de antena. La prueba consiste en una imágen
'negra' (pantalla vacía en el TRC sin ninguna información
OSD). Poner el TV en modo AV.
0212
C
2. Activar el SDAM.
3. Seleccionar Opciones y configurar el ítem de Protección
(PROTECTION) a 'off' (desactivado).
4. Seleccionar el Menú de Deflexión.
5520
– Poner AKB en 1 (es posición OFF, deshabilita el lazo
CCC)
– Poner el BRILLO al 75%
– Poner el CONTRASTE y BRILLO a cero.
5. Desconectar el conector de la bobina de deflexión vertical
‘0222’ (una línea vertical brillante).
7602
A
9641
SDM
6. Ajustar VG2 hasta que justo aparezca la línea vertical.
7. Volver a conectar el conector de la bobina de deflexión
‘0222’.
8. Volver a poner AKB a 0 (=ON).
9. Restablecer el BRILLO y el CONTRASTE a configuración
de imágen normal.
10. Seleccionar Opciones y volver a setear el ítem
PROTECTION a activado (on).
11. Regresar a SDAM (menu principal) mediante la tecla
MENU.
12. Salir del modo service.
B
Screen
Focus
VG2
5445
LOT
16532108_013.eps
131201
8.2.2 Enfocando
1. Poner a punto el equipo con un círculo de prueba o con
Figura 8-1
una cuadrícula de prueba (usar un generador de barras de
video externo).
2. Seleccionar NATURAL en el modo de imágen con el botón
'SMART PICTURE' en el control remoto.
3. Ajustar el potenciómetro de FOCO (ver figuras de arriba)
hasta que las líneas verticales a los 2/3 de este y oeste, a
ES 12 L01H.XL Suppl.8.
Ajustes
la altura de la línea central, sean del mínimo ancho sin
bruma visible.
8.3 Software de Ajustes y Configuración
Ingrese al Modo Service por Defecto y para Ajustes (SDAM)
(ver capítulo 5). El menú SDAM aparecerá en la pantalla.
Seleccionar uno de los siguientes ajustes:
1. OPTIONS (Opciones)
2. DEFLECTION (Deflexión)
3. TUNER (Sintonizador)
4. WHITE TONE (Tono de Blanco)
5. GEOMETRY (Geometría)
8.3.1 Opciones L01H.1L
Options (Opciones) se usan para controlar la presencia /
ausencia de ciertas características y hardware.
LLLL AAAABC XY S
ERR XX XX XX XX XX
OP XXX XXX XXX XXX XXX XXX XXX
OB0 XXX
OB1 XXX
OB2 XXX
OB3 XXX
OB4 XXX
OB5 XXX
OB6 XXX
LOAD DEFAULT (Carga por
Defecto)
WATCHDOG ON / OFF
PROTECTION (Protección) ON / OFF
SOUND (Sonido) NONE (Ninguno)/ 3415 /
QSS ON / OFF
PIN2 NONE (Ninguno)/ UIR
PIN77 NONE (Ninguno)/ I2C
CLOCK OSD / LED / NONE
BUZZER (Zumbador) NONE (Ninguno)/ INT /
EW ON / OFF
TUNER (Sintonizador) NONE (Ninguno)/ APLS
LNA ON / OFF
WSL NONE (Ninguno)/ 4136 /
ACTIVE-OFF LED (Desactivar
LED)
RGB ALWAYS (Siempre)/ AV
AV1 ON / OFF
AV2 ON / OFF
AV3 ON / OFF
AV2YC ON / OFF
NO IDENT STANDBY
(Autoapagado sin señal)
3465
MSG
(Ninguno)
EXT
/ PHILIPS
1836
ON / OFF
ON / OFF
8.3.2 Opciones L01H.2L
LLLL AAAABC X.Y S
ERR XX XX XX XX XX
OP XXX XXX XXX XXX XXX XXX XXX
OB0 XXX
OB1 XXX
OB2 XXX
OB3 XXX
OB4 XXX
OB5 XXX
OB6 XXX
LOAD DEFAULT (Carga por
Defecto)
WATCHDOG ON / OFF
PROTECTION (Protección) ON / OFF
SOUND (Sonido) NONE (Ninguno)/ 3415 /
QSS ON / OFF
PIN2 NONE (Ninguno)/ UIR
PIN77 NONE (Ninguno)/ I2C
CLOCK OSD / LED / NONE
BUZZER (Zumbador) NONE (Ninguno)/ INT /
EW ON / OFF
>
TUNER (Sintonizador) NONE (Ninguno)/ APLS
LNA ON / OFF
US REGION CODE (Código
región US)
WSL NONE (Ninguno)/ 4136 /
ACTIVE-OFF LED (Desactivar
LED)
RGB ALWAYS (Siempre)/ AV
AV1 ON / OFF
AV2 ON / OFF
AV3 ON / OFF
S-VIDEO ON / OFF
NO IDENT STANDBY
(Autoapagado sin señal)
Cómo cambiar un Option Byte
Un Option Byte representa un número de diferentes opciones.
Cambiando estos bytes directamente hace posible configurar
todas las opciones muy rápido. Todas las opciones están
controladas mediante siete option bytes. Seleccionar el option
byte (OB1.. OB7) con las teclas MENU UP/DOWN, e ingrese
el nuevo valor.
Saliendo del submenú OPTION y apagando el equipo con el
botón standby del control remoto se graban los cambios en la
configuración del Option Byte. Algunos cambios sólo tomarán
efecto después que el equipo haya sido apagado y encendido
con el interruptor de AC (arranque en frío)
Cómo se Calcula el Valor de un Option Byte
Calcule el valor del Option Byte (OB1 .. OB7) de la siguiente
manera:
1. Chequear el estado de los bits de opción individual (OP):
están habilitadas (1) o deshabilitadas (0).
2. Cuando un option bit está habilitado (1) esto representa un
cierto valor (ver en la primer columna el 'valor entre
paréntesis' en la primer tabla de abajo). Cuando un option
bit se deshabilita, este valor es 0.
>
3465
MSG
(Ninguno)
EXT
/ PHILIPS
ON / OFF
1836
ON / OFF
ON / OFF
Ajustes
ES 13L01H.XL Suppl. 8.
3. El valor total de un Option Byte está formado por la suma
de estos ocho option bits. Ir a la segunda tabla de abajo
para ver el número correcto de Option Bytes.
%LW
YDOXH
7RWDO 6XP 6XP 6XP 6XP 6XP 6XP 6XP
2% 2% 2% 2% 2% 2% 2%
CL 16532008_049.pdf
210501
Asignación del Option Bit
A continuación están las asignaciones de los option bit para
todo el grupo de software L01 ITV.
Opciones
Latam L01 ITV OB1 OB2 OB3 OB4 OB5 OB6 OB7
20HT528A/78H 34 0 2 2 10 113 0
20HT528A/78S 34 0 2 9 10 113 0
21HT538A/77H 34 0 2 2 10 113 0
21HT538A/77S 34 0 2 9 10 113 0
25HT548A/77H 34 0 34 2 10 113 0
25HT548A/77S 34 0 34 9 10 113 0
25HT558A/77H 34 0 2 2 2 113 0
29HT558A/77S 34 0 2 9 2 113 0
Figura 8-3
29HT558A/78H 34 0 2 2 2 113 0
29HT558A/78S 34 0 2 9 2 113 0
Opciones Bit DescripciónValor
Byte 0 7 Multi-sistema 0 = Multi, 1 = Dual I-DK
Sistema TV) 6
5
4 Sonido por
1 = BG (u Oeste EU), 2 =I (o UK), 3 = DK (o Este EU), 4 = M, 5 = LL (o Francia)
Default
3
2
1 Placa de Sonido 0 = Mono (sin placa de sonido), 1 = MSP 3415G, 2 = MSP 3445G - (BTSC), 3 = MSP 3465G - AV
estereo
0
Byte 1 7 No se usa
(Pines Usados) 6 No se usa
5 No se usa
4 QSS 1 = UOC y chasis que soporta QSS
3 Pin 2 0 = Nada (no se usa), 1 = UIR-Entrada de Mensaje de Conexión
2
1 Pin 77 0 = Nada (no se usa), 1 = SPI I2C (a la placa interface de 32-pines)
0
Byte 2 7 Pin 78 0 = Nada (no se usa), 1 =Wide Screen, 2 = Rotación/Inclinación
Aparato) 6
5 EW 1 = Chasis soporta ajuste Este-Oeste
4 China 1 = Visión IF es equipo para China
3 Radio 1 = Sintonizador tiene características de radio FM y el chasis de TV soporta radio FM
2 LNA 1 = Sintonizador tiene característica LNA
1 Sintonizador 0 = Nada (sin sinto), 1 = Philips (modelo), 2 = Alps (modelo)
0
Byte 3 7 No se usa
(Aparatos) 6 No se usa
5 No se usa
4Código de
1 = código de Región US es usado en SmartPort (excepto comando 0x00)
Region US
3 SmartPort
1 = Chasis soporta SmartPort (SPI o I2C)
(Puerto
Inteligente)
2 LED desactivado 1 = LED ON (encendido)
1 WSL 0 = Nada (no usado), 1 =4136 (modelo receptor IR), 2 =1836 (modelo receptor IR)
0
Byte 4 7 No se usa
(AV, Sintonía) 6 No se usa
5 No se usa
4 AVYC 1 = AV disponible
3 AV3 1 = AV disponible
2 AV2 1 = AV disponible
1 AV1 1 = AV disponible
ES 14 L01H.XL Suppl.8.
Ajustes
Opciones Bit DescripciónValor
0 RGB 0 = siempre permitido entrada RGB, 1 = permitido inserción RGB sólo cuando la fuente de entrada
de corriente es AV1
Byte 5 7 No se usa
(Característica) 6 Protección 1 = Protección (el TV va a standby). 0 = Sin protección pero los errores están aún.
5 WatchDog 1 = característica Watchdog está habilitada
4 Sin Ident Standby 1 = TV va a standby después de 10mins sin señal de RF.
3 Tipo de
Zumbador
0 = Nada (sin zumbador), 1 = Interno(generado por TV microp), 2 = Externo (generado por
dispositivo I2C)
2
1 Tipo de Clock 0 = Nada (sin clock), 1 = OSD, 2 = Módulo LED
0
Byte 6 7 No se usa
6 No se usa
5 No se usa
4 No se usa
3 No se usa
2 No se usa
1 No se usa
0 No se usa
8.3.3 Deflexión
El Submenú de Deflexión contiene los siguientes ítems:
• AKB, ON para habilitar, OFF para deshabilitar el 'lazo de
corriente negro' (AKB = Auto Kine Bias).
• Brillo, (setear Brillo)
• Contraste, (setear Contraste)
"Ver ajuste VG2"
AK BD ON/OFF
BR IGHTNESS XX
CONTRAST XX
CL 16532108_008.eps
Figura 8-4
8.3.4 Sintonizador
Nota: Los ajustes descriptos sólo son necesarios cuando se
reemplaza el NVM (ítem 7602).
S
S
190202
MHz (NTSC). Conectar un multímetro a DC al pin 1 del
sintonizador (ítem 1000 en el panel frontal).
1. Activar el SDAM.
2. Ir al submenú del Sintonizador (TUNER).
3. Seleccionar AGC con las teclas UP/DOWN.
4. Ajustar el valor AGC (valor por defecto es 28) con las
teclas LEFT/RIGHT hasta que el voltage en el pin 1 del
sintonizador quede entre 3.8 y 2.3 V.
5. Llevar el equipo al STANDBY.
• SL (Slicing level, Nivel de Corte) El Slicing level es para
el sincronismo vertical. Este ajuste está siempre seteado a
0 (solo para el sistema NTSC).
• CL (nivel de cátodo) Ajusta el valor CL (valor por defecto
es 4) con las teclas LEFT/RIGHT.
8.3.5 White Tone (Tono de Blanco)
S
NORMAL RED XX
IFPLL XXX
AG C XXX
SL XXX
CL XXX
CL 16532108_010.eps
190202
Figura 8-5
El Submenú del Sintonizador contiene los siguientes ítems:
• IF PLL Phase Locked Loop (Lazo Bloqueado de Fase)
usado para sistemas de sintonía FST. Ajusta el valor de
IFPLL (valor por defecto es 30) con las teclas de cursor
LEFT/RIGHT.
• AGC (ajuste del umbral de trabajo del AGC) Poner el
generador patrón externo con una señal de video con
barras de colores y conectar la salida de RF a una entrada
aérea. Poner la amplitud a 10 mV y la frecuencia a 61.25
NORMAL GREEN XX
NORMAL BLUE XX
DELTA
C O O L R E D X X
DELTA C O O L G R E E N X X
DELTA C O O L B L U E X X
DELTA W A R M R E D X X
DELTA W A R M G R E E N X X
DELTA W A R M B L U E X X
CL 16532108_007.eps
190202
Figura 8-6
En el submenú WHITE TONE, se puede ajustar el valor de
nivel de corte de negro. Normalmente, no es necesario ajustar
para el WHITE TONE. Se pueden usar los valores por defecto
dados.
El modo temperatura de color (NORMAL, COOL (frío) y WARM
(caliente)) y el color (RED (rojo), GREEN (verde), and BLUE
(azul)) pueden ser seleccionados con las teclas UP/DOWN
Ajustes
ES 15L01H.XL Suppl. 8.
RIGHT/LEFT. El valor puede ser cambiado con las teclas
LEFT/RIGHT. Primero, seleccionar el valor para color
NORMAL. Luego seleccionar el valor para el modo DELTA
COOL y DELTA WARM. Después del ajuste, llevar el equipo a
standby, para almacenar los ajustes.
Configuraciones por Default:
• NORMAL (temperatura de color = 11500 K):
– NORMAL RED = 32
– NORMAL GREEN = 35
– NORMAL BLUE = 30
• DELTA COOL (temperatura de color = 14000 K):
– DELTA COOL RED = 0
– DELTA COOL GREEN = -5
– DELTA COOL BLUE = 5
• DELTA WARM (temperatura de color = 8200 K):
– DELTA WARM RED = 8
– DELTA WARM GREEN = -3
– DELTA WARM BLUE = 2
8.3.6 Geometría
El menú de ajustes de geometría contiene varios ítems para
ajustar el equipo, para obtener una geometría correcta de
imágen.
1
2
3
4
VERT. SLOPE
VERT. SHIFT
VERT. AMPLITUDE
V.S-CORRECTION
• Vertical Amplitude (VA), Amplitud Vertical Ajusta la
amplitud vertical de manera que es visible la prueba patrón
completa.
• Vertical S-Correction (SC), Corrección Vertical Ajusta la
linealidad vertical, significa que los intervalos verticales de
la cuadrícula patrón deben ser iguales en toda la altura de
la pantalla.
• Vertical Shift (VSH), Centrado Vertical Ajusta el
centrado vertical de manera que la prueba lo posicione
verticalmente en el centro. Repetir el ajuste de 'amplitud
vertical' si es necesario.
• Service blanking (SBL), Borrado de Service Cambia el
borrado (blanking) de la mitad inferior de la pantalla a ON
u OFF (para ser usado en combinación con el ajuste de
centrado vertical).
Para versiones EW (L01H.1L):
• Setear el Paralelogramo Horizontal HP para evitar que la
imágen esté inclinada hacia un lado.
• Setear Arco Horizontal HB para evitar que la parte superior
e inferior de la imágen tenga curvatura hacia los lados.
• Selecciona Vertical Zoom VX para ajustar la linealidad
vertical sobre toda la altura de la pantalla (sólo para 16 : 9).
• Setear Trapezium Correction (Corrección Trapezoidal) TC
para ajustar las líneas de los lados verticales.
• Seleccionar Ancho Este-Oeste (East-West Width) EW y
ajustar el ancho de la imágen hasta que los bordes
encastillados desaparezcan.
• Seleccionar Parábola Este-Oeste / ancho (East-West
Parabola / width) PW y ajustar los lados verticales hasta
que los lados estén derechos.
• Seleccionar Parábola de la Esquina Superior (Upper
Corner Parabola) UCP para alinear la parte de arriba de
las línea verticales de los lados.
• Seleccionar Parábola de la Esquina Inferior (Lower Corner
Parabola) LCP para alinear la parte de abajo de las líneas
verticales de los lados.
• Repetir los últimos 5 pasos si es necesario.
5
6
7
HOR. SHIFT
HOR. PARALLELOGRAM
HOR. BOW
CL 16532108_015.eps
310801
Figura 8-7
Conectar un generador de video patrón externo a la entrada
aérea del TV e ingresar una cuadrícula de prueba. Poner la
amplitud del generador a al menos 1 mV y frecuencia a 61.25
MHz (NTSC).
1. Activar el menú SDAM (ver capítulo 5).
2. Ir al submenú GEOMETRY (Geometría).
Ahora se pueden hacer los siguientes ajustes:
• Horizontal Parallelogram (HP),Paralelogramo
Horizontal Ajusta en línea recta las líneas verticales de
arriba y abajo; rotación vertical alredeor del centro.
• Horizontal Bow (HB), Arco Horizontal Ajusta en línea
recta las líneas horizontales de arriba y abajo; rotación
horizontal alrededor del centro.
• Horizontal Shift (HS), Centrado Horizontal Ajusta centro
horizontal de la imágen con el centro horizontal del CRT.
• Vertical slope (VS), Centrado Vertical Ajusta el centro
vertical de la imágen con el centro vertical del barrido. Este
es el primer ajuste vertical para hacer. Para un ajuste fácil,
poner SBL a ON (activado).
Menú de Ajustes de Geometría para L01H.1L
S
VX XX
SC XX
SBL ON/OFF
VS XX
VSH XX
VA XX
HS XX
EW XX
PW XX
UCP XX
LCP XX
TC XX
HP XX
HB XX
Menú de Ajustes de Geometría para L01H.2L
S
SC XX
SBL ON/OFF
VS XX
VSH XX
VA XX
HS XX
HP XX
HB XX
ES 16 L01H.XL Suppl.9.
Descripciones de Circuito
9. Descripciones de Circuito
Ver manual L01.1L (3122 785 11791) para L01H.1L.
Ver manual L01.2L (3122 785 11800) para L01H.2L.
10. Listado de Componentes
Listado de Componentes
ES 17L01H.XL Suppl. 10.
LSP [A] L01H.1L
Varios
0002 2422 026 05223 CONECTOR 1P
0127 4822 265 11253 ZàCALO FUSIBLE
0149 4806 321 27145 CABLE ARTPLUG iTV L01
0152 3139 121 08841 CONJ CABLE FLAT
0165 4806 402 67294 CONJ CABLE - TIERRA
0211 4822 265 20723 CONECTOR M 7.92
0212 4822 267 10774 CONECTOR M 7.92
0217 4822 267 10735 CONECTOR CI 3P
0219 2422 025 12482 CONECTOR 6P M 2.50
0220 2422 025 04851 CONECTOR 3P
0221 4822 267 10966 CONECTOR 4P2
0222 2422 025 10646 CON BM V 2P M 3.96
0223 2422 026 05184 CONECTOR 6P
0231 2422 128 02972 SWITCH
0232 4822 267 31014 CONECTOR 1P F 3.5
0240 2422 025 11244 CONECTOR 7P M 2.50
0243 2422 025 04854 CONECTOR 6P
0244 2422 025 04851 CONECTOR 3P
0245 2422 025 04854 CONECTOR 6P
0246 2422 025 15848 CONECTOR 5P M 2.50
0250 4806 267 37125 CONECTOR 3P
0251 4822 267 10565 CONECTOR 4P M 2.50
0254 2422 500 80067 CONECTOR BM CRT
0259 2422 025 15848 CONECTOR 5P M 2.50
0262 2422 025 16937 CONECTOR V 3P
1000 2422 542 90098 SINTONIZADOR
1002 4806 154 77000 FILTRO 45MHZ75
1200 4822 242 81978 FILTRO 4MHZ5
1246 2422 025 16382 CONECTOR M 2.50
1259 4822 265 41391 CONECTOR 9P M 2.50
1500 2422 086 10914 FUSIBLE 4A 250V
1600 4822 276 13775 SWITCH
1601 4822 276 13775 SWITCH
1602 4822 276 13775 SWITCH
1603 4822 276 13775 SWITCH
1660 2422 543 01203 XTAL 12MHZ000
1831 4822 242 10769 CRISTAL 18MHZ432
1986 3139 228 81971 CTRL REMOTO RC2882/01
1990 9301 843 10329 TRC A51EHW135X47
2004 4822 126 13751 47nF 25V %10
2005 4822 124 40248 10µF 50V %20
2005 2238 586 59812 16V 100nF %10
2006 4822 124 80791 470µF 16V %20
2006 4822 126 14238 50V 2.2nF %10
2007 4822 126 14585 25V 100nF
2009 5322 122 32654 50V 22nF %10
2101 4822 126 13482 16V 470nF
2102 5322 122 32658 50V 22pF %5
2105 4822 124 40248 10µF 50V %20
2106 4822 124 40248 10µF 50V %20
2121 5322 122 32658 50V 22pF %5
2123 4822 126 14491 10V 2.2µF P8020
2125 4822 126 14491 10V 2.2µF P8020
2171 4806 122 37321 50V 470pF B %10
2172 4806 122 37321 50V 470pF B %10
2173 4806 122 37321 50V 470pF B %10
2174 4806 122 37321 50V 470pF B %10
2181 5322 122 32658 50V 22pF %5
2184 4822 126 14491 10V 2.2µF P8020
2201 4822 126 14585 25V 100nF
2202 4822 126 14585 25V 100nF
2203 4822 126 14585 25V 100nF
2204 4822 126 14585 25V 100nF
2205 4822 126 14076 25V 220nF
2208 4822 126 14585 25V 100nF
2209 4822 124 40769 4.7µF 50V %20
2210 4822 124 41407 50V 0.47µF %20
2211 4822 126 13482 16V 470nF
2216 4822 124 80791 470µF 16V %20
2217 5322 122 32654 50V 22nF %10
2219 4822 126 14076 25V 220nF
2220 4822 121 51252 470nF 63V %10
2233 5322 126 10184 50V 820pF %5
2241 4822 126 13344 50V 1.5nF %10
2243 4822 122 33127 50V 2.2nF %10
2244 5322 121 42386 100nF 63V %10
2245 4822 126 14076 25V 220nF
2247 4822 124 80791 470µF 16V %20
2248 5322 122 32654 50V 22nF %10
2249 5322 122 32654 50V 22nF %10
2250 4822 124 22652 2.2µF 50V %20
2252 5322 126 10511 50V 1nF %5 R
2253 5322 126 10511 50V 1nF %5 R
2254 5322 122 32531 50V 100pF %5 R
2313 4822 122 33575 50V 220pF %5 R
2323 4822 122 33172 50V 390pF %5 R
2331 4822 122 33172 50V 390pF %5 R
2341 2020 558 90571 1KV 2.2nF %10 B
2342 4822 121 70386 47nF 250V %10
2343 4822 121 70386 47nF 250V %10
2401 4822 126 13461 50V 680pF B %10
2402 4806 120 47405 250V 560nF %5
2407 4822 121 70434 1K6V 11nF %5
2408 4822 122 33449 47nF 50V P8020
2409 4822 124 11575 PR 160V 47µF %20
2410 2020 021 91577 470µF 16V %20
2411 5322 121 10472 AL CI 25V 47µF %20
2412 2222 347 90236 100V P 33nF %10
2413 4822 124 11565 VR 250V 10µF %20 B
2414 4822 124 81145 1000µF 16V %20
2417 4822 124 81145 1000µF 16V %20
2418 4822 122 33177 50V 10nF %10
2419 4822 124 22776 1µF 50V %20
2420 4822 124 21913 1µF 50V %20
2421 4822 126 13751 50V 47nF COL
2422 2020 021 91577 470µF 16V %20
2423 4822 124 42127 VZ 100V 10µF %20
2442 4822 126 14043 16V 1µF P8020
2471 5322 121 42386 100nF 63V %10
2472 5322 121 42386 100nF 63V %10
2473 4822 124 40255 AL CI 50V 100µF %20
2475 5322 122 32268 50V 470pF %5 R
2476 4822 121 42408 220nF 63V %10
2477 5322 122 32268 50V 470pF %5 R
2500 4822 126 13589 470nF 275V %20
2501 4822 126 14153 2.2nF 1KV %10
2502 4822 126 14153 2.2nF 1KV %10
2503 4822 124 12415 AL 400V 220µF %20
2505 4822 126 14153 2.2nF 1KV %10
2506 4822 126 14153 2.2nF 1KV %10
2508 4822 122 50116 1KV 470pF HR-R %10
2515 4822 126 14049 250V 1.5nF %20
2520 4822 126 14585 100nF 16V %10
2521 4822 124 41751 47µF 50V %20
2522 4822 126 14585 100nF 16V %10
2523 4822 126 13862 2KV 1.5nF HR-R %10
2525 5322 122 34099 50V 470pF %10
2526 5322 122 31647 50V 1nF %10
2527 5322 122 34099 50V 470pF %10
2540 4822 126 13188 50V 15nF %10
2560 4822 126 13449 1KV 1nF HR-R %10
2561 4822 124 42336 PR 160V 47µF %20
2562 5322 122 32331 1nF 50V %10
2563 5322 121 42386 100nF 63V %10
2564 2020 012 93057 16V 2200µF %20
2565 4822 122 50116 1KV 470pF HR-R %10
2566 4822 124 40433 47µF 25V %20
2567 4822 124 40433 47µF 25V %20
2569 5322 122 34099 50V 470pF %10
2601 4822 126 14076 25V 220nF
2602 5322 122 32531 50V 100pF %5 R
2606 5322 126 10511 50V 1nF %5 R
2607 5322 122 32659 50V 33pF %5
2608 4822 126 14043 16V 1µF P8020
2609 5322 122 32659 50V 33pF %5
2611 4822 126 14043 16V 1µF P8020
2612 4822 126 13694 50V 68pF %5
2613 4822 126 13694 50V 68pF %5
2615 5322 126 10511 50V 1nF %5 R
2616 4822 126 13482 16V 470nF
2618 4822 126 14043 16V 1µF P8020
2619 4822 126 14043 16V 1µF P8020
2691 4822 124 40207 100µF 25V %20
2801 4822 124 81151 22µF 50V %20
2803 4822 126 14491 10V 2.2µF P8020
2804 2020 552 96305 4.7µF 10V P8020
2805 2020 552 96305 4.7µF 10V P8020
2831 5322 122 32447 50V 1pF %.25P
2832 5322 122 32447 50V 1pF %.25P
2833 4822 126 13692 50V 47pF %5
2834 5322 122 32268 50V 470pF %5 R
2835 4822 122 33575 50V 220pF %5 R
2836 4822 126 13344 50V 1.5nF %10
2837 4822 124 40769 4.7µF 50V %20
2838 4822 126 13692 50V 47pF %5
2839 4822 126 13692 50V 47pF %5
2840 4822 126 14585 25V 100nF
2841 4822 124 40248 10µF 50V %20
2842 4822 126 14585 25V 100nF
2843 4822 124 40248 10µF 50V %20
2844 4822 124 40248 10µF 50V %20
2845 4822 126 14585 25V 100nF
2849 5322 126 10511 50V 1nF %5 R
2850 5322 126 10511 50V 1nF %5 R
2851 2020 552 96305 4.7µF 10V P8020
2852 5322 126 10511 50V 1nF %5 R
2853 2020 552 96305 4.7µF 10V P8020
2854 5322 126 10511 50V 1nF %5 R
2855 4822 126 13785 50V 33pF %5
2856 4822 126 13692 50V 47pF %5
2857 5322 122 33538 50V 150pF %5
2860 4822 126 10326 50V 180pF %5
2894 4822 122 33575 50V 220pF %5 R
2895 5322 116 80853 50V 560pF %5
2897 4822 122 33172 50V 390pF %5 R
2898 4822 122 33177 50V 10nF %10
2902 4822 124 81144 AL CI 16V 1000µF %20
2903 4822 124 21913 1µF 50V %20
2904 4822 126 13482 16V 470nF
2905 5322 126 10511 50V 1nF %5 R
2906 4822 126 13482 16V 470nF
2907 5322 126 10511 50V 1nF %5 R
2908 4822 124 40248 10µF 50V %20
2950 5322 122 31863 50V 330pF %5 R
2981 4822 124 40248 10µF 50V %20
2982 5322 122 32268 50V 470pF %5 R
2983 4822 124 40248 10µF 50V %20
2984 5322 122 32268 50V 470pF %5 R
3000 4806 116 57385 100Ω %5 MET FILM
3001 4806 116 57385 100Ω %5 MET FILM
3002 4822 051 30103 10KΩ %5
3002 4822 051 20008 JUMPER
3003 4822 051 30103 10KΩ %5
3003 4822 117 11139 1.5KΩ %5
3004 4822 051 30103 10KΩ %5
3004 4822 051 20822 8.2KΩ %5
3005 4806 116 57385 100Ω %5 MET FILM
3005 4822 051 30101 100Ω %5
3006 4822 051 30101 100Ω %5
3007 4822 051 30101 100Ω %5
3009 4822 051 30101 100Ω %5
3011 4822 051 30103 10KΩ %5
3012 4822 051 30103 10KΩ %5
3013 4822 051 30103 10KΩ %5
3020 4822 051 30479 47Ω %5
3021 4822 051 30102 1KΩ %5
3022 4822 051 30103 10KΩ %5
3023 4822 117 13632 100KΩ %5
3024 4822 117 13632 100KΩ %5
3033 4806 051 27042 JUMPER
3101 4806 116 57182 68Ω %5 MET FILM
3102 4822 051 10102 1KΩ %5
3103 4806 116 57186 150Ω %5 MET FILM
3104 4806 111 97017 220KΩ %5
3105 4806 116 57186 150Ω %5 MET FILM
3106 4806 111 97017 220KΩ %5
3121 4806 116 97053 75Ω %5 MET FILM
3122 4806 116 57114 MFILM A 10Ω %5
3123 4806 116 57186 150Ω %5 MET FILM
3124 4822 117 10834 47KΩ %5
3125 4806 116 57186 150Ω %5 MET FILM
3126 4822 117 10834 47KΩ %5
3150 4806 110 67140 47KΩ %5 MET FILM
3152 4806 110 67140 47KΩ %5 MET FILM
3200 4806 116 57153 390Ω %5 MET FILM
3201 4806 116 57385 100Ω %5 MET FILM
3202 4806 116 57385 100Ω %5 MET FILM
3203 4806 116 57385 100Ω %5 MET FILM
3204 4806 110 67144 MFILM A 10KΩ %5
3206 4822 117 10837 100KΩ %5
3207 4806 110 67139 1KΩ %5 MET FILM
3208 4822 117 11503 220Ω %5
3209 4822 117 12521 68Ω %5
3212 4822 051 20471 470Ω %5
3213 4806 116 57126 560Ω %5 MET FILM
3217 4822 051 20334 330KΩ %5
3218 4822 117 11149 82KΩ %5
3219 4822 117 11449 2.2KΩ %5
3220 4806 116 57385 100Ω %5 MET FILM
3221 4806 116 57126 560Ω %5 MET FILM
3222 4806 116 57385 100Ω %5 MET FILM
3226 4822 051 20561 560Ω %5
3235 4806 116 57385 100Ω %5 MET FILM
3241 4822 051 20223 22KΩ %5
3242 4822 051 20273 27KΩ %5
3244 4806 116 57185 820Ω %5 MET FILM
ES 18 L01H.XL Suppl.10.
Listado de Componentes
3245 4822 051 20393 39KΩ %5
3246 4822 117 10833 10KΩ %5
3247 4806 111 97017 220KΩ %5
3248 4822 051 20273 27KΩ %5
3249 4806 116 57185 820Ω %5 MET FILM
3251 4806 116 57385 100Ω %5 MET FILM
3254 4822 051 20105 1MΩ %5
3256 4822 051 10102 1KΩ %5
3257 4822 051 20106 10MΩ %5
3258 4822 051 20334 330KΩ %5
3259 4822 051 20474 470KΩ %5
3311 4822 051 20392 3.9KΩ %5
3312 4822 117 13577 330Ω %5
3313 4822 051 20109 10Ω %5
3314 4822 053 12183 3W 18KΩ %5
3316 4822 052 10689 68Ω %5 A
3317 4806 116 57633 1.5KΩ %20
3321 4822 051 20392 3.9KΩ %5
3322 4822 117 13577 330Ω %5
3323 4822 051 20109 10Ω %5
3324 4822 053 12183 3W 18KΩ %5
3326 4822 052 10689 68Ω %5 A
3327 4806 116 57633 1.5KΩ %20
3331 4822 051 20392 3.9KΩ %5
3332 4822 117 13577 330Ω %5
3333 4822 051 20109 10Ω %5
3334 4822 053 12183 3W 18KΩ %5
3336 4822 052 10689 68Ω %5 A
3337 4806 116 57633 1.5KΩ %20
3341 4806 116 57633 1.5KΩ %20
3347 4822 052 10221 220Ω %5
3348 4806 116 57633 1.5KΩ %20
3349 4822 052 10228 2.2Ω %5 MET FILM
3350 4822 052 10228 2.2Ω %5 MET FILM
3401 4822 053 21334 MGL 330KΩ %5
3402 4806 116 57221 18KΩ %5 MET FILM
3403 4822 053 12229 3W 22Ω %5
3404 4822 052 10688 6.8Ω %5
3406 4806 110 67144 MFILM A 10KΩ %5
3407 4822 112 21089 3W 220Ω %5
3408 4806 110 67139 1KΩ %5 MET FILM
3410 4822 051 20333 33KΩ %5
3411 4822 052 10109 10Ω %5 MET FILM
3412 4806 116 57602 39KΩ %1 MET FILM
3413 4822 117 10833 10KΩ %5
3414 4806 116 57248 12KΩ %1 MET FILM
3415 4806 110 67139 1KΩ %5 MET FILM
3416 4822 052 11398 3.9Ω %5 MET FILM
3417 4806 116 57197 MFILM A 33KΩ %5
3418 4822 051 20333 33KΩ %5
3419 4822 117 11507 6.8KΩ %5
3420 4822 051 20333 33KΩ %5
3421 4822 053 11688 2W PR02 6.8Ω %5
3422 4822 117 11373 100Ω %5
3423 4822 117 11454 820Ω %5
3424 4806 116 57385 100Ω %5 MET FILM
3425 4806 116 57125 12KΩ %5 MET FILM
3426 4822 051 20008 JUMPER
3427 4806 116 57125 12KΩ %5 MET FILM
3428 4822 052 11399 39Ω %5
3431 4822 051 20122 1.2KΩ %5
3432 4806 116 57179 22Ω %5 MET FILM
3471 4806 116 97036 MFLM 3.3Ω %1
3472 4806 116 57676 2.2KΩ %1 MET FILM
3472 4806 116 97036 MFLM 3.3Ω %1
3474 4806 110 67139 1KΩ %5 MET FILM
3475 4806 116 57676 2.2KΩ %1 MET FILM
3476 4822 052 10158 1.5Ω %5 MET FILM
3477 4806 116 57388 220Ω %5 MET FILM
3478 4806 116 57388 220Ω %5 MET FILM
3479 4806 110 67139 1KΩ %5 MET FILM
3500 4822 053 21335 MGL 3.3MΩ %5
3501 4822 053 21335 MGL 3.3MΩ %5
3502 2122 612 00055 B57237 3W1 4.7Ω %20
3504 2120 660 90043 PTC 9R 200V 100Ω
3506 4822 116 83872 220Ω %20
3507 4822 252 11215 FILTRO DE LINEA
3519 4806 116 57225 270Ω %5 MET FILM
3520 4822 051 20122 1.2KΩ %5
3521 4806 116 57365 4.7Ω %5 MET FILM
3522 4822 051 20334 330KΩ %5
3523 4822 052 10479 47Ω %5
3524 4822 117 11148 56KΩ %5
3525 4822 051 10102 1KΩ %5
3526 4806 116 97058 0.15Ω 1W %5
3527 4822 052 10222 2.2KΩ %5
3528 4822 117 10833 10KΩ %5
3529 4822 117 10834 47KΩ %5
3530 4822 051 20472 4.7KΩ %5
3531 4822 051 20008 JUMPER
3541 4822 051 20471 470Ω %5
3542 4822 117 11139 1.5KΩ %5
3543 4822 050 28203 MFLM 82KΩ %1
3544 4822 050 26802 MFLM 6.8KΩ %1
3545 4822 117 11149 82KΩ %5
3547 4806 116 57684 MFLM 1W 0.33Ω %5
3548 4822 051 20822 8.2KΩ %5
3549 4806 116 57388 220Ω %5 MET FILM
3558 4822 053 10331 1W ERG1F 330Ω %5
3560 4806 116 57174 47Ω %5 MET FILM
3561 4806 116 57388 220Ω %5 MET FILM
3562 4822 117 10833 10KΩ %5
3563 4822 051 20822 8.2KΩ %5
3564 2120 106 90565 POW 2W 0.1Ω %5
3567 4822 117 11449 2.2KΩ %5
3568 4822 051 20822 8.2KΩ %5
3603 4806 116 57385 100Ω %5 MET FILM
3604 4806 116 57385 100Ω %5 MET FILM
3605 4822 051 20472 4.7KΩ %5
3606 4806 116 57145 MFILM A 2.2KΩ %5
3607 4806 116 57145 MFILM A 2.2KΩ %5
3608 4806 116 57385 100Ω %5 MET FILM
3609 4806 110 67139 1KΩ %5 MET FILM
3610 4806 116 57206 8.2KΩ %5 MET FILM
3611 4822 117 11373 100Ω %5
3618 4806 116 57115 6.8KΩ %5 MET FILM
3622 4822 117 11373 100Ω %5
3623 4822 051 20472 4.7KΩ %5
3624 4806 116 57385 100Ω %5 MET FILM
3625 4806 116 57385 100Ω %5 MET FILM
3626 4822 051 20472 4.7KΩ %5
3627 4822 051 20472 4.7KΩ %5
3628 4822 117 10833 10KΩ %5
3630 4822 117 11449 2.2KΩ %5
3632 4822 051 20008 JUMPER
3636 4822 117 11373 100Ω %5
3681 4822 051 20391 390Ω %5
3682 4822 051 20332 3.3KΩ %5
3683 4822 051 20391 390Ω %5
3684 4822 051 20561 560Ω %5
3685 4822 051 20561 560Ω %5
3686 4822 117 11139 1.5KΩ %5
3691 4822 051 20008 JUMPER
3693 4822 117 11503 220Ω %5
3694 4822 051 20472 4.7KΩ %5
3695 4822 117 13577 330Ω %5
3801 4806 116 57388 220Ω %5 MET FILM
3802 4806 110 67139 1KΩ %5 MET FILM
3803 4822 117 10837 100KΩ %5
3804 4822 117 11149 82KΩ %5
3805 4822 051 10102 1KΩ %5
3806 4822 117 10837 100KΩ %5
3807 4822 117 11149 82KΩ %5
3808 4806 110 67139 1KΩ %5 MET FILM
3831 4822 117 10834 47KΩ %5
3832 4806 116 57385 100Ω %5 MET FILM
3833 4806 116 57385 100Ω %5 MET FILM
3836 4806 110 67139 1KΩ %5 MET FILM
3837 4806 116 57385 100Ω %5 MET FILM
3838 4822 051 10102 1KΩ %5
3839 4806 116 57385 100Ω %5 MET FILM
3843 4822 117 11449 2.2KΩ %5
3901 4822 051 10102 1KΩ %5
3902 4822 051 20332 3.3KΩ %5
3903 4822 051 20332 3.3KΩ %5
3904 4822 117 10833 10KΩ %5
3905 4822 051 20332 3.3KΩ %5
3906 4822 117 10833 10KΩ %5
3907 4822 051 20822 8.2KΩ %5
3981 4806 116 57116 120Ω %5 MET FILM
3982 4806 116 57116 120Ω %5 MET FILM
4001 4822 051 20008 JUMPER
4002 4822 051 20008 JUMPER
4101 4822 051 20008 JUMPER
4102 4822 051 20008 JUMPER
4104 4822 051 20008 JUMPER
4181 4822 051 20008 JUMPER
4209 4822 051 20008 JUMPER
4216 4822 051 20008 JUMPER
4217 4822 051 20008 JUMPER
4410 4822 051 20008 JUMPER
4501 4822 051 20008 JUMPER
4604 4822 051 20332 3.3KΩ %5
4613 4822 051 20008 JUMPER
4614 4822 051 20008 JUMPER
4615 4822 051 20008 JUMPER
4616 4822 051 20008 JUMPER
4617 4822 051 20008 JUMPER
4619 4822 051 20008 JUMPER
4622 4822 051 20008 JUMPER
4623 4822 051 20008 JUMPER
4691 4822 051 20008 JUMPER
4802 4822 051 20008 JUMPER
4804 4822 051 20008 JUMPER
4807 4822 051 20008 JUMPER
4811 4822 051 20008 JUMPER
4812 4822 051 20008 JUMPER
4813 4822 051 20008 JUMPER
4814 4822 051 20008 JUMPER
4831 4822 051 20008 JUMPER
4833 4822 051 20008 JUMPER
4835 4822 051 20008 JUMPER
4903 4822 051 20008 JUMPER
4904 4822 051 20008 JUMPER
4911 4822 051 20008 JUMPER
4982 4822 051 20008 JUMPER
5001 4822 157 51216 5.6µH %10
5002 4806 157 57248 0.82µH %10
5201 4822 157 11139 6.8µH %5
5202 4822 157 51462 10µH %10
5241 4822 157 51462 10µH %10
5242 4822 157 11706 10µH %5
5341 4822 157 70468 56µH %10 A
5342 4822 526 10704 50MHZ 45R A
5406 2422 535 94864 LIN W8035-001
5408 4822 157 11441 22µH %5 A
5410 4822 157 71401 27µH %5 A
5444 2422 531 02446 TRAFO DRIVE
5445 4822 140 10669 TRAFO FLYBACK ULOT
5500 4822 157 10476 FILTRO DE LINEA
5520 2422 531 02456 TRAFO
5521 4822 526 10704 50MHZ 45R A
5560 4822 526 10704 50MHZ 45R A
5561 4822 157 52392 27µH %10
5562 4822 157 11411 BOBINA 90R 50MHZ
5563 4822 526 10704 50MHZ 45R A
5602 4822 157 11867 5.6µH %5
5603 4822 157 11867 5.6µH %5
5604 4822 157 11867 5.6µH %5
5831 4822 157 11139 6.8µH %5
5832 4822 157 11139 6.8µH %5
5833 4822 157 11139 6.8µH %5
5835 4806 157 57250 12µH %10
5994 2422 264 00401 PARLANTE 16R 5W
6001 4822 130 34142 BZX79-C33
6002 4822 130 30621 1N4148
6010 4822 130 81637 DIO IG LL4148L
6011 4822 130 34441 BZX284-C22
6012 4822 130 34441 BZX284-C22
6161 4806 130 37597 BZX79-C6V8
6201 4822 130 11397 BA16H
6202 4822 130 11397 BA16H
6206 4822 130 11416 ZENER PDZ 6.8B
6241 4822 130 11416 ZENER PDZ 6.8B
6311 4822 130 30842 BAV21
6321 4822 130 30842 BAV21
6331 4822 130 30842 BAV21
6341 4822 130 30842 BAV21
6343 4822 130 10837 ZENER PDZ 8.2B
6401 4822 130 30842 BAV21
6402 4822 130 10871 BYV27-200
6404 4822 130 32896 BYD33M
6405 4822 130 42488 BYD33D
6406 5322 130 34331 BAV70
6407 4822 130 11397 BA16H
6408 4822 130 11397 BA16H
6409 4822 130 42488 BYD33D
6410 4822 130 42488 BYD33D
6413 4822 130 30621 1N4148
6414 4822 130 34167 BZX79-B6V2
6415 4822 130 11397 BA16H
6419 4822 130 34173 BZX79-C5V6
6420 4822 130 30862 BZX79-C9V1
6423 4822 130 42488 BYD33D
6471 4822 130 42488 BYD33D
6500 4822 130 31083 1N5062GP A
6501 4822 130 31083 1N5062GP A
6502 4822 130 31083 1N5062GP A
6503 4822 130 31083 1N5062GP A
6520 4822 130 42488 BYD33D
6523 4822 130 30621 1N4148
6540 4822 130 34167 BZX79-B6V2
6541 4822 130 61219 BZX79-C10
6560 9322 127 32682 BYW76-RA15/10
6561 9322 127 32682 BYW76-RA15/10
6562 9322 164 42682 EGP20DL-5100
6563 4822 130 11397 BA16H
6565 5322 130 34331 BAV70
6567 4822 130 11148 MM3Z4V7
6681 4822 130 31983 BAT85
6691 9322 172 20682 LED LTL-102RHAP B
6692 9322 174 42667 LED RECEPTOR
6831 4822 130 30621 1N4148
6901 4822 051 20008 JUMPER
7101 4822 130 60511 BC847B
7200 4806 209 87870 TDA9580H/N1/3
7201 4822 130 60511 BC847B
7204 4822 130 60373 BC857B
7205 4822 130 60373 BC857B
7241 9340 310 60215 PDTA114ET
7311 4822 130 41782 BF422
7312 4822 130 41782 BF422
7313 4822 130 41646 BF423
7321 4822 130 41782 BF422
7322 4822 130 41782 BF422
7323 4822 130 41646 BF423
7331 4822 130 41782 BF422
7332 4822 130 41782 BF422
7333 4822 130 41646 BF423
7401 9340 547 00215 PDTC143ZT
7402 9340 563 21127 BUT11APX-1200 L
7403 4822 130 40981 BC337-25
7404 4822 130 41087 BC636 1W
7405 4822 130 60373 BC857B
7406 4822 130 60373 BC857B
7407 4806 130 97034 BD135-16
7408 4806 130 97034 BD135-16
7409 4822 130 60373 BC857B
7471 4822 209 13176 TDA9302H
7515 8238 274 02070 OPT CP TCET1103(G)
7520 9352 673 56112 TEA1507P/N1
7521 9322 160 63687 TP7NC80ZFP
7522 4822 130 60511 BC847B
7540 4822 130 40959 BC547B A
7560 4822 209 15576 LE33CZ (T00) A
7561 9340 547 00215 PDTC143ZT
7562 4822 130 60373 BC857B
7564 4822 130 60373 BC857B
7602 9322 147 25682 CI M24C16-WBN6 L
7801 5322 209 11102 HEF4052BT
7803 4822 130 60511 BC847B
7804 4822 130 60511 BC847B
7831 4806 209 87872 MP3445G-PO-B8
7901 9322 158 65667 AN7522N
LSP [A] L01H.2L
Various
0002 2422 026 05223 CONECTOR 1P
0127 4822 265 11253 PORTAFUSIBLE
0149 4806 321 27145 CABLE PLUG iTV L01
0163 3139 131 01551 CABLE 6P/560/3HR
0165 4806 402 67294 CABLE-TIERRA
0168 4806 321 27144 CABLE 3P/280/3P4
0186 3139 110 38861 CABLE 05/680/5P
0211 4822 265 20723 CONECTOR
0212 4822 267 10774 CONECTOR
0219 2422 025 12482 CONECTOR
0220 4822 265 30735 CONECTOR 5P
0221 4822 267 10966 CONECTOR
0222 2422 025 10646 CONECTOR
0223 2422 026 05184 CONECTOR
0231 2422 128 02972 LLAVE
0232 4822 267 31014 CONECTOR
0240 2422 025 11244 CONECTOR
0243 2422 025 04854 CONECTOR
0244 4822 265 30735 CONECTOR
0245 2422 025 04854 CONECTOR
0250 4822 265 11606 CONECTOR
0251 4822 267 10735 CONECTOR
0251 4822 267 10565 CONECTOR
0253 2422 025 16382 CONECTOR
0254 4822 267 10734 CONECTOR
0254 2422 500 80067 CONECTOR
0255 4822 267 10565 CONECTOR
0259 2422 025 15848 CONECTOR
0262 2422 025 16937 CONECTOR
1000 2422 542 90098 SINTONIZADOR
1001 9965 000 11572 PTC 0,25A 60V
1002 4806 154 77000 FILTRO SAW 45MH
1200 4822 242 81978 FILTRO 4MHZ5
1259 4822 265 41391 CONECTOR 9P
1500 2422 086 10914 FUSIBLE 4A 250V
1515 2422 132 07444 RELE 12V 5A
1600 4822 276 13775 LLAVE
1601 4822 276 13775 LLAVE
1602 4822 276 13775 LLAVE
1603 4822 276 13775 LLAVE
1660 2422 543 01203 XTAL 12MHZ000
1831 4822 242 10769 CRISTAL 18MHZ432
1986 3139 228 81971 REMOTO RC2882/01
1990 4822 131 11366 TRC A59EEJ71X11
Listado de Componentes
2001 4822 124 40207 100µF 25V %20
2004 4822 126 13751 47nF 10% 50V
2005 2238 586 59812 100nF 10% 16V
2006 4822 124 80791 470µF 16V %20
2006 4822 126 14238 50V 2.2nF %10
2007 4822 126 14585 25V 100nF
2009 5322 122 32654 50V 22nF %10
2101 4822 126 13482 16V 470nF
2102 5322 122 32658 50V 22pF %5
2121 5322 122 32658 50V 22pF %5
2123 4822 126 14491 10V 2.2µF
2125 4822 126 14491 10V 2.2µF
2171 5322 122 32311 50V 470pF %10
2172 5322 122 32311 50V 470pF %10
2173 5322 122 32311 50V 470pF %10
2174 5322 122 32311 50V 470pF %10
2177 4822 124 40248 10µF 50V %20
2179 4822 124 40248 10µF 50V %20
2181 5322 122 32658 50V 22pF %5
2184 4822 126 14491 10V 2.2µF
2201 4822 126 14585 25V 100nF
2202 4822 126 14585 100nF 16V %10
2203 4822 126 14585 25V 100nF
2204 4822 126 14585 25V 100nF
2205 4822 126 14076 25V 220nF
2208 4822 126 14585 25V 100nF
2209 4822 124 40769 4.7µF 50V %20
2210 4822 124 21913 1µF 50V %20
2211 4822 126 13482 16V 470nF
2216 4822 124 81144 16V 1000µF %20
2217 5322 122 32654 50V 22nF %10
2219 4822 126 14076 25V 220nF
2220 4822 121 51252 470nF 63V %10
2241 4822 126 13344 50V 1.5nF %10
2242 4822 126 14043 16V 1µF pF8020
2243 4822 122 33127 50V 2.2nF %10
2244 5322 121 42386 100nF 63V %10
2245 4822 126 14076 25V 220nF
2247 4822 124 81144 16V 1000µF %20
2248 5322 122 32654 50V 22nF %10
2249 5322 122 32654 50V 22nF %10
2250 4822 124 22652 2.2µF 50V %20
2252 5322 126 10511 50V 1nF %5
2253 5322 126 10511 50V 1nF %5
2254 4822 051 20008 JUMPER
2330 4822 121 51473 250V 100nF %10
2340 4822 124 11565 250V 10µF %20
2341 4822 126 13599 3.3nF 500V %10
2342 5322 122 31647 50V 1nF %10
2343 4822 126 12278 3.3nF 2KV %10
2344 4822 126 14585 25V 100nF
2345 4822 122 31175 1nF 500V %10
2401 5322 124 41379 50V 2.2µF %20
2402 4822 122 31177 470pF 500V %10
2404 4822 124 41751 47µF 50V %20
2405 5322 126 10511 50V 1nF %5
2441 4822 124 21913 1µF 50V %20
2443 4822 126 13751 50V 47nF
2444 4822 124 21913 1µF 50V %20
2450 4822 124 11575 160V 47µF %20
2451 4822 121 51305 15nF 50V %10
2455 4822 124 40433 47µF 25V %20
2457 4822 121 42365 250V 330nF %5
2458 4822 124 12438 100V 2.2µF %20
2459 4822 126 13185 500V 680pF %10
2460 5322 122 32531 50V 100pF %5
2463 4822 126 11503 820pF 2KV %10
2465 4822 121 70649 1K6V 9.1nF %5
2466 4822 121 40483 400V 10nF %10
2468 5322 121 42532 18nF 400V %10
2471 5322 121 42386 100nF 63V %10
2472 4822 121 41854 63V 150nF %10
2473 5322 121 42386 100nF 63V %10
2474 4822 122 33127 50V 2.2nF %10
2475 4822 122 33127 50V 2.2nF %10
2476 5322 126 10223 50V 4.7nF %10
2480 5322 121 10472 25V 47µF %20
2481 4822 122 31177 470pF 500V %10
2482 4822 121 40482 250V 68nF %10
2484 4822 121 10781 250V 470nF %5
2485 4822 124 12265 250V 4µF7 %20
2486 2020 021 91577 470µF 16V %20
2487 4822 124 80604 47µF 50V %20
2488 4822 124 81145 1000µF 16V %20
2489 2020 021 91577 470µF 16V %20
2491 4822 122 31175 1nF 500V %10
2500 4822 126 13589 470nF 275V %20
2501 4822 126 14153 2.2nF 1KV %10
2502 4822 126 14153 2.2nF 1KV %10
ES 19L01H.XL Suppl. 10.
2503 4822 124 42159 400V S 330µF %20
2505 4822 126 14153 2.2nF 1KV %10
2507 5322 122 34099 50V 470pF %10
2508 4822 122 50116 1KV 470pF %10
2509 4822 121 10711 275V 100nF %20
2515 4822 126 14049 250V 1.5nF %20
2520 4822 126 14585 100nF 16V %10
2521 4822 124 81151 22µF 50V %20
2522 4822 126 14585 100nF 16V %10
2523 4822 126 13862 2KV 1.5nF %10
2525 5322 122 34099 50V 470pF %10
2526 4822 126 13482 16V 470nF
2527 4822 122 33127 50V 2.2nF %10
2528 5322 122 31647 50V 1nF %10
2540 4822 122 33177 50V 10nF %10
2560 4822 126 14152 680pF 1KV %10
2561 2020 021 91496 160V 100µF %20
2562 5322 122 32331 1nF 50V %10
2563 5322 121 42386 100nF 63V %10
2564 4822 124 12417 25V 2200µF %20
2566 4822 124 81044 6V3 470µF %20
2567 4822 124 40433 47µF 25V %20
2580 4822 124 81286 16V 47µF %20
2581 4822 124 81151 22µF 50V %20
2601 4822 126 14076 25V 220nF
2602 5322 122 32531 50V 100pF %5
2606 5322 126 10511 50V 1nF %5
2607 5322 122 32659 50V 33pF %5
2608 4822 126 14043 16V 1µF
2609 5322 122 32659 50V 33pF %5
2611 4822 126 14043 16V 1µF
2612 4822 126 13694 50V 68pF %5
2613 4822 126 13694 50V 68pF %5
2615 5322 126 10511 50V 1nF %5
2616 4822 126 13482 16V 470nF
2618 4822 126 14043 16V 1µF
2619 4822 126 14043 16V 1µF
2801 4822 124 81151 22µF 50V %20
2804 4822 126 14491 10V 2.2µF
2805 4822 051 20008 JUMPER
2806 4822 051 20008 JUMPER
2831 5322 122 32447 50V 1pF
2832 5322 122 32447 50V 1pF
2833 4822 126 13692 50V 47pF %5
2834 5322 122 32268 50V 470pF %5
2835 4822 122 33575 50V 220pF %5
2836 4823 126 13344 50V 1.5nF %11
2837 4822 124 40769 4.7µF 50V %20
2840 4822 126 14585 25V 100nF
2842 4822 126 14585 25V 100nF
2845 4822 126 14585 25V 100nF
2849 5322 126 10511 50V 1nF %5
2850 5322 126 10511 50V 1nF %5
2851 2020 552 96305 4.7µF 10V
2852 5322 126 10511 50V 1nF %5
2853 2020 552 96305 4.7µF 10V
2854 5322 126 10511 50V 1nF %5
2855 5322 122 32659 50V 33pF %5
2856 4822 126 13692 50V 47pF %5
2857 5322 122 33538 50V 150pF %5
2860 4822 126 10326 50V 180pF %5
2894 4822 122 33575 50V 220pF %5
2895 5322 116 80853 50V 560pF %5
2897 4822 122 33172 50V 390pF %5
2898 4822 122 33177 50V 10nF %10
2902 4822 124 81144 16V 1000µF %20
2903 4822 124 21913 1µF 50V %20
2904 4822 126 13482 16V 470nF
2905 5322 122 31647 50V 1nF %10
2906 4822 126 13482 16V 470nF
2907 5322 122 31647 50V 1nF %10
2910 4822 122 33891 50V 3.3nF %10
2911 4822 122 33891 50V 3.3nF %10
2950 5322 122 31863 50V 330pF %5
3000 4806 116 57385 100Ω %5
3001 4806 116 57385 100Ω %5
3001 4806 116 57225 270Ω %5
3002 4822 051 30103 10KΩ %5
3002 4822 051 20008 JUMPER
3003 4822 051 30103 10KΩ %5
3003 4822 117 11139 1.5KΩ %5
3004 4822 051 30103 10KΩ %5
3004 4822 051 20822 8.2KΩ %5
3005 4806 116 57385 100Ω %5
3005 4822 051 30101 100Ω %5
3006 4822 051 30101 100Ω %5
3007 4822 051 30101 100Ω %5
3009 4822 051 30101 100Ω %5
3011 4822 051 30103 10KΩ %5
ES 20 L01H.XL Suppl.10.
Listado de Componentes
3012 4822 051 30103 10KΩ %5
3013 4822 051 30103 10KΩ %5
3020 4822 051 30479 47Ω %5
3021 4822 051 30102 1KΩ %5
3022 4822 051 30103 10KΩ %5
3023 4822 117 13632 100KΩ %5
3024 4822 117 13632 100KΩ %5
3033 4806 051 27042 JUMPER
3101 4806 116 57182 68Ω %5
3102 4822 051 10102 1KΩ %5
3104 4806 111 97017 220KΩ %5
3106 4806 111 97017 220KΩ %5
3122 4806 116 57385 100Ω %5
3124 4822 117 10834 47KΩ %5
3126 4822 117 10834 47KΩ %5
3150 4806 110 67140 47KΩ %5
3151 4806 116 57186 150Ω %5
3152 4806 110 67140 47KΩ %5
3153 4806 116 57186 150Ω %5
3155 4806 116 97053 75Ω %5
3156 4806 116 57116 120Ω %5
3157 4806 116 57116 120Ω %5
3200 4806 116 57153 390Ω %5
3201 4806 116 57385 100Ω %5
3202 4806 116 57385 100Ω %5
3203 4806 116 57385 100Ω %5
3204 4806 110 67144 10KΩ %5
3206 4822 051 20333 33KΩ %5
3207 4806 110 67139 1KΩ %5
3208 4822 117 11503 220Ω %5
3209 4822 117 12521 68Ω %5
3212 4822 051 20471 470Ω %5
3213 4806 116 57126 560Ω %5
3217 4822 051 20334 330KΩ %5
3218 4822 117 11149 82KΩ %5
3219 4822 117 11449 2.2KΩ %5
3220 4806 116 57385 100Ω %5
3221 4806 116 57126 560Ω %5
3222 4806 116 57385 100Ω %5
3226 4822 051 20561 560Ω %5
3235 4806 116 57385 100Ω %5
3241 4822 051 20223 22KΩ %5
3242 4806 111 97021 27KΩ %5
3244 4806 116 57185 820Ω %5
3245 4822 051 20393 39KΩ %5
3246 4822 117 10833 10KΩ %5
3247 4822 051 20684 680KΩ %5
3248 4822 051 20333 33KΩ %5
3249 4806 116 57185 820Ω %5
3250 4806 116 57206 8KΩ2 %5
3251 4806 116 57385 100Ω %5
3256 4822 051 10102 1KΩ %5
3257 4822 051 20106 10MΩ %5
3258 4822 117 10837 100KΩ %5
3259 4822 051 20474 470KΩ %5
3331 4806 116 57385 100Ω %5
3332 4806 116 57664 1KΩ %20
3333 4806 116 57385 100Ω %5
3334 4806 116 57664 1KΩ %20
3335 4806 116 57385 100Ω %5
3336 4806 116 57664 1KΩ %20
3340 4822 052 11109 10Ω %5
3341 4822 052 10108 1Ω %5
3342 4822 052 10108 1Ω %5
3343 4806 116 57633 1.5KΩ %20
3344 4806 116 57179 22Ω %5
3345 4822 117 13016 1MA/ 50V 115V
3346 4806 116 57179 22Ω %5
3347 4822 051 20008 JUMPER
3350 4822 051 20008 JUMPER
3353 4822 051 20008 JUMPER
3400 4806 116 57465 330Ω %5
3401 4806 116 57197 33KΩ %5
3403 4806 116 57143 100KΩ %5
3404 4806 110 67139 1KΩ %5
3405 4806 116 57365 4.7Ω %5
3406 4806 116 57365 4.7Ω %5
3408 4806 116 57385 100Ω %5
3410 4806 110 67144 10KΩ %5
3411 4822 052 10478 4.7Ω %5
3441 4822 117 11373 100Ω %5
3442 4822 117 11507 6.8KΩ %5
3443 4822 051 20105 1MΩ %5
3445 4806 110 67146 15KΩ %5
3446 4806 116 57123 5.6KΩ %5
3447 4806 116 57376 180Ω %5
3448 4806 116 57185 820Ω %5
3449 4806 116 57182 68Ω %5
3450 4806 116 57149 33Ω %5
3451 4822 052 10109 10Ω %5
3452 4822 050 24703 47KΩ %1
3453 4806 110 67139 1KΩ %5
3454 4806 116 57249 15KΩ %1
3455 4822 053 11688 2W 6.8Ω %5
3456 4822 051 20008 JUMPER
3457 4822 051 20008 JUMPER
3458 4806 110 67139 1KΩ %5
3459 4822 053 11153 2W 15KΩ %5
3460 4806 116 57118 3.9KΩ %5
3463 4806 116 57149 33Ω %5
3465 4806 116 57653 27KΩ %1
3468 4806 116 57174 47Ω %5
3469 4806 116 57478 3.3KΩ %5
3470 4822 051 20154 150KΩ %5
3471 4806 116 97037 3.9Ω %1
3472 4822 052 10228 2.2Ω %1
3473 4822 052 10228 2.2Ω %1
3474 4806 116 57676 2.2KΩ %1
3475 4806 116 57676 2.2KΩ %1
3479 4822 117 12955 2.7KΩ %5
3480 4822 116 80676 1.5Ω %5
3481 4822 050 22403 24KΩ %1
3482 4806 116 57248 12KΩ %1
3484 4806 116 57118 3.9KΩ %5
3486 4822 053 12339 3W 33Ω %5
3488 4822 052 11478 4.7Ω %5
3490 4806 116 57206 8.2KΩ %5
3491 4806 116 57213 27KΩ %5
3492 4806 116 57206 8.2KΩ %5
3493 4822 052 10688 6.8Ω %5
3494 4822 052 11478 4.7Ω %5
3495 4822 051 20223 22KΩ %5
3496 4822 117 10837 100KΩ %5
3497 4822 117 10837 100KΩ %5
3498 4822 117 11383 12KΩ %5
3500 4822 053 21335 3.3MΩ %5
3501 4822 053 21335 3.3MΩ %5
3504 4822 116 10105 PTC 220V 9Ω
3506 4822 053 21155 1.5MΩ %5
3507 4822 252 11215 FILTRO DE LINEA
3508 4822 116 83872 220Ω %20
3510 4822 117 12765 NTC 3W1 4.7Ω %20
3520 4822 051 20122 1.2KΩ %5
3521 4806 116 57179 22Ω %5
3522 4822 051 20394 390KΩ %5
3523 4822 052 10479 47Ω %5
3524 4822 117 11148 56KΩ %5
3525 4822 051 10102 1KΩ %5
3526 4806 116 97058 0.15Ω 1W %5
3527 4806 116 57680 0.22Ω %5
3528 4822 051 20109 10Ω %5
3529 4822 117 10834 47KΩ %5
3530 4822 117 10833 10KΩ %5
3531 4822 051 20472 4.7KΩ %5
3532 4822 052 10222 2.2KΩ %5
3541 4822 051 20471 470Ω %5
3542 4822 117 11139 1.5KΩ %5
3543 4822 050 28203 82KΩ %1
3544 2120 108 92624 4.7KΩ %1
3545 4822 051 20393 39KΩ %5
3548 4822 116 83933 15KΩ %5
3549 4806 116 57388 220Ω %5
3558 4822 053 10331 330Ω %5
3560 4806 116 57174 47Ω %5
3561 4806 116 57388 220Ω %5
3562 4822 117 11383 12KΩ %5
3563 4822 051 20822 8.2KΩ %5
3564 2120 106 90565 2W 0.1Ω %5
3567 4822 051 20182 1.8KΩ %5
3568 4822 051 20822 8.2KΩ %5
3580 4822 117 10834 47KΩ %5
3603 4806 116 57385 100Ω %5
3604 4806 116 57385 100Ω %5
3605 4822 051 20472 4.7KΩ %5
3606 4806 116 57145 2.2KΩ %5
3607 4806 116 57145 2.2KΩ %5
3608 4806 116 57385 100Ω %5
3609 4806 110 67139 1KΩ %5
3610 4806 116 57206 8.2KΩ %5
3611 4822 117 11373 100Ω %5
3618 4806 116 57115 6.8KΩ %5
3622 4822 117 11373 100Ω %5
3623 4822 051 20472 4.7KΩ %5
3624 4806 116 57385 100Ω %5
3625 4806 116 57385 100Ω %5
3626 4822 051 20472 4.7KΩ %5
3627 4822 051 20472 4.7KΩ %5
3628 4822 117 10833 10KΩ %5
3630 4822 117 11449 2.2KΩ %5
3632 4822 051 20008 JUMPER
3636 4822 117 11373 100Ω %5
3637 4822 117 11927 75Ω %5
3681 4822 051 20391 390Ω %5
3682 4822 051 20332 3.3KΩ %5
3683 4822 051 20391 390Ω %5
3684 4822 051 20561 560Ω %5
3685 4822 051 20561 560Ω %5
3686 4822 117 11139 1.5KΩ %5
3691 4822 051 20008 JUMPER
3693 4822 117 11503 220Ω %5
3694 4822 051 20472 4.7KΩ %5
3695 4822 117 13577 330Ω %5
3801 4806 116 57388 220Ω %5
3802 4806 110 67139 1KΩ %5
3831 4822 117 10834 47KΩ %5
3832 4806 116 57385 100Ω %5
3833 4806 116 57385 100Ω %5
3836 4822 051 10102 1KΩ %5
3837 4806 116 57385 100Ω %5
3838 4822 051 10102 1KΩ %5
3839 4806 116 57385 100Ω %5
3843 4822 117 11449 2.2KΩ %5
3901 4822 051 10102 1KΩ %5
3902 4822 051 20332 3.3KΩ %5
3903 4822 051 20332 3.3KΩ %5
3904 4822 117 10833 10KΩ %5
3905 4822 051 20332 3.3KΩ %5
3906 4822 117 10833 10KΩ %5
3907 4822 051 20822 8.2KΩ %5
4001 4822 051 20008 JUMPER
4002 4822 051 20008 JUMPER
4101 4822 051 20008 JUMPER
4102 4822 051 20008 JUMPER
4104 4822 051 20008 JUMPER
4181 4822 051 20008 JUMPER
4209 4822 051 20008 JUMPER
4216 4822 051 20008 JUMPER
4217 4822 051 20008 JUMPER
4401 4822 051 20008 JUMPER
4402 4822 051 20008 JUMPER
4604 4822 051 20332 3.3KΩ %5
4613 4822 051 20008 JUMPER
4614 4822 051 20008 JUMPER
4615 4822 051 20008 JUMPER
4617 4822 051 20008 JUMPER
4619 4822 051 20008 JUMPER
4622 4822 051 20008 JUMPER
4623 4822 051 20008 JUMPER
4691 4822 051 20008 JUMPER
4801 4822 051 20008 JUMPER
4803 4822 051 20008 JUMPER
4821 4822 051 20008 JUMPER
4831 4822 051 20008 JUMPER
4833 4822 051 20008 JUMPER
4835 4822 051 20008 JUMPER
4901 4822 051 20008 JUMPER
4903 4822 051 20008 JUMPER
4982 4822 051 20008 JUMPER
5001 4822 157 51216 5.6µH %10
5002 4806 157 57248 0.82µH %10
5201 4822 157 11139 6.8µH %5
5202 4822 157 51462 10µH %10
5206 4822 157 11411 BOBINA 50MHZ
5241 4822 157 51462 10µH %10
5242 4822 157 11706 10µH %5
5342 4822 157 50961 22µH %10
5400 4822 158 10728 BOBINA 11MH
5445 3128 138 21341 FLY BACK
5450 4806 152 17022 BOBINA 100MHZ
5451 4822 157 11869 33µH %10
5457 4822 157 11671 BOB. LINEALIDAD
5461 2422 531 02465 TRAFO DRIVER
5465 4822 140 10509 BOBINA BRIDGE
5471 4806 157 57251 BOB 3.3µH %20
5472 4822 157 51157 BOBINA 3.3µH %10
5480 5322 157 51687 BOB 39µH %10
5500 4822 157 11538 FILTRO LINEA
5501 4822 157 11523 FILTRO
5520 2422 531 02463 TRAFO
5521 4822 526 10704 BOBINA 50MHZ
5560 4822 526 10704 BOBINA 50MHZ
5561 4822 157 52392 27µH %10
5562 4822 526 10704 BOBINA 50MHZ
5564 4822 526 10704 BOBINA 50MHZ
5602 4822 157 11867 5.6µH %5
5603 4822 157 11867 5.6µH %5
5604 4822 157 11867 5.6µH %5
5831 4822 157 11139 6.8µH %5
5832 4822 157 11139 6.8µH %5
5833 4822 157 11139 6.8µH %5
5835 4806 157 57250 12µH %10
5994 2422 264 00409 PARLANTE 8R 5W
6001 4822 130 34173 BZX79-C5V6
6001 4822 130 34142 BZX79-C33
6002 4822 130 30621 1N4148
6003 4822 130 11416 ZENER PDZ 6.8B
6004 4822 130 11416 ZENER PDZ 6.8B
6005 4822 130 11416 ZENER PDZ 6.8B
6009 4822 130 11416 ZENER PDZ 6.8B
6010 4822 130 81637 DIODO 4148L
6011 4822 130 34441 BZX284-C22 R
6012 4822 130 34441 BZX284-C22 R
6161 4822 130 34278 BZX79-C6V8
6201 4822 130 11397 BAS16H
6202 4822 130 11397 BAS16H
6331 4822 130 30842 BAV21
6332 4822 130 11397 BAS16H
6333 4822 130 30842 BAV21
6335 4822 130 30842 BAV21
6400 4806 116 57635 1K %1
6401 4822 130 34383 BZX79-C47
6444 4822 130 30621 1N4148
6445 4822 130 11551 PDZ10B
6447 4822 130 30621 1N4148
6448 4822 130 34167 BZX79-B6V2
6449 5322 130 34337 BAV99
6460 9340 559 50112 BY228/24
6461 4822 130 80572 RGP30J-L7004
6462 4822 130 61219 BZX79-C10
6465 4822 130 30842 BAV21
6466 4822 130 30842 BAV21
6467 5322 130 34331 BAV70
6468 4822 130 11397 BAS16H
6470 5322 130 34337 BAV99
6476 4822 130 34281 BZX55-C15
6481 4822 130 34173 BZX55-C5V6
6482 4822 130 30862 BZX79-C9V1
6483 4822 130 34142 BZX55-C33
6485 4822 130 42606 BYD33J
6486 9322 164 42682 EGP20DL-5100
6487 4822 130 42488 BYD33D
6488 9322 164 42682 EGP20DL-5100
6500 4822 130 10741 GBU6JL-7002
6520 4822 130 42488 BYD33D
6522 4822 130 11152 MM3Z18V
6523 4822 130 30621 1N4148
6525 4822 130 31083 1N5062GP
6540 4822 130 34167 BZX79-B6V2
6541 4822 130 11551 PDZ10B
6560 4806 130 37627 BYV29X-500
6561 4822 130 32715 SB340L-7010
6563 4822 130 11397 BAS16H
6565 5322 130 34331 BAV70
6567 4822 130 11148 MM3Z4V7
6580 4822 130 11397 BAS16H
6681 4822 130 31983 BAT85
6691 9322 172 20682 LED
6692 9322 174 42667 LED RECEPTOR
6831 4822 130 30621 1N4148
6901 4822 051 20008 JUMPER
Listado de Componentes
7602 9322 147 25682 M24C16-WBN6
7606 9340 547 00215 PDTC143ZT
7801 5322 209 11102 HEF4052BT
7831 4806 209 87872 MSP3445G
7901 9322 158 65667 AN7522N
ES 21L01H.XL Suppl. 10.
7001 4822 130 60511 BC847B
7006 4822 130 60511 BC847B
7007 4822 130 60511 BC847B
7008 4822 130 60511 BC847B
7200 VER SURVEY TDA9583H/N1/3
7204 4822 130 60373 BC857B
7205 4822 130 60373 BC857B
7330 9352 576 50112 TDA6107Q/N2
7400 9322 157 37687 FET STP3NC60F
7441 4822 130 60373 BC857B
7443 4822 130 44568 BC557B
7450 9340 310 60215 PDTA114ET
7460 9340 550 92127 BU4508DX
7461 4822 130 40981 BC337-25
7462 9340 547 00215 PDTC143ZT
7463 4822 130 41246 BC327-25
7471 9352 635 76112 TDA8359J
7480 4806 130 97034 BD135-16
7482 4806 130 97034 BD135-16
7515 8238 274 02070 TCET1103(G)
7520 9352 673 56112 TEA1507P/N1
7521 9322 163 76687 STU9NC80ZI
7540 4822 130 40959 BC547B
7560 4822 209 15576 LE33CZ
7561 9340 547 00215 PDTC143ZT
7562 4822 130 60373 BC857B
7564 4822 130 60373 BC857B
7580 4822 130 60373 BC857B
Loading...
