Bedienungsanleitung - leicht gemacht
Um Ihnen die Installation, das Programmieren und den Gebrauch Ihres Faxgerätes so einfach wie möglich zu
machen, haben wir die Anleitung in drei Hauptkapitel geteilt:
I ALLES NOTWENDIGE
In diesem Kapitel finden Sie alle wichtigen Informationen, um Ihr Faxgerät schnell zu installieren
und zu bedienen. Hier werden der richtige Standort, die wichtigen Einstellungen sowie die Basisfunktionen beschrieben.
II FUNKTIONEN
In diesem Kapitel werden die Zusatzfunktionen beschrieben, über die Ihr Gerät verfügt. Dies sind
u.a. die verschiedenen Faxfunktionen sowie zusätzliche Möglichkeiten.
III ANHANG
Hier finden Sie eine Übersicht möglicherweise auftretender Fehler und Probleme sowie
Lösungsvorschläge. Weiterhin finden Sie den Index, ein Glossar, in dem technische Ausdrücke
erklärt werden, technische Informationen, sowie unsere Kundendienstadressen.
Um Ihr Gerät vor eventuellen Beschädigungen zu schützen, wird empfohlen, bei Gewitter
das Gerät sowohl von der Netzspannung zu trennen, als auch den Telefonstecker zu ziehen.
Bei Ausfall der Netzspannung funktioniert weder der Telefon- noch der Faxbetrieb.
Bei erneutem Einschalten müssen Sie die aktuelle Zeit wieder eingeben.
– 1 –
I ALLES NOTWENDIGE
1 Einführung 6
1.1 Einleitung ........................................................................................................................... 6
1.2 Grundsätzliches ................................................................................................................. 6
1.3 Geräteübersicht ................................................................................................................. 6
2 Installation 9
2.1 Standort ............................................................................................................................. 9
2.2 Anschluß .......................................................................................................................... 10
2.3 Anschluß weiterer Telekommunikationsgeräte ................................................................ 13
2.4 Verwendung mit einem Heimtelefonsystem..................................................................... 14
2.5 Anschluß an eine Nebenstellenanlage............................................................................. 15

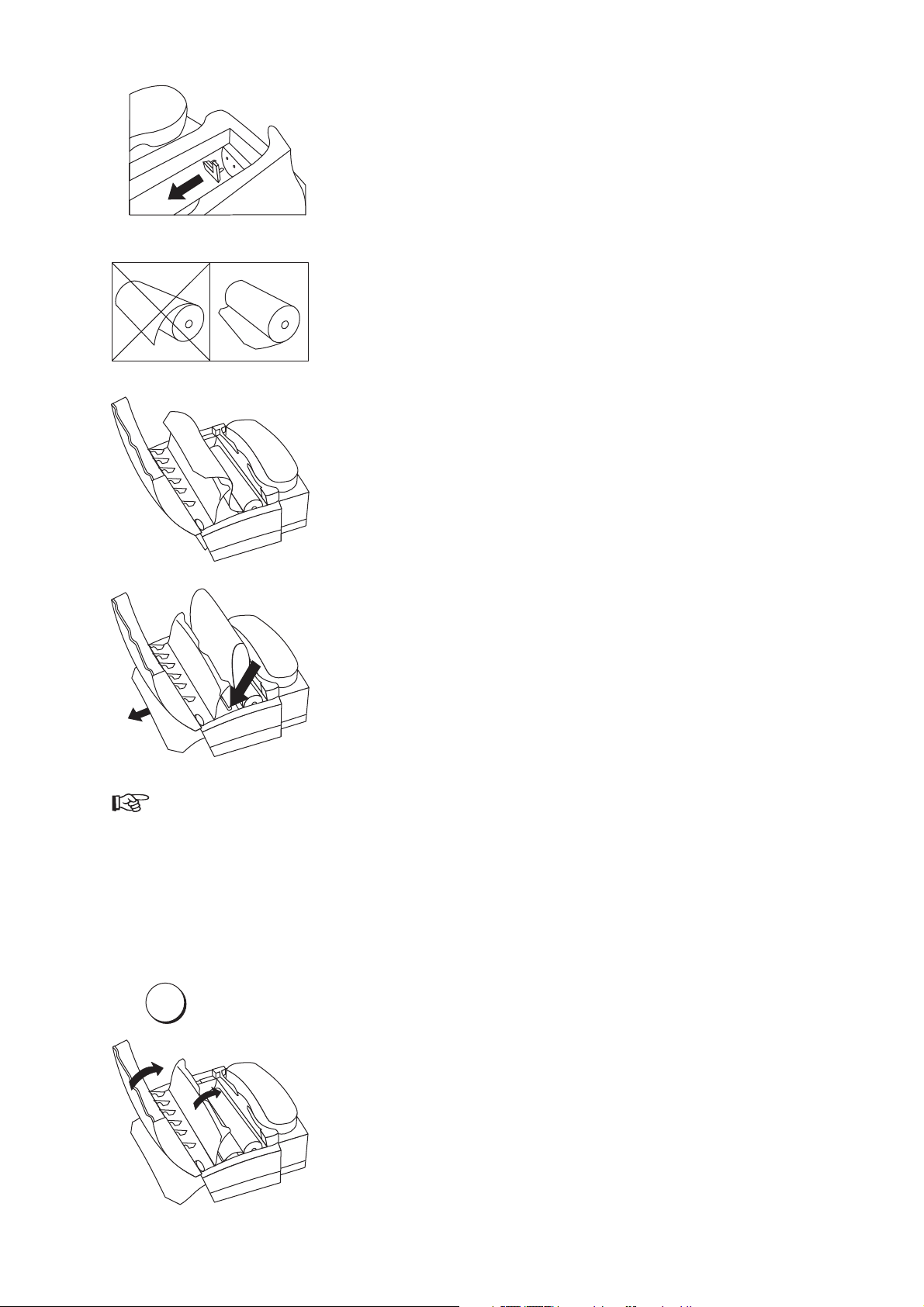

2.6 Einlegen oder Nachfüllen des Thermopapiers ................................................................. 16
2.7 Wichtige Einstellungen..................................................................................................... 19
2.7.1 Verfügbare Funktionen............................................................................................ 19
2.7.2 Sprache des Display und der Berichte.................................................................... 20
2.7.3 Eingabe von Uhrzeit und Datum ............................................................................. 21
2.7.4 Eingabe Ihrer Telefonnummer ................................................................................ 21
2.7.5 Eingabe Ihres Namens ........................................................................................... 22
2.7.6 Korrektur von Eingaben .......................................................................................... 23
2.7.7 Betriebsart...............................................................................................................23
3 Die Grundfunktionen 24
3.1 T elefonieren ..................................................................................................................... 24
3.2 Wahlwiederholung............................................................................................................24

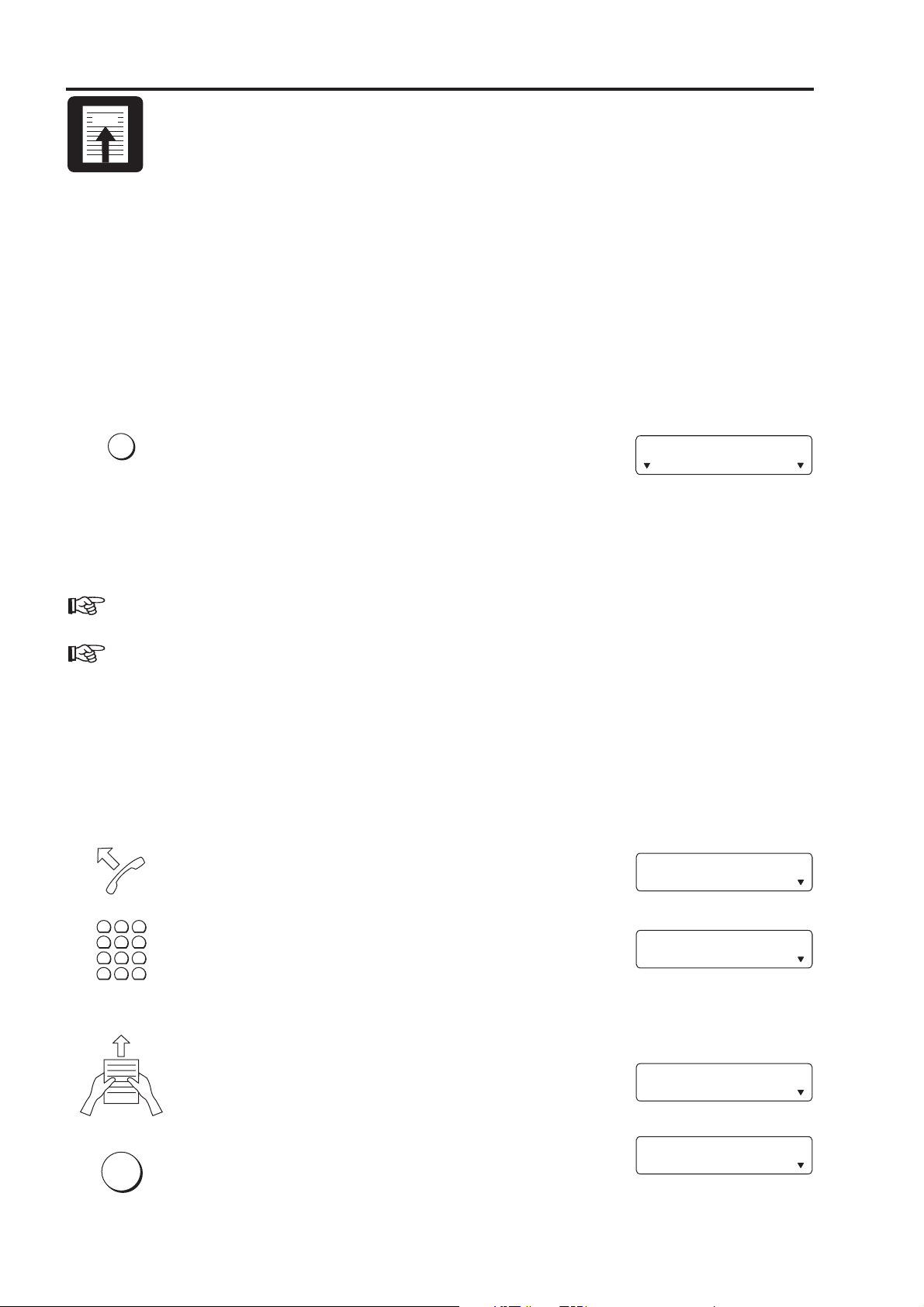

3.3 Faxe versenden ............................................................................................................... 25

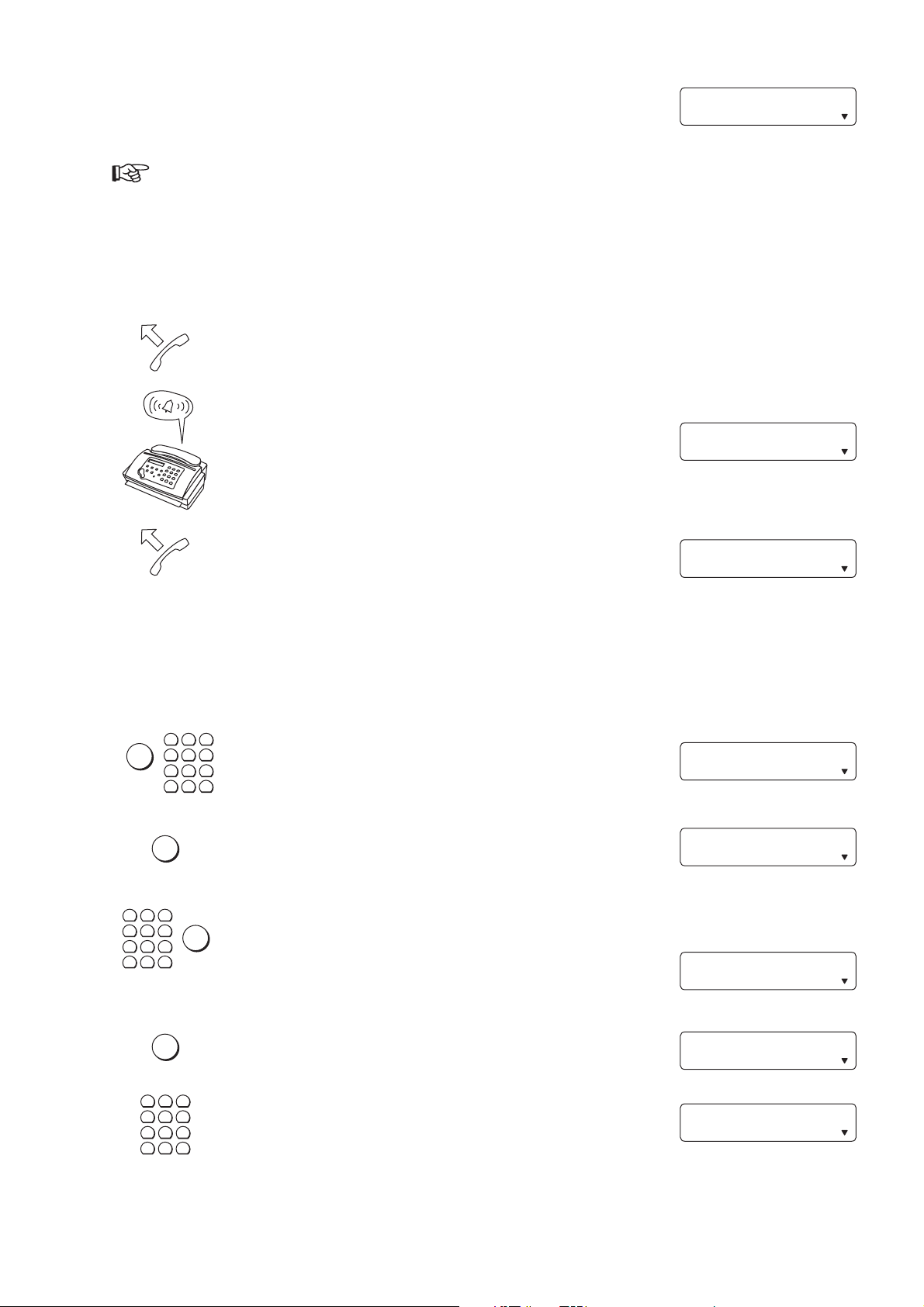

3.4 Faxempfang - verschiedene Betriebsarten ...................................................................... 28
3.4.1 Wechseln der Betriebsart ....................................................................................... 28
3.4.2 Manueller Empfang................................................................................................. 28
3.4.3 Automatischer Empfang ......................................................................................... 29
3.5 Kopieren........................................................................................................................... 32
FAX
II FUNKTIONEN
4 Das Fax 34
4.1 Verbesserte Bildqualität ................................................................................................... 34
4.2 Faxen während des Gesprächs ....................................................................................... 34
4.3 Sprechen nach dem Faxen.............................................................................................. 35
4.4 Abrufen von Faxberichten ................................................................................................ 35
4.5 Faxabruf mit Unteradressen ............................................................................................ 36
4.6 Einstellen der Kopfzeile....................................................................................................36
4.7 Ändern der Übertragungsgeschwindigkeit ....................................................................... 37
5 Weitere Möglichkeiten 38
5.1 Benutzungssperre (Babysitter-Einstellung) ...................................................................... 38
5.2 Lautstärke des Klingelsignals .......................................................................................... 40
5.3 Serviceferndiagnose ........................................................................................................ 40
– 2 –
A
B
C
III ANHANG
6 Störungen und ihre Behebung 42
7 Wissenswertes 45
7.1 Wichtige Hinweise zum sicheren Betrieb......................................................................... 45
7.2 Technische Daten ............................................................................................................46
7.3 Kundeninformation...........................................................................................................46
7.4 Glossar ............................................................................................................................ 47
7.5 Index ................................................................................................................................ 48
– 3 –
– 4 –
I
ALLES NOTWENDIGE
– 5 –
1 Einführung
In diesem Kapitel erhalten Sie vorab Hinweise zu Ihrem Faxgerät - über die Faxtechnologie im allgemeinen, die Benutzung der Bedienungsanleitung, die Bedienungselemente und die Funktionen.
1.1 Einleitung
Wir danken Ihnen dafür, daß Sie unser Faxgerät ausgewählt haben, und gratulieren Ihnen zu Ihrer Entscheidung. In Ihrem Gerät kommt die modernste Technik zum Einsatz, und es wurde nach strengsten Qualitätskriterien gefertigt. Außerdem wurde versucht, trotz der zahlreichen Ihnen zur V erfügung stehenden Funktionen
die Bedienung so einfach wie nur möglich zu gestalten.
Ihr Faxgerät öffnet Ihnen die Welt der privaten Telekommunikation auf einfache und schnelle Weise. Gleichzeitig können am selben Telefonanschluß weitere Telekommunikationsgeräte betrieben werden.
Wir wünschen Ihnen viel Vergnügen mit Ihrem neuen Faxgerät!
1.2 Grundsätzliches
kursiv
fett Wichtige Hinweise
kursiv
fett und kursiv
GROSSBUCHST ABEN Displaymitteilungen und T astenbezeichnungen
Verweise, Funktionsnamen und Ansagetexte
Zusatzinformationen
entscheidende Informationen hinsichtlich Sicherheit und richtiger Bedienung
1.3 Geräteübersicht
V ergewissern Sie sich, daß folgende Teile in der V erpackung enthalten sind:
Faxgerät
Telefonhörer mit Spiralkabel
Telefonkabel mit Stecker
Thermopapier
Papierbreitenadapter (eingebaut)
Bedienungsanleitung
Garantieheft
– 6 –
412 3 5
67 98
1 Spiralkabel für den Telefonhörer
2 Bedienungspaneel
3 Dokumentenauslaß
4 Telefonhörer
5 Netzkabel mit Netzstecker
6 Anlegerippe
7 Dokumenteneinzug
8 Papierabreißkante
9 Thermopapierauslaß
10 Bedienungspaneel
1 1 Innere Papierabdeckung
12 Papierwanne
13 Papierbreitenadapter (für 210 mm
breiteThermopapierrollen)
– 7 –
14 PFEIL LINKS-Taste: zum Bewegen der Einfügemarke, zur Auswahl von Optionen, zum Verstellen der
Lautstärke und zum Löschen von Einträgen
15 Display (Entfernen Sie die Schutzfolie vor Inbetriebnahme.)
16 OK-T aste: zur Bestätigung von Eingaben
17 PFEIL RECHTS-Taste: zum Bewegen der Einfügemarke, zur Auswahl von Optionen und zum Verstellen
der Lautstärke
18 R-Taste: für den Betrieb an einer Nebenstellenanlage (an einem modernen österreichischen Anschluß
zum Wechseln in ein anderes Gespräch)
19 T astenfeld zur Eingabe von Zahlen und Namen
20 STAR T/KOPIE (START/COPY)-Taste: zum Starten der Faxübertragung oder zum Kopieren
21 STOP Taste: unterbricht Vorgänge
22 AUFLÖSUNG (RESOLUTION)-Taste: zur Wahl einer höheren Auflösung beim Senden und Kopieren
23 FUNKTION (FUNCTION)-Taste: zum Aufrufen von Funktionen
24 Anzeigelampe FEHLER (ERROR)
25 WAHLWIEDERHOLUNG (REDIAL)-Taste: zum Wiederholen der zuletzt gewählten Nummer oder zum
Einlegen einer Wählpause zwischen zwei Ziffern
15-mai-98 12:30
FEIN FOTO BESETZT TEL TEL/FAX EXT.
Die Pfeile auf dem Display geben den aktuellen Betriebszustand an:
FEIN/FOTO (FINE/PHOTO) zeigt an, ob Sie mit einer höheren Auflösung oder Grautönen senden bzw.
kopieren. Erscheint keiner der beiden Pfeile, so befindet sich Ihr Gerät im
Standardmodus. Um die Auflösung zu verändern, drücken Sie die T aste AUFLÖSUNG (RESOLUTION).
BESETZT (BUSY) ist sichtbar , wenn Sie an einem weiteren, an derselben Leitung angeschlosse-
nen, T elefon telefonieren.
TEL, TEL/FAX, EXT. drei verschiedene Anzeigepfeile zeigen die aktuelle Betriebsart an. Sie können
mit der Funktion 31 die gewünschte Betriebsart wählen (siehe Kapitel 3.4).
In der Schweiz wird das Gerät mit englischer Beschriftung ausgeliefert. Diese ist hier in runden
Klammern angegeben und wird in der Folge nicht mehr verwendet.
– 8 –
2 Installation
Dieses Kapitel erklärt die sachgerechte Installation Ihres Gerätes.
2.1 Standort
30 cm
Der richtige Standort für Ihr neues Faxgerät ist in der Nähe der T elefonanschlußdose und Netzsteckdose. Das
Faxgerät soll sicher und stabil auf einer ebenen, horizontalen Oberfläche stehen. Vermeiden Sie direkte Sonneneinstrahlung, unmittelbare Nähe zu Heizungen, Klimaanlagen, Staub, Wasser und Chemikalien.
Da sich der Papierauslaß auf der Gerätevorderseite befindet, sollten keine Gegenstände
vor das Gerät gestellt werden. Um einen Rückstau des Papiers zu vermeiden, sollte im
Bereich des Papieraustrittes die Oberfläche möglichst glatt sein. Gummiartige Oberflächen sind nicht empfehlenswert.
Im Betrieb erwärmt sich das Gerät. Um Wärmestaus zu vermeiden, darf es nicht abgedeckt
werden. Stellen Sie das Gerät so auf, daß ausreichende Luftzirkulation gewährleistet ist.
– 9 –
2.2 Anschluß
Anschluß an die T elefonleitung
Drehen Sie das Gerät um, so daß sich der Boden oben befindet. Schließen
Sie das Telefonkabel an das Faxgerät an, indem Sie es in die mit LINE gekennzeichnete Buchse am Geräteboden stecken. Legen Sie das Kabel in die
dafür vorgesehene Rille am Geräteboden ein.
Deutschland: Stecken Sie den Telefonstecker in die linke Telefonbuchse mit
der Bezeichnung N.
Österreich: Stecken Sie den Telefonstecker in die Buchse, die mit einem
Dreieck bezeichnet ist.
Schweiz: Stecken Sie den Telefonstecker in die Buchse. Besitzen Sie
eine ältere Dose, verwenden Sie bitte einen handelsüblichen
Adapter. Haben Sie eine Doppeldose, so stecken Sie den
Telefonstecker in die obere Buchse der Telefondose.
– 10 –
Anschluß des Hörers an das Faxgerät
Nehmen Sie den Telefonhörer mit dem Spiralkabel aus der Verpackung.
Stecken Sie das eine Ende des Spiralkabels in die mit einem Telefonhörer
bezeichnete Buchse auf der Unterseite des Gerätes.
Anschluß an die Netzspannung
Stecken Sie den Netzstecker in die Netzsteckdose. Ihr Faxgerät führt einen
internen Test durch.
Wenn noch kein Thermopapier im Gerät eingelegt ist, blinkt die
FEHLER-Lampe und es erscheint auf dem Display:
Legen Sie eine Thermopapierrolle ein (siehe 2.6).
Wenn Sie Uhrzeit und Datum nicht eingeben, erscheint auf dem
Display nach 40 Sekunden oder nach Drücken der STOP-T aste:
Nach dem Test fordert Sie das Gerät zur Eingabe von Uhrzeit und Datum auf.
1
2
3
4
5
6
7
8
0
∗
OK
1
2
4
5
7
8
0
∗
Geben Sie die Zeit ein (z.B. 1 2 3 0 für 12:30).
9
#
Drücken Sie die OK-Taste.
3
6
Geben Sie das richtige Jahr ein.
9
#
TEST
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
KEIN PAPIER
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
WÄHLEN/DOK. EIN
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
ZEIT: 0:00
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
ZEIT: 12:3¡
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
JAHR: ¢7
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
JAHR: 9
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
OK
1
2
4
5
7
8
0
∗
OK
Drücken Sie die OK-Taste.
3
6
Geben Sie den Monat ein.
9
#
Drücken Sie die OK-Taste.
MONAT: ¡1
FEIN FOTO BESETZT TEL
MONAT: 0¤
FEIN FOTO BESETZT TEL
TAG: ¡1
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
TEL/FAX EXT.
TEL/FAX EXT.
– 11 –
1
FUNKTION
1
4
7
2
5
8
0
3
6
9
#
∗
2
3
4
5
6
7
8
0
∗
Geben Sie den Tag ein.
9
#
TAG: 1¤
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
OK
Drücken Sie die OK-Taste.
15-MAI-98 12:30
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
Sie können Ihre Eingaben jederzeit korrigieren (siehe 2.7.6).
Sie können die Sprache des Displays mit Funktion 15 ändern.
Wenn Sie nach Eingabe einer Funktion nicht die STOP-Taste drücken, kehrt das Gerät nach 40
Sekunden automatisch in den Bereitschaftsmodus zurück.
Wenn die Netzspannung ausfällt, funktioniert weder der T elefon- noch der Faxbetrieb. Bei
erneutem Anschalten müssen Sie die aktuelle Zeit wieder eingeben.
Halten Sie den Netzstecker frei und leicht zugänglich. Das Gerät hat keinen Ein/Aus-Schalter . Daher dient der Netzstecker zum Ausschalten.
Ton- oder Pulswahl
Es gibt zwei verschiedene Wählverfahren. Ältere T elefonanschlüsse arbeiten meist mit Pulswahl, modernere bereits digitalisierte - mit Tonwahl. Sie können den Wahlmodus Ihres Faxgerätes ändern. Sollten Sie nicht
wissen, wie Ihr Anschluß funktioniert, fragen Sie bei Ihrer Telefongesellschaft nach.
OK
OK
OK
STOP
Wählen Sie die Funktion 14, indem Sie die Funktions-T aste drükken und danach die Zahl 14 eingeben.
Drücken Sie die OK-Taste.
Wählen Sie mit der PFEIL LINKS- oder PFEIL RECHTS-Taste.
Drücken Sie die OK-Taste.
Drücken Sie nochmals die OK-T aste, wenn Sie Ihr Gerät direkt an der
Postleitung betreiben (zum Betrieb an einer Nebenstelle siehe 2.5).
Drücken Sie die STOP-Taste, um sofort in den Bereitschaftsmodus zurückzukehren.Wenn Sie nichts tun, kehrt Ihr Gerät nach
einer bestimmten Zeit automatisch in den Bereitschaftsmodus
zurück.
14 WAHLMODUS
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
WAHLMODUS: PULS
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
WAHLMODUS: TON
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
NEBENST.? NEIN
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
1 EINSTELLUNG
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
15-MAI-98 12:30
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
– 12 –
Um verschiedene Telefondienste in Anspruch nehmen zu können, ist es nötig, T onwahlsignale zu
senden. Erfordert Ihr Telefonanschluß jedoch die Einstellung auf Pulswahl, so können Sie die
Tasten ∗ oder # drücken. Alle nachfolgenden Ziffern werden dann im T onwahlverfahren ausgesendet. Sobald Sie den Hörer auflegen, ist Ihr Faxgerät wieder auf Pulswahl eingestellt.
Wenn Sie einen digitalen Telefonanschluß haben, sollten Sie Ihr Gerät auf Tonwahl einstellen.
Sollten Sie zu Ihrem Telefon- bzw. Faxpartner keine V erbindung herstellen können, ändern
Sie den Wahlmodus.
2.3 Anschluß weiterer Telekommunikationsgeräte
Sie können an einem einzigen T elefonanschluß zusätzlich zu Ihrem Faxgerät weitere Geräte, wie z.B. weitere
Telefone, Anrufbeantworter oder Modems betreiben. Ihr Gerät ist standardmäßig so eingestellt, daß die Verwendung weiterer Geräte möglich ist.
An derselben T elefondose
Möchten Sie weitere T elekommunikationsgeräte an derselben Telefondose anschließen, beachten Sie bitte, in
welcher Reihenfolge diese angeschlossen werden.
Telefondose Deutschland: Telefondose Österreich:
Deutschland N F N
Österreich
∆∆
∆
∆∆
HFC Telefon Anrufbeantworter
PC-Modem T elefon bzw. Anrufbeantworter HFC
Gebührenzähler T elefon bzw. Anrufbeantworter HFC
Gebührenzähler HFC PC-Modem
Schweiz:
Weitere Geräte können an die untere Buchse einer Doppeldose
oder über einen handelsüblichen Fax-Serieadapter angeschlossen
werden.
Möchten Sie einen Gebührenzähler oder ein Modem benützen,
schließen Sie diese an die obere T elefondose an. Ihr Faxgerät wird
dann an die untere Dose angeschlossen.
ΟΟ
Ο
ΟΟ
– 13 –
Wenn Sie einen Anrufbeantworter angeschlossen haben, vergewissern Sie sich, daß bei diesem
eine kleinere Läutezahl eingestellt ist als auf dem Faxgerät. Überprüfen Sie, nach wievielen
Klingelsignalen Ihr externer Anrufbeantworter abhebt. Stellen Sie Ihr Faxgerät laut nachstehender
T abelle ein.
Anrufbeantworter HFC
1 x klingeln 3 x klingeln
2 x klingeln 4 x klingeln
3 x klingeln 5 x klingeln
4 x klingeln 6 x klingeln
Wenn Sie spezielle Zusatzeinrichtungen mit Ihrem Faxgerät verwenden wollen, kontaktieren Sie
bitte den jeweiligen Händler.
An örtlich getrennte T elefondosen
stellen Sie in Funktion 33 die Läutezahl auf
Sie können weitere Geräte an örtlich getrennte Dosen anschließen
(zum Beispiel in einem anderen Raum).
Stellen Sie sicher, daß das Faxgerät immer als erstes an der hereinkommenden Telefonleitung liegt.
In der Schweiz ist die Reihenfolge weiterer T elefone ohne Bedeutung.
Wenn Sie in der Schweiz das Faxgerät in Verbindung mit einem externen Anrufbeantworter betrei-
ben möchten, verwenden Sie bitte einen handelsüblichen Serieadapter.
2.4 Verwendung mit einem Heimtelefonsystem
(ein T elefonanschluß)
PTT
H
T
S
Schließen Sie Ihr Faxgerät als erstes an die Telefonleitung an und das Heimtelefonsystem (HTS) als zweites.
– 14 –
1
2
3
Um den Betrieb Ihres Faxgerätes mit einer Heimtelefonanlage zu
5
6
ermöglichen, schalten Sie mit Funktion 31 auf den Modus EXT.
8
9
um. Der entsprechende Pfeil auf dem Display leuchtet auf.
0
#
FUNKTION
4
7
∗
Da es für Heimtelefonanlagen keine Richtlinien und Normen gibt, können wir keine allgemeingültigen Angaben über den Betrieb mit diesen machen. Halten Sie sich an die in der zugehörigen
Bedienungsanleitung gegebenen Hinweise.
2.5 Anschluß an eine Nebenstellenanlage
(mehrere T elefonanschlüsse)
PTT
P
15-MAI-98 12:30
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
PTT
PTT
FUNKTION
OK
OK
A
B
Schließen Sie Ihr Faxgerät an eine Nebenstelle Ihrer Nebenstellenanlage
(PABX) an. Um den Betrieb an einer Nebenstellenanlage zu ermöglichen,
müssen in Funktion 14 die richtigen Einstellungen gewählt werden.
X
1
2
3
4
5
6
7
8
9
ken und danach die Zahl 14 eingeben.
0
#
∗
Drücken Sie die OK-Taste.
Drücken Sie die OK-Taste.
Mit der PFEIL LINKS- oder PFEIL RECHTS-Taste können Sie
den Nebenstellenbetrieb auswählen.
Wählen Sie die Funktion 14, indem Sie die Funktions-T aste drük-
14 WAHLMODUS
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
WAHLMODUS: TON
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
NEBENST.? NEIN
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
NEBENST.? JA
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
OK
1
4
7
R
∗
OK
OK
Drücken Sie die OK-Taste.
2
3
Drücken Sie die Taste, die notwendig ist, um die Amtsleitung zu
5
6
erreichen (Amtskennziffer). Dies ist entweder 0, die R-T aste oder
8
9
eine andere Ziffer .
0
#
Drücken Sie die OK-Taste.
Drücken Sie die OK-Taste. Ihr Faxgerät überprüft, ob die Amtsleitung erreicht werden kann.
AMTSLTG.MIT: 0
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
AMTSLTG.MIT: R
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
TEST? JA
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
TEST LÄUFT...
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
– 15 –
...ist die Überprüfung erfolgreich, erscheint kurz die Mitteilung:
TEST OK
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
...ist die Überprüfung nicht erfolgreich, erscheint für kurze Zeit
TEST NICHT OK
die Mitteilung:
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
Sie werden nochmals zur Eingabe aufgefordert. Zum Erreichen
der Amtsleitung ändern Sie entweder den Wahlmodus oder die
Kennziffer.
WAHLMODUS: TON
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
2.6 Einlegen oder Nachfüllen des Thermopapiers
Einlegen des Thermopapiers
Bevor Sie Dokumente empfangen oder kopieren können, müssen Sie das Thermopapier in Ihr Faxgerät einlegen. Hierfür müssen Sie Ihr Gerät an die Netzspannung anschließen.
Ist der Papiervorrat erschöpft oder liegt keine Thermopapierrolle im Faxgerät,
blinkt die FEHLER-Lampe und auf dem Display erscheint die Mitteilung:
Sie können den Rest der alten Papierrolle entfernen und eine neue einlegen.
KEIN PAPIER
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
Folgende Rollenmaße können verwendet werden:
210 mm x 15 m x 1/2 Zoll (12 mm)
216 mm x 15 m x 1/2 Zoll
210 mm x 30 m x 1/2 Zoll
216 mm x 30 m x 1/2 Zoll
Öffnen Sie das Faxgerät, indem Sie mit beiden Händen das Bedienungspanel
an den seitlichen Griffleisten anheben.
Dann öffnen Sie die innere Papierabdeckung, indem Sie an der Aussparung
an der oberen Kante nach oben ziehen, bis die Papierabdeckung einrastet.
– 16 –
Die Papierwanne ist auf eine Papierbreite von 210 mm eingestellt. Verwenden
START
Sie Papierrollen mit einer Breite von 216 mm, so entfernen Sie den Papierbreitenadapter.
Packen Sie die neue Thermopapierrolle aus. Schneiden Sie so viel von der
Thermopapierrolle ab, daß alle Aufkleberreste vollständig enfernt sind. Schneiden Sie das Papier in einer geraden Linie ab und schneiden Sie die Ecken schräg
ab, wie im Bild gezeigt. Dies erleichtert das Einführen des Papiers. Halten Sie die
Papierrolle so, daß sie von Ihnen wegrollt, wenn Sie das Papier nach oben ziehen.
Legen Sie die Papierrolle entsprechend der Zeichnung in die Papierwanne
ein. Ziehen Sie den Anfang des Papiers ungefähr 15 cm aus dem Faxgerät
heraus.
Schieben Sie den Anfang des Papiers in den Papiereinzugsschlitz, bis dieses
an der Vorderseite des Gerätes zum Vorschein kommt.
Wenn auf Ihrer Kopie oder auf Ihrem Fax nichts zu erkennen ist, ist entweder das Dokument oder
die Thermopapierrolle falsch eingelegt.
Hilfe beim Einführen des Thermopapiers:
Sollten Sie Probleme beim Einführen des Papiers haben (zum Beispiel, wenn sich nicht mehr viel Papier auf
der Rolle befindet und dieses sich stark einrollt):
KOPIE
Drücken Sie die STAR T-Taste. Die Gummiwalze im Inneren des Gerätes beginnt sich zu drehen. Legen Sie das Papier wie gewohnt ein. Die drehende Walze unterstützt Sie beim Einführen des Papiers. Die Walze dreht sich ca. 30 Sekunden lang und stoppt dann automatisch.
Schließen Sie die innere Papierabdeckung und das Bedienungspaneel.
– 17 –
STOP
Drücken Sie die STOP-Taste. Das Thermopapier wird nun gegen die Transportwalze im Inneren des Gerätes gepreßt und kann dadurch transportiert werden. Jetzt ist das Gerät betriebsbereit.
Trennen Sie nun das herausragende Thermopapier ab, indem Sie an einer
Seite beginnen und das Papier nach oben gegen die Papierabreißkante ziehen.
Falls Sie nicht STOP drücken, wird beim ersten Kopieren, Senden oder Faxempfang das
Thermopapier automatisch gegen die Transportwalze im Inneren des Gerätes gepreßt und damit
korrekt transportiert.
Warten Sie am Ende eines Faxempfangs mindestens 5 Sekunden, bevor Sie das Fax abreißen,
um sicher zu sein, daß die Sendung abgeschlossen ist.
Durch Drücken der ST AR T--Taste erhalten Sie einen Thermopapiervorschub, solange Sie die
T aste gedrückt halten.
Entfernen des Faxpapiers während des Gebrauchs
Wenn Sie das Thermopapier entfernen möchten, weil Sie zum Beispiel eine neue Rolle einlegen möchten oder
ein Papierstau aufgetreten ist, beachten Sie bitte die folgenden Anweisungen:
STOP
Drücken Sie die STOP-Taste 3 Sekunden lang. Ein Bestätigungssignal ertönt. Nun liegt das
Thermopapier frei und kann leicht entfernt werden. Um das Thermopapier einzulegen, fahren
Sie bitte fort wie oben beschrieben.
Wenn Sie diese Anweisungen nicht ausführen, können Sie Ihr Faxgerät beschädigen!
Der schwarze Streifen am Ende der Thermopapierrolle zeigt dem Faxgerät an, daß die Rolle
beinahe leer ist. Sobald der Streifen sichtbar ist, kann der laufende Faxempfang noch beendet
werden, aber kein weiteres Fax mehr empfangen werden.
– 18 –
2.7 Wichtige Einstellungen
Sollten Sie einmal eine falsche Taste gedrückt haben, drücken Sie die STOP-Taste so oft
wie notwendig, um zur Ausgangsposition zurückzukehren.
Wollen Sie sich die ursprünglichen Einstellungen Ihres Gerätes merken, empfehlen wir Ihnen, eine
Funktionsliste auszudrucken, bevor Sie Einstellungen am Gerät verändert haben.
2.7.1 Verfügbare Funktionen
Ausdruck einer Funktionsliste
Um die Verwendung der Funktionen so einfach wie möglich zu machen, sind diese logisch gruppiert. Sie
können eine Funktionsliste ausdrucken:
FUNKTIONSNR.: __
Drücken Sie zweimal die FUNKTION-Taste.
FUNKTION
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
FUNKTIONSLISTE
OK
1 einstellung
11 datum/zeit
12 ihre TEL. Nr.
13 ihr NAME
14 wahlmodus
15 Sprache setz.
16 kopfzeile
17 benutzerkode
Drücken Sie die OK-Taste. Ihr Gerät druckt eine Funktionsliste.
2 übertragung
21 langsam(4800)
22 abrufempfang
AKTUELLE EINSTELLUNG 15-mai-98 9:07
FUNkTIONsLISTe
3 fax weiche
31 Modus
32 Läutezahl
33 Weiteres Tel.
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
4 verschiedenes
41 fernzugriff
Ihr Name:
ihre TEL. Nr.:
wahlmodus: Ton
Nebenst.: Nein
Läutezahl: Tel/Fax Ext.
43
Rom Version: v1.0 BB De
– 19 –
Nachstehend finden Sie eine Liste aller Funktionen mit einer kurzen Beschreibung. Die Einstellung der jeweiligen Funktion ist auf der angegebenen Seite erklärt.
1 Einstellung
1 1 Datum und Uhrzeit Einstellung von Datum und Uhrzeit ........................................ 21
12 Ihre Telefonnummer Eingabe Ihrer Telefonnummer ................................................ 21
13 Ihr Name Eingabe Ihres Namens........................................................... 22
14 Wahlmodus Einstellung des Wahlmodus und des
Nebenstellenbetriebs........................................................ 12, 15
15 Sprache setzen Auswahl der Sprache des Displays ........................................ 20
16 Kopfzeile Ein- oder Ausschalten der Kopfzeile ...................................... 36
17 Benutzerkode Sperrt das Faxgerät für nicht autorisierte Benutzer................ 38
2 Übertragung
21 Langsame Übertragung Übertragung mit halber Geschwindigkeit................................ 37
22 Abrufempfang Abrufen eines Faxdokuments von einem fremden Gerät....... 35
3 Faxweiche
31 Modus Einstellung der Betriebsart ..................................................... 28
32 Läutezahl Einstellung der Läutezahlen ................................................... 30
33 Weiteres Telefon Einstellung für weitere Geräte ................................................ 31
4 Verschiedenes
41 Fernzugriff Serviceferndiagnose............................................................... 40
2.7.2 Sprache des Display und der Berichte
Sie können die Sprache, in der Nachrichten angezeigt und Berichte ausgedruckt werden, auswählen. Sie
haben drei Sprachen zur Auswahl.
FUNKTIONSNR.: __
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
15 SPRACHE SETZ.
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
SPRACHE: DEUTSCH
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
LANGUAGE:ENGLISH
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
1 SET UP
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
FUNKTION
1
2
4
5
7
8
0
∗
OK
OK
Drücken Sie die FUNKTION-Taste.
3
6
Wählen Sie Funktion 15.
9
#
Drücken Sie die OK-Taste.
Wählen Sie mit der PFEIL LINKS- oder PFEIL RECHTS-Taste
aus.
Schließen Sie mit OK ab.
– 20 –

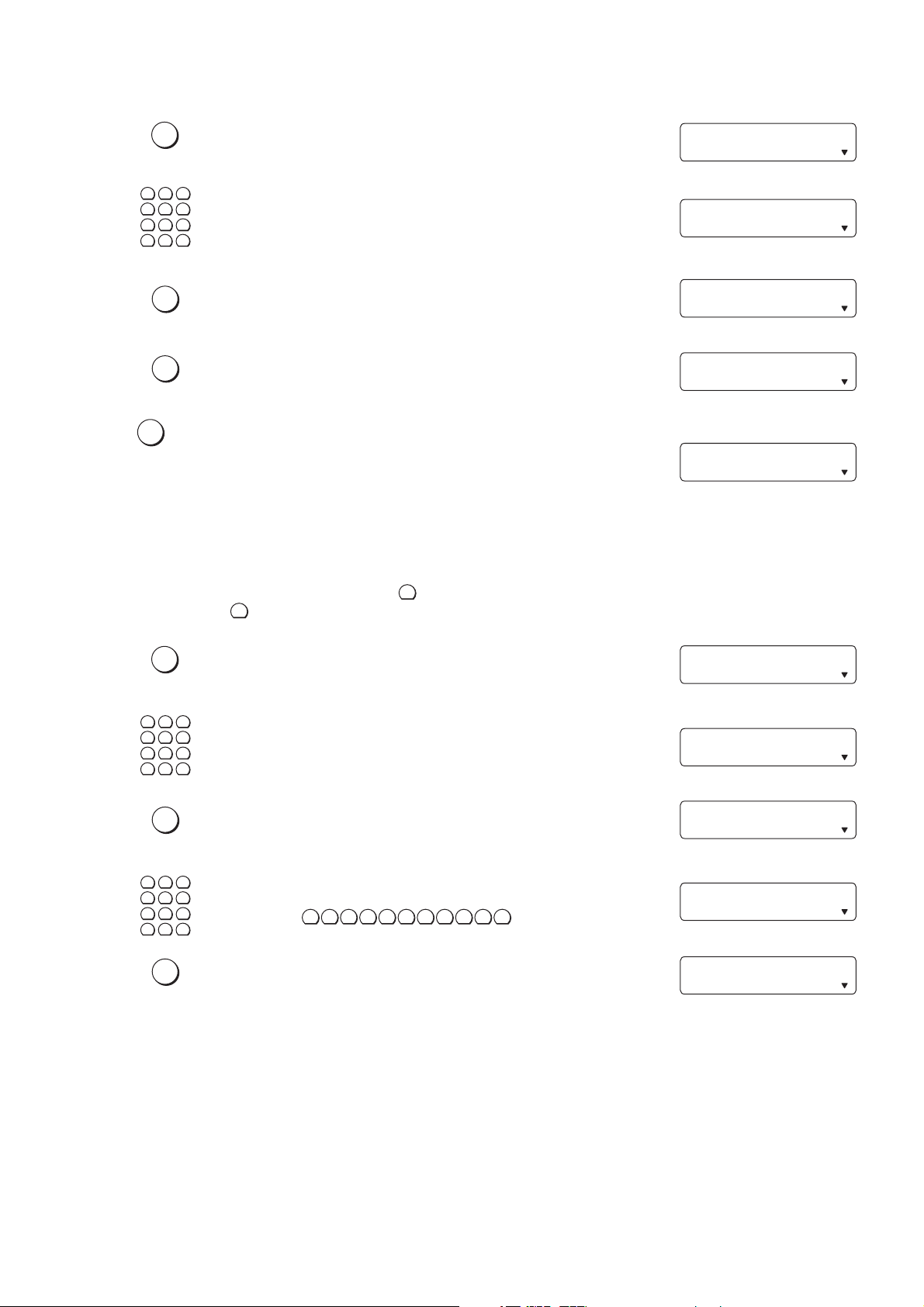

2.7.3 Eingabe von Uhrzeit und Datum
FUNKTION
1
2
3
4
5
6
7
8
0
∗
OK
Geben Sie die Funktionsnummer 11 ein.
9
#
Drücken Sie die OK-Taste und nehmen Sie die Eingaben vor
(siehe Kapitel 2.2).
Drücken Sie die FUNKTION-Taste.
OK
STOP
Wenn Sie fertig sind, drücken Sie die OK-Taste.
Drücken Sie die STOP-Taste, um sofort in den Bereitschaftsmodus zurückzukehren.Wenn Sie nichts tun, kehrt Ihr Gerät nach
einer bestimmten Zeit automatisch in den Bereitschaftsmodus
zurück.
2.7.4 Eingabe Ihrer Telefonnummer
FUNKTIONSNR.: __
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
11 DATUM/ZEIT
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
ZEIT: 0:00
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
1 EINSTELLUNG
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
15-MAI-98 12:30
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
Bei Faxnummern können Sie mit der Taste # das im internationalen Telefonverkehr übliche Zeichen + eingeben
und mit der Taste ∗ ein Leerzeichen einfügen. Sie können maximal 20 Stellen für Ihre Nummer verwenden.
FUNKTIONSNR.: __
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
12 IHRE TEL. NR.
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
_
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
+43 1 12345_
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
1 EINSTELLUNG
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
FUNKTION
1
2
4
5
7
8
0
∗
OK
1
2
4
5
7
8
0
∗
OK
Drücken Sie die FUNKTION-Taste.
3
6
Geben Sie die Funktionsnummer 12 ein.
9
#
Drücken Sie die OK-Taste.
3
Geben Sie Ihre Telefon- oder Faxnummer ein. Drücken Sie z.B.
6
9
#
die T asten:
#
∗ ∗
11 533 24 4
.
Drücken Sie die OK-Taste, Ihre Nummer ist nun gespeichert.
– 21 –
2.7.5 Eingabe Ihres Namens
Bei der Namenseingabe (maximal 32 Stellen) schreiben die Zifferntasten Buchstaben. Jede Taste ist mit mehreren Zeichen belegt. Die Tastaturbelegung können Sie aus nachstehender Tabelle entnehmen. Mit jedem
Druck auf eine Zifferntaste rufen Sie das nächste Zeichen aus der T abelle auf. Nach dem letzten Zeichen fängt
die Reihe wieder von vorne an.
0 1 2 3
4
5 6 7 8 9
{Leerstelle} 1 A D G J M P T W
. BEHKNQUX
-CFILORVY
0 23456S8Z
+ adgjm7t 9
? behknpuw
/ cf i loqvx
:Ä ÑrÜy
*Å Ösüz
%Æ ñ
!Ç ö
(ä
)â
[æ
]ç
"
1
2
3
4
5
6
7
8
0
∗
FUNKTION
1
2
4
5
7
8
0
∗
Mit der Taste 0 können Sie ein Leerzeichen einfügen.
9
#
Drücken Sie die FUNKTION-Taste.
3
6
Geben Sie die Funktionsnummer 13 ein.
9
#
FUNKTIONSNR.: __
FEIN FOTO BESETZT TEL
13 IHR NAME
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
TEL/FAX EXT.
OK
1
2
4
5
7
8
0
∗
1
2
4
5
7
8
0
∗
1
2
4
5
7
8
0
∗
1
2
4
5
7
8
0
∗
OK
Drücken Sie die OK-Taste.
3
6
Drücken Sie z.B. die Taste 2. Die Einfügemarke bleibt an der-
9
selben Stelle stehen.
#
3
Drücken Sie erneut die T aste 2. Die T aste schreibt nun den zwei-
6
ten Buchstaben, mit dem sie gekennzeichnet ist.
9
#
3
Drücken Sie nun die Taste #. Die Einfügemarke springt eine
6
Position nach rechts. Sie können dies auch mit der
9
PFEIL RECHTS-Taste ( ) machen.
#
3
6
Geben Sie jetzt den nächsten Buchstaben ein, z.B. mit der
9
Taste 3.
#
Mit der Taste OK schließen Sie die Eingabe ab. Ihr Name ist nun
_
FEIN FOTO BESETZT TEL
¨
FEIN FOTO BESE TZT TEL
©
FEIN FOTO BE SE TZ T TEL
B_
FEIN FOTO BESETZT TEL
B¥
FEIN FOTO BESE TZ T TEL
1 EINSTELLUNG
TEL/FAX EXT.
TEL/FAX EXT.
TEL/FAX EXT.
TEL/FAX EXT.
TEL/FAX EXT.
gespeichert.
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
– 22 –
2.7.6 Korrektur von Eingaben
Haben Sie in Funktion 12 oder 13 einen falschen Buchstaben oder eine falsche Ziffer eingegeben, können Sie
den Fehler korrigieren. Dies ist sowohl während der Eingabe als auch zu einem späteren Zeitpunkt möglich.
Wenn Sie die Korrektur später durchführen, müssen Sie erneut die Funktion aufrufen, welche die Eingabe von
Telefonnummer und Namen ermöglicht.
Schieben Sie die Einfügemarke mit der PFEIL RECHTS-Taste
rechts neben das Zeichen, das Sie korrigieren möchten. Wenn
die Einfügemarke am Ende des Displays angelangt ist, wird sie
am Anfang wieder erscheinen.
BERN¥R
FEIN FOTO BESE TZ T TEL
TEL/FAX EXT.
Drücken Sie die PFEIL LINKS-Taste. Das Zeichen links von der
BER¥R
Einfügemarke wird gelöscht.
FEIN FOTO BE SE TZ T TEL
1
2
3
4
5
7
8
0
∗
OK
Geben Sie das richtige Zeichen ein. Hier die Taste 4 einmal
6
drücken. Das Zeichen wird an der Einfügemarke eingefügt. Die
9
Zeichen rechts von der Einfügemarke werden eine Position nach
#
rechts geschoben.
Zur Bestätigung drücken Sie die OK-Taste.
BERªER
FEIN FOTO BE SE TZT TEL
TEL/FAX EXT.
TEL/FAX EXT.
2.7.7 Betriebsart
Ihr Gerät ist standardmäßig so eingestellt, daß Sie es sowohl mit als auch ohne weitere Geräte verwenden
können, ohne spezielle Einstellungen vornehmen zu müssen.
Wenn Sie allerdings Faxe empfangen wollen, ohne daß Ihr Gerät läutet, müssen Sie in die Betriebsart TEL/
FAX wechseln. In dieser Betriebsart ist jedoch keine Verwendung weiterer Geräte möglich.
Nähere Informationen zu den einzelnen Betriebsarten finden Sie in Kapitel 3.4.
– 23 –
3 Die Grundfunktionen
In diesem Kapitel lernen Sie alle jene Funktionen Ihres Faxgerätes kennen, die zum einfachen
Betrieb unerläßlich sind.
3.1 Telefonieren
1
2
3
4
5
6
7
8
0
∗
Wählen Sie die gewünschte Nummer.
9
#
12345
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
Haben Sie eine falsche Ziffer eingegeben, können Sie diese mit
der PFEIL LINKS-Taste entfernen.
Nehmen Sie den Hörer ab. Ihr Faxgerät wählt ...
Hören Sie auch nach dem Wahlvorgang noch das Freizeichen und kein Rufzeichen, dann
wählen Sie bitte in der Funktion 14 den jeweils anderen Wählmodus.
3.2 Wahlwiederholung
Sie können mit einem Tastendruck die zuletzt gewählte Nummer erneut wählen.
Nehmen Sie den Hörer ab.
1234
FEIN FOTO BE SE TZT TEL
WAHL ...
FEIN FOTO BESETZT TEL
NUMMER WÄHLEN
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
TEL/FAX EXT.
TEL/FAX EXT.
Drücken Sie die Taste WAHLWIEDERHOLUNG.
Die zuletzt eingegebene Nummer wird automatisch angewählt.
WAHL ...
FEIN FOTO BESETZT TEL
12345
FEIN FOTO BE SE TZT TEL
TEL/FAX EXT.
TEL/FAX EXT.
Eine Nummer kann erst dann zur Wiederwahl verwendet werden, wenn sie bereits einmal gewählt
wurde. Nummern, die Sie bei aufgelegtem Hörer eingeben und löschen, bevor sie noch gewählt
werden, können nicht mit der WAHLWIEDERHOLUNG-Taste automatisch wiedergewählt werden.
Dies gilt auch für Nummern, die Sie nach dem Druck auf die R-Taste zur Weiterleitung an eine
Nebenstelle eingeben.
– 24 –
3.3 Faxe versenden
Richtige V orlagen
Einwandfreie Vorlagen sind Voraussetzung für einen störungsfreien Betrieb, halten Sie sich daher immer an
die folgenden Richtlinien:
Minimale Abmessungen: Maximale Abmessungen:
Breite: 148 mm Breite: 217 mm
Länge: 105 mm Länge: 600 mm
Dicke: 0.05 mm Dicke: 0.15 mm
(60 g Papier) (120 g Papier)
Schreiben Sie klar und leserlich. Wählen Sie Schreibgeräte mit dunkler Schriftfarbe (schwarz/dunkelblau, nicht
gelb/orange/hellgrün). Bevorzugen Sie Dokumente, die mit Maschine geschrieben wurden.
Dokumente, die kürzer als angegeben sind, können im Gerät steckenbleiben.
Die anschließenden Punkte sind die häufigsten Ursachen für Störungen beim Faxbetrieb.
Senden oder kopieren Sie keine Seiten:
mit Büroklammern oder Heftklammern! Entfernen Sie die Klammern vor dem Senden.
die zerknittert oder eingerissen sind.
die naß oder mit Korrekturflüssigkeit bedeckt sind; die verschmutzt sind oder eine beschichtete glatte Oberfläche haben.
die mit Klebestreifen oder mit Kleber zusammengefügt wurden, die zu dünn oder zu dick
sind, oder Seiten mit Haftetiketten (z.B. “post-it®”).
die mit weichem Bleistift, Farbe, Kreide oder Zeichenkohle beschriftet sind.
Dokumente einlegen
Nehmen Sie die erste Seite des Dokuments und halten Sie sie mit der Schriftseite nach oben, wie in der Zeichnung beschrieben. Schieben Sie die Vorla-
ge entlang der Anlegerippe auf der linken Seite des Einzugsschachtes in das
Faxgerät, bis Sie einen Widerstand fühlen. Warten Sie einen Augenblick, das
Dokument wird nun vom Transportmechanismus erfaßt und etwas eingezogen. Schieben Sie es nun nicht weiter hinein, da sonst beim Senden oder
Kopieren der oberste Teil des Dokuments fehlt.
Lassen Sie den oberen Rand Ihres Dokumentes (ca. 4mm) frei, da dieser nicht eingelesen und
deshalb auch nicht mitgesendet werden kann.
Wenn auf Ihrer Kopie oder auf Ihrem Fax nichts zu erkennen ist, wurde entweder das Dokument
oder die Thermopapierrolle falsch eingelegt.
– 25 –
Senden
AUFLÖSUNG
START
START
1
4
7
∗
2
3
5
6
8
0
Wählen Sie die gewünschte Nummer.
9
#
12345
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
Halten Sie die erste Seite des Dokuments mit der Schriftseite
nach oben. Führen Sie die Vorlage in den Dokumenteneinzug.
Sie können eine höhere Auflösung durch Drücken der
AUFLÖSUNG-Taste wählen. Der Pfeil zeigt die gewählte
Auflösung an.
KOPIE
Drücken Sie die START-Taste.
Ihr Gerät versucht, eine V erbindung herzustellen.
12345
FEIN FOTO BESETZT TEL
WAHL ...
FEIN FOTO BESETZT TEL
VERBINDEN ...
FEIN FOTO BESETZT TEL
Falls der Anschluß Ihres Faxpartners belegt ist oder keine Verbindung zustande kommt, erfolgt
automatisch eine Wiederwahl. Kommt auch nach dem dritten Versuch keine Verbindung zustande,
wird der Vorgang abgebrochen.
Nun wird die Übertragung gestartet. Das Faxgerät Ihres Faxpartners sendet nun seine Kennung, die im Display Ihres Faxgeräts erscheint.
+43 1 12345
FEIN FOTO BESETZT TEL
An dieser Stelle können Sie nochmals prüfen, ob Sie den richtigen Adressaten erreicht haben.
Falls erforderlich, können Sie die Übertragung beenden, indem Sie die STOP-Taste drücken.
TEL/FAX EXT.
TEL/FAX EXT.
TEL/FAX EXT.
TEL/FAX EXT.
Hat das angerufene Faxgerät keine Senderkennung gespeichert,
erscheint auf dem Display:
SENDEN ...
FEIN FOTO BESETZT TEL
NÄCHSTE SEITE
Nach einigen Sekunden erscheint auf dem Display abwechselnd:
FEIN FOTO BESETZT TEL
START DRÜCKEN
FEIN FOTO BESETZT TEL
KOPIE
Wenn Sie eine weitere Seite senden wollen, drücken Sie jetzt die
START-Taste, noch während die erste Seite durchläuft. Sobald
die erste Seite durchgelaufen ist, haben Sie 5 Sekunden Zeit, die
nächste Seite einzulegen. Vor jeder weiteren Seite, die Sie senden wollen, drücken Sie die ST ART-Taste, noch während die aktuelle Seite durch das Faxgerät läuft. Nach der letzten Seite erscheint auf dem Display die Anzahl der gesendeten Seiten.
02 S. GESENDET
FEIN FOTO BESETZT TEL
Das Faxgerät druckt nach der Übertragung einen Sendebericht aus und kehrt danach in den
Ruhezustand zurück (siehe nachstehendes Beispiel).
TEL/FAX EXT.
TEL/FAX EXT.
TEL/FAX EXT.
TEL/FAX EXT.
– 26 –
Ist ein Übertragungsfehler aufgetreten, wird ein Fehlerbericht ausgedruckt (siehe nachstehendes
Beispiel).
Beispiele für Sendebericht und Fehlerbericht:
sendebericht 15-mai-98 9:07
von (besitzer):
an:
seite (n):
Dauer:
auflösung:
ergebnis:
+43160101 12345
+43160101 54321
1
0,42"
standard
ok
fehlerbericht 15-mai-98 9:09
von (besitzer):
an:
seite (n):
Dauer:
auflösung:
fehler Auf seite (n):
Legen Sie das nächste Dokument erst dann ein, wenn der Bericht fertig ausgedruckt ist. Es wird
sonst während des Ausdruckens mit eingezogen.
+43160101 12345
+43160101 54321
1
0,27"
standard
1
Durch Drücken der STAR T-Taste erhalten Sie einen Thermopapiervorschub, solange Sie die T aste
gedrückt halten.
Beim Ausdrucken eines Fehlerberichtes blinkt die Fehlerlampe. Drücken Sie STOP.
Wenn auf Ihrer Kopie oder auf Ihrem Fax nichts zu erkennen ist, wurde entweder das Dokument
oder die Thermopapierrolle falsch eingelegt (siehe 2.6).
– 27 –
3.4 Faxempfang - verschiedene Betriebsarten
Betriebsart Faxempfang weitere Geräte möglich schlagen Sie nach unter:
TEL manuell ja 3.4.2 Manueller Empfang
TEL/FAX automatisch, nein 3.4.3 Automatischer Empfang ohne
ohne Läuten Läuten, keine weiteren Geräte möglich
EXT. automatisch ja 3.4.3 Automatischer Empfang,
weitere Geräte möglich
Diese Optionen sind auf den folgenden Seiten genauer erklärt.
3.4.1 Wechseln der Betriebsart
1
2
3
4
5
FUNKTION
6
7
∗
Wählen Sie Funktion 31.
8
9
0
#
31 MODUS
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
OK
OK
Drücken Sie die OK-Taste.
Wählen Sie die gewünschte Betriebsart mit der PFEIL LINKSoder PFEIL RECHTS-Taste.
Bestätigen Sie Ihre Wahl mit OK. Ein Pfeil auf dem Display zeigt
die aktuelle Betriebsart an.
MODUS: EXT.
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
MODUS: TEL/FAX
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
3 FAX WEICHE
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
3.4.2 Manueller Empfang
Faxgerät sowie weitere Telefone läuten sowohl bei Telefon- als auch bei Faxanrufen - TEL Modus
1
2
3
4
5
6
FUNKTION
7
Wechseln Sie mit Funktion 31 in die TEL-Betriebsart. Der ent-
8
9
sprechende Pfeil auf dem Display leuchtet auf.
0
#
∗
15-MAI-98 12:30
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
Ihr Faxgerät verhält sich wie ein gewöhnliches Telefon.
Heben Sie den Hörer ab.
– 28 –
ANRUF
FEIN FOTO BE SE TZ T TEL
GESPRÄCH
FEIN FOTO BESE TZ T TEL
TEL/FAX EXT.
TEL/FAX EXT.
START
KOPIE
Kommt eine Faxmitteilung, hören Sie im T elefonhörer einen Pfeifton oder Stille. Drücken Sie jetzt einfach die START-Taste und
legen Sie den Hörer auf. Das Faxgerät Ihres Faxpartners sendet
seine Kennung, die im Display Ihres Faxgerätes erscheint.
VERBINDEN ...
FEIN FOTO BESETZT TEL
+43 1 12345
TEL/FAX EXT.
Hat das anrufende Faxgerät keine Kennung gespeichert, erscheint
auf dem Display:
Ihr Faxgerät druckt nun die Faxnachricht aus. Nach dem Ende
der Übertragung hören Sie ein Bestätigungssignal.
Nach der Übertragung trennen Sie das herausragende
Thermopapier ab, indem Sie - an einer Seite beginnend - das
Papier an der Papierabreißkante abreißen.
Mit weiteren Telefonen
Heben Sie rechtzeitig an einem weiteren T elefon ab, und erkennen Sie, daß es sich um einen
Faxanruf handelt, so können Sie Ihr Faxgerät durch Drücken der Tasten ∗ und 5 starten.
Dieser sogenannte DTMF-Kode kann verändert werden (Funktion 33).
Das funktioniert aber nur, wenn Ihr weiteres Telefon das Tonwahlverfahren beherrscht. Bei vielen
Geräten mit Pulswahl kann man einem Kode entweder ∗ oder # voranstellen, um Signale im
T onwahlverfahren auszusenden. Näheres entnehmen Sie bitte der jeweiligen Bedienungsanleitung.
FEIN FOTO BESETZT TEL
EMPFANGEN ...
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
TEL/FAX EXT.
3.4.3 Automatischer Empfang
Ohne Läuten, keine weiteren Geräte möglich - TEL/FAX Modus
Wenn Ihr Faxpartner ein älteres Gerät hat, das noch nicht die heute üblichen Erkennungssignale
aussendet, so läutet Ihr Faxgerät auch bei einem Faxanruf. Starten Sie den Faxempfang, indem
Sie die STAR T-Taste drücken.
Wenn Sie Ihr Gerät auf automatischen Empfang ohne Läuten (TEL/F AX-Betriebsart) eingestellt
haben, geht es immer an die Leitung. Ein Anrufer muß also sofort Gebühren bezahlen, auch wenn
Sie nicht abheben. Um dies zu vermeiden, können Sie in die Betriebsart TEL wechseln.
1
2
3
4
5
6
Wechseln Sie mit Funktion 31 in die TEL/FAX-Betriebsart. Der
8
9
entsprechende Pfeil auf dem Display leuchtet auf.
0
#
Ihr Faxgerät erkennt Faxsendungen und empfängt sie automatisch. Bei einem Faxanruf hören Sie daher kein Klingeln.
FUNKTION
7
∗
15-MAI-98 12:30
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
– 29 –
Bei einem Telefonanruf läutet Ihr Faxgerät jedoch weiterhin. He-
START
ben Sie jetzt ab, können Sie wie gewohnt sprechen. Wenn Sie
nicht abheben, wird der Anrufer nach einer von Ihnen eingestellten Läutezahl mit dem Faxgerät verbunden und hat so die Möglichkeit, Ihnen eine Faxnachricht zu senden.
Einstellung der Anzahl der Klingeltöne, bis Ihr Gerät auf Empfang schaltet:
FUNKTION
1
2
3
4
5
6
7
8
0
∗
OK
Geben Sie die Funktionsnummer 32 ein.
9
#
Drücken Sie die OK-Taste.
Mit der PFEIL LINKS- oder PFEIL RECHTS-Taste können Sie
die Anzahl der Klingelsignale wählen, nach der Ihr Faxgerät auf
Faxempfang umschaltet.
Drücken Sie die FUNKTION-Taste.
OK
Drücken Sie die OK-Taste.
Automatischer Empfang, weitere Geräte möglich - EXT. Modus
Wenn Sie weitere Geräte, wie zum Beispiel zusätzliche Telefone,
2
3
5
6
einen Anrufbeantworter oder ein Modem, an Ihrem Faxgerät an-
8
9
geschlossen haben und diese verwenden möchten, wechseln Sie
0
#
mit Funktion 31 in den Modus EXT. Der entsprechende Pfeil auf
FUNKTION
1
4
7
∗
dem Display leuchtet auf.
FUNKTIONSNR.: __
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
32 LÄUTEZAHL
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
TEL/FAX: 04
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
TEL/FAX: 02
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
3 FAX WEICHE
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
15-MAI-98 12:30
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
Bei einem eingehenden Anruf läuten sowohl Ihr Faxgerät als auch
jedes weitere Telefon. Sie können die Läutezahl wählen. Heben
Sie den Hörer Ihres Faxgerätes oder eines weiteren Telefones
ab, bevor die eingestellte Läutezahl vorbei ist, dann können Sie
das Gespräch wie gewohnt entgegennehmen.
KOPIE
Heben Sie an Ihrem Faxgerät ab und erkennen Sie, daß es sich
um einen Faxanruf handelt (ein Pfeifton oder Stille), drücken Sie
die START-Taste. Das Fax wird dann empfangen.
Heben Sie an einem weiteren Telefon ab, und erkennen Sie, daß
es sich um einen Faxanruf handelt, so können Sie Ihr Faxgerät
durch Drücken der Tasten ∗ und 5 starten. Dieser sogenannte
DTMF-Kode kann verändert werden (Funktion 33, siehe unten).
Das funktioniert aber nur, wenn Ihr weiteres Telefon das Tonwahlverfahren beherrscht. Bei vielen
Geräten mit Pulswahl kann man einem Kode entweder ∗ oder # voranstellen, um Signale im
T onwahlverfahren auszusenden. Näheres entnehmen Sie bitte der jeweiligen Bedienungsanleitung.
– 30 –
Wenn Sie einen Anrufbeantworter angeschlossen haben und Sie
heben nicht ab, so kann der Anrufer eine Nachricht hinterlassen.
Ist die eingestellte Anzahl von Klingelsignalen vorüber, so schaltet sich automatisch der Faxempfang ein. Ein Anrufer, der auf
einem eventuellen Anrufbeantworter keine Nachricht hinterlassen hat, wird mit dem Faxgerät verbunden.
Einstellungen für weitere Geräte:
FUNKTION
1
2
4
5
7
8
0
∗
OK
OK
Drücken Sie die FUNKTION-Taste.
3
6
Geben Sie die Funktionsnummer 33 ein.
9
#
Drücken Sie die OK-Taste.
Mit der PFEIL LINKS- oder PFEIL RECHTS-Taste können Sie
die Anzahl der Klingelsignale wählen, die das weitere T elefon und
das Faxgerät läuten, bevor sich Ihr Faxgerät auf Faxempfang
umstellt. Achten Sie darauf, daß die eingestellte Läutezahl des
weiteren Gerätes (z.B. Anrufbeantworter) um mindestens 2
Klingelsignale kleiner ist als die, die an Ihrem Faxgerät eingestellt ist.
Drücken Sie die OK-Taste.
FUNKTIONSNR.: __
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
33 WEITERES TEL.
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
LÄUTEZAHL: 03
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
LÄUTEZAHL: 02
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
FAX DTMF: *5
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
1
2
3
4
5
7
8
0
∗
OK
Der DTMF-Kode dient zum Starten Ihres Faxgerätes von einem
6
weiteren Telefon aus. Ändern Sie den vorgegebenen Kode nur,
9
wenn es absolut erforderlich ist.
#
Drücken Sie die OK-Taste.
FAX DTMF: *9
FEIN FOTO BESETZT TEL
3 FAX WEICHE
FEIN FOTO BESETZT TEL
Wenn Ihr Faxgerät Probleme beim Erkennen eines älteren Gerätes hat, das noch nicht die heute
üblichen Erkennungssignale verwendet, reduzieren Sie die Läutezahl an Ihrem Gerät.
– 31 –
TEL/FAX EXT.
TEL/FAX EXT.
3.5 Kopieren
AUFLÖSUNG
START
Sie können Ihr Faxgerät nutzen, um eine V orlage auf Thermopapier zu kopieren. Beim Kopieren wechselt Ihr
Faxgerät automatisch in die FEIN-Auflösung.
Halten Sie die erste Seite des Dokuments mit
der Schriftseite nach oben und führen Sie die
Vorlage so weit wie möglich in den
Dokumenteneinzug.
NUMMER WÄHLEN
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
Durch Drücken der AUFLÖSUNG-Taste können Sie zwischen
FOTO- und FEIN-Auflösung wählen.
KOPIE
Drücken Sie die ST ART/KOPIE-T aste.
NUMMER WÄHLEN
FEIN FOTO BESETZT TEL
GERÄT KOPIERT...
FEIN FOTO BESETZT TEL
Das Faxgerät zieht die Originalseite ein. Die Kopie kommt an der
Vorderseite des Gerätes zum Vorschein. Warten Sie am Ende des
Kopiervorgangs ca. drei Sekunden, bis die Kopie vollständig ausgedruckt ist. Trennen Sie dann erst die Kopie ab.
Falls Sie den Kopiervorgang durch Drücken der STOP-Taste abbrechen, warten Sie, bis das
Dokument vollständig ausgeworfen ist, bevor Sie die Kopie abreißen.
Wenn auf Ihrer Kopie oder auf Ihrem Fax nichts zu erkennen ist, ist entweder das Dokument oder
die Thermopapierrolle falsch eingelegt (siehe 2.6).
TEL/FAX EXT.
TEL/FAX EXT.
– 32 –
II
FUNKTIONEN
– 33 –
FAX
AUFLÖSUNG
START
4 Das Fax
Dieses Kapitel erklärt alle Faxfunktionen, die zu Ihrer Nutzung zur Verfügung stehen.
4.1 Verbesserte Bildqualität
Ihr Faxgerät arbeitet normalerweise mit Standard-Auflösung. Wenn Sie genaue Zeichnungen bzw . Dokumente
oder einen sehr klein gedruckten Text übermitteln wollen, verwenden Sie die FEIN-Auflösung. Wollen Sie ein
Foto senden, so wählen Sie die Einstellung FOTO. Das Original wird als Schwarzweißabbildung in 16 Graustufen gesendet.
Wenn sie die Auflösung erhöhen möchten, drücken Sie die Taste
AUFLÖSUNG so oft, bis der gewünschte Pfeil auf dem Display
aufleuchtet.
15-MAI-98 12:30
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
Nach der Übertragung oder, falls sich kein Dokument im Einzug
befindet, nach 40 Sekunden kehrt Ihr Faxgerät automatisch zur
Standardauflösung zurück.
Die Übertragung von Dokumenten dauert in der FEIN- oder FOTO-Auflösung länger.
Kopien können nur in der FEIN- oder FOTO-Auflösung gemacht werden
.
4.2 Faxen während des Gesprächs
Hat Ihr Gesprächspartner ebenfalls ein Faxgerät angeschlossen, können Sie während eines T elefongesprächs
jederzeit ein Fax senden. Während der Faxübertragung ist das Gespräch unterbrochen.
Heben Sie den Hörer ab.
NUMMER WÄHLEN
1
4
7
∗
KOPIE
FEIN FOTO BESETZT TEL
2
3
5
6
8
0
Geben Sie die Rufnummer ein.
9
#
12345
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
TEL/FAX EXT.
Sie können Ihr Gespräch führen. Teilen Sie Ihrem Gesprächspartner mit, daß Sie jetzt ein Fax senden möchten.
Führen Sie das Dokument ein und bitten Sie ihn, daß er den Faxempfang an seinem Faxgerät einleitet.
Drücken Sie die ST ART-Taste. Die Faxübertragung beginnt.
START DRÜCKEN
FEIN FOTO BESETZT TEL
VERBINDEN ...
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
TEL/FAX EXT.
– 34 –
Nach der Faxübertragung erscheint auf dem Display die Rufnummer, und sie können das Gespräch fortsetzen.
Sie können auch zuerst das Dokument einlegen und dann die Verbindung herstellen.
4.3 Sprechen nach dem Faxen
Während Sie ein Fax senden, heben Sie den Hörer ab. Ihr Faxpartner hört am Ende der Faxübertragung ein Klingelsignal und
weiß, daß Sie mit ihm sprechen wollen.
12345
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
Ebenso kann Sie Ihr Faxpartner nach einer Faxübertragung zum
Gespräch auffordern. In diesem Fall hören Sie am Ende der Übertragung ein Klingelsignal.
Sie können abheben und das Gespräch führen.
HÖRER ABHEBEN
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
GESPRÄCH
FEIN FOTO BESE TZ T TEL
TEL/FAX EXT.
4.4 Abrufen von Faxberichten
Unter Abrufempfang versteht man den Abruf von Faxmitteilungen, die im angewählten Fax bereitliegen.
1
2
3
4
5
FUNKTION
OK
6
7
∗
Wählen Sie die Funktion 22.
8
9
0
#
Drücken Sie die OK-Taste. Sie werden nach einem Kode gefragt,
der Sie berechtigt, das bereitliegende Dokument abzurufen.
22 ABRUFEMPFANG
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
KODE: _
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
1
2
3
4
5
6
7
8
9
0
#
∗
OK
1
2
4
5
7
8
0
∗
Falls das Gerät Ihres Faxpartners über diese Funktion verfügt
und das Dokument auch tatsächlich mit einem Kode vor unbe-
OK
rechtigtem Zugriff geschützt wurde, geben Sie den Kode ein und
bestätigen Sie mit OK. Falls Sie keinen Kode benötigen, drücken
Sie nur die OK-Taste.
Drücken Sie die OK-Taste.
3
6
Geben Sie die Rufnummer ein.
9
#
KODE: 1234
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
ABRUF:NR.WÄHLEN
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
12345
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
– 35 –
START
KOPIE
Drücken Sie die START-Taste.
WAHL ...
FEIN FOTO BESETZT TEL
VERBINDEN ...
TEL/FAX EXT.
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
Die Abrufkodierung arbeitet nach dem internationalen Standard ITU. Es gibt allerdings Hersteller ,
die andere Verfahren benutzen und die daher nicht kompatibel sind.
Falls bei einer Faxnummer der Abrufempfang nicht funktioniert, versuchen Sie es manuell. Heben
Sie den Hörer ab, wählen Sie die entsprechende Faxnummer und drücken Sie dann ST ART.
In Deutschland darf “+”
(#)
im Kode nicht enthalten sein.
4.5 Faxabruf mit Unteradressen
Wenn Sie Faxdokumente an Faxdatenbanken verschicken oder von diesen abrufen wollen, so können Sie bei
manchen Datenbanken die Unteradresse direkt an die Telefonnummer anhängen. Sie sparen so Telefongebühren. Geben Sie zuerst die Telefonnummer der Datenbank ein und beenden Sie diese mit der R-Taste.
Schließen Sie dann die gewünschte Unteradresse an. Diese darf bis zu 20 Stellen lang sein und kann sowohl
Leerzeichen als auch "+" enthalten, die mit ∗ bzw. # einzugeben sind. Wenn Sie sich unklar sind, ob Ihr
Faxabrufdienst Unteradressen unterstützt, wenden Sie sich bitte an Ihren Abrufdienstbetreiber.
4.6 Einstellen der Kopfzeile
Die Kopfzeile besteht aus
zusammen mit Datum, Uhrzeit und Seitennummer mitgesendet. Wenn Sie die Kopfzeile ausschalten, werden
nur Datum, Uhrzeit und Seitennummer gesendet. Falls die Uhrzeit nicht eingestellt ist (z.B. nach einem Netzausfall), wird nur die Seitennummer gesendet.
Sie können außerdem noch wählen, ob die Kopfzeile innerhalb oder außerhalb des Dokuments erscheinen
soll. Innerhalb bedeutet, daß die Kopfzeile die obersten 5 mm Ihres Dokuments überschreibt. Die meisten
Dokumente sind am oberen Rand leer , es geht nichts an Information verloren. Wollen Sie Dokumente senden,
die auch am oberen Rand Information enthalten, so wählen Sie die Position außerhalb. Der Empfänger erhält
eine Nachricht, die um die Kopfzeile länger ist als Ihr Original.
1
2
3
4
5
6
FUNKTION
7
∗
OK
OK
Wählen Sie Funktion 16.
8
9
0
#
Drücken Sie die OK-Taste.
Wählen Sie mit der PFEIL LINKS- oder PFEIL RECHTS-Taste.
Drücken Sie die OK-Taste.
“Ihrer Nummer”
und aus
“Ihrem Namen”
und wird am oberen Rand jeder Seite
16 KOPFZEILE
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
KOPFZEILE: EIN
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
INNEN/AUSSEN: IN
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
– 36 –
OK
Wählen Sie nochmals mit der PFEIL LINKS- oder PFEIL RECHTSTaste. Schließen Sie mit OK ab.
1 EINSTELLUNG
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
Beispiel für eine Kopfzeile:
15-mai-98 16:53 a. berger 0043 1 12345 seite: 1
4.7 Ändern der Übertragungsgeschwindigkeit
Ihr Faxgerät paßt seine Übertragungsgeschwindigkeit automatisch der jeweiligen Telefonleitungsqualität an.
Bei schlechter Leitungsqualität kann dieser Vorgang mehr Zeit in Anspruch nehmen. Wenn Sie bereits wissen,
daß die Qualität der Leitung nicht gut ist, ist es sinnvoll, im vorhinein bereits eine langsamere Geschwindigkeit
einzustellen. Sie können damit Zeit und Telefongebühren sparen.
FUNKTION
OK
OK
1
2
3
4
5
6
7
∗
Wählen Sie Funktion 21.
8
9
0
#
Drücken Sie die OK-Taste.
Nehmen Sie die gewünschten Einstellungen mit der PFEIL
RECHTS- oder PFEIL LINKS-T aste vor und bestätigen Sie mit OK.
21 LANGSAM(4800)
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
4800 BPS: NEIN
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
2 ÜBERTRAGUNG
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
– 37 –
5 Weitere Möglichkeiten
Dieses Kapitel erklärt weitere Möglichkeiten und Funktionen Ihres Faxgeräts.
5.1 Benutzungssperre (Babysitter-Einstellung)
Wollen Sie nur berechtigten Personen Zugriff zu Ihrem Faxgerät ermöglichen, geben Sie einen Benutzerkode
am Faxgerät ein. Nur Personen mit Benutzerkode können dann telefonieren oder senden. Ist die Funktion
eingeschaltet und Sie geben den Kode ein, ist das Gerät für 5 Minuten uneingeschränkt benutzbar .
1
2
3
4
5
6
FUNKTION
7
∗
Wählen Sie Funktion 17.
8
9
0
#
17 BENUTZERKODE
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
OK
Drücken Sie die OK-Taste.
Wählen Sie mit der PFEIL LINKS- oder PFEIL RECHTS-Taste.
OK
1
2
4
5
7
8
0
∗
OK
1
2
4
5
7
8
0
∗
Drücken Sie die OK-Taste.
3
6
Geben Sie den Kode ein. Dieser muß eine vierstellige Zahl sein.
9
#
Drücken Sie die OK-Taste.
3
6
Geben Sie den Kode zur Kontrolle noch einmal ein.
9
#
BENUTZERKODE:AUS
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
BENUTZERKODE:EIN
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
KODE: ____
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
KODE: 1234
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
WIEDERHOLEN:____
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
WIEDERHOLEN:1234
FEIN FOTO BESE TZ T TEL
TEL/FAX EXT.
OK
Drücken Sie die OK-Taste.
Mit der PFEIL LINKS- oder PFEIL RECHTS-Taste können Sie
nun aus folgenden 3 Einstellungen wählen:
– 38 –
SPERRE: INT
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
Auslandsgespräche gesperrt: Einstellung INT
Bei dieser Auswahl sind Auslandsverbindungen gesperrt. Inlandsverbindungen sind möglich.
OK
Schließen Sie mit OK ab.
Inlandsgespräche gesperrt: Einstellung NA T
Bei dieser Auswahl sind nur Ortsverbindungen möglich (Nullsperre).
OK
Schließen Sie mit OK ab.
Alle Gespräche gesperrt: Einstellung ALLE,
Wenn Sie ALLE wählen, können keine Nummern gewählt werden, außer einer Nummer, die Sie zuvor eingegeben haben.
“ Babysitter Einstellung”
SPERRE: INT
FEIN FOTO BESETZT TEL
1 EINSTELLUNG
FEIN FOTO BESETZT TEL
SPERRE: NAT
FEIN FOTO BESETZT TEL
1 EINSTELLUNG
FEIN FOTO BESETZT TEL
(nicht in allen Ländern)
SPERRE: ALLE
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
TEL/FAX EXT.
TEL/FAX EXT.
TEL/FAX EXT.
TEL/FAX EXT.
OK
1
2
3
4
5
6
7
8
9
0
#
∗
Nach Bestätigung der Auswahl ALLE mit der OK-Taste fordert
Sie das Gerät zur Eingabe einer Telefonnummer auf (die sogenannte Babysitter Nummer).
Geben Sie die Nummer ein und bestätigen Sie mit der OK-T aste.
OK
Auf dem Display erscheint die Mitteilung:
NUMMER EINGEBEN
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
GESPEICHERT
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
Hiermit ist die Programmierung abgeschlossen, und das Gerät befindet sich in der Baysitter-Einstellung.
1
2
3
4
5
6
7
8
9
0
#
∗
Das Gerät bleibt für alle anderen Nummern gesperrt, bis Sie den
OK
Benutzerkode eingeben und die OK- Taste drücken.
IHR KODE:____
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
Wird jetzt dennoch der Hörer abgenommen und irgendeine T aste
1
2
4
5
7
8
0
∗
gedrückt, wählt das Faxgerät die von Ihnen eingegebene Num-
3
mer (Babysitter-Nummer).
6
9
#
Um die Benutzungssperre wieder aufzuheben, wählen Sie erneut Funktion 17 und wählen Sie
BENUTZERKODE: AUS.
– 39 –
5.2 Lautstärke des Klingelsignals
Sie können die Lautstärke des Klingelsignals verändern, wenn sich das Gerät im Bereitschaftsmodus befindet
oder es gerade läutet.
Drücken Sie die PFEIL LINKS- oder PFEIL RECHTS-Taste. Auf
dem Display wird die aktuelle Einstellung ungefähr 3 Sekunden
lang angezeigt.
LÄUTEN: ßß
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
Wollen Sie nun den angezeigten Wert verändern, drücken Sie
abermals die PFEIL LINKS- oder PFEIL RECHTS-Taste so lange, bis die gewünschte Lautstärke erreicht ist.
LÄUTEN: ßßßß
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
5.3 Serviceferndiagnose
Die Ferndiagnose ist in der Grundeinstellung abgeschaltet. Bei eingeschalteter Ferndiagnose kann der Service über die Telefonleitung einige technische Daten Ihres Gerätes abfragen und im Bedarfsfall auch verändern. Dies kann im Falle einer Störung von Vorteil sein und rasche Abhilfe bringen. Dazu müssen Sie die
Ferndiagnose aber erst einschalten. Nach 24 Stunden wird die Ferndiagnose automatisch wieder gesperrt.
1
2
3
4
5
FUNKTION
6
7
∗
Wählen Sie Funktion 41.
8
9
0
#
41 FERNZUGRIFF
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
OK
OK
Drücken Sie die OK-Taste.
Wählen Sie mit der PFEIL LINKS- oder PFEIL RECHTS-Taste,
dann drücken Sie die OK-Taste.
FERNZUGRIFF: AUS
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
4 VERSCHIEDENES
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
Die Serviceferndiagnose ist eine sehr gute Einrichtung, um Änderungen in der Programmierung
Ihres Faxgerätes vorzunehmen. Sie ist jedoch nicht geeignet, Reparaturen von elektrischen oder
mechanischen Fehlern durchzuführen.
Die Serviceferndiagnose ist in Deutschland nicht möglich.
– 40 –
III
ANHANG
– 41 –
6 Störungen und ihre Behebung
In der nachstehenden Tabelle finden Sie eine Übersicht der erfahrungsgemäß am häufigsten
auftretenden Bedienungsfehler oder Störungen. Dem zugeordnet sind mögliche Ursachen und
eine Anleitung zu ihrer Behebung. Bevor Sie Ihr Gerät dem Service übergeben, bedienen Sie
sich bitte dieser von unseren Servicespezialisten zusammengestellten Tabelle. In den meisten
Fällen werden Sie das Problem ohne Konsultierung des Service lösen können.
Störung Mögliche Ursache Abhilfe
Faxe nicht in Ordnung
Sie oder Ihr Faxpartner
empfangen ein leeres Blatt.
Die von Ihnen gesendeten
Dokumente kommen mit
Qua litäts verlu st an.
Das Gerät macht beim
Empfangen oder Senden
schw arze Streif en.
Thermopapier ist verkehrt eingelegt.
Der Absender hat die Rückseite seiner
Vorlage gesendet.
Der Drucker ist defekt.
Dokument enthält Fotos oder
Kleingedrucktes.
Schrift ist zu hell.
Gerät ist defekt.
Papierreste sind im Einzug oder der
Scanner ist verschmutzt.
Gerät ist defekt.
Thermopapier umdrehen.
Der Absender muß die Vorlage richtig
in das Faxgerät einführen (Schriftseite
beachten!).
Testen Sie das Gerät, indem Sie damit
kopieren. Gegebenenfalls Service.
Ändern der Auflösung.
Überprüfen Sie das Dokument.
Testen Sie das Gerät, indem Sie damit
kopieren. Gegebenenfalls Service.
Öffnen Sie das Bedienungspaneel und
entfernen Sie das Papier aus dem
Einzug.
Testen Sie das Gerät, indem Sie damit
kopieren. Gegebenenfalls Service.
– 42 –
Störung Mögliche Ursache Abhilfe
Probleme mit der Verbindung
Sie können weder telefonieren
noch Faxe versenden.
ÜBERTR. FEHLER
FEIN FOTO BESETZT TEL
FEHLER
Fehlerbericht
TEL/FAX EXT.
KEINE VERBINDUNG
FEIN FOTO BESETZT TEL
bzw.
TEL/FAX EXT.
NEUWAHL MISSLUN.
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
Verkehrter Wählmodus eingestellt.
Sie betreiben ihr Gerät an einer
Nebenstellenanlage und haben es nicht
ensprechend eingestellt.
Schlechte Leitungsqualität.
Ihr Faxpartner hat einen Papierstau
bzw. kein Papier.
Faxgerät des Empfängers ist besetzt,
hebt nicht ab oder ein anderes Gerät
wie ein Anrufbeantworter hebt ab.
Ändern Sie den Wählmodus mit
Funktion 14.
Wählen Sie in Funktion 14
Nebenstellenanlage: Ja.
Versuchen Sie eine zweite Sendung.
Verringern Sie die
Übertragungsgeschwindigkeit
(Funktion 21).
Rufen Sie Ihren Faxpartner an.
Versuchen Sie es später nochmals
oder weisen Sie Ihren Partner auf eine
mögliche Fehlinstallation hin.
KEIN ANSCHLUSS
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
KEIN WÄHLTON
FEIN FOTO BESETZT TEL
Sie können im Modus EXT.
keine Faxe empfangen.
TEL/FAX EXT.
Falsche Installation oder lockerer
Stecker.
Sie betreiben Ihr Gerät an einer
Nebenstellenanlage.
Die Läutezahl in Funktion 33 ist zu
hoch eingestellt.
Überprüfen Sie Ihre Installation.
Überprüfen Sie die Einstellung in der
Funktion 14.
Verringern Sie die Läutezahl.
– 43 –
Störung Mögliche Ursache Abhilfe
Sonstiges
Weitere Geräte läuten nur
einmal, in der Schweiz zweimal.
Faxgerät läutet beim
Faxempfang.
Kopie ist weiß. Dokument falsch eingelegt.
Sie heben den Hörer eines
weiteren Telefons ab und hören
Klingelsignale.
Sie heben den Hörer Ihres
Faxgerätes ab und hören einen
Pfeifton bzw. Stille.
Sie heben an einem weiteren
Telefon ab und hören einen
Pfeifton bzw. Stille.
WÄHLEN/DOK. EIN
FEIN FOTO BESETZT TEL
TEL/FAX EXT.
Sie haben ihr Faxgerät nicht für die
Verwendung mit weiteren Geräten
eingestellt.
Sie haben ihr Gerät nicht auf
Betriebsart TEL/FAX eingestellt.
Thermopapierrolle falsch eingelegt.
Ihr w eit ere s Telefon i st p ar alle l
angeschlossen.
Es handelt sich um einen Faxanruf. Drücken Sie die START-Taste.
Es handelt sich um einen Faxanruf. Durch drücken der Tasten und
Wert für Uhrzeit und Datum ist nicht
eingegeben worden oder ist verloren
gegangen.
Wechseln Sie in den Modus EXT.
(Funktion 31).
Wechseln Sie in die Betriebsart
TEL/FAX (Funktion 31).
Legen Sie das Dokument mit der
Schriftseite nach oben ein.
Legen Sie die Thermopapierrolle ein
wie in Kapitel 2.6 beschrieben.
Wechseln Sie mit Funktion 31 in die
Betr iebsa rt EXT.
Legen Sie danach den Hörer auf.
∗
können Sie Ihr Faxgerät starten
(siehe Kapitel 3.4).
Erneut eingeben (Funktion 11).
5
läßt sich nicht wegschalten.
Ausgedruckte Dokumente
kommen nicht wie gewohnt auf
der Vorderseite des Faxgerätes
zum Vorschein.
Können Sie einen Fehler anhand der gegebenen Anleitungen nicht beheben, gehen Sie folgendermaßen vor: Ziehen Sie den Netzstecker. Warten Sie mindestens zehn Sekunden, und stecken Sie
den Netzstecker wieder in die Steckdose.
Sollte die Störung danach erneut auftreten, wenden Sie sich bitte an Ihre Kundeninformationsstelle.
Papierstau beim Papierauslaß auf der
Unterseite des Gerätes.
Drücken Sie die STOP-Taste drei
Sekunden lang. Ziehen Sie das
zerknitterte Papier vorsichtig nach vorne
heraus. Falls Sie auf diese Weise den
Papierstau nicht vollständig entfernen
können, klappen Sie das
Bedienungspaneel und die innere
Papierabdeckung auf. Beseitigen Sie den
Papierstau. Legen Sie das Papier wieder
ein. Schließen Sie das Gerät und
drücken Sie STOP, um das
Thermopapier gegen dieTransportwalze
im Inneren zu drücken (siehe
Kapitel 2.6).
– 44 –
A
B
C
7.1 Wichtige Hinweise zum sicheren Betrieb
Batterie: Im Inneren des Faxgerätes sorgt eine Lithiumbatterie für die Speicherung der eingetragenen Daten
(Name, Telefonnummer und gewählte Optionen). Die Lebensdauer der Batterie beträgt mindestens 5 Jahre.
Diese Batterie darf nur von einem autorisierten Servicebetrieb ausgetauscht werden. Unsachgemäßer Umgang kann schwerwiegende Schäden zur Folge haben. Bei der Entsorgung des Gerätes ist auf die Lithiumbatterie hinzuweisen.
Blitzschutz: Um Ihr Gerät vor eventuellen Beschädigungen zu schützen, wird empfohlen, bei Gewittern das
Gerät sowohl von der Netzspannung zu trennen als auch den Telefonstecker zu ziehen.
Anschluß Ihres Faxgerätes an die Telefonleitung: Das Faxgerät ist nur zum Anschluß an Telefonnetze
entsprechend EN41003 geeignet.
Bei Beschädigung: Im Falle einer Beschädigung des Gehäuses oder des Netzkabels ziehen Sie bitte den
Netzstecker. Das Gehäuse Ihres Faxgerätes darf nur von einer autorisierten Servicestelle geöffnet werden.
In diesem Kapitel erhalten Sie Hinweise zum sicheren Betrieb und eine Übersicht über die wichtigsten technischen Daten.
7 Wissenswertes
Entstörung: Hiermit wird bescheinigt, daß der Fernkopierer nach EN 55022 / VDE 0878 Teil 1 Klasse B
funkentstört ist.
Bei Ausfall der Netzspannung funktioniert weder der Telefon- noch der Faxbetrieb. Bei
erneutem Anschalten müssen Sie die aktuelle Zeit wieder eingeben.
Bei einem Bruch des Displays kann eine schwach ätzende Flüssigkeit austreten. Vermeiden Sie Haut- und Augenkontakt.
Das Faxgerät wurde ausschließlich für den Gebrauch in dem jeweiligen Verkaufsland gebaut.
Beim Kopieren oder Versenden von Faxmitteilungen oder bei längerem Telefonieren an
einem externen Telefon kann sich der Hörer des Faxgerätes leicht erwärmen. Dies ist normal, da sich das Gerät dann nicht im Bereitschaftsmodus befindet und mehr Energie verbraucht.
Für optimale Bildqualität empfehlen wir Thermopapier der Sorten
Super High Sensitive
.
High Sensitive Universal
bzw.
– 45 –
7.2 Technische Daten
Kompatibilität ITU Gruppe 3
Anschlußart Amtsleitung (PSTN)/Nebenstelle (P ABX)
Flashzeit e n Amtsleitung (PSTN): 100 ms
Nebenstelle (P ABX): 180 ms
Vorlagengröße Breite: 148 - 217 mm
Länge: 105 - 600 mm
Dicke: 0,05 - 0,15 mm
Größte Abtastbreite 216 mm ± 1 mm
Auflösung horizontal: 8 Punkte/mm (200 dpi)
vertikal: Standard 3,85 Zeilen/mm
FEIN 7,7 Zeilen/mm
Fotomodus 16 Graustufen
Kopieren FEIN- und FOT O-Auflösung
Übertragungsdauer 22 sec (9600 bps, Standardauflösung für ein Testblatt ITU No.1,
Protokollzeit ausgenommen)
Datenkompression MH, MR
Modulation V29bis, V27ter, V21
Übertragungsgeschwindigkeiten 9600/7200/4800/2400bps
Geräuschpegel in Bereitschaft: <20 dBA
beim Kopieren: 40 ± 2 dBA gemäß ISO 7779
Aufzeichnungsmethode Thermopapierdrucker
Thermopapier 210/216mm x 15/30m Rolle
Dokumenteneinzug 1 Blatt
Weißabgleich automatisch
Faxweiche TEL/FAX/EXT.
Kontrastregelung automatisch
Abmessungen 275 x 210 x 108 mm
Gewicht 2 kg
Energieverbrauch Standardmodus (Übertragung einer Standardseite): 18 W
Netzanschluß 230V/50 Hz
7.3 Kundeninformation
Bei weiteren Fragen wenden Sie sich bitte an Ihre Kundeninformationsstelle:
in Österreich: Philips Fax Systems Hotline
Gutheil-Schoder-Gasse 10
A-1102 Wien
Östereich
Tel: 01 60101 / 5053
Fax: 01 60101 / 5054
in Deutschland: Tel: 0180 / 523 72 46
Fax: 0180 / 523 72 47
in der Schweiz: Tel: (056) - 417 72 70
Fax: (056) - 417 75 75
– 46 –
7.4 Glossar
Abrufempfang
Dokument
DTMF
Faxpapier
Faxweiche, automatischer
und manueller Empfang
Heimtelefonsystem (HTS)
Nebenstellenanlage (PABX),
Kennziffer für Amtsholung
Man kann Schriftstücke hereinholen, die bei einem anderen Faxgerät
bereitgehalten werden.
Die geschriebene Nachricht, die Sie einem anderen Teilnehmer faxen
möchten.
Abkürzung für:
Mit diesem Signal können Sie von einem zusätzlichen Telefon, das tonwahl-
tauglich ist, den Faxempfang starten.
Spezielles Papier, das durch Erhitzen schwarz wird.
Die Faxweiche analysiert die einlangenden Gespräche und stellt fest, ob
es sich um einen normalen Anruf oder eine Faxmitteilung handelt. Wenn Sie
den automatischen Empfang eingestellt haben, wird eine Faxmitteilung automa-
tisch und ohne Signal empfangen. Wenn Sie auf denmanuellen Modus geschal-
tet haben, ist die Faxweiche nicht aktiv , und Faxmitteilungen können nur durch
Drücken der START-T aste empfangen werden.
Viele Privathaushalte haben ein Heimtelefonsystem. Ein solches System
ermöglicht eine hausinterne Kommunikation über einen einzigen T elefonan-
schluß.
Nebenstellenanlagen sind in allen größeren Betrieben üblich. Sie bilden eine
Art internes Telefonnetz. Um einen Anschluß an das öffentliche Netz zu erhal-
ten, muß man eine Kennziffer für die Amtsholung wählen.
Dual T one Multiple Frequency
.
Pulswahl
Senderkennung
Thermopapier
T onwahl
weiteres Gerät, weiteres T elefon
Der alte Wählmodus ist das Pulswahlverfahren. Jeder Zifferntaste ist eine
bestimmte Zahl von Impulsen zugeordnet.
Der Name und die Telefonnummer des Benutzers kann beinahe auf jedem Fax-
gerät eingegeben werden. Diese sogenannte Senderkennung wird mit dem
Sendebericht ausgedruckt und erscheint auch auf dem Gerät des Faxpartners.
Siehe unter Faxpapier .
Die Tonwahl ist das moderne Wählverfahren. Jeder Zifferntaste ist ein anderer
T on zugeordnet.
Sie können Ihr Faxgerät mit zusätzlichen Einrichtungen wie T elefonen, Anrufbeant-
wortern usw. verwenden, die an einer einzigen Telefonleitung angeschlossen sind.
Um Störungen zu vermeiden, müssen Sie einige Einstellungen vornehmen.
– 47 –
7.5 Index
A
Abrufempfang................................................ 35,47
Aktuelle Einstellungen....................................... 19
Anschluß
an die Spannungsversorgung ......................... 1 1
an die Telefonleitung ....................................... 10
an eine Heimtelefonanlage.............................. 14
an eine Nebenstellenanlage............................ 15
des Hörers....................................................... 11
weiterer Geräte ............................................... 13
Auflösung zum Senden oder Kopieren von
Dokumenten ....................................................... 34
Ausdruck einer Funktionsliste.......................... 19
Automatischer Empfang
mit weiteren Geräten....................................... 30
ohne weitere Geräte........................................ 29
B
Batterielebensdauer........................................... 45
Behebung von Problemen................................. 42
Beispiele
Fehlerbericht ................................................... 27
Kopfzeile ......................................................... 37
Sendebericht ................................................... 27
Benutzerkode ..................................................... 38
Benutzungssperre
alle Anrufe - Babysitter Einstellung ................. 38
Anrufe im Inland .............................................. 38
Anrufe ins Ausland .......................................... 38
Berechtigungskode
für Abrufempfang ............................................ 35
für die Benutzung Ihres Faxgerätes ................ 38
Berichte
Fehlerbericht ................................................... 27
Sendebericht ................................................... 27
Sprache der Berichte ...................................... 20
Beseitigung von Störungen .............................. 42
Betriebshinweise................................................ 45
Bildqualität.......................................................... 34
Blitzschutz .......................................................... 45
D
Datums- und Zeiteingabe .................................. 21
Displaysprache einstellen ................................. 20
Dokument............................................................ 47
Dokumente kopieren.......................................... 32
DTMF ................................................................... 47
E
Eingaben
Datum und Zeit................................................ 21
Korrektur ......................................................... 23
Name .............................................................. 22
Telefonnummer ............................................... 21
Einlegen des Thermopapiers ............................ 16
Einstellungen
Betrieb an einer Nebenstellenanlage .............. 15
Betrieb weiterer Geräte ................................... 30
Lautstärke des Klingelsignals.......................... 40
Sprache des Displays und der Berichte .......... 20
Empfang
automatisch
mit weiteren Geräten......................................30
ohne weitere Geräte....................................... 29
manuell
mit weiterem Telefon ......................................29
ohne weitere Geräte....................................... 28
Empfangsmodus ................................................ 28
Entfernen des Thermopapiers .......................... 18
Entstörung .......................................................... 45
Erstellen einer Kopie.......................................... 32
EXT-Modus ......................................................... 30
F
Falsche Eingaben
Korrektur ......................................................... 23
Fax
Kopfzeile ......................................................... 36
richtige Vorlagen ............................................. 25
Faxempfang
verschiedene Betriebsarten............................. 28
– 48 –
Faxmitteilungen
an Unteradressen............................................ 36
senden ............................................................ 25
Faxpapier ............................................................ 47
Faxübertragung
sprechen nach einer Übertragung................... 35
während eines Telefongesprächs .................... 34
Faxweiche ........................................................... 47
Fehlerbericht ...................................................... 27
Ferndiagnose...................................................... 40
Funktionsliste..................................................... 19
Ausdruck ......................................................... 19
kurze Beschreibung der Funktionen................ 20
G
L
Lautstärkeregelung des Klingelsignals ........... 40
M
Manueller Empfang ............................................ 28
N
Nachfüllen des Thermopapiers......................... 16
Namenseingabe.................................................. 22
Nebenstellenanlage
Anschluß ......................................................... 15
Definition ......................................................... 47
Einstellungen................................................... 15
Netzanschluß...................................................... 1 1
Geräteübersicht.................................................... 6
Glossar ................................................................ 47
Grundfunktionen ................................................ 24
H
Halbe Übertragungsgeschwindigkeit ............... 37
Heimtelefonsystem (HTS).................................. 47
Heimtelefonsystem-Anschluß ........................... 14
Hilfe
Hotline ............................................................. 46
Serviceferndiagnose ....................................... 40
I
Installation ............................................................ 9
K
Klingelsignal-Lautstärkeeinstellung................. 40
Kode
Abrufempfang ................................................. 35
Benutzungssperre ........................................... 38
Kopfzeile ............................................................. 36
Kopieren
Auflösung wählen ............................................ 32
richtige Vorlagen ............................................. 25
Korrektur falscher Eingaben ............................. 23
Netzausfall ..................................................... 12,45
P
P ABX
Anschluß ......................................................... 15
Einstellungen................................................... 15
Pfeil auf dem Display ........................................... 8
Problemlösung ................................................... 42
Programmierung
Sprache von Display und Berichten ................ 20
Pulswahl......................................................... 12,47
S
Sendebericht ...................................................... 27
Senden eines Faxes ........................................... 25
während eines Gesprächs .............................. 34
Senderkennung ............................................. 36,47
Serviceferndiagnose .......................................... 40
Sicherheitsinformationen.................................. 45
Sprache von Display und Berichten................. 20
Sprechen nach Faxübertragung ....................... 35
Standort ................................................................ 9
Störungsbehebung ............................................ 42
Kundeninformation ............................................ 46
Kurze Beschreibung der Funktionen ............... 20
– 49 –
T
T echnische Begriffe ........................................... 47
T echnische Daten............................................... 46
TEL-Modus ......................................................... 28
TEL/FAX-Modus.................................................. 29
T elefonieren........................................................ 24
Thermopapier
Definition ......................................................... 47
einlegen........................................................... 16
entfernen ......................................................... 18
T onwahl.......................................................... 12,47
U
Übertragungsgeschwindigkeit.......................... 37
Unteradressen-Faxberichte senden ................. 36
V
V erbesserung der Bildqualität .......................... 34
V erfügbare Funktionen ...................................... 19
V erringern der Übertragungs-
geschwindigkeit ................................................. 37
V erschiedene Arten des Faxempfangs............. 28
W
Wahlverfahren
ändern ............................................................. 12
Wahlwiederholung ............................................. 24
Wechseln der Betriebsart .................................. 28
Weitere Geräte
Anschluß ......................................................... 13
automatischer Empfang .................................. 30
Definition ......................................................... 47
keine weiteren Geräte ..................................... 29
Weitere Telefone
manueller Empfang ......................................... 29
Wichtige Einstellungen...................................... 19
Wichtige Hinweise.............................................. 45
– 50 –
– 51 –
D
Die Konformität mit den für das Gerät relevanten EU-Richtlinien wird durch das CE-Zeichen bestätigt.
Diese Bedienungsanleitung wurde auf chlorfrei gebleichtem Recyclingpapier gedruckt. Dies entspricht den
höchsten Standards in Bezug auf die Umweltverträglichkeit.
5103 506 1468.3
Technische Änderungen und Irrtümer vorbehalten. © 1997
– 52 –
