ÁUDIO
Modelo:
FWM352
ASSUNTO
Instabilidade da função VOLUME
Impresso no Brasil Sujeito a Modificações Todos os Direitos Reservados 26/04/2006
Service Information
Service Information
360
Assunto:
Assunto:

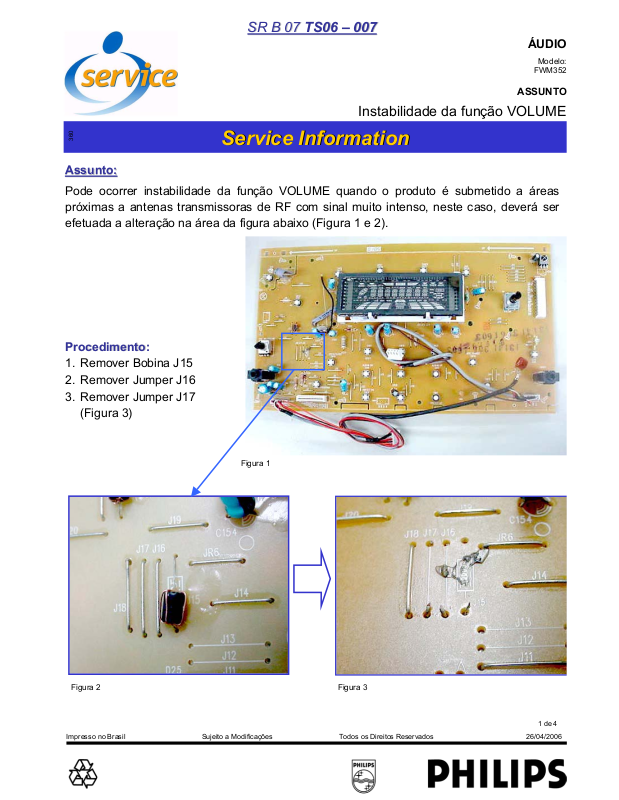

Pode ocorrer instabilidade da função VOLUME quando o produto é submetido a áreas
próximas a antenas transmissoras de RF com sinal muito intenso, neste caso, deverá ser
efetuada a alteração na área da figura abaixo (Figura 1 e 2).
Figura 2
Figura 1
Figura 3
Procedimento:
Procedimento:
1. Remover Bobina J15
2. Remover Jumper J16
3. Remover Jumper J17
(Figura 3)
1 de 4
SR B 07
SR B 07
TS06
TS06
–
–
007
007
ÁUDIO
Modelo:
FWM352
ASSUNTO
Instabilidade da função VOLUME
Impresso no Brasil Sujeito a Modificações Todos os Direitos Reservados 26/04/2006
Service Information
Service Information
360
4 – Utilizar um cabo blindado código 44-36522054723, de quatro vias ou na falta
dois de duas vias. Soldar cabo(s) pelo lado cobreado nos pontos e na sequência
indica pela letras (Figura 4 e 5)
A – Ponto correspondente ao furo J17 do
lado oposto do PCB;
B – Ponto correspondente ao furo J16 do
lado oposto do PCB;
C – Ponto correspondente ao furo J15 do
lado oposto do PCB;
D – Ponto do terminal negativo do
capacitor C154.
A
B
C
D
Figura 4
Figura 5
5 – Soldar cabo terra preto (mais
grosso/blindagem) ao terminal do
CAPACITOR POLYESTER 68nF
250V, código 2222 479 90133 ou
4806 124 47068. (Figura 6)
Figura 6
2 de 4
