Philips FW545, FW555 User Manual [nl]

Mini HiFi System

FW545
FW555

Untitled-13 6/15/00, 1:15 PM1

1

3139 116 18531

INHOUDSOPGAVE ALGEMENE INFORMATIE VEILIGHEIDSVOORSCHRIFTEN

Algemene informatie ....................... 93

Veiligheidsvoorschriften ................ 93

Voorbereiding ............................. 94 -95

Bedieningsknoppen .................. 96 - 98

Bedienen van het systeem..... 98 - 100

CD ............................................. 101 - 103

Tuner ........................................ 104 - 106

Cassette ...................................106 - 107

Karaoke ............................................ 107

AUX/CDR .......................................... 108

Opnemen ................................. 108 - 109

Klok ................................................... 110

Timer ........................................ 110 - 111

Inslapen met de timer .................... 111

Technische Gegevens ................... 112

Onderhoud ....................................... 113

Verhelpen van storingen ...... 113 - 114

Algemene informatie

• Het typeplaatje (met het
serienummer) zit op de achterkant
van het systeem.

• Opnemen is slechts geoorloofd als
geen inbreuk wordt gemaakt op
auteursrechten.

• Dit apparaat voldoet aan de radio­ontstoringseisen van de Europese
Unie.

Met het oog op het milieu

Wij hebben alle overbodig
verpakkingsmateriaal weggelaten en
ervoor gezorgd dat de verpakking
gemakkelijk in drie materialen te scheiden
is: karton (doos), polystyreenschuim (buffer)
en polyethyleen (zakken, beschermfolie).

Uw systeem bestaat uit materialen die
door een gespecialiseerd bedrijf
gerecycleerd en hergebruikt kunnen
worden. Informeer waar u
verpakkingsmateriaal, lege batterijen en
oude apparatuur kunt inleveren.

Accessoires

– Afstandsbediening
– Batterijen (2 x type AA) voor de

afstandsbediening

– AM-raamantenne
– FM-draadantenne
– Netsnoer

(bijgeleverd)

Veiligheidsvoorschriften

• Controleer voor u het systeem aansluit
of de netspanning op het typeplaatje (of
de netspanning die naast de
netspanningskiezer staat) overeenkomt
met de plaatselijke netspanning. Is dit
niet het geval, neem dan contact op met
uw leverancier. Het typeplaatje zit op de
achterkant van het systeem.

• Verplaats het systeem niet meer als het
eenmaal aanstaat.

• Zet het systeem op een stevige
ondergrond (bijvoorbeeld een kast).

• Zet het systeem op een plaats waar er
voldoende ventilatie mogelijk is om
oververhitting van het systeem te
voorkomen.

• Het systeem heeft een ingebouwde
beveiliging tegen oververhitting.

• Houd het systeem uit de buurt vocht,
regen, zand of verwarmingsapparatuur.

• Probeer in geen geval zelf het systeem
te repareren want dan vervalt de
garantie!

• Als u het systeem vanuit de kou in een
warme ruimte brengt, of als u het in een
vochtige kamer plaatst dan kan de lens
van de cd-speler binnenin het systeem
beslaan. In zo’n geval kan de cd-speler
niet normaal functioneren. Laat het
systeem ongeveer een uur aanstaan
zonder cd erin totdat het afspelen van
een cd weer normaal mogelijk is.

• Door elektrostatische ontlading kunnen
onverwacht problemen ontstaan.
Probeer deze te verhelpen door de
stekker van het netsnoer uit het
stopcontact te halen en enkele
seconden later weer aan te sluiten.

• Haal de stekker van het netsnoer uit

het stopcontact als u de netvoeding
helemaal uit wilt schakelen.

Batterijen niet weggooien,

ñ

maar inleveren als KCA.

Nederlands

93

Untitled-17 6/15/00, 1:23 PM93

3139 116 18533

AM ANTENNA

A

C

AC

MAINS

~

B

H

FM ANTENNA 75Ω

LRLR

FDG E

FRONT

L

+

–

R

–

+

AUX/CDR IN

SUB-

WOOFER

OUT LINE OUT

DIGITAL

OUT

VOORBEREIDING

Aansluitingen op de achterkant

STANDBY ON

E

V

L

E

R

L

E

F

C

O

O

N

O

T

W

R

B

O

U

L

S

MIN MAX

CUT OFF FREQUENCY

HIGH POWER SUBWOOFER

60Hz 150Hz

D

Achterkant van de FW555C

G

AUDIO OUT

Nederlands

DIGITAL AUDIO

EQUIPMENT

A

H

94

Untitled-17 6/15/00, 1:23 PM94

F

MAINS

E

AUDIO IN

Achterkant van de FW545C

LRLR

SUB-

DIGITAL

WOOFER

OUT

OUT

AUX/CDR IN

LINE OUT

FM ANTENNA 75Ω

AM ANTENNA

FRONT

+

L

–

AC

~

–

R

+

B

LR

C

3139 116 18533

VOORBEREIDING

+

-

+

-

A AM-antenneaansluiting

Sluit de bijgeleverde raamantenne aan op
de aansluitbus AM ANTENNA. Plaats de
AM-raamantenne zo ver mogelijk van het
systeem en verplaats de antenne tot de
ontvangst optimaal is.

B FM-draadantenneaansluiting

Sluit de bijgeleverde FM-draadantenne aan
op de aansluitbus FM ANTENNA 75 Ω.
Verplaats de FM-draadantenne tot de
ontvangst optimaal is.

Buitenantenne

U kunt de FM-stereo-ontvangst verbeteren
door een FM-buitenantenne aan te sluiten
op de aansluitbus FM ANTENNA 75 Ω met
behulp van een 75 Ω-coaxkabel.

C Luidsprekeraansluitingen

• Sluit de rechterluidspreker aan op de
FRONT-aansluitklemmen R, met de rode
draad op de + en de zwarte draad op
de -.

• Sluit de linkerluidspreker aan op de FRONT­aansluitklemmen L, met de rode draad op
de + en de zwarte draad op de -.

• Zet het
afgestripte
uiteinde
van de
kabel
vast in de klem zoals hieronder
aangegeven.

12 mm

vastlos

D Subwoofer Out-aansluiting

Op de aansluitbus SUBWOOFER OUT kunt
u de los verkrijgbare actieve subwoofer
aansluiten. De subwoofer geeft enkel de
lage tonen weer (bijvoorbeeld explosies,
gevechtsgeluiden van ruimteschepen enz).
Volg de gebruiksaanwijzing die bij de
subwoofer zit.

E Line Out-aansluiting

(draadloos)

De linker- en rechteraudioaansluitingen
LINE OUT kunt u aansluiten op de
ANALOGUE IN-ingangen van een losse cd­recorder. Op die manier kunt u analoge
opnames maken.

Het is ook mogelijk om extra actieve
voorluidsprekers op een afstand van het
systeem te plaatsen (bijvoorbeeld in een
andere kamer). U heeft dan geen ongemak
van lange kabels door het huis. U kunt
zoveel draadloze luidsprekers plaatsen als
u wilt op voorwaarde dat ze op dezelfde
radiofrequentie werken. Sluit de draadloze
radiofrequentiezender aan op de LINEOUT­uitgangen. Plaats de actieve luidsprekers
op de gewenste plek. Volg de
gebruiksaanwijzing die bij de actieve
luidsprekers zit.

Opmerking:
– De beschikbaarheid van draadloze

zenders en de bijbehorende apparatuur
is afhankelijk van de goedkeuring van de
plaatselijke autoriteiten. Gelieve u te
richten tot de respectieve plaatselijke
autoriteit die verantwoordelijk is voor de
veiligheid of de goedkeuring.

F Digital Out-aansluiting

Via deze uitgang kunt u het digitale signaal
van de cd-speler opnemen op elk gewenst
audioapparaat met een digitale ingang
(bijvoorbeeld een cd-recorder, een DAT­recorder, een D/A-omzetter en een digitale
signaalprocessor).

Sluit het ene uiteinde van de cinch-kabel
(niet bijgeleverd) aan op de uitgang
DIGITAL OUT en het andere uiteinde op het
audioapparaat met een digitale ingang. Let
erop dat de stekker van de cinch-kabel
volledig in de aansluiting zit.

G Aansluiten van andere

apparaten op uw systeem

Op de AUX/CDR IN-aansluitbussen op de
achterkant van het systeem kunt u de
linker- en rechteraudio-uitgangen van een
tv, een videorecorder, een laserdiskspeler,
een DVD-speler of een cd-recorder
aansluiten.

H Netaansluiting

Verbind nadat alle andere aansluitingen
gemaakt zijn, het netsnoer met de
netingang op het systeem en stop de
stekker in het stopcontact.

Plaatsen van de batterijen in
de afstandsbediening

• Plaats de batterijen (type R06 of AA) in
de afstandsbediening zoals aangegeven
in het batterijvak.

Nederlands

• Verwijder de batterijen als ze leeg zijn
of als u ze langere tijd niet zult
gebruiken om te voorkomen dat ze gaan
lekken en zo de afstandsbediening
beschadigen. Gebruik als u de batterijen
vervangt altijd batterijen van het type
R06 of AA.

95

Untitled-17 6/15/00, 1:23 PM95

3139 116 18533

BEDIENINGSKNOPPEN

Nederlands

$
#

DISC CHANGE

DISC 1 DISC 2 DISC 3

@

!

2

MINI HIFI SYSTEM

STANDBY

1

0
9

8

7

6

ON

CLOCK/
TIMER

DUB

(HSD)

REC

5

PROG

PROGRAM

SHUFFLE

REC

REPEAT

TIMER

LW

AM

MW

FM

T.A.NEWS

CD1 • 2 • 3

SEARCH • TUNING

SOUND CONTROL

60Hz

INCREDIBLE
SURROUND

250Hz

500Hz

1KHz

TAPE 1 • 2

BAND

TUNER AUX

SIDEA•B

PLAY

STOP•CLEAR

SOUND NAVIGATION

DIGITAL

4

•

≥

STEREO

BACK
FRONT

8KHz

4KHz

2KHz

TAPECD

▲

PRESET

PAUSE PREV NEXT

DYNAMIC BASS
BOOST

OPEN•CLOSE

HSD

CDR

▲

%

DC

3

CHANGER

^

&

RDS

NEWS/TA

VOLUME

A. REV

MIC

LEVEL

MIC

*
(

)

¡

™

£

≤

∞

^

4

#

≤

£

)

ª

DBB

í

à

REPEAT PROGRAM

CD DIRECT

SIDE

Å

VOLUME

É

Ç

SHUFFLE

2

TUNERTAPE 1/2CD

SLEEP TIMERAUXIS / VEC

21

DSC

ë

á

¤

⁄

3

3

)
£

)

)

º

9

§

3

96

Untitled-17 6/15/00, 1:23 PM96

3139 116 18533

BEDIENINGSKNOPPEN

Bedieningsknoppen op het
systeem en de afstandsbediening

1 STANDBY ON

– om het systeem aan of stand-by te

zetten.

– om te EASY SET-functie te gebruiken.

2 STANDBY ON-indicator

– de STANDBY ON-indicator brandt

wanneer het systeem stand-by staat

(enkel voormodel FW555C).

3 DIGITAL SOUND CONTROL (DSC)

– om het gewenste klankeffect te

kiezen: OPTIMAL, CLASSIC, TECHNO,
JAZZ, ROCK of VOCAL.

4 INCREDIBLE SURROUND

– om het surround-effect aan en uit te

zetten.

5 ;

– aansluitbus voor een hoofdtelefoon.

6 REC (RECORD)

– om het opnemen op deck 2 te starten.

7 DUB (HIGH SPEED DUBBING

[HSD])

– om een cassette met normale snelheid

of versneld te kopiëren.

8 JOG

– om het gewenste equalizer-display te

kiezen.

– om de gewenste DSC-instelling te

kiezen. Hiervoor moet u eerst de DSC­functie kiezen.

– om het gewenste niveau te kiezen

voor het Incredible Surround-geluid.
Hiervoor moet u eerst de Incredible
Surround-functie kiezen.

9 PROG (PROGRAM)

– om bij de cd-speler cd-nummers te

programmeren of bij de tuner zenders
te programmeren.

0 CLOCK/TIMER

– om de tijd weer te geven en om de

klok of timer in te stellen.

! DISPLAY

– voor informatie over wat het systeem

doet.

@ CD-LADE
# DIRECT STARTEN VAN EEN CD

(DISC 1 / DISC 2 / DISC 3)

– om het cd-vak te kiezen waarmee u

het afspelen wilt starten.

$ DISC CHANGE

– om cd’s te verwisselen.

% OPEN•CLOSE

– om de cd-lade te openen of te sluiten.

^ BRONKEUZE : om te kiezen tussen:

CD / (CD 1•2•3)

– om de cd-speler te bedienen. Als de

cd-speler stilstaat: om het cd-vak (1, 2
of 3) te kiezen.

TUNER / (BAND)

– om de tuner te bedienen. Als u de

tuner gekozen heeft: om het
golfgebied (FM, MW of LW) te kiezen.

TAPE / (TAPE 1•2)

– om het cassettedeck te bedienen. Als

het cassettedeck stilstaat: om het
cassette deck(deck 1 of 2) te kiezen.

AUX / (CDR)

– om het apparaat dat aangesloten is op

AUX IN te bedienen (bijvoorbeeld het
geluidskanaal van een tv,
videorecorder, laserdiskspeler, DVD­speler of cd-recorder). Als u het
aangesloten apparaat gekozen heeft,
druk dan op AUX of CDR om te kiezen.

& A. REV (AUTO REVERSE)

– enkel bij cassettedeck 2.
– om de gewenste manier van afspelen

* RDS

– om de soort van RDS-informatie in

( NEWS/TA

– om automatisch op een

) PER APPARAAT VERSCHILLEND

åå

∂∂

te kiezen (

deze volgorde te kiezen: naam van de
zender, programmatype, radiotekst en
frequentie.

nieuwsuitzending of
verkeersinformatie.

SEARCH 5 6 (TUNING 5 6 )

bij CD ............ om een vorige/

bij TUNER ..... om af te stemmen op

bij TAPE......... om de cassette

∫∫

å /

∂ /

∫).

åå

∂∂

∫∫

volgende passage te
zoeken.

een lagere of hogere
radiofrequentie.

versneld terug of
vooruit te spoelen
(enkel op deck 2).

STOP•CLEAR 9

bij CD ............ om het afspelen van

bij TUNER ..... om het programmeren

bij TAPE......... om het afspelen of

DEMO ...........

PLAY 2 / PAUSE ; (SIDE A•B)

bij CD ............ om het afspelen te

bij TAPE......... om het afspelen te

...................... SIDE: bij het afspelen

PREV ¡ / NEXT ™ (PRESET 4 3)

bij CD ............ om naar het begin van

bij TUNER ..... om een

een cd te beëindigen en
om een programma te
wissen.

te beëindigen.

opnemen te
beëindigen.

(enkel op het systeem)

om het
demonstratieprogramma
te starten of te
beëindigen.

starten of te
onderbreken.

starten.

op deck 2: om de
andere kant van de
cassette te kiezen.

het huidige, vorige of
volgende nummer te
gaan.

geprogrammeerde
zender te kiezen.

Nederlands

97

Untitled-17 6/15/00, 1:23 PM97

3139 116 18533

BEDIENINGSKNOPPEN BEDIENEN VAN HET SYSTEEM

¡ MIC LEVEL

– om het mixniveau in te stellen bij

karaoke of bij opnames met
microfoon.

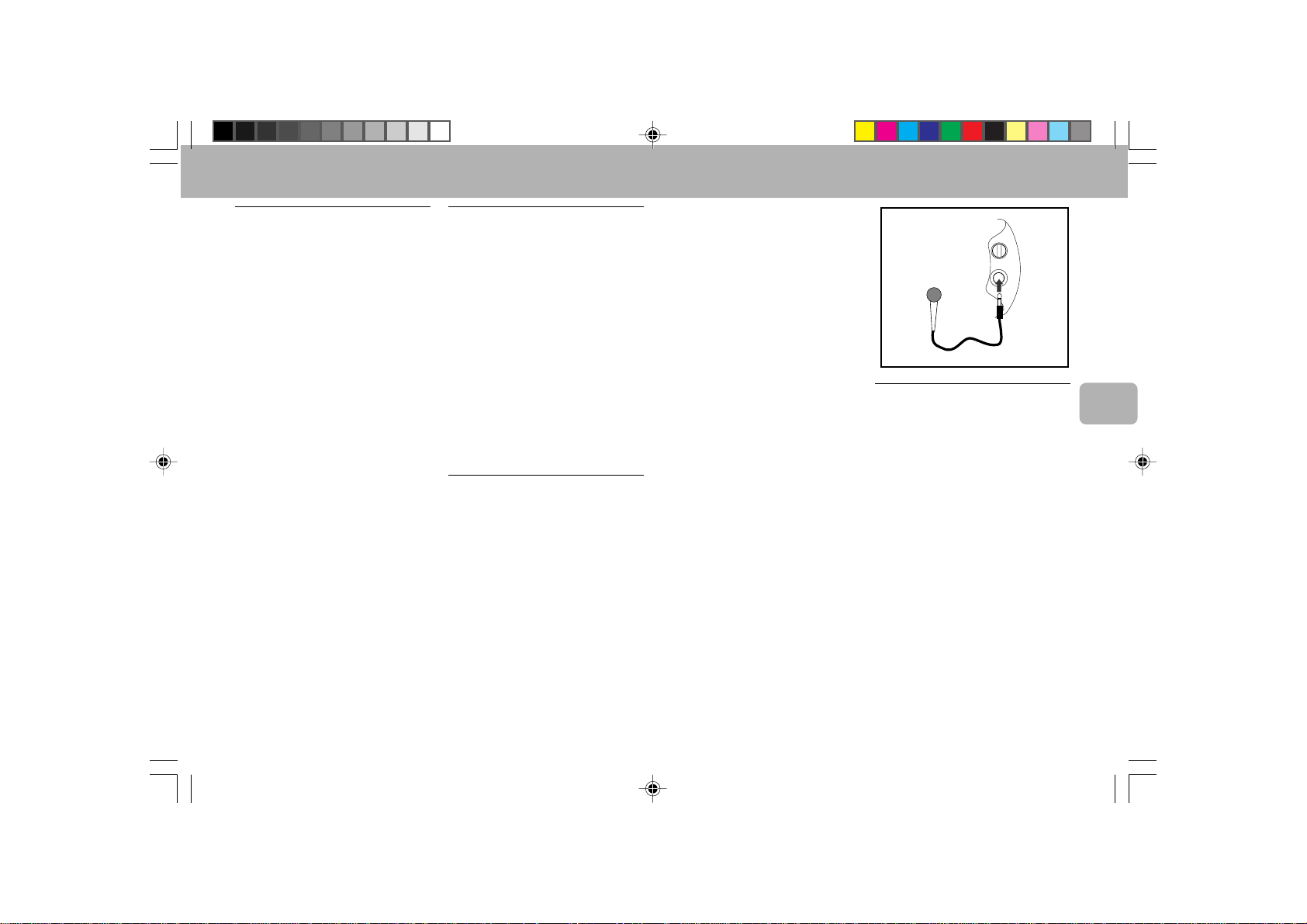

™ MIC

– aansluitbus voor een microfoon.

£ VOLUME

– om het volume in te stellen.

≤ DYNAMIC BASS BOOST (DBB)

– om het niveau voor de basversterking

te kiezen of om het versterken van de

Nederlands

lage tonen aan en uit te zetten.

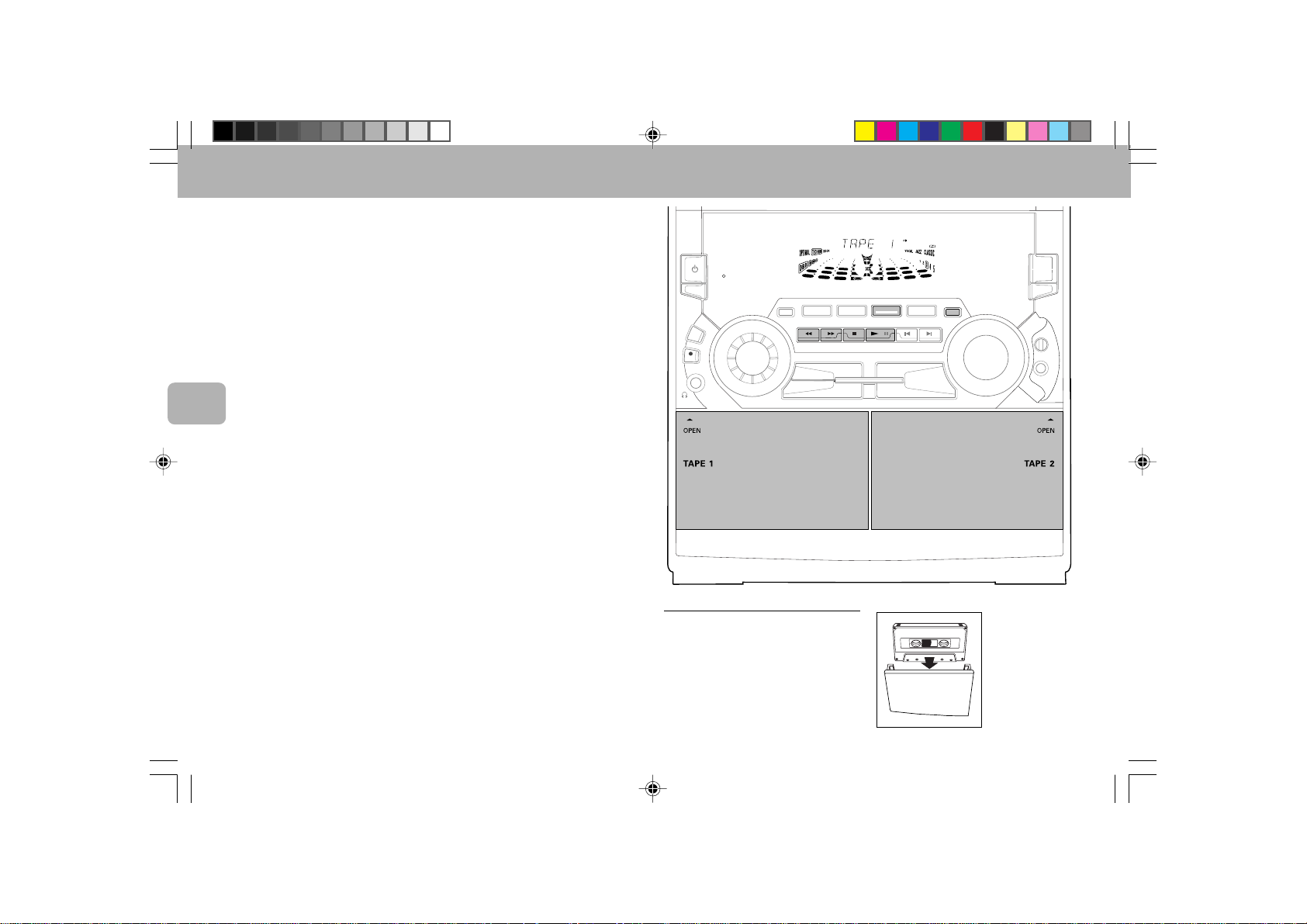

∞ OPEN

– om cassettedeck 2 te openen.

§ CASSETTEDECK 2
≥ CASSETTEDECK 1

• OPEN

– om cassettedeck 1 te openen.

ª REPEAT

– om een nummer van een cd, een cd of

alle aanwezige cd’s te herhalen.

º SHUFFLE

– om alle nummers van alle aanwezige

cd’s in willekeurige volgorde af te
spelen.

⁄ SLEEP TIMER

– om het systeem op een ingestelde tijd

stand-by te schakelen.

¤ 2

– om het systeem stand-by te zetten.

98

Opmerkingen voor de
afstandsbediening:
– Kies eerst het apparaat dat u wilt

bedienen door op de bijbehorende
bronkeuzetoets op de
afstandsbediening te drukken
(bijvoorbeeld CD, TUNER, TAPE 1/2
of AUX).

– Kies vervolgens de gewenste

functie (PLAY, NEXT enzovoort).

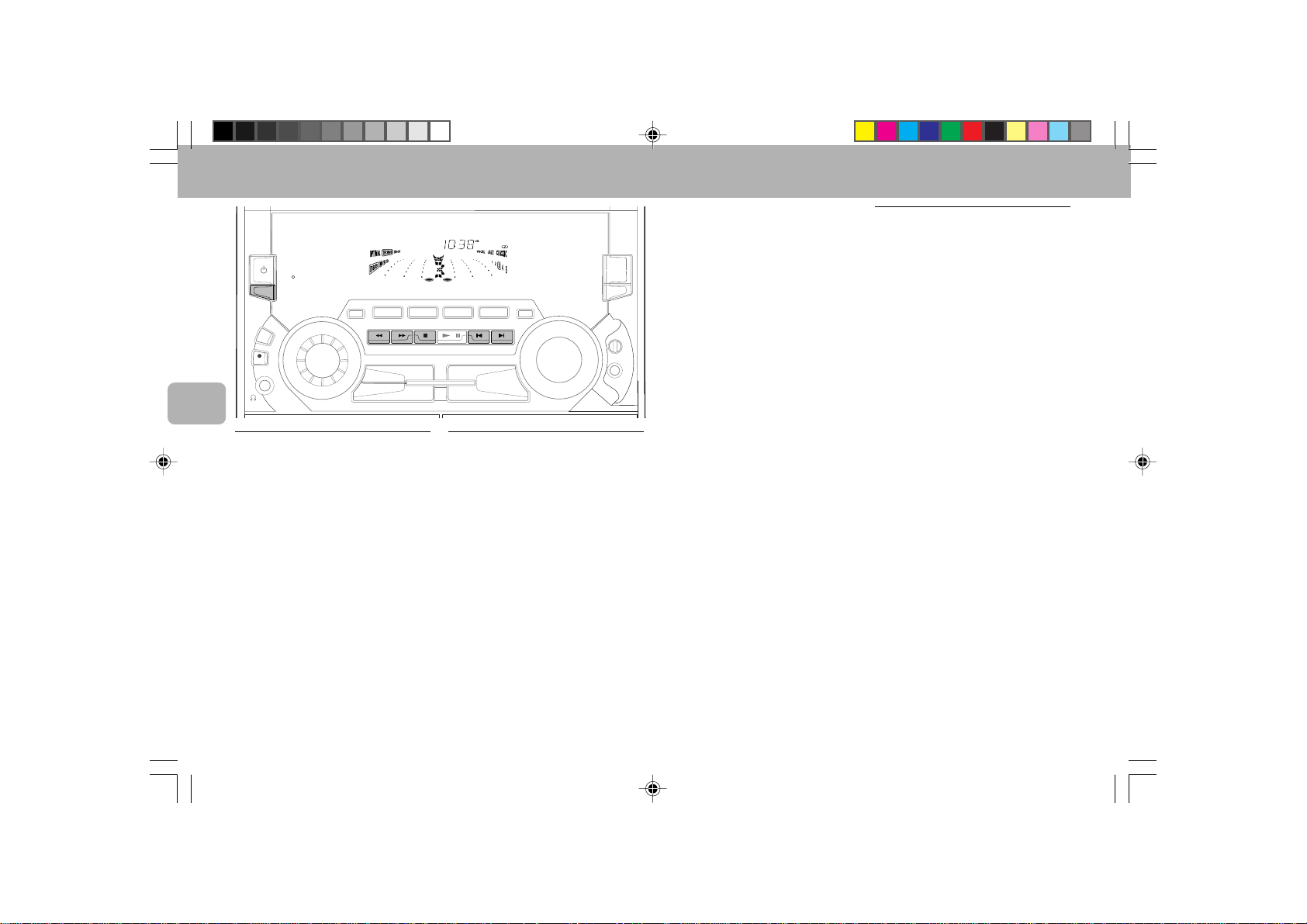

(HSD)

REC

DUB

MINI HIFI SYSTEM

STANDBY
ON

CLOCK/
TIMER

PROG

PROGRAM

SHUFFLE

REPEAT

AM

MW

FM

T.A.NEWS

CD1 • 2 • 3

SEARCH • TUNING

REC

LW

60Hz

INCREDIBLE
SURROUND

SOUND CONTROL

250Hz

500Hz

BAND

TUNER AUX

STOP•CLEAR

SOUND NAVIGATION

DIGITAL

Belangrijk:
Zorg ervoor dat u alle voorbereidingen
uitgevoerd heeft voor u begint met het
bedienen van het systeem.

Demonstratieprogramma

Het systeem beschikt over een
demonstratieprogramma dat u de
verschillende mogelijkheden van het
systeem laat zien.

voor de eerste keer inschakelt, gaat
het demonstratieprogramma
automatisch van start.

Opmerkingen:
– Als u tijdens het demonstratieprogramma

op één van de bronkeuzetoetsen drukt (of
op de stand-by-toets) dan schakelt het
systeem over op het gekozen apparaat (of
stand-by).

Zodra u het systeem

STEREO

BACK
FRONT

HSD

8KHz

4KHz

2KHz

1KHz

TAPE 1 • 2

TAPECD

SIDEA•B

PAUSE PREV NEXT

PLAY

DYNAMIC BASS
BOOST

CDR

▲

PRESET

▲

VOLUME

A. REV

NEWS/TA

– Wordt het systeem stand-by geschakeld

dan begint het demonstratieprogramma
5 seconden later opnieuw.

Uitschakelen van het
demonstratieprogramma

• Houd STOP•CLEAR 9

systeem)

gedurende

(enkel op het

5 seconden

ingedrukt terwijl het
demonstratieprogramma loopt.
™ Het demonstratieprogramma wordt

uitgeschakeld.

™ In het display verschijnt "DEMO

OFF" (demo uit).

™ Het systeem wordt stand-by

geschakeld.

™

(enkel voor de FW555C)

Ongeveer 5 seconden later gaat het
systeem in een energiebesparende
stand (< 2 watt). De energiezuinige
STANDBY ON-indicator blijft branden.

RDS

MIC

LEVEL

MIC

Untitled-17 6/15/00, 1:23 PM98

3139 116 18533
