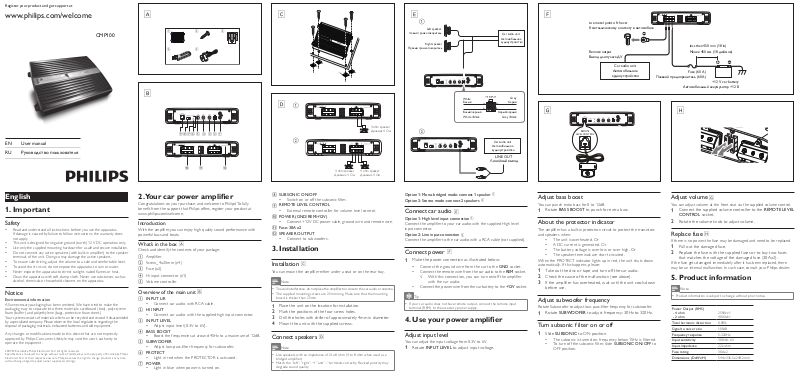

Philips CMP100/51 User Manual

Register your product and get support at

ba

de

c

a

lk

j

bc

dhi

320Hz

30Hz

SUB

WOOFER

SUBSONIC
ON OFF

REMOTE

LEVEL CONTROL

feg

4 ohm speaker
Динамик 4 Ом

4 ohm speaker 4 ohm speaker

Динамик 4 Ом Динамик 4 Ом

Left speaker

Right speaker

White / Black

White

Grey

Grey / Black

Car audio unit

320Hz

30Hz

SUB

WOOFER
SUBSONIC
ON OFF

REMOTE

LEVEL CONTROL

Левый громкоговоритель

Правый громкоговоритель

Автомобильное

аудиоустройство

Белый

Серый

Белый/черный

Серый/черный

LINE OUT

Car audio unit

320Hz

30Hz

SUB

WOOFER
SUBSONIC
ON OFF

REMOTE

LEVEL CONTROL

Автомобильное

аудиоустройство

Линейный выход

to a metal point of the car

Car audio unit

Remote output

Fuse (60 A)

+12 V car battery

less than 450 mm (18 in)

К металлическому контакту в автомобиле

Выход для пульта ДУ

Автомобильное

аудиоустройство

Менее 450 мм (18 дюймов)

Плавкий предохранитель (60 А)

Автомобильный аккумулятор +12 В

320Hz

30Hz

SUB

WOOFER
SUBSONIC
ON OFF

REMOTE

LEVEL CONTROL

REMOTE

LEVEL CONTROL

www.philips.com/welcome

EN User manual

CMP100

A

B

C E

D

a

b

a

b

F

G

H

RU Руководствопользователя

English

1. Important

Safety

•

Read and understand all instructions before you use the apparatus.
If damage is caused by failure to follow instructions, the warranty does
not apply.

This unit is designed for negative ground (earth) 12 V DC operation only.•
Use only the supplied mounting hardware for a safe and secure installation.•
Do not connect any active speakers (with built-in amplier) to the speaker •

terminals of the unit. Doing so may damage the active speakers.
To ensure safe driving, adjust the volume to a safe and comfor table level.•
To avoid short circuit, do not expose the apparatus to rain or water.•
Never expose the apparatus to direct sunlight, naked ames or heat.•
Clean the apparatus with soft, damp cloth. Never use substances such as •
alcohol, chemicals or household cleaners on the apparatus.

Notice

Environmental information

All unnecessary packaging has been omitted. We have tried to make the
packaging easy to separate into three materials: cardboard (box), polystyrene
foam (buffer) and polyethylene (bags, protective foam sheet.)
Your system consists of materials which can be recycled and reused if disassembled
by a specialized company. Please observe the local regulations regarding the
disposal of packaging materials, exhausted batteries and old equipment.

Any changes or modications made to this device that are not expressly

approved by Philips Consumer Lifestyle may void the user’s authority to
operate the equipment.

2009 © Koninklijke Philips Electronics N.V. All rig hts reser ved.

Specications are subject to change without notice. Trademarks are the property of Koninklijke Philips

Elec tronics N.V. or their respective owners. Philips reserves the ri ght to change pr oduc ts at a ny time
with out be ing obliged to a djus t earlier supplies accor dingly.

2. Your car power amplier

Congratulations on your purchase, and welcome to Philips! To fully

benet from the support that Philips offers, register your product at

www.philips.com/welcome.

Introduction

With the amplier, you can enjoy high quality sound performance with

powerful bass and beats.

What’s in the box

Check and identify the contents of your package:

a Amplier
b Screw_4x25mm (x4)
c Fuse (x2)
d Hi input connector (x1)
e Volume controller

Overview of the main unit

a INPUT L/R

• Connect car audio with RCA cable.

b HI INPUT

Connect car audio with the supplied high input connector.

•

INPUT LEVEL

c

Adjust input level (0.3V to 6V).

•

BASS BOOST

d

Boost the frequencies at around 45Hz to a maximum of 12dB.

•

SUBWOOFER

e

Adjust low-pass-f

•

f PROTECT

Light in red when the PROTECTOR is activated.

•

POWER

g

Light in blue when power is turned on.

•

A

B

ilter frequency for subwoofer.

h SUBSONIC ON/OFF

Switch on or off the subsonic lter.

•

REMOTE LEVEL CONTROL

i

External remote

• controller for volume level control.

j POWER (GND/REM/+12V)

Connect +12V DC power cable, ground wire and remote wire.

•

k

Fuse: 30Ax2

l SPEAKER OUTPUT

Connect to subwoofers.

•

3. Installation

Installation

You can mount the amplier either under a seat or on the rear tray.

Note

To avoid interference, do not place the amplier too close to the car audio or antenna.

•

The supplied mounting screws are 25mm long. Make sure that the mounting

•

board is thicker than 25mm.

Place the unit on the location for installation.

1

Mark the positions of the four screw holes.

2

Drill the holes with driller of approximately 4mm in diameter.

3

Mount the unit with the supplied screws.

4

Connect speakers

Note

Use speakers with an impedance of 2 to 8 ohm (4 to 8 ohm when used as a •
bridged amplier).

•

Match the “lef t”, “right”, “+” and “-” terminals correctly. Revised polarity may
degrade sound quality.

C

D

Option 1: Mono bridged mode: connect 1 speaker
Option 2: Stereo mode: connect 2 speakers

Connect car audio

Option 1: High level input connection

E

a

a

b

Connect the amplier to your car audio with the supplied High level

input connector.
Option 2: Line input connection

b

Connect the amplier to the car audio with a RCA cable (not supplied).

Connect power

Make the power connection as illustrated below:

1

F

Connect the ground wire from the car to the • GND socket.

• REM socket.

Connect the remote wire from the car audio to the

√ With this connection, you can turn on/off the amplier

with the car audio.

• +12V socket.

Connect the power wire from the car battery to the

Tip

If your car audio does not have remote output, connect the remote input •
terminal (REM) to the accessory power supply.

4. Use your power amplier

Adjust input level

You can adjust the input voltage from 0.3V to 6V.

Rotate INPUT LEVEL to adjust input voltage.

1

Adjust bass boost

You can punch extra bass for 0 to 12dB.

Rotate BASS BOOST to punch for extra bass.

1

About the protector indicator

The amplier has a built-in protection circuit to protect the transistors

and speakers when:

•

The unit is overheated. Or
A DC current is generated. Or•
The battery voltage is over low or over high. Or•
The speaker terminals are short circuited.•

When the PROTECT indicator lights up in red, the unit shuts down
automatically. If this happens, please:

Take out the disc or tape and turn off the car audio.

1

Check the cause of the malfunction (see above).

2

If the amplier has overheated, wait until the unit cools down

3

before use.

Adjust subwoofer frequency

Rotate Subwoofer to adjust low-pass-f ilter frequency for subwoofer.

Rotate SUBWOOFER to adjust frequency: 30Hz to 320Hz.

1

Turn subsonic f ilter on or off

Slide SUBSONIC to ON position.

1

The subsonic is turned on, frequency below 15Hz is f•

To turn off the subsonic lter, slide

• SUBSONIC ON/OFF to

OFF position.

iltered.

Adjust volume

G

You can adjust volume at the front seat via the supplied volume control.

Connect the supplied volume controller to the REMOTE LEVEL

1

CONTROL socket.

Rotate the volume knob to adjust volume.

2

Replace fuse

H

If there is no power, the fuse may be damaged and need to be replaced.

Pull out the damaged fuse.

1

Replace the fuse with the supplied fuses or to buy two fuses

2

that matches the voltage of the damaged fuse (30Ax2).

If the fuse gets damaged immediately after it has been replaced, there
may be an internal malfunction. In such case, consult your Philips dealer.

5. Product information

Note

Product information is subject to change without prior notice.

•

Power Output (RMS)

- 4 ohm

- 2 ohm

Total harmonic distortion 0.08%

Signal to noise ratio 105dB

Frequency response 5-320Hz

Input sensitivity 30 0mV-6V

Input impedance 22k ohm

Fuse rating 30Ax2

Dimensions (DxWxH) 54.4x336.5x240.2mm

250Wx1
400Wx1

6. Troubleshooting

ГАРАНТИЙНЫЙ ТАЛОН

НА АВТОМОБИЛЬНЫЕ МУЛЬТИМЕДИЙНЫЕ УСТРОЙСТВА

Модель: Заполнение обязательно

Серийный номер: Заполнение обязательно

Дата продажи: Заполнение обязательно

ПРОДАВЕЦ:

Название торговой организации: Заполнение обязательно

Телефон торговой организации: Заполнение обязательно

Адрес и E-mail: Заполнение опционное

ПЕЧАТЬ

ПРОДАВЦА

Изделие получил в исправном состоянии.

С нижеприведенными гарантийными обязательствами ознакомлен и согласен.

Всё изложенное в инструкции по эксплуатации и гарантийном талоне обязуюсь

выполнять и гарантирую выполнение всеми пользователями изделия.

(подпись покупателя) (ФИО покупателя)

Внимание! Гарантийный талон недействителен при его неправильном или неполном

заполнении и без печати продавца.

To keep the warranty valid, never try to repair the system yourself.
If you encounter problems when using this apparatus, check the
following points before requesting service. If the problem remains
unsolved, go to the Philips web site (www.philips.com/welcome). When
you contact Philips, ensure that the apparatus is nearby and the model
number and serial number are available.

Power indicator does not light up.

The connected car audio is not turned on. •
The fuse is blown. Replace the fuse with a new one. •

The sound is too low.

• The input level is not set correctly (see ‘Adjust input level’).

The sound is interrupted or stopped suddenly.

The thermal protector is activated. Reduce the volume. •
The ventilation outlet is blocked. Remove any obstructions from the outlet. •

Alternate noise is heard.

The power connecting wires are installed too close to the RCA pin cords. •
The ground wire is not securely connected to a metal point of the car. •
Negative speaker wires touch the car chassis. •

The protector indicator lights up in red.

The speaker terminals are short circuited. Check the speaker connections. •

The amplier is overheated. Cool down the amplier before use. •
The amplier is overloaded. •

The unit becomes abnormally hot.

Place the amplier in a well ventilated location. •
Use speakers with suitable impedance: 2-8 ohm (stereo), 4-8 ohm (bridged). •

Русский

1. Важно!

Техникабезопасности

Перед использованием устройства внимательно прочитайте •
все инструкции. Гарантия не распространяется на повреждения,
вызванные несоблюдением инструкции.
Данное устройство предназначено для использования с •
источником постоянного тока с напряжением 12 В и отрицательным
заземлением.
Для безопасной и надежной установки используйте только •
прилагаемые крепежные приспособления.
Запрещается подключать любые активные динамики (со встроенным •
усилителем) к разъемам для динамиков на устройстве. Это может
повредить активные динамики.
В целях повышения безопасности управления автомобилем •
необходимо устанавливать комфортный уровень громкости.
Во избежание короткого замыкания, не подвергайте устройство, •
пульт ДУ или батарейки воздействию дождя или влаги.
Не размещайте устройство под прямыми солнечными лучами, рядом •
с источниками открытого пламени или тепла.
Для очистки устройства пользуйтесь мягкой влажной тканью. Не •
используйте такие вещества, как спирт, химикаты или бытовые
чистящие средства для очистки устройства.

Уведомление

Информацияовлияниинаокружающуюсреду

Продукт не имеет лишней упаковки. Мы попытались сделать так,
чтобы упаковочные материалы легко разделялись на три типа: картон
(коробка), пенополистерол (буфер) и полиэтилен (мешки, защитный
пенопластовый лист).
Материалы, из которых изготовлена система, могут быть
переработаны и вторично использованы специализированными
предприятиями. Соблюдайте местные нормативы по утилизации
упаковочных материалов, выработавших ресурс батареек и
отслужившего оборудования.

Внесение любых изменений, которые должным образом не разрешены
Philips Consumer Lifestyle, может привести к лишению пользователя права
управлять оборудованием.

© Koninklijke Philips Electronics N.V., 2009 Все права защищены.
Характеристики мог ут быть изменены без предварительного уведом ления. Торговые марки
явл яются собственностью Koninklijke Philips Electronics N.V. и других законных владельцев
авторских прав. Компания Philips ос тавляет за собой право в любое время вносить изменения в
изделие без обязательств соответствующим образом изменять ранее поставленные изделия.

2. Автомобильный усилитель

Поздравляем с покупкой и приветствуем Вас в клубе Philips! Для того,
чтобы воспользоваться всеми преимуществами поддержки Philips,
зарегистрируйте ваше изделие на сайте www.philips.com/welcome.

Введение

Благодаря этому усилителю вы можете наслаждаться высоким
качеством звука с мощными басами.

Комплектпоставки

Проверьте комплектацию устройства:

a Усилитель
b Винт_4x25 мм (4 штуки)
c Предохранитель (2 штуки)
d Входной разъем сигнала высокого уровня (Hi input)
e Контроллер громкости

Описаниеосновногоустройства

a INPUT L/R

• Подключение автомобильной аудиосистемы с помощью

кабеля RCA.

b HI INPUT

Подключение автомобильной аудиосистемы с помощью

•

переходника для входного разъема сигнала высокого
уровня (входит в комплект).

A

B

c INPUT LEVEL

Переключение напряжения на входе (0,3 В до 6 В).

•

d

BASS BOOST

Усиление частот в районе 45 Гц до максимальной

•

мощности 12 дБ.

e SUBWOOFER

Настройка фильтра нижних частот сабвуфера.

•

f

PROTECT

Светится красным при срабатывании системы защиты.

•

g

POWER

Светится синим при включенном питании.

•

h

SUBSONIC ON/OFF

Включение и выключение инфразвукового фильтра.

•

REMOTE LEVEL CONTROL

i

Внешний дистанционный контроллер управления громкостью.•

j POWER (GND/REM/+12V)

Подключение кабеля питания +12 В постоянного тока,

•

кабеля заземления и кабеля дистанционного управления.

k 2предохранителя:30А
l SPEAKER OUTPUT

•

Подключение к сабвуферам.

3. Установка

Установка

Усилитель можно установить под сидением или на задней полке.

Примечание

Во избежание помех устанавливайте усилитель на достаточном расстоянии от

•

автомобильной аудиосистемы или антенны.
Длина прилагаемых болтов — 25 мм. Толщина панели для крепления должна

•

быть не менее 25 мм.

C

Разместите устройство в месте установки.

1

Отметьте 4 места крепления болтов.

2

Просверлите отверстия для крепления болтов диаметром

3

около 4 мм.

Закрепите устройство с помощью болтов (входят в комплект).

4

Подключениединамиков

Примечание

Используйте динамики с сопротивлением от 2 до 8 Ом (при использовании •
в “мостовой” схеме — от 4 до 8 Ом).

•

Будьте внимательны при сопоставлении разъемов “левый”, “правый”, “+”
и “-”. Несоблюдение полярности может привести к ухудшению качества
звука.

D

Вариант1.Подключение1динамикавмонорежимев“мостовой”

a

схеме
Вариант2.Подключение2динамиковвстереорежиме

b

Подключениеавтомобильнойаудиосистемы

Вариант1.Подключениевходногосигналавысокогоуровня

Подключите усилитель к автомобильной аудиосистеме с помощью
переходника для входного разъема сигнала высокого уровня

Вариант2.Подключениеклинейномувходу

b

Подключите усилитель к автомобильной аудиосистеме с помощью
кабеля RCA (не входит в комплект)

Подключениепитания

Подключите источник питания указанным ниже способом.

1

F

Подключите провод заземления от автомобиля к •
разъему GND.

a

E

Подключите провод дистанционного управления от •
автомобильной аудиосистемы к разъему REM.

√ Данное подключение позволяет включать и выключать

усилитель через автомобильную аудиосистему.

•

Подключите кабель питания от автомобильного
аккумулятора к разъему +12В.

Совет

Если в автомобильной аудиосистеме не предусмотрен выход дл я •
дистанционного управления, подключите входной разъем удаленного
управления (REM) к дополнительному источнику питания.

4. Использование усилителя

Настройкауровнявходногонапряжения

Напряжение на входе можно настроить в диапазоне от 0,3 В до 6 В.

Для настройки уровня входного напряжения поверните

1

INPUT LEVEL.

НастройкаусиленияНЧ

Можно повысить уровень НЧ от 0 до 12 дБ.

Для усиления уровня НЧ поверните BASS BOOST.

1

Индикаторсистемызащиты

Усилитель оснащен встроенной системой защиты транзисторов и
динамиков при:

•

перегреве устройства Или
возникновении постоянного тока Или•
недостаточном или слишком высоком напряжении заряда •
батарей Или
коротком замыкании в разъеме динамиков.

•

Если индикатор PROTECT светится красным, произошло
автоматическое отключение устройства. В этом случае
необходимо выполнить следующие действия.

Извлеките диск или аудиокассету и выключите радио.

1

Выясните причину возникновения неполадок (см. выше).

2

Если произошло перегревание усилителя, дайте ему остыть

3

перед повторным включением.

Настройкачастоты

Настройка фильтра нижних частот сабвуфера.

Поверните SUBWOOFER для настройки частот от 30 Гц до

1

320 Гц.

Включение/выключениеинфразвукового
фильтра

Передвиньте переключатель SUBSONIC ON/OFF в

1

положение ON.

Инфразвуковой фильтр включен. Фильтр подавляет звук с »
частотой ниже 15 Гц.
Для выключения инфразвукового фильтра передвиньте пере- »
ключатель SUBSONIC ON/OFF в положение OFF.

Регулировкагромкости

Уровень громкости можно регулировать с помощью специального
регулятора.

Подключите контроллер громкости (входит в комплект) к

1

разъему REMOTE LEVEL CONTROL.

Поверните регулятор для настройки уровня громкости.

2

G

Заменапредохранителя

H

Причиной отсутствия питания может быть вышедший из строя
предохранитель. В этом случае его необходимо заменить.

Извлеките вышедший из строя предохранитель.

1

Замените его на новый предохранитель из комплекта или

2

замените оба предохранителя на новые предохранители с
соответствующими характеристиками (30 А x 2 шт.).

Если предохранитель выходит из строя сразу после замены, то
причина кроется во внутренней неисправности усилителя. В этом
случае обратитесь к торговому представителю Philips.

5. Сведения об изделии

Примечание

Информация о продукте может быть изменена без предварительного

•

уведомления.

Выходнаямощность
(среднеквадратичнаямощность)
—4Ом
—2Ом

Общееискажениегармоник 0,08%

Соотношениесигнал/шум 105 дБ

Частотныйотклик 5-320 Гц

Входнаячувствительность 300 мВ — 6 В

Входноесопротивление 22 кОм

Номиналпредохранителя 30 A x 2

Размеры(ГxШxВ) 54,4 x 336,5 x 240,2 мм

250 Вт x 1
400 Вт x 1

6. Устранение неполадок

Для сохранения действия условий гарантии запрещается
самостоятельно ремонтировать систему.

При возникновении неполадок в процессе использования данной
системы перед обращением в сервисную службу проверьте
следующие пункты. Если не удается решить проблему, посетите
веб-сайт Philips (www.philips.com/welcome). При обращении в
компанию Philips устройство должно находиться поблизости,
номер модели и серийный номер должны быть известны.

Несветитсяиндикаторпитания

Подключенная автомобильная аудиосистема не включена. •
Предохранитель вышел из строя. Замените предохранитель на новый. •

Громкостьзвукаслишкоммала.

Неправильно установлен уровень входного напряжения (см. раздел •
“Настройка уровня входного напряжения”).

Звукпрерываетсяиливнезапноотключается.

Сработала система защиты от перегрева. Уменьшите громкость. •
Перекрыто вентиляционное отверстие. Удалите предметы, закрывающие •
вентиляционное отверстие.

Слышныпосторонниешумы.

Кабели питания расположены слишком близко к разъемам RCA. •
Кабель заземления недостаточно плотно соединен с металлическим •
контактом автомобиля.
Кабели отрицательного заряда динамиков касаются шасси автомобиля. •

Индикаторсистемызащитысветитсякрасным.

Короткое замыкание в разъемах динамиков. Проверьте подключения •
динамиков.
Усилитель перегревается. Подождите, пока усилитель остынет. •
Усилитель перегружен. •

Устройствослишкомсильнонагревается.

Поместите усилитель в хорошо вентилируемое место. •
Используйте динамики с сопротивлением 2-8 Ом (стерео), 4-8 Ом •
(в “мостовой” схеме).

УважаемыйПотребитель!

БлагодаримВасзапокупкуАвтомобильного

МультимедийногоУстройства(АМУ)маркиФилипс..

Дополнениекинструкциипользователя.

К АМУ относятся автомагнитолы, автомобильные мультимедийные центры,
автомобильные тюнеры, усилители.
При покупке АМУ убедительно просим проверить правильность
заполнения гарантийного талона. Серийный номер и наименование модели
приобретенного Вами АМУ должны талоне каких быть идентичны записи в
гарантийном талоне. Не допускается внесения в талон каких-либо изменений,
исправлений. В случае неправильного или неполного заполнения гарантийного
талона немедленно обратитесь к продавцу.
АМУ представляет собой технически сложный товар. При бережном
и внимательном отношении и использовании его в соответствии с
правилами пользования оно будет надежно служить Вам долгие годы. В
ходе эксплуатации не допускайте механических повреждений, попадания
вовнутрь посторонних предметов, жидкостей, насекомых и пр., в течение
всего срока службы следите за сохранностью идентификационной наклейки
с обозначением наименования модели и серийного номера изделия. Во
избежание возможных недоразумений, сохраняйте в течение срока службы
документы, прилагаемые к товару при его продаже (данный гарантийный
талон, товарный и кассовый чеки, накладные, данную инструкцию
пользователя и иные документы). Если в процессе эксплуатации изделия
Вы сочтете, что параметры его работы отличаются от изложенных в
инструкции пользователя, рекомендуем обратиться за консультацией в наш
Информационный центр
Купленное Вами изделие требует специальной установки и подключения.
Рекомендуем обратиться в организацию, специализирующуюся на оказании
такого рода услуг.
Лицо (компания), осуществившее Вам установку, несет ответственность за
правильность проведенной работы. Помните, квалифицированная установка
и подключение изделия существенны для его дальнейшего правильного
функционирования и гарантийного обслуживания.

Условиягарантии.

• Срок гарантии на АМУ составляет 12 месяцев с момента передачи товара
Потребителю, но не более 36 месяцев с даты изготовления

• Срок гарантии на составные части* составляет 6 месяцев с момента передачи
товара Потребителю, но не более 36 месяцев с даты изготовления.

* К составным частям изделия относятся: камеры заднего вида, пульты

дистанционного управления (проводные и беспроводные), антенны и
переходники для них, носители информации различных типов, а также
иные части, прилагаемые к основному изделию.

• Срок службы Изделия составляет 24 месяца с передачи товара
Потребителю, но не более 36 месяцев с даты изготовления.

Информацию о дате изготовления изделия Вы можете установить по
серийному номеру (ххххГГННхххххх), (где ГГ – год , а НН номер недели
(например AJ011025123456789 – 25 неделя 2010 года)), либо получить,
позвонив в Информационный Центре Филипс
По окончании срока службы обратитесь в авторизованный сервисный центр
для проведения профилактических работ и получения рекомендаций по
дальнейшей эксплуатации изделия.

Настоящие условия гарантия распространяются только на АМУ, приобретенные
и используемые исключительно для личных, семейных, домашних и иных
нужд, не связанных с осуществлением предпринимательской деятельности.
Гарантийное обслуживание не распространяется на изделия, недостатки
которых возникли вследствие:

1. Нарушения потребителем правил эксплуатации, хранения или

транспортировки товара

2. Действий третьих лиц:

• ремонта неуполномоченными лицами;

• внесения несанкционированных изготовителем конструктивных или
схемотехнических изменений и изменений программного обеспечения

• отклонение от Государственных Технических Стандартов (ГОСТов) и
норм питающих, телекоммуникационных и кабельных сетей;

• неправильной установки и подключения изделия;

3. Действия непреодолимой силы (стихия, пожар, молния и т.п.);

4. Гарантий не распространяется также на расходные материалы и аксессуары,
к примеру, но не только: элементы питания (батарейки), наушники, чехлы,
монтажные приспособления, соединительные кабели и пр.

Любуюинформациюоработеизделия,расположениисервисных

центровиосервисномобслуживанииВыможетеполучитьв

ИнформационномЦентре

Телефон: (495)961-1111, 8800200-0880(бесплатныйзвонокпоРоссии).
Интернет: www.philips.ru

© 2009 Koninklijke Philips Electronics N .V.
All rig hts reserved.
CMP100_51_UM_V2.0
