Page 1
请至以下互联网址注册产品以获得
完整的信息服务
6800系列智能数字电视一体机
www.philips.com/welcome
ZH-CN 用户手册
50HAL6808/T3
55HAL6808/T3
使用产品前请阅读本用户手册，并请保留备用
Page 2
Page 3
目录
视频 26
应用 26
1 公告 2
2 重要信息 3
3 电视概述 6
控制面板 6
遥控器 6
遥控器使用 8
4 使用电视 9
打开电视，或切换为待机或休眠 9
切换频道 9
观看连接的设备 10
调整电视音量 10
5 使用更多电视功能 11
访问电视菜单 11
变更语言 11
更改画面和声音设置 11
使用电视机锁定 13
从USB存储设备中查看照片和播放音乐
及影片 14
更改电视的偏好设定 16
6 设定频道 17
自动搜索频道 17
手动设定频道 17
安装数字频道 17

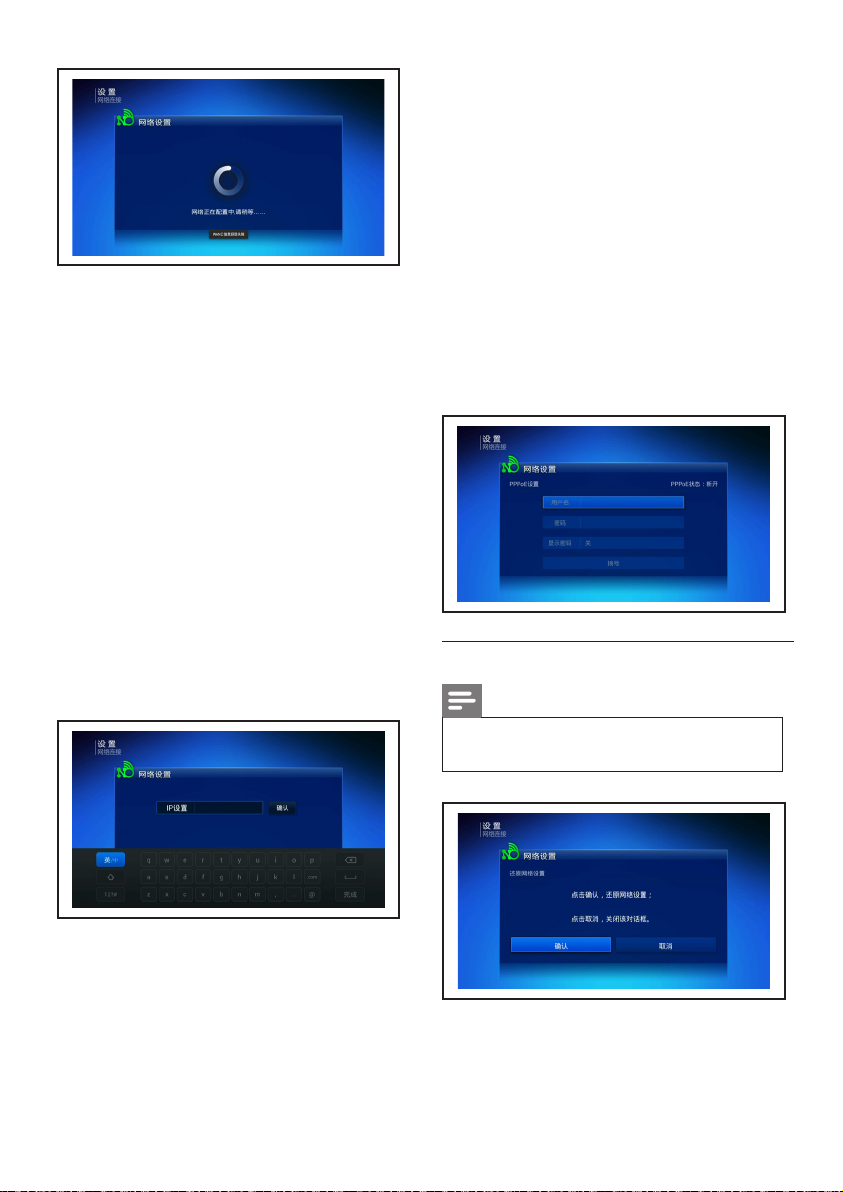

9网络设置 27
本地连接 27
WIFI设置 27
10软件升级 29
自动升级 29
手动升级 29
11商用模式介绍 30
介绍 30
商用模式的优点 30
启用商用模式设置菜单 30
商用模式选项 31
12连接设备 35
底部接口 35
侧面接口 36

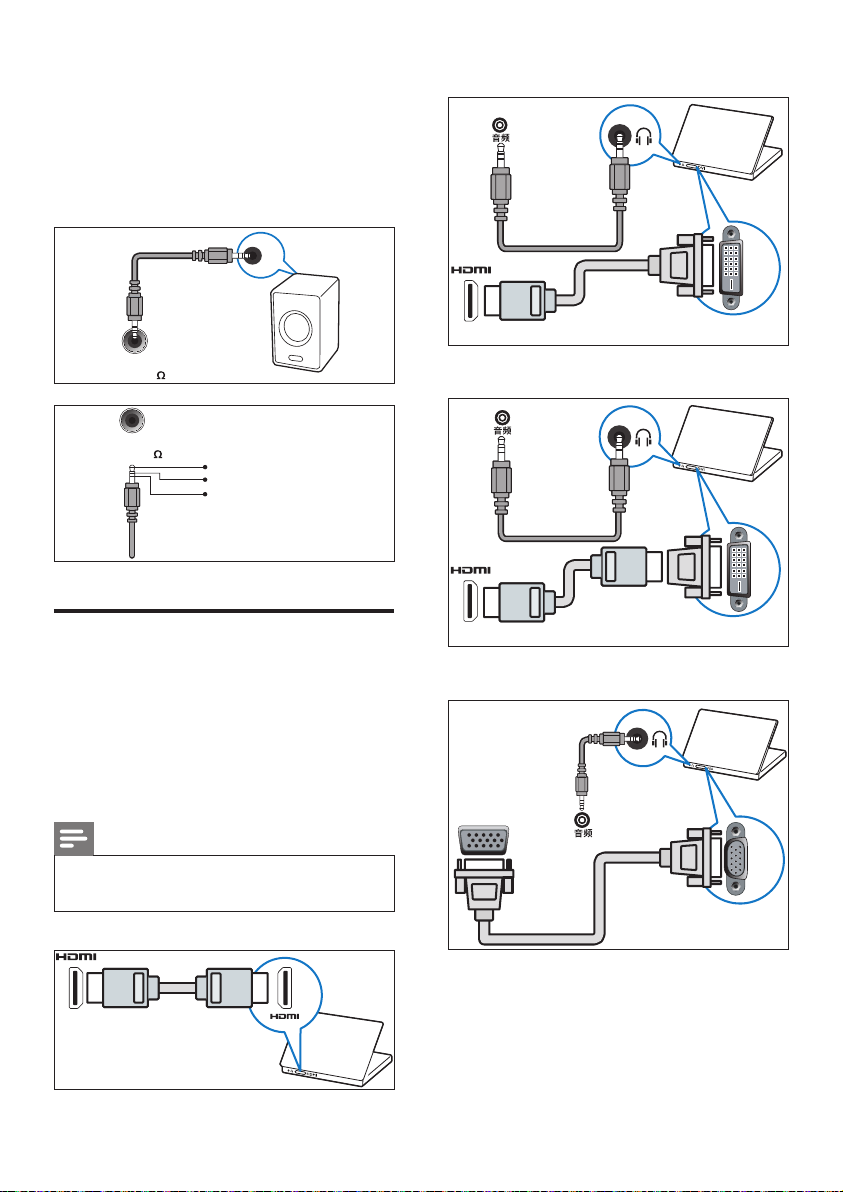

连接到计算机 38
使用PhilipsEasyLink 39
13产品信息 40
支持的输入信号格式 40
多媒体 40
声音功率 40
固有分辨力 40
调谐器/接收/传输 40
遥控器 40
电源 40
支持的电视机安装托架 40
产品规格 41
简体中文
7 数字电视 18
点播 18
节目回看 18

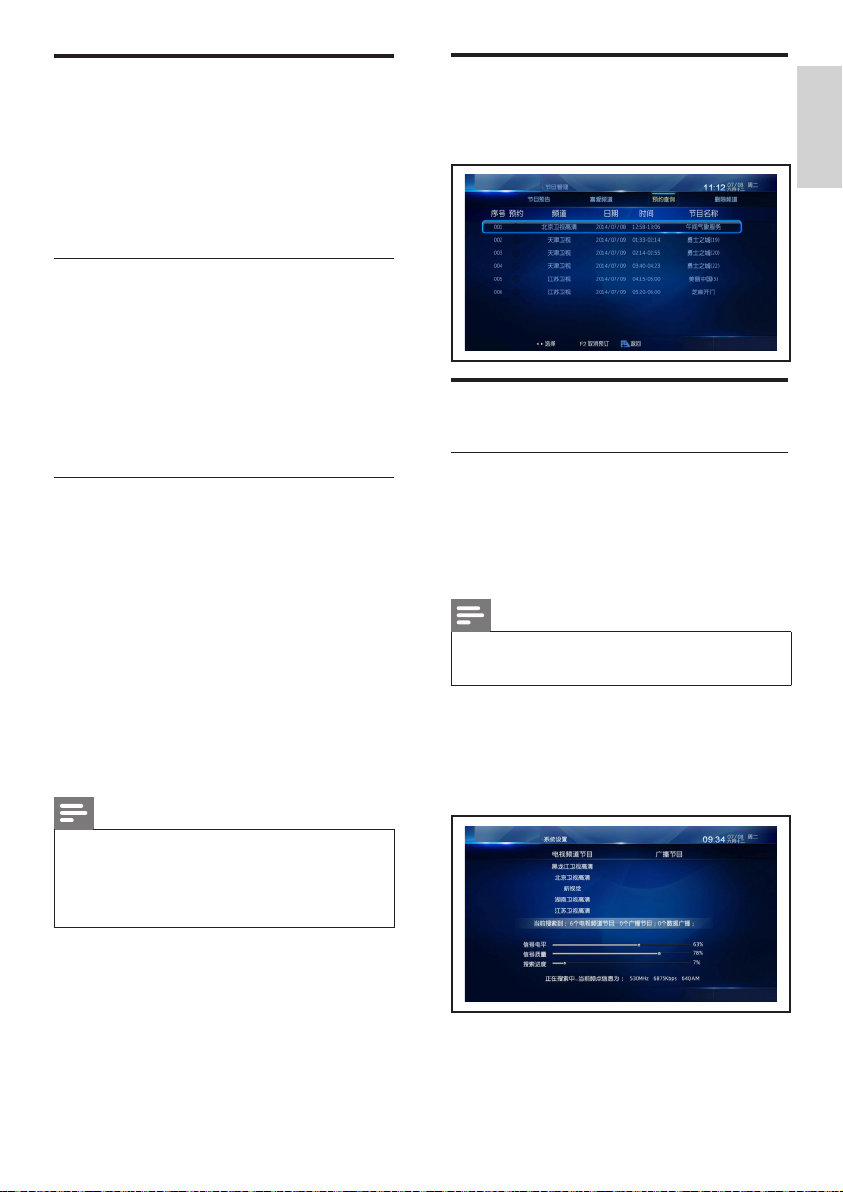

节目指南 18
NVOD 19
预约查询 19
系统设置 19
8 本机播放 24
图片 24
音乐 25
14故障排除 42
一般电视问题 42
电视频道问题 42
画面问题 42
声音问题 42
HDMI连接问题 43
计算机连接问题 43
联系我们 43
中国电子信息产品污染控制标识要求
44
1ZH-CN
Page 4
1 公告
2014©KoninklijkePhilipsN.V保
留所有权利。
规格如有更改，恕不另行通知。所
有商标均是KoninklijkePhilipsN.V
或它们各自所有者的财产。TPV
DisplayTechnology(Xiamen)
Co.,Ltd.保留随时更改产品的权
利，而且没有义务对较早前提供的
产品进行相应的调整。
本手册中的材料对于此系统的设计
用途来说已经足够。如果产品或其
单个模块或程序用于除此处指定用
途之外的其它目的，则必须首先确
认其有效性和适合性。TPVDisplay
Technology(Xiamen)Co.,Ltd.保
证材料本身没有侵犯任何美国专
利。未明示或暗示其它保证。
对于本文档内容中的任何错
误，以及因本文档内容造成
的任何问题，TPVDisplay
Technology(Xiamen)Co.,Ltd.
概不负责。TPVDisplay
Technology(Xiamen)Co.,Ltd.
会尽快地纠正用户报告的错
误并将其公布在TPVDisplay
Technology(Xiamen)Co.,Ltd.支
持网站上。
像素特性
此液晶显示产品具有很高的彩色像
素。尽管其有效像素高达99.999%
或更高，但屏幕仍可能持续出现黑
点或亮点（红色、绿色或蓝色）。
这是显示器的结构属性（在通用行
业标准之内），不是故障。
保修
用户不可更换任何组件。请勿打开
或取下电视机后盖暴露出产品内
部。必须由Philips服务中心和官方
修理店进行维修。否则所有声明或
暗示的保修都将失效。
本手册中明确禁止的任何操作、本
手册中未建议或授权的任何调整或
装配步骤均不在保修范围内。
版权
所有其它已注册和未注册的商标是
其各自所有者的财产。
®Kensington和MicroSaver是
ACCOWorldCorporation在美
国注册和全球其它国家/地区已注册
及正在申请的商标。
本软件部分版权所有©The
FreeTypeProject(www.
freetype.org)。
HDMI、HDMI徽标和高清多媒体接
口是HDMILicensingLLC的商标
或注册商标。
Philips和Philips盾牌图形是皇家
飞利浦电子股份有限公司的注册商
标，其使用需遵循皇家飞利浦电子
股份有限公司的许可。
2 ZH-CN
Page 5
2 重要信息
在使用电视机之前，请阅读并理解
所有说明。因未遵守说明而造成
的损坏不在保修范围内。
安全
小心触电或发 生火 灾！
• 切勿让电视机与雨或水接触。切
勿 将 液 体 容 器（ 例 如 花 瓶 ）放 置 在
电视机旁边 或上面。 如果将液体
洒到了电视机表面或内部，请立即
断开电视机的电源。请与Philips
客 户 服 务 中 心 联 系 ，对 电 视 机 进 行
检查后再行使用。
• 切勿将电视机、遥控器或电池放
在 明 火 或 其 它 热 源（ 包 括 直 射 的
阳 光 ）附 近 。
为避免火焰蔓延，请始终使蜡烛
或 其 它 明 火 远 离 电 视 机 、遥 控 器 和
电池。
• 切勿向电视机上的通风槽或其它
开口中插入任 何物体。
• 旋转电视机时，请确保电源线不
会绷紧。电源线绷紧会使电源连
接变松，进而产生火花。
小心短 路或 起火！
• 切勿将遥控器或电池暴露在雨
中 、水 中 或 过 热 的 环 境 中 。
• 请避免电源插头产生拉力。松
动的电源插头可能产 生火花或者
导致 起火。
小心人身 伤害或电视机损坏！
• 需由两个人搬运重量超过25千
克的电视机。
• 将 电 视 机 安 装 在 机 座 上 时 ，请 仅
使用提供的机座。将机座牢固地
固定到电视机上。将电视机放在
水平、平坦且可承受电视机和机座
总重量的表面上。
• 采用壁挂方式安装电视时，请仅使
用可承受电视机重量的壁挂安装
托架。将壁挂安装托架固定到可
承受电视机和壁挂安装托架总重
量的墙壁上。
TPVDisplay
Technology(Xiamen)Co.,Ltd.
对由于安装不当而造成的事故、
人身伤害或损失不负任何责任。
小心伤害儿童！
请 遵 循 以 下 注 意 事 项 ，以 避 免 因 电 视
机掉落而导致儿童受伤：
• 切勿将电视机放在由可拉动的布
或其它材料覆盖的表面上。
• 确保电视机的任何部分均位于表
面边缘以内。
• 将 电 视 机 放 在 较 高 的 家 具（ 如 书
柜 ）上 时 ，一 定 要 将 家 具 和 电 视
机都固定到墙壁或适当的支撑物
上。
• 告知儿童爬上家具触摸电视机可
能带来的危险。
小心误食电池！
• 此产品/遥控器可能含有可能误食
的电池，请将电池放于孩童无法
接触的位置。
小心过热！
• 切勿将电视机安装在封闭空间
内。始终在电视机周围留出至少
4英寸或10厘米的空间以便通
风 。确 保 窗 帘 或 其 它 物 体 不 会 遮
挡电视机上的通风槽。
简体中文
3ZH-CN
Page 6
小心损坏电视机！
• 在将电视机连接到电源插座上之
前 ，请 确 保 电 源 电 压 与 电 视 机 背 面
印刷的值相匹配。如果电压不
同，切勿将电视机连接到电源插
座上。
小 心 人 身 伤 害 、起 火 或 电 源 线 损 坏 ！
• 切勿将电视机或任何物体放在电
源线上。
• 电 源 插 头 作 为 断 开 装 置 ，应 当 保
持能方便地操作。
• 断开电源线时，应始终握住插头，
而不能拉电缆。
• 雷 雨 天 气 来 临 之 前 ，请 断 开 电 视 机
与电源插座及天线的连接。在
雷雨天气里，切勿触摸电视机、电
源线 或天线的 任 何部分。
小心听力损害！
• 避免在高音量下或长时间使用耳
机或听筒。
低温
• 如果在低于5°C的温度下运送
电视机，请先拆开电视机的包装，
待电视机适应了室温后再将电视
机连接到电源插座上。
屏幕养护
• 尽量避免静止图像。 静止图像是
在屏幕上保持很长时间的图像。
注意
静止图像可能会导致电视屏幕永久
性损坏。
• 不要在液晶电视屏幕上显示静
止 图 像 超 过 2 小 时 ，因 为 这 样 会
导致出现屏幕图像残影，为避免
此问题请您在显示静止图像时
降低屏幕的亮度和对比度。
• 长时间观看4:3格式的节目时，
在 屏 幕 的 左 、右 两 侧 和 图 像 的 边
缘会留下不同的痕迹，所以请您
不要长时间使用此模式。
• 显示电子游戏和电脑静止图像
的时间过长，可能会导致局部余
像，出现因荧光屏灼伤而造成的
屏幕图像残影，所以请您在使用
时适当降低亮度和对比度。
上述原因导致的电视机屏幕出现图
像 残 影 、局 部 余 像 、痕 迹 问 题 ，显 示
屏不在保修范围之内。
• 在清 洁前拔下电视机插头。
• 用柔软的干布擦拭电视机和框
架。切勿使用酒精、化学品或家
用清洁剂等物质清洁电视机。
• 小心损坏电视机屏幕！切勿使用
任何物体接触、推按、摩擦或敲击
屏幕。
• 为了避免变形和褪色，请尽快擦
掉水滴。
4 ZH-CN
Page 7
旧产品和电池的处理
本产品采用可回收利用的高性能材料
和组件制造而成。
如果产品上贴有带叉的轮式垃圾桶
符号，则表示此产品符合欧盟指令
2012/19/EU。请自行了解当地的电子
和电气产品分类收集系统。
请遵守当地规定，不要将旧产品丢弃
到普通生活垃圾中。
正确弃置旧产品有助于避免对环 境和
人类健康造成潜在的负面影响。
本产品包含欧盟指令2006/66/EC涉
及的电池，该电池不可与普通生活垃
圾一起 处理。
请自行了解当地关于分类收集电池的
规定，正确弃置电池有助于避免对环
境和人类健康造成负面影响。
简体中文
5ZH-CN
Page 8
3 电视概述
1
2
3
4
5
恭喜您购买和使用Philips产品！为
充分享用Philips提供的支持，请
在以下网站注册您的电视：www.
philips.com/welcome

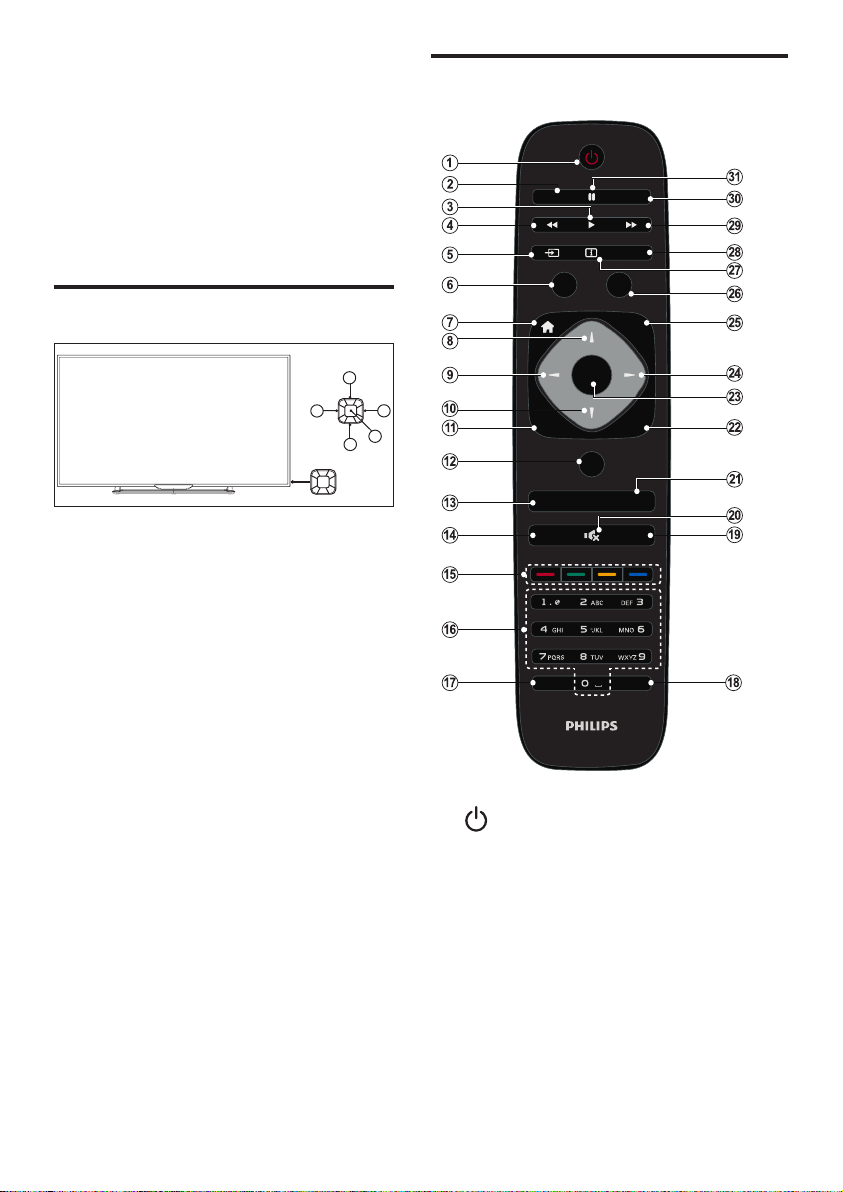

控制面板
遥控器
信号源
信息
确认
画面格式
3D
搜索
菜单
声道
导视
a 音量-:无键盘菜单时，是降低
音量功能；当键盘菜单出来时，
左右移动相应的选项。
b 音量+:无键盘菜单时，是提高
音量功能；当键盘菜单出来时，
左右移动相应的选项。
c 频道+:无键盘菜单时，是切换到
下一个 频道功能；当键盘菜单出
来时，上下移动相应的选项。
d 频道-:无键盘菜单时，是切换到
上一个频道功能；当键盘菜单出
来时，上下移动相应的选项。
e 菜单: 在待机时，菜单键作为电源
键使用，按此键开机。
在开机后，菜单键作为打开键盘
菜单功能。在键盘菜单打开时，
菜单键作为确认键。
注 ：U S B 下 菜 单 键 无 作 用 ，音 量 - /
音量+无降低/提高音量功能，频
道-/频道+无切换频道功能。
6 ZH-CN
返回
频道-
音量-
/屏显
*
退出
TV
设置
频道+
音量+
/中英
#
a
• 在电视机打开时将其切换
到待机状态或休眠状态。
• 在电视机处于待机或休眠状
态时打开电视。
b 声道
• 在左声道、右声道、混合声和
立体声间切换（有线电视下才有作
用 ）。
• 切换声道（地面电视下，并且该
频道带有相关内容才有作用）。
Page 9
c
多媒体音乐/视频暂停播放时恢复
播放。
4
29
多媒体音乐/视频播放时快退/快
进。
e 信号源
显示信号源窗口。
f 导视
• 进入节目指南（有线电视模式
下）。
g
• 切换到有线电视（非有线电视
信号源下）。
• 进入有线电视 主界面。
h j
• 切换频道（有线电视和地面电
视 下 才 有 作 用 ）。
• 上/下方向键。
i ：
• 调节音量。
• 左/右方向键。
k 返回
• 返回上一级菜单。
l TV设置
显示电视设置窗口。
m u 频道-/频道+
切换到上一个或下一个频道（有线
电视和地面电视下才有作用）。
n s 音量-/音量+
调节音量。
o 彩色按钮
具体功能请参考界面提示。
p 0-9数字按钮
• 切换有信号之频道。
• 输入数字/字母。
q */屏显
显 示 当 前 界 面 可 以 选 择 的 选 项 。（
非有线电视信号源下）
r #/中英
• 切换字幕。（地面电视的数字
频道下才有作用）
• 切换输入法。（有线电视下才起
作用）
t (静音)
静音或恢复音量。
v 退出
• 退出当前应用（有线电视模式
下 ）。
• 返回上次观看的频道或信源。
w 确认
• 确认当前操作。
• 显 示 频 道 列 表（ 电 视 模 式 下 ）
。
25
菜单
显示非有线电视主菜单（非有线电
视信号源下）。
26
搜索
无作用。
27
信息
• 显 示 频 道 信 息（ 地 面 电 视 模 式
下 ）。
• 显示当前频道的节目列表或信
号源信息。
28
3D
本机种不支持该功能。
30
画面格式
选择屏幕缩放模式。
简体中文
7ZH-CN
Page 10
31
~5m
~30˚
Ғ՚࢛
Ғێ
*
ݜফ
:<
ગ
حં
ԥ
ઍ
ଞӟ
ଏ֛
ைଳ
ைଳ
ىު
И
גଳ
வࠀڔ
多媒体音乐/视频播放时暂停播
放。
警告
请勿将遥控器靠近磁性物体。

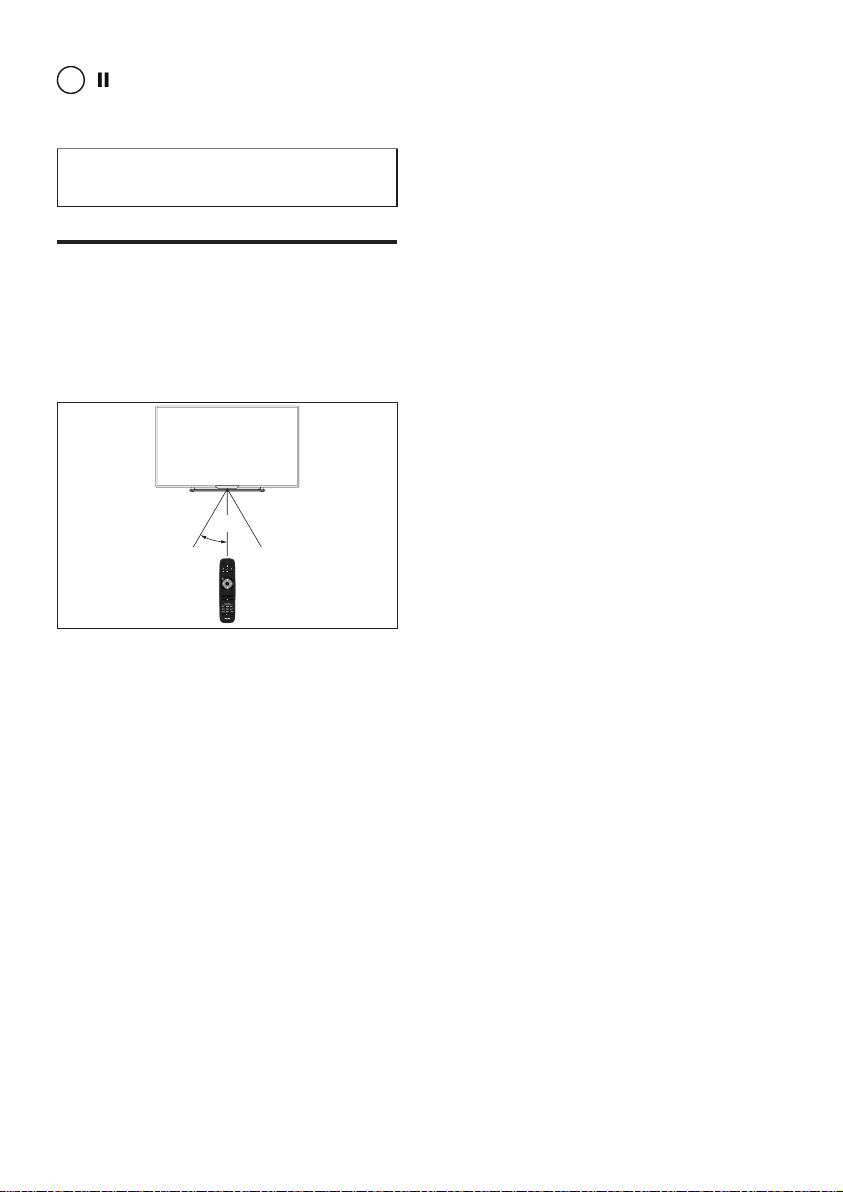

遥控器使用
使 用 遥 控 器 时 ，按 住 它 靠 近 电 视 ，并
指向遥控器传感器。确保遥控器和
电视之间的视线没有被家具、墙壁
或其它物件妨碍。
8 ZH-CN
Page 11

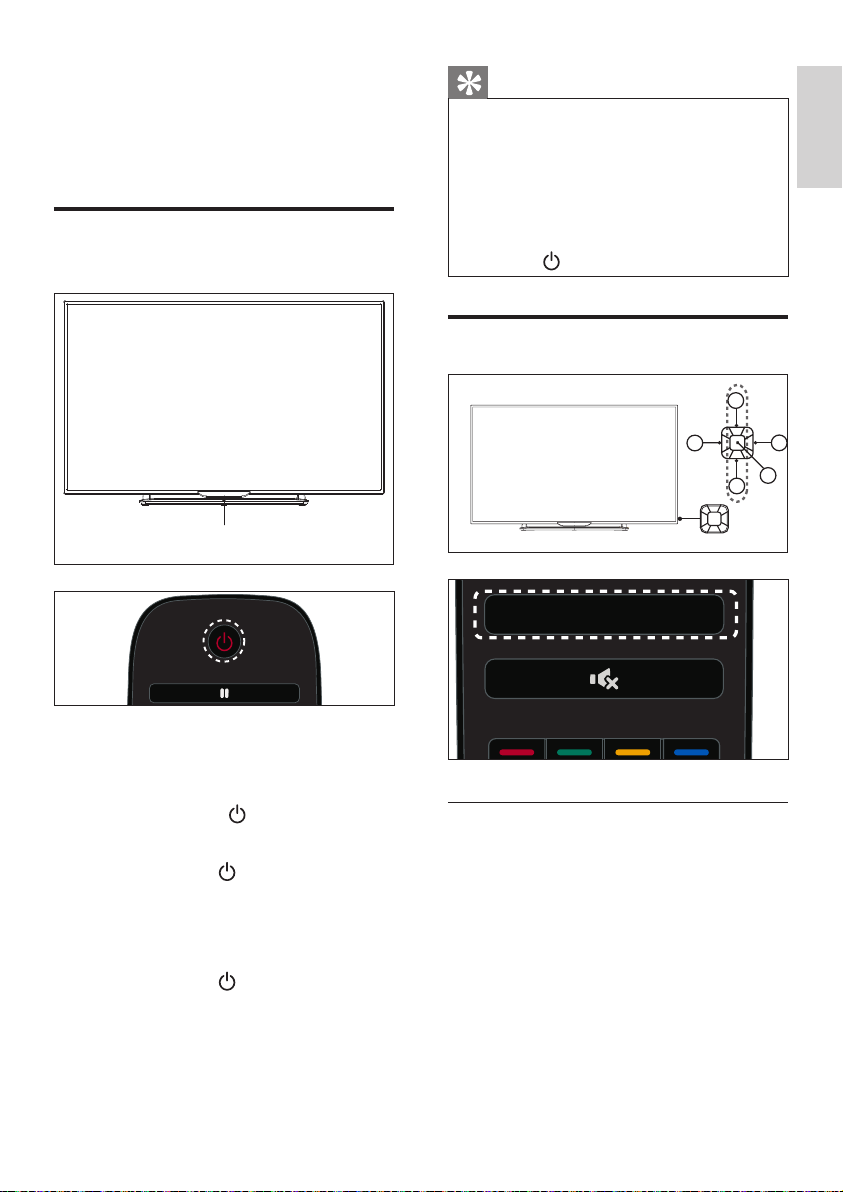

4 使用电视
待机指示灯
גଳ
வࠀڔ
本节介绍基本电视操作。
打开电视，或切换为待机或 休眠
提示
• 尽管待机时电视消耗的电量不多,
但 还 是 会 耗 电 的 ；只 有 拔 下 电 源
插头,本产品才会完全断电。如果
长时间不用,请拔下电源插头。
• 休眠是指电视关闭背光和声音后
的状态。在休眠状态下，按遥控
器上的 可以快速开机。
切换频道
简体中文
3
打开电视
• 请将电源线插入AC电源插座。
» 如果待机指示灯为红色，按
遥控器上的 。
开机状态时切换到待机
• 按遥控器上的 ，选 择“ 关 机 ”选
项。
» 待机指示灯变为红色。
开机状态时切换到休眠
• 按遥控器上的 ，选 择“ 休 眠 ”
选项。
» 待机指示灯为蓝色。
1
5
4
ைଳ
ைଳ
不使用频道列表切换频道
• 按电视控制面板或是遥控器上的
频道+/-。
• 用遥控器上的数字按钮输入频道
号码。
• 按遥控器上的退出键切换回到
前一个频道。
2
9ZH-CN
Page 12
1
2
3
4
5

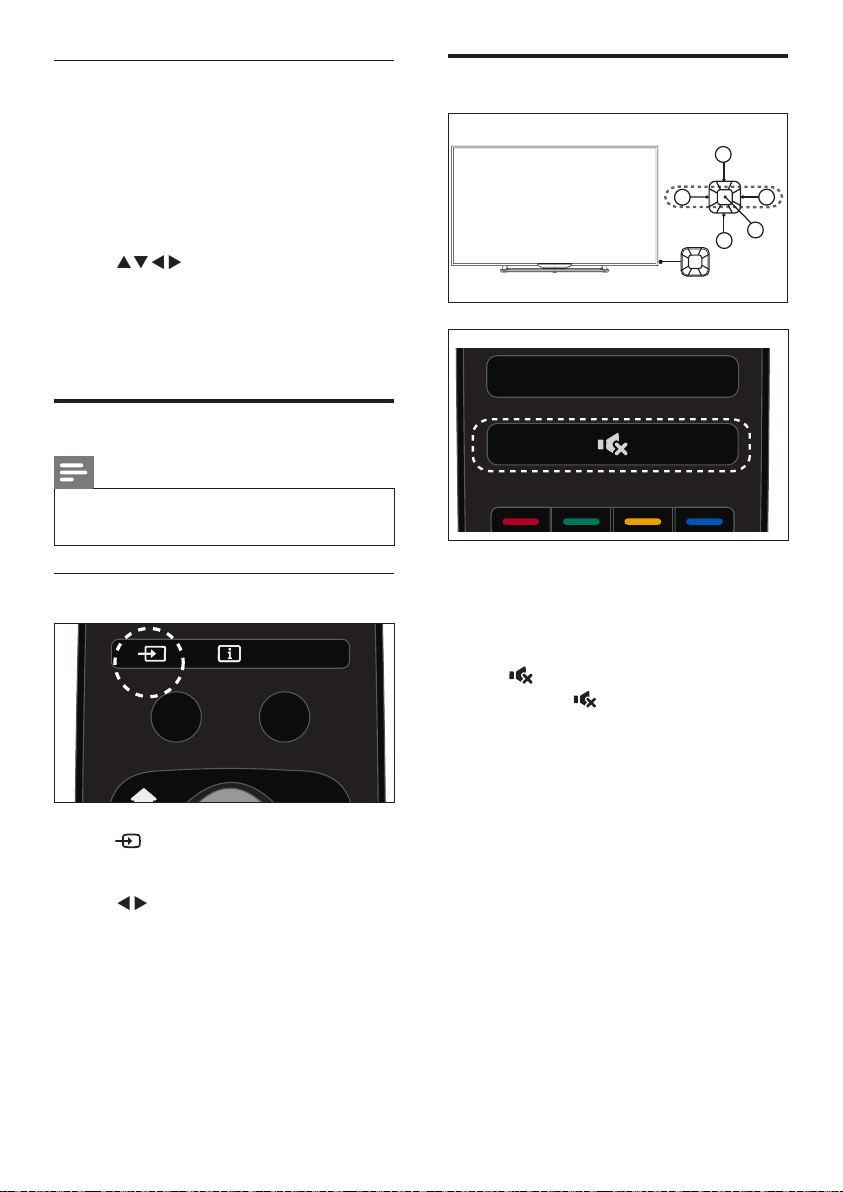

使用频道列表切换频道
您可使用频道列表观看所有可接收
到的频道。
1 按 确认。
» 频道列表显示。
2 按 选 择频道。
3 按 确认观看选择的频道。
4按退出键切换回复到之前观看的
频道。
调整电视音量
ைଳ
ைଳ
观看连接的设备
注
• 选 择 外 部 信 号 源 之 前 ，请 将 外 接
设备打开。
使用信号源按钮
*
Ғ՚࢛
حં
Ғێ
ݜফ
1 按 信号源。
» 信号源列表出现。
2按 选择一个设备。
3 按确认选择。
» 电视切换到所选设备。
提高或降低音量
• 按电视上或是遥控器上的音量
+/-。
静音或取消静音
• 按 静音。
• 再按一次 恢复声音。
10 ZH-CN
Page 13
5 使用更多电视
ݢ
功能
更改画面和声音设置
更改画面和声音设置以适合您的喜
好。您可以应用预定义的设置或手
动更改设置。
简体中文

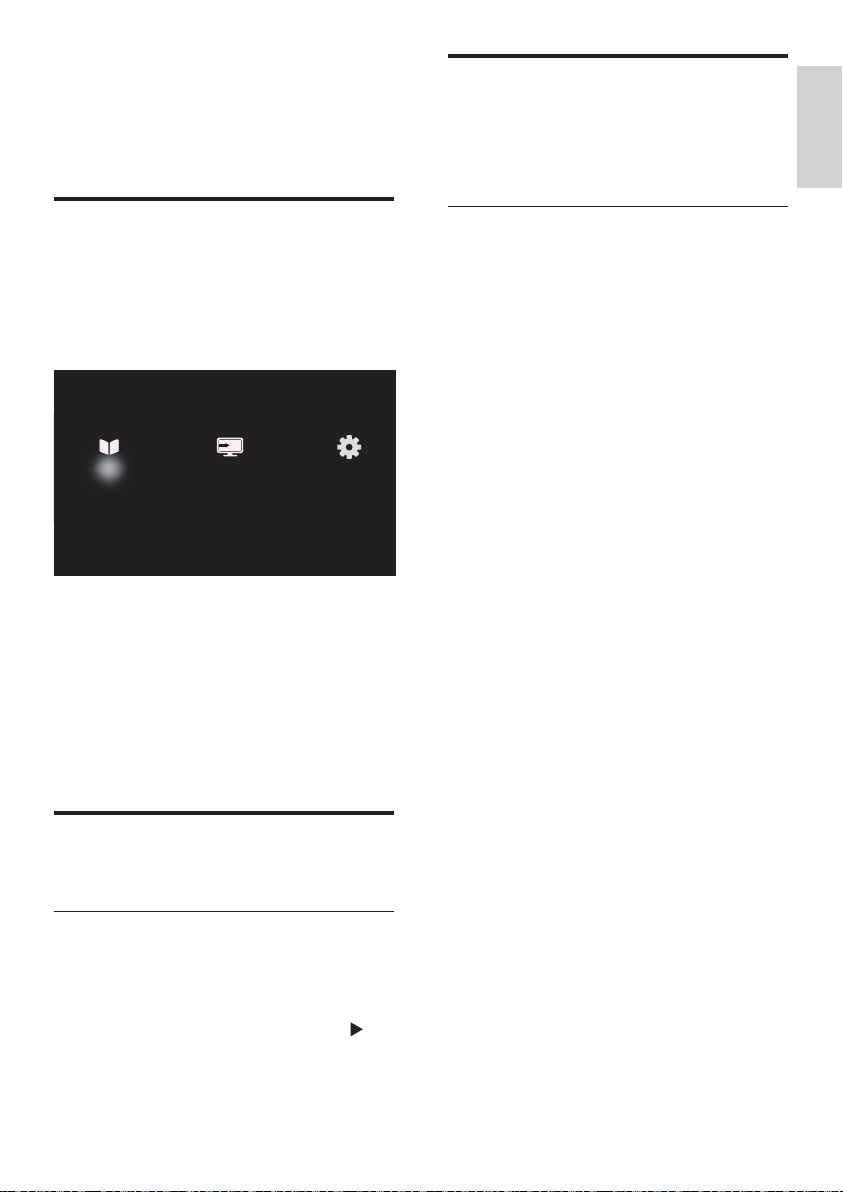

访问电视菜单
菜单可帮助您设定频道，更改画面
和声音设置，以及访问其它功能。
1按菜单。
» 菜单开启。
ݢ༄಼ፑೌ ᄪኑ ົށ
༄಼ፑೌ
2 选择下列选项后，请按确认:
• [电视节目指 南 ]: 访问电视节
目指南。
• [信号源]: 进入信号源选择
菜单。
• [设定]: 更 改 画 面 、声 音 及 其
他设定。
变更语言
您可选择变更菜单的语言。
变更菜单语言
1按菜单。
2 选择[设定] > [电视设置] > [首
选项] > [菜单语言]，然后按 。
3 选取您想要的语言后按确认。
手动调整画面设置
1按菜单。
2 选择[设定] > [电视设 置 ]，然 后
按确认。
3 选择[画面]后 ，选 择 下 列 其 中 一
个设定后按确认。
• [ 灵智画面 ]: 选取预定义的
设定。
• [ 重 置]: 将设定重设到最初
的预设值。
• [背光]:调整背光强度差异。
• [亮 度 ]:调整较暗区域的强度
和精 细 度。
• [对比 度 ]: 调 整 对 比 度 ，增 加
亮部与暗部间的强度差异。
• [色 彩]: 调整 颜色 饱 和度。
• [清晰度]:调整图像的清晰
度。
• [降 噪]:过 滤和降低图像中的
噪点。
• [色温]: 调整画面色彩平
衡。
• [ 逐 点高 清 ]: 微调每个像素
以 匹 配 周 围 像 素 。这 会 产 生
完美的高清图像。
• [高级清晰度]:启用超高
画面清晰度。
• [动态 对比 度 ]: 随图像变
化 增 强 对比度。
• [动态背光]: 根据画面内
容动态调整电视背光的亮
度。
11ZH-CN
Page 14
• [色 彩增强 ]: 使色彩更鲜
艳更丰富。
• [伽马]: 伽马可以设置图
像的亮度和对比度的非线
性 设 定 ，伽 马是提供给专
业用户的 设置。
• [电脑模式 ]: 在画面异常或信
号 源 格 式 不 确 定 的 情 况 下 ，通
过HDMI模式选项进行手动
设定有时可以获得更佳的显
示效果。
• 只在HDMI信号源下有此
选项。
• 连接DVD时请选择
HDMI，连接电脑时请选择
DVI。
• 因信号源设备差异，无法
确保100%的兼容有效性。
• [画面格 式 ]: 更改画面格
式。
• [屏幕边缘修整]:调整观看
的画面大小。(当设置在最小
值 时 ，你 可 能 会 看 见 画 面 边
缘会出现杂讯及不平整。)
• [画面 移动 ]: 调整各个画面
格式的画面位置。
[16:9]: 将经典的标
准格式比例调整为宽
屏。
[4:3]: 显示经典的标
准格式。
[ 缩 放1]: 水平延展的
宽屏图像显示。使用
此模式图像的左右两
边 会 被 部 分 切 除 ，但
不适用于VGA信号
源。
[缩 放2]: 将标准格
式比例调整为宽屏，
但不适用于VGA信号
源。
[点对点]: 根据输入
信号自动调整画面显
示 ，达 到 最 佳 清 晰 度 。
由于电视台的播放系
统 ，画 面 可 能 会 有 轻
微 变 形 。将 你 的 电 脑
分辨率设定在宽屏幕
模式以取得最佳显示
效果。
更改画面格式
1按菜单。
2 选择[设定] > [电视设置] > [画
面] > [画面格式]，然 后 按 。

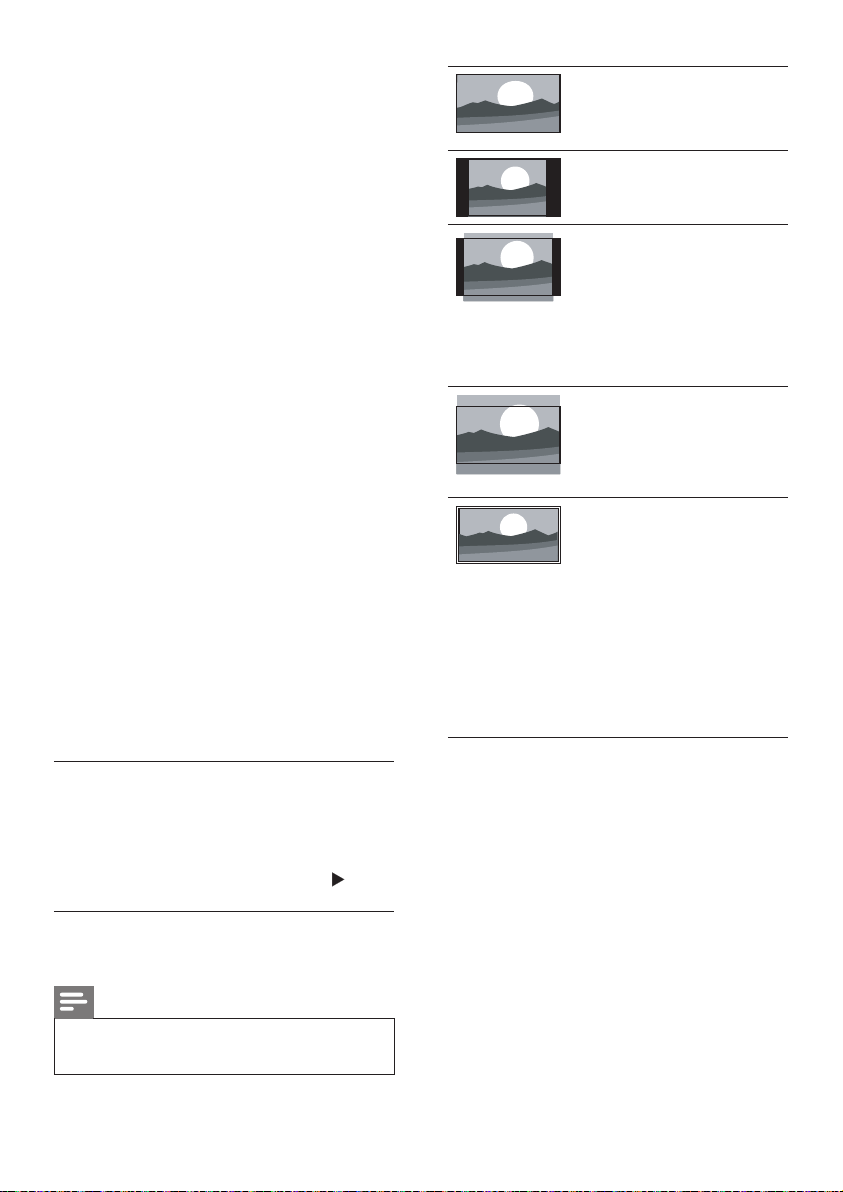

画面格式摘要
可以 配 置以下画面设置。
注
• 根据画面源的格式，有些画面设
置不可用。
12 ZH-CN
Page 15
手动调整声音设置
1按菜单。
2 选择[设定] > [电视设置]，然 后
按确认。
3 选择[声音]后，选择下列其中一
个设定后按确认。
• [ 灵智声音]: 访问预定义的
灵智声音设置。
• [ 重 置]: 回复到最初的预设
值。
• [晶晰声效]:增进声音的清
晰度。
• [低音]: 调 整低音。
• [高音]: 调 整 高音。
• [虚拟环绕]: 开启环 绕 声音。
• [自动音量调节]:切换频道
时，自动减小突然性的音量
变化。
• [平 衡 ]:调整左右扬声器的
平衡。
• [数字输出]: 选择通过
HDMI2的ARC输出的音频
类型。
• [PCM]:将非PCM的音
频类型转换为PCM音频
格式。
• [RAW]:输出音频到家庭
影院装置。
自动将电视切换到(睡眠时间)
睡眠时间可以在预定义的时间过后，
将电视切换到待机状态。
提示
• 您可以提前关闭电视，也可以在
倒计时期间重新设置睡眠时间。
1按菜单。
2 选择[设定] > [电视设置] > [首
选项] > [睡眠时间]。
» 睡眠时间显示。
简体中文
3 从0到180分钟之间选择一个预
定时间。
» 睡眠时间以五分钟为单位做
设定。若定时器被设定为0，
睡眠时间将被关闭。
4 按确认开启时间定时器。
» 当 预 定 时 间 到 时 ，电 视 将 会 切
换成待机模式。
使用电视机锁定
通过锁定电视控制，您可以防止儿
童观看某些节目或频道。
设置或更改密码
1按菜单。
2 选择[设定] > [频道设置] > [童
锁] > [频道锁定]/[密码设置]。
3 用遥控器上的数字键输入你的密
码。
» 依照荧幕上的指示设置或是
更改你的密码。
提示
• 初始密码为‘0000’，如果您忘
记 密 码 ， 请 输 入‘ 3 4 4 8 ’ 覆 盖 现 有
密码。
锁定或解锁一个或多个频道
1按菜单。
2 选择[设定] > [频道设置] > [童
锁] > [频道锁定]，然后输入你
的密码。
» 频道列表显示。
13ZH-CN
Page 16
3 选择要锁定或解除锁定的频道
后 ，按 确 认 。
» 当你第一次要观看被锁定的
频 道 时 ，你 将 会 被 要 求 输 入
PIN码。
4 锁定频道功能会立即生效。

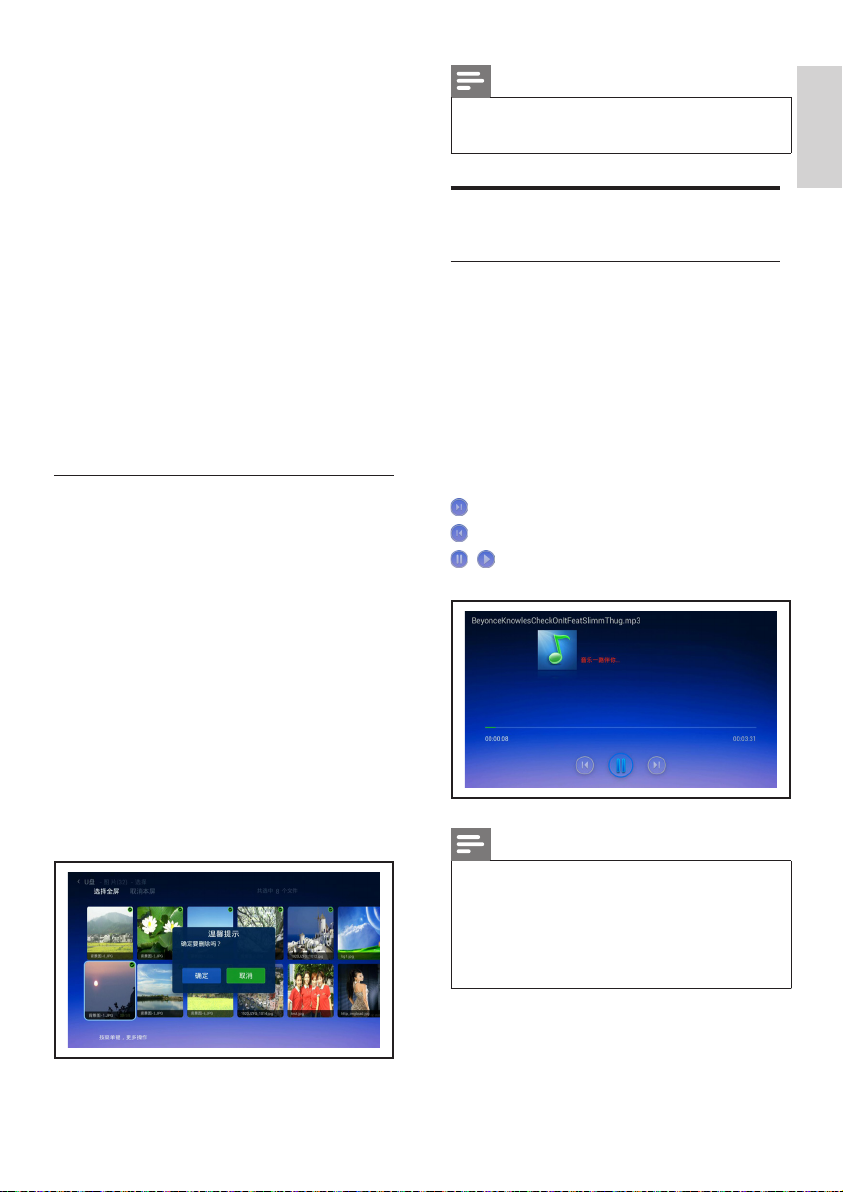

从USB存储设备中查看照片 和播放音乐及影片
USB支持的视频格式:
• 支持的存储设备：USB（仅支持
FAT或FAT32USB存储设备。）
• 支持的多媒体文件格式:
• 图像：JPEG、BMP、PNG
• 音 频 ：M P 3
• 视频：MPEG2/MPEG4,
H.264
（以上文件格式若出现无法播放的
情况请参考“支持的多媒体文件编
码 ”）
• 支持的多媒体文件编码：
文件扩
展名
*.mp4
*.mov
*.avi AVI MPEG-1
容器 视频编
解码器
MP4
MOV
MPEG4
XviD
MPEG4 AVC
H.264
MPEG-2
MPEG4
XviD
H.264
音频编
解码器
LPCM
PCM
MPEGAUDIO
LPCM
MPEGAUDIO
Motion
JPEG
*.mkv MKV MPEG-1
*.rm
*.rmv bRMRMVB
*.dat
*.mpg
*.mpeg
*.vob VOB MPEG-1
MOV
AVI
DAT
MPG
MPEG
Motion
JPEG
MPEG-2
MPEG4
XviD
H.264
RV8
RV9
MPEG-1
MPEG-2
MPEG-2
LPCM
MPEGAUDIO
LPCM
MPEGAUDIO
HE-AAC
LC-AAC
COOK
RALossless
LPCM
MPEGAUDIO
LPCM
MPEG-2
1 如果内容或者封装或者编码不符
合标准，视频内容有可能无法正
常播放,某些片源的具体参数超
出解码范畴造成的不能播放，不
属本机故障。
2 不支 持 动态的G IF图片。
注意
• 将设备连接到电视之前，请先
备份文件以防文件受损或数据
丢 失 。对 于 不 支 持 U S B 存 储 设
备，Philips不承担任何责任，同
时 ，对 于 该 设 备 中 的 数 据 损 坏 或
丢失也 概不负 责。
• 可能不支持功率较大的USB设
备。（超过0.5A)
• 连接或使用USB设备时，如果出
现功率过载警告信息，则可能无
法识别此设备或设备可能产生故
障。
14 ZH-CN
Page 17
从连接的USB储存设备中观看
照片与播放音乐及影片
1 打开电视。
2 连接USB储存设备到电视下面的
USB插槽。
3按信号源。
4 选择[USB]，然 后 按 确认。
» 浏览页开启。
观看照片
1 在浏览页中选取[文件夹] ，然 后
按确认。
2 选取一张 照 片后 按 确认。
• 该照片将会被放大至全荧
幕。
► II
返回
开始/暂
停播放幻
灯片
返回至浏览页TV设置 请见选项
频道-/
频道+
观看上一
张/下一
张照片
说明
更改播放幻灯片的设定
1 在 播 放 幻 灯 片 时 ，按 T V设置。
» 显示幻灯片的选项目录，依
照荧幕上的指示浏览照片。
聆听音乐
1 在浏览页中选取[文件夹] ，然 后
按确认播放。
» 依照荧幕上的指示更改播放
音乐的设定。
► II
返回
开始/暂
停播放
音乐
返回至
浏览页
频道-/
频道+
TV设置 请见选
上一首/
下一首
曲目
项说明
观看幻灯片时播放音乐
你可在观看幻灯片的同时播放背景
音乐。
1 选择一个音乐专辑。
2 按 确认。
3 按返回回到浏览页主画面。
4 选择一个相簿。
5 按 确认 播放幻灯片。
观看影片
1 在浏览页中选取[文件夹]。
2 按 确认 播 放影片。
» 依照荧幕上的指示更改播放
影片的设定。
► II
频道-/
频道+
TV设置
开始/暂
停播放
影片
上一个/
下一个
影片
请见选
项说明
◄◄/►►
返回 返回至
快退/
快进
浏览页
简体中文
15ZH-CN
Page 18
移除USB储存裝置
注意
• 请依照下列步骤移除以预防损坏
USB储存装置。
1按 返回离开浏览页主画面。
2 等候约五秒钟后再移除USB储存
装置。
更改电视的偏好设定
1按菜单。
2 选择[设定] > [电视设 置 ] > [首选
项]。
3 选 择下列其中一个项目后确认。
• [菜 单语 言 ]: 选择菜单显示
的语言。
• [睡眠时间]: 在设定的时间
后让电视进入待机状态。
• [自动 关 机 ]: 为了节省 能 源，
无信号状态下，当电视机在一
段时间下没有使用,电视进入
待机状态。
• [EasyLin k]:设置EasyLink的
相关功能。
• [电视位置]:选择 你的电视
安装方式。
• [电脑]: 在 电 脑 模 式 下 ，自 动
调整画面设置。
• [出厂设置]: 将图像声音和其
他设定恢复初始 值。
• [重新设定电视机]:将所有设
定重置，已安装的频道会被
清除。
16 ZH-CN
Page 19
6 设定频道
第一次设置电视时，会提示您选择
一个菜单语言和安装电视频道。本
章介绍如何重新安装和微调频道。
• 选择[存储为新频道]将搜索
到的频道储存。
• 选择[储存为当前频道]将搜
索到的频道覆盖现有的频道
号码。
步骤3自动频率微调
简体中文
自动搜索频道
1按菜单。
2 选择[设定] > [自动搜台]，按 确
认。
3 按确认开始自动搜索频道。
手动设定频道
步骤1选择您的系统
注
• 如果您的系统设定是正确的，您
可以略过这个步骤。
1按菜单。
2 选择[设定] > [频道设置]> [频
道设置]> [模拟电视]。
3 选择你的[彩色制式]及[声音系
统]。
步骤2搜寻并储存新的频道
1按菜单。
2 选择[设定] > [频道设置]> [频
道设置]> [模拟电视]> [自动频
率微调]。
3 打开或关闭自动频率微调。
安装数字频道
1按菜单。
2 选择[设定]>[频道设置]>[
频道设置]>[地面电视]>[搜
索]，按 确 认 。
3 按▲▼调整频道频率或可直接
输入频道频率。
4 选择[搜索]，按 确 认 ，开 始 搜
索。
1按菜单。
2 选择[设定] > [频道设置]> [频
道设置]> [模拟电视]> [搜索]。
可直接输入频道频率。
• 选择[搜索]，按 确 认 ，开 始 搜
索。
3 当 搜 索 完 成 ，选 [完成]离开选
单。
17ZH-CN
Page 20
7 数字电视
注
• 数字电视菜单可能因地区不同而
有所不同，请以实际为准。
• 请参考界面上的提示信息进行相
关操作。
点播
您可以随时点播运营商提供的各种
类型的节目。
注
• 请参考界面上的提示信息进行相
关操作。
• 此功能需当地运营商开通权限，
详情请咨询当地运营商。
节目回看
运营商将回看频道的已播节目录制
到网络服务器上，您可以随时进行节
目 回 看 ，使 精 彩 的 节 目 永 不 错 过 。
注
• 回看频道是指在频道列表上有“
”标记的频道。切换至该频道
时 ，屏 幕 上 也 会 出 现“ ”标 记 。
当 标 记 为 绿 色 时 ，表 示 该 频 道 已
授权；当标记为灰色时，表示该
频道未授权。
• 请参考界面上的提示信息进行相
关操作。
• 此功能需当地运营商开通权限，
详情请咨询当地运营商。

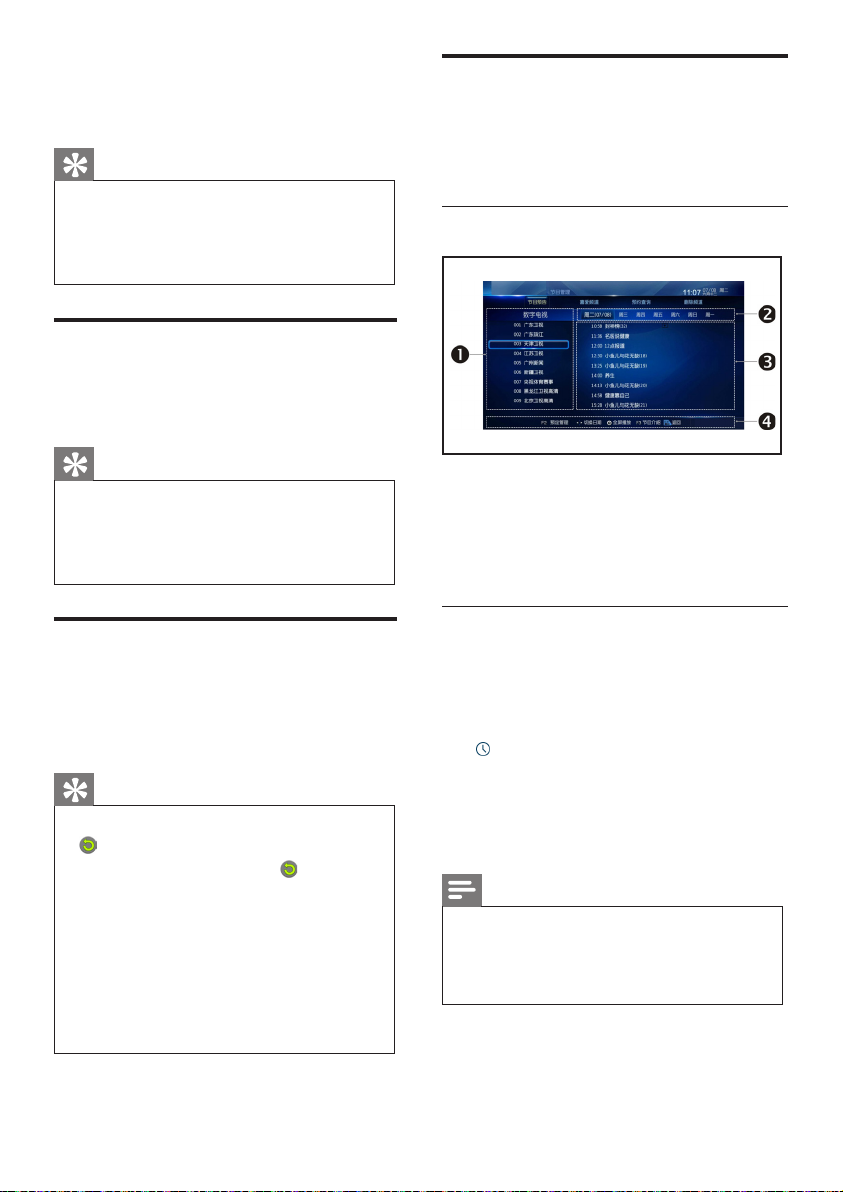

节目指南
您可以查看所有频道一周内的节目信
息，并可对未到播出时段的节目进行
预定。
查看节目信息
1.频道列表
2.日期条
3.节目列表
4.帮助信息
预定节目
1 选择 一 个未 到 播出时段的节目；
2 按【 确认】 键 进 行 预 定 ，系 统 提 示
添 加 预 定 成 功 ，该 节 目 后 将 出 现“
”标 记 。
如 果 要 取 消 预 定 设 置 ，请 再 次 按【 确
认】键 。
设 置 完 毕 ，按【 返回】键保存并返回
上一级菜单。
注
• 当预定的节目临近播出时，屏
幕上会弹出提示。
• 此功能需当地运营商支持，界
面内容以实际为准。
18 ZH-CN
Page 21
NVOD
预约查询
运营商将影视节目以一定的时间间
隔循环播放。当系统搜索到NVOD
节目后，您就可以进行点播。对于
未到播出时段的节目还可以进行预
定。
点播节目
1 在节目列表中选择一个节目；
2 在所选节目的在播时段中选择一
个时段；
3 按【 确认】键 全 屏 播 放 ；
4 按【 退出】键 可 退 出 播 放 。
预定节目
1 在节目列表中选择一个节目；
2 在所选节目的未播出时段中选择
一个时段；
3 按【 确认】键 进 行 预 定 ，该 时 段
将 出 现 “ 此 节 目 已 预 订 ”。
如 果 要 取 消 预 定 设 置 ，请 再 次 按【 确
认】键 。
设 置 完 毕 ，按【 返回】键保存并返回
上一级菜单。
在预 约查询中显示已经 预 定的节
目，您可以取消/恢复预定。
系统设置
频道搜索
本机为您提供多种频道搜索方式，
建议家庭用户或非专业人员选择自
动搜索方式。
注
• 搜索过程中请勿断电，以免数
据丢失。
自动搜索
系统将按照默认的频点参数自动搜
索频道。
简体中文
注
• 当预定的节目临近播出时，屏
幕上会弹出提示。
• 此功能需当地运营商支持，界
面内容以实际为准。
19ZH-CN
Page 22

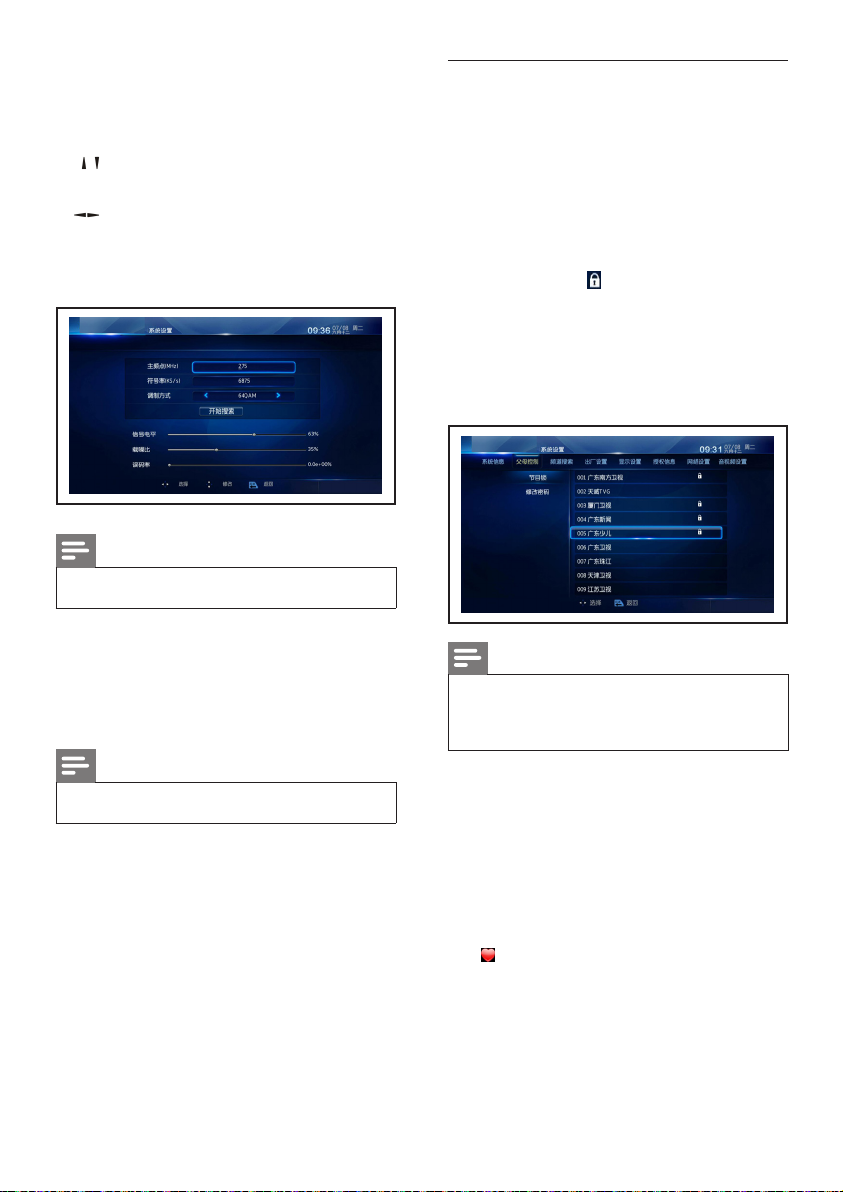

手动搜索
您可以手动设置频点参数，系统将按
照该参数搜索频道。
【 】键 ：选 择 选 项
数 字 键 ：输 入 主 频 点 和 符 号 率
【 】键 ：选 择 调 制 方 式
设 置 完 毕 ，移 动 光 标 至“ 开 始 搜 索 ”
项 ，按 【 确认】键 开 始 搜 索 。
注
• 此功能仅供专业人员使用。
全频道搜索
系统将按照所设置的起始频率和结束
频率间的所有频点参数搜索频道。
具体操作请参考“手动搜索”章节。
注
• 此功能仅供专业人员使用。
频道编辑
您可以对所有频道进行加锁、喜爱
和删除设置。
加锁频道
1 选 择 一个频道；
2 按【 确认】 键 ，该 频 道 的 加 锁 栏
里 将 出 现“ ”标 记 。
如 果 要 取 消 加 锁 设 置 ，请 再 次 按【 确
认】键 。
设 置 完 毕 ，按【 返回】键保存并返回
上一级菜单。
注
• 收看加锁频道的节目时，须输
入密码。密码设置方法请参
考“修改密码”章节。

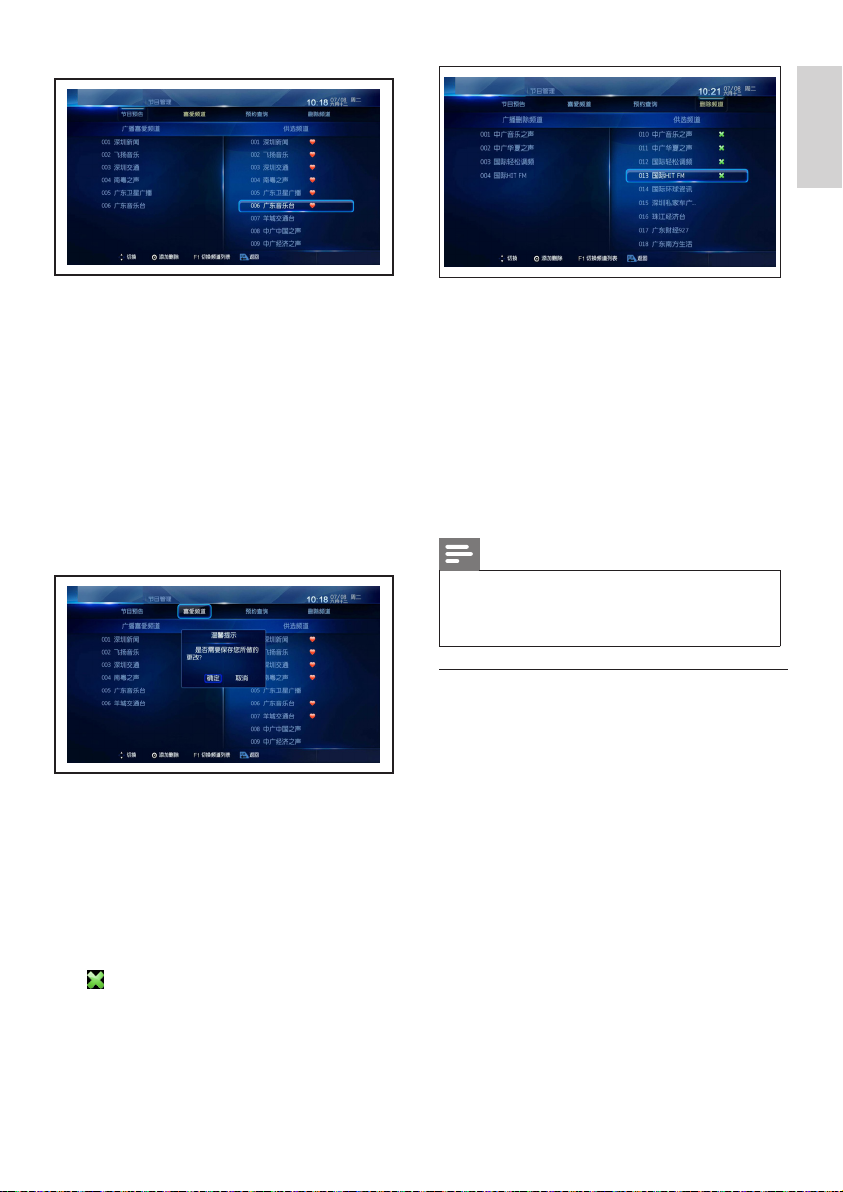

喜爱频道
搜索完毕，屏幕上会显示搜索结果，按
【确认】键保存并返回上一级菜单。
20 ZH-CN
添加喜爱频道
1 在供选频道列表中选择一个频
道；
2 按【 确认】键，该频道后将出现“
”标 记 ，且 该 频 道 被 添 加 到 喜 爱
频道列表中。
Page 23
简体中文
取消喜爱设置
1 在喜爱频道列表或供选频道列表
中选择一个喜爱频道；
2 按【 确认】键取消所选频道的喜
爱设置。
设 置 完 毕 ，按【 返回】键 弹 出 对 话
框 。选 择“ 确 定 ”并 按【 确认】键 确
认 ；或 选 择“ 取 消 ”并 按【 确认】键 取
消。
删除频道
设置删除频道
1 在供选频道列表中选择一个频
道；
2 按【 确认】键，该频道后将出现“
”标记，且该频道被添加到删
除频道列表中。
取消删除设置
1 在删除频道列表或供选频道列表
中选择一个删除频 道；
2 按【 确认】键 取 消 所 选 频 道 的 删
除设置。
设 置 完 毕 ，按【 返回】键弹出对话框。
选 择“ 确 定 ”并 按【 确认】键 确 认 ；或
选 择“ 取 消 ”并 按【 确认】键 取 消 。
注
• 如果要恢复已删除的频道，必
须重新搜索。具体操作请参
考“频道搜索”章节。
修改密码
收看加锁频道的节目时，须输入密码
（默认为“0000”）。如 果 需 要 ，您 可
以对密码进行修改。
1 按数字键输入旧密码；
2 输入新密码；
3 再次输入新密码确认；
4 输 入 完 毕 ，系 统 提 示 密 码 修 改 成
功。
设 置 完 毕 ，选 择“ 确 定 ”并 按【 确认】
键 确 认 ；或 选 择“ 取 消 ”并 按【 确认】
键取消。
21ZH-CN
Page 24
注
• 请记住您的新密码。如果忘记
密码，请联系当地运营商解
决。

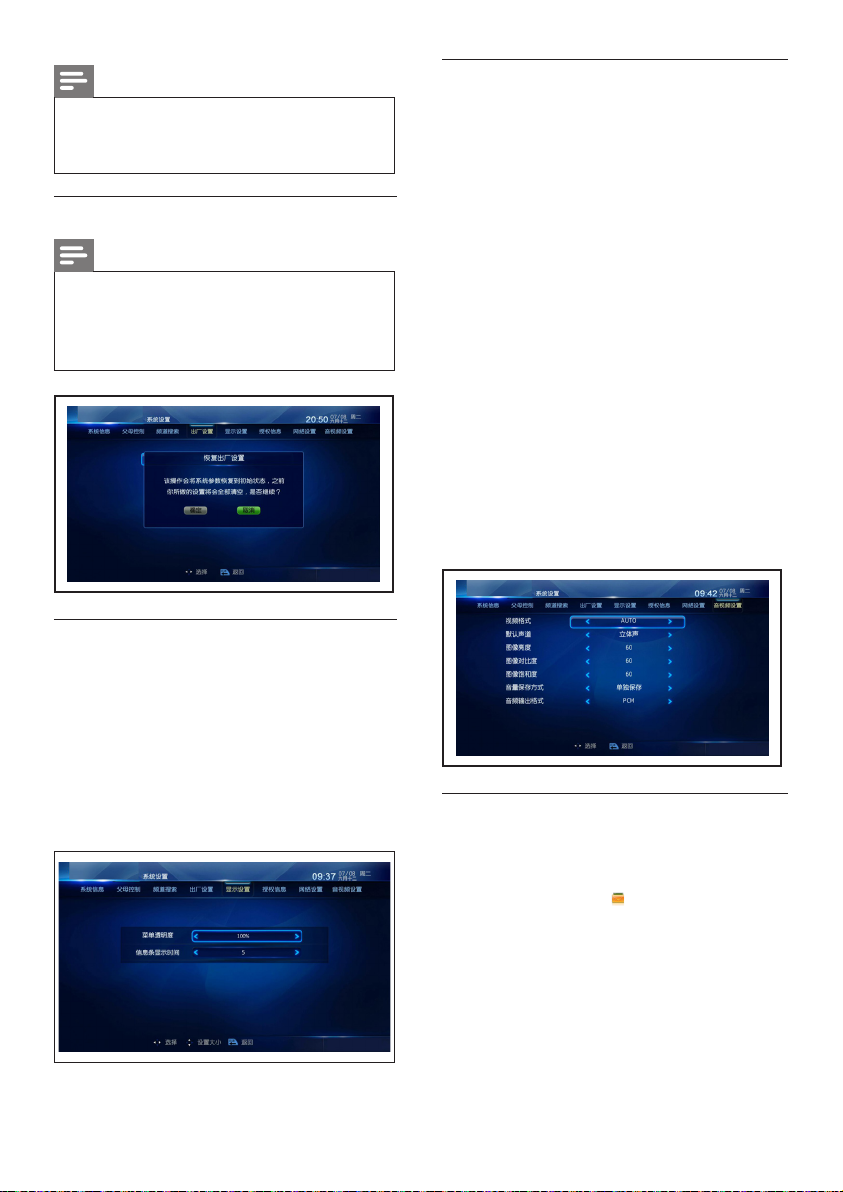

恢复出厂设置
警告
• 恢复操作将使数字电视系统的
设置恢复到出厂状态，所有节
目数据也会丢失，请慎用此功
能。
显示设置
音视频设置
• 视 频 格 式 ：您 可 以 选 择 图 像 的 显
示比例。
• 默认声道：您可以设置声道的输
出方式（左声道、右声道和立体
声 ）。
• 图像亮度/对比度/饱和度：您可
以设置图像的亮度/对比度/饱和
度（ 0~100）。
• 音量保存方式：如果选择“单独
保存”，则可以单独设置每个频
道 的 音 量 ；如 果 选 择“ 统 一 保 存 ”
，则音量设置对所有频道生效。
• 音频输出格式：您可以设置本机
数字音频接口输出的数字音频模
式。
设 置 完 毕 ，按【 返回】键保存并返回
上一级菜单。
菜单透明度：您可以设置菜单的透明
度（ 70% ~100% ）。
信息条显示时间：您可以设置频道信
息条、频道列表等在屏显示持续时间
（3秒~10秒 ）。
设 置 完 毕 ，按【 返回】键保存并返回
上一级菜单。
22 ZH-CN

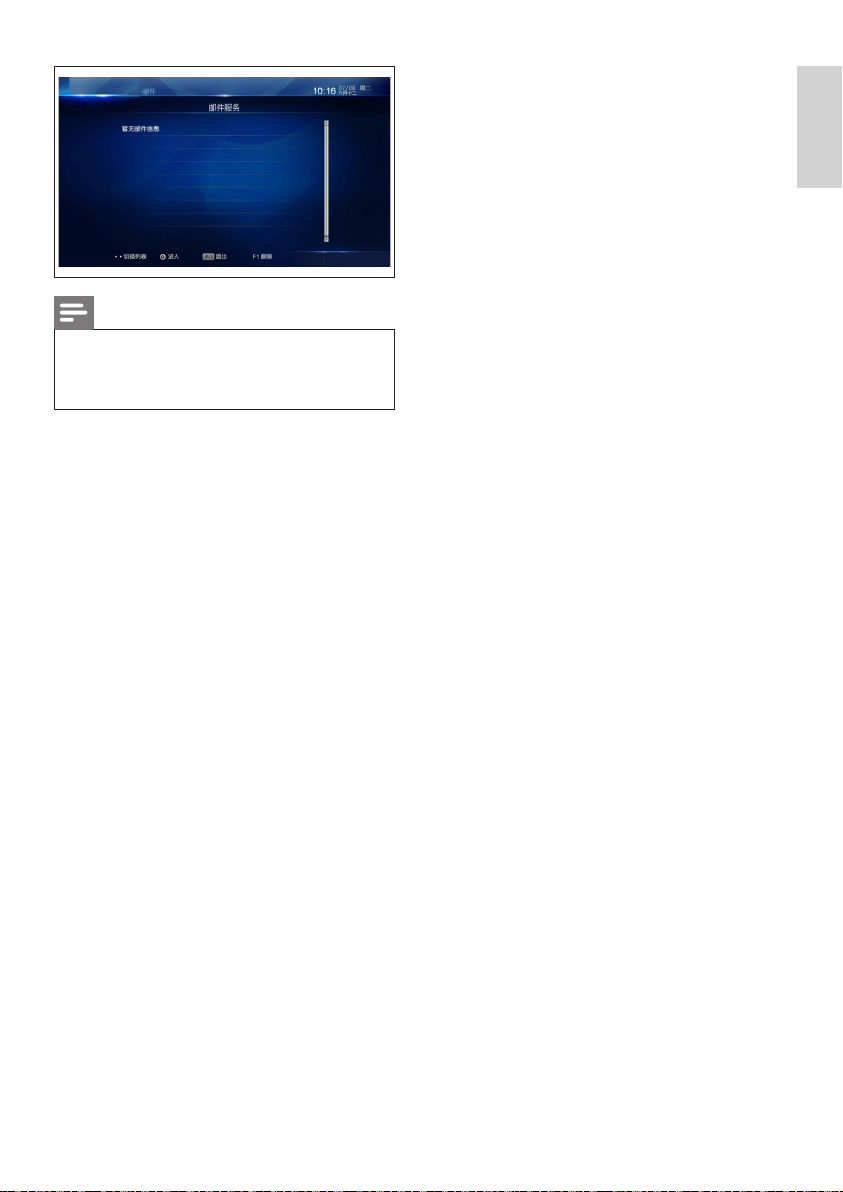

CA邮件
当地运营商发送的邮件信息自动保
存在邮件服务中。收到新邮件时，本
机 屏 幕 上 会 出 现“ ”图 标 。您 可 以 进
入邮件服务界面查看邮件内容。
Page 25
注
• 超过存储空间后接收的邮件将自
动 覆 盖 最 早 的 邮 件 ，您 可 以 通 过
删除邮件释放存储空间。
简体中文
23ZH-CN
Page 26
8 本机播放
您可以通过本机的媒体播放器播放
移 动 存 储 设 备（ 如 USB 设备、SD卡
等 ）中 的 图 片 、音 乐 和 视 频 文 件 。此
外 ，您 还 可 以 删 除 移 动 存 储 设 备 中 的
文件。仅USB2支持此功能。
注
• 本机播放菜单可能因地区不同而
有所不同，请以实际为准。
• 请勿在文件播放时强行拔除移动
存储 设备。
• 同时连接多个USB 设 备 时 ，本 机
所有USB 接口的总电流不能超过
1000毫 安 。如 果 超 过 输 出 电 流 限
制而造成本机故障，则不在保修
范围内。
• 请参考界面上的提示信息进行相
关操作。

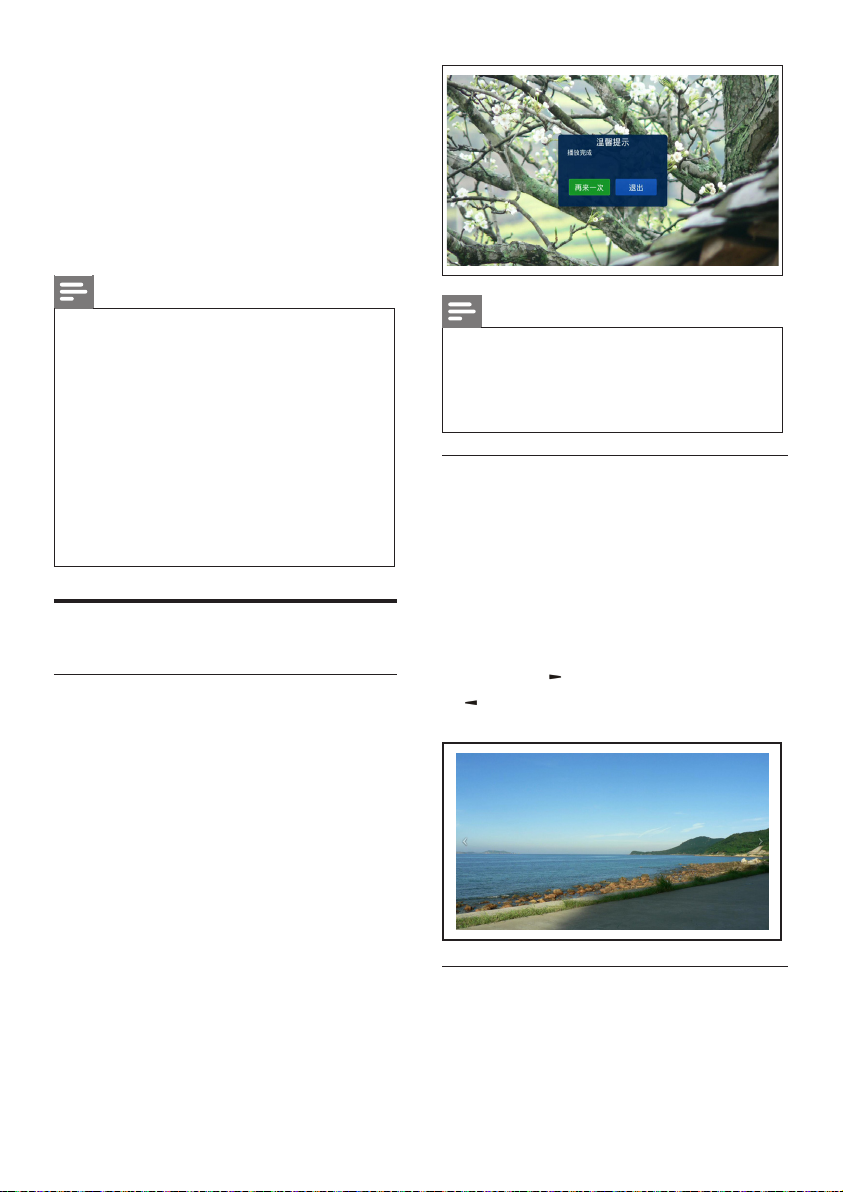

幻灯片播放图片
1 按【 菜单】键 弹 出 命 令 条 ；
2 选 择“ 幻 灯 片 播 放 ”命 令 并 按【
确认】键 即 可 自 动 进 行 幻 灯 片 播
放；
3 按【 返回】键停止播放并返回上
一级菜单。
幻灯片播放完毕后，屏幕上会弹出提
示。选择“再来一次”并按【确认】键
重 新 播 放 ；选 择“ 退 出 ”并 按【 确认】
键返回上一级菜单。
注
• 您可以同时选择多张图片或当前
屏幕上的所有图片进行手动播
放或幻灯片播放。具体操作请参
考“ 删 除 图 片 ”章 节 。
手动播放图片
1 选择一个图片文件后，按【确认】
键全屏显示；
2 按【 返回】键 返 回 上 一 级 菜 单 。
图 片 文 件 全 屏 显 示 时 ，您 可 以 进 行 以
下操作：
【确认】/【 】键：播放下一张图片
【 】键 ：播 放 上 一 张 图 片
同时选择多个图片文件
24 ZH-CN
您可以同时选择多个图片文件或当前
屏幕上的所有图片文件进行手动播放
或幻灯片播放。
Page 27
1 按【 菜 单 】键 弹 出 命 令 条 ；
2 选择“选择”命令并按【确认】键
进入选择界面；
3 选择图片文件并按【确认】键确
认；或移动光标至“选择全屏”并
按【 确 认 】键 同 时 选 择 当 前 屏 幕
上 显 示 的 所 有 图 片 文 件 。如 果 要
取 消 此 设 置 ，则 移 动 光 标 至“ 取
消本屏”项按【确认】键取消；
4 再 次 按【 菜 单 】键 弹 出 命 令 条 ；
5 选 择“ 幻 灯 片 播 放 ”命 令 并 按
【确认】键进行幻灯片播放；或
选 择“ 播 放 ”命 令 进 行 手 动 播
放。
删除图片
1 按【 菜 单 】键 弹 出 命 令 条 ；
2 选择“选择”命令并按【确认】键
进入选择界面；
3 选择图片文件并按【确认】键确
认；
4 再 次 按【 菜 单 】键 弹 出 命 令 条 ；
5 选 择“ 删 除 ”命 令 并 按【 确 认 】键
弹出对话框；
6 选择“确定”并按【确认】键确
认；或选择“取消”并按【确认】
键取消。
注
• 本 机支持的图片文件格式为
JPG、BMP和GIF等。
音乐
播放音乐
1 选择一个音乐文件后，按【确
认】键 播 放 ；
2 按【 返回】键停止播放并返回上
一级菜单。
音 乐 文 件 播 放 时 ，您 可 以 进 行 以 下
操作：
：播 放 下 一 首 音 乐
：播 放 上 一 首 音 乐
/ ：暂停/恢复播放
注
• 本机支持的音乐文件格式为MP3
、W A V 等 。
• 关于同时选择多个音乐文件或
删除音乐文件的相关操作，请参
考“ 图 片 ”章 节 。
简体中文
25ZH-CN
Page 28

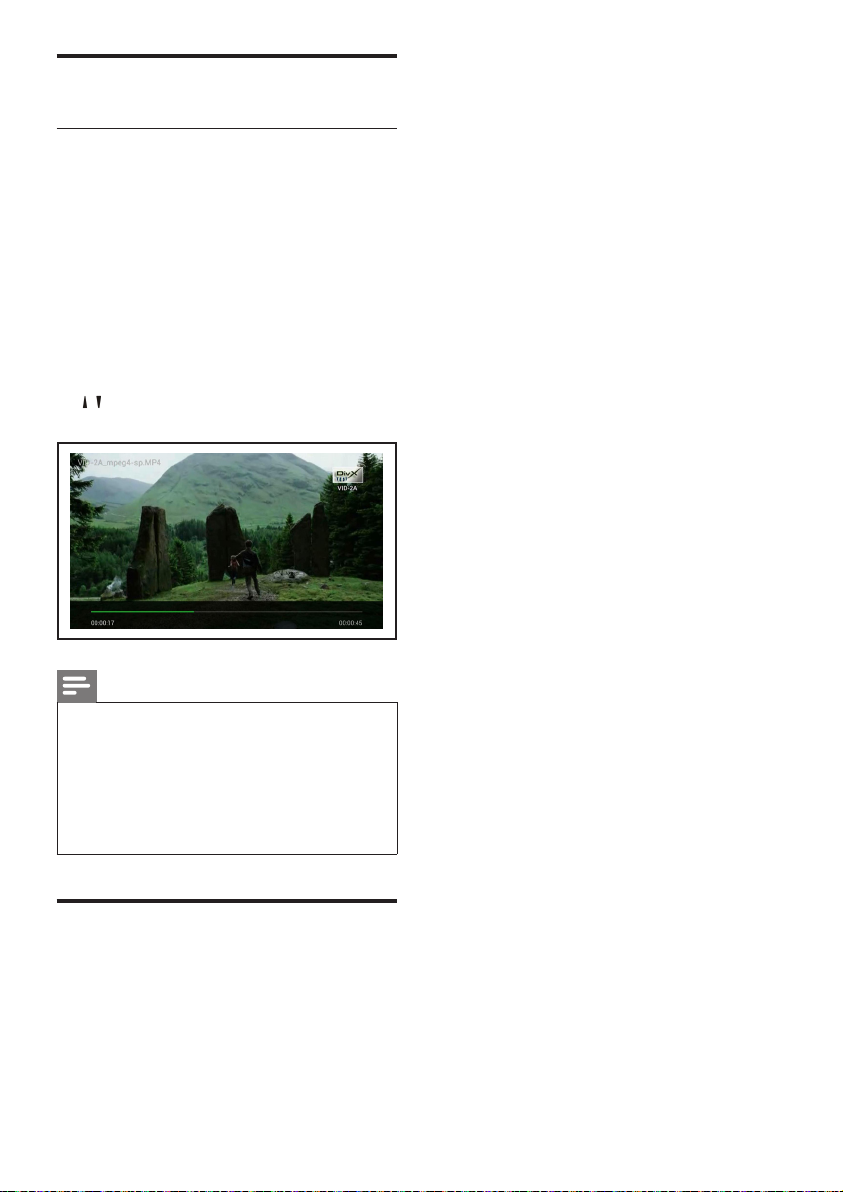

视频
播放视频
1 选择一个视频文件后，按【确认】
键播放；
2 按【 返回】键停止播放并返回上
一级菜单。
视频文件播放时，您可以进行以下操
作：
【确认】键 ：暂 停 或 恢 复 播 放
【 】键 ：调 节 音 量
注
• 本机支持的视频文件格式为
T S 、AVI、 MOV、WMV、M P4
等。
• 关于同时选择多个视频文件或
删除视频文件的相关操作，请参
考“ 图 片 ”章 节 。
应用
此功能暂不支持。
26 ZH-CN
Page 29
9网络设置
注
• 网络设置菜单可能因地区不同而
有所不同，请以实际为准。
• 请参考界面上的提示信息进行相
关操作。

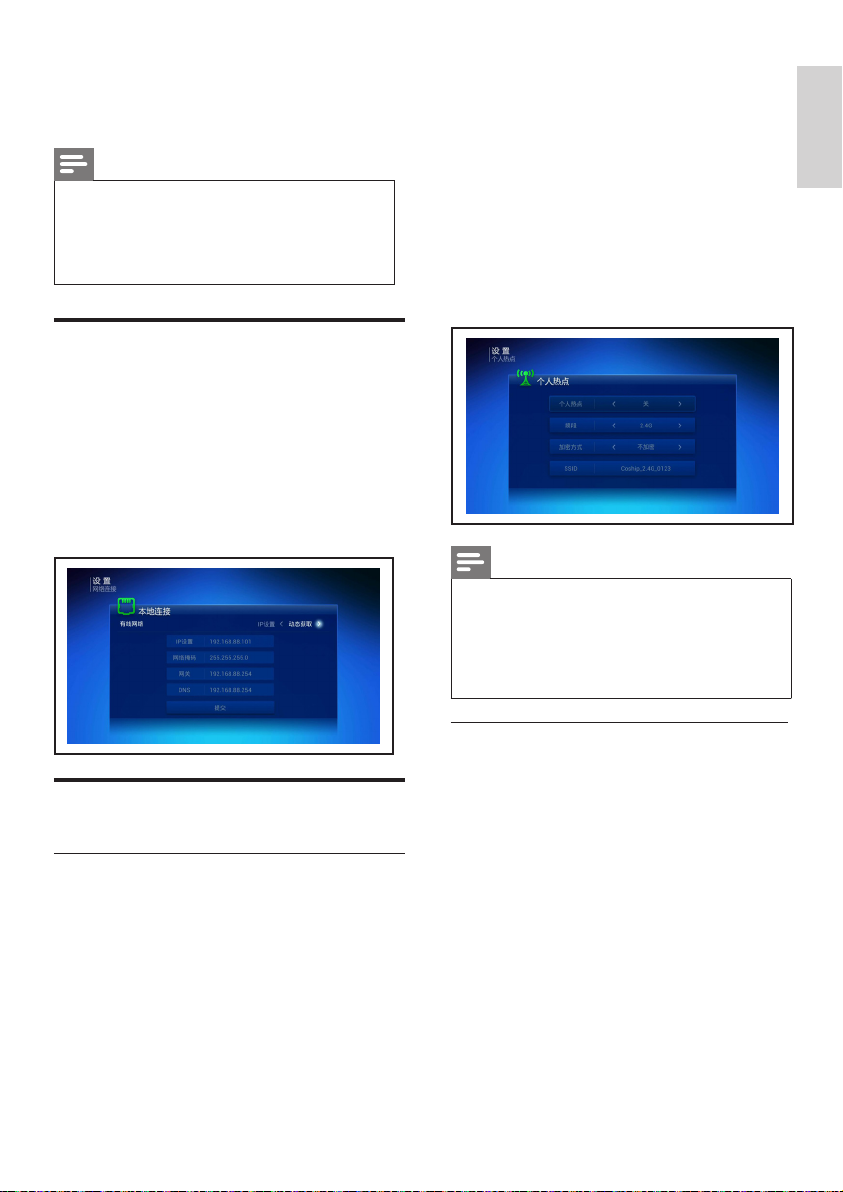

本地连接
您可以查看或设置本机的IP 参 数 ，包
括IP地址、子网掩码和网关等。
IP获取方式有动态获取和静态分配两
种。如果选择“动态获取”，系统将自
动获取IP参数；如果选择“静态分配”
，则按数字键输入IP参数。
• 频段：选择个人热点的无线传输
频段。
• 加密方式：选择个人热点的加密
方 式 。 建 议 选 择“ 加 密 ”，则 其 它
移动终端设备第一次连接本机的
个人 热 点 时 需 要 输入 密 码 。
• SSID：设 置 本 机 的 个 人 热 点 的 网
络SSID（Service Set Identier的
缩 写 ）名 称 。
注
• 本机支持2.4G频段WiFi信号的接
收 和 发 射 。本 机 的 WiFi频段须与
您使用的移动终端设备的WiFi频
段一致，否则该设备将不能搜索
到 本机 的 个人 热 点。
简体中文
WIFI设置
个人热点设置
当本机与有线网络连接时，本机可作
为 无 线 热 点 ，其 它 家 庭 网 络 设 备 可 通
过本机的个人热点实现共享上网。
1 选 择“ 个 人 热 点 设 置 ”项 后 ，按【 确
认】键 进 入 ；
2 设置以下参数：
• 个人 热 点：开 启 或关 闭 个人 热 点 。
WAN口查看设置
如果本机不能访问互联网，则可能
是本机的WAN接口模式不正确或未
获取到IP参数。您可以设置WAN接
口的模式或重新获取IP参数。
动态IP设置
1 移 动 光 标 至“ WAN口 设 置 ”项 ，
按【 确认】键 进 入 ；
2 选 择“ 动 态 IP设 置 ”后 ，按【 确
认】键 自 动 获 取 IP参数并连接互
联网。
27ZH-CN
Page 30
静态IP设置
1 移 动 光 标 至“ WAN口 设 置 ”项 ，
按【 确认】键 进 入 ；
2 选 择“ 静 态 IP设 置 ”后 ，按【 确
认】键 进 入 ；
3 选择要设置的选项，按【确认】
键显示设置窗口和软键盘窗口；
4 用软键盘输入IP参 数 后 ，按 【 返
回】键退出软键盘窗口。移动光
标 至“ 确 认 ”按 钮 ，按 【 确认】键
确认；
5 设 置 完 毕 ，移 动 光 标 至“ 提 交 ”
，按【 确认】键 提 交 并 连 接 互 联
网。
2 选 择“ PPPoE拨 号 ”后 ，按【 确认】
键进入；
3 设置以下参数：
• 用户名：输入网络服务商提供的用
户名。
• 密码：输入网络服务商提供的密
码。
• 显 示 密 码 ：按【 确认】键 选 择 开 或
关 。如 果 要 显 示 输 入 的 密 码 ，则 需
将此项设置为“开”。
• 拨 号 ：移 动 光 标 至 此 项 ，按【 确
认】键 可 连 接 互 联 网 。
还原网络设置
警告
• 恢复操作将使网络设置恢复到
出厂状态，请慎用此功能。
PPPoE拨号
如果使用PPPoE上 网 方 式 ，请 按 照 以
下说明设置相关参数。
1 移 动 光 标 至“ W A N 口设置”
项 ，按 【 确认】键 进 入 ；
28 ZH-CN
Page 31

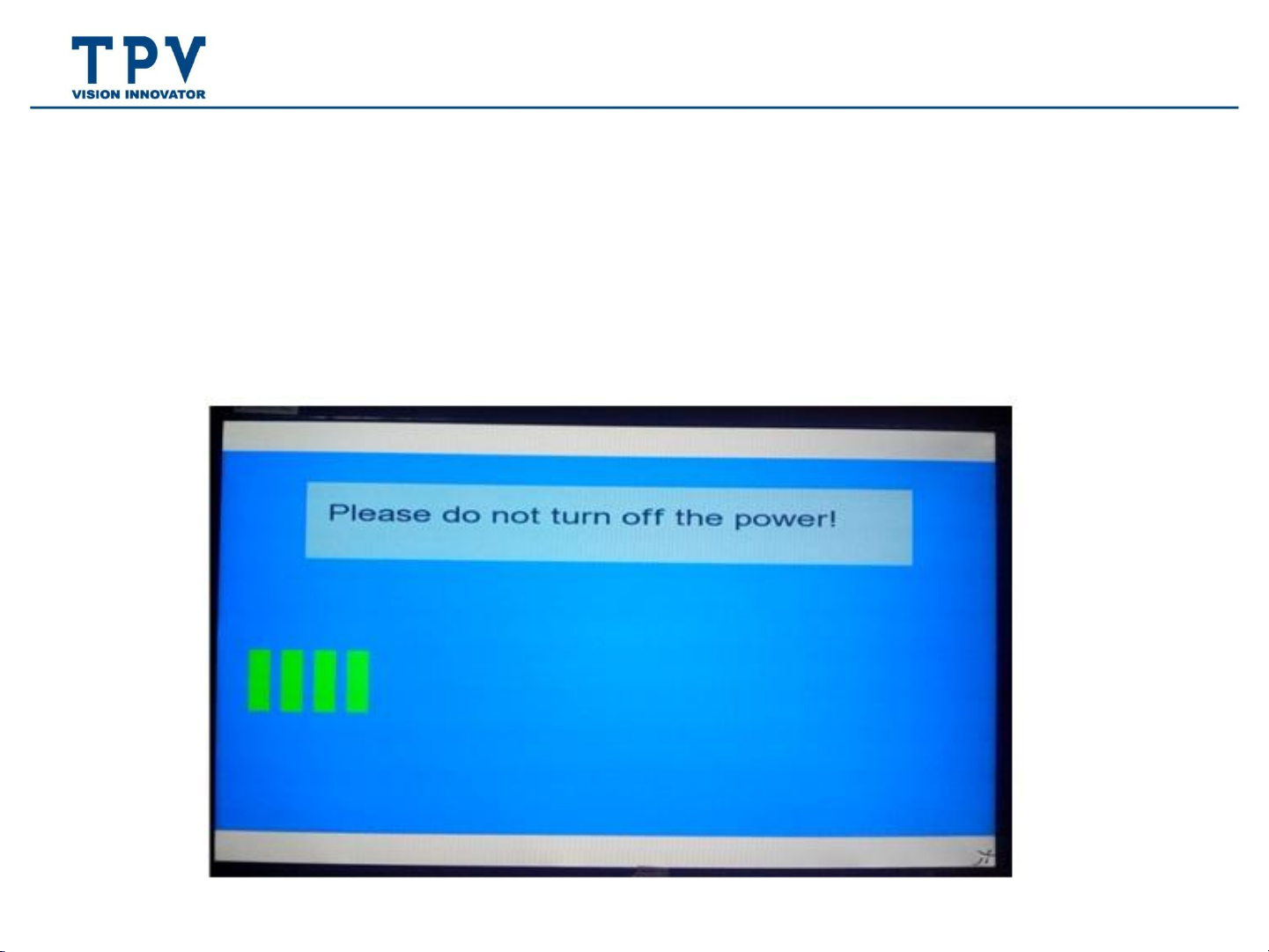

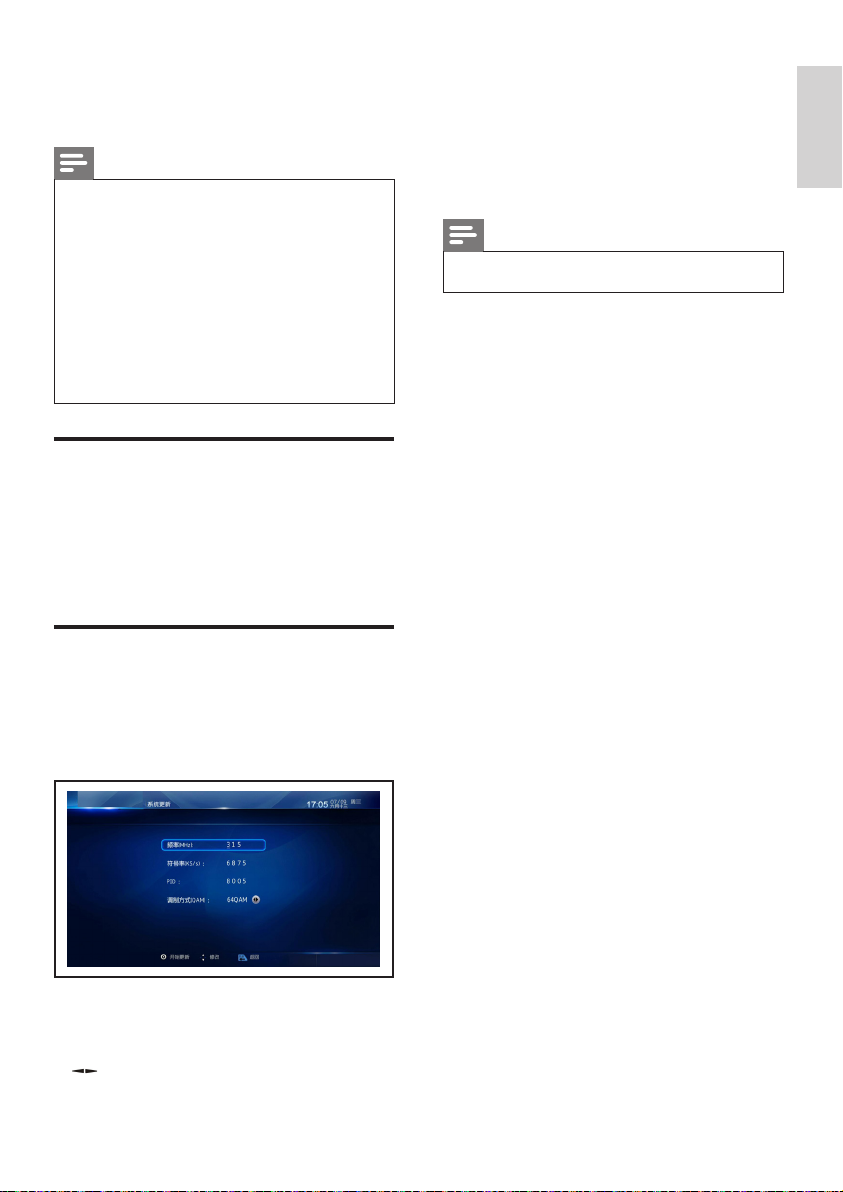

10软件升级
注
• 整 个 升 级 过 程 将 持 续 几 分 钟 ，升
级过程中请勿断电或对本机进行
任 何 操 作 ，否 则 可 能 导 致 本 机 升
级失败而无法 使用。
• 软件升级后部分功能可能与本
说明书描述不一致，请以实际为
准。
• 如果升级失败或升级过程中出现
问 题 ，请 联 系 本 公 司 解 决 。
自动升级
如果本机检测到新版本软件，屏幕上
会弹出升级提示，系统将自动重启并
进行升级；或用户根据提示进行相
关操作。
手动升级
设 置 完 毕 ，按【 确认】键 弹 出 提 示 框 ，
选 择“ 确 定 ”并 按【 确认】键 开 始 检
测升级信息，如果检测到升级信息，
则开始升级；或选择“取消”并按【确
认】键 取 消 。
注
• 此功能仅供专业人员使用。
简体中文
根据所获得的升级信息设置升级频
点参数后，系统将自动检测该频点中
的升级信息并进行软件升级。
数字键：输入升级频点的频率、符号
率和PID
【 】键 ：选 择 对 应 的 调 制 方 式
29ZH-CN
Page 32
11商用模式介绍
介绍
本电视提供了一种特殊功能模式，
可以让您将其配置为用在商用环境
中。此功能被称作商用模式。
编写本节专为帮助您在商用模式中
安装和操作。但在安装和操作商用
菜单前，请
阅读第3到6节以先完成本电视的基
本功能设置。
商用模式的优点
本电视专为在商用模式下操作而设
计。商用模式具有以下优点：
启用商用模式设置菜单
1 按以下按钮访问商用设置菜单：
宾客遥控器上的[3,1,9,7,5,3+
（静音）]。
2 在遥控器上按▲ ▼ ◄ ►，选 择 和
更改任 何设置。
3 商用设置菜单项选中即保存更
改。
• 可以阻止对[客人菜单]的安装部
分的访问。这可以防止用户（如宾
客）删除或更改频道设置和/或修
改画面和声音设置。这可以确保电
视设置一直正确。
• 可以选择开机音量和频道。开机
后，电视将一直以指定音量和频道
启动。
• 可以限制电视的最大音量，以便防
止干扰到其它宾客。
• 可以锁定电视机本机按钮和遥控
器。
30 ZH-CN
Page 33
商用模式选项
这一部分介绍商用模式设置菜单中各项的功能。
第 1 层 第 2 层 第 3 层
商用模式 关/开
克隆U盘到TV 是/否
商用设置
克隆TV到U盘 是/否
波特率 115200/38400
菜单语言
简体中文
English
复位 是/否
简体中文
开机设置
最大音量
画面格式
通电后状态
节能设置
开机音量
开机频道
0~100
16：9
4：3
缩放1
缩放2
点对点
待机
关机前状态
开机
关
低
中
高
关机前状态
自定义
关机前状态
自定义
31ZH-CN
Page 34
第 1 层 第 2 层 第 3 层
本机按钮锁 关/开
遥控锁 关/开
控制设置
USB自动功能（仅USB1支
持）
图标选择（仅USB1支持） PhilipsLogo/自选图片
关/开
酒店待机 关/开
频道号
广播频道
黑屏选择（关/开）
32 ZH-CN
Page 35
商用设置
[商用模式]
启用 / 禁用商用模式。
• [开]:商用模式设置菜单中的
所有设置生效。
• [关]:电视 用 作 普 通（ 用 户 ）电
视。
[克隆U盘到TV]
将电视配置数据（包括视频、音
频、频道表和商用模式设置）从
USB设备加载到电视机。(克隆完成
后，电视自动重启。)
[克隆TV到U盘]
将电视配置数据（包括视频、音
频、频道表和商用模式设置）从电
视机加载到USB设备。
[波特率]
设置串口波特率。
[菜单语言]
调整商用模式设置菜单的语言设
置。
• [简体中文]:设置商用模式设
置菜单的 语言为中文。
• [English]:设置商用模式设置
菜单的语言为英文。
[复位]
选择（复位）将商用模式的设置复
位为出厂默认值。
开机设置
[最大音量]
本选项指定允许的最大电视音量。
[画面格式]
设置电视开机时可用的图像格式
（16：9、4：3、缩放1、缩放2、
点对点）。
[通电后状态]开机功能允许电视在
打开主电源后，进入特定的操作模
式（[待机]、[关机前状态]或[开
机] )。
• [待机]:如果设置为此 选项，
则主电源一打开电视就会进 入
待机。
• [关机前状态]:如果设置为此
选 项 ，则 主 电 源 一 打 开 电 视 就
会进入关机前状态。
• [开机]:如果 设 置 为 此 选 项 ，则
主电源一打开电视就会开机 。
[节能设置]
使用不同的省电模式以实现节能功
能。
• [关]:使用“鲜艳”图像模式。
• [低]:使用“ 标准”图像模式。
• [中]:使 用“ 电 影 ”图 像模式。
• [高]:使 用“ 省 电”图 像模式。
[开机音量]
安装者打开电视时，总是播放指定
的音量。
• [关机前状态]:如果选择了[开
启]，则 主 电 源 一 打 开 电 视 会 自
动切换到上次音量状态。
• [自定 义]:（仅在选择了[关机前
状态]> [关闭]时 有 作 用 。）安
装者可以调整其想要的开机
音量。
[开机频道]
安装者打开电视时，电视播放指定
频道。
简体中文
33ZH-CN
Page 36
• [关机前状态]:如果选择了[开
启]，则 主 电 源 一 打 开 电 视 会 自
动切换到上次频道状态。
• [自定 义]（仅在选择了[关机前
状态]> [关闭]时 有 作 用 。）安
装者可以选择其想要的开机
频道或信号源。
控制设置
[本机按钮锁]
• [关]:电视本机按钮正常操
作。
• [开]:电视所有本机按钮均被
锁定。
（待机 模 式 下 ，按 菜 单 按 钮 可
开机，当 遥 控 锁 同 时 开 启 时 ，
需按菜单按钮才能开机。）
[遥控锁]
禁用宾客遥控器。
• [关]:宾客遥控器上的所有按
钮正常操作。
• [开]:禁用宾客遥控器上的所
有 按 钮 。（ 通 过 按 [3 , 1 , 9, 7 , 5,
3 + （静音）]仍然可以进
入商用设置菜单）。
[USB 自动功能]
启用或禁用USB自动接入功能。
• [关]:当USB插入时，[USB]菜
单将不会自动出现，但用户可
以从菜单中访问[USB]菜单。
• [开]:当USB插 入时，[USB]菜
单自动出现。
• [自选图片]:显示通过USB抓
取的图片。
[酒店待机]
酒店待机功能可实现电视快速进入
或唤醒待机状态。
• [关]:关闭 酒 店 待 机 功 能 ，待
机定义与一般机器 相同。
• [开]:开启 酒 店 待 机 功 能 。开 启
后，使用遥控器电源键或电视
菜单键进入待机，仅将电视背
光关闭，关 闭 后 ，其 他 控 制 不
做任何响应。
[广播频道]
广播频道功能在电视上禁用视频显
示，但不影响音频输出。此功能可
用于不需要显示视频的音频频道（
如：纯音乐频道等）。
• [频道号]:
1 在频道号中选择您想设置为广播
频道的频道。
2 按确认设置当前频道为广播频道
（当前频道将不会在电视上显示
视频）。
注
• 提示：要恢复广播频道，请切换
到广播频道按确认按钮。
• [黑屏选择]:
• [关]:关闭广播频道功能。
• [开]:启用广播频道功能。
[图标选择]
设置此功能以改变开机图标。
• [PhilipsLogo]:显示Philips
Logo。
34 ZH-CN
Page 37
12连接设备
$9䕧ܹ
㾚乥 েᎺ
天线(DTMB)
ഄ䴶᭄ᄫ⬉㾚䕧ܹ
本节介绍如何连接带不同接口的设
备。
注
• 您可以使用不同类型的接口将设
备连接到电视。

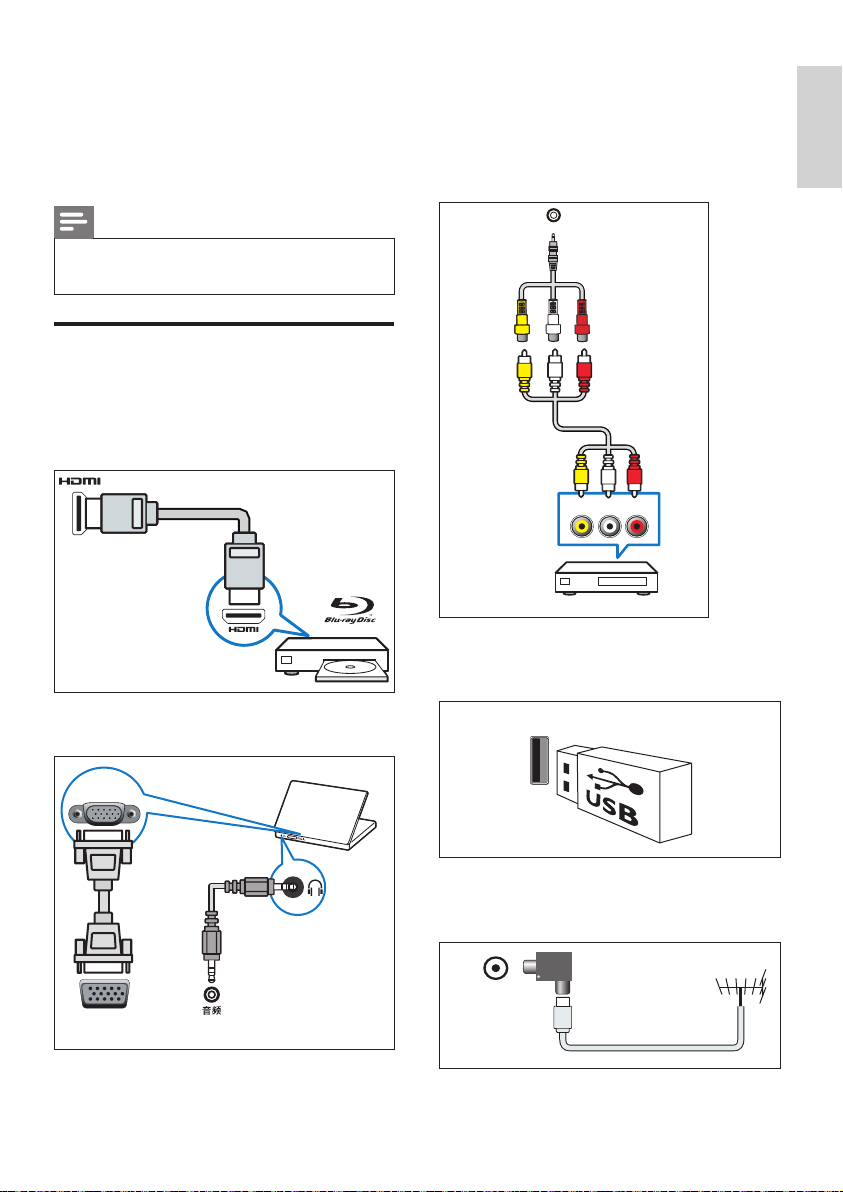

底部接口
a HDMI
Blu-ray播放机等高清数字设备
中的数字音频和视频输入。
b 计算机中的音频和视频输入
c AV输入
• 视频:VCR等模拟设备中的复
合视频输入。
• 音频:视频上所连模拟设备中
的音频输入。
d USB1
USB存储设备中的数据输入。
USB
简体中文
VGA
⬉㛥䕧ܹ
VGA
e 地面数字电视输入
天 线 、有 线 或 卫 星 的 信 号 输 入 。
35ZH-CN
Page 38

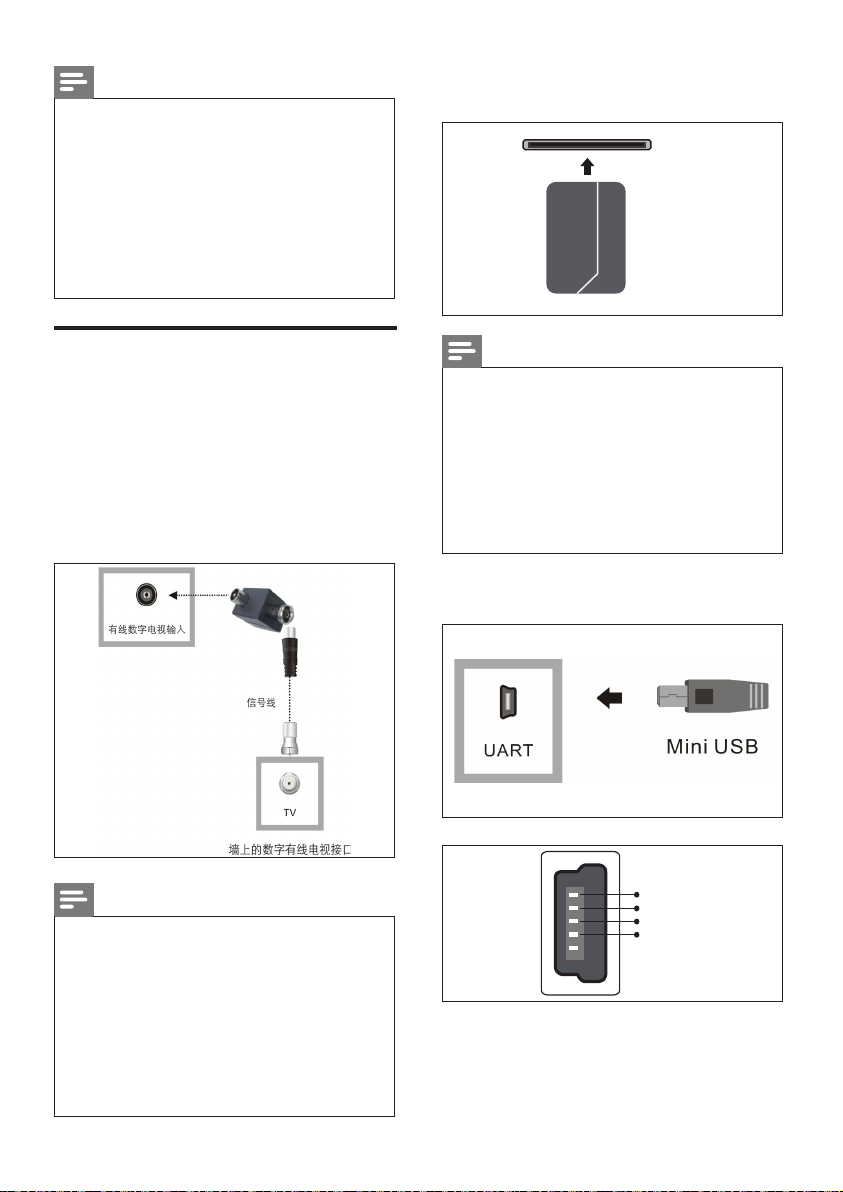

注
CA
CA 卡
地
RX
TX
5V供电
• 我们随机附送天线隔离器,请在
安装电视的同时一并安装上天线
隔离器(安装方式如上图示)。
• 请用户在使用前务必确认天线隔
离器是否有安装,若为直接接入,
电视机的有线网络天线必须与保
护接地隔离,否则可能会引起着火
等危险。
b CA
插入CA卡的通 用接口。
侧面接口
a 有线数字电视输入
1 将天线隔离器的输出口（公头）
插在本 机的天线 输入接口上；
2 用信号线的一端连接至天线隔离
器 的 输 入 口（ 母 头 ），另 一 端 连 接
墙上的数字有线电视接口。
注
• 我们随机附送天线隔离器,请在
安装电视的同时一并安装上天线
隔离器(安装方式如上图示)。
• 请用户在使用前务必确认天线隔
离器是否有安装,若为直接接入,
电视机的有线网络天线必须与保
护接地隔离,否则可能会引起着火
等危险。
36 ZH-CN
注
• 本机支持有卡或无卡CA方案。
具体采用的CA方案由当地运营
商 决 定 ，请 以 实 际 为 准 。
• 如果采用有卡CA方案，则需将
CA卡插入CA插槽后才能收看加
密频道的节目和访问数字电视业
务；如果采用无卡CA方案，则不
需要再插卡。
c UART
串 口 功 能 ，用 于 数 据 传 输 。
Page 39

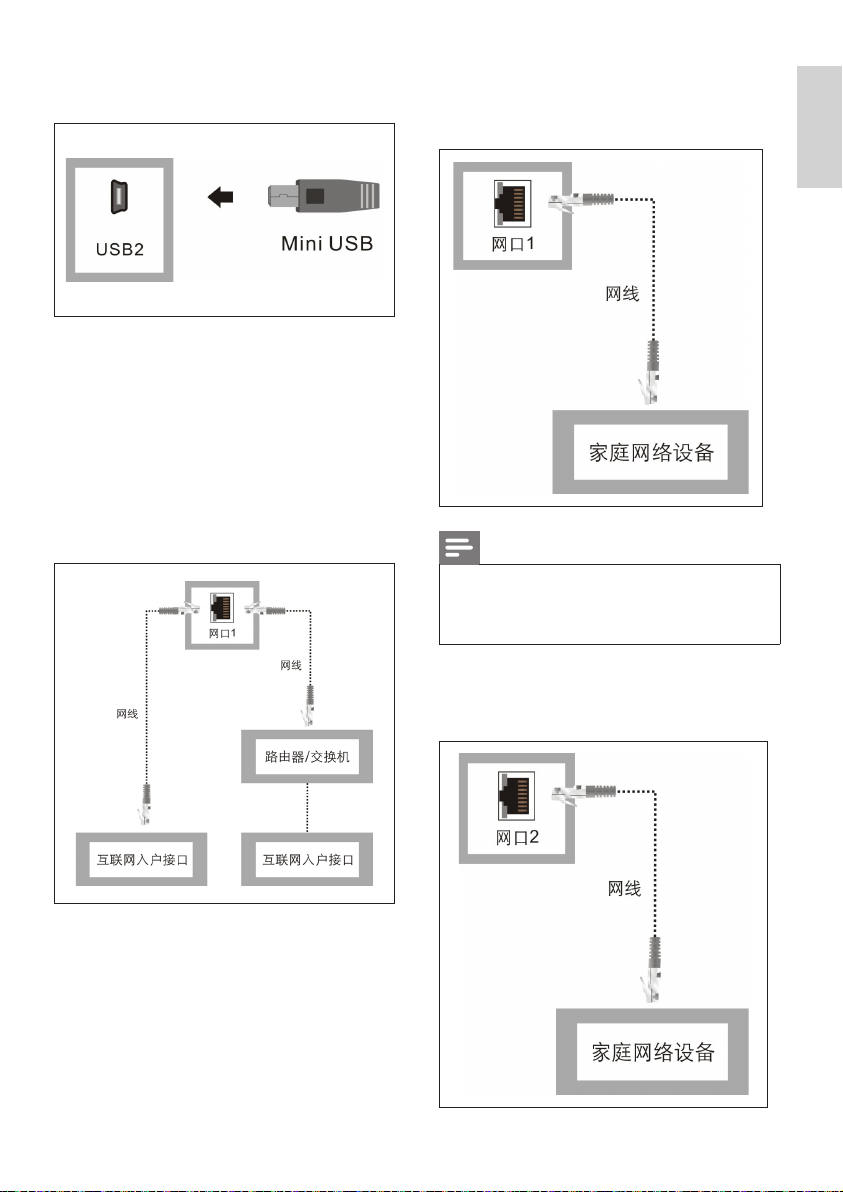

d USB2
USB存储设备中的数据输入。
e 网口1（WAN口/LAN口）
• A.WAN口模式
用网线直接连接本机的网口1与
互联网入户接口；或先用网线连
接互联网入户接口与路由器/交
换 机 的 W A N 口 ，再 用 网 线 连 接 路
由器/交换机的LAN口与本机的
网口1。
• B.LAN口模式
用网线连接本机的网口1与家庭
网络设备的网口。
简体中文
注
• 此模式需联系当地运营商开通广
电宽带网络服务，详 情 请 咨 询 当
地运营商。
f 网口2（LAN口）
用网线连接本机的网口2与家庭
网络设备的网口。
37ZH-CN
Page 40
g 3W功效输出
通过立体声插孔音频 输出到浴室
扬 声 器（ 3 W ）。
（在连接浴室扬声器之前，确保
关闭电视主电源，此接口不支持
耳 机 输 出 。）
AWG < 16
BATHROOM
SPEAKER 8
BATHROOM
SPEAKER 8
扬声器端子 "-"
扬声器端子 "+"
NC
连接到计算机
• DVI-HDMI线
DVI
• HDMI线和HDMI-DVI适配器
DVI
将计算机连接到电视之前
• 将计算机上的屏幕刷新率设置为
60Hz。
• 在计算机上选择一个支持的屏幕
分辨率。
通过以下一种接口连接计算机：
注
• 通过DVI或VGA连接需要额外
一条音频线。
• HDMI线
38 ZH-CN
• VGA线
VGA
VGA
Page 41
使用PhilipsEasyLink
使用快捷待机
充分利用您的PhilipsEasyLink
HDMI-CEC兼容设备可增强控制功
能而达到最大效益。透过HDMI接
口连接的HDMI-CEC兼容设备可
以由电视遥控器进行控制。
要启用PhilipsEasyLink，您需要:
• 透过HDMI接口连接两个以上的
HDMI - CEC兼容设备
• 确认每个HDMI-CEC兼容设备
都正常运作
• 切换到EasyLink
注
• EasyLink兼容设备必须已经打
开并被选作信号源。
• Philips不保证100%与所有
HDMICEC设备实现互操作
性。
打开或关闭EasyLink
启 用 H D M I - C E C 兼 容 设 备 后 ，电 视 会
自动打开并切换到正确的信号源。
1 按遥控器上的 , 然 后 选 择“ 关
机 ”。
» 电视及所有连接的HDMI设备
将会切换到待机状态。
简体中文
注
• 如果您不打算使用Philips
EasyLink，请不要启用它。
1按设置。
2 选择[EasyLink]。
3 选择[关]或是[开]，然 后 按 确
认。
使用快捷播放
1 启用EasyLink后，在设备上按下
播放。
» 电视会自动切换到正确的信
号源。
39ZH-CN
Page 42
13产品信息
产品信息可能会随时变更，恕不另
行通知。有关详细产品信息，请转
到www.philips.com/support
支持的输入信号格式
计算机格式
• 分辨率-刷新率:
• 640x480-60Hz
• 800x600-60Hz
• 1024x768-60Hz
• 1360x768-60Hz
• 1920x1080-60Hz
声音功率
• 50HAL6808/T3:10Wx2
• 55HAL6808/T3:10Wx2
固有分辨力
• 50HAL6808/T3:1920x108 0
• 55HAL6808/T3:1920x1080
调谐器/接收/传输
• 天线输入:75ohm同轴(IEC75)
• 电视系统:DVB-C,DTMB,PAL
• 视频播放:NTSC,SECAM,PAL
• 调谐器波段:UHF、VHF
视频格式
• 分辨率-刷新率:
• 480i-60Hz
• 480p-60Hz
• 576i-50Hz
• 576p-50Hz
• 720p-50Hz,60Hz
• 1080i-50Hz,60Hz
• 1080p-24Hz,50Hz,60Hz.
多媒体
• 支持的存储设备：USB（仅支持
FAT或FAT32USB存储设备。）
• 支持的多媒体文件格式:
• 图像：JPEG、BMP、PNG
• 音 频 ：M P 3
• 视频：MPEG2/MPEG4,
H.264
（以上文件格式若出现无法播放的
情况请参考“支持的多媒体文件编
码 ”， 具 体 请 参 阅 第 1 4 页 ）
遥控器
• 类型:HOF-44K-GJ11789(中国
机型)
• 电池:2xAAA(LR03类型)
电源
• 主电源:220V ,50Hz
• 待机能耗:≤0.5W
• 环境温度：5到45摄氏度
• 功耗(typical):
• 50HAL6808/T3:140W
• 55HAL6808/T3:140W
支持的电视机安装托架
要安装电视机，请购买飞利浦电视机
安装托架。
1 请先将托架锁于电视机背后。
40 ZH-CN
Page 43
2 为避免损坏电缆和插口，请确保
将锁好托架的电视机背面(含音
箱凸包处)与墙面间至少保留2.2
英寸或5.5厘米的间隙。
警告
• 请按照随电视机安装托架一
起提供的所有说明操作。TPV
DisplayTechnology(Xiamen)
Co.,Ltd.对由于电视机安装不当
而造成的事故、人身伤害或损失
不负任 何责任。
电视
屏幕
尺寸
(英寸)
需要的点距
(mm)
50 400x200
55 400x400
需要的安装
螺钉
4xM6(建
议锁入深度
16mm，最
深17. 5m m)
4xM6(建
议锁入深度
16mm，最
深20mm)
55HAL6808/T3
• 不带电视支架
• 尺寸(宽x高x深):1240.95x
719.09x82.21mm
• 重量:16.85kg
• 带电视支架
• 尺寸(宽x高x深):1240.95x
754.51x253.28mm
• 重量:17.69kg
中国能效等级
根 据 中 国大 陆《 平 板 电视 能 效 限 定
值及能效等级》，本液晶电视符合以
下要求：
型号
能 效 指 数（ E E I
被动待机功率（W) ≤0.50
能源效率等级 3级
能效标准 GB24850-2013
型号 55HAL6808/T3
50HAL6808/T3
) 1.3
LCD
简体中文
产品规格
设计和规格若有变更，恕不另行通
知。
50HAL6808/T3
• 不带电视支架
• 尺寸(宽x高x深):1123x
658.5x87.5mm
• 重量:12.75kg
• 带电视支架
• 尺寸(宽x高x深):1123x
682.5x254mm
• 重量:13.3kg
能 效 指 数（ E E I
) 2.0
LCD
被动待机功率（W) ≤0.50
能源效率等级 2级
能效标准 GB24850-2013
41ZH-CN
Page 44
14故障排除
本节介绍常见问题及其解决方案。
一般电视问题
电视无法开机：
• 从电源插座上拔下电源线插头。
待一分钟后重新 连接上。
• 检查电源线已牢固连接。
遥控器操作不正常：
• 检查遥控器电池的+/-极安装
正确。
• 如果遥控器电池耗尽或泄露，请
予以更换。
• 清洁遥控器和电视传感器镜头。
电视待机指示灯闪烁红色：
• 从电源插座上拔下电源线插头。
等到电视冷却下来再重新连接电
缆。如果闪烁仍然发生，请联系
Philips客户关怀中心。
忘记解锁电视锁功能的密码
• 输入‘3448’。
电视菜单显示语言错误。
• 将电视菜单更改想要的语言。
打开/关闭电视至待机状态时，听到
电视机箱中发出吱吱声：
• 无需执行任何操作。吱吱声是
电视冷却和预热时正常伸缩发
出的正常声响。这不会影响性
能。
画面问题
电视已打开，但没有画面：
• 检查天线已正确连接到电视。
• 检查正确的设备被选作电视信
号源。
有声音没画面：
• 检查画面设置正确。
天线连接造成电视接收信号不好：
• 检查天线已正确连接到电视。
• 扩音器、未接地的音频设备、霓
虹灯、高层建筑和其它巨形物体
会影响接收质量。如果可能，请
尝试通过改变天线方向或将上述
设备远离电视来改善接收质量。
• 如果只有一个频道的接收 效果
差 ，请 微 调 此 频 道 。
所连设备的画面质量差：
• 检查设备连接正确。
• 检查画面设置正确。
电视没有保存画面设置：
• 检查电视位置被设置为家庭设
置。此模式可以让您灵活地更
改和保存设置。
画面不适合屏幕，太大或太小：
• 尝试使用不同的画面格式。
画面位置不正确：
• 有些设备中的画面信号可能无法
正 确 适 合 屏 幕 。请 检 查 该 设 备 的
信号输出。
声音问题
电视频道问题
上一个安装的频道没有出现在频道
列表中：
• 检查选择的频道列表正确。
42 ZH-CN
有画面，但声音质量差：
注
• 如果检测不到音频信号，则电视
会自动关闭音频输出—这不表
示有故障。
Page 45
• 检查所有线缆连接正确。
• 检查音量未设置为0。
• 检查声音没有静音。
有画面，但声音质量差：
• 检查声音设置正确。
有画面，但只有一个扬声器有声
音：
• 检查声音平衡被设置为中间。
HDMI连接问题
HDMI设备有问题：
• 请 注 意 ，H D C P（ 高 带 宽 数 字 内
容 保 护 ）支 持 可 能 会 延 迟 电 视 显
示HDMI设备中内容的时间。
• 如果电视不识别HDMI设备，并
且不显示画面，请尝试将信号源
从一个设备切换另一个后再重新
切换回。
• 如果声音断断续续，请检查一下
HDMI设备的输出设置是否正
确。
联系我们
如 果 您 无 法 解 决 问 题 ，请 在 以 下 网
址参考本电视的常见问题：www.
philips.com/support
如果问题仍然未解决，请联系当地的
Philips客户服务中心。
警告
• 请勿尝试自行维修电视。这可能
会 造 成 严 重 人 身 伤 害 、对 电 视 造
成 无 法 挽 回 的 损 坏 ，或 者 使 保 修
失效。
注
• 在您联络Philips的客服中心之
前 ，请 将 电 视 机 的 型 号 及 序 号 记
录 起 来 。这 些 号 码 印 刷 在 电 视 机
的后壳以及包装上。
简体中文
计算机连接问题
电视上的计算机显示不稳定：
• 检查您的PC使用支持的分辨率
和刷新率。
• 将电视画面格式设置为无压缩。
43ZH-CN
Page 46
中国电子信息产品污染控制标识要求
本产品有毒有害物质或元素的名称及含量标识表
有毒有害物质或元素
零部件名称
塑料外框 ○ ○ ○ ○ ○ ○
后壳 ○ ○ ○ ○ ○ ○
LCD
面板
电源基板 × ○ ○ ○ ○ ○
主基板 × ○ ○ ○ ○ ○
按键基板 × ○ ○ ○ ○ ○
底座 ○ ○ ○ ○ ○ ○
电源线 × ○ ○ ○ ○ ○
其他线材 × ○ ○ ○ ○ ○
遥控器 × ○ ○ ○ ○ ○
CCFL
LED × ○ ○ ○ ○ ○
*：电路板组件包括印刷电路板及其构成的零部件，如电阻、电容、集成电
路、连接器等。
○：表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572-2011
规定的限量要求以下。
×：表示该有害物质至少在该部件的某一均质材料中的含量超出
GB/T 26572-2011规定的限量要求。
备注：以上“×”的部件中，部分含有有害物质超过是由于目前行业技术水
平所限，暂时无法实现替代或减量化。
铅
（Pb）汞（Hg）镉（Cd）
× × ○ ○ ○ ○
六价铬
（Cr6+）
多溴联苯
（PBBs）
多溴二苯醚
（PBDEs）
44 ZH-CN
Page 47
环保使用期限
在产品本体上标示的该标志表示环境保护使用期限为10年。
电子信息产品的环境保护使用期限是指电子信息产品中所含的有毒有害物质
或元素不会向外部泄漏或出现突然变异，并且电子信息产品的用户在使用该
电子信息产品时也不会对环境造成严重污染或对人体、财产带来严重损害的
期限。
在环境保护期限中，请按照使用说明书使用本产品。
本环境保护使用期限不覆盖易损件：电池。
《废弃电器电子产品回收处理管理条例》提示性说明
为了更好地关爱及保护地球，当用户不再需要此产品或产品寿命终止时，请遵守
国家废弃电器电子产品回收处理相关法律法规，将其交给当地具有国家认可的回
收处理资质的厂商进行回收处理。
简体中文
45ZH-CN
Page 48
© 2014 Koninklijke Philips N.V.
X41G50MV81307A
All rights reserved.
Document order number:
Philips 和 Philips 盾牌图形是皇家飞利浦电子股份有限公司的注册商标，
其使用需遵循皇家飞利浦电子股份有限公司的许可。
出版日期：2014年10月
X41G50MV81307A
Page 49

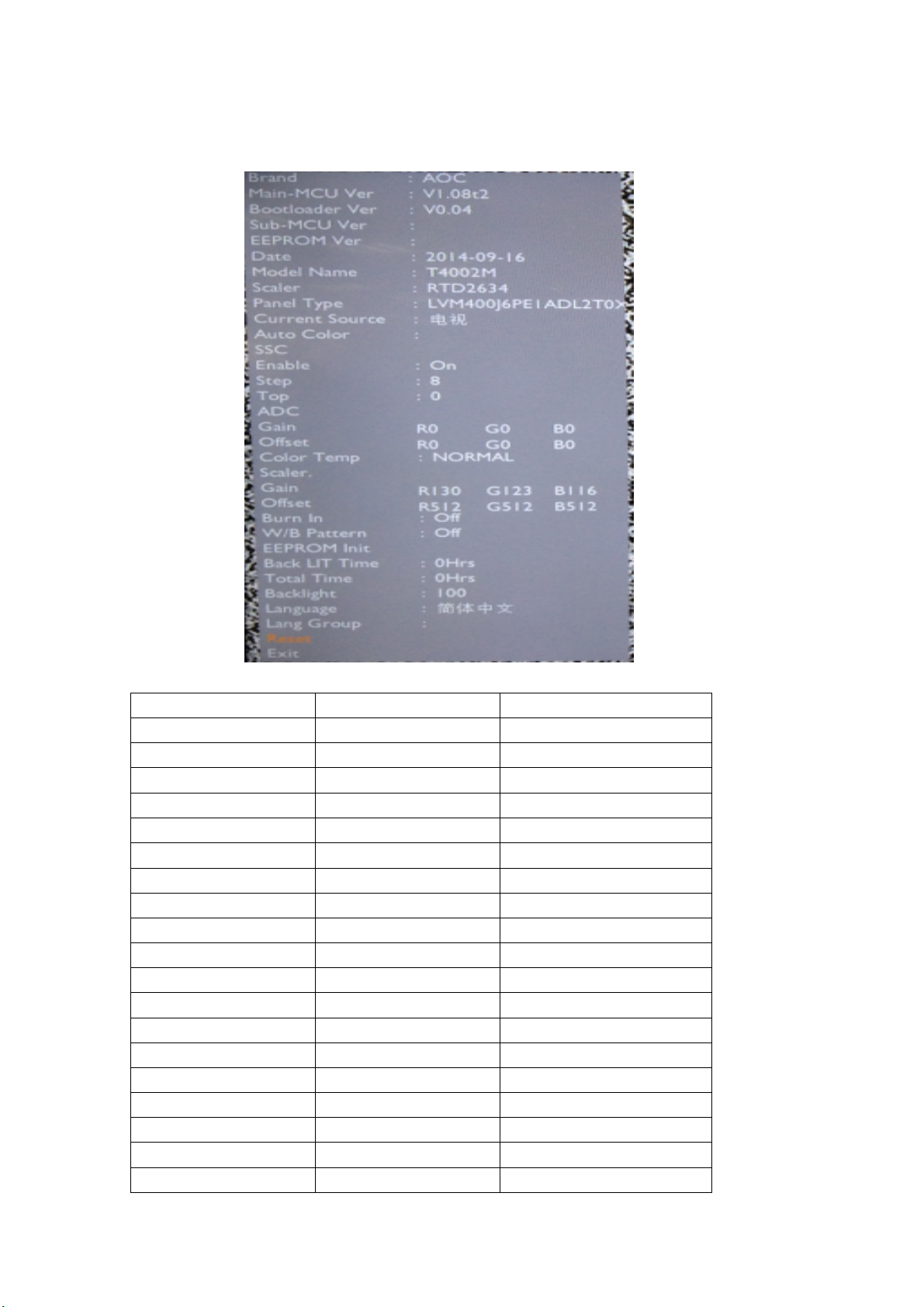

工厂模式调整（菜单+1999+退出）
以相同平台机种为例：
项目名称 功能说明 备注
Brand 机种品牌 不可调整
Main-MCU Ver 主软体版本 不可调整
Bootloader Ver Boot软体版本 不可调整
Sub-MCU Ver 不可调整
EEPROM Ver 不可调整
Date 软体发布日期 不可调整
Model Name 机器型号 不可调整
Scaler 主芯片型号 不可调整
Panel Type 液晶屏型号 不可调整
Current Source 当前信源 可选择信源
Auto Color
SSC 展频调整 不建议调整
Enable
Step
Top
ADC ADC调整 免调
Gain
Offset
Color Temper 色温选择 Cool/Normal/Warm
Page 50
Scaler. 不建议调整
Gain
Offset
Burn In 拷机模式 On/off
W/B Pattern 白平衡调整 画质相关，详见附一
EEPROM Init
Back LIT Time 屏使用时间
Total Time 机器总使用时间
Backlight 背光强度
Language 语言
Lang Group
Reset 复位
Exit 退出工厂模式
Page 51

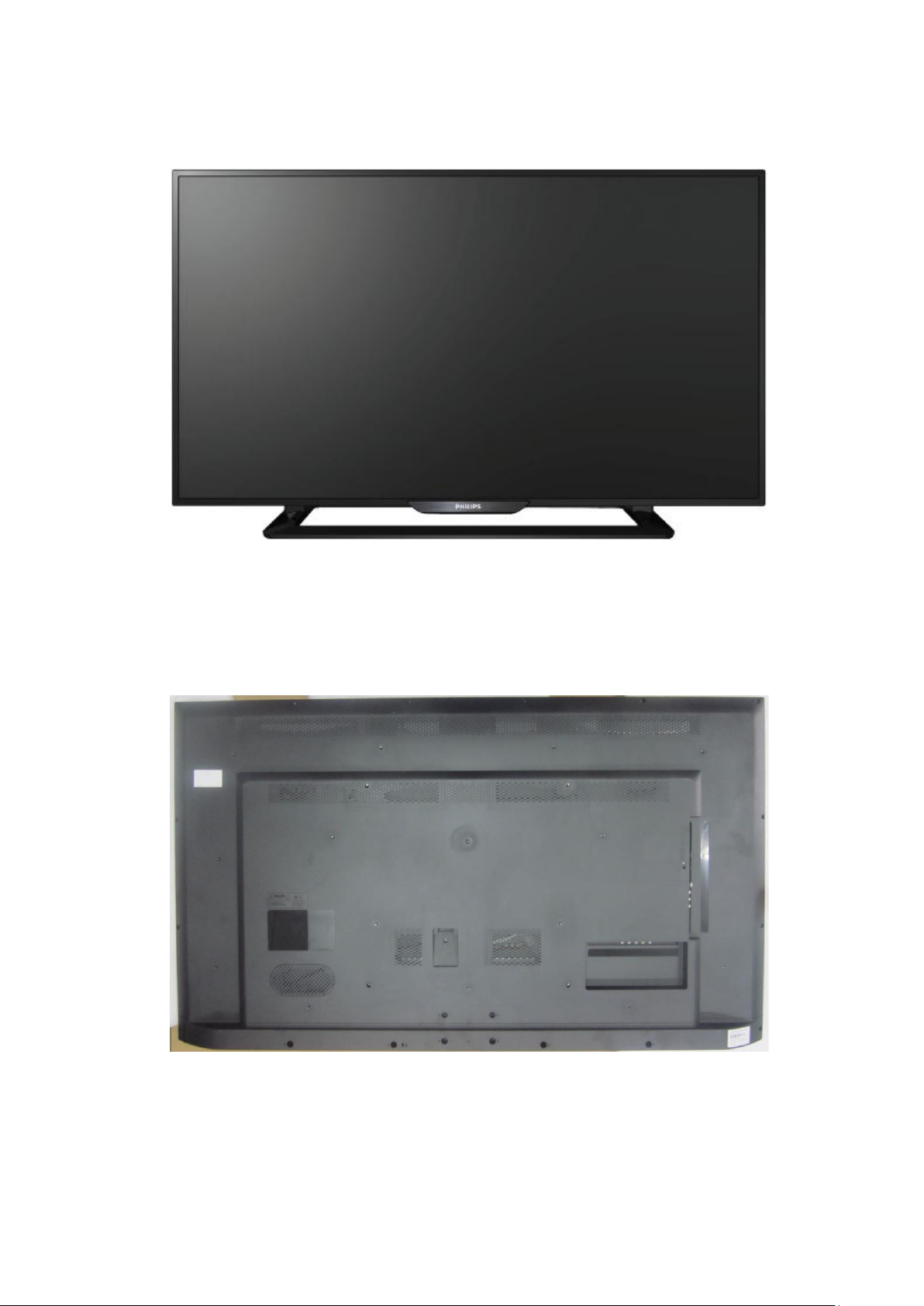

1. 正视图
2. 后视图
Page 52

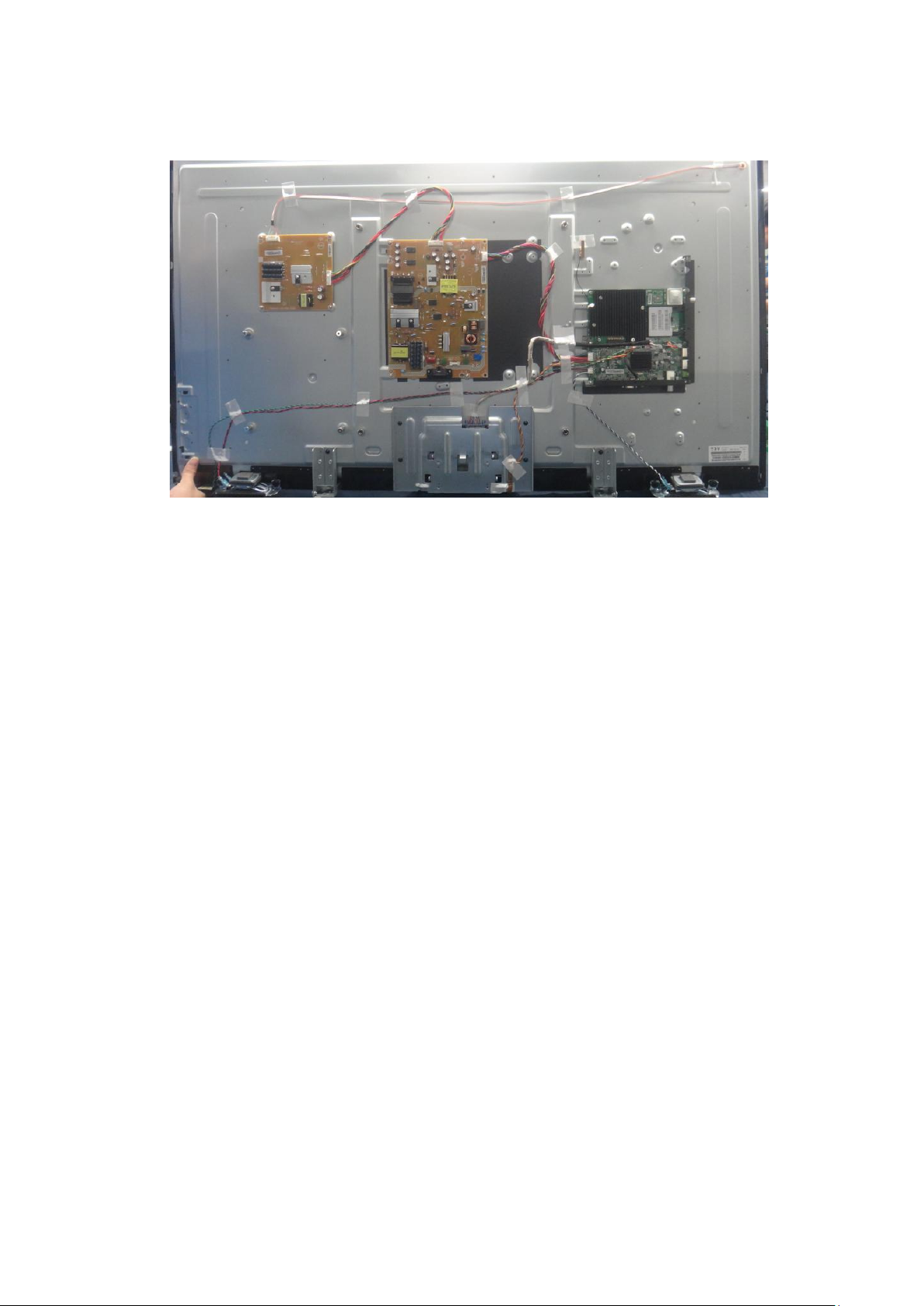

3. 内部结构图
Page 53
RTK Platform SW Update SOP
1
Page 54
一、USB 烧录
1. 将发布软体名称修改为：install.img，并Copy到U
盘中
2. 插入U盘
3. AC ON
4. TV自动升级，升级完成后会自动开启.
2
Page 55
二、ISP 烧录
当机器出现异常状况无法用方式一，方式二升级软体
时，请使用方式三强制升级，方式三分为5个部分
1. 工具介绍
2. 工具连接
3. 烧录软体
4. 烧录异常分析
3
Page 56
1.工具介绍
• 使用的tools:
a. 一台PC
b. USB传输线一条（一端为小口）
c. USB转串口小板 (厦门厂料号: ： 715GT216-A )
d. VGA线 /自制线材
e. 串口软件/windows自带程序“超级终端”
f. U盘一个（FAT32格式，只能有一个分区）
• USB-RS232转VGA的治具:
a. 厦门厂料号：715GT216-A；CS站料号：715GT005-A-1
b. 如果维修站以上两个料号的治具都没有, 请使用715GT080-A代用, 但需要自己制作VGA转3 PIN的线材,
共两根（一根烧写软体,一根烧写Bootloader）
4
c. 如何制作线材, 请参考后续说明
Page 57
1.工具介绍
5

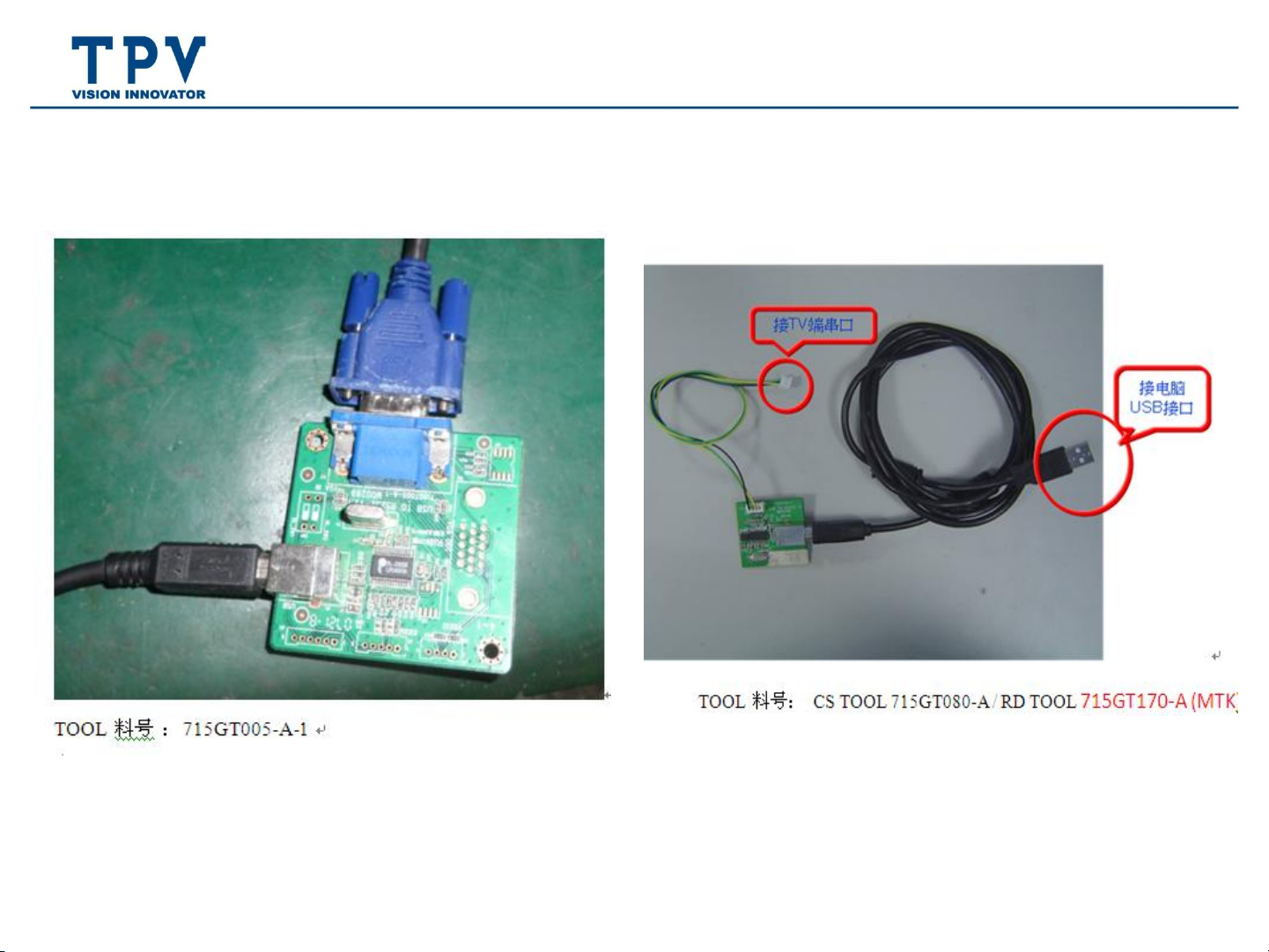

715GT005-A-1的连接图片
USB RS232转VGA
715GT080-A图片
USB RS232转3PIN
Page 58
1.工具介绍
6
线材1烧写bootloader接法
1pin：NA
2pin：接VGA 12pin（TX）
3pin：接VGA 15pin(RX)
4pin：接VGA地,（如5pin）
线材2：烧写软体接法
1pin：NA
2pin：接VGA 4pin（TX）
3pin：接VGA 11pin(RX)
4pin：接VGA地,（如5pin）
Page 59
烧写软体用线材2
（4pin、11pin）
7

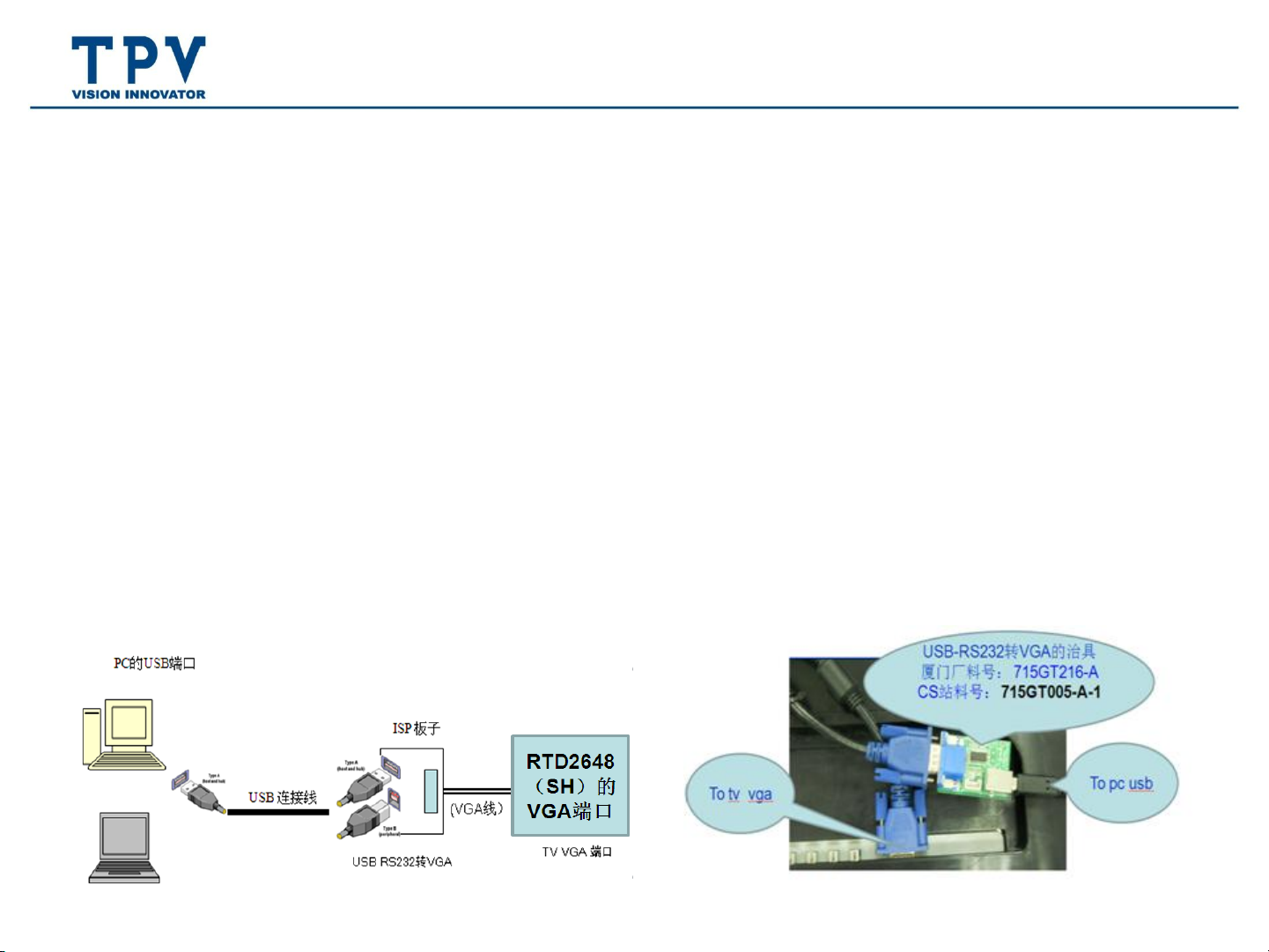

2.工具连接
USB-RS232转VGA的治具
厦门厂料号： 715GT216-A
CS站料号： 715GT005-A-1
To TV
VGA接口
操作步骤：
a.按上列示意图，连接好PC--》ISP板子--》TV，烧写Bootloader用线材1连接
到TV、烧写软体用线材2连接到TV。这里先使用线材2连接，然后安装USB
转RS232的驱动：解压usb to rs232 driver.7z，双击运行/PL-2303/ PL-2303
Driver Installer.exe，按提示操作即可，接着打开ttermpro.exe
To PC
USB接口
通过线材1连到TV
更新bootloader
ttermpro.exe
Page 60
2.工具连接

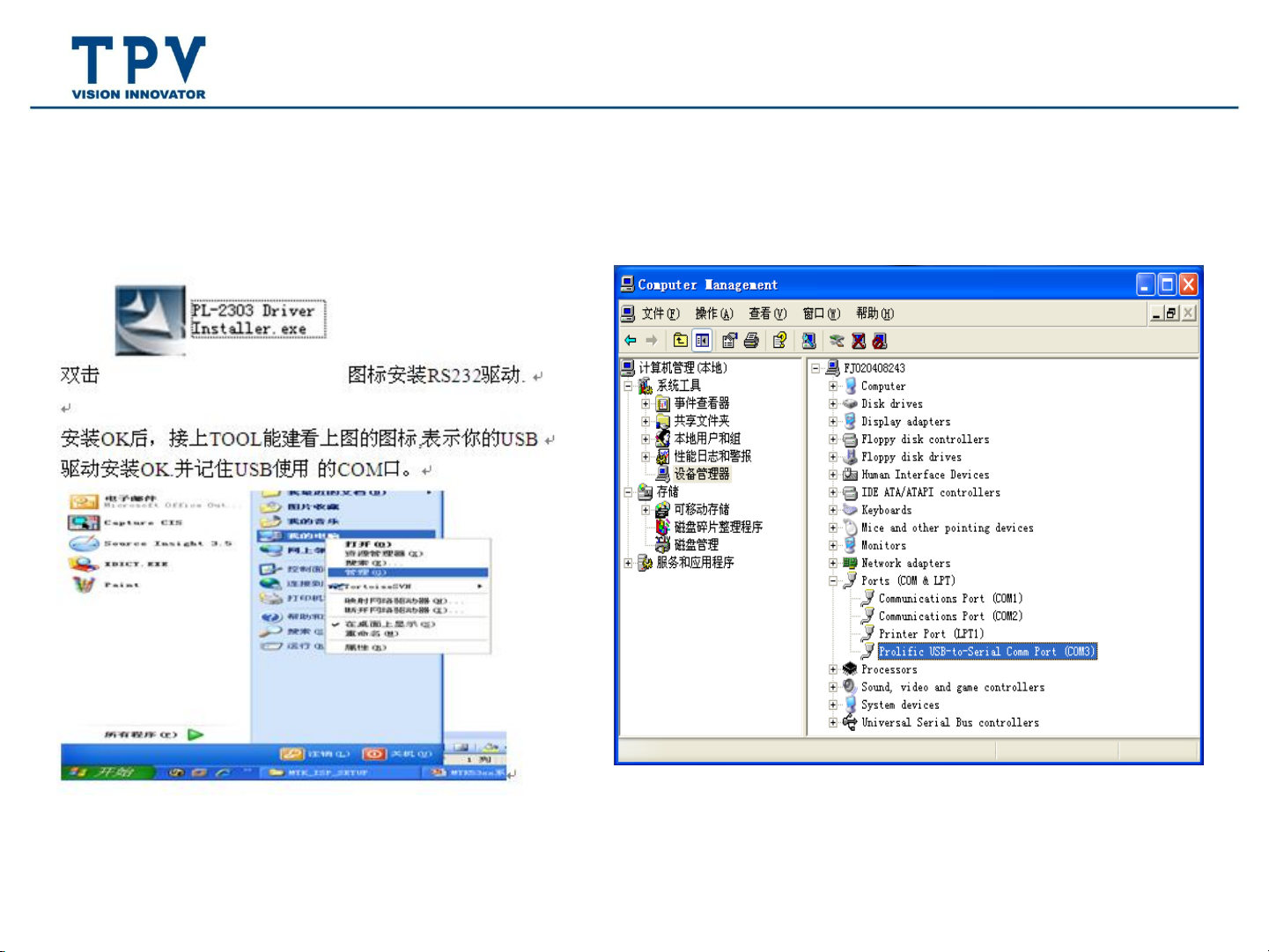

USB 驱动安装注意事项：
8
Page 61

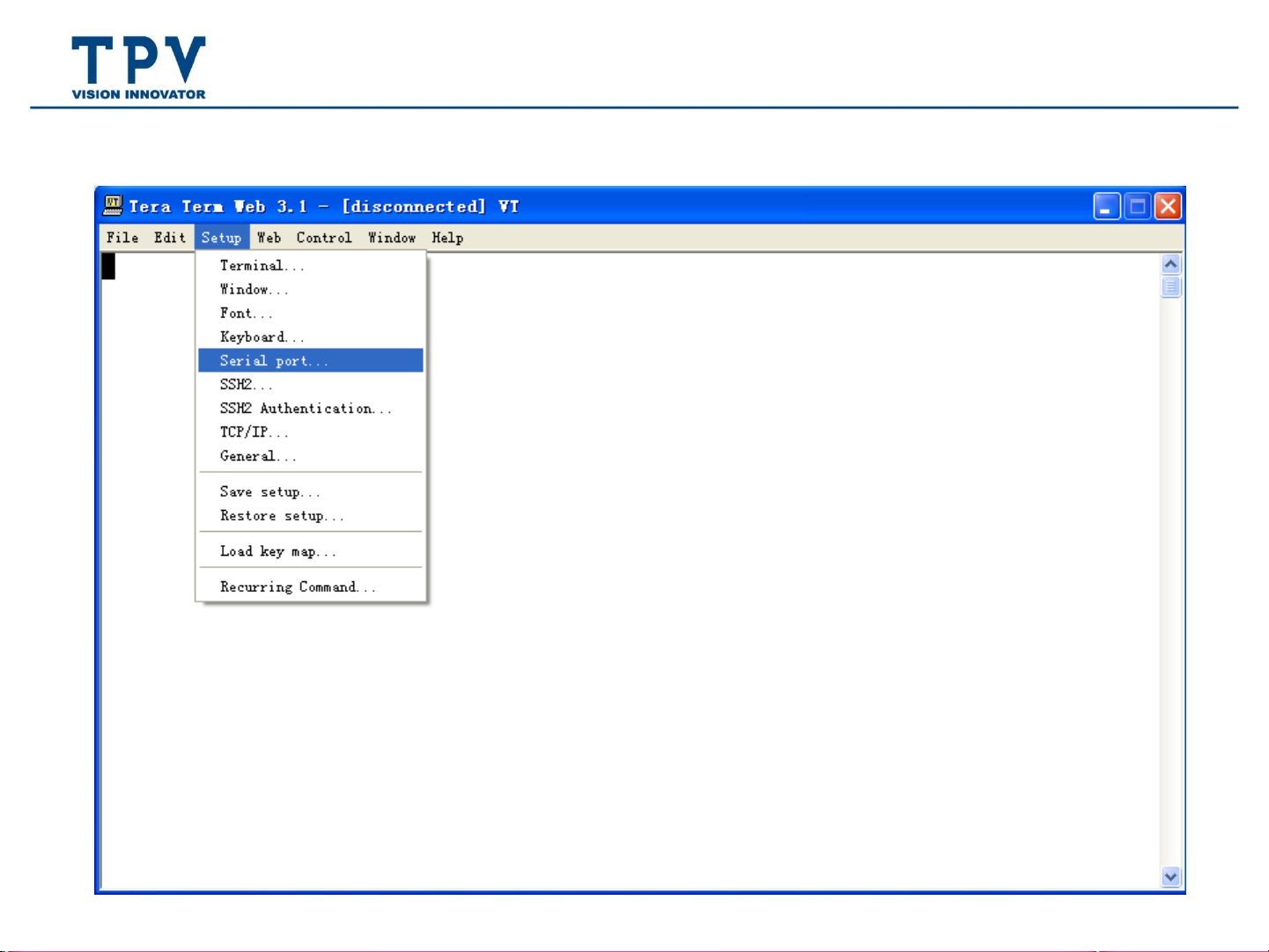

2.工具连接
b.打开ttermpro.exe,对串口软件进行设置，选择相应的COM口
9
Page 62

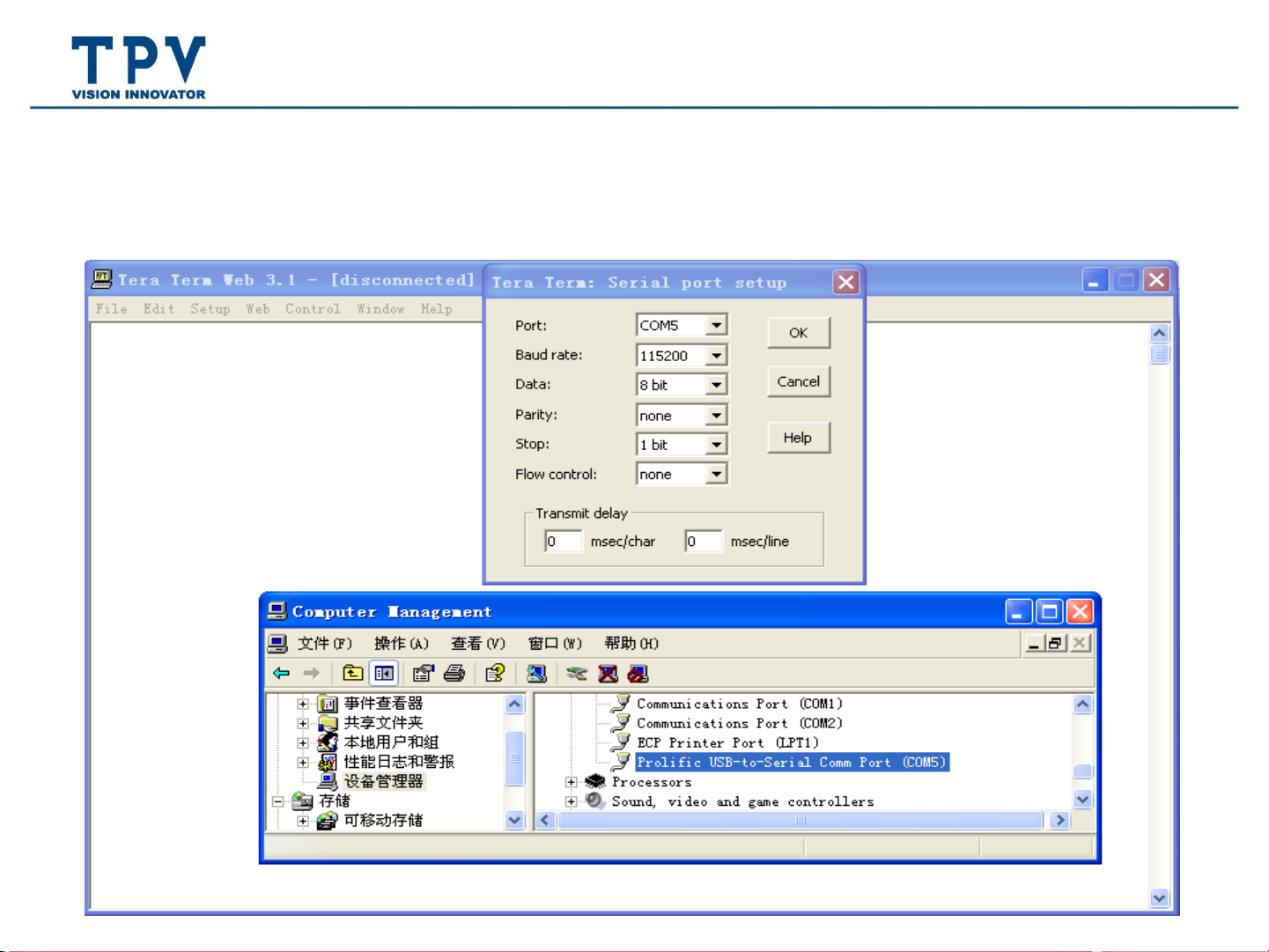

2.工具连接
c.当USB转串口工具连接到PC上时, 进设备管理器查看占用的是哪个COM口, 并在
ttermpro.exe的Serial port setup中选择相应的port, 设置如下图, 设置好后点击OK,
终端开始显示LOG.
10
Page 63
3.烧录软体

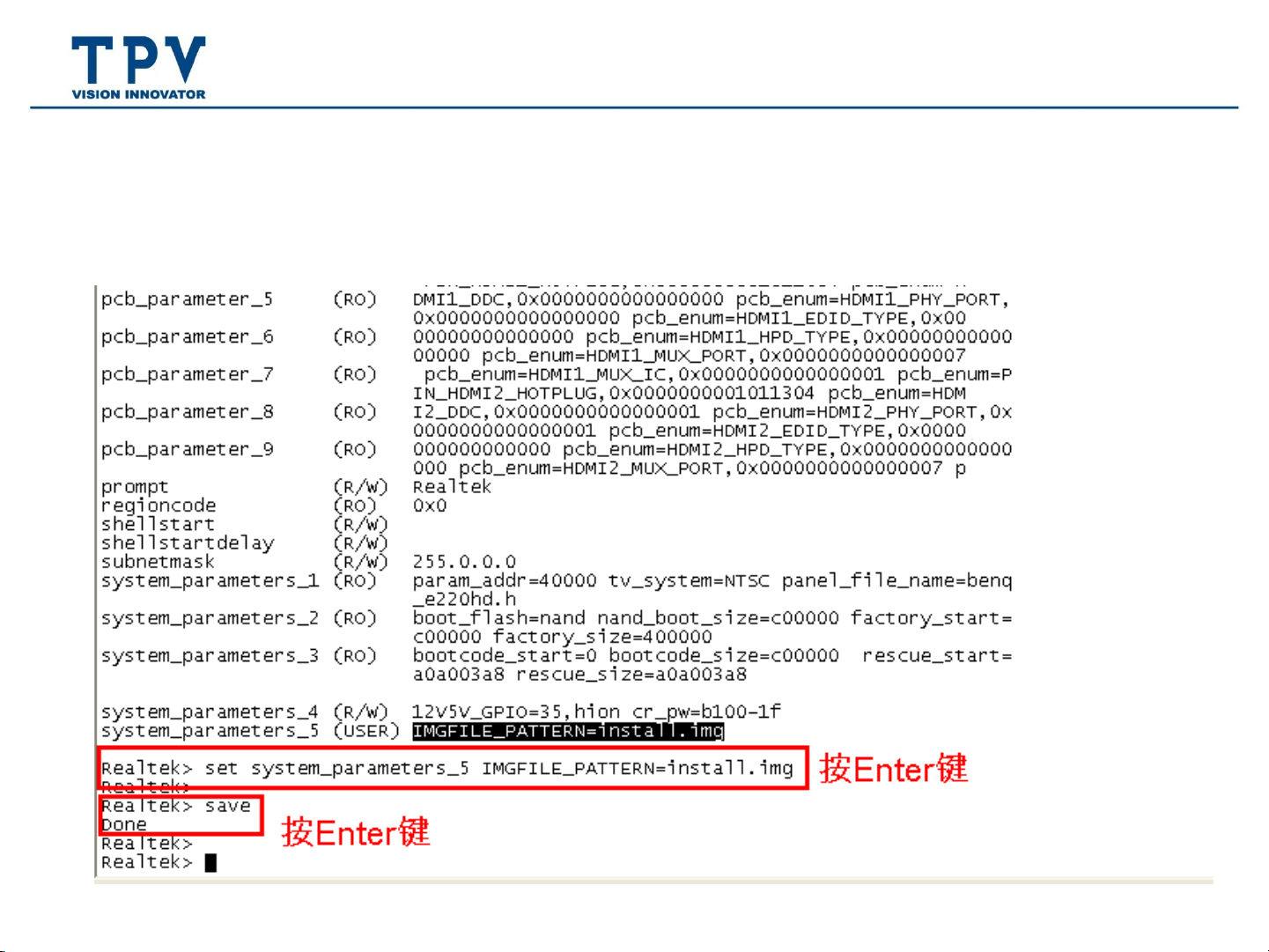

a.在终端界面中按住ESC重新开启TV, 进入Realtek boot mode, 然后输入set, 按向下
键下拉设置列表，输入如下字符后按Enter确认操作, 输入save后按Enter键保存
设置，保存设置完毕会再次出现”Realtek>”输入提示符
11
Page 64
3.烧录软体
b.将软体工程师提供的软体如AOC_LE42D3150-80_CN_RTD2634_PCB-
715G6682_LCG420DUJE1ABXEX0X_V2.17_20140811.img重新命名为install.img
复制到U盘根目录 (此U盘必须TV可识别, 分区格式为FAT32, 且只有一个分区),
将U盘接到TV

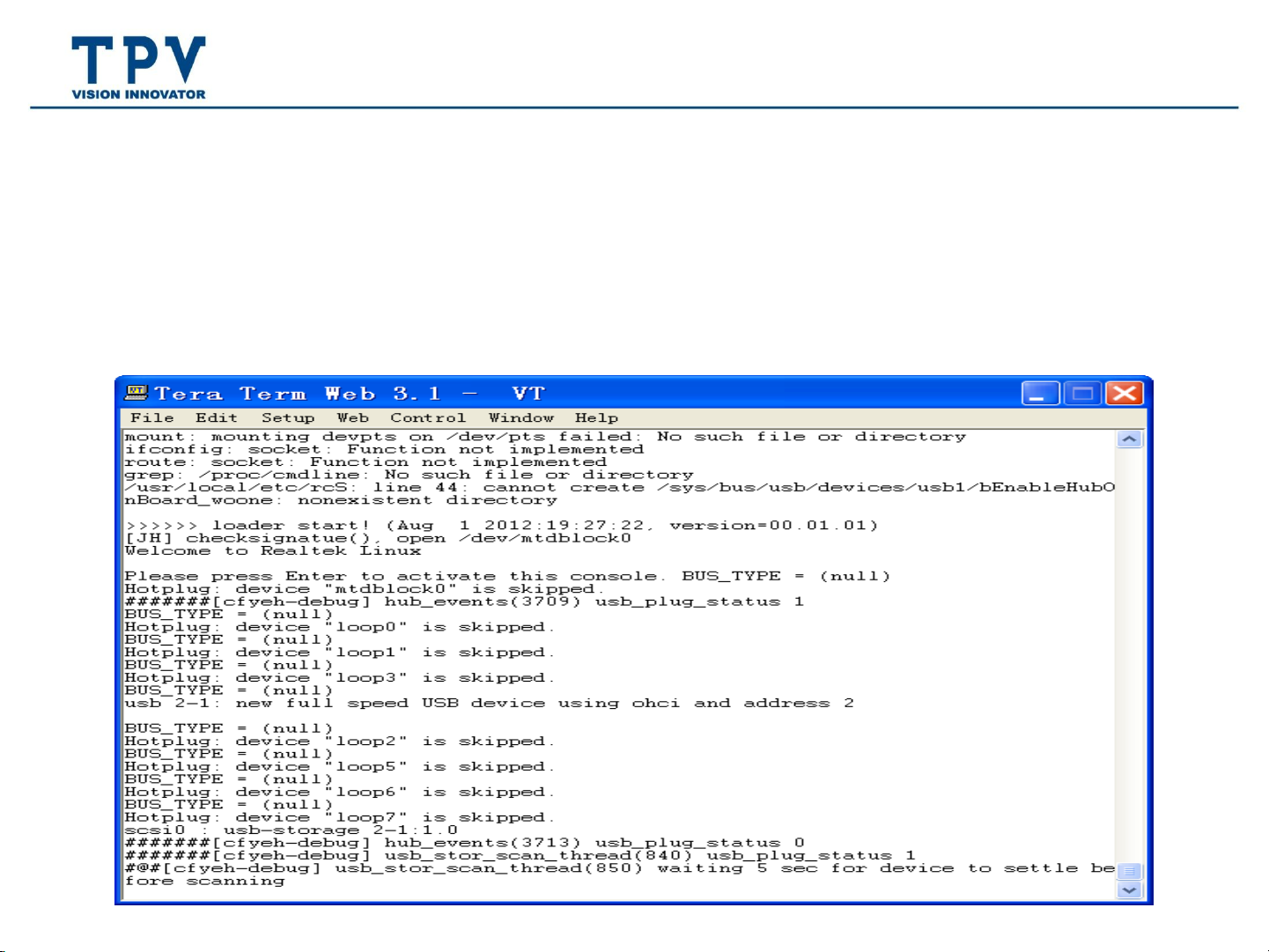

c.在终端中按住Tab键, 将TV AC off/on, 直到 (约15-20s) 出现如下信息后放开Tab
键, (如出现异常请参考4.烧录失败分析进行处理)
12
Page 65
3.烧录软体
d.软体烧录过程中TV会出现进度条提示 (正屏pannel显示为正常画面, 倒屏pannel
显示为倒立画面 ), 烧录完成TV会自动重启, 进入TV source (如果有U盘部分机种
会自动进入USB主界面)
e.按Menu+1999+recall（Haier,Leader:Menu+8893)进入工厂菜单查看版本信息, 确
认软体信息是否与软体名称SUNING_LED-24E600_CN_RTD2648_PCB5635-
C_TPM236H3_HGJL02_V2.09_20120823_3C7A.img中的信息一致
13
Page 66
4.烧录失败分析
1. 按Tab键更新软体时报错
a.检查U盘是否已连接至TV, U盘根目录下是否有install.img
b.U盘不兼容, 更换U盘重新烧录
c.没有执行设置升级软件名称为install.img指令
2. 连接Tool后无任何提示信息
a.检查Tool连线是否正确, 使用的线材是否正确
b.串口是否已宕机, 重新插拔USB出口, 必要时重启PC
c.TV 没有Bootloader, 需更新Bootloader, 参考5进行操作
14
Page 67
RTK Platform 录Log SOP
15
Page 68

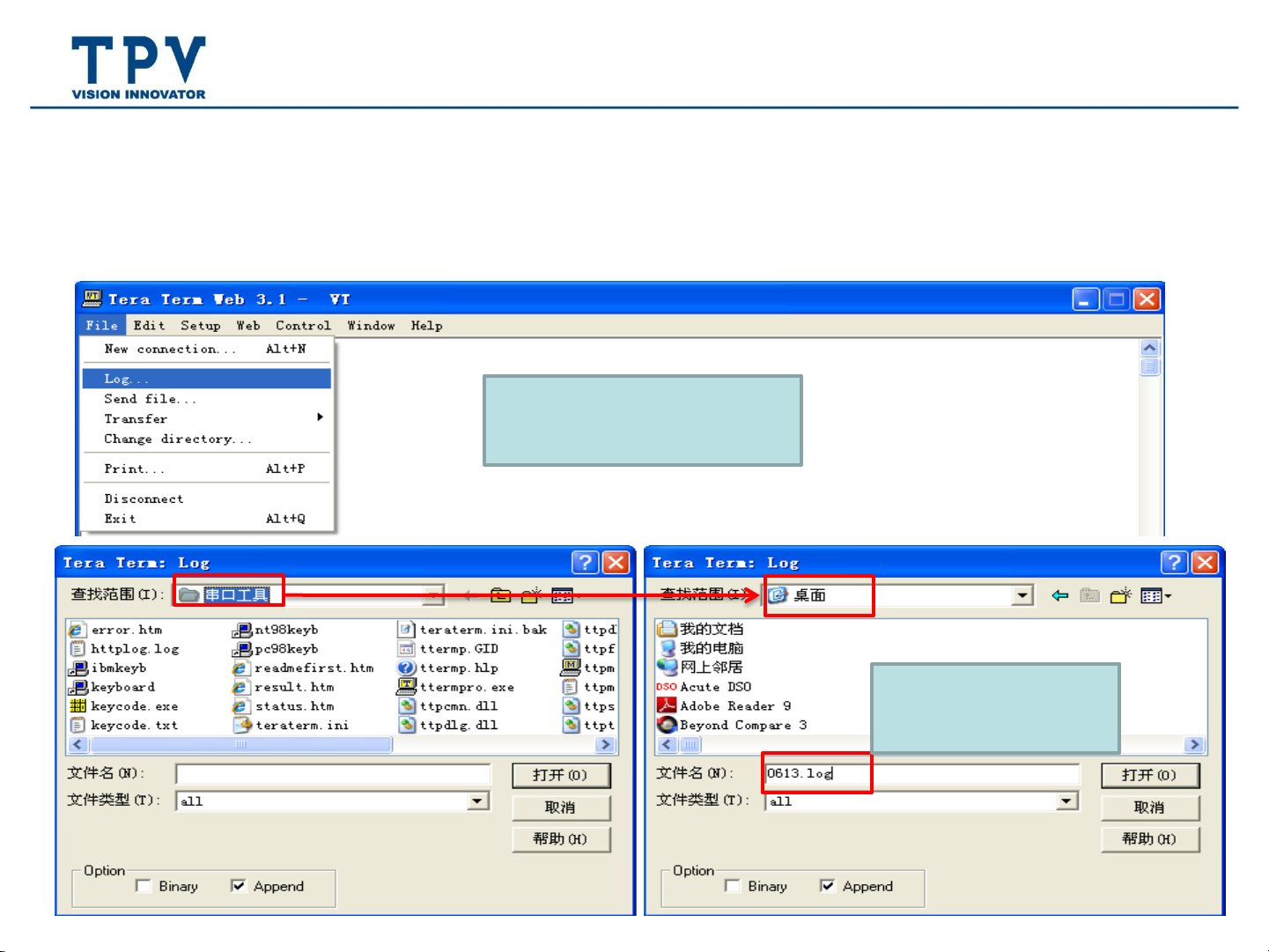

串口抓取信息
保存读取到的log,设置如下：
点击 File, 选取 log, 软件将进入串口工具界面, 在点击向下的箭头, 选择保存的
位置, 如桌面, 在输入对应 log 的文件名, OK 后点击打开, 进入下一页界面
修改log存储的位置
16
对log文件命名
Page 69

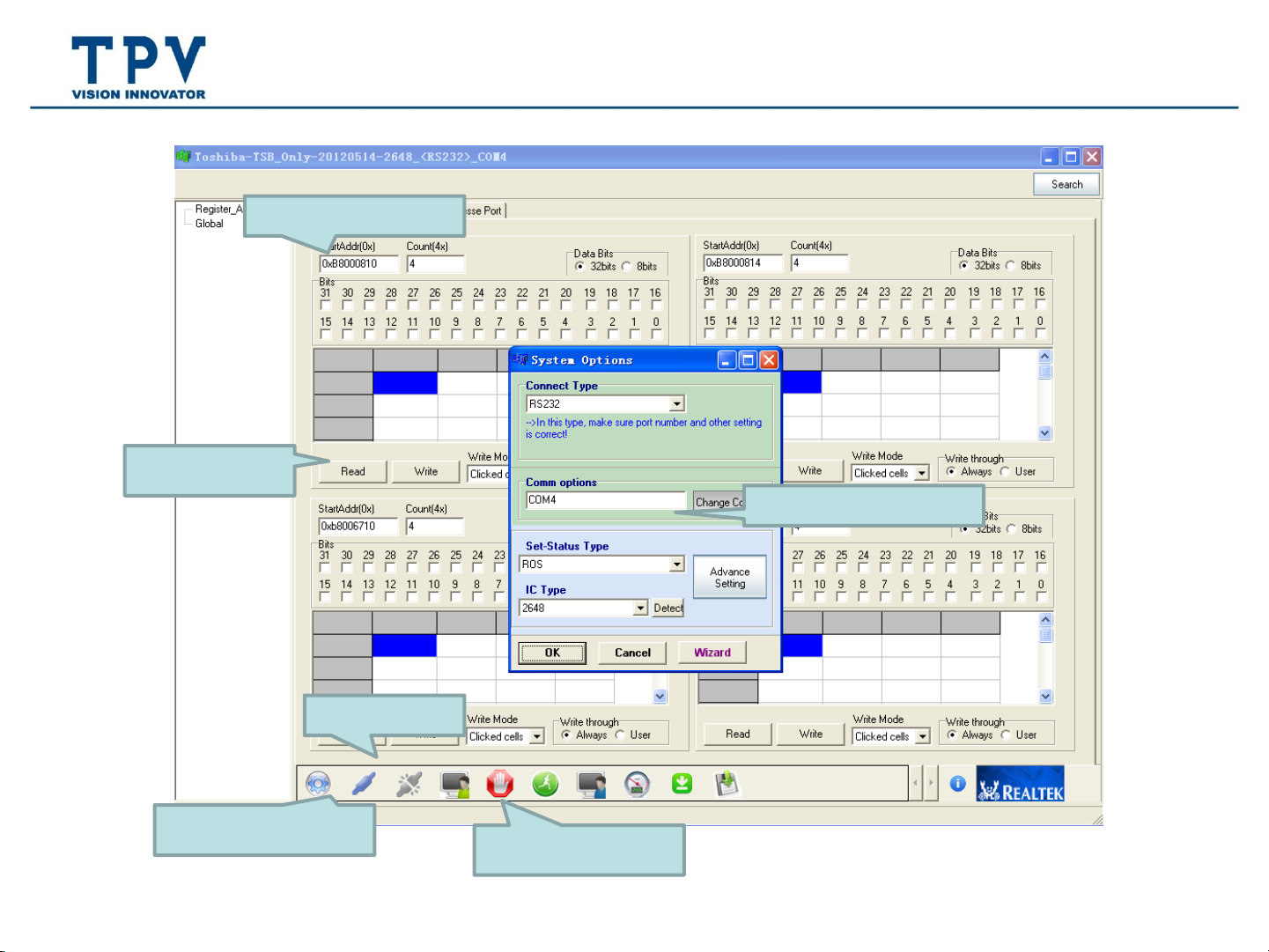

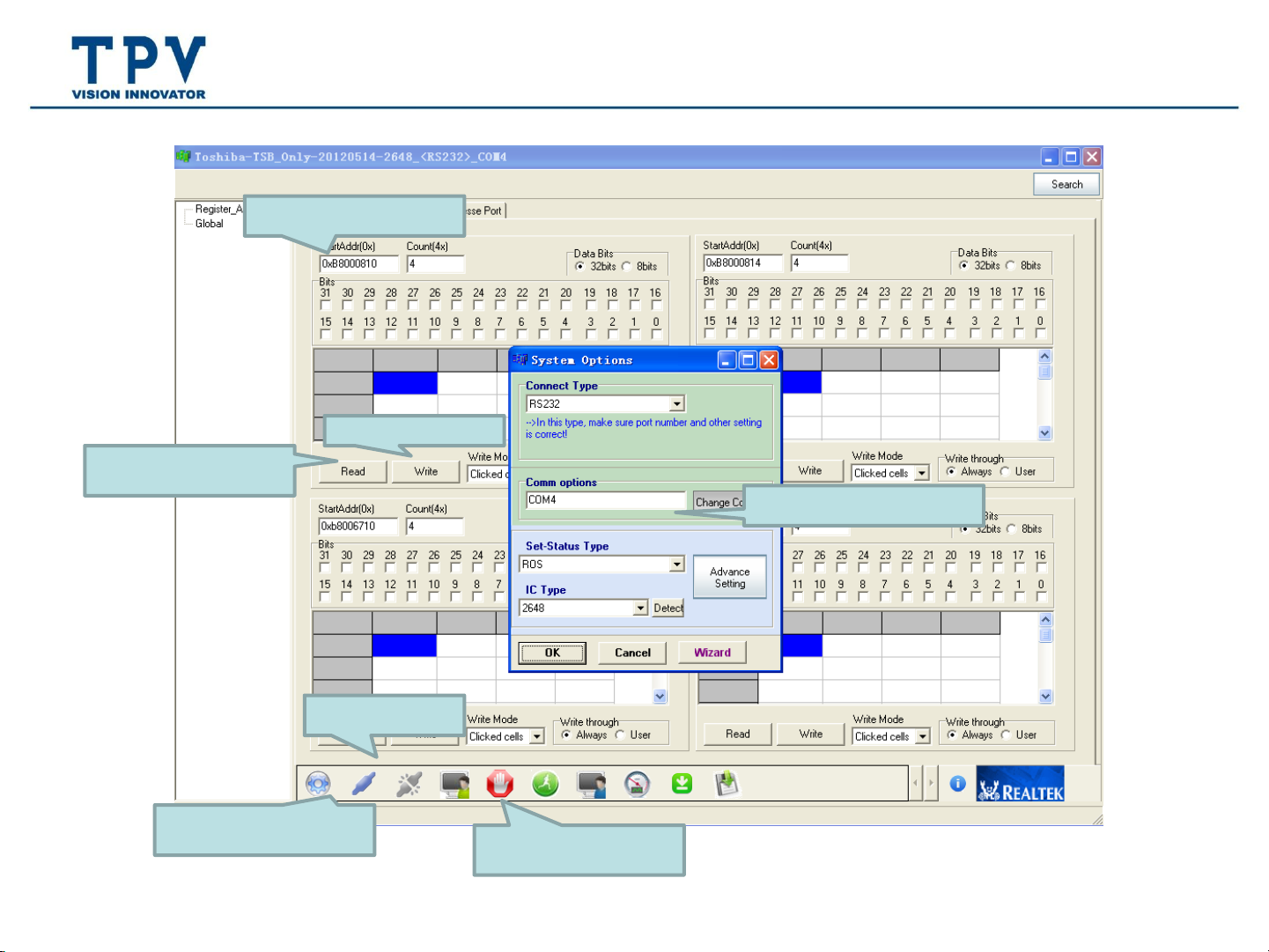

RTK Platform 寄存器值读写
17
Page 70
6) 点击Read
18
寄存器值读取
5) 输入读取地址
2) 选择后，点击OK
3) 连接串口
1) 点击选择串口
4) 停止运行程序
Page 71
5) 输入读取地址
7) 点击Read确认
19
寄存器值写入
6) 点击Write
2) 选择后，点击OK
3) 连接串口
1) 点击选择串口
4) 停止运行程序
Page 72
Thank you!
20
Page 73
点位 组件 对象描述 替代项目组
ECN701 395G801416RC11 HARNESS 16P-14P 400
Q12G690005800A00SI HEAT PAD
Q44T3121510562 PU FOAM
041G 68508 A control card
051G 2 14 FUSE GEL
0M1G 130 4 47 XL SCREW
0M1G 130 5 47 CR3 SCREW
0M1G1030 6 47 CR3 SCREW
0M1G1030 6 47 CR3 SCREW
0M1G1730 6120 SCREW 3x6
0M1G1730 8 47 CR3 SCREW
0M1G1740 8225 CR3 SCREW M1-MACHINE SCREW x8.0
0M1G1740 8225 CR3 SCREW M1-MACHINE SCREW x8.0
0Q1G 130 8 47 CR3 SCREW 3x8
0Q1G 130 8120 SCREW 3x8
0Q1G 930 6 47 CR3 SCREW
0Q1G 940 10 47 CR3 SCREW
317GAAMB592TMBLN00 MAIN BOARD TMB.T039.B
317GAIRM527HTG IR Module YKJ-3397PCBA
SP01 378G0110567CDN 6 OHM 11W 132x34mm 0 UNIT
ECN601 395G801404XC91 HARNESS 4P pitch2.0-B&R+B&W 850/320mm
ECN401 395G801409RD29 HARNESS 9P pitch2.0-11P pitch1.25+2P pi
ECN401 395G801409WD29 HARNESS 9P pitch2.0-11P pitch1.25+2P pi 2nd-source
ECN9102 395G801414RC67 HARNESS 14P pitch2.0-13P pitch2.0 400 m
ECN402 395G801851LD71 LVDS CABLE 51P-30P 500MM
ECN402 395G801851RD71 LVDS CABLE 51P-30P 500MM 2nd-source
ECN108 395G802208DC09 HARNESS 8P-8P 80MM
ECN108 395G802208WC09 HARNESS 8P-8P 80MM 2nd-source
ECN404 395G802210DC14 HARNESS 10P-10P 60
ECN404 395G802210LC14 HARNESS 10P-10P 60 2nd-source
E39801 398GR8BDBNCPHH REMOTE philips HOF-44K-GJ11789 chinese
708GVA680WPX01 Ebony 40 ( 240 CH )
E750 750TBV550V9AC8N000 LCD Panel TPT550J1-HVN01 S91AC XM TP 2nd-source
756TXECB0KD046010X MCU ASSY 2nd-source
ADTVD2420XA1 ADAPTER BOARD G6607-000
CBPFDKLDXV CONVERSION BOARD
KEPFDXA2 KEY BOARD
E750 LCA550HVN01ADZAR0X PANEL TPT550J1-HVN01 S91AC XM TPV 1
LNTVEW661XXA2 CONVERTER BOARD G6432
P33E0569XJQ01K0100 COVER_FUNCTION
P33E0676XJT01R0100 Button
P34E1503XJQ08K0100 REAR_COVER N/A
P34E1961ADT01L0200 DECO_BEZEL N/A na na
P34E1964ALDZ1C0100 DECO_LOGO
P34E2125ADT02L0200 BASE NA
Page 74
P40GD000813 9A A4 PALLET LABEL -for A4 paper
Q02G707105500100XL BOLT
Q11G701100500100JY CB-SUPPORT
Q12G6300 25 1 FOOT PAD
Q36G060006204600JY NON-WOVEN FABRIC
Q36G060006204900JY NON-WOVEN FABRIC
Q36T 600 31 1 NONWOVEN FABRIC
Q36T 600 36 13 GP NON-WOVEN FABRIC
Q36T 600 37 23 GP CLOTH_GRIDDING
Q36T 600 49 4 NON-WOVEN FABRIC
Q40G0001624 4A 产线需求的栈板LABEL
Q44T3121510562 PU FOAM
Q45G88010TV05500WN PROTECT BAG
Q45G88010TV12000WN PROTECT BAG 1200*1600
Q49G 51500 HF panel清洁剂
Q50G 500 TV005 CABLE TIE
Q51G 2 14 FUSE GEL
Q52G100204000A00JY AL FOIL
Q52G130118600000YY TAPE
Q52G15010TV0070WXW
TAPE_INSULATING
Q52G1501150523AWBK TAPE_INSULATING
Q52G160119100A00YY TAPE
Q52G18010TV0920CWJ INSULATING SHEET
Q52G18010TV12800JY INSULATING SHEET
Q52G20010TV03300BK INSULATING SHEET
X15T912310300000YF BKT_BASE
X15T912410200000BL BKT_HOLDER
X15T944710100000BL BKT_BASE
X15T944720100000BL BKT_BASE
X15T949110100000BL BKT_CHASSIS_L
X15T949210100000BL BKT_CHASSIS_R
X15T9668102000GMLH BKT_IO
X15T9669101000GMLH BKT_IO
X15T967210100000BL BKT_HOLDER
X40G2014055X1000ZA LABEL IO
X40G2014055X1100ZA LABEL IO
X44GVA681010SY CUSHION-T N/A 不分区域(全球
X44GVA682010SY CUSHION-B N/A 不分区域(全球
X44GVA68301EPE CUSHION-FRONT N/A 不分区域(全
X44GVA6881305A00H1 ARTWORK CARTON 酒店机 55HAL6808/T
E08902 089G 17356CY01 RCA CABLE 100
0M1G1740 16225 CR3 SCREW M1-MACHINE SCREW x16.0
317GARFM008TCL RF MODULE GL03-2-E
E08901 389G214A15NHLL AC POWER CORD 1500 for China
E39201 392GB1TA1A362H BATTERY 1.5V 2P R03-B500-01S
Q45G88010TV05600X1 PROTECT BAG
Q45G88010TV08900X1 PROTECT BAG
Page 75
X41G50MV81307A MANUAL 50 55HAL6108/T3 DFU
X41G50SV81314A QSG 50 55HAL6108/T3 QSG
X41G78DV81311C WARRANTY CARD TPV address
040G 58162435A MANUAL P/N LABEL
Q40G000162493A 3CEL LABEL FOR TV MODEL G2/2.0/0.5
X40G000103802A SN LABEL --LE08-32CCS
X40G0001624 2A Label for screw pe bag
X40G000181310C CARTON LABEL
X40G055081344A RATING LABEL for 同洲HTV 55HAL6808-
Z40G0002ALL01A OTHER LABEL
708GVA680WPX01 Ebony 40 ( 240 CH )
Q07G011414002C WOOD PALLET
Q44G6002136 98 PAPER BOARD
Q44G6002137110 PAPER BOARD
Q44G9003176 CORNER PAPER 1760
Q45G 77 5 PE PACKING
Q50G 4 10 TIE (Y1900221)
Q52G 1185 92 HCL TAPE
X07G009913902C PALLET
X44G6002CP541A PAPER CAP5
X44G6002CP542A PAPER CAP5
756TXECB0KD046010X MCU ASSY
SMTF-U402 100TPRVS009D1X PHP 55HAL6808 FLASH 100 1F48
U402 356G2233128600 FLASH MX25L12835FM2I-10G 128Mb SOP-8(20
ADTVD2420XA1 ADAPTER BOARD G6607-000
Z40G0002ALL01A OTHER LABEL
CN9102 033G380214B YH WAFER 2.0mm 14P W2015-14RVA-S01
IC9104 056G 139 9 IC EL817M(X) photocoupler DIP-4
IC9102 056G 139 9 IC EL817M(X) photocoupler DIP-4
IC9304 056G 139 9 IC EL817M(X) photocoupler DIP-4
Q9105 057G 667929 MOSFET AOTF8N50 8A 500V TO-220FP
Q9106 057G 667929 MOSFET AOTF8N50 8A 500V TO-220FP
R9808 061G153M10859B SY RST MOF 0.1R 5% 3WS PITCH=20mm
C9906 063G107M47410M CAP X2 470NF 20% 275V R46KI3470HAP1M
C9905 063G107M47410M CAP X2 470NF 20% 275V R46KI3470HAP1M
FB9902 071G 55906 FERRITE CORE 510R C8B R6H 6x9.2(A)
FB9901 071G 55906 FERRITE CORE 510R C8B R6H 6x9.2(A)
FB9801 071G 55906 FERRITE CORE 510R C8B R6H 6x9.2(A)
L9902 073G 174241 H LINE FILTER 18MH MIN LCL-12019 HA 2nd-source
L9902 073G 174241 X LINE FILTER 18MH MIN EF20 3LFEF2022-303M
L9103 073G 253191 HP CHOKE COIL 1.1uH VOC
L9103 073G 253191 LP CHOKE COIL 1.1uH VOC 2nd-source
CN9901 087G 50147D HC HF AC R/A 2P 12.81mm
D9801 093G 52918 RECTIFIER 1N5408G-04 X0 3A 1000V DO201AD
D9104 093G 60306 DIODE FMEN-230A 30A/100V TO-220
D9103 093G 60306 DIODE FMEN-230A 30A/100V TO-220
D9305 093G 60924 SCHOTTKY SR510-22 5A 100V DO-201AD
Page 76
CN9901-1 0Q1G 340 8140 SCREW Q1-SELF TAPING SCREW :Q x8.0
CN9101 311GW200C16BBX ONN 2.0mm 16P R/A W2010-16RVA-S04,B200
RV9901 361G0046681KZE VARISTOR 680V 10%
NR9901 361G0058259MYW006A NTCR 2.5R 20% 3.1W SCK132R56MTY504
NR9902 361G0058259MYW006A NTCR 2.5R 20% 3.1W SCK132R56MTY504
C9801 363G210K105GZP CAP MPP 1uF 10% 450V 18.1*12.6*8.5 ECWF
C9111 363G211J2235HA CAP MPP 22nF 5% 1KV 18*5*11 R75QI2220HA0
C9811 367G215X680PKZ000S EC 68uF 20% 450V 12.5*50 2000 hr 620mA
C9812 367G215X680PKZ000S EC 68uF 20% 450V 12.5*50 2000 hr 620mA
L9903 373G0174301H00 LINE FILTER 0.25mH MIN 2A LCL-11010 HA 2nd-source
L9903 373G0174301X00 LINE FILTER 0.25mH MIN 2A 3LFT1064-251M
L9901 373G0174303H00 LINE FILTER 18mH MIN 1.26A LCL-11822 HA
L9901 373G0174303X00 LINE FILTER 18mH MIN 1.26 3LFT18106-183 2nd-source
L9801 373G0174308H00 PFC CHOKE 220uH 10% 2A GL-13223 HA
L9801 373G0174308N00 PFC CHOKE 220uH 10% 2A - 2nd-source
L9301 373G0253247H00 CHOKE COIL 3UH 15% DR8*8 5A 2nd-source
L9301 373G0253247X00 CHOKE COIL 3UH 15% DR8*8 5A
T9301 380GL32P141H00 X'FMR 360u 10% 5u ER31 BCK-13122-HA
T9301 380GL32P141N00 X'FMR 360uH 10% 5uH ER31 - 2nd-source
T9101 380GL52P171T00 X'FMR 900μH 12% 148μH EE4213 SRV
T9101 380GL52P171YS0 X'FMR 900μH 12% 148μH EE4213 YS0 2nd-source
BD9902 393G0050460A10 BRIDGE TS10K80-01 X0 10A 800V X0
705TXC84879 F9901 ASS"Y
705TXD57122 Q9801 D9802 ASS"Y
705TXD57129 Q9301 ASS"Y
705TXD57130 Q9303 ASS'Y
ADD2420XA1SMT ADAPTER BOARD FOR SMT
HS9901 Q90G6295 3 HEAT SINK
CBPFDKLDXV CONVERSION BOARD
Z40G0002ALL01A OTHER LABEL
C632 067G315M1016KV EC 100UF 20% 35V 8*7
C633 067G315M1016KV EC 100UF 20% 35V 8*7
CN651 088G 30288C PHONE JACK 3P GREEN - 1 1
CN102 088G 30288C PHONE JACK 3P GREEN - 1 1
CN107 088G352F6B3ACL USB A TYPE R/A 6P BLACK H=8.4
CN104 088G353GFF1AXH D-SUB CONN 15P BLUE - R/A 10
CN403 311GB254J24ABE PIN HEADER 2.54mm 24P R/A PZ-2.54-2*12P
CN601 311GW200A04ABX WAFER 2.0mm 4P
CN401 311GW200A09AAL WAFER 2.0mm 9P V/T B2009W09VTAB
CN701 311GW200C14BBX CONN 2.0mm 14P R/A W2010-14RVA-S04
CN402 311GW200C30AAL WAFER 2.0MM 2*15P
CN111 388G302F5B1ACL PHONE JACK R/A 5P 1*1 BLACK 8.5mm
CN110 388G342G8B1AGN RJ45 R/A 8P 1+1 TWO LAYER W 9.5
CN109 388G342G8B1AGN RJ45 R/A 8P 1+1 TWO LAYER W 9.5
TU101 394GNPALALL26L TUNER CHINA ST18WM-2-E
SMTFDKLDXV MAIN BOARD FOR SMT
HS401 X90G8014 1 HEAT SINK
Page 77
KEPFDXA2 KEY BOARD
SMTKEPFDXA2 KEY BOARD FOR SMT
LNTVEW661XXA2 CONVERTER BOARD G6432
Z40G0002ALL01A OTHER LABEL
CN8102 033G380212B YH wafer 12P 2.0 DIP
CN8101 033G380213B YH WAFER 2.0mm 13P
C8106 067G515Z271 9K EC 270UF 20% 100V 10*40 5000 hr
C8105 067G515Z271 9K EC 270UF 20% 100V 10*40 5000 hr
C8107 067G515Z271 9K EC 270UF 20% 100V 10*40 5000 hr
C8102 367G415X3317KT EC 330UF 20% 50V 12.5*12
C8101 367G415X3317KT EC 330UF 20% 50V 12.5*12
L8101 373G0253350X00 BOOST CHOKE 47uH 10% 6A 3LCEQ25-470K
705TXD57224 Q8101
705TXD93200 D8101
LNEW661XXA2SMT CONVERTER BOARD FOR SMT
705TXC84879 F9901 ASS"Y
F9901-1 084G 34 14 bSE -- -- --
F9901 084G 41 7 FUSE 5A 250V 0215005M LITTELFUSE 2nd-source
F9901 084G 41 7 C FUSE 5A 250V UDA005(PF)
705TXD57122 Q9801 D9802 ASS"Y
Q9801 057G 667954 MOSFET TK18A60V 18A 600V SC-67 2nd-source
Q9801 057G 667A04 MOSFET STF24NM60N 17A 600V 30W TO-220FP
D9802 093G 52905 DIODE FMNS-1106S TO-220
0M1G1730 8120 SCREW
D9802 393G0060A13 RECTIFIER STTH10LCD06FP 600V TO-220FPAC 2nd-source
HS9801 Q90T0236002A0000HG HEAT SINK
705TXD57129 Q9301 ASS"Y
Q9301 057G 667931 MOSFET AOTF8N65 8A 650V TO-220FP
0M1G1730 8120 SCREW
HS9301 Q90G0219 4 HEAT SINK ÐͲÄ/Profile
705TXD57130 Q9303 ASS'Y
0M1G1730 8120 SCREW
Q9303 357G0600100020 MOSFET AOTF298L 33A 100V TO-220F
HS9303 Q90T0237 1 HEAT SINK
ADD2420XA1SMT ADAPTER BOARD FOR SMT
IC9305 056G 158501 DC/DC AS431ANTR-E1 150mA 40V SOT23-3
IC9101 056G 379211 AC/DC SSC9522S-TL SOP-18
Q9103 057G 417517 HF SMALLTRAN LMBT3906LT1G-HF SOT-23
Q9104 057G 417518 HF SMALLTRAN LMBT3904LT1G-HF SOT-23
Q9101 057G 419912 T TRANSISTOR 2SD1624T-TD-E PCP
R9802 061G0805100 JF RST CHIPR 10 OHM +-5% 1/8W FENGHUA
R9109 061G0805100 JT RST CHIP 10R 1/8W 5% TZAI YUAN
R9311 061G0805100 JT RST CHIP 10R 1/8W 5% TZAI YUAN
R9137 061G08051001FT RST CHIP 1K 1/8W 1%
R9332 061G08051001FT RST CHIP 1K 1/8W 1%
R9133 061G08051001FT RST CHIP 1K 1/8W 1%
R9156 061G08051002FT RST CHIP 10K 1/8W 1%
Page 78
R9152 061G08051002FT RST CHIP 10K 1/8W 1%
R9150 061G08051009FT RST CHIP R 10ohm +/-1% 1/8W
R9151 061G08051009FT RST CHIP R 10ohm +/-1% 1/8W
R9810 061G0805102 JF RST CHIPR 1K OHM +-5% 1/8W FENGHUA
R9134 061G0805102 JT RST CHIPR 1K OHM +- 5% 1/8W TZAI YUAN
R9806 061G0805103 JF RST CHIPR 10K OHM +-5% 1/8W FENGHUA
R9813 061G0805103 JF RST CHIPR 10K OHM +-5% 1/8W FENGHUA
R9314 061G0805103 JT RST 0805 10K 5% 1/8W
R9119 061G0805103 JT RST 0805 10K 5% 1/8W
R9148 061G08051102FT RST 0805 11K 1% 1/8W SMD0805011KF
R9127 061G08051102FT RST 0805 11K 1% 1/8W SMD0805011KF
R9341 061G08051200FT RST CHIP 120R 1/8W 1%
R9327 061G08051501FT RST CHIPR 1K5 +-1% 1/8W TZAI YAUN
R9103 061G08051600FT RST 0805 160R 1% 1/8W TZAI YUAN
R9116 061G08051802FY RST CHIP 18K 1/8W 1%
R9811 061G08051912FT RST CHIPR 19K1 +-1% 1/8W TZAI YUAN
R9814 061G0805202 JF RST CHIPR 2KOHM +-5% 1/8W FENGHUA
R9136 061G0805202 JT RST CHIP 2K 1/8W 5% TZAI YUAN
R9128 061G0805202 JT RST CHIP 2K 1/8W 5% TZAI YUAN
R9340 061G08052201FT CHIP 2K2 1/8W 1%
R9112 061G0805229 JF RST CHIPR 2R2 +-5% 1/8W FENGHUA
R9120 061G0805242 JF RST CHIPR 2.4KOHM +-5% 1/8W FENGHUA
R9163 061G08052431FT RST CHIP 2K43 1/8W 1%
R9122 061G08052491FT RST CHIP 2K49 1/8W 1%
R9118 061G08053001FT RST CHIP R 3K 1/8W +/-1%
R9803 061G0805330 JT RST CHIP 33R 1/8W 5% TZAI YUAN
R9812 061G0805363 JF ST CHIPR 36KOHM +-5% 1/8W FENGHUA
R9117 061G0805471 JT RST CHIPR 470OHM +-5% 1/8W TZAI YUAN
R9328 061G0805472 JT RST CHIPR 4K7 +-5% 1/8W TZAI YUAN
R9130 061G0805514 JF ST CHIPR 510KOHM +-5% 1/8W FENGHUA
R9312 061G08056209FT RST 0805 62R 1% 1/8W
R9154 061G0805820 JY RST CHIP R 82ohm 1/8W +/-5% YAGEO
R9149 061G0805820 JY RST CHIP R 82ohm 1/8W +/-5% YAGEO
R9329 061G08059101FT RST CHIP 9K1 1/8W 1%
JR905 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
JR906 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
JR904 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
JR903 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
JR902 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
JR901 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN
R9308 061G1206100 JT RST CHIPR 10 OHM +-5% 1/4W TZAI YUAN
R9807 061G12061004FF E RST CHIP 1M 1% 1/4W 500V FENGHUA
R9804 061G12061004FF E RST CHIP 1M 1% 1/4W 500V FENGHUA
R9809 061G12061004FF E RST CHIP 1M 1% 1/4W 500V FENGHUA
R9101 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
R9132 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
R9131 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
Page 79
R9129 061G1206102 JF RST CHIPR 1KOHM +-5% 1/4W FENGHUA
R9324 061G1206103 JT RST CHIPR 10KOHM +-5% 1/4W TZAI YUAN
R9102 061G1206103 JT RST CHIPR 10KOHM +-5% 1/4W TZAI YUAN
R9138 061G1206104 JT RST CHIPR 100KOHM +-5% 1/4W TZAI YUAN
R9906 061G1206105 JT ST CHIPR 1MOHM +-5% 1/4W TZAI YUAN
R9901 061G1206105 JT ST CHIPR 1MOHM +-5% 1/4W TZAI YUAN
R9309 061G1206109 JT RST CHIPR 1 OHM +-5% 1/4W TZAI YUAN
R9115 061G12061504FT RST CHIP 1M5 1/4W 1%
R9113 061G12061504FT RST CHIP 1M5 1/4W 1%
R9114 061G12061504FT RST CHIP 1M5 1/4W 1%
R9322 061G1206201 JT RST CHIPR 200 OHM +-5% 1/4W TZAI YUAN
R9315 061G1206201 JT RST CHIPR 200 OHM +-5% 1/4W TZAI YUAN
R9320 061G1206201 JT RST CHIPR 200 OHM +-5% 1/4W TZAI YUAN
R9323 061G1206201 JT RST CHIPR 200 OHM +-5% 1/4W TZAI YUAN
R9319 061G1206201 JT RST CHIPR 200 OHM +-5% 1/4W TZAI YUAN
R9316 061G1206201 JT RST CHIPR 200 OHM +-5% 1/4W TZAI YUAN
R9805 061G1206203 JF RST CHIPR 20KOHM +-5% 1/4W FENGHUA
R9305 061G12062202FT RST 1206 22K 1% 1/4W TZAI YUAN
R9142 061G1206333 JF RST CHIPR 33KOHM +-5% 1/4W FENGHUA
R9143 061G1206333 JF RST CHIPR 33KOHM +-5% 1/4W FENGHUA
R9141 061G1206333 JF RST CHIPR 33KOHM +-5% 1/4W FENGHUA
R9139 061G1206333 JF RST CHIPR 33KOHM +-5% 1/4W FENGHUA
R9318 061G1206471 JT ST CHIPR 470 OHM +-5% 1/4W TZAI YUAN
R9303 061G1206479 JT RST 1206 4.7R 5% 1/4W
R9325 061G1206512 JT RST CHIPR 5.1 KOHM +-5% 1/4W TZAI YUAN
R9310 061G1206512 JT RST CHIPR 5.1 KOHM +-5% 1/4W TZAI YUAN
R9903 061G1206514 JF E RST CHIP 510K 5% 1/4W 500V FENGHUA
R9902 061G1206514 JF E RST CHIP 510K 5% 1/4W 500V FENGHUA
R9905 061G1206514 JF E RST CHIP 510K 5% 1/4W 500V FENGHUA
R9904 061G1206514 JF E RST CHIP 510K 5% 1/4W 500V FENGHUA
R9105 061G1206561 JT RST CHIPR 560 OHM +-5% 1/4W TZAI YUAN
C9316 065G080510131J Y CAP CHIP 0805 100P 50V NP0 +/-5%
C9315 065G080510131J Y CAP CHIP 0805 100P 50V NP0 +/-5%
C9102 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10%
C9101 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10%
C9322 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10%
C9323 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10%
C9113 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C9143 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C9320 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C9318 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C9806 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9108 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9314 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9137 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9123 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9135 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
Page 80
C9128 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9119 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9144 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9302 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9145 065G080510532K M CAP 0805 1UF 10% 50V X7R 2nd-source
C9313 065G080510532K M CAP 0805 1UF 10% 50V X7R 2nd-source
C9141 065G080510532K M CAP 0805 1UF 10% 50V X7R 2nd-source
C9312 065G080510532K M CAP 0805 1UF 10% 50V X7R 2nd-source
C9134 065G080510532K M CAP 0805 1UF 10% 50V X7R 2nd-source
C9337 065G080510532K M CAP 0805 1UF 10% 50V X7R 2nd-source
C9337 065G080510532K T CAP 0805 1UF 10% 50V X7R
C9134 065G080510532K T CAP 0805 1UF 10% 50V X7R
C9312 065G080510532K T CAP 0805 1UF 10% 50V X7R
C9141 065G080510532K T CAP 0805 1UF 10% 50V X7R
C9313 065G080510532K T CAP 0805 1UF 10% 50V X7R
C9145 065G080510532K T CAP 0805 1UF 10% 50V X7R
C9807 065G080522131J F CAP CHIP 0805 220PF J 50V NPO
C9109 065G080522131J F CAP CHIP 0805 220PF J 50V NPO
C9116 065G080522432K T CAP 0805 220nF 10% 50V X7R UMK212 B7224
C9138 065G080522432K T CAP 0805 220nF 10% 50V X7R UMK212 B7224
C9129 065G080522432K T CAP 0805 220nF 10% 50V X7R UMK212 B7224
C9133 065G080522432K T CAP 0805 220nF 10% 50V X7R UMK212 B7224
C9132 065G080522432K T CAP 0805 220nF 10% 50V X7R UMK212 B7224
C9130 065G080522432K T CAP 0805 220nF 10% 50V X7R UMK212 B7224
C9329 065G080522432K Y CAP CHIP 0805 220N 50V X7R +/-10%
C9106 065G080547031J Y AP CHIP 0805 47P 50V NP0 +/-5%
C9804 065G080547031J Y AP CHIP 0805 47P 50V NP0 +/-5%
C9808 065G080547031J Y AP CHIP 0805 47P 50V NP0 +/-5%
C9324 065G080547131J Y CAP CHIP 0805 470P 50V NPO +/-5%
C9326 065G080547232K A CAP 0805 4.7NF 10% 50V X7R
C9809 065G080547332K Y CAP CHIP 0805 47N 50V X7R +/-10%
C9810 065G080547432K T CAP CHIP 0805 0.47UF K 50V X7R
C9142 065G0805475A2K T CAP CHIP 0805 4.7uF K 10V X7R
C9139 065G080556131J Y CAP CHIP 0805 560P 50V NP0 +/-5%
IC9801 356G0379008218 PFC LD7591T GS SOP-8
IC9301 356G0379213 AC/DC SSC2S110 SOP-8
IC9302 356GD563008152000Z DC/DC SP6018S8RGB 1A 16V SOP-8
Q9102 357G07630620HF HF MOSFET 2N7002K_R1_00001 0.3A 60V
D9109 393G006432S0HF SWITCHING 1N4148W 0.15A 75V SOD-123
ZD9106 393G039S95200T00HF HF BZT52-B6V2_R1_00001 6.2V 0.41W
ZD9107 393G039S95200T00HF HF BZT52-B6V2_R1_00001 6.2V 0.41W
ZD9302 393G039SA1300T ZENER BZT52-B39_R1_00001 39V 0.41W
ZD9301 393G039SA1300T ZENER BZT52-B39_R1_00001 39V 0.41W
ZD9101 393G039SA2900T ZENER BZT52-B15 15V 0.41 SOD-123
ZD9105 393G039SA2900T ZENER BZT52-B15 15V 0.41 SOD-123
ZD9103 393G039SA2900T ZENER BZT52-B15 15V 0.41 SOD-123
D9113 393G060S50000T00HF HF SS1060FL_R1_00001 1A 60V SOD123FL
Page 81
D9110 393G060S50000T00HF HF SS1060FL_R1_00001 1A 60V SOD123FL
D9114 393G060S50000T00HF HF SS1060FL_R1_00001 1A 60V SOD123FL
D9304 393G060S50000T00HF HF SS1060FL_R1_00001 1A 60V SOD123FL
D9302 393G060S50000T00HF HF SS1060FL_R1_00001 1A 60V SOD123FL
D9803 393G060S50000T00HF HF SS1060FL_R1_00001 1A 60V SOD123FL
D9307 393G060SA0700T SCHOTTKY MB810 8A 100V SMC
ADD2420XA1AI ADAPTER BOARD FOR AI
SMTFDKLDXV MAIN BOARD FOR SMT
CN404 033G803210F S HR CONNECTOR
U101 056G 563114 LDO G1117-33T63UF 1A 3.3V SOT-223
U702 056G 563143 C LDO G1084PT43U 5A ADJ TO-252 2nd-source
U704 056G 563143 C LDO G1084PT43U 5A ADJ TO-252 2nd-source
Q501 057G 417511 MMBT3904
Q502 057G 417511 MMBT3904
Q653 057G 417512 MMBT3906
Q401 057G 417517 Tra LMBT3906LT1G -200mA/-40V SOT-23 LRC
Q402 057G 417517 Tra LMBT3906LT1G -200mA/-40V SOT-23 LRC
Q602 057G 417517 Tra LMBT3906LT1G -200mA/-40V SOT-23 LRC
Q702 057G 417518 TRA LMBT3904LT1G 200mA/40V SOT-23 LRC
Q601 057G 417518 TRA LMBT3904LT1G 200mA/40V SOT-23 LRC
Q703 057G 417518 TRA LMBT3904LT1G 200mA/40V SOT-23 LRC
Q706 057G 417518 TRA LMBT3904LT1G 200mA/40V SOT-23 LRC
Q705 057G 417518 TRA LMBT3904LT1G 200mA/40V SOT-23 LRC
Q404 057G 417518 TRA LMBT3904LT1G 200mA/40V SOT-23 LRC
Q650 057G 417518 TRA LMBT3904LT1G 200mA/40V SOT-23 LRC
Q707 057G 417518 TRA LMBT3904LT1G 200mA/40V SOT-23 LRC
RP405 061G 1260008JY RST CHIP AR 8P4R 0 OHM +-5% 1/16W
RP403 061G 1260008JY RST CHIP AR 8P4R 0 OHM +-5% 1/16W
RP402 061G 1260008JY RST CHIP AR 8P4R 0 OHM +-5% 1/16W
RP401 061G 1260008JY RST CHIP AR 8P4R 0 OHM +-5% 1/16W
RP404 061G 1260008JY RST CHIP AR 8P4R 0 OHM +-5% 1/16W
TH701 061G 56A075 LT HF SMD PTC 0.75A 1206L075THYR
R406 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R608 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R664 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R409 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R407 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R735 061G0402000 JT RST 0402 0.05R MAX 1/16W -
R603 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA
R665 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA
R662 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA
R620 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA
R602 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA
R614 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA
R421 061G04021001FF RST CHIPR 1KOHM +-1% 1/16W FENGHUA
R418 061G04021001FF RST CHIPR 1KOHM +-1% 1/16W FENGHUA
R703 061G04021003FY RST CHIP 100K 1/16W 1%
Page 82
R717 061G04021003FY RST CHIP 100K 1/16W 1%
R720 061G04021003FY RST CHIP 100K 1/16W 1%
R455 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R457 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R454 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R451 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R452 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R453 061G0402101 JT RST CHIP 100R 1/16W 5% TZAI YUAN
R121 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R109 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R509 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R136 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R131 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R158 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R128 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R110 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R137 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R126 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R108 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R129 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R159 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R510 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R114 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R116 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R115 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R172 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R511 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R127 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R607 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R609 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R130 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R139 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R508 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R171 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R724 061G0402101 JY RST CHIPR 100 OHM +-5% 1/16W YAGEO
R516 061G0402102 JF RST CHIPR 1KOHM +-5% 1/16W FENGHUA
R513 061G0402102 JF RST CHIPR 1KOHM +-5% 1/16W FENGHUA
R424 061G0402102 JF RST CHIPR 1KOHM +-5% 1/16W FENGHUA
R173 061G0402102 JF RST CHIPR 1KOHM +-5% 1/16W FENGHUA
R613 061G0402102 JY RST CHIPR 1KOHM +-5% 1/16W YAGEO
R601 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R106 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R742 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R124 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R405 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R135 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R123 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
Page 83
R517 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R610 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R740 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R523 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R616 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R725 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R604 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R122 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R733 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R107 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R718 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R514 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R174 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R712 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R462 061G0402103 JT RST CHIP 10K 1/16W 5% TZAI YUAN
R722 061G0402103 JY RST CHIPR 10KOHM +-5% 1/16W YAGEO
R702 061G0402104 JF RST CHIPR 100KOHM +-5% 1/16W FENGHUA
R621 061G0402104 JF RST CHIPR 100KOHM +-5% 1/16W FENGHUA
R708 061G0402104 JY RST CHIPR 100KOHM +-5% 1/16W YAGEO
R530 061G0402105 JF RST CHIPR 1MOHM 5% 1/16W FENGHUA
R531 061G0402105 JF RST CHIPR 1MOHM 5% 1/16W FENGHUA
R704 061G04021501FF RST CHIP 1K5 1/16W 1% FENGHUA
R446 061G0402201 JF RST CHIPR 200 OHM +-5% 1/16W FENGHUA
R443 061G0402201 JF RST CHIPR 200 OHM +-5% 1/16W FENGHUA
R133 061G04022201FY RST CHIPR 2.2KOHM +-1% 1/16W YAGEO
R132 061G04022201FY RST CHIPR 2.2KOHM +-1% 1/16W YAGEO
R404 061G04022702FF RST CHIP 27K 1/16W 1% FENGHUA
R705 061G04023602FT RST 0402 36K 1% 1/16W
R524 061G0402393 JF RST CHIP 39K 1/16W 5% FENGHUA
R605 061G0402433 JY RST CHIPR 43KOHM +-5% 1/16W YAGEO
R420 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R416 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R154 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R466 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R435 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R431 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R751 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R501 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R739 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R505 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R504 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R422 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R709 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R429 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R623 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R412 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R713 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
Page 84
R433 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R427 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R436 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R155 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R467 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R721 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R437 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R414 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R506 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R442 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R464 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R449 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R450 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R445 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R468 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R444 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R441 061G0402472 JT RST CHIP 4K7 1/16W 5% TZAI YUAN
R512 061G0402473 JF RST CHIPR 47KOHM +-5% 1/16W FENGHUA
R715 061G0402473 JF RST CHIPR 47KOHM +-5% 1/16W FENGHUA
R729 061G0402473 JF RST CHIPR 47KOHM +-5% 1/16W FENGHUA
R515 061G0402473 JF RST CHIPR 47KOHM +-5% 1/16W FENGHUA
R465 061G0402473 JT RST CHIP 47K 1/16W 5% TZAI YUAN
R529 061G0402564 JY RST 0402 560K 5% 1/16W RC0402JR-07560KL
R525 061G0402564 JY RST 0402 560K 5% 1/16W RC0402JR-07560KL
R403 061G04026201FF RST CHIP 6.2K 1/16W 1% FENGHUA
R448 061G04026801FF RST CHIPR 6.8K +-1% 1/16W FENGHUA
R447 061G04026801FF RST CHIPR 6.8K +-1% 1/16W FENGHUA
R656 061G04027509FT RST CHIP 75R 1/16W 1%
R671 061G04027509FT RST CHIP 75R 1/16W 1%
R670 061G04027509FT RST CHIP 75R 1/16W 1%
R669 061G04027509FT RST CHIP 75R 1/16W 1%
R402 061G0603000 JF RST CHIPR MAX 0R05 1/10W FENGHUA
R408 061G0603000 JF RST CHIPR MAX 0R05 1/10W FENGHUA
R103 061G0603000 JT RST CHIP MAX 0R05 1/10W TZAI YUAN
R102 061G0603000 JT RST CHIP MAX 0R05 1/10W TZAI YUAN
R663 061G06031003FT RST CHIP 100K 1/10W 1%
R526 061G0603101 JF RST CHIPR 100 OHM +-5% 1/10W FENGHUA
R611 061G0603102 JY RST CHIPR 1KOHM +-5£¥ 1/10W YAGEO
R612 061G0603102 JY RST CHIPR 1KOHM +-5£¥ 1/10W YAGEO
R668 061G0603103 JF RST CHIPR 10K OHM +-5% 1/10W FENGHUA
R119 061G0603103 JF RST CHIPR 10K OHM +-5% 1/10W FENGHUA
R650 061G0603103 JF RST CHIPR 10K OHM +-5% 1/10W FENGHUA
R142 061G0603103 JF RST CHIPR 10K OHM +-5% 1/10W FENGHUA
R120 061G0603103 JF RST CHIPR 10K OHM +-5% 1/10W FENGHUA
R140 061G0603103 JF RST CHIPR 10K OHM +-5% 1/10W FENGHUA
R655 061G0603103 JT RST CHIP 10K 1/10W 5% TZAI YUAN
R463 061G0603103 JT RST CHIP 10K 1/10W 5% TZAI YUAN
Page 85
R661 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R658 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R660 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R653 061G0603104 JT RST CHIP 100K 1/10W 5% TZAI YUAN
R730 061G06031200FF RST CHIPR 120 OHM +-1% 1/10W FENGHUA
R707 061G06031332FF RST 0603 13.3K 1% 1/10W FENGHUA
R723 061G06032000FF RST CHIPR 200 OHM +-1% 1/10W FENGHUA
R527 061G0603201 JF RST CHIP 200R 1/10W 5% FENGHUA
R726 061G06032200FT RST CHIP 220R 1/10W 1%
R728 061G06032209FT RST CHIP 22R 1/10W 1%
R732 061G06032409FT RST CHIP 24R 1/10W 1%
R666 061G06032702FT RST CHIP 27K 1/10W 1%
R659 061G0603472 JF RST CHIPR 4.7KOHM +-5% 1/10W FENGHUA
R667 061G0603472 JF RST CHIPR 4.7KOHM +-5% 1/10W FENGHUA
R118 061G0603682 JT RST CHIP 6K8 1/10W 5% TZAI YUAN
R143 061G0603682 JT RST CHIP 6K8 1/10W 5% TZAI YUAN
R141 061G0603682 JT RST CHIP 6K8 1/10W 5% TZAI YUAN
R117 061G0603682 JT RST CHIP 6K8 1/10W 5% TZAI YUAN
R104 061G0603682 JT RST CHIP 6K8 1/10W 5% TZAI YUAN
R105 061G0603682 JT RST CHIP 6K8 1/10W 5% TZAI YUAN
R111 061G0603750 JF RST CHIPR 75OHM +- 5% 1/10W FENGHUA
R101 061G0603750 JF RST CHIPR 75OHM +- 5% 1/10W FENGHUA
R125 061G0603750 JF RST CHIPR 75OHM +- 5% 1/10W FENGHUA
R134 061G0603750 JF RST CHIPR 75OHM +- 5% 1/10W FENGHUA
R113 061G0603750 JF RST CHIPR 75OHM +- 5% 1/10W FENGHUA
R138 061G0603750 JF RST CHIPR 75OHM +- 5% 1/10W FENGHUA
R112 061G0603750 JF RST CHIPR 75OHM +- 5% 1/10W FENGHUA
C144 065G040210031J F CAP 0402 10PF 5% 50V NP0
C145 065G040210031J F CAP 0402 10PF 5% 50V NP0
C111 065G040210031J Y CAP 0402 10PF 5% 50V NP0
C472 065G040210131J A CAP CHIP 0402 100PF J 50V NPO
C491 065G040210131J A CAP CHIP 0402 100PF J 50V NPO
C601 065G040210232K Y CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
C604 065G040210232K Y CAP 0402 1NF 10% 50V X7R CC0402KRX7R9BB
C146 065G040210332K A CAP 0402 10NF 10% 50V X7R
C471 065G040210412K T CAP CHIP 0402 100nF 16V X7R
C470 065G040210412K T CAP CHIP 0402 100nF 16V X7R
C479 065G040210412K T CAP CHIP 0402 100nF 16V X7R
C437 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C465 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C734 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C505 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C445 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C615 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C446 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C454 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C460 065G040210412K Y CAP 0402 100NF 10% 16V X7R
Page 86
C441 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C607 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C625 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C444 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C721 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C448 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C462 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C461 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C131 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C442 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C475 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C447 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C147 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C477 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C132 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C420 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C450 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C464 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C452 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C436 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C435 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C716 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C732 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C443 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C459 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C466 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C401 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C463 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C429 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C467 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C720 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C430 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C724 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C624 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C137 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C626 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C141 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C421 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C718 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C431 065G040215031J A CAP 0402 15PF 5% 50V NP0
C432 065G040215031J A CAP 0402 15PF 5% 50V NP0
C138 065G040220031J F CAP 0402 20PF 5% 50V NP0
C139 065G040220031J F CAP 0402 20PF 5% 50V NP0
C704 065G040222031J T CAP 0402 22pF 5% 50V NP0 UMK105 CG220JV
C730 065G040222031J Y CAP CHIP 0402 22P 50V NP0 +/-5%
C110 065G040222031J Y CAP CHIP 0402 22P 50V NP0 +/-5%
C665 065G040233131J T AP CHIP 0402 330PF 50V J NPO
Page 87
C621 065G040233131J T AP CHIP 0402 330PF 50V J NPO
C610 065G040233131J T AP CHIP 0402 330PF 50V J NPO
C669 065G040233131J T AP CHIP 0402 330PF 50V J NPO
C628 065G040233131J T AP CHIP 0402 330PF 50V J NPO
C606 065G040233131J T AP CHIP 0402 330PF 50V J NPO
C108 065G040247131J A CAP CHIP 0402 470PF J 50V NPO
C115 065G040247131J A CAP CHIP 0402 470PF J 50V NPO
C107 065G040247131J A CAP CHIP 0402 470PF J 50V NPO
C114 065G040247131J A CAP CHIP 0402 470PF J 50V NPO
C405 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C404 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C406 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C403 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C408 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C411 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C410 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C409 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C415 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C407 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C729 065G040247505M M CAP 0402 4.7UF 20% 6.3V X5R
C106 065G040250931C Y CAP 0402 5PF 0.25pF 50V NP0
C109 065G040250931C Y CAP 0402 5PF 0.25pF 50V NP0
C105 065G040250931C Y CAP 0402 5PF 0.25pF 50V NP0
C104 065G040250931C Y CAP 0402 5PF 0.25pF 50V NP0
C112 065G040250931C Y CAP 0402 5PF 0.25pF 50V NP0
C113 065G040250931C Y CAP 0402 5PF 0.25pF 50V NP0
C677 065G060310232K A CAP CHIP 0603 1000pF K 50V X7R
C678 065G060310232K A CAP CHIP 0603 1000pF K 50V X7R
C661 065G060310232K A CAP CHIP 0603 1000pF K 50V X7R
C675 065G060310232K A CAP CHIP 0603 1000pF K 50V X7R
C713 065G060310432K A CAP 0603 100NF 10% 50V X7R
C744 065G060310432K A CAP 0603 100NF 10% 50V X7R
C674 065G060310432K A CAP 0603 100NF 10% 50V X7R
C708 065G060310432K A CAP 0603 100NF 10% 50V X7R
C727 065G060310432K A CAP 0603 100NF 10% 50V X7R
C660 065G060310432K A CAP 0603 100NF 10% 50V X7R
C703 065G060310432K F CAP CHIP 0603 0.1UF K 50V X7R
C731 065G060310512K A CAP 0603 1UF 10% 16V X7R
C616 065G060310512K A CAP 0603 1UF 10% 16V X7R
C618 065G060310512K A CAP 0603 1UF 10% 16V X7R
C602 065G060310512K A CAP 0603 1UF 10% 16V X7R
C623 065G060310512K A CAP 0603 1UF 10% 16V X7R
C457 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C428 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C474 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C456 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C412 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
Page 88
C402 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C733 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C440 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C439 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C458 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C666 065G060322422K A MLCC 0603 220nF 25V X7R +/-10% SAMSUNG
C670 065G060322422K A MLCC 0603 220nF 25V X7R +/-10% SAMSUNG
C663 065G060322422K T CAP CHIP0603 220NF K 25V X7R
C672 065G060322422K T CAP CHIP0603 220NF K 25V X7R
C664 065G060322422K T CAP CHIP0603 220NF K 25V X7R
C668 065G060322422K T CAP CHIP0603 220NF K 25V X7R
C725 065G060322422K Y CAP 0603 220N 25V X7R 10%
C473 065G060347412K Y CAP CHIP 0.47uF 16V +/-10% X7R
C667 065G080510532K A CAP 0805 1UF 10% 50V X7R
C671 065G080510532K A CAP 0805 1UF 10% 50V X7R
C617 065G080510532K T CAP 0805 1UF 10% 50V X7R
C619 065G080510532K T CAP 0805 1UF 10% 50V X7R
C611 065G080510532K T CAP 0805 1UF 10% 50V X7R
C622 065G080510532K T CAP 0805 1UF 10% 50V X7R
C627 065G080510615K T CHIP 10uF 16V X5R 0805
C701 065G080510615K T CHIP 10uF 16V X5R 0805
C613 065G080510615K T CHIP 10uF 16V X5R 0805
C728 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C116 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C127 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C715 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C117 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C130 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C712 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C743 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C719 065G080522605M T CAP 0805 22uF 20% 6.3V X5R JMK212 BJ226
C717 065G080522605M T CAP 0805 22uF 20% 6.3V X5R JMK212 BJ226
C469 065G120610272K F CAP 1206 1NF 10% 500V X7R
C480 065G120610272K F CAP 1206 1NF 10% 500V X7R
C478 065G120610272K F CAP 1206 1NF 10% 500V X7R
C468 065G120610272K F CAP 1206 1NF 10% 500V X7R
C653 065G120610625K A CAP 1206 10UF 10% 25V X5R
C652 065G120610625K A CAP 1206 10UF 10% 25V X5R
C654 065G120610625K A CAP 1206 10UF 10% 25V X5R
C705 065G120622615K A CAP 1206 22UF 10% 16V X5R
C706 065G120622615K A CAP 1206 22UF 10% 16V X5R
C650 067G311C1013LT EC SMD 100UF 20% 16V 6.3*7.7 3000 hr 2
C726 067G311C1013LT EC SMD 100UF 20% 16V 6.3*7.7 3000 hr 2
C126 067G311C1013LT EC SMD 100UF 20% 16V 6.3*7.7 3000 hr 2
C612 067G311C1013LT EC SMD 100UF 20% 16V 6.3*7.7 3000 hr 2
FB702 071G 56G301 MA CHIP BEAD 0805 300OHM 4A
FB701 071G 56G301 MA CHIP BEAD 0805 300OHM 4A
Page 89
FB703 071G 56G301 MA CHIP BEAD 0805 300OHM 4A
FB406 071G 56K121 M CHIP BEAD 0805 120R 25% MGLB2012E121T-L
FB603 071G 56K121 M CHIP BEAD 0805 120R 25% MGLB2012E121T-L
FB401 071G 59A121 TA CHIP BEAD 120R/3000mA HCB1608KF-121T30
FB402 071G 59A121 TA CHIP BEAD 120R/3000mA HCB1608KF-121T30
FB411 071G 59B121 JM CHIP BEAD 0603 120R/1000mA
FB405 071G 59C601 TA CHIP BEAD 600R/200mA FCM1608K-601T02
FB409 071G 59G301 M CHIP BEAD 0603 300R 25% 200mA
FB410 071G 59G301 M CHIP BEAD 0603 300R 25% 200mA
FB415 071G 59G301 M CHIP BEAD 0603 300R 25% 200mA
FB414 071G 59G301 M CHIP BEAD 0603 300R 25% 200mA
L101 073G 63478 5M CHIP IND 0.47UH 5% 0.1A 3.5R MGFI1608AR
L102 073G 63478 5M CHIP IND 0.47UH 5% 0.1A 3.5R MGFI1608AR
L703 073G253S 71 DN SMD CHOKE 2.2UH 20% 8A LZ.412R2.A0P,HF
CN501 088G 34019K AD HDMI HEADER 19P H:2.8mm
CN502 088G 34019K AD HDMI HEADER 19P H:2.8mm
CN501 088G 34019K AV HDMI HEADER R/A 19P BLACK H=8.4 2nd-source
CN502 088G 34019K AV HDMI HEADER R/A 19P BLACK H=8.4 2nd-source
D503 093G 60505 SCHOTTKY BAT54C 0.2A 30V SOT-23 2nd-source
D502 093G 60505 SCHOTTKY BAT54C 0.2A 30V SOT-23 2nd-source
D101 093G 60505 SCHOTTKY BAT54C 0.2A 30V SOT-23 2nd-source
D503 093G 60515 L SCHOTTKY LBAT54CLT1G 0.2A 30V SOT-23
D502 093G 60515 L SCHOTTKY LBAT54CLT1G 0.2A 30V SOT-23
D101 093G 60515 L SCHOTTKY LBAT54CLT1G 0.2A 30V SOT-23
D702 093G 52S 7 T RECTIFIER SM4001A 1A 50V SMA 2nd-source
D702 093G 52S903 T RECTIFIER GS1A 1A 50V DO-214AC
D650 093G 52S904 T RECTIFIER S3B-T\R 3A 100V DO-214AB
ZD107 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD125 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD502 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD503 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD127 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD121 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD122 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD124 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD501 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD105 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD405 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD506 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD104 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD128 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD504 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD108 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD106 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD120 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD126 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD404 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
Page 90
ZD101 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD505 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD123 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD406 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
D602 093G 64S526SEM SWITCHING BAS316WS 250mA 100V SOD323
D602 093G 64S900 T DIODE BAS316 SOD-323 PHILIPS 2nd-source
CN108 311GW125D08ACJ WAFER 1.25mm 8P V/T 1.25T-11-8PB
CN112 311GW125D08ACJ WAFER 1.25mm 8P V/T 1.25T-11-8PB
U704 356G0563531BHF000C LDO BL1084-CY 5A ADJ TO-252
U702 356G0563531BHF000C LDO BL1084-CY 5A ADJ TO-252
U401 356G0568176604 SCALER RTD2634DD-GR LQFP 176
U601 356G0616028600 AUDIO AD52580-QG28NAR (AF) 15W E-TSSOP
U650 356G0616028600 AUDIO AD52580-QG28NAR (AF) 15W E-TSSOP
U402 356G2233128600 FLASH MX25L12835FM2I-10G 128Mb SOP-8(20
U701 356GD563006600 DC/DC SY8104ADC 4A 18V TSOT23-6
U703 356GD563008601 DC/DC SY8003ADFC 3A 5.5V DFN2x2-8
Q704 357G0763030018 MOSFET MTP3401N3 -4A -30V SOT-23
Q701 357G0763030018 MOSFET MTP3401N3 -4A -30V SOT-23
Q403 357G0763A06 MOSFET AO3407A -25A -30V 1.4W SOT23
C451 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C453 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C722 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C424 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C449 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C416 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C419 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C423 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C425 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C422 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C455 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C413 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C438 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C482 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C414 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C417 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C418 365G040222505M000T CAP 0402 2.2UF 20% 6.3V X5R JMK105BJ225M
C662 367G311X101GLT EC SMD 100UF 20% 35V 6.3x7.7mm 2000 hr 0
C676 367G311X101GLT EC SMD 100UF 20% 35V 6.3x7.7mm 2000 hr 0
L603 373G253S193D00 SMD CHOKE 22uH 20% 1.8 0.089 SWPG6045G2
L601 373G253S193D00 SMD CHOKE 22uH 20% 1.8 0.089 SWPG6045G2
L602 373G253S193D00 SMD CHOKE 22uH 20% 1.8 0.089 SWPG6045G2
L604 373G253S193D00 SMD CHOKE 22uH 20% 1.8 0.089 SWPG6045G2
L650 373G253S194D00 SMD CHOKE 33uH 20% 1.45 0.137 SWPG6045G
L651 373G253S194D00 SMD CHOKE 33uH 20% 1.45 0.137 SWPG6045G
L701 373G253S198D00 SMD CHOKE 4.7UH 20% 3.3A 0.026R SWPG604
X401 393G022S624NSK CRYSTAL NXE27.000AC12F-BK6 27 12
D401 393G060S91200T00HF SCHOTTKY RB551V-30_R1_00001 0.5A 30V SO
Page 91
E715 715G6928M01001004K MAIN PCB FR4 DS 193*80*1.6mm
E715 715G6928M01001004T MAIN PCB FR4 DS 193*80*1.6mm 2nd-source
SMTKEPFDXA2 KEY BOARD FOR SMT
040G 45762420A LABEL 25x6mm
R02 061G0603000 JT RST CHIP MAX 0R05 1/10W TZAI YUAN
R01 061G06031201FT RST CHIP 1K2 1/10W 1%
R05 061G06031502FT RST CHIP 15K 1/10W 1%
R04 061G06032201FT RST CHIP 2K2 1/10W 1%
R03 061G06036801FT RST CHIP 6K8 1/10W 1%
C06 065G060310432K M CAP 0603 100NF 10% 50V X7R
CN01 311GW125D02ADX WAFER 1.25mm 2P R/A S1315-02RVB-S03-K
SW01 377G060902C0CJ CHIP TACT SW 6P 6mm 160g SMD
709T63160XS001 COMSUMPTIVE ASSY
E715 715G6316K01000004I KEY PCB FR4 SS 25*24.4*1.6mm
E715 715G6316K01000004S KEY PCB FR4 SS 25*24.4*1.6mm 2nd-source
705TXD57224 Q8101
0M1G1730 8120 SCREW
Q8101 357G0600100020 MOSFET AOTF298L 33A 100V TO-220F
HS8101 Q90T0236007A0000SY HEAT SINK
705TXD93200 D8101
D8101 093G 60500 FMEN210A TO-220 SANKEN
0M1G1730 8120 SCREW
HS8102 Q90T0236007A0000SY HEAT SINK
LNEW661XXA2SMT CONVERTER BOARD FOR SMT
R8134 061G0805103 JT RST 0805 10K 5% 1/8W
R8170 061G12062008FT RST CHIP 2 OHM +-1% 1/4W 1206
C8112 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
R8133 061G08051502FT RST CHIP 15K 1/8W 1%
R8169 061G12062008FT RST CHIP 2 OHM +-1% 1/4W 1206
R8105 061G12064700FT RST 1206 470R 1% 1/4W TZAI YUAN
R8115 061G0805205 JT RST CHIPR 2M +-5% 1/8W TZAI YUAN
R8132 061G08056202FY RST 0805 62K 1% 1/8W -
R8140 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
R8112 061G08051503FF ST CHIPR 150KOHM +-1% 1/8W FENGHUA
R8115 061G0805205 JF RST CHIPR 2M +-5% 1/8W FENGHUA 2nd-source
R8133 061G08051502FF RST CHIPR 15KOHM +-1% 1/8W FENGHUA 2nd-source
R8149 061G0805203 JT RST CHIPR 20K +-5% 1/8W TZAI YUAN
R8134 061G0805103 JF RST CHIPR 10K OHM +-5% 1/8W FENGHUA 2nd-source
C8132 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
D8102 393G060S50000T00HF HF SS1060FL_R1_00001 1A 60V SOD123FL
C8134 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
R8109 061G08051003FY RST CHIP 100K 1/8W 1%
R8146 061G12062008FT RST CHIP 2 OHM +-1% 1/4W 1206
R8150 061G08050004JT RST CHIPR 0805 0 OHM 4A
R8152 061G08050004JT RST CHIPR 0805 0 OHM 4A
R8148 061G0805000 JY RST CHIPR MAX 0R05 OHM 1/8W YAGEO
Q8102 057G 417907 T TRA PMBT3906 PNP -200mA/-40V SOT-23
Page 92
R8107 061G0805302 JY RST CHIPR 3K +-5% 1/8W YAGEO
C8110 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
R8106 061G12061002FT RST CHIPR 10KOHM +-1% 1/4W 1206
C8143 065G080510131J Y CAP CHIP 0805 100P 50V NP0 +/-5%
C8131 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
R8147 061G12062008FT RST CHIP 2 OHM +-1% 1/4W 1206
R8144 061G12062008FT RST CHIP 2 OHM +-1% 1/4W 1206
R8101 061G0805229 JT RST CHIPR 2R2 +-5% 1/8W TZAI YUAN
R8155 061G08052003FT RST CHIP 200K 1/8W 1%
R8110 061G08052203FT RST CHIPR 220KOHM +-1% 1/8W
R8168 061G12062008FT RST CHIP 2 OHM +-1% 1/4W 1206
R8138 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
R8139 061G1206101 JT RST CHIPR 100 OHM +-5% 1/4W TZAI YUAN
C8104 065G080522432K F CAP 0805 220NF 10% 50V X7R
R8145 061G12062008FT RST CHIP 2 OHM +-1% 1/4W 1206
C8103 065G080522432K F CAP 0805 220NF 10% 50V X7R
R8102 061G0805330 JT RST CHIP 33R 1/8W 5% TZAI YUAN
R8136 061G0805304 JY RST CHIPR 300K +-5% 1/8W YAGEO
C8145 065G080522232K Y CAP CHIP 0805 2N2 50V X7R +/-10%
Q8143 057G 763139 MOSFET AOD478 11A 100V TO-252
C8111 065G080547131J M CAP 0805 470PF 5% 50V NP0
R8135 061G08051009FT RST CHIP R 10ohm +/-1% 1/8W
LNEW661XXA2AI CONVERTER BOARD FOR AI
C8146 065G080522232K Y CAP CHIP 0805 2N2 50V X7R +/-10%
R8151 061G08051003FY RST CHIP 100K 1/8W 1%
R8103 061G08051002FT RST CHIP 10K 1/8W 1%
R8108 061G08053303FT RST CHIP 330K 1% 1/8W
C8109 065G080510522K M AP 0805 1UF 10% 25V X7R
R8111 061G08051503FT RST CHIP R 150K 1/8W +/-1%
R8113 061G08051052FF RST CHIPR 10.5K OHM +- 1% 1/8W FENGHUA
R8120 061G0805103 JT RST 0805 10K 5% 1/8W
IC8101 356G0700024600 LED DRIVER LD7890GS SOP-24
C8114 065G080522232K A CAP 0805 2.2NF 10% 50V X7R
C8115 065G080510532K A CAP 0805 1UF 10% 50V X7R
R8119 061G08051003FY RST CHIP 100K 1/8W 1%
R8141 061G1206000 JF RST CHIPR MAX0R05 1/4W FENGHUA
R8117 061G08051003FY RST CHIP 100K 1/8W 1%
ZD8101 393G039S95300T00HF HF BZT52-B9V1_R1_00001 9.1V 0.41W
R8137 061G08051003FY RST CHIP 100K 1/8W 1%
R8131 061G08053302FT RST CHIP 33K 1/8W 1%
R8116 061G08052203FT RST CHIPR 220KOHM +-1% 1/8W
C8133 065G080522522K T CAP 0805 2.2uF 10% 25V X7R
R8160 061G12061009FT RST CHIP R 10ohm 1/4W +/-1%
R8153 061G08052203FT RST CHIPR 220KOHM +-1% 1/8W
Q8103 357G07630620HF HF MOSFET 2N7002K_R1_00001 0.3A 60V
R8107 061G0805302 JT RST CHIP 3K 1/8W 5% TZAI YUAN 2nd-source
R8148 061G0805000 JT RST 0805 0.05R MAX 1/8W 2nd-source
Page 93
R8105 061G12064700FF RST 1206 470R 1% 1/4W FENGHUA 2nd-source
R8140 061G1206101 JF RST CHIPR 100 OHM +-5% 1/4W FENGHUA 2nd-source
R8112 061G08051503FT RST CHIP R 150K 1/8W +/-1% 2nd-source
R8149 061G0805203 JF RST CHIPR 20KOHM +-5% 1/8W FENGHUA 2nd-source
R8109 061G08051003FT RST CHIP 100K 1/8W 1% 2nd-source
R8102 061G0805330 JF RST CHIPR 33 OHM +-5% 1/8W FENGHUA 2nd-source
R8139 061G1206101 JF RST CHIPR 100 OHM +-5% 1/4W FENGHUA 2nd-source
R8138 061G1206101 JF RST CHIPR 100 OHM +-5% 1/4W FENGHUA 2nd-source
R8155 061G08052003FF RST CHIPR 200KOHM +-1% 1/8W FENGHUA 2nd-source
R8101 061G0805229 JF RST CHIPR 2R2 +-5% 1/8W FENGHUA 2nd-source
R8106 061G12061002FF RST CHIPR 10KOHM +-1% 1/4W FENGHUA 2nd-source
R8113 061G08051052FT RST CHIP 10.5K OHM 1/8W 1% TZAI YUAN 2nd-source
R8108 061G08053303FF RST CHIP 330K 1/8W 1% 2nd-source
R8103 061G08051002FF RST CHIPR 10KOHM +-1% 1/8W FENGHUA 2nd-source
R8151 061G08051003FT RST CHIP 100K 1/8W 1% 2nd-source
R8135 061G08051009FF RST CHIPR 10 OHM+-1% 1/8W FENGHUA 2nd-source
R8131 061G08053302FF RST CHIPR 33KOHM +-1% 1/8W FENGHUA 2nd-source
R8117 061G08051003FT RST CHIP 100K 1/8W 1% 2nd-source
R8141 061G1206000 JT RST CHIPR MAX0R05 1/4W TZAI YUAN 2nd-source
ADD2420XA1AI ADAPTER BOARD FOR AI
T9301 006G 31 4 1.7MM RIVET
CN9901 006G 31500 EYELET
T9101 006G 31500 EYELET
NR9901 006G 31502 EYELET
NR9902 006G 31502 EYELET
L9902 006G 31502 EYELET
L9901 006G 31502 EYELET
IC9103 056G 158 10 T DC/DC AS431AZTR-E1 150MA 40V TO-92
R9301 061G 1SJ10852T SY RST WD 0.1R 5% 1W
R9302 061G152M82352T SY RST MOFR 82KOHM +-5% 2WS FUTABA
C9110 065G 1K101 2T6921 CAP CER 100pF 1KV K Y5P
C9817 065G 1K10193T CAP CER 100PF 10% 1KV R
C9303 065G 1K22293S CAP CER 2.2NF 10% 1KV R TAPING
C9802 065G 1M10333S CAP CER 10NF 20% 1KV Y5U
C9301 065G 1M10333S CAP CER 10NF 20% 1KV Y5U
C9120 065G 1M10333S CAP CER 10NF 20% 1KV Y5U
C9902 065G306K10123R CAP Y1 100PF 10% 250V Y5P 2nd-source
C9907 065G306K10123R CAP Y1 100PF 10% 250V Y5P 2nd-source
C9902 065G306K1012WR CAP Y1 100PF 10% 250V Y5P CT7-Y1-250V-06
C9907 065G306K1012WR CAP Y1 100PF 10% 250V Y5P CT7-Y1-250V-06
C9908 065G306K22123R CAP Y1 220PF 10% 250V Y5P 2nd-source
C9908 065G306K2212WR CAP Y1 220PF 10% 250V Y5P CT7-Y1-250V-06
C9325 065G306M10233R CAP Y1 1NF 20% 250V Y5U
C9325 065G306M1023WR CAP Y1 1NF 20% 250V Y5U 2nd-source
C9122 067G 3151007KB A EC 10UF 20% 50V 6.3*7 3000 hr
C9319 067G 3154707KT EC 47UF 20% 50V ER1H470MPN1007RU
C9117 067G 5153316KT EC 330UF 20% 35V 10*12 5000 hr
Page 94
C9131 067G 5153316KT EC 330UF 20% 35V 10*12 5000 hr
C9121 067G 5153316KT EC 330UF 20% 35V 10*12 5000 hr
C9127 067G 5153316KT EC 330UF 20% 35V 10*12 5000 hr
C9114 067G 5153316KT EC 330UF 20% 35V 10*12 5000 hr
C9306 067G 5154714KT EC 470UF 20% 25V 10*12 5000 hr 1.33A -
C9308 067G 5154714KT EC 470UF 20% 25V 10*12 5000 hr 1.33A -
C9307 067G 5154714KT EC 470UF 20% 25V 10*12 5000 hr 1.33A -
C9304 067G 5154714KT EC 470UF 20% 25V 10*12 5000 hr 1.33A -
C9309 067G 5154714KT EC 470UF 20% 25V 10*12 5000 hr 1.33A -
C9310 067G 5154714KT EC 470UF 20% 25V 10*12 5000 hr 1.33A -
C9124 067G315M2207KB EC 22UF 20% 50V 6.3*7 3000 hr
C9805 067G315M2207KB EC 22UF 20% 50V 6.3*7 3000 hr
FB9904 071G 55 23 S FERRITE BEAD LB 3.5*0.8*7.5A
FB9301 071G 55 23 S FERRITE BEAD LB 3.5*0.8*7.5A
FB9102 071G 55 23 S FERRITE BEAD LB 3.5*0.8*7.5A
FB9302 071G 55 23 S FERRITE BEAD LB 3.5*0.8*7.5A
FB9802 071G 55 26 H BEAD 3.5*6.0*0.8 127R 25% BF-I35060R-79
FB9803 071G 55 26 H BEAD 3.5*6.0*0.8 127R 25% BF-I35060R-79
D9102 093G 52908 RECTIFIER UF4007 A0 1 1000 DO-41
D9303 093G 60953 SCHOTTKY FR107G-A0 1A 1000V DO-41
ZD9102 093G 39G 7 ZENER GDZJ15B 15 0.5 DO-35
D9301 093G1080 252T RECTIFIER SARS01-V1 1.2A 800V DO-41
J903 095G 90 23 JUMP WIRE - -
J929 095G 90 23 JUMP WIRE - -
J904 095G 90 23 JUMP WIRE - -
J913 095G 90 23 JUMP WIRE - -
J927 095G 90 23 JUMP WIRE - -
J922 095G 90 23 JUMP WIRE - -
J924 095G 90 23 JUMP WIRE - -
J930 095G 90 23 JUMP WIRE - -
J933 095G 90 23 JUMP WIRE - -
J934 095G 90 23 JUMP WIRE - -
FB9903 095G 90 23 JUMP WIRE - -
J919 095G 90 23 JUMP WIRE - -
J906 095G 90 23 JUMP WIRE - -
J915 095G 90 23 JUMP WIRE - -
J911 095G 90 23 JUMP WIRE - -
J923 095G 90 23 JUMP WIRE - -
J907 095G 90 23 JUMP WIRE - -
J928 095G 90 23 JUMP WIRE - -
J926 095G 90 23 JUMP WIRE - -
J914 095G 90 23 JUMP WIRE - -
J931 095G 90 23 JUMP WIRE - -
J932 095G 90 23 JUMP WIRE - -
J901 095G 90 23 JUMP WIRE - -
J917 095G 90 23 JUMP WIRE - -
J908 095G 90 23 JUMP WIRE - -
Page 95
J925 095G 90 23 JUMP WIRE - J921 095G 90 23 JUMP WIRE - J909 095G 90 23 JUMP WIRE - J920 095G 90 23 JUMP WIRE - -
J902 095G 90 23 JUMP WIRE - R9306 361G152M22052T00SY RST MOF 22R 5% 2W RSS02J22R0A520NH
R9321 361G2SWJ36852T00SY RST NWR 0.36OHM 5% 2W NWS02JR360A520NH
C9140 365G001D5096WT CAP CER 5PF 0.5pF 1KV SL CC81-1KV-06d-S
C9903 365G306J47063R CAP Y1 47PF 5% 250V SL CD45SL2GA470JDSKA
C9904 365G306J47063R CAP Y1 47PF 5% 250V SL CD45SL2GA470JDSKA
C9903 365G306J4706PR CAP Y1 47PF 5% 250V SL SL0AH470J07SXAMS 2nd-source
C9904 365G306J4706PR CAP Y1 47PF 5% 250V SL SL0AH470J07SXAMS 2nd-source
E715 715G6607P01000002M PWR PCB FR2 CTI>600 SS 195.5*271*1.6mm
709T63160XS001 COMSUMPTIVE ASSY
052G 2191 A TAPE_OTHER(PET,PAPER,SECURITY,ETC…)
055G 23520 IPA
055G 100610 Solder Paste
Q05G6054 1 SHEET
Q09G6012 1 PIN
Q52G170100700B00XW MESH PRINTTING_PAPER
LNEW661XXA2AI CONVERTER BOARD FOR AI
J8103 095G 90 23 JUMP WIRE - -
E715 715G6432P01000002H PWR PCB FR1 CTI>600 SS 150*150mm
J8106 095G 90 23 JUMP WIRE - J8105 095G 90 23 JUMP WIRE - J8108 095G 90 23 JUMP WIRE - J8111 095G 90 23 JUMP WIRE - J8101 095G 90 23 JUMP WIRE - J8102 095G 90 23 JUMP WIRE - J8107 095G 90 23 JUMP WIRE - -
R8104 361G152M10852T00TZ RST MOF 0.1R 5% 2W MOF2W0R1JT52
J8110 095G 90 23 JUMP WIRE - -
R8118 361G152M10852T00TZ RST MOF 0.1R 5% 2W MOF2W0R1JT52
J8104 095G 90 23 JUMP WIRE - -
R8118 061G152M10852T SY RST MOF 0R1 5% 2W 2nd-source
R8104 061G152M10852T SY RST MOF 0R1 5% 2W 2nd-source
Page 96
5
D D
4
3
2
1
HDMI1
HDMI2
C C
VGA
YPbPr
AV1
RTD2644I
LVDS Panel
SERV.U
AV2
Headphone
B B
ATV&DTV IF+/-
CVBS_OUT
AD52580
SPEAKER
Ethernet
USB1
USB2
A A
T P V ( Top Victory Electronics Co . , Ltd. )
T P V ( Top Victory Electronics Co . , Ltd. )
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
絬 隔 瓜 絪 腹
絬 隔 瓜 絪 腹
Key Component
Key Component
Key Component
Date
Date
5
4
Date
01. BLOCK DIAGRAM
01. BLOCK DIAGRAM
01. BLOCK DIAGRAM
3
OEM MODEL
OEM MODEL
OEM MODEL
TPV MODEL
TPV MODEL
TPV MODEL
PCB NAME
PCB NAME
PCB NAME
Sheet
Sheet
Sheet
of
1 10Friday, April 11, 2014
of
1 10Friday, April 11, 2014
of
1 10Friday, April 11, 2014
2
Size
Size
Size
Rev
Rev
Rev
称爹
称爹
称爹
1
A
A
A
B
B
B
<称爹>
<称爹>
<称爹>
Page 97
5
4
3
2
1
(2A)
D D
D12V_IN
+12V
APW7313
D5V_STB
(1A)
G5695T11U
A3V3
D3V3
0.3A
Always ON
IO_3V3, UART, Keypad, LVDS_3V3, LSADC_3V3, HDMI_3V3
ADC_3V3, BB_3V3, IFDADC_3V3, USB_3V3
for SPI FlashM3V3MOS
POWER_ON_LV2
(1A)
APL5932B
Power On => EN Pin pull high
C C
Power Off => EN Pin pull Low
D_5V
1.0V(VCCK)
APW7323
POWER_ON_LV2
D_5V
B B
MOS
(1A)
1.5V
ADC, VDC, APLL
A1V0
0.3A
D1V0 (Core Power)
3.3V
DDR Power
0.35A
0.75A
Tuner
0.35A
DDR3 :1.5V
Silicon Tuner 3.3VLDO G1117
1.0V(VCCK)
D_5V, USB_5V
MOS
Panel
PANEL_EN
A A
T P V ( Top Victory Electronics Co . , Ltd. )
T P V ( Top Victory Electronics Co . , Ltd. )
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
絬 隔 瓜 絪 腹
絬 隔 瓜 絪 腹
Key Component
Key Component
Key Component
5
4
3
Date
Date
Date
02. POWER TREE
02. POWER TREE
02. POWER TREE
Audio AMP
AMP_VDD
2
OEM MODEL
OEM MODEL
OEM MODEL
TPV MODEL
TPV MODEL
TPV MODEL
PCB NAME
PCB NAME
PCB NAME
Sheet
Sheet
Sheet
Size
B
Size
B
Size
B
Rev
B
Rev
B
Rev
B
称爹
<称爹>
称爹
<称爹>
称爹
of
2 10Friday, April 11, 2014
of
2 10Friday, April 11, 2014
of
2 10Friday, April 11, 2014
1
<称爹>
Page 98
5
CN701
CN701
BL_DIM BL_ON/OFF
PS_ON
DGND DGND
D D
C C
B B
14
13
12
11
10
9
7
5
3
1
CONN
CONN
P12V
100nF 5 0V
100nF 5 0V
8
6
4
2
C713
C713
DGND DGND
DGND
D_5V
+12V_Panel
DDR POWER
+12V_Audio+12V_Audio
12V_or_5 V12V_or_5 V
P12VP12V
C714
C714
+
+
NC/100UF 16V
NC/100UF 16V
R707
R707
13.3K 1%
13.3K 1%
R702
R702
100K 1/16 W
100K 1/16 W
DGND
R705
R705
36K 1%
36K 1%
+12V_Audio
100nF 5 0V
100nF 5 0V
C704
C704
R703 100 K 1%R703 100K 1%
U701
U701
1
FB
2
EN
GND3IN
SY8104ADC
SY8104ADC
C708
C708
DGND
BS
LX
12V_or_5 V
1 2
22pF 50 V
22pF 50 V
6
5
4
10uF 16 V
10uF 16 V
D5V_STB
FB705
FB705
NC/300R 4A
NC/300R 4A
R735 0R05 1/16WR735 0R05 1/16W
C703
C703
0.1uF 5 0V
0.1uF 5 0V
C701
C701
DGND
D702
D702
GS1A
GS1A
Backlight ON/OFF
L701
L701
4.7uH
4.7uH
C728
C728
10UF 10V
10UF 10V
DGND
4
BL_EN
H: OFF
L: ON
BL_EN
D3V3
R712
R712
10K 1/16W 5%
10K 1/16W 5%
R713
R713
4.7K 1/16 W
4.7K 1/16 W
4.7K 1/16W
4.7K 1/16W
Backlight Diming
BL_DIM
R724 100OHMR724 100OHM
R739
R739
4.7K 1/16W
4.7K 1/16W
Vout = 0.6x(1+100/13.3)=5.11V
3.3A
12V_or_5V
C727
C727
100nF 5 0V
100nF 5 0V
VIN3VOUT
R2
C705
C705
22UF 16V
22UF 16V
DGND
U704
U704
G1084PT 43U
G1084PT 43U
2
GND/ADJ
R1
1
R726 220R 1/1 0W 1%R726 220R 1/1 0W 1%
R728
R728
22R 1/10 W 1%
22R 1/10 W 1%
R732
R732
24R 1/10 W 1%
24R 1/10 W 1%
DGND
DGND
1
BL_ADJ
DGND
R709
R709
22UF 16V
22UF 16V
D_5V
3
Q702
Q702
LMBT3904L T1G
LMBT3904L T1G
2
DGND DGND
C491
C491
100pF 5 0V
100pF 5 0V
DGND
D5V_STB
FB701
FB701
1 2
300R 4A
300R 4A
C706
C706
+
+
C726
C726
100UF 16V
100UF 16V
DGND
BL_ON/OFF
C716
C716
100N 16V
100N 16V
DDR_POWER
10UF 10V
10UF 10V
C743
C743
3
PS ON/OFF
D5V_STB
R740
R740
10K+-5%1/1 6W
10K+-5%1/1 6W
PS_ON POWER_ON_LV2
Q707
Q707
LMBT3904L T1G
LMBT3904L T1G
DGND
D5V_STB
C712
C712
10UF 10V
10UF 10V
DGND
Vout = 1.25x(1+Rd/Rup)=3.33V
1.5V
C744
C744
100nF 5 0V
100nF 5 0V
D5V_STB
POWER_ON_LV2
R721
R721
4.7K 1/16 W
4.7K 1/16 W
C734
C734
100N 16V
100N 16V
G1084PT 43U
G1084PT 43U
R733
R733
D3V3
R742
R742
10K+-5%1/16W
10K+-5%1/16W
Q706
Q706
LMBT3904L T1G
LMBT3904L T1G
DGND
U702
U702
VIN3VOUT
GND/ADJ
1
200 OHM +-1% 1 /10W
200 OHM +-1% 1 /10W
10K+-5%1/16W
10K+-5%1/16W
DGND
R751
R751
2
120 OHM +-1% 1 /10W
120 OHM +-1% 1 /10W
D_5V
Switch
C729
C729
4.7UF 6.3V
4.7UF 6.3V
DGND
4.7K 1/16W
4.7K 1/16W
R730
R730
R723
R723
DGND
R725
R725
10K+-5%1/16W
10K+-5%1/16W
R729
R729
47K 1/16W
47K 1/16W
Q705
Q705
LMBT3904L T1G
LMBT3904L T1G
POWER_ON_LV2
C733
C733
10UF 6.3V 20 %
10UF 6.3V 20 %
DGND
Q704
Q704
MTP3401N3
MTP3401N3
C725
C725
220N 25V
220N 25V
DGND
FB703
FB703
1 2
FB702
FB702
1 2
100N 16V
100N 16V
D_5V
DGND
2
M3V3 Switch
D3V3
R716
R716
NC/1K 1%
NC/1K 1%
R718 10K+-5%1/1 6WR718 10K+-5%1/1 6W
D3V3
300R 4A
300R 4A
A3V3
300R 4A
300R 4A
C732
C732
DGND DGND
C724
C724
1UF 10V
1UF 10V
D3V3
R715
R715
47K 1/16W
C720
C720
1UF 10V
1UF 10V
47K 1/16W
Q703
Q703
LMBT3904L T1G
LMBT3904L T1G
DGND
MTP3401N3
MTP3401N3
Q701
Q701
CORE POWER D1V1 A1V1
D5V_STB
R2
DGND
R710 NC/100 K 1/16WR710 NC/100 K 1/16W
C715
C715
10UF 10V
10UF 10V
POWER_ON_LV2
R720 100K 1 %R720 100K 1 %
C718
C718
1UF 10V
1UF 10V
DGND DGND
Power
R1
1
2
3
4
9
U703 SY8003ADFCU703 SY8003ADFC
R722 10KR722 10K
POWER_ON_LV23
C730 22P 50VC73 0 22P 50V
R717 100K 1%R717 100K 1%
FB
SGND
PG
IN
PGND
PGND
BL_EN3
BL_ADJ3
EN
LX
NC
100K1/16W
100K1/16W
BL_EN
BL_ADJ
POWER_ON_LV2
M3V3
C721
C721
100N 16V
100N 16V
DGND
DGND
R704 1K5 OHM 1/16W 1%R704 1K5 OHM 1/16W 1%
8
DGND
7
2.04A
6
5
R708
R708
DGND
1
C722
C722
2.2UF 6.3V
2.2UF 6.3V
Vout =0.6(1+R1/ R2)=1.209V
L703
L703
2.2uH 20mOHM 8A
2.2uH 20mOHM 8A
C711
C711
NC/1uF 10V
NC/1uF 10V
C717
C717
22UF 6.3V
22UF 6.3V
D1V1
C719
C719
22UF 6.3V
22UF 6.3V
Vo=1.25x(1+R2/R1)+Iadj*R2=1.511V
USB POWER
D_5V
C731
C731
1UF 10% 16V
1UF 10% 16V
A A
5
DGND
PTCR
PTCR
TH701
TH701
1 2
USB_5V
t
t
T P V ( T op Victory Electronics Co . , Ltd. )
T P V ( T op Victory Electronics Co . , Ltd. )
T P V ( T op Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
絬 隔 瓜 絪 腹
絬 隔 瓜 絪 腹
Key Component
Key Component
Key Component

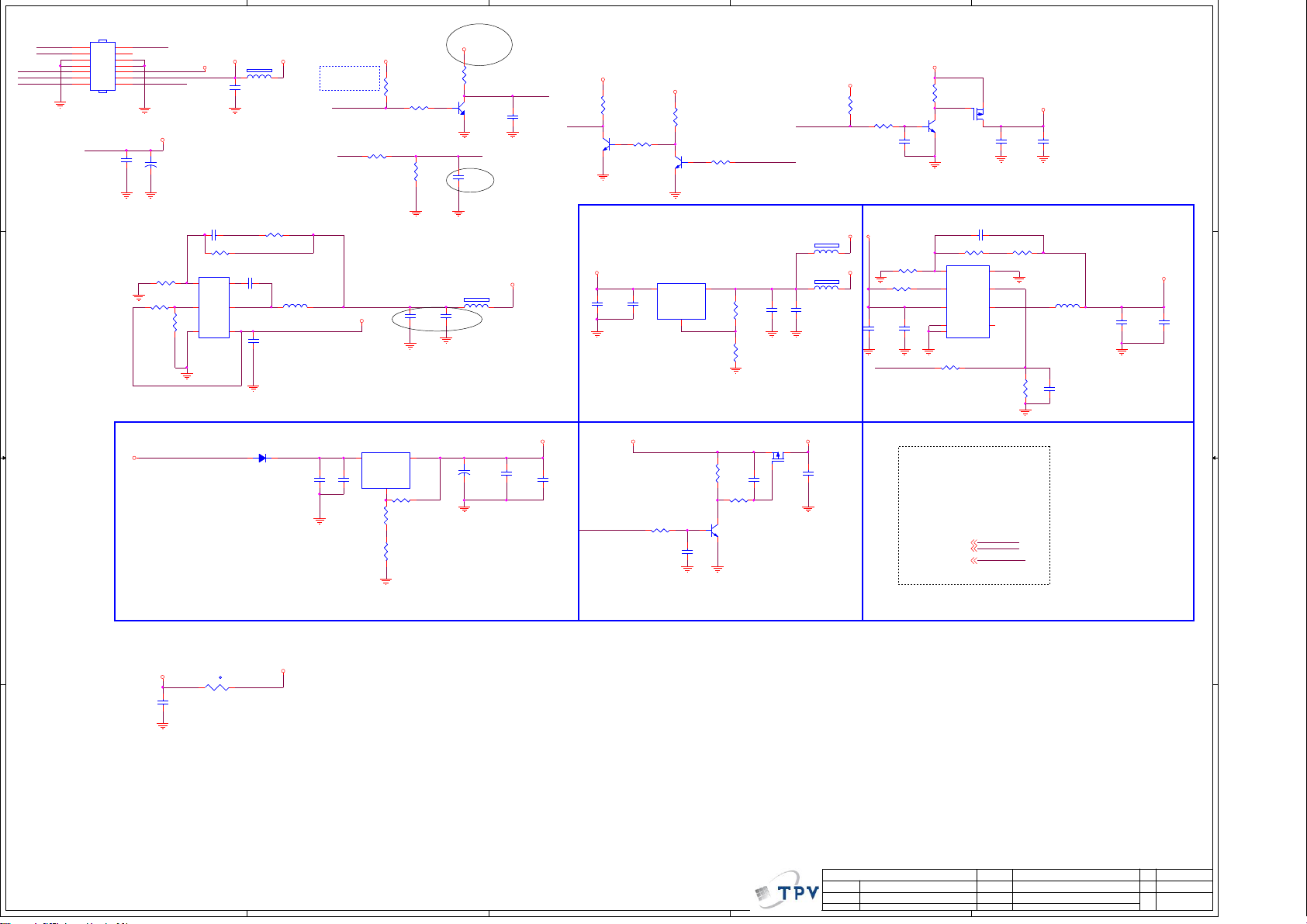

15. SYSTEM POWER
15. SYSTEM POWER
15. SYSTEM POWER
Date
Date
4
3
Date
2
OEM MODEL
OEM MODEL
OEM MODEL
TPV MODEL
TPV MODEL
TPV MODEL
PCB NAME
PCB NAME
PCB NAME
Sheet
Sheet
Sheet
of
1 2Friday, Ap ril 11, 2014
of
1 2Friday, Ap ril 11, 2014
of
1 2Friday, Ap ril 11, 2014
1
Size
C
Size
C
Size
C
Rev
B
Rev
B
Rev
B
称爹
<称爹>
称爹
<称爹>
称爹
<称爹>
Page 99

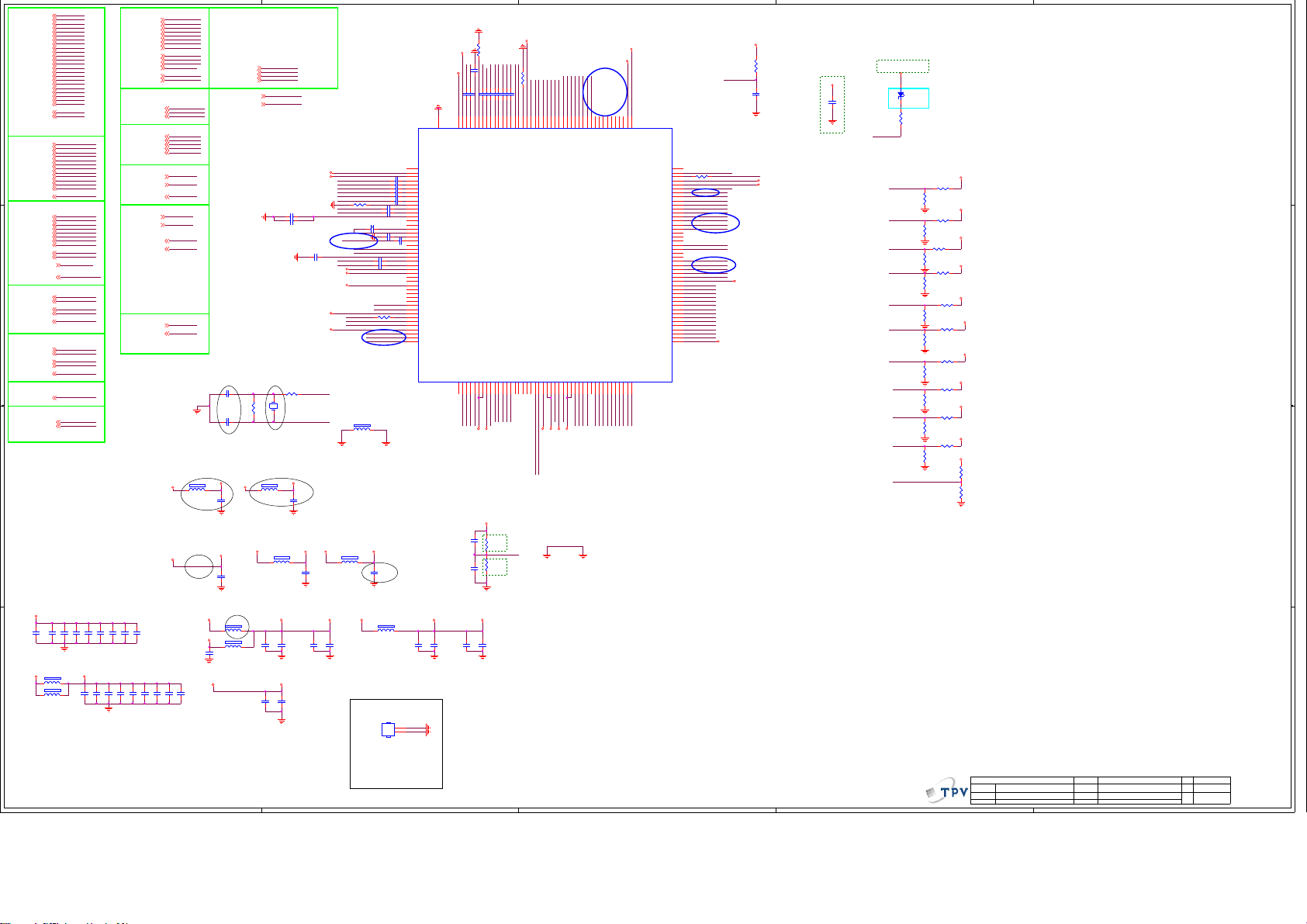

C443100N 16V C443100N 16V
C45710UF 6.3V 20% C45710UF 6. 3V 20%
C445100N 16V C445100N 16V
C444100N 16V C444100N 16V
C45810UF 6.3V 20% C45810UF 6. 3V 20%
DGND
5
To Video input
VGA_DDC_SCL[6]
VGA_DDC_SDA[6]
VGA_HS[6]
VGA_VS[6]
VGA_B+[6]
VGA_B-[6]
VGA_G+[6]
VGA_R+[6]
PB0+[6]
YPbPr0-[ 6]
Y0+[6]
PR0+[6]
AV1_CVBS+[6]
VIN_A0-[ 6]
To AMP
AMP_MUTE[9]
SPK_R[ 9]
SPK_L[9]
To Flash ROM
SPI_CS#[4]
N_WP#/SPI_WP#[4]
N_ALE/SPI_SDO[4]
N_CLE/SPI_SCLK[4]
N_WE#/SPI_DI[4]
UART_RX1[5]
UART_TX1[5]
ARC[8]
UART0_RX[5]
UART0_TX[5]
GPIO_IR_1[8]
GPIO_POWER_1[8]
PD_BATH[5]
AVOUT_L[8]
C446100N 16V C446100N 16V
C447100N 16V C447100N 16V
C461100N 16V C461100N 16V
C460100N 16V C460100N 16V
C459100N 16V C459100N 16V
VGA_DDC_SCL
VGA_DDC_SDA
VGA_HS
VGA_VS
VGA_B+
VGA_BVGA_G+
VGA_R+
PB0+
YPbPr0Y0+
PR0+
AV1_CVBS+
VIN_A0-
AMP_MUTE
SPK_R
SPK_L
SPI_CS#
N_WP#/SPI_WP#
N_ALE/SPI_SDO
N_CLE/SPI_SCLK
N_WE#/SPI_DI
UART0_RX
GPIO_POWER_1
AVOUT_L
C462100N 16V C462100N 16V
UART_RX1
UART_TX1
ARC
UART0_TX
GPIO_IR_1
PD_BATH
C463100N 16V C463100N 16V
PLL_GND
FB412NCFB412
1 2
NC
C464100N 16V C464100N 16V
To Audio in/out
YPbPr_IN_L
YPbPr_IN_L[6]
YPbPr_IN_R
YPbPr_IN_R[6]
AV_L
AV_L[6]
AV_R
AV_R[6]
VGA_L
VGA_L[6]
VGA_R
VGA_R[6]
BB_GND
C424,C425 Close
to SoC Pin
C431 15pF 50VC431 15pF 50V
NC/0R05 OHM
NC/0R05 OHM
C432 15pF 50VC432 15pF 50V
ETN_3V3
AGND
LVDS_3V3M3V3
DGND
M3V3 VDD33A_MAIN
1 2
A3V3
1 2
C47410UF 6.3V 20% C47410UF 6.3V 20%
AGND
M3V3
C433NC C433NC
C401100N 16V C401100N 16V
120R
120R
NC/300R
NC/300R
R409 0R05 OHMR409 0R05 OHM
12
R410
R410
CORE_1V1
FB413NCFB413
1 2
NC
1 2
FB411
FB411
FB424
FB424
C448100N 16V C448100N 16V
AGND
IO_3V3
C465100N 16V C465100N 16V
DGND
CORE_1V1
VDD33A_MAIN
AV_L
AV_R
YPbPr_IN_L
YPbPr_IN_R
VGA_L
VGA_R
AGND
SPK_L
SPK_R
VCM_BB
100N 16VC420 100N 16VC420
1UF 10VC421 1UF 10VC421
AVOUT_L
C428 10UF 6.3V 20%C428 10UF 6.3V 20%
AGND
X401
X401
27MHz
27MHz
ETN_1V1M3V3
AGND
FB409
FB409
300R
300R
C4492.2UF 6.3V C4492.2UF 6.3V
C466100N 16V C466100N 16V
VDD33A_MAIN
C434NC C434NC
V33PORD3V3
DGND
CORE_1V1
C437100N 16V C437100N 16V
ETN_1V1
ETN_3V3
ETN_1V1
XOUT
XIN
VDD33A_MAIN
C450100N 16V C450100N 16V
AGND
TUN_IF-
PLL_GND
1 2
C4512.2UF 6.3V C4512.2UF 6.3V
To LVDS
TEDP
TEDP[4]
TEDN
TEDN[4]
TECLKP
TECLKP[4]
TECLKN
TECLKN[4]
TECP
TECP[4]
TECN
TECN[4]
TEBP
TEBP[4]
TEBN
TEBN[4]
TEAP
TEAP[4]
TEAN
TEAN[4]
TODP
TODP[4]
TODN
TODN[4]
TOCLKP
TOCLKP[4]
TOCLKN
TOCLKN[ 4]
TOCP
TOCP[4]
TOCN
TOCN[4]
TOBP
TOBP[4]
TOBN
TOBN[4]
TOAP
TOAP[4]
TOAN
TOAN[4]
BL_EN
BL_EN[4]
PANEL_EN
PANEL_EN[4]
BL_ADJ
BL_ADJ[4]
D D
To HDMI 0
To HDMI 1
To Tuner
C C
B B
A A
HDMI0_CLK-[7]
HDMI0_CLK+[7]
HDMI0_D0-[7]
HDMI0_D0+[7]
HDMI0_D1-[7]
HDMI0_D1+[7]
HDMI0_D2-[7]
HDMI0_D2+[7]
HDMI_CEC[7]
HDMI0_DDC_SDA[7]
HDMI0_DDC_SCL[7]
HOTPLUG0[7]
HDMI0_CON5V#[7]
HDMI1_DDC_SDA[7]
HDMI1_DDC_SCL[7]
HDMI1_CON5V#[7]
M_SDA[12]
M_SCL[12]
ATV_IF_AGC[12]
POWER_ON_LV2[14]
LR_IN[4]
3D_EN[4]
HDMI1_CLK-[7]
HDMI1_CLK+[7]
HDMI1_D0-[7]
HDMI1_D0+[7]
HDMI1_D1-[7]
HDMI1_D1+[7]
HDMI1_D2-[7]
HDMI1_D2+[7]
HOTPLUG1[7]
TUN_IF-[12]
TUN_IF+[12]
To Keypad
IRRX[13]
LEDG[ 13]
LSADC1[13]
LSADC0[13]
LEDR[13]
To Power
To USB
USB1_DP[10]
USB1_DM[ 10]
DDR_POWER
C43910UF 6.3V 20% C43910UF 6. 3V 20%
D1V1
1 2
1 2
120R 3A
120R 3A
120R 3A
120R 3A
C44010UF 6.3V 20% C44010UF 6. 3V 20%
FB401
FB401
FB402
FB402
LR_IN
3D_EN
HDMI0_CLKHDMI0_CLK+
HDMI0_D0HDMI0_D0+
HDMI0_D1HDMI0_D1+
HDMI0_D2HDMI0_D2+
HDMI_CEC
HDMI0_DDC_SDA
HDMI0_DDC_SCL
HOTPLUG0
HDMI0_CON5V#
HDMI1_CLKHDMI1_CLK+
HDMI1_D0HDMI1_D0+
HDMI1_D1HDMI1_D1+
HDMI1_D2HDMI1_D2+
HDMI1_DDC_SDA
HDMI1_DDC_SCL
HOTPLUG1
HDMI1_CON5V#
TUN_IFTUN_IF+
M_SDA
M_SCL
ATV_IF_AGC
IRRX
LEDG
LSADC1
LSADC0
LEDR
POWER_ON_LV2
USB1_DP
USB1_DM
C441100N 16V C441100N 16V
DGND
C442100N 16V C442100N 16V
CORE_1V1
C45610UF 6.3V 20% C45610UF 6. 3V 20%
R407 0R05 OHMR407 0R05 OHM
2.2UF 6.3VC4242.2U F 6.3VC424
AGND
XIN
XOUT
ATV_IF_AGC
M_SCL
M_SDA
FB414
FB414
1 2
300R
300R
AV33_HDMIA3V3
FB410
FB410
300R
300R
2.2UF 6.3V C4132.2UF 6.3V C413
2.2UF 6.3V C4142.2UF 6.3V C414
2.2UF 6.3V C4222.2UF 6.3V C422
2.2UF 6.3V C4232.2UF 6.3V C423
2.2UF 6.3V C4162.2UF 6.3V C416
2.2UF 6.3V C4172.2UF 6.3V C417
2.2UF 6.3V
2.2UF 6.3V
2.2UF 6.3V
2.2UF 6.3V
2.2UF 6.3V C 4252.2UF 6. 3V C425
2.2UF 6.3V C4822.2UF 6.3V C482
C429 1UF 10VC 429 1UF 10V
C430 1UF 10VC 430 1UF 10V
USB1_DM
USB1_DP
R408 0R05 1/10WR408 0R05 1/10W
GPIO_IR_1
GPIO_POWER_1
PD_BATH
AGND
C4382.2U F 6.3V C4382.2UF 6.3V
DGND
1 2
300R
300R
HS401
HS401
HEAT SINK
HEAT SINK
4
AGND
R4020R05 1/10W R4020R05 1/10W
AGND
VDD33A_STB
CORE_1V1
PR0+
AV1_CVBS+
VIN_A0-
47NF 16VC403 47NF 16VC403
47NF 16VC404 47NF 16VC404
DGND
U401
U401
1
VDAC _OU T / GPI O12 9
2
V11 CORE
3
AV3 3_A U
4
AIN_ 1L
5
AIN_ 1R
6
AIN_ 2L / GP IO1 30
7
AIN_ 2R / GP IO13 1
8
AIN_ 3L / GP IO1 32
9
AIN_ 3R / GP IO13 3
BB_GND
10
BB_ GND
C419
C419
11
AIOL / G PIO 136
C418
C418
12
AIOR / G PIO 137
13
VCM _BB
14
HP_L / G PIO 138
15
HP_R / G PIO 139
16
BB_ CBP
17
BB_ CBN
18
BB_ CPV EE
19
CP_A OUT _L
20
CP_A OUT _R
21
XIN
22
XOUT
23
V25 IFAD C
IF_NTUN_IF+
24
IF_N
IF_P
25
IF_P
26
NC
27
NC
28
NC
29
NC
30
NC
31
NC
32
NC
33
U0DM
34
U0DP
35
U1DM
36
U1DP
37
AV3 3_I FADC
38
RF_IF AG C / G PIO 0
39
TUNE R_S CL / GP IO1
40
TUNE R_S DA / GP IO2
41
V11 CORE
42
TP0 _D0 / G PIO 16
43
TP0 _S YNC / GP IO1 7
44
TP0 _V AL / GP IO1 8
RTD2634DD
RTD2634DD
FB415
FB415
C452100N 16V C452100N 16V
AGND
1
DGND
2
DGND
47NF 16VC405 47NF 16VC405
C402 10UF 6.3V 20%C402 10UF 6.3V 20%
177
176
175
174
173
172
171
170
E-PAD
V25VADC
V11CORE
G33VADC
AV33_VADC_MHL
VIN_9P / GPI O121
VIN_A0N / GPIO123
TP0_CLK / GPI O1945SPI_SCK/ NF _CLE / GPIO3946SPI_DI / N_WR / GPIO4047SPI_CS_N / GPIO4148SPI_DO / N _ALE / GPIO4249VDDR_POWER50VDDR_POWER51V33IO52NF_CE0 / GPIO3553NF_D0 / GPIO4454NF_D1 / GPIO4555NF_D2 / GPIO4656NF_D3 / GPIO4757NF_D4 / GPIO4858NF_D5 / GPIO4959NF_D6 / GPIO5060NF_D7 / GPIO5161NF_RD / GPIO5262NF_RDY / GPIO5663UART_RX / GPIO5364UART_TX / GPIO5465V33IO66VDDR_POWER67VDDR_POWER68VREF_DDR69V11CORE70VREF_DDR71VDDR_POWER72VDDR_POWER73GPIO14174GPIO8175GPIO8276LVDSA_FP / GPI O5777LVDSA_FN / GPIO5878LVDSA_EP / GPIO5979LVDSA_EN / GPI O6080LVDSA_DP / GPI O6181LVDSA_DN / GPIO6282LVDSA_CP / GPI O6383LVDSA_CN / GPIO6484LVDSA_BP / GPIO6585LVDSA_BN / GPI O6686LVDSA_AP / GPIO6787LVDSA_AN / GPI O68
N_ALE/SPI_SDO
N_CLE/SPI_SCLK
N_WE#/SPI_DI
SPI_CS#
DDR_POWER
DDR_POWER
C435100N 16V C435100N 16VC 436100N 16V C436100N 16V
DGND
VDD33A_STBA3V3 VDD33A_STB
C4532.2UF 6.3V C4532.2UF 6.3V
C454100N 16V C454100N 16V
AGND
YPbPr0-
PB0+
Y0+
VGA_R+
VGA_G+
47NF 16VC407 47NF 16VC407
47NF 16VC410 47NF 16VC410
47NF 16VC409 47NF 16VC409
47NF 16VC406 47NF 16VC406
47NF 16VC408 47NF 16VC408
169
168
167
166
165
VIN_5P
VIN_4P
VIN_3P
VIN_Y0N
VIN_2P / GPI O116
N_DATA0
N_DATA1
N_DATA2
N_CE0#
IO_3V3
R418
R418
1KOHM +-1% 1/16W
1KOHM +-1% 1/16W
DDR_VERF
R421
R421
1KOHM +-1% 1/16W
1KOHM +-1% 1/16W
C4552.2UF 6.3V C4552.2UF 6.3V
AV33_HDMI
AGND
R4036.2K 1/16W 1% R4036.2K 1/16W 1%
VGA_B-
VGA_B+
VGA_VS
VGA_HS
47NF 16VC411 47NF 16VC411
47NF 16VC415 47NF 16VC415
HDMI0_D1-
HDMI0_D2-
HDMI0_D1+
HDMI0_D0+
HDMI0_D0-
HDMI0_CLK-
HDMI0_D2+
HDMI_REXT
164
163
162
161
160
159
158
157
156
RX0_RP
RX0_RN
AV33_HDMI
HDMI_REXT
VIN_0P / GPI O113
VIN_BN / GPIO114
VIN_1P / GPIO115
VSYNCVIN / GPIO111
HSYNCVIN / GPIO112
N_DATA4
N_DATA3
UART_RX1
UART_TX1
HDMI1_CLK+
HDMI1_CLK-
HDMI1_D2+
HDMI1_D2-
HDMI1_D1+
HDMI1_D1-
HDMI1_D0+
HDMI1_D0-
HDMI0_CLK+
155
154
153
152
151
150
149
148
147
146
145
144
143
142
141
RX0_BP
RX1_BP
RX0_GP
RX0_BN
RX1_RP
RX1_GP
RX1_BN
RX0_GN
IO_3V3
RX2_RP
RX1_RN
RX1_GN
RX0_CKP
RX1_CKP
RX0_CKN
RX1_CKN
TODP
TODN
DDR_VERF
DDR_VERF
BL_ADJ
ARC
PANEL_EN
LR_IN
CORE_1V1
DDR_POWER
DDR_POWER
DGNDAGND
3
CORE_1V1
VDD33A_STB
140
139
138
137
136
135
134
133
RX2_BP
RX2_GP
RX2_BN
RX2_RN
RX2_GN
RX2_CKP
RX2_CKN
V11CORE
AV33_VADC_MHL
V10 LDO
V33 POR
LSA DC7 / ST _G PIO 6
LSA DC2 / ST _G PIO 3
LSA DC1 / ST _G PIO 2
LSA DC0 / ST _G PIO 1
LSA DC_R EF_ / ST _G PIO 0
HDMI 0_D DC_S DA / ST _G PIO2 4
HDMI 0_D DC_S CL / ST _G PIO2 3
HDMI _HP D0 / ST _GP IO2 2
HDMI 1_D DC_S DA / ST _G PIO2 1
HDMI 1_D DC_S CL / ST _G PIO2 0
HDMI _HP D1 / ST _GP IO1 9
HDMI 2_D DC_S DA / ST _G PIO1 8
HDMI 2_D DC_S CL / ST _G PIO1 7
HDMI _HP D2 / ST _GP IO1 6
VGA _DDC _SCL / U ARRX / S T_ GPI O15
VGA _DDC _SDA / U ART X / ST _GP IO1 4
ST_ GP IO1 3
ST_ GP IO1 2
ST_ GP IO1 1
ST_ GP IO1 0
HDMI _AR C / S T_ GPI O9
IRRX / ST _G PIO 8
ST_ GP IO7
V11 CORE
LVDS B_ AN / GPI O80
LVDS B_ AP / GP IO7 9
LVDS B_ BN / GPI O78
LVDS B_ BP / GP IO7 7
LVDS B_ CN / GPIO 76
LVDS B_ CP / GPI O75
LVDS B_ DN / GPIO 74
LVDS B_ DP / GPI O73
LVDS B_ EN / GPI O72
LVDS B_ EP / GP IO7 1
LVDS B_ FN / GPIO 70
LVDS B_ FP / GPI O69
GPIO 84
GPIO 83
V33 LVD S
88
TOCLKP
TOBN
TOCLKN
TOCN
TOCP
TOBP
TOAP
TOAN
RESE T
2
(GPIO39 Pin46)
Didoe forward
voltage smaller
than 0.3V
For Layout
D3V3
12
D401
D401
RB551V-30_R1_00001
RB551V-30_R1_00001
R404
R404
27K 1/16W 1%
27K 1/16W 1%
HDMI_CEC
ATV_IF_AGC
N_ALE/SPI_SDO
AMP_MUTE
N_CE0#
N_DATA1
POWER_ON_LV2
N_DATA4
N_DATA0
N_DATA2
N_DATA3
N_CLE/SPI_SCLK
Rev:B
R413 NC/4.7K 1/16WR413 NC/4.7K 1/16W
DGND
R415 NC/4.7K 1/16WR415 NC/4.7K 1/16W
DGND
R417 NC/4.7K 1/16WR417 NC/4.7K 1/16W
DGND
R420 4.7K 1/16WR420 4.7K 1/16W
DGND
R423 NCR423 NC
AGND
R425 NC/4.7K 1/16WR425 NC/4.7K 1/16W
AGND
R427 4.7K 1/16WR427 4.7K 1/16W
R429 4.7K 1/16WR429 4.7K 1/16W
AGND
R431 4.7K 1/16WR431 4.7K 1/16W
AGND
R433 4.7K 1/16WR433 4.7K 1/16W
AGND
11
R412 4.7K 1/16WR412 4.7K 1/16W
11
R414 4.7K 1/16WR414 4.7K 1/16W
1
R416 4.7K 1/16WR416 4.7K 1/16W
R419 NC/4.7K 1/16WR419 NC/4.7K 1/16W
1
R422 4.7K 1/16WR422 4.7K 1/16W
1
R424 1K 1/16WR424 1K 1/16W
1
R426 NC/4.7K 1/16WR426 NC/4.7K 1/16W
AGND
1
R428 NC/4.7K 1/16WR428 NC/4.7K 1/16W
1
R430 NC/4.7K 1/16WR430 NC/4.7K 1/16W
1
R432 NC/4.7K 1/16WR432 NC/4.7K 1/16W
M3V3
M3V3
D3V3
M3V3
M3V3
M3V3
M3V3
M3V3
M3V3
AGND
D3V3
M3V3
R434
R434
NC/4.7K 1/16W
NC/4.7K 1/16W
R435
R435
4.7K 1/16W
4.7K 1/16W
Default
1
1
1
0
0
1
0
0
0
0
D3V3
R405
R405
10K+-5%1/16W
10K+-5%1/16W
RESET#
C477100N 16V C477100N 16V
DGND
132
CBUS
RESET#
131
130
CEC
129
128
127
126
125
124
123
122
121
120
119
118
117
116
115
114
113
112
111
110
109
108
107
106
105
104
103
102
101
100
99
98
97
96
95
94
93
92
91
90
89
R406 0R05 OHMR406 0R05 OHM
LEDR
LEDG
LSADC1
LSADC0
BL_EN
HDMI0_DDC_SDA
HDMI0_DDC_SCL
HOTPLUG0
HDMI1_DDC_SDA
HDMI1_DDC_SCL
HOTPLUG1
VGA_DDC_SCL
VGA_DDC_SDA
AMP_MUTE
UART0_TX
UART0_RX
IRRX
POWER_ON_LV2
TEAN
TEAP
TEBN
TEBP
TECN
TECP
TECLKN
TECLKP
TEDN
TEDP
HDMI0_CON5V#
3D_EN
N_WP#/SPI_WP#
HDMI1_CON5V#
LVDS_3V3
HDMI_CEC
CORE_1V1
STB_1V0
V33POR
Close to Pin
V10LDO(STB)
STB_1V0
C412
C412
10UF 6.3V 20%
10UF 6.3V 20%
DGND
Power On Latch
(Power-on-latch Pin don't use as input function)
PLL Enab le (GPIO0 Pin 38)
0 : Disa ble PLL
1 : Enab le PLL
HIF_Sele ction_n (G PIO42 Pin 49)
0 : HIF Enable
1 : HIF Disable
EJTAG (S TGPIO11 Pi n 109)
0 : enab le
1 : disa ble
ROM boot (GPIO35 P in 53)
0 : boot from ROM
1 : don' t boot fro m ROM
FLASH_TY PE_bit0 ( GPIO45 Pi n 55)
0 : NAND
1 : SPI
test mod e (STGPIO7 Pin105)
0 : enab le
1 : disa ble
RANDOM_A CCESS_MODE (GPIO48 P in 58)
0 : disa ble
1 : enab le
ECC_bit0 (GPIO44 Pin 54)
0 : 6 bi t
1 : 12 b it
PAGE_SIZ E_bit0 ( GPIO46 Pin 56)
PAGE_SIZ E_bit1 ( GPIO47 Pin 57)
0 : 2K
1 : 4K
2 : 8K
Reserved for debug
1
T P V ( Top Victory Elec tronics Co . , Lt d. )
T P V ( Top Victory Elec tronics Co . , Lt d. )
T P V ( Top Victory Elec tronics Co . , Lt d. )
絬 隔 瓜 絪 腹
絬 隔 瓜 絪 腹
絬 隔 瓜 絪 腹
Key Component
Key Component
Key Component
03. RTD2644i
03. RTD2644i
03. RTD2644i
Date
Date
5
4
3
2
Date
OEM MODEL
OEM MODEL
OEM MODEL
TPV MODEL
TPV MODEL
TPV MODEL
PCB NAME
PCB NAME
PCB NAME
Sheet
Sheet
Sheet
of
1 10Friday, April 11, 2014
of
1 10Friday, April 11, 2014
of
1 10Friday, April 11, 2014
Size
D
Size
D
Size
D
Rev
B
Rev
B
Rev
B
称爹
<称爹>
称爹
<称爹>
称爹
<称爹>
1
Page 100

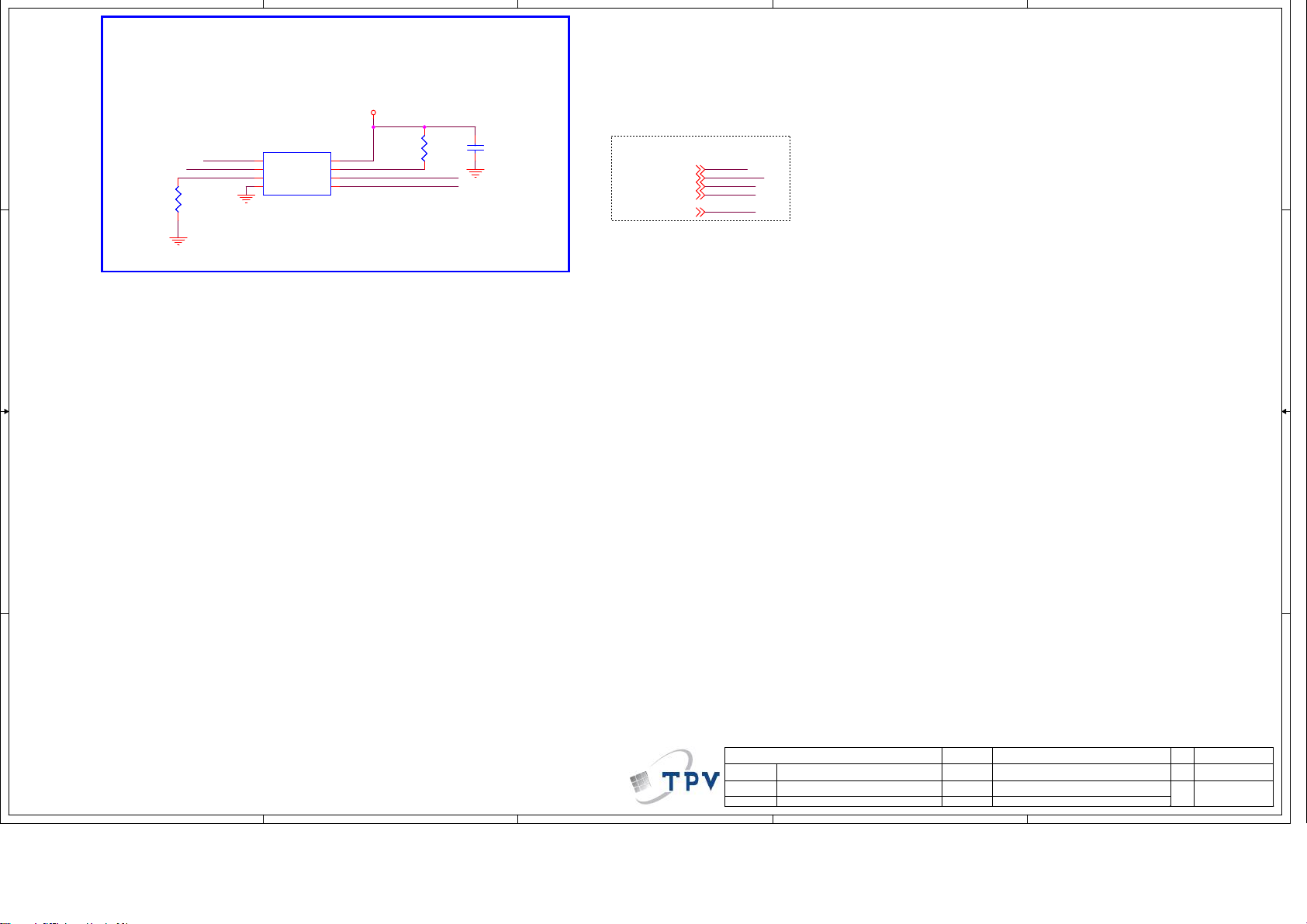

5
SPI FLASH
4
3
2
1
D D
U402
DGND
1
2
3
U402
CS#
VCC
SO/SIO1
HOLD#
WP#
SCLK
GND4SI/SIO0
MX25L6406EM2I-12G
MX25L6406EM2I-12G
SPI_CS#
N_WE#/SPI_DI
N_WP#/SPI_WP# N_CLE/SPI_SCLK
R436
R436
4.7K 1/16W
4.7K 1/16W
DGND
C C
B B
M3V3
R437
R437
4.7K 1/16W
8
7
6
5
SPI_HOLD
N_ALE/SPI_SDO
4.7K 1/16W
DGND
C467
C467
1UF 10V
1UF 10V
SPI Flash
N_WE#/SPI_DI3
N_WP#/SPI_WP#3
N_ALE/SPI_SDO3
N_CLE/SPI_SCLK3
SPI_CS#3
N_WE#/SPI_DI
N_WP#/SPI_WP#
N_ALE/SPI_SDO
N_CLE/SPI_SCLK
SPI_CS#
A A
T P V ( Top Victory Electronics Co . , Ltd. )
T P V ( Top Victory Electronics Co . , Ltd. )
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
絬 隔 瓜 絪 腹
絬 隔 瓜 絪 腹
Key Component
Key Component
Key Component
5
4
3
Date
Date
Date
04. FLASH
04. FLASH
04. FLASH
OEM MODEL
OEM MODEL
OEM MODEL
TPV MODEL
TPV MODEL
TPV MODEL
PCB NAME
PCB NAME
PCB NAME
Sheet
Sheet
Sheet
2
of
1 10Monday, April 14, 2014
of
1 10Monday, April 14, 2014
of
1 10Monday, April 14, 2014
Size
B
Size
B
Size
B
Rev
B
Rev
B
Rev
B
称爹
<称爹>
称爹
<称爹>
称爹
<称爹>
1
Loading...
