Ce symbole vous informe que certains aspects exigent une certaine prudence (y compris avertissements).
Ce symbole indique une manœuvre interdite.
Ce symbole indique une manœuvre obligatoire.

ATTENTION

Pour l'installation de l'écran plasma ou les réglages d'angle, veillez à faire la demande auprès de votre revendeur et
assurez-vous que le travail est effectué conformément aux directives de ce manuel. Une installation et des réglages
d'angle incorrects peuvent provoquer la chute de l'écran plasma et causer des blessures.

Pour prévenir toute chute de l'écran plasma, la résistance du lieu d'installation et la méthode de fixation doivent
supporter le poids combiné de l'écran plasma et de l'unité de montage pour une longue période et résister aux
tremblements de terre. Une mauvaise installation peut causer la chute de l'écran plasma ainsi que des blessures.Veillez
à respecter les points suivants.

- Utilisez une sortie électrique pour l'alimentation de l'écran plasma. Le raccordement direct à un câble électrique est
dangereux et devrait être évité.Veuillez utiliser une prise électrique accessible pour permettre l'introduction et le
retrait de la fiche électrique.

- Installation sur panneaux en bois: La charge doit en tous les cas être supportée par des longerons. Si leur résistance
est insuffisante, il faudra les renforcer. L'écran ne peut être fixé à des plinthes ou à des éléments porteurs. La charge
doit également être supportée par des longerons dans le cas d'un faux plafond soutenu par une poutre en acier ;
l'écran ne doit pas être fixé sur les fixations du faux plafond.

- Installation sur murs en béton: Utilisez les fixations du commerce, qui sont suffisamment résistantes pour supporter
sans problème le poids de l'écran plasma.

Pour garantir la sécurité, serrez bien les boulons et vis.Veillez à utiliser les pièces fournies pour les équerres et autres
fixations. Le non-respect de ces directives peut causer la chute de l'écran plasma ainsi que des blessures.

Lors de l'alignement des rainures des fixations de l'écran à l'unité fixée, veillez à ce qu'elles soient bien engagées. Le
non-respect de ces directives peut causer la chute de l'écran plasma ainsi que des blessures.

Le non-respect de ce point et une manipulation inadéquate peuvent
engendrer des blessures légères, graves ou mortelles.

Ne modifiez aucune pièce. Le non-respect de ces directives peut causer la chute de l'écran plasma ainsi que des
blessures.

N'utilisez aucune pièce endommagée. Le non-respect de ces directives peut causer la chute de l'écran plasma ainsi que
des blessures. Si des pièces sont endommagées, veuillez contacter votre revendeur.

L'unité de montage de cet écran plasma ne peut être utilisée qu'avec les écrans plasma PHILIPS 50 pouces. Ne l'utilisez
avec aucun autre équipement, car celui-ci pourrait tomber et causer des blessures.

ATTENTION

N'obstruez pas les orifices de ventilation de l'écran plasma. Cela empêcherait la dissipation de la chaleur et pourrait
provoquer un incendie. Ne transgressez pas les règles d'utilisation suivantes :
N'installez pas l'écran plasma à un endroit étroit où la ventilation est insuffisante, ne le couvrez pas, etc.

Ne placez pas l'écran plasma devant les fentes d'un appareil de conditionnement d'air ou d'un radiateur, ou à un
endroit soumis à de fortes vibrations. Cela pourrait provoquer un incendie ou un choc électrique.

Ne placez pas l'écran plasma dans des endroits humides ou poussiéreux, ou en des lieux où il serait exposé à de la
fumée grasse ou de la vapeur (p.ex. près d'une cuisinière ou d'humidificateurs.) Cela pourrait provoquer un incendie.
N'utilisez pas l'écran plasma à l'extérieur. Cela pourrait provoquer un incendie ou un choc électrique.

L'écran plasma ne doit pas être exposé à des éclaboussures et aucun objet rempli de liquides, comme des vases, ne
peut y être déposé.

Laissez suffisamment d'espace autour de l'écran plasma lorsque vous l'installez.
Dans le cas contraire, cela peut engendrer une accumulation de chaleur dans l'écran et peut provoquer un incendie.

Maintenez l'écran plasma en place lorsque vous l'attachez à l'unité. Dans le cas contraire, il pourrait tomber et causer
des blessures.

Le non-respect de ce point et une manipulation inadéquate peuvent causer
des blessures ou endommager les objets alentours.

Français

Lieu d'installation

Evitez les pièces poussiéreuses, humides ou enfumées (fumée grasse ou de cigarette).

La saleté adhérerait à la surface de l'écran et engendrerait une détérioration de la qualité de l'image.

Evitez les endroits où l'écran est directement exposé à la lumière du soleil ou à une lumière artificielle.

Lorsque la lumière alentours frappe directement l'écran, l'image paraît délavée et est difficile à voir.

Evitez les endroits qui atteignent des températures élevées ou basses.

Des températures extrêmes engendrent des pannes.

11

Déballage et instructions pour le montage mural

Protective sheet

round hole

square hole

Des connaissances spécifiques sont nécessaires lors du montage de l'écran plasma.
Une telle tâche ne devrait jamais être effectuée par le client.

Pour la sécurité du client, nous demandons que le travail d'installation ne soit entrepris qu'après vérification du lieu d'installation
afin de s'assurer qu'il peut supporter le poids (environ 46 kg) de l'écran plasma et du matériel de fixation.
Veillez à ce qu'une ou deux personnes participent à l'installation.
Veillez à ne perdre aucune des vis enlevées ou autres pièces.

Retirez l'emballage

&

Ouvrez le dessus du carton contenant l'écran plasma et
enlevez le polystyrène expansé.

é Enlevez le dessus du carton et ouvrez la feuille de

protection.

Feuille de protection

Attachez les fixations de l'écran

“

L'écran toujours dans son carton d'emballage, alignez les
trous ronds des fixations de l'écran aux trous de vis de
l'écran plasma, puis fixez les fixations de l'écran avec les vis
fournies.

Trou rond

Trou carré

Liste des pièces fournies

Unité de montage mural

Fixations de l'écran

Vis M4 x 8

Le placement des fixations de l'écran peut également
s'effectuer en couchant l'écran plasma sur une surface
plane.
Retirez l'écran plasma du carton, placez la feuille de
protection utilisée dans l'emballage sur une surface plane
(plus grande que l'écran), puis couchez l'écran dessus,
l'écran vers le bas.

Vis M4 x 4

Déballage et instructions pour le montage mural

2

Assemblage et montage de l'unité de montage mural

& Fixez bien les fixations côté mur supérieures et inférieures

à la fixation centrale côté mur avec les quatre vis M4

fournies.

é Fixez l'unité avec des fixations commerciales ou les quatre vis.

Veillez à ce que les fixations ou les vis soit attachées à un
endroit où il y a un montant.

Remarque : Utilisez des fixations et des vis adaptées aux différents
types de murs.
Le modèle joint ne peut être utilisé que pour le positionnement
général.

Montage de l'écran plasma

Assurez-vous que l'unité de montage mural est
suffisamment bien fixée pour répondre aux normes de
sécurité.

& Montez l'écran (auquel les fixations ont déjà été attachées)

sur l'unité de montage mural.

é Placez les crochets supérieurs des fixations de l'écran dans

les rainures des fixations murales (supérieures) et réglez le
niveau.

Remarque : Il est recommandé d'enficher le câble électrique et
les différents câbles de signal dans l'écran avant de le placer. En
effet, une fois l'écran placé, cela pourrait s'avérer difficile.

Si l'écran penche vers la gauche ou vers la droite, la fixation
écran n'est pas placée correctement sur l'unité de montage

mural. Faites glisser du côté le plus bas et régler pour
mettre l'écran de niveau.

“ Ancrez l'écran plasma.

Alignez la vis papillon située au bas de la fixation d'écran
avec le trou de la fixation côté mur (inférieure) et serrez
pour ancrer.
Serrez jusqu'à ce que la vis arrête de tourner.

Pour retirer l'écran, desserrez les vis papillon jusqu'à ce
qu'elles sortent du trou.
Tirez la partie inférieure de l'écran vers vous et soulevez
pour détacher l'écran.

ATTENTION

Soutenez fermement l'écran lors de son montage.
Le non-respect de ces directives peut causer la chute
de l'écran plasma ainsi que des blessures.

3Déballage et instructions pour le montage mural

VGA

DVI

EXTERNAL

CONTROL

Raccordement des périphériques

Vous pouvez raccorder jusqu'à 2 sources VGA (VGA ou RVB Digital (DVI) du
côté gauche du moniteur.

VGA Entrée pour signal RVB analogique de PC, etc.

DVI Entre un PC avec un signal RVB numérique.

Port sériel RS 232c I/O

Ce connecteur vous permet de contrôler votre moniteur via un
équipement externe (p.ex. un PC) et de remplacer la

télécommande.

4 Raccordement des périphériques

R6 / AA

Raccordement de votre ordinateur

Remarque : Lorsque vous raccordez un ordinateur à ce moniteur, attachez les noyaux de

ferrite fournis. Si vous ne le faites pas, ce moniteur ne répondra pas aux normes EC
ou C-Tick obligatoires.

& Placez le (grand) noyau de ferrite à une extrémité du câble électrique (fourni).
é Dans le cas d'un ordinateur avec une sortie numérique RVB, placez les (petits)

noyaux de ferrite aux deux extrémités du câble DVI (non fourni).

“ Appuyez sur les couvercles jusqu'à ce que les pinces cliquent.
‘ Utilisez les bandes pour fixer les noyaux de ferrite.

Directement à l'écran plasma

& Raccordez une extrémité d'un câble VGA fourni à la carte vidéo de

l'ordinateur et l'autre au connecteur
d'un ordinateur avec sortie
fermement les connecteurs à la fiche avec les vis.
Voir Tableau des signaux supportés, p. 11.

RGB numérique) à l'arrière du moniteur. Fixez

VGA (ou au RGB Digital DVI dans le cas

é Dans le cas d'un ordinateur multimédia, raccordez le câble audio aux sorties

audio de votre ordinateur et aux entrées audio d'un récepteur audio
supplémentaire.

Utilisation

A un récepteur électronique

Voir le manuel du récepteur électronique.

& Raccordez une extrémité d'un câble VGA à la carte vidéo de l'ordinateur et

l'autre au connecteur
connecteurs à la fiche avec les vis.

VGA IN à l'arrière du récepteur. Fixez fermement les

é Dans le cas d'un ordinateur multimédia, raccordez le câble audio aux sorties

audio de votre ordinateur et aux entrées
(gauche) du récepteur.

AUDIO VGA IN R (droite) et L

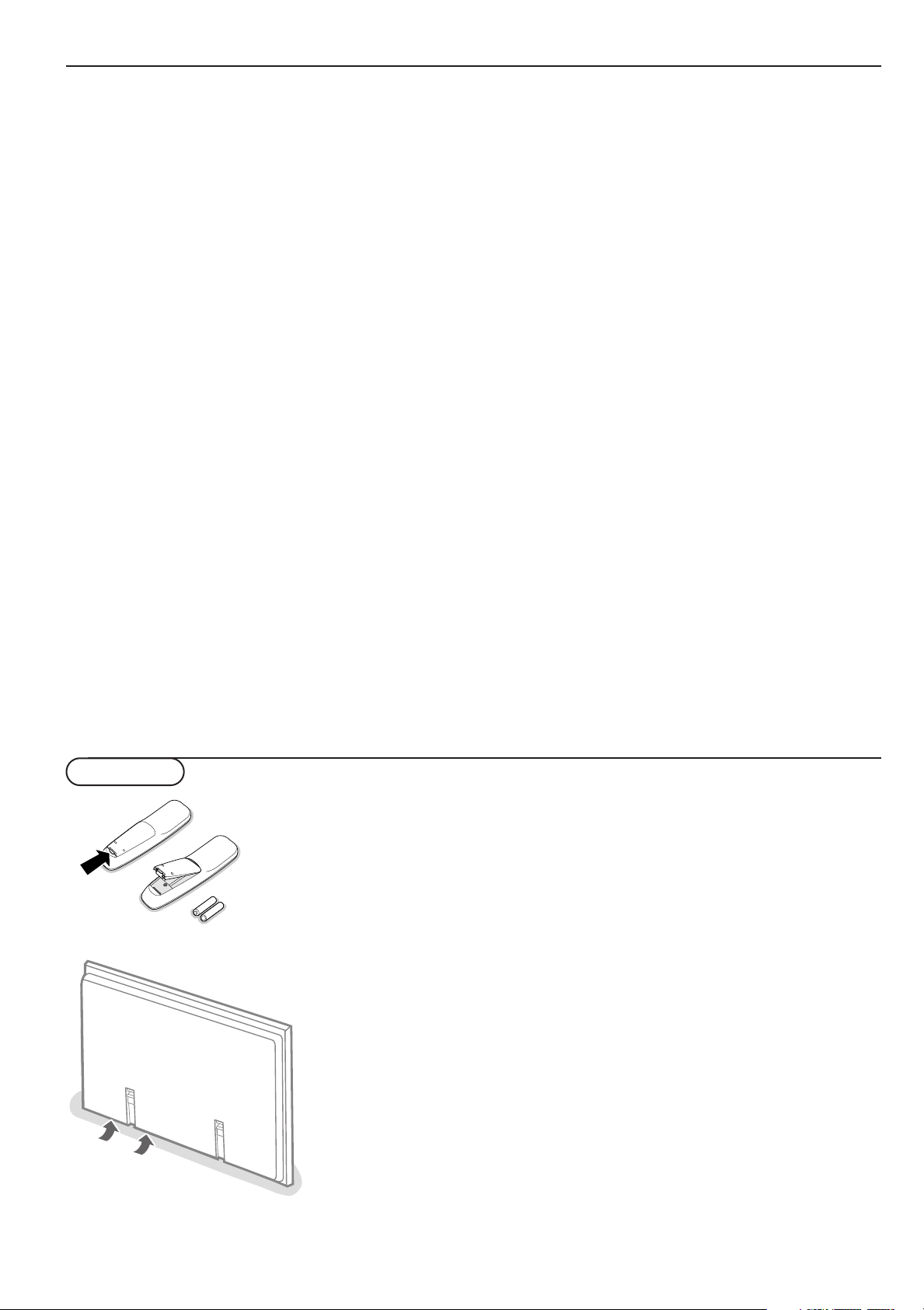

& Introduisez les fiches d'alimentation dans la prise au bas du moniteur et

dans la prise murale. Pour des raisons de sécurité, n'utilisez que le câble
d'alimentation avec terre à insérer dans une prise mise à la terre.

é Télécommande: enlevez le couvercle du compartiment de piles.

Introduisez les deux piles fournies (Type LR6/AA-1.5V).

Les piles fournies ne contiennent pas de mercure ou de cadmium (métaux lourds).
Cependant dans de nombreux pays les piles ne peuvent pas être jetées avec les
déchets ménagers. Veuillez consulter la législation locale en matière de mise au rebut
des piles.

“ Veillez à ce que votre récepteur électronique et/ou PC soient allumés et à ce

que votre PC soit dans le mode d'affichage correct (voir p. 11).

‘ Allumez l'écran plasma: appuyez sur le bouton d'alimentation B au

bas du moniteur.
Une lumière verte s'allume et l'écran est activé.
Lorsque l'écran plasma ne reçoit pas un signal
raccordé à un récepteur, il passe en mode veille et la lampe rouge s'allume.

VGA supporté ou n'est pas

Alimentation
marche/arrêt

Attention : Le bouton Alimentation Marche/Arrêt ne déconnecte
pas complètement l’écran plasma de l’alimentation électrique.

Prise

5Raccordement de votre ordinateur + Utilisation

POWER

BRIGHTNESS

CONTRAST

ZOOM OUTZOOM INZOOM ON/OFF

VGA AV1 AV2 AV3

MUTE

AV MUTE

q

1

2

3

4

5

6

7

8

9

0

V

CH/PR

MENU

OK

¬

B

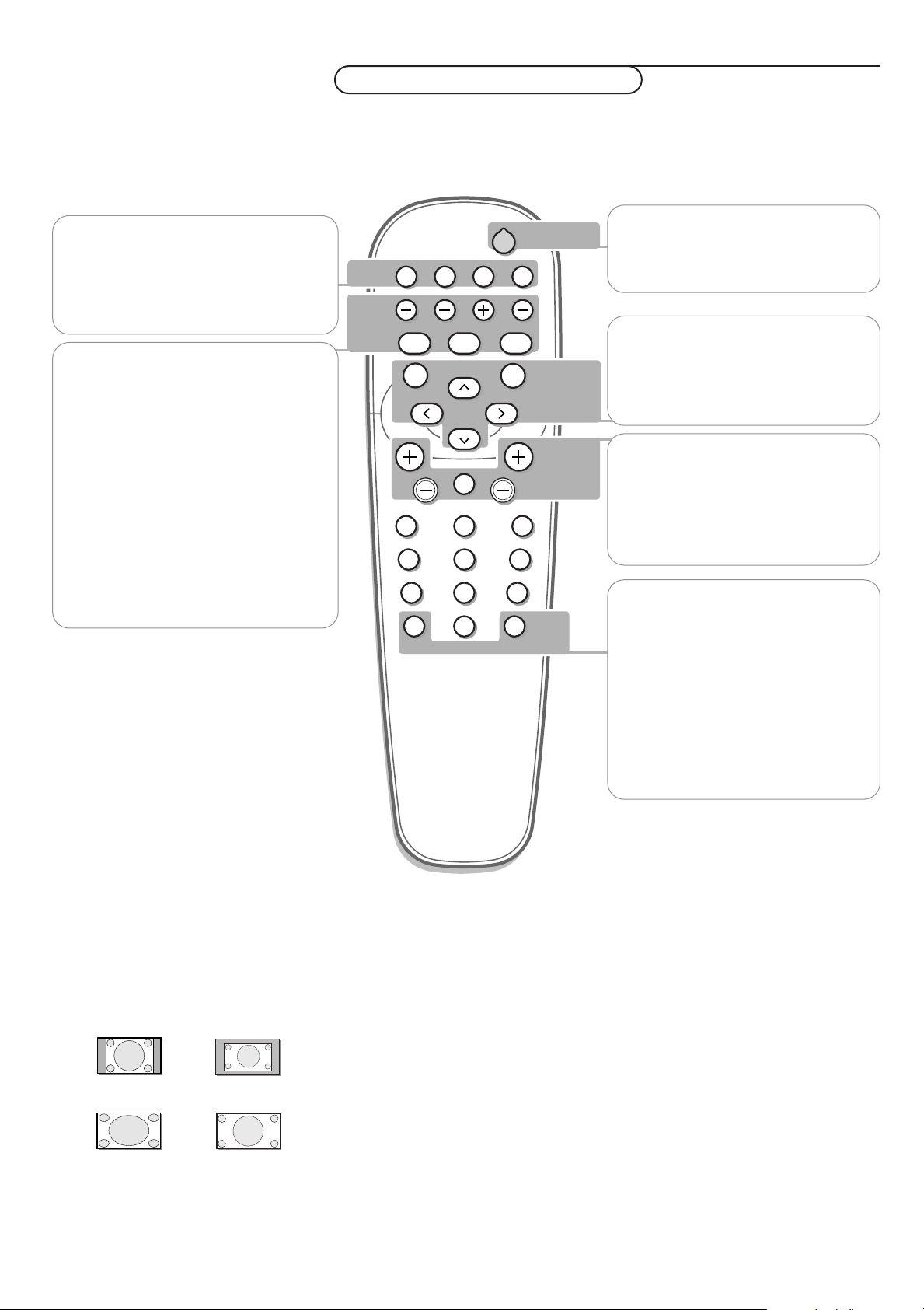

Utilisation de la télécommande

VGA

appuyez de façon répétitive pour
sélectionner votre ordinateur raccordé au

VGA ou au connecteur (RVB numérique)
DVI .

BRIGHTNESS +/-

pour régler le degré de luminosité de
l'image

CONTRAST +/-

pour régler le degré de contraste de
l'image

ZOOM ON/OFF

sert à activer/désactiver la fonction de
zoom.

ZOOM IN/OUT

sert à régler le facteur zoom et à modifier
l’agrandissement de l’image lorsque le
zoom est activé.

B pour passer en veille ou rallumer

(ne fonctionne pas lorsque l'indicateur

POWER/STANDBY de l'écran plasma est

éteint).

MENU pour activer/désactiver le menu

boutons curseurs pour sélectionner votre
choix et modifier un réglage sélectionné.

OK pour activer votre choix

V pas de fonction

¬ Mute pas de fonction

CH/PR Sélection de programme

Pour faire défiler les sources
sélectionnées.

AV MUTE sert à mettre l’image en

sommeil ou à la rétablir si l'écran plasma
est utilisé en mode
Lorsque cette option est activée, un
indicateur vert se met à clignoter à
l’avant du moniteur plasma.

q Format d'image

Appuyez sur la touche q pour passer
d’un format d’image à un autre.

VGA.

Format d’image

Appuyez sur la touche q pour passer d’un format d’image à un autre.

Remarque : Lorsque le paramètre

RÉEL au lieu de NORMAL.

Mode VGA

Signaux 4:3 Signaux plein écran

Normal/Réel Réel

Complet Complet

Utilisation de la télécommande

6

FORMAT IMAGE dans le menu OPTIONS 2, p 10 est désactivé, le format d'image des images d'entrée RGB sera

Utilisation des menus et du système de menu

& Appuyez sur la touche MENU de la télécommande pour afficher/faire disparaître le

MENU PRINCIPAL.

MENU PRINCIPAL


ÉCRAN
OPTIONS1
OPTIONS2

CONFIGURATION

FRÉQUENCES

é Utilisez le curseur haut/bas pour sélectionner les menus.
“ Appuyez sur le curseur droite pour accéder au menu.
‘ Utilisez le curseur haut/bas pour sélectionner les articles de menu.
( Pour procéder à un réglage à l’aide d’une case de défilement, déplacez cette dernière à

l’aide du curseur gauche/droite.

§ Appuyez plusieurs fois sur la touche MENU pour revenir en arrière ou désactiver le

menu.

J

SÉLECT.

M

SÉLECT.

MENU ARRÊT

Remarque : Les éléments de menu n’apparaissent à l’écran avec des icônes supplémentaires
que lorsque la langue US English a été sélectionnée (voir p. 10, menu

LANGAGE.

Menu Image

Remarque :
Si le message "

d'image, assurez-vous que le mode Image est réglé sur

PAS DE RÉGLAGE" apparaît lorsque vous essayez de régler les paramètres

CONFIGURATION, puis

MÉMOIRE.


CONTRASTE

LUMIÈRE

DÉFINITION

(COULEUR)

(TEINTE)

MODE IMAGE

TEMP. COUL.

(RÉD. DU BRUIT)

J

BALANCE DES BLANCS

J

L M

SÉLECT.

GAIN

POLARISATION

SÉLECT.

AJUSTER MENU RETOUR

ROUGE

VERT
BLEU

ROUGE

VERT
BLEU

L M

AJUSTER MENU RETOUR

L M

L M

Contraste

Cette fonction vous permet d'ajuster le niveau de contraste de l'image.

Lumière

Cette fonction vous permet d'ajuster le niveau de luminosité de l'image.

Définition

Cette fonction vous permet d'ajuster la définition des bords de l'image.

(Couleur)

Cette fonction vous permet d'ajuster la saturation des couleurs de l'image selon vos
préférences.

(Teinte)

Cette fonction vous permet de compenser les variations de couleur dans les
transmissions codées NTSC.

Mode Image

Cette fonction vous permet de sélectionner un mode Image selon la luminosité de
l'environnement dans lequel vous visionnez les images sur l'écran.
Appuyez sur le curseur gauche/droite pour sélectionner
sombre,
d'image auxquels vous avez procédé,

NORMAL dans une pièce lumineuse, MÉMOIRE pour conserver les réglages

RESET pour revenir aux réglages d'image d'usine.

THÉÂTRE dans une pièce

Température couleur

Cette fonction vous permet de sélectionner la température de couleur et la balance des
blancs de l'image.

& Appuyez sur le curseur gauche/droite pour sélectionner 1 (plus bleu), 2 (standard), 3

(plus rouge) ou

PRO (balance des blancs).

é Sélectionnez PRO pour régler la balance des blancs pour des images claires et sombres.
“ Appuyez sur la touche OK pour afficher le menu BALANCE DES BLANCS.
‘ Sélectionnez et réglez le GAIN Rouge-Vert-Bleu pour ajuster la balance des blancs pour

le niveau de signal. Sélectionnez et réglez la
ajuster la balance des blancs du niveau de noir.

(Réduction du bruit)
Cette fonction vous permet de réduire le bruit dans l'image dû à une mauvaise réception
ou à une mauvaise qualité d'image.
Sélectionnez

Remarque : Sélectionnez

ARRÊT, NR-1, NR-2 ou NR-3 selon l'intensité du bruit.

RESET dans le menu OPTIONS 1, p. 8, pour revenir aux paramètres IMAGE

préréglés en usine.

POLARISATION Rouge-Vert-Bleu pour

Utilisation des menus et du système de menu

7

ÉCRAN

V-POSITION
H-POSITION

AUTO IMAGE

RÉG. FIN

RÉG. IMAGE

J

SÉLECT.

MODE NORMAL

L M

AJUSTER MENU RETOUR

Menu des réglages d'écran

Ce menu vous permet de régler la position de l'image et de corriger le
tremblement des éléments du menu Image.

Remarque :

- Les options

AUTO IMAGE, RÉG FIN et RÉG. IMAGE ne sont pas disponibles avec

des signaux d'une source vidéo.

- Les options

AUTO IMAGE ARRET

- Sélectionnez

IMAGE préréglés en usine.

RÉG FIN et RÉG. IMAGE ne sont disponibles que si vous sélectionnez

.

RESET dans le menu

OPTIONS 1 pour revenir aux paramètres

& Sélectionnez MODE et appuyez sur le curseur gauche/droite pour sélectionner

un format d'image (

NORMAL ou COMPLET en mode VGA).

é Sélectionnez AUTO IMAGE MARCHE ou ARRET. Si vous avez sélectionné

MARCHE, les réglages RÉG. IMAGE et RÉG FIN se font automatiquement.

Si vous avez sélectionné

ARRÊT, les réglages RÉG. IMAGE et RÉG FIN peuvent

s'effectuer manuellement.

RÉG FIN règle le tremblement, RÉG. IMAGE ajuste les lignes sur l'image.

“ Sélectionnez V-POSITION, H-POSITION pour ajuster la position de l'image.

V-POSITION ajuste la position verticale,
H-POSITION ajuste la position horizontale.

.

OPTIONS1

OSD MARCHE

OSD POSITION

ECO ÉNERGIE
NIVEAU GRIS
MODE CINÉMA

DVI ADJ.

LONGUE DURÉE

RESET

J

OSD ADJ.

123

456

789

SÉLECT.

L M

AJUSTER MENU RETOUR

Menu Options 1

OSD

Sélectionnez
comme la source d'entrée, le mode écran, etc. s'affichent pendant une
présentation, etc.

OSD POSITION

Sélectionnez
à l'écran. La position peut être réglée entre 1 et 9.

ECO ÉNERGIE (uniquement en mode VGA)

Sélectionnez
l'énergie.
Cette fonction est une fonction d'économie d'énergie qui réduit
automatiquement la consommation électrique du moniteur si le clavier de
l'ordinateur ou la souris n'ont pas été utilisés depuis un certain temps. (Voir
aussi les instructions d'utilisation de l'ordinateur).

Remarque : si l'alimentation de l'ordinateur n'est pas activée, la fonction d'économie
d'énergie est réglée sur

NIVEAU GRIS

Cette fonction vous permet de régler le niveau de gris des côtés de l'écran
lorsqu'un mode image normal 4.3 est affiché. Elle ajuste la luminosité du noir
pour les côtés de l'écran. Le standard est 0 (noir) et le degré peut être réglé
de 0 à 15. Le réglage d'usine est 3 (gris foncé).

MODE CINÉMA

Sélectionnez
projeter l'image de film dans un mode Cinéma adapté à l'image (NTSC, PAL60,
480I, (60Hz) uniquement).

OSD ARRÊT si vous ne souhaitez pas que des informations écran

OSD POSITION 1-9 pour positionner les menus qui apparaissent

ECO ÉNERGIE MARCHE pour activer la fonction de gestion de

ARRÊT.

MODE CINÉMA MARCHE pour automatiquement choisir et

8

Utilisation des menus et du système de menu

LONGUE DURÉE

(PLE AUTO)

INVERSION

NET. ÉCRAN

APPUYEZ SUR OK POUR RÉGLER LA MINUTERIE

J

INVERSION/WT

ACTION • 1h

ATTENTE • h

J

NET. ÉCRAN

ACTION • 1h

ATTENTE • h

J

SÉLECT.

SÉLECT.

VITESSE •

SÉLECT.

L M

AJUSTER MENU RETOUR

• 30m

m

L M

AJUSTER MENU RETOUR

• 30m

• m

L M

AJUSTER MENU RETOUR

DVI ADJ

Cette fonction vous permet de sélectionner le réglage le plus approprié
lorsque l'entrée image de l'extension de l'entrée

DVI est déformée.

Sélectionnez 1, 2 ou 3.

Remarque : Lorsque vous réglez

DVI ADJ., la position d'affichage du menu change.

Dans ce cas, veillez à régler la position.

LONGUE DURÉE

Cette fonction vous permet de sélectionner un réglage pour empêcher ou
réduire l’impression permanente des images sur l'écran.

& Sélectionnez LONGUE DURÉE.
é Appuyez sur le curseur droite pour entrer dans le menu.

“ Sélectionnez PLE AUTO ou VERROU (uniquement avec entrées VGA ou DVI).

AUTO ajuste automatiquement la luminosité de l'écran en fonction de la

qualité de l'image.

VERROU règle le degré de luminosité au minimum.

‘ Sélectionnez INVERSION MARCHE, ARRÊT ou WT.

MARCHE : l'image s'affiche alternativement entre image positive et négative.
WT : tout l’écran devient blanc.
ARRÊT : le mode inversion ne fonctionne pas.

Lorsque vous avez sélectionné
accéder au menu
Sélectionnez

INVERSION/WT et régler les fonctions d’horloge.

ACTION et entrez les heures (h) et les minutes (m) avec les

MARCHE, appuyez sur le bouton OK pour

boutons curseurs pour sélectionner le temps pendant lequel le mode
Inversion doit être actif.
Sélectionnez

ATTENTE et entrez les heures (h) et les minutes (m) avec les

boutons curseurs pour sélectionner l’heure après laquelle le mode Inversion
doit être activé.

( Sélectionnez NET. ÉCRAN MARCHE ou ARRÊT.

Sélectionnez
blanche se déplace de gauche à droite sur l’écran pour empêcher une
impression permanente des images sur l’écran.
Réglez les fonctions d’horloge (voir le mode Inversion) et la vitesse (de 1,
rapide, à 5, lent) avec les boutons curseurs dans le menu

MARCHE et appuyez sur le bouton OK: une barre verticale

NET. ÉCRAN.

RESET

Cette fonction vous permet de remettre tous les paramètres d'

2 à leurs valeurs et réglages d'usine.

& Sélectionnez RESET.
é Appuyez sur la touche OK.
“ Sélectionnez RESET.

Lorsque le message
remis à leurs valeurs d'usine.

RÉGLAGES EN COURS disparaît, tous les réglages sont

OPTIONS 1 et

Utilisation des menus et du système de menu

9

OPTIONS2

SÉLECT. RVB

HD SÉLECT.

FORMAT IMAGE

J

SÉLECT.

L M

AJUSTER MENU RETOUR

Menu Options 2

Réglage d'une image d'ordinateur sur l'écran de sélection RVB
correct

Cette fonction vous permet de sélectionner le mode Sélect. RVB le plus
approprié à une image mobile. Comme le mode Vidéo, le mode Large ou une
diffusion numérique.

& Sélectionnez SÉLECT. RVB avec le curseur haut/bas.
é Appuyez sur le curseur gauche/droite pour sélectionner un des modes afin

d'afficher correctement les signaux suivants:

AUTO :sélectionne automatiquement le mode adéquat pour les

spécifications de signaux d'entrée repris dans le tableau "Signaux d'entrée
informatiques supportés par ce système", voir p. 12.

IMA.FIX. : pour afficher les signaux VESA standard. Utilisez ce mode pour une

image fixe d'un ordinateur.

IMA.MOV : le signal vidéo sera converti en signaux RVB pour faciliter le

visionnement de l'image. Utilisez ce mode pour une image mobile d'un
ordinateur.

LARGE 1: lorsqu'un signal de 852 points x 480 lignes avec une fréquence

horizontale de 31.7 kHz entre, l'image peut être compressée
horizontalement. Pour empêcher cela, sélectionnez

LARGE 2: lorsqu'un signal de 848 points x 480 lignes avec une fréquence

horizontale de 31,0 kHz entre, l'image peut être compressée
horizontalement. Pour empêcher cela, sélectionnez

DTV:sélectionnez ce mode lorsque vous regardez une émission numérique

(480p).

LARGE 1.

LARGE 2.

CONFIGURATION

LANGAGE • FRANÇAIS •

APPUYEZ SUR OK POUR CONFIRMER

J

FREQUENCY

J

L M

SÉLECT.

H. FREQUENCY • 43.3 KHZ
V. FREQUENCY • 85.0 KHZ

SÉLECT.

AJUSTER MENU RETOUR

H. POLARITY • NEGATIVE
V. POLARITY • NEGATIVE

MODE • 9

RESOLUTION • 640 X 480

L M

AJUSTER MENU RETOUR

Réglage des images haute définition à la grandeur d'écran adéquate

Cette fonction vous permet de décider si le nombre de lignes verticales de
l'image d'entrée haute définition est 1035 ou 1080.

& Sélectionnez HD SÉLECT.
é Appuyez sur le curseur gauche/droite pour sélectionner le mode HD correct:

- 1080A pour des émissions numériques spéciales (p.ex. DTC 100)

- 1080B pour des émissions numériques standard

- 1035I le format de signal japonais "High Vision".

Réglage du format de l'image pour des signaux d'entrée RVB

Cette fonction vous permet de choisir entre Format Image pour des signaux
d'entrée RVB

MARCHE: NORMAL et COMPLET peuvent être sélectionnés pour passer en

MARCHE ou ARRÊT.

écran large

ARRÊT: RÉEL et COMPLET peuvent être sélectionnés pour passer en écran

large.

Remarque : Sélectionnez
paramètres d'

OPTIONS 1 et 2 à leurs valeurs et réglages d'usine.

RESET dans le menu OPTIONS 1 pour remettre tous les

Menu Configuration

Réglage du menu Langage

& Utilisez le curseur bas pour sélectionner LANGAGE.
é Utilisez le curseur gauche/droite pour sélectionner une des langues qui sera

utilisée pour afficher les menus.

“ Appuyez sur OK pour confirmer.

Menu Fréquence

Cette fonction vous permet de vérifier les fréquences, les polarités et la
résolution des signaux actuellement entrés depuis un ordinateur.
Les éléments de menu ne peuvent être sélectionnés ou contrôlés et
s’affichent uniquement en anglais.

10

Utilisation des menus et du système de menu

Tableau des signaux supportés

Résolution supportée

• Lorsque le mode d'écran est

• Lorsque le mode d'écran est

• Lorsque le mode d'écran est

Signaux d'entrée informatiques supportés par ce système

NORMAL, chaque signal est converti en un signal 1024 points x 768 lignes (excepté pour
RÉEL, l'image s'affiche dans la résolution originale.
COMPLET, chaque signal est converti en un signal 1364 points x 768 lignes (excepté pour

*2,3,4

*3

).

).

Modèle

Type de signal

*Ordinateurs
compatibles
IBM PC/AT

Poste de travail
(EWS4800)

Poste de travail

Points x lignes

640 x 400

640 x 480

848 x 480

*1

852 x 480

800 x 600

1024 x 768

1152 x 864
1280 x 768
1360 x 765
1376 x 768

1280 x 1024

1600 x 1200

1280 x 1024

1280 x 1024

Fréquence
Frequenz
(Hz)

70.1

59.9

72.8

75.0

85.0

100.4

120.4

60.0

60.0

56.3

60.3

72.2

75.0

85.1

99.8

120.0

60.0

70.1

75.0

85.0

100.6

75.0

56.2

60.0

59.9

60.0

75.0

85.0

60.0

65.0

70.0

75.0

60.0

71.2

72.0

Fréquence

Frequenz
(kHz)

31.5

31.5

37.9

37.5

43.3

51.1

61.3

31.0

31.7

35.2

37.9

48.1

46.9

53.7

63.0

75.7

48.4

56.5

60.0

68.7

80.5

67.5

45.1

47.7

48.3

64.0

80.0

91.1

75.0

81.3

87.5

93.8

64.6

75.1

78.1

Polarité sync.

horizontale

NEG

NEG
NEG
NEG
NEG
NEG
NEG

POS

NEG

POS
POS
POS
POS
POS
POS
POS

NEG
NEG

POS
POS

NEG

POS
POS
POS

NEG

POS
POS
POS
POS
POS
POS
POS

NEG
NEG

--

(HP)

Poste de travail
(SUN)

Poste de travail
(SGI)

1152 x 900

1280 x 1024

1024 x 768

1280 x 1024

66.0

76.0

76.1

60.0

60.0

61.8

71.7

81.1

49.7

63.9

C Sync
C Sync
C Sync

--

--

IDC-3000G

PAL625P
NTSC525P

768 x 576
640 x 480

50.0

59.9

31.4

31.5

NEG
NEG

*1 Uniquement avec un panneau d'accélérateur graphique capable d'afficher

852 x 480.
*2 Ce signal est converti en un signal 1228 points x 768 lignes.
*3 L'image s'affiche dans la résolution originale.
*4 Le rapport largeur/hauteur est de 5:4. Ce signal est converti en un signal

960 points x 768 lignes.
*5 Normalement, la suite de mode SÉLECT. RVB pour les signaux d'entrée est

réglée automatiquement. Si l'image ne s'affiche pas correctement, réglez le

mode RVB préparé pour les signaux d'entrée repris dans le tableau ci-

dessus.
*6 D'autres modes Ecran (ZOOM et PANORAMIQUE) sont également

disponibles.

verticale

NEG

NEG
NEG
NEG
NEG
NEG
NEG

POS
NEG
POS
POS
POS
POS
POS
POS
POS

NEG
NEG
POS
POS
NEG
POS
POS
POS
POS
POS
POS
POS
POS
POS
POS
POS

NEG
NEG

--

C Sync
C Sync
C Sync

--

--

NEG
NEG

Présence

horizontale

OUI

OUI
OUI
OUI
OUI
OUI
OUI

OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI

OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI

OUI
OUI

--

--

--

--

--

--

--

OUI
OUI

verticale

OUI

OUI
OUI
OUI
OUI
OUI
OUI

OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI

OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI

OUI
OUI

--

--

--

--

--

--

--

OUI
OUI

NORMAL

(4:3)

*2

OUI

OUI
OUI
OUI
OUI
OUI
OUI

--

--

OUI
OUI
OUI
OUI
OUI
OUI
OUI

*3

OUI

*3

OUI

*3

OUI

*3

OUI

*3

OUI

OUI

--

--

--

*4

OUI

*4

OUI

*4

OUI

OUI
OUI
OUI
OUI

*4

OUI

*4

OUI

*4

OUI

OUI
OUI

*4

OUI

*3

OUI

*4

OUI

*6

OUI

*6

OUI

Mode écran

RÉEL

OUI

OUI
OUI
OUI
OUI
OUI
OUI

OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

COMPL.

(16:9)

OUI

OUI
OUI
OUI
OUI
OUI
OUI

OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI

OUI
OUI
OUI
OUI
OUI
OUI
OUI

OUI

OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI

OUI
OUI
OUI

OUI
OUI
OUI
OUI
OUI

OUI
OUI

*3

*6

*6

SÉLECT.

RVB

*5

--

IMA.FIX

--

IMA.FIX

--

--

--

LARGE2
LARGE1
IMA.FIX
IMA.FIX

--

--

--

--

--

IMA.FIX

--

IMA.FIX

--

--

IMA.FIX
LARGE1
LARGE1
LARGE2
IMA.FIX

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

IMA.MOV

Remarque :

• Même si les signaux d'entrée sont conformes à la résolution reprise dans le tableau
ci-dessus, vous pouvez devoir régler la position et le format de l'image ou le réglage
fin à cause d'erreurs de synchronisation de votre ordinateur.

• Lorsqu'un signal 1280 points x 1024 lignes ou 1600 points x 1200 lignes entre
dans le moniteur, l'image sera compressée.

• Ce moniteur à une résolution de 1365 points x 768 lignes. Il est recommandé
d'avoir un signal d'entrée XGA, XGA large ou équivalent.

• Avec une entrée numérique, certains signaux ne sont pas acceptés.

• La sync. peut être perturbée quand un signal non-standard autre que celui
susmentionné est entré.

*”IBM PC/AT” et “VGA” sont des marques déposées d'IBM, Inc. of the United States.

11Tableau des signaux supportés

Avant d'appeler le Service Après-Vente

Température ambiante

Ne suspendez pas le moniteur au-dessus
d'un chauffage central ou d'autres sources
de chaleur.
Si l’indicateur marche/veille à l’avant est
rouge et clignote, cela signifie que la
température à l’intérieur du moniteur est
trop élevée et a activé le dispositif de
protection. Le moniteur sera alors éteint.
Débranchez la prise et attendez que le
moniteur refroidisse.

Soin de l'écran

Nettoyez la vitre de l'écran plat à
revêtement anti-reflet avec un chiffon
doux légèrement humide. N'utilisez pas de
solvants abrasifs car ils pourraient
endommager la surface vitrée de l'écran.

Caractéristiques de l'écran plasma
Attention : Une source vidéo (comme un

jeu vidéo, un lecteur DVD ou une chaîne
d'information) qui montre un motif fixe
constant sur le moniteur peut
endommager l'écran. Lorsque votre
moniteur à écran plat est constamment
utilisé avec une telle source, le motif de la
partie fixe du jeu (DVD, etc.) peut laisser
une image de façon permanente sur
l'écran. Lorsque vous ne l'utilisez pas,
éteignez la source vidéo.
Alternez régulièrement l'utilisation de
telles sources vidéo avec un visionnement
normal.

Pour empêcher ou réduire l’impression
permanente des images sur l’écran,
sélectionnez un paramètre

DURÉE dans le menu OPTIONS1.Voir p. 8.

Tr ès incidemment et après une plus
longue période de non-utilisation (environ
1 an), l'écran peut afficher certains défauts
de couleur étranges. Ceci est tout à fait
normal pour des écrans plasma et ces
effets disparaîtront dès que l'écran aura
fonctionné pendant un certain temps.

Un écran plasma se compose de plus
d'1,2 millions de pixels. Il est normal que
quelques pixels (< 0.001%) soient
défectueux, même dans un nouvel écran.

LONGUE

Il n'y a cependant aucune raison de douter
de la qualité de l'écran.
La technologie des écrans plasma
fonctionne avec des gaz rares influencés
par la pression de l'air. L’appareil
fonctionne correctement jusqu’à une
altitude de 2000 m (pression atmos­phérique supérieure ou égale à 800 hPa).
Lorsqu’on utilise l’appareil à une altitude
supérieure (pression atmosphérique plus
basse), l’image devient instable et la
performance image se dégrade. l’écran
plasma peut également produire dans ce
cas un ronflement. Lorsque l’appareil est
ramené en dessous de 2000 m, tous les
symptômes disparaissent et le moniteur
fonctionne à nouveau correctement. Le
transport n'a aucune influence.

Contrôle des périphériques

La radiation infrarouge de l'écran peut
influencer la sensibilité de réception
d'autres périphériques. Solution :
remplacez les piles de la télécommande ou
changer la position des autres appareils.
P.ex. gardez un casque sans fil hors d'un
rayon de 1,5m.

Image VGA instable ou non
synchronisée

Vérifiez si vous avez sélectionné le mode
d'affichage correct sur votre PC.Voir
Tableau des signaux supportés.

Pas d'image

Les câbles fournis sont-ils correctement
raccordés ? (Le câble d'alimentation à
l'écran, les câbles VGA, …)
Votre PC est-il allumé ?
L'écran est noir et l'indicateur à l'avant du
moniteur est vert. Cela signifie que le
mode d'affichage n'est pas supporté.
Réglez votre source VGA sur un mode
correct.

Télécommande

Si votre moniteur ne répond plus à la
télécommande, les piles sont peut-être
usées.

Si votre problème n'est pas résolu:

Éteignez votre moniteur et rallumez-le.

N'essayez jamais de réparer vous­même un moniteur défectueux.

Consultez votre revendeur ou appelez un
technicien.

Transport

Conservez l'emballage d'origine pour
transporter le moniteur si nécessaire.

Directives de fin de vie

Philips accorde beaucoup d'attention à une
production respectueuse de
l'environnement dans des zones vertes.
Votre nouveau moniteur contient des
matériaux recyclables et réutilisables.
A la fin de sa vie, des sociétés spécialisées
peuvent démonter le moniteur mis au
rebut pour concentrer les matériaux
réutilisables et minimiser la quantité de
matériaux à jeter.
Veuillez vous assurer que vous jetez votre
vieil écran conformément à la législation
locale.

Que faire des piles usées ?

Les piles fournies ne contiennent pas de
mercure ou de cadmium (métaux lourds).
Cependant dans de nombreux pays les piles
ne peuvent pas être jetées avec les déchets
ménagers.Veuillez vous assurer que vous
jetez vos piles conformément à la législation
locale.

Divers

. Température ambiante: + 5~ + 40°C
. Altitude maximum de fonctionnement:

2000 m/6526 ft

(pression atmosphérique min.: 800 hPa)
. Alimentation : AC 100-240V
. Consommation en veille : 1 W
. Poids (emballage exclu)

Ecran : 46 kg
. Dimensions (lxhxp):

Ecran: 124,2 x 76,7 x 11 pouces
. Fixation pour montage mural comprise

Impossible de régler les paramètres

Sélectionnez

OPTIONS 1, p. 8, pour revenir aux

paramètres préréglés en usine.

RESET dans le menu

Avant d'appeler le Service Après-Vente

12
