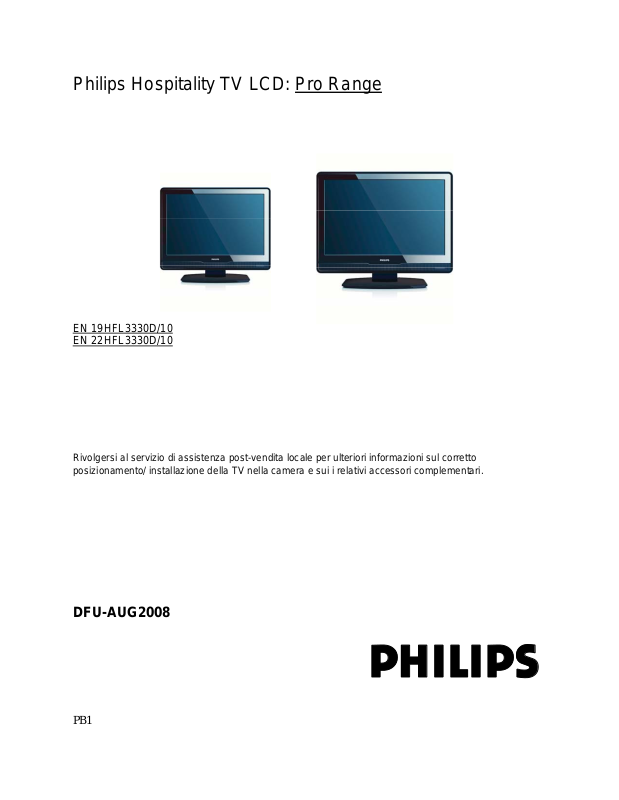

Philips Hospitality TV LCD: Pro Range

EN 19HFL3330D/10 EN 22HFL3330D/10

Rivolgersi al servizio di assistenza post-vendita locale per ulteriori informazioni sul corretto posizionamento/ installazione della TV nella camera e sui i relativi accessori complementari.

DFU-AUG2008

PHILIPS

PB1

Page 2

Sommario

1 PRESENTAZIONE DELLA MODALITÀ PBS 2 2 TELECOMANDO 3

2.1 Panoramica telecomando 2573 (opzionale) 3

2.2 Panoramica telecomando ospiti 3

3 CONFIGURAZIONE INIZIALE 5

3.1 Modalità Virgin – Impostazioni iniziali 5

4 MENU DI CONFIGURAZIONE E DESCRIZIONE DELLA MODALITÀ PBS 6

4.1 FUNZIONE “PBS MODE” 7

4.2 FUNZIONE “APPLICATION” 7

4.3 FUNZIONE “SWITCH ON SETTINGS” 7

4.4 FUNZIONE “CONTROL SETTINGS” 8

4.5 FUNZIONE “BLANK CHANNEL” 8

4.6 FUNZIONE “SMARTLOADER TO TV” 9

4.7 FUNZIONE “TV TO SMARTLOADER” 9

4.8 FUNZIONE “STORE” 10

5 SUGGERIMENTI PRATICI 10

PB2

Page 3

1 PRESENTAZIONE DELLA MODALITÀ PBS

Professional Business Solutions (PBS) definisce una specifica modalità TV o monitor (simile alla modalità hotel).

Questa modalità limita il numero di comandi TV (per esempio il livello del volum e), che un normale utente (per esempio l’ospite di un hotel) può utilizzare. Le proprietà di accesso possono essere configurate nel menu SETUP (configurazione) da un utente con autorizzazioni particolari (per esempio l’installatore dell’hotel).

Il presente manuale descrive come configurare i canali TV utilizzando la modalità Virgin, come configurare altre impostazioni TV e come attivare la modalità PBS.

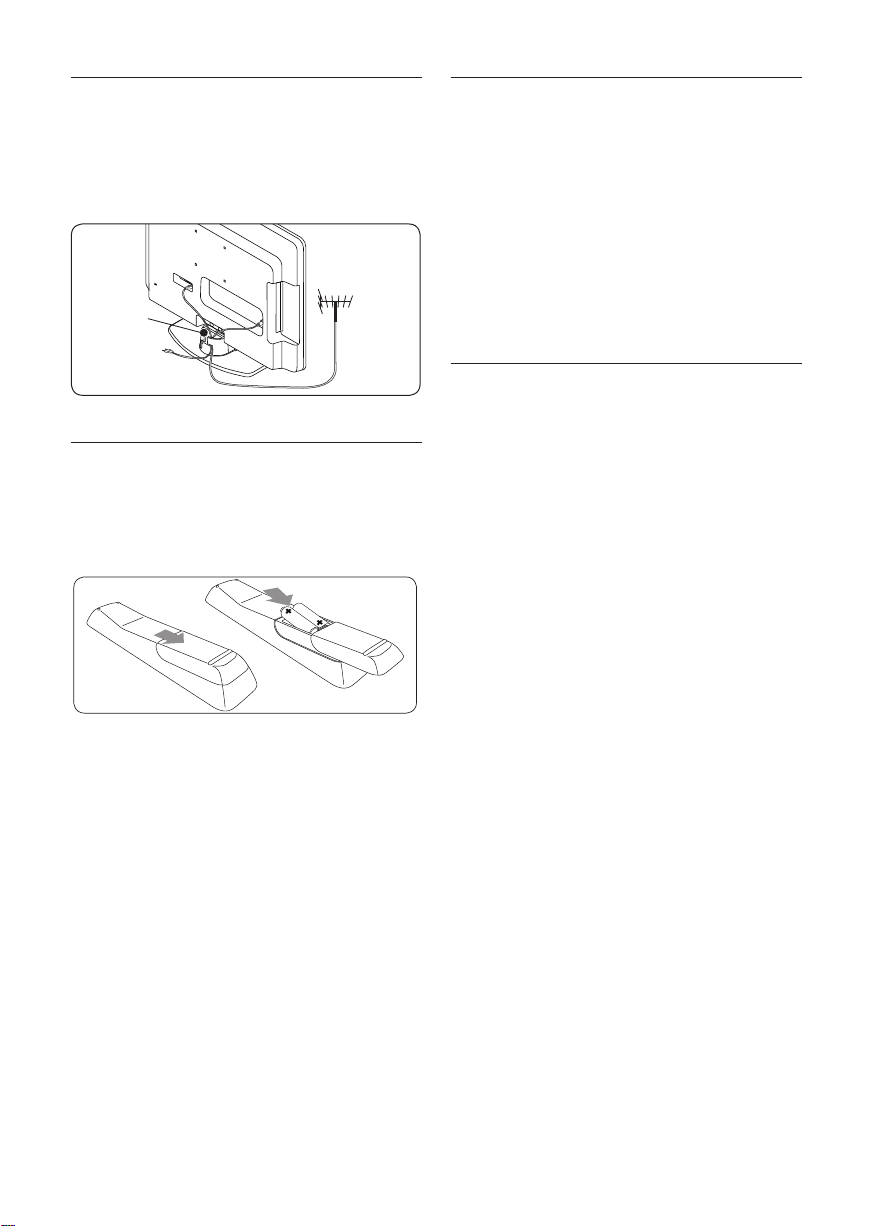

2 TELECOMANDO

2.1 Configurazione modalità PBS

telecomando 2573 (opzionale)

Nota: L’installatore dell’hotel deve selezionare la

modalità Setup (configurazione).

PB3

2.2 Telecomando ospiti 22AV1104/10

1. On/Standby Consente di accendere l’apparecchio TV quando è in modalità Stanby o di riportarlo in tale modalità quando è acceso.

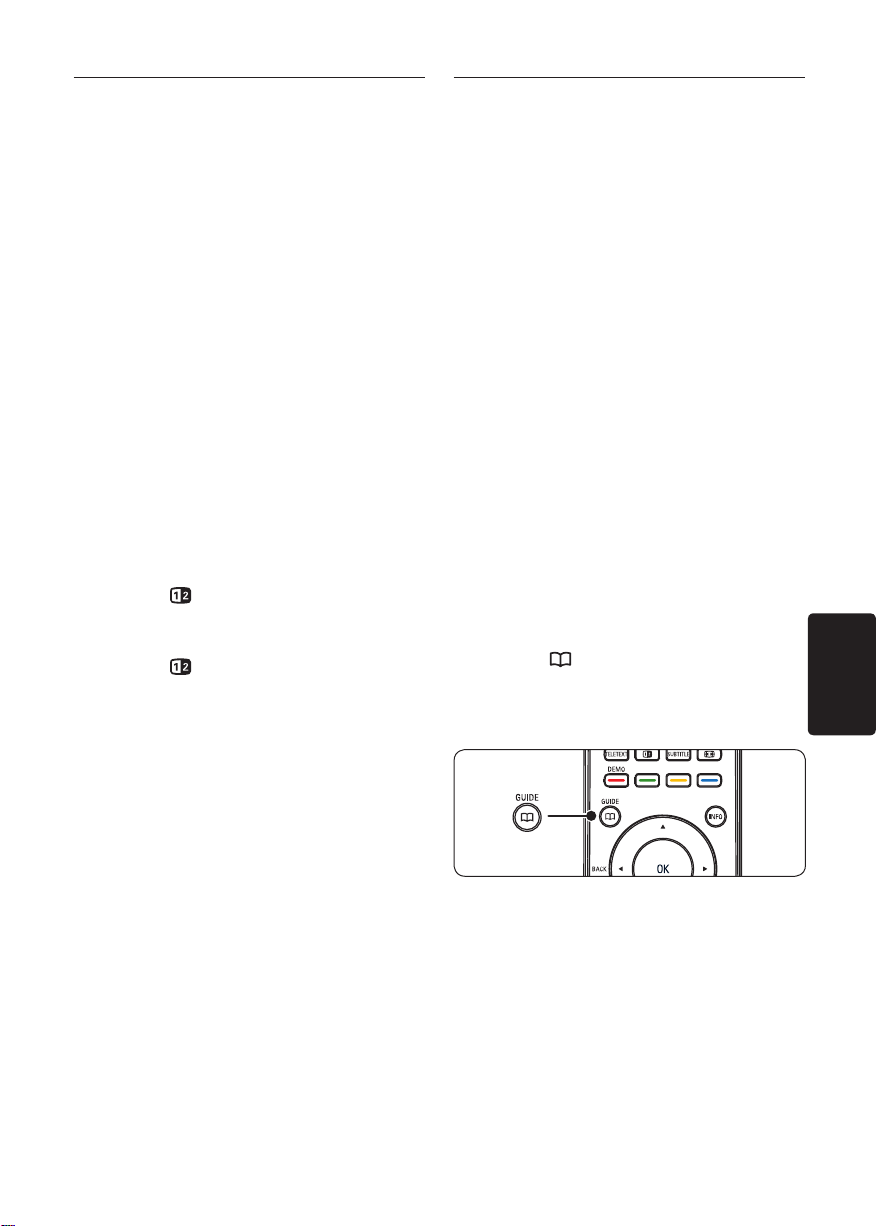

2. GUIDA (DVB-T) Consente di attivare e disattivare la guida elettronica dei programmi. Tasto attivo solo per i canali digitali.

3. SORGENTE Seleziona i dispositivi collegati.

4. SOTTOTITOLI (DVB-T) Attiva o disattiva i sottotitoli.

Page 4

5. TASTI COLORATI

Consentono di selezionare delle funzioni o le pagine del televideo.

6. ALARM OF F

Disabilita lo stato di allarme - Non applicabile per questo modello.

7. OK

Consente di accedere al menu All channels (Tutti i canali) o a un’impostazione.

8. Tasti di navigazione del menu.

9. SLEEP Visualizza il timer del menu Sleep e consente di regolarlo.

10. P +/- Consente di passare al canale successivo o di tornare a quello precedente.

11. TASTI NUMERICI

Consentono di selezionare un canale, una pagina o un’impostazione.

12.

Consente di selezionare un formato di immagine.

13. MHEG CANCEL

Cancella il testo digitale o i servizi interattivi (solo UK).

14.

Esclude o ripristina l’audio.

15.

Aumenta o diminuisce il volume.

16. MENU/EXIT

Attiva o disattiva il menu.

17. ALARM ON

Visualizza il menu Alarm (allarmi) – non applicabile per questo modello.

18. TELETEXT

Attiva o disattiva il televideo.

19.

Divide il canale o la sorgente correnti sulla sinistra dello schermo. Il televideo appare sulla destra.

PBS EN

PB4

Page 5

3 CONFIGURAZIONE INIZIALE

3.1 Modalità Virgin – Impostazioni di fabbrica

dell’apparecchio e configurazione iniziale

Questo apparecchio TV include una funzione di installazione che, al momento della configurazione iniziale, guida l’utente attraverso il menu per garantire l’applicazione delle impostazioni corrette. Questa funzione, chiamata modalità Virgin è attiva quando l’apparecchio viene disimballato e acceso per la prima volta e viene normalmente utilizzata per l’installazione/configurazione del primo set TV. Per risparmiare tempo durante la configurazione completa di un sistema per il settore alberghiero con più televisori, l'installazione di questo primo set TV può essere riprodotta sugli altri apparecchi utilizzando il meccanismo di “clonazione" (descritto nei capitoli 4.6 e 4.7).

Please select your language

Selezionare la lingua

Premere OK o il tasto di colore verde sul telecomando per confermare

Prima di impostare la modalità PBS su ON e se non si utilizza il meccanismo di clonazione per la configurazione, occorre configurare il televisore.

Nota: In caso di clonazione delle impostazioni TV, è possibile ignorare la modalità Virgin premendo il tasto “Menu” sul televisore due volte.

Seguire la modalità Virgin per impostare tutti i canali/programmi

I canali digitali iniziano al programma n. 1, mentre i canali analogici iniziano al programma n. 900.

PB5

Nota: l’elenco dei canali può essere personalizzato dall’installatore dell’hotel attraverso la funzione Rearrange (riorganizza) sotto descritta. Anche la riorganizzazione dei canali può essere effettuata facilmente attraverso la funzione Rename Channels (rinomina canali) immettendo direttamente il numero del canale e l’eventuale nome.

Una volta completata la configurazione/installazione, alla successiva accensione dell'apparecchio non comparirà più il menu della modalità Virgin.

Per maggiori dettagli, consultare la Guida TV per l’utente.

Impostazioni personalizzate di immagine, audio e funzioni – Queste impostazioni saranno utilizzate ogni qualvolta l’apparecchio TV viene acceso dalla presa di rete o dall’interruttore di standby in modalità PBS

A tal fine, far comparire il menu di configurazione TV per l’utente come sotto descritto ed effettuare la configurazione immagine/audio e installazione canali, ecc. come richiesto: Oltre a regolare manualmente le impostazioni dell’immagine, è possibile utilizzare le impostazioni Smart per regolare determinate impostazioni audio e video sulla TV.

Per maggiori dettagli, consultare la Guida TV per l’utente.

Page 6

L’installatore deve passare alla modalità Home selezionando Install > Preferences > Location (Installazione > Preferenze > Posizione)

4 MENU DI CONFIGURAZIONE DELLO SCHERMO

Per visualizzare il menu di configurazione PBS premere il tasto RC2573 MENU in modalità SETUP (configurazione) o eseguire la sequenza di tasti dal telecomando ospiti “319753 ”” entro 10 secondi a condizione che la modalità “High security” (Alta sicurezza) sia impostata su Off.

Tasto



319753 + Tasto Mute (Esclusione audio)

Compare il menu seguente.

PB6

Page 7

FUNZIONE “PBS MODE” (modalità PBS)

4.1

Per attivare la modalità PBS, selezionare ON.

4.3 FUNZIONE “SWITCH ON SETTINGS” (impostazioni all’accensione)

4.2 FUNZIONE “APPLICATION”

(applicazione)

L’applicazione da selezionare è Hotel/Hospital (hotel/ospedale) o Business Monitor, a seconda dei requisiti dell’installatore.

Quando l’applicazione è Hotel/Hospital, l'ospite potrà accedere al menu Guest TV (TV ospite) come sotto descritto: Fare riferimento alla guida TV per l'utente per la descrizione di ogni voce di menu.

Quando l’applicazione è BUSINESS MONITOR, l’utente potrà accedere al normale menu di configurazione TV utilizzando il tasto menu del telecomando, dotato delle funzioni di controllo supplementari elencate nel menu di configurazione PBS.

PB7

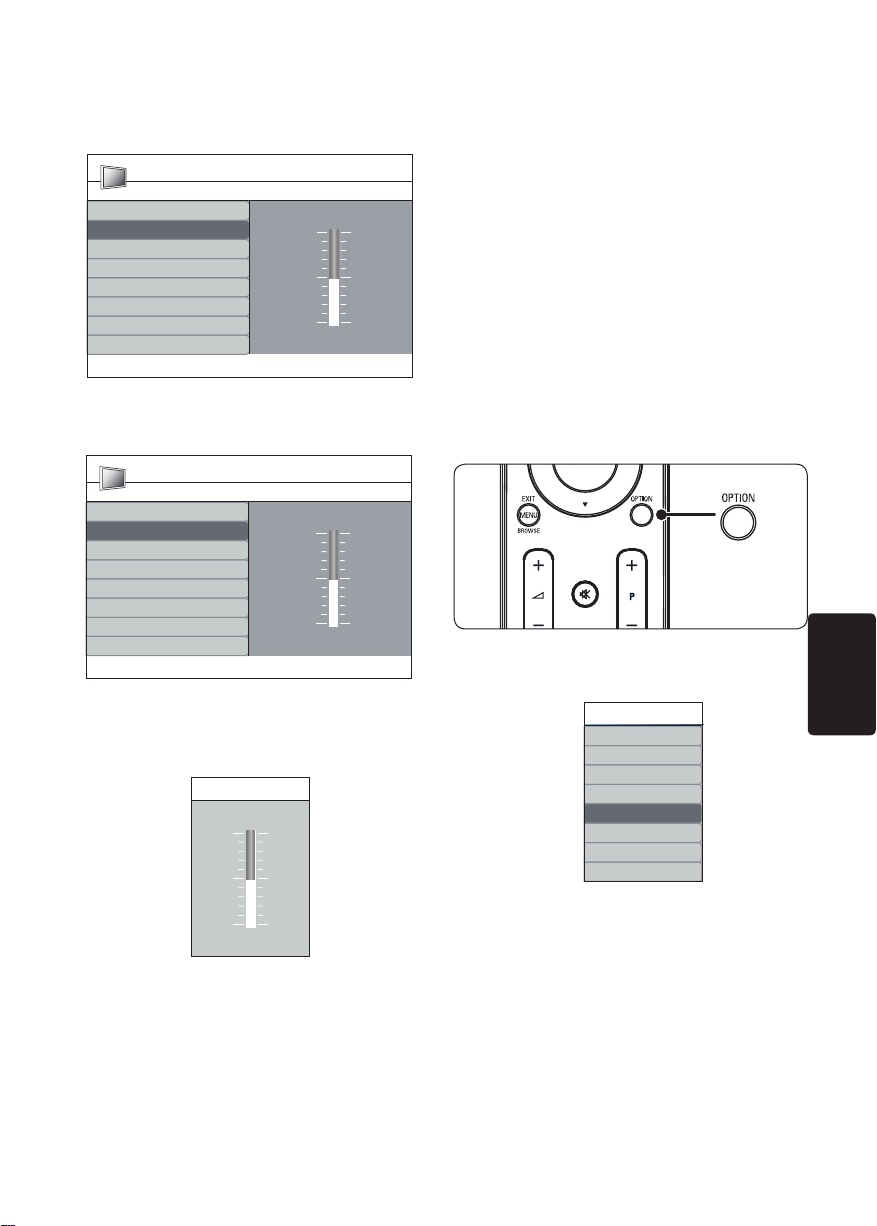

• SWITCH ON VOLUME (volume all’accensione)La TV si accenderà sempre (attraverso l’interruttore di rete o dalla modalità standby) a questo valore predefinito. L’impostazione del volume all’accensione non può superare il livello massimo. Il volume corrente si basa sul volume di accensione; il volume corrente può essere inoltre modificato tramite regolazione.

• MAXIMUM VOLUME (volume massimo)– si riferisce al volume massimo regolabile dall’ospite.

• SWITCH ON CHANNEL (canale all'accensione)– Numero di canale a scelta (analogico o digitale) o sorgente video esterna sulla quale si porta la TV quando viene accesa tramite l'interruttore di accensione o dalla modalità standby. In caso di attivazione dell’impostazione LAST STATUS (ultimo stato), l’apparecchio si accenderà portandosi sull’ultimo canale o l’ultima sorgente impostati prima di essere messo in standby o prima dello spegnimento dell'interruttore di alimentazione di rete. L’impostazione LAST STATUS (ultimo stato) prevale sulle impostazioni APPLICATION (applicazione).

• POWER ON (acceso) – Si riferisce allo stato dell’alimentazione dopo l'accensione dell’alimentazione di rete. L’impostazione ON implica che l’apparecchio si accenda dopo l’attivazione dell’alimentazione di rete, mentre l’impostazione Standby implica che l’apparecchio si porti in modalità standby. LAST STATUS implica che l’apparecchio si porti sull'ultimo stato attivo prima dello spegnimento dell’alimentazione.

• DISPLAY MESSAGE (messaggio schermo)– Consente la visualizzazione del messaggio di benvenuto sullo schermo per 30 sec dopo l’accensione dell’apparecchio dalla presa di corrente o dall’interruttore di standby. Tuttavia, se la funzione OSD Display è disabilitata, la visualizzazione del messaggio di benvenuto risulta sempre disabilitata, indipendentemente dall’impostazione della funzione Display Message.

Page 8

• WELCOME MESSAGE (messaggio di

benvenuto)– Consente di definire un messaggio di

benvenuto di 2 righe di 20 caratteri alfanumerici ciascuna. I caratteri utilizzati dipendono dalla lingua selezionata per il funzionamento da parte dell’utente.

L’immissione delle lettere e la navigazione avvengono attraverso i tasti cursore e i tasti numerici.

4.4 FUNZIONE “CONTROL SETTINGS” (impostazioni di comando)

• TELEVISION BUTTONS LOCKED (tasti TV bloccati)– Impostazione del blocco e dello

sbloccaggio dei tasti TV. ON significa che tutti i tasti TV sono bloccati, eccetto il tasto di accensione, OFF significa che tutti i tasti TV sono abilitati, mentre ALL significa che tutti i tasti TV sono bloccati, incluso quello di accensione.

• REMOTE CONTROL LOCKED (telecomando

bloccato)– Abilita o disabilita il funzionamento dei

telecomandi normali. Tuttavia, quando la modalità High Security è OFF, l'accesso al menu della modalità PBS la sequenza di tasti “319753 ” non è bloccato, nemmeno quando la funzione di blocco del telecomando è attiva.

• OSD DISPLAY (visualizzazione OSD)– Abilita o

disabilita la funzione di visualizzazione sullo schermo, ad esempio di numero o nome del canale, modalità audio, cursore volume, orologio, ecc.

• HIGH SECURITY MODE (modalità alta

sicurezza)– possibilità di scegliere tra il normale

telecomando per utenti o il telecomando di configurazione PBS per visualizzare il menu di configurazione. Quando questa funzione è abilitata, il menu di configurazione può essere visualizzato solo dal tasto menu del telecomando. Quando è disabilitata, il menu di configurazione può essere visualizzato sia dal tasto menu del telecomando normale che dalla sequenza “319753 ” del telecomando ospiti.

• AUTO SCART (scart auto)– Abilita (ON) o disabilita

(OFF) la commutazione automatica della presa scart durante l’accensione o lo spegnimento in modalità PBS.

• LOW POWER STANDBY (standby a basso

consumo)- definisce la modalità di alimentazione

quando il set TV va in standby premendo il tasto di accensione sul telecomando o il tasto di alimentazione sul tastierino locale di colore verde: la TV entra in modalità basso consumo; Fast (rapido): la TV entra in modalità semi-standby per accendersi rapidamente,

4.5 FUNZIONE “BLANK CHANNEL”

(oscura canale)

• BLANK CHANNEL (oscura canale)- Possibilità di

oscurare o meno il video per il canale corrente. Nell’applicazione PBS, il canale oscurato viene utilizzato per le trasmissioni radio fuori onda, per esempio radio FM rimodulata, CD musicali, ecc. La modalità oscuramento corrente deve seguire lo stato del canale oscurato e cambiando il canale oscurato si deve poter attivare/disattivare l'oscuramento del canale corrente.

PB8

Page 9

4.7 FUNZIONE “TV TO SMARTLOADER”

(da TV a SMARTLOADER) usando periferiche USB

Nota: La funzione di oscuramento canale si

applica al canale corrente; per navigare e oscurare altri canali, selezionare il sottomenu Blank channel (oscura canali) facendo clic sul tasto cursore di destra come sotto descritto:

4.6 FUNZIONE “SMARTLOADER TO TV” (da Smartloader a TV) usando periferiche USB

Consente di copiare i dati di configurazione TV (video, audio, tabella canali, impostazioni modalità PBS) da una scheda di memoria USB alla TV. Al termine del processo di copia, compare un messaggio di feedback all’utente della modalità PBS-“Settings copied to TV” (impostazioni copiate su TV”).

Nota: Durante il processo di copia, la scheda di memoria USB non deve essere rimossa per impedire interferenze con le funzioni dell'apparecchio TV.

Nota: Durante questo processo, i file di clonazione NVM_MTK_2K8_EU.BIN e CH_MTK_2K8_EU.BIN vengono recuperati dalla TV e aggiornano TV NVM e la configurazione dei canali di conseguenza.

Nota: Tutti i comandi dal telecomando e dal tastierino locale saranno disabilitati durante il processo di copia

Nota: Al termine del processo di clonazione si consiglia di spegnere e riaccendere il televisore.

PB9

Consente di copiare i dati di configurazione TV (video, audio, tabella canali, impostazioni modalità PBS [per es. messaggio di benvenuto, …]) dalla TV a un drive USB.

• Al termine del processo di copia, compare un

messaggio di feedback all’utente della modalità PBS“Settings copied to USB” (impostazioni copiate su USB”).

Occorre disporre di una scheda di memoria USB da 128 MB con almeno 10 MB di spazio libero.

Nota: Durante il processo di copia, il drive USB

non deve essere rimosso per evitare di interferire con le funzioni dell'apparecchio TV.

Nota: Al completamento del processo di copia, vengono generati 2 file nella directory radice USB - NVM_MTK_2K8_EU.BIN contenente le impostazioni generali, per esempio video/audio, ecc. e CH_MTK_2K8_EU.BIN contenente le impostazioni di installazione dei canali, per esempio elenco, ecc..

Nota: Tutti i comandi dal telecomando e dal tastierino locale saranno disabilitati durante il

processo di copia

Nota: Normalmente, il primo apparecchio TV

viene configurato/installato manualmente dall’installatore dell’hotel e in seguito tutti i dati vengono trasferiti / clonati sul drive USB utilizzando la funzione “TV to Smart Loader”. Successivamente, tutte le altre TV potranno essere aggiornate utilizzando lo stesso drive USB. Questa funzione di clonazione elimina la necessità di configurare manualmente tutti i set TV, accelerando pertanto il processo di installazione all’interno di un hotel.

Page 10

4.8 FUNZIONE “STORE” (memorizza)

L’attivazione di questa funzione consente la memorizzazione delle impostazioni della modalità PBS. Le impostazioni della modalità PBS diventeranno effettive solo dopo aver portato l’apparecchio su standby.

Importante:

La clonazione del sistema e delle impostazioni di configurazione utilizzando periferiche USB o SerialXpress è supportata unicamente se si utilizzano televisori identici.

5 COME POSIZIONARE LA TV

L’ANGOLO DI VISIONE è l’angolazione alla quale lo

schermo fornisce le migliori prestazioni visive

rea visualizzazione orizzontale

Lo schermo è progettato nel seguente modo:

Cosa fare se l’angolo di visione non è soddisfacente:

rea visualizzazione verticale

Inclinare (in verticale) o orientare (in orizzontale)

•

la TV per posizionare lo schermo fino ad

ottenere l'orientamento ottimale.

•

Se si colloca lo schermo al di sopra di una certa

altezza, si consiglia sempre di inclinarlo.

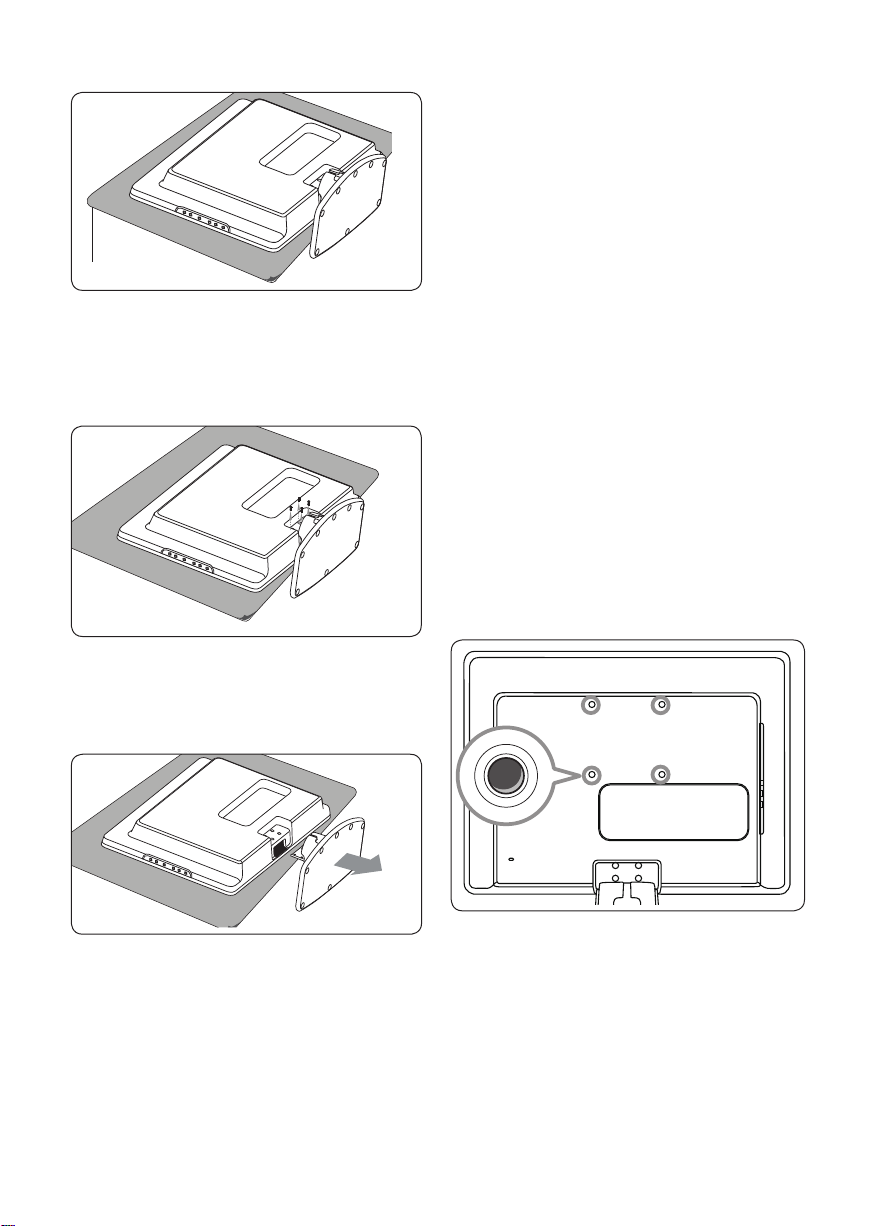

Tra gli accessori opzionali, Philips propone supporti per montaggio a muro per TV per il settore alberghiero.

Philips raccomanda di posizionare la TV come sopra descritto. Posizionare la TV in modo diverso può influire sull’angolo di visione. Philips non si assume responsabilità per un angolo di visione ridotto a causa del mancato rispetto delle istruzioni di posizionamento indicate.

PB10

Page 11

ABC

PB11

Page 12

www.philips.com/welcome

IT MANUALE D’USO

Page 13

Table of contents

1 Importante � � � � � � � � � � � � � � � � � � � � � � � 3

1.1 Sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . .3

1.2 Pulizia dello schermo . . . . . . . . . . . . . . . . .4

1.3 Protezione dell'ambiente. . . . . . . . . . . . . . . 4

2 Il televisore � � � � � � � � � � � � � � � � � � � � � � � 5

2.1 Panoramica del televisore. . . . . . . . . . . . . . 5

3 Guida introduttiva � � � � � � � � � � � � � � � � � 7

3.1 Posizionamento del televisore . . . . . . . . . . 7

3.2 Montaggio a parete del televisore . . . . . . . 7

3.3 Collegamento del cavo dell'antenna. . . . . . 9

3.4 Collegamento del cavo di alimentazione . . 9

3.5 Gestione dei cavi. . . . . . . . . . . . . . . . . . . . 10

3.6 Inserimento delle batterie del telecomando

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

3.7 Accensione del televisore. . . . . . . . . . . . . 10

3.8 Configurazione iniziale . . . . . . . . . . . . . . .10

4 Utilizzo del televisore � � � � � � � � � � � � � 1 1

4.1 Accensione e spegnimento del televisore o

passaggio alla modalità di standby . . . . . . . . . . .11

4.2 Visione dei programmi televisivi. . . . . . . . 11

4.3 Visione dei dispositivi collegati . . . . . . . . .12

4.4 Utilizzo del televideo. . . . . . . . . . . . . . . . . 12

5 Funzioni avanzate del televisore� � � � � 1 3

5.1 Panoramica del telecomando . . . . . . . . . . 13

5.2 Utilizzo dei menu del televisore. . . . . . . . 14

5.3 Regolazione delle impostazioni relative a

immagini e audio . . . . . . . . . . . . . . . . . . . . . . . . . 16

5.4 Passaggio alla modalità Shopping o Home 18

5.5 Utilizzo delle funzioni avanzate del

televideo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

5.6 Utilizzo della Guida elettronica ai

programmi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

5.7 Regolazione delle impostazioni delle

funzioni. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

5.8 Utilizzo dei sottotitoli . . . . . . . . . . . . . . . . 22

5.9 Ascolto dei canali radio digitali. . . . . . . . . 23

5.10 Aggiornamento del software del televisore

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

6 Installazione dei canali � � � � � � � � � � � � � 2 4

6.1 Installazione automatica dei canali . . . . . . 24

6.2 Installazione manuale dei canali . . . . . . . . 25

6.3 Riordino dei canali. . . . . . . . . . . . . . . . . . . 26

6.4 Ridenominazione dei canali. . . . . . . . . . . . 26

6.5 Eliminazione o memorizzazione dei canali

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

6.6 Aggiornamento manuale dell'elenco dei

canali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

6.7 Test ricezione digitale . . . . . . . . . . . . . . . . 27

7 Collegamento dei dispositivi � � � � � � � � 2 8

7.1 Panoramica dei collegamenti . . . . . . . . . .28

7.2 Selezione della qualità di connessione . . . 29

7.3 Collegamento dei dispositivi. . . . . . . . . . . 31

7.4 Configurazione dei dispositivi. . . . . . . . . . 35

7.5 Utilizzo di Philips Easylink . . . . . . . . . . . . .35

7.6 Predisposizione del televisore per i servizi

digitali. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

8 Specifiche tecniche� � � � � � � � � � � � � � � � 3 7

9 Risoluzione dei problemi � � � � � � � � � � 3 8

9.1 Problemi generali relativi al televisore . . 38

9.2 Problemi relativi ai canali televisivi . . . . . . 38

9.3 Problemi relativi all'immagine . . . . . . . . . . 38

9.4 Problemi relativi all'audio . . . . . . . . . . . . .39

9.5 Problemi relativi al collegamento HDMI . 40

9.6 Problemi relativi al collegamento del PC 40

9.7 Contatti . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

10 Indice � � � � � � � � � � � � � � � � � � � � � � � � � � � 4 1

Page 14

2008 © Koninklijke Philips Electronics N.V. Tutti i diritti

riservati. Le speciche sono soggette a modica senza preavviso. I marchi

sono di proprietà di Koninklijke Philips Electronics N.V. o dei rispettivi detentori.

Philips si riserva il diritto di

apportare modiche ai prodotti in qualsiasi momento senza l'obbligo di implementare tali modiche anche

nelle versioni precedenti.

Le informazioni contenute nel

presente manuale sono da ritenersi

adeguate per l'utilizzo consentito dell'apparecchio. Se il prodotto, o singoli moduli e procedure, vengono utilizzati per scopi diversi da quelli specicati in questo manuale, è

necessario richiedere conferma

della validità e adeguatezza delle informazioni qui riportate. Philips garantisce che il materiale non viola alcun brevetto statunitense. Non vengono concesse ulteriori garanzie

esplicite o implicite.

Garanzia

I componenti di questo prodotto non sono riparabili dall'utente. Non

aprire né rimuovere i coperchi

di protezione per accedere ai

componenti interni del prodotto. Le

riparazioni possono essere eseguite soltanto presso i centri di assistenza e di riparazione autorizzati Philips. Il mancato rispetto di questa condizione renderà nulle tutte le garanzie esplicite o implicite. Eventuali operazioni espressamente

vietate in questo manuale e

procedure di regolazione o montaggio non consigliate o autorizzate nel presente manuale invalidano la garanzia.

Caratteristiche dei pixel

Gli schermi a cristalli liquidi (LCD) sono costituiti da un numero elevato di pixel colorati. Nonostante questo schermo vanti una percentuale di

pixel funzionanti pari al 99,999% o superiore, i pixel spenti, quelli

sempre accesi o difettosi possono

comunque apparire sullo schermo. Si

tratta di una caratteristica strutturale

degli schermi riconosciuta dai più

diffusi standard industriali e non di

un malfunzionamento.

Software open source

Su questo televisore è installato

software di tipo open source. Pertanto Philips offre o rende

disponibile, dietro richiesta e a

un costo non superiore a quello

sostenuto per la distribuzione, una copia completa e leggibile del codice sorgente su un supporto tipicamente utilizzato per la

diffusione del software.

Tale offerta è valida per un periodo di 3 anni dalla data di acquisto del

presente prodotto. Per ottenere il

codice sorgente, scrivere a

Philips Innovative Applications N.V. Vice Development Manager Pathoekeweg 11 B-8000 Brugge Belgio

Conformità ai requisiti EMF

Koninklijke Philips Electronics

N.V.produce e commercializza

numerosi prodotti destinati al

mercato consumer che, come tutti gli apparecchi elettronici, possono emettere e ricevere segnali elettromagnetici.

Uno dei principi aziendali

fondamentali applicati da Philips

prevede l'adozione di tutte le misure sanitarie e di sicurezza volte

a rendere i propri prodotti conformi

a tutte le regolamentazioni di legge e a tutti gli standard EMF applicabili alla data di produzione dei prodotti.

In base a tale principio, Philips sviluppa, produce e commercializza

prodotti che non hanno effetti

negativi sulla salute.

Garantisce pertanto che i propri

prodotti, se utilizzati nelle modalità previste, sono da ritenersi sicuri in base ai dati scientici attualmente disponibili.

Inoltre Philips collabora attivamente all'elaborazione degli standard internazionali EMF e di sicurezza ed è in grado di anticipare evoluzioni future degli stessi e di implementarli

nei propri prodotti.

Fusibile di rete (solo Regno Unito)

Questo televisore è dotato di una spina stampata regolarmente

approvata. Nel caso in cui si renda necessario procedere alla

sostituzione del fusibile di rete, sostituirlo con un fusibile di valore

corrispondente a quello indicato sulla spina (ad esempio 10 A).

Rimuovere il coperchio del 1.

fusibile e il fusibile.

Il nuovo fusibile deve essere 2. conforme alla norma BS 1362

e presentare il marchio di

approvazione ASTA. In caso di smarrimento del fusibile, rivolgersi

al rivenditore per richiedere il

tipo corretto da utilizzare.

Riposizionare il coperchio del 3. fusibile.

Ai ni della conformità con la direttiva EMC, la spina di rete di

questo prodotto non deve essere

asportata dal cavo di alimentazione.

I loghi VESA, FDMI e conformità VESA sono marchi commerciali dell'associazione Video Electronics Standards Association.

® Kensington e Micro Saver sono marchi registrati di ACCO World Corporation, la cui registrazione è stata accettata negli Stati Uniti e richiesta in tutti gli altri Paesi del mondo. Tutti gli altri marchi registrati e non registrati sono di proprietà

dei rispettivi detentori.

Page 15

Importante1

Congratulazioni per l’acquisto e benvenuti in Philips.

Prima di utilizzare il prodotto, leggere il presente manuale dell’utente.

Leggere con attenzione la presente sezione e attenersi alle istruzioni sulla sicurezza e sulla pulizia dello schermo. La garanzia del prodotto non copre i danni derivanti dal mancato rispetto delle istruzioni fornite.

Per usufruire di tutti i vantaggi offerti dal supporto Philips, effettuare la registrazione del prodotto presso il sito Web www.philips.com/welcome.

Il modello e il numero di serie del televisore sono reperibili sulla confezione e nella parte

posteriore e laterale dell’apparecchio.

Sicurezza1�1

L’apparato deve essere collegato ad una • presa di corrente con un collegamento con

messa a terra.

S• e il trasporto del televisore è avvenuto a basse temperature (inferiori a 5°C), prima di disimballarlo, aprire la confezione e attendere che la temperatura del televisore corrisponda a quella dell’ambiente.

Per evitare corto circuiti, non esporre il • televisore, il telecomando o le batterie del telecomando a pioggia o acqua.

Non posizionare recipienti con acqua o • altri liquidi sopra o nei pressi del televisore. Il rovesciamento di liquidi sul televisore può provocare scosse elettriche. In caso di rovesciamento di liquidi sul televisore, non utilizzarlo. Scollegarlo immediatamente dall’alimentazione e farlo controllare da un tecnico specializzato.

Non inserire oggetti di alcun tipo nelle • prese d’aria. Ciò potrebbe provocare danni al televisore.

Per evitare il rischio di incendio o scosse • elettriche, non posizionare il televisore, il telecomando o le batterie del telecomando nei pressi di sorgenti di fiamme libere, ad esempio le candele, e di altre fonti di calore inclusa la luce diretta del sole.

Non installare il televisore in uno spazio • ristretto come, ad esempio, una libreria. Lasciare uno spazio di almeno 10 cm intorno al televisore per consentirne la ventilazione. Accertarsi che il flusso d’aria non sia ostruito.

Se si colloca il televisore su una superficie • piana e solida, accertarsi di utilizzare solo il piedistallo fornito. Non muovere il televisore se il piedistallo non è fissato correttamente all’apparecchio.

Il montaggio a parete del televisore deve • essere effettuato soltanto da personale qualificato, utilizzando esclusivamente una staffa idonea per il montaggio a parete e una parete che sostenga in maniera sicura il peso del televisore. Un eventuale montaggio a parete errato può causare gravi lesioni o danni. Non effettuare da soli il montaggio a parete del televisore.

Se il televisore è montato su una base • girevole o su un braccio girevole, accertarsi che nessuna tensione sia esercitata sul cavo di alimentazione quando l’apparecchio viene ruotato. La tensione del cavo di alimentazione può allentare le connessioni e provocare archi elettrici o incendi.

Scollegare il televisore dall’alimentazione e • dall’antenna prima di tempeste di fulmini. Durante temporali con fulmini non toccare nessuna parte del televisore, il cavo di alimentazione o il cavo dell’antenna.

Verificare che sia possibile raggiungere • agevolmente il cavo di alimentazione per il facile scollegamento del televisore

all’alimentazione.

L’utilizzo di auricolari o cuffie ad alto • volume può provocare la perdita permanente dell’udito. Poiché con il tempo

IT-3

Page 16

IT-4

il volume elevato può risultare nomale, ciò può danneggiare l’udito. Per proteggere l’udito, limitare l’utilizzo ad alto volume di auricolari o cuffie.

Quando si scollega il televisore • dall’alimentazione, accertarsi di effettuare le operazioni indicate di seguito:

Spegnere il televisore, quindi disattivare • l’alimentazione (se possibile).

Scollegare il cavo di alimentazione dalla • presa di alimentazione.

Se possibile, evitare la presenza di immagini • fisse per lunghi periodi di tempo sullo schermo, quali menu schermo, pagine di televideo, strisce nere o etichette dei rivenditori. Se è necessario utilizzare immagini fisse, ridurre il contrasto e la luminosità per evitare danni allo schermo.

1�3 Protezione dell'ambiente

Riciclaggio dell'imballo

L’imballo del presente prodotto è stato realizzato in modo da consentire il riciclaggio. Rivolgersi alle autorità locali per informazioni su come riciclare l’imballo.

Smaltimento del prodotto usato

Scollegare il cavo di alimentazione dal • connettore di alimentazione presente sul retro del televisore. Scollegare sempre il cavo di alimentazione tenendolo per la

spina. Non tirare il cavo di alimentazione.

1�2 Pulizia dello schermo

Prima di pulire lo schermo, spegnere • il televisore e scollegare il cavo di alimentazione. Pulire lo schermo con un panno morbido e asciutto. Non utilizzare sostanze come i detergenti per la casa poiché potrebbero danneggiare lo schermo.

Per evitare deformazioni o colori sbiaditi, • asciugare tempestivamente eventuali gocce d'acqua.

Non toccare, premere, strofinare o colpire • lo schermo con oggetti duri che possono danneggiarlo permanentemente.

Il prodotto è realizzato con materiali e componenti di alta qualità che possono essere riciclati e riutilizzati. Quando su un prodotto si trova il simbolo del bidone dei rifiuti con una croce, significa che tale prodotto è coperto dalla Direttiva Europea 2002/96/CE.

Non effettuare lo smaltimento del prodotto usato insieme ai rifiuti domestici. Chiedere al rivenditore le informazioni su come effettuare il corretto smaltimento del prodotto. L’eliminazione non regolamentata dei rifiuti può danneggiare l’ambiente e mettere in pericolo la salute umana.

Smaltimento delle batterie usate

Le batterie fornite non contengono mercurio o cadmio. Smaltire le batterie fornite e tutte le altre batterie usate in base alle normative locali.

Consumo energetico

Il consumo energetico del televisore in modalità standby è minimo in modo da ridurre l’impatto ambientale. Il consumo di energia in stato attivo è riportato sul retro del televisore.

Per ulteriori specifiche sul prodotto, vedere la brochure del prodotto all’indirizzo

www.philips.com/support.

Page 17

IT-5

Il televisore2

POWER

PROGRAM

VOLUME

EXT 3

DIGITAL AUDIO OUT

Questa sezione include una descrizione generale dei controlli e delle funzioni del televisore più frequentemente utilizzati.

2�1 Panoramica del televisore

Controlli e indicatori laterali

POWER1.

PROGRAM +/-2.

MENU3.

VOLUME +/-4.

Indicatore di alimentazione/Sensore del 5. telecomando

Connettori laterali

Utilizzare i connettori laterali del televisore per collegare dispositivi portatili come una telecamera ad alta definizione o una console giochi. È possibile collegare anche una coppia di cuffie.

Connettori posteriori

Utilizzare i connettori posteriori del televisore per collegare l’antenna e i dispositivi permanenti come un lettore di dischi ad alta definizione, un lettore DVD o un videoregistratore.

Nota D Per ulteriori informazioni sui collegamenti, consultare la Sezione 7 Collegamento dei dispositivi.

Page 18

IT-6

Telecomando

2 3

. 1. Alimentazione

SOURCE2.

TELETEXT3.

Tasti dei colori4. Da sinistra, rosso, verde, giallo, blu

Í5. , Æ, Î, ï, OK Tasti di spostamento o cursore

MENU6.

P +/- 7.

Canale precedente o successivo

”8. +/- Volume alto o basso

Per informazioni dettagliate sul telecomando, vedere la Sezione 5.1 Panoramica del telecomando.

Page 19

IT-7

3 Guida introduttiva

EXT 3

DIGITAL AUDIO OUT

Questa sezione descrive come posizionare e installare il televisore, integrando le informazioni fornite nella Guida di avvio rapido.

Nota D Per le istruzioni di montaggio su piedistallo, consultare la Guida di avvio rapido.

3�1 Posizionamento del

televisore

Oltre alla lettura e alla comprensione delle istruzioni di sicurezza fornite nella Sezione

1.1, per il posizionamento del televisore considerare anche quanto riportato di seguito:

La distanza ottimale per guardare il • televisore è pari a tre volte le dimensioni dello schermo.

Posizionare il televisore in modo che la luce • non sia diretta sullo schermo.

Collegare i dispositivi prima di posizionare • il televisore.

• Il televisore è dotato di uno slot di sicurezza Kensington ubicato sul retro. Se si intende utilizzare un blocco antifurto Kensington (non fornito), posizionare il televisore nei pressi di un oggetto stabile, ad esempio un tavolo, a cui il blocco sia facilmente agganciabile.

3�2 Montaggio a parete del

televisore

AVVISO B Il montaggio a parete del televisore dovrebbe essere eseguito solo da personale specializzato� Koninklijke Philips Electronics N�V� non si assume alcuna responsabilità per un eventuale montaggio errato che comporta incidenti o lesioni�

Passaggio 1 Acquistare una B staffa per montaggio a parete VESA compatibile

In base alle dimensioni dello schermo del televisore, acquistare una delle staffe per montaggio a parete indicate di seguito.

Dimensioni dello schermo TV (pollici/cm)

22”/55.9cm Fissa 100 x 100 Nessuna 19”/48.4cm Fissa 100 x 100 Nessuna

Passaggio 2 Rimuovere il piedistallo del televisore

Nota D

Queste istruzioni si applicano soltanto ai modelli di televisori con piedistalli montati. Se il piedistallo del televisore non è montato, andare al Passaggio 3 Collegare i cavi.

Posizionare delicatamente il televisore 1. capovolto su una superficie piana e stabile, coperta da un panno morbido. Lo spessore del panno deve garantire sufficiente

protezione per lo schermo.

Tipo di staffa per montaggio a parete VESA compatibile (mm)

Istruzioni particolari

Page 20

IT-8

Utilizzando un cacciavite a croce (non 2. in dotazione), svitare i quattro bulloni che assicurano il supporto al televisore (il modello a 19 pollici presenta quattro bulloni, quello a 22 pollici ne ha tre).

Rimuovere il piedistallo dalla base del 3. televisore. Conservare il piedistallo e i bulloni in un luogo sicuro per futura reinstallazione.

Passaggio 4 Assicurare la staffa per montaggio a parete VESA compatibile al televisore

AVVISO B

Per ssare al televisore la staffa per a

parete VESA compatibile, utilizzare soltanto i bulloni (M4 per tutti i modelli) e i distanziatori (4 cm) in dotazione� Il tipo di bulloni in dotazione è appropriato per il peso del televisore, mentre i distanziatori in dotazione sono stati progettati per agevolare la gestione dei cavi�

Nota D

In base alla staffa per a parete VESA compatibile utilizzata, per agevolare l’installazione potrebbe essere necessario separare la piastra di dalla staffa. Per le istruzioni, consultare la documentazione della staffa per a parete VESA compatibile.

Individuare i quattro fori di sul retro del 1. televisore.

Passaggio 3 Collegare i cavi

Collegare il cavo dell’antenna, il cavo di alimentazione e tutti gli altri dispositivi alla parte posteriore del televisore, come descritto nelle sezioni successive.

Allineare la piastra/staffa ai quattro fori di, 2. posizionando i distanziatori in dotazione tra la piastra/staffa e i fori di .

Utilizzando una chiave inglese, inserire 3. i bulloni in dotazione attraverso la piastra/staffa e i distanziatori, serrando completamente i bulloni nei relativi fori di.

Page 21

IT-9

3�4 Collegamento del cavo di

alimentazione

AVVISO B

Vericare che la tensione di rete

corrisponda a quella indicata sul retro del televisore� Se la tensione è diversa, non collegare il cavo di alimentazione�

Procedere quindi con le istruzioni fornite 4. insieme alla staffa per montaggio a parete VESA compatibile.

3�3 Collegamento del cavo

dell'antenna

Individuare il connettore 1. TV ANTENNA nel retro del televisore.

Collegare un’estremità del cavo dell’antenna 2. (non fornito) al connettore TV ANTENNA. Se non è possibile inserire il cavo dell’antenna nel connettore utilizzare un adattatore.

Collegare l'altra estremità del cavo 3. dell'antenna alla relativa presa a muro, verificando che entrambe le estremità del cavo siano inserite correttamente.

Per collegare il cavo di alimentazione

Nota D

La posizione del connettore di alimentazione varia in base al modello del televisore.

Individuare il connettore di alimentazione 1. AC IN sul retro o nella parte inferiore del televisore.

Collegare il cavo di alimentazione al 2. connettore di alimentazione AC IN.

Collegare il cavo di alimentazione alla 3. relativa presa a muro, verificando che entrambe le estremità del cavo siano inserite correttamente.

Page 22

IT-10

3�5 Gestione dei cavi

3�7 Accensione del televisore

Instradare il cavo di alimentazione, il cavo dell’antenna e i cavi di tutti gli altri dispositivi nel relativo contenitore (1) sul retro del televisore.

3�6 Inserimento delle batterie

del telecomando

Fare scorrere e rimuovere il coperchio del 1. vano batterie sul retro del telecomando.

Inserire le due batterie fornite (AAA, tipo 2. LR03). Accertarsi che le polarità + e - delle batterie corrispondano alle indicazioni presenti all’interno del vano.

Riposizionare il coperchio scorrevole.3.

Nota D Rimuovere le batterie se il telecomando resta inutilizzato per un lungo periodo di tempo.

Alla prima accensione del televisore, verificare che il cavo di alimentazione sia collegato correttamente. Quando tutto è pronto, premere POWER sul lato del televisore.

Nota D Alcuni modelli di televisori richiedono di tenere premuto POWER per due secondi. Per l’avvio del televisore potrebbero essere

necessarinoa15secondi.

Congurazione iniziale3�8

Alla prima accensione del TV, sullo schermo viene visualizzato un menu, nel quale si dovrà selezionare il paese e la lingua desiderata per i menu: Se il menu non viene visualizzato, premere il tasto MENU per visualizzarlo.

Premere 1. Î o ï per selezionare una lingua, quindi premere OK per confermare la scelta.

Premere 2. Î o ï per selezionare il paese, quindi premere OK per confermare la scelta.

La ricerca viene avviata automaticamente. Tutti i canali TV e le stazioni radio disponibili vengono memorizzati. Questa operazione richiede alcuni minuti. A video appare lo stato d’avanzamento della ricerca e il numero di programmi trovati.

Nota D Se non viene rilevato alcun canale, consultare la sezione 9, Risoluzione dei problemi, per cercare un possibile rimedio.

Se il trasmettitore o la rete via cavo invia il segnale di ordinamento automatico, i canali verranno numerati correttamente. In questo caso, l’installazione è completa.

In caso contrario, utilizzare il menu 3. Channel setting per effettuare correttamente la numerazione dei canali.

Page 23

IT-11

Utilizzo del televisore 4

POWER

PROGRAM

Questa sezione fornisce informazioni per un utilizzo di base del televisore. Le istruzioni sulle modalità di utilizzo avanzate del televisore sono fornite nella Sezione 5 Funzioni avanzate del televisore.

Accensione e spegnimento 4�1 del televisore o passaggio alla modalità di standby

Accensione del televisore

Se l’indicatore di alimentazione (1) è • disattivato, premere POWER sul lato del televisore.

Spegnimento del televisore

Premere • POWER sul lato del televisore. L’indicatore di alimentazione (1) si spegne.

Suggerimento E Sebbene il consumo di energia del televisore in standby sia notevolmente ridotto, continuerà comunque a esserci consumo

energeticontantochel’alimentazione

rimarrà collegata e attiva. Quando non si utilizza il televisore per lunghi periodi di tempo, spegnere l’apparecchio e scollegarlo dall’alimentazione.

Accensione in standby

Se l’indicatore di alimentazione è in standby • (rosso), premere . sul telecomando.

Nota D Se non è possibile utilizzare il telecomando, per accendere il televisore in modalità standby premere PROGRAM +/- sul lato del televisore.

Visione dei programmi 4�2 televisivi

Televisore in standby

Premere • . sul telecomando. L’indicatore di alimentazione passa alla modalità standby (rosso).

Cambio di canale

Premere un numero (da 1 a 99) oppure 1. premere P +/- sul telecomando.

Page 24

IT-12

Premere 2. PROGRAM +/- nei controlli laterali del televisore.

Premere 3. al canale TV precedentemente visualizzato.

Regolazione del volume

Premere 1. ” + o - sul telecomando oppure premere VOLUME + o - sui controlli

laterali del televisore.

Premere 2. [ sul telecomando per escludere l’audio. Premere di nuovo [ per annullare l’esclusione dell’audio.

Nota D

Selecufesonocollegate,regolareil volumedellecufecomedescrittonella

Sezione 5.3.5 Regolare l'audio. È necessario premere il tasto MUTE sul telecomando per disattivare gli altoparlanti del televisore. Premendo il tasto VOLUME +/- gli altoparlanti del televisore vengono riattivati.

sul telecomando per tornare

4�3 Visione dei dispositivi

collegati

Accendere il dispositivo.1.

Premere 2. SOURCE sul telecomando.

Premere 3. Î o ï per selezionare l’ingresso a cui il dispositivo è collegato.

Premere 4. OK per selezionare il dispositivo

Utilizzo del televideo4�4

Premere 1. TELETEXT sul telecomando. Viene visualizzata la pagina di indice principale.

Per selezionare una pagina con il • telecomando:

Immettere il numero di pagina con i • tasti numerici.

Premere • P +/- o Î ï per visualizzare la pagina precedente o successiva.

Per selezionare uno degli argomenti con • codifica a colori nella parte inferiore dello schermo, premere uno dei tasti dei colori.

Suggerimento E Premere precedente.

Premere 2. TELETEXT di nuovo per uscire dal televideo.

Nota (solo per il Regno Unito) D Alcuni canali televisivi digitali offrono servizi di testo dedicati (ad esempio BBC1).

per tornare alla pagina

Per informazioni dettagliate sul televideo, vedere la Sezione 5.5 Utilizzare le funzioni avanzate del televideo.

Page 25

IT-13

Funzioni avanzate del 5

21 20

3 4 5

7 8

televisore

Panoramica del telecomando5�1

. 1 . Consente di accendere il televisore quando è in standby o di rimetterlo in modalità di standby.

SOURCE 2 . Consente di selezionare i dispositivi collegati.

∏ 3 . Consente di selezionare un formato immagine.

SUBTITLE4 . Consente di attivare o disattivare i sottotitoli.

Tasti dei colori 5 . Consentono di selezionare le funzioni o le pagine del televideo.

INFO 6 . Consente di visualizzare le informazioni sul programma, se disponibili.

OK 7. Consente di accedere al menu Tutti i canali o di attivare un’impostazione.

Í8 . , Æ, Î, ï Consentono di spostarsi nei menu.

OPTION9 . Consente di attivare il menu Accesso rapido.

P +/- 10. Consente di passare al canale precedente o successivo.

Tasti dei numeri11. Consentono di selezionare un canale, una pagina o un’impostazione.

12. Consente di tornare al canale precedentemente visualizzato.

MHEG CANCEL 13. Consente di annullare i servizi di testo digitale o i servizi interattivi (solo per il Regno Unito).

[14. Consente di disattivare o ripristinare l’audio.

”15. +/- Consente di aumentare o ridurre il volume.

MENU/EXIT/BROWSE 16. Consente di attivare o disattivare il menu.

BACK17.

GUIDE 18.

Consente di attivare o disattivare la Guida elettronica ai programmi. È attivo solo con i canali digitali.

DEMO 19. Non supportato.

TELETEXT 20. Consente di attivare o disattivare il televideo.

21. Posiziona il canale o la sorgente corrente sulla sinistra dello schermo. Il televideo viene

visualizzato sulla destra.

Page 26

IT-14

Utilizzo dei menu del 5�2

Menu TV Impost. Smart

Immagine Audio Funzioni

Vivido Standard Film Risparmio energeticoInstalla

PersonalizzatoImpost. Smart

PHILIPS

Menu TV Impost. Smart

Immagine Audio Funzioni

Vivido Standard Film Risparmio energeticoInstalla

PersonalizzatoImpost. Smart

PHILIPS

Menu TV Impost. Smart

Immagine

Audio Funzioni

Luminosità Colore Nitidezza Tinta Temperatura colore Formato immagine

Riduzione rumore

Installa

ContrastoImpost. Smart

PHILIPS

televisore

I menu visualizzati sullo schermo consentono di configurare il televisore, regolare le impostazioni di immagine e audio, nonché accedere ad altre funzioni. Questa sezione descrive come spostarsi tra i menu.

Accesso al menu principale

Premere 1. MENU sul telecomando per visualizzare il menu principale.

Viene visualizzato il menu seguente.

Utilizzo del menu principale

Nel seguente esempio, costituito da più passaggi, viene descritto come utilizzare il menu principale per regolare la luminosità.

Premere 1. MENU sul telecomando per visualizzare il menu del televisore.

Premere 2. Î or ï per spostare il cursore sulle seguenti voci:

Impost� Smart•

Immagine•

Audio•

Funzioni•

Installa•

Premere 3. Æ o OK per selezionare una voce.

Premere 4. MENU per uscire.

Premere 2. ï per selezionare Immagine.

Page 27

IT-15

Premere 3. Æ per immettere le impostazioni

Immagine Luminosità

Luminosità

Colore H Sharpness Colore NTSC Temp. Colore R Formato immagine Riduz. rumore

Contrasto

PHILIPS

Immagine Luminosità

Luminosità

Colore H Sharpness Colore NTSC Temp. Colore R Formato immagine Riduz. rumore

Contrasto

PHILIPS

Luminosità

Accesso rapido

Lingua sottotitolo Sottotitolo

Lingua audio

Formato immagine

Orologio

relative a Immagine.

Premere 4. ï per selezionare Luminosità�

Nota D Quando i canali digitali sono sintonizzati e vengono regolarmente trasmessi, si attivano ulteriori opzioni.

Utilizzo del menu Accesso rapido

Il menu Accesso rapido consente di accedere direttamente ad alcune delle opzioni di uso frequente.

Nota D Quando i canali digitali sono sintonizzati e vengono regolarmente trasmessi, nel menu Accesso rapido sono disponibili le relative opzioni.

Premere 1. OPTION sul telecomando.

Premere 2. Î or ï per selezionare un’opzione.

Premere 5. Æ per accedere all’impostazione della Luminosità.

Premere 6. Î o ï per regolare l’impostazione.

Premere 7. Í per tornare alle impostazioni relative alla voce Immagine oppure premere MENU per uscire.

Premere 3. OK per visualizzare l’opzione di menu selezionata.

Premere 4. Î, ï, Æ, Í per regolare le impostazioni del menu.

Premere 5. OPTION per uscire dal menu Accesso rapido oppure premere MENU per uscire dal menu Principale.

Page 28

IT-16

Regolazione delle 5�3

Menu TV Impost. Smart

Immagine

Audio Funzioni

Luminosità Colore Nitidezza Tinta Temperatura colore Formato immagine

Riduzione rumore

Installa

ContrastoImpost. Smart

PHILIPS

impostazioni relative a immagini e audio

Regolazione delle impostazioni dell'immagine

Premere 1. MENU sul telecomando e selezionare Immagine.

Premere 2. Æ per accedere all’elenco.

Premere 3. Î o ï per selezionare un’impostazione:

• Contrasto: Modifica il grado di

luminosità delle aree luminose dell’immagine, mantenendo invariate quelle scure.

• Luminosità: Modifica il livello di

luminosità generale dell’immagine.

• Colore: Modifica il livello di saturazione.

• Nitidezza: Modifica il livello di nitidezza

dei dettagli.

Tinta: • Modifica i colori su tonalità rossicce o bluastre.

Temperatura colore:• Per la selezione, è possibile scegliere tra 3 voci. Premere Æ per accedere al menu selezionato. Premere Î o ï per spostare il cursore sulla voce. Premere OK per modificare la temperatura colore selezionata: Normale (bilanciata), Caldo (tendente al rosso), Freddo, (tendente al blu).

Formato immagine: • Vedere Sezione

5.3.3 Modificare il formato immagine.

• Riduzione rumore: Filtra e riduce i

disturbi dell’immagine. Selezionare ON per attivare or OFF per disattivare la funzione

Utilizzo delle Impost� Smart

Oltre a regolare manualmente le impostazioni dell’immagine, è possibile utilizzare Impost� Smart per configurare il televisore in base a impostazioni predefinite per l’immagine e per l’audio.

Premere 1. MENU sul telecomando e selezionare Impost� Smart.

Premere 2. Æ per accedere all’elenco.

Premere 3. Î o ï per selezionare una delle seguenti impostazioni:

• Personalizzato: Consente di applicare

manualmente impostazioni per l’immagine e per l’audio selezionate.

• Vivido: Consente di applicare

un’immagine nitida e impostazioni audio adatte ad ambienti luminosi.

• Standard: Consente di applicare

un’immagine naturale e impostazioni audio adatte per la maggior parte degli ambienti.

• Film: Consente di applicare

un’immagine dinamica e impostazioni audio adatte per una completa esperienza visiva.

• Risparmio energetico: Consente di

applicare una minore luminosità alle immagini e un suono più basso per risparmiare energia.

Premere 4. OK per confermare la selezione.

Page 29

IT-17

Modica del formato immagine

Modificare il formato immagine in base al contenuto da visualizzare.

Premere∏1. (PICTURE FORMAT) sul telecomando. In alternativa, premere

MENU sul telecomando e selezionare Immagine > Formato immagine.

Premere 2. Î o ï per selezionare uno dei formati immagine seguenti:

SuperZoom • (non per HD)

Rimuove le strisce nere laterali dei programmi trasmessi in 4:3 con distorsione minima.

4:3• (non per HD)

Visualizza il formato classico 4:3.

Espansione cinematografica 16:9• (non per HD)

Ridimensiona il formato classico 4:3 nel formato 16:9.

Nota D L’uso costante del formato immagine 16:9 può causare una distorsione dello schermo.

Schermo ampio•

Riduce il formato classico 4:3 al formato 16:9.

Subtitle zoom•

Ridimensiona il formato classico 4:3 nel formato 16:9 e consente di spostarsi verso l'alto o verso il basso premendo i tasti Î o ï per visualizzare i sottotitoli.

Nota D L’uso costante del formato immagine 4:3 può causare la distorsione dello schermo.

Espansione cinematografica 14:9• (non per HD)

Ridimensiona il formato classico 4:3 nel formato 14:9.

Page 30

IT-18

Regolazione delle impostazioni dell'audio

TV settings Audio

Immagine

Audio

Funzioni

Incredible surround

Lingua audio

Volume - Non vedenti

Dual l-ll

Autoregolazione volume

Mono/Stereo

Installa

ImpostazioniImpost. Smart

PHILIPS

In questa sezione viene illustrato come regolare le impostazioni dell’audio.

Premere 1. MENU sul telecomando e selezionare Audio.

Premere 2. Æ per accedere all’elenco.

Premere 3. Î o ï per selezionare una delle seguenti impostazioni:

Impostazioni: •

-Alti: per regolare il valore dei suoni

acuti in modo da migliorare l’ascolto.

-Bassi: per regolare il valore dei suoni bassi.

-Bilanciam�: imposta il bilanciamento degli altoparlanti sinistro e destro in funzione della posizione di ascolto.

Incredible surround:• imposta automaticamente il televisore sulla migliore modalità surround disponibile. Selezionare Attivo o Disattivo.

Volume - Non vedenti• : consente di regolare gli ausili sulle impostazioni del volume.

• Lingua audio: disponibile soltanto per

canali digitali, in trasmissioni multilingua. Elenca le lingue disponibili per l’audio.

• Dual I-II: se disponibile, è possibile

scegliere tra due lingue differenti.

• Mono/Stereo: se i programmi vengono

trasmessi in stereo, è possibile scegliere tra mono e stereo.

• Autoregolazione volume: riduce le

variazioni improvvise del volume, ad esempio durante gli annunci pubblicitari o quando si passa da un canale a un altro. Selezionare Attivo o Disattivo.

5�4 Passaggio alla modalità

Shopping o Home

Premere 1. MENU sul telecomando, quindi selezionare Installa > Preferenze > Posizione.

Premere 2. Æ per accedere al menu Posizione.

Premere 3. Î o ï per selezionare la modalità TV:

Shopping: • Consente di impostare le Impost. Smart su Vivido, ideale per ambienti quali quello di un negozio. La flessibilità di modifica delle impostazioni è limitata.

Home: • Offre agli utenti domestici la massima flessibilità di modifica di tutte le impostazioni del televisore.

Premere 4. OK per confermare.

Premere 5. MENU per uscire.

Page 31

IT-19

Utilizzo delle funzioni 5�5 avanzate del televideo

5�6 Utilizzo della Guida

elettronica ai programmi

Questo televisore è dotato di una memoria di 100 pagine che memorizza le pagine e le sottopagine trasmesse del televideo.

Selezionare le sottopagine del televideo

Una pagina di televideo può includere numerose sottopagine. Le sottopagine vengono visualizzate su una barra accanto al numero di pagina principale.

Premere 1. TELETEXT sul telecomando. Selezionare una pagina del televideo.2. Premere 3. Î o ï per selezionare una

sottopagina.

Utilizzare il televideo con doppio schermo

Attivando il televideo con doppio schermo il canale o la sorgente vengono visualizzati sulla sinistra dello schermo. Il televideo viene visualizzato sulla destra.

Premere 1. telecomando per attivare la funzione di televideo con doppio schermo.

Premere 2. televideo in modalità normale.

Premere 3. TELETEXT per disattivare il televideo.

(DUAL SCREEN) sul

nuovamente per visualizzare il

La Guida elettronica ai programmi (EPG) è una guida a video che mostra i programmi digitali inseriti nel palinsesto. Questa guida non è disponibile con i canali analogici. È possibile scorrere, selezionare e visualizzare i programmi.

La guida EPG può essere di due tipi, cioè ‘Now

and Next’ o ‘7 or 8 day’. La guida ‘Now and Next’ è sempre disponibile, mentre quella ‘7 or 8 day’ è disponibile solo in alcuni Paesi.

Il menu della guida consente di:

Visualizzare un elenco dei programmi • digitali trasmessi al momento.

Visualizzare i programmi futuri.• Raggruppare programmi.•

Attivare la guida EPG

Nota D

La prima volta che si utilizza la guida EPG, potrebbe essere richiesto di eseguire un aggiornamento. In questo caso, seguire le istruzioni a video.

Premere 1. verrà visualizzata la Guida ‘Now and Next’, con informazioni dettagliate sul programma corrente.

GUIDE sul telecomando:

Attenzione C I servizi digitali di testo sono bloccati quando la trasmissione include i sottotitoli e nel menu Funzioni è impostata l’opzione

Subtitle On, come descritto nella Sezione

5.8 Sottotitoli.

Utilizzare i tasti colorati sul telecomando 2. per attivare le funzioni disponibili.

Page 32

IT-20

PHILIPS

Data di visualizzazione: 01/03/2002 Ora corrente: 01/03/2002 Giovedì 16:49:22

BBCi

BBC CHOICE

BBC TWO

BBC Knowledge

BBC PARLMNT

TERRA NOVA

Eurosport

BBC NEWS 24

800

801

16:30

17:15

Ready Steady Cook

The Weakest Link

16:30 ~ 17:15

Giorno prec. Giorno succ. Dettaglio Filtro

Usare i tasti colorati per visualizzare la 3.

Data di visualizzazione: 01/03/2002 Ora corrente: 01/03/2002 Giovedì 16:49:22

Take a couple of chefs, Paul Rankin and Phil vickery, add two contestants, throw in some ingredients and garnish liberally with Ainsley Harriott. Simmer and enjoy.

Test

Pagina prec. Pagina succ. Ritorno

PHILIPS

TV settings Funzioni

Immagine Audio

Funzioni

Blocco aut. Sottotitolo Lingua sottotitolo Common interface

Installa

TimerImpost. Smart

PHILIPS

Guida ‘7 or 8 day’.

Giorno prec�• (rosso): Elenca la guida relativa al giorno precedente.

Giorno succ�• (verde): Elenca la guida relativa al giorno successivo.

Dettaglio • (giallo): Visualizza una descrizione del programma.

Filtro • (blu): Raggruppa i programmi.

Regolazione delle 5�7 impostazioni delle funzioni

Premere 1. MENU sul telecomando e selezionare Funzioni�

Premere 2. Æ per accedere.

Premere 3. Î o ï per selezionare una delle seguenti impostazioni:

Timer• Blocco aut�• Sottotitolo• Lingua sottotitolo•

Common interface•

Premere 4. GUIDE per uscire dalla guida EPG.

Utilizzare i timer

Premere MENU sul telecomando, quindi selezionare Funzioni > Timer > Orologio.

Mod� orologio aut�: • È possibile impostare l’ora corrente manualmente o automaticamente:

Manuale: • Permette di immettere manualmente l’ora e il giorno della settimana correnti

Automatico•

Fuso orario: • L’ora è regolata in base al GMT

(tempo medio di Greenwich).

Page 33

IT-21

Mettere automaticamente il televisore in standby (Timer spegn� aut�)

Timer spegn. aut. mette automaticamente il televisore in standby allo scadere del tempo impostato.

Premere 1. MENU sul telecomando, quindi selezionare Funzioni > Timer > Timer spegn� aut�.

Premere 2. Æ per accedere al menu Timer

spegn� aut�

Premere 3. Î o ï per impostare il tempo di spegnimento fino a un massimo di 180 minuti in incrementi di cinque. Se si imposta su 0 minuti, Timer spegn. aut. viene disattivato.

Premere 4. OK per attivare la funzione Timer spegn. aut..

Nota D È comunque possibile spegnere il televisore prima dello scadere del tempo o azzerare Timer spegn. aut. durante il conto alla rovescia.

Accendere automaticamente il televisore (Ora inizio)

Quando il televisore è in standby, l’opzione Ora inizio consente di accendere automaticamente il televisore in un orario specifico e sul canale impostato.

Premere 1. MENU sul telecomando, quindi selezionare Funzioni > Timer > Ora inizio.

Premere 2. Æ per accedere al menu Ora inizio.

Utilizzare 3. Î o ï, Æ o Í per selezionare e accedere alle voci di menu per impostare il canale, il giorno della settimana, la frequenza e l’orario.

Premere 4. OK per confermare la scelta effettuata.

Premere 5. MENU per uscire.

Suggerimento E Per disattivare l’opzione Ora inizio, selezionare Disattivo nel menu Ora

inizio.

Spegnere automaticamente il televisore

(Ora ne)

L’opzione Ora fine fa passare il televisore in modalità di standby ad una determinata ora.

Premere 1. MENU sul telecomando, quindi selezionare Funzioni > Timer > Ora fine.

Premere 2. Æ per accedere al menu Ora fine.

Utilizzare 3. Î o ï, Æ o Í per selezionare e accedere alle voci di menu che consentono di impostare il giorno della settimana.

Premere 4. OK per confermare.

Premere 5. MENU per uscire.

Nota D È comunque possibile spegnere il televisore prima dello scadere del tempo o azzerare Timer spegn. aut. durante il conto alla rovescia.

Bloccare i canali televisivi o gli apparecchi collegati (Blocco aut�)

È possibile bloccare i canali televisivi o gli apparecchi collegati con un codice di quattro cifre al fine di impedire che i bambini guardino contenuto non autorizzato.

Impostare o modicare il codice del

Blocco aut�

Premere 1. MENU sul telecomando, quindi selezionare Funzioni > Blocco aut� > Modifica codice.

Premere 2. Æ per accedere alla funzione di impostazione del codice.

Immettere il codice con i tasti dei numeri. 3. Viene visualizzato di nuovo il menu Funzioni con un messaggio che conferma l’avvenuta impostazione o modifica del codice.

Page 34

IT-22

Suggerimento E

TV settings Funzioni

Immagine Audio

Funzioni

Blocco aut. Sottotitolo Lingua sottotitolo Common interface

Installa

TimerImpost. Smart

PHILIPS

Se si dimentica il codice, immettere ‘0711’ per sostituire qualsiasi codice esistente.

Accedere al menu Blocco aut�

Premere 1. MENU sul telecomando, quindi selezionare Funzioni > Blocco aut�, infine premere Æ per immettere il codice.

Immettere il codice con i tasti numerici.2.

Sbloccare tutti i canali e gli apparecchi collegati

Nel menu 1. Blocco aut�, selezionare Cancella tutto�

Premere 2. OK.

Bloccare o sbloccare uno o più canali e apparecchi collegati

Nel menu 1. Blocco aut�, selezionare Blocca programma.

Premere 2. Æ per accedere.

Premere 3. Î o ï per selezionare channel

lock�

Premere 4. Æ per bloccare o sbloccare il canale.

Impostare Parametri genitori

Alcune emittenti digitali classificano i loro programmi in base all’età. È possibile impostare il televisore affinché vengano mostrati solo programmi per fasce d’età superiori a quella dei bambini.

Nel menu 1. Blocco aut�, selezionare Parametri genitori.

Premere 2. Æ per accedere.

Premere 3. Î o ï per selezionare age rating.

Selezionare l’età, quindi premere 4. OK

Premere 5. Menu per uscire dal menu.

5�8 Utilizzo dei sottotitoli

È possibile attivare i sottotitoli per ogni canale televisivo. I sottotitoli vengono trasmessi tramite televideo o trasmissione digitale (DVB-T). Con la trasmissione digitale è possibile selezionare la lingua preferita per i sottotitoli.

Premere 1. MENU sul telecomando, quindi selezionare Funzioni > Lingua sottotitolo.

Premere 2. Æ per accedere all’elenco.

Premere 3. Î o ï per selezionare Attivo e visualizzare i sottotitoli sempre, oppure premere Attivo durante il silenziam� per visualizzare i sottotitoli solo quando l’audio viene disattivato mediante l’apposito tasto [ sul telecomando.

Premere 4. OK per tornare al menu

Funzioni.

Selezionare una lingua per i sottotitoli sui canali televisivi digitali

Nota D

Quando si seleziona una lingua per i sottotitoli su un canale televisivo digitale come illustrato di seguito, la lingua preferita dei sottotitoli impostata nel menu Install viene temporaneamente esclusa.

Premere 1. MENU sul telecomando, quindi selezionare Funzioni sottotitolo preferita.

Page 35

IT-23

Premere 2. Æ per accedere all’elenco delle lingue disponibili.

Premere 3. Î o ï per selezionare una lingua per i sottotitoli.

Premere 4. OK.

5�9 Ascolto dei canali radio

digitali

Se è disponibile la trasmissione digitale, i canali radio digitali vengono sintonizzati automaticamente durante la configurazione. Per riordinare i canali digitali vedere la Sezione 6.3 Riordino dei canali.

Premere 1. OK sul telecomando. Viene visualizzato il menu Tutti i canali.

Utilizzare i tasti numerici per selezionare 2. un canale radio.

Premere 3. OK.

5�10 Aggiornamento del software

del televisore

aggiornamenti del software. Se sullo schermo appare un messaggio che richiede di aggiornare il software:

Selezionare • Now (operazione consigliata) per aggiornare immediatamente il software.

Selezionare • Later per eseguire l’aggiornamento del software in un altro momento.

Selezionare • Annulla per uscire dall’aggiornamento (operazione sconsigliata).

Philips è impegnata nel miglioramento costante dei propri prodotti pertanto si consiglia di aggiornare il software del televisore quando sono disponibili degli aggiornamenti. Visitare il sito www.philips.com/support per controllare se sono disponibili degli aggiornamenti.

Controllare la versione corrente del software

Premere 1. MENU sul telecomando, quindi selezionare Installa Æ Info software

corrente.

Aggiornamento del software (trasmissione digitale)

Se si utilizza la trasmissione digitale (DVBT), il televisore riceve automaticamente gli

Page 36

IT-24

6 Installazione dei canali

Installation Lingue

Lingua audio preferita Lingua sottotitolo preferita

Lingua menu

Paese Channel install... Preferenze Etichette sorg. Decoder Current software info

Problemi di udito

Descrizione audio

Lingue

Factory reset

PHILIPS

Quando il televisore viene configurato per la prima volta, viene richiesto di selezionare una lingua dei menu appropriata e di eseguire la sintonizzazione automatica di tutti i canali televisivi e canali radio digitali (se disponibili).

In questo capitolo vengono fornite istruzioni su come memorizzare i canali e altre funzioni utili per la sintonizzazione dei canali.

Nota D Reinstallando i canali, viene

modicatol’elencoTutti i canali.

6�1 Installazione automatica dei

canali

In questa sezione viene descritto come cercare e memorizzare automaticamente i canali. Le istruzioni fornite si applicano sia ai canali digitali che a quelli analogici.

Passaggio 1 Selezionare la lingua del menu

Premere 1. MENU sul telecomando, quindi selezionare Installa > Lingue.

Premere 2. Æ per accedere a Lingua menu.

Premere 3. Î o ï per selezionare la lingua.

Premere 4. OK per confermare.

Premere 5. Í per tornare al menu Installa.

Oltre al menu della lingua, è possibile configurare le seguenti impostazioni della lingua tramite il menu Lingue (solo canali digitali):

Lingua audio• preferita: Selezionare una delle lingue disponibili per impostarla come lingua preferita per l’audio. Per ulteriori informazioni, vedere la Sezione

5.3 Regolazione delle impostazioni relative a immagini e audio.

Lingua so• ttotitolo preferita.: Selezionare una delle lingue disponibili per i sottotitoli per impostarla come lingua preferita. Per ulteriori informazioni, vedere la Sezione 5.8

Selezionare una lingua per i sottotitoli sui canali televisivi digitali.

• Problemi di udito: Se disponibile, selezionare Attivo per visualizzare i sottotitoli per non udenti nella lingua preferita.

Descrizione audio: • Se disponibile, selezionare Attivo per ascoltare la descrizione dell’audio nella lingua preferita.

Passaggio 2 Selezionare il paese

Selezionare il Paese di residenza. Il televisore sintonizza e ordina i canali in base al paese.

Nel menu 1. Installa, premere ï per selezionare Paese.

Premere 2. Æ per accedere all’elenco.

Premere 3. Î per selezionare il paese.

Premere 4. Í per tornare al menu Installa.

Passaggio 3 Installare i canali

Il televisore sintonizza e memorizza tutti i canali televisivi digitali e analogici e tutti i canali radio digitali disponibili.

Nel menu 1. Installa, premere Î o ï per selezionare Channel install� > Installazione automatica.

Premere 2. Æ per selezionare Avvia ora.

Premere 3. OK.

Premere il tasto verde per avviare la 4. procedura. L’installazione potrebbe

Page 37

IT-25

richiedere alcuni minuti.

Installazione canale Analogico: installazione manuale

Ricerca Sintonia di prec.

Sistema

Aggiornam. installaz. Digitale: ricezione test

Analogico: installazione manuale

Ridisponi

Canale corrente mem.

Mem. come canale nuovo

Installazione automatica

PHILIPS

Al termine della procedura di ricerca 5. canale, premere il tasto rosso per tornare al menu Installazione.

Premere infine 6. MENU per uscire.

Suggerimento E Quando il televisore sintonizza i canali televisivi, l’elenco dei canali potrebbe includere alcuni numeri di canale vuoti. Se si desidera rinominare, riordinare o eliminare alcuni dei canali memorizzati, vedere la Sezione 6.3 Riordino dei canali.

6�2 Installazione manuale dei

canali

Questa sezione descrive come cercare e memorizzare manualmente i canali televisivi analogici. Per conoscere la procedura di ricerca e memorizzazione di canali digitali, consultare la

Sezione 6.7. Test ricezione digitale

Passaggio 1 Selezionare il sistema

Nota D

Andare al Passaggio 2 Cercare e memorizzare nuovi canali televisivi se le impostazioni del

sistema sono corrette. Premere 1. MENU sul telecomando, quindi

selezionare Installa > Channel install� > Analogico: installazione manuale.

Premere 2. Æ per accedere al menu

Installazione canale verrà evidenziato Sistema.

Premere 3. Æ per accedere all’elenco Sistema.

Premere 4. Î o ï per selezionare il Paese o la zona.

Premere 5. Í per tornare al menu

Installazione canale .

Passaggio 2 Cercare e memorizzare nuovi canali televisivi

Premere 1. MENU sul telecomando, quindi selezionare Installa > Installazione

canale > Analogico: installazione manuale > Ricerca.

Premere 2. Æ per accedere al menu Ricerca.

Premere il tasto rosso e i tasti numerici 3. del telecomando per immettere il numero di frequenza a tre cifre. In alternativa, premere il tasto verde per cercare automaticamente il canale successivo.

Premere 4. Í quando viene trovato il nuovo canale.

Selezionare 5. Mem� come canale nuovo, quindi premere Æ per inserire.

Premere 6. OK per salvare il canale inserito. Sullo schermo apparirà il numero relativo

al canale.

Premere 7. MENU per uscire.

Eseguire la sintonia di precisione dei canali analogici

Nel caso in cui la ricezione sia di scarsa qualità, è possibile eseguire manualmente la sintonia fine dei canali analogici.

Premere 1. MENU sul telecomando, quindi selezionare Installa > Installazione

canale > Analogico: installazione manuale > Sintonia di prec.

Premere 2. Æ per accedere al menu Sintonia di prec.

Premere 3. Î o ï per regolare la frequenza.

Premere 4. Î al termine dell’operazione.

Selezionare 5. Canale corrente mem� per memorizzare il canale sintonizzato con il numero di canale corrente.

Page 38

IT-26

Premere 6. Æ per accedere.

Premere 7. OK. Viene visualizzato Chiudi.

Premere 8. MENU per uscire.

6�3 Riordino dei canali

Premere 1. MENU sul telecomando, quindi selezionare Installa> Installazione canale > Ridisponi.

Premere 2. Æ per accedere all’elenco Ridisponi.

Premere 3. Î o ï per selezionare il canale da riordinare.

Premere il tasto giallo per spostare il canale 4. in cima all’elenco, oppure il tasto blu per spostarlo in fondo all’elenco.

Premere 5. MENU per uscire.

Ridenominazione dei canali6�4

Premere 1. MENU sul telecomando, quindi selezionare Installa > Installazione canale > Ridisponi.

Premere 2. Æ per accedere all’elenco Ridisponi.

Premere 3. Î o ï nell’elenco Ridisponi per selezionare il canale da rinominare.

Premere il tasto rosso.4.

Premere 5. Í e Æ per selezionare caratteri o Î e ï per modificarli. Lo spazio, i numeri (da 0 a 9) e gli altri caratteri speciali si trovano fra la z e la A.

Premere il tasto verde oppure 6. OK per terminare.

Suggerimento E Eliminare tutti i caratteri premendo il tasto giallo. Eliminare solo il carattere evidenziato premendo il tasto blu.

6�5 Eliminazione o

memorizzazione dei canali

È possibile eliminare un canale memorizzato oppure reinstallare un canale precedentemente eliminato.

Premere 1. MENU sul telecomando, quindi selezionare Installa > Installazione canale > Ridisponi.

Premere 2. Æ per accedere all’elenco Ridisponi.

Premere 3. Î o ï per selezionare il canale da eliminare o memorizzare.

Premere il tasto verde per disinstallare o 4. reinstallare il canale.

Premere infine 5. MENU per uscire.

Aggiornamento manuale 6�6 dell'elenco dei canali

Oltre all’aggiornamento automatico, è possibile aggiornare manualmente l’elenco dei canali.

Premere 1. MENU sul telecomando, quindi selezionare Installa > Installazione canale > Aggiornam� installaz.

Premere 2. Æ per accedere al menu

Aggiornam� installaz. Verrà evidenziato Avvia ora.

Premere 3. OK.

Premere il tasto verde per avviare 4. l’aggiornamento. La procedura potrebbe richiedere alcuni minuti.

Al termine dell’aggiornamento, premere 5. il tasto rosso per tornare al menu Installazione canale.

Premere 6. MENU per uscire.

Page 39

IT-27

6�7 Test ricezione digitale

Se si utilizza la trasmissione digitale è possibile controllare la qualità e l’intensità del segnale dei canali digitali. Ciò consente di riorientare e testare l’antenna o l’antenna satellitare.

Premere 1. MENU sul telecomando, quindi selezionare Installa > Installazione canale > Digitale: ricezione test.

Premere 2. OK.

Premere il tasto verde per avviare il test 3. o per inserire manualmente la frequenza del canale che si desidera testare. Se la qualità e l’intensità del segnale risultano insoddisfacenti, riposizionare l’antenna o l’antenna satellitare e rieseguire il test.

Al termine, premere il tasto giallo per 4. memorizzare la frequenza.

Premere il tasto rosso per tornare al menu 5. Installazione canale.

Premere 6. MENU per uscire.

Nota D Se si riscontrano ulteriori problemi con la ricezione della trasmissione digitale, rivolgersi a un antennista esperto.

Page 40

IT-28

Collegamento dei 7

EXT 3

DIGITAL AUDIO OUT

4 5 3 2

8 9

dispositivi

Panoramica dei 7�1 collegamenti

Connettori posteriori

EXT 11. : Primo connettore SCART per

lettori DVD, videoregistratori, ricevitori digitali, console giochi e altri dispositivi SCART. Supporta Audio L/R, ingresso/uscita CVBS, RGB.

EXT 32. : Connettori di ingresso Component video (Y Pb Pr) e audio L/R per lettori DVD, ricevitori digitali, console di gioco e altri dispositivi che richiedono Component video.

DIGITAL AUDIO OUT 3. Connettore di uscita audio SPDIF per sistemi Home Theatre e altri sistemi audio.

TV ANTENNA4. HDMI: 5. Connettori d’ingresso HDMI per

lettori di dischi Blu Ray, ricevitori digitali, console giochi e altri dispositivi ad alta definizione.

AUDIO IN6. : Connettore mini-jack per ingresso audio del PC.

PC IN7. : Connettore VGA per ingresso PC.

Connettori laterali

Cuffie8. : Mini jack stereo. VIDEO9. : Connettore cinch di ingresso

video per dispositivi Composite. AUDIO L/R10. : Connettori di ingresso audio

L/R per dispositivi Composite e S-Video. S-VIDEO11. : Connettore di ingresso S-Video

per dispositivi S-Video.

D Nota

Item9, Item10, Item11: queste 3 porte sono tutte in EXT 2�

HDMI Side12. (HDMI laterale): Connettore HDMI aggiuntivo per dispositivi portatili ad alta definizione.

COMMON INTERFACE13. : Slot per i moduli CAM (Conditional Access Modules).

Page 41

IT-29

7�2 Selezione della qualità di

connessione

Questa sezione descrive come migliorare la qualità audiovisiva, utilizzando per il collegamento dei dispositivi i migliori connettori possibili.

Una volta collegati gli apparecchi, è necessario attivarli come descritto nella Sezione 7.4 Configurazione dei dispositivi.

HDMI - Qualità massima

HDMI produce la migliore qualità audiovisiva possibile. Entrambi i segnali audio e video sono combinati in un unico cavo HDMI, che fornisce un’interfaccia non compressa e digitale tra il televisore e i dispositivi HDMI. Per ottenere la migliore alta definizione video è necessario utilizzare HDMI. Per attivare Philips EasyLink è necessario utilizzare anche i cavi HDMI come descritto nella Sezione 7.5 Utilizzo di Philips EasyLink.

Component Video supporti i segnali ad alta definizione, la qualità immagine è inferiore rispetto a HDMI ed è analogica.

Quando si effettua il collegamento di un cavo Component Video, creare corrispondenza tra i colori dei cavi e i connetti EXT 3 sul retro del televisore. Collegare inoltre il cavo Audio L/R ai connettori di ingresso Audio L/R rosso e bianco di EXT 3.

Cavo Component Video - Rosso, verde, blu•

Cavo Audio L/R - Rosso, bianco•

SCART - Buona qualità

D Nota

Philips HDMI supporta la tecnologia HDCP (High-bandwidth Digital Content Protection, protezione dei contenuti digitali a elevata larghezza di banda). HDCP è una forma di DRM (Digital Rights Management, gestione dei diritti digitali) che protegge i contenuti

adaltadenizionediDVDodischiBlu-ray.

Component (Y Pb Pr) – Qualità superiore

Component Video (Y Pb Pr) offre una qualità immagine migliore rispetto ai collegamenti S-Video o Composite Video. Sebbene

SCART combina i segnali audio e video in un unico cavo. I segnali audio sono stereo, mentre i segnali video possono essere di qualità Composite o S-Video. SCART non supporta l’immagine video ad alta definizione ed è analogico. Il televisore ha un connettore SCART, EXT 1.

Page 42

IT-30

S-Video - Buona qualità

La connessione analogica S-Video offre una qualità immagine migliore rispetto a Composite Video. Quando si collega il dispositivo con S-Video, inserire il cavo S-Video al connettore S-Video sul lato del televisore. È necessario collegare un cavo Audio L/R separato dal dispositivo ai connettori Audio L/R rosso e bianco sul lato del televisore

Cavo S-Video• Cavo Audio L/R - Rosso, bianco•

Composite - Qualità di base

Composite Video offre connettività analogica di base, combinando generalmente un cavo cinch video (giallo) con un cavo cinch Audio L/R (rosso e bianco). Effettuare il collegamento dei connettori Composite Video e ingresso Audio L/R sul lato del televisore, facendo attenzione alla corrispondenza dei colori dei cavi.Cavo audio/video Composite - Giallo, rosso, bianco.

Page 43

IT-31

7�3 Collegamento dei dispositivi

EXT 3

DIGITAL AUDIO OUT

Blu-ray Disc player

OUT

HDMI

EXT 3

DIGITAL AUDIO OUT

DVD Player

In questa sezione viene descritto come collegare vari apparecchi a diversi connettori e vengono illustrati alcuni esempi forniti nella Guida di avvio rapido.

Attenzione C Scollegare il cavo di alimentazione prima di collegare gli apparecchi.

Nota D Diversi tipi di connettori possono essere utilizzati per collegare un apparecchio al televisore, in base alla disponibilità e alle proprie esigenze.

Lettore dischi Blu-ray

Per ottenere la migliore alta definizione video, collegare un cavo HDMI come mostrato nella figura:

Lettore DVD

Per video DVD, collegare un cavo SCART come mostrato nella figura:

Page 44

IT-32

Ricevitore satellitare

EXT 3

DIGITAL AUDIO OUT

Satellite receiver

EXT 3

DIGITAL AUDIO OUT

HD Digi tal receiver / HD Satellite receiver

OUTOUT

HDMI

EXT 3

DIGITAL AUDIO OUT

DVD Recorder / Digital receiver

OUT

Per ricevere i canali analogici mediante antenna e i canali digitali mediante ricevitore satellitare, collegare un cavo antenna e un cavo SCART come mostrato nella figura:

Ricevitore digitale HD

Per ricevere i canali analogici mediante l’antenna e i canali digitali tramite un ricevitore digitale HD, collegare i due cavi dell’antenna e il cavo HDMI come illustrato:

Registratore DVD e ricevitore digitale combinato

Per ricevere i canali analogici mediante antenna e registrare i programmi su un registratore DVD e ricevitore digitale combinato, collegare due cavi antenna e un cavo SCART come mostrato nella figura

Page 45

IT-33

Registratore DVD e ricevitore separato

EXT 3

DIGITAL AUDIO OUT

DVD Recorder / Receiver / Cable box

OUT

EXT 3

DIGITAL AUDIO OUT

Home Theatre SystemDVD Recorder

DIGITAL AUDIO IN

OUT

Per ricevere i canali analogici tramite l’antenna e registrare i programmi su un registratore DVD e ricevitore separato, collegare i tre cavi dell’antenna e un cavo SCART, come illustrato:

Masterizzatore di DVD e sistema Home Theatre

Per ricevere i canali analogici tramite l’antenna, e consentire l’uscita audio su un sistema Home Theatre e registrare i programmi su un registratore DVD, collegare i due cavi dell’antenna, un cavo SCART e i due cavi audio digitali come illustrato:

Nota D Se si utilizza un sistema Home Theatre o un altro sistema audio, la migliore sincronizzazione tra le immagini e il suono si ottiene collegando per prima cosa il segnale audio dal dispositivo di riproduzione al televisore. In seguito, è necessario incanalare il segnale audio al sistema Home Theatre o al dispositivo audio tramite i connettori audio posti sul retro del televisore.

Page 46

IT-34

Console giochi o videocamera

VGA

Il collegamento più pratico per una console giochi o una videocamera portatile è sul lato del televisore. Ad esempio, è possibile collegare la console giochi o la videocamera ai connettori laterali del televisore VIDEO/S-Video e AUDIO L/R. Per i dispositivi ad alta definizione è inoltre disponibile un connettore HDMI.

È possibile collegare una console giochi o una videocamera permanente a un connettore HDMI o EXT 3 (Component) sul retro del televisore.

Personal computer

Prima di collegare il PC:

Impostare il monitor del PC su una • frequenza di aggiornamento di 60 Hz.

Vedere la Sezione 8 Specifiche tecniche per un elenco delle risoluzioni del computer.

C• ambiare il formato immagine del televisore in Schermo ampio, come descritto nella Sezione 5.3. Regolazione delle impostazioni dell'immagine.

Per collegare un PC al retro del televisore

Utilizzo di un cavo VGA connesso al 1. connettore PC IN sul retro del televisore.

Collegare un cavo audio mini-jack tra il 2. PC e il connettore mini-jack AUDIO IN (ingresso audio) sul retro del televisore.

Page 47

IT-35

7�4 Congurazione dei

Menu TV Impost. Smart

Immagine Audio Funzioni

Vivido Standard Film Risparmio energeticoInstalla

PersonalizzatoImpost. Smart

PHILIPS

dispositivi

Assegnazione di un decoder dei canali

I decoder che decodificano i canali digitali possono essere collegati a EXT1 o EXT2 (SCART): È necessario assegnare il canale televisivo come canale da decodificare. Quindi

definire il collegamento usato per il decoder.

Premere 1. MENU sul telecomando, quindi selezionare Installa > Decoder.

Premere 1. Æ per accedere all’elenco.

Premere 2. Î o ï per selezionare il canale da decodificare.

Premere 3. OK per selezionare o deselezionare il canale.

Premere il tasto 4. Í per ritornare al menu precedente.

Premere 5. MENU per uscire.

Utilizzo di Philips Easylink7�5

Il televisore supporta la funzione Philips EasyLink, che consente la riproduzione e il passaggio alla modalità di standby con la semplice pressione di un solo tasto sugli apparecchi compatibili con EasyLink. Gli apparecchi compatibili possono essere collegati al televisore tramite HDMI e assegnati come descritto nella Sezione 7.4 Assegnare gli apparecchi ai connettori.

Attivare o disattivare EasyLink

Premere 1. MENU sul telecomando, quindi selezionare Installa > Preferenze > EasyLink.

Selezionare 2. Attivo o Disattivo.

Utilizzare la procedura di riproduzione mediante un solo tasto

La riproduzione mediante un solo tasto consente di premere, ad esempio, il pulsante di riproduzione sul telecomando del lettore DVD. Questa operazione avvia la riproduzione sul dispositivo DVD e sintonizza automaticamente il televisore sulla sorgente corrente, visualizzando il contenuto DVD.

Utilizzare la modalità di standby dell'impianto

La modalità di standby del sistema consente di premere e mantenere premuto il pulsante POWER, per esempio sul telecomando. Questa operazione accende il televisore e tutti gli apparecchi HDMI collegati o li mette in modalità di standby. È possibile attivare la modalità di standby del sistema utilizzando i telecomandi di qualunque apparecchio HDMI collegato.

Page 48

IT-36

7�6 Predisposizione del

televisore per i servizi digitali

I canali televisivi digitali criptati possono essere decodificati mediante un modulo CAM (Conditional Access Module) e una smart card fornita dall’emittente digitale.

Il modulo CAM può abilitare numerosi servizi digitali a seconda dell'operatore e dei servizi scelti (ad esempio la Pay TV). Per ulteriori informazioni sui servizi, rivolgersi alle emittenti digitali.

Utilizzo del modulo CAM

AVVISO B Prima di inserire un modulo CAM, spegnere il televisore� Attenersi alle istruzioni riportate di seguito� Inserendo il modulo CAM in modo errato si rischia di danneggiare il modulo stesso e il televisore�

Attenendosi alle istruzioni stampate sul 1. modulo CAM, inserire delicatamente il modulo CAM nello slot Common Interface sul fianco del televisore.

Spingere a fondo il modulo CAM.2.

Nota D Non rimuovere il modulo CAM dallo slot. Rimuovendo il modulo CAM si disattivano i servizi digitali.

Accedere ai servizi CAM

Dopo aver inserito e attivato il modulo • CAM, premere MENU sul telecomando, quindi selezionare Menu TV > Funzioni > Common interface.

Questa opzione di menu è disponibile soltanto se il modulo CAM viene inserito e attivato correttamente. Le applicazioni e il contenuto a video vengono forniti dalle emittenti digitali.

Accendere il televisore e attendere che 3. il modulo CAM venga attivato. Questa operazione può richiedere alcuni minuti.

Page 49

IT-37

8 Specifiche tecniche

Risoluzioni di visualizzazione supportate

Formati computer (PC) •

Risoluzione Frequenza aggiornamento 720 x 400 70 Hz 640 x 480 60 Hz 640 x 460 67 Hz 800 x 600 60 Hz 1024 x 768 60 Hz 1440 x 900 60 Hz 1680 x 1050 (solo 22 pollici) 60 Hz

• Formati video

Risoluzione Frequenza aggiornamento 480i 60 Hz 480p 60 Hz 576i 50 Hz 576p 50 Hz 720p 50 Hz, 60 Hz 1080i 50 Hz, 60 Hz 1080p(solo HDMI) 50 Hz, 60 Hz

Sintonizzatore / Ricezione / Trasmissione

Ingresso antenna: 75 ohm coassiale (IEC75)•

Sistema TV: DVD COFDM 2K/8K•

Riproduzione video: Standard di • trasmissione NTSC, SECAM, PAL

DVB terrestre (vedere l’elenco dei paesi sul • retro del televisore)

Telecomando

Modello: RC-6•

Batterie: 2 x formato AAA (tipo LR03)•

Collegamenti (posteriori)

EXT 1: (SCART) Audio L/R, ingresso/uscita • CVBS, RGB

EXT 3: Component (Y Pb Pr), Audio L/R in•

HDMI •

TV ANTENNA•

AUDIO IN: Ingresso audio mini-jack per • PC.

PC IN: connettore a 15 pin D-sub per PC•

SPDIF OUT Uscita audio digitale (coassiale-• cinch-S/P-DIF). Immagini sincronizzate.

Collegamenti (laterali)

Uscita cuffie (mini-jack stereo)•

EXT 2: AUDIO L/R, ingresso CVBS, • ingresso S-Video

HDMI side•

Common Interface (slot CAM)•

Alimentazione

Alimentazione di rete: CA 100 - 240 V • (± 10%).

Consumo normale e in standby: vedere le • specifiche tecniche riportate sul sito Web www.philips.com

Temperatura ambiente: 5°C - 35°C•

Le specifiche sono soggette a modifica senza preavviso. Per ulteriori informazioni sulle specifiche di questo prodotto, visitare la pagina Web www.philips.com/support.

Dichiarazione di conformità

Si dichiara che l’apparecchio televisori a colori (vedere indicazioni poste sulle etichette nel retro della televisione e sull’ultima pagina di copertina) risponde alle prescrizioni dell’art. 2 comma 1 del D.M. 28 Agosto 1995 n. 548.

Fatto a Szekesfehervar, il Maggio 2008, Philips Assembly Centre Hungary, Holland Fasor 6., 8000 Szekesfehervar HUNGARY

Page 50

IT-38

9 Risoluzione dei

problemi

Questa sezione descrive i problemi che possono essere generalmente riscontrati e le relative soluzione.

Problemi generali relativi al 9�1 televisore

Il televisore non si accende:

Scollegare il cavo di alimentazione, • attendere un minuto e ricollegarlo.

Verificare che il cavo di alimentazione • sia collegato correttamente e che l’alimentazione sia attiva.

Il telecomando non funziona correttamente:

Verificare che le batterie del telecomando • siano inserite correttamente in base all’orientamento +/-.

Sostituire le batterie del telecomando se • sono scariche.

Pulire i sensori del telecomando e del • televisore.

Non ricordo il codice per sbloccare il blocco aut�

Immettere il codice ‘0711’ come descritto • nella Sezione 5.7 Bloccare i canali televisivi o gli apparecchi collegati (Blocco aut.).

Non è necessaria alcuna azione. Lo • scricchiolio è dovuto alla normale espansione e contrazione del televisore perché è soggetto a riscaldamento e raffreddamento. Ciò non influisce sulle prestazioni.

È stato dimenticato il codice per sbloccare il blocco accesso:

Immettere il codice ‘0711’ come descritto nella •

Sezione 5.5 Utilizzo delle funzioni avanzate del televideo.

Problemi relativi ai canali 9�2 televisivi

I canali precedentemente sintonizzati non appaiono nell'elenco dei canali:

Verificare che sia stato selezionato l’elenco • corretto.

I canali mancanti potrebbero non essere • stati eliminati ma spostati nel menu

Ridisponi. Per accedere al menu, premere MENU sul telecomando, quindi selezionare Installa> Installazione canale > Ridisponi.

Durante la sintonizzazione non sono stati rilevati canali digitali:

Verificare che il televisore supporti la • trasmissione DVB-T del Paese di residenza. Vedere l’elenco dei paesi sul retro del televisore.

Il menu TV è nella lingua errata

Consultare la • Sezione 6.1 Installazione automatica dei canali per le istruzioni su

come cambiare la lingua del menu del televisore con quella preferita.

Quando si spegne/accende/pone in standby il televisore, è possibile udire uno scricchiolio proveniente dal telaio del televisore:

Problemi relativi 9�3 all'immagine

L'indicatore di alimentazione è acceso, ma non vengono visualizzate immagini:

Verificare che l’antenna sia collegata • correttamente.

Verificare che sia selezionato il dispositivo • corretto.

Page 51

IT-39

L'audio è presente ma l'immagine non viene visualizzata:

Verificare che le impostazioni relative • all’immagine siano corrette. Consultare la

Sezione 5.3 Regolazione delle impostazioni dell'immagine.

La ricezione del segnale televisivo mediante antenna è scarsa:

Verificare che l’antenna sia collegata • correttamente al televisore.

Altoparlanti, apparecchi audio non collegati • a terra, lampade al neon, edifici alti e montagne possono compromettere la qualità delle immagini. Per migliorare la qualità della ricezione, provare a cambiare la direzione dell’antenna o a spostare i dispositivi lontano dal televisore.

Verificare che sia stato selezionato il • sistema TV appropriato in base al proprio paese. Consultare la Sezione 6.2 Installazione manuale dei canali.

Se soltanto la ricezione di un canale è • di scarsa qualità, tentare di sintonizzarlo meglio. Vedere la Sezione 6.2.1 Eseguire la sintonia di precisione dei canali analogici

La ricezione dell'immagine dei dispositivi collegati è di scarsa qualità:

Verificare che i dispositivi siano collegati • correttamente.

Verificare che le impostazioni relative • all’immagine siano corrette. Consultare la

Sezione 5.3 Regolazione delle impostazioni dell'immagine.

Il televisore non ha salvato le impostazioni:

Verificare che il televisore sia impostato • sulla modalità Home che consente la massima flessibilità di modifica delle impostazioni. Vedere la Sezione 5.4 Passaggio alla modalità Shopping o Home.

L'immagine non si adatta allo schermo;, è troppo grande o troppo piccola:

Provare a utilizzare un formato immagine • differente come descritto nella Sezione 5.3 Modificare il formato immagine.

La posizione dell'immagine sullo schermo non è corretta:

I segnali immagine di alcuni dispositivi non • si adattano correttamente allo schermo. Verificare l’uscita del segnale del dispositivo.

Problemi relativi all'audio9�4

Le immagini vengono visualizzate senza audio:

Nota D

Se non viene rilevato alcun segnale audio, il televisore disattiva automaticamente l’uscita del segnale audio e non indica un malfunzionamento.

Verificare che tutti i cavi siano collegati • correttamente.

Verificare che il volume non sia impostato • su 0.

Verificare che non sia stata attivo • l’esclusione dell’audio.

L'immagine è presente ma l'audio è di scarsa qualità:

Verificare le impostazioni di • Audio come descritto nella Sezione 5.3 Regolazione delle impostazioni dell'audio.

L'immagine è presente ma l'audio viene riprodotto da un solo altoparlante:

Verificare la corretta impostazione di •

Bilanciam� come descritto nella Sezione

5.3 Regolazione delle impostazioni dell'audio.

Page 52

IT-40

Problemi relativi al 9�5 collegamento HDMI

Problemi rilevati con i dispositivi HDMI

Il supporto HDCP può prolungare il tempo • necessario al televisore per visualizzare il contenuto di un dispositivo.

Se il televisore non riconosce il dispositivo • e non viene visualizzata alcuna immagine, provare a passare a un altro dispositivo e poi tornare al precedente per iniziare nuovamente.

Se si verificano interruzioni intermittenti • dell'audio, consultare il manuale dell'utente del dispositivo HDMI per verificare che le impostazioni di uscita siano corrette. In alternativa, provare a collegare il segnale audio dall'apparecchio HDMI al televisore tramite AUDIO IN sul retro del televisore.

Problemi relativi al 9�6 collegamento del PC

La visualizzazione delle immagini del PC sul televisore non è stabile/sincronizzata:

Verificare che sul PC sia stata selezionata • una risoluzione supportata e una frequenza di aggiornamento. Vedere la Sezione 8 Specifiche tecniche per un elenco delle risoluzioni e frequenze di aggiornamento supportate.

Contatti9�7

Se non è possibile risolvere il problema, fare riferimento alle FAQ di questo televisore all’indirizzo www.philips.com/support.

Se il problema persiste, contattare il centro di assistenza clienti del paese in cui ci si trova, in base all’elenco fornito nel presente manuale dell’utente.

AVVISO B Non tentare di riparare da soli il televisore� Ciò potrebbe causare lesioni,, danni irreparabili al televisore o invalidare la garanzia�

Nota D

Prima di contattare il centro di assistenza clienti è necessario disporre delle informazioni relative al modello del televisore e al numero di serie. Queste informazioni sono reperibili nella parte posteriore e laterale del televisore, nonché sull’imballo.

Page 53

IT-41

Indice10

Aggiornamento del software

Verifica della versione 24

Alimentazione

Collegamento 9

Analogico

Installazione dei canali 26

Antenna

Collegamento 9

Audio

Regolazione delle impostazioni Dual I/II 19 Lingua audio 19 Modalità Surround 19

Mono/Stereo 19 Audio mono 19 Audio stereo 19 Audio Surround

Modalità 19 Automatico

Installazione dei canali 25

Blocco Kensington 7

Canali

Disinstallazione 27

Ridenominazione 27

Test ricezione digitale 28 Canali radio 24 Configurazione dei dispositivi 35 Connettori posteriori 5 Contrasto 17

Digitale

Radio 24

Servizi 36 Disinstallazione dei canali 27

Dispositivi

Visione 12

Dual I/II 19

Formati video 38

HDCP 29, 30

Immagine

Regolazione delle impostazioni Colore 17 Contrasto 17 Luminosità 17 Nitidezza 17 Riduzione del rumore 17

Impostazioni

Audio Regolazione delle impostazioni 19 Immagine Regolazione delle impostazioni 17 Utilizzo delle impost. smart 17 Posizione del televisore Modifica posizione 19

Impost. Smart

Corrente 17 Film 17 Standard 17

Vivido 17 Installazione dei canali 25 Installazione manuale dei canali 26

Laterale

Connettori 5 Lingua

Audio 19

Menu 25

Sottotitoli 24 Lingua audio 19 Luminosità 17

Page 54

IT-42

Blocco aut. 22

Lingua 25 Modalità Home 19 Modalità Shopping 19 Montaggio a parete del televisore 7

Nitidezza 17

Paese

Selezione 25 Parametri genitori 23 Posizione del televisore 7 Problemi di udito 25 Protezione

Ambiente 4 Protezione dell'ambiente 4 Protezione dello schermo 4

Ridenominazione dei canali 27 Riduzione del rumore 17 Risoluzione dei problemi 39

Selezione del sistema 26 Sottotitoli

Lingua 24 Specifiche tecniche 38 Staffa per montaggio a parete

VESA compatibile 7

Televisore

Accensione 10

Timer

Timer spegn. aut. 22

Aggiornamento del software 24 Blocco aut. 22 Canali Elenchi di preferiti 20 Collegamenti Dispositivi 32 Qualità 30 Collegamento Alimentazione 9 Antenna 9 Gestione dei cavi 10 Guida introduttiva 7 Menu principali Utilizzo 15 Montaggio a parete 7 Panoramica 5 Piedistallo 7 Posizione 7 Sottotitoli 23 Telecomando Batterie 10 Utilizzo di base 6 Televisore Accensione 10 Timer Timer spegn. aut. 22 Visione Dispositivi 12

Telecomando

Batterie 10

Utilizzo di base 6 Televideo

Utilizzo avanzato

Televideo 2.5 20

Page 55

IT-43

19” and 22” Diagrammi a blocchi

MT5335C

D-Sub (PC)

HDMI

HDMI side

Component

SCART

CVBS

S-Video

SCART

CVBS

Tuner

24C32

ITV

Component

Video In

Audio In

Com-Pair

SCART Out

EAR phone

SPI Flash

DDR SDRAM

Panel

Key

Power

board

12V

24C02*3

MT8295
