Philips 223S5LSB User Manual

223S5

www.philips.com/welcome
RU Руководство пользователя	1
Обслуживание покупателей и	23
гарантийное обслуживание
Поиск и устранение
неисправностей и ответы на	30
часто задаваемые вопросы

Содержание

1. Важная информация...........................		1
1.1	Указания по мерам безопасности и
	техническому обслуживанию..............	1
1.2	Условные обозначения.............................	3
1.3	Утилизация продукта и
	упаковочного материала.........................	3

2. Настройка монитора...........................		5
2.1	Установка...........................................................	5
2.2	Эксплуатация монитора..........................	6
2.3	Снятие основания подставки и
	подставки...........................................................	8

3.	Оптимизация изображения............		10
	3.1	Технология SmartContrast..................	10

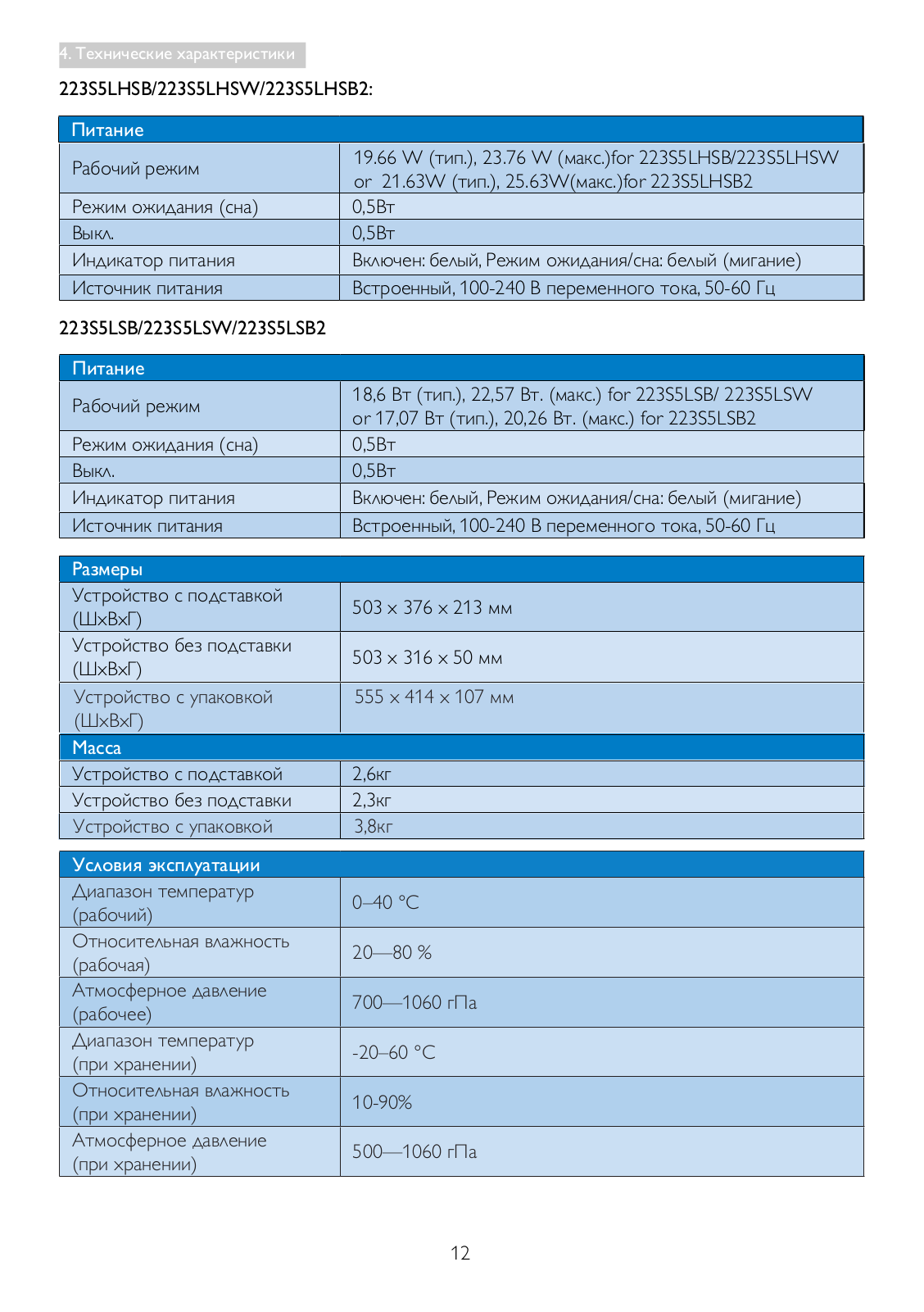

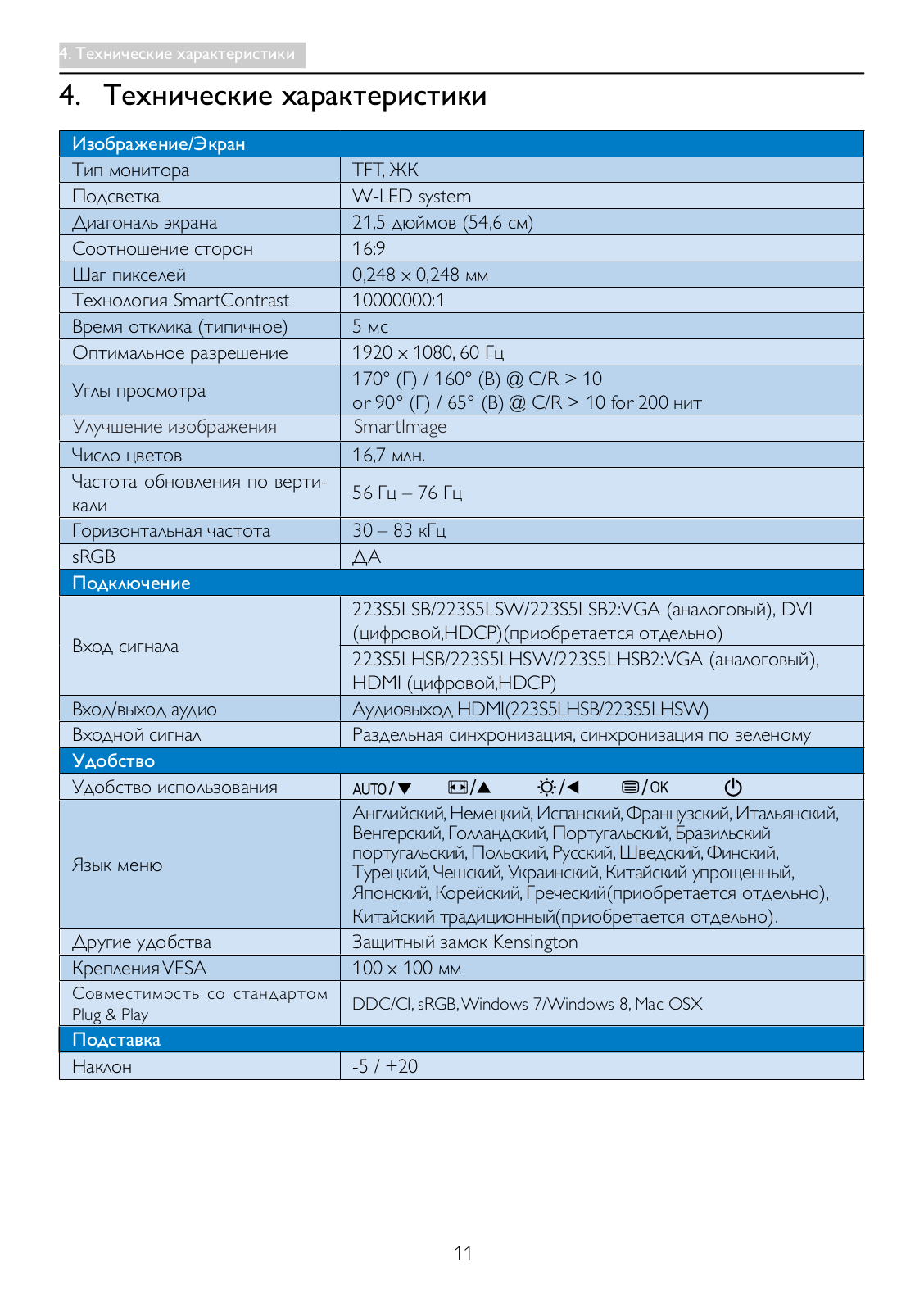

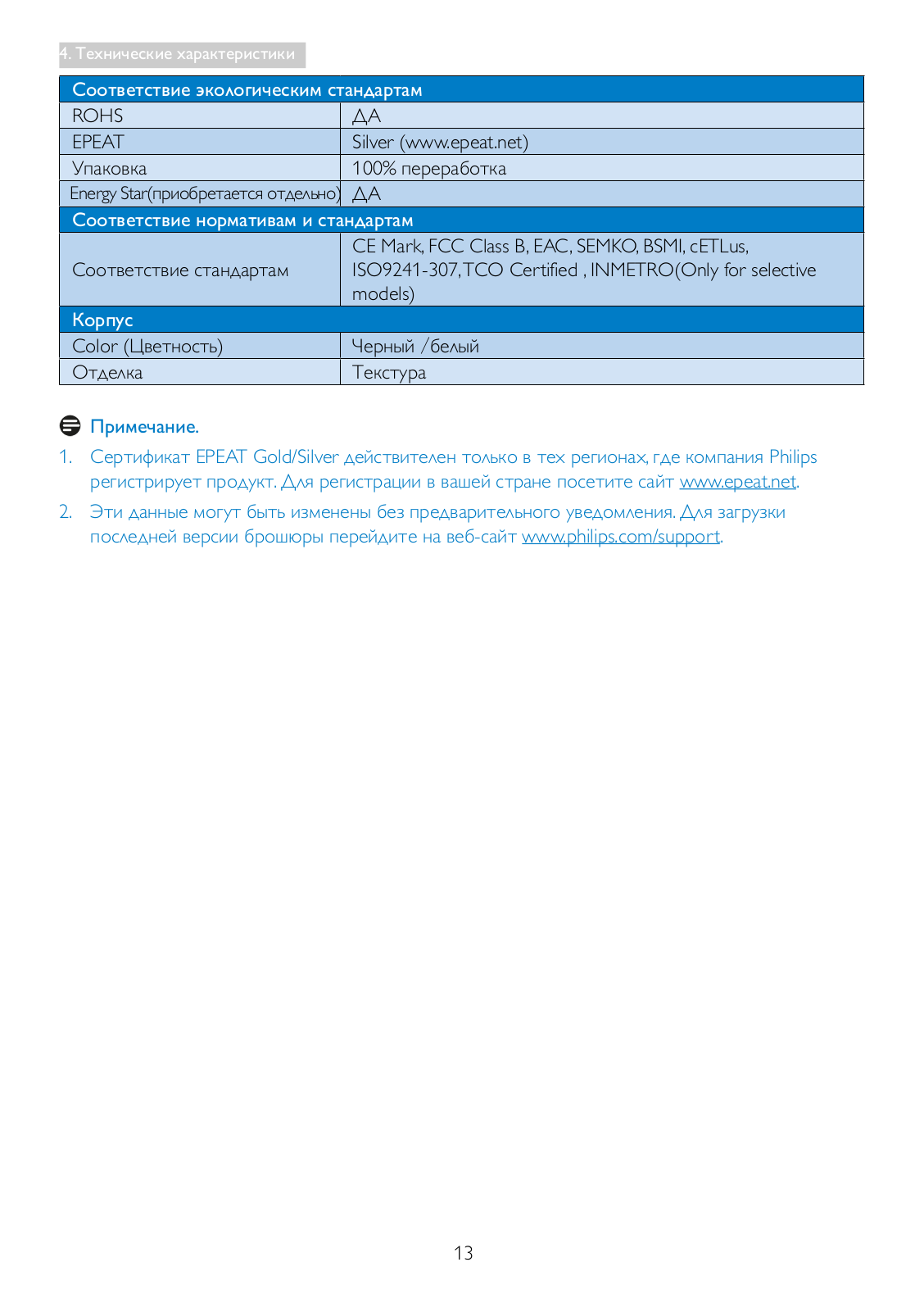

4.	Технические характеристики........		11

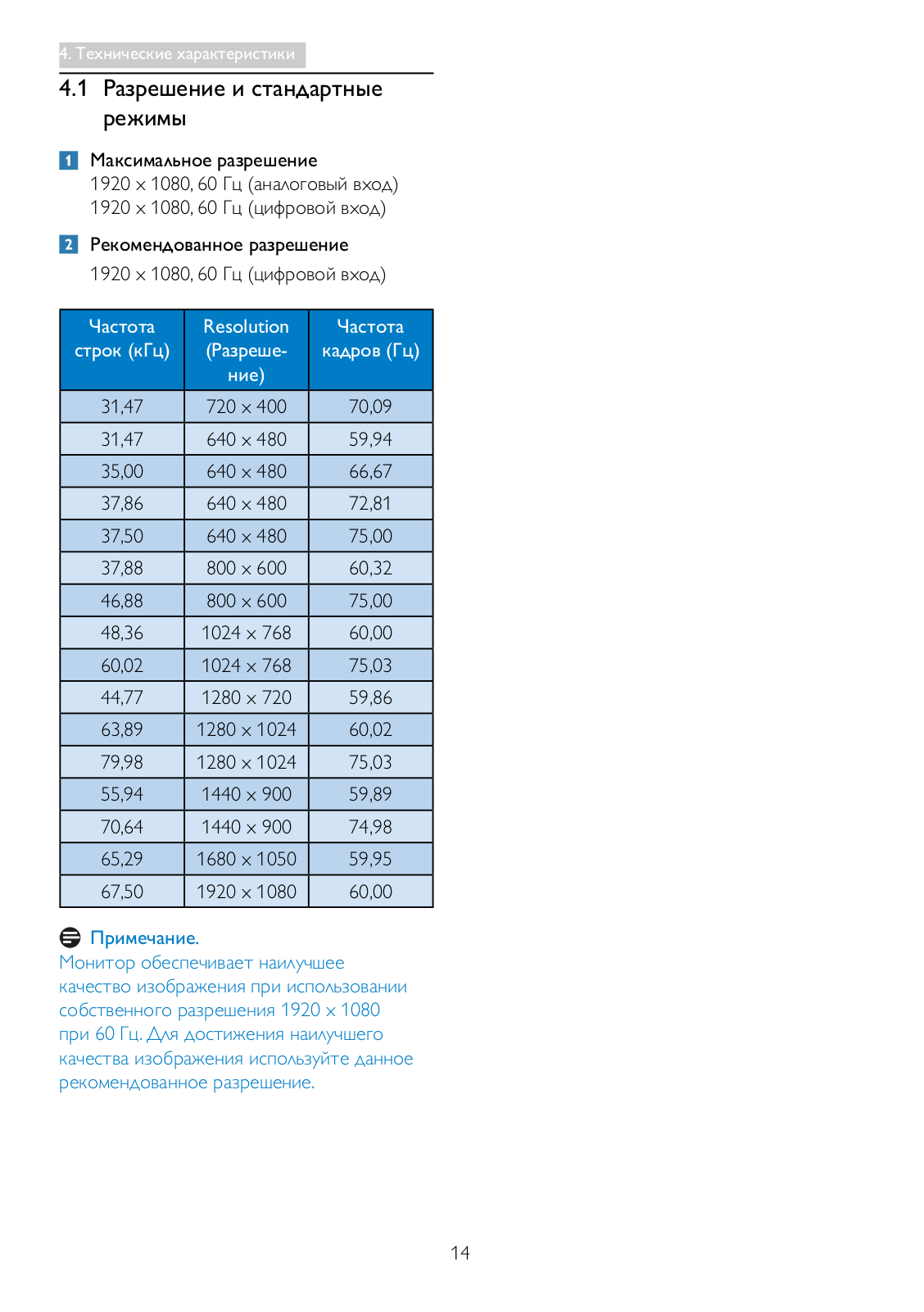

	4.1	Разрешение и стандартные
		режимы.............................................................	14

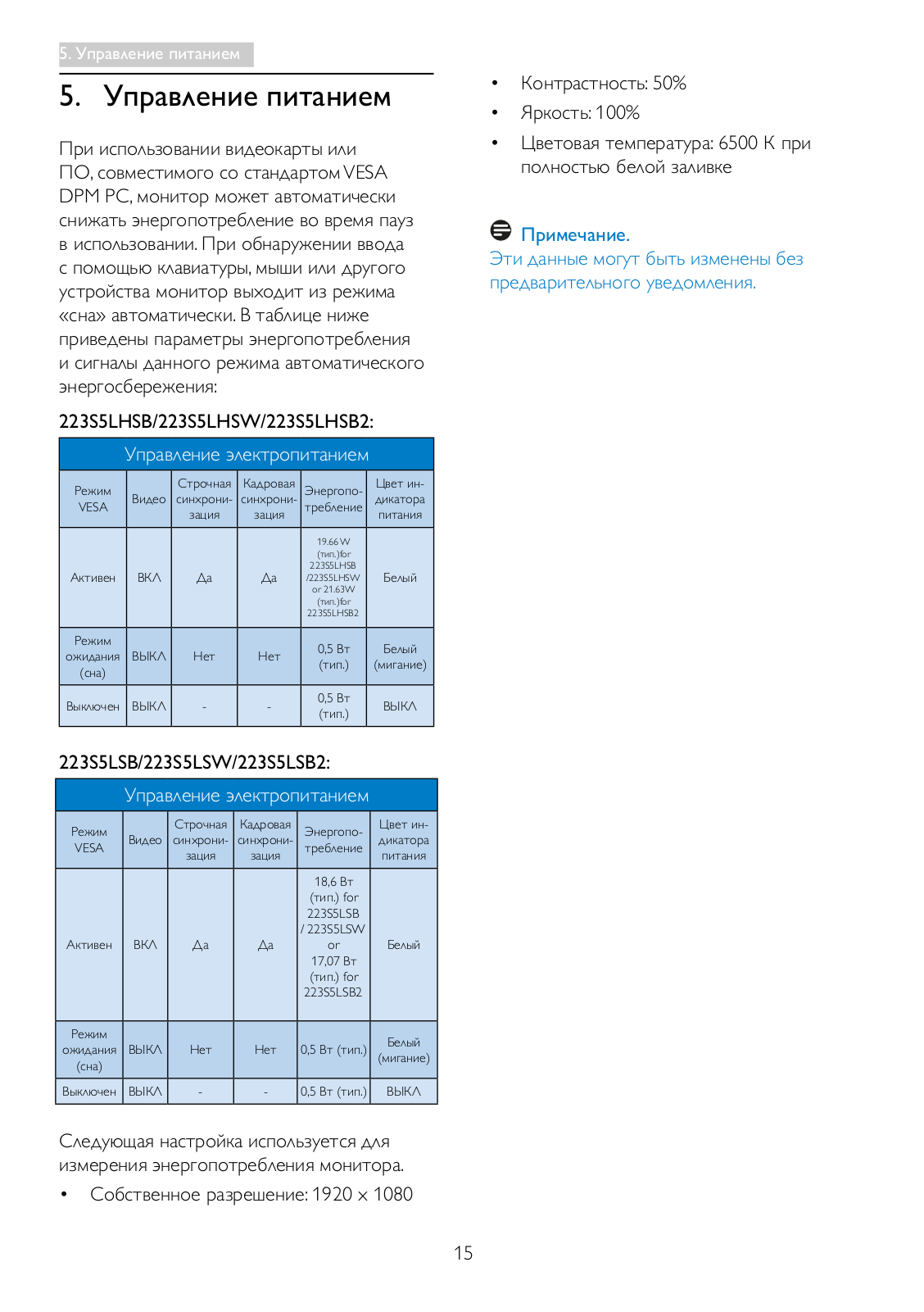

5.	Управление питанием.......................		15

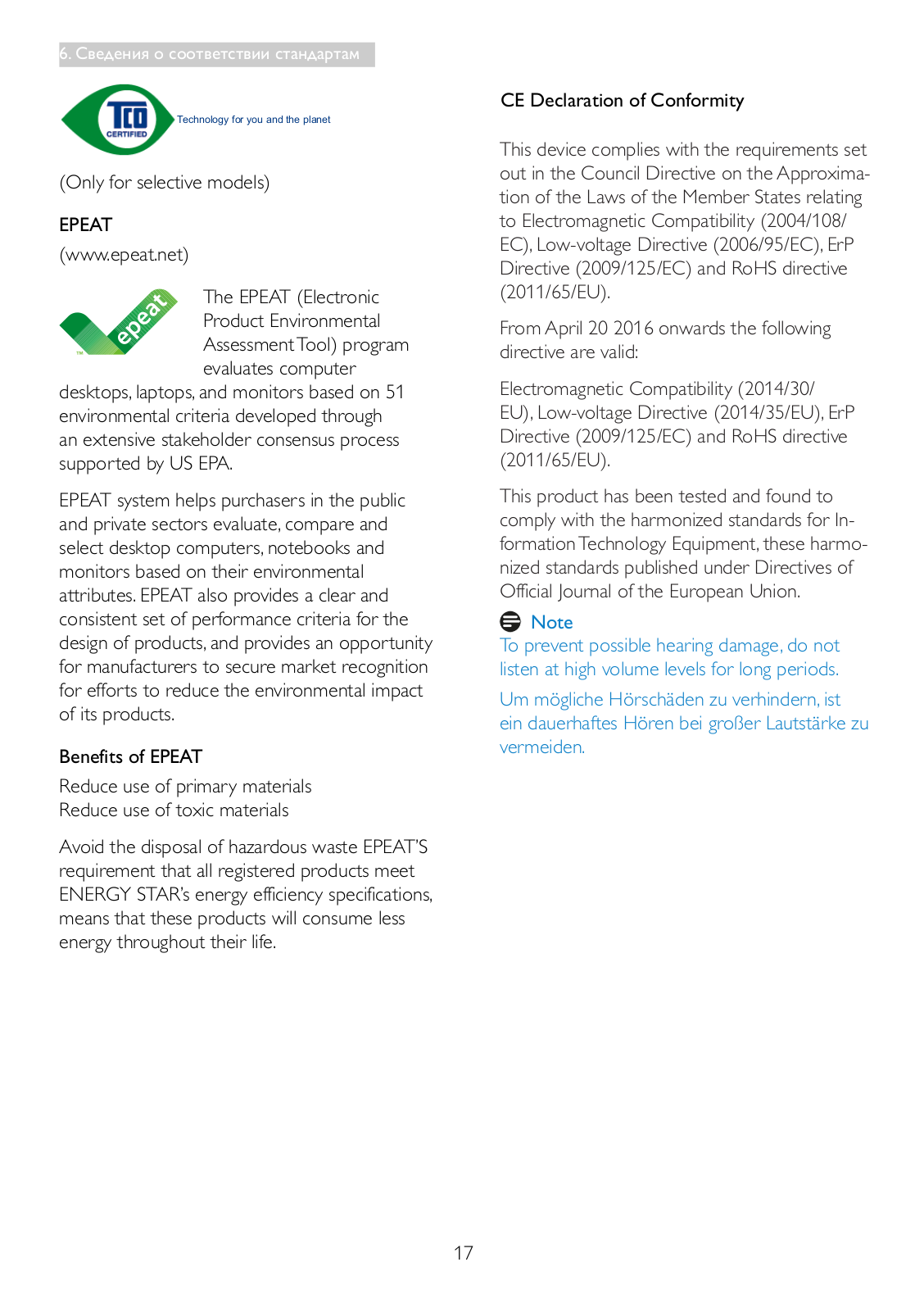

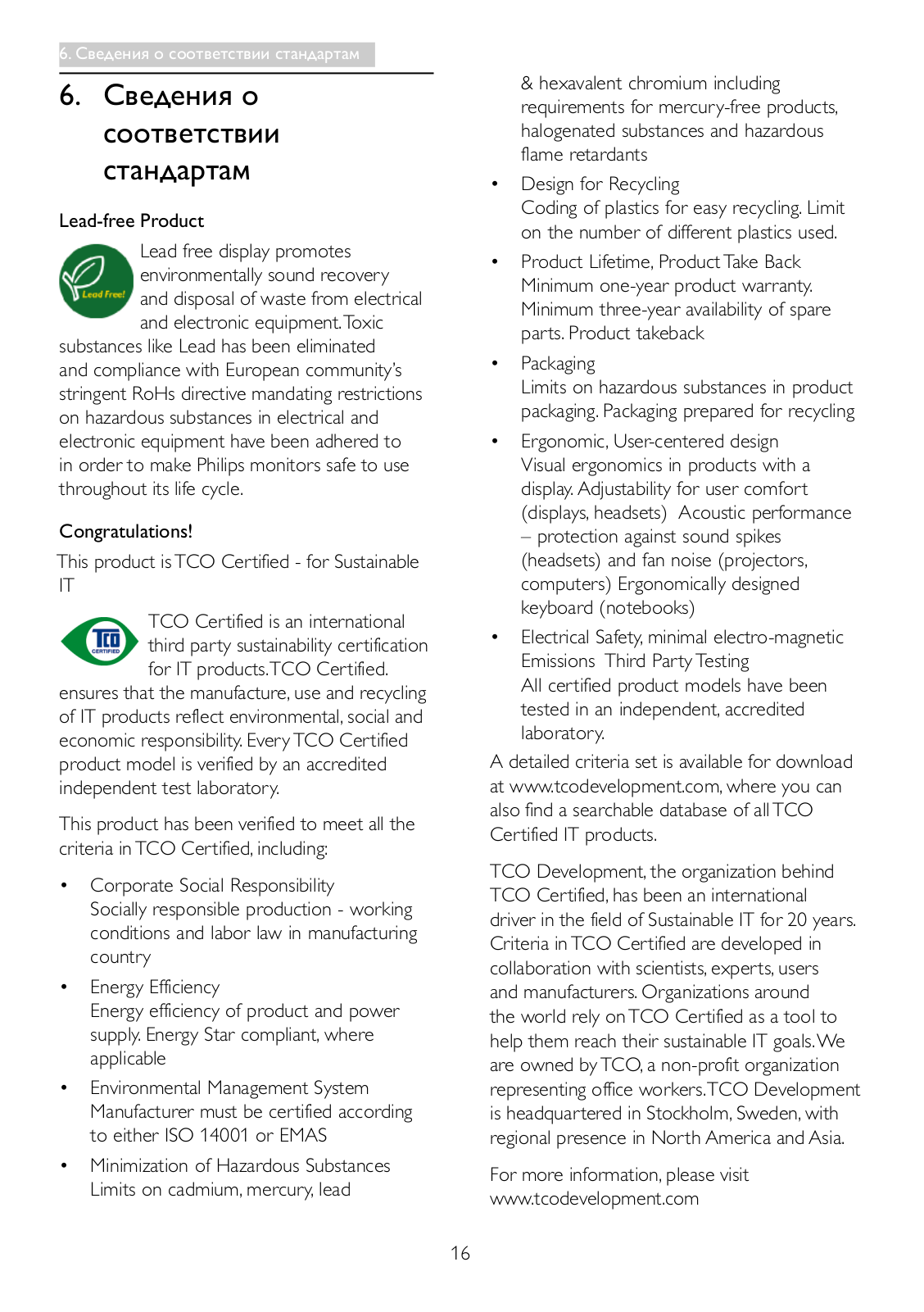

6.	Сведения о соответствии
	стандартам...........................................		16
7.	Обслуживание покупателей и
	гарантийное обслуживание...........		23

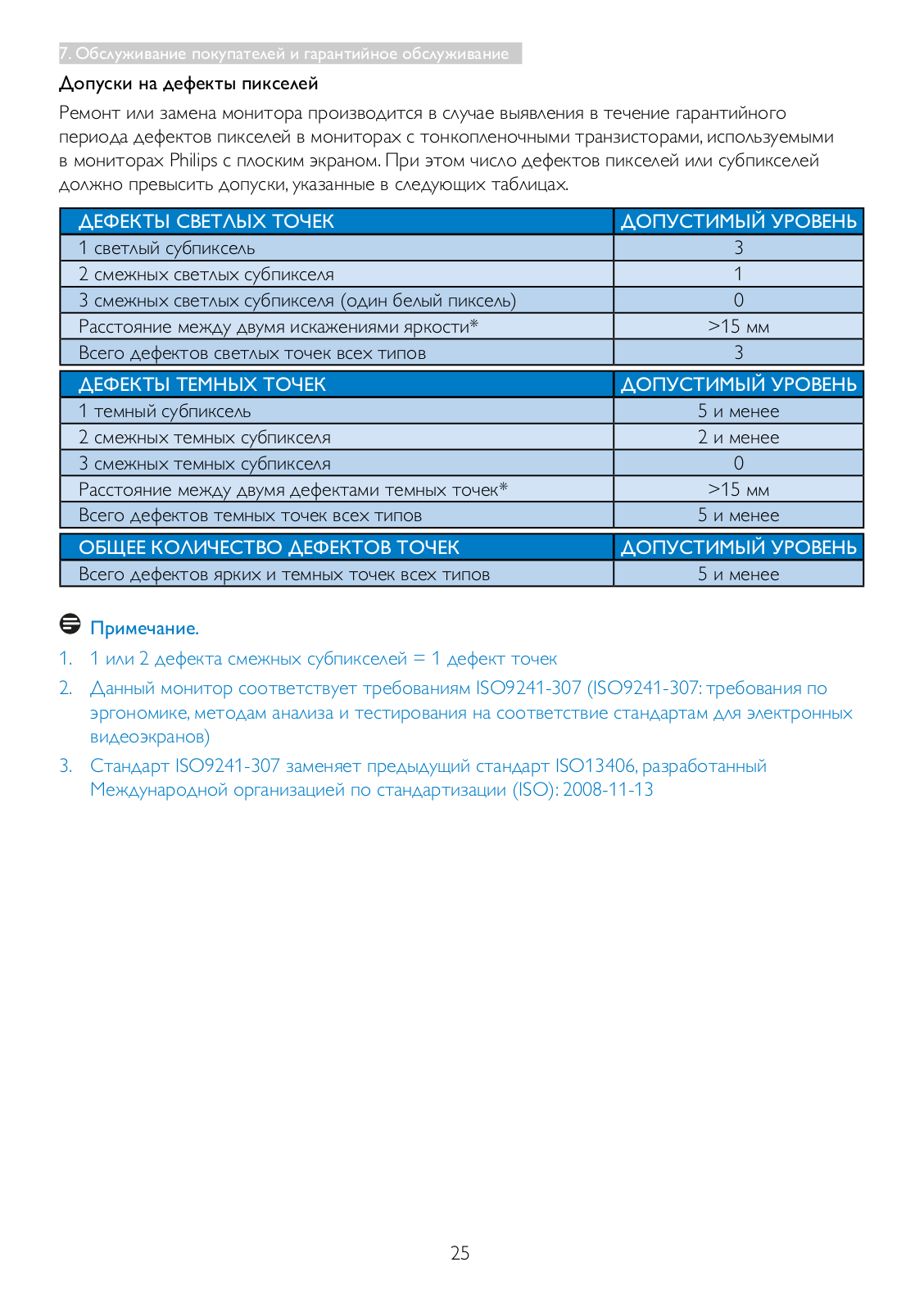

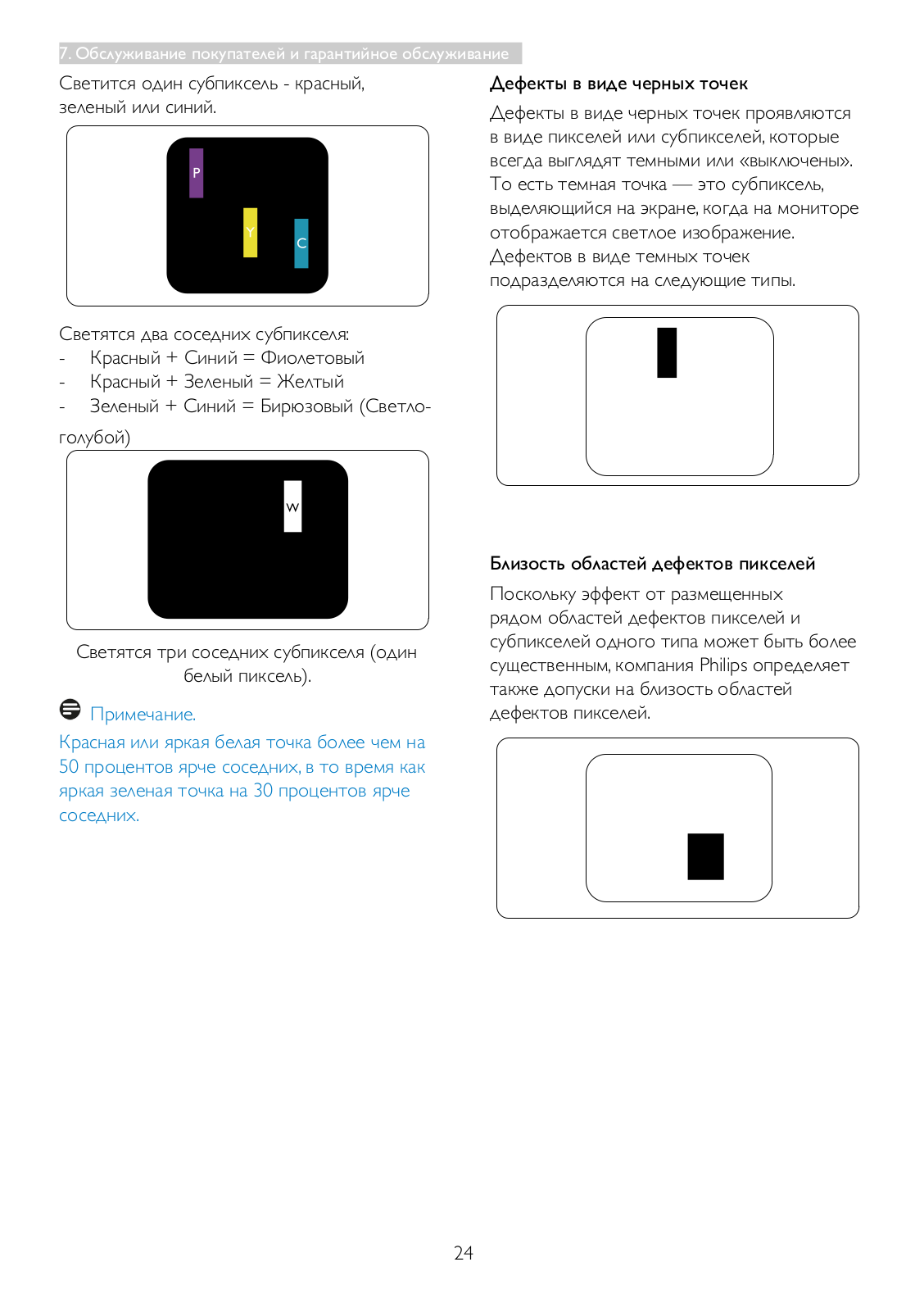

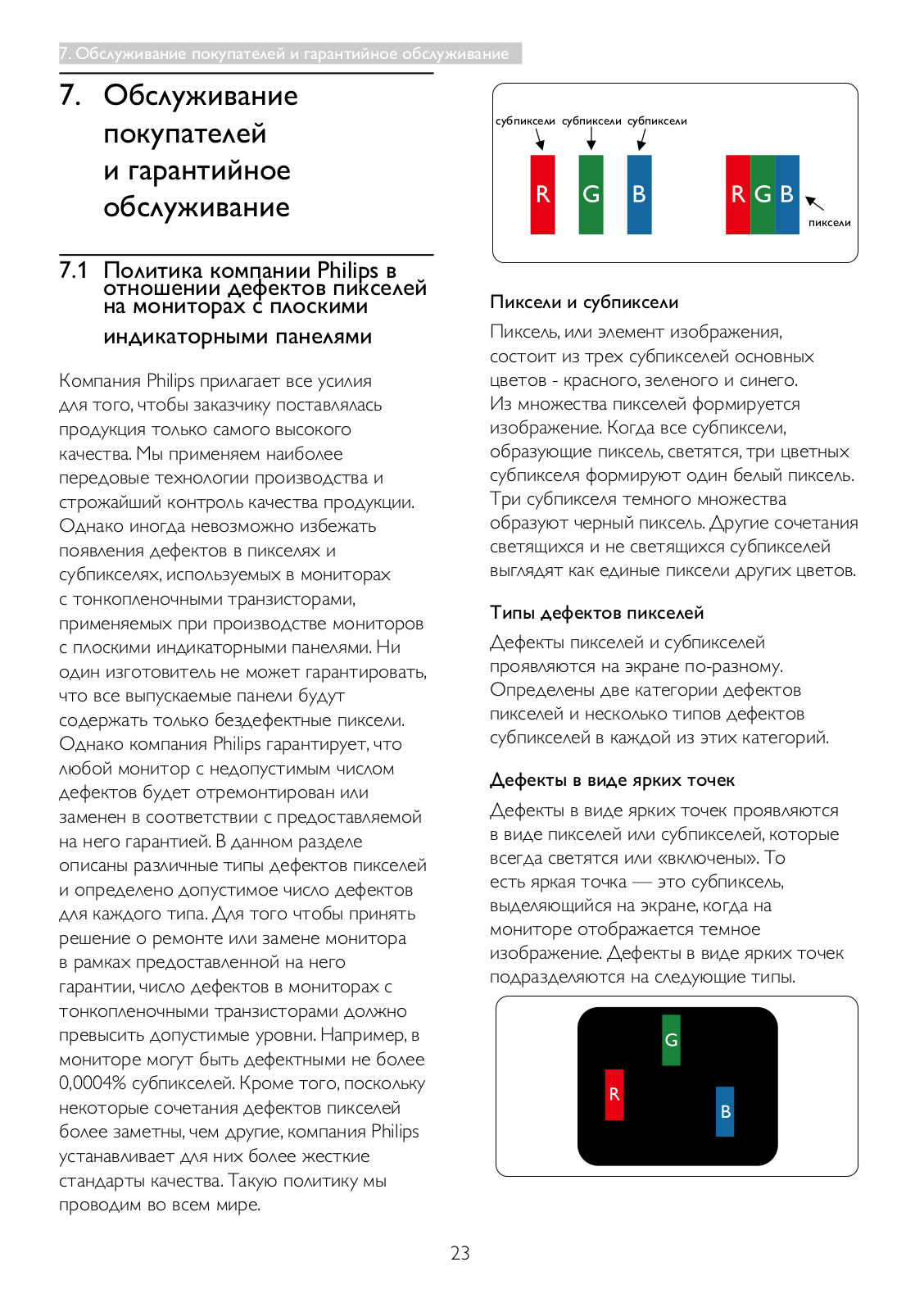

	7.1	Политика компании Philips в
		отношении дефектов пикселей
		на мониторах с плоскими
		индикаторными панелями ..................	23

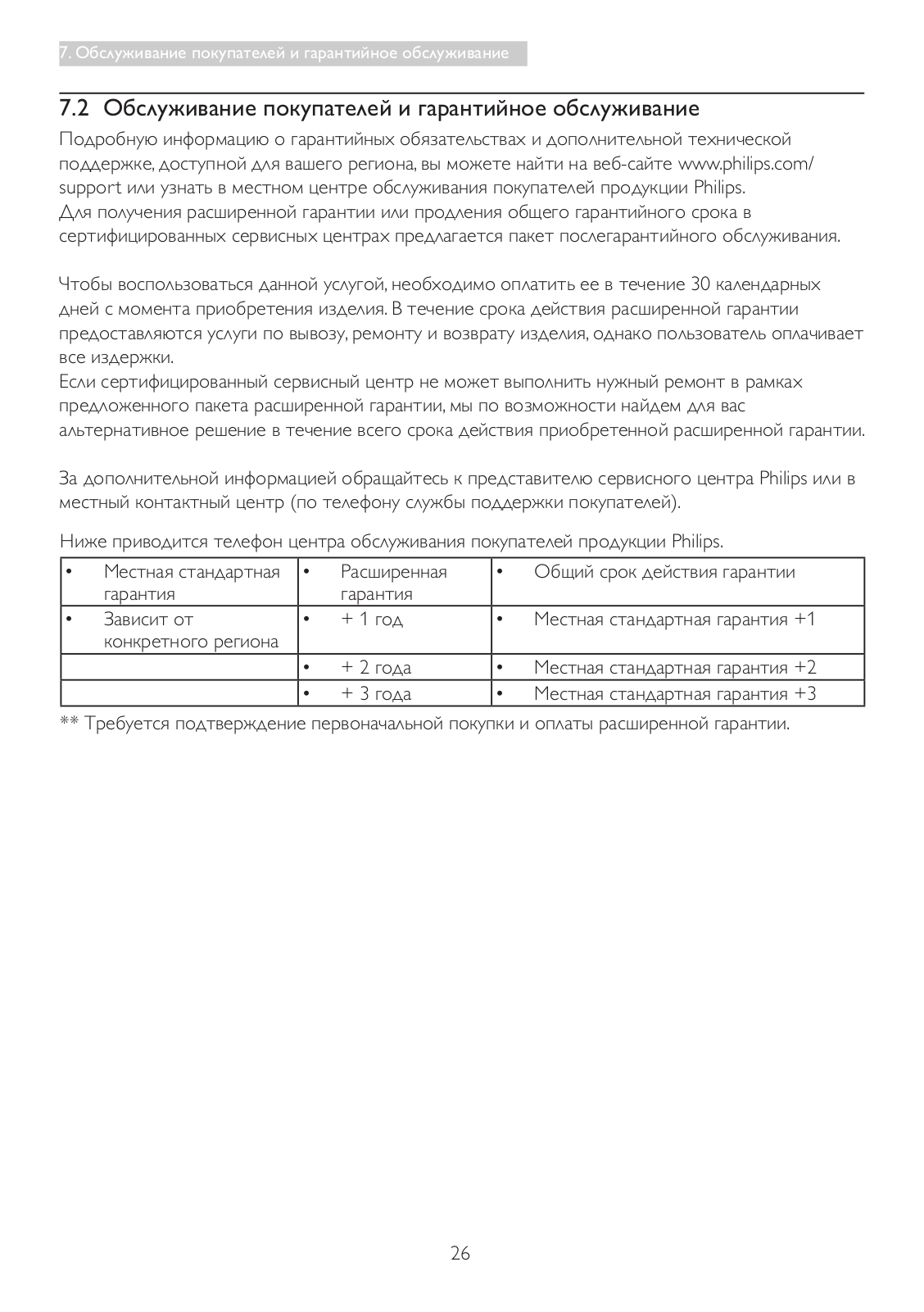

	7.2	Обслуживание покупателей и
		гарантийное обслуживание ...............	26

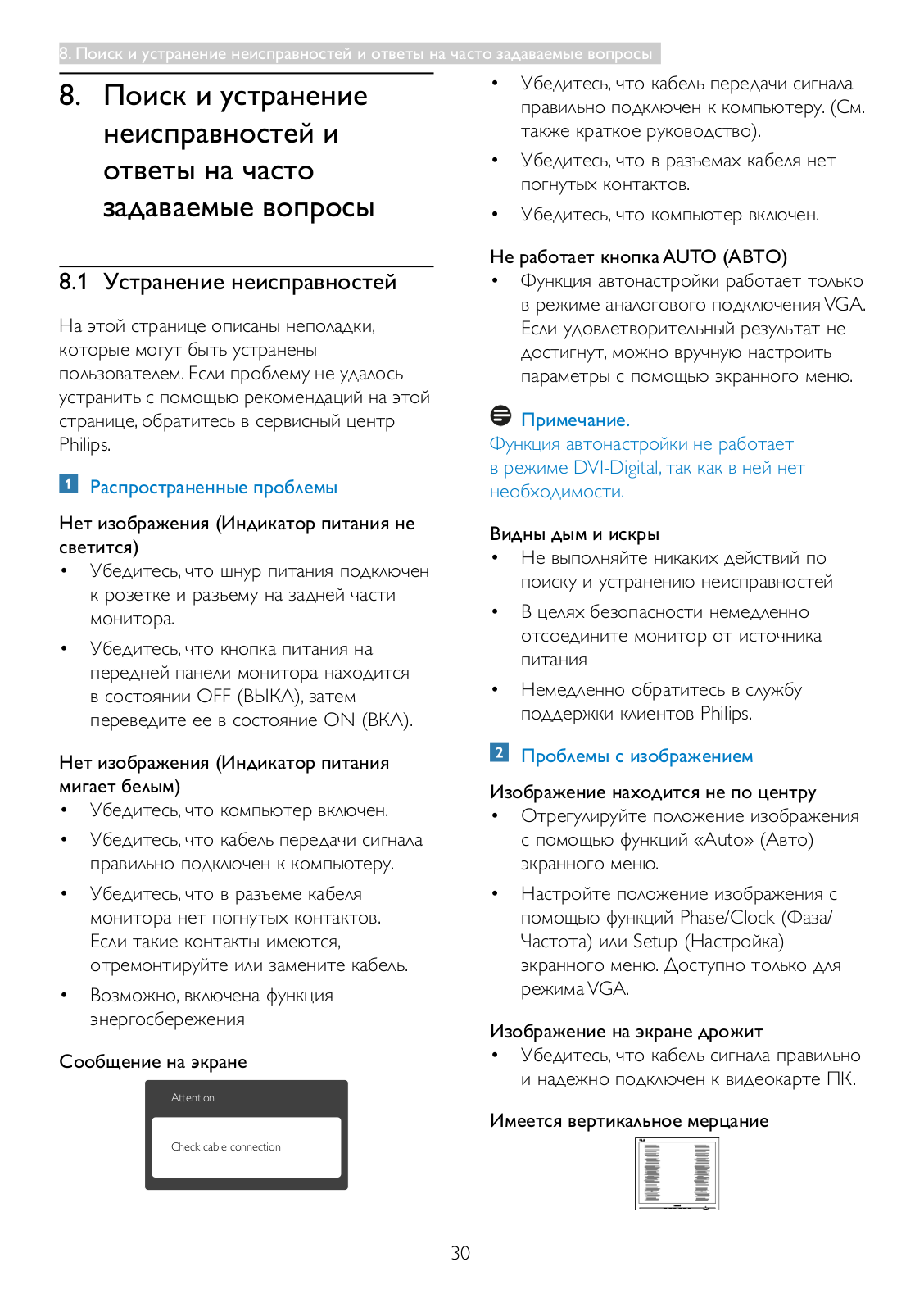

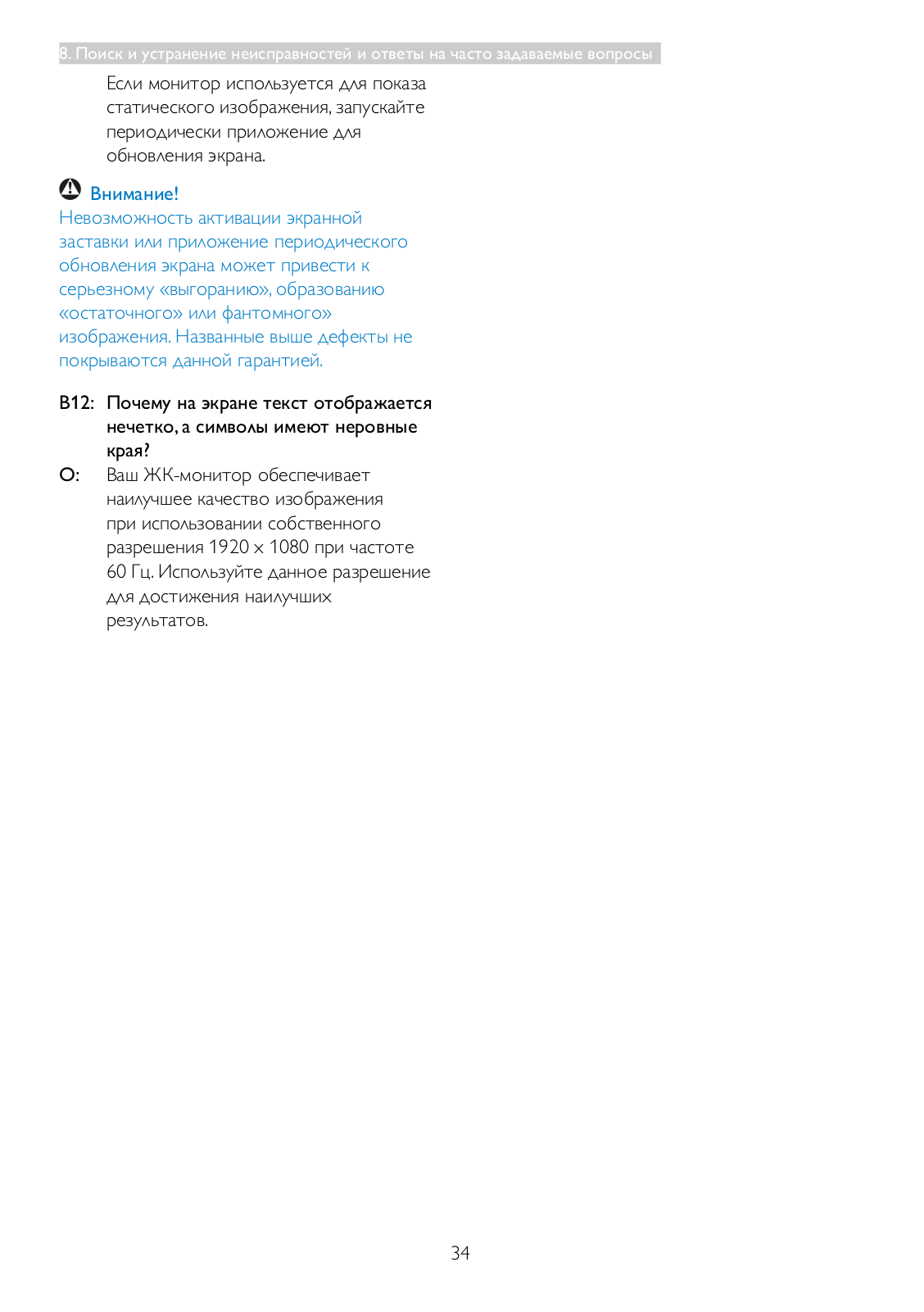

8.	Поиск и устранение
	неисправностей и ответы на часто
	задаваемые вопросы.........................		30

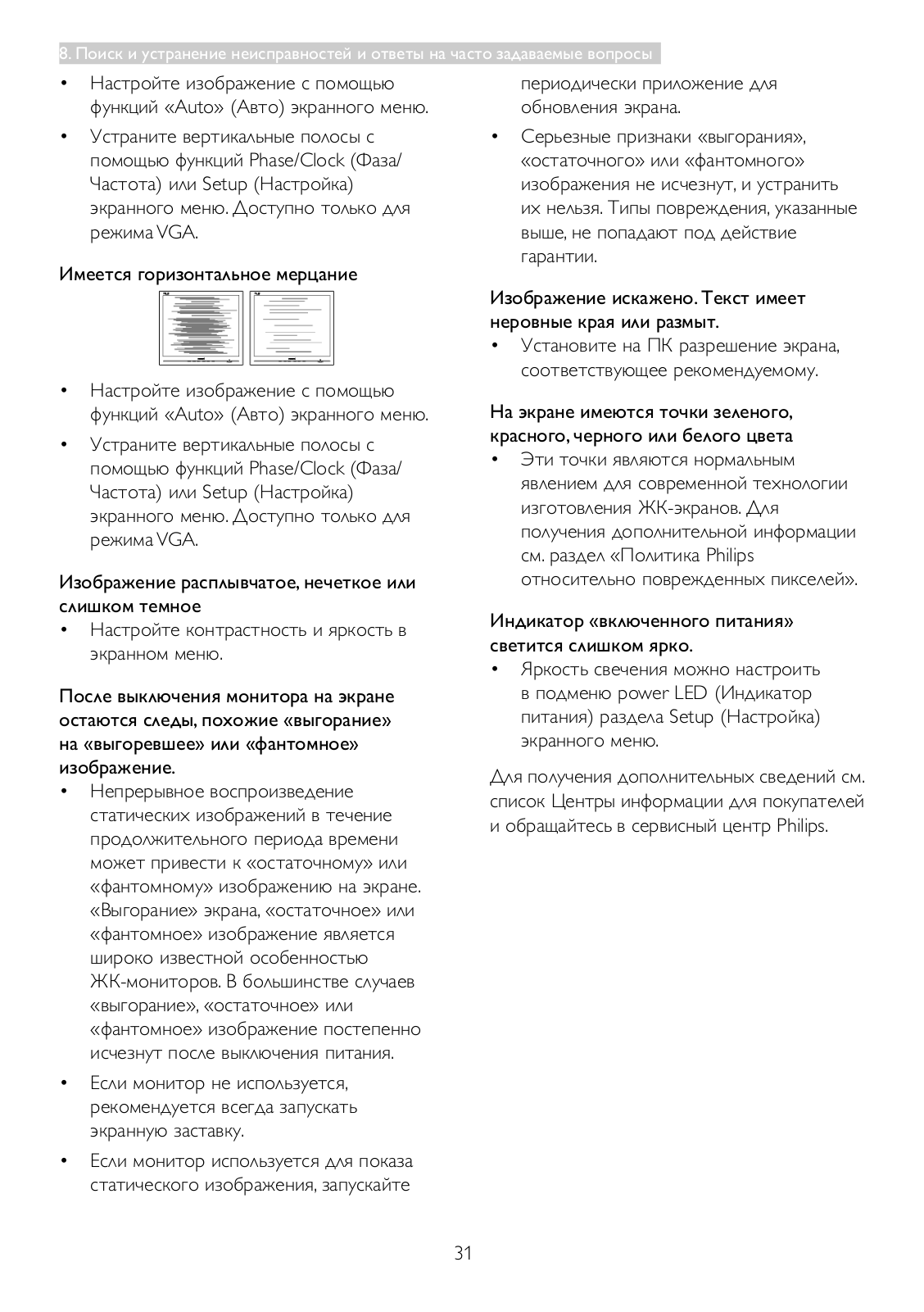

8.1	Устранение неисправностей ............	30

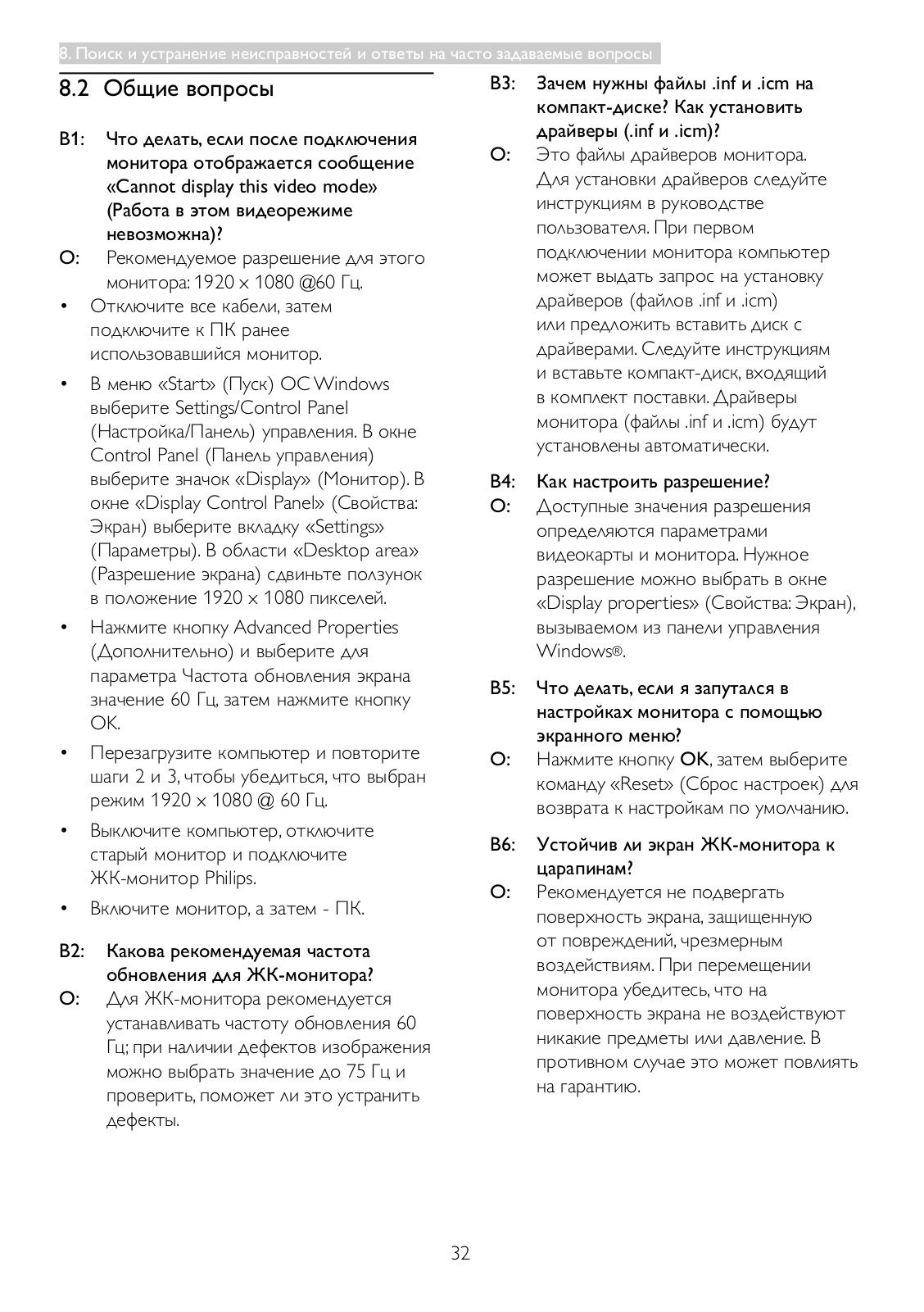

8.2	Общие вопросы.........................................	32

1. Важная информация

1. Важная информация

Данное электронное руководство пользователя предназначено для любых пользователей мониторов Philips. Перед использованием монитора прочтите данное руководство. Руководство содержит важную информацию и примечания относительно эксплуатации монитора.

Данная гарантия фирмы Philips действительна при условии, что изделие использовалось с соблюдением

установленных правил в целях, для которых оно предназначено, эксплуатировалось в соответствии с инструкцией по эксплуатации и при условии предоставления оригинала счета-фактуры или кассового чека с указанием даты покупки, названия компаниидилера, модели и заводского номера изделия.

1.1Указания по мерам безопасности и техническому обслуживанию

Предупреждения

Использование функций, органов управления или операций регулировки, отличных от указанных в данном документе, может привести к поражению электрическим током и опасным ситуациям, связанным с электрическими и/или механическими компонентами.

Прочитайте и неукоснительно соблюдайте приведенные ниже инструкции при подключении и эксплуатации монитора:

Эксплуатация

•Предохраняйте монитор от воздействия прямого солнечного света и источников сильного освещения, не устанавливайте его рядом с другими источниками тепла. Их длительное воздействие на монитор может

привести к его обесцвечиванию или повреждению.

•Не допускайте попадания какихлибо предметов в вентиляционные отверстия, а также нарушения

надлежащего охлаждения электронных компонентов монитора из-за посторонних предметов.

•Не закрывайте вентиляционные отверстия на корпусе монитора.

•При установке монитора удостоверьтесь, что штепсельная вилка и электрическая розетка находятся в легко доступном месте.

•Выключив монитор посредством отсоединения шнура питания или кабеля питания постоянного тока, подождите 6 секунд перед

подсоединением шнура питания или кабеля питания постоянного тока с целью обеспечения нормального режима эксплуатации.

•Всегда используйте только специальный шнур питания, поставляемый компанией Philips. Если шнур питания отсутствует, обратитесь в местный сервисный центр. (См. раздел «Центр информации для потребителей»)

•Не подвергайте монитор воздействию сильной вибрации или сильным ударам во время работы.

•Не допускайте падения монитора или ударов по нему во время эксплуатации или транспортировки.

Уход

•Во избежание возможных повреждений не давите на ЖКпанель. При перемещении монитора удерживайте монитор за рамку, не поднимайте монитор, касаясь руками или пальцами ЖК-панели.

•Если монитор не будет использоваться в течение длительного времени, отсоедините монитор от электрической розетки.

1

1. Важная информация

•Отсоедините монитор от электрической розетки перед выполнением очистки. Очистку следует проводить влажной тканью. Экран можно протирать сухой тканью при выключенном питании. Никогда не используйте органические растворители, например, спирт или жидкости, содержащие аммиак для очистки монитора.

•Во избежание поражения электрическим током или неустранимого повреждения монитора, не подвергайте его воздействию пыли, дождя, воды или чрезмерной влажности.

•Если монитор намок, как можно скорее протрите его сухой тканью.

•Если в монитор попадет постороннее вещество или вода, немедленно отключите питание и отсоедините шнур питания. Затем удалите постороннее вещество или воду и отправьте монитор

всервисный центр.

•Не храните и не используйте монитор

вместах, подверженных воздействию прямых солнечных лучей, повышенной или пониженной температуры.

•С целью поддержания наилучших эксплуатационных характеристик монитора и продления срока эксплуатации используйте монитор

впомещении, соответствующем следующим требованиям к температуре и влажности.

•Температура: 0-40°C 32-104°F

•Влажность: 20-80% относительной влажности

Важная информация о «выгоревшем», или «фантомном» изображении.

•Если монитор не используется, рекомендуется всегда запускать экранную заставку. Если монитор используется для показа статического изображения, запускайте приложение для периодического обновления

экрана. Непрерывное воспроизведение статических изображений в течение продолжительного периода времени может привести к «остаточному» или «фантомному» изображению на экране.

«Выгорание» экрана, «остаточное» или «фантомное» изображение является широко известной особенностью ЖК-мониторов. В большинстве случаев «выгорание», «остаточное» или «фантомное» изображение постепенно исчезнут после выключения питания.

Внимание!

Невозможность активации экранной заставки или приложение периодического обновления экрана может привести к серьезному «выгоранию», образованию «остаточного» или фантомного» изображения. Названные выше дефекты не покрываются данной гарантией.

Техобслуживание

•Крышку корпуса должен открывать только квалифицированный специалист сервисной службы.

•При необходимости получения документации по ремонту или интеграции в другие системы обратитесь в местный сервисный центр. (См. раздел «Центр информации для потребителей»)

•Для получения информации о транспортировке монитора см. раздел «Технические характеристики».

•Не оставляйте монитор в машине или багажнике, которые находятся под воздействием прямого солнечного света.

Примечание.

Обратитесь к специалисту сервисного центра, если монитор не работает надлежащим образом, или вы не уверены, какую процедуру следует выполнить в соответствии с инструкцией по эксплуатации.

2

1. Важная информация

1.2 Условные обозначения

В следующих подразделах приведено описание условных обозначений, использующихся в данном документе.

Примечания, предупреждения и предостережения

В данном руководстве отдельные фрагменты текста могут быть выделены посредством пиктограммы, использования жирного шрифта или курсива. Эти фрагменты представляют собой примечания, предупреждения или предостережения. В тексте используются следующие выделения:

Примечание.

Данная пиктограмма указывает на важную информацию и рекомендации, которые позволяют лучше управлять компьютерной системой.

Внимание!

Данная пиктограмма указывает на информацию, которая позволит вам избежать возможных повреждений аппаратуры и потери данных.

Внимание!

Данная пиктограмма указывает на сведения, определяющие ситуации, связанные с потенциальным риском получения травм пользователем, и меры, позволяющие избежать таких ситуаций.

Некоторые предостережения могут отображаться в иных форматах и не сопровождаться пиктограммой. В этих случаях конкретная форма отображения предостерегающей информации должна определяться в соответствии с правилами.

1.3Утилизация продукта и упаковочного материала

Директива по отходам электрического и электронного оборудования (WEEE)

This marking on the product or on its packaging illustrates that, under European Directive 2012/19/EU governing used electrical and electronic appliances, this product may not be disposed of with normal household waste.You are responsible for disposal of

this equipment through a designated waste electrical and electronic equipment collection. To determine the locations for dropping off such waste electrical and electronic, contact your local government office, the waste disposal organization that serves your household or the store at which you purchased the product.

Your new monitor contains materials that can be recycled and reused. Specialized companies can recycle your product to increase the amount of reusable materials and to minimize the amount to be disposed of.

All redundant packing material has been omitted.We have done our utmost to make the packaging easily separable into mono materials.

Please find out about the local regulations on how to dispose of your old monitor and packing from your sales representative.

Taking back/Recycling Information for Customers

Philips establishes technically and economically viable objectives to optimize the environmental performance of the organization's product, service and activities.

From the planning, design and production stages, Philips emphasizes the important of

3

1. Важная информация

making products that can easily be recycled. At Philips, end-of-life management primarily entails participation innational take-back initiatives and recycling programs whenever possible, preferably in cooperation with competitors, which recycle all materials (products and related packaging material) in accordance with

all Environmental Laws and taking back program with the contractor company.

Your display is manufactured with high quality materials and components which can be recycled and reused.

To learn more about our recycling program please visit

http://www.philips.com/a-w/about/ sustainability.html

4

2. Настройка монитора

2. Настройка монитора

2.1 Установка

Содержимое упаковки

Power cable

* Кабель* Audioпередачиcable

звука

*VGA

* DVI

* HDMI

* Зависит от страны

Установка основания подставки

1.Положите монитор экраном вниз на мягкую ровную поверхность, соблюдайте осторожность, чтобы не поцарапать и не повредить экран.

2.Перемещая стойку подставки до щелчка, зафиксируйте ее на месте.

3.Удерживайте подставку основания монитора двумя руками и надежно вставьте подставку основания в опору основания.

5

2. Настройка монитора

Подключение к ПК

223S5LSB/223S5LSW/223S5LSB2

4

2.2 Эксплуатация монитора

 Описание монитора: вид спереди

Вход питания переменного тока	223S5L:
Вход VGA
Вход DVI-D (доступно для выбранной
				5
модели)
Защитный замок Kensington
223S5LHSB/223S5LHSW/223S5LHSB2
		7		6			4	3	2

		Включение/выключение
		питания монитора.
	4	Доступ к экранному меню.
		Подтверждение настройки
		экранного меню.

					Возврат на предыдущий
	Вход питания переменного тока				уровень экранного меню.
					Регулировка уровня яркости.
	Вход VGA
	Вход HDMI				Настройка экранного меню.
	Аудиовыход HDMI (доступно для
					Измените формат
	выбранной модели)
					отображения.
	Защитный замок Kensington
					Автоматическая настройка
	Подключение к ПК
					монитора.
	1. Надежно подключите шнур питания в
	задней части монитора.

2.Выключите компьютер и отсоедините кабель питания

3.Подсоедините сигнальный кабель монитора к разъему «видео» на обратной стороне компьютера.

4.Вставьте шнур питания компьютера и монитора в розетку.

5.Включите компьютер и монитор. Если на монитор выводится изображение, то установка завершена.

6

2. Настройка монитора

Описание экранных меню Что такое экранное меню?

Все мониторы Philips снабжены экранным меню. Экранное меню позволяет пользователю настраивать параметры экрана или выбирать функции монитора непосредственно в окне на экране монитора. Ниже показан удобный интерфейс экранного меню:

223S5LHSB/223S5LHSW/223S5LHSB2:

223S5LSB/223S5LSW/223S5LSB2:

223S5LSB/223S5LSW/223S5LSB2: (для модели 1A):

Основные инструкции по использованию кнопок управления

При отображении приведенного выше экранного меню пользователь может

нажимать кнопки на передней панели монитора для перемещения курсора, а кнопку OK – для подтверждения выбора или изменения настройки.

Экранное меню

Ниже приведен общий вид структуры экранных меню. Эту структуру можно использовать для справки при выполнении различных регулировок.

Main menu

Sub menu

VGA

Input

DVI (available for selective models)

HDMI (available for selective models)

Picture Format

Wide Screen, 4:3


Brightness

0~100

Contrast

0~100

SmartContrast

On, Off

Over scan

On, Off

(available for selective models)

Audio

Volume

0~100

Mute

On, Off

(available for selective models)

Color Temperature

6500K, 9300K

Color

sRGB

Red: 0~100

User Define

Green: 0~100

Blue: 0~100

Language

English,Español,Français,Deutsch,Italiano,

Português, , ,Türkçe,

Nederlands, Svenska, Suomi, Polski, Čeština

, , Maryar, ,

Português do Brazil,Ελληνική (προαιρετικό ),

( )

Horizontal

0~100

OSD Settings

Vertical

0~100

Transparency

Off, 1, 2, 3, 4

OSD Time Out

5s, 10s, 20s, 30s, 60s

Setup

Auto

0~100

H. Position

V. Position

0~100

Phase

0~100

Clock

0~100

Resolution Notification

On, Off

Reset

Yes, No

Information

7

2. Настройка монитора

Уведомление о разрешении

Данный монитор предназначен для обеспечения оптимальных функциональных характеристик при начальном разрешении 1920 x 1080 и частоте 60 Гц. Если монитор включается с другим разрешением, на экране появляется предупреждение: Для оптимальных результатов используйте разрешение 1920 x 1080 и частоту 60 Гц.

Отображение предупреждения о разрешении можно отключить во вкладке

Setup (Установка) в меню OSD (On Screen Display - экранное меню).

Настройка положения монитора Наклон

2.3Снятие основания подставки и подставки

Снятие подставки

Перед разборкой основания монитора во избежание возможных повреждений и травм выполните указанные ниже действия.

1.Положите монитор экраном вниз на ровную устойчивую поверхность, соблюдайте осторожность, чтобы не поцарапать и не повредить экран.

2.Нажмите фиксаторы, чтобы отсоединить подставку монитора от основания.

1

3.Нажмите кнопку для отсоединения подставки монитора.

2

8

2. Настройка монитора

примечание

Данный монитор поддерживает VESAсовместимый интерфейс крепления 100мм x 100мм.

100mm

100mm

9

3. Оптимизация изображения

3.Оптимизация

изображения

3.1 Технология SmartContrast

Что это такое?

Уникальная технология, динамически анализирующая изображение на экране и автоматически оптимизирующая

контрастность ЖК-экрана для максимальной четкости изображения и комфортности просмотра, повышая яркость подсветки для ярких, четких изображений и снижая для четкого показа изображения на темном фоне.

Зачем это нужно?

Максимальная четкость изображения и комфорт при просмотре содержимого любого типа. SmartContrast динамически регулирует контрастность и яркость подсветки для яркого, четкого изображения при играх и просмотре видео или повышения читаемости текста при офисной работе. Благодаря снижению энергопотребления снижаются расходы на электроэнергию, и увеличивается срок службы монитора.

Как это работает?

При активации функция SmartContrast анализирует изображение в реальном времени для регулировки цветов и яркости подсветки. Данная функция позволяет улучшить динамическую контрастность изображения при просмотре видео и в играх.

10
