Philips LCD Monitörü Elektronik Kullanıcı Elkitabı

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/INDEX.HTM [2009/8/13 下午 03:57:40]

Güvenlik & Sorun Giderme



Güvenlik Önlemleri ve Bakım



SSS



Sorun Giderme



Yönetmenlik Bilgileri

Güvenlik ve Sorun Giderme Bilgileri

Güvenlik önlemleri ve bakım

UYARI: Bu belgede belirtilenlerin dışında kontrol ve ayar yapılması veya
yönetmenliklerin kullanılması şok, elektrik çarpma tehlikesi ve/veya
mekanik tehlikelere sebep olabilir.

Bilgisayar monitörünün bağlantısını yaparken ve kullanırken bu talimatlara uyunuz:

Çalıştırma:

● Monitörü doğrudan güneş ışığından, soba veya diğer ısı kaynaklarından uzak tutunuz.

● Havalandırma deliklerine düşebilecek ya da monitörün elektronik aksamının düzgün

soğutulmasını önleyebilecek herhangi bir nesneyi kaldırın.

● Kasa üzerindeki havalandırma deliklerini kapatmayın.

● Monitörü yerleştirirken elektrik fişine ve prize kolay erişilebildiğinden emin olun.

● Monitörü elektrik kablosunu veya DC güç kablosunu ayırarak kapatıyorsanız, elektrik

kablosunu veya DC güç kablosunu normal çalışması için takmadan önce 6 sanşye bekleyin.

● Lütfen her zaman Philips tarafından onaylı güç kablosunu kullanın. Eğer güç kablonuz

kayıpsa, lütfen bölgenizde bulunan servis merkezi ile temasa geçiniz. (Lütfen Müşteri
Desteği Tüketici Bilgi Merkesine başvurunuz)

● LCD monitörünü çalıştırma sırasındaki ciddi titreme veya yüksek etki durumlarına maruz

bırakmayınız.

● Çalıştırma veya nakliye sırasında monitöre vurmayın veya monitörü düşürmeyin.

Bakım:

● Ekranı muhtemel hasarlara karşı korumak için LCD paneline aşırı basınç uygulamayın.

Monitörünüzü taşırken kaldırmak için çerçeveden tutun; Elinizi veya parmaklarınızı LCD
panelinin üzerine yerleştirerek monitörü kaldırmayın.

● Uzun süre kullanmayacaksanız monitörün fişini prize takılı bırakmayın.

● Hafif nemli bir bez kullanarak temizlemeniz gerekiyorsa, monitörü prizden çıkarın. Elektrik

kesildiğinde ekran kuru bir bez kullanılarak temizlenebilir. Ancak monitörünüzü temizlemek
için alkol veya amino bazlı sıvılar gibi organiz çözletileri asla kullanmayın.

● Elektrik çarpmasına engel olmak veya sete kalıcı hasar verilmesini önlemek için monitörü

toza, yağmura, suya veya aşırı nemli ortamlara maruz bırakmayınız.

● Eğer monitörünüz ıslanırsa, mümkün olan en kısa sürede kuru bir bez ile temizleyiniz.

● Eğer monitörünüze yabancı cisim veya su girerse, lütfen hemen kapatın ve güç kablosunu

prizden çıkarın. Ardından, yabancı cismi veya suyu çıkararak bakım merkezine gönderin.

● LCD monitörünü çok sıcak veya aşırı soğuk ortamlarda ve doğrudan güneş ışığı altında

bulundurmayın ve kullanmayın.

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/safety/safety.htm 第 1 頁 / 共 2 [2009/8/13 下午 04:00:34]

Güvenlik & Sorun Giderme

● Monitörünüzden en iyi performansı almak ve uzun süre kullanmak için, monitörü lütfen

aşağıdaki sıcaklık ve nem aralığına düşen yerlerde kullanınız.

❍ Sıcaklık: 0-40°C 32-95°F
❍ Nem: 20-80% RH

● ÖNEMLİ: Monitörünüzü gözetimsiz bıraktığınızda daima hareket eden bir ekran koruyucusu

programını etkin hale getirin. LCD monitörünüz değişmeyen sabit içerik gösterecekse daima
periyodik bir ekran yenileme uygulamasını etkin hale getirin. Hareketsiz ya da sabit
görüntülerin kesintisiz olarak uzun bir süre görüntülenmesi ekranınızda •ardışık görüntü• ya
da "gölgeli görüntü• olarak da bilinen •yanma etkisine• neden olabilir. •Yanma etkisi•, •ardışık
görüntü• ya da "gölgeli görüntü• LCD paneli teknolojisinde bilinen bir durumdur. Çoğu
durumda, güç kapatıldıktan sonra •yanma etkisi•, •ardışık görüntü• ya da "gölgeli görüntü• bir
süre sonra kademeli olarak gözden kaybolacaktır.

UYARI: Aşırı •yanma etkisi• veya •ardışık görüntü• veya •gölgeli görüntü• belirtileri
gözden kaybolmaz ve onarılamaz. Yukarıda bahsedilen hasar garanti kapsamında
değildir.

Servis:

● Mahfaza kapağı sadece kalifiye servis personeli tarafından açılmalıdır.

● Onarım ya da entegrasyon için herhangi bir dokümana gerek duyulursa, lütfen bölgenizdeki

servis merkezi ile temasa geçiniz. (Lütfen "Tüketici Bilgilendirme Merkezi" bölümüne bakınız)

● Nakliye bilgileri için lütfen "Fiziksel Spesifikasyonlar" bölümüne bakınız.

● Monitörünüzü araba/kamyonet içinde doğrudan güneş ışığı altında bırakmayınız.

Monitör normal çalışmazsa ya da bu kılavuzda yer alan talimatları yerine getirdiğinizde
ne yapacağınızı bilmiyorsanız servis teknisyenine danışınız.

SAYFA BAŞI

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/safety/safety.htm 第 2 頁 / 共 2 [2009/8/13 下午 04:00:34]

SSSlar (Sıkça Sorulan Sorular)



Güvenlik ve Sorun Giderme



Genel SSSlar



Diğer Çevrebirimler ile Uyum



LCD Panel Teknolojisi



Ergonomik, Ekolojik ve
Güvenlik Standartları



Sorun Giderme



Düzenleyici Bilgiler

SSSlar (Sıkça Sorulan Sorular)

Genel SSSlar

S1:

Monitörümüz ilk kez kurduğumda ekranda 'Bu video modunu gösteremiyor' görürsem ne

yapmalıyıım?

C: Philips 21,5" için önerilen çözüm: 1920 × 1080 @60Hz.

1. Tüm kabloları çıkarın, ardından PC'nizi önceden kullandığınız monitöre

bağlayın.

2. Windows Başlat Menüsünde Ayarlar/Denetim Masası'nı seçin. Denetim

Masası Penceresinde Görüntü simgesini seçin. Denetim Masasını Göster
içinde 'Ayarlar' sekmesini seçin. Ayarlar sekmesinde 'masaüstü alanı' etiketli
kutuda kayar çubuğu 1920 × 1080 piksele (21,5") getirin.

3. 'Gelişmiş Özellikler'i açın ve Yenileme Hızını 60Hz değerine ayarlayın,

ardından Tamam'a tıklayın.

4. Bilgisayarınızı yeniden başlatın ve Adım 2 ve 3'ü tekrarlayarak PC'nizin 1920 ×

1080@60Hz (21,5") değerine ayarlandığını doğrulayın.

5. Bilgisayarınızı kapatın, eski monitörünüzün bağlantısını kesin ve Philips LCD

monitörünüzü bağlayın.

6. Monitörünüzü açın ve ardından PC'nizi açın.

S2:LCD monitörü için önerilen yenileme hızı nedir?

C:LCD monitörlerinde önerilen yenileme hızı 60Hz'dir, ekranda bir bozulma olması

durumunda 75Hz değerine kadar ayarlayarak bozukluğun gidip gitmediğini
görebilirsiniz.

S3:CD-ROM'daki .inf ve .icm dosyaları nelerdir? Sürücüleri nasıl kurarım (.inf ve .icm)?

C: Bunlar monitörünüz için olan sürücü dosyalarıdır. Kullanıcı elkitabınızdaki

talimatları izleyerek sürücüleri kurun. Monitörünüzü ilk defa kurarken bilgisayarınız
monitör sürücülerinizi (.inf ve .icm dosyaları) veya sürücü diskini isteyebilir. Bu
pakettekini eklemek (CD-ROM rehberi) için talimatları izleyin. Monitör sürücüleri (.inf
ve .icm dosyaları) otomatik olarak kurulacaktır.

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/safety/SAF_FAQ.HTM 第 1 頁 / 共 5 [2009/8/13 下午 04:00:47]

SSSlar (Sıkça Sorulan Sorular)

S4:Çözünürlüğü nasıl ayarlarım?

C: Görüntü kartınız/grafik sürücünüz ve monitörünüz mevcut çözünürlükleri birlikte

belirler. İstediğiniz çözünürlüğü Windows® Denetim Masasında "Görüntü özellikleri"
ile birlikte seçebilirsiniz

.

S5:Monitör ayarlarını yaparken kaybolursam ne yapmalıyım?

C:Sadece Tamam tuşuna basın, ardından 'Sıfırla'yı seçerek ilk fabrika varsayılan

ayarlarını çağrın.

S6:LCD ekranı çizilmelere karşı dirençli mi?

C: Panel yüzeyinin genel olarak aşırı darbelere maruz kalmaması ve keskin ya da kör

nesnelere karşı korunması önerilir. Monitörü kullanırken, panel yüzeyindeki tarafa
basınç ya da kuvvet uygulanmadığından emin olun. Bu durum garanti şartlarını
etkileyebilir.

S7:LCD yüzeyini nasıl temizlemeliyim?

C:Normal temizlik için temiz, yumuşak bir bez kullanın. Kapsamlı temizlik için lütfen

izopropil alkol kullanın. Etil alkol, etanol, aseton, heksan vb diğer çözücüleri
kullanmayın.

S8:Bilgisayarımın renk ayarını değiştirebilir miyim?

C:Evet, Renk ayarınızı OSD kontrolünden şu prosedürler ile değiştirebilirsiniz,

1. "Tamam" tuşuna basarak OSD (Ekran Üstü Kumandası) menüsünü açın

2. "Aşağı Ok"a basarak "Renk" seçeneğini seçin, ardından "Tamam"a basarak renk
ayarını girin, aşağıdaki üç ayar vardır.

a. Renk Sıcaklığı; Altı ayar şunlardır: 5000K, 6500K, 7500K, 8200K, 9300K
ve 11500K. 5000K aralığındaki ayarlar ile panel kırmızı-beyaz renk tonunda
‘sıcak' görünür, 11500K sıcaklık ise "soğuk" mavi-beyaz toz sunar.

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/safety/SAF_FAQ.HTM 第 2 頁 / 共 5 [2009/8/13 下午 04:00:47]

SSSlar (Sıkça Sorulan Sorular)

b. sRGB; farklı aygıtlar arasında doğru renk değişimi yapıldığından emin
olmak için standart bir ayardır (örn. dijital kameralar, monitörler, yazıcılar,
tarayıcılar vb)

c. Kullanıcı Tanımlı; kullanıcı kırmızı, yeşil, mavi rengi seçerek kendi tercih
ettiği renk ayarını seçebilir.

*Bir nesnenin ısıtıldığında yaydığı ışık renk ölçümüdür. Bu ölçüm mutlak skala ile
ifade edilmektedir (Kelvin derece). 2004K gibi düşük Kevin sıcaklıkları kırmızıdır;
9300K gibi yüksek Kevin sıcaklıkları kırmızıdır mavidir. Nötr sıcaklık 6504K değerinde
beyazdır.

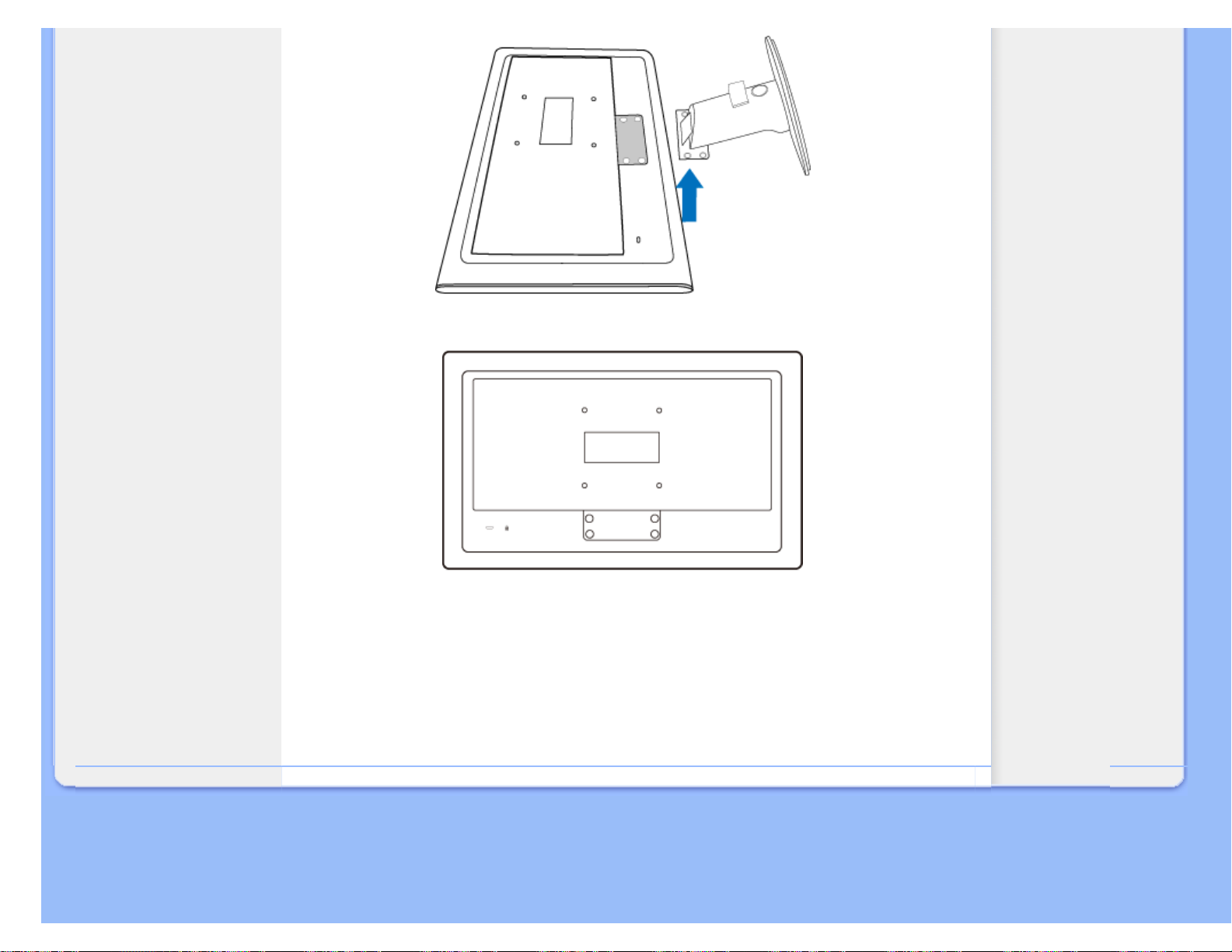

S9:Philips LCD Monitörü duvara monte edilebilir mi?

C:Evet. Philips LCD monitörleri bu opsiyenel özelliğe sahiptir. Arka kapaktaki standart

VESA montaj delikleri kullanıcının Philips monitörünü birçok VESA standart koluna
veya aksesuarına monte edilmesine olanak sağlar. Daha fazla bilgi için Philips satış

temsilciniz ile temasa geçmenizi öneririz.

SAYFANIN BAŞINA DÖN

Diğer Çevrebirimler ile Uyum

S10:

LCD monitörümü herhangi bir PC'ye, iş istasyonuna veya Mac'e bağlayabilir miyim?

C:Evet. Tüm Philips LCD monitörleri standart PC'ler, Mac'ler ve iş istasyonları ile tam

uyumludur. Monitörü Mac sistemine bağlamak için bir kablo adaptörüne ihtiyaç
duyabilirsiniz. Daha fazla bilgi için lütfen Philips satış temsilciniz ile temasa geçiniz.

S11:Philips LCD monitörleri Tak-Çalıştır mıdır?

C:Evet, monitörler Tak-Çalıştır olup Windows® 95, 98, 2000, XP, Vista ve Linux ile

uyumludur.

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/safety/SAF_FAQ.HTM 第 3 頁 / 共 5 [2009/8/13 下午 04:00:47]

SSSlar (Sıkça Sorulan Sorular)

SAYFANIN BAŞINA DÖN

LCD Panel Teknolojisi

S12:

Hangi tip geniş açı teknolojisi mevcut?

C:Şu anda IPS türü paneller MVA veya PVA teknolojileri ile karşılaştırıldığında en iyi

Kontrast Oranını sunmaktadır. TN panelleri yıllar içinde iyileştirilmiştir, fakat IPS
paneli tarafından sunulan Kontrast Oranı ile eşleşmemektedir.

SAYFANIN BAŞINA DÖN

Ergonomik, Ekolojik ve Güvenlik Standartları

S13:

LCD panellerindeki Görüntü Yapışması veya Görüntü Yanması veya Ardıl Görüntü veya

Hayalet Görüntü nedir?

C: Sabit ya da statik görüntülerin uzun süre kesintisiz olarak ekranda kalması

"yanma"ya sebep olabilir, bu aynı zamanda ekranınızdaki "ardıl görüntü" veya
"hayalet görüntü" olarak da anılmaktadır. "Yanma", "ardıl görüntü" veya "hayalet
görüntü" LCD panel teknolojisinde iyi bilinen bir durumdur. Birçok durumda "yanma"
veya "ardıl görüntü" veya "hayalet görüntü" güç kapatıldıktan sonra zaman geçtikçe
yavaş yavaş kaybolacaktır.

Monitörünüzün başında değilken daima hareketli bir ekran koruyucu programı
çalıştırın.

LCD monitörünüzde değişmeyen statik bir içerik görünecekse daima dönemsel ekran
yenileme uygulamasını etkinleştirin.

UYARI: Ciddi "yanma" veya "ardıl görüntü" veya "hayalet görüntü" bulguları
kaybolmayacak ve onarılamayacaktır. Yukarıda belirtilen hasar garantiniz
kapsamında yer almaz.

S14:

Ekranımda neden metinler net görünmüyor ve karakterleri pürüzlü gösteriyor?

C: LCD monitörünüz 1920 × 1080@60Hz doğal çözünürlük değerinde en iyi çalışır.

En iyi görüntü için lütfen bu çözünürlüğü kullanın.

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/safety/SAF_FAQ.HTM 第 4 頁 / 共 5 [2009/8/13 下午 04:00:47]

SSSlar (Sıkça Sorulan Sorular)

SAYFANIN BAŞINA DÖN

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/safety/SAF_FAQ.HTM 第 5 頁 / 共 5 [2009/8/13 下午 04:00:47]

Sorun Giderme



Güvenlik ve Sorun
Giderme



SSSlar



Genel Sorunlar



Görüntüleme Sorunları



Düzenleyici Bilgiler

Sorun Giderme

Bu sayfada kullanıcı tarafından giderilebilecek sorunlar ele alınmıştır. Bu çözümleri denedikten sonra sorun hala
çözülmezse Philips müşteri hizmetleri temsilcisi ile temasa geçin.

Genel Sorunlar

Sorunum Şunları kontrol edin

Resim yok
(Güç LED'i yanmıyor)

● Güç kablosunun elektrik prizine ve monitörün arkasındaki

yerine takıldığından emin olun.

● İlk olarak monitörün önündeki güç düğmesinin KAPALI

konumda olduğundan emin olun, ardından AÇIK'a basın.

Resim yok

(Güç LED'i beyaz yanıp sönüyor)

● Bilgisayarınızın açıldığından emin olun.

● Sinyal kablosunun bilgisayarınıza doğru bağlandığından emin

olun.

● monitör kablosunun bağlantı tarafında eğilen pimi

bulunmadığından emin olun. Eğer varsa kabloyu onarın ya da
değiştirin.

● Enerji Tasarrufu özelliği etkinleştirilebilir

Ekranda belirtilenler

● Monitör kablosunun bilgisayarınıza doğru bağlandığından

emin olun. (Ayrıca Hızlı Kurulum Kılavuzu'na bakın).

● Monitör kablosunun pimlerinin eğilip eğilmediğine bakarak

kontrol edin.

● Bilgisayarınızın açıldığından emin olun.

OTO düğmesi VGA modunda çalışmaz

● Oto işlevi yalnızca VGA-Analog modunda kullanılabilir. Sonuç

tatminkar değilse, OSD menüsünden manuel olarak ayar
yapabilirsiniz. Oto İşlevinin DVI-Dijital modunda gerekli
olmadığından kullanılamadığını aklınızda bulundurun.

Görüntüleme Sorunları

Görüntü ortalanamıyor

● Oto düğmesine basın.

● OSD Ana Kontrollerinde Faz/Kurulum Saati'ni kullanarak

görüntü konumunu ayarlayın.

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/safety/saf_troub.htm 第 1 頁 / 共 3 [2009/8/13 下午 04:00:53]

Sorun Giderme

Görüntü ekranda titrer

● Sinyal kablosunun grafik kartına veya PC'ye sağlam bir

şekilde bağlandığını kontrol edin.

Dikey titreme oluşur

● Oto düğmesine basın.

● OSD Ana Kontrollerinde Faz/Kurulum Saati'ni kullanarak

dikey çizgileri ortadan kaldırın.

Yatay titreme oluşur

● Oto düğmesine basın.

● OSD Ana Kontrollerinde Faz/Kurulum Saati'ni kullanarak

dikey çizgileri ortadan kaldırın.

görüntü bulanık, belirsiz ya da çok
karanlık görünür

● Kontrastı ve parlaklığı Ekran Üstü Kumandasından ayarlayın.

"Ardıl görüntü", "yanma" veya "hayalet
görüntü" güç kapatıldıktan sonra
ekranda kalır.

● Sabit ya da statik görüntülerin uzun süre kesintisiz olarak

ekranda kalması "yanma"ya sebep olabilir, bu aynı zamanda
ekranınızdaki "ardıl görüntü" veya "hayalet görüntü" olarak da
anılmaktadır. "Yanma", "ardıl görüntü" veya "hayalet görüntü"
LCD panel teknolojisinde iyi bilinen bir durumdur. Birçok
durumda "yanma" veya "ardıl görüntü" veya "hayalet görüntü"
güç kapatıldıktan sonra zaman geçtikçe yavaş yavaş
kaybolacaktır.

● Monitörünüzün başında değilken daima hareketli bir ekran

koruyucu programı çalıştırın.

● LCD monitörünüzde değişmeyen statik bir içerik görünecekse

daima dönemsel ekran yenileme uygulamasını etkinleştirin.

Görüntü bozuk görünür. Metin bulanık
veya donuk.

● PC'nin ekran çözünürlüğünü monitörün önerilen doğal ekran

çözünürlüğü ile aynı değere getirin.

Ekranda yeşil, kırmızı, mavi, koyu ve
beyaz noktalar belirir

● Geride kalan noktalar günümüz teknolojisinde kullanılan

normal karakterlerdir Lütfen daha fazla bilgi için piksel

politikasına bakınız.

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/safety/saf_troub.htm 第 2 頁 / 共 3 [2009/8/13 下午 04:00:53]

Sorun Giderme

Daha fazla yardım için Tüketici Bilgi Merkezi listesine bakın ve Philips müşteri hizmetleri temsilcisi ile temasa geçin.

SAYFANIN BAŞINA DÖN

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/safety/saf_troub.htm 第 3 頁 / 共 3 [2009/8/13 下午 04:00:53]

Regulatory Information



TCO Displays 5.0 Information



Recycling Information for Customers



Waste Electrical and Electronic
Equipment-WEEE



CE Declaration of Conformity



Energy Star Declaration



Federal Communications
Commission (FCC) Notice (U.S.
Only)



FCC Declaration of Conformity



Commission Federale de la
Communication (FCC Declaration)



EN 55022 Compliance (Czech
Republic Only)



Polish Center for Testing and
Certification Notice



North Europe (Nordic Countries)
Information



BSMI Notice (Taiwan Only)



Ergonomie Hinweis (nur
Deutschland)



Philips End-of-Life Disposal



China RoHS



Lead-free Product



Troubleshooting



Frequently Asked Questions (FAQs)

Regulatory Information

Available for selective models

TCO Displays 5.0 Information

Congratulations,
Your display is designed for both you and the planet!

This display carries the TCO Certified label. This ensures that the display is designed for minimal
impact on the climate and natural environment, while offering all the performance expected from top
of the line electronic products. TCO Certified is a third party verified program, where every product
model is tested by an accredited independent test laboratory. TCO Certified represents one of the
toughest certifications for displays worldwide.

Some of the Usability features of the TCO Displays 5.0 requirements:

Visual Ergonomics

Good visual ergonomics in order to improve the working environment for the user and to reduce sight and strain problems.
Important parameters are:

● Light levels without color tint, Uniform color and luminance, Wide color gamut

● Calibrated color temperature and gamma curve

● Wide luminance level, Dark black levels, Low motion blur

Electrical Safety

● Product fulfills rigorous safety standards

Emissions

● Low alternating electric and magnetic fields emissions

● Low acoustic noise emissions

Some of the Environmental features of the TCO Displays 5.0 requirements:

● The brand owner demonstrates corporate social responsibility and has a certified environmental management system (EMAS or

ISO 14001)

● Very low energy consumption both in on- and standby mode

● Restrictions on chlorinated and brominated flame retardants, plasticizer and polymers

● Restrictions on heavy metals such as cadmium, mercury and lead (RoHS compliance)

● Both product and product packaging is prepared for recycling

● The brand owner offers take-back options

The requirements included in this label have been developed by TCO Development in co-operation with scientists, experts, users
as well as manufacturers all over the world. Since the end of the 1980s TCO has been involved in influencing the development of
IT equipment in a more user-friendly direction. Our labeling system started with displays in 1992 and is now requested by users and
IT-manufacturers all over the world.

For more information, please visit www.tcodevelopment.com

For displays with glossy bezels the user should consider the placement of the display as the bezel may cause disturbing

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/safety/REGS/REGULAT.HTM 第 1 頁 / 共 10 [2009/8/13 下午 04:01:04]

Regulatory Information

reflections from surrounding light and bright surfaces.

RETURN TO TOP OF THE PAGE

Recycling Information for Customers

There is currently a system of recycling up and running in the European countries, such as The Netherlands,
Belgium, Norway, Sweden and Denmark.

In Asia Pacific, Taiwan, the products can be taken back by Environment Protection Administration (EPA) to follow the
IT product recycling management process, detail can be found in web site www.epa.gov.tw

The monitor contains parts that could cause damage to the nature environment. Therefore, it is vital that the monitor is recycled at
the end of its life cycle.

For help and service, please contact Consumers Information Center or F1rst Choice Contact Information Center in
each country.

RETURN TO TOP OF THE PAGE

Waste Electrical and Electronic Equipment-WEEE

Attention users in European Union private households

This marking on the product or on its packaging illustrates that, under European Directive 2002/96/
EC governing used electrical and electronic appliances, this product may not be disposed of with normal household
waste. You are responsible for disposal of this equipment through a designated waste electrical and electronic
equipment collection. To determine the locations for dropping off such waste electrical and electronic, contact your
local government office, the waste disposal organization that serves your household or the store at which you purchased
the product.

Attention users in United States:

Like all LCD products, this set contains a lamp with Mercury. Please dispose of according to all Local, State and
Federal laws. For the disposal or recyciing information, contact www.mygreenelectronics.com or www.eiae.org.

RETURN TO TOP OF THE PAGE

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/safety/REGS/REGULAT.HTM 第 2 頁 / 共 10 [2009/8/13 下午 04:01:04]

Regulatory Information

EPEAT
“The EPEAT (Electronic Product Environmental Assessment Tool) program evaluates computer desktops, laptops,
and monitors based on 51 environmental criteria developed through an extensive stakeholder consensus process
supported by US EPA.
EPEAT system helps purchasers in the public and private sectors evaluate, compare and select desktop
computers, notebooks and monitors based on their environmental attributes. EPEAT also provides a clear and consistent
set of performance criteria for the design of products, and provides an opportunity for manufacturers to secure
market recognition for efforts to reduce the environmental impact of its products.”

Benefits of EPEAT
Reduce use of primary materials
Reduce use of toxic materials
Avoid the disposal of hazardous waste EPEAT’S requirement that all registered products meet ENERGY STAR’s

energy efficiency specifications, means that these products will consume less energy throughout their life.

RETURN TO TOP OF THE PAGE

ROHS is a European Directive aiming to control the use of certain hazardous substances in the production of new
electrical and electronic equipment. Philips has completely eliminated four of six RoHS-banned substances form its
products by 1998-eight full years before compliance was required and has lowered usage of the remaining
substances significantly below the mandated levels.

RETURN TO TOP OF THE PAGE

CE Declaration of Conformity

This product is in conformity with the following standards

- EN60950-1:2001 (Safety requirement of Information Technology Equipment)

- EN55022:2006 (Radio Disturbance requirement of Information Technology Equipment)

- EN55024:1998 (Immunity requirement of Information Technology Equipment)

- EN61000-3-2:2006 (Limits for Harmonic Current Emission)

- EN61000-3-3:1995 (Limitation of Voltage Fluctuation and Flicker)
following provisions of directives applicable

- 2006/95/EC (Low Voltage Directive)

- 2004/108/EC (EMC Directive)
and is produced by a manufacturing organization on ISO9000 level.

The product also comply with the following standards

- ISO13406-2 (Ergonomic requirement for Flat Panel Display)

- GS EK1-2000 (GS specification)

- prEN50279:1998 (Low Frequency Electric and Magnetic fields for Visual Display)

- MPR-II (MPR:1990:8/1990:10 Low Frequency Electric and Magnetic fields)

- TCO'03, TCO Displays 5.0 (Requirement for Environment Labelling of Ergonomics, Energy, Ecology and Emission,
TCO: Swedish Confederation of Professional Employees) for TCO versions

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/safety/REGS/REGULAT.HTM 第 3 頁 / 共 10 [2009/8/13 下午 04:01:04]

Regulatory Information

RETURN TO TOP OF THE PAGE

Energy Star Declaration

This monitor is equipped with a function for saving energy which supports the VESA Display
Power Management Signaling (DPMS)

standard. This means that the monitor must be

connected to a computer which supports VESA DPMS. Time settings are adjusted from the
system unit by software.

VESA State LED Indicator Power Consumption
Normal operation ON (Active) White < 28 W (typ.)
Power Saving

Alternative 2
One step

Sleep White Blinking < 0.8 W (typ.)

Switch Off Off < 0.5 W (typ.)

As an ENERGY STAR® Partner, we have determined that this product meets the
ENERGY STAR® guidelines for energy efficiency.

We recommend you switch off the monitor when it is not in use for a long time.

RETURN TO TOP OF THE PAGE

Federal Communications Commission (FCC) Notice (U.S. Only)

This equipment has been tested and found to comply with the limits for a Class B digital
device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a residential installation. This
equipment generates, uses and can radiate radio frequency energy and, if not installed and
used in accordance with the instructions, may cause harmful interference to radio
communications. However, there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the equipment off and on, the user
is encouraged to try to correct the interference by one or more of the following measures:

● Reorient or relocate the receiving antenna.

● Increase the separation between the equipment and receiver.

● Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

● Consult the dealer or an experienced radio/TV technician for help.

Changes or modifications not expressly approved by the party responsible for compliance
could void the user's authority to operate the equipment.

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/safety/REGS/REGULAT.HTM 第 4 頁 / 共 10 [2009/8/13 下午 04:01:04]

Regulatory Information

Use only RF shielded cable that was supplied with the monitor when connecting this monitor to a computer device.

To prevent damage which may result in fire or shock hazard, do not expose this appliance to rain or excessive moisture.

THIS CLASS B DIGITAL APPARATUS MEETS ALL REQUIREMENTS OF THE CANADIAN INTERFERENCE­CAUSING EQUIPMENT REGULATIONS.

RETURN TO TOP OF THE PAGE

FCC Declaration of Conformity

Declaration of Conformity for Products Marked with FCC Logo,
United States Only

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause
harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

RETURN TO TOP OF THE PAGE

Commission Federale de la Communication (FCC Declaration)

Cet équipement a été testé et déclaré conforme auxlimites des appareils numériques de
class B,aux termes de l'article 15 Des règles de la FCC. Ces limites sont conçues de façon
à fourir une protection raisonnable contre les interférences nuisibles dans le cadre d'une
installation résidentielle. CET appareil produit, utilise et peut émettre des hyperfréquences
qui, si l'appareil n'est pas installé et utilisé selon les consignes données, peuvent causer
des interférences nuisibles aux communications radio. Cependant, rien ne peut garantir
l'absence d'interférences dans le cadre d'une installation particulière. Si cet appareil est la
cause d'interférences nuisibles pour la réception des signaux de radio ou de télévision, ce
qui peut être décelé en fermant l'équipement, puis en le remettant en fonction, l'utilisateur
pourrait essayer de corriger la situation en prenant les mesures suivantes:

● Réorienter ou déplacer l'antenne de réception.

● Augmenter la distance entre l'équipement et le récepteur.

● Brancher l'équipement sur un autre circuit que celui utilisé par le récepteur.

● Demander l'aide du marchand ou d'un technicien chevronné en radio/télévision.

Toutes modifications n'ayant pas reçu l'approbation des services compétents en matière de
conformité est susceptible d'interdire à l'utilisateur l'usage du présent équipement.

N'utiliser que des câbles RF armés pour les connections avec des ordinateurs ou périphériques.

CET APPAREIL NUMERIQUE DE LA CLASSE B RESPECTE TOUTES LES EXIGENCES DU REGLEMENT SUR
LE MATERIEL BROUILLEUR DU CANADA.

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/safety/REGS/REGULAT.HTM 第 5 頁 / 共 10 [2009/8/13 下午 04:01:04]

Regulatory Information

RETURN TO TOP OF THE PAGE

EN 55022 Compliance (Czech Republic Only)

RETURN TO TOP OF THE PAGE

Polish Center for Testing and Certification Notice

The equipment should draw power from a socket with an attached protection circuit (a three-prong socket). All equipment
that works together (computer, monitor, printer, and so on) should have the same power supply source.

The phasing conductor of the room's electrical installation should have a reserve short-circuit protection device in the form
of a fuse with a nominal value no larger than 16 amperes (A).

To completely switch off the equipment, the power supply cable must be removed from the power supply socket,
which should be located near the equipment and easily accessible.

A protection mark "B" confirms that the equipment is in compliance with the protection usage requirements of standards
PN-93/T-42107 and PN-89/E-06251.

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/safety/REGS/REGULAT.HTM 第 6 頁 / 共 10 [2009/8/13 下午 04:01:04]

Regulatory Information

RETURN TO TOP OF THE PAGE

North Europe (Nordic Countries) Information

Placering/Ventilation

VARNING:

FÖRSÄKRA DIG OM ATT HUVUDBRYTARE OCH UTTAG ÄR LÄTÅTKOMLIGA, NÄR
DU STÄLLER DIN UTRUSTNING PÅPLATS.

Placering/Ventilation

ADVARSEL:

SØRG VED PLACERINGEN FOR, AT NETLEDNINGENS STIK OG STIKKONTAKT
ER NEMT TILGÆNGELIGE.

Paikka/Ilmankierto

VAROITUS:

SIJOITA LAITE SITEN, ETTÄ VERKKOJOHTO VOIDAAN TARVITTAESSA HELPOSTI
IRROTTAA PISTORASIASTA.

Plassering/Ventilasjon

ADVARSEL:

NÅR DETTE UTSTYRET PLASSERES, MÅ DU PASSE PÅ AT KONTAKTENE FOR
STØMTILFØRSEL ER LETTE Å NÅ.

RETURN TO TOP OF THE PAGE

BSMI Notice (Taiwan Only)

RETURN TO TOP OF THE PAGE

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/safety/REGS/REGULAT.HTM 第 7 頁 / 共 10 [2009/8/13 下午 04:01:04]

Regulatory Information

Ergonomie Hinweis (nur Deutschland)

Der von uns gelieferte Farbmonitor entspricht den in der "Verordnung über den Schutz vor Schäden durch
Röntgenstrahlen" festgelegten Vorschriften.

Auf der Rückwand des Gerätes befindet sich ein Aufkleber, der auf die Unbedenklichkeit der Inbetriebnahme hinweist, da
die Vorschriften über die Bauart von Störstrahlern nach Anlage III ¤ 5 Abs. 4 der Röntgenverordnung erfüllt sind.

Damit Ihr Monitor immer den in der Zulassung geforderten Werten entspricht, ist darauf zu achten, daß

1. Reparaturen nur durch Fachpersonal durchgeführt werden.

2. nur original-Ersatzteile verwendet werden.

3. bei Ersatz der Bildröhre nur eine bauartgleiche eingebaut wird.

Aus ergonomischen Gründen wird empfohlen, die Grundfarben Blau und Rot nicht auf dunklem
Untergrund zu verwenden (schlechte Lesbarkeit und erhöhte Augenbelastung bei zu geringem
Zeichenkontrast wären die Folge).

Der arbeitsplatzbezogene Schalldruckpegel nach DIN 45 635 beträgt 70dB (A) oder weniger.

ACHTUNG: BEIM AUFSTELLEN DIESES GERÄTES DARAUF ACHTEN, DAß
NETZSTECKER UND NETZKABELANSCHLUß LEICHT ZUGÄNGLICH SIND.

RETURN TO TOP OF THE PAGE

End-of-Life Disposal

Your new monitor contains materials that can be recycled and reused. Specialized companies can recycle your product
to increase the amount of reusable materials and to minimize the amount to be disposed of.

Please find out about the local regulations on how to dispose of your old monitor from your sales representative.

(For customers in Canada and U.S.A.)

This product may contain lead and/or mercury. Dispose of in accordance to local-state and federal regulations.
For additional information on recycling contact www.eia.org (Consumer Education Initiative)

RETURN TO TOP OF THE PAGE

China RoHS

The People's Republic of China released a regulation called "Management Methods for Controlling Pollution by
Electronic Information Products" or commonly referred to as China RoHS. All products including CRT and LCD monitor
which are produced and sold for China market have to meet China RoHS request.

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/safety/REGS/REGULAT.HTM 第 8 頁 / 共 10 [2009/8/13 下午 04:01:04]

Regulatory Information

环保使用期限

此标识指期限(十年),电子信息产品中含有的有毒有害物质或元素在正常使用的条件下不会发生外泄或突变, 电子信息
产品用户使用该电子信息产品不会对环境造成严重污染或对其人身

、 财产造成严重损害的期限．

RETURN TO TOP OF THE PAGE

Lead-free Product

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/safety/REGS/REGULAT.HTM 第 9 頁 / 共 10 [2009/8/13 下午 04:01:04]

Regulatory Information

Lead free display promotes environmentally sound recovery and disposal of waste from electrical and electronic
equipment. Toxic substances like Lead has been eliminated and compliance with European community’s
stringent RoHs directive mandating restrictions on hazardous substances in electrical and electronic equipment
have been adhered to in order to make Philips monitors safe to use throughout its life cycle.

RETURN TO TOP OF THE PAGE

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/safety/REGS/REGULAT.HTM 第 10 頁 / 共 10 [2009/8/13 下午 04:01:04]

Bu Kilavuz Hakkinda



Bu Kılavuz Hakkında



İşaretler

Bu Kilavuz Hakkinda

Bu Kılavuz Hakkında

Bu elektronik kullanım kılavuzu LCD Monitörünü kullanan kişiler için tasarlanmıştır. Bu belgede LCD
monitörünün özellikleri, kurulum, çalıştırma ve ilgili bilgiler açıklanmaktadır. Yayınlanan kılavuz ile
aynı içeriğe sahiptir.

Aşağıdaki bölümleri içermektedir:

● Güvenlik ve Hata Bulma Bilgileri: Bu belgede genel sorunlar ile ilgili tavsiye ve çözümler ve

bu konuda ihtiyaç duyacağınız diğer bilgiler bulunmaktadır.

● Bu Elektronik Kullanım Kılavuzu Hakkında:Bu belgede size bir referans olması amacıyla

işaretlerin açıklamaları ve diğer belgelerde yer alan bilgiler genel olarak açıklanmaktadır.

● Ürün Bilgisi: Bu belgede monitörün özellikleri ve teknik özellikleri yer almaktadır.

● Monitörün Kurulması: Bu belgede ilk kurma işlemi açıklanmakta ve monitörün kullanılması ile

ilgili genel bilgiler yer almaktadır.

● Ekran Menüsü: Bu belgede monitör ayarlarının yağılması ile ilgili bilgiler verilmektedir.

● Müşteri Hizmetleri ve Garanti: Bu belgede dünya üzerindeki Philips Müşteri Bilgi

Merkezlerinin bir listesi ve destek yardım telefon numaraları ve ürüne uygulanacak olan
garanti bilgileri yer almaktadır.

● Sözlük: Teknik terimler açıklanmaktadır.

● İndirme ve Yazdırma kolaylık sağlaması için tüm kılavuzu sabit diskinize kopyalar.

SAYFA BAŞI

İşaretler

Aşağıdaki bölümlerde bu belgede kullanılan işaretler açıklanmaktadır.

Not, Uyarı ve İkazlar

Bu kılavuzda metin bloklarının yanında bir simge bulunabilir ve koyu veya italik yazılmış olabilir. Bu
bloklarda not, uyarı ve ikazlar bulunur ve aşağıdaki gibi kullanılır:

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/about/about.htm 第 1 頁 / 共 2 [2009/8/13 下午 04:01:10]

Bu Kilavuz Hakkinda

NOT: Bu simge, bilgisayar sisteminizin daha iyi kullanılmasında size yardımcı
olacak önemli bilgi ve önerileri göstermektedir.

UYARI: Bu simge donanıma zarar verecek veya veri kaybına yol açacak
arızalardan kaçınmak için gerekli bilgileri göstermektedir.

İKAZ: Bu simge insanlara zarar verme ihtimali olan durumları gösterir ve bu
sorundan nasıl kaçınılması gerektiğini açıklar.

Bazı uyarılar başka bir biçimde görünebilir ve yanında bir simge bulunmayabilir. Bu gibi durumlarda
özel uyarı biçimleri yetkili biri tarafından belirtilmelidir.

SAYFA BAŞI

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/about/about.htm 第 2 頁 / 共 2 [2009/8/13 下午 04:01:10]

Ürün Bilgisi



LCD Monitörünüz



SmartContrast



SmartSaturate



SmartSharpness



Teknik Özellikler



Çözünürlük ve Ön Ayar Modları



Philips Piksel Arıza Politikası



Otomatik Güç Tasarrufu



Ürün Görüntüleri



Fiziki İşlev

Ürün Bilgisi

LCD monitörünüz

Satın aldığınız için tebrikler ve Philips'e hoşgeldiniz. Philips'un sunduğu desteklerden tam olarak faydalanmak için
ürününüzü kaydedebileceğiniz adres: www.philips.com/welcome

SmartContrast

Bu nedir?

Gösterilen içeriği dinamik olarak analiz eden ve azami görsel netlik ve keyifli görüntüleme için LCD monitörünün
kontrast oranını otomatik olarak optimize eden eşsiz teknoloji, net, keskin ve parlak görüntü elde etmek için ışığı artırır

ya da görüntüleri koyu arkaplanda net göstermek için ışığı düşürür.

Neye ihtiyacım var?

Her tür içerik için en iyi görsel netlik ve görüntüleme rahatlığı istiyorsunuz. SmartContrast kontrastı dinamik olarak
kontrol eder ve net, keskin, parlak oyun oynama ve video görüntüleme için ışığı ayarlar ya da ofis işi için metinleri net
ve okunabilir gösterir. Monitörünüzün güç tüketimini düşürerek enerji maliyetlerinizi düşürür ve monitörünüzün ömrünü

uzatırsınız.

Nasıl çalışır?

Görüntülediğiniz içeriği gerçek zamanlı olarak analiz eden SmartContrast'ı etkinleştirerek renkleri ayarlayın ve ışık
yoğunluğunu kontrol edin. Video izlerken ya da oyun oynarken bu işlev daha fazla eğlence için kontrastı dinamik olarak
net bir şekilde artırır.

SAYFANIN BAŞINA DÖN

SmartSaturate

Bu nedir?

Smart teknolojisi renk doygunluğunu kontrol eder - ekran renklerinden biri komşu renkler ile sulandırılır - videoları
izlerken daha fazla eğlence için zengin ve canlı görüntüler sunar.

Neye ihtiyacım var?

Fotoğrafları veya videoları izlerken daha fazla eğlence için zengin, canlı görüntüler istiyorsunuz

.

Nasıl çalışır?

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/product/product.htm 第 1 頁 / 共 7 [2009/8/13 下午 04:01:24]

Ürün Bilgisi

SmartSaturate renk doygunluğunu dinamik olarak kontrol eder – ekran renkleri komşu renkler ile sulandırılmıştır –
ekranın Eğlence modunda görüntüleri veya videoları izlerken daha fazla eğlence için zengin, canlı görüntü sunar ve
ofis uygulamalarını en iyi şekilde göstermek için kapanır ve Ekonomi modunda güç tüketimini düşürür

.

SAYFANIN BAŞINA DÖN

SmartSharpness

Bu nedir?

En son görüntü performansı almanız gerektiğinde ve videoları ya da fotoğrafları izlerken daha fazla eğlenmek
istediğinizde Smart teknolojisi netliği artırır.

Neye ihtiyacım var?

Fotoğrafları veya videoları izlerken daha fazla eğlence için en iyi netliği istiyorsunuz.

Nasıl çalışır?

En iyi görüntü performansı almak istediğinizde Smart teknolojisi netliği artırır ve videoları veya fotoğrafları Eğlence
modunda izlerken daha fazla eğlencelidir ve ofis uygulamalarını en iyi kalitede sunmak için kapatılır ve güç tüketimini
düşürmek için Ekonomi moduna geçer.

SAYFANIN BAŞINA DÖN

Teknik Özellikler*

Resim/Ekran

 LCD panel türü

TFT-LCD

 Panel boyutu

21,5" W

 En/Boy oranı

16:9

 Piksel Noktası

0,248 x 0,248 mm

 Parlaklık

250 cd/m²

 SmartContrast

25000:1

 Kontrast oranı (tipik)

1000:1

 Yanıt süresi (tipik)

5 ms

 Optimum Çözünürlük

1920 x 1080 @ 60Hz

 Görüntüleme açısı

178° (H) / 170° (V) @ C/R > 5

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/product/product.htm 第 2 頁 / 共 7 [2009/8/13 下午 04:01:24]

Ürün Bilgisi

 Resim Geliştirme

N/A

 Ekran renkleri

16,7 M

 Dikey yenileme oranı

56 Hz - 76 Hz

 Yatay Frekans

30 kHz - 83 kHz

 sRGB

EVET

Bağlanabilirlik

 Sinyal girişi

DVI-D (dijital, HDCP) (seçili modellerde mevcuttur

), VGA (Analog)

 Giriş Sinyali

Ayrı Senk, Yeşil Üzerinde Senk

Güvenilirlik

 Kullanıcı Kolaylığı

Oto,4:3/Geniş (Geri), Giriş (Aşağı), Parlaklık (Yukarı) Menü (Tamam), Güç
Aç/Kapat

 OSD Dilleri

İngilizce, Fransızca, Almanca, İtalyanca, Rusça, İspanyolca, Basitleştirilmiş
Çince, Portekizce, Türkçe

 Diğer kolaylıklar

VESA montajı (100 x 100mm), Kensington kilidi

 Tak ve Çalıştır Uyumlu

DDC/CI, sRGB, Windows 98/2000/XP/Vista, Mac OS X

Sehpa

 Eğim

-5/+20

Güç

 Açık mod

< 33 W (tipik)

Enerji Tüketimi

100VAC +/-5VAC,
50Hz +/- 3Hz
değerinde AC Giriş
Voltajı

115VAC +/-5VAC,
60Hz +/- 3Hz
değerinde AC Giriş
Voltajı

230VAC +/-5VAC, 50Hz
+/- 3Hz değerinde AC
Giriş Voltajı

Normal Çalışma 28 W 28 W 28 W
Uyku 0,8 W 0,8 W 0,8 W
Kapalı 0,5 W 0,5 W 0,5 W

Isı Dağıtma*

100VAC +/-5VAC,
50Hz +/- 3Hz
değerinde AC Giriş
Voltajı

115VAC +/-5VAC,
60Hz +/- 3Hz
değerinde AC Giriş
Voltajı

230VAC +/-5VAC, 50Hz
+/- 3Hz değerinde AC
Giriş Voltajı

Normal Çalışma 95,56BTU/hr 95,56BTU/hr 95,56BTU/hr
Uyku 2,73BTU/hr 2,73BTU/hr 2,73BTU/hr
Kapalı 1,7BTU/hr 1,7BTU/hr 1,7BTU/hr
 Güç LED göstergesi

Açık mod: Beyaz, Beklemede/Uyku modu: Beyaz (yanıp sönüyor)

 Güç Besleme

Dahili, 100-240VAC, 50/60Hz

Ebat

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/product/product.htm 第 3 頁 / 共 7 [2009/8/13 下午 04:01:24]

Ürün Bilgisi

 Sehpa bulunan ürün (GxYxD)

517 x 398 x 200 mm

 Sehpa bulunmayan ürün
(GxYxD)

517 x 312 x 61 mm

 Kutu ebatı (GxYxD)

582 x 452 x 140 mm

Ağırlık

 Sehpa bulunan ürün

4,03 kg

 Sehpa bulunmayan ürün

3,70 kg

 Ambalajlı ürün

5,23 kg

Çalışma Durumu

 Sıcaklık aralığı (çalışma)

0° C ile 40 ° C arası

 Sıcaklık aralığı (çalışma)

-20° C ile 60° C arası

 Bağıl nem

%20 ile %80 arası

 Rakım

Çalışma dışı: + 12000 ft (3658 m)
çalışma: + 40000 ft (12192 m),

 MTBF

50000 saat

Çevre

 ROHS

EVET

 EPEAT

gümüş

 EnergyStar

5.0

 Ambalaj

%100 geri dönüşümlü

Uyum ve standartlar

 Düzenleyici Onaylar

CE İşareti, Energy Star 5.0, FCC B Sınıfı, TCO5.0, UL/cUL

Kabin

 Renk

Siyah/Siyah

 Cila

Parlak

* Bu veriler önceden haber verilmeden değiştirilebilir.

SAYFANIN BAŞINA DÖN

Çözünürlük ve Ön Ayar Modları

A.

Azami Çözünürlük

- 223E1 için

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/product/product.htm 第 4 頁 / 共 7 [2009/8/13 下午 04:01:24]

Ürün Bilgisi

1920 x 1080 60Hz değerinde (analog giriş)

1920 x 1080 60Hz değerinde (dijital giriş)*

*seçili modellerde mevcuttur

B. Önerilen Çözünürlük

- 223E1 için
1920 x 1080 60 Hz değerinde (dijital giriş)*

*seçili modellerde mevcuttur

12 fabrika varsayılan ayarları:

Y. frek (kHz) Çözünürlük D. frek (Hz)

31.47 720*400 70.09

31.47 640*480 59.94

37.50 640*480 75.00

37.88 800*600 60.32

46.88 800*600 75.00

48.36 1024*768 60.00

60.02 1024*768 75.03

44.77 1280*720 59.86

49.70 1280*800 59.81

63.98 1280*1024 60.02

79.98 1280*1024 75.03

67.50 1920*1080 60.00

SAYFANIN BAŞINA DÖN

Otomatik Güç Tasarrufu

Eğer VESA DPM uyumlu ekran kartınız varsa veya PC'nize yazılım kurulmuşsa, monitör kullanılmadığında güç
tüketimini otomatik olarak düşürebilir. Eğer klavyeden, fareden veya diğer giriş yapabileceğiniz bir aygıttan giriş
yaptığınız algılanırsa, monitör otomatik olarak 'uyanır'. Aşağıdaki tablo güç tüketimini ve bu otomatik güç tasarruf
özelliğinin sinyallenmesini göstermektedir:

Güç Tüketimi Tanımı

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/product/product.htm 第 5 頁 / 共 7 [2009/8/13 下午 04:01:24]

Ürün Bilgisi

VESA Modu Video Y-senk D-senk Kullanılan Güç

LED
rengi

Etkin AÇIK Evet Evet < 33 W (tipik) Beyaz

Uyku KAPALI Hayır Hayır < 0,8 W (tipik)

Beyaz

(Yanıp

sönüyor)

Kapatma KAPALI - -

< 0,5 W

(tipik)

Kapalı

This monitor is ENERGY STAR

®

compliant. As an ENERGY STAR® Partner, we have

determined that this product meets the ENERGY STAR

®

guidelines for energy efficiency.

* Bu veriler önceden haber verilmeden değiştirilebilir.

Monitörün asıl çözünürlüğü 1920 x 1080'dür, monitörünüz varsayılan olarak %100 (maks.) %50 kontrasta ve 6500K

renk sıcaklığına sahip olup tam beyaz modeldir.

SAYFANIN BAŞINA DÖN

Ürün Görüntüleri

Monitörün ve parçalarının çeşitli görünümlerini görmek için likleri izleyin.

Ön Görünüm Ürün Açıklaması

SAYFANIN BAŞINA DÖN

Fiziki İşlev

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/product/product.htm 第 6 頁 / 共 7 [2009/8/13 下午 04:01:24]

Ürün Bilgisi

Eğim

SAYFANIN BAŞINA DÖN

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/product/product.htm 第 7 頁 / 共 7 [2009/8/13 下午 04:01:24]

Philips Piksel Hata Yöntemi



Ürün Özellikleri



Teknik Özellikler



Çözünürlük & Ön Ayar Modları



Otomatik Güç Tasarrufu



Fiziksel Özellikler



Pin Tahsisi



Ürünün Görünümü

Philips Piksel Hata Yöntemi

Philips Flat Panel Monitörlerin Piksel Hata Yöntemi

Philips yüksek kaliteli ürünler satmaya çalışmaktadır. Biz, en gelişmiş üretim tekniklerini kullanmakta
ve sıkı bir kalite kontrol mekanizması uygulamaktayız. Fakat flat panel monitörlerinde kullanılan TFT
LCD panellerindeki piksel veya alt piksel hataları ile bazen karşılaşmaktayız. Üreticilerden hiç biri
panellerin hiç birinde piksel hatası bulunmayacağını garanti edemez fakat Philips, kabul edilmez
sayıda hata bulunan monitörlerin garanti kapsamında tamir edileceğini veya yenisi ile
değiştirileceğini garanti etmektedir. Bu bölümde farklı piksel hata tipleri açıklanmakta ve her tip için
kabul edilebilir piksel seviyeleri tanımlanmaktadır. Garanti kapsamında tamir veya yenisi ile
değiştirme yapabilmek için TFT LCD panelindeki piksel hatalarının sayısı kabul edilebilir
seviyelerden fazla olmalıdır. Örnek verecek olursak, bir 19" XGA monitöründe alt piksel oranının %

0.0004 olması hatalı olabilir. Bunların yanında, bazı piksel hata tipleri veya kombinasyonunun fark
edilmesi diğerlerinden daha kolay olduğu için Philips bu tip hatalar için daha yüksek kalite

standartları belirlemiştir.

Bu politika tüm dünyada geçerlidir.

Piksel ve Alt Pikseller

Bir piksel, veya resim elemanı, temel renkleri kırmızı, yeşil ve mavi olan üç alt pikselden
oluşmaktadır. Pikseller bir araya gelerek bir görüntü oluşturur. Pikseldeki alt piksellerin hepsi açıksa,
renkli üç alt piksel beraber beyaz bir resim gibi görünür. Hepsi koyuysa, renkli üç alt piksel beraber
tek bir siyah piksle gibi görünür. Açık ve koyu piksellerin diğer kombinasyonu diğer renkte tek bir
piksel gibi görünür.

Piksel Hata Türleri

Piksel ve alt piksel hataları ekranda farklı şekillerde görünür. Piksel hataları için iki kategori
bulunmaktadır ve her kategoride çeşitli alt piksel hata türleri mevcuttur.

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/product/pixel.htm 第 1 頁 / 共 4 [2009/8/13 下午 04:01:30]

Philips Piksel Hata Yöntemi

Parlak Nokta Hataları Parlak nokta hataları daima yanan veya "açık" olan piksel veya alt piksel

olarak görünür. Parlak nokta, monitör koyu bir örnek gösterdiğinde ekranda bulunan bir alt pikseldir.
Çeşitli tiplerde parlak nokta hataları bulunmaktadır:

Bir aÖık kırmızı, yeþil veya
mavi alt piksel

İki bitiþik alt piksel:

- Kırmızı + Mavi = Yeþil

- Kırmızı + yeþil = Sarı

- Yeþil + Mavi = AÖık Mavi

Ü Ö bitiþik alt piksel (bir beyaz
piksel)

Kırmızı veya mavi renkteki parlak nokta komşu noktaların parlaklığından yüzde 50
daha parlak olurken yeşil parlak nokta ise komşu noktalardan yüzde 30 daha parlak
olmalıdır.

Siyah Nokta Hataları Siyah nokta hataları her zaman koyu veya "kapalı"olan piksel veya alt piksel

olarak görünür. Koyu nokta, monitör açık bir örnek gösterdiğinde ekranda bulunan bir alt pikseldir.
Aşağıda siyah nokta hata tipleri gösterilmektedir:

Bir koyu alt piksel İki veya üç bitişik alt piksel

Piksel Hatalarının Yakınlığı

Birbirine yakın olan aynı tür piksel ve alt piksel hatalarının far edilmesi daha kolay olduğu için,
Philips, piksel hatalarının yakınlığı konusunda da toleranslar belirlemiştir.

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/product/pixel.htm 第 2 頁 / 共 4 [2009/8/13 下午 04:01:30]

Philips Piksel Hata Yöntemi

Piksel Hata Toleransları

Garanti süresinde piksel hatalarından kaynaklanan tamir veya yenisi ile değiştirme işlemlerini
gerçekleştirmek için bir Philips flat panelindeki TFT LCD panelinde bulunan piksel veya alt piksel
hataları aşağıdaki tabloda belirtilen sayılardan fazla olmalıdır.

PARLAK NOKTA KUSURLARI KABUL EDİLEBİLİR SEVİYE

MODEL

223E1

1 görünen alt pikseller 3
2 bitişik görünen alt pikseller 1
3 bitişik görünen alt pikseller (bir beyaz piksel) 0
İki parlak nokta kusuru arasındaki uzaklık* >15mm
Tüm tiplerdeki toplam parlak nokta kusurları 3

SİYAH NOKTA KUSURLARI KABUL EDİLEBİLİR SEVİYE

MODEL

223E1

1 koyu altpiksel 5 veya daha az
2 komşu koyu altpiksel 2 veya daha az
3 komşu koyu altpiksel 0
Iki Siyah nokta kusuru arasındaki mesafe* >15mm
Her türdeki toplam siyah nokta kusurları 5 veya daha az

TOPLAM NOKTA HASARLARI KABUL EDİLEBİLİR SEVİYE

MODEL

223E1

Her türdeki toplam parlak nokta kusurları 5 veya daha az

Not:

* 1 veya 2 komşu alt piksel arızası = 1 nokta arızası

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/product/pixel.htm 第 3 頁 / 共 4 [2009/8/13 下午 04:01:30]

Philips Piksel Hata Yöntemi

SAYFA BAŞI

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/product/pixel.htm 第 4 頁 / 共 4 [2009/8/13 下午 04:01:30]

LCD Monitörün Takýlmasý



Ürünün Önden Görünümü



Bilgisayarınıza Bağlanması



Kaidenin Sökülmesi



Başlama



Performansın Ayarlanması

LCD Monitörün Takılması

Ürünün Önden Görünümü

1 Monitör gücünü Açmak ve Kapatmak için

2

OSD menüsüne erişmek için

3

OSD menüsüne ayarı için

4

Ekranın parlaklık ayarını yapmak için

5

Sinyal giriş kaynağını değiştirmek için

6

4:3 görüntüye değiştir / Önceki OSD seviyesine döner

7

Otomatik olarak yatay konum, dikey konum, faz ve saat ayarlarını
yapar

SAYFA BAŞI

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/install/install.htm 第 1 頁 / 共 3 [2009/8/13 下午 04:01:45]

LCD Monitörün Takýlmasý

Arkadan Görünüm

1 VGA girişi
2

DVI-D girişi (seçilen modellerde

kullanılabilir)
3 AC güç girişi
4 Kensington çalınma kilidi

SAYFA BAŞI

Performansın Ayarlanması

● En iyi performansı elde etmek iÖin görünüm ayarlarını 1920 × 1080, 60Hz değerlerine ayarlayınız.

Not: 'Tamam' düğmesine bir kez basarak mevcut ekran ayarlarını kontrol

edebilirsiniz. Mevcut ekran kipi RESOLUTION (ÇÖZÜNÜRLÜK) adı verilen
OSD ana kontrolünde gösterilmiştir.

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/install/install.htm 第 2 頁 / 共 3 [2009/8/13 下午 04:01:46]

LCD Monitörün Takýlmasý

SAYFA BAŞI

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/install/install.htm 第 3 頁 / 共 3 [2009/8/13 下午 04:01:46]

Bilgisayarýnýza Baðlanmasý



Ürünün Önden Görünümü



Aksesuar Paketi



Bilgisayarınıza Bağlanması



Başlama



Performansın Ayarlanması



Kaidenin Sökülmesi

Bilgisayarınıza Bağlanması

Aksesuar Paketi

Parçaların hepsini ambalajından çıkartınız.

Güç Kablosu

DVI tel kablo (ihtiyarî)

VGA Kablosu (ihtiyarî) E-DFU paketi

SAYFA BAŞI

Bilgisayarınızın Bağlanması

1) Elektrik kablosunu monitörün arkasına sıkıca takınız. (Philips ilk kurulum için, ön-

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/install/connect.htm 第 1 頁 / 共 3 [2009/8/13 下午 04:01:51]

Bilgisayarýnýza Baðlanmasý

bağlantısı yapılmış VGA kablosuna sahiptir.)

*Seçilen modeller için kullanılabilir

*Seçilen modeller için kullanılabilir

2) PC’ye bağlayınız

(a) Bilgisayarınızı kapatınız ve güç kablosunu çıkarınız

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/install/connect.htm 第 2 頁 / 共 3 [2009/8/13 下午 04:01:51]

Bilgisayarýnýza Baðlanmasý

(b) Monitör sinyal kablosunu bilgisayarınızın arkasında bulunan video

konnektörüne bağlayınız

(c) Bilgisayarınız ve monitörünüzün güç kablosunu yakındaki bir çıkışa sokunuz.
(d) Bilgisayar ve monitörünüzü açınız. Monitor bir görüntü gösteriyorsa kurum

tamamlanmıştır.

SAYFA BAŞI

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/install/connect.htm 第 3 頁 / 共 3 [2009/8/13 下午 04:01:51]

Untitled Document



Ürünün Önden Görünümü



Aksesuar Paketi



Bilgisayarınıza Bağlanması



Başlama



Performansın Ayarlanması



Stand tablasını Takma



Stand tablasını Çıkarma



Kaidenin Sökülmesi

Kaidenin Sökülmesi

Stand tablasını Takma

1) Ekranı çizmekten veya zarar vermekten kaçınarak, monitörü düz bir zemine yatırın.

2) Monitörün alt kısmını iki elinizle de tutun ve stand tablasını alttaki kolona sıkıca takın.

SAYFA BAŞI

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/install/BASE.HTM 第 1 頁 / 共 4 [2009/8/13 下午 04:02:00]

Untitled Document

Stand tablasını Çıkarma

Monitörün ön yüzünü güvenli bir alana yerleştirin, serbest bırakma düğmesine basın ve stand
tablasını monitör gövdesinden çekin.

SAYFA BAŞI

Kaidenin Sökülmesi

Koºul:

● VESA standart montaj uygulamaları için:

4 vida kapağını çıkarın.

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/install/BASE.HTM 第 2 頁 / 共 4 [2009/8/13 下午 04:02:00]

Untitled Document

4 vidayı sökün ve kaideyi LCD monitörden ayırın.

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/install/BASE.HTM 第 3 頁 / 共 4 [2009/8/13 下午 04:02:00]

Untitled Document

Not: Bu monitör 100mmx100mm boyutlarında VESA-Uyumlu bir montaj arayüzünü

kabul eder.

SAYFA BAŞI

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/install/BASE.HTM 第 4 頁 / 共 4 [2009/8/13 下午 04:02:00]

Baþlama

LCD Monitör :



Ürünün Önden Görünümü



Monitörünüzün ayarlanması
ve bağlanması



Başlama



Performansın Ayarlanması

Başlama

Başlama

Bilgi dosyası kullanımı (.inf) Windows® 2000/XP/Vista veya daha sonraki
sürümlerde

Philips monitörlerinde sistem içi VESA DDC2B özelliği Windows® 2000/XP/Vista'nin Plug & Play
gereksinimlerini destekler. Windows® 2000/XP/Vista' de "Monitor" diyalog kutusundan Philips
monitörünüzü çalıştırmak ve Plug & Play uygulamasını başlatmak için bu bilgi dosyasını (.inf)
kurmalısınız. Windows® 2000, XP ve Vista'e dayanan kurulum prosedürü aşağıdaki gibidir,

Windows® 2000

1. Windows® 2000'i başlatın

2. "Start" butonunu tıklayın, "Settings"i işaretleyin ve ardından "Control Panel" ibaresini

tıklayın.

3. "Display" ibaresini iki kez tıklayın.

4. "Settings" ibaresini seçin, ardından "Advanced..." ibaresini tıklayın.

5. "Monitor" seçme

- "Properties" butonu aktif durumda değilse, monitörünüzün uygun bir şekilde
biçimlendirilmiştir demektir. Kurulum işlemini durdurun.

- "Properties" butonu aktif durumdaysa, "Properties" butonunu tıklayın. Sonraki adımları
izleyin.

6. "Driver" ibaresini tıklayın ve daha sonra "Update Driver..." ibaresini tıklayın ve "Next"

butonunu tıklayın.

7. "Display a list of the known drivers for this device so that I can choose a specific

driver" (Belirli bir sürücüyü seçebilmem için bu cihazın tanıdığı sürücülerin bir listesini
görün) komutunu seçin, ardından "Next" ibaresini tıklayın ve daha sonra "Have Disk..."
ibaresini tıklayın.

8. "Browse..." butonunu seçin, ardından uygun F sürücüsünü seçin: (CD-ROM Sürücüsü).

9. "Open" butonunu tıklayın, ardından "OK" butonunu tıklayın.

10. Monitör modelinizi seçin ve "Next" butonunu tıklayın, ardından "Next" butonunu tıklayın.

11. "Finish" butonunu tıklayın, ardından "Close" butonunu tıklayın.

"Digital Signature not found" penceresini görürseniz, "Yes" butonunu tıklayın.

Windows® XP

1. Windows® XP•yi başlatın

2. •Start• (Başlat) düğmesine ve •Control Panel• (Denetim Masası) üzerine tıklayın.

3. Pick and click the category 'Printers and Other Hardware' (Yazıcılar ve Diğer

Donanımlar) kategorisini seçiniz ve tıklayınız

4. Display• (Görüntü) üzerine tıklayınız.

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/install/GT_START.HTM 第 1 頁 / 共 2 [2009/8/13 下午 04:02:07]

Baþlama

5. •Settings• (Ayarlar) sekmesini seçiniz ve •Advanced• (Gelişmiş) düğmesine tıklayınız.

6. •Monitor• sekmesini seçiniz.

- 'Properties' (Özellikler) düğmesinin aktif olmaması monitörünüzün düzgün bir şekilde
ayarlanmış olduğunu gösterir. Lütfen kurulumu durdurunuz.

- 'Properties' (Özellikler) düğmesi aktifse. 'Properties' (Özellikler) düğmesine tıklayınız.
Sonraki adımları sırayla uygulayınız.

7. 'Driver' (Sürücü) sekmesine tıklayınız ve 'Update Driver...' (Sürücüyü Güncelle)

düğmesine tıklayınız.

8. 'Install from a list or specific location [advanced]' (Bir listeden veya özel bir yerden

(gelişmiş) yükle) düğmesini seçiniz ve daha sonra 'Next' (İleri) düğmesine tıklayınız.

9. ' Don't Search, I will choose the driver to install' (Araştırma, yüklenecek sürücüyü

seçeceğim) düğmesini seçiniz. Daha sonra 'Next' (İleri) düğmesine tıklayınız.

10. 'Have disk...' (Disketi var) düğmesine ve 'Browse...' (Gözat) düğmesine tıklayınız. Uygun

sürücüyü seçiniz F:(CD-ROM sürücü).

11. 'Open' (Aç) düğmesine tıklayınız ve daha sonra 'OK' (Tamam)I tıklayınız.

12. Monitörünüzün modelini seçiniz ve 'Next' (İleri) düğmesine tıklayınız.

- Eğer 'has not passed Windows® Logo testing to verify its compatibility with Windows®
XP' (Windows® XP ile uyumluluğunu doğrulamak için Windows® Logo testi başarısız)
mesajını görürseniz, 'Continue Anyway' (Ne olursa olsun devam et) düğmesine tıklayınız.

13. 'Finish' (Tamam) düğmesine ve 'Close' (Kapat) düğmesine tıklayınız.

14. 'OK' (Tamam) düğmesine tıklayınız ve Display_Properties (Ekran_Özellikleri) diyalog

kutusunu kapatmak için tekra 'OK' (Tamam) düğmesine tıklayınız.

For Windows® Vista

1. Windows® Vista•yı başlat

2. Başlat düğmesine tıklayın; •Denetim Masası•nı seçin ve tıklayın'.

3. •Donanım ve Ses•i seçin ve tıklayın

4. •Aygıt Yöneticisi•ni seçin ve •Aygıt sürücülerini güncelle•yi seçin.

5. 'Monitör•ü seçin ve ardından •Generic PnP Monitor• sağ tıklayın.

6. •Sürücü Yazılımını Güncelle•ye tıklayın.

7. •Sürücü yazılımı için bilgisayarıma gözat•ı seçin.

8. •Gözat• düğmesine tıklayın ve diski yerleştirdiğiniz sürücüyü seçin. Örnek: (CD-ROM

Drive:\\Lcd\PC\drivers\).

9. •İleri• düğmesine tıklayın.

10. Sürücüyü kurmak için birkaç dakika bekleyin ve ardından •Kapat• düğmesine tıklayın.

Windows® 2000/XP/Vista versiyonunuz farklıysa veya daha ayrıntılı kurulum bilgisine ihtiyacınız
varsa, Windows® 2000/XP/Vista kullanım kılavuzuna bakınız.

SAYFA BAŞI

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/install/GT_START.HTM 第 2 頁 / 共 2 [2009/8/13 下午 04:02:07]

Ekran Üstü Görünümü



Ekran Menüsü Tanımı



OSD Şeması

Ekran Menüsü

Ekran Menüsü Tanımı

Ekran Menüsü Nedir?

Ekran Menüsü (OSD) tüm Philips LCD monitörlerinde bulunan bir özelliktir. Son kullanıcının ekran
performansını ayarlamasına veya ekran talimatları penceresinden monitör işlevleribni doğrudan
seçebilmesine olanak sağlamaktadır. Kullanıcıya dost görüntü ekranı arayüzü aşağıdaki gibidir :

Kontrol tuþları hakkında temel ve basit açıklamalar.

Kullanıcılar imleci hareket ettirmek için yukarıda gösterilen OSD'de monitörün ön yanına
yerleştirilen

düğmelerini ya da yapılan seçimi veya değişikliği onaylamak için

düğmesini.

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/osd/osddesc.htm 第 1 頁 / 共 3 [2009/8/13 下午 04:02:20]

Ekran Üstü Görünümü

SAYFA BAŞI

OSD Şeması

Aşağıda Ekran Menüsü genel görünümü bulunmaktadır. Daha sonra kendi istediğiniz farklı
ayarlamaları yapmak için bir referans olarak kullanabilirsiniz.

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/osd/osddesc.htm 第 2 頁 / 共 3 [2009/8/13 下午 04:02:20]

Ekran Üstü Görünümü

Çözünürlük bildirimi

Bu monitör kendi doğal çözünürlüğü olan 1920 × 1080@60Hz•de optimum performans elde etmek
üzere tasarlanmıştır. Monitör farklı bir çözünürlük değerinde açılırsa, ekranda bir uyarı mesajı
görülür: En iyi sonuç için 1920 × 1080@60Hz çözünürlük kullanın.

Doğal çözünürlük uyarı ekranı, OSD (On Screen Display/Ekran Görüntüsü) menüsünde Setup
(Ayarlar) kısmından kapatılabilir.

SAYFA BAŞI

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/223E1/osd/osddesc.htm 第 3 頁 / 共 3 [2009/8/13 下午 04:02:20]

Customer Care & Warranty

Customer Care & Warranty

PLEASE SELECT YOUR COUNTRY/AREA TO REVIEW DETAILS OF YOUR
WARRANTY COVERAGE

WESTERN EUROPE:

Austria Belgium Denmark France Germany

Greece Finland Ireland Italy Luxembourg the Netherlands Norway
Portugal Sweden Switzerland Spain United Kingdom Poland

EASTERN EUROPE:

Czech Republic Hungary Russia Slovakia Slovenia

Turkey

LATIN AMERICA:

Argentina Brasil

NORTH AMERICA:

Canada USA

PACIFIC:

Australia New Zealand

ASIA:

China Hong Kong India Indonesia Korea Malaysia Pakistan

Philippines Singapore Taiwan Thailand Vietnam

AFRICA:

South Africa

MIDDLE EAST:

United Arab Emirates

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/warranty/warranty.htm [2009/8/13 下午 04:02:29]

Philips Ýlk Seçenek Garantiniz

Philips İlk Seçenek Garantiniz

Philips monitörü satın aldığınız için teşekkür ederiz.

Tüm Philips monitörleri, yüksek standartlara uygun olarak tasarlanıp üretilmiş olup,
üstün kalitede performans, kullanım kolaylığı ve kurulum kolaylığı sunmaktadır. Bu
ürünün kurulumu veya kullanımı sırasında bir sorunla karşılaşmanız halinde,
Philips İlk Seçenek Garantinizden yararlanabilmek için lütfen doğrudan Philips
yardım masasıyla temasa geçiniz. Bu üç yıllık servis garantisi, monitörünüzün
arızalı veya kusurlu çıkması durumunda size yerinde model değiştirme hakkı
vermektedir. Philips, çağrınızın alınmasından itibaren 48 saat içinde değişikliği
yapmayı amaçlar.

Kapsamı nedir?

Philips İlk Seçenek Garantisi, Andora, Avusturya, Belçika, Kıbrıs, Danimarka, Fransa, Almanya,
Yunanistan, Finlandiya, İrlanda, İtalya, Liechtenstein, Lüksembourg, Monako, Hollanda, Norveç,
Polonya, Portekiz, İsveç, İsviçre, İspanya ve İngiltere'de geçerli olup, sadece bu ülkelerde
kullanılmak üzere tasarlanan, üretilen, onaylanan ve/veya yetki verilen monitörleri kapsamaktadır.

Garanti süresi, monitörü aldığınız günden itibaren başlar. Bunu takip eden üç yıl süresince, garanti
kapsamı altında herhangi bir kusur bulunması halinde, monitörünüz en azından denk bir monitörle
değiştirilir.

Yeni monitör size ait olurken, kusurlu/orijinal monitör Philips'de kalır. Değiştirme ile verilen monitör
için garanti süresi, orijinal monitörün satın alındığı tarihten itibaren 36 ay süreyle, aynı şartlarda
devam eder.

Neler kapsam dışıdır?

Philips İlk Seçenek Garantisi, ürünün kullanma talimatlarında açıklanan kullanım amacına uygun
olarak teslim edilmesi şartıyla ve satın alma tarihi, bayi adı ve ürünün model ve üretim numarasını
gösteren orijinal fatura veya makbuzun ibraz edilmesi ile geçerli olur.

Philips İlk Seçenek Garantisi aşağıdaki durumlar için geçerli değildir:

● Belgelerde herhangi bir değişiklik yapılması veya okunaksız hale getirilmesi;

● Ürünün model veya üretim numarasının değiştirilmesi, silinmesi, kaldırılması veya okunaksız

hale getirilmesi;

● Onarımların veya ürün modifikasyonlarının yetkisiz servis kuruluşları veya kişiler tarafından

gerçekleştirilmesi;

● Yıldırım, su veya yangın, kötüye kullanım veya ihmalkarlık dahil ancak bununla sınırlı

olmayan nedenlerden dolayı meydana gelen hasarlar;

● Sinyal koşulları veya cihaz dışındaki kablo veya anten sistemlerinden kaynaklanan alım

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/warranty/war_1st.htm 第 1 頁 / 共 3 [2009/8/13 下午 04:02:34]

Philips Ýlk Seçenek Garantiniz

sorunları;

● Monitörün kötü kullanımı veya ihmalkarlıktan kaynaklanan kusurlar;

● Ürünün aslen tasarlandığı, üretildiği, onaylandığı ve/veya yetki verildiği ülkeler dışındaki

ülkelerde geçerli yerel veya ulusal teknik standartlara uygun hale getirmek üzere ürünün
modifikasyon veya adaptasyon gerektirmesi. Bu nedenle, bir ürünün belirli bir ülkede
kullanılıp kullanılamayacağını her zaman kontrol ediniz.

● Philips İlk Seçenek ülkeleri dahilinde kullanmak üzere tasarlanmamış, üretilmemiş,

onaylanmamış ve/veya yetki verilmemiş ürünler, Philips İlk Seçenek Garantisi kapsamında
değildir. Bu gibi durumlarda Philips global garanti koşulları geçerlidir.

Sadece bir tık uzakta

Herhangi bir sorunla karşılaşmanız halinde çalışma talimatlarını dikkatli bir şekilde okumanızı ya da
ek destek almak için www.philips.com/support websitesini ziyaret etmenizi öneririz.

Sadece bir telefon kadar uzakta

Gereksiz karışıklıkların çıkmasını önlemek amacıyla, Philips yardım masası ile temasa geçmeden
önce kullanma talimatlarını dikkatlice okumanızı veya ek destek almak için www.philips.com/support

websitesini ziyaret etmenizi öneririz.

Sorunlarınızın hızla çözüme kavuşturulması için,Philips yardım masası ile temasa geçmeden önce
lütfen aşağıdaki hazırlıkları yapınız:

● Philips tip numarası

● Philips seri numarası

● Satın alma tarihi (satın alma belgesinin kopyası gerekebilir)

● PC çevre İşlemcisi:

❍ CUP ve Grafik kartı adı ve sürücü sürümü
❍ İşletim sistemi
❍ Kullanılan uygulama

● Monte edilmiş diğer kartlar

Ayrıca, aşağıdaki bilgiler de sürecin hızlanmasına yardımcı olacaktır:

● Aşağıdaki bilgileri içeren satın alma belgesi: satın alma tarihi, bayi adı, model ve ürün seri

numarası.

● Kusurlu monitörün alınacağı ve yeni monitörün gönderileceği yerin tam adresi.

Philips_ müşteri yardım masaları tüm dünyada bulunmaktadır. İlk Seçenek İletişim Bilgileri için
buraya tıklayınız.

veya bize aşağıdaki adresten ulaşabilirsiniz:

Websitesi: http://www.philips.com/support

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/warranty/war_1st.htm 第 2 頁 / 共 3 [2009/8/13 下午 04:02:34]

Philips Ýlk Seçenek Garantiniz

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/warranty/war_1st.htm 第 3 頁 / 共 3 [2009/8/13 下午 04:02:34]

F1rst Choice Contact Information

İlk Seçenek İletişim Bilgileri

Ülke

Kod

Telefon numarası Tarife

Avusturya [phone] € 0.07
Belçika [phone] € 0.06

Danimarka [phone]

Bölgesel çağrı tarifi

Finlandiya [phone]

Bölgesel çağrı tarifi

Fransa [phone] € 0.09
Almanya [phone] € 0.09

Yunanistan [phone]

Ücretsiz

İrlanda [phone]

Bölgesel çağrı tarifi

İtalya [phone] € 0.08
Lüksemburg [phone]

Bölgesel çağrı tarifi

Hollanda [phone] € 0.10
Norveç [phone]

Bölgesel çağrı tarifi

Polonya [phone] Bölgesel çağrı tarifi
Portekiz [phone]

Bölgesel çağrı tarifi

İspanya [phone] € 0.10
İsveç [phone]

Bölgesel çağrı tarifi

İsviçre [phone]

Bölgesel çağrı tarifi

Birleşik Krallık [phone]

Bölgesel çağrı tarifi

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/warranty/WARFIRST.HTM 第 1 頁 / 共 2 [2009/8/13 下午 04:02:47]

F1rst Choice Contact Information

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/warranty/WARFIRST.HTM 第 2 頁 / 共 2 [2009/8/13 下午 04:02:47]

Orta ve Doğu Avrupa'daki Garantiniz

Orta ve Doğu Avrupa'daki Garantiniz

Sayın Müşterimiz,

En yüksek kalite standartlarına göre tasarlanan ve üretilen bu Philips ürününü satın aldığınız için
teşekkürler. Bu ürünle ilgili herhangi bir sorun yaşamanız halinde satın aldığınız tarihten itibaren 36
ay süreyle Philips ücretsiz işçilik ve yedek parça hizmetini garanti etmektedir.

Garanti kapsamı nedir?

Orta ve Doğu Avrupa'daki Philips Garantisi Çek Cumhuriyeti, Macaristan, Slovakya, Slovenya,
Rusya ve Türkiye'yi kapsamakta olup sadece bu ülkelerde kullanılması için tasarlanan, üretilen,
onaylanan ve/veya izin verilen monitörler için geçerlidir.

Garanti kapsamı monitörü aldığınız gün başlar. Bu tarihten sonra gelen 3 yılda garanti kapsamında
yer alan arızaların olması durumunda monitörünüze servis verilecektir.

Neler hariçtir?

Philips garantisi ürünün çalışma talimatlarına uygun olarak ve orijinal faturanın veya alım tarihini,
bayii adını ve ürünün model ve üretim numarasını gösteren ödeme belgesinin gösterilmesi üzerine
ürünün kulanım amaçlarına göre kullanılması durumunda geçerlidir.

Bu Philips gaarantisi aşağıdaki hallerde uygulanamaz, eğer:

● Eğer dokümanlar üzerinde her hangi bir değişiklik yapılmış ya da okunmaz hale

getirilmişlerse;

● ürünün üstündeki model ya da üretim numarası değiştirilmiş, silinmiş, kaldırılmış ya da

okunmaz hale getirilmişse;

● yetkili olmayan servis kuruluşları ya da kişiler tarafından onarım ya da ürün modifikasyonları

ve değişiklikler yapılmışsa;

● şimşek, su ya da yangını kapsayan fakat bunlarla sınırlı olmayan kazalardan ve kötü

kullanım ve ihmalden dolayı hasar meydana gelmişse.

● Sinyal şartları veya kablo veya anten sistemlerinin ünitenin dışında olması sonucu ortaya

çıkan radyo sinyallerini alma problemleri;

● Monitörün yanlış veya kötü kullanılması sonucu oluşan arızalar;

● Ürünün yerel veya ulusal teknik standartlara uyum sağlaması için üründe değişiklik ve

adaptasyon yapılması gerekli olup bu durum ürünün orijinal olarak tasarlanmadığı,
üretilmediği, onaylanmadığı ve/veya izin verilmediği ülkeler için geçerlidir.

Ürünün orijinal olarak tasarlanmadığı, üretilmediği, onaylanmadığı ve/veya izin verilmediği ülkeler
için ürünü yerel veya ulusal teknik standartlara uygun hale getirmek amacıyla üründe değişiklik
yapılmasının gerektiği durumlarda ürünün bu garantiye göre arızalı olmadığını aklınızda
bulundurun. Dolayısıyla ürünün belli ülkelerde kullanılıp kullanılamayacağını daima kontrol edin.

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/warranty/war_ee.htm 第 1 頁 / 共 2 [2009/8/13 下午 04:02:53]

Orta ve Doğu Avrupa'daki Garantiniz

Sadece tek tık uzakta

Herhangi bir sorun halinde işletim talimatlarını dikkatli bir şekilde okumanızı veya ek destek almanız
için www.philips.com/support websitesini ziyaret etmenizi öneririz.

Sadece telefonunuz kadar uzakta

Gereksiz zahmetlerden kaçınmak için yetkili satıcılar ya da Bilgi Alma Merkezleri ile temasa
geçmeden önce işletim talimatlarını dikkatli bir şekilde okumanızı öneririz

Philips marka ürününüz düzgün çalışmıyorsa veya arızalı ise lütfen doğrudan Philips yetkili satıcınız
veya Philips Servis ve Müşteri Bilgi Alma Merkezleri ile temasa geçiniz

Websitesi: http://www.philips.com/support

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/warranty/war_ee.htm 第 2 頁 / 共 2 [2009/8/13 下午 04:02:53]

Consumer Information Centers

Consumer Information Centers

Argentina Australia Brasil Canada New Zealand Belarus Bulgaria

Croatia Czech Republic Estonia United Arab Emirates Hong Kong
Hungary India Indonesia Israel Latvia Lithuania Malaysia

Middle East + North Africa New Zealand Pakistan Romania Russia
Serbia & Montenegro Singapore Slovakia Slovenia South Africa

South Korea Taiwan Philippines  Thailand Turkey Ukraine Vietnam

Eastern Europe

BELARUS

Technic al Center of JV IBA
M. Bogdanovich str. 155
BY - 220040 Minsk
Tel: [phone]

BELARUS

Service.BY
Petrus Brovky st. 19 – 101-B
220072, Minsk
Belarus

BULGARIA

LAN Service
140, Mimi Balkanska Str.
Office center Translog
1540 Sofia, Bulgaria
Tel: [phone]
www.lan-service.bg

CZECH REPUBLIC

General Consumer Information Center
800 142100

Xpectrum
Lu.ná 591/4
CZ - 160 00 Praha 6 Tel: [phone] or 220 121 435
Email:[e-mail]
www.xpectrum.cz

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/warranty/WARCIC.HTM 第 1 頁 / 共 9 [2009/8/13 下午 04:03:06]

Consumer Information Centers

CROATIA

Renoprom d.o.o.
Ljubljanska 4,
Sv. Nedjelja,10431

Croatia
Tel: [phone]

ESTONIA

FUJITSU SERVICES OU
Akadeemia tee 21G
EE-12618 Tallinn
Tel: [phone]
www.ee.invia.fujitsu.com

HUNGARY

Serware Szerviz
Vizimolnár u. 2-4
HU - 1031 Budapest
Tel: [phone]
Email: [e-mail]
www.serware.hu

HUNGARY

Profi Service Center Ltd.
123 Kulso-Vaci Street,
H-1044 Budapest ( Europe Center )
Hungary

Tel: [phone]
[e-mail]

LATVIA

ServiceNet LV
Jelgavas iela 36
LV - 1055 Riga,
Tel: [phone]
Email: [e-mail]

LITHUANIA

ServiceNet LT
Gaiziunu G. 3
LT - 3009 KAUNAS
Tel: [phone]
Email: [e-mail]
www.servicenet.lt

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/warranty/WARCIC.HTM 第 2 頁 / 共 9 [2009/8/13 下午 04:03:06]

Consumer Information Centers

ROMANIA

Blue Ridge Int'l Computers SRL
115, Mihai Eminescu St., Sector 2
RO - 020074 Bucharest
Tel: [phone]

SERBIA & MONTENEGRO

Kim Tec d.o.o.
Viline vode bb, Slobodna zona
Beograd L12/3
11000 Belgrade
Serbia
Tel. [phone]

SLOVAKIA

General Consumer Information Center
0800004551

Datalan Servisne Stredisko
Puchovska 8
SK - 831 06 Bratislava
Tel: [phone]
Email: [e-mail]

SLOVENIA

PC HAND
Brezovce 10
SI - 1236 Trzin
Tel: [phone]

Email: [e-mail]

RUSSIA

CPS
18, Shelepihinskaya nab.
123290 Moscow
Russia
Tel. [phone]

Profservice:
14A -3, 2Karacharovskaya str,
109202, Moscow ,
Russia
Tel. [phone]

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/warranty/WARCIC.HTM 第 3 頁 / 共 9 [2009/8/13 下午 04:03:06]

Consumer Information Centers

TURKEY

Türk Philips Ticaret A.S.
Yukari Dudullu Org.San.Bolgesi

2.Cadde No:22
34776-Umraniye/Istanbul
Tel: [phone]

UKRAINE

Comel
Shevchenko street 32
UA - 49030 Dnepropetrovsk
Tel: [phone]
www.csp-comel.com

LLC Topaz Company
Topaz-Service Company,
Mishina str. 3,
Kiev
Ukraine-03151

Tel: [phone]

Latin America

ARGENTINA

Azopardo 1480.
(C1107ADZ) Cdad. de Buenos Aires
Tel: [phone]
Email: [e-mail]

BRASIL

Alameda Raja Gabaglia, 188 - 10°Andar - V.
Olímpia - S. Paulo/SP - CEP 04551-090 -
Brasil
Tel: [phone]
Email: [e-mail]

Pacific

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/warranty/WARCIC.HTM 第 4 頁 / 共 9 [2009/8/13 下午 04:03:06]

Consumer Information Centers

AUSTRALIA

Company: AGOS NETWORK PTY LTD
Address: 4/5 Dursley Road, Yenorra, NSW 2161, Australia
Tel: [phone]
Fax: [phone]
Email: [e-mail]
Service hours: Mon.~Fri. 8:00am-7:30pm

NEW ZEALAND

Company: Visual Group Ltd.
Address: 28 Walls Rd Penrose Auckland
Phone: [phone]
Fax: [phone]
E-mail: [e-mail]
Service Hours: Mon.~Fri. 8:30am~5:30pm

Asia

HONG KONG/Macau

Company Name: PHK Service Limited
Address: Flat A, 10/F., Pak Sun Building, 103 - 107 Wo Yi Hop Road, Kwai Chung, New Territories, Hong
Kong
Tel.: [phone] for Hong Kong and (853) 2856-2277 for Macau
Fax: [phone] for Hong Kong and (853) 2856 1498 for Macau
E-mail: [e-mail]
Service Hours: Mon.~Sat. 09:00am~06:00pm

India

Company: REDINGTON INDIA LTD
Address: SPL Guindy House, 95 Mount Road, Chennai 600032, India
Tel: [phone]
E-mail: [e-mail]
Service hours: Mon.~Fri. 9:00AM~5:30PM; Sat. 9:00AM~1:00PM

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/warranty/WARCIC.HTM 第 5 頁 / 共 9 [2009/8/13 下午 04:03:06]

Consumer Information Centers

Indonesia

Company Name: PT. Gadingsari elektronika Prima
Address: Kompleks Pinang 8, Jl. Ciputat raya No. 8F, Pondok Pinang. Jakarta
Tel: [phone]
Fax: [phone]
E-mail: [e-mail]
Service hours: Mon.~Fri. 8:30am~4:30pm; Sat. 8:30am~2:00pm

Additional service points:

1. Philips Building Jl. Buncit Raya Kav 99. Jakarta Selatan.
Phone: [phone], ext 1722/1724, 98249295, 70980942

2. Jl. Tanah Abang 1 no 12S. Jakarta Pusat.
Phone: [phone]

3. Rukan City Home no H31, Gading Square. Jl. Bulevar Barat. Kelapa Gading. Jakarta Utara. Phone: 021­45870601, 98131424

South Korea

Company: PCS One Korea Ltd.
Address: 112-2, Banpo-dong, Seocho-ku, Seoul, 137-040, Korea
Call Center Tel: [phone]
Tel: [phone]
Fax: [phone]
E-mail: [e-mail]

Service hours: Mon.~Fri. 9:00AM~ 6:00PM; Sat. 9:00AM~1:00PM

Malaysia

Company: After Market Solutions (CE) Sdn Bhd
Address: Lot 6. Jalan 225/51A, 46100 Petaling Jaya, Selangor DE, Malaysia.
Phone: [phone]
Philips Info Line: 1-800-880-180
Fax: [phone]
E-mail: [e-mail]
Service Hours: Mon.~Fri. 8:15am~5:15pm; Sat. 9:00am~1:00pm

Pakistan

Philips Consumer Service
Address: Mubarak manzil, 39, Garden Road, Saddar, Karachi-74400
Tel: [phone]
Fax: [phone]
E-mail: [e-mail]
Website: www.philips.com.p

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/warranty/WARCIC.HTM 第 6 頁 / 共 9 [2009/8/13 下午 04:03:06]

Consumer Information Centers

Singapore

Company: Philips Electronics Singapore Pte Ltd (Philips Consumer Care Center)
Address: 620A Lorong 1 Toa Payoh, TP4 Building Level 1, Singapore 319762
Tel: [phone]
Fax: [phone]
E-mail: [e-mail]
Service hours: Mon.~Fri. 9:00am~6:00pm; Sat. 9:00am~1:00pm

Taiwan

Company: FETEC.CO
Address: 3F, No.6, Lane 205, Sec. 1, Chang Hsing Rd, Lu Chu Hs, Taoyuan, Taiwan R.O.C 33800
Consumer Care: 0800-231-099
Tel: [phone]
Fax: [phone]
E-mail: [e-mail]
Service hours: Mon.~Fri. 8:30am~7:00pm

Thailand

Company: Axis Computer System Co., Ltd.
Address: 1421 Soi Lardprao 94, Srivara Town In Town Soi 3 Road, Wangthonglang, Bangkok 10310
Thailand
Tel: [phone]
Fax: [phone]
E-mail: [e-mail]
Service Hours: Mon.~Fri. 08:30am~05:30pm

Vietnam

Company: Digiworld Corp
Address: 211-213 Vo Van Tan St, Ward 5, Dist.3 , Ho Chi Minh city, Vietnam
Tel: [phone]
Fax: [phone]
E-mail: [e-mail]
Service hours: 8:00 to 12:00 AM and 13:30 to 17:30 PM (from Monday to Friday)

Philippines

Glee Electronics Inc
Contact nos. [phone] / 7064028 to 29
Fax no. (632) 7064026

Receiving Centers

NEO CARE - Megamall
4th Level Cyberzone, Building B,
SM Megamall, Mandaluyong City

NEO CARE - SM North EDSA

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/warranty/WARCIC.HTM 第 7 頁 / 共 9 [2009/8/13 下午 04:03:06]

Consumer Information Centers

4th Level Cyberzone, Annex Bldg.
SM City North EDSA, Quezon City
441-1610

MDR Microware Sales Inc.
Cebu Branch
N. Escario corner Clavano St., Cebu City Phils.
# 255-4415/ 255-3242/253-9361/4124864 to 67
Sun # 0922-8210045 to 46

Davao Office:
C. Arellano St., Davao City 8000
082- 225-3021/225-3022
Sun# 0922-8210015

CDO Office:
1445 Corrales Ext.,CDO City
088-856-8540/856-8541
Sun # 0922-8210080

Iloilo Office:
C. Lim Comp., Gomez St., Iloilo City
# 033 338-4159/ 033 508-3741
Sun # 0922-8808850

Africa

SOUTH AFRICA

Company name: Sylvara Technologies Pty Ltd
Address: Ho Address Palm Springs Centre Christoffel Road Van Riebeeck Park Kempton Park, South Africa
Tel: [phone]
Fax: [phone]
E-mail: [e-mail]
Service hours: Mon.~ Fri. 08:00am~05:00pm

Middle East

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/warranty/WARCIC.HTM 第 8 頁 / 共 9 [2009/8/13 下午 04:03:06]

Consumer Information Centers

Middle East + North Africa

Company: AL SHAHD COMPUTER L.L.C
Address: P.O.BOX: 29024, DUBAI, UNITED ARAB EMIRATES
TEL: [phone]
FAX: [phone]
E-mail: [e-mail]
Service hours: Sat.~Thur. 9:00am~1:00pm & 4:00pm- 8:00pm

Israel

Company: Eastronics LTD
Address: 13 Rozanis St. P.O.B. 39300, Tel Aviv 61392 Israel
Tel: [phone] call free in Israel; (972-50-8353722 after service hours until 20:00)
Fax: [phone]
E-mail: [e-mail]
Service hours: Sun.~Thurs. 08:00 - 18:00

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/warranty/WARCIC.HTM 第 9 頁 / 共 9 [2009/8/13 下午 04:03:06]

UUluslararasý Garanti

UUluslararası Garantiniz

Sayın Müşteri,

En yüksek kalite standartlarında tasarlanmış ve üretilmiş olan bu Philips ürününü satın aldığınız için
teşekkür ederiz.

Eğer, bu ürünle ilgili olarak bir şeyler ters giderse, Philips satın alma tarihinden itibaren 12 aylık bir
süre için, onarımın yapıldığı ülke neresi olursa olsun ücretsiz işçilik ve parçaların değişimini garanti
eder. Bu uluslararası Philips garantisi, satın alma ülkesindeki satıcıların ve Philips'in mevcut ulusal
garanti yükümlülüklerini tamamlar ve sizin müşteri olarak kanuni haklarınızı etkilemez..

Bu Philips garantisi, ürün amaçlanan kullanımı için uygun bir biçimde ve işletim talimatlarına uygun
olarak kullanıldığı ve satın alma tarihi, satıcının adı ve ürünün model ve üretim numarasını belirten
belirten orijinal fatura ya da ödeme makbuzunun sunulması halinde geçerlidir.

Bu Philips gaarantisi aşağıdaki hallerde uygulanamaz, eğer:

● Eğer dokümanlar üzerinde her hangi bir değişiklik yapılmış ya da okunmaz hale

getirilmişlerse;

● ürünün üstündeki model ya da üretim numarası değiştirilmiş, silinmiş, kaldırılmış ya da

okunmaz hale getirilmişse;

● yetkili olmayan servis kuruluşları ya da kişiler tarafından onarım ya da ürün modifikasyonları

ve değişiklikler yapılmışsa;

● şimşek, su ya da yangını kapsayan fakat bunlarla sınırlı olmayan kazalardan ve kötü

kullanım ve ihmalden dolayı hasar meydana gelmişse.

Lütfen ºuna dikkat ediniz ki ürünün orijinal olarak kendisi için tasarlanmadığı ve/veya da üretilmediği
ülkelerdeki yerel ya da ulusal teknik standartlara uyması için gerekli modifikasyonların yapılması
gerektiğinde ürün bu garanti altında kusurlu değildir. Bu yüzden, bir ürünün belirli bir ülkede
kullanılıp kullanılamayacağını her zaman kontrol ediniz.

Philips ürününüzün düzgün çalışmaması ya da kusurlu olması halinde, lütfen Philips satıcınızla
temasa geçiniz. Bir başka ülkedeyken servis ihtiyacı duymanız halinde, telefon ve faks numarası bu
broşürün ilgili kısmında bulunan o ülkedeki Philips Tüketici Yardım Masası tarafından size bir satıcı
adresi verilebilir.

Gereksiz sıkıntıdan kaçınmanız için size, satıcınızla temas kurmadan önce işletim talimatlarını
dikkatle okumanızı tavsiye ederiz. Eğer satıcınızın size cevap veremediği sorularınız olursa ya da
ilgili sorularınızda lütfen temas kurunuz Philips Tüketici Bilgi Merkezleri ya da:

Web sitesi:

http://www.philips.com

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/warranty/war_intl.htm 第 1 頁 / 共 2 [2009/8/13 下午 04:03:18]

UUluslararasý Garanti

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/warranty/war_intl.htm 第 2 頁 / 共 2 [2009/8/13 下午 04:03:18]

Amerika Birleºik Devletleri Garantisi

Philips İlk Seçenek Garantiniz(ABD)

Bu Philips monitörünü satın aldığınız için teşekkür ederiz.

Bütün Philips monitörleri yüksek standartlarda tasarlanmış ve üretilmiştir ve
yüksek kalitede performans, kullanım kolaylığı ve kurulma kolaylığı sağlarlar .
Bu ürünü kurarken ya da kullanırken her hangi bir zorlukla karşılaşırsanız
Philips B1inci Seçim Garantinizden faydalanmak için lütfen doğrudan Philips ile
temas kurunuz. Bu üç yıl servis garantisi, satın aldığınız ilk yıl içinde, haber
vermenizden itibaren 48 saat içinde size yerinde modeli değiştirme hakkı
tanımaktadır Satın aldığınız ikinci ya da üçüncü yıl içinde, monitörünüzle ilgili
bir sorununuz olursa, onu masraflar size ait olarak Servisinize göndermeniz
halinde ücretsiz olarak beş iş günü içinde tamir edip size geri göndereceğiz.

SINIRLI GARANTİ (Bilgisayar Monitörü)

Click here to access the Warranty Registration Card.

Üç Yıl Ücretsiz İşçilik / Üç Yıl Parçalarda Ücretsiz Servis / Bir Yıl Değiştirme*

*Ürün ilk yıl için, iki iş günü içinde yeni ya da orijinal özelliklerine yenileştirilmiş bir birim ile
değiştirilecektir. İkinci ve üçüncü yıllarda bu ürün servis için masraflar size ait olarak gönderilmelidir.

KİM KAPSANMAKTADIR?

Garanti servisi almak için satın aldığınıza dair kanıt gerekmektedir. Bir satış makbuzu ya da satın
aldığınıza gösteren bir başka belge satın alma kanıtı sayılır. Bunu, bu kullanıcı kitapçığına iliştirin
ve ikisini bir arada tutun.

NE KAPSANMAKTADIR?

Garant kapsamı, ürününüzü satın aldığınız gün başlamaktadır. Bundan sonraki üç yılda, bütün
parçalar tamir edilecek ya da yenilenecektir ve iºçilik ücretsizdir. Satın alma gününüzden üç yıl
sonra, parçaların değiştirilmesi ya da tamir edilmesi için ve tüm işçilik ücretleri için ödemede
bulunursunuz.

Tamir edilmiş ya da değiştirilmiş parçalar dahil bütün parçalar sadece orijinal garanti süresi içinde
kapsanmaktadır. Orijinal ürünün garantisi sona erince, bütün değiştirilmiş ya da tamir edilmiş
ürünlerin ya da parçaların da garantisi de sona erer.

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/warranty/war_usa.htm 第 1 頁 / 共 4 [2009/8/13 下午 04:03:26]

Amerika Birleºik Devletleri Garantisi

NELER DAHİL EDİLMEMEKTEDİR?

Garantiniz şunları kapsamaz:

● ürünün kurulması ve hazırlanması için işçilik masrafları, üründeki müşteri kontrollerinin

ayarlanması ve ürün haricinde anten sistemlerinin kurulması ya da tamiri.

● kötü kullanım, kaza, yetkili olmayan tamir ya da Philips Consumer Electronics'in kontrolünde

olmayan bir nedenden ötürü ürün tamiri ve/veya da parça değiştirilmesi.

● sinyal şartları ya da ünit haricinde kablo ya da anten sistemlerinden kaynaklanan alış

sorunları.

● kendisi için tasarlandığı, üretildiği, onaylandığı ve/veya da izin verildiği ülkeden başka bir

ülkede çalışabilmesi için modifikasyon ya da uyarlama gerektiren bir ürün ya da bu gibi
modifikasyonlardan dolayı hasar görmüş görmüş ürünlerin tamiri.

● üründen kaynaklanan zımni ya da tali hasarlar. (Bazı ülkeler zımni ya da tali hasarların dahil

edilmemesini kabul etmemektedir, bu nedenle yukarıdaki dahil etmeme sizin için geçerli
olmayabilir. Bunlarla sınırlı olmamakla beraber, telif hakkı olsun ya da olmasın önceden

kaydedilmiş malzemeyi ihtiva etmektedir.)

● ürünün üstündeki model ya da üretim numarası değiştirilmiş, silinmiş, kaldırılmış ya da

okunmaz hale getirilmişse;

SERVİS NEREDE ALINABİLİR?

Garant servisi, ürünün Philips Consumer Electronics tarafından resmi olarak dağıtımının yapıldığı
her ülkede verilmektedir. Philips Consumer Electronics tarafından ürünün dağıtımının yapılmadığı
ülkelerde, yerel Philips servis teşkilatı tarafından servis sağlanacaktır (bununla beraber eğer uygun
yedek parçalar ve teknik kitapçık(lar) kolayca elde edilemiyorsa bir gecikme olabilir).

DAHA FAZLA BİLGİYİ NEREDEN ALABİLİRİM?

Daha fazla bilgi için Philips Müşteri Sorunları Merkezini şu numaralardan arayınız: [phone]

(sadece A.B.D. müºterileri) ya da [phone] .

Servis İstemeden Önce...

Servis istemeden önce lütfen kullanıcı el kitabınızı kontrol ediniz. Orada üzerinde durulan kontrol
ayarları belki de sizi servis için aramaktan kurtarabilir.

A.B.D., PORTO RİKO YA DA BİRLEŞİK DEVLETLER VİRGİN ADALARI'NDA... GARANTİ
SERVİSİ ALMAK

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/warranty/war_usa.htm 第 2 頁 / 共 4 [2009/8/13 下午 04:03:26]

Amerika Birleºik Devletleri Garantisi

Ürün yardımı ve servis prosedürleri için lütfen aşağıda listelenmiş olan Philips Müşteri Sorunları
Merkezi telefon numaralarını arayınız:

Philips Müşteri Sorunları Merkezi

[phone] ya da [phone]

(A.B.D., Porto Riko ve Birleşik Devletler Virgin Adaları'nda, satılabilirlik ya da belirli bir amaca
uymakla ilgili zımni garantiler dahil tüm zımni garantiler bu kesin garantinin süresinde süre olarak
kısıtlanmıştır. Fakat, bazı ülkeler bir zımni garantinin ne kadar süreceği konusunda sınırlamalara
izin vermediklerinden bu sınırlama size uygulanmayabilir.)

KANADA'DA... GARANTİ SERVİSİ ALMAK

Lütfen Philips'le temas kurun:

[phone]

Philips Kanada deposunda ya da yetkili servis merkezlerinden birinde üç yıl süre ile ücretsiz parça
ve üç yıl süre ile ücretsiz işçilik verilecektir.

(Kanada'da bu garanti tüm diğer garantilerin yarine verilmektedir. Satılabilirlik ya da belirli bir
amaca uygunluk zımni garantileri dahil hiçbir diğer garanti açıkça ya da zımni olarak
belirtilmemiştir. . Philips nasıl meydana gelirse gelsin ve ve hasarların ihtimali üzerine
bilgilendirilmiş olsa dahi hiç bir doğrudan, dolaylı, özel, zımni ya da tali hasardan sorumlu değildir.)

HATIRLAYIN... Lütfen ürün üzerinde bulunan model ve seri numaralarını aşağıya yazınız.

MODEL # ________________________________________________

SERİ # ________________________________________________

Bu garanti size belirli yasal haklar vermektedir. Eyaletden/ºehirden eyalete/ºehire değişen başka
haklarınız da olabilir.

Philips ile temas kurmadan önce lütfen aşağıdaki detayları hazırlayınız ki sorununuzu kolayca
çözebilelim.

● Philips tip numarası

● Philips seri numarası

● Satın alma tarihi (satın alma belgesinin sureti gerekli olabilir)

● PC çevre İşlemcisi:

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/warranty/war_usa.htm 第 3 頁 / 共 4 [2009/8/13 下午 04:03:26]

Amerika Birleºik Devletleri Garantisi

❍ CUP ve Grafik kartı adı ve sürücü sürümü
❍ İ İşletim sistemi
❍ Kullanılan uygulama

● Kurulu diğer kartlar

Aşağıdaki bilgilere sahip olunması da süreci hızlandıracaktır:

● Satın aldığınıza dair kanıt, şunları belirtmelidir: satın alma tarihi, satıcı adı, model ve ürün

seri numarası.

● Değiştirilecek modelin teslim edileceği tam adres.

Sadece bir telefon uzaklığında

Philips' müşteri yardım masası dünyanın farklı yerlerinde bulunmaktadır. ABD'de Philips müşteri
hizmetlerine Pazartesiden Cumaya 8:00 AM-9:00 PM Doğu Zamanı (ET) arasında ve Cumartesi
günleri 10:00 AM-5:00 PM ET saatleri arasında irtibat numaralarından birine telefon ederek
ulaşabilirsiniz.

Bu konu ve Phlips'in mükemmel ürünleri hakkında ayrıntılı bilgi edinmek için aşağıdaki web sitemizi
ziyaret edebilirsiniz:

Web sitesi:

http://www.philips.com

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/warranty/war_usa.htm 第 4 頁 / 共 4 [2009/8/13 下午 04:03:26]

Ýndirme ve Yazdýrma



LCD monitör sürücücünüzün
kurulması



İndirme ve Yazdırma
Talimatları

İndirme ve Yazdırma

LCD monitör sürücünüzün kurulması

Sistem gerekleri:

●

Windows® 2000, Windows® XP,Windows® Vista ya da daha üstü ile çalışan PC

● : /PC/drivers/ dizininde sürücünüze ait "inf./icm./cat." dosyalarini bulunuz

KKurmadan önce "Readme.txt" dosyasını okuyun.

http://www.p4c.philips.com/ sayfasında monitör sürücülerinin en son sürümünü indirmek içindir.

Bu sayfa kullanım kılavuzunu .pdf formatında okumak için bir tercih sunmaktadır. PDF dosyaları
sabit diskinize indirilebilir, ardından Acrobat Reader ya da tarayıcınız aracılığıyla görüntülenebilir ve
yazdırılabilir.

Eğer Adobe® Acrobat Reader kurulu değilse, uygulamayı kurmak için bağlantıya tıklayabilirsiniz.

PC için Adobe® Acrobat Reader / Mac için Adobe® Acrobat Reader.

İndirme Talimatları:

Dosyayı indirmek için:

1. Farenizi aşağıdaki ikon üzerinde tıklayın-ve-basılı tutun. (Win95/98/2000/Me/XP/Vista
kullanıcıları sağ-tuşla)

İndir

223E1.pdf

2. Çıkan menüden, 'Bağlantıyı ... Olarak Kaydedin', 'Hedefi ... olarak kaydedin' ya da 'Bağlantıyı
Diske Kaydedin'i seçin.

3. Dosyayı nereye kaydetmek istediğinizi seçin; 'Kaydet'i tıklayın (eğer 'metin' ya da 'kaynak' olarak
kaydetmeğe sevkedilirseniz, 'kaynak'ı seçin).

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/download/download.htm 第 1 頁 / 共 2 [2009/8/13 下午 04:03:36]

Ýndirme ve Yazdýrma

Yazdırma Talimatları:

Kullanım kılavuzunu yazdırmak için:

Kullanım kılavuzu dosyası açıkken, yazıcınızın talimatlarını izleyin ve size gereken sayfaları
yazdırın.

SAYFANIN BAŞINA GERİ DÖN

file:///P|/P_TranslateFile/CC9/2009/8/Qisda-Philips%20223E1%20EDFU/DTP/223E1/0813/TURKISH/download/download.htm 第 2 頁 / 共 2 [2009/8/13 下午 04:03:36]
