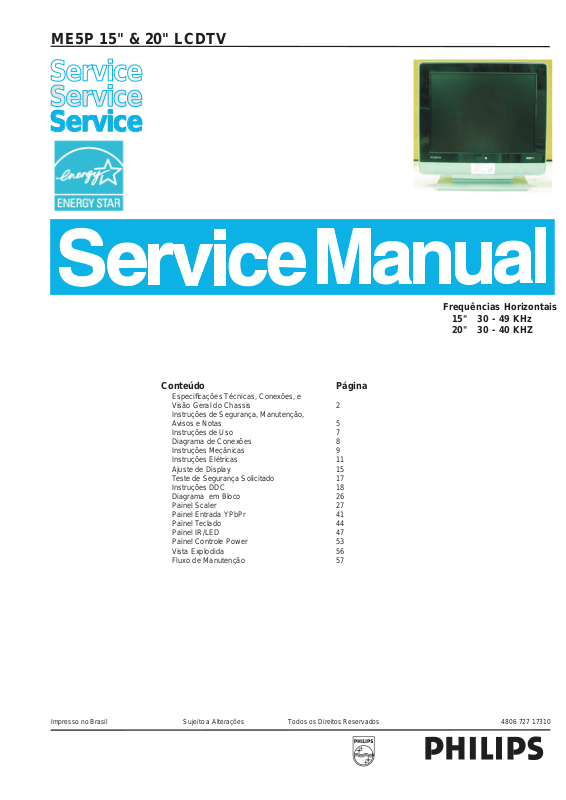

ME5P 15" & 20" LCDTV

Service

Frequências Horizontais

15" 30 - 49 KHz 20" 30 - 40 KHZ

Conteúdo Página

Especiﬁ cações Técnicas, Conexões, e Visão Geral do Chassis 2 Instruções de Segurança, Manutenção, Avisos e Notas 5 Instruções de Uso 7 Diagrama de Conexões 8 Instruções Mecânicas 9 Instruções Elétricas 11 Ajuste de Display 15 Teste de Segurança Solicitado 17 Instruções DDC 18 Diagrama em Bloco 26 Painel Scaler 27 Painel Entrada YPbPr 41 Painel Teclado 44 Painel IR/LED 47 Painel Controle Power 53 Vista Explodida 56 Fluxo de Manutenção 57

x 4806 727 17310

2 20PF5120

1 Especiﬁ cações Técnicas, Conexões e Visão Geral do Chassis

Índice deste capitulo:

1.1 Especiﬁ cações técnicas.

1.2 Conexões

1.3 Visão de Chassis

Notas:

• As ﬁ guras abaixo podem desviar um pouco da situação real.

• As especiﬁ cações são indicativas (sujeitas a mudanças).

1.1 Especiﬁ cações técnicas

1.1.1 Visão

Tipo de display : LCD, IPS Tamanho da tela

- 26PF5320/28 : 26” (66cm), 16:9

- 32PF5320/28 : 32” (82cm), 16:9 Resolução (HxV pixels)

- 26PF5320/28 : 1366 x 768

- 32PF5320/28 : 1366 x 768 Relação de contraste

- 26PF5320/28 : 600: 1

- 32PF5320/28 : 600: 1 Saída de luz (cd/m2)

- 26PF5320/28 : 500

- 32PF5320/28 : 500 Tempo de resposta

- 26PF5320/28 : 16

- 32PF5320/28 : 18 Ângulo de visão (HxV graus)

- 26PF5320/28 : 178 x 178

- 32PF5320/28 : 176 x 176 Sistema de sintonia : PLL Sistemas de cor : NTSC M/N e PAL M/N Reprodução de vídeo

- 26PF5320/28 :

- 32PF5320/28 : NTSC M/N 3.58, 4.43 PAL 6.0, M/N, B/G

Formatos de computador suportados : VGA (640x480), MAC (640x480), SVGA (800x600), XVGA (1024x768), WXGA (1280x768). Formatos de vídeo suportados : 640x480i – 1fH; 720x576i – 1fH; 640x480p – 2fH; 720x576p – 2fH; 1280x720p – 2fH, 1920x1080i – 2fH. Seleção de canais : 125 presets. Faixas do tuner : VHF; UHF; S-band; Hyper-band.

1.1.3 Diversos

Fonte de energia :

- Tensão de rede (Vac) : 90 – 276

- Freqüência de tensão (Hz) : 50/ 60

Condições ambientais:

- Temperatura de armazenagem (o.C) : +5 a +40

- Umidade máxima : 90% R.H.

Consumo de energia

- Operação normal (W) : ~ 96

- Standby (W) : < 1

Dimensões (WxHxD cm)

- 26PF5320/28 : 80.45 x 47.7 x 22.2

- 32PF5320/28 : 92.4 x 55.0 x 22.2

Peso (kg)

- 26PF5320/28 : 16

- 32PF5320/28 : 18.2

1.2 Conexões

Nota: Na conexão abaixo, as coreas são abreviadas como (acc.

To DIN/IEC 757): Bk= preto, Bu= azul, Gn= verde, Gy= cinza, Rd= vermelho, Wh= branco, Ye= amarelo.

1.2.1 Conexões laterais I/O

OIDU!OEDI6OEDI63

2,

SPE??% 

Figura 1-1 Conexões laterais I/O

SVHS (Hosiden): Entrada de vídeo Y/C

1 –terra Y Gnd 2 –terra C Gnd 3 –vídeo Y 1Vpp/75 ohm 4 –vídeo C 0.3 Vpp/ 75 ohm

Cinch: Entrada de vídeo CVBS, entrada de áudio

Ye –Video CVBS 1 Vpp/ 75 ohm Wh –Audio L 0.5 Vrms/ 10 kohm Rd –Audio R 0.5 Vrms/ 10 kohm

Mini Jack: Saída para fone de ouvido.

Bk -Headphone 32 – 600 ohm/ 10mW

1.2.2 Conexões traseiras

1.1.2 Áudio

Sistemas de som : FM-mono; FM-stereo B/G; NICAM B/G, D/K, I, L; AV Stereo Potencia máxima (Wrms)

- 26PF5320/28 : 2x5

- 32PF5320/28 : 2x15

Figura 1-2 Traseira I/O

Entrada aérea

-Tipo F Coax, 75 ohm

SPE??& 

20PF5120

3

Cinch: Entrada de Vídeo CVBS, entrada de áudio.

Yb –V

ideo CVBS 1Vpp/ 75 ohm Wh –Audio L 0.5Vrms/ 10 kohm Rd – Audio R 0.5Vrms/ 10 kohm

Cinch: Saída de video CVBS, saída de som. Ye –Vídeo CVBS 1Vpp/ 75 ohm Wh –Áudio L 0.5Vrms/ 10 kohm Rd –Áudio R 0.5Vrms/ 10 kohm

Cinch: Entrada de vídeo YpbPr.

Gn –Vídeo Y 1Vpp/ 75 ohm Bu –Video Pb 0.7Vpp/ 75 ohm Rd –Video Pr 0.7Vpp/ 75 kohm

Cinch: Entrada de áudio CVI-1.

Rd –áudio R 0.5Vrms/ 10 kohm Wh –áudio L 0.5Vrms/ 10 kohm

Cinch: Entrada de áudio PC

Rd –áudio R 0.5Vrms/ 10 kohm Wh –áudio L 0.5Vrms/ 10 kohm

SVHS (Hosiden): Entrada de vídeo Y/C

1 –Terra Y Gnd 2 –Terra C Gnd 3 –Vídeo Y 1Vpp/ 75 ohm 4 –Vídeo C 0.3VppP/ 75 ohm

PC VGA/DVI-2: Entrada de Vídeo 2fH RGB/YPbPr













SPE??% 

Figura 1-4 Conector VGA

1 –Vídeo Vermelho/ Pr 0.7Vpp/75ohm 2 –Vídeo Verde/ Y 0.7Vpp/75ohm 3 –Vídeo Azul/ Pb 0.7Vpp/75ohm 4 –n.c. 5 –Terra Gnd 6 –Terra Vermelho Gnd 7 –Terra Verde Gnd 8 –Terra Azul Gnd 9 -+5Vdc +5V 10 –Terra Sync Gnd 11 –n.c. 12 –DDC_SDA Dados DDC 13 –H-sync 0-5V 14 –V-sync 0-5V 15 –DDC_SCL Relógio DDC

Conector de Serviço (ComPair).

1 –SDA- S I2C Data (0 – 5V) 2 –SCL- S I2C Clock (0 – 5V) 3 –Terra Gnd

Conector de serviço (UART)

1 –UART_TX Transmit 2 –Terra Gnd 3 –UART_RX Receive

HDMI/PC-D: Entrada de Vídeo e Áudio Digital







SPE??% 

Figura 1-3 Conector HDMI (tipo A)

1 –D2+ Canal de dados 2 Shield Gnd 3 –D2- Canal de dados 4 –D1+ Canal de dados 5 –Shield Gnd 6 –D1- Canal de dados 7 –D0+ Canal de dados 8 –Shield Gnd 9 –D0- Canal de dados 10 –CLK- Canal de dados 11 –Shield Gnd 12 –CLK- Canal de dados 13 –n.c. 14 –n.c. 15 – DDC_SCL Relógio DCC 16 –DDC_SDA Dados DDC 17 –Terra Gnd 18 -+15V 19 –HPD Hot Plug Detect 20 –Terra Gnd

4 20PF5120

Vista do Chassis3.1

PAINEL LCD

PAINEL ALIMENTAÇÃO

OIDUA D SSALC

PAINEL AMPLIFICADOR

PAINEL PEQUENOS SINAIS

PAINEL CONTROLE DE TECLADO

PAINEL LATERAL I/O

C

B

E

G

PAINEL IR & LED

J

sissahC 5-1 arugiF

2. Instruções de Segurança e de Manutenção, Avisos, e Notas

20PF5120

5

2.1 Instruções de Segurança para Reparos

Normas de Segurança requeridas durante um reparo:

• Devido as partes ‘quentes’ deste chassis, o conjunto deve ser conectado a energia AC via transformador de isolação .

• Componentes de Segurança, indicados pelo símbolo , deverão ser repostos por componentes idênticos aos originais.

Instruções de Segurança requerem que depois de um reparo, o conjunto deve voltar a sua condição original. Atenção aos seguintes pontos:

• Alinhe os ﬁ os e cabos do HT corretamente e prenda-os com as travas do cabo.

• Cheque a isolação do cabo de alimentação AC de danos externos.

• Cheque o alívio de esforço do cabo de alimentação AC, prevenindo que o cabo toque componentes quentes, ou fontes de calor.

• Cheque a resistência elétrica DC entre o plug AC e o lado secundário (unicamente em aparelhos com fontes isoladas). Faça da seguintes forma:

1. Desligue o cabo AC e conecte um ﬁ o entre dois pinos do plug.

2. Ligue o interruptor principal ( com o cabo AC desconectado!).

3. Meça o valor da resistência entre os pinos do plug e a blindagem do tuner na conexão de antena do

aparelho. A leitura deverá estar entre 4.5 MΩ e 12 MΩ.

4. Desligue o interruptor e remova o ﬁ o entre os dois pinos do plug AC.

• Cheque defeitos do gabinete, prevenindo que o cliente toque qualquer peça interna.

• Os semicondutores indicados no diagrama do circuito e nas listas de partes e peças são completamente permutáveis com os semicondutores na unidade, independente da indica ção de tipo neles.

2.3.2 Notas sobre esquemas

• Todos os valores dos resistores estão em ohms e o multiplicador do valor é usado frequentemente para indicar a posição do ponto decimal (por exemplo 2K2 indica o 2.2 kohm).

• Os valores dos resistores sem nenhum multiplicador podem ser indicados com um “E” ou um “R” (por exemplo 220E ou 220R indicam 220 ohms).

• Todos os valores de capacitores são dados em microfarads

(μ = x10-6), em nanofarads (n = x10-9) ou em picofarads (p = x10

• Os valores dos capacitores podem também usar o multiplica-

• Um “asterisco” (*) indica que o uso componente varia. Con-

• Os valores de componentes corretos são listados na lista de

2.3.3 Retrabalho em BGA (Ball Grid array)

Geral

Embora o rendimento do conjunto (LF)BGA ser muito elevado,

há várias exigências para o retrabalho deste tipo de componente. Por retrabalho, nós entendemos o processo de remover o componente do painel e de substituí-lo com um componente novo. Se um (LF) BGA é removido de um painel, as esferas da solda do componente são deformadas drasticamente assim que é removido e o (LF)BGA tem ser descartado.

-12

).

dor do valor como a indicação do ponto decimal (por exemplo 2p2 indica 2.2 pF).

sulte às tabelas de diversidade para os valores corretos.

peças elétricas de reposição. Conseqüentemente, veriﬁ que sempre esta lista quando há uma dúvida.

2.2 Avisos

• Todos os CIs e outros semicondutores são suscetíveis à descarga eletrostática (ESD) " . Falta de cuidado no manuseio durante reparo pode reduzir drasticamente a vida do componente. Quando reparando, certiﬁ que-se que você está conectado com o mesmo potencial de terra do aparelho por uma pulseira com resistência. Mantenha componentes e ferramentas também neste potencial. Equipamentos de Proteção ESD disponíveis: – kit Completo ESD3 (mesa de trabalho, pulseira, caixa de conexão, cabo de extensão, e cabo de aterramento). – Pulseira .

• Cuidado durante medições na parte de alta tensão.

• Nunca troque módulos ou outros componentes enquanto a unidade está ligada.

• Para ajustar o aparelho, use ferramentas de plástico em vez das de metal. Assim, prevenimos quaisquer curtos e o perigo de um circuito tornar-se instável.

2.3 Notas

2.3.1 Geral

• Meça as tensões e formas de onda considerando o chassis (= tuner) terra (-), ou terra quente (.), dependendo da área do circuito a ser testado.

• As tensões e formas de onda mostradas nos diagramas são indicativas. Meça-as no Modo Default de Serviço- SDM (ver capítulo 5) com sinal da barra de cor e som estéreo (L: 3 kHz, R: 1 kHz a menos que declarado de outro modo) e portadora de ﬁ gura em 475.25 MHz (PAL) ou 61.25 MHz (NTSC, canal 3).

• Onde necessário, meça a forma de onda e as tensões com ()) e sem (*) sinal aéreo. Meça a voltagem na seção de alimentação em ambas operações: normal (,) e standby (+). Esses valores são indicados por símbolos apropriados.

Remoção do Componente Como é o caso de qualquer componente, quando for remover o componente (LF) BGA, a placa, as trilhas, as ilhas de solda, ou componentes circunvizinhos não deve ser daniﬁ cados. Para remo- ver um (LF) BGA, a placa deve ser aquecida uniformemente a temperatura de fusão da solda. Uma temperatura uniforme reduz a possibilidade de deformar o painel. Para fazer isto, nós recomen damos que a placa seja aquecida até que esteje absolutamente certo que todas as junções estão derretidas. Então, retire com cuidado o componente da placa com um bocal a vácuo. Para os perﬁ s de temperatura apropriados, veja a folha de dados do CI.

Preparação da área

Após o componente ser removido, a área livre do CI deve ser limpa antes de substituir o (LF)BGA. A remoção de um CI deixa frequentemente quantidades variáveis de solda nas nas ilhas de montagem. Esta solda excessiva pode ser removida com um sugador de solda ou com uma malha de dessoldar. O ﬂ uxo restante pode ser removido com uma escova e um agente de limpeza. Depois que a placa estiver corretamente limpa e inspecio nada, aplique o ﬂ uxo nas ilhas de solda e nas esferas da conexão do (LF)BGA. Nota: Não aplique pasta de solda, isto pode resultar em proble- mas durante a ressolda.

6 20PF5120

Recolocação do dispositivo

A última etapa no processo do reparo é soldar o componente novo na placa. Idealmente, o (LF)BGA deve ser alinhado sob um microscópio ou uma lente de aumento. Se isto não for possível, tente alinhar o (LF)BGA com alguns marcadores da placa. Ao fundir a solda, aplique um perﬁ l de temperatura que corres- ponda à folha de dados do CI. Assim como para não daniﬁ car componentes vizinhos, pode ser necessário reduzir a temperatura.

Mais informações

Para mais informação em como manusear dispositivos de BGA, visite este endereço: www.atyourservice.ce.philips.com (é neces sário subscrição e não está disponíveis para todas as regiões). Após o login, selecione “Magazine“ e depois “Workshop Information“. Aqui você encontrará informação sobre como manu sear CIs BGA.

2.3.4 Solda sem chumbo

Alguns painéis neste chassis são montados com solda sem chumbo. Isto é indicado no painel pelo logotipo “lead-free” da PHI LIPS (impresso no painel ou em uma etiqueta). Isto não signiﬁ ca que apenas solda livre de chumbo está sendo usada realmente.

P

b

Devido a este fato, algumas régras têm que ser respeitadas pela oﬁ cina durante um reparo:

• Use somente a solda lead-free Philips SAC305. Se pasta de solda lead-free for requerida, contate por favor o fabricante de seu equipamento de solda.

• Use somente as ferramentas adequadas para a aplicação da solda lead-free.

• Ajuste sua ferramenta da solda para uma temperatura em torno de 217 - 220 graus ºC na junção da solda.

• Não misture solda lead-free com solda comum; isto produzirá junções mal soldadas.

• Use somente as peças de reposição originais listadas neste manual. Estas são peças lead-free!

• No website www.atyourservice.ce.philips.com (é necessário subscrição e não está disponíveis para todas as regiões) você pode encontrar mais informação sobre:

- Aspectos da tecnologia lead-free.

- BGA (de-)soldagem, perﬁ s de aquecimento de BGAs usados em produtos da Philips, e outras informações.

2.3.5 Precauções práticas de serviço

• Evite a exposição a choques elétricos. Enquanto em algu- mas fontes se espera ter um impacto perigoso, outras de potencial elevado não são levadas em consideração e podem causar reações inesperadas.

• Respeite as tensões. Enquanto algumas podem não ser perigosas, elas podem causar reações inesperadas. Antes de manusear um TV ligado, é melhor testar a isolação de alta tensão. É fácil de fazer e é uma boa precaução de serviço

Figura 2-1 Logotipo lead-free

8 20PF5120

DIAGRAMA DE CONEXÕES

20PF5120

"

para 15”

para 20”

9

4. INSTRUÇÕES MECÂNICAS

Vista Frontal

Vista Traseira

Fig.1

4. Remova a placa metálica.

- Remova os parafusos como mostrado nas Fig. 7 e 8.

- Remova a placa metálica.

para

For15

15”

Fig.5

para

For20

20”

Fig.2

1. Remova a base e a tampa traseira

2. Remova os três parafusos 1, 2, 3 como mostrado na ﬁ gura 3, então remova a base.

3. Remova os outros parafusos, como mostrado na ﬁ g. 3 e 4, então remova a tampa traseira.

2

1

3

Fig.3

Fig.6

Fig.7

Fig.8

Fig.4

10 20PF5120

2

5

1

3

2

5

4

para 20”

para 15”

para 20”

5.

Remova todos os paineis

- Remova todos os parafusos, como mostrado nas Figuras 9 e 10.

- Desplugue todos os conectores, como mostrado na Figura 11.

para

For

20”

6. Remova os falantes.

- Remova os parafusos dos falantes como mostrado nas Figuras 12 e 13, então remova os falantes da moldura.

7. Remova o painel.

- Remova os cinco parafusos (1, 2, 3, 4, 5), como mostrado na ﬁ gura 12, então remova o painel da moldura frontal.

1

2

Fig.9

para

For1

15”

Fig.10

3

4

5

para

For 15"

15”

Fig.12

para

For 20"

20”

Fig.13

Backlight Connector

Fig.11

1

y ( , )

Instruções Elétricas

1. Pontos Gerais

1.1 Durante o teste a medição, forneça uma distorção livre de tensão principal AC ao instrumento via um transformador isolado com baixa resistência interna.

1.2 Todas as medições mencionadas, daqui por diante, serão levadas a uma tensão principal normal (90 – 132 VAC para versão EUA, 195 – 264 VAC para versão Européia, ou 90 – 264 VAC para o modelo com grande escala de fonte de energia, a menos que tenha começado de outra maneira).

1.3 Todas as tensões devem ser medidas ou aplicadas com respeito ao terra, a menos que tenha começado de outra maneira).

1.4 O teste deve ser feito em um aparelho completo, incluindo o painel LCD numa sala com temperatura de 25 +/- 5 graus C.

1.5 Todos os valores mencionados nesta instrução de teste são apenas aplicáveis a um instrumento bem alinhado, com sinal correto.

1.6 As letras- símbolos (B) e (S) localizadas atrás das instrução de teste denota:

(B): Transmite 100% na inspeção na linha de conjunto (S): Transmite teste por amostragem

1.7 O contrapeso branco (temperatura de cor), deve ser testado em sala de luz submetida.

1.8 Ciclos on/ off repetitivos são permitidos exceto que ele seja proibido dentro de 6 segundos.

2. Sinal de entrada

2.1.1 Tipo de Sinal PC

Vídeo analógico: 0.7 Vp-p linear, polaridade positiva (DVI-A). Sync separado: nível TTL, separado, polaridade negativa ou

positiva.

Sinal de áudio: entrada de áudio mini-Jack. Nível de entrada: 500mVrms (Saída do falante de 3W quando

o nível de entrada > 500mWrms e controle de volume em 100%).

Recurso de sinal: formato do gerador do teste padrão como aces-

sório (tabela de 1 a 11)

Gerador de Referência: CHROMA 2200 ou 2250.

2.1.2 Tipo de sinal de TV

Vídeo Digital: DVI-D HDCP Interface digital com 4 canais de sinal TDMS. Sinal RF: Entrada aérea, cabo NTSC e sistema de antena. Sinal de vídeo: Entrada cinch, CVBS com NTSC e sistema PAL. Nível: 1.0Vp-p (0.7 vídeo + 0.3V sync) Entrada S vídeo: Sinal Y/C, sistema NTSC e PAL. Nível: Y: 1.0Vp-p (0.7 vídeo + 0.3V sync) C: +/- 0.3V Entrada componente: Cinch G/B/R -> YPbPr entrada cinch. Nível: Y: 1.0Vp-p Pb/Pr: +/- 0.35V Sinal de áudio: Lado cinch L/R para CVBS e S-vídeo. Cinch

interno R/L para entrada componente.

Nível de entrada: 500mVrms (saída de falantes de 3W quando o nível de entrada > 500mVrms e controle de volume em 100%).

2.2 Modo de sinal de entrada PC

20PF5120

Dot rate

H.freq (KHz) Mode Resolution V.freq (Hz)

(MHz)

125.175 31.469 IBM VGA 640*350 70.087

228.322 31.469 IBM VGA 720 * 400 70.087

3 25.175 31.469 IBM VGA 640*480 59.940

430.240 35.000 MACINTOSH 640*480 66.667

5 31.500 37.500 VES

A 640*480 75.000

636.000 35.156VESA 800 * 600 56.250

740.000 37.879 VESA 800 * 600 60.317

8 49.500 46.875 VESA 800 * 600 75.000

Below only for15”

9 57.300 49.700 MACINTOSH 832*62475.000

10 65.000 48.363 VESA 1024 * 768 60.004

11 78.750 60.023VES

2.3 O sinal de entrada do canal de TV e o modelo padrão para Nafta (tabela 1).

Tabela de Distribuição de Sinal (NTSC)

CH

Frequency Carriers

A 1024 * 768 75.029

TV

System

Pattern

Video Sound

C 03 61.25MHz 65.75MHz NTSC M Color Circle

C 06 83.25MHz 87.75MHz NTSC M Red Raster C 09 187.25MHz 191.75MHz NTSC M Circle Pattern

C 11 199.25MHz 203.75MHz NTSC M Cross Hatch

C 13 211.25MHz 215.75MHz NTSC M

Two White

Window

C 52 391.25MHz 395.75MHz NTSC M Color Bar

C69493.25MHz 497.75MHz NTSC M 100% White

C70 499.25MHz 503.75MHz NTSC M Checkerboard

3. Ajuste de display em modo TV

3.1 Ajuste de contrapeso branco (B)

Ajuste geral:

Requerimento de equipamento: Analisador de cor Requerimento de entrada: Tipo de sinal de entrada: sinal CVBS-NTSC Freqüência = 187.25 MHz (CH. 9) Método de alinhamento: Ajuste inicial: Aparelho de TV (7119) Brilho = 127; (Contraste

= 64 fro 15)(=70 para 20), Saturação = 70 em modo de fábrica (pode ser ajustado), Set Smart ﬁ gura como “pessoal” (Brilho = 50, Cor = 50, Contraste = 50)

Aplique teste padrão “100% completo branco/ 100 IRE” pelo

gerador de teste padrão de TV. Alinhamento: Ajuste o VIDEO SCALER GAIN R G B em Modo de Fábrica “NORMAL”. (Veja Fig.1) [Entre no menu de fábrica: pressione as teclas Volume – e Volume + juntas por aproximadamente 6 segundos]

A cromaticidade CIE 1931 (X, Y) coordenadas devem ser:

Picture Mode xy Normal(Original)

0.292 ± 0.005 0.293 ± 0.005

11

RESOLUÇÃO DE VÍDEO PRE- LOAD

Modo 3, 6, 7, 10 são modos preset que devem passar por

inspeção QA. Modos 1, 2, 4, 5, 8, 9, 11 irão rodar em apenas em ajustamento automático, e veriﬁ cação W/O QA.

12 20PF5120

Tabela 3.1: Lendo com Minolta CA=110

FACTORYADJUST MENU

NORMAL

SCALERGAIN RGB AUTO-COLOR(OK) ADC OFFSET RGB ADCGAIN RGB PC OFFSET RGB

7119 SDTV ?SAT DVI SHIFTHV TV SHIFTHV HD SHIFTHV

RESERVE HDTV ADC OFFSET RG B HDTV ADCGAIN RG B VIDEO SCALERGAIN RG B SCALER HUE

TINT

EXIT Value

4.

Ajuste de display em modo PC

4.1 Ajuste de qualidade de display

Usando o modo timing como descrito em 2.2 , e do teste

padrão POPO (pixel on pixel off) para ajustar o clock até que nenhuma listra e ajuste a fase até limpar a imagem. (tecla rápida de AUTO AJUSTE: pressione as teclas Volume - e Volume + juntas por 1 segundo). Veriﬁ que os 4 modos preset.

4.2 Ajuste Branco – D (B)

4.2.1 No modo de fábrica, aplique o modo 1024 x 768/ 60Hz com teste padrão de cinza 64. Os principais controles de Brilho em 50% e Contraste para 50%. Selecione a função AUTOCOLOR para ajuste ADC OFFSET e ADC GAIN.

4.2.2 Ajuste o smart picture como NORMAL.

Ajuste SCALER GAIN R G B = VIDEO SCALER GAIN R G B

(ajuste feito).

As coordenadas (X, Y) da cromaticidade 1931 CIE devem ser

Normal X (central) – 0.292 +/- 0.020 Y (central) – 0.293 +/- 0.020

Leituras com Minolta CA – 110.

4.2.3 Ajuste o smart picture como WARM, e COOL. O SCALER GAIN R G B =

Normal/ O RGB é ganho depois do ajuste – WARM - COOL Ganho R – R - R - R-5 Ganho G – G - G-3 - G-3 Ganho B – B - B-7 - B

4.3 Veriﬁ que o cabo de interface analógico

Veriﬁ que a pobreza de cor & condição de ruído do teste

padrão de cinza 64.

5. Ajuste de display em modo HDTV

5.1 Ajuste de contrapeso Branco (B)

Método de alinhamento: Ajuste inicial: Ajuste o smart picture como PERSONAL. Brilho = 50, Cor = 50, Contraste = 50 Ajuste de processo AUTO-COLOR. Ajustes: Veriﬁ que a especiﬁ cação das coordenadas de cromatici-

dade:

Modo de imagem - x - y Pessoal - 0.292 +/- 0.020 - 0.293 +/- 0.020

Se fora da especiﬁ cação, ajuste o tom HDTV ADC GAIN em

modo de fábrica.

6. Pressione a tecla DVI HDCP

6.1 Tecla de download HDCP

A tecla DHCP 284 bytes deve ser baixada para o aparelho via

cabo I/F usando ATE em ferramentas de Ajuste de fábrica.

6.2 Teste de tecla HDCP Vídeo DVI Uso de gerador de teste padrão. Equipamento: Quantum 802R ou 802BT ou equipamentos

equivalentes. Teste padrão: Teste padrão HDCP Padrão (É uma barra de cor). Timing: 720 x 480P 60Hz 720 x 576P 50Hz 1280 x 720P 50Hz 1280 x 720P 60Hz 1920 x 1080i 50Hz 1920 x 1080i 60Hz Resultado: A informação PASS deve ser mostrada na tela.

Ajuste geral: Equipamento: Gerador de teste padrão de dados Quantum

801GD ou 802G. Aplique 1080i, teste padrão cinza RGBW.

6.2.2 Use o DVD Player: Equipamento:

1. Pioner (modelo: DV-S969AVi) ou equipamentos equivalentes.

2. Disco DVD com proteção Macro Vision Resultado: A imagem deve ser mostrada Normalmente.

20PF5120

13

INSTRUÇÕES ELÉTRICAS - PARA 15”

Preset dados EEPROM

7.1

Dados EEPROM devem ser dados preset de acordo com a tabela seguinte.

Function SCALERGAIN ADC Offset R/G/B ADCGain R/G/B PC OFFset R/G/B

7119 ? brightnes s 7119 Saturation

7119 7119 TINT

TVshift H TVshift V

DVI SHIFTH DVI SHIFT V

HD SHIFTH HD SHIFT V

HD ADC OFFset R G B HD ADCGAIN RGB Video Scaler Gai ScalerHue

Modo de fábrica:

HD shiftH153 152 166 165 65 66 38 35

HD shiftV39 40505240 39 59 59

DVI shiftH44 22 22 96 55 10348

DVI shiftV40 43 50 42 415960

AJUSTE DE IMAGEM em uso:

HD shiftH62 6259 59494928 29

7.2 Smart picture & Smart sound:

7.2.1 Ajuste fora de caixa de modo de TV ﬁ nal

Smart picture: Rich

contrast

Regular

n

480i 480P 576i576P 720P/

PERS

RF

Brightness

Color

Contrast

Sharpness

Tint

ONAL RICH

50 48 45 42 45 50 56 54 46 60 50 50 50 48 57 50 83 70 70 75 50 50 50 50 50

Preset value

127 127 127 127 127 127 127 127 127 127 127 127 127(TV,AV,S-video,HD)

64 (TV,AV,S-video,HD) 70 (TV,AV,S-video,HD)

24(TV,AV,S-video,HD)

NTSC PAL

150 165

9 16

See below.

127 127 127 127 127 127 127 127 127

50

720P/ 60Hz

MULTIME

1080i/ 50Hz

1080i /50Hz

50Hz

NATU

RE SOFT

DIA

1080i/ 60Hz

1080i /60Hz

PERS

S-Video

Brightness

Color

Contrast

Sharpness

Tint

ONAL RICH

50 50 45 47 50 50 60 56 56 65 50 54 55 54 58 50 83 83 83 83 50 50 50 50 50

PERS

HD (YPbPr)

Brightness

Color

Contrast

Sharpness

Tint

ONAL RICH

50 48 44 42 44 50 63 59 56 66 50 62 59 59 63 50 91 91 95 95 50 50 50 50 50

PERSO

DVI

Brightness

Color

Contrast

Sharpness

Tint

Smart sound: THEATRER Volume de som: 50

Smart Sound

PERSONAL TREBLE 50

VOICETREBLE 60

THEATER TREBLE 90

MUSIC TREBLE 78

Incredible Surround: OFF AVL: OFF

NAL RICH

50 48 44 42 44 50 63 60 56 66 50 57 54 54 57 50 91 91 95 95 50 50 50 50 50

BASS 50

BALANCE 0

BASS 60

BALANCE0

BASS 95

BALANCE 0

BASS 83

BALANCE0

NAT URE SOFT

MULTIM

EDIA

MULTIME

DIA

MULTIM

EDIA

AV

Brightness

Color

Contrast

Sharpness

Tint

PERS ONAL RICH

NATU

RE SOFT

MULTIME

50 50 45 47 50 50 60 56 56 65 50 54 55 54 58 50 83 83 83 83 50 50 50 50 50

DIA

14 20PF5120

y p

A

INSTRUÇÕES ELÉTRICAS - PARA 20”

Preset dados EEPROM

7.3

Dados EEPROM devem ser dados preset de acordo com a tabela seguinte.

Functi on SCALERGAIN ADC Offset R/G/B ADCGain R/G/B PC OFFset R/G/B

7119 ? brightnes s 7119 Saturation

7119 7119 TINT

TVshift H TVshift V

HD SHIFTH HD SHIFT V

HD ADC OFFset R G B HD ADCGAIN RGB Video Scaler Gain ScalerHue

contrast

Regular

Modo de fábrica:

480i 480P 576i576P 720P

HD

153 152 166 165 65 66 180 179

shift H HD

39 40505240 39 5961

shift V

DVI

22 22 96 55 10348

shift H DVI

43 50 41 4059 59

shift V

AJUSTE DE IMAGEM em uso:

Preset value

127 127 127 127 127 127

127(TV,AV,S-video,HD)

70 (TV,AV,S-video,HD)

75 (TV,AV,S-video,HD)

NTSC PAL

176 180

22 22

##

24(TV,AV,S-video,HD)

127 127 127 127 127 127 127 127 127

50

720P

/50H

/60H

z

1080i /50H

z

1080i /60H

z

HD (YPbPr) PERSONAL RICH NATURE SOFT

Brightness

Color

Contrast

Sharpness

Tint

DVI PERSONAL RICH NATURE SOFT

Brightness

Color

Contrast

Sharpness

Tint

50 35 37 30 50 72 70 65 50 78 71 71 50 87 87 87 50 50 50 50

Smart sound: THEATRER Volume de som: 50

Smart Sound

PERSONAL TREBLE 50

BASS 50

BALANCE 0

VOICETREBLE 60

BASS 60

BALANCE0

THEATRER TREBLE 90

BASS 95

BALANCE 0

MUSIC TREBLE 78

BASS 83

BALANCE0

HD

480i 480P 576i576P 720P

62 6259 59494958 59

/50H

z

720P /60H z

1080i /50H

z

shift H

7.4 Smart picture & Smart sound:

7.4.1 Ajuste fora de caixa de modo de TV ﬁ nal

Smart picture: Rich

RF PERSONAL RICH NATURE SOFT MULTIMEDI

Brightness

Color

Contrast

Sharpness

Tint

AV PERSONAL RICH NATURE SOFT MULTIMEDI

Brightness

Color

Contrast

Sharpness

Tint

S-Video PERSONAL RICH NATURE SOFT MULTIMEDI

Brightness

Color

Contrast

Sharpness

Tint

50 43 43 42 50 50 65 56 51 70 50 80 70 59 75 50 79 75 75 83 50 50 50 50 50

50 40 38 37 45 50 58 56 51 70 50 75 70 59 75 50 87 79 79 87 50 50 50 50 50

1080i /60H

z

Incredible Surround: OFF AVL: OFF

Ajuste de Display

@60HZ

Acesso de fábrica: Modo Como entrar no menu de modo de fábrica

Passo 1: Selecione o recurso “PC” e então desligue o LCD-TV. Passo 2: Pressione o botão “power” e então pressione os botões

“VOL –“ e “VOL +” ao mesmo tempo imediatamente e segureos por aproximadamente 5 segundos e então solte todos os botões.

Pressione o botão MENU e traga a indicação do modo de

fábrica como mostrado na Fig. 1.

20PF5120

15

MAIN CONTROLS


800X600@60HZ

SMARTPICTURE

AUDIO BRIGHTNESS

FEATURES CONTRAST INSTALL AUTO ADJUST

MANUAL ADJUST

ME5P NAFTA20 V0.45.1 050527 AU20SVGA

Fig. 1

Use CHANNEL – e CHANNEL + para selecionar o “F1/FL1

NAFTA V1.01.01 041208 LG15XGA” e então pressione o botão “VOL +”.

2. Aplique um sinal 1024x768/60Hz com teste padrão branco. Ajuste o controle de brilho em 50% e controle de contraste em 50%. Ajuste o ganho RGB para alcançar uma temperatura de cor especial no centro da tela.

2.1 Aponte a ponta de prova CA-A30 no centro da tela como na Fig. 4.

2.2 Remova as lentes de proteção que cobrem a ponta de prova CA-A30.

2.3 Ajuste o seletor Medida/ vista para medir a posição para restaurar o analisador. (Calibração zero) como na Fig. 5.

2.4 Ligue o analisador de cor (CA-110).

2.5 Pressione o botão 0-CAL para restaurar o analisador. Veja a Fig. 6.

Cover (black)

Measurementviewing selector

Fig.4

Fig.5

Fig.2

Ajuste WITE-D de modo PC (B)

1. Aplique o modo 1024x768/60Hz com bloco de teste padrão 5 como na Fig. 3.Ajuste os ocntroles principais, controle de brilho em 50% e contraste para 50% no modo de Usuário. Ajuste as cores em cor natural no modo de Usuário. Mova o cursor para o item “AUTO- cor” no modo de fábrica, pressione a tecla “menu” para ativar esta função, então o scaler irá ajustar RGB e Cor RGB automaticamente por ele mesmo.

O-CAL

Fig.6

2.6 Mude o teste de prova de luz para a posição de Visão.

2.7 Mova o tambor de lnete para frente ou para trás para daixar a imagem limpa, como mostrado na Fig. 7.

2.8 Mude o teste de prova de luz para a posição de Medida. Ele deve indicar o valor de cor no CA-110.

Clear image

Measurement/viewing selector

Fig.7
