PRICE PFISTER WILL NOT BE LIABLE FOR ANY OTHER DAMAGES
OR LOSSES, INCLUDING, BUT NOT LIMITED TO, INCIDENTAL
AND/OR CONSEQUENTIAL DAMAGES, REGARDLESS OF
THE LEGAL THEORY ASSERTED, INCLUDING ANY CLAIM
OR BREACH OF WARRANTY HEREUNDER OR ANY OTHER
CAUSE, AND WHETHER ARISING IN CONTRACT OR IN TORT
(including negligence and strict liability).
Price Pster has the right to discontinue or modify any product at any
time. Some states do not allow limitations or exclusions of incidental
or consequential damages, so the above limitations or exclusions may
not apply to you. This warranty gives you specic legal rights, and you
may also have other rights which vary from state to state.
The above warranties do not cover damage resulting from improper
maintenance, repair, cleaning or installation, misuse, abuse, alterations,
accidents or Acts of G
the date of purchase.
Exclusive Remedy: In the event of any defect in the Product that breaches
the foregoing warranties, Price Pster, at its option, will repair or replace
the defective part of the Product. Repair or replacement of the Product
is the exclusive remedy.
For any remedy under this warranty, Price Pster is to be notied
describing the problem. In order to notify Price Pster and receive
assistance or service under this warranty, the original purchaser may:
(1) call 1-800-Pfaucet (1-800-732-8238) for a consumer service
representative who can assist you, or (2) write consumer service
department c/o Price Pster Inc., 19701 DaVinci, Lake Forest, CA 92610,
and include a description of the problem, model number, your name,
address, phone number and approximate date of purchase, or (3) email
Price Pster’s customer service department by going to www.PricePster.
com, or (4) notify the location or distributor from which the Product was
purchased. In any case, you may be required to return the Product to Price
Pster for inspection and proof of purchase may be required.
Limitations and Exclusions:
the Pforever nish shall be limited to a period of ve (5) years from
the Duration of theWarranties as Provided Below)
Own Your Home (Commercial Applications Limit
Lifetime Limited Mechanical & Pnish Warranty-
Covers Pnish and Pfunction for as Long as You
Price Pster provides the following Warranties for its products. Proof
of Purchase may be required in order to obtain any of the benets
set forth below.
Limited Warranties: Price Pster warrants that for as long as the original
purchaser owns the home in which the Price Pfister product (the
“Product”) is originally installed, the Product will be free of all defects
in material and workmanship that would impair the intended and proper
use of the Product. If the Product is installed in a commercial application,
the above mechanical warranty shall be limited for a period of ten (10)
years from the date of purchase of the Product.
Price Pster warrants against deterioration of the Product’s nish for
as long as the original purchaser owns the home in which the Product
is originally installed. If the Product is installed in a commercial
application, the above nish warranty for Products that do not contain
od.
Las gara ntías que preceden no cubren d años y perjuicios ocasionados como
resultado de mantenimiento, reparaciones, limpieza o instalación inadecuados,
mal uso, ab uso, alterac iones, accide ntes o causas de f uerza mayor.
d’usages fautifs, d'abus, de modications, d'accidents ou de catastrophes
naturelles.
daños incidentales o consecuentes, de manera que es posible que las limitaciones
o exclusiones que preceden no correspondan en su caso. Esta garantía le otorga
derechos legales especícos y es posible que usted también tenga otros derechos
que die ren entre un e stado y otro.
droits d’ordre juridique, et ceux-ci pourraient en avoir d’autres, selon la
province où ils habitent.
La garantie ne s’applique pas aux dommages résultant d’un entretien,
d’un nettoyage ou d’une installation fautivement effectués, ou encore
INCIDENTALES Y/O CONSECUEN TES, SIN IMPORTAR LA TEORÍA
LEGAL A LA QUE SE ALEGUE, INCLUYENDO TODO RECLA MO O
VIOLACIÓN DE LA GAR ANTÍA PRESEN TE O CUALQUIE R OTR A
CAUSA, Y YA SEAN COMO RESULTADO DE LA LEY CONTRACTUAL O
LA DE ANT ECEDENTES (in cluyendo neglige ncia y respons abilidad est ricta).
Price Pster tiene el derecho de discontinuar o modicar cualquier producto en
cualquier momento. Ciertos estados no permiten limitaciones o exclusiones de
AURAIT EU RUPTURE DE GARANTIE, QUE CE SOIT PAR RAPPORT
À UN CONTRAT OU PAR VOIE DE NÉGLIGENCE (cela comprend la
négligence et la responsabilité stricte).
Price Pster se réserve le droit de discontinuer ou de modier un produit
en tout temps. Certaines provinces ne permettent pas l’exclusion ou la
limitation des dommages indirects, de sorte que la limitation exprimée
peut ne pas s’appliquer. La présente garantie octroie aux clients certains
Price Pster

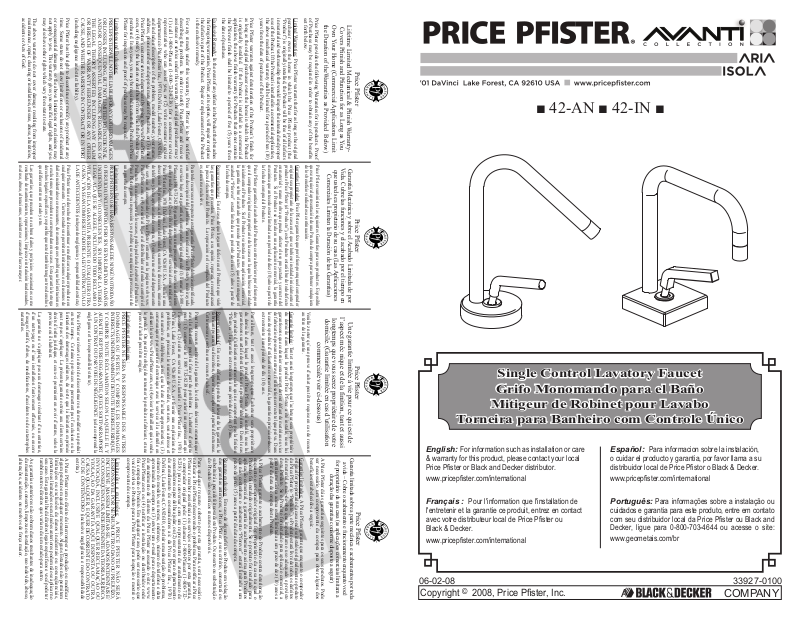

■ 42-AN ■ 42-IN ■
Price Pster suministra las siguientes Garantías para sus productos. Es posible
que se requiera la presentación de una Prueba de compra para obtener cualquiera
de los bene cios indicad os a continua ción.
Garantías Limitadas: Price Pster garantiza que por el tiempo en que el comprador
original sea propietario de la casa en el que se hubiese instalado inicialmente el
producto Price Pster (el “Producto”), este Producto estará libre de todo defecto
en material y mano de obra que pueda afectar el uso proyectado y correcto del
Producto. Si el Producto se instala en una aplicación comercial, la gara ntía
mecánica que antecede estará limitada a un período de diez (10) años a partir de
la fecha de compra del Producto.
Price Pster garantiza el acabado del Producto contra deterioro por el tiempo en
que el comprador original sea propietario de la casa en la que hubiese instalado
inicialmente el Producto. Si el Producto se instala en una aplicación comercial,
la garantía sobre el acabado que precede para Productos que no contengan el
acabado “Pforever” estará lim itada a un periodo de cinco (5) años a partir de
la fecha de co mpra.
Recur so exclusivo: En el caso de que haya un defecto en el Producto que viole
las garantías que preceden, Price Pster, a su opción, reparará o reemplazará
la pieza defectuosa del Producto. La reparación o el reemplazo del Producto
es el recu rso exclusivo.
Para todo recurso con respecto a esta garantía, Price Pster deberá ser noticado,
con una descripción del problema. Para noticar a Price Pster y recibir ayuda
o ser vicio bajo esta ga rantía, el comprad or origin al puede: (1) l lamar al 1-800-
Pfaucet (1-800-732-8238) para hablar con un representante de servicio al cliente
que lo pueda ayudar, o (2) escribir al departamento de servicio al consumidor, c/o
Price Pster Inc., 19701 DaVinci, Lake Forest, CA 92610 U.S.A., e incluir una
descripción del problema, el número del modelo, su nombre, dirección, número
de teléfono y fecha aproximada de compra, o (3) enviar un e-mail al departamento
de servicio al c onsumidor de Price Pster entrand o en la p ágina web ww w.
PricePster.com, o (4) avisarle al lugar o al distribuidor en donde se compró el
Producto. En cualesquiera de los casos, podría pedírsele devolver el Producto a
Price Pster para su inspección y es posible que se requiera la presentación de
una prueba de compra.
Limita ciones y Exclusion es:
PRICE PFISTER NO SE HARÁ RESPONSABLE DE NINGÚN OTRO DAÑO
O PERJUICIO, INCLUYENDO, PERO SIN ESTAR LIMITADO A DAÑOS
Veuillez noter qu’une preuve d’achat peut être requise en cas de recours
au titre de la garantie.
Garantie limitée : Tant et aussi longtemps que l’acheteur sera propriétaire
du domicile dans lequel le produit Price Pster a été installé, nous lui
garantissons que ce dernier sera exempt de tout défaut de matériau ou vice
de fabrication pouvant en entraver l’utilisation correcte tel que prévu. Dans
le cas des produits d’utilisation commerciale, la garantie exprimée ci-dessus
est restreinte à une période de dix (10) ans.
Par ailleurs, tant et aussi longtemps que l’acheteur sera propriétaire
du domicile dans lequel le produit Price Pster a été installé, nous lui
garantissons un article dont la nition ne pourra se détériorer. Dans le cas
des produits d’utilisation commerciale qui ne comportent pas la nition
“Pforever”, la garantie est restreinte à une période de cinq (5) ans.
Recours exclusif : En cas de défaut du produit relevant de la garantie, le
fabricant pourra, à sa discrétion, réparer ou remplacer la partie défectueuse.
Cette mesure constitue un recours exclusif.
Pour tout recours au titre de la garantie, les clients doivent communiquer
avec le fabricant pour lui faire part du problème. L’acheteur d’origine
peut : (1) composer le 1 800 732-8238 pour parler à un représentant qui
l’assistera; (2) écrire au service à la clientèle : Price Pster Inc., 19701
DaVinci, Lake Forest, CA 92610 U.S.A., et fournir une explication du
problème, en précisant le numéro de modèle, son nom, son adresse et
son numéro de téléphone, ainsi que la date d’achat approximative; (3)
communiquer par courrier électronique avec le service à la clientèle en
utilisant le site www.PricePster.com, ou (4) aviser le détaillant qui a vendu
le produit. On peut être obligé de retourner le produit au fabricant, et une
preuve d’achat peut être exigée.
Limitations et exclusions :
PRICE PFISTER NE SERA PAS RESPONSABLE DES AUTRES
DOMMAGES OU PERTES, Y COMPRIS LES DOMMAGES
INDIRECTS, INDÉPENDAMMENT DE TOUTE THÉORIE JURIDIQUE,
Y COMPRIS TOUTE RÉCLAMATION SELON LAQUELLE IL Y
Vida. Cubre las funciones y el acabado por el tiempo en
Garantía Mecánica y sobre el Acabado Limitada de por
que usted sea propietario de su casa (Las Aplicaciones
Comerciales Limitan la Duración de las Garantías)
Price Pster
l’aspect méc nique et de la nition, tant et aussi
longtemps que vous serez propriétaire de votre
domicile. (Garantie limitée en cas d’utilisation
Une garantie limitée à vie pour ce qui est de
commerciale voir ci-dessous)
Limitações e exclusões: A PRICE PFISTER NÃO SERÁ
RESPONSÁVEL POR NENHUM OUTRO DANO OU PREJUÍZO,
INCLUSIVE, MAS SEM LIMITAR-SE, A DANOS INCIDENTAIS E/
OU CONSEQÜENCIAIS, INDEPENDENTE DA TEORIA JURÍDICA
INVOCADA, INCLUSIVE QUALQUER RECLAMAÇÃO OU
VIOLAÇÃO DA GARANTIA AQUI DISPOSTA OU OUTRA
CAUSA QUALQUER, E QUER DECORRENTE DO CONTRATO
OU DE CONTENCIOSO (inclusive negligência e responsabilidade
estrita).
A Price Pster tem o direito de interromper a produção ou modicar
algum produto em qualquer momento. Alguns Estados não permitem
limitações ou exclusões de danos incidentais ou conseqüenciais,
portanto as limitações ou exclusões anteriores podem não se aplicar no
seu caso. Esta garantia lhe dá direitos legais especícos e você pode ter
também outros direitos que variam de um estado para outro.
As garantias anteriores não cobrem danos resultantes de inadequação
da manutenção, conserto, limpeza ou instalação, uso indevido, abuso,
alterações, acidentes ou motivos de força maior.
de atendimento de consumidores a/c da Price Pster Inc., 19701
DaVinci, Lake Forest, CA 92610, e incluir uma descrição do problema,
número do modelo, seu nome, endereço, número do telefone e data
aproximada da compra ou (3) enviar um e-mail para o departamento
de atendimento de clientes da Price Pster acessando o site: www.
PricePster.com ou (4) noticar a instalação ou distribuidor onde
foi comprado o Produto. Em qualquer caso, pode ser necessário que
você devolva o Produto para a Price Pster para inspeção e mostre o
comprovante de compra.
8238) para conversar com um representante de atendimento de
consumidores capaz de lhe ajudar, ou (2) escr ever para o departamento
aplicação comercial, a garantia de acabamento acima para Produtos
que não contenham o acabamento “Pforever” estará limitada a um
prazo de cinco (5) anos a partir da data de compra.
Recurso exclusivo: Em caso de algum defeito no Produto em violação
das garantias anteriores, a Price Pster, a seu critério, consertará ou
substituirá a peça defeituosa deste Produto. O conserto ou substituição
do Produto são os únicos recursos disponíveis.
Para qualquer recurso coberto por esta garantia, será necessário
noticar a Price Pster descrevendo o problema. Para noticar a Price
Pster e receber assistência ou serviços cobertos por esta garantia,
o comprador original pode: (1) chamar 1-800-Pfaucet (1-800-732-
A Price Pster garante o acabamento do Produto contra deterioração
enquanto o comprador original for proprietário da casa na qual o
Produto foi instalado originalmente. Se o produto for instalado para
partir da data de compra deste Produto
.
garantia mecânica acima estará limitada a um prazo de dez (10) anos a
de material e mão-de-obra que impediriam o uso adequado e previsto
deste Produto. Se o Produto for instalado para aplicação comercial, a
Garantias limitadas: A Price Pster garante que enquanto o comprador
original for proprietário da casa onde se instalou originalmente o produto
da Price Pster (o “Produto”), o Produto estará livre de todos os defeitos
Price Pster
A Price Pster dá as garantias seguintes para os seus produtos. Pode
ser necessário um comprovante da compra para obter alguns dos
benefícios estabelecidos a seguir..
Garantia limitada sobre a parte mecânica e acabamentos por toda
for proprietário da sua casa (as aplicações comerciais limitam a
a vida – Cobre o acabamento e funcionamento enquanto você
duração das garantias conforme disposto a seguir)
Price Pster
Single Control Lavatory Faucet
Grifo Monomando para el Baño
Mitigeur de Robinet pour Lavabo
Torneira para Banheiro com Controle Único
English: For information such as installation or care
& warranty for this product, please contact your local
Price Pster or Black and Decker distributor.
www.pricepster.com/international
Français : Pour l'information que l'installation de
l'entretenir et la garantie ce produit, entrez en contact
avec votre distributeur local de Price Pster ou
Black & Decker.
www.pricepster.com/international
06-02-08 33927-0100
Copyright © 2008, Price Pster, Inc.
Español: Para informacion sobre la instalación,
o cuidar el producto y garantia, por favor llama a su
distribuidor local de Price Pstor o Black & Decker.
www.pricepster.com/international
Português: Para informações sobre a instalação ou
cuidados e garantia para este produto, entre em contato
com seu distribuidor local da Price Pster ou Black and
Decker, ligue para 0-800-703-4644 ou acesse o site:
www.geometais.com/br
A COMPANY
A
D
B
HOT
COLD
English: Thank you for purchasing this Price Pster
product. All Price Pster products are carefully engineered,
and factory tested to provide long trouble-free use under
normal conditions. This product is easy to install using basic
tools and our easy to follow illustrated instructions. If you
have any questions regarding this product, see info on
previous page.
1 BEFORE PROCEEDING
WARNING: Read all the instructions completely before
proceeding. Price Pster recommends calling a professional
if you are uncertain about installing this product!
This product should be installed in accordance with all local
and state plumbing and building codes.
2 SHUT OFF WATER SUPPLY
Locate water supply inlets and shut off the water supply
valves. These are usually found under the sink or near the
water meter. If you are replacing an existing faucet, remove
the old faucet from the sink and clean the sink surface
thoroughly.
3 ASSEMBLY INSTRUCTIONS
If operating pressures exceed 5 BAR (75 PSI), the use of a
pressure reducer is recommended. Before proceeding with
the assembling, we advise to clean the hot and cold water
tubes, in order to avoid that build-up of dirt could compromise
the functioning of the faucet.
Supply Suggested Maximum Minimum
Hot Water
Temperature
Operating
Pressure
65 Cº (150F) 80 Cº (175F) 15 Cº (60F)
3 BAR (44PSI) 5 BAR (73PSI) 0.5 BAR (7PSI)
(11) from spout base (8). Ensure that all surfaces are clean
and free of debris. Replace cartridge (11) and reassemble by
proceeding in reverse order.
9 AERATOR CLEANING (Fig.F)
It is advisable to periodically clean the aerator, in order to
avoid build-up of dirt and limestone, which in time could
gradually limit the water ow. To disassemble the aerator
(1), unscrew it and clean the lter (2) from all impurities,
reassemble by proceeding in the reverse order making sure
the gasket (3) is correctly placed.
C
HOT
COLD
E
OPEN
CLOSED
4 FAUCET INSTALLATION (Fig.A)
Mount the threaded pin (2) and the supply tubes (6) in the
body, place the sponge washer (1) under the faucet body.
Insert the mixer in the basin. If necessary to the sealing,
insert the extension rings (3) on the threaded post (2). Insert
the ange (4) then tighten the faucet with the locking nut (5).
5 VALVE AND SPOUT FUNCTIONS (Fig.C)
By lifting the lever handle (1) up, the valve will be activated
allowing water to ow. The water ow will increase by
continuing to lift up the lever handle (1). By rotating the lever
handle counter-clockwise, the water temperature will increase
to hot ow only. By rotating the lever handle clockwise, the
water temperature will decrease to cold ow only.
6 WATER SUPPLY CONNECTIONS (Fig.B)
Connect water supply Lines (1) to Faucet Inlets (2). Hot
water supply lines go into left inlet. Cold water supply lines go
into right inlet. (Supply lines are not included.) Please follow
manufacturer’s instructions when installing supply lines.
7 UNIT START UP
Turn on hot and cold water supplies, and check for leaks
above and below the sink

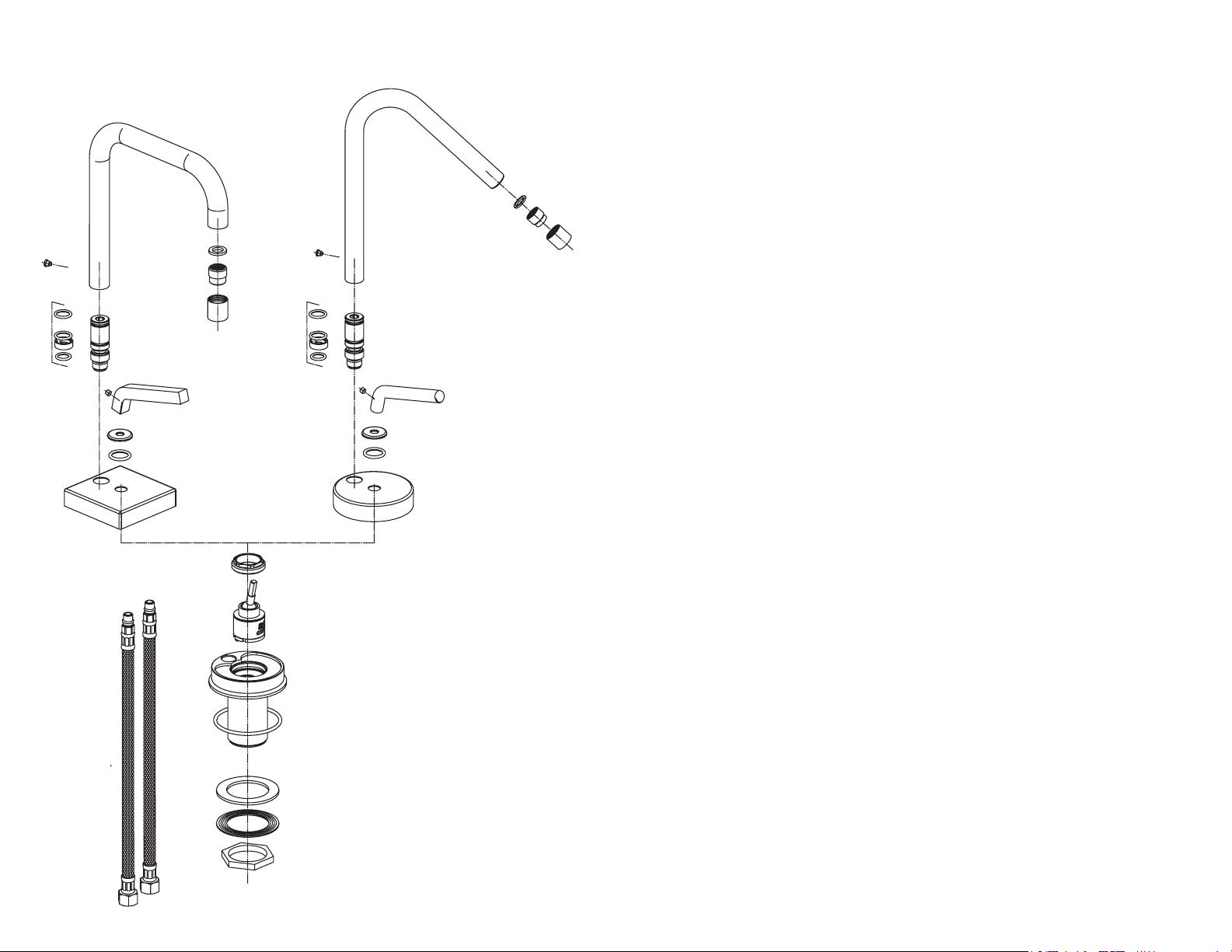

8 REPLACEMENT OF THE CARTRIDGE (Fig.D)
(close the main water supply) Remove set screw (1) and lift
up on spout (2) separating it from the spout holder (3). Then
remove lever set screw (4) with an allen wrench and remove
lever (5), washer (6), and rubber washer (7). Using an allen
wrench, unscrew the spout holder (3) from the spout base
(8). Unscrew spout base (8) from spout post (9). Using a
wrench unscrew valve retainer nut (10). Lift valve cartidge
CAUTION: Maintenance
DISASSEMBLY
1. Replacement parts may be available at the store where you
purchased your faucet.
2. When replacement parts are not available, please write or
call Price Pster Consumer Service.
3. Always turn off water and relieve pressure before
working on your faucet.
NOTE: Trim Care
Cleaning Instructions:
For all handles and decorative nishes, use only a soft damp
cloth to clean and shine. Use of polish, detergents, abrasive
cleaners, organic solvents or acid may cause damage. Use of
other than a soft damp cloth will nullify our warranty!
Special Trim:
Trim products which contain porcelain or other similar
substance are not acceptable for public areas or Commercial
use. Installation of Said Trim is at Users Risk!
A
C
CALIENTE
FRIA
E
ABIERTO
CERRADO
B
CALIENTE
D
FRIA
Español:
Pster. Todos los productos Price Pster están diseñados
cuidadosamente y son sometidos a pruebas en la fábrica para ser
utilizados sin problemas bajo condiciones normales. Este producto
es fácil de instalar con herramientas básicas y nuestras instrucciones
ilustradas fáciles de seguir. Si usted tiene cualesquiera preguntas
con respecto a este producto, vea el Info en la página anterior.
1 ANTES DE PROCEDER
ADVERTENCIA: Antes de proceder, lea completamente
todas las instrucciones. Price Pster recomienda llamar a un
profesional si no se está seguro acerca de cómo instalar este
producto. Este producto debe instalarse de acuerdo a los
códigos de plomería y de construcción locales y estatales.
2 CIERRE EL SUMINISTRO DE AGUA
Ubique las entradas del suministro de agua y cierre las
válvulas de suministro de agua. Generalmente se encuentran
debajo del fregadero o cerca del medidor de agua. Si se
trata de un reemplazo de grifo, quite el grifo viejo y limpie
completamente la supercie del fregadero.
3 INSTRUCCIONES PARA EL MONTAJE
En caso de presiones de ejercicio superiores a 5 BAR (75
PSI), se aconseja el uso de un reductor de presión. Antes
de efectuar el montaje, se aconseja vaciar las tuberías del
agua caliente y fría para evitar que suciedad y pequeñas
impurezas comprometan el funcionamiento del grifo.
Alimentación Aconsejada Máxima Minima
Temperatura
agua caliente
Presión de
ejercicio
4 INSTALACION DEL GRIFO (Fig.A)
Monte el perno roscado (2) y los tubos de fuente (6) en el
cuerpo, colocan la arandela de la esponja (1) bajo cuerpo
del grifo. Inserte el mezclador en el lavabo. En caso de
necesidad al lacre, inserte los anillos de la extensión (3) en
el perno roscado (2). Inserte el reborde (4), después apriete
el grifo con la tuerca de jación (5).
5 FUNCIONES DE LA VÁLVULA (Fig.C)
Levantando la maneta palanca (1) para arriba, la válvula
será activada permitiendo que el agua uya. El ujo del agua
aumentará en la continuación a levanta para arriba la maneta
palanca (1). Rotando la maneta palanca a la izquierda, la
temperatura del agua aumentó al ujo caliente solamente.
Rotando la maneta palanca a la derecha, la voluntad de la
temperatura del agua disminuirá al ujo frio solamente.
6 CONEXIONES DE SUMINISTRO DE AGUA
(Fig.B)
Conecte las líneas del suministro de agua (1) a las entradas
del grifo (2). Las líneas de suministro de agua caliente se
instalan en la entradada izqueierda. Las líneas de suministro
de agua fría se instalan en la entrada derecha. (Las líneas de
suministro no son incluidas.) Siga por favor las instrucciones
del fabricante al instalar las líneas de fuente.
7 CÓMO ACTIVAR LA UNIDAD
Abra el suministro de agua fría y caliente, luego verique que
no hay fugas por abajo y arriba del fregadero.
8. REEMPLAZO DEL CARTUCHO (Fig.D)
(cerrar l’instalación hídrica) Quite el tornillo de presión
(1) y levante para arriba en el canalón (2) que lo separa
del sostenedor del canalón (3). Después quite el tornillo
de presión de la palanca (4) con una llave Allen y quite la
Gracias por haber comprado este producto Price
65 Cº (150F) 80 Cº (175F) 15 Cº (60F)
3 BAR (44PSI) 5 BAR (73PSI) 0.5 BAR (7PSI)
arandela de la palanca (5), del arandela (6), y de goma (7).
Con una llave Allen, desatornille el sostenedor del canalón (3)
de la base del canalón (8). Desatornille la base del canalón
(8) del poste del canalón (9). Con una llave desatornille la
tuerca del detenedor de la válvula (10). Levante el cartidge
de la válvula (11) de la base del canalón (8). Asegúrese de
que todas las supercies estén limpias y libres de la ruina.
Substituya el cartucho (11) y vuélvalo a montar procediendo
en orden reversa.
9. LIMPIEZA DEL AIREADOR (Fig.F)
Es aconsejable efectuar la limpieza periódica del aireador
para evitar que se acumulen residuos y caliza que con el
pasar del tiempo son la causa de una gradual disminución del
caudal. Para desmontar el aireador (1) destornillarlo y limpiar
el ltro (2) quitando las impurezas. Montar de nuevo en el
sentido inverso cerciorándose de posicionar correctamente
la guarnición (3).
PRECAUCIÓN: Mantenimiento
CÓMO DESARMAR
1. El almacén donde compró su grifo podría tener repuestos
disponibles.
2.
Cuando no hay repuestos disponibles, sírvase escribir o
llamar al departamento de servicio al consumidor de Price
Pster.
3. Siempre antes de efectuar algún trabajo en su grifo,
cierre el agua y elimine la presión.
NOTA: Cuidado del Acabado
I
nstrucciones para limpieza:
Para limpiar y hacer brillar las manijas y el acabado decorativo
use solamente un paño suave y húmedo. El uso de pulidores,
detergentes, limpiadores abrasivos, solventes orgánicos o ácidos
puede provocar daños. ¡El uso de algo más que un paño suave
y húmedo invalida nuestra garantía!
Acabados especiales:
Los productos con acabados que contienen porcelana u otras
substancias similares no son aceptables para áreas públicas ni
para usos comerciales. ¡Su instalación bajo tales circunstancias
es bajo el riesgo del usuario!
A
B
CHAUDE
D
FROID
Français : Merci d’avoir acheté ce produit Price Pster.
Tous les produits Price Pster sont fabriqués avec soin et
contrôlés à l’usine pour offrir une longue durée de service
sans problème dans des conditions d’utilisation normales. Si
vous avez n'importe quelles questions concernant ce produit,
voir l'information à la page précédente.
1 AVANT DE PROCÉDER À LA POSE
AVERTISSEMENT : lire attentivement toutes les instructions
avant de procéder à la pose. Price Pster recommande de
faire appel à un professionnel en cas d’incertitude quant
à l’installation de ce produit ! Ce produit doit être installé
conformément à l’ensemble de la réglementation locale et
provinciale applicable à la plomberie et à la construction.
2 COUPURE DE L’ARRIVÉE D’EAU
Repérer les arrivées d’eau et fermer leurs robinets. Ces
robinets se trouvent généralement sous le lavabo ou à côté
du compteur d’eau. En cas de remplacement d’un robinet
existant, le déposer du lavabo et nettoyer soigneusement la
surface de ce dernier.
3 INSTRUCTIONS POUR LE MONTAGE
En cas de pression dynamique supérieure à 5 bar (75 psi),
nous conseillons d’utiliser un réducteur de pression. Avant
de procéder au montage, nous vous conseillons de purger
soigneusement les tuyauteries d’eau chaude et d’eau froide
pour éviter que saleté et résidus puissent compromettre
lamarche de la robinetterie.
Alimentation Recommandée Maximum Minimum
Température eau
chaude
Pression
dynamique
65 Cº (150F) 80 Cº (175F) 15 Cº (60F)
3 BAR (44PSI) 5 BAR (73PSI) 0.5 BAR (7PSI)
9 REMPLACEMENT DES CARTOUCHE (Fig.D)
(étroit l'approvisionnement en eau principal) Enlevez la vis de
réglage (1) et soulevez vers le haut sur le bec (2) la séparant
du support de bec (3). Alors enlevez la vis de réglage de
levier (4) avec une clé mâle et enlevez la rondelle du levier
(5), du rondelle (6), et en caoutchouc (7). En utilisant une clé
mâle, dévissez le support de bec (3) de la base de bec (8).
Dévissez la base de bec (8) du poteau de bec (9). En utilisant
une clé dévissez l'écrou d'arrêtoir de valve (10). Soulevez et
le cartidge de valve (11) de la base de bec (8). Assurez-vous
que toutes les surfaces sont propres et exemptes de débris.
Remplacez la cartouche (11) et la rassemblez par la marche
à suivre à l'envers l'ordre.
10 NETTOYAGE DU MOUSSEUR (Fig.F)
Il faut procéder à l’entretien du mousseur pour éviter
l’accumulation de détritus et calcaire, qui avec le temps
pourraient causer une diminution graduelle du débit. Pour
procéder au démontage du mousseur (1), le dévisser et
nettoyer le ltre (2) des impuretés, remonter en procédant
en sense inverse et s’assurer de positionner le joint (3) de
façon correcte.
C
CHAUDE
FROID
E
OUVERT
FERMÉ
4 INSTALLATION de 4 ROBINETS (Fig.A)
Monter sur le corps la tige letée (2) et les lyres d’alimentaiton
(6), positionner le joint en éponge (1) au dessous du corps
du mitigeur. Introduire le mitigeur dans le trou du lavabo,
positionner les épaisseurs (3) sur la tige letée (2) , si
nécessaire pour un bon serrage, la bride (4) et fermer le
mitigeur avec le contre-écrou (5)..
5 FONCTIONS DE VALVE (Fig.C)
En soulevant la poignée de levier (1) vers le haut, la valve
sera activée en permettant à l'eau de couler. L'écoulement
de l'eau augmentera en continuant à soulèvent vers le haut
la poignée de levier (1). En tournant la poignée de levier dans
le sens contraire des aiguilles d'une montre, la température
de l'eau grimpé au uage à chaud seulement. En tournant la
poignée de levier dans le sens des aiguilles d'une montre,
la volonté de température de l'eau a diminuera jusqu'à
l'écoulement froid seulement.
7 RACCORDEMENTS DES ARRIVÉES D’EAU
(Fig.B)
Reliez l’arrivée d’eau (1) aux entrées du robinet (2). Les
canalisations d’alimentation d’eau chavole entrent á
l’admission gauche. Les canalisations d’alimentation d’eau
froide entrent á l’admission droite. (Tuyaux d’arrivée d’eau
ne sont pas incluses.) Veuillez suivre les instructions du
fabricant quand installant les robinets d’arrivée.
8 MISE EN SERVICE DU ROBINET
Ouvrir les robinets d’arrivée d’eau chaude et d’eau froide,
puis vérier le dessus et le dessous du lavabo pour voir s’il
y a des fuites.
ATTENTION : entretien
DÉMONTAGE
1. Il se peut que les pièces de rechange soient disponibles
dans le magasin dans lequel le mélangeur a été acheté.
2. Lorsque des pièces de rechange ne sont pas disponibles,
bien vouloir contacter le département du service aprèsvente de Price Pster par courrier ou par téléphone.
3. Toujours couper les arrivées d’eau et dépressuriser
avant de travailler sur le mélangeur.
REMARQUE : entretien des garnitures
I
nstructions de nettoyage :
N’utiliser qu’un chiffon humide pour nettoyer et polir toutes les
manettes et ornementations décoratives. L’utilisation de pâte à
polir, de détergents, de produits nettoyants abrasifs, de solvants
organiques ou d’acide peut endommager ces pièces. L’utilisation
d’autre chose qu’un chiffon humide annulera la garantie !
Garnitures spéciales : les garnitures contenant de la porcelaine
ou une autre substance similaire ne sont pas acceptables dans
les lieux publics ou les établissements commerciaux. La pose de
telles garnitures se fait aux risques de l’utilisateur !
A
C
QUENTE
FRIO
E
ABRIR
FECHADO
D
B
QUENTE
FRIO
Português: Obrigado por comprar este produto da Price
Pster. Todos os produtos da Price Pster são fabricados
com cuidado e testados na fábrica para proporcionar o uso
sem problemas a longo prazo sob condições normais. É fácil
instalar este produto usando ferramentas básicas e nossas
instruções ilustradas, fáceis de seguir. Se tiver alguma
dúvida sobre este produto, consulte as informações na
página anterior.
1 ANTES DE CONTINUAR
ADVERTÊNCIA: Leia completamente todas as instruções
antes de continuar. A Price Pster recomenda que você
chame um prossional se não se sentir seguro para instalar
este produto!
Este produto deve ser instalado de acordo com todos os
códigos locais e estaduais para encanamentos hidráulicos
e construção.
2 DESLIGUE A ÁGUA
Localize as entradas de abastecimento da água e feche os
registros de água. Em geral, estão debaixo da pia ou perto
do hidrômetro. Se estiver trocando uma torneira existente,
remova a torneira antiga da pia e limpe completamente a
superfície da pia.
3 INSTRUÇÕES PARA MONTAGEM
Para pressões de operação superiores a 5 BAR (75 PSI),
recomenda-se o uso de um redutor de pressão. Antes de
continuar a montagem, recomendamos a limpeza dos
encanamentos de água quente e fria para evitar acúmulo de
sujeira capaz de prejudicar o funcionamento da torneira.
Abastecimento Sugestão Máximo Mínimo
Temperatura da
água quente
Pressão de
operação
4 INSTALAÇÃO DA TORNEIRA (Fig.A)
Monte o pino rosqueado (2) e os tubos de fonte (6) no corpo,
coloc a arruela da esponja (1) sob o corpo do Torneira.
Introduza o misturador na bacia. Caso necessário à selagem,
introduza os anéis da extensão (3) no pino rosqueado (2).
Introduza a ange (4), a seguir aperte o faucet com a porca
de travamento (5).
5 FUNCIONAMENTO DO REGISTRO E DA
MANGUEIRA DA TORNEIRA (Fig.C)
Pode-se girar a ducha (5) em qualquer direção ao redor do
corpo da torneira. Ao levantar a manivela da haste (1), o
registro será acionado deixando a água escoar. A vazão de
água aumentará se continuar a levantar a manivela da haste
(1). Ao girar a manivela da haste (1) no sentido anti-horário, a
temperatura da água diminuirá até car totalmente fria. Ao girar a manivela da haste (1) no sentido horário, a temperatura
da água aumentará até car totalmente quente.
6 CONEXÕES DE ABASTECIMENTO DE
ÁGUA (Fig. B)
Conecte as linhas de abastecimento de água (1) com as
entradas na torneira (2). Ligue as linhas de abastecimento
de água quente na entrada da esquerda. Ligue as linhas de
abastecimento de água fria na entrada da direita. (As linhas
de abastecimento não estão incluídas.) Siga as instruções
do fabricante ao instalar as linhas de abastecimento.
7 ATIVAÇÃO DA UNIDADE
Ligue a água quente e fria, vericando a existência de
vazamentos acima da pia e embaixo.
65 Cº (150ºF) 80 Cº (175ºF) 15 Cº (60ºF)
3 BAR (44PSI) 5 BAR (73PSI) 0,5 BAR (7PSI)
8 TROCA DO CARTUCHO (Fig.D)
(feche o registro geral da água) Desaparafuse a haste (1),
retire o cubo da manivela (2), desaparafuse o tampão (3) e
a contraporca de xação (4), removendo então o cartucho
(6). Desaparafuse o extensor da haste (5), montando-o no
cartucho novo. Monte na ordem inversa. Não deixe de limpar
todas as superfícies em contato com as arruelas de vedação.
Aperte a porca (4) de modo a garantir a vedação e permitir,
ao mesmo tempo, girar livremente a manivela.
9 LIMPEZA DO AERADOR (Fig. F)
Convém limpar periodicamente o aerador, para evitar o
acúmulo de sujeira e calcicações, que com o tempo podem
limitar gradualmente o escoamento da água. Para desmontar
o aerador (1), desaparafuse o mesmo e limpe o ltro (2)
tirando todas as impurezas; monte de novo executando
os mesmos passos na ordem inversa, certicando-se da
colocação correta da gaxeta (3).
ATENÇÃO: Manutenção
DESMONTAGEM
1. As peças de reposição podem estar disponíveis na loja
onde comprou a sua torneira.
2. Se as peças de reposição não estiverem disponíveis,
escreva ou ligue para o serviço de atendimento de
consumidores da Price Pster.
3. Sempre feche a água e diminua a pressão antes de
trabalhar na sua torneira.
OBSERVAÇÃO: Cuidados com o acabamento
Instruções de limpeza:
Para todas as hastes de comando e acabamentos decorativos,
use somente um pano úmido macio para limpar e dar brilho. O
uso de produtos para polimento, detergentes, abrasivos para
limpeza, ácido ou solventes orgânicos podem provocar danos.
O uso de algo que não seja um pano úmido macio anulará
a nossa garantia!
Acabamentos especiais:
Produtos de acabamento contendo porcelana ou substâncias
semelhantes não serão aceitáveis para áreas públicas ou uso
comercial. O risco da instalação destes tipos de acabamento
será do usuário!
