PRODUKTSPEZIFIKATIONEN
EXSITE ENHANCED FESTE SERIES
kameralösungen

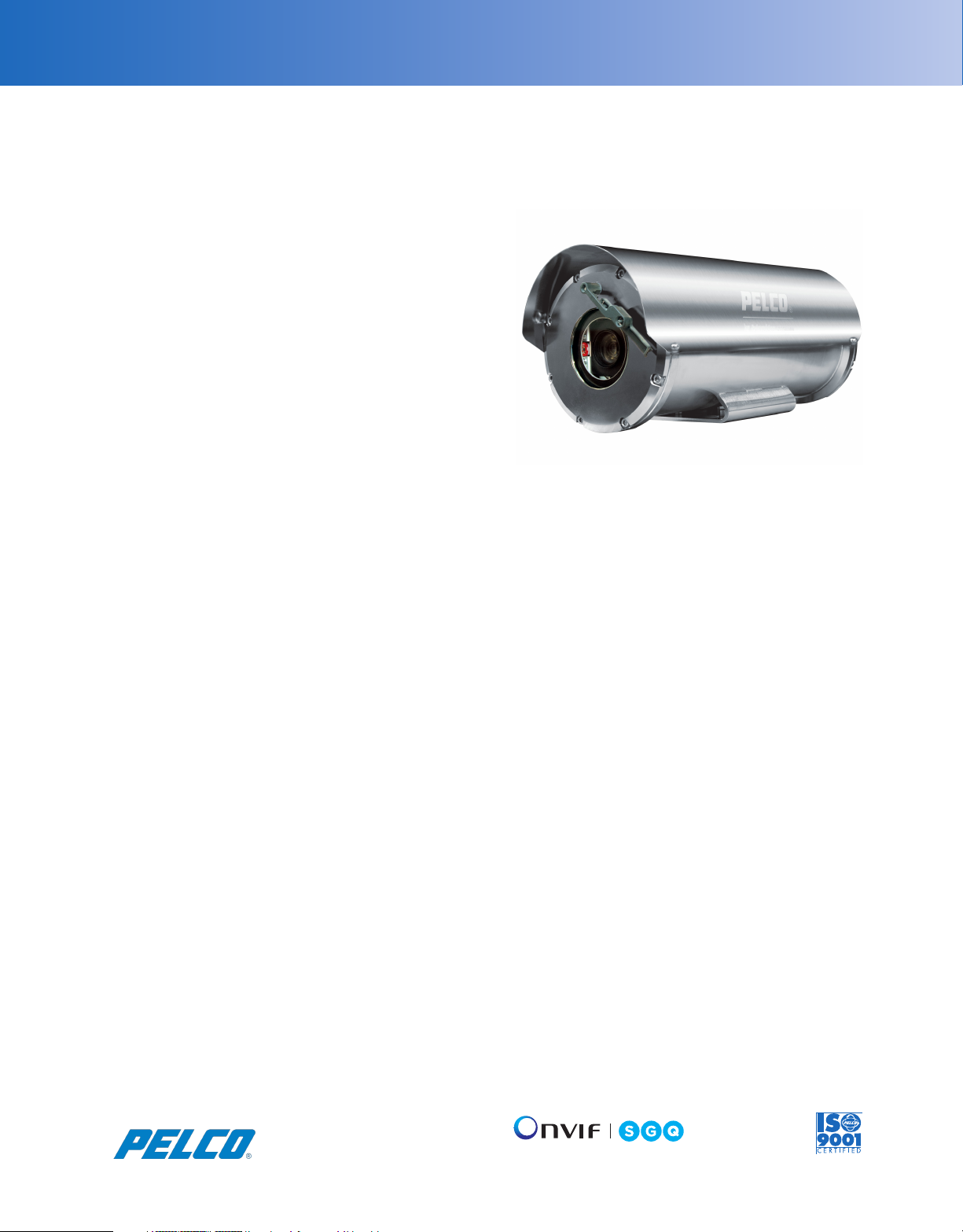

ExSite® Erweitertes Explosionsgeschütztes Kamerasystem
HOHE ZUVERLÄSSIGKEIT, VOLLSTÄNDIGE FESTE HD IP-SYSTEME
Produkteigenschaften
• Auflösung bis zu 1920 x 1080p, Großer Dynamischer Bereich (WDR),
30x Zoomobjektiv und großartiger Leistung bei schlechten
Lichtverhältnissen
• Dual Stream H.264 IP Video mit
• Geeignet für den Betrieb zwischen -60 to +60
Übereinstimmung mit T6 Oberflächentemperatur (<85
Richtlinien zum Einsatz in explosionsgefährdeten Bereichen
(Hazardous Location Regulations)
• 316L Billet elektropolierte Ed
• Standardmäßige IP-Ethernet-Verbindung
Übertragungsmöglichkeiten u.a. über Faseroptik, Ethernet via Coaz
und UTP-Erweiterung
• Umfangreiches Paket eingebauter An
Bewegungserkennung, zurückgelassene Objekte und mehr
• Electronic Image Stabilization (Elektronische B
• Konform mit den Standards ONVIF Profile-S, Profile
• Effiziente Installation mit sicherem Be
Leiteranschlussmethoden.
Smart Compression
°C in
elstahlkonstruktion
und integrierte
alysemethoden wie adaptive
ildstabilisierung)
festigungspunkt und einfachen
°C) gemäß der
-G und Profile-Q
• Duales Kabeleinlass-Anschlusssystem zur
Stromkabel
• Zertifizierungen: FCC Part 15, CE, UL/cUL, IC
• Zertifizierungen für Einsatz in explosionsgefährdete
IECEx, ATEX, INMETRO, EAC Ex, CCOE, UL/cUL
• Marine-Zertifizierung: DNV
Trennung der Daten- und
ES-003, RCM, S-Mark, KC
n Bereichen:
ExSite Enhanced Series Kamerasysteme erfüllen die hohen
Anforderungen für den Einsatz in explosionsgefährdeten Bereichen
und bieten eine hohe Zuverlässigkeit bei einfacher Installation und
erstklassiger Bildverarbeitung und Technologie.
Die ExSite Enhanced Series ist für den Einsatz in Umgebungen
gedacht, die eine hohe Belastbarkeit der Anwendung erfordern, wie
Öl- und LNG-Anlagen, Raffinerien, Onshore- und OffshoreBohranlagen und Marineanwendungen auf dem Schiff. Die
Verwendung einer robusten 316L-Edelstahlkonstruktion, welche
umfangreiche Vibrations- und Umgebungstests durchlaufen hat,
ermöglicht einen Einsatz in extremen Bedingungen hinsichtlich von
Temperatur, Feuchtigkeit, Eis und Staub. Das System kann bei einer
Temperatur zwischen -60 °C und 60 °C (-76 °F bis 140 °F) unter
Einhaltung der T6-Oberflächentemperaturbestimmungen (<85 °C)
betrieben werden.
Kameras der ExSite Enhanced Series sind einfach zu installieren und
können an die meisten Betriebsanforderungen angepasst werden.
Die Kamera hat Dual-Einlass-Anschlüsse, so dass Strom- und
Übertragungskabel voneinander getrennt sind, und kann mit SFP/
FSFP-Modulen an die meisten Übertragungsmethoden angepasst
werden. ExSite Enhanced Kameras unterstützen eine große Anzahl
an Eingangsleistungsmöglichkeiten mit einer neuen 48 VDC-Option,
welche die Installation in Anlagen mir nur Gleichstrom (DC-Only)
zulässt. ExSite Enhanced Kameras sind standardmäßig mit Wischern
und Sonnenschutz versehen, so dass die gewünschte Videoqualität
ungeachtet des Wetters gewährleistet wird.
Die ExSite Enhanced Series bietet eine branchenführende
Bildqualität mit Full HD 1080p-Kameras mit 30-fachem Zoom, die bis
zu 60 Bilder pro Sekunde produzieren kann. Das ExSite Enhanced
System nutzt Surevision 3.0-Technologie, die eine ausgezeichnete
Bildqualität in den schwierigen Lichtverhältnissen von gefährdeten
Bereichen bietet. Dies umfasst einen 130 dB großen dynamischen
Bereich (WDR) und eine erhöhte Lichtempfindlichkeit bis zu 0,03 lux.
Die Entfeuchtungsfunktion der Kamera erhöht die Videoqualität in
schlechten Sichtverhältnissen. Weitere Eigenschaften der ExSite
Enhanced Series mit Surevision 3.0-Technologie umfassen
Überbelichtungsschutz, 3D-Rauschunterdrückung und verbesserte
Farbtreue. Dadurch wird die beste Videoqualität unter
explosionsgeschützten Kamerasystemen geboten.
registriertes Unternehmen;
ISO 9001-Qualitätssystem
ISO-
C4017 / NEU 1-10-18
TECHNISCHE SPEZIFIKATIONEN
Weitere Funktionen
• Integrierter Wischer
• Sonnenschutz und Heizung/Scheibenentfroster
• Konfigurierbare Bildschirmanzeigen
• 4 Alarmeingänge
• 2 Relais-Ausgänge (davon 1 für Scheibenwascher vorgesehen)
• Autofokus mit manueller Einstellmöglichkeit
• Automatische Blende mit manueller Einstellmöglichkeit
• Duale Kabeleinlässe für verschiedene Daten- und Stromkonfigurationen
• Interner microSD-Speicher für lokale Aufnahmen (ONVIF Profile-G) mit
einfachem Zugriff
• 1000Base-T / 100Base-T Ethernet- und SFP/FSFP-Verbindung
• FSFP-Module zur Unterstützung von Faseroptik, Ethernet-over-Coax (EoC)
oder UTP
• Kompatibel mit explosionsgeschützten Waschsystemen von
Drittanbietern
• Manuelle Anpassung von 360°-schwenkung und 180°-Neigung mit
optionaler Zubehörmontage
• Die Möglichkeit eines entfernten Kaltstarts ermöglicht die Wartung ohne
physischen Zugriff auf die Kamera
VERHALTENSFUNKTIONEN DER PELCOANALYSEFUNKTIONEN
ExSite Enhanced umfasst neun vom Benutzer konfigurierbare
Verhaltensweisen, bei denen bis zu drei Analyseverhalten gleichzeitig aktiv
sein können.
• Zurückgelassenes Objekt: Erfasst Gegenstände, die in eine definierte
Zone gebracht wurden, und löst einen Alarm aus, wenn das Objekt länger
als die benutzerdefinierte Dauer in dieser Zone verbleibt.
• Adaptive Bewegungserkennung: Erkennt und verfolgt Objekte, die in
einer Szene erscheinen, und löst dann einen Alarm aus, wenn die Objekte
in eine benutzerdefinierte Zone gelangen.
• Kamerasabotage: Erkennt Kontraständerungen im Sichtfeld der
Kamera. Dieses Verhalten löst einen Alarm aus, wenn das Objektiv mit
Sprühfarbe, einem Tuch oder einem Objektivdeckel blockiert wird, oder
wenn die Kamera ohne Autorisierung neu positioniert wird.
• Richtungsbewegung: Löst einen Alarm aus, wenn eine Person oder ein
Objekt sich in eine bestimmte Richtung bewegt oder eine vom Benutzer
definierte Auslösungslinie überschreitet. Dieses Verhalten wird oft da
angewandt, wo Personen oder Fahrzeuge eine Zone in einer bestimmten
Richtung betreten/befahren bzw. verlassen sollen. Personen oder
Fahrzeuge, die sich in umgekehrter Richtung fortbewegen lösen einen
Alarm aus.
• Verweilerkennung: Erkennt in einer definierten Zone verweilende
Personen oder Fahrzeuge, die sich dort länger aufhalten als durch die
benutzerdefinierte Einstellung zulässig. Dieses Verhalten ist nützlich für
Echtzeit-Benachrichtigungen über verdächtiges Verhalten in sensiblen
Bereichen.
• Objektzählung: Zählt die Objekte, die in eine benutzerdefinierte Zone
gelangen oder diese durchqueren.
• Objektentfernung: Löst einen Alarm aus, wenn ein Objekt aus einer
benutzerdefinierten Zone entfernt wird.-
• Angehaltenes Fahrzeug: Erkennt in einem Bereich angehaltene
Fahrzeuge, die dort länger als durch die benutzerdefinierte Einstellung
zulässig verbleiben.
SOFTWAREFUNKTIONEN
• Menüs in mehreren Sprachen
• Kennwortschutz
• 32 Bereichsausblendungen mit einstellbarer Größe
• Die Analysefunktionen von Pelco umfassen acht konfigurierbare
Verhaltensfunktionen
• Smart Compression zur Verringerung des Bandbreitenverbrauchs bei
gleichbleibend hoher Bildqualität
KAMERA/OPTIK
Sensortyp 1/2,8 in Exmor CMOS-Sensor
Optischer Zoom 30x
Digital-Zoom 12 x
Maximale Auflösung 1920 x 1080
Bildformat 16:9
Objektiv f/1.6 ~ f/4.7, Brennweite 4,3 mm (Weitwinkel)
– 129,0 mm (Teleobjektiv)
Horizontaler Sichtwinkel 63,7° Weitwinkel – 2,3° Teleobjektiv
Lichtempfindlichkeit*
Farbe (33 ms) 0,03 Lux
Farbe (250 ms) 0,008 Lux
SW (33 ms) 0,004 Lux
SW (250 ms) 0,001 Lux
Tag/Nacht-Funktionen Ja
Verschlussbereich 1/1 ~ 1/10.000 s
Signal-/Rauschabstand \>50 dB
IR Cut Filter (IR-Trennfilter) Ja
Wide Dynamic Range
(Großer dynamischer Bereich) 130 dB
Blendensteuerung Automatische Blende mit manueller
Einstellmöglichkeit
Gegenlichtkompensation Ja
Automatische
Verstärkungsregelung Ja
Aktiver Rauschfilter Ja; 3-D-Rauschunterdrückung
Elektronische Bildstabilisierung (Electronic Image
Stabilization, EIS) Ja
*Empfindlichkeit in Lux für 90 % Reflexionsgrad, f/1,6 (Weitwinkel),
50 dB Verstärkung bei 30 IRE (30 % des Signalpegels) mit
deaktiviertem Empfindlichkeits-Boost; 4facheVerbesserung der
Empfindlichkeit mit aktiviertem Empfindlichkeits-Boost
