WATER PUMPS
| PW 900-24C | PW 1000-24C |
| PW 1100-24C ejector | PW 850-24 INOX | PW 1200-24 INOX | PW 850-24P | PW 1000-24P | PW 1200-24P |
содержание
Общие сведения |
5 |
Правила безопасности |
6 |
Технические характеристики |
7 |
Устройство и ввод в эксплуатацию |
9 |
Обслуживание |
14 |

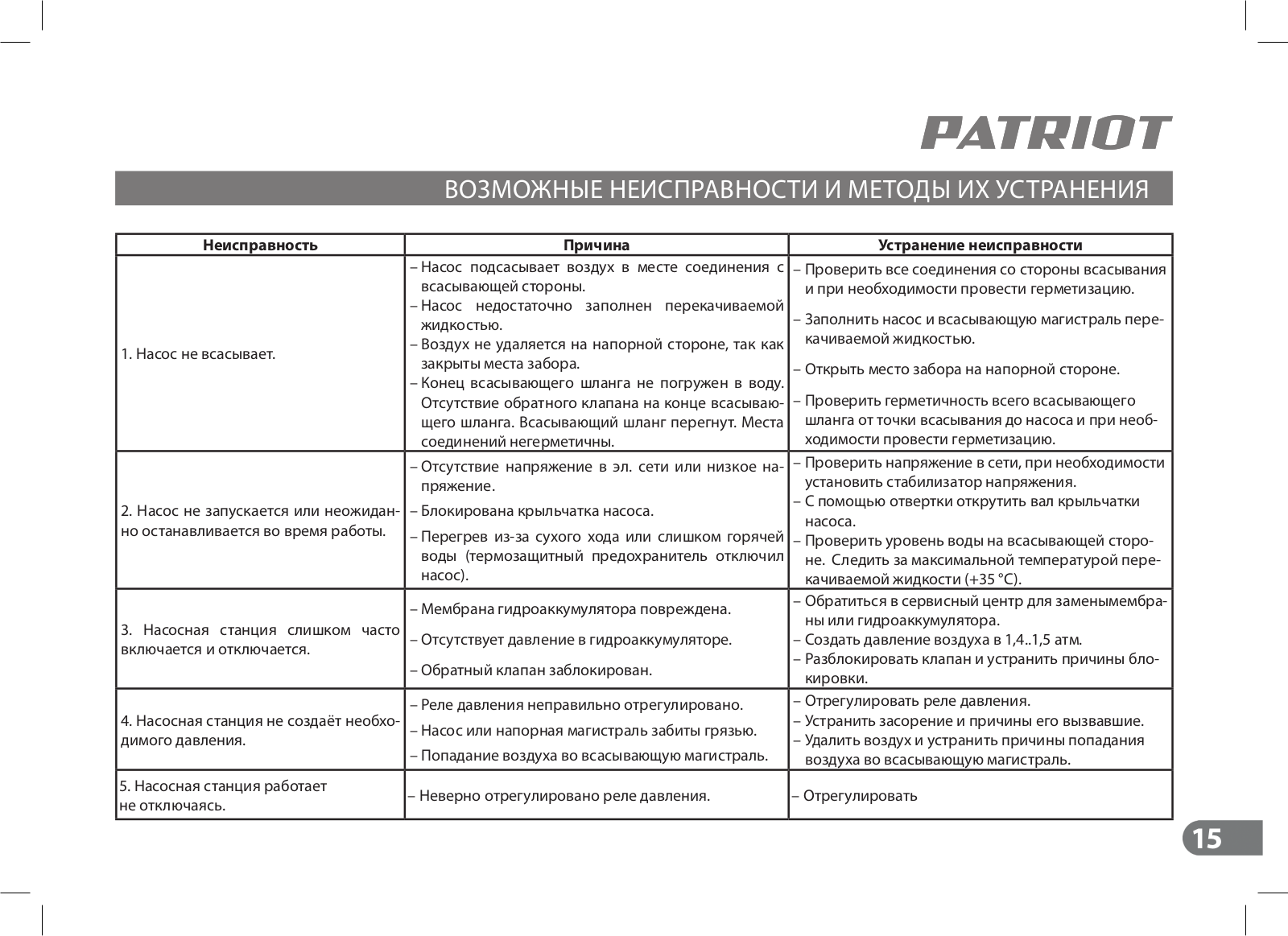

Возможные неисправности и методы их устранения |
15 |
Срок эксплуатации и хранение |
16 |
Гарантийный талон |
17 |
Гарантийные обязательства |
18 |
Адреса сервисных центров |
19 |
3
ВВЕДЕНИЕ
Уважаемые покупатели!
Благодарим Вас за приобретение продукции торговой марки «PATRIOT».
Данная Инструкция содержит необходимую информацию, касающуюся монтажа, работы и технического обслуживания автоматических поверхностных станций. Внимательно ознакомьтесь с Инструкцией перед началом эксплуатации и сохраните её для дальнейшего использования.
Перед покупкой убедитесь, что в гарантийном талоне указана модель изделия, серийный номер, поставлен штамп магазина, дата продажи и подпись продавца.
4
ОБЩИЕ СВЕДЕНИЯ
Электрическая автоматическая станция водоснабжения (далее по тексту – насосная станция, насос) предназначена для автономного водоснабжения жилых домов, коттеджей, дач, ферм и других объектов чистой водой из колодцев, скважин, накопительных резервуаров, водопроводов с низким уровнем давления, и других источников. Насосная станция обеспечивает автоматическое поддержание необходимого давления в системе водоснабжения путем самостоятельного включения и отключения по мере расхода воды. Использование насосной станции позволяет избежать "гидравлических ударов" в системе водоснабжения жилых зданий и хозяйственных построек, что положительно сказывается на работе и долговечности системы водоснабжения в целом.
Насосная станция соответствует требованиям технического регламента таможенного союза ТР ТС: 004/2011 "О безопасности низковольнтного оборудования"; ТР ТС 020/2011 "Электромагнитная совместимость технических средств".
Насосная станция PATRIOT не подходит для непрерывной работы (например, промышленное применение, непрерывная перекачка). Нельзя перекачивать агрессивные, легко воспламеняющиеся или взрывчатые жидкости (например, бензин, нефть, нитрорастворители), морскую воду, а также жидкие пищевые продукты. Температура перекачиваемой жидкости не должна превышать плюс 35°С, напряжение электрической сети переменного тока 220-230 В и частоте 50 Гц.
ОБЩИЕ СВЕДЕНИЯ
Двойная изоляция токоведущих частей от корпуса электронасоса обеспечивает его электробезопасность.
Транспортировка насосной станции, упакованной в тару, осуществляется крытым транспортом любого вида, обеспечивающим сохранность оборудования, в соответствии с правилами перевозки грузов, действующими на транспорте данного вида. При транспортировке должна быть исключена возможность перемещения насосов внутри транспортных средств. Не допускается попадание влаги и атмосферных осадков на упаковку насоса.
К сведению торгующих организаций:
-При совершении купли – продажи, лицо, осуществляющее торговлю, проверяет в присутствии покупателя внешний вид товара, его комплектность и работоспособность. Производит отметку в гарантийном талоне, прикладывает товарный чек, представляет информацию об организациях, выполняющих монтаж и пусконаладочные работы, адреса сервисных центров.
-Для проверки разрешается включение насосной станции без воды в сеть на время не более 10 секунд.
-Особые условия реализации не предусмотрены.
5
ПРАВИЛА БЕЗОПАСНОСТИ
ПРАВИЛА БЕЗОПАСНОСТИ
Внимание!
Насосные станции являются оборудованием повышенной опасности. Пользуясь ими, не подвергайте себя опасности поражения током, получения травмы или возникновения пожара.
Следует СТРОГО соблюдать основные правила техники безопасности.
Прочитайте Инструкцию до того, как приступите к работе с насосом, и следуйте этим правилам.
Перед включением проверьте, соответствует ли напряжение питания насоса сетевому напряжению, проверьте исправность кабеля, штепсельной вилки и розетки, в случае неисправности этих частей дальнейшая эксплуатация запрещается.
Не допускайте эксплуатации насоса в открытых водоемах при нахождении в них людей или животных!
Не допускайте эксплуатации насосной станции без заземления! Установка автоматического устройства предохранения (УЗО) от утечки тока более 30 мА - обязательна!
Никогда не используйте кабель для переноски, а также не тяните за кабель для отключения из розетки.
Держите кабель вдали от источников высокой температуры, масляных жидкостей, острых граней или движущихся частей.
В случае повреждения электрического кабеля необходимо срочно прекратить эксплуатацию насосной станции. Поврежден- 6 ный кабель увеличивает риск поражения электрическим током.
При использовании насосной станции на удаленном расстоянии подключайте электрические удлинители с необходимым для общей потребляемой мощности сечением провода и проверяйте надежность контакта штепсельной вилки с розеткой.
ЗАПРЕЩАЕТСЯ:
-обслуживать и ремонтировать насос, включенный в электрическую сеть;
-эксплуатировать насос при повышенном напряжении;
-оставлять без присмотра работающий насос;
-включать насос в сеть при повреждениях его корпуса, кабеля питания или штепсельной вилки;
-разбирать насос с целью устранения неисправностей;
-отрезать штепсельную вилку и удлинять питающий кабель наращиванием;
-использовать удлинитель, если место соединения штепсельной вилки питающего кабеля и розетки удлинителя находится в колодце;
-перекачивать насосом воду с грязью, мелкими камнями, мусором или с примесями нефтепродуктов;
-перемещать насос во время его работы (обязательно отключайте насос от сети электропитания и только затем перемещайте его).
