EINFÜHRUNG
Mit dem Car-Kit CK3000 EVOLUTION können Sie im Auto
jetzt mit höchstem Komfort
und maximaler Sicherheit telefonieren.
Die Sprachführung und -erkennung ermöglicht eine
Verwendung des Telefons ohne
Vernachlässigkeit der Fahrzeugkontrolle.
Die Telefongespräche werden über die Lautsprecher im
Wagen geführt.
Mit dem CK3000 EVOLUTION stehen Ihnen folgende
Funktionen zur Verfügung:
Drahtlose Funkverbindung mit Ihrem Telefon
Gespräche im Vollduplex-Freisprechmodus mit
Echounterdrückung
Reduzierung der Nebengeräusche
Spracherkennung (bis zu 150 Namen) *
Automatische Unterbrechung des Autoradios und
Verbindung mit den Lautsprechern im Wagen
Paarung von bis zu 3 Telefonen
Inhalt der Verpackung
Fernbedienung
Anschluss-kabel
Elektronikgehäuse
Mikrophon
Mute-Kabel
Benutzerhandbuch
* Verfügbare Funktion nur mit einigen Telephonen
Deutsch
CK3000 EVOLUTION
SvenskaDanskNorsk
English
7
Wichtig
Elektronikgehäuse :
Bringen Sie das Gehäuse nicht in der Nähe der
Heizung oder der Klimaanlage an. Schützen Sie das
Gehäuse vor direkter Sonneneinstrahlung.
Vermeiden Sie eine Anbringung des
Gehäuses zwischen zwei Metallwänden, da
dies eine Beeinträchtigung der Bluetooth®Verbindungsqualität zur Folge hat.
Mikrophon :
Das Mikrofon muss in Richtung Fahrer zeigen und
sollte vorzugsweise zwischen der Sonnenklappe
und dem Innenrückspiegel angebracht werden.
Fernbedienung :
Wir empfehlen Ihnen, das Tastenfeld an einem
leicht zugänglichen Ort anzubringen, vorzugsweise
auf einer glatten, zuvor gereinigten Oberfläche.
Schließen Sie das Tastenfeld an den dafür
vorgesehenen Steckverbinder des Mute-Kabels
an. Vergewissern Sie sich, dass die rote und
grüne LED-Anzeige in Übereinstimmung mit der
jeweiligen Position des Kontaktschlüssels entweder
aufleuchten oder erlischen.
DAS INSTALLIEREN
Wenn Sie Ihr CK3000 EVOLUTION von Fachpersonal
installieren lassen, können Sie direkt mit dem Abschnitt
«Paarung» im nächsten Kapitel fortfahren.
Das CK3000 EVOLUTION besteht aus einem
Elektronikgehäuse, einem Mikrofon, einer Fernbedienung mit
2 Tasten und zwei ISO-Leitungsbündel für die Verbindung mit
dem Autoradio.
Anschluss des Mute-Kabels an das
Versorgungskabel :
Das Mute-Kabel ist mit schwarzen ISOSteckverbindungen ausgestattet.
Das Versorgungskabel ist mit grauen ISOSteckverbindungen ausgestattet.
Autoradio mit ISO-Buchse :
Trennen Sie die Audio- und Versorgungsleitungs
bündel vom Autoradio.
Schließen Sie die Steckbuchsen des Mute- und
des Versorgungskabels an das Autoradio an.
Verbinden Sie die Audio- und Versorgungsleitung
sbündel des Fahrzeugs mit den Steckverbindern
der Kabel.
Benutzerrhandbuch
8
Wichtig
- Der rote Leiter des Versorgungskabels muss mit der
permanenten 12 V -Versorgung, der orangefarbene
Leiter mit der kontaktgekoppelten 12 V-Versorgung und
der schwarze Leiter mit der Erde verbunden werden.
- Prüfen Sie das Verdrahtungsschema des ISOVersorg
ungsleitungsbündels des Autoradios.
- In manchen Fahrzeugen muss die Position des roten
und des orangefarbenen Leiters invertiert werden.
Dazu werden einfach die entsprechenden
Sicherungshalter invertiert.
- Schließen Sie den orangefarbenen Leiter nicht an die
permanente 12 V-Versorgung an, da dies zu einer
Entleerung der Fahrzeugbatterie führen könnte.
Wenn das Autoradio über einen Mute-Eingang verfügt,
verbinden Sie den gelben Leiter des Mute-Kabels mit dem
Eingang
«Mute in» 1, 2 oder 3. Der Dokumentation des Autoradios
können Sie die genaue Position des Mute-Eingangs
entnehmen.
Autoradio ohne ISO-Anschlüsse :
Sie können in diesem Fall ein fahrzeugspezifisches AdapterLeitungsbündel verwenden (nicht im Lieferumfang enthalten).
Steht kein Adapter zur Verfügung, dann stellen Sie die
Verbindung Leiter für Leiter her, wenn die Fahrzeuganschlüsse
nicht ISO-konform sind.
Wenn das Autoradio einen Eingang «Mute» aufweist,
verwenden Sie für die Verbindung den gelben Leiter des MuteKabels.

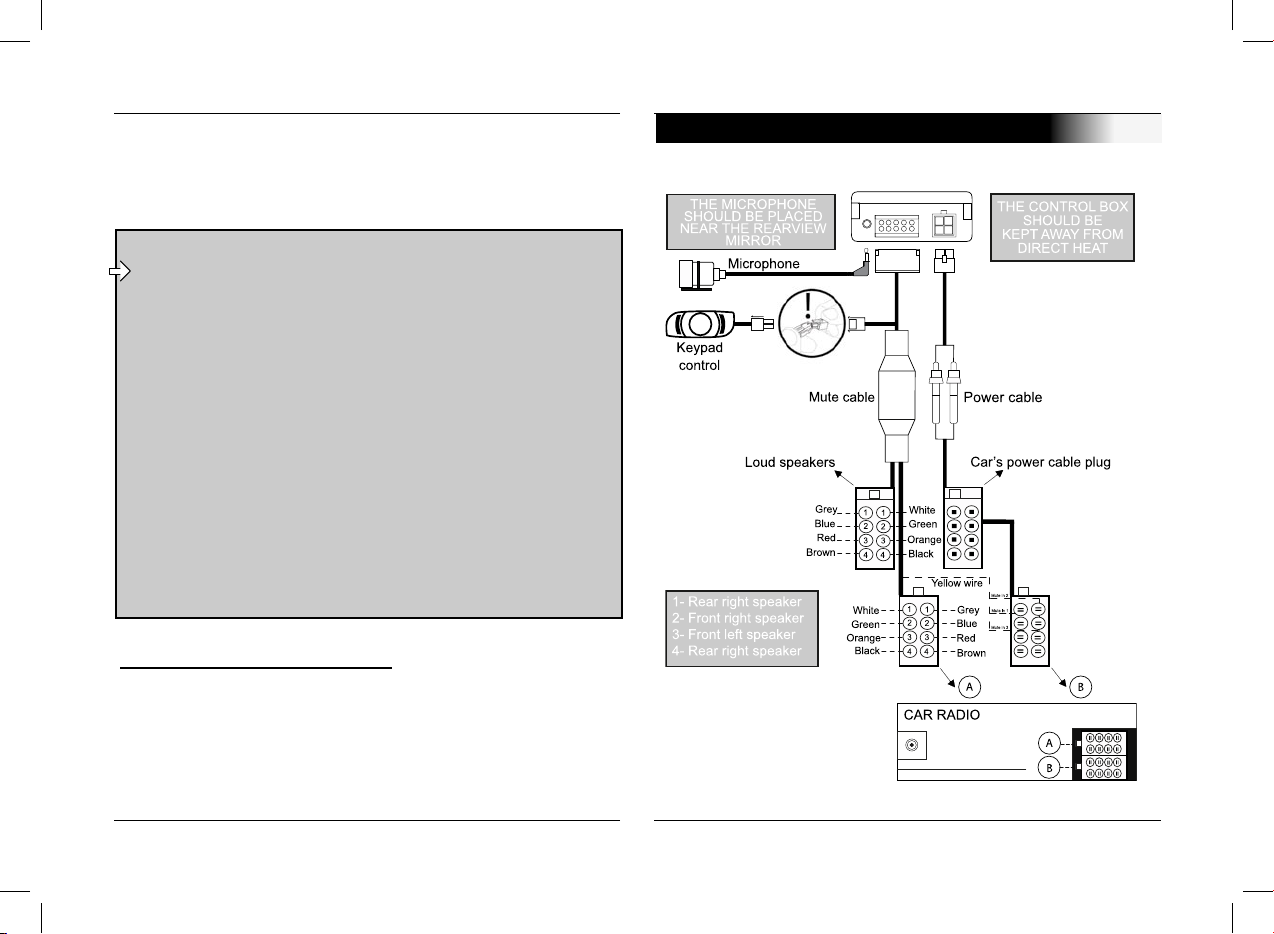

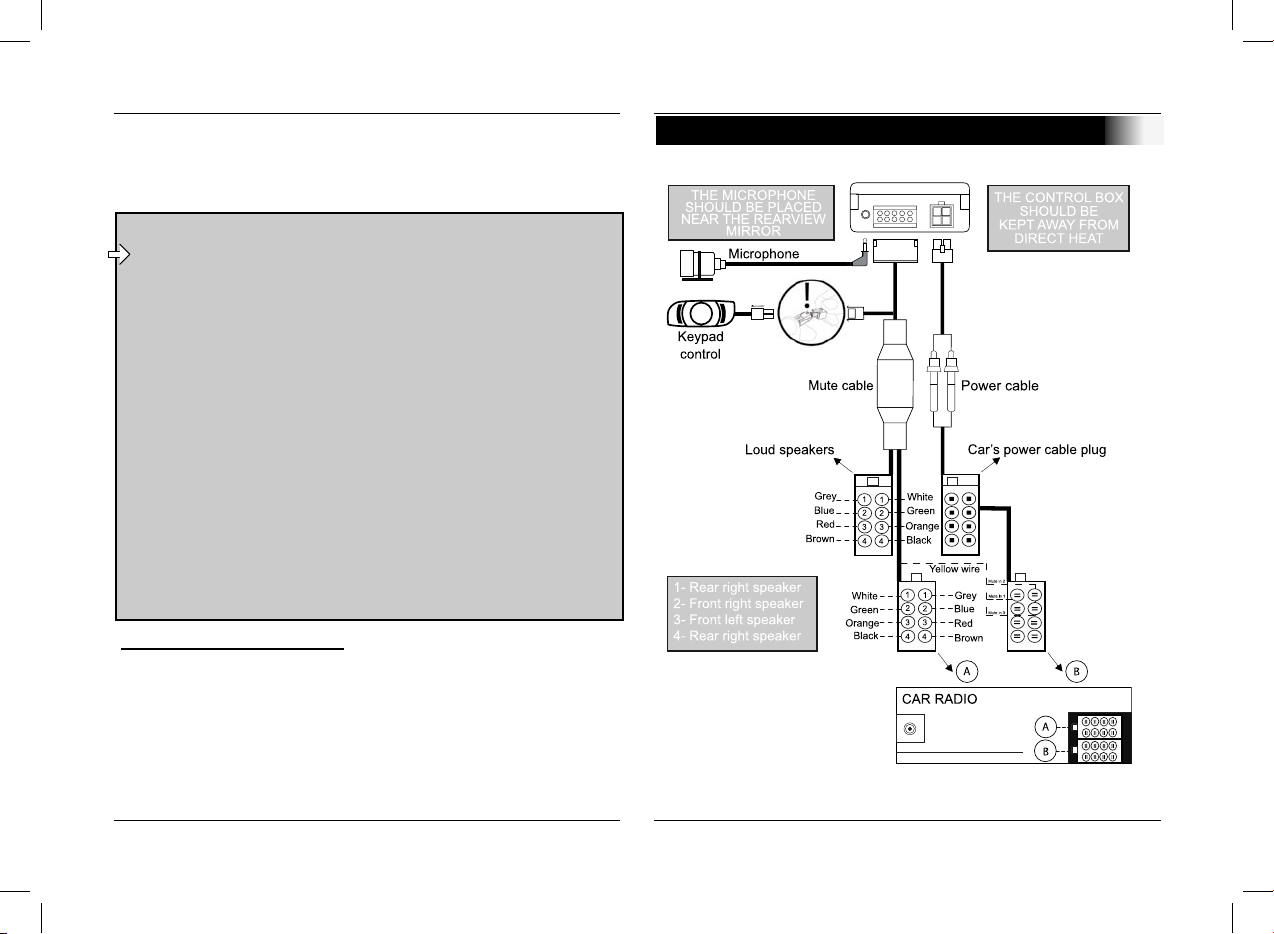

VERBINDUNGSSCHEMA KABEL
Deutsch
CK3000 EVOLUTION
SvenskaDanskNorsk
English
9
Beim ersten Einschalten des Kits müssen Sie Ihr Telefon mit
dem Freisprech-Kit paaren.
Aktivieren Sie die Bluetooth-Funktion auf Ihrem Mobiltelefon.
Führen Sie eine Suche nach Peripheriegeräten durch.
Sobald das Kit identifiziert wurde, wird «Parrot EVOL» auf
dem Telefon-Display angezeigt.
Wählen Sie den Namen aus.
Geben Sie den Verbindungscode 1234 ein, wenn Sie von
Ihrem Telefon dazu aufgefordert werden, und bestätigen
Sie Ihre Eingabe. Das Kit CK3000 EVOLUTION stellt dann
eine Verbindung zu Ihrem Telefon her und gibt den Verweis
«Gerätepaarung
erfolgreich durchgeführt» aus.
Wenn Sie jetzt auf die Mitteltaste drücken, stehen Ihnen sämtli
che Menüs zur Auswahl.
Durch Drehen des Rädchens gibt das Freisprech-Kit nachein
ander die Namen der Menüs aus. Sie verfügen nun über eine
Verbindung zum Freisprech-Kit und können das Kit für Ihre
Telefongespräche verwenden.
PAARUNG
Für weitere Informationen verwenden Sie die
Bedienungsanleitung Ihres Telefons (Kapitel Pairing)
oder gehe Sie auf die Website:
http://www.parrot.biz/guide_chm/evolution/index.html
- Klicken Sie links auf dem Bildschirm auf die
Rubrik Bluetooth Telefone: Durch Auswahl des
entsprechenden Telefons erhalten Sie Zugang zu
allen Einstellvorgängen.
Manuelles Tätigen eines Anrufs :
Geben Sie die Rufnummer über die Tastatur Ihres Telefons
ein.
Die Kommunikation wird automatisch auf den
Freisprechmodus eingestellt. Ist das nicht der Fall, dann
drücken Sie die grüne Taste auf dem Freisprech-Kit.
Empfangen eines Anrufs :
Drücken Sie die grüne Taste auf dem Freisprech-Kit oder
sagen Sie «Telefon» (siehe Kapitel «Zauberworte»), um den
Anruf anzunehmen.
Drücken Sie die rote Taste auf dem Freisprech-Kit oder
sagen Sie «Auflegen» (siehe Kapitel «Zauberworte»), wenn
Sie den Anruf abweisen möchten.
Gespräch beenden :
Drücken Sie die rote Taste auf dem Freisprech-Kit oder
sagen Sie «Auflegen» (siehe Kapitel «Zauberworte»), um den
Anruf zu beenden und aufzulegen.
Nachrichtendienst :
Sie können über das Freisprech-Kit auch auf die Nachrichten
in Ihrer Voicebox zugreifen.
Rufen Sie Ihre Voicebox an.
Sobald Sie die Nachrichten hören, berühren Sie kurz das
Rädchen in der Mitte. Das Kit gibt dann den Verweis «0» aus.
Drehen Sie das Rädchen, bis Sie die gewünschte
Nachrichtennummer vernehmen (1, 2, 3 usw.).
Bestätigen Sie Ihre Auswahl durch Drücken des Rädchens.
Tätigen und Empfangen von Anrufen
Benutzerrhandbuch
10
Wahlwiederholung *:
Halten Sie die grüne Taste des Freisprech-Kits länger
gedrückt (langes Drücken mehr als 2 Sek.), um die zuletzt
gewählte Nummer erneut zu wählen. Das Kit gibt dann den
Verweis «Wahlwiederholung» aus.
Gesprächslautstärke :
Im Verlauf eines Telefongesprächs können Sie die
Lautstärke durch Drehen des Rädchens in der Mitte
wunschgemäß einstellen.
Tätigen eines Anrufs über die Spracherkennung *:
Drücken Sie die grüne Taste oder sagen Sie «Telefon».
Dazu müssen die Zauberworte aktiviert sein (siehe Kapitel
«Zauberworte»).
Warten Sie auf den Signalton.
Sagen Sie den Namen des anzurufenden Teilnehmers.
Dazu müssen Sie zuvor Stimmabdrücke auf dem Telefon oder
dem Kit gespeichert haben (siehe Kapitel «Hinzufügen von
Stimmabdrücken»).
Wenn dem betreffenden Teilnehmer mehrere Rufnummern
zugeordnet wurden, sagen Sie nach dem zweiten Signalton
«Privat», «Büro» oder «Handy».
Diskreter Modus :
Wenn Sie während eines Gesprächs den Anruf auf Ihr
Telefon übertragen möchten, drücken Sie die grüne Taste. Das
Kit gibt daraufhin den Verweis «Diskreter modus» aus.
Durch erneutes Drücken der grünen Taste schalten Sie
wieder in den Freisprechmodus zurück.
* Diese Funktion ist nur mit bestimmten Telefonen verfügbar.
Deutsch
CK3000 EVOLUTION
SvenskaDanskNorsk
English
11
Sie vernehmen dann einen Signalton zur Bestätigung Ihrer
Einstellung.
Berühren Sie kurz die Mitteltaste. Das Kit gibt den Verweis
«Sprache» aus und identifiziert die derzeit verwendete
Sprache.
Drehen Sie das Rädchen, bis die Option «Stimmabdrücke
hinzufügen» zu vernehmen ist.
Öffnen Sie das Menü durch kurzes Berühren der Mitteltaste
bzw. der grünen Taste.
Das Kit trennt die Verbindung zum Telefon und ist dann
bereit für die Aufzeichnung von Kontaktinformationen. Wenn
Sie Kontaktinformationen senden möchten, finden Sie eine
Beschreibung der genauen Vorgehensweise für Ihr Telefon in
der zugehörigen Bedienungsanleitung bzw. auf der Website
www.parrot.biz.
Sobald vom Kit ein Kontakt empfangen wird, erhalten Sie
Anweisungen zur weiteren Vorgehensweise.
Berühren Sie kurz das Rädchen in der Mitte. Das Kit gibt den
Verweis «Sprache» aus und identifiziert die derzeit verwendete
Sprache.
Wenn Ihnen die Sprache zusagt, können Sie das Menü
durch Drücken der roten Taste verlassen oder zum nächsten
Menü weiterschalten, indem Sie das Rädchen drehen.
Wenn Sie die Sprache ändern möchten, öffnen Sie das
Menü durch Berühren der Mitteltaste bzw. der grünen Taste.
Wenn Sie dann das Rädchen drehen, identifiziert das Kit
alle verfügbaren Sprachen (
Deutsch, Svenska, Dansk,Norsk,
English).
Sobald Sie die gewünschte Sprache hören, bestätigen Sie
durch kurzes Berühren der Mitteltaste bzw. der grünen Taste.
Sie vernehmen dann die Bestätigung «Die ausgewählte
Sprache ist ...».
Berühren Sie kurz die Mitteltaste. Das Kit gibt den Verweis
«Sprache» aus und identifiziert die derzeit verwendete Sprache.
Drehen Sie das Rädchen, bis die Option «Lautsärke» zu
vernehmen ist.
Anhand eines Signaltons wird die aktuelle Audio-Lautstärke
illustriert.
Um die Lautstärke zu erhöhen bzw. zu reduzieren, öffnen
Sie das Menü durch Berühren der Mitteltaste bzw. der grünen
Taste.
Durch Drehen des Rädchens nach rechts wird die Lautstärke
erhöht, Drehen nach links reduziert die Lautstärke. Sobald Sie
die gewünschte Einstellung vorgenommen haben, bestätigen
Sie durch kurzes Berühren der Mitteltaste bzw. der grünen
Taste.
ÄNDERN DER SPRACHE
Einstellen der Lautstärke
Hinzufügen von Stimmabdrücken *
* Diese Funktion ist nur mit bestimmten Telefonen verfügbar.
Besuchen Sie unsere Website www.parrot.biz oder
verwenden Sie den direkten Link
http://www.parrot.biz/guide_chm/evolution/index.html
Klicken Sie am linken Rand des Bildschirms auf die
Rubrik «Bluetooth® Phones». Wenn Sie dann das
zutreffende
Telefonmodell auswählen, erhalten Sie
eine Beschreibung der entsprechenden
Einstellungsvorgänge.
Benutzerrhandbuch
12
Mithilfe der Zauberworte können Sie einen Anruf annehmen
bzw. beenden oder die Spracherkennung aktivieren, ohne die
Hände vom Lenkrad nehmen zu müssen.
Berühren Sie kurz die Mitteltaste. Das Kit gibt den Verweis
«Sprache» aus und identifiziert die derzeit verwendete
Sprache.
Drehen Sie das Rädchen, bis die Option «Zauberworte» sowie
deren aktueller Status, d. h. «Aktiviert» oder «Deaktiviert», zu
vernehmen ist.
Wenn Ihnen der Zustand der Zauberworte zusagt, können
Sie durch Drehen des Rädchens zum nächsten Menü
weiterschalten oder die rote Taste berühren, um das Menü zu
verlassen.
Entspricht der Zustand nicht Ihren Vorstellungen, dann
berühren Sie die Mitteltaste bzw. die grüne Taste. Dadurch
wird der Zustand geändert, d. h. er wechselt von «Aktiviert» zu
«Deaktiviert» oder umgekehrt. Das Kit gibt den neuen Zustand
der Zauberworte an.
Wenn Sie die Zauberworte aktivieren, jedoch noch nicht
die Worte «Telefon» und/oder «Auflegen» gespeichert haben,
schaltet das Kit automatisch in den Speichermodus und Sie
erhalten die nötigen Anweisungen für die Speicherung der
Zauberworte.
Nach erfolgreichem Abschluss der Speicherung sind die
Zauberworte aktiv.
Berühren Sie kurz die Mitteltaste. Das Kit gibt den Verweis
«Sprache» aus und identifiziert die derzeit verwendete
Sprache.
Drehen Sie das Rädchen, bis die Option «Schlüsselwörter
speichern» zu vernehmen ist. Bestätigen Sie durch Drücken
der Mitteltaste bzw. der grünen Taste.
Das Kit gibt den Verweis «Alle schlüsselwörter speichern»
aus.
Wenn Sie nicht alle Schlüsselwörter speichern möchten, drehen
Sie das Rädchen, bis das gewünschte Schlüsselwort zu vernehmen
ist.
Wurden bereits ein oder mehrere Schlüsselwörter
gespeichert, dann beginnt das Kit direkt mit dem ersten noch
nicht gespeicherten Schlüsselwort.
Drücken Sie die Mitteltaste bzw. die grüne Taste, um den
Speichervorgang zu starten. Halten Sie sich dann an die vom
Kit ausgegebenen Anweisungen.
Sobald ein Schlüsselwort ordnungsgemäß gespeichert
wurde, geht das Kit automatisch zum nächsten Schlüsselwort
über.
Nach der erfolgreichen Speicherung aller Schlüsselwörter
werden diese vom Kit automatisch aktiviert.
Sie können das Menü jederzeit durch Drücken der
roten Taste verlassen und die Speicherung bzw. erneute
Speicherung der Wörter zu einem späteren Zeitpunkt wieder
aufnehmen.
Zauberworte
Speichern der Schlüsselwörter
Telefon - Auflegen - Privat * - Handy * - Büro *
*Diese Worte sind nur mit bestimmten Telefonen verfügbar.
Deutsch
CK3000 EVOLUTION
SvenskaDanskNorsk
English
13
Drücken Sie gleichzeitig die rote und die grüne Taste und
halten Sie beide Tasten 3 Sekunden lang gedrückt.
Unsere Hotline steht Ihnen uneingeschränkt zur Verfügung.
Sie können sie von Montag bis Freitag, 9:00 Uhr bis 18:00 Uhr
(MEZ) per E-Mail oder per Telefon erreichen.
Weitere Informationen finden Sie auf unserer Website www.
parrot.biz.
Löschen des gesamten Speichers
Hotline
MENÜ ERICSSON &
SONY ERICSSON
Um zum Menü zu gelangen, brauchen Sie einfach nur
sagen : Hauptmenü». Die CK3000 EVOLUTION sendet
einen
Signalton, dann erscheint das Parrot-Menü am
Bildschirm des Telefons. Das Hauptmenü besteht aus
den folgenden 4
Rubriken: «Telefonbuch», «Parameter»,
«Schlüsselwörter und «Speicher löschen». Durch
Klicken auf Ja gelangen Sie
in diese Rubriken. Die gewünschte Rubrik mit der
Taste wählen und mit «Yes» bestätigen..
Drücken Sie auf bis « Extras «, für das T39 und das
R520, oder « Verbinden » für das T68/T68m/T68i/T606/T608/
T610/T616/T618/T630/Z600/Z608 . bis « Zubehör « und
tippen Sie « Yes «.
Wenn Sie in das Parrot-Menü gehen und auf “Yes“ klicken,
werden die einzelnen Rubriken des Menüs dargestellt, nämlich
“Répertoire“ (Verzeichnis), “Paramètres“ (Parameter), “Reco
Vocale“ (Spracherkennung) und “Effacement Mémoire“ (Speicher
löschen).
Liste :
Zeigt die Liste der Namen in Ihrem Telefonbuch an. Vor
den Namen, die mit der Spracherkennung verbunden sind,
erscheint ein Stern (*). Um einen Namen zu lernen oder neu
zu lernen, positionieren Sie sich auf diesem Namen und
drücken Sie «Yes».
Suchen :
Ermöglicht die Suche eines Namens über den
Anfangsbuchstaben; dafür einen Buchstaben eingeben und mit
«Yes» bestätigen.
Lautstärke :
Mit dieser Funktion wird die Lautstärke der
CK3000
EVOLUTION geregelt.
Auf Yes klicken und mit oder regeln. Mit Yes
bestätigen.
Telefonbuch
Parameter
Benutzerrhandbuch
14
Automatische Rufannahme :
Mit dieser Funktion wird die automatische Rufannahme aktiviert
oder deaktiviert. Auf Ja klicken, dann zwischen «Ein» und «Aus»
wählen.
Anwender :
Wenn mehrere Telefone mit der CK3000 EVOLUTION
gekoppelt sind, kann mit dieser Funktion das Haupttelefon
bestimmt werden. Das Handy mit der höchsten Priorität
wird das erste Telefon auf dem das Freisprech-Kit
versucht, eine Verbindung durchzuführen. Auf Yes klicken,
«Hauptanwender?» erscheint, bestätigen.
Caller ID :
Mit dieser Funktion ist es möglich, die Identität des Anrufers
zu kennen. Wenn diese Funktion aktiviert ist, ertönt bei
Erhalt eines Anrufs der Name des Anrufers, wenn er in Ihrem
Telefonbuch enthalten ist und sie ihn mit der Spracherkennung
verbunden haben. Auf Ja klicken und zwischen «aktiviert» und
«deaktiviert» wählen.
ACHTUNG:
Die Multi-Tel-Funktion ist ab sofort mit T68i, T608, T610, T616,
T618, T630, Z600 und Z608 kompatibel (mit den spezifischen
Software-Versionen). Diese Funktion ist verfügbar, wenn
der Energiesparmodus (“Économie d’énergie“ aktiviert wird
(Kopfhörerprofil aktiviert). Nach Aktivieren dieser Betriebsart
muss der CK3000 EVOLUTION jedes der Telefone in dieser
neuen Betriebsart identifizieren. Entsprechend muss jedes
einzelne Telefon an den CK3000 EVOLUTION angeschlossen
und nach jeder Identifizierung .
Tel.-Nr.:
Die Schlüsselwörter für den Anruf der Visitenkarten: Privat,
Geschäftlisch und Handy. Diese sind durch Klicken auf «Yes»,
Tel.-Nr. zugänglich. Die Lernsequenz ist identisch mit der für
die Namen.
Wordspotting :
Verwendung der Stichwörter für einen Anruf (Telefon) und zum
Auflegen. Aktiviert à Verwendung der Stichwörter oder der
Tasten. Entaktiviertà Verwendung der Tasten allein.
Kennwörter :
Die Kennwörter sind: Telefon, Hauptmenü und Auflegen. Diese
drei Wörter sind im System bereits enthalten. Es ist jedoch
möglich, diese Schlüsselwörter an Ihre Stimme anzupassen,
wenn die CK3000 EVOLUTION Schwierigkeiten hat, Sie zu ver
stehen. Dafür müssen Sie die Option persönliches Wörterbuch
aktivieren.
Auf « Yes « klicken ; « Reset “ wird angezeigt; Auf « Yes «
drücken. Es erscheint « Speicherlöschung im Gange.
/ Bitte warten ! «.
Der Speicher kann ohne Verwendung des Parrot-Menüs
gelöscht werden. Dafür lange gleichzeitig auf die rote und
grüne Taste drücken.
Archtung : nach dem Löschen des Speichers muss eine neue
Verbindung
hergestellt werden
Spracherkennung
Speicher löschen
Svenska
Användarhandbok
Deutsch
SvenskaDanskNorsk
English
Användarhandbok
16
INLEDNING
Utrustningen CK3000 EVOLUTION ger dig möjlighet att
använda din telefon i bilen med bästa tänkbara komfort och
säkerhet.
Tack vare rösthjälpen och röstigenkänningen kan du använda den utan att släppa ratten.
Ditt samtal sker genom högtalarna i bilen..
CK3000 EVOLUTION erbjuder följande funktioner:
Trådlös radioanslutning till din telefon
Handsfreesamtal, full duplex med ekokompensation
Brusreducering
Röstigenkänning (upp till 150 namn) *
Automatisk bortkoppling av bilradion och anslutning till hög-
talarna i bilen.
Sammankoppling av upp till 3 telefoner
Innehåll i förpackningen
Knappsats
Strömkabel
Elektronisk styrbox
Mikrofon
Mutekabel
Bruksanvisning
* Funktion som finns endast på vissa telefoner.
17
Deutsch
SvenskaDanskNorsk
English
Elektronisk styrbox:
Installera inte styrboxen i närheten av
värmeapparaten eller klimatanläggningen.
Skydda den mot direkt exponering för solljus.
Placera inte in den mellan två metallväggar som
skulle kunna försämra kvaliteten på Bluetooth®förbindelsen.
Mikrofon:
Mikrofonen skall vara riktad mot föraren och
företrädesvis placeras mellan solskyddet och
den inre backspegeln.
Knappsats:
Vi rekommenderar att installera den på en lätt
tillgänglig plats, företrädesvis en jämn yta som
dessförinnan rengjorts.
Anslut knappsatsen till anslutningen som är
avsedd för detta på mutekabeln.
Kontrollera att den röda och den gröna
kontrollampan tänds och släcks beroende på
tändningsnyckelns läge.
Anslutning av mutekabeln och strömkabeln:
Mutekabeln är utrustad med svarta ISOanslutningar.
Strömkabeln är utrustad med grå ISOanslutningar.
Bilradio med ISO-uttag:
Koppla ur kabelhärvorna för ljud och strömförsör
jning från bilradion.
Anslut kopplingsstyckena av hontyp på muteka
beln och strömkabeln till bilradion.
Anslut bilens kabelhärvor för ljud och strömför
-
sörjning till kopplingsstyckena av hantyp.
MONTERING
Om din CK3000 EVOLUTION installeras av en yrkesman kan
du direkt till nästa kapitel, som handlar om sammankoppling.
CK3000 EVOLUTION består av en elektronisk styrbox,
en mikrofon, en fjärrkontroll med 2 knappar och två
anslutningskabelhärvor (ISO) för bilradion.
MÄRK
Användarhandbok
18
MÄRK
- Den röda tråden i strömkabeln skall anslutas till
permanent 12V, den orange tråden till 12V efter
tändning och den svarta tråden till jord.
- Kontrollera kopplingsschemat för bilradions ISO
kabelhärva.
- I vissa bilar måste den röda och den orange trådens
positioner kastas om.
Detta sker helt enkelt genom att att kasta om
säkringshållarna.
- Anslut inte den orange tråden till permanent 12V,
det skulle innebära risk för att framkalla urladdning
av bilens batteri.
Om bilradion är utrustad med en Mute-ingång, anslut den gula
tråden i mutekabeln till en av ingångarna «Mute in» 1, 2 eller
3. Se i dokumentationen om bilradion för att bestämma mutein
-
gångens läge
Bilradio utan ISO-uttag:
Du kan använda en anpassningskabelhärva som är specifik för
bilen (inte levererad)
Om du inte förfogar över en adapter skall du utföra en trådvis
montering, om anslutningsdonet i bilen inte är av typen ISO.
Om bilradion har en muteingång skall anslutningen göras med
del gula tråden i mutekabeln.
FÖRSTA ANVÄNDNINGEN
Loading...
