DE AT CH

Inhalt

Einleitung .....................................4

Bestimmungsgemäße

Verwendung ................................ 4

Allgemeine Beschreibung ............. 5

Lieferumfang ..................................... 5

Funktionsbeschreibung ....................... 5

Übersicht ......................................... 5

Technische Daten .......................... 6

Sicherheitshinweise ......................7

Symbole und Bildzeichen ................... 7

Allgemeine Sicherheitshinweise .......... 8

Restrisiken ...................................... 14

Inbetriebnahme .........................15

Zweiteiliges Blasrohr montieren/

demontieren ................................... 15

Zweiteiliges Saugrohr montieren/

demontieren ................................... 16

Fangsack montieren/demontieren .....16

Tragegurt anlegen ........................... 16

Bedienung .................................17

Ein- und Ausschalten ........................ 17

Arbeiten mit dem Gerät ................... 17

Reinigung/Wartung ...................19

Reinigung....................................... 19

Wartung ........................................ 19

Verstopfungen und

Blockierungen beseitigen ...........20

Lagerung ...................................20

Entsorgung/Umweltschutz ..........20

Ersatzteile/Zubehör ...................21

Fehlersuche ................................ 21

Garantie ....................................22

Reparatur-Service ......................23

Service-Center ............................ 23

Importeur .................................. 23

Original-EG-

Konformitätserklärung .............233

Explosionszeichnung ................ 245

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt.

Die Betriebsanleitung ist Bestandteil

dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

Bestimmungsgemäße Verwendung

Der Elektro-Laubsauger und -bläser wird ausschließlich in den beiden folgenden Arten verwendet:

1. Als Laubsauger dient er zum Ansaugen von trockenem Laub.

2. Als Gebläse dient er, um trockene Blätter zusammenzutragen bzw. von schlecht zugänglichen Stellen zu entfernen (z. B. unter Fahrzeugen). Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie. Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zugelassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen.

Page 5

DE AT CH

Das Gerät darf nicht in Bereichen mit gesundheitsgefährdenden Stäuben oder als Nasssauger verwendet werden. Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre dürfen das Gerät nur unter Aufsicht benutzen. Die Benutzung des Gerätes bei Regen oder feuchter Umgebung ist verboten. Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Ein Laubsauger ist kein NassSauger! Bitte vermeiden Sie das Ansaugen von nassen Materialien (Laub, Schmutz sowie Zweige, Äste, Tannenzapfen, Gras, Erde, Sand, Rindenmulch/Häckselgut usw.). Saugen Sie nicht auf feuchten oder nassen Rasen-, Gras- oder

Wiesenächen. Fehlanwendungen

können unter Umständen zu Verstopfungen in der Häckselkammer und dadurch zu reduzierter Leistungsfähigkeit führen. Das Gerät muss dann unter Umständen komplett zerlegt und gesäubert werden. Diese Arbeit ist von einer Fachkraft durchzuführen und unterliegt nicht der Garantie.

Allgemeine Beschreibung

Die Abbildungen für die Bedie-

nung des Gerätes nden Sie

auf der vorderen und der hinteren Ausklappseite.

Lieferumfang

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist. Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

- Elektro-Laubsauger und -bläser

- Blasrohr (zweiteilig)

- Saugrohr (zweiteilig)

- Tragegurt

- Fangsack

- Betriebsanleitung

Funktionsbeschreibung

Der Elektro-Laubsauger und -bläser besitzt ein Blattansaugewerk bzw. ein Gebläse für die Funktionen Ansaugen und Blasen. In der Betriebsart Ansaugen wird das angesaugte Laub zur Volumenverringerung zerkleinert, durch den Auswurfkanal geblasen und im Fangsack gesammelt. In der Betriebsart Blasen lässt sich das Laub schnell zusammenblasen oder aus schwer zugänglichen Orten wegblasen. Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

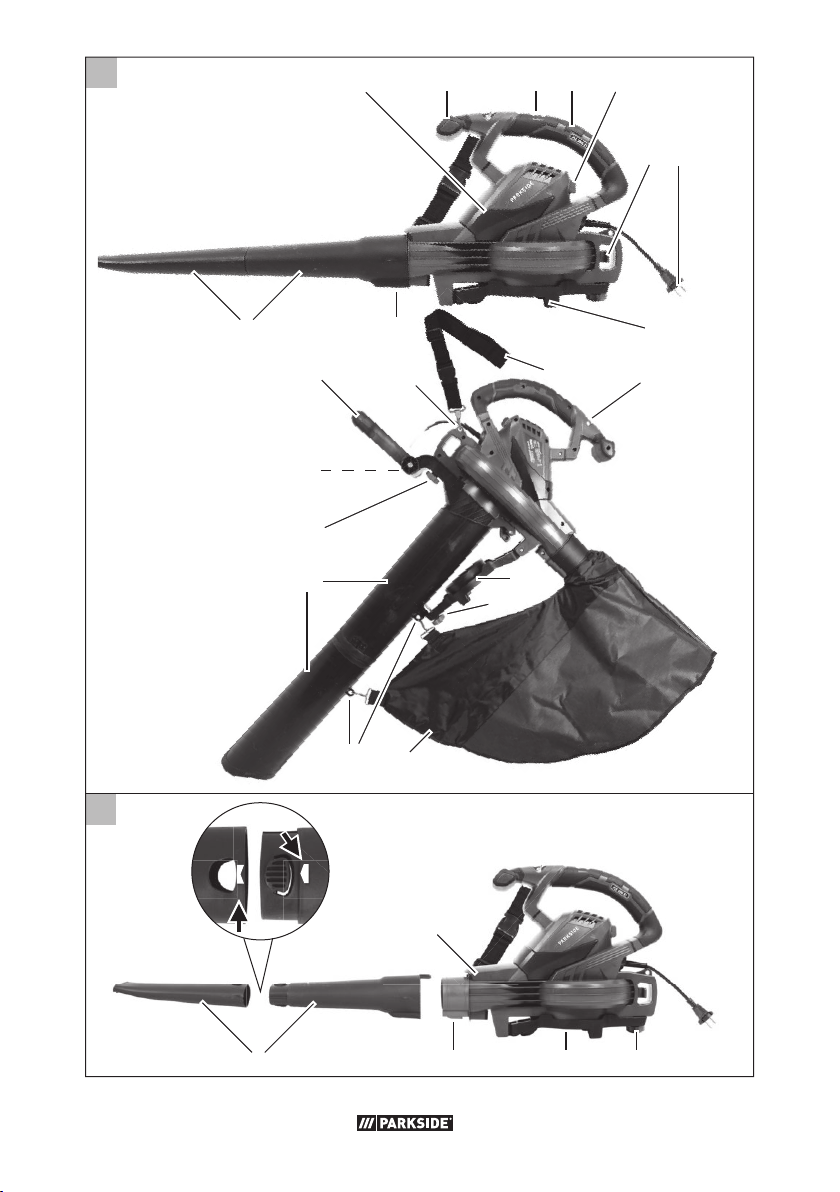

Übersicht

1 Motorgehäuse

2.1 T-Handgriff

2.2 Handgriff 3 Volumenregler 4 Ein-/Ausschalter 5 Kabelzugentlastung 6 Netzstecker 7 Schutzabdeckung

Ansaugöffnung

8 Verriegelungsknopf Blasöffnung

(nicht sichtbar) 9 Blasrohr (zweiteilig) 10 Zusatzhandgriff

11.1/2 Befestigungsöse Tragegurt

Page 6

DE AT CH

12 Tragegurt 13 Schraube mit Sterngriff für

Schutzabdeckung Ansaugöff-

nung 14 Fangsack 15 Karabiner Fangsack 16 Saugrohr (zweiteilig) 17 Schraube mit Sterngriff,

Saugrohr 18 Schraube mit Sterngriff,

Zusatzhandgriff (nicht sichtbar)

19 Ösen für Fangsack

20 Lüftungsöffnung Fangsack

21 Steckverschluss

Technische Daten

Elektro-

Laubsauger/-bläser ....PLS 3000 A1

Nenneingangs-

spannung U ...............230-240 V~; 50 Hz

Nennleistung P ..........................3000 W

Leerlaufdrehzahl n

Luftgeschwindigkeit ..........max. 320 km/h

Luftsaugvolumen ..............max. 14 m

Häckselrate .................................... 16:1

Fangsack ....................................... 55 l

Schutzklasse ....................................

Schutzart.........................................IPX0

Gewicht (inkl. Zubehör) ...............4,05 kg

Schalldruckpegel

) ................... 89,2 dB (A), KpA= 3 dB

Schallleistungspegel (L

garantiert ............................. 102 dB(A)

Betriebsart Blasen

Schallleistungspegel (L

gemessen ...... 99,6 dB(A); K

Vibration (a

Handgriff ..........2,54 m/s

Zusatzhandgriff ..2,82 m/s2; K= 1,5 m/s

10 000 - 15 000 min

)

/min

= 2,60 dB

; K= 1,5 m/s

Betriebsart Saugen

Schallleistungspegel (L

gemessen ...... 99,5 dB(A); K

Vibration (a

)

Handgriff ..........2,52 m/s

)

; K= 1,5 m/s

Zusatzhandgriff ..2,72 m/s2; K= 1,5 m/s

Lärm- und Vibrationswerte wurden entsprechend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt. Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Warnung:

Der Schwingungsemissionswert

-1

kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird. Versuchen Sie die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in

denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

= 2,26 dB

Page 7

DE AT CH

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Gerät.

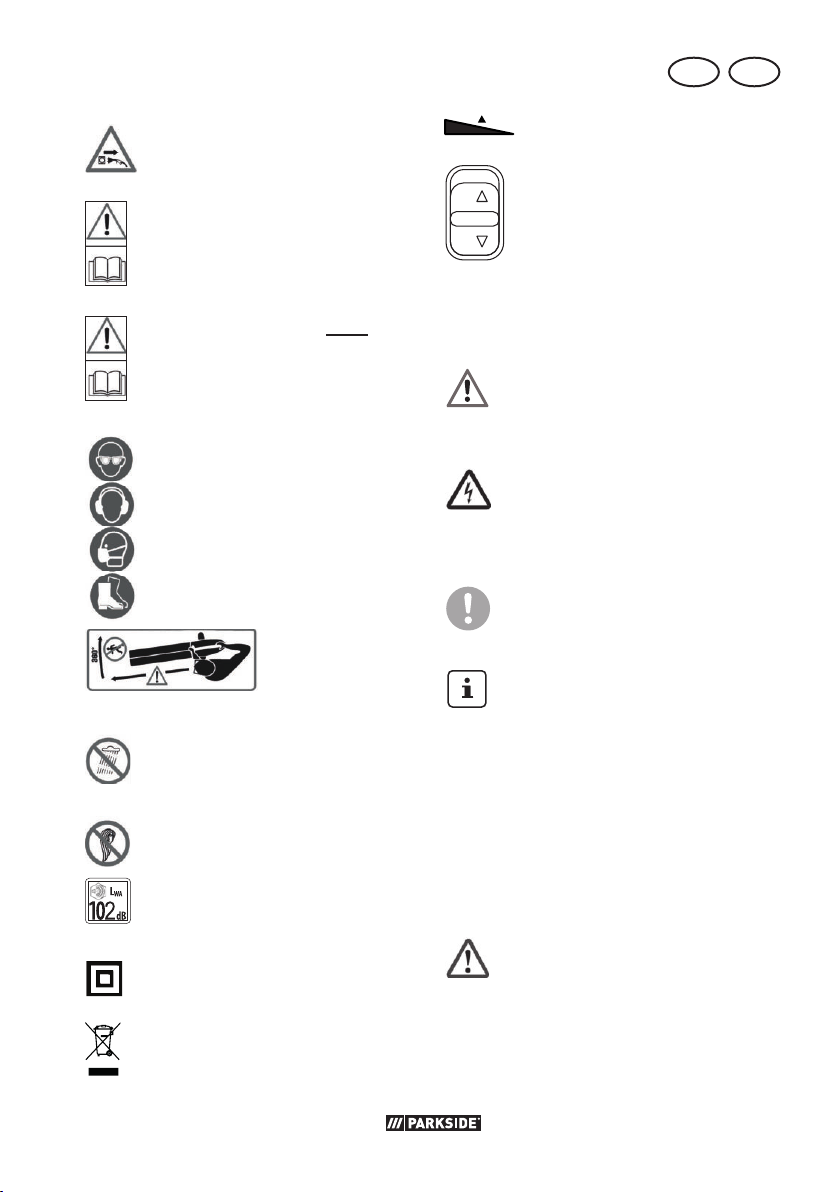

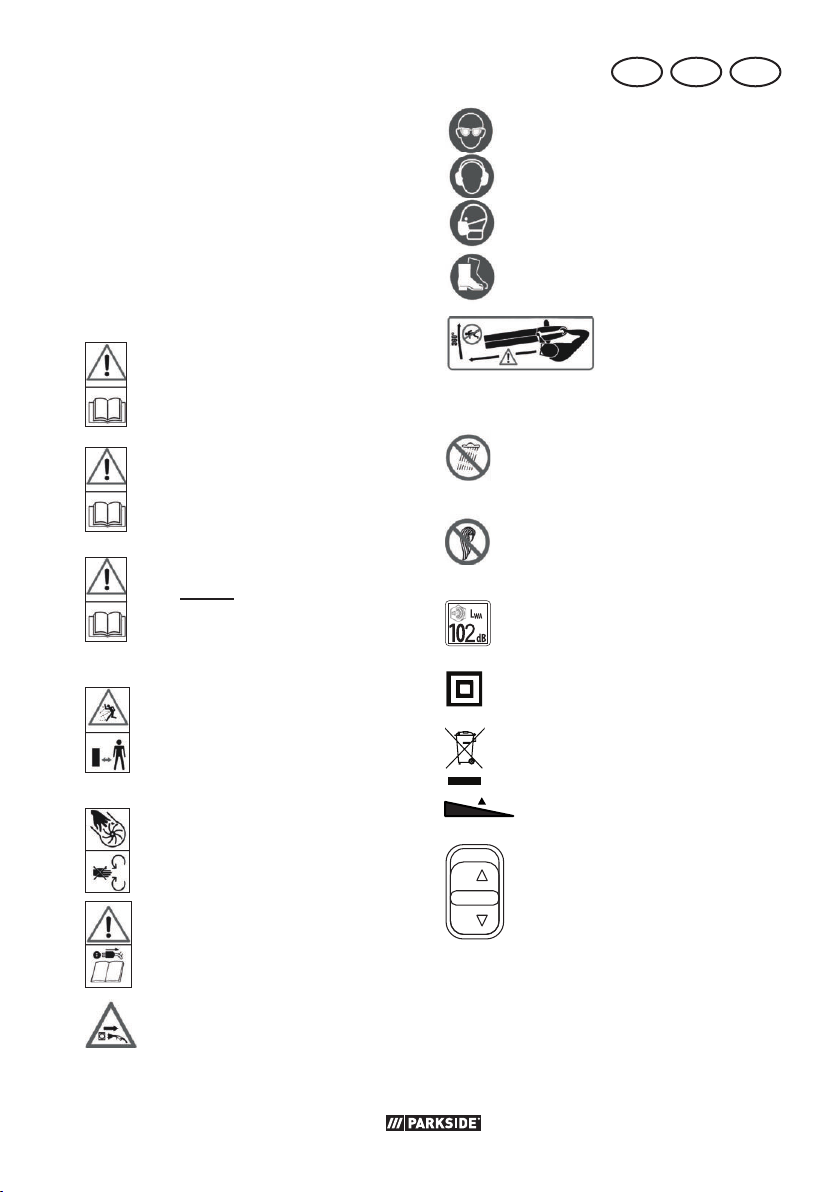

Symbole und Bildzeichen

Bildzeichen auf dem Gerät:

Achtung!

Betriebsanleitung lesen!

Aus Sicherheitsgründen

achten Sie darauf, dass die Schutzabdeckung auf der Ansaugöffnung montiert ist!

Aus Sicherheitsgründen müs-

sen beide Saugrohrteile und der Fangsack korrekt montiert sein, bevor Sie das Gerät starten können.

Verletzungsgefahr durch

weggeschleuderte Teile!

Umstehende Personen aus

dem Gefahrenbereich fernhalten.

Achtung!

Rotierendes Flügelrad Hände fernhalten!

Tragen Sie Augenschutz. Tragen Sie Gehörschutz. Tragen Sie einen Atemschutz. Tragen Sie rutschfeste

Sicherheitsschuhe.

Halten Sie einen Sicherheitsabstand von mind. 5 m zu Dritten ein.

Setzen Sie das Gerät nicht

der Feuchtigkeit aus. Arbeiten Sie nicht bei Regen.

Lange Haare nicht offen

tragen. Benutzen Sie ein Haarnetz.

Angabe des Schallleistungs-

pegels LWA in dB

Schutzklasse II

(Doppelisolierung)

Elektrogeräte gehören nicht

in den Hausmüll.

Skala Volumenregler

Einschalten

Entfernen Sie den

Netzstecker vor Reinigungsund Wartungsarbeiten.

Ziehen Sie sofort den Ste-

cker, wenn die Anschlussleitung beschädigt ist.

Off

Ausschalten

Page 8

DE AT CH

Symbole in der Betriebsanleitung:

Gefahrenzeichen mit

Angaben zur Verhütung von Personen- oder Sachschäden

Gefahrenzeichen mit

Angaben zur Verhütung von Personenschäden durch elektrischen Schlag

Gebotszeichen mit Angaben

zur Verhütung von Schäden

Hinweiszeichen mit

Informationen zum besseren Umgang mit dem Gerät

Allgemeine Sicherheitshinweise

WICHTIG

VOR GEBRAUCH AUFMERKSAM

LESEN

FÜR IHRE UNTERLAGEN

AUFBEWAHREN

Lesen Sie die Anweisungen

sorgfältig durch.

Achtung! Beim Gebrauch

von Geräten sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten:

Unterweisung:

Machen Sie sich mit allen Ge-

räteteilen und der richtigen Bedienung des Gerätes vertraut, bevor Sie mit der Arbeit beginnen. Stellen Sie sicher, dass Sie das Gerät im Notfall sofort abstellen können. Der unsachgemäße Gebrauch kann zu schweren Verletzungen führen.

Kindern, Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder unzureichender Erfahrung und Wissen oder Personen, welche mit den Anweisungen nicht vertraut sind, darf die Verwendung der Maschine nie gestattet werden. Lokale Vorschriften können eine Altersbeschränkung für den Anwender festlegen.

Vorbereitung:

• Die persönlichen Schutzausrüstungen schützen Ihre eigene und die Gesundheit anderer und sichern den reibungslosen Betrieb des Gerätes:

- Tragen Sie geeignete Arbeitskleidung wie festes Schuhwerk mit rutschfester Sohle, eine robuste, lange Hose, Handschuhe, Schutzbrille und einen Gehörschutz. Tragen Sie diese während der gesamten Einsatzzeit der Maschine. Benutzen Sie das Gerät nicht, wenn Sie barfuß

Page 9

DE AT CH

gehen oder offene Sandalen tragen. Tragen Sie einen Atemschutz, um sich vor Staub zu schützen.

- Tragen Sie keine Kleidung oder Schmuck, die am Lufteingang angesaugt werden könnten. Tragen Sie bei langem Haar eine schützende Kopfbedeckung.

• Achten Sie auf Kinder, Haustiere, offene Fenster usw. Das geblasene Material kann in ihre Richtung geschleudert werden. Unterbrechen Sie die Arbeit, wenn diese sich in der Nähe aufhalten. Halten Sie einen Sicherheitsabstand von 5 m um sich herum ein.

• Machen Sie sich mit Ihrer Umgebung vertraut und achten Sie auf mögliche Gefahren, die beim Arbeiten unter Umständen überhört werden können.

• Inspizieren Sie die zu reinigende Fläche sorgfältig und beseitigen Sie alle Drähte, Steine, Dosen und sonstige Fremdkörper.

• Lösen Sie Fremdkörper vor Blas-/ Saugbeginn mit einem Rechen oder einem Besen.

• Verwenden Sie beide Teile des Blasrohres, damit der Luftstrom nah am Boden arbeiten kann.

• Befeuchten Sie bei sehr trockenen

Bedingungen die Oberäche

leicht oder verwenden Sie ein Sprühgerät, um die Staubbelastung zu verringern.

• Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder

ohne die Zustimmung des Herstellers umgebauten Gerät. Prüfen Sie vor dem Gebrauch den Sicherheitszustand des Gerätes, insbesondere der Netzanschlussleitung und des Schalters.

• Verwenden Sie das Gerät nur, wenn es vollständig montiert ist.

• Verwenden Sie das Gerät in der Betriebsart Ansaugen nur, wenn der Fangsack angebracht ist. Überprüfen Sie den Fangsack regelmäßig auf Abnutzungen oder Beschädigungen.

• Betreiben Sie das Gerät niemals mit fehlerhaften Schutzeinrichtungen oder -abdeckungen oder ohne Schutzeinrichtungen. Betreiben Sie das Gerät niemals mit beschädigtem oder abgenutztem Kabel.

• Überprüfen Sie vor jeder Benutzung die Netzanschlussleitung und das Verlängerungskabel auf Schäden und Alterung. Vermeiden Sie Körperberührungen mit geerdeten Teilen (z. B. Me tall zäune,

-pfosten).

• Falls ein Kabel beim Gebrauch beschädigt wird, ist die Netzanschlussleitung sofort vom Netz zu trennen. BERÜHREN SIE DAS KABEL NICHT, SOLANGE ES NOCH NICHT VOM NETZ GETRENNT IST. Benutzen Sie die Maschine nicht, falls das Kabel beschädigt oder zerschlissen ist.

• Die Kupplung des Verlängerungskabels muss vor Spritzwasser

Page 10

DE AT CH

geschützt sein, aus Gummi bestehen oder mit Gummi überzogen sein. Verwenden Sie nur Verlängerungskabel, die für den Gebrauch im Freien bestimmt sind und entsprechend gekennzeichnet sind. Der Litzenquerschnitt des Verlängerungskabels muss mindestens 2,5 mm

betragen. Das Verlängerungskabel darf nicht länger als 75 m sein. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Kabel auf Schäden.

• Verwenden Sie für die Anbringung des Verlängerungskabels die dafür vorgesehene Zugentlastung.

• Beachten Sie, dass der Bediener oder Benutzer für Unfälle oder Gefährdungen anderer Personen oder Ihres Eigentums verantwortlich ist.

• Vermeiden Sie das Tragen von lose sitzender Kleidung oder Kleidung mit hängenden Schnüren oder Krawatten.

• Betreiben Sie die Maschine in einer empfohlenen Position und nur auf einer festen, ebenen Oberäche.

• Betreiben Sie die Maschine nicht

auf einer gepasterten Oberäche

oder einer Schotterdecke, bei denen das ausgeworfene Material Verletzungen verursachen könnte.

• Führen Sie vor der Benutzung immer eine visuelle Inspektion durch, um festzustellen, dass das Häckselwerk, die Bolzen des

Häckselwerks und andere Befestigungsmittel gesichert sind, dass das Gehäuse unbeschädigt ist und dass die Schutzeinrichtungen und

-schirme vorhanden sind. Ersetzen Sie verschlissene oder beschädigte Komponenten satzweise, um das Gleichgewicht zu bewahren. Ersetzen Sie beschädigte oder unlesbare Beschriftungen.

Betrieb:

• Lassen Sie andere Personen nicht das Gerät oder das Verlängerungskabel berühren. Halten Sie das Gerät von Menschen, vor allem Kindern und Haustieren fern.

• Schalten Sie das Gerät nicht ein, wenn es umgekehrt gehalten wird oder sich nicht in Arbeitsposition

bendet.

• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen, es aufnehmen oder tragen.

Wenn Sie beim Tragen des Gerä-

tes den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

• Richten Sie das Gerät während des Betriebs nicht auf Personen, insbesondere den Luftstrahl nicht auf Augen und Ohren.

• Achten Sie bei der Arbeit auf einen sicheren Stand, insbesondere

Page 11

DE AT CH

an Hängen. Halten Sie das Gerät immer mit beiden Händen fest und arbeiten Sie nur mit korrekt eingestelltem Tragegurt.

• Strecken Sie den Körper nicht zu weit und achten Sie darauf, nicht das Gleichgewicht zu verlieren.

• Halten Sie Finger und Füße von der Ansaugrohröffnung und dem Flügelrad fern. Es besteht Verletzungsgefahr.

• Arbeiten Sie mit dem Gerät nicht, wenn Sie müde oder unkonzentriert sind oder nach der Einnahme von Alkohol oder Tabletten. Legen Sie immer rechtzeitig eine Arbeitspause ein. Gehen Sie mit Vernunft an die Arbeit. Bewegen Sie sich langsam, rennen Sie nicht.

• Eine längere Benutzung des Gerätes kann zu vibrationsbedingten Durchblutungsstörungen der Hände führen. Sie können die Benutzungsdauer jedoch durch geeignete Handschuhe oder regelmäßige Pausen verlängern.

• Vermeiden Sie es die Maschine bei schlechten Wetterbedingungen zu betreiben, besonders bei Blitzgefahr. Arbeiten Sie nur bei Tageslicht oder guter künstlicher Beleuchtung.

• Saugen Sie keine brennenden, glühenden oder rauchenden Materialien (z. B. Zigaretten, Glut etc.), Dämpfe oder leicht entzündliche, giftige oder explosive Stoffe an.

• Stoppen Sie die Maschine und entfernen Sie den Stecker aus der Steckdose. Stellen Sie sicher, dass alle beweglichen Teile vollständig ausgelaufen sind:

- wenn Sie das Gerät nicht benutzen, es transportieren oder es unbeaufsichtigt lassen;

- wenn Sie das Gerät kontrollieren, es reinigen oder Blockierungen entfernen;

- wenn Sie Reinigungs- oder Wartungsarbeiten vornehmen oder Zubehör auswechseln;

- wenn das Strom- oder Verlängerungskabel beschädigt ist;

- nach dem Kontakt mit Fremdkörpern oder bei abnormaler Vibration.

• Benutzen Sie das Gerät nicht in geschlossenen oder schlecht belüfteten Räumen.

• Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oder Explosionsgefahr.

• Bei Auftreten eines Unfalles oder einer Störung während des Betriebs ist das Gerät sofort auszuschalten und der Netzstecker zu ziehen. Lesen Sie zur Beseitigung von Störungen das Kapitel „Fehlersuche“ oder kontaktieren Sie unser Service-Center.

• Gehen Sie im Schritttempo, rennen Sie nicht.

Page 12

DE AT CH

• Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.

• Halten Sie das Kabel vom Arbeitsbereich fern und führen Sie es grundsätzlich hinter der Bedienungsperson.

• Tragen Sie das Gerät nicht am Kabel. Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

• Beschädigte Kabel, Kupplung und Stecker oder den Vorschriften nicht entsprechende Anschlussleitungen dürfen nicht verwendet werden. Ziehen Sie bei Beschädigung des Netzkabels sofort den Stecker aus der Steckdose. Berühren Sie

auf keinen Fall das Netzkabel, solange der Netzstecker nicht gezogen ist.

• Verlängerungskabel sind von beweglichen, gefährlichen Teilen fern zu halten, um Beschädigungen an Kabeln zu vermeiden, welche zum Berühren aktiver Teile führen können.

• Stellen Sie vor dem Start der Maschine sicher, dass die Zuführung leer ist.

• Halten Sie Ihr Gesicht und Ihren Körper von der Einfüllöffnung fern.

• Lassen Sie nicht zu, dass sich Hände, andere Körperteile oder Kleidung in der Zuführung, im Auswurfkanal oder in der Nähe

bewegter Teile benden.

• Achten Sie darauf, nicht das Gleichgewicht zu verlieren und sicher zu stehen. Vermeiden Sie eine abnormale Körperhaltung. Stehen Sie bei Zuführung von Material niemals auf einer höheren Ebene als der Ebene der Grund-

äche der Maschine.

• Halten Sie sich beim Betrieb der Maschine nicht in der Auswurfzone auf.

• Seien Sie bei der Zuführung von Material in die Maschine extrem sorgfältig, dass keine Metallstücke, Steine, Flaschen, Büchsen oder andere Fremdobjekte eingeführt werden.

• Lassen Sie nicht zu, dass sich verarbeitetes Material in der Auswurfzone ansammelt, da dies den ordentlichen Auswurf verhindern kann und eine Widereinführung des Materials über die Einfüllöffnung verursachen kann.

• Schalten Sie die Energiequelle ab und trennen Sie die Maschine vom Netz, falls die Maschine verstopft, bevor Sie sie von Unrat befreien.

• Betreiben Sie die Maschine niemals mit defekten Schutzeinrichtungen oder -schirmen oder ohne Sicherheitseinrichtungen, zum Beispiel dem angebrachten Fangsack.

• Halten Sie die Energiequelle von Unrat und anderen Ansammlungen sauber, um eine Beschädi-

Page 13

DE AT CH

gung dieser oder ein mögliches Feuer zu verhindern.

• Transportieren Sie die Maschine nicht, solang die Energiequelle läuft.

• Schalten Sie die Stromquelle sofort ab und warten Sie, bis die Maschine ausgelaufen ist, falls der Schneidmechanismus ein Fremdobjekt trifft oder wenn die Maschine beginnt, ungewöhnliche Geräusche von sich zu geben oder zu vibrieren. Trennen Sie die Maschine vom Netz und unternehmen Sie die folgenden Schritte, bevor Sie die Maschine neu starten und betreiben:

- auf Beschädigungen untersu-

chen;

- beschädigte Teile ersetzen oder

reparieren;

- auf lose Teile überprüfen und

diese festziehen.

• Kippen Sie die Maschine nicht, solange die Energiequelle läuft.

• Beachten Sie, kein beschädigtes Kabel an die Stromversorgung anzuschließen oder ein beschädigtes Kabel zu berühren, bevor es von der Stromversorgung getrennt wurde, da beschädigte Kabel zum Berühren aktiver Teile führen können.

• Beachten Sie, keine sich bewegenden, gefährlichen Teile zu berühren, bevor die Maschine vom Netzanschluss getrennt wurde und die beweglichen, gefährlichen Teile vollständig zum Stillstand gekommen sind.

Wartung und Aufbewahrung:

• Überprüfen Sie regelmäßig die Funktionstüchtigkeit und Unversehrtheit des Gerätes, um Gefahren für die Bediener zu vermeiden.

• Ersetzen Sie verschlissene oder beschädigte Teile aus Sicherheitsgründen. Benutzen Sie nur Original-Ersatzteile und

-Zubehör.

• Versuchen Sie nicht das Gerät selbst zu reparieren, es sei denn, Sie besitzen hierfür eine Ausbildung. Sämtliche Arbeiten, die nicht in dieser Anleitung angegeben werden, dürfen nur von uns ermächtigte Kundendienststellen ausführen.

• Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.

• Behandeln Sie Ihr Gerät mit Sorgfalt. Reinigen Sie regelmäßig die Lüftungsschlitze und befolgen Sie die Wartungsvorschriften.

• Halten Sie alle Einlässe für die Kühlluft von Unrat frei.

• Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

• Benutzen Sie das Gerät nicht, wenn sich der Schalter nicht einund ausschalten lässt. Beschädigte

Page 14

DE AT CH

Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden. Überlasten Sie Ihr Gerät nicht. Arbeiten Sie nur im angegebenen Leistungsbereich. Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeiten. Benutzen Sie Ihr Gerät nicht für Zwecke, für die es nicht bestimmt ist.

• Wenn die Maschine für die Instandhaltung, Inspektion, Aufbewahrung oder zum Wechsel von Zubehör angehalten wird, schalten Sie die Energiequelle aus, trennen Sie die Maschine vom Netz und stellen Sie sicher, dass alle beweglichen Teile ausgelaufen sind. Lassen Sie die Maschine vor Inspektionen, Einstellungen etc. abkühlen. Warten Sie die Maschine mit Sorgfalt und halten Sie sie sauber.

• Lassen Sie die Maschine vor der Aufbewahrung immer abkühlen.

• Seien Sie sich bei der Instandhaltung des Häckselwerks bewusst, dass, obwohl die Energiequelle aufgrund der Verriegelungsfunktion der Schutzeinrichtung ausgeschaltet ist, das Häckselwerk immer noch bewegt werden kann.

• Versuchen Sie niemals die Verriegelungsfunktion der Schutzeinrichtung zu umgehen.

Zusätzliche Sicherheitshinweise:

• Nach dem Zusammenstecken sind die Blasrohre nicht mehr auseinanderzunehmen!

• Schalten Sie das Gerät vor dem Anbringen oder Entfernen des Fangsackes aus.

Empfehlung:

• Schließen Sie das Gerät nach Möglichkeit nur an eine Steckdose mit Fehlerstrom-Schutzeinrichtung (RCD) mit einem Bemessungsfehlerstrom von nicht mehr als 30 mA an.

• Vermeiden Sie es die Maschine bei schlechten Wetterbedingungen zu betreiben, besonders bei Blitzgefahr.

RESTRISIKEN

Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeugs auftreten: a) Gehörschäden, falls kein geeigne-

ter Gehörschutz getragen wird.

b) Gesundheitsschäden, die aus

Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird

Page 15

DE AT CH

oder nicht ordnungsgemäß geführt und gewartet wird.

c) Lungenschäden, falls kein geeig-

neter Atemschutz getragen wird.

d) Augenschäden, falls kein geeigne-

ter Augenschutz getragen wird.

Warnung! Dieses Elektrowerk-

zeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, müssen Anwender mit medizinischen Implantaten Rücksprache mit ihrem Arzt und dem Hersteller des medizinischen Implantats halten, bevor die Maschine bedient wird.

Inbetriebnahme

Bevor Sie das Gerät in Betrieb nehmen, müssen Sie

- die Blas- oder Saugrohre montieren,

- zum Laubsaugen den Fangsack montieren,

- zum Laubblasen die Schutzabdeckung festschrauben.

Der Elektro-Laubsauger/-bläser ver-

fügt über zwei Sicherheitskontakte.

Ein Sicherheitskontakt bendet sich

im Motorgehäuse (1), wo das Blasrohr (9) bzw. der Fangsack (14) aufgesteckt wird.

Der zweite Sicherheitskontakt bendet

sich an der Ansaugöffnung, wo die

Schutzabdeckung (7) bzw. das Saugrohr (16) montiert wird. Hier müssen je nach Blas- oder Saugbetrieb die Schrauben mit Sterngriff (13 bzw. 17) handfest angezogen werden.

Achtung Verletzungsgefahr!

Bei Montage oder Demontage von Blasrohr, Saugrohr, Schutzabdeckung oder Fangsack muss das Gerät ausgeschaltet sein und die beweglichen Teile stillstehen. Ziehen Sie vor allen Arbeiten den Netzstecker!

Zweiteiliges Blasrohr

montieren/demontieren

Verwenden Sie den Laubblä-

ser niemals mit nur einem montierten Blasrohrteil. Es besteht die Gefahr von Personenschäden!

1. Stecken Sie das zweiteilige Blasrohr (9) wie abgebildet zusammen. Die Teile rasten spürbar ein. Achten Sie beim Zusammenstecken darauf, dass die Symbole ( und unteren Blasrohr, wie abgebildet, ineinandergreifen.

2. Schieben Sie das Blasrohr (9) nun auf die Blasöffnung des Motorgehäuses (1), bis der Verriegelungsknopf (8) einrastet.

3. Die Schutzabdeckung der Ansaugöffnung (7) muss geschlossen sein. Schließen Sie die Schutzabdeckung und befestigen Sie diese mit der Schraube mit Sterngriff (13).

Die Schraube mit Sterngriff muss

festgeschraubt und handfest angezogen werden, ansonsten lässt sich der Laubbläser später nicht starten.

) am oberen

Page 16

DE AT CH

4. Demontieren Sie das Blasrohr (9), indem Sie den Verriegelungsknopf (8) lösen und das Blasrohr nach vorne abziehen.

Zweiteiliges Saugrohr

montieren/demontieren

Verwenden Sie den Laubsau-

ger niemals mit nur einem montierten Saugrohrteil. Es besteht die Gefahr von Personenschäden!

Nachdem das zweiteilige

Saugrohr zusammengesteckt wurde, darf es nicht wieder in zwei Teile zerlegt werden!

1. Öffnen Sie die Schutzabdeckung (7) der Ansaugöffnung, indem Sie zuerst die Schraube mit Sterngriff (13) herausschrauben und dann die Schutzabdeckung (7) aufklappen.

2. Stecken Sie die zwei Saugrohre (16) wie abgebildet zusammen. Die Teile rasten spürbar ein. Achten Sie beim Zusammenstecken darauf, dass die Symbole ( Saugrohr, wie abgebildet, ineinandergreifen.

3. Hängen Sie das Saugrohr (16) zuerst mit dem Steg am Haken auf die Unterseite des Motorgehäuses (1) ein (siehe Detailbild). Klappen Sie das Saugrohr (16) dann auf die Ansaugöffnung.

4. Befestigen Sie das Saugrohr, indem Sie die Schraube mit Sterngriff (17) in das Motorgehäuse (1) schrauben.

Die Schraube mit Sterngriff muss

festgeschraubt und handfest angezogen werden, ansonsten lässt sich der Laubsauger später nicht starten.

) am oberen und unteren

5. Demontieren Sie das Saugrohr (16), indem Sie die Schraube mit Sterngriff (17) lösen und das Saugrohr aushängen.

Fangsack montieren/

demontieren

Das Gerät darf im Saugbe-

trieb nur mit montiertem Fangsack betrieben werden.

Die Lüftungsöffnung am Fangsack (20) dient der besseren Luftzirkulation.

1. Entfernen Sie ggf. das Blasrohr ( (siehe „Zweiteiliges Blasrohr montieren/demontieren“).

2. Schieben Sie den Fangsack (14) auf die Blasöffnung des Motorgehäuses (1), bis dieser in den Verriegelungsknopf (8) einrastet.

3. Hängen Sie die Karabiner (15) des Fangsacks (14) an die dafür vorgesehenen Ösen (19) am Saugrohr ein.

Der Zusatzhandgriff (10) kann in

verschiedenen Stellungen eingerastet werden. Zum Ändern der Griffposition lösen Sie die Schraube mit Sterngriff (18), verändern Sie die Griffposition und schrauben Sie die Schraube wieder fest.

Tragegurt anlegen

Tragen Sie den Gurt niemals

diagonal über Schulter und Brust, sondern nur auf eine Schulter, dadurch können Sie in Gefahr das Gerät schnell vom Körper entfernen.

Page 17

DE AT CH

Mit dem Steckverschluss (21) kann

das Gerät schnell vom Tragegurt gelöst werden. Zum Öffnen des Steckverschlusses drücken Sie die beiden Klammern zusammen.

1. Legen Sie den Tragegurt (12) über eine Schulter.

2. Stellen Sie die Gurtlänge so ein, dass sich der Karabinerhaken etwa 10 cm

unterhalb der Hüfte bendet.

3. Befestigen Sie den Karabinerhaken an der Öse zum Einhängen des Gurtes:

- bei Betriebsart Blasen: Position 11.2.

- bei Betriebsart Saugen: Position 11.1.

Bedienung

Achtung Verletzungsgefahr!

Tragen Sie beim Arbeiten mit dem Gerät geeignete Kleidung und Arbeitshandschuhe. Vergewissern Sie sich vor jeder Benutzung, dass das Gerät funktionstüchtig ist. Vergewissern Sie sich, dass der Fangsack und das Rohr richtig montiert sind. Sollte der Ein-/Ausschalter oder Volumenregler beschädigt sein, darf mit dem Gerät nicht mehr gearbeitet werden. Persönliche Schutzausrüstung und ein funktionstüchtiges Gerät vermindern das Risiko von Verletzungen und Unfällen.

Nach dem Ausschalten des

Gerätes dreht sich das Flügelrad noch einige Zeit weiter. Verletzungsgefahr durch sich drehendes Werkzeug.

Beachten Sie den Lärmschutz und

örtliche Vorschriften.

Ein- und Ausschalten

Achten Sie vor dem Einschalten

darauf, dass das Gerät keine Gegenstände berührt. Achten Sie auf einen sicheren Stand.

1. Formen Sie aus dem Ende des Verlängerungskabels eine Schlaufe und befestigen Sie diese an der Kabelzugentlastung (5).

2. Schließen Sie das Gerät an die Netzspannung an.

3. Zum Einschalten schieben Sie den Ein-/ Ausschalter (4):

- bei Betriebsart Blasen: nach rechts

- bei Betriebsart Saugen: nach links

4. Zur Regulierung der Saug-/Blasleistung betätigen Sie den Volumenregler (3).

5. Zum Ausschalten schieben Sie den Ein-/Ausschalter (4):

- bei Betriebsart Blasen: nach links

- bei Betriebsart Saugen: nach rechts

Arbeiten mit dem Gerät

Der Laubsauger/-bläser darf

nur für folgende Einsatzzwecke verwendet werden:

- Als Gebläse zum Anhäufen

von dürrem Blattwerk oder zum Wegblasen aus schwer zugänglichen Stellen.

- Als Ansaugwerk zum Ansau-

gen von dürrem, trockenem Blattwerk. Bei Saugfunktion dient das Gerät auch als Häcksler. Die trockenen Blätter werden zerkleinert, ihr Volumen verringert und für eine

Page 18

DE AT CH

eventuelle Kompostierung vorbereitet. Die Intensität der Zerkleinerung hängt von der Größe des Laubes und der noch enthaltenen Restfeuchtigkeit ab. Jede andere als die oben beschriebenen Verwendungen kann zu Schäden an der Maschine führen und eine Gefahr für den Benutzer darstellen.

Achten Sie beim Arbeiten darauf,

nicht mit dem Gerät gegen harte Gegenstände zu stoßen, die Schäden verursachen können. Saugen Sie keine Festkörper wie Steine, Äste oder Astabschnitte, Tannenzapfen oder Ähnliches an, da diese das Gerät, insbe sondere das Häckselwerk, beschädigen könnten.

Reparaturen dieser Art unterliegen nicht der Garantie.

Betriebsart Blasen:

Aus Sicherheitsgründen

achten Sie darauf, dass die Schutzabdeckung (7) auf der Ansaugöffnung geschlossen ist.

den zuvor zusammengetragenen Laubhaufen zu verdichten.

• Lösen Sie vor dem Blasen am Boden anhaftende Blätter mit einem Besen oder Rechen.

• Halten Sie das Gerät beim Arbeiten am Handgriff (2.2) oder an Handgriff (2.2) und T-Handgriff (2.1).

Betriebsart Saugen:

Aus Sicherheitsgründen müs-

sen beide Saugrohrteile und der Fangsack korrekt montiert sein, bevor Sie das Gerät starten können.

• Halten Sie das Gerät beim Arbeiten immer mit beiden Händen fest: Benutzen Sie hierzu den Handgriff (2.2) und den Zusatzhandgriff (10).

• Achten Sie darauf, dass nicht zu große Laubmengen gleichzeitig angesaugt werden. So vermeiden Sie, dass das Saugrohr (16) verstopft und das Flügelrad blockiert.

Um den Fangsack nicht unnötig zu

verschleißen, vermeiden Sie es, ihn während der Arbeit über den Boden zu schleifen.

• Ein optimales Ergebnis beim Einsatz des Gebläses erhalten Sie mit einem Abstand zum Boden von 5 - 10 cm.

• Richten Sie den Luftstrahl von sich weg. Achten Sie darauf, keine schweren Gegenstände aufzuwirbeln und so jemanden zu verletzen oder etwas zu beschädigen.

• Beginnen Sie die Arbeit mit der höchsten Blasleistung, um die herumliegenden Blätter rasch zu sammeln. Eine niedrigere Blasleistung wählen Sie, um

Überlastschutz: Bei Überlastung

schaltet der Motor automatisch ab.

Schalten Sie den Laubsauger aus und ziehen Sie den Netzstecker. Prü-

fen Sie anschließend, ob eine Blockierung des Flügelrads oder eine Verstopfung des Fangsacks vorliegt und beseitigen Sie diese. Das Gerät ist erst nach vollständiger Abkühlung wieder betriebsbereit.

Page 19

DE AT CH

Fangsack entleeren:

Bei vollem Fangsack vermindert sich das Saugvermögen erheblich. Entleeren Sie den Fangsack, wenn er voll ist oder die Saugleistung des Gerätes nachlässt.

1. Schalten Sie das Gerät aus und warten

Sie, bis das Flügelrad stillsteht.

2. Ziehen Sie den Netzstecker (6).

3. Entfernen Sie die Karabiner (15)

von den Ösen (19). Lösen Sie den Fangsack, indem Sie den Verriegelungsknopf (8) drücken.

4. Öffnen Sie den Reißverschluss am

Fangsack und entleeren Sie ihn vollständig.

5. Montieren Sie den entleerten Fangsack

wieder.

Kompostierbares Material gehört

nicht in den Hausmüll!

Reinigung/Wartung

Warnung! Verletzungsgefahr

durch bewegliche, gefährliche Teile!

Reinigen Sie das Gerät jeweils

sofort nach der Arbeit, da sich sonst Schmutz mit Blattresten verhärtet und festsetzt und möglicherweise nicht mehr zu entfernen ist, ohne das Motorgehäuse zu demontieren.

Solche Reinigungsarbeiten unterliegen nicht der Garantie.

Schalten Sie das Gerät aus und

ziehen Sie vor allen Arbeiten den Netzstecker.

Lassen Sie Instandsetzungsarbeiten

und Wartungsarbeiten, die nicht in

dieser Betriebsanleitung beschrieben sind, von unserem ServiceCenter durchführen. Verwenden Sie nur Originalteile.

Verwenden Sie keine Reinigungs-

bzw. Lösungsmittel. Chemische Substanzen können die Kunststoffteile des Gerätes angreifen.

Führen Sie folgende Reinigungs- und Wartungsarbeiten regelmäßig durch. Dadurch ist eine lange und zuverlässige Nutzung gewährleistet.

Reinigung

Das Gerät darf weder mit

Wasser abgespritzt werden noch in Wasser gelegt werden. Es besteht die Gefahr eines Stromschlages.

• Halten Sie Lüftungsschlitze, Motorgehäuse und Griffe des Gerätes sauber. Verwenden Sie dazu ein feuchtes Tuch oder eine Bürste. Verwenden Sie keine Reinigungs- bzw. Lösungsmittel. Sie könnten das Gerät damit irreparabel beschädigen.

• Reinigen Sie den Fangsack ( einer Bürste und zusätzlich ggf. mit Druckluft.

14) mit

Wartung

• Kontrollieren Sie das Gerät vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile.

• Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.

Page 20

DE AT CH

Verstopfungen

und Blockierungen beseitigen

Laub und frische Panzenabschnitte können ggf. das Gerät verstopfen.

Flügelrad reinigen:

Netzstecker ziehen!

Es besteht Verletzungsgefahr

1. Öffnen Sie die Schutzabdeckung(7)

bzw. entfernen Sie das Saugrohr (16).

2. Entfernen Sie vorsichtig Rückstände oder Verstopfungen am Flügelrad.

3. Überprüfen Sie, ob das Flügelrad sich leicht drehen lässt und in einwandfreiem Zustand ist. Lassen Sie ein defektes Flügelrad von unserem Service-Center ersetzen.

4. Schließen Sie die Schutzabdeckung (7) bzw. schrauben Sie das Saugrohr (16) wieder fest.

Wenn die Schutzabdeckung (7) bzw. das Saugrohr (16) nicht korrekt und handfest verschraubt ist, kann das Gerät nicht betrieben werden.

Entsorgung/ Umweltschutz

Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrische Geräte gehören nicht in

den Hausmüll.

• Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu unser Service-Center.

• Die Entsorgung Ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.

• Führen Sie Schnittgut der Kompostierung zu und werfen Sie dieses nicht in die Mülltonne.

Lagerung

• Zur Aufbewahrung können Sie das Blasrohr (9) bzw. das Saugrohr (16) und den Fangsack (14) wieder vom Motorgehäuse (1) abnehmen (siehe hierzu die entsprechenden Montageanweisungen im Kapitel „Inbetriebnahme“).

• Bewahren Sie das Gerät trocken und außerhalb der Reichweite von Kindern auf.

Page 21

DE AT CH

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter

www.grizzlytools.shop

Sollten Sie Probleme mit dem Bestellvorgang haben, verwenden Sie bitte das Kontaktformular. Bei weiteren Fragen wenden Sie sich an das „Service-Center“ (siehe Seite 23).

7 Schutzabdeckung Ansaugöffnung ..............................................91105384

9 Blasrohr ..................................................................................91102301

10 Zusatzhandgriff .......................................................................91105381

12 Tragegurt ................................................................................91102298

14 Fangsack ................................................................................91105380

16 Saugrohr ................................................................................91105385

Schalter ..................................................................................91105382

Kohlebürsten ...........................................................................91105386

Fehlersuche

Problem Mögliche Ursache Fehlerbehebung

eckdose, Kabel, Leitung, Ste-

Gerät startet nicht

Gerät arbeitet mit Unterbre chungen

Geringe oder fehlende Saug-/Blas leistung

Flügelrad bewegt sich

cht

Netzspannung fehlt

Ein-/Ausschalter (4) defekt

Motor defekt Saugrohre (16) und Fangsack (14) bzw.

Blasrohre (9) und Schutzabdeckung (7) nicht richtig montiert

Stromkabel beschädigt Interner Wackelkontak

in-/Ausschalter (4) defekt

E F

angsack (14) ist voll Fangsack (14) ist verschmutzt Flügelrad oder Blasrohr (9) bzw. Saug-

rohr (16) verstopft oder blockiert

mdkörper blockiert Flügelrad

Fre

cker und Sicherung prüfen, ggf. Reparatur durch Elektrofachmann

eparatur durch Service-Cente

siehe

Kapitel „Inbetr

Reparatur d

angsac Fangsa sie

he Kapitel „Verstopfungen

und Blockierunge Blockierung beseitigen (s. „Ver

stopfungen und Blockierungen beseitigen“)

urch Kundendienst

k leeren

ck rei

iebnahme“

nigen

n beseitigen“

rKohlebürsten abgenutzt

Page 22

DE AT CH

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Gerätes stehen Ihnen gegen den Verkäufer des Gerätes gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den originalen Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Gerätes ein Materialoder Fabrikationsfehler auf, wird das Gerät von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind

kostenpichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Geräteteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z. B. Rohre, Fangsack, Flügelrad) oder für Beschädigungen an zerbrechlichen Teilen (z. B. Schalter). Diese Garantie verfällt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Gerätes sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Gerät ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den

Kassenbon und die Identikationsnummer (IAN 378341_2110) als Nachweis für den Kauf bereit.

• Die Artikelnummer entnehmen Sie bitte dem Typenschild.

• Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie

Page 23

DE AT CH

zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.

• Ein als defekt erfasstes Gerät können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von

unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kostenvoranschlag. Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden. Achtung: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung. Nicht angenommen werden unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte. Die Entsorgung Ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.

Service-Center

Service Deutschland

Tel.: 0800 54 35 111 E-Mail: [email protected]

IAN 378341_2110

Service Österreich

Tel.: 0820 201 222 E-Mail: [email protected]

IAN 378341_2110

Service Schweiz

Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: [email protected] IAN 378341_2110

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Service-Anschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20 D-63762 Großostheim www.grizzlytools.de

Page 24

MTGB

Content

Introduction ...............................24

Intended use .............................. 24

General description .................... 25

Scope of delivery - Parts list ............. 25

Function description........................25

Overview ...................................... 25

Technical data ............................ 26

Safety instructions ......................26

Symbols and icons ......................... 26

General notes on safety ................. 27

Residual risks ................................. 33

Initial start-up ............................ 33

Assembling/dismantling the

two-piece blow tube ....................... 33

Assembling/dismantling the

two-piece suction tube .................... 34

Installing/removing the collection

bag .............................................. 34

Putting on the carrying strap ............ 35

Operating the leaf blower ..........35

Turning on and off .......................... 35

Working with the leaf blower ..........35

Cleaning and maintenance ......... 37

Cleaning ....................................... 37

General maintenance ..................... 37

Removal of clogging and

blockage ....................................37

Spare parts/Accessories ............. 38

Storage ......................................38

Disposal and protection of the

environment ..............................38

Trouble shooting ........................39

Guarantee .................................40

Repair Service ............................ 41

Service-Center ............................ 41

Importer .................................... 41

Translation of the original EC

declaration of conformity ......... 234

Exploded Drawing ................... 245

Introduction

Congratulations on the purchase of your new device. With it, you have chosen a high quality product. During production, this equipment has been checked for quality and subjected to

a nal inspection. The functionality of your

equipment is therefore guaranteed.

The operating instructions constitute

part of this product. They contain important information on safety, use and disposal. Before using the product, familiarise yourself with all of the operating and safety instructions. Use the product only as

described and for the applications specied.

Keep this manual safely and in the event that the product is passed on, hand over all documents to the third party.

Intended use

The electric leaf vacuum/blower is used exclusively in the following two ways:

1. As a leaf vacuum, it serves the function of suctioning dry foliage

2. It is constructed to collect and remove dry leaves, such as from hard to reach areas. (e.g. under vehicles). This equipment is not suitable for commercial use. Commercial use will invalidate the guarantee. Any other use that is not spe-

cically approved in these Instructions can

result in damage to the blower and give rise to serious danger for the user. The device must not be employed in areas where there is health endangering dusts or as a wet suction device. The equipment is designed for use by adults. Adolescents over the age of 16 may use the device only under supervision. The use of the device in the rain or in a humid environment is forbidden.

Page 25

GB MT

The user or operator is responsible for accidents causing injury to other people or damage to property. The manufacturer cannot be held liable for damage when the blower is not used in conformity with its intended purpose or due to incorrect operation.

A leaf vacuum is not intended for wet conditions! Avoid wet materials such as leaves and dirt, twigs, branches, pine needles, grass, earth, sand, mulch, cuttings, etc. Do not use on wet lawns, grass

areas or elds. Misuse may lead

to congestion in the shredding unit and lead to reduced functionality. The machine may need to be completely dismantled and cleaned. This work should be carried out by

a qualied service technician and

is not covered by guarantee.

General description

The illustration of the principal functioning parts can be found on the front and back foldout pages.

Scope of delivery - Parts list

Unpack the device and check for completeness. Dispose of the packaging material properly.

- Electric Leaf Vacuum/Blower

- Blower pipe (2-piece)

- Suction pipe (2-piece)

- Carrying strap

- Collection bag

- Instructions for use

Function description

The electric leaf vacuum/blower has a blowing/vacuuming unit for the blowing and suction functions. In blowing mode, you can quickly blow together fallen leaves or blown them out of places that are dif

cult to reach. In suction mode, the leaves

are shredded to save space, and blown out of the ejector outlet into the collection bag. Refer to the following descriptions for a functional description of the controls.

Overview

1 engine housing

2.1 T handgrip

2.2 handle 3 volume control 4 on/off switch 6 power plug 7 protective cover

for suction intake

8 locking knob for blowing

aperture (not visible) 9 blower pipe (2-piece) 10 auxiliary handle

11.1/2 attachment eye

for carrying strap 12 carrying strap 13 screw with star grip for protecti-

ve cover of the suction intake 14 collection bag 15 collection bag carabiner 16 suction pipe (2-piece) 17 screw with star grip, suction

pipe 18 screw with star grip, additional

handle (not visible)

19 collection bag eyelets

20 ventilation opening of collection

bag

21 push-t lock

Page 26

MTGB

Technical data

Electric leaf

vacuum/blower ......... PLS 3000 A1

Rated input

voltage U ................ 230 - 240 V~, 50 Hz

Rated power P .......................... 3000 W

Idling speed n

Air speed ........................ max. 320 km/h

Air suction volume .............max.14 m

Chopping rate ................................. 16:1

Collection bag ................................ 55 L

Protection class ................................

Protection category .......................... IPX0

Weight (incl. accessories) ............4.05 kg

Sound pressure level

) ...................89.2 dB (A); KpA= 3 dB

Sound power level (L

guaranteed .......................... 102 dB(A)

Blow mode

Sound power level (L

measured ....... 99.6 dB(A); K

Vibration (a

handle ............... 2.54 m/s

auxiliary handle .. 2.82 m/s2; K= 1.5 m/s

Suction Mode

Sound power level (L

measured ....... 99.5 dB(A); K

Vibration (a

handle ............... 2.52 m/s

auxiliary handle .. 2.72 m/s2; K= 1.5 m/s

Noise and vibration values have been determined according to the standards and regulations mentioned in the declaration of conformity.

The stated vibration emission value was measured in accordance with a standard testing procedure and may be used to compare one power tool to another. The stated vibration emission value may also be used for a preliminary exposure assessment.

........ 10000 - 15000 min

)

= 2.60 dB

; K= 1.5 m/s

= 2.26 dB

; K= 1.5 m/s

/min

Warning: The vibration emission

value may differ during actual use of the power tool from the stated value depending on the manner in which the power tool is used.

Try to keep the exposure to vibra-

tions as low as possible. Examples

-1

of measures to reduce vibration exposure are the wearing of gloves when using the tool and limiting the working hours. For this purpose all parts of the operating cycle have to be considered (for example, times when the electric tool is switched off and times when it is switched on but running without any load).

Safety instructions

This section describes the basic safety rules when working with the device.

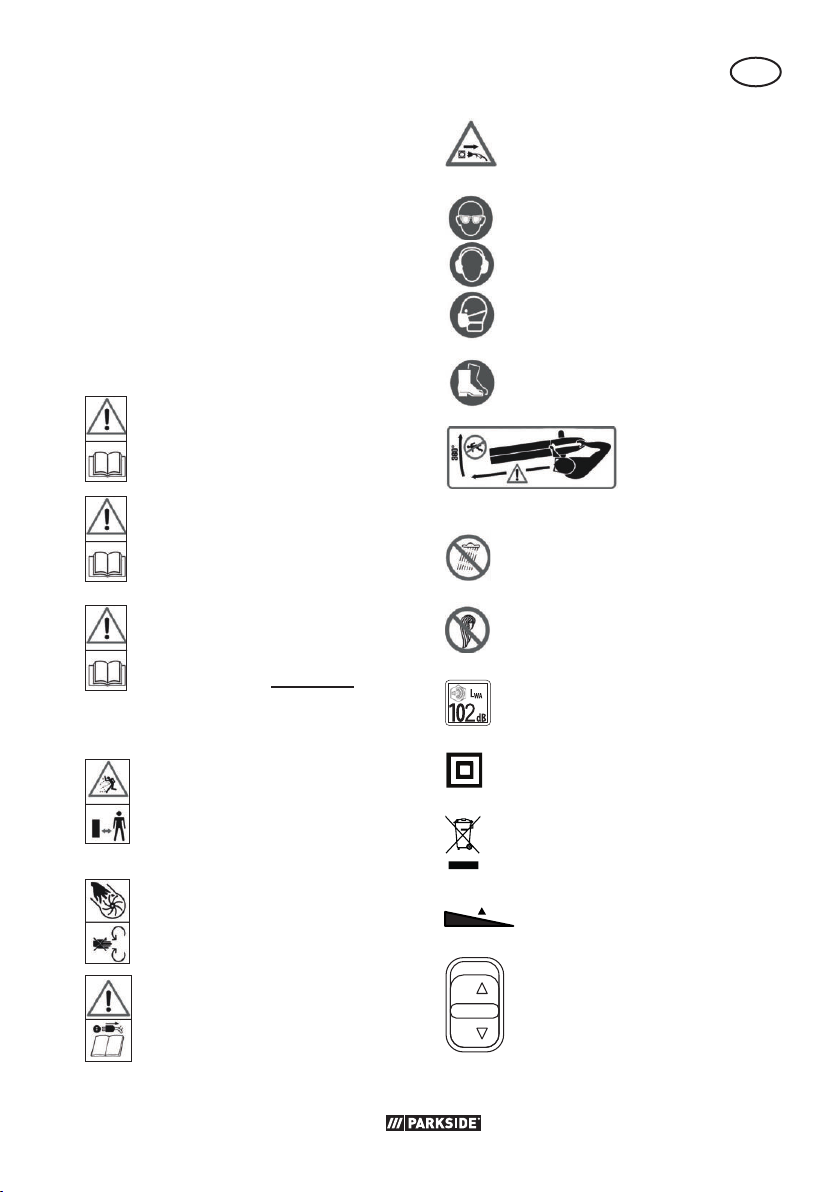

Symbols and icons

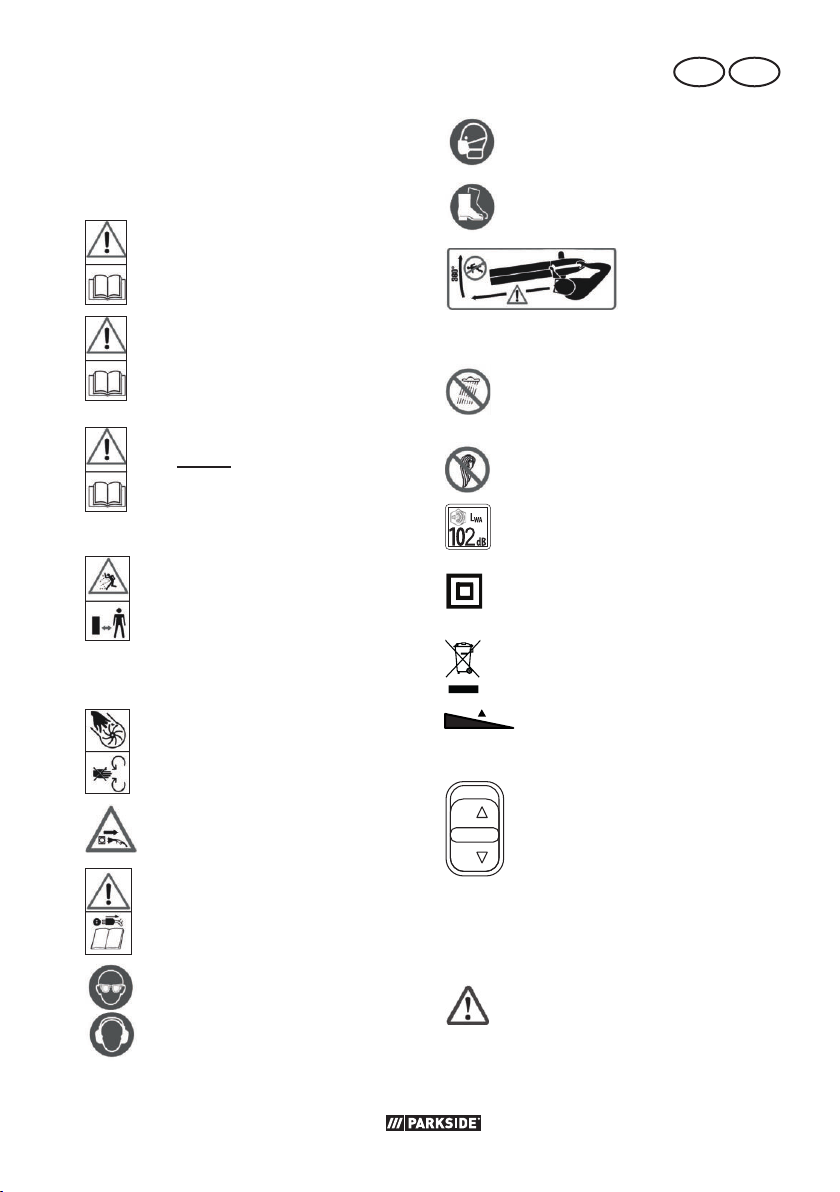

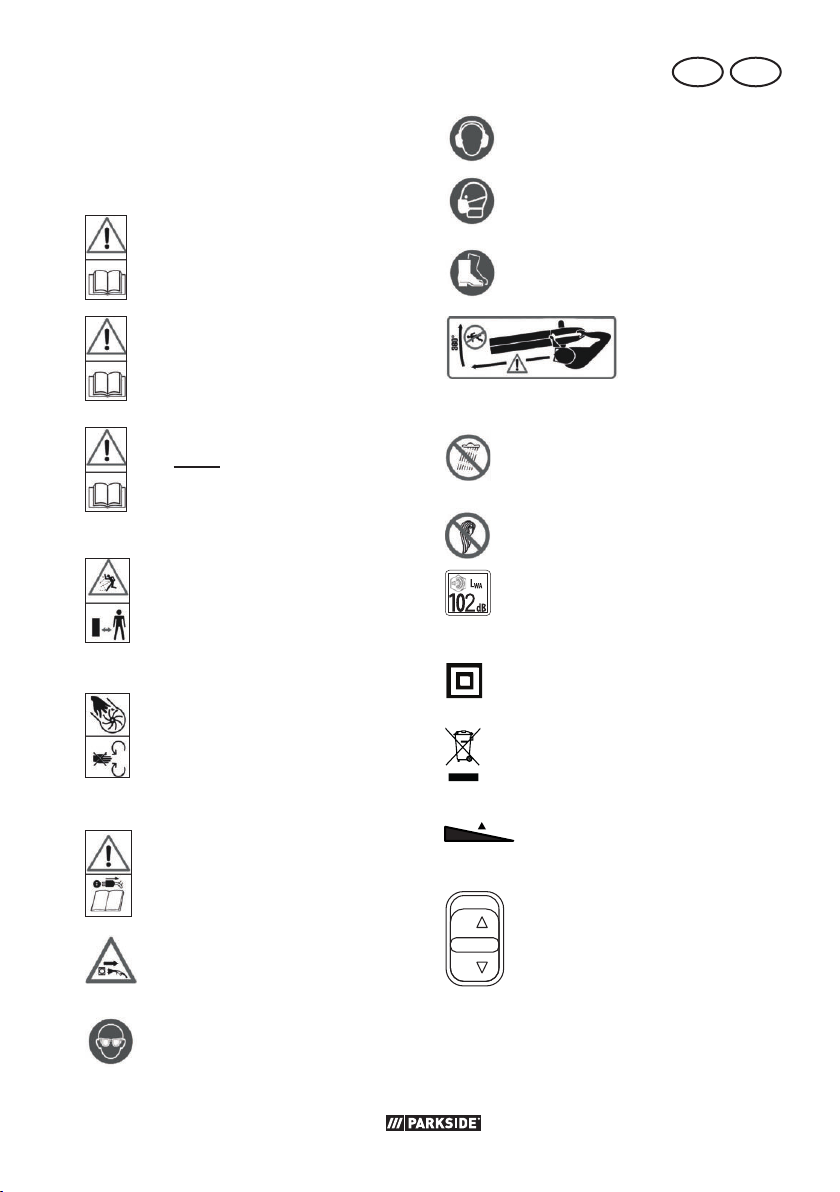

Symbols on the appliance

Warning!

Read the manual.

Danger due to materials

blown out of machine! Remove persons in the vicinity from the danger area.

Caution. Rotating impeller wheel. Keep hands away.

Remove the power plug be-

fore maintenance and repair work.

Page 27

GB MT

Remove the plug from the

mains. Immediately if the cable is damaged or cut.

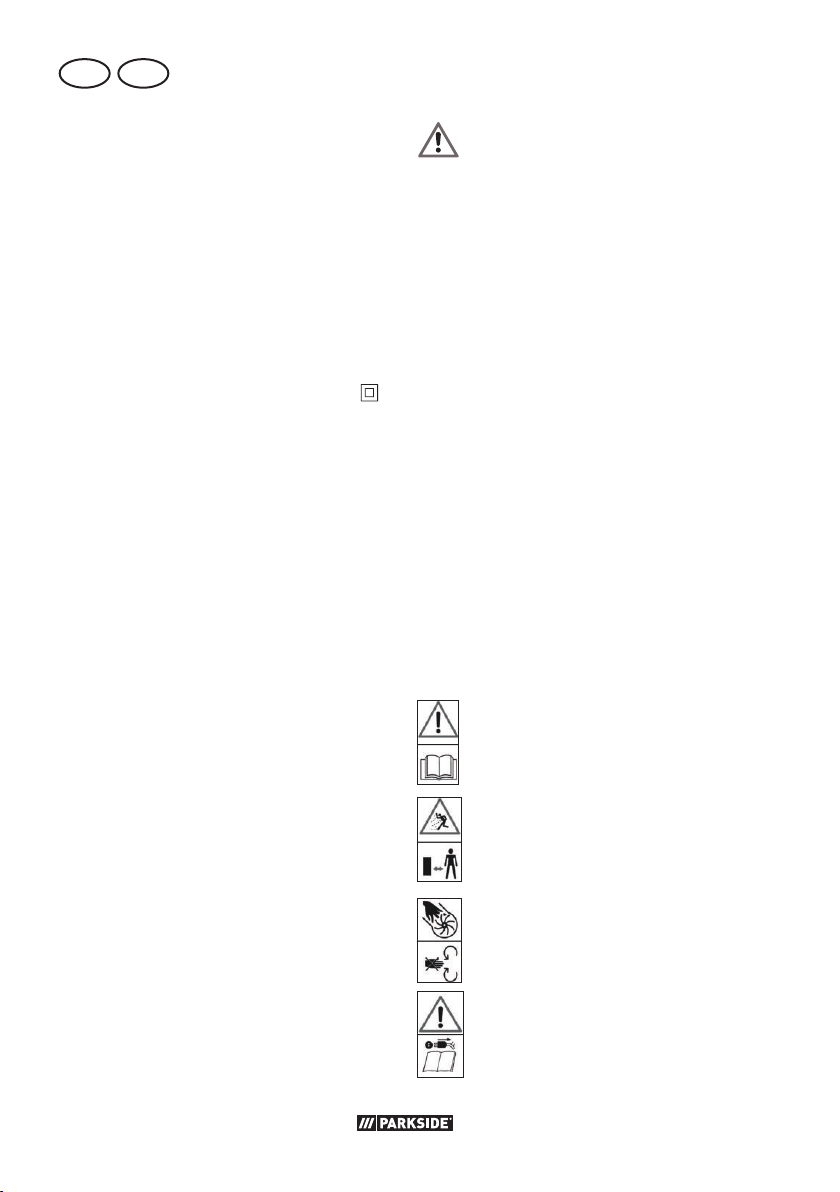

For saftey reasons, make sure

that the safety cover over the suction opening is securely mounted!

For safety reasons, both parts

of suction tube and collection bag must be assembled correctly, prior starting the

device. Wear eye protection. Wear ear protection. Wear breathing protection. Wear anti-slip safety shoes.

Keep a safety distance of at least 5 m from bystanders.

Do not leave the device in

wet conditions. Do not work

in the rain

Do not wear long hair unco-

vered. Use a hair net.

Guaranteed sound power

level

Safety class II

(Double insulation)

Electrical appliances must not

be disposed of with the do-

mestic waste.

Volume control scale

Switching On

Switching Off

Off

Symbols used in the instructions

Hazard symbol with in-

formation on prevention of personal injury and property damage.

Hazard symbol with in-

formation on the prevention of personal injury caused by electric shock.

Precaution symbol with infor-

mation on prevention of harm / damage.

Notice symbol with informa-

tion on how to handle the device properly.

General notes on safety

IMPORTANT

READ THROUGH CAREFULLY

BEFORE USE

KEEP IN YOUR FILES

Read the instructions carefully.

Caution! When using power

tools, observe the following basic safety measures for the prevention of electric shocks

and the risk of injury and  re:

Page 28

MTGB

Instruction:

Familiarise yourself with all

the unit’s parts and correct operation of the unit before you start working with it. Make sure that you can immediately switch off the unit in an emergency. Improper use of the unit may lead to serious injury.

• Children, individuals with limited physical, sensory or mental capabilities, as well as those who

have insufcient experience or

knowledge or are not familiar with the instructions must never be permitted to use the device. Local regulations may specify an age restriction for the user.

Preparation:

• The personal protective equipment protects your own health and the health of others and ensures trouble-free operation of the device.

- Wear suitable working clothes such as robust footwear with anti-slip soles, rugged, long trousers, gloves, protective goggles and hearing protection. Wear this at all times while operating the machine. Do not use the device if you are barefoot or are wearing open sandals. Wear respiratory protection if you are working in a dusty environment. Wear a dust mask.

- Refrain from wearing loose clothing or jewellery that could be drawn into the air intake nozzle. If you have long hair,

use protective head covering.

• Pay attention to open windows, children, pets, etc. Stop working if children and pets are nearby.

The blown material may y in

their direction. Maintain a safety distance around you of 5 m.

• Make yourself familiar with your surroundings and pay attention to possible dangers which, under certain circumstances, can be missed while working.

• Carefully inspect the surface to be cleaned and remove all wires, stones, cans and other foreign bodies.

• Before commencing blowing/ sucking, release foreign bodies with a broom or rake.

• Use the entire blow nozzle, so

the airow can work close to

the ground.

• In very dry conditions, dampen the surface slightly in order to reduce the strain from dust.

• Do not work with a device which is damaged, incomplete or altered without the approval of the manufacturer. Check the safety status of the device before use, in particular the power cable and the switch.

• Employ the device in a completely assembled condition only.

• Employ the device suction operating mode only when the collection bag is attached. Check the grass bag regularly for wear or damage.

• Never operate the device with

defective protection equipment or faulty protection covers or without any protection equipment. Never operate the device with a

Page 29

GB MT

damaged or worn out cable.

• Before each use, check the power supply lead and the extension cable for damage and ageing. Do not use the equipment if the cable is damaged or worn. Avoid bodily contact with grounded parts (e.g. metal fences, metal post).

• If a cable is damaged during use, the mains connection cable must be disconnected from the mains supply immediately. DO NOT TOUCH THE CABLE WHILE IT IS STILL CONNECTED TO THE MAINS. Do not use the machine if the cable is damaged or worn.

• The coupling of the extension cord must be protected against splashed water, it must consist of rubber or be surrounded by rubber. Employ only extension cords which are stipulated for use in the open air and are marked accordingly. The exible lead cross-section of the extension cord must at least

2.5 mm

. The extension cable must not be longer than 75 m. Always roll out the cable drum completely before use. Check the cable for damage.

• Please be aware that the operator or user is responsible for accidents or injuries to other people or their property.

• Avoid wearing loose clothing, clothing with hanging laces or ties.

• Operate the machine in a recommended position and only

when standing on a solid, at

surface.

• Do not operate the machine on a paved surface or a gravel surface where the ejected material could cause injury.

• Always perform a visual inspection prior to use to make sure that the shredding unit (including its bolts) and other fastening equipment are secured, as well as that the housing is undamaged and the protective equipment and shields are present. Replace worn or damaged components in sets to ensure balance. Replace damaged or illegible markings.

Operation:

• Do not allow other persons to touch the device or the extension cord. Keep the device away from persons, particularly children and domestic animals.

• Do not turn on the device if it is upside down or is not in working position.

• Avoid starting accidentally. Ensure that the device is switched off before connecting to the power supply, picking up, or carrying.

If you have a nger on the switch

whilst carrying the device or connect the device to the power supply whilst it is switched on, this may cause accidents.

• Do not point the device when it is working at persons, in particular, do not point the airstream at eyes and ears.

• While working, make sure that you are standing in a rm position – especially when you are on a slope. Always hold the de-

Page 30

MTGB

vice with both hands and work only with correctly adjusted shoulder carrying strap.

• Do not stretch the body too far and ensure that balance is maintained.

• Keep ngers and feet away

from the suction tube opening and impeller wheel. There is a danger of injury.

• Do not work with the device if you are tired or lack concentration or after the consumption of alcohol or tablets. Always take time out for a break. Work at a reasonable pace. Move slowly; do not run.

• Long use of the equipment can result in vibration-related circulatory disorders in the hands. However, the length of use can be extended by using suitable gloves or taking regular breaks.

• Avoid operating the machine in poor weather conditions, especially when there is a lightning hazard. Only work in daylight

or where there is good articial

illumination. Work in daylight or

under good articial lighting.

• Do not vacuum any burning, smouldering or smoking materials (e.g. cigarettes, embers etc.), fumes or easily inammable, poisonous or explosive materials.

• Stop the machine and remove the plug from the mains socket. Ensure that all moving parts are at a full standstill:

- when you are not using the device,

- transporting it or leaving it unattended;

- when you are checking the device, cleaning it or removing blockages;

- when you are carrying out cleaning or maintenance work or replacing accessories;

- when the power or extension cable is damaged; after contact with foreign bodies or in case of abnormal vibration;

• Do not vacuum any moist or wet material or any liquids.

• Do not use the device in closed or badly ventilated rooms. Do not use the device near inammable liquids or gases. In case of non-observance of these directions, danger of re or explosion exists.

• If an accident or fault occurs during operation, immediately switch off the device and disconnect at the plug. For the correction of faults, read the “Troubleshooting” chapter or contact our Service-Centre.

Walk at a steady pace, do not run.

•

• Make sure that the mains voltage is compatible with the information of the label.

• Keep the cable away from the

eld of action and basically

play it out behind the operator.

• Do not carry the device by the cable. Do not use the cable to pull out the plug from the plug socket. Protect the cable against heat, oil and sharp edges.

• Damaged cables, coupling and plugs or connecting leads not

corresponding to specications,

must not be employed. Remove the plug immediately from the plug socket in case of damage

Page 31

GB MT

to the mains cable. Do not touch the mains power supply cable under any circumstances until you have pulled the plug out of the mains socket.

• Extension cables are to be kept away from dangerous moving parts to prevent damage to the cable, which could lead to contact with live parts.

• Ensure that the in-feed is empty prior to starting the machine.

• Keep your face and body away from the in-feed aperture.

• Do not allow hands or other body parts or clothing to enter the in-feed or discharge chute, or to be in the vicinity of moving parts.

• Ensure you are standing securely and do not lose your balance. Avoid an abnormal work posture. When material is being taken in by the machine, never stand on a higher level than the base of the machine.

• Do not stand within the ejection zone while operating the machine.

• Take extreme care when feeding material into the machine to ensure no metallic objects, stones, bottles, canisters or other foreign objects are taken in.

• Do not allow processed material to accumulate in the ejection zone since this can prevent proper ejection and cause the material to be brought back into the machine via the in-feed aperture.

• If the machine becomes clogged, turn off the power source and disconnect the ma-

chine from the mains supply before freeing any refuse.

• Never operate the machine with defective protective equipment or shields, or without safety equipment, e.g. without the collection bag being connected.

• Keep the power source free of refuse or other accumulated material to prevent it from becoming damaged and avoid a

potential re.

• Do not transport the machine while the power source is running.

• If the cutting mechanism comes into contact with a foreign object or the machine starts to emit unusual noises or vibrate, immediately turn off the power source and wait for the machine to come to a standstill. Disconnect the machine from the mains supply and perform the following steps before re-starting and operating the machine:

- Investigate for damage;

- Replace or repair damaged parts;

- Check for loose parts and tighten as necessary.

• Do not tilt the machine while the power source is running.

• Ensure that you do not connect a damaged cable to the power supply or touch a damaged cable before it has been disconnected from the power supply since damaged cables pose the risk of coming into contact with live parts.

• Ensure that you do not touch any of the dangerous moving parts before you have un-

Page 32

MTGB

plugged the machine from the mains supply, and that the dangerous moving parts have come to a complete standstill.

Maintenance and storage:

• Check the operational serviceability and integrity of the device regularly in order to avoid danger to the operator.

• Replace worn or damaged parts in the interests of safety. Only use original replacement parts and accessories.

• Do not attempt to repair the appliance yourself unless you

have specic training to do so.

Leave any work not listed in this manual to our Service Centre.

• Keep the device in a dry location and out of reach of children.

• Handle the unit with care. Clean the ventilation slits regularly; keep to the maintenance instructions.

• Keep all cooling air inlets clear of dirt.

• If the power cable for this equipment is damaged, it must be replaced by the manufacturer, a customer service agent of the same or a similarly qualied person in order to prevent hazards. Do not use the appliance if the on/

• off switch does not work properly. Always have a damaged switch repaired by our Service Centre.

• Do not overload your device. Work only within the indicated range of performance. Do not employ any low power machines for heavy work. Do not use your device for purposes for which it has not been designed.

• If you stop the machine for maintenance, inspection, storage or to change accessories, switch off the power source, disconnect the machine from the mains supply, and ensure that all moving parts have come to a standstill. Allow the machine to cool down before inspection, changing settings etc. Maintain the machine with care and keep it clean.

• Always allow the machine to cool down before storage.

• When maintaining the shredding unit, be aware that it can always still move even if the power source is switched off by the locking function or protective equipment.

• Never try to circumvent the locking function or protective equipment.

Additional safety instructions:

• After they have been joined together, the blower tubes cannot be taken apart again!

• Switch off the device before

installing or removing the collection bag.

Recommendation:

• Connect the device, as far as possible, only to a plug socket with a ground-fault circuit interrupter (RCD), with a rated residual current at not more than 30 mA.

• Avoid operating the machine in poor weather conditions, especially when there is a lightning hazard.

Page 33

GB MT

RESIDUAL RISKS

Even if properly operating and handling this electric tool, some residual risks will remain. Due to its construction and build, this electric tool may present the following hazards: a) Ear damage if working without

ear protection.

b) Damage to your health caused

by swinging your hands and arms when operating the appliance for longer periods of time or if the unit is not held or maintained properly.

c) Lung damage, if suitable respira-

tory protection is not worn.

d) Eye injuries if no suitable eye

protection is worn.

Warning! During operation,

this electric tool generates an

electromagnetic eld which,

under certain circumstances, may impair the functionality of active or passive medical implants. In order to reduce the danger of serious or fatal injuries, users who wear medical implants must consult their doctor and the manufacturer of the implant before operating the machine.

Initial start-up

Before operating the equipment, you must

- install the blower or suction pipes,

- install the collection bag for suctioning leaves,

- tightly screw on the protective cover for leaf blowing.

The electric leaf vacuum/blower

has two safety contacts. There is one safety contact in the motor housing (1) where the blower pipe (9) or collection bag (14) is inserted. The second safety contact is located into the suction aperture where the protective cover (7) or the suction tube (16) is mounted. The screws for whichever accessory is chosen (13 or 17) depending on whether the machine is being used for blowing or vacuuming leaves) must be tightened here by hand using the star grip.

Caution, Risk of Injury! Du-

ring the assembly or disassembly of the blower pipe, suction pipe, protective cover or collection bag, the engine must be turned off and all moving parts must have come to a standstill. Always disconnect the plug from the mains socket before working.

Assembling/dismantling

the two-piece blow tube

Never use the leaf blower

with only one blower tube section attached. There is a risk of personal injury!

1. Assemble the two-piece blow tube (9) as illustrated. The parts can be felt to lock into place. When putting it together, make sure that the symbols ( lower blower pipe interlock.

) at the upper and

Page 34

MTGB

2. Now push the blower pipe (9) on to the blowing aperture of the motor housing (1) until the locking knob (8) latches into place.

3. The protective cover of the suction aperture (7) must be closed. Close the protective cover and tighten it using the screw and star grip (13).

The screw with star grip has to be

tightened as far as it will go by

hand, as otherwise the leaf blower cannot be started later.

4. Remove the blower pipe (9) by loosening the locking knob (8) and pulling the blower pipe forwards.

Assembling/dismantling

the two-piece suction tube

Never use the leaf vacuum

with only one suction tube section attached. There is a risk of personal injury!

housing (1) using the connector (see detailed illustration). Then attach the suction tube (16) to the suction aperture.

4. Attach the suction tube by screwing it into the motor housing (1) using the star grip and screw (17).

The screw with star grip has to be

tightened as far as it will go by

hand, as otherwise the leaf vacuum cannot be started later.

5. Remove the suction tube (16) by releasing the screw and star grip (17) and unhooking the suction tube.

Installing/removing the

collection bag

In suction mode the device can only

be operated with the collection bag installed.

The ventilation opening on the collection bag (20) serves for an improved air circulation.

After the two-part suction

tube has been assembled, it must not be divided up again into two parts!

1. Open the protective cover (7) of the

suction aperture by rst unscrewing the

screw and star grip (13) and folding open the protective cover (7).

2. Assemble the two suction tubes (16) as illustrated. The parts can be felt to lock into place. When putting it together, make sure that the symbols ( lower suction pipe interlock.

3. First suspend the suction tube (16) onto the hook on the lower side of the motor

) at the upper and

1. If necessary, remove the blower tube (9) (see „Assembling/dismantling the two-piece blow tube“).

2. Now push the collection bag (14) on to the blowing aperture of the motor housing (1) until it latches with the locking knob (8).

3. Hang the carabiner (15) of the collection bag (14) on the eyelets (19) provided on the suction tube.

The additional handle (10) can be locked in various positions. In order to change the handle position, release the screw with star grip (18), change the handle position and tighten the screw again.

Page 35

GB MT

Putting on the carrying

strap

Never wear the carrying

strap diagonally across your shoulders and chest: only wear it on one shoulder to ensure you can detach the device quickly from your body in the event of danger.

Pulling the push-t lock (21) relea-

ses the device quickly from the

carrying strap. To open the push-t

lock, press the two clamps together.

1. Place the carrying strap (12) on one shoulder.

2. Adjust the length of the strap so that the snap hook is approximately 10 cm below your hip.

3. Attach the snap hook on the eyelet to insert the strap:

- in blow mode: p o s i t i o n 11.2.

- in suction mode: position 11.1.

Operating the leaf blower

appliance reduce the risk of injuries and accidents.

After switching off the de-

vice, the impeller wheel continues to rotate for some time. Danger of injury due to rotating tool.

Note noise protection laws and lo-

cal regulations.

Turning on and off

Before switching on device, make

sure it is not in contact with any objects. Ensure stable positioning.

1. Connect the machine to the power supply.

2. To turn on, push the on/off switch (4):

- in blow mode: to the right.

- in suction mode: to the left.

3. In order to regulate the suction/ blowing power, press the volume control (3).

4. To turn off, push the on/off switch (4):

- in blow mode: to the left.

- in suction mode: to the right.

Danger of injury. Wear suitable clothing and work gloves when working with the de vice. Make sure that the device is functioning properly before every use. Make sure that the collection bag and the tube are assembled cor rectly and the carrying strap is adjusted correctly for work. Stop using the device if the on/of switch is damaged. Personal protective equip ment and a fully functional

Working with the leaf blower

The leaf vacuum/blower may

only be used for the following purposes:

- As a blower to pile up dry

leaf material or to blow material out of places that are hard to access (e.g. under cars)

- As a suction device to suck

up dry leaf material. The device also functions as a shredder in the suction function. The dry leaves are

Page 36

MTGB

shredded and their volume is reduced, preparing the material for later composting if desired. The shredding intensity depends on the size of the leaf material and its residual moisture. Uses other than those described here may damage the machine and put the operator at risk.

During work, ensure that the device

is not struck against hard objects, which can cause damage. Do not suck up any solid bodies such as stones, branches or pieces of

branch, r cones or similar, since

these can damage the device, in particular the shredding mechanism.

Repairs of this type are not covered by the guarantee.

Blowing operating mode:

For safety reasons, make

sure that the protective cover (7) on the suction aperture is closed.

• You get optimal results when you use the blower with a separation distance to the ground of 5 -10 cm.

• Begin work with the highest blowing power, in order to rapidly pile up the leaves lying around. Select a lower blowing power to compact the previously piled up leaves.

• Before blowing, loosen leaves adhering to the ground with a broom or rake.

• The guide rollers at the end of the tube

make it easier to work on at surfaces.

• While working, hold the device by the handgrip (2.2) or handgrip (2.2) and the T handgrip (2.1).

Suction operating mode:

For safety reasons, both suc-

tion tube sections and the collection bag must be correctly mounted before you can start the device.

• Always hold the device tight with both hands during operation: use the handle (2.2) and the additional handle (10) for this.

• Make sure the volumes of leaf material sucked in at one time are not too large. This will avoid clogging of the suction tube (16) and blockage of the impeller wheel.

To reduce wear on the collection

bag, do not drag it along the ground while working.

Overload protection: The motor

will cut out immediately if overloaded.

Turn the leaf vacuum off and remove the mains plug. Then check whe-

ther the impeller is blocked or the collection bag clogged and remove the obstacles if they are. The tool cannot be used until it has completely cooled down again.

Emptying the collection bag:

With full collection bag, the suction pumping capacity decreases considerably and the collection bag must be emptied when the bag is full or interferes with the suction capacity of the device.

1. Turn off the device and wait until the

impeller has stopped.

2. Unplug the device.

Page 37

GB MT

3. Remove the carabiner (15) from the eyelets (19). Release the collection bag by pressing the locking button (8).

4. Open the zip-fastener on the collection bag and empty it completely.

5. Mount the emptied collection bag again.

Composting material does not be-

long with domestic waste!

Cleaning and maintenance

Warning! Risk of injury by

dangerous moving parts!

Always clean the device

immediately after working with it, as otherwise dirt will become

hardened and rmly attached

with leaf residues and might prove impossible to remove without dismantling the motor housing.

Such cleaning work is not covered by the warranty.

Contact our Service Centre about

repairs and servicing not described in this manual. Only use OEM parts. Risk of injury!

Turn off the appliance and, before

doing any servicing and remove the mains plug

Cleaning

Do not spray the appliance

with water and do not immerse it in water. Electric shock hazard!

• Keep clean the ventilation slots, motor housing and handles of the appliance. Use a damp cloth or a brush.

Do not use cleaning agents or sol-

vents. You may otherwise irreparably damage the appliance.

• Clean the collection bag ( brush and, if needed, compressed air.

14) using a

General maintenance

• Prior to every use, check the appliance

for obvious defects such as loose, worn or damaged parts.

• Check covers and safety devices for

damages and correct installation. Replace as necessary.

Removal of clogging and blockage

Leaf material and fresh plant parts may clog / block the device.

Cleaning the impeller wheel:

Pull out the mains plug!

There is a risk of injury!

Do not use any cleaning agents or

solvents. Chemical substances may attack the plastic parts of the device.

The following cleaning and servicing should be done regularly. This will ensure a long and reliable service life.

1. Open the protective cover (

remove the suction tube (

2. Carefully remove residues or clogging

materials from the impeller wheel.

3. Check to make sure the impeller wheel

is easier to turn and is in undamaged condition. Have our Service Centre replace a defective impeller wheel.

7) or

16).

Page 38

MTGB

4. Close the protective cover (7) or screw the suction tube (16) back into place.

If the protective cover (7) and/or the suction tube (16) is not correctly screwed into place by hand, it is not possible to operate the device.

Storage

• For storage purposes you can remove the blow tube (9) and/or the suction tube (16) and the catcher (14) from the motor housing (1) (see the corresponding installation instructions in the „Start-up” section).

• Store the device in a dry place well

out of reach of children.

Spare parts/Accessories

Spare parts and accessories can be obtained at

www.grizzlytools.shop

Disposal and protection of the environment

Be environmentally friendly. Return the tool, accessories and packaging to a recy-

cling centre when you have nished with

them.

Machines do not belong with

domestic waste.

Hand over the device at an utilization location. The plastic and metal parts employed can be separated out and thus recycled use can be implemented. Ask our Service-Center for details.

• Defective units returned to us will be disposed of for free.

• Throw the cut grass on the compost. Do

not throw it in the normal household waste.

If you have issues ordering, please use the contact form.

If you have any other questions, contact the ”Service-Center” (see page 41).

9 blower pipe ............................................................................. 91102301

14 collection bag ...........................................................................91105380

10 auxiliary handle ....................................................................... 91105381

switch ...................................................................................... 91105382

7 protective cover of the suction intake ...........................................91105384

16 suction pipe .............................................................................91105385

12 carrying strap ........................................................................... 9110229 8

carbon brushes ......................................................................... 91105386

Page 39

Trouble shooting

GB MT

Problem

Appliance won‘t start

Intermittent operation

Weak or no suction power/ throughput

Impeller does not move

Possible cause Corrective action

Check the socket, cable, line, plug and

No mains power supply

Worn out carbon brushes Motor faulty

On/Off switch (4) defective The suction tubes (16) and collection

bag (14), and/or blower tubes (9) and protective cover (7) are not correctly mounted.

Internal loose contact Power cable damaged

On/Off switch (4) defective Collection bag (14) is full Empty collection bag Collection bag (14) is dirty Clean collection bag

Impeller, blower or suction pipe (9/16) is clogged or blocked

Foreign body blocking the impeller

fuse and have them repaired by a qua

lied electrician if necessary.

Send in to Service Centre for repair

See the section on „Initial start-up“

Send in to Service Centre for repair

see „Removal of clogging and blockage“

Remove the blockage (see „Removal of clogging and blockage“)

Page 40

MTGB

Guarantee

Dear Customer, This equipment is provided with a 3-year guarantee from the date of purchase. In case of defects, you have statutory rights against the seller of the product. These statutory rights are not restricted by our guarantee presented below.

Terms of Guarantee

The term of the guarantee begins on the date of purchase. Please retain the original receipt. This document is required as proof of purchase. If a material or manufacturing defect occurs within three years of the date of purchase of this product, we will repair or replace – at our choice – the product for you free of charge. This guarantee requires the defective equipment and proof of purchase to be presented within the three-year period with a brief written description of what constitutes the defect and when it occurred. If the defect is covered by our guarantee, you will receive either the repaired product or a new product. No new guarantee period begins on repair or replacement of the product.

Guarantee Period and Statutory Claims for Defects

The guarantee period is not extended by the guarantee service. This also applies for replaced or repaired parts. Any damages and defects already present at the time of purchase must be reported immediately after unpacking. Repairs arising after expiry of the guarantee period are chargeable.

Guarantee Cover

The equipment has been carefully produced in accordance with strict quality guidelines and conscientiously checked prior to delivery.

The guarantee applies for all material and manufacturing defects. This guarantee does not extend to cover product parts that are subject to normal wear and may therefore be considered as wearing parts (e.g. tubes, collection bag, impeller wheel) or to cover damage to breakable parts (e.g. switches). This guarantee shall be invalid if the product has been damaged, used incorrectly or not maintained. Precise adherence to all of

the instructions specied in the operating

manual is required for proper use of the product. Intended uses and actions against which the operating manual advises or warns must be categorically avoided. The product is designed only for private and not commercial use. The guarantee will be invalidated in case of misuse or improper handling, use of force, or interventions not undertaken by our authorised service branch.

Processing in Case of Guarantee

To ensure quick handling of you issue, please follow the following directions:

• Please have the receipt and identi-

cation number (IAN 378341_2110) ready as proof of purchase for all enquiries.

• Please nd the item number on the rat-

ing plate.

• Should functional errors or other defects occur, please initially contact the

service department specied below by

telephone or by e-mail. You will then receive further information on the processing of your complaint.

• After consultation with our customer service, a product recorded as defective can be sent postage paid to the service address communicated to you, with the proof of purchase (receipt)

and specication of what constitutes

Page 41

GB MT

the defect and when it occurred. In order to avoid acceptance problems and additional costs, please be sure to use only the address communicated to you. Ensure that the consignment is not sent carriage forward or by bulky goods, express or other special freight. Please send the equipment inc. all accessories supplied at the time of purchase and ensure adequate, safe transport packaging.

Repair Service

For a charge, repairs not covered by the guarantee can be carried out by our ser-

vice branch, which will be happy to issue a cost estimate for you. We can handle only equipment that has been sent with adequate packaging and postage. Attention: Please send your equipment to our service branch in clean condition and with an indication of the defect. Equipment sent carriage forward or by bulky goods, express or other special freight will not be accepted. We will dispose of your defective devices free of charge when you send them to us.

Service-Center

Service Great Britain

Tel.: 0800 404 7657 E-Mail: [email protected] IAN 378341_2110

Service Malta

Tel.: 80062230 E-Mail: [email protected]

IAN 378341_2110

Importer

Please note that the following address is not a service address. Please initially con-

tact the service centre specied above.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20 63762 Großostheim GERMANY www.grizzlytools.de

Page 42

FR BE

Sommaire

Introduction ...............................42

Fins d’utilisation ......................... 42

Description générale ..................43

Volume de la livraison .................... 43

Description des fonctions ................ 43

Vue synoptique .............................. 43

Données techniques ...................44

Instructions de sécurité ............... 44

Symboles et pictogrammes .............. 45

Consignes générales de sécurité ...... 46

Autres risques ................................ 52

Mise en service ..........................52

Monter et démonter le tube de

soufage en deux pièces ................. 53

Monter et démonter le tube

d‘aspiration à deux pièces .............. 53

Monter / Démonter le sac collecteur 54

Enler la sangle de transport ........... 54

Utilisation ..................................54

Mise sous et hors tension ................ 55

Comment travailler avec le soufeur-

aspirateur de feuilles ...................... 55

Nettoyage et entretien ...............57

Nettoyage ..................................... 57

Travaux généraux de maintenance ... 57

Déboucher ou débloquer

l’appareil ................................... 57

Rangement ................................58

Elimination et protection de

l’environnement ......................... 58

Pièces de rechange /

Accessoires ................................58

Dépannage ................................ 59

Garantie - France .......................60

Garantie - Belgique .................... 62

Service Réparations ...................63

Service-Center ............................ 63

Importateur ............................... 63

Traduction de la déclaration

de conformité CE originale .......235

Vue éclatée ..............................245

Introduction

Toutes nos félicitations pour l’achat de votre nouvel appareil. Vous avez ainsi choisi un produit de qualité supérieure. La qualité de l’appareil a été vériée pendant la production et il a été soumis à un

contrôle nal. Le fonctionnement de votre

appareil est donc ainsi garanti.

La notice d’utilisation fait partie de ce

produit. Elle contient des instructions importantes pour la sécurité, l’utilisation et l’élimination des déchets. Avant d’utiliser ce produit, lisez attentivement les consignes d’emploi et de sécurité. N’utilisez le produit que tel que décrit et uniquement pour les domaines d’emploi indiqués. Conservez cette notice et remettez-la avec tous les documents si vous cédez le produit à un tiers.

Fins d’utilisation

L’aspirateur sera exclusivement utilisé dans les deux modes suivants :

1. En mode aspiration, il sert à aspirer les

feuilles mortes.

2. En mode soufeur, il sert à rassembler les

feuilles sèches et à les retirer des endroits difciles d’accès (par ex. en-dessous des

véhicules). Cet appareil n’est pas adapté à une utilisation commerciale. Toute autre utilisation qui n’est pas explicitement autorisée dans ce manuel risque d’endommager l’appareil et de constituer un risque imminent pour l’utilisateur et autrui. L’opérateur ou l’utilisateur est responsable des accidents ou dommages survenant à d’autres personnes ou à leurs biens. L’appareil ne doit pas être utilisé dans les

zones contenant des poussières nocives

pour la santé ou comme aspirateur à eau.

Page 43

FR BE

Le constructeur décline toute responsabilité en cas de dommages qui seraient occasionnés par une utilisation non conforme ou une manipulation inappropriée de l’appareil.

Un aspirateur-soufeurbroyeur

n’est pas un aspirateur à eau! On doit donc éviter d’aspirer des matériaux humides (qu’il s’agisse de feuilles mortes et de boue ou de branches, rameaux, pommes de pin, herbe, terre, sable, mulch d’écorce, fourrage, etc.). Il ne faut pas aspirer sur des surfaces herbeuses et des pelouses humides ou mouillées. Une utilisation non conforme à ces prescriptions risque de provoquer des engorgements dans la chambre de broyage et ainsi de limiter ou d’entraver l’ef-

cacité de l‘appareil. Il faut alors,

le cas échéant, démonter intégralement la machine et la nettoyer.

Description générale

Vous trouverez les images cor-

respondantes à l’arrière et à

l’avant de ce document, sur la couverture.

Volume de la livraison

Déballez l’appareil et vériez que la livraison est complète. Evacuez le matériel

d’emballage comme il se doit.

- Aspirateur-soufeur-broyeur électrique

- Tuyau de soufage (en 2 pièces)

- Tuyau d’aspiration (en 2 pièces)

- Sac de ramassage

- Sangle de transport

- Notice d’utilisation

Description des fonctions

L‘aspirateur-soufeur-broyeur électrique possède aussi bien une souferie qu’un

mécanisme d’aspiration des feuilles mortes

pour remplir les fonctions de soufage et

d’aspiration. En mode aspirateur, les feuilles aspirées sont hachées pour obtenir une

réduction du volume, soufées à travers un

canal d’éjection puis rassemblées dans un sac de ramassage

Le fonctionnement des pièces de service est

expliqué dans les descriptions suivantes.

Vue synoptique

1 Carter moteur

2.1 Poignée en T

2.2 Poignée 3 Réglage du volume 4 Interrupteur Marche/Arrêt 5 Dispositif anti-traction de câble 6 Cordon d‘alimentation 7 Capuchon de protection de

l‘ouverture d‘aspiration

8 Bouton de verrouillage de

l‘ouverture de soufement (non visible)

9 Tuyau de soufage (en 2 pièces)

10 Poignée supplémentaire

11.1/2 Œillet de xation pour la sangle

de transport 12 Sangle de transport 13 Vis avec poignée étoile pour

la cache de protection de

l‘ouverture d‘aspiration 14 Sac de ramassage 15 Mousquetons sac de ramassage

16 Tuyau d‘aspiration (en 2 pièces)

17 Vis avec poignée étoile, tuyau

d‘aspiration 18 Vis avec poignée étoile, poignée

supplémentaire (non visible)

Page 44

FR BE

19 Œillets sac de ramassage

20 Ori ce d‘aération du sac coll-

ecteur

21 Fermeture en chable

Données techniques

Aspirateur souf eur

broyeur électrique .....PLS 3000 A1

Tension d’entrée

nominale U ............. 230 - 240 V~, 50 Hz

Puissance nominale P ................ 3000 W

Vitesse de rotation à vide n

Vitesse de l‘air .................max. 320 km/h

Volume d‘aspiration

de l‘air ........................... max. 14 m

Degré de hachage ........................... 16:1

Sac de ramassage .......................... 55 L

Classe de protection .........................

Type de protection ........................... IPX0

Poids (accessoires inclus) .............4,05 kg

Niveau de pression acoustique

Niveau de puissance sonore (L

Mode de fonctionnement souf age

Niveau de puissance sonore(L

Vibration (a

Mode de fonctionnement aspiration

Niveau de puissance sonore(L

Vibration (a

................... 10000-15000 min

/min

) ....................89,2 dB (A), KpA= 3 dB

)

garanti ................................ 102 dB(A)

)

mesuré ........... 99,6 dB(A); K

)

Poignée ............. 2,54 m/s

= 2,60 dB

; K= 1,5 m/s

Poignée

supplémentaire ... 2,82 m/s

mesuré ........... 99,5 dB(A); K

)

Poignée ............. 2,52 m/s

; K= 1,5 m/s

)

= 2,26 dB

; K= 1,5 m/s

Poignée

supplémentaire ... 2,72 m/s

; K= 1,5 m/s

Les valeurs acoustiques et de vibration ont été calculées sur la base des normes et pre-scriptions contenues dans la déclaration de conformité.

La valeur totale de vibrations déclarée a été mesurée conformément à une méthode d’essai normalisée et peut être utilisée pour comparer un outil à un autre. L’indication du fait que la valeur totale de vibrations déclarée peut également être utilisée pour une évaluation préliminaire de l’exposition.

-1

Avertissement : L’émission de

vibration au cours de l’utilisation réelle de l’outil électrique peut différer de la valeur totale déclarée, selon les méthodes d’utilisation de l’outil. Essayez de maintenir aussi faible que possible la contrainte que constituent les vibrations. Mesures à titre d’exemple pour réduire la contrainte que constituent les vibrations : porter des gants lors de l’utilisation de l’outil et limiter le temps de travail. Il faut à ce titre tenir compte de toutes les parties du cycle d’exploitation (par exemple les temps au cours desquels l’outil électroportatif est éteint, et ceux au cours desquels il est certes allu-

mé mais fonctionne hors charge).

Instructions de sécurité

Ce paragraphe traite les directives de sécurité fondamentales à respecter pendant l‘utilisation de l‘appareil.

Page 45

FR BE

Symboles et pictogrammes

Symboles apposés sur l’appareil

Attention!

Lire la notice d‘utilisation

Pour des raisons de sécurité,

veillez à ce que le cache de protection soit bien monté sur l‘ouverture d‘aspiration!

Pour des raisons de sécurité,

les deux parties du tuyau d‘aspiration et le sac collecteur doivent être montés correctement avant de démarrer l‘appareil.

Risques de blessure venant

des éléments projetés par l’appareil! Tenez toute personne aux alentours en dehors de la zone de danger.

Attention! Roue à hélice en

rotation! Veuillez tenir éloigner les mains des ouvertures de l’appareil aussi longtemps que la roue à ailettes tourne

Retirez la  che de réseau

avant tous travaux d’entretien ou de réparation.

Débranchez immédiatement

l’appareil si le câble est endommagé.

Portez une protection pour

les oreilles.

Portez un équipement de pro-

tection respiratoire.

Portez des chaussures de

sécurité antidérapantes.

Veuillez maintenir une distance de sécurité de

5 mètres autour de vous.

N’exposez pas l’appareil à

l’humidité. Ne travaillez pas par temps de pluie.

Ne pas laisser les cheveux longs détachés. Utiliser une résille.

Indication du niveau garanti

de puissance sonore maxima-

en dB

le L

Classe de protection II

(Double isolation)

Les machines n’ont pas leur

place dans les ordures mé-

nagères.

Échelle de réglage du volume

Mise en marche

Mise hors marche

Off

Portez une protection pour

les yeux.

Page 46

FR BE

Symboles utilisés dans le mode d’emploi

Symbole de danger et

indications relatives à la prévention de dommages corporels ou matériels.

Pictogramme de danger

avec informations de prévention des dommages aux personnes par décharge électrique.

Symbole d’interdiction et indi-

cations relatives à la prévention de dommages.

Symboles de remarque et infor-

mations permettant une meilleure utilisation de l‘appareil.

Consignes générales de sécurité

IMPORTANT

LIRE ATTENTIVEMENT AVANT

UTILISATION

CONSERVER POUR VOS DOSSIERS

Lisez attentivement la totalité des

instructions.

Attention ! En cas d‘utilisa-

tion d‘appareils, an de se

protéger contre les chocs électriques, les risques de blessure et d‘incendie, les mesures de sécurité fondamentales suivantes doivent être observées:

Instruction :

Familiarisez-vous avec toutes

les pièces de l’appareil et

avec son mode d’emploi correct avant de commencer à travailler. Assurez-vous de pouvoir interrompre immédiatement son fonctionnement en cas d’urgence. Une utilisation non conforme aux instructions peut provoquer de graves blessures.

Veuillez noter que les enfants, les personnes aux capacités physiques, sensorielles ou mentales limitées ou manquant d’expérience ou de connaissances, ou les personnes qui ne connaissent pas les instructions ne doivent jamais avoir le droit d’utiliser la machine. Les directives locales peuvent prévoir une limite d’âge pour l’utilisateur.

Préparation :

• Les équipements de protection

personnels protègent votre santé

et celle d’autrui. Ils garantissent un fonctionnement sans pro-

blèmes de l’appareil:

- Portez une tenue de travail adaptée et des chaussures solides munies d’une semelle antidérapante, un pantalon long robuste, des gants, des lunettes de protection et un casque antibruit. Portez-les pendant toute la durée d’utilisation de la machine. N’utilisez pas l’appareil si vous êtes pieds nus ou si vous portez des sandales ouvertes. Portez un masque de protection

Page 47

FR BE

respiratoire pour vous protéger

de la poussière.

- Ne portez pas de vêtements ni de bijoux susceptibles d’être aspirés à l’entrée d’air. Si vous avez les cheveux longs, couvrez-les avec une coiffe de protection.

• Veuillez faire attention aux enfants, aux animaux et aux fenêtres ouvertes. Le matériel expulsé peut être projeté dans votre direction. Veuillez interrompre votre travail si des personnes ou des animaux se

trouvent près de vous. Veuillez

maintenir une distance de sécu-

rité de 5 mètres autour de vous.

• Familiarisez-vous avec votre cadre et soyez attentif aux éventuels dangers que vous seriez susceptibles de ne pas percevoir.

• Examinez attentivement la surface à nettoyer et éliminez tous les ls, pierres, boîtes en aluminium et autres corps étrangers.

• Avant de commencer à soufer/

aspirer, retirez les corps étrangers des feuilles, à l’aide d’un râteau ou d’un balai,

• Il faut utiliser la totalité de l’em-

bout de buse soufante pour

que le courant d’air puisse tra-

vailler au plus près du sol.

• Si les conditions sont très sèches, humidiez légèrement la

surface pour diminuer la charge

de poussière.

• Ne travaillez pas avec un appareil endommagé, incomplet ou

dont le montage a été modié

sans l’assentiment du fabricant. Vériez l’état de sécurité de l’appareil avant utilisation, en particu-

lier la conduite de branchement sur le secteur et l’interrupteur.

• N’utilisez l’appareil que s’il est

complètement monté.

• N’utilisez l’appareil dans le mode aspirateur que si le sac-réservoir est installé. Contrôlez le sac de ramassage à intervalles réguliers pour voir s’il n’est pas endommagé ou usé.

• N‘utilisez jamais l‘appareil avec

des dispositifs ou des couvercles de protection défectueux ou ne disposant pas de protection. Ne jamais utilisez l‘appareil avec un câble endommagé ou usé.

• Avant chaque utilisation, contrôlez la conduite d‘alimentation et le câble de prolongation pour détecter dommages et vieillissement. N‘utilisez pas l‘appareil, si le câble est endommagé ou est usé. Evitez tous contacts corporels avec des éléments mis à la terre (p. e. clôtures ou poteaux en métal).

• Si un câble venait à être endommagé pendant l’utilisation, le câble d’alimentation doit être immédiatement débranché du secteur. NE TOUCHEZ PAS LE CÂBLE TANT QU’IL N’EST PAS DÉBRANCHÉ DU SECTEUR. N’utilisez pas la machine si le câble est endommagé ou usé.

• La prise mobile du câble de rallonge doit être protégée contre les giclements d’eau, elle doit être en caoutchouc ou être recouverte de caoutchouc. Utilisez uniquement des rallonges homologuées pour un usage en plein air et caractérisées comme telles. La section du toron de

Page 48

FR BE

la rallonge doit être égale ou supérieure à 2,5 mm

. La rallonge ne doit pas dépasser une longueur de 75 m. Déroulez toujours complètement un tambour à câble avant usage. Assurez-vous que le câble ne soit pas endommagé.

• Pour le branchement de la rallonge, utilisez le serre-câble prévu à cet effet.

• N’oubliez que l’opérateur ou l’utilisateur est responsable des accidents ou des mises en danger de tiers ou de leurs biens.

• Évitez de porter des vêtements amples ou des vêtements avec

des lanières ou des cravates.

• Utilisez la machine dans une position recommandée et uniquement sur une surface solide et plate.

• N’utilisez pas la machine sur une surface pavée ou recouverte de gravillons avec laquelle le matériau projeté pourrait provoquer des blessures.

• Avant l’utilisation, effectuez toujours une inspection visuelle

an de constater que le système

de broyage, les boulons du sys-

tème de broyage et les autres xations sont sécurisés, que le

carter n’est pas endommagé et que les dispositifs et écrans de protection sont présents. Remplacez les composants usés ou

endommagés par lot an de

préserver l’équilibre. Remplacez les inscriptions endommagées ou illisibles.

Commande :

• Ne laissez personne toucher à l’appareil ou au câble de rallonge. Ne laissez pas l’appareil à proximité des personnes, en particulier des enfants, et des animaux domestiques.

• Ne mettez pas l’appareil en marche lorsque vous le tenez à l’envers ou qu’il ne se trouve pas en position de fonctionnement.

• Evitez toute mise en service involontaire. Avant de le brancher à l‘alimentation en courant, de le soulever ou de le porter, assurez-vous que l‘appareil est sur la position arrêt.

Si vous transportez l‘appareil

et que vous avez le doigt placé sur le commutateur ou que vous avez branché l‘appareil à l‘alimentation en courant, cela peut

entraîner des accidents.

• Pendant la marche, n’orientez pas l’appareil vers des personnes, en particulier la veine d’air en direction de leurs yeux ou de leurs oreilles.

• Veillez à assurer votre position de travail, en particulier sur terrain en pente. Tenez toujours l’appareil fermement avec les deux mains et portez la sangle réglée à vos mesures.

• Ne vous tenez pas trop loin et faites attention à ne pas perdre l’équilibre.

• Maintenez doigts et pieds éloignés de la bouche du tuyau aspirant et de la roue à ailettes. Il y a risque de blessure.

• Ne travaillez pas avec l’appareil si vous vous sentez

Page 49

FR BE

fatigué ou inattentif, ou après

absorption d’alcool ou de médicaments. Prévoyez de faire à temps une pause de travail. Travaillez avec mesure. Déplacez-vous lentement, sans courir.

• Une utilisation plus longue de l’appareil peut mener à de mauvaises irrigations sanguines conditionnées par la vibration des mains. Cependant, vous pouvez prolonger la durée d’utilisation en portant des gants appropriés ou en faisant régu-

lièrement des pauses.

• Évitez de mettre en service la machine en cas de mauvaises conditions météorologiques, plus

particulièrement lorsqu‘il y a un

risque de foudre. Travaillez uni-

quement à la lumière du jour ou sous un bon éclairage articiel. Ne travaillez qu’à la lumière du

jour ou avec un bon éclairage électrique.

• N’aspirez pas de matériaux

enammés, incandescents ou

fumants (par ex. cigarettes, braise, etc.), ainsi que des va-

peurs, des matières explosives, toxiques ou facilement inam-

mables.

• Arrêtez la machine et dé-

branchez la che de la prise.

Assurez-vous que toutes les pi-

èces mobiles sont complètement

arrêtées :

- lorsque vous n’utilisez pas

l’appareil, le transportez ou le laissez sans surveillance;

- lorsque vous contrôlez l’appa-

reil, le nettoyez ou débloquez des fonctions;

- lorsque vous entreprenez des travaux de nettoyage ou d’entretien ou changez des accessoires;

- lorsque le câble électrique ou le câble de rallonge est endommagé;

- après un contact avec des

corps étrangers ou lorsque se produit une vibration anormale.

• N’utilisez pas l’appareil dans

des pièces fermées ou mal aérées.

• N’utilisez pas l’appareil à proxi-

mité de liquides inammables

ou de gaz. Si ces consignes ne sont pas observées, il y a danger d’incendie ou d’explosion.

• En cas d’accident ou d’une panne survenant pendant l’utilisation, il faut immédiatement arrêter l’appareil et retirer la

che secteur. Pour l’élimination

des pannes, lisez le chapitre correspondant « Recherche des pannes » ou ontactez notre ser-

vice après-vente.

• Avancez au pas, ne courez pas.

• Assurez-vous que la tension corresponde aux données indiquées sur la plaquette signalétique.

• Tenez le câble éloigné de la zone de travail et conduisez-le impérativement derrière la personne utilisant l’appareil.

• Ne portez pas l’appareil par le câble. Ne tirez pas sur le câble

pour ôter la che de la prise.

Protégez le câble de la chaleur, de l’huile ou d’arêtes aiguës.

• Les câbles, prises mobiles et

ches endommagées ou les

conduites d’alimentation non

Page 50

FR BE

conformes aux prescriptions ne doivent pas être utilisés. En cas d’endommagement du câble d’alimentation, retirez immédiatement la che de la prise.

Ne touchez en aucun cas le câble

de réseau tant que la che de

contact n’est pas retirée.

• Maintenir les rallonges éloi-

gnées des pièces mobiles dangereuses an d’éviter la dé-

térioration des câbles pouvant provoquer le contact avec des

pièces sous tension.

• Avant de démarrer la machine, assurez-vous que l’alimentation est vide.

• Tenez votre visage et votre

corps éloignés de l’orice de

remplissage.

• Ne laissez pas vos mains, d’autres parties du corps ou des vêtements pénétrés dans l’alimentation, dans le canal d’éjection ou ne les maintenez

pas à proximité de pièces en

mouvement.

• Veillez à ne pas perdre l’équilibre et à avoir un maintien sûr. Évitez toute position anormale du corps. Pendant l’alimentation du matériau, ne stationnez jamais à un niveau supérieur à celui de la base de la machine.

• Ne vous tenez pas dans la zone d’éjection pendant le fonctionnement de la machine.

• Pendant l’alimentation du matériau dans la machine, soyez extrêmement prudent pour que ni morceau de métal, ni pierre, bouteille, douille ni autre objet n’y soit introduit.

• Ne laissez pas le matériau à traiter s’accumuler dans la zone d’éjection, car cela peut empêcher l’éjection correcte et provoquer la réintroduction du maté-

riau via l’orice de remplissage.

• Coupez la source d’énergie et débranchez la machine du secteur si la machine est obstruée avant de la libérer des débris.

• N’utilisez jamais la machine avec des dispositifs ou des écrans de protection défectueux ou sans dispositifs de sécurité, par exemple sans le sac de ramassage installé.

• N’obstruez pas la source d’énergie avec des débris ou

d’autres accumulations an

d’éviter sa détérioration ou un éventuel incendie.

• Ne transportez pas la machine tant que la source d’énergie est en fonctionnement.

• Coupez immédiatement la source de courant et attendez que la machine se soit arrêtée, si le mécanisme de coupe heurte un corps étranger ou si la machine commence à émettre des bruits inhabituels ou à vibrer. Débranchez la machine du secteur et effectuez les actions suivantes avant de redémarrer la machine et de

l’utiliser:

- rechercher des détériorations ;

- remplacer ou réparer des

pièces endommagées ;

- vérier des pièces desserrées

et les xer.

• Ne basculez pas la machine tant que la source d’énergie fonctionne.

Page 51

FR BE

• Veillez à ne pas raccorder un câble endommagé à l’alimentation électrique ou à toucher un câble endommagé avant qu’il n’ait été débranché de l’alimentation électrique, car des câbles endommagés peuvent provo-

quer un contact avec des pièces

sous tension.

• Veillez à ne pas toucher des

pièces mobiles dangereuses

avant d’avoir débranché la machine du raccordement secteur, ni avant que les pièces dangereuses en mouvement ne soient totalement à l’arrêt.

Maintenance et conservation :

• Contrôlez régulièrement le bon

fonctionnement et l’intégrité de l’appareil pour éviter la mise en danger de l’utilisateur.

• Pour des raisons de sécurité,

remplacez les pièces usées ou

endommagées. N‘utilisez que des pièces de rechange et accessoires d‘origine.

• N’essayez pas de réparer l’appareil vous-même, sauf si vous avez la formation appropriée. Tous les travaux qui ne sont pas mentionnés dans ces instructions ne peuvent êtres opérés que

par des points de service après-

vente que nous avons agréés.

• Conservez l’appareil dans un endroit sec et hors de la portée des enfants.

• Prenez soin de votre appareil.

Nettoyez régulièrement les fentes

de ventilation et conformez-vous aux instructions d’entretien.

• Maintenez libres de toutes saletés les admissions d’air de refroidissement.

• Si le câble d‘alimentation est endommagé, il doit être remplacé par le fabricant, son service

après vente ou des personnes de qualication similaire an

d‘éviter un danger.

• N’utilisez pas l’appareil lorsqu’il n’est pas possible de faire fonctionner l’interrupteur de mise en marche et arrêt de la machine.

Les interrupteurs abîmés doivent

être changés par un point de

service après-vente.

• Ne surchargez pas votre appareil. Restez dans le domaine de performance mentionné. N’utilisez pas de machines peu performantes pour des travaux exigeants. N’utilisez pas votre

appareil à des ns auxquelles il

n’est pas destiné.

• Tenez l‘appareil hors de portée des enfants et des animaux domestiques. Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil.

• Si la machine est arrêtée pour l’entretien, l’inspection, le rangement ou le remplacement d’accessoires, coupez la source d’énergie, débranchez la machine du secteur et assurez-vous

que toutes les pièces mobiles se

sont arrêtées. Avant les inspections, réglages, etc., laissez la machine refroidir. Entretenez la machine avec soin et gardez-la propre.

• Laissez toujours refroidir la machine avant le rangement.

Page 52

FR BE

• Lors de l’entretien du système

de broyage, n’oubliez pas que celui-ci peut toujours encore bouger bien que la source d’énergie soit coupée grâce à la fonction de verrouillage du dispositif de protection.

• N’essayez jamais de contourner la fonction de verrouillage du dispositif de protection.

Consignes de sécurité supplémentaires :

• Après avoir emmanché les tuyaux de soufage, ceux-ci ne

peuvent plus être dissociés !

• Éteignez l‘appareil avant de placer ou de retirer le sac collecteur.

Recommandation :

• Ne branchez l’appareil qu’à une prise de courant équipée d’un interrupteur de protection contre les courants de court-circuit (RCD) avec une intensité assignée qui ne dépasse pas 30 mA.

• Évitez de mettre en service la machine en cas de mauvaises conditions météorologiques,

plus particulièrement lorsqu’il y

a un risque de foudre.

a) Dommages affectant l’ouïe si

aucune protection d’ouïe appropriée n’est portée.

b) Ennuis de santé engendrés par

les vibrations affectant les bras et les mains si l’appareil est utilisé pendant une longue période ou s’il n’est pas employé de ma-

nière conforme ou correctement

entretenu.

c) Dégâts aux poumons, si aucune

protection respiratoire appropriée n‘est portée.

d) Blessures aux yeux, si aucune

protection des yeux appropriée n‘est portée.

Avertissement ! Pendant

son fonctionnement cet outil électrique produit un champ électromagnétique qui, dans certaines circonstances, peut perturber des implants médicaux actifs ou passifs. Pour réduire les risques de blessures graves voire mortelles, les utilisateurs porteurs d‘implants médicaux doivent s’entretenir avec leur médecin, ainsi que le fabricant de l’implant médical avant d’utiliser la machine.

Mise en service

AUTRES RISQUES

Même si vous utilisez cet outil

électrique de manière conforme, il

existe malgré tout d’autres risques. Les dangers suivants peuvent se produire en fonction de la méthode

de construction et du modèle de

cet outil électrique :

Avant de mettre l‘appareil en service, vous devez

- monter les tuyaux de soufage ou d‘as-

piration,

- monter le sac de ramassage pour aspirer les feuilles,

- en mode soufage des feuilles mortes,

visser le cache de protection.

Page 53

FR BE

L‘aspirateur/soufeur électrique de

feuilles dispose de deux contacts de sécurité. Un contact de sécurité est présent dans le carter du moteur (1), à

l‘endroit où est enché le tuyau de soufage (9) ou le sac de

ramassage (14).

Le deuxième contact de sécurité se

situe dans l‘ouverture d‘aspiration, à l‘endroit où est installé le cache de protection (7) ou le tuyau d‘aspiration (16). Ici, les vis à poignée étoile (13 ou 17) doivent être resserrées à la main en fonction

du mode Soufage ou Aspiration.

Attention Risque de bles-

sures! Lors du montage ou du démontage du tuyau de souf-

age, du tuyau d‘aspiration,

le capuchon de protection ou du sac de ramassage, il faut éteindre le moteur et attendre que toutes les pièces mobiles se soient immobilisées.

Monter et démonter le

tube de soufage en

deux pièces

N‘utilisez jamais le soufeur de

feuilles avec une seule pièce de tuyau montée. Il y a un risque de dommages corporels!

1. Assemblez le tube de soufage en deux pièces (9) comme indiqué sur l‘illustration. L‘encliquetage des pièces

est nettement perceptible. Au moment d‘emmancher, veillez à ce que les symboles ( soufage supérieur et inférieur se chevauchent, comme illustré.

) sur le tuyau de

2. Enlez ensuite le tuyau de soufage (9) sur l‘ouverture de soufage du carter

du moteur (1) jusqu‘à ce que le bouton

de verrouillage (8) s‘encliquète.

3. Le cache de protection de l‘ouverture d‘aspiration (7) doit être fermé.

Fermez le cache de protection et xez-

le avec la vis à poignée étoile (13).

La vis avec poignée étoile doit être

vissée jusqu‘à la butée et serrée

à la main sinon, le soufeur de

feuilles ne démarrera pas.

4. Démontez le tuyau de soufage (9) en

desserrant le bouton de verrouillage

(8) et en tirant le tuyau de soufage

vers l‘avant.

Monter et démonter

le tube d‘aspiration à deux pièces

N‘utilisez jamais l‘aspirateur

de feuilles avec une seule

pièce de tuyau d‘aspiration

montée. Il y a un risque de dommages corporels !

Une fois assemblés, ne dé-

montez plus les deux tuyaux

d‘aspiration!

1. Ouvrez le cache de protection (7) de l‘ouverture d‘aspiration en dévissant d‘abord la vis avec poignée étoile (13), puis en dépliant le cache de protection (7).

2. L‘encliquetage des pièces (16) est nettement perceptible.

Au moment d‘emmancher, veillez à

ce que les symboles ( d‘aspiration supérieur et inférieur se chevauchent, comme illustré.

) sur le tuyau

Page 54

FR BE

3. Accrochez le tuyau d‘aspiration (16) d‘abord avec la barrette sur le crochet sous le carter du moteur (1) (voir image détaillée). Rabattez alors le tuyau d‘aspiration (16) sur l‘ouverture d‘aspiration.

4. Fixez le tuyau d‘aspiration en vissant la vis avec poignée étoile (17) dans le carter du moteur (1).

La vis avec poignée étoile doit être

vissée jusqu‘à la butée et serrée

à la main sinon, l‘aspirateur de feuilles ne démarrera pas.

5. Démontez le tuyau d‘aspiration (16) en dévissant la vis avec poignée étoile (17) et en décrochant le tuyau d‘aspiration.

Monter / Démonter le

sac collecteur

En mode Aspiration,

l‘appareil ne doit être utilisé qu‘équipé du sac collecteur.

L‘orice d‘aération sur le sac collecteur (20) est destiné à une meilleure circulation de l‘air.

1. Le cas échéant, retirez le tuyau de souf-

age ( tuyau de soufage à deux pièces »).

2. Poussez le sac de ramassage (14)

sur l‘ouverture de soufage du carter

du moteur (1) jusqu‘à ce que celui-ci s‘enclenche dans le bouton de verrouillage (8).

3. Accrochez les mousquetons (15) du sac de ramassage (14) dans les œillets (19) prévus à cet effet sur le tuyau d‘aspiration.

9) (voir « Monter/démonter le

La poignée supplémentaire (10) peut être enclenchée dans diverses positions. Pour

modier la position de la poignée, desserrez la vis avec la poignée étoile (18), modiez la

position de la poignée et revissez la vis.

Enler la sangle de

transport

Ne portez jamais la sangle à

la diagonale sur l’épaule et la poitrine, mais uniquement sur une épaule, de sorte que vous puissiez retirer rapidement l’appareil de votre corps en cas de danger.

La fermeture enchable (21) permet

de détacher rapidement l‘appareil de la sangle. Pour ouvrir la fermeture enchable, appuyez simultanément sur les deux pinces.

1. Placez la sangle de transport (12) sur une épaule.

2. Réglez la longueur de la sangle de sorte à ce que le mousqueton se trouve environ 10 cm sous les hanches.

3. Fixez le mousqueton sur l‘œillet pour accrocher la sangle :

- pour le mode de fonctionnement

soufage: position 11.2.

- pour le mode de fonctionnement as-

piration: position 11.1.

Utilisation

Lorsque vous utilisez

l’appareil, portez des vêtements appropriés et des gants de travail. Assurezvous avant chaque utilisation que l’appareil est en bon état de fonctionnement. Assurez-

Page 55

FR BE

vous que le sac-réservoir et le tuyau d’aspiration sont correctement installés et que la sangle est bien réglée.

Si l‘interrupteur marche/arrêt

ou le régulateur de volume

est endommagé, l‘appareil ne doit plus être utilisé.

Un équipement de protection individuelle et un outil opérationnel réduisent le risque

de blessures et d‘accidents.

Lorsqu’on éteint l’appareil, la

roue à ailettes continue pendant un certain temps à tourner. Danger par la rotation de l’appareil.

Respectez les lois de protection

contre le bruit et les prescriptions locales.

Mise sous et hors

tension

Avant la mise en marche, assu-

rez-vous que l’appareil ne soit pas en contact avec d’autres objets. Veillez à un maintien sécurisé.

1. Formez à partir de l‘extrémité du câble de rallonge une boucle et accrochez celle-ci au dispositif anti-traction (5).

2. Branchez la machine au secteur.

3. Pour allumer l‘appareil, poussez l‘interrupteur Marche/Arrêt (4) :

- pour le mode de fonctionnement soufage: vers la droite.

- pour le mode de fonctionnement as- piration: vers la gauche.

4. Pour régler la puissance d‘aspiration/

de soufage, actionnez le réglage du

volume (3).

5. Pour l‘éteindre, poussez l‘interrupteur Marche/Arrêt (4) :

- pour le mode de fonctionnement soufage: vers la gauche.

- pour le mode de fonctionnement aspi- ration: vers la droite.

Comment travailler avec

le soufeur-aspirateur de

feuilles

Le soufeur-aspirateur de

feuilles doit être utilisé uni-

quement pour les applications suivantes :

- Comme soufeur pour

l’amoncellement de feuilles séchées ou pour les déloger

d’endroits difciles d’accès

(de dessous un véhicule par exemple)

- comme aspirateur pour aspirer les feuilles sèches. En mode «aspirateur», l’appareil

fait aussi ofce de broyeur.

Les feuilles séchées sont hachées, leur volume est ainsi

réduit et elles sont prêtes à être éventuellement utilisées

pour du compost. L’intensité du broyage dépend de la taille des feuilles et des restes d’humidité qu’elles contiennent encore. Toute utilisation autre que celles décrites ci-dessus peut engendrer des dégâts sur la machine et mettre l’utilisateur en danger.

Lorsque vous travaillez, veillez à ne

pas heurter avec l’appareil des objets durs susceptibles de l’endommager. N’aspirez pas de corps solides

Page 56

FR BE

tels des pierres, des branches ou des rameaux, des pommes de pins ou autres, car ces objets risquent d’endommager l’appareil, en particulier le mécanisme de broyage.

Ce genre de réparations n’est pas pris en charge par la garantie.

Mode de fonctionnement souf-

age :

Pour des raisons de sécurité,

veillez à ce que le cache de

protection (7) sur l‘ouverture d‘aspiration soit fermé.

• Dans la fonction de soufage, vous

obtiendrez le meilleur résultat en maintenant l’appareil à 5-10 cm du sol.

• Commencez à travailler à la puissance de

soufage maximum pour rassembler rapidement la plus grande quantité de feuilles.

Le passage à une puissance de soufage

plus faible permet ensuite de condenser le tas de feuilles ainsi rassemblées.

• Avant le soufage, décollez les feuilles

du sol à l’aide d’un balai ou d’un râteau.

• Les roues de guidage au bout du tuyau servent à vous faciliter le travail sur terrain plat.

• Pendant le travail, portez l‘appareil par la poignée (2.2) ou par la poignée (2.2) et la poignée en T (2.1).

• Veillez à toujours tenir l‘appareil avec les deux mains lors de son utilisation : pour cela, utilisez la poignée (2.2) et la poignée auxiliaire (10).

• Veillez à ne pas aspirez de trop grandes quantités de feuilles à la fois. Vous évitez ainsi de boucher le tuyau de d‘aspiration (16) et de bloquer la roue à ailettes.

Pour ne pas user le sac réservoir

inutilement, évitez de le traîner sur

le sol pendant le travail.

Protection anti-surcharge: le

moteur s’arrête automatiquement en cas de surcharge.

Éteignez l’aspirateur de feuilles et débranchez sa che mâle de la prise de courant. Ensuite, vériez s‘il

y a un blocage de la roue à hélice ou un colmatage du sac collecteur et éliminez ceux-ci, le cas échéant. L’appareil n’est de nouveau prêt à l’emploi qu’une fois qu’il a entièrement refroidi.

Vidange du sac-réservoir :

Lorsque le sac-réservoir est plein, la capacité d’aspiration est considérablement réduite. Quand le sac est plein ou que l’ap-

pareil n’aspire plus de manière optimale, il

faut vider le sac de ramassage.

Mode de fonctionnement aspirateur :

Pour des raisons de sécurité,

les deux parties du tuyau

d‘aspiration et le sac collecteur doivent être montés

correctement avant de dé-

marrer l‘appareil.

1. Éteignez l’appareil et attendez que la

roue à ailettes se soit immobilisée.

2. Retirez la che de contact.

3. Retirez les mousquetons (15) des œil-

lets (19).

4. Ouvrez la fermeture à glissière du

sac-réservoir et videz-le complètement.

5. Remontez le sac-réservoir vidé.

Page 57

FR BE

Le matériel compostable ne doit

pas être jeté dans les ordures mé

nagères.

Nettoyage et entretien

Avertissement ! Risque de

blessures lié aux pièces mobiles dangereuses !

Nettoyez l‘appareil immédiatement

après le travail car sinon la saleté

durcit et colle avec les restes de feuilles et ne peut plus être retirée sans démonter le carter du moteur.

De tels travaux de nettoyage ne sont pas couverts par la garantie.

Faites exécuter par notre service

après-vente les travaux de réparation

et les opérations de maintenance qui ne sont pas décrits dans ce guide.

Utilisez seulement des pièces d‘ori

gine. Risque de blessure !

Avant tout travail, mettez l’appareil

hors tension et retirez la che de

contact.

N‘utilisez aucun produit de nettoy-

age ni solvant. Les substances chi-

miques peuvent attaquer les pièces

de l‘appareil en plastique.

Exécutez à intervalles réguliers les travaux de nettoyage et les opérations de mainte

nance décrits ci-dessous. Vous bénécierez

ainsi d‘une utilisation longue et sûre de votre appareil.

immergé dans l‘eau. Il existe

un danger de décharge élec trique !

• Conservez propres les fentes de venti

lation, le boîtier moteur et les poignées

de l‘appareil. Pour ce faire, utilisez un chiffon humide ou une brosse.

N‘utilisez aucun produit de nettoyage

ou solvant. Vous pourriez endommager irréparablement l‘appareil.

• Nettoyez le sac de ramassage ( avec une brosse et avec de l’air comprimé en plus, le cas échéant.

14)

Travaux généraux de maintenance

• Avant et après chaque utilisation, vériez qu‘il n‘ya aucune pièce usée,

endommagée ou manquante sur l‘appareil.

• Vériez que les couvercles et les appareillages de protection sont correctement positionnés et qu‘ils ne sont pas endommagés. Le cas échéant, procédez à un échange.

Déboucher ou débloquer l’appareil

Les feuilles et les morceaux de plantes peuvent éventuellement boucher l’appareil.

Nettoyer la roue à ailettes:

Débranchez le câble d’alimenta-

tion!

Nettoyage

L‘appareil ne doit pas être

aspergé avec de l‘eau ou

1. Ouvrez le cache de protection (7) et

retirez le tuyau d‘aspiration (16).

2. Eliminez prudemment les restes ou les

bouchons de la roue à ailettes.

Page 58

FR BE

3. Véri ez que la roue à ailettes tourne

facilement et se trouve en bon état de

marche. Faîtes remplacer une roue à

ailettes cassée par notre Service-Center.

4. Fermez le cache de protection (7) et revissez le tuyau d‘aspiration (16).

Si le cache de protection (7) et/

ou le tuyau d‘aspiration (16) n‘est pas correctement vissé à la main, l‘appareil ne peut pas fonctionner.

Rangement

• Pour le rangement, vous pouvez de

nouveau retirer le tube de souf age

(9) resp. le tube d‘aspiration

(16) et le sac collecteur (14) du boîtier

du moteur (1) (cf. les instructions à suiv-

re pour le montage au chapitre «Mise en service»).

• Rangez l’appareil à un endroit sec et

protégé de la poussière et surtout hors

de la portée des enfants.

Elimination et protection de l’environnement

Respectez la réglementation relative à la protection de l’environnement (recyclage) pour l’élimination de l’appareil, des accessoires et de l’emballage.

Les machines n’ont pas leur place

dans les ordures ménagères.

Le produit est recyclable, est soumis

à une responsabilité élargie du fabricant et est collecté dans le cadre du tri sélectif.

Portez le carton à un point de re-

cyclage.

• Portez l’appareil à un point de recyclage. Les différents composants en plastique et en métal peuvent être séparés selon leur nature et subir un recyclage. Demandez conseil sur ce point à notre centre de services.

• Nous exécutons gratuitement l’élimi-

nation des déchets de vos appareils renvoyés défectueux.

• Jetez les déchets de coupe dans le

composte et non pas dans les ordures

ménagères.

Pièces de rechange / Accessoires

Vous obtiendrez des pièces de rechange et des accessoires à l’adresse

www.grizzlytools.shop

Les pièces détachées indispensables à l’utilisation du produit sont disponibles pendant la

durée de la garantie du produit.

Si vous avez des problèmes lors du passage de la commande, merci d‘utiliser le formulaire

de contact. Pour toute autre question, adressez-vous au ”Service-Center” (voir page 63).

9 Tuyau de souf age ....................................................................91102301

14 Sac de ramassage .................................................................... 91105380

Page 59

FR BE

10 Poignée supplémentaire ............................................................. 91105381

4 Interrupteur ..............................................................................91105382

7 Cache de protection de l‘ouverture d‘aspiration ............................91105384

16 Tuyau d‘aspiration.....................................................................91105385

12 Sangle de transport ...................................................................911022 9 8

Balais de charbon .....................................................................91105386

Dépannage

Problème Cause possible Elimination des pannes

Contrôler la prise de courant, le câble, la

L’appareil ne démarre pas

L’appareil travaille par interruptions

Performance d’aspiration/de

soufage

Absence de tension de réseau

Interrupteur Marche/Arrêt (4) défectueux

Brosses en carbone usées Défaut du moteur Tuyaux d‘aspiration (16) et

sac collecteur (13), et/ou tu

yaux de soufage (9) et cache

de protection (7) pas montés correctement

Câble électrique est endommagé

Mauvais contact interne Commutateur Marche/Arrêt

(4) défectueux Le sac de ramassage

(13) est plein Le sac de ramassage

(13) est encrassé Roue à ailettes, tuyau de souf-

age (9) ou tuyau d‘aspiration

(16) obstrué ou bloqué

conduite, la che et le fusible, et le cas

échéant, faire les réparations par un élec tricien.

Réparation par un centre de SAV

voir chapitre « Mise en service »

Réparation par le service après-vente

Vider le sac de ramassage

Supprimer les obstructions et blocages (voir chapitre „Déboucher ou débloquer l’appareil“)

La roue à hélice ne bouge pas

Des corps étrangers bloquent la roue à hélice

Éliminer le blocage (voir chapitre „Déboucher ou débloquer l’appareil“)

Page 60

FR BE

Garantie - France

Chère cliente, cher client, Ce produit bénécie d’une garantie de 3ans, valable à compter de la date

d’achat. En cas de manques constatés sur ce produit, vous disposez des droits légaux contre le vendeur du produit. Ces droits légaux ne sont pas limités par notre garantie présentée par la suite.

Article L217-4 du Code de la consommation

Le vendeur livre un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance. Il répond également des défauts de conformité résultant de l‘emballage, des instructions de montage ou de l‘installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.

Article L217-5 du Code de la consommation

Le bien est conforme au contrat : 1° S´il est propre à l‘usage habituellement attendu d‘un bien semblable et, le cas échéant :

- s‘il correspond à la description donnée par le vendeur et posséder les qualités que celui-ci a présentées à l‘acheteur

sous forme d‘échantillon ou de modèle ;

- s‘il présente les qualités qu‘un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l‘étiquetage ;

2° Ou s‘il présente les caractéristiques dé-

nies d‘un commun accord par les parties

ou être propre à tout usage spécial recherché par l‘acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.

Article L217-16 du Code de la consommation

Lorsque l‘acheteur demande au vendeur, pendant le cours de la garantie commerciale qui lui a été consentie lors de l‘acquisition ou de la réparation d‘un bien meuble, une remise en état couverte par la garantie, toute période d‘immobilisation d‘au moins sept jours vient s‘ajouter à la durée de la garantie qui restait à courir. Cette période court à compter de la demande d‘intervention de l‘acheteur ou de la mise à disposition pour réparation du bien en cause, si cette mise à disposition est postérieure à la demande d‘intervention.

Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L217-4 à L217-13 du Code de la consommation et aux articles 1641 à 1648 et 2232 du Code Civil.

Article L217-12 du Code de la consommation

L‘action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.

Conditions de garantie

Le délai de garantie débute avec la date d’achat. Veuillez conserver soigneusement le ticket de caisse original. En effet, ce document vous sera réclamé comme preuve d’achat. Si un défaut de matériel ou un défaut de fabrication se présente au cours des trois ans suivant la date d’achat de ce produit, nous réparons gratuitement ou remplaçons ce produit - selon notre choix. Cette garantie suppose que l’appareil défectueux et le jus-

ticatif d’achat (ticket de caisse) nous soient

présentés durant cette période de trois ans

Page 61

FR BE

et que la nature du manque et la manière

dont celui-ci est apparu soient explicités par écrit dans un bref courrier. Si le défaut est couvert par notre garantie, le produit vous sera retourné, réparé ou remplacé par un neuf. Aucune nouvelle période de garantie ne débute à la date de la réparation ou de l’échange du produit.

Durée de garantie et demande légale en dommages-intérêts

La durée de garantie n’est pas prolongée par la garantie. Ce point s’applique aussi

aux pièces remplacées et réparées. Les

dommages et les manques éventuellement

constatés dès l’achat doivent immédiatement être signalés après le déballage. A

l’expiration du délai de garantie les réparations occasionnelles sont à la charge de l’acheteur.

Volume de la garantie

L’appareil a été fabriqué avec soin, selon

de sévères directives de qualité et il a été entièrement contrôlé avant la livraison.

La garantie s’applique aux défauts de matériel ou aux défauts de fabrication. Cette garantie ne s’étend pas aux parties du produit qui sont exposées à une usure normale et peuvent être donc considérées

comme des pièces d’usure (par exemple la

roue à ailettes, sac de ramassage) ou pour des dommages affectant les parties fragiles (par exemple les commutateurs). Cette garantie prend n si le produit endommagé n’a pas été utilisé ou entretenu d’une façon conforme. Pour une utilisation appropriée du produit, il faut impérativement respecter toutes les instructions citées dans le manuel de l’opérateur. Les actions et les domaines d’utilisation déconseillés dans la notice d’utilisation ou vis-à-vis desquels une mise en garde est émise, doivent absolument être évités.

Le produit est conçu uniquement pour un usage privé et non pour un usage industriel. En cas d’emploi impropre et incorrect, de recours à la force et d’interventions entreprises et non autorisées par notre succur-

sale, la garantie prend n.

Les pièces détachées indispensables à l’uti-

lisation du produit sont disponibles pendant la durée de la garantie du produit.

Article 1641 du Code civil

Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l‘usage auquel on la destine, ou qui diminuent tellement cet usage que l‘acheteur ne l‘aurait pas acquise, ou n‘en aurait donné qu‘un moindre prix, s‘il les avait connus.

Article 1648 1er alinéa du Code civil

L‘action résultant des vices rédhibitoires doit être intentée par l‘acquéreur dans un délai de deux ans à compter de la découverte du vice.

Marche à suivre dans le cas de garantie

Pour garantir un traitement rapide de votre demande, veuillez suivre les instructions suivantes :

• Tenez vous prêt à présenter, sur demande, le ticket de caisse et le numéro d’identication (IAN 378341_2110) comme preuve d’achat.

• Vous trouverez le numéro d’article sur la plaque signalétique.

• Si des pannes de fonctionnement ou d’autres manques apparaissent, prenez d’abord contact, par téléphone ou par

e-Mail, avec le service après-vente

dont les coordonnées sont indiquées ci-dessous. Vous recevrez alors des renseignements supplémentaires sur le déroulement de votre réclamation.

Page 62

FR BE

• En cas de produit défectueux vous pou-

vez, après contact avec notre service

clients, envoyer le produit, franco de

port à l’adresse de service après-vente indiquée, accompagné du justicatif

d’achat (ticket de caisse) et en indiquant quelle est la nature du défaut et quand celui-ci s’est produit. Pour éviter des problèmes d’acceptation et des frais supplémentaires, utilisez absolument seulement l’adresse qui vous est donnée. Assurez-vous que l’expédition ne se fait pas en port dû, comme marchandises encombrantes, envoi express ou autre taxe spéciale. Veuillez renvoyer l’appareil, y compris tous les accessoires livrés lors de l’achat et prenez toute mesure pour avoir un emballage de transport

sufsamment sûr.

Garantie - Belgique

Chère cliente, cher client, Ce produit bénécie d’une garantie de 3

ans, valable à compter de la date d’achat. En cas de manques constatés sur ce produit, vous disposez des droits légaux contre le vendeur du produit. Ces droits légaux ne sont pas limités par notre garantie présentée par la suite.

Conditions de garantie

justicatif d’achat (ticket de caisse) nous

soient présentés durant cette période de

trois ans et que la nature du manque et la manière dont celui-ci est apparu soient explicités par écrit dans un bref courrier. Si le défaut est couvert par notre garantie, le produit vous sera retourné, réparé ou remplacé par un neuf. Aucune nouvelle période de garantie ne débute à la date de la réparation ou de l’échange du produit.

Durée de garantie et demande lé-

gale en dommages-intérêts

La durée de garantie n’est pas prolongée par la garantie. Ce point s’applique aussi aux pièces remplacées et réparées. Les dommages et les manques éventuellement consta-

tés dès l’achat doivent immédiatement être signalés après le déballage. A l’expiration

du délai de garantie les réparations occasionnelles sont à la charge de l’acheteur.

Volume de la garantie

L’appareil a été fabriqué avec soin, selon

de sévères directives de qualité et il a été entièrement contrôlé avant la livraison.

comme des pièces d’usure (par exemple la

Page 63

FR BE

Marche à suivre dans le cas de garantie

Pour garantir un traitement rapide de votre demande, veuillez suivre les instructions suivantes :

• Tenez vous prêt à présenter, sur demande, le ticket de caisse et le numéro d’identication (IAN 378341_2110) comme preuve d’achat.

• Vous trouverez le numéro d’article sur la plaque signalétique.

• Si des pannes de fonctionnement ou d’autres manques apparaissent, prenez d’abord contact, par téléphone ou par e-Mail, avec le service après-vente dont les coordonnées sont indiquées ci-dessous. Vous recevrez alors des renseignements supplémentaires sur le déroulement de votre réclamation.

• En cas de produit défectueux vous pou-

vez, après contact avec notre service

clients, envoyer le produit, franco de

port à l’adresse de service après-vente indiquée, accompagné du justicatif

d’achat (ticket de caisse) et en indiquant quelle est la nature du défaut et quand celui-ci s’est produit. Pour éviter

des problèmes d’acceptation et des

frais supplémentaires, utilisez absolument seulement l’adresse qui vous est donnée. Assurez-vous que l’expédition ne se fait pas en port dû, comme marchandises encombrantes, envoi express ou autre taxe spéciale. Veuillez renvoyer l’appareil, y compris tous les accessoires livrés lors de l’achat et

prenez toute mesure pour avoir un em-

ballage de transport su󰀩samment sûr.

Service Réparations

Vous pouvez, contre paiement, faire exécuter par notre service, des réparations qui ne font pas partie de la garantie. Nous vous enverrons volontiers un devis estimatif. Nous ne pouvons traiter que des appareils qui ont été correctement emballés et qui

ont envoyés sufsamment affranchis.

Attention: veuillez renvoyer à notre agence de service votre appareil nettoyé et avec une note indiquant le défaut constaté. Les appareils envoyés en port dû - comme marchandises encombrantes, en envoi express ou avec toute autre taxe spéciale ne seront pas acceptés. Nous exécutons gratuitement la mise aux déchets de vos appareils défectueux renvoyés.

Service-Center

Service France

Tel.: 0800 919270 E-Mail: [email protected]

IAN 378341_2110

Service Belgique

Tel.: 0800 12089 E-Mail: [email protected]

IAN 378341_2110

Importateur

Veuillez noter que l’adresse suivante n’est

pas une adresse de service après-vente. Contactez d’abord le service après-vente

cité plus haut.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20 63762 Großostheim Allemagne www.grizzlytools.de

Page 64

NL BE

Inhoud

Inleiding ....................................64

Gebruik .....................................64

Algemene beschrijving ............... 65

Omvang van de levering ................ 65

Beschrijving van de werking ............ 65

Overzicht ...................................... 65

Technische gegevens .................. 66

Veiligheidsvoorschriften ............. 66

Symbolen en pictogrammen ........... 67

Algemene veiligheidsinstructies ........ 68

Restrisico’s .....................................74

Inbedrijfstelling .......................... 74

Tweedelige blaaspijp monteren/

demonteren ................................... 75

Tweeledige zuigpijp monteren/

demonteren ................................... 75

Vangzak monteren/demonteren ...... 76

Draaggordel omdoen ..................... 76

Bediening .................................76

In- en uitschakelen .......................... 77

Werkzaamheden met de bladzuiger 77

Reiniging en onderhoud ............. 78

Reiniging ...................................... 79

Algemene

onderhoudswerkzaamheden............ 79

Verstoppingen en blokkeringen

verhelpen ..................................79

Bewaring ................................... 79

Verwerking en

milieubescherming ..................... 80

Reserveonderdelen/Accessoires .80

Garantie .................................... 81

Reparatieservice ........................82

Service-Center .............................82

Importeur ................................... 82

Opsporing van fouten ................ 83

Vertaling van de originele

CE-conformiteitsverklaring .......236

Explosietekening ......................245

Inleiding

Hartelk gefeliciteerd met de aankoop van

uw nieuw apparaat. Daarmee hebt u voor een hoogwaardig product gekozen.

Dit apparaat werd tdens de productie op

kwaliteit gecontroleerd en aan een eindcontrole onderworpen. De functionaliteit

van uw apparaat is bgevolg verzekerd.

De gebruiksaanwzing vormt een

bestanddeel van dit product. Ze om-

vat belangrke aanwzingen voor veiligheid, gebruik en afvalverwde-

ring. Maak u vóór het gebruik van het product met alle bedienings- en veiligheidsinstructies vertrouwd. Gebruik het product uitsluitend zoals beschreven en voor de aangegeven toepassingsgebieden. Bewaar de handleiding goed en overhandig

alle documenten b het doorgeven

van het product mee aan derden.

Gebruik

De bladzuiger wordt uitsluitend in één van volgende modi gebruikt:

1. Als bladzuiger dient h voor het aanzuigen van droge bladeren.

2. Als blazer dient h voor het been brengen van droge bladeren resp. om ze te verwderen uit slecht toegankelke plaatsen (bv. onder voertuigen). Dit apparaat is niet geschikt voor commercieel gebruik. Elke andere toepassing, die

in deze handleiding niet uitdrukkelk wordt

toegelaten, kan schade aan het apparaat aanrichten en kan een ernstig gevaar voor de gebruiker betekenen.

Het apparaat mag niet in nabheid van

stoffen gebruikt worden die een risico inhouden voor de gezondheid en evenmin als waterzuiger.

Page 65

BENL

De bediener of gebruiker van het appa-

raat is verantwoordelk voor ongelukken

of schades aan andere personen of hun eigendom.De producent is niet verantwoordelk voor beschadigingen, die door onrechtmatig gebruik of verkeerde bediening worden veroorzaakt.

Een bladblazer kan niet worden gebruikt voor het opzuigen van vocht! Voorkom het opzuigen van nat materiaal (blad en vuil, takken,

twgen, dennenappels, gras, aarde,

zand, boomschors/houtsnippers, enz.). Zuig niet op vochtige of natte gazons, gras of weiden. Verkeerd gebruik kan leiden tot verstoppingen in de versnipperruimte, waardoor de machine minder goed functioneert. Het apparaat moet in dat geval volledig uit elkaar worden genomen en gereinigd. Deze werkzaamheden mogen alleen worden uitgevoerd door vallen niet onder de garantie.

Algemene beschrijving

De afbeeldingen vindt u op de voorste en achterste uitklapbare bladzijde.

Omvang van de levering

Pak het apparaat uit en controleer, of de inhoud volledig is. Zorg voor een regle-

mentair voorgeschreven afvalverwdering

van het verpakkingsmateriaal.

- Elektrische bladzuiger/-blazer

- Blaasbuis (2-delig)

- Zuigpp (2-delig)

- Vangzak

- Draaggordel

- Gebruiksaanwijzing

Beschrijving van de werking

De elektrische bladzuiger beschikt over een zuig-/blaassysteem voor de functies blazen

en zuigen. In de bedrfsmodus blazen kan het blad snel b elkaar of van moeilk be-

reikbare plaatsen worden geblazen. In de

bedrfsmodus zuigen wordt het opgezogen

blad versnipperd, zodat het minder ruimte inneemt. Vervolgens wordt het versnipperde blad in de opvangzak geblazen. De opvangzak is aan een kant van binnen gecoat, waardoor stof en vocht niet naar buiten wordt geblazen.

In de onderstaande omschrvingen staat

de functie van de bedieningsonderdelen omschreven.

Overzicht

1 Motorbehuizing

2.1 T-handgreep

2.2 Handgreep 3 Volumeregelaar 4 Schakelaar “Aan/uit” 5 Trekontlasting van de kabel 6 Stekker 7 Beschermende afdekking aanzui-

gopening

8 Vergrendelknop blaasopening

(niet zichtbaar)

9 Blaasbuis (2-delig)

10 Bkomende handgreep

11.1/2 Bevestigingsogen voor draaggordel

12 Draaggordel 13 Schroef met stervormige greep

voor aanzuigopening beschermende afdekking

14 Vangzak

15 Karabnhaak van opvangzak 16 Zuigpp (2-delig)

17 Schroef met stervormige greep,

zuigpijp

Page 66

NL BE

18 Schroef met stervormige greep,

Hulphandgreep (niet zichtbaar)

19 Ogen van opvangzak 20 Ventilatieopening vangzak 21 Insteeksluiting

Technische gegevens

Elektrische

bladzuiger/-blazer ......PLS 3000 A1

Nominale ingangs-

spanning U ............ 230 - 240 V~, 50 Hz

Nominaal vermogen P ................3000 W

Toeren bij niet-belasting n

Luchtsnelheid ...................max. 320 km/h

Luchtzuigvolume ..............max. 14 m

Hakverhouding ............................... 16:1

Vangzak ........................................ 55 l

Beschermniveau ...............................

Beschermingsklasse .......................... IPX0

Gewicht (incl. toebehoren) ...........4,05 kg

Geluidsdrukniveau

) ....................89,2 dB (A), KpA= 3 dB

Geluidssterkte (L

gegarandeerd ...................... 102 dB(A)

Bedrijfsmodus blazen

Geluidssterkte (L

gemeten .........99,6 dB(A); K

Vibratie (a

Handgreep ........2,54 m/s

B komende

handgreep ......... 2,82 m/s

bedrijfsmodus zuigen

Geluidssterkte (L

gemeten .........99,5 dB(A); K

Vibratie (a

Handgreep ........2,52 m/s

B komende

handgreep ......... 2,72 m/s

.........10000-15000 min

)

/min

= 2,60 dB

; K= 1,5 m/s

= 2,26 dB

; K= 1,5 m/s

Geluids- en vibratiewaarden werden volgens de in de conformiteitverklaring genoemde normen en bepalingen vastgesteld. De aangegeven trillingemissiewaarde werd volgens een genormaliseerd testme-

thode gemeten en kan ter vergel king van

een stuk elektrisch gereedschap met een ander gebruikt worden. De aangegeven trillingemissiewaarde kan ook voor een inleidende inschatting van de blootstelling benut worden.

Waarschuwing:

Afhankel k van de manier, waar-

op het elektrische gereedschap

-1

gebruikt wordt, kan de trilingemis-

siewaarde t dens het effectieve

gebruik van het elektrische gereedschap van de aangegeven waarde verschillen.

Probeer de belasting door trillingen

zo gering mogel k te houden. Om

de trillingsbelasting te reduceren,

kunt u b voorbeeld t dens het

gebruik van het apparaat hand-

schoenen dragen, of de werkt d reduceren. Houd daarb rekening met alle fasen van de bedr fscyclus (b voorbeeld ook die periodes

waarin het elektrische werktuig is uitgeschakeld en die periodes

waarin het weliswaar is ingeschakeld maar zonder belasting draait).

Veiligheidsvoorschriften

Deze paragraaf behandelt de elementaire veiligheidsvoorschriften

voor het werken met dit apparaat.

Page 67

BENL

Symbolen en pictogrammen

Symbolen op het apparaat

Let op!

Gebruiksaanwijzing

raadplegen

Zorg er om veiligheidsrede-

nen voor dat de beschermkap gemonteerd is op de aanzuigopening!

Om veiligheidsredenen moe-

ten beide zuigbuisdelen en de opvangzak correct gemonteerd zijn, voordat u het apparaat kunt starten.

Gevaar voor verwondingen

door weggeslingerde onderdelen! Omringende personen op een veilige afstand uit de gevarenzone houden.

Draag een ademhalingsbe-

scherming.

Draag slipvaste

veiligheidsschoenen

Houd een veiligheidsafstand van minstens 5

meter tot derden in acht.

Stel het apparaat niet aan

vochtigheid bloot. Werk niet in geval van regen.

Lang haar niet open dragen.

Gebruik een haarnetje.

Aanduiding van het geluids-

volume LWA in dB

Beschermingsniveau II

(dubbele isolering) Machines horen niet bij huis-

houdelijk afval thuis.

Opgelet! Roterende waaier.

Handen op een veilige af-

stand houden.

Vóór onderhoudswerkzaam-

heden en herstellingswerken de netstekker uittrekken.

Trek de stekker als de stroom-

of verlengkabel beschadigd

is. Oogbescherming dragen Oorbescherming dragen

Schaal van

volumeregelaar

Inschakelen

Uitschakelen

Off

Symbolen in de

gebruiksaanw zing

Gevaarsymbool met

informatie over de preventie van personen- of zaakschade.

Page 68

NL BE

Waarschuwingsbord

met informatie voor het voorkomen van letsels door elektrische schok.

Gebodsteken met informatie

over de preventie van schade.

Aanduidingsteken met infor-

matie over hoe u het apparaat beter kunt gebruiken.

Algemene veiligheidsinstructies

BELANGRIJK

ZORGVULDIG LEZEN VOOR GEBRUIK

BEWAREN TER NASLAG

Lees de gebruiksaanwijzing zorgvuldig

door.

Opgelet! B het gebruik van

elektrisch gereedschap dienen ter bescherming tegen een elektrische schok en tegen gevaar voor verwondingen en brand volgende essentiële veiligheidsmaatregelen getroffen te worden:

Instructie:

Maakt u zich met alle delen

van het toestel en met de juiste bediening van het toestel bekend, alvorens u met de werkzaamheden begint. Waarborg, dat het toestel in geval van nood meteen kan worden stopgezet. Het onreglementair gebruik kan tot zware verwondingen leiden.

Kinderen, personen met beperkte lichamelijke, sensorische of geestelijke vermogens, personen met ontoereikende ervaring en kennis, of personen die niet vertrouwd zijn met deze gebruiksaanwijzingen, mogen deze machine niet gebruiken. Lokale voorschriften leggen mogelijk een leeftijdsbeperking voor gebruikers op.

Voorbereiding:

• De persoonlke

schermingsuitrustin gen beschermen uw eigen gezondheid en de gezondheid van andere personen en waar borgen de foutloze werking van het apparaat.

- Draag geschikte werkkled,

zoals vast schoeisel met

slipvre zool, een stevige,

lange broek, beschermende handschoenen, beschermende bril en een gehoorbescher-

ming. Draag deze tdens de volledige bedrfstd van de

machine. Gebruik het apparaat niet wanneer u op blote voeten bent of open sandalen draagt. Draag een stofmas ker indien u in een stofge omgeving werkt.

- Draag geen kleding of sierrade die aan de luchtingang kunnen worden aangezogen. Draag b lang haar een beschermende hoofdbekleding.

• Let op open vensters, kinderen, huisdieren, enz. Onderbreek het werk wanneer kinderen en huisdieren in de nabheid vertoeven. Het geblazen materiaal kan in uw richting geslingerd

Page 69

BENL

worden. Neem een veiligheidsafstand van 5 m rond u in acht.

• Maak uzelf met uw omgeving

vertrouwd en let op mogelke gevaren, die b de werkzaam-

heden soms aan uw aandacht kunnen ontgaan.

• Inspecteer het te reinigen oppervlak zorgvuldig en ruim alle (prikkel- of metaal) draden, stenen, conservenblikjes en andere vreemde voor werpen uit de weg.

• Los vreemde voorwerpen vóór blaas-/zuigbegin met een hark of een bezem.

• Gebruik het aan te brengen blaasmondstuk opdat de

luchtstroom dichtb de grond

kan werken.

• Bevochtig b zeer droge omstandigheden het oppervlak lichtjes om de stofbelasting te verminderen.

• Werk niet met een beschadigd, onvolledig of zonder de toestemming van de fabrikant omgebouwd apparaat. Controleer vóór het gebruik de veiligheidstoestand van het apparaat,

meer in het bzonder van de

net aan sluit leiding en van de schakelaar.

• Maak uitsluitend gebruik van het apparaat indien het volledig gemonteerd is.

• Gebruik het apparaat in de modus “Aanzuigen” uitsluitend indien de opvangzak aangebracht is. Controleer de vang-

zak regelmatig op sltage of

beschadigingen.

• Gebruik het apparaat nooit met

defecte veiligheidsinrichtingen

of -afdekkingen of zonder veiligheidsinrichtingen. Bedien het apparaat nooit met beschadigde of versleten kabel.

• Controleer telkens vóór gebruik het apparaat en de netaansluitleiding met stekker op bescha-

digingen. Vermd aanrakingen

van het lichaam met onderdelen, die met de aarde verbon-

den zn (bvoorbeeld metalen

omheiningen, metalen palen).

• Als een kabel tdens gebruik

beschadigd raakt, haal dan

onmiddellk de stekker van het

netsnoer uit het stopcontact. RAAK HET SNOER NIET AAN ZOLANG DE STEKKER NOG IN HET STOPCONTACT STEEKT. Gebruik de machine niet als het netsnoer beschadigd of versleten is.

• De koppeling van het verlengsnoer moet tegen spatwater be-

schermd zn, uit rubber bestaan of met rubber bekleed zn.

Maak uitsluitend gebruik van verlengsnoeren, die voor het gebruik in de open lucht bestemd

zn en dienovereenkomstig geïdenticeerd zn. De dwars-

doorsnede van het verlengsnoer moet minstens 2,5 mm² bedragen. Het verlengsnoer mag niet

langer dan 75 m zn. Rol een

kabelhaspel vóór gebruik steeds volledig af. Controleer de kabel op beschadigingen.

• Om het verlengsnoer aan te brengen, dient u van de daarvoor bestemde snoerontlasting gebruik te maken.

• Houd er rekening mee dat de operator of gebruiker verant-

Page 70

NL BE

woordelk is in geval van ongevallen of incidenten met andere personen of hun eigendom.

• Draag geen loszittende kleding of kleding met loshangende snoeren of dassen.

• Gebruik de machine uitsluitend in de aanbevolen posities en op een vaste, egale ondergrond.

• Gebruik de machine niet op een geplaveide ondergrond of op gravel, waar opspattend materiaal verwondingen kan veroorzaken.

• Voer voor elk gebruik altd

een visuele controle uit om te verzekeren dat het hakselmechanisme, de bouten van het hakselmechanisme en andere bevestigingsmiddelen stevig vastzitten, dat de behuizing onbeschadigd is en dat de veiligheidsvoorzieningen en -scher-

men aanwezig zn. Vervang de

versleten of beschadigde com-

ponenten altd per set, om het

evenwicht te bewaren. Vervang beschadigde of onleesbare etiketten.

Bedrijf:

• Laat andere personen het apparaat of het verlengsnoer niet aanraken. Houd het apparaat op een veilige afstand van mensen, meer bepaald van kinderen en huisdieren.

• Schakel het apparaat niet in indien het omgekeerd vastgehouden wordt of indien het zich niet in de werkstand bevindt.

• Vermd een ongewilde ingebruikname. Vergewis u dat

het apparaat uitgeschakeld is voordat u het op de stroomvoorziening aansluit, het oppakt of draagt.

Als u b het dragen van het

apparaat uw vinger aan de schakelaar hebt of het apparaat ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

• Richt het apparaat tdens

de werking niet op personen en richt meer bepaald de luchtstraal niet op ogen en oren.

• Let b de werkzaamheden op

een veilige stand, vooral aan hellingen. Houd het apparaat steeds met beide handen vast en werk uitsluitend met een correct ingestelde draagriem.

• Het lichaam niet te ver strekken en erop letten, het evenwicht niet te verliezen.

• Houd vingers en voeten op een veilige afstand van de opening van de aanzuigbuis en de waaier. Er bestaat gevaar voor verwondingen.

• Werk niet met apparaat indien u moe of on ge con centreerd bent of na het nuttigen van alcohol of tabletten. Las steeds

tdig een werkpau ze in. Ga op

een verstandige manier aan het werk. Beweeg langzaam, ren niet.

• Een langer gebruik van het apparaat kan tot door trillingen veroorzaakte doorbloedingsstoornissen van de handen leiden. U kunt de gebruiksduur echter door geschikte handschoenen of regelmatige pauzes verlengen.

Page 71

BENL

• Gebruik de machine niet in slechte weersomstandigheden, vooral niet bij kans op bliksem. Werk alleen in daglicht of onder goede kunstmatige verlichting.

• Zuig geen brandende, gloeiende of rokende materialen

(bvoorbeeld sigaretten,

vuur(gloed)), dampen of licht ontvlambare, giftige of explosieve stoffen aan.

• Zet de machine stil en haal de stekker uit het stopcontact. Zorg ervoor dat alle bewegende onderdelen volledig tot stilstand zijn gekomen.

- u het apparaat niet gebruikt,

wanneer u het apparaat laat vervoeren of wanneer u het zonder toezicht achterlaat;

- u het apparaat controleert,

het reinigt of wanneer u blok-

keringen verwdert;

- u reinigings- of onderhouds-

werkzaamheden doorvoert of toebehoren uitwisselt;

- de voedingskabel of het ver-

lengsnoer beschadigd is;

- na aanraking met vreemde

voorwerpen of in geval van abnormale trillingen.

• Gebruik het apparaat niet in gesloten of slecht verluchte lokalen.

• Gebruik het apparaat niet in

de nabheid van ontvlambare

vloeistoffen of gassen. Indien dit niet in acht genomen wordt, bestaat er brand of ontplofngsgevaar.

• Indien er zich tdens de wer-

king een ongeval of een storing voordoet, dient het apparaat

onmiddellk uitgeschakeld en

dient de netstekker uitgetrokken te worden. Lees om storingen te verhelpen het hoofdstuk “Foutopsporing” of contacteer ons servicecenter.

• Ga in wandeltempo vooruit, ga niet snel lopen.

• Let erop dat de netspanning met

de op het typeaanduidingplaatje vermelde gegevens overeenstemt.

• Houd de kabel op een veilige

afstand van de actieradius en breng de kabel in principe achter de met de bediening belaste persoon.

• Draag het apparaat niet b de

kabel. Gebruik de kabel niet om de stekker uit het stopcontact te trekken. Bescherm de kabel tegen hitte, olie en scherpe kanten.

• Beschadigde kabels, koppeling

en stekker of aansluitleidingen, die niet aan de voorschriften beantwoorden, mogen niet gebruikt worden. Trek in geval van beschadiging van de voedingskabel onmiddellk de stekker uit het stopcontact. Raak in

geen geval de netkabel aan, zo lang de netstekker niet uit het

stopcontact is verwderd.

• Houd verlengsnoeren uit de

buurt van bewegende delen, om schade aan de snoeren en dus ook contact met geleidende delen te voorkomen.

• Controleer eerst of de toevoer

leeg is voordat u de machine opstart.

• Houd gezicht en lichaam uit de

buurt van de vulopening.

• Zorg ervoor dat handen, an-

dere lichaamsdelen of kleding

Page 72

NL BE

zich niet in de toevoer, in het uitworpkanaal of in de buurt van bewegende onderdelen bevinden.

• Zorg ervoor dat u het evenwicht niet verliest en dat u stabiel

staat. Vermd een abnormale lichaamshouding. Sta tdens het

invoeren van materiaal nooit op een hoger niveau dan de bodem van de machine.

• Sta tdens bedrf van de machine niet in de uitworpzone.

• Ga uiterst zorgvuldig te werk b

het invoeren van materiaal in de machine, zodat geen metalen

delen, stenen, essen, blikjes of

andere vreemde voorwerpen in de machine terechtkomen.

• Laat het verwerkte materiaal zich niet ophopen in de uitworpzone, want dit kan de correcte uitworp verhinderen en ertoe leiden dat het materiaal weer via de vulopening in het materiaal wordt geleid.

• Wanneer de machine verstopt raakt, schakel dan eerst de stroombron uit en haal de stekker van de machine uit het stopcontact voordat u de hindernis ver-

wderd.

• Gebruik de machine nooit met defecte veiligheidsvoorzieningen of -afdekkingen of zonder veiligheidstoebehoren zoals de gemonteerde opvangzak.

• Houd de energiebron vr van

vuil en andere ophopingen, om schade aan de stroombron of

mogelke brand te voorkomen.

• Transporteer de machine niet zolang de stroombron nog ingeschakeld is.

• Wanneer het snmechanisme

een vreemd voorwerp heeft geraakt of als de machine onge-

bruikelke geluiden of trillingen

produceert, schakel dan on-

middellk de stroombron uit en

wacht totdat de machine volledig tot stilstand is gekomen. Haal de stekker van de machine uit het stopcontact en voer de volgende stappen uit voordat u de machine opnieuw opstart en gebruikt:

- controleer de machine op schade;

- vervang of repareer beschadigde onderdelen;

- controleer de machine op losse onderdelen en zet alle losse onderdelen vast.

• Kantel de machine niet zolang de stroombron nog ingeschakeld is.

• Sluit een beschadigd netsnoer niet aan op de stroombron of raak een beschadigd snoer niet aan voordat de stekker uit het stopcontact is gehaald, want beschadigde netsnoeren kunnen leiden tot het aanraken van geleidende onderdelen.

• Raak geen bewegende gevaar-

lke onderdelen aan voordat de

stekker van de machine uit het stopcontact is gehaald en de bewegende delen volledig tot

stilstand zn gekomen.

Onderhoud en opslag:

• Controleer regelmatig de functionaliteit en de ongeschonden toestand van het apparaat om gevaren voor de operators te

vermden.

Page 73

BENL

• Vervang, om veiligheidsredenen, versleten of beschadigde onderdelen. Gebruik uitsluitend originele reserveonderdelen en toebehoren.

• Probeer het apparaat niet zelf te repareren, tenz u een geschikte opleiding hebt genoten. Alleen op een door ons servicecenter mogen werkzaamheden worden verricht die niet in deze handleiding staan vermeld.

• Bewaar het apparaat op een droge plaats en buiten de

reikwdte van kinderen.

• Behandel uw toestel met zorgvuldigheid. Reinig regelmatig de luchtgleuven en volg de onderhoudsvoorschriften op.

• Houd alle toegangen voor de

koellucht vr van vuil.

• Als het netsnoer van dit apparaat beschadigd wordt, moet het

door de fabrikant of door zn

klantenserviceafdeling of door een gelkwaardig gekwaliceerde persoon vervangen worden

om gevaren te vermden.

• Gebruik het apparaat niet als de schakelaar niet kan worden in- of uitgeschakeld. Beschadig-

de schakelaars moeten b ons

servicepunt worden vervangen.

• Overbelast uw apparaat niet. Werk uitsluitend binnen het aangegeven vermogensbereik. Gebruik geen machines met een laag prestatie vermogen voor zware werkzaamheden. Gebruik uw apparaat niet voor doeleinden, waarvoor het niet bestemd is.

• Om de machine uit te schakelen voor reparaties, controles, opslag of voor het vervangen

van toebehoren, schakelt u de stroombron uit, haalt u de stekker van de machine uit het stopcontact en zorgt u ervoor dat alle bewegende delen vol-

ledig tot stilstand zn gekomen.

Laat de machine eerst afkoelen voordat u controles, instellingen enz. uitvoert. Onderhoud de machine zorgvuldig en houd de machine schoon.

• Laat de machine eerst afkoelen voordat u de machine opbergt.

• Houd er tdens het repareren

van het hakselmechanisme rekening mee dat het mechanisme nog steeds bewegen kan, zelfs wanneer de stroombron door de vergrendelfunctie van de veiligheidsvoorziening uitgeschakeld is.

• Probeer nooit om de vergrendelfunctie van de veiligheidsvoorziening te overbruggen.

Extra veiligheidsaanwijzingen:

• Na het samenvoegen kunnen de

blaaspijpen niet meer uit elkaar genomen worden!

• Schakel het apparaat uit vóór

het aanbrengen of verwijderen van de vangzak.

Aanbeveling:

• Sluit het apparaat zoveel moge-

lk slechts op één stopcontact

met beschermingsinrichting voor een correcte stroom (RCD) met een gemeten stroom van niet meer dan 30 mA aan.

Page 74

NL BE

• Gebruik de machine niet in slechte weersomstandigheden, vooral niet bij kans op bliksem.

RESTRISICO’S

Ook als u dit elektrische gereedschap zoals voorgeschreven bedient, blijven er altijd restrisico’s bestaan. Volgende gevaren kunnen zich in verband met de constructiewijze en uitvoering van dit elektrische gereedschap voordoen: a) Gehoorschade indien er geen

geschikte gehoorbescherming gedragen wordt.

b) Schade aan de gezondheid,

die van hand-/armtrillingen het gevolg zijn indien het apparaat gedurende een langere periode gebruikt wordt of niet zoals reglementair voorgeschreven beheerd en onderhouden wordt

c) schade aan de longen, indien

geen geschikte adembescherming wordt gedragen.

d) Schade aan de ogen als geen

geschikte oogbescherming wordt gedragen.

Waarschuwing! Dit elektri-

sche gereedschap produceert tijdens de werking een elektromagnetisch veld. Dit veld kan in bepaalde omstandigheden actieve of passieve medische implantaten in negatieve zin beïnvloeden. Om het risico op ernstige of dodelijke letsels te reduceren, adviseren wij personen met medische implantaten om hun arts en de fabrikant van het medische implantaat te

raadplegen voordat zij de machine bedienen.

Inbedrijfstelling

Vóór u het apparaat in gebruik neemt, moet u

- de blaas- of zuigppen monteren,

- voor het bladzuigen de vangzak monteren,

- de veiligheidsafdekking voor het bladblazen monteren.

De elektrische bladzuiger/-blazer

beschikt over twee veiligheidscontacten.

Het eerste veiligheidscontact be-

vindt zich in de motorbehuizing

(1), waar de blaaspijp (9) dan wel

de opvangzak (14) wordt gemonteerd.

Het tweede veiligheidscontact

bevindt zich aan de zuigopening, waar de veiligheidsafdekking (7) dan wel de zuigpijp (16) wordt gemonteerd. Afhankelijk van de blaas- of zuigmodus moeten hier de schroeven met stervormige greep (13 of 17) handvast worden vastgedraaid.

Opgelet: letselgevaar! Bij

montage of demontage van blaaspijp, zuigpijp, beschermende afdekking of vangzak moet het apparaat uitgeschakeld zijn en moeten de bewegende delen stilstaan. Trek de stekker uit het stopcontact vóór alle werkzaamheden!

Page 75

BENL

Tweedelige blaaspijp

monteren/demonteren

Gebruik de bladzuiger nooit

met slechts één gemonteerd blaaspijpdeel. Er bestaat een risico op lichamelijk letsel!

1. Steek de tweedelige blaaspijp (9) zoals afgebeeld in elkaar. Let er bij het samenvoegen op dat de gleuf aan de bovenste blaaspijp in de voorziene uitsparing aan het onderste deel van de blaaspijp geplaatst wordt. Zorg er tijdens het ineensteken van het apparaat voor dat de markeringen ( venste en onderste blaaspijp in elkaar grijpen, zoals afgebeeld.

2. Schuif de blaaspijp (9) nu op de blaasopening van de motorbehuizing (1) totdat de vergrendeling (8) vastklikt.

3. De veiligheidsafdekking van de zuigopening (7) moet gesloten zijn.

Sluit de veiligheidsafdekking en

zet deze vast met de schroef met stervormige greep (13).

De schroef met stervormige greep

moet tot aan de aanslag zuiver geschroefd worden en met de hand aangespannen worden, anders kan de bladblazer later niet starten.

4. Demonteer de blaaspijp (9) door de vergrendelknop (8) los te maken en de blaaspijp naar voren te trekken.

) op de bo-

Tweeledige zuigpijp

monteren/demonteren

Gebruik de bladzuiger nooit

met slechts één gemonteerd zuigpijpdeel. Er bestaat een risico op lichamelijk letsel!

Na het samenvoegen kunnen

de zuigpijpen niet meer uit elkaar genomen worden!

1. Open de veiligheidsafdekking (7) van de zuigopening door de stervormige greep (13) eruit te schroeven en de veiligheidsafdekking (7) open te klappen.

2. Steek de twee zuigpijpen (16) zoals afgebeeld in elkaar. Zorg er tijdens het ineensteken van het apparaat voor dat de markeringen ( venste en onderste zuigpijp in elkaar grijpen, zoals afgebeeld.

3. Plaats de zuigpijp (16) eerst met behulp van het scharnierstuk aan de haak op de onderkant van de motorbehuizing (1) (zie detailafbeelding). Klap vervolgens de zuigpijp (16) op de zuigopening.

4. Bevestig de zuigpijp door de schroef met stervormige greep (17) in de motorbehuizing (1) te schroeven.

De schroef met stervormige greep

moet tot aan de aanslag zuiver geschroefd worden en met de hand aangespannen worden, anders kan de bladzuiger later niet starten.

) op de bo-

5. Demonteer de zuigpijp (16) door de

schroef met stervormige greep (17) los te draaien en uit de zuigpijp te halen..

Page 76

NL BE

Vangzak monteren/ demonteren

Het apparaat mag in zuigwerking

slechts gebruikt worden met de gemonteerde vangzak.

De ventilatieopening aan de vangzak (20) dient voor betere luchtcirculatie.

1. Verwijder evt. de zuigpijp ( (zie “Tweedelige blaaspijp monteren/demonteren”).

2. Schuif de opvangzak (14) op de blaasopening van de motorbehuizing (1) totdat de vergrendelknop (8) vastklikt..

3. Hang de karabijnhaak (15) van de opvangzak (14) in het daartoe bestemde oogje (19) op de zuigpijp.

De extra handgreep (10) kan in

verschillende posities ingeklikt worden. Voor het veranderen van de greeppositie lost u de schroef met stervormige greep (18), verandert u de greeppositie en schroeft u de schroef weer vast.

Draaggordel omdoen

Draag de draaggordel

nooit diagonaal over uw schouders en borst maar slechts over één schouder, zodat u in noodgevallen het apparaat snel van uw lichaam kunt verwijderen.

Met de insteeksluiting (21) kan het

apparaat snel worden losgemaakt van de gordel. Om de insteekslu-

iting te openen, drukt u de beide klemmen samen.

1. Hang de draaggordel (12) over één schouder.

2. Stel de gordellengte zodanig in dat zich de veerhaken ongeveer 10 cm onder de heup bevindt.

3. Bevestig de veerhaken aan de ogen voor het inhangen van de gordel:

- bij de bedrijfsmodus blazen: Positie 11.2.

- bij de bedrijfsmodus zuigen: Positie 11.1.

Bediening

Gevaar voor verwondingen!

Draag b werkzaamheden met

het apparaat geschikte kleding en werkhandschoenen. Vergewis u telkens vóór gebruik dat het apparaat in staat is om

te functioneren. Vergewis

u dat de opvangzak en de

buis juist gemonteerd zn en

dat de draagriem correct voor de werkzaamheden ingesteld is. Is de aan-/uitknop of de volumeknop beschadigd, dan mag het apparaat niet meer worden gebruikt. Verzeker u ervan dat

de opvangzak en de pp correct gemonteerd zn.

Is de aan-/uitknop of de volu-

meknop beschadigd, dan mag het apparaat niet meer worden gebruikt.

Persoonlijke beschermingsu-

itrusting en een deugdelijk functionerend apparaat verlagen het risico op letsel en ongelukken.

Page 77

BENL

Na het uitschakelen van het

apparaat draait het schoe-

penrad nog een tdje verder.

Gevaar voor verwondingen door draaiend werktuig.

Gelieve de geluidswering en de plaats-

elijke voorschriften in acht te nemen.

In- en uitschakelen

Let er vóór het inschakelen op dat

het apparaat geen voorwerpen raakt. Let op een veilige stand.

1. Vorm van het uiteinde van het verlengsnoer een lus en bevestig deze aan de trekontlasting (5).

2. Sluit het apparaat aan op het elektriciteitsnet.

3. Om het apparaat in te schakelen, schuift u de aan/uit schakelaar (4):

- bij de bedrijfsmodus blazen:

naar rechts.

- bij de bedrijfsmodus zuigen:

naar links.

4. Bedien de draairegelaar (2) om het zuig-/blaasvermogen te regelen.

5. Om het apparaat uit te schakelen, schuift u de aan/uit schakelaar (4):

- bij de bedrijfsmodus blazen:

naar links.

- bij de bedrijfsmodus zuigen:

naar links

gankelke plaatsen (bvoorbeeld onder personenauto’s)

- Als aanzuiging voor het aanzuigen van dor, droog gebladerte. B de zuigfunctie dient het apparaat ook als hakselmachine. De droge bladeren worden fngehakt, hun volume verlaagd en op een eventuele compostering voorbereid. De intensiteit

van de verbrzeling hangt van

de grootte van het gebladerte en van de nog aanwezige, resterende vochtigheid af. Iedere andere dan de hierboven beschreven toepassingen kan tot beschadigingen aan de machine leiden en een gevaar voor de gebruiker betekenen.

B de werkzaamheden dient u erop

te letten dat u met het apparaat niet stoot tegen harde voorwerpen, die beschadigingen kunnen veroorzaken. Zuig geen vaste objecten, zoals stenen, dikke of afgesneden

takken, sparappels of dergelke

aan omdat deze het apparaat en meer in het bzonder de hakselinrichting zouden kunnen beschadigen. Herstellingen van deze

aard ressorteren niet onder de garantie.

Werkzaamheden met de bladzuiger

De bladzuiger/-blazer mag

alleen voor de volgende toepassingen worden gebruikt:

- Als blazer voor het been-

brengen van dor gebladerte, afkomstig uit moeilk toe-

Modus “Blazen”:

Zorg er om veiligheidsrede-

nen voor dat de veiligheidsafdekking (7) op de zuigopening is gemonteerd.

• Tot een optimaal resultaat b het gebruik

van de ventilator komt u met een afstand

Page 78

NL BE

van 5 tot 10 cm tot de vloer.

• Richt de luchtstraal van uzelf weg. Let erop dat er geen zware voorwerpen opstuiven en dat deze zodoende iemand kunnen verwonden of iets kunnen be schadigen.

• Begin met het werk met de hoogste blaas capaciteit om de rondslingerende bladeren snel te verzamelen. Een lagere blaasca paciteit kiest u om de voordien samengebrachte hoop bladeren samen te persen.

• Maak vóór het blazen op de vloer vast klevende bladeren met een bezem of een hark.

• Houd het apparaat tijdens het werken vast aan de handgreep (2.2) of aan de handgreep (2.2) en de T-handgreep (2.1).

Modus “Aanzuigen”:

Om veiligheidsredenen moe-

ten beide zuigbuisdelen en de opvangzak correct gemonteerd zijn, voordat u het apparaat kunt starten.

• Houd het apparaat b het werken

steeds met beide handen vast: gebruik hiervoor de handgreep (2.2) en de hulphandgreep (10).

• Let erop dat er geen al te grote hoe-

veelheden gebladerte tegelkertd aangezogen worden. Zo vermdt u

dat de zuigbuis (16) verstopt en geraakt en de waaier blokkeert.

Om de opvangzak niet onnodig te

verslten, vermdt u, deze gedurende

het werk over de grond te slepen.

Overbelastingsbeveiliging:

bij overbelasting schakelt de motor automatisch uit.

Schakel de bladzuiger uit en trek de netstekker uit het stopcontact. Con-

troleer dan of er een blokkering is van het vliegwiel of een verstopping van de vangzak en verhelp dit. Het apparaat is pas na volledige

afkoeling weer bedrijfsklaar.

Opvangzak ledigen:

B een volle opvangzak wordt het zuigend vermogen aanzienlk verminderd. Indien

de zak vol is of indien het zuigend vermogen van het apparaat afneemt, moet de opvangzak geledigd worden.

1. Zet het apparaat af en wacht tot het vleugelrad stilstaat.

2. Trek het netsnoer uit (6).

3. Verwder de karabnhaak (15)

uit de oogjes (19). Los de vangzak door op de vergrendelknop (8) te drukken.

4. Open de ritssluiting aan de opvangzak en ledig de opvangzak volledig.

5. Monteer de geledigde opvangzak opnieuw.

Composteerbaar materiaal hoort

niet b huishoudelk afval thuis!

Reiniging en onderhoud

Waarschuwing! Risico op

lichamelijk letsel door bewegende gevaarlijke onderdelen!

Reinig het apparaat telkens onmiddellijk

na de werkzaamheden, omdat anders vuil en bladresten verharden en vastklemmen en mogelijk niet meer te verwijderen zijn zonder de

Page 79

BENL

A A

motorkast te demonteren. Dergelijke reinigingswerkzaamheden ressorteren niet onder de garantie.

Laat reparatiewerken en onder-

houdswerkzaamheden, die niet in

deze handleiding beschreven zn,

door ons servicecenter doorvoeren. Gebruik uitsluitend originele onderdelen. Gevaar voor verwondingen!

Schakel het apparaat uit en trek de

stekker uit het stopcontact vóór alle werkzaamheden.

Maak geen gebruik van respectie-

velk reinigings- of oplosmiddelen.

Chemische substanties kunnen de kunststofonderdelen van het apparaat aantasten.

Voer volgende reinigings- en onderhoudswerkzaamheden regelmatig door. Daardoor is een lang en gebruikbaar gebruik gegarandeerd.

Reiniging

Het water mag noch met water

afgespoten, noch in water gelegd worden. Het gevaar voor een elektrische schok bestaat!

Algemene onderhoudswerkzaamheden

• Controleer het apparaat telkens vóór

gebruik op duidelk vast te stellen tekortkomingen zoals losse, versleten of beschadigde onderdelen.

• Controleer afdekkingen en beschermingsinrichtingen op beschadigingen en correcte zitting. Wissel deze eventueel uit.

Verstoppingen en blokkeringen verhelpen

Gebladerte en vers afgesneden planten kunnen het apparaat eventueel doen verstoppen.

Waaier reinigen:

Netstekker uittrekken!

Er bestaat risico op verwondingen

1. Open de veiligheidsafdekking (7) of

verwijder de zuigpijp (16).

2. Verwder voorzichtig resten of verstop-

pingen aan de waaier.

3. Controleer, of de waaier gemakkelk

gedraaid kan worden en zich in een foutloze toestand bevindt. Laat een defecte waaier door ons servicecenter vervangen.

Sluit de veiligheidsafdekking (7) of schroef de zuigpijp (16) weer vast.

• Houd ventilatiesleuven, motorhuis en handgrepen van het apparaat netjes. Gebruik daarvoor een vochtig doekje of een borstel.

Gebruik geen reinigings- c.q. oplos-

middelen. U zou het apparaat daarmee onherstelbaar kunnen beschadigen.

• Reinig de opvangzak ( borstel en indien nodig met perslucht.

14) met een

Als de beschermende afdekking

(7), resp. de zuigpijp (16) niet juist met de hand verschroefd is, kan het apparaat niet gebruikt worden.

Bewaring

• U kunt de blaasbuis (9) resp. de zuigbuis (16) en de opvangzak (14) weer van de motorbehuizing

Page 80

NL BE

(1) afnemen om ze op te bergen (zie hiervoor de betreffende montage-instructies in het hoofdstuk “Ingebruikname”).

• Bewaar het apparaat op een droge en

stofvre plaats en buiten het bereik van

kinderen.

Verwerking en milieubescherming

Neem de accu uit het toestel en breng het toestel, de accu, de accessoires en de

verpakking naar een milieuvriendelke

recycling.

Machines horen niet b huishoudelk afval thuis.

• Geef het apparaat in een recyclagepark af. De gebruikte onderdelen van kunststof en metaal kunnen per categorie gescheiden worden en zodoende gerecycleerd worden. Raadpleeg hiervoor ons servicecenter.

• De afvalverwdering van uw defecte ingezonden apparaten voeren w gra-

tis door.

• Breng snoeiafval naar een recyclingpark en werp het niet in de vuilnisbak.

Reserveonderdelen/Accessoires

Reserveonderdelen en accessoires verkrijgt u op

www.grizzlytools.shop

Ondervindt u problemen bij het orderproces, gebruik dan het contactformulier. Bij andere vragen neemt u contact op met het “Service-Center” (zie pag. 82).

9 Blaasbuis .....................................................................................91102301

14 Vangzak .....................................................................................91105380

10 Bkomende handgreep .................................................................91105381

7 Beschermende afdekking aanzuigopening .......................................91105384

16 Zuigpijp ......................................................................................91105385

12 Draaggordel ................................................................................ 91102298

Schakelaar ..................................................................................91105382

Koolborstels ................................................................................. 91105386

Page 81

BENL

Garantie

Geachte cliënte, geachte klant,

U krgt op dit apparaat 3 jaar garantie, te

rekenen vanaf de datum van aankoop. Ingeval van gebreken aan dit apparaat heeft u tegenover de verkoper van het ap-

paraat wettelke rechten. Deze wettelke

rechten worden door onze hierna beschreven garantie niet beperkt.

Garantievoorwaarden

De garantietermn begint met de datum van

aankoop. Gelieve de originele kassabon goed te bewaren. Dit document wordt als

bews van de aankoop benodigd.

Indien er zich binnen drie jaar, te rekenen vanaf de datum van aankoop van dit apparaat, een materiaal- of fabricagefout voordoet, wordt het apparaat door ons – naar onze keuze – voor u gratis gerepareerd of vervangen. Deze garantievergoeding stelt

voorop dat binnen de termn van drie jaar het defecte apparaat en het bews van aankoop (kassabon) voorgelegd en dat schriftelk

kort beschreven wordt, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft. Als het defect door onze garantie gedekt

is, krgt u het gerepareerde of een nieuw

apparaat terug. Met herstelling of uitwisseling van het apparaat begint er geen nieuwe garantieperiode.

Omvang van de garantie

Het apparaat werd volgens strikte kwali-

teitsrichtlnen zorgvuldig geproduceerd en vóór aevering nauwgezet getest.

De garantievergoeding geldt voor materiaal- of fabricagefouten. Deze garantie is niet van toepassing op apparaatonderde-

len, die aan een normale sltage blootgesteld zn en daarom als aan sltage on-

derhevige onderdelen beschouwd kunnen

worden (b.v. ppen, vangzak, vleugelwiel

met mes) of op beschadigingen aan breekbare onderdelen (b.v. schakelaars). Deze garantie valt weg wanneer het apparaat beschadigd, niet oordeelkundig gebruikt of niet onderhouden werd. Voor een vakkundig gebruik van het apparaat

dienen alle in de gebruiksaanwzing vermelde aanwzingen nauwgezet in acht ge-

nomen te worden. Gebruiksdoeleinden en

handelingen, die in de gebruiksaanwzing

afgeraden worden of waarvoor gewaar-

schuwd wordt, dienen onvoorwaardelk

vermeden te worden. Het apparaat is uitsluitend voor het privéen niet voor het commerciële gebruik bestemd. B een verkeerde of onoordeelkundige behandeling, toepassing van geweld

en b ingrepen, die niet door het door ons geautoriseerde serviceliaal doorgevoerd

werden, valt de garantie weg.

Garantieperiode en wettelke kwaliteitsgarantie

De garantieperiode wordt door de garantievergoeding niet verlengd. Dit geldt ook voor vervangen en gerepareerde onderdelen. Eventueel al b de aankoop bestaande beschadigingen en gebreken moeten onmiddel-

lk na het uitpakken gemeld worden. Na het verstrken van de garantieperiode tot stand

komende reparaties worden tegen verplichte betaling van de kosten uitgevoerd.

Afhandeling ingeval van garantie

Gelieve aan de volgende aanwzingen

gevolg te geven om een snelle behandeling van uw verzoek te garanderen:

•

Gelieve voor alle aanvragen de kassa-

bon en het identicatienummer

(IAN 378341_2110) als bews van de aankoop klaar te houden.

• Gelieve het artikelnummer uit het typeplaatje.

Page 82

NL BE

• Indien er zich functiefouten of andere gebreken voordien, contacteert u in eerste instantie de hierna vernoemde serviceafdeling telefonisch of per e-mail. U krgt dan bkomende in- formatie over de afhandeling van uw klacht.

•

Een als defect geregistreerd apparaat kunt u, na overleg met onze klanten-

service, mits toevoeging van het bews

van aankoop (kassabon) en de vermelding, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft, voor u franco naar het u medegedeelde serviceadres zenden. Om proble-

men b de acceptatie en extra kosten te vermden, maakt u onvoorwaardelk uitsluitend gebruik van het adres,

dat u medegedeeld wordt. Zorg ervoor dat de verzending niet ongefrankeerd, als volumegoed, per expresse of via

een andere speciale verzendingswze

plaatsvindt. Gelieve het apparaat met inbegrip van alle b de aankoop bgeleverde accessoires in te zenden en voor een voldoende veilige transportverpakking te zorgen.

De afvalverwerking van uw defecte inge-

zonden apparaten voeren w gratis door.

Service-Center

Service Nederland

Tel.: 0800 0249630 E-Mail: [email protected]

IAN 378341_2110

Service België

Tel.: 0800 12089 E-Mail: [email protected]

IAN 378341_2110

Importeur

Gelieve in acht te nemen dat het volgende adres geen serviceadres is. Contacteer in eerste instantie het hoger vermelde servicecenter.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20 63762 Großostheim Duitsland www.grizzlytools.de

Reparatieservice

U kunt reparaties, die niet onder de garantie vallen, tegen berekening door ons

serviceliaal laten doorvoeren. Z maakt

graag voor u een kostenraming op. W kunnen uitsluitend apparaten behandelen, die voldoende verpakt en gefrankeerd ingezonden werden. Opgelet: Gelieve uw apparaat gereinigd

en met een aanwzing op het defect naar ons serviceliaal te zenden.

Ongefrankeerd – als volumegoed, per expresse of via een andere speciale ver-

zendingswze – ingezonden apparaten

worden niet geaccepteerd.

Page 83

Opsporing van fouten

Probleem Mogelijke oorzaak Foutherstel

Stopcontact, kabel, leiding, stekker en zekering nakken, eventueel herstelling door vakkundig elektrotechnicus

Herstelling door Service-Center

zie hoofdstuk „Inbedrijfstelling“

Herstelling door Service-Center

Verstoppingen en blokkeringen verhelpen (zie hoofdstuk „Verstoppingen en blokkeringen verhelpen“)

Blokkering verhelpen (zie hoofdstuk „Verstoppingen en blokkeringen verhelpen“)

Apparaat start niet

Apparaat werkt met onderbrekingen

Weinig of falende zuig-/blaascapaciteit

Schoepenrad beweegt niet

Netspanning ontbreekt

Schakelaar “Aan/uit” (2) defect Koolborstels versleten Motor defect Zuigpijpen (16) en vangzak

(14), resp. blaaspijpen (9) en beschermende afdekking (7) niet juist gemonteerd

Intern loszittend contact Stroomkabel beschadigd Schakelaar “Aan/uit” (2) defect

Vangzak (14) is vol Vangzak legen Vangzak (14) is vuil Vangzak reinigen Vleugelwiel of blaaspijp (9),

resp. zuigpijp (16) verstopt of geblokkeerd

Vreemd voorwerp blokkeert schoepenrad

BENL

Page 84

Spis tresci

Wstęp ........................................ 84

Cel zastosowania ....................... 84

Opis ogólny ............................... 85

Zawartość opakowania ................... 85

Opis działania ...............................85

Przegląd ........................................ 85

Dane techniczne ......................... 86

Zasady bezpieczeństwa ............. 87

Symbole i piktogramy ...................... 87

Ogólne zasady bezpieczeństwa ....... 88

Pozostałe zagrożenia ...................... 94

Uruchamianie ............................94

Montaż/demontaż dwuczęściowej

rury wydmuchowej .......................... 94

Montaż/demontaż dwuczęściowej

rury ssawnej ................................... 95

Montaż/demontaż worka ................ 95

Zakładanie pasa do przenoszenia .... 96

Obsługa..................................... 96

Włączanie i wyłączanie .................. 96

Praca z urządzenie ......................... 97

Oczyszczani/konserwacja ..........98

Oczyszczani .................................. 99

Konserwacja .................................. 99

Usuwanie zapchania i blokad .... 99

Przechowywanie urządzenia .....99

Usuwanie i ochrona

środowiska ..............................100

Części zamienne/Akcesoria ...... 100

Poszukiwanie błędów .............. 101

Gwarancja ...............................102

Serwis naprawczy ...................103

Service-Center .......................... 103

Importer .................................. 103

Tłumaczenie oryginalnej

deklaracji zgodności WE ..........237

Rysunki eksplozyjne ................245

Wstęp

Gratulujemy zakupu nowego urządzenia. Zdecydowali się Państwo na zakup wartościowego produktu. Niniejsze urządzenie sprawdzono w trakcie produkcji pod kątem jakości, a także dokonano jego kontro-

li ostatecznej. W ten sposób zapewniona

jest jego sprawność.

Instrukcja obsługi jest częścią skła-

dową produktu. Zawiera ona ważne wskazówki dotyczące bezpieczeństwa, eksploatacji i utylizacji. Przed rozpoczęciem użytkowania produktu należy się zapoznać ze wszystkimi wskazówkami dotyczącymi obsługi i bezpieczeństwa. Produkt należy użytkować tylko

zgodnie z opisem i podanym przeznaczeniem.

Instrukcję należy przechowywać

starannie, a w przypadku przekazania produktu osobom trzecim

należy dostarczyć nabywcy kompletną dokumentację.

Cel zastosowania

Odkurzacz do liści ma wyłącznie dwa

zastosowania:

1. Jako odkurzacz do liści urządzenie służy do zasysania suchych liści.

2. Jako dmuchawa służy do zbierania suchych liści lub ich usuwania z trudno dostępnych miejsc (np. spod pojazdów). To urządzenie nie jest przeznaczone do

zastosowania komercyjnego.

W przypadku użytkowania komercyjnego wygasają prawa z tytułu gwarancji. Każde inne wykorzystanie, na które nie zezwala wyraźnie niniejsza instrukcja obsługi, może prowadzić do uszkodzenia urządzeń i stanowić poważne zagrożenie

Page 85

dla użytkownika. Urządzenia nie wolno używać w miejscach występowania szkodliwych dla zdrowia pyłów lub jako odku-

rzacza do pracy na mokro.

Urządzenie przeznaczone jest do użytku przez osoby dorosłe. Młodzież do 16 roku życia może korzystać z urządzenia wyłącznie pod nadzorem dorosłych. Używanie urządzenia w czasie deszczu lub w wilgot-

nym otoczeniu jest zabronione. Osoba obsługująca lub użytkownik odpowiada za wszelkie wypadki lub szkody poniesione przez innych ludzi albo uszko-

dzenia ich własności.

Producent nie odpowiada za szkody wy-

wołane niezgodnym zprzeznaczeniem stosowaniem lub nieprawidłową obsługą urządzenia.

Odkurzacz do liści nie jest odkurzaczem do pracy na mokro! Pro-

szę unikać odkurzania mokrych materiałów (liści, zanieczyszczeń oraz gałęzi, szyszek, trawy, ziemi, piachu, kory ogrodowej/zrębków, itd.). Nie odkurzać na wilgotnych

lub mokrych powierzchniach traw-

ników, trawy lub łąk. Niewłaściwe użycie może w pewnych okolicznościach prowadzić do zapchania komory i tym samym do obniżenia wydajności urządzenia. Urządzenie może wymagać wówczas całkowitego rozłożenia i oczyszczenia. Czynność tą powinien wykonać wykwalikowany specjalista i nie

podlega ona gwarancji.

Opis ogólny

Ilustracje znajdują się na okładce przedniej i tylnej.

Zawartość opakowania

Rozpakuj urządzenie i sprawdź, czy jest ono kompletne. Prawidłowo posegreguj i usuń materiały opakowania.

- Elektryczny odkurzacz

dmuchawa do liści

- Rura wydmuchowa (2 częściowa)

- Rura ssawna (2 częściowa)

- Pasa do przenoszenia

- Worek wyłapujący

- Instrukcja obsługi

Opis działania

Urządzenie posiada mechanizm wsysający liście oraz dmuchawę, dzięki którym możliwa jest praca w trybie wsysania lub dmuchania. W trybie wsysania liście wessane przez urządzenie są rozdrabniane w celu zmniejszenia ich objętości, a następnie zbierane w worku na liście. Przy pomocy dyszy płaskiej możliwe jest wsysanie liści i zanieczyszczeń z dużych

powierzchni.

W trybie dmuchania liście można szybko gromadzić w jednym miejscu lub wydmuchiwać z trudno dostępnych miejsc. Funkcje elementów urządzenia są podane wponiższym opisie.

Przegląd

1 Część silnikowa

2.1 Uchwyt T

2.2 Uchwyt

3 Regulator objętości 4 Włącznik-wyłącznik 5 Zaczep odciążający

6 Kabel sieciowy

7 Osłona ochronna, Otwór ssawny

8 Przycisk blokady otworu wydmu-

chowego (niewidoczny)

Page 86

9 Rura wydmuchowa (2 częściowa)

10 Uchwyt dodatkowy

11.1/2 Ucho do mocowania pasa do

przenoszenia

12 Pasa do przenoszenia

13 Śruba z chwytem gwiazdowym

do osłony ochronnej otworu

ssawnego

14 Worek wyłapujący 15 Karabińczyk worka zbierające-

16 Rura ssawna (2 częściowa) 17 Śruba z chwytem gwiazdowym,

rura ssawna

18 Śruba z chwytem gwiazdowym,

rękojeść dodatkowa (niewidoczna)

19 Zaczepy worka zbierające-

20 Otwór wentylacyjny worka na

trawę

21 Zapięcie zatrzaskowe

Dane techniczne

Elektryczny odkurzacz

dmuchawa do liści ......PLS 3000 A1

Znamionowe napięcie wejścia U ...230 - 240 V~, 50 Hz

Moc znamionowa P .................. 3000 W

Prędkość obrotowa przy pracy jałowej n

Prędkość powietrza ........ maks. 320 km/h

Objętość

zasysania powietrza ..... maks. 14 m

Prędkość mulczowania.....................16:1

Worek na liście ................................ 55 l

Klasa zabezpieczenia ......................

Typ zabezpieczenia .........................IPX0

Ciężar (wraz z akcesoriami) .........4,05 kg

Poziom ciśnienia akustycznego

) ....................89,2 dB (A), KpA= 3 dB

Poziom mocy akustycznej (L

gwarantowany ..................... 102 dB(A)

....10 000 - 15 000 min

)

/min

Przypadku trybu dmuchawy

Poziom mocy akustycznej (L

zmierzony ...... 99,6 dB(A); K

Wibracja (a

)

na uchwycie ....... 2,54 m/s

)

= 2,60 dB

; K= 1,5 m/s

na uchwyt

dodatkowy ......... 2,82 m/s

; K= 1,5 m/s

Przypadku trybu odkurzacza

Poziom mocy akustycznej (L

zmierzony ...... 99,5 dB(A); K

Wibracja (a

)

na uchwycie ....... 2,52 m/s

)

= 2,26 dB

; K= 1,5 m/s

na uchwyt

dodatkowy ......... 2,72 m/s

; K= 1,5 m/s

Parametry akustyki i wibracji zostały określone zgodnie z normami wymienionymi w

Deklaracji Producenta.

Podana wartość emisji drgań została zmierzona metodą znormalizowaną i może być wykorzystywana do porównań urządzenia elektrycznego z innymi urządzeniami. Podana wartość emisji drgań może też służyć do szacunkowej oceny stopnia ekspozycji użytkownika na drgania.

Ostrzeżenie: Wartość emisji

drgań może się różnić w czasie korzystania z urządzenia od podanej wartości, jest to zależne od sposo-

-1

bu używania urządzenia.

Proszę spróbować maksymalnie

ograniczyć narażenie na wibracje. Przykładowymi sposobami zmniejszenia narażenia na wibracje jest noszenie rękawic w trakcie pracy z narzędziem i ograniczenie czasu pracy. Należy przy tym uwzględnić

wszystkie elementy cyklu eksplo-

atacji (na przykład czas, w którym elektronarzędzie jest wyłączone,

oraz czas, w których jest ono

Page 87

wprawdzie włączone, ale pracuje bez obciążenia).

Zasady bezpieczeństwa

Ten rozdział zawiera podstawowe przepisy bezpieczeństwa dotyczące pracy z urządzeniem.

Symbole i piktogramy

Symbole na urządzeniu:

Uwaga!

Przeczytaj instrukcję obsługi

Ze względów bezpieczeństwa

należy pamiętać o zamontowaniu osłony ochronnej na

otworze ssawnym!

Przed uruchomieniem urzą-

dzenia należy ze względów bezpieczeństwa prawidłowo zamontować obydwie części

rury ssawnej i worek na tra-

wę.

Jeżeli kabel jest uszkodzony,

natychmiast wyjmij wtyczkę

z gniazdka!

Noś okulary ochronne Nosić ochronniki słuchu. Noś ochronę dróg oddecho-

wych.

Nosić antypoślizgowe

obuwie ochronne.

Zachowuj od-

stęp bezpieczeństwa co

najmniej 5 m od innych osób.

Nie wystawiaj urządzenia

na działanie wilgoci i wody.

Nie nosić nieosłoniętych

długich włosów. Używać siatki na włosy.

Wartość poziomu ciśnienia

akustycznego L

w dB

Niebezpieczeństwo obrażeń

przez wyrzucane części! Inne osoby nie powinny przebywać w stre e zagrożenia pracującego urządzenia.

Uwaga.

Obracający się wirnik. Trzymaj ręce z daleka.

Przed rozpoczęciem prac

konserwacyjnych i napraw-

czych wyjmij wtyczkę z

gniazdka.

Klasa zabezpieczenia II

(podwójna izolacja)

Urządzeń elektrycznych

nie należy wyrzucać razem zodpadami domowymi.

Skala regulatora objętości

Włączanie

Wyłączanie

Off

Page 88

Symbole w instrukcji obsługi:

Symbol niebezpieczeń-

stwa z informacjami na temat ochrony osób i zapobiegania szkodom materialnym.

Znak zagrożenia z in-

formacjami dotyczącymi

zapobiegania szkodom osobowym na skutek porażenia prądem elektrycznym.

Znak nakazu z informacjami

na temat zapobiegania szkodom.

Znak informacyjny ze

wskazówkami ułatwiającymi posługiwanie się urządzeniem.

Ogólne zasady

bezpieczeństwa

WAŻNE

PRZED UŻYCIEM UWAŻNIE

PRZECZYTAJ

I ZACHOWAJ

Przeczytaj uważnie instrukcje.

Oprócz tego proszę przeczy-

tać następujące wskazówki bezpieczeństwa przyczyniające się zapobiegania szko-

dom osobowym i rzeczowym:

Instrukcja:

Przed rozpoczęciem pracy

zapoznaj się ze sposobem prawidłowej obsługi urządzenia

oraz wszystkimi jego częściami. Zapewnij sobie możliwość natychmiastowego wyłączenia urządzenia w sytuacji awa-

ryjnej. Niezgodne z przezna-

czeniem i/lub nieprawidłowe używanie urządzenia może prowadzić do ciężkich zranień.

Nigdy nie zezwalać na używanie

maszyny przez dzieci i osoby po-

siadające ograniczoną sprawność zyczną, czuciową lub umysłową lub niewystarczające doświadczenie i wiedzę, lub osoby, które nie są zaznajomione z instrukcjami. Przepisy lokalne mogą określać ograniczenia dotyczące wieku użytkowników.

Przygotowanie:

• Osobiste wyposażenie ochron-

ne chroni Twoje zdrowie i zdrowie innych oraz zapewnia

bezproblemowe użytkowanie urządzenia.

- Okulary ochronne i nauszniki.

Nie używaj urządzenia, jeżeli jesteś boso lub masz na sobie otwarte sandały. Noś ją przez cały czas użytkowania maszyny. Noś maskę na usta,

gdy pracujesz w otoczeniu o

dużym natężeniu pyłu. Noś maskę na twarz, aby zabezpieczyć się przed pyłem.

- Nie zakładaj odzieży albo biżuterii, która może zostać

wessana do wlotu powietrza.

Jeżeli masz długie włosy, noś ochronne nakrycie głowy.

• Proszę zwrócić uwagę na dzieci, zwierzęta i otwarte okna,

Page 89

itd. Wydmuchiwany materiał może zostać wyrzucony w ich kierunku. Zachowuj wokół siebie odstęp bezpieczeństwa

5 m. Przerywaj prace, gdy w

pobliżu znajdują się inni ludzie, dzieci albo zwierzęta.

• Zapoznaj się z otoczeniem i uważaj na możliwe zagrożenia, które można przesłyszeć

podczas pracy.

• Starannie sprawdź oczyszczaną powierzchnię i usuń wszel-

kie druty, kamienie, puszki i

inne ciała obce.

• Przed rozpoczęciem zdmuchiwania / odsysania usunąć ciała obce za pomocą grabi lub zmiotki.

• Zastosować nasadkę dyszy, żeby prąd powietrza znajdował się blisko podłoża.

• W bardzo suchych warunkach

należy lekko nawilżyć powierzchnię, aby zmniejszyć pylenie.

• Nie pracuj z uszkodzonym, niekompletnym lub zmodykowanym bez zgody producenta

urządzeniem. Przed rozpoczęciem pracy sprawdź stan urządzenia, a w szczególności przewodu sieciowego i włącznika-wyłącznika.

• Używaj tylko całkowicie zmontowanego urządzenia.

• Używaj urządzenia w trybie

ssania tylko z zamontowanym

workiem na liście.

Regularnie sprawdzaj, czy po-

jemnik na trawę nie jest wyrobiony lub uszkodzony.

• Nigdy nie używać urządzenia z wadliwymi elementami

ochronnymi lub osłonami, lub

bez elementów ochronnych.

Nigdy nie używać urządzenia z uszkodzonym lub zużytym ka-

blem.

• Przed każdym użyciem spraw-

dzaj, czy przewód sieciowy i

przedłużacz nie są uszkodzone i nie wykazują objawów zużycia. Nie używaj urządzenia, jeżeli kabel jest uszkodzony lub zużyty. Niebezpieczeństwo zranienia. Unikaj kontaktu ciała z uziemionymi częściami (np. ogrodzeniami metalowymi, słup-

kami metalowymi itp.).

• Jeśli podczas użytkowania

zostanie uszkodzony kabel,

natychmiast odłącz przewód zasilający od sieci. NIE DOTYKAJ

KABLA, DOPÓKI NIE ZOSTANIE

ON ODŁĄCZONY OD SIECI. Nie używaj maszyny, jeśli kabel jest uszkodzony lub zużyty.

• Złącze kabla przedłużającego musi być zabezpieczone przed pryskającą wodą i wykona-

ne z gumy lub powleczone

gumą. Stosuj wyłącznie kable przedłużające przeznaczone do stosowania na zewnątrz pomieszczeń i odpowiednio

oznakowane. Przekrój lica kabla

przedłużającego musi wynosić

co najmniej 2,5 mm

. Przedłużacz nie może być dłuższy niż 75 m. Przed użyciem całkowicie rozwiń kabel z bębna. Sprawdź, czy kabel nie wykazuje uszkodzeń.

• Przy przyłączaniu kabla przedłużającego stosuj przewidzia-

ne zabezpieczenie kabla przed

siłą ciągu.

• Pamiętaj, że operator lub użyt-

Page 90

kownik jest odpowiedzialny za

wypadki lub zagrożenia dla

innych osób lub ich mienia.

• Unikaj noszenia luźnej odzieży lub ubrań ze zwisającymi sznurkami bądź krawatami.

• Obsługuj maszynę w zalecanej

pozycji i tylko na stabilnej, równej powierzchni.

• Nie należy obsługiwać maszyny na powierzchni utwardzonej

kostką lub żwirem, na której wyrzucany materiał mógłby spowodować obrażenia.

• Przed użyciem zawsze należy przeprowadzić kontrolę wzrokową, aby upewnić się, że rozdrabniacz, śruby rozdrabniacza i inne elementy mocujące są zabezpieczone, że obudowa jest nieuszkodzona, i że założone są elementy bezpieczeństwa i osłony ochronne. Zużyte lub uszkodzone elementy należy wymieniać w zestawach, aby zachować równowagę. Uszkodzone bądź nieczytelne napisy należy wymienić.

Praca:

• Nie pozwól innym osobom

dotykać urządzenia lub kabla przedłużającego. Trzymaj urządzenie z daleka od ludzi,

a przede wszystkim od dzieci,

oraz zwierząt domowych.

• Nie włączaj urządzenia, jeżeli

trzymasz je w pozycji odwró-

conej lub jeżeli nie znajduje się

ono w pozycji roboczej.

• Unikaj przypadkowego urucho-

mienia urządzenia. Przed podłączeniem urządzenia do źródła

zasilania, przed jej podniesieniem i przeniesieniem upewnij

się, że jest ono wyłączone.

Jeżeli podczas przenoszenia

urządzenia palec osoby niosącej znajdzie się na włączniku, albo jeżeli włączone urządzenie zostanie podłączone do źródła zasilania, może dojść do wypadku.

• Nie kieruj działającego urządzenia na inne osoby; pod żadnym pozorem nie kieruj

strumienia powietrza na oczy i uszy.

• Podczas pracy uważaj na stabilne oparcie nóg i pewność pozycji, w szczególności na pochyłościach. Zawsze trzymaj urządzenie obydwoma rękami i pracuj przy prawidłowo

ustawionym pasie do noszenia

urządzenia.

• Nie wychylaj ciała za daleko części ciała i uważaj, żeby nie stracić równowagi.

• Proszę nie zbliżać palców i stóp do otworu rury ssącej i wirnika łopatkowego. Istnieje niebezpieczeństwo doznania obrażeń.

• Nie pracuj z urządzeniem, jeżeli odczuwasz zmęczenie i brak koncentracji, albo po spożyciu alkoholu lub przyjęciu tabletek.

Rób dostatecznie wczesne prze-

rwy w pracy. Pracuj rozsądnie. Poruszaj się powoli, nie biegaj.

• Dłuższa praca z urządzeniem może powodować zakłócenia w ukrwieniu rąk spowodowane wibracjami. Czas pracy można jednak wydłużyć, używając odpowiednich rękawic czy robiąc

regularne przerwy w pracy.

• Unikaj używania maszyny w

Page 91

czasie złych warunków atmosferycznych, w szczególności w przypadku zagrożenia wyłado-

waniami atmosferycznymi. Pra-

cuj tylko przy świetle dziennym lub dobrym oświetleniu.

• Nie zasysaj żadnych palących się, żarzących się lub dymiących materiałów (np. papierosów, żaru itp.), oparów ani łatwopalnych, trujących czy

wybuchowych substancji.

• Zatrzymaj maszynę i wyjmij wtyczkę z gniazdka. Upewnij się, że wszystkie ruchome części całkowicie się zatrzymały:

- jeśli nie używamy urządzenia,

transportujemy lub pozostawiamy je bez nadzoru;

- jeśli planujemy sprawdzenia urządzenie, czyszczenie lub usunięcie blokad;

- jeśli planujemy przeprowadze-

nie czyszczenia, prac konserwacyjnych lub wymiany akcesoriów;

- jeśli uszkodzony jest kabel zasilający lub przedłużacz;

- po kontakcie z ciałami obcymi lub w przypadku wystąpienia

nienormalnych wibracji.

• Nie używaj urządzenia w zamkniętych i źle przewietrzanych

pomieszczeniach.

• Nie używaj urządzenia w pobliżu palnych cieczy lub gazów. W

innym razie istnieje niebezpie-

czeństwo pożaru lub wybuchu.

• W razie wypadku lub usterki w

trakcie pracy maszyny urządzenie natychmiast wyłączyć i wyjąć wtyk sieciowy. W celu usunięcia usterki proszę przeczytać rozdział „Poszukiwanie błędów“

lub skontaktować się z naszym działem serwisowym.

• Należy iść w tempie spacerowym, nie biegać.

• Upewnij się, że napięcie sieci elektrycznejodpowiada napię-

ciu podanym na tabliczce typo-

logicznej urządzenia.

• Trzymaj kabel z daleka od

strefy pracy; kabel należy zasadniczo prowadzić za osobą obsługującą urządzenie.

• Nie noś urządzenia, trzymając

go za kabel. Nie wyjmuj wtyczki

z gniazdka, ciągnąc za kabel. Chroń kabel przed gorącem, olejem i ostrymi krawędziami.

• Stosowanie uszkodzonych prze-

wodów, złączy i wtyczek lub

niezgodnych z przepisami przewodów sieciowych jest niedozwolone. W razie uszkodzenia kabla sieciowego natychmiast

wyjmij wtyczkę z gniazdka.

Pod żadnym względem nie dotykaj kabla sieciowego, dopóki

wtyczka nie zostanie wyjęta z

gniazdka sieci elektrycznej.

• Przedłużacze trzymaj z dala od

ruchomych, niebezpiecznych

części, aby uniknąć uszkodzenia kabli, które może narazić na dotknięcie części będących po napięciem.

• Przed uruchomieniem maszyny upewnij się, że kanał zasysający jest pusty.

• Trzymaj twarz i ciało z dala od

otworu wlotowego.

• Nie pozwalaj, aby ręce, inne części ciała lub ubrania znajdowały się w kanale zasysającym,

kanale wyrzutowym lub w po-

bliżu ruchomych części.

Page 92

• Uważaj, aby nie stracić równowagi i stać bezpiecznie. Unikaj nienaturalnej postawy ciała. Podczas zasysania materiału nigdy nie stawaj na wyższym poziomie niż płaszczyzna pod-

stawy maszyny.

• W trakcie pracy maszyny nie

stawaj w stree wyrzutu.

• Podczas zasysania materiału do urządzenia należy zachować szczególną ostrożność, aby nie wprowadzić kawałków metalu,

kamieni, butelek, puszek lub innych obcych przedmiotów.

• Nie dopuszczaj do groma-

dzenia się przetworzonego materiału w stree wyrzutu, ponieważ może to uniemożliwić prawidłowy wyrzut i spowodować ponowne wprowadzenie materiału przez otwór wlotowy.

• Jeśli urządzenie zostało zatkane, przed usunięciem blokady wyłącz źródło zasilania i odłącz urządzenie od sieci.

• Nigdy nie obsługuj maszyny

z uszkodzonymi elementami

bezpieczeństwa lub osłonami, lub bez elementów bezpieczeństwa, takich jak założony worek zbierający.

• Utrzymuj źródło zasilania w

stanie czystym, wolnym od

zanieczyszczeń i osadów, aby

zapobiec jego uszkodzeniu lub

ewentualnemu pożarowi.

• Nie transportuj urządzenia, gdy działa źródło zasilania.

• Natychmiast wyłącz źródło zasilania i zaczekaj, aż maszyna się zatrzyma, jeśli mechanizm tnący uderzy w obcy przedmiot lub gdy urządzenie zacznie

wydawać dziwne dźwięki lub wibrować. Przed ponownym uruchomieniem i obsługą urządzenia odłącz urządzenie od sieci i wykonaj następujące czynności:

- sprawdź urządzenie pod kątem uszkodzeń;

- wymień lub napraw uszkodzone części;

- sprawdź urządzenie pod kątem luźnych części i dokręć je.

• Nie przechylaj urządzenia, gdy działa źródło zasilania.

• Uważaj, aby nie podłączać do

zasilania elektrycznego uszkodzonego kabla, ani go nie do-

tykać przed jego odłączeniem od sieci, ponieważ uszkodzone kable mogą spowodować kontakt z częściami będącymi pod napięciem.

• Uważaj, aby nie dotknąć żad-

nych niebezpiecznych rucho-

mych części, zanim maszyna nie zostanie odłączona od

zasilania, a ruchome, niebez-

pieczne części całkowicie się zatrzymają.

Konserwacja i przechowywanie:

• Regularnie sprawdzaj, czy urządzenie jest sprawne i nieuszko-

dzone, aby wykluczyć zagrożenia dla użytkownika.

• Zużyte lub uszkodzone części należy ze względów bezpieczeństwa wymiecić. Używaj tylko oryginalnych części zamiennych

i akcesoriów.

• Nie podejmuj prób samodziel-

nej naprawy urządzenia, chyba

Page 93

że posiadasz odpowiednie kwalikacje. Wszystkie prace, które nie są wymienione w niniejszej instrukcji, mogą być

wykonywane tylko przez autoryzowane punkty serwisowe.

• Przechowuj urządzenie w suchym miejscu, niedostępnym dla dzieci.

• Starannie obchodź się z urzą-

dzeniem. Regularnie oczyszczaj szczeliny wlotów powietrza i przestrzegaj przepisów konserwacji.

• Utrzymuj wloty powietrza chłodzącego w czystości.

• Jeżeli kabel zasilający tego urządzenia jest uszkodzony, musi on zostać wymieniony

przez producenta lub jego ser-

wis albo osobę posiadającą podobne kwalikacje - tylko w ten sposób można zapewnić bezpieczeństwo urządzenia.

• Nie używaj urządzenia, jeżeli włącznik-wyłącznik nie daje się włączyć wzgl. wyłączyć. Uszkodzone włączniki-wyłączniki należy wymienić w warszta-

cie serwisowym.

• Nie przeciążaj urządzenia.

Pracuj tylko w podanym zakresie mocy. Nie stosuj maszyn o niskiej mocy do wykonywania ciężkich prac. Nie używaj urządzenia do celów, do których nie jest ono przeznaczone.

• Jeśli urządzenie zostanie zatrzymane w celu przeprowa-

dzenia konserwacji, przeglądu,

przechowania lub wymiany

akcesoriów, należy wyłączyć źródło zasilania, odłączyć urządzenie od sieci i upewnić się, że wszystkie ruchome części się

zatrzymały. Przed przeprowadzeniem przeglądu, regulacji itp. odczekaj, aż urządzenie

ostygnie. Starannie serwisuj ma-

szynę i utrzymuj ją w czystości.

• Przed przechowaniem zawsze

pozwól urządzeniu ostygnąć.

• Podczas konserwacji rozdrab-

niacza należy pamiętać, że chociaż źródło zasilania jest wyłączone dzięki funkcji blokady systemu bezpieczeństwa, rozdrabniacz możne zostać na-

dal poruszony.

• Nigdy nie próbuj ominąć funkcji blokady systemu bezpieczeń-

stwa.

Dodatkowe instrukcje bez-

pieczeństwa:

• Po spięciu rur wydmuchowych nie da się ich już rozłożyć!

• Przed założeniem lub zdjęciem kosza na trawę wyłączyć urzą-

dzenie.

Zalecenie:

• Urządzenie należy podłączać wyłącznie do gniazdek wyposażonych w ochronnik zabezpieczający przed prądem uszkodzeniowym (RCD) o wartości prądu uszkodzeniowego nie większej od 30 mA.

• Unikać używania maszyny w czasie złych warunków atmosferycznych, w szczególności w przypadku zagrożenia wyłado-

waniami atmosferycznymi.

Page 94

POZOSTAŁE ZAGROŻENIA

Nawet przy przepisowej obsłudze urządzenia elektrycznego występują tzw. zagrożenia ogólne. W związku z konstrukcją i sposobem pracy urządzenia elektrycznego mogą występować następujące zagrożenia ogólne: a) Uszkodzenia słuchu w razie

niekorzystania z odpowiednich

elementów ochrony słuchu.

b) Szkody na zdrowiu będące

skutkiem działania wibracji na rękę i ramię, jeżeli urządzenie jest używane przez długi czas

lub nie jest odpowiednio prowadzone i przepisowo konserwowane.

c) Uszkodzenie płuc w przypadku

braku odpowiedniej ochrony dróg oddechowych.

d) Uszkodzenie oczu w przypad-

ku nieużywania odpowiedniej

ochrony oczu.

Ostrzeżenie! To urządzenie

elektryczne wytwarza w czasie pracy pole elektromagnetyczne.

Pole to może w określonych warunkach wpływać na ak-

tywne lub pasywne implanta-

ty medyczne. Aby zmniejszyć ryzyko poważnych lub śmiertelnych obrażeń, użytkownicy

z wszczepionymi implantami

medycznymi muszą przed obsługą urządzenia skonsultować się z lekarzem i produ-

centem implantu.

Uruchamianie

Przed uruchomieniem urządzenia należy

- zamontować rury wydmuchowe lub

ssawne,

- w celu odkurzania liści zamontować worek

- przykręcić pokrywę ochronną, aby korzystać z funkcji rozdmuchiwania liści.

Elektryczny odkurzacz do liści /

dmuchawa ma dwa styki bezpie-

czeństwa.

Jeden styk bezpieczeństwa znajdu-

je się w obudowie silnika (1), gdzie jest podłączona rura rozdmuchowa (9) lub worek zbierający (14).

Drugi styk bezpieczeństwa znaj-

duje się przy otworze ssącym, w którym zamontowana jest osłona

ochronna (7) lub rura ssawna (16).

W zależności od trybu pracy -

odkurzanie lub rozdmuchiwanie,

należy tu dokręcić ręcznie śruby z

chwytem gwiazdowym (13 lub 17).

Uwaga: Niebezpieczeństwo

urazu! Podczas montażu lub demontażu rury wydmuchowej, rury ssawnej, osłony ochronnej lub worka urządzenie musi być wyłączone, a części ruchome muszą być

zatrzymane. Przed wykona-

niem wszelkich prac należy wyciągnąć wtyk sieciowy!

Montaż/demontaż

dwuczęściowej rury

wydmuchowej

Nigdy nie używać dmucha-

wy do liści z tylko jedną zamontowaną częścią rury

wydmuchowej. Niebezpie-

czeństwo dla osób!

Page 95

1. Podczas łączenia elementów zwróć uwagę, aby symbole znajdujące się na górnej i dolnej rurze rozdmuchowej zazębiły się w sposób przedstawiony na

ilustracji.

2. Teraz załóż rurę rozdmuchową

(9) na otwór wydmuchowy obu-

dowy silnika (1), aż zatrzaśnie się przycisk blokady (8).

3. Osłona ochronna otworu zasysającego (7) musi być zamknięta.

Zamknij osłonę ochronną i

przymocuj ją śrubą z uchwytem

gwiazdowym (13).

Śrubę z chwytem gwiazdowym

przykręcić do oporu i dokręcić

ręką, w przeciwnym razie dmucha- wa nie da się później uruchomić.

4. Zdemontuj rurę rozdmuchową (9), zwalniając przycisk blokady (8) i pociągając rurę rozdmuchową do przodu.

Montaż/demontaż

(

dwuczęściowej rury

ssawnej

Nigdy nie używać dmucha-

wy do liści z tylko jedną zamontowaną częścią rury ssawnej. Niebezpieczeństwo

dla osób!

Po złożeniu dwuczęściowej

rury ssawnej nie będzie można jej już ponownie rozłożyć na dwie części!

gwiazdowym (13), a następnie

)

2. Złożyć dwie rury ssawne (16) w

Podczas łączenia elementów

3. Najpierw zaczep rurę ssawną

4. Zamocuj rurę ssawną, przykrę-

5. Zdemontuj rurę ssawną (16),

otwierając osłonę ochronną (7).

sposób przedstawiony na rysunku.

zwróć uwagę, aby symbole (X) znajdujące się na górnej i dolnej rurze ssawnej zazębiły się w

sposób przedstawiony na ilustracji.

(16) od spodu obudowy silnika

(1) za pomocą łącznika na haku (patrz zdjęcie szczegółowe). Następnie złóż rurę ssawną (16) na otwór zasysający.

cając śrubę z uchwytem gwiaz-

dowym (17) do obudowy silnika (1).

Śrubę z chwytem gwiazdowym na-

leży przykręcić do oporu i dokręcić

ręką, w przeciwnym razie odku- rzacz nie da się później uruchomić.

odkręcając śrubę z uchwytem gwiazdowym (17) i odczepiając rurę ssawną.

Montaż/demontaż worka

Urządzenie można używać

w trybie odkurzacza tylko z zamontowanym workiem na

liście.

Otwór wentylacyjny na worku na trawę (20) służy do lepszej cyrkulacji powietrza.

1. Otwórz osłonę ochronną (7) otworu zasysającego, wykręcając najpierw śrubę z uchwytem

1. W razie potrzeby zdjąć rurę wydmuchową ( taż/demontaż dwuczęściowej

rury wydmuchowej“).

9) (patrz „Mon-

Page 96

.2. Nasuń worek zbierający (14) na

otwór wydmuchowy obudowy

silnika (1), aż zatrzaśnie się w

przycisku blokady (8)..

3. Zahacz karabińczyki (15) worka zbierającego (14) za przewi-

dziane do tego zaczepy (19) na rurze ssawnej.

Dodatkową rękojeść (10) można

blokować w różnych pozycjach. W celu zmiany pozycji rękojeści

odkręcić śrubę z chwytem gwiazdo-

wym (18), zmienić pozycję rękojeści i ponownie dokręcić śrubę.

Zakładanie pasa do

przenoszenia

Nigdy nie zakładaj pasa

po przekątnej na ramieniu

i piersiach, tylko na jednym ramieniu, aby w razie nie-

bezpieczeństwa móc szybko zdjąć urządzenie z ciała.

Zapięcie zatrzaskowe (21) umożli-

wia szybkie wyczepienie urządze-

nia z pasa do przenoszenia w sytu-

acji niebezpiecznej. Aby otworzyć zapięcie zatrzaskowe, ściśnij obie

klamry.

1. Załóż pas do przenoszenia (12) na ramię.

2. Ustawić długość pasa w taki sposób, aby karabińczyk znajdował się około 10 cm poniżej

bioder.

3. Zamocować karabińczyk na

uchu do zawieszania pasa:

- w przypadku trybu dmuchawy: pozycja 11.2.

- w przypadku trybu odkurza- cza: pozycja 11.1.

Obsługa

Uwaga: Niebezpieczeństwo

urazu! Podczas prac z urządzeniem nosić odpowiednią odzież i rękawice ochronne. Przed każdym użyciem upewnić się, czy urządzenie jest sprawne. Upewnić się, czy worek i rura są prawidłowo zamontowane. Upewnij się, czy worek i rura są prawidłowo zamontowane.

W przypadku uszkodzenia

włącznika/wyłącznika lub regulatora objętości powietrza nie wolno używać urzą-

dzenia. W przypadku uszkodzenia

włącznika/wyłącznika lub regulatora objętości powietrza nie wolno używać urządzenia. Środki ochrony

indywidualnej i sprawne

urządzenie zmniejszają ryzyko urazów ciała i wypad-

ków.

Po wyłączeniu urządzenia

wirnik łopatkowy obraca się jeszcze przez chwilę. Niebezpieczeństwo urazu przez obracające się narzędzie.

Przestrzegaj zasad ochrony przed

hałasem iprzepisów lokalnych.

Włączanie i wyłączanie

Przed załączeniem zwrócić uwagę,

czy urządzenie nie dotyka żadnych

Page 97

przedmiotów. Przyjąć bezpieczną pozycję.

1. Z końca przedłużacza uformować pętlę i zamocować ją na

uchwycie kabla (5).

2. Podłączyć urządzenie do gniaz-

da sieciowego.

3. W celu włączenia przesunąć włącznik/wyłącznik (4):

- w przypadku trybu dmuchawy: w prawo.

- w przypadku trybu odkurzacza: w lewo.

4. W celu wykonania regulacji mocy ssania/wydmuchiwania

wcisnąć regulator objętości (3).

5. W celu wyłączenia przesunąć włącznik/wyłącznik (4):

- w przypadku trybu dmuchawy: w lewo.

- w przypadku trybu odkurzacza: w prawo.

Praca z urządzenie

Odkurzacz/dmuchawa do

liści może być stosowany tylko do następujących celów:

- Jako dmuchawa do groma-

dzenia suchych liści lub do

ich wydmuchiwania z trudno

dostępnych miejsc

- jako odkurzacz do odkurza-

nia suchych liści. W przypadku funkcji odkurzacza

urządzenie służy także jako

mulczownik. Rozdrabnia su-

che liście, zmniejsza ich objętość i ewentualnie przygoto-

wuje je do kompostowania.

Intensywność rozdrabniania zależy od wielkości liści i zawartości wilgoci.

Wszelkie inne niż opisane

powyżej sposoby stosowania urządzenia mogą prowadzić do uszkodzenia urządzenia i stanowić źródło zagrożeń dla użytkownika.

Podczas pracy uważaj, by nie

uderzać urządzeniem w twarde przedmioty, które mogłyby spowodować uszkodzenia. Nie wsysaj żadnych ciał stałych, takich jak kamienie, grube gałęzie czy kawałki gałęzi, szyszki jodłowe i podobne, ponieważ mogłyby one uszkodzić urządzenie, a przede wszystkim jego mechanizm tnący. Naprawy

uszkodzeń tego rodzaju nie są objęte zakresem gwarancji.

Tryb rozdmuchiwania:

Ze względów bezpieczeń-

stwa upewnij się, że osłona

ochronna (7) na otworze za-

sysającym jest zamknięta.

• Optymalny wynik stosowania dmucha-

wy uzyskuje się zachowując odstęp od

ziemi 5 - 10 cm.

• Skierować strumień powietrza od siebie. Zwrócić uwagę, aby nie wzbijać ciężkich przedmiotów, ponieważ mogłyby one kogoś zranić lub wyrządzić

szkody materialne.

• Rozpocząć pracę z najwyższą mocą wydmuchiwania, aby szybko zebrać leżące wokół liście. Niższą moc wydmuchiwania wybierać do zagęszczenia zebranego uprzednio stosu liści.

• Przed użyciem dmuchawy zruszyć przylegające do ziemi liście za pomocą miotły lub grabi.

Page 98

• Podczas pracy trzymaj urządzenie za rękojeść (2.2) lub rękojeść (2.2) i

uchwyt T (2.1).

Tryb odkurzania:

Przed uruchomieniem urzą-

dzenia należy ze względów bezpieczeństwa prawidłowo zamontować obydwie części rury ssawnej i worek na liście.

• Podczas pracy urządzenie trzymać mocno zawsze obiema rękami: Użyć w tym celu rękojeści (2.2) i rękojeści

dodatkowej (10).

• Należy pamiętać, aby nie zasysać równocześnie zbyt dużej ilości liści. Dzięki temu unikniemy zapchania się rury

ssawnej (16) i zablokowania wirnika.

Aby nie zużywać niepotrzebnie

worka, podczas pracy unikać tarcia nim o ziemię.

Zabezpieczenie przeciążenio-

we: W przypadku przeciążenia

silnik wyłącza się automatycznie.

Wyłączyć odkurzacz i wyciągnąć

wtyk sieciowy. Następnie sprawdzić, czy wirnik nie jest zabloko-

wany lub czy nie jest zapchany

worek, usunąć ewentualne blokady

lub zapchanie.

Urządzenie jest ponownie gotowe do pracy dopiero po całkowitym ostygnięciu.

Opróżnianie worka na liście:

Przy pełnym worku moc ssania znacznie się redukuje; gdy worek na liście jest pełny lub jeżeli moc ssania urządzenia maleje, należy opróżnić worek.

1. Wyłączyć urządzenie i odczekać do zatrzymania się wirnika.

2. Wyciągnąć wtyk sieciowy (6).

3. Zdejmij karabińczyki (15) z zaczepów (19). Zdjąć worek na liście wciskając przycisk blokady

(8).

3. Proszę otworzyć zamek błyskawiczny na worku wyłapującym i opróżnić go całkowicie.

4. Ponownie zamontuj opróżniony worek na liście (zob. także Instrukcję montażu).

Materiału nadającego się do kom-

postowania nie należy wyrzucać ze śmieciami domowymi!

Oczyszczani/ konserwacja

Ostrzeżenie! Niebezpieczeń-

stwo obrażeń ciała przez niebezpieczne, ruchome części!

Oczyszczaj urządzenie

natychmiast po każdym użyciu; w innym razie brud i resztki liści

twardnieją i spajają się,

przez co ich usunięcie może być niemożliwe bez konieczności

rozebrania obudowy silnika.

Takie prace związane z oczyszczaniem nie są objęte

zakresem gwarancji.

Wyłączyć urządzenie i przed

wykonaniem wszelkich prac wyjąć

wtyk sieciowy.

Wykonanie prac naprawczych i kon-

serwacyjnych, które nie zostały opisane w tej instrukcji, powierzać naszym

Page 99

specjalistom z działu serwisowego. Stosuj tylko oryginalne części.

Nie używaj środków czyszczących

ani rozpuszczalników. Substancje

chemiczne mogą atakować plastikowe elementy obudowy urządze-

nia.

Wykonuj regularnie poniższe prace związane z konserwacją i oczyszczaniem urządzenia. Zapewni to długie, niezawodne użytkowanie urządzenia.

Oczyszczani

Nie wolno chlapać wodą na urządzenie, ani wkładać urządzenia do wody. Istnieje niebezpieczeństwo porażenia prądem elektrycznym.

• Zawsze utrzymuj szczeliny wentylacyj-

ne, obudowę silnika i uchwyty urządzenia w czystości. Używaj do tego

celu wilgotnej szmatki albo szczotki.

Nie stosuj żadnych środków do czyszczenia ani rozpuszczalników. Możesz

w ten sposób nieodwracalnie uszko-

dzić urządzenie.

• Oczyść worek zbierający ( pomocą szczotki i, jeśli to konieczne, dodatkowo za pomocą sprężonego

powietrza.

14) za

Konserwacja

• Przed każdym użyciem sprawdzaj, czy urządzenie nie ma widocznych wad.

• Sprawdzaj, czy osłony i elementy zabezpieczające nie są uszkodzone i czy są dobrze zamocowane. W razie potrzeby wymień te części na nowe.

Usuwanie zapchania i blokad

Liście lub świeże części obciętych roślin mogą ewentualnie zapchać urządzenie.

Czyszczenie wirnika łopatkowego:

Wyjąć wtyk sieciowy! Niebezpieczeństwo obrażeń ciała

1. Otwórz osłonę ochronną (7) lub zdejmij rurę ssawną (16).

2. Usunąć ostrożnie pozostałości lub zap-

chania z wirnika.

3. Sprawdzić, czy wirnik łopatkowy pozwala się lekko obracać i czy jest

w nienagannym stanie technicznym.

W razie uszkodzenia wirnika łopatkowego należy zlecić jego wymianę w

naszym centrum serwisowym.

4. Zamknij osłonę ochronną (7) lub ponownie przykręć rurę ssawną (16).

W przypadku nieprawidłowego przykręcenia ręką osłony

ochronnej (7) lub rury ssawnej

(16) uruchomienie urządzenia nie będzie możliwe.

Przechowywanie

urządzenia

• Przed przechowaniem urządzenia można ponownie zdjąć z obudowy silnika (1) rurę wydmuchową (9) lub rurę ssawną (16) i worek na liście

(14) (patrz odpowiednie instrukcje montażowe w rozdziale „Uruchomienie“).

• Przechowuj urządzenie w suchym, niedostępnym dla dzieci miejscu.

Page 100

Usuwanie i ochrona

środowiska

Przekaż urządzenie, jego akcesoria i opakowanie do zgodnej z przepisami o ochro-

nie środowiska naturalnego utylizacji.

Urządzeń elektrycznych nie należy wyrzucać razem zodpadami do-

mowymi

• Oddaj urządzenie w punkcie recy-klingu. Użyte do produkcji urządzenia części plastikowe i metalowe mogą zostać

od siebie precyzyjnie oddzielone, a

następnie poddane utylizacji. Zwróć się po poradę do naszego Service-Center.

• Utylizację przesłanych nam uszkodzonych urządzeń przeprowadzamy bezpłatnie.

• Przekaż wycięty materiał do komposto-

wania, nie wyrzucaj go do kontenera

na śmieci.

Części zamienne/Akcesoria

Części zamienne i akcesoria można zakupić na

www.grizzlytools.shop

W przypadku problemów z zamawianiem należy skorzystać z formularza kontaktowego. W razie kolejnych pytań należy zwracać się do „Service-Center” (patrz strona 103).

9 Rura wydmuchowa .......................................................................91102301

14 Worek wyłapujący ........................................................................91105380

10 Rękojeść dodatkowa ...................................................................... 91105381

7 Osłona ochronna, otwór ssawny .....................................................91105384

16 Rura ssawna .................................................................................91105385

12 Pasa do przenoszenia ....................................................................9110 2 2 9 8

Przełączniki ..................................................................................91105382

Szczotki węglowe + uchwyt ............................................................ 91105386

100
