Parkside PKO 270 A2 User guide

COMPRESSEUR PKO 270 A2

FR BE

COMPRESSEUR PKO 270 A2
Instructions d‘utilisation et consignes de sécurité
Traduction des instructions d’origine

DE

AT CH

KOMPRESSOR PKO 270 A2
Bedienungs- und Sicherheitshinweise
Originalbetriebsanleitung

IAN 275673

NL BE

COMPRESSOR PKO 270 A2
Bedienings- en veiligheidsinstructies
Vertaling van de originele handleiding

GB

COMPRESSOR PKO 270 A2
Operating and Safety Instructions
Translation of Original Operating Manual

FR

COMPRESSEUR PKO 270 A2

FR | BE

NL | BE

DE | AT | CH

GB

Compresseur 7-15

Compressor 16-24

Kompressor 25-33

Compressor 34-41

1

1

2

3 4 5 6 7

13

12

8

14

11

10

9

2 3

16 17

4 5

H

I

15

3

7
19
18

22

11 23 2422 25 9

23 24 25

11 15

25

23

22

11

23

24

6 7

9

B

8 9

15

10 11

16
21

A

18

max
min

E

12 13

D

C

C

D

G

F

14

20

FR BE

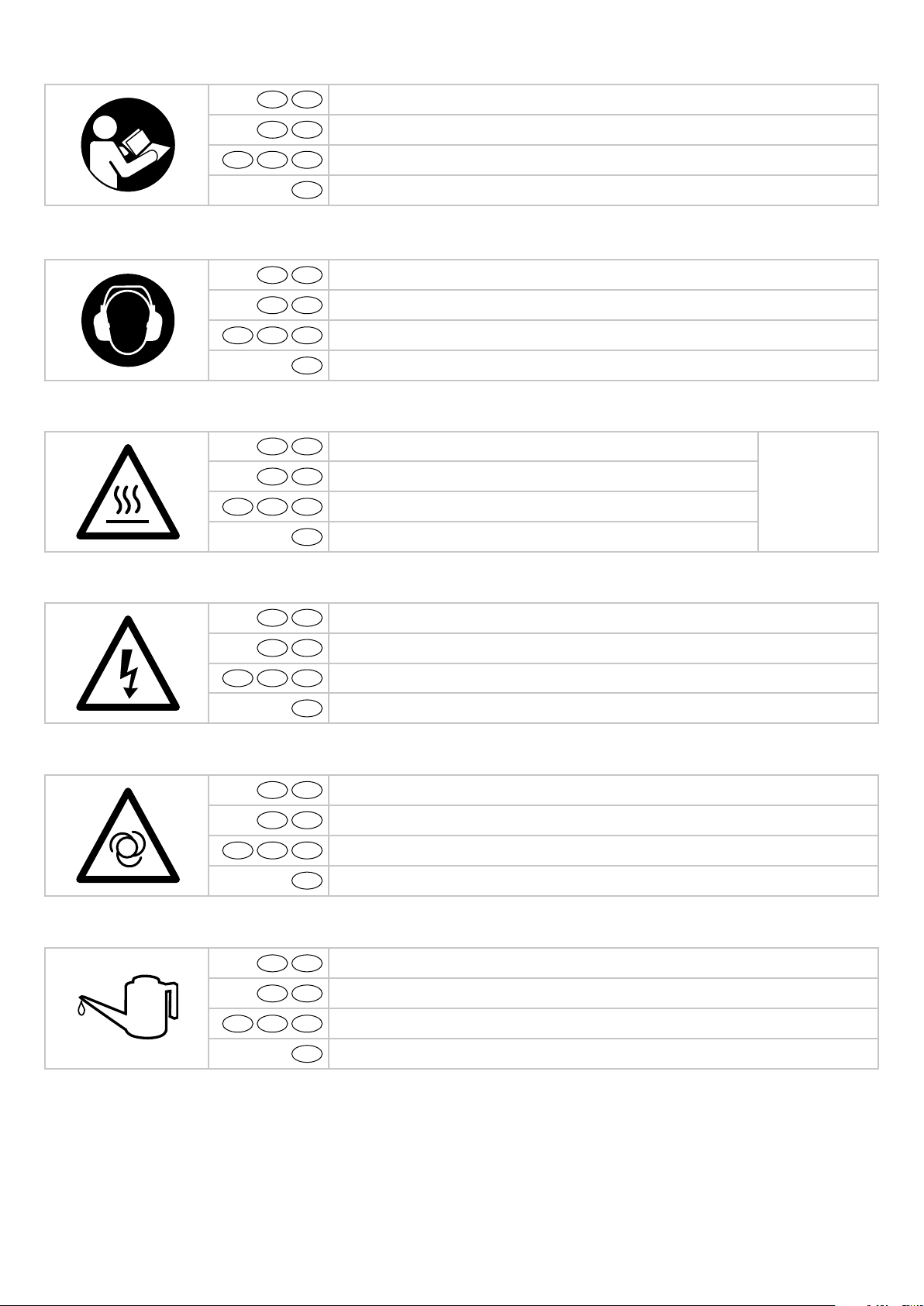

Avant la mise en service, lisez le mode d’emploi et les consignes de sécurité et respectez-les!

NL BE

DE AT CH

GB

FR BE

NL BE

DE AT CH

GB

FR BE

NL BE

DE AT CH

GB

Vóór ingebruikneming de handleiding en de veiligheidsvoorschriften lezen en in acht nemen!

Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten!

Read and follow the operating and safety instructions before you start working with this power tool.

Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.

Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies.

Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Wear ear-muffs. The impact of noise can cause damage to hearing.

Attention aux pièces brûlantes !

Waarschuwing voor warme onderdelen!

(G Fig.12)

Warnung vor heißen Teilen!

Beware of hot parts!

FR BE

NL BE

DE AT CH

GB

FR BE

NL BE

DE AT CH

GB

FR BE

NL BE

DE AT CH

GB

Attention à la tension électrique !

Waarschuwing voor elektrische spanning!

Warnung vor elektrischer Spannung!

Beware of electrical voltage!

Avertissement ! L’unité est télécommandée et peut démarrer sans avertissement préalable.

Waarschuwing! De unit wordt op afstand bestuurd en mag zonder waarschuwing starten.

Warnung! Die Einheit ist ferngesteuert und darf ohne Warnung anlaufen

Warning! The equipment is remote-controlled and may start-up without warning.

Attention ! Avant la première mise en service, vérifiez le niveau d‘huile et remplacez le bouchon d‘huile !

LET OP! Voor de eerste in gebruikneming oliepeil controleren en oliesluitdop vervangen!

Achtung! Vor Erstinbetriebnahme Ölstand überprüfen und Ölverschlussstopfen austauschen!

Caution! Before using for the first time, check the oil level and replace the oil sealing plug!

Table des matières: Page:

1. Introduction 8

2. Description de l'appareil 8

3. Limite de fourniture 8

4. Utilisation conforme à l’affectation 9

5. Consignes de sécurité 9

6. Caractéristiques techniques 11

7. Avant la mise en service 11

8. Structure et commande 11

9. Raccordement électrique 12

10. Nettoyage, maintenance et stockage 12
11 . Mise au rebut et recyclage 13

12. Dépannage 14

13. Acte de garantie 15

14. Déclaration de conformité 42

7FR/BE

1. Introduction

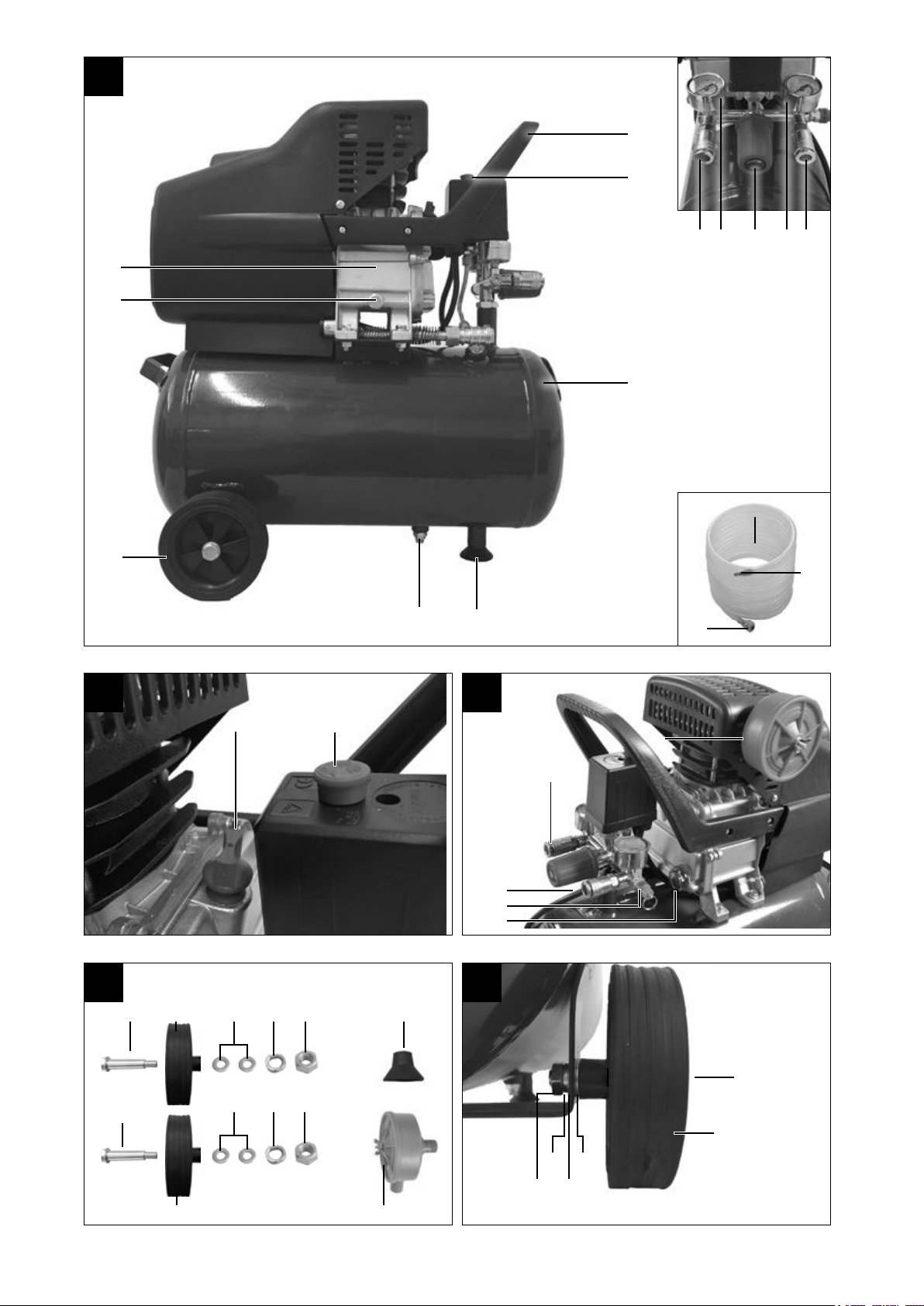

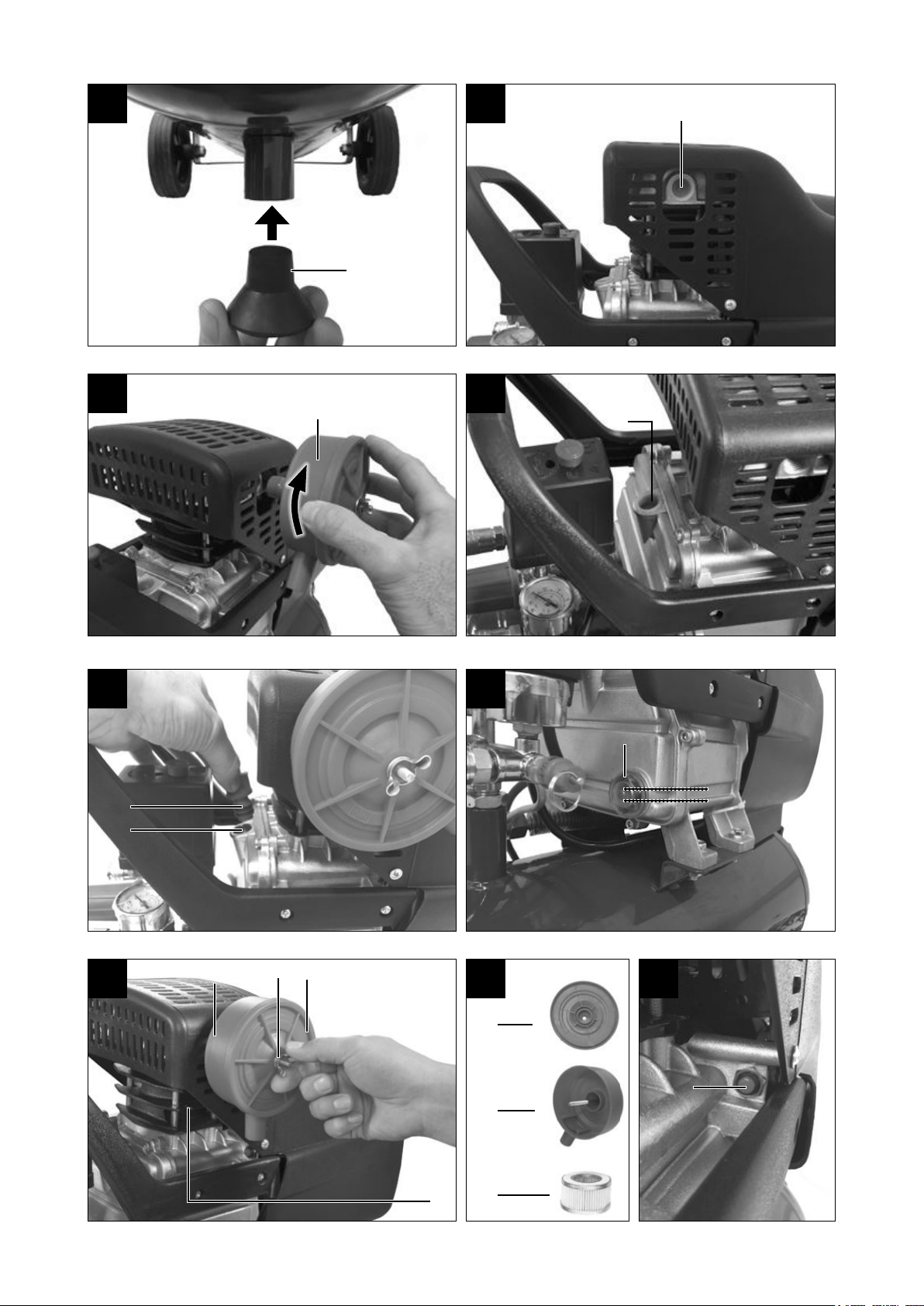

2. Description de l’appareil (Fig. 1-14)

FABRICANT :
scheppach

Fabrikation von Holzbearbeitungsmaschine GmbH
Günzburger Straße 69
D-89335 Ichenhausen

CHERS CLIENTS,

Nous espérons que votre nouvelle machine vous apportera
satisfaction et de bons résultats.

REMARQUE:

Selon la loi en vigueur sur la responsabilité du fait des
produits, le fabricant n’est pas tenu responsable pour tous
les dommages à cet appareil ou pour tous les dommages
resultant de l’exploitation de cet appareil, dans les cas
suivants :

• Mauvaise manipulation,

• Non-respect des instructions d‘utilisation,

• Travaux de réparation effectués par des tiers, par des

spécialistes non autorisés,

• Remplacement et installation de pièces de rechange qui

ne sont pas d‘origine.

• Utilisation non conforme,

• Lors d’une défaillance du système électrique en cas de

non-conformité avec les réglementations électriques et
les normes VDE 0100, DIN 57113 / VDE0113.

1. Poignée de transport

2. Manocontact

3. Raccord rapide (air comprimé réglé)

4. Manomètre (la pression réglée est lisible)

5. Manostat régulateur

6. Manomètre (pression du réservoir lisible)

7. Raccord rapide (air comprimé non réglé)

8. Réservoir à air comprimé

9. Pied

10. Bouchon fi leté de décharge pour eau de condensa­tion

11. Roue

12. Bouchon fi leté de décharge de l’huile

13. Pompe du compresseur

14. Tuyau d’air comprimé

15. Filtre à air

16. Bouchon de terminaison de l’huile

17. Interrupteur en / hors circuit

18. Verre-regard de l’huile

19. Soupape de sécurité

20. Interrupteur de surcharge

21. Orifi ce d’introduction de l’huile

22. Vis

23. Rondelle

24. Rondelle élastique

25. Ecrou

Nous vous recommandons:

De lire intégralement le manuel d’utilisation, avant d’effec­tuer le montage et la mise en service.
Le présent manuel d‘utilisation vous facilitera la prise en
main et la connaissance de la machine, tout en vous per­mettant d‘en utiliser pleinement le potentiel dans le cadre
d’une utilisation conforme. Les instructions importantes
qu’il contient vous apprendront comment travailler avec
la machine de manière sûre, rationnelle et économique ;
comment éviter les dangers, réduire les coûts de réparation
et réduire les periods d’indisponibilité ; comment enfin
augmenter la fiabilité et la durée de vie de la machine. En
plus des consignes de sécurité continues dans ce manuel
d‘utilisation, vous devez respecter scrupuleusement les
réglementations et les lois applicables lors de l‘utilisation de
la machine dans votre pays.
Conservez le manuel d‘utilisation dans une pochette plas­tique pour le protéger de la saleté et de l‘humidité, sur la
machine. Avant de commencer à travailler avec la machine,
chaque utilisateur doit lire le manuel d‘utilisation puis le
suivre attentivement. Seules les personnes formées à l‘uti­lisation de la machine et conscientes des risques associés
sont autorisées à travailler avec la machine. L‘âge minimum
requis doit être respecté.

3. Limite de fourniture

1x Filtre à air
1x Pied
2x Roue
1x Matériel de montage
1x Bouchon de terminaison de l’huile
1x Tuyau d’air comprimé
1x Traduction des instructions d’origine

• Ouvrez l’emballage et sortez-en délicatement l’appa-

reil.

• Retirez le matériau d’emballage, ainsi que les protec-

tions d’emballage et de transport (s’il y a lieu).

• Vérifiez que les fournitures sont complètes.

• Vérifiez que l’appareil et les accessoires n’ont pas été

endommagés lors du transport.

• Conservez si possible l’emballage jusqu’à la fin de la

période de garantie.

ATTENTION
L’appareil et les matériaux d’emballage ne sont pas
des jouets ! Les enfants ne doivent en aucun cas jouer
avec les sacs en plastique, films d’emballage et pièces
de petite taille ! Il existe un risque d’ingestion et d’as­phyxie !

8 FR/BE

4. Utilisation conforme à l’affectation

Le compresseur sert à produire de l’air comprimé pour les
outils fonctionnant à l’air comprimé qui peuvent être exploi­tés avec un débit d’air d’env. 260 l/min. (p.ex. pompes à
pneus, pistolets à air et pistolets de vernissage). En raison
du débit d’air limité, il n’est pas possible d’exploiter des
outils dont la consommation en air est très élévée (p.ex.
ponceuse oscillante, meuleuse et tournevis à frapper).

La machine doit exclusivement être employée conformé­ment à son affectation. Toute utilisation allant audelà de
cette affectation est considérée comme non conforme. Pour
les dommages en résultant ou les blessures de tout genre,
le fabricant décline toute responsabilité et l‘utilisateur/
l‘opérateur est responsable.

Veillez au fait que nos appareils, conformément au
règlement, n‘ont pas été conçus pour être utilisés dans un
environnement professionnel, industriel ou artisanal. Nous
déclinons toute responsabilité si l‘appareil venait à être uti­lisé professionnellement, artisanalement ou par des sociétés
industrielles, tout comme pour toute activité équivalente.

5. Consignes de sécurité

m Attention ! Les consignes de securite suivantes doivent
imperativement etre respectees lors de l’utilisation d’outils
electriques pour eviter les chocs electriques, les risques de
blessures et incendies. Lisez toutes les instructions avant
d’utiliser l’outil electrique et conservez les consignes de
securite.

m Attention ! Lors de l’usage de ce compresseur, il faut
respecter les mesures de sécurité fondamentales suivantes
à des fi ns de protection contre les électrocutions, les bles­sures et les incendies.
Lisez et suivez ces indications avant d’utilisez l’appareil.

Travail en toute sécurité

1 Maintenir l‘ordre dans la zone de travail

– Le désordre régnant dans la zone de travail peut

entraîner des accidents.

2 Prendre en compte les facteurs environnementaux

– Ne pas exposer les outils électriques à la pluie.
– Ne pas utiliser les outils électriques dans un envi-

ronnement humide ou mouillé. Danger d’électro­cution !

– Veiller à ce que la zone de travail soit bien éclai-

rée.

– Ne pas utiliser les outils électriques dans les lieux

soumis à des risques d‘incendie ou d‘explosion.

3 Assurer une protection contre les chocs électriques

– Éviter tout contact du corps avec les pièces mises

à la terre (par exemple, tuyaux, radiateurs, fours
électriques, appareils de réfrigération).

4 Tenez les enfants à l‘écart !

– Ne laissez pas d’autres personnes toucher l’outil

ou le câble, éloignez-les de votre poste de travail.

5 Conserver les outils électriques non utilisés en sécu-

rité

– Les outils électriques non utilisés doivent être

conservés dans un lieu sec, en hauteur ou fermé,
hors de portée des enfants.

6 Ne pas forcer l‘outil électrique

– Il fonctionne en effet de manière plus satisfaisante

et plus sûre dans sa plage de performances.

7 Porter des vêtements adaptés

– Ne pas porter de vêtements amples ou de bijoux

qui risqueraient d‘être entraînés par les pièces
mobiles.

– Lors de travaux en plein air, il est recommandé de

porter des gants en caoutchouc et des chaussures
antidérapantes.

– Recouvrir les cheveux longs d‘un filet.

8 Ne pas utiliser le câble/cordon dans de mauvaises

conditions

– Ne pas tirer sur le câble pour débrancher le

connecteur de la prise. Protéger le câble de la
chaleur, de l‘huile et des bords coupants.

9 Prendre soin de ses outils

– Maintenez votre compresseur propre pour pouvoir

bien travailler en sécurité.

– Suivez les consignes de maintenance
– Contrôler régulièrement la conduite de raccorde-

ment de l‘outil électrique et le faire remplacer par
un spécialiste agréé en cas de dommage.

– Contrôler régulièrement les rallonges et les rem-

placer en cas de dommage.

10 Tirer directement sur le connecteur pour le débran-

cher de la prise

– En cas de non-utilisation de l‘outil électrique,

avant une opération de maintenance et lors du
remplacement des outils, par exemple, lame de
scie, foret, fraise.

11 Éviter une mise en marche involontaire

– S‘assurer lors du branchement de la fiche dans la

prise que l‘interrupteur est éteint.

12 Utiliser la rallonge pour l‘extérieur

– En extérieur, utiliser uniquement des rallonges

autorisées et indiquées comme étant conformes à
cet emploi.

– N‘utiliser les tambours de câbles que lorsqu‘ils

sont déroulés.

13 Être attentif

– Faire attention à ce que l‘on fait. Procéder de

manière raisonnable. Ne pas utiliser l‘outil élec­trique lorsque l‘on et pas concentré.

14 Vérifier si l‘outil électrique présente des dommages

– Avant de poursuivre l‘utilisation de l‘outil élec-

trique, il convient de vérifier soigneusement que
les dispositifs de protection et les autres pièces
fonctionnent parfaitement et conformément aux
dispositions.

– Vérifier que les pièces mobiles fonctionnent

parfaitement, ne sont pas coincées et ne sont pas
endommagées. Toutes les pièces doivent être
montées correctement et toutes les conditions
doivent être remplies pour garantir un fonctionne­ment impeccable de l‘outil électrique.

9FR/BE

– Sauf indication contraire dans la notice d‘uti-

lisation, les dispositifs de protection et pièces
endommagés doivent être réparés ou remplacés
conformément aux dispositions par un atelier
spécialisé et agréé.

– Les interrupteurs défectueux (ex : ne permettant

pas de passer de l’état de marche à l’état d’arrêt)
doivent être remplacées par un atelier du service
après-vente.

– Ne pas utiliser de conduites de raccordement

défaillantes ou endommagées.

– Ne pas utiliser d‘outils électriques pour lesquels

les fiches ne se branchent et ne se débranchent
pas.

15 Faire réparer l‘outil électrique par un électricien

spécialisé

– Cet outil électrique est conforme aux dispositions

de sécurité en vigueur. Les réparations ne doivent
être menée à bien que par un électricien spécia­lisé qui utilisera des pièces de rechange d‘origine.
Sinon, l‘utilisateur risque l‘accident.

16 Attention !

– Pour votre propre sécurité, utilisez uniquement des

accessoires et appareils auxiliaires indiqués dans
le mode d’emploi ou recommandés ou indiqués
par le producteur. L’usage de tout autre outil ou
accessoire que ceux recommandés dans le mode
d’emploi ou dans le catalogue peut signifier pour
vous un risqué de blessure corporelle.

17 Bruit

– Portez une protection de l’ouïe lors de l’utilisation

du compresseur.

18 Remplacement de la conduite de raccordement

– Lorsque la ligne de raccordement est endomma-

gée, le producteur ou un(e) spécialiste en électri­cité doit la remplacer afin d’éviter tout danger.
Danger par électrocution !

19 Gonflage de pneus

– Contrôlez la pression de gonflage directement

après le remplissage en utilisant un manomètre
adéquat, p. ex. dans une station service.

20 Compresseurs pouvant aller sur route en conditions

de chantier

– Veiller à ce que tous les tuyaux et toutes les robi-

netteries conviennent à la pression de service la
plus élevée admise pour le compresseur.

21 Lieu d’implantation

– Mettez uniquement le compresseur sur une surface

plane.

22 Les tuyaux d‘amenée devraient être équipés d‘un

câble de sécurité (par ex. un câble en acier) en cas
de pressions supérieures à 7 bars.

CONSIGNES DE SÉCURITÉ SUPPLÉMENTAIRES

Consignes de sécurité relatives au travail avec de l’air
comprimé et des pistolets à air

• La pompe du compresseur et les câbles atteignent des

températures élevées en fonctionnement. Tout contact
provoque des brûlures.

• L’air aspiré par le compresseur doit être maintenu

exempt d’impuretés, elles pourraient entraîner des
explosions ou des incendies dans la pompe du com­presseur.

• Maintenez la pièce de connexion du flexible de la main

pendant que vous détachez le raccord. Vous éviterez
de la sorte des blessures par le tuyau qui rebondit.

• Portez des lunettes de protection lorsque vous travaillez

avec le pistolet à air. Descorps étrangers et des pièces
emportées par le souffle peuvent provoquer facilement
des blessures.

• Ne dirigez pas le jet sur des personnes et ne nettoyez

pas des vêtements au corps avec le pistolet à air. Risque
de blessure !

Consignes de sécurité lors de la peinture au pistolet

• N’utilisez pas de vernis ni de détergeant ayant un point

d’inflammation inférieur à 55° C. Danger d’explosion !

• Ne chauffez pas la laque et le détergeant. Danger

d’explosion !

• Lorsque vous utilisez des liquides nuisibles pour la

santé, il est nécessaire de porter des appareils filtrants
(masques) à des fins de protection. Respectez égale­ment les indications des producteurs de telles subs­tances en ce qui concerne les mesures de sécurité.

• Respecter les indications sur les emballages des maté-

riaux traités et les marquages de l’ordonnance relative
aux substances dangereuses. Le cas échéant, prendre
des measures de protection supplémentaires, porter
particulièrement des vêtements adéquats et masques.

• Il ne faut pas fumer pendant la pulverization tout comme

dans l’espace de travail. Danger d’explosion ! Les va­peurs de peinture sont aussi facilement inflammables.

• Aucun foyer, ni flamme nue, ni aucune machine produi-

sant des étincelles ne doivent être présentes ni utilisées.

• Ne consommez pas et ne conservez pas

• d’aliments et de boissons dans l’espace de travail. Les

vapeurs de couleurs sont nocives à la santé.

• L’espace de travail doit avoir plus de 30 m

3

et il faut
garantir un renouvellement d’air suffisant lors de la
pulvérisation et du séchage. Ne pulvérisez pas contre
le vent. Respectez toujours les règlements de la police
locale lorsque vous pulvérisez des produits combus­tibles ou dangereux.

• N’utilisez pas de fluides comme de l’essence minérale,

du butylalcool et du chlorure de méthylène en associa­tion avec le tuyau de refoulement en C.P.V. Ces fluides
détruisent le tuyau de refoulement.

Fonctionnement de réservoirs de pression

• Toute personne qui exploite un recipient sous pres-

sion doit le conserver en bon état, l’exploiter dans les
règles de l’art, le surveiller, procéder immédiatement à
tous travaux d’entretien et de réparation nécessaires et
prendre les mesures de sécurité necessaries en fonction
des circonstances.

• L’autorité de surveillance peut ordonner dans certains

cas des mesures de surveillance nécessaires.

• Il ne faut pas exploiter un récipient à pression, lorsqu’il

présente des vices qui menacent les employés ou des
tiers.

10 FR/BE

• Contrôlez le réservoir de pression avant chaque service

pour déceler la rouille et les détériorations. Il ne faut
pas exploiter le compresseur avec réservoir de pression
rouillé ou endommagé. Faites un constat de l’endom­magement et adressez-vous au service après-vente.

Conservez bien ces consignes de sécurité.

6. Caractéristiques techniques

Branchement secteur
Puissance moteur W
Mode de service
Vitesse de rotation du

compresseur tr/min.
Volume du réservoir sous pression

(en litres)
Pression de service
Puissance d’aspiration l/min.
Niveau acoustique L
Imprécision K

WA

WA

Type de protection
Poids de l’appareil en kg
Huile (15W 40) l
Max. hauteur d’installation

(au-dessus du niveau de la mer)

230 V ~ 50 Hz

1800

S1

2850 min

24

env. 8 bar

env. 260

97 dB(A)

2,42 dB

IP20

env. 27

env. 0,3

1000 m

-1

• Avant la mise en service, contrôlez le niveau d’huile

dans la pompe du compresseur.

8. Structure et commande

m Attention !
Avant la mise en service, montez absolument l’appa­reil complètement !

Pour le montage, vous avez besoin de : 2 x clés à fourche
17 mm (non comprises dans la livraison)

8.1 Montage des roues (Fig. 5)

• Montez les roues de transport jointes comme repré-

senté.

8.2 Montage du pied d’appui (Fig. 6)

• Montez le pied joint comme indiqué.

8.3 Montage du filtre à air (Fig. 7,8)

• Supprimez le bouchon de transport (B) et vissez le filtre

à air (15) à fond sur l’appareil.

8.4 Remplacement du bouchon de transport (A)
(Fig. 9,10)

• Retirez le couvercle de transport de l’orifice de rem-

plissage d’huile (21) à l’aide d’un tournevis et mettez le
capuchon obturateur de l’huile (16) fourni dans l’orifice
de remplissage d’huile.

Les valeurs de niveau de bruit ont été déterminées
conformément à EN ISO 3744.

Portez une protection auditive.

Les nuisances sonores peuvent entraîner une perte d’audi­tion.

7. Avant la mise en service

Assurez-vous, avant de connecter la machine, que les
données se trouvant sur la plaque de signalisation corres­pondent bien aux données du réseau.

• Contrôler si l’appareil n’est pas endommagé. Signa-

lez immédiatement tout dommage au transporteur par
lequel le compresseur a été livré.

• Le compresseur doit être mis en place à proximité du

consommateur.

• Il faut éviter les conduites d’air longues et les conduites

d’alimentation longues (câbles de rallonge).

• Veillez à ce que l’air aspiré soit sec et sans poussière.

• N’installez pas le compresseur dans un endroit humide

ni mouillé.

• Le compresseur doit être utilisé uniquement dans des

endroits adéquats (bonne ventilation, temperature am­biante +5° jusqu’à 40° C). La pièce doit être exempte
de poussières, d’acides, de vapeurs, de gaz explosives
ou inflammables.

• Le compresseur doit être employé dans des endroits

secs. Il ne peut pas être utilisé dans des zones où l’on
travaille avec des éclaboussures d’eau.

8.5 Raccord réseau

• Le compresseur est équipé d’un câble réseau avec fiche

à contact de protection. Celui-ci peut être raccordé à
chaque prise de courant de sécurité 230 V ~ 50 Hz
protégée par fusible 16 A.

• Veillez, avant la mise en service, à ce que la tension

du secteur et la tension de service soient les mêmes, en
vous reportant à la plaque signalétique de la machine.

• Les longs câbles d’alimentation tout comme les ral-

longes, tambours de câble etc. entraînent des chutes de
tension et peuvent empêcher le démarrage du moteur.

• Lorsque la température descend en dessous de +5° C,

le moteur marche durement et peut ne pas démarrer.

8.6 Interrupteur marche/arrêt (Fig. 2)

• Pour la mise en service du compresseur, tirez l’interrup-

teur Marche/Arrêt (17) vers le haut. Pour la mise hors­circuit, pousser l’interrupteur Marche/ Arrêt vers le bas.

8.7 Réglage de pression : (Fig. 1,3)

• Le régulateur de pression (5) permet de régler la pres-

sion sur le manomètre (4).

• La pression réglée peut être prise au niveau du raccord

rapide (3).

• On peut lire la pression du récipient sur le manometer

(6).

• La pression du récipient peut être prise au niveau du

raccord rapide (7).

11FR/BE

8.8 Réglage du manocontact (Fig. 1)

• Le manocontact (2) est réglé à l’usine.

Pression d’enclenchement env. 6 bars
Pression de mise hors circuit env. 8 bars.

8.9 Montage du flexible à air comprimé (Fig. 1,3)

• Pour les travaux à distances plus importantes du com-

presseur, on peut utiliser le tuyau d’air comprimé (14).
Raccordez pour ce faire le raccord enfi chable (H) du
tuyau d’air comprimé à l’un des raccords rapides (3, 7).
Raccordez ensuite l’outil pneumatique à l’accouplement
rapide (I) du tuyau d’air comprimé.

8.10 Interrupteur de surcharge (Fig. 14)

Le moteur est doté d’un interrupteur de surcharge (20). En
cas de surcharge du compresseur, l’interrupteur de sur­charge se déconnecte automatiquement afin de protéger le
compresseur de la surchauffe. Si l’interrupteur de surcharge
s’est déclenché, mettez le compresseur hors circuit par
l’interrupteur marche/arrêt (17) et laissez refroidir le com­presseur. Appuyez à présent sur l’interrupteur de surcharge
(20) et remettez le compresseur en marche.

9. Raccord électrique

Le moteur électrique installé est prêt à fonctionner une
fois raccordé. Le raccordement correspond aux dispo­sitions de la VDE et DIN en vigueur.
Le branchement au secteur effectué par le client ain­si que la rallonge électrique utilisée doivent corres­pondre à ces prescriptions.

• Le produit répond aux exigences de la norme EN

61000-3-11 et est soumis à des conditions de raccor­dement spéciales. Autrement dit, il est interdit de l’utili­ser sur un point de raccordement au choix.

• L’appareil peut entraîner des variations de tension pro-

visoires lorsque le réseau n’est pas favorable.

• Le produit est exclusivement prévu pour l’utilisation aux

points de raccordement
a) qui ne dépassent pas une impédance de réseau
maximale autorisée de «Z» (Zmax = 0.382 Ω) ou
b) qui ont une intensité admissible du courant perma­nent d’au moins 100 A par phase.

• En tant qu’utilisateur, vous devez vous assurer, si néces-

saire en consultant votre entreprise d’électricité locale,
que le point de raccordement avec lequel vous voulez
exploiter le produit, répond à l’une des deux exigences
a) ou b).

Consignes importantes

En cas de surcharge du moteur, ce dernier s‘arrête de lui­même.
Après un temps de refroidissement (d‘une durée variable),
le moteur peut être remis en marche.

Ligne de raccordement électrique défectueuse

Des détériorations de l‘isolation sont souvent présentes sur
les lignes de raccordement électriques.

Les causes peuvent en être :

• Des points de pression, si les lignes de raccordement

passent par des fenêtres ou interstices de portes.

• Des pliures dues à une fixation ou à un cheminement

incorrects des lignes de raccordement.

• Des points d‘intersection si les lignes de raccordement

se croisent.

• Des détériorations de l‘isolation dues à un arrachement

hors de la prise murale.

• Des fissures dues au vieillissement de l‘isolation.

Des lignes de raccordement électriques endommagées de
la sorte ne doivent pas être utilisées et, en raison de leur
isolation défectueuse, sont mortellement dangereuses.
Vérifier régulièrement que les lignes de raccordement élec­triques ne sont pas endommagées.
Lors du contrôle, veillez à ce que la conduite de raccorde­ment ne soit pas connectée au réseau.
Les lignes de raccordement électriques doivent corres­pondre aux dispositions VDE et DIN en vigueur. N‘utilisez
que des lignes de raccordement dotées du signe „H05VV­F“.
L‘indication de la désignation du type sur la ligne de raccor­dement est obligatoire.

Moteur à courant alternatif

• La tension du réseau doit être de 230 V~.

• Les rallonges d‘une longueur max. de 25 m doivent pré-

senter une section de 1,5 mm

2

.
Les raccordements et réparations de l‘équipement élec­trique doivent être réalisés par un électricien.

Pour toute question, veuillez indiquer les données suivantes :

• Type de courant du moteur

• Données figurant sur la plaque signalétique de la ma-

chine

• Données figurant sur la plaque signalétique du moteur

10. Nettoyage, maintenance et stockage

m Attention !
Retirez la prise du réseau pour chaque travail de réglage et
de maintenance ! Risque de blessure par coup de courant !
m Attention !
Attendez jusqu’à ce que l’appareil ait complètement refroidi
! Risque de brûlure.!
m Attention !
Avant tous travaux de nettoyage et de maintenance, mettez
l’appareil hors pression ! Risque de blessure !

10.1 Nettoyage

• Maintenez l’appareil aussi propre et sans poussière que

possible. Frottez l’appareil avec un chiffon propre ou
soufflez dessus avec de l’air comprimé à basse pres­sion.

• Nous recommandons de nettoyer l’appareil directement

après chaque utilisation.

• Nettoyez l’appareil régulièrement à l’aide d’un chiffon

humide et un peu de savon noir. N’utilisez aucun produit
de nettoyage ni détergent; ils pourraient endommager
les pièces en matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de l’appareil.

12 FR/BE

• Détachez le tuyau et les outils de pulverization du com-

presseur avant de commencer le nettoyage. Le com­presseur ne doit pas être lave à l’eau, avec des solvants
ou autres produits du même genre.

10.2 Maintenance du récipient sous pression (Fig. 1)

m Attention ! Pour une durée de conservation durable du
récipient sous pression (8), il faut vider l‘eau de conden­sation en ouvrant le bouchon fileté de vidange (10)
après chaque service. Faites d‘abord sortir la pression
du récipient (voir 10.7.1). Le bouchon fileté de vidange
se dévisse en tournant dans le sens contraire des aiguilles
d‘une montre (si on regarde du bas du compresseur vers
la vis), afin que l‘eau de condensation puisse s‘échapper
complètement du récipient sous pression. Refermez ensuite
le bouchon fileté de vidange (dans le sens des aiguilles
d‘une montre). Contrôlez le récipient sous pression avant
chaque service pour déceler la rouille et les détériorations.
Il ne faut pas exploiter le compresseur avec un recipient
sous pression rouillé ou endommagé. Si vous constatez des
dommages, veuillez vous adresser au service après-vente.

m Attention !
L’eau de condensation issue des réservoirs de pres­sion comprend des résidus d’huile. Eliminez l’eau
condensée dans le respect de l’environnement en
l’apportant dans un poste collecteur correspondant.

10.3 Soupape de sécurité (Fig. 3)

La soupape de sécurité (19) est réglée sur la pression
maximale admise du récipient sous pression. Il est interdit
de dérégler la soupape de sécurité ou de supprimer ses
plombs. Pour que la vanne de sécurité fonctionne correcte­ment en cas de besoin, il faut l’actionner de temps en temps.
Tirez sur la bague jusqu’à ce que vous entendiez l’air
comprimé s’échapper. Ensuite, relâchez la bague.

10.4 Contrôlez régulièrement le niveau d’huile
(Fig. 11)

Mettez le compresseur sur une surface plane et droite. Le
niveau d’huile doit se trouver entre le MAX et le MIN du
verre-regard de l’huile (18).
Vidange d’huile - huile recommandée : SAE 15W 40 ou
équivalente. Le premier remplissage doit être remplacé au
bout de 100 heures de service ; ensuite, vidanger l’huile
toutes les 500 heures de service pour en remplir une
nouvelle.

Eliminez l’huile usée en l’apportant dans un point de
collecte des huiles usées correspondant.

Pour remplir la quantité d’huile correcte, veillez à ce que
le compresseur se trouve sur une surface plane. Remplissez
la nouvelle huile dans l’orifice de remplissage d’huile (21)
jusqu’à ce que le niveau d’huile maximal de remplissage
soit atteint. Celui-ci est marqué d’un point rouge sur le
verreregard de l’huile (18) (Fig. 11). Ne dépassez pas la
quantité maximale de remplissage. Un surremplissage peut
entraîner un dommage de l’appareil. Introduisez à nouveau
le bouchon de fermeture de l’huile (16) dans l’orifice de
remplissage d’huile (21).

10.6 Nettoyage du filtre d’aspiration (Fig. 3, 12, 13)

Le filtre d’aspiration empêche d’aspirer de la poussière et
des impuretés. Il faut nettoyer ce filtre au moins toutes les
300 heures de service. Un filtre d’aspiration bouché réduit
énormément la puissance du compresseur. Retirez le filtre
d’aspiration en ouvrant la vis à oreilles (E). Retirez ensuite
le couvercle du filtre (C). Vous pouvez à présent retirer le
filtre à air (F) et le boîtier de filtre (D). Tapotez le filtre à
air, le couvercle du filtre et le boîtier de filtre précaution­neusement. Souffl ez ensuite ces composants avec de l’air
comprimé (env. 3 bars) et remontez-les dans l’ordre inverse.

10.7 Stockage
m Attention !
Tirez la fiche de contact, ventilez l’appareil et tous les
outils à air comprimé raccordés. Rangez le compres­seur de manière qu’aucune personne non autorisée
ne puisse le mettre en service.

m Attention !
Maintenez le compresseur uniquement au sec et inac­cessible aux personnes non autorisées. Ne le renver­sez pas, conservez- le uniquement debout ! De l’huile
peut s’échapper !

10.7.1 Évacuation du surplus de pression

Évacuez la surpression contenue dans le compresseur
en éteignant le compresseur et en utilisant l‘air comprimé
restant dans le récipient sous pression, par exemple à l‘aide
d‘un outil à air comprimé qui tourne à vide ou avec un
pistolet de soufflage.

11. Mise au rebut et recyclage

10.5 Changement d’huile (Fig. 1,10,11)

Mettez le moteur hors circuit et déconnectez la fiche de
contact de la prise. Retirez le bouchon d’étanchéité d’huile
(16). Après avoir fait baisser la pression de l’air, vous pou­vez dévisser le bouchon fileté de vidange d’huile (12) sur la
pompe du compresseur (13).
Afin que l’huile ne s’échappe pas de façon incontrôlée,
maintenez une petite goulotte en tôle dessous et récupérez
l’huile dans un réservoir. Si l’huile ne s’écoule pas com­plètement, nous recommandons de pencher légèrement le
compresseur. Lorsaue l’huile a fi ni de s’écouler, remettez le
bouchon fileté de vidange d’huile (12) en place.

L’appareil se trouve dans un emballage permettant d’éviter
les dommages dus au transport. Cet emballage est une
matière première et peut donc être réutilisé ultérieurement
ou être réintroduit dans le circuit des matières premières.
L’appareil et ses accessoires sont en matériaux divers,
comme par ex. des métaux et matières plastiques. Eliminez
les composants défectueux dans les systèmes d’élimination
des déchets spéciaux. Renseignez-vous dans un commerce
spécialisé ou auprès de l’administration de votre commune !

13FR/BE

12. Dépannage

Panne Cause possible Remède

Le compresseur ne
marche pas.

Le compresseur
onctionne, cependant
aucune pression n’est
présente.

Le compresseur
onctionne, la pression est
affi chée sur le mano­mètre, mais les outils ne
fonctionnent pas.

• Tension secteur pas présente.

• Tension secteur trop basse.

• Température extérieure trop faible.

• Moteur surchauffé.

• Soupape anti-retour (19) non étanche

• Joints cassés.

• Bouchon fi leté de vidange pour l‘eau conden-

sée (10) perméable.

• Raccords de flexibles perméables.

• Raccord rapide non étanche.

• Pas assez de pression réglée sur le régulateur

de pression (5).

• Contrôler le câble, la fiche de contact, le fusible et la
prise de courant.

• Evitez des rallonges de câble trop longues. Utilisez
des rallonges de câble avec suffisamment de dia­mètre de brin.

• Ne pas s‘en servir à une température inférieure à
+5°C .

• Laisser refroidir le moteur, le cas échéant, éliminer
l‘origine de la surchauffe.

• Remplacer la soupape anti-retour (19).

• Contrôler les joints, faire remplacer les joints cassés

dans un atelier.

• Resserrer la vis manuellement. Contrôler le joint sur
la vis, le remplacer le cas échéant.

• Contrôler le tuyau d‘air comprimé et les outils, le cas
échéant, le remplacer.

• Contrôler le raccord rapide, le cas échéant, le
remplacer

• Ouvrir encore le régulateur de pression.

14 FR/BE

13. Acte de garantie

Chère cliente, cher client,

Nos produits sont soumis à un contrôle de qualité exigeant. Si cet appareil ne devait cependant pas fonctionner de manière impec­cable, nous le regrettons vivement et vous invitons à vous mettre en relation avec notre service d‘assistance à l‘adresse indiquée sur
cette carte de garantie. Nous nous tenons bien volontiers également à votre disposition par téléphone aux numéros d‘appel indiqués
ci-dessous. Pour faire valoir vos droits à garantie, respectez les indications suivantes :
Ces conditions de garantie régissent les prestations de garantie supplémentaires. Cette garantie n‘a aucun impact sur vos droits légaux
à garantie. Nos prestations de garantie vous sont proposées gratuitement.
Les prestations garanties concernent uniquement les problèmes attribuables à une erreur de matériau ou de fabrication et se limitent à
l‘élimination du problème ou au remplacement de l‘appareil. Remarque : conformément aux dispositions, nos appareils n‘ont pas été
conçus pour une utilisation commerciale, artisanale ou industrielle. Par conséquent, le contrat de garantie ne s‘applique pas si l‘appareil
est utilisé dans des exploitations commerciales, artisanales ou industrielles, ou dans le cadre d‘activités comparables. Notre garantie
exclut en outre toute prestation de remplacement en cas de dommages liés au transport, de dommages causés par le non-respect des
instructions de montage ou par une installation incorrecte, par le non-respect des consignes d‘utilisation (par exemple, raccordement à
une tension secteur ou à un type de courant incorrect), à des utilisations abusives ou incorrectes (par exemple, surcharge de l‘appareil
ou recours à des outils ou accessoires non autorisés), au non-respect des dispositions de maintenance et de sécurité, à la présence de
corps étrangers dans l‘appareil (par exemple, sable, gravier ou poussières), à une utilisation forcée ou à des circonstances extérieures
(par exemple, dommages liés à une chute), ainsi qu‘à l‘usure ordinaire intervenant dans le cadre d‘une utilisation normale.
Tout droit à garantie s‘annule lorsque des interventions sont réalisées sur l‘appareil.
Le délai de garantie de 3 ans débute à la date d‘achat de l‘appareil. Pour faire valoir ses droits à garantie avant expiration du délai de
garantie, le défaut doit être signalé dans un délai de 2 semaines. Il devient impossible de faire valoir ses droits à garantie du moment
où le délai de garantie arrive à expiration. La réparation ou le remplacement de l‘appareil n‘entraîne ni prolongement du délai de
garantie, ni nouvelle période de garantie pour l‘appareil ou les pièces de rechange qui y sont montées. Cela vaut également pour les
interventions d‘un service sur site.
Pour faire valoir vos droits à garantie, renvoyez l‘appareil défectueux franco de port à l‘adresse indiquée ci-dessous. Joignez l‘original
du document de vente ou autre justificatif d‘achat daté. Veuillez par conséquent conserver le ticket de caisse comme justificatif ! Décri­vez-nous aussi précisément que possible le motif de votre réclamation. Si le défaut subi par l‘appareil est couvert par notre garantie,
vous recevrez immédiatement un appareil réparé ou un appareil neuf.
Bien entendu, nous nous chargerons volontiers de réparer également les défauts de l‘appareil qui ne sont pas ou plus couverts par la
garantie, mais dans ce cas, les frais seront à votre charge. Pour ce faire, retournez l‘appareil à l‘adresse du service.

Service-Hotline:

[phone]
(0,00 EUR/Min.)

Service-Email (FR):

[email protected]

Service Adresse (FR):

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Str. 69
DE - 89335 Ichenhausen

15FR/BE

Inhoudsopgave: Pagina:

1. Inleiding 17

2. Technische gegevens 17

3. Inhoud van de levering 17

4. Reglementair gebruik 18

5. Veiligheidsaanwijzingen 18

6. Technische gegevens 19

7. Vóór ingebruikneming 20

8. Montage en bediening 20

9. Elektrische aansluiting 21

10. Reiniging, Onderhoud, en opbergen 21
11 . Afvalverwijdering en recyclage 22

12. Verhelpen van storingen 23

13. Garantiebewijs 24

14. Verklaring van Overeenstemming 42

16 NL/BE

1. Inleiding

2. Technische gegevens (fig. 1-14)

FABRIKANT:
scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen

GEACHTE KLANT,

Wij wensen u veel plezier en succes bij het werken met uw
nieuwe apparaat.

ADVIES:

• Volgens de van toepassing zijnde wet voor product-

aansprakelijkheid is de producent van dit apparaat niet
aansprakelijk voor schade die ontstaat door of door
middel van dit apparaat in geval van:

• Onjuist gebruik,

• Niet-naleving van de gebruiksinstructies,

• Reparaties door derden, niet-erkende getrainde werk-

lui,

• Installatie en vervanging van niet-originele reserveon-

derdelen,

• Ongepast gebruik, falen van het elektronisch systeem

ten gevolge van niet-naleving van de elektrische spe­cificaties en de VDE 0100, DIN 57113 / VDE 0113
voorschriften.

1. Transportgreep

2. Drukschakelaar

3. Snelkoppeling (geregelde perslucht)

4. Manometer (ingestelde druk kan worden afgelezen)

5. Drukregelaar

6. Manometer (keteldruk kan worden afgelezen)

7. Snelkoppeling (ongeregelde perslucht)

8. Drukvat

9. Standvoet

10. Afl aatplug voor condensatiewater

11. Wiel

12. Olieafl aatplug

13. Compressiepomp

14. Persluchtslang

15. Luchtfilter

16. Oliesluitdop

17. AAN/UIT-schakelaar

18. Oliekijkglas

19. Veiligheidsklep

20. Overbelastingsschakelaar

21. Olievulopening

22. Schroef

23. Sluitring

24. Veerring

25. Moer

Aanbevelingen:

Lees de volledige handleiding voor de montage en bestu­ring van het apparaat. Deze handleiding is bedoeld om het
gebruik van het apparaat gemakkelijker te maken voor u en
om vertrouwd te geraken met het gebruik van het apparaat.
De handleiding bevat belangrijke nota’s over hoe veilig,
goed en economisch gebruik te maken van uw apparaat,
en over hoe u gevaar kan vermijden, reparatiekosten kann
besparen, downtime kan verminderen en de betrouw­baarheid en levensduur van uw apparaat kan vergroten.
Bovenop de veiligheidsvoorschriften in deze handleiding,
moet u ook voldoen aan de geldende voorschriften van uw
land in verband met het gebruik van het apparaat. Plaats
de gebruiksaanwijzing in een doorzichtig plastic map om
deze te beschermen tegen vuil en vocht, en bewaar ze in
de nabijheid van het apparaat. De instructies moeten gele­zen en nauw gevolgd worden door iedereen vooraleer het
apparaat te gebruiken. Enkel getrainde personen die op de
hoogte gebracht zijn van de mogelijke gevaren en risico’s
mogen het apparaat gebruiken. De vereiste minimumleeftijd
moet worden voldaan.
Als aanvulling op de veiligheidsvoorschriften in deze hand­leiding en de speciale voorschriften van uw land, moeten
ook de algemeen erkende technische regels voor het
gebruik van houtverwerkende apparaten in acht genomen
worden.

3. Inhoud van de levering

1x Luchtfilter
1x Standvoet
2x Wiel
1x Montagemateriaal
1x Oliesluitdop
1x Persluchtslang
1x Vertaling van de originele handleiding

• Open de verpakking en haal het apparaat er voorzich-

tig uit.

• Verwijder het verpakkingsmateriaal evenals de verpak-

kings- en transportbeveiligingen (indien voorhanden).

• Controleer of de inhoud van de levering volledig is.

• Controleer het apparaat en de hulpstukken op trans-

portschade.

• Bewaar de verpakking indien mogelijk tot na het ver-

strijken van de garantietijd.

LET OP
Het apparaat en de verpakkingsmaterialen zijn geen
kinderspeelgoed! Kinderen mogen niet met kunststof
zakken, folies en kleine onderdelen spelen! Er bestaat
gevaar voor inslikken en verstikkingsgevaar!

17NL/BE

4. Reglementair gebruik

De compressor dient om perslucht te produceren voor op
perslucht draaiende gereedschappen die met een luchthoe­veelheid tot ca. 260 l/min kunnen worden aangedreven
(b.v. bandenvuller, uitblaaspistool en lakpistool). Op grond
van het beperkte luchtdebiet is het niet mogelijk gereed­schappen aan te drijven die zeer veel lucht verbruiken (b.v.
vlakschuurmachine, staafslijper en slagschroever).

De machine mag slechts voor werkzaamheden worden
gebruikt waarvoor ze bedoeld is. Elk ander verder gaand
gebruik is niet reglementair. Voor daaruit voortvloeiende
schade of letsel van welke aard dan ook is de gebruiker/
bediener, niet de fabrikant, aansprakelijk.

Wij wijzen erop dat onze toestellen overeenkomstig hun be­stemming niet ontworpen zijn voor commercieel, ambachte­lijk of industrieel gebruik. Wij zijn niet aansprakelijk indien
het apparaat in ambachtelijke of industriële bedrijven
alsmede bij gelijk te stellen activiteiten wordt gebruikt.

5. Veiligheidsaanwijzingen

m Let op! Bij gebruik van elektrische apparaten dient
u de volgende fundamentele veiligheidsmaatregelen te
nemen ter bescherming tegen elektrische schokken, letsel
en brandgevaar. Lees alle voorschriften alvorens deze ma­chine te gebruiken en bewaar de veiligheidsvoorschriften.

m Let op! Bij gebruik van deze compressor dienen de
volgende fundamentele veiligheidsvoorschriften te worden
opgevolgd ter bescherming tegen elektrische schok, licha­melijk gevaar en brandrisico. Lees deze voorschriften en
leef ze na alvorens het toestel te gebruiken.

Veilig werken

1 Hou u uw werkplaats netjes

– Wanorde op uw werkplaats leidt tot gevaar voor

ongelukken.

2 Hou rekening met de omgevingsinvloeden

– Stel elektrisch materieel niet bloot aan de regen.
– Gebruik elektrisch materieel niet in vochtige of

natte omgeving. Gevaar door elektrische schok!

– Zorg voor een goede verlichting.
– Gebruik elektrisch materieel niet in de buurt van

brandbare vloeistoffen of gassen.

3 Bescherm u tegen elektrische schok

– Vermijd lichamelijk contact met geaarde delen,

b.v. buizen, radiatoren, fornuizen, koelkasten.

4 Hou kinderen weg!

– Laat geen andere personen het gereedschap of

de kabel raken, hou ze weg van uw werkgebied.

5 Bewaar uw gereedschappen op een veilige plaats

– Niet gebruikte gereedschappen moeten in een

droge gesloten ruimte buiten bereik van kinderen
worden bewaard.

6 Overbelast uw gereedschap niet

– U werkt beter en veiliger in het opgegeven vermo-

gensgebied.

7 Draag de gepaste werkkledij

– Bij het werken in open lucht draagt u best rubber

handschoenen en slipvast schoeisel.

– Bij het werken in open lucht draagt u best rubber-

handschoenen en slipvast schoeisel.

– Draag bij lang haar een haarbescherming.

8 Onttrek de kabel niet aan zijn eigenlijke bestemming

– Draag het gereedschap niet aan de kabel en ge-

bruik de kabel niet om de stekker uit het stopcon­tact te trekken. Bescherm de kabel tegen hitte, olie
en scherpe kanten.

9 Onderhoud uw gereedschap zorgvuldig

– Hou uw compressor schoon om goed en veilig te

werken.

– Neem de onderhoudsvoorschriften in acht.
– Controleer regelmatig de stekker en de kabel

en laat deze bij beschadiging door een erkende
vakman vervangen.

– Controleer de verlengkabel regelmatig en ver-

vang beschadigde kabels.

10 Neem de stekker uit het stopcontact

– Als u de machine niet gebruikt, voordat u onder-

houd uitvoert of gereedschappen wisselt, zoals
zaagbladen, boren en frezen.

11 Voorkom onbedoelde inschakeling

– Controleer of de schakelaar is uitgeschakeld wan-

neer u de stekker in het stopcontact steekt.

12 Gebruik een verlengsnoer voor gebruik buitenshuis

– Gebruik buitenshuis uitsluitend verlengsnoeren die

hiervoor zijn goedgekeurd en die als zodanig zijn
gelabeld.

– Gebruik de snoeren alleen als de trommel is

afgerold.

13 Blijf steeds alert

– Ga voorzichtig te werk. Gebruik uw gezond

verstand tijdens de werkzaamheden. Gebruik de
machine niet wanneer u niet geconcentreerd bent.

14 Controleer uw toestel op beschadigingen

– Voordat u het gereedschap verder gebruikt dient

u de veiligheidsinrichtingen of licht beschadigde
onderdelen zorgvuldig op hun behoorlijke en
reglementaire werkwijze te controleren.

– Controleer of de bewegelijke onderdelen naar

behoren functioneren en niet klem zitten alsook
of onderdelen beschadigd zijn. Alle onderdelen
moeten naar behoren gemonteerd zijn om de
veiligheid van de machine te verzekeren.

– Beschadigde veiligheidsinrichtingen en onderde-

len dienen deskundig door een erkende vakwerk­plaats te worden hersteld of vervangen tenzij in
de handleidingen anders vermeld.

– Beschadigde schakelaars dienen door een

klantendienst-werkplaats te worden vervangen.

– Gebruik geen defecte of beschadigde aansluit-

kabels.

– Gebruik geen gereedschappen waarvan de scha-

kelaar niet kan worden in- of uitgeschakeld.

18 NL/BE

15 Laat de machine repareren door een erkend elektri-

cien

– Dit elektrisch gereedschap beantwoordt aan de

desbetreffende veiligheidsbepalingen. Herstellin­gen mogen enkel door een elektrovakman worden
verricht, anders kunnen zich ongelukken voor de
gebruiker voordoen.

16 Let op!

– Voor uw eigen veiligheid gebruik enkel acces-

soires en bijkomende toestellen die vermeld staan
in de gebruiksaanwijzing of door de fabrikant
worden aanbevolen of opgegeven. Het gebruik
van andere inzetgereedschappen of accessoires
dan vermeld in de gebruiksaanwijzing of in de
catalogus kann een gevaar betekenen persoonlijk
verwondingen op te lopen.

17 Geluid

– Bij gebruik van de compressor gehoorbeschermer

dragen.

18 Vervangen van de aansluitkabel

– Wordt de aansluitkabel beschadigd, dient die

door de fabrikant of door een elektrovakman te
worden vervangen om gevaren te voorkomen.
Gevaar door elektrische schokken!

19 Vullen van banden

– Controleer de bandenspanning onmiddellijk na

het vullen door een geijkte manometer, b.v. bij een
pompstation.

20 Op wegen verplaatsbare compressoren bij gebruik

op werven

– Zorg ervoor dat alle slangleidingen en fittings ge-

schikt zijn voor de maximaal toegestane werkdruk
van de compressor.

21 Opstelplaats

– Stel de compressor alleen op een effen oppervlak

op.

22 Supply slangen bij een druk boven 7 bar moet wor-

den uitgerust met een veiligheidskabel (bijvoorbeeld
een kabel).

AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN

Veiligheidsvoorschriften voor het werken met pers­lucht en uitblaaspistolen

• Compressiepomp en leidingen bereiken tijdens de wer-

king van de compressor hoge temperaturen. Aanraken
heeft brandwonden tot gevolg.

• De door de compressor aangezogen lucht dient vrij van

bijmengsels te worden gehouden die in de compressie­pomp kunnen leiden tot brand of explosies.

• Pak bij het losmaken van de slangkoppeling de koppe-

ling van de slang met de hand vast. Zodoende vermijdt
u verwondingen door de terugspringende slang.

• Als u met de uitblaaspistool werkt dient u een veilig-

heidsbril te dragen. Door vreemde voorwerpen en weg­geblazen deeltjes kunnen gemakkelijk verwondingen
worden veroorzaakt.

• Met de uitblaaspistool niet tegen personen blazen of

kleding op het lichaam reinigen. Lichamelijk gevaar!

Veiligheidsvoorschriften voor het verfspuiten

• Geen lakken of oplosmiddelen met een vlampunt van

minder dan 55° C verwerken. Ontploffingsgevaar!

• Lakken en oplosmiddelen niet verwarmen. Ontploffings-

gevaar!

• Indien voor de gezondheid schadelijke vloeistoffen

worden verwerkt zijn filtertoestellen (gelaatsmaskers)
vereist. Neem ook de instructies betreffende veiligheids­maatregelen in acht die door de fabrikanten van derge­lijke stoffen worden gegeven.

• De informatie aangebracht op de verzamelverpakkin-

gen van de verwerkte materialen en de kenmerking van
de verordening voor gevaarlijke stoffen dienen in acht
te worden genomen. Indien nodig dienen bijkomende
veiligheidsmaatregelen te worden genomen, in het bij­zonder dienen gepaste kleding en maskers te worden
gedragen.

• Tijdens het spuiten alsmede in de werkruimte mag niet

worden gerookt. Ontploffingsgevaar! Ook verfdampen
zijn licht brandbaar.

• Vuurhaarden, open vlam of vonken veroorzakende ma-

chines mogen niet aanwezig of in gebruik zijn.

• Eten en drank niet in de werkruimte bewaren of con-

sumeren. Verfdampen zijn schadelijk voor de gezond­heid.

• De werkruimte moet groter zijn dan 30 m³ en er moet

voldoende luchtverversing bij het spuiten en drogen
verzekerd zijn. Niet tegen de wind spuiten. Principieel
bij het spuiten van brandbare of gevaarlijke spuitgoe­deren de bepalingen van de plaatselijke politieautori­teiten opvolgen.

• Verwerk in verbinding met de pvc-drukslang geen me-

dia zoals testbenzine, butylalkohol en methyleenchlo­ride Deze media vernietigen de drukslang.

Gebruik van drukvaten

• Wie een drukvat gebruikt is gehouden die in een be-

hoorlijke staat te houden, naar behoren te gebruiken,
te bewaken, vereiste onderhouds- en herstelwerkzaam­heden onmiddellijk te verrichten en de veiligheidsmaat­regelen te nemen die naargelang de omstandigheden
nodig zijn.

• De toezichthoudende autoriteit kan van geval tot geval

noodzakelijke bewakingsmaatregelen opleggen.

• Een drukvat mag niet worden gebruikt als hij gebreken

vertoont waardoor tewerkgestelde of derden in gevaar
worden gebracht.

• Controleer het drukvat voor elk gebruik op roest en be-

schadigingen. De compressor mag niet met een defect
of roestig drukvat in werking worden gesteld. Indien u
beschadigingen vaststelt, gelieve zich tot de klanten­dienst- werkplaats te wenden.

Bewaar de veiligheidsvoorschriften goed.

6. Technische gegevens

Aansluiting op het net
Motorvermogen W
Bedrijfsmodus

230 V ~ 50 Hz

1800

S1

19NL/BE

Compressortoerental
t/min.

Drukvatvolume (in liter)
Werkdruk
Theoretisch aanzuigvermogen

l/min
Geluidsvermogen L
Onzekerheid K

WA

WA

Bescherming type
Gewicht van het toestel in kg
Olie (15W 40) l
Opstelhoogte

max. (boven zeespiegel

2850 min

24

ca. 8 bar

ca. 260

97 dB(A)

2,42 dB

IP20

ca. 27

ca. 0,3

1000 m

De geluidsemissiewaarden zijn bepaald conform
EN ISO 3744.

Draag een gehoorbescherming.

Het effect van lawaai kan gehoorverlies zijn.

7. Vóór ingebruikneming

Controleer of de gegevens vermeld op het kenplaatje over­eenkomen met de gegevens van het stroomnet alvorens het
gereedschap aan te sluiten.

• Controleer het toestel op transportschade. Het trans-

portbedrijf dat de compressor geleverd heeft onmiddel­lijk op de hoogte stellen van eventuele schade.

• De compressor dient in de nabijheid van de verbruiker

te worden opgesteld.

• Lange luchtleidingen en lange toevoerleidingen (ver-

lengkabels) moeten worden verme- den.

• Ervoor zorgen dat de aanzuiglucht droog en stofvrij is.

• De compressor niet in een vochtige of natte ruimte op-

stellen.

• De compressor mag slechts in gepaste ruimten (goed

geventileerd, omgevingstemperatuur +5°C tot 40°C)
worden gebruikt. In de ruimte mogen geen stof, zuren,
dampen, explosieve of ontvlambare gassen aanwezig
zijn.

• De compressor is geschikt voor gebruik in droge ruim-

ten. Hij mag niet worden gebruikt in zones waarin met
spatwater wordt gewerkt.

• Vóór inbedrijfstelling dient het oliepeil in de compres-

sorpomp te worden gecontroleerd.

8. Montage en bediening

m Let op!
Voor ingebruikneming het toestel zeker volledig mon­teren!

Voor de montage hebt u nodig: 2 platte open sleutels van
17 mm (niet bij de leveringsomvang begrepen)

8.1 Montage van de wielen (Fig. 5)

• Monteer de bijgaande wielen zoals voorgesteld.

-1

8.2 Montage van de standvoet (Fig. 6)

• Monteer de bijgaande standvoet zoals voorgesteld.

8.3 Montage van de luchtfilter (Fig. 7,8)

• Verwijder de transportstop (B) en draai de luchtfi lter

(15) op het toestel vast.

8.4 Vervangen van het transportdeksel (A) (Fig. 9,10)

• Verwijder het transportdeksel van het olievulgat (21) en

plaats de bijgaande oliesluitdop (16) in het olievulgat.

8.5 Aansluiting op het net

• De compressor is voorzien van een netkabel met vei-

ligheidsstekker. Deze kan worden aangesloten op elk
veiligheidsstopcontact 230 V ~ 50 Hz dat beveiligd is
door een zekering van 16 ampère.

• Alvorens het toestel in gebruik te nemen dient u er zich

van te vergewissen dat de netspanning overeenkomt
met de bedrijfsspanning (vermeld op het kenplaatje van
het toestel).

• Lange toevoerleidingen alsook verlengkabels, kabel-

trommels enz. leiden tot spanningsverlies en kunnen het
starten van de motor beletten.

• Bij temperaturen onder +5°C start de motor eventueel

moeilijk ten gevolge van stroefheid.

8.6 AAN/UIT-schakelaar (Fig. 2)

• Om de compressor in te schakelen trekt u de AAN/UIT-

schakelaar (17) omhoog. Voor het uitschakelen wordt
de AAN/UIT-schakelaar omlaag gedrukt.

8.7 Drukafstelling: (Fig. 1,3)

• Met de drukregelaar (5) wordt de druk op de manome-

ter (4) afgesteld.

• De afgestelde druk kan op de snelkoppeling (3) worden

ontnomen.

• Op de manometer (6) wordt de keteldruk afgelezen.

• De keteldruk wordt aan de snelkoppeling (7) ontnomen.

8.8 Afstelling van de drukschakelaar (Fig. 1)

• De drukschakelaar (2) is in de fabriek afgesteld.

Inschakeldruk ca. 6 bar
Uitschakeldruk ca. 8 bar

8.9 Montage van de persluchtslang (Fig. 1,3)

• Voor werkzaamheden op een grote afstand van de

compressor kan de persluchtslang (14) worden ge­bruikt. Sluit daarvoor de insteeknippel (H) van de pers­luchtslang aan op één van de snelkoppelingen (3, 7).
Sluit daarna het pneumatische gereedschap aan op de
snelkoppeling (I) van de persluchtslang.

8.10 Overbelastingsschakelaar (Fig. 14)

De motor heeft een overbelastingsschakelaar (20). Bij over­belasting van de compressor schakelt deze schakelaar de
compressor automatisch uit om de compressor te bescher­men tegen oververhitting. Als de overbelastingsschakelaar
reageert, schakelt u de compressor met de AAN/UIT­schakelaar (17) uit; wacht dan eventjes tot de compressor
is afgekoeld. Druk dan de overbelastingsschakelaar (20) in
en schakel de compressor terug in.

20 NL/BE

9. Elektrische aansluiting

De geïnstalleerde elektromotor is bedrijfsklaar aan­gesloten. De aansluiting voldoet aan de relevante
VDE- en DIN-voorschriften. De netaansluiting van de
klant en het gebruikte verlengsnoer moeten eveneens
aan deze voorschriften voldoen.

• Het product voldoet aan de eisen van EN 61000-3-11

en valt onder speciale aansluitingsvoorwaarden. Dat
betekent, dat gebruik op een willekeurig vrij te kiezen
aansluitpunt niet toegestaan is.

• Het apparaat kan bij ongunstige elektriciteitsnet-om-

standigheden tijdelijke spanningsschommelingen ople­veren.

• Het product is uitsluitend bestemd voor gebruik op de

aansluitpunten die
a) een maximaal toelaatbare netimpedantie “Z” (Zmax
= 0.382 Ω) niet overschrijden, of
b) een belastbaarheid voor onafgebroken stroom van
het net van minstens 100 A per fase hebben.

• Als gebruiker moet u ervoor zorgen, indien nodig in

overleg met uw energiebedrijf, dat uw aansluitpunt,
waarmee u uw product gebruiken wilt, aan een van
beide genoemde eisen a) of b) voldoet.

Belangrijke aanwijzingen

Bij overbelasting van de motor schakelt deze vanzelf uit.
Na een afkoeltijd (deze tijd is verschillend) kan de motor
weer worden ingeschakeld.

Defecte elektrische aansluitkabel

Bij elektrische aansluitkabels treedt vaak schade aan de
isolatie op.
Mogelijke oorzaken zijn:

• Versleten plekken, als aansluitkabels door venster- of

deuropeningen worden geleid.

• Knikken door een onvakkundige bevestiging of gelei-

ding van de aansluitkabel.

• Snijplekken omdat over de aansluitkabel is gereden.

• Beschadigde isolatie omdat de stekker uit het stopcon-

tact is getrokken.

• Scheuren door veroudering van de isolatie.

Dergelijke defecte elektrische aansluitkabels mogen niet
worden gebruikt en zijn levensgevaarlijk als de isolatie is
beschadigd.

Controleer de elektrische aansluitkabels regelmatig op
schade. Let erop dat bij het controleren de aansluitkabel
niet op het elektriciteitsnet is aangesloten.
Elektrische aansluitkabels moeten aan de relevante VDE- en
DIN-voorschriften voldoen. Gebruik uitsluitend aansluitka­bels met de aanduiding „H05VV-F“.
Op de aansluitkabel moet de type-aanduiding vermeld
staan.

Wisselstroommotor

• De netspanning moet 230 VAC zijn

• Verlengsnoeren moeten tot een lengte van 25 m een

doorsnede hebben van 1,5 vierkante millimeter.

Aansluitingen en reparaties van de elektrische uitrusting
mogen uitsluitend door een elektromonteur worden uitge­voerd.

Vermeld in geval van vragen de volgende gegevens:

• Stroomtype van de motor

• Gegevens van het typeplaatje van de machine

• Gegevens van het typeplaatje van de motor

10. Reiniging, Onderhoud, en opbergen

m Let op!
Verwijder vóór alle schoonmaak- en onderhouds­werkzaamheden de netstekker uit het stopcontact! Li­chamelijk gevaar door elektrische schokken!
m Let op!
Wacht tot het toestel helemaal is afgekoeld! Gevaar
voor brandwonden!
m Let op!
Vóór alle schoonmaak- en onderhoudswerkzaamhe­den dient het toestel drukloos te worden gemaakt! Li­chamelijk gevaar!

10.1 Reiniging

• Hou het toestel zo veel mogelijk vrij van stof en vuil.

Wrijf het toestel met een schone doek af of blaas het
met perslucht bij lage druk schoon.

• Het is aan te bevelen het toestel onmiddellijk na elk ge-

bruik schoon te maken.

• Maak het toestel regelmatig met een vochtige doek en

wat zachte zeep schoon. Gebruik geen reinigings- of
oplosmiddelen; die zouden de kunststofdelen van het
toestel kunnen aantasten. Zorg ervoor dat geen water
binnen in het toestel terecht kan komen.

• Slang en spuitgereedschap moeten vóór de schoon-

maakbeurt van de compressor worden gescheiden. De
compressor mag niet met water, oplosmiddelen of iets
dergelijks schoon worden gemaakt.

10.2 Onderhoud van het drukvat (Fig. 1)
LET OP! Voor een duurzame bestendigheid van het drukvat

(8) dient het condensatiewater na elk gebruik te worden
afgelaten door de aftapschroef (10) open te draaien. Laat
eerst de keteldruk af (zie 10.7.1). De afl aatschroef draait u
tegen de richting van de wijzers van de klok in open (u kijkt
vanaf de onderkant van de compressor naar de schroef)
zodat het condensatiewater helemaal uit het drukvat kan
weglopen. Draai daarna de afl aatschroef terug dicht (met
de wijzers van de klok mee). Controleer het drukvat voor
elk gebruik op roest en beschadigingen. De compressor
mag niet met een defect of roestig drukvat in werking wor­den gesteld. Indien u beschadigingen vaststelt, gelieve zich
tot de klantendienst-werkplaats te wenden.

m Let op!
Het condenswater uit het drukvat bevat olieresten.
Ontdoet u zich van het condenswater op een milieu­vriendelijke manier en deponeer het op een overeen­komstige inzamelplaats.

21NL/BE

10.3 Veiligheidsklep (Fig. 3)

De veiligheidsklep (19) is afgesteld op de maximal toe­gestane druk van het drukvat. Het is niet toelaatbaar de
veiligheidsklep te verstellen of het plombeerloodje ervan te
verwijderen. Om te verzekeren dat de veiligheidsklep, in­dien nodig, naar behoren werkt, dient u de klep van tijd tot
tijd in werking te stellen. Trek fl ink aan de ring tot perslucht
hoorbaar wordt afgeblazen. Laat daarna de ring weer los.

10.4 Oliepeil regelmatig controleren (Fig. 11)

Plaats de compressor op een effen horizontaal oppervlak.
Het oliepeil moet zich tussen MAX en MIN van het oliekijk­glas (Fig. 18) bevinden.
Olie verversen : Aanbevolen soort olie: SAE 15W 40 of
een gelijkwaardige soort. De eerste vulling moet na 100
bedrijfsuren worden vervangen; daarna dient de olie om
de 500 bedrijfsuren te worden ververst.

10.5 Olie verversen (Fig. 1,10,11)

Schakel de motor uit en verwijder de netstekker uit het
stopcontact. Verwijder de olie afdichtplug (16). Nadat u
de eventueel voorhanden zijnde luchtdruk hebt afgelaten
kan u de olieafl aatlug (12) op de compressiepomp (13)
uitdraaien.
Om te voorkomen dat olie ongecontroleerd uitloopt plaats
u best een kleine blikken goot eronder en verzamelt u de
olie in een bak. Indien al de olie niet helemaal uitloopt is
het aan te bevelen de compressor lichtjes schuin te zetten.
Is al de olie uitgelopen draait u de olieafl aatplug (12) er
terug in.

10.7 Opbergen
m Let op!
Trek de netstekker uit het stopcontact, ontlucht het
toestel en alle aangesloten pneumatische gereed­schappen. Berg de compressor op zodat hij niet door
onbevoegden in werking kan worden gesteld.

m Let op!
De compressor alleen in een droge en voor onbe­voegden ontoegankelijke omgeving opbergen. Niet
kantelen, alleen recht staand opbergen! Olie kan uit­lopen!

10.7.1 Afl aten van de overdruk

Laat de overdruk in de compressor af door de compressor
uit te schakelen en de in het drukvat nog aanwezige pers­lucht te verbruiken, b.v. door een pneumatisch gereedschap
met nullast de laten draaien of met een uitblaaspistool.

11. Afvalverwijdering en recyclage

Het toestel bevindt zich in een verpakking om transport­schade te voorkomen. Deze verpakking is een grondstof
en bijgevolg herbruikbaar of kan in de grondstofkringloop
teruggebracht worden. Het toestel en zijn accessoires be­staan uit diverse materialen, zoals b.v. metaal en kunststof.
Ontdoe u van defecte onderdelen op de inzamelplaats
waar u gevaarlijke afvalstoffen mag afgeven. Informeer u in
uw speciaalzaak of bij uw gemeentebestuur!

De afgewerkte olie biedt u aan op een overeenkom­stige inzamelplaats voor afgewerkte olie.

Om de correcte hoeveelheid olie in te gieten dient u ervoor
te zorgen dat de compressor op een recht oppervlak
staat. Giet de verse olie het olievulgat (21) in tot de olie het
maximale vulpeil heeft bereikt. Dit is door een rood punt op
het oliekijkglas (18) aangeduid (Fig. 11). Overschrijd niet de
maximale vulhoeveelheid. Het overvol maken kan schade
aan het toestel berokken. Plaats de oliesluitdop (16) terug in
het olievulgat (21).

10.6 Schoonmaken van de aanzuigfi lter (Fig. 3, 12,

13)

De aanzuigfilter voorkomt het binnenzuigen van stof en vuil.
Deze filter dient minstens om de 300 bedrijfsuren schoon
te worden gemaakt. Een verstopt geraakte aanzuigfilter
vermindert aanzienlijk het vermogen van de compressor.
Verwijder de aanzuigfilter door de vleugelschroef (E) open
te draaien. Trek daarna het filterdeksel (C) af. U kann dan
de luchtfilter (F) en het filterhuis (D) uitnemen. Klop de lucht­filter, het filterdeksel en het filterhuis voorzichtig uit. Deze
componenten moeten daarna met perslucht (ca. 3 bar)
worden uitgeblazen en in omgekeerde volgorde worden
hermonteerd.

22 NL/BE

12. Verhelpen van storingen

Storing Mogelijke oorzaak Oplossing

De compressor draait
niet.

Compressor draait, maar
bouwt geen druk op.

Compressor draait, druk
wordt op de manometer
aangeduid, maar de
gereedschappen draaien
niet.

• Netspanning ontbreekt.

• Netspanning te laag.

• Buitentemperatuur te laag.

• Motor oververhit.

• Terugslagklep (19) lek.

• Dichtingen defect.

• Aflaatplug voor condenswater (10) ondicht

• Slangverbindingen ondicht.

• Snelkoppeling ondicht.

• Druk op de drukregelaar (5) te laag afgesteld.

• Kabel, netstekker, zekering en stopcontact contro-

leren.

• Te lange verlengkabel vermijden. Verlengkabel met
een voldoende aderdoorsnede gebruiken.

• Niet onder +5° buitentemperatuur gebruiken.

• Motor laten afkoelen, indien nodig, de oorzaak van

de oververhitting verhelpen.

• Terugslagklep (19) door een vakwerkplaats laten
vervangen.

• Dichtingen controleren, defecte dichtingen door een
vakwerkplaats laten vervangen.

• Plug met de hand aanhalen. Dichting op de plug
controleren, indien nodig, vervangen.

• Persluchtslang en gereedschappen controleren,
indien nodig vervangen.

• Snelkoppeling controleren, indien nodig vervangen.

• Drukregelaar verder opendraaien.

23NL/BE

13. GARANTIEBEWIJS

Geachte klant,

onze producten zijn aan een strenge kwaliteitscontrole onderhevig. Mocht dit apparaat echter ooit niet naar behoren
functioneren, spijt het ons ten zeerste en vragen u zich tot onze servicedienst onder het adres vermeld op dit garantiebewijs te wenden.
Wij staan ook graag telefonisch tot uw dienst via het hieronder vermelde servicetelefoonnummer. Voor vorderingen in verband met
garantie geldt het volgende:

• Deze garantievoorwaarden regelen bijkomende garantieprestaties. Uw wettelijke garantieclaims blijven onaangetast door deze

garantie. Onze garantieprestatie is voor uw gratis.

• De garantieprestatie heeft uitsluitend betrekking op gebreken die te wijten zijn aan materiaal- of fabricagefouten en is beperkt

tot het verhelpen van deze gebreken of het vervangen van het apparaat. Wij wijzen erop dat onze apparaten overeenkomstig
hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Een garantieovereenkomst komt
daarom niet tot stand als het apparaat in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt ge­bruikt. Uitgesloten van onze garantie zijn verder schadeloosstellingen voor transportschade, schade door nietnaleving van de
montage-instructies of op grond van ondeskundige installatie, niet-naleving van de handleiding (zoals door b.v. aansluiting op
een verkeerde netspanning of stroomsoort), oneigenlijke of onoordeelkundige toepassingen (zoals b.v. overbelasting van het ap­paraat of gebruik van niet toegestane inzetgereedschappen of toebehoren), niet-naleving van de onderhouds- en veiligheidsbe­palingen, binnendringen van vreemde voorwerpen in het apparaat (zoals b.v. zand, stenen of stof), gebruikmaking van geweld of
invloeden van buitenaf (zoals b.v. schade door neervallen) alsmede door normale slijtage die zich bij het doelmatig gebruik van
het apparaat voordoet.

Er kan geen aanspraak op garantie worden gemaakt als op het apparaat reeds ingrepen werden uitgevoerd.

• De garantieperiode bedraagt 3 jaar en gaat in op de datum van aankoop van het apparaat. Garantieclaims dienen voor het ver-

loop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het geldend
maken van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt
noch tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat
of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactivi­teit.

• Om een garantieclaim geldend te maken dient u het defecte apparaat franco op te sturen aan het hieronder vermelde adres.

Voeg het originele verkoopbewijs of een ander gedateerd bewijs van aankoop bij. Gelieve daarom de kassabon als bewijs goed
te bewaren! Wij verzoeken u de reden van de klacht zo nauwkeurig mogelijk te beschrijven. Valt het defect van het apparaat bin-

nen onze garantieprestatie bezorgen wij u per omgaande een hersteld of nieuw apparaat terug.
Uiteraard staan wij ook tot u dienst om mits betaling van de kosten defecten van het apparaat te verhelpen die buiten de garantieom­vang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op.

24 NL/BE

Inhaltsverzeichnis: Seite:

1. Einleitung 26

2. Gerätebeschreibung 26

3. Lieferumfang 26

4. Bestimmungsgemäße Verwendung 27

5. Sicherheitshinweise 27

6. Technische Daten 29

7. Vor Inbetriebnahme 29

8. Aufbau und Bedienung 29

9. Elektrischer Anschluss 30

10. Reinigung, Wartung und Lagerung 30
11 . Entsorgung und Wiederverwertung 31

12. Störungsabhilfe 32

13. Garantieurkunde 33

14. Konformitätserklärung 42

25DE /AT/CH

1. Einleitung

2. Gerätebeschreibung (Abb. 1-14)

HERSTELLER:
scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen

VEREHRTER KUNDE,

Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten
mit Ihrem neuen Gerät.

HINWEIS:

Der Hersteller dieses Gerätes haftet nach dem geltenden
Produkthaftungsgesetz nicht für Schäden, die an diesem
Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung,

• Nichtbeachtung der Bedienungsanweisung,

• Reparaturen durch Dritte, nicht autorisierte Fach kräfte,

• Einbau und Austausch von nicht originalen Ersatz teilen,

• nicht bestimmungsgemäßer Verwendung,

• Ausfällen der elektrischen Anlage bei Nichtbeachtung

der elektrischen Vorschriften und VDE-Bestimmungen

0100, DIN 57113 / VDE0113.

Beachten Sie:

Lesen Sie vor der Montage und vor Inbetriebnahme den
ge samten Text der Bedienungsanleitung durch.
Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr
Elektrowerkzeug kennenzulernen und dessen bestimmungs­gemäßen Einsatzmöglichkeiten zu nutzen.
Die Bedienungsanleitung enthält wichtige Hinweise, wie
Sie mit dem Elektrowerkzeug sicher, fachgerecht und
wirt schaft lich arbeiten, und wie Sie Gefahren vermeiden,
Reparaturkosten sparen, Ausfallzeiten verringern und die
Zuverlässigkeit und Lebensdauer des Elektrowerkzeugs
erhöhen.
Zusätzlich zu den Sicherheitsbestimmungen dieser Bedie­nungsanleitung müssen Sie unbedingt die für den Be trieb
des Elektrowerkzeugs geltenden Vorschriften Ihres Landes
beachten.
Bewahren Sie die Bedienungsanleitung, in einer Plas tik­hülle geschützt vor Schmutz und Feuchtigkeit, bei dem
Elektrowerkzeug auf. Sie muss von jeder Bedienungsperson
vor Aufnahme der Arbeit gelesen und sorgfältig beachtet
wer den. An dem Elektrowerkzeug dürfen nur Personen ar­beiten, die im Gebrauch des Elektrowerkzeugs unterwiesen
und über die damit verbundenen Gefahren unterrichtet sind.
Das ge for der te Mindestalter ist einzuhalten.
Neben den in dieser Bedienungsanleitung enthaltenen Si­cherheitshinweisen und den besonderen Vorschriften Ih res
Landes sind die für den Betrieb von baugleichen Maschinen
allgemein anerkannten technischen Regeln zu beachten.
Wir übernehmen keine Haftung für Unfälle oder Schäden,
die durch Nichtbeachten dieser Anleitung und den Sicher­heitshinweisen entstehen.

1. Transportgriff

2. Druckschalter

3. Schnellkupplung (geregelte Druckluft)

4. Manometer (eingestellter Druck kann abgelesen
werden)

5. Druckregler

6. Manometer (Kesseldruck kann abgelesen werden)

7. Schnellkupplung (ungeregelte Druckluft)

8. Druckbehälter

9. Standfuß

10. Ablassschraube für Kondenswasser

11. Rad

12. Öl – Ablassschraube

13. Verdichterpumpe

14. Druckluftschlauch

15. Luftfilter

16. Öl – Verschlusstopfen

17. Ein- / Aus - Schalter

18. Öl – Schauglas

19. Sicherheitsventil

20. Überlastschalter

21. Öl – Einfüllöffnung

22. Schraube

23. Beilagscheibe

24. Federring

25. Mutter

3. Lieferumfang

1x Luftfilter
1x Standfuß
2x Rad
1x Montagematerial
1x Öl-Verschlussstopfen
1x Druckluftschlauch
1x Bedienungsanleitung

• Öffnen Sie die Verpackung und nehmen Sie das Gerät

vorsichtig heraus.

• Entfernen Sie das Verpackungsmaterial sowie Verpa-

ckungs-/ und Transportsicherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf

Transportschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis

zum Ablauf der Garantiezeit auf.

ACHTUNG
Gerät und Verpackungsmaterialien sind kein Kinder­spielzeug! Kinder dürfen nicht mit Kunststoffbeuteln,
Folien und Kleinteilen spielen! Es besteht Verschlu­ckungs- und Erstickungsgefahr!

26 D E/AT/CH

4. Bestimmungsgemäße Verwendung

Der Kompressor dient zum Erzeugen von Druckluft für
druckluftbetriebene Werkzeuge, welche mit einer Luft­menge bis ca. 260 l/min. betrieben werden können (z.B.
Reifenfüller, Ausblaspistole und Lackierpistole). Aufgrund
der begrenzten Luftfördermenge ist es nicht möglich,
Werkzeuge zu betreiben, welche einen sehr hohen Luftver­brauch aufweisen (z.B. Schwingschleifer, Stabschleifer und
Schlagschrauber).

Die Maschine darf nur nach ihrer Bestimmung verwendet
werden. Jede weitere darüber hinausgehende Verwendung
ist nicht bestimmungsgemäß. Für daraus hervorgerufene
Schäden oder Verletzungen aller Art haftet der Benutzer/
Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß
nicht für den gewerblichen, handwerklichen oder indust­riellen Einsatz konstruiert wurden. Wir übernehmen keine
Gewährleistung, wenn das Gerät in Gewerbe-, Hand­werks- oder Industriebetrieben sowie bei gleichzusetzen­den Tätigkeiten eingesetzt wird.

5. Sicherheitshinweise

m Achtung! Beim Gebrauch von Elektrowerkzeugen sind
zum Schutz gegen elektrischen Schlag, Verletzungs- und
Brandgefahr folgende grundsätzliche Sicherheitsmaßnah­men zu beachten. Lesen Sie alle diese Hinweise, bevor Sie
dieses Elektrowerkzeug benutzen, und bewahren Sie die
Sicherheitshinweise gut auf.

m Achtung! Beim Gebrauch dieses Kompressors sind zum
Schutz gegen elektrischen Schlag, Verletzungs- und Brand­gefahr folgende grundsätzlichen Sichereitsmaßnahmen zu
beachten.
Lesen und beachten Sie diese Hinweise, bevor Sie das
Gerät benutzen

Sicheres Arbeiten

1 Halten Sie Ihren Arbeitsbereich in Ordnung

– Unordnung im Arbeitsbereich kann Unfälle zur

Folge haben.

2 Berücksichtigen Sie Umgebungseinflüsse

– Setzen Sie Elektrowerkzeuge nicht dem Regen

aus.

– Benutzen Sie Elektrowerkzeuge nicht in feuchter

oder nasser Umgebung. Gefahr durch Strom­schlag!

– Sorgen Sie für gute Beleuchtung des Arbeitsbe-

reichs.

– Benutzen Sie Elektrowerkzeuge nicht, wo Brand-

oder Explosionsgefahr besteht.

3 Schützen Sie sich vor elektrischem Schlag

– Vermeiden Sie Körperberührung mit geerdeten

Teilen (z. B. Rohren, Radiatoren, Elektroherden,
Kühlgeräten).

4 Halten Sie Kinder fern!

– Lassen Sie andere Personen nicht das Werkzeug

und das Kabel berühren, halten Sie sie von Ihrem
Arbeitsbereich fern.

5 Bewahren Sie unbenutzte Elektrowerkzeuge sicher

auf

– Unbenutzte Elektrowerkzeuge sollten an einem

trockenen, hochgelegenen oder abgeschlosse­nen Ort, außerhalb der Reichweite von Kindern,
abgelegt werden.

6 Überlasten Sie Ihr Elektrowerkzeug nicht

– Sie arbeiten besser und sicherer im angegebenen

Leistungsbereich.

7 Tragen Sie geeignete Kleidung

– Tragen Sie keine weite Kleidung oder Schmuck,

sie könnten von beweglichen Teilen erfasst wer­den.

– Bei Arbeiten im Freien sind Gummihandschuhe

und rutschfestes Schuhwerk empfehlenswert.

– Tragen Sie bei langen Haaren ein Haarnetz.

8 Verwenden Sie das Kabel nicht für Zwecke, für die es

nicht bestimmt ist

– Benutzen Sie das Kabel nicht, um den Stecker aus

der Steckdose zu ziehen. Schützen Sie das Kabel
vor Hitze, Öl und scharfen Kanten.

9 Pflegen Sie Ihre Werkzeuge mit Sorgfalt

– Halten Sie Ihren Kompressor sauber, um gut und

sicher zu arbeiten.

– Befolgen Sie die Wartungsvorschriften.
– Kontrollieren Sie regelmäßig die Anschlussleitung

des Elektrowerkzeugs und lassen Sie diese bei
Beschädigung von einem anerkannten Fachmann
erneuern.

– Kontrollieren Sie Verlängerungsleitungen regel-

mäßig und ersetzen Sie diese, wenn sie beschä­digt sind.

10 Ziehen Sie den Stecker aus der Steckdose

– Bei Nichtgebrauch des Elektrowerkzeugs, vor der

Wartung und beim Wechsel von Werkzeugen wie
z. B. Sägeblatt, Bohrer, Fräser.

11 Vermeiden Sie unbeabsichtigten Anlauf

– Vergewissern Sie sich, dass der Schalter beim

Einstecken des Steckers in die Steckdose ausge­schaltet ist.

12 Benutzen Sie Verlängerungskabel für den Außenbe-

reich

– Verwenden Sie im Freien nur dafür zugelassene

und entsprechend gekennzeichnete Verlänge­rungskabel.

– Verwenden Sie die Kabeltrommel nur im abgeroll-

ten Zustand.

13 Seien Sie stets aufmerksam

– Achten Sie darauf, was Sie tun. Gehen Sie mit Ver-

nunft an die Arbeit. Benutzen Sie das Elektrowerk­zeug nicht, wenn Sie unkonzentriert sind.

14 Überprüfen Sie das Elektrowerkzeug auf eventuelle

Beschädigungen

– Vor weiterem Gebrauch des Elektrowerkzeugs müs-

sen Schutzvorrichtungen oder leicht beschädigte
Teile sorgfältig auf ihre einwandfreie und bestim­mungsgemäße Funktion untersucht werden.

27DE/AT/C H

– Überprüfen Sie, ob die beweglichen Teile ein-

wandfrei funktionieren und nicht klemmen oder ob
Teile beschädigt sind. Sämtliche Teile müssen rich­tig montiert sein und alle Bedingungen erfüllen,
um den einwandfreien Betrieb des Elektrowerk­zeugs zu gewährleisten.

– Beschädigte Schutzvorrichtungen und Teile

müssen bestimmungsgemäß durch eine anerkann­te Fachwerkstatt repariert oder ausgewechselt
werden, soweit nichts anderes in der Bedienungs­anleitung angegeben ist.

– Beschädigte Schalter müssen bei einer Kunden-

dienstwerkstatt ersetzt werden.

– Benutzen Sie keine fehlerhaften oder beschädig-

ten Anschlussleitungen.

– Benutzen Sie keine Elektrowerkzeuge, bei denen

sich der Schalter nicht ein- und ausschalten lässt.

15 Lassen Sie Ihr Elektrowerkzeug durch eine Elektro-

fachkraft reparieren

– Dieses Elektrowerkzeug entspricht den einschlägi-

gen Sicherheitsbestimmungen. Reparaturen dürfen
nur von einer Elektrofachkraft ausgeführt werden,
indem Originalersatzteile verwendet werden;
anderenfalls können Unfälle für den Benutzer
entstehen.

16 Achtung!

– Zu Ihrer eigenen Sicherheit, benutzen Sie nur

Zubehör und Zusatzgeräte, die in der Bedienungs­anleitung angegeben oder vom Hersteller emp­fohlen oder angegeben werden. Der Gebrauch
anderer als der in der Bedienungsanleitung oder
im Katalog empfohlenen Einsatzwerkzeuge oder
Zubehöre kann eine persönliche Verletzungsge­fahr für Sie bedeuten.

17 Geräusch

– Bei Verwendung des Kompressors Gehörschutz

tragen.

18 Austausch der Anschlussleitung

– Wenn die Anschlussleitung beschädigt wird, muss

sie vom Hersteller oder einer Elektrofachkraft
ersetzt werden, um Gefährdungen zu vermeiden.
Gefahr durch Stromschläge

19 Befüllung von Reifen

– Kontrollieren Sie den Reifendruck unmittelbar

nach der Befüllung durch ein geeignetes Mano­meter, z.B. an einer Tankstelle.

20 Straßenfahrbare Kompressoren im Baustellenbetrieb

– Achten Sie darauf, dass alle Schläuche und Arma-

turen für den höchst zulässigen Arbeitsdruck des
Kompressors geeignet sind.

21 Aufstellort

– Stellen Sie den Kompressor nur auf einer ebenen

Fläche auf.

22 Es ist empfohlen, dass Zuführschläuche bei Drücken

über 7 bar mit einem Sicherheitskabel, z.B. einem
Drahtseil ausgestattet werden sollten.

ZUSÄTZLICHE SICHERHEITSHINWEISE

Sicherheitshinweise zum Arbeiten mit Druckluft und
Ausblaspistolen

• Verdichterpumpe und Leitungen erreichen im Betrieb

hohe Temperaturen. Berührungen führen zu Verbren­nungen.

• Die vom Kompressor angesaugte Luft ist frei von Bei-

mengungen zu halten, die in der Verdichterpumpe zu
Bränden oder Explosionen führen können.

• Halten Sie beim Lösen der Schlauchkupplung das

Kupplungsstück des Schlauches mit der Hand fest. So
vermeiden Sie Verletzungen durch den zurückschnel­lenden Schlauch.

• Bei Arbeiten mit der Ausblaspistole Schutzbrille tragen.

Durch Fremdkörper und weggeblasene Teile können
leicht Verletzungen verursacht werden.

• Mit der Ausblaspistole keine Personen anblasen oder

Kleidung am Körper reinigen. Verletzungsgefahr!

Sicherheitshinweise beim Farbspritzen

• Keine Lacke oder Lösungsmittel mit einem Flammpunkt

von weniger als 55° C verarbeiten. Explosionsgefahr!

• Lacke und Lösungsmittel nicht erwärmen. Explosions-

gefahr!

• Werden gesundheitsschädliche Flüssigkeiten verar-

beitet, sind zum Schutz Filtergeräte (Gesichtsmasken)
erforderlich. Beachten Sie auch die von den Herstellern
solcher Stoffe gemachten Angaben über Schutzmaß­nahmen.

• Die auf den Umverpackungen der verarbeiteten Mate-

rialien aufgebrachten Angaben und Kennzeichnungen
der Gefahrstoffverordnung sind zu beachten. Gegebe­nenfalls sind zusätzliche Schutzmaßnahmen zu treffen,
insbesondere geeignete Kleidung und Masken zu tra­gen.

• Während des Spritzvorgangs sowie im Arbeitsraum

darf nicht geraucht werden. Explosionsgefahr! Auch
Farbdämpfe sind leicht brennbar.

• Feuerstellen, offenes Licht oder funkenschlagende Ma-

schinen dürfen nicht vorhanden sein bzw. betrieben
werden.

• Speisen und Getränke nicht im Arbeitsraum aufbewah-

ren oder verzehren. Farbdämpfe sind gesundheits­schädlich.

• Der Arbeitsraum muss größer als 30 m³ sein und es

muss ausreichender Luftwechsel beim Spritzen und
Trocknen gewährleistet sein.

• Nicht gegen den Wind spritzen. Grundsätzlich beim

Verspritzen von brennbaren bzw. gefährlichen Spritz­gütern die Bestimmungen der örtlichen Polizeibehörde
beachten.

• Verarbeiten Sie in Verbindung mit dem PVC-Druck-

schlauch keine Medien wie Testbenzin, Butylalkohol
und Methylenchlorid. Diese Medien zerstören den
Druckschlauch.

Betrieb von Druckbehältern

• Wer einen Druckbehälter betreibt, hat diesen in einem

ordnungsgemäßen Zustand zu erhalten, ordnungs­gemäß zu betreiben, zu überwachen, notwendige
Instandhaltungs- und Instandsetzungsarbeiten unver­züglich vorzunehmen und die den Umständen nach er­forderlichen Sicherheitsmaßnahmen zu treffen.

28 DE/AT/CH

• Die Aufsichtsbehörde kann im Einzelfall erforderliche

Überwachungsmaßnahmen anordnen.

• Ein Druckbehälter darf nicht betrieben werden, wenn

er Mängel aufweist, durch die Beschäftigte oder Dritte
gefährdet werden.

• Kontrollieren Sie den Druckbehälter vor jedem Betrieb

auf Rost und Beschädigungen. Der Kompressor darf
nicht mit einem beschädigten oder rostigen Druckbehäl­ter betrieben werden. Stellen Sie Beschädigungen fest,
so wenden Sie sich bitte an die Kundendienstwerkstatt.

Bewahren Sie die Sicherheitshinweise gut auf.

6. Technische Daten

• Vor Inbetriebnahme muss der Ölstand in der Kompres-

sorpumpe kontrolliert werden.

8. Aufbau und Bedienung

m Achtung!
Vor der Inbetriebnahme das Gerät unbedingt kom­plett montieren!

Zur Montage benötigen Sie:
2 x Gabelschlüssel 17 mm (nicht im Lieferumfang enthalten)

8.1 Montage der Räder (Bild 5)

• Montieren Sie die beiliegenden Räder wie dargestellt.

Netzanschluss
Motorleistung W
Betriebsart
Kompressor-Drehzahl
Druckbehältervolumen (in Liter)
Betriebsdruck
Theo. Ansaugleistung l/min
Schallleistungspegel L
Unsicherheit K

WA

WA

Schutzart
Gerätegewicht in kg
Öl (15W 40) l
Max. Aufstellhöhe (üNN)

230 V ~ 50Hz

1800

S1

2850 min

24

ca. 8 bar

ca. 260

97 dB(A)

2,42 dB

IP20

ca. 27

ca. 0,3

1000 m

-1

Die Geräuschemissionswerte wurden entsprechend EN ISO
3744 ermittelt.

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

7. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten
auf dem Typenschild mit den Netzdaten übereinstimmen.

• Überprüfen Sie das Gerät auf Transportschäden. Etwa-

ige Schäden sofort dem Transportunternehmen melden,
mit dem der Kompressor angeliefert wurde.

• Die Aufstellung des Kompressors muss in der Nähe des

Verbrauchers erfolgen.

• Lange Luftleitungen und lange Zuleitungen (Verlänge-

rungskabel) sind zu vermeiden.

• Auf trockene und staubfreie Ansaugluft achten.

• Den Kompressor nicht in feuchtem oder nassem Raum

aufstellen.

• Der Kompressor darf nur in geeigneten Räumen (gut

belüftet, Umgebungstemperatur +5°C bis 40°C) betrie­ben werden. Im Raum dürfen sich keine Stäube, keine
Säuren, Dämpfe, explosive oder entflammbare Gase
befinden.

• Der Kompressor ist geeignet für den Einsatz in trocke-

nen Räumen. In Bereichen, in denen mit Spritzwasser
gearbeitet wird, ist der Einsatz nicht zulässig.

8.2 Montage des Standfußes (Bild 6)

• Montieren Sie den beiliegenden Standfuß wie darge-

stellt.

8.3 Montage des Luftfilters (Bild 7,8)

• Entfernen Sie den Transportstopfen (B) und schrauben

Sie den Luftfilter (15) am Gerät fest.

8.4 Austausch des Transportdeckels (A) (Bild 9,10)

• Entfernen Sie den Transportdeckel der Öleinfüllöffnung

(21) und setzen Sie den beiliegenden Öl- Verschluss­stopfen (16) in die Öleinfüllöffnung ein.

8.5 Netzanschluss

• Der Kompressor ist mit einer Netzleitung mit Schutzkon-

taktstecker ausgerüstet. Dieser kann an jeder Schutz­kontaktsteckdose 230V ~ 50 Hz, welche mit 16 A ab­gesichert ist, angeschlossen werden.

• Achten Sie vor Inbetriebnahme darauf, dass die Netz-

spannung mit der Betriebsspannung und mit der Ma­schinenleistung auf dem Datenschild übereinstimmt.

• Lange Zuleitungen, sowie Verlängerungen, Kabeltrom-

meln usw. verursachen Spannungsabfall und können
den Motoranlauf verhindern.

• Bei niedrigen Temperaturen unter +5°C ist der Motor-

anlauf durch Schwergängigkeit gefährdet.

8.6 Ein-/ Ausschalter (Bild 2)

• Zum Einschalten des Kompressors wird der Ein/ Aus-

schalter (17) nach oben gezogen. Zum Abschalten wird
der Ein-/ Ausschalter nach unten gedrückt.

8.7 Druckeinstellung: (Bild 1,3)

• Mit dem Druckregler (5) wird der Druck am Manometer

(4) eingestellt.

• Der eingestellte Druck kann an der Schnellkupplung (3)

entnommen werden.

• Am Manometer (6) wird der Kesseldruck abgelesen.

• Der Kesseldruck wird an der Schnellkupplung (7) ent-

nommen.

8.8 Druckschaltereinstellung (Bild 1)

• Der Druckschalter (2) ist werkseitig eingestellt.

Einschaltdruck ca. 6 bar
Ausschaltdruck ca. 8 bar

29DE /AT/CH

8.9 Montage des Druckluftschlauchs (Bild 1,3)

• Für Arbeiten in größerer Entfernung vom Kompressor

kann der Druckluftschlauch (14) verwendet werden.
Schließen Sie dazu den Stecknippel (H) des Druckluft­schlauchs an einer der Schnellkupplungen (3, 7) an.
Schließen Sie danach das Druckluftwerkzeug an der
Schnellkupplung (I) des Druckluftschlauches an.

8.10 Überlastschalter (Bild 14)

Der Motor ist mit einem Überlastschalter ausgestattet (20).
Bei Überlastung des Kompressors schaltet der Überlast­schalter automatisch ab, um den Kompressor vor Über­hitzung zu schützen. Sollte der Überlastschalter ausgelöst
haben, schalten Sie den Kompressor am Ein-/Ausschalter
(17) ab und warten Sie ab bis der Kompressor abgekühlt ist.
Drücken Sie nun den Überlastschalter (20) ein und Schalten
Sie den Kompressor wieder an.

9. Elektrischer Anschluss

Solch schadhafte Elektro-Anschlussleitungen dürfen nicht
verwendet werden und sind aufgrund der Isolationsschä­den lebensgefährlich.
Elektrische Anschlussleitungen regelmäßig auf Schäden
überprüfen. Achten Sie darauf, dass beim Überprüfen die
Anschlussleitung nicht am Stromnetz hängt.

Elektrische Anschlussleitungen müssen den einschlägigen
VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie
nur Anschlussleitungen mit Kennzeichnung „H05VV-F“.
Ein Aufdruck der Typenbezeichnung auf dem Anschlusska­bel ist Vorschrift.

Wechselstrommotor:

• Die Netzspannung muss 230 V~ betragen.

• Verlängerungsleitungen bis 25 m Länge müssen einen

Querschnitt von 1,5 Quadratmillimeter aufweisen.
Anschlüsse und Reparaturen der elektrischen Ausrüstung
dürfen nur von einer Elektro-Fachkraft durchgeführt werden.

Der installierte Elektromotor ist betriebsfertig ange­schlossen. Der Anschluss entspricht den einschlägi­gen VDE- und DIN-Bestimmungen. Der kundenseitige
Netzanschluss sowie die verwendete Verlängerungs­leitung müssen diesen Vorschriften entsprechen.

• Das Produkt erfüllt die Anforderungen der EN 61000-

3-11 und unterliegt Sonderanschlußbedingungen. Das
heisst, dass eine Verwendung an beliebigen frei wähl­baren Anschlusspunkten nicht zulässig ist.

• Das Gerät kann bei ungünstigen Netzverhältnissen zu

vorübergehenden Spannungsschwankungen führen.

• Das Produkt ist ausschließlich zur Verwendung an An-

schlußpunkten vorgesehen, die
a) eine maximale zulässige Netzimpedanz “Z”
(Z

= 0.382 Ω) nicht überschreiten, oder

max

b) eine Dauerstrombelastbarkeit des Netzes von min­destens 100 A je Phase haben.

• Sie müssen als Benutzer sicherstellen, wenn nötig in

Rücksprache mit Ihrem Energieversorgungsunterneh­men, daß Ihr Anschlußpunkt, an dem Sie das Produkt
betreiben möchten, eine der beiden genannten Anfor­derungen a) oder b) erfüllt.

Wichtige Hinweise

Bei Überlastung des Motors schaltet dieser selbständig ab.
Nach einer Abkühlzeit (zeitlich unterschiedlich) lässt sich
der Motor wieder einschalten.

Schadhafte Elektro-Anschlussleitung.

An elektrischen Anschlussleitungen entstehen oft Isolations­schäden.
Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fenster

oder Türspalten geführt werden.

• Knickstellen durch unsachgemäße Befestigung oder

Führung der Anschlussleitung.

• Schnittstellen durch Überfahren der Anschlussleitung.

• Isolationsschäden durch Herausreißen aus der Wand-

steckdose.

• Risse durch Alterung der Isolation.

Bei Rückfragen bitte folgende Daten angeben:

• Stromart des Motors

• Daten des Maschinen-Typenschildes

• Daten des Motor-Typenschildes

10. Reinigung, Wartung und Lagerung

m Achtung!
Ziehen Sie vor allen Reinigungs- und Wartungsarbeiten den
Netzstecker! Verletzungsgefahr durch Stromstöße!
m Achtung!
Warten Sie bis das Gerät vollständig abgekühlt ist! Ver­brennungsgefahr!
m Achtung!
Vor allen Reinigungs- und Wartungsarbeiten ist das Gerät
drucklos zu machen! Verletzungsgefahr!

10.1 Reinigung

• Halten Sie das Gerät so staub- und schmutzfrei wie

möglich. Reiben Sie das Gerät mit einem sauberen Tuch

ab oder blasen Sie es mit Druckluft bei niedrigem Druck

aus.

• Wir empfehlen, dass Sie das Gerät direkt nach jeder

Benutzung reinigen.

• Reinigen Sie das Gerät regelmäßig mit einem feuchten

Tuch und etwas Schmierseife. Verwenden Sie keine Rei-

nigungs- oder Lösungsmittel; diese könnten die Kunst-

stoffteile des Gerätes angreifen. Achten Sie darauf,

dass kein Wasser in das Geräteinnere gelangen kann.

• Schlauch und Spritzwerkzeuge müssen vor Reinigung

vom Kompressor getrennt werden. Der Kompressor darf

nicht mit Wasser, Lösungsmitteln o. Ä. gereinigt werden.

30 DE /AT/CH

10.2 Wartung des Druckbehälters (Bild 1)
Achtung! Für dauerhafte Haltbarkeit des Druckbehälters

(8) ist nach jedem Betrieb das Kondenswasser durch Öffnen
der Ablassschraube (10) abzulassen. Lassen Sie zuvor den
Kesseldruck ab (s. 10.7.1). Die Ablassschraube wird durch
Drehen gegen den Uhrzeigersinn geöffnet (Blickrichtung
von der Kompressorunterseite auf die Schraube), damit
das Kondenswasser vollständig aus dem Druckbehälter
ablaufen kann. Verschließen Sie danach die Ablassschrau­be wieder (Drehen im Uhrzeigersinn). Kontrollieren Sie den
Druckbehälter vor jedem Betrieb auf Rost und Beschädigun­gen.

Der Kompressor darf nicht mit einem beschädigten oder
rostigen Druckbehälter betrieben werden. Stellen Sie
Beschädigungen fest, so wenden Sie sich bitte an die Kun­dendienstwerkstatt.

m Achtung!
Das Kondenswasser aus dem Druckbehälter enthält
Ölrückstände. Entsorgen Sie das Kondenswasser um­weltgerecht bei einer entsprechenden Sammelstelle.

10.3 Sicherheitsventil (Bild 3)

Das Sicherheitsventil (19) ist auf den höchstzulässigen
Druck des Druckbehälters eingestellt. Es ist nicht zulässig,
das Sicherheitsventil zu verstellen oder dessen Plombe zu
entfernen. Damit das Sicherheitsventil im Bedarfsfall richtig
funktioniert, muss dies von Zeit zu Zeit betätigt werden. Zie­hen Sie so stark am Ring, bis die Druckluft hörbar abbläst.
Anschließend lassen Sie den Ring wieder los.

Um die richtige Ölmenge einzufüllen, achten Sie darauf,
dass der Kompressor auf einer geraden Fläche steht. Füllen
Sie das neue Öl in die Öleinfüllöffnung (21), bis der Ölstand
die maximale Füllmenge erreicht. Diese ist durch einen roten
Punkt auf dem Öl – Schauglas (18) gekennzeichnet (Bild 11).
Überschreiten Sie nicht die maximale Füllmenge. Eine Über­füllung kann einen Geräteschaden zur Folge haben. Setzen
Sie den Ölverschlussstopfen (16) wieder in die Öleinfüllöff­nung (21).

10.6 Reinigen des Ansaugfilters (Bild 3, 12, 13)

Der Ansaugfilter verhindert das Einsaugen von Staub und
Schmutz. Es ist notwendig, diesen Filter mindestens alle 300
Betriebsstunden zu reinigen. Ein verstopfter Ansaugfilter
vermindert die Leistung des Kompressors erheblich.

Entfernen Sie den Ansaugfilter indem Sie die Flügelschrau­be (E) öffnen.
Ziehen Sie danach den Filterdeckel (C) ab. Sie können nun
den Luftfilter (F) und das Filtergehäuse (D) herausnehmen.
Klopfen Sie Luftfilter und Filterdeckel und Filtergehäuse
vorsichtig aus. Diese Bauteile müssen danach mit Druckluft
(ca. 3 bar) ausgeblasen und in umgekehrter Reihenfolge
wieder montiert werden.

10.7 Lagerung
m Achtung!
Ziehen Sie den Netzstecker, entlüften Sie das Gerät
und alle angeschlossenen Druckluftwerkzeuge. Stel­len Sie den Kompressor so ab, dass dieser nicht von
Unbefugten in Betrieb genommen werden kann.

10.4 Ölstand regelmäßig kontrollieren (Bild 11)

Kompressor auf eine ebene, gerade Fläche stellen.
Der Ölstand muss sich zwischen MAX und MIN des Öl­Schauglases (18) befinden.
Ölwechsel: Empfohlenes Öl: SAE 15W 40 oder gleich­wertiges. Die Erstfüllung muss nach 100 Betriebsstunden
gewechselt werden; danach ist alle 500 Betriebsstunden
das Öl abzulassen und neues nachzufüllen.

10.5 Ölwechsel (Bild 1,10,11)

Schalten Sie den Motor ab und ziehen Sie den Netzstecker
aus der Steckdose. Entfernen Sie die Ölverschlussstopfen
(16). Nachdem Sie den eventuell vorhandenen Luftdruck
abgelassen haben, können Sie die Öl-Ablassschraube (12)
an der Verdichterpumpe (13) herausschrauben.
Damit das Öl nicht unkontrolliert herausläuft, halten Sie eine
kleine Blechrinne darunter und fangen Sie das Öl in einem
Behälter auf. Falls das Öl nicht vollständig herausläuft,
empfehlen wir den Kompressor ein wenig zu neigen. Ist das
Öl herausgelaufen, setzen Sie die Öl-Ablassschraube (12)
wieder ein.

Das Altöl entsorgen Sie bei einer entsprechenden An­nahmestelle für Altöl.

m Achtung!
Den Kompressor nur in trockener und für Unbefugte
unzugänglicher Umgebung aufbewahren. Nicht kip­pen, nur stehend aufbewahren! Öl kann auslaufen!

10.7.1 Ablassen des Überdrucks

Lassen Sie den Überdruck im Kompressor ab, indem Sie
den Kompressor ausschalten und die noch im Druckbehälter
vorhandene Druckluft verbrauchen, z.B. mit einem Druck­luftwerkzeug im Leerlauf oder mit einer Ausblaspistole.

11. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transport­schäden zu verhindern. Diese Verpackung ist Rohstoff und
ist somit wieder verwendbar oder kann dem Rohstoffkreis­lauf zurückgeführt werden.
Das Gerät und dessen Zubehör bestehen aus verschiede­nen Materialien, wie z.B. Metall und Kunststoffe. Führen Sie
defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie
im Fachgeschäft oder in der Gemeindeverwaltung nach!

31D E/AT/CH

12. Störungsabhilfe

Störung Mögliche Ursache Abhilfe

Kompressor läuft nicht. • Netzspannung nicht vorhanden.

• Netzspannung zu niedrig.

• Außentemperatur zu niedrig.

• Motor überhitzt.

Kompressor läuft, jedoch
kein Druck.

Kompressor läuft, Druck
wird am Manometer
angezeigt, jedoch Werk­zeuge laufen nicht.

• Rückschlagventil (19) undicht.

• Dichtungen kaputt.

• Ablass-Schraube für Kondenswasser (10)

undicht.

• Schlauchverbindungen undicht.

• Schnellkupplung undicht.

• Zu wenig Druck am Druckregler (5) eingestellt.

• Kabel, Netzstecker, Sicherung und Steckdose

überprüfen.

• Zu lange Verlängerungskabel vermeiden. Verlän­gerungskabel mit ausreichendem Aderquerschnitt
verwenden.

• Nicht unter +5° C Außentemperatur betreiben.

• Motor abkühlen lassen ggf. Ursache der Überhit-

zung beseitigen.

• Rückschlagventil (19) austauschen.

• Dichtungen überprüfen, kaputte Dichtungen bei ei-

ner Fachwerkstatt ersetzen lassen.

• Schraube per Hand nachziehen.
Dichtung auf der Schraube überprüfen, ggf. erset­zen.

• Druckluftschlauch und Werkzeuge überprüfen, ggf.
austauschen.

• Schnellkupplung überprüfen, ggf. ersetzen.

• Druckregler weiter aufdrehen.

32 DE/AT/C H

13. Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, be­dauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden.
Gern stehen wir Ihnen auch telefonisch über die unten angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von
Garantieansprüchen gilt Folgendes:

• Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährleistungsansprüche werden von

dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

• Die Garantieleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind

und ist auf die Behebung dieser Mängel bzw. den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte
bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Ein Garantiever­trag kommt daher nicht zustande, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzen­den Tätigkeiten eingesetzt wird. Von unserer Garantie sind ferner Ersatzleistungen für Transportschäden, Schäden durch Nicht­beachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie
durch z.B. Anschluss an eine falsche Netzspannung oder Stromart), missbräuchliche oder unsachgemäße Anwendungen (wie
z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Nichtbeachtung der
Wartungs- und Sicherheitsbestimmungen, Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Ge­waltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) sowie durch verwendungsgemäßen, üblichen
Verschleiß ausgeschlossen.

Der Garantieanspruch erlischt, wenn an dem Gerät bereits Eingriffe vorgenommen wurden.

• Die Garantiezeit beträgt 3 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantie-

zeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garan­tieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu
einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige einge­baute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

• Für die Geltendmachung Ihres Garantieanspruches übersenden Sie bitte das defekte Gerät portofrei an die unten angegebene

Adresse. Fügen Sie den Verkaufsbeleg im Original oder einen sonstigen datierten Kaufnachweis bei. Bitte bewahren Sie deshalb
den Kassenbon als Nachweis gut auf! Beschreiben Sie uns bitte den Reklamationsgrund möglichst genau. Ist der Defekt des Gerä-

tes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht
mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.

33DE/AT/CH

Table of contents: Page:

1. Introduction 35

2. Device description 35

3. Scope of delivery 35

4. Intended use 36

5. Safety information 36

6. Technical data 37

7. Before starting the equipment 38

8. Attachment and operation 38

9. Electrical connection 38

10. Cleaning, maintenance and storage 39
11 . Disposal and recycling 40

12. Troubleshooting 40

13. Warranty certificate 41

14. Declaration of conformity 42

34 GB

1. Introduction

MANUFACTURER:
scheppach

Fabrikation von Holzbearbeitungsmaschine GmbH
Günzburger Straße 69
D-89335 Ichenhausen

DEAR CUSTOMER,

we hope your new tool brings you much enjoyment and
success.

NOTE:

According to the applicable product liability laws, the
manufacturer of the device does not assume liability for
damages to the product or damages caused by the product
that occurs due to:

• Improper handling,

• Non-compliance of the operating instructions,

• Repairs by third parties, not by authorized service tech-

nicians,

• Installation and replacement of non-original spare

parts,

• Application other than specified,

• A breakdown of the electrical system that occurs due to

the non-compliance of the electric regulations and local
regulations.

We recommend:

Read through the complete text in the operating instruc­tions before installing and commissioning the device. The
operating instructions are intended to help the user to
become familiar with the machine and take advantage of
its application possibilities in accordance with the recom­mendations. The operating instructions contain important
information on how to operate the machine safely, profes­sionally and economically, how to avoid danger, costly
repairs, reduce downtimes and how to increase reliability
and service life of the machine.
In addition to the safety regulations in the operating instruc­tions, you have to meet the applicable regulations that ap­ply for the operation of the machine in your country. Keep
the operating instructions package with the machine at all
times and store it in a plastic cover to protect it from dirt
and moisture. Read the instruction manual each time before
operating the machine and carefully follow its information.
The machine can only be operated by persons who were in­structed concerning the operation of the machine and who
are informed about the associated dangers. The minimum
age requirement must be complied with.

2. Device description (Fig. 1-14)

1. Transport handle

2. Pressure switch

3. Quick-lock coupling (regulated compressed air)

4. Pressure gauge (for reading the preset vessel pressure)

5. Pressure regulator

6. Pressure gauge (for reading the vessel pressure)

7. Quick-lock coupling (unregulated compressed air)

8. Pressure vessel

9. Supporting foot

10. Drain plug for condensation water

11. Wheel

12. Oil drain plug

13. Compressor pump

14. Compressed air hose

15. Air filter

16. Oil sealing plug

17. ON/OFF switch

18. Oil – level window

19. Safety valve

20. Overload switch

21. Oil filler opening

22. Screw

23. Washer

24. Spring washer

25. Nut

3. Scope of delivery

1x Air filter
1x Supporting foot
2x Wheel
1x Mounting material
1x Oil sealing plug
1x Compressed air hose
1x Translation of Original Operating Manual

• Open the packaging and remove the device carefully.

• Remove the packaging material as well as the packag-

ing and transport bracing (if available).

• Check that the delivery is complete.

• Check the device and accessory parts for transport

damage.

• If possible, store the packaging until the warranty pe-

riod has expired.

ATTENTION
The device and packaging materials are not toys! Chil­dren must not be allowed to play with plastic bags,
film and small parts! There is a risk of swallowing and
suffocation!

35GB

4. Intended use

The compressor is designed to generate compressed air for
compressed-air driven tools which can be driven with an air
volume of up to approx. 260 l/min (e.g. tire inflator, blow­out pistol and paint spray gun). Due to the limited air output
it is not possible to use the compressor to drive tools with
very high air consumption (for example orbital sanders, die
grinders and hammer screwdrivers).

The equipment is to be used only for its prescribed purpose.
Any other use is deemed to be a case of misuse. The user
/ operator and not the manufacturer will be liable for any
damage or injuries of any kind caused as a result of this.

Please note that our equipment has not been designed for
use in commercial, trade or industrial applications. Our
warranty will be voided if the equipment is used in com­mercial, trade or industrial businesses or for equivalent
purposes.

5. Safety information

m Attention! The following basic safety measures must be
observed when using electric tools for protection against
electric shock, and the risk of injury and fire. Read all these
notices before using the electric tool and keep the safety
instructions for later reference.

m Attention! The following basic safety actions must be
taken when using this compressor in order to protect the us­er from electric shocks and the risk of injury and fi re. Read
and follow these instructions before using the equipment.

Safe work

1 Keep the work area orderly

– Disorder in the work area can lead to accidents.

2 Take environmental influences into account

– Do not expose electric tools to rain.
– Do not use electric tools in a damp or wet environ-

ment. There is a risk of electric shock!

– Make sure that the work area is well-illuminated.
– Do not use electric tools where there is a risk of

fire or explosion.

3 Protect yourself from electric shock

– Avoid physical contact with earthed parts (e.g.

pipes, radiators, electric ranges, cooling units).

4 Keep children away

– Do not allow other persons to touch the equipment

or cable, keep them away from your work area.

5 Securely store unused electric tools

– Unused electric tools should be stored in a dry,

elevated or closed location out of the reach of
children.

6 Do not overload your electric tool

– They work better and more safely in the specified

output range.

7 Wear suitable clothing

– Do not wear wide clothing or jewellery, which can

become entangled in moving parts.

– Rubber gloves and non-slip shoes are recom-

mended when working outdoors.

– Tie long hair back in a hair net.

8 Do not use the cable for purposes for which it is not

intended

– Do not use the cable to pull the plug out of the

outlet. Protect the cable from heat, oil and sharp
edges.

9 Take care of your tools

– Keep your compressor clean in order to work well

and safely.

– Follow the maintenance instructions.
– Check the connection cable of the electric tool

regularly and have it replaced by a recognised
specialist when damaged.

– Check extension cables regularly and replace

them when damaged.

10 Pull the plug out of the outlet

– During non-use of the electric tool or prior to

maintenance and when replacing tools such as
saw blades, bits, milling heads.

11 Avoid inadvertent starting

– Make sure that the switch is switched off when

plugging the plug into an outlet.

12 Use extension cables for outdoors

– Only use approved and appropriately identified

extension cables for use outdoors.

– Only use cable reels in the unrolled state.

13 Remain attentive

– Pay attention to what you are doing. Remain

sensible when working. Do not use the electric tool
when you are distracted.

14 Check the electric tool for potential damage

– Protective devices and other parts must be care-

fully inspected to ensure that they are fault-free
and function as intended prior to continued use of
the electric tool.

– Check whether the moving parts function fault-

lessly and do not jam or whether parts are dam­aged. All parts must be correctly mounted and
all conditions must be fulfilled to ensure fault-free
operation of the electric tool.

– Damaged protective devices and parts must be

properly repaired or replaced by a recognised
workshop, insofar as nothing different is specified
in the operating manual.

– Damaged switches must be replaced at a cus-

tomer service workshop.

– Do not use any faulty or damaged connection

cables.

– Do not use any electric tool on which the switch

cannot be switched on and off.

15 Have your electric tool repaired by a qualified

electrician

– This electric tool conforms to the applicable safety

regulations. Repairs may only be performed by an
electrician using original spare parts. Otherwise
accidents can occur.

36 GB

16 Important!

– For your own safety you must only use the acces-

sories and additional units listed in the operating
instructions or recommended or specified by the
manufacturer. The use of mounted tools or ac­cessories other than those recommended in the
operating instructions or catalogue may place
your personal safety at risk.

17 Noise

– Wear ear muffs when you use the compressor.

18 Replacing the power cable

– To prevent hazards, leave the replacement of

damaged power cables strictly to the manufac­turer or a qualified electrician. There is a risk of
electric shock!

19 Inflating tires

– Directly after inflating tires, check the pressure

with a suitable pressure gauge, for example at
your filling station.

20 Roadworthy compressors for building site operations

– Make sure that all lines and fittings are suitable for

the maximum permissible operating pressure of
the compressor.

21 Place of installation

– Set up the compressor on an even surface.

22 Supply hoses at pressures above 7 bar should be

equipped with a safety cable (e.g. a wire rope).

ADDITIONAL SAFETY INSTRUCTIONS

Safety instructions for working with compressed air
and blasting guns

• The compressor pump and lines can become very hot

during operation. Touching these parts will burn you.

• The air which is sucked in by the compressor must be

kept free of impurities that could cause fires or explo­sions in the compressor pump.

• When releasing the hose coupling, hold the hose cou-

pling piece with your hand. This way, you can protect
yourself against injury from the rebounding hose.

• Wear safety goggles when working with the blow-out

pistol. Foreign bodies or blown off parts can easily
cause injuries.

• Do not blow at people with the blow-out pistol and do

not clean clothes while being worn. Risk of injury!

Safety information for paint spraying

• Do not process any paints or solvents with a flash point

below 55° C. There is a risk of explosion!

• Do not heat up paints or solvents. There is a risk of ex-

plosion!

• If hazardous liquids are processed, wear protective fil-

ter units (face guards). Also, adhere to the safety infor­mation provided by the manufacturers of such liquids.

• The details and designations of the Ordinance on Haz-

ardous Substances, which are displayed on the outer
packaging of the processed material, must be ob­served.

• Additional protective measures are to be undertaken if

necessary, particularly the wearing of suitable clothing
and masks.

• Do not smoke during the spraying process and/or in the

work area. There is a risk of explosion! Paint vapors are
easily combustible.

• Never set up or operate the equipment in the vicinity of

a fire place, open lights or sparking machines.

• Do not store or eat food and drink in the work area.

Paint vapors are harmful to your health.

• The work area must exceed 30 m

3

and sufficient ven­tilation must be ensured during spraying and drying.
Do not spray against the wind. Always adhere to the
regulations of the local police authority when spraying
combustible or hazardous materials.

• Do not process media such as white spirit, butyl alcohol

and methylene chloride with the PVC pressure hose.
These media will destroy the pressure hose.

Operating pressure vessels

• You must keep your pressure vessel in good working

order, operate the vessel correctly, monitor the vessel,
carry out necessary maintenance and repair work im­mediately and meet the relevant safety precautions.

• The supervisory authority may enforce essential control

measures in individual cases.

• A pressure vessel is not allowed to be used if it has

faults or deficiencies that can endanger workers or third
parties.

• Check the pressure vessel for signs of rust and dam-

age each time before using. Do not use the compressor
with a damaged or rusty pressure vessel. If you discover
any damage, then please contact the customer service
workshop.

Do not lose these safety instructions

6. Technical data

Mains connection
Motor rating W
Operating mode
Compressor speed
Pressure vessel capacity (in liters)
Operating pressure
Theoretical intake capacity (l/min)
sound power level L
uncertainty K

WA

WA

Protection type
Weight of the unit in kg
Oil (15W 40) l
Max. altitude

(above mean sea level)

The noise emission values were measured in accordance
with EN ISO 3744.

Wear hearing protection.

The effects of noise can cause a loss of hearing.

230 V ~ 50 Hz

1800

S1

2850 min

24

approx. 8 bar

approx. 260

97 dB(A)

2,42 dB

IP20

approx. 27

approx. 0,3

1000 m

-1

37GB

7. Before starting the equipment

Before you connect the equipment to the mains supply
make sure that the data on the rating plate are identical to
the mains data.

• Check the equipment for damage which may have oc-

curred in transit. Report any damage immediately to
the transport company which was used to deliver the
compressor.

• Install the compressor near the point of consumption.

• Avoid long air lines and supply lines (extension cables).

• Make sure that the intake air is dry and dustfree.

• Do not install the compressor in a damp or wet room.

• The compressor may only be used in suitable rooms

(with good ventilation and an ambient temperature from
+5 °C to 40 °C). There must be no dust, acids, vapors,
explosive gases or inflammable gases in the room.

• The compressor is designed to be used in dry rooms. It

is prohibited to use the compressor in areas where work
is conducted with sprayed water.

• The oil level in the compressor pump has to be checked

before putting the equipment into operation.

8. Attachment and operation

m Important!
You must fully assemble the appliance before using it
for the first time!

You will require the following tools for assembly and instal­lation: 2 x open-ended wrench size 17 mm (not included)

8.1 Fitting the wheels (Fig. 5)

• Fit the supplied wheels as shown.

8.2 Fitting the supporting foot (Fig. 6)

• Fit the supplied supporting foot as shown.

8.3 Fitting the air filter (Fig. 7,8)

• Remove the transportation stop (B) and screw the air fil-

ter (15) to the equipment.

8.4 Changing the transportation cover (A) (Fig. 9,10)

• Remove the transportation cover from the oil filter open-

ing (21) and insert the supplied oil sealing plug (16) into
the oil filler opening.

8.5 Mains connection

• The compressor is equipped with a mains cable with

shock-proof plug. This can be connected to any 230­240V ~ 50 Hz shock-proof socket.

• Before you use the machine, make sure that the mains

voltage is the same as the operating voltage (see the
rating plate).

• Long supply cables, extensions, cable reels etc. cause a

drop in voltage and can impede motor start-up.

• At low temperatures below +5°C, sluggishness may

make starting difficult or impossible.

8.6 ON/OFF switch (Fig. 2)

• Pull the ON/OFF switch (17) upwards to switch on the

compressor. To switch off the compressor, press the
ON/OFF switch down.

8.7 Setting the pressure (Fig. 1,3)

• Use the pressure regulator (5) to set the pressure on the

pressure gauge (4).

• The set pressure can be drawn from the quick lock cou-

pling (3).

• The vessel pressure can be read off the pressure gauge

(6).

• The vessel pressure is drawn from the quick lock cou-

pling (7).

8.8 Setting the pressure switch (Fig. 1)

• The pressure switch (2) is set at the factory.

Cut-in pressure approx. 6 bar
Cut-out pressure approx. 8 bar.

8.9 Fitting the compressed air hose (Fig. 1, 3)

• Use the compressed air hose (14) if you intend to carry

out work at a greater distance from the compressor. To
do so, connect the nipple (H) on the compressed air
hose to one of the quick release couplings (3, 7). Then
attach the compressed air tool to the quick-release cou­pling (I) on the compressed air hose.

8.10 Overload switch (Fig. 14)

The motor is fitted with an overload switch (20). If the
compressor overloads, the overload switch switches off the
equipment automatically to protect the compressor from
overheating. If the overload switch triggers, switch off the
compressor using the ON/ OFF switch (17) and wait until
the compressor cools down. Then press the overload switch
(20) and restart the compressor.

9. Electrical connection

The electrical motor installed is connected and ready
for operation. The connection complies with the appli­cable VDE and DIN provisions.
The customer‘s mains connection as well as the exten­sion cable used must also comply with these regula­tions.

• The product meets the requirements of EN 61000-3-

11 and is subject to special connection conditions. This
means that use of the product at any freely selectable
connection point is not allowed.

• Given unfavourable conditions in the power supply the

product can cause the voltage to fluctuate temporarily.

• The product is intended solely for use at connection

points that
a) do not exceed a maximum permitted supply imped­ance “Z” (Zmax = 0.382 Ω), or
b) have a continuous current-carrying capacity of the
mains of at least 100 A per phase.

38 GB

• As the user, you are required to ensure, in consultation

with your electric power company if necessary, that the
connection point at which you wish to operate the prod­uct meets one of the two requirements, a) or b), named
above.

Important information

In the event of an overloading the motor will switch itself off.
After a cool-down period (time varies) the motor can be
switched back on again.

Damaged electrical connection cable

The insulation on electrical connection cables is often dam­aged.
This may have the following causes:

• Passage points, where connection cables are passed

through windows or doors.

• Kinks where the connection cable has been improperly

fastened or routed.

• Places where the connection cables have been cut due

to being driven over.

• Insulation damage due to being ripped out of the wall

outlet.

• Cracks due to the insulation ageing.

Such damaged electrical connection cables must not be
used and are life-threatening due to the insulation damage.
Check the electrical connection cables for damage regu­larly. Make sure that the connection cable does not hang on
the power network during the inspection.
Electrical connection cables must comply with the applica­ble VDE and DIN provisions. Only use connection cables
with the marking „H05VV-F“.
The printing of the type designation on the connection
cable is mandatory.

10.1 Cleaning

• Keep the equipment free of dirt and dust as far as pos-

sible. Wipe the equipment with a clean cloth or blow it
down with compressed air at low pressure.

• We recommend that you clean the equipment immedi-

ately after you use it.

• Clean the equipment regularly with a damp cloth and

some soft soap. Do not use cleaningagents or solvents;
these may be aggressive to the plastic parts in the
equipment. Ensure that no water can get into the interior
of the equipment.

• You must disconnect the hose and any spraying tools

from the compressor before cleaning. Do not clean the
compressor with water, solvents or the like.

10.2 Maintenance work on the pressure vessel (Fig. 1)

m Important! To ensure a long service life of the pressure
vessel (8), drain off the condensed water by opening the
drain valve (10) each time after using. Release the vessel
pressure first (see 10.7.1). Open the drain screw by turning
counter-clockwise (looking at the screw from the bottom
of the compressor) so that all the condensed water can run
out of the pressure vessel. Then close the drain screw again
(turn it clockwise). Check the pressure vessel for signs of
rust and damage each time before using. Do not use the
compressor with a damaged or rusty pressure vessel. If you
discover any damage, then please contact the customer
service workshop.

m Important!
The condensed water from the pressure vessel will
contain residual oil. Dispose of the condensed water
in an environmentally compatible manner at a suita­ble collection point.

AC motor

• The mains voltage must be 230 V~

• Extension cables up to 25 m long must have a cross-

section of 1.5 mm

2

.
Connections and repairs of electrical equipment may only
be carried out by an electrician.

Please provide the following information in the event of any
enquiries:

• Type of current for the motor

• Machine data - type plate

• Machine data - type plate

10. Cleaning, maintenance, and storage

m Important!
Pull out the power plug before doing any cleaning and
maintenance work on the equipment. Risk of injury from
electric shock!
m Important!
Wait until the equipment has cooled down completely! Risk
of burns!
m Important!
Always depressurize the equipment before carrying out any
cleaning and maintenance work! Risk of injury!

10.3 Safety valve (Fig. 3)

The safety valve (19) has been set for the highest permitted
pressure of the pressure vessel. It is prohibited to adjust the
safety valve or remove its seal. Actuate the safety valve
from time to time to ensure that it works when required. Pull
the ring with sufficient force until you can hear the com­pressed air being released. Then release the ring again.

10.4 Checking the oil level at regular intervals (Fig. 11)

Place the compressor on a level and straight surface. The oil
level must be between the MAX and MIN marks on the oil
level window (Fig. 18).
Oil change: we recommend SAE 15W 40 or equivalent.
The original oil filling must be changed after 100 hours in
operation; thereafter the oil must be drained and replaced
with new oil after every 500 hours in operation.

10.5 Changing the oil (Fig. 1,10,11)

Switch off the engine and pull the mains plug out of the
socket. Remove the oil sealing plug (16). After releasing any
air pressure you can unscrew the oil drain plug (12) from the
compressor pump (13).
To prevent the oil from running out in an uncontrolled man­ner, hold a small metal chute under the opening and collect
the oil in a vessel. If the oil does not drain out completely,
we recommend tilting the compressor slightly.

39GB

When the oil has drained out, re-fit the oil drain plug (12).

Dispose of the old oil at a drop-off point for old oil.

To fill in the correct quantity of oil, make sure that the
compressor stands on an even surface. Fill new oil through
the oil filler opening (21) until it comes up to the maximum
level. This is marked with a red dot on the oil level window
(18) (Fig. 11). Do not exceed the maximum filling quantity.
Overfilling the equipment may result in damage. Reinsert
the oil sealing plug (16) into the oil filler opening (21).

10.6 Cleaning the intake filter (Fig. 3, 12, 13)

The intake filter prevents dust and dirt being drawn in. It is
essential to clean this filter after at least every 300 hours in
service. A clogged intake filter will decrease the compres­sor’s performance dramatically. Open the thumb screw (E)
to the remove the intake filter.
Then pull off the filter cover (C). Now you can remove the
air filter (F) and the filter housing (D). Carefully tap out the
air filter, filter cover and filter housing. Then blow out these
parts with compressed air (approx. 3 bar) and reinstall in
reverse order.

10.7 Storage
m Important!
Pull out the mains plug and ventilate the equipment
and all connected pneumatic tools. Switch off the com­pressor and make sure that it is secured in such a way
that it cannot be started up again by any unauthor­ized person.

m Important!
Store the compressor only in a dry location which is
not accessible to unauthorized persons. Always store
upright, never tilted! Oil may leak out!

10.7.1 Releasing excess pressure

Release the excess pressure by switching off the compressor
and using the compressed air which is still left in the pres­sure vessel, e.g. with a compressed air tool running in idle
mode or with a blow-out pistol.

11. Disposal and recycling

The equipment is supplied in packaging to prevent it from
being damaged in transit. The raw materials in this pack­aging can be reused or recycled. The equipment and its
accessories are made of various types of material, such as
metal and plastic. Defective components must be disposed
of as special waste. Ask your
dealer or your local council.

12. Troubleshooting

Fault Possible cause Remedy

The compressor does not
start.

The compressor starts but
there is no pressure.

The compressor starts,
pressure is shown on the
pressure gauge, but the
tools do not start.

• No supply voltage.

• Insufficient supply voltage.

• Outside temperature is too low.

• Motor is overheated.

• The non-return valve (19) leaks.

• The seals are damaged.

• The drain plug for condensation water (10)

leaks.

• The hose connections have a leak.

• A quick-lock coupling has a leak.

• Insufficient pressure set on the pressure regula-

tor (5).

• Check the supply voltage, the power plug and the
socket-outlet.

• Make sure that the extension cable is not too long.
Use an extension cable with large enough wires.

• Never operate with an outside temperature of below
+5° C .

• Allow the motor to cool down. If necessary, remedy
the cause of the overheating.

• Have a service center replace the non-return valve
(19).

• Check the seals and have any damaged seals
replaced by a service center.

• Tighten the screw by hand. Check the seal on the
screw and replace if necessary.

• Check the compressed air hose and tools and
replace if necessary.

• Check the quick-lock coupling and replace if neces­sa ry.

• Increase the set pressure with the pressure regulator.

40 GB

13. Warranty certificate

All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the unlikely event that your device
develops a fault, please contact our service department at the address shown on this guarantee card. Of course, if you would prefer
to call us then we are also happy to offer our assistance under the service number printed below. Please note the following terms under
which guarantee claims can be made:

• These guarantee terms cover additional guarantee rights and do not affect your statutory warranty rights. We do not charge you

for this guarantee.

• Our guarantee only covers problems caused by material or manufacturing defects, and it is restricted to the rectification of these

defects or replacement of the device. Please note that our devices have not been designed for use in commercial, trade or indus­trial applications. Consequently, the guarantee is invalidated if the equipment is used in commercial, trade or industrial applica­tions or for other equivalent activities. The following are also excluded from our guarantee: compensation for transport damage,
damage caused by failure to comply with the installation/assembly instructions or damage caused by unprofessional installation,
failure to comply with the operating instructions (e.g. connection to the wrong mains voltage or current type), misuse or inappro­priate use (such as overloading of the device or use of non-approved tools or accessories), failure to comply with the maintenance
and safety regulations, ingress of foreign bodies into the device (e.g. sand, stones or dust), effects of force or external influences
(e.g. damage caused by the device being dropped) and normal wear resulting from proper operation of the device.

The guarantee is rendered null and void if any attempt is made to tamper with the device.

• The guarantee is valid for a period of 3 years starting from the purchase date of the device. Guarantee claims should be submit-

ted before the end of the guarantee period within two weeks of the defect being noticed. No guarantee claims will be accepted
after the end of the guarantee period. The original guarantee period remains applicable to the device even if repairs are carried
out or parts are replaced. In such cases, the work performed or parts fitted will not result in an extension of the guarantee period,
and no new guarantee will become active for the work performed or parts fitted. This also applies when an on-site service is used.

• In order to assert your guarantee claim, please send your defective device postage-free to the address shown below. Please en-

close either the original or a copy of your sales receipt or another dated proof of purchase. Please keep your sales receipt in a
safe place, as it is your proof of purchase. It would help us if you could describe the nature of the problem in as much detail as
possible. If the defect is covered by our guarantee then your device will either be repaired immediately and returned to you, or we

will send you a new device.
Of course, we are also happy offer a chargeable repair service for any defects which are not covered by the scope of this guarantee or
for units which are no longer covered. To take advantage of this service, please send the device to our service address.

41GB

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH • Günzburger Str. 69 • D-89335 Ichenhausen

14. Konformitätserklärung

DE

GB

FR

IT

CZ

HU

HR

RO

TR

FIN

PL

SLO

erklärt folgende Konformität gemäß
EU-Richtlinie und Normen für den Artikel

hereby declares the following conformity under the
EU Directive and standards for the following article

déclare la conformité suivante selon la directive UE
et les normes pour l’article

dichiara la seguente conformità secondo le diret­tive e le normative UE per l‘articolo

prohlašuje následující shodu podle smernice EU a
norem pro výrobek

az EU-irányelv és a vonatkozó szabványok szerinti
következo megfeleloségi nyilatkozatot teszi a
termékre

ovime izjavljuje da postoji sukladnost prema EU­smjernica i normama za sljedece artikle

declară următoarea conformitate corespunzător
directivelor şi normelor UE pentru articolul

Normları geregince asagıdaki uygunluk açıkla
masını sunar.

vakuuttaa täten, että seuraava tuote täyttää ala
esitetyt EU-direktiivit ja standardit

deklaruje, ze produkt jest zgodny z nastepujacymi
dyrektywami UE i normami

izjavlja sledeco skladnost z EU-direktivo in nor­mami za artikel

SK

EST

LT

LV

NL

RUS

PT

ES

DK

SE

NO

BG

prehlasuje nasledujúcu zhodu podla smernice EU a
noriem pre výrobok

kinnitab järgmist vastavus vastavalt ELi direktiivi ja
standardite järgmist artiklinumbrit

pareiškia, taip atitiktis pagal ES direktyvos ir

standartai šį straipsnį

apliecina šādu saskaņā ar ES direktīvu atbilstības
un standarti šādu rakstu

verklaart hierbij dat het volgende artikel voldoet
aan de daarop betrekking hebbende EG-richtlijnen
en normen

заявляет о соответствии товара следующим
директивам и нормам ЕС

declara o seguinte conformidade com a Directiva
da UE e as normas para o seguinte artigo

declara la conformidad siguiente según la directiva
la UE y las normas para el artículo

erklærer hermed, at følgende produkt er ioverens­stemmelse med nedenstående EUdirektiver og
standarder:

försäkrar härmed följande överensstämmelse en­ligt EU-direktiv och standarder för följande artikeln

erklærer herved følgende samsvar under EU­direktiv og standarder for følgende artikkel

декларира съответното съответствие
съгласно Дирек-тива на ЕС и норми за артикул

Kompressor PKO 270 A2 (Parkside)

2009/105/EC .... - 19.04.2016

X

2014/29/EU 20.04.2016 - ....

2006/28/EC

2005/32/EC

2014/35/EU

2004/108/EC .... - 19.04.2016

X

2014/30/EU 20.04.2016 - ....

97/23/EC .... - 18.07.2016

X

2014/68/EU 19.07.2016 - ....

90/396/EC

X 2011/65/EU

Standard references: EN 1012-1; EN 60204-1;

EN 61000-6-1, EN 61000-6-3, EN61000-3-2, EN 61000-3-11

Ichenhausen, den 26.02.2016 _____________________

First CE: 2016

Art.-No. 3906118974-3906118981; 39061189915-39061189916
I.-No.: 01001 - 66116 Subject to change without notice

89/686/EC_96/58/EC

X 2006/42/EC

Annex IV

Notied Body:
Notied Body No.:
Reg. No.:

X 2000/14/EC_2005/88/EC

Annex V

Annex VI

Noise: measured L

X

P = 1.8 KW; L/Ø = cm
Notied Body: TÜV SÜD Industrie Service GmbH
Notied Body No.: 0036

2004/26/EC

Emission. No:

Unterschrift / Markus Bindhammer / Technical Director

WA

= 94.9 dB(A); guaranteed L

= 97 dB(A)

WA

Documents registar: Andreas Pecher
Günzburger Str. 69, D-89335 Ichenhausen

42

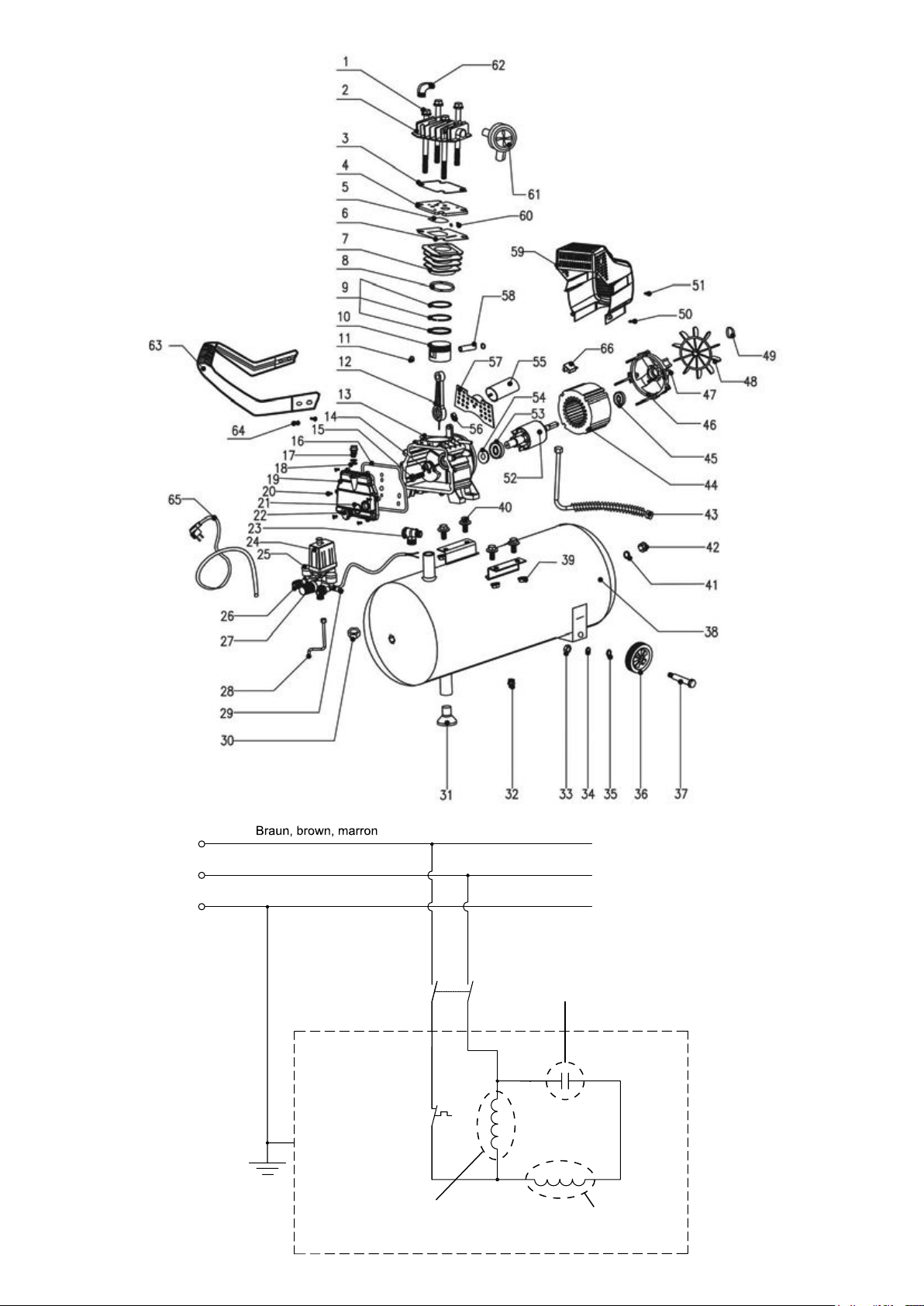

Blau, blue, bleu

Grün/Gelb, green/yellow,
verdure/jaune

L

N

Druckschalter
Pressure Switch
Manocontact

Motorbetriebskondensator,
running capacitor,
condensateur de fonctionnement

Hauptwicklung,
main winding,
enroulement principal

Hilfswicklung,
auxiliary winding,
enroulement auxiliaire

Thermoschutzschalter,
thermal protector,
protection thermique

Masse,
ground,
masse

DE

GB

FR

IT

NL

ES

PT

SE

Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik­Altgeräte und Umsetzung in nationales Recht müssen verbrauchte
Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden.

Only for EU countries.
Do not dispose of electric tools together with household waste material!
In observance of european directive 2012/19/EC on wasted electrical and
electronic eqipment and its implementation in accordance with national
law, electric tools that have reached the end of their life must be collected
separately and returned to an environmentally compatible recycling
facility.

Pour les pays européens uniquement
Ne pas jeter les appareils électriques dans les ordures ménagères!
Conformément à la directive européenne 2012/19/EU relative aux
déchets d’équipements électriques ou électroniques (DEEE), et à sa
transposition dans la législation nationale, les appareils électriques
doivent être collectés à part et être soumis à une recyclage respectueux
de l’environnement.

Solo per i paesi EU.

Non smaltire gli elettroutensili con i riuti domestici!
In conformità con la Direttiva Europea 2012/19/CE sui riuti di

apparecchiature elettriche ed elettroniche e la sua attuazione nel diritto
nazionale, gli elettroutensili devono essere raccolti separatamente e
riciclati nel rispetto dell'ambiente.

Allen voor EU-landen
Geef elektrisch gereedschap niet met het huisvuil mee!
Volgens de europese richtlijn 2012/19/EU inzake oude elektrische en
elektronische apparaten en de toepassing daarvan binnen de nationale
wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden
ingezameld en te worden afgevoerd naar en recycle bedrijf dat voldoet
aan de geldende milieu-eisen.

Solo para países de la UE.
No arroje herramientas eléctricas a la basura doméstica.
Conforme con la Directiva europea 2012/19/CE sobre Residuos de
aparatos eléctricos y electrónicos y la transposición a la legislación
nacional, los residuos de las herramientas eléctricas deben recogerse
de manera selectiva y reciclarse de un modo respetuoso con el medio
ambiente.

Apenas para países da UE
Não deite ferramentas eléctricas no lixo doméstico!
De acordo cum a directiva europeia 2012/19/CE sobre ferramentas
eléctricas e electrónicas usadas e a transposição para as leis nacionais,
as ferramentas eléctricas usadas devem ser recolhidas em separado e
encaminhadas a uma instalação de reciclagem dos materiais ecológica.

SK

SI

HU

HR

CZ

PL

BG

EE

Len pre štáty EÚ
Elektrické náradie nevyhadzujte do komunálneho odpadu!

Podía európskej smernice 2012/19/EU o nakladani s použitými
elektrickými a elektronickými zariadeniami a zodpovedajúcich ustanovení
právnych predpisov jednotlivých krajín sa použité elektrické náradie musí

zbierat’ oddelene od ostatného odpadu a podrobit’ ekologicky šetrnej
recyklácii.

Samo za države članice EU.
Električnih orodij ne mečite med gospodinjske odpadke!
V skladu z evropsko smernico 2012/19/ES o električnih in elektronskih
odpadnih napravah in pretvorbo v državno pravo je treba odpadna
električna orodja zbirati ločeno ter jih predati v okolju prijazno reciklažo.

Csak EU-tagállamoknak.
Ne dobja az elektromos kéziszerszámot a háztartási hulladék közé!
Az elektromos és elektronikus berendezések hulladékairól szóló
2012/19/EK irányelv, valamint ennek a nemzeti jogba való átültetése

alapján a használt elektromos kéziszerszámokat külön, környezetvédő
újrahasznosítás céljából kell gyűjteni.

Samo za EU-države
Elektriˇcne alate ne odlažite u kucne otpatke!
Prema Europskoj direktivi 2012/19/EU o starim elektriˇcnim i
elektroniˇckim strojevima i preuzimanju u nacionalno pravo moraju
se istrošeni elektriˇcni alati sakupljati odvojeno i odvesti u pogon za
reciklažu.

Pouze pro země EU.
Elektrický nástroj nelikvidujte v domácím odpadu!
Podle evropské směrnice 2012/19/ES o odpadních elektrických a
elektronických zařízeních a jejího provedení ve vnitrostátním právu musí
být použité elektrické nástroje tříděny a odvezeny k ekologické recyklaci.

Tylko dla państw UE
Proszę nie wyrzucać elektronarzędzi wraz z odpadami domowymi!
Zgodnie z europejską Dyrektywą 2012/19/WE dot. zużytego sprzętu

elektrycznego i elektronicznego oraz

odpowiednikiem w prawie narodowym zużyte elektronarzędzia muszą być

oddzielnie zbierane i wprowadzane do

ponownego użytku w sposób nieszkodliwy dla środowiska.

Не изхвърляйте електроинструменти заедно с битовите отпадъци!
В съответствие с Европейската Директива 2012/19/ЕО относно
отпадъци от електрическо и електронно оборудване и неговото
прилагане в националното право, електрически инструменти, които
трябва да се събират разделно и да се рециклират ек ологично бъде
предоставена.

FI

NO

DK

Gåller endast EU-länder
Elektriska verktyg får inte kastas i hushållssoporna!
Enligt direktivet 2012/19/EU som avser äldre elektrisk och elektronisk
utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta
elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning.

Koskee vain EU-maita
Älä hävitä sähkötyökalua tavallisen kotitalousjätteen mukana!
Vanhoja sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2012/19/
ETY ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut
on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava
ympäristöystävälliseen kierrätykseen.

Kun for EU-land
Kast aldri elektroverktøy i husholdningsavfallet!
I henhold til EU-direktiv 2012/19/EF om kasserte elektriske og
elektroniske produkter og direktivets iverksettning i nasjonal rett, må
elektroverktøy som ikke lenger skal brukes, samles separat og returneres
til et miljøvennlig gjenvinningsanlegg.

Kun for EU-lande
Elværktøj må ikke bortskaffes som allmindeligt affald!
I henhold til det europæiske direktiv 2012/19/EF em bortskaffelse af
elektriske og elektroniske produkter og gældende national lovgivning skal
brugt elværktoj indsamles separat og bortskaffes på en måde, der skåner
miljøet mest muligt.

LV

LT

GR

Kehtib vaid EL maade suhtes.
Ärge kasutage elektritööriistu koos majapidamisjäätmetega!
Vastavalt EÜ direktiivile 2012/19/EC elektri- ja elektroonikaseadmete
jäätmete osas ja kooskõlas igas riigis kehtivate seadustega, kehtib
kohustus koguda kasutatud elektritööriistad eraldi kokku ja suunata need
keskkonnasõbralikku taasringlusesse.

Tikai attiecībā uz ES valstīm.
Neutilizējiet elektriskas ierīces kopā ar sadzīves atkritumiem!
Ievērojot Eiropas Direktīvu 2012/19/EK par elektrisko un elektronisko
iekārtu atkritumiem un tās ieviešanu saskaņā ar nacionālo likumdošanu,
elektriskas ierīces, kas nokalpojušas savu mūžu, ir jāsavāc dalīti un
jāatgriež videi draudzīgās pārstrādes vietās.

Tik ES šalims.

Nemesti elektros prietaisų kartu su kitomis namų ūkio atliekomis!
Pagal Europos Sąjungos direktyvą 2012/19/EB dėl elektros ir elektroninės
įrangos atliekų ir jos vykdymo pagal nacionalinius įstatymus elektros
įrankius, kurių tinkamumo naudoti laikas pasibaigė, reikia surinkti atskirai
ir perduoti aplinkai nekenksmingo pakartotinio perdirbimo įmonei.

Μόνο για χώρες της Ε.Ε.
Μην πετάτε τα ηλεκτρικά εργαλεία στα οικιακά απορρίμματα!
Σύμφωνα με την Ευρωπαϊκή Οδηγία 2012/19/ΕΚ σχετικά με απόβλητα
ηλεκτρικού και ηλεκτρονικού εξοπλισμού και τη μεταφορά της στο εθνικό
δίκαιο, τα χρησιμοποιημένα ηλεκτρικά εργαλεία πρέπει να συλλέγονται
χωριστά και να παραδίδονται προς επαναχρησιμοποίηση με τρόπο φιλικό
προς το περιβάλλον.

scheppach Fabrikation von
Holzbearbeitungsmaschinen GmbH
Günzburger Str. 69
D-89335 Ichenhausen

Version des informations · Version des informations ·
Stand der Informationen · Last Information
Update: 02 / 2016 · Ident.-No.: 275673_

39 06118 975

IAN 275673

2
