KOMPRESSOR PKO 24 A1 COMPRESSOR PKO 24 A1 COMPRESSEUR PKO 24 A1
DE
CHAT
KOMPRESSO R
Bedienungs- und Sicherheitshinweise
Originalbetriebsanleitung
FR
COMPRESSEUR
Consignes d‘utilisation et de sécurité
Traduction des instructions d’origine
PL
COMPRESSOR
Pokyny pro obsluhu a bezpečnostní pokyny
Překlad originálního provozního návodu
SK
KOMPRESOR
Pokyny pre obsluhu a bezpečnostné pokyny
Preklad originálneho návodu na obsluhu
IAN 339151_2004
GB IE
COMPRESSOR
Operating and Safety Instructions
Translation of Original Operating Manual
NL
COMPRESSOR
Bedienings- en veiligheidsinstructies
Vertaling van de originele handleiding
CZ
KOMPRESOR
Pokyny pro obsluhu a bezpečnostní pokyny
Překlad originálního provozního návodu
8
Page 2
DE AT CH
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.
GB IE
Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the device.
FR BE
Avant de lire le mode d‘emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l‘appareil.
NL BE
Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.
PL
Przed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się z wszystkimi funkcjami urządzenia.
CZ
Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.
SK
Pred čítaním si odklopte stranu s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.
DE / AT / CH Bedienungs- und Sicherheitshinweise Seite 01
GB / IE Operating and Safety Instructions Page 11
FR / BE Consignes d‘utilisation et de sécurité Page 21
NL / BE Bedienings- en veiligheidsinstructies Pagina 31
PL Wskazówki dotyczące obsługi i bezpieczeństwa Strona 41
CZ Pokyny pro obsluhu a bezpečnostní pokyny Strana 51
SK Pokyny pre obsluhu a bezpečnostné pokyny Strana 61
Page 3

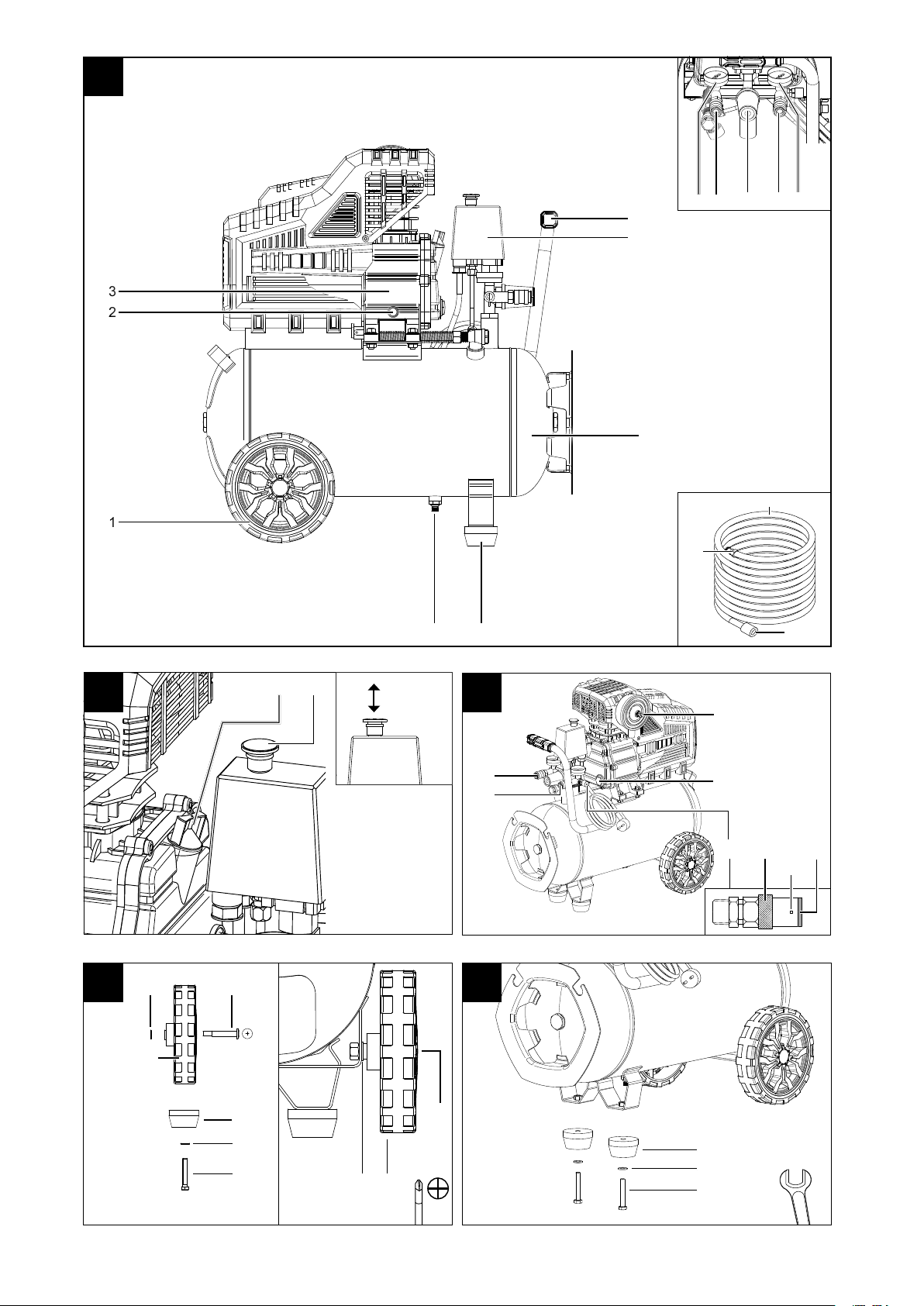

1
34 5 67
1 2
13
12
8
14
11
10
2 3
4 5
22
21
16 17
ON
OFF
H
19 .1
I
19.3
19.2
9
15
3
7
18
19
11
9
22
23
22
11
21
9 22
23
13
Page 4
6
B
7
15
8
10
9
A
16
20
11
E
18
D
max min
G
C
12
13
24
DF
C
Page 5
Page 6
Inhalt: Seite:
1. Erklärung der Symbole auf dem Gerät..............................................................................................................................................................2
2. Einleitung .............................................................................................................................................................................................................3
3. Gerätebeschreibung (Abb. 1-13) ...................................................................................................................................................................... 3
4. Lieferumfang ........................................................................................................................................................................................................ 3
5. Bestimmungsgemäße Verwendung ....................................................................................................................................................................3
6. Sicherheitshinweise .............................................................................................................................................................................................4
7. Technische Daten ................................................................................................................................................................................................6
8. Vor Inbetriebnahme.............................................................................................................................................................................................6
9. Aufbau und Bedienung ....................................................................................................................................................................................... 6
10. Elektrischer Anschluss..........................................................................................................................................................................................7
11. Reinigung, Wartung und Lagerung ....................................................................................................................................................................7
12. Transport ..............................................................................................................................................................................................................8
13. Entsorgung und Wiederverwertung ...................................................................................................................................................................9
14. Störungsabhilfe ...................................................................................................................................................................................................9
15. Garantieurkunde ...............................................................................................................................................................................................10
16. Konformitätserklärung .......................................................................................................................................................................................71
1DE /AT/C H
Page 7

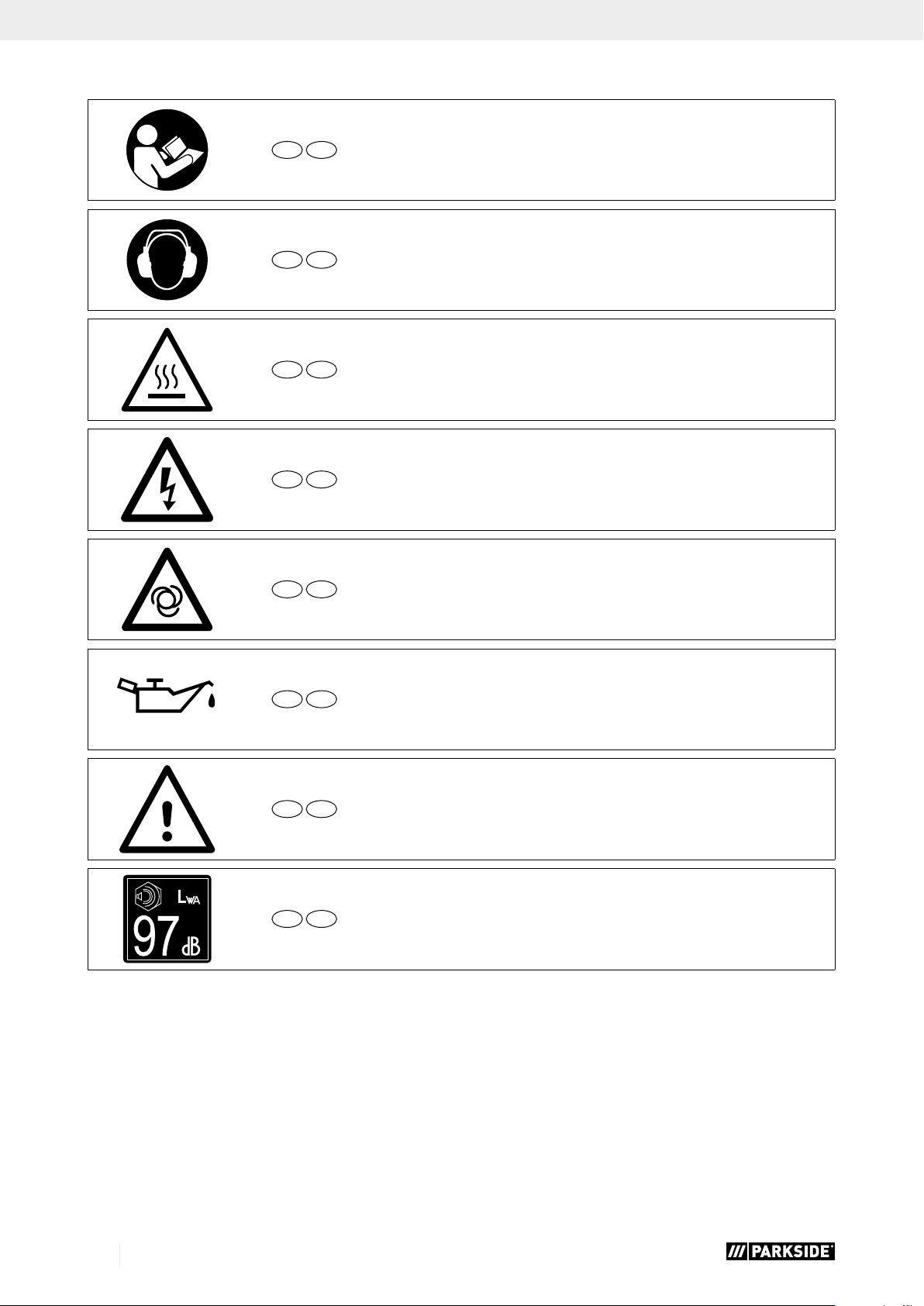

1. Erklärung der Symbole auf dem Gerät
DE AT CH
DE AT CH
DE AT CH
DE AT CH
DE AT CH
Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten!
Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Warnung vor heißen Teilen! (G Abb. 11)
Warnung vor elektrischer Spannung
Warnung! Die Einheit ist ferngesteuert und darf ohne Warnung anlaufen.
DE AT CH
DE AT CH
DE AT CH
Achtung! Vor Erstinbetriebnahme Ölstand überprüfen und Ölverschlussstopfen austau­schen!
Warn- und Sicherheitshinweise beachten!
Angabe des Schallleistungspegels in dB
2 DE /AT/C H
Page 8
2. Einleitung

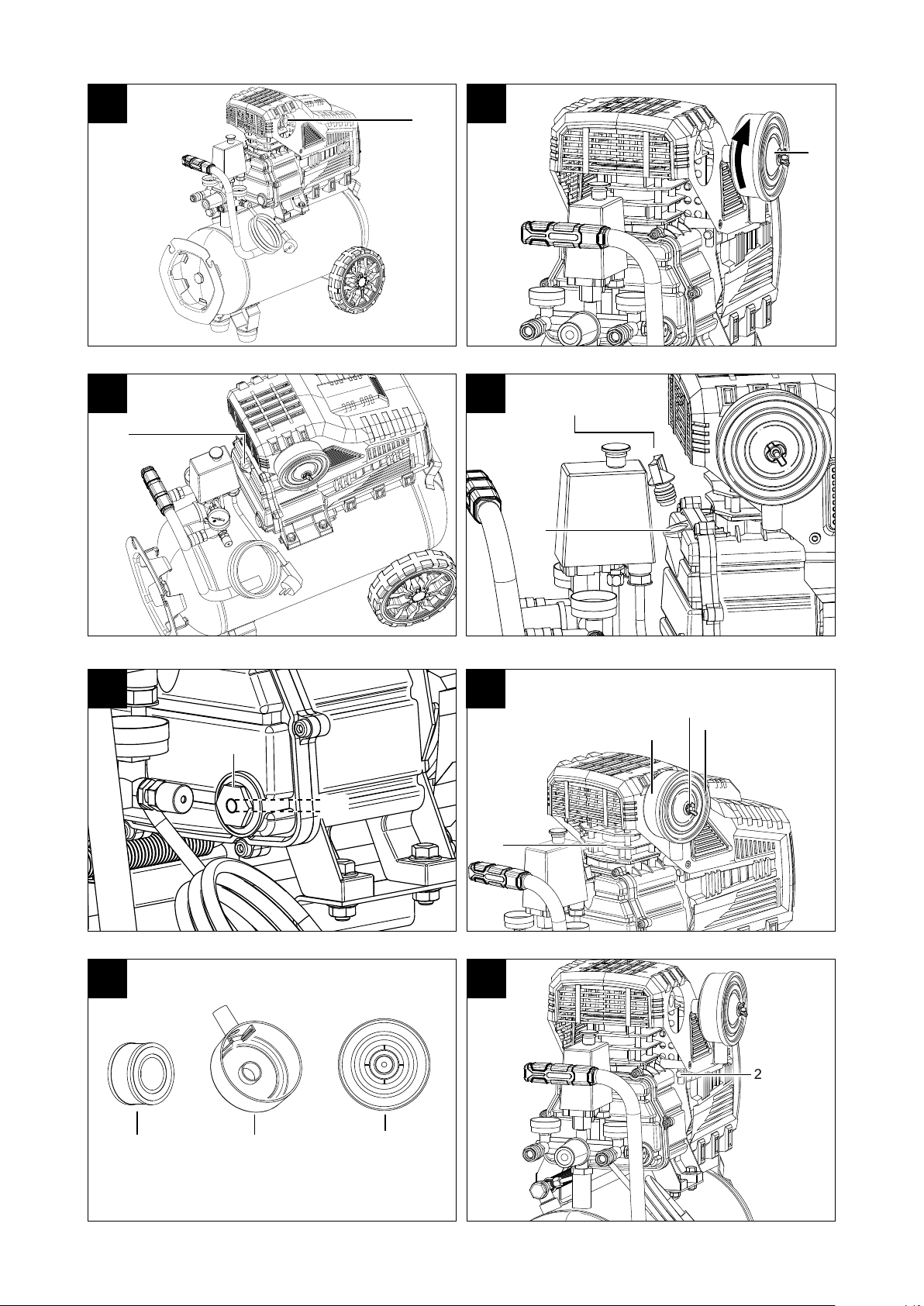

3. Gerätebeschreibung (Abb. 1-13)
Hersteller:
scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen
Verehrter Kunde,
Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrem neuen Gerät.
Hinweis:
Der Hersteller dieses Gerätes haftet nach dem geltenden Pro­dukthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:
• unsachgemäßer Behandlung,
• Nichtbeachtung der Bedienungsanweisung,
• Reparaturen durch Dritte, nicht autorisierte Fach kräfte,
• Einbau und Austausch von nicht originalen Ersatz teilen,
• nicht bestimmungsgemäßer Verwendung,
• Ausfällen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE0113.
Beachten Sie:
Lesen Sie vor der Montage und vor Inbetriebnahme den ge­samten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Elektro­werkzeug kennenzulernen und dessen bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Elektrowerkzeug sicher, fachgerecht und wirt schaft lich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Elektrowerkzeugs erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungs­anleitung müssen Sie unbedingt die für den Be trieb des Elektro­werkzeugs geltenden Vorschriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plas tik hülle ge­schützt vor Schmutz und Feuchtigkeit, bei dem Elektrowerkzeug auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet wer den. An dem Elek­trowerkzeug dürfen nur Personen arbeiten, die im Gebrauch des Elektrowerkzeugs unterwiesen und über die damit verbun­denen Gefahren unterrichtet sind. Das ge for der te Mindestalter ist einzuhalten. Neben den in dieser Bedienungsanleitung enthaltenen Si­cherheitshinweisen und den besonderen Vorschriften Ih res Landes sind die für den Betrieb von baugleichen Maschinen allgemein anerkannten technischen Regeln zu beachten. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshin­weisen entstehen.
1. Transportgriff
2. Druckschalter
3. Schnellkupplung (geregelte Druckluft)
4. Manometer (eingestellter Druck kann abgelesen werden)
5. Druckregler
6. Manometer (Kesseldruck kann abgelesen werden)
7. Schnellkupplung (ungeregelte Druckluft)
8. Druckbehälter
9. Standfuß
10. Ablassschraube für Kondenswasser
11. Rad
12. Ölablassschraube
13. Verdichterpumpe
14. Druckluftschlauch
15. Luftfilter
16. Ölverschlussstopfen
17. Ein-/Ausschalter
18. Ölschauglas
19. Sicherheitsventil
20. Öleinfüllöffnung
21. Linsenkopfschraube
22. Beilagscheibe
23. Schraube
24. Überlastschalter
4. Lieferumfang
1x Luftfilter 2x Standfuß 2x Rad 1x Montagematerial 1x Ölverschlussstopfen 1x Ölflasche 1x Druckluftschlauch 1x Bedienungsanleitung
5. Bestimmungsgemäße Verwendung
Der Kompressor dient zum Erzeugen von Druckluft für druck­luftbetriebene Werkzeuge, welche mit einer Luftmenge bis ca. 260 l/min. betrieben werden können (z. B. Reifenfüller, Ausblaspistole und Lackierpistole). Aufgrund der begrenzten Luftfördermenge ist es nicht möglich, Werkzeuge zu betrei­ben, welche einen sehr hohen Luftverbrauch aufweisen (z. B. Schwingschleifer, Stabschleifer und Schlagschrauber).
Die Maschine darf nur nach ihrer Bestimmung verwendet wer­den. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleis­tung, wenn das Gerät in Gewerbe-, Handwerks- oder Industrie­betrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.
3DE /AT/C H
Page 9
6. Sicherheitshinweise
m Achtung!
Beim Gebrauch von Elektrowerkzeugen sind zum Schutz ge­gen elektrischen Schlag, Verletzungs- und Brandgefahr folgen­de grundsätzliche Sicherheitsmaßnahmen zu beachten. Lesen Sie alle diese Hinweise, bevor Sie dieses Elektrowerkzeug be­nutzen, und bewahren Sie die Sicherheitshinweise gut auf.
Sicheres Arbeiten
1. Halten Sie Ihren Arbeitsbereich in Ordnung
- Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.
2. Berücksichtigen Sie Umgebungseinflüsse
- Setzen Sie Elektrowerkzeuge nicht dem Regen aus.
- Benutzen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung. Gefahr durch Stromschlag!
- Sorgen Sie für gute Beleuchtung des Arbeitsbereichs.
- Benutzen Sie Elektrowerkzeuge nicht, wo Brand- oder Explosionsgefahr besteht.
3. Schützen Sie sich vor elektrischem Schlag
- Vermeiden Sie Körperberührung mit geerdeten Teilen (z.B. Rohren, Radiatoren, Elektroherden, Kühlgeräten).
4. Halten Sie Kinder fern!
- Lassen Sie andere Personen nicht das Werkzeug und das Kabel berühren, halten Sie sie von Ihrem Arbeits­bereich fern.
5. Bewahren Sie unbenutzte Elektrowerkzeuge sicher auf
- Unbenutzte Elektrowerkzeuge sollten an einem trocke­nen, hochgelegenen oder abgeschlossenen Ort, außer­halb der Reichweite von Kindern, abgelegt werden.
6. Überlasten Sie Ihr Elektrowerkzeug nicht
- Sie arbeiten besser und sicherer im angegebenen Leis­tungsbereich.
7. Tragen Sie geeignete Kleidung
- Tragen Sie keine weite Kleidung oder Schmuck, sie könnten von beweglichen Teilen erfasst werden.
- Bei Arbeiten im Freien sind Gummihandschuhe und rutschfestes Schuhwerk empfehlenswert.
- Tragen Sie bei langen Haaren ein Haarnetz.
8. Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist
- Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.
9. Pflegen Sie Ihre Werkzeuge mit Sorgfalt
- Halten Sie Ihren Kompressor sauber, um gut und sicher zu arbeiten.
- Befolgen Sie die Wartungsvorschriften.
- Kontrollieren Sie regelmäßig die Anschlussleitung des Elektrowerkzeugs und lassen Sie diese bei Beschädi­gung von einem anerkannten Fachmann erneuern.
- Kontrollieren Sie Verlängerungsleitungen regelmäßig und ersetzen Sie diese, wenn sie beschädigt sind.
10. Ziehen Sie den Stecker aus der Steckdose
- Bei Nichtgebrauch des Elektrowerkzeugs, vor der War­tung und beim Wechsel von Werkzeugen wie z. B. Sä­geblatt, Bohrer, Fräser.
11. Vermeiden Sie unbeabsichtigten Anlauf
- Vergewissern Sie sich, dass der Schalter beim Einstecken des Steckers in die Steckdose ausgeschaltet ist.
12. Benutzen Sie Verlängerungskabel für den Außenbereich
- Verwenden Sie im Freien nur dafür zugelassene und ent­sprechend gekennzeichnete Verlängerungskabel.
- Verwenden Sie die Kabeltrommel nur im abgerollten Zustand.
13. Seien Sie stets aufmerksam
- Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie unkonzentriert sind.
14. Überprüfen Sie das Elektrowerkzeug auf eventuelle Be­schädigungen
- Vor weiterem Gebrauch des Elektrowerkzeugs müssen Schutzvorrichtungen oder leicht beschädigte Teile sorg­fältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden.
- Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschä­digt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Elektrowerkzeugs zu gewährleisten.
- Beschädigte Schutzvorrichtungen und Teile müssen be­stimmungsgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts an­deres in der Bedienungsanleitung angegeben ist.
- Beschädigte Schalter müssen bei einer Kundendienst­werkstatt ersetzt werden.
- Benutzen Sie keine fehlerhaften oder beschädigten An­schlussleitungen.
- Benutzen Sie keine Elektrowerkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lässt.
15. Lassen Sie Ihr Elektrowerkzeug durch eine Elektrofachkraft reparieren
- Dieses Elektrowerkzeug entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden, indem Origi­nalersatzteile verwendet werden; anderenfalls können Unfälle für den Benutzer entstehen.
16. Achtung!
- Zu Ihrer eigenen Sicherheit, benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung an­gegeben oder vom Hersteller empfohlen oder ange­geben werden. Der Gebrauch anderer als der in der Bedienungsanleitung oder im Katalog empfohlenen Einsatzwerkzeuge oder Zubehöre kann eine persönliche Verletzungsgefahr für Sie bedeuten.
17. Geräusch
- Bei Verwendung des Kompressors Gehörschutz tragen.
18. Austausch der Anschlussleitung
- Wenn die Anschlussleitung beschädigt wird, muss sie vom Hersteller oder einer Elektrofachkraft ersetzt wer­den, um Gefährdungen zu vermeiden. Gefahr durch Stromschläge.
19. Befüllung von Reifen
- Kontrollieren Sie den Reifendruck unmittelbar nach der Befüllung durch ein geeignetes Manometer, z. B. an ei­ner Tankstelle.
20. Straßenfahrbare Kompressoren im Baustellenbetrieb
- Achten Sie darauf, dass alle Schläuche und Armaturen für den höchst zulässigen Arbeitsdruck des Kompressors geeignet sind.
4 DE /AT/C H
Page 10
21. Aufstellort
- Stellen Sie den Kompressor nur auf einer ebenen Fläche auf.
22. Es ist empfohlen, dass Zuführschläuche bei Drücken über 7 bar mit einem Sicherheitskabel, z. B. einem Drahtseil aus­gestattet werden sollten.
23. Vermeiden Sie starke Belastungen auf das Leitungssystem, indem Sie flexible Schlauchanschlüsse verwenden, um Knickstellen zu vermeiden.
24. Stellen Sie sicher, dass die Ölkühleinrichtungen sauber ge­halten werden.
25. Verbrennungsgefahr am heißen Öl
- Tragen Sie geeignete Schutzhandschuhe.
- Arbeiten Sie mit dem Kompressor nie in der Nähe offe- ner Flammen.
- Achten Sie darauf, kein Öl zu verschütten.
Zusätzliche Sicherheitshinweise
Sicherheitshinweise zum Arbeiten mit Druckluft und Ausblaspistolen
• Verdichterpumpe und Leitungen erreichen im Betrieb hohe Temperaturen. Berührungen führen zu Verbrennungen.
• Die vom Kompressor angesaugte Luft ist frei von Beimengun­gen zu halten, die in der Verdichterpumpe zu Bränden oder Explosionen führen können.
• Halten Sie beim Lösen der Schlauchkupplung das Kupp­lungsstück des Schlauches mit der Hand fest. So vermeiden Sie Verletzungen durch den zurückschnellenden Schlauch.
• Bei Arbeiten mit der Ausblaspistole Schutzbrille tragen. Durch Fremdkörper und weggeblasene Teile können leicht Verletzungen verursacht werden.
• Mit der Ausblaspistole keine Personen anblasen oder Klei­dung am Körper reinigen. Verletzungsgefahr!
Sicherheitshinweise beim Farbspritzen
• Keine Lacke oder Lösungsmittel mit einem Flammpunkt von weniger als 55° C verarbeiten. Explosionsgefahr!
• Lacke und Lösungsmittel nicht erwärmen. Explosionsgefahr!
• Werden gesundheitsschädliche Flüssigkeiten verarbeitet, sind zum Schutz Filtergeräte (Gesichtsmasken) erforderlich. Beachten Sie auch die von den Herstellern solcher Stoffe ge­machten Angaben über Schutzmaßnahmen.
• Die auf den Umverpackungen der verarbeiteten Materiali­en aufgebrachten Angaben und Kennzeichnungen der Ge­fahrstoffverordnung sind zu beachten. Gegebenenfalls sind zusätzliche Schutzmaßnahmen zu treffen, insbesondere ge­eignete Kleidung und Masken zu tragen.
• Während des Spritzvorgangs sowie im Arbeitsraum darf nicht geraucht werden. Explosionsgefahr! Auch Farbdämpfe sind leicht brennbar.
• Feuerstellen, offenes Licht oder funkenschlagende Maschi­nen dürfen nicht vorhanden sein bzw. betrieben werden.
• Speisen und Getränke nicht im Arbeitsraum aufbewahren oder verzehren. Farbdämpfe sind gesundheitsschädlich.
• Der Arbeitsraum muss größer als 30 m³ sein und es muss ausreichender Luftwechsel beim Spritzen und Trocknen ge­währleistet sein.
• Nicht gegen den Wind spritzen. Grundsätzlich beim Ver­spritzen von brennbaren bzw. gefährlichen Spritzgütern die Bestimmungen der örtlichen Polizeibehörde beachten.
• Verarbeiten Sie in Verbindung mit dem PVC-Druckschlauch keine Medien wie Testbenzin, Butylalkohol und Methylen­chlorid. Diese Medien zerstören den Druckschlauch.
Betrieb von Druckbehältern
• Wer einen Druckbehälter betreibt, hat diesen in einem
ordnungsgemäßen Zustand zu erhalten, ordnungsgemäß zu betreiben, zu überwachen, notwendige Instandhal­tungs- und Instandsetzungsarbeiten unverzüglich vor­zunehmen und die den Umständen nach erforderlichen Sicherheitsmaßnahmen zu treffen.
• Die Aufsichtsbehörde kann im Einzelfall erforderliche Über­wachungsmaßnahmen anordnen.
• Ein Druckbehälter darf nicht betrieben werden, wenn er Mängel aufweist, durch die Beschäftigte oder Dritte gefähr­det werden.
• Kontrollieren Sie den Druckbehälter vor jedem Betrieb auf Rost und Beschädigungen. Der Kompressor darf nicht mit einem beschädigten oder rostigen Druckbehälter betrieben werden. Stellen Sie Beschädigungen fest, so wenden Sie sich bitte an die Kundendienstwerkstatt.
Bewahren Sie die Sicherheitshinweise gut auf.
Restrisiko
Halten Sie die vorgegebenen Wartungs- und Sicherheitshinwei­se der Bedienungsanleitung ein. Seien Sie stets aufmerksam bei der Arbeit und halten Sie drit­te Personen in einem sicheren Abstand von Ihrem Arbeitsplatz fern.
Auch bei sachgemäßer Verwendung des Gerätes bleibt immer ein gewisses Restrisiko, das nicht ausgeschlossen werden kann. Aus der Art und Konstruktion des Gerätes können die folgen­den potentiellen Gefährdungen abgeleitet werden:
• Unbeabsichtigte Inbetriebsetzung des Produktes.
• Schädigung des Gehöres, wenn kein vorgeschriebener Ge­hörschutz getragen wird.
• Schmutzpartikel, Staub etc. können trotz des Tragens der Schutzbrille in Ihr Auge oder Gesicht gelangen.
• Einatmen von aufgewirbelten Partikeln.
Warnung!
Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate be­einträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medi­zinischen Implantaten ihren Arzt und den Hersteller vom medi­zinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.
5DE /AT/C H
Page 11
7. Technische Daten
Netzanschluss 230 V∼ 50 Hz Motorleistung 1800 W Betriebsart S1 Kompressor-Drehzahl 2850 min Druckbehältervolumen ca. 24 l Betriebsdruck ca. 10 bar Theo. Ansaugleistung ca. 260 l/min Schalldruckpegel L Schallleistungspegel L Unsicherheit K
PA
WA
PA/ WA
Schutzart IP20 Gerätegewicht ca. 27 kg Öl (SAE 15W 40) ca. 0,25 l Max. Aufstellhöhe (üNN) 1000 m
72,9 dB(A) 92,9 dB(A)
2,59 dB
• Der Kompressor darf nur in geeigneten Räumen (gut belüftet, Umgebungstemperatur +5°C bis 40°C) betrieben werden. Im Raum dürfen sich keine Stäube, keine Säuren, Dämpfe, explosive oder entflammbare Gase befinden.
• Der Kompressor ist geeignet für den Einsatz in trockenen Räumen. In Bereichen, in denen mit Spritzwasser gearbeitet
-1
wird, ist der Einsatz nicht zulässig.
• Vor Inbetriebnahme muss der Ölstand im Verdichterpumpen­gehäuse kontrolliert werden.
9. Aufbau und Bedienung
m Achtung! Vor der Inbetriebnahme das Gerät unbedingt komplett montieren!
Zur Montage benötigen Sie: 1x Gabelschlüssel 13 mm 1x Kreuzschlitzschraubendreher (nicht im Lieferumfang enthalten)
Die Geräuschemissionswerte wurden entsprechend EN ISO 3744:1995 ermittelt.
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
8. Vor Inbetriebnahme
• Öffnen Sie die Verpackung und nehmen Sie das Gerät vor­sichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs­und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Trans­portschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ab­lauf der Garantiezeit auf.
GEFAHR Gerät und Verpackungsmaterialien sind kein Kin­derspielzeug! Kinder dürfen nicht mit Kunststoff­beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!
Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.
• Entfernen Sie vor Erstinbetriebnahme den Transportdeckel (A) und füllen Sie das Verdichterpumpengehäuse mit Öl, wie unter Punkt 9.4 beschrieben.
• Überprüfen Sie das Gerät auf Transportschäden. Etwaige Schäden sofort dem Transportunternehmen melden, mit dem der Kompressor angeliefert wurde.
• Die Aufstellung des Kompressors muss in der Nähe des Ver­brauchers erfolgen.
• Lange Luftleitungen und lange Zuleitungen (Verlängerungs­kabel) sind zu vermeiden.
• Auf trockene und staubfreie Ansaugluft achten.
• Den Kompressor nicht in feuchten oder nassen Räumen auf­stellen.
9.1 Montage der Räder (Abb. 4)
• Montieren Sie die beiliegenden Räder wie dargestellt.
9.2 Montage der Standfüße (Abb. 5)
• Montieren Sie die beiliegenden Standfüße wie dargestellt.
9.3 Montage des Luftfilters (Abb. 6, 7)
• Entfernen Sie den Transportdeckel (B) und schrauben Sie den Luftfilter (15) am Gerät fest.
9.4 Austausch des Transportdeckels (A) (Abb. 8, 9)
• Entfernen Sie den Transportdeckel (A) der Öleinfüllöffnung (20).
• Füllen Sie das mitgelieferte Kompressorenöl in das Ver­dichterpumpengehäuse und setzen Sie den beiliegenden Ölverschlussstopfen (16) in die Öleinfüllöffnung (20) ein.
9.5 Netzanschluss
• Der Kompressor ist mit einer Netzleitung mit Schutzkontakt­stecker ausgerüstet. Dieser kann an jeder Schutzkontakt­steckdose 220 - 240 V∼ 50 Hz, welche mit 16 A abgesi­chert ist, angeschlossen werden.
• Achten Sie vor Inbetriebnahme darauf, dass die Netzspan­nung mit der Betriebsspannung und mit der Maschinenleis­tung auf dem Typenschild übereinstimmt.
• Lange Zuleitungen, sowie Verlängerungen, Kabeltrommeln usw. verursachen Spannungsabfall und können den Motor­anlauf verhindern.
• Bei niedrigen Temperaturen unter +5°C ist der Motoranlauf durch Schwergängigkeit gefährdet.
9.6 Ein-/Ausschalter (Abb. 2)
• Zum Einschalten des Kompressors wird der Ein-/Ausschalter (17) nach oben gezogen. Zum Abschalten wird der Ein-/ Ausschalter nach unten gedrückt.
9.7 Druckeinstellung (Abb. 1, 3)
• Mit dem Druckregler (5) wird der Druck am Manometer (4) eingestellt.
6 DE /AT/C H
Page 12
• Der eingestellte Druck kann an der Schnellkupplung (3) ent­nommen werden.
• Am Manometer (6) wird der Kesseldruck abgelesen.
• Der Kesseldruck wird an der Schnellkupplung (7) entnom­men.
Elektrische Anschlussleitungen müssen den einschlägigen VDE­und DIN-Bestimmungen entsprechen. Verwenden Sie nur An­schlussleitungen mit gleicher Kennzeichnung. Ein Aufdruck der Typenbezeichnung auf dem Anschlusskabel ist Vorschrift.
9.8 Druckschaltereinstellung (Abb. 1)
• Der Druckschalter (2) ist werkseitig eingestellt. Einschaltdruck ca. 8 bar Ausschaltdruck ca. 10 bar
9.9 Montage des Druckluftschlauchs (Abb. 1, 3)
• Schließen Sie den Stecknippel (H) des Druckluftschlauchs (14) an einer der Schnellkupplungen (3, 7) an. Schließen Sie danach das Druckluftwerkzeug an der Schnellkupplung (I) des Druckluftschlauches (14) an.
9.10 Überlastschalter (Abb. 13)
Der Motor ist mit einem Überlastschalter (24) ausgestattet. Bei Überlastung des Kompressors schaltet der Überlastschal­ter automatisch ab, um den Kompressor vor Überhitzung zu schützen. Sollte der Überlastschalter ausgelöst haben, schalten Sie den Kompressor am Ein-/Ausschalter (17) ab und warten Sie ab bis der Kompressor abgekühlt ist. Drücken Sie nun den Überlastschalter (24) ein und Schalten Sie den Kompressor wieder an.
10. Elektrischer Anschluss
Der installierte Elektromotor ist betriebsfertig angeschlossen. Der Anschluss entspricht den ein­schlägigen VDE- und DIN-Bestimmungen. Der kun­denseitige Netzanschluss sowie die verwendete Verlängerungsleitung müssen diesen Vorschriften entsprechen.
10.1 Wichtige Hinweise
Bei Überlastung des Motors schaltet dieser selbständig ab. Nach einer Abkühlzeit (zeitlich unterschiedlich) lässt sich der Motor wieder einschalten.
10.2 Schadhafte Elektro-Anschlussleitung
An elektrischen Anschlussleitungen entstehen oft Isolations­schäden. Ursachen hierfür können sein:
• Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlussleitung.
• Isolationsschäden durch Herausreißen aus der Wandsteck­dose.
• Risse durch Alterung der Isolation.
Solch schadhafte Elektro-Anschlussleitungen dürfen nicht ver­wendet werden und sind aufgrund der Isolationsschäden le­bensgefährlich.
Elektrische Anschlussleitungen regelmäßig auf Schäden über­prüfen. Achten Sie darauf, dass beim Überprüfen die An­schlussleitung nicht am Stromnetz hängt.
10.3 Wechselstrommotor
• Die Netzspannung muss 220 - 240 V∼ 50 Hz betragen.
• Verlängerungsleitungen bis 25 m Länge müssen einen Quer­schnitt von 1,5 Quadratmillimeter aufweisen.
Anschlüsse und Reparaturen der elektrischen Ausrüstung dür­fen nur von einer Elektro-Fachkraft durchgeführt werden.
Bei Rückfragen bitte folgende Daten angeben:
• Stromart des Motors
• Daten des Maschinen-Typenschildes
• Daten des Motor-Typenschildes
11. Reinigung, Wartung und Lagerung
m Achtung!
Ziehen Sie vor allen Reinigungs- und Wartungsarbeiten den Netzstecker! Verletzungsgefahr durch Stromstöße!
m Achtung!
Warten Sie bis das Gerät vollständig abgekühlt ist! Verbren­nungsgefahr!
m Achtung!
Vor allen Reinigungs- und Wartungsarbeiten ist das Gerät drucklos zu machen! Verletzungsgefahr!
11.1 Reinigung
• Halten Sie das Gerät so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder bla­sen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benut­zung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine aggressiven Reinigungs- oder Lösungsmittel; diese könnten die Kunststoff­teile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.
• Schlauch und Spritzwerkzeuge müssen vor Reinigung vom Kompressor getrennt werden. Der Kompressor darf nicht mit Wasser, Lösungsmitteln o. Ä. gereinigt werden.
11.2 Wartung des Druckbehälters (Abb. 1)
Achtung!
Für dauerhafte Haltbarkeit des Druckbehälters (8) ist nach jedem Betrieb das Kondenswasser durch Öffnen der Ablass­schraube (10) abzulassen.
Lassen Sie zuvor den Kesseldruck ab (siehe 11.8.1). Die Ab­lassschraube wird durch Drehen gegen den Uhrzeigersinn geöffnet (Blickrichtung von der Kompressorunterseite auf die Schraube), damit das Kondenswasser vollständig aus dem Druckbehälter ablaufen kann.
7DE /AT/C H
Page 13
Verschließen Sie danach die Ablassschraube wieder (Drehen im Uhrzeigersinn). Kontrollieren Sie den Druckbehälter vor je­dem Betrieb auf Rost und Beschädigungen. Der Kompressor darf nicht mit einem beschädigten oder rosti­gen Druckbehälter betrieben werden. Stellen Sie Beschädigun­gen fest, so wenden Sie sich bitte an die Kundendienstwerkstatt.
m Achtung!
Das Kondenswasser aus dem Druckbehälter enthält Ölrück­stände. Entsorgen Sie das Kondenswasser umweltgerecht bei einer entsprechenden Sammelstelle.
11.3 Sicherheitsventil (Abb. 3)
Das Sicherheitsventil (19) ist auf den höchstzulässigen Druck des Druckbehälters eingestellt. Es ist nicht zulässig, das Sicher­heitsventil, zu verstellen oder die Verbindungssicherung (19.2) zwischen der Ablassmutter (19.1) und deren Kappe (19.3) zu entfernen. Damit das Sicherheitsventil im Bedarfsfall richtig funktioniert, muss dieses alle 30 Betriebsstunden mind. jedoch 3-mal jährlich betätigt werden. Drehen Sie die perforierte Ab­lassmutter (19.1) zum Öffnen gegen den Uhrzeigersinn und ziehen dann die Ventilstange über die perforierte Ablassmutter (19.1) von Hand nach außen, um den Auslass des Sicherheits­ventils zu öffnen. Das Ventil lässt nun hörbar Luft ab. Anschlie­ßend drehen Sie die Ablassmutter wieder im Uhrzeigersinn fest.
11.4 Ölstand regelmäßig kontrollieren (Abb. 10)
Kompressor auf eine ebene, gerade Fläche stellen. Der Ölstand muss sich zwischen MAX und MIN des Ölschaug­lases (18) befinden. Ölwechsel: Empfohlenes Öl: SAE 15W 40 oder gleichwerti­ges. Die Erstfüllung muss nach 100 Betriebsstunden gewechselt werden; danach ist alle 500 Betriebsstunden das Öl abzulas­sen und neues nachzufüllen.
11.5 Ölwechsel (Abb. 1, 9, 10)
Schalten Sie den Motor ab und ziehen Sie den Netzstecker aus der Steckdose. Entfernen Sie den Ölverschlussstopfen (16). Nachdem Sie den eventuell vorhandenen Luftdruck ab­gelassen haben, können Sie die Ölablassschraube (12) an der Verdichterpumpe (13) herausschrauben. Damit das Öl nicht unkontrolliert herausläuft, halten Sie eine kleine Blechrinne darunter und fangen Sie das Öl in einem Be­hälter auf. Falls das Öl nicht vollständig herausläuft, empfehlen wir den Kompressor ein wenig zu neigen. Ist das Öl herausge­laufen, setzen Sie die Ölablassschraube (12) wieder ein.
Das Altöl entsorgen Sie bei einer entsprechenden Annahmestelle für Altöl.
Um die richtige Ölmenge einzufüllen, achten Sie darauf, dass der Kompressor auf einer geraden Fläche steht. Füllen Sie das neue Öl in die Öleinfüllöffnung (20), bis der Ölstand die maxi­male Füllmenge erreicht. Diese ist durch einen roten Punkt auf dem Ölschauglas (18) gekennzeichnet (Abb. 10). Überschreiten Sie nicht die maximale Füllmenge. Eine Überfül­lung kann einen Geräteschaden zur Folge haben. Setzen Sie den Ölverschlussstopfen (16) wieder in die Öleinfüllöffnung (20).
11.6 Reinigen des Ansaugfilters (Abb. 3, 11, 12)
Der Ansaugfilter verhindert das Einsaugen von Staub und Schmutz. Es ist notwendig, diesen Filter mindestens alle 300 Betriebsstunden zu reinigen. Ein verstopfter Ansaugfilter vermin­dert die Leistung des Kompressors erheblich. Entfernen Sie den Ansaugfilter indem Sie die Flügelschraube (E) öffnen.
Ziehen Sie danach den Filterdeckel (C) ab. Sie können nun den Luftfilter (F) und das Filtergehäuse (D) herausnehmen. Klopfen Sie Luftfilter und Filterdeckel und Filtergehäuse vorsichtig aus. Diese Bauteile müssen danach mit Druckluft (ca. 3 Bar) ausge­blasen und in umgekehrter Reihenfolge wieder montiert wer­den.
11.7 Service-Informationen
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unter­liegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden. Verschleißteile*: Luftfilter * nicht zwingend im Lieferumfang enthalten!
11.8 Lagerung
m Achtung! Ziehen Sie den Netzstecker, entlüften Sie das Ge­rät und alle angeschlossenen Druckluftwerkzeu­ge. Stellen Sie den Kompressor so ab, dass dieser nicht von Unbefugten in Betrieb genommen wer­den kann.
m Achtung! Den Kompressor nur in trockener und für Unbe­fugte unzugänglicher Umgebung aufbewahren. Nicht kippen, nur stehend aufbewahren! Öl kann auslaufen!
11.8.1 Ablassen des Überdrucks
Lassen Sie den Überdruck im Kompressor ab, indem Sie den Kompressor ausschalten und die noch im Druckbehälter vor­handene Druckluft verbrauchen, z. B. mit einem Druckluftwerk­zeug im Leerlauf oder mit einer Ausblaspistole.
12. Transport
Verwenden Sie zum Transport den Transportgriff (1) und fahren Sie damit den Kompressor. Beachten Sie beim Anheben des Kompressors dessen Gewicht (siehe Technische Daten). Sorgen Sie beim Transport des Kompressors in Kraftfahrzeugen für eine gute Ladungssicherung.
8 DE /AT/C H
Page 14
13. Entsorgung und Wiederverwertung
Das Gerät befindet sich in einer Verpackung, um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwend­bar oder kann dem Rohstoffkreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z. B. Metall und Kunststoffe. Führen Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!
Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.
Altgeräte dürfen nicht in den Hausmüll!
Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und natio­nalen Gesetzen nicht über den Hausmüll entsorgt werden darf. Dieses Produkt muss bei einer dafür vorgesehenen Sammelstelle abge­geben werden. Dies kann z. B. durch Rückgabe beim Kauf eines ähnlichen Produkts oder durch Abgabe bei einer autorisierten Sammel-
stelle für die Wiederaufbereitung von Elektro- und Elektronik-Altgeräten geschehen. Der unsachgemäße Umgang mit Altgeräten kann aufgrund potentiell gefährlicher Stoffe, die häufig in Elektro und Elektronik-Altgeräten enthalten sind, negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Durch die sachgemäße Entsorgung dieses Produkts tragen Sie außerdem zu einer effektiven Nutzung natürlicher Ressourcen bei. Informationen zu Sammelstellen für Altgeräte erhalten Sie bei Ihrer Stadtverwaltung, dem öffentlich-rechtlichen Ent­sorgungsträger, einer autorisierten Stelle für die Entsorgung von Elektro- und Elektronik-Altgeräten oder Ihrer Müllabfuhr.
14. Störungsabhilfe
Störung Mögliche Ursache Abhilfe
Kompressor läuft nicht. Netzspannung nicht vorhanden.
Netzspannung zu niedrig.
Außentemperatur zu niedrig. Motor überhitzt.
Kompressor läuft, jedoch kein Druck.
Kompressor läuft, Druck wird am Manometer an­gezeigt, jedoch Werkzeu­ge laufen nicht.
Sicherheitsventil (19) undicht.
Dichtungen kaputt.
Ablassschraube für Kondenswasser (10) undicht. Schlauchverbindungen undicht.
Schnellkupplung undicht.
Zu wenig Druck am Druckregler (5) eingestellt.
Kabel, Netzstecker, Sicherung und Steckdose überprü­fen. Zu lange Verlängerungskabel vermeiden. Verlän­gerungskabel mit ausreichendem Aderquerschnitt verwenden. Nicht unter +5° C Außentemperatur betreiben. Motor abkühlen lassen ggf. Ursache der Überhitzung beseitigen.
Kontaktieren Sie Ihr lokales Service-Center. Reparaturen nur von geschultem Personal durchführen lassen. Dichtungen überprüfen, kaputte Dichtungen bei einer Fachwerkstatt ersetzen lassen. Schraube per Hand nachziehen. Dichtung auf der Schraube überprüfen, ggf. ersetzen.
Druckluftschlauch und Werkzeuge überprüfen, ggf. austauschen. Kontaktieren Sie Ihr lokales Service-Center. Reparaturen nur von geschultem Personal durchführen lassen. Druckregler weiter aufdrehen.
9DE /AT/C H
Page 15
15. Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedau­ern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gern stehen wir Ihnen auch telefonisch über die unten angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean­sprüchen gilt Folgendes:
• Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser
Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
• Die Garantieleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind und ist auf
die Behebung dieser Mängel bzw. den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zu­stande, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird. Von unserer Garantie sind ferner Ersatzleistungen für Transportschäden, Schäden durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netz­spannung oder Stromart), missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen, Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) sowie durch verwendungsgemäßen, üblichen Verschleiß ausgeschlossen.
Der Garantieanspruch erlischt, wenn an dem Gerät bereits Eingriffe vorgenommen wurden.
• Die Garantiezeit beträgt 3 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit
innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprü­chen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlänge­rung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.
• Für die Geltendmachung Ihres Garantieanspruches wenden Sie sich bitte an die unten angegebene Service-Adresse. Sofern die Rekla-
mation innerhalb der Garantiezeit liegt, werden wir Ihnen einen Retourenschein zur Verfügung stellen, mit dem Sie Ihr defektes Gerät kostenfrei an uns zurücksenden können. Beschreiben Sie uns bitte den Reklamationsgrund möglichst genau. Ist der Defekt des Gerätes
von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück. Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.
Service-Hotline (DE): Service-Hotline (AT): Service-Hotline (CH):
+800 4003 4003 +800 4003 4003 +800 4003 4003 (0,00 EUR/Min.) (0,00 EUR/Min.) (0,00 EUR/Min.)
Service-Email (DE): Service-Email (AT): Service-Email (CH):
[email protected] [email protected] [email protected]
Service Adresse (DE): Service Adresse (AT): Service Adresse (CH):
scheppach Fabrikation von Gausch Hubert Klaus-Häberling AG Holzbearbeitungsmaschinen GmbH Günzburger Str. 69 Bairisch Kölldorf 267 Industriestraße 6 DE - 89335 Ichenhausen AT - 8344 Bad Gleichenberg CH - 8610 Uster
Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Installations­software herunterladen. Mit dem QR-Code gelangen Sie direkt auf die Lidl-Service-Seite (www.lidl-service.com) und können mittels der Eingabe der Artikelnummer (IAN) 339151_2004 ihre Bedienungsanleitung öffnen.
10 DE /AT/C H
Page 16
Table of contents: Page:
1. Explanation of the symbols on the equipment ................................................................................................................................................12
2. Introduction ........................................................................................................................................................................................................13
3. Device description (fig. 1-13) ...........................................................................................................................................................................13
4. Scope of delivery ..............................................................................................................................................................................................13
5. Intended use ......................................................................................................................................................................................................13
6. Safety information .............................................................................................................................................................................................14
7. Technical data ...................................................................................................................................................................................................15
8. Before starting the equipment ..........................................................................................................................................................................15
9. Assembly and operation ...................................................................................................................................................................................16
10. Electrical connection .........................................................................................................................................................................................16
11. Cleaning, maintenance and storage................................................................................................................................................................17
12. Transport ............................................................................................................................................................................................................18
13. Disposal and recycling .....................................................................................................................................................................................18
14. Troubleshooting .................................................................................................................................................................................................19
15. Warranty certificate ..........................................................................................................................................................................................20
16. Declaration of conformity .................................................................................................................................................................................71
11GB/IE
Page 17
1. Explanation of the symbols on the equipment
GB IE
GB IE
GB IE
GB IE
GB IE
Read the operating and safety instructions before start-up and follow them.
Wear hearing protection. The impact of noise can cause damage to hearing.
Beware of hot parts! (G fig. 11)
Beware of electrical voltage
Warning! The equipment is remote-controlled and may start-up without warning.
GB IE
GB IE
GB IE
Attention! Before using for the first time, check the oil level and replace the oil sealing plug!
Observe caution and safety notes!
Sound power level specified in dB
12 GB/IE
Page 18
2. Introduction
3. Device description (fig. 1-13)
Manufacturer:
scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen
Dear Customer,
We hope your new tool brings you much enjoyment and suc­cess.
Note:
According to the applicable product liability laws, the manu­facturer of the device does not assume liability for damages to the product or damages caused by the product that occurs due to:
• Improper handling,
• Non-compliance of the operating instructions,
• Repairs by third parties, not by authorized service techni-
cians,
• Installation and replacement of non-original spare parts,
• Application other than specified,
• A breakdown of the electrical system that occurs due to the
non-compliance of the electric regulations and local regula-
tions.
1. Transport handle
2. Pressure switch
3. Quick-lock coupling (regulated compressed air)
4. Pressure gauge (for reading the preset vessel pressure)
5. Pressure regulator
6. Pressure gauge (for reading the vessel pressure)
7. Quick-lock coupling (unregulated compressed air)
8. Pressure vessel
9. Supporting foot
10. Drain plug for condensation water
11. Wheel
12. Oil drain plug
13. Compressor pump
14. Compressed air hose
15. Air filter
16. Oil sealing plug
17. ON/OFF switch
18. Oil-level window
19. Safety valve
20. Oil filling opening
21. Fillister head screw
22. Washer
23. Screw
24. Overload switch
Please consider:
Read through the complete text in the operating instructions be­fore installing and commissioning the device. The operating instructions are intended to help the user to be­come familiar with the machine and take advantage of its ap­plication possibilities in accordance with the recommendations. The operating instructions contain important information on how to operate the machine safely, professionally and econom­ically, how to avoid danger, costly repairs, reduce downtimes and how to increase reliability and service life of the machine. In addition to the safety regulations in the operating instruc­tions, you have to meet the applicable regulations that apply for the operation of the machine in your country. Keep the operating instructions package with the machine at all times and store it in a plastic cover to protect it from dirt and moisture. Read the instruction manual each time before operating the machine and carefully follow its information. The machine can only be operated by persons who were instructed concerning the operation of the machine and who are informed about the associated dangers. The minimum age requirement must be complied with. In addition to the safety instructions contained in this operating manual and the specific regulations of your country, the techni­cal rules generally accepted for the operation of machines of the same type must be observed. We accept no liability for damage or accidents which arise due to non-observance of these instructions and the safety in­formation.
4. Scope of delivery
1x Air filter 2x Supporting foot 2x Wheel 1x Mounting material 1x Oil sealing plug 1x Oil bottle 1x Compressed air hose 1x Operating Manual
5. Intended use
The compressor is designed to generate compressed air for compressed-air driven tools which can be driven with an air volume of up to approx. 260 l/min (e. g. tire inflator, blow-out pistol and paint spray gun). Due to the limited air output it is not possible to use the compressor to drive tools with very high air consumption (for example orbital sanders, die grinders and hammer screwdrivers).
The equipment is to be used only for its prescribed purpose. Any other use is deemed to be a case of misuse. The user / op­erator and not the manufacturer will be liable for any damage or injuries of any kind caused as a result of this.
Please note that our equipment has not been designed for use in commercial, trade or industrial applications. Our warranty will be voided if the equipment is used in commercial, trade or industrial businesses or for equivalent purposes.
13GB/IE
Page 19
6. Safety information
m Attention!
The following basic safety measures must be observed when using electric tools for protection against electric shock, and the risk of injury and fire. Read all these notices before using the electric tool and keep the safety instructions for later reference.
Safe work
1. Keep the work area orderly
- Disorder in the work area can lead to accidents.
2. Take environmental influences into account
- Do not expose electric tools to rain.
- Do not use electric tools in a damp or wet environment. There is a risk of electric shock!
- Make sure that the work area is well-illuminated.
- Do not use electric tools where there is a risk of fire or explosion.
3. Protect yourself from electric shock
- Avoid physical contact with earthed parts (e. g. pipes, radiators, electric ranges, cooling units).
4. Keep children away
- Do not allow other persons to touch the equipment or cable, keep them away from your work area.
5. Securely store unused electric tools
- Unused electric tools should be stored in a dry, elevated or closed location out of the reach of children.
6. Do not overload your electric tool
- They work better and more safely in the specified output range.
7. Wear suitable clothing
- Do not wear wide clothing or jewellery, which can be­come entangled in moving parts.
- Rubber gloves and non-slip shoes are recommended when working outdoors.
- Tie long hair back in a hair net.
8. Do not use the cable for purposes for which it is not in­tended
- Do not use the cable to pull the plug out of the outlet. Protect the cable from heat, oil and sharp edges.
9. Take care of your tools
- Keep your compressor clean in order to work well and safely.
- Follow the maintenance instructions.
- Check the connection cable of the electric tool regularly and have it replaced by a recognised specialist when damaged.
- Check extension cables regularly and replace them when damaged.
10. Pull the plug out of the outlet
- During non-use of the electric tool or prior to mainte­nance and when replacing tools such as saw blades, bits, milling heads.
11. Avoid inadvertent starting
- Make sure that the switch is switched off when plugging the plug into an outlet.
12. Use extension cables for outdoors
- Only use approved and appropriately identified exten­sion cables for use outdoors.
- Only use cable reels in the unrolled state.
13. Remain attentive
- Pay attention to what you are doing. Remain sensible when working. Do not use the electric tool when you are distracted.
14. Check the electric tool for potential damage
- Protective devices and other parts must be carefully in­spected to ensure that they are fault-free and function as intended prior to continued use of the electric tool.
- Check whether the moving parts function faultlessly and do not jam or whether parts are damaged. All parts must be correctly mounted and all conditions must be fulfilled to ensure fault-free operation of the electric tool.
- Damaged protective devices and parts must be properly repaired or replaced by a recognised workshop, insofar as nothing different is specified in the operating manual.
- Damaged switches must be replaced at a customer ser­vice workshop.
- Do not use any faulty or damaged connection cables.
- Do not use any electric tool on which the switch cannot be switched on and off.
15. Have your electric tool repaired by a qualified electrician
- This electric tool conforms to the applicable safety regu­lations. Repairs may only be performed by an electri­cian using original spare parts. Otherwise accidents can occur.
16. Important!
- For your own safety you must only use the accessories and additional units listed in the operating instructions or recommended or specified by the manufacturer. The use of mounted tools or accessories other than those recom­mended in the operating instructions or catalogue may place your personal safety at risk.
17. Noise
- Wear ear muffs when you use the compressor.
18. Replacing the power cable
- To prevent hazards, leave the replacement of damaged power cables strictly to the manufacturer or a qualified electrician. There is a risk of electric shock!
19. Inflating tires
- Directly after inflating tires, check the pressure with a suit­able pressure gauge, for example at your filling station.
20. Roadworthy compressors for building site operations
- Make sure that all lines and fittings are suitable for the maximum permissible operating pressure of the com­pressor.
21. Place of installation
- Set up the compressor on an even surface.
22. Supply hoses at pressures above 7 bar should be equipped with a safety cable (e. g. a wire rope).
23. Avoid over-stressing the piping system by using flexible hose connections to prevent kinking.
24. Ensure that oil cooling devices are kept clean.
25. Risk of burns from hot oil
- Wear suitable protective gloves.
- Never work with the compressor near naked flames.
- Be careful not to spill oil.
14 GB/IE
Page 20
Additional safety instructions
Residual risk
Safety instructions for working with compressed air and blasting guns
• The compressor pump and lines can become very hot during operation. Touching these parts will burn you.
• The air which is sucked in by the compressor must be kept free of impurities that could cause fires or explosions in the compressor pump.
• When releasing the hose coupling, hold the hose coupling piece with your hand. This way, you can protect yourself against injury from the rebounding hose.
• Wear safety goggles when working with the blow-out pistol. Foreign bodies or blown off parts can easily cause injuries.
• Do not blow at people with the blow-out pistol and do not clean clothes while being worn. Risk of injury!
Safety information for paint spraying
• Do not process any paints or solvents with a flash point be­low 55° C. There is a risk of explosion!
• Do not heat up paints or solvents. There is a risk of explosion!
• If hazardous liquids are processed, wear protective filter units (face guards). Also, adhere to the safety information provided by the manufacturers of such liquids.
• The details and designations of the Ordinance on Hazard­ous Substances, which are displayed on the outer packaging of the processed material, must be observed.
• Additional protective measures are to be undertaken if neces­sary, particularly the wearing of suitable clothing and masks.
• Do not smoke during the spraying process and/or in the work area. There is a risk of explosion! Paint vapours are easily combustible.
• Never set up or operate the equipment in the vicinity of a fire place, open lights or sparking machines.
• Do not store or eat food and drink in the work area. Paint vapours are harmful to your health.
• The work area must exceed 30 m3 and sufficient ventilation must be ensured during spraying and drying. Do not spray against the wind. Always adhere to the regulations of the local police authority when spraying combustible or hazard­ous materials.
• Do not process media such as white spirit, butyl alcohol and methylene chloride with the PVC pressure hose. These media will destroy the pressure hose.
Operating pressure vessels
• You must keep your pressure vessel in good working order, operate the vessel correctly, monitor the vessel, carry out necessary maintenance and repair work immediately and meet the relevant safety precautions.
• The supervisory authority may enforce essential control measures in individual cases.
• A pressure vessel is not allowed to be used if it has faults or deficiencies that can endanger workers or third parties.
• Check the pressure vessel for signs of rust and damage each time before using. Do not use the compressor with a dam­aged or rusty pressure vessel. If you discover any damage, then please contact the customer service workshop.
Keep these safety instructions in a safe place.
Observe the specified maintenance and safety instructions in the instruction manual. Always be attentive at work and keep third persons at a safe distance from your workplace.
Even with proper use of the device, a certain residual risk re­mains, which can not be excluded. The following potential haz­ards can be derived from the type and design of the device:
• Unintentional commissioning of the product.
• Hearing loss if no suitable hearing protection is worn.
• Wear safety glasses to prevent your eyes and face from dust and dirt particles.
• Inhalation of whirled-up dust and dirt particles.
Warning!
This electric tool generates an electromagnetic field during op­eration. This field can impair active or passive medical implants under certain conditions. In order to prevent the risk of serious or deadly injuries, we recommend that persons with medical implants consult with their physician and the manufacturer of the medical implant prior to operating the electric tool.
7. Technical data
Mains connection 230 V∼ 50 Hz Motor rating 1800 W Operating mode S1 Compressor speed 2850 min
-1
Pressure vessel capacity approx. 24 l Operating pressure approx. 10 bar Theoretical intake capacity approx. 260 (l/min) Sound power level L Sound power level L Uncertainty K
PA/ WA
PA
WA
72.9 dB(A)
92.9 dB(A)
2.59 dB Protection type IP20 Weight of the unit approx. 27 kg Oil (15W 40) approx. 0.25 l Max. altitude
(above mean sea level)
1000 m
The noise emission values were measured in accordance with EN ISO 3744:1995.
Wear hearing protection.
The effects of noise can cause a loss of hearing.
8. Before starting the equipment
• Open the packaging and remove the device carefully.
• Remove the packaging material as well as the packaging and transport bracing (if available).
• Check that the delivery is complete.
• Check the device and accessory parts for transport damage.
• If possible, store the packaging until the warranty period has expired.
15GB/IE
Page 21
DANGER The device and packaging materials are not toys! Children must not be allowed to play with plastic bags, film and small parts! There is a risk of swal­lowing and suffocation!
Before you connect the equipment to the mains supply, make sure that the data on the rating plate are identical to the mains data.
• Prior to initial commissioning, remove the transport lid (A) and fill the compressor pump housing with oil as described in item 9.4.
• Check the equipment for damage which may have occurred in transit. Report any damage immediately to the transport company which was used to deliver the compressor.
• Install the compressor near the point of consumption.
• Avoid long air lines and supply lines (extension cables).
• Make sure that the intake air is dry and dustfree.
• Do not install the compressor in a damp or wet room.
• The compressor may only be used in suitable rooms (with good ventilation and an ambient temperature from +5 °C to 40 °C). There must be no dust, acids, vapours, explosive gases or inflammable gases in the room.
• The compressor is designed to be used in dry rooms. It is prohibited to use the compressor in areas where work is con­ducted with sprayed water.
• The oil level in the compressor pump has to be checked be­fore putting the equipment into operation.
9. Assembly and operation
m Attention! You must fully assemble the appliance before us­ing it for the first time!
You will require the following tools for assembly: 1x Open-end spanner 13 mm 1x Phillips screwdriver (not included)
9.1 Fitting the wheels (fig. 4)
• Fit the supplied wheels as shown.
9.2 Fitting the supporting feet (fig. 5)
• Fit the supplied supporting feet as shown.
9.3 Fitting the air filter (fig. 6, 7)
• Remove the transport lid (B) and screw the air filter (15) to the equipment.
9.4 Changing the transportation lid (A) (fig. 8, 9)
• Remove the transport lid (A) of the oil filling opening (20).
• Fill the included compressor oil into the compressor pump housing and insert the supplied oil sealing plug (16) into the oil filling opening (20).
• Before you use the machine, make sure that the mains volt­age is the same as the operating voltage and the machine power on the rating plate.
• Long supply cables, extensions, cable reels, etc. cause a drop in voltage and can impede motor start-up.
• At low temperatures below +5°C, sluggishness may make starting difficult or impossible.
9.6 ON/OFF switch (fig. 2)
• Pull the ON/OFF switch (17) upwards to switch on the com­pressor. To switch off the compressor, press the ON/OFF switch down.
9.7 Setting the pressure (fig. 1, 3)
• Use the pressure regulator (5) to set the pressure on the pres­sure gauge (4).
• The set pressure can be drawn from the quick lock coupling (3).
• The vessel pressure can be read off the pressure gauge (6).
• The vessel pressure is drawn from the quick-lock coupling (7).
9.8 Setting the pressure switch (fig. 1)
• The pressure switch (2) is set at the factory. Cut-in pressure approx. 8 bar Cut-out pressure approx. 10 bar.
9.9 Fitting the compressed air hose (fig. 1, 3)
• Connect the nipple (H) on the compressed air hose (14) to one of the quick-release couplings (3, 7). Then attach the compressed air tool to the quick-release coupling (I) on the compressed air hose (14).
9.10 Overload switch (fig. 13)
The motor is fitted with an overload switch (24). If the compres­sor overloads, the overload switch switches off the equipment automatically to protect the compressor from overheating. If the overload switch triggers, switch off the compressor using the ON/ OFF switch (17) and wait until the compressor cools down. Then press the overload switch (24) and restart the com­pressor.
10. Electrical connection
The electrical motor installed is connected and ready for operation. The connection complies with the applicable VDE and DIN provisions. The cus­tomer‘s mains connection as well as the extension cable used must also comply with these regula­tions.
10.1 Important information
In the event of an overloading the motor will switch itself off. Af­ter a cool-down period (time varies) the motor can be switched back on again.
9.5 Mains connection
• The compressor is equipped with a mains cable with shock­proof plug. This can be connected to any 220 - 240 V∼ 50Hz shock-proof socket.
16 GB/IE
Page 22
10.2 Damaged electrical connection cable
The insulation on electrical connection cables is often dam­aged.
This may have the following causes:
• Passage points, where connection cables are passed through windows or doors.
• Kinks where the connection cable has been improperly fas­tened or routed.
• Places where the connection cables have been cut due to being driven over.
• Insulation damage due to being ripped out of the wall outlet.
• Cracks due to the insulation ageing.
Such damaged electrical connection cables must not be used and are life-threatening due to the insulation damage.
Check the electrical connection cables for damage regularly. Make sure that the connection cable does not hang on the power network during the inspection.
Electrical connection cables must comply with the applicable VDE and DIN provisions. Only use connection cables of the same designation. The printing of the type designation on the connection cable is mandatory.
10.3 AC motor
• The mains voltage must be 220 - 240 V∼ 50 Hz.
• Extension cables up to 25 m long must have a cross-section of 1.5 mm2.
Connections and repairs of electrical equipment may only be carried out by an electrician.
Please provide the following information in the event of any enquiries:
• Type of current for the motor
• Machine data - type plate
• Machine data - type plate
• Clean the equipment regularly with a damp cloth and some soft soap. Do not use aggressive cleaning agents or solvents; they could attack the plastic parts of the device. Make sure that no water can penetrate the device interior.
• You must disconnect the hose and any spraying tools from the compressor before cleaning. Do not clean the compres­sor with water, solvents or the like.
11.2 Maintenance work on the pressure vessel (fig. 1)
Attention!
To ensure a long service life of the pressure vessel (8), drain off the condensed water by opening the drain valve (10) each time after using. Release the vessel pressure first (see 11.8.1). Open the drain screw by turning counter-clockwise (looking at the screw from the bottom of the compressor) so that all the condensed water can run out of the pressure vessel. Then close the drain screw again (turn it clockwise). Check the pressure vessel for signs of rust and damage each time before using. Do not use the compressor with a damaged or rusty pressure vessel. If you discover any damage, then please contact the customer service workshop.
m Attention!
The condensed water from the pressure vessel will contain re­sidual oil. Dispose of the condensed water in an environmen­tally compatible manner at a suitable collection point.
11.3 Safety valve (fig. 3)
The safety valve (19) has been set for the highest permitted pressure of the pressure vessel. It is not permitted to adjust the safety valve or remove the connection lock (19.2) between the exhaust nut (19.1) and its cap (19.3). Actuate the safety valve every 30 operating hours but at least 3 times a year, to ensure that it works when required. Turn the perforated exhaust nut (19.1) counterclockwise to open it and use your hands to pull the valve rod outwards over the perforated exhaust nut (19.1) to open the safety valve outlet. Now, the valve audibly releases air. Then, tighten the exhaust nut clockwise again.
11. Cleaning, maintenance and storage
m Attention!
Pull out the power plug before doing any cleaning and mainte­nance work on the equipment. Risk of injury from electric shock!
m Attention!
Wait until the equipment has cooled down completely! Risk of burns!
m Attention!
Always depressurize the equipment before carrying out any cleaning and maintenance work! Risk of injury!
11.1 Cleaning
• Keep the equipment free of dirt and dust as far as possible. Wipe the equipment with a clean cloth or blow it down with compressed air at low pressure.
• We recommend that you clean the equipment immediately after you use it.
11.4 Checking the oil level at regular intervals (fig. 10)
Place the compressor on a level and straight surface. The oil level must be between the MAX and MIN marks on the oil-level window (18). Oil change: recommended oil: SAE 15W 40 or equivalent. The original oil filling must be changed after 100 hours in opera­tion; thereafter the oil must be drained and replaced with new oil after every 500 hours in operation.
11.5 Changing the oil (fig. 1, 9, 10)
Switch off the engine and pull the mains plug out of the socket. Remove the oil sealing plug (16). After releasing any air pres­sure you can unscrew the oil drain plug (12) from the compres­sor pump (13). To prevent the oil from running out in an uncontrolled man­ner, hold a small metal chute under the opening and col­lect the oil in a vessel. If the oil does not drain out com­pletely, we recommend tilting the compressor slightly. When the oil has drained out, re-fit the oil drain plug (12).
17GB/IE
Page 23
Dispose of the old oil at a drop-off point for old oil.
To fill in the correct quantity of oil, make sure that the compres­sor stands on an even surface. Fill new oil through the oil filler opening (20) until it comes up to the maximum level. This is marked with a red dot on the oil-level window (18) (fig. 10). Do not exceed the maximum filling quantity. Overfilling the equipment may result in damage. Reinsert the oil sealing plug (16) into the oil filler opening (20).
11.6 Cleaning the intake filter (fig. 3, 11, 12)
The intake filter prevents dust and dirt being drawn in. It is essential to clean this filter after at least every 300 hours in service. A clogged intake filter will decrease the compressor’s performance dramatically. Open the thumb screw (E) to the remove the intake filter. Then pull off the filter cover (C). Now you can remove the air filter (F) and the filter housing (D). Carefully tap out the air filter, filter cover and filter housing. Then blow out these parts with compressed air (approx. 3 bar) and reinstall in reverse order.
11.7 Service information
Please note that the following parts of this product are sub­ject to normal or natural wear and that the following parts are therefore also required for use as consumables. Wear parts*: Air filter * Not necessarily included in the scope of delivery!
11.8 Storage m Attention! Pull out the mains plug and ventilate the equip­ment and all connected pneumatic tools. Switch off the compressor and make sure that it is secured in such a way that it cannot be started up again by any unauthorised person.
m Attention! Store the compressor only in a dry location which is not accessible to unauthorised persons. Always store upright, never tilted! Oil may leak out!
11.8.1 Releasing excess pressure
Release the excess pressure by switching off the compressor and using the compressed air which is still left in the pressure vessel, e. g. with a compressed air tool running in idle mode or with a blow-out pistol.
13. Disposal and recycling
The equipment is supplied in packaging to prevent it from being damaged in transit. The raw materials in this packaging can be reused or recycled. The equipment and its accessories are made of various types of material, such as metal and plastic. Defective components must be disposed of as special waste. Ask your dealer or your local council.
The packaging is wholly composed of environment­ally-friendly materials that can be disposed of at a local recycling centre. Contact your local refuse disposal authority for more details of how to dispose of your worn out electrical devices.
Old devices must not be disposed of with house­hold waste!
This symbol indicates that this product must not be dis­posed of together with domestic waste in compliance with the Directive (2012/19/EU) pertaining to waste
electrical and electronic equipment (WEEE). This prod­uct must be disposed of at a designated collection point. This can occur, for example, by handing it in at an authorised col­lecting point for the recycling of waste electrical and electronic equipment. Improper handling of waste equipment may have negative consequences for the environment and human health due to potentially hazardous substances that are often con­tained in electrical and electronic equipment. By properly dis­posing of this product, you are also contributing to the effective use of natural resources. You can obtain information on collec­tion points for waste equipment from your municipal administra­tion, public waste disposal authority, an authorised body for the disposal of waste electrical and electronic equipment or your waste disposal company.
12. Transport
Use the transport handle (1) to transport the device, and drive the compressor with it. Observe the weight when lifting the compressor (see Technical Data). Ensure that the load is well secured when transporting the com­pressor in a motor vehicle.
18 GB/IE
Page 24
14. Troubleshooting
Fault Possible cause Remedy
The compressor does not start.
The compressor starts but there is no pressure.
The compressor starts, pressure is shown on the pressure gauge, but the tools do not start.
No supply voltage.
Insufficient supply voltage.
Outside temperature is too low.
Motor is overheated.
The safety valve (19) leaks.
The seals are damaged.
The drain plug for condensation water (10) leaks.
The hose connections have a leak.
A quick-lock coupling has a leak.
Insufficient pressure set on the pressure regulator (5).
Check the supply voltage, the power plug and the socket­outlet. Make sure that the extension cable is not too long. Use an extension cable with large enough wires. Never operate with an outside temperature of below +5° C. Allow the motor to cool down. If necessary, remedy the cause of the overheating.
Contact your local service centre. Only allow qualified personnel to carry out repairs. Check the seals and have any damaged seals replaced by a service centre. Tighten the screw by hand. Check the seal on the screw and replace if necessary.
Check the compressed air hose and tools and replace if necessary. Contact your local service centre. Only allow qualified personnel to carry out repairs. Increase the set pressure with the pressure regulator.
19GB/IE
Page 25
15. Warranty certificate
Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the unlikely event that your device develops a fault, please contact our service department at the address shown on this guarantee card. Of course, if you would prefer to call us then we are also happy to offer our assistance under the service number printed below. Please note the following terms under which guarantee claims can be made:
• These guarantee terms cover additional guarantee rights and do not affect your statutory warranty rights. We do not charge you for this guarantee.
• Our guarantee only covers problems caused by material or manufacturing defects, and it is restricted to the rectification of these de­fects or replacement of the device. Please note that our devices have not been designed for use in commercial, trade or industrial ap­plications. Consequently, the guarantee is invalidated if the equipment is used in commercial, trade or industrial applications or for other equivalent activities. The following are also excluded from our guarantee: compensation for transport damage, damage caused by failure to comply with the installation/assembly instructions or damage caused by unprofessional installation, failure to comply with the operating instructions (e.g. connection to the wrong mains voltage or current type), misuse or inappropriate use (such as overload­ing of the device or use of non-approved tools or accessories), failure to comply with the maintenance and safety regulations, ingress of foreign bodies into the device (e.g. sand, stones or dust), effects of force or external influences (e.g. damage caused by the device being dropped) and normal wear resulting from proper operation of the device.
The guarantee is rendered null and void if any attempt is made to tamper with the device.
• The guarantee is valid for a period of 3 years starting from the purchase date of the device. Guarantee claims should be submitted before the end of the guarantee period within two weeks of the defect being noticed. No guarantee claims will be accepted after the end of the guarantee period. The original guarantee period remains applicable to the device even if repairs are carried out or parts are replaced. In such cases, the work performed or parts fitted will not result in an extension of the guarantee period, and no new guarantee will become active for the work performed or parts fitted. This also applies when an on-site service is used.
• In order to assert your guarantee claim, please contact the service partner shown below. If the complaint is within the guarantee pe­riod, we will provide you with a return slip, with which you can return your defective device free of charge to us. It would help us if you could describe the nature of the problem in as much detail as possible. If the defect is covered by our guarantee then your device will either be repaired immediately and returned to you, or we will send you a new device.
Of course, we are also happy offer a chargeable repair service for any defects which are not covered by the scope of this guarantee or for units which are no longer covered. To take advantage of this service, please send the device to our service address.
Service-Hotline (GB/IE):
+800 4003 4003 (0,00 EUR/Min.)
Service-Email (GB):
[email protected]
Service-Email (IE):
[email protected]
Service Address (GB/IE):
Forest Park & Garden Coed Court, Taffsmead Road Treforest, Ind. Estate, Pontypridd CF375SW

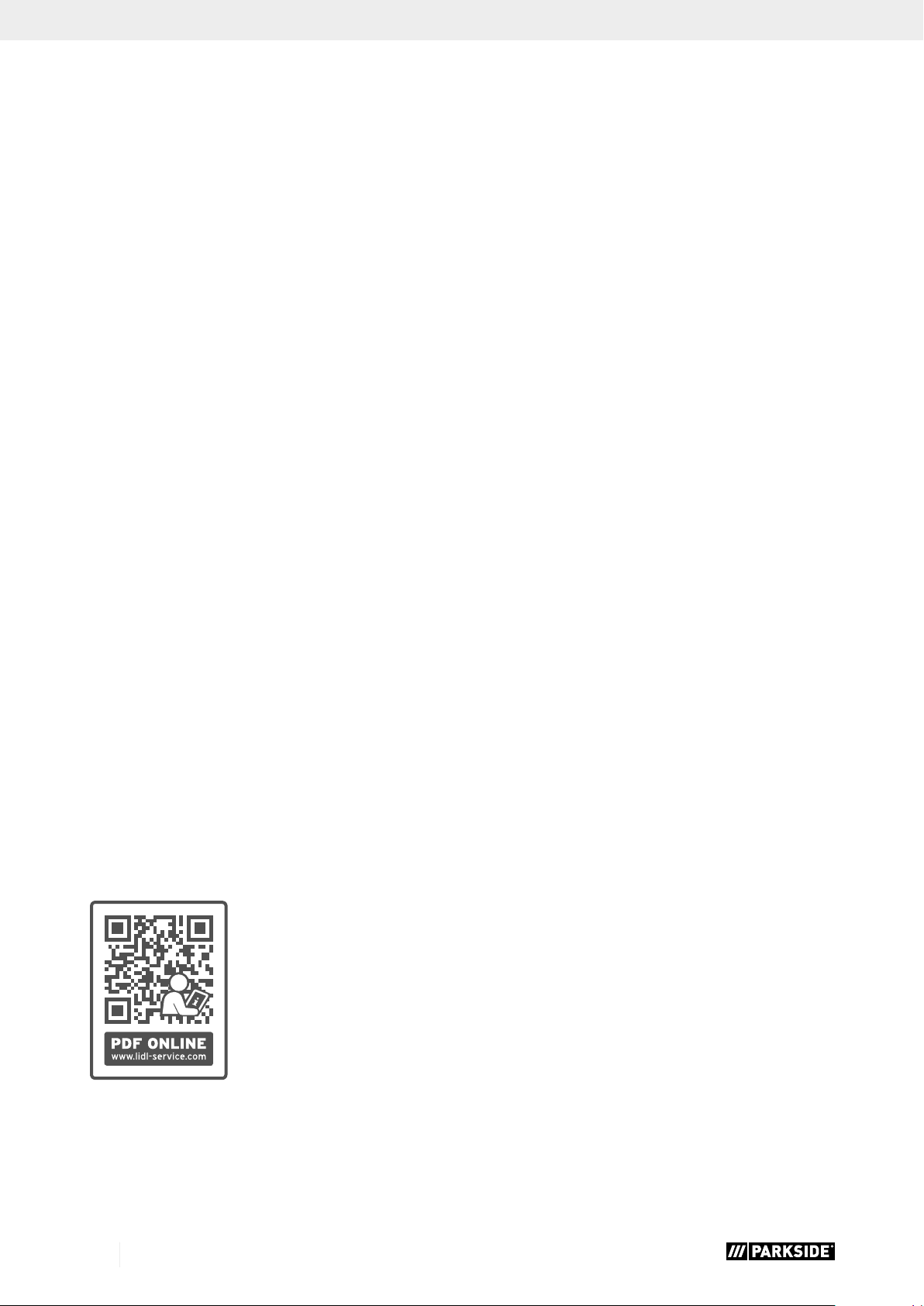

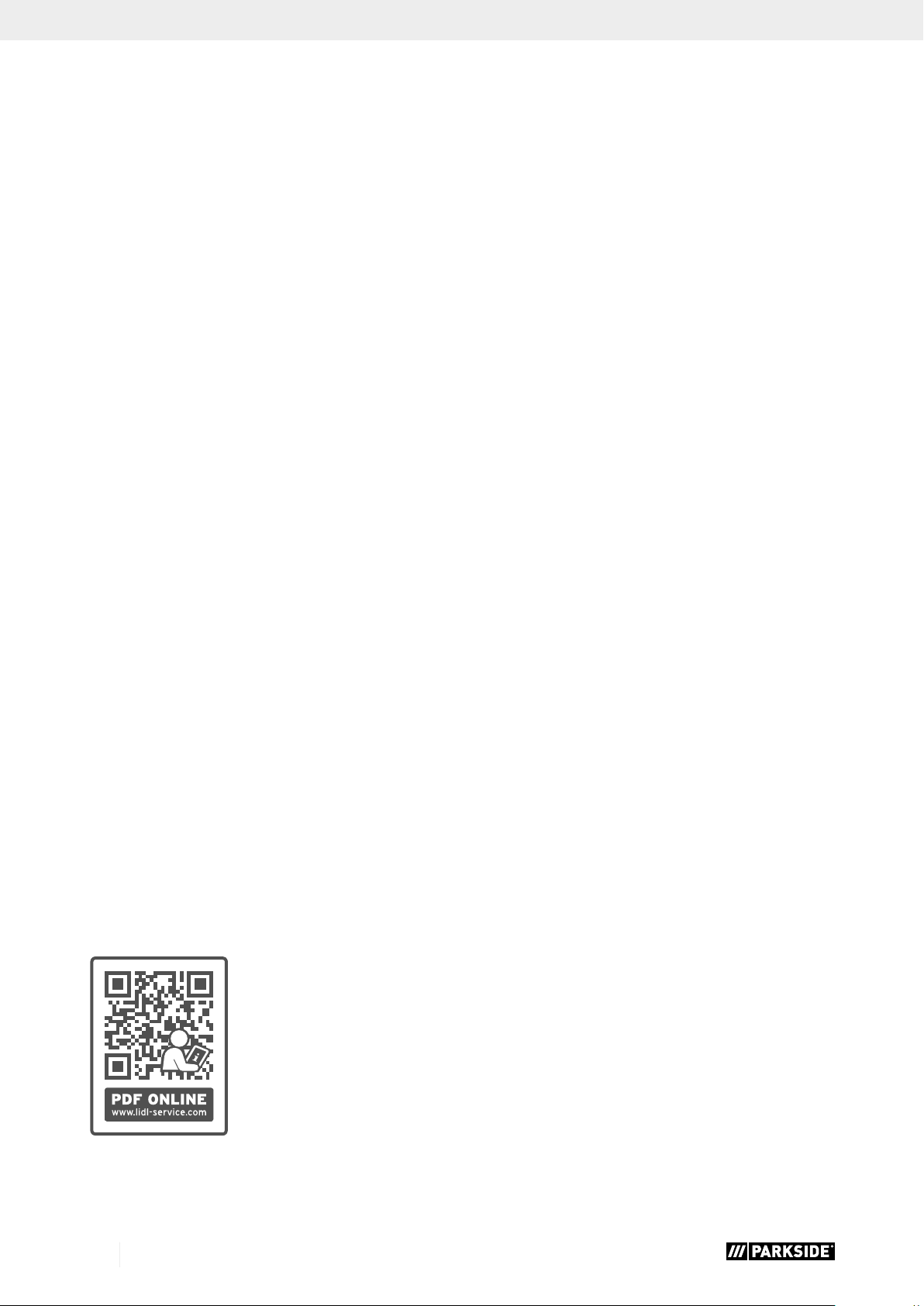

At www.lidl-service.com you can download this and many more manuals, product videos plus installation software. The QR code takes you directly to the Lidl service page (www.lidl-service.com) and you can open your oper­ating manual by entering the article number (IAN) 339151_2004.
20 G B/IE
Page 26
Table des matières: Page:
1. Légende des symboles figurant sur l’appareil .................................................................................................................................................22
2. Introduction ........................................................................................................................................................................................................23
3. Description de l’appareil (Fig. 1-13) ...............................................................................................................................................................23
4. Limite de fourniture ............................................................................................................................................................................................23
5. Utilisation conforme à l’affectation ..................................................................................................................................................................23
6. Consignes de sécurité .......................................................................................................................................................................................24
7. Caractéristiques techniques ..............................................................................................................................................................................26
8. Avant la mise en service ...................................................................................................................................................................................26
9. Structure et commande .....................................................................................................................................................................................26
10. Raccord électrique ............................................................................................................................................................................................27
11. Nettoyage, maintenance et stockage ..............................................................................................................................................................27
12. Transport ............................................................................................................................................................................................................28
13. Mise au rebut et recyclage ...............................................................................................................................................................................29
14. Dépannage .......................................................................................................................................................................................................29
15. Certificat de garantie ........................................................................................................................................................................................30
16. Déclaration de conformité ................................................................................................................................................................................71
21FR/BE
Page 27
1. Légende des symboles figurant sur l’appareil
FR BE
FR BE
FR BE
FR BE
FR BE
Avant la mise en service, lisez le mode d’emploi et les consignes de sécurité et respec­tez-les!
Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.
Attention aux pièces brûlantes ! (G Fig. 11)
Attention à la tension électrique !
Avertissement ! L’unité est télécommandée et peut démarrer sans avertissement préa­lable.
FR BE
FR BE
FR BE
Attention ! Avant la première mise en service, vérifiez le niveau d‘huile et remplacez le bouchon d‘huile !
Respecter les avertissements et les consignes de sécurité !
Indication du niveau de puissance sonore en dB
22 FR/BE
Page 28
2. Introduction
3. Description de l’appareil (Fig. 1-13)
Fabricant:
scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen
Chers clients,
Nous espérons que votre nouvelle machine vous apportera satisfaction et de bons résultats.
Remarque:
Selon la loi en vigueur sur la responsabilité du fait des pro­duits, le fabricant n’est pas tenu responsable pour tous les dom­mages à cet appareil ou pour tous les dommages résultant de l’exploitation de cet appareil, dans les cas suivants :
• Mauvaise manipulation,
• Non-respect des instructions d‘utilisation,
• Travaux de réparation effectués par des tiers, par des spé­cialistes non autorisés,
• Remplacement et installation de pièces de rechange qui ne sont pas d‘origine.
• Utilisation non conforme,
• Lors d’une défaillance du système électrique en cas de non-conformité avec les réglementations électriques et les normes VDE 0100, DIN 57113 / VDE0113.
Attention :
De lire intégralement le manuel d’utilisation, avant d’effectuer le montage et la mise en service. Le présent manuel d‘utilisation vous facilitera la prise en main et la connaissance de la machine, tout en vous permettant d‘en utiliser pleinement le potentiel dans le cadre d’une utilisation conforme. Les instructions importantes qu’il contient vous apprendront comment travailler avec la machine de manière sûre, ration­nelle et économique ; comment éviter les dangers, réduire les coûts de réparation et réduire les périodes d’indisponibilité ; comment enfin augmenter la fiabilité et la durée de vie de la machine. En plus des consignes de sécurité contenues dans ce manuel d‘utilisation, vous devez respecter scrupuleusement les régle­mentations et les lois applicables lors de l‘utilisation de la ma­chine dans votre pays. Conservez le manuel d‘utilisation dans une pochette plastique pour le protéger de la saleté et de l‘humidité, auprès de la machine. Avant de commencer à travailler avec la machine, chaque utilisateur doit lire le manuel d‘utilisation puis le suivre attentivement. Seules les personnes formées à l‘utilisation de la machine et conscientes des risques associés sont autorisées à travailler avec la machine. L‘âge minimum requis doit être respecté. En plus des consignes de sécurité contenus dans cette notice et de la réglementation en vigueur dans votre pays, vous devez respecter les règles de sécurité généralement reconnues et applicables à des machines comparables. Nous n’assumons aucune responsabilité concernant les acci­dents et dommages qui surviendraient à la suite du non-res­pect des instructions du manuel d’utilisation et des consignes de sécurité.
1. Poignée de transport
2. Manocontact
3. Raccord rapide (air comprimé réglé)
4. Manomètre (la pression réglée est lisible)
5. Manostat régulateur
6. Manomètre (pression du réservoir lisible)
7. Raccord rapide (air comprimé non réglé)
8. Réservoir à air comprimé
9. Pied d’appui
10. Bouchon fileté de décharge pour eau de condensation
11. Roue
12. Bouchon fileté de décharge de l’huile
13. Pompe du compresseur
14. Tuyau d’air comprimé
15. Filtre à air
16. Bouchon de terminaison de l’huile
17. Interrupteur en / hors circuit
18. Verre-regard de l’huile
19. Soupape de sécurité
20. Orifice d’introduction de l’huile
21. Vis à tête bombée
22. Rondelle
23. Vis
24. Interrupteur de surcharge
4. Limite de fourniture
1x Filtre à air 2x Pied d’appui 2x Roue 1x Matériel de montage 1x Bouchon de terminaison de l’huile 1x Bouteille d’huile 1x Tuyau d’air comprimé 1x Traduction des instructions d’origine
5. Utilisation conforme à l’affectation
Le compresseur sert à produire de l’air comprimé pour les outils fonctionnant à l’air comprimé qui peuvent être exploités avec un débit d’air d’env. 260 l/min. (p. ex. pompes à pneus, pistolets à air et pistolets de vernissage). En raison du débit d’air limité, il n’est pas possible d’exploiter des outils dont la consommation en air est très élevée (p. ex. ponceuse oscillante, meuleuse et tournevis à frapper).
La machine doit exclusivement être employée conformément à son affectation. Toute utilisation allant audelà de cette affecta­tion est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le fabricant décline toute responsabilité et l‘utilisateur/ l‘opérateur est responsable.
Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l‘appareil venait à être utilisé professionnel­lement, artisanalement ou par des sociétés industrielles, tout comme pour toute activité équivalente.
23FR/BE
Page 29
6. Consignes de sécurité
m Attention!
Les consignes de sécurité suivantes doivent impérativement être respectées lors de l’utilisation d’outils électriques pour éviter les chocs électriques, les risques de blessures et incendies. Lisez toutes les instructions avant d’utiliser l’outil électrique et conser­vez les consignes de sécurité.
Travail en toute sécurité
1. Maintenir l‘ordre dans la zone de travail
- Le désordre régnant dans la zone de travail peut entraî­ner des accidents.
2. Prendre en compte les facteurs environnementaux
- Ne pas exposer les outils électriques à la pluie.
- Ne pas utiliser les outils électriques dans un environne­ment humide ou mouillé. Danger d’électrocution !
- Veiller à ce que la zone de travail soit bien éclairée.
- Ne pas utiliser les outils électriques dans les lieux soumis à des risques d‘incendie ou d‘explosion.
3. Assurer une protection contre les chocs électriques
- Éviter tout contact du corps avec les pièces mises à la terre (par exemple, tuyaux, radiateurs, fours électriques, appareils de réfrigération).
4. Tenez les enfants à l‘écart !
- Ne laissez pas d’autres personnes toucher l’outil ou le câble, éloignez-les de votre poste de travail.
5. Conserver les outils électriques non utilisés en sécurité
- Les outils électriques non utilisés doivent être conservés dans un lieu sec, en hauteur ou fermé, hors de portée des enfants.
6. Ne pas forcer l‘outil électrique
- Il fonctionne en effet de manière plus satisfaisante et plus sûre dans sa plage de performances.
7. Porter des vêtements adaptés
- Ne pas porter de vêtements amples ou de bijoux qui risqueraient d‘être entraînés par les pièces mobiles.
- Lors de travaux en plein air, il est recommandé de porter des gants en caoutchouc et des chaussures antidéra­pantes.
- Recouvrir les cheveux longs d‘un filet.
8. Ne pas utiliser le câble/cordon dans de mauvaises condi­tions
- Ne pas tirer sur le câble pour débrancher le connecteur de la prise. Protéger le câble de la chaleur, de l‘huile et des bords coupants.
9. Prendre soin de ses outils
- Maintenez votre compresseur propre pour pouvoir bien travailler en sécurité.
- Suivez les consignes de maintenance
- Contrôler régulièrement la conduite de raccordement de l‘outil électrique et le faire remplacer par un spécialiste agréé en cas de dommage.
- Contrôler régulièrement les rallonges et les remplacer en cas de dommage.
10. Tirer directement sur le connecteur pour le débrancher de la prise
- En cas de non-utilisation de l‘outil électrique, avant une opération de maintenance et lors du remplacement des outils, par exemple, lame de scie, foret, fraise.
11. Éviter une mise en marche involontaire
- S‘assurer lors du branchement de la fiche dans la prise que l‘interrupteur est éteint.
12. Utiliser la rallonge pour l‘extérieur
- En extérieur, utiliser uniquement des rallonges autorisées et indiquées comme étant conformes à cet emploi.
- N‘utiliser les tambours de câbles que lorsqu‘ils sont déroulés.
13. Être attentif
- Faire attention à ce que l‘on fait. Procéder de manière raisonnable. Ne pas utiliser l‘outil électrique lorsque l‘on et pas concentré.
14. Vérifier si l‘outil électrique présente des dommages
- Avant de poursuivre l‘utilisation de l‘outil électrique, il convient de vérifier soigneusement que les dispositifs de protection et les autres pièces fonctionnent parfaitement et conformément aux dispositions.
- Vérifier que les pièces mobiles fonctionnent parfaite­ment, ne sont pas coincées et ne sont pas endomma­gées. Toutes les pièces doivent être montées correcte­ment et toutes les conditions doivent être remplies pour garantir un fonctionnement impeccable de l‘outil élec­trique.
- Sauf indication contraire dans la notice d‘utilisation, les dispositifs de protection et pièces endommagés doivent être réparés ou remplacés conformément aux disposi­tions par un atelier spécialisé et agréé.
- Les interrupteurs défectueux (ex : ne permettant pas de passer de l’état de marche à l’état d’arrêt) doivent être remplacées par un atelier du service après-vente.
- Ne pas utiliser de conduites de raccordement défail­lantes ou endommagées.
- Ne pas utiliser d‘outils électriques pour lesquels les fiches ne se branchent et ne se débranchent pas.
15. Faire réparer l‘outil électrique par un électricien spécialisé
- Cet outil électrique est conforme aux dispositions de sé­curité en vigueur. Les réparations ne doivent être menée à bien que par un électricien spécialisé qui utilisera des pièces de rechange d‘origine. Sinon, l‘utilisateur risque l‘accident.
16. Attention !
- Pour votre propre sécurité, utilisez uniquement des accessoires et appareils auxiliaires indiqués dans le mode d’emploi ou recommandés ou indiqués par le pro­ducteur. L’usage de tout autre outil ou accessoire que ceux recommandés dans le mode d’emploi ou dans le catalogue peut signifier pour vous un risqué de blessure corporelle.
17. Bruit
- Portez une protection de l’ouïe lors de l’utilisation du compresseur.
18. Remplacement de la conduite de raccordement
- Lorsque la ligne de raccordement est endommagée, le producteur ou un(e) spécialiste en électricité doit la remplacer afin d’éviter tout danger. Danger par électro­cution !
19. Gonflage de pneus
- Contrôlez la pression de gonflage directement après le remplissage en utilisant un manomètre adéquat, p. ex. dans une station service.
24 FR/BE
Page 30
20. Compresseurs pouvant aller sur route en conditions de chantier
- Veiller à ce que tous les tuyaux et toutes les robinette­ries conviennent à la pression de service la plus élevée admise pour le compresseur.
21. Lieu d’implantation
- Mettez uniquement le compresseur sur une surface plane.
22. Les tuyaux d‘amenée devraient être équipés d‘un câble de sécurité (par ex. un câble en acier) en cas de pressions supérieures à 7 bars.
23. Évitez de déposer des charges lourdes sur la tuyauterie en recourant à des raccords de flexibles pour éviter les points de pliure.
24. Assurez-vous que les dispositifs de refroidissement d‘huile sont maintenus dans un état propre.
25. Risque de brûlures avec l’huile chaude
- Porter des gants de protection adaptés.
- N‘utilisez jamais le compresseur près de flammes nues.
- Veillez à ne pas répandre de l‘huile.
Consignes de sécurité supplémentaires
Consignes de sécurité relatives au travail avec de l’air comprimé et des pistolets à air
• La pompe du compresseur et les câbles atteignent des tem-
pératures élevées en fonctionnement. Tout contact provoque des brûlures.
• L’air aspiré par le compresseur doit être maintenu exempt
d’impuretés, elles pourraient entraîner des explosions ou des incendies dans la pompe du compresseur.
• Maintenez la pièce de connexion du flexible de la main pen-
dant que vous détachez le raccord. Vous éviterez de la sorte des blessures par le tuyau qui rebondit.
• Portez des lunettes de protection lorsque vous travaillez avec
le pistolet à air. Des corps étrangers et des pièces emportées par le souffle peuvent provoquer facilement des blessures.
• Ne dirigez pas le jet sur des personnes et ne nettoyez pas
des vêtements au corps avec le pistolet à air. Risque de bles­sure !
Consignes de sécurité lors de la peinture au pistolet
• N’utilisez pas de vernis ni de détergeant ayant un point d’in-
flammation inférieur à 55° C. Danger d’explosion !
• Ne chauffez pas la laque et le détergeant. Danger d’explo-
sion !
• Lorsque vous utilisez des liquides nuisibles pour la santé, il
est nécessaire de porter des appareils filtrants (masques) à des fins de protection. Respectez également les indications des producteurs de telles substances en ce qui concerne les mesures de sécurité.
• Respecter les indications sur les emballages des matériaux
traités et les marquages de l’ordonnance relative aux subs­tances dangereuses. Le cas échéant, prendre des mesures de protection supplémentaires, porter particulièrement des vêtements adéquats et masques.
• Il ne faut pas fumer pendant la pulvérisation tout comme
dans l’espace de travail. Danger d’explosion ! Les vapeurs de peinture sont aussi facilement inflammables.
• Aucun foyer, ni flamme nue, ni aucune machine produisant
des étincelles ne doivent être présentes ni utilisées.
• Ne consommez pas et ne conservez pas d’aliments et de boissons dans l’espace de travail. Les vapeurs de couleurs sont nocives à la santé.
• L’espace de travail doit avoir plus de 30 m3 et il faut garantir un renouvellement d’air suffisant lors de la pulvérisation et du séchage.
• Ne pulvérisez pas contre le vent. Respectez toujours les règlements de la police locale lorsque vous pulvérisez des produits combustibles ou dangereux.
• N’utilisez pas de fluides comme de l’essence minérale, du butylalcool et du chlorure de méthylène en association avec le tuyau de refoulement en C.P.V. Ces fluides détruisent le tuyau de refoulement.
Fonctionnement de réservoirs de pression
• Toute personne qui exploite un récipient sous pression doit le conserver en bon état, l’exploiter dans les règles de l’art, le surveiller, procéder immédiatement à tous travaux d’entre­tien et de réparation nécessaires et prendre les mesures de sécurité nécessaires en fonction des circonstances.
• L’autorité de surveillance peut ordonner dans certains cas des mesures de surveillance nécessaires.
• Il ne faut pas exploiter un récipient à pression, lorsqu’il pré­sente des vices qui menacent les employés ou des tiers.
• Contrôlez le réservoir de pression avant chaque service pour déceler la rouille et les détériorations. Il ne faut pas exploiter le compresseur avec réservoir de pression rouillé ou endommagé. Faites un constat de l’endommagement et adressez-vous au service après-vente.
Conservez bien ces consignes de sécurité.
Risques résiduels
Respectez les conseils d’entretien et de sécurité indiqués dans la notice d’utilisation. Soyez toujours attentif pendant le travail et veillez à ce que les tiers se trouvent à une distance de sécurité suffisante de votre poste de travail.
En cas d‘utilisation non conforme, un risque résiduel persiste, qui ne peut pas être exclu. Les risques potentiels suivants existent étant donné le type et la construction de l‘appareil:
• Démarrage inopiné de l’appareil.
• Atteinte aux facultés d’audition si les protections auditives prescrites ne sont pas utilisées.
• Des débris, de la poussière etc. peuvent atteindre le visage et les yeux malgré le port de lunettes de protection.
• Inhalation de particules projetés dans l’air ambiant.
Avertissement!
Pendant son fonctionnement, cet outil électrique génère un champ électromagnétique. Ce champ peut dans certaines cir­constances nuire aux implants médicaux actifs ou passifs. Pour réduire les risques de blessures graves voire mortelles, nous recommandons aux personnes porteuses d‘implants médicaux de consulter leur médecin, ainsi que le fabricant de leur implant avant d‘utiliser l‘outil électrique.
25FR/BE
Page 31
7. Caractéristiques techniques
Branchement secteur 230 V∼ 50 Hz Puissance moteur 1800 W Mode de service S1 Vitesse de rotation du
compresseur Volume du réservoir sous
pression Pression de service env. 10 Bar Puissance d’aspiration env. 260 l/min Niveau de pression
acoustique L Niveau acoustique L Imprécision K
PA
WA
PA/ WA
Type de protection IP20 Poids de l’appareil env. 27 kg Huile (15W 40) env. 0,25 l Max. hauteur d’installation
(au-dessus du niveau de la mer)
2850 min
env. 24 l
72,9 dB(A)
92,9 dB(A)
2,59 dB
1000 m
• Il faut éviter les conduites d’air longues et les conduites d’ali­mentation longues (câbles de rallonge).
• Veillez à ce que l’air aspiré soit sec et sans poussière.
• N’installez pas le compresseur dans un endroit humide ni mouillé.
• Le compresseur doit être utilisé uniquement dans des endroits
-1
adéquats (bonne ventilation, température ambiante +5° jusqu’à 40° C). La pièce doit être exempte de poussières, d’acides, de vapeurs, de gaz explosives ou inflammables.
• Le compresseur doit être employé dans des endroits secs. Il ne peut pas être utilisé dans des zones où l’on travaille avec des éclaboussures d’eau.
• Avant la mise en service, contrôlez le niveau d’huile dans la pompe du compresseur.
9. Structure et commande
m Attention ! Avant la mise en service, montez absolument l’ap­pareil complètement !
Pour le montage, vous avez besoin de : 1x Clés à fourche 13 mm 1x tournevis cruciforme (non comprises dans la livraison)
Les valeurs de niveau de bruit ont été déterminées conformé­ment à EN ISO 3744:1995.
Portez une protection auditive.
Les nuisances sonores peuvent entraîner une perte d’audition.
8. Avant la mise en service
• Ouvrez l’emballage et sortez-en délicatement l’appareil.
• Retirez le matériau d’emballage, ainsi que les protections d’emballage et de transport (s’il y a lieu).
• Vérifiez que les fournitures sont complètes.
• Vérifiez que l’appareil et les accessoires n’ont pas été en­dommagés lors du transport.
• Conservez si possible l’emballage jusqu’à la fin de la pé­riode de garantie.
DANGER L’appareil et les matériaux d’emballage ne sont pas des jouets ! Les enfants ne doivent en aucun cas jouer avec les sacs en plastique, films d’embal­lage et pièces de petite taille ! Il existe un risque d’ingestion et d’asphyxie !
Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau.
• Avant la mise en service initiale, retirez le couvercle de trans-
• Contrôler si l’appareil n’est pas endommagé. Signalez im-
• Le compresseur doit être mis en place à proximité du
port (A) et remplissez le carter de pompe de compresseur, comme l’indique le point 9.4.
médiatement tout dommage au transporteur par lequel le compresseur a été livré.
consommateur.
9.1 Montage des roues (Fig. 4)
• Montez les roues fournies comme représenté.
9.2 Montage des pieds d’appui (Fig. 5)
• Montez les pieds d’appui fournis comme représenté.
9.3 Montage du filtre à air (Fig. 6, 7)
• Supprimez le couvercle de transport (B) et vissez le filtre à air (15) à fond sur l’appareil.
9.4 Remplacement du couvercle de transport (A)
(fig. 8, 9)
• Retirez le couvercle de transport (A) de l’ouverture de rem­plissage d’huile (20).
• Remplissez le carter de pompe de compresseur avec l’huile de compresseur fournie et insérez le bouchon de fermeture (16) dans l’ouverture de remplissage d’huile (20).
9.5 Raccord réseau
• Le compresseur est équipé d’un câble réseau avec fiche à contact de protection. Celui-ci peut être raccordé à chaque prise de courant de sécurité 220 - 240 V∼ 50 Hz protégée par fusible 16 A.
• Avant la mise en service, veillez à ce que la tension secteur corresponde à la tension de service et à la puissance de la machine figurant sur la plaque signalétique.
• Les longs câbles d’alimentation tout comme les rallonges, tambours de câble etc. entraînent des chutes de tension et peuvent empêcher le démarrage du moteur.
• Lorsque la température descend en dessous de +5° C, le moteur marche durement et peut ne pas démarrer.
26 FR/BE
Page 32
9.6 Interrupteur marche/arrêt (Fig. 2)
• Pour la mise en service du compresseur, tirez l’interrupteur Marche/Arrêt (17) vers le haut. Pour la mise hors-circuit, pousser l’interrupteur Marche/ Arrêt vers le bas.
9.7 Réglage de pression (Fig. 1, 3)
• Le régulateur de pression (5) permet de régler la pression sur le manomètre (4).
• La pression réglée peut être prise au niveau du raccord rapide (3).
• On peut lire la pression du récipient sur le manomètre (6).
• La pression du récipient peut être prise au niveau du raccord rapide (7).
9.8 Réglage du manocontact (Fig. 1)
• Le manocontact (2) est réglé à l’usine. Pression d’enclenchement env. 8 bars Pression de mise hors circuit env. 10 bars.
• Des détériorations de l‘isolation dues à un arrachement hors de la prise murale.
• Des fissures dues au vieillissement de l‘isolation.
Des lignes de raccordement électriques endommagées de la sorte ne doivent pas être utilisées et, en raison de leur isolation défectueuse, sont mortellement dangereuses.
Vérifier régulièrement que les lignes de raccordement élec­triques ne sont pas endommagées. Lors du contrôle, veillez à ce que la conduite de raccordement ne soit pas connectée au réseau.
Les lignes de raccordement électriques doivent correspondre aux dispositions VDE et DIN en vigueur. N’utilisez que les câbles de raccordement dotés du même signe. L‘indication de la désignation du type sur la ligne de raccorde­ment est obligatoire.
9.9 Montage du flexible d’air comprimé (fig. 1, 3)
• Connectez le raccord mâle (H) du flexible d’air comprimé (14) à l’un des couplages rapides (3, 7). Raccordez ensuite l’outil à air comprimé au couplage rapide (I) du flexible haute pression (14).
9.10 Interrupteur de surcharge (Fig. 13)
Le moteur est doté d’un interrupteur de surcharge (24). En cas de surcharge du compresseur, l’interrupteur de sur­charge se déconnecte automatiquement afin de protéger le compresseur de la surchauffe. Si l’interrupteur de surcharge s’est déclenché, mettez le compresseur hors circuit par l’inter­rupteur marche/arrêt (17) et laissez refroidir le compresseur. Appuyez à présent sur l’interrupteur de surcharge (24) et re­mettez le compresseur en marche.
10. Raccord électrique
Le moteur électrique installé est prêt à fonctionner une fois raccordé. Le raccordement correspond aux dispositions de la VDE et DIN en vigueur. Le branchement au secteur effectué par le client ainsi que la rallonge électrique utilisée doivent corres­pondre à ces prescriptions.
10.1 Consignes importantes
En cas de surcharge du moteur, ce dernier s‘arrête de lui-même. Après un temps de refroidissement (d‘une durée variable), le moteur peut être remis en marche.
10.2 Ligne de raccordement électrique défectueuse
Des détériorations de l‘isolation sont souvent présentes sur les lignes de raccordement électriques. Les causes peuvent en être :
• Des points de pression, si les lignes de raccordement passent par des fenêtres ou interstices de portes.
• Des pliures dues à une fixation ou à un cheminement incor­rects des lignes de raccordement.
• Des points d‘intersection si les lignes de raccordement se croisent.
10.3 Moteur à courant alternatif
• La tension du réseau doit être de 220 - 240 V∼ 50 Hz.
• Les rallonges d‘une longueur max. de 25 m doivent présen­ter une section de 1,5 mm2.
Les raccordements et réparations de l‘équipement électrique doivent être réalisés par un électricien.
Pour toute question, veuillez indiquer les données suivantes :
• Type de courant du moteur
• Données figurant sur la plaque signalétique de la machine
• Données figurant sur la plaque signalétique du moteur
11. Nettoyage, maintenance et stockage
m Attention !
Retirez la prise du réseau pour chaque travail de réglage et de maintenance ! Risque de blessure par coup de courant !
m Attention !
Attendez jusqu’à ce que l’appareil ait complètement refroidi ! Risque de brûlure!
m Attention !
Avant tous travaux de nettoyage et de maintenance, mettez l’appareil hors pression ! Risque de blessure !
11.1 Nettoyage
• Maintenez l’appareil aussi propre et sans poussière que pos­sible. Frottez l’appareil avec un chiffon propre ou soufflez dessus avec de l’air comprimé à basse pression.
• Nous recommandons de nettoyer l’appareil directement après chaque utilisation.
• Nettoyez l’appareil régulièrement à l’aide d’un chiffon hu­mide et un peu de savon noir. N’utilisez pas de produits de nettoyage ou de solvants agressifs qui risqueraient d’atta­quer les pièces en plastique de l’appareil. Veillez à ce qu’au­cune eau n’entre à l’intérieur de l’appareil.
• Détachez le tuyau et les outils de pulvérisation du compres­seur avant de commencer le nettoyage. Le compresseur ne doit pas être lave à l’eau, avec des solvants ou autres pro­duits du même genre.
27FR/BE
Page 33
11.2 Maintenance du récipient sous pression (Fig. 1) Attention!
Pour une durée de conservation durable du récipient sous pres­sion (8), il faut vider l‘eau de condensation en ouvrant le bou­chon fileté de vidange (10) après chaque service.
Faites d‘abord sortir la pression du récipient (voir 11.8.1). Le bouchon fileté de vidange se dévisse en tournant dans le sens contraire des aiguilles d‘une montre (si on regarde du bas du compresseur vers la vis), afin que l‘eau de condensation puisse s‘échapper complètement du récipient sous pression. Refermez ensuite le bouchon fileté de vidange (dans le sens des aiguilles d‘une montre). Contrôlez le récipient sous pression avant chaque service pour déceler la rouille et les détériorations. Il ne faut pas exploiter le compresseur avec un récipient sous pression rouillé ou endommagé. Si vous constatez des dom­mages, veuillez vous adresser au service après-vente.
m Attention!
L’eau de condensation issue des réservoirs de pression com­prend des résidus d’huile. Éliminez l’eau condensée dans le respect de l’environnement en l’apportant dans un poste col­lecteur correspondant.
11.3 Soupape de sécurité (Fig. 3)
La soupape de sécurité (19) est réglée sur la pression maximale admissible du réservoir sous pression. Il est interdit de modifier le réglage de la soupape de sécurité ou de retirer la fixation de connexion (19.2) qui relie l’écrou de vidange (19.1) à son capuchon (19.3). Pour avoir la garantie que la soupape de sé­curité fonctionnera correctement en cas de besoin, elle doit être actionnée au moins toutes les 30 heures de fonctionnement et au moins 3 fois par an. Faites tourner l’écrou de vidange per­foré (19.1) dans le sens inverse des aiguilles d’une montre pour l’ouvrir, puis tirez la tige de vanne vers l’extérieur sur l’écrou de vidange perforé (19.1) pour ouvrir l’évacuation de la soupape de sécurité. Vous pouvez à présent entendre que la soupape laisse l’air s’échapper. Resserrez ensuite l’écrou d’évacuation en le faisant tourner dans le sens des aiguilles d’une montre.
11.4 Contrôlez régulièrement le niveau d’huile (Fig. 10)
Mettez le compresseur sur une surface plane et droite. Le niveau d’huile doit se trouver entre le MAX et le MIN du verre-regard de l’huile (18). Vidange d’huile - huile recommandée : SAE 15W 40 ou équi­valente. Le premier remplissage doit être remplacé au bout de 100 heures de service ; ensuite, vidanger l’huile toutes les 500 heures de service pour en remplir une nouvelle.
11.5 Changement d’huile (Fig. 1, 9, 10)
Mettez le moteur hors circuit et déconnectez la fiche de contact de la prise. Retirez le bouchon d’étanchéité d’huile (16). Après avoir fait baisser la pression de l’air, vous pouvez dévisser le bouchon fileté de vidange d’huile (12) sur la pompe du compresseur (13). Afin que l’huile ne s’échappe pas de façon incontrôlée, main­tenez une petite goulotte en tôle dessous et récupérez l’huile dans un réservoir. Si l’huile ne s’écoule pas complètement, nous recommandons de pencher légèrement le compresseur. Lorsque l’huile a fi ni de s’écouler, remettez le bouchon fileté de vidange d’huile (12) en place.
Éliminez l’huile usée en l’apportant dans un point de collecte des huiles usées correspondant.
Pour remplir la quantité d’huile correcte, veillez à ce que le compresseur se trouve sur une surface plane. Remplissez la nouvelle huile dans l’orifice de remplissage d’huile (20) jusqu’à ce que le niveau d’huile maximal de remplissage soit atteint. Celui-ci est marqué d’un point rouge sur le verre regard de l’huile (18) (Fig. 10). Ne dépassez pas la quantité maximale de remplissage. Un sur remplissage peut entraîner un dommage de l’appareil. Introdui­sez à nouveau le bouchon de fermeture de l’huile (16) dans l’orifice de remplissage d’huile (20).
11.6 Nettoyage du filtre d’aspiration (Fig. 3, 11, 12)
Le filtre d’aspiration empêche d’aspirer de la poussière et des impuretés. Il faut nettoyer ce filtre au moins toutes les 300 heures de service. Un filtre d’aspiration bouché réduit énormé­ment la puissance du compresseur. Retirez le filtre d’aspiration en ouvrant la vis à oreilles (E). Retirez ensuite le couvercle du filtre (C). Vous pouvez à présent retirer le filtre à air (F) et le boîtier de filtre (D). Tapotez le filtre à air, le couvercle du filtre et le boîtier de filtre précautionneuse­ment. Soufflez ensuite ces composants avec de l’air comprimé (env. 3 bars) et remontez-les dans l’ordre inverse.
11.7 Informations concernant le service après-vente
Il faut tenir compte du fait que pour ce produit les pièces sui­vantes sont soumises à une usure liée à l‘utilisation et sont donc des consommables non couverts par la garantie. Pièces d’usure*: Filtre à air *Ne font pas partie de l’ensemble de livraison !
11.8 Stockage
m Attention ! Tirez la fiche de contact, ventilez l’appareil et tous les outils à air comprimé raccordés. Rangez le com­presseur de manière qu’aucune personne non au­torisée ne puisse le mettre en service.
m Attention ! Maintenez le compresseur uniquement au sec et inaccessible aux personnes non autorisées. Ne le renversez pas, conservez- le uniquement debout ! De l’huile peut s’échapper !
11.8.1 Évacuation du surplus de pression
Évacuez la surpression contenue dans le compresseur en étei­gnant le compresseur et en utilisant l‘air comprimé restant dans le récipient sous pression, par exemple à l‘aide d‘un outil à air comprimé qui tourne à vide ou avec un pistolet de soufflage.
12. Transport
Pour le transport, utilisez la poignée de transport (1) et dépla­cez ainsi le compresseur. Lors du levage du compresseur, tenez compte de son poids (voir les caractéristiques techniques). Lors du transport du compresseur dans des automobiles, veillez à une bonne fixation du chargement.
28 FR/BE
Page 34
13. Mise au rebut et recyclage
L’appareil se trouve dans un emballage permettant d’éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L’appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Éliminez les composants défectueux dans les systèmes d’élimination des déchets spéciaux. Renseignez-vous dans un commerce spécialisé ou auprès de l’administration de votre commune !
L’emballage se compose exclusivement de matières recyclables qui peuvent être mises au rebut dans les déchette­ries locales. Renseignez-vous auprès de votre mairie ou de l’administration municipale concernant les possibilités de mise au rebut des appareils usés.
Ne pas jeter les vieux appareils avec les déchets ménagers!
Ce symbole indique que conformément à la directive relative aux déchets d’équipements électriques et électroniques (2012/19/UE) et aux lois nationales, ce produit ne doit pas être jeté avec les déchets ménagers. Ce produit doit être remis à un centre de collecte prévu à cet effet. Le produit peut par ex. être retourné à l’achat d’un produit similaire ou être remis à un centre de collecte autorisé pour le
recyclage d’appareils électriques et électroniques usagés. En raison des substances potentiellement dangereuses souvent contenues dans les appareils électriques et électroniques usagés, la manipulation non conforme des appareils usagés peut avoir un impact négatif sur l’environnement et la santé humaine. Une élimination conforme de ce produit contribue en outre à une utilisation efficace des ressources natu­relles. Pour plus d’informations sur les centres de collecte des appareils usagés, veuillez contacter votre municipalité, le service communal d’élimination des déchets, un organisme agréé pour éliminer les déchets d’équipements électriques et électroniques ou le service d’enlèvement des déchets.
14. Dépannage
Panne Cause possible Remède
Le compresseur ne marche pas.
Le compresseur fonc­tionne, cependant aucune pression n’est présente.
Le compresseur fonc­tionne, la pression est affichée sur le manomètre, mais les outils ne fonc­tionnent pas.
Tension secteur pas présente.
Tension secteur trop basse.
Température extérieure trop faible. Moteur surchauffé.
Soupape anti-retour (19) non étanche
Joints cassés.
Bouchon fileté de vidange pour l‘eau condensée (10) perméable.
Raccords de flexibles perméables.
Raccord rapide non étanche.
Pas assez de pression réglée sur le régulateur de pression (5).
Contrôler le câble, la fiche de contact, le fusible et la prise de courant. Évitez des rallonges de câble trop longues. Utilisez des rallonges de câble avec suffisamment de diamètre de brin. Ne pas s‘en servir à une température inférieure à +5°C. Laisser refroidir le moteur, le cas échéant, éliminer l‘ori­gine de la surchauffe.
Contactez un réparateur agréé. Les réparations ne doivent être effectuées que par du personnel qualifié. Contrôler les joints, faire remplacer les joints cassés dans un atelier. Resserrer la vis manuellement. Contrôler le joint sur la vis, le remplacer le cas échéant.
Contrôler le tuyau d‘air comprimé et les outils, le cas échéant, le remplacer. Contactez un réparateur agréé. Les réparations ne doivent être effectuées que par du personnel qualifié. Ouvrir encore le régulateur de pression.
29FR/BE
Page 35
15. Certificat de garantie
Chère Cliente, Cher Client,
Nos produits sont soumis à un contrôle de qualité très strict. Si cet appareil devait toutefois ne pas fonctionner impeccablement, nous en serions désolés. Dans un tel cas, nous vous prions de bien vouloir prendre contact avec notre service après-vente à l‘adresse indiquée sur le bulletin de garantie ou vous adresser au marché de la construction le plus poche. Pour faire valoir une demande de garantie, ce qui suit est valable :
1. Les conditions de garantie règlent les prestations de garantie supplémentaires. Vos droits de garantie légaux ne sont en rien altérés par
la garantie présente. Notre prestation de garantie est gratuite.
2. La prestation de garantie s’applique exclusivement aux défauts occasionnés par des vices de fabrication ou de matériau et est
limitée à l’élimination de ces défauts ou encore au remplacement de l’appareil. Veillez au fait que nos appareils, conformément à leur affectation, n’ont pas été construits pour être utilisés dans un environnement professionnel, industriel ou artisanal. Un contrat de garantie ne peut avoir lieu dès lors que l’appareil est utilisé à des activités dans des entreprises professionnelles, artisanales ou industrielles ou toute autre activité du même genre. Sont également exclus de notre garantie : les prestations de substitution de dommages dus aux transports, les dommages occasionnés par le non-respect des instructions de montage ou en raison d’une installation non conforme, du non-respect du mode d’emploi (comme par exemple le raccordement à une mauvaise tension réseau ou à un mauvais type de courant), les applications abusives ou non conformes (comme par exemple une surcharge de l’appareil ou encore l’emploi d’accessoires non homologués), le non-respect des prescriptions de maintenance et de sécurité, l’infiltration de corps étrangers dans l’appareil (comme par exemple du sable, des pierres ou de la poussière), l’emploi de la force ou l’influence extérieure (comme par exemple les dommages dus à une chute), ainsi que l’usure normale conforme à l’utilisation. Ceci est particulièrement valable pour les accumulateurs pour lesquels nous offrons toutefois une période de garantie de 12 mois.
Le droit à la garantie disparaît dès lors que des interventions ont lieu sur l’appareil.
3. Le délai de garantie s’élève à 3 ans et commence à la date de l’achat de l’appareil. Les demandes de garanties doivent être présentées
avant écoule ment du délai de garantie, da ns les deux semaines suivant le m oment auquel le défaut a été r econnu. Toute reconnaissance de demande de garantie après éc oulement du délai de garant ie est exclue. La réparation ou l’échang e de l’appareil n’entraîne nullement une prolongat ion de la durée de garantie. Ell e ne fait pas non plus commen cer un nouveau délai de ga rantie, en raison de cett e prestation, pour l’appareil ou pour tout e autre pièce de recha nge intégrée. Ceci es t également valable l orsqu’un se rvice après -vente sur place a é té consulté.
4. Pour faire valoir votre droit à la garantie, contactez le service après-vente à l‘adresse indiquée ci-dessous. Si vous formulez votre
réclamation pendant la période de validité de la garantie, nous vous ferons parvenir un bon de retour qui vous permettra de nous retourner sans frais l‘appareil dé fectueux.
est compris dans notre prestation de garantie, nous vous retournerons sans délai un appareil réparé ou encore un nouveau.
Hotline du service (FR):
+800 4003 4003 (0,00 €/Min.)
Email du service (FR):
[email protected]
Adresse du service (FR):
Scheppach France Strassburg 2, Impasse Jean Millot FR - 6700 Strasbourg
Décrivez la raison de la réclamation le plus précisément possible. Si le défaut de l’appareil
Service-hotline (BE):
+800 4003 4003 (0,00 €/Min.)
E-mailadres (BE):
[email protected]
Serviceadres (BE):
EURO Elektrowerkzeug- und Maschinen Service Bürgerbuschweg 20 DE - 51381 Leverkusen
30 FR/BE
À l’adresse www.lidl-service.com, vous pouvez télécharger ce manuel et bien d’autres, les vidéos de produit et les logiciels d’installation. Le QR-Code vous permet d’accéder directement à la page de service Lidl (www.lidl-service.com) et d’ouvrir votre notice d’utilisation à l’aide du numéro d’article (IAN) 339151_ 2004 .
Page 36
Inhoudsopgave: Pagina:
1. Verklaring van de symbolen op het apparaat ................................................................................................................................................32
2. Inleiding .............................................................................................................................................................................................................33
3. Beschrijving van het apparaat (afb. 1-13) ......................................................................................................................................................33
4. Inhoud van de levering .....................................................................................................................................................................................33
5. Reglementair gebruik ........................................................................................................................................................................................33
6. Veiligheidsaanwijzingen ...................................................................................................................................................................................34
7. Technische gegevens ........................................................................................................................................................................................36
8. Vóór ingebruikneming .......................................................................................................................................................................................36
9. Montage en bediening .....................................................................................................................................................................................36
10. Elektrische aansluiting .......................................................................................................................................................................................37
11. Reiniging, Onderhoud en opbergen ................................................................................................................................................................37
12. Transport ............................................................................................................................................................................................................38
13. Afvalverwijdering en recyclage........................................................................................................................................................................38
14. Verhelpen van storingen ...................................................................................................................................................................................39
15. Garantiebewijs ..................................................................................................................................................................................................40
16. Conformiteitsverklaring .....................................................................................................................................................................................71
31NL/BE
Page 37
1. Verklaring van de symbolen op het apparaat
NL BE
NL BE
NL BE
NL BE
NL BE
Vóór ingebruikneming de handleiding en de veiligheidsvoorschriften lezen en in acht nemen!
Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies.
Waarschuwing voor warme onderdelen! (G afb. 11)
Waarschuwing voor elektrische spanning!
Waarschuwing! De unit wordt op afstand bestuurd en mag zonder waarschuwing starten.
NL BE
NL BE
NL BE
Let op! Voor de eerste in gebruikneming oliepeil controleren en oliesluitdop vervangen!
Waarschuwings- en veiligheidsinstructies in acht nemen!
Geluidsvermogensniveau in dB
32 NL/BE
Page 38
2. Inleiding
Fabrikant:
scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen
Geachte klant,
Wij wensen u veel plezier en succes bij het werken met uw nieuwe apparaat.
Advies:
Volgens de van toepassing zijnde wet voor productaanspra­kelijkheid is de producent van dit apparaat niet aansprakelijk voor schade die ontstaat door of door middel van dit apparaat in geval van:
• Onjuist gebruik,
• Niet-naleving van de gebruiksinstructies,
• Reparaties door derden, niet-erkende getrainde werklui,
• Installatie en vervanging van niet-originele reserveonderde-
len,
• Ongepast gebruik, falen van het elektronisch systeem ten ge-
volge van niet-naleving van de elektrische specificaties en de VDE 0100, DIN 57113 / VDE 0113 voorschriften.
Let op het volgende:
Lees voor de montage en ingebruikneming aandachtig de vol­ledige gebruiksaanwijzing. Dankzij deze gebruiksaanwijzing leert u uw machine en de reglementaire gebruiksmogelijkheden ervan kennen. U vindt hier belangrijke instructies over hoe u de machine veilig, vakkundig en rendabel gebruikt, over hoe u risico‘s vermijdt, re­paratiekosten voorkomt, de stilstandtijd beperkt en de betrouw­baarheid en levensduur van de machine verhoogt. Bovenop de veiligheidsvoorschriften van deze gebruiksaanwij­zing moet u in elk geval ook de nationale bepalingen inzake het gebruik van deze machine respecteren. Bewaar de gebruiksaanwijzing in de buurt van de machine in een plastiek omhulsel als bescherming tegen vuil en vocht. Elke gebruiker moet deze handleiding voor het begin van de werk­zaamheden lezen en zorgvuldig naleven. Enkel personen, die over het gebruik van de machine en de daarmee verbonden gevaren zijn geïnstrueerd, mogen de machine bedienen. Res­pecteer de vereiste minimumleeftijd. Als aanvulling op de veiligheidsvoorschriften in deze handlei­ding en de speciale voorschriften van uw land, moeten ook de algemeen erkende technische regels voor het gebruik van houtverwerkende apparaten in acht genomen worden. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de veiligheidsinstructies.
3. Beschrijving van het apparaat (afb. 1-13)
1. Transportgreep
2. Drukschakelaar
3. Snelkoppeling (geregelde perslucht)
4. Manometer (ingestelde druk kan worden afgelezen)
5. Drukregelaar
6. Manometer (keteldruk kan worden afgelezen)
7. Snelkoppeling (ongeregelde perslucht)
8. Drukvat
9. Standvoet
10. Aflaatplug voor condensatiewater
11. Wiel
12. Olieaflaatplug
13. Compressiepomp
14. Persluchtslang
15. Luchtfilter
16. Olieafdichtplug
17. AAN/UIT-schakelaar
18. Oliekijkglas
19. Veiligheidsklep
20. Olievulopening
21. Lenskopbout
22. Platte sluitring
23. Schroef
24. Overbelastingsschakelaar
4. Inhoud van de levering
1x Luchtfilter 2x Standvoet 2x Wiel 1x Montagemateriaal 1x Oliesluitdop 1x Oliereservoir 1x Persluchtslang 1x Vertaling van de originele handleiding
5. Reglementair gebruik
De compressor dient om perslucht te produceren voor op pers­lucht draaiende gereedschappen die met een luchthoeveelheid tot ca. 260 l/min kunnen worden aangedreven (b.v. banden­vuller, uitblaaspistool en lakpistool). Op grond van het be­perkte luchtdebiet is het niet mogelijk gereedschappen aan te drijven die zeer veel lucht verbruiken (b.v. vlakschuurmachine, staafslijper en slagschroever).
De machine mag slechts voor werkzaamheden worden ge­bruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of let­sel van welke aard dan ook is de gebruiker/bediener, niet de fabrikant, aansprakelijk.
Wij wijzen erop dat onze toestellen overeenkomstig hun be­stemming niet ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij zijn niet aansprakelijk indien het apparaat in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt.
33NL/BE
Page 39
6. Veiligheidsaanwijzingen
m Let op!
Bij gebruik van elektrische apparaten dient u de volgende fun­damentele veiligheidsmaatregelen te nemen ter bescherming tegen elektrische schokken, letsel en brandgevaar. Lees alle voorschriften alvorens deze machine te gebruiken en bewaar de veiligheidsvoorschriften.
Veilig werken
1. Hou u uw werkplaats netjes
- Wanorde op uw werkplaats leidt tot gevaar voor on­gelukken.
2. Hou rekening met de omgevingsinvloeden
- Stel elektrisch materieel niet bloot aan de regen.
- Gebruik elektrisch materieel niet in vochtige of natte om­geving. Gevaar door elektrische schok!
- Zorg voor een goede verlichting.
- Gebruik elektrisch materieel niet in de buurt van brand­bare vloeistoffen of gassen.
3. Bescherm u tegen elektrische schok
- Vermijd lichamelijk contact met geaarde delen, b.v. bui­zen, radiatoren, fornuizen, koelkasten.
4. Hou kinderen weg!
- Laat geen andere personen het gereedschap of de ka­bel raken, hou ze weg van uw werkgebied.
5. Bewaar uw gereedschappen op een veilige plaats
- Niet gebruikte gereedschappen moeten in een droge gesloten ruimte buiten bereik van kinderen worden be­waard.
6. Overbelast uw gereedschap niet
- U werkt beter en veiliger in het opgegeven vermogens­gebied.
7. Draag de gepaste werkkledij
- Bij het werken in open lucht draagt u best rubber hand­schoenen en slipvast schoeisel.
- Bij het werken in open lucht draagt u best rubberhand­schoenen en slipvast schoeisel.
- Draag bij lang haar een haarbescherming.
8. Onttrek de kabel niet aan zijn eigenlijke bestemming
- Draag het gereedschap niet aan de kabel en gebruik de kabel niet om de stekker uit het stopcontact te trekken. Bescherm de kabel tegen hitte, olie en scherpe kanten.
9. Onderhoud uw gereedschap zorgvuldig
- Hou uw compressor schoon om goed en veilig te wer­ken.
- Neem de onderhoudsvoorschriften in acht.
- Controleer regelmatig de stekker en de kabel en laat deze bij beschadiging door een erkende vakman ver­vangen.
- Controleer de verlengkabel regelmatig en vervang be­schadigde kabels.
10. Neem de stekker uit het stopcontact
- Als u de machine niet gebruikt, voordat u onderhoud uitvoert of gereedschappen wisselt, zoals zaagbladen, boren en frezen.
11. Voorkom onbedoelde inschakeling
- Controleer of de schakelaar is uitgeschakeld wanneer u de stekker in het stopcontact steekt.
12. Gebruik een verlengsnoer voor gebruik buitenshuis
- Gebruik buitenshuis uitsluitend verlengsnoeren die hier­voor zijn goedgekeurd en die als zodanig zijn gelabeld.
- Gebruik de snoeren alleen als de trommel is afgerold.
13. Blijf steeds alert
- Ga voorzichtig te werk. Gebruik uw gezond verstand tijdens de werkzaamheden. Gebruik de machine niet wanneer u niet geconcentreerd bent.
14. Controleer uw toestel op beschadigingen
- Voordat u het gereedschap verder gebruikt dient u de veiligheidsinrichtingen of licht beschadigde onderdelen zorgvuldig op hun behoorlijke en reglementaire werk­wijze te controleren.
- Controleer of de bewegelijke onderdelen naar behoren functioneren en niet klem zitten alsook of onderdelen beschadigd zijn. Alle onderdelen moeten naar behoren gemonteerd zijn om de veiligheid van de machine te verzekeren.
- Beschadigde veiligheidsinrichtingen en onderdelen dienen deskundig door een erkende vakwerkplaats te worden hersteld of vervangen tenzij in de handleidingen anders vermeld.
- Beschadigde schakelaars dienen door een klanten­dienst-werkplaats te worden vervangen.
- Gebruik geen defecte of beschadigde aansluitkabels.
- Gebruik geen gereedschappen waarvan de schakelaar niet kan worden in- of uitgeschakeld.
15. Laat de machine repareren door een erkend elektricien
- Dit elektrisch gereedschap beantwoordt aan de desbe­treffende veiligheidsbepalingen. Herstellingen mogen enkel door een elektrovakman worden verricht, anders kunnen zich ongelukken voor de gebruiker voordoen.
16. Let op!
- Voor uw eigen veiligheid gebruik enkel accessoires en bijkomende toestellen die vermeld staan in de gebruiks­aanwijzing of door de fabrikant worden aanbevolen of opgegeven. Het gebruik van andere inzetgereedschap­pen of accessoires dan vermeld in de gebruiksaanwij­zing of in de catalogus kann een gevaar betekenen persoonlijk verwondingen op te lopen.
17. Geluid
- Bij gebruik van de compressor gehoorbeschermer dra­gen.
18. Vervangen van de aansluitkabel
- Wordt de aansluitkabel beschadigd, dient die door de fabrikant of door een elektrovakman te worden vervan­gen om gevaren te voorkomen. Gevaar door elektrische schokken!
19. Vullen van banden
- Controleer de bandenspanning onmiddellijk na het vul­len door een geijkte manometer, b.v. bij een pompsta­tion.
20. Op wegen verplaatsbare compressoren bij gebruik op werven
- Zorg ervoor dat alle slangleidingen en fittings geschikt zijn voor de maximaal toegestane werkdruk van de compressor.
21. Opstelplaats
- Stel de compressor alleen op een effen oppervlak op.
34 NL/BE
Page 40
22. Supply slangen bij een druk boven 7 bar moet worden uit­gerust met een veiligheidskabel (bijvoorbeeld een kabel).
23. Vermijdt zware belasting van het leidingsysteem door flexi­bele slangaansluitingen te gebruiken en knikken te vermij­den.
24. Zorg ervoor dat de oliekoelapparaten schoon blijven.
25. Gevaar voor verbranding door hete olie
- Draag geschikte handschoenen.
- Werk nooit met de compressor in de buurt van open vuur.
- Pas op dat u geen olie morst.
Aanvullende veiligheidsvoorschriften
Veiligheidsvoorschriften voor het werken met perslucht en uitblaaspistolen
• Compressiepomp en leidingen bereiken tijdens de werking van de compressor hoge temperaturen. Aanraken heeft brandwonden tot gevolg.
• De door de compressor aangezogen lucht dient vrij van bij­mengsels te worden gehouden die in de compressiepomp kunnen leiden tot brand of explosies.
• Pak bij het losmaken van de slangkoppeling de koppeling van de slang met de hand vast. Zodoende vermijdt u ver­wondingen door de terugspringende slang.
• Als u met de uitblaaspistool werkt dient u een veiligheids­bril te dragen. Door vreemde voorwerpen en weggeblazen deeltjes kunnen gemakkelijk verwondingen worden veroor­zaakt.
• Met de uitblaaspistool niet tegen personen blazen of kleding op het lichaam reinigen. Lichamelijk gevaar!
Veiligheidsvoorschriften voor het verfspuiten
• Geen lakken of oplosmiddelen met een vlampunt van minder dan 55° C verwerken. Ontploffingsgevaar!
• Lakken en oplosmiddelen niet verwarmen. Ontploffingsge­vaar!
• Indien voor de gezondheid schadelijke vloeistoffen worden verwerkt zijn filtertoestellen (gelaatsmaskers) vereist. Neem ook de instructies betreffende veiligheidsmaatregelen in acht die door de fabrikanten van dergelijke stoffen worden ge­geven.
• De informatie aangebracht op de verzamelverpakkingen van de verwerkte materialen en de kenmerking van de veror­dening voor gevaarlijke stoffen dienen in acht te worden ge­nomen. Indien nodig dienen bijkomende veiligheidsmaatre­gelen te worden genomen, in het bijzonder dienen gepaste kleding en maskers te worden gedragen.
• Tijdens het spuiten alsmede in de werkruimte mag niet wor­den gerookt. Ontploffingsgevaar! Ook verfdampen zijn licht brandbaar.
• Vuurhaarden, open vlam of vonken veroorzakende machi­nes mogen niet aanwezig of in gebruik zijn.
• Eten en drank niet in de werkruimte bewaren of consumeren. Verfdampen zijn schadelijk voor de gezondheid.
• De werkruimte moet groter zijn dan 30 m³ en er moet vol­doende luchtverversing bij het spuiten en drogen verzekerd zijn.
• Niet tegen de wind spuiten. Principieel bij het spuiten van brandbare of gevaarlijke spuitgoederen de bepalingen van de plaatselijke politieautoriteiten opvolgen.
• Verwerk in verbinding met de pvc-drukslang geen media zoals testbenzine, butylalkohol en methyleenchloride Deze media vernietigen de drukslang.
Gebruik van drukvaten
• Wie een drukvat gebruikt is gehouden die in een behoorlijke staat te houden, naar behoren te gebruiken, te bewaken, vereiste onderhouds- en herstelwerkzaamheden onmiddel­lijk te verrichten en de veiligheidsmaatregelen te nemen die naargelang de omstandigheden nodig zijn.
• De toezichthoudende autoriteit kan van geval tot geval noodzakelijke bewakingsmaatregelen opleggen.
• Een drukvat mag niet worden gebruikt als hij gebreken ver­toont waardoor tewerkgestelde of derden in gevaar worden gebracht.
• Controleer het drukvat voor elk gebruik op roest en bescha­digingen. De compressor mag niet met een defect of roestig drukvat in werking worden gesteld. Indien u beschadigingen vaststelt, gelieve zich tot de klantendienst- werkplaats te wen­den.
Bewaar de veiligheidsvoorschriften goed.
Restrisico
Houd de voorgeschreven onderhouds- en veiligheidsinstructies in de handleiding. Wees altijd alert op het werk en houden derden op een veilige afstand van uw werkplek.
Zelfs met goed gebruik van de inrichting, een zeker resterend blijft, die niet kan worden uitgesloten. De volgende potentiële gevaren kan worden afgeleid uit het type en het ontwerp van de inrichting:
• onbedoelde inbedrijfstelling van het product.
• Gehoorverlies als er geen geschikte gehoorbescherming wordt gedragen.
• Draag een veiligheidsbril om uw ogen te voorkomen en het gezicht van stof- en vuildeeltjes.
• Inademen van wervelde-up stof- en vuildeeltjes.
Waarschuwing!
Dit elektrisch apparaat genereert een elektromagnetisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstan­digheden interfereren met actieve of passieve medische implan­taten. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat de machine wordt gebruikt.
35NL/BE
Page 41
7. Technische gegevens
Aansluiting op het net 230 V∼ 50 Hz Motorvermogen 180 0 W Bedrijfsmodus S1 Compressortoerental 2850 min
-1
Drukvatvolume ca. 24 l Werkdruk ca. 10 Bar Theoretisch aanzuigvermogen ca. 260 l/min Geluidsdrukniveau L Geluidsvermogen L Onzekerheid K
PA/ WA
PA
WA
72,9 dB(A) 92,9 dB(A)
2,59 dB Bescherming type IP20 Gewicht van het toestel ca. 27 kg Olie (15W 40) ca. 0,25 l Opstelhoogte max. (boven
zeespiegel)
1000 m
De geluidsemissiewaarden zijn bepaald conform EN ISO 3744:1995.
Draag een gehoorbescherming.
Het effect van lawaai kan gehoorverlies zijn.
8. Vóór ingebruikneming
• Open de verpakking en haal het apparaat er voorzichtig uit.
• Verwijder het verpakkingsmateriaal evenals de verpakkings­en transportbeveiligingen (indien voorhanden).
• Controleer of de inhoud van de levering volledig is.
• Controleer het apparaat en de hulpstukken op transport­schade.
• Bewaar de verpakking indien mogelijk tot na het verstrijken van de garantietijd.
• De compressor mag slechts in gepaste ruimten (goed ge­ventileerd, omgevingstemperatuur +5°C tot 40°C) worden gebruikt. In de ruimte mogen geen stof, zuren, dampen, ex­plosieve of ontvlambare gassen aanwezig zijn.
• De compressor is geschikt voor gebruik in droge ruimten. Hij mag niet worden gebruikt in zones waarin met spatwater wordt gewerkt.
• Vóór inbedrijfstelling dient het oliepeil in de compressor­pomp te worden gecontroleerd.
9. Montage en bediening
m Let op! Voor ingebruikneming het toestel zeker volledig monteren!
Voor de montage hebt u nodig: 1x platte open sleutels 13 mm 1x kruiskopschroevendraaier (niet bij de leveringsomvang begrepen)
9.1 Montage van de wielen (afb. 4)
• Monteer de bijgaande wielen zoals voorgesteld.
9.2 Montage van de standvoeten (afb. 5)
• Monteer de bijgaande standvoeten zoals voorgesteld.
9.3 Montage van de luchtfilter (afb. 6, 7)
• Verwijder het transportdeksel (B) en draai de luchtfilter (15) op het toestel vast.
9.4 Vervangen van het transportdeksel (A)
(afb. 8, 9)
• Verwijder het transportdeksel (A) van de olievulopening (20).
• Vul de compressorpomp behuizing met de meegeleverde compressorolie en plaats de meegeleverde olieafsluitplug (16) in de olievulopening (20).
GEVAAR Het apparaat en de verpakkingsmaterialen zijn geen kinderspeelgoed! Kinderen mogen niet met kunststof zakken, folies en kleine onderdelen spe­len! Er bestaat gevaar voor inslikken en verstik­kingsgevaar!
Controleer of de gegevens vermeld op het kenplaatje overeen­komen met de gegevens van het stroomnet alvorens het ge­reedschap aan te sluiten.
• Verwijder voor ingebruikname het transportdeksel (A) en vul de compressorpomp behuizing met olie, zoals beschreven bij punt 9.4.
• Controleer het toestel op transportschade. Het transportbe­drijf dat de compressor geleverd heeft onmiddellijk op de hoogte stellen van eventuele schade.
• De compressor dient in de nabijheid van de verbruiker te worden opgesteld.
• Lange luchtleidingen en lange toevoerleidingen (verlengka­bels) moeten worden vermeden.
• Ervoor zorgen dat de aanzuiglucht droog en stofvrij is.
• De compressor niet in een vochtige of natte ruimte opstellen.
36 NL/BE
9.5 Aansluiting op het net
• De compressor is voorzien van een netkabel met veiligheids­stekker. Deze kan worden aangesloten op elk veiligheids­stopcontact 220 - 240 V∼ 50 Hz dat beveiligd is door een zekering van 16 ampère.
• Let bij de ingebruikname er op dat de netspanning overeen­komt met de bedrijfsspanning overeenkomstig de gegevens op het typeplaatje van de machine.
• Lange toevoerleidingen alsook verlengkabels, kabeltrom­mels enz. leiden tot spanningsverlies en kunnen het starten van de motor beletten.
• Bij temperaturen onder +5°C start de motor eventueel moei­lijk ten gevolge van stroefheid.
9.6 AAN/UIT-schakelaar (afb. 2)
• Om de compressor in te schakelen trekt u de AAN/UIT-scha­kelaar (17) omhoog. Voor het uitschakelen wordt de AAN/ UIT-schakelaar omlaag gedrukt.
Page 42
9.7 Drukafstelling (afb. 1, 3)
• Met de drukregelaar (5) wordt de druk op de manometer (4) afgesteld.
• De afgestelde druk kan op de snelkoppeling (3) worden ontnomen.
• Op de manometer (6) wordt de keteldruk afgelezen.
• De keteldruk wordt aan de snelkoppeling (7) ontnomen.
9.8 Afstelling van de drukschakelaar (afb. 1)
• De drukschakelaar (2) is in de fabriek afgesteld. Inschakeldruk ca. 8 bar Uitschakeldruk ca. 10 bar
Elektrische aansluitkabels moeten aan de relevante VDE- en DIN-voorschriften voldoen. Gebruik uitsluitend aansluitkabels met dezelfde aanduiding. Op de aansluitkabel moet de type-aanduiding vermeld staan.
10.3 Wisselstroommotor
• De netspanning moet 220 - 240 VAC 50 Hz zijn
• Verlengsnoeren moeten tot een lengte van 25 m een door­snede hebben van 1,5 vierkante millimeter.
Aansluitingen en reparaties van de elektrische uitrusting mogen uitsluitend door een elektromonteur worden uitgevoerd.
9.9 Montage van de persluchtslang (afb. 1, 3)
• Sluit de nippel (H) van uw persluchtslang aan op een van de snelkoppelingen (3, 7). Sluit vervolgens het persluchtgereed­schap aan op de snelkoppeling (I) van de persluchtslang (14).
9.10 Overbelastingsschakelaar (afb. 13)
De motor heeft een overbelastingsschakelaar (24). Bij overbelasting van de compressor schakelt deze schakelaar de compressor automatisch uit om de compressor te bescher­men tegen oververhitting. Als de overbelastingsschakelaar re­ageert, schakelt u de compressor met de AAN/UIT-schakelaar (17) uit; wacht dan eventjes tot de compressor is afgekoeld. Druk dan de overbelastingsschakelaar (24) in en schakel de compressor terug in.
10. Elektrische aansluiting
De geïnstalleerde elektromotor is bedrijfsklaar aangesloten. De aansluiting voldoet aan de rele­vante VDE- en DIN-voorschriften. De netaansluiting van de klant en het gebruikte verlengsnoer moe­ten eveneens aan deze voorschriften voldoen.
10.1 Belangrijke aanwijzingen
Bij overbelasting van de motor schakelt deze vanzelf uit. Na een afkoeltijd (deze tijd is verschillend) kan de motor weer wor­den ingeschakeld.
10.2 Defecte elektrische aansluitkabel
Bij elektrische aansluitkabels treedt vaak schade aan de iso­latie op. Mogelijke oorzaken zijn:
• Versleten plekken, als aansluitkabels door venster- of deur­openingen worden geleid.
• Knikken door een onvakkundige bevestiging of geleiding van de aansluitkabel.
• Snijplekken omdat over de aansluitkabel is gereden.
• Beschadigde isolatie omdat de stekker uit het stopcontact is getrokken.
• Scheuren door veroudering van de isolatie.
Dergelijke defecte elektrische aansluitkabels mogen niet wor­den gebruikt en zijn levensgevaarlijk als de isolatie is bescha­digd.
Controleer de elektrische aansluitkabels regelmatig op schade. Let erop dat bij het controleren de aansluitkabel niet op het elektriciteitsnet is aangesloten.
Vermeld in geval van vragen de volgende gegevens:
• Stroomtype van de motor
• Gegevens van het typeplaatje van de machine
• Gegevens van het typeplaatje van de motor
11. Reiniging, Onderhoud en opbergen
m Let op!
Verwijder vóór alle schoonmaak- en onderhoudswerkzaamhe­den de netstekker uit het stopcontact! Lichamelijk gevaar door elektrische schokken!
m Let op!
Wacht tot het toestel helemaal is afgekoeld! Gevaar voor brandwonden!
m Let op!
Vóór alle schoonmaak- en onderhoudswerkzaamheden dient het toestel drukloos te worden gemaakt! Lichamelijk gevaar!
11.1 Reiniging
• Hou het toestel zo veel mogelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.
• Het is aan te bevelen het toestel onmiddellijk na elk gebruik schoon te maken.
• Maak het toestel regelmatig met een vochtige doek en wat zachte zeep schoon. Gebruik geen agressieve reinigings- of oplosmiddelen; hierdoor kunnen de kunststofonderdelen van het apparaat worden aangetast. Zorg ervoor dat geen wa­ter binnen in het toestel terecht kan komen.
• Slang en spuitgereedschap moeten vóór de schoonmaak­beurt van de compressor worden gescheiden. De compres­sor mag niet met water, oplosmiddelen of iets dergelijks schoon worden gemaakt.
11.2 Onderhoud van het drukvat (afb. 1)
Let op!
Voor een duurzame bestendigheid van het drukvat (8) dient het condensatiewater na elk gebruik te worden afgelaten door de aftapschroef (10) open te draaien.
Laat eerst de keteldruk af (zie 11.8.1). De aflaatschroef draait u tegen de richting van de wijzers van de klok in open (u kijkt vanaf de onderkant van de compressor naar de schroef) zodat het condensatiewater helemaal uit het drukvat kan weglopen.
37NL/BE
Page 43
Draai daarna de aflaatschroef terug dicht (met de wijzers van de klok mee). Controleer het drukvat voor elk gebruik op roest en beschadigingen. De compressor mag niet met een defect of roestig drukvat in werking worden gesteld. Indien u beschadigingen vaststelt, ge­lieve zich tot de klantendienst-werkplaats te wenden.
m Let op!
Het condenswater uit het drukvat bevat olieresten. Ontdoet u zich van het condenswater op een milieuvriendelijke manier en deponeer het op een overeenkomstige inzamelplaats.
11.3 Veiligheidsklep (afb. 3)
De veiligheidsklep (19) is ingesteld op de maximaal toegesta­ne druk van het drukvat. Het is verboden om de veiligheidsklep te verstellen of de verbindingszekering (19.2) tussen de aftap­moer (19.1) en de dop (19.3) te verwijderen. De veiligheids­klep moet om de 30 bedrijfsuren, maar tenminste 3 keer per jaar worden bediend, zodat deze correct functioneert als dit nodig mocht zijn. Om de geperforeerde aftapmoer (19.1) te openen, draai hem linksom en trek de klepstang met de hand naar buiten over de geperforeerde aftapmoer (19.1) om de uitlaat van de veiligheidsklep te openen. De klep laat nu lucht hoorbaar ontsnappen. Draai vervolgens de aftapmoer weer rechtsom vast.
11.4 Oliepeil regelmatig controleren (afb. 10)
Plaats de compressor op een effen horizontaal oppervlak. Het oliepeil moet zich tussen MAX en MIN van het oliekijkglas (18) bevinden. Olie verversen : Aanbevolen soort olie: SAE 15W 40 of een gelijkwaardige soort. De eerste vulling moet na 100 bedrijfsuren worden vervangen; daarna dient de olie om de 500 bedrijfsuren te worden ver­verst.
11.5 Olie verversen (afb. 1, 9, 10)
Schakel de motor uit en verwijder de netstekker uit het stopcon­tact. Verwijder de olie afdichtplug (16). Nadat u de eventueel voorhanden zijnde luchtdruk hebt afgelaten kan u de olieaf­laatplug (12) op de compressiepomp (13) uitdraaien. Om te voorkomen dat olie ongecontroleerd uitloopt plaats u best een kleine blikken goot eronder en verzamelt u de olie in een bak. Indien al de olie niet helemaal uitloopt is het aan te bevelen de compressor lichtjes schuin te zetten. Is al de olie uitgelopen draait u de olieaflaatplug (12) er terug in.
De afgewerkte olie biedt u aan op een overeen­komstige inzamelplaats voor afgewerkte olie.
Om de correcte hoeveelheid olie in te gieten dient u ervoor te zorgen dat de compressor op een recht oppervlak staat. Giet de verse olie het olievulgat (20) in tot de olie het maximale vul­peil heeft bereikt. Dit is door een rood punt op het oliekijkglas (18) aangeduid (afb. 10). Overschrijd niet de maximale vulhoeveelheid. Het overvol ma­ken kan schade aan het toestel berokken. Plaats de oliesluitdop (16) terug in het olievulgat (20).
11.6 Schoonmaken van de aanzuigfilter
(afb. 3, 11, 12)
De aanzuigfilter voorkomt het binnenzuigen van stof en vuil. Deze filter dient minstens om de 300 bedrijfsuren schoon te worden gemaakt. Een verstopt geraakte aanzuigfilter vermin­dert aanzienlijk het vermogen van de compressor. Verwijder de aanzuigfilter door de vleugelschroef (E) open te draaien. Trek daarna het filterdeksel (C) af. U kann dan de luchtfilter (F) en het filterhuis (D) uitnemen. Klop de luchtfilter, het filterdeksel en het filterhuis voorzichtig uit. Deze componenten moeten daarna met perslucht (ca. 3 bar) worden uitgeblazen en in omgekeerde volgorde worden her­monteerd.
11.7 Service-informatie
U moet er rekening mee houden dat bij dit product de volgen­de delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen. Slijtstukken*: luchtfilter * niet verplicht bij de leveringsomvang begrepen!
11.8 Opbergen
m Let op! Trek de netstekker uit het stopcontact, ontlucht het toestel en alle aangesloten pneumatische gereed­schappen. Berg de compressor op zodat hij niet door onbevoegden in werking kan worden gesteld.
m Let op! De compressor alleen in een droge en voor onbe­voegden ontoegankelijke omgeving opbergen. Niet kantelen, alleen recht staand opbergen! Olie kan uitlopen!
11.8.1 Aflaten van de overdruk
Laat de overdruk in de compressor af door de compressor uit te schakelen en de in het drukvat nog aanwezige perslucht te verbruiken, b. v. door een pneumatisch gereedschap met nul­last de laten draaien of met een uitblaaspistool.
12. Transport
Gebruik de transportgreep (1) voor transport en rijd er de com­pressor mee. Let bij het heffen van de compressor op het gewicht (zie tech­nische gegevens). Zorg bij het transport van de compressor in aangedreven voer­tuigen voor een goede laadbeveiliging.
13. Afvalverwijdering en recyclage
Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan in de grondstofkringloop teruggebracht worden. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b. v. metaal en kunststof. Ontdoe u van defecte onderdelen op de inzamelplaats waar u gevaarlijke afvalstoffen mag afge­ven. Informeer u in uw speciaalzaak of bij uw gemeentebestuur!
38 NL/BE
Page 44
De verpakking bestaat uit milieuvriendelijke materialen die u via de plaatselijke recyclingdiensten kunt afvoeren. Uw gemeentelijke milieudienst kan u informatie geven over de afvalverwijdering van uitgediende apparaten.
Oude apparatuur mag niet bij het huisafval worden gegooid!
Dit symbool geeft aan dat dit product conform de richtlijn inzake verbruikte elektrische en elektronische apparatuur (2012/19/EU) en nationale wettelijke bepalingen niet bij het huishoudelijk vuil mag worden gegooid. Dit product moet bij een hiervoor bestemde verza­melpunt worden afgegeven.
Dit kan bijv. door teruggave bij de aanschaf van een soortgelijk product of door inlevering bij een erkend inzamelpunt voor het recyclen van verbruikte elektrische en elektronische apparatuur. Het onjuist afvoeren van oude apparatuur kan door mogelijke gevaarlijke stoffen, die veelal in verbruikte elektrische en elektronische apparatuur zijn verwerkt, negatieve effecten op het milieu en de gezondheid van de mens hebben. Door een juiste afvoer van dit product levert u bovendien een bijdrage aan een effectief gebruik van natuurlijke ressources. Informatie inzake inzamelpunten voor verbruikte apparatuur kunt u opvragen bij de gemeente, de publieke afvalverwerker, een erkend afvalverwerkingsstation voor het afvoeren van verbruikte elektrische en elektronische apparatuur of uw afvalverwerkingsstation.
14. Verhelpen van storingen
Storing Mogelijke oorzaak Oplossing
De compressor draait niet. Netspanning ontbreekt.
Netspanning te laag.
Buitentemperatuur te laag. Motor oververhit.
Compressor draait, maar bouwt geen druk op.
Compressor draait, druk wordt op de manometer aangeduid, maar de gereedschappen draaien niet.
Terugslagklep (19) lek.
Dichtingen defect.
Aflaatplug voor condenswater (10) ondicht.
Slangverbindingen ondicht.
Snelkoppeling ondicht.
Druk op de drukregelaar (5) te laag afgesteld.
Kabel, netstekker, zekering en stopcontact controleren. Te lange verlengkabel vermijden. Verlengkabel met een voldoende aderdoorsnede gebruiken. Niet onder +5° C buitentemperatuur gebruiken. Motor laten afkoelen, indien nodig, de oorzaak van de oververhitting verhelpen.
Neem contact op met een plaatselijk onderhoudscen­trum. Elke poging tot reparatie kan gevaarlijk zijn indien deze niet wordt uitgevoerd door een vakman. Dichtingen controleren, defecte dichtingen door een vakwerkplaats laten vervangen. Plug met de hand aanhalen. Dichting op de plug contro­leren, indien nodig, vervangen.
Persluchtslang en gereedschappen controleren, indien nodig vervangen. Neem contact op met een plaatselijk onderhoudscen­trum. Elke poging tot reparatie kan gevaarlijk zijn indien deze niet wordt uitgevoerd door een vakman. Drukregelaar verder opendraaien.
39NL/BE
Page 45
15. Garantiebewijs
Geachte klant,
onze producten zijn aan een strenge kwaliteitscontrole onderhevig. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt het ons ten zeerste en vragen u zich tot onze servicedienst onder het adres vermeld op dit garantiebewijs te wenden. Wij staan ook graag telefo­nisch tot uw dienst via het hieronder vermelde servicetelefoonnummer. Voor vorderingen in verband met garantie geldt het volgende:
• Deze garantievoorwaarden regelen bijkomende garantieprestaties. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor uw gratis.
• De garantieprestatie heeft uitsluitend betrekking op gebreken die te wijten zijn aan materiaal- of fabricagefouten en is beperkt tot het verhelpen van deze gebreken of het vervangen van het apparaat. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Een garantieovereenkomst komt daarom niet tot stand als het apparaat in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt. Uitgesloten van onze garantie zijn verder schadeloosstellingen voor transportschade, schade door nietnaleving van de montage-instructies of op grond van ondeskundige installatie, niet-naleving van de handleiding (zoals door b.v. aansluiting op een verkeerde netspanning of stroomsoort), oneigenlijke of on­oordeelkundige toepassingen (zoals b.v. overbelasting van het apparaat of gebruik van niet toegestane inzetgereedschappen of toebeho­ren), niet-naleving van de onderhouds- en veiligheidsbepalingen, binnendringen van vreemde voorwerpen in het apparaat (zoals b.v. zand, stenen of stof), gebruikmaking van geweld of invloeden van buitenaf (zoals b.v. schade door neervallen) alsmede door normale slijtage die zich bij het doelmatig gebruik van het apparaat voordoet.
Er kan geen aanspraak op garantie worden gemaakt als op het apparaat reeds ingrepen werden uitgevoerd.
• De garantieperiode bedraagt 3 jaar en gaat in op de datum van aankoop van het apparaat. Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het geldend maken van garantie­claims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt noch tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstuk­ken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.
• Om een garantieclaim geldend te maken neem contact op met het hieronder vermelde serviceadres. Als de klacht binnen de garantiepe­riode valt, ontvangt u van ons een retourbon waarmee u uw defecte apparaat gratis naar ons kunt retourneren. Wij verzoeken u de reden van de klacht zo nauwkeurig mogelijk te beschrijven. Valt het defect van het apparaat binnen onze garantieprestatie bezorgen wij u per omgaande een hersteld of nieuw apparaat terug.
Uiteraard staan wij ook tot u dienst om mits betaling van de kosten defecten van het apparaat te verhelpen die buiten de garantieomvang val­len. Te dien einde stuurt u het apparaat aan ons serviceadres op.
Service-hotline / Hotline du service (NL/BE):
+800 4003 4003 (0,00 €/Min.)
E-mailadres / Email du service (NL):
[email protected]
E-mailadres / Email du service (BE):
[email protected]
Serviceadres / Adresse du service (NL/BE):
EURO Elektrowerkzeug- und Maschinen Service Bürgerbuschweg 20 DE - 51381 Leverkusen
Op www.lidl-service.com kunt u deze en talloze andere handleidingen, productvideo’s en installatiesoftware downloaden. Met de QR-code komt u direct op de Lidl-Service-pagina (www.lidl-service.com) en kunt u met het invoeren van het artikelnummer (IAN) 339151_2004 uw gebruikshandleiding openen.
40 NL/BE
Page 46
Spis treści: Strona:
1. Wyjaśnienie symboli na urządzeniu ................................................................................................................................................................42
2. Wprowadzenie .................................................................................................................................................................................................43
3. Opis urządzenia (rys. 1-13).............................................................................................................................................................................43
4. Zakres dostawy .................................................................................................................................................................................................43
5. Użycie zgodne z przeznaczeniem ..................................................................................................................................................................43
6. Wskazówki bezpieczeństwa ............................................................................................................................................................................44
7. Dane techniczne ...............................................................................................................................................................................................46
8. Przed uruchomieniem ........................................................................................................................................................................................46
9. Montaż i obsługa ..............................................................................................................................................................................................46
10. Przyłącze elektryczne .......................................................................................................................................................................................47
11. Czyszczenie, konserwacja i przechowywanie ...............................................................................................................................................47
12. Transport ............................................................................................................................................................................................................48
13. Utylizacja i recykling .........................................................................................................................................................................................49
14. Pomoc dotycząca usterek .................................................................................................................................................................................49
15. Gwarancja .........................................................................................................................................................................................................50
16. Deklaracja zgodności .......................................................................................................................................................................................71
41PL
Page 47
1. Wyjaśnienie symboli na urządzeniu
PL
PL
PL
PL
PL
Przed uruchomieniem należy przeczytać niniejszą instrukcję obsługi i przestrzegać wskazówek bezpieczeństwa!
Nosić nauszniki ochronne. Hałas powoduje postępującą utratę słuchu.
Ostrzeżenie przed nagrzanymi elementami! (G rys. 11)
Ostrzeżenie przed napięciem elektrycznym!
Ostrzeżenie! Urządzenie jest zdalnie sterowane i może się uruchomić bez ostrzeżenia.
PL
PL
PL
Uwaga! Przed pierwszym uruchomieniem sprawdzić poziom oleju i wymienić korek zbiornika oleju!
Przestrzegaj wskazówek ostrzegawczych i bezpieczeństwa!
Wskazanie poziomu mocy akustycznej w dB
42 PL
Page 48
2. Wprowadzenie
3. Opis urządzenia (rys. 1-13)
Producent:
scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen
Szanowny kliencie,
Życzymy wiele radości i sukcesów w trakcie pracy z nowo na­bytym urządzeniem.
Wskazówka:
W świetle obowiązującego prawa dotyczącego odpowie­dzialności za produkt producent tego urządzenia nie odpo­wiada za szkody, które powstały w tym urządzeniu lub po­przez jego działanie, podczas:
• nieprawidłowej obsługi,
• nieprzestrzegania instrukcji obsługi,
• napraw przeprowadzanych przez osoby trzecie, nieautory­zowanych fachowców,
• montażu i wymiany na nieoryginalne części,
• użytkowania niezgodnego z przeznaczeniem,
• awarii instalacji elektrycznej, w przypadku nieprzestrzega­nia przepisów elektrycznych i przepisów VDE: 0100, DIN 57113 / VDE 0113.
1. Uchwyt transportowy
2. Wyłącznik ciśnieniowy
3. Szybkozłączka (regulowane powietrze ciśnieniowe)
4. Manometr (ustawione ciśnienie może być odczytane)
5. Regulator ciśnienia
6. Manometr (możliwość odczytania ciśnienia zbiornika)
7. Szybkozłączka (nieuregulowane sprężone powietrze)
8. Zbiornik ciśnieniowy
9. Stojak
10. Śruba spustowa usuwająca skropliny
11. Kółko
12. Korek spustowy oleju
13. Pompa kompresora
14. Wąż do sprężonego powietrza
15. Filtr powietrza
16. Korek uszczelniający Oil
17. Włącznik/ Wyłącznik
18. Wziernik poziomu oleju
19. Zawór bezpieczeństwa
20. Otwór wlewu oleju
21. Śruba z łbem soczewkowym
22. Pralka
23. Wkręt
24. Wyłącznik przeciążeniowy
Rekomendujemy Państwu:
Przed montażem oraz przed rozpoczęciem użytkowania urzą­dzenia należy przeczytać dokładnie cały tekst instrukcji obsłu­gi. Instrukcja obsługi ma na celu ułatwić Państwu zapoznanie się z nową maszyną oraz umożliwić jak najlepsze wykorzystanie maszyny zgodnie z przeznaczeniem. Instrukcja obsługi zawiera ważne wskazówki dotyczące bez­piecznej, profesjonalnej i ekonomicznej pracy z maszyną, a także tego, jak uniknąć niebezpieczeństw, obniżyć koszty na­praw, unikać przestojów w pracy oraz jak zwiększyć nieza­wodność i żywotność urządzenia. Oprócz przepisów bezpieczeństwa zawartych w niniejszej instrukcji należy bezwzględnie przestrzegać lokalnych przepi­sów krajowych dotyczących eksploatacji maszyny. Niniejszą instrukcję obsługi należy przechowywać przy ma­szynie w plastikowej torebce, chroniąc ją przed brudem i wilgocią. Każdy operator urządzenia przed rozpoczęciem z nim pracy powinien przeczytać instrukcję obsługi i dokładnie jej przestrzegać. Do pracy z urządzeniem mogą być dopusz­czone wyłącznie osoby, które zostały przeszkolone w zakresie korzystania z urządzenia i zostały poinformowane o niebez­pieczeństwach z tym związanych. Należy przestrzegać wyma­ganej dolnej granicy wieku. Poza informacjami o bezpieczeństwie zawartymi w niniejszej instrukcji obsługi oraz szczegółowych przepisów krajowych należy przestrzegać ogólnych zasad technicznych. Nie ponosimy odpowiedzialności za wypadki lub szkody powstałe wskutek nieprzestrzegania niniejszej instrukcji oraz wskazówek bezpieczeństwa.
4. Zakres dostawy
1x Filtr powietrza 2x Stojak 2x Koło 1x Materiał montażowy 1x Korek zbiornika oleju 1x Butelka z olejem 1x Wąż do sprężonego powietrza 1x Operacyjnego
5. Użycie zgodne z przeznaczeniem
Kompresor przeznaczony jest do produkcji sprężonego powie­trza do urządzeń pneumatycznych, które wymagają strumie­nia powietrza do ok. 260 l/min (np. kompresorów do pompo­wania opon, pistoletów na sprężone powietrze oraz pistoletów lakierniczych). Z powodu ograniczonej produkcji strumienia powietrza nie jest możliwe stosowania kompresora do napę­dzania urządzeń o bardzo wysokim zużyciu powietrza (np. szlifi erki oscylacyjne, szlifi erki proste i klucze udarowe).
Urządzenia używać tylko zgodnie z jego przeznaczeniem. Każde użycie, odbiegające od opisanego w niniejszej instruk­cji jest niezgodne z przeznaczeniem urządzenia. Za powstałe w wyniku niewłaściwego użytkowania szkody lub zranienia odpowiedzialność ponosi użytkownik/ właściciel, a nie pro­ducent
Prosimy pamiętać o tym, że nasze urządzenia nie są przezna­czone do zastosowania profesjonalnego, rzemieślniczego lub przemysłowego. Nie przejmujemy odpowiedzialności w razie stosowania urządzenia w zakładach rzemieślniczych, przemy­słowych lub do podobnych działalności.
43PL
Page 49
6. Wskazówki bezpieczeństwa
m Uwaga!
Podczas używania narzędzi elektrycznych należy przestrze­gać zasadniczych środków bezpieczeństwa w celu ochrony przed porażeniem prądem, zagrożeniem obrażeniami i poża­rem. Przed przystąpieniem do używania niniejszego narzędzia elektrycznego należy przeczytać wszystkie wskazówki i odpo­wiednio przechowywać je w bezpiecznym miejscu.
Bezpieczna praca
1. Należy zachować porządek w miejscu pracy
- Bałagan w miejscu pracy wywołuje zagrożenie wypad­kiem.
2. Zwracać uwagę na otoczenie
- Nie wystawiać urządzenia na deszcz.
- Nie używać elektronarzędzi w mokrym lub wilgotnym otoczeniu. Niebezpieczeństwo porażenia prądem!
- Proszę pamiętać o właściwym oświetleniu.
- Nie używać narzędzi elektrycznych w miejscach, gdzie występuje zagrożenie pożarem lub wybuchem.
3. Proszę pamiętać o właściwym oświetleniu
- Unikać zetknięcia części ciała z uziemionymi częściami urządzenia, np. rurami, elementami grzejnymi, kuchen­kami, lodówkam.
4. Trzymać dzieci z dala od urządzenia!
- Nie pozwalać innym osobom, by poruszały urządze­niem lub kablem, trzymać je z dala od obszaru robo­czego.
5. Przechowywać urządzenie w pewnym miejscu
- Nieużywane urządzenia powinny być przechowywane w suchym, zamkniętym i niedostępnym dla dzieci po­mieszczeniu.
6. Nie przeciążać urządzenia
- Pracuje ono lepiej i bezpieczniej przy podanej wydaj­ności.
7. Zawsze nosić odpowiednią odzież roboczą
- Nie nosić luźnej odzieży lub biżuterii.
- Przy wykonywaniu prac na wolnym powietrzu zalecane jest noszenie rękawic gumowych i obuwia z profilowa­ną podeszwą.
- W przypadku długich włosów używać siatki na włosy.
8. Nie używać kabla do innych celów
- Nie przenosić urządzenia za kabel i nie ciągnąć go, by wyjąć wtyczkę z gniazdka. Chronić kabel przed gorą­cem, olejami i ostrymi krawędziami.
9. Starannie dbać o urządzenie
- Zawsze utrzymywać kompresor w czystości, aby móc dobrze i bezpiecznie pracować.
- Przestrzegać wskazówek dotyczących konserwacji.
- Regularnie kontrolować wtyczkę i kabel, a w razie stwierdzenia uszkodzenia naprawę zlecić w autoryzo­wanym serwisie.
- Regularnie kontrolować przedłużacze i wymieniać te uszkodzone.
10. Wtyczkę należy wyjąć z gniazdka
- W przypadku nieużywania narzędzia elektrycznego, przed przystąpieniem do konserwacji i przy wymianie narzędzi, jak np. brzeszczot piły, wiertła, frezy.
11. Unikać nieumyślnego uruchomienia
- Upewnić się, że podczas wkładania wtyczki do gniaz­da przełącznik jest wyłączony.
12. Użyć przedłużacza w przypadku zastosowania na ze­wnątrz
- Na powietrzu stosować wyłącznie dopuszczone do tego i odpowiednio oznaczone kable przedłużające.
- Bęben kablowy stosować wyłącznie w rozwiniętym sta­nie.
13. Proszę postępować ostrożnie
- Skupiać się na wykonywanych czynnościach. Pracować z rozwagą. Nie używać narzędzia elektrycznego w sta­nie dekoncentracji.
14. Kontrolować urządzenie pod kątem usterek
- Przed dalszym użyciem urządzenia sprawdzić uważnie elementy zabezpieczające i lekko uszkodzone części, czy spełniają właściwe i zgodne z przeznaczeniem funkcje.
- Skontrolować, czy części ruchome funkcjonują bez za­rzutu i nie zakleszczają się oraz czy nie są uszkodzone. Wszystkie części muszą być właściwie zamontowane, aby zapewnić bezpieczeństwo urządzenia.
- Uszkodzone elementy zabezpieczające i części napra­wiać niezwłocznie w autoryzowanym serwisie lub wy­mieniać, o ile nie podano inaczej w instrukcji obsługi.
- Uszkodzone przełączniki muszą zostać wymienione w autoryzowanym serwisie.
- Nie stosować wadliwych lub uszkodzonych przewodów przyłączeniowych.
- Nie używać urządzeń, w których włącznik nie daje się włączyć lub wyłączyć.
15. Naprawę narzędzia elektrycznego należy zlecać wykwa­lifikowanemu elektrykowi
- Urządzenie to odpowiada ujednoliconym normom bez­pieczeństwa. Napraw powinien dokonywać jedynie autoryzowany serwis, w przeciwnym wypadku może powstać niebezpieczeństwo dla użytkownika.
16. Uwaga!
- Dla własnego bezpieczeństwa należy używać tylko wyposażenia dodatkowego i osprzętu podanych w po­niższej instrukcji obsługi lub zalecanych bądź podanych przez producenta. Używanie innych - niż podane w instrukcji obsługi lub w katalogu - przystawek lub wypo­sażenia dodatkowego może oznaczać dla użytkownika niebezpieczeństwo wypadku.
17. Hałas
- Podczas pracy z kompresorem stosować środki ochrony słuchu.
18. Wymiana przewodu zasilającego
- W razie uszkodzenia przewodu zasilającego, z przy­czyn bezpieczeństwa musi być on wymieniony przez producenta lub uprawnionego elektryka. Niebezpie­czeństwo porażenia prądem!
19. Pompowanie opon
- Bezpośrednio przed napompowaniem opon zmierzyć poziom ciśnienia przy pomocy odpowiedniego mano­metru, np. na stacji paliw.
20. Mobilne kompresory na budowie
- Sprawdzić, czy wszystkie węże i armatury dopuszczo­ne są do pracy z maksymalnym ciśnieniem roboczym kompresora.
44 PL
Page 50
21. Miejsce ustawienia
- Kompresor należy ustawić na równej powierzchni.
22. W przypadku ciśnień powyżej 7 bar węże zasilania po­winny być wyposażone w przewód bezpieczeństwa (np. linkę stalową).
23. Unikać silnych obciążeń systemu przewodów stosując ela­styczne przyłącza węży, by uniknąć miejsc zgięcia.
24. Należy upewnić się, że urządzenia chłodzące olej są utrzymywane w czystości.
25. Ryzyko poparzenia gorącym olejem
- Nosić odpowiednie rękawice ochronne.
- Nigdy nie pracować z kompresorem w pobliżu otwar- tych płomieni.
- Uważać, żeby nie rozlać oleju.
Dodatkowe wskazówki
Wskazówki bezpieczeństwa dotyczące pracy ze sprężonym powietrzem i pistoletami na sprężone powietrze
• Pompa kompresora i przewody nagrzewają się mocno pod­czas pracy. Dotknięcie grozi oparzeniem.
• Powietrze zasysane przez kompresor musi być wolne od zanieczyszczeń i domieszek, które w pompie kompresora mogłyby być przyczyną zapłonu lub wybuchu.
• Luzując złączkę należy przytrzymać ręką element sprzęga­jący węża. Zapobiega to obrażeniom na skutek niekontrolo­wanych ruchów węża.
• Podczas pracy z pistoletem na sprężone powietrze nosić okulary ochronne. Ciała obce i uniesione przez sprężone powietrze przedmioty mogą być przyczyną obrażeń.
• Nigdy nie stosować pistoletu na sprężone powietrze do czyszczenia założonej odzieży. Niebezpieczeństwo obra­żeń!
Wskazówki bezpieczeństwa podczas natryskiwa­nia farb
• Nigdy nie pracować z lakierami i rozpuszczalnikami o temperaturze zapłonu poniżej 55° C. Niebezpieczeństwo wybuchu!
• Nie podgrzewać lakierów ani rozpuszczalników. Niebez­pieczeństwo wybuchu!
• Podczas pracy z substancjami niebezpiecznymi dla zdrowia konieczne jest stosowanie odpowiednich środków filtrują­cych (maski na twarz). Przestrzegać wskazówek producen­tów tych substancji odnośnie środków bezpieczeństwa i higieny pracy.
• Przestrzegać wskazówek i oznaczeń substancji niebezpiecz­nych podanych na opakowaniach stosowanych materiałów. W razie potrzeby stosować dodatkowe środki ochronne, zwłaszcza nosić odpowiednią odzież i maskę ochronną.
• Nie palić podczas spryskiwania ani w pomieszczeniu robo­czym. Niebezpieczeństwo wybuchu! Również opary farb są łatwopalne.
• W pobliżu nigdy nie powinny się znajdować źródła otwarte­go ognia, płomieni lub iskier (w tym maszyny).
• Zabrania się spożywania lub przechowywania żywności w pomieszczeniu roboczym. Opary farb są szkodliwe dla zdrowia.
• Pomieszczenie robocze musi mieć objętość powyżej 30 m3 oraz mieć zapewnioną odpowiednią wymianę powietrza podczas pryskania i suszenia.
• Nigdy nie spryskiwać pod wiatr. Zawsze podczas spryski­wania łatwopalnych lub niebezpiecznych substancji stoso­wać się do zaleceń lokalnych jednostek policji.
• Pracując z wężami z PVC nie stosować żadnych substancji zawierających benzynę lakierniczą, butanol ani chlorek me­tylenu. Te substancje niszczą wąż.
Praca ze zbiornikami ciśnieniowymi
• Użytkownicy zbiorników ciśnieniowych zobowiązani są do zapewnienia ich odpowiedniego stanu technicznego, przestrzegania zasad pracy z tymi zbiornikami, przeprowa­dzania ich kontroli, konserwacji i napraw oraz zachowania odpowiednich środków bezpieczeństwa.
• Organy nadzoru mogą nałożyć obowiązek stosowania od­powiednich środków kontrolnych.
• Zabrania się eksploatacji zbiornika ciśnieniowego, jeżeli jest on wadliwy lub uszkodzony i może być przyczyną zagrożeń dla pracowników lub osób trzecich.
• Przed każdym użyciem sprawdzić, czy zbiornik nie jest uszkodzony i nie ma śladów rdzy. Eksploatacja uszkodzo­nego lub zardzewiałego zbiornika ciśnieniowego jest suro­wo wzbroniona! Jeżeli stwierdzono uszkodzenia zbiornika, prosimy się zwrócić do warsztatu serwisowego producenta.
Proszę zachować wskazówki bezpieczeństwa.
Ryzyko szczątkowe
Należy przestrzegać określonych zasad konserwacji i bezpie­czeństwa w instrukcji obsługi. Zawsze zwracać uwagę w pracy i utrzymanie osób trzecich, w bezpiecznej odległości od miejsca pracy.
Nawet w przypadku prawidłowego użytkowania urządzenia, pewna resztkowa pozostaje ryzyko, które nie mogą być wyklu­czone. Następujące potencjalne zagrożenia mogą pochodzić od rodzaju i typu urządzenia:
• niezamierzone uruchomienie produktu.
• Utrata słuchu, jeśli nie ma odpowiedniej ochrony słuchu jest zużyta.
• Nosić okulary ochronne, aby chronić oczy i twarz przed kurzem i brudem.
• Wdychanie cząstek obrócił się kurzu i brudu.
Ostrzeżenie!
Niniejsze narzędzie elektryczne wytwarza podczas pracy pole elektromagnetyczne. Pole to może w pewnych okolicz­nościach wpływać negatywnie na aktywne lub pasywne im­planty medyczne. W celu zmniejszenia ryzyka poważnych lub śmiertelnych obrażeń, osobom z implantami medycznymi przed użyciem narzędzia elektrycznego zalecamy konsultację z lekarzem i producentem.
45PL
Page 51
7. Dane techniczne
Podłączenie do sieci 230 V∼ 50 Hz Moc silnika 1800 W Tryb pracy S1 Liczba obrotów kompresora 2850 min Pojemność zbiornika
ciśnieniowego
-1
ca. 24 l
Ciśnienie robocze ca. 10 Bar Teor. moc ssania ca. 260 l/min Poziom ciśnienia
akustycznego L
PA
Poziom mocy akustycznej L Odchylenie K
PA/ WA
WA
72,9 dB(A)
92,9 dB(A)
2,59 dB Stopień ochrony IP20 Waga urządzenia ca. 27 kg Olej (15W 40) ca. 0,25 l Maks. wysokość ustawienia
(n.p.m.)
1000 m
Wartości emisji hałasu zostały zmierzone zgodnie z normą EN ISO 3744:1995.
Zakładać nauszniki ochronne.
Hałas może powodować utratę słuchu.
8. Przed uruchomieniem
• Otworzyć opakowanie i wyjąć ostrożnie urządzenie.
• Usunąć materiał opakowaniowy oraz zabezpieczenia opa­kowania/transportowe (jeśli występują).
• Sprawdzić, czy zakres dostawy jest kompletny.
• Sprawdzić urządzenie i elementy wyposażenia pod kątem uszkodzeń transportowych.
• W miarę możliwości zachować opakowanie do zakończe­nia okresu gwarancyjnego.
ZAGROŻENIE Urządzenie i materiały opakowaniowe nie mogą służyć jako zabawka dla dzieci! Nie pozwalać dzieciom na zabawę plastikowymi torebkami, fo­liami lub małymi częściami! Istnieje niebezpieczeń­stwo połknięcia i uduszenia!
Przed podłączeniem urządzenia do prądu sprawdzić czy dane na tabliczce znamionowej zgadzają się z wartością na­pięcia w sieci zasilającej.
• Przed pierwszym uruchomieniem zdjąć zatyczkę transporto­wą (A) i napełnić obudowę pompy sprężarki olejem zgod­nie z opisem w rozdziale 9.4.
• Sprawdzić czy urządzenie nie zostało uszkodzone podczas transportu. Wszelkie uszkodzenia należy niezwłocznie zgło­sić firmie przewozowej, która dostarczyła kompresor.
• Kompresor należy ustawić w pobliżu odbiornika.
• Unikać długich przewodów sprężonego powietrza oraz dłu­gich przewodów zasilania (przedłużaczy).
• Zasysane powietrze zawsze musi być suche i wolne od pyłu.
• Nie stawiać kompresora w wilgotnym lub mokrym pomiesz­czeniu.
• Kompresor może być użytkowany wyłącznie w odpowied­nich pomieszczeniach (z dobrą wentylacją, o temperaturze otoczenia od +5°C do 40°C). W pomieszczeniu, w którym użytkowane jest urządzenie, nie mogą się znajdować żadne pyły, kwasy, opary ani wybuchowe lub łatwopalne gazy.
• Kompresor przeznaczony jest do użytku w suchym pomiesz­czeniach. Nie zezwala się na używanie urządzenia tam, gdzie podczas pracy możliwy jest kontakt z pryskającą wodą.
• Przed uruchomieniem sprawdzić poziom oleju w pompie kompresora.
9. Montaż i obsługa
m Uwaga! Przed uruchomieniem urządzenie musi zostać cał­kowicie zmontowane!
Do montażu potrzebne są następujące elementy: 1x klucz płaski 13 mm 1x wkrętak krzyżowy (nie wchodzi w zakres dostawy)
9.1 Montaż kół (rys. 4)
• Zamontować dostarczone wraz z urządzeniem koła tak jak pokazano.
9.2 Montaż stojaków (rys. 5)
• Zamontować dołączone stojaki w sposób przedstawiony na rysunku.
9.4 Montaż filtra powietrza (rys 7, 8)
• Usunąć pokrywę transportową (B) i mocno przykręcić filtr powietrza (15) do urządzenia.
9.4 Wymiana pokrywy transportowej (A) (rys. 8, 9)
• Usunąć pokrywę transportową (A) otworu wlewu oleju (20).
• Napełnić dostarczony olej do kompresorów do obudowy pompy sprężarki i włożyć załączoną zaślepkę olejową (16) w otwór wlewu oleju (20).
9.5 Podłączenie do sieci
• Kompresor wyposażony jest w przewód zasilania z wtycz­ką z zestykiem ochronnym. Może być ona podłączona do każdego gniazdka wtykowego z zestykiem ochronnym 220
- 240 V ~ 50 Hz z bezpiecznikiem 16 A.
• Przed uruchomieniem należy upewnić się, że napięcie sie­ciowe odpowiada napięciu roboczemu i mocy maszyny po­danej na tabliczce znamionowej.
• Długie przewody zasilające jak również przedłużacze, ka­ble bębnowe itd. powodują spadek napięcia i mogą uszko­dzić rozruch silnika.
• Przy niskich temperaturach (poniżej +5°C) opór mechanicz­ny utrudnia rozruch silnika.
9.6 Włącznik/wyłącznik (rys. 2)
• W celu włączenia kompresora pociągnąć włącznik/wyłącz­nik (17) do góry. W celu wyłączenia kompresora nacisnąć włącznik/ wyłącznik w dół.
46 PL
Page 52
9.7 Regulacja ciśnienia: (rys. 1, 3)
• Ciśnienie regulowane jest za pomocą zaworu regulacyjne­go ciśnienia (5) na manometrze (4).
• Ustawione w ten sposób ciśnienie odbierane jest na szyb­kozłączce (3).
• Na manometrze (6) wskazywane jest ciśnienie zbiornika sprężonego powietrza.
• To ciśnienie odbierane jest na szybkozłączce (7).
9.8 Regulacja zaworu regulacyjnego ciśnienia (rys. 1)
• Zawór regulacyjny ciśnienia (2) ustawiony jest fabrycznie. Ciśnienie włączenia ok. 8 bar Ciśnienie wyłączenia ok. 10 bar
9.9 Montaż węża pneumatycznego (rys. 1, 3)
• Podłączyć złącze wtykowe (H) węża sprężonego powietrza (14) do jednego z szybkozłączy (3, 7). Następnie podłą­czyć narzędzie pneumatyczne do szybkozłącza (I) węża pneumatycznego (14).
Przewody elektryczne muszą odpowiadać właściwym prze­pisom VDE (Związek Elektryków Niemieckich) oraz normom DIN. Stosować wyłącznie przewody elektryczne tym samym oznaczeniem. Odpowiednia informacja znajduje się na oznaczeniu typu, umieszczonym na przewodzie.
10.3 Silnik prądu przemiennego
• Napięcie sieciowe musi wynosić 220 - 240 V∼ 50 Hz
• Przedłużacze o długości 25 m muszą posiadać przekrój wy­noszący 1,5 milimetra kwadratowego.
Podłączanie oraz naprawy wyposażenia elektrycznego mogą być przeprowadzane przez wykwalifikowanego elektryka.
W przypadku pytań proszę o podanie następujących danych:
• Rodzaj prądu silnika
• Dane znajdujące się na tabliczce znamionowej maszyny
• Dane znajdujące się na tabliczce znamionowej silnika
9.10 Wyłącznik przeciążeniowy (rys. 13)
Silnik jest wyposażony w wyłącznik przeciążeniowy (24). W przypadku przeciążenia kompresora wyłącznik przecią­żeniowy wyłącza go automatycznie, aby kompresor nie prze­grzał się. Jeśli wyłącznik przeciążeniowy został załączony, wyłączyć kompresor włącznikiem / wyłącznikiem (17) i od­czekać, aż kompresor się schłodzi. Wcisnąć teraz wyłącznik przeciążeniowy (24) i włączyć kompresor.
10. Przyłącze elektryczne
Zainstalowany silnik elektryczny jest gotowy do eksploatacji. Przyłącze odpowiada właściwym przepisom VDE (Związek Elektryków Niemieckich) oraz normom DIN. Przyłącze sieciowe udostęp­niane przez klienta oraz przedłużacz muszą być zgodne z powyższymi przepisami.
10.1 Ważne wskazówki
W przypadku przeciążenia silnika wyłącza się on samoczyn­nie. Po czasie chłodzenia (zróżnicowany), silnik można po­nownie uruchomić.
10.2 Uszkodzone przyłącze elektryczne
Na przewodach elektrycznych powstają często uszkodzenia izolacji. Przyczyną może być:
• Ściskanie, w przypadku gdy przewody są prowadzone przez okna lub szczeliny w drzwiach.
• Zagięcia, w przypadku nieprawidłowego zamocowania lub prowadzenia przewodów.
• Przecięcia, w przypadku najeżdżania na przewody.
• Uszkodzenia izolacji, w przypadku wyrywania z gniazdka naściennego.
• Pęknięcia, w przypadku starej izolacji.
Uszkodzone przewody elektryczne nie mogą być stosowane i ze względu na uszkodzenie izolacji zagrażają życiu.
Elektryczne przewody należy regularnie kontrolować pod ką­tem uszkodzeń. Pamiętać, by podczas sprawdzania przewodu nie był on podłączony do sieci elektrycznej.
11. Czyszczenie, konserwacja i przecho­wywanie
m Uwaga!
Przed wszystkimi pracami związanymi z czyszczeniem i kon­serwacją wyciągnąć wtyczkę z gniazdka! Niebezpieczeństwo porażenia prądem!
m Uwaga!
Odczekać aż urządzenie całkowicie ostygnie! Niebezpieczeń­stwo oparzenia!
m Uwaga!
Przed rozpoczęciem czyszczenia lub konserwacji urządzenia całkowicie spuścić z niego ciśnienie! Niebezpieczeństwo ob­rażeń!
11.1 Czyszczenie
• Urządzenie powinno być w miarę możliwości wolne od pyłu
i zanieczyszczeń. Urządzenie wytrzeć czystą ściereczką lub przedmuchać sprężonym powietrzem pod niskim ciśnieniem.
• Zaleca się czyszczenie urządzenia bezpośrednio po każdo-
razowym użyciu.
• Urządzenie czyścić regularnie wilgotną ściereczką z nie-
wielką ilością szarego mydła. Nie stosować żadnych żrą­cych środków czyszczących lub rozpuszczalników, mogą one powodować uszkodzenie elementów urządzenia wyko­nanych z tworzywa sztucznego. Należy uważać, aby do wnętrza urządzenia nie dostała się woda.
• Przed rozpoczęciem czyszczenia odłączyć od kompresora
wąż i narzędzia pneumatyczne. Do czyszczenia kompreso­ra nie używać wody, rozpuszczalników itp.
11.2 Konserwacja zbiornika ciśnieniowego (rys. 1)
Uwaga!
W celu zapewnienia długiego okresu użytkowania zbiornika ciśnieniowego (8) po każdym użyciu należy odkręcić śrubę (10) aby spuścić skondensowaną wodę.
47PL
Page 53
Przedtem należy spuścić ciśnienie ze zbiornika sprężonego powietrza (patrz punkt 11.8.1). W celu otworzenia śruby spu­stowej należy przekręcić ją w kierunku przeciwnym do ruchu wskazówek zegara (patrząc od dołu kompresora na śrubę), aby cała skondensowana woda mogła spłynąć ze zbiornika. Następnie zamknąć z powrotem śrubę spustową przekręca­jąc ją w kierunku ruchu wskazówek zegara. Przed każdym użyciem sprawdzić, czy zbiornik nie jest uszkodzony i nie ma śladów rdzy. Eksploatacja uszkodzonego lub zardzewiałego zbiornika ciśnieniowego jest surowo wzbroniona! Jeżeli stwierdzono uszkodzenia zbiornika, prosimy się zwrócić do warsztatu ser­wisowego producenta.
m Uwaga!
Skondensowana woda nagromadzona w zbiorniku ciśnienio­wym jest zanieczyszczona olejem. Odpowiednio utylizować skropliny oddając je do odpowiedniego punktu zbiórki odpa­dów.
11.3 Zawór bezpieczeństwa (rys. 3)
Zawór bezpieczeństwa (19) jest ustawiony na maksymalne dopuszczalne ciśnienie zbiornika ciśnieniowego. Regulacja zaworu bezpieczeństwa lub usunięcie połączenia bezpieczeń­stwa (19.2) między nakrętką spustową (19.1) a jej nasadką (19.3) jest niedozwolone. Aby zawór bezpieczeństwa w razie potrzeby działał prawidłowo, należy go uruchamiać co 30 roboczogodzin, a przynajmniej 3 razy w roku. Aby otworzyć wylot zaworu bezpieczeństwa, należy odkręcić perforowaną nakrętkę spustową (19.1) w kierunku przeciwnym do ruchu wskazówek zegara, a następnie wyciągnąć ręcznie trzpień zaworu przez perforowaną nakrętkę spustową (19.1). Zawór wypuszcza słyszalnie powietrze. Następnie ponownie dokrę­cić nakrętkę spustową w kierunku zgodnym z ruchem wskazó­wek zegara.
11.4 Regularnie sprawdzać poziom oleju (rys. 10)
Postawić kompresor na równej, poziomej powierzchni. Poziom oleju we wzierniku (18) musi się znajdować między MAX i MIN. Wymiana oleju: Zalecany olej: SAE 15W 40 lub porówny­walnej jakości. Pierwszy olej musi zostać wymieniony po 100 godzinach pracy. Następnie co 500 godzin pracy olej należy spuszczać i wymieniać na nowy.
11.5 Wymiana oleju (rys. 1, 9, 10)
Wyłączyć silnik i wyjąć wtyczkę z gniazdka. Wyjąć korek uszczelniający oleju (16). Po spuszczeniu resztek sprężonego powietrza można odkręcić korek spustowy oleju (12) na pom­pie kompresora (13). Aby olej nie wypływał w sposób niekontrolowany, trzymać pod spodem blaszaną rynienkę i zebrać olej do zbiornika. Aby olej wylał się całkowicie, zalecamy lekko pochylić kompresor. Po spuszczeniu oleju wkręcić z powrotem korek spustowy oleju (12).
Zużyty olej należy oddać do przeznaczonego do tego celu punktu zbiórki odpadów.
Aby wlać odpowiednią ilość oleju kompresor powinien stać na poziomej powierzchni. Wlać nowy olej przez otwór wlewu oleju (20) aż zostanie osiągnięty maksymalny poziom oleju. Jest on oznaczony czerwonym punktem na wzierniku (18) (rys.
10).
Nie przekraczać maksymalnego poziomu! Nadmiar oleju może być przyczyną uszkodzeń urządzenia. W otwór wlewu oleju (20) włożyć załączony korek zbiornika oleju (16).
11.6 Czyszczenie filtra zasysanego powietrza
(rys. 3, 11, 12)
Filtr zasysanego powietrza zapobiega zasysaniu kurzu i brudu. Konieczne jest czyszczenie filtra przynajmniej co 300 godzin pracy. Zapchany filtr znacznie obniża wydajność kompresora. Aby wyjąć filtr poluzować śrubę motylkową (E). Następnie zdjąć pokrywę filtra (C). Wyjąć filtr powietrza (F) i obudowę filtra (D). Ostrożnie wytrzepać filtr powietrza, po­krywę i obudowę filtra. Następnie przedmuchać te elementy sprężonym powietrzem (o ciśnieniu ok. 3 bar) i zamontować w odwrotnej kolejności.
11.7 Informacje serwisowe
Należy wziąć pod uwagę, że następujące części tego pro­duktu podlegają normalnemu podczas eksploatacji lub natu­ralnemu zużyciu bądź że następujące części konieczne są jako materiały eksploatacyjne. Części zużywające się*: filtr powietrza * nie zawsze wchodzą w zakres dostawy!
11.8 Przechowywanie
m Uwaga! Wyciągnąć wtyczkę z gniazdka, spuścić sprężone powietrze z urządzenia i podłączonych narzędzi pneumatycznych. Kompresor powinien być prze­chowywany w taki sposób, aby nie mógł zostać uruchomiony przez osoby nieupoważnione.
m Uwaga! Kompresor przechowywać w suchym i niedostęp­nym dla nieupoważnionych osób miejscu. Nie przechylać urządzenia, urządzenie przechowy­wać w pozycji stojącej! Niebezpieczeństwo wyla­nia się oleju!
11.8.1 Spuszczanie nadmiaru ciśnienia
W celu spuszczenia nadmiaru ciśnienia wyłączyć kompresor i zużyć nagromadzone w zbiorniku ciśnieniowym sprężone po­wietrze, np. przy użyciu narzędzia pneumatycznego na biegu jałowym lub pistoletu na sprężone powietrze.
12. Transport
Uchwyt transportowy (1) służy do transportu i napędzania kompresora. Podczas podnoszenia kompresora należy zwrócić uwagę na jego ciężar (patrz Dane techniczne). Podczas transportu kompresora w pojazdach mechanicznych należy upewnić się, że ładunek jest odpowiednio zabezpie­czony.
48 PL
Page 54
13. Utylizacja i recykling
Podczas transportu, aby zapobiec uszkodzeniom, urządzenie znajduje się w opakowaniu. Opakowanie to jest surowcem, który można użyt­kować ponownie lub można przeznaczyć do powtórnego przerobu. Urządzenie oraz jego osprzęt składają się z różnych rodzajów materiałów, jak np. metal i tworzywa sztuczne. Uszkodzone części dostarczyć do punktu utylizacji. Proszę poprosić o informację w sklepie specjalistycznym bądź w placówce samorządu lokalnego.
Opakowanie składa się z materiałów nieszkodliwych dla środowiska, które można usuwać w miejscowych fir­mach recyklingowych. O możliwościach utylizacji wysłużonego sprzętu należy dowiadywać się we właściwych zarządach gminnych i miejskich.
Zużytego sprzętu nie wolno wyrzucać wraz z odpadami domowymi!
Symbol ten oznacza, że zgodnie z dyrektywą w sprawie zużytego sprzętu elektrycznego i elektronicznego (2012/19/UE) oraz prze­pisami krajowymi niniejszego produktu nie wolno utylizować wraz z odpadami domowymi. Produkt ten należy przekazać do przezna­czonego do tego celu punktu zbiórki. Można to zrobić np. poprzez zwrot przy zakupie podobnego produktu lub przekazanie do au-
toryzowanego punktu zbiórki zajmującego się recyklingiem zużytego sprzętu elektrycznego i elektronicznego. Nieprawidłowe obchodzenie się z zużytym sprzętem może mieć negatywny wpływ na środowisko i zdrowie ludzkie ze względu na potencjalnie niebezpiecz­ne materiały, które często znajdują się w zużytym sprzęcie elektrycznym i elektronicznym. Poprzez prawidłową utylizację tego produktu przyczyniają się Państwo także do efektywnego wykorzystania zasobów naturalnych. Informacje dotyczące punktów zbiórki zużytego sprzę­tu można otrzymać w urzędzie miasta, od podmiotu publiczno-prawnego zajmującego się utylizacją, autoryzowanej jednostki odpowiedzial­nej za utylizację zużytego sprzętu elektrycznego i elektronicznego lub w firmie obsługującej wywóz śmieci w Państwa miejscu zamieszkania.
14. Pomoc dotycząca usterek
Usterka Możliwa przyczyna Pomoc
Kompresor nie pracuje. Brak napięcia sieciowego
Za niskie napięcie sieciowe.
Za niska temperatura zewnętrzna. Przegrzany silnik
Kompresor pracuje, ale nie wytwarza ciśnienia.
Kompresor pracuje, mano­metry wskazują ciśnienie, ale narzędzia pneuma­tyczne nie działają.
Nieszczelny zawór zwrotny (19)
Uszkodzone uszczelki.
Nieszczelna śruba spustowa skondensowanej wody (10).
Nieszczelne łącze węża.
Nieszczelna szybkozłączka.
Ustawiono za niskie ciśnienie na zaworze regula­cyjnym (5).
Sprawdzić kabel, wtyczkę zasilania, bezpiecznik oraz gniazdko. Unikać zbyt długich przedłużaczy. Stosować wyłącznie przedłużacze o odpowiednim przekroju. Nie stosować urządzenia w temperaturze poniżej +5° C. Odczekać aż silnik ostygnie i, o ile to możliwe, usunąć przyczynę przegrzania.
Skontaktuj się z lokalnym centrum serwisowym. Naprawy powinny być wykonywane wyłącznie przez przeszkolony personel. Sprawdzić uszczelki. Zlecić specjalistycznemu zakłado­wi wymianę uszkodzonych uszczelek. Ręcznie dokręcić śrubę. Sprawdzić uszczelkę na śrubie, w razie potrzeby wymienić.
Sprawdzić wąż i narzędzia, w razie potrzeby wymie­nić. Skontaktuj się z lokalnym centrum serwisowym. Naprawy powinny być wykonywane wyłącznie przez przeszkolony personel. Mocniej odkręcić zawór regulacyjny.
49PL
Page 55
15. Gwarancja
Drodzy Klienci,
Wszystkie nasze produkty przechodzą przez rygorystyczną kontrolę jakości, aby zapewnić, że dotrą do Państwa w idealnym stanie. W mało prawdopodobnej sytuacji wystąpienia usterki w Państwa urządzeniu, proszę skontaktować się z naszym działem serwisu pod adresem podanym w niniejszej karcie gwarancyjnej. Oczywiście, jeśli wolelibyście Państwo do nas zadzwonić, jesteśmy również gotowi zaoferować pomoc pod numerem telefonu serwisu wydrukowanym poniżej. Proszę zwrócić uwagę na następujące warunki gwarancyjne, jakich należy przestrzegać w celu zgłaszania roszczeń gwarancyjnych:
• Te warunki gwarancji dotyczą dodatkowych uprawnień gwarancyjnych i w żadnym stopniu nie ograniczają Państwa praw ustawowych.
Niniejsza gwarancja jest oferowana bezpłatnie.
• Nasza gwarancja obejmuje jedynie problemy wynikające z wad materiałowych lub wad wykonania i ogranicza się do usunięcia tych
wad lub wymiany urządzenia. Proszę zwrócić uwagę, że nasze urządzenia nie są przeznaczone do użytkowania w zastosowaniach ko­mercyjnych, handlowych lub przemysłowych. W związku z powyższym, gwarancja traci ważność, jeśli urządzenie zostanie wykorzystane w zastosowaniach komercyjnych, handlowych lub przemysłowych lub w innych równoważnych zastosowaniach. Gwarancja nie obejmuje również następujących kwestii: odszkodowanie za uszkodzenia w transporcie, uszkodzenia spowodowane nieprzestrzeganiem instrukcji instalacji/montażu lub uszkodzenia spowodowane niefachową instalacją, nieprzestrzeganiem instrukcji obsługi (np. podłączenie do błęd­nego napięcia lub natężenia sieciowego), błędnym lub nieodpowiednim użytkowaniem (np. przeciążenie urządzenia lub użycie nieza­twierdzonych narzędzi lub akcesoriów), nieprzestrzeganiem przepisów konserwacji lub bezpieczeństwa, przedostaniem się ciał obcych do urządzenia (np. piasek, kamienie lub pył), rezultaty użycia siły lub zewnętrznych czynników (np. uszkodzenie spowodowane upuszczeniem urządzenia) i normalne zużycie wynikające z poprawnego użytkowania urządzenia.
Każda próba ingerencji w urządzenie lub jego modyfikacji skutkuje unieważnieniem gwarancji.
• Gwarancja obowiązuje przez 3 lata od dnia zakupu urządzenia. Roszczenia gwarancyjne należy składać przed upływem okresu gwaran-
cji w okresie dwóch tygodni od zauważenia wady. Roszczenia gwarancyjne składane po upływie okresu gwarancji nie będą przyjmowa­ne. Wraz z wymianą urządzenia lub jego części składowych rozpoczyna się ponownie okres gwarancyjny zgodnie z art. 581§1 Kodeksu Cywilnego. Dotyczy to również korzystania z serwisu na miejscu.
• W celu zgłoszenia roszczenia gwarancyjnego należy skorzystać z podanego poniżej adresu serwisu. Jeżeli reklamacja zostanie złożona
w okresie objętym gwarancją, udostępnimy Państwu formularz zwrotu, który umożliwi bezpłatne odesłanie uszkodzonego urządzenia. Bar­dzo pomoże nam jak najbardziej szczegółowe opisanie przez Państwa charakteru problemu. Jeśli wada jest objęta gwarancją, urządzenie
zostanie albo niezwłocznie naprawione i przekazane Państwu albo prześlemy Państwu nowe urządzenie. Oczywiście z przyjemnością oferujemy także usługę odpłatnej naprawy wad, które nie są objęte zakresem niniejszej gwarancji, a także usługi pogwarancyjnej naprawy urządzeń. Aby skorzystać z takich usług, proszę przesłać urządzenie na adres naszego serwisu.
Infolinia serwisu (PL):
+800 4003 4003 (0,00 €/Min.)
Adres e-mail (PL):
[email protected]
Adres serwisu (PL):
Arconet Sp. Z o.o ul.Grobelnego 4 PL - 05-300 Minsk Mazowiecki
Na stronie www.lidl-service.com można pobrać ten oraz wiele innych podręczników, filmów produktowych oraz programów instalacyjnych. Za pomocą kodu QR przechodzi się bezpośrednio do strony serwisu Lidl (www.lidl-service.com), a po wpisaniu numeru artykułu (IAN) 339151_2004 można pobrać instrukcję obsługi.
50 PL
Page 56
Obsah: Strana:
1. Vysvětlení symbolů na přístroji .........................................................................................................................................................................52
2. Úvod ..................................................................................................................................................................................................................53
3. Popis přístroje (obr. 1-13) .................................................................................................................................................................................53
4. Rozsah dodávky ................................................................................................................................................................................................53
5. Použití podle účelu určení .................................................................................................................................................................................53
6. Bezpečnostní pokyny ........................................................................................................................................................................................54
7. Technická data ..................................................................................................................................................................................................55
8. Před uvedením do provozu ...............................................................................................................................................................................56
9. Montáž a obsluha .............................................................................................................................................................................................56
10. Elektrická přípojka .............................................................................................................................................................................................57
11. Čištění, údržba a uložení ..................................................................................................................................................................................57
12. Doprava .............................................................................................................................................................................................................58
13. Likvidace a recyklace ........................................................................................................................................................................................58
14. Odstraňování závad .........................................................................................................................................................................................59
15. Záruční list .........................................................................................................................................................................................................60
16. Prohlášení o shodě ............................................................................................................................................................................................71
51CZ
Page 57
1. Vysvětlení symbolů na přístroji
CZ
CZ
CZ
CZ
CZ
Před uvedením do provozu si přečtěte a dodržujte návod k obsluze a bezpečnostní pokyny!
Používejte ochranu sluchu. Působení hluku může vést ke ztrátě sluchu.
Varování před horkými díly! (G obr. 11)
Výstraha před elektrickým napětím
Varování! Jednotka je řízena dálkově a může se spustit bez varování.
CZ
CZ
CZ
Pozor! Před prvním uvedením do provozu zkontrolovat stav oleje a vyměnit uzavírací zátku oleje!
Dodržujte bezpečnostní pokyny a řiďte se upozorněními!
Údaje o hladině akustického výkonu v dB
52 CZ
Page 58
2. Úvod
3. Popis přístroje (obr. 1-13)
Výrobce:
scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen
Vážený zákazníku,
přejeme Vám hodně radosti a úspěchů při práci s Vaším novým přístrojem.
POZNÁMKA:
V souladu s platnými zákony, které se týkají odpovědnosti za výrobek, výrobce zařízení nepřebírá odpovědnost za poškoze­ní výrobku nebo za škody způsobené výrobkem, ke kterým z následujících důvodů:
• Nesprávná manipulace.
• Nedodržení pokynů pro obsluhu.
• Opravy prováděné třetí stranou, opravy neprováděné v au-
torizovaném servisu.
• Montáž neoriginálních dílů nebo použití neoriginálních dílů
při výměně.
• Jiné než specifikované použití.
• Porucha elektrického systému, která byla způsobena nedo-
držením elektrických předpisů a předpisů VDE 0100, DIN
57113, VDE0113.
Doporučujeme:
Před montáží a obsluhou tohoto zařízení si přečtěte kompletní text v návodu k obsluze. Pokyny pro obsluhu jsou určeny k tomu, aby se uživatel sezná­mil s tímto zařízením a aby při jeho použití využil všech jeho možností v souladu s uvedenými doporučeními. Tento návod k obsluze obsahuje důležité informace o tom, jak provádět bezpečnou, profesionální a hospodárnou obsluhu stroje, jak se zabránit rizikům, jak ušetřit náklady na opravy, jak zkrátit doby prostojů a jak zvýšit spolehlivost a prodloužit provozní životnost stroje. Mimo bezpečnostních předpisů uvedených v návodu k obsluze musíte dodržovat take platné předpisy, které se týkají provozu stroje ve vaší zemi. Uchovávejte návod k obsluze stále v blízkosti stroje a uložte jej do plastového obalu, aby byl chráněn před nečistotami a vlhkostí. Přečtěte si návod k obsluze před každým použitím stro­je a pečlivě dodržujte v něm uvedené informace. Stroj mohou obsluhovat pouze osoby, které byly řádně proškoleny v jeho obsluze a které byly řádně informovány o rizicích spojených s jeho obsluhou. Při obsluze stroje musí být splněn stanovený minimální věk. Kromě bezpečnostních pokynů, které jsou obsaženy v tomto návodu k obsluze, a zvláštních předpisů vaší země, je při pro­vozu konstrukčně stejných strojů zapotřebí dodržovat všeobec­ně uznávaná technická pravidla. Nepřebíráme žádnou záruku za nehody nebo škody způso­bené nedodržením tohoto návodu a bezpečnostních pokynů.
1. Přepravní rukojeť
2. Tlakový spínač
3. Rychlospojka (regulovaný stlačený vzduch)
4. Manometr (nastavený tlak může být odečten)
5. Regulátor tlaku
6. Manometr (tlak tlakové nádoby může být odečten)
7. Rychlospojka (neregulovaný stlačený vzduch)
8. Tlaková nádoba
9. Podpěrná noha
10. Vypouštěcí šroub kondenzátu
11. Kolo
12. Šroub vypouštěcího otvoru oleje
13. Čerpadlo kompresoru
14. Hadice stlačeného vzduchu
15. Vzduchový filtr
16. Uzavírací zátka oleje
17. Za-/vypínač
18. Okénko olejoznaku
19. Pojistný ventil
20. Otvor na plnění oleje
21. Šroub s oválnou hlavou
22. Podložka
23. Šroub
24. Vypínačem na přetížení
4. Rozsah dodávky
1x Vzduchový filtr 2x Podpěrná noha 2x Kolečko 1x Montážní materiál 1x Uzavírací zátka oleje 1x Nádoba s olejem 1x Hadice stlačeného vzduchu 1x Návod k obsluze
5. Použití podle účelu určení
Kompresor slouží k výrobě stlačeného vzduchu pro nástroje provozované se stlačeným vzduchem, které mohou být provo­zovány s množstvím vzduchu až cca 260 l/min. (např. hustilka pneumatik, vyfukovací pistole a lakovací pistole). Na základě omezeného dopravovaného množství vzduchu není možné pro­vozovat nástroje, které vykazují velmi vysokou spotřebu vzdu­chu (např. vibrační brusky, tyčové brusky a rázové utahováky).
Stroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.
Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo prů­myslové použití. Nepřebíráme žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.
53CZ
Page 59
6. Bezpečnostní pokyny
m Pozor!
Při používání elektrických nástrojů musí být za účelem ochrany před zásahem elektrickým proudem a nebezpečí zranění a po­žáru dodržována následující základní bezpečnostní opatření. Před použitím tohoto elektrického nástroje si přečtěte všechny tyto pokyny a bezpečnostní pokyny dobře uschovejte.
Bezpečná práce
1. Udržujte Vaše pracoviště v pořádku
- Nepořádek na pracovišti představuje nebezpečí úrazu.
2. Zohledněte vlivy prostředí
- Nevystavujte elektrické nářadí dešti. Nepoužívejte elek­trické nářadí ve vlhkém nebo mokrém prostředí.
- Postarejte se o dobré osvětlení. Nebezpečí úderu elek­trickým proudem!
- Nepoužívejte elektrické nářadí v blízkosti hořlavých ka­palin nebo plynů.
- Elektrický nástroj nepoužívejte, hrozí-li nebezpečí požá­ru nebo výbuchu.
3. Chraňte se před úderem elektrickým proudem
- Vyhýbejte se tělesnému kontaktu s uzemněnými částmi např. rourami, topnými tělesy, sporáky, ledničkami.
4. Nepouštějte do blízkosti děti!
- Nenechte jiné osoby dotýkat se nářadí nebo kabelu, ne­pouštějte je na své pracoviště.
5. Nářadí uschovávejte bezpečně
- Nepoužívané nářadí musí být uloženo na suchém, uzamčeném místě a mimo dosah dětí.
6. Nářadí nepřetěžujte
- Na těžké práce nepoužívejte moc slabé nářadí nebo přídavné nářadí.
7. Noste vhodné pracovní oblečení
- Nenoste široké oblečení nebo šperky. Mohly by být za­chyceny pohyblivými částmi.
- Při práci ve volném prostranství jsou vhodné gumové ru­kavice a pevná neklouzavá obuv
- V případě dlouhých vlasů noste vlasovou síťku.
8. Nepoužívejte kabel na účely, pro které není určen
- Nenoste nářadí za kabel a nepoužívejte ho na vytažení zástrčky ze zásuvky. Chraňte kabel před horkem, olejem a ostrými hranami.
9. Nářadí pečlivě ošetřujte
- Udržujte Váš kompresor čistý, abyste mohli dobře a bez­pečně pracovat.
- Dodržujte předpisy pro údržbu.
- Pravidelně kontrolujte zástrčku a kabel a v případě po­škození je nechte obnovit autorizovaným odborníkem.
- Pravidelně kontrolujte prodlužovací kabely a poškozené nahraďte.
10. Vytáhněte vidlici z elektrické zásuvky
- Pokud elektrický nástroj nepoužíváte, před údržbou a při výměně nástrojů, např. pilového listu, vrtáků, fréz.
11. Vyhněte se neúmyslnému spuštění
- Ujistěte se, že je spínač při zasunutí vidlice do elektrické zásuvky vypnutý.
12. Venku používejte prodlužovací kabel.
- Venku používejte pouze k tomu schválené a odpovídají­cím způsobem označené prodlužovací kabely.
- Naviják prodlužovacích kabelů používejte pouze s od­vinutým kabelem.
13. Buďte soustředění
- Dávejte pozor na to, co se děje. Pracujte s rozumem. Elektrický nástroj nepoužívejte, jestliže se nesoustředíte.
14. Zkontrolujte nářadí, zda není poškozeno
- Před dalším použitím nářadí musí být pečlivě překontro­lována bezvadná a řádná funkce ochranných zařízení nebo lehce poškozených částí.
- Překontrolujte, zda je v pořádku bezvadná funkce pohy­blivých dílů, jestli neuvázly nebo jestli nejsou díly poško­zeny. Všechny části musí být správně namontovány, aby byla zajištěna bezpečnost přístroje.
- Poškozená bezpečnostní zařízení a díly musí být řádně opraveny nebo vyměněny v dílně zákaznického servisu, pokud není v návodu k použití uvedeno jinak.
- Poškozené vypínače musí být nahrazeny v dílně zákaz­nického servisu.
- Nepoužívejte žádné vadné nebo poškozené přívodní kabely.
- Nepoužívejte stroje, u kterých se nedá za- a vypnout vypínač.
15. Svůj elektrický nástroj nechávejte opravovat odbornými elektrikáři.
- Toto elektrické nářadí odpovídá příslušným bezpečnost­ním ustanovením. Opravy smí provádět pouze odborný elektrikář; v jiném případě nelze vyloučit úrazy provo­zovatele.
16. Pozor!
- Z důvodů vlastní bezpečnosti používejte pouze příslu­šenství nebo přídavné přístroje, které jsou uvedeny v ná­vodu k obsluze nebo byly výrobcem doporučeny nebo uvedeny. Používání jiných přídavných přístrojů nebo příslušenství, které nejsou doporučeny v návodu k ob­sluze nebo katalogu, může pro Vás osobně znamenat nebezpečí zranění.
17. Hluk
- Při používání kompresoru nosit ochranu sluchu.
18. Výměna napájecího vedení
- Pokud je poškozeno napájecí vedení, musí být nahra­zeno výrobcem nebo odborným elektrikářem, aby se zabránilo ohrožením. Nebezpečí úderů elektrickým proudem!
19. Huštění pneumatik
- Kontrolujte tlak v pneumatikách bezprostředně po napl­nění vhodným manometrem, např. Na čerpací stanici.
20. Pojízdné kompresory ve staveništním provozu
- Dbejte na to, aby byly všechny hadice a armatury vhod­né pro nejvyšší přípustný pracovní tlak kompresoru.
21. Místo instalace
- Postavte kompresor pouze na rovnou plochu.
22. Přívodní hadice by měly být v případě tlaku nad 7 barů vy­baveny bezpečnostním kabelem (např. drátěným lanem).
23. Vyvarujte se silného zatížení systému vedení, přičemž po­užívejte flexibilní hadicové přípojky, abyste zabránili jejich zlomení.
54 CZ
Page 60
24. Zajistěte, aby byla zařízení na chlazení oleje udržována v čistotě.
25. Nebezpečí popálení o horký olej
- Noste vhodné ochranné rukavice.
- Nikdy nepracuje s kompresorem v blízkosti otevřených plamenů.
- Dbejte na to, abyste olej nerozlili.
Doplňující bezpečnostní pokyny
Bezpečnostní pokyny pro práci se stlačeným vzdu­chem a vyfukovacími pistolemi
• Čerpadlo kompresoru a vedení dosahují při provozu vyso­kých teplot. Kontakt s nimi vede k popálení.
• Vzduch nasávaný kompresorem je třeba udržovat bez pří­měsí, které by mohly vést v čerpadle kompresoru k požáru nebo výbuchu.
• Při uvolňování hadicové spojky držte spojovací díl hadice pevně rukou. Tím zabráníte zraněním způsobeným vymrště­ním hadice.
• Při pracích s vyfukovací pistolí nosit ochranné brýle. Cizími tělesy a odfouklými částmi mohou být lehce způsobena zra­nění.
• Vyfukovací hadicí nefoukat na žádné osoby nebo nečistit oblečení na těle. Nebezpečí zranění!
• Tlaková nádrž nesmí být používána, pokud vykazuje nedo­statky, které by mohly ohrozit zaměstnance nebo třetí osoby.
• Před každým použitím zkontrolujte tlakovou nádrž, zda není zrezivělá nebo poškozená. Kompresor nesmí být provozo­ván s poškozenou nebo zrezivělou tlakovou nádrží. Pokud zjistíte poškození, obraťte se prosím na zákaznický servis.
Bezpečnostní pokyny si dobře uložte.
Zbytkové riziko
Dodržujte uvedené pokyny pro údržbu a bezpečnostních poky­nů v návodu k obsluze. Vždy buďte pozorní při práci a udržet třetí osoby v bezpečné vzdálenosti od svého pracoviště.
I při správném použití přístroje, určité zbytkové riziko, které ne­lze vyloučit. Tyto potenciální nebezpečí může být odvozen z typu a provedení zařízení:
• Neúmyslné uvedení výrobku.
• Ztráta sluchu, pokud je opotřebovaný žádný vhodný ochra­nu sluchu.
• Používejte ochranné brýle, aby se zabránilo oči a obličej od prachu a nečistot.
• Inhalace otočil-up prachu a nečistot.
Bezpečnostní pokyny při stříkání barvy
• Nezpracovávat žádné laky nebo rozpouštědla s bodem vzplanutí nižším než 55° C. Nebezpečí výbuchu!
• Laky a rozpouštědla nezahřívat. Nebezpečí výbuchu!
• Pokud jsou zpracovávány zdraví škodlivé kapaliny, jsou k ochraně potřeba filtrační přístroje (obličejové masky). Do­držujte také údaje k ochranným opatřením výrobců těchto látek.
• Je třeba dodržovat údaje a značení nařízení o nebezpeč­ných látkách uvedené na obalech zpracovávaných materi­álů. V případě potřeby je třeba učinit dodatečná ochranná opatření, především nosit vhodný oděv a ochranné masky.
• Během stříkání a také v pracovní místnosti se nesmí kouřit. Nebezpečí výbuchu! Také výpary barev jsou lehce zápalné.
• Topeniště, otevřené světlo nebo jiskřící stroje se nesmí vysky­tovat resp. být provozovány.
• Jídlo a nápoje neskladovat nebo nekonzumovat v pracovní místnosti. Výpary barev jsou zdraví škodlivé.
• Pracovní místnost musí být větší než 30 m3 a musí být zaru­čena dostatečná výměna vzduchu při stříkání a zasychání.
• Nestříkat proti větru. Při stříkání zápalných resp. nebezpeč­ných tekutých materiálů zásadně dodržovat nařízení míst­ních policejních úřadů.
• Nezpracovávejte ve spojení s tlakovou hadicí z PVC žádná média jako je lakový benzín, butanol a dichlormetan. Tato média mohou zničit tlakovou hadici.
Používání tlakových nádrží
• Provozovatel tlakové nádrže ji musí udržovat v řádném sta­vu, řádně ji používat, kontrolovat, provádět okamžitě nutné údržbové práce a opravy a podle okolností učinit potřebná bezpečnostní opatření.
• Dozorčí úřad může v jednotlivých případech nařídit potřeb­ná kontrolní opatření.
Upozornění!
Tento elektrický nástroj vytváří během provozu elektromagnetic­ké pole. Toto pole může za určitých podmínek ovlivňovat aktiv­ní nebo pasivní zdravotní implantáty. Pro snížení rizika vážných nebo smrtelných úrazů doporučujeme osobám se zdravotními implantáty, aby se před obsluhou tohoto elektrického nástroje obrátily na svého lékaře nebo na výrobce zdravotního implan­tátu.
7. Technická data
Síťová přípojka 230 V∼ 50 Hz Výkon motoru 1800 W Druh provozu S1 Počet otáček kompresoru 2850 min Objem tlakové nádrže cca. 24 l Provozní tlak cca. 10 bar Teor. sací výkon cca. 260 l/min Hladina akustického tlaku L
PA
Hladina akustického výkonu L Nejistota K
PA/ WA
WA
72,9 dB(A) 92,9 dB(A)
Druh ochrany IP20 Hmotnost přístroje cca. 27 kg Olej (15W 40) cca. 0,25 l Max. nadmořská výška instalace (n.m.) 1000 m
Hodnoty emise hluku změřeny podle normy EN ISO 3744:1995.
-1
2,59 dB
55CZ
Page 61
Noste ochranu sluchu.
Působení hluku může vést ke ztrátě sluchu.
8. Před uvedením do provozu
• Otevřete balení a opatrně vyjměte přístroj.
• Odstraňte materiál obalu a obalové a přepravní pojistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je obsah dodávky úplný.
• Zkontrolujte přístroj a díly příslušenství, zda se při přepravě nepoškodily.
• Uchovejte obal dle možností až do uplynutí záruční doby.
NEBEZPEČÍ Přístroj a obalové materiály nejsou hračka! Dětem nepatří do rukou plastikové sáčky, fólie ani drob­né součástky! Hrozí nebezpečí jejich spolknutí a udušení!
Před připojením se ujistěte, zda údaje na typovém štítku sou­hlasí s údaji sítě.
• Před prvním uvedením do provozu sejměte přepravní víko (A) a naplňte těleso kompresorového čerpadla olejem, jak je popsáno v bodě 9.4.
• Zkontrolujte přístroj, zda nebyl při přepravě poškozen. Even­tuální poškození ihned nahlásit přepravní firmě, která kom­presor dodala.
• Instalace kompresoru musí být provedena v blízkosti spotře­biče.
• Vyvarujte se dlouhým vzduchovým a přívodním vedením (prodlužovací kabel).
• Dbát na suchý a bezprašný nasávaný vzduch.
• Kompresor neumisťovat ve vlhké nebo mokré místnosti.
• Kompresor smí být provozován pouze ve vhodných míst­nostech (dobře větrané, teplota okolí +5°C až 40°C). V místnosti nesmí být žádné prachy, kyseliny, výpary, výbušné nebo zápalné plyny.
• Kompresor je vhodný k použití v suchých místnostech. V oblastech, ve kterých se pracuje se stříkající voudou, není použití přípustné.
• Před uvedením do provozu musí být zkontrolován stav oleje v čerpadle kompresoru.
9. Montáž a obsluha
9.3 Montáž vzduchového filtru (obr. 6, 7)
• Odstraňte přepravní víko (B) a našroubujte vzduchový filtr (15) na přístroj.
9.4 Výměna přepravního víka (A) (obr. 8, 9)
• Sejměte přepravní víko (A) plnicího otvoru oleje (20).
• Naplňte dodaný kompresorový olej do tělesa kompresoro­vého čerpadla a nasaďte přiloženou olejovou zátku (16) do plnicího otvoru oleje (20).
9.5 Připojení na síť
• Kompresor je vybaven síťovým vedením s vidlicí s ochranným kontaktem. Tato může být připojena na každou zásuvku s ochranným kolíkem 220 - 240 V∼ 50 Hz, která je jištěna 16A.
• Před uvedením do provozu dbejte na to, aby síťové napětí souhlasilo s provozním napětím a s výkonem stroje na typo­vém štítku.
• Dlouhá přívodní vedení, jako též prodloužení, kabelové bub­ny atd. způsobují pokles napětí a mohou zabránit naběhnutí motoru.
• Při nízkých teplotách pod +5° C je naběhnutí motoru ohro­ženo těžkým chodem.
9.6 Za-/vypínač (obr. 2)
• Na zapnutí kompresoru se za-/vypínač (17) vytáhne smě­rem nahoru. Na vypnutí se za-/vypínač stlačí směrem dolů.
9.7 Nastavení tlaku (obr. 1, 3)
• Tlak na manometru (5) se nastavuje pomocí regulátoru tlaku (4).
• Nastavený tlak může být odebrán z rychlospojky (3).
• Na manometru (6) může být odečten tlak tlakové nádoby.
• Tlak tlakové nádoby se odebírá z rychlospojky (7).
9.8 Nastavení tlakového spínače (obr. 1)
• Tlakový spínač (2) je nastaven ze závodu. Zapínací tlak cca 8 barů Vypínací tlak cca 10 barů
9.9 Montáž pneumatické hadice (obr. 1, 3)
• Připojte zástrčnou vsuvku (H) pneumatické hadice (14) k jed­né z rychlospojek (3, 7). Připojte poté pneumatický nástroj k rychlospojce (I) pneumatické hadice (14).
m Pozor! Před uvedením do provozu přístroj bezpodmíneč­ně kompletně smontovat!
K montáži potřebujete: 1x rozvidlený klíč 13 mm 1x křížový šroubovák (není obsažen v rozsahu dodávky)
9.1 Montáž koleček (obr. 4)
• Namontujte přiložená kolečka tak, jak je znázorněno.
9.2 Montáž podpěrných noh (obr. 5)
• Namontujte přiložené podpěrné nohy, jak je znázorněno.
56 CZ
9.10 Vypínačem na přetížení (obr. 13)
Motor je vybaven vypínačem na přetížení (24). Při přetížení kompresoru se vypínač na přetížení automaticky vypne, aby chránil kompresor před přehřátím. Pokud by vypí­nač na přetížení zareagoval, vypněte kompresor pomocí za-/ vypínače (17) a vyčkejte, až se kompresor ochladí. Nyní stlač­te vypínač na přetížení (24) a kompresor opět zapněte.
Page 62
10. Elektrická přípojka
Instalovaný elektromotor je zabudován v provo­zuschopném stavu. Přípojka musí odpovídat pří­slušným předpisům VDE a DIN. Těmto předpisům musí odpovídat síťová přípojka zákazníka i použi­té prodlužovací kabely.
10.1 Důležité pokyny
Při přetížení se motor automaticky vypne. Po určité době na vychladnutí (čas se liší) nechte motor znovu zapnout.
10.2 Vadný elektrický přívodní kabel
U elektrických přívodních kabelů často dochází k poškození izolace. Jeho příčinami mohou být:
• Poškození tlakem, je-li přívodní kabel veden oknem nebo štěrbinou ve dveřích.
• Prohnutí kvůli nevhodnému upevnění nebo vedení přívodního kabelu.
• Zlomení kvůli přejíždění přes přívodní kabel.
• Poškození izolace kvůli vytrhnutí z elektrické zásuvky ve stě­ně.
• Protržení v důsledku stárnutí izolace.
Tyto vadné elektrické přívodní kabely nesmí být používány a kvůli poškození izolace jsou životu nebezpečné.
Pravidelně kontrolujte poškození elektrických přívodních kabe­lů. Dávejte pozor, aby nebyl přívodní kabel při kontrole připo­jen do elektrické sítě.
Elektrické přívodní kabely musí odpovídat příslušným předpi­sům VDE a DIN. Používejte pouze přípojná vedení se stejným označením. Uvedení typového označení na přívodním kabelu je povinné.
10.3 Motor na střídavý proud
• Napětí v síti musí činit 220 - 240 V∼ 50 Hz.
• Prodlužovací kabely do délky 25 m mít průměr 1,5 milimetru čtverečního.
Připojení a opravy elektrického vybavení mohou provádět pou­ze odborní elektrikáři.
Při zpětných dotazech uvádějte prosím tyto údaje:
• Typ proudu napájejícího motor
• Údaje z typového štítku stroje
• Údaje z typového štítku motoru
11. Čištění, údržba a uložení
m Pozor!
Před všemi čisticími a údržbovými pracemi vytáhněte síťovou zástrčku! Nebezpečí zranění úderem elektrického proudu!
m Pozor!
Počkejte, až se přístroj úplně ochladí! Nebezpečí popálení!
11.1 Čištění
• Udržujte přístroj tak prostý prachu a nečistot, jak je to jen možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku.
• Doporučujeme přímo po každém použití přístroj vyčistit.
• Pravidelně přístroj čistěte vlhkým hadrem a trochou mazla­vého mýdla. Nepoužívejte žádné agresivní čisticí prostředky nebo rozpouštědla; neboť by mohly poškodit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda.
• Hadice a stříkací nástroje musí být před čištěním z kompre­soru odstraněny. Kompresor nesmí být čištěn pomocí vody, rozpouštědel, apod.
11.2 Údržba tlakové nádrže (obr. 1)
Pozor!
Pro trvalou životnost tlakové nádrže (8) je třeba po každém použití vypustit kondenzovanou vodu otevřením vypouštěcího šroubu (10).
Nejdříve vypusťte tlakovou nádobu (viz bod 11.8.1). Vypouš­těcí šroub se otevře otáčením proti směru hodinových ručiček (při pohledu ze spodní strany kompresoru na šroub), aby moh­la kondenzovaná voda úplně odtéct z tlakové nádrže. Vypou­štěcí šroub poté opět uzavřete (otáčení ve směru hodinových ručiček). Před každým použitím zkontrolujte tlakovou nádrž, zda není zrezivělá nebo poškozená. Kompresor nesmí být provozován s poškozenou nebo zrezivě­lou tlakovou nádrží. Pokud zjistíte poškození, obraťte se prosím na zákaznický servis.
m Pozor!
Kondenzovaná voda z tlakové nádrže obsahuje zbytky oleje. Zlikvidujte kondenzovanou vodu ekologicky v příslušné sběrně.
11.3 Pojistný ventil (obr. 3)
Pojistný ventil (19) je nastaven na maximální přípustný tlak tla­kové nádoby. Není přípustné přenastavit pojistný ventil nebo odstranit spojovací pojistku (19.2) mezi vypouštěcí maticí (19.1) a její čepičkou (19.3). Aby pojistný ventil v případě po­třeby správně fungoval, musí se každých 30 provozních hodin, minimálně však 3 x ročně aktivovat. Pro otevření otáčejte vy­pouštěcí maticí (19.1) proti směru pohybu hodinových ručiček a poté vytáhněte tyčku ventilu přes perforovanou vypouštěcí matici (19.1) směrem ven, abyste otevřeli výpust pojistného ventilu. Ventil nyní slyšitelně vypouští vzduch. Následně vypou­štěcí maticí zase utáhněte otáčením po směru pohybu hodino­vých ručiček.
11.4 Pravidelná kontrola stavu oleje (obr. 10)
Kompresor postavit na tvrdý, rovný podklad. Stav oleje se musí nalézat mezi značkami MAX a MIN na okénku olejoznaku (18). Výměna oleje: doporučený olej: SAE 15W 40 nebo rovnocen­ný. První náplň oleje musí být vyměněna po 100 provozních hodinách; poté je třeba každých 500 provozních hodin olej vypustit a doplnit nový.
m Pozor!
Před všemi čisticími a údržbovými pracemi musí být přístroj bez­tlaký! Nebezpečí zranění!
57CZ
Page 63
11.5 Výměna oleje (obr. 1, 9, 10)
Vypněte motor a vytáhněte zástrčku ze zásuvky. Odstraňte těs­nicí zátku oleje (16). Po vypuštění zbývajícího tlaku vzduchu můžete vyšroubovat šroub vypouštěcího otvoru oleje (12) na čerpadle kompresoru (13). Aby olej nekontrolovaně nevytékal, podržte pod ním plechový žlábek a olej zachyťte do nádoby. Pokud olej úplně nevyteče, doporučujeme kompresor trochu naklonit. Až olej vyteče, na­saďte opět šroub vypouštěcího otvoru oleje (12).
12. Doprava
Používejte přepravní úchyt (1) pro přepravu kompresoru. Při zvedání kompresoru vezměte v úvahu jeho hmotnost (viz Technická data). Při přepravě kompresoru vozidlem se postarejte o dobré zajiš­tění nákladu.
13. Likvidace a recyklace
Použitý olej zlikvidujte na příslušném sběrném místě.
Abyste naplnili správné množství oleje, dbejte na to, aby stál kompresor na rovné ploše. Naplňte nový olej do otvoru na plnění oleje (20), až stav oleje dosáhne maximálního množ­ství naplnění. To je označeno červeným bodem na okénku ole- joznaku (18) (obr. 10). Nepřekračujte maximální množství naplnění. Přeplnění může vést ke škodám na přístroji. Uzavírací zátku oleje (16) opět nasaďte do otvoru na plnění oleje (20).
11.6 Čištění sacího filtru (obr. 3, 11, 12)
Sací filtr zabraňuje nasávání prachu a nečistot. Je nutné čistit tento filtr minimálně každých 300 provozních hodin. Ucpaný sací filtr výrazně snižuje výkon kompresoru. Odstraňte sací filtr tak, že vyšroubujete křídlový šroub (E). Stáhněte potom kryt filtru (C). Nyní můžete vyjmout vzduchový filtr (F) a těleso filtru (D). Vyklepejte opatrně vzduchový filtr, kryt a těleso filtru. Tyto součásti by měly být poté vyfouknuty stlačeným vzduchem (cca 3 bary) a v opačném pořadí na­montovány.
11.7 Servisní informace
Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotře­bení, resp. jsou potřebné jako spotřební materiál. Rychle opotřebitelné díly*: Vzduchový filtr * není nutně obsaženo v rozsahu dodávky!
11.8 Uložení m Pozor! Vytáhněte síťovou zástrčku, odvzdušněte přístroj a všechny připojené pneumatické nástroje. Kom­presor odstavte tak, aby nemohl být uveden do provozu nepovolenými osobami.
m Pozor! Kompresor skladovat pouze v suchém a pro ne­povolené osoby nepřístupném okolí. Nenaklánět, skladovat pouze ve svislé poloze! Olej může vyté­ct ven!
Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Příslušenství je vyrobeno z rozdílných materiálů, jako např. kov a plasty. Defektní součástky odevzdejte k likvidaci zvláštních odpadů. Zeptejte se v odborné prodejně nebo na místním za­stupitelství!
Obal se skládá z ekologicky vhodných materiálů, které můžete zlikvidovat v místních recyklačních střediscích. O možnostech ke zlikvidování vysloužilých přístro­jů se dozvíte ve správě Vaší obce či města.
Odpadní zařízení nesmějí být likvidována spolu s domácím odpadem!
Tento symbol upozorňuje, že tento výrobek nesmí být podle směrnice o odpadních elektrických a elektronic­kých zařízeních (2012/19/EU) a vnitrostátních zákonů
likvidován spolu s domácím odpadem. Tento výrobek musí být odevzdán ve sběrném středisku určeném k tomuto úče­lu. To lze provést například vrácením při nákupu podobného výrobku nebo odevzdáním v autorizovaném sběrném středisku pro recyklaci odpadních elektrických a elektronických zařízení. Nesprávné zacházení s odpadními zařízeními může mít vzhle­dem k potenciálně nebezpečným látkám, které jsou v odpad­ních elektrických a elektronických zařízeních často obsažené, negativní dopad na životní prostředí a lidské zdraví. Správnou likvidací tohoto výrobku přispíváte také k efektivnímu využívání přírodních zdrojů. Informace o sběrných střediscích pro odpad­ní zařízení můžete získat u svého magistrátu, veřejnoprávní in­stituce pro nakládání s odpady, autorizovaného orgánu pro li­kvidaci odpadních elektrických a elektronických zařízení nebo služby svozu odpadu.
11.8.1 Vypuštění přetlaku
Vypusťte přetlak v kompresoru tak, že kompresor vypnete a spotřebujete ještě přítomný stlačený vzduch v tlakové nádrži, např. spuštěním pneumatického nástroje do volnoběhu nebo pomocí vyfukovací pistole.
58 CZ
Page 64
14. Odstraňování závad
Závada Možná příčina Odstranění
Kompresor neběží. Není k dispozici síťové napětí.
Překontrolovat kabel, síťovou zástrčku, pojistku a zásuvku.
Kompresor běží, ovšem není k dispozici tlak.
Kompresor běží, na ma­nometru je ukazován tlak, ovšem nástroje neběží.
Moc nízké síťové napětí.
Moc nízká vnější teplota. Přehřátý motor.
Netěsný zpětný ventil (19).
Zničená těsnění.
Netěsný vypouštěcí šroub na kondenzovanou vodu (10).
Netěsné hadicové spojení.
Netěsná rychlospojka.
Na regulátoru tlaku (5) je nastaven moc nízký tlak.
Vyhýbat se použití moc dlouhých prodlužovacích kabelů. Používat prodlužovací kabely s dostatečným průřezem žíly. Neprovozovat při vnější teplotě nižší než +5 °C. Motor nechat ochladit, event. odstranit příčinu přehřátí.
Obraťte se na místní servisní středisko. Opravy smí prová­dět pouze vyškolený personál. Těsnění překontrolovat, zničená těsnění nechat vyměnit v odborném servisu. Šroub dotáhnout ručně. Překontrolovat těsnění šroubu, event. vyměnit.
Překontrolovat hadici stlačeného vzduchu a nástroje, event. vyměnit. Obraťte se na místní servisní středisko. Opravy smí prová­dět pouze vyškolený personál. Regulátor tlaku více otevřít.
59CZ
Page 65
15. Záruční list
Važena zakaznice, važeny zakazniku,
naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, velice toho litujeme a prosíme Vás, abyste se obrátili na náš zákaznický servis, jehož adresa je uvedena na tomto záručním listu. Rádi Vám budeme k dispozici také telefonicky na níže uvedeném servisním čísle. Pro uplatňování nároků na záruku platí následující:
• Tyto záruční podmínky upravují dodatečný záruční servis. Vašich zákonných nároků na záruku se tato záruka netýká. Náš záruční servis je pro Vás bezplatný.
• Záruční servis se vztahuje výhradně na nedostatky, které lze odvodit z vad materiálu nebo výrobních vad a je také omezen pouze na odstranění těchto nedostatků, resp. výměnu přístroje. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Záruční smlouva tak není realizována, pokud byl přístroj používán v živnosten­ských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech. Z naší záruky je dále vyloučeno poskytnutí náhrady za dopravní škody, škody způsobené nedodržováním montážního návodu nebo z důvodů neodborné instalace, nedodržování návodu k po­užití (jako např. připojení na chybné síťové napětí nebo druh proudu), nedovoleného nebo neodborného používání (jako např. přetížení přístroje nebo použití neschválených vložných nástrojů nebo příslušenství), nedodržování pokynů pro údržbu a bezpečnostních pokynů, vniknutí cizích těles do přístroje (jako např. písek, kameny nebo prach), použití násilí nebo poškození v důsledku cizích vlivů (jako např. škody způsobené pádem), jakož také běžného opotřebení způsobeného používáním.
Nárok na záruku zaniká, pokud bylo do přístroje již zasahováno
• Záruční doba činí 3 roky a začíná datem koupě přístroje. Nároky na záruku před vypršením záruční doby je třeba uplatňovat během dvou týdnů od zjištění defektu. Uplatňování nároků na záruku po vypršení záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede k prodloužení záruční doby, ani k zahájení nové záruční doby za provedený výkon pro přístroj nebo pro případné zamontované náhradní díly. Toto platí také v případě servisu v místě Vašeho bydliště.
• Pro uplatnění nároku ze záruky se prosím obraťte na adresu servisu uvedenou dole. Pokud se reklamace uplatňuje v záruční době, dáme Vám k dispozici formulář pro vrácení, pomocí kterého nám můžete vadný přístroj zdarma zaslat zpět. Popište nám prosím pokud možno přesně důvod reklamace. Je-li defekt přístroje v našem záručním servisu obsažen, obdržíte obratem opravený nebo nový přístroj.
Samozřejmě rádi za úhradu nákladů odstraníme defekty na přístroji, které nespadají nebo již nespadají do rozsahu záruky. K tomu nám přístroj prosím zašlete na naši servisní adresu.
Servisní horká linka (CZ):
+800 4003 4003 (0,00 €/Min.)
Adresa elektronické pošty (CZ):
[email protected]
Adresa servisního střediska (CZ):
GARLAND distributor s.r.o. Hradecká 1136 CZ - 50601 Jicín
Na stránkách www.lidl-service.com si můžete stáhnout tyto a mnoho dalších manuálů, produktových videí a instalačních softwarů. Pomocí kódu QR můžete přímo na stránce servisních služeb Lidl (www.lidl-service.com) otevřít svůj návod k obsluze zadáním čísla výrobku (IAN) 339151_2004.
60 CZ
Page 66
Obsah: Strana:
1. Vysvetlenie symbolov na prístroji......................................................................................................................................................................62
2. Úvod ..................................................................................................................................................................................................................63
3. Popis prístroja (obr. 1-13) .................................................................................................................................................................................63
4. Rozsah dodávky ................................................................................................................................................................................................63
5. Správny spôsob použitia ..................................................................................................................................................................................63
6. Bezpečnostné pokyny .......................................................................................................................................................................................64
7. Technické údaje .................................................................................................................................................................................................66
8. Pred uvedením do prevádzky ...........................................................................................................................................................................66
9. Zloženie a obsluha............................................................................................................................................................................................66
10. Elektrická prípojka .............................................................................................................................................................................................67
11. Čistenie, údržba a skladovanie ........................................................................................................................................................................67
12. Preprava.............................................................................................................................................................................................................68
13. Likvidácia a recyklácia......................................................................................................................................................................................68
14. Odstraňovanie porúch .....................................................................................................................................................................................69
15. Záručný list ........................................................................................................................................................................................................70
16. Vyhlásenie o zhode ..........................................................................................................................................................................................71
61SK
Page 67
1. Vysvetlenie symbolov na prístroji
SK
SK
SK
SK
SK
Preduvedením doprevádzky si prečítajte návod naobsluhu abezpečnostné upozorne­nia adodržiavajte ich!
Noste ochranu sluchu. Vplyv hluku môže spôsobiť stratu sluchu.
Výstraha pred horúcimi dielmi! (G obr. 11)
Varovanie pred elektrickým napätím
Varovanie! Jednotka je riadená diaľkovo a môže sa rozbehnúť bez predchádzajúceho varovania.
SK
SK
SK
Pozor! Pred uvedením do prevádzky skontrolovať stav oleja a vymeniť olejovú zátku!
Dbajte na výstražné a bezpečnostné pokyny!
Údaj o hladine akustického výkonu v dB
62 SK
Page 68
2. Úvod
3. Popis prístroja (obr. 1-13)
Výrobca:
scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen
Vážený zákazník,
Želáme Vám veľa zábavy a úspechov pri práci s Vaším novým prístrojom.
Poznámka:
V súlade s platnými zákonmi, ktoré sa týkajú zodpovednosti za výrobok, výrobca zariadenia nepreberá zodpovednosť za poškodenia výrobku alebo za škody spôsobené výrobkom, ku ktorým došlo z nasledujúcich dôvodov:
• nesprávnej manipulácie,
• nedodržania pokynov na obsluhu,
• opravy vykonanej treťou stranou, opravy nevykonanej v au­torizovanom servise,
• montáže neoriginálnych dielcov alebo použitia neoriginál­nych dielcov pri výmene,
• iného než špecifikované použitia,
• poruchy elektrického systému, ktorá bola spôsobená nedo­držaním elektrických predpisov a predpisov VDE 0100, DIN 57113, VDE0113.
Odporúčame:
Pred montážou a obsluhou tohto zariadenia si prečítajte kom­pletný text v návode na obsluhu. Pokyny na obsluhu sú určené na to, aby sa používateľ obozná­mil s týmto zariadením a aby pri jeho použití využil všetky jeho možnosti v súlade s uvedenými odporučeniami. Tento návod na obsluhu obsahuje dôležité informácie o tom, ako vykonávať bezpečnú, profesionálnu a hospodárnu obslu­hu stroja, ako zabrániť rizikám, ako ušetriť náklady na opravy, ako skrátiť časy prestojov a ako zvýšiť spoľahlivosť a predĺžiť prevádzkovú životnosť stroja. Okrem bezpečnostných predpisov uvedených v návode na obsluhu musíte dodržiavať tiež platné predpisy, týkajúce sa prevádzky stroja vo vašej krajine. Uchovávajte návod na obsluhu stále v blízkosti stroja a uložte ho do plastového obalu, aby bol chránený pred nečistotami a vlhkosťou. Prečítajte si návod na obsluhu pred každým použi­tím stroja a dôkladne dodržiavajte v ňom uvedené informácie. Stroj môžu obsluhovať iba osoby, ktoré boli riadne preškole­né v jeho obsluhe a ktoré boli riadne informované o rizikách spojených s jeho obsluhou. Pri obsluhe stroja musí byť splnený stanovený minimálny vek. Okrem bezpečnostných upozornení obsiahnutých v tomto ná­vode na obsluhu a osobitných predpisov vašej krajiny treba rešpektovať všeobecne uznávané technické pravidlá pre pre­vádzku konštrukčne rovnakých strojov. Nepreberáme ručenie za žiadne nehody alebo škody, ktoré vznikli nedodržaním tohto návodu a bezpečnostných upozor­není.
1. Prepravná rukoväť
2. Tlakový spínač
3. Rýchlospojka (regulovaný stlačený vzduch)
4. Manometer (možnosť odčítania nastaveného tlaku)
5. Regulátor tlaku
6. Manometer (možnosť odčítania tlaku v kotle)
7. Rýchlospojka (neregulovaný stlačený vzduch)
8. Tlaková nádoba
9. Oporná noha
10. Výpustná skrutka pre kondenzovanú vodu
11. Koleso
12. Vypúšťacia skrutka oleja
13. Kompresorové čerpadlo
14. Pneumatická hadica
15. Vzduchový filter
16. Uzavieracia zátka oleja
17. Vypínač zap/vyp
18. Priezor oleja
19. Poistný ventil
20. Otvor na plnenie oleja
21. Skrutka so šošovkovitou hlavou
22. Podložka
23. Skrutka
24. Vypínač pri preťažení
4. Rozsah dodávky
1x vzduchový filter 2x oporná noha 2x koleso 1x montážny materiál 1x uzavieracia zátka oleja 1x fľaša na olej 1x pneumatická hadica 1x návod naobsluhu
5. Správny spôsob použitia
Kompresor slúži na výrobu stlačeného vzduchu pre pneuma­ticky poháňané nástroje, ktoré sa môžu prevádzkovať s množ­stvom vzduchu do cca 260 l/min (napr. plnenie pneumatík, vyfukovacia pištoľ a lakovacia pištoľ). Na základe obmedze­ného množstva prepravovaného vzduchu nie je možné, použí­vať nástroje, ktoré majú veľmi vysokú spotrebu vzduchu (napr. vibračné brúsky, tyčové brúsky a rázové skrutkovače).
Prístroj smie byť použitý len na ten účel, na ktorý bol určený. Každé iné odlišné použitie sa považuje za nespĺňajúce účel použitia. Za škody alebo zranenia akéhokoľvek druhu spô­sobené nesprávnym používaním ručí používateľ/obsluhujúca osoba, nie však výrobca.
Prosím berte ohľad na skutočnosť, že naše prístroje neboli svo­jim určením konštruované na profesionálne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocen­né s takýmto použitím.
63SK
Page 69
6. Bezpečnostné pokyny
m Pozor!
Pri používaní elektrických prístrojov je nutné na ochranu pred zásahom elektrickým prúdom, pred nebezpečenstvom porane­nia a nebezpečenstvom požiaru dodržiavať nasledujúce zák­ladné bezpečnostné upozornenia. Predtým ako použijete tento elektrický prístroj, prečítajte si všetky bezpečnostné upozorne­nia a dobre ich uschovajte.
Bezpečná práca
1. Udržujte Vaše pracovisko vždy v čistom stave
- Neporiadok na pracovisku môže spôsobiť nebezpečen­stvo úrazu.
2. Dbajte na vplyvy okolia
- Nevystavujte elektrické prístroje dažďu.
- Nepoužívajte elektrické nástroje vo vlhkom alebo mokrom prostredí. Nebezpečenstvo elektrického úderu!
- Postarajte sa o dobré osvetlenie. Nepoužívajte elektric­ké prístroje v blízkosti horľavých tekutín alebo plynov.
- Elektrické prístroje nepoužívajte na miestach, kde hrozí nebezpečenstvo vzniku požiaru alebo výbuchu.
3. Chráňte sa pred elektrickým úrazom
- Zabráňte telesnému dotyku s uzemnenými predmetmi, ako napríklad potrubnými rúrami, radiátormi, pecami, chladničkami.
4. Zabráňte prístup deťom!
- Nedovoľte iným osobám dotýkať sa prístroja alebo káblu počas práce, zabráňte im vstupu do Vašej pra­covnej oblasti.
5. Ukladajte Vaše prístroje na bezpečnom mieste
- Nepoužívané nástroje musia byť uskladnené v suchej, uzatvorenej miestnosti a mimo dosahu detí.
6. Nepreťažujte Vaše prístroje
- Práca je dôkladnejšia a bezpečnejšia v rozmedzí uvede­ného výkonu prístroja.
7. Pri práci používajte vhodný pracovný odev
- Nenoste pri práci s prístrojom voľné oblečenie ani šper­ky. Môžu byť totiž zachytené pohyblivými súčiastkami.
- Pri prácach vonku sa odporúčajú gumené rukavice a protišmyková pevná obuv.
- Ak máte dlhé vlasy, používajte sieťku na vlasy.
8. Nepoužívajte kábel na iné účely
- Nenoste prístroj zavesený za elektrický kábel a nepo­užívajte ho na vyťahovanie zástrčky von zo zásuvky. Chráňte elektrický kábel pred teplom, olejom a ostrými hranami.
9. Dôkladne ošetrujte Vaše prístroje
- Udržujte váš kompresor vždy čistý, aby ste mohli praco­vať dôkladne a bezpečne.
- Dodržiavajte predpisy pre údržbu.
- Pravidelne kontrolujte zástrčku a kábel, a pri eventuál­nom poškodení ich nechajte vymeniť autorizovaným odborníkom.
- Pravidelne kontrolujte predlžovací kábel a nahraďte káble, ktoré sú poškodené.
10. Zástrčku vytiahnite zo zásuvky.
- Pri nepoužívaní elektrického prístroja, pred údržbou a pri výmene nástrojov, napr. pílového kotúča, vrtáka, fré­zky.
11. Zabráňte neúmyselnému nábehu.
- Uistite sa, že je spínač pri zasunutí zástrčky do zásuvky vypnutý.
12. Pre vonkajšiu oblasť používajte predlžovací kábel.
- Na voľnom priestranstve používajte iba povolené a prís­lušne označené predlžovacie káble.
- Používajte káblový bubon iba v rozvinutom stave.
13. Buďte opatrní.
- Dávajte pozor na to, čo robíte. Pri práci používajte ro­zum. Elektrický prístroj nepoužívajte, ak sa nesústredíte.
14. Pravidelne kontrolujte prípadné poškodenia vášho prístroja
- Pred ďalším používaním prístroja starostlivo skontrolo­vať, či sú ochranné zariadenia alebo ľahko poškodené súčiastky stále v náležitom funkčnom stave podľa pred­pisov.
- Skontrolujte, či je funkcia všetkých pohyblivých dielov prístroja v poriadku, t.j. či nedochádza k ich blokovaniu alebo nie sú poškodené. Všetky diely musia byť správne namontované, aby sa zabezpečila bezpečnosť prístro­ja.
- Poškodené ochranné zariadenia a súčiastky musia byť odborne opravené alebo vymenené v zákazníckom ser­vise, pokiaľ nie je v návodoch na obsluhu uvedené inak.
- Poškodené spínače musia byť nahradené v zákazníc­kom servise.
- Nepoužívajte poškodené alebo poškodené prípojné káble.
- V žiadnom prípade nepoužívajte prístroje, ak na nich nie je možné vypnúť a zapnúť ich vypínač.
15. Elektrický prístroj nechajte opraviť vyučeným elektrikárom.
- Tento elektrický prístroj je v súlade s príslušnými bezpeč­nostnými smernicami. Opravy smie vykonávať len od­borný elektrikár, v opačnom prípade môže dôjsť k úrazu obsluhujúcej osoby.
16. Pozor!
- Používajte kvôli vašej vlastnej bezpečnosti vždy len prís­lušenstvo a prídavné zariadenia, ktoré sú uvedené v ná­vode na obsluhu alebo sú odporúčané resp. uvádzané výrobcom prístroja. Použitie obrábacích nástrojov alebo príslušenstva, ktoré nie sú uvedené v návode na obsluhu alebo v katalógu, môže pre vás osobne znamenať vznik eventuálneho nebezpečenstva zranenia
17. Hluk
- Pri používaní kompresora používať ochranu sluchu.
18. Výmena prípojného vedenia
- V prípade poškodenia prípojného vedenia sa musí vy­meniť výrobcom alebo odborným elektrikárom, aby sa zabránilo rizikám. Nebezpečenstvo elektrického úderu!
19. Plnenie pneumatík
- Skontrolujte tlak pneumatík bezprostredne po naplnení pomocou vhodného tlakomeru, napr. na čerpacej sta­nici.
20. Pojazdné kompresory v prevádzke na stavbách
- Dbajte nato, aby boli všetky hadice a armatúry vhodné pre najvyšší prípustný pracovný tlak kompresoru.
21. Miesto postavenia
- Postavte kompresor len na rovnú plochu.
22. V prípade tlaku vyššieho ako 7 barov by mali byť privá­dzacie hadice vybavené bezpečnostným káblom (napr. drôteným lanom).
64 SK
Page 70
23. Zabráňte silným zaťaženiam na systém vedení tým, že po­užijete flexibilné hadicové prípojky, aby ste zabránili zalo­meným miestam.
24. Zabezpečte, aby boli zariadenia na chladenie oleja udr­žiavané v čistote.
25. Nebezpečenstvo popálenia na horúcom oleji
- Noste vhodné ochranné rukavice.
- S kompresorom nikdy nepracujte v blízkosti otvorených plameňov.
- Dávajte pozor, aby ste nerozliali žiadny olej.
Dodatočné bezpečnostné upozornenia
Bezpečnostné pokyny pre prácu so stlačeným vzduchom a vyfukovacími pištoľami
• Hustiaca pumpa a vedenia dosahujú počas prevádzky vyso­ké teploty. Kontakt môže viesť k popáleniam.
• Vzduch nasávaný kompresorom nesmie obsahovať prímesi, ktoré by mohli v hustiacej pumpe viesť k vzniku požiarov ale­bo explózií.
• Pri uvoľňovaní hadicovej spojky pevne držte rukou spojkový diel hadice. Takto zabránite prípadnému zraneniu spätným úderom hadice.
• Pri práci s vyfukovacou pištoľou používať ochranné okulia­re. Cudzími telesami a odfúknutými časťami je ľahko možné spôsobiť prípadné zranenia.
• Vyfukovacou pištoľou nesmerovať prúd vzduchu na osoby alebo na odev na tele. Nebezpečenstvo poranenia!
Bezpečnostné pokyny pri striekaní farby
• Nespracovávajte nikdy laky alebo riedidlá s bodom vzpla­nutia nižším ako 55° C. Nebezpečenstvo výbuchu!
• Laky a riedidlá neohrievať. Nebezpečenstvo výbuchu!
• Ak sa spracovávajú zdraviu škodlivé tekutiny, sú potrebné za účelom ochrany filtračné prístroje (masky na tvár). Prosím dbajte na údaje výrobcu týchto použitých látok o potreb­ných ochranných opatreniach.
• Je potrebné dbať na údaje a označenia podľa smerníc o ne­bezpečných látkach uvedené na obaloch spracovávaných
dodatočné opatrenia, predovšetkým používať vhodný odev a ochranné masky.
• Počas procesu striekania a ani v pracovnej miestnosti sa ne­smie fajčiť. Nebezpečenstvo výbuchu! Taktiež výpary farieb sú ľahko horľavé.
• Ohniská, otvorené svetlo alebo iskriace prístroje sa tu nesmú vyskytovať resp. byť prevádzkované.
• Jedlá a nápoje neskladovať ani nekonzumovať v pracovnej miestnosti. Výpary farieb sú zdraviu škodlivé.
• Pracovný priestor musí byť väčší ako 30 m3 a musí byť za­bezpečená dostatočná výmena vzduchu pri striekaní a su­šení.
• Nestriekať proti vetru. Zásadne dodržiavať pri striekaní horľavých resp. nebezpečných tekutých materiálov dodržia­vať predpisy miestneho policajného zboru.
• V spojení s tlakovou hadicou z PVC nespracovávajte žiadne médiá ako sú napr. Testovací benzín, butylalkohol a metylén­chlorid. Tieto média môžu zničiť tlakovú hadicu.
Prevádzka tlakových nádrží
• Prevádzkovateľ tlakovej nádrže musí nádrž udržiavať v dob­rom stave podľa predpisov, správne vykonávať jej prevádz­ku, kontrolovať ju, realizovať nevyhnutné údržbové práce a opravy v prípade potreby a podľa okolností zaviesť potreb­né bezpečnostné opatrenia.
• Dozorný úrad môže v jednotlivých prípadoch nariadiť kon­trolné opatrenia.
• Tlaková nádrž sa nesmie prevádzkovať vtedy, keď sa na nej vyskytujú nedostatky, ktoré by mohli ohrozovať zamestnan­cov alebo iné osoby.
• Skontrolujte tlakovú nádobu pred každým použitím, či nie je skorodovaná alebo poškodená. Kompresor sa nesmie prevádzkovať s poškodenou alebo skorodovanou tlakovou nádobou. V prípade, že sa zistia poškodenia, obráťte sa prosím na zákaznícky servis.
Starostlivo uschovajte tieto bezpečnostné pokyny.
Zvyškové riziko
Dodržujte uvedené pokyny pre údržbu a bezpečnostných po­kynov v návode na obsluhu. Vždy buďte pozorní pri práci a udržať tretie osoby v bezpečnej vzdialenosti od svojho pracoviska.
Aj pri správnom použití prístroja, určité zvyškové riziko, ktoré nemožno vylúčiť. Tieto potenciálne nebezpečenstvo môže byť odvodený z typu a prevedenie zariadenia:
• Neúmyselné uvedenie výrobku.
• Strata sluchu, ak je opotrebovaný žiadny vhodný ochranu sluchu.
• Používajte ochranné okuliare, aby sa zabránilo oči a tvár od prachu a nečistôt.
• Inhalácia otočil-up prachu a nečistôt.
Varovanie!
Tento elektrický prístroj vytvára počas prevádzky elektromag­netické pole. Toto pole môže za určitých okolností ovplyvniť aktívne alebo pasívne implantáty. Na zníženie nebezpečen­stva závažných alebo smrteľných poranení odporúčame oso­bám s implantátmi prekonzultovať situáciu so svojím lekárom a výrobcom implantátu ešte predtým, ako začnú obsluhovať elektrický prístroj.
65SK
Page 71
7. Technické údaje
Sieťové pripojenie 230 V∼ 50 Hz Výkon motora 1800 W Pracovný režim S1 Otáčky kompresora 2850 min
-1
Objem tlakovej nádrže cca. 24 l Prevádzkový tlak cca. 10 Bar Teor. nasávací výkon cca. 260 l/min Hladina akustického tlaku L
PA
Hladina akustického výkonu L Nepresnosť K
PA/ WA
WA
72,9 dB(A) 92,9 dB(A)
2,59 dB Druh ochrany IP20 Hmotnosť prístroja cca. 27 kg Olej (15W 40) cca. 0,25 l
Max. nadmorská výška (m. n. m.) 1000 m
Emisné hodnoty hluku boli merané podľa EN ISO 3744:1995.
Noste ochranu sluchu.
Vplyv hluku môže spôsobiť stratu sluchu.
8. Pred uvedením do prevádzky
• Kompresor je vhodný pre použitie v suchých miestnostiach. V oblastiach, kde sa pracuje so striekajúcou vodou, je použitie prístroja zakázané.
• Pred prvým uvedením do prevádzky musí byť skontrolovaný stav oleja v čerpadle kompresora.
9. Zloženie a obsluha
m Pozor! Pred uvedením do prevádzky prístroj bezpodmie­nečne kompletne zmontovať!
Na montáž potrebujete: 1x vidlicový skrutkovač 13 mm 1x krížový skrutkovač (nie je súčasťou dodávky)
9.1 Montáž kolies (obr. 4)
• Namontujte priložené kolesá tak, ako je to znázornené.
9.2 Montáž oporná nohy (obr. 5)
• Namontujte priloženú oporná nohy tak, ako je to znázor­nené.
9.3 Montáž vzduchového filtra (obr. 6, 7)
• Odstráňte prepravné veko (B) a pevne priskrutkujte vzducho­vý filter (15) na prístroji.
• Otvorte obal a opatrne vyberte prístroj.
• Odstráňte obalový materiál, ako aj obalové a prepravné poistky (ak sú použité).
• Skontrolujte, či je rozsah dodávky kompletný.
• Prístroj a diely príslušenstva skontrolujte ohľadom poškodení spôsobených prepravou.
• Obal podľa možnosti uschovajte až do uplynutia záručnej doby.
NEBEZPEČENSTVO Prístroj a obalové materiály nie sú hračkami pre deti! Deti sa nesmú hrať s plastovými vreckami, fóliami ani drobnými súčiastkami! Vzniká nebez­pečenstvo prehltnutia a udusenia!
Presvedčite sa pred zapojením prístroja do siete o tom, či údaje na typovom štítku prístroja súhlasia s údajmi elektrickej siete.
• Pred prvým uvedením do prevádzky odmontujte prepravné veko (A) a naplňte skriňu kompresorového čerpadla olejom tak, ako je popísané v bode 9.4.
• Skontrolujte prípadné poškodenie transportom. Akékoľvek poškodenia ihneď ohláste dopravnej spoločnosti, ktorá do­dala zakúpený kompresor.
• Postavenie kompresora sa musí uskutočniť v blízkosti spot­rebiča.
• Dlhé vzduchové vedenia a dlhé prívodné vedenia (predlžo­vacie káble) sa neodporúčajú.
• Dbať na suchý a bezprašný nasávaný vzduch.
• Neumiestňujte kompresor vo vlhkej alebo mokrej miestnosti.
• Kompresor smie byť používaný len vo vhodných miestnos­tiach (dobre vetraných, s teplotou okolia +5 °C až 40 °C). V miestnostiach sa nesmie nachádzať prach, kyseliny, výpa­ry, explozívne ani zápalné plyny.
9.4 Výmena prepravného veka (A) (obr. 8, 9)
• Odstráňte prepravné veko (A) na otvore na plnenie oleja (20).
• Naplňte skriňu kompresorového čerpadla dodaným kompre­sorovým olejom a nasaďte priloženú uzavieraciu zátku oleja (16) do otvoru na plnenie oleja (20).
9.5 Sieťové pripojenie
• Kompresor je vybavený sieťovým elektrickým káblom so zástrčkou s ochranným kontaktom. Táto zástrčka môže byť zapojená na každej zásuvke s ochranným vodičom 220 ­240V∼ 50 Hz, ktorá je zabezpečená istením s hodnotou 16 A.
• Pred uvedením do prevádzky dbajte na to, aby sa sieťové napätie zhodovalo s prevádzkový napätím a výkonom stroja na typovom štítku.
• Dlhé prívodné vedenia, ako aj predlžovacie káble, káblové bubny atď. Spôsobujú zníženie napätia a môžu tak zabrániť rozbehnutiu motora.
• Pri nízkych teplotách pod +5° C je nábeh motora ohrozený ťažkým chodom.
9.6 Vypínač zap/vyp (obr. 2)
• Kompresor sa zapína vytiahnutím vypínača zap/vyp (17) smerom nahor. Kompresor sa vypína zatlačením vypínača zap/vyp smerom nadol.
9.7 Nastavenie tlaku (obr. 1, 3)
• Pomocou regulátora tlaku (5) sa na manometri (4) nastavuje tlak.
• Nastavený tlak sa môže odoberať cez rýchlospojku (3).
• Na manometri (6) sa odčíta tlak kotla.
• Tlak kotla sa odoberá cez rýchlospojku (7).
66 SK
Page 72
9.8 Nastavenie tlakového spínača (obr. 1)
• Tlakový spínač (2) je nastavený výrobcom. Zapínací tlak cca 8 bar Vypínací tlak cca 10 bar
9.9 Montáž hadice na stlačený vzduch (obr. 1, 3)
• Pripojte nasúvaciu vsuvku (H) hadice na stlačený vzdu­ch (14) na niektorú z rýchlospojok (3, 7). Potom pripojte pneumatický nástroj na rýchlospojku (I) hadice na stlačený vzduch (14).
9.10 Ochranným vypínačom (obr. 13)
Motor je vybavený ochranným vypínačom (24). Pri preťažení kompresoru sa automaticky vypne ochranný vypí­nač, aby ochránil kompresor pred prehriatím. V prípade spus­tenia ochranného vypínača vypnite kompresor pomocou vypí­nača zap/vyp (17) a počkajte, kým sa kompresor neochladí. Zatlačte potom ochranný vypínač (24) a znovu zapnite kom­presor.
10. Elektrická prípojka
Nainštalovaný elektromotor je pripojený a pripra­vený na prevádzku. Pripojenie zodpovedá prísluš­ným ustanoveniam VDE a DIN. Sieťová prípojka na strane zákazníka, ako aj predlžovacie vedenie musia zodpovedať týmto predpisom.
10.1 Dôležité upozornenia
Pri preťažení motora sa tento samočinne vypne. Po vychladení (časovo odlišné) je možné motor znovu zapnúť.
10.2 Poškodené elektrické prípojné vedenie
Na elektrických prípojných vedeniach často vznikajú škody na izolácii. Príčinami môžu byť:
• Stlačené miesta, keď sa prípojné vedenia vedú cez okno ale­bo medzeru medzi dverami.
• Zalomené miesta v dôsledku neodborného upevnenia alebo vedenia prípojného vedenia.
• Rozrezané miesta vzniknuté pri prejazde cez prípojné ve­denie.
• Škody na izolácii pri vytrhnutí zo zásuvky v stene.
• Trhliny pri zostarnutí izolácie.
Takéto poškodené elektrické prípojné vedenia sa nesmú pou­žívať a z dôvodu poškodenia izolácie sú životunebezpečné.
Elektrické prípojné vedenia pravidelne kontrolujte ohľadne poškodení. Dávajte pozor na to, aby pri kontrole prípojného vedenia nebolo toto pripojené k elektrickej sieti.
Elektrické prípojné vedenia musia zodpovedať príslušným usta­noveniam VDE a DIN. Používajte iba prípojné vedenia s rovna­kým označením. Vytlačenie označenia typu na prípojnom kábli je predpis.
10.3 Motor na striedavý prúd
• Sieťové napätie musí predstavovať 220 - 240 V∼ 50 Hz.
• Predlžovacie vedenia do dĺžky 25 m musia vykazovať prie­mer 1,5 mm².
Prípojky a opravy elektrickej výbavy smie vykonávať iba vyu­čený elektrikár.
V prípade otázok uveďte, prosím, nasledujúce údaje:
• druh prúdu motora,
• údaje z typového štítka stroja,
• údaje o motore z typového štítka.
11. Čistenie, údržba a skladovanie
m Pozor!
Pred všetkými čistiacimi a údržbovými prácami vytiahnite kábel zo siete! Nebezpečenstvo poranenia elektrickými údermi!
m Pozor!
Počkajte, kým bude prístroj úplne vychladnutý! Nebezpečen­stvo popálenia!
m Pozor!
Pred všetkými čistiacimi a údržbovými prácami zbaviť prístroj tlaku! Nebezpečenstvo poranenia!
11.1 Čistenie
• Udržujte prístroj vždy v čo najčistejšom stave bez prachu a nečistôt. Utrite prístroj čistou utierkou alebo ho vyčistite vyfú­kaním stlačeným vzduchom pri nastavení na nízky tlak.
• Odporúčame, aby ste prístroj čistili priamo po každom po­užití.
• Čistite prístroj pravidelne pomocou vlhkej utierky a malého množstva tekutého mydla. Nepoužívajte agresívne čistiace prostriedky ani rozpúšťadlá, mohli by poškodiť plastové diely zariadenia. Dbajte na to, aby sa do vnútra prístroja nedostala voda.
• Hadica a striekacie nástroje sa musia pred čistením odpojiť z kompresora. Kompresor nesmie byť čistený vodou, rozpúš­ťadlami a pod.
11.2 Údržba tlakovej nádoby (obr. 1)
Pozor!
Pre dlhodobú trvanlivosť tlakovej nádoby (8) sa musí po každej prevádzke vypustiť kondenzovaná voda otvorením vypúšťacej skrutky (10).
Predtým nechajte vypustiť tlak z kotla (pozri 11.8.1). Vypúšťa­cia skrutka sa otvára otočením proti smeru hodinových ručičiek (pri smere pohľadu zo spodnej strany kompresora na skrutku), aby mohla kondenzovaná voda kompletne odtiecť z tlakovej nádoby. Vypúšťaciu skrutku potom znovu pevne dotiahnite (otáčanie v smere hodinových ručičiek). Skontrolujte tlakovú nádobu pred každým použitím, či nie je skorodovaná alebo poškodená. Kompresor sa nesmie prevádzkovať s poškodenou alebo sko­rodovanou tlakovou nádobou. V prípade, že sa zistia poškode­nia, obráťte sa prosím na zákaznícky servis.
m Pozor!
Kondenzovaná voda z tlakovej nádoby obsahuje zvyšky oleja. Zlikvidujte kondenzovanú vodu ekologicky na príslušnom zber­nom mieste.
67SK
Page 73
11.3 Bezpečnostný ventil (obr. 3)
Poistný ventil (19) je nastavený na najvyšší prípustný tlak tlako­vej nádoby. Nie je povolené prestavovať poistný ventil alebo poistku spojenia (19.2) medzi vypúšťacou maticou (19.1) a jej uzáverom (19.3). Poistný ventil sa musí aktivovať každých 30 prevádzkových hodín min. 3-krát ročne, aby v prípade potre­by fungoval. Otvorte perforovanú vypúšťaciu maticu (19.1) v protismere hodinových ručičiek a následne potiahnite ventilovú tyčku cez perforovanú vypúšťaciu maticu (19.1) ručne smerom von, aby ste otvorili výpust poistného ventilu. Cez ventil teraz počuteľne uniká vzduch. Následne utiahnite vypúšťaciu maticu otočením v smere hodinových ručičiek.
11.4 Pravidelná kontrola hladiny oleja (obr. 10)
Kompresor postavte na tvrdú, rovnú plochu. Hladina oleja sa musí nachádzať medzi značkami MAX a MIN v olejoznaku (18). Výmena oleja: Odporúčaný olej: SAE 15W 40 alebo rovno­cenný olej. Prvá náplň oleja musí byť vymenená po 100 pre­vádzkových hodinách; potom sa musí každých 500 prevádz­kových hodín olej vypustiť a doplniť nový.
11.5 Výmena oleja (obr. 1, 9, 10)
Vypnite motor a vytiahnite elektrický kábel zo zásuvky. Od­stráňte tesniacu zátku oleja (16). Po vypustení prípadného prítomného vzduchového tlaku môžete odskrutkovať olejovú vypúšťaciu skrutku (12) na hustiace pumpe (13). Aby olej nemohol nekontrolovane vytekať von, podložte pod motor malý plechový žľab a zachyťte olej vo vhodnej nádobe. Ak olej nevytečie úplne celý von, odporúčame mierne naklone­nie kompresora. Ak je olej úplne vypustený, znovu zaskrutkujte olejovú vypúšťaciu skrutku (12).
Starý olej odstráňte v príslušnom zbernom mieste pre opotrebovaný olej.
11.7 Servisné informácie
Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spot­rebný materiál. Diely podliehajúce opotrebeniu*: Vzduchový filter * nie je bezpodmienečne obsiahnuté v objeme dodávky!
11.8 Skladovanie
m Pozor! Vytiahnite elektrickú zástrčku zo siete, odvzdušni­te prístroj a všetky zapojené pneumatické prístro­je. Kompresor odstavte tak, aby nemohol byť uve­dený do prevádzky nepovolanou osobou.
m Pozor! Kompresor skladovať len v suchom prostredí, kto­ré je neprístupné nepovolaným osobám. Nepre­klápať, ale skladovať v postavenom stave! Olej môže vytiecť von!
11.8.1 Vypustenie pretlaku
Vypustite pretlak z kompresoru takým spôsobom, že kompresor vypnete a spotrebujete ešte prítomný tlak vzduchu v tlakovej nádobe, napr. Pustením pneumatického nástroja na voľnobeh alebo vyfukovacou pištoľou.
12. Preprava
Na prepravu používajte prepravnú rukoväť (1) a pomocou nej presúvajte kompresor. Pri dvíhaní kompresora zohľadnite jeho hmotnosť (pozri Tech­nické údaje). Pri preprave kompresora v motorových vozidlách sa postarajte o dobré zabezpečenie nákladu.
Aby bolo možné naplniť správne množstvo oleja, dbajte na to, aby stál kompresor na rovnej ploche. Naplňte nový olej do pl­niaceho otvoru (20), až kým stav oleja nedosiahne maximálnu hladinu náplne. Táto hladina je znázornená červeným bodom na olejoznaku (18) (obr. 10). Neprekračujte maximálne množstvo naplnenia. Preplnenie môže mať za následok poškodenie prístro­ja. Nasaďte olejovú zátku (16) znovu na plniaci otvor oleja (20).
11.6 Vyčistenie nasávacieho filtra (obr. 3, 11, 12)
Nasávací filter zabraňuje nasávaniu prachu a nečistôt. Je potreb­né, aby sa tento filter čistil minimálne každých 300 prevádzkových hodín. Upchatý nasávací filter značne znižuje výkon kompresora. Vyberte nasávací filter po uvoľnení krídlovej skrutky (E). Potom stiahnite dole kryt filtra (C). Teraz môžete vybrať von vzduchový filter (F) a teleso filtra (D). Vzduchový filter, kryt filtra a teleso filtra opatrne vyklepte. Tieto diely by sa potom mali vyfúkať stlačeným vzduchom (cca 3 bar) a znovu namontovať naspäť v opačnom poradí.
13. Likvidácia a recyklácia
Prístroj sa nachádza v obale za účelom zabránenia poškode­niu pri transporte. Tento obal je vyrobený zo suroviny a tým pádom je ho možné znovu použiť alebo sa môže dať do zberu na recykláciu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. kovy a plasty. Poškodené súčiastky odovzdajte na vhodnú likvidáciu špeciálneho odpadu. Informujte sa v odbor­nej predajni alebo na miestnych úradoch!
Obal pozostáva z ekologických materiálov, ktoré sa môžu dať recyklovať ma miestnych recyklač­ných staniciach.
Informácie o možnostiach likvidácie starých prí­strojov získate na vašom obecnom alebo mest­skom úrade.
68 SK
Page 74
Staré zariadenia nevyhadzujte do domového odpadu!
Tento symbol upozorňuje na to, že tento výrobok sa musí zlikvidovať podľa smernice o odpade z elektrických a elektronických zariade­ní (2012/19/EÚ) a nesmie sa zlikvidovať s domovým odpadom. Tento výrobok sa musí odovzdať na to určenému zbernému stredisku. K tomu môže dôjsť napríklad vrátením pri nákupe podobného výrobku alebo odovzdaním autorizovanému zbernému stredisku na re-
cykláciu odpadu z elektrických a elektronických zariadení. Neodborné zaobchádzanie so starými zariadeniami môže mať v dôsledku potenciálne nebezpečných látok, ktoré obsahuje odpad z elektrických a elektronických zariadení, negatívny vplyv na životné prostredie a zdravie osôb. Odbornou likvidáciou tohto výrobku navyše prispievate k efektívnemu využívaniu prírodných zdrojov. Informácie o zberných strediskách pre staré zariadenia získate od vašej miestnej správy, verejnoprávnej inštitúcie zaoberajúcej sa likvidáciou odpadu, autorizovaného úradu pre likvidáciu odpadu z elektrických a elektronických zariadení alebo od vášho odvozu odpadkov.
14. Odstraňovanie porúch
Porucha Možná príčina Náprava
Kompresor nebeží. Nie je k dispozícii sieťové napätie.
Príliš nízke sieťové napätie.
Vonkajšia teplota príliš nízka. Prehriaty motor.
Kompresor beží, avšak bez tlaku.
Kompresor beží, tlak sa zobrazuje na manometri, ale nástroje nebežia.
Spätný ventil (19) je netesný.
Tesnenia sú poškodené.
Vypúšťacia skrutka na kondenzovanú vodu (10) netesná.
Netesné hadicové spoje.
Netesná rýchlospojka.
Nastavený príliš nízky tlak na regulátore tlaku (5).
Skontrolovať kábel, sieťovú zástrčku, poistku a zásuvku. Nepoužívať príliš dlhé predlžovacie káble. Použiť predl­žovací kábel s dostatočným prierezom žily. Neprevádzkovať pri vonkajšej teplote nižšej ako +5°. Motor nechať vychladnúť prípadne odstrániť príčinu prehriatia.
Obráťte sa na miestne servisné stredisko. Opravy by mali vykonávať len vyškolený personál. Skontrolovať tesnenia, opotrebované tesnenia nechať vymeniť v odbornom servise. Rukou dotiahnuť skrutku. Skontrolovať tesnenie na skrut­ke, prípadne vymeniť.
Skontrolovať pneumatickú hadicu a nástroje, v prípade potreby vymeniť. Obráťte sa na miestne servisné stredisko. Opravy by mali vykonávať len vyškolený personál. Regulátor tlaku ďalej povoliť.
69SK
Page 75
15. Záručný list
Vážená zákazníčka, vážený zákazník,
naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom servisnom telefónnom čísle. Pri uplatňovaní nárokov na záručné plnenie platia nasledujúce podmienky:
• Tieto záručné podmienky upravujú dodatočné záručné plnenie. Vaše zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záruč­né plnenie je pre Vás zadarmo.
• Záručné plnenie sa vzťahuje výlučne len na nedostatky, ktoré sú spôsobené chybami materiálu alebo výrobnými chybami, a je obmedzené na odstránenie týchto nedostatkov resp. výmenu prístroja. Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na pro­fesionálne, remeselnícke ani priemyselné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím. Z našej záruky sú okrem toho vylúčené náhradné plnenie za škody pri transporte, škody spôsobené nedodržaním návodu na montáž alebo na základe neodbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové napätie alebo druh prúdu), zneužívaním alebo nesprávnym používaním (ako napr. preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva), nedodržaním pokynov pre údržbu a bezpečnostných pokynov, vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom), a taktiež je vylúčené bežné opotrebenie primerané použitiu.
Nárok na záruku zaniká, ak už boli na prístroji svojvoľne uskutočnené zásahy.
• Doba záruky je 3 roky a začína sa dátumom nákupu prístroja. Nároky na záruku sa musia uplatniť pred koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku. Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena prístroja nevedie k predľženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri nasadení miestneho servisu.
• Pre uplatnenie Vášho nároku na záruku sa, prosím, obráťte na nižšie uvedenú adresu servisu. Pokiaľ reklamácia prebieha počas záručnej doby, dáme Vám k dispozícii formulár o vrátení tovaru, s ktorým nám môže svoj chybný prístroj bezplatne poslať späť. Prosím, popíšte nám čo najpresnejšie dôvod reklamácie. Ak spadá defekt prístroja pod naše záručné plnenie, dostanete obratom naspäť opravený alebo nový prístroj.
Samozrejme Vám radi opravíme závady na prístroji na vaše náklady, ak tieto závady nespadajú alebo už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú adresu.
Priama linka servisu (SK):
+800 4003 4003 (0,00 €/Min.)
E-mailová adresa (SK):
[email protected]
Adresa servisu (SK):
GARLAND distributor, s.r.o. Hradecká 1136 CZ - 50601 Jicín
Na stránke www.lidl-service.com si môžete stiahnuť tieto a veľa ďalších príručiek, videí o výrobkoch a inšta­lačné softvéry. Pomocou kódu QR môžete priamo otvoriť stránku služieb spoločnosti Lidl (www.lidl-service.com) a otvoriť si návod na obsluhu zadaním čísla výrobku (IAN) 339151_2004.
70 SK
Page 76
CE - Konformitätserklärung
Originalkonformitätserklärung
CE - Declaration of Conformity
Translation of the original EC declaration of conformity
CE - Déclaration de conformité
Traduction de la déclaration de conformité CE originale
scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH, Günzburger Str. 69, D-89335 Ichenhausen
erklärt folgende Konformität gemäß EU-Richtlinie und Normen für den Artikel
DE
hereby declares the following conformity under the EU Directive and standards
GB
for the following article déclare la conformité suivante selon la directive UE et les normes pour l’article
FR
dichiara la seguente conformità secondo le direttive e le normative UE per
IT
l‘articolo declara la conformidad siguiente según la directiva la UE y las normas para
ES
el artículo declara o seguinte conformidade com a Directiva da UE e as normas para o
PT
seguinte artigo erklærer hermed, at følgende produkt er i overensstemmelse med nedenståen-
DK
de EUdirektiver og standarder verklaart hierbij dat het volgende artikel voldoet aan de daarop betrekking
NL
hebbende EG-richtlijnen en normen vakuuttaa täten, että seuraava tuote täyttää ala esitetyt EU-direktiivit ja
FI
standardit försäkrar härmed följande överensstämmelse enligt EU-direktiv och standarder
SE
för följande artikeln
deklaruje, ze produkt jest zgodny z nastepujacymi dyrektywami UE i normami
PL
pareiškia, taip atitiktis pagal ES direktyvos ir standartai šį straipsnį
LT
az EU-irányelv és a vonatkozó szabványok szerinti következo megfeleloségi
HU
nyilatkozatot teszi a termékre izjavlja sledeco skladnost z EU-direktivo in normami za artikel
SI
prohlašuje následující shodu podle smernice EU a norem pro výrobek
CZ
prehlasuje nasledujúcu zhodu podla smernice EU a noriem pre výrobok
SK
ovime izjavljuje da postoji sukladnost prema EU-smjernica i normama za
HR
sljedece artikle potvrđuje sledeću usklađenost prema smernicama EZ i normama za artikal
RS
declară următoarea conformitate corespunzător directivelor şi normelor UE
RO
pentru articolul декларира съответното съответствие съгласно Дирек-тива на ЕС и норми
BG
за артикул
Marke / Brand / Marque: Parkside Art.-Bezeichnung: KOMPRESSOR - PKO 24 A1 Article name: COMPRESSOR - PKO 24 A1 Nom d’article: COMPRESSEUR - PKO 24 A1 Art.-Nr. / Art. no. / Numéro d’article: 3906140974-3906140981; 39061409915-39061409916; 39061409951 Ident.-Nr. / Ident. no. / N° d’ident.: 01001 - 03030
2014/29/EU
X
2014/35/EU
2014/30/EU
X
X 2006/42/EC
Annex IV
Notified Body: Notified Body No.: Certificate No.:
2004/22/EC
2014/68/ EU
X
2 011 /6 5 / EU *
X
89/686/EC_96/58/EC
90/396/EC
X 2000/14/EC_2005/88/EC
Annex V Annex VI
Noise: measured L P = 1,8 KW; L/Ø = cm
X
Notified Body: TÜV SÜD Industrie Service GmbH
= 92.9 dB(A); guaranteed L
WA
Westendstrasse 199; 80686 München
Notified Body No.:
2010/26/EC
Emission. No:
0036
= 97 dB(A)
WA
Standard references:
EN 1012-1:2010; EN 60204-1:2006/A1:2009; EN 61000-6-1:2007; EN 61000-6-3:2007/A1:2011; EN 50581:2012; EN 286-1:1998/A1:2002
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. This declaration of conformity is issued under the sole responsibility of the manufacturer. Le fabricant assume seul la responsabilité d‘établir la présente déclaration de conformité.
* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni
2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.
* The object of the declaration described above fulfils the regulations of the directive 2011/65/EU of the European Parliament and Council from 8th June 2011, on
the restriction of the use of certain hazardous substances in electrical and electronic equipment.
* L’appareil décrit ci-dessus dans la déclaration est conforme aux réglementations de la directive 2011/65/EU du Parlement Européen et du Conseil du 8 juin 2011
visant à limiter l’utilisation de substances dangereuses dans la fabrication des appareils électriques et électroniques.
Ichenhausen, den 27.05.2020 __________________________
First CE: 2020 Subject to change without notice
Unterschrift / Markus Bindhammer / Technical Director
16. Konformitätserklärung
16. Declaration of conformity
16. Déclaration de conformité
16. Conformiteitsverklaring
16. Deklaracja zgodności
16. Prohlášení o shodě
16. Vyhlásenie o zhode
Documents registar: Andreas Pecher
Günzburger Str. 69, D-89335 Ichenhausen
71
Page 77
Page 78

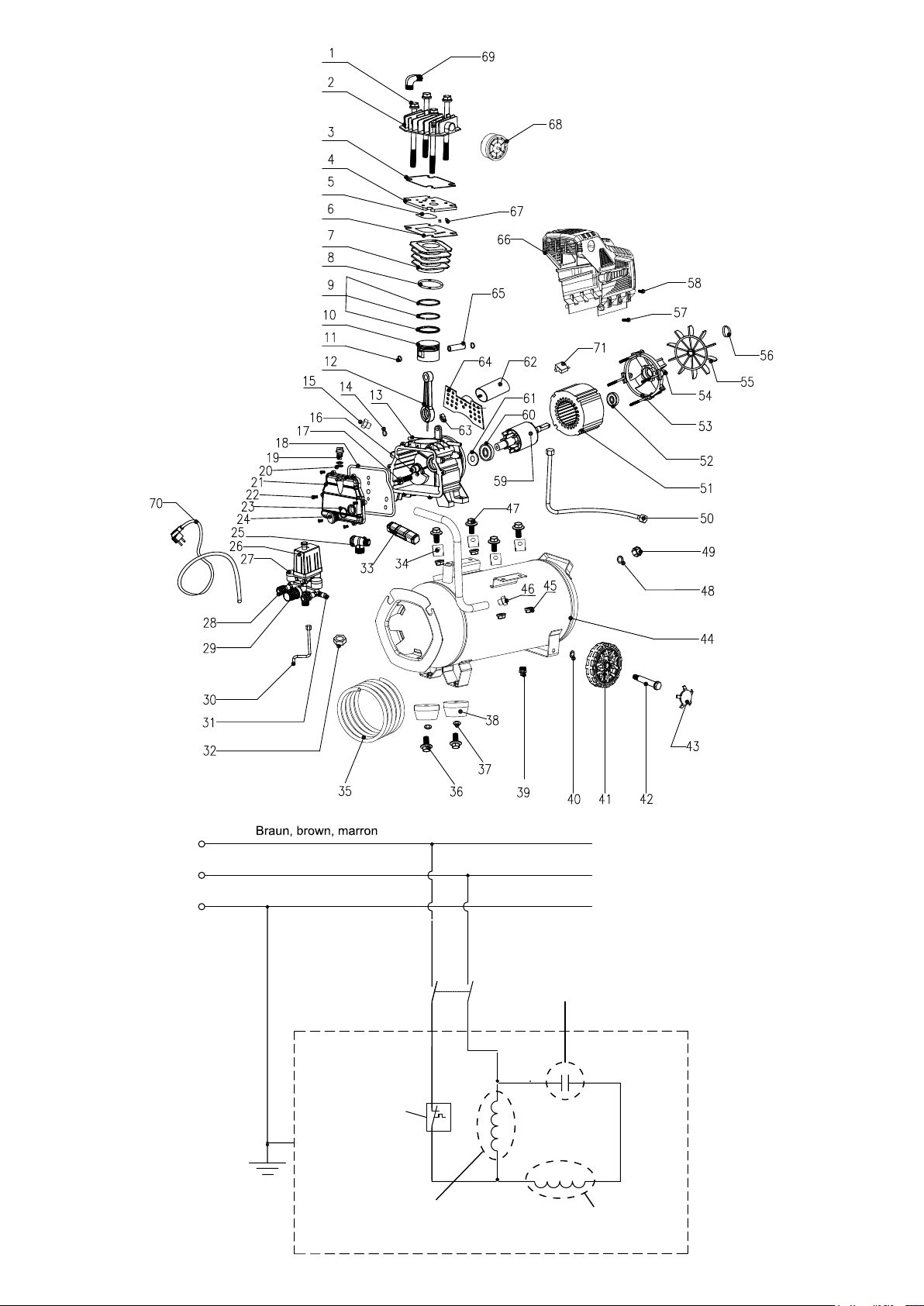

Blau, blue, bleu
Grün/Gelb, green/yellow, verdure/jaune
L
N
Druckschalter Pressure Switch Manocontact
Motorbetriebskondensator, running capacitor, condensateur de fonctionnement
Hauptwicklung, main winding, enroulement principal
Hilfswicklung, auxiliary winding, enroulement auxiliaire
Thermoschutzschalter, Thermal protector, Protection thermique
Masse, ground, masse
Page 79
Page 80
SCHEPPACH FABRIK ATION VON HOL ZBEARBEITUNGSMASCHINEN GMBH
Günzburger Str. 69 D-89335 Ichenhausen
®
FSC
C133357 FSC
Stand der Informationen · Last information update · Version des informations · Stand van de informatie · Stan informacji · Stav informací · Stav informácií Update: 05 / 2020 · Ident.- No.: 339151_20 04_ 39061409915
IAN 339151_2004
®
C133357
FSC
®
C133357
8
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
