Manual de instrucciones

Televisión de plasma

Español

Lea estas instrucciones antes de utilizar su televisor y guárdelas para consultarlas en el futuro.

Las imágenes mostradas en este manual tienen solamente ﬁ nes ilustrativos.

Información sobre la eliminación para los usuarios de equipos eléctricos y electrónicos usados (particulares)

La aparición de este símbolo en un producto y/o en la documentación adjunta indica que los productos eléctricos y electrónicos usados no deben mezclarse con la basura doméstica general. Para que estos productos se sometan a un proceso adecuado de tratamiento, recuperación y reciclaje, llévelos a los puntos de recogida designados, donde los admitirán sin coste alguno. En algunos países existe también la posibilidad de devolver los productos a su minorista local al comprar un producto nuevo equivalente. Si desecha el producto correctamente, estará contribuyendo a preservar valiosos recursos y a evitar cualquier posible efecto negativo en la salud de las personas y en el medio ambiente que pudiera producirse debido al tratamiento inadecuado de desechos. Póngase en contacto con su autoridad local para que le informen detalladamente sobre el punto de recogida designado más cercano.

De acuerdo con la legislación nacional, podrían aplicarse multas por la eliminación incorrecta de estos desechos.

Para empresas de la Unión Europea

Si desea desechar equipos eléctricos y electrónicos, póngase en contacto con su distribuidor o proveedor para que le informe detalladamente.

Información sobre la eliminación en otros países no pertenecientes a la Unión Europea

Este símbolo sólo es válido en la Unión Europea. Si desea desechar este producto, póngase en contacto con las autoridades locales o con su distribuidor para que le informen sobre el método correcto de eliminación.

Impreso en la República Checa

Número de modelo TH-42PX700E

TH-50PX700E

Matsushita Electric Industrial Co., Ltd.

Web Site : http://www.panasonic-europe.com

Registro del cliente

El número de modelo y número de serie de este producto están en la cubierta trasera. Debe anotar este número de serie en el espacio a continuación y guardar este libro junto con el recibo de compra como registro permanente de su compra para ayudar a identiﬁ carlo en el caso de robo o pérdida y para el servicio bajo garantía.

Número de modelo Número de serie

INPUT

OPTION

SD CARD

EXIT

RETURN

Page 2

Visión Funciones avanzadas

Preguntas

frecuentes, etc.

Guía rápida para la

puesta en marcha

¡Convierta su propia sala de estar en un cine!

Sienta un nivel increíble de excitación

multimedia

Disfrute de multimedia

Funciones avanzadas

•

Cómo utilizar las funciones de los menús

···18

(imagen, calidad de sonido, etc.)

•

Conﬁ guraciones de DVB (DVB) ················22

(TV de pago, actualización de software, ajuste de la hora)

•

Edición de canales ···································· 24

•

Sintonización de canales ··························26

•

Restauración de conﬁ guraciones ············· 29

•

Etiquetas de entrada ································· 30

•

Visualización de pantalla de PC en su televisor

···31

•

Para ver imágenes de tarjetas (Fotos) ······32

•

Funciones Q-Link ······································ 34

•

Funciones HDMI ······································35

(Terminal HDMI / VIERA Link)

•

Equipo externo ·········································· 38

Características básicas

•

Para ver la televisión ·································12

•

Para ver vídeos y DVDs ····························14

•

Visión de teletexto ·····································16

¡Disfrute de su televisor!

•

Información técnica ··································· 40

•

Preguntas frecuentes ································ 44

•

Licencia ····················································· 46

•

Especiﬁ caciones ·······································47

Preguntas frecuentes, etc.

Accesorios / Opciones

········· 6

Identiﬁ cación de los controles

··· 7

Conexión básica

····················· 8

ATP

············································· 10

Guía rápida para la puesta en marcha

Cámara de vídeo

Ampliﬁ cador con

sistema de

altavoces

Videograbadora Reproductor DVD

Grabadora DVD

Ordenador

personal

Receptor digital multimedia

Índice

•

Precauciones para su seguridad ················4

(Advertencia / Precaución)

•

Notas ··························································· 5

•

Mantenimiento ············································ 5

Asegúrese de leer

Aviso para las funciones DVB

•

Cualquier función relacionada con la DVB (emisión de vídeo digital) se activará en áreas donde se reciban emisiones terrestres digitales DVB-T (MPEG2). Consulte a su concesionario Panasonic en lo concerniente a las áreas de cobertura.

•

Las funciones DVB puede que no se encuentren disponibles en algunos países.

•

Este televisor es compatible con las especiﬁ caciones DVB actuales, pero no se garantiza su compatibilidad con servicios DVB del futuro.

Tarjeta de

memoria SD

Page 3

4 5

Precauciones para su seguridad

Advertencia

Mantenga líquidos alejados del televisor

Para evitar daños que pueden resultar en un incendio o descarga eléctrica, no exponga este aparato a goteo ni salpicaduras de líquidos. No ponga recipientes con agua (ﬂ oreros, tazas, cosméticos, etc.) encima del aparato. (incluyendo los estantes que estén encima de él, etc.)

No quite las tapas No modiﬁ que NUNCA la unidad

(Los componentes de alta tensión pueden causar una seria descarga eléctrica.)

Veriﬁ que, ajuste o repare la unidad en el establecimiento de su concesionario local de Panasonic.

No exponga la unidad a la luz solar directa ni a otras fuentes de calor

Evite la exposición del televisor a la luz solar directa y a otras fuentes de calor. A fin de evitar que se provoque un incendio, no coloque nunca una vela o una llama de cualquier tipo sobre el televisor o cerca del mismo.

No meta objetos extraños en la unidad

No deje que entren objetos metálicos o sustancias inﬂ amables en la unidad a través de las aberturas de ventilación (podría producirse un incendio o una descarga eléctrica).

No permita que los niños manejen la tarjeta SD

Al igual que un objeto pequeño, la tarjeta SD puede ser tragada por un niño. Retire la tarjeta SD inmediatamente después de utilizarla.

No coloque el televisor encima de superﬁ cies inclinadas o inestables

El televisor podría caer o volcar.

Utilice solamente las bases / equipo de instalación dedicados

La utilización de una base u otros accesorios no autorizados puede hacer que la unidad se caiga y cause lesiones. Asegúrese de solicitar a su concesionario local de Panasonic que haga la instalación. Utilice bases / monturas opcionales (pág. 6).

¡Si encuentra algo anormal, desconecte inmediatamente la clavija de alimentación!

220-240 V CA 50 / 60 Hz

Manejo de la clavija y el cable de alimentación

Inserte ﬁ rmemente la clavija de alimentación en la toma de corriente. (Si la clavija de alimentación está ﬂ oja podrá generar calor y causar un incendio.) Asegure que haya un acceso fácil hacia el enchufe del cable de alimentación. Asegúrese de que la patilla de masa de la clavija de alimentación esté ﬁ rmemente conectada para evitar descargas eléctricas.

Un aparato de fabricación CLASS I deberá conectarse a una toma de corriente que disponga de una

conexión a tierra de protección. No toque la clavija de alimentación con las manos mojadas. (Esto podría causar una descarga eléctrica.) No utilice ningún otro cable de alimentación que no sea el suministrado con este televisor. (podría producirse un incendio o una descarga eléctrica.) No dañe el cable de alimentación. (Un cable dañado puede causar un incendio o una descarga eléctrica.)

No desplace el televisor con el cable enchufado en una toma de corriente. No ponga objetos pesados encima del cable ni tampoco ponga el cable cerca de un objeto caliente. No retuerza, doble excesivamente o alargue el cable. No tire del cable. Sujete la clavija cuando desconecte el cable. No utilice clavijas de alimentación ni tomas de corriente que estén dañadas.

Clavija de alimentación

Limpie la clavija de alimentación pasando un paño seco a intervalos regulares. (La humedad y el polvo pueden causar un incendio o una descarga eléctrica.)

Mantenimiento

Panel de la pantalla

Cuidado diario: Limpie suavemente la superﬁ cie pasando un paño suave para eliminar la suciedad. Suciedad difícil de quitar: Limpie la superﬁ cie pasando un paño blando humedecido en agua limpia o en detergente neutro diluido en 100 veces más de agua. Luego, pase un paño suave y seco por la superﬁ cie hasta dejarla limpia y seca.

Desconecte primero la clavija de alimentación de la toma de corriente.

Precaución

•

La superﬁ cie del panel de la pantalla ha recibido un tratamiento especial y puede estropearse fácilmente. No golpee suavemente la superﬁ cie ni la raye con sus uñas u otro objeto duro.

•

Tenga cuidado para no exponer la superﬁ cie a los insecticidas, disolventes, diluyentes u otras sustancias volátiles (éstos podrían degradar la calidad de la superﬁ cie).

Mueble

Precaución

•

Tenga cuidado para no exponer las superﬁ cies del televisor al detergente. (El líquido en el interior del televisor podría causar fallos en el mismo.)

•

Tenga cuidado para no exponer las superﬁ cies a los insecticidas, disolventes, diluyentes u otras sustancias volátiles (éstos podrían deteriorar la superﬁ cie pelando la pintura).

•

No permita que el mueble esté en contacto durante mucho tiempo con sustancias de caucho o PVC.

Cuidado diario: Limpie la superﬁ cie pasando un paño suave y seco. Suciedad difícil de quitar: Humedezca un paño suave en agua limpia o en agua que contenga una pequeña cantidad de detergente neutro. Luego, escurra el paño y páselo por la superﬁ cie para limpiarla. Finalmente, limpie la superﬁ cie pasando un paño seco.

(La limpieza del televisor conectado a una toma de corriente puede causar una descarga eléctrica.)

Desconecte la clavija de alimentación cuando limpie el televisor

Precaución

Si hay cortinas, etc., que impidan la ventilación, se pueden producir recalentamiento, un incendio o una descarga eléctrica.

No tape las aberturas de ventilación traseras

Notas

Desconecte la clavija de alimentación cuando el televisor no vaya a utilizarse durante mucho tiempo

Siempre que la clavija de alimentación esté conectada a una toma de corriente activa, este televisor consumirá algo de energía a pesar de estar apagado.

Transportar el televisor con su panel de la pantalla hacia arriba o hacia abajo podría causar daños en los circuitos internos.

Transporte solamente en posición vertical

Equipo electrónico En particular, no ponga equipos de vídeo cerca de la unidad (la interferencia electromagnética puede distorsionar las imágenes / el sonido).

Equipo con sensor de infrarrojos Este televisor también emite rayos infrarrojos (esto puede afectar al funcionamiento de otro equipo).

Mantenga la unidad alejada de estos equipos

Si no se recibe señal y no se realiza ninguna operación en el modo del televisor durante 30 minutos, el televisor se pone automáticamente en el modo de espera.

Función automática de puesta en espera

No muestre una imagen ﬁ ja durante mucho tiempo.

Esto hace que la imagen permanezca en la pantalla de plasma (“retención de imagen”).

Esto no se considera como un fallo de funcionamiento y no está cubierto por la garantía.

Para impedir la retención de la imagen, el contraste se reduce automáticamente después de unos pocos minutos si no se envían señales ni se realizan operaciones. (Pág. 44)

Imágenes ﬁ jas típicas

Número de canal y otros logotipos Imagen visualizada en el modo 4:3 Videojuego Imagen de ordenador

Deje espacio libre suﬁ ciente alrededor

de la unidad para que se disipe el calor

(cm)

Distancia mínima

Page 4

Guía rápida para la

puesta en marcha

OPTION

SD CARD

EXIT

RETURN

INPUT

MULTI WINDOW DIRECT TV REC

ULL

Identiﬁ cación de los controles

Accesorios / Opciones

•

Identiﬁ cación de los controles

•

Accesorios / Opciones

Botones de cursor para hacer selecciones y ajustes

Interruptor de conexión / puesta en espera

( Conecta la alimentación del televisor o la pone en espera)

Encendido / Apagado del silenciamiento del sonido

Cambia la relación de aspecto (pág. 13)

Selecciona programas en orden

Teletexto (pág. 16)

Botón OK para conﬁ rmar selecciones y opciones Pulse después de seleccionar posiciones de programas para cambiar rápidamente de programa.

Operaciones de videograbadora / DVD (pág. 15)

Volumen

Información de programa (pág. 13)

Índice de teletexto (pág. 17)

Botones coloreados utilizados para seleccionar, navegar y utilizar varias funciones

EXIT

(Vuelve a mostrarse la pantalla de televisión)

Grabación DIRECT TV

Para grabar inmediatamente un programa en la videograbadora / grabadora DVD con

conexión Q-Link (pág. 34)

Botones de cambio de programa / canal (0-9) y botones de búsqueda de teletexto. (págs. 12 y 16) En el modo de espera enciende el televisor.

Accede al menú VIERA Link (pág. 37) Guía de programas (Pág. 12)

Menú de opciones Establece fácilmente las conﬁ guraciones preferidas de las opciones de imagen y sonido (pág. 12)

Menú principal Pulse para acceder a los menús VIERA Link, Imagen, Sonido y Conﬁ guración (pág. 18)

Subtítulo Muestra subtítulos (Pág. 12)

MULTI WINDOW (pág. 13) Sonido envolvente (pág. 20)

Cambia el modo de entrada TV - cambia el modo DVB (emisión

digital) / analógico (pág. 12)

AV -

cambia el modo de entrada AV (pág. 14)

Para ver imágenes de la tarjeta SD (pág. 32)

Para volver al menú anterior

Imagen ﬁ ja (pág. 12) Retención de teletexto (pág. 17)

Pilas para el transmisor del mando a distancia

(2)

•

R6 (UM3)

Transmisor de mando a distancia

•

N2QAYB000114

Accesorios suministrados

Compruebe que ha recibido los accesorios y elementos que se indican

Manual de instrucciones

Garantía Paneuropea

Instalación de las pilas del mando a distancia

Tire para abrir

Gancho

Ponga las polaridades (+ o -) en las posiciones correctas

Cierre

Precaución

•

La instalación mal hecha puede causar fugas de electrólito y corrosión, lo que podría dañar el mando a distancia.

•

No mezcla pilas viejas y nuevas.

•

No mezcle pilas de tipos diferentes (pilas alcalinas y de manganeso, por ejemplo).

•

No utilice baterías (Ni-Cd).

•

No queme ni rompa las pilas.

Utilización de la abrazadera

Abrazadera (2)

Cable de CA

Pedestal (ST-42D2-WK / ST-50D2-WK)

•

TBL0E0011 (TH-42PX700E)

•

TBL0E0012 (TH-50PX700E)

Lea el manual del pedestal para su instalación.

Precaución

•

Para mantener el rendimiento y la seguridad de la unidad, asegúrese absolutamente de solicitar a su concesionario o contratista cualiﬁ cado que le instale ﬁ rmemente la abrazadera de suspensión de pared.

•

Lea cuidadosamente las instrucciones que acompañan a los altavoces o al pedestal, y asegúrese absolutamente de tomar los pasos necesarios para impedir que se caiga la televisión.

•

Maneje cuidadosamente la televisión durante la instalación porque si lo expone a golpes u otros esfuerzos podrá dañarlo.

Accesorios opcionales

Pedestal

Base de televisión de plasma Abrazadera de

suspensión de pared (vertical)

TY-WK42PV3W

(inclinada)

TY-WK42PR3W

TY-ST42D1-WG TY-ST42D1-WK TY-ST42D2-WG

TY-S42PX700W

(TH-42PX700E)

( TH-42PX700E)

TY-S50PX700W

(TH-50PX700E)

TY-ST50D1-WG TY-ST50D1-WK TY-ST50D2-WG

(TH-50PX700E)

•

No ate el cable de RF y el cable de alimentación juntos (podría distorsionarse la imagen).

•

Fije los cables con las abrazaderas según sea necesario.

•

Cuando se utilicen accesorios opcionales, siga las indicaciones de los manuales de los accesorios para ﬁ jar los cables.

Abra

Cierre

Retire la abrazadera del televisor

Presione los ganchos de ambos lados y tire hacia fuera

Parte posterior del televisor

Receptor de señales del mando a distancia

DVB-LED

•

Sistema DVB activo durante la grabación Direct TV (en espera) :naranja

LED de la alimentación

•

En espera: roja Encendido: verde

Levante la puerta para abrirla

Interruptor de conexión / desconexión de la alimentación de la red

Aumenta o disminuye la posición de los programas en una unidad. Cuando una función está ya indicada, pulse para aumentar o disminuir la función seleccionada. Cuando se está en el modo de En Espera, Conecta el televisor.

Cambia el modo de entrada

Selección de función

•

Volumen / Contraste / Brillo / Color / Nitidez / Matiz (modo NTSC) / Graves / Agudos / Balance / Ajuste Automático (pág. 27)

Toma de auriculares

(pág. 38)

Terminales AV4 (pág. 38)

Ranura para SD Card (pág. 33)

Sensor del sistema de seguimiento automático con luz de fondo

(detecta el brillo para ajustar la calidad de la imagen en el modo “Automático” del menú Imagen) (pág. 20)

Terminal HDMI3

(pág. 38)

Page 5

Guía rápida para la

puesta en marcha

•

Conexión básica

El equipo externo y los cables mostrados no se suministran con este televisor. Asegúrese de que la unidad esté desconectada de la toma de corriente antes de conectar o desconectar cualquier cable. Cuando desconecte el cable de alimentación, asegúrese absolutamente de desconectar primero la clavija de alimentación de la toma de corriente.

Ejemplo 1 Conexión de antena

Ejemplo 2 Conexión de grabadora DVD / videograbadora

Televisor solamente Televisor, grabadora DVD o videograbadora

Nota

•

Conecte a AV2 / 3 para una grabadora DVD / videograbadora compatible con Q-Link (pág. 34).

Ejemplo 3 Conexión de grabadora DVD / videograbadora y receptor digital multimedia

Televisor, grabadora DVD / videograbadora y receptor digital multimedia

Cable de alimentación (suministrado)

Cable SCART (función completa)

Grabadora DVD o videograbadora

Cable de RF

Antena AntenaParte posterior del televisor Parte posterior del televisor

Cable de RF

220-240 V CA 50 / 60 Hz

Grabadora DVD o

videograbadora

Cable SCART (función completa)

Cable de RF

Antena

Cable de alimentación (suministrado)

Parte posterior del televisor

Receptor digital

multimedia

220-240 V CA 50 / 60 Hz

Cable de RF

Cable SCART

(función completa)

Cable SCART (función completa)

Cable de RF

Abrazadera

•

Para soltar

RF IN

RF OUT

RF IN

RF OUT

RF IN

Page 6

Guía rápida para la

puesta en marcha

País

Portugal

España

Italiano

Francia

Austria

Alemania

Holanda

Hungría

República Checa

Europa del Este

Polonia

Suiza

Bélgica

Finlandia

Noruega

Suecia

Dinamarca

Grecia

Menüsprache

Slovenčina

Čeština

Еλληνικά

Italiano

Français

English

Srpski

Deutsch

Português

Türkçe

Suomi

Polski

Românǎ

Hrvatski

Nederlands

Slovenščina

Български

Magyar

Svenska

Dansk

Norsk

Español

Modo de imagen

Dinámico Normal Cine Automático

Enchufe el televisor en la toma de corriente y enciéndalo

(Pasan unos pocos segundos antes de verse imagen)

(ejemplo: Sonido)

La guía de operación en pantalla le ayudará.

ATP

Busca y memoriza automáticamente canales de televisión. Estos pasos no son necesarios si su concesionario local ha realizado la instalación.

El ATP queda ahora completado y su televisor está listo para mostrar programas.

•

Ahora puede utilizar el mando a distancia para encender la unidad o ponerla en el modo de espera. (Luz de la alimentación: encendida)

•

Para editar canales

Edición de canales (pág. 24)

Prog. Edit Analógico (pág. 27)

■

Recuadro de instrucciones AYUDA EN PANTALLA

Abra el menú principal

Vuelva al menú anterior

Mueva el cursor / seleccione el menú

Mueva el cursor / ajuste niveles / seleccione de entre una gama de opciones

Acceda al menú / guarde conﬁ guraciones después de haber hecho ajustes o haber establecido opciones

Mediante el menú de visualización en pantalla se puede acceder a muchas funciones disponibles en este televisor.

Nota

•

Si ha fallado la sintonía “Ajuste Automático” (pág. 27).

•

Si ha fallado la descarga “Descargar” (pág. 21).

•

Si apagó el televisor durante el modo de espera la última vez, el televisor se pondrá en el modo de espera cuando lo encienda con el interruptor de conexión / desconexión de la alimentación de la red.

■

Cómo utilizar el mando a distancia

•

ATP

Utilización de las visualizaciones en la pantalla

Salga del sistema de menús y vuelva a la pantalla de visión normal

Seleccione su país

Inicie el ATP

•

Si se conecta un equipo de grabación compatible con Q-Link o tecnologías similares (pág. 34), la información del canal analógico se descargará automáticamente al equipo.

•

El ATP iniciará la búsqueda de los canales de televisión y los memorizará.

El orden de los programas

clasiﬁ cados depende de la señal de televisión, el sistema de emisión y las condiciones de la recepción.

Selección del idioma

Seleccione

Guarde

Seleccione

•

También es posible cambiar el ajuste en el menú Imagen (pág. 20)

Seleccione el ajuste de imagen

Seleccione

Establezca

INPUT

OPTION

SD CARD

EXIT

RETURN

Ajuste Automático - Digital y Analógico

Escaneo digital 5 69 Escaneo analógico 2 78 1 41

Canal Nombre de emisora Tipo Calidad

CBBC Channel DVB 10 62 BBC Radio Wales DVB 10 62

BBC Radio Cymru 62

E4 62

Cartoon Nwk

CH 29 Analógico CH 33

BBC1

Duración aprox. 3 minutos.

Salir

Volver

Descargando

ESPERE, FOR FAVOR

Programa : 63

Mando a distancia no disponible

DVB 10 DVB 10 DVB 10

Analógico

RETURN

EXIT

Sonido

Modo de sonido Música

Graves Agudos Balance Vol. auriculares Envolvente Off Corrección volumen MPX Estéreo Reconfigurar a pred. Ajustar

Seleccionar

Salir Cambiar Volver

Page 7

Visión

Para ver la televisión

•

Para ver la televisión

Volumen

•

Para seleccionar el número del programa de dos o tres dígitos, el 39

Arriba

Abajo

(En poco tiempo)

Seleccione un canal

Seleccione DVB (Digital Video Broadcasting) o Analógico

Titular de información

•

También puede seleccionar el modo utilizando el botón TV del panel delantero del televisor.

•

Para seleccionar desde la guía de programas

Seleccione programa

Vea

Seleccione

página

El Interruptor de conexión / desconexión de la alimentación de la red deberá estar activado.

(Pulse durante 1 segundo aproximadamente)

Conecte la alimentación

■

Otras funciones útiles (Actívelas después de )

Visualización del estado del programa actual

Nota

•

Para ver programas de televisión de pago (pág. 23)

■

Otras funciones útiles (Actívelas después de )

OPTION

STTL

Congela / descongela imágenes

Retención

Visualización de subtítulos

Visualizar / ocultar subtítulos (si está disponible)

•

Para cambiar el idioma para DVB

“Subtítulo preferido” (pág. 21) (si está disponible)

Veriﬁ que o cambie instantáneamente el es- tado del programa actual

•

Para cambiar

Idioma de subtítulos (Modo DVB)

Es posible si el programa tiene algunos idiomas de subtítulos

Multiaudio (Modo DVB)

Es posible si el programa tiene algunos idiomas de sonidos

Idioma de teletexto

Menú Conﬁ guración (pág. 21)

MPX (Modo analógico)

Sonido (pág. 20)

Corrección vol.

Ajusta el volumen de canales individuales o el modo de entrada

Nota

•

También es posible cambiar la conﬁ guración en la Lista de menús (págs. 20 y págs. 21).

Seleccione

Cambie

Para ver TV, DVD, etc. en múltiples ventanas

Para ver en múltiples ventanas (Pág. 41)

Pantalla principal

Franja cromática

Pantalla secundaria

•

Para salir de múltiples ventanas (vuelta a la vista de una sola pantalla con la pantalla principal)

•

Para cambiar la disposición e imágenes, muestre primero la barra de color

Para cambiar la disposición

Para cambiar Para salir de las múltiples ventanas Para cambiar el modo de entrada o la posición de la pantalla secundaria

•

Las operaciones del mando a distancia se aplican a la pantalla principal.

Disfrute viendo dos imágenes a la vez, una de un programa de televisión y otra de un DVD.

Modo de imagen en imagen (PinP)

Modo de imagen e imagen (PandP)

Operaciones en múltiples ventanas

Cambie la pantalla secundaria por la principal

Cambie el modo de entrada o la posición mediante el mando a distancia (pág. 12 o 14)

Cambie de nuevo

Azul

Cambia la relación de aspecto

Cambio de la relación de aspecto (Pág. 40)

Disfrute viendo las imágenes con su tamaño y aspecto óptimos.

Lista de selección de aspectos

•

Para cambiar el modo

•

Para cambiar el modo utilizando solamente el botón ASPECT

(Pulse repetidamente hasta alcanzar el modo deseado)

Visualización de la lista de selección de aspectos

Selección de modo durante la visualización de la lista

Guardar

Visualización de titular de información

Visualización de información de programas

Silenciamiento de sonido

•

Para establecer el tiempo de visualización del titular

“Tiempo visual. info” (pág. 21)

•

Para ocultar

•

Aparece también cuando se cambia de canal.

•

Información de otro canal

•

Operación del titular de información

(DVB)

•

Para ver el programa listado en el titular

•

Operación del titular de información

Primera pulsación Se visualiza el titular

Segunda pulsación Titular + Sipnosis de programa (DVB)

Tercera pulsación Salida

Sonido estéreo / audio múltiple

Temporizador de apagado

Funciones disponibles

Programa

DVB: Hora de inicio /

ﬁ nalización del programa

Análogo: Estado del

programa

Canal Hora actual Categoría

Para cambiar la categoría

Señal de televisión débil

Emisión codiﬁ cada

Subtítulos

Teletexto

Dolby Digital

1 BBS

Corontation Street 20 : 00 ~ 20 : 55

Todos los servicios DVB

Cartoon Nwk

BBC Radio Wales

7 8

BBC Radio Cymru

BBC ONE Wales

BBC THREE

BBCi CBBC Channel

Seleccionar

Salir

Conectar

Hacia arriba/abajo Volver

Ahora

23:35

Camb. cat.

Para inform. pulsar

Perfil1

INPUT

OPTION

MULTI WINDOW

DIRECT TV REC

SD CARD

EXIT

RETURN

1 BBS

Corontation Street 20 : 00 ~ 20 : 55

Señal débil Codificado

DVD

AV1/RGB

Salir PandP Cambio

Azul

AV1/RGB

Salir PandP Cambio

MULTI WINDOW

DVD

Azul

23:35

Ahora

Dolby D

Para inform. pulsar

Perfil1

Camb. cat.

MULTI WINDOW

DVD AV1/RGB

marillo

Verde

marillo

Rojo

Salir PinP Cambio

EXIT

Selección de aspecto

Automático

16:9 14:9 Preciso 4:3 4:3 completo Zoom1 Zoom2 Zoom3

Cambiar

Seleccionar

Azul

Salir

Volver

Page 8

Visión

OPTION

SD CARD

EXIT

RETURN

MULTI WINDOW DIRECT TV REC

INPUT

•

Para ver vídeos y DVDs

Conecte el equipo externo (videograbadoras, equipo DVD, etc.) y podrá ver la entrada. Para conectar el equipo (págs. 8 y 9) El mando a distancia es capaz de controlar algunas funciones del equipo externo Panasonic seleccionado.

Seleccione el modo de entrada según el equipo conectado

Nota

•

Si el equipo externo tiene una función de ajuste de aspecto, ajuste el aspecto a “16:9”.

•

Para conocer detalles, vea el manual del equipo o pregunte a su concesionario local.

■

Para volver al televisor

Visualice el menú de selección de Entrada

Muestra el conector seleccionado

Encienda el televisor

■

Cuando conecte con SCART, como en el ejemplo 2 ó 3 (págs. 8 y 9)

Recibe automáticamente señales de entrada cuando empieza la

reproducción

•

Las señales de entrada son identiﬁ cadas automáticamente mediante el terminal SCART (contacto 8).

•

Esta función también estará disponible para la conexión HDMI (pág. 37).

■

Si el modo de entrada no cambia automáticamente

Siga los pasos y

•

También puede seleccionar la entrada utilizando el botón AV del mando a distancia o del panel delantero del televisor.

Pulse repetidamente el botón hasta seleccionar la entrada deseada.

•

Puede etiquetar o saltar cada uno de los modos de entrada

“Introducir etiquetas” (pág. 30)

•

Dependiendo de la conﬁ guración del equipo

Conmutador VCR / DVD

∗

Seleccione VCR para controlar la videograbadora o el equipo DVD de Panasonic Selección de DVD para utilizar el equipo DVD de Panasonic o el reproductor de cine de casa

Espera

Activa el modo de espera / encendido

Reproducción

Reproduce videocasete / DVD

Parada

Detiene las operaciones

Rebobinado / Salto / Búsqueda

Videograbadora

: Rebobina, localiza hacia atrás (durante la reproducción) DVD: Salta a la pista o título anterior Pulse y mantenga presionado para buscar hacia atrás

Avance rápido / Salto / Búsqueda

Videograbadora: Avanza rápidamente, localiza hacia adelante (durante la reproducción) DVD: Salta a la pista o título siguiente Pulse y mantenga presionado para buscar hacia delante

Pausa

Pausa / Reinicio DVD: Púlselo y manténgalo pulsado para reproducir a baja velocidad

Programa arriba / abajo

Selecciona programas

Grabación

Inicia la grabación

El equipo de Panasonic conectado a la televisión podrá ser controlado directamente con el mando a distancia.

Nota

•

Conﬁ rme la operación correcta después de cambiar el código.

•

Los códigos se restablecerán a los valores predeterminados si se cambian las pilas.

•

“DVD” signiﬁ ca reproductor DVD, grabadoras DVD y grabadoras de cine en casa.

•

Algunas operaciones pueden no ser posibles en algunos modelos.

∗

Conﬁ guración de su mando a distancia para controlar videograbadoras, DVD y otros aparatos de Panasonic

Ponga el conmutador VCR / DVD en la posición apropiada Púlselo y manténgalo pulsado durante las operaciones siguientes

Introduzca el código apropiado para el equipo que va a controlar, vea la tabla de abajo

Pulse

Posición “VCR”

Equipo Código

Videograbadora

10 (predeterminado)

DVD 11

Posición “DVD”

Equipo Código

DVD

70 (predeterminado)

Reproductor de cine para casa

Selección entrada

AV1

AV2/AV2S

AV4/AV4S

AV3/AV3S

COMPONENT PC HDMI1 HDMI2 HDMI3 TV

Vea

Seleccione

Vea

Page 9

Visión

OPTION

SD CARD

EXIT

RETURN

DIRECT TV RECMULTI WINDOW

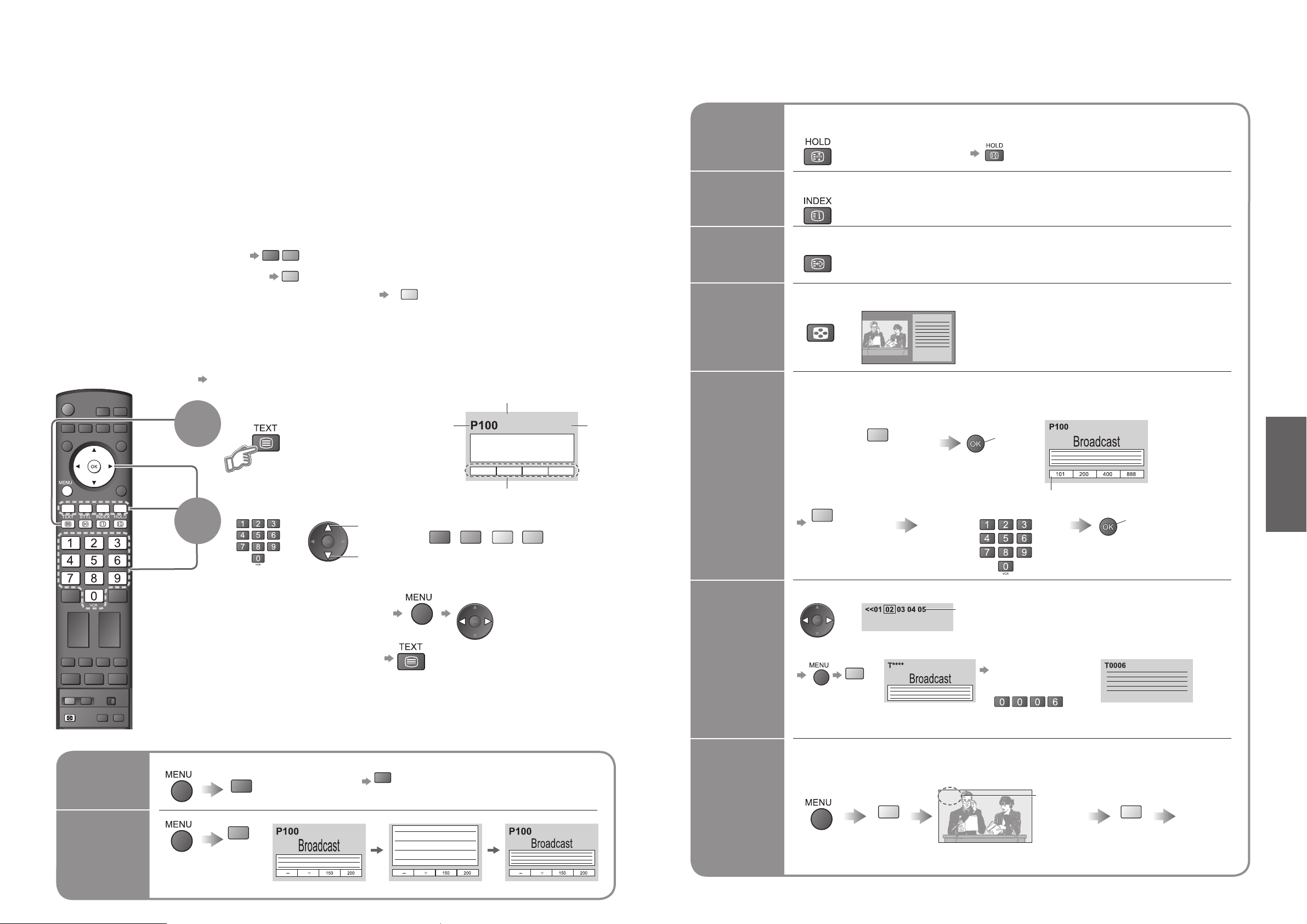

Visión de teletexto

•

Visión de teletexto

Cambie a teletexto

Seleccione la página

Puede disfrutar de emisiones de teletexto, incluyendo noticias, pronósticos del tiempo y subtítulos, si las emisoras proporcionan este servicio.

■

Para volver al televisor

(Corresponde a la barra de color)

•

Visualiza el índice (el contenido cambia dependiendo de las emisoras)

Hora / fecha

Número de página actual

Número de subpágina

Barra de color

¿Qué es el modo FLOF (FASTEXT)?

En el modo FLOF hay cuatro temas coloreados de forma diferente en la parte inferior de la pantalla. Para tener acceso a más información acerca de uno de dichos temas, pulse la tecla del color que corresponda. Este sistema permite un acceso rápido a la información sobre los temas indicados.

¿Qué es el modo de Lista?

En el modo de Lista, hay cuatro números de página de colores diferentes situados en la parte inferior de la pantalla. Cada uno de estos números puede ser modiﬁ cado y conservado en la memoria del televisor. (“Guarde las páginas que ve frecuentemente.”, Pág. 17)

■

Para cambiar el modo “Modo Texto” en el menú Conﬁ guración (pág. 21)

■

Para ajustar el contraste

Al visualizarse la barra azul

Muestra de datos ocultos

•

Vuelta a ocultar

Revela palabras ocultas como, por ejemplo, respuestas a páginas de concursante

■

Utilización conveniente de teletexto

Completo / Superior / Inferior

Normal (LLENA)(INFERIOR)

(Expande la mitad inferior.)

¿Qué es el modo TOP? (en caso de radioemisión de TOP texto)

TOP es una mejora particular del servicio de teletexto estándar que proporciona una búsqueda más fácil y una guía más eﬁ caz.

•

Resumen rápido de la información de teletexto disponible

•

Selección paso a paso del tema tópico fácil de usar

•

Información del estado de la página en la parte inferior de la pantalla

Subida / bajada de página disponible

Para seleccionar entre bloques de temas Para seleccionar el siguiente tema dentro del bloque de temas

(Después del último tema se pasa al siguiente bloque de temas.)

(SUPERIOR)

Expande la mitad superior

Arriba

Abajo

Índice

Vuelva a la página índice principal.

Si desea mantener la página actual sin actualizarla

Detenga o reanude la actualización automática.

■

Para reanudar

Mantener

Visión de subpágina

•

Subpáginas: El número de subpáginas depende de las emisoras (hasta 79 páginas). La búsqueda puede tardar algo de tiempo, durante el cual usted podrá ver la televisión.

Introduzca un número de 4 dígitos

Ejemplo: P6

Aparece en la esquina superior izquierda de la pantalla

■

Para ver una subpágina especíﬁ ca

Vea la subpágina. (Sólo cuando el teletexto tiene más de una página.)

Para ver la televisión mientras espera por una actualización

P108

Amarillo

Aparece al completarse la actualización

(No puede cambiar el canal.)

Teletexto se actualiza a sí mismo cuando se encuentra disponible información nueva.

•

La página de noticias proporciona una función que indica la llegada de las últimas noticias (“Avances de noticias”).

Cambia temporalmente a la pantalla de televisión

Vea la página actualizada.

Vea la imagen de televisión mientras busca una página de teletexto

Llamada a una página favorita

•

Llame a la página memorizada en “azul”.

•

El ajuste de fábrica es “P103”.

(Modo analógico solamente)

Guarde las páginas que ve frecuentemente.

Guarde las páginas que ve frecuentemente en la barra de color

(Modo de lista solamente)

Al visualizarse la página

El número cambia a blanco.

Botón de color correspondiente

■

Para cambiar las páginas guardadas

Introduzca un número de página nuevo.

Botón de color que quiere cambiar

mantenga pulsado

Amarillo

Visión en múltiples ventanas

Vea al mismo tiempo la televisión y teletexto en dos ventanas

•

Las operaciones sólo se pueden hacer en la pantalla de Teletexto.

Rojo

Verde

Azul

<< 01 02 03 04 05 06 07 >>

17:51 28 Feb

TELETEXT

INFORMATION

Verde

Rojo

marillo

Azul

STTL

MULTI WINDOW

Rojo

Verde

Rojo

Azul

marillo

Page 10

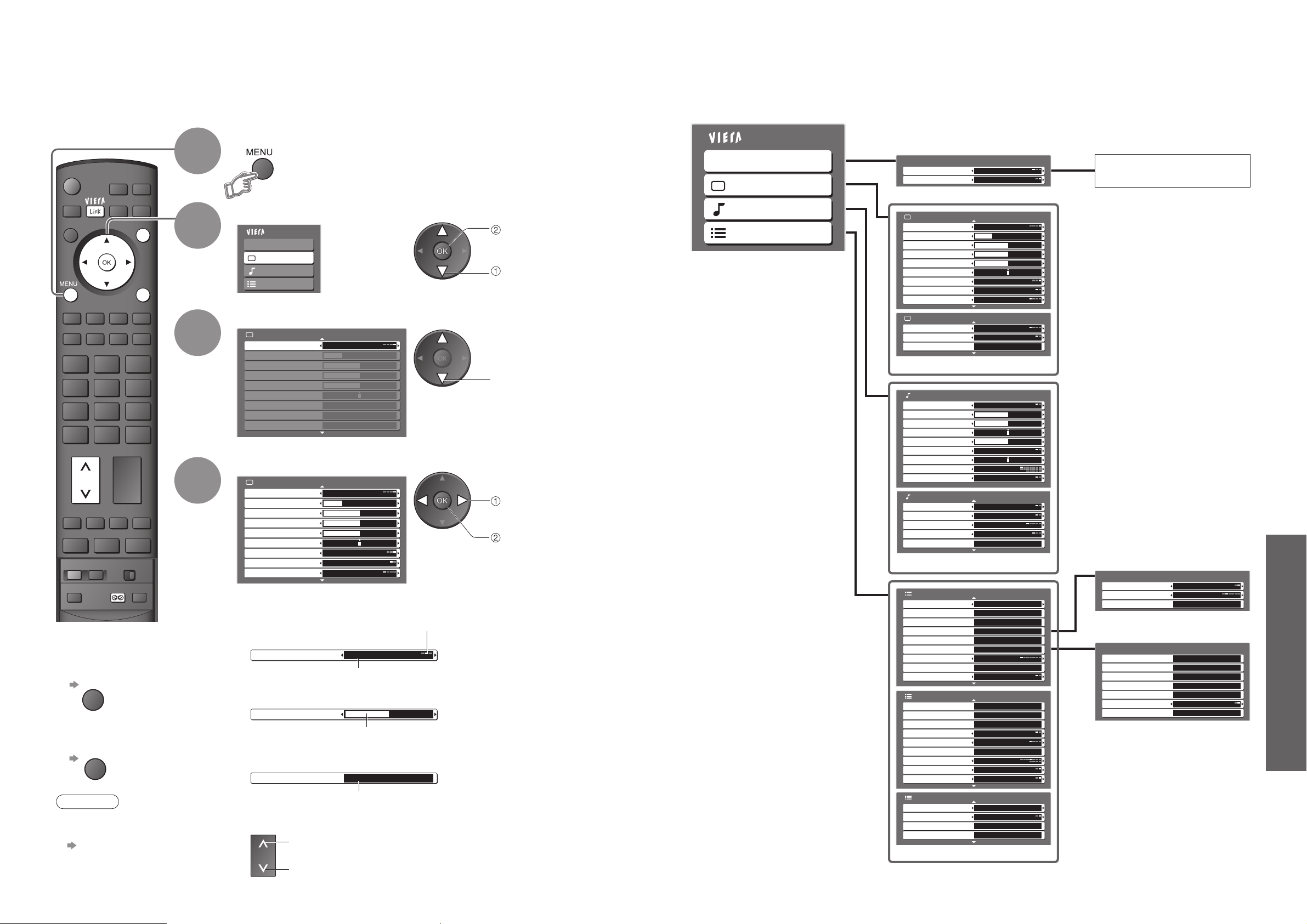

Funciones avanzadas

Menú principal

VIERA Link

Imagen

Sonido

Configuración

Imagen 1/2

Modo de imagen Automático

Contraste Brillo Color Nitidez Matiz Temp. color Caliente Gestión de color Off P-NR Off

INPUT

OPTION

SD CARD

MULTI WINDOW DIRECT TV REC

EXIT

RETURN

Cómo utilizar las funciones de los menús

•

Cómo utilizar las funciones de los menús

(imagen, calidad de sonido, etc.)

Visualice el menú

Varios menús le permiten hacer conﬁ guraciones para la imagen, el sonido y otras funciones.

•

Muestra las funciones que pueden ser conﬁ guradas (cambia según la señal de entrada)

Nota

•

Para inicializar todas las conﬁ guraciones

“Condición inicial”

(pág. 29)

■

Para volver al televisor en cualquier momento

■

Para volver a la pantalla anterior

Seleccione el menú

Seleccione el elemento

(Ejemplo: Imagen)

Ajuste o seleccione

(Ejemplo: Imagen)

Cambiada

Número y posiciones de las alternativas

Movida

■

Elija entre las alternativas

■

Ajuste utilizando la barra deslizante

Visualiza la pantalla siguiente

■

Vaya a la pantalla siguiente

■

Para cambiar páginas de menús

Arriba

Abajo

Acceda

Seleccione

Cambie

Guarde o acceda

(Required by some functions)

Seleccione

■

Idea general

Menú principal

VIERA Link

Imagen

Sonido

Configuración

•

Sólo se pueden seleccionar los elementos disponibles.

Control de VIERA Link Selección altavoz

Menú VIERA Link

Equipo Home Cinema

Grabador

(pág. 37)

El menú del equipo al que se ha tenido acceso

(pág. 20)

2/2

Preferencia audio

Nivel Audio MPEG 0dB

MPEG

Selección SPDIF PCM

Sonido

Reconfigurar a pred. Ajustar

Entrada HDMI1 Automático

(pág. 20)

(pág. 21)

Sintonizar

Ajuste Automático Acceder Prog. Edit Analógico Acceder Sintonía Manual DVB Sintonía Man. Analógica

Acceder

Añadir servicio DVB Acceder

Acceder

Mensaje nueva emis. Estado de señal DVB Acceder

(pág. 26)

(pág. 21)

EXIT

RETURN

1/2 Imagen

Modo de imagen Automático Contraste Brillo Color Nitidez Matiz Temp. color Caliente Gestión de color Off P-NR Off

Temp. color Normal

Nitidez

Sintonizar Acceder

Modo de imagen Automático Contraste Brillo Color Nitidez Matiz Temp. color Caliente Gestión de color Off P-NR Off

Imagen

MPEG NR Off 3D-COMB Off Reconfigurar a pred. Ajustar

Sonido

Modo de sonido Música Graves Agudos Balance Vol. auriculares Envolvente Off Corrección volumen Multiaudio preferido Inglés MPX Estéreo

Menú Configuración

Sistema de color AV Editar perfil DVB Acceder DVB lista de servicio Ajuste Q-Link Acceder Bloqueo para niños Acceder Sintonizar Temporizador Off Idioma Teletexto TOP

Menú Configuración

Condición inicial Acceder Interfaz común Acceder Actualización del sistema Ahorro de consumo Off Panel lateral Off Introducir etiquetas Tiempo visual. info VIERA Link LED de tarjeta SD

Automático

Acceder

Acceder 3 segundos On On

1/2 Imagen

2/2

1/2

1/3

2/3

Ajuste Q-Link

Q-Link AV2 Salida AV2 TV Descargar Acceder

Menú Configuración

Franja horaria Actualizar la fracuencia Access Licencia de software Acceder Sistema de información Acceder

Automático

3/3

100Hz

Page 11

Funciones avanzadas

Menú

Elemento Ajustes / Conﬁ guraciones (alternativas)

VIERA Link

Control de VIERA Link

Controla el equipo de Panasonic conectado “Control sencillo solamente con mando a distancia VIERA” (pág. 37) “Control de altavoces” (pág. 37)

•

También puede acceder directamente al menú VIERA Link utilizando el botón VIERA Link del mando a distancia.

Selección altavoz

Imagen

Modo de imagen

Modo de imagen básico (Dinámico / Normal / Cine / Automático)

•

Conﬁ gurado para cada señal de entrada

Contraste, Brillo, Color, Nitidez

Ajusta el color, el brillo, etc. para cada modo de imagen, para satisfacer sus preferencias

Matiz

Ajusta el matiz de la imagen

•

Para la recepción de señales NTSC solamente

Temp. color

Elige el balance del color de toda la imagen (Frío / Normal / Caliente)

Corrección de color

Ajusta automáticamente colores más vivos (Off / On)

•

No tiene validez en la señal de PC

P-NR

Reducción de ruido de imagen Reduce automáticamente el ruido de imagen no deseado (Off / Normal / Dinámico / Automático)

•

No es válido en HDMI, señal de PC o DVB

MPEG NR

Reduce automáticamente el ruido para ver DTV, DVD, VCD y tarjeta SD

(Off / Mínimo / Medio / Máximo)

3D-COMB

Hace automáticamente que las imágenes ﬁ jas y las imágenes de cámara lenta aparezcan más vivas (Off / On)

•

Para la recepción de señales PAL o NTSC solamente

•

No vale para RGB, S-Vídeo, vídeo componente, PC, HDMI y tarjeta SD

Reconﬁ gurar a pred

Pulse el botón OK para poner el modo de imagen actual en la conﬁ guración predeterminada

Sonido

Modo de sonido

Modo de sonido básico (Música / Narración)

Graves

Ajusta el nivel de salida de los graves profundos

Agudos

Ajusta el nivel de salida de los sonidos agudos o estridentes

Balance

Ajusta el nivel del sonido de los altavoces derecho e izquierdo

Vol. auriculares

Ajusta el volumen de los auriculares

Envolvente

Conﬁ guración de sonido envolvente (Off / Envolvente simulado / SRS TruSurround XT) Envolvente simulado

Proporciona un realzador dinámico para simular efectos espaciales mejorados

SRS TruSurround XT

: SRS TruSurround XT® crea un efecto de sonido envolvente de alta

calidad utilizando solamente dos altavoces de la fuente que puede dar salida a señales codiﬁ cadas de sonido envolvente

•

También es posible cambiar mediante el botón de sonido envolvente del mando a distancia (pág. 7)

Corrección vol.

Ajusta el volumen de canales individuales o el modo de entrada

Multiaudio preferido

Selecciona el idioma preferido para DVB multiaudio. (dependiendo de la emisora)

MPX

Seleccione estéreo / mono (Mono / Estéreo)

•

Normalmente: Estéreo

•

No se puede recibir señal estéreo: Mono

•

M1 / M2: Disponible mientras se transmite señal mono

•

Modo de lista solamente

Preferencia audio

Selecciona la conﬁ guración inicial para las pistas de audio (Dolby Digital / MPEG) Si el programa tiene pistas de Dolby Digital y MPEG, tendrá prioridad la pista que usted seleccione Dolby Digital : Un método de codiﬁ car señales digitales desarrollado por Dolby

Laboratories. Además de audio estéreo (2 ch), estas señales también pueden ser audio multicanal.

MPEG : Un método para comprimir audio en tamaños más pequeños sin que se

produzca una pérdida considerable en la calidad de audio.

•

Modo de DVB solamente

Selección SPDIF

Selecciona la conﬁ guración inicial para la señal de salida de audio digital procedente del terminal DIGITAL AUDIO OUT (Automático / PCM) Automático: Dolby Digital sale como serie de bits (5.1ch).

•

Dolby Digital está disponible para la serie de bits (5.1ch) y PCM (2ch).

•

MPEG está ﬁ jado para PCM.

•

Modo de DVB solamente

Nivel Audio MPEG

Normalmente, el sonido MPEG es más alto que el de Dolby Digital. Puede ajustar el nivel de audio de MPEG como conﬁ guración inicial

•

0 dB a -12 dB en pasos de -2 dB

Entrada HDMI 1 / 3

Seleccione según la señal de entrada (Automático / Digital / Analógico) (pág. 35) Automático

: Detección automática de fuente de sonido digital o analógico Digital : Conexión de cable HDMI Analógico : Conexión de cable adaptador HDMI-DVI

•

Modo de entrada HDMI solamente

•

El terminal HDMI2 sólo es para la señal digital

•

No hay ajuste para HDMI2 disponible

Reconﬁ gurar a pred.

Pulse el botón OK para poner el modo de sonido actual en la conﬁ guración predeterminada

Elemento Ajustes / Conﬁ guraciones (alternativas)

Configuración

Sistema de color AV

Selecciona el sistema de color opcional basado en señales de vídeo del modo AV

(Automático / PAL / SECAM / M.NTSC / NTSC)

Editar perﬁ l DVB

Crea una lista de programas favoritos (pág. 25)

DVB lista de servicio

Omite los canales DVB no deseados (pág. 25)

Ajuste Q-Link

Q-Link

Selecciona qué terminal de AV va a ser utilizado para la comunicación de datos entre este televisor y el equipo de grabación compatible (AV2 / AV3) (pág. 34)

Salida AV2 / AV3

Elige la señal que va a ser transmitida desde el televisor a Q-Link

(Analógico / DVB / AV1 / AV2 / AV3 / AV4 / Monitor)

•

Monitor: Imagen visualizada en la pantalla

•

No se puede dar salida a las señales de vídeo componente, PC y HDMI

Descargar

Descarga información de canal analógico a un equipo compatible con Q-Link conectado al televisor

Bloqueo para niños

Bloquea un canal de programa para impedir acceder a él (pág. 25)

Sintonizar

Ajuste Automático

Conﬁ gura automáticamente los canales recibidos en el área (pág. 27)

Edic. Progr. Analóg.

Edita canales analógicos (pág. 27)

Sintoniz. manual DVB

Establece canales DVB manualmente (pág. 28)

Sint. Manual Analóg.

Establece canales analógicos manualmente (pág. 28)

Añadir servicio DVB

Añade servicios DVB nuevos (pág. 28)

Mensaje nueva emis.

Selecciona si se va a dar un mensaje de aviso cuando se encuentra un servicio DVB nuevo (pág. 28)

Estado de señal DVB

Comprueba la condición de la señal DVB (pág. 28)

Temporizador

Establece el tiempo tras el cual la unidad se apaga automáticamente.

(Off / 15 / 30 / 45 / 60 / 75 / 90 minutos)

Idioma

Idioma de OSD

Cambia idiomas para las visualizaciones en pantalla

Idioma de teletexto

Selecciona el idioma de teletexto (Oeste / Este1 / Este2)

•

Oeste: Inglés, francés, alemán, griego, italiano, español, sueco, turco

•

Este1: Checo, inglés, estonio, letón, rumano, ruso, ucraniano

•

Este2: Checo, húngaro, letón, polaco, rumano

Subtítulo preferido

Selecciona el idioma preferido para los subtítulos de DVB (dependiendo de la emisora)

•

Para visualizar subtítulos pág. 12

Teletexto

Modo de visualización de teletexto (TOP (FLOF) / Lista) (Pág. 16)

Condición inicial

Restablece todas las conﬁ guraciones cuando, por ejemplo, usted se muda de casa (pág. 29)

Interfaz común

Para ver TV de pago (pág. 23)

Actualización del sistema

Descarga software nuevo al televisor (pág. 23)

Ahorro de consumo

Reduce el brillo de la imagen para ahorrar en consumo de energía (Off / On)

Panel lateral

Aumenta el brillo del panel lateral (Off / Bajo / Medio / Alto)

•

La conﬁ guración recomendada es Alto para impedir la “retención de imagen”

Introducir etiquetas

Etiqueta o salta cada terminal de entrada (pág. 30)

Tiempo visual. info

Establece el tiempo que va permanecer el titular de información (pág. 13) en la pantalla

•

0 (sin visualización) a 10 s en incrementos de 1 s

VIERA Link

Establece las funciones VIERA Link (Off / On) (pág. 36)

LED de tarjeta SD

El LED azul se enciende mientras está insertada la tarjeta SD (Off / On) (pág. 33)

Franja horaria

Ajusta los datos de tiempo (pág. 23)

Actualizar la fracuencia

Cambia el procesamiento de la imagen del panel (dependiendo de la señal de entrada)

(50Hz / 100Hz)

•

Ajustado normalmente en “100Hz”

Licencia de software

Visualiza la información de licencia de software

Sistema de información

Visualiza la información del sistema de este televisor

■

Lista de menús

•

Mientras se utiliza un PC o una tarjeta SD se visualiza un menú diferente. (vea las páginas 31 y 33)

•

Sólo se pueden seleccionar los elementos disponibles.

Cómo utilizar las funciones de los menús

•

Cómo utilizar las funciones de los menús

(imagen, calidad de sonido, etc.)

■

Lista de menús

Page 12

Funciones avanzadas

Menú principal

VIERA Link

Imagen

Sonido

Configuración

2/3

Interfaz común Acceder Actualización del sistema

Acceder

Introducir etiquetas Tiempo visual. info 3 segundos

LED de tarjeta SD

VIERA Link

Menú Configuración

Ahorro de consumo Off Panel lateral Off

Franja horaria Automático

OPTION

SD CARD

RETURN

EXIT

INPUT

Conﬁ guraciones de DVB

Seleccione “Conﬁ guración”

Seleccione “Interfaz común”, “Actualización del sistema” o “Franja horaria”

Establezca

■

Para volver al televisor

(Modo DVB)

La conﬁ guración de DVB proporciona acceso a diversas funciones avanzadas.

•

Conﬁ guraciones de DVB (DVB)

(TV de pago, actualización de software, ajuste de la hora)

Actualización

del sistema

Actualización del software de televisión

■

Para actualizar inmediatamente

Actualización del sistema

Búsqueda actualiz. en espera

Buscar actualizaciones ahora

Seleccione “Búsqueda actualiz. en espera” y luego seleccione “On” u “Off”

•

On: Efectúa automáticamente una búsqueda en espera y descarga una actualización, si se encuentra disponible alguna actualización de software.

Descargue el software nuevo al televisor.

•

Para conocer detalles (pág. 41)

Si se efectúa la actualización del sistema, el software se actualizará (esto puede cambiar las funciones del televisor). Si no quiere hacer esto, desactive “Búsqueda actualiz. en espera”.

El menú del módulo de interfaz común proporciona acceso al software contenido en los módulos de interfaz común (CI). Este receptor de TV sólo funciona con módulos de canales de pago que cumplan con el estándar CI.

Interfaz común

Ranura 1:

Módulo insertado

Seleccione “Interfaz común”

seleccione, vaya

Caracteres en color

Siga las instrucciones de la pantalla

Ejemplo:

•

La guía de operación en pantalla puede que no corresponda a los botones del mando a distancia.

Precaución

•

Desconecte la alimentación con el interruptor de conexión / desconexión de alimentación de la red cuando inserte o retire el módulo CI.

•

Si una tarjeta de visión y un lector de tarjetas forman parte de un juego, inserte primero el lector de tarjetas y luego inserte en él la tarjeta de visión.

•

No inserte el módulo al revés.

•

Las funciones que aparecen en la pantalla dependen del contenido del modulo CI seleccionado.

•

Normalmente, los servicios de TV de pago aparecerán sin efectuar ni . Si los servicios de TV de pago no aparecen, efectúe y .

•

Para conocer más detalles, vea el manual del módulo CI o veriﬁ que con la empresa emisora.

Inserte el módulo CI (opcional)

Televisión de pago

Interfaz

común

Seleccione “Buscar actualizaciones ahora”

Busca una actualización (durante varios minutos) y visualiza un mensaje correspondiente, si lo hay

Descarga

•

La descarga puede tardar unos 20 minutos

Franja horaria

Ajuste automático de datos de la hora

Automático : Los datos de la hora se ajustarán

automáticamente según su zona.

Otros : Los datos de la hora se basarán en la

hora de Greenwhich.

Ajuste

Seleccione

Ajuste del tiempo

Acceda

Seleccione

Acceda

Seleccione

Visualice el menú

Si se está en el modo analógico

Seleccione DVB

Acceda

Ajuste

Seleccione

Acceda

Seleccione

Ranura CI

IInsértelo a

fondo o

retírelo recto

Módulo CI

Rear of the TV

EXIT

Rojo

Verde

marillo

Azul

Page 13

Funciones avanzadas

Menú principal

VIERA Link

Imagen

Sonido

Configuración

1/3

Condición inicial

Editar perfil DVB Acceder DVB lista de servicio

Ajuste Q-Link

Bloqueo para niños

Acceder

Sintonizar Temporizador Off Idioma Teletexto TOP

Menú Configuración

Wed 12/05/04 10:46 Editor de perfiles

BBC One Wales

Todos los servicios DVB

BBC THREE 7 E4 14 CBBC Channel 70 Cartoon Nwk 72 BBCi 105 BBC Radio Wales 719 BBC Radio Cymru 720

BBC One Wales

Perfil1

Wed 12/05/04 10:46 Editor de perfiles

BBC One Wales

Todos los servicios DVB

BBC THREE 7 E4 14 CBBC Channel 70 Cartoon Nwk 72 BBCi 105 BBC Radio Wales 719 BBC Radio Cymru 720

Perfil1

OPTION

SD CARD

EXIT

INPUT

RETURN

■

Para editar un perﬁ l

Seleccione el campo de perﬁ l para editar y:

•

Para poner nombre al perﬁ l

Rojo

Seleccione el carácter

•

Para mover el canal

Seleccione la nueva posición

Conﬁ rme

Verde

•

Para eliminar el canal

Amarillo

Edición de canales

Seleccione “Conﬁ guración”

Seleccione “Editar perﬁ l DVB”, “DVB lista de servicio” o “Bloqueo para niños”

Establezca

Puede hacer listas de sus canales favoritos, saltar los canales que no desee y controlar la audiencia de canales.

■

Para volver al televisor

•

Edición de canales

Bloqueo de canales especíﬁ cos

Bloqueo

para niños

1 of 2Introducir PIN. Bloqueo para niños

Introducir PIN nuevo

* * * *

Bloqueo para niños

Lista de servicio

Cambiar PIN.

Acceder

Wed 12/05/04 10:46Lista emis. Bloqueo para niños

BBC One Wales1 BBC THREE7 E414 CBBC Channel70 Cartoon Nwk72 BBCi105 BBC Radio Wales719 BBC Radio Cymru720

Nombre de emisora

Bloquear

DVB DVB DVB DVB DVB DVB DVB DVB

Tipo

■

Para cambiar el número PIN

Seleccione “Cambiar PIN” en e introduzca un número PIN nuevo dos veces.

Puede bloquear emisiones especíﬁ cas para que los niños no las puedan ver. (Cuando se selecciona un canal aparece un mensaje, e introduciendo el número PIN se puede ver ese canal.)

Aparece cuando se bloquea la emisora

Introduzca el número PIN (4 dígitos)

Seleccione “Lista de servicio”

•

Para cancelar

Seleccione la emisora bloqueada y pulse

•

Para bloquear todos los canales

•

Para cancelar todos los canales bloqueados

Azul

Seleccione la emisora que va a bloquear

Nota

•

Al establecer la “Condición inicial” (pág. 29) se borra el número PIN y todas las conﬁ guraciones

•

Introduzca el número PIN dos veces en la primera conﬁ guración.

•

Anote el número PIN por si usted lo olvida.

Seleccione DVB o Analógico

•

“Editar perﬁ l DVB” y “DVB lista de servicio” sólo se encuentran disponibles en el modo DVB.

•

Para añadir todos los canales a la lista

Cree su lista de canales favoritos (perﬁ l) de varias emisiones (hasta 4: Perﬁ l 1 a 4). La lista se visualiza como una bandera de información (pág. 13) a la que luego se puede acceder fácilmente.

Para visualizar otro perﬁ l

Se añade un canal

Seleccione un canal y añádalo a la lista

Memorice

•

Para eliminar todos los canales

Azul

Lista de canales favoritos

Editar perﬁ l

DVB

(Modo DVB)

Salto de canales no deseados

DVB lista

de servicio

(Modo DVB)

Puede ocultar los servicios que no desee. Los servicios eliminados no se pueden visualizar, excepto en esta función. Utilice esta función para saltar los servicios que no desee.

Seleccione un servicio y ocúltelo / descúbralo

CBBC Channel

DVB lista de servicio

Cartoon Nwk BBCi

BBC Radio Wales

BBC Radio Cymru BBC ONE Wales BBC THREE

72 105

719

720

1 7

Visualice el menú

Acceda

Seleccione

Acceda

Seleccione

Insert / Borrar

Seleccione

Establezca

Seleccione

Acceda

:Insert

:Borrar (Saltar)

EXIT

Verde

marillo

RETURN

Azul

marillo

Page 14

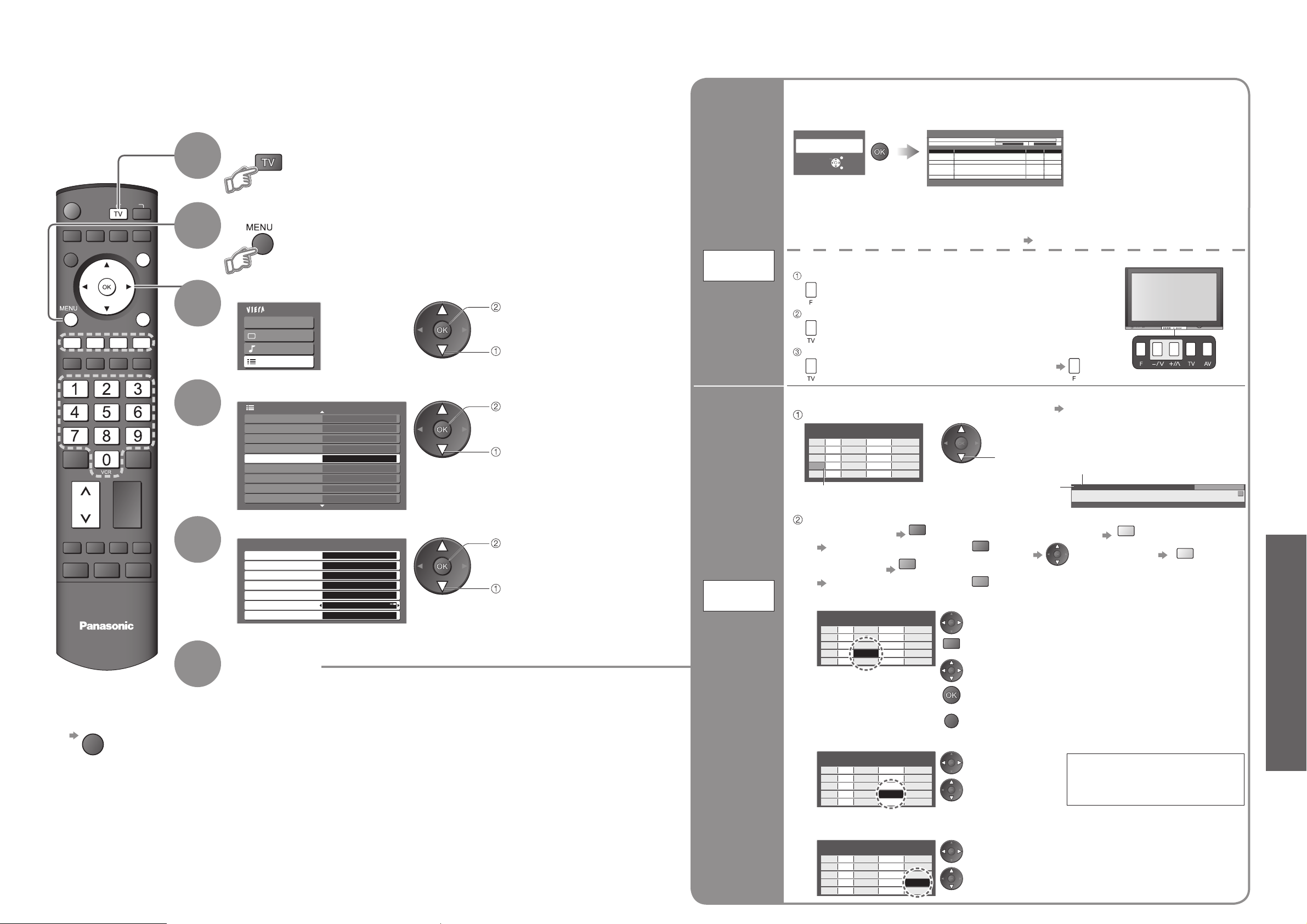

Funciones avanzadas

Menú principal

VIERA Link

Imagen

Sonido

Configuración

Off

1/3

Condición inicial

Editar perfil DVB DVB lista de servicio Ajuste Q-Link Bloqueo para niños

Sintonizar

Temporizador Off Idioma Teletexto TOP

Menú Configuración

Acceder

Sintonizar

Ajuste Automático Acceder Prog. Edit Analógico Acceder Sintonía Manual DVB Sintonía Man. Analógica

Acceder

Añadir servicio DVB Acceder

Acceder

Mensaje nueva emis. Estado de señal DVB Acceder

OPTION

SD CARD

EXIT

INPUT

RETURN

•

Sintonización de canales

Conﬁ guración automática de canales DVB y analógicos

Ajuste

Automático

Establezca

Sintonización de canales

Seleccione “Conﬁ guración”

Seleccione “Sintonizar”

Visualice el menú

Seleccione la función

Puede volver a sintonizar todos los canales de televisión cuando se mude de casa o busque nuevos servicios que hayan empezado a emitir recientemente.

■

Para volver al televisor

Seleccione DVB o Analógico

•

“Sintonía Manual DVB”, “Añadir servicio DVB”, “Mensaje nueva emis.” y “Estado de señal DVB” sólo se encuentran disponibles en el modo DVB.

•

“Prog. Edit Analógico” y “Sintonía Man. Analógica” sólo se encuentran disponibles en el modo analógico.

Acceda

Seleccione

Acceda

Seleccione

Acceda

Seleccione

Edición de canales analógicos

■

Eliminar

■

Añadir

■

Mover

■

Cambiar nombre

■

Cambiar sistema de sonido

■

Cambio del sistema de color

Prog. Edit Analógico

Establece automáticamente los canales DVB y analógicos recibidos en el área.

Si ya se ha establecido un número PIN de bloqueo de niños (pág. 25), éste tendrá que introducirse.

Inicie el ATP

•

Todas las conﬁ guraciones anteriores se borran.

•

Las conﬁ guraciones analógicas se descargan a un equipo compatible con Q-Link que está conectado al televisor.

•

Cuando termine la operación aparecerá la emisión digital del número de programa “1”. Si no se encuentran servicios DVB aparecerá la emisión analógica.

•

Si no se ha realizado completamente la sintonización “Sintoniz. manual DVB”, “Sintonía Man. Analógica”

Ajuste Automático - Digital y Analógico

Duración aprox. 3 minutos.

Escaneo analógico 2 78 1 41

Escaneo digital 5 69

Canal Nombre de emisora Tipo Calidad

CBBC Channel DVB 10 62 BBC Radio Wales DVB 10 62

BBC Radio Cymru

DVB 10

Cartoon Nwk

DVB 10

CH 29 Analógico

CH 33

BBC1

Analógico

Las conﬁ guraciones se hacen automáticamente

Prog. Edit Analógico

1 CH33 2 CH21 3 CH21 4 CH60 5 CH21

Prog. Can. Nombre

1 2 3 X Y Z F T P

4 5 6

SC1 Automático SC1 Automático SC1 Automático

SC1 Automático

Sist. sonido

Sist. color

■

Para cambiar el sistema de sonido basándose en las señales

Seleccione el campo “Sist. sonido”

Seleccione el sistema de sonido

SC1 : PAL B, G, H / SECAM B, G SC2 : PAL I SC3 : PAL D, K / SECAM D, K F : SECAM L / L’

Prog. Edit Analógico

1 CH33 2 CH21 3 CH21 4 CH60 5 CH21

Prog. Can. Nombre

1 2 3 X Y Z F T P

4 5 6

SC1 Automático SC1 Automático SC1 Automático SC1 Automático SC1 Automático

Sist. sonido

Sist. color

Prog. Edit Analógico

1 CH33 2 CH21 3 CH21 4 CH60 5 CH21

Prog. Can. Nombre

1 2 3 X Y Z F T P

4 5 6

SC1 Automático SC1 Automático SC1 Automático SC1 Automático SC1 Automático

Sist. sonido

Sist. color

■

Para cambiar el nombre de la emisora visualizado cuando se seleccionan canales

Cursor

Seleccione el canal que va a editar

Edite

■

Para eliminar

Rojo

Después de conﬁ rmar, pulse

Rojo

■

Para añadir

Después de conﬁ rmar, pulse

Verde

Seleccione el canal que va a editar

Seleccione

Prog. Edit Analógico

1 CH33 2 CH21 3 CH21 4 CH60 5 CH21

Prog. Can. Nombre

1 2 3 X Y Z F T P

4 5 6

SC1 Automático SC1 Automático SC1 Automático SC1 Automático SC1 Automático

Sist. sonido

Sist. color

Seleccione el campo “Sist. color”

Seleccione el sistema de color

■

Para cambiar el sistema de color basado en la señal

•

Seleccione normalmente “Automático”

■

Para mover

Selección de

posición nueva

Amarillo

Canal

Nombre

•

Para cambiar el número del canal

“Sintonía Man. Analógica” (pág. 28)

Seleccione el campo “Nombre”

Entre en el modo “Entrada de usuario”

Seleccione el carácter

Establezca ( Máximo: cinco caracteres)

Guardar

Para conﬁ guración automática, utilizando los botones de la parte delantera del televisor

Pulse repetidamente hasta que aparezca “Ajuste Automático”

Acceda a “Ajuste Automático”

Inicie “Ajuste Automático”

■

Para volver al televisor

Ajuste Automático

Todas las presintonías

Empezar ATP

serán borradas

Salir

Volver

EXIT

3 FTP

Corontation Street CH05 SC1 PAL

23:35

Profile 1

Camb. cat.

Verde

marillo

Rojo

RETURN

Page 15

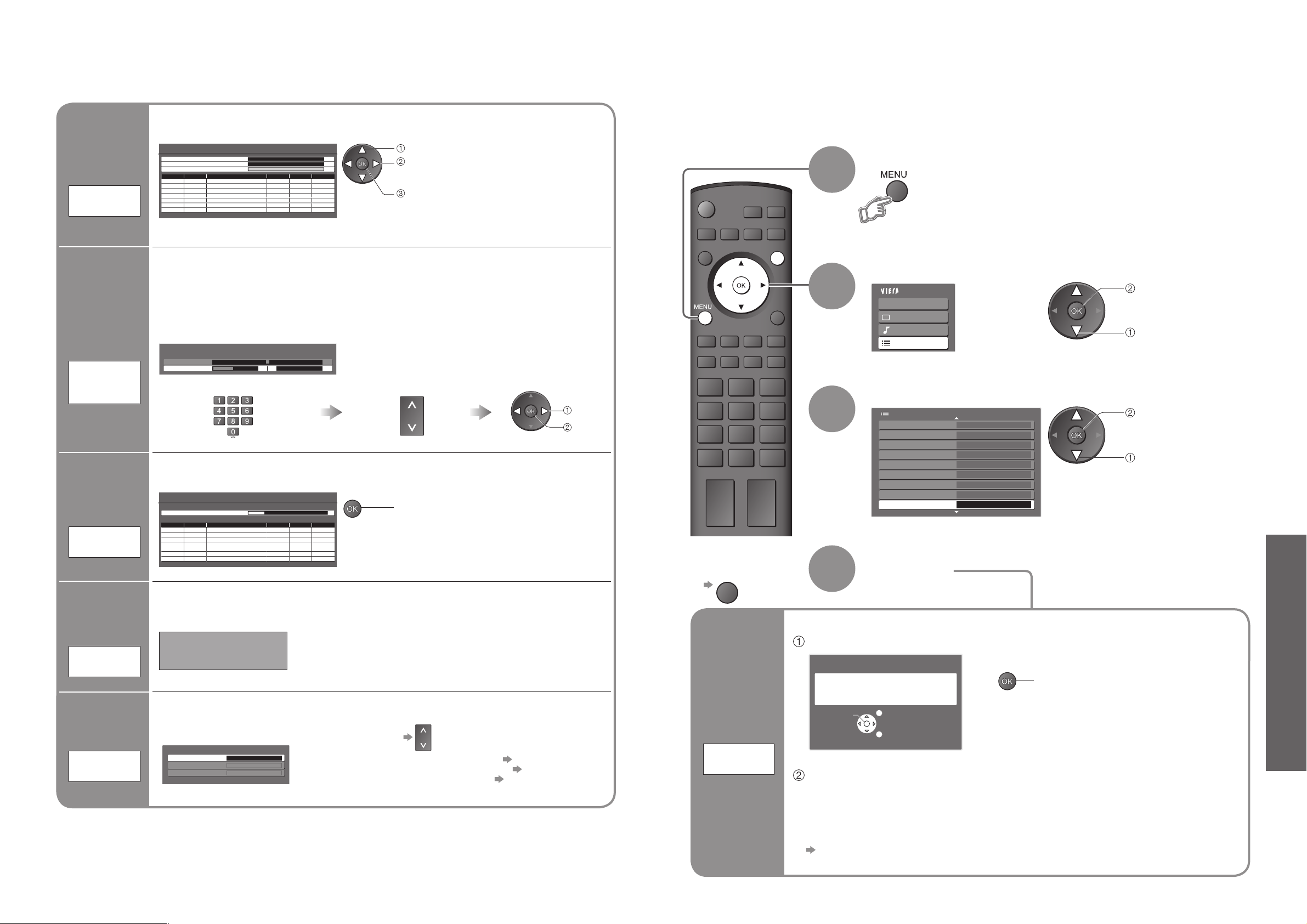

Funciones avanzadas

Menú principal

VIERA Link

Imagen

Sonido

Configuración

1/3

Ajuste Q-Link Bloqueo para niños Sintonizar Temporizador Off Idioma Teletexto

Condición inicial Acceder

TOP

Menú Configuración

Editar perfil DVB DVB lista de servicio

RETURN

OPTION

SD CARD

INPUT

EXIT

Restauración de conﬁ guraciones

Sintonización de canales

Off

Estado de señal DVB

Programa DVB [70] CBBC Channel

0 5 10

Calidad de la señal Intensidad señal

Selecciona un canal y comprueba la condición de las señales DVB. Se utiliza para ajustar el sentido de la antena.

Calidad de la señal:

•

Barra verde Bien

•

Barra amarilla Regular

•

Barra roja Mal (Compruebe la antena)

•

Para cambiar el programa mientras aparece el menú

Comprobación de señal DVB

Estado de

señal DVB

Visualización de un mensaje de aviso

Mensaje

nueva emis.

Selecciona si se va a dar un mensaje de aviso cuando se encuentra un servicio nuevo de DVB.

(Off / On)

Veriﬁ que el mensaje e inicialice

Siga las instrucciones de la pantalla

•

La “ATP” empezará automáticamente. (pág. 10)

■

Para volver a sintonizar canales de TV solamente después de mudarse de casa, por ejemplo

“Ajuste Automático” (pág. 27)

Seleccione “Conﬁ guración”

Seleccione “Condición inicial”

Visualice el menú

Establezca

■

Para volver al televisor

Condición

inicial

Restauración de conﬁ guraciones

Restablece el televisor a su condición original, esto es, sin tener canales sintonizados. Todas las conﬁ guraciones (canales, imagen, calidad de sonido, etc.) se restablecen.

•

Restauración de conﬁ guraciones

•

Sintonización de canales

Acceda

Seleccione

Acceda

Seleccione

Establezca

Conﬁ guración manual de canales DVB

Sintonía

Manual DVB

Utilice normalmente “Ajuste Automático” o “Añadir servicio DVB” para conﬁ gurar los canales DVB. Si la sintonización no se realiza completamente, utilice esta función.

Ajuste frecuencia

(ajuste donde el nivel de “Calidad de la señal” alcance el máximo)

Seleccione canal

Busque

Sintonía Manual DVB

Calidad de la señal

Detenido

0 10

Intensidad señal 0 10

Frecuencia MHz

[

CH21

]

474,00

Prog. Canal ID red Calidad

ID TSNombre de emisora

•

Todos los servicios encontrados se añadirán automáticamente a la lista de servicios DVB (pág. 25).

Conﬁ guración manual de canales analógicos

Sintonía

Man.

Analógica

Sintonía fina

Programa 1 [CH33]

Sintonía Man. Analógica

Sintonía manual

278 411

■

Sintonía ﬁ na

Se utiliza para hacer ajustes pequeños en la sintonía de un canal individual (afectado por las condiciones climatológicas, etc.)

■

Sintonía manual

Establezca manualmente el canal analógico después de ATP. Si se conecta una videograbadora con el cable de RF solamente, seleccione la posición de programa “0”.

Guarde

Busque

Busque y guardeSeleccione un canalSeleccione la posición del programa

Adición automática de canales DVB

Añadir

servicio DVB

Cualquier servicio nuevo encontrado se añadirá automáticamente a la lista de servicios DVB (pág. 25).

Añadir servicio DVB

¡Espere, por favor!

Duración aprox. 3 minutos.



569

ZDF ARD

Prog. Canal ID red Calidad ID TS Nombre de emisora

Inicie

•

El nuevo servicio se añade con la conﬁ guración actual guardada como está.

¡Nuevo servicio DVB detectado!

Pulse OK para añadir el nuevo servicio.

Pulse EXIT para ignorarlo.

EXIT

Condición inicial

Todas las presintonías serán borradas

Confirmar

¿Está seguro? ¿Está seguro?

Salir

Volver

Page 16

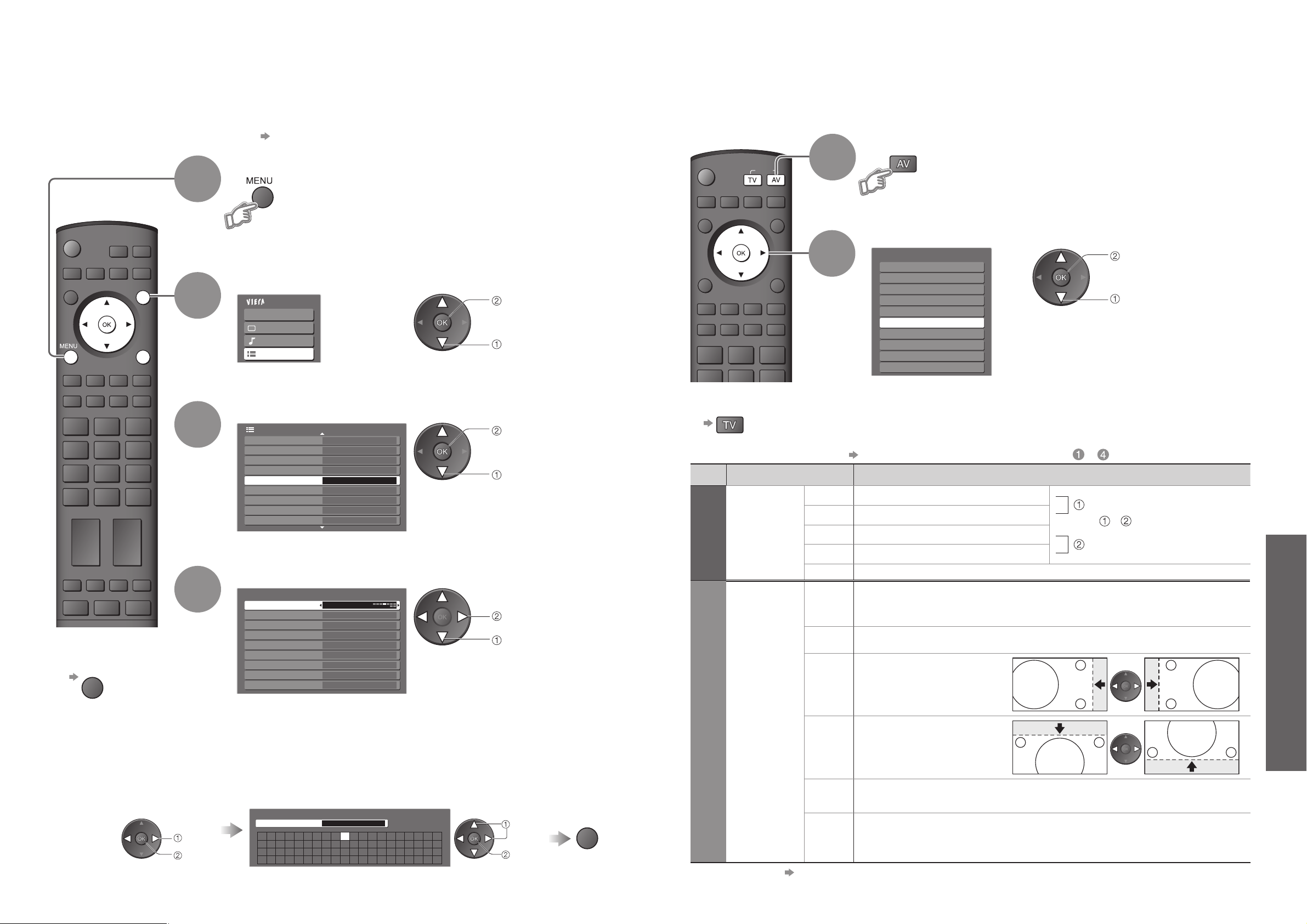

Funciones avanzadas

Elemento Ajustes / Conﬁ guraciones (opciones)

Imagen

Conﬁ guraciones de PC avanzadas

W/B High R

Balance del blanco de área roja brillante

ajustados repetidamente

W/B High B

Balance del blanco de área azul brillante

W/B Low R

Balance del blanco de área roja oscura

W/B Low B

Balance del blanco de área azul oscura

Gamma (2.0 / 2.2 / 2.5 / Curva “S”)

Conﬁ guración

Ajustes PC

Resolution

Cambia a vista panorámica.

•

VGA (640 × 480 pixeles), WVGA (852 × 480 pixeles), XGA (1.024 × 768 pixeles), WXGA (1.366 × 768 pixeles)

•

Las opciones cambian dependiendo de las señales

Ajuste de frecuencia

Ajusta el nivel mínimo si se produce ruido

Posición Horizontal

Ajusta la posición horizontal

Posición Vertical

Ajusta la posición vertical

Ajuste de fase

Elimine el parpadeo y la distorsión

•

Ajuste después de ajustar el reloj

•

Ajuste el nivel mínimo si se produce ruido

Sincronismo

Elija otra señal asincrónica si la imagen está distorsionada (H y V / En Verde)

•

H y V : Mediante las señales horizontal y vertical procedentes de su PC En Verde : Mediante la señal verse procedente de su PC (si está disponible)

Menú principal

VIERA Link

Imagen

Sonido

Configuración

2/3

Interfaz común Actualización del sistema

Introducir etiquetas

Tiempo visual. info 3 segundos

LED de tarjeta SD

VIERA Link

Menú Configuración

Ahorro de consumo Off Panel lateral Off

Acceder

Franja horaria Automático

OPTION

SD CARD

INPUT

EXIT

RETURN

Introducir etiquetas

AV1 DVD

AV2/AV2S AV2/AV2S

AV4/AV4S AV4/AV4S

AV3/AV3S AV3/AV3S

COMPONENT COMPONENT PC PC HDMI1 HDMI1 HDMI2 HDMI2 HDMI3 HDMI3

Selección entrada

AV1 AV2/AV2S

AV4/AV4S

AV3/AV3S

COMPONENT

HDMI1 HDMI2 HDMI3 TV

OPTION

SD CARD

EXIT

RETURN

INPUT

•

Visualización de pantalla de PC en su televisor

•

Etiquetas de entrada

Visualización de pantalla de PC en su televisor

•

Otros elementos págs. 20 y 21

Etiquetas de entrada

Seleccione “Conﬁ guración”

Seleccione “Introducir etiquetas”

Visualice el menú

Seleccione un terminal de entrada y establézcalo

■

Para volver al televisor

Para identiﬁ car y seleccionar el modo de entrada más fácilmente, usted puede etiquetar cada terminal de entrada o saltar los terminales que no estén conectados a ningún equipo. (Para seleccionar el modo de entrada

pág. 14)

Las etiquetas que usted establezca se visualizarán en el menú “Selección de entrada” (pág. 14) o en el titular.

•

Si está seleccionado “Saltar” no podrá seleccionar el modo.

Establezca

Seleccione

Acceda

Seleccione

Acceda

Seleccione

Acceda

Seleccione

Establezca

Seleccione

■

Entrada de usuario

Puede poner libremente un nombre a cada terminal de entrada.

Seleccione “Entrada de usuario”

Ponga caracteres

1 of 2 Entrada de usuario

Nombre

A B C D E F G H I J K L M N

U V W X Y Z 0 1 2 3 4 5 6

a b c d e f g h i j k l m n u v w x y z ( ) + - . * _

O P Q R S T 7 8 9 ! : # o p q r s t

(máximo: diez caracteres)

■

Para volver al televisor

Seleccione la entrada externa

Seleccione “PC”

La pantalla del PC conectado a la unidad se puede visualizar en el televisor. También puede escuchar el sonido del PC con el cable de audio conectado. Para conectar un PC

(pág. 38)

•

Señales correspondientes (pág. 43)

•

Si “Frec. H” o “Frec. V” se muestra en rojo, puede que las señales no sean compatibles.

■

Conﬁ guración del menú del PC (cambiado como se quiera)

•

Para hacer conﬁ guraciones “Cómo utilizar las funciones de los menús” a (pág. 18)

Acceda

Seleccione

Guardar

EXIT

RETURN

Page 17

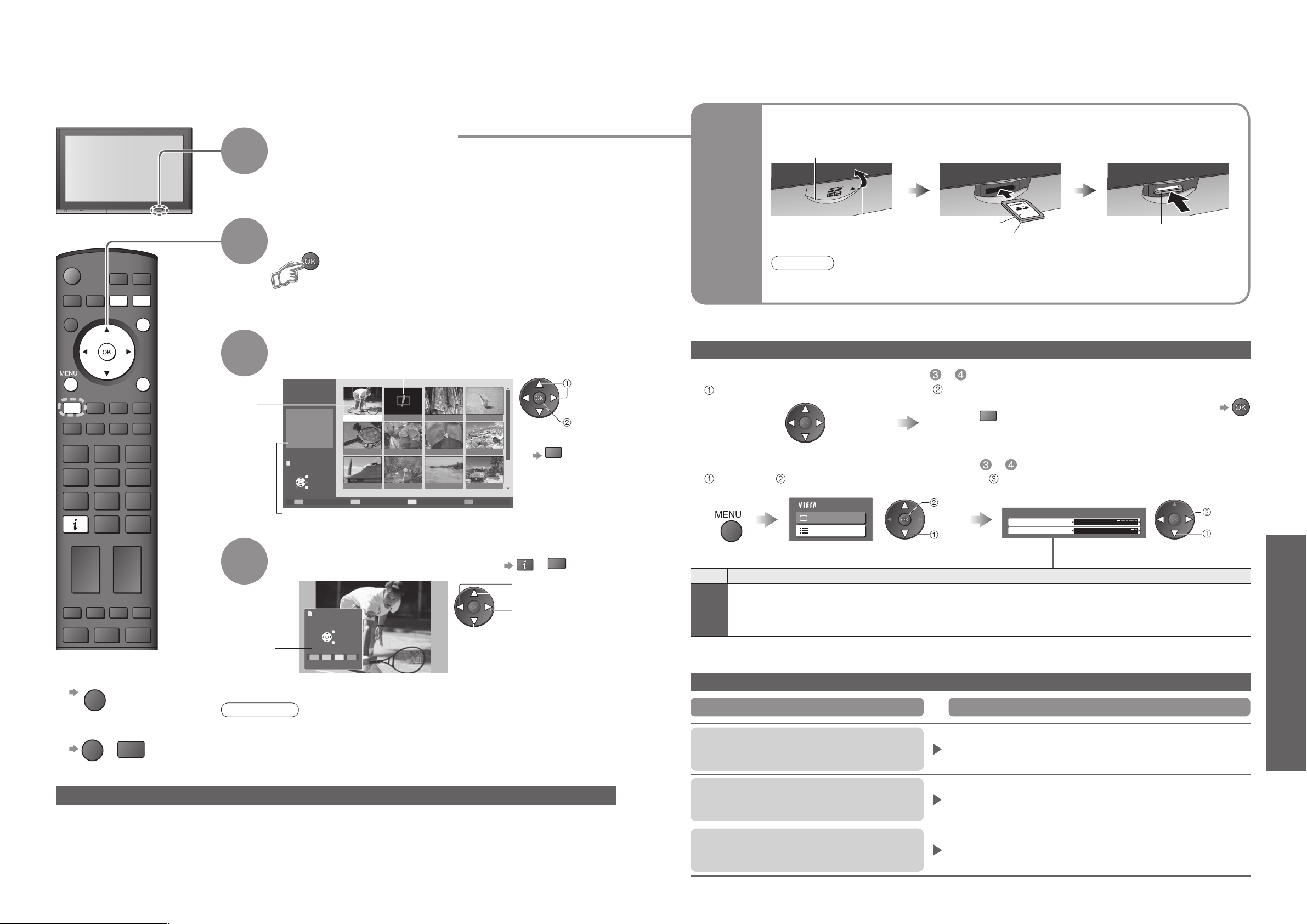

Funciones avanzadas

INPUT

OPTION

SD CARD

EXIT

RETURN

■

Mostrar diapo

•

Para conocer detalles (Pág. 33)

Para ver imágenes de tarjetas

Se visualizarán las imágenes ﬁ jas grabadas por la cámara digital.

Visión

Introduzca la tarjeta SD

•

Se visualiza un mensaje de advertencia para la señal de salida.

Seleccione la foto que va a ver

Visualizado uno a uno

Entre en el modo SD (Modo vista de fotos)

Seleccione

Visión

Guía de operación

(Pantalla de imagen

miniatura)

Precaución

•

Durante el funcionamiento no salen señales de los terminales de salida del monitor.

•

“Fecha” muestra la fecha en la que se hizo la grabación mediante la cámara digital. Cuando las grabaciones se hacen sin señal de fecha se muestra “**/**/****”.

■

Para volver a la pantalla de imagen miniatura

■

Para volver al televisor

(Fotos)

Visualización de errores (imágenes que no se han podido cargar, etc.)

Foto seleccionada

■

Para visualizar la guía de operación o

OPTION

Cuidados al manejar las tarjetas

•

No quite la tarjeta mientras la unidad está accediendo a los datos (esto puede dañar la tarjeta o la unidad).

•

No toque los contactos de la parte posterior de la tarjeta.

•

No someta la tarjeta a una presión alta ni a golpes.

•

Introduzca la tarjeta en el sentido correcto (de lo contrario, la tarjeta podría dañarse).

•

La interferencia eléctrica, la electricidad estática o el funcionamiento erróneo pueden dañar los datos o la tarjeta.

•

Haga una copia de seguridad de los datos con frecuencia por si éstos se deterioran o se dañan, o por si la unidad funciona mal. (Panasonic no se hace responsable de ningún deterioro o daño de los datos grabados.)

Se visualiza información de la foto seleccionada

Mensajes en pantalla

¿Está la tarjeta en el lector?

•

Introduzca una tarjeta SD.

Fichero no legible

•

El archivo está estropeado o no se puede leer.

•

La unidad no soporta el formato.

(Para conocer los formatos y datos aplicables, vea la pág. 42.)

Fichero no válido para reproducción

•

La tarjeta no tiene datos.

Mensaje Signiﬁ cado / Acción

A foto anterior Girar 90° (hacia la izquierda)

A foto siguiente

Girar 90° (hacia la derecha)

Menú principal

Imagen

Menú inic. Tarjeta

■

Inicio de diaporamas (opere en el paso o )

■

Conﬁ guración de diaporamas (opere en el paso o )

Mostrar diapo

Seleccione la foto que va a ver en

primer lugar

Visualice el menú

Seleccione “Menú inic. Tarjeta” Seleccione las funciones y acceda

•

“Imagen” (pág. 20)

Menú Elemento Ajustes / Conﬁ guraciones (opciones)

Menú inic.

Tarjeta

Intervalo Seleccione el intervalo de diaporamas (5 / 10 / 15 / 30 / 60 / 90 / 120 segundos)

Repetir Repita los diaporamas (Off / On)

Establezca

Seleccione

•

Para hacer una pausa

Intervalo 5 segundos Repetir Off

Menú inic. Tarjeta

Acceda

Seleccione

Inicio de diaporamas

•

Para ver imágenes de tarjetas

(Fotos)

Tarjeta SD

•

Para conocer detalles de las tarjetas SD (pág. 42)

Superﬁ cie de etiqueta

■

Para abrir

Abra la tapa

Empuje hasta oír un ruido seco

■

Para retirar

■

Para introducir

Presione el centro de la tarjeta

LED azul

Nota

•

El LED azul se enciende mientras la tarjeta SD está insertada si “LED de tarjeta SD” se pone en “On” en el menú Conﬁ guración (pág. 21).

Modo vista de fotos

Nombre

Fecha

Pixel

10/23/2006

1600 x 1200

Leyendo

Seleccionar

Vista

1/17

100-0001

Salir Seleccionar Volver

Mostrar diapo

Vista

Rotar

Salir Seleccionar Lista

Rotar

Mostrar diapo

RETURN

100-0004100-0003100-0002100-0001

100-0008100-0007100-0006100-0005

100-0012100-0011100-0010100-0009

Rojo

EXIT

SD CARD

Page 18

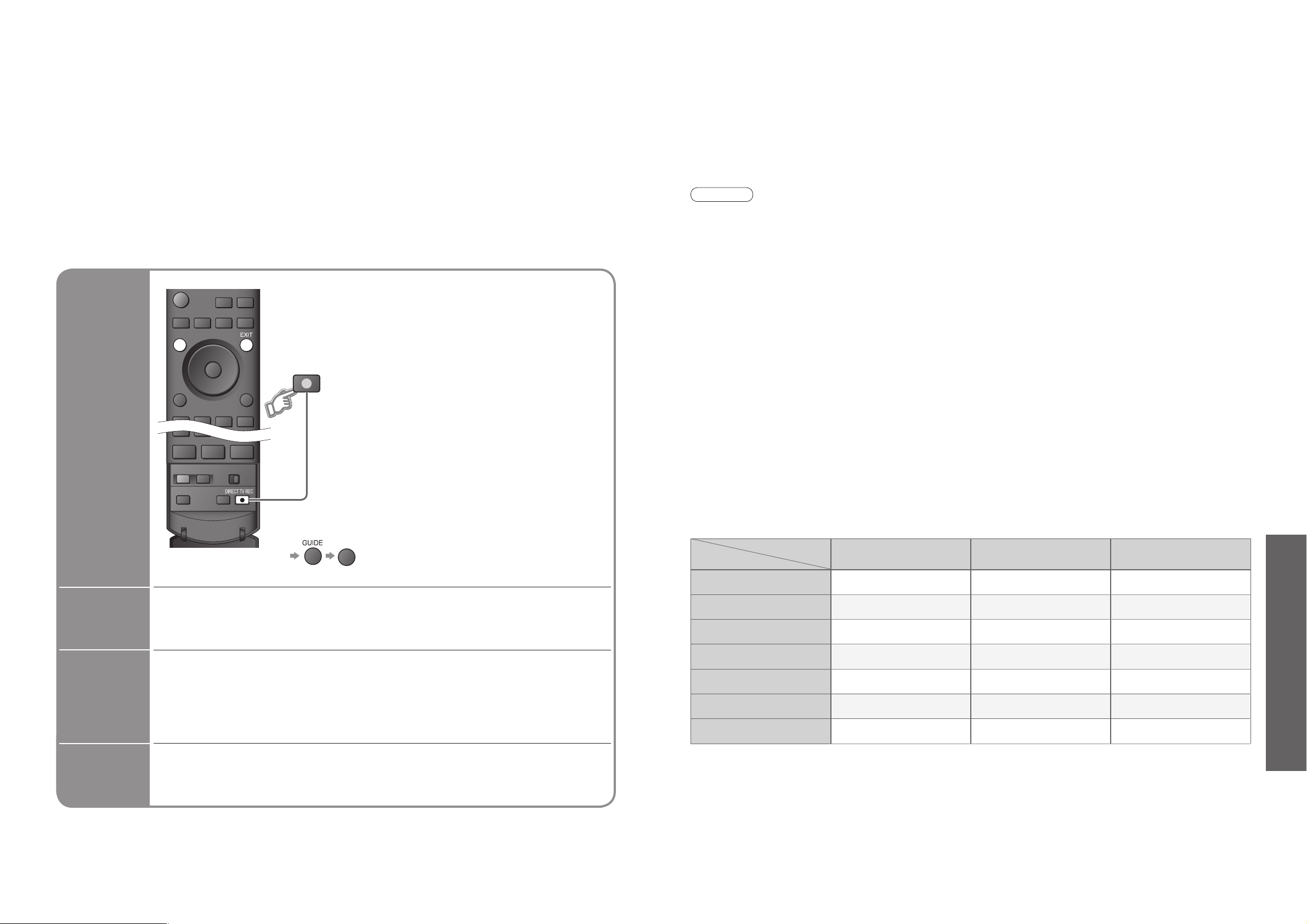

Funciones avanzadas

Conexión

Función

VIERA Link y Q-Link VIERA Link solamente Q-Link solamente

Reproducción fácil

OOO

Encendido enlazado

OOO

Apagado enlazado

OOO

Control de altavoces

(no a través de SCART)

Control fácil sólo con el mando a distancia VIERA

(no a través de SCART)

Grabación directa del televisor

(no a través de HDMI)

Descarga de canal analógico

(no a través de HDMI)

(HDMI) (SCART) (HDMI) (SCART)

GUIDE

DIRECT TV REC

•

Funciones HDMI

•

Funciones Q-Link

Q-Link conecta el televisor y la videograbadora / grabadora DVD, y permite grabar y reproducir fácilmente.

■

Condición

■

Características disponibles

Algunos equipos de grabación no pueden utilizar estas características. Lea los manuales de los equipos.

•

Utilice una videograbadora / grabadora DVD que tenga los logotipos siguientes: “Q-Link”, “NEXTVIEWLINK”, “DATA LOGIC”, “Easy Link”, “Megalogic” o “SMARTLINK”

•

Conecte el equipo al terminal AV2 o AV3 de esta unidad mediante un cable SCART “función completa”. (pág. 38)

•

Conﬁ guración del terminal Q-Link en el menú Conﬁ guración (Q-Link, Salida AV2 / 3). (pág. 21)

■

Descarga de conﬁ guraciones de canales

•

Realice el Ajuste Automático. (pág. 27) Cuando se utilice esta unidad por primera vez, vea “Procedimiento de conﬁ guración automática (ATP)”. (pág

. 10)

•

Realice la descarga al equipo. (pág. 21)

(∗1): El logotipo HDMI se muestra en el equipo que cumple la norma HDMI. (∗2): Pregunte en el establecimiento de su concesionario local de equipos digitales.

HDMI (interfaz multimedia de alta deﬁ nición) le permite disfrutar de imágenes digitales de alta deﬁ nición y sonido de alta calidad conectando el televisor y el equipo. El equipo compatible con HDMI (∗1) que tenga un terminal de salida HDMI o DVI, como, por ejemplo, un receptor digital multimedia o un reproductor DVD, podrá ser conectado al terminal HDMI utilizando un cable que cumpla con HDMI (función completa). En cuanto a las conexiones, vea “Equipo externo” (pág. 38).

Nota

•

HDMI es la primera interfaz AV completamente digital del mundo para el consumidor que cumple con un estándar de no compresión.

•

Si el equipo externo sólo tiene una salida DVI, conecte al terminal HDMI1 mediante un cable adaptador HDMI (∗2).

•

Cuando se utiliza el cable adaptador DVI a HDMI, conecte el cable de audio al terminal de entrada de audio (HDMI1: utilice los terminales COMPONENT-AUDIO / HDMI3: utilice los terminales AV4-AUDIO).

•

Los ajustes de audio se pueden hacer en la pantalla del menú “Entrada HDMI1 / 3”. (Pág. 20)

•

Frecuencias de muestreo de la señal de audio aplicable (2ch L.PCM): 48 kHz, 44,1 kHz, 32 kHz

•

El terminal HDMI2 es para la señal de audio digital solamente.

•

No se asume el funcionamiento con un PC.

•

Si el equipo conectado tiene una función de ajuste de la relación de aspecto, ajuste la relación de aspecto en “16:9”.

•

Estos conectores HDMI son del “tipo A”.

•

Estos conectores HDMI son compatibles con la protección de los derechos de autor de HDCP (protección de contenido digital de elevado ancho de banda).

•

Un equipo que no tenga terminal de salida digital podrá conectarse al terminal de entrada de “Component”, “S-VIDEO” o “Video” para recibir señales analógicas.

•

El terminal de entrada HDMI sólo puede utilizarse con las señales de imagen siguientes: 480i, 480p, 576i, 576p, 720p, 1080i y 1080p. Procure que concuerde con el ajuste de salida del equipo digital.

•

Para conocer detalles de las señales HDMI aplicables, vea la página 43.

Funciones HDMI

■

Resumen de las funciones de control

Al hacer la conexión con un cable HDMI a un equipo Panasonic con función VIERA Link, usted puede controlar ese equipo (pág. 36). Puede utilizar las funciones VIERA Link y Q-Link juntas.

Información / Mensaje

Información de grabación, o si no es posible grabar, se visualiza un mensaje. (Sólo cuando el número del programa es “0” o el “Modo AV” está activado para algún equipo.)

Encendido enlazado y reproducción fácil

Cuando la videograbadora o la grabadora DVD empieza a reproducir, o cuando se activan el navegador directo / menú de funciones, el televisor se enciende y el modo de entrada cambia automáticamente para que usted pueda ver el contenido. (Sólo cuando el televisor está en el modo de espera.)

Apagado enlazado

Cuando el televisor se pone en el modo de espera, el equipo de grabación también se pone automáticamente en el modo de espera. (Sólo cuando el videocasete o el DVD no se reproduce.)

• DATA LOGIC” (marca registrada de Metz Corporation) • “Megalogic” (marca registrada de Grundig Corporation)

• “Easy Link” (marca registrada de Philips Corporation) • “SMARTLINK” (marca registrada de Sony Corporation) Lea también los manuales de los equipos.

Lo que ve es lo que graba

Grabación directa de televisión:

Grabación inmediata del programa actual en una videograbadora / grabadora DVD.

■

Para cambiar el canal DVB, detenga la grabación

•

Cuando se realiza la grabación directa de la televisión, el equipo de grabación se enciende automáticamente si está en el modo de espera.

•

El equipo de grabación está grabando de su propio sintonizador. Durante la grabación puede apagar el televisor (Analógico solamente).

•

Si apaga el televisor durante la grabación de una fuente de AV, la grabación se detendrá.

•

Cuando la grabación Direct TV se realiza mientras se ven canales DVB, la posición del programa DVB se bloqueará y no se podrá seleccionar otro canal DVB. Sin embargo, podrá ver canales analógicos.

EXIT

Page 19

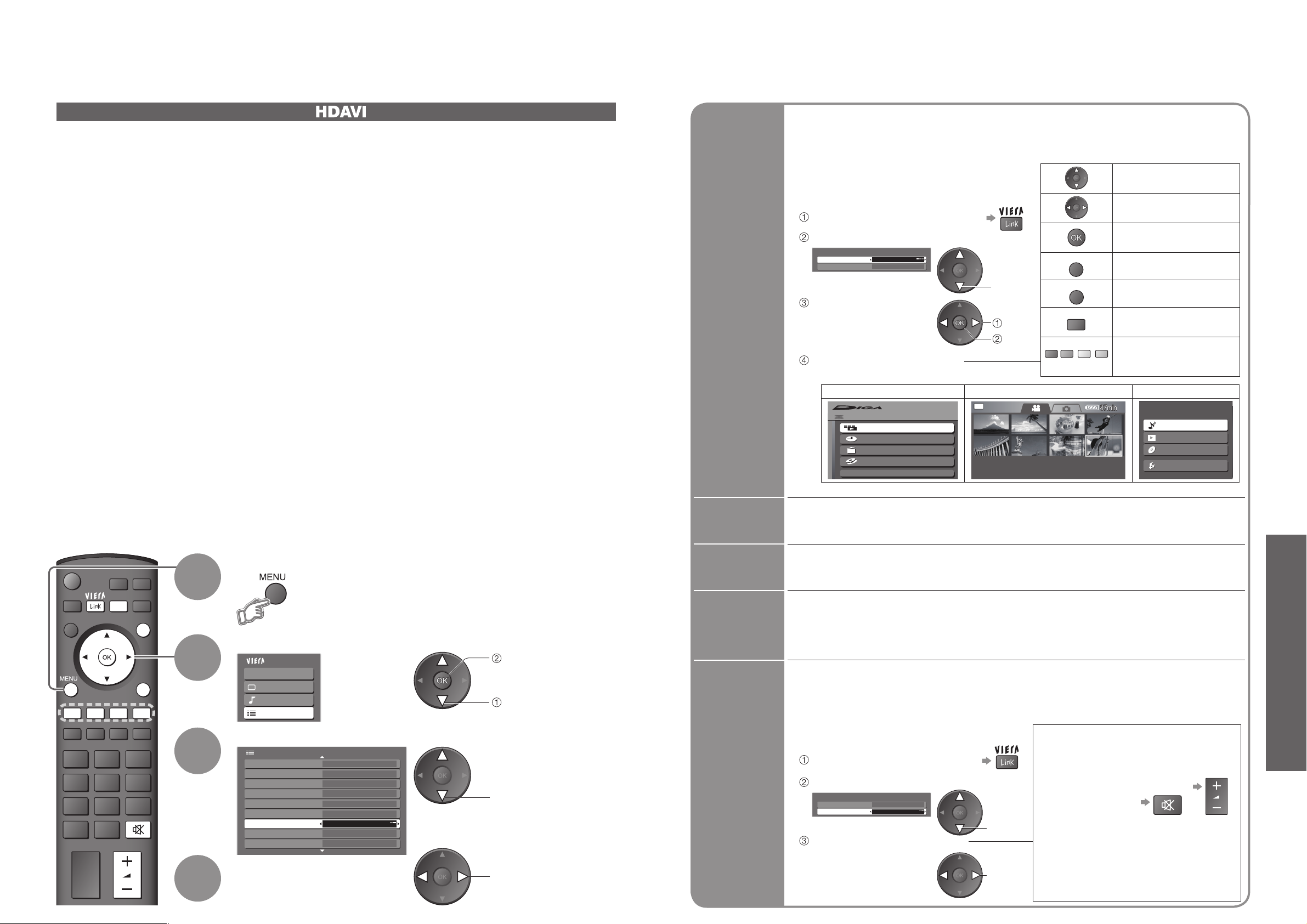

Funciones avanzadas

•

Funciones HDMI

2/3

Interfaz común Actualización del sistema

Introducir etiquetas Tiempo visual. info 3 segundos

LED de tarjeta SD

VIERA Link

Menú Configuración

Ahorro de consumo Off Panel lateral Off

Franja horaria Automático

SD CARD

INPUT

OPTION

EXIT

RETURN

Póngalo en “On”

( El ajuste predeterminado es “On”)

Seleccione “Conﬁ guración”

Seleccione “VIERA Link”

Visualice el menú

∗

Disfrute de la interoperabilidad HDMI adicional con los productos Panasonic que disponen de función “HDAVI Control”. Este televisor soporta la función “HDAVI Control 2”. Las conexiones a algunos equipos Panasonic (grabadora DVD DIGA, videocámara HD, reproductor Home Cinema, ampliﬁ cador, etc.) con cables HDMI le permiten hacer interfaz entre ellos automáticamente. El equipo con la función “

HDAVI Control

” le permite hacer las operaciones siguientes:

•

Reproducción fácil (pág. 37)

•

Encendido enlazado (pág. 37)

•

Apagado enlazado (pág. 37)

•

Control de altavoces (pág. 37)

Además, el equipo con la función “

HDAVI Control

2” le permite hacer la operación siguiente:

•

Control fácil sólo con el mando a distancia VIERA (pág. 37)

Estas funciones se limitan a los modelos que incorporan “

HDAVI Control

” y “VIERA Link” de Panasonic. VIERA Link”HDAVI Control”, basada en las funciones de control provistas por HDMI, una norma industrial conocida como HDMI CEC (control electrónico de consumidores), es una función única que nosotros hemos desarrollado y agregado. Como tal, su funcionamiento con equipos de otros fabricantes que soportan HDMI CEC no puede ser garantizado. Consulte los manuales individuales para conocer información de la compatibilidad. En cuanto al equipo aplicable, consulte a su concesionario local de Panasonic.

VIERA Link “ ControlTM”

∗

Funciones HDMI

■

Cable HDMI

Esta función necesita un cable que cumpla con la norma HDMI (función completa). Los cables que no cumplen con la norma HDMI no pueden ser utilizados. Se le recomienda utilizar un cable HDMI de Panasonic. Número de pieza recomendado:

•

RP-CDHG15 (1,5 m)

•

RP-CDHG30 (3,0 m)

•

RP-CDHG50 (5,0 m)

■

Preparativos

Conﬁ gure el equipo para habilitar esta función. Lea los manuales del equipo. En cuanto a las conexiones, vea “Equipo externo” (pág. 39). Lea también los manuales del equipo.

■

Para la primera vez / Cuando se añade un nuevo equipo, se reconecta un equipo o se cambia

la conﬁ guración Encienda el equipo y luego el televisor después de hacer la conexión. Seleccione el modo de entrada HDMI1, HDMI2 o HDMI3 (pág. 14) y asegúrese de que una

imagen se visualice correctamente.

Menú principal

VIERA Link

Imagen

Sonido

Configuración

Reproducción fácil

Conmutación automática de la entrada-Cuando se utilice el equipo de Panasonic conectado, el modo de entrada cambiará automáticamente. Cuando se pare el equipo, se volverá al modo de entrada original.

Encendido enlazado

Cuando el equipo Panasonic conectado inicia la reproducción o se activan el navegador directo / menú de funciones, el televisor se enciende automáticamente. (Sólo cuando el televisor está en el modo de espera.)

Apagado enlazado

Cuando el televisor se pone en el modo de espera, el equipo Panasonic conectado también se pone automáticamente en el modo de espera.

•

Esta función se activará aunque el televisor entre en el modo de espera automáticamente mediante la función del temporizador de apagado o la función de puesta automática en espera de la alimentación.

Control de altavoces

Con el mando a distancia del televisor se pueden controlar los altavoces del sistema de cine para casa. Esta función está disponible cuando se conecta un ampliﬁ cador o sistema de cine para casa de Panasonic.

•

Si no puede acceder al menú, compruebe los ajustes y el equipo (pág. 36).

Visualice “Menú VIERA Link”

■

Los altavoces del televisor están activos.

■

Equipo Home Cinema

Ajuste para el equipo (se enciende automáticamente si está en el modo de espera).

Subida / Bajada del volumen Silenciamiento

Seleccione “Selección altavoz”

Póngalo en “Equipo Home

Cinema” o “TV”

•

El sonido de los altavoces del televisor se silencia.

•

Cuando se apague el equipo, los altavoces del televisor se activarán.

Seleccione

Establezca

Con este mando a distancia de televisor puede controlar algunas funciones del equipo Panasonic conectado (apunte el mando a distancia al receptor de señales del televisor).

•

Si no puede acceder al menú, compruebe los ajustes y el equipo (pág. 36).

Acceda al menú del equipo

Visualice el “Menú VIERA Link”

•

Ejemplo:

•

En cuanto a las operaciones para el equipo, lea el manual del mismo.

Grabadora DVD DIGA Videocámara HD

Reproductor Home Cinema

HDD

FUNCTION MENU

Playback

Recording

Delete

Copy

To Others

ALL

DATE/TIME

2006.12. 1 10:46

8 / 8

Listen

Start

Watch

Import/Record

Setup

Mueve el cursor / selecciona el menú

Mueve el cursor / acceder / ajusta

guardar / establezca / acceder

Vuelve al menú anterior

Sale del menú

OPTION

Las mismas funciones con el botón OPTION del equipo

Acceda cuando las palabras clave se visualicen en la barra de color

•

Botones del mando a distancia VIERA disponibles: (dependiendo del equipo conectado)

Seleccione el

equipo al que quiera acceder

Acceder

Seleccione

Utilice el menú del equipo

Select “Control de VIERA Link”

Seleccione

Establezca

Acceda

Seleccione

Control fácil sólo con el mando a distancia VIERA

Menú VIERA Link

Control de VIERA Link

Selección altavoz

VIERA Link Menu

Control de VIERA Link

Selección altavoz

Grabador Equipo Home Cinema

RETURN

EXIT

Rojo

Verd e

marillo

Azul

Page 20

Funciones avanzadas

•

Equipo externo

Conector

Grabación / Reproducción (equipo)

AV1 AV2 AV3

AV4

(Lado del televisor)

COMPONENT

DIGITAL

AUDIO

OUT

123

Para grabar / reproducir videocasetes / DVDs

(videograbadora / grabadora DVD)

Para ver DVDs (Reproductor DVD) Para ver imágenes de cámara de vídeo (Videocámara) Para ver emisiones de satélite (Receptor digital multimedia) Para jugar (Equipo de juegos) Para utilizar ampliﬁ cador con sistema de altavoces Q-Link Grabación directa de televisión VIERA Link

■

Tipo de equipo que se puede conectar a cada conector

Equipo externo

■

Reproducción fácil, Control fácil sólo con el mando a distancia VIERA

■

Equipo Home Cinema

Grabadora DVD de Panasonic, Videocámara HD, etc.

Ampliﬁ cador Panasonic

Grabadora DVD de Panasonic

Sistema de altavoces

Reproductor Panasonic de cine para casa

Videocámara HD

•

Utilice un cable de función completa que cumpla con la norma HDMI.

•

Lea también los manuales del equipo.

VIERA Link (pág. 36)

Sistema de altavoces

Estos diagramas muestran nuestras recomendaciones sobre cómo conectar el televisor a sus diversos equipos. Para hacer otras conexiones, consulte las instrucciones de cada pieza de equipo, la tabla de abajo y las especiﬁ caciones (pág. 47).

: Conexión recomendada

(VIDEO)

(S-VIDEO)

(AUDIO)

Auriculares

Cámara de vídeo /

Equipo de juegos

■

Para ajustar

el volumen

“Vol. auriculares” en el menú Sonido (pág. 20)

( Miniclavija

estéreo M3)

Ordenador

Ampliﬁ cador con sistema de altavoces

(Visión)

(Escucha)

Para escuchar con altavoces

Adaptador de conversión

(si es necesario)

Receptor digital multimedia Grabadora DVD / videograbadora

Cable

SCART

Cable RF

Cable SCART

Para ver emisiones de satélite

Para grabar / reproducir

Para ver DVDs

Reproductor DVD

Cable SCART

Cable de función completa compatible con HDMI

(Visión)

(Escucha)

Cámara de vídeo / Equipo HDMI

Cable de función completa compatible con HDMI

Cable de audio

digital óptico

Page 21

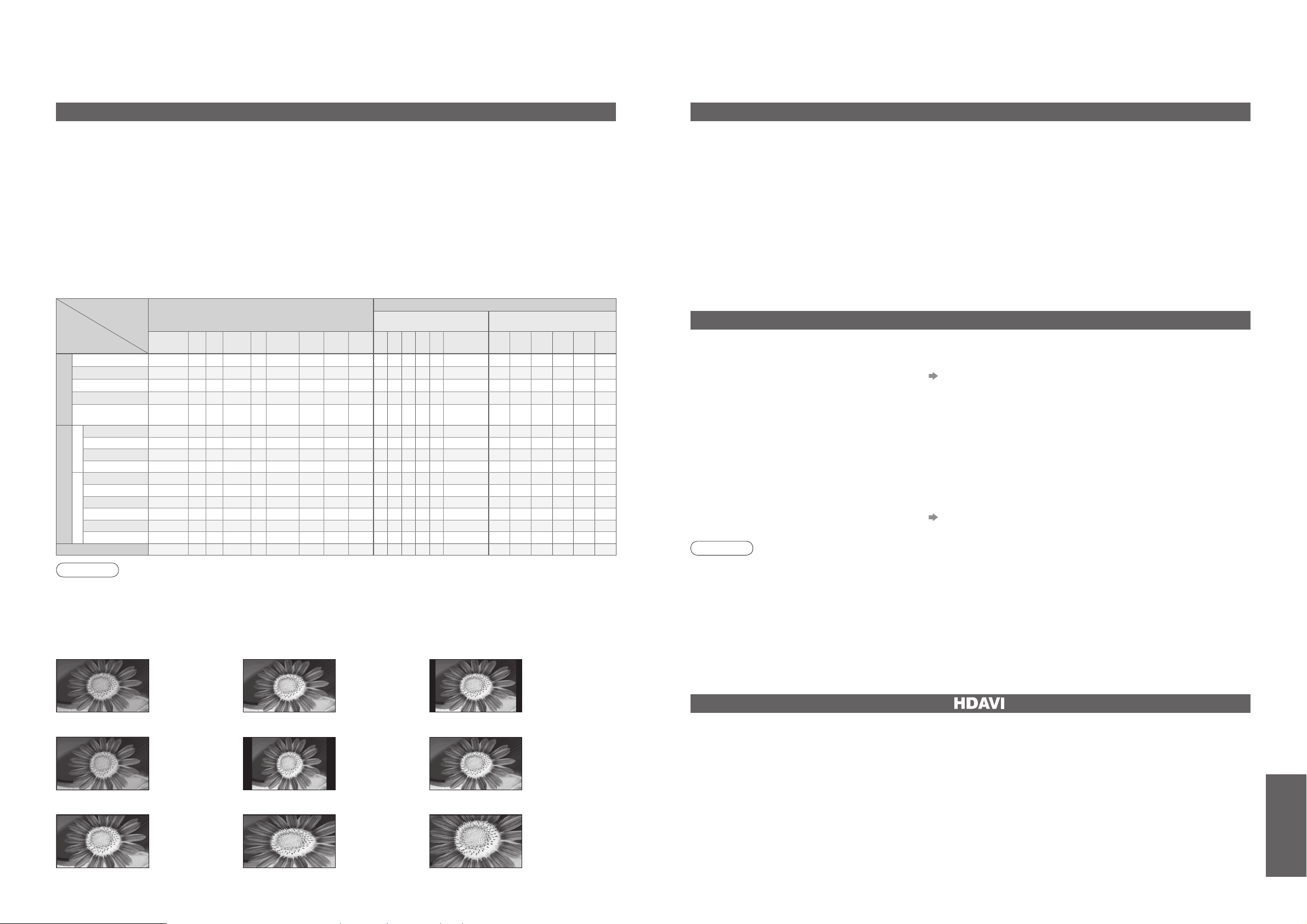

Preguntas

frecuentes, etc.

•

Información técnica

Nombre de señal

Modos de aspecto

Señal de control de aspecto

Señal de pantalla

panorámica (WSS)

Señal de control a través del

terminal SCART (8 contactos) o HDMI

Automático

16:9 14:9

Preciso

4:3

completo

Zoom1 Zoom2 Zoom3TVAV1 AV2AV3 AV4 Componente

AV1 AV2 AV3

HDMI1HDMI2HDMI

TV/AV1/AV2/AV3/AV4

PAL

OOOOO

O O O OOOOO

OOO

---

PAL 525/60

OOOOO

OOO

----- -

OOO

---

DVB

OOOOO

OOOO

---- - - -----

M.NTSC

OOOOO

OOO

----- -

OOO

---

NTSC (Entrada AV solamente)

OOOOO

OOO

----- -

OOO

---

Componente/HDMI

525(480)/60i

OOOOO

OOO

----- - - - -

OOO

525(480)/60p

OOOOO

OOO

----- - - - -

OOO

625(576)/50i

OOOOO

OOO

-----

---

OOO

625(576)/50p

OOOOO

OOO

-----

---

OOO

750(720)/50p

OOOOOOOOO

----- - - - -

OOO

750(720)/60p

OOOOOOOOO

----- - - - -

OOO

1125(1080)/50i

OOOOOOOOO

----- - - - -

OOO

1125(1080)/60i

OOOOOOOOO

----- - - - -

OOO

1125(1080)/50p

OOOOOOOOO

----- - - - -

OOO

1125(1080)/60p

OOOOOOOOO

----- - - - -

OOO

Entrada PC

- - - - ----- - - -----

Información técnica

Relación de aspecto

Nota

•

La relación cambia dependiendo del programa, etc. Si la relación es superior al estándar de “16:9”, puede que aparezcan bandas negras en la parte superior e inferior de la pantalla.

•

Si el tamaño de la pantalla parece extraño cuando se reproduce en una videograbadora un programa grabado en el modo de pantalla panorámica, ajuste el seguimiento de la videograbadora. (Vea el manual de la videograbadora.)

•

El modo de aspecto se puede memorizar para SD (deﬁ nición estándar) y HD (alta deﬁ nición) separadamente.

•

Para seleccionar manualmente la relación: (Sólo “16:9” o “4:3” en el modo PC)

Preciso

14:916:9

Zoom3Zoom2Zoom1

Visualiza directamente la imagen “16:9” sin distorsión (anamórﬁ ca).

Visualiza una imagen “16:9” “letterbox” o una imagen “4:3” sin distorsión.

Visualiza la imagen con el estándar de “14:9” sin ampliación.

Visualiza una imagen “16:9” “letterbox” (anamórﬁ ca) en toda la pantalla sin distorsión.

Visualiza una imagen 4:3 en toda la pantalla. El alargamiento sólo se nota en los bordes derecho e izquierdo.

Visualiza una imagen “2,35:1” “letterbox” (anamórﬁ ca) en toda la pantalla sin distorsión. A “16:9”, muestra la imagen al máximo (con una ligera ampliación).

Automático

Se elige la mejor relación y la imagen se expande para llenar la pantalla.

El tamaño y el aspecto óptimos pueden ser elegidos, y usted puede disfrutar de imágenes más claras. (pág. 13)

■

Automático: Auto aspecto determina la mejor relación de aspecto empleada para que la imagen llene toda la pantalla. Y hace esto utilizando un proceso de cuatro pasos para determinar si la imagen que está viéndose es una imagen de pantalla panorámica.

Si Auto aspecto detecta una señal de pantalla panorámica cambia al modo de pantalla panorámica de 16:9 ó

14:9 apropiado. Si Auto aspecto no detecta una señal de pantalla panorámica, este televisor avanzado realza la imagen para disfrutar de ella de una forma óptima.

El texto mostrado en la pantalla indica cómo Auto aspecto determina qué relación de aspecto utilizar:

“Wide” aparece en la parte superior izquierda de la pantalla si se encuentra una señal de identiﬁ cación de pantalla panorámica (WSS) o si se encuentra una señal que pasa a través del terminal SCART. Auto aspecto cambia a la relación de pantalla panorámica de 16:9 ó 14:9 apropiada. Esta función también se activará en cualquier otro modo de aspecto. “Automático” aparece en la parte superior izquierda de la pantalla si se detectan bandas negras por encima y por debajo de la imagen. Auto aspecto elige la mejor relación y expande la imagen para que llene la pantalla. Este proceso puede tardar varios minutos, dependiendo de la oscuridad de la imagen.

•

Esta función puede no trabajar normalmente dependiendo de la condición del equipo.

•

Cuando empieza la reproducción puede que no se disponga de imagen ni sonido durante los primeros segundos.

•

Cuando se cambia el modo de entrada puede que no se disponga de imagen ni sonido durante los primeros segundos.

•

Cuando se ajuste el volumen del equipo se visualizará la función del volumen.

•

Si conecta el equipo que tiene función “HDAVI Control 2” al televisor con un cable HDMI, el sonido procedente del terminal DIGITAL AUDIO OUT podrá salir como sonido envolvente multicanal.

•

La reproducción fácil también está disponible utilizando el mando a distancia para el ampliﬁ cador o reproductor Home Cinema. Lea los manuales del equipo.

•

Si conecta el mismo tipo de equipo al mismo tiempo (por ejemplo: un DIGA a HDMI1 / otro DIGA a HDMI2), VIERA Link estará disponible para el terminal con el número más pequeño.

•

“HDAVI Control 2” es la norma más reciente (válida a partir de febrero de 2007) para el equipo compatible con HDAVI Control de Panasonic. Esta norma es compatible con el equipo HDAVI convencional de Panasonic.

Las conexiones HDMI a algunos equipos Panasonic le permiten hacer interfaz entre ellos automáticamente. (pág. 36)

VIERA Link “ ControlTM”

4:3 completo

Visualiza una imagen “4:3” ampliada horizontalmente para ocupar la pantalla.

4:3

Visualiza la imagen con el estándar de “4:3” sin distorsión.

Nota

•

Durante la descarga no apague el televisor ni toque ningún botón.

(El televisor se activa automáticamente después de completarse la descarga.)

•

El mensaje puede ser el mensaje de antemano. En este caso, aparecerá la información del programa (la fecha en la que se puede usar la versión nueva). Usted puede hacer una reserva para la actualización. La actualización no se iniciará cuando el televisor esté apagado.

Actualice frecuentemente el software del sistema para asegurarse de que dispone del software de la versión más reciente. Si se encuentra una actualización disponible se visualizará una bandera de aviso cuando el canal disponga de la información de actualización.

•

Para descargar software nuevo, pulse “OK” Descarga (20 minutos aproximadamente) Si elige no descargar, pulse “EXIT”.

■

Para actualizar automáticamente

Ponga “Actualizaciones en Standby” en “On” (pág. 23)

Si hay una versión de software nueva que está emitiéndose, el televisor la descargará automáticamente.

•

La secuencia de actualización automática se realiza a las 3:00 AM y a las 5:00 AM cada mañana bajo las

condiciones siguientes. Standby (Televisor apagado con el mando a distancia) La grabación no está realizándose.

■

Para actualizar manualmente

Realice “Buscar actualizaciones ahora” (pág. 23)

Si hay una actualización disponible se visualiza una bandera de aviso.

•

Para descargar software nuevo, pulse “OK” Descargando (20 minutos aproximadamente)

Si elige no descargar, pulse “EXIT”.

Actualización del sistema de software (Modo DVB)

Ventanas múltiples

Puede ver dos imágenes a la vez (pág. 13).

•

El mismo modo de entrada no se puede visualizar inmediatamente.

•

En el modo de múltiples ventanas, el sonido se activa solamente para la pantalla principal.

•

En el modo de múltiples ventanas no puede cambiar la relación de aspecto.

•

El modo de múltiples ventanas no se puede utilizar con PC, tarjeta SD o HDMI (disponible para la pantalla principal solamente).

•

Algunas señales son reformateadas para ver adecuadamente la imagen en su pantalla.

•

El tiempo de visualización del titular para el modo de entrada o posición de programa se puede ajustar mediante “Tiempo visual. info” en el menú Conﬁ guración (pág. 21).

Page 22

Preguntas

frecuentes, etc.

•

Información técnica

Información sobre los terminales SCART, S-vídeo y HDMI

Formatos de datos para examinar tarjetas

Nota

•

Una imagen JPEG modiﬁ cada con un PC puede que no se visualice.

•

Las imágenes importadas desde un PC deberán ser compatibles con EXIF (archivo de imagen intercambiable)

2.0, 2.1 y 2.2.

•

Los archivos degradados parcialmente podrán visualizarse con una resolución reducida.

•

Sólo la extensión “.JPG” puede ser leída por este televisor.

•

Los nombres de carpetas y archivos pueden ser diferentes dependiendo de la cámara digital utilizada.

•

No utilice caracteres de dos bytes ni cualquier otro código especial.

•

Es posible que la tarjeta no pueda utilizarse con esta unidad si se cambian los nombres de archivos o carpetas.

Foto : Imágenes ﬁ jas grabadas con cámaras digitales compatibles con archivos JPEG de las

normas DCF∗ y EXIF Formato de datos : Línea de base de JPEG (Submuestreo 4:4:4, 4:2:2 o 4:2:0) Número máximo de archivos : 9.999 Resolución de imagen

: 160 × 120 a 10.000.000

•

Tipo de tarjeta compatible (capacidad máxima): Tarjeta SDHC (4 GB), tarjeta SD (2 GB), tarjeta multimedia (128 MB), tarjeta miniSD (1 GB) (se necesita adaptador para miniSD)

•

Si se utiliza la tarjeta miniSD, insértela / retírela junto con el adaptador.

•

Compruebe la información más reciente del tipo de tarjeta en el sitio Web siguiente. (En inglés solamente) http://panasonic.co.jp/pavc/global/cs/

∗

DCF (normas de diseño para sistemas de archivos de cámaras): Norma uniﬁ cada establecida por la Japan Electronics and Information Technology Industries Association (JEITA)

Información técnica

La señal de entrada no se puede visualizar

Nota

•

Las señales diferentes de las indicadas arriba pueden no visualizarse correctamente.

•

Las señales de arriba son reformateadas para poder verlas de forma óptima en su pantalla.

•

La señal de entrada aplicable para el ordenador es básicamente compatible con la hora estándar VESA.

•

La señal del ordenador se magniﬁ ca o comprime para que pueda visualizarse, por lo que tal vez no sea posible mostrar los detalles ﬁ nos con suﬁ ciente claridad.

Nombre de la señal COMPONENT HDMI

525 (480) / 60i

∗∗

525 (480) / 60p

∗∗

625 (576) / 50i

∗∗

625 (576) / 50p

∗∗

750 (720) / 60p

∗∗

750 (720) / 50p

∗∗

1.125 (1.080) / 60i

∗∗

1.125 (1.080) / 50i

∗∗

1.125 (1.080) / 60p

∗

1.125 (1.080) / 50p

∗

Nombre de la señal Frecuencia horizontal (kHz) Frecuencia vertical (Hz)

640 × 400 @70 Hz 31,47 70,07 640 × 480 @60 Hz 31,47 59,94 640 × 480 @75 Hz 37,50 75,00 800 × 600 @60 Hz 37,88 60,32 800 × 600 @75 Hz 46,88 75,00 800 × 600 @85 Hz 53,67 85,06 852 × 480 @60 Hz 31,44 59,89

1.024 × 768 @60 Hz 48,36 60,00

1.024 × 768 @70 Hz 56,48 70,07

1.024 × 768 @75 Hz 60,02 75,03

1.024 × 768 @85 Hz 68,68 85,00

1.280 × 1.024 @60 Hz 63,98 60,02

1.366 × 768 @60 Hz 48,39 60,04 Macintosh13” (640 × 480) 35,00 66,67 Macintosh16” (832 × 624) 49,73 74,55 Macintosh21” (1.152 × 870) 68,68 75,06

∗

Marca: Señal de entrada aplicable

COMPONENT (Y, PB, PR), HDMI

PC (D-sub 15P)

Conexión de PC

A este televisor se puede conectar un PC para poder ver la imagen del PC y escuchar sonido en el televisor.

•

Señales PC que pueden ser introducidas: Frecuencia de exploración horizontal de 31 a 69 kHz; frecuencia de exploración vertical de 59 a 86 Hz (más de 1.024 líneas de señales pueden causar una visualización incorrecta de la imagen).

•

No es necesario un adaptador PC para el conector D-sub de 15 contactos que cumple con DOS/V.

Nota

•

Algunos modelos de PC no se pueden conectar a este televisor.

•

Cuando utilice un PC, ponga la calidad de visualización en color del PC más alta.

•

Para conocer detalles de las señales de PC aplicables, vea más abajo.

•

Resolución máxima de visualización

•

Señal de conector D-sub de 15 contactos

N°

patilla

Nombre de la señal

N°

patilla

Nombre de la señal

N°

patilla

Nombre de la señal

R GND (tierra) NC (no conectado) G GND (tierra) NC (no conectado) B GND (tierra) HD

NC (no conectado) NC (no conectado) VD

GND (tierra) GND (tierra) NC (no conectado)

Tierra de enchufe Salida de CVBS (vídeo) Tierra de CVBS Entrada de rojo Tierra de rojo Entrada de verde Tierra de verde Entrada de azul Tierra de azul Salida de audio (L) Salida de audio (R)

Entrada de CVBS (vídeo) Tierra de estado de RGB RGB de estado Tierra

- -

- CVBS de estado Entrada de audio (L) Tierra de audio Entrada de audio (R)

21 19 17 15 13 11 9 7 5 3 1

20 18 16 14 12 10 8 6 4 2

■

Enchufe Scart AV1 (RGB, VÍDEO)

Las entradas adecuadas para AV1 incluyen RGB (Rojo / Verde / Azul).

Tierra de enchufe Salida de CVBS (vídeo) Tierra de CVBS Entrada S.C. Tierra

- Tierra

- Tierra Salida de audio (L) Salida de audio (R)

Entrada de CVBS (vídeo) Tierra

- Tierra

- Datos Q-Link CVBS de estado Entrada de audio (L) Tierra de audio Entrada de audio (R)

21 19 17 15 13 11 9 7 5 3 1

20 18 16 14 12 10 8 6 4 2

■

Enchufe Scart AV2 (VÍDEO, S-VÍDEO, Q-Link)

AV2 :Los contactos 15 y 20 dependen de la conmutación AV2 S-VHS / VIDEO.

Entrada de crominancia

Tierra de enchufe Salida de CVBS (vídeo) Tierra de CVBS Entrada de rojo, S.C. Tierra de rojo Entrada de verde Tierra de verde Entrada de azul Tierra de azul Salida de audio (L) Salida de audio (R)

Entrada de CVBS (vídeo) Tierra de estado de RGB RGB de estado Tierra

- Datos Q-Link CVBS de estado Entrada de audio (L) Tierra de audio Entrada de audio (R)

21 19 17 15 13 11 9 7 5 3 1

20 18 16 14 12 10 8 6 4 2

Entrada de luminancia

Tierra de crominancia

Tierra de luminancia

■

Enchufe de 4 contactos de S-VÍDEO AV4

■

Enchufe Scart AV3 (RGB, VÍDEO, S-VÍDEO, Q-Link)

AV3 :Los contactos 15 y 20 dependen de la conmutación AV3 S-VHS / VIDEO.

Detección de clavija conectada

Tierra DDC/CEC SCL CEC Blindaje de reloj TMDS Datos 0− TMDS Datos 0+ TMDS Blindaje de datos 1 TMDS Datos 2− TMDS Datos 2+ TMDS

Alimentación de +5 V SDA Reservado (en cable pero sin conexión en dispositivo) Reloj− TMDS Reloj+ TMDS Blindaje de datos 0 TMDS Datos 1− TMDS Datos 1+ TMDS Blindaje de datos 2 TMDS

19 17 15 13 11 9 7 5 3 1

18 16 14

12 10 8 6 4 2

■

Terminal HDMI

TH-42PX700E TH-50PX700E

4:3 768 × 768 píxeles 1.024 × 768 píxeles

16:9 1.024 × 768 píxeles 1.366 × 768 píxeles

Aspecto

Número de modelo

15 14 13 12 11

67839

Page 23

Preguntas

frecuentes, etc.

•

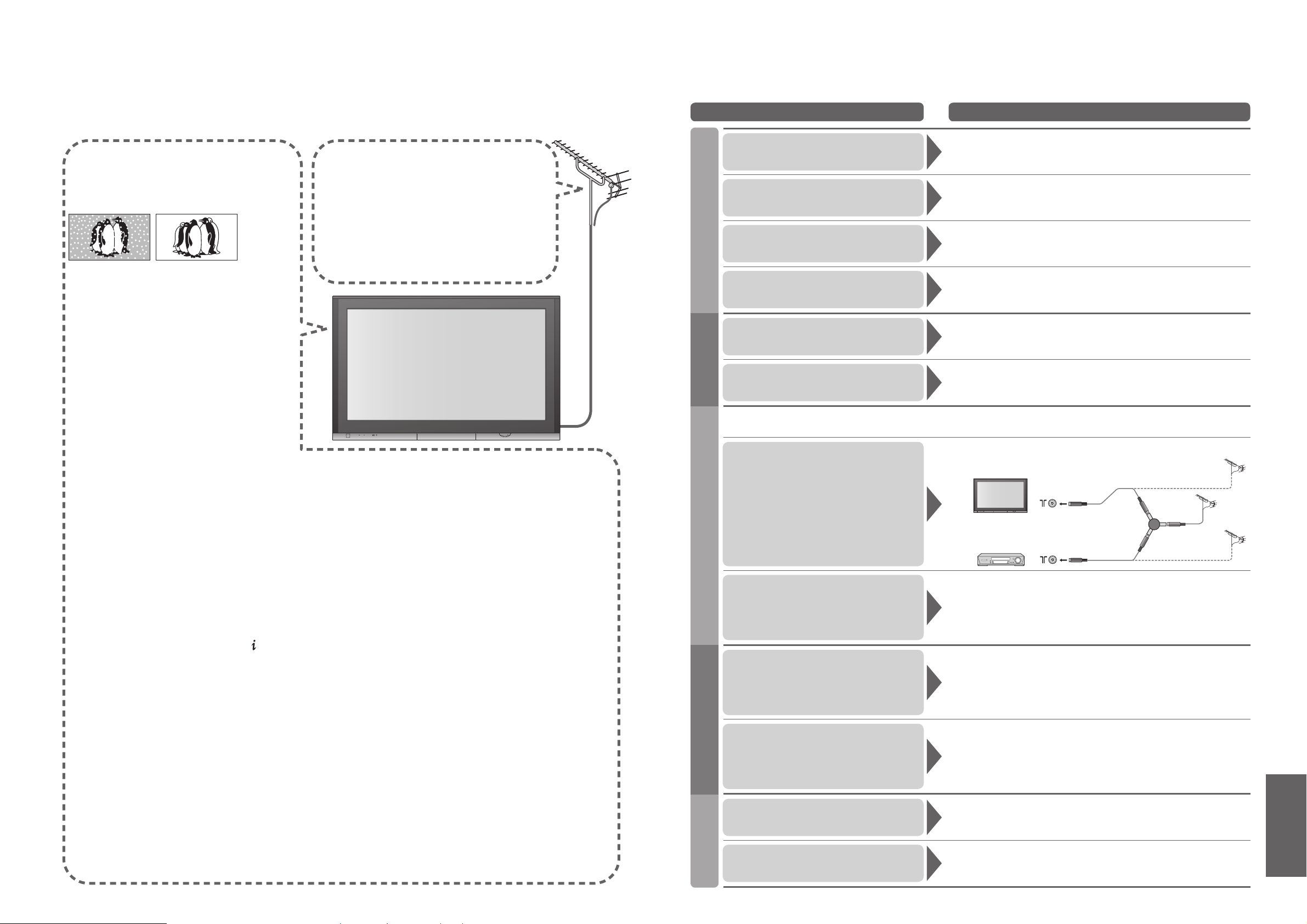

Preguntas frecuentes

Antes de solicitar reparaciones o ayuda, siga las indicaciones sencillas siguientes para solucionar el problema. Si el problema persiste, póngase en contacto con su concesionario Panasonic local para que le ayude.

Puntos blancos o imágenes con sombras (ruido)

•

Check the position, direction, and connection of the aerial.

No se produce imagen ni sonido

•

¿Está el televisor en “Modo AV”?

•

¿Está el cable de la alimentación enchufado en la toma de corriente?

•

¿Está encendido el televisor?

•

Veriﬁ que el menú Imagen (pág. 20) y el volumen.

•

Veriﬁ que que todas las conexiones de los cables SCART estén bien hechas.

Aspecto automático

•

El aspecto automático ha sido diseñado para proporcionarle la mejor relación de aspecto para llenar su pantalla. Para el control del usuario, vea la pág. 40.

S-Vídeo / imagen en blanco y negro

•

Utilizando el botón AV conﬁ rme que su selección sea S-Video; es decir, AV2/AV2S (pág. 14).

Mensajes en pantalla Esto es, EC/AV1

•

Puede borrarlos fácilmente pulsando el botón. Púlselo de nuevo para volver a visualizarlos.

No se muestran programas DVB después de la conﬁ guración automática

•

Compruebe el transmisor DVB.

•

Ajuste la dirección de la antena hacia otro transmisor instalado en las cercanías.

•

Compruebe la emisión analógica. Si la calidad de la imagen es mala, compruebe la antena y consulte a su concesionario más cercano.

Aparece un mensaje de error

•

Siga las instrucciones del mensaje.

•

Si el problema persiste, póngase en contacto con el centro de servicio autorizado.

No es posible grabar con las funciones de grabación directa del televisor ni Q-Link

•

Conﬁ rme el cable SCART y la conexión. Conﬁ gure también “Salida AV2 / 3” en el menú Conﬁ guración (pág. 21).

Puntos iluminados permanentemente en la pantalla

•

Debido al proceso de producción relacionado con esta tecnología esto puede resultar en algunos píxeles permanentemente encendidos o apagados. Esto no es un fallo de funcionamiento.

El contraste se reduce

•

El contraste se reduce bajo las condiciones siguientes sin que el usuario efectúe ninguna operación durante unos pocos minutos:

● no hay señal en el modo DVB ni AV

● canal bloqueado seleccionado

● canal no válido seleccionado

● canal de radio seleccionado

● menú visualizado

Para los clientes que usan una antena interior

Para disfrutar de una imagen DVB de buena calidad es importante recibir una señal DVB de buena calidad. Con este ﬁ n, compruebe “Estado de la señal DVB” en el Menú Sintonización (pág. 28). Para proporcionar una buena imagen se requiere un nivel de 5 como mínimo. Puede que sea necesario ajustar la posición y la dirección de la antena para obtener el mejor resultado posible.

Problemas Medidas correctivas

Pantalla Sonido HDMI

Imagen desordenada y ruidosa.

•

Establezca “P-NR” en el menú Imagen (para eliminar el ruido). (pág. 20)

•

Compruebe si hay cerca aparatos eléctricos (automóviles, motocicletas, lámparas ﬂ uorescentes).

No se puede mostrar imagen.

•

¿Está “Color” o “Contraste” ajustado al mínimo en el menú Imagen? (pág. 20)

•

Check Colour system. (pág. 27)

Imagen borrosa o distorsionada.

(No hay sonido o el volumen está bajo.)

•

Restablezca los canales. (pág. 27)

No se produce sonido

•

¿Está activo “Sound Mute”? (pág. 7)

•

¿Está ajustado al mínimo el volumen?

El nivel de sonido está bajo o el sonido está distorsionado

•

La recepción de la señal de sonido puede estar deteriorada.

•

Ponga “MPX” (pág. 20) del menú de sonido en “Mono”. (Analógico)

•

Compruebe el sistema de sonido. (pág. 27)

El sonido es extraño.

•

Ajuste el sonido del equipo conectado a “2ch L.PCM”.

•

Compruebe la conﬁ guración “Entrada HDMI1 / 3” en el menú Sonido. (pág. 20)

•

Si la conexión de sonido digital tiene un problema, seleccione la conexión de sonido analógico. (pág. 35)

Las imágenes de un equipo externo son inusuales cuando el equipo se conecta a través de HDMI

•

¿Está conectado correctamente el cable HDMI? (pág. 38)

•

Apague el televisor y el equipo y luego vuelva a encenderlos.

•

Veriﬁ que una señal de entrada procedente del equipo. (pág. 43)

•

Utilice un equipo que cumpla con la normal EIA/CEA-861/861B.

Se visualiza una imagen inusual

•

Apague el televisor con el interruptor de conexión / desconexión de la alimentación de la red y vuelva a encenderlo.

El televisor se pone en el “modo de espera”.

•

La función del temporizador de apagado está activada.

•

El televisor entra en el “modo de espera” unos 30 minutos después de terminar la emisión.

El mando a distancia no funciona

•

¿Están instaladas correctamente las pilas? (pág. 6)

•

¿Está encendido el televisor?

OtrosDVB

•

Debido a las tecnologías de recepción digital empleadas, la calidad de las señales DTV puede ser relativamente baja en algunos casos, a pesar de ser buena la recepción de los programas analógicos.

Interferencia o congelación / desaparición de la imagen en DVB

•

Compruebe “Estado de señal DVB”. (pág. 28) Compruebe la antena si “Calidad de señal” o “Intensidad señal” se visualizan en rojo. Si persiste en problema, consulte a su concesionario Panasonic local.

•

Apague el televisor y vuelva a encenderlo con el interruptor de conexión / desconexión de alimentación de la red.

No se pueden recibir señales con una antena de alto rendimiento

•

Instale una antena individual para el televisor y la videograbadora (o utilice un divisor).

Televisor

Videograbadora

Terminal de entrada de antena

Salida de antena

Entrada de antena

(Antena individual)

Divisor

Page 24

Preguntas

frecuentes, etc.

•

Especiﬁ caciones

•

Licencia

TH-42PX700E TH-50PX700E

Alimentación 220-240 V CA, 50 / 60 Hz

Consumo

Promedio 270 W 370 W

En espera

0,7 W (Sin DVB grabación) 20 W (Con DVB grabación)

0,5 W (Sin DVB grabación) 20 W (Con DVB grabación)

Panel de la

pantalla

Relación de aspecto 16:9

Tamaño de pantalla

106 cm (diagonal) 127 cm (diagonal) 922 mm (A) × 518 mm (AI) 1.106 mm (A) × 622 mm (AI)

No. of pixels

786.432 (1.024 (A) × 768 (AI)) [3.072 × 768 dots]

1.049.088 (1.366 (A) × 768 (AI)) [4.098 × 768 dots]

Sonido

Altavoces 2 altavoces de graves (Φ 80 mm), 2 altavoces de agudos (23 mm × 100 mm) Salida de audio 31 W (15,5 W + 15,5 W), 10% THD Auriculares 1 minitoma estéreo M3 (3,5 mm)

Señales PC

VGA, SVGA, XGA SXGA ······ (comprimido) Frecuencia de exploración horizontal 31 - 69 kHz Frecuencia de exploración vertical 59 - 86 Hz

Sistemas de recepción / Marcas

PAL B, G, H, I, SECAM B, G, SECAM L / L’

VHF E2 - E12 VHF H1 - H2 (ITALY) VHF A - H (ITALY) UHF E21 - E69 CATV (S01 - S05) CATV S1 - S10 (M1 - M10) CATV S11 - S20 (U1 - U10) CATV S21 - S41 (Hyperband)

PAL D, K, SECAM D, K

VHF R1 - R2 VHF R3 - R5 VHF R6 - R12 UHF E21 - E69 PAL 525/60

Reproducción de cinta NTSC desde algunos equipos de Vídeo (VCR) PAL

DVB

Servicios terrestres digitales a través de la entrada de antena de VHF / UHF

M.NTSC Reproducción de Aparatos de Vídeo (VCR) M.NTSC NTSC (entrada de AV sólo)

Reproducción de Aparatos de Vídeo (VCR) NTSC

•

Las señales de TV puede que no se reciben en algunas zonas.

Antena - Trasera VHF / UHF Condiciones de

funcionamiento

Temperatura : 0 °C - 35 °C Humedad : 20 % - 80 % de humedad relativa (sin condensación)

Terminales de conexión

AV1 (Scart terminal) Zócalo de 21 contactos (entrada de audio/vídeo, salida de audio/vídeo, entrada de RGB) AV2 (Scart terminal)

Zócalo de 21 contactos (entrada de audio/vídeo, salida de audio/vídeo, entrada de S-vídeo, Q-Link)

AV3 (Scart terminal)

Zócalo de 21 contactos (entrada de audio/vídeo, salida de audio/vídeo, entrada de RGB, entrada de S-vídeo, Q-Link)

AV4

VIDEO 1 del tipo de clavija RCA 1,0 V[p-p] (75 Ω) S-VIDEO Mini DIN de 4 contactos Y:1,0 V[p-p] (75 Ω) C:0,286 V[p-p] (75 Ω) AUDIO L - R

2 del tipo de clavija RCA 0,5 V[rms]

COMPONENT

VIDEO

Y 1,0 V[p-p] (incluyendo sincronización) PB, PR ±0,35 V[p-p]

AUDIO L - R

2 del tipo de clavija RCA 0,5 V[rms]

Otros

HDMI1 / 2 / 3

Conector TYPE A

•

Este televisor soporta la función “HDAVI Control 2”

ALTA DENSIDAD, CONECTOR R,G,B/0,7 V[p-p] (75 Ω) D-SUB DE 15 CONTACTOS HD, VD/Nivel TTL 2,0 - 5,0 V[p-p] (alta impedancia)

Salida

AUDIO L - R

2 del tipo de clavija RCA 0,5 V[rms] (alta impedancia)

DIGITAL AUDIO OUT

PCM / Dolby Digital, Fibra óptica

Dimensiones ( A × Al × Prof )

1.077 mm × 736 mm × 330mm (Con base de TV)

1.077 mm × 689 mm × 138 mm (Televisor solamente)

1.266 mm × 850 mm × 369mm (Con base de TV)

1.266 mm × 802 mm × 138 mm (Televisor solamente)

Peso

38,0 k Net (Con base de TV) 31,0 k Net (Televisor solamente)

50,0 k Net (Con base de TV) 42,0 k Net (Televisor solamente)

Especiﬁ caciones

Nota

•

Las especiﬁ caciones están sujetos a cambios sin previo aviso. El peso y las dimensiones son aproximados.

•

Este equipo cumple con las normas EMC en la lista a continuación.

EN55013, EN61000-3-2, EN61000-3-3, EN55020, EN55022, EN55024.

Licencia

Marcas comerciales y registradas

•

DVB es una marca de fábrica de DVB Digital Video Broadcasting Project (1991 a 1996).

•

VGA es una marca comercial de International Business Machines Corporation.

•

Macintosh es una marca registrada de Apple Computer, EE.UU.

•

S-VGA es una marca registrada de Video Electronics Standard Association.

Aunque no se mencionen especialmente marcas comerciales de compañías o productos, tales marcas

comerciales están plenamente reconocidas.

•

El logotipo SDHC es una marca comercial.

•

HDMI, el logotipo de HDMI y High-Deﬁ nition Multimedia Interface son marcas registradas o marcas comerciales registradas de HDMI Licensing LLC.

•

HDAVI ControlTM es una marca de fábrica de Matsushita Electric Industrial Co., Ltd.

•

TruSurround XT, SRS y el símbolo es una marca registrada de SRS Labs, Inc.

TruSurround XT tecnología esta incorporada bajo licencia de SRS Labs, Inc.

•

Fabricado bajo licencia de Dolby Laboratories.

Dolby y el símbolo de la doble D son marcas de fábrica de Dolby Laboratories.

Marca de fábrica de DVB Digital Video Broadcasting Project (1991 a 1996) TH-42PX700E Declaración de Conformidad N.° 4487, 15 de enero de 2007 TH-50PX700E Declaración de Conformidad N.° 4488, 15 de enero de 2007

PANASONIC TH-50PX700E, TH-42PX700E User Manual [es]

Specifications and Main Features

Frequently Asked Questions

User Manual
