Manuel d’utilisation

Téléviseur à plasma

à haute définition

Numéro de Modèle

TH-42PX20 TH-50PX20

Pour une assistance, veuillez téléphoner au: 1-888-VIEW-PTV(843-9788)

ou envoyer un message électronique à: [email protected] ou visiter notre site www.panasonic.com (U.S.A)

Pour une assistance, veuillez téléphoner au: 787-750-4300

ou visiter notre site www.panasonic.com (Puerto Rico)

Pour une assistance, veuillez téléphoner au: 1-800-561-5505

ou visiter notre site www.panasonic.ca (Canada)

Avant d’effectuer quelque raccordement que ce soit, de régler l'appareil ou de l'utiliser, veuillez lire attentivement ce mode d’emploi. Conservez-le pour référence.

Français

TQBC0629-1

Page 2

AVERTISSEMENT

AVERTISSEMENT: Pour réduire les risques de secousse électrique, ne pas retirer le couvercle ni le panneau arrière. Cet appareil ne contient aucune pièce qui puisse être réparée par l'utilisateur; l'entretien doit être effectué par du personnel qualifié.

Le symbole de l’éclair, inscrit dans un triangle équilaté ral, a pour objet d’appeler l’attention de l’utilisateur sur la présence, à l’intérieur du produit, de pièces non isolées portées à une “tension dangereuse” qui peut avoir une amplitude suffisante pour provoquer une secousse électrique.

AVERTISSEMENT: Pour éviter tout dommage pouvant entraîner un incendie ou une secousse électrique,

n'exposez pas l'appareil à la pluie ou à l'humidité. Ne placez aucun récipient contenant de l’eau (vase de fleur, tasse, bouteille de produit de beauté, etc.) sur l’appareil (ou sur une étagère le dominant).

AVERTISSEMENTS: 1) Pour réduire les risques de secousse électrique, ne pas retirer le couvercle. Cet appareil ne

contient aucune pièce qui puisse être réparée par l'utilisateur; l'entretien doit être effectué par du personnel qualifié.

2) Ne supprimez pas la broche de mise à la terre de la fiche du cordon d'alimentation. Cet appareil est équipé d'une fiche à 3 broches qui ne peut être introduite que dans une prise secteur dont la troisième broche est reliée à la terre. Cette disposition concerne la sécurité. Si la fiche ne pénètre pas complètement dans la prise, consultez un électricien qui remplacera la prise ou la fiche hors norme. Ne tentez pas de contourner la sécurité de la fiche avec broche de mise à la terre.

Le symbole du point d’exclamation, inscrit dans un triangle équilatéral, a pour objet d'appeler l’attention de l’utilisateur sur la présence, dans la documentation accompagnant le produit, d’importantes instructions concernant son mode opératoire et son entretien.

Remarque:

Ne conservez pas une image fixe affichée sur l'écran pendant une longue période car cela peut produire une image rémanente sur téléviseur à écran plasma. Parmi les images fixes possibles, citons, les logos, les images des jeux vidéo, les images informatiques, les télétextes et les images affichées dans le format 4:3.

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de commerce ou des marques déposées de HDMI Licensing LLC.

Fabrique sous la patente de BBE Sound, Inc. Patente par BBE Sound, Inc. sous USP4638258, 5510752 et 5736897.

BBE et BBE symbole sont les marques de fabrique de BBE Sound, Inc.

Page 3

Précautions de sécurité importantes

1) Lisez ces instructions. Lisez toutes les instructions de sécurité et de fonctionnement avant d’utiliser l’appareil.

2) Conservez ces instructions. Les instructions de sécurité et de fonctionnement doivent être conservées à titre d’information.

3) Prenez en compte tous les avertissements. Tous les avertissements marqués sur l’appareil ou dans le mode d’emploi doivent être pris en compte.

4) Suivez toutes les instructions. Toutes les instructions de fonctionnement et d’utilisation doivent être suivies.

5) N’utilisez pas cet appareil près de l’eau. Par exemple, près d’une baignoire, d’un lavabo, d’un évier, d’une machine à laver, dans un sous-sol humide, près d’une piscine, etc.

6) Nettoyez l’appareil uniquement avec un chiffon sec. N’utilisez pas des nettoyants liquides ou aérosols. Pour le nettoyage, utilisez un chiffon sec.

7) Ne bloquez pas les orifices de ventilation. Installez l’appareil en respectant les instructions du fabricant. Les fentes et les orifices du boîtier servent à la ventilation et au bon fonctionnement de l’appareil, et le protègent des échauffements anormaux. Les orifices ne doivent jamais être bloqués en plaçant l’appareil sur un lit, un canapé, un tapis ou une surface similaire.

8) N’installez pas l’appareil près d’une source de chaleur telle qu’un radiateur, une chaudière, une cuisiniére ou un autre appareil (y compris un amplificateur) qui produit de la chaleur. Cet appareil ne doit pas être placé à l’intérieur d’un meuble tel qu’une bibliothèque ou un bâti électronique sauf si une ventilation suffisante peut être assurée ou que les instructions du fabricant ont été respectées.

9) N’invalidez pas les caractéristiques de sécurité de la fiche polarisée ou avec mise à la terre. Une fiche polarisée possède deux lames dons une est plus large que l’autre. Une fiche avec mise à la terre possède deux lames plus une troisième lame pour la mise à la terre. La lame large ou la lame de mise à la terre sont conçues pour des raisons de sécurité. Si la fiche fournie ne peut pas être branchée dans votre prise secteur, consultez un électricien pour faire remplacer prise.

10) Protégez le cordon d’alimentation et empêchez qu’il soit piétiné ou pincé, en particulier au niveau des fiches, de la prise secteur murale et de la sortie de l’appareil.

11) Utilisez uniquement des dispositifs auxiliaires/accessoires spécifiés par le fabricant.

12) Utilisez uniquement un chariot, socle, trépied, support ou table spécifié par le fabricant ou vendu avec l’appareil. Si vous utilisez un chariot, faites très attention lors du déplacement de l’ensemble chariot-appareil pour éviter toute blessure provenant d’une chute de l’appareil. Un arrêt brutal, une force excessive et une surface irrégulière peuvent entraîner la chute de l’ensemble chariot-appareil.

13) Débranchez cet appareil pendant un orage ou quand il ne doit pas être utilisé pendant une période prolongée. Cela le protégera des dommages dûs à l’orage et aux surtensions.

14) Pour toute réparation, consultez un personnel qualifié. L’appareil doit être réparé s’il a été endommagé de n’importe quelle façon, comme quand, par exemple, le cordon d’alimentation fourni ou la fiche sont endommagés, si un liquide a coulé dans l’appareil ou un objet est tombé à l’intérieur, si l’appareil a été exposé à la pluie ou à l’humidité, s’il ne fonctionne pas normalement ou est tombé.

15) Pour éviter toute secousse électrique, assurez-vous que la broche de mise à la terre de la fiche du cordon d'alimentation

est effectivement branchée.

Page 4

Cher client Panasonic

Bienvenue dans la famille des clients Panasonic. Nous espérons que ce nouveau plasma téléviseur vous apportera de nombreuses années de divertissement. Pour profiter au mieux de votre téléviseur, veuillez lire ce mode d’emploi avant de faire des réglages et conservez-le à titre de référence. Conservez également la facture d’achat et notez le numéro de modèle et le numéro de série de votre téléviseur à l’emplacement prévu à cet effet sur la dernière page de couverture du manuel d’utilisation.

Visitez le site web Panasonic pour les États-Unis : www.panasonic.com

pour Puerto Rico : www.panasonic.com

pour le Canada : www.panasonic.ca

Pour une assistance, veuillez téléphoner au: 1-888-VIEW-PTV(843-9788)

ou envoyer un message électronique à: [email protected] ou visiter notre site www.panasonic.com (U.S.A)

Pour une assistance, veuillez téléphoner au: 787-750-4300

ou visiter notre site www.panasonic.com (Puerto Rico)

Pour une assistance, veuillez téléphoner au: 1-800-561-5505

ou visiter notre site www.panasonic.ca (Canada)

Page 5

Fixation de la bague en ferrite

La bague en ferrite fourni dans les accessoires doit être utilisé lors de la connexion de l’écran plasma à un appareil vidéo (voir pages 11, 12, 13, 14, 15, 18, 19, 21).

Cet appareil numérique de la Classe B est conforme à la norme NMB-003 du Canada.

Marques de commerce

VGA est une marque de commerce d'International Business Machines Corporation.

•

Macintosh est une marque déposée par Apple Computer, USA.

•

S-VGA est une marque déposée par Video Electronics Standard Association.

•

Même s'il n'existe aucune mention spéciale de marque de commerce de société ou de produit, ces marques de commerce ont toutefois été respectées.

Page 6

Table des matières

Précautions de sécurité importantes ........................... 3

Table des matières ......................................................... 6

Mesures de sécurite....................................................... 7

Installation ...................................................................... 9

Emplacement du téléviseur ........................................... 9

Équipement en option ................................................... 9

Mise en place des piles de la télécommande ............... 9

Accessoires ...................................................................10

Raccordement des câbles ............................................11

Raccordement du câble d’antenne à la prise d’entrée radiofréquence.. 12

Connexion de l’antenne ....................................... 12

Raccordement d’un casque d’écoute.......................... 12

Panneau de commande avant .....................................13

Raccordement d’appareils optionnels ......................... 13

Raccordement du câblosélecteur ........................ 13

Raccordement d’un magnétoscope .................... 14

Raccordement d’un magnétoscope

et d’un câblosélecteur .................................. 15

Raccordement d’un décodeur de télévision

numérique (DTV-STB) ou d’un lecteur DVD ....

Raccordement d’un amplificateur

(TO AUDIO AMP).......................................... 16

Raccordement de la sortie du téléviseur

(PROG OUT) ............................................... 17

Comment raccorder les prises HDMI .......................... 17

Raccordement aux bornes d’entrée d’ordinateur (PC) 18

Mise sous tension, ou hors tension ........................... 19

Raccordement du cordon d’alimentation .................... 19

Pour mettre l’appareil sous tension .............................. 19

Sélection de la langue des menus .............................. 19

VHF, UHF et la câblodistribution................................. 20

VHF et UHF ................................................................ 20

Câblodistribution ......................................................... 21

Emplacement des commandes................................... 22

Télécommande lumineuse .......................................... 22

Opérations de base sur le menu................................. 24

RÉGLAGES ................................................................... 26

Langues des menus .................................................... 26

Sélection de l’antenne ................................................. 26

cc EF MUET cc MODE (Sous-titres) ....................... 26

Sélection du menu d’options sous AUTRES RÉG ....... 27

Sélection du MODE .................................................... 28

PROGRAMMATION AUTOMATIQUE ......................... 28

PROGRAMMATION MANUELLE................................ 28

MISE SOUS TENSION AUTOMATIQUE..................... 29

Bannière de canal ....................................................... 29

BANDES 4:3 ............................................................... 29

MODE ECO................................................................. 30

Réglage de l’image....................................................... 30

MODE D’IMAGE ......................................................... 30

COULEUR/NUANCES/BRILLANCE/

IMAGE/NETTETÉ/NORM ............................... 30

Sélection du menu d’options sous AUTRES RÉG ....... 31

TEMP. COUL. (Température)/COUL. NATUR./

RÉDUCTEUR/FILTRE 3D Y/C ........................ 31

MATRICE DES COULEURS ....................................... 31

FIGÉE ..........................................................................32

Réglages audio............................................................. 33

Choix de mode STÉRÉO/SAP/MONO........................ 33

Sélection de GRAVES/AIGUS/ÉQUILIBRE/NORM .... 33

Sélection du menu d’options sous AUTRES RÉG ....... 33

SON IA ........................................................................ 33

BBE VIVA/BBE ............................................................ 34

SON AMBIO ................................................................ 34

H-PARLEURS ............................................................. 34

Réglages CANAUX ....................................................... 35

BALAYAGE DES CANAUX.......................................... 35

Sélection du canaux favoris ........................................ 35

Sélection du menu d’options sous AUTRES RÉG ....... 36

SIGLE PRÉRÉGLÉ ..................................................... 36

SIGLE MANUEL ......................................................... 37

INDENT. PRISES ........................................................ 37

MINUTERIE ................................................................... 38

SOMMEIL ................................................................... 38

Minuterie 1 et minuterie 2 ............................................38

HORLOGE ...................................................................40

Fonction de VERROUILLAGE ...................................... 41

CRÉER CODE D’ABORD ............................................41

CODE .......................................................................... 41

VERROUILLER ............................................................41

CANAL ........................................................................ 42

PUCE RÉGL. .............................................................. 42

ÉMISSIONS TÉLÉ USA .............................................. 43

FILMS USA ................................................................. 44

CANADA ..................................................................... 45

CANADA-QUÉBEC ..................................................... 46

Message de blocage ................................................... 47

COMBIEN D’HEURES? .............................................. 47

Fonctionnement de l’image dans l’image (PIP)......... 48

Écran partagé ............................................................... 50

Format de I’image (Touche ASPECT) ......................... 52

PC Menu ........................................................................ 53

Réglages de l’image ................................................... 54

Réglages de la position et de la taille de l’image ........ 55

Sync ............................................................................ 56

H-Freg. (kHz)/V-Freg. (Hz)............................................56

JPEG Viewer(carte SD/calte PC) ................................. 57

Commande à distance des appareils périphériques .....

Programmation de la télécommande illuminée

à l'aide des codes d'accès infrarouges. .......... 62

Programmation sans code

(quand le code n’est pas connu) ..................... 63

Table des codes infrarouges ....................................... 64

Tableau de fonctionnement des touches ..................... 67

Guide de dépannage .................................................... 69

Signaux d’entrée AV/Composantes/RVB/

pour l’ordinateur (PC)/HDMI ............................ 70

Fiche technique ............................................................ 71

Page 7

Mesures de sécurité

AVERTISSEMENT

IInstallation

Ne placez pas le téléviseur plasma sur des surfaces inclinées ou instables.

Le téléviseur plasma risquerait de tomber ou de se renverser.

•

Ne placez pas d'objets sur le téléviseur plasma.

Si vous renversez de l'eau sur le téléviseur plasma ou si des objets étrangers y pénètrent, un court-circuit risque de se

•

produire et d'entraîner un incendie ou une électrocution. Si des corps étrangers pénètrent dans le téléviseur plasma contactez votre revendeur Panasonic.

Ne couvrez pas les trous de ventilation.

Sinon, le téléviseur plasma risquerait de surchauffer, ce qui pourrait causer un incendie ou abîmer l'écran plasma.

•

Si vous utilisez le piédestal, laissez un espace de 10 cm (3 15/ droit, de l'appareil en utilisant une autre méthode, laissez un espace de et à droite, et de

Évitez d'installer ce produit près d'un appareil électronique qui capte aisément les ondes électromagnétiques.

•

6 cm (

Elles pourraient provoquer un brouillage des images, des sons, etc. En particulier, conservez les appareils vidéo loin de ce produit.

2 3/8 po) ou plus au côté inférieur, et de

1,9 cm (3/4 po)

ou plus à l'arrière.

po) ou plus autour des côtés supérieur, gauche et

7 cm (2 3/4 po)

10 cm (3 15/16 po)

ou plus vers l'arrière. Si vous installez

ou plus en haut, en bas, à gauche

Cordon alimentation

Le téléviseur plasma a été conçu pour fonctionner sur secteur de 120 V.c.a., 50/60 Hz. Insérez la fiche du cordon d'alimentation bien à fond dans la prise.

Si la fiche n'est pas insérée bien à fond, un dégagement de chaleur pouvant entraîner un incendie risquerait de se

•

produire. Si la fiche est endommagée ou si la plaque de la prise murale est mal fixée, ne les utilisez pas.

Ne manipulez pas le cordon d'alimentation avec des mains mouillées.

Vous risqueriez d'être électrocuté.

•

Ne faites rien qui puisse endommager le cordon d'alimentation. Pour débrancher le câble d'alimentation, tirez-le par la fiche et non par le câble.

Évitez absolument d'endommager le câble, de le modifier, d'y placer des objets lourds, de le chauffer, de le placer à

•

proximité d'objets chauds, de le tordre, de le plier excessivement ou de le tirer. Sinon, vous pourriez causer un incendie ou une électrocution. Si le câble d'alimentation est abîmé, faites-le réparer par un centre de service agréé Panasonic.

Si vous n'utilisez pas le téléviseur plasma pendant une période prolongée, débranchez la fiche du cordon d'alimentation de la prise secteur.

En cas d'anomalie de fonctionnement

Si une anomalie se produit (absence d'image ou de son par exemple), ou si de la fumée ou une odeur anormale se dégage de le téléviseur plasma, débranchez immédiatement la fiche du cordon d'alimentation de la prise secteur.

Si vous continuez à utiliser le téléviseur plasma dans cet état, vous risquez de provoquer un incendie ou d’endommager

•

l’appareil. Adressez-vous à un centre de service agréé Panasonic pour les réparations. Ne réparez jamais vous-même le téléviseur plasma, car ceci est très dangereux.

Si de l'eau ou des objets étrangers pénètrent dans le téléviseur plasma, ou si vous laissez tomber le téléviseur plasma, ou si le coffret est abîmé, débranchez immédiatement la fiche du cordon d'alimentation.

Un court-circuit pourrait se produire et entraîner un incendie. Pour toute réparation, adressez-vous à un centre de

•

service agréé Panasonic.

Page 8

Mesures de sécurité

AVERTISSEMENT

Le téléviseur plasma doit être utilisé avec les accessoires en option suivants uniquement. Si vous l'utilisez avec d'autres types d'accessoires en option, l'installation risquera d'être instable et de causer des blessures.

(Tous les accessoires suivants sont fabriqués par Matsushita Electric Industrial Co., Ltd.)

Piédestal (inclus)

•

Applique de suspension au mur (Vertical)

•

Applique de suspension au mur (Angle)

•

Étaler être situé

•

Confiez toujours l'installation à un technicien qualifié.

Utilisation de le téléviseur plasma

N'approchez pas les mains, le visage ou des objets des trous de ventilation de le téléviseur plasma.

De l'air chaud sort par les trous de ventilation et donc le haut de le téléviseur plasma est chaud. N'approchez pas les

•

mains, le visage ou des objets ne pouvant résister à la chaleur de cet orifice, car ceci pourrait causer des brûlures ou des déformations. De même si les trous de ventilation sont bouchées, le téléviseur pourrait être endommagé.

Veillez à débrancher tous les câbles avant de déplacer le téléviseur plasma.

Si vous déplacez le téléviseur alors que des câbles sont encore connectés, vous risquerez d'endommager les câbles

•

et d'entraîner un incendie ou une électrocution.

Par mesure de précaution, débranchez la fiche d'alimentation de la prise secteur avant d'entreprendre des travaux de nettoyage.

Sinon, il y aura risque d'électrocution.

•

Nettoyez régulièrement le câble d'alimentation afin que la poussière ne s'y accumule pas.

Si de la poussière s'accumule sur la fiche du cordon d'alimentation, l'humidité produite risquerait de détériorer l'isolation

•

et d'entraîner un incendie. Débranchez le cordon d'alimentation de la prise secteur et essuyez-le avec un chiffon sec.

Cet téléviseur à plasma émet des rayons infrarouges, par conséquent il peut perturber les autres appareils de communication. Installez votre capteur infrarouge dans un endroit à l’abri de la lumière directe ou indirecte de le téléviseur à plasma.

.....................................................

...............

.................

.......................................................

TY-ST42PX20(TH-42PX20)/TY-ST50PX20(TH-50PX20) TY-WK42PV3U TY-WK42PR2U TY-S42PX20U(TH-42PX20)/TY-S50PX20U(TH-50PX20)

Nettoyage et entretien

L'avant du panneau d'affichage a reçu un traitement spécial. Essuyez soigneusement la surface du panneau en utilisant seulement un chiffon doux sans peluche.

Si la surface est très sale, essuyez avec un chiffon doux sans peluche humecté d'eau additionnée d'un peu de détergent

•

neutre, puis essuyez-la uniformément avec un chiffon sec du même type jusqu'à ce que la surface soit bien sèche. Ne rayez pas ou ne cognez pas la surface du panneau avec les ongles ou un objet rigide, sinon vous abîmeriez la

•

surface. En outre, évitez tout contact avec des produits volatils tels que des insecticides à vaporiser, des solvants ou des diluants, sinon le fini de la surface serait abîmé.

Si le coffret est sale, essuyez-le avec un chiffon doux et sec.

Si le coffret est très sale, plongez le chiffon dans de l'eau additionnée d'un peu de détergent neutre, puis essorez le

•

chiffon bien à fond. Utilisez ce chiffon pour essuyer le coffret, puis essuyez-le avec un chiffon sec. Veillez à ce que du détergent n'entre pas en contact direct avec la surface de le téléviseur à plasma. Si des gouttes

•

d'eau pénètrent dans l'appareil, des anomalies de fonctionnement se produiront.

Évitez tout contact avec des produits volatils tels que des insecticides à vaporiser, des solvants ou des diluants, sinon

•

la surface du coffret pourra être abîmée ou le revêtement s'écaillera. En outre, ne laissez pas l'appareil trop longtemps en contact avec des articles en caoutchouc ou en PVC.

Remarques:

Ne conservez pas une image fixe affichée sur l'écran pendant une longue période car cela peut produire une image rémanente sur le téléviseur plasma. Parmi les images fixes possibles citons les logos, les images des jeux vidéo, les images informatiques, les télétextes et les images affichées dans le format 4:3.

Page 9

Installation

Emplacement du téléviseur

Cet appareil est conçu pour être installé sur un support en option ou dans à une unité murale. Consultez votre détaillant pour connaître les options disponibles. Placez l’appareil dans un endroit qui permet la bonne visibilité des images. Évitez les emplacements exposés à la lumière du soleil ou aux sources puissantes (directes ou réfléchies). L’utilisation de certains types d’éclairage fluorescent peut réduire la portée de la télécommande. La ventilation est nécessaire pour éviter toute panne des composants. Ne placez pas l’appareil à proximité d’une source de chaleur ou d’humidité.

Équipement en option

Les raccordements audio et vidéo entre appareils peuvent être réalisés au moyen de câbles blindés audio et vidéo. Les meilleures performances seront obtenues grâce à l’emploi de câbles vidéo coaxiaux de 75 ohms. Ces câbles sont disponibles auprès du détaillant et dans les magasins d’accessoires électroniques. Avant d’acheter un câble, assurez-vous que les connecteurs d’entrée et de sortie conviennent bien; par ailleurs, mesurez soigneusement la longueur dont vous avez besoin.

Mise en place des piles de la télécommande

Deux piles AA sont nécessaires.

1. Retournez la télécommande. Retirez le couvercle en appuyant à l’emplacement indiqué et en le faisant glisser.

2. Mettez les piles en place dans le logement. (Respectez les polarités + et – des piles gravées dans le logement.)

Deux piles AA

3. Replacez le couvercle et faites le glisser pour le refermer.

Remarque:

Si vous comptez utiliser fréquemment la télécommande, choisissez de préférence des piles alcalines.

Remarque:

Si vous retirez les piles, vous pourrez avoir à enregistrer une nouvelle fois les codes de télécommande infrarouge. Avant de régler la télécommande, nous vous

conseillons de noter les codes sur la page 49.

Mise en garde

L’installation incorrecte des piles peut entraîner une fuite de l’électrolyte provoquant la corrosion de la télécommande.

Veuillez respecter les précautions suivantes:

1. Les deux piles doivent être remplacées en même temps. Remplacez les piles usagées par des piles neuves.

2. N’utilisez pas à la fois une pile neuve et une pile usagée.

3. N’utilisez pas en même temps deux types de piles (par exemple, une piles au carbon zinc et une pile alcaline).

4. Ne chargez pas, ne court-circuitez pas, ne démontez pas, ne chauffez pas et ne brûlez pas les piles usagées.

5. Le remplacement des piles devient nécessaire quand la télécommande n’agit plus que sporadiquement ou plus du tout.

Page 10

Accessoires

Accessoires fournis

Vérifiez que les accessoires et les éléments ci-dessous sont bien inclus en cochant dans leur case.

Mode d’emploi Télécommande

EUR7603ZB0

SAP

POWER

RCVR

R C

B S

VOL VOL

RECALL

GUIDE

PAGEEXIT

123

456

7809

R-TUNE PROG

PIP MAXFFPIP MIN

PLAY

REW

REC

STOPPAUSE

FREEZE

PIP CH

TV/VCR

OPEN/CLOSE

VCR CH

PIP SPLIT MOVE SWAP

Piédestal

Customer Card Liste des centres TY-ST42PX20 (TH-42PX20) TY-ST50PX20 (TH-50PX20)

Bague en ferrite (Petite taille) (×5)

(Grande taille) (×6)

TH-42PX20

(×7)

TH-50PX20

Piles pour la télécommande (format AA × 2)

de service

Cordon d'alimentation

Garantie

Adaptateur d’antenne de type F (pour 3C-2V) (×2)

(pour 5C-2V) (×2)

Cramponner (×2)

Pose de la bague en ferrite

Assurez-vous de choisir une bague en ferrite de taille appropriée (grande ou petite) et la bonne façon de poser le câble (enroulement ou passage), tel qu'indiqué sur les schémas de raccordement respectifs des pages suivantes (12 à 21).

Abaissez les languettes (deux emplacements)

Ouvrez

Refermez le tore de ferrite.

Ouvrez

Refermez le tore de ferrite.

Page 11

Raccordement des câbles

COMPONENT VIDEO INPUT

S VIDEO

PROG OUT

VIDEO

TO AUDIO

AMP

INPUT

S-VIDEO

VIDEO

INPUT 3

L AUDIO R

ANT 1 ANT 2SPLIT

OUT

SD CARD PUSH-EJECT

ACTIONINPUT VOLUME CHANNEL

PC CARD EJECT

HPJ

L AUDIO R

S-VIDEO

VIDEO INPUT 3

Bague en ferrite (Grande taille) (fournis)

1 2

Cramponner

Collier de serrage

Fixation Desserrage

Retirer

Tirer

Page 12

Raccordement des câbles

Raccordement du câble d’antenne à la prise d’entrée radiofréquence

Connexion de l’antenne

•

Une antenne extérieure est nécessaire pour une réception correcte des canaux VHF/UHF. Pour obtenir une meilleure réception,

il est recommandé d’utiliser une antenne extérieure. Le mode d’antenne doit être réglé sur le téléviseur (TÉLÉ).

• Câble d’entrée de l’antenne domestique Raccordez l’antenne domestique à la borne ANT1 à l’arrière du téléviseur. Choisissez le mode du téléviseur et ANT1 sur le menu RÉGLAGE. (Le mode CÂBLE est préréglé à l’usine. Si vous utilisez l’antenne, vous devez changer le mode sur TÉLÉ et choisir ANT1 dans le menu RÉGLAGE.)

VHF Aerial UHF Aerial

Mixer

75 Ohm Coaxial Cable

Câble d’entrée de l’antenne domestique

Moins de 4” (10 cm)

COMPONENT VIDEO INPUT

S VIDEO

PROG OUT

VIDEO

TO AUDIO

AMP

Câble d’entrée de la câblodistribution

INPUT

Moins de 4” (10 cm)

VIDEO

ANT 1 ANT 2SPLIT

OUT

Moins de 4" (10 cm)

Bague en ferrite (Grande taille) (fournis)

Remarque: Certains systèmes de câblodistribution

décalent certains canaux pour réduire les interférences ou permettre l’utilisation des canaux brouillés. Un câblosélecteur est nécessaire pour une

Adaptateur d’antenne de type F (fournis)

Remarques:

Borne VHF/UHF 75 ohms à l’arrière du téléviseur

Bague en ferrite (Grande taille) (fournis)

réception correcte. Consultez votre compagnie locale de câblodistribution pour les problèmes de compatibilité.

(1) Pour obtenir la meilleure qualité d’image et de son, une antenne, un câble correct (coaxial de 75 ohms) et une fiche de

terminaison correcte sont nécessaires.

(2) Si vous utilisez un système d’antenne commune, vous aurez peut-être besoin d’un câble de raccordement particulier

et de le brancher entre la prise d’antenne murale et votre téléviseur.

(3) Votre centre de téléviseur local ou votre revendeur peut vous aider à obtenir le système d’antenne correct pour votre

région ainsi que les accessoires nécessaires.

(4) Les problèmes concernant l’installation de l’antenne, la mise à niveau du système existant, les accessoires requis et

les coûts encourus sont sous votre responsabilité, le consommateur.

Raccordement d’un casque d’écoute

Branchez le casque d’écoute de la façon suivante.

ACTION INPUT VOLUME CHANNEL

Bague en ferrite

(Petite taille) (fournis)

HPJ

S-VIDEO

VIDEO

INPUT 3

(Fiche M3)

Moins de

(10 cm)

L AUDIO R

Vous pouvez écouter le son à partir de la prise du casque d’écoute.

(En option)

Page 13

Raccordement des câbles

Panneau de commande avant

Poussez pour ouvrir le panneau avant du téléviseur afin d’utiliser le téléviseur sans la télécommande ou accéder aux prises d’entrée audio/vidéo pour connecter un appareil optionnel.

CAMÉSCOPE

Appuyez sur

TV/VIDEO

pour choisir le mode d’entrée VIDEO 3.

INPUT

ACTION INPUT VOLUME CHANNEL

Remarque:

HPJ

S-VIDEO

VIDEO

INPUT 3

L AUDIO R

Le panneau de commande avant peut être utilisé pour accéder aux menus et pour commuter le mode vidéo quand la télécommande n’est pas disponible.

Bague en ferrite

Moins de 4” (10 cm)

(Petite taille) (fournis)

Un deuxième magnétoscope, un lecteur de disque vidéo, une console de jeux vidéo ou un appareil DSS peut aussi être connecté aux entrées vidéo. Reportez-vous au mode d’emploi de l’appareil optionnel pour les détails.

Procédure

1. Connectez l’appareil aux prises d’entrée audio/vidéo.

2. Utilisez l’appareil optionnel selon les instructions de son mode d’emploi.

Remarque:

La connexion S-VIDEO offre une meilleure qualité d’image. Elle a la priorité sur les autres connexions VIDEO. Utilisez INPUT 3, AUDIO L et R avec la connexion S-VIDEO.

Raccordement d’appareils optionnels

Raccordement du câblosélecteur

Utilisez cette illustration lorsque vous connectez votre téléviseur uniquement à un câblosélecteur.

CONNEXIONS À L’ARRIÈRE DU TÉLÉVISEUR

COMPONENT VIDEO INPUT

S VIDEO

PROG OUT

VIDEO

TO AUDIO

AMP

INPUT

VIDEO

ANT 1 ANT 2SPLIT

OUT

Moins de 4" (10 cm)

Câble d’entrée

CÂBLOSÉLECTEUR

ANT OUTPUT

ANT INPUT

Bague en ferrite (Grande taille) (fournis)

CÂBLES NON FOURNIS

Remarque: La télécommande doit être programmée avec les codes fournis pour commander le câblosélecteur

(voir page 61).

Visualisation d’un canal de câblodistribution brouillé

Procédure

1. Choisissez ANT2 dans le menu RÉGLAGE.

2. Syntonisez le téléviseur sur le canal 3 ou le canal 4.

3. En utilisant le câblosélecteur, syntonisez le canal de câblodistribution brouillé que vous souhaitez regarder.

Remarque:

Pour utiliser les fonctions spéciales telles que canaux favoris et Sigle de canal, ANT1 doit être choisi dans le menu RÉGLAGE sous PROG.CANAL (voir page 20).

Page 14

Raccordement des câbles

Raccordement d’un magnétoscope

Utilisez cette illustration lorsque vous connectez votre téléviseur uniquement à un magnétoscope.

Utilisez une connexion S-vidéo ou une connexion vidéo ordinaire.

S-VIDEO

VIDEO

AUDIO

ANT INPUT

CONNEXIONS À L’ARRIÈRE DU TÉLÉVISEUR

COMPONENT VIDEO INPUT

S VIDEO

PROG OUT

VIDEO

TO AUDIO

AMP

INPUT

VIDEO

Câble d’entrée

ANT 1 ANT 2

SPLIT

OUT

Moins de 4" (10 cm)

Bague en ferrite (Grande taille) (fournis)

ANT OUTPUT

CÂBLES NON FOURNIS

MAGNÉTOSCOPE

Remarque: La télécommande doit être programmée avec les codes fournis pour commander le magnétoscope

(voir pages 59, 60).

Visualisation d’un programme de télévision

Procédure

1. Choisissez ANT1 dans le menu RÉGLAGE (voir page 26).

2. Syntonisez le téléviseur sur le programme de télévision que vous souhaitez regarder.

Visualisation d’une source vidéo

Procédure

• Option A

1. Appuyez sur la touche TV/VIDEO sur la télécommande pour choisir l’entrée vidéo (VIDEO 1, VIDEO 2, etc.) à laquelle votre magnétoscope est connecté.

2. Démarrez la lecture vidéo.

• Option B

1. Choisissez ANT2 dans le menu RÉGLAGE.

2. Syntonisez le téléviseur sur le canal 3 ou 4, en fonction de votre magnétoscope.

3. Démarrez la lecture vidéo.

Enregistrement d’un programme de télévision

Procédure

• Option A (Enregistrement et visualisation du même programme)

1. Choisissez ANT2 dans le menu RÉGLAGE.

2. Syntonisez le téléviseur sur le canal 3 ou 4, en fonction de votre magnétoscope.

3. En utilisant le magnétoscope, syntonisez le programme de télévision que vous souhaitez enregistrer.

4. Démarrez l’enregistrement.

• Option B (Enregistrement d’un programme tout en regardant un autre)

1. Choisissez ANT1 dans le menu RÉGLAGE.

2. Appuyez sur la touche TV/VIDEO sur la télécommande pour choisir l’entrée vidéo (VIDEO 1, VIDEO 2, etc.) à laquelle votre magnétoscope est connecté.

3. En utilisant le magnétoscope, syntonisez le programme de télévision que vous souhaitez enregistrer.

4. Démarrez l’enregistrement.

5. Appuyez sur la touche TV/VIDEO sur la télécommande pour revenir au mode du téléviseur.

6. Syntonisez le téléviseur sur le programme de télévision que vous souhaitez regarder.

Page 15

Raccordement des câbles

Raccordement d’un magnétoscope et d’un câblosélecteur

Utilisez cette illustration lorsque vous téléviseur est connecté à la fois à un magnétoscope et à un câblosélecteur.

MAGNÉTOSCOPE

S-VIDEO

VIDEO

AUDIO

ANT INPUTANT OUTPUT

Utilisez une connexion S-vidéo ou une connexion vidéo ordinaire.

COMPONENT VIDEO INPUT

S VIDEO

PROG OUT

VIDEO

TO AUDIO

AMP

CÂBLES NON FOURNIS

INPUT

CONNEXIONS À L’ARRIÈRE DU TÉLÉVISEUR

ANT 1 ANT 2

VIDEO

Câble d’entrée

SPLIT

OUT

Moins de 4" (10 cm)

Bague en ferrite (Grande taille) (fournis)

CÂBLOSÉLECTEUR

ANT OUTPUTANT INPUT

Remarque: La télécommande doit être programmée avec les codes fournis pour commander magnétoscope et le

câblosélecteur (voir pages 59-61).

Visualisation d’un canal de câblodistribution brouillé

Procédure

1. Choisissez ANT2 dans le menu RÉGLAGE.

2. Syntonisez le téléviseur sur le canal 3 ou le canal 4.

3. En utilisant le câblosélecteur, syntonisez le canal de câblodistribution brouillé que vous souhaitez regarder.

Remarque: Pour utiliser les fonctions spéciales telles que canaux favoris et Sigle de canal, ANT1 doit être choisi dans

le menu RÉGLAGE (voir page 26).

Enregistrement d’un canal de câblodistribution brouillé

Procédure

1. Choisissez ANT2 dans le menu RÉGLAGE.

2. Appuyez sur la touche TV/VIDEO sur la télécommande pour choisir l’entrée vidéo (VIDEO 1, VIDEO 2, etc.) à laquelle votre magnétoscope est connecté.

3. Mettez le magnétoscope sous tension.

Syntonisez le magnétoscope sur le canal 3 ou 4 en fonction du réglage du commutateur à l’arrière du magnétoscope.

5. En utilisant le câblosélecteur, syntonisez le canal de câblodistribution brouillé que vous souhaitez enregistrer.

6. Démarrez l’enregistrement.

Remarque: Pour regarder un canal différent pendant l’enregistrement:

• Choisissez ANT1 dans le menu RÉGLAGE.

• Appuyez sur la touche TV/VIDEO sur la télécommande pour revenir au mode du téléviseur.

• Syntonisez le téléviseur sur un programme de télévision (sauf un autre canal de câblodistribution brouillé).

Remarques:

(1) Des connexions similaires sont disponibles pour les prises INPUT 1, 2, 3.

L’entrée 3 est située à l’avant de l’appareil. Choisissez l’entrée VIDEO souhaitée en appuyant sur la touche TV/VIDEO. (Voir page 23)

(2) Lors de la connexion des câbles vidéo, la priorité est donnée au câble S-vidéo quand les prises S-vidéo et vidéo sont

connectées en même temps.

Page 16

Raccordement des câbles

Raccordement d’un décodeur de télévision numérique (DTV-STB) ou d’un lecteur DVD

Ce téléviseur est capable d’afficher des signaux DTV 1080i et 480p lorsqu’il est connecté à un décodeur DTV (STB). Afin de voir des programmes DTV, le décodeur doit être connecté aux entrées en composantes vidéo (Y, PB, PR ) du téléviseur. Un signal DTV doit être disponible dans votre région. Choisissez la sortie STB entre 1080i et 480p. Ce téléviseur utilise aussi un doubleur de ligne progressif, qui désentrelace le signal NTSC et balaie l’image de façon progressive. Cela vous permet, lorsque vous êtes assis prêt du téléviseur de ne pas voir de fines lignes noires horizontales (effet de store vénitien) lors de l'affichage d’images de télévision entrelacées. Utilisez cette illustration lors de la connexion du décodeur DTV Panasonic (décodeur pour télévision numérique) ou d’un lecteur DVD à l’arrière du téléviseur.

PRISES D’ENTRÉE DTV À L’ARRIÈRE DU TÉLÉVISEUR

CÂBLES NON FOURNIS

DIGITAL TV OUTPUT

MAIN VIDEO

AUDIO OUTPUT

COMPONENT VIDEO INPUT

S VIDEO

PROG OUT

VIDEO

TO AUDIO

AMP

INPUT

VIDEO

SPLIT

ANT 1 ANT 2

OUT

Remarque:

Il y a 2 jeux de trois entrées vidéo, Y, PB, et PR. Les entrées couleur en composantes séparées permettent une séparation de la luminance et de la chrominance du signal. Utilisez également les prises audio L (gauche) et R (droite).

Raccordement d’un amplificateur (TO AUDIO AMP)

Pour écouter le son du téléviseur à travers un système stéréo séparé, connectez un amplificateur audio externe aux prises TO AUDIO AMP à l’arrière du téléviseur.

Remarque: Les prises TO AUDIO AMP ne peuvent pas

être connectées directement aux enceintes externes.

Ajustements sonores

Procédure

Choisissez H-PARLEURS EF dans le menu sur l’écran AUDIO.

2. Réglez le volume de l’amplificateur au minimum.

Réglez le volume du téléviseur sur le niveau souhaité.

4. Réglez le volume de l’amplificateur au niveau

Raccordement de la sortie du téléviseur (PROG OUT)

Pour utiliser le signal audio et vidéo du téléviseur avec un appareil optionnel, sonnectez les prises PROG OUT et TO AUDIO AMP à l’arrière du téléviseur.

Procédure

1. Connectez l’appareil optionnel aux prises PROG OUT et TO AUDIO AMP.

2. L’affichage de la prise PROG OUT est le même que l’affichage sur l’écran.

Reportez-vous au mode d’emploi de l’appareil optionnel pour les instructions d’enregistrement et d’affichage.

de celui du téléviseur.

5. Choisissez H-PARLEURS H/CIRCUIT—SORTIE AUDIO VARIABLE dans le menu AUDIO.

6. Le volume, la mise en sourdine, les graves, les aigus et l’équilibre peuvent maintenant être commandés à travers le téléviseur.

Choisissez H-PARLEURS H/CIRCUIT—SORTIE AUDIO FIXE pour commander les fonctions sonores à travers l’amplificateur externe.

CONNEXIONS À L’ARRIÈRE DU TÉLÉVISEURAmplificateur externe

COMPONENT VIDEO INPUT

INPUT

S VIDEO

PROG OUT

AUDIO INTPUT

VIDEO

TO AUDIO

AMP

CÂBLES NON FOURNIS

VIDEO

MAGNÉTOSCOPE

VIDEO

AUDIO

MONITEUR

Page 17

Cable Connection

Comment raccorder la prise IMHD

(HDMI : High-Definition Multimedia Interface (Interface multimédia haute définition)

∗

HDMI les formats sans compression. Une seule prise permet de faire transiter en même temps la vidéo et l'audio. Cette entrée HDMI tel qu'un décodeur ou un lecteur de DVD pourvu d'un connecteur de sortie HDMI ou DVI.

En appliquant sur la prise HDMI de ce téléviseur une source d'images haute définition à contenu numérique protégé à large barde passante (HDCP), il est possible d'obtenir sur l'écran des images numériques haute définition.

est la première interface audio/vidéo conçue pour les appareils numériques grand public qui prenne en compte

Moins de 4" (10 cm)

∗

peut être reliée à un appareil électronique grand public qui est conforme à EIA/CEA-861/861B

Câble audio (non fourni)

Câble HDMI (non fourni)

Décodeur

Lecteur de DVD

Sortie du signal HDMI

Si l'appareil extérieur ne possède qu'une sortie DVI, branchez un câble prise HDMI. Par ailleurs, reliez la sortie du signal audio de l'appareil auxiliaire (décodeur ou lecteur de DVD) aux prises AUDIO IN

∗

d'adaptation DVI-HDMI à la

∗

de l'entrée HDMI.

∗

Signal vidéo concern

Ce modèle prend en compte les formats suivants. Réglez comme il convient le format de l'appareil relié.

Nombre de points (H x V)

× ×

1080i 480P

480i

Cette prise d'entrée n'est pas destinée à une liaison avec un ordinateur.

Signal audio (LPCM)

Si le signal audionumérique est compris au niveau de l'appareil HDMI relié.

Fréquence d'échantillonnage

48 kHz / 44,1 kHz / 32 kHz

Remarques:

(1)Ce connecteur HDMI est de type A. (2)Si vous ne pouvez pas afficher d’image parce qu’il n’est pas prévu que vous puissiez régler la sortie DIGITAL OUT du

décodeur DTV, utilisez l’entrée pour les composantes vidéo (ou bien l’entrée S-Vidéo, ou encore l’entrée pour la vidéo standard). Le cas échéant l’image qui s’affiche résulte du traitement d’un signal analogique.

(3) Câble d’adaptation DVI-HDMI (numéro de pièce, TY-SCHO3DH) vendu séparément.

1. HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de commerce ou des margues

∗

déposées de HDMI Licensing LLC.

2. La conformité aux profils EIA/CEA-861/861B couvre les profils de transmission de la vidéo numérique non

∗

compressée, y compris la protection du contenu numérique à large bande passant.

3. Consultez le revendeur de produits grand public pour plus de détails sur la disponibilité.

∗

4. (HDMI IN) Veuillez vous reporter à la page 24.

∗

La prise HDMI de cet appareil est de TYPE A.

•

720(1 440)

1 920

720 640

× ×

480P

× ×

480P

1 080i

× ×

480i

Fréquence du balayage vertical (Hz)

59,94/60

59.94/60

Page 18

67839

1514131211

Raccordement des câble

Raccordement aux bornes d’entrée d’ordinateur (PC)

Ordinateur

S-VIDEO

VIDEO

INPUT 3

L AUDIO R

Moins de

(10 cm)

Fiche stéréo

Moins de

(10 cm)

RVB

Câble PC

D-sub 15 broches

Bague en ferrite (Grande taille) (fournis)

(Petite taille) (fournis)

Adaptateur de conversion (si nécessaire)

Bague en ferrite

AUDIO

Branchez un câble correspondant à la borne de sortie audio de l'ordinateur.

Moins de

(10 cm)

Remarques:

(1) Les signaux de l’ordinateur pouvant être entrés sont ceux possédant une fréquence de balayage horizontal de 15 à 110

kHz et une fréquence de balayage vertical de 48 à 120 Hz. (Cependant, les signaux dépassant 1 200 lignes ne seront pas affichés correctement.)

(2) La résolution de l’affichage est de 768 × 768 points (TH-42PX20), 1,024 × 768 points (TH-50PX20) au maximum

lorsque le mode d’aspect est mis sur “4:3”, et de 1,024 × 768 points (TH-42PX20), 1,366 × 768 points (TH-50PX20) lorsque le mode d’aspect est mis sur “16:9”. Si la résolution de l’affichage dépasse ces valeurs maximales, il est

possible que les menus détails ne soient pas rendus avec une netteté suffisante. (3) Certains modèles de PC ne peuvent pas être raccordés à l’écran plasma. (4) Il n’est pas nécessaire d’utiliser un adaptateur pour les ordinateurs équipés d’une borne D-sub 15 broches compatible

avec DOS/V. (5) L’ordinateur représenté dans l’illustration est un exemple seulement. (6) Les équipements et les câbles complémentaires représentés sur cette illustration ne sont pas fournis avec cet appareil. (7) Ne réglez pas les fréquences de balayage horizontal et vertical pour les signaux PC à des niveaux supérieurs ou

inférieurs aux limites de la plage de fréquence spécifiée.

Noms des signaux pour le connecteur D-sub 15 broches

N° de broche

Nom du signal

1 2 3 4

Disposition des broches pour la borne d’entrée PC

NC (non branché)

GND (masse)

N° de broche R V B

6 7 8 9

Nom du signal

GND (masse) GND (masse) GND (masse)

NC (non branché)

GND (masse)

N° de broche

NC (non branché)

12 13 14 15

Nom du signal

HD/SYNC

VD NC

Page 19

POWER

Mise sous tension, ou hors tension

Raccordement du cordon d’alimentation

Raccordement du cordon d’alimentation sur le téléviseur à écran plasma.

Fixer fermement la fiche du cordon d’alimentation au téléviseur Plasma avec la pince.

Bague en ferrite (Grande taille) (fournis)

Pour mettre l’appareil sous tension

Branchement de la fiche du cordon d’alimentation sur une prise secteur

Remarque:

La forme de fiche du cordon d’alimentation varie d’un pays à l’autre. L’illustration ci-contre ne représente peut-être pas la fiche dont est pourvu l’appareil que vous possédez.

POWER

VCR

PC MENU

AUX

DVD

DTV

VOL VOL

CBL

SAP

RCVR

DBS

RECALL

Appuyez sur l’interrupteur POWER du téléviseur. Appareil sous tension: Témoin rouge Quand le téléviseur est sous tension, appuyez sur l’interrupteur POWER sur le téléviseur pour le mettre hors tension. STANDBY: Éteint

Exemple:

Power indicater

Capteur de télécommande

POWER

L’image ci-dessous s’affiche pendant quelques secondes après la mise sous tension du téléviseur (il s’agit d’un exemple).

CA 3

SAP

CADRGE

Appuyez sur la touche POWER de la télécommande pour mettre le téléviseur sous tension: Témoin rouge Appuyez sur la touche POWER de la télécommande pour mettre le téléviseur hors tension: Éteint (mode attente).

Remarque:

Le téléviseur continue de consommer une certaine quantité d’énergie aussi longtemps que le cordon d’alimentation est branché dans la prise secteur murale.

Sélection de la langue des menus

Dans le menu RÉGLAGE, choisissez IDIOMA/LANGUE pour changer la langue des menus sur ENGLISH (anglais), ESPAÑOL (espagnol) ou FRANÇAIS. (Reportez-vous à la page 26)

Page 20

HPJ

PC CARD EJECT

SD CARD PUSH-EJECT

ACTION INPUT VOLUME CHANNEL

S-VIDEO

VIDEO INPUT 3

L AUDIO R

VHF, UHF et la câblodistribution

VHF et UHF

PC CARD

SD CARD

EJECT

PUSH-EJECT

HPJ

ACTIONINPUT VOLUME CHANNEL

Interrupteur d’alimentation

POWER

DVD

VCR

DTV

VOL VOL

PC MENU

L AUDIO R

S-VIDEO

VIDEO INPUT 3

Power indicater

SAP

RCVR

CBL

DBS

RECALL

PAG EEXIT

GUIDE

Bouton d’action

(Appuyer pour effectuer

des sélections.)

Bouton d’entrée (INPUT)

(Fait passer au signal

d’entrée.)

Capteur de télécommande

Détecteur CATS

Plasma CATS (Contrast Automatic Tracking System)

Plasma CATS détecte automatiquement les conditions

d’éclairement ambiant et régle en conséquence la luminosité

et la gradation de manière à optimiser le contraste.

(Fonctionne quand le mode Picture est réglé sur Auto.)

Appuyez sur cette touche pour mettre le téléviseur en service à partir de la télécommande.

POWER

Appuyez sur cette touche pour mettre le téléviseur sous tension (reportez-vous à la page 19).

Les commandes peuvent être actionnées à partir du téléviseur

Sélection des canaux

•

Réglage du volume

•

123

456

7809

R-TUNE PROG

PIP MIN

REW

FREEZE TV/VCR

PIP SPLIT MOVE SWAP

PIP CH

VCR CH

PLAY

STOPPAUSE

PIP MAX

REC

OPEN/CLOSE

VOL VOL

Appuyez pour choisir le canal désiré.

Appuyez pour régler le niveau d’écoute.

Remarques:

(1) Le numéro de canal et le niveau du volume sont conservés même

après la mise hors tension du téléviseur.

(2) La consommation d’énergie et les hurlements sonores peuvent être

réduits par abaissement du volume.

Page 21

VHF, UHF et la câblodistribution

Câblodistribution

Quand le câble d’antenne est connecté à la borne d’antenne du téléviseur via un cablôsélecteur ou un magnétoscope, syntonisez le téléviseur sur le canal 3 ou le canal 4. Cela n’est pas valable si le signal d’entrée provient de la prise VIDEO INPUT.

Bague en ferrite

Borne d’antenne à l’arrière du téléviseur

(Grande taille) (fournis)

Vers l’entrée

Câble provenant de l’antenne ou de la câblodistribution

SD CARD PUSH-EJECT

HPJ

ACTIONINPUT VOLUME CHANNEL

S-VIDEO

POWER

VCR

PC MENU

DVD

DTV

VOL VOL

CBL

PAG EEXIT

123

456

7809

R-TUNE PROG

PIP MIN

REW

PLAY

STOPPAUSE

PC CARD EJECT

L AUDIO R VIDEO INPUT 3

RECALL

GUIDE

PIP MAX

REC

SAP

RCVR

DBS

Moins de 4" (10 cm)

OUTPUT

Câblosélecteur

INPUT

Vérification

Assurez-vous que les réglages pour la câblodistribution sont faits et que tous les appareils sont installés. Mettez en service le câblosélecteur et réglez le niveau d’écoute.

CBL

POWER

Appuyez sur

Appuyez sur cette touche tout en orientant la télécommande vers le câblosélecteur.

Remarque:

Le code de télécommande est celui des appareils Panasonic. Si les appareils périphériques ne fonctionnent pas normalement, reprenez l’enregistrement des codes (reportez-vous aux pages 62 et 63).

CBL

pour confirmer.

FREEZE TV/VCR

PIP SPLIT MOVE SWAP

PIP CH

VCR CH

OPEN/CLOSE

Utilisez le câblosélecteur et réglez le niveau d’écoute.

Page 22

Emplacement des commandes

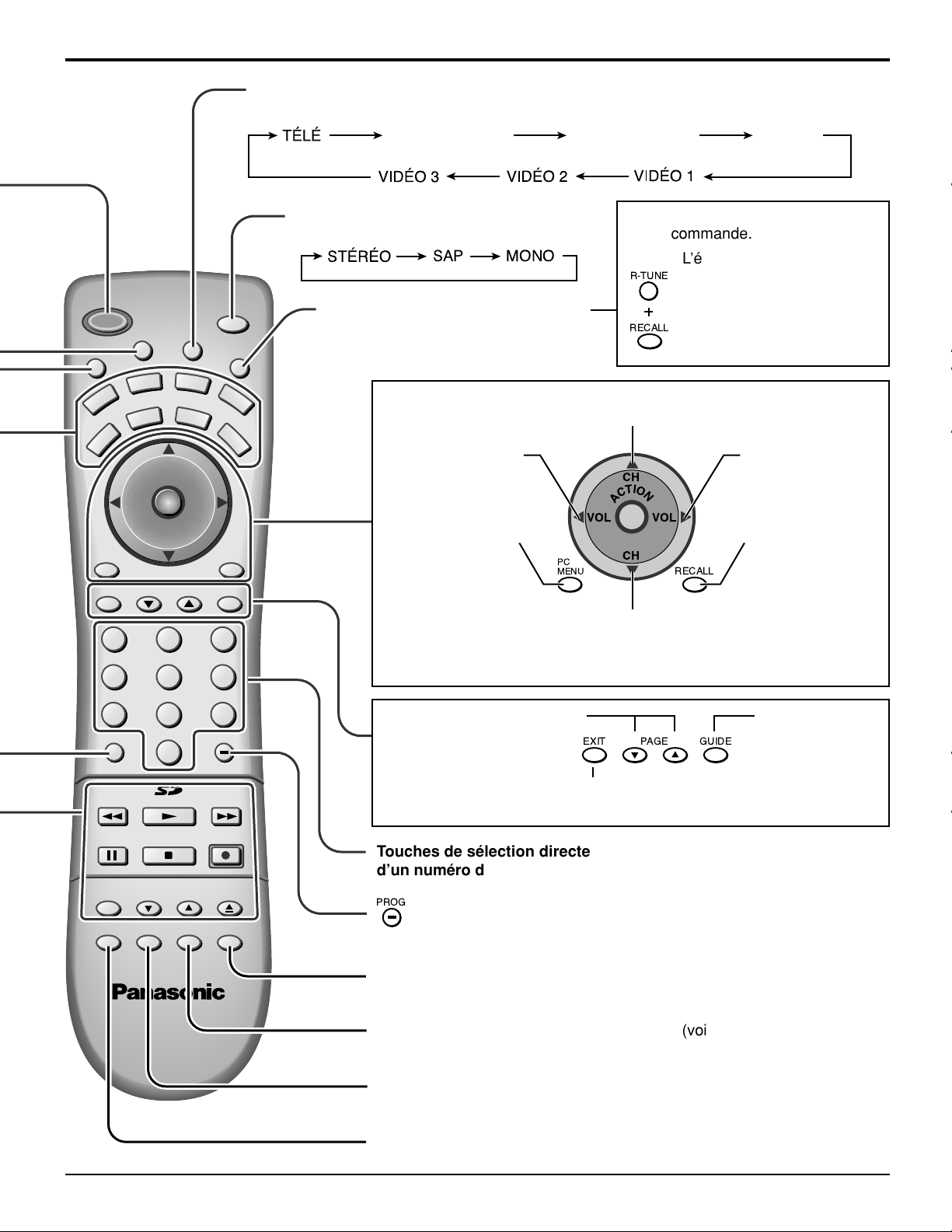

Télécommande lumineuse

Interrupteur

Appuyez sur cette touche pour mettre le téléviseur sous ou hors tension (voir page 19). Remarque: Le cordon d’alimentation du téléviseur doit d’abord être branché sur une prise

secteur murale puis le téléviseur doit être mis sous tension à l’aide de l’interrupteur d’alimentation POWER (mode d’attente).

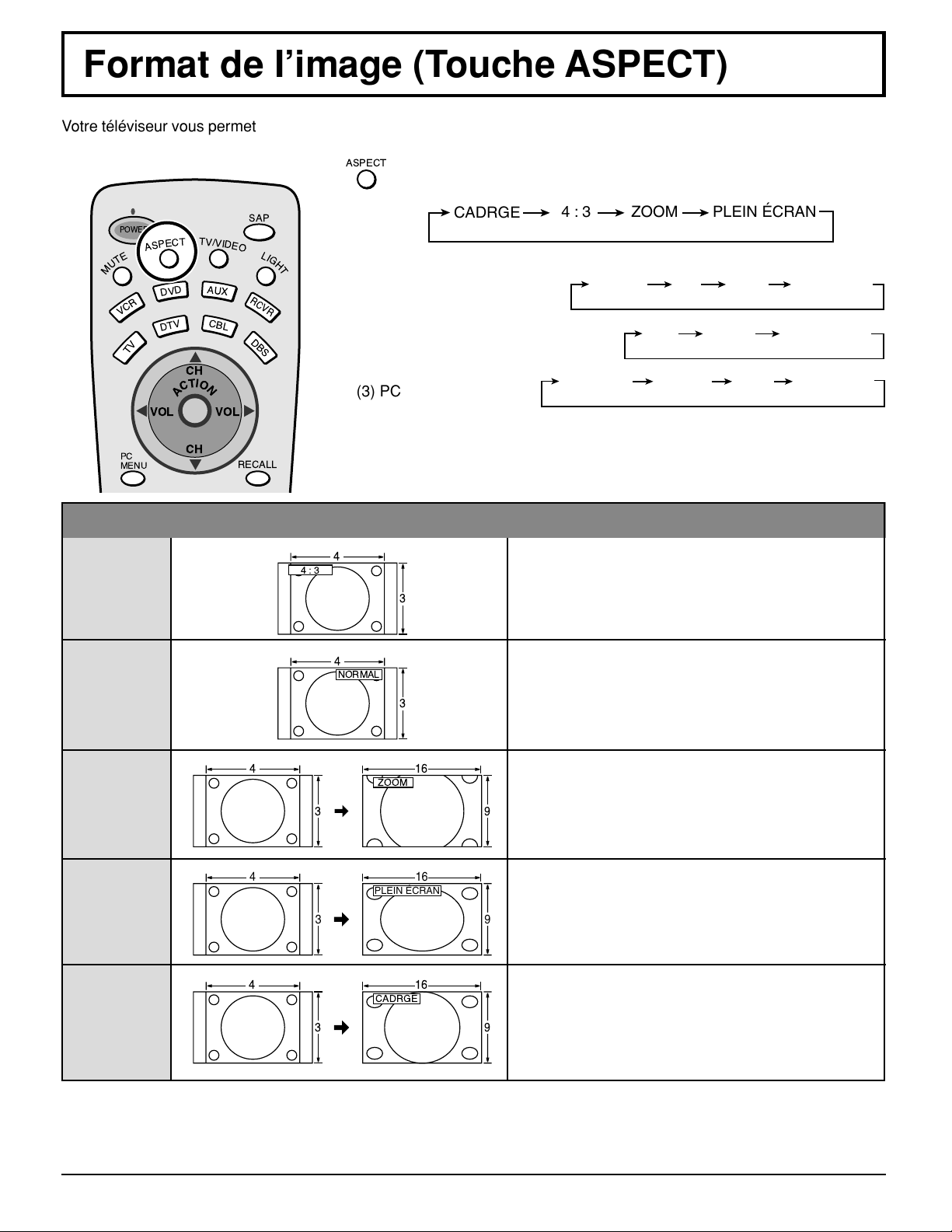

Touche ASPECT

Change la taille de l’écran (voir page 52).

CADRGE

Touche MUTE

Appuyez sur cette touche pour couper le son, appuyez de nouveau pour rétablir le son.

Touches de sélection de mode

Ces touches permettent de choisir le mode de fonctionnement de la télécommande. (Voir page 63)

4 : 3 ZOOM PLEIN ÉCRAN

Sélection du mode DVD pour la télécommande

Sélection du mode magnétoscope pour la télécommande

Sélection du mode pour la télécommande téléviseur

Sélection du mode téléviseur

numérique pour la télécommande

Commande d’autres appareils

TouchesTouches

PIP MIN

REW

PIP MAX

Appareil

Saut, recherche,

avance/retour rapide

Son ambiophonique –/+

DVD

VCR

DTV

R-TUNE

Touche R-TUNE

Permet de revenir au canal précédemment capté ou au mode vidéo.

PLAY

JPEG Viewer

LECTURE

Sélection du mode AUX pour la télécommande

AUX

CBL

RCVR

DBS

Sélection du mode récepteurl amplificateur pour la télécommande

Sélection du mode récepteur DBS pour la télécommande (Digital Broadcasting Satellite)

Sélection du mode câblodistribution pour la télécommande

PAUSE

Pause

STOP

TouchesTouches

Appareil

REC

FREEZE TV/VCR

PIP CH

VCR CH

OPEN/CLOSE

Ouverture/fermeture

Page 23

Emplacement des commandes

Touche TV/VIDEO

Le mode d’entrée change chaque fois que vous appuyez sur cette touche.

HDMICOMPOSANT 1 COMPOSANT 2

POWER

VCR

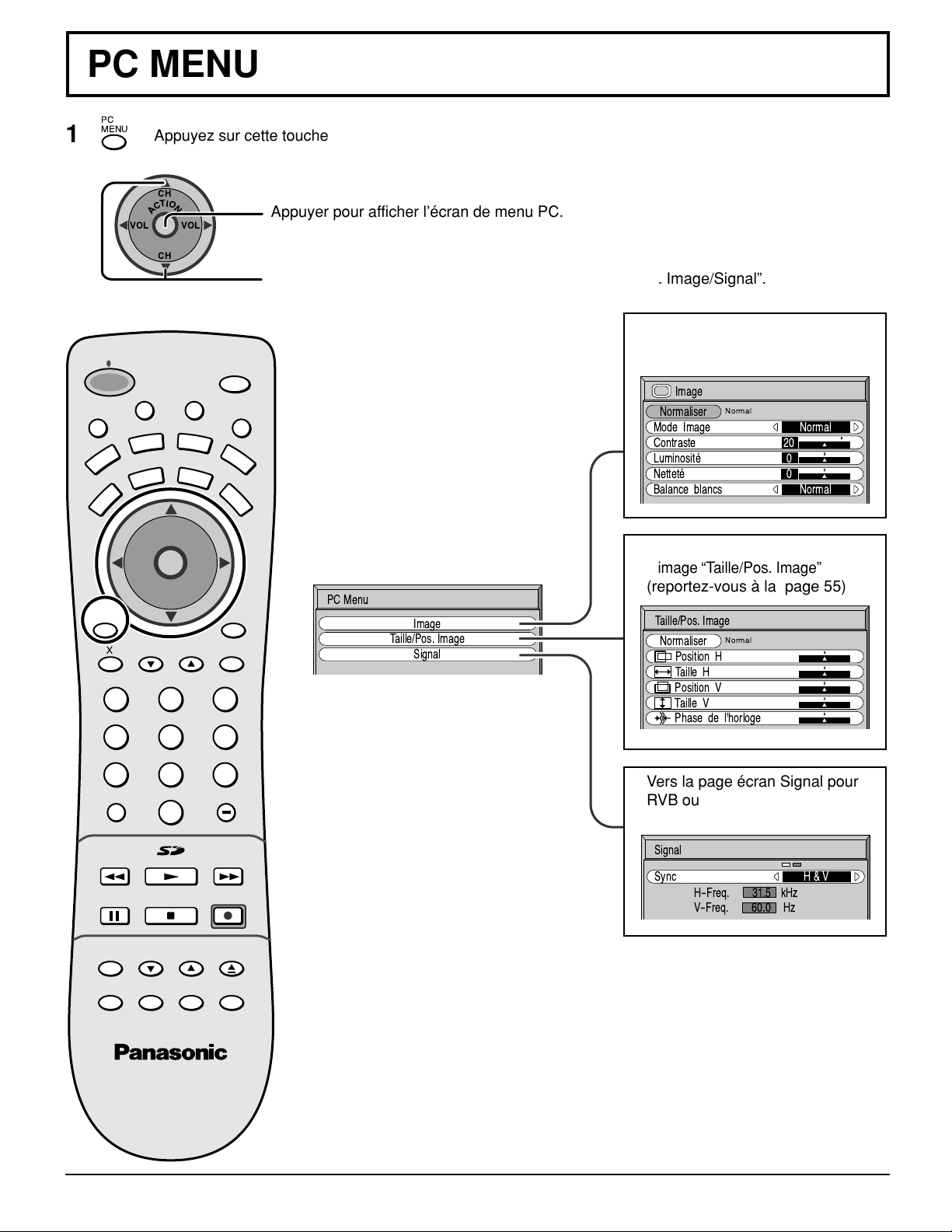

PC MENU

VOL VOL

DVD

DTV

AUX

CBL

PAG EEXIT

123

456

SAP

RCVR

DBS

RECALL

GUIDE

Touche SAP

Choisit le mode sonore (voir page 33).

SAP MONO

Éclaire les touches de la télécommande.

Les touches choisies clignotent quand

la télécommande est éclairée.

Mise en et hors service l’éclairage de la télécommande.

L’éclairage de la

R-TUNE

télécommande peut être mis en et hors service en

RECALL

appuyant sur la touche RECALL tout en maintenant pressée la touche R-TUNE.

Permet de choisir le canal supérieur suivant

Déplace le curseur vers le haut pendant le mode de menu.

Réduit le volume

Déplace le curseur vers la gauche pendant le mode de menu.

Sélection du mode PC

Appuyez sur la touche de sélection de mode PC pour sélectionner le mode PC.

VOL VOL

PC MENU

RECALL

Permet de choisir le canal inférieur précédent

Déplace le curseur vers le bas pendant le mode

Augmente le volume

Déplace le curseur vers la droite pendant le mode de menu.

Appuyez sur cette touche pour afficher la durée, le canal, la minuterie-sommeil et d’autres options.

de menu.

7809

R-TUNE PROG

PIP MIN

REW

FREEZE TV/VCR

PIP SPLIT MOVE SWAP

PLAY

STOPPAUSE

PIP CH

VCR CH

PIP MAX

REC

OPEN/CLOSE

Permet de choisir la page suivante/précédente pour DBS, sauter +/- pour DVD

GUIDEPAGEEXIT

Touche GUIDE

pour DBS.

et CD.

Permet de revenir à un affichage normal à partir de l’écran MENU. Élément précédent dans le menu.

Touches de sélection directe d’un numéro de programme

PROG

Touche de tiret PROG

Tiret pour la sélection des numéros de canal pour DTV et DBS.

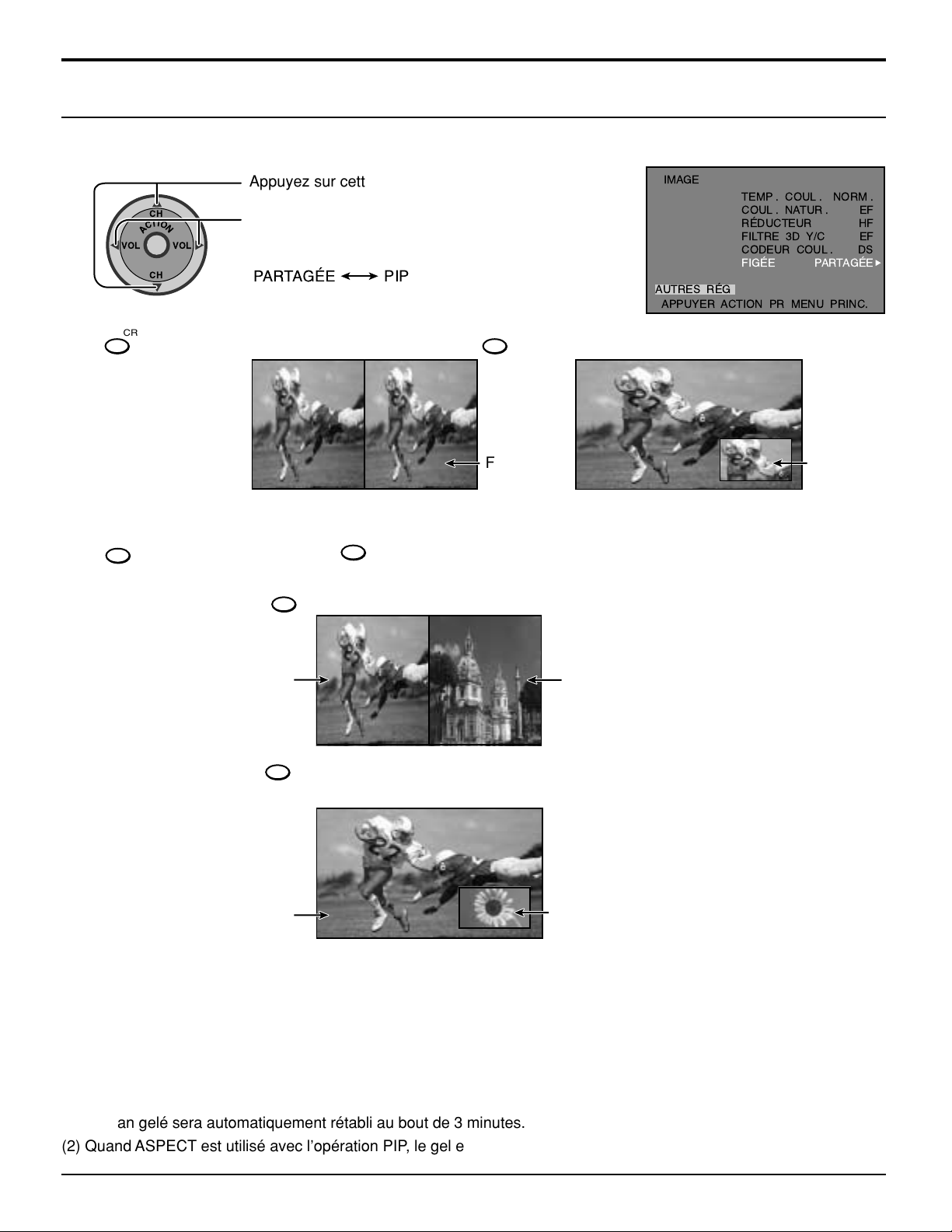

Échange les images de l’écran partagé et de l’image dans l’image

(voir pages 48, 51).

Déplace le cadre de l’image dans l’image (voir page 49).

Partage l’écran (voir page 50)

Accès au mode d’image dans l’image (voir page 48)

Page 24

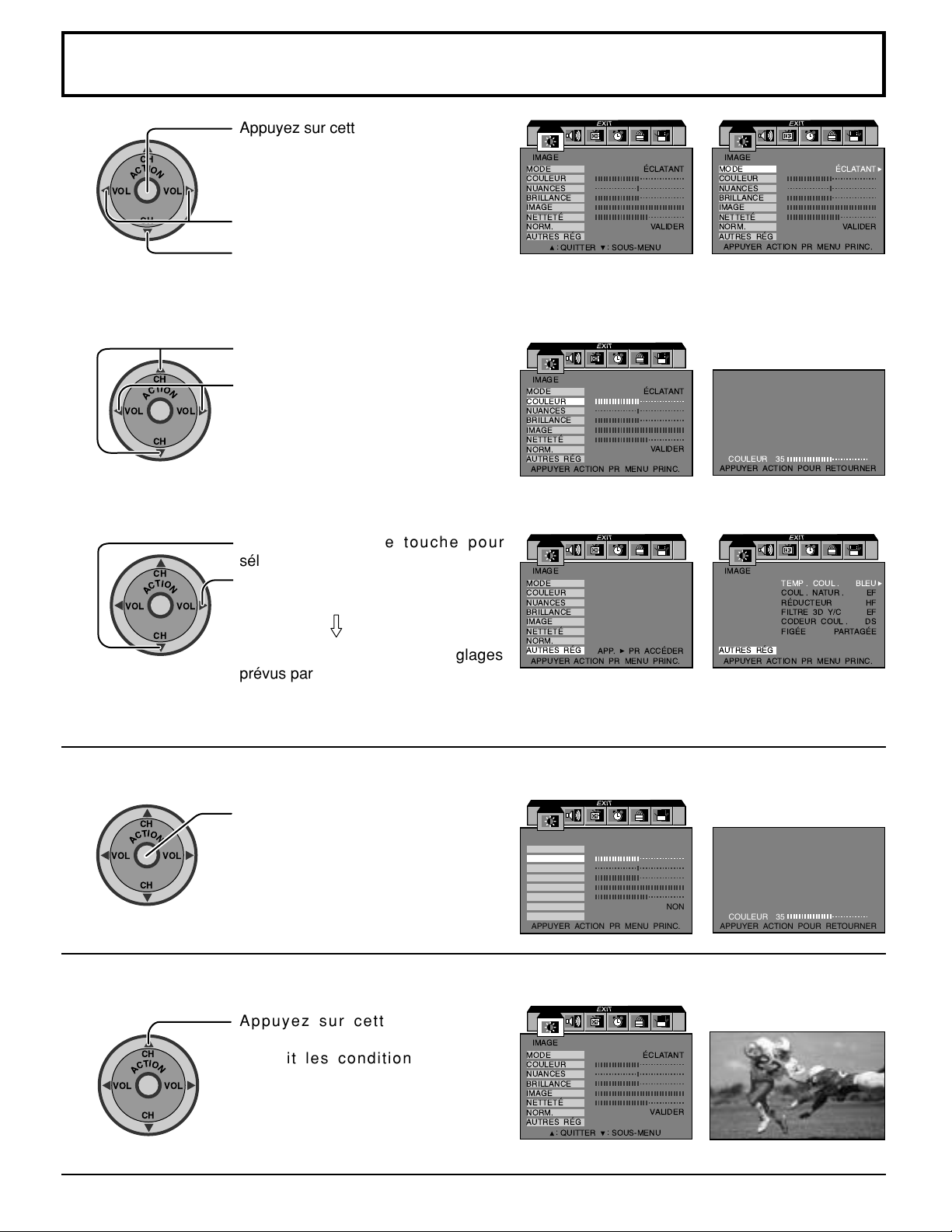

Opérations de base sur le menu

VOL VOL


MODE COULEUR NUANCES BRILLANCE IMAGE NETTET NORM. AUTRES RG

CLATANT

QUITTER

SOUS-MENU

VALIDER


MODE COULEUR NUANCES BRILLANCE IMAGE NETTET NORM. AUTRES RG

CLATANT

APPUYER ACTION PR MENU PRINC.

VALIDER


MODE COULEUR NUANCES BRILLANCE IMAGE NETTET NORM. AUTRES RG

APPUYER ACTION PR MENU PRINC.

APP. PR ACCDER

VOL VOL

[Pour AUTRES RÉG]

VOL VOL

Appuyez sur cette touche pour afficher la page de menu.

Utilisez ces touches pour sélectionner l’icône de menu désirée.

Appuyez sur cette touche pour accéder


MODE COULEUR NUANCES BRILLANCE IMAGE NETTET NORM. AUTRES RG

APPUYER ACTION PR MENU PRINC.

CLATANT

VALIDER

au champ du menu secondaire.

Utilisez ces touches pour sélectionner une option de menu secondaire.

Utilisez ces touches pour sélectionner ou régler.

APPUYER ACTION POUR RETOURNER

35COULEUR

Appuyez sur cette touche pour sélectionner AUTRES RÉG.

Appuyez sur cette touche pour accéder au champ du menu des options.

Effectuez la sélection et les réglages


AUTRES RG

APPUYER ACTION PR MENU PRINC.

TEMP . COUL .

COUL . NATUR . RDUCTEUR FILTRE 3D Y/C CODEUR COUL . FIGE

PARTAGE

BLEU

EF HF EF DS

prévus par le menu des options.

Pour revenir au menu principal ou Pour revenir à la page précédente:

VOL VOL

Pour terminer les réglages:

Appuyez sur cette touche pour revenir

en arrière.


MODE COULEUR NUANCES BRILLANCE IMAGE NETTETÉ NORM AUTRES RÉG

APPUYER ACTION PR MENU PRINC.

ÉCLATANT

NON

APPUYER ACTION POUR RETOURNER

35COULEUR

Appuyez sur cette touche pour abandonner la page MENU. Cela rétablit les conditions normales d’affichage.


MODE COULEUR NUANCES BRILLANCE IMAGE NETTET NORM. AUTRES RG

QUITTER

SOUS-MENU

CLATANT

VALIDER

Image normale

Page 25

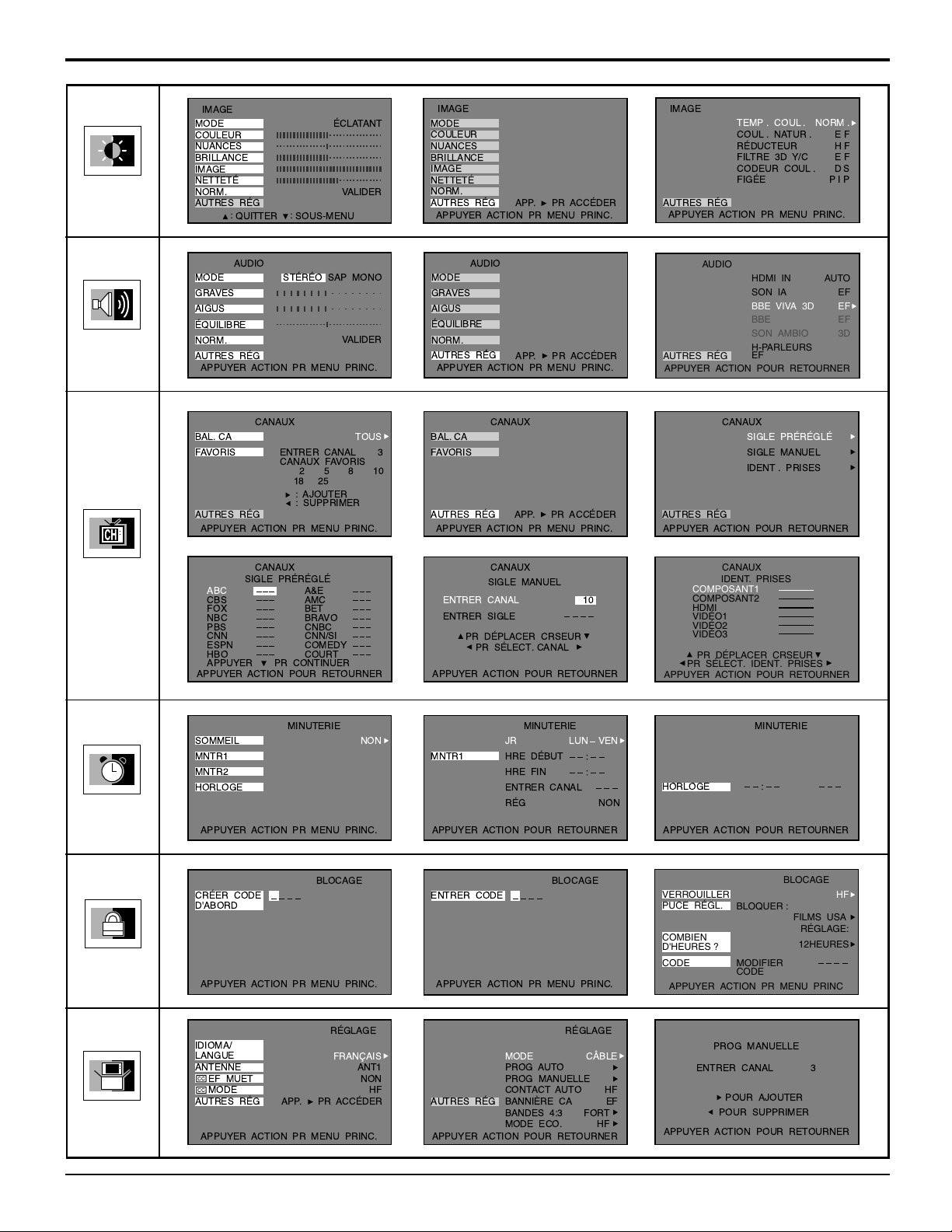

Opérations de base sur le menu


AUDIO


MODE COULEUR NUANCES BRILLANCE IMAGE NETTET NORM. AUTRES RG

QUITTER

AUDIO MODE GRAVES AIGUS QUILIBRE NORM. AUTRES RG

APPUYER ACTION PR MENU PRINC.

BAL. CA FAVORIS

AUTRES RG

APPUYER ACTION PR MENU PRINC.

STRO SAP MONO

CANAUX

ENTRER CANAL 3 CANAUX FAVORIS

CLATANT

VALIDER

SOUS-MENU

VALIDER

TOUS

25810

18 25

: AJOUTER : SUPPRIMER


MODE COULEUR NUANCES BRILLANCE IMAGE NETTET NORM. AUTRES RG

APPUYER ACTION PR MENU PRINC.

MODE GRAVES AIGUS QUILIBRE NORM. AUTRES RG

AUTRES RG

APPUYER ACTION PR MENU PRINC.

BAL. CA FAVORIS

AUTRES RG

APPUYER ACTION PR MENU PRINC.

APP. PR ACCDER

AUDIO

APP. PR ACCDER

CANAUX

APP. PR ACCDER


AUTRES RG

APPUYER ACTION PR MENU PRINC.

AUTRES RÉG

APPUYER ACTION POUR RETOURNER

AUTRES RG

APPUYER ACTION POUR RETOURNER

AUDIO

CANAUX

TEMP . COUL .

COUL . NATUR . RDUCTEUR FILTRE 3D Y/C CODEUR COUL . FIGE

HDMI IN SON IA

BBE VIVA 3D

BBE SON AMBIO

H-PARLEURS EF

SIGLE PRRGL

SIGLE MANUEL IDENT . PRISES

NORM .

PIP

AUTO

EF HF EF DS

EF 3D

CANAUX

MINUTERIE

BLOCAGE

CANAUX

SIGLE PRRGL

ABC

CBS FOX NBC PBS CNN ESPN HBO APPUYER PR CONTINUER

APPUYER ACTION POUR RETOURNER

SOMMEIL MNTR1 MNTR2 HORLOGE

APPUYER ACTION PR MENU PRINC.

CRER CODE D'ABORD

APPUYER ACTION PR MENU PRINC.

A&E AMC BET BRAVO CNBC CNN/SI COMEDY COURT

MINUTERIE

BLOCAGE

NON

CANAUX

SIGLE MANUEL

ENTRER CANAL 10

ENTRER SIGLE

PR DPLACER CRSEUR

PR SLECT. CANAL

APPUYER ACTION POUR RETOURNER

MINUTERIE

MNTR1

APPUYER ACTION POUR RETOURNER

ENTRER CODE

APPUYER ACTION PR MENU PRINC.

HRE DBUT HRE FIN ENTRER CANAL RG

LUN VEN

NON

BLOCAGE

CANAUX IDENT. PRISES

COMPOSANT1

COMPOSANT2 HDMI VIDÉO1 VIDÉO2 VIDÉO3

PR DÉPLACER CRSEUR

PR SÉLECT. IDENT. PRISES

APPUYER ACTION POUR RETOURNER

MINUTERIE

HORLOGE

APPUYER ACTION POUR RETOURNER

VERROUILLER PUCE RÉGL.

COMBIEN D'HEURES ?

CODE

APPUYER ACTION PR MENU PRINC

BLOQUER :

MODIFIER CODE

BLOCAGE

FILMS USA

RÉGLAGE:

12HEURES

RÉGLAGE

IDIOMA/ LANGUE ANTENNE

EF MUET MODE

AUTRES RG

APPUYER ACTION PR MENU PRINC.

APP. PR ACCDER

RGLAGE

FRANAIS

ANT1

NON

RGLAGE

MODE

PROG AUTO PROG MANUELLE CONTACT AUTO

AUTRES RG

APPUYER ACTION POUR RETOURNER

BANNIéRE CA BANDES 4:3 MODE ECO.

CåBLE

FORT

HF EF

PROG MANUELLE

ENTRER CANAL 3

POUR AJOUTER

POUR SUPPRIMER

APPUYER ACTION POUR RETOURNER

Page 26

RÉGLAGES

Langues des menus

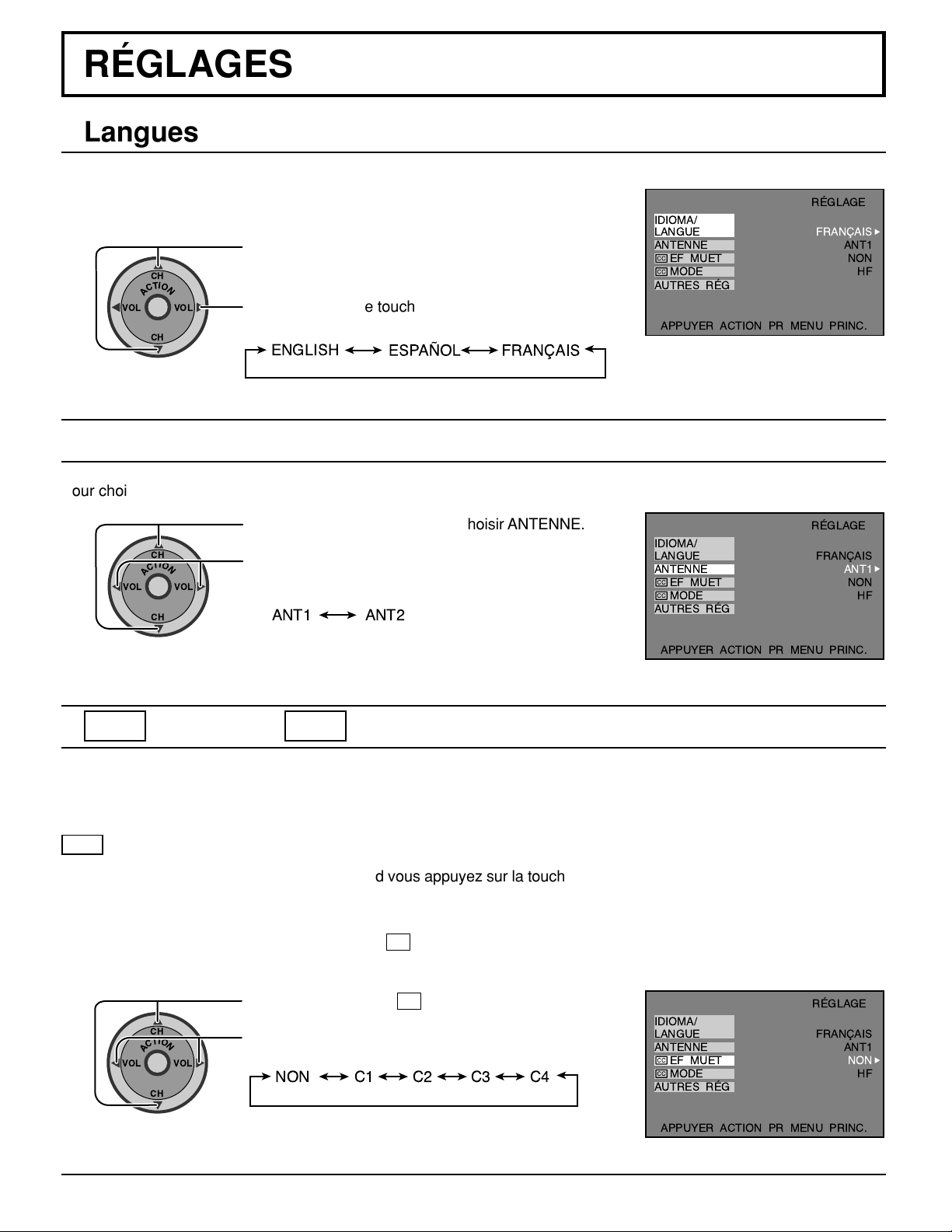

Dans le menu RÉGLAGE (SET UP), choisissez IDIOMA/LANGUE pour changer la langue des menus sur ENGLISH (anglais), ESPAÑOL (espagnol) ou FRANÇAIS.

Appuyez sur cette touche pour choisir

VOL VOL

IDIOMA/LANGUE.

Appuyez sur cette touche pour sélectionner ENGLISH, ESPAÑOL, ou FRANÇAIS.

ENGLISH

Sélection de l’antenne

Pour choisir ANT1 ou ANT2.

Appuyez sur cette touche pour choisir ANTENNE.

VOL VOL

Appuyez sur cette touche pour choisir ANT1 ou ANT2.

ANT1 ANT2

RGLAGE

IDIOMA/ LANGUE ANTENNE

EF MUET MODE

AUTRES RG

APPUYER ACTION PR MENU PRINC.

IDIOMA/ LANGUE ANTENNE

EF MUET MODE

AUTRES RG

FRANAIS

RGLAGE

FRANAIS

ANT1

NON

ANT1

NON

APPUYER ACTION PR MENU PRINC.

EF MUET

MODE (Sous-titres)

Ce téleviseur incorpore un décodeur pour malentendants qui fournit une description visuelle de la portion audio de l’émission sous la forme de sous-titres (lettres en couleur ou blanches sur fond noir). Ce décodeur permet la lecture du dialogue de l'émission ou de toute autre information.

cc EF MUET

Met en service l’affichage des sous-titres quand vous appuyez sur la touche MUTE de la télécommande. Pour mettre hors service l’affichage des sous-titres, appuyez une nouvelle fois sur la touche MUTE.

Remarque:

Cette fonction est activée lorsque le paramètre cc MODE est réglé à HF. L’émission doit contenir des sous-titres.

VOL VOL

Appuyez pour choisir cc EF MUET.

Appuyez sur cette touche pour choisir ce qui suit:

NON C1 C2 C3 C4

IDIOMA/ LANGUE ANTENNE

EF MUET MODE

AUTRES RG

RGLAGE

FRANAIS

ANT1

NON

APPUYER ACTION PR MENU PRINC.

Page 27

RÉGLAGES

VOL VOL

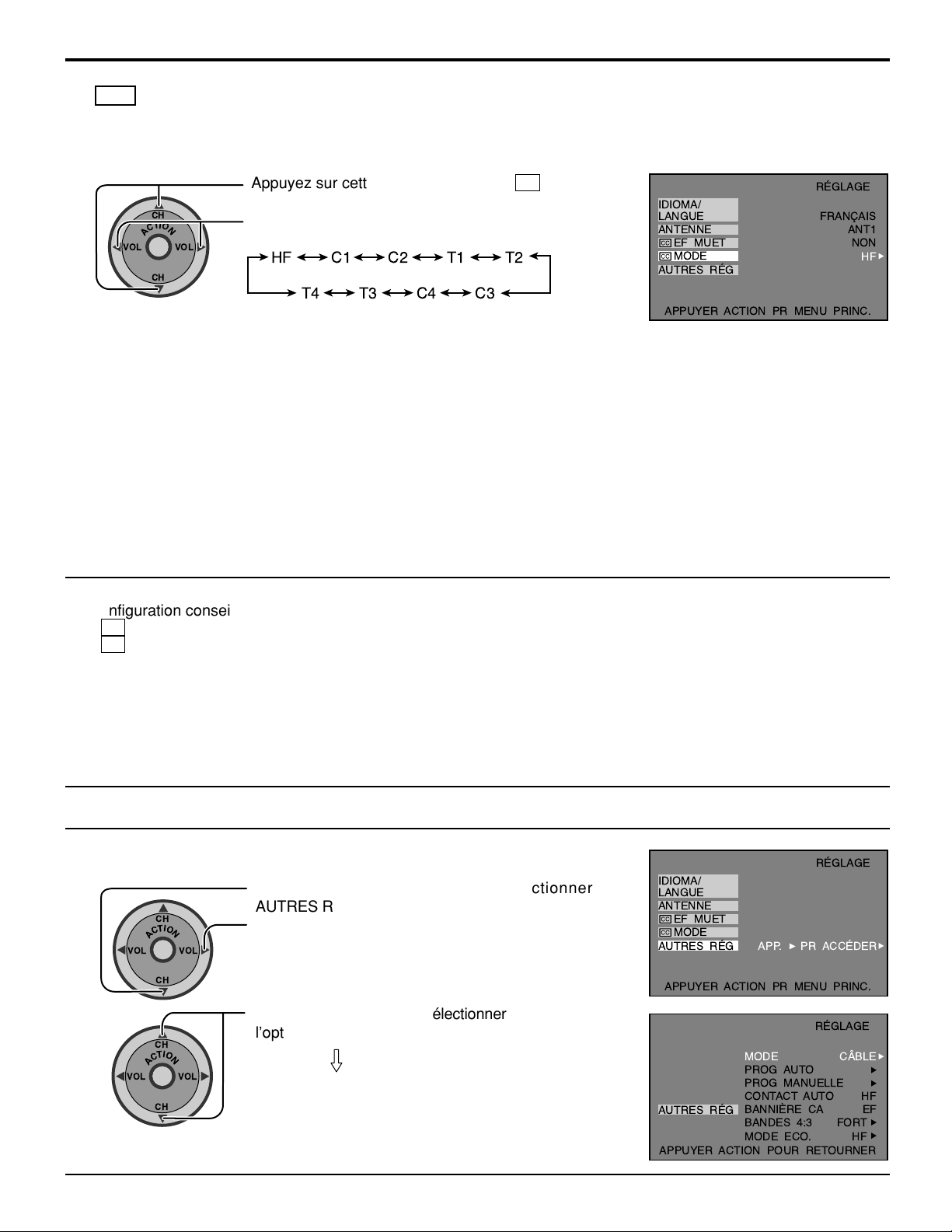

cc MODE

Met en service l’affichage des sous-titres. L’affichage demeure en service jusqu’à ce que vous choisissez la valeur HF sur le menu.

VOL VOL

Appuyez sur cette touche pour choisir cc MODE.

Appuyez sur cette touche pour choisir ce qui suit:

HF C1 C2 T1

IDIOMA/ LANGUE ANTENNE

EF MUET MODE

AUTRES RG

RGLAGE

FRANAIS

ANT1

NON

C4T3T4 C3

APPUYER ACTION PR MENU PRINC.

• HF (HORS FONCTION) -

• C1 -

Mode conseillé lorsque l’affichage des sous-titres n’est pas utilisé. Pour l’affichage d’informations relatives à l’image (maximum de 4 lignes placées convenablement sur l’écran de manière à ne pas masquer les parties essentielles de l’image).

• C2 -

• T1 -

Autre mode pour les informations relatives à l’image. Masquage d’une grande partie de l’image et affichage du programme des émissions ou d’autres informations pertinentes.

• T2 -

Autre mode donnant lieu à l’affichage d’informations et au masquage d’une grande partie de l’image sur l’écran du téléviseur.

• C3 -

• C4 -

• T3 -

Autre mode pour les informations relatives à l’image. Autre mode pour les informations relatives à l’image. Autre mode donnant lieu à l’affichage d’informations et au masquage d’une grande partie de l’image sur l’écran du téléviseur.

• T4 -

Autre mode donnant lieu à l’affichage d’informations et au masquage d’une grande partie de l’image sur l’écran du téléviseur.

Remarques:

(1) Configuration conseillée pour les sous-titres afin d’utiliser la touche MUTE.

cc EF MUET: C1 cc MODE: HF

(2) La valeur de CC EF MUET n’est valide que si CC MODE est réglé à HF. En effet, CC MODE ayant pour valeur EF,

remplace CC EF MUET.

Ce menu ne peut pas être affiché quand l’image principale est le résultat d’un signal d’entrée vidéo de composante

480i ou plus.

(3) Quand le format de l’image est réglé sur ZOOM, les sous-titres ne peuvent pas être utilisés.

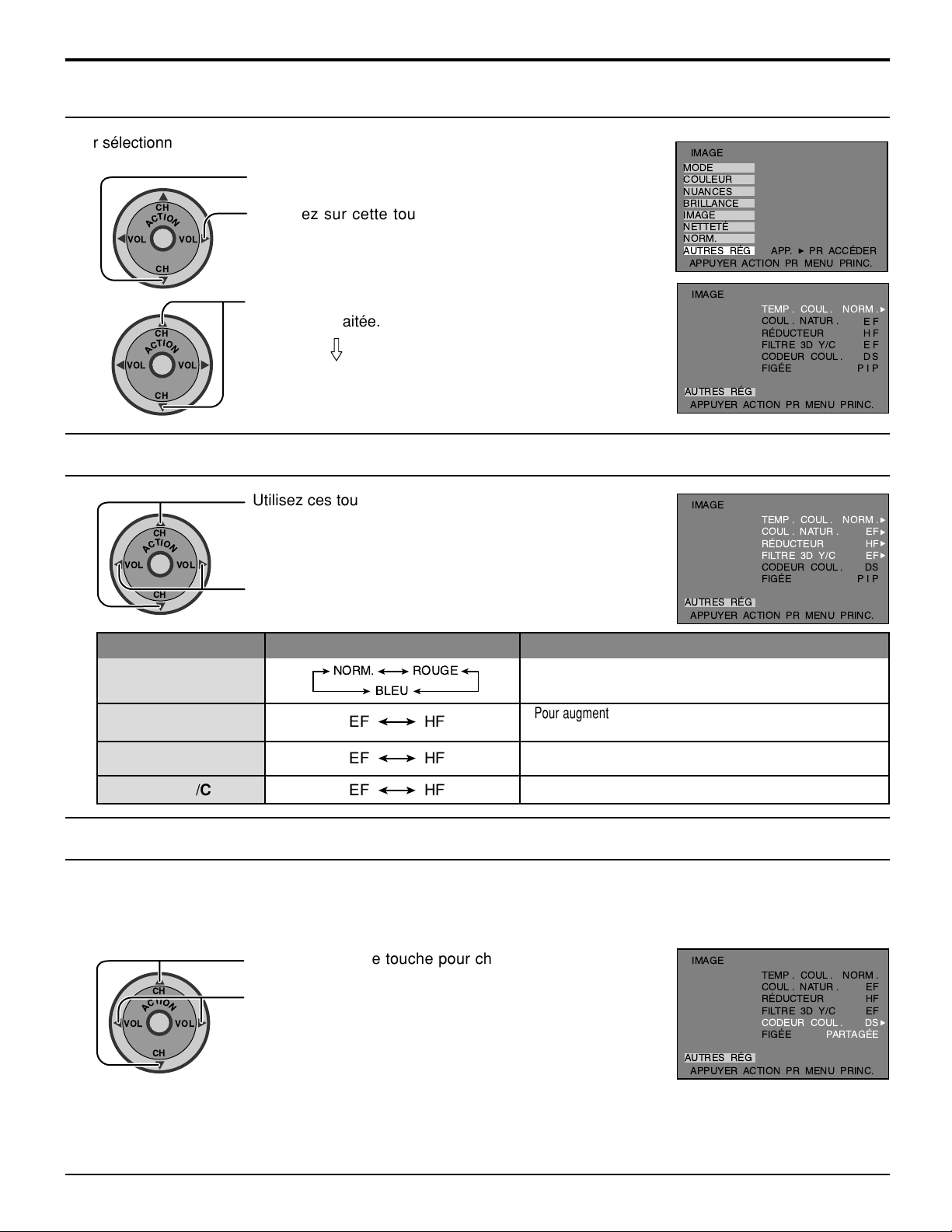

Pour sélectionner le menu d’options sous AUTRES RÉG.

Sélection du menu d’options sous AUTRES RÉG

IDIOMA/ LANGUE ANTENNE

EF MUET MODE

AUTRES RG

APPUYER ACTION PR MENU PRINC.

AUTRES RG

APPUYER ACTION POUR RETOURNER

VOL VOL

Appuyez sur cette touche pour sélectionner AUTRES RÉG. Appuyez sur cette touche pour accéder au champ du menu d’options.

Utilisez ces touches pour sélectionner l’option souhaitée.

Effectuez les réglages.

RGLAGE

APP. PR ACCDER

RGLAGE

MODE

PROG AUTO PROG MANUELLE CONTACT AUTO BANNIéRE CA BANDES 4:3 MODE ECO.

CåBLE

FORT

Page 28

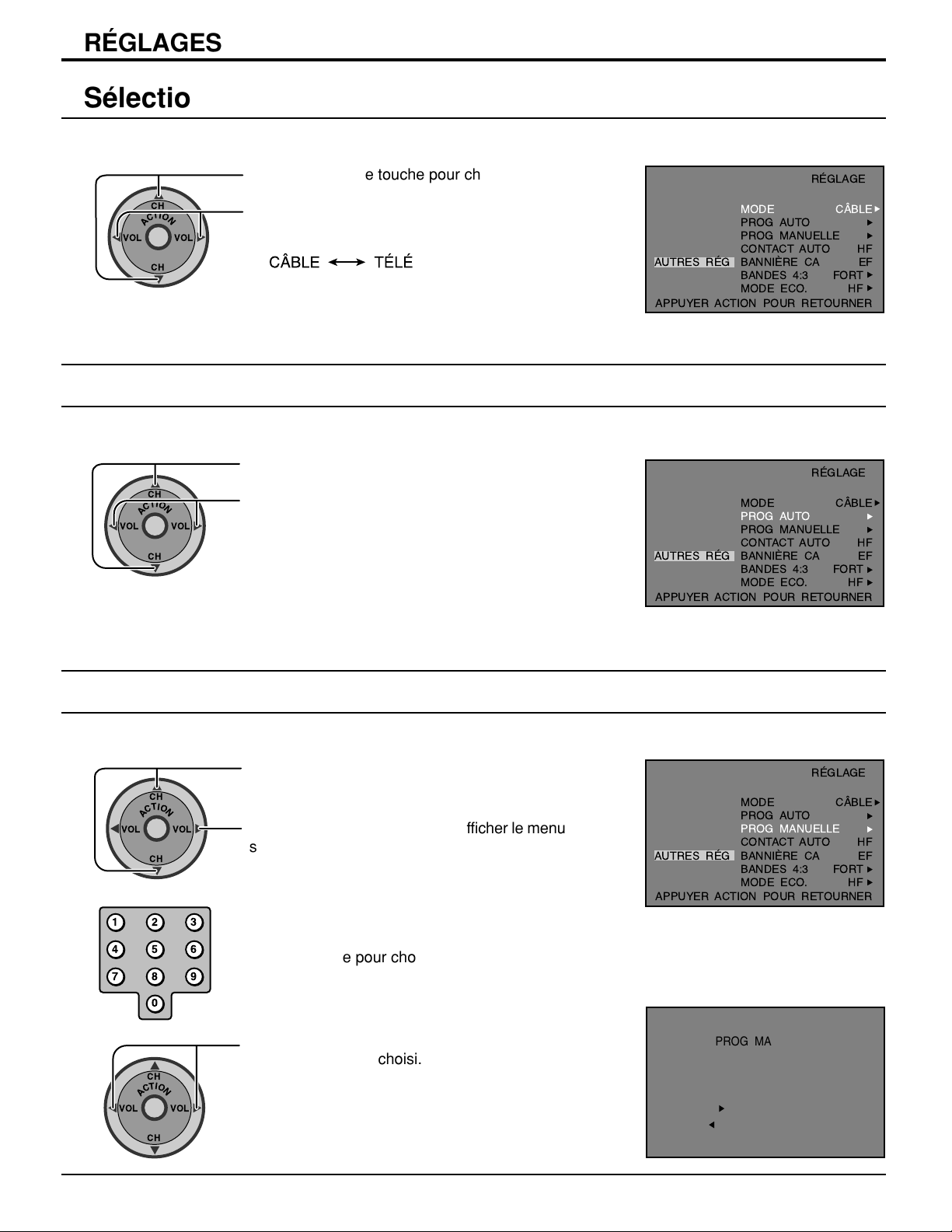

RÉGLAGES

Sélection du MODE

Pour choisir CÂBLE ou TÉLÉ.

Appuyez sur cette touche pour choisir MODE.

VOL VOL

Appuyez sur cette touche pour choisir CÂBLE ou TÉLÉ.

PROGRAMMATION AUTOMATIQUE

Pour programmer automatiquement tous les canaux avec un signal.

Appuyez sur cette touche pour choisir PROG

VOL VOL

AUTO. Appuyez sur cette touche pour démarrer la PROG AUTO.

RGLAGE

MODE

PROG AUTO PROG MANUELLE CONTACT AUTO

AUTRES RG

APPUYER ACTION POUR RETOURNER

AUTRES RG

APPUYER ACTION POUR RETOURNER

BANNIéRE CA BANDES 4:3 MODE ECO.

MODE

PROG AUTO

PROG MANUELLE CONTACT AUTO BANNIéRE CA BANDES 4:3 MODE ECO.

CåBLE

FORT

RGLAGE

CåBLE

FORT

HF EF

PROGRAMMATION MANUELLE

Pour ajouter ou supprimer manuellement des canaux.

Appuyez sur cette touche pour choisir PROG

VOL VOL

123

456

7809

VOL VOL

MANUELLE.

Appuyez sur cette touche pour afficher le menu suivant.

Utilisez les touches numériques de la télécommande pour choisir le canal souhaité.

Appuyez sur cette touche pour ajouter ou supprimer le canal choisi.

RGLAGE

MODE PROG AUTO

PROG MANUELLE

CONTACT AUTO

AUTRES RG

APPUYER ACTION POUR RETOURNER

BANNIéRE CA BANDES 4:3 MODE ECO.

CåBLE

HF EF

FORT

PROG MANUELLE

ENTRER CANAL 3

POUR AJOUTER

POUR SUPPRIMER

APPUYER ACTION POUR RETOURNER

Page 29

RÉGLAGES

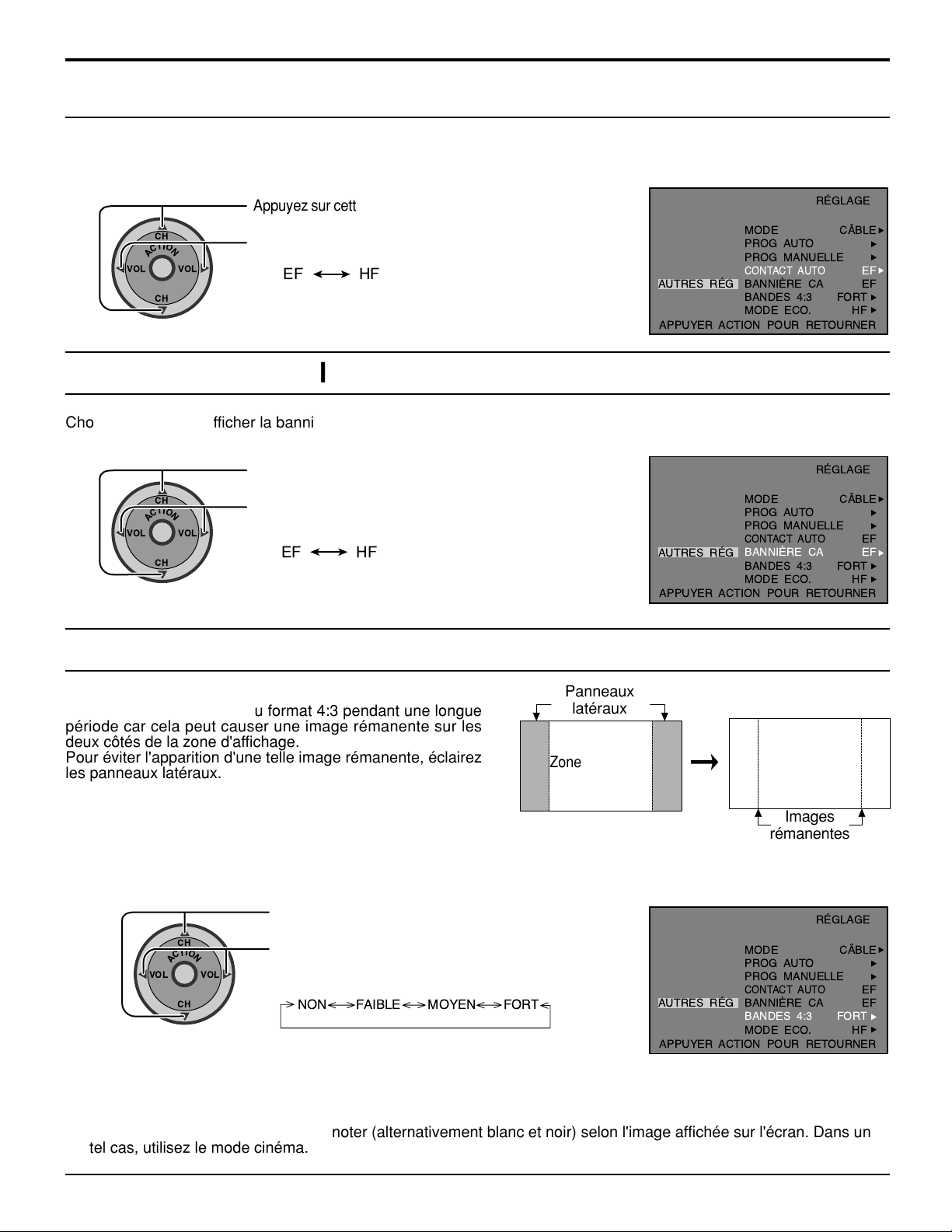

MISE SOUS TENSION AUTOMATIQUE

Choisissez EF pour mettre le téléviseur sous tension en même temps que le câblosélecteur ou les autres appareils, ou choisissez HF.

Appuyez sur cette touche pour choisir CONTACT AUTO.

VOL VOL

Appuyez sur cette touche pour choisir EF ou HF.

EF HF

Bannière de canal

Choisissez EF pour afficher la bannière de canal sur l’écran ou choisissez HF.

Appuyez sur cette touche pour choisir BANNIÈRE CA

VOL VOL

Appuyez sur cette touche pour choisir EF ou HF.

EF HF

RGLAGE

MODE PROG AUTO PROG MANUELLE

CONTACT AUTO

AUTRES RG

APPUYER ACTION POUR RETOURNER

BANNIéRE CA BANDES 4:3 MODE ECO.

MODE PROG AUTO PROG MANUELLE CONTACT AUTO

AUTRES RG

APPUYER ACTION POUR RETOURNER

BANNIéRE CA

BANDES 4:3 MODE ECO.

CåBLE

FORT

RGLAGE

CåBLE

FORT

BANDES 4:3

Panneaux

N'affichez pas une image au format 4:3 pendant une longue période car cela peut causer une image rémanente sur les deux côtés de la zone d'affichage. Pour éviter l'apparition d'une telle image rémanente, éclairez les panneaux latéraux.

Appuyez sur ces touches pour choisir Panneau latéral.

VOL VOL

Appuyez sur ces touches pour choisir NON, FAIBLE, MOYEN, FORT.

NON FAIBLE MOYEN FORT

Remarques:

•

Régler le panneau latéral en mode Fort pendant une période prolongée peut entraîner l’apparition d’images rémanentes.

• Les panneaux latéraux peuvent clignoter (alternativement blanc et noir) selon l'image affichée sur l'écran. Dans un tel cas, utilisez le mode cinéma.

latéraux

Zone d'affichage

4:3

Images

rémanentes

RGLAGE

MODE PROG AUTO PROG MANUELLE CONTACT AUTO

AUTRES RG

APPUYER ACTION POUR RETOURNER

BANNIéRE CA

BANDES 4:3

MODE ECO.

CåBLE

EF EF

FORT

Page 30

RÉGLAGES

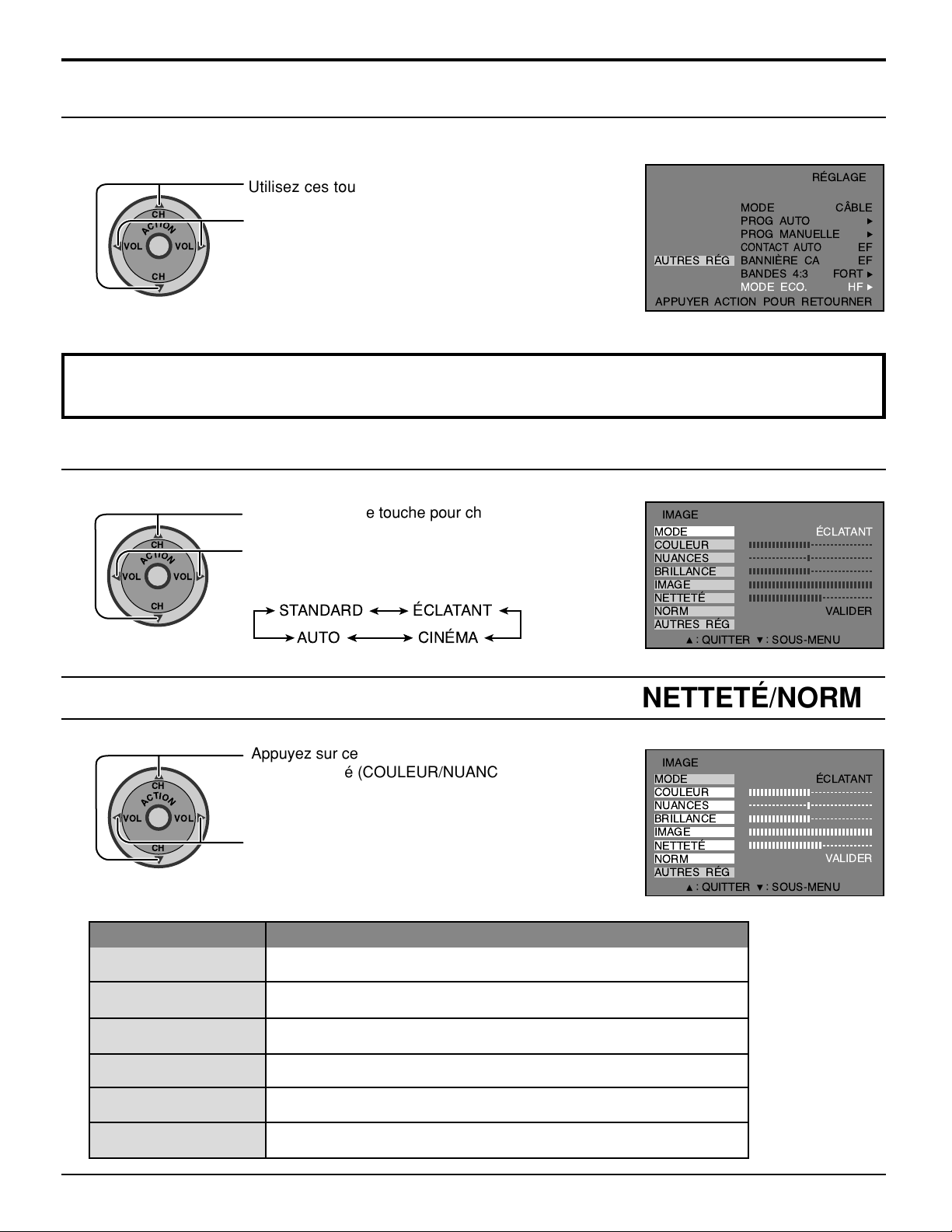

MODE ECO.

Cette fonction réduit la luminosité de l'écran à plasma de manière à diminuer la consommation d'énergie.

Utilisez ces touches pour sélectionner

VOL VOL

MODE ECO. Utilisez ces touches pour sélectionner EF

ou HF.

Réglage de l’image

MODE D’IMAGE

Appuyez sur cette touche pour choisir MODE.

VOL VOL

Appuyez sur cette touche pour choisir le mode d’image souhaité.

STANDARD

CLATANT

CINMAAUTO

RGLAGE

MODE PROG AUTO PROG MANUELLE CONTACT AUTO

QUITTER

BANNIéRE CA BANDES 4:3

MODE ECO.

SOUS-MENU

AUTRES RG

APPUYER ACTION POUR RETOURNER


MODE COULEUR NUANCES BRILLANCE IMAGE NETTET NORM AUTRES RG

CåBLE

FORT

CLATANT

VALIDER

EF EF

COULEUR/NUANCES/BRILLANCE/IMAGE/NETTETÉ/NORM

VOL VOL

Réglage

COULEUR

NUANCES

BRILLANCE


NETTETÉ

NORM

Appuyez sur cette touche pour choisir le sousmenu souhaité (COULEUR/NUANCES/ BRILLANCE/IMAGE/NETTETÉ/NORM).

Appuyez sur cette touche pour ajuster le niveau souhaité tout en regardant l’image derrière le menu.

Fonction

Règle l’intensité de couleur souhaitée.

Règle la tonalité naturelle de la peau.

Règle les zones sombres de l’image.

Règle les zones blanches de l’image.

Règle la clarté et les détails de l’image.

Réinitialise tous les réglages de l’image aux réglages par défaut de l’usine.


MODE COULEUR NUANCES BRILLANCE IMAGE NETTET NORM AUTRES RG

QUITTER

SOUS-MENU

CLATANT

VALIDER

Page 31

Réglage de l’image

VOL VOL

Sélection du menu d’options sous AUTRES RÉG

Pour sélectionner le menu d’options sous AUTRES RÉG.

VOL VOL

Appuyez sur cette touche pour sélectionner AUTRES RÉG. Appuyez sur cette touche pour accéder au champ du menu d’options.

Utilisez ces touches pour sélectionner

l’option souhaitée.

Effectuez les réglages.


MODE COULEUR NUANCES BRILLANCE IMAGE NETTET NORM. AUTRES RG

APPUYER ACTION PR MENU PRINC.


AUTRES RG

APPUYER ACTION PR MENU PRINC.

APP. PR ACCDER

TEMP . COUL .

COUL . NATUR . RDUCTEUR FILTRE 3D Y/C CODEUR COUL . FIGE

TEMP. COUL. (Température)/COUL. NATUR./RÉDUCTEUR/FILTRE 3D Y/C

VOL VOL

Utilisez ces touches pour sélectionner chaque option (TEMP. COUL./COUL. NATUR./RÉDUCTEUR/FILTRE 3D Y/C).

Appuyez sur cette touche pour ajuster le niveau souhaité tout en regardant l’image derrière le menu.


AUTRES RG

APPUYER ACTION PR MENU PRINC.

TEMP . COUL . COUL . NATUR . RDUCTEUR FILTRE 3D Y/C

CODEUR COUL . FIGE

NORM .

EF HF EF DS

PIP

NORM .

PIP

EF HF EF

Affiche les signaux d’entrée (signaux 480p) avec des couleurs naturelles, à partir d’un appareil numérique connecté aux entrées COMPONENT VIDEO (prises d’entrée Y, Pb/Cb, Pr/Cr).

Choisissez HD ou DS pour ajuster automatiquement les paramètres des couleurs pour HD (Haute définition) et DS (Définition standard).

Remarques:

(1) Lorsque vous regardez un format de signal DTV non standard, vous pouvez changer manuellement les paramètres

(2) CODEUR COUL. n’a pas besoin d’être réglé si vous utilisez un appareil haute définition ou un appareil à sortie 480i.

Réglage

TEMP. COUL. (température)

COUL. NATUR.

RÉDUCTEUR

FILTRE 3D Y/C

Mode

NORM. ROUGE

BLEU

EF HF

MATRICE DES COULEURS

Appuyez sur cette touche pour choisir CODEUR

VOL VOL

des couleurs afin d’obtenir la meilleure qualité d’image.

Utilisé uniquement pour une source de signal 480p.

COUL..

Appuyez sur cette touche pour choisir DS ou HD. DS : Quans le signal d’entrée provient d’un système

de télévision ordinaire (NTSC).

HD : Quand le signal d’entrée provient d’un système

haute définition (ATSC).

Explications

Pour augmenter ou réduire les couleurs ROUGE et BLEU selon vos préférences.

Pour augmenter la plage de reproduction des couleurs avec une gradation naturelle des couleurs et une saturation très délicate.

Réduit le bruit des canaux, appelé habituellement “neige”. Reste hors service lors de la réception d’un signal fort.

Réduit le bruit et le décalage des couleurs de l’image.


AUTRES RG

APPUYER ACTION PR MENU PRINC.

TEMP . COUL . COUL . NATUR . RDUCTEUR FILTRE 3D Y/C

CODEUR COUL .

FIGE

NORM .

PARTAGE

Page 32

Réglage de l’image

FIGÉE

Choisir PARTAGÉE ou PIP pour choisir le type d’image figée lors de l’affichage d’un seul écran.

VOL VOL

FREEZE TV/VCR

Quand un seul écran est affiché, appuyer sur

Appuyez sur cette touche pour choisir FIGÉE.

Appuyez sur cette touche pour choisir PARTAGÉE ou PIP.

Quand FIGÉE PARTAGÉE est choisi. Quand FIGÉE PIP est choisi.

FREEZE

TV/VCR

Appuyer de nouveau sur

Remarques:

(1) Quand vous appuyez sur

continue (voir page 50).


TEMP . COUL . COUL . NATUR . RDUCTEUR FILTRE 3D Y/C CODEUR COUL .

PIP

FREEZE TV/VCR

pour figer l’écran.

AUTRES RG

APPUYER ACTION PR MENU PRINC.

FIGE

FIGÉE

FREEZE

TV/VCR

pour revenir à une image normale.

FREEZE TV/VCR

quand l’écran est partagé, l´écran partagé est figé et l’action de l’image principale

NORM .

PARTAGE

FIGÉE

Image principale

Écran partagé (FIGÉE)

FREEZE

(2) Quand vous appuyez sur

TV/VCR

pendant l’utilisation de l’image dans l’image, le cadre de l’image dans l’image est figé

et l’action de l’image principale continue (voir page 49).

Image principale

Cadre de l’image dans l’image (FIGÉE)

Remarques:

(1) L’écran gelé sera automatiquement rétabli au bout de 3 minutes. (2) Quand ASPECT est utilisé avec l’opération PIP, le gel est annulé dans le cadre PIP.

Page 33

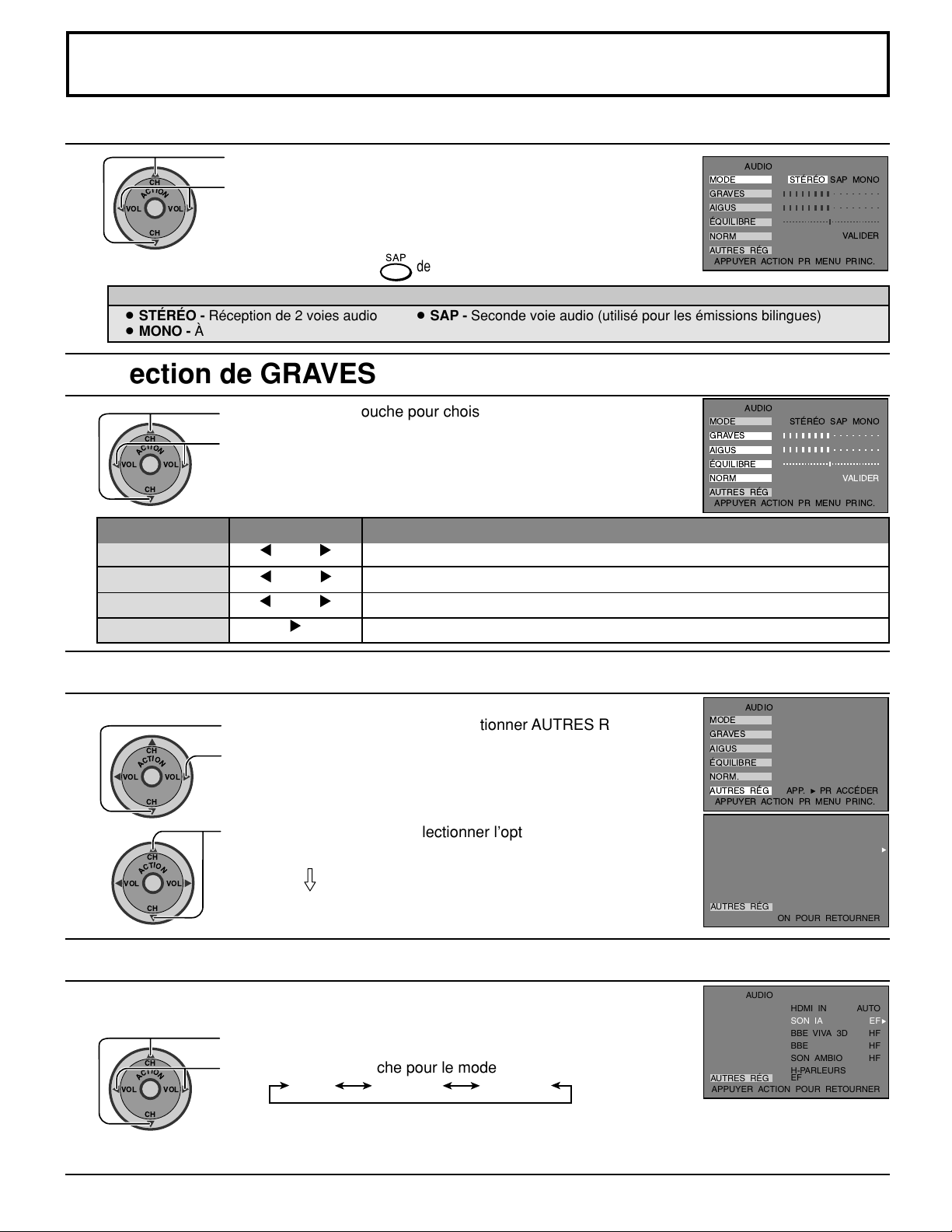

Réglages audio

VOL VOL

Choix de mode STÉRÉO/SAP/MONO

Appuyez sur cette touche pour choisir MODE.

VOL VOL

Appuyez pour choisir STÉRÉO/SAP/MONO.

Affichage en rouge - Signal disponible Affichage en blanc - Signal non disponible

Remarque:

La sélection du mode automatique est aussi possible en appuyant sur la touche

SAP

de la télécommande (voir page 23).

MODE GRAVES AIGUS QUILIBRE NORM AUTRES RG

APPUYER ACTION PR MENU PRINC.

Remarque:

STÉRÉO - Réception de 2 voies audio • SAP - Seconde voie audio (utilisé pour les émissions bilingues)

•

MONO - À utiliser quand les signaux stéréo sont faibles.

•

Sélection de GRAVES/AIGUS/ÉQUILIBRE/NORM

VOL VOL

Réglage

GRAVES

AIGUS

ÉQUILIBRE

NORM

Appuyez sur cette touche pour choisir GRAVES/ AIGUS/ÉQUILIBRE/NORM.

Appuyez sur cette touche pour régler le niveau souhaité tout en écoutant le son.

Effets Fonction

Plus faible Plus fort

Plus fortPlus faible

HP droitHP gauche

NON

Augmente ou diminue la réponse des graves.

Augmente ou diminue la réponse des aigus. Accentue le volume des enceintes gauche/droite. Réinitialise les réglages des GRAVES, AIGUS et ÉQUILIBRE aux réglages par défaut de l’usine.

MODE GRAVES AIGUS QUILIBRE NORM AUTRES RG

APPUYER ACTION PR MENU PRINC.

AUDIO

STRO SAP MONO

VALIDER

AUDIO

STRO SAP MONO

VALIDER

Sélection du menu d’options sous AUTRES RÉG

Pour sélectionner le menu d’options sous AUTRES RÉG.

VOL VOL

Appuyez sur cette touche pour sélectionner AUTRES RÉG.

Appuyez sur cette touche pour accéder au champ du menu d’options.

Utilisez ces touches pour sélectionner l’option souhaitée.

Effectuez les réglages.

HDMI IN

Entrée du IMHD Lorsque vous utilisez la prise HDMI, sélectionnez l’entrée audio analogique

(pour DVI) et l’entrée audionumérique (pour HDMI).

Appuyez sur cette touche pour choisir HDMI IN.

VOL VOL

Appuyez sur cette touche pour le mode souhaité.

AUTO NUMÉRI. ANALOG.

AUTO : La sélection numérique-analogique est automatique et dépend du signal d’entrée. NUMÉRI. : Le signal numérique transmis par la prise HDMI est seul pris en compte. ANALOG. : Le signal analogique transmis par la prise Cinch (RCA) est seul pris en compte.

AUDIO MODE GRAVES AIGUS QUILIBRE NORM. AUTRES RG

AUTRES RG

APPUYER ACTION PR MENU PRINC.

AUTRES RÉG

APPUYER ACTION POUR RETOURNER

AUTRES RÉG

APPUYER ACTION POUR RETOURNER

AUDIO

APP. PR ACCDER

HDMI IN

SON IA

BBE VIVA 3D BBE SON AMBIO H-PARLEURS

HDMI IN

SON IA

BBE VIVA 3D BBE SON AMBIO H-PARLEURS

AUTO

HF HF HF

Page 34

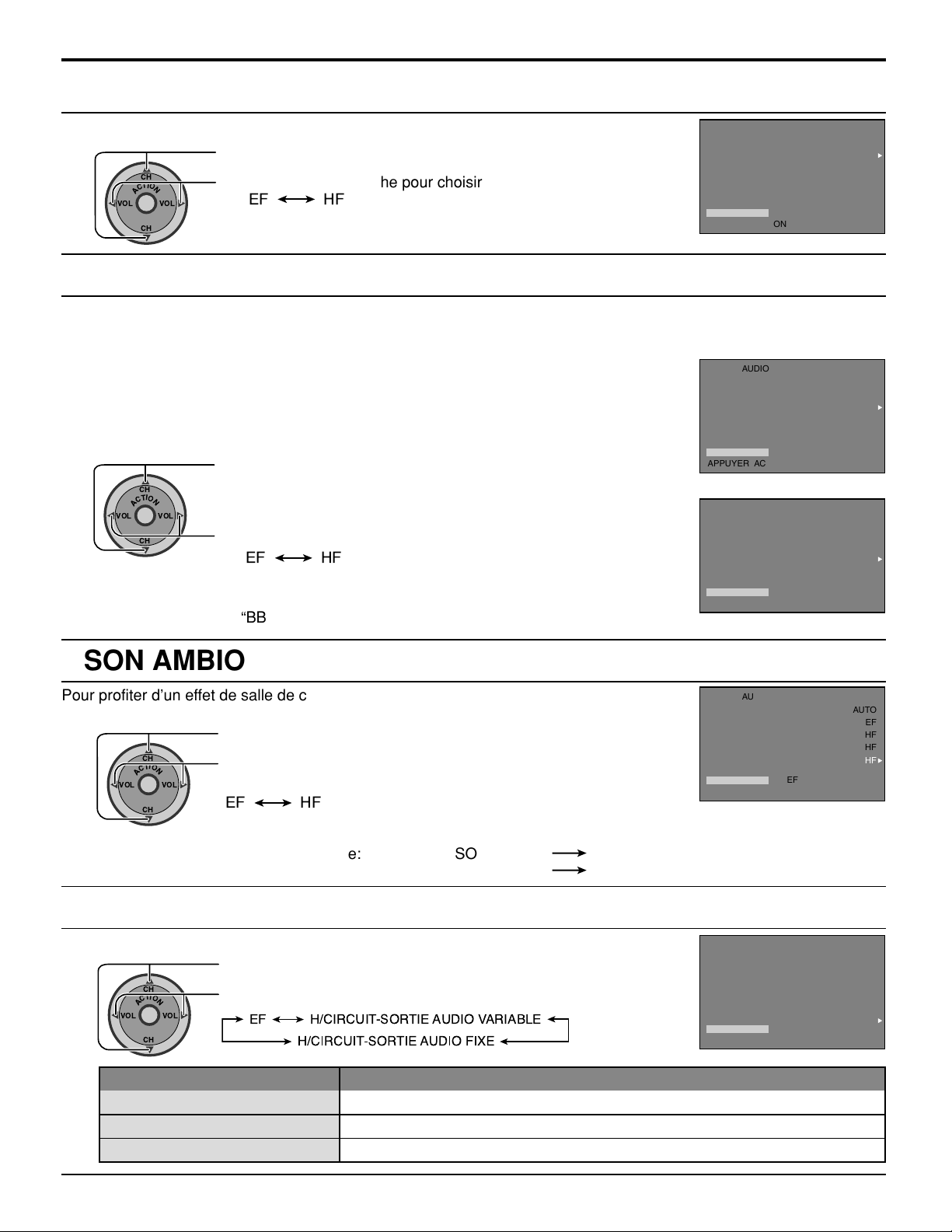

Béglages audio

SON IA

Égalise le niveau de volume général sur tous les canaux. (Le son IA n’est pas disponible en mode VIDÉO).

Appuyez sur cette touche pour choisir SON IA.

VOL VOL

Appuyez sur cette touche pour choisir EF ou HF.

EF HF

Remarque:

SON IA n’est pas disponible en mode VIDÉO.

AUDIO

HDMI IN

SON IA

BBE VIVA 3D BBE SON AMBIO H-PARLEURS

AUTRES RÉG APPUYER ACTION POUR RETOURNER

AUTO

HF HF HF

BBE VIVA/BBE

La particularité à noter de BBE VIVA tient dans le fait que cette fonction peut produire une image audio précise. Les systèmes 3D habituels forcent les sons émis par les voies droite et gauche, ce qui a un effet néfaste sur la voie centrale. Il en résulte qu’il peut être difficile d’entendre les dialogues, ou que la voie centrale peut totalement disparaître. BBE VIVA restitue précisément et distinctement les paroles des chansons et les dialogues des films.

BBE VIVA

Cette fonction maintient un niveau sonore constant fidèle à l’original, produisant un son 3D haute fidélite qu’il est impossible d’obtenir avec les autres systèmes 3D.

BBE

Utilise un traitement de signal spécial afin de reproduire avec précision chaque son et pour reproduire immédiatement et fidèlement le son original et conservant son naturel.

Utilisez ces touches pour sélectionner BBE VIVA [Avec

VOL VOL

la version BBE VIVA] ou BBE [Sans la version BBE VIVA].

Appuyez sur cette touche pour choisir EF ou HF.

EF HF

Remarques:

• Si BBE VIVA est EF, “BBE” et “SON AMBIO” sont activés.

• Si BBE VIVA est HF, “BBE” et “SON AMBIO” peuvent êtr sreglés individuellement.

AUDIO

HDMI IN SON IA

BBE VIVA 3D

BBE SON AMBIO

H-PARLEURS

AUTRES RÉG APPUYER ACTION POUR RETOURNER

AUTO

EF 3D

[Avec la version BBE VIVA]

AUDIO

HDMI IN SON IA BBE VIVA 3D

BBE

SON AMBIO

H-PARLEURS AUTRES RÉG APPUYER ACTION POUR RETOURNER

AUTO

EF HF

[Sans la version BBE VIVA]

SON AMBIO

Pour profiter d’un effet de salle de concert, mettez le SON AMBIO en fonction (EF). La fonction SON AMBIO n’est active que si BBE VIVA est hour fonction (HF).

Appuyez sur cette touche pour choisir SON AMBIO.

VOL VOL

Appuyez sur cette touche pour choisir EF ou HF.

EF HF

Remarques:

Lorsqu’un signal stéréo est disponible: SON AMBIO réglez sur EF. Lors de la reproduction d’un signal audio monaural: SON AMBIO réglez sur HF.

H-PARLEURS

Choisissez le mode H-PARLEURS souhaité.

Appuyez sur cette touche pour choisir H-PARLEURS.

VOL VOL

EF H/CIRCUIT-SORTIE AUDIO VARIABLE H/CIRCUIT-SORTIE AUDIO FIXE

Appuyez sur cette touche pour le mode souhaité.

EF H/CIRCUIT-SORTIE AUDIO VARIABLE

Mode

Les haut-parleurs du téléviseur fonctionnent normalement. La mise hors fonction et le son des haut-parleurs du téléviseur sont ajustables par le téléviseur. La mise hors fonction et le son des haut-parleurs sont ajustables uniquement par l’amplificateur externe.

Fonction

AUDIO

HDMI IN

SON IA

BBE VIVA 3D

BBE

SON AMBIO

H-PARLEURS

AUDIO

HDMI IN

SON IA

BBE VIVA 3D

BBE

SON AMBIO

H-PARLEURS

AUTRES RÉG APPUYER ACTION POUR RETOURNER

AUTO

EF HF HF

EF HF HF HF

Page 35

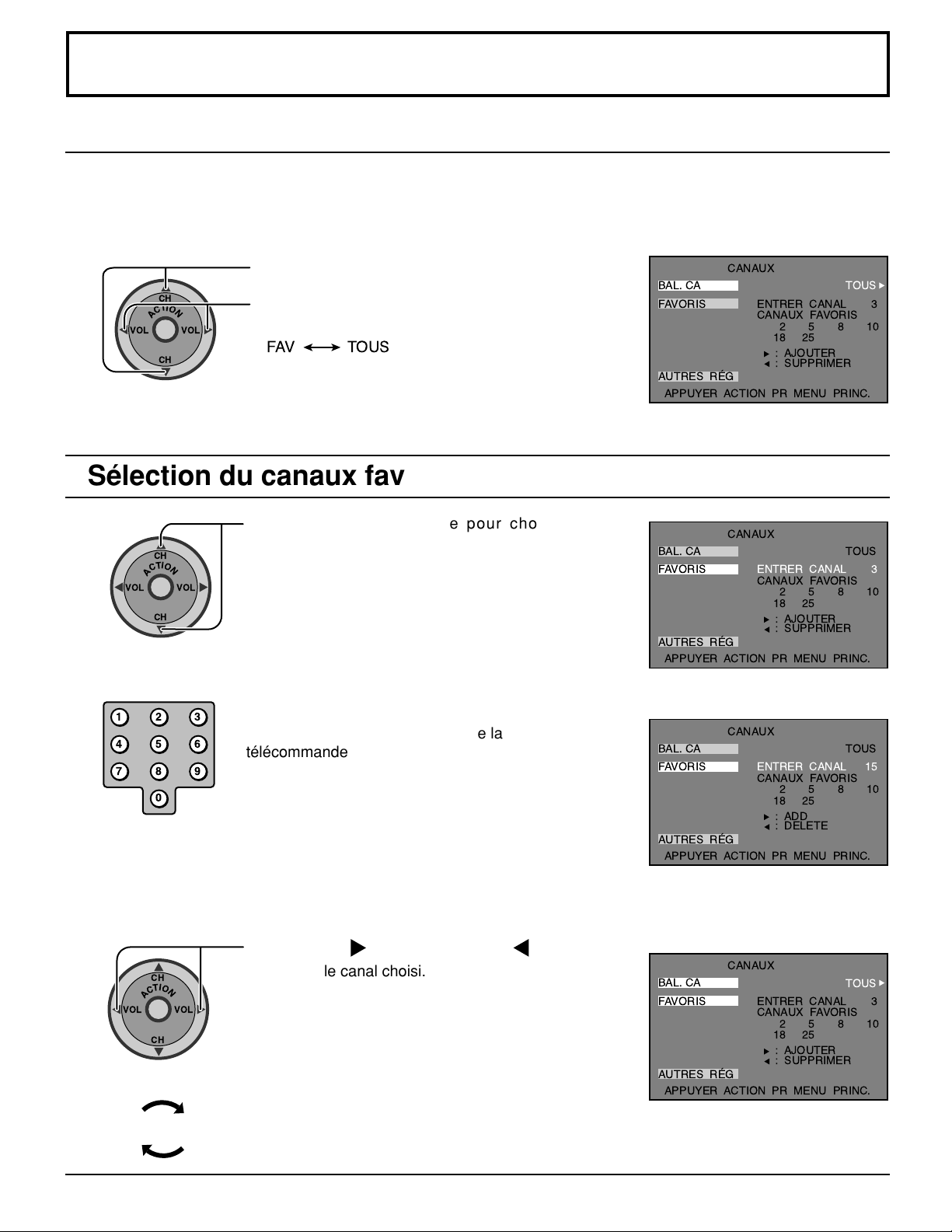

Réglages CANAUX

VOL VOL

BALAYAGE DES CANAUX

Vous permet de choisir le mode de balayage FAV ou TOUS.

BAL. CA FAV Pour entrer un maximum de 16 canaux favoris. BAL. CA TOUS Pour balayer tous les canaux lors de l’utilisation des touches

CH haut/bas.

Appuyez sur cette touche pour choisir BAL. CA.

VOL VOL

Sélection du canaux favoris

Appuyez sur cette touche pour choisir FAV ou TOUS.

FAV TOUS

CANAUX BAL. CA FAVORIS

AUTRES RG

APPUYER ACTION PR MENU PRINC.

ENTRER CANAL 3 CANAUX FAVORIS

25810

18 25

: AJOUTER : SUPPRIMER

TOUS

123

456

7809

VOL VOL

Appuyez sur cette touche pour choisir FAVORIS.

Utilisez les touches numériques de la télécommande pour choisir le canal souhaité.

Appuyez sur pour ajouter ou sur pour supprimer le canal choisi.

Répétez les étapes 2 et 3 jusqu’à la sélection de 16 canaux favoris maximum.

CANAUX BAL. CA FAVORIS

AUTRES RG

APPUYER ACTION PR MENU PRINC.

BAL. CA FAVORIS

AUTRES RG

APPUYER ACTION PR MENU PRINC.

ENTRER CANAL 3

CANAUX FAVORIS

25810

18 25

: AJOUTER : SUPPRIMER

CANAUX

ENTRER CANAL 15

CANAUX FAVORIS

25810

18 25

: ADD : DELETE

TOUS

(Exemple: Le canal 15 est choisi)

CANAUX BAL. CA FAVORIS

AUTRES RG

APPUYER ACTION PR MENU PRINC.

ENTRER CANAL 3 CANAUX FAVORIS

25810

18 25

: AJOUTER : SUPPRIMER

TOUS

(Exemple: Le canal 15 est ajouté)

Page 36

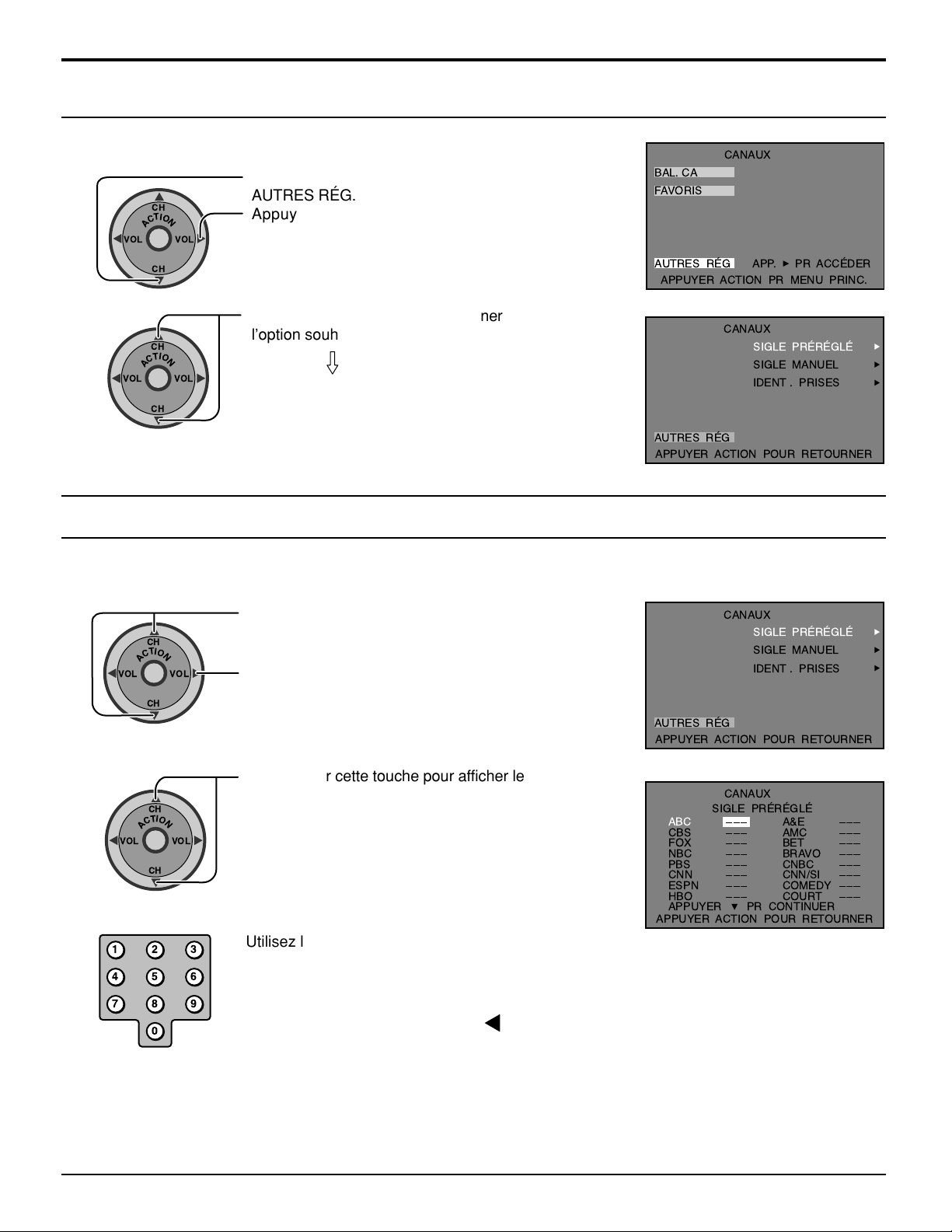

Réglages CANAUX

VOL VOL

Sélection du menu d’options sous AUTRES RÉG

Pour sélectionner le menu d’option sons AUTRES RÉG.

VOL VOL

Appuyez sur cette touche pour sélectionner AUTRES RÉG. Appuyez sur cette touche pour accéder au champ du menu d’options.

Utilisez ces touches pour sélectionner

VOL VOL

l’option souhaitée.

Effectuez les réglages.

SIGLE PRÉRÉGLÉ

Affecte un numéro de canal aux stations de télévision populaires préréglées.

CANAUX BAL. CA FAVORIS

AUTRES RG

APPUYER ACTION PR MENU PRINC.

AUTRES RG

APPUYER ACTION POUR RETOURNER

APP. PR ACCDER

CANAUX

SIGLE PRRGL

SIGLE MANUEL IDENT . PRISES

VOL VOL

123

456

7809

Appuyez sur cette touche pour choisir SIGLE

PRÉRÉGLÉ.

Appuyez sur cette touche pour afficher le menu.

AUTRES RG

APPUYER ACTION POUR RETOURNER

CANAUX

SIGLE PRRGL

SIGLE MANUEL IDENT . PRISES

Appuyez sur cette touche pour afficher le menu SIGLE PRÉRÉGLÉ.

ABC

CBS FOX NBC PBS CNN ESPN HBO APPUYER PR CONTINUER

APPUYER ACTION POUR RETOURNER

CANAUX

SIGLE PRRGL

A&E AMC BET BRAVO CNBC CNN/SI COMEDY COURT

Utilisez les touches numériques de la télécommande pour choisir un canal souhaité (reportez-vous à votre programme de télévision local).

Remarque:

Pour effacer un canal, appuyez sur VOL pendant que le canal est mis en évidence.

Page 37

123

456

7809

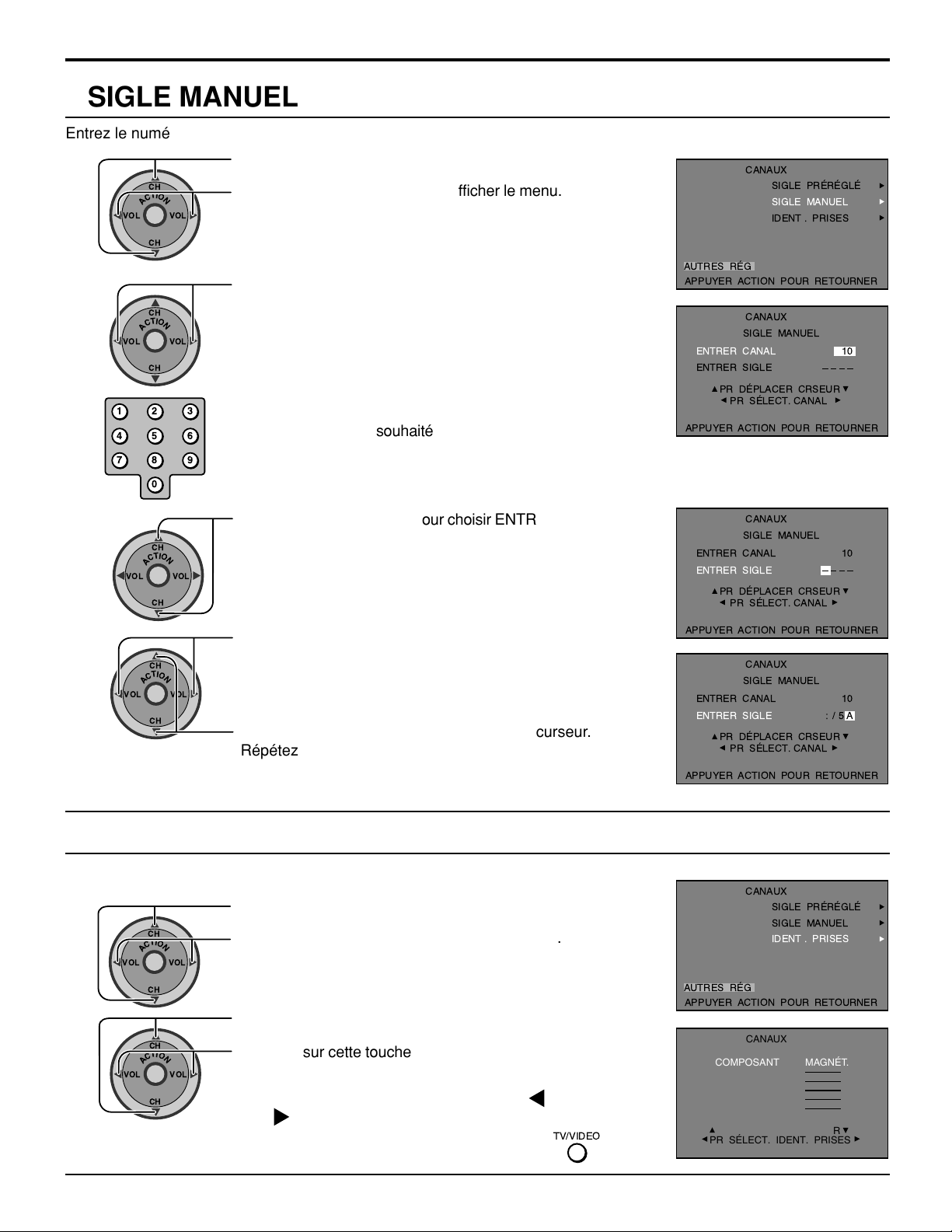

SIGLE MANUEL

Entrez le numéro de canal et le sigle manuellement.

Réglages CANAUX

VOL VOL

Appuyez sur cette touche pour choisir SIGLE MANUEL. Appuyez sur cette touche pour afficher le menu.

Appuyez sur cette touche pour entrer le canal souhaité.

Utilisez les touches numériques de la télécommande pour choisir un canal souhaité (reportez-vous à votre programme de télévision local).

Appuyez sur cette touche pour choisir ENTRER CANAL.

CANAUX

SIGLE PRRGL

SIGLE MANUEL

IDENT . PRISES

AUTRES RG

APPUYER ACTION POUR RETOURNER

CANAUX

SIGLE MANUEL

ENTRER CANAL 10

ENTRER SIGLE

PR DPLACER CRSEUR

PR SLECT. CANAL

APPUYER ACTION POUR RETOURNER

CANAUX

SIGLE MANUEL ENTRER CANAL 10

ENTRER SIGLE

PR DPLACER CRSEUR

PR SLECT. CANAL

Remarque:

Dans SIGLE MANUEL, 4 caractères maximum peuvent être choisis comme SIGLE.

INDENT. PRISES

Permet d’identifier les entrées vidéo lors de l’affichage d’un appareil optionnel.

VOL VOL

Appuyez sur cette touche pour choisir les caractères.

Appuyez sur cette touche pour déplacer le curseur. Répétez l’étape 4 jusqu’à un maximum de 4 caractères.

Appuyez sur cette touche pour choisir IDENT. PRISES. Appuyez sur cette touche pour afficher le menu.

Appuyez sur cette touche pour déplacer le curseur.

Appuyez sur cette touche pour choisir l’identification.

Remarque: Pour omettre la prise choisie, appuyez sur VOL ou sur VOL pour choisir OMETTRE. Le mode d’entrée choisi

sera sauté quand vous appuierez sur la touche

TV/VIDEO

APPUYER ACTION POUR RETOURNER

CANAUX

SIGLE MANUEL ENTRER CANAL 10

ENTRER SIGLE :/5A

PR DPLACER CRSEUR

PR SLECT. CANAL

APPUYER ACTION POUR RETOURNER

CANAUX

SIGLE PRRGL SIGLE MANUEL

IDENT . PRISES

AUTRES RG

APPUYER ACTION POUR RETOURNER

CANAUX

IDENT. PRISES

COMPOSANT1

COMPOSANT2 HDMI VIDÉO1 VIDÉO2 VIDÉO3

PR DÉPLACER CRSEUR

PR SÉLECT. IDENT. PRISES

APPUYER ACTION POUR RETOURNER

MAGNÉT.

Page 38

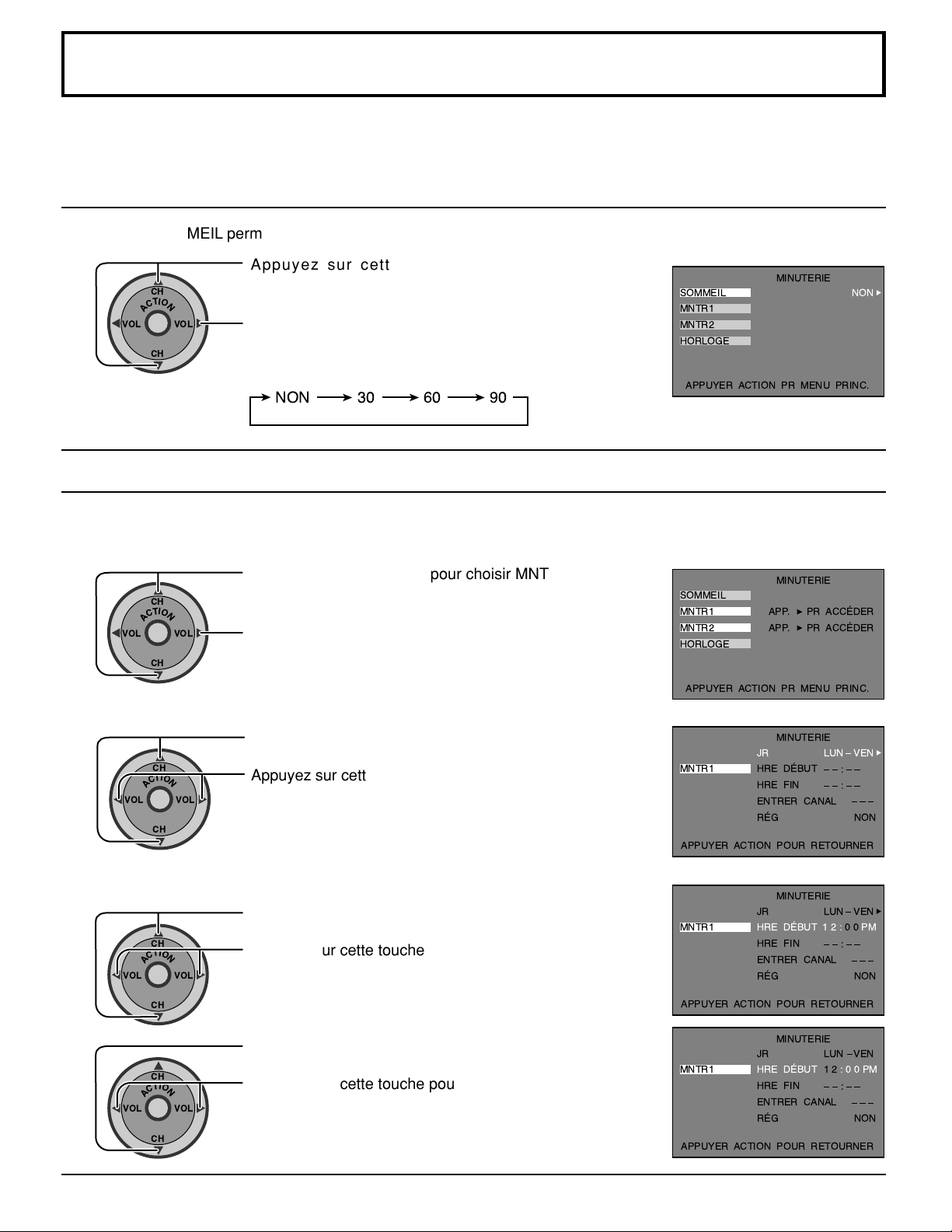

MINUTERIE

La minuterie peut mettre le téléviseur sous ou hors tension. Avant d’utiliser la minuterie 1 ou la minuterie 2, vérifiez que l’horloge est correctement réglée et réglez-la si nécessaire. Réglez ensuite la minuterie 1 et la minuterie 2.

SOMMEIL

La minuterie SOMMEIL permet de régler la durée avant la mise hors tension du téléviseur.

VOL VOL

Appuyez sur cette touche pour choisir SOMMEIL.

Appuyez sur cette touche pour choisir la durée avant la mise hors tension du téléviseur. Pour mettre cette minuterie hors service, choisissez NON.

SOMMEIL MNTR1 MNTR2 HORLOGE

APPUYER ACTION PR MENU PRINC.

MINUTERIE

NON

NON 30 60 90

Minuterie 1 et minuterie 2

Dans le menu MINUTERIE, choisissez une ou deux minuteries pour mettre le téléviseur sous et hors tension à des heures données, sur des canaux choisis et les jours choisis. L’HORLOGE doit avoir été réglée correctement pour que la minuterie puisse être utilisée.

VOL VOL

Appuyez sur cette touche pour choisir MNTR1

ou MNTR2.

Appuyez sur cette touche pour régler.

Permet de régler le jour de la semaine.

Appuyez sur cette touche pour choisir JR.

VOL VOL

Appuyez sur cette touche pour régler le jour de la semaine. (choisissez un jour ou plusieurs jours)

SOMMEIL MNTR1 MNTR2 HORLOGE

APPUYER ACTION PR MENU PRINC.

MNTR1

APPUYER ACTION POUR RETOURNER

MINUTERIE

APP. PR ACCDER APP. PR ACCDER

MINUTERIE

HRE DBUT HRE FIN ENTRER CANAL RG

LUN VEN

NON

HRE DÉBUT

VOL VOL

Permet de régler l’heure de la journée.

Appuyez sur cette touche pour choisir HRE DÉBUT.

MNTR1

Appuyez sur cette touche pour choisir AM ou PM.

APPUYER ACTION POUR RETOURNER

Appuyez sur cette touche pour choisir la position

des minutes.

Appuyez sur cette touche pour régler les minutes.

MNTR1

APPUYER ACTION POUR RETOURNER

MINUTERIE JR

HRE DBUT 1 2 : 00PM

HRE FIN ENTRER CANAL RG

MINUTERIE JR

HRE DBUT

HRE FIN ENTRER CANAL RG

LUN VEN

NON

LUN VEN 12:00PM

NON

Page 39

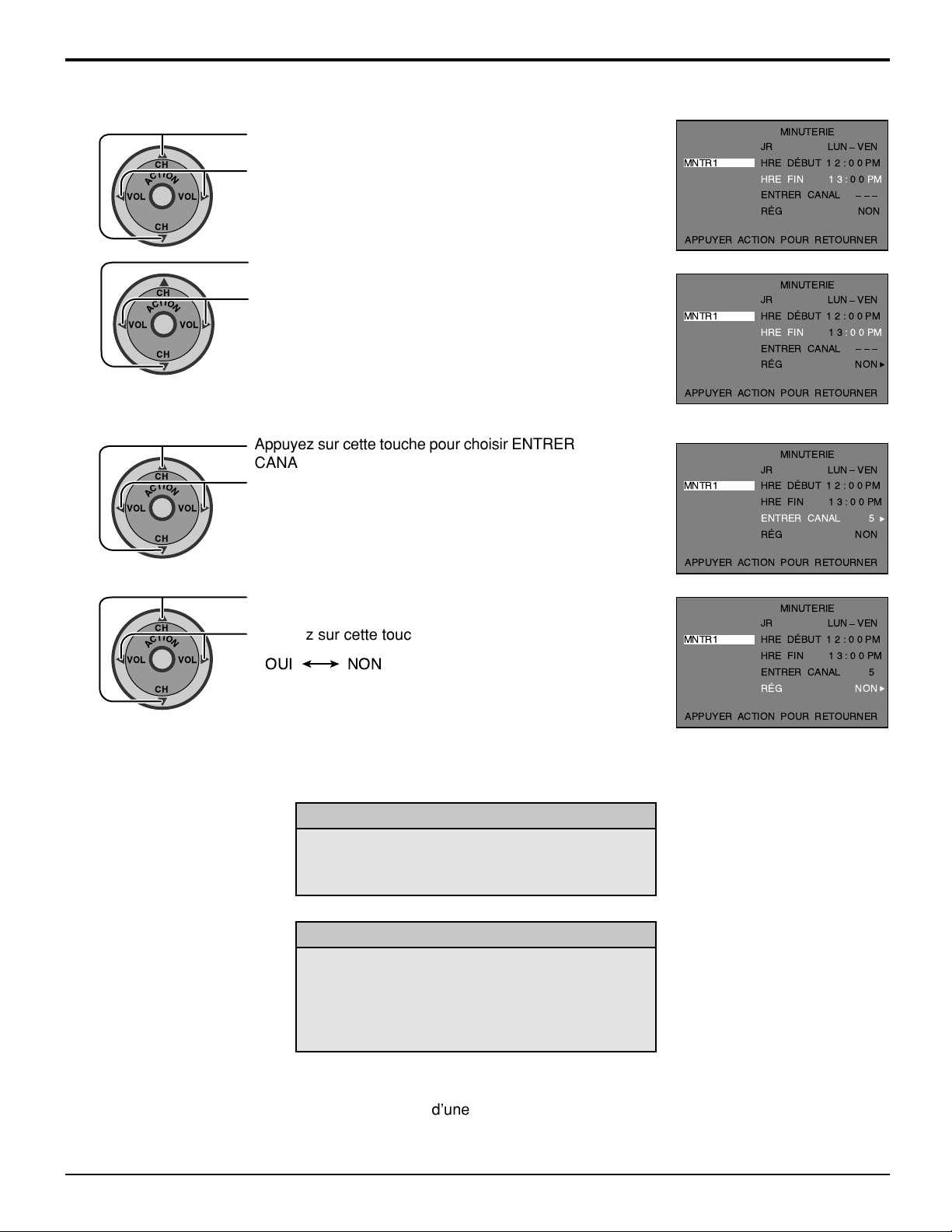

MINUTERIE

HRE FIN

VOL VOL

ENTRER CANAL

VOL VOL

Permet de régler l’heure de la journée.

Appuyez sur cette touche pour choisir HRE FIN.

Appuyez sur cette touche pour choisir AM ou PM.

Appuyez sur cette touche pour choisir la position des minutes.

Appuyez sur cette touche pour régler les minutes.

Appuyez sur cette touche pour choisir ENTRER CANAL.

Appuyez sur cette touche pour sélection ne le canal.

MINUTERIE

MNTR1

APPUYER ACTION POUR RETOURNER

MNTR1

APPUYER ACTION POUR RETOURNER

MNTR1

APPUYER ACTION POUR RETOURNER

HRE DBUT 1 2 : 0 0 PM

HRE FIN 1 3 : 00PM

ENTRER CANAL RG

MINUTERIE JR HRE DBUT 1 2 : 0 0 PM

HRE FIN 13:00PM

ENTRER CANAL RG

MINUTERIE JR HRE DBUT 1 2 : 0 0 PM HRE FIN 1 3 : 0 0 PM

ENTRER CANAL

RG

LUN VEN

NON

LUN VEN

NON

LUN VEN

NON

VOL VOL

Appuyez sur cette touche pour choisir RÉG.

Appuyez sur cette touche pour choisir OUI.

NONOUI

Mise en service de la MINUTERIE

La minuterie est en service que le téléviseur soit hors ou sous tension. Le téléviseur commutera sur le canal choisi à l’heure réglée dans la minuterie.

Mise hors tension après 90 minutes

Le téléviseur se met automatiquement hors tension après 90 minutes après avoir été mis sous tension à l’aide de la minuterie. Si une heure de mise hors tension a été choisie ou si une touche a été pressée, la mise hors tension après 90 minutes est annulée.

MINUTERIE JR

MNTR1

APPUYER ACTION POUR RETOURNER

HRE DBUT 1 2 : 0 0 PM HRE FIN 1 3 : 0 0 PM ENTRER CANAL

RG

LUN VEN

NON

Remarques:

(1) Si l’alimentation du téléviseur est coupée à cause d’une panne de courant ou d’un problème similaire, la minuterie de

mise hors tension est désactivée et le téléviseur entre en mode d’attente quand l’alimentation est rétablie.

(2) Pour voir la durée restante avant la mise hors tension, appuyez sur la touche RECALL.

Page 40

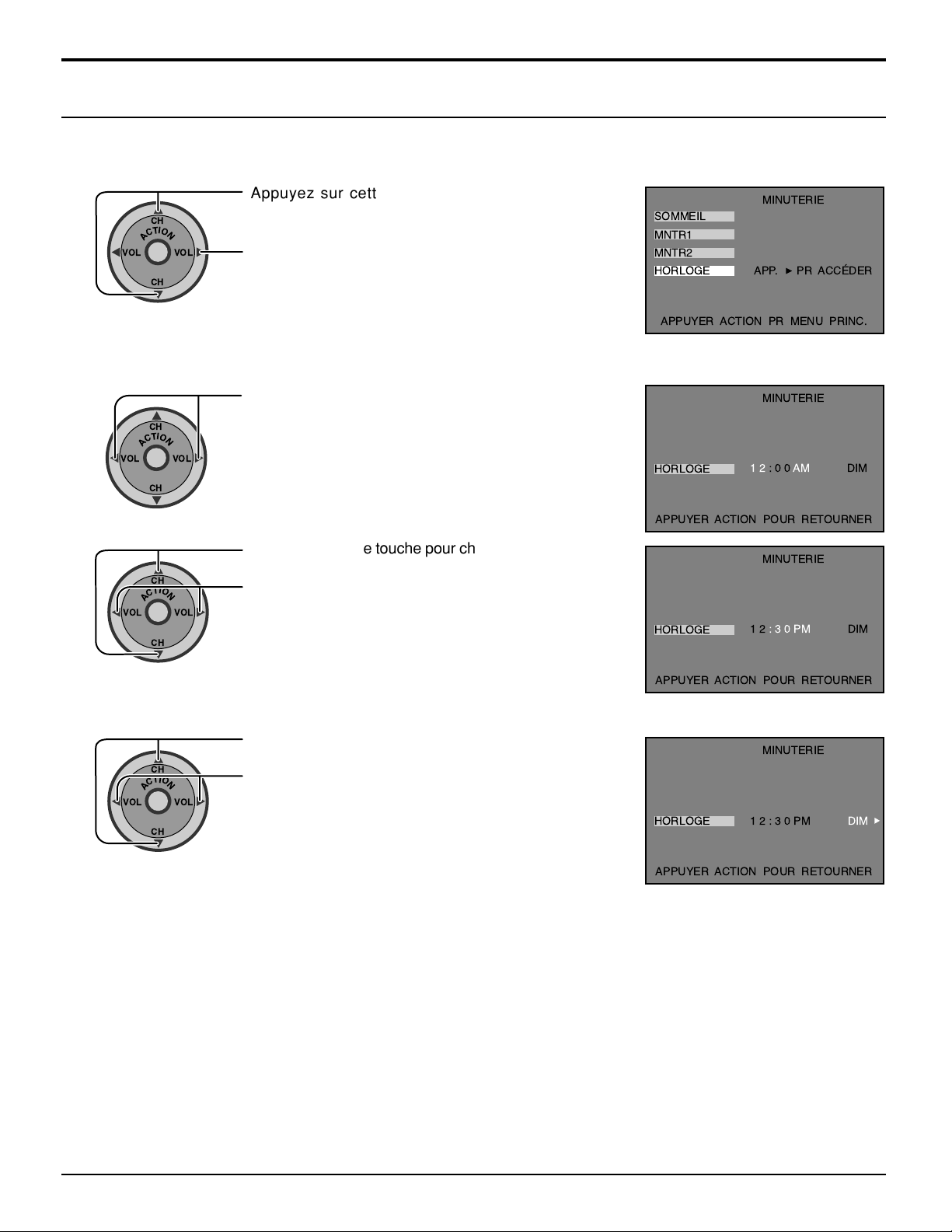

MINUTERIE

HORLOGE

L’HORLOGE peut être réglée sur l’heure actuelle et cela est nécessaire si vous souhaitez utiliser la fonction de minuterie.

VOL VOL

HEURE

VOL VOL

Appuyez sur cette touche pour choisir

HORLOGE.

Appuyez sur cette touche pour régler.

Permet de régler l’heure de la journée.

Appuyez sur cette touche pour choisir AM ou PM.

Appuyez sur cette touche pour choisir la position

des minutes.

Appuyez sur cette touche pour régler les minutes.

MINUTERIE

SOMMEIL MNTR1 MNTR2 HORLOGE

APPUYER ACTION PR MENU PRINC.

HORLOGE

APPUYER ACTION POUR RETOURNER

HORLOGE

APP. PR ACCDER

MINUTERIE

12:00AM DIM

MINUTERIE

12:30PM DIM

Permet de régler le jour de la semaine.

Appuyez sur cette touche pour choisir JR.

VOL VOL

Appuyez sur cette touche pour choisir le jour de la semaine.

APPUYER ACTION POUR RETOURNER

MINUTERIE

HORLOGE

APPUYER ACTION POUR RETOURNER

12:30PM DIM

Page 41

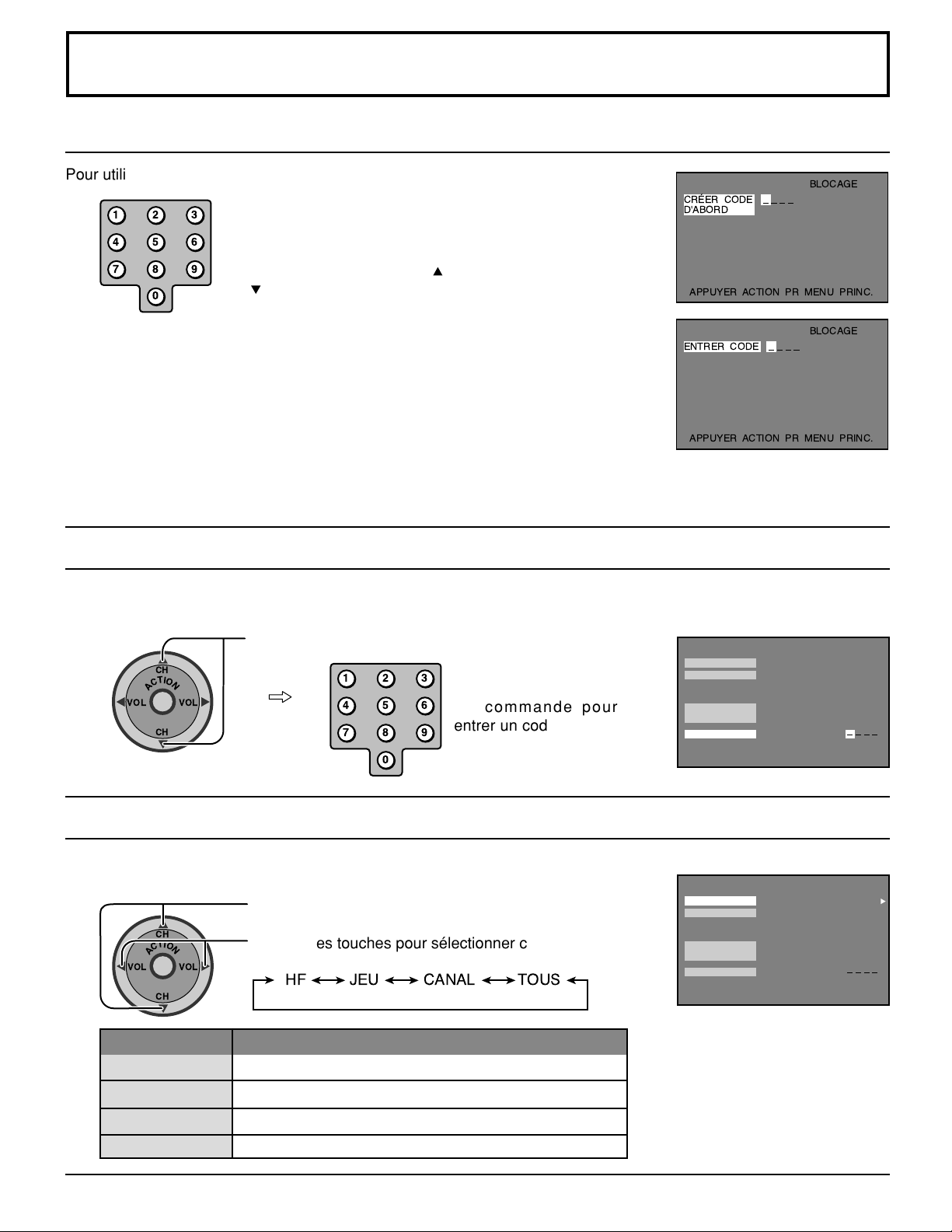

Fonction de VERROUILLAGE

VOL VOL

CRÉER CODE D’ABORD

Pour utiliser les options VERROUILLER, CRÉER CODE D’ABORD.

123

456

7809

Utilisez les touches numériques de la télécommande pour entrer un code secret à 4 chiffres.

Tandis que vous tapez un mot de passe en appuyant sur la fl è che vers le haut ou la fl è che vers le bas

, vous pouvez à nouveau taper un nouveau mot de

CRER CODE D'ABORD

APPUYER ACTION PR MENU PRINC.

BLOCAGE

passe. Après avoir entré votre code secret pour la

première fois, l’affichage sur l’écran change sur

ENTRER CODE

BLOCAGE

ENTRER CODE.

Remarques:

(1) Utilisez un code facile à se rappeler et conservez-le dans un endroit sûr. (2) Si vous avez oublié votre code, le verrouillage sera annulé automatiquement

après 12, 24 ou 48 heures, selon le réglage actuel. Faites attention si vous

APPUYER ACTION PR MENU PRINC.

choisissez CONTINU. Si vous choisissez CONTINU et que vous oubliez votre code secret, le téléviseur devra être dépanné par un technicien qualifié pour que le verrouillage soit annulé.

CODE

Si vous sélectionnez CODE et si vous changez le code qui est utilisé dans CRÉER CODE D’ABORD ou ENTRER CODE, le nouveau code devient le code de commande.

Choisissez VERROUILLER pour interdire la visualisation de jeux vidéo et de cassettes vidéo.

Utilisez ces touches pour sélectionner CODE.

VERROUILLER

Appuyez sur cette touche pour choisir VERROUILLER.

Utilisez ces touches pour sélectionner ce qui suit.

Met la fonction de verrouillage hors fonction.

Verrouille les entrées vidéo et les canaux 3 et 4. Verrouille quatre canaux maximum.

Verrouille tous les canaux et les entrées vidéo.

VOL VOL

MODE

HF JEU CANAL TOUS

123

456

7809

HF TOUSCANALJEU

Fonction

Utilisez les touches numé riques de la télé commande pour entrer un code secret à 4 chiffres.

VERROUILLER PUCE RÉGL.

COMBIEN D'HEURES ?

CODE

APPUYER ACTION PR MENU PRINC.

VERROUILLER PUCE RÉGL.

COMBIEN D'HEURES ?

CODE

APPUYER ACTION PR MENU PRINC

BLOQUER :

MODIFIER CODE

BLOQUER :

MODIFIER CODE

BLOCAGE

FILMS USA

RÉGLAGE:

12HEURES

BLOCAGE

FILMS USA

RÉGLAGE:

12HEURES

Page 42

Fonction de VERROUILLAGE

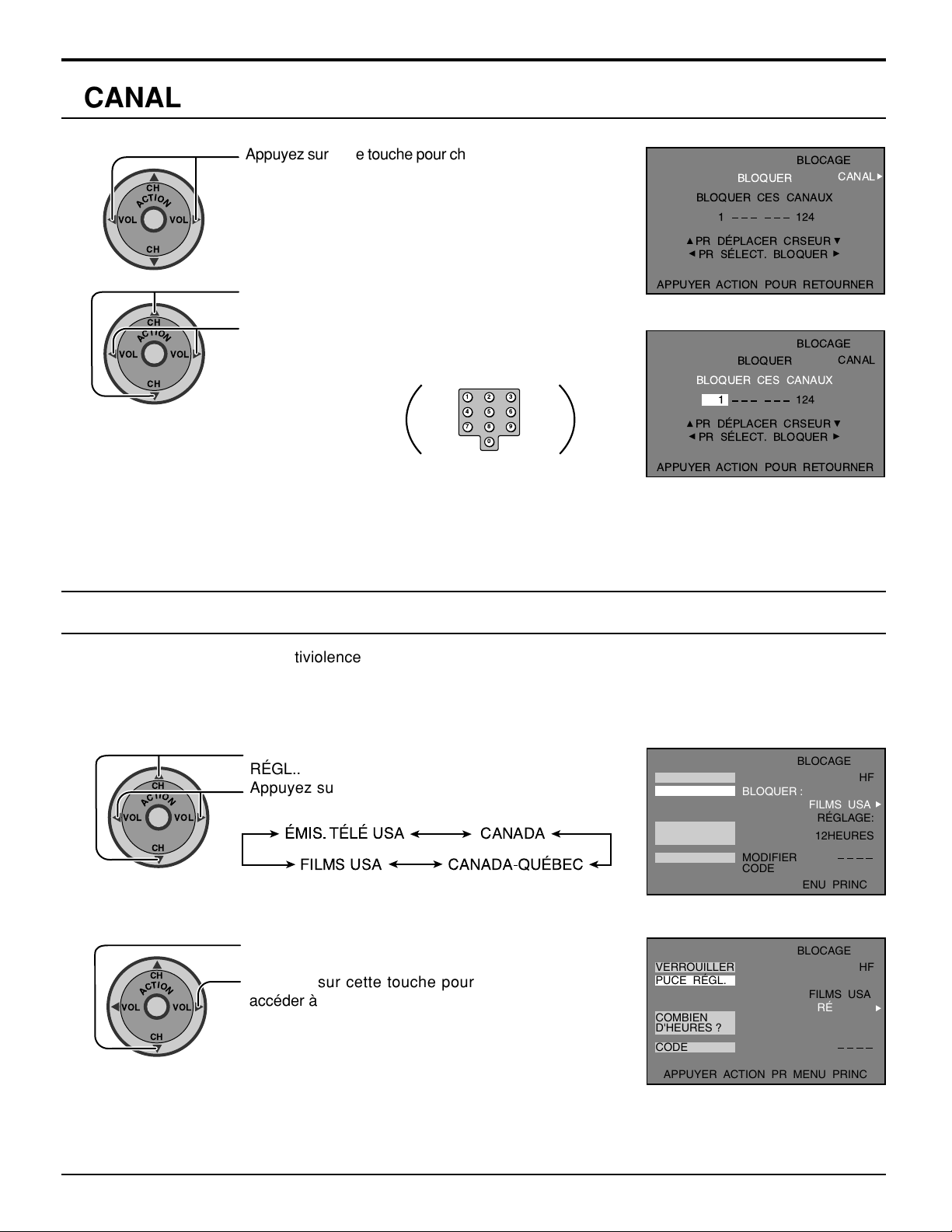

CANAL

Appuyez sur cette touche pour choisir CANAL.

VOL VOL

Appuyez sur cette touche pour choisir la position

VOL VOL

Répétez l’étape 2 pour choisir un maximum de quatre canaux.

du canal. Appuyez sur cette touche pour choisir le canal. (Du utilisez les touches numériques de la télécommande pour choisir le canal.)

123

456

7809

BLOCAGE

BLOQUER

BLOQUER CES CANAUX

1 124

PR DPLACER CRSEUR

PR SLECT. BLOQUER

APPUYER ACTION POUR RETOURNER

BLOQUER

BLOQUER CES CANAUX

1 124

PR DPLACER CRSEUR

PR SLECT. BLOQUER

APPUYER ACTION POUR RETOURNER

CANAL

BLOCAGE

CANAL

PUCE RÉGL.

Cet appareil intègre une puce antiviolence qui permet de bloquer la réception des émissions inappropriées selon les normes américaines des FILMS et ÉMISSIONS TÉLÉ et les normes CANADA et CANADA-QUÉBEC. Sa fonction est de censurer des programmes en fonction des paquets de données XDS diffusées par les stations. L’utilisateur peut choisir à partir de quel niveau les programmes doivent être bloqués en utilisant les options du menu VERROUILLER.

VOL VOL

Appuyez sur cette touche pour choisir PUCE RÉGL.. Appuyez sur cette touche pour choisir ce qui suit:

CANADA

FILMS USA

Appuyez sur cette touche pour sélectionner RÉGLAGE. Appuyez sur cette touche pour accéder à RÉGLAGE.

VERROUILLER PUCE RÉGL.

COMBIEN D'HEURES ?

CODE

APPUYER ACTION PR MENU PRINC

VERROUILLER PUCE RÉGL.

COMBIEN D'HEURES ?

CODE

APPUYER ACTION PR MENU PRINC

BLOQUER :

MODIFIER CODE

BLOQUER :

MODIFIER CODE

BLOCAGE

FILMS USA

RÉGLAGE:

12HEURES

BLOCAGE

FILMS USA

RÉGLAGE:

12HEURES

Page 43

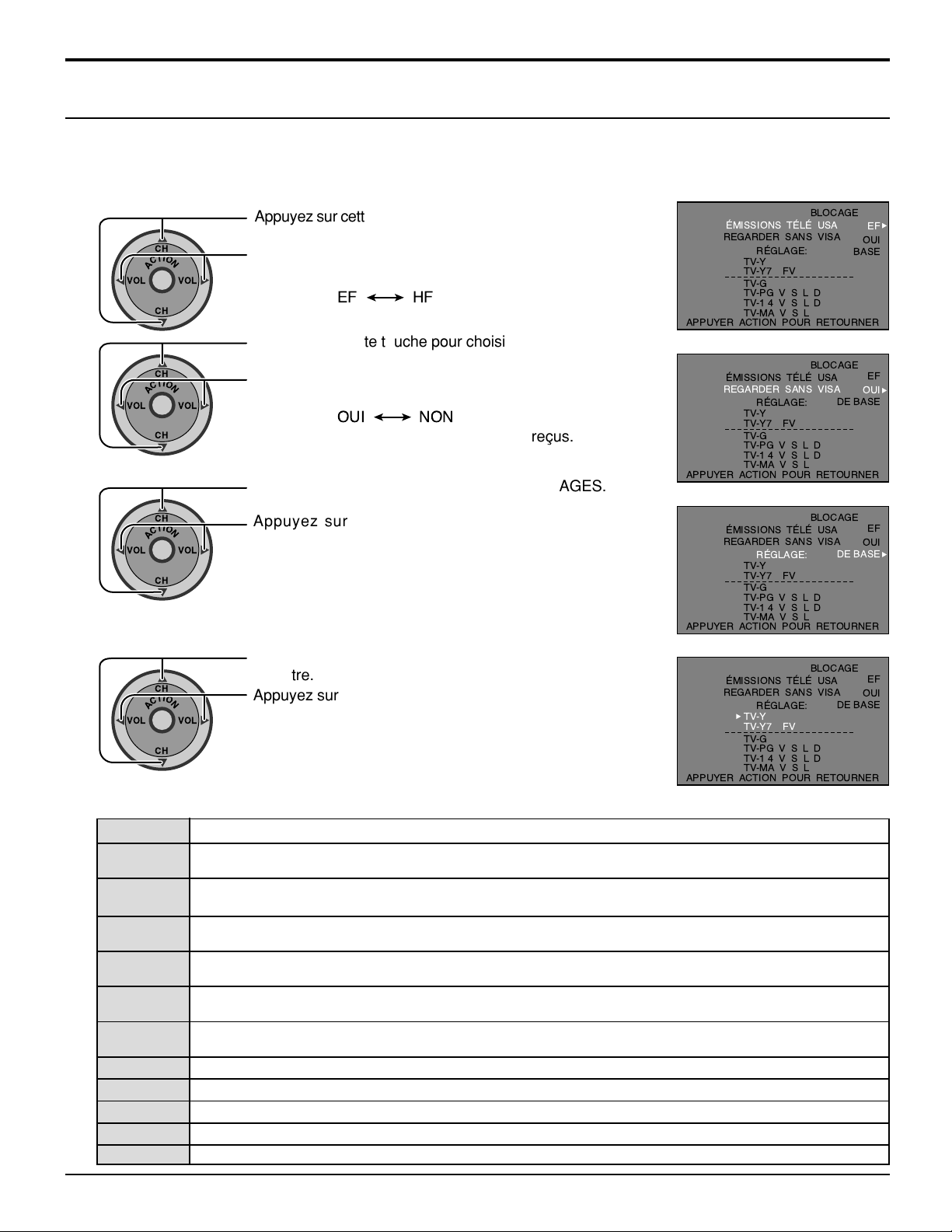

Fonction de VERROUILLAGE

ÉMISSIONS TÉLÉ USA

Ce téléviseur est muni “d’une puce antiviolence” qui vous permet d’utiliser le classement ÉMIS.TÉLÉ USA pour bloquer divers types de programme de télévision. L’image dans l’image est aussi bloquée automatiquement.

Tableau de classement ÉMIS.TÉLÉ USA

VOL VOL

Appuyez sur cette touche pour choisir ÉMIS.TÉLÉ USA.

Appuyez sur cette touche pour choisir ÉMIS.TÉLÉ USA EF ou HF.

EF HF

Appuyez sur cette touche pour choisir REGARDER SANS VISA?.

Appuyez sur cette touche pour choisir REGARDER SANS VISA? OUI ou NON.

NONOUI

OUI: Les programmes sans “visa” sont reçus. NON: Les programmes sans “visa” sont bloqués.

Appuyez sur cette touche pour choisir RÉGLAGES.

Appuyez sur cette touche pour choisir DE BASE ou DÉTAILLÉ.

DE BASE:

Vous permet de choisir uniquement des classements généraux tels que TV-Y, TV-PG, etc.

DÉTAILLÉ: Vous permet de choisir à la fois les

classements généraux et leur contenu telque V, L, etc.

Remarque: Reportez-vous aux précautions pour l’utilisateur.

Appuyez sur cette touche pour passer d’un classement à l’autre.

Appuyez sur cette touche pour choisir le classement que vous souhaitez bloquer (ROUGE) et débloquer (VERT). Effectuez à l’étape 4 pour chaque classement.

Remarque:

Reportez-vous au tableau de classement ÉMIS.TÉLÉ USA.

MISSIONS TL USA

REGARDER SANS VISA

RGLAGE: TV-Y TV-Y7 FV TV-G TV-PG V S L D TV-14VSLD

APPUYER ACTION POUR RETOURNER

TV-MA V S L

MISSIONS TL USA

REGARDER SANS VISA

RGLAGE: TV-Y TV-Y7 FV TV-G TV-PG V S L D TV-14VSLD TV-MA V S L

MISSIONS TL USA

REGARDER SANS VISA

RGLAGE:

TV-Y TV-Y7 FV

TV-G TV-PG V S L D TV-14VSLD TV-MA V S L

MISSIONS TL USA

REGARDER SANS VISA

RGLAGE:

TV-Y TV-Y7 FV

TV-G TV-PG V S L D TV-14VSLD TV-MA V S L

BLOCAGE

DE BASE

BLOCAGE

DE BASE

BLOCAGE

DE BASE

OUI

BASE

OUI

Tableau de classement ÉMIS.TÉLÉ USA

NR Non classé. Reportez-vous aux précautions pour l’utilisateur à la page suivante.

TV-Y

TV-Y7

TV-G

TV-PG

TV-14

TV-MA

FV VIOLENCE FANTASTIQUE/DESSIN ANIMÉ

V VIOLENCE S SEX L LANGUAGE AGRESSIF D DIALOGUE À CONTENU SEXUEL

Tous les enfants. Le thème et le contenu de ce programme sont spécialement conçus pour un public jeune, y compris les enfants de 2 à 6 ans.

Destiné aux enfants âgés. Le thème et le contenu de ce programme peuvent contenir des éléments de violence légère ou comique, ou peuvent effrayer les enfants de moins de 7 ans.

Public général. Programme contenant peut ou pas du tout de violence, pas de mots grossiers et peu ou aucun dialogue ou situation d’ordre sexuel.

Contrôle parental conseillé. Ce programme peut contenir de façon rare des mots grossiers, des scènes de violence limitée, certains dialogues et situations sexuels suggestives.

Mise en garde importante des parents. Ce programme peut contenir des thèmes sophistiqués, des scènes sexuelles, un langage grossier et des scènes d’intense violence.

Public adulte uniquement. Ce programme peut contenir des thèmes pour adulte, un langage blasphématoire, de la violence et des scènes sexuelles explicites.

Page 44

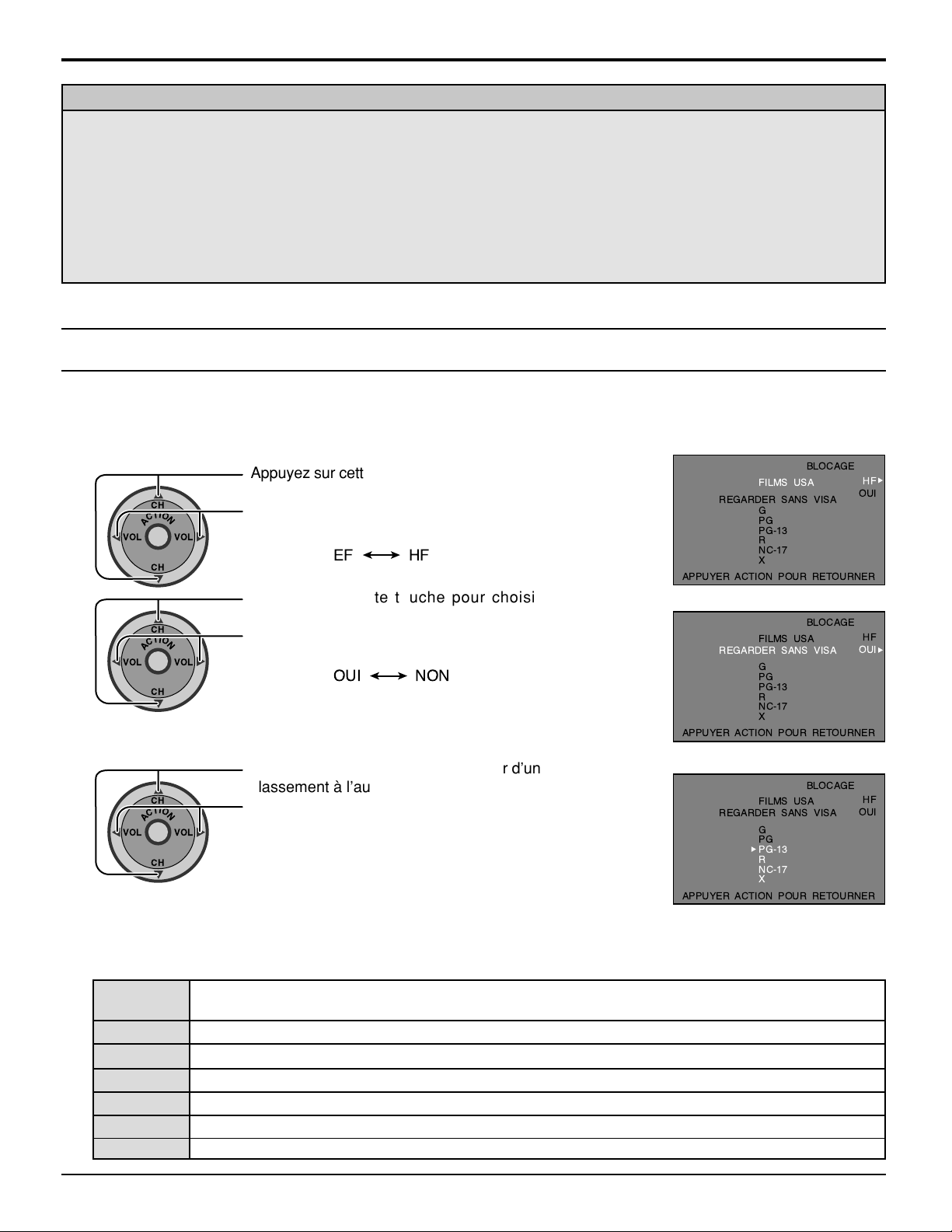

Fonction de VERROUILLAGE

Précautions pour l’utilisateur

La puce antiviolence utiliseé dans ce téléviseur est capable de bloquer les programmes sans “visa” (non classés, auquel aucun classement ne s’applique et avec aucun classement) tels que définis par la section 15.120(e)(2) du Règlement FCC. Si l’option de blocage des programmes sans “visa” est choisie, “des résultats inattendus et éventuellement confus peuvent être obtenus, il se peut même que vous ne puissiez pas recevoir les bulletins d’urgence ni les types de programmes suivants:”

• Bulletins d’urgence (tels que des messages EAS, des avertissements météorologiques, etc.)

• Programme d’origine locale • Informations

• Programmes politiques • Annonces des services publiques

• Programmes religieux • Programmes sportifs

• Programmes météorologiques

FILMS USA

Ce téléviseur est muni d’une puse antiviolence qui permet d’utiliser le classement “Motion Picture Ratings” lors de la visualisation d’un film ou d’une cassette vidéo. Cette innovation permet aux parents de censurer divers types de films et de cassettes vidéo, comme ils le souhaitent. L’image dans l’image est aussi bloquée automatiquement.

Tableau de classement FILMS USA

BLOCAGE

OUI

VOL VOL

Appuyez sur cette touche pour choisir FILMS USA.

Appuyez sur cette touche pour choisir FILMS USA EF ou HF.

EF HF

Appuyez sur cette touche pour choisir REGARDER SANS VISA?

Appuyez sur cette touche pour choisir REGARDER SANS VISA? OUI ou NON.

NONOUI

Remarque:

Certains films ne sont pas classés pour diverses raisons. Les vieux films et les films étrangers ne sont généralement pas classés.

Appuyez sur cette touche pour passer d’un classement à l’autre.

Appuyez sur cette touche pour choisir le classement que vous souhaitez bloquer (ROUGE) et débloquer (VERT).

Effectuez à l’étape 3 pour chaque classement.

Remarque:

Reportez-vous au tableau de classement FILMS USA.

FILMS USA

REGARDER SANS VISA

G PG PG-13 R NC-17 X

APPUYER ACTION POUR RETOURNER

FILMS USA

REGARDER SANS VISA

G PG PG-13 R NC-17 X

APPUYER ACTION POUR RETOURNER

FILMS USA

REGARDER SANS VISA

G PG

PG-13 R NC-17 X

APPUYER ACTION POUR RETOURNER

PG-13, R, NC-17 et X seront bloqués.

Tableau de classement FILMS USA

G PUBLIC GÉNÉRAL. Autorisé à tous les âges.

PG CONTRÔLE PARENTAL CONSEILLÉ. Certains programmes ne conviennent pas aux enfants.

PG-13

NC-17 INTERDIT AUX MOINS DE 17 ANS.

X POUR ADULTE UNIQUEMENT.

NE CONTIENT PAS DE CLASSEMENT (NON CLASSÉ) ET PROGRAMMES NA (NON APPLICABLES). Films qui n’ont pas été classés ou dont le classement n’est pas applicable.

MISE EN GARDE IMPORTANTE DES PARENTS. Certaines scènes ne conviennent pas aux enfants de moins de 13 ans. CONTRÔLÉ. Les enfants de moins de 17 ans doivent être accompagnés par un parent ou un gardien adulte.

Page 45

Fonction de VERROUILLAGE

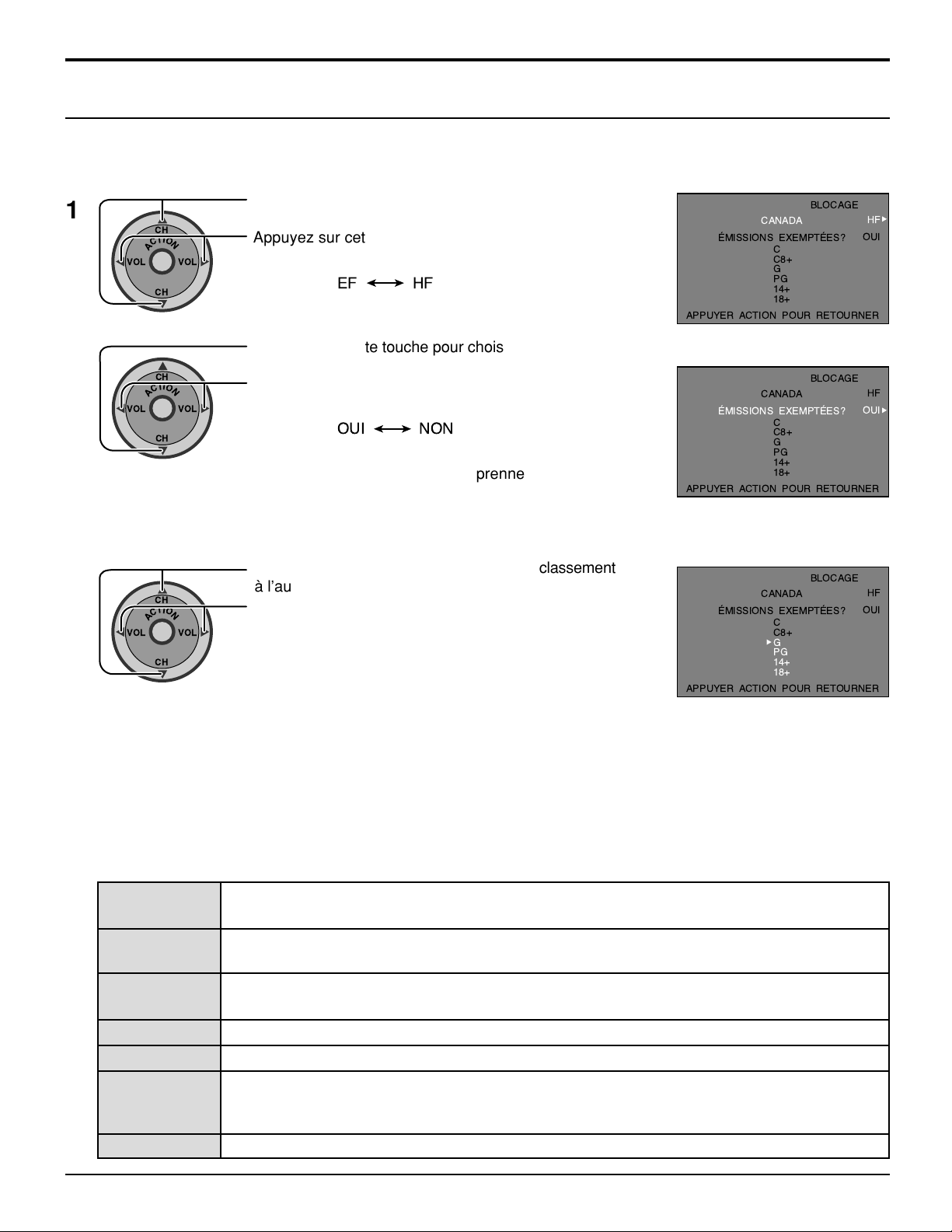

CANADA

La puce antiviolence utilisé dans ce téléviseur vous permet de bloquer divers types de films en utilisant deux systèmes de classement utilisés au Canada. L’image dans l’image est aussi bloquée automatiquement.

VOL VOL

Appuyez sur cette touche pour choisir CANADA.

Appuyez sur cette touche pour choisir CANADA EF ou HF.

EF HF

Appuyez sur cette touche pour choisir ÉMISSIONS EXEMPTÉES?

Appuyez sur cette touche pour choisir ÉMISSIONS EXEMPTÉES? OUI ou NON.

NONOUI

Remarque:

Les programmes exemptés comprennent: informations, programmes sportifs, documentaires, autres programmes d’information, causeries, vidéo musicales et programmes de variété.

Appuyez sur cette touche pour passer d’un classement à l’autre.

Appuyez sur cette touche pour choisir le classement que vous souhaitez bloquer (ROUGE) et débloquer (VERT).

Remarque:

Reportez-vous au tableau de classement CANADA.

C C8+ G PG 14+ 18+

C C8+

G PG 14+ 18+

BLOCAGE

OUI

BLOCAGE

OUI

BLOCAGE

OUI

CANADA

MISSIONS EXEMPTES?

APPUYER ACTION POUR RETOURNER

CANADA

MISSIONS EXEMPTES?

APPUYER ACTION POUR RETOURNER

CANADA

MISSIONS EXEMPTES?

APPUYER ACTION POUR RETOURNER

Tableau de classement CANADA

C8+

Exempt - Les programmes exemptés comprennent: informations, programmes sportifs, documentaires, autres programmes d’information, causeries, vidéo musicales et programmes de variété.

Programmes pour les enfants de moins de 8 ans. Pas de langage offensif, de nudité, ni de contenu sexuel.

Programme généralement considéré acceptable pour les enfants de plus de 8 ans. Pas de blasphème, de nudité ni de contenu sexuel.

G Programmes généraux, pour tout public.

PG Contrôle parental conseillé. Certains programmes ne conviennent pas aux enfants.

Programmes contenant des thèmes ou un contenu qui peut ne pas convenir aux enfants de

14+

moins de 14 ans. Les parents sont fortement mis en garde d’interdire leur accès aux jeunes adolescents et aux enfants plus jeunes.

18 POUR ADULTE UNIQUEMENT.

Page 46

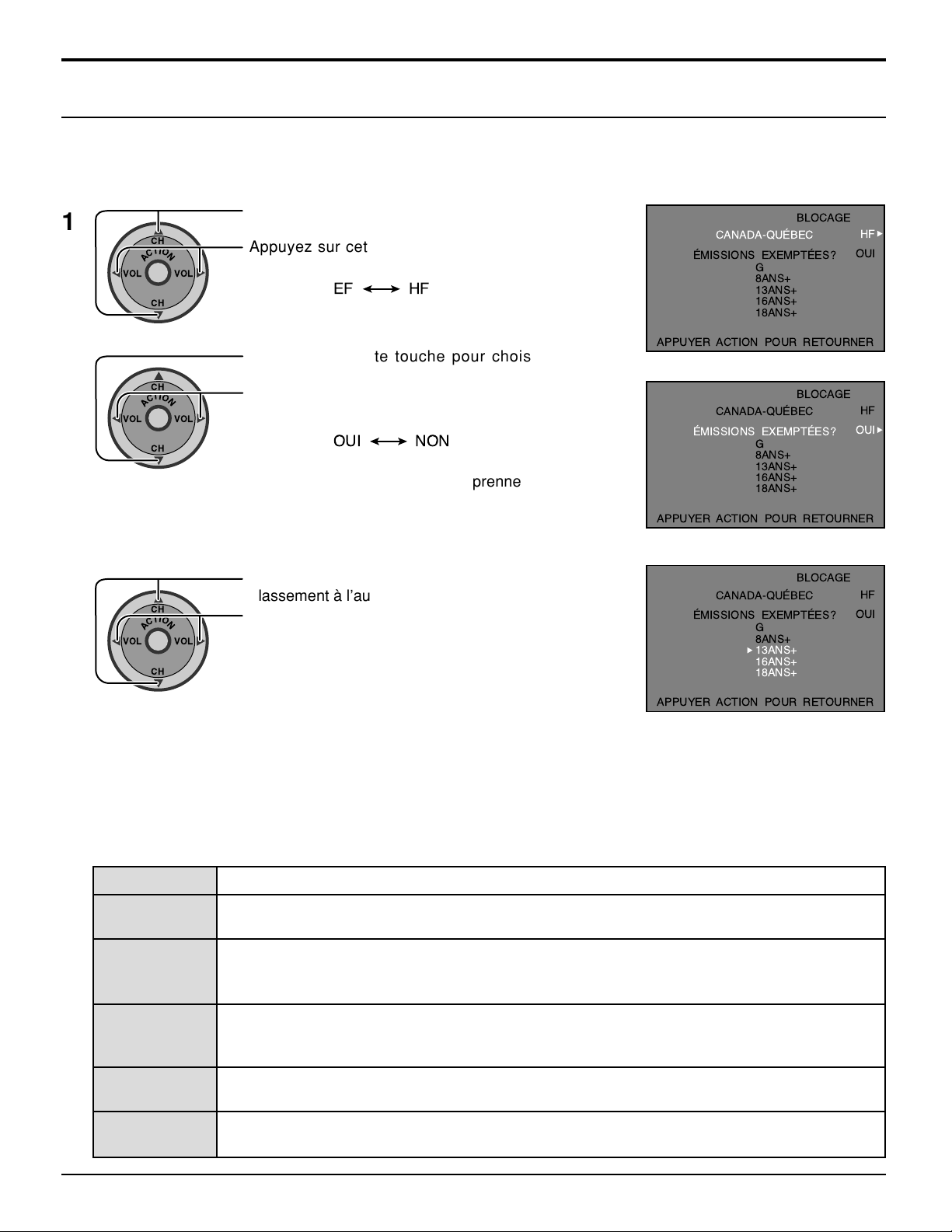

Fonction de VERROUILLAGE

CANADA-QUÉBEC

La puce antiviolence utilisé dans ce téléviseur peut aussi bloquer ou débloquer les programmes canadiens français en fonction de diverses catégories de classement. L’image dans l’image est aussi bloquée automatiquement.

VOL VOL

Appuyez sur cette touche pour choisir CANADAQUÉBEC.

Appuyez sur cette touche pour choisir CANADAQUÉBEC EF ou HF.

EF HF

Appuyez sur cette touche pour choisir ÉMISSIONS EXEMPTÉES?

Appuyez sur cette touche pour choisir ÉMISSIONS EXEMPTÉES? OUI ou NON.

NONOUI

Remarque:

Les programmes exemptés comprennent: informations, programmes sportifs, documentaires, autres programmes d’information, causeries, vidéo musicales et programmes de variété.

Appuyez sur cette touche pour passer d’un classement à l’autre.

Appuyez sur cette touche pour choisir le classement que vous souhaitez bloquer (ROUGE) et débloquer (VERT).

Remarque:

Reportez-vous au tableau de classement CANADAQUÉBEC.

BLOCAGE

CANADA-QUBEC

MISSIONS EXEMPTES?

APPUYER ACTION POUR RETOURNER

MISSIONS EXEMPTES?

APPUYER ACTION POUR RETOURNER

MISSIONS EXEMPTES?

APPUYER ACTION POUR RETOURNER

G 8ANS+ 13ANS+ 16ANS+ 18ANS+

BLOCAGE

CANADA-QUBEC

G 8ANS+ 13ANS+ 16ANS+ 18ANS+

BLOCAGE

CANADA-QUBEC

G 8ANS+

13ANS+ 16ANS+ 18ANS+

OUI

13ANS+, 16ANS+ et 18ANS+ seront bloqués

Tableau de classement CANADA-QUÉBEC

E Exempt - Les programmes exemptés.

General - Programmes pour tout public et tous les âges. Ne contient pas de violence ou le contenu violent est faible ou représenté approximativement.

8+ Général - N’est pas recommandé pour les jeunes enfants. Programme destiné à un public

8 ans+

jeune mais contenant occasionnellement des scènes de violence légère. Supervision par un adulte recommandée.

Programmes qui peuvent ne pas convenir aux enfants de moins de 13 ans - Contient quelques

13ans+

scènes de violence ou une ou plusieurs scènes violentes pouvant l’affecter. Supervision par un adulte fortement conseillée.

16ans+

18ans+

Programme pouvant ne pas convenir aux enfants de moins de 16 ans - Contient des scènes fréquentes de violence ou de violence intense.

18 ans +Programme réservé aux adultes. Contient des scènes constantes de violence ou des scènes d’extrême violence.

Page 47

Fonctionnement de la puce antiviolence

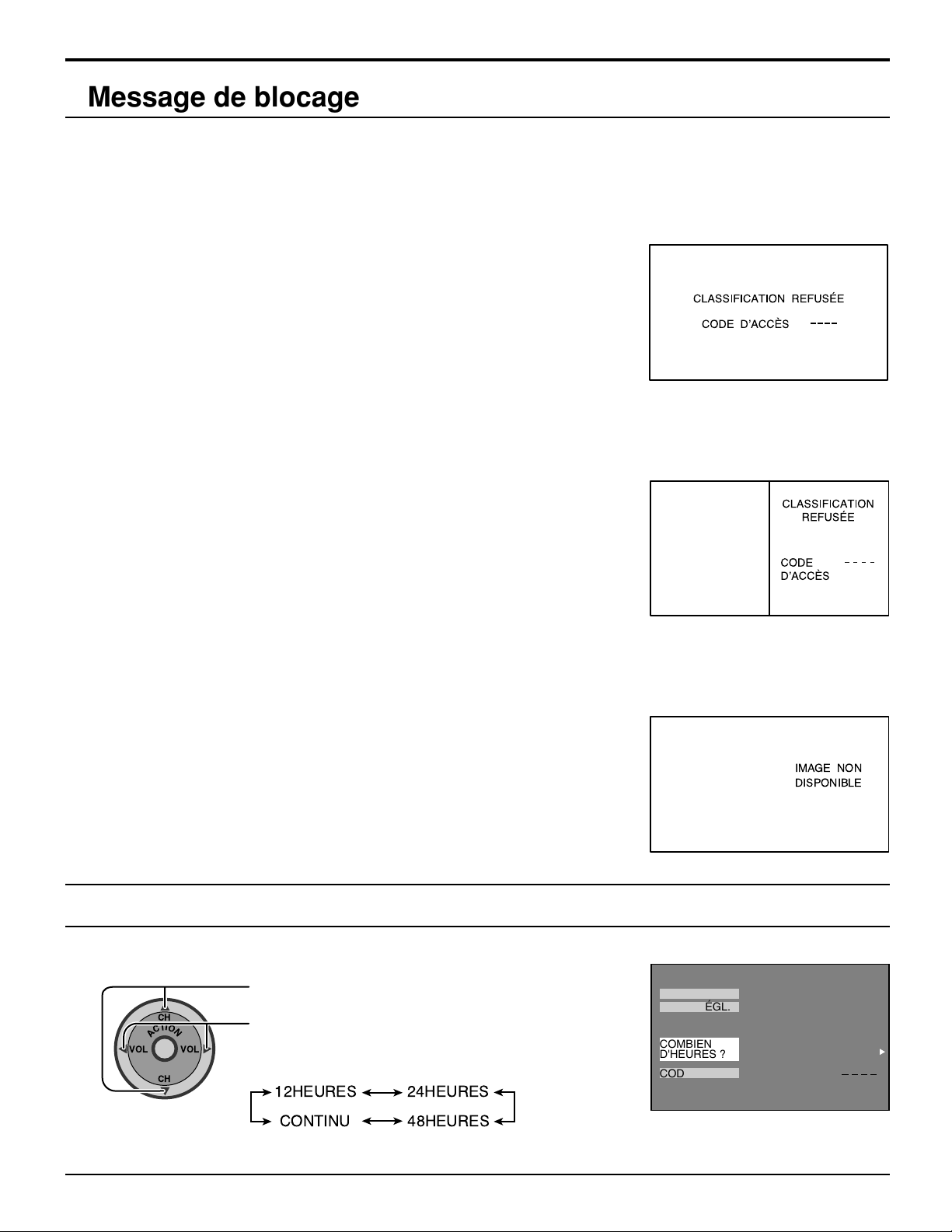

Message de blocage

La puce antiviolence est en service et si le programme dépasse la limite de classement que vous avez réglée, un message de blocage apparaît et le son est coupé. Entrez votre code secret de quatre chiffres si vous souhaitez continuer de regarder ce programme. Après avoir entré votre code, tous les verrous et les blocs de classement sont hors fonction jusqu’à ce que le téléviseur soit mis hors tension ou que tous les réglages soient annulés.

Remarque:

Si vous entrez votre code secret de quatre chiffres pour annuler le blocage, vous devez régler à nouveau tous les blocages en les reprogrammant ou en mettant le téléviseur hors tension.

Message de blocage pour l’écran partagé

La fonction d'écran partagé est disponible quand la puce antiviolence est en fonction. Si le programme de l'écran partagé dépasse la limite de classement réglée, l'écran partagé disparaît et un message de blocage est affiché.

Remarque:

Pour utiliser les fonctions d’écran partagé, réglez VERROUILLER, ÉMISSIONS TÉLÉ USA, FILMS USA, CANADA et/ou CANADA-QUÉBEC sur HF.

Message de blocage pour l’image dans l’image

La fonction d’image dans l’image est disponible quand la puce antiviolence est en fonction. Si le programme de l’image dans l’image dépasse la limite de classement réglée, l’image dans l’image disparaît et un message de blocage est affiché.

Remarque:

Pour utiliser les fonctions d’image dans l’image, réglez VERROUILLER, ÉMIS. TÉLÉ USA, FILMS USA, CANADA et/ou CANDA-QUÉBEC sur HF.

IMAGE NON DISPONIBLE

COMBIEN D’HEURES?

Après avoir réglé VERROUILLER et PUCE RÉGL., réglez l’heure de verrouillage.

BLOCAGE

FILMS USA

RÉGLAGE:

12HEURES

VOL VOL

Appuyez sur cette touche pour choisir

COMBIEN D’HEURES? Appuyez sur cette touche pour choisir 12HEURES, 24HEURES, 48HEURES ou CONTINU.

12HEURES 24HEURES

48HEURESCONTINU

VERROUILLER PUCE RÉGL.

COMBIEN D'HEURES ?

CODE

APPUYER ACTION PR MENU PRINC

BLOQUER :

MODIFIER CODE

Page 48

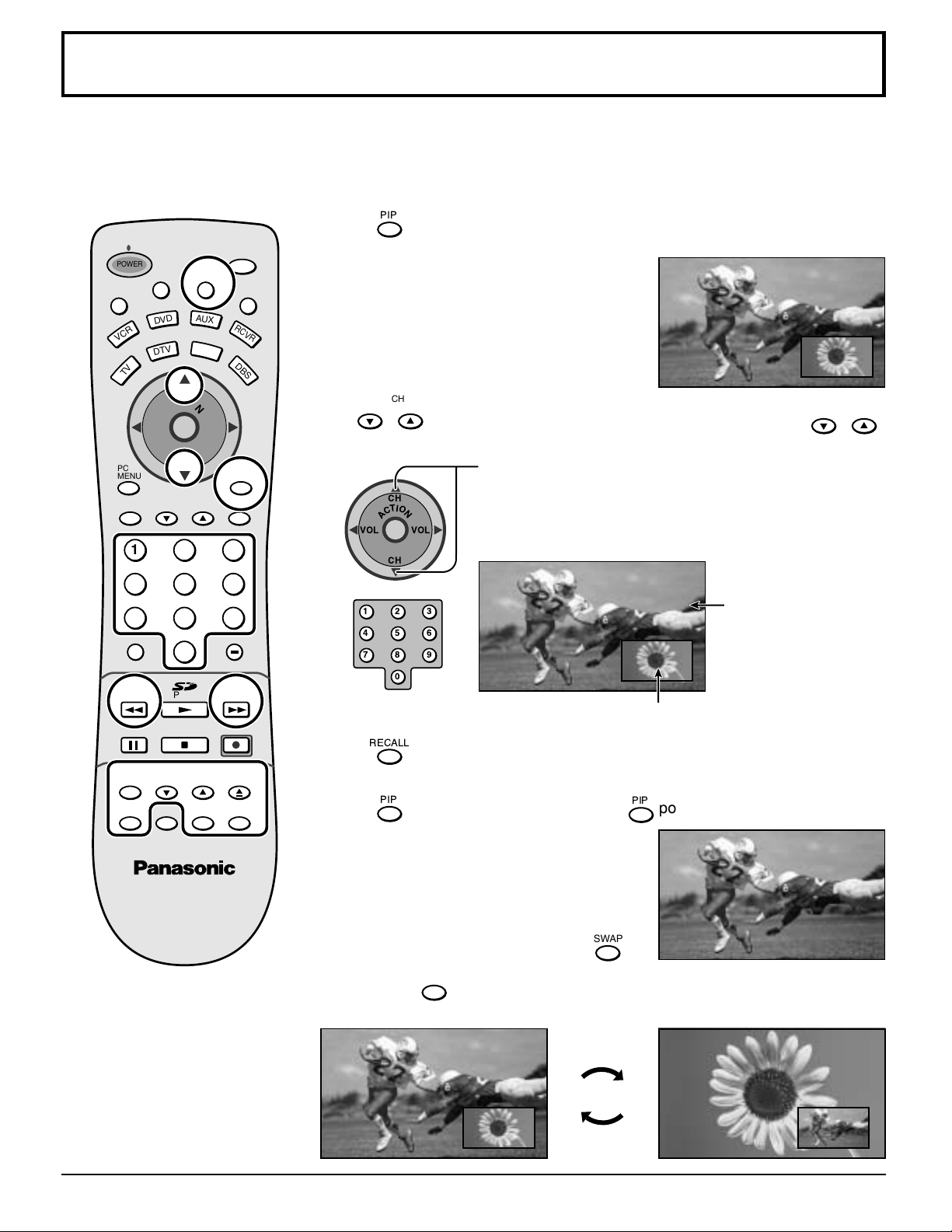

Fonctionnement de l’image dans l’image (PIP)

Ce téléviseur possède une fonction d’image dans l’image (PIP) avec deux blocs d’accord. Cela vous permet de regarder deux (2) émissions en même temps avec ou sans source externe telle qu’un magnétoscope, un câblosélecteur, etc.

Fonctionnement de base de l’image dans l’image

POWER

VCR

PC MENU

DVD

VOL VOL

AUX

CBL

PAG EEXIT

123

456

789

R-TUNE PROG

SAP

RCVR

DBS

RECALL

GUIDE

PIP

Appuyez sur la touche PIP sur la télécommande pour afficher le cadre de l’image dans l’image sur l’écran.

Remarque:

Le son provient uniquement de l’image principale.

PIP CH

VCR CH

Choisissez le canal de l’image dans l’image en appuyant sur

PIP CH

VCR CH

Appuyez sur cette touche pour choisir le canal de l’image

VOL VOL

123

456

7809

principale.

Utilisez les touches numériques de la télécommande.

Image principale

PIP MIN

REW

FREEZE TV/VCR

SPLIT

PLAY

STOPPAUSE

PIP CH

VCR CH

PIP MAX

REC

OPEN/CLOSE

SWAPPIP MOVE

RECALL

Appuyez sur cette touche pour afficher l’état de la source de l’image.

PIP

Appuyez de nouveau sur l’image dans l’image.

Touche de per mutation SWAP

Appuyez sur l’image principale.

SWAP

pour échanger la source de l’image dans l’image et celle de

SWAP

Cadre de l’image dans l’image

PIP

pour faire disparaître le cadre de

Page 49

CA # CA #

PIP COMPOSANT 1 PIP HDMIPIP COMPOSANT 2

PIP VIDÉO 1

PIP VIDÉO 2PIP VIDÉO 3

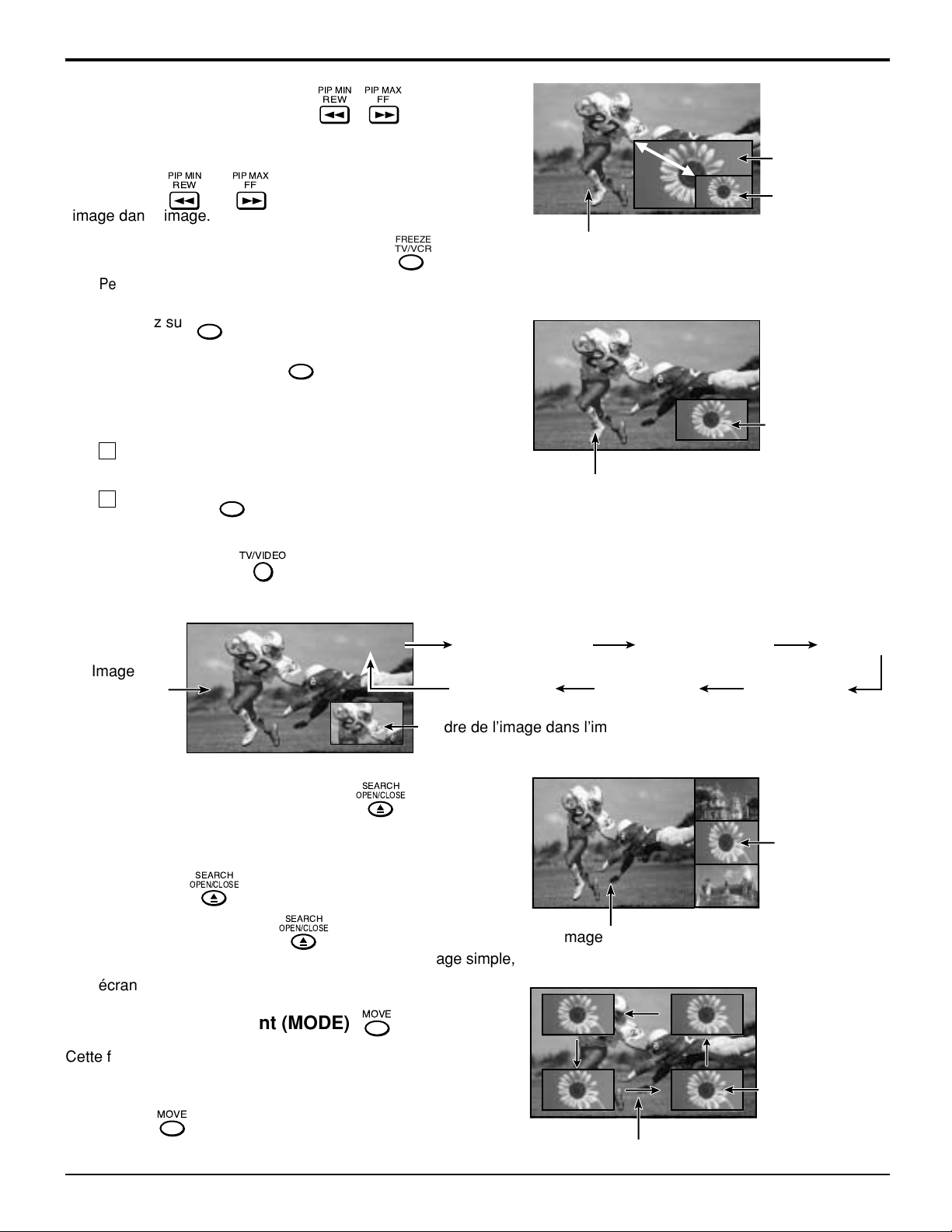

Fonctionnement de l’image dans l’image (PIP)

PIP MIN

Touches PIP MIN, PIP MAX

REW

PIP MAX

Ces fonctions sont utilisées pour modifier la taille du cadre de l’image dans l’image.

Appuyez sur

PIP MIN

REW

PIP MAX

pour changer la taille du cadre de

MAX

Minimum

l’image dans l’image.

Touche d’arrêt sur l’image (FREEZE)

FREEZE TV/VCR

Image principale

Pendant l’utilisation de l’image dans l’image, cette fonction est utilisée pour arrêter l’action dans le cadre de l’image dans l’image.

FREEZE

Appuyez sur

Appuyez de nouveau sur

TV/VCR

pour figer l’action de l’image dans l’image.

FREEZE

TV/VCR

pour que l’action de l’image

dans l’image reprenne.

Remarque:

Pour figer l’action de l’image principale:

FIGÉE

1 Dans le sous-menu AUTRE RÉG du menu IMAGE,

choisissez FIGÉE PIP ou PARTAGÉE (voir page 32).

2 Appuyez sur

FREEZE TV/VCR

quand le cadre de l’image dans

Image principale

l’image n’est pas affiché.

TV/VIDEO

Touche TV/VIDEO

Appuyez sur cette touche quand le cadre de l’image dans l’image est affiché pour afficher le mode d’entrée souhaité.

Image principale

Cadre de l’image dans l’image

Touche de recherche (SEARCH)

OPEN/CLOSE

Cette fonction vous permet de faire une recherche parmi tous les canaux disponibles.

Appuyez sur

Appuyez de nouveau sur

OPEN/CLOSE

pour afficher les cadres de recherche.

OPEN/CLOSE

pour arrêter la fonction de recherche. L’écran retourne à l’état précédent (image simple, écran avec image dans l’image ou écran partagé).

Image principale

CH10 CH11

CH12

CH13

Cadres de recherche

Touche de déplacement (MODE)

MOVE

Cette fonction est utilisée pour déplacer le cadre de l’image dans l’image dans un des quatre coins de l’écran.

Appuyez sur

MOVE

pour déplacer le cadre de l’image dans l’image

dans le coin souhaité.

Cadres de l’image dans l’image

Image principale

Page 50

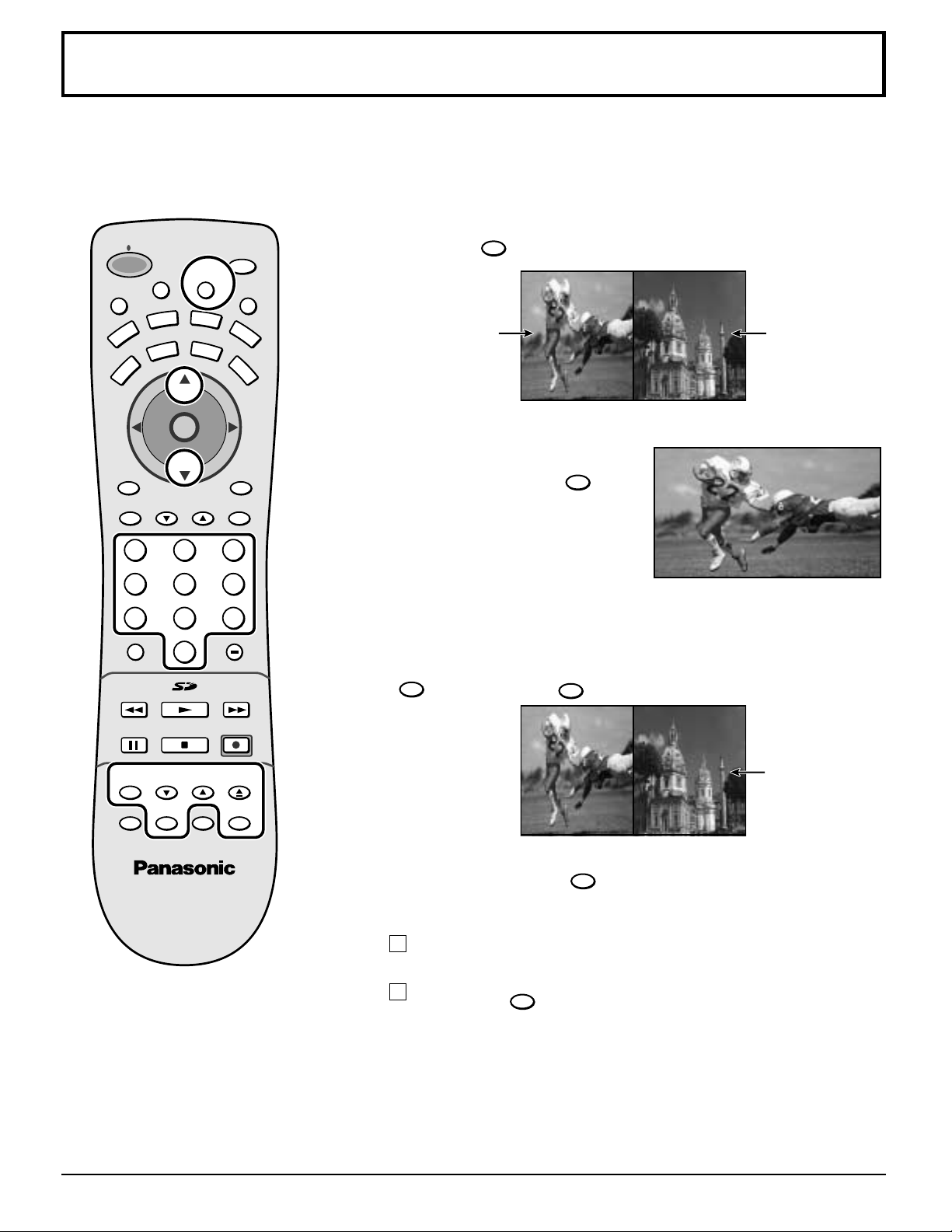

Écran partagé

Cette fonction vous permet de regarder deux canaux différents côte à côte avec ou sans une source vidéo externe. Le son provient uniquement de l’image principale (côté gauche). La fonction d’écran partagé vous permet de rechercher un autre canal sur la droite de l’écran ou de contrôler l’état d’un enregistrement vidéo.

Partage de l’écran

POWER

VCR

PC MENU

DVD

VOL VOL

AUX

CBL

PAG EEXIT

123

456

789

R-TUNE PROG

PIP MIN

REW

PLAY

SAP

RCVR

DBS

RECALL

GUIDE

PIP MAX

Appuyez sur

Image principale

SPLIT

pour partager l’écran.

Écran partagé

(L’écran précédemment choisi apparaît.)

Pour retourner à un écran normal.

Appuyez de nouveau sur

Arrêt sur image

SPLIT

Image principale

Pendant l’utilisation de l’écran partagé, cette fonction est utilisée pour arrêter l’action dans l’écran partagé.

FREEZE TV/VCR

Appuyez sur

FREEZE TV/VCR

pour figer l’action de l’écran partagé.

MOVE

REC

OPEN/CLOSE

SWAPSPLIT

Appuyez de nouveau sur

FIGÉE

FREEZE

TV/VCR

pour retourner à une image normale.

FREEZE TV/VCR

PIP

STOPPAUSE

PIP CH

VCR CH

Remarque:

Pour arrêter l’action de l’image principale:

1 Dans le sous menu AUTRE RÉG du menu IMAGE, choisissez

FIGÉE PIP ou PARTAGÉE (voir page 32).

FREEZE

2 Appuyez sur

TV/VCR

quand le cadre de l’écran partagé n’est pas

affiché.

Remarques:

(1) Le son de l’écran gauche est émis sur les haut-parleurs du téléviseur (et sur la prise du casque d’écoute). (2) Quand l’écran est partagé, les signaux de l’écran gauche sont émis sur les prises de sortie arrière PROG OUT. (3) Les écran gauche et droit est traité par des circuits indépendants, et par conséquent il peut avoir une légère variation

dans et la qualité de l’image. (4) L’écran partagé retourne à une seule image quand le téléviseur est mis hors tension. (5) Les écrans droit et gauche ne peuvent pas afficher la même image en même temps.

Page 51

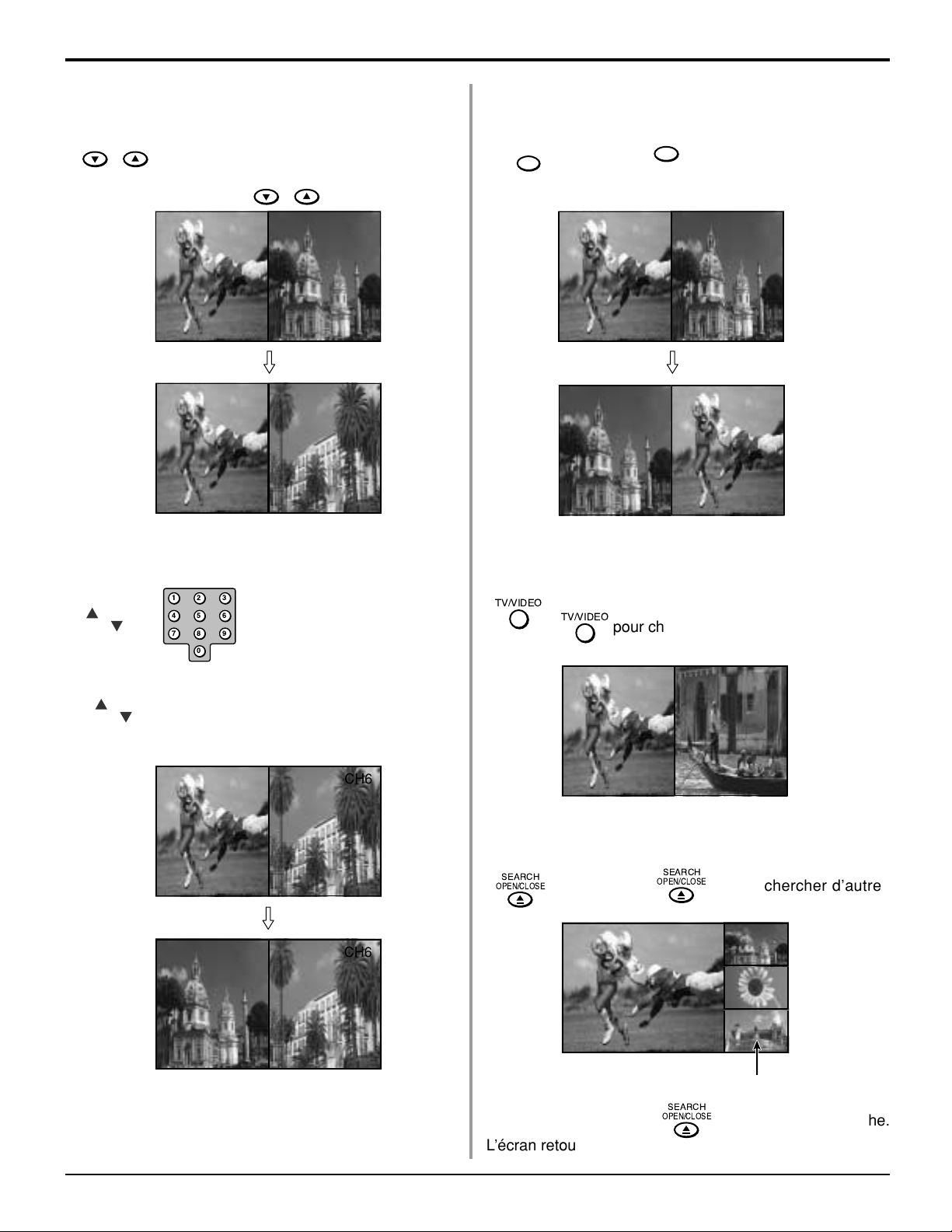

Écran partagé

Changement des canaux de l’écran partagé

PIP CH

VCR CH

Choisissez le canal de l’écran partagé en

PIP CH

CH10

VCR CH

CH5

CH6

appuyant sur

Échange des écrans gauche et droit

CH10

CH5

SWAP

pour échanger la source de

CH5

CH10

SWAP

Appuyez sur l’image de l’écran partagé et celle de l’image

principale.

Changement des canaux de l’écran principal

123

Choisissez le canal de l’image principal en appuyant sur

télécommande.

456

7809

ou en utilisant les touches numériques de la

CH10

CH5

CH6

Affichage d’une source vidéo

TV/VIDEO

Quand l’écran partagé est affiché, appuyez sur

TV/VIDEO

pour changer le mode.

CH10 VIDEO 1

Recherche d’autres canaux

OPEN/CLOSE

Appuyez sur canaux.

OPEN/CLOSE

CH10 CH11

pour rechercher d’autres

CH12

Cadres de recherche

Appuyez de nouveau sur

OPEN/CLOSE

pour arrêter la recherche.

L’écran retourne à l’état précédent.

CH13

Page 52

Format de I’image (Touche ASPECT)

Votre téléviseur vous permet de visionner les images à leur taille maximale, y compris les images au format d’écran large.

POWER

VCR

PC MENU

Mode

4 : 3

DVD

DTV

VOL VOL

ASPECT

Touche ASPECT

Le format de l’image change sur chaque pression de la touche ASPECT.

SAP

AUX

RCVR

CBL

DBS

Remarque: ASPECT MODE changera comme suit selon les signaux reçus.

(1) 480i:

(2) 480p (incluant HDMI-IN):

(3) PC MODE:

CADRGE

4 : 3 ZOOM PLEIN ÉCRAN

CADRGE

*(CADRGE)

* Pas de signal

ZOOM4 : 3

ZOOMNORMAL

PLEIN ÉCRAN

(4) 1080i: PLEIN ÉCRAN seulement

RECALL

(5) SPLIT SCREEN: PLEIN ÉCRAN seulement


4:3

Signification

4:3 affiche une image 4:3 selon le standard 4:3.

NORMAL

ZOOM

(Zoom)

PLEIN ÉCRAN

(16:9)

NORMAL

ZOOM

PLEIN ÉCRAN

CADRGE

NORMAL affichera une image 4:3 dans son rapport d’aspect réel. Des barres peuvent apparaître sur les côtés droit et gauche de l’image.

ZOOM agrandit la partie centrale de l’image.

PLEIN ÉCRAN affiche l’image la plus grande

possible mais avec une déformation dans la largeur.

Le mode CADRGE affiche une image 4:3 à sa taille maximale mais la correction de l’aspect de l’image ne s’applique qu’aux côtés de l’écran de façon que

CADRGE

3 9

l’étirement de l’image n’est apparent que sur les bords gauche et droit de l’écran. La taille de l’image dépend du signal original.

Remarque:

NORMAL affichera une image 4:3 dans son rapport d’aspect réel. Des barres peuvent apparaître sur les côtés droit et gauche de l’image.

Page 53

PC MENU

Appuyez sur cette touche pour afficher le menu “Taille/Pos. Image”.

POWER

VCR

PC MENU

VOL VOL

DVD

DTV

VOL VOL

PAG EEXIT

123

456

Appuyer pour afficher l’écran de menu PC.

Appuyez sur cette touche pour choisir “Image /Taille/Pos. Image/Signal”.

Menu “Image” du réglage de l’image

SAP

AUX

RCVR

CBL

DBS

(reportez-vous à la page 54)


Normaliser Mode Image Contraste Luminosit Nettet Balance blancs

Normal

0 0

Normal

Menu d’emplacement et de taille d’image “Taille/Pos. Image” (reportez-vous à la page 55)

Taille/Pos. Image

Normaliser

Position H Taille H Position V Taille V Phase de l'horloge

Normal

RECALL

GUIDE

PC Menu


Taille/Pos. Image

Signal

7809

R-TUNE PROG

PIP MIN

REW

FREEZE

TV/VCR

PIP SPLIT MOVE SWAP

PLAY

STOPPAUSE

PIP CH

VCR CH

PIP MAX

REC

OPEN/CLOSE

Vers la page écran Signal pour RVB ou DVI (reportez-vous à la page 56)

Signal

Sync

Freq. kHz

31.5

60.0

Freq. Hz

H&V

Page 54

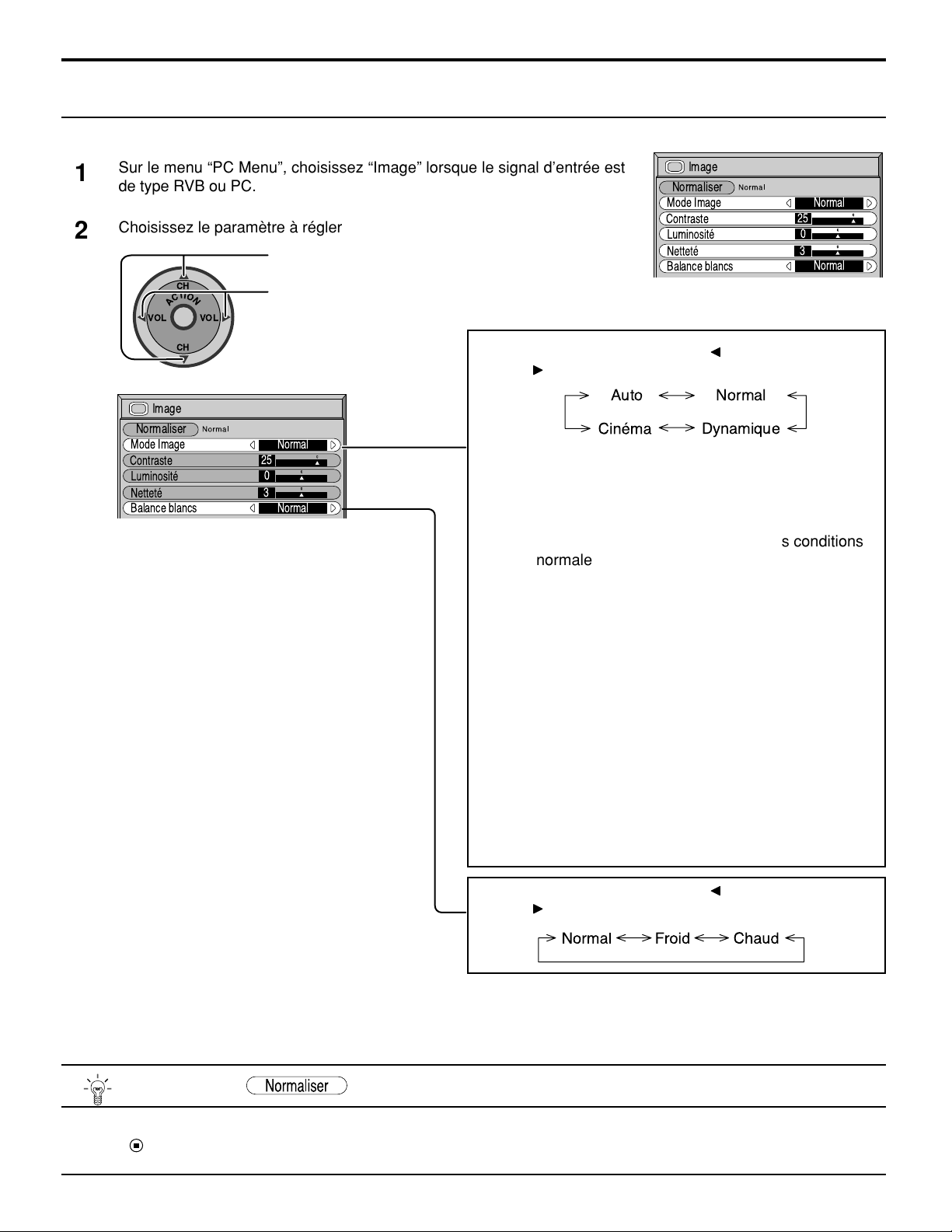

PC Menu

Réglages de l’image

Sur le menu “PC Menu”, choisissez “Image” lorsque le signal d’entrée est

de type RVB ou PC.

Choisissez le paramètre à régler.

Appuyez sur cette touche pour afficher le

VOL VOL

menu de réglage. Réglez l’amplitude en regardant l'image derrière le menu.

Utilisez la flèche vers la gauche ou la flèche vers la droite pour changer de mode.


Normaliser Mode Image Contraste

Balance blancs

Normal

0 3

Normal


Normaliser Mode Image Contraste

Balance blancs

Normal

0 3

Normal

NormalAuto

Dynamique

Auto

Choisit automatiquement le mode qui convient le mieux à la luminosité environnante.

Normal

Pour regarder une émission dans les conditions normales d’éclairement (le soir). Cette valeur correspond à une luminosité et un contraste normaux.

Dynamique

Pour regarder une émission dans une pièce fortement éclairée. Cette valeur correspond à une luminosité et un contraste élevés.

Cinéma

Idéal pour les films.

Remarque:

Pour changer les caractéristiques de couleur ou d'image après avoir choisi le menu “Image”, reportezvous à la page 29 où des explications détaillées sont données.

Utilisez la flèche vers la gauche

ou la flèche vers la

droite pour changer de mode.

Conseil ( Normaliser)

Si vous appuyez sur la touche N de la télécommande alors que le menu “Image” est affiché, ou encore si vous appuyez sur la touche (ACTION) pendant une normalisation, toutes les valeurs modifiées sont remplacées par les valeurs usine.

Page 55

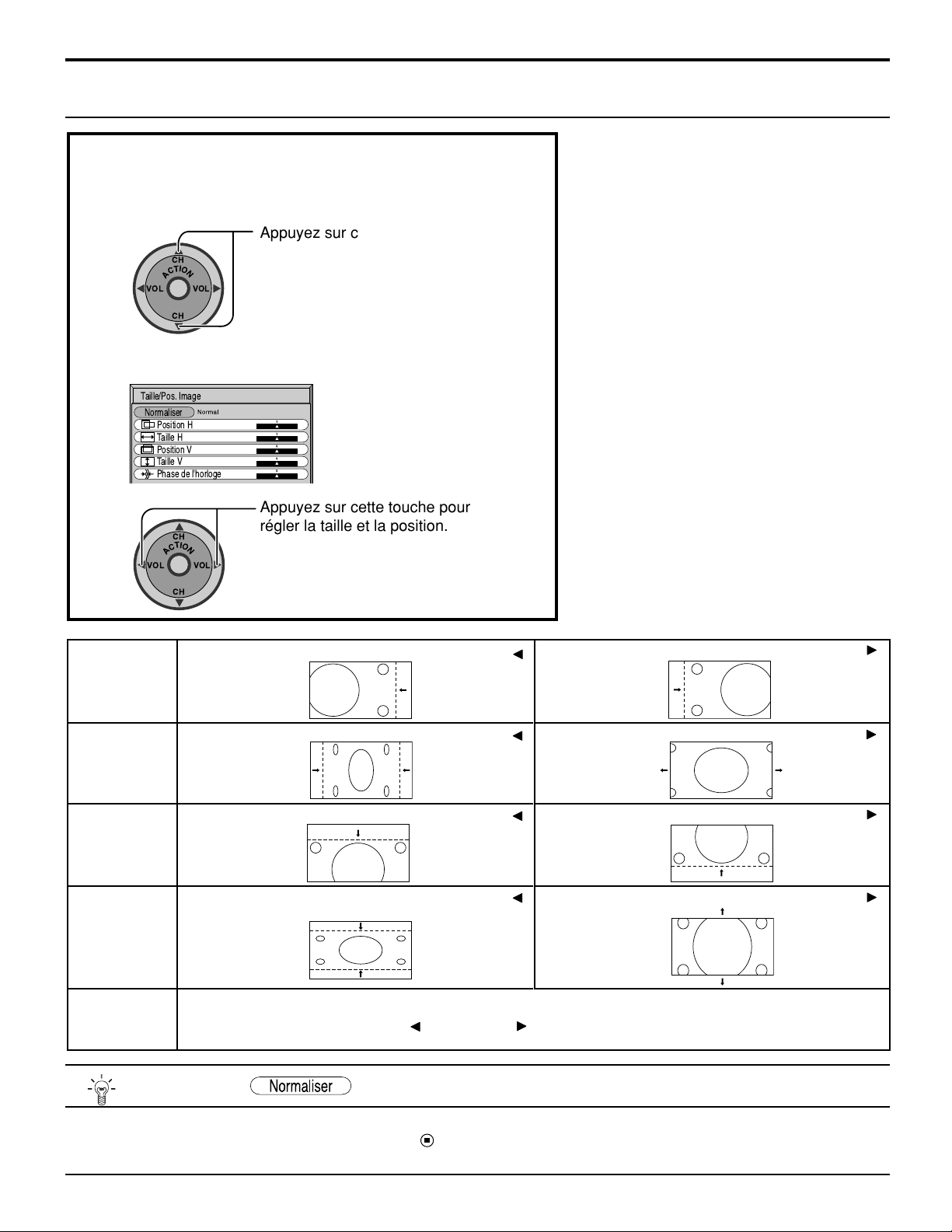

Réglages de la position et de la taille de l’image

Page de réglage

Sur le menu “PC Menu”, choisissez “Taille/Pos. Image”

lorsque le signal d’entrée est d’e type RVB ou PC.

Appuyez sur cette touche pour choisir

VOL VOL

Dans le cas où les signaux d’entrée sont du type “RVB”.

Taille/Pos. Image

Normaliser

Position H Taille H Position V Taille V Phase de l'horloge

“Position H/Taille H/Position V/Taille V/ Phase de l’horloge”.

PC Menu

Position H

Taille H

Position V

Taille V

Appuyez sur cette touche pour

VOL VOL

Si vous appuyez sur la touche de positionnement vers la gauche “ ”

Si vous appuyez sur la touche de positionnement vers la gauche

régler la taille et la position.

Si vous appuyez sur la touche de positionnement vers la droite “ ”

“ ”

Si vous appuyez sur la touche de positionnement vers la droite

“ ”

Si vous appuyez sur la touche de positionnement vers la droite

Remarque:

Si un signal “Cue” ou un signal “Rew” est reçu d’un magnétoscope ou d’un lecteur DVD, la position de l’image se décale vers le haut ou vers le bas. Ce déplacement de la position de l’image ne peut pas être contrôlé par la commande “Taille/Pos. Image”.

“ ”

Phase de l'horloge

(Entrée RVB/PC)

Pour effectuer ces réglages, l’oscillation et la distorsion peuvent être éliminées avec les touches de positionnement vers la gauche

“ ”

ou la droite

“ ”

Conseil ( Normaliser)

Lorsque la page écran “Taille/Pos. Image” est active, et que vous appuyez à un moment quelconque sur la touche N de la télécommande ou si vous appuyez sur la touche (ACTION) pendant la "Normalisation", tous les réglages effectués sont remplacés par les valeurs usine.

Page 56

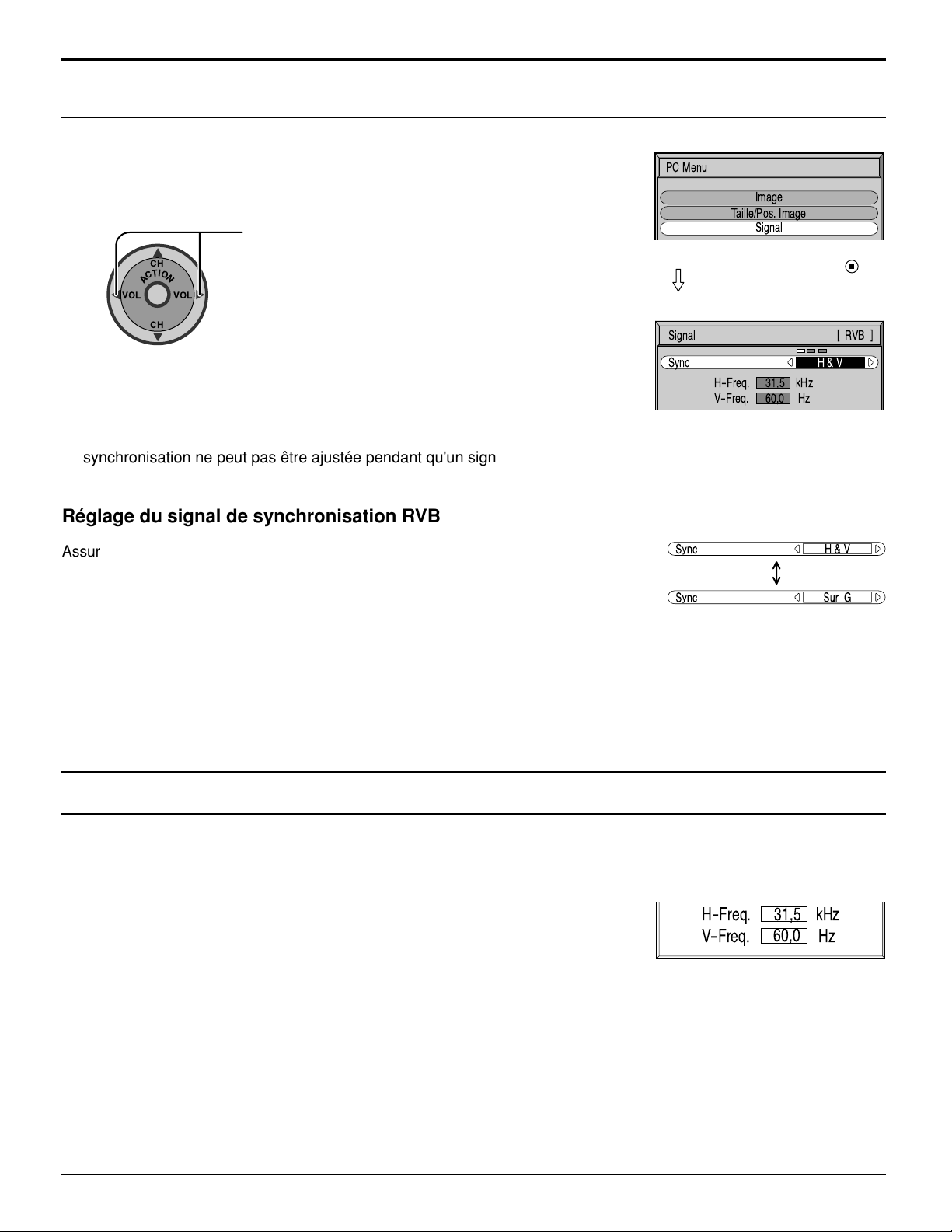

PC Menu

Sync

Sur le menu “PC Menu”, choisissez “Signal” lorsque le signal d’entrée est de type RVB ou PC.

Appuyez sur cette touche pour régler.

PC Menu


Taille/Pos. Image

Signal

VOL VOL

Remarque:

La synchronisation ne peut pas être ajustée pendant qu'un signal DVI est appliqué.

Réglage du signal de synchronisation RVB

Assurez-vous que le signal d’entrée est bien régle sur RVB (ce réglage n’a d’effet que pour un signal RVB).

H & V: Les signaux de synchronisation verticale et horizontale sont présents

sur le connecteur HD/VD.

Sur G: Le signal de synchronisation est fourni par le signal vidéo vert et se

trouve présent sur le connecteur G.

Appuyez sur la touche (ACTION)

Signal

Sync

Freq. kHz

H V

31,5 60,0

Freq. Hz

[

H&V

RVB

]

H-Freq. (kHz)/V-Freq. (Hz)

Pour afficher la fréquence de balayage horizontal H et la fréquence de balayage vertical.

Cet affichage n'est valide que pour des signaux d'entrée RVB. Plage d’affichage:

Balayage horizontal: 15 à 110 kHz Balayage vertical: 48 à 120 Hz

H-Freq. kHz

Freq. Hz

31,5

60,0

Page 57

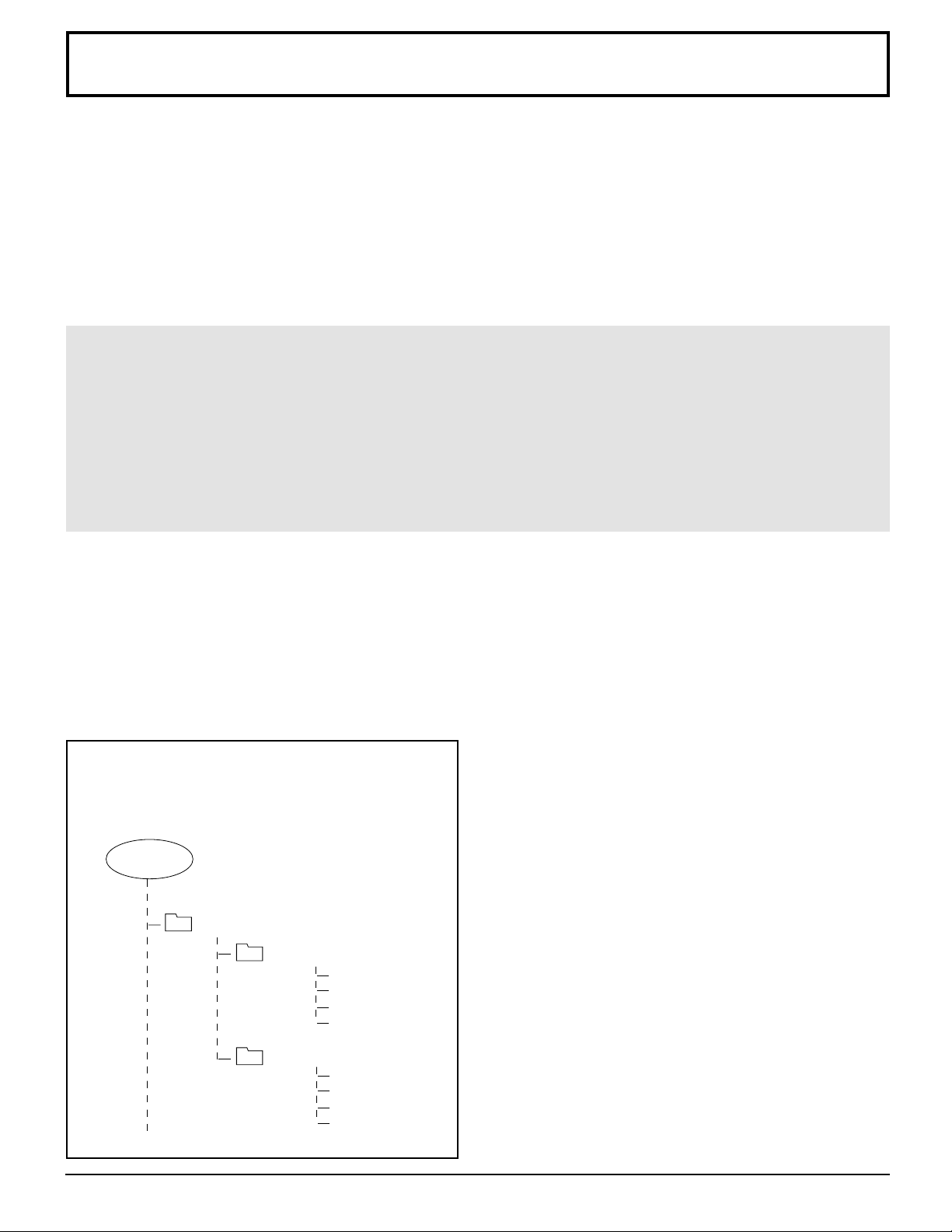

JPEG Viewer (carte SD/carte PC)

Les données d’image fixe (JPEG) obtenues avec un appareil photo numérique, une vidéocaméra numérique ou un ordinateur personnel sont lisibles en utilisant une carte SD/carte PC.

Formats d’image affichables:

JPEG de base (80 x 60 – 520 x 3840 pixels)

Remarques:

• Certaines parties d’une image peuvent ne pas être affichées ou l’image peut être affichée à un échelle plus petite selon la taille de l’image.

• Seules les images JPEG sont affichables sur le téléviseur.

Protection des données de la carte

• Ne retirez pas la carte pendant l’accès.

• Ne touchez pas les bornes à l’arrière de la carte SD/carte PC.

• Une interférence électrique, des décharges électrostatiques et des dysfonctionnements de l’appareil ou de la carte

peuvent tous résulter en dommages de la carte ou en perte de données. Il est recommandé de sauvegarder toutes les données importantes dans un ordinateur.

• Les données stockées doivent être périodiquement sauvegardées pour protéger contre l’altération de données, les pertes de données ou les dysfonctionnements de dispositifs. Notez que notre société n’assumera aucune responsabilité pour les dommages ou pertes de données stockées.

Attention

• Insérez toujours la carte dans le sens correct. Sinon la carte et cet appareil pourraient être endommagés.

• La carte SD et la carte PC sont des dispositifs de précision. Ne les soumettez pas à une pression excessive ou des

impacts violents.

Dossiers et fichiers

Les appareils photos numériques conformes aux spécifications DCF utilisent des dossiers à structure spécifique. Le diagramme ci-dessous donne un exemple de structure de dossier.

Dossier DCIM

L’appareil photo numérique crée automatiquement ce

Exemple:

Si la hiérarchie des fichiers de la carte est affichée sur l’ordinateur comme indiqué sur le diagramme ci-dessous.

ROOT

DCIM

100_PANA

P1000001.jpg P1000002.jpg P1000003.jpg P1000004.jpg

dossier.

Dossier 100-PANA

Les noms de dossier consistent en numéro de dossier de 3 chiffres suivis de cinq caractères arbitraires. Des images des appareils photos numériques sont stockées dans ces dossiers.

Les fichiers JPEG dans un dossier 100-PANA sont affichés quand une carte, structurée comme indiqué à gauche, est insérée. Pour afficher un autre dossier, voir INDEX AREA OPERATION à la page 69.

Remarque:

Le nom du dossier peut varier selon l’appareil photo numérique utilisé.

101_PANA

P1010001.jpg P1010002.jpg P1010003.jpg P1010004.jpg

Fichier P1000001.JPG: DCF

Les noms de fichier comprennent quatre caractères arbitraires suivis d’un numéro de fichier de 4 chiffres. Les fichiers DCF sont des fichiers image (normalement fichiers JPEG) pris par un appareil photo numérique.

Page 58

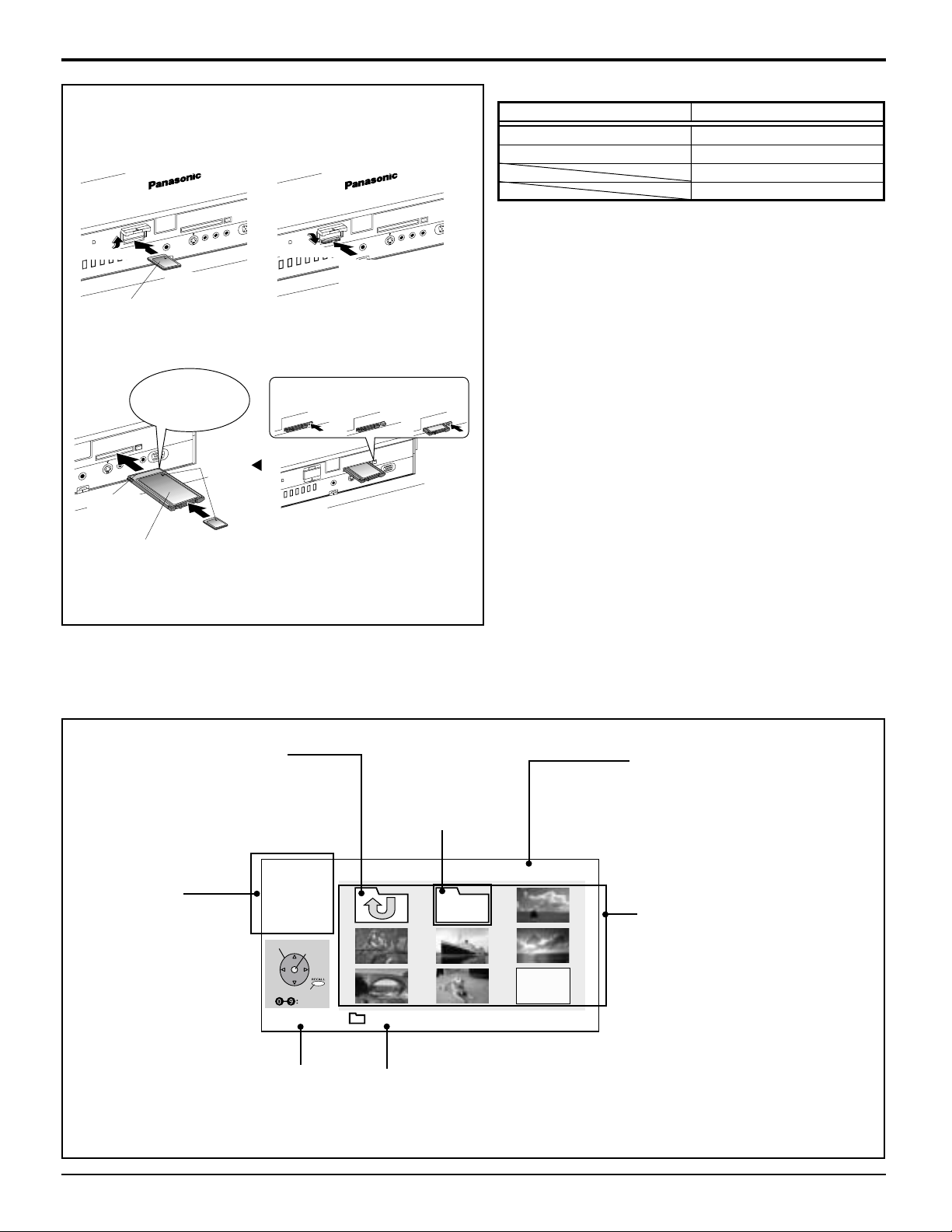

JPEG Viewer (carte SD/carte PC)

Insérez la carte

Première carte rainure

Insertion Retrait

Logement de carte SD Logement de carte PC

Carte SD Compact Flash* Carte multimédia Smart Media*

Memory Stick* Carte xD Picture*

Carte compatible

Appuyez.

• Les supports* listés dans la colonne de droite ci-dessus sont lisibles via une carte PC dans l’adaptateur de carte PC.

• Les cartes disque dur PC, cartes Flash ATA et autres supports enregistrés ne sont pas utilisables.

• Placez le support sélectionné sur la carte PC, puis insérezla dans le logement de carte PC.

• Quand à la fois la carte SD et la carte PC sont insérées, le contenu de la carte SD a priorité et sera affiché.

• Si la carte est inutilisable, “FORMAT DE CARTE NON PRIS EN CHARGE” s’affiche sur l’écran. Retirez la carte seulement quand ACCESS n’est pas affiché.

• Si un fichier JPEG incompatible est affiché (prévisionnage de fichier grandeur réelle), “DONNÉES NON PRISES EN CHARGE” s’affiche.

Remarques:

• Insérez/retirez la carte pendant l’affichage de “Card Menu Screen” ou “No Card”.

• Vérifiez qu’ACCESS n’est pas affiché avant d’insérer/retirer une carte.

• Insérez la carte à fond (ACCESS est affiché). Attendez que ACCESS s’éteigne avant de la retirer.

• Avant de réinsérer une carte après son retrait, attendez que “NO CARD” s’affiche. S’il y a des cartes dans les deux logements, attendez que l’écran Card Menu de l’autre

-E

Soulevez.

-E

Abaissez.

2. Insérez-la

à fond. Dirigez la face étiquetée vers le haut.

Retirez la carte

Insertion Retrait

Face borne vers le fond

Dirigez la face étiquetée vers le haut.

Maintenez les deux bords, et insérez-la fermem

ent à fond.

PC CARD EJECT

Alignez sur la marque .

Appuyez.

SD CARD PUSH-EJECT

Si le bouton de retrait ne sort pas et que la carte PC ne peut pas être retirée,

Poussez à nouveau la carte PC à l’intérieur, et effectuez (1) à (3) au bouton de retrait.

Si l’adaptateur de carte PC est utilisé, retirez la carte avec l’adaptateur.

1. Appuyez sur le centre de la carte.

Le bouton de retrait sort.

PC CARD EJECT

logement soit affiché et qu’ACCESS ne soit plus affiché avant de réinsérer la carte.

Ecran Card Menu

L’écran ci-dessous est automatiquement affiché à l’insertion d’une carte. Si “NO CARD” apparaît, confirmez que a carte est insérée correctement.

Dossier parent

Retourne le dossier actuellement affiché au dossier parent (précédent).

Zone du menu

Sélectionnez la méthode d’affichage (SINGLE PLAY ou SLIDE SHOW). Confirmez le type de carte affiché (carte SD ou carte PC).

Indication ACCESS

ACCESS s’affiche à la lecture des données.

Sous-dossier

Le sous-dossier du dossier actuellement affiché est ouvert.

-MENU- PAGE: 1/6 SIMPLE DIAPO

SD/PC

CHOISIR

REGELER

ACA

SORTIE

PAGE

JPEG

ACCESS 200_PANA

Zone du nom de dossier

Le nom du sous-dossier sélectionné (encadré en jaune) s’affiche.

N˚ de page affichée

Quand les fichiers/dossiers affichés remplissent plus d’une page, le nombre total de pages est affiché.

Zone index

Dossiers et fichiers sont affichés ici.

Remarques:

•

Jusqu’à 1.000 fichiers JPEG sont affichables. (Ce nombre peut être plus petit si des sous-dossiers ou fichiers autres que JPEG sont inclus dans le dossier.)

• Selon le type de fichier JPEG, “JPEG” s’affichera au lieu de l’image miniature.

Remarque:

Seulement des fichiers JPEG sont affichables.

Page 59

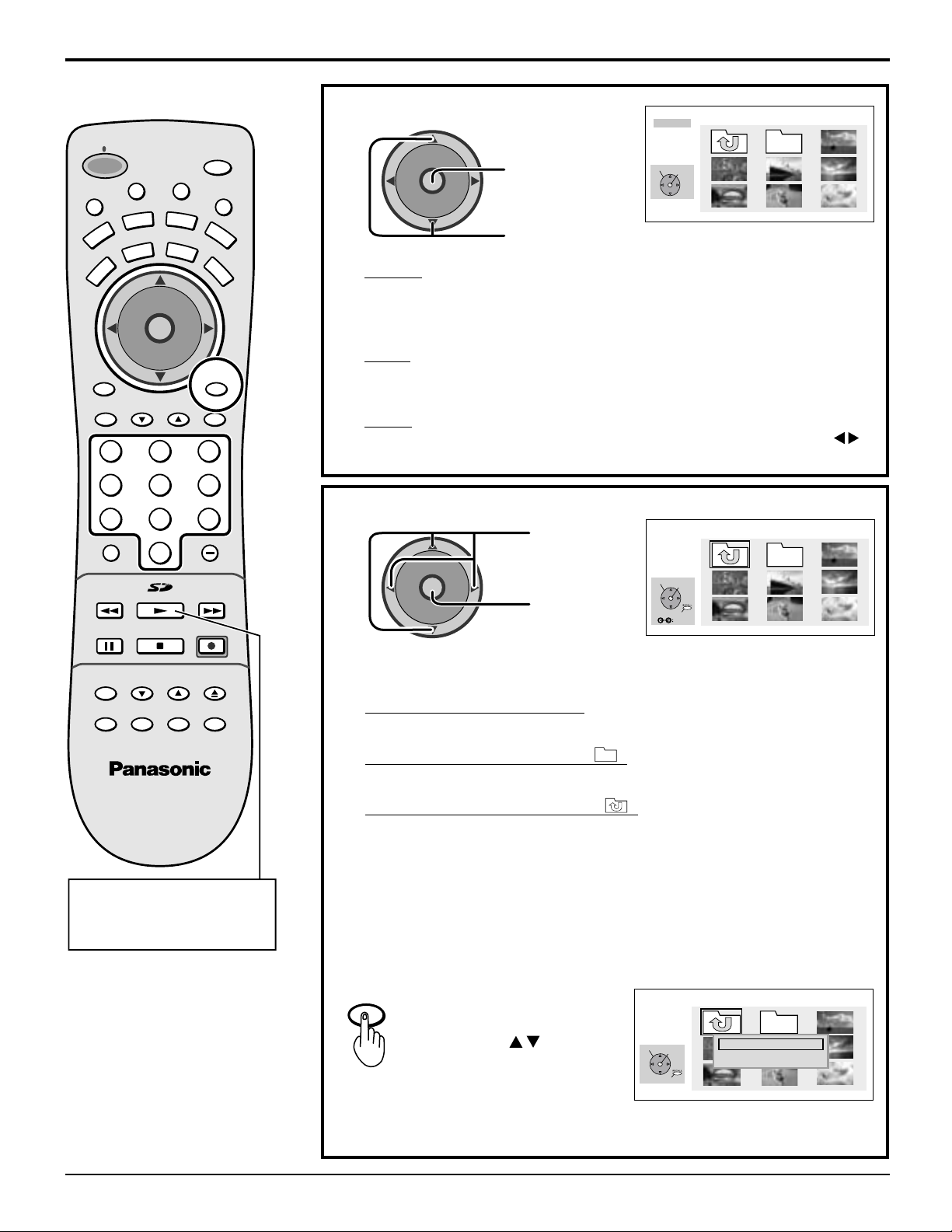

JPEG Viewer (carte SD/carte PC)

POWER

VCR

DVD

DTV

CBL

VOL VOL

PC MENU

PAG EEXIT

123

456

789

R-TUNE PROG

PIP MIN

REW

PLAY

STOPPAUSE

SAP

RCVR

DBS

RECALL

GUIDE

PIP MAX

REC

Opérations dans la zone MENU

VOL VO L

Appuyez pour sélectionner MENU.

-MENU- PAGE: 1/6 SIMPLE DIAPO

SD/PC

CHOISIR

REGELER

Appuyez pour passer à la Zone index.

SINGLE

Une seule image sélectionnée dans la Zone index remplit l’écran. Vous pouvez aussi tourner l’image et visualiser les informations d’image. (pages 70-71)

SLIDE

Les images sont affichées une après l’autre en diaporama. Les fonctions SPEED et Transition (page 71) sont aussi utilisables.

SD/PC

Quand à la fois la carte SD et la carte PC sont insérées, les touches sont utilisables pour sélectionner une carte dans la Zone index.

Opérations dans la Zone Index

-MENU- PAGE: 1/6 SIMPLE DIAPO

SD/PC

CHOISIR

REGELER

I O

SORTIE

PAGE

VOL VO L

Appuyez pour sélectionner une icône.

Appuyez pour régler.

FREEZE TV/VCR

SPLIT

PIP CH

VCR CH

OPEN/CLOSE

SWAPPIP MOVE

Appuyez pour afficher à nouveau les images fixes sur la carte SD/PC.

Pour sélectionner directement une page, entrez le numéro de la page aux touches numériques, puis appuyez sur ACTION.

Sélectionnez un fichier image

Affichez le prévisionnage d’un fichier en grandeur réelle.

Sélectionnez un sous-dossier ( ).

Affichez des fichiers/dossiers contenus dans le dossier.

Sélectionnez un dossier parent ( ).

Modifiez l’affichage du répertoire parent (précédent).

Remarque:

Les noms de fichiers et dossiers ne seront pas affichés correctement si…

• Plus de 8 caractères sont utilisés.

• Des espaces et symboles spéciaux sont utilisés. Faites attention lors du changement de nom des fichiers et/ou dossiers.

Opération RETURN

RECALL

Appuyez sur RECALL pour afficher RETURN MENU.

Appuyez sur pour sélectionner une rubrique,

RETURN:

puis sur ACTION.

Retourne au dossier parent (précédent). RETURN TO MENU: Retourne à l’écran Zone Menu.

-MENU- PAGE: 1/6 SIMPLE DIAPO

SD/PC

CHOISIR

C A

REGELER

SORTIE

RETOUR

RETOUR AU MENU

Page 60

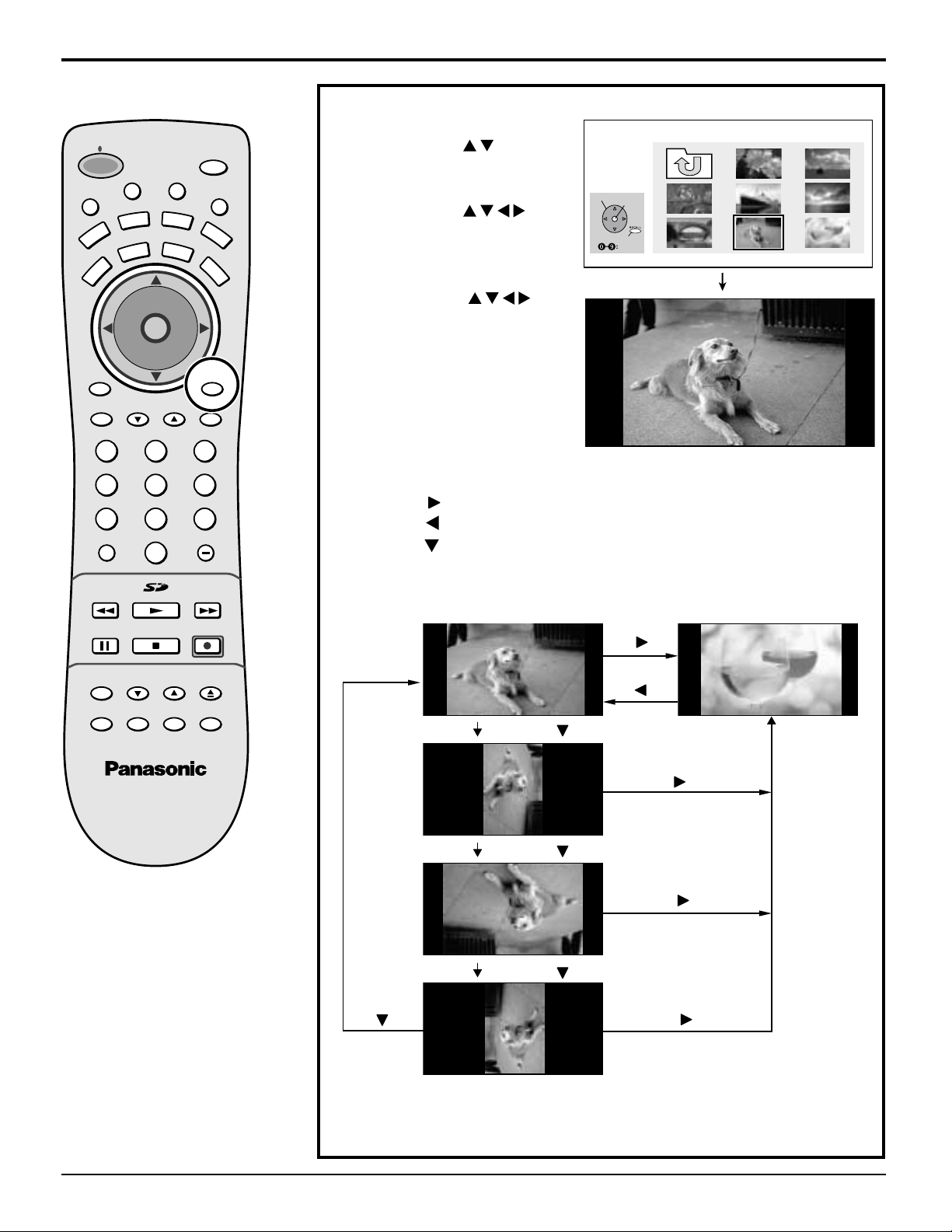

JPEG Viewer (carte SD/carte PC)

Mode Lecture simple

Appuyez sur pour

sélectionner “SINGLE”, puis sur ACTION. Appuyez sur pour amener le curseur sur le fichier souhaité dans INDEX AREA. (Appuyez sur pour afficher la page suivante/précédente des 9 fichiers à image miniature.), Appuyez sur ACTION pour afficher le fichier en taille plein écran.

Appuyez sur : L’image suivante s’affiche. Appuyez sur : L’image précédente s’affiche. Appuyez sur : Chaque pression tourne l’image de 90˚.

POWER

VCR

PC MENU

DVD

DTV

VOL VOL

CBL

PAG EEXIT

123

456

789

R-TUNE PROG

SAP

RCVR

DBS

RECALL

GUIDE

-MENU- PAGE: 1/6 SIMPLE DIAPO

SD/PC

CHOISIR

REGELER

CTIO

SORTIE

PAGE

ECRAN VUE SIMPLE

PIP MIN

REW

FREEZE

TV/VCR

SPLIT

PLAY

STOPPAUSE

PIP CH

VCR CH

PIP MAX

REC

OPEN/CLOSE

SWAPPIP MOVE

Appuyez

Suite dans la colonne de gauche de la page suivante.

Page 61

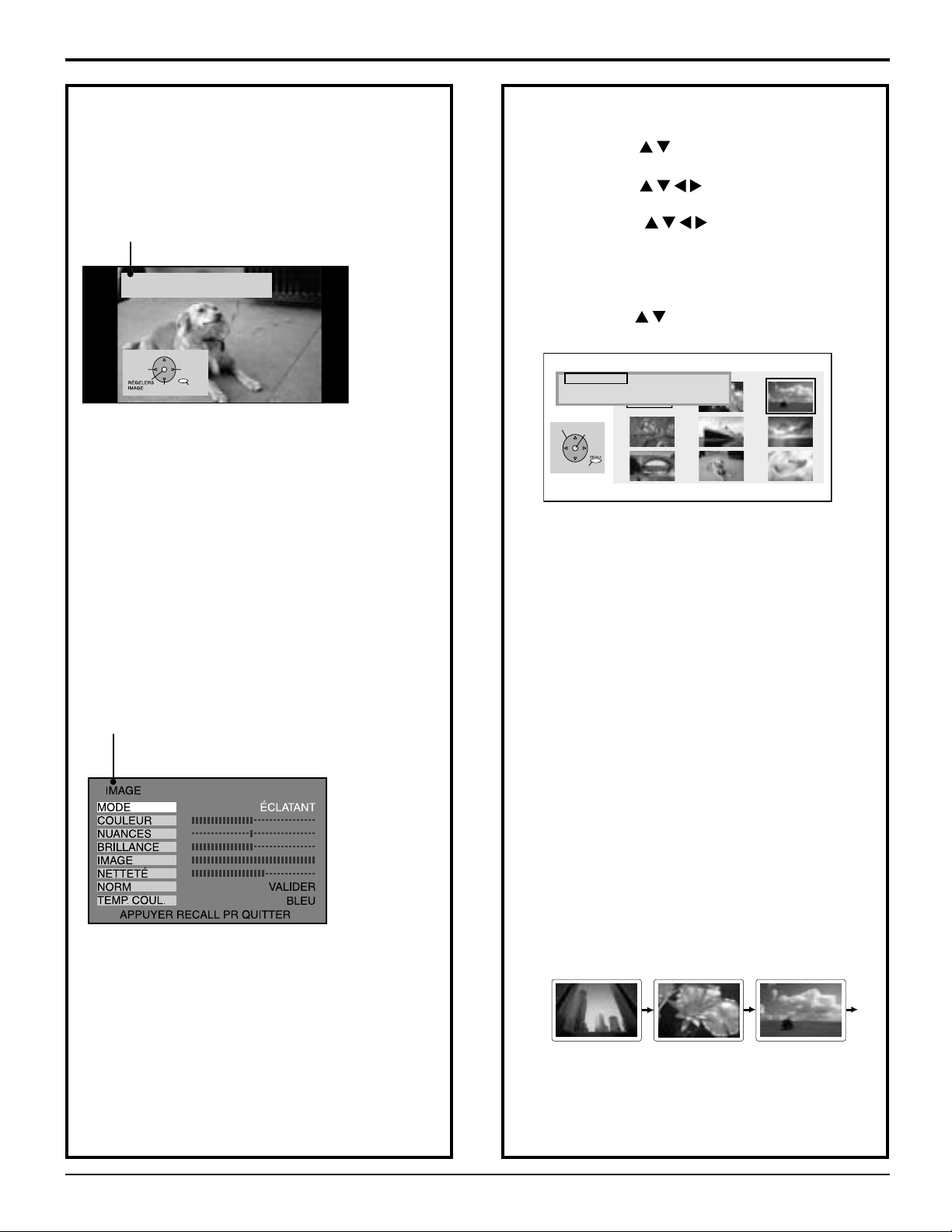

JPEG Viewer (carte SD/carte PC)

...

Suite de la page 70.

Affichage de l’écran d’information

Appuyez sur ACTION: INFORMATION SCREEN s’affiche. (L’angle de rotation est maintenu.)

Ecran d’information

FICHIER P2000006 DATE 07/31/2003

PREC.

La pression de RECALL ramène à SINGLE VIEW SCREEN.

Remarque:

• Si un nom de fichier dépasse 8 caractères, un nom de fichier différent de l’original sera affiché.

ROTATION

RECALL

SORTIE

Mode Slide Show (diaporama)

Appuyez sur tpour sélectionner “SLIDE”,

puis sur ACTION. Appuyez sur pour amener le curseur

sur le fichier souhaité dans la Zone Index. (Appuyez sur pour afficher la page suivante/précédente des 9 fichiers d’image miniature.) Appuyez sur ACTION pour afficher SLIDE MENU. Appuyez sur pour sélectionner une rubrique, puis plusieurs fois sur ACTION pour régler.

-MENU- PAGE: 1/6 DEBUTER

SINGLE VITESSE

SLIDE TRANSITION:NORMALE SD/PC

CHOISIR

REGELER

SORTIE

[DEBUTER] Démarre le diaporama.

:RAPIDE

Ajustement de l’image

Si ACTION est pressé pendant l’affichage de l’Ecran d’information, le menu Picture Adjust (page 46) s’affiche. (L’angle de rotation est maintenu.)

Menu Picture Adjust

La pression de RECALL ramène à SINGLE VIEW SCREEN.

[VITESSE] RAPIDE: Transition d’image toutes les 2 secondes. MOYENNE: Transition d’image toutes les 5 secondes. LENTE: Transition d’image toutes les 10 secondes

Remarque:

Les intervalles d’affichage de 2, 5 et 10 secondes n’incluent pas le temps de lecture des données de fichier. L’intervalle d’affichage augmente selon la taille de JPEG.

[TRANSITION] NORMALE: Transition d’image une par une BALAIAGE: Transition d’image du haut vers le bas OUVER TURE: Transition d’image du centre rers le bord. VOLET: Transition d’image dans une série de formes de bandes ressemblant à des persiennes.

START SLID SHOW:

Appuyez sur RECALL avec l’écran SINGLE

VIEW affiché pour revenir au menu Index Area.

Appuyez sur ACTION pour arrêter ou reprendre le diaporama.

Appuyez sur RECALL pour quitter ce mode.

Page 62

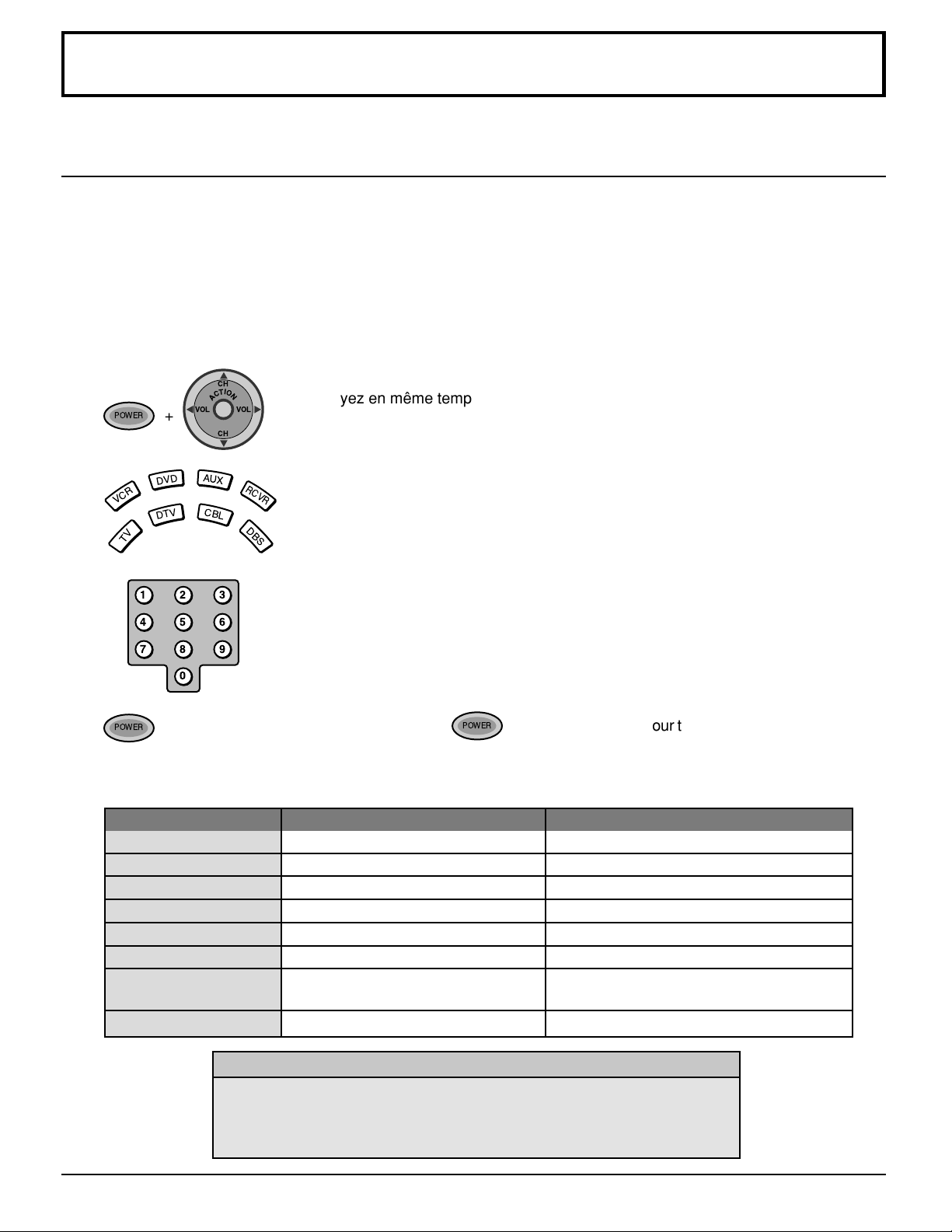

Commande à distance des appareils périphériques

DTV

CBL

AUX

DVD

VCR

DBS

RCVR

Programmation de la télécommande illuminée à l'aide des codes d'accès infrarouges.

La télécommande universelle peut être programmée pour commander les appareils de beaucoup d’autres fabricants en utilisant les touches de commande pour magnétoscope, lecteur DVD, appareil auxiliaire, récepteur, téléviseur, récepteur DTV ou récepteur DBS. Suivez la procédure de programmation de votre télécommande avec ou sans code pour l’appareil.

Déterminez le fabricant de l’appareil et cherchez le code dans le tableau.

Vérifiez que l’appareil externe est branché et fonctionne.

Mettez l’appareil hors tension.

POWER

VOL VOL

Appuyez en même temps sur les touches POWER et ACTION, pendant au moins 5 secondes.

Après 5 secondes, toutes les touches de mode éclairées se mettent à clignoter. Relâchez les touches POWER et ACTION.

Appuyez sur la touche de mode. La touche de mode reste allumé et toutes les autres touches s’éteignent.

123

456

7809

POWER

Entrez le code de 3 chiffres de l’appareil en utilisant les touches numériques de la télécommande.

Appuyez sur la touche s’est déroulée avec succès, l’appareil se met sous tension.

Modes par défaut pour la télécommande

Appareil

TÉLÉVISEUR DTV CÂBLE RÉCEPTEUR DBS MAGNÉTOSCOPE LECTEUR DVD/CD APPAREIL

AUXILIAIRE RÉCEPTEUR

Téléviseur (Panasonic uniquement) DTV (Panasonic uniquement) CÂBLE (Préréglage) Récepteur DBS (Préréglage) Magnétoscope (Préréglage) Lecteur DVD et CD (Préréglage) Enregistreurs vidéo personnels, de

cassettes et magnétoscope 2 Récepteur audio (Préréglage)

Commande

POWER

de la télécommande pour tester l’appareil. Si la procédure

Défaut

Codes pour téléviseur Panasonic Codes pour récepteur DTV Panasonic Codes pour câblosélecteur Panasonic Codes pour récepteur DBS Panasonic Codes pour magnétoscope Panasonic Codes pour lecteur DVD Panasonic Code pour enregistreurs vidéo personnels

Panasonic Code pour récepteur Panasonic

Conseils: Échec de l’entrée du code

Si l’appareil ne fonctionne pas avec la télécommande, répétez la procédure en utilisant un autre code (Certaines marques ont plusieurs codes). Si un code incorrect est entré ou si la procédure prend plus longtemps que 30 secondes, la programmation est annulée.

Page 63

Commande à distance des appareils périphériques

Programmation sans code (quand le code n’est pas connu)

Cette procédure recherche tous les codes et est appelée “méthode séquentielle.”

Vérifiez que l’appareil externe est branché et sous tension.

SAP

AUX

CBL

RCVR

DBS

Mettez l’appareil hors tension.

POWER

VOL VOL

Appuyez en même temps sur les touches POWER et ACTION, pendant au moins 5 secondes.

Après 5 secondes, toutes les touches de mode éclairées se mettent à clignoter. Relâchez les touches POWER et ACTION.

AUX

RECALL

GUIDE

DVD

VCR

DTV

CBL

RCVR

DBS

Appuyez sur la touche de mode. La touche de mode reste allumé et toutes les autres touches s’éteignent.

POWER

VCR

BBE MENU

DVD

VOL VOL

PAG EEXIT

123

456

7809

R-TUNE PROG

PIP MIN

REW

FREEZE TV/VCR

PIP

STOPPAUSE

PIP CH

VCR CH

PLAY

MOVESPLIT

PIP MAX

REC

OPEN/CLOSE

SWAP

VOL VOL

POWER

Appuyez sur la touche

Appuyez sur la touche pour passez au code suivant ou pour aller au code précédent.

POWER

de la télécommande pour tester l’appareil. Si la

procédure s’est déroulée avec succès, l’appareil se met sous tension.

Remarque:

Répétez les étapes ci-dessus jusqu’à ce que vous trouviez le code correct. Il faut peut-être plusieurs essais pour trouver le code correct.

VOL VOL

Une fois que vous avez trouvé le code, appuyez sur la touche ACTION pour le mémoriser.

Remarque:

La séquence des codes démarre à partir du code actuel (et non pas à partir du début de la liste, sauf la première fois).

Page 64

Commande à distance des appareils périphériques

Table des codes infrarouges

La télécommande est capable de commander beaucoup de marques d’appareils périphériques. Reportez-vous aux pages 50 et 51 pour les procédures de programmation.

Remarque: La télécommande n’est pas conçue pour commander toutes les fonctions disponibles de tous les modèles. Remarque: Après avoir entré le code infrarouge correct, appuyez sur la touche de sélection de mode souhaitée sur la

télécommande. Reportez-vous aux pages 22 et 57 à 58 pour plus d’informations sur la commande des appareils périphériques en utilisant la télécommande.

Codes infrarouges pour appareils spécifiques

Conseil: Notez ci-dessous les codes de vos appareils. Ils serviront de référence pour la programmation de la

télécommande.

CABLE

Câblosélecteur

DBS

Récepteur numérique pour satellite

Autre appareil

VCR

Magnétoscope

RCVR

Récepteur ou amplificateur

Autre appareil

Lecteur CD

LECT. LASER

Lecteur Laser

Autre appareil

VCR

Autre appareil

Codes pour les magnétoscopes

Marque Code Admiral 335 Aiwa 332 Akai 314, 315, 316, 329 Audio Dynamic 311, 339 Bell &Howell 305, 313 Broksonic 320, 326 Canon 323, 325 CCE 343 Citizen 306 Craig 305, 306, 329 Curtis Mathes 324, 345 Daewoo 301, 324, 343 DBX 310, 311, 339 Dimensia 345 Emerson 303, 319, 320, 325, 326, 343 Fisher 305, 307, 308, 309, 313 Funai 320, 326, 334 GE 324, 333, 345 Goldstar 306 Gradiente 334 Hitachi 300, 323, 345 Instant Replay 323, 324 Jensen 339 JVC 310, 311, 334, 339 Kenwood 306, 310, 311, 339 LXI 300, 305, 306, 307, 308, 309 Magnavox 323, 324, 331 Marantz 310, 311, 339 Marta 306 Memorex 309, 324 MGA 338, 340, 341, 347, 348 Minolta 300, 345 Mitsubishi 338, 340, 341, 347, 348 Multitech 304, 347 NEC 310, 311, 334, 339 Olympic 323, 324

Autre appareil

Marque Code Optimus 306, 321, 328, 335 Orion 320, 326 Panasonic 321, 322, 323, 324 Penney

300, 305, 310, 311, 324, 339, 345 Pentax 300, 311, 345 Philco 320, 323, 324, 326, 331, 343 Philips 323, 324, 331 Pioneer 323 Proscan 300, 301, 302, 323, 324, 331,

333, 345, 346 Quasar 321, 322, 323, 324 Radio Shack 305, 309, 324, 333, 336, 340 RCA 300, 301, 302, 323, 324, 331,

333, 345, 346 Realistic 305, 309, 324, 336, 340 Samsung 302, 304, 333 Sansui 320, 326, 339, 352 Sanyo 305, 309, 313 Scott 301, 302, 304, 309, 320, 326,

338, 340, 347, 348 Sears 300, 305, 306, 307, 308 Sharp 335, 336 Shintom 317 Signature 2000 335 Singer 317 Sony 328, 329, 330 Sylvania 323, 324, 331 Tashiro 306 Tatung 310, 311, 339 Teac 310, 311, 339 Technics 321, 322, 323, 324 Teknika 324 Toshiba 301, 346 Vector Research 311 Wards 306, 309, 335, 336, 344 Yamaha 305, 310, 311, 339 Zenith 306, 344

Page 65

DVD

Commande à distance des appareils périphériques

Codes pour les lecteurs DVD

Marque Code Denon 100 Ferguson 101 JVC 109 Mitsubishi 105 Nordmende 101 Panasonic 100 Philips 103 Pioneer 102 RCA 101

Codes pour les lecteurs CD

Marque Code Admiral 226 Aiwa 233, 235 Carver 229 Denon 242 Emerson 239 Fisher 205 Harman Kardon 219, 220, 221, 223 Hitachi 207 Jensen 234 JVC 240, 241, 245 Kardon 223 Kenwood 200, 201, 211, 245 LXI/Sears 236 Magnavox 229, 232 Marantz 229 McIntosh 221 Nakamichi 210 Onkyo 214, 215

Marque Code Saba 101 Samsung 110 Sharp 108 Sony 104 Technics 100 Thomson 101 Toshiba 103 Yamaha 100 Zenith 107

Marque Code Optimus 208, 218, 220, 222 Panasonic 224, 225, 227 Philips 229, 230 Pioneer 208 Quasar 224, 225, 227 RCA 231, 237, 238, 247 Sansui 210, 246 Sanyo 205 Scott 210, 246 Sharp 242, 243 Sherwood 220 Sony 228 Soundesign 244 Teac 212, 216, 218 Technics 224, 225, 227 Victor 240, 241, 245 Yamaha 202, 203, 204

AUX

Codes pour les enregistreurs vidéo personnels

Marque Code Panasonic Replay TV Philips Tivo 101 Sony Tivo 102

100

Codes pour les platines cassette

Marque Code Aiwa 223, 224, 225 Denon 231 Fisher 203 Jensen 214 JVC 229, 230 Kenwood 200, 207 Marantz 202 Nakamichi 205 Onkyo 208, 209, 213 Panasonic 216, 218

Marque Code Philips 222 Pioneer 204 RCA 226, 227, 228 Sansui 205, 210 Sharp 231 Sony 219, 220 Teac 210, 211, 215 Technics 216, 218 Yamaha 201, 202

Page 66

Commande à distance des appareils périphériques

Codes pour les récepteurs

RCVR

CBL

Marque Code Admiral 120 Aiwa 125, 126 Denon 134, 135, 136 Fisher 104 Garrard 113 Harman Kardon 115, 123 Jensen 129 JVC 132, 133 Kenwood 100, 108 Magnavox 127 Marantz 124 Mclntosh 116 Nakamichi 106 Onkyo 109, 114

Codes pour les câblosélecteurs

Marque Code ABC 124 Archer 125, 132 Cableview 105, 132 Citizen 105, 122 Curtis 112, 113 Diamond 124, 125, 132 Eagle 129 Eastern 134 GC Brand 105, 132 Gemini 122 General 111, 119, 120, 121, 122, 123, Instrument/Jerrold Hamlin 112, 118, 140, 141, 142, 145 Hitachi 103, 124 Macom 103, 104, 105 Magnavox 133 Memorex 130 Movietime 105, 132 Oak 102, 137, 139 Panasonic 109, 110, 114 Philips 106, 107, 128, 129, 130 Pioneer 101, 116 Pulsar 105, 132

124, 125, 126, 127

Marque Code Optimus 103, 127, 130, 131 Panasonic 118, 119, 121 Philips 123 Pioneer 105, 107 Quasar 118, 119, 121 RCA 103, 105, 127, 130, 131 Sansui 103, 111, 139 Sharp 134, 137 Sony 122 Soundesign 138 Teac 111, 112, 113 Technics 118, 119, 121 Victor 132, 133 Yamaha 101, 102

Marque Code Puser 132 RCA 115 Realistic 132 Regal 112, 118, 140, 141, 142, 145 Regency 134 Rembrandt 105, 132, 137 Samsung 105 Scientific Atlanta 111, 112, 113 Slmark 101, 105 Sprucer 105, 110 Stargate 105, 132 Tel eview 101, 105 Texscan 144 Tocom 135 Toshiba 104 Unika 125, 132 Universal 122, 132 Videoway 106 Viewstar 129, 130 Zenith 100, 117 Zenith /Drae 100 Satellite

DBS

Codes pour les récepteurs DBS

Marque Code Dish Network 105, 115, 116 (Echostar) Echo Star 105 Express VU 105, 115 G.E. 106 G.I. 108 (General Instrument) Gradiente 114 Hitachi 103, 111, 112 HNS (Hughes) 103

Marque Code Magnavox 101, 102 Panasonic 104 Philips 101, 102 Primestar 108 Proscan 106, 109, 110, 113 RCA 106, 109, 110, 113 Sony 107 Star Choice 103, 108 Toshiba 100 Uniden 101, 102

Page 67

Commande à distance des appareils périphériques

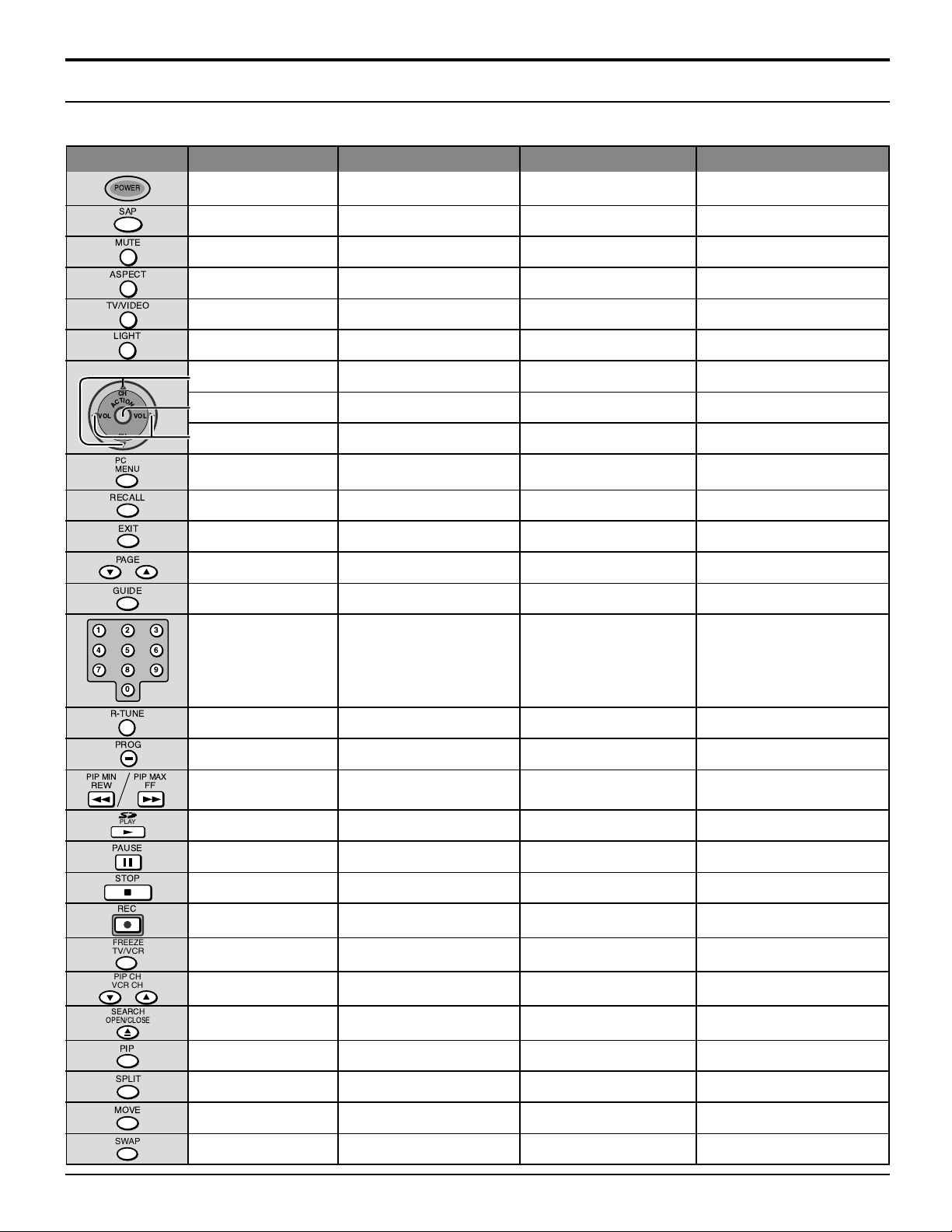

Tableau de fonctionnement des touches

Ce tableau décrit le fonctionnement de chaque touche qui peut être utilisée après la programmation (si nécessaire), quand la télécommande se trouve dans le mode de commande de téléviseur, DTV, câblosélecteur,

récepteur

DBS, magnétoscope, lecteur DVD, etc.

NOM DE LA TOUCHE

POWER

SAP

MUTE

ASPECT

TV/VIDEO

LIGHT

VOL VOL

PC MENU

RECALL

EXIT

PAGE

GUIDE

123

456

7809

MODE TÉLÉVISEUR

MODE DTV

MODE CÂBLOSÉLECTEUR

MODE RÉCEPTEUR DBS

ALIMENTATION ALIMENTATION ALIMENTATION ALIMENTATION

SAP EF/HF

SOURDINE

SOURDINE POUR LE

FORMAT D’IMAGE FORMAT D’IMAGE DTV

COMMUTATEUR

D’ENTRÉE

TOUCHES DE LA

TÉLÉCOMMANDE

COMMUTATEUR D’ENTRÉE

POUR LE TÉLÉVISEUR

TOUCHES DE LA

TÉLÉCOMMANDE

CANAL HAUT/BAS NAVIGATION HAUT/BAS

ACTION ACTION ENTRÉE

VOLUME + /

NAVIGATION DROITE/GAUCHE

D'ENTREE PC MENU DTV

AFFICHAGE

INFORMATION SUR LE

SORTIE DU GUIDE DE PROGRAMME

ÉLECTRONIQUE (EPG)

PAGE STB HAUT/BAS

GUIDE DE PROGRAMME

ÉLECTRONIQUE (EPG)

-- -

TÉLÉVISEUR

SOURDINE POUR LE

CÂBLOSÉLECTEUR

COMMUTATEUR D’ENTRÉE

POUR LE TÉLÉVISEUR

TOUCHES DE LA

TÉLÉCOMMANDE

CANAL DE CÂBLODISTRIBUTION

HAUT/BAS

SOURDINE POUR LE

TÉLÉVISEUR

FORMAT D’IMAGE POUR LE

RÉCEPTEUR DBS

COMMUTATEUR D’ENTRÉE

POUR LE TÉLÉVISEUR

TOUCHES DE LA

TÉLÉCOMMANDE

NAVIGATION DBS HAUT/BAS

ACTION POUR LE RÉCEPTEUR DBS

NAVIGATION DBS DROITE/

MENU DBS

INFORMATION SUR LE

PROGRAMME DBS

PROGRAMME

VOLUME CÂBLE + /

AFFICHAGE SUR LE

TÉLÉVISEUR

SORTIE DBS

PAGE DBS HAUT/BAS

GUIDE DBS

GAUCHE

Sélection des canaux Sélection des canaux Sélection des canaux Sélection des canaux

PIP MIN

REW

OPEN/CLOSE

R-TUNE

PROG

PLAY

PAUSE

STOP

REC

FREEZE

TV/VCR

PIP CH

VCR CH

PIP

SPLIT

MOVE

SWAP

PIP MAX

CANAL PRÉCÉDENT

OU MODE VIDÉO

RÉDUCTION/

AGRANDISSEMENT DE

L’IMAGE DANS L’IMAGE

-- - -

IMAGE DANS L’IMAGE ou IMAGE PARTAGÉE/FIGÉE

CANAL HAUT/BAS POUR

L’IMAGE DANS L’IMAGE ou

PAR TAG ÉE

RECHERCHE DAND

L’IMAGE DANS L’IMAGE

IMAGE DANS L’IMAGE

EF/HF

IMAGE PARTAGÉE

EF/HF

DÉPLACEMENT DE

L’IMAGE DANS L’IMAGE

ÉCHANGE DE L’IMAGE DANS

L’IMAGE ou de L’IMAGE

PARTA GÉE

CANAL DE DÉCODEUR

CANAL DE CÂBLODISTRIBUTION

PROGRAMME DTV/TIRET

-- -

Information sur le GUIDE DE

ENREGISTREMENT SUR

PROGRAMME ÉLECTRONIQUE (EPG)

CANAL DE TÉLÉVISION

-- -

MAGNÉTOSCOPE

HAUT/BAS

CANAL DBS PRÉCÉDENT

PROGRAMME DBS/TIRET

ENREGISTREMENT DBS

COMMUTATION

TÉLÉVISEUR/DBS

CANAL DBS HAUT/BAS

RECHERCHE DBS

M-GUIDE DBS

FAV DBS

SAUT DBS

Page 68

Commande à distance des appareils périphériques

NOM DE LA

TOUCHE

POWER

SAP

MUTE

ASPECT

TV/VIDEO

LIGHT

VOL VOL

PC MENU

RECALL

EXIT

PAGE

GUIDE

123

456

7809

R-TUNE

PROG

REW

PAUSE

FREEZE

TV/VCR

PIP CH

VCR CH

OPEN/CLOSE

MOVE

PLAY

STOP

REC

PIP

SPLIT

SWAP

PIP MAX

PIP MIN

MODE DE

MAGNÉTOSCOPE

MODE DE LECTEUR DVD/CD

(DVD) (CD) (PVR) (VCR2) (TAPE)

ALIMENTATION ALIMENTATION ALIMENTATION

MODE D’APPAREIL AUXILIAIRE

ALIMENTATION

ALIMENTATION ALIMENTATION ALIMENTATION

MODE

RÉCEPTEUR

--- - ---

SOURDINE POUR

LE TÉLÉVISEUR

SOURDINE POUR

LE TÉLÉVISEUR

SOURDINE

RÉCEPTEUR

SOURDINE POUR

LE TÉLÉVISEUR

SOURDINE POUR

LE TÉLÉVISEUR

SOURDINE

RÉCEPTEUR

SOURDINE

RÉCEPTEUR

--- - ---

ENTRÉE SW DU

TÉLÉVISEUR

TOUCHES DE LA

TÉLÉCOMMANDE

CANAL DE

MAGNÉ TOSCOPE

HAUT/BAS

ACTION POUR

LE TÉLÉVISEUR

VOLUME +/- DU

TÉLÉVISEUR

AFFICHAGE SUR

L’ÉCRAN DU

MAGNÉTOSCOPE

---

Sélection des

canaux

ENTRÉE SW DU

TÉLÉVISEUR

TOUCHES DE LA

TÉLÉCOMMANDE

NAVIGATION

HAUT/BAS

SÉLECTION

NAVIGATION

HAUT/BAS

MENU DVD

AFFICHAGE

DVD

SAUT +/

TITRE

Sélection d’un

numéro de

chapitre

TOUCHES DE LA

TÉLÉCOMMANDE

PLAGE SUIVANTE/

---

VOLUME

RÉCEPTEUR HAUT/

BAS

FORMAT

TEMPOREL

TÉLÉVISEUR/

MAGNÉTOSCOPE PVR

TOUCHES DE LA

TÉLÉCOMMANDE

PVR HAUT/BAS

SÉLECTION

PVR

DROITE/GAUCHE

PVR

MENU PVR

ENTRÉE PVR

SORTIE PVR

SAUT +/

Sélection d’un

numéro de

-- - - -

PLAGE

GUIDE REP. PVR

Sélection des

canaux

ENTRÉE SW DU

TÉLÉVISEUR

TOUCHES DE LA

TÉLÉCOMMANDE

CANAL DE

MAGNÉTOSCOPE

HAUT/BAS

ACTION POUR

LE TÉLÉVISEUR

VOLUME +/- DU

TÉLÉVISEUR

---

AFFICHAGE SUR

L’ÉCRAN DU

MAGNÉTOSCOPE

---

Sélection des

canaux

plage

ENTRÉE SW DU

TÉLÉVISEUR

TOUCHES DE LA

TÉLÉCOMMANDE

VOLUME +/-

RÉCEPTEUR

ENTRÉE SW

RCVR

TOUCHES DE LA

TÉLÉCOMMANDE

RÉCEPTEUR

+/-

VOLUME +/-

RÉCEPTEUR

1.... AV1

2.... AV2

3.... AV3

4.... AV4

5.... CD

6....

BLOC ACCORD

7....

TOURNEDISQUE

8....

CASSETTE

9.... AUX

TITRE DVD

DISQUE

--- ---

Rebobinage/avance

rapide du

magnétoscope

RECHERCHE SAUT

<<RETOUR RAPIDE/>>

AVANCE

RECHERCHE

VERS L’ARRIÈRE/

AVANT

LECTURE LECTURE LECTURE LECTURE LECTURE LECTURE

PAUSE PAUSE PAUSE PAUSE PAUSE

ARRÊT SUR

IMAGE/PAUSE

ARRÊT ARRÊT ARRÊT ARRÊT ARRÊT ARRÊT

ENREGISTREMENT

SUR

MAGNÉTOSCOPE

COMMUTATION

TÉLÉVISEUR/

MAGNÉTOSCOPE

CANAL DE

MAGNÉTOSCOPE

HAUT/BAS

---

ENREGISTREMENT

DVD

-- --

CANAL DVD

HAU/BAS

OUVERTURE/

FERMETURE

ALÉATOIRE/

RÉPÉTITION

OUVERTURE/

FERMETURE

ZONES DE

RELAIS PVR

RETOUR À

L’ACTIF PVR

AVANCE/

Rebobinage/avance

RETOUR PVR

ENREGISTREMENT

PVR

RELAIS

INSTANTANÉ PVR

CANAL PVR

HAUT/BAS

SAUT RAPIDE

PVR

rapide du

magnétoscope

ENREGISTREMENT

SUR

MAGNÉTOSCOPE

COMMUTATION

TÉLÉVISEUR/

MAGNÉTOSCOPE

CANAL DE

MAGNÉTOSCOPE

HAUT/BAS

PLATINE A/B

REBOBINAGE/

SON AMBIO

AVANCE RAPIDE

ENREGISTREMENT

DE CASSETTE

CENTRE +/-

OUVERTURE/

FERMETURE

-/+

RCVR

--- - ---

Page 69

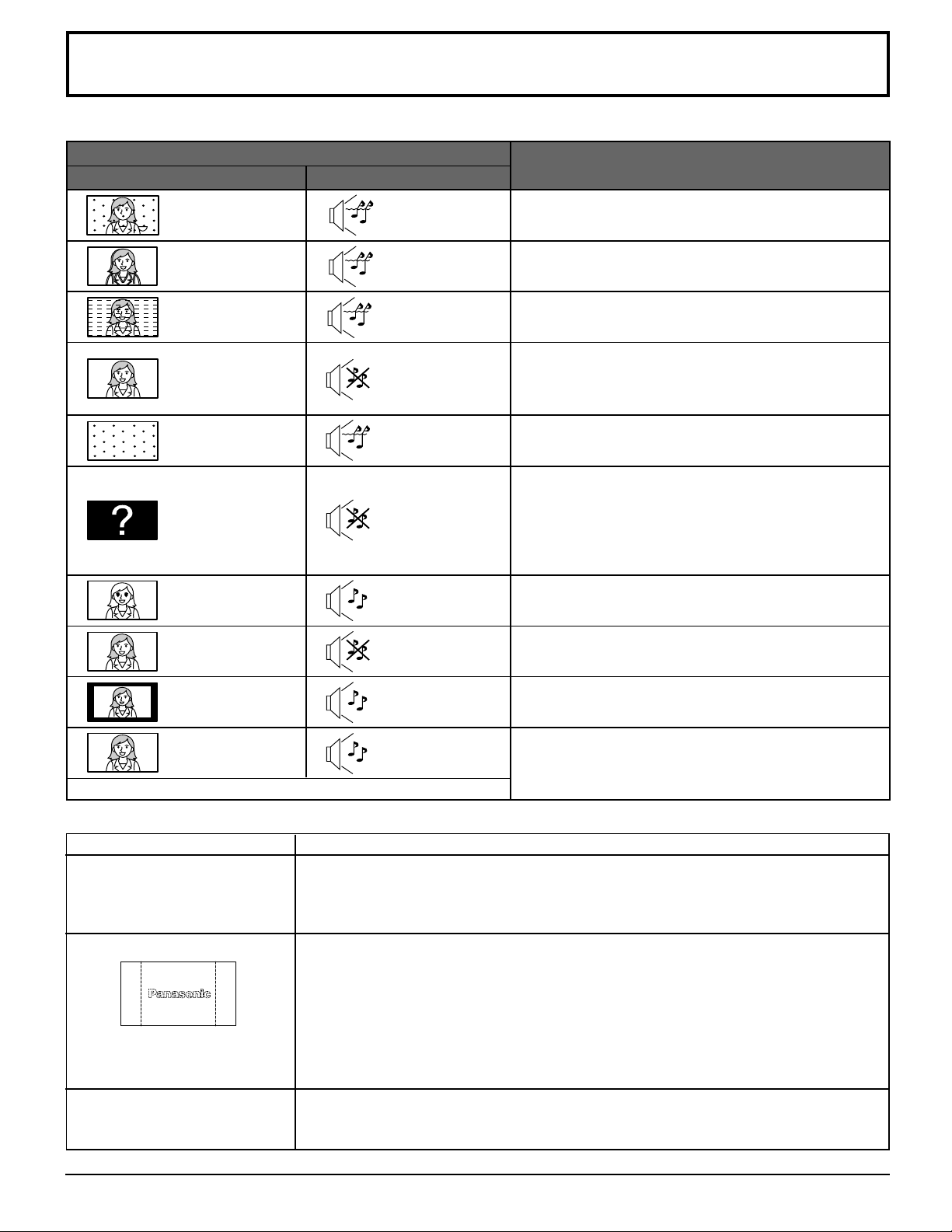

Guide de dépannage

Avant d’appeler un réparateur, déterminez les symptômes et suivez les solutions conseillées.

VIDÉO

Image vidéo neigeuse

Symptômes

AUDIO

Son parasité

Ajustez l’emplacement et la connexion de l’antenne.

Solutions

Multiples images

Interférence

Vidéo normale

Pas d’image mais de la neige

Pas d’image / Pas d’image dans l’image

Pas de couleur

Vidéo normale

Cadre noir sur l’écran

Son parasité

Pas de son

Son parasité

Pas de son

Son normal

Son incorrect

Son normal

Ajustez l’emplacement et la connexion de l’antenne Vérifiez le câble d’entrée de l’antenne.

Éloignez le téléviseur des appareils électriques, des éclairages, des véhicules et équipements médicaux.

Augmentez le volume. Vérifiez la fonction de sourdine. Vérifiez le réglage EF/HF des HAUT-PARLEURS. Changez le canal.

Réglez le mode de téléviseur ou de câblodistribution correctement. Vérifiez les câbles d’antenne.

Vérifiez si le cordon d’alimentation est branché dans une prise secteur active. Ajustez la luminosité et les réglages sonores. Changez le canal. Vérifiez la connexion des câbles. Programmez de nouveau la télécommande. Vérifiez le fonctionnement de la deuxième source vidéo.

Ajoutez les réglages des couleurs. Changez le canal.

Vérifiez si le réglage audio est sur stéréo ou mono, pas sur SAP.

Changez le réglage sur CC (sous-titres) à partir du mode de texte.

Vidéo normale

Commande intermittente par télécommande

Panneau de l’écran plasma

Symptômes

Certaines parties de l’écran ne s’allument pas.

Des image rémanentes apparaissent

Un bruit de ronflement peut être entendu de l’appareil d’affichage.

Son normal

Le panneau de l’écran plasma est fabriqué en utilisant une technologie de très haute précision; toutefois, il est possible que parfois certaines parties de l’écran ne reproduisent pas certains éléments de l’image ou que des taches lumineuses y apparaissent. Ceci n’est pas une anomalie.

Remarque:

L’image rémanente apparaissant sur téléviseur à écran plasma et résultant de l’affichage prolongé d’une image fixe n’est pas un défaut de l’appareil et n’est pas couvert par la garantie. Ce produit n’est pas conçu pour afficher des images fixes pendant une période prolongée.

L’appareil d’affichage contient un ventilateur de refroidissement pour dissiper la chaleur générée pendant le fonctionnement. Le bruit de ronflement est causé par la rotation du ventilateur et n’est pas un mauvais fonctionnement.

Remplacez les piles de la télécommande.

Vérifications

Page 70

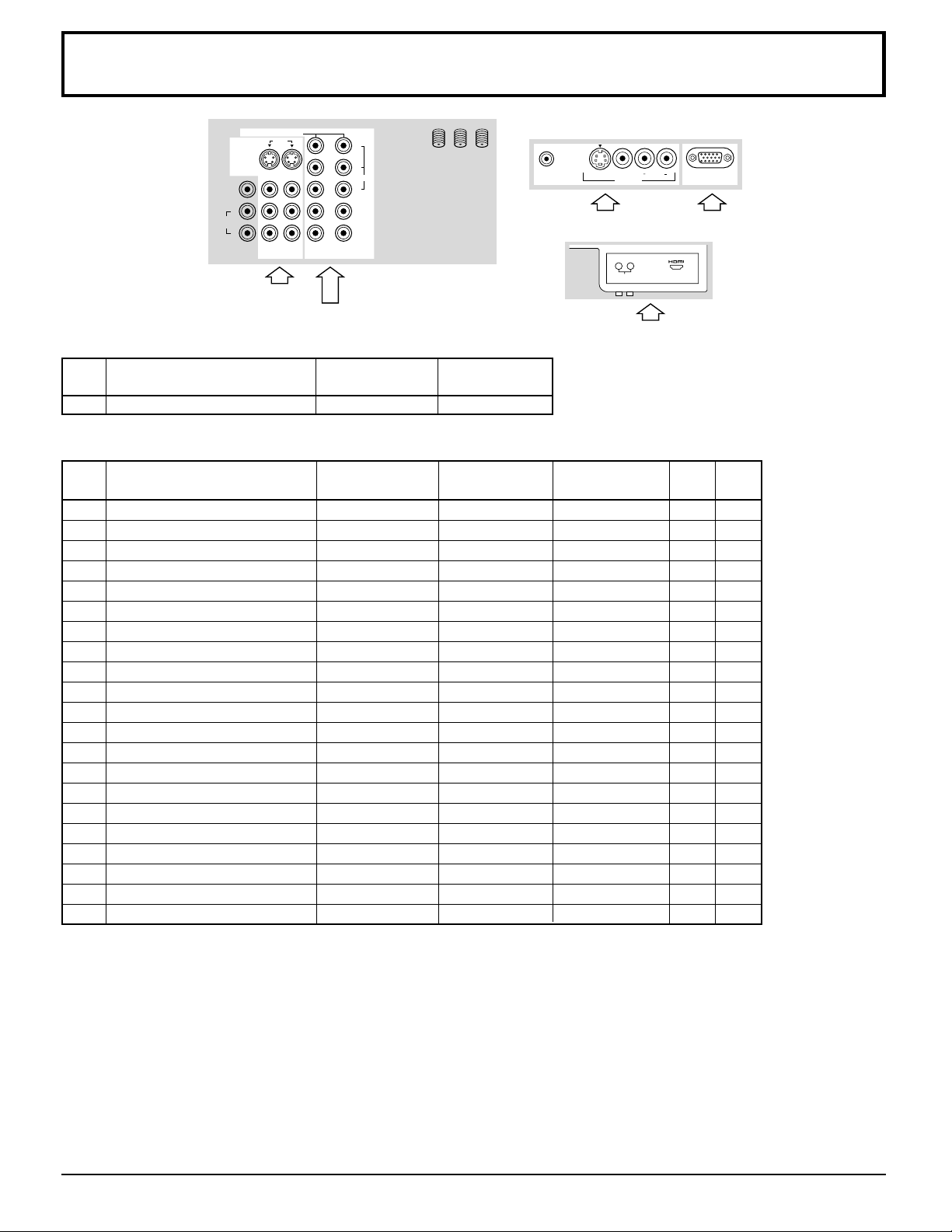

Signaux d’entrée AV/Composantes/RVB/pour l’ordinateur (PC)/HDMI

VIDEO

TO AUDIO

AMP

S VIDEO

PROG OUT

COMPONENT VIDEO INPUT

INPUT

VIDEO

ANT 1 ANT 2SPLIT

OUT

Entrée AV

Entrée Composantes

Entrée AV

Nom du signal

Fréquence Fréquence

horizontale (kHz) verticale (Hz)

1 NTSC 15,73 59,94

Signaux d'entrée concernés (repère ∗)

Nom du signal

Fréquence Fréquence

horizontale (kHz) verticale (Hz) 1 525 (480) /60i 15,73 59,94 2 525 (480) /60p 31,47 59,94

3 1 125 (1 080) /60i 33,75 59,94 4 640 × 400 @70 31,47 70,00 5 640 × 480 @60 31,47 59,94 6 Macintosh13” (640 × 480) 35,00 66,67 7 640 × 480 @75 37,50 75,00 8 852 × 480 @60 31,50 60,00 9 800 × 600 @60 37,88 60,32

10 800 × 600 @75 46,88 75,00 11 800 × 600 @85 53,67 85,06 12 Macintosh16” (832 × 624) 49,73 74,55 13 1 024 × 768 @60 48,36 60,00 14 1 024 × 768 @70 56,48 70,07 15 1 024 × 768 @75 60,02 75,03 16 1 024 × 768 @85 68,68 85,00 17 Macintosh21” (1 152 × 870) 68,68 75,06 18 1 280 × 1 024 @60 63,98 60,02 19 1 280 × 1 024 @75 79,98 75,03 20 1 280 × 1 024 @85 91,15 85,02 21 1 600 × 1 200 @60 75,00 60,00

HPJ

S-VIDEO

Entrée AV

L AUDIO R

VIDEO INPUT 3

Entrée pour l’ordinateur (PC) RVB

AUDIO IN AV IN

Entrée HDMI

Composantes PC HDMI

∗∗ ∗∗∗ ∗∗∗

∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗ ∗

Remarque:

Les signaux n'ayant pas les caractéristiques ci-dessus ne donnent pas toujours des images correctes.

Page 71

Fiche technique

Alimentation

Consommation

Panneau de l’écran plasma Dimensions de l’écran

××

Dimensions ( L

× H

××

× P )

××

Masse (Poids) Nombre de canaux-181

Haut-parleur

Son

Sortie audio Casque d’écoute

Particularités

Accessoires fournis

TH-42PX20

120 V c.a., 50/60 Hz Maximum: 595W

En attente: 0,9 W 42 pouces, format 16:9 Méthode d’entraînement c.a. 920 mm (L) × 518 mm (H) × 1 056 mm (Diagonale) 1 140 mm × 757 mm × 139 mm 41 kg (net) VHF: 12, UHF: 56, Câblodistribution: 125 Haut-parleur des graves ø 80mm × 2, haut parleur d’aiguës (16 × 73 mm) × 8

26 W [ 5 W + 5 W , 8 W + 8 W ] ( D.H.T de 10 % ) 1 fiche M3 (3,5 mm) Fonctions d’affichage de deux écrans

BBE VIVA Image dans l’image linéaire JPEG Viewer SOUS-TITRES Puce antiviolence

Télécommande EUR7603ZB0 2 piles AA Bague en ferrite : TH-42PX20 (Grande × 6, Petite × 5) Cordon d’alimentation TH-50PX20 (Grande × 7, Petite × 5) Piédestal Adaptateur d’antenne de type F (3C-2V × 2, 5C-2V × 2) Cramponner × 2

120 V c.a., 50/60 Hz Maximum: 645W

En attente: 0,9 W 50 pouces, format 16:9 Méthode d’entraînement c.a. 1 106 mm (L) × 622 mm (H) × 1 269 mm (Diagonale) 1 329 mm × 870 mm × 139 mm 55 kg (net)

FILTRE 3D Y/C HDMI

TH-50PX20

Conditions de fonctionnement

Prises disponibles

Température: 0° – 40°C Humidité: 20 – 80% (sans condensation)

Entrée RVB D-SUB 15pin R, G, B / 0,7 V eff (75 Ω)

HD, VD / 1,0 – 5,0 V eff (haute impedance)

Entrée AV 1-3 VIDEO 1,0 V c.-à-c. (75 Ω)

(Type phono)

S-VIDEO

(Mini DIN 4 broches)

AUDIO L-R 0,5 V eff.

(2 prises type phono)

AV PROG. OUT VIDEO 1,0 V c.-à-c. (75 Ω)

(Type phono)

AUDIO L-R 0,5 V eff.

(2 prises type phono)

TO AUDIO AMP AUDIO L-R 0,5 V eff.

(2 prises type phono)

DIGITAL IN INPUT DVI1.0 24 pin

AUDIO L-R 0,5 V eff.

(2 prises type phono)

COMPONENT VIDEO INPUT1-2 PB / PR ± 0,35 V c.-à-c.

HDMI

AUDIO L-R 0,5 V eff.

(2 prises type phono)

Connecteur IMHD type A AUDIO L-R 0,5 V eff.

(2 prises type phono)

Y : 1,0 V c.-à-c. (75 Ω), C: 0,286 V c.-à-c. (75 Ω)

1,0 V c.-à-c. (y compris la synchronisation)

Remarques: Les caractéristiques et la présentation peuvent être modifiées sans avis préalable.

Les poids et les dimensions sont approximatifs.

Page 72

Note au client

Le numéro de modèle et le numéro de série de cet appareil figurent sur le panneau arrière. Notez le numéro de série à l’emplacement ci-dessous réservé à cet effet; conservez ce manuel et la facture d’achat, ce qui aidera à l’identification du produit en cas de perte ou de vol.

Numéro de modèle Numéro de série

Panasonic Consumer Electronics Company, Division of Matsushita Electric Corporation of America

One Panasonic Way Secaucus, New Jersey 07094

Panasonic Sales Company, Division of Matsushita Electric of Puerto Rico Inc. (“PSC”)

Ave. 65 de Infanteria, Km 9.5 San Gabriel Industrial Park, Carolina, Puerto Rico 00985

Panasonic Canada Inc.

5770 Ambler Drive Mississauga, Ontario L4W 2T3

Imprimé au Japon

MBS0803S1093
