Page 1

Exploración progresiva

avanzada

Proporciona una imagen más nítida y definida.

Compatible con varios

formatos de soporte

DVD-RAM, DVD-Audio, DVD-Video, DivX y mas.

Efecto de sonido de alto

rendimiento

Control de campo acústico (SFC), refuerzo de graves y más.

página

Zaawansowane skanowanie

progresywne

Zapewnia ostrzejszy i pozbawiony zakłóceń obraz.

Zgodny z wieloma różnymi

formatami nośników

DVD-RAM, DVD-Audio, DVD-Video, DivX i inne.

Wysokiej jakości efekty

dźwiękowe

Funkcje kontroli pola dźwiękowego (SFC), wzmocnienia tonów niskich i inne.

strona

Pokročilé progresivní snímání

Poskytuje plynulejší a ostřejší obraz.

Kompatibilní s širokou řadou

formátů médií

DVD-RAM, DVD-Audio, DVD-Video, DivX a další.

Vysoce výkonné zvukové efekty

Digitální řízení zvukového pole (SFC), Optimalizace basů a více.

strana

En la ilustración se muestra el modelo SC-HT535.

Na rysunku przedstawiono model SC-HT535. Na obrázku je model SC-HT535.

Instrucciones de funcionamiento

Instrukcja obsługi Návod k obsluze

Sistema DVD de cine en casa

Zestaw kina domowego z odtwarzaczem DVD

Systém zvuku domácího kina s DVD pâehrávaçem

Model No.SC-HT535/SC-HT845/

SC-HT885

Número de región/Kod regionalny/Číslo regionu

El reproductor reproducirá discos DVD-Vídeo que estén marcados con etiquetas que tengan el número de región “2” o “ALL”.

Odtwarzacz obsługuje płyty DVD-Video z kodem „2” lub oznaczeniem „ALL” na naklejce.

Přehrávač přehrává disky DVD-Video označené štítky s číslem regionu „2“ nebo „ALL“.

Ejemplo/Przykład/Příklad:

2 ALL

RQT7977-E

Page 2

[HT535]:

(Lado posterior del aparato)

(Parte interior del aparato)

Estimado cliente

Muchísimas gracias por haber adquirido este aparato. Lea con atención estas instrucciones para obtener las máximas prestaciones y seguridad.

Antes de conectar, operar o ajustar este producto, sírvase leer estas instrucciones completamente. Guarde este manual.

Sistema SC-HT535 SC-HT845 SC-HT885 Aparato principal SA-HT535 SA-HT845 SA-HT885 Altavoces delanteros SB-FS535 SB-FS840 SB-FS930 Altavoz central SB-PC535 SB-PC840 SB-PC930 Altavoces surround SB-FS536 SB-FS841 SB-FS880 Altavoz de extra-graves amplificado SB-WA535 SB-WA845 SB-WA885

indica las funciones aplicables al modelo SC-HT535 solamente.

[HT845]: SC-HT845 solamente.

[HT885]: SC-HT885 solamente.

≥Estas instrucciones de funcionamiento sirven para los

modelos SC-HT535, SC-HT845 y SC-HT885.

≥A menos que se indique lo contrario, las ilustraciones de

estas instrucciones de funcionamiento corresponden al modelo SC-HT535.

≥Las operaciones descritas en estas instrucciones se

realizan principalmente con el mando a distancia, pero también puede realizarlas en el aparato principal si los controles son los mismos.

¡ADVERTENCIA!

ESTE APARATO UTILIZA UN LÁSER.

Medidas de seguridad

EL USAR LOS CONTROLES, HACER LOS REGLAJES O LOS PASOS REQUERIDOS EN FORMA DIVERSA DE LA AQUÍ EXPUESTA PUEDE REDUNDAR EN EXPOSICIÓN PELIGROSA A LA RADIACIÓN. NO ABRA LAS TAPAS NI HAGA REPARACIONES USTED MISMO. EN CASO DE PRODUCIRSE ANOMALÍAS SOLICITE AYUDA DE PERSONAL CUALIFICADO.

AVISO:

PARA REDUCIR EL RIESGO DE INCENDIOS, DESCARGAS ELÉCTRICAS O DAÑOS EN ESTE APARATO, NO LO EXPONGA A LA LLUVIA, HUMEDAD, GOTEO NI SALPICADURAS, Y NO COLOQUE ENCIMA DE ÉL OBJETOS QUE CONTENGAN LÍQUIDOS COMO, POR EJEMPLO, FLOREROS.

¡ADVERTENCIA!

≥PARA MANTENER BIEN VENTILADA ESTA UNIDAD, NO LA

INSTALE NI PONGA EN UN ESTANTE DE LIBROS, MUEBLE EMPOTRADO U OTRO ESPACIO DE DIMENSIONES REDUCIDAS. ASEGÚRESE QUE CORTINAS Y OTROS MATERIALES NO OBSTRUYAN LAS CONDICIONES DE VENTILACIÓN PARA PREVENIR EL RIESGO DE SACUDIDAS ELÉCTRICAS O INCENDIOS DEBIDOS AL RECALENTAMIENTO.

≥NO OBSTRUYA LAS ABERTURAS DE VENTILACIÓN DE LA

UNIDAD CON PERIÓDICOS, MANTELES, CORTINAS U OBJETOS SIMILARES.

≥NO COLOQUE OBJETOS CON LLAMA DESCUBIERTA,

UNA VELA POR EJEMPLO, ENCIMA DE LA UNIDAD.

≥TIRE LAS PILAS DE FORMA QUE NO CONTAMINE EL

MEDIO AMBIENTE.

Este producto puede tener interferencias causadas por teléfonos móviles durante su utilización. Si tales interferencias resultan evidentes, aumente la separación entre el producto y el teléfono móvil.

El equipo deberá colocarse cerca de la toma de CA, y a la clavija del cable de alimentación deberá poder accederse fácilmente en el caso de que se produzca un problema.

ESTA UNIDAD HA SIDO DISEÑADA PARA SER UTILIZADA EN CLIMAS MODERADOS.

RQT7977

Medidas de seguridad

Colocación

Coloque el aparato en una superficie plana lejos de la luz directa del sol, temperatura y humedad altas, y vibración excesiva. Estas condiciones pueden dañar la caja y otros componentes, reduciendo por lo tanto la duración del aparato.

No ponga objetos pesados encima del aparato.

Tensión

No utilice fuentes de alimentación de alta tensión. Esto puede sobrecargar el aparato y causar un incendio.

No utilice fuentes de alimentación de CC. Compruebe cuidadosamente la fuente de alimentación cuando instale el aparato en una embarcación o en otro lugar donde se utilice CC.

Protección del cable de alimentación de CA

Asegúrese de que el cable de alimentación de CA esté conectado correctamente y no dañado. Una mala conexión y daños en el cable pueden causar un incendio o una descarga eléctrica. No tire del cable ni lo doble, y no ponga objetos pesados encima de él.

Sujete firmemente el enchufe cuando desconecte el cable. Tirar del cable de alimentación de CA puede causar una descarga eléctrica.

No maneje el enchufe con las manos mojadas. Esto puede causar una descarga eléctrica.

Materias extrañas

No permita que objetos de metal caigan dentro del aparato. Esto puede causar una descarga eléctrica o un fallo en el funcionamiento.

No permita que entren líquidos en el aparato. Esto puede causar una descarga eléctrica o un fallo en el funcionamiento. Si ocurre esto, desconecte inmediatamente el aparato de la fuente de alimentación y póngase en contacto con su concesionario.

No rocíe insecticidas sobre o dentro del aparato. Contienen gases inflamables que pueden encenderse si son rociados dentro del aparato.

Servicio

No intente reparar este aparato usted mismo. Si el sonido se interrumpe, los indicadores no se iluminan, aparece humo o se produce cualquier otro problema que no está tratado en estas instrucciones, desconecte el cable de alimentación de CA y póngase en contacto con su concesionario o centro de servicio autorizado. Si el aparato es reparado, desarmado o reconstruido por personas que no están cualificadas para ello pueden producirse descargas eléctricas o daños en el mismo.

Extienda la duración del aparato desconectándolo de la fuente de alimentación si no lo va a utilizar durante mucho tiempo.

Page 3

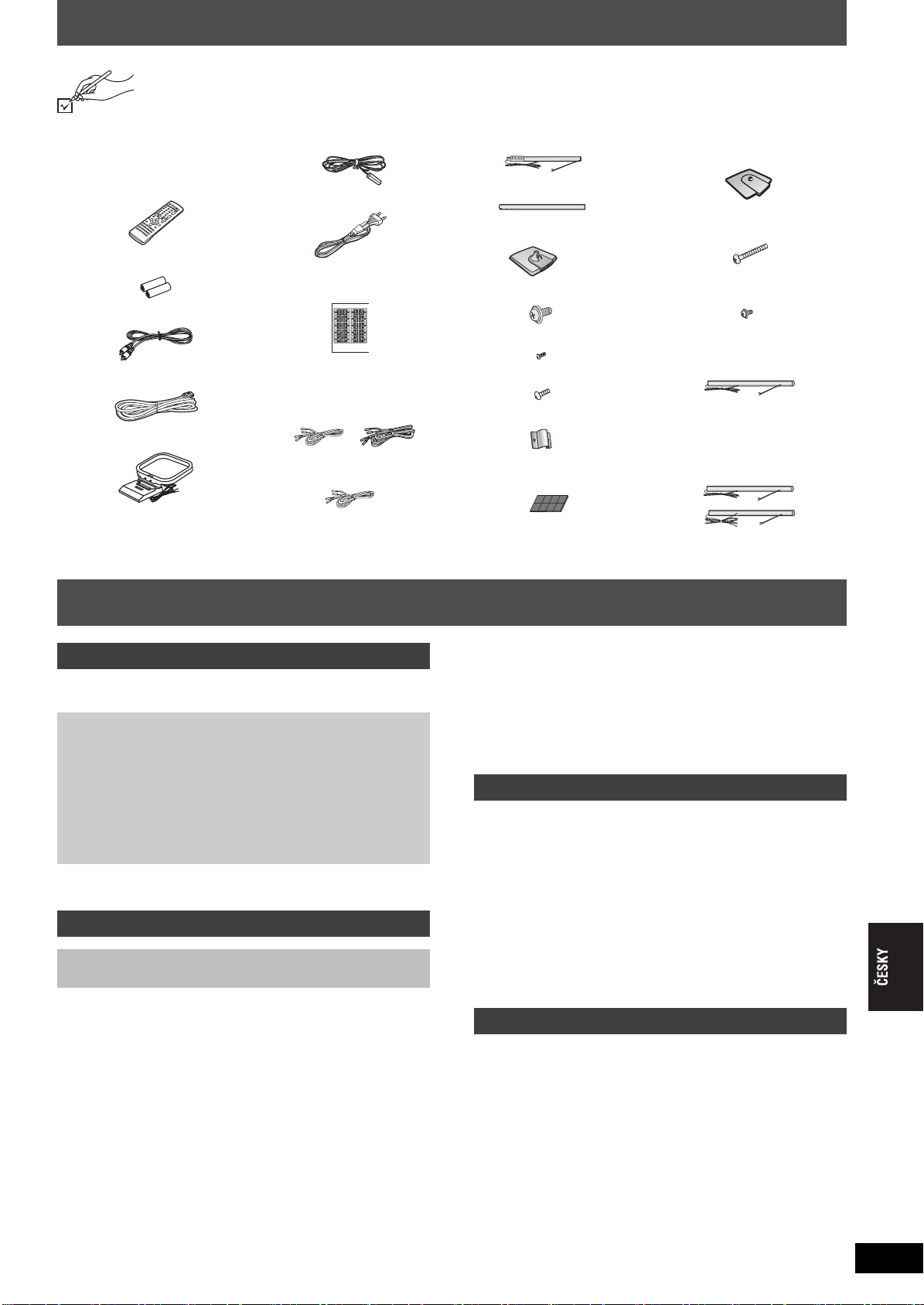

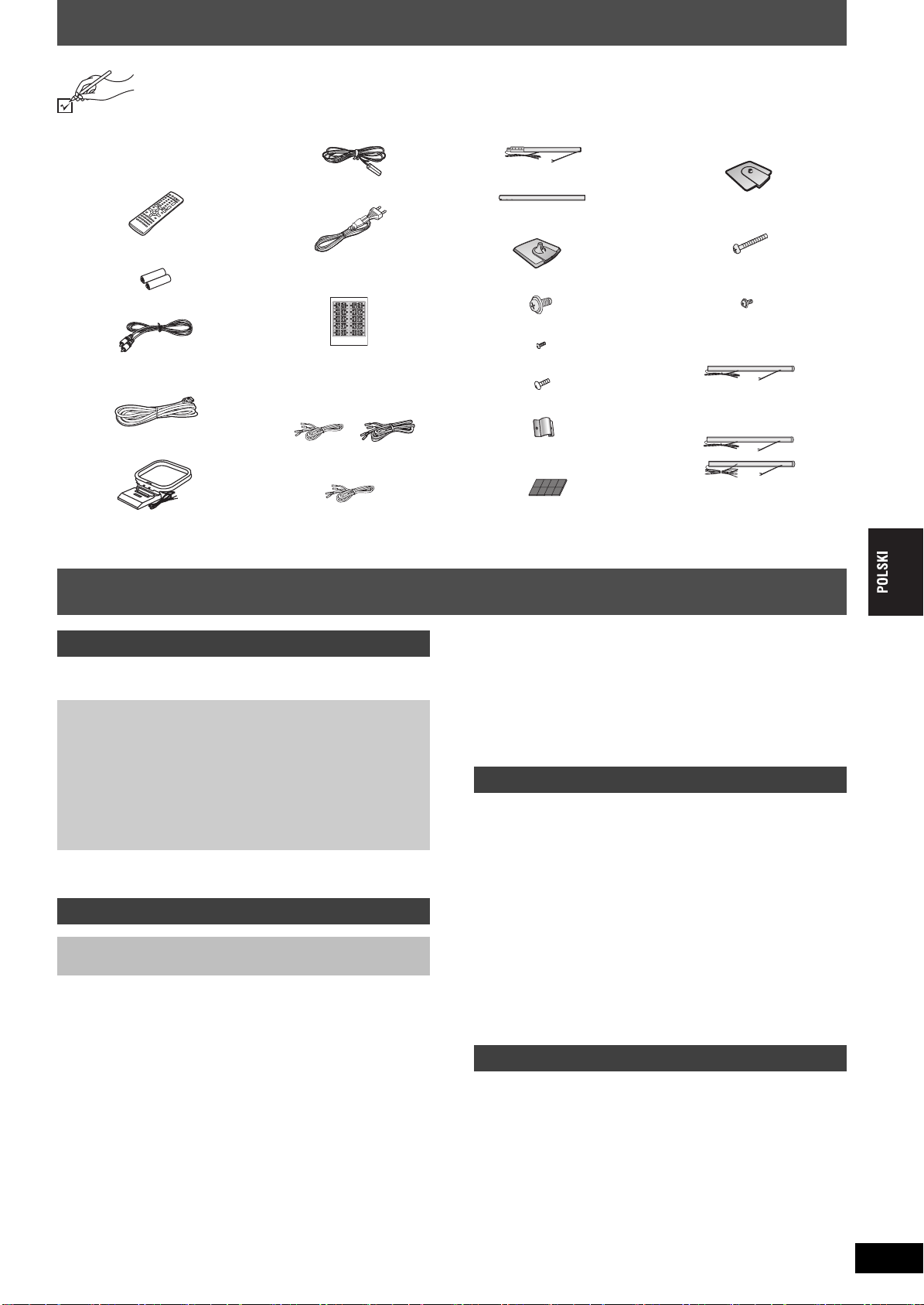

Accesorios

Compruebe e identifique los accesorios suministrados.

∏ 1 mando a distancia

[HT535] (EUR7722XH0)

[HT845] [HT885]

(EUR7722XC0)

∏ 2 pilas del mando a

distancia

∏ 1 cable de vídeo

∏ 1 cable del sistema

∏ 1 antena de cuadro de AM

∏ 1 antena interior de FM

∏ 1 cable de alimentación de

∏ 1 hoja de pegatinas para

cables de altavoces

∏ Cables de altavoces

[HT535] [HT845] 1kcable corto 2kcables largos

[HT885]

1kcable corto

∏ [HT535] 2 tubos (A)

∏ [HT535] 2 tubos (B)

∏ [HT535] 2 bases

∏ [HT535] 4 tornillos con

arandelas

∏ [HT535] 4 tornillos pequeños

∏ [HT535] 4 tornillos para

abrazaderas

∏ [HT535] 2 abrazaderas

∏ [HT535] 1hoja de

almohadillas de goma

∏ [HT845] 2 bases

[HT885] 4 bases

∏ [HT845] 4 tornillos largos

[HT885] 8 tornillos largos

∏ [HT845] 4 tornillos cortos

[HT885] 8 tornillos cortos

∏ Tubo s

[HT845]

2ktubos

[HT885]

2ktubos con cable corto 2ktubos con cable largo

Accesorios/Índice

Índice

Para empezar

Medidas de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Accesorios . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Instalación sencilla

PASO 1 Ensamblaje de los altavoces. . . . . . . . . . . . 4

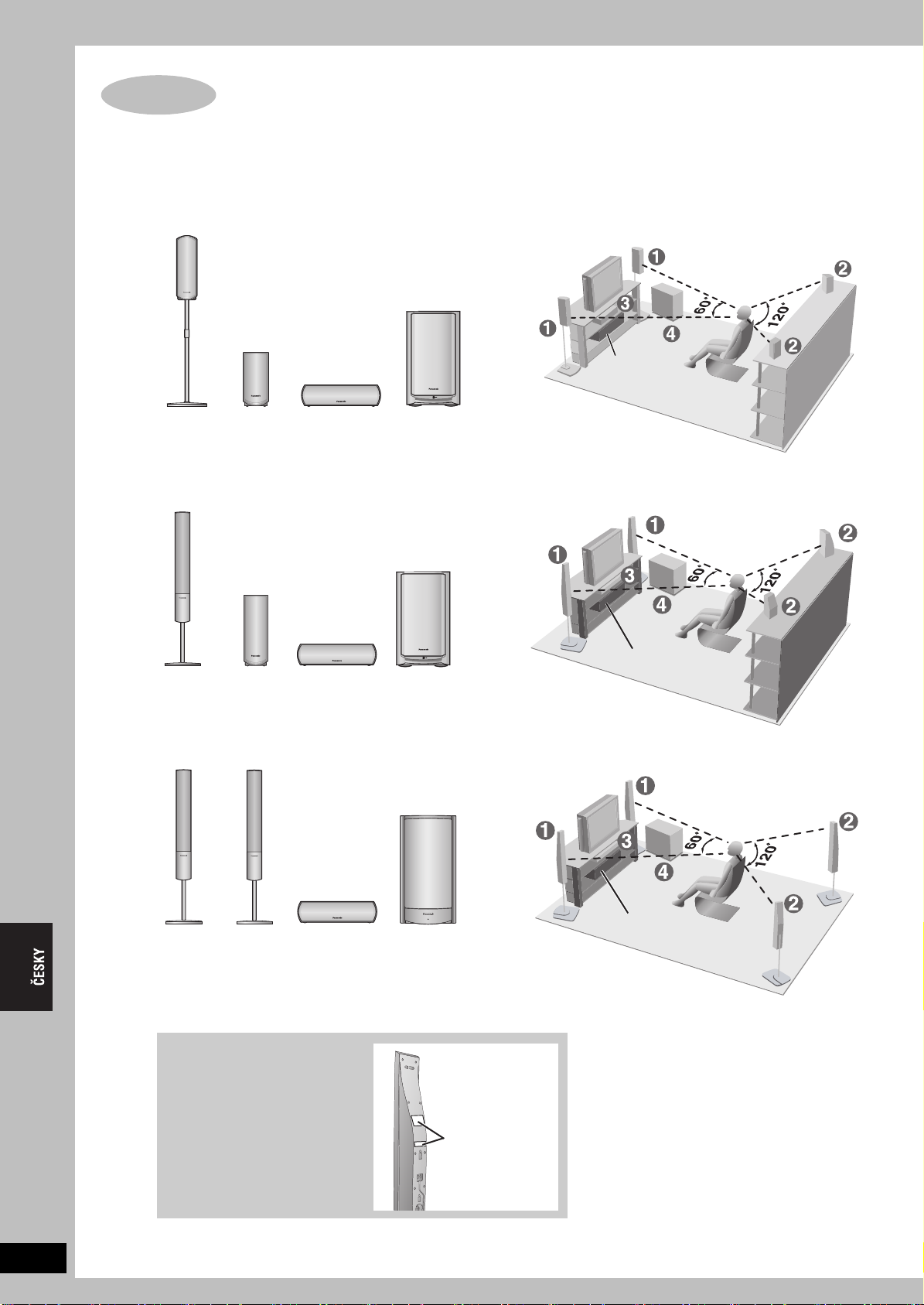

PASO 2 Posicionamiento. . . . . . . . . . . . . . . . . . . . . . 6

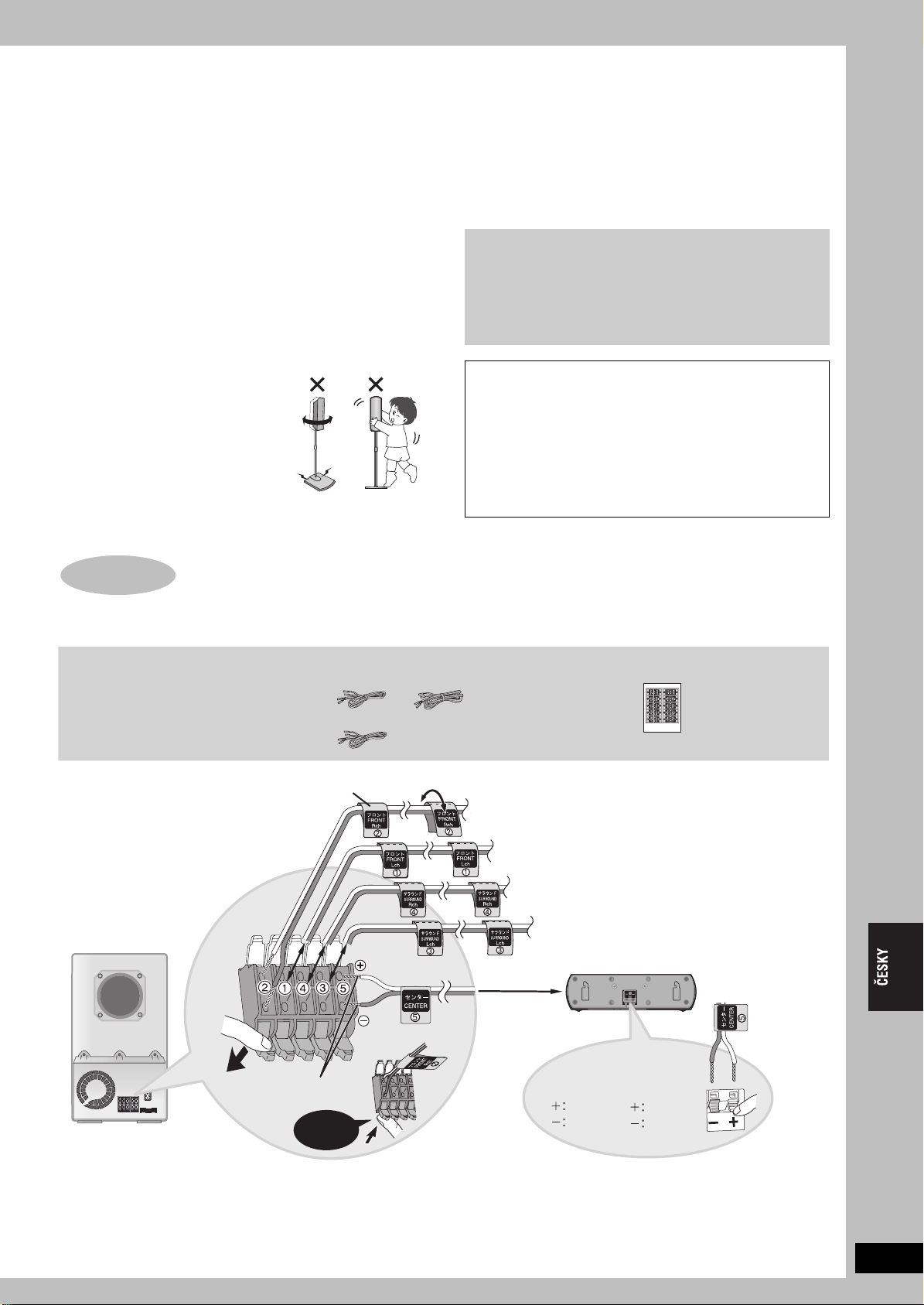

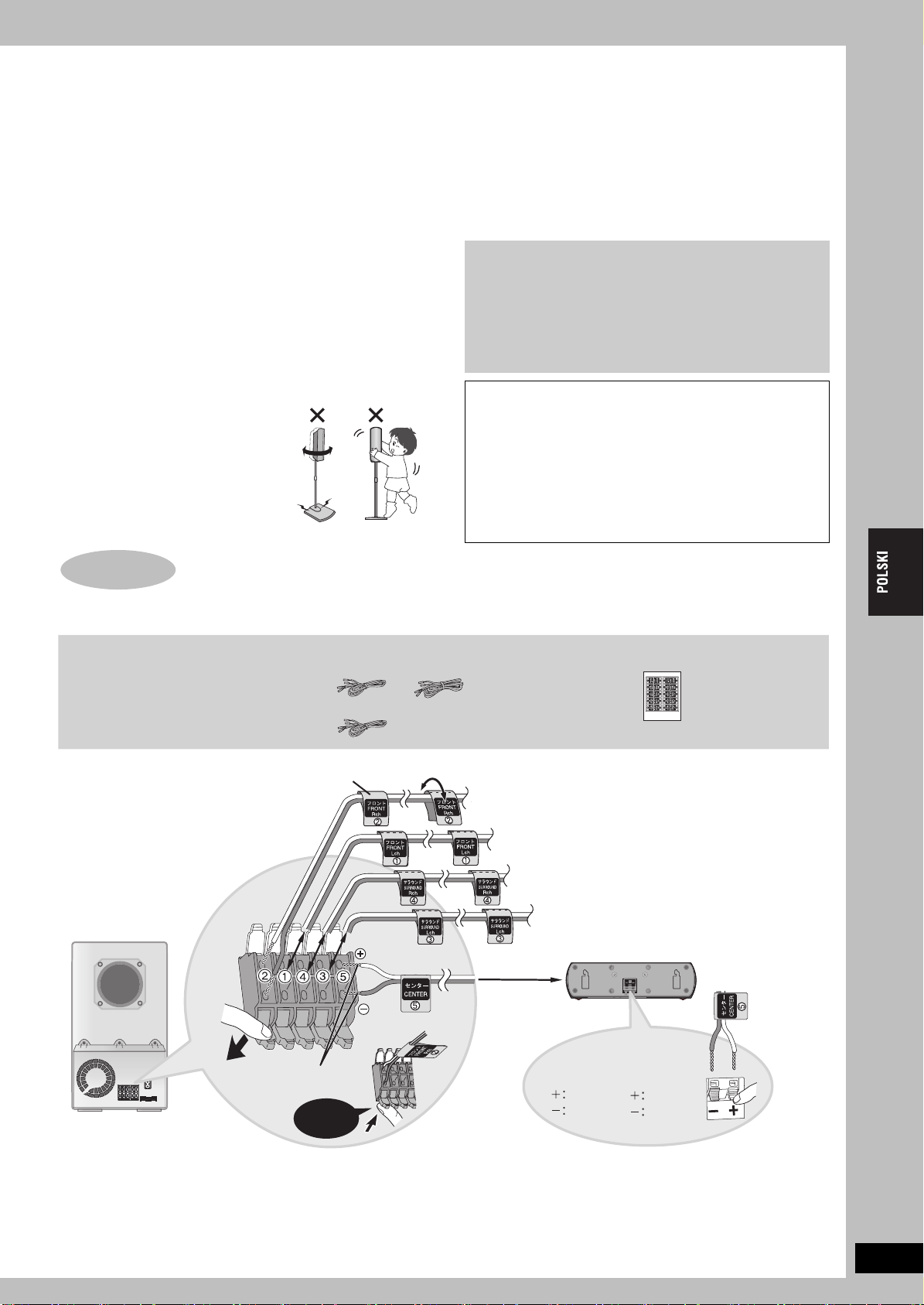

PASO 3 Conexión de los altavoces con

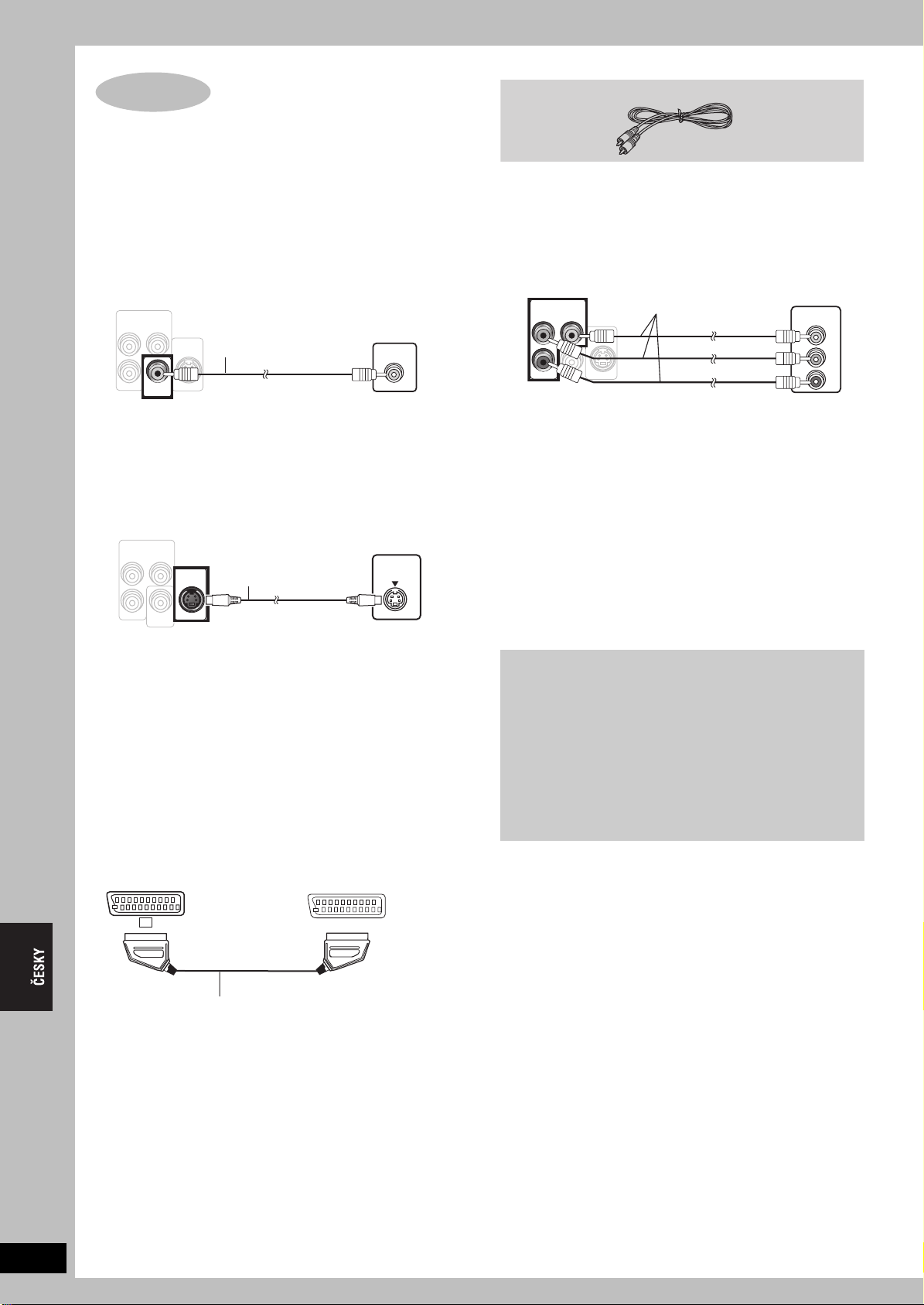

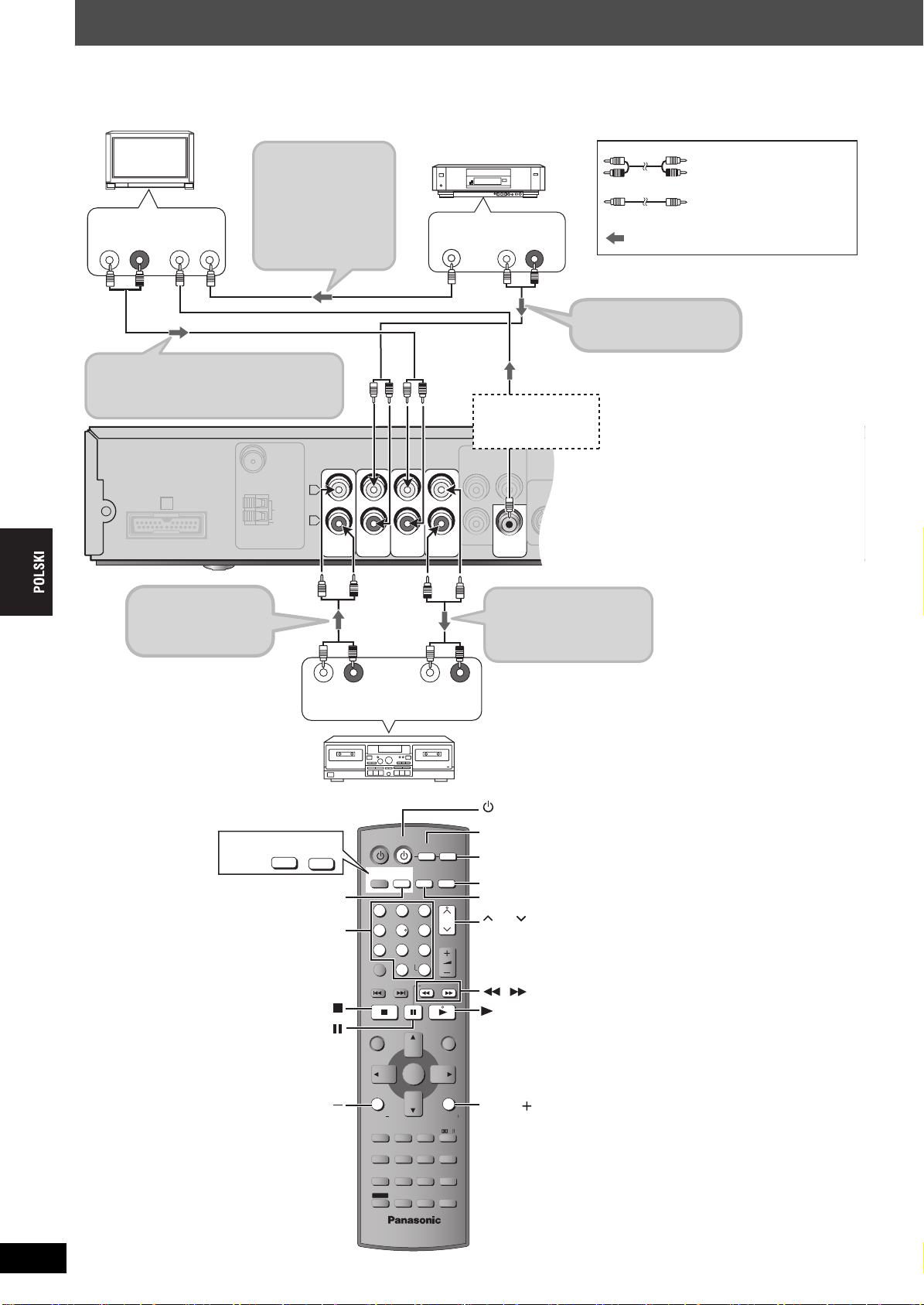

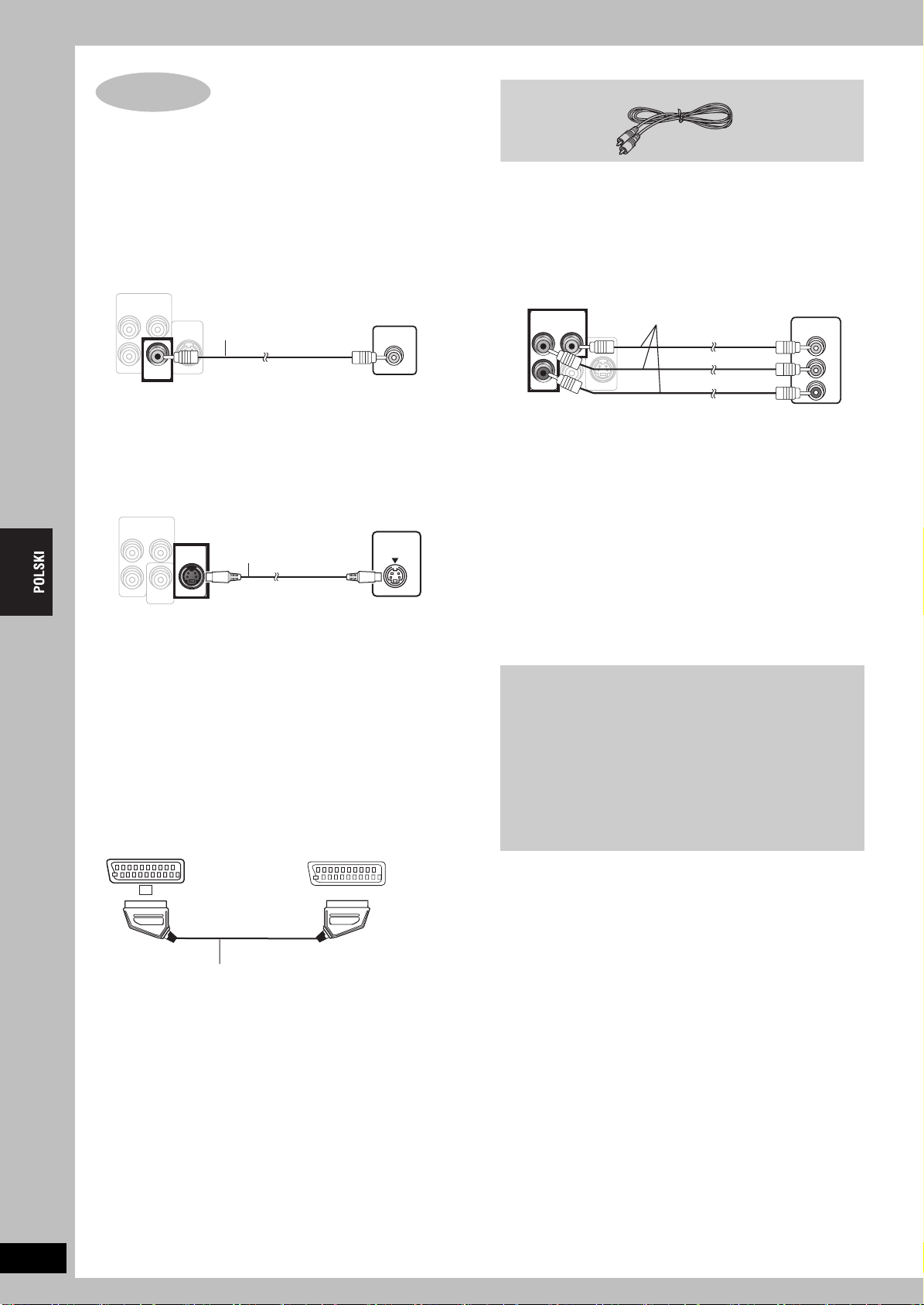

PASO 4 Conexiones de vídeo . . . . . . . . . . . . . . . . . . 8

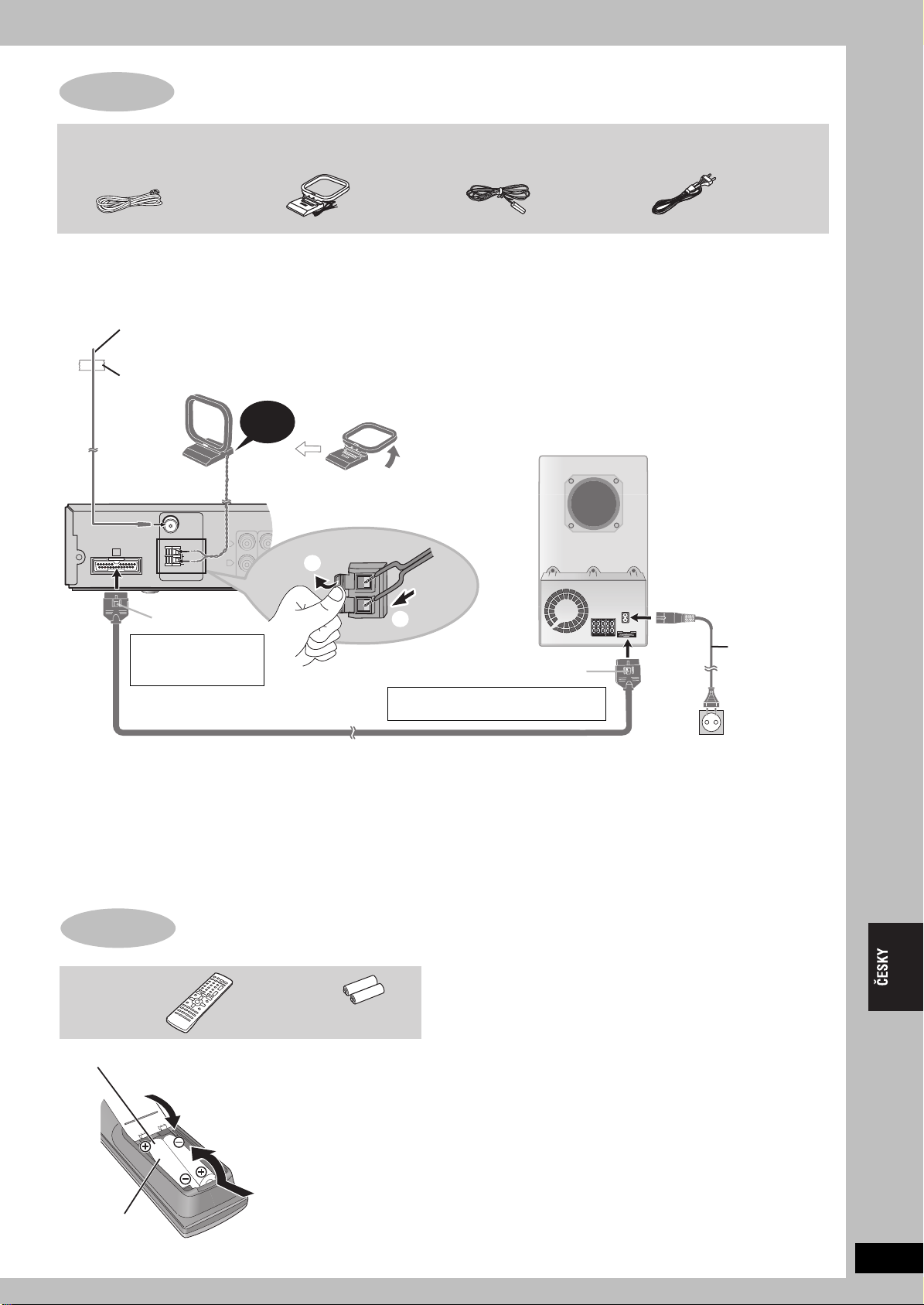

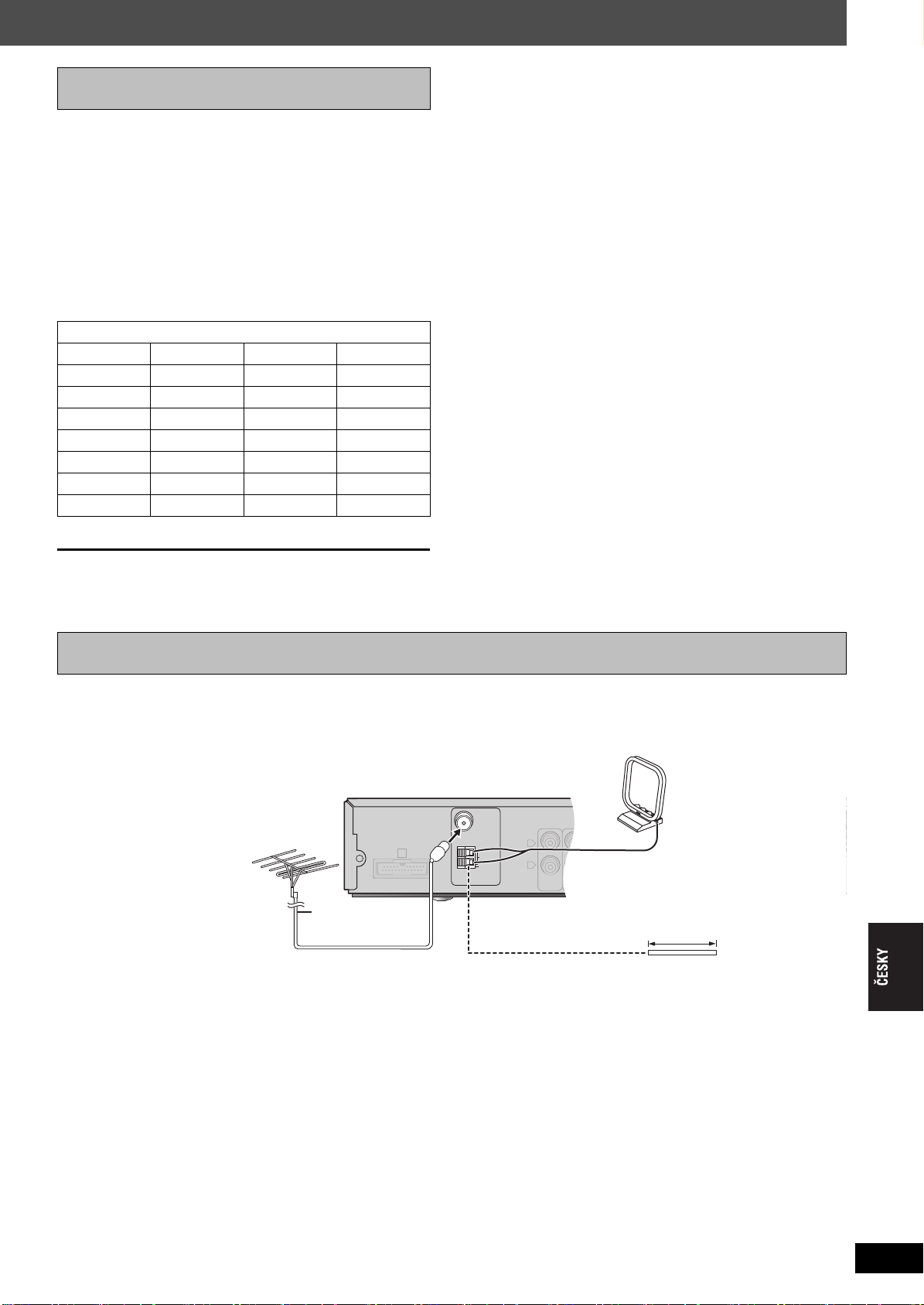

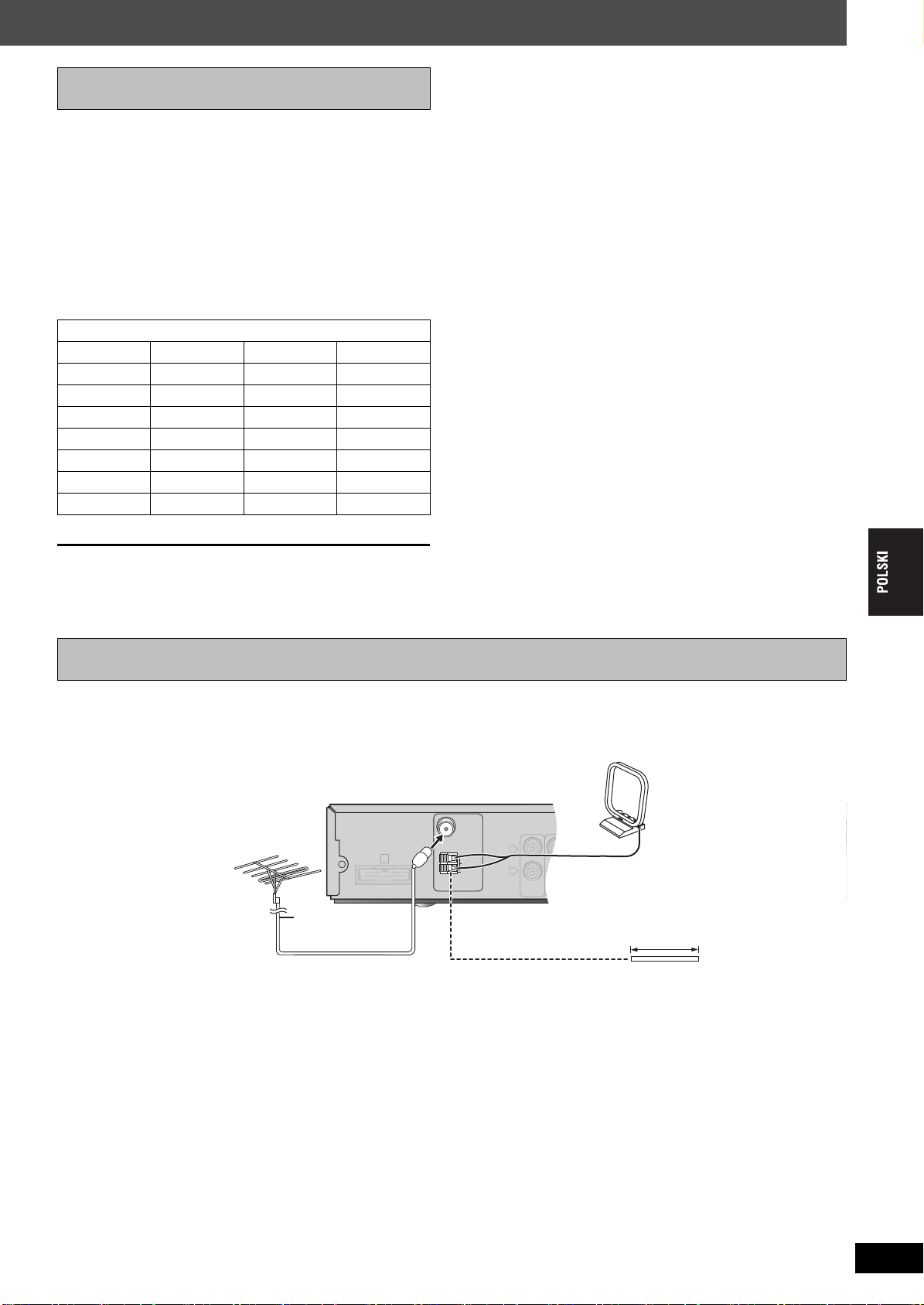

PASO 5 Conexiones de radio y del sistema . . . . . 9

PASO 6 El mando a distancia . . . . . . . . . . . . . . . . . . 9

PASO 7

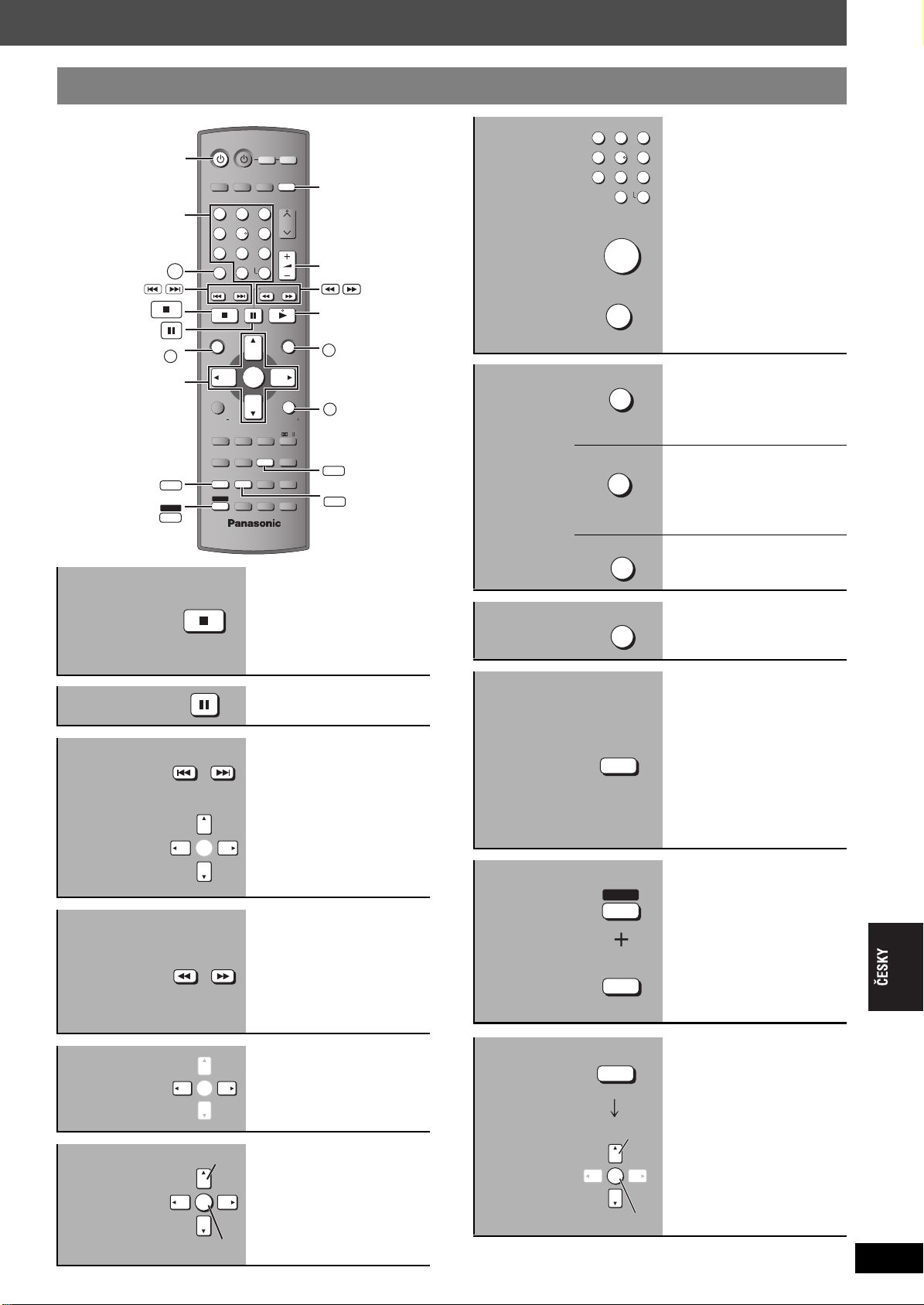

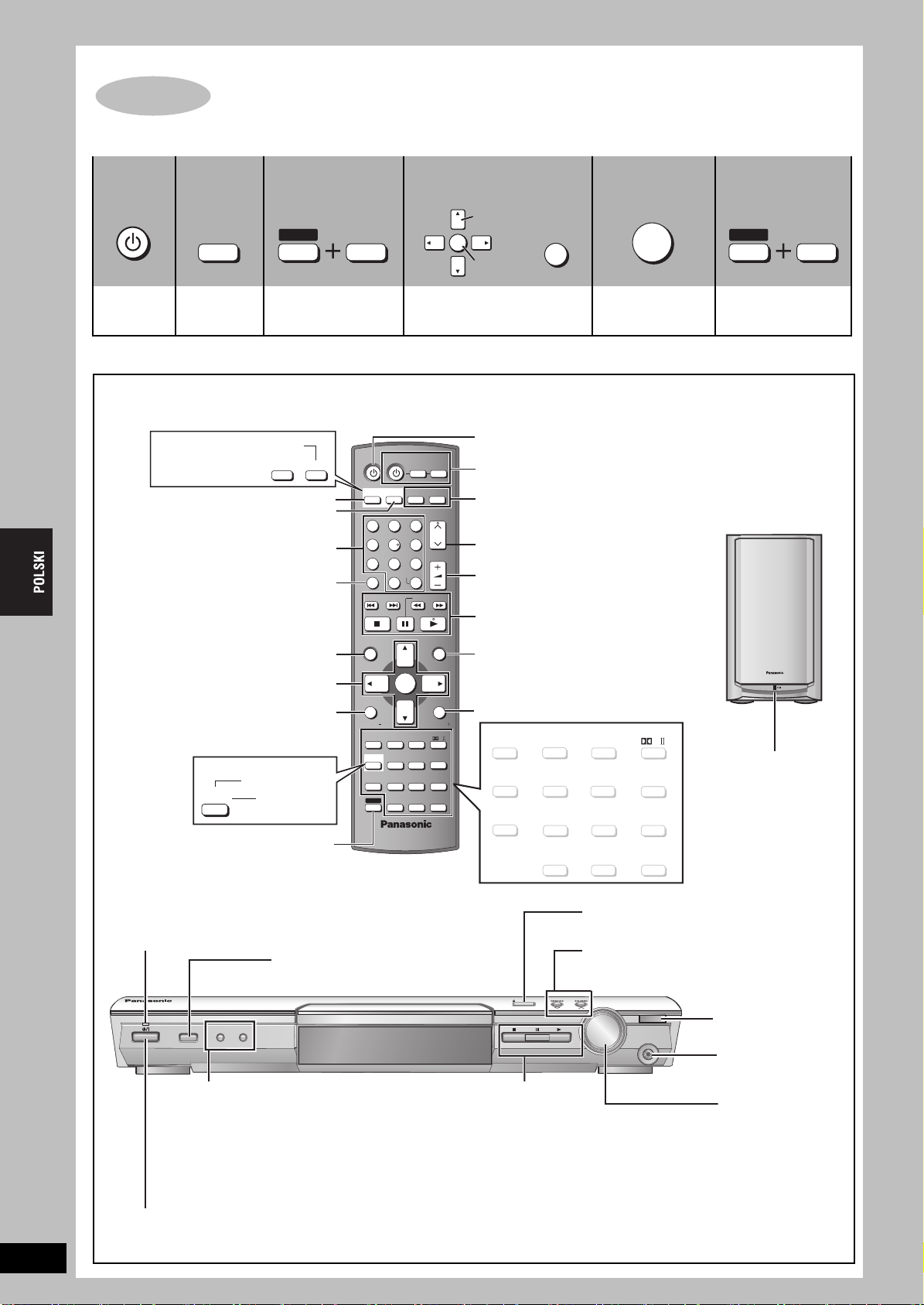

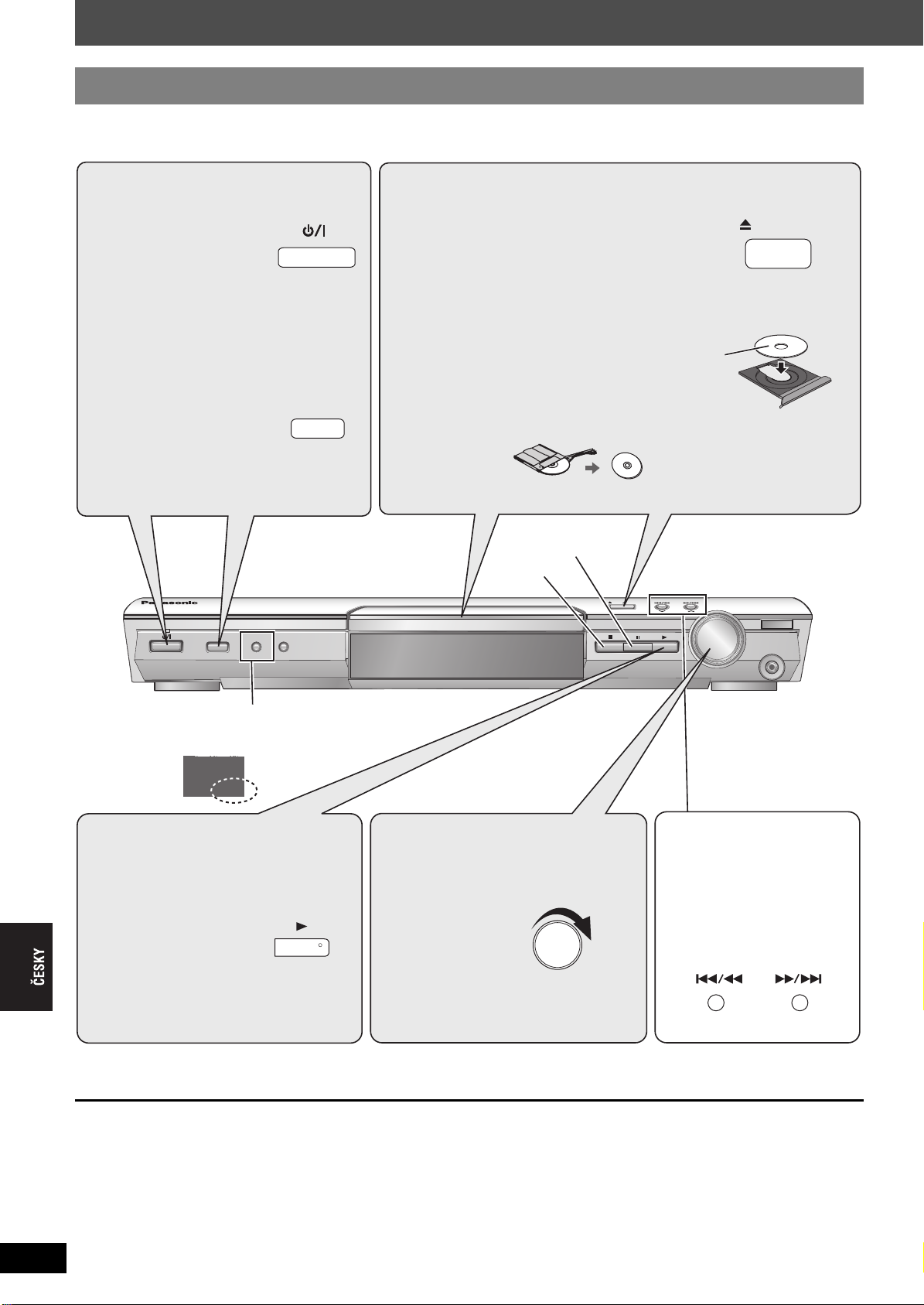

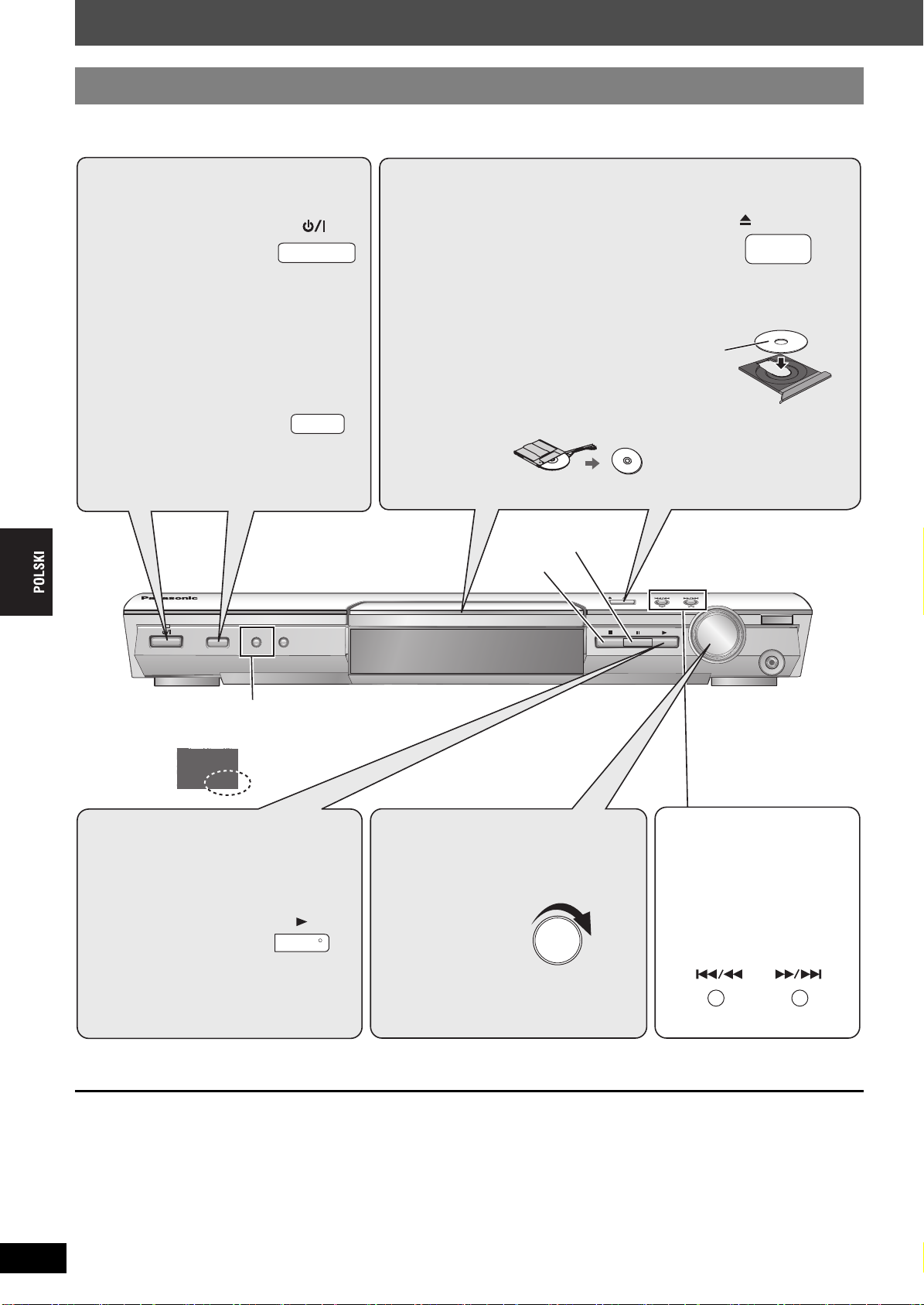

Guía de referencia de controles . . . . . . . . . . . . . . . . . . .10

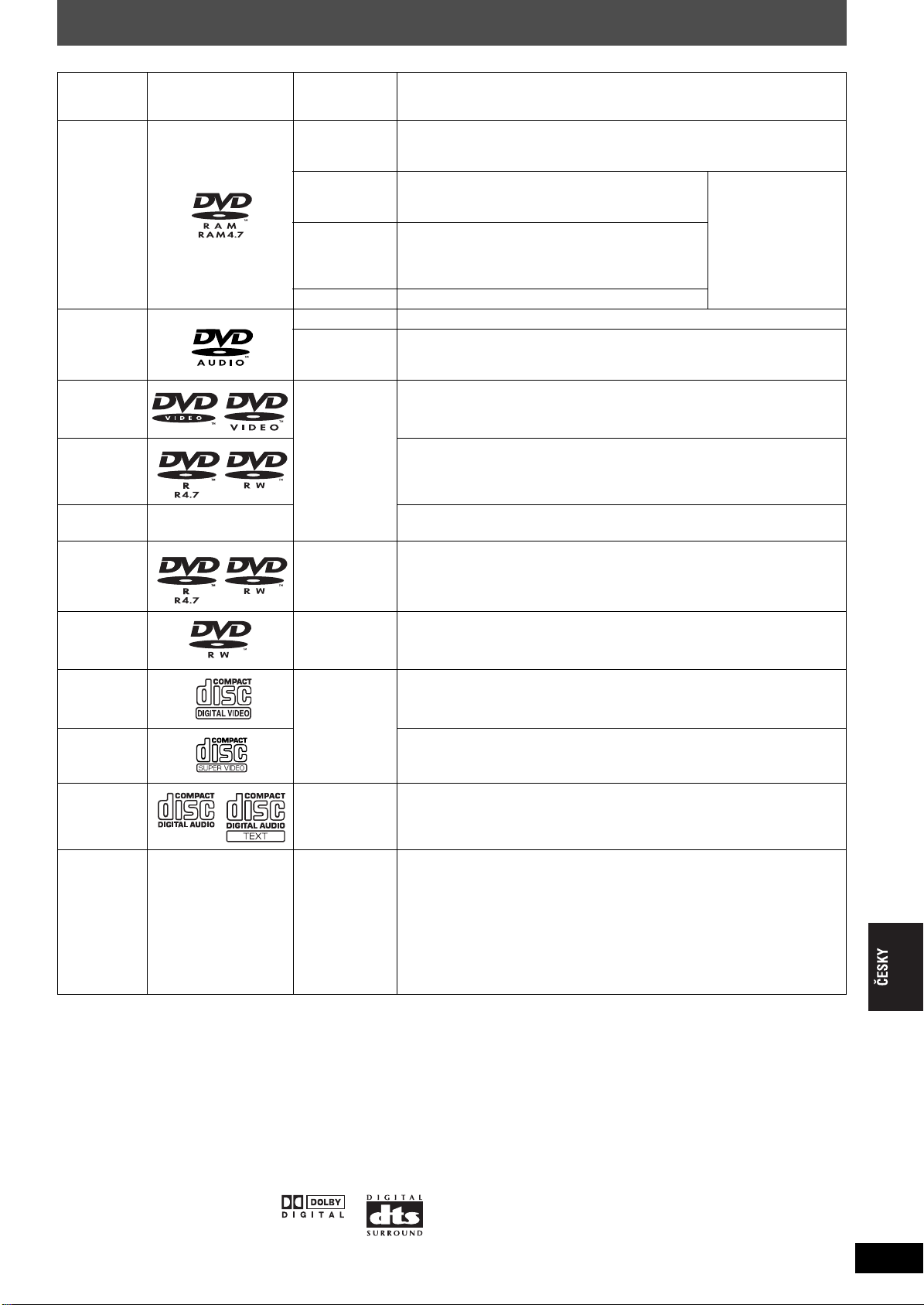

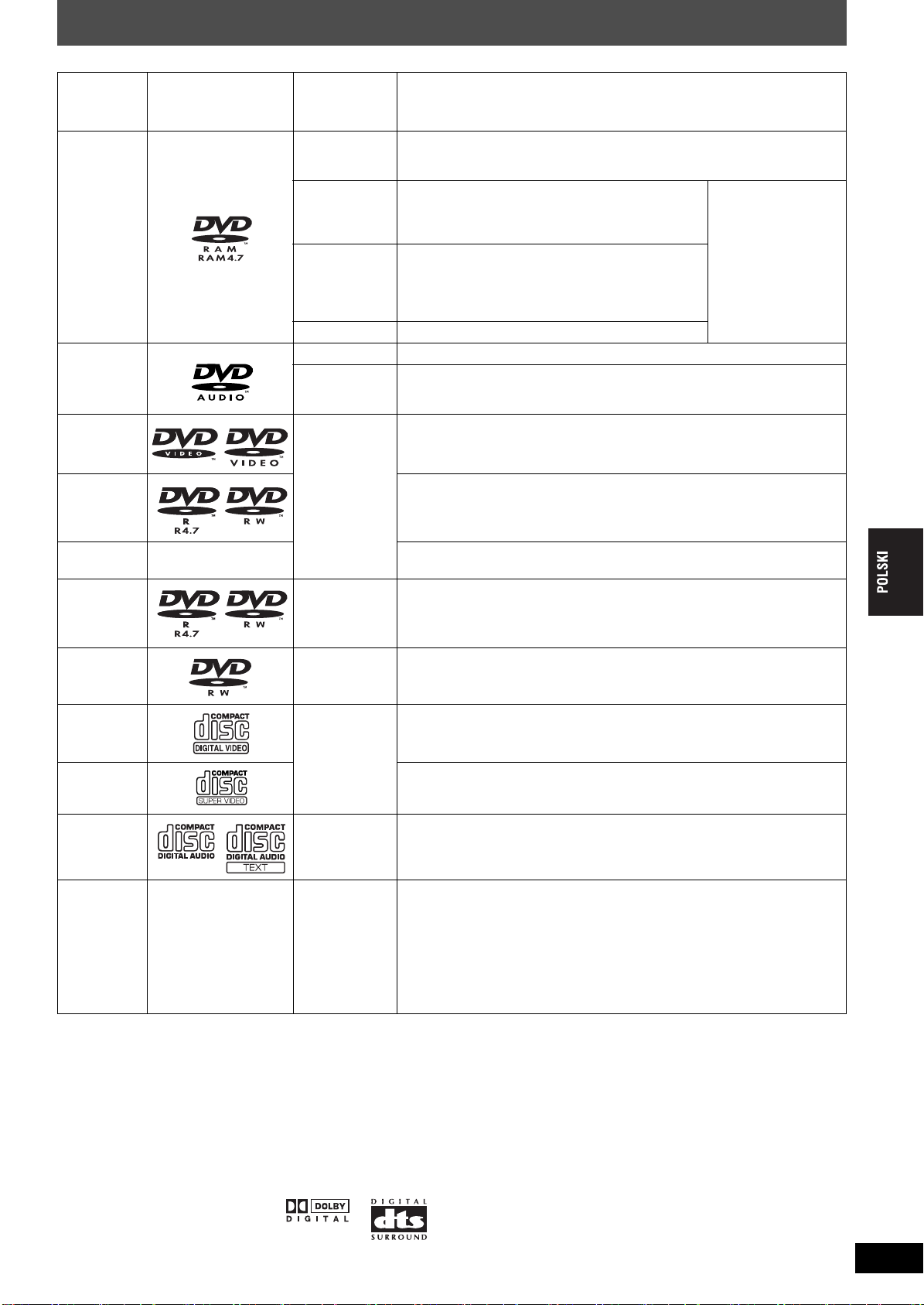

Discos que pueden reproducirse . . . . . . . . . . . . . . . . . .11

Utilización de los discos

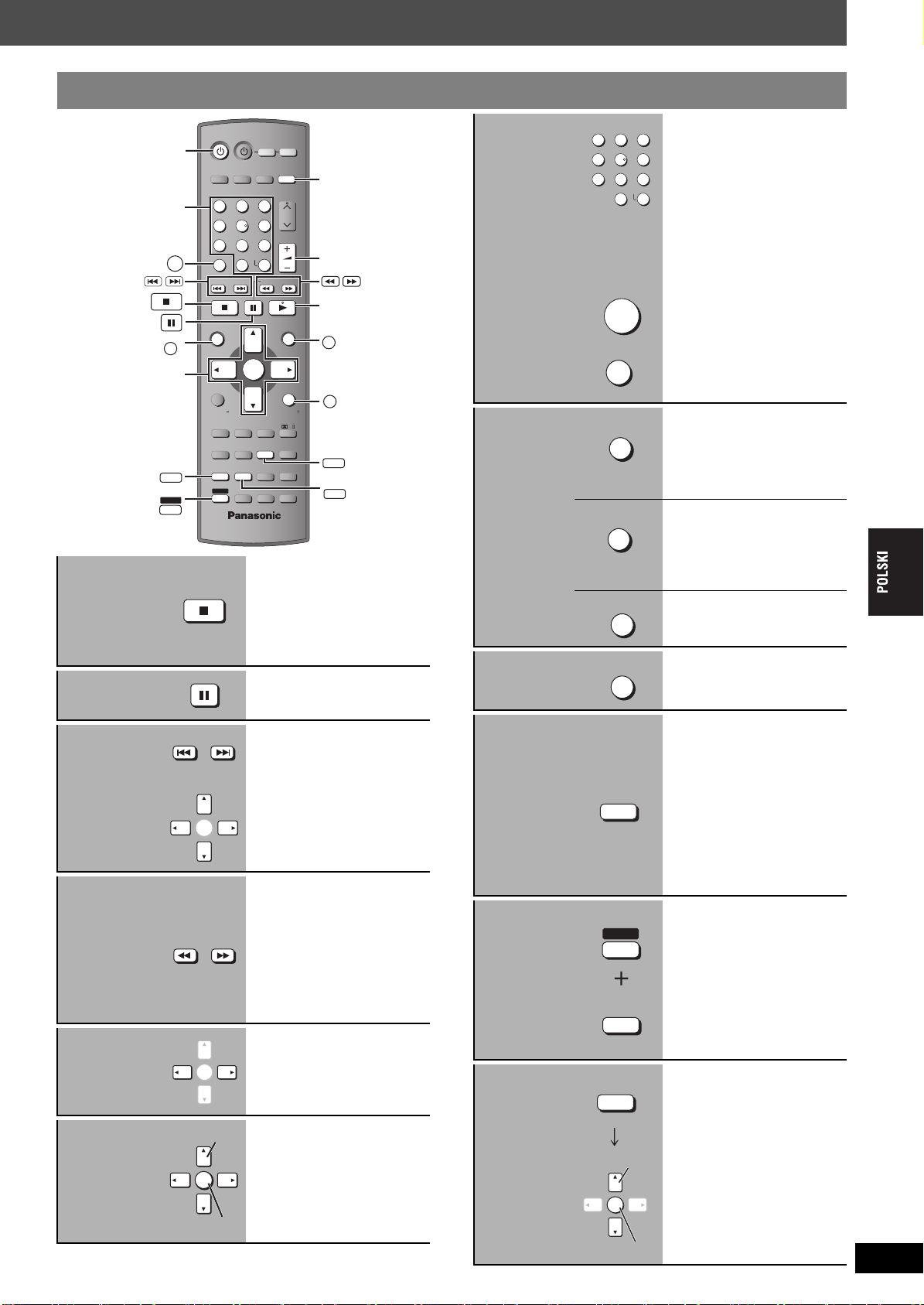

Reproducción básica. . . . . . . . . . . . . . . . . . . . . . . . 12

Funciones prácticas. . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Visualización del estado de reproducción actual (QUICK OSD)/ Revisión de los títulos a reproducir (ADVANCED DISC REVIEW)/ Reproducción rápida/Salto de 30 segundos más adelante/ Cambio de la relación de zoom/Cambio de la pista de sonido/ Cambio de subtítulos/Selección de ángulo y rotación/avance de imagen fija/Cambio de la velocidad de reproducción/ Repetición de reproducción/Reproducción de todos los grupos, programada y aleatoria

el subwoofer. . . . . . . . . . . . . . . . . . . . . . . . 7

QUICK SETUP (PREPARACIÓN RÁPIDA)

Uso del aparato principal/Uso del mando a distancia

. . . 10

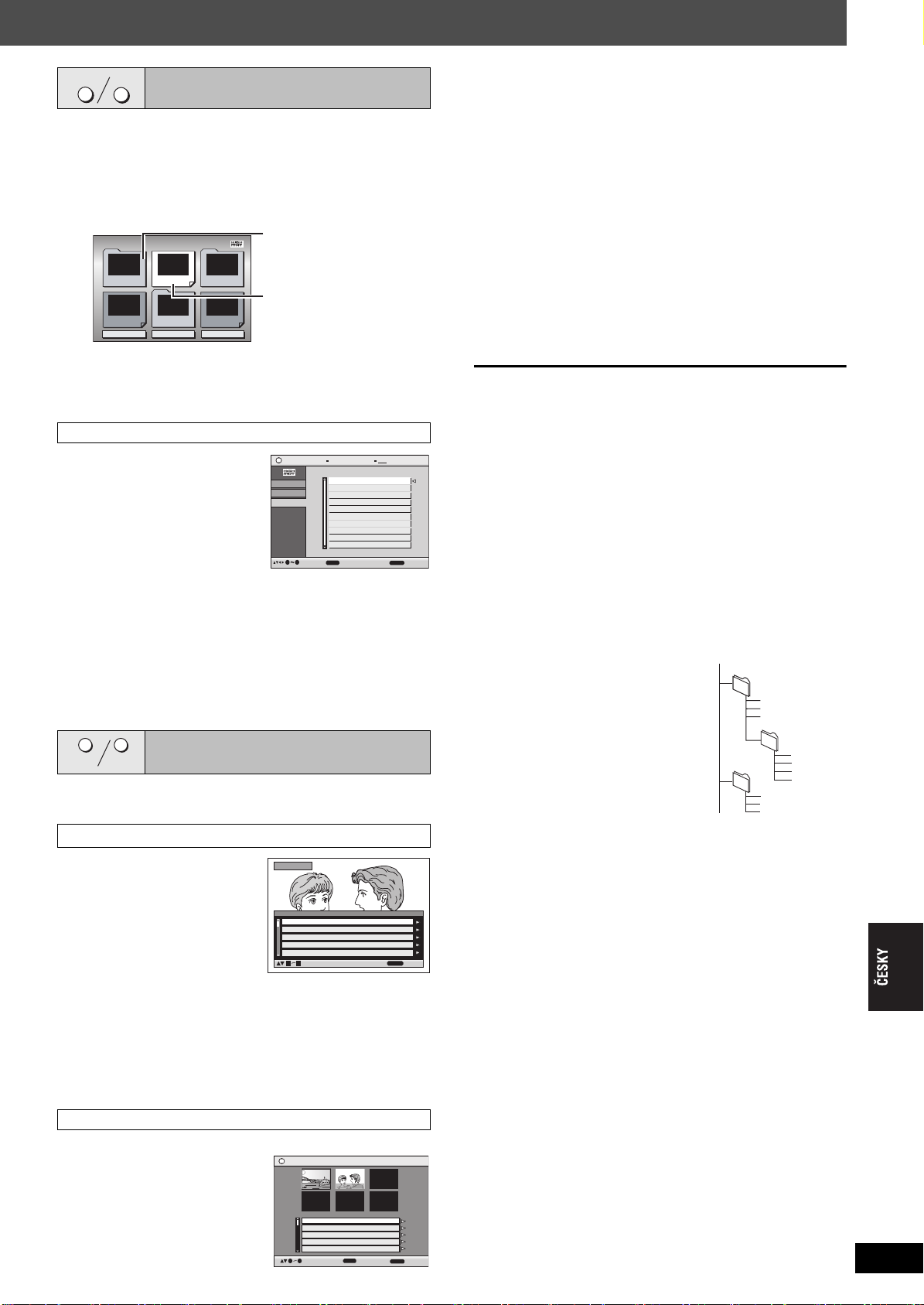

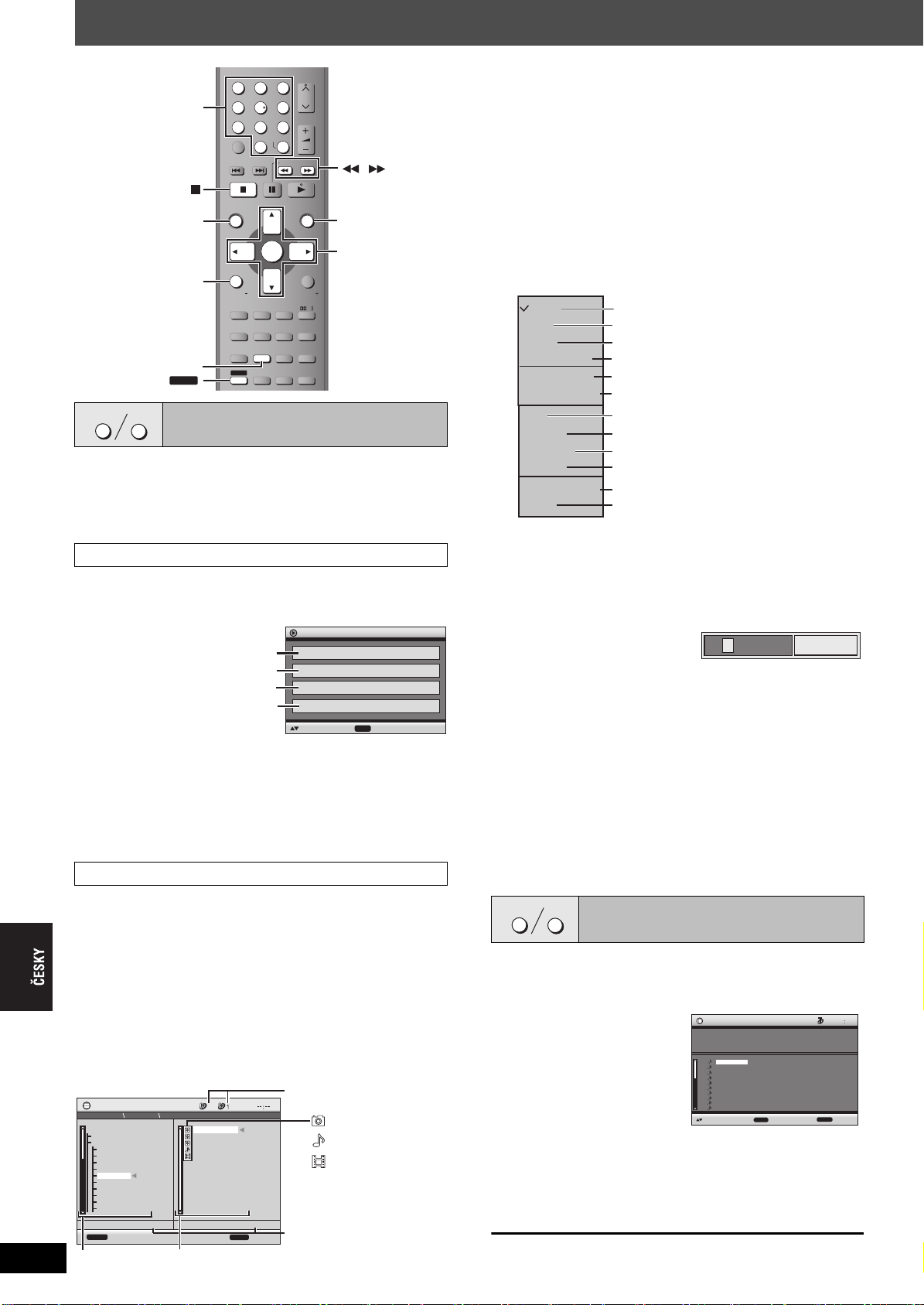

Utilización de los menús de navegación . . . . . . . . . . . 16

Reproducción de discos de datos/Reproducción desde la pista seleccionada en el CD/Reproducción de discos HighMAT Reproducción de discos RAM/DVD-RW (DVD-VR)

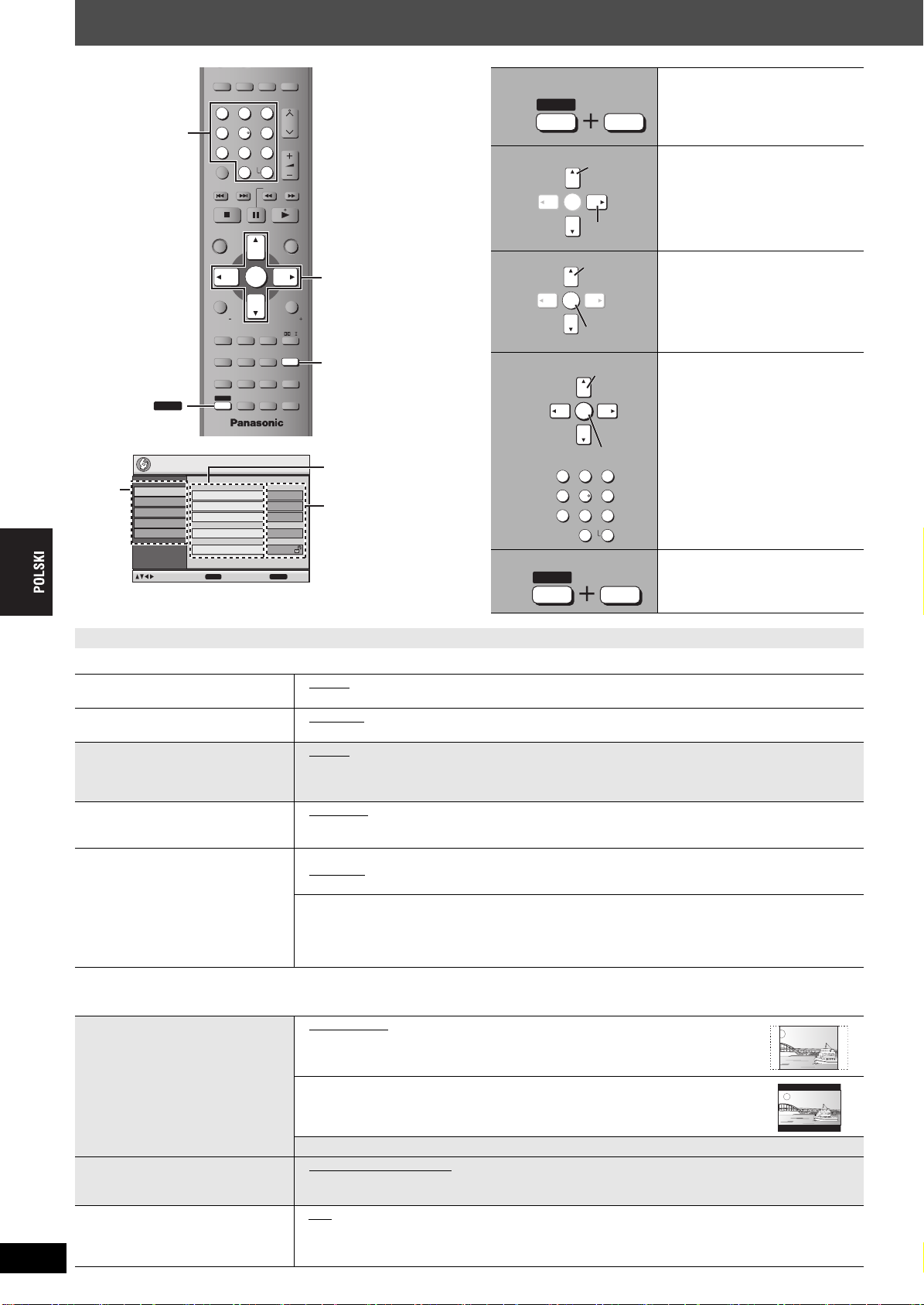

Utilización de los menús en pantalla . . . . . . . . . . . . . . 18

Menú principal/Other Settings (Otros ajustes)

Cambio de los ajustes del reproductor . . . . . . . . . . . . 20

Cambio del tiempo de retardo (Speaker Settings)

Otras operaciones

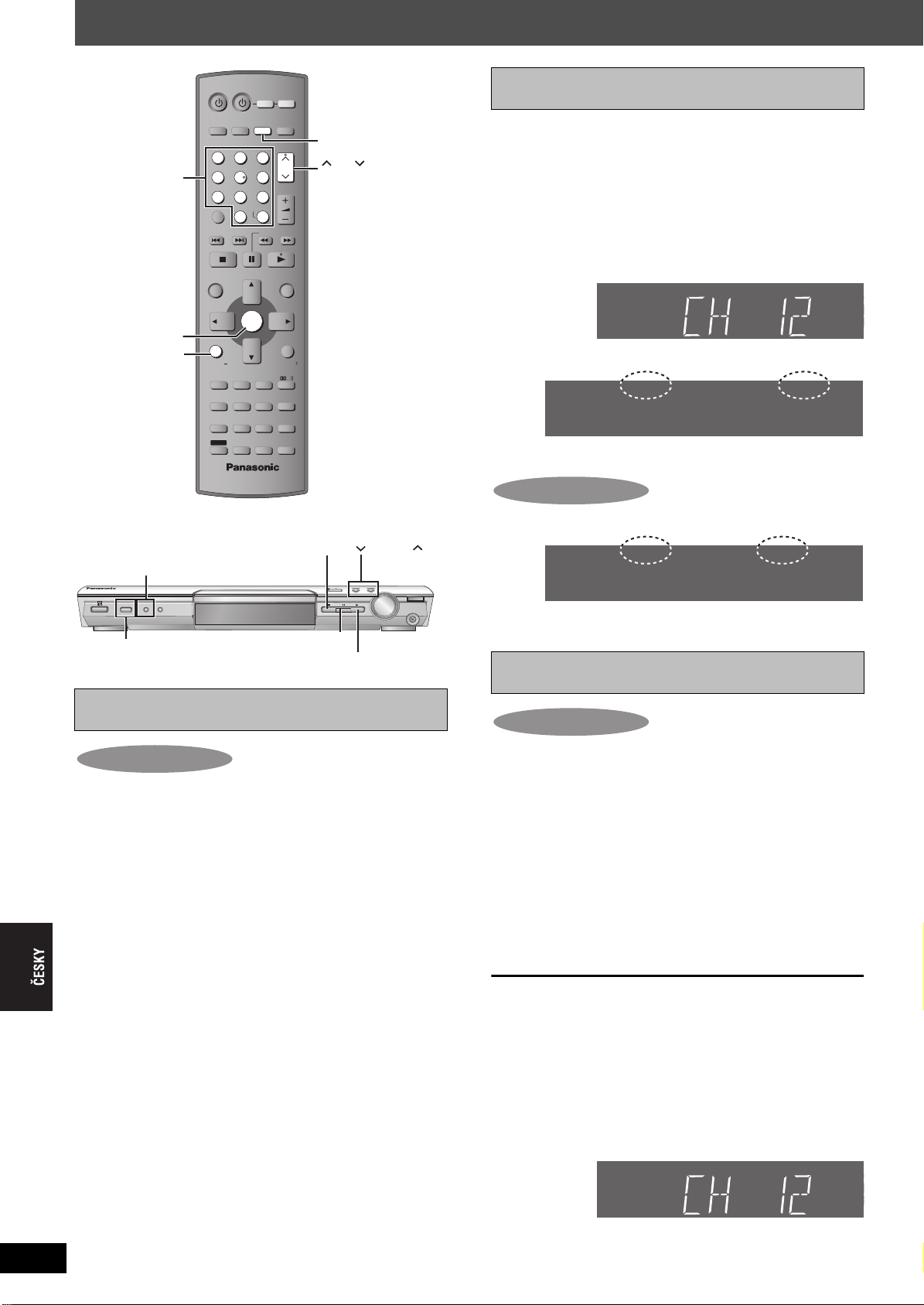

La radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Presintonización automática/Selección de canales de presintonización/Sintonización manual/Emisiones RDS/ Conexiones de antena opcional

Campo acústico y calidad del sonido. . . . . . . . . . . . . . 24

Control de campo acústico/Super Surround/Enfoque central/ Dolby Pro Logic II/Mezcla descendente/Refuerzo de los graves/ Nivel de subwoofer/Ajustes de nivel de los altavoces

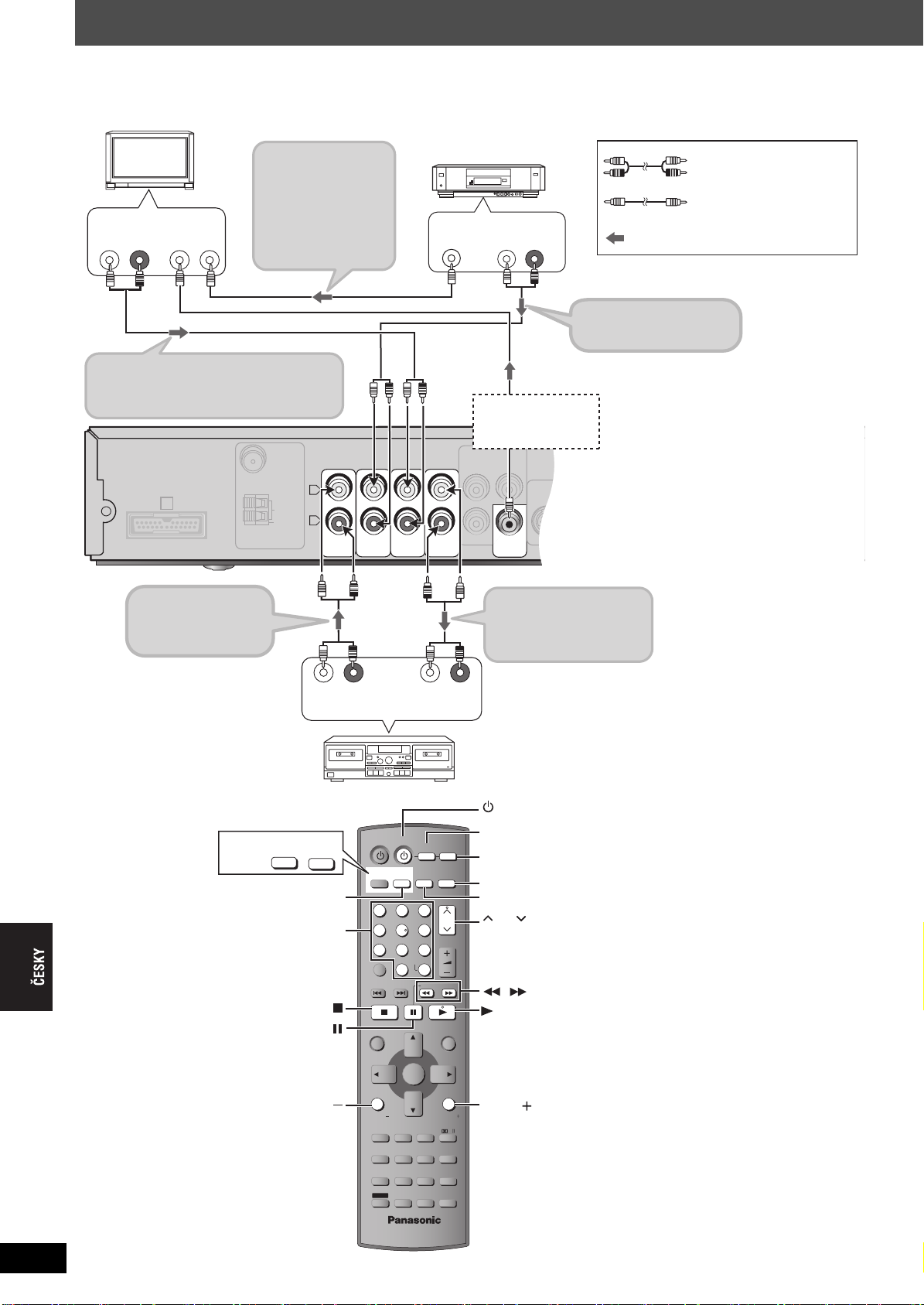

Control de otro equipo. . . . . . . . . . . . . . . . . . . . . . . . . . 26

Control del televisor y de la grabadora de vídeo/ Control de la platina de casete ([HT845] [HT885])

Otras funciones útiles . . . . . . . . . . . . . . . . . . . . . . . . . . 28

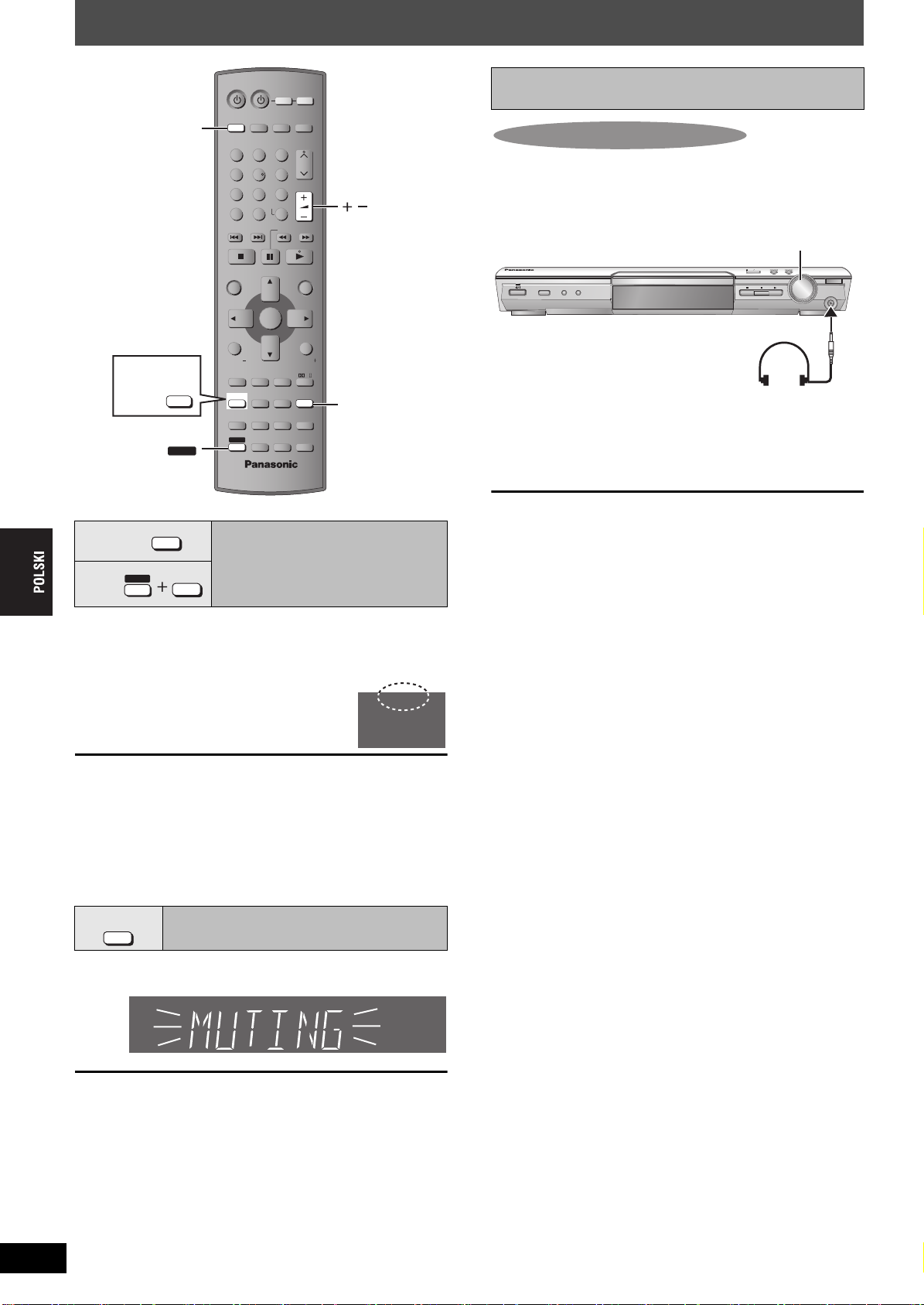

Sleep timer (temporizador de suspensión)/Silencio/ Utilización de auriculares

Referencia

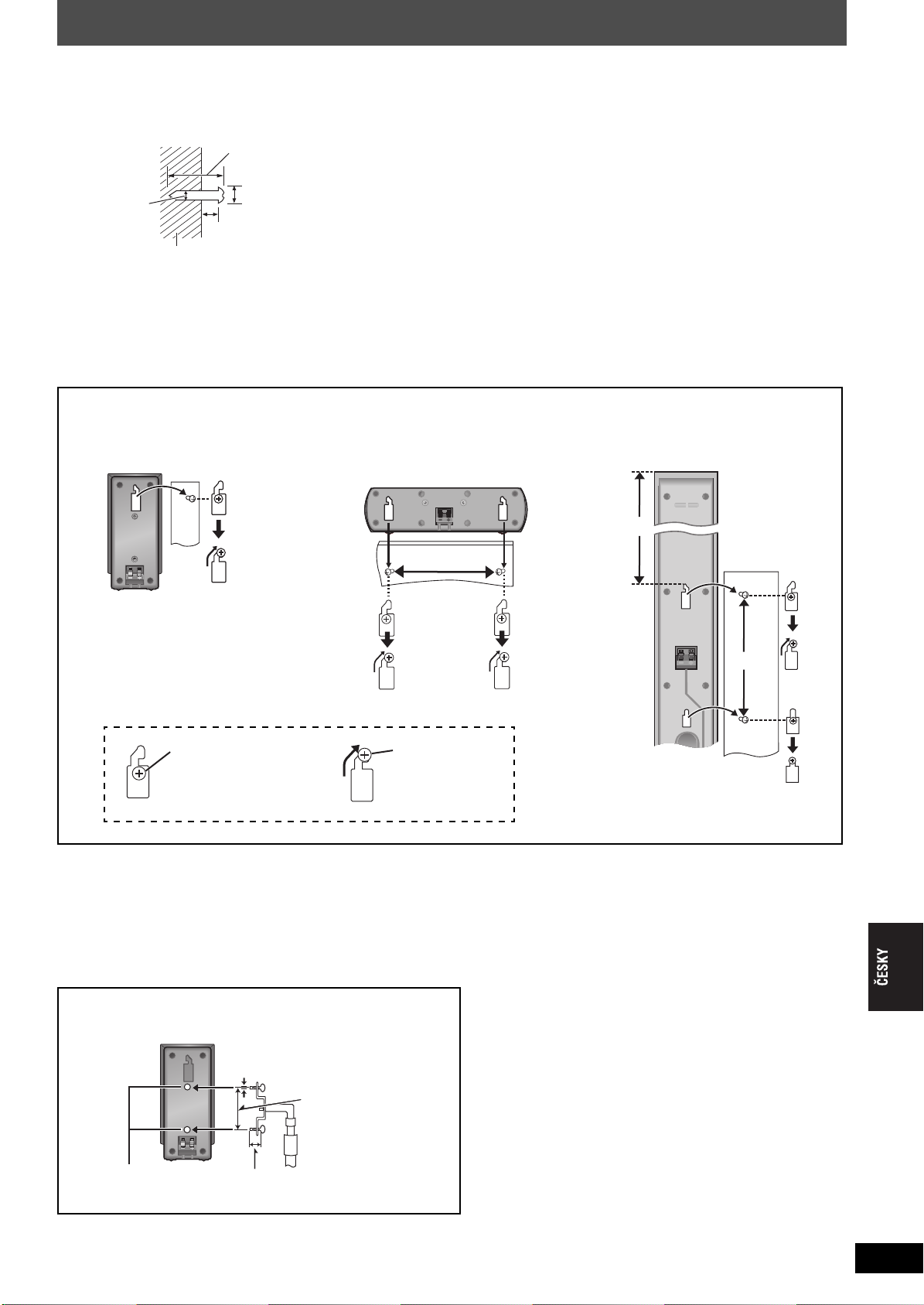

Otras opciones de instalación de altavoces . . . . . . . . 29

Acerca del contenido DivX VOD . . . . . . . . . . . . . . . . . . 30

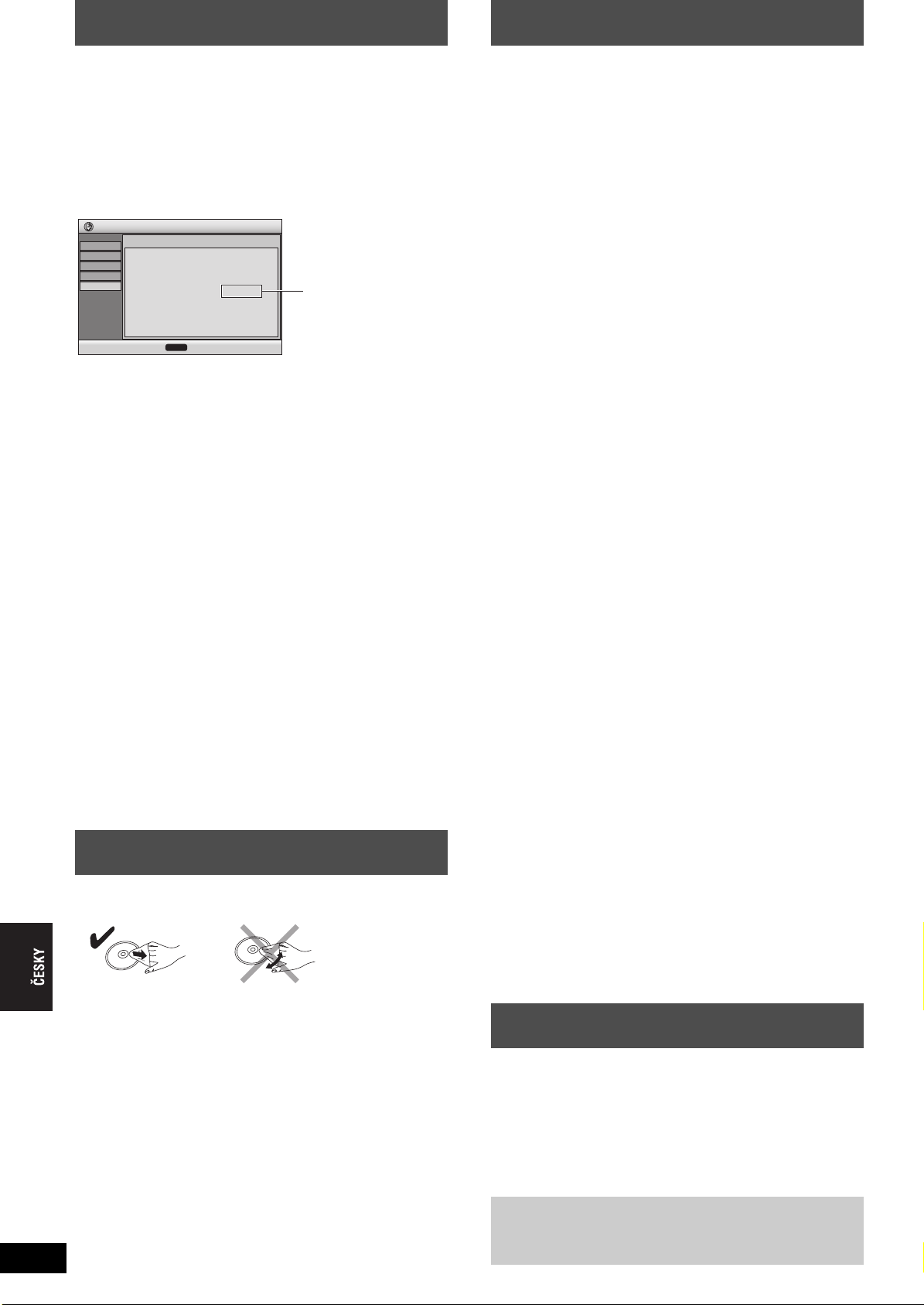

Manejo de discos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Glosario . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Mantenimiento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Lista de códigos de idiomas . . . . . . . . . . . . . . . . . . . . . 31

Especificaciones. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Guía para solucionar problemas. . . . . . . . . . . . . . . . . . 34

RQT7977

Page 4

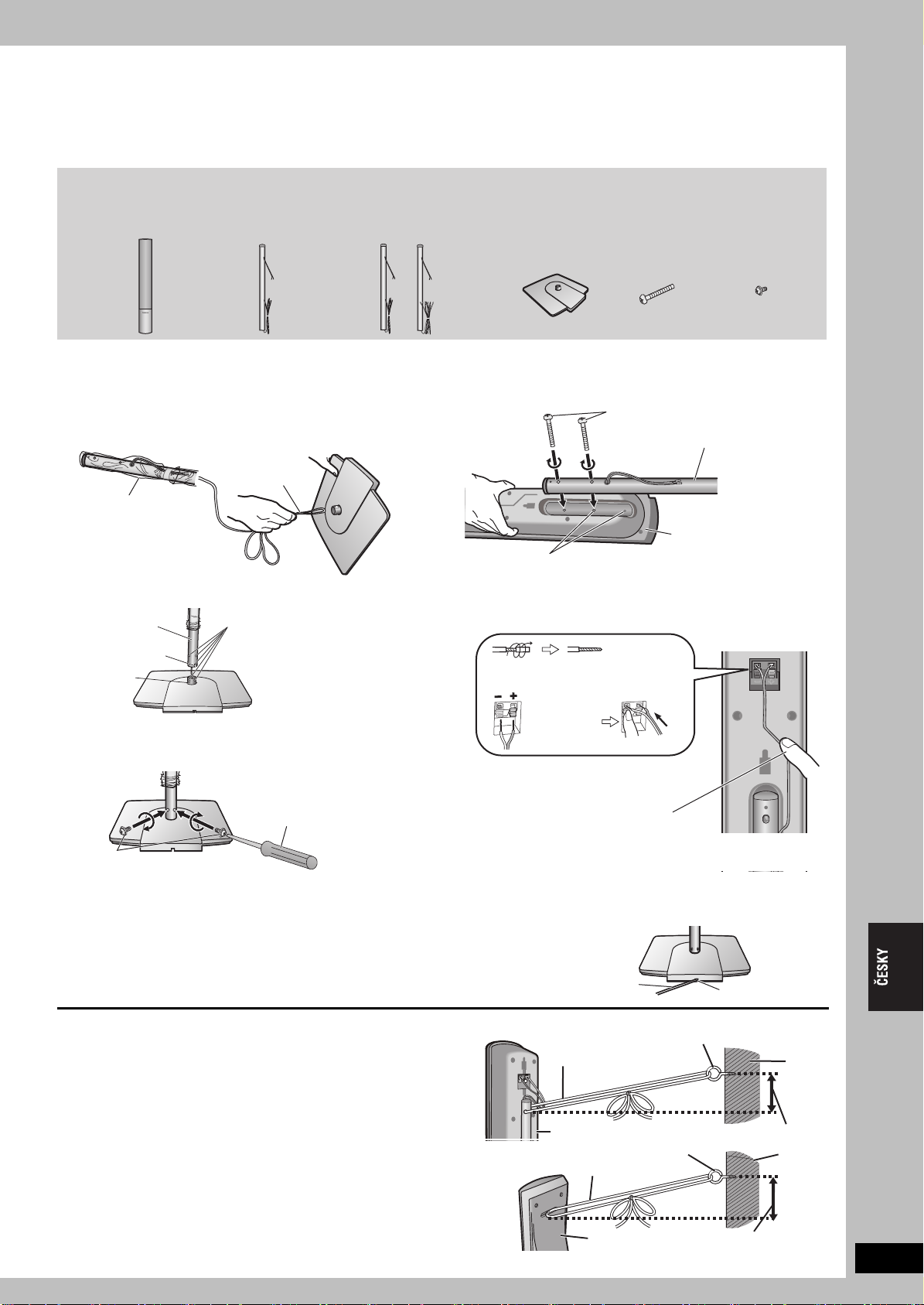

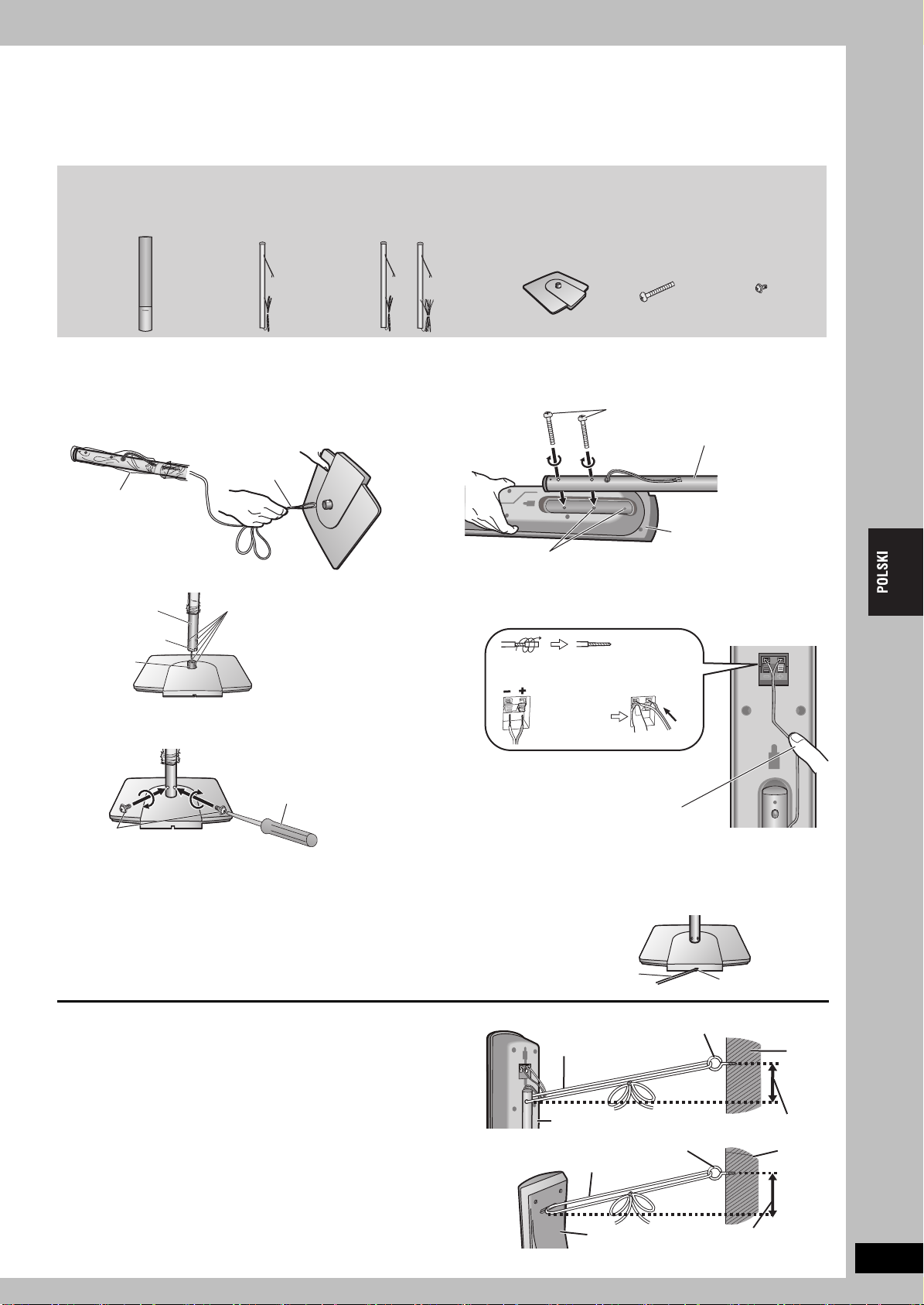

PASO 1

Los soportes suministrados han sido diseñados especialmente para colocarlos en los altavoces delanteros Panasonic SB-FS535, SB-FS840 o SB-FS930, o en los altavoces surround SB-FS880. Úselos solamente como se indica en estas instrucciones de instalación.

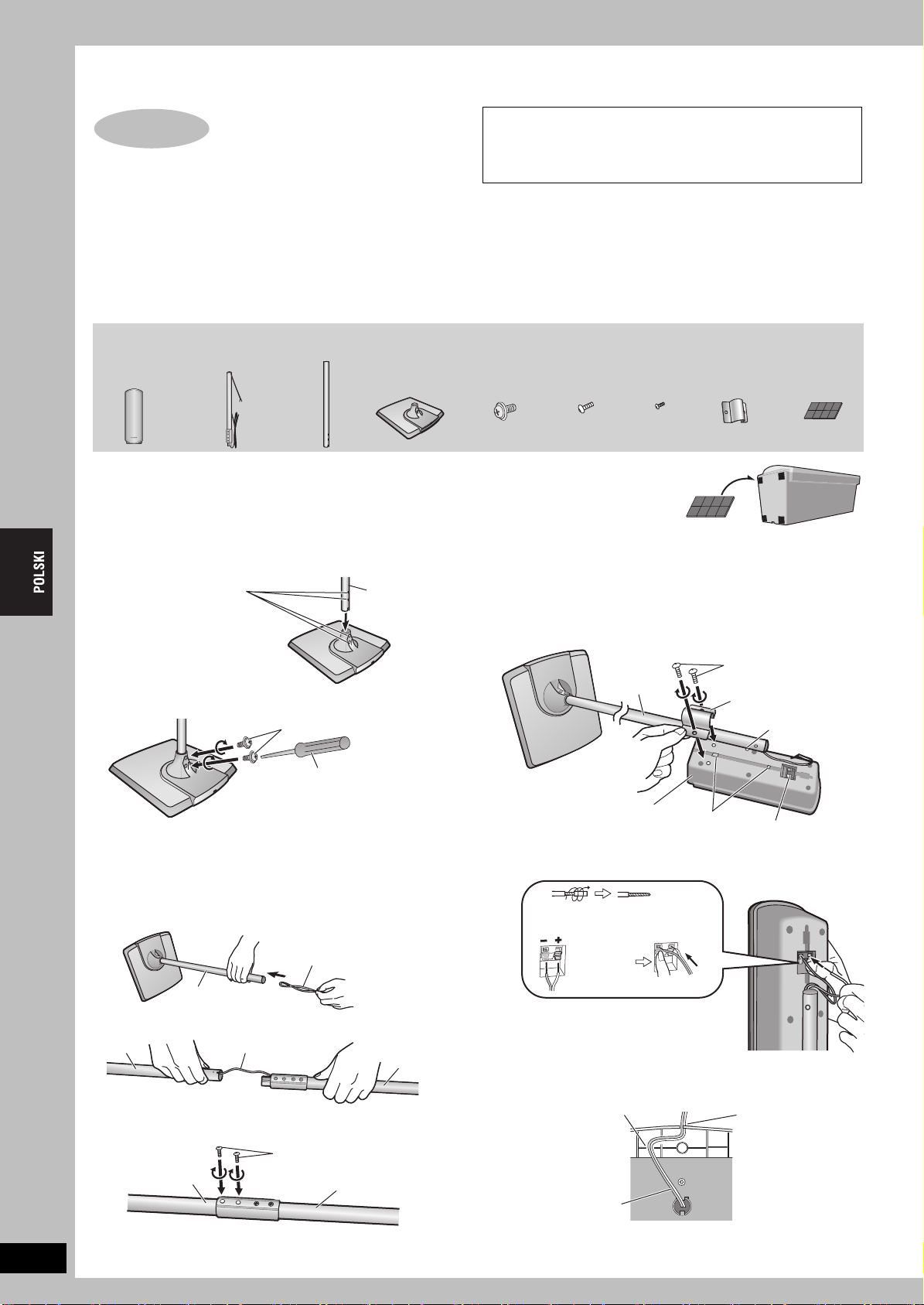

Ensamblaje de los altavoces

[HT535] [HT845] Altavoces delanteros [HT885]

Altavoces delanteros y surround

2 altavoces delanteros

2 bases

≥2ktubos A

(con cable)

≥2ktubos B

4 tubos

4 tornillos con arandelas

4 tornillos pequeños

4 tornillos para abrazaderas

abraza-

deras

Hoja de almohadillas de goma

Estos orificios deben coincidir al insertar el tubo.

Base

Tubo B

Tornillos con arandelas

Destornillador de punta Phillips

(no incluido)

Cable

Tubo B

Cable

Tubo A

Tubo B

Tornillos pequeños

Tub o A

Tubo B

Tornillos para abrazaderas

Altavoz delantero

Terminales de conexión

Abrazadera

Tubo A

Top es

Cabeza de tornillo

Parte trasera del altavoz

Quite el vinilo de los extremos de los cables de los altavoces.

_: Blanco `: Azul

¡Empuje!

Si los cables del altavoz no tienen la cubierta de vinilo, conéctelas directamente a los terminales.

Parte inferior de la base

2 Presione el cable

de altavoz contra la base al tenderlo entre los salientes de sujeción.

Cable

1 Meta el cable de

altavoz en la ranura de la cubierta de la base en lo posible.

Ensamblaje de los altavoces

Instalación sencilla

Preparación

≥Para evitar dañarlos o arañarlos, póngalos sobre un paño suave para ensamblarlos encima de él. ≥Para el ensamblaje, utilice un destornillador de punta Phillips. ≥Asegúrese de tener todos los componentes indicados antes de empezar el ensamblaje, la instalación y la conexión. ≥No hay diferencias entre los altavoces y tubos derechos e izquierdos.

[HT535]

Se pueden utilizar los altavoces delanteros sin ensamblarlos con los soportes. En tal caso, coloque las almohadillas de goma incluidas en la base de los altavoces. De este modo se evita que los altavoces se muevan o se caigan debido a la vibración. Utilice 3 ó 4 almohadillas por altavoz.

1 Coloque los tubos en las bases.

1 Inserte el tubo B.

2 Asegure el tubo B en la base.

Asegúrese de que los tornillos estén firmemente apretados.

2 Ensamble los tubos.

1 Pase el cable del altavoz desde el tubo A por el tubo B y la

base.

Para hacer pasar más fácilmente el cable, doble suavemente el cable por la mitad (sin plegarlo), pase la parte doblada por el tubo y tire del resto del cable por la base.

3 Coloque los tubos en los altavoces.

Encaje la cabeza del tornillo entre los 2 topes de la ranura del altavoz.

Asegúrese de que el tubo se fije bien recto apretando gradualmente los tornillos derecho e izquierdo de forma alternativa hasta que queden completamente apretados.

Para evitar que se produzca un cortocircuito, no tape los terminales de conexión con el tubo.

4 Conecte los cables de los altavoces.

2 Una el tubo A con el tubo B.

3 Asegure los tubos.

Asegúrese de que los tornillos estén firmemente apretados.

RQT7977

5 Asegure los cables de los altavoces en

las bases.

Page 5

[HT845] [HT885]

[Nota]

≥

Para evitar que los cables de los altavoces se salgan de los tubos, deje la envoltura de plástico en los tubos al ensamblar los soportes de los altavoces.

≥[HT885] Los pares de altavoces delanteros y surround así como también los pares de tubos son diferentes.

–Compruebe la etiqueta de la parte posterior del altavoz antes de colocar el tubo (➜ página 6). –El tubo con el cable más corto es para el altavoz delantero.

[HT845] 2 altavoces delanteros

[HT885] 2 altavoces

delanteros y 2 altavoces surround

[HT845] 2 tubos

[HT885] 4 tubos

≥2ktubos con cable corto:

Para los altavoces delanteros

≥2ktubos con cable largo:

Para los altavoces surround

[HT845]

2 bases [HT885]

4 bases

[HT845]

4 tornillos largos

[HT885]

8 tornillos largos

[HT845]

4 tornillos cortos

[HT885]

8 tornillos cortos

1 Ensamble los soportes de los altavoces.

1 Pase el cable del altavoz a través de la base.

Para hacer pasar más fácilmente el cable, doble suavemente el cable por la mitad (sin plegarlo), pase la parte doblada por el orificio y tire del resto del cable por la base.

Cable

Envoltura de plástico

Deje el cable sobrante del altavoz para la conexión posterior.

2 Introduzca el tubo.

Tub o

Ranura

Soporte del tubo

Base

La ranura y estos orificios deben coincidir con la base al insertar el tubo.

Introduzca el tubo mientras tira cuidadosamente del cable de altavoz.

3 Asegure el tubo en la base.

Asegúrese de que los tornillos estén firmemente apretados.

Destornillador de punta Phillips (no incluido)

Tornillos cortos

Antes de proseguir con el siguiente paso, retire la envoltura de plástico del tubo.

Base

2 Coloque los soportes en los altavoces.

Asegúrese de que el soporte se fije bien recto apretando gradualmente los tornillos superior e inferior de forma alternativa hasta que queden completamente apretados

Tornillos largos

También puede colocarlo en la parte trasera inferior del altavoz.

La altura del altavoz se puede modificar al colocar el soporte en la parte trasera superior o inferior del altavoz.

Tubo

Altavoz

3 Conecte los cables de los altavoces.

Parte trasera del altavoz

Quite el vinilo de los extremos de los cables de los altavoces.

_: Cobre `: Plata

¡Empuje!

Si los cables del altavoz no tienen la cubierta de vinilo, conéctelas directamente a los terminales.

Meta el cable del altavoz en la ranura.

Si hay un exceso de cable de altavoz, pase el cable del altavoz por la abertura que hay cerca de la parte superior del tubo mientras tira del cable del altavoz desde la parte inferior de la base.

4 Asegure los cables de los altavoces en

las bases.

Meta el cable de altavoz en la ranura de la cubierta de la base en lo posible.

Cable

Lado trasero de la base

Ranura

Ensamblaje de los altavoces

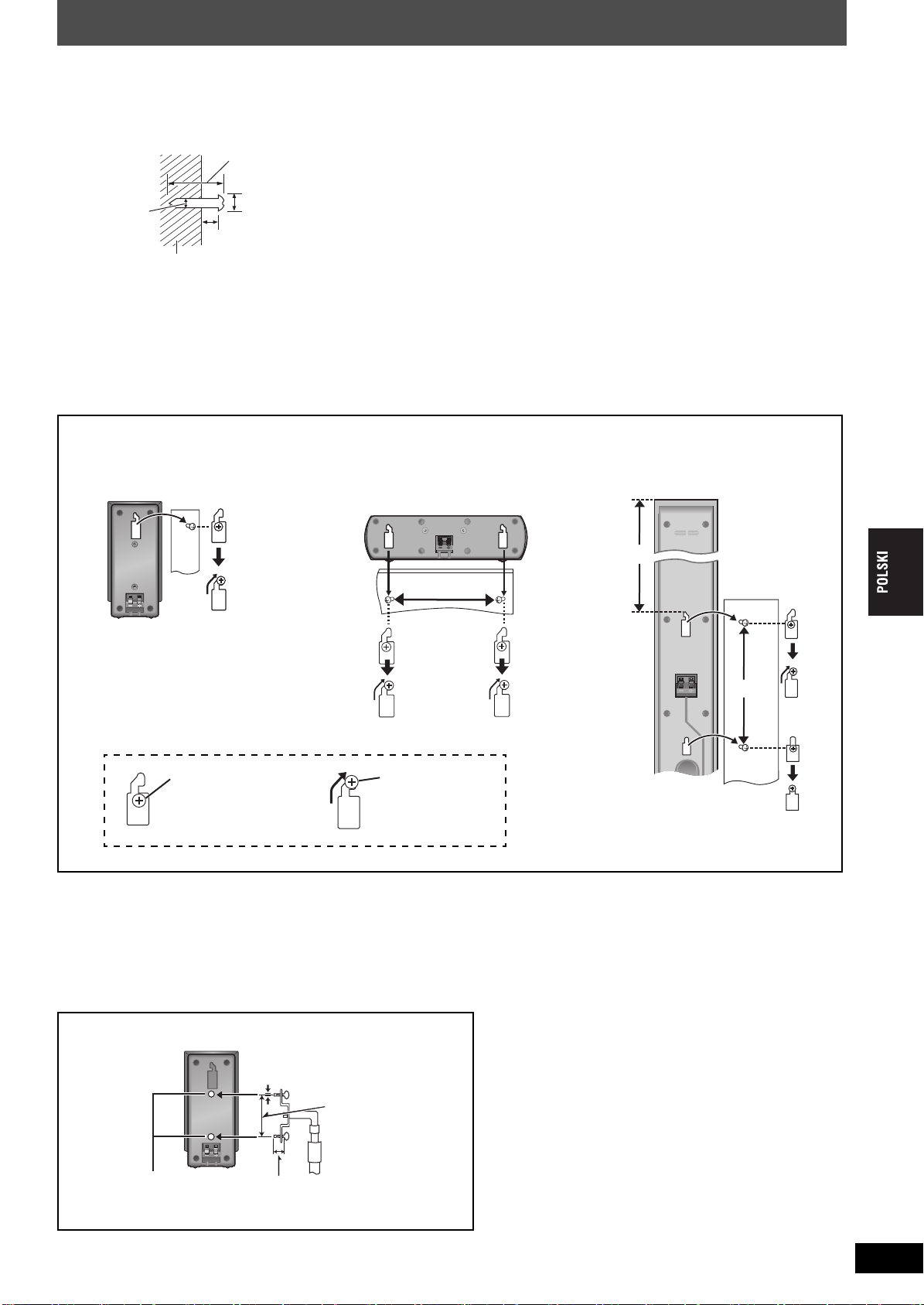

∫ Cómo evitar que se caigan los altavoces

Preparación

Coloque las armellas roscadas (no incluidas) para asegurar los altavoces en la pared (➜ diagrama de la derecha).

≥Necesitará obtener las armellas roscadas apropiadas para las

paredes o columnas en las que vaya a colocarlas.

≥Consulte a un constructor de viviendas cualificado para conocer

el procedimiento apropiado si sujeta los altavoces a una pared de hormigón o a una superficie que tal vez no proporcione el apoyo suficiente. La sujeción incorrecta puede causar daños en la pared o en los altavoces.

Para impedir que el altavoz se caiga, pase la cuerda (no incluida) de la pared al altavoz, tal como se indica, y átela fuertemente.

[HT535]

[HT845] [HT885]

Armella roscada (no incluida)

Cuerda (no incluida)

Parte trasera del altavoz

Armella roscada

Cuerda (no incluida)

(no incluida)

Parte trasera del altavoz

Pared

150 mm aprox.

Pared

150 mm aprox.

RQT7977

Page 6

Ejemplo de instalación

Aparato principal

[HT535]

La manera en que se instalen los altavoces puede afectar a los graves y al campo acústico. Tenga en cuenta los puntos siguientes:

≥Coloque los altavoces en bases firmes y planas. ≥Colocar los altavoces muy próximos al suelo, paredes y esquinas puede producir

un sonido grave excesivo. Tape las paredes y las ventanas con cortinas gruesas.

≥Coloque los altavoces delanteros, central y surround a aproximadamente la

misma distancia de la posición de escucha. Los ángulos del diagrama son aproximados.

Otras opciones de instalación de altavoces (➜ página 29)

PA SO 2

Posicionamiento

DELANTEROS

(Izq, Der)

SURROUND

(Izq, Der)

CENTRAL

ALTAVOZ DE

EXTRA-GRAVES

AMPLIFICADO

Los altavoces derechos e izquierdos son iguales con relación a las parejas de altavoces delanteros y surround.

#%+0#%+0

Ejemplo de instalación

Los altavoces derechos e izquierdos son iguales con relación a las parejas de altavoces delanteros y surround.

[HT845]

Aparato principal

DELANTEROS

(Izq, Der)

SURROUND

(Izq, Der)

CENTRAL

ALTAVOZ DE

EXTRA-GRAVES

AMPLIFICADO

Los altavoces derechos e izquierdos son iguales con relación a las parejas de altavoces delanteros y surround.

Ejemplo de instalación

Aparato principal

DELANTEROS

(Izq, Der)

SURROUND

(Izq, Der)

CENTRAL

ALTAVOZ DE

EXTRA-GRAVES

AMPLIFICADO

[HT885]

Etiquetas de altavoz

Posicionamiento

AC IN

No utilice un altavoz delantero como altavoz surround ni viceversa. Verifique el tipo de altavoz con la etiqueta de la parte trasera del altavoz delantero.

RQT7977

Page 7

≥Utilice solamente los altavoces suministrados

La utilización de otros altavoces puede dañar el aparato y la calidad del sonido se verá afectada negativamente.

≥Instale los altavoces en una superficie nivelada para impedir que

se caigan. Tome las precauciones apropiadas para impedir que los altavoces se caigan si usted no puede instalarlos en una superficie nivelada.

Aparato principal

[Nota]

Mantenga sus altavoces a unos 10 mm como mínimo del sistema para que la ventilación sea apropiada.

Altavoz central

≥La vibración causada por el altavoz central puede distorsionar la

imagen si éste se coloca directamente encima del televisor. Ponga el altavoz central en un estante.

≥Para impedir que se caigan los altavoces, no los ponga

directamente encima del televisor.

Altavoz de extra-graves amplificado

Póngalos a la derecha o a la izquierda del televisor, en el suelo o en un estante fuerte para que no produzcan vibraciones. Deje unos 10 cm en la parte trasera para la ventilación.

Precaución

No pise la base ni zarandee el altavoz. ¡Cuidado si hay niños cerca!

Ej.: [HT535]

Notas acerca de la utilización de los altavoces

≥Si reproduce el sonido con niveles altos durante largos periodos

de tiempo, puede dañar los altavoces y reducir su duración.

≥Reduzca el volumen para evitar daños en los casos siguientes:

– Cuando reproduzca sonido distorsionado. – Cuando los altavoces retumben debido a un reproductor de

discos, ruido de emisiones de FM, señales continuas de un

oscilador, disco de prueba o instrumento electrónico. – Cuando ajuste la calidad del sonido. – Cuando encienda, apague el aparato.

Si el televisor muestra unos colores irregulares

Los altavoces suministrados han sido diseñados para ser utilizados cerca de un televisor, pero la imagen puede verse afectada con algunos televisores y combinaciones de instalación.

Si ocurre esto, apague el televisor durante unos 30 minutos.

La función de desmagnetización del televisor debería corregir el problema. Si esto persiste, separe más los altavoces del televisor.

Precaución

≥El altavoz de extra-graves amplificado y los altavoces

suministrados sólo deberán utilizarse como se indica en estas instrucciones de instalación. De lo contrario, el amplificador y/o los altavoces pueden dañarse, y puede correrse el riesgo de que se produzca un incendio. Consulte al personal de servicio cualificado si se producen daños o si nota algún cambio súbito en el rendimiento.

≥No intente colocar estos altavoces en paredes utilizando

otros métodos diferentes de los descritos en este manual.

PA SO 3

≥Coloque las pegatinas para cables de altavoces para facilitar la conexión. ≥Los terminales del subwoofer tienen una elevada potencia de salida. Conecte con cuidado los cables de los altavoces.

Cables de altavoces

[HT535] [HT845]

≥1kcable corto: Para el altavoz central ≥2kcables largos: Para los altavoces surround

[HT885]

≥1kcable corto: Para el altavoz central

ALTAVOZ DE

EXTRA-GRAVES

AMPLIFICADO

Conexión de los altavoces con el subwoofer

Hoja de pegatinas para cables de altavoces

Pegatina para cable de altavoz

2 DELANTERO (Der)

1 DELANTERO (Izq)

4 SURROUND (Der)

3 SURROUND (Izq)

¡Clic!

En la ilustración se muestra el modelo SC-HT535.

Posicionamiento/Conexión de los altavoces con el subwoofer

5 CENTRAL

Inserte completamente el cable.

¡Clic!

[HT535]

Blanco Azul

[HT845]

[HT885]

Cobre Plata

[Nota]

≥[HT845] [HT885] Aunque el subwoofer mostrado sea diferente, se pueden conectar los altavoces al subwoofer del mismo modo. ≥No cortocircuite nunca los cables positivos (i) y negativos (j) de los altavoces.

≥Asegúrese de conectar solamente los cables positivos ([HT535]: blanco, [HT8 45] [HT885]: cobre) a los terminales positivos (i) y los cables

negativos ([HT535]: azul, [HT845] [HT885]: plata) a los terminales negativos (j). Una conexión incorrecta pueda dañar los altavoces.

RQT7977

Page 8

PASO 4

COMPONENT VIDEO OUT

S-V IDEO

OUT

VID EO

OUT

(PROGRES SIVE/INTERL ACE)

S-V IDEO

OUT

(PROGRES SIVE/INTERL ACE)

Conexiones de vídeo

≥No haga la conexión a través de una grabadora de vídeo.

Debido a la protección contra el copiado, la imagen puede que no se visualice correctamente.

≥Apague el televisor antes de hacer la conexión y consulte las

instrucciones de funcionamiento del mismo.

∫ Televisor con un terminal VIDEO IN

Cable de vídeo

∫

Televisor con terminales COMPONENT VIDEO IN

Parte posterior del aparato principal

COMPONENT VIDEO OUT

(PROGRESSIVE/INTERLACE)

Conexiones de vídeo

VIDEO

OUT

S-VIDEO

Cable de vídeo

(incluido)

OUT

Televisor

(no incluido)

VIDEO IN

Parte posterior del aparato principal

COMPONENT VIDEO OUT

(PROGRESSIVE/INTERLACE)

S-VIDEO

OUT

VIDEO

OUT

Cables de vídeo

(no incluido)

Televisor

(no incluido)

COMPONENT

VIDEO IN

Terminales COMPONENT VIDEO OUT

Estos terminales se pueden utilizar para la salida entrelazada o

∫ Televisor con un terminal S-VIDEO IN

Parte posterior del aparato principal

COMPONENT VIDEO OUT

(PROGRESSIVE/INTERLACE)

S-VIDEO

OUT

Cable de S-vídeo

(no incluido)

Televisor

(no incluido)

S-VIDEO

progresiva, y proporcionan una imagen más pura que la del terminal S-VIDEO OUT. La conexión realizada mediante estos terminales da salida separadamente a las señales de diferencia de colores (P

B/PR) y a la señal de luminancia (Y) para lograr una alta

fidelidad en la reproducción de colores. ≥La descripción de los terminales de entrada de vídeo

componente depende del televisor o monitor (p. ej. Y/P Y/B-Y/R-Y, Y/C

B/CR). Haga la conexión a los terminales del

B/PR,

mismo color.

VIDEO

OUT

≥Al realizar esta conexión, seleccione “Video/YPbPr” o “S-Video/

YPbPr” en QUICK SETUP (➜ página 10). Si se selecciona “RGB/No Output”, la señal RGB sale por el terminal SCART (AV), pero no sale ninguna señal por los terminales de salida de vídeo

Terminal S-VIDEO OUT

componente.

El terminal S-VIDEO OUT logra una imagen más viva que el terminal VIDEO OUT separando las señales de crominancia (C) y luminancia (Y). (Los resultados reales dependen del televisor.)

Para disfrutar de vídeos progresivos

≥Conecte a los terminales de entrada de vídeo componente

de un televisor compatible con 625p

o 525p. (La imagen no se visualizará correctamente si se hace la conexión a un televisor incompatible.)

∫ Televisor con terminal SCART

≥Los televisores Panasonic con terminales de entrada de

625 (576)/50i·50p, 525 (480)/60i·60p son compatibles con la

Parte posterior del aparato principal

Televisor

(no incluido)

imagen progresiva. Si tiene un televisor de otra marca, consulte al fabricante del mismo.

RQT7977

Cable Scart

(no incluido)

Terminal SCART (AV)

Para mejorar la calidad de la imagen, puede cambiar la salida de la señal de vídeo procedente del terminal SCART (AV) de “Video” a “S-Video” o “RGB” según el tipo de televisor que esté utilizando. Seleccione “S-Video/YPbPr” o “RGB/No Output” en QUICK SETUP (➜ página 10).

Page 9

PASO 5

AUDIO

VCR

AUDIO

FM ANT

AM ANT

(75

LOO P

EXT

COMPONENT VIDEO OUT

(PROGRESSIV

E/IN

TERLACE)

S-VIDEO

OUT

VIDEO

OUT

Conexiones de radio y del sistema

Cable del sistema

Antena de cuadro de AM

Antena interior de FM

Cable de alimentación de CA

≥Conecte el cable de alimentación de CA después de haber terminado todas las demás conexiones. ≥Conexiones de antena opcional (➜ página 23).

En la ilustración se muestra el modelo SC-HT535.

Antena interior de FM

Fije este extremo de la antena donde la recepción sea mejor.

Cinta adhesiva

Antena de cuadro de AM

Ponga la antena en posición vertical sobre su base. Coloque la antena donde la recepción sea mejor. Mantenga el cable suelto de la antena alejado de otros cables.

¡Clic!

Altavoz de extra-graves amplificado

Aparato principal

COMPONENT VIDEO OUT

(PROGRESSIV

E/IN

FM ANT

(75

≠

)

AM ANT

LOOP

EXT

VCR

AUDIO

TERLACE)

VIDEO

OUT

S-VIDEO

OUT

Cierre

Para desconectar

Presione el cierre y tire hacia afuera.

Cierre

Cable de alimentación de CA

Para desconectar

Cable del sistema

Presione el cierre y tire hacia afuera.

Al enchufe de corriente doméstica

Conservación de energía

El aparato principal consume una pequeña cantidad de corriente aunque esté apagado (0,7 W aproximadamente). Para ahorrar energía cuando no utiliza el aparato durante mucho tiempo, desenchúfelo del enchufe de corriente doméstica. Después de enchufar el aparato tendrá que reponer algunos elementos de la memoria.

[Nota]

El cable de alimentación de CA suministrado es para ser utilizado con este aparato solamente. No lo utilice con ningún otro equipo.

PASO 6

El mando a distancia

No:

Mando a distancia Pilas

Introdúzcalas de forma que los polos (i y j)

concuerden con los del mando a distancia.

≥mezcle pilas viejas y nuevas. ≥utilice tipos diferentes al mismo tiempo. ≥las caliente ni exponga a las llamas. ≥las desarme ni cortocircuite. ≥intente cargar pilas alcalinas o de manganeso. ≥utilice pilas que tengan la cubierta pelada.

El manejo incorrecto de las pilas puede causar fugas de electrólito, con lo cual se pueden estropear los objetos con los que entre en contacto el líquido y tal vez se cause un incendio.

Retire las pilas si el mando a distancia no va a ser utilizado durante mucho tiempo. Guárdelas en un lugar fresco y oscuro.

Conexiones de radio y del sistema/El mando a distancia

R6/LR6, AA, UM-3

≥No utilice baterías

recargables.

∫ Utilización

Apunte al sensor de señal del mando a distancia (➜ página 10), evitando los obstáculos, a una distancia máxima de 7 m directamente enfrente del aparato.

RQT7977

Page 10

PASO 7

ACIN

QUICK SETUP (PREPARACIÓN RÁPIDA)

La pantalla QUICK SETUP le ayudará a realizar los ajustes necesarios.

Encienda el televisor y seleccione la entrada de vídeo apropiada en el televisor.

1 2 3 4 5 6

QUICK SETUP (PREPARACIÓN RÁPIDA)/Guía de referencia de controles

RQT7977

SETUP

MUTING

Encienda el aparato.

DVD/CD

Seleccione “DVD/CD”.

SHIFT

Vaya a la pantalla QUICK SETUP.

Para cambiar estos ajustes más tarde

Seleccione “QUICK SETUP” en la ficha “Others” (➜ página 21).

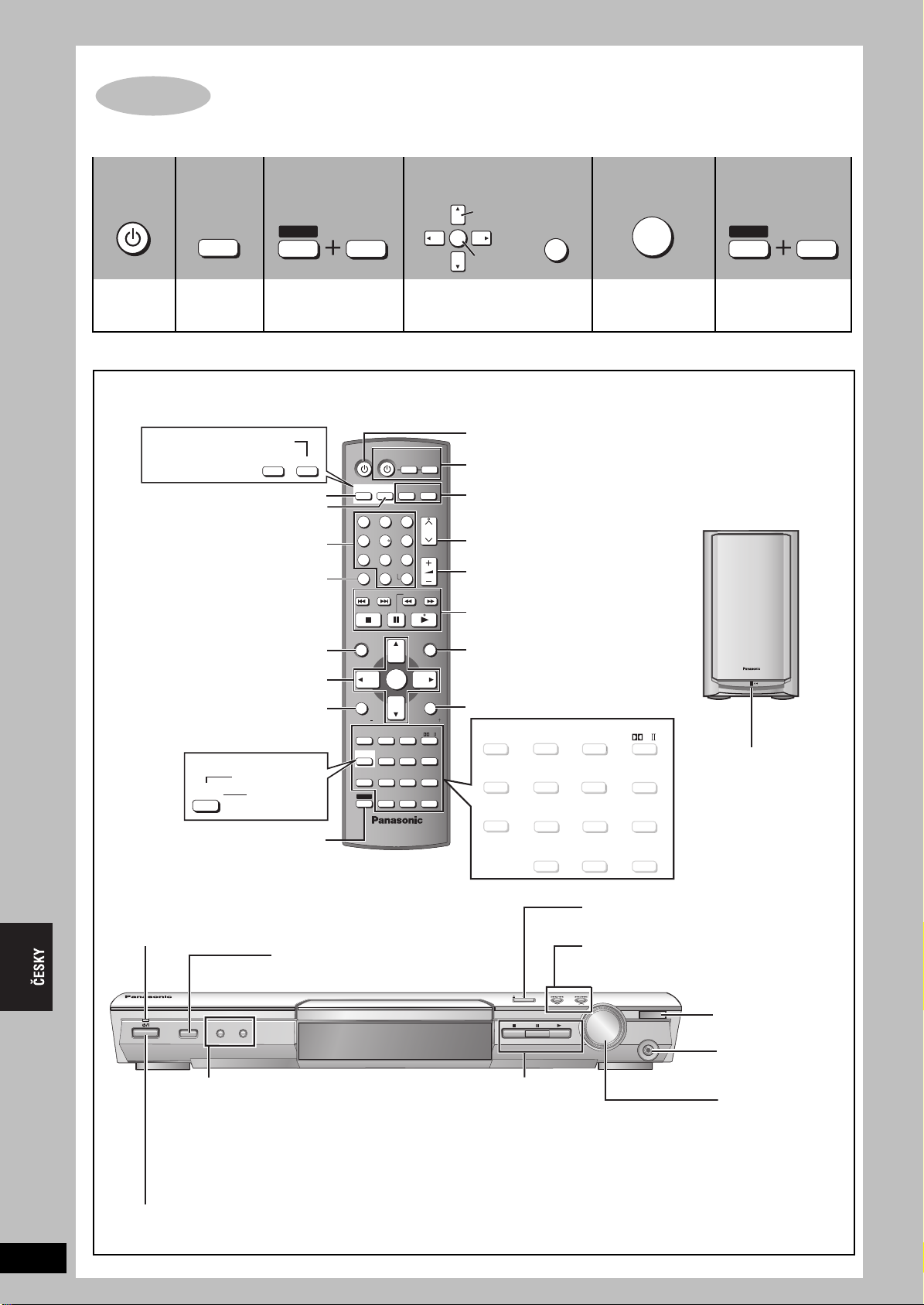

Guía de referencia de controles

Consulte las páginas de referencia entre paréntesis.

[HT845]

[HT885]

Sleep timer (temporizador de suspensión)

Selección de canales de televisión y

números de título del disco, etc. /

Visualización del menú inicial del disco

(16) o de la lista de programas (17)

Selección o registro de opciones de menú en la pantalla del televisor, cuadro a cuadro

Visualización del menú en pantalla

visualización de los datos de texto RDS

o disminución del volumen del televisor

[HT845] [HT885]

SLEEP

QUICK OSD

Mientras mantiene pulsado [SHIFT],

pulse el botón correspondiente.

Indicador de alimentación en espera/conectada

Cuando se conecte el aparato a la red de CA, este indicador se encenderá en el modo de alimentación en espera y se apagará cuando se conecte la alimentación del aparato.

PROGRESSIVE Activación del vídeo progresivo (12) RDS Visualización de los datos de texto RDS (23) H.BASS Encendido/apagado del refuerzo de graves (25) Indicador H.BASS ([HT845] [HT885] )

Interruptor de alimentación en espera/conectada [Í/I]

Púlselo para conmutar el aparato del mode de encendido en el modo de espera o viceversa. En el modo de espera, el aparato aún consume una pequeña cantidad de corriente. (12)

Selección de la fuente AUX (27)

TV/AV

AUX

(28)

Cambio del modo de entrada

de vídeo del televisor (27)

Introducción de números (13)

Cancelación (13)

(13)

(18)

(23) (27)

Sleep timer (temporizador de suspensión) (28)

(14)

Para utilizar las funciones

etiquetadas en naranja:

INPUT SELECTOR (22)

DVD/CD#FM#AM#TV#VCR# AUX ([HT845] [HT885])#Vuelta a DVD/CD

INPUT SELECTOR PROGRESSIVE

H.BASS

RDS

SLEEP

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

SUBWOOFER

QUICK OSD

FL DISPLAY REPEAT

AV SYSTEM

TV/AV

CANCEL

SKIP

ENTER

SUPER SRND

LEVEL

H.BASS

ZOOM

MANUAL SKIP

ANGLE/PAGE

GROUP

ADVANCED

SHIFT

DISC REVIEW

Seleccionar

ENTER

Registrar

Siga los mensajes y haga los ajustes.

Encendido/apagado del aparato (10)

TUNER/BAND

VOLUME

-/--

S10

SLOW/SEARCH

C.FOCUS

SFC

SUBTITLE

AUDIO

PLAY SPEED

QUICK REPLAY

VCR

DVD/ CD

PLAY

RETURN

TV VOLTV VOL

MIX 2CH

SETUP

MUTING

PLAY MODE

TEST

CH SELECT

Operaciones con el televisor y la grabadora de vídeo (27)

Selección de la fuente TUNER/BAND (22), DVD/CD (10)

Selección de canal (22, 27)

Ajuste del volumen (13)

Operaciones básicas de reproducción (12, 13)

Visualización del menú del disco (16) o de la lista de reproducción (17)

LIST

Vuelta a la pantalla anterior (13) o aumento del volumen del televisor (27)

SUBWOOFER

LEVEL

(25)

QUICK OSD

SUPER SRND

H.BASS

(24, 25)

ZOOM

MANUAL SKIP

(14)(14)

(13) (

ANGLE/PAGE

GROUP

13, 15

ADVANCED

DISC REVIEW

FL DISPLAY REPEAT

(14) (25)

OPENCLOSE

TUNE MODE FM MODE MEMORY

∫/TUNE MODE

Parada de la reproducción Selección del modo de sintonización (22)

;/FM MODE

Pausa (12) / Ajuste del estado de recepción de FM (22)

1/MEMORY

Reproducción de discos (12) / Memorización de las emisoras de radio receptoras (22)

RETURN

)

TUNING

DOWN

ENTER

Pulse para finalizar

SHIFT

Pulse para salir.

QUICK SETUP.

En las ilustraciones se muestra el modelo SC-HT535.

ACIN

C.FOCUS

(24) (24)

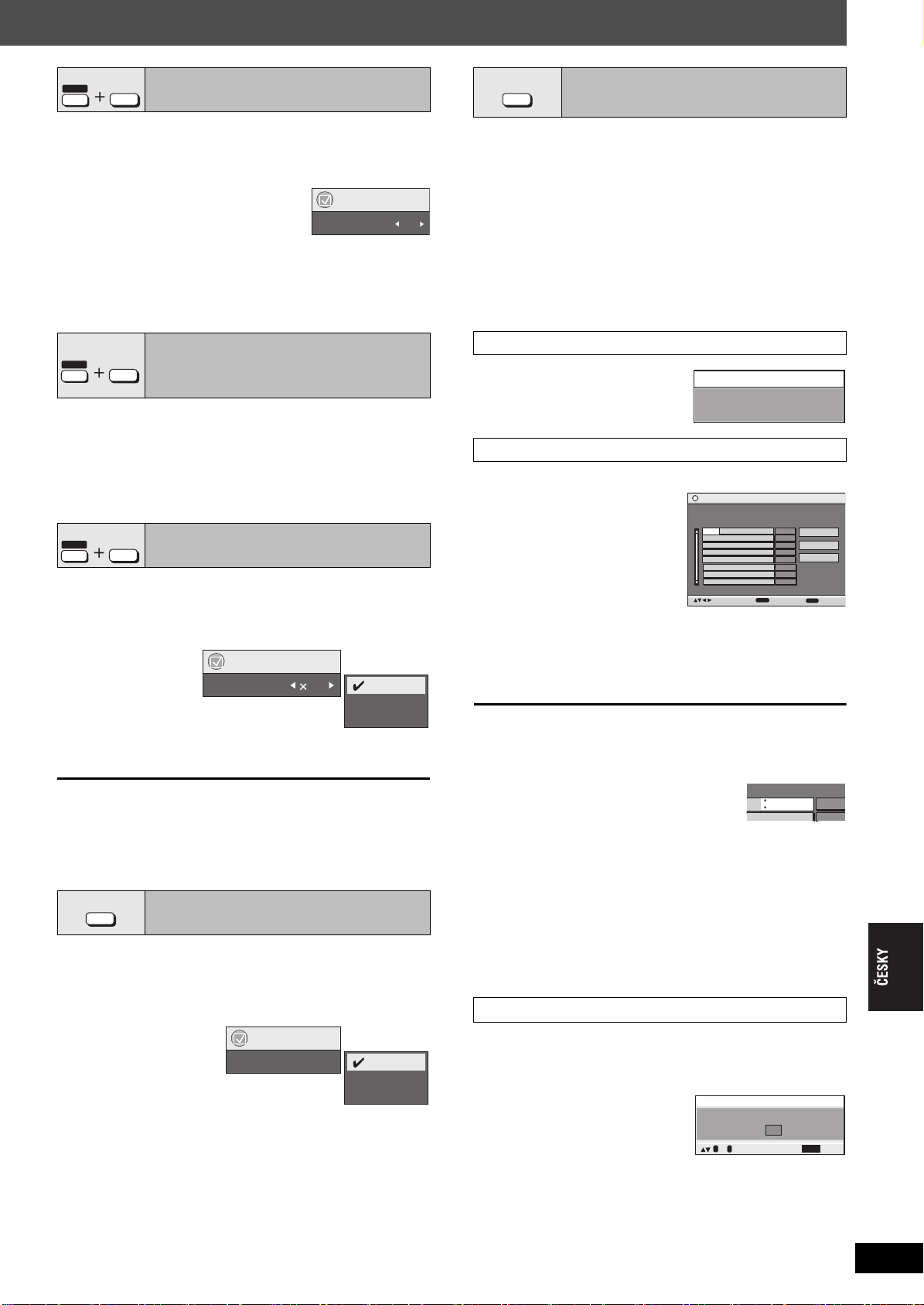

SUBTITLE

AUDI O

(14, 15)

(

PLAY SPEED

QUICK REPLAY

(14, 15)

(12)

MIX 2CH

SFC

)

SETUP

MUTING

(20, 28)

PLAY MODE

(15)

TEST

CH SELECT

Indicador de alimentación de CA [AC IN]

Este indicador se enciende cuando el aparato está conectado a la fuente de alimentación de CA.

<OPEN/CLOSE

Apertura/cierre de la bandeja del disco (12)

4, 5/X TUNING W Salto o reproducción lenta / búsqueda (12) / Selección de emisoras de radio (22)

Sensor de señal del

VOLUME

PHONES

mando a distancia

PHONES

Conexión de

auriculares (28)

VOLUME

Aumento/

disminución del

volumen (12)

SETUP

MUTING

Page 11

Discos que pueden reproducirse

Indicación en

Disco Logotipo

DVD-RAM

DVD-Audio

DVD-Vídeo

estas

instrucciones de

funcionamiento

[RAM]

[JPEG]

[MPEG4]

§1

[DivX]

[DVD-A] —

[DVD-V]

Grabados con dispositivos que usan la versión 1.1 de Video Recording Format (una norma unificada de grabación de vídeo), como, por ejemplo, grabadoras de DVD-Vídeo, cámaras de DVD-Vídeo, ordenadores personales, etc.

Grabados

con cámaras Multi SD o grabadoras de DVDVídeo de Panasonic for Camera File system), versión 1.0.

Grabados con cámaras Multi SD o grabadoras de DVDVídeo de Panasonic [que cumplen con las especificaciones de SD VIDEO (norma ASF) / sistema de vídeo MPEG4 (Simple Profile) / sistema de audio G.726].

—

Algunos discos DVD-Audio tienen contenido de DVD-Vídeo. Para reproducir DVD-Vídeo, seleccione “Play as DVD-Video” en Other Menu (➜ página 19).

—

Observaciones

que usan la norma DCF (Design rule

≥Para reproducir

contenido en formato JPEG, MPEG4 o vídeo DivX, seleccione “Play as Data Disc” en Other Menu (➜ página 19).

DVD-R (DVD-Vídeo) /

[DVD-V]

Discos grabados y finalizados DVD-Vídeo.

§2

en grabadoras de DVD-Vídeo o cámaras de

DVD-RW (DVD-Vídeo)

iR (vídeo) / iRW (vídeo)

DVD-R (vídeo DivX) / DVD-RW

—

§1

[DivX]

Discos grabados y finalizados§2 en grabadoras de DVD-Vídeo o cámaras de DVD-Vídeo.

Finalice§2 el disco después de grabar.

(vídeo DivX)

DVD-RW (DVD-VR)

[DVD-RW[‹VR›]

Discos grabados y finalizados DVD-Vídeo que usan la versión 1.1 de Video Recording Format (una norma unificada de grabación de vídeo).

§2

en grabadoras de DVD-Vídeo o cámaras de

—

Vídeo CD

[VCD]

Conforme a la directiva IEC62107

SVCD

Este aparato es compatible con HDCD, pero no admite la función Peak Extend

CD [CD]

(una función que amplía la gama dinámica de señales de alto nivel). Los CDs codificados con HDCD suenan mejor porque están codificados con 20 bits, en comparación con los 16 bits de otros CDs.

≥

CD-R CD-RW

Este aparato puede reproducir CD-R/RW (discos de grabación de audio) grabados con

[WMA]

[MP3]

[JPEG]

—

[CD]

[MPEG4]

[DivX]

§1

[VCD]

los formatos de la izquierda. Cierre las sesiones o finalice

≥Discos HighMAT

Archivos WMA, MP3 o JPEG solamente. Para reproducir sin utilizar la función HighMAT, seleccione “Play as Data Disc” en Other Menu (➜ página 19).

≥[WMA] Este aparato no es compatible con Multiple Bit Rate (MBR: un archivo

que contiene el mismo contenido codificado con varias velocidades de

el disco después de grabar

transferencia diferentes).

§1

Creados con DivX, ver. 3.11, 4.x, 5.x [sistema de vídeo DivX / sistema de audio MP3, Dolby Digital o MPEG].

§2

Un proceso que permite la reproducción en un equipo compatible.

≥Puede que no sea posible reproducir los discos mencionados en todos los casos debido al tipo de disco, a las condiciones de la grabación, al

método de grabación y al sistema utilizado para crear los archivos (➜ página 17, Consejos para crear discos de datos).

Discos que pueden reproducirse

∫ Discos que no se pueden reproducir

Versión 1.0 de DVD-RW, DVD-ROM, CD-ROM, CDV, CD-G, SACD y Photo CD, DVD-RAM que no pueden sacarse de sus cartuchos, DVD-RAM de 2,6-GB y 5,2-GB, y “Chaoji VCD” disponibles en el mercado, incluyendo CVD, DVCD y SVCD que no cumplan con la norma IEC62107.

∫ Formato de audio de los

DVDs

Este aparato reconoce y decodifica automáticamente los discos que tienen estos símbolos.

∫ Sistemas de vídeo

– Este aparato puede reproducir PAL y NTSC, pero su televisor

deberá ser compatible con el sistema utilizado en el disco.

– Los discos PAL no se pueden ver correctamente en un televisor

NTSC.

– Este aparato puede convertir señales NTSC a PAL 60 para verlas

en un televisor PAL (➜ página 21, “NTSC Disc Output” en la ficha “Video”).

RQT7977

Page 12

Reproducción básica

LS RS

Uso del aparato principal

Reproducción básica

1 Encienda el

aparato.

2 Seleccione “DVD/CD”.

INPUT SELECTOR

INPUT SELECTOR PROGRESSIVE

H.BASS

RDS

3 Abra la bandeja del disco.

4 Cargue el disco.

≥Cargue los discos de dos caras de forma que la

etiqueta de la cara que quiera reproducir quede hacia arriba.

≥[RAM] Extraiga el disco de su cartucho antes del

uso.

; (Pausa)

∫ (Parada)

OPENCLOSE

TUNE MODE FM MODE MEMORY

OPEN/CLOSE

TUNING

VOLUME

PHONES

DOWN

PROGRESSIVE

Se puede activar el vídeo progresivo (➜ página 8).

LFE

RND

SLP

PGM

PRG

DTS

Pulse para saltar a otra posición.

5 Inicie la reproducción.

La bandeja se cierra automáticamente.

[Nota]

≥Los discos continúan girando mientras se visualiza el menú. Pulse [∫] cuando termine para conservar el motor del aparato y la pantalla de su

televisor.

≥El número total de títulos puede no mostrarse correctamente en iR/iRW.

6 Ajuste el volumen.

DOWN UP

VOLUME

Mantenga pulsado para – búsqueda – cámara lenta

(parte de película)

≥Pulse [1] (reproducción) para

iniciar la reproducción normal.

(durante la reproducción)

(durante la pausa)

RQT7977

Page 13

Si tiene problemas, consulte la guía para la solución de problemas (➜ página 34, 35).

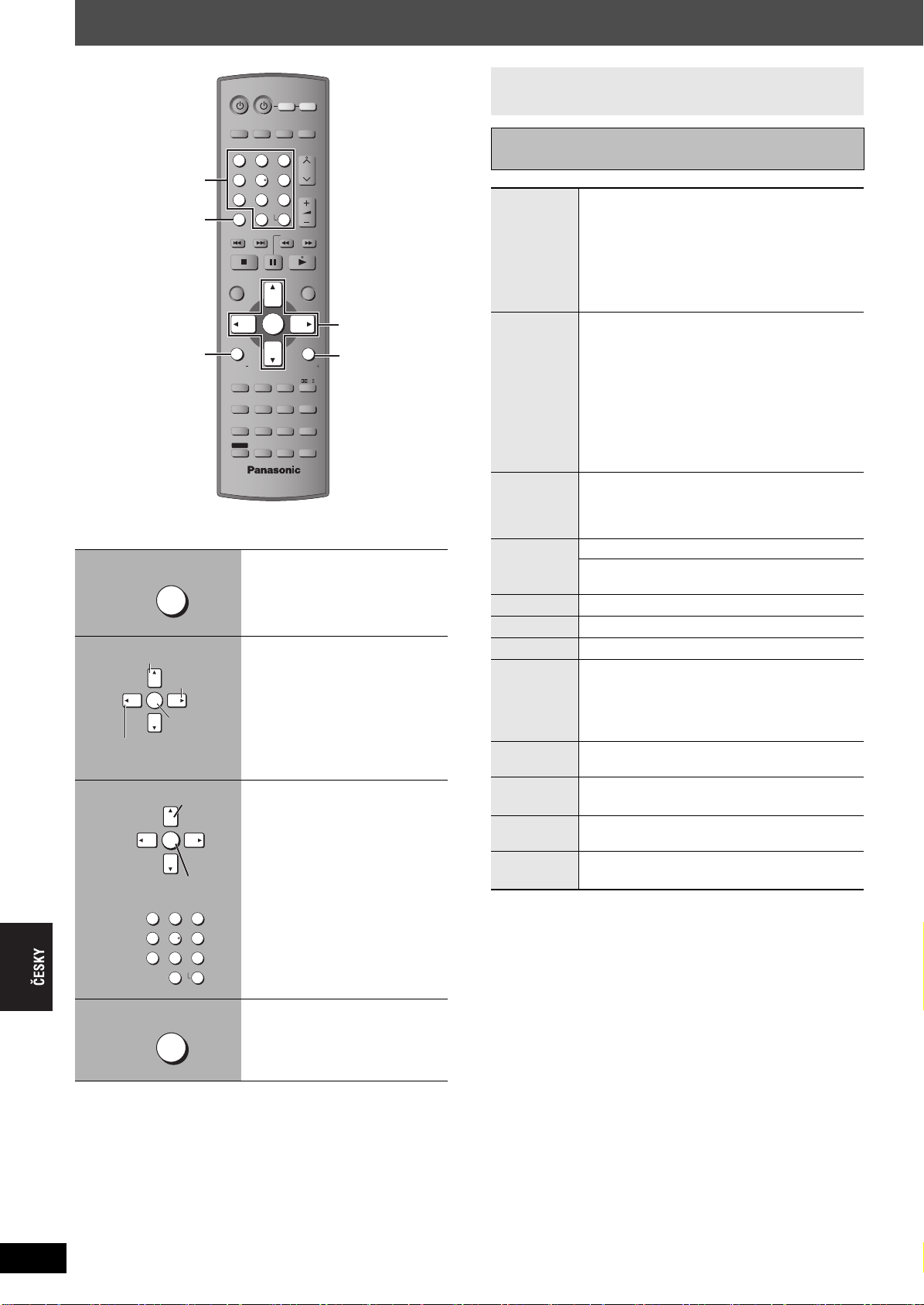

Uso del mando a distancia

Parada

Pausa

Salto

Botones

numerados

CANCEL

TOP MENU

DIRECT

NAVIGATOR

3, 4, 2, 1

ENTER

FL DISPLAY

SHIFT

SLEEP

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

SUBWOOFER

LEVEL

QUICK OSD

FL DISPLAY REPEAT

SHIFT

SKIP

ENTER

AV SYSTEM

TV/AV

DVD/ CD

TUNER/BAND

VCR

VOLUME

-/--

S10

SLOW/SEARCH

ENTER

SUPER SRND

C.FOCUS

H.BASS

SFC

ZOOM

SUBTITLE

MANUAL SKIP

AUDIO

ANGLE/PAGE

GROUP

PLAY SPEED

ADVANCED

QUICK REPLAY

DISC REVIEW

La posición se memoriza mientras “RESUME” está en la pantalla.

≥

Pulse [1] (reproducción) para reanudar.

≥Pulse [∫] de nuevo para

cancelar la posición.

≥Pulse [1] (reproducción) para

reanudar la reproducción.

≥[WMA] [MP3] [JPEG] [MPEG4]

[DivX]

[3,4] :Salto de grupos durante

[2,1] :Salto de contenido

6 5

PLAY

LIST

RETURN

TV VOLTV VOL

MIX 2CH

SETUP

MUTING

SUBTITLE

PLAY MODE

CH SELECT

AUDIO

ANGLE/PAGE

GROUP

TEST

la reproducción

durante la reproducción

Introducción del número

Menú del disco

Vuelta a la pantalla anterior

Pantalla del aparato principal

-/--

ENTER

CANCEL

TOP MENU

DIRECT

NAVIGATOR

PLAY

LIST

RETURN

FL DISPLAY

[RAM] [DVD-RW[‹VR›] [DVD-A]

[DVD-V] [VCD] [CD]

Ej. Para seleccionar el 12:

[S10] ➜ [1] ➜ [2]

S10

con control de reproducción

[VCD]

Pulse [∫] para cancelar la función PBC y pulse los botones numerados.

[WMA] [MP3] [JPEG] [MPEG4] [DivX] Ej. Para seleccionar el 123: [1] ➜ [2] ➜ [3] ➜ [ENTER]

≥Pulse [CANCEL] para cancelar

el/los número(s).

[DVD-A] [DVD-V] Muestra el menú inicial de un disco

[RAM] [DVD-RW[‹VR›] Muestra los programas (➜ página 17)

[DVD-V]

Muestra el menú de un disco [RAM] [DVD-RW[‹VR›]

Muestra una lista de reproducción (➜ página 17)

[VCD]

con control de reproducción

Muestra el menú de un disco

[RAM] [DVD-RW[‹VR›] [DVD-A] [DVD-V] [WMA] [MP3] [MPEG4] [DivX]

Visualización del tiempo

,-.

Visualización de información

[JPEG]

Cuando la muestra tipo diapositiva (

➜

página 18) está encendida:

SLIDE,-.

Visualización de

información Cuando la muestra tipo diapositiva está apagada:

,-.

PLAY

Visualización de información

Reproducción básica

Búsqueda

(durante la reproducción)

Cámara lenta

(durante la pausa)

Cuadro a cuadro

(durante la pausa)

Selección de elementos en la pantalla

SLOW/SEARCH

ENTER

Seleccionar

ENTER

Registrar

≥Hasta 5 pasos. ≥Pulse [1] (reproducción) para

iniciar la reproducción normal.

≥[VCD] Cámara lenta: en sentido

de avance solamente.

≥[MPEG4]

[DivX] Cámara lenta:

No funciona.

[DVD-A] (parte de película) [RAM]

[DVD-RW[‹VR›] [DVD-V] [VCD]

≥[VCD] En sentido de avance

solamente.

Subtítulos / pantalla de información

Inicio de la reproducción desde un grupo seleccionado

SHIFT

SUBTITLE

AUDIO

ANGLE/PAGE

GROUP

Seleccionar

ENTER

Registrar

[RAM] [DVD-RW[‹VR›] Enciende/apaga los subtítulos (➜ página 15)

[DVD-V] [DivX] [VCD]

(Solamente SVCD) Selecciona los idiomas de los

subtítulos (➜ página 15)

[JPEG]

Fecha

,-. Sin información

[DVD-A] [WMA] [MP3] [JPEG] [MPEG4] [DivX]

Una carpeta en discos WMA/ MP3, JPEG, MPEG4 y vídeo DivX se considera como un “Group”.

RQT7977

Page 14

Funciones prácticas

VOLUME

SKIP

SLOW/SEARCH

DIRECT

NAVIGATOR

TOP MENU

RETURN

FUNCTIONS

SUBWOOFER

LEVEL

SUPER SRND

H.BASS

C.FOCUS

SFC

PLAY MODE

TEST

CH SELECT

SETUP

MUTING

MIX 2CH

ZOOM

MANUAL SKIP

SUBTITLE

AUDIO

PLAY SPEED

QUICK REPLAY

QUICK OSD

ADVANCED

DISC REVIEW

FL DISPLAY REPEAT

SHIFT

ANGLE/PAGE

GROUP

PLAY

LIST

TV VOLTV VOL

ENTER

CANCEL

S10

-/--

SHIFT

QUICK OSD

CANCEL

RETURN

ZOOM, MANUAL SKIP

ANGLE/PAGE

ADVANCED

DISC REVIEW

SUBTITLE, AUDIO

REPEAT

PLAY MODE

PLAY SPEED, QUICK REPLAY

3, 4, 2, 1

ENTER

Botones

numerados

Chapter

Time

Title

1 0:41:23

Program Playback

Ej.: [DVD-V]

Tiempo de reproducción transcurrido

Número de reproducción actual

Posición actual

Modo de reproducción o tÌtulo del contenido

Estado de

reproducción

∫

Información básica (Basics)

Details-DVD-Video Audio Subtitle Angle Source Aspect Title Total Time

1 DTS 3/2.1ch

1/1 4:3 0:54:28

Ej.: [DVD-V]

Información de audio

Información de subtítulos

Información de ángulo

Aspecto del título actual

Tiempo de reproducción total del título actual

∫ Detalles (Details)

≥[MPEG4] [DivX]

La información de vídeo y audio no se visualiza durante la búsqueda.

Ej.: [RAM]

Functions

Just Fit Zoom 1.00

Ej.:

Ej.: [DVD-V]

Ejemplo: 3/2 .1ch

.1: Efecto de baja frecuencia

.1: (no se visualiza si no hay señal) .0: No hay sonido ambiental

.1: Sonido ambiental mono .2:

Sonido ambiental estéreo (izquierda/derecha)

.1: Central .2: Delantero izquierdoiDelantero derecho .3:

Delantero izquierdoiDelantero derechoiCentral

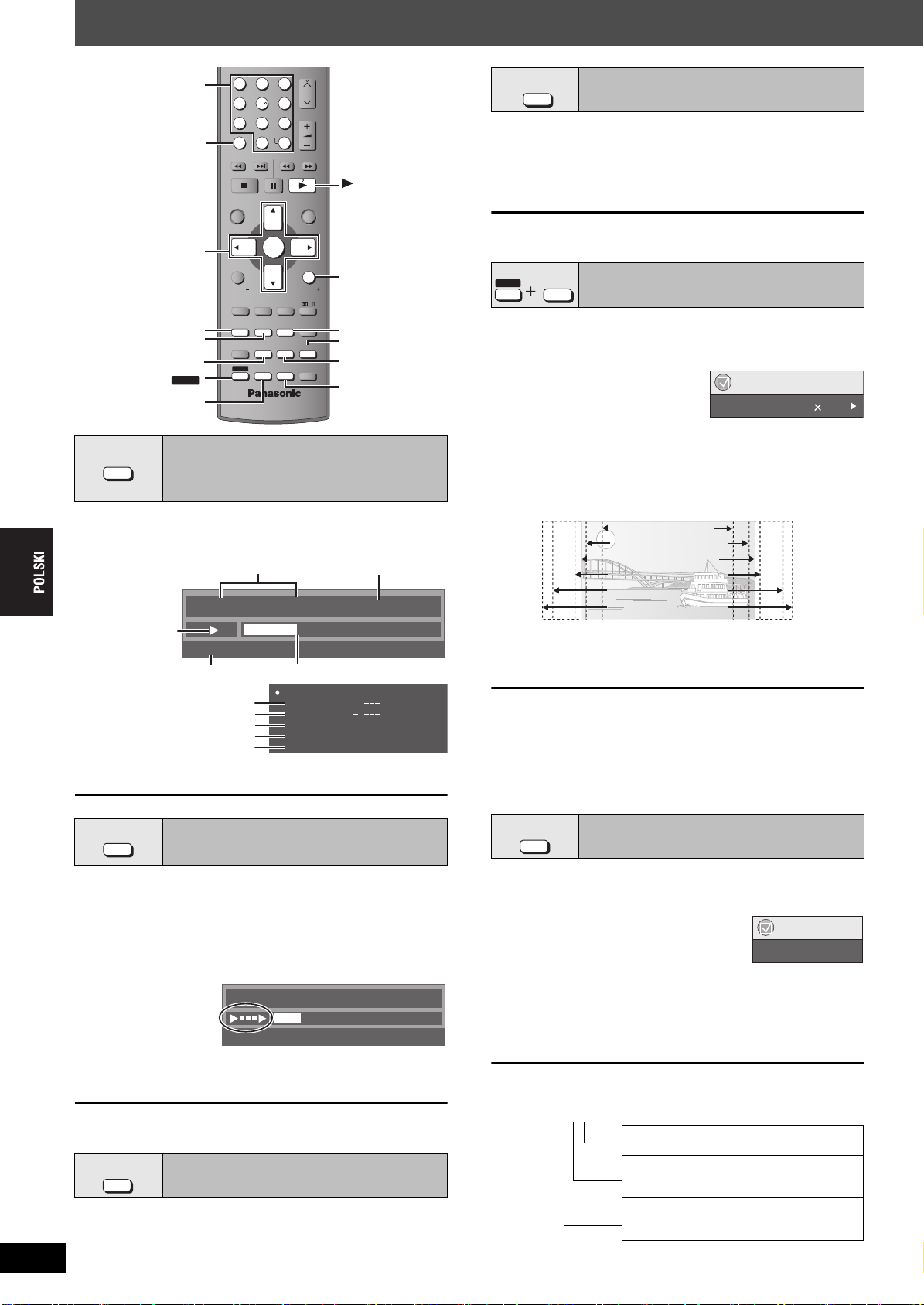

Funciones prácticas

QUICK OSD

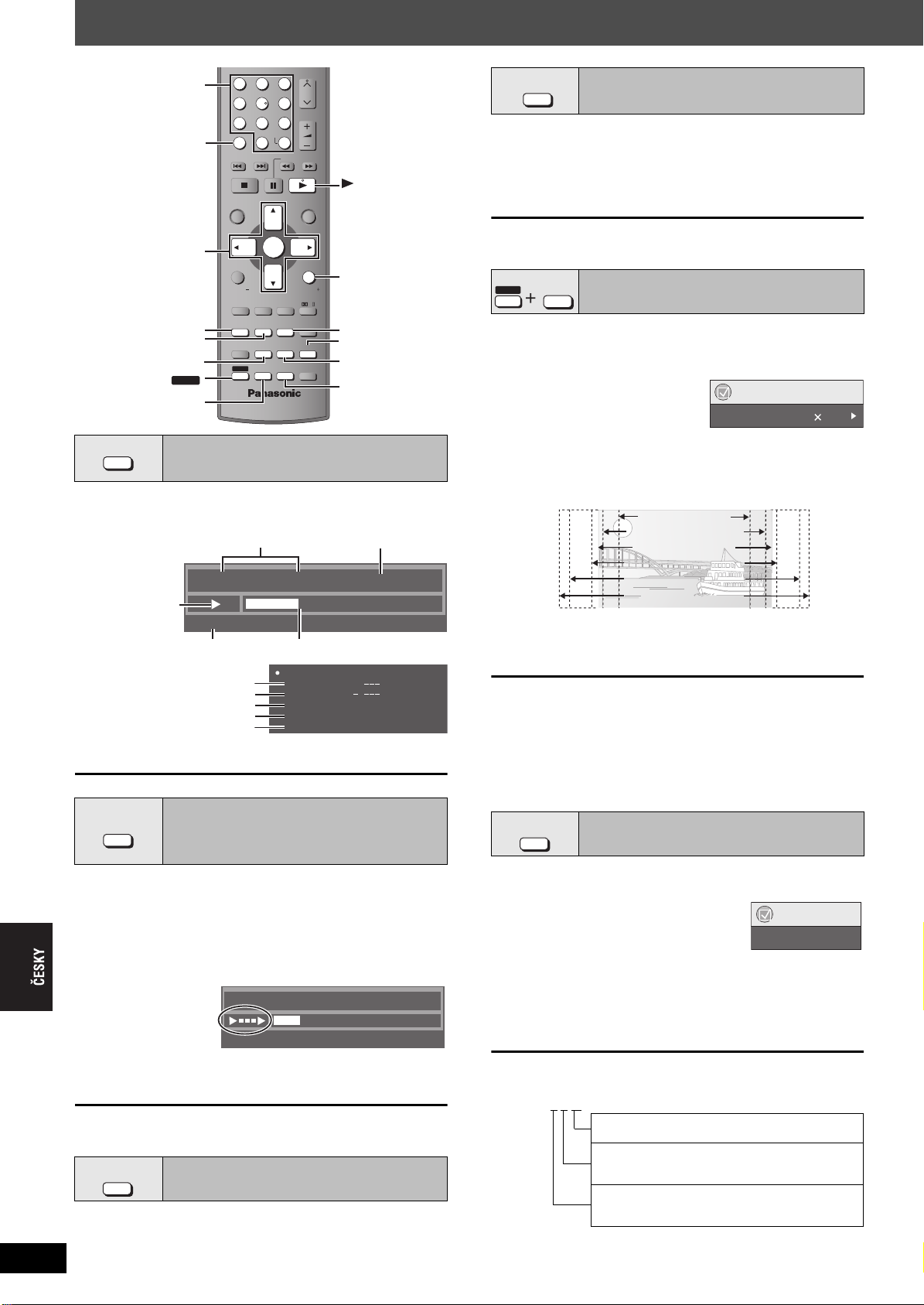

Visualización del estado de reproducción actual (QUICK OSD)

Pulse [QUICK OSD].

Información básica (Basics) ------------> Detalles (Details)

^------------------ Apagada (Off),-----------------b

ZOOM

MANUAL SKIP

Salto de 30 segundos más adelante

(Sólo cuando se puede visualizar el tiempo de reproducción transcurrido.)

[RAM] [DVD-RW[‹VR›] [DVD-V] (Excepto iR/iRW)

La reproducción se reanuda unos 30 segundos después. Es útil cuando se quieren saltar los anuncios, etc.

Durante la reproducción

Pulse [MANUAL SKIP].

[RAM] [DVD-RW[‹VR›] No se puede saltar por el programa actual si el inicio del siguiente programa se encuentra a menos de 30 segundos del punto desde el que se desea saltar.

SHIFT

[DVD-A] Esta función expande la imagen tipo buzón para que quepa en la pantalla.

Durante la reproducción

Pulse [SHIFT]i[ZOOM] varias veces para seleccionar la relación de aspecto preajustada (Just Fit Zoom) o “Auto”.

[DVD-A] (Parte de película) [RAM] [DVD-RW[‹VR›] [DVD-V] [VCD] Auto --. 4:3 Standard --. European Vista --. 16:9 Standard

:; Cinemascope2 ,------ Cinemascope1 ,------- American Vista

[MPEG4] [DivX] Standard (pantalla completa k0,25)

≥

Esto puede no funcionar dependiendo de la grabación de los discos.

ZOOM

MANUAL SKIP

(Parte de película)

^--------------

Cambio de la relación de zoom

[RAM] [DVD-RW[‹VR›] [DVD-V] [VCD] [MPEG4] [DivX]

4:3 Standard (4:3)

European Vista (1.66:1)

16:9 Standard (16:9) American Vista (1.85:1) Cinemascope1 (2.35:1)

Cinemascope2 (2.55:1)

-----.

Full (pantalla completa)

Original (tamaño grabado real)

,------------}

[CD] [MP3] [WMA]

ADVANCED

DISC REVIEW

Aparecerá automáticamente la pantalla QUICK OSD.

Revisión de los títulos a reproducir (ADVANCED DISC REVIEW)

[RAM] [DVD-RW[‹VR›] (Excepto la parte de imagen fija) [DVD-V]

(Excepto iR/iRW)

Permite examinar el contenido del disco e iniciar la reproducción desde la posición seleccionada. Se puede seleccionar “Intro Mode” o “Interval Mode” en “Advanced Disc Review”, en la ficha “Disc” (➜ página 20).

1 Pulse [ADVANCED DISC REVIEW].

Aparecerá la pantalla QUICK OSD.

2 Pulse [1] (reproducción) cuando

encuentre el título/programa a reproducir.

RQT7977

≥

Esto puede no funcionar dependiendo del disco y de la posición de reproducción.

≥[RAM] [DVD-RW[‹VR›] Esto no funciona al reproducir una lista de

reproducción (➜ página 17).

(Sólo cuando se puede visualizar el tiempo de reproducción transcurrido.) (Excepto [MPEG4] [DivX], iR/iRW)

Pulse [QUICK REPLAY] para saltar hacia atrás unos pocos segundos.

PLAY SPEED QUICK REPLAY

Reproducción rápida

Program

4 0:01:06

Time

Ajustes detallados (Manual Zoom)

Tras seleccionar la relación de aspecto preajustada o “

Auto

”, pulse

[2, 1]. –De“k1.00” a “k1.60” (en unidades de 0,01) –De“k1.60” a “k2.00” (en unidades de 0,02) –

De “k2.00” a “k4.00” (en unidades de 0,05) (solamente

[MPEG4] [DivX] )

≥Según el televisor conectado y sus ajustes, puede que no sea

posible ajustar el zoom hasta “k4.00”.

≥Mantenga pulsado [2, 1] para cambiar más rápidamente.

SUBTITLE

AUDI O

[DVD-A] [DVD-V] [DivX]

Cambio de la pista de sonido

(con varias pistas de sonido) [RAM] [DVD-RW[‹VR›] [VCD]

Pulse [AUDIO] varias veces para seleccionar la pista de sonido.

[RAM] [DVD-RW[‹VR›] [VCD] Puede utilizar este botón para seleccionar “L”, “R” o “LR”.

[DivX]

Mientras se visualiza el menú Pulse

[2,1]

[DVD-V] (Discos de karaoke)

para seleccionar

Mientras se visualiza el menú Pulse [2, 1] para seleccionar “On” u “Off” para las voces. Lea las instrucciones del disco para conocer más detalles.

Tipo de señal/datos

LPCM/PPCM/ÎDigital/DTS/MPEG: Tipo de señal kHz (Frecuencia de muestreo) / bit / ch (Número de canales)

≥[DivX] La reproducción de los discos de vídeo DivX puede tardar un

poco en empezar si se cambia el audio.

“L”, “R” o “LR”.

Functions

Audio 1

Page 15

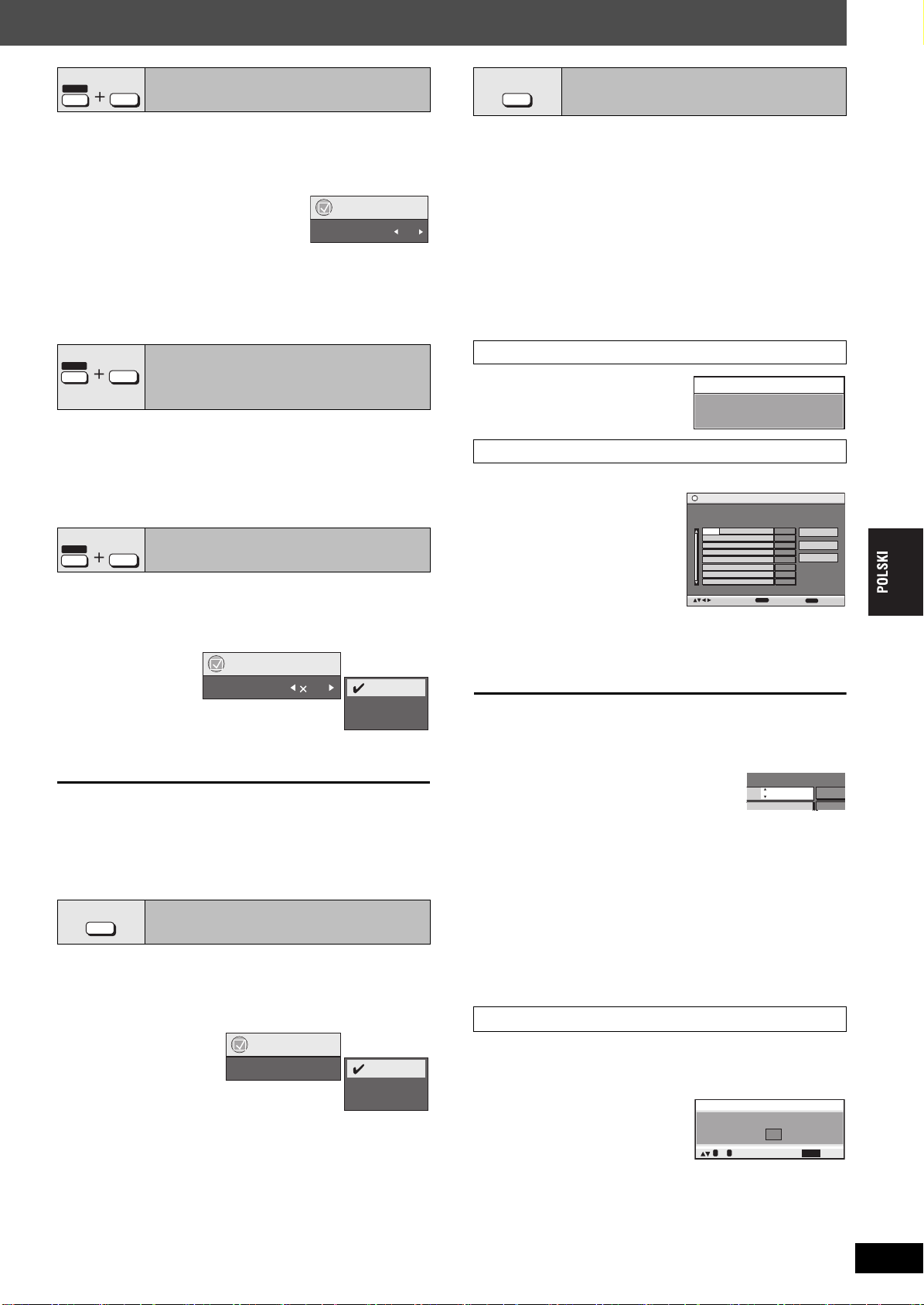

SUBTITLE

SHIFT

[DVD-V] [DivX] (con múltiples subtítulos) [VCD] (solamente SVCD)

AUDIO

Cambio de subtítulos

Pulse [SHIFT]i[SUBTITLE] varias veces para seleccionar el idioma de los subtítulos.

≥En iR/iRW, puede verse un número de subtítulo para los

subtítulos que no se muestran.

Para visualizar/cancelar los subtítulos

Pulse [2, 1] para seleccionar “On” u “Off". [RAM] [DVD-RW[‹VR›]

contienen la información de encendido/apagado de subtítulos)

(On/Off sólo con discos que

Functions

Subtitle

Off

Pulse [SHIFT]i[SUBTITLE] para seleccionar “On” u “Off”.

≥La información de encendido/apagado de subtítulos no puede

grabarse usando las grabadoras de DVD Panasonic.

PLAY MODE

Reproducción de todos los grupos, programada y aleatoria

Excepto [RAM] [DVD-RW[‹VR›]

Pulse [PLAY MODE] durante la parada.

Las pantallas de reproducción de todos los grupos, aleatoria y programada aparecen secuencialmente.

Todos los grupos (

^------------ Apagada (reproducción normal)§,---------b

Sele

ccione la opción “

de todos los grupos, programada o aleatoria.

≥Desactive la reproducción del disco HighMAT para utilizar la

reproducción aleatoria y programada. Seleccione “Play as Data Disc” en Other Menu (➜ página 19).

≥[DVD-A]

Algunos discos contienen grupos extra. Si aparece una pantalla de contraseña después de seleccionar un grupo, introduzca la contraseña con los botones numerados para reproducir el grupo extra. Consulte también la carátula del disco.

[DVD-A])-

-------------------. Programada

Apagada

--------------------. Aleatoria

” para salir del modo de reproducción

SHIFT

ANGLE/PAGE

Selección de ángulo y rotación/

GROUP

avance de imagen fija

Pulse [SHIFT]i[ANGLE/PAGE] varias veces para seleccionar el ángulo o girar / hacer avanzar la imagen fija.

[DVD-V] (con múltiples ángulos)– Selección de ángulo

[JPEG] –Rotación de imagen fija

–Avance de imagen fija (pulse [RETURN] para volver a la página 1.)

[DVD-A]

PLAY SPEED

QUICK REPLAY

SHIFT

[DVD-A] (Parte de película) [RAM] [DVD-RW[‹VR›] [DVD-V]

Durante la reproducción

Cambio de la velocidad de reproducción

Pulse [SHIFT]i[PLAY SPEED] varias veces para seleccionar “Normal”, “Fast” o “Slow”.

Functions

Play Speed 1.0

Normal

Fast Slow

Cambio de velocidad de reproducción en la gama de “k0.6” a “k1.4” (en unidades de 0,1)

Pulse [2, 1] mientras se muestra el mensaje anterior.

≥Pulse [1] (reproducción) para volver a la reproducción normal. ≥Después de cambiar la velocidad

– Dolby Pro Logic II y Sound Enhancement no funcionan. – La salida de audio cambia a 2 canales. – La frecuencia de muestreo de 96 kHz se convierte a 48 kHz. – [HT845] [HT885] Multi Re-master no funciona.

≥

Esta función puede no funcionar dependiendo de la grabación del disco.

REPEAT

(Sólo cuando puede visualizarse el tiempo de reproducción transcurrido.

[JPEG]

: Funciona con todo el contenido JPEG.)

Durante la reproducción

Repetición de reproducción

Pulse [REPEAT] varias veces para seleccionar un elemento que va a repetir.

Ej.: [DVD-V]

[RAM] [DVD-RW[‹VR›]

≥Durante la reproducción de la lista de reproducción:

Scene (Escena)>Playlist (Lista de reproducción)>Off (

[DVD-A]: Track ( [DVD-V]: Chapter (Capítulo)>Title (Título)

[VCD]

[CD]: Track (

[WMA] [MP3] [MPEG4] [DivX]:

[JPEG]

: Group (Grupo

“All” (

Todo

([DVD-A]), programada y aleatoria.

: Program (Programa)>All (Todo)>Off (Apagado)

Pista

)>Group (

Pista

)>All (

)§>

Off (Apagado

) aparece durante la reproducción de todos los grupos

Functions

Repeat Off

Off

Chapter Title

Apagado

Grupo

)§>Off (

Todo

)>Off (

Content (Contenido)>Group (Grupo)

Off (Apagado)

)

Apagado

>Off (

Apagado

)

Apagado

)

Reproducción de todos los grupos

[DVD-A]

Pulse [1] (reproducción).

All Group Playback

Press PLAY to start

Funciones prácticas

Reproducción programada (hasta 32 elementos)

Ej.: [DVD-V]

Program Playback

Choose a title and chapter.

TitleNo. Chapter Tim e

to select and press

ENTER

Play

Clear

Clear all

PLAY

to start

Pulse los botones numerados para

seleccionar los elementos (

[JPEG] [MPEG4] [DivX]

[WMA] [MP3]

luego pulse [ENTER]).

≥Repita este paso para

programar otros elementos.

≥Para seleccionar un número de 2 dígitos

Ej. Para seleccionar el 25: [S10] ➜ [2] ➜ [5]

[WMA] [MP3] [JPEG]

[MPEG4] [DivX] [2] ➜ [5] ➜ [ENTER]

2 Pulse [1] (reproducción).

Para seleccionar un elemento con los botones de cursor

Pulse [ENTER] y [3, 4] para seleccionar un elemento y pulse [ENTER] de nuevo para registrar.

Para seleccionar todos los elementos

Estando resaltado el campo “Chapter”, “Track” o “Content”, pulse [ Luego pulse de nuevo [ENTER] para registrar.

Para cambiar el programa seleccionado

1Pulse [3, 4] para seleccionar un elemento. 2 Repita el paso 1 anterior.

Para cancelar el programa seleccionado

1Pulse [3, 4] para seleccionar un elemento. 2 Pulse [CANCEL] (o pulse [3, 4, 2, 1] para seleccionar “Clear”

y pulse [ENTER]).

Para cancelar todo el programa

Pulse [3,4,2,1] para seleccionar “Clear all” y pulse [ENTER]. El programa completo también se cancela cuando se apaga el aparato, se abre la bandeja del disco o se selecciona otra fuente.

3,4

] para seleccionar “ALL”.

Ej.: [DVD-V]

Chapter Time

ALL

Reproducción aleatoria

1 [DVD-A] [DVD-V] [WMA] [MP3] [JPEG] [MPEG4] [DivX]

Pulse los botones numerados para seleccionar un título o un grupo (

)

[MPEG4] [DivX]

[WMA] [MP3] [JPEG]

y luego pulse

[ENTER]).

[DVD-A]

≥Para introducir todos los grupos, pulse [2, 1] para

seleccionar “All” y pulse [ENTER].

≥Para deseleccionar un grupo, pulse los botones numerados

correspondientes al grupo que desea cancelar.

2 Pulse [1] (reproducción).

Ej.: [DVD-V]

Random Playback

Choose a title.

Title

0 ~ 9

to select

to start

PLAY

RQT7977

Page 16

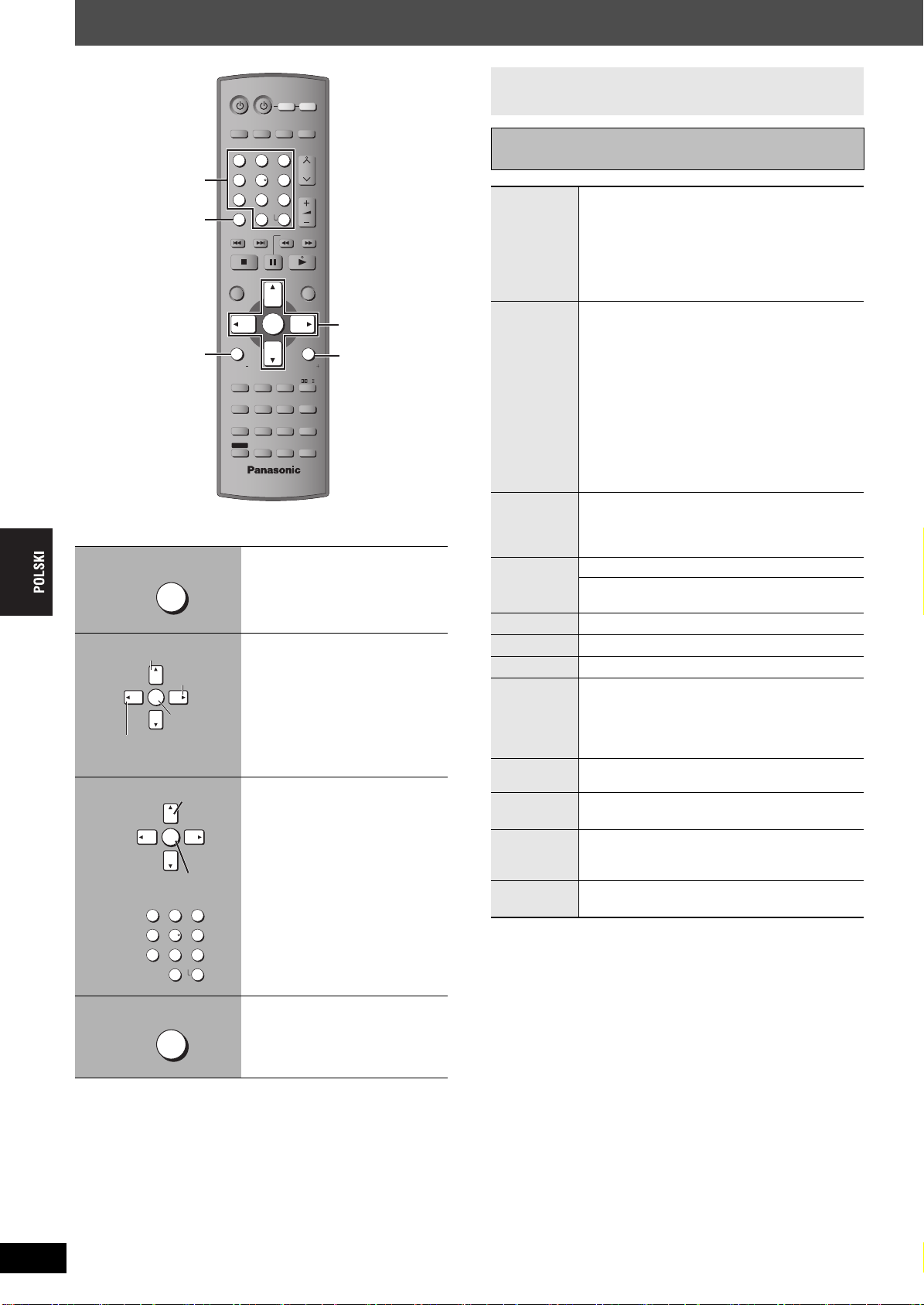

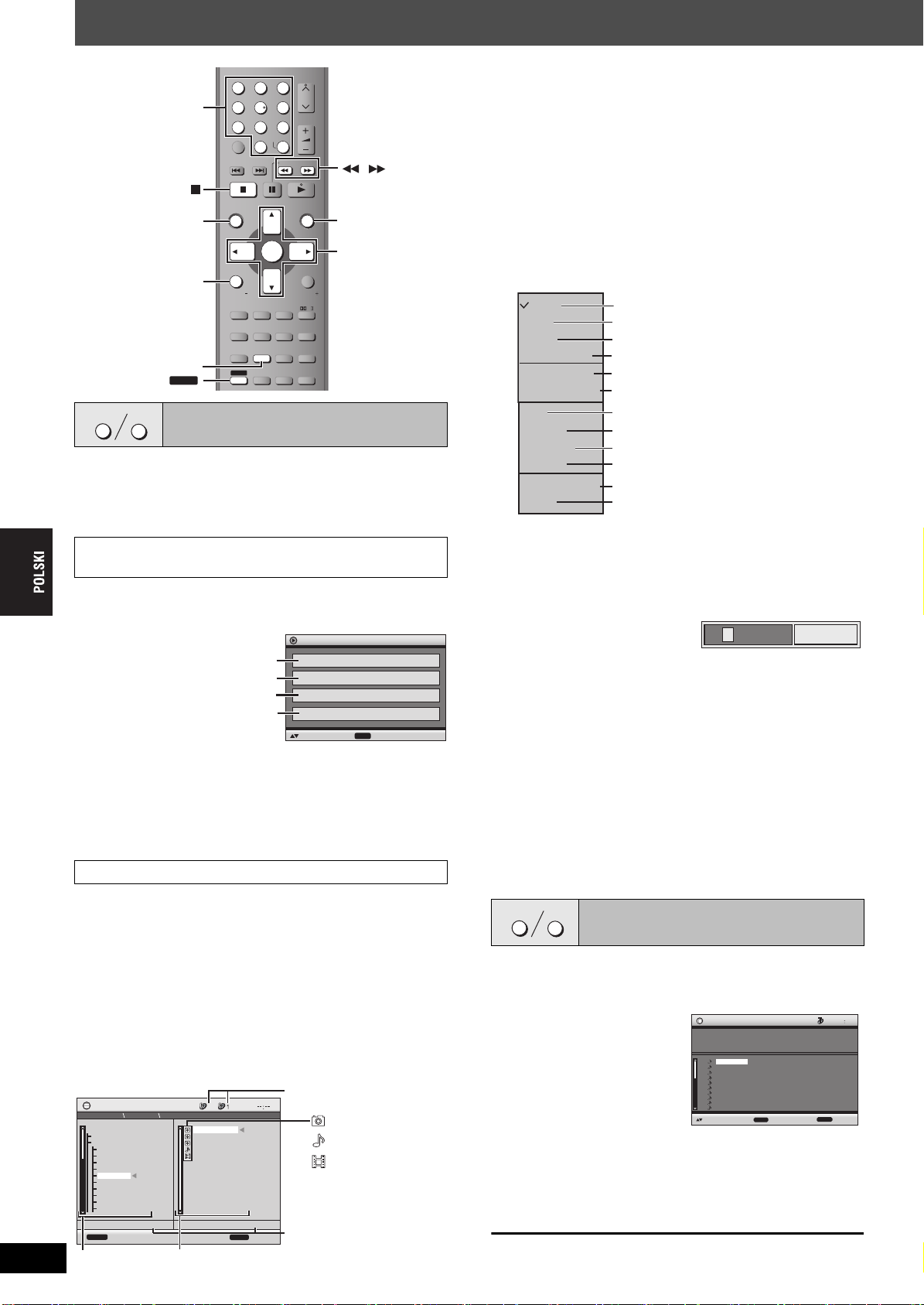

Utilización de los menús de navegación

RQT7977

Utilización de los menús de navegación

H.BASS

ZOOM

GROUP

-/--

ENTER

PLAY SPEED

QUICK REPLAY

VOLUME

S10

SLOW/SEARCH

PLAY

RETURN

TV VOLTV VOL

C.FOCUS

MIX 2CH

SFC

SUBTITLE

SETUP

AUDIO

MUTING

PLAY MODE

TEST

CH SELECT

LIST

MENU, PLAY LIST

3, 4, 2, 1 ENTER

Botones

numerados

TOP MENU,

DIRECT NAVIGATOR

FUNCTIONS

ANGLE/PAGE

SHIFT

TOP MENU

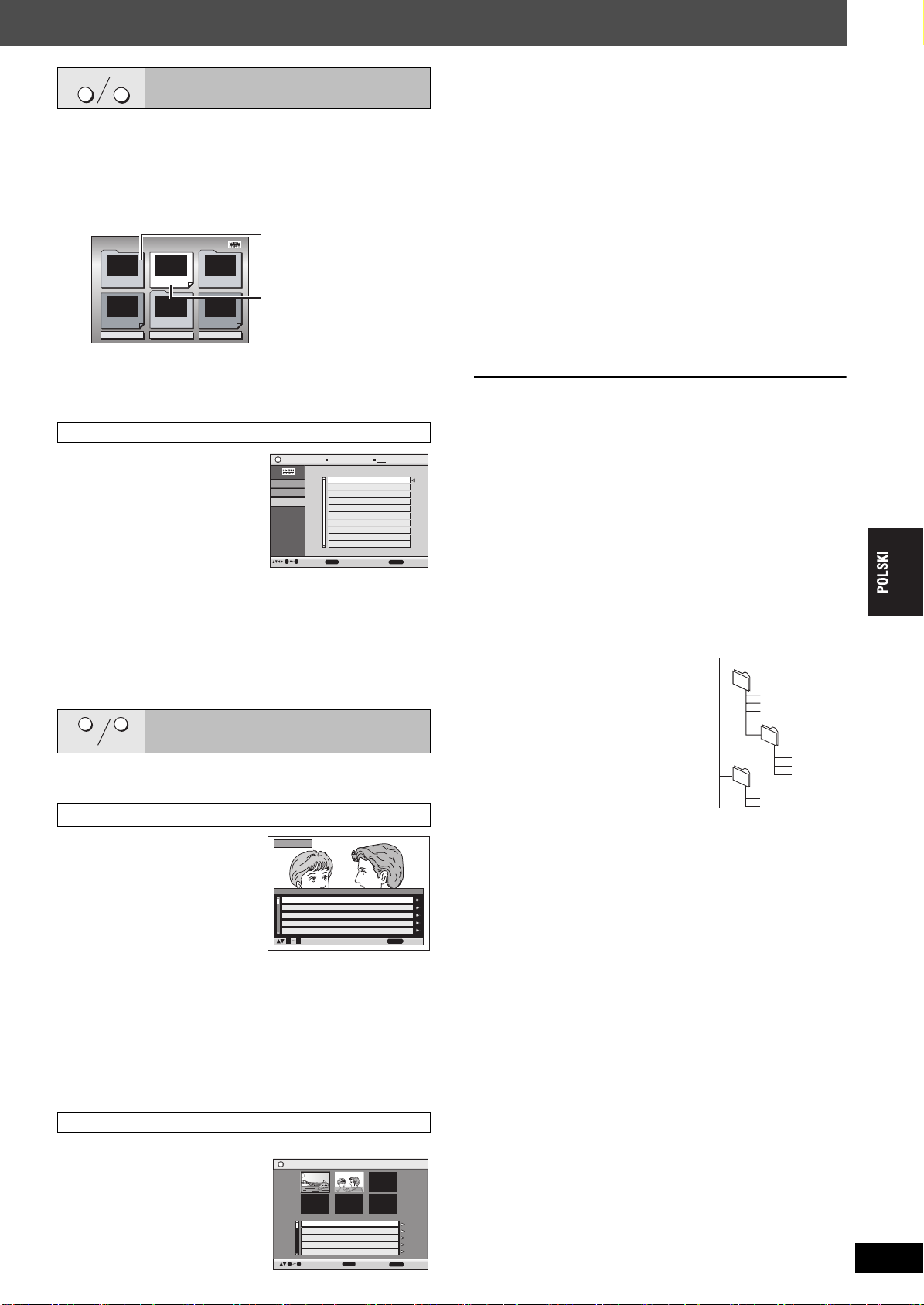

Reproducción de discos de datos

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

SUBWOOFER

SUPER SRND

LEVEL

QUICK OSD

MANUAL SKIP

ANGLE/PAGE

FL DISPLAY REPEAT

ADVANCED

SHIFT

DISC REVIEW

[WMA] [MP3] [JPEG] [MPEG4] [DivX] Puede reproducir contenido en formato JPEG, MPEG4 y vídeo DivX en

discos DVD-RAM o reproducir discos HighMAT sin utilizar la función HighMAT (

➜

página 19, “Play as Data Disc” en Other Menu).

≥Reproducción de discos HighMATTM (➜ página 17)

Reproducción de los elementos en orden (Playback Menu)

1 Pulse [TOP MENU].

Los elementos mostrados cambian según el tipo de disco.

≥Para salir de la pantalla

Pulse [TOP MENU].

Ej.:

Todo el contenido

WMA/MP3

JPEG

MPEG4 y vídeo DivX

Playback Menu

All Total 436

Audio Total 7

Picture Total 427

Video Total 2

to select and press

ENTER

2 Pulse [3, 4]para seleccionar “All”,

“Audio”, “Picture” o “Video” y pulse [ENTER].

Reproducción desde el elemento seleccionado (Navigation Menu)

1 Pulse [MENU]. 2 Pulse [3, 4, 2, 1] para seleccionar el

grupo y pulse [ENTER].

3 Para reproducir el contenido del grupo por orden

Pulse [ENTER].

Para comenzar la reproducción desde el contenido seleccionado

Pulse [3, 4] para seleccionar y [ENTER].

Ej.:

avigation Menu

002 My favorite2

Perfume

001 My favorite1 002 My favorite2

001 Brazilian 002 Chinese 003 Czech 004 Hungarian 005 Japanese 006 Mexican 007 Philippine 008 Swedish 009 Piano 010 Vocal

FUNCTIONS

Grupo

005 Japanese

001 Lady Starfish

Group 005/023

to display the sub menu

001 Lady Starfish 002 Metal Glue 003 Life on Jupiter 004 Starperson 005 Starperson

Contenido

JPEG

Content 0001/0005

RETURN

Número de grupo y contenido que está reproduciéndose

: JPEG : WMA/MP3

: MPEG4 y vídeo

DivX

Número actualmente

to exit

seleccionado

≥Pulse [SHIFT]i[ANGLE/PAGE] para saltar página por página en el

grupo o en el campo de contenido.

≥Para disfrutar escuchando el contenido de WMA/MP3

mientras se muestra una imagen JPEG en la pantalla

Seleccione primero un archivo JPEG y luego seleccione el contenido de audio. (El orden opuesto no es efectivo.)

≥Para salir de la pantalla

Pulse [MENU].

∫ Utilización del submenú

1 Mientras se visualiza el menú

Pulse [FUNCTIONS].

Pulse [3,4] para seleccionar un elemento y pulse [ENTER].

Los elementos mostrados cambian según el contenido del disco.

Multi List Tree Thumbnail Next group Previous group

All Audio Picture Video

Help display Find

Se muestran los grupos y el contenido. Contenido solamente Grupos solamente Imágenes en miniatura [JPEG]

Para ir al siguiente grupo

Para ir al grupo anterior WMA/MP3, JPEG, MPEG4 y vídeo DivX

Solamente WMA/MP3 Solamente JPEG

Solamente MPEG4 y vídeo DivX Para cambiar entre los mensajes guía y el indicador de tiempo de reproducción transcurrido Para buscar por título de grupo o contenido (➜abajo)

∫ Búsqueda por el título del contenido o del grupo

Resalte el título de un grupo para buscar el grupo, o el título de un contenido para buscar su contenido.

1 Mientras se visualiza el submenú (➜ arriba)

Pulse [3, 4] para seleccionar “Find” y pulse [ENTER].

Pulse [3,4] para seleccionar un carácter y pulse [ENTER].

≥Repita para introducir otro carácter. ≥También se buscan las minúsculas. ≥Pulse [6, 5] para saltar entre A, E, I, O y U. ≥Pulse [2] para borrar un carácter. ≥Deje el asterisco (¢) para buscar títulos que incluyan el

carácter introducido.

≥Borre el asterisco (¢) para buscar los títulos que empiezan

por el carácter introducido. Para añadir otra vez el asterisco (¢), acceda de nuevo al submenú y seleccione “Find”.

Find

3 Pulse [1] para seleccionar “Find” y pulse [ENTER].

Aparece la pantalla del resultado de la búsqueda.

4 Pulse [3, 4]para seleccionar el contenido o grupo y

pulse [ENTER].

TOP MENU

Reproducción desde la pista seleccionada en el CD

[CD] Los títulos aparecen con la reproducción del disco CD Text.

1 Pulse [TOP MENU] o [MENU].

Ej: Texto de CD

CD Text

Disc Title: All By Artist Disc Artist: Pink Island Track Title: Long John Platinum Track Artist: SHIPWRECKED

Ashley at Prom

City Penguin Formura one

Soccer Baseball

Neanderthal

Cartoons

Trilobites

White Dwarf

Discovery

10.

to select and press

ENTER

RETURN

63 00

1/23

to exit

2 Pulse [3, 4] para seleccionar la pista y

pulse [ENTER].

≥

Pulse [SHIFT]i[ANGLE/PAGE] para saltar página por página.

≥Pulse [FUNCTIONS] para visualizar el estado de

reproducción y la posición actual.

Para salir de la pantalla

Pulse [TOP MENU] o [MENU].

Page 17

TOP MENU

[MP3]

Reproducción de discos HighMAT

[WMA] [MP3] [JPEG]

1 Pulse [TOP MENU]. 2 Pulse [3, 4, 2, 1] para seleccionar el

elemento y pulse [ENTER].

≥Repita este paso si es necesario.

Ej.:

New Playlist Item Long Name Display Te

PAGE 1/3

Menú: Le lleva al siguiente

menú que muestra listas de reproducción

Menu1

Play list1

Menu2

u otro menú.

Lista de reproducción:

Play list2

Menu3

Return

Play list3

Empieza la reproducción

≥Para cambiar el fondo del menú

Pulse [FUNCTIONS]. El fondo cambia al que está grabado en el disco.

≥Para salir de la pantalla

Pulse [∫].

Selección desde la lista

Durante la reproducción

Pulse [MENU].

2 Pulse [2] y luego

[3, 4] para cambiar entre

Ej.:

Playlist

Group

Content

Playlist

All By Artist

No.

Few times in summer

Less and less

And when I was born

Quatre gymnopedies

You've made me sad

I can't quit him Evening glory

Wheeling spin

Velvet Cuppermine

Ziggy starfish

to playto select

ENTER

listas de “Playlist”, “Group” y “Content”.

3 Pulse [1] y luego [3, 4] para

seleccionar un elemento y pulse [ENTER].

≥

Pulse [SHIFT]i[ANGLE/PAGE] para saltar página por página.

≥Para salir de la pantalla

Pulse [MENU].

Reproducción de discos RAM/

DIRECT

PLAY

NAVIGATOR

[RAM] [DVD-RW[‹VR›] ≥Los títulos aparecen sólo si están grabados en el disco.

No se pueden editar programas, listas de reproducción ni títulos de disco.

≥

Reproducción de programas

1 Pulse [DIRECT

NAVIGATOR].

≥Para salir de la pantalla

Pulse NAVIGATOR]

DVD-RW (DVD-VR)

LIST

[DIRECT

Ej.:

Direct Navigator

Date

No.

11/ 1(WED) 0:05 Monday feature1 1/ 1 (MON) 1:05 Auto action2 2/ 2 (TUE ) 2:21 Cinema3 3/ 3 (WED) 3:37 Music4 4/10(THU) 11:05 Baseball5

to select

2 Pulse [3, 4] o los botones numerados

para seleccionar el programa.

≥Pulse [SHIFT]i[ANGLE/PAGE] para saltar página por

página.

≥Para seleccionar un número de 2 dígitos

Ej. 23: [S10] ➜ [2] ➜ [3]

≥Pulse [1] para mostrar el contenido del programa y el disco.

3 Pulse [ENTER].

Reproducción de una lista de reproducción

(Sólo cuando el disco contiene una lista de reproducción)

Playlist

1 Pulse

[PLAY LIST].

≥Para salir de la pantalla

Pulse [PLAY LIST].

Ej.:

DateNo. Total Time Title Contents

11/1 0:00:01 City Penguin1 1/ 1 0:01:20 Ashley at Prom2 2/ 2 1:10:04 Formula one3 3/ 3 0:10:20 Soccer4 4/10 0:00:01 Baseball5

to select and press

ENTER

Content title

RETURN

Title Contents

RETURN

to exit

2 Pulse [3, 4] o los botones numerados

para seleccionar la lista de reproducción.

≥

Pulse [SHIFT]i[ANGLE/PAGE] para saltar página por página.

≥Para seleccionar un número de 2 dígitos

Ej. 23: [S10] ➜ [2] ➜ [3]

3 Pulse [ENTER].

∫ Reproducción de escenas una por una

1 Mientras se visualiza el menú de la lista de reproducción

Pulse [1].

2 Pulse [3, 4] para seleccionar “Scene List” y pulse

[ENTER].

≥“Contents” muestra la información de la lista de reproducción.

3 Pulse [3, 4, 2, 1] para seleccionar una escena y

pulse [ENTER].

Consejos para crear discos de datos

≥Si hay más de 8 grupos, a partir del octavo se mostrarán los

grupos en una línea vertical en la pantalla de menú.

≥Pueden existir diferencias en el orden de visualización en la

pantalla del menú y en la pantalla del ordenador.

≥

Este aparato no puede reproducir archivos grabados usando packet write.

DVD-RAM

≥Los discos deben cumplir con UDF 2.0.

CD-R/RW

≥Los discos deben cumplir con el nivel 1 ó 2 de ISO9660 (excepto

para los formatos extendidos).

≥Este aparato es compatible con múltiples sesiones, pero si hay

muchas, la reproducción tardará más en empezar. Mantenga el número de sesiones al mínimo para evitar esto.

DVD-R/RW

≥Los discos deben cumplir con UDF Bridge (UDF 1.02/ISO9660). ≥Este aparato no es compatible con múltiples sesiones. Sólo se

reproduce la sesión predeterminada.

Puesta de nombres a carpetas y archivos (En este aparato los archivos se tratan como contenido y las carpetas se tratan como grupos.)

En el momento de efectuar la grabación, ponga un prefijo en los nombres de la carpeta y el archivo. Éstos deben ser cifras con un número igual de dígitos, y debe hacerse en el orden que usted desee reproducirlos (puede no funcionar a veces). Los archivos deberán tener extensión

➜

abajo).

( [WMA] (Extensión: “.WMA” o “.wma”) ≥Relación de compresión compatible:

entre 48 kbps y 320 kbps

≥No se pueden reproducir archivos WMA que están protegidos

contra el copiado.

≥Este aparato no es compatible con Multiple Bit Rate (MBR). [MP3] (Extensión: “.MP3” o “.mp3”)

≥Relación de compresión compatible: entre 32 kbps y 320 kbps ≥Este aparato no es compatible con identificadores ID3. ≥Frecuencias de muestreo compatibles:

32, 44,1 y 48 kHz.

(Extensión: “.JPG”, “.jpg”, “.JPEG” o “.jpeg”)

[JPEG]

≥Para ver archivos JPEG en este aparato:

– Tómelos en una cámara digital que cumpla con la norma DCF

(Design rule for Camera File system), versión 1.0. Algunas cámaras digitales tienen funciones como, por ejemplo, la rotación automática de imágenes, que no compatibles con la norma DCF, versión 1.0, por lo que este tipo de imagen tal vez no pueda verse.

– No altere los archivos de ninguna forma ni los guarde con

nombres diferentes.

≥Este aparato no puede mostrar imágenes en movimiento, MOTION

JPEG y otros formatos similares, imágenes fijas que no son JPEG (ej.: TIFF), ni reproducir imágenes con audio asociado.

[MPEG4] (Extensión: “.ASF” o “.asf”)

≥

Con este aparato se pueden reproducir datos MPEG4 [que cumplan con las especificaciones de SD VIDEO (norma ASF) / sistema de vídeo MPEG4 (Simple Profile) / sistema de audio G.726] grabados con cámaras Multi SD o grabadoras de DVD-Vídeo de Panasonic.

≥La fecha de grabación puede ser distinta a la fecha real.

(Extensión: “.DIVX”, “.divx”, “.AVI” o “.avi”)

[DivX]

≥

Se pueden reproducir datos DivX creados con la versión 3.11, 4.x, 5.x [sistema de vídeo DivX / sistema de audio MP3, Dolby Digital o MPEG].

≥No se admite GMC (Global Motion Compensation). ≥Puede que los archivos DivX de más de 2 GB y los archivos sin

índice no se reproduzcan correctamente en este aparato.

≥Este aparato admite todas las resoluciones hasta un máximo de

720k480 (NTSC) / 720k576 (PAL).

≥En este aparato, puede seleccionar hasta 8 tipos de audio y

subtítulos.

Ej.:

raíz

001 group

001

001 track.mp3 002 track.mp3 003 track.mp3 002 group

001 track.mp3

003 group

8, 11,02, 12, 16, 22,05, 24,

002 track.mp3 003 track.mp3 004 track.mp3

001 track.mp3 002 track.mp3 003 track.mp3

Utilización de los menús de navegación

RQT7977

Page 18

Utilización de los menús en pantalla

Botones

numerados

CANCEL

FUNCTIONS

Seleccionar

Ir al siguiente menú

ENTER

Registrar

Volver al menú anterior

Seleccionar

ENTER

Registrar

-/--

S10

AV SYSTEM

TV/AV

SLEEP

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

SUBWOOFER

SUPER SRND

LEVEL

H.BASS

QUICK OSD

MANUAL SKIP

ANGLE/PAGE

FL DISPLAY REPEAT

GROUP

ADVANCED

SHIFT

DISC REVIEW

ENTER

ZOOM

TUNER/BAND

VOLUME

-/--

S10

SLOW/SEARCH

C.FOCUS

SFC

SUBTITLE

AUDIO

PLAY SPEED

QUICK REPLAY

VCR

DVD/ CD

PLAY

LIST

RETURN

TV VOLTV VOL

MIX 2CH

SETUP

MUTING

PLAY MODE

TEST

CH SELECT

3, 4,2, 1 ENTER

RETURN

Pulse una vez.

Seleccione el menú.

Haga los ajustes.

Los elementos mostrados cambian según el tipo de disco.

Menú principal

Program Group Title Chapter Track Playlist Content

Time

Excepto iR/iRW

Video

Audio

Still Picture Thumbnail Subtitle

Marker (VR)

Angle

Rotate Picture

Slideshow

Other Settings

Para empezar desde un elemento específico

Para saltar en incrementos o decrementos (Time Slip solamente para reproducción)

1 Pulse [ENTER] dos veces para que aparezca

el indicador de Time Slip.

2Pulse [3, 4] para seleccionar el tiempo y

pulse [ENTER]. ≥Mantenga pulsado [3, 4] para cambiar más

rápidamente.

Para empezar desde un tiempo específico (Time Search) Para cambiar la visualización del tiempo restante/transcurrido

[MPEG4] [DivX]

Para mostrar el número de píxeles

[DivX] También se muestran los fps (cuadros por segundo).

(➜ página 14, Cambio de la pista de sonido) [WMA] [MP3]

Para que se muestre el tipo de disco actual Para cambiar de imagen fija Para mostrar imágenes en miniatura

(➜ página 15, Cambio de subtítulos)

[RAM] [DVD-RW[‹VR›] Para recuperar un marcador grabado con grabadoras DVD-Vídeo

Para recuperar un marcador: Pulse [3,4] ➜ Pulse [ENTER]

(con múltiples ángulos)

Para seleccionar el ángulo Para girar imágenes

Para encender/apagar la muestra tipo diapositiva Para cambiar la temporización de la muestra tipo diapositiva (0–30 seg)

(➜ página 19)

RQT7977

FUNCTIONS

Pulse para salir.

Page 19

Other Settings (Otros ajustes)

[DVD-A] (Parte de película) [RAM] [DVD-RW[‹VR›]

Play Speed

[DVD-V]

Para cambiar la velocidad de reproducción

– de “k0.6” a “k1.4” (en unidades de 0,1)

∫ Play Menu (Menú de reproducción)

(Sólo cuando puede visualizarse el tiempo de reproducción transcurrido.

[JPEG]

: Funciona con todo el contenido JPEG.)

Repeat

A-B Repeat

Marker

Advanced Disc Review

(➜ página 15, Repetición de reproducción) Excepto [JPEG] [RAM] [DVD-RW[‹VR›] (Parte de

imagen fija) [MPEG4] [DivX]

Para repetir una sección especificada

Pulse [ENTER] en los puntos de inicio y finalización. Pulse de nuevo [ENTER] para cancelar.

Excepto [RAM] [DVD-RW[‹VR›]

Para marcar hasta 5 posiciones y reproducirlas de nuevo

Pulse [ENTER] (El aparato está ahora listo para aceptar marcadores.) Para marcar una posición:

Para marcar otra posición:

Para recuperar un marcador: Pulse [2,1] ➜ Pulse [ENTER] Para borrar un marcador: Pulse [2,1] ➜ Pulse [CANCEL] ≥Esta función no se activa durante la

reproducción programada o aleatoria.

[➜ página 14, Revisión de los títulos a reproducir (ADVANCED DISC REVIEW)]

Pulse [ENTER] (en el punto deseado) Pulse [2,1] para seleccionar

¢” ➜

Pulse [ENTER]

“

∫ Picture Menu (Menú de imagen)

Normal

Picture Mode

Video Output Mode

Transfer Mode

Source Select

[DivX]

Cinema1: Suaviza las imágenes y realza los

Cinema2:

Animation, Dynamic User (Pulse [ENTER] para seleccionar “Picture

Adjustment”) (➜ abajo)

Picture Adjustment

Contrast, Brightness, Sharpness, Colour Gamma: Ajusta el brillo de las partes oscuras. Depth Enhancer

Reduce el ruido de fondo para dar una sensación de mayor profundidad.

625i§ (o 525i§) (Entrelazado)

,------. 625p

Si selecciona “ pantalla de confirmación. Seleccione “Yes” sólo si el aparato está conectado a un televisor compatible con la salida progresiva.

El número que aparece depende del disco que se está reproduciendo o del ajuste “Picture/ Video Output” (➜ página 21).

Si ha elegido “625p” o “525p” (➜ arriba), seleccione el método de conversión para la salida de vídeo que sea apropiado para el tipo de material.

Si se reproducen discos PAL, MPEG4 o contenido de vídeo DivX

Auto

Video: Seleccione si usa Auto y el contenido de

Si se reproducen discos NTSC

Auto1 (normal):

Auto2:

Video:

Si se selecciona “Auto”, se detecta y se reproduce automáticamente el método de generación de los contenidos DivX. Si la imagen está distorsionada, seleccione “I (Interlace)” o “P (Progressive)” en función del método de generación que se haya utilizado para grabar los contenidos en el disco. Auto, I (Interlace), P (Progressive)

detalles de las escenas oscuras. Hace que las imágenes sean más nítidas y realza los detalles de las escenas oscuras.

(o 525p§) (Progresivo)

625p

” o “

525p

”, aparecerá una

Detecta el contenido de la película de 25 cuadros por segundo y la convierte de forma adecuada.

vídeo está distorsionado.

Detecta el contenido de la película de 24 cuadros por segundo y la

convierte de forma adecuada. Compatible con contenido de película de 30 cuadros por segundo además de contenido de película de 24 cuadros por segundo. Seleccione esta opción si, al utilizar Auto1 o Auto2, el contenido de vídeo está distorsionado.

∫ Audio Menu (Menú de audio)

Dolby Pro Logic II

Dialogue Enhancer

Multi Re-master ([HT845] [HT885])

Sound Enhancement

(➜ página 24, Dolby Pro Logic II)

Para escuchar más fácilmente el diálogo de las películas

[DVD-V]

(Dolby Digital, DTS, MPEG, 3-canales o superior, con el diálogo grabado en el canal central) [DivX] (Dolby Digital, 3 canales o superior, con el diálogo grabado en el canal central)

On ,------. Off

[RAM] [DVD-RW[‹VR›] [DVD-V] (Sólo discos grabados con 48 kHz)

[DVD-A]

(Sólo discos grabados con 44,1 kHz o 48 kHz)

[VCD] [CD]

≥

Durante la salida de 2 canales de estos discos, esta función le proporciona un sonido más natural agregando las señales de frecuencia más alta que no están grabadas en el disco, por ejemplo, reproduciendo DVD-Vídeo grabado con 48 kHz a 96 kHz. (Frecuencia de muestreo

≥Durante la salida de múltiples canales de estos

discos, esta función reproduce las frecuencias perdidas durante la grabación para ofrecerle un

sonido más parecido al original. [WMA] [MP3] (La grabación de los discos es distinta de 8 kHz, 16 kHz y 32 kHz) Esta función reproduce las frecuencias más altas perdidas durante la grabación para ofrecerle un sonido más parecido al original.

1 ,------. 2 ,------. 3 ,------. Off ^-------------------------------------------J

[DVD-V] [CD] (LPCM/PPCM)

[DVD-A]

1 Tempo alto (ej.: música pop y rock) 2 Varios tempos (ej.: jazz) 3 Tempo bajo (ej.: música clásica)

Otros discos

1Efecto suave 2 Efecto medio 3 Efecto fuerte ≥Se puede confirmar la frecuencia de muestreo

en la pantalla. ≥Esto puede no funcionar dependiendo de la

grabación de los discos. Excepto [MPEG4] [DivX]

Mejora la salida de audio y produce un sonido cálido similar al de una sala. On ,------. Off

➜

∫ Display Menu (Menú de visualización)

Information Subtitle Position Subtitle Brightness

Just Fit Zoom

Manual Zoom

Bit Rate Display

GUI See-through GUI Brightness

Quick OSD

On ,------. Off 0 a s60 (en unidades de 2) Auto, de 0 a s7 Para seleccionar el tamaño de pantalla

apropiado para la pantalla de su televisor Para acercar y alejar manualmente la imagen

[DVD-A] (Parte de película) [RAM] [DVD-RW[‹VR›] [DVD-V] [VCD] [MPEG4] [DivX]

On ,------. Off Off, On, Auto

s3 a r3 Para mostrar el estado de reproducción actual

Off, Basics, Details

Tras seleccionar el elemento, pulse [RETURN] para que aparezca la pantalla QUICK OSD (➜ página 14).

∫ Other Menu (Menú de otras functiones)

Setup Play as DVD-Video

Play as DVD-Audio Play as DVD-VR,

Play as HighMAT

Play as Data Disc

(➜ página 20) Seleccione “Play as DVD-Video” para

reproducir el contenido de DVD-Vídeo de DVD-Audio.

Seleccione “Play as Data Disc” para reproducir contenido en formato JPEG, MPEG4 o vídeo DivX en DVD-RAM o para reproducir un disco HighMAT sin utilizar la función HighMAT.

página 30)

Utilización de los menús en pantalla

RQT7977

Page 20

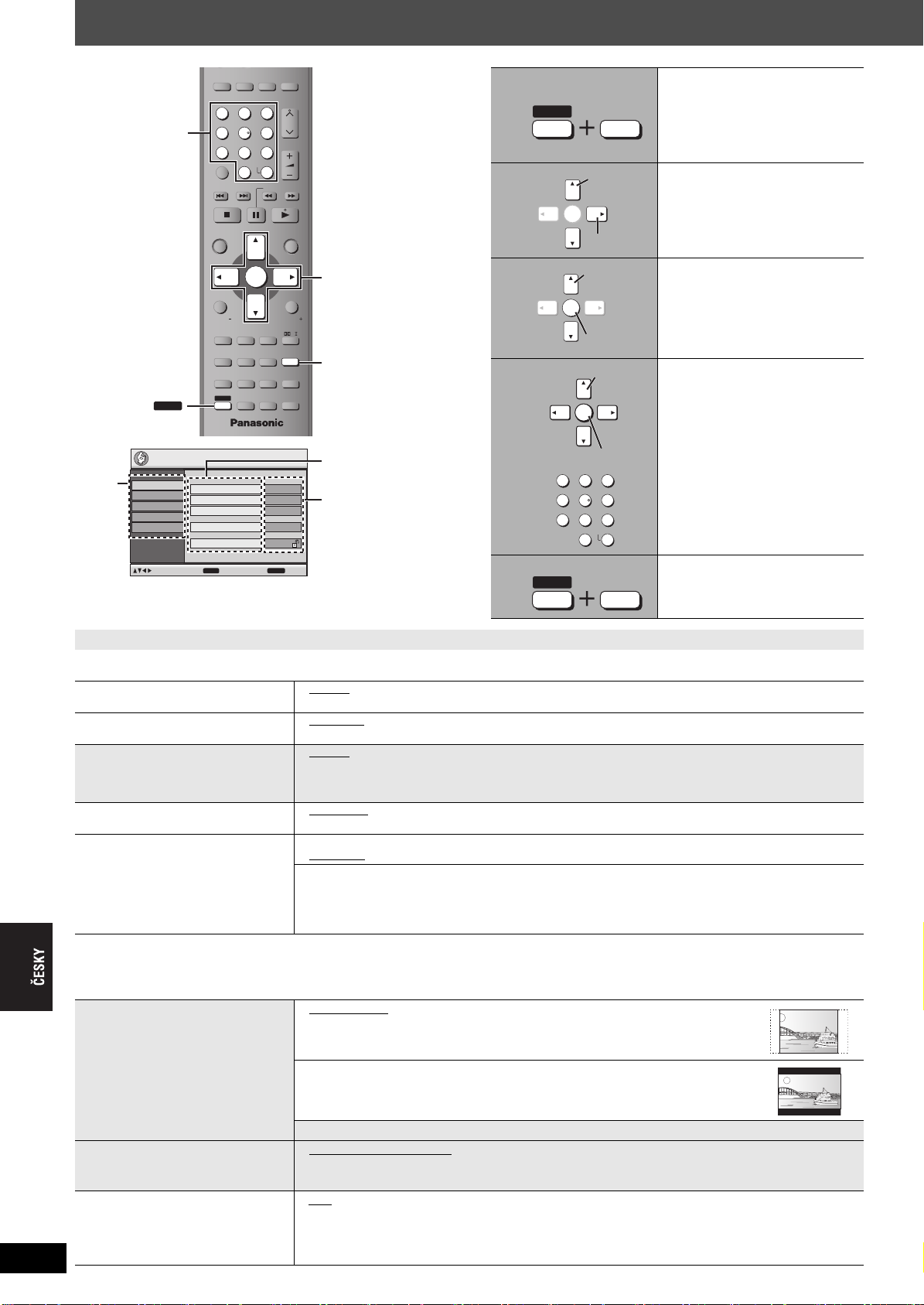

Cambio de los ajustes del reproductor

H.BASS

ZOOM

GROUP

-/--

ENTER

S10

C.FOCUS

SUBTITLE

AUDIO

PLAY SPEED QUICK REPLAY

VOLUME

SLOW/SEARCH

PLAY

LIST

RETURN

TV VOLTV VOL

MIX 2CH

SFC

SETUP

MUTING

PLAY MODE

TEST

CH SELECT

English

Automatic

English

Intro Mode

Level 8

to exit

RETURN

3, 4, 2, 1 ENTER

SETUP

Elemento

Ajuste

Botones

numerados

SHIFT

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

SUBWOOFER

SUPER SRND

LEVEL

QUICK OSD

MANUAL SKIP

ANGLE/PAGE

FL DISPLAY REPEAT

ADVANCED

SHIFT

DISC REVIEW

Setup

Ficha

Cambio de los ajustes del reproductor

Disc Video Audio Display Others

to select and press

Audio Subtitle Menus

Advanced Disc Review

Ratings

ENTER

≥Los ajustes permanecen intactos aunque usted ponga el aparato

en el modo de espera.

≥Los elementos subrayados en el siguiente diagrama han sido

preajustados en la fábrica.

SHIFT

ENTER

SHIFT

SETUP

MUTING

Seleccionar

Ir a la derecha

Seleccionar

Registrar

Seleccionar

ENTER

Registrar

-/--

S10

SETUP

MUTING

Acceda al menú Setup.

Si no ha ajustado QUICK SETUP (➜ página 10), aparecerá la pantalla QUICK SETUP.

Seleccione la ficha.

Seleccione el elemento.

Haga los ajustes.

Pulse para salir.

QUICK SETUP permite hacer ajustes sucesivos de los elementos del área sombreada.

∫ Ficha “Disc”

Audio

Elija el idioma de audio.

Subtitle

Elija el idioma de los subtítulos.

Menus

Elija el idioma para los menús del disco. Al cambiar el idioma del menú

≥English ≥Swedish ≥Dutch ≥Original

≥Automatic ≥Polish ≥Swedish ≥Dutch ≥Other¢¢¢¢

≥English ≥French ≥German ≥Italian ≥Spanish ≥Polish ≥Swedish ≥Dutch ≥Other¢¢¢¢

en QUICK SETUP también cambia este ajuste.

Advanced Disc Review

(➜ página 14)

≥Intro Mode ≥

Interval Mode: Revisa no solamente cada título/programa, sino también cada intervalo de 10 minutos dentro de un título/programa.

Ratings

Ajuste un nivel de calificación para limitar la reproducción de DVD-Vídeo.

Ajuste de calificaciones (cuando se seleccione el nivel 8) ≥8 No Limit

Al seleccionar las calificaciones, se muestra una pantalla de contraseña. Siga las instrucciones de la pantalla.

No olvide su contraseña.

Aparecerá una pantalla con mensaje si se introduce en el aparato un DVD-Vídeo que sobrepase el nivel de calificación. Introduzca la contraseña y siga las instrucciones de la pantalla.

§1

Se selecciona el idioma original designado en el disco.

§2

Introduzca un número de código consultando la tabla de la página 31

≥French ≥German ≥Italian ≥Spanish ≥Polish

§3

≥English ≥French ≥German ≥Italian ≥Spanish

§1

: Revisa cada título/programa.

≥1 a 7 ≥0 Lock All

: Para impedir la reproducción de discos sin niveles de calificación.

Si el idioma seleccionado para “Audio” no está disponible, aparecen subtítulos en ese idioma (si están disponibles en el disco).

∫ Ficha “Video”

TV Aspect

Elija el ajuste adecuado a su televisor y a sus preferencias.

≥4:3 Pan&Scan

Los lados de la imagen de pantalla panorámica se cortan para poder caber en la pantalla (a menos que lo prohíba el disco).

: Televisión de aspecto normal (4:3)

≥Other¢¢¢¢

§2

RQT7977

TV Type

Haga la sección adecuada al tipo de su televisor.

Time Delay

Si conecta el aparato a una pantalla de plasma, ajuste esta opción si nota que el audio no está sincronizado con el vídeo.

≥4:3 Letterbox: Televisión de aspecto normal (4:3)

La imagen de la pantalla panorámica se muestra en el estilo de buzón.

≥16:9: Televisor de pantalla panorámica (16:9) ≥Standard (Direct View TV) ≥CRT Projector ≥LCD TV/Projector

≥Projection TV ≥Plasma TV ≥0ms ≥20ms ≥ 40ms ≥ 60ms ≥80ms ≥100ms

Page 21

Video Out (AV/Component)

Elija el formato de señal de vídeo que desea que salga por el terminal SCART (AV) y el de componente.

Still Mode

Especifique el tipo de imagen que se va a mostrar cuando se haga una pausa.

NTSC Disc Output

Elija la salida PAL 60 o NTSC al reproducir discos NTSC (➜ página 11, Sistemas de vídeo)

Picture/Video Output

Cambie el formato de la señal de vídeo que debe emitirse para JPEG, MPEG4 y vídeo DivX si la salida de la imagen no es correcta durante la reproducción.

∫ Ficha “Audio”

Dynamic Range Compression

Speaker Settings (➜ abajo)

Ajuste el tiempo de retardo para sus altavoces central y surround.

∫ Ficha “Display”

Menu Language On-Screen Messages Background during Play

Seleccione el fondo durante la reproducción de JPEG, MPEG4 y vídeo DivX.

∫ Ficha “Others”

FL Dimmer

Cambia el brillo de la pantalla del aparato.

DivX Registration

Muestra el código de registro del aparato.

QUICK SETUP Re-initialise Setting

Esto hace que todos los valores de los menús de Setup cambien a los ajustes predeterminados.

≥Video/YPbPr ≥S-Video/YPbPr ≥RGB/No Output

≥Automatic ≥Field: La imagen no está borrosa, pero la calidad de la misma es inferior. ≥Frame:

≥PAL60

La calidad general es alta, pero la imagen puede aparecer borrosa.

: Cuando se conecta a un televisor PAL.

≥NTSC: Cuando se conecta a un televisor NTSC.

≥Automatic

≥PA L

≥NTSC/PAL60: La salida dependerá del ajuste “NTSC Disc Output” (➜ arriba).

≥Off ≥On: Permite una mayor claridad incluso cuando el volumen esté bajo comprimiendo la gama entre

el nivel de sonido más bajo y el nivel de sonido más alto. Útil para ver el televisor a altas horas de la noche. (Solamente funciona con Dolby Digital)

≥Central: 0.0 ≥Surround (Izq/Der): 0.0

/1.0/2.0/3.0/4.0/5.0 ms /5.0/10.0/15.0 ms

≥English ≥ Français ≥Deutsch ≥Italiano ≥ Español ≥Polski ≥Svenska ≥Nederlands ≥On ≥Off ≥Black ≥Grey

≥Bright ≥ Dim ≥Auto: La pantalla pierde intensidad, pero la recupera cuando usted hace algunas operaciones.

Este código de registro es necesario para comprar y reproducir contenido DivX Video-on-Demand (VOD). (➜ página 30, Acerca del contenido DivX VOD)

≥Ye s ≥No

Se muestra la pantalla de contraseña si se ajusta “

≥Ye s :

contraseña. Después de desaparecer “

INIT

Ratings

” (➜página 20

). Introduzca la misma

” de la pantalla, apague el aparato y vuelva a encenderlo.

≥No

Cambio de los ajustes del reproductor

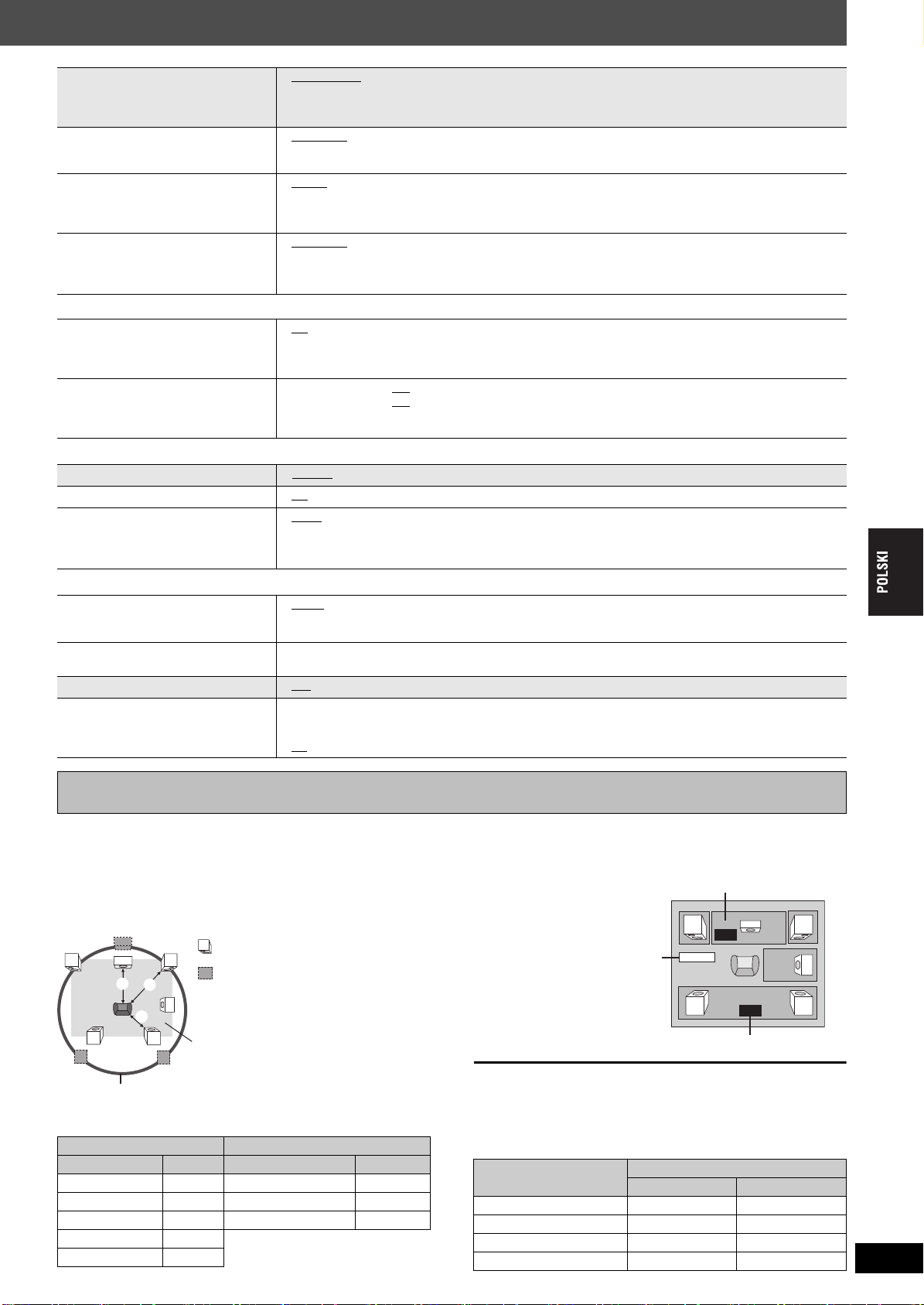

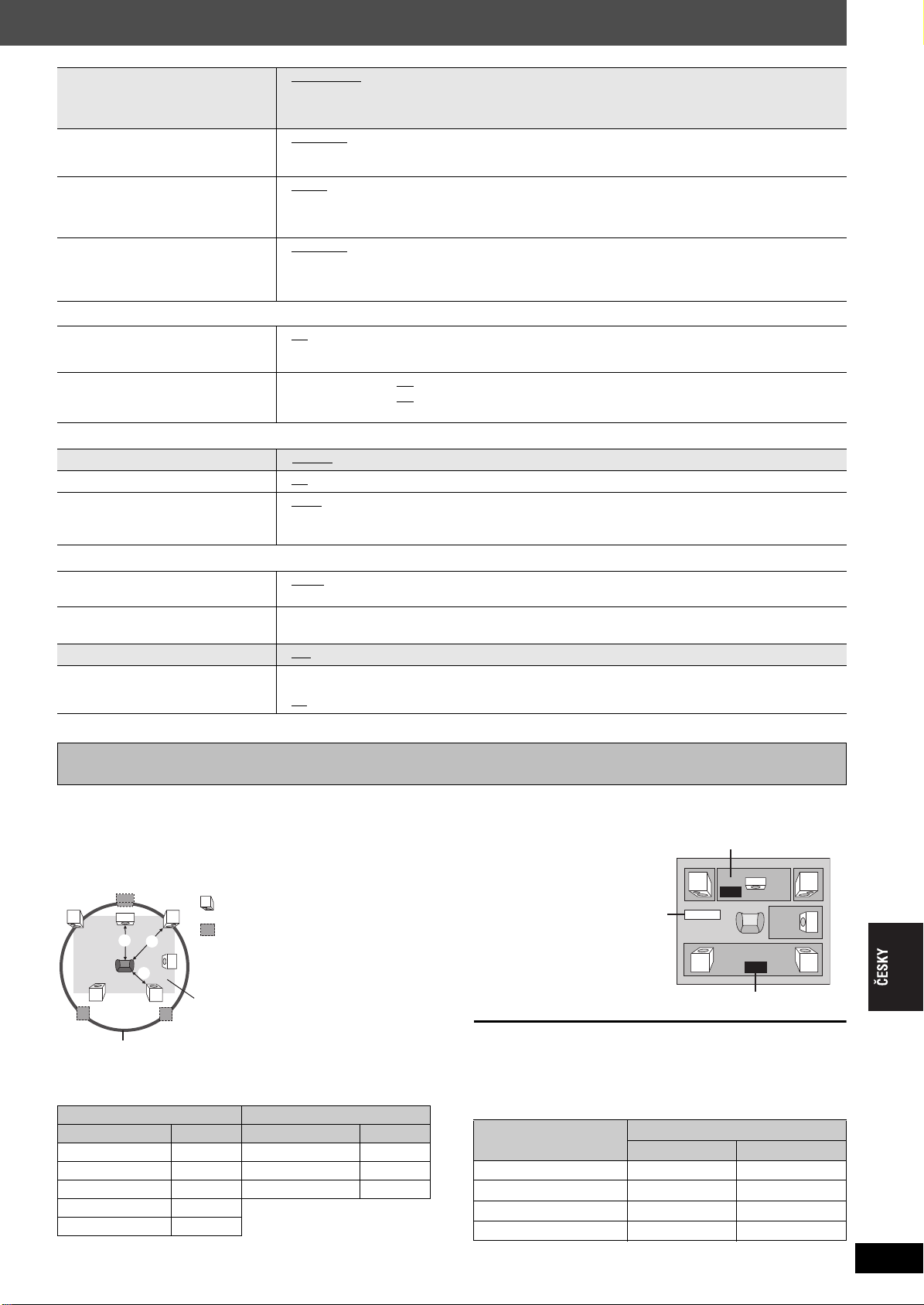

Cambio del tiempo de retardo (Speaker Settings)

(Es efectivo cuando se reproduce audio de múltiples canales)

(Altavoces central y surround solamente) Para escuchar de forma óptima el sonido de canales 5.1, todos los altavoces, a excepción del subwoofer, deberán estar a la misma distancia de la posición de escucha. Si tiene que colocar el altavoz central o los altavoces surround más cerca de la posición de escucha, ajuste el tiempo de retardo para compensar la diferencia.

Círculo de distancia de escucha primaria constante

Si la distancia a o b es inferior a c, busque la diferencia en la tabla y cambie al ajuste recomendado.

a Altavoz central b Altavoz surround

Diferencia (aprox.) Ajuste Diferencia (aprox.) Ajuste 30 cm 1.0 ms 150 cm 5.0 ms 60 cm 2.0 ms 300 cm 10.0 ms 90 cm 3.0 ms 450 cm 15.0 ms 120 cm 4.0 ms 150 cm 5.0 ms

: Posición real de los altavoces

: Posición ideal de los altavoces

: Distancia de escucha primaria

Dimensiones aproximadas de la habitación

1 Pulse [3, 4] para seleccionar el cuadro del tiempo de

retardo y pulse [ENTER].

2Pulse [3,4] para ajustar el tiempo de retardo y pulse [ENTER].

Tiempo de retardo del altavoz central

0.0

Exit (Salir)

Exit

Tiempo de retardo de los altavoces surround

Para terminar con el ajuste de los altavoces

Pulse [2] para seleccionar “Exit” y pulse [ENTER]. Si se cambia el ajuste de los altavoces surround para Dolby Digital,

el ajuste también cambia para Dolby Pro Logic II. P. ej., los ajustes de MUSIC son los mismos que los de Dolby Digital.

Dolby Digital

Dolby Pro Logic II

MUSIC MOVIE

0 ms 0 ms 10 ms

5 ms 5 ms 15 ms 10 ms 10 ms 20 ms 15 ms 15 ms 25 ms

RQT7977

Page 22

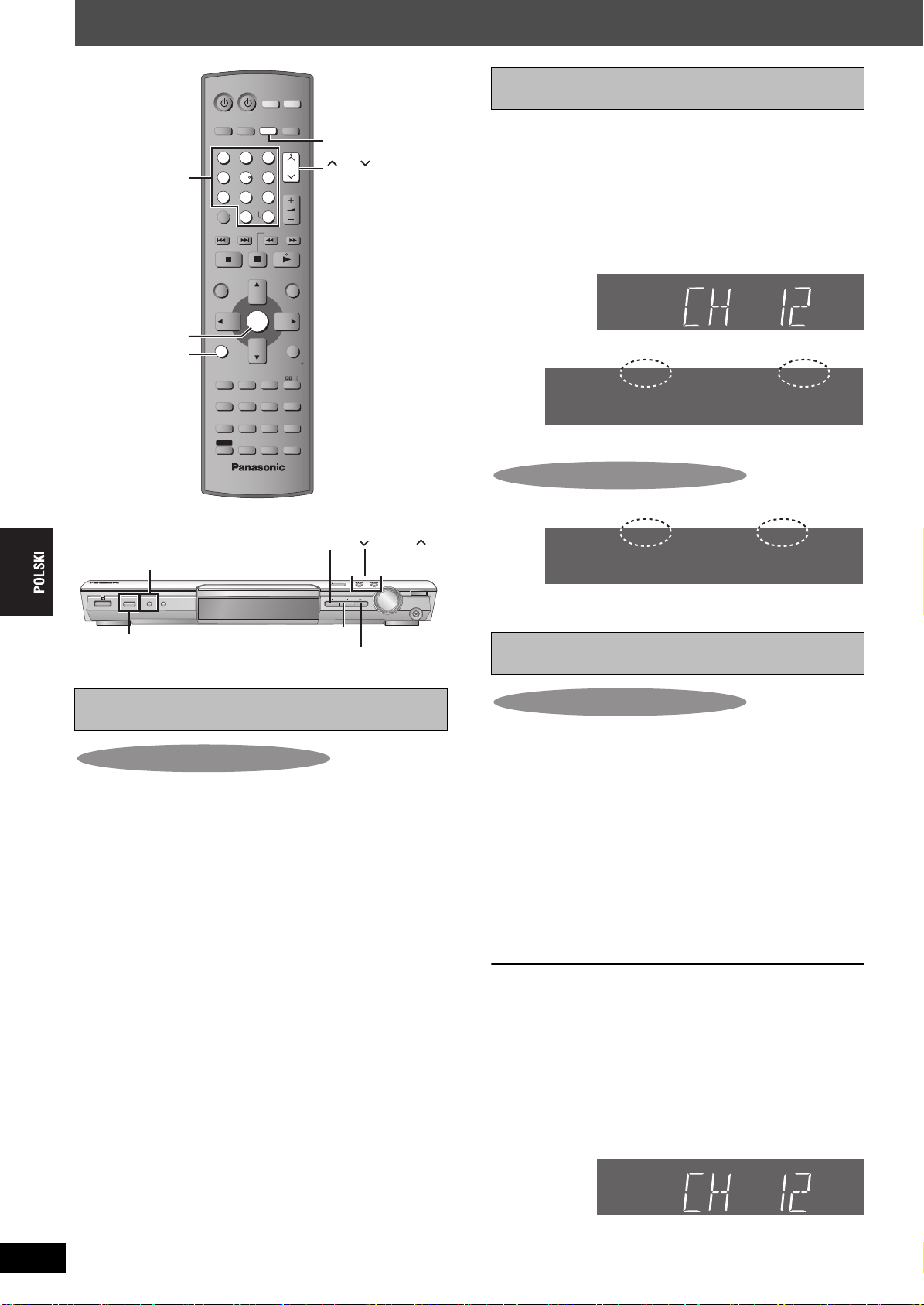

La radio

Botones

numerados

ENTER

FUNCTIONS

RDS

INPUT SELECTOR PROGRESSIVE

H.BASS

RDS

INPUT SELECTOR

AV SYSTEM

TV/AV

SLEEP

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

ENTER

FUNCTIONS

SUBWOOFER

SUPER SRND

LEVEL

H.BASS

ZOOM

MANUAL SKIP

QUICK OSD

ANGLE/PAGE

FL DISPLAY REPEAT

GROUP

ADVANCED

SHIFT

DISC REVIEW

VCR

TUNER/BAND

DVD/ CD

VOLUME

-/--

S10

SLOW/SEARCH

PLAY

LIST

RETURN

TV VOLTV VOL

C.FOCUS

MIX 2CH

SFC

SUBTITLE

SETUP

AUDIO

MUTING

PLAY MODE

TEST

PLAY SPEED

CH SELECT

QUICK REPLAY

TUNE MODE

TUNER/BAND

OPENCLOSE

TUNE MODE FM MODE MEMORY

FM MODE

TUNING

DOWN

MEMORY

Selección de canales de presintonización

1 Pulse [TUNER/BAND] para seleccionar

“FM” o “AM”.

2 Pulse los botones numerados para

seleccionar el canal.

También puede pulsar [W CH X].

Para seleccionar un número de 2 dígitos

Ej. 12: [S10] ➜ [1] ➜ [2]

DIGITAL

RDS PS PTY

DVD

DTS

MODE

RAM

DISC

T G S.SRND D.MIX SLP

TUNED

Cuando está recibiéndose una emisión FM estéreo.

DIGITAL

RDS PS PTY

DVD

DTS

MODE

RAM

DISC

T G S.SRND D.MIX SLP

TUNED

MONO

∫ Si el ruido es excesivo en el modo de FM

Aparato principal solamente

Pulse [FM MODE] para que aparezca “MONO”.

DTS

MODE

RAM

DISC

DIGITAL

RDS PS PTY

VOLUME

PHONES

Pulse de nuevo [FM MODE] para cancelar el modo.

DVD

El modo también se cancela cuando usted cambia la frecuencia.

T G S.SRND D.MIX SLP

TUNED

MONO

Sintonización manual

STCT

MONO

LS RS

RND PGM H.BASS

LS RS

RND PGM H.BASS

C R

STC

LFE

PRG

LFE

PRG

RQT7977

Presintonización automática

Aparato principal solamente

Se puede presintonizar un máximo de 15 emisoras de cada banda: FM y AM.

Pulse

[INPUT SELECTOR]

“

” o “AM”

para seleccionar

2 Pulse [TUNE MODE] para seleccionar

“MANUAL”.

Cada vez que usted pulse el botón: MANUAL()PRESET

3 Pulse [X TUNING W] para sintonizar la

frecuencia más baja (FM: 87.50, AM: 522).

4 Mantenga pulsado [MEMORY].

Suelte el botón cuando aparezca “FM AUTO” o “AM AUTO”. El sintonizador presintoniza todas las emisoras que puede

recibir en los canales en orden ascendente. ≥“SET OK” aparece cuando se han sintonizado las emisoras

y la radio se sintoniza con la última emisora presintonizada.

≥“ERROR” aparece cuando la presintonización automática

no se realiza correctamente. Presintonice los canales manualmente (➜ derecha).

Aparato principal solamente

1 Pulse [INPUT SELECTOR] para

seleccionar “FM” o “AM”.

Pulse [TUNE MODE] para seleccionar “MANUAL”.

3 Pulse [X TUNING W] para seleccionar la

frecuencia.

Mantenga pulsado [XTUNINGW] hasta que la frecuencia empiece a desplazarse para iniciar la sintonización automática. La sintonización se detiene cuando se encuentra una emisora.

∫ Presintonización del canal

Se puede presintonizar un máximo de 15 emisoras de cada banda: FM y AM.

1 Mientras se escucha la emisión de radio

Pulse [ENTER].

Mientras la frecuencia y “P” parpadean en la pantalla

Pulse los botones numerados para seleccionar un canal.

También puede pulsar [W CH X] y luego [ENTER] ≥Para seleccionar un número de 2 dígitos

Ej. 12: [S10] ➜ [1] ➜ [2].

DTS

MODE

RAM

DISC

DIGITAL

RDS PS PTY

DVD

La emisora que ocupa un canal se borra si se presintoniza otra en ese canal.

T G S.SRND D.MIX SLP

TUNED

MONO

STC

Page 23

Emisiones RDS

AUDIO

VCR

AUDIO

FM ANT

AM ANT

(75

LOO P

EX T

COMPONENT VIDEO OUT

(PROGRESSIV

E/IN

TERLACE)

S-VIDE O

OUT

VIDEO

OUT

El aparato puede mostrar los datos de texto transmitidos por el sistema de datos de radio (RDS) disponible en algunas zonas. Si la emisora que está escuchando está transmitiendo señales RDS, “RDS” se encenderá en la pantalla.

Pulse [RDS] en el aparato principal o [FUNCTIONS] en el mando a distancia para visualizar los datos de texto.

Cada vez que usted pulse el botón: PS (preajuste de fábrica)>PTY> Visualización de frecuencia

^---------------------------------------------------------------------------}

Visualizaciones PTY

NEWS VARIED FINANCE COUNTRY

AFFAIRS POP M CHILDREN NATIONAL

INFO ROCK M SOCIAL A OLDIES

SPORT

M.O.R. M

EDUCATE LIGHT M PHONE IN DOCUMENT

DRAMA CLASSICS TRAVEL TEST

CULTURE OTHER M LEISURE ALARM

SCIENCE WEATHER JAZZ

“M.O.R. M” = Música para todos los gustos

RELIGION FOLK M

La radio

[Nota]

La visualización de RDS puede que no esté disponible si la recepción es mala.

Conexiones de antena opcional

Utilice antenas exteriores si la recepción de la radio es mala.

≥Desconecte la antena cuando no utilice el aparato. ≥No utilice la antena exterior durante una tormenta eléctrica.

Antena exterior de FM (utilizando una antena de televisión)

≥Desconecte la antena interior

de FM.

≥La antena deberá ser instalada

por un técnico competente.

Cable coaxial de 75 ≠

(no incluido)

Deje conectada la antena de cuadro de AM.

COMPONENT VIDEO OUT

(PROGRESSIV

E/IN

FM ANT

(75

≠

)

AM ANT

LOOP

EXT

VCR

AUDIO

TERLACE)

S-VIDEO

OUT

VIDEO

OUT

5–12 m

Antena exterior de AM (utilizando un cable cubierto de vinilo)

Coloque el cable cubierto de vinilo horizontalmente a lo largo de una ventana u otro lugar conveniente.

RQT7977

Page 24

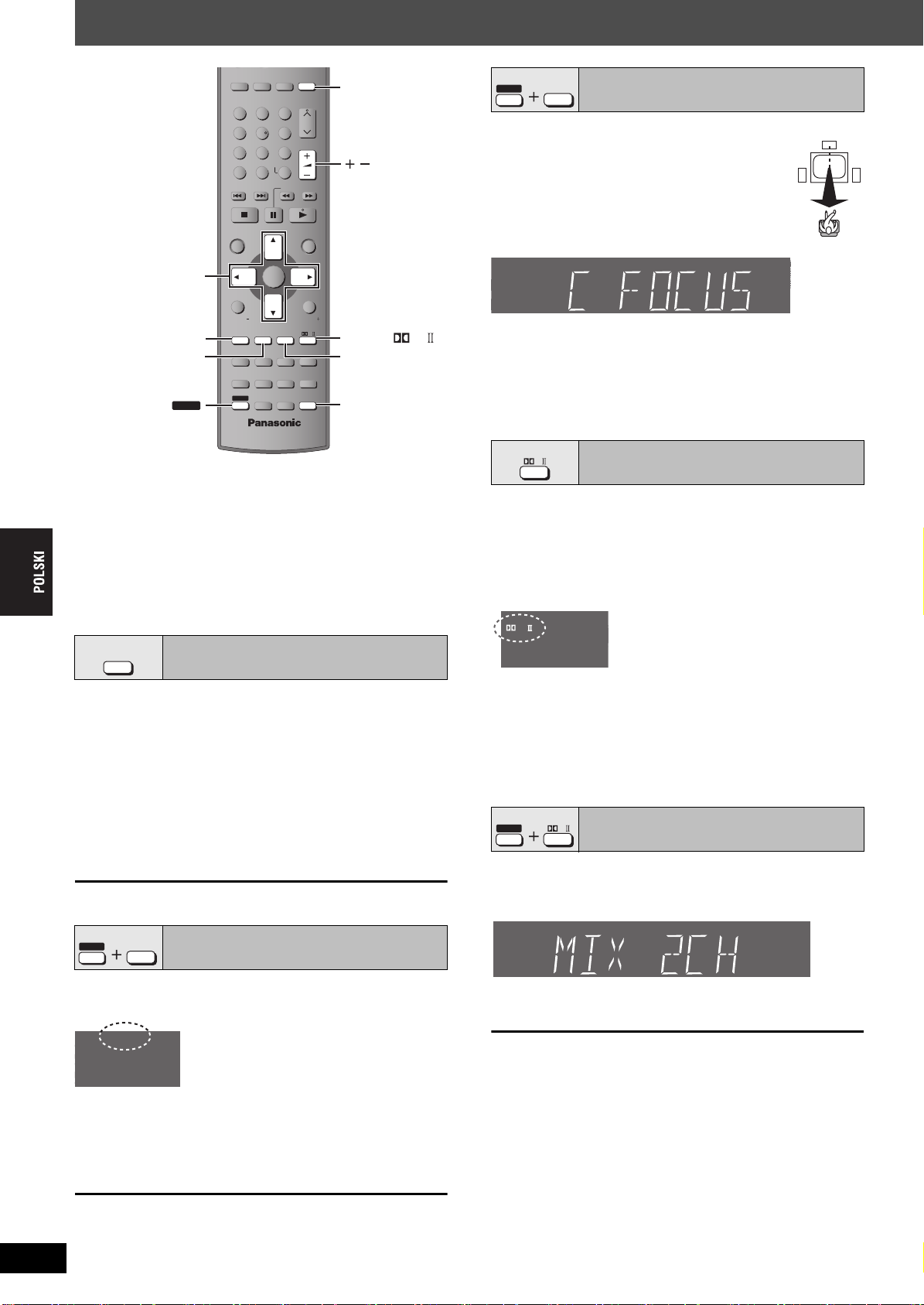

Campo acústico y calidad del sonido

S E

TUNER/BAND

TV/AV

-/--

S10

SLOW/SEARCH

DVD/ CD

VOLUME

DVD/CD

VOLUME

C.FOCUS

SHIFT

SFC

Enfoque central

(Discos en que el diálogo está grabado en el canal central)

Puede hacer que el sonido del altavoz central parezca que procede del interior del televisor.

Pulse [SHIFT]i[C.FOCUS].

SLEEP

CANCEL

SKIP

ZOOM

ENTER

C.FOCUS

SFC

SUBTITLE

AUDIO

PLAY SPEED

QUICK REPLAY

PLAY LIST

RETURN

TV VOLTV VOL

MIX 2CH

MIX 2CH, PL

SETUP

MUTING

C.FOCUS, SFC

PLAY MODE

TEST

CH SELECT

TEST, CH SELECT

3, 4, 2, 1

SUBWOOFER LEVEL

SUPER SRND, H.BASS

SHIFT

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

SUBWOOFER

SUPER SRND

LEVEL

H.BASS

QUICK OSD

MANUAL SKIP

ANGLE/PAGE

GROUP

FL DISPLAY REPEAT

ADVANCED

SHIFT

DISC REVIEW

[Nota]

≥Si conecta auriculares, no tendrán efecto los siguientes sistemas

de campo acústico. (Excluyendo el control de campo acústico)

Campo acústico y calidad del sonido

≥Cuando estos sistemas de campo acústico se utilizan con algunas

fuentes, puede que usted experimente una reducción en la calidad del sonido. Si pasa esto, apague el sistema del campo acústico.

≥

Si activa Super Surround, Dolby Pro LogicII se cancela y viceversa.

≥Las siguientes funciones pueden no funcionar dependiendo de la

grabación del disco.

C.FOCUS

SFC

Control de campo acústico

Cambia la calidad de sonido.

Pulse [SFC].

Cada vez que usted pulse el botón:

FLAT: Cancelación (no se añade efecto) (preajuste de fábrica). HEAVY: Añade fuerza a la música rock. CLEAR: Aclara los sonidos más altos. SOFT: Para música de fondo. DISCO: El sonido reverbera para que usted se sienta como si

estuviese en una discoteca.

LIVE: Hace que las voces sean más vivas. HALL: Expande el sonido para que usted se sienta como si

estuviese en una sala de conciertos.

Para comprobar el ajuste actual

Pulse [SFC].

SUPER SRND

SHIFT

H.BASS

Super Surround

Añade efectos de sonido ambiental al sonido estéreo.

Pulse [SHIFT]i[SUPER SRND].

T G S.SRND D.MI X S

DIGITAL

S PS PTY

DTS

MODE

RAM

DISC

T G S.SRND D.MIX SLP

TUNED

MONO

STCT

LS R

RND

PGM H.BASS

Cada vez que usted pulse el botón: C FOCUS ON,------.C FOCUS OFF

≥Esto no funciona cuando está activado Super Surround. ≥Esto también funciona si Dolby Pro Logic II está activado.

MIX 2CH

Dolby Pro Logic II

Excepto [DivX] Dolby Pro Logic II es un decodificador avanzado que extrae 5-canales de sonido ambiental (delanteros derecho e izquierdo, central y surround derecho e izquierdo) de cualquier programa estéreo, tanto si ha sido codificado específicamente con Dolby Surround como si no.

Pulse [ÎPLII].

DISC

DIGITAL

RDS PS PTY

DVD

DTS

MODE

RAM

TUNE

Cada vez que usted pulse el botón:

MOVIE: Software de película, grabado en Dolby Surround. MUSIC: Fuentes estéreo OFF: Cancelación

≥Esto sólo funciona en el modo DVD/CD. ≥“ÎPLII” se enciende cuando hay efecto.

MIX 2CH

SHIFT

Mezcla descendente

Se pueden mezclar señales de 2 canales de forma descendente si es necesario.

Pulse [SHIFT]i[MIX 2CH].

DIGITAL

RDS PS PTY

DVD

DTS

MODE

RAM

DISC

T G S.SRND D.MIX SLP

TUNED

Cada vez que usted pulse el botón: MIX 2CH ON,------.MIX 2CH OFF

MONO

STCT

C R

LS RS

LFE

RND

PRG

PGM H.BASS

RQT7977

Cada vez que usted pulse el botón:

MUSIC: Añade efectos de sonido ambiental a las fuentes estéreo. MOVIE: Utilice este modo cuando reproduzca software de

películas.

PA RT Y: El sonido es estéreo independientemente del sentido en

que usted mire.

OFF: Cancelación

≥Puede ajustar el volumen de los altavoces surround para obtener

el mejor efecto ambiental (➜ página 25, Ajustes de nivel de los altavoces).

≥Super Surround no funciona cuando se reproduce un DVD

grabado con una fuente de múltiples canales.

Si “D.MIX” parpadea en la pantalla, el disco contiene señales de múltiples canales que no pueden mezclarse. [DVD-A]

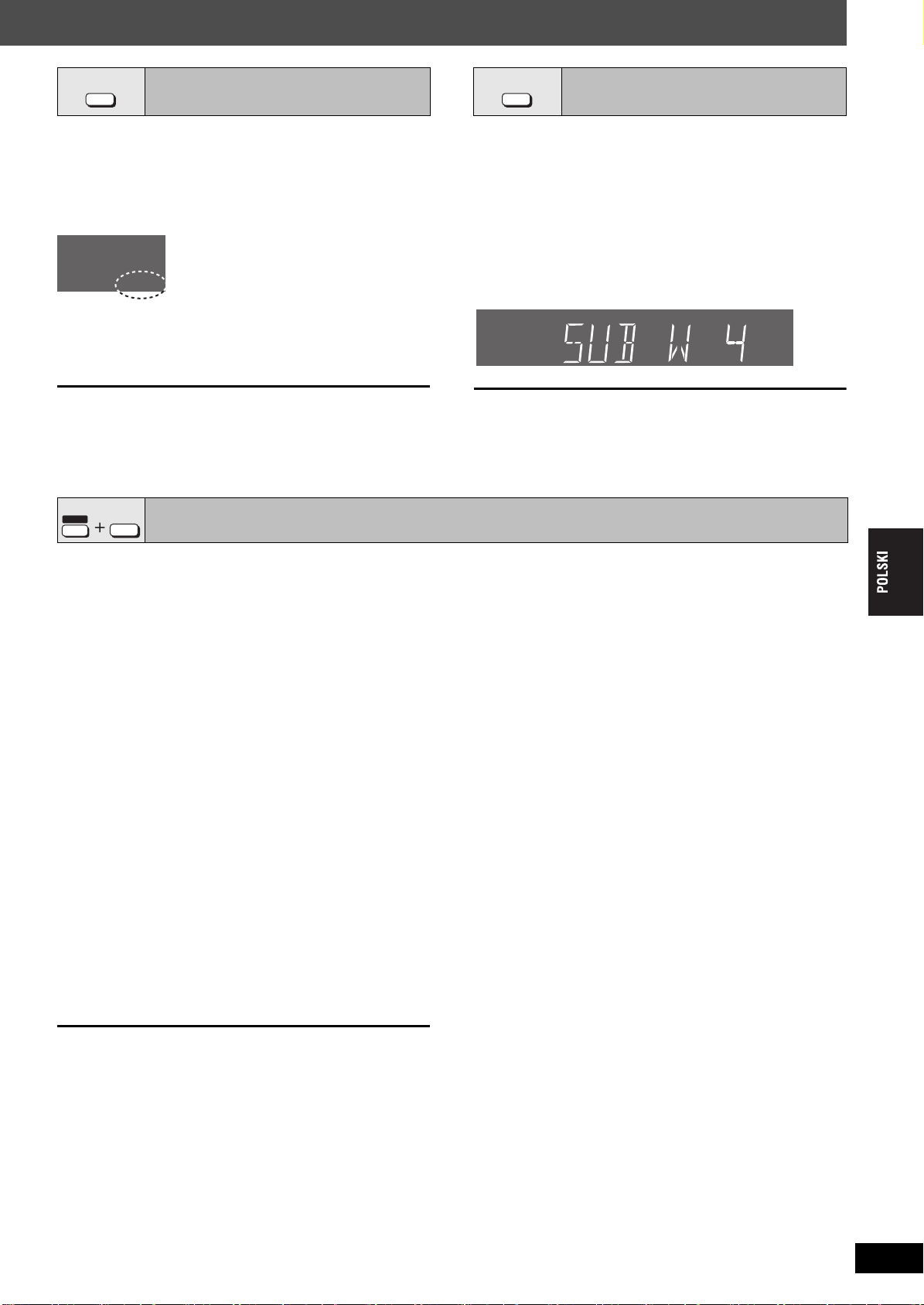

Page 25

SUPER SRND

H.BASS

Refuerzo de los graves

SUBWOOFER

LEVEL

Nivel de subwoofer

Se puede reforzar el sonido de baja frecuencia de forma que cada tono grave fuerte se pueda oír claramente, aunque la acústica de la habitación no sea óptima. Este aparato selecciona automáticamente el ajuste más adecuado en función del tipo de fuente que se reproduzca.

Pulse [H.BASS].

[HT845] [HT885] El indicador H.BASS se enciende en el aparato

principal.

MONO

STCT

C R

LS RS

LFE

RND

PRG

PGM

H.BASS

≥[DVD-V] [RAM] [DVD-RW[‹VR›]

H. BASS ON (preajuste de fábrica),------.H. BASS OFF

≥Si se selecciona otra fuente

H. BASS OFF (preajuste de fábrica),------.H. BASS ON

El ajuste configurado se conserva y se utiliza cada vez que se reproduce el mismo tipo de fuente.

SHIFT

Ajustes de nivel de los altavoces

TEST

CH SELECT

Ésta es una de las formas de obtener los efectos ambientales apropiados.

Preparación

Pulse [DVD/CD].

1 Durante la parada y sin que aparezca nada en pantalla

Pulse [SHIFT]i[TEST] para dar salida a una señal de prueba.

L: Delantero izquierdo C: Central R: Delantero derecho RS: Surround derecho LS: Surround izquierdo

≥No hay salida del canal SW (subwoofer).

2 Pulse [VOLUME, r] o [s] para poner el

volumen utilizado normalmente para escuchar.

3 Pulse [3] (aumento) o [4] (disminución)

para ajustar el nivel de cada altavoz.

C, RS, LS: j6 dB a i6 dB (L, R: Sólo se puede ajustar el equilibrio.)

≥Para ajustar el equilibrio de los altavoces delanteros

Mientras sale la señal de prueba, pulse [2, 1].

≥Ajuste el nivel de los altavoces para que sea el mismo que el

de los altavoces delanteros.

Para detener la señal de prueba

Pulse de nuevo [SHIFT]i[TEST].

Se puede ajustar la cantidad de graves. Este aparato selecciona automáticamente el ajuste más adecuado en función del tipo de fuente que se reproduzca.

Pulse [SUBWOOFER LEVEL].

≥[DVD-V] [RAM] [DVD-RW[‹VR›]

SUB W 4 (preajuste de fábrica)>SUB W 1>SUB W 2>SUB W 3

^-----------------------------------------------------------------------------------------}

≥Si se selecciona otra fuente

SUB W 2 (preajuste de fábrica)>SUB W 3>SUB W 4>SUB W 1

^----------------------------------------------------------------------------------------}

DIGITAL

RDS PS PTY

DVD

DTS

MODE

RAM

DISC

T G S.SRND D.MIX SLP

TUNED

MONO

STCT

C R

LS RS

LFE

RND

PRG

PGM H.BASS

El ajuste configurado se conserva y se utiliza cada vez que se reproduce el mismo tipo de fuente.

∫ Para ajustar el nivel de los altavoces durante la

reproducción

(Se aplica al reproducir audio de múltiples canales o cuando Dolby Pro Logic II o Super Surround están activados.)

1 Pulse [CH SELECT] para seleccionar el altavoz.

L #C #R #RS #LS #SW

^-------------------------------------------------}

SW: Subwoofer ≥Puede ajustar SW sólo si el disco incluye un canal de

subwoofer.

≥“SW” no aparece en la pantalla, y no puede ajustarse

cuando se activa Dolby Pro Logic II.

≥“S” aparece en la pantalla cuando se selecciona “MUSIC” o

“MOVIE” con Super Surround (➜ página 24). En este caso, usted puede ajustar el nivel de ambos altavoces surround al mismo tiempo mediante [3, 4]. S: j6 dB

i6 dB

2 Pulse [3] (aumento) o [4] (disminución) para

ajustar el nivel de cada altavoz.

C, RS, LS, SW: j6 dB a i6 dB (L, R: Sólo se puede ajustar el equilibrio.)

≥Para ajustar el equilibrio de los altavoces delanteros

Estando seleccionado “L” o “R”, pulse [2, 1].

Campo acústico y calidad del sonido

RQT7977

Page 26

Control de otro equipo

TVTV

AUDIOAUDIO

ININ

VCRVCR

AUDIOAUDIO

ININ

AUXAUX

FM ANT

AM ANT

(75≠

)

LOOP

EXT

COMPONENT VIDEO OUTCOMPONENT VIDEO OUT

(PROGRESSIV(PROGRESSIVE/INE/INTERLACE)TERLACE)

S-VIDEOS-VI DEO

OUTOUT

VIDEOVIDEO

OUTO UT

RECRE C OUTOUT

AUDIO OUTRLVIDEO IN

PLAY OUT REC IN

RLRL

VIDEO

OUT

AUDIO OUT

Televisor

(no incluido)

Grabadora de vídeo

(no incluida)

Para ver vídeo procedente de la grabadora de vídeo

Seleccione la entrada “VIDEO 2” en su televisor en este ejemplo.

Para reproducir audio del televisor

Reduzca el volumen del televisor al mínimo y controle el volumen en este aparato.

Ya está conectado

(➜ página 8)

Para reproducir audio de una grabadora de vídeo

[HT845] [HT885]

Para grabar discos, emisiones de radio, etc., en una platina de casete

Cable de audio (no incluido)

Cable de vídeo (no incluido)

: Circulación de las señales

[HT845] [HT885]

Para reproducir audio de una platina de casete

Platina de casete

(no incluida)

Botones

numerados

[HT845]

[HT885]

En la ilustración se muestra el modelo HT535.

En la ilustración se muestra el modelo HT845.

∫ Ejemplo de conexión

Control de otro equipo

RQT7977

TV/AV

AUX

SLEEP

TV/AV

CANCEL

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

TV VOL

SUBWOOFER

LEVEL

QUICK OSD

FL DISPLAY REPEAT

SHIFT

AV SYSTEM

TUNER/BAND

TV/AV

-/--

S10

SLOW/SEARCH

SKIP

ENTER

SUPER SRND

C.FOCUS

H.BASS

SFC

ZOOM

SUBTITLE

MANUAL SKIP

AUDIO

ANGLE/PAGE

GROUP

PLAY SPEED

ADVANCED

DISC REVIEW

QUICK REPLAY

VCR

DVD/CD

VOLUME

PLAY

LIST

RETURN

TV VOLTV VOL

MIX 2CH

SETUP

MUTING

PLAY MODE

TEST

CH SELECT

VCR

DVD/CD TUNER/BAND

TV VOL

AV SYSTEM

Page 27

Control del televisor y de la grabadora de vídeo

Control de la platina de casete ([HT845] [HT885])

Puede utilizar el mando a distancia para controlar un televisor o una grabadora de vídeo de Panasonic. Conecte el equipo consultando “Ejemplo de conexión” (➜ página 26).

[Nota]

El mando a distancia puede que no funcione correctamente con algunos modelos.

Televisor

Preparación

Apunte el mando a distancia al aparato y pulse [TV] para encender el botón; a continuación, apúntelo al televisor para realizar las siguientes operaciones.

Encendido/apagado del televisor

Pulse [Í AV SYSTEM].

Cambio del modo de entrada de vídeo del televisor

Pulse [TV/AV].

Cambio de canales

Pulse [W CH X].

Ajuste del volumen

Pulse [TV VOLs] o [TV VOLr].

Grabadora de vídeo

Preparación

≥Cambie el modo de entrada de vídeo del televisor (“VIDEO 2” en el

ejemplo).

≥Apunte el mando a distancia al aparato y pulse [VCR] para

encender el botón; a continuación, apúntelo a la grabadora de vídeo para realizar las siguientes operaciones.

Encendido/apagado de la grabadora de vídeo

Pulse [Í AV SYSTEM].

Reproducción, pausa y parada

Pulse [1] (reproducción), [;] o [∫].

Avance rápido y rebobinado

Pulse [6] o [5].

Conexión de un reproductor de discos láser o un tocadiscos

Conéctelo en lugar de una grabadora de vídeo (➜ página 26) y seleccione “VCR” como fuente.

Recomendamos utilizar un tocadiscos con ecualizador fonográfico incorporado. Si su reproductor no tiene un ecualizador incorporado, conéctelo primero a un ecualizador separado y luego al aparato.

Cambio del código del mando a distancia (

[HT845] [HT885]

)

Este mando a distancia también puede controlar otras marcas de televisores y grabadoras de vídeo. Cambie el código para controlar tal equipo (➜ derecha).

Apunte el mando a distancia al equipo.

Mientras pulsa [TV] o [VCR]

Pulse un botón numerado para introducir el primer dígito y luego el segundo.

El mando a distancia da salida a la señal de encendido/apagado. Si el código es correcto, el equipo se enciende o se apaga. Si no, intente introducir otro código.

[Nota]

Vuelva a introducir los códigos después de cambiar las pilas.

Grabación en la platina de casete

1 Pulse [DVD/CD] para seleccionar “DVD/

CD”.

Pulse [TUNER/BAND] para seleccionar “FM” o “AM”.

2 Inicie la grabación y la reproducción.

Escucha de la platina de casete

Pulse [AUX] para seleccionar “AUX” como fuente.

Lista de códigos de TV

PANASONIC: 01, 29, 30, 31 AKAI: 07, 11, 28, 36, 37 ALBA: 05, 11, 12 BAUR: 32 BLAUPUNKT: 28, 36 BRANDT: 26, 41 BUSH: 02, 05, 10, 11,

DAEWOO: 11, 12, 32 DUAL: 32 FERGUSON: 11, 12 FINLUX: 11, 12, 22, 23,

FISHER: 37 FUNAI: 02, 38 GOLDSTAR: 11, 12 GOODMANS: 11, 12, 25, 32 GRUNDIG: 28, 36 HITACHI: 01, 09, 26, 41 ICE: 21, 39 INNO HIT: 34 ITT/NOKIA: 05, 07, 37 JVC: 18 KENDO: 40 LOEWE: 14, 33 LOEWE OPTA: 32 LUXOR: 37 MATSUI: 02, 05, 06, 07,

12, 32, 38

24, 25, 40

10, 11, 12, 25, 37, 38

Lista de códigos de videograbadoras

PANASONIC: 01, 29, 30 AKAI: 06, 08, 16, 17,

ALBA: 02, 06, 23 BAIRD: 08, 10, 37 BLAUPUNKT: 01, 26, 29, 30,

BUSH: 02, 09, 23 DAEWOO: 15 FERGUSON: 31 FISHER: 05, 07, 10, 11,

GOLDSTAR/LG: 03, 04, 36, 37 GOODMANS: 02, 03, 18, 23,

GRUNDIG: 02, 23, 26, 28,

HCM: 02, 23 HITACHI: 13, 14 ITT: 08, 10, 11, 37 ITT/NOKIA: 18, 27, 37 JVC: 20, 21 KENDO: 08, 09, 37 LOEWE: 03, 32 LUXOR: 08, 10, 11, 17,

MATSUI: 03, 05, 09 METZ: 01 MITSUBISHI: 17, 19, 21, 32

19, 37

27, 33

32, 33

19, 37

MITSUBISHI: 14, 19, 28, 36 NOKIA: 05, 07, 37 NORDMENDE: OCEANIC: 27, 35 ORION: 02, 03, 05, 10,

PHILIPS: 11, 12, 13, 15 PHONOLA 11, 12 RADIOLA: 11, 12 ROADSTAR: 39 SABA: 26, 41 SALORA: 07, 37 SAMSUNG: 11, 12, 15, 21,

SANYO: 07, 17, 25, 37 SCHNEIDER: 11, 12 SEG: 39, 40 SELECO: 11, 24 SHARP: 17, 20 SIEMENS: 11, 12, 17, 28, 36 SINUDYNE: 02, 05, 11, 12,

SONY: 16 THOMSON: 05, 26, 41 THORN: 06, 08, 11, 12,

TOSHIBA: 03, 04, 06, 08 UNIVERSUM: 39 WHITE WESTING HOUSE:

NEC: 04, 21, 36, 37 NOKIA: 08, 10, 11, 18,

NORDMENDE: 20, 21 OKANO: 06 ORION: 05, 09 PHILIPS: 22, 32, 33, 34,

PHONOLA: 32 RFT: 33 ROADSTAR: 02, 03, 18, 23,

SABA: 21 SALORA: 08, 11, 17, 19,

SAMSUNG: 15, 16, 18, 27 SANYO: 07, 10, 11 SCHAUB LORENZ: SCHNEIDER: 02, 03, 18, 23,

SEG: 02, 18, 23, 27 SHARP: 22 SIEMENS: 03, 10, 11, 32 SONY: 24, 25, 26 THOMSON: 21 THORN: 10 TOSHIBA: 15, 17, 19, 32 UNIVERSUM: 03, 08, 32, 37

26, 41

11, 12, 38

25, 34, 39

22, 24, 38, 40

14, 16, 25, 32

11, 12, 22, 40

22, 27, 37

27, 32

Control de otro equipo

RQT7977

Page 28

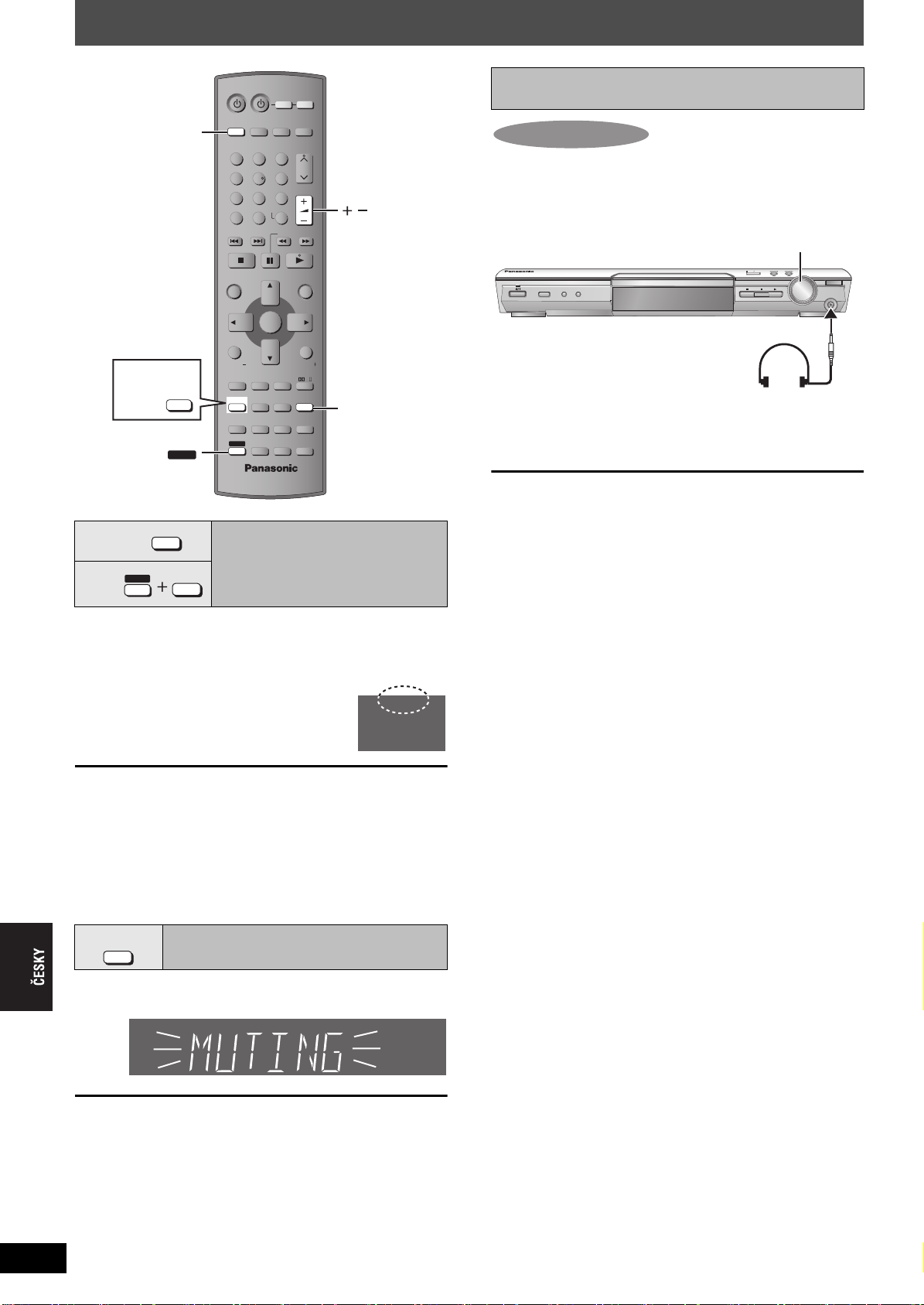

Otras funciones útiles

[HT535]

[HT845]

[HT885]

SLEEP

[HT845] [HT885]

SLEEP

QUICK OSD

SHIFT

SLEEP

QUICK OSD

SHIFT

AV SYSTEM

TV/AV

SLEEP

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

SUBWOOFER

SUPER SRND

LEVEL

H.BASS

QUICK OSD

MANUAL SKIP

ANGLE/PAGE

GROUP

FL DISPLAY REPEAT

ADVANCED

SHIFT

DISC REVIEW

ENTER

ZOOM

TUNER/BAND

-/--

S10

SLOW/SEARCH

C.FOCUS

SFC

SUBTITLE

AUDIO

PLAY SPEED

QUICK REPLAY

VCR

DVD/ CD

VOLUME

PLAY

LIST

RETURN

TV VOLTV VOL

MIX 2CH

SETUP

MUTING

PLAY MODE

TEST

CH SELECT

VOLUME

MUTING

Sleep timer (temporizador de suspensión)

Utilización de auriculares

Aparato principal solamente

1 Reduzca el volumen y conecte los

auriculares (no incluidos).

Tipo de clavija de auriculares: 3,5 mm, estéreo

VOLUME

OPENCLOSE

TUNING

INPUT SELECTOR PROGRESSIVE

H.BASS

RDS

TUNE MODE FM MODE MEMORY

VOLUME

PHONES

DOWN

2 Ajuste el volumen de los auriculares con

[VOLUME].

≥El audio cambia automáticamente a estéreo (2 canales).

[Nota]

Evite escuchar durante mucho tiempo para no dañarse los oídos.

Pulse [SLEEP] ([HT845] [HT885] [SHIFT]i[SLEEP]) para seleccionar el tiempo (en minutos).

SLEEP 30_----)SLEEP 60_----)SLEEP 90

^""""" OFF(_ SLEEP 120(__}

D.MIX SLP

Para cancelar el temporizador

Pulse [SLEEP] ([HT845] [HT885] [SHIFT]i[SLEEP]) para seleccionar “OFF”.

Para confirmar el tiempo restante Pulse de nuevo [SLEEP] ([HT845] [HT885] [SHIFT]i[SLEEP]).

Para cambiar el ajuste

Repita el procedimiento desde el principio.

SETUP

MUTING

Silencio

Pulse [MUTING].

“MUTING” parpadea en la pantalla del aparato.

DIGITAL

RDS PS PTY

DVD

DTS

MODE

RAM

DISC

T G S.SRND D.MIX SLP

TUNED

MONO

STCT

C R

LS RS

LFE

RND

PRG

PGM H.BASS

RQT7977

Para cancelar

≥Pulse de nuevo [MUTING], o reduzca el volumen al mínimo

(– – dB) y luego súbalo hasta alcanzar el nivel requerido.

≥El silencio se cancela cuando usted pone el aparato en el modo de

espera.

Page 29

Otras opciones de instalación de altavoces

∫ Colocación en una pared

Se pueden colocar todos los altavoces en la pared.

1 Meta un tornillo (no incluido) en la pared. 2 Fije firmemente el altavoz en el/los tornillo(s) con el/los agujero(s).

30–35 mm

‰3,0–4,0 mm

Pared o columna

La pared o columna en la que vaya a colocar los altavoces deberá ser capaz de aguantar un peso de 10 kg por tornillo. Consulte a un constructor de

≥

viviendas cualificado cuando coloque los altavoces en una pared. La colocación mal hecha puede dañar la pared y los altavoces

≥Para los altavoces delanteros (o surround [HT885]) montados en una pared se recomienda utilizar los cables opcionales de altavoces.

(También puede quitar los cables de altavoces de los tubos suministrados con este sistema.)

[HT845] (Altavoces delanteros solamente) [HT885] (Altavoces delanteros y surround)

≥Cuando monte los altavoces delanteros o surround en una pared, le recomendamos utilizar una cuerda (no incluida) para impedir que se

caigan (➜ página 5).

Ej.:

Altavoces surround [HT535]

‰7,5–9,4 mm

4,0–7,0 mm

Altavoz central

180 mm

Altavoces delanteros [HT845] Altavoces delanteros y surround [HT885]

366 mm

Otras opciones de instalación de altavoces

En esta posición, el altavoz caerá posiblemente si se mueve hacia la derecha o hacia la izquierda.

Mueva el altavoz para que el tornillo quede en esta posición.

∫ Colocación de los soportes de los altavoces

(no incluidos)

(Excepto [HT535] [HT845] Altavoces delanteros [HT885] Altavoces delanteros y surround)

Asegúrese de que los soportes cumplan estas condiciones antes de adquirirlos. El diámetro y la longitud de los tornillos y la distancia entre los mismos deberán ser los mostrados en el diagrama.

≥Los soportes deberán ser capaces de aguantar más de 10 kg. ≥Los soportes deberán quedar estables aunque los altavoces estén en una posición alta.

Ej.:

Altavoces surround [HT535]

5 mm, paso de 0,8 mm

60 mm

175 mm

Coloque los soportes en estos orificios metálicos.

Soporte de altavoz (no incluido)

Grosor de la chapa de más de 7 mm a 10 mm

RQT7977

Page 30

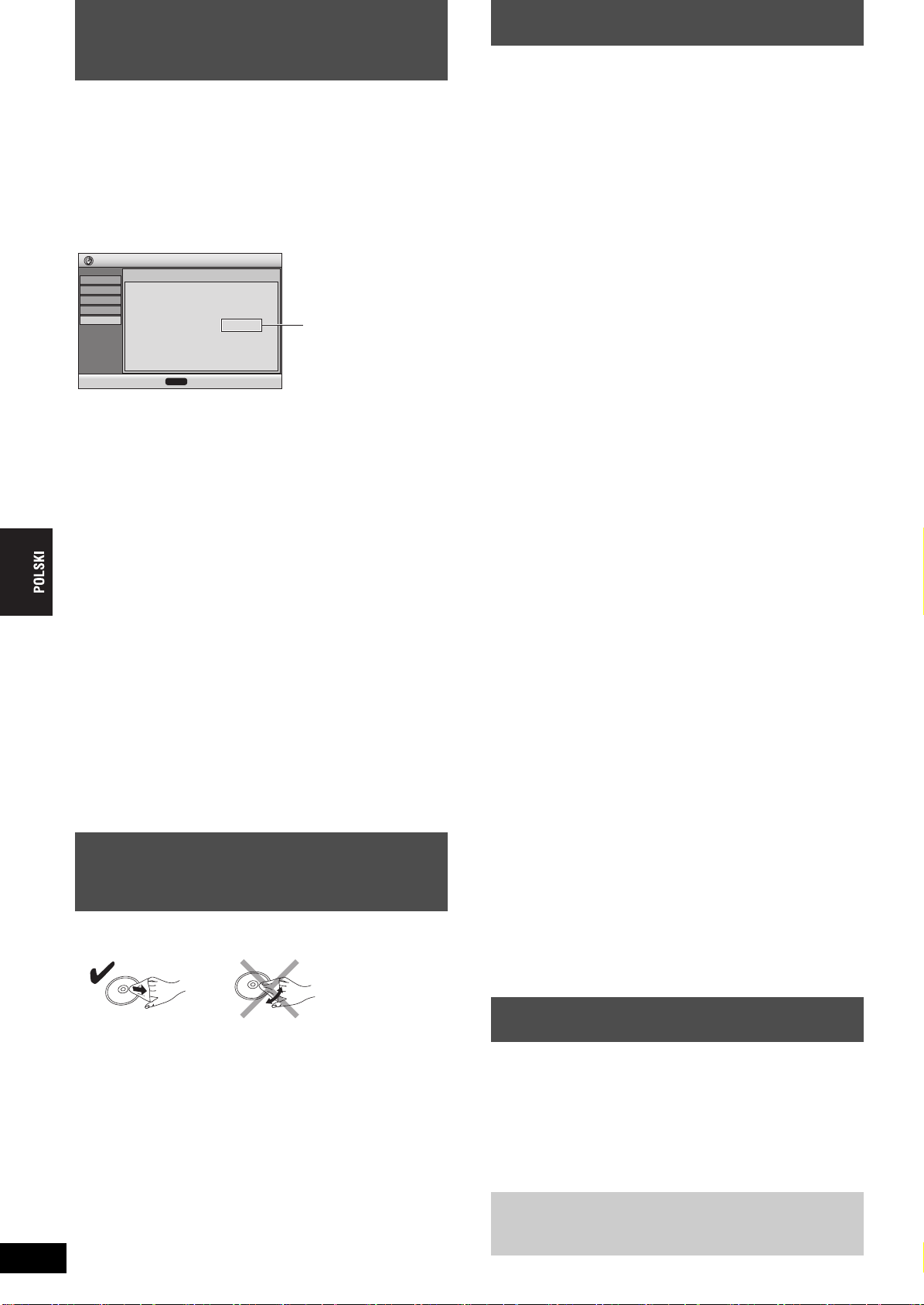

Acerca del contenido

Glosario

DivX VOD

El contenido de DivX Video-on-Demand (VOD) está cifrado para la protección de derechos de autor. Para poder reproducir contenido DivX VOD en este aparato, primero debe registrar el aparato.

Siga las instrucciones en línea sobre la adquisición de contenido DivX VOD para registrar el aparato introduciendo su código de registro. Para obtener más información acerca de DivX VOD, visite www.divx.com/vod.

Visualice el código de registro del aparato

(➜ página 21, “DivX Registration” en la ficha “Others”)

Setup

Disc Video Audio Display Others

≥Le recomendamos que apunte este código para consultarlo en el

futuro.

≥Tras reproducir contenido DivX VOD por primera vez, se

visualizará otro código de registro en “DivX Registration”. No utilice este código de registro para comprar contenido DivX VOD. Si lo utiliza para adquirir contenido DivX VOD y luego lo reproduce en este aparato, no podrá volver a reproducir ningún contenido que haya adquirido con el código anterior.

≥Si adquiere contenido DivX VOD con un código de registro distinto

al código de este aparato, no podrá reproducirlo. (Aparecerá el mensaje “Authorization Error”.)

DivX Registration

DivX Video-on-Demand

Your registration code is : XXXXXXXX To learn more visit www.divx.com/vod

ENTER

to continuePress

8 caracteres alfanuméricos

Contenido DivX que sólo se puede reproducir un determinado número de veces

Algunos contenidos DivX VOD sólo se pueden reproducir un determinado número de veces. Cuando se reproducen, se visualiza un número que indica las veces que se pueden volver a reproducir. Cuando este número es 0, significa que no se puede volver a reproducir ese contenido. (Aparecerá el mensaje “Rented Movie Expired”.)

Cuando reproduzca estos contenidos ≥El número de reproducciones restantes se reducirá en uno si:

– apaga el aparato o pulsa [SHIFT]i[SETUP].

Acerca del contenido DivX VOD/Manejo de discos/Glosario/Mantenimiento

– pulsa [∫]. (Pulse [;] para poner la reproducción en pausa.) – pulsa [:, 9] o [6, 5] etc., y llega a otro contenido o al

inicio del contenido que se está reproduciendo.

≥Las funciones Resume (➜ página 13, Parada) y Marker

[➜ página 19, Play Menu (Menú de reproducción)] no funcionan.

Manejo de discos

∫ Para limpiar discos

Límpielos pasando un paño húmedo y luego séquelos pasando un paño seco.

Descodificador

Un descodificador restablece las señales de audio codificadas en DVDs y las convierte en señales normales. A esto se le llama descodificación.

DivX

Formato de compresión de vídeo creado por DivXNetworks, Inc., que comprime los archivos de vídeo sin que se produzca una pérdida considerable de la calidad del vídeo.

Dolby Digital

Es un método de codificación de señales digitales desarrollado por Dolby Laboratories. Además del audio estéreo (2 canales), estas señales también pueden ser audio multicanal. Utilizando este método se puede grabar en un disco una gran cantidad de información de audio.

DTS (Digital Theater Systems)

Este sistema de sonido ambiental se utiliza en muchos cines. La separación entre los canales es muy buena, por lo que es posible obtener resultados muy reales.

Gama dinámica

La gama dinámica representa la diferencia entre el nivel más bajo de sonido que se puede oír por encima del ruido producido por el aparato y el nivel de sonido más alto antes que se produzca distorsión.

Cuadro fijo y campo fijo

Los cuadros son imágenes fijas que van juntas para formar una imagen en movimiento. Cada segundo se muestran aproximadamente 30 cuadros. Un cuadro se forma con un máximo de dos campos. Un televisor convencional muestra estos campos uno tras otro para crear cuadros. Cuando usted hace una pausa en una imagen en movimiento, se muestra una imagen fija. Un cuadro fijo se forma con un máximo de dos campos alternativos, por lo que la imagen puede aparecer borrosa, pero la calidad general es buena. Un campo fijo no aparece borroso, pero sólo tiene la mitad de información de un cuadro fijo, por lo que la calidad de la imagen resulta inferior.

I/P/B

MPEG 2, el estándar de compresión de vídeo adoptado para ser utilizado con DVD-Vídeo, codifica cuadros utilizando estos tres tipos de imagen. I: Imagen intracodificada

Esta imagen ofrece la mejor calidad y es la mejor para ser utilizada cuando se ajusta la imagen.

P: Imagen codificada predictiva

Esta imagen se calcula tomando como base imágenes I o imágenes P pasadas.

B: Imagen codificada predictiva bidireccional

Esta imagen se calcula comparando imágenes I y P pasadas y futuras, por lo que tiene el volumen de información más bajo.

PCM lineal (modulación por codificación de impulsos)

Son señales digitales sin comprimir similares a las de los CDs.

MPEG4

Sistema de compresión que se utiliza en dispositivos portátiles o en una red y que permite realizar grabaciones con gran eficacia a una velocidad de bits baja.

Control de reproducción (PBC)

Si un Vídeo CD tiene control de reproducción, usted podrá seleccionar escenas e información con los menús.

Frecuencia de muestreo

El muestreo es el proceso de convertir las alturas de las muestras de ondas de sonido (señal analógica) tomadas durante periodos establecidos en dígitos (codificación digital). La frecuencia de muestreo es el número de muestras tomadas por segundo, así que cuanto más alto sean los números más fiel será la reproducción del sonido original.

RQT7977

∫ Precauciones para manejar los discos

≥No coloque etiquetas ni pegatinas en los discos (esto puede

deformar el disco y luego no podrá utilizarse).

≥No escriba en la cara de la etiqueta con un bolígrafo u otro

instrumento de escritura.

≥No utilice aerosoles de limpieza de discos analógicos, bencina,

diluyente, líquidos para la prevención de la electricidad estática ni ningún otro disolvente.

≥No utilice protectores a prueba de rayas ni cubiertas. ≥No utilice los discos siguientes:

– Discos con adhesivo expuesto que ha quedado al quitar

pegatinas o etiquetas (discos de alquiler, etc.). – Discos muy deformados o agrietados. – Discos de forma irregular, por ejemplo, en forma de corazón.

Mantenimiento

Limpie el aparato con un paño suave y seco.

≥No utilice nunca alcohol, diluyente de pintura o bencina para

limpiar este aparato.

≥Antes de utilizar un paño tratado químicamente, lea atentamente

las instrucciones que acompañan al paño.

No use limpiadores de lentes disponibles en el mercado, ya que pueden causar un mal funcionamiento.(En general no es

necesario limpiar la lente, aunque esto depende del entorno de funcionamiento.)

Antes de mover el aparato, asegúrese de que la bandeja del disco esté vacía.

Si no lo hace, correrá el riesgo de dañar gravemente el disco y el aparato.

Page 31

Lista de códigos de idiomas

Abkhazio: 6566 Afar: 6565 Afrikaans: 6570 Aimara: 6589 Albanés: 8381 Alemán: 6869 Amharico: 6577 Árabe: 6582 Armenio: 7289 Asamés: 6583 Azerbaiyano: 6590 Bashkirio: 6665 Bengalí;: 6678 Bielorruso: 6669 Bihari: 6672 Birmano: 7789 Bretón: 6682 Búlgaro: 6671 Butanés: 6890 Cachemiro: 7583 Camboyano: 7577 Catalán: 6765 Checo: 6783 Chino: 9072 Coreano: 7579 Corso: 6779 Croata: 7282 Danés: 6865 Eslovaco: 8375 Esloveno: 8376 Español: 6983 Esperanto: 6979

Estonio: 6984 Faroés: 7079 Finés: 7073 Fiyano: 7074 Francés: 7082 Frisón: 7089 Gaélico: 7168 Galés: 6789 Gallego: 7176 Georgiano: 7565 Griego: 6976 Groenlandés: 7576 Guaraní: 7178 Gujarati: 7185 Hausa: 7265 Hebreo: 7387 Hindi: 7273 Holandés: 7876 Húngaro: 7285 Indonesio: 7378 Inglés: 6978 Interlingua: 7365 Irlandés: 7165 Islandés: 7383 Italiano: 7384 Japonés: 7465 Javanés: 7487 Kannada: 7578 Kazajstano: 7575 Kirguiz: 7589 Kurdo: 7585 Laosiano: 7679

Latín: 7665 Letón 7686 Lingala: 7678 Lituano: 7684 Macedonio: 7775 Malagasio: 7771 Malayalam: 7776 Malayo: 7783 Maltés: 7784 Maorí: 7773 Marathí: 7782 Moldavo: 7779 Mongol: 7778 Naurano: 7865 Nepalí: 7869 Noruego: 7879 Oriya: 7982 Pashto: 8083 Persa: 7065 Polaco: 8076 Portugués: 8084 Punjabi: 8065 Quechua: 8185 Romance: 8277 Rumano: 8279 Ruso: 8285 Samoano: 8377 Sánscrito: 8365 Serbio: 8382 Serbocroata: 8372 Shona: 8378 Sindhi: 8368

Singalés: 8373 Somalí: 8379 Suajili: 8387 Sudanés: 8385 Sueco: 8386 Tagalo: 8476 Tailandés: 8472 Tamil: 8465 Tártaro: 8484 Tayiko: 8471 Telugu: 8469 Tibetano: 6679 Tigrinia: 8473 Tonga: 8479 Turcomano: 8482 Turkmenio: 8475 Twi: 8487 Ucraniano: 8575 Urdu: 8582 Uzbeko: 8590 Vasco: 6985 Vietnamita: 8673 Volapük: 8679 Wolof: 8779 Xhosa: 8872 Yídish: 7473 Yoruba: 8979 Zulú: 9085

Lista de códigos de idiomas

Windows Media y el logo de Windows son marcas o marcas registradas de Microsoft Corporation en Estados Unidos y/o en otros países.

WMA es un formato de compresión desarrollado por Microsoft Corporation. Éste obtiene la misma calidad de sonido que MP3 con archivos de menor tamaño que los de MP3.

Fabricado bajo licencia de Dolby Laboratories. “Dolby” “Pro Logic” y el símbolo con una doble D son marcas comerciales de Dolby Laboratories.

“DTS” y “DTS Digital Surround” son marcas registradas de Digital Theater Systems, Inc.

Este producto incorpora tecnología de protección de los derechos de autor que a su vez está protegida por reivindicaciones de métodos de ciertas patentes de los EE.UU. y otros derechos de propiedad intelectual propiedad de Macrovision Corporation y otros propietarios de derechos. La utilización de esta tecnología de protección de los derechos de autor debe contar con la autorización de Macrovision Corporation, y debe ser utilizada solamente en el hogar y otros lugares de visión limitada a menos que Macrovision Corporation autorice lo contrario. La inversión de la tecnología o el desmontaje están prohibidos.

HighMAT™ y el logotipo HighMAT son marcas de fábrica o marcas registradas de Microsoft Corporation en los Estados Unidos y/o en otros países.

MPEG La tecnología de decodificación de audio Layer-3 autorizada por Fraunhofer IIS y Thomson multimedia.

, HDCD

marcas de fábrica de Pacific Microsonics, Inc. en los Estados Unidos y/o en otros países.

El sistema HDCD se fabrica bajo licencia de Pacific Microsonics, Inc. Este producto está cubierto por una o más de las patentes siguientes: Patentes de los Estados Unidos con los números 5,479,168, 5,638,074, 5,640,161, 5,808,574, 5,838,274, 5,854,600, 5,864,311 y 5,872,531, patente de Australia con el número 669114, y otras patentes pendientes.

Este producto cuenta con autorización, bajo licencia de portafolio de patente MPEG-4 Visual, para el uso personal y sin fines de lucro del consumidor para (i) codificar vídeo cumpliendo con la norma MPEG-4 Visual (“MPEG-4 Video”) i/o (ii) decodificar vídeo MPEG-4 que fue codificado por un consumidor para su uso personal y sin fines de lucro y/o fue obtenido de un proveedor de vídeo con licencia de MPEG LA para producir vídeo MPEG-4. No se otorga licencia, ni se implica que se otorgue, para ninguna otra utilización. Para obtener más información sobre licencias y usos promocionales, internos y comerciales, póngase en contacto con MPEG LA, LLC. http://www.mpegla.com

Producto oficial DivX Certified™. Reproduce contenido de vídeo DivX

DivX Certified™).

DivX, DivX Certified y los logotipos relacionados son marcas comerciales de DivXNetworks, Inc. y se deben utilizar con licencia.

Pacific Microsonics™ son marcas registradas o

VOD (de conformidad con los requisitos técnicos de DivX

, High Definition Compatible Digital® y

5, DivX® 4, DivX® 3 y

RQT7977

Page 32

Especificaciones

RQT7977

SECCIÓN DEL AMPLIFICADOR

[HT535]

Potencia de salida RMS: Modo Dolby Digital

Canal delantero 55 W por canal (6 ≠), 1 kHz,

distorsión armónica total del 10 %

Canal surround 55 W por canal (6 ≠), 1 kHz,

distorsión armónica total del 10 %

Canal central 160 W por canal (6 ≠), 1 kHz,

distorsión armónica total del 10 %

Canal subwoofer 220 W por canal (4 ≠), 100 Hz,

distorsión armónica total del 10 %

Potencia total RMS en el modo Dolby Digital 600 W

Potencia de salida DIN: Modo Dolby Digital

Canal delantero 40 W por canal (6 ≠), 1 kHz,

distorsión armónica total del 1 %

Canal surround 40 W por canal (6 ≠), 1 kHz,

distorsión armónica total del 1 %

Canal central 120 W por canal (6 ≠), 1 kHz,

distorsión armónica total del 1 %

Canal subwoofer 150 W por canal (4 ≠), 100 Hz,

distorsión armónica total del 1 %

Potencia total DIN en el modo Dolby Digital 430 W

[HT845]

Potencia de salida RMS: Modo Dolby Digital

Canal delantero 70 W por canal (4 ≠), 1 kHz,

distorsión armónica total del 10 %

Canal surround 70 W por canal (4 ≠), 1 kHz,

distorsión armónica total del 10 %

Canal central 260 W por canal (4 ≠), 1 kHz,

distorsión armónica total del 10 %

Canal subwoofer 260 W por canal (4 ≠), 100 Hz,

distorsión armónica total del 10 %

Potencia total RMS en el modo Dolby Digital 800 W

Potencia de salida DIN: Modo Dolby Digital

Canal delantero 45 W por canal (4 ≠), 1 kHz,

distorsión armónica total del 1 %

Canal surround 50 W por canal (4 ≠), 1 kHz,

distorsión armónica total del 1 %

Canal central 165 W por canal (4 ≠), 1 kHz,

distorsión armónica total del 1 %

Canal subwoofer 160 W por canal (4 ≠), 100 Hz,

distorsión armónica total del 1 %

Potencia total DIN en el modo Dolby Digital 515 W

[HT885]

Potencia de salida RMS: Modo Dolby Digital

Canal delantero 170 W por canal (6 ≠), 1 kHz,

distorsión armónica total del 10 %

Canal surround 70 W por canal (4 ≠), 1 kHz,

distorsión armónica total del 10 %

Canal central 260 W por canal (4 ≠), 1 kHz,

distorsión armónica total del 10 %

Canal subwoofer 260 W por canal (4 ≠), 100 Hz,

distorsión armónica total del 10 %

Potencia total RMS en el modo Dolby Digital 1000 W

Potencia de salida DIN: Modo Dolby Digital

Canal delantero 140 W por canal (6 ≠), 1 kHz,

distorsión armónica total del 1 %

Canal surround 55 W por canal (4 ≠), 1 kHz,

distorsión armónica total del 1 %

Canal central 180 W por canal (4 ≠), 1 kHz,

distorsión armónica total del 1 %

Canal subwoofer 180 W por canal (4 ≠), 100 Hz,

distorsión armónica total del 1 %

Potencia total DIN en el modo Dolby Digital 750 W

SECCIÓN DE SINTONIZADOR DE FM/AM, TERMINALES

Emisoras presintonizadas 15 emisoras de FM

Frecuencia modulada (FM)

Gama de frecuencias 87,50–108,00 MHz (paso de 50 kHz) Sensibilidad 1,5 µV (IHF) Relación señal a ruido de 26 dB 1,2 µV Terminales de antena 75 ≠ (sin equilibrio)

Modulación de amplitud (AM/MW)

Gama de frecuencias 522–1629 kHz (paso de 9 kHz) Sensibilidad de AM, relación señal a ruido de 20 dB a 999 kHz

Toma de auriculares

Terminal Estéreo, toma de 3,5 mm

15 emisoras de AM/MW

560 µV/m

SECCIÓN DE DISCOS

Discos reproducidos (8 cm o 12 cm)

(1) DVD (DVD-Vídeo, DVD-Audio, DivX (2) DVD-RAM (DVD-VR, JPEG (3) DVD-R (DVD-Vídeo, DivX

§1, 2

(4) DVD-RW (DVD-Vídeo, DVD-VR, DivX (5) iR/iRW (vídeo) (6) CD, CD-R/RW [CD-DA, Vídeo-CD, SVCD

2, 3,

JPEG imagen)]

§1

DivX 3.11, 4.x, 5.x No se admite GMC (Global Motion Compensation).

§2

El número total máximo combinado de grupos y contenidos de

MPEG4

, DivX

audio, imágenes y vídeo que pueden reconocerse: 4000 contenidos de audio, imágenes y vídeo, y 400 grupos.

§3

Archivos Exif, versión 2.1, JPEG Baseline Resolución de imagen: entre 160k120 y 6144k4096 píxeles (el muestreo secundario es 4:2:2 ó 4:2:0)

§4

Datos MPEG4 grabados con cámaras Multi SD o grabadoras de DVD-Vídeo de Panasonic Conforme a las especificaciones de SD VIDEO (norma ASF) / sistema de vídeo MPEG4 (Simple Profile) / sistema de audio G.726

§5

Conforme a la directiva IEC62107

§6

MPEG-1 Layer 3, MPEG-2 Layer 3

§7

Windows Media Audio Ver.9.0 L3 No compatible con Multiple Bit Rate (MBR)

Lector

Longitud de onda CD 785 nm

Potencia de láser CLASS 2/CLASS 3A

Salida de audio (disco)

Número de canales canales 5.1 (FL, FR, C, SL, SR, SW)

[HT845] [HT885] Rendimiento de audio

(1) Respuesta de frecuencia

≥DVD (audio lineal) 10 Hz–22 kHz (muestreo de 48 kHz)

10 Hz–44 kHz (muestreo de 96 kHz)

≥DVD-Audio 10 Hz–88 kHz (muestreo de 192 kHz) ≥CD-Audio 10 Hz–20 kHz

(2) Relación señal a ruido

≥CD-Audio 95 dB

(3) Gama dinámica

≥DVD (audio lineal) 95 dB ≥CD-Audio 93 dB

(4) Distorsión armónica total

≥CD-Audio 0,005 %

§1, 2

§2, 3

)

1, 2

)

§1, 2

§2, 4

)

, DivX

, MP3

, MPEG4

, HighMAT Level 2 (audio e

§1, 2

)

2, 6

, WMA

DVD 662 nm

SECCIÓN DE VÍDEO

Sistema de vídeo

Sistema de señales PAL 625/50, PAL525/60, NTSC

Salida de vídeo compuesto

Nivel de salida 1 Vp-p (75 ≠) Terminal Toma de contactos (1 sistema)

Salida de S-vídeo

Nivel de salida Y 1 Vp-p (75 ≠) Nivel de salida C PAL; 0,3 Vp-p (75 ≠)

Terminal Terminal S (1 sistema)

Salida de vídeo componente

[NTSC: 525 (480) p/525 (480) i, PAL: 625 (576) p/625 (576) i]

Nivel de salida Y 1 Vp-p (75 ≠) Nivel de salida P Nivel de salida P Terminal

B 0,7 Vp-p (75 ≠) R 0,7 Vp-p (75 ≠)

Toma de contactos (Y: verde, PB: azul, PR: rojo) (1 sistema)

Salida de vídeo RGB

Nivel de salida R 0,7 Vp-p (75 ≠) Nivel de salida G 0,7 Vp-p (75 ≠) Nivel de salida B 0,7 Vp-p (75 ≠) Terminal Toma Scart (1 sistema)

Toma Scart (1 sistema)

NTSC; 0,286 Vp-p (75 ≠)

Toma Scart (1 sistema)

2, 7

Page 33

SECCIÓN DE ALTAVOCES

[HT535] [Altavoces\delanteros\SB-FS535]

Tipo Caja acústica de 2 altavoces de 2 vías (reflejo de graves) Unidad(es) de altavoz(altavoces) Impedancia 6 ≠

1. Gama completa Tipo cónico de 6,5 cm

2. Altavoz de superagudos Tipo piezoeléctrico

Potencia de entrada (IEC) 55 W (máx.) Presión acústica de salida 80 dB/W (1,0 m)

Frecuencia de cruce 10 kHz

Gama de frecuencias 80 Hz–22 kHz (j16 dB)

Dimensiones (AntAltProf)

218 mmk1080 mm (máx.)/984 mm (mín.)k243 mm

Peso 2,6 kg

[HT535] [Altavoces\surround\SB-FS536]

Tipo Caja acústica de 1 altavoz de 1 vía (reflejo de graves) Unidad(es) de altavoz(altavoces) Impedancia 6 ≠

Gama completa Tipo cónico de 6,5 cm

Potencia de entrada (IEC) 55 W (máx.) Presión acústica de salida 80 dB/W (1,0 m) Gama de frecuencias 88 Hz–25 kHz (j16 dB)

Dimensiones (AntAltProf) 90 mmk193 mmk102 mm Peso 0,7 kg

[HT535] [Altavoz\central\SB-PC535]

Tipo Caja acústica de 3 altavoces de 2 vías (reflejo de graves) Unidad(es) de altavoz(altavoces) Impedancia 6 ≠

1. Gama completa Tipo cónico de 6,5 cm

2. Gama completa Tipo cónico de 6,5 cm

3. Altavoz de superagudos Tipo piezoeléctrico

Potencia de entrada (IEC) 160 W (máx.) Presión acústica de salida 83 dB/W (1,0 m)

Frecuencia de cruce 10 kHz

Gama de frecuencias 103 Hz –25 kHz (j16 dB)

Dimensiones (AntAltProf) 320 mmk88 mmk96 mm Peso 1,3 kg

[HT535] [Altavoz\de\extra-graves\amplificado\SB-WA535]

Tipo Caja acústica de 2 altavoces de 1 vía (reflejo de graves) Unidad(es) de altavoz(altavoces)

1. Altavoz de graves Tipo cónico de 13 cm

2. Altavoz de graves Tipo cónico de 13 cm

Presión acústica de salida 80 dB/W (1,0 m) Gama de frecuencias 40 Hz–220 Hz (j16 dB)

Dimensiones (AntAltProf) 201,5 mmk368,2 mmk491,5 mm Peso 11,3 kg

[HT845] [Altavoces\delanteros\SB-FS840]

Tipo Caja acústica de 2 altavoces de 2 vías (reflejo de graves) Unidad(es) de altavoz(altavoces) Impedancia 4 ≠

1. Altavoz de graves Tipo cónico de 8 cm

2. Altavoz de agudos Tipo cónico de 6 cm

Potencia de entrada (IEC) 70 W (máx.) Presión acústica de salida 81 dB/W (1,0 m)

Frecuencia de cruce 7 kHz

Gama de frecuencias 78 Hz–45 kHz (j16 dB)

Dimensiones (AntAltProf) 260 mmk1234 mmk270 mm Peso 3,92 kg

[HT845] [Altavoces\surround\SB-FS841]

Tipo Caja acústica de 2 altavoces de 2 vías (reflejo de graves) Unidad(es) de altavoz(altavoces) Impedancia 4 ≠

1. Altavoz de graves Tipo cónico de 8 cm

2. Altavoz de agudos Tipo cónico de 6 cm

Potencia de entrada (IEC) 70 W (máx.) Presión acústica de salida 80 dB/W (1,0 m)

Frecuencia de cruce 5 kHz

Gama de frecuencias 70 Hz–45 kHz (j16 dB)

Dimensiones (AntAltProf) 100 mmk324 mmk112 mm Peso 1,06 kg

[HT845] [Altavoz\central\SB-PC840]

Tipo Caja acústica de 3 altavoces de 2 vías (reflejo de graves) Unidad(es) de altavoz(altavoces) Impedancia 4 ≠

1. Altavoz de graves Tipo cónico de 6,5 cm

2. Altavoz de graves Tipo cónico de 6,5 cm

3. Altavoz de agudos Tipo cónico de 6 cm

Potencia de entrada (IEC) 260 W Presión acústica de salida 82 dB/W (1,0 m)

Frecuencia de cruce 5 kHz

Gama de frecuencias 110 Hz –45 kHz (j16 dB)

Dimensiones (AntAltProf) 320 mmk88 mmk96 mm Peso 1,36 kg

95 Hz– 20 kHz (j10 dB)

100 Hz– 22 kHz (j10 dB)

116 Hz– 22 kHz (j10 dB)

45 Hz– 180 Hz (j10 dB)

90 Hz– 35 kHz (j10 dB)

85 Hz– 35 kHz (j10 dB)

§8

(máx.)

140 Hz– 35 kHz (j10 dB)

[HT845] [Altavoz\de\extra-graves\amplificado\SB-WA845]

Tipo Caja acústica de 2 altavoces de 1 vía (reflejo de graves) Unidad(es) de altavoz(altavoces)

1. Altavoz de graves Tipo cónico de 13 cm

2. Altavoz de graves Tipo cónico de 13 cm

Presión acústica de salida 80 dB/W (1,0 m) Gama de frecuencias 40 Hz–220 Hz (j16 dB)

45 Hz– 180 Hz (j10 dB)

Dimensiones (AntAltProf) 201,5 mmk368,2 mmk491,5 mm Peso 11,3 kg

[HT885] [Altavoces\delanteros\SB-FS930]

Tipo Caja acústica de 3 altavoces de 2 vías (reflejo de graves) Unidad(es) de altavoz(altavoces) Impedancia 6 ≠

1. Altavoz de graves Tipo cónico de 8 cm

2. Altavoz de graves Tipo cónico de 8 cm

3. Altavoz de agudos Tipo cúpula en forma de anillo de 6 cm

Potencia de entrada (IEC) 170 W

§8

(máx.)

Presión acústica de salida 84 dB/W (1,0 m)

Frecuencia de cruce 7 kHz

Gama de frecuencias 75 Hz– 50 kHz (j16 dB)

90 Hz– 45 kHz (j10 dB)

Dimensiones (AntAltProf) 260 mmk1234 mmk270 mm Peso 4,35 kg

[HT885] [Altavoces\surround\SB-FS880]

Tipo Caja acústica de 2 altavoces de 2 vías (reflejo de graves) Unidad(es) de altavoz(altavoces) Impedancia 4 ≠

1. Altavoz de graves Tipo cónico de 8 cm

2. Altavoz de agudos Tipo cúpula en forma de anillo de 6 cm

Potencia de entrada (IEC) 70 W (máx.) Presión acústica de salida 81 dB/W (1,0 m)

Frecuencia de cruce 7 kHz

Gama de frecuencias 78 Hz– 50 kHz (j16 dB)

90 Hz– 45 kHz (j10 dB)

Dimensiones (AntAltProf) 260 mmk1234 mmk270 mm Peso 3,92 kg

[HT885] [Altavoz\central\SB-PC930]

Tipo Caja acústica de 3 altavoces de 2 vías (reflejo de graves) Unidad(es) de altavoz(altavoces) Impedancia 4 ≠

1. Altavoz de graves Tipo cónico de 6,5 cm

2. Altavoz de graves Tipo cónico de 6,5 cm

3. Altavoz de agudos Tipo cúpula en forma de anillo de 6 cm

Potencia de entrada (IEC) 260 W

§8

(máx.)

Presión acústica de salida 82 dB/W (1,0 m)

Frecuencia de cruce 5 kHz

Gama de frecuencias 110 Hz–50 kHz (j16 dB)

140 Hz– 45 kHz (j10 dB)

Dimensiones (AntAltProf) 320 mmk88 mmk96 mm Peso 1,36 kg

[HT885] [Altavoz\de\extra-graves\amplificado\SB-WA885]

Tipo Caja acústica de 2 altavoces de 1 vía (reflejo de graves) Unidad(es) de altavoz(altavoces)

1. Altavoz de graves Tipo cónico de 15 cm

2. Altavoz de graves Tipo cónico de 15 cm

Presión acústica de salida 84 dB/W (1,0 m) Gama de frecuencias 34 Hz–220 Hz (j16 dB)

38 Hz– 190 Hz (j10 dB)

Dimensiones (AntAltProf) 202 mmk410 mmk500 mm Peso 13,7 kg

GENERALIDADES

Alimentación CA 230 V, 50 Hz Consumo de energía Aparato principal 25 W

[HT535] Subwoofer 250 W

[HT845] Subwoofer 340 W

[HT885] Subwoofer 390 W

Dimensiones (AntAltProf) 430 mmk60 mmk348,3 mm Peso Aparato principal 2,7 kg Gama de temperaturas de funcionamiento r5 oC a r35 Gama de humedad de funcionamiento

5 % a 90 % RH (sin condensación)

Consumo de energía en modo de espera aprox.

§8

Valores nominales del amplificador equipado con filtro de corte de baja frecuencia

[Nota]

1. Las especificaciones están sujetas a cambios sin previo aviso. El peso y las dimensiones son aproximados.

2. La distorsión armónica total se mide mediante el analizador de espectro digital.

0,7 W

Especificaciones

RQT7977

Page 34

Guía para solucionar problemas

RQT7977

Guía para solucionar problemas

Antes de solicitar el servicio de reparaciones haga las comprobaciones indicadas en la tabla de abajo. Si tiene alguna duda acerca de algunos de los puntos de comprobación o si los remedios indicados en la tabla no resuelven el problema, consulte a su concesionario para obtener instrucciones.

Alimentación Página

No se conecta la alimentación. ≥Enchufe firmemente el cable de alimentación de CA y el cable del sistema. 9 El aparato se pone automáticamente

en modo de espera.

La función no responde o no se puede utilizar

No hay respuesta cuando se pulsan los botones.

No hay respuesta cuando se pulsan los botones del mando a distancia.

No hay imagen ni sonido. ≥Compruebe las conexiones de vídeo o audio.

Ha olvidado su contraseña de calificaciones.

Reponga todos los ajustes a los que fueron preajustados en fábrica.

Operaciones específicas no deseadas o inesperadas

La reproducción tarda en empezar.

Las carpetas más profundas que la capa octava en un disco de datos no se visualizan correctamente. [WMA] [MP3] [JPEG] [MPEG4] [DivX]

Durante el salto o la búsqueda aparece una pantalla de menú.

No aparece el menú de control de reproducción.

[VCD] con control de reproducción

La función de reproducción programada y aleatoria no funciona. [DVD-V]

Los elementos programados no se reproducen. [DVD-V]

El menú de visualización en pantalla muestra “2” como una opción de pista de sonido cuando se pulsa [AUDIO], pero el audio no cambia.

La reproducción no empieza. ≥Es posible que este aparato no reproduzca archivos WMA ni MPEG4 que contengan datos de

La reproducción se reinicia desde el principio de la pista cuando se cambia la pista de sonido.

Las escenas se saltan intermitentemente.

[RAM] [DVD-RW[‹VR›] [DVD-V]

[DVD-A]

Subtítulo

La posición de los subtítulos está equivocada.

No hay subtítulos. ≥Visualice los subtítulos.

Marker

No se pueden agregar marcadores.

A-B Repeat

El punto B se establece automáticamente.

A-B Repeat se cancela automáticamente.

Sonido anormal o malo

Sonido distorsionado. ≥Puede producirse ruido cuando se reproduce WMA. — Los efectos no funcionan. ≥Algunos efectos de audio no funcionan o tienen menos efecto con algunos discos.

Se oye ruido de zumbido durante la reproducción.

Sin sonido ≥Puede haber una pausa en el sonido cuando cambia la velocidad de reproducción.

Sonido mezclado. ≥Si está utilizando el terminal SCART (AV) y los terminales de entrada de audio (TV AUDIO IN)

≥El Sleep timer (temporizador de suspensión) estaba activado y ha alcanzado el límite de

tiempo ajustado.

≥

Este aparato no puede reproducir discos que no sean los listados en estas instrucciones de funcionamiento.

≥

El aparato puede no funcionar correctamente debido a una tormenta eléctrica, electricidad estática o algún otro factor externo. aparato, desconecte el cable de alimentación de CA y vuelva a conectarlo.

≥Se ha formado condensación: Espere de 1 a 2 horas hasta que ésta se evapore. ≥Compruebe que las pilas estén correctamente instaladas.

≥Las pilas están agotadas: Reemplácelas por otras nuevas. ≥Apunte el mando a distancia al sensor de señal del mando a distancia y utilícelo.

≥Compruebe el ajuste de la alimentación o la entrada del equipo conectado. ≥Compruebe que el disco tenga algo grabado.

≥Durante la parada, y siendo la fuente “DVD/CD”, mantenga pulsado [∫] en el aparato principal y

[S10] en el mando a distancia hasta que desaparezca “Initialised” del televisor. Apague y encienda de nuevo el aparato. Todos los ajustes volverán a los valores predeterminados.

≥

La reproducción puede tardar algo en empezar cuando una pista MP3 tiene datos de imagen fija. No se mostrará el tiempo de reproducción correcto incluso después de empezar la pista. Esto es normal.

≥Esto es normal en vídeo DviX. ≥Las carpetas más profundas que la capa octava se visualizan como la octava capa. —

≥Esto es normal para los Vídeo CDs. —

[VCD]

≥Pulse [∫] dos veces y pulse [1] (reproducción). —

≥Estas funciones no son válidas con algunos DVD-Vídeos. —

≥Algunos elementos no pueden reproducirse aunque se hayan programado. —

≥Aunque no exista una segunda pista de sonido, normalmente aparecerán dos números. —

imágenes fijas.

≥Si está reproduciendo contenidos DivX VOD, consulte la página web donde los haya adquirido.

(Ejemplo: www.divx.com/vod) [DivX]

≥Si un disco contiene el formato CD-DA, entre otros, puede que la reproducción no sea correcta. ≥Esto es normal en DVD-Audio. —

≥Si cambia el volumen, o el ajuste del campo acústico o de la calidad de sonido durante

ADVANCED DISC REVIEW, la función continúa sin la visualización en pantalla. Pulse de nuevo [ADVANCED DISC REVIEW] para cancelar la función.

≥Ajuste la posición. (“Subtitle Position” en Display Menu) 19

≥Puede que no aparezcan subtítulos dependiendo del disco. [DivX]

≥No se pueden agregar marcadores. [RAM] [DVD-RW[‹VR›] ≥Si el tiempo de reproducción transcurrido del disco no aparece en la pantalla del aparato, no

podrá añadir marcadores.

≥El final de un elemento se convierte en el punto B al llegar a él. —

≥A-B Repeat se cancela cuando pulsa [QUICK REPLAY].

≥

Multi Re-master (

≥Hay un cable de alimentación de CA o una luz fluorescente cerca del subwoofer. Mantenga

otros aparatos y cables alejados del subwoofer.

≥Puede que el audio no se reproduzca debido al método de creación de los archivos. [DivX]

al mismo tiempo, apague el equipo conectado a unos u otros terminales.

[HT845] [HT885]

Apague el aparato y luego vuelva a encenderlo. O apague el

) y Dolby Pro LogicII no funcionan si ha cambiado la velocidad de reproducción.

—

9 9

4, 5,

7, 8,

— —

—

15 —

— —

—

— —

—

— 17

—

Page 35

Menús Página

No se puede acceder al menú Setup.

≥Seleccione “DVD/CD” como fuente. ≥Cancele la reproducción de todos los grupos, la programada y la aleatoria.

—

Imagen anormal o ésta no se puede ver

Imagen distorsionada. ≥Asegúrese de que el aparato esté conectado directamente al televisor y no esté conectado a

El tamaño de la imagen no cabe en la pantalla.

La imagen se detiene. [DivX] ≥Puede que la imagen se detenga si los archivos DivX ocupan más de 2 GB. — El televisor puede mostrar una

imagen incorrecta o los colores pueden aparecer desvanecidos.

El menú no se visualiza correctamente.

La función de zoom automático no funciona bien.

La imagen del televisor desaparece o aparecen franjas en la pantalla.

través de una grabadora de vídeo.

≥Cambie “Source Select” en Picture Menu. [DivX] ≥Cambie “TV Aspect” en la ficha “Video”.

≥Cambie el ajuste del zoom.

≥El aparato y el televisor están utilizando sistemas de vídeo diferentes.

Utilice un televisor multisistema o PAL.

≥El sistema utilizado en el disco no es adecuado para su televisor.

– Los discos PAL no se pueden ver correctamente en un televisor NTSC. – Este aparato puede convertir señales NTSC a PAL60 para verlas en un televisor PAL (“NTSC

Disc Output” en la ficha “Video”).

≥Reponga la relación del zoom a “a1.00”. ≥Ajuste “Subtitle Position” en Display Menu a “0”.

≥Desactive la función de zoom del televisor. ≥Utilice las otras relaciones de aspecto preajustadas o el ajuste manual. ≥La función del zoom puede no funcionar bien, especialmente con las escenas oscuras, y tal vez

no funcione en absoluto dependiendo del tipo del disco utilizado.

≥Los cargadores de los teléfonos móviles pueden causar algunas interferencias. ≥Si está utilizando una antena interior de TV, cambie a una antena exterior. ≥El cable de la antena del televisor está demasiado cerca del aparato. Aleje del aparato el cable

de la antena del televisor.

19 20

—

— 21

14 19

— 14 —

— — —

Vídeo progresivo

Se produce efecto fantasma cuando está activada la salida progresiva.

Las imágenes no son de salida progresiva.

≥

Este problema se debe al método de edición o al material utilizado en DVD-Vídeo, pero debería corregirse si usted utiliza la salida entrelazada. Cambie “Video Output Mode” en Picture Menu a “625i” o “525i”.

≥Pulse [PROGRESSIVE] en el aparato principal para que aparezca “PRG”. O bien seleccione

“625p” o “525p” en “Video Output Mode”, en Picture Menu.

≥Si el aparato está conectado al televisor mediante el terminal VIDEO OUT, S-VIDEO OUT o

SCART (AV), la salida estará entrelazada aunque aparezca “PRG”.

12,

Escucha de la radio

Se oye ruido. “ST” parpadea o no se enciende. El sonido está distorsionado.

Se oye un sonido de golpe rítmico. Se oye un zumbido bajo durante

las emisiones de AM.

≥Ajuste la posición de la antena de FM o AM. ≥Utilice una antena exterior.

≥Apague el televisor o sepárelo del aparato. — ≥Separe la antena de otros cables. —

— 23

Funcionamiento del televisor

No se puede controlar el televisor.

≥Pulse primero [TV] para controlar el televisor. ≥Compruebe el código de mando a distancia del fabricante del televisor.

— 27

Indicaciones del aparato

La pantalla está oscura. ≥Seleccione “Bright” en “FL Dimmer”, en la ficha “Others”. 21 “NO PLAY” ≥Ha introducido un disco que el aparato no puede reproducir; introduzca uno que sí pueda

“NO DISC” ≥No ha introducido un disco; introdúzcalo.

“F61” ≥Verifique y corrija las conexiones de los cables de los altavoces.

“DVD U11” ≥El disco está sucio. Límpielo. 30 “ERROR” ≥Se ha realizado una operación incorrecta. Lea las instrucciones e inténtelo de nuevo. — “DVD H∑∑”

∑∑ significa un número.

reproducir.

≥Ha introducido un disco en blanco.

≥No ha introducido un disco correctamente; introdúzcalo correctamente.

Si esto no soluciona el problema, significa que hay un fallo en el suministro de alimentación. Consulte a su comerciante.

≥Puede haberse producido un problema. El número posterior a la “H” depende del estado del

aparato. Apague el aparato y luego vuelva a encenderlo. O apague el aparato, desconecte el cable de alimentación de CA y vuelva a conectarlo.

≥Si los números de servicio no desaparecen, anótelos y póngase en contacto con el personal de

servicio cualificado.

— —

4, 5,

—

Indicaciones del televisor

“/” ≥La operación está prohibida por el aparato o el disco. — “Cannot play group xx, content xx”

“Cannot display group xx, content xx” “Group xx, content xx is protected” “Cannot play audio”

“No audio” “Check the disc” ≥Este disco puede estar sucio. 30

“This disc may not be played in your region”

No hay visualización en pantalla.

“Authorization Error” [DivX] ≥Está intentando reproducir un contenido DivX VOD adquirido con un código de registro distinto.

“Rented Movie Expired” [DivX] ≥Se han agotado las veces que podía reproducir el contenido de este archivo DivX VOD. No

≥Está intentando reproducir grupo o contenido incompatible. —

≥Está intentando reproducir un grupo o contenido protegido. No puede reproducirlo. — ≥No se ha grabado audio, o se ha grabado en un formato que este aparato no puede reproducir.

Sólo se puede reproducir el vídeo.

≥Sólo puede reproducir DVD-Vídeo si su número de región es el mismo que el del aparato, si

entre sus números de región se incluye el mismo número que el del aparato o si DVD-Vídeo tiene la marca “ALL”. Confirme el número de región del aparato en el panel posterior del mismo.

≥Seleccione “On” en “On-Screen Messages”, en la ficha “Display”. 21

No puede reproducir el contenido en este aparato.

puede reproducirlo.

Cu-

bierta

Guía para solucionar problemas

RQT7977

Page 36

Szanowny Nabywco

Dziękujemy za zakupienie tego produktu. Proszę dokładnie zapoznać się z tą instrukcją obsługi, aby jak najlepiej wykorzystać to urządzenie i zapewnić jego bezpieczne użytkowanie.

Przed uruchomieniem sprzętu prosimy o dokładne zapoznanie się z treścią niniejszej instrukcji. Prosimy o zachowanie niniejszej instrukcji obsługi.

Niniejsza instrukcja została opracowana na podstawie oryginalnej publikacji firmy MATSUSHITA ELECTRIC INDUSTRIAL CO., LTD.

Zestaw SC-HT535 SC-HT845 SC-HT885 Urządzenie główne SA-HT535 SA-HT845 SA-HT885 Głośniki przednie SB-FS535 SB-FS840 SB-FS930 Głośnik centralny SB-PC535 SB-PC840 SB-PC930 Głośniki dookólne SB-FS536 SB-FS841 SB-FS880 Głośnik superniskotonowy aktywny SB-WA535 SB-WA845 SB-WA885

[HT535]: wskazuje funkcje dotyczące tylko modelu SC-HT535.

[HT845]: tylko modelu SC-HT845.

[HT885]: tylko modelu SC-HT885.

≥Niniejsza instrukcja obsługi dotyczy modeli: SC-HT535,

SC-HT845 i SC-HT885.

≥Jeżeli nie podano inaczej, rysunki w instrukcji obsługi

przedstawiają model SC-HT535.

≥W instrukcji obsługi opisano głównie czynności

wykonywane z poziomu pilota, można je jednak wykonać z poziomu urządzenia głównego, jeżeli znajdujące się tam przyciski są takie same.

UWAGA!

W TYM URZÀDZENIU ZNAJDUJE SIÈ LASER. WYKONYWANIE REGULACJI INNYCH, NIË OPISANE, LUB POSTÈPOWANIE W SPOSÓB NIE PRZEWIDZIANY W INSTRUKCJI OBSÌUGI GROZI NIEBEZPIECZNYM NAØWIETLENIEM PROMIENIAMI LASERA. PROSIMY NIE OTWIERAÃ OBUDOWY I NIE DOKONYWAÃ NAPRAW SAMODZIELNIE. PROSIMY POWIERZYÃ NAPRAWY KWALIFIKOWANEMU PERSONELOWI.

OSTRZEËENIE:

ABY OGRANICZYÃ NIEBEZPIECZEÆSTWO POËARU, PORAËENIA PRÀDEM LUB USZKODZENIA URZÀDZENIA, NIE NALEËY WYSTAWIAÃ URZÀDZENIA NA DZIAÌANIE DESZCZU, WILGOCI, KAPANIE LUB ZACHLAPANIE; PONADTO NA URZÀDZENIU NIE NALEËY USTAWIAÃ ËADNYCH NACZYÆ ZAWIERAJÀCYCH PÌYNY, TAKICH JAK WAZONY.

UWAGA!

≥

NINIEJSZEGO URZÀDZENIA NIE NALEËY INSTALOWAÃ LUB UMIESZCZAÃ W SZAFCE NA KSIÀËKI, ZABUDOWANEJ SZAFCE LUB INNEJ OGRANICZONEJ PRZESTRZENI, W CELU ZAPEWNIENIA DOBREJ WENTYLACJI. NALEËY SIÈ UPEWNIÃ, ËE ZASÌONY I INNE MATERIAÌY NIE ZASÌANIAJÀ OTWORÓW WENTYLACYJNYCH TAK, ABY ZAPOBIEC RYZYKU PORAËENIA PRÀDEM LUB POËARU W WYNIKU PRZEGRZANIA.

≥NIE ZASÌANIAJ OTWORÓW WENTYLACYJNYCH

Środki bezpieczeństwa

URZÀDZENIA GAZETAMI, OBRUSAMI, ZASÌONAMI I PODOBNYMI PRZEDMIOTAMI.

≥NIE UMIESZCZAJ NA URZÀDZENIU ŒRÓDEÌ

OTWARTEGO OGNIA, TAKICH JAK ZAPALONE ØWIECE.

≥POZBYWAJ SIÈ ZUËYTYCH BATERII W SPOSÓB NIE

ZAGRAËAJÀCY ØRODOWISKU NATURALNEMU.

To urzàdzenie moëe odbieraã zakìócenia wywoìane uëyciem telefonu komórkowego. Jeëeli takie zakìócenia wystàpià, wskazane jest zwièkszenie odlegìoøci pomièdzy urzàdzeniem a telefonem komórkowym.

Sprzèt powinien zostaã umieszczony w pobliëu gniazda øciennego, a wtyczka zasilania sieciowego powinna byã ìatwo dostèpna na wypadek wystàpienia trudnoøci.

URZÀDZENIE JEST PRZEZNACZONE DO UËYWANIA W KLIMACIE UMIARKOWANYM.

(Wewnątrz urządzenia)

(Ściana tylna urządzenia)

RQT7977

Środki bezpieczeństwa

Ustawienie urządzenia

Urządzenie należy ustawić na równej powierzchni, z dala od miejsc bezpośrednio nasłonecznionych, w których panuje wysoka temperatura, duża wilgotność lub występują nadmierne drgania. Takie warunki mogą uszkodzić obudowę i inne części, skracając w ten sposób czas pracy urządzenia.

Na urządzeniu nie wolno umieszczać żadnych ciężkich przedmiotów.

Napięcie

Nie wolno stosować źródeł zasilania o wysokim napięciu. Można w ten sposób doprowadzić do przeciążenia urządzenia i spowodować pożar.

Nie wolno stosować zasilania prądem stałym. Przed podłączeniem urządzenia do zasilania na statku lub w innym miejscu, gdzie stosowane jest zasilanie prądem stałym, należy sprawdzić dokładnie parametry źródła zasilania.

Ochrona przewodu zasilającego

Należy sprawdzić, czy przewód zasilający jest dobrze podłączony i czy nie jest uszkodzony. Złe podłączenie lub uszkodzenie przewodu może być przyczyną pożaru lub prądem elektrycznym. Nie wolno ciągnąć za przewód, zginać go ani kłaść na nim ciężkich przedmiotów.

Przy odłączaniu przewodu należy chwycić mocno za wtyczkę. Ciągnięcie za przewód grozi prądem elektrycznym.

Nie wolno dotykać wtyczki mokrymi rękoma. Grozi to prądem elektrycznym

Obce przedmioty i substancje

Należy uważać, aby do wnętrza urządzenia nie dostały się metalowe przedmioty. Mogą one być przyczyną prądem elektrycznym lub nieprawidłowej pracy urządzenia.

Należy uważać, aby do środka urządzenia nie dostały się substancje płynne. Mogą one być przyczyną prądem elektrycznym lub nieprawidłowej pracy urządzenia. Jeżeli do tego dojdzie, należy natychmiast odłączyć urządzenie od zasilania i skontaktować się ze sprzedawcą.

Nie wolno rozpylać na powierzchnię urządzenia lub do jego wnętrza środków owadobójczych. Zawierają one bowiem palne gazy, które mogą zapalić się, jeżeli środek dostanie się do wnętrza urządzenia.

Naprawa

Użytkownik nie powinien podejmować się naprawy urządzenia na własną rękę. Jeżeli dźwięk jest przerywany, wskaźniki przestały świecić, pojawi się dym lub wystąpi problem, który nie został omówiony w niniejszej instrukcji, należy odłączyć przewód zasilający i skontaktować się ze sprzedawcą lub autoryzowanym punktem serwisowym. W przypadku napraw, demontażu lub przeróbek wykonywanych przez osoby niewykwalifikowane, może dojść do porażenia prądem elektrycznym lub uszkodzenia urządzenia.

Czas eksploatacji urządzenia można wydłużyć odłączając je od zasilania, jeżeli nie będzie używane przez dłuższy okres czasu.

Page 37

Wyposażenie

Prosimy o sprawdzenie i zidentyfikowanie dostarczonych elementów wyposażenia.

∏ 1 pilot

[HT535] (EUR7722XH0)

[HT845] [HT885]

(EUR7722XC0)

∏ 2 baterie do pilota

∏ 1kabel wideo

∏ 1 kabel połączeniowy

zestawu

∏ 1 antena ramowa AM

∏ 1 antena wewnętrzna FM

∏ 1 przewód zasilający

∏ 1 arkusz nalepek na kable

głośnikowe

∏ kable głośnikowe

[HT535] [HT845] 1kkabel krótki 2kkable długie

[HT885]

1kkabel krótki

∏ [HT535] 2rurki (A)

∏ [HT535] 2rurki (B)

∏ [HT535] 2podstawy

∏ [HT535] 4 śruby z podkładkami

∏ [HT535] 4 małe śrubki

∏ [HT535] 4 śruby do obejm

∏ [HT535] 2obejmy

∏ [HT535] 1 arkusz gumowych

podkładek

∏ [HT845] 2podstawy

[HT885] 4podstawy

∏ [HT845] 4 długie śruby

[HT885] 8 długich śrub

∏ [HT845] 4krótkie śruby

[HT885] 8 krótkich śrub

∏ rurki

[HT845]

2krurki

[HT885]

2krurki z krótkim kablem 2krurki z długim kablem

Spis treści

Czynności wstępne

Środki bezpieczeństwa . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Wyposażenie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Prosta instalacja

PUNKT 1 Montaż głośników . . . . . . . . . . . . . . . . . . . . 4

PUNKT 2 Ustawienie . . . . . . . . . . . . . . . . . . . . . . . . . . 6

PUNKT 3 Podłączenie głośników do głośnika

PUNKT 4 Podłączenia sygnału wideo . . . . . . . . . . . . 8

PUNKT 5 Podłączenie radia i zestawu stereo . . . . . 9

PUNKT 6 Pilot. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

PUNKT 7

Elementy sterujące – przegląd . . . . . . . . . . . . . . . . . . . .10

Płyty, które można odtwarzać . . . . . . . . . . . . . . . . . . . . .11

Obsługa płyt

Podstawowe operacje odtwarzania . . . . . . . . . . . . 12

Korzystanie z urządzenia głównego/Korzystanie z pilota

Wygodne funkcje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Wyświetlanie stopnia zaawansowania operacji odtwarzania (QUICK OSD)/Przeglądanie tytułów do odtworzenia (ADVANCED DISC REVIEW)/Szybka powtórka/ Przeskok o 30 sekund do przodu/Zmiana wartości zbliżenia/ Zmiana ścieżek dźwiękowych/Zmiana napisów/Wybór ujęcia kamery oraz obrót zdjęcia/przejście do kolejnego zdjęcia/ Zmiana prędkości odtwarzania/Odtwarzanie wielokrotne/ Odtwarzanie wszystkich grup, zaprogramowane i losowe

superniskotonowego . . . . . . . . . . . . . . . . 7

QUICK SETUP (SZYBKA KONFIGURACJA)

. . 10

Korzystanie z menu nawigacji. . . . . . . . . . . . . . . . . . . . 16

Odtwarzanie płyt z danymi/Odtwarzanie od zaznaczonego utworu na płycie CD/Odtwarzanie płyt HighMAT Odtwarzanie płyt RAM/DVD-RW (DVD-VR)

Korzystanie z menu ekranowych . . . . . . . . . . . . . . . . . 18

Menu główne/Other Settings (Inne ustawienia)

Zmiana ustawień odtwarzacza. . . . . . . . . . . . . . . . . . . . 20

Zmiana czasu opóźnienia (Speaker Settings)

Inne czynności

Radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Programowanie automatyczne/ Wybór zaprogramowanych kanałów/Strojenie ręczne/ Informacje nadawane w systemie RDS/ Podłączenie dodatkowej anteny

Pole dźwiękowe i jakość dźwięku . . . . . . . . . . . . . . . . . 24

Kontrola pola dźwiękowego/Super Surround/ Skupienie dźwięku w środku/Dolby Pro Logic II/ Miksowanie kanałów/Wzmacnianie brzmienia tonów niskich/ Poziom głośnika superniskotonowego/ Regulacja poziomu głośników

Obsługa innych urządzeń . . . . . . . . . . . . . . . . . . . . . . . 26

Obsługa odbiornika telewizyjnego i magnetowidu/ Obsługa magnetofonu ([HT845] [HT885])

Inne przydatne funkcje. . . . . . . . . . . . . . . . . . . . . . . . . . 28

Timer zasypiania/Wyciszanie/Korzystanie ze słuchawek

Wyjaśniena

Inne opcje ustawienia głośników . . . . . . . . . . . . . . . . . 29

Informacje o materiałach w formacie DivX VOD . . . . . 30

Zasady obchodzenia się z płytami . . . . . . . . . . . . . . . . 30

Słownik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Konserwacja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Lista kodów języków . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Dane techniczne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Rozwiązywanie problemów . . . . . . . . . . . . . . . . . . . . . . 34

Wyposażenie/Spis treści

RQT7977

Page 38

Prosta instalacja

Znajdujące się w zestawie stojaki są przeznaczone specjalnie

PUNKT

Montaż głośników

[HT535] [HT845] Głośniki przednie [HT885] Głośniki przednie i głośniki dookólne

Przygotowanie

≥Aby zapobiec uszkodzeniu lub zarysowaniu elementów zestawu, rozściel miękki materiał i na nim przeprowadź montaż. ≥Do montażu używaj śrubokręta krzyżowego. ≥Przed przystąpieniem do montażu, ustawiania i podłączania zestawu upewnij się, czy masz wszystkie podane elementy składowe. ≥Prawe i lewe głośniki oraz rurki są takie same.

[HT535]

2 głośniki przednie

Głośników przednich można używać bez potrzeby montowania ich na stojakach. W takim przypadku do podstawy głośników należy przymocować gumowe podkładki. Zapobiegają one przesuwaniu lub przewracaniu się głośników pod wpływem drgań. Należy zastosować 3 lub 4 podkładki na jeden głośnik.

4 rurki 4 śruby z

≥2krurka A

(z kablem)

≥2krurka B

2 podstawy

do mocowania głośników przednich Panasonic SB-FS535, SB-FS840, SB-FS930 lub głośników dookólnych SB-FS880 marki Panasonic. Należy ich używać wyłącznie w sposób podany w niniejszym opisie instalacji.

4 małe śrubki

2 obejmy arkusz

podkładkami

4 śruby do obejm

gumowych podkładek

1 Przymocuj rurki do podstawy.

1 Wsuń rurkę B.

Podczas wsuwania rurki dopasuj te otwory.

2 Przykręć rurkę B do podstawy.

Sprawdź, czy śruby są dobrze dokręcone.

śruby z podkładkami

Montaż głośników

śrubokręt krzyżowy

(nie ma w zestawie)

2 Zmontuj rurki.

1 Przeciągnij kabel głośnika z rurki A przez rurkę B i

podstawę.

Aby przyspieszyć tę czynność, zwiń luźno kabel na pół (nie zaginając go), przesuń zwiniętą część kabla przez rurkę, a następnie przeciągnij resztę kabla przez podstawę.

rurka B

2 Połącz rurkę A z rurką B.

rurka B

3 Skręć rurki.

Sprawdź, czy śruby są dobrze dokręcone.

rurka B

kabel

małe śrubki

kabel

rurka B

rurka A

podstawa

rurka A

3 Przymocuj rurki do głośników.

Wpasuj łby śrub pomiędzy dwoma ogranicznikami rowka głośnika.

Aby rurka była prosto zamocowana, przykręcaj stopniowo na przemian śrubę prawą i lewą, aż do całkowitego dokręcenia.

W celu uniknięcia zwarcia nie należy przykrywać rurką zacisków połączeniowych.

śruby do obejm

rurka A

głośnik przedni

ograniczniki

obejma

łeb śruby

zaciski połączeniowe

4 Podłącz kable głośnikowe.

Widok głośnika od tyłu

Obracając, ściągnij końcówki izolacyjne nałożone na kable głośnikowe.

_: biały `: niebie

Jeżeli przewody głośnika nie mają końcowych odcinków izolacji winylowej, podłącz je bezpośrednio do zacisków.

ski

Wciśnij!

5 Przymocuj kable głośnikowe do

podstaw.

1 Wciśnij do oporu

kabel głośnikowy w rowek w pokrywie podstawy.

kabel

2 Przeciągając

kabel głośnikowy między kołkami, dociskaj go do podstawy.

RQT7977

spodnia część podstawy

Page 39

[HT845] [HT885]

[HT535]

[Uwaga]

≥Aby zapobiec wyciągnięciu kabli głośnikowych z rurek, na czas montażu stojaków głośników pozostaw na rurkach plastikową osłonę. ≥[HT885] Pary głośników przednich i głośników dookólnych, jak również pary rurek różnią się.

– Przed przymocowaniem rurki sprawdź etykietę z tyłu głośnika (➜ strona 6). – Rurka z krótszym kablem głośnikowym jest przeznaczona dla głośnika przedniego.

[HT845] 2 głośniki przednie

[HT885] 2 głośniki przednie i

2 głośniki dookólne

[HT845] 2rurki

[HT885] 4rurki

≥2krurki z krótkim kablem:

do głośników przednich 2

krurki z długim kablem:

≥

do głośników dookólne

[HT845]

2podstawy [HT885]

4podstawy

[HT845]

4 długie śruby

[HT885]

8 długich śrub

[HT845]

4 krótkie śruby

[HT885]

8 krótkich śrub

1 Zmontuj stojaki głośników.

1 Przeciągnij kabel głośnikowy przez podstawę.

Aby przyspieszyć tę czynność, zwiń luźno kabel na pół (nie zaginając go), przesuń zwiniętą część kabla przez otwór, a następnie przeciągnij resztę kabla przez podstawę.

kabel

plastikowa osłona

Pozostaw nadmiar kabla głośnikowego, aby móc później wykonać połączenia.

2 Wsuń rurkę.

rurka

rowek

wspornik rurki

podstawa

3 Przykręć rurkę do podstawy.

Sprawdź, czy śruby są dobrze dokręcone.

Podczas wsuwania rurki dopasuj rowek i te otwory do podstawy.

Wsuwaj rurkę, równocześnie ciągnąc delikatnie za kabel głośnikowy.

śrubokręt krzyżowy

(nie ma w zestawie)

podstawa

2 Przymocuj stojaki do głośników.

Aby stojak był prosto zamocowany, przykręcaj stopniowo na przemian śrubę górną i dolną, aż do całkowitego dokręcenia.

Można również przymocować w dolnej części z tyłu głośnika.

Wysokość głośnika można regulować mocując stojak w górnej lub dolnej części z tyłu głośnika.

długie śruby

rurka

głośnik

3 Podłącz kable głośnikowe.

Widok głośnika od tyłu

Obracając, ściągnij końcówki izolacyjne nałożone na kable głośnikowe.

_: miedziany `: srebrny

Jeżeli przewody głośnika nie mają końcowych odcinków izolacji winylowej, podłącz je bezpośrednio do zacisków.

Wciśnij kabel głośnikowy do rowka.

Wciśnij!

Montaż głośników

krótkie śruby

Przed przejściem do następnego punktu należy usunąć z rurki plastikową osłonę.

∫ Zabezpieczenie głośników przed upadkiem

Przygotowanie

Aby zamocować głośniki do ściany, osadź wkręty z oczkiem (nie ma ich w zestawie) (➜ rysunek z prawej strony).

≥Potrzebne będą odpowiednie wkręty z oczkiem dostosowane do

ścian lub słupów, w których mają być osadzone.

≥W przypadku osadzania wkrętów w ścianie betonowej lub

powierzchni, która może nie mieć wystarczającej wytrzymałości, w kwestii właściwej procedury zasięgnij porady wykwalifikowanego pracownika firmy budowlanej. Niewłaściwe mocowanie może doprowadzić do uszkodzenia ściany lub głośników.

Aby zapobiec przewróceniu się głośnika, przeciągnij sznurek (nie ma w zestawie) od ściany do głośnika, jak pokazano na rysunku, i zawiąż go mocno.

Jeżeli wystający odcinek kabla głośnikowego jest zbyt długi, wciągnij go do otworu w górnej części rurki, ciągnąc za niego równocześnie od dołu podstawy.

Przymocuj kable głośnikowe do podstaw.

Wciśnij do oporu kabel głośnikowy w rowek w pokrywie podstawy.

sznurek (nie ma w zestawie)

Widok głośnika od tyłu

[HT845] [HT885]

wkręt z oczkiem

sznurek

kabel

wkręt z oczkiem (nie ma w zestawie)

(nie ma w zestawie)

Widok głośnika od tyłu

spód podstawy

rowek

około 150 mm

ściana

około 150 mm

ściana

RQT7977

Page 40

PUNKT

#%+0

Ustawienie

Sposób ustawienia głośników może mieć wpływ na tony niskie i pole dźwiękowe. Zwróć uwagę na poniższe punkty:

≥Ustaw głośniki na płaskich, stabilnych podstawach. ≥Ustawienie głośników zbyt blisko podłogi, ścian i narożników pomieszczenia może

dawać w efekcie zbyt mocne basy. Zasłoń ściany i okna grubymi zasłonami.

≥Ustaw głośniki przednie, głośnik centralny i głośniki dookólne mniej więcej w tej

samej odległości od miejsca siedzenia. Kąty na rysunku podano w przybliżeniu.

Inne opcje ustawienia głośników (➜ strona 29)

Ustawienie

[HT535]

PRZEDNI

(L, P)

Lewe i prawe głośniki są takie same w przypadku par głośników przednich i głośników dookólnych.

DOOKÓLNY

(L, P)

CENTRALNY

SUPERNIS-

KOTONOWY

AKTYWNY

[HT845]

#%+0

PRZEDNI

(L, P)

Lewe i prawe głośniki są takie same w przypadku par głośników przednich i głośników dookólnych.

DOOKÓLNY

(L, P)

CENTRALNY

SUPERNIS-

KOTONOWY

AKTYWNY

Przykład ustawienia

urządzenie główne

RQT7977

[HT885]

Przykład ustawienia

AC IN

PRZEDNI

(L, P)

Lewe i prawe głośniki są takie same w przypadku par głośników przednich i głośników dookólnych.

Nie używaj przedniego głośnika jako głośnika dookólnego i na odwrót. Sprawdź rodzaj głośnika w oparciu o etykietę znajdującą się z tyłu głośnika przedniego.

DOOKÓLNY

(L, P)

CENTRALNY

SUPERNISKOTONOWY

AKTYWNY

Etykiety głośnika

urządzenie główne

Page 41

≥

Używaj wyłącznie głośników znajdujących się w zestawie

Używanie innych głośników może uszkodzić urządzenie i mieć niekorzystny wpływ na jakość dźwięku.

≥Aby zapobiec przewróceniu się głośników, ustaw je na równej

powierzchni. Jeżeli nie możesz ustawić ich na równej powierzchni, podejmij odpowiednie środki bezpieczeństwa, aby zapobiec przewróceniu.

urządzenie główne

[Uwaga]

Aby zapewnić prawidłową wentylację, ustaw głośniki w odległości przynajmniej 10 mm od zestawu.

Głośnik centralny

≥Drgania powodowane przez głośnik centralny mogą powodować

zakłócenia obrazu, jeżeli jest on ustawiony bezpośrednio na odbiorniku telewizyjnym. Ustaw głośnik centralny na stojaku lub półce.

≥Nie ustawiaj głośników bezpośrednio na odbiorniku telewizyjnym,

ponieważ mogą spaść.

Głośnik superniskotonowy aktywny

Ustaw po lewej lub prawej stronie odbiornika telewizyjnego, na podłodze lub solidnej półce, aby nie wzbudzał drgań. Pozostaw z tyłu 10 cm w celu zapewnienia wentylacji.

Ostrzeżenie

Nie stawaj na podstawie i nie ruszaj głośnikiem Zachowaj ostrożność, gdy w pobliżu znajdują się dzieci.

np. [HT535]

Uwagi dotyczące korzystania z głośników

≥Długotrwałe odtwarzanie dźwięków o wysokim poziomie

głośności może prowadzić do uszkodzenia głośników i skrócenia okresu ich eksploatacji.

≥Aby uniknąć uszkodzenia, zmniejsz w następujących

przypadkach poziom głośności: – Podczas odtwarzania zniekształconych dźwięków. – W przypadku pogłosu wywołanego przez magnetofon, zakłócenia

w audycjach nadawanych w paśmie FM lub ciągłe sygnały z

oscylatora, płyty kontrolnej lub przyrządu elektronicznego. – Podczas regulacji jakości dźwięku. – Podczas włączania lub wyłączania urządzenia.

W przypadku wystąpienia nieregularnych barw w odbiorniku telewizyjnym

Dołączone głośniki są zaprojektowane tak, aby można było ich używać w pobliżu odbiornika telewizyjnego, ale w przypadku niektórych telewizorów i ustawień mogą one mieć wpływ na obraz.

W takim przypadku wyłącz odbiornik telewizyjny na około 30 minut.

Funkcja demagnetyzacji odbiornika telewizyjnego powinna rozwiązać problem. Jeżeli problem występuje nadal, odsuń głośniki dalej od telewizora.

Ostrzeżenie

≥

Głośnika superniskotonowego aktywnego oraz

znajdujących się w zestawie głośników można używać tylko w sposób pokazany w niniejszej instrukcji instalacji. Niezastosowanie się do tego zalecenia może doprowadzić do uszkodzenia wzmacniacza i/lub głośników i grozi pożarem. Jeżeli nastąpiło uszkodzenie lub zauważyłeś nagłą zmianę parametrów urządzenia, zasięgnij porady wykwalifikowanego pracownika serwisu.

≥

Nie podejmuj prób mocowania głośników do ścian przy użyciu

metod innych niż opisana w niniejszej instrukcji obsługi.

PUNKT

≥W celu ułatwienia procedury podłączania przymocuj naklejki do kabli głośnikowych. ≥Zaciski głośnika superniskotonowego mają dużą moc wyjściową. Przewody głośnikowe należy dokładnie podłączyć.

Kable głośnikowe

[HT535] [HT845]

≥1kkabel krótki: do głośnika centralnego ≥2kdługie kable: do głośników dookólnych

[HT885]

≥1kkabel krótki: do głośnika centralnego

SUPERNISKOTONOWY

GŁOŚNIK

AKTYWNY

Podłączenie głośników do głośnika superniskotonowego

arkusz nalepek na kable głośnikowe

naklejka na kabel głośnika

2 PRZEDNI (P)

1 PRZEDNI (L)

4 DOOKÓLNY (P)

3 DOOKÓLNY (L)

Kliknięcie

Na rysunku przedstawiono model SC-HT535.

5 CENTRALNY

Wsuń przewód do oporu.

Kliknięcie!

[HT535]

biały niebieski

[HT845]

[HT885]

miedziany srebrny

[Uwaga]

≥[HT845] [HT885] Mimo że prezentowany głośnik superniskotonowy różni się, głośniki można podłączać do głośnika superniskotonowego w ten

sam sposób.

≥Nie wolno zwierać dodatnich (i) i ujemnych (j) przewodów głośnikowych. ≥Upewnij się, że przewody dodatnie ([HT535]: białe, [HT845] [HT885]: miedziane) są podłączone do zacisków dodatnich (i), a przewody ujemne

([HT535]: niebieskie, [HT845] [HT885]: srebrne) do zacisków ujemnych (j). Nieprawidłowe podłączenie może doprowadzić do uszkodzenia głośników.

Ustawienie/Podłączenie głośników do głośnika superniskotonowego

RQT7977

Page 42

PUNKT

COMPONENT VIDEO OUT

S-V IDEO

OUT

VID EO

OUT

(PROGRES SIVE/INTERL ACE)

S-V IDEO

OUT

(PROGRES SIVE/INTERL ACE)

Podłączenia sygnału wideo

≥Nie wolno podłączać zestawu przez magnetowid.

Ze względu na ochronę przed kopiowaniem obraz może być wyświetlany w sposób nieprawidłowy.

≥Przed podłączeniem wyłącz odbiornik telewizyjny i zapoznaj się z

jego instrukcją obsługi.

kabel wideo

∫ Odbiornik telewizyjny z gniazdem VIDEO IN

Widok urządzenia głównego od tyłu

COMPONENT VIDEO OUT

(PROGRESSIVE/INTERLACE)

VIDEO

OUT

S-VIDEO

OUT

kabel wideo

(w zestawie)

odbiornik telewizyjny

(nie ma w zestawie)

∫ Odbiornik telewizyjny z gniazdem S-VIDEO IN

Widok urządzenia głównego od tyłu

COMPONENT VIDEO OUT

(PROGRESSIVE/INTERLACE)

kabel S-wideo

S-VIDEO

(nie ma w zestawie)

OUT

VIDEO

OUT

Gniazdo S-VIDEO OUT

Korzystając z gniazda S-VIDEO OUT można uzyskać bardziej wyrazisty obraz niż w przypadku gniazda VIDEO OUT, dzięki rozdzieleniu sygnałów chrominancji (C) i luminancji (Y). (Faktyczne rezultaty zależą od odbiornika telewizyjnego.)

odbiornik telewizyjny

(nie ma w zestawie)

∫ Odbiornik telewizyjny z gniazdem SCART

Podłączenia sygnału wideo

Widok urządzenia głównego od tyłu

odbiornik telewizyjny

(nie ma w zestawie)

VIDEO IN

S-VIDEO

∫ Odbiornik telewizyjny z gniazdami

COMPONENT VIDEO IN

Widok urządzenia głównego od tyłu

COMPONENT VIDEO OUT

(PROGRESSIVE/INTERLACE)

VIDEO

OUT

kable wideo

(nie ma w zestawie)

S-VIDEO

OUT

Gniazda COMPONENT VIDEO OUT

Gniazda te można wykorzystać do wyprowadzania sygnału z przeplotem lub progresywnego i uzyskania czystszego obrazu niż w przypadku gniazda S-VIDEO OUT. Konfiguracja z użyciem tych gniazd pozwala na oddzielne wyprowadzanie sygnałów różnicowych kolorów (P

B/PR) i sygnału luminancji (Y) w celu

uzyskania lepszej wierności odtwarzanych barw. ≥Opis wejściowych gniazd składowych sygnału wideo zależy od

odbiornika telewizyjnego lub monitora (np. Y/P C

B/CR). Podłącz przewody do gniazd o tym samym kolorze.

≥W przypadku tej konfiguracji połączeń wybierz opcję „Video/

YPbPr“ lub „S-Video/YPbPr“ z menu QUICK SETUP (➜ strona 10). Jeżeli zostanie wybrana opcja „RGB/No Output“, do gniazda SCART (AV) będzie wysyłany sygnał RGB, a do gniazda składowych sygnału wideo nie będzie wysyłany żaden sygnał.

odbiornik telewizyjny

(nie ma w zestawie)

COMPONENT

VIDEO IN

B/PR, Y/B-Y/R-Y, Y/

Wyświetlanie obrazu bez przeplotu

≥Podłącz do wejściowych gniazd składowych sygnału wideo

w odbiorniku telewizyjnym zgodnym ze standardem wybierania 625p wyświetlany prawidłowo w przypadku podłączenia urządzenia do odbiornika telewizyjnego niezgodnego z podanym standardem.)

≥Odbiorniki telewizyjne firmy Panasonic z wejściami 625

(576)/50i·50p, 525 (480)/60i·60p są zgodne z sygnałami bez przeplotu (progresywnymi). Jeżeli posiadasz odbiornik telewizyjny innej marki, skontaktuj się z jego producentem.

lub 525p. (Obraz wideo nie będzie

RQT7977

kabel Scart

(nie ma w zestawie)

Gniazdo SCART (AV)

Aby poprawić jakość obrazu, można zmienić rodzaj wyprowadzanego z gniazda SCART (AV) sygnału wideo z „Video“ na „S-Video“ lub „RGB“, aby pasował do używanego rodzaju odbiornika telewizyjnego. Wybierz opcję „S-Video/YPbPr“ lub „RGB/No Output“ z menu QUICK SETUP (➜ strona 10).

Page 43

PUNKT

AUDIO

VCR

AUDIO

FM ANT

AM ANT

(75

LOO P

EXT

COMPONENT VIDEO OUT

(PROGRESSIV

E/IN

TERLACE)

S-VIDEO

OUT

VIDEO

OUT

Podłączenie radia i zestawu stereo

kabel zestawu

antena ramowa AM

antena wewnętrzna FM

≥Podłącz przewód zasilający dopiero po wykonaniu wszystkich innych połączeń. ≥Podłączenie dodatkowej anteny (➜ strona 23).

Na rysunku przedstawiono model SC-HT535.

antena wewnętrzna FM

Przymocuj ten koniec anteny w miejscu zapewniającym najlepszy odbiór.

taśma samoprzylepna

antena ramowa AM

Postaw antenę na podstawie. Ustaw antenę w miejscu zapewniającym najlepszy odbiór. Odsuń luźny kabel anteny od innych przewodów i kabli.

Kliknięcie!

Głośnik superniskotonowy aktywny

urządzenie główne

COMPONENT VIDEO OUT

(PROGRESSIV

E/IN

FM ANT

(75

≠

)

AM ANT

LOOP

EXT

VCR

AUDIO

TERLACE)

VIDEO

OUT

S-VIDEO

OUT

przewód zasilający

zatrzask u góry

W celu rozłączenia

Naciśnij zatrzask i wyciągnij przewód.

zatrzask u góry

przewód zasilający

W celu rozłączenia

kabel zestawu

Naciśnij zatrzask i wyciągnij przewód.

do gniazda zasilania

Oszczędzanie energii

Urządzenie główne zużywa pewną ilość energii nawet wówczas, gdy jest wyłączone (około 0,7 W). Gdy urządzenie nie będzie wykorzystywane przez dłuższy okres czasu, należy w celu zaoszczędzenia energii wyjąć wtyczkę przewodu zasilającego z gniazda. Po ponownym podłączeniu trzeba będzie na nowo ustawić niektóre pozycje pamięci.

[Uwaga]

Przewód zasilający dostarczony w zestawie można stosować wyłącznie z tym urządzeniem. Nie wolno używać go do podłączania innego sprzętu.

PUNKT

Pilot

Nie należy:

pilot baterie

Wsadź baterie w taki sposób, aby bieguny (i i j)

odpowiadały oznaczeniom w pilocie.

≥stosować starych i nowych baterii. ≥używać równocześnie baterii różnych typów. ≥podgrzewać baterii ani wrzucać ich do ognia. ≥rozbierać lub doprowadzać do zwarcia. ≥podejmować prób powtórnego ładowania baterii alkalicznych lub

manganowych.

≥używać baterii bez obudowy. Nieprawidłowa obsługa baterii może spowodować wyciek elektrolitu, który może uszkodzić stykające się z nim elementy lub spowodować pożar.

Baterie należy wyjąć z pilota, jeżeli nie będzie on używany przez dłuższy okres czasu. Przechowywać w chłodnym, ciemnym miejscu.

Podłączenie radia i zestawu stereo/Pilot

R6/LR6, AA, UM-3

≥Nie naleëy uëywaã typu

baterii nadajàcych siè do ponownego ìadowania.

∫ Korzystanie z pilota

Skieruj na czujnik sygnału zdalnego sterowania (➜ strona 10), unikając przeszkód, z odległości maks. 7 m, stojąc na wprost urządzenia.

RQT7977

Page 44

PUNKT

ACIN

QUICK SETUP (SZYBKA KONFIGURACJA)

Ekran QUICK SETUP pozwola wprowadzić niezbędne ustawienia.

Włącz odbiornik telewizyjny i wybierz w nim właściwy sygnał wejściowy wideo.

1 2 3 4 5 6

SETUP

MUTING

Postępuj zgodnie z komunikatami i wprowadź

Włącz urządzenie.

DVD/CD

Wybierz „DVD/CD“.

SHIFT

Wyświetl ekran QUICK SETUP.

ustawienia.

Aby zmienić ustawiania później

Wybierz „QUICK SETUP“ na karcie „Others“ (➜ strona 21).

Elementy sterujące – przegląd

Strony z wyjaśnieniami podane są w nawiasach.

Wybór źródła sygnału

[HT845]

[HT885]

AUX (27)

TV/AV

AUX

Timer zasypiania (28)

Przełączanie trybu wejściowego sygnału

wideo odbiornika telewizyjnego (27)

Wybór kanałów telewizyjnych i numerów

tytułów itp./Wprowadzanie liczb (13)

Anulowanie operacji (13)

Wyświetlanie menu głównego płyty (16)

lub listy programów (17)

Wybór lub zatwierdzanie pozycji menu na

ekranie odbiornika telewizyjnego, odtwarzanie

poklatkowe

(13)

Wyświetlanie menu ekranowego (18),

Wyświetlanie RDS danych tekstowych

lub przyciszanie odbiornika telewizyjnego

(23) (27)

[HT845] [HT885]

Timer zasypiania

SLEEP

QUICK OSD

Uruchamianie funkcji oznaczonych

Trzymając wciśnięty przycisk [SHIFT]

kolorem pomarańczowym:

(14)

(28)

naciśnij odpowiedni przycisk:

AV SYSTEM

TV/AV

SLEEP

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

ENTER

FUNCTIONS

SUBWOOFER

SUPER SRND

LEVEL

H.BASS

ZOOM

MANUAL SKIP

QUICK OSD

ANGLE/PAGE

FL DISPLAY REPEAT

GROUP

ADVANCED

SHIFT

DISC REVIEW

TUNER/BAND

-/--

S10

SLOW/SEARCH

C.FOCUS

SFC

SUBTITLE

AUDIO

PLAY SPEED

QUICK REPLAY

VCR

DVD/ CD

VOLUME

PLAY

LIST

RETURN

TV VOLTV VOL

MIX 2CH

SETUP

MUTING

PLAY MODE

TEST

CH SELECT

wybór

ENTER

RETURN

zatwierdzenie

Naciśnij, aby zakończyć procedurę QUICK SETUP.

Na rysunkach przedstawiono model SC-HT535.

Włączanie/wyłączanie urządzenia (10)

Sterowanie odbiornikiem telewizyjnym i magnetowidem (27)

Wybór źródła sygnału TUNER/BAND (22), DVD/CD (10)

Wybór kanałów (22, 27)

Regulacja poziomu głośności (13)

Podstawowe operacje odtwarzania

(12, 13)

Wyświetlanie menu płyty (16) lub listy odtwarzania (17)

Powrót do poprzedniego ekranu podgłaśnianie odbiornika telewizyjnego

SUBWOOFER

SUPER SRND

LEVEL

(25)

QUICK OSD

H.BASS

(24, 25)

MANUAL SKIP

(14)(14)

ANGLE/PAGE

FL DISPLAY REPEAT

(13) (

GROUP

13, 15

ADVANCED

DISC REVIEW

(14) (25)

ZOOM

C.FOCUS

SFC

(24) (24)

SUBTITLE

AUDI O

(14, 15)

)

(

PLAY SPEED

QUICK REPLAY

(14, 15)

)

ENTER

(13)

lub

MIX 2CH

SETUP

MUTING

(20, 28)

PLAY MODE

(15)

TEST

CH SELECT

SHIFT

Naciśnij, aby wyjść z tego trybu.

(27)

Wskaźnik zasilania [AC IN]

Wskaźnik ten jest zapalony, gdy urządzenie jest podłączone do gniazda zasilania.

ACIN

SETUP

MUTING

QUICK SETUP (SZYBKA KONFIGURACJA)/Elementy sterujące – przegląd

RQT7977

Wskaźnik trybu gotowości/włączenia

Gdy urządzenie jest podłączone do gniazda zasilania, wskaźnik pali się w trybie gotowości, a gaśnie, kiedy urządzenie jest włączone.

INPUT SELECTOR (22)

DVD/CD#FM#AM#TV#VCR# AUX ([HT845] [HT885])#Powrót do DVD/CD

INPUT SELECTOR PROGRESSIVE

H.BASS

RDS

OPENCLOSE

TUNE MODE FM MODE MEMORY

<OPEN/CLOSE

Otwieranie/zamykanie szuflady na płyty (12) 4, 5/X TUNING W

Pomijanie lub odtwarzanie w zwolnionym tempie z wyszukiwaniem (12)/ Wybór stacji radiowych (22)

TUNING

VOLUME

PHONES

DOWN

Czujnik sygnału zdalnego sterowania

PHONES

Gniazdo słuchawkowe

PROGRESSIVE Wyświetlanie obrazu bez przeplotu (12)

RDS Wyświetlanie RDS danych tekstowych (23) H.BASS

Włączanie/wyłączanie wzmocnienia niskich tonów (25)

Wskaźnik H.BASS ([HT845] [HT885])

Przełącznik trybu gotowości/włączenia [Í/I]

∫/TUNE MODE

Zatrzymanie odtwarzania (stop) (12)/Wybór trybu strojenia (22)

;/FM MODE

Wstrzymanie (pauza) (12)/Regulacja warunków odbioru sygnału FM (22)

1/MEMORY

Odtwarzanie płyt (12)/Zapamiętywanie odbieranych stacji radiowych (22)

(28) VOLUME

Podgłaśnianie/ przyciszanie (12)

Naciśnij, aby przełączyć urządzenie z trybu włączenia w tryb gotowości lub odwrotnie. W trybie gotowości urządzenie nadal pobiera niewielką ilość energii. (12)

Page 45

Płyty, które można odtwarzać

Oznaczenie

Płyta Logo

DVD-RAM

DVD-Audio

DVD-Video

w instrukcji

obsługi

[RAM]

[JPEG]

[MPEG4]

§1

[DivX]

[DVD-A] —

[DVD-V]

Nagrane za pomocą urządzeń wykorzystujących format Video Recording Format w wersji 1.1 (zunifikowany standard nagrań wideo), takich jak: nagrywarki wideo DVD, kamery DVD, komputery osobiste itp.

Nagrane za pomocą aparatów wielofunkcyjnych SD lub nagrywarek wideo DVD firmy Panasonic, wykorzystujących standard DCF (Design rule for Camera File system) w wersji 1.0.

Nagrane za pomocą aparatów wielofunkcyjnych SD lub nagrywarek wideo DVD firmy Panasonic [zgodnych ze specyfikacją SD VIDEO (standard ASF)/systemem wideo MPEG4 (Simple Profile)/systemem audio G.726].

—

Niektóre płyty DVD-Audio zawierają nagrania DVD-Video. Aby odtworzyć materiał w formacie DVD-Video, wybierz opcję „Play as DVDVideo“ w menu Other Menu (➜ strona 19).

—

Uwagi

≥Aby odtworzyć

materiał wideo w pliki JPEG lub MPEG4 albo materiały wideo w formacie DivX, wybierz opcję „Play as Data Disc“ w menu Other Menu (➜ strona 19).

DVD-R (DVD-Video)/ DVD-RW (DVD-Video)

iR (Video)/ iRW (Video)

DVD-R (DivX Video)/ DVD-RW (DivX Video)

DVD-RW (DVD-VR)

Video CD

SVCD

CD [CD]

CD-R CD-RW

§1

Utworzone za pomocą DivX wer. 3.11, 4.x, 5.x [system wideo DivX/system audio MP3, Dolby Digital lub MPEG].

§2

Proces umożliwiający odtwarzanie w kompatybilnych urządzeniach.

≥Nie zawsze odtwarzanie powyższych płyt jest możliwe ze względu na typ płyty, stan nagrania, metodę zapisu i sposób utworzenia plików

(➜ strona 17, Wskazówki dotyczące tworzenia płyt z danymi).

—

[DVD-V]

§1

[DivX]

[DVD-RW[‹VR›]

[VCD]

[WMA]

[MP3]

[JPEG]

[CD]

[MPEG4]

§1

[DivX]

[VCD]

Płyty nagrane i zamknięte§2 w nagrywarkach DVD lub kamerach DVD.

Po nagraniu zamknij§2 płytę.

Płyty nagrane i zamknięte wykorzystujących format Video Recording Format w wersji 1.1 (zunifikowany standard nagrań wideo).

—

Zgodne z normą IEC62107

To urządzenie jest zgodne ze standardem HDCD, ale nie obsługuje funkcji Peak Extend (funkcji, która poszerza zakres dynamiki sygnałów dużej mocy). Płyty CD w formacie HDCD brzmią lepiej, ponieważ są zakodowane w trybie 20-bitowym, a nie 16-bitowym jak wszystkie pozostałe płyty CD.

≥Urządzenie może odtwarzać płyty CD-R/RW (płyty z nagraniami audio)

nagrane w formatach podanych z lewej strony. Po nagraniu zamknij sesje lub zamknij§2 płytę.

≥Płyty HighMAT

Tylko pliki WMA, MP3 lub JPEG. Aby odtworzyć materiał bez korzystania z funkcji HighMAT, wybierz opcję „Play as Data Disc“ w menu Other Menu (➜ strona 19).

≥[WMA]

To urządzenie nie obsługuje funkcji Multiple Bit Rate (MBR: plik, który

zawiera ten sam materiał zakodowany przy kilku różnych szybkościach transmisji).

§2

w nagrywarkach DVD lub kamerach DVD,

Płyty, które można odtwarzać

∫ Płyty, których nie można odtwarzać

Płyty DVD-RW, DVD-ROM, CD-ROM, CDV, CD-G, SACD i Photo CD w wersji 1.0, płyty DVD-RAM, których nie można wyjąć z kaset, płyty DVD-RAM 2,6-GB i 5,2-GB oraz dostępne na rynku płyty „Chaoji VCD“, w tym płyty CVD, DVCD i SVCD, niezgodne z normą IEC62107.

∫ Format audio płyt DVD

Urządzenie automatycznie rozpoznaje i dekoduje płyty z następującymi oznaczeniami.

∫ Systemy wideo

– Urządzenie może odtwarzać nagrania w systemie PAL i NTSC,

lecz odbiornik telewizyjny musi być zgodny z systemem zapisu

obrazu na płycie. – Płyty nagrane w systemie PAL nie będą prawidłowo wyświetlane w

odbiorniku telewizyjnym z systemem NTSC. – Urządzenie może przetwarzać sygnały NTSC na sygnały PAL 60 w

celu wyświetlenia nagranego obrazu na ekranie odbiornika

PALtelewizyjnego (➜ strona 21, opcja „NTSC Disc Output“ na

karcie „Video“).

RQT7977

Page 46

Podstawowe operacje odtwarzania

LS RS

Korzystanie z urządzenia głównego

1 Włącz

urządzenie.

2 Wybierz „DVD/CD“.

INPUT SELECTOR

INPUT SELECTOR PROGRESSIVE

H.BASS

RDS

3 Otwórz szufladę na płyty.

4 Włóż płytę.

≥Płyty dwustronne należy wkładać w taki sposób,

aby etykieta strony, która ma być odtwarzana, była skierowana ku górze.

≥[RAM] Przed włożeniem płyty należy wyjąć ją z

kasety.

; (pauza)

∫

(zatrzymanie)

OPENCLOSE

TUNE MODE FM MODE MEMORY

OPEN/CLOSE

TUNING

VOLUME

PHONES

DOWN

PROGRESSIVE

Pozwala oglądać obraz bez przeplotu (➜ strona 8).

LFE

RND

SLP

PGM

PRG

DTS

Naciśnij, aby pominąć. Naciśnij i przytrzymaj, aby

Podstawowe operacje odtwarzania

5 Rozpocznij

odtwarzanie.

Szuflada zostanie automatycznie zamkniêta.

[Uwaga]

≥W trakcie wyświetlania menu płyty nadal się obracają. Po skończeniu naciśnij [∫], aby oszczędzać silnik urządzenia i ekran odbiornika

telewizyjnego.

≥Całkowita liczba tytułów może być wyświetlana niepoprawnie na płytach iR/iRW.

6 Ustaw poziom

głośności.

VOLUME

DOWN UP

uruchomić

–

wyszukiwanie

–

odtwarzanie w zwolnionym

tempie

(podczas pauzy) (Fragment

z obrazem ruchomym)

≥Naciśnij [1] (odtwarzanie), aby

rozpocząć zwykłe odtwarzanie.

(podczas odtwarzania)

RQT7977

Page 47

W przypadku wystąpienia problemów zapoznaj się z częścią poświęconą rozwiązywaniu problemów (➜strona 34, 35).

Korzystanie z pilota

przyciski

numeryczne

3, 4, 2, 1

ENTER

Zatrzymanie

Wstrzymanie (pauza)

Pomijanie

Wyszukiwanie

(podczas odtwarzania)

Odtwarzanie w zwolnionym tempie

(podczas pauzy)

Odtwarzanie

(podczas pauzy)

Wyb ór pozycji w menu ekranowym

SLEEP

CANCEL

TOP MENU

DIRECT

NAVIGATOR

FL DISPLAY

SHIFT

CANCEL

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

SUBWOOFER

LEVEL

QUICK OSD

FL DISPLAY REPEAT

SHIFT

SKIP

ENTER

SLOW/SEARCH

ENTER

wybór

ENTER

zatwierdzenie

AV SYSTEM

TV/AV

DVD/ CD

TUNER/BAND

VCR

VOLUME

-/--

S10

SLOW/SEARCH

SKIP

ENTER

SUPER SRND

C.FOCUS

H.BASS

SFC

ZOOM

SUBTITLE

MANUAL SKIP

AUDIO

ANGLE/PAGE

GROUP

PLAY SPEED

ADVANCED

QUICK REPLAY

DISC REVIEW

Pozycja jest zapamiętana, kiedy na wyświetlaczu widnieje napis „RESUME“. ≥Naciśnij [1] (odtwarzanie),

aby wznowić odtwarzanie.

≥Naciśnij ponownie [∫], aby

skasować daną pozycję.

≥Naciśnij [1] (odtwarzanie),

aby ponownie uruchomić odtwarzanie.

≥[WMA] [MP3] [JPEG] [MPEG4]

[DivX]

[3,4]

[2,1]

≥Do 5 kroków. ≥Naciśnij [1] (odtwarzanie),

aby rozpocząć zwykłe odtwarzanie.

≥[VCD] Odtwarzanie w

zwolnionym tempie: tylko do przodu.

≥[MPEG4]

zwolnionym tempie: Nie działa.

[DVD-A] (Fragment z obrazem ruchomym)

[RAM]

≥[VCD] Tylko do przodu.

6 5

PLAY

LIST

RETURN

TV VOLTV VOL

MIX 2CH

SETUP

MUTING

SUBTITLE

PLAY MODE

CH SELECT

AUDIO

ANGLE/PAGE

GROUP

TEST

: Pomijanie grup

podczas odtwarzania

: Pomijanie zawartości

podczas odtwarzania

[DivX] Odtwarzanie w

[DVD-RW[‹VR›] [DVD-V] [VCD]

Wprowadzani e liczby

Menu płyty

Powrót do poprzedniego ekranu

Wyświetlacz urządzenia głównego

Ekran napisów/ informacyjny

Rozpoczęcie odtwarzania od wybranej grupy

-/--

S10

ENTER

CANCEL

TOP MENU

DIRECT

NAVIGATOR

PLAY

LIST

RETURN

FL DISPLAY

SHIFT

SUBTITLE

AUDIO

ANGLE/PAGE

GROUP

wybór

ENTER

zatwierdzenie

[RAM] [DVD-RW[‹VR›] [DVD-A] [DVD-V] [VCD] [CD]

np. aby wybrać liczbę 12: [S10] ➜ [1] ➜ [2]

[VCD] ze sterowaniem

odtwarzaniem Naciśnij [∫], aby anulować funkcję PBC (sterowania odtwarzaniem), a następnie naciśnij przyciski numeryczne.

[WMA] [MP3] [JPEG] [MPEG4] [DivX] np. aby wybrać liczbę 123: [1] ➜ [2] ➜ [3] ➜ [ENTER]

≥Naciśnij [CANCEL], aby

anulować wprowadzoną liczbę.

[DVD-A] [DVD-V] Wyświetla menu główne płyty

[RAM] [DVD-RW[‹VR›] Wyświetla programy (➜ strona 17)

[DVD-V]

Wyświetla menu płyty

[RAM] [DVD-RW[‹VR›] Wyświetla listę odtwarzania (➜ strona 17)

[VCD] ze sterowaniem

odtwarzaniem Wyświetla menu płyty

[RAM] [DVD-RW[‹VR›] [DVD-A] [DVD-V] [WMA] [MP3] [MPEG4] [DivX]

Pole godziny

,-.Pole informacyjne

[JPEG]

Gdy pokaz slajdów jest włączony (➜ strona 18):

SLIDE

,-.Pole informacyjne

Gdy pokaz slajdów jest wyłączony:

PLAY

,-.Pole informacyjne

[RAM] [DVD-RW[‹VR›] Włącza/wyłącza napisy (➜ strona 15)

[DVD-V]

[DivX]

[VCD] (tylko płyty SVCD)

Umożliwia wybór języka napisów (➜ strona 15)

[JPEG]

Data

,-. Brak informacji

[DVD-A] [WMA] [MP3] [JPEG] [MPEG4] [DivX]

Folder na płytach wideo z plikami WMA/MP3, JPEG, MPEG4 i DivX jest traktowany jako grupa („Group“).

Podstawowe operacje odtwarzania

RQT7977

Page 48

Wygodne funkcje

RQT7977

SKIP

ENTER

SUPER SRND

H.BASS

ZOOM

MANUAL SKIP

ANGLE/PAGE

GROUP

ADVANCED

DISC REVIEW

-/--

S10

SLOW/SEARCH

C.FOCUS

SFC

SUBTITLE

AUDIO

PLAY SPEED

QUICK REPLAY

VOLUME

PLAY LIST

RETURN

TV VOLTV VOL

MIX 2CH

SETUP

MUTING

PLAY MODE

TEST

CH SELECT

RETURN

SUBTITLE, AUDIO

PLAY MODE

REPEAT

PLAY SPEED, QUICK REPLAY

przyciski

numeryczne

CANCEL

3, 4, 2, 1

ENTER

QUICK OSD

ZOOM, MANUAL SKIP

ANGLE/PAGE

SHIFT

ADVANCED

CANCEL

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

SUBWOOFER

LEVEL

QUICK OSD

FL DISPLAY REPEAT

SHIFT

DISC REVIEW

QUICK OSD

Wyświetlanie stopnia zaawansowania operacji odtwarzania (QUICK OSD)

Naciśnij [QUICK OSD].

Informacje ogólne------------> Informacje szczegółowe

^---------------------- Wyłączone ,---------------------b

∫

Informacje ogólne

np. [DVD-V]

numer aktualnie odtwarzanego elementu

Title

Chapter

1 0:41:23

dotychczasowy czas odtwarzania

Time

stopień

zaawansowania

operacji odtwarzania

Tryb odtwarzania lub tytuł materiału

∫

Informacje szczegółowe

np. [DVD-V]

informacje o napisach

proporcje obrazu bieżącego tytułu

Łączny czas odtwarzania

aktualnie odtwarzanego tytułu

≥[MPEG4] [DivX]

Program Playback

bieżąca pozycja

informacje audio

informacje o ujęciu

Details-DVD-Video Audio Subtitle Angle Source Aspect Title Total Time

1 DTS 3/2.1ch

1/1 4:3 0:54:28

Podczas wyszukiwania informacje o obrazie i dźwięku nie są wyświetlane.

[CD] [MP3] [WMA] Ekran QUICK OSD pojawi się automatycznie.

ADVANCED

DISC REVIEW

Przeglądanie tytułów do odtworzenia (ADVANCED DISC REVIEW)

[RAM] [DVD-RW[‹VR›] (Za wyjątkiem fragmentu ze zdjęciem) [DVD-V]

(Za wyjątkiem iR/iRW)

Pozwala przeglądać zawartość płyty i rozpocząć odtwarzanie od wybranej pozycji. Można wybrać opcję „Intro Mode“ albo opcję „Interval

➜

Mode“ w polu „Advanced Disc Review“ na karcie „Disc“ (

strona 20).

1 Naciśnij [ADVANCED DISC REVIEW].

Zostanie wyświetlony ekran QUICK OSD.

np. [RAM]

Program

4 0:01:06

Time

2 Po znalezieniu tytułu/programu do

odtworzenia naciśnij [1] (odtwarzanie).

≥

Funkcja ta może nie działać w przypadku niektórych płyt i pozycji odtwarzania.

≥[RAM] [DVD-RW[‹VR›] Funkcja ta nie działa podczas odtwarzania listy

odtwarzania (➜ strona 17).

PLAY SPEED QUICK REPLAY

(Tylko wówczas, kiedy można wyświetlić czas odtwarzania, jaki upłynął.) (Za wyjątkiem [MPEG4] [DivX], iR/iRW)

Naciśnij [QUICK REPLAY], aby cofnąć się o kilka sekund.

Szybka powtórka

ZOOM

MANUAL SKIP

Przeskok o 30 sekund do przodu

(Tylko wówczas, kiedy można wyświetlić czas odtwarzania, jaki upłynął.) [RAM] [DVD-RW[‹VR›] [DVD-V] (Za wyjątkiem iR/iRW) Odtwarzanie rozpocznie się mniej więcej od miejsca znajdującego się o 30 sekund później. Funkcja przydatna do pomijania reklam itp.

Podczas odtwarzania

Naciśnij [MANUAL SKIP].

[RAM] [DVD-RW[‹VR›] Nie można pominąć bieżącego programu, jeżeli początek następnego programu znajduje się w odległości 30 sekund od punktu, w których zostanie uruchomiona funkcja pomijania.

SHIFT

[DVD-A] (Fragment z obrazem ruchomym) [RAM] [DVD-RW[‹VR›] [DVD-V]

ZOOM

MANUAL SKIP

Zmiana wartości zbliżenia

[VCD] [MPEG4] [DivX]

Funkcja ta powiększa obraz z obramowaniem, dopasowując go do rozmiaru ekranu.

Podczas odtwarzania

Naciśnij kilkakrotnie [SHIFT]i[ZOOM], aby wybrać wstępnie

Functions

Just Fit Zoom 1.00

ustawiony współczynnik kształtu (Just Fit Zoom) lub opcję „Auto“.

[DVD-A]

(Fragment z obrazem ruchomym)

Auto --. 4:3 Standard --. European Vista --. 16:9 Standard

Cinemascope2 ,------ Cinemascope1 ,------- American Vista

np.

4:3 Standard (4:3)

European Vista (1.66:1)

16:9 Standard (16:9) American Vista (1.85:1) Cinemascope1 (2.35:1)

Cinemascope2 (2.55:1)

[MPEG4] [DivX]

Standard (k0,25 pełnego ekranu) -----. Original (tak jak nagrany)

^----------------- Full (cały ekran) ,------------------}

≥Może to nie działać w przypadku niektórych nagrań na płytach.

Dokładna regulacja (Manual Zoom)

Po wybraniu wstępnie ustawionego współczynnika kształtu lub opcji „Auto“ naciśnij [2, 1]. –od „k1.00“ do „k1.60“ (co 0,01) –od „k1.60“ do „k2.00“ (co 0,02) –od „k2.00“ do „k4.00“ (co 0,05) (tylko [MPEG4] [DivX] ≥W przypadku niektórych odbiorników telewizyjnych i ich ustawień

uzyskanie powiększenia do „k4.00“ może być niemożliwe.

≥Naciśnij i przytrzymaj [2, 1], aby szybciej zmieniać wartości.

SUBTITLE

AUDI O

[DVD-A] [DVD-V]

Zmiana ścieżek dźwiękowych

[DivX] (z wieloma ścieżkami dźwiękowymi) [RAM]

[DVD-RW[‹VR›] [VCD]

Naciśnij kilkakrotnie [AUDIO], aby wybrać ścieżkę dźwiękową.

[RAM] [DVD-RW[‹VR›] [VCD] Ten służy do wyboru opcji „L“, „R“ lub „LR“.

[DivX]

Gdy wyświetlane jest menu Naciśnij

[DVD-V] (płyty karaoke) Gdy wyświetlane jest menu Naciśnij [2,1], aby wybrać opcję „On“ lub „Off“ dla partii wokalnych.

Szczegółowe informacje można znaleźć w instrukcji obsługi płyty.

Rodzaj/dane sygnału

LPCM/PPCM/ÎDigital/DTS/MPEG: Rodzaj sygnału kHz (Częstotliwość próbkowania)/bit/ch (Liczba kanałów)

≥[DivX] Zmiana rodzaju dźwięku na płycie wideo DivX może opóźnić

[2,1]

, aby wybrać opcję

Przykład: 3

/2 .1ch

rozpoczęcie odtwarzania.

.1: Efekty niskiej częstotliwości

.1: .0: bez dźwięku przestrzennego

.1: dźwięk przestrzenny mono .2:

.1: centralny .2: przedni lewyiprzedni prawy .3:

[RAM] [DVD-RW[‹VR›] [DVD-V] [VCD]

)

np. [DVD-V]

Functions

Audio 1

„L“, „R“ lub „LR“.

(niewyświetlane przy braku sygnału)

dźwięk przestrzenny stereo (lewy/prawy)

przedni lewyiprzedni prawyicentralny

Page 49

SUBTITLE

SHIFT

[DVD-V] [DivX] (z wieloma językami napisów) [VCD] (tylko płyty SVCD)

AUDIO

Zmiana napisów

Naciśnij kilkakrotnie [SHIFT]i[SUBTITLE], aby wybrać język napisów.

≥W przypadku płyt iR/iRW zamiast niektórych napisów mogą być

wyświetlane numery.

Aby włączyć/wyłączyć wyświetlanie napisów

Naciśnij [2, 1] w celu wybrania opcji „On“ lub „Off“.

[RAM] [DVD-RW[‹VR›] płyt zawierających informacje dotyczące włączania/wyłączania napisów)

(On/Off tylko w przypadku

Functions

Subtitle

Off

Naciśnij [SHIFT]i[SUBTITLE] aby wybrać opcję „On“ lub „Off“.

≥Informacji dotyczących włączania/wyłączania napisów, nie można

nagrywać za pomocą nagrywarek DVD marki Panasonic.

SHIFT

ANGLE/PAGE

Wybór ujęcia kamery oraz

GROUP

obrót zdjęcia/przejście do kolejnego zdjęcia

Naciśnij kilkakrotnie [SHIFT]i[ANGLE/PAGE], aby wybrać ujęcie kamery albo dokonać obrotu lub przejść do kolejnego zdjęcia.

[DVD-V] (z wieloma ujęciami)– Wybór ujęcia kamery

[JPEG] –Obrót zdjęcia

[DVD-A] –Przejście do kolejnego zdjęcia (Naciśnij [RETURN], aby

[DVD-A] (Fragment z obrazem ruchomym) [RAM] [DVD-RW[‹VR›] [DVD-V]

Podczas odtwarzania

Naciśnij kilkakrotnie [SHIFT]i[PLAY SPEED], aby wybrać opcję „Normal“, „Fast“ lub „Slow“.

Zmiana prędkości odtwarzania w przedziale od „k0.6“ do „k1.4“ (co 0,1)

Naciśnij [2, 1], gdy wyświetlany jest powyższy komunikat.

≥Naciśnij [1] (odtwarzanie), aby wrócić do zwykłego odtwarzania. ≥Po zmianie prędkości

≥

(Tylko wówczas, kiedy można wyświetlić czas odtwarzania, jaki upłynął. [JPEG]: Działa w przypadku całej zawartości JPEG.)

Podczas odtwarzania

Naciśnij kilkakrotnie [REPEAT], aby wybrać pozycję do powtarzania.

[RAM] [DVD-RW[‹VR›]: Program>All (Wszystko)>Off (Wył.)

≥Podczas odtwarzania listy odtwarzania: Scene (Scena)>Playlist

[DVD-A]: Track (Ścieżka)>Group (Grupa) [DVD-V]: Chapter (Rozdział)>Title (Tytuł)

[VCD]

[WMA] [JPEG]

wrócić do strony 1.)

PLAY SPEED

QUICK REPLAY

SHIFT

Zmiana prędkości odtwarzania

Functions

Play Speed 1.0

Normal

Fast Slow

– Nie działają funkcje Dolby Pro Logic II i Sound Enhancement. – Sygnał wyjściowy audio jest przełączany do trybu 2-kanałowego. – Częstotliwość próbkowania 96 kHz jest przetwarzana na

częstotliwość 48 kHz. – [HT845] [HT885] Nie działa funkcja Multi Re-master. W przypadku niektórych nagrań na płycie funkcja ta może nie działać.

REPEAT

Odtwarzanie wielokrotne

np. [DVD-V]

Functions

Repeat Off

Off

Chapter Title

>Off (Wył.)

[CD]: Track (Ścieżka)>All (Wszystko)>Off (Wył.)

[MP3] [MPEG4] [DivX]

: Group

(Grupa)§>

Napis „All“ (Wszystko) jest wyświetlany podczas odtwarzania wszystkich grup (

: Content (Zawartość)>Group (Grupa)§> Off

(Wył.)

[DVD-A]

), odtwarzania zaprogramowanego i losowego.

>Off (Wył.)

Off (Wył.)

PLAY MODE

Odtwarzanie wszystkich grup, zaprogramowane i losowe

Za wyjątkiem [RAM] [DVD-RW[‹VR›]

W trybie zatrzymania naciśnij [PLAY MODE].

Kolejno będą pojawiać się ekrany odtwarzania wszystkich grup, odtwarzania losowego i zaprogramowanego.

Wszystkie grupy ([DVD-A])---------. Zaprogramowane--------. Losowe

^---------------------- wyłączone (Zwykłe odtwarzanie)

Wybierz opcję „off“ (wyłączone), aby wyjść z trybu odtwarzania wszystkich grup, zaprogramowanego lub odtwarzania w losowej kolejności.

≥Aby móc korzystać z odtwarzania w losowej kolejności lub

zaprogramowanego, wyłącz odtwarzanie płyty HighMAT. Wybierz opcję „Play as Data Disc“ w menu Other Menu (➜ strona 19).

≥[DVD-A] Niektóre płyty zawierają grupy dodatkowe. Jeżeli po

wybraniu grupy pojawi się ekran hasła, wprowadź hasło przy pomocy przycisków numerycznych, aby odtwarzać grupy dodatkowe. Zapoznaj się także z informacjami na okładce płyty.

,--------------b

Odtwarzanie wszystkich grup

[DVD-A]

Naciśnij [1] (odtwarzanie).

All Group Playback

Press PLAY to start

Odtwarzanie zaprogramowane (do 32 pozycji)

Naciśnij przyciski numeryczne, aby wybrać

pozycje

(

[WMA] [MP3] [JPEG]

[MPEG4] [DivX]

, a następnie

np. [DVD-V]

Program Playback

Choose a title and chapter.

TitleNo. Chapter Time

Play

Clear

Clear all

naciśnij [ENTER]).

≥

Powtórz tę czynność, aby

zaprogramować pozostałe pozycje.

≥Aby wybrać liczbę 2-cyfrową

np. aby wybraæ liczbê 25: [S10] ➜ [2] ➜ [5]

[WMA] [MP3] [JPEG]

[MPEG4] [DivX] [2] ➜ [5] ➜ [ENTER]

to select and press

ENTER

to start

PLAY

2 Naciśnij [1] (odtwarzanie).

Wybieranie pozycji przy użyciu przycisków kursorów

Naciśnij [ENTER] i [3, 4], aby zaznaczyć pozycję, po czym ponownie naciśnij [ENTER], aby zatwierdzić wybór.

Wybór wszystkich pozycji

Gdy podświetlone jest pole „Chapter“, „Track“ lub „Content“, naciśnij [3, 4], aby zaznaczyć opcję „ALL“. Następnie ponownie naciśnij [ENTER], aby zatwierdzić wybór.

Zmiana zaznaczonego programu

1 Naciśnij [3, 4], aby wybrać pozycję. 2 Powtórz czynności z punktu 1 powyżej.

Usuwanie zaznaczonego programu

1 Naciśnij [3, 4], aby wybrać pozycję. 2 Naciśnij [CANCEL] (lub [3, 4, 2, 1], aby wybrać opcję „Clear“

i naciśnij [ENTER]).

Usuwanie całego programu

Naciśnij [3, 4, 2, 1], aby zaznaczyć opcję „Clear all“, po czym naciśnij [ENTER]. Cały program zostanie również skasowany, kiedy urządzenie zostanie wyłączone, szuflada płyt otwarta lub wybrane zostanie inne źródło.

np. [DVD-V]

Chapter Time

ALL

Odtwarzanie w losowej kolejności

1 [DVD-A] [DVD-V] [WMA] [MP3] [JPEG] [MPEG4] [DivX]

Naciśnij przyciski numeryczne, aby wybrać tytuł lub grupę (

[MPEG4] [DivX]

[WMA] [MP3] [JPEG]

, a następnie

naciśnij [ENTER]).

[DVD-A]

≥W celu wprowadzenia wszystkich grup naciśnij [2, 1], aby

zaznaczyć opcję „All“ i naciśnij [ENTER].

≥

Aby usunąć zaznaczenie grupy, naciśnij przyciski numeryczne

odpowiadające danej grupie, która ma zostać usunięta.

np. [DVD-V]

Random Playback

Choose a title.

0 ~ 9

to select

Title

to start

PLAY

2 Naciśnij [1] (odtwarzanie).

Wygodne funkcje

RQT7977

Page 50

Korzystanie z menu nawigacji

RQT7977

Korzystanie z menu nawigacji

H.BASS

ZOOM

GROUP

-/--

ENTER

PLAY SPEED

QUICK REPLAY

VOLUME

S10

SLOW/SEARCH

RETURN

TV VOLTV VOL

C.FOCUS

SFC

SUBTITLE

AUDIO

PLAY MODE

CH SELECT

PLAY

LIST

MIX 2CH

SETUP MUTING

TEST

MENU, PLAY LIST

3, 4, 2, 1 ENTER

przyciski

numeryczne

TOP MENU,

DIRECT NAVIGATOR

FUNCTIONS

ANGLE/PAGE

SHIFT

TOP MENU

Odtwarzanie płyt z danymi

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

SUBWOOFER

SUPER SRND

LEVEL

QUICK OSD

MANUAL SKIP

ANGLE/PAGE

FL DISPLAY REPEAT

ADVANCED

SHIFT

DISC REVIEW

[WMA] [MP3] [JPEG] [MPEG4] [DivX]

Można odtwarzać materiały wideo w formacie JPEG, MPEG4 i DivX

na płycie DVD-RAM lub odtwarzać płyty HighMAT bez użycia funkcji

HighMAT (➜ strona 19, „Play as Data Disc“ w menu Other Menu).

≥Odtwarzanie płyt HighMAT

(➜ strona 17)

Odtwarzanie pozycji w zadanej kolejności (Playback Menu)

1 Naciśnij [TOP MENU].

Pokazywane pozycje różnią się w zależności od rodzaju płyty.

np.

Cała zawartość

WMA/MP3

JPEG

Materiały wideo MPEG4 i

DivX

Playback Menu

All Total 436

Audio Total 7

Picture Total 427

Video Total 2

to select and press

ENTER

≥Zakończenie pracy z tym ekranem

Naciśnij [TOP MENU].

2 Naciśnij [3, 4], aby zaznaczyć opcję

„All“, „Audio“, „Picture“ lub „Video“, po czym naciśnij [ENTER].

Odtwarzanie od zaznaczonej pozycji (Navigation Menu)

1 Naciśnij [MENU].

2 Naciśnij [3, 4, 2, 1], aby zaznaczyć

grupę, po czym naciśnij [ENTER].

3 Odtwarzanie zawartości grupy w kolejności

Naciśnij [ENTER].

Uruchamianie odtwarzania od zaznaczonego elementu

Naciśnij [3, 4], aby zaznaczyć pozycję, i naciśnij [ENTER].

np.

avigation Menu

002 My favorite2

Perfume

001 My favorite1 002 My favorite2

001 Brazilian 002 Chinese 003 Czech 004 Hungarian 005 Japanese 006 Mexican 007 Philippine 008 Swedish 009 Piano 010 Vocal

FUNCTIONS

grupa

005 Japanese

001 Lady Starfish

Group 005/023

to display the sub menu

001 Lady Starfish 002 Metal Glue 003 Life on Jupiter 004 Starperson 005 Starperson

zawartość

JPEG

Content 0001/0005

RETURN

numer aktualnie odtwarzanej grupy i zawartości

: JPEG : WMA/MP3

: materiały wideo

MPEG4 i DivX

aktualnie wybrany numer

to exit

≥Aby przejść pozycji na kolejnej stronie w polu grup i zawartości,

naciśnij [SHIFT]i[ANGLE/PAGE].

≥Słuchanie zawartości WMA/MP3 podczas wyświetlania

na ekranie obrazu JPEG

Wybierz najpierw plik JPEG, a następnie materiał audio. (Wybór w odwrotnej kolejności nie działa.)

≥Zakończenie pracy z tym ekranem

Naciśnij [MENU].

∫ Korzystanie z podmenu

1 Gdy wyświetlane jest menu

Naciśnij [FUNCTIONS].

2 Naciśnij [3, 4], aby zaznaczyć pozycję, po czym

naciśnij [ENTER].

Przedstawione elementy różnią się zależnie od zawartości płyty.

Multi List Tree Thumbnail Next group Previous group

All Audio Picture Video

Help display Find

∫

Wyszukiwanie według zawartości lub tytułu grupy

Podświetl tytuł grupy, aby wyszukać grupę, lub tytuł zawartości, aby wyszukać odpowiadającą mu zawartość.

Wyświetlane są grupy i zawartość. Tylko zawartość Tylko grupy Obrazy miniatur [JPEG]

Przejście do następnej grupy

Przejście do poprzedniej grupy Materiały WMA/MP3, JPEG, MPEG4 i DivX

Tylko pliki WMA/MP3 Tylko pliki JPEG

Tylko materiały wideo MPEG4 i DivX

Przełączanie pomiędzy komunikatami prowadzącymi a wskaźnikiem czasu odtwarzania, jaki upłynął

Wyszukiwanie według tytułu zawartości lub grupy (➜poniżej)

1 Gdy wyświetlane jest podmenu (➜ powyżej)

Naciśnij [3, 4], aby zaznaczyć polecenie „Find“, po czym naciśnij [ENTER].

Find

2 Naciśnij [3, 4], aby zaznaczyć znak, po czym

naciśnij [ENTER].

≥Potwórz procedurę, aby wprowadzić kolejny znak. ≥Małe litery też są przeszukiwane. ≥

Naciśnij [6,5], aby przeskakiwać pomiędzy literami A, E, I, O i U.

≥Naciśnij [2], aby usunąć np. ≥Pozostaw gwiazdkę (¢) w przypadku szukania tytułów

zawierających wprowadzany znak.

≥Wymaż gwiazdkę (¢), aby wyszukać tytuły zaczynające się

od wpowadzanego znaku. Aby ponownie dodać gwiazdkę (¢), wyświetl powtórnie podmenu i wybierz polecenie „Find“.

3 Naciśnij [1], aby zaznaczyć polecenie „Find“, po

czym naciśnij [ENTER].

Pojawi się ekran wyników wyszukiwania.

4 Naciśnij [3, 4], aby zaznaczyć pozycję lub grupę,

po czym naciśnij [ENTER].

TOP MENU

Odtwarzanie od zaznaczonego utworu na płycie CD

[CD] Tytuły pojawiają się przy odtwarzaniu płyt CD z informacją tekstową.

1 Naciśnij [TOP MENU] lub [MENU].

np. znak informacja tekstowa

CD Text

Disc Title: All By Artist Disc Artist: Pink Island Track Title: Long John Platinum Track Artist: SHIPWRECKED

Ashley at Prom

City Penguin Formura one

Soccer Baseball

Neanderthal

Cartoons

Trilobites

White Dwarf

Discovery

10.

to select and press

ENTER

RETURN

63 00

1/23

to exit

2 Naciśnij [3, 4], aby zaznaczyć utwór i

naciśnij [ENTER].

≥Aby przejść do pozycji na kolejnej stronie, naciśnij

[SHIFT]i[ANGLE/PAGE].

≥Naciśnij [FUNCTIONS], aby wyświetlić stopień

zaawansowania operacji odtwarzania i bieżącą pozycję.

Zakończenie pracy z tym ekranem Naciśnij [TOP MENU] lub [MENU].

Page 51

TOP MENU

Odtwarzanie płyt HighMAT

[WMA] [MP3] [JPEG]

1 Naciśnij [TOP MENU]. 2

Naciśnij [3,4,2,1], aby zaznaczyć daną pozycję, a następnie naciśnij [ENTER].

≥W razie potrzeby powtórz czynności opisane w tym punkcie.

np.

New Playlist Item Long Name Display Te

Menu1

Play list2

Play list1

Menu3

Return

PAGE 1/3

Menu2

Play list3

≥Aby zmienić tło menu

Naciśnij [FUNCTIONS]. Tło zmieni się na tło zapisane na płycie.

≥Zakończenie pracy z tym ekranem

Naciśnij [∫].

Wybieranie z listy

1 Podczas odtwarzania

Naciśnij [MENU].

Naciśnij a następnie

aby przełączać między listami „

[2]

[3, 4]

Playlist

Menu:

Lista odtwarzania:

np.

Playlist

Group

Content

“, „

przełącza do następnego menu, które wyświetla listy odtwarzania lub kolejne menu

rozpocznie się odtwarzani

Playlist

Group

All By Artist

No.

Content title

Few times in summer

Less and less

And when I was born

Quatre gymnopedies

You've made me sad

I can't quit him

Evening glory

Wheeling spin

Velvet Cuppermine

Ziggy starfish

to playto select

ENTER

“ i „

Content“.

RETURN

to exit

3 Naciśnij [1], a następnie [3, 4], aby

zaznaczyć pozycję i naciśnij [ENTER].

≥Aby przejść do pozycji na kolejnej stronie, naciśnij

[SHIFT]i[ANGLE/PAGE].

≥Zakończenie pracy z tym ekranem

Naciśnij [MENU].

Odtwarzanie płyt RAM/

DIRECT

PLAY

NAVIGATOR

[RAM] [DVD-RW[‹VR›]

≥Tytuły pojawiają się tylko wówczas, gdy są one nagrane na płycie. ≥Tytułów programów, list odtwarzania i płyt nie można modyfikować.

Odtwarzanie programów

1 Naciśnij [DIRECT

NAVIGATOR].

≥Zakończenie pracy z

tym ekranem

Naciœnij [DIRECT NAVIGATOR].

DVD-RW (DVD-VR)

LIST

np.

Direct Navigator

Date

No.

11/ 1(WED) 0:05 Monday feature1

1/ 1 (MON) 1:05 Auto action2

2/ 2 (TUE ) 2:21 Cinema3

3/ 3 (WED) 3:37 Music4

4/10(THU) 11:05 Baseball5

to select

Title Contents

to exit

RETURN

2 Naciśnij [3, 4] lub przyciski

numeryczne, aby wybrać program.

≥Aby przejść do pozycji na kolejnej stronie, naciśnij

[SHIFT]i[ANGLE/PAGE].

≥Aby wybrać liczbę 2-cyfrową

np. 23: [S10] ➜ [2] ➜ [3]

≥Naciśnij [1], aby pokazać zawartość programu i płyty.

3 Naciśnij [ENTER].

Odtwarzanie listy odtwarzania

(Tylko wówczas, gdy płyta zawiera listę odtwarzania)

Playlist

1 Naciśnij

[PLAY LIST].

≥Zakończenie pracy z

tym ekranem

Naciœnij [PLAY LIST].

np.

DateNo. Total Time Title Contents

11/1 0:00:01 City Penguin1

1/ 1 0:01:20 Ashley at Prom2

2/ 2 1:10:04 Formula one3

3/ 3 0:10:20 Soccer4

4/10 0:00:01 Baseball5

to select and press

ENTER

to exit

RETURN

Naciśnij [3,4] lub przyciski numeryczne, aby wybrać listę odtwarzania.

≥Aby przejść do pozycji na kolejnej stronie, naciśnij

[SHIFT]i[ANGLE/PAGE].

≥Aby wybrać liczbę 2-cyfrową np. 23: [S10] ➜ [2] ➜ [3]

3 Naciśnij [ENTER].

∫ Odtwarzanie pojedynczych scen

1 Gdy wyświetlane jest menu listy odtwarzania

Naciśnij [1].

2 Naciśnij [3, 4], aby zaznaczyć polecenie „Scene

List“, po czym naciśnij [ENTER].

≥Kolumna „Contents“ zawiera informacje o liście odtwarzania.

3 Naciśnij [3, 4, 2, 1], aby zaznaczyć scenę, po

czym naciśnij [ENTER].

Wskazówki dotyczące tworzenia płyt z danymi

≥Gdy jest więcej niż 8 grup, grupy powyżej ósmej zostaną

wyświetlone w jednej linii pionowej na ekranie menu.

≥Mogą wystąpić różnice w kolejności wyświetlania na ekranie menu

i na ekranie komputera. To urządzenie nie odtwarza plików nagranych przy użyciu zapisu pakietowego.

≥

DVD-RAM

≥Płyty muszą być zgodne z UDF 2.0.

CD-R/RW

≥Płyty muszą być zgodne z ISO9660 Level 1 lub 2 (za wyjątkiem

formatów rozszerzonych). Urządzenie obsługuje zapis wielosesyjny. Jeżeli jednak płyta zawiera

≥

wiele sesji, więcej czasu potrzeba na rozpoczęcie odtwarzania. Aby uniknąć tego, liczba sesji powinna być jak najmniejsza.

DVD-R/RW

≥Płyty muszą być zgodne z UDF Bridge (UDF 1.02/ISO9660). ≥Urządzenie nie obsługuje płyt wielosesyjnych. Odtwarzana jest

tylko sesja domyślna.

Nadawanie nazw folderom i plikom (W tym urządzeniu pliki są traktowane jako zawartość, a foldery – jako grupy.)

W chwili nagrywania wstaw prefiksy przed nazwami folderów i plików. Powinny to być numery o tej samej liczbie cyfr, które należy przydzielać plikom w kolejności, w jakiej mają być one odtwarzane (czasami może to nie działać). Pliki muszą mieć rozszerzenie (➜ poniżej).

[WMA]

(Rozszerzenie: „.WMA“ lub „.wma“)

≥Zgodny współczynnik kompresji:

pomiędzy 48 kbps a 320 kbps

≥Nie można odtwarzać zabezpieczonych

przed kopiowaniem plików WMA. ≥Urządzenie nie obsługuje płyt Multiple Bit Rate (MBR). [MP3] (Rozszerzenie: „.MP3“ lub „.mp3“)

≥Zgodny współczynnik kompresji: pomiędzy 32 kbps a 320 kbps ≥Urządzenie nie obsługuje znaczników ID3. ≥

Obsługiwane próbkowanie: 8; 11,02; 12; 16; 22,05; 24; 32; 44,1 i 48 kHz. [JPEG] (Rozszerzenie: „.JPG“, „.jpg“, „.JPEG“ lub „.jpeg“) ≥Aby wyświetlić pliki JPEG za pomocą tego urządzenia:

– Utwórz je na kamerze cyfrowej zgodnej ze standardem DCF

(Design rule for Camera File system) w wersji 1.0. Niektóre kamery cyfrowe posiadają funkcje nieobsługiwane przez standard DCF w wersji 1.0, jak automatyczne obracanie obrazu, które mogą powodować, że obrazu nie będzie można obejrzeć.

– Nie wolno w żaden sposób zmieniać plików lub zapisywać ich

pod innymi nazwami.

≥Urządzenie nie wyświetla ruchomych obrazów, plików w formacie

MOTION JPEG i innych podobnych formatach, zdjęć w formatach

innych niż JPEG (np. TIFF), ani nie odtwarza obrazów z

dołączonymi nagraniami dźwiękowymi. [MPEG4] (Rozszerzenie: „.ASF“ lub „.asf“)

Za pomocą tego urządzenia można odtwarzać dane MPEG4 [zgodne ze

≥

specyfikacją SD VIDEO (standard ASF)/systemem wideo MPEG4 (Simple

Profile)/systemem audio G.726] nagrane za pomocą wielofunkcyjnych

aparatów SD marki Panasonic lub nagrywarek wideo DVD. ≥Data nagrywania może być inna niż data bieżąca.

(Rozszerzenie: „.DIVX“, „.divx“, „.AVI“ lub „.avi“)

[DivX]

≥

Można odtwarzać dane DivX utworzone za pomocą wer. 3.11, 4.x, 5.x

[system wideo DivX/system audio MP3, Dolby Digital lub MPEG].

≥

Urządzenie nie obsługuje funkcji GMC (Global Motion Compensation). ≥Pliki DivX większe niż 2 GB i pliki bez indeksu mogą nie być

poprawnie odtwarzane w tym urządzeniu. ≥Urządzenie obsługuje wszystkie rozdzielczości do maks. 720k480

(NTSC)/720k576 (PAL).

≥

Urządzenie umożliwia wybór maksymalnie 8 rodzajów dźwięku i napisów.

np. [MP3]

katalog główny

001 group

001

001 track.mp3 002 track.mp3 003 track.mp3 002 group

003 group

001 track.mp3 002 track.mp3 003 track.mp3

001 track.mp3 002 track.mp3 003 track.mp3 004 track.mp3

Korzystanie z menu nawigacji

RQT7977

Page 52

Korzystanie z menu ekranowych

Pokazywane pozycje różnią się w zależności od rodzaju płyty.

Menu główne

Program Group Title Chapter

Rozpoczynanie od wybranej pozycji

przyciski

numeryczne

CANCEL

AV SYSTEM

TV/AV

SLEEP

CANCEL

SKIP

TUNER/BAND

VOLUME

-/--

S10

SLOW/SEARCH

VCR

DVD/ CD

Track Playlist Content

Time

Za wyjątkiem iR/iRW

Video

Audio

Still Picture

Thumbnail

Subtitle

Marker (VR)

Angle

Rotate

Przechodzenie do przodu lub do tyłu

(Time

Slip tylko podczas odtwarzania)

1 Naciśnij dwukrotnie [ENTER], aby wyświetlić

wskaźnik Time Slip.

2 Naciśnij [3, 4], aby ustawić godzinę i naciśnij

[ENTER]. ≥Naciśnij i przytrzymaj przycisk [3, 4], aby

szybciej zmieniać wartości.

Rozpoczynanie od określonej godziny

(Time Search) Zmiana informacji w polu wyświetlacza pozostałego czasu/czasu, jaki upłynął

[MPEG4] [DivX]

Wyświetlanie liczby pikseli

Wyświetlana jest również wartość [DivX] fps (liczba klatek na sekundę).

(➜ strona 14, Zmiana ścieżek dźwiękowych) [WMA] [MP3]

Wyświetlanie rodzaju bieżącej płyty

Przełączanie zdjęć

Wyświetlenie miniatur

(➜ strona 15, Zmiana napisów)

[RAM] [DVD-RW[‹VR›] Przywoływanie znacznika nagrywanego przez nagrywarki DVD-Video

Przywołanie znacznika: Naciśnij [3, 4] ➜ Naciśnij [ENTER]

(z wieloma ujęciami)

Wybór ujęcia kamery

Obrót obrazu

wybór

powrót do poprzedniego menu

FUNCTIONS

przejście do następnego menu

ENTER

zatwierdzenie

wybór

ZOOM

ENTER

C.FOCUS

SFC

SUBTITLE

AUDIO

PLAY SPEED

QUICK REPLAY

PLAY

LIST

RETURN

TV VOLTV VOL

MIX 2CH

SETUP

MUTING

PLAY MODE

TEST

CH SELECT

3, 4,2, 1 ENTER

RETURN

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

SUBWOOFER

SUPER SRND

LEVEL

H.BASS

QUICK OSD

MANUAL SKIP

ANGLE/PAGE

FL DISPLAY REPEAT

GROUP

ADVANCED

SHIFT

DISC REVIEW

Naciśnij raz.

Wybierz menu.

Wprowadź ustawienia.


ENTER

Korzystanie z menu ekranowych

zatwierdzenie

-/--

S10

Slideshow

Other Settings

Włączanie/wyłączanie pokazu slajdów Zmiana czasu wyświetlania w pokazie slajdów (0–30 s)

(➜ strona 19)

RQT7977

FUNCTIONS

Naciśnij, aby wyjść z tego trybu.

Page 53

Other Settings (Inne ustawienia)

[DVD-A] (Fragment z obrazem ruchomym) [RAM]

Play Speed

[DVD-RW[‹VR›] [DVD-V]

Zmiana prędkości odtwarzania

– od „k0.6“ do „k1.4“ (co 0,1)

∫ Play Menu (Menu odtwarzania)

(Tylko wówczas, kiedy można wyświetlić czas odtwarzania, jaki upłynął. [JPEG]: Działa w przypadku całej zawartości JPEG.)

Repeat

A-B Repeat

Marker

Advanced Disc Review

(➜ strona 15, Odtwarzanie wielokrotne) Za wyjątkiem [JPEG] [RAM] [DVD-RW[‹VR›] (Fragment

z obrazem nieruchomym) [MPEG4] [DivX]

Powtarzanie określonego fragmentu

Naciśnij [ENTER] w punkcie początkowym i końcowym. Naciśnij ponownie [ENTER], aby anulować funkcję.

Za wyjątkiem [RAM] [DVD-RW[‹VR›]

Zaznaczanie maksymalnie 5 pozycji do ponownego odtwarzania

Naciśnij [ENTER] (Urządzenie jest teraz gotowe do przyjęcia znaczników.) Zaznaczanie pozycji: Naciśnij [ENTER] (w wybranym miejscu)

Zaznaczanie innej pozycji:

Przywoływanie znacznika: Naciśnij [2,1] ➜ Naciśnij [ENTER] Usuwanie znacznika: Naciśnij [2,1] ➜ Naciśnij [CANCEL] ≥Funkcja ta nie działa podczas odtwarzania

zaprogramowanego i losowego.

[➜ strona 14, Przeglądanie tytułów do odtworzenia (ADVANCED DISC REVIEW)]

Naciśnij [2,1], aby zaznaczyć

¢“ ➜

Naciśnij [ENTER]

„

∫ Picture Menu (Menu obrazu)

Normal

Picture Mode

Video Output Mode

Transfer Mode

Source Select

[DivX]

Cinema1: Tonuje obrazy i uwydatnia szczegóły

Cinema2: Wyostrza obrazy i uwydatnia

Animation, Dynamic User (Naciśnij [ENTER], aby wybrać „Picture Adjustment“) (➜ poniżej)

Picture Adjustment

Contrast, Brightness, Sharpness, Colour Gamma: Depth Enhancer

Redukuje niejednorodne szumy w tle, dając lepsze wrażenie głębi.

625i§ (lub 525i§) (z przeplotem)

,------. 625p

W przypadku wybrania opcji „625p“ lub „525p“ pojaiwa się ekran potwierdzenia. Wybierz opcję „Yes“ tylko wówczas, podłączony odbiornik telewizyjny jest zgodny z progresywnym sygnałem wyjściowym.

Wyświetlany numer zależy od odtwarzanej płyty lub od ustawienia „Picture/Video Output“ (➜ strona 21).

Jeżeli wybrałeś opcję „625p“ lub „525p“ (➜ powyżej), wybierz metodę konwersji dla wyprowadzanego sygnału wideo, aby pasował on do rodzaju materiału.

W przypadku odtwarzania płyt PAL, materiałów wideo MPEG4 lub DivX

Auto

Video: Wybierz korzystając z opcji Auto oraz gdy

W przypadku odtwarzania płyt NTSC

Auto1 (normalny): Wykrywa materiały

Auto2:

Video: Wybierz korzystając z opcji Auto1 lub

Po wybraniu opcji „ wyświetlana jest metoda konstrukcji materiału DivX. Jeśli obraz jest zniekształcony, należy wybrać opcję „I (Interlace)“ lub „P (Progressive)“, zależnie od użytej metody konstrukcji podczas zapisu materiału na płycie.

Auto, I (Interlace), P (Progressive)

w ciemnych scenach.

szczegóły w ciemnych scenach.

Reguluje jasność ciemnych fragmentów.

(lub 525p§) (bez przeplotu)

: Wykrywa materiały materiałami

filmowymi o szybkości 25 i w odpowiedni sposób dokonuje ich konwersji.

obraz jest zniekształcony.

materiałami filmowymi o szybkości 24 i w odpowiedni sposób dokonuje ich

Zgodny z materiałami materiałami filmowymi o szybkości 30 przy zachowaniu zgodności z materiałami filmowymi o szybkości 24.

Auto2 oraz gdy obraz jest zniekształcony.

konwersji.

Auto

“ automatycznie wykrywana i

∫ Audio Menu (Menu audio)

Dolby Pro Logic II

Dialogue Enhancer

Multi Re-master ([HT845] [HT885])

Sound Enhancement

(➜ strona 24, Dolby Pro Logic II)

Uzyskiwanie wyraźniejszych dialogów w filmach

[DVD-V] (Dolby Digital, DTS, MPEG kanałowy z ścieżką dialogową zapisaną w kanale środkowym) [DivX] (Dolby Digital, 3- lub więcej kanałowy z ścieżką dialogową zapisaną w kanale środkowym)

On ,------. Off

[RAM] [DVD-RW[‹VR›] [DVD-V] (Płyty nagrane tylko przy częstotliwości próbkowania 48 kHz) [DVD-A] (Tylko płyty nagrane z częstotliwością 44,1 kHz lub 48 kHz)

[VCD] [CD]

≥

Podczas odtwarzania 2-kanałowego tych płyt funkcja ta zapewnia najbardziej naturalny dźwięk, dodając sygnały wyższych częstotliwości nie nagrane na płycie, np. podczas odtwarzania płyt DVD-Video nagranych z częstotliwością próbkowania 48 kHz przy 96 kHz. (Częstotliwość próbkowania

≥

Podczas odtwarzania wielokanałowego materiałów z tych płyt funkcja ta odtwarza częstotliwości utracone podczas nagrywania, aby zapewnić dźwięk zbliżony do oryginalnego brzmienia.

[WMA] [MP3]

częstotliwości próbkowania innej niż 8 kHz, 16 kHz, 32 kHz) Funkcja ta odtwarza wyższe częstotliwości utracone podczas nagrywania, zapewniając dźwięk zbliżony do oryginalnego brzmienia.

[DVD-A]

1 Szybkie tempo (np. pop i rock)

2 Zmienne tempo (np. jazz)

3 Wolne tempo (np. muzyka poważna)

Inne płyty

1Słaby efekt 2 Średni efekt 3Silny efekt

Częstotliwość próbkowania można sprawdzić na ekranie.

≥ ≥Może to nie działać w przypadku niektórych

nagrań na płytach.

Za wyjątkiem [MPEG4] [DivX] Wzmacnia wyjściowy sygnał audio zapewniając ciepłe brzmienie zbliżone do brzmienia dźwięku w sali koncertowej. On ,------. Off

➜

strona 30)

(Nagranie na płycie zostało utworzone przy

1 ,------. 2 ,------. 3 ,------. Off ^------------------------------------------J

[DVD-V] [CD] (LPCM/PPCM)

∫ Display Menu (Menu wyświetlacza)

Information

Subtitle Position

Subtitle Brightness

Just Fit Zoom

Manual Zoom

Bit Rate Display

GUI See-through

GUI Brightness

Quick OSD

On ,------. Off

Od 0 do s60 (z przyrostem 2)

Auto, 0 do s7

Wybór właściwego rozmiaru ekranu, dopasowanego do ekranu odbiornika telewizyjnego

Ręczne zbliżanie i oddalanie

[DVD-A]

(Fragment z obrazem ruchomym)

[DVD-RW[‹VR›] [DVD-V] [VCD] [MPEG4] [DivX] On ,------. Off

Off, On, Auto

Od s3 do r3

Wyświetlanie bieżącej informacji o stopniu zaawansowania operacji odtwarzania Off, Basics, Details

Po zaznaczeniu pozycji naciśnij [RETURN], aby wyświetlić ekran QUICK OSD (➜ strona 14).

∫ Other Menu (Inne menu)

Setup

Play as DVD-Video

lub

Play as DVD-Audio

Play as DVD-VR, Play as HighMAT

lub

Play as Data Disc

(➜ strona 20) Wybierz opcję „Play as DVD-Video“, aby

odtworzyć materiał DVD-Video dołączony do płyty DVD-Audio.

Zaznacz opcję „Play as Data Disc“, aby można było odtwarzać pliki JPEG lub MPEG4 albo materiały wideo w formacie DivX na płycie DVD-RAM lub odtwarzać płyty HighMAT bez użycia funkcji HighMAT.

, 3- lub więcej

Korzystanie z menu ekranowych

[RAM]

RQT7977

Page 54

Zmiana ustawień odtwarzacza

TUNER/BAND

TV/AV

SLEEP

DVD/ CD

-/--

S10

SLOW/SEARCH

VOLUME

przyciski

numeryczne

CANCEL

SKIP

SHIFT

ENTER

SETUP

MUTING

wybór

Pokazuje menu Setup.

Jeżeli opcja QUICK SETUP (➜ strona 10) nie została ustawiona, pojawi się ekran QUICK SETUP.

Wybierz kartę.

H.BASS

ZOOM

GROUP

ENTER

C.FOCUS

SFC

SUBTITLE

AUDIO

PLAY SPEED QUICK REPLAY

Automatic

Intro Mode

Level 8

RETURN

PLAY

RETURN

TV VOLTV VOL

MIX 2CH

SETUP

MUTING

PLAY MODE

TEST

CH SELECT

English

LIST

to exit

3, 4, 2, 1 ENTER

SETUP

pozycja

ustawienie

SHIFT

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

SUBWOOFER

SUPER SRND

LEVEL

QUICK OSD

MANUAL SKIP

ANGLE/PAGE

FL DISPLAY REPEAT

ADVANCED

SHIFT

DISC REVIEW

Setup

karta

≥

Ustawienia nie ulegają zmianie nawet po przełączeniu urządzenia w stan gotowości.

≥

Pozycje podkreślone na poniższym rysunku są ustawieniami fabrycznymi.

Disc Video Audio Display Others

to select and press

Audio Subtitle Menus

Advanced Disc Review

Ratings

ENTER

Menu QUICK SETUP umożliwia dalej wprowadzanie ustawień dla pozycji w zacienionych polach.

∫ Karta „Disc“

Audio

Wybierz język ścieżki dźwiękowej.

Subtitle

Wybierz język napisów.

Menus

Wybierz język menu płyty. Zmiana

≥English ≥Swedish ≥Dutch ≥ Original

≥Automatic ≥Polish ≥Swedish ≥Dutch ≥ Other¢¢¢¢

≥English ≥French ≥German ≥Italian ≥Spanish ≥Polish ≥Swedish ≥Dutch ≥ Other¢¢¢¢

języka menu w menu QUICK SETUP zmienia również to ustawienie.

Advanced Disc Review

(➜ strona 14)

≥Intro Mode ≥

Interval Mode: Pozwala przejrzeć nie tylko każdy tytuł/program, ale również każdy 10 minutowy fragment

Zmiana ustawień odtwarzacza

Ratings

Ustaw ograniczenie wiekowe dla odtwarzania płyt DVD-Video.

§1

Wybrano oryginalny język ustawiony dla tej płyty.

§2

Wprowadź numer kodu posługując się tabelą na stronie 31.

Ustawienia ograniczenia wiekowego (po wybraniu poziomu 8)

≥8 No Limit ≥0 Lock All: W celu uniemożliwienia odtwarzania płyt bez ograniczeń wiekowych.

Po ustawieniu ograniczenia wiekowego pojawi się ekran wprowadzenia hasła. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie.

Hasło należy zapamiętać.

Jeśli ograniczenie wiekowe w przypadku włożonej płyty DVD-Video przekracza wprowadzoną wartość, zostanie wyświetlony komunikat. Wpisz hasło i postępuj zgodnie z instrukcjami pojawiającymi się na ekranie.

≥French ≥German ≥Italian ≥Spanish ≥Polish

§3

≥English ≥French ≥German ≥Italian ≥ Spanish

§1

: Umożliwia przejrzenie każdego tytułu/programu.

w danym tytule/programie.

≥1 do 7

Jeżeli język wybrany dla opcji „Audio“ jest niedostępny, pojawią się napisy w tym języku (jeżeli są one dostępne na płycie).

∫ Karta „Video“

TV Aspect

Wybierz ustawienie odpowiadające używanemu odbiornikowi telewizyjnemu i swoim preferencjom.

≥4:3 Pan&Scan

Boki obrazu szerokoekranowego są obcinane, aby wypełniał on ekran (chyba że płyta na to nie zezwala).

≥4:3 Letterbox: Odbiornik telewizyjny o typowych proporcjach ekranu (4:3)

Obraz panoramiczny jest wyświetlany z ramką.

: Odbiornik telewizyjny o typowych proporcjach ekranu (4:3)

w prawo

wybór

ENTER

zatwierdzenie

wybór

ENTER

zatwierdzenie

-/--

S10

SETUP

MUTING

≥Other¢¢¢¢

§2

Wybierz pozycję.

Wprowadź ustawienia.

Naciśnij, aby wyjść z tego trybu.

§2

RQT7977

TV Type

Wybierz opcję zgodną z typem odbiornika telewizyjnego.

Time Delay

W przypadku podłączenia do monitora plazmowego dostosuj, jeżeli zauważysz, że dźwięk nie jest zsynchronizowany z obrazem.

≥16:9: Panoramiczny odbiornik telewizyjny (16:9) ≥Standard (Direct View TV) ≥CRT Projector ≥LCD TV/Projector

≥Projection TV ≥Plasma TV

≥0ms ≥20ms ≥ 40ms ≥60ms ≥80ms ≥ 100ms

Page 55

Video Out (AV/Component)

Wybierz format sygnału wideo na wyjściu SCART (AV) i wyjściach składowych sygnału.

Still Mode

Określ typu obrazu wyświetlanego w trybie wstrzymania odtwarzania.

NTSC Disc Output

W przypadku odtwarzania płyt NTSC (➜ strona 11, Systemy wideo) wybierz opcję PAL 60 lub NTSC

Picture/Video Output

Jeśli odtwarzany obraz JPEG, MPEG4 lub DivX jest zakłócony, zmień format sygnału wyjściowego.

∫ Karta „Audio“

Dynamic Range Compression

Speaker Settings (➜ poniżej)

Ustawianie czasu opóźnienia dla głośnika centralnego i głośników dookólnych.

∫ Karta „Display“

Menu Language

On-Screen Messages

Background during Play

Wybierz tło podczas odtwarzania plików JPEG, MPEG4 i materiałów wideo DivX.

∫ Karta „Others“

FL Dimmer

Zmienia jasność wyświetlacza urządzenia.

DivX Registration

Wyświetla kod rejestracji urządzenia.

QUICK SETUP

Re-initialise Setting

Powoduje przywrócenie wszystkim parametrom w menu Setup ich ustawień domyślnych.

≥Video/YPbPr ≥S-Video/YPbPr ≥RGB/No Output

≥Automatic ≥Field: Obraz nie jest rozmyty, ale jego jakość jest niższa. ≥Fra me:

≥PAL60

Ogólna jakość jest wysoka, ale obraz może wydawać się rozmyty.

: W przypadku podłączenia do odbiornika telewizyjnego PAL.

≥NTSC: W przypadku podłączenia do odbiornika telewizyjnego NTSC.

≥Automatic

≥PA L

≥NTSC/PAL60: Sygnał wyjściowy będzie zależeć od ustawienia „NTSC Disc Output“ (➜ powyżej).

≥Off ≥On: Poprawia wyrazistość, nawet przy niskim poziomie głośności, poprzez kompresję zakresu

najniższego i najwyższego poziomu dźwięku. Wygodna funkcja podczas oglądania filmów późno w nocy. (Działa tylko z Dolby Digital)

≥Centralny: 0.0 ≥Dookólne (L/P): 0.0

/1.0/2.0/3.0/4.0/5.0 ms /5.0/10.0/15.0 ms

≥English ≥ Français ≥ Deutsch ≥Italiano ≥ Español ≥ Polski ≥Svenska ≥ Nederlands

≥On ≥ Off

≥Black

≥Bright

≥Grey

≥Dim

≥Auto: Wyświetlacz jest przyciemniony, ale rozjaśnia się podczas wykonywania niektórych operacji.

Kod rejestracji jest potrzebny w przypadku kupowania i odtwarzania filmów w formacie DivX Video-onDemand(VOD). (➜ strona 30, Informacje o materiałach w formacie DivX VOD)

≥Ye s ≥No

≥Yes: W momencie ustawiania opcji „Ratings“ (➜ strona 20) pojawia się ekran hasła. Należy

wprowadzić identyczne hasło. Kiedy z wyświetlacza zniknie napis „INIT“, należy wyłączyć i włączyć urządzenie.

≥No

Zmiana czasu opóźnienia (Speaker Settings)

(Działa w przypadku odtwarzania dźwięku wielokanałowego)

(Tylko głośnik centralny i głośniki dookólne) Aby uzyskać optymalne warunki odsłuchu w przypadku dźwięku 5.1kanałowego, wszystkie głośniki, za wyjątkiem głośnika superniskotonowego, powinny znajdować się w takiej samej odległości od pozycji siedzenia. Jeżeli głośnik centralny i głośniki dookólne muszą znajdować się bliżej pozycji siedzenia, należy odpowiednio dobrać do powstałej różnicy czas opóźnienia.

okrąg stałej podstawowej odległości odsłuchu

Jeżeli odległość a lub b jest mniejsza niż c, znajdź różnicę w tabeli i wprowadź zalecane ustawienie.

a Głośnik centralny b

Różnica (orient.)

Ustawienie

30 cm 1.0 ms 150 cm 5.0 ms

60 cm 2.0 ms 300 cm 10.0 ms

90 cm 3.0 ms 450 cm 15.0 ms

120 cm 4.0 ms

150 cm 5.0 ms

: faktyczne ustawienie głośników

: idealne ustawienie głośników

: podstawowa odległość odsłuchu

orientacyjne wymiary pomieszczenia

Głośnik

dookólny

Różnica (orient.)

Ustawienie

1 Naciśnij [3, 4], aby wybrać pole czasu opóźnienia i naciśnij

[ENTER].

2 Naciśnij [3, 4], aby ustawić czas opóźnienia i naciśnij

[ENTER].

Czas opóźnienia dla głośnika centralnego

0.0

Wyjście

Exit

Czas opóźnienia dla głośników dookólnych

Zakończenie procedury ustawiania głośników

Naciśnij [2], aby zaznaczyć „Exit“, po czym naciśnij [ENTER].

W przypadku zmiany ustawienia głośników dookólnych na Dolby Digital, to ustawienie zmienia się również na Dolby Pro Logic II. np. ustawienia dla opcji MUSIC są takie same jak w przypadku opcji Dolby Digital.

Dolby Digital

Dolby Pro Logic II

MUSIC MOVIE

0 ms 0 ms 10 ms

5 ms 5 ms 15 ms

10 ms 10 ms 20 ms

15 ms 15 ms 25 ms

Zmiana ustawień odtwarzacza

RQT7977

Page 56

Radio

przyciski

numeryczne

ENTER

FUNCTIONS

RDS

INPUT SELECTOR PROGRESSIVE

H.BASS

RDS

INPUT SELECTOR

AV SYSTEM

TV/AV

SLEEP

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

ENTER

FUNCTIONS

SUBWOOFER

SUPER SRND

LEVEL

H.BASS

ZOOM

MANUAL SKIP

QUICK OSD

ANGLE/PAGE

FL DISPLAY REPEAT

GROUP

ADVANCED

SHIFT

DISC REVIEW

VCR

TUNER/BAND

DVD/ CD

VOLUME

-/--

S10

SLOW/SEARCH

PLAY

LIST

RETURN

TV VOLTV VOL

C.FOCUS

MIX 2CH

SFC

SUBTITLE

SETUP

AUDIO

MUTING

PLAY MODE

TEST

PLAY SPEED

CH SELECT

QUICK REPLAY

TUNE MODE

TUNER/BAND

OPENCLOSE

TUNE MODE FM MODE MEMORY

FM MODE

MEMORY

TUNING

DOWN

Wybór zaprogramowanych kanałów

1 Naciśnij [TUNER/BAND] w celu wybrania

opcji „FM“ lub „AM“.

2 Naciśnij przyciski numeryczne, aby

wybrać kanał.

Albo naciśnij [W CH X].

Aby wybrać liczbę 2-cyfrową

np. 12: [S10] ➜ [1] ➜ [2]

DTS

MODE

RAM

DISC

DIGITAL

RDS PS PTY

DVD

W przypadku odbierania stacji stereofonicznej FM.

DIGITAL

RDS PS PTY

DVD

DTS

MODE

RAM

DISC

T G S.SRND D.MIX SLP

TUNED

∫ Jeżeli w paśmie FM szum jest zbyt głośny

Tylko z poziomu urządzenia głównego

Naciśnij [FM MODE], aby wyświetlić tekst „MONO“.

DTS

MODE

RAM

DISC

DIGITAL

RDS PS PTY

DVD

VOLUME

PHONES

Naciśnij ponownie [FM MODE], aby anulować ten tryb. Tryb zostanie również anulowany po zmianie częstotliwości.

T G S.SRND D.MIX SLP

TUNED

Strojenie ręczne

T G S.SRND D.MIX SLP

TUNED

MONO

STCT

MONO

LS RS

RND PGM H.BASS

LS RS

RND PGM H.BASS

C R

STC

LFE

PRG

LFE

PRG

RQT7977

Programowanie automatyczne

Tylko z poziomu urządzenia głównego

W każdym paśmie FM i AM można zaprogramować maksymalnie 15 stacji.

1 Naciśnij [INPUT SELECTOR], aby wybrać

opcję „FM“ lub „AM“.

2 Naciśnij [TUNE MODE], aby wybrać opcję

„MANUAL“.

Po każdym naciśnięciu przycisku: MANUAL()PRESET

3 Naciśnij [X TUNING W], aby dostroić radio

do najniższej częstotliwości (FM: 87.50, AM: 522).

4 Naciśnij i przytrzymaj [MEMORY].

Zwolnij przycisk, gdy na wyświetlaczu pojawi się tekst „FM AUTO“ lub „AM AUTO“.

Tuner zaprogramuje wszystkie stacje, jakie odbiera, przyporządkowując im kanały w kolejności rosnącej częstotliwości. ≥Po ustawieniu stacji na wyświetlaczu pojawi się tekst „SET

OK“ i radio zostanie dostrojone do ostatnio zaprogramowanej stacji.

≥Jeżeli automatyczne programowanie nie powiedzie się,

wyświetlany jest tekst „ERROR“. Zaprogramuj kanały ręcznie (➜ z prawej).

Tylko z poziomu urządzenia głównego

1 Naciśnij [INPUT SELECTOR] w celu

wybrania opcji „FM“ lub „AM“.

2 Naciśnij [TUNE MODE], aby wybrać opcję

„MANUAL“.

3 Naciśnij [X TUNING W], aby wybrać

częstotliwość.

Aby rozpocząć automatyczne strojenie, naciśnij i przytrzymaj [X TUNING W], aż częstotliwość zacznie zmieniać się

samoczynnie. Procedura strojenia zatrzyma się w momencie znalezienia stacji.

∫ Programowanie kanału

W każdym paśmie FM i AM można zaprogramować maksymalnie 15 stacji.

1 Podczas słuchania audycji radiowych

Naciśnij [ENTER].

Gdy na wyświetlaczu zacznie pulsować częstotliwość oraz litera „P“.

Korzystając z przycisków numerycznych wybierz kanał.

Albo naciśnij [W CH X], po czym naciśnij [ENTER] ≥Aby wybrać liczbę 2-cyfrową

np. 12: [S10] ➜ [1] ➜ [2].

DTS

MODE

RAM

DISC

DIGITAL

RDS PS PTY

DVD

Jeżeli na danej pozycji kanału zostanie zaprogramowana nowa stacja, stacja przypisana wcześniej tej pozycji zostanie usunięta.

T G S.SRND D.MIX SLP

TUNED

MONO

STC

Page 57

Informacje nadawane w systemie RDS

AUDIO

VCR

AUDIO

FM ANT

AM ANT

(75

LOO P

EX T

COMPONENT VIDEO OUT

(PROGRESSIV

E/IN

TERLACE)

S-VIDE O

OUT

VIDEO

OUT

Urządzenie pozwala wyświetlać informacje tekstowe nadawane w systemie RDS, który jest dostępny na niektórych obszarach. Jeżeli stacja, której słuchasz, nadaje sygnały RDS, na wyświetlaczu pojawi się tekst „RDS“.

Aby wyświetlić dane tekstowe, naciśnij [RDS] w urządzeniu głównym lub [FUNCTIONS] na pilocie.

Po każdym naciśnięciu przycisku: PS(ustawienie fabryczne)>PTY> informacja o częstotliwości

^---------------------------------------------------------------------------}

Wyświetlenia PTY (typ programu)

NEWS VARIED FINANCE COUNTRY

AFFAIRS POP M CHILDREN NATIONAL

INFO ROCK M SOCIAL A OLDIES

SPORT

M.O.R. M

EDUCATE LIGHT M PHONE IN DOCUMENT

DRAMA CLASSICS TRAVEL TEST

CULTURE OTHER M LEISURE ALARM

SCIENCE WEATHER JAZZ

„M.O.R. M“=Middle of the road music (muzyka środka)

RELIGION FOLK M

[Uwaga]

Informacje systemu RDS mogą być niedostępne w przypadku słabego odbioru.

Podłączenie dodatkowej anteny

Jeżeli odbiór radiowy jest zły, użyj anten zewnętrznych.

≥Odłącz antenę, kiedy urządzenie nie jest używane. ≥Nie używaj anteny zewnętrznej podczas burzy z wyładowaniami.

Antena zewnętrzna FM (z wykorzystaniem anteny telewizyjnej)

≥Odłącz antenę wewnętrzną FM. ≥Antenę powinien zainstalować

wykwalifikowany technik.

75 ≠ kabel koncentryczny

(nie ma w zestawie)

Antenę ramową AM pozostaw podłączoną.

COMPONENT VIDEO OUT

(PROGRESSIV

E/IN

FM ANT

(75

≠

AM ANT

LOOP

EXT

)

VCR

AUDIO

TERLACE)

S-VIDEO

OUT

VIDEO

OUT

5–12 m

Antena zewnętrzna AM (z wykorzystaniem przewodu w izolacji winylowej)

Przeprowadź kawałek winylowego przewodu w poziomie przez ramę okna lub w innym dogodnym miejscu.

Radio

RQT7977

Page 58

Pole dźwiękowe i jakość dźwięku

S E

TUNER/BAND

TV/AV

-/--

S10

SLOW/SEARCH

DVD/ CD

VOLUME

DVD/CD

VOLUME

C.FOCUS

SHIFT

SFC

(Płyty, na których dialogi są nagrane w kanale środkowym)

Można sprawić, aby dźwięk z głośnika centralnego robił wrażenie, jakby dochodził z wnętrza odbiornika telewizyjnego.

Naciśnij [SHIFT]i[C.FOCUS].

SLEEP

CANCEL

SKIP

Skupienie dźwięku w środku

ZOOM

ENTER

C.FOCUS

SFC

SUBTITLE

AUDIO

PLAY SPEED

QUICK REPLAY

PLAY LIST

RETURN

TV VOLTV VOL

MIX 2CH

MIX 2CH, PL

SETUP

MUTING

C.FOCUS, SFC

PLAY MODE

TEST

CH SELECT

TEST, CH SELECT

3, 4, 2, 1

SUBWOOFER LEVEL

SUPER SRND, H.BASS

SHIFT

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

SUBWOOFER

SUPER SRND

LEVEL

H.BASS

QUICK OSD

MANUAL SKIP

ANGLE/PAGE

GROUP

FL DISPLAY REPEAT

ADVANCED

SHIFT

DISC REVIEW

[Uwaga]

≥W przypadku podłączenia słuchawek nie działają następujące

systemy pól dźwiękowych. (Z wyłączeniem kontroli pola dźwiękowego)

≥Jeżeli te systemy pól dźwiękowych są wykorzystywane w

przypadku niektórych źródeł, może dojść do pogorszenia jakości dźwięku. W takim przypadku wyłącz dany system pola dźwiękowego.

≥Jeżeli włączysz Super Surround, opcja Dolby Pro Logic II zostanie

anulowana i na odwrót.

≥Działanie następujących funkcji zależy od nagrania na płycie.

C.FOCUS

SFC

Kontrola pola dźwiękowego

Zmienia jakość dźwięku.

Naciśnij [SFC].

Po każdym naciśnięciu przycisku: FLAT: Anulowanie funkcji (brak dodatkowego efektu) (ustawienie

fabryczne).

HEAVY: Dodaje siły muzyce rockowej. CLEAR: Zapewnia czystość tonów wysokich tonów. SOFT: Stosuje się w przypadku muzyki w tle. DISCO: Stwarza wrażenie echa odbitego dźwięku podobnie jak w

dyskotece.

LIVE: Ożywia śpiew. HALL: Poszerza dźwięk niczym w sali koncertowej.

Pole dźwiękowe i jakość dźwięku

Sprawdzanie bieżących ustawień

Naciśnij [SFC].

SUPER SRND

SHIFT

H.BASS

Super Surround

Dodaje efekty przestrzenne do dźwięku stereo.

Naciśnij [SHIFT]i[SUPER SRND].

T G S.SRND D.MI X S

DIGITAL

S PS PTY

DTS

MODE

RAM

DISC

T G S.SRND D.MIX SLP

TUNED

MONO

STCT

LS R

RND

PGM H.BASS

Po każdym naciśnięciu przycisku: C FOCUS ON,------.C FOCUS OFF

≥Funkcja ta nie działa, kiedy włączona jest opcja Super Surround. ≥Funkcja ta działa również wówczas, gdy włączona jest opcja Dolby

Pro Logic II.

MIX 2CH

Dolby Pro Logic II

Za wyjątkiem [DivX] Dolby Pro Logic II to zaawansowany dekoder, który pozwala uzyskać 5-kanałowy dźwięk przestrzenny (lewy i prawy głośnik przedni, głośnik centralny, lewy i prawy głośnik dźwięku przestrzennego) z dowolnego materiału stereo, niezależnie od tego, czy był on specjalnie zakodowany w systemie Dolby Surround.

Naciśnij [ÎPLII].

DISC

DIGITAL

RDS PS PTY

DVD

DTS

MODE

RAM

TUNE

Po każdym naciśnięciu przycisku:

MOVIE: Materiał filmowy nagrany w systemie Dolby Surround. MUSIC: ródła sygnału stereo OFF: Anulowanie funkcji

≥Funkcja działa tylko w trybie DVD/CD. ≥Kiedy występuje efekt, pali się wskaźnik „ÎPLII“.

MIX 2CH

SHIFT

Miksowanie kanałów

W razie potrzeby można uzyskać na wyjściu zmiksowane sygnały 2kanałowe.

Naciśnij [SHIFT]i[MIX 2CH].

DTS

MODE

RAM

DISC

DIGITAL

RDS PS PTY

DVD

Po każdym naciśnięciu przycisku: MIX 2CH ON,------.MIX 2CH OFF

Pulsujący na wyświetlaczu wskaźnik „D.MIX“ sygnalizuje, że dana płyta zawiera sygnały wielokanałowe, których nie można zmiksować.

[DVD-A]

T G S.SRND D.MIX SLP

TUNED

MONO

STCT

C R

LS RS

LFE

RND

PRG

PGM H.BASS

RQT7977

Po każdym naciśnięciu przycisku:

MUSIC: Dodaje efekty przestrzenne do źródeł dźwięku stereo. MOVIE: Używaj tego trybu podczas odtwarzania nagrań filmowych. PA RTY : Dźwięk jest stereofoniczny niezależnie od kierunku, w

którym jesteś zwrócony.

OFF: Anulowanie funkcji

≥Poziom głośności głośników dookólnych można regulować, aby

uzyskać najlepszy efekt dźwięku przestrzennego (➜ strona 25, Regulacja poziomu głośników).

≥Funkcja Super Surround nie działa podczas odtwarzania płyt DVD

z nagranym wielokanałowym materiałem dźwiękowym.

Page 59

SUPER SRND

H.BASS

Wzmacnianie brzmienia tonów niskich

Można wzmocnić dźwięki o niskiej częstotliwości, aby ciężkie tony niskie było wyraźnie słychać, nawet jeżeli akustyka pomieszczenia nie jest optymalna. Urządzenie automatycznie dobierze najwłaściwsze ustawienie zgodnie z rodzajem odtwarzanego źródła.

Naciśnij [H.BASS].

W urządzeniu głównym zapali się wskaźnik [HT845] [HT885] H.BASS.

MONO

STCT

C R

LS RS

LFE

RND

PRG

PGM

H.BASS

SUBWOOFER

LEVEL

Poziom głośnika superniskotonowego

Można regulować ilość tonów niskich. Urządzenie automatycznie dobierze najwłaściwsze ustawienie zgodnie z rodzajem odtwarzanego źródła.

Naciśnij [SUBWOOFER LEVEL].

≥[DVD-V] [RAM] [DVD-RW[‹VR›]

SUB W 4 (ustawienie fabryczne)>SUB W 1>SUB W 2>SUB W 3

^------------------------------------------------------------------------------------------------------}

≥W przypadku wybrania innego źródła

SUB W 2 (ustawienie fabryczne)>SUB W 3>SUB W 4>SUB W 1

^-------------------------------------------------------------------------------------------------------}

≥[DVD-V] [RAM] [DVD-RW[‹VR›]

H. BASS ON (ustawienie fabryczne),------.H. BASS OFF

≥W przypadku wybrania innego źródła

H. BASS OFF (ustawienie fabryczne),------.H. BASS ON

Wprowadzone ustawienie zostanie zachowane i będzie przywoływane za każdym razem, gdy odtwarzany będzie ten sam rodzaj źródła.

SHIFT

Regulacja poziomu głośników

TEST

CH SELECT

Jest to jeden ze sposobów uzyskania właściwych efektów przestrzennych.

Przygotowanie

Naciśnij [DVD/CD].

1 W trybie zatrzymania i bez menu ekranowego

Naciśnij [SHIFT]i[TEST], aby był wysyłany sygnał kontrolny.

L: przedni lewy C: centralny R: przedni prawy RS: prawy dźwięku przestrzennego LS: lewy dźwięku przestrzennego

≥Nie dochodzi dźwięk z kanału SW (głośnik niskotonowy).

2 Naciśnij [VOLUME, r] lub [s], aby

ustawić używany zwykle podczas słuchaniu poziom głośności.

3 Naciśnij [3] (zwiększenie) lub [4]

(zmniejszenie), aby ustawić poziom dla każdego głośnika.

C, RS, LS: od j6 dB do i6 dB (L, R: Można regulować tylko balans.)

≥Regulacja balansu głośników przednich

Gdy wysyłany jest sygnał kontrolny, naciśnij [2, 1].

≥Dostosuj poziom głośników do takiego samego poziomu jak

w przypadku głośników przednich.

Wyłączenie sygnału kontrolnego

Naciśnij ponownie [SHIFT]i[TEST].

DIGITAL

RDS PS PTY

DVD

DTS

MODE

RAM

DISC

T G S.SRND D.MIX SLP

TUNED

MONO

STCT

C R

LS RS

LFE

RND

PRG

PGM H.BASS

Wprowadzone ustawienie zostanie zachowane i będzie przywoływane za każdym razem, gdy odtwarzany będzie ten sam rodzaj źródła.

∫ Regulacja poziomu głośników podczas

odtwarzania

(Działa podczas odtwarzania dźwięku wielokanałowego lub gdy włączona jest funkcja Dolby Pro Logic II lub Super Surround.)

1 Naciśnij [CH SELECT], aby wybrać głośnik.

L #C #R #RS #LS #SW

^--------------------------------------------------}

SW: głośnik superniskotonowy ≥Poziom głośnika SW można regulować tylko wówczas, gdy

płyta zawiera kanał głośnika niskotonowego.

≥Na wyświetlaczu nie pojawia się tekst „SW“ i nie można

regulować poziomu głośnika niskotonowego, gdy włączona jest funkcja Dolby Pro Logic II.

≥Tna wyświetlaczy pojawia się wskaźnik „S“, gdy zostanie

wybrana opcja „MUSIC“ lub „MOVIE“ przy włączonej funkcji Super Surround (➜ strona 24). W takim przypadku można równocześnie zmieniać ustawienie poziomu głośników dźwięku przestrzennego korzystając z [3, 4]. S: od j6 dB

i6 dB

2 Naciśnij [3] (zwiększenie) lub [4] (zmniejszenie),

aby ustawić poziom dla każdego głośnika.

C, RS, LS, SW: od j6 dB do i6 dB (L, R: Można regulować tylko balans.)

≥Regulacja balansu głośników przednich

W przypadku wybrania opcji „L“ lub „R“ naciśnij [2, 1].

Pole dźwiękowe i jakość dźwięku

RQT7977

Page 60

Obsługa innych urządzeń

AUDIO

VCR

AUDIO

AUX

COMPONENT VIDEO OUT

(PROGRESSIV

E/IN

TERLACE)

S-VIDEO

OUT

VIDEO

OUT

RE C OUT

∫ Przykładowa konfiguracja połączeń

odbiornik telewizyjny

(nie ma w zestawie)

Do wyświetlenia obrazu z magnetowidu

W tym przykładzie

AUDIO OUTRLVIDEO IN

Do odtwarzania dźwięku z odbiornika telewizyjnego

Zmniejsz poziom głośności w odbiorniku telewizyjnym do minimum i steruj głośnością z poziomu omawianego urządzenia.

wybierz w odbiorniku telewizyjnym wejście „VIDEO 2“.

FM ANT

(75≠

)

AM ANT

LOOP

EXT

VCR

AUX

AUDI O

magnetowid

(nie ma w zestawie)

VIDEO

OUT

COMPONENT VIDEO OUT

(PROGRESSIV

REC

OUT

AUDI O

AUDIO OUT

już podłączony

(➜ strona 8)

E/IN

TERLACE)

VIDEO

OUT

kabel audio (nie ma w zestawie)

kabel wideo (nie ma w zestawie)

: kierunek przepływu sygnału

Do odtwarzania dźwięku z magnetowidu

Na rysunku przedstawiono model SC-HT845.

S-VIDEO

OUT

[HT845] [HT885]

Do odtwarzania dźwięku z magnetofonu

[HT845] [HT885]

Do nagrywania płyt, audycji radiowych itp. na magnetofonie

PLAY OUT REC IN

magnetofon

(nie ma w zestawie)

Na rysunku przedstawiono model SC-HT535.

VCR

DVD/CD TUNER/BAND

TV VOL

AV SYSTEM

Obsługa innych urządzeń

[HT845]

[HT885]

TV/AV

przyciski

numeryczne

TV VOL

AUX

TV/AV

AV SYSTEM

TV/AV

SLEEP

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

SUBWOOFER

SUPER SRND

LEVEL

H.BASS

QUICK OSD

MANUAL SKIP

ANGLE/PAGE

FL DISPLAY REPEAT

GROUP

ADVANCED

SHIFT

DISC REVIEW

ENTER

ZOOM

TUNER/BAND

DVD/ CD

VOLUME

-/--

S10

SLOW/SEARCH

C.FOCUS

SFC

SUBTITLE

AUDIO

PLAY MODE

PLAY SPEED QUICK REPLAY

VCR

PLAY

LIST

RETURN

TV VOLTV VOL

MIX 2CH

SETUP

MUTING

TEST

CH SELECT

RQT7977

Page 61

Obsługa odbiornika telewizyjnego i magnetowidu

Do obsługi odbiornika telewizyjnego lub magnetowidu marki Panasonic można używać pilota. Podłącz urządzenia korzystając z części zatytułowanej „Przykładowa konfiguracja połączeń“ (➜ strona 26).

[Uwaga]

W przypadku niektórych modeli pilot może nie działać prawidłowo.

Odbiornik telewizyjny

Przygotowanie

Skieruj pilota w stronę omawianego urządzenia i naciśnij [TV], aby podświetlić ten przycisk, a następnie skieruj go w stronę odbiornika telewizyjnego, aby wykonać poniższe operacje:

Włączanie/wyłączanie odbiornika telewizyjnego

Naciśnij [Í AV SYSTEM].

Przełączanie trybu wejściowego sygnału wideo odbiornika telewizyjnego

Naciśnij [TV/AV].

Zmiana kanałów

Naciśnij [W CH X].

Regulacja poziomu głośności

Naciśnij [TV VOLs] lub [TV VOLr].

Magnetowid

Przygotowanie

≥Zmień tryb wejściowego sygnału wideo w odbiorniku telewizyjnym

(„VIDEO 2“ w tym przykładzie).

≥Skieruj pilota w stronę omawianego urządzenia i naciśnij [VCR],

aby podświetlić ten przycisk, a następnie skieruj go w stronę magnetowidu, aby wykonać poniższe operacje:

Włączanie/wyłączanie magnetowidu

Naciśnij [Í AV SYSTEM].

Odtwarzanie, pauza i zatrzymywanie

Naciśnij [1] (odtwarzanie), [;] lub [∫].

Szybkie przewijanie do przodu i do tyłu

Naciśnij [6] lub [5].

Podłączanie odtwarzacza płyt kompaktowych lub gramofonu

Podłącz zamiast magnetowidu (➜ strona 26) i jako źródło wybierz „VCR“.

Zalecamy korzystanie z gramofonu z wbudowanym korektorem sygnału audio. Jeżeli gramofon nie posiada wbudowanego korektora, podłącz go najpierw do oddzielnego korektora, a następnie do urządzenia.

Zmiana kodu pilota ([HT845] [HT885])

Ten pilot może również obsługiwać niektóre odbiorniki telewizyjne i magnetowidy innych marek. Aby można było obsługiwać takie urządzenia (➜ z prawej), należy zmienić wspomniany kod.

Skieruj pilota na obsługiwane urządzenie.

Naciskając przycisk [TV] lub [VCR]

Naciśnij odpowiedni przycisk numeryczny, aby wprowadzić pierwszą cyfrę, a następnie drugą.

Pilot wysyła sygnał włączenia/wyłączenia. Jeżeli kod jest prawidłowy, urządzenie będzie włączane i wyłączane. Jeżeli tak nie jest, spróbuj wprowadzić inny kod.

Obsługa magnetofonu ([HT845] [HT885])

Nagrywanie na magnetofonie

1 Naciśnij [DVD/CD], aby wybrać opcję

„DVD/CD“.

lub

Naciśnij [TUNER/BAND] w celu wybrania opcji „FM“ lub „AM“.

2 Włącz nagrywanie i odtwarzanie.

Słuchanie nagrań z magnetofonu

Naciśnij [AUX], aby wybrać jako źródło „AUX“.

Lista kodów telewizorów

PANASONIC: 01, 29, 30, 31 AKAI: 07, 11, 28, 36, 37 ALBA: 05, 11, 12 BAUR: 32 BLAUPUNKT: 28, 36 BRANDT: 26, 41 BUSH: 02, 05, 10, 11,

DAEWOO: 11, 12, 32 DUAL: 32 FERGUSON: 11, 12 FINLUX: 11, 12, 22, 23,

12, 32, 38

24, 25, 40

10, 11, 12, 25, 37, 38

Lista kodów magnetowidów

PANASONIC: 01, 29, 30 AKAI: 06, 08, 16, 17,

ALBA: 02, 06, 23 BAIRD: 08, 10, 37 BLAUPUNKT: 01, 26, 29, 30,

BUSH: 02, 09, 23 DAEWOO: 15 FERGUSON: 31 FISHER: 05, 07, 10, 11,

GOLDSTAR/LG: 03, 04, 36, 37 GOODMANS: 02, 03, 18, 23,

GRUNDIG: 02, 23, 26, 28,

HCM: 02, 23 HITACHI: 13, 14 ITT: 08, 10, 11, 37 ITT/NOKIA: 18, 27, 37 JVC: 20, 21 KENDO: 08, 09, 37 LOEWE: 03, 32 LUXOR: 08, 10, 11, 17,

MATSUI: 03, 05, 09 METZ: 01 MITSUBISHI: 17, 19, 21, 32

19, 37

27, 33

32, 33

19, 37

MITSUBISHI: 14, 19, 28, 36 NOKIA: 05, 07, 37 NORDMENDE: OCEANIC: 27, 35 ORION: 02, 03, 05, 10,

PHILIPS: 11, 12, 13, 15 PHONOLA 11, 12 RADIOLA: 11, 12 ROADSTAR: 39 SABA: 26, 41 SALORA: 07, 37 SAMSUNG: 11, 12, 15, 21,

SANYO: 07, 17, 25, 37 SCHNEIDER: 11, 12 SEG: 39, 40 SELECO: 11, 24 SHARP: 17, 20 SIEMENS: 11, 12, 17, 28, 36 SINUDYNE: 02, 05, 11, 12,

SONY: 16 THOMSON: 05, 26, 41 THORN: 06, 08, 11, 12,

TOSHIBA: 03, 04, 06, 08 UNIVERSUM: 39 WHITE WESTING HOUSE:

NEC: 04, 21, 36, 37 NOKIA: 08, 10, 11, 18,

NORDMENDE: 20, 21 OKANO: 06 ORION: 05, 09 PHILIPS: 22, 32, 33, 34,

PHONOLA: 32 RFT: 33 ROADSTAR: 02, 03, 18, 23,

SABA: 21 SALORA: 08, 11, 17, 19,

SAMSUNG: 15, 16, 18, 27 SANYO: 07, 10, 11 SCHAUB LORENZ: SCHNEIDER: 02, 03, 18, 23,

SEG: 02, 18, 23, 27 SHARP: 22 SIEMENS: 03, 10, 11, 32 SONY: 24, 25, 26 THOMSON: 21 THORN: 10 TOSHIBA: 15, 17, 19, 32 UNIVERSUM: 03, 08, 32, 37

26, 41

11, 12, 38

25, 34, 39

22, 24, 38, 40

14, 16, 25, 32

11, 12, 22, 40

22, 27, 37

27, 32

Obsługa innych urządzeń

[Uwaga]

Wprowadź ponownie kody po wymianie baterii.

RQT7977

Page 62

Inne przydatne funkcje

[HT535]

[HT845]

[HT885]

SLEEP

[HT845] [HT885]

SLEEP

QUICK OSD

SHIFT

SLEEP

QUICK OSD

SHIFT

AV SYSTEM

TV/AV

SLEEP

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

SUBWOOFER

SUPER SRND

LEVEL

H.BASS

QUICK OSD

MANUAL SKIP

ANGLE/PAGE

GROUP

FL DISPLAY REPEAT

ADVANCED

SHIFT

DISC REVIEW

ENTER

ZOOM

TUNER/BAND

-/--

S10

SLOW/SEARCH

C.FOCUS

SFC

SUBTITLE

AUDIO

PLAY SPEED

QUICK REPLAY

VCR

DVD/ CD

VOLUME

PLAY

LIST

RETURN

TV VOLTV VOL

MIX 2CH

SETUP

MUTING

PLAY MODE

TEST

CH SELECT

VOLUME

MUTING

Timer zasypiania

Korzystanie ze słuchawek

Tylko z poziomu urządzenia głównego

1 Zmniejsz poziom głośności i podłącz

słuchawki (nie ma w zestawie).

Typ wtyku słuchawek: 3,5 mm stereo

VOLUME

OPENCLOSE

TUNING

INPUT SELECTOR PROGRESSIVE

H.BASS

RDS

TUNE MODE FM MODE MEMORY

VOLUME

PHONES

DOWN

2 Ustaw głośność słuchawek za pomocą

pokrętła [VOLUME].

≥Dźwięk zostanie automatycznie przełączony na

stereofoniczny (2-kanałowy).

[Uwaga]

Aby uniknąć uszkodzenia słuchu, należy unikać słuchania przez dłuższy okres czasu.

Naciśnij [SLEEP]

[HT845] [HT885] [SHIFT]i[SLEEP]), aby wybrać

( czas (w minutach).

SLEEP 30_----)SLEEP 60_----)SLEEP 90

^""""" OFF(_ SLEEP 120(__}

Wyłączanie timera Naciśnij [SLEEP] ([HT845] [HT885] [SHIFT]i[SLEEP]), aby wybrać

Inne przydatne funkcje

opcję „OFF“.

Sprawdzanie czasu pozostałego do wyłączenia Naciśnij ponownie [SLEEP] ([HT845] [HT885] [SHIFT]i[SLEEP]).

Zmiana ustawienia

Powtórz procedurę od początku.

SETUP

MUTING

Wyciszanie

Naciśnij [MUTING].

Na wyświetlaczu urządzenia zacznie pulsować tekst „MUTING“.

DIGITAL

RDS PS PTY

DVD

DTS

MODE

RAM

DISC

T G S.SRND D.MIX SLP

TUNED

MONO

D.MIX SLP

STCT

C R

LS RS

LFE

RND

PRG

PGM H.BASS

RQT7977

Anulowanie

≥Naciśnij ponownie [MUTING] lub zmniejsz głośność do minimum

(– – dB), a następnie zwiększ ją do żądanego poziomu.

≥Wyciszanie jest wyłączane po przełączeniu urządzenia w stan

gotowości.

Page 63

Inne opcje ustawienia głośników

∫ Mocowanie do ściany

Wszystkie głośniki można przymocować do ściany.

1 Wkręć kołek (nie ma w zestawie) w ścianę. 2 Zawieś głośnik w sposób pewny na wkręcie wsuwając go w otwór.

30–35 mm

‰3,0–4,0 mm

ściana lub słup

≥Wytrzymałość ściany lub słupa, na którym mają być zawieszone głośniki, powinna być wystarczająca przy obciążeniu 10 kg na jeden wkręt. W

przypadku mocowania głośników do ściany zasięgnij porady wykwalifikowanego pracownika firmy budowlanej. Nieprawidłowe zamocowanie grozi uszkodzeniem ściany i głośników.

≥Zaleca się stosowanie dodatkowych kabli głośnikowych do podłączenia głośników przednich (lub surround [HT885]) montowanych na ścianie.

(Można również wyjąć kable głośnikowe z rurek znajdujących się w zestawie.)

[HT845] (Tylko głośniki przednie) [HT885] (Głośniki przednie i głośniki dookólne)

≥W przypadku mocowania głośników przednich i dookólnych przestrzennego do ściany zalecane jest użycie sznurka (nie ma w zestawie), aby

głośniki nie spadły (➜ strona 5).

np.

Głośniki dookólne [HT535]

‰7,5–9,4 mm

4,0–7,0 mm

Głośnik centralny

180 mm

Głośniki przednie [HT845] Głośniki przednie i głośniki dookólne [HT885]

366 mm

W takiej pozycji głośnik może łatwo spaść, jeżeli zostanie przesunięty w prawo lub w lewo.

Przesuń głośnik w taki sposób, aby wkręt znalazł się tym miejscu.

∫ Mocowanie głośników na stojakach (nie ma w zestawie)

(Za wyjątkiem [HT535] [HT845] Głośniki przednie [HT885] Głośniki przednie i głośniki dookólne)

Przed zakupem sprawdź, czy stojaki spełniają te warunki. Zastosuj wkręty o podanej na rysunku średnicy i długości z zachowaniem podanych odległości między nimi.

≥Stojaki powinny wytrzymać obciążenie ponad 10 kg. ≥Stojaki muszą być stabilne nawet wówczas, gdy głośniki znajdują się w górnym położeniu.

np.

Głośniki dookólne [HT535]

5 mm, skok 0,8 mm

60 mm

175 mm

Inne opcje ustawienia głośników

Przymocuj stojaki wkręcając w tym celu metalowe śruby w pokazane na rysunku otwory.

stojak głośnika (nie ma w zestawie)

grubość płyty plus 7 mm do 10 mm

RQT7977

Page 64

Informacje o materiałach w

Słownik

formacie DivX VOD

Materiał DivX Video-on-Demand (VOD) jest zaszyfrowany w celu ochrony praw autorskich. Aby móc odtwarzać materiały DivX VOD w tym urządzeniu, należy je wcześniej zarejestrować.

Aby wprowadzić kod rejestracyjny urządzenia i je zarejestrować, należy postępować zgodnie z wyświetlanymi wskazówkami dotyczącymi zakupu materiałów DivX VOD. Więcej informacji na temat DivX VOD można znaleźć w witrynie www.divx.com/vod.

Wyświetlanie kodu rejestracji urządzenia

(➜ strona 21, „DivX Registration“ na karcie „Others“)

Setup

Disc Video Audio Display Others

≥Zalecamy zanotowanie tego kodu, aby go nie zapomnieć. ≥Po pierwszym odtworzeniu materiału DivX VOD w polu „DivX

Registration“ wyświetlany jest kolejny kod rejestracji. Nie należy używać tego kodu rejestracji przy zakupie materiałów DivX VOD. Jeśli ten kod zostanie wykorzystany przy zakupie materiałów DivX VOD, a następnie zakupiony materiał zostanie odtworzony w tym urządzeniu, nie będzie można później odtwarzać jakiegokolwiek innego materiału zakupionego przy użyciu poprzedniego kodu.

≥W przypadku zakupienia materiału DivX VOD przy użyciu innego

kodu rejestracji, niż kod tego urządzenia, nie będzie można odtworzyć tego materiału. (Pojawi się komunikat „Authorization Error“.)

DivX Registration

DivX Video-on-Demand

Your registration code is : XXXXXXXX To learn more visit www.divx.com/vod

ENTER

to continuePress

8 znaków alfanumerycznych

Uwaga dotycząca materiału DivX, który można odtwarzać tylko określoną liczbę razy

Niektóre materiały DivX VOD można odtwarzać tylko określoną liczbę razy. Podczas odtwarzania takiego materiału wyświetlana jest liczba pozostałych odtworzeń. Kiedy liczba ta wynosi zero, nie można odtwarzać tego materiału. (Pojawi się komunikat „Rented Movie Expired“.)

W przypadku odtwarzania takiego materiału ≥Liczba pozostałych odtworzeń zmniejsza się o jeden, jeśli

– wyłączysz urządzenie lub naciśniesz [SHIFT]i[SETUP]. – naciśniesz [∫]. (Aby wstrzymać odtwarzanie, naciśnij [;].) – naciśniesz [:9] lub [6, 5] itp. i przejdziesz do innego

materiału albo na początek odtwarzanego materiału.

≥Nie działają funkcje Resume (➜ strona 13, Zatrzymanie) i Marker

[➜ strona 19, Play Menu (Menu odtwarzania)].

Zasady obchodzenia się z płytami

∫ Czyszczenie płyt

Przetrzeć wilgotną szmatką, a następnie wytrzeć do sucha.

Dekoder

Dekoder odtwarza sygnały audio zakodowane na płytach DVD. Ten proces nazywa się dekodowaniem.

DivX

Format kompresji wideo opracowany przez firmę DivXNetworks, Inc., który kompresuje pliki wideo bez znacznej utraty jakości obrazu.

Dolby Digital

Jest to metoda kodowania sygnałów cyfrowych opracowana przez Dolby Laboratories. Oprócz dźwięku stereofonicznego, te sygnały mogą być także dźwiękiem wielokanałowym. Używając tej metody, bardzo dużo informacji audio może być nagranych na płycie.

DTS (Digital Theater Systems)

System dźwięku przestrzennego stosowany w wielu kinach na całym świecie. W tym systemie kanały są dobrze oddzielone, co umożliwia odtwarzanie realistycznych efektów dźwiękowych.

Zakres dynamiczny

Zakres dynamiczny jest to różnica pomiędzy najniższym słyszalnym dźwiękiem ponad szumami urządzenia i najwyższym poziomem dźwięku przed wystąpieniem zniekształceń.

Zatrzymana klatka i zatrzymane pole

Klatki są nieruchomymi obrazami wyświetlanymi po kolei, aby wytworzyć ruchomy obraz. Na sekundę wyświetla się około 30 klatek. Każda klatka składa się z dwóch pól. Zwykły telewizor pokazuje te pola jedno za drugim, aby wytworzyć klatki. Nieruchomy obraz otrzymuje się po naciśnięciu pauzy podczas odtwarzania. Zatrzymana klatka składa się z dwóch przeplatających się pól, co powoduje, że obraz może wydawać się rozmyty, ale ogólna jakość jest dobra. Zatrzymane pole nie jest rozmyte, ale ma tylko połowę informacji zatrzymanej klatki, więc jakość obrazu jest niższa.

I/P/B

MPEG 2 jest standardem kompresji wideo używanym w DVD-Video, koduje klatki używając 3 rodzaj obrazów. I: Całościowe kodowanie obrazu (obraz-I)

Ten obraz ma najlepszą jakość i należy go używać przy dostrajaniu.

P: Przewidywane kodowanie obrazu (obraz-P)

Ten obraz jest obliczany na podstawie poprzednich obrazów I lub P.

B: Dwukierunkowo przewidywane kodowanie obrazu (obraz-B)

Ten obraz jest obliczany przez porównanie przeszłych i przyszłych obrazów I i P, więc niesie najmniejszą ilość informacji.

Liniowe kodowanie PCM (modulacja kodowo-impulsowa)

Są to nieskompresowane sygnały cyfrowe, podobne do sygnałów na płytach CD.

MPEG4

System kompresji stosowany w urządzeniach przenośnych lub w sieciach, umożliwiający bardzo wydajne nagrywanie przy niskiej przepływności bitów.

Sterowanie odtwarzaniem (PBC)

Jeśli Video CD ma sterowanie odtwarzaniem, można wybrać poszczególne sceny i informacje za pomocą menu.

Częstotliwość próbkowania

Próbkowanie jest procesem przetwarzania próbek wartości amplitudy fali dźwiękowej (sygnału analogowego) pobieranych w określonych odstępach czasu na wartości cyfrowe (kodowanie cyfrowe). Częstotliwość próbkowania odpowiada liczbie próbek na sekundę, dlatego wyższa częstotliwość próbkowania oznacza wierniejsze odtwarzanie oryginalnego dźwięku.

Informacje o materiałach w formacie DivX VOD/Zasady obchodzenia się z płytami/Słownik/Konserwacja

RQT7977

∫ Środki ostrożności podczas obchodzenia się z

płytami

≥Na płyty nie wolno naklejać etykiet ani nalepek (można bowiem

wypaczyć płytę i uczynić ją niezdatną do użytku).

≥Po stronie z etykietą nie wolno pisać długopisami lub innymi

przyborami do pisania.

≥Nie wolno używać preparatów do czyszczenia płyt w aerozolu,

benzyny, rozcieńczalników, płynów antyelektrostatycznych lub innych rozpuszczalników.

≥Nie stosować ochraniaczy lub opakowań zabezpieczających przed

porysowaniem.

≥Nie używać następujących płyt:

– Płyt z klejem pozostałym po usunięciu naklejek lub etykiet (płyty z

wypożyczalni itp.). – Płyt mocno wypaczonych lub popękanych. – Płyt o nieregularnych kształtach, np. w formie serca.

Konserwacja

Urządzenie należy czyścić miękką, suchą szmatką.

≥Do czyszczenia urządzenia nie wolno stosować alkoholu,

rozcieńczalników do farb lub benzyny.

≥Przed użyciem szmatki nasączonej środkiem chemicznym

przeczytaj uważnie dołączoną do niej instrukcję.

Nie wolno stosować powszechnie dostępnych środków do czyszczenia szkieł, ponieważ mogą one spowodować uszkodzenie. (Zwykle nie ma potrzeby czyszczenia soczewki, choć

w dużej mierze zależy to od środowiska eksploatacji urządzenia.)

Przed przeniesieniem urządzenia upewnij się, czy szuflada płyty jest pusta.

Niestosując się do tego zalecenia można narazić płytę i urządzenie na poważne uszkodzenie.

Page 65

Lista kodów języków

Abchaski: 6566 Afarski: 6565 Afrikaans: 6570 Ajmara: 6589 Albański: 8381 Amherski: 6577 Angielski: 6978 Arabski: 6582 Asamski: 6583 Azerbejdżański: 6590 Bachtiarski: 6890 Baskijski: 6985 Baszkirski: 6665 Bengalski: 6678 Białoruski: 6669 Bihari: 6672 Birmański: 7789 Bretoński: 6682 Bułgarski: 6671 Czeski: 6783 Czitonga: 8479 Duński: 6865 Dutch: 7876 Esperanto: 6979 Estoński: 6984 Farelski: 7079 Fidżi: 7074 Fiński: 7073 Francuski: 7082 Fryzyjski: 7089 Gaelicki (szkocki): 7168 Galijski: 7176

Grecki: 6976 Grenlandzki: 7576 Gruziński: 7565 Guarani: 7178 Gudżarati: 7185 Hausa: 7265 Hebrajski: 7387 Hinduski: 7273 Hiszpański: 6983 Chiński: 9072 Chorwacki: 7282 Indonezyjski: 7378 Interlingua: 7365 Irlandzki: 7165 Islandzki: 7383 Japoński: 7465 Jawajski: 7487 Jidysz: 7473 Joruba: 8979 Kamobodżański: 7577 Kannarski: 7578 Kaszmirski: 7583 Kataloński: 6765 Kazachski: 7575 Keczua: 8185 Kirgiski: 7589 Koreański: 7579 Korsykański: 6779 Kurdyjski: 7585 Laotański: 7679 Lingala: 7678 Litewski: 7684

Łaciński: 7665 Łotewski: 7686 Macedoński: 7775 Malajalam: 7776 Malezyjski: 7783 Malgaski: 7771 Maltański: 7784 Maoryski: 7773 Marathi: 7782 Mołdawski: 7779 Mongolski: 7778 Nauru: 7865 Nepalski: 7869 Niemiecki: 6869 Norweski: 7879 Orija: 7982 Ormiański: 7289 Paszto: 8083 Pendżabski: 8065 Perski: 7065 Polski: 8076 Portugalski: 8084 Rosyjski: 8285 Retoromański: 8277 Rumuński: 8279 Samoański: 8377 Sanskryt: 8365 Serbski: 8382 Serbsko-chorwacki:

Sindhi: 8368 Słowacki: 8375

8372

Słoweński: 8376 Somalijski: 8379 Sundajski: 8385 Suahili: 8387 Syjamski: 8472 Syngaleski: 8373 Szona: 8378 Szwedzki: 8386 Tadżycki: 8471 Tagalski: 8476 Tamilski: 8465 Tatarski: 8484 Telugu: 8469 Tigrinia: 8473 Turecki: 8482 Turkmeński: 8475 Tybetański: 6679 Twi: 8487 Ukraiński: 8575 Urdu: 8582 Uzbecki: 8590 Walijski: 6789 Węgierski: 7285 Wietnamski: 8673 Włoski: 7384 Wolof: 8779 Wolapik: 8679 Xhosa: 8872 Zulu: 9085

Windows Media i logo Windows są znakami handlowymi lub zastrzeżonymi znakami handlowymi Microsoft Corporation w Stanach Zjednoczonych i/lub w innych krajach.

WMA jest formatem kompresji stworzonym przez Microsoft Corporation. Posiada taką samą jakość dźwięku jak MP3, ale rozmiar pliku jest mniejszy niż w przypadku formatu MP3.

HighMAT™ i logo HighMAT są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy Microsoft Corporation w Stanach Zjednoczonych i/lub innych krajach.

Wyprodukowano na podstawie licencji od Dolby Laboratories. „Dolby“, „Pro Logic“ oraz symbol podwójnej litery D są znaki towarowe Dolby Laboratories.

„DTS“ i „DTS Digital Surround“ są zarejestrowanymi znakami handlowymi Digital Theater Systems, Inc.

Technologia kodowania dźwięku MPEG Layer-3 na licencji Fraunhofer IIS i Thomson multimedia.

, HDCD

Pacific Microsonics™ są zarejestrowanymi znakami handlowymi lub znakami handlowymi Pacific Microsonics, Inc. w Stanach Zjednoczonych i/lub innych krajach.

System HDCD wyprodukowano na licencji Pacific Microsonics, Inc. Niniejsze urządzenie podlega ochronie patentowej zgodnie z jednym lub kilkoma następującymi patentami: patent w Stanach Zjednoczonych nr 5,479,168, 5,638,074, 5,640,161, 5,808,574, 5,838,274, 5,854,600, 5,864,311, 5,872,531, patent w Australii nr 669114 oraz inne patenty zgłoszone.

Produkt ten jest objęty licencją MPEG-4 Visual (Patent Portfolio License) dotyczącą prywatnego i niekomercyjnego użytku, obejmującą (i) kodowanie obrazu zgodnie ze standardem MPEG-4 („MPEG-4 Video“) i/lub (ii) dekodowanie materiału MPEG-4 Video, który został zakodowany przez klienta prywatnie i niekomercyjnie i/lub został otrzymany od dostawcy wideo, posiadającego licencję MPEG LA na dostarczanie materiału MPEG-4 Video. Inne użytkowanie nie jest objęte żadną wyrażonej ani dorozumianą licencją. Dodatkowe informacje, w tym dotyczące użytku promocyjnego, wewnętrznego i komercyjnego oraz licencjonowania można otrzymać od MPEG LA, LLC. Zobacz http://www.mpegla.com

, High Definition Compatible Digital® i

Lista kodów języków

Produkt zawiera technologię ochrony praw autorskich, która jest chroniona przez prawa do metody zgodnie z niektórymi patentami amerykańskimi i innymi prawami własności intelektualnej posiadanymi przez Macrovision Corporation i innych użytkowników tych praw. Korzystanie z tej technologii ochrony praw autorskich musi być autoryzowane przez Macrovision Corporation i powinno służyć tylko do użytku domowego i innych ograniczonych przeznaczeń, jeżeli nie została udzielona osobna autoryzacja przez Macrovision Corporation. Imitacja lub demontaż są zakazane.

Produkt posiada oficjalny certyfikat DivX Certified™ Odtwarza pliki w formacie DivX (zgodnie ze specyfikacją techniczną DivX Certified™).

DivX, DivX Certified i powiązane z nimi loga są znakami towarowymi DivXNetworks, Inc. i są używane w ramach licencji.

5, DivX® 4, DivX® 3 i DivX® VOD

RQT7977

Page 66

Dane techniczne

RQT7977

CZĘŚĆ DOTYCZĄCA WZMACNIACZA

[HT535]

Śr. kw. mocy wyjściowej: Tryb Dolby Digital

Kanał przedni

55 W na kanał (6 ≠), 1 kHz, całk. znieksz. harm. 10 %

Kanał dźwięku przestrzennego

55 W na kanał (6 ≠), 1 kHz, całk. znieksz. harm. 10 %

Kanał środkowy

160 W na kanał (6 ≠), 1 kHz, całk. znieksz. harm. 10 %

Kanał niskotonowy

220 W na kanał (4 ≠), 100 Hz, całk. znieksz. harm. 10 %

Śr. kw. całkowitej mocy w trybie Dolby Digital 600 W

Moc wyjściowa DIN: Tryb Dolby Digital

Kanał przedni

40 W na kanał (6 ≠), 1 kHz, całk. znieksz. harm. 1 %

Kanał dźwięku przestrzennego

40 W na kanał (6 ≠), 1 kHz, całk. znieksz. harm. 1 %

Kanał środkowy

120 W na kanał (6 ≠), 1 kHz, całk. znieksz. harm. 1 %

Kanał niskotonowy

150 W na kanał (4 ≠), 100 Hz,, całk. znieksz. harm. 1 %

Całkowita moc w trybie DIN Dolby Digital 430 W

[HT845]

Śr. kw. mocy wyjściowej: Tryb Dolby Digital

Kanał przedni

70 W na kanał (4 ≠), 1 kHz, całk. znieksz. harm. 10 %

Kanał dźwięku przestrzennego

70 W na kanał (4 ≠), 1 kHz, całk. znieksz. harm. 10 %

Kanał środkowy

260 W na kanał (4 ≠), 1 kHz, całk. znieksz. harm. 10 %

Kanał niskotonowy

260 W na kanał (4 ≠), 100 Hz, całk. znieksz. harm. 10 %

Śr. kw. całkowitej mocy w trybie Dolby Digital 800 W

Moc wyjściowa DIN: Tryb Dolby Digital

Kanał przedni

45 W na kanał (4 ≠), 1 kHz, całk. znieksz. harm. 1 %

Kanał dźwięku przestrzennego

50 W na kanał (4 ≠), 1 kHz, całk. znieksz. harm. 1 %

Kanał środkowy

165 W na kanał (4 ≠), 1 kHz, całk. znieksz. harm. 1 %

Kanał niskotonowy

160 W na kanał (4 ≠), 100 Hz,, całk. znieksz. harm. 1 %

Całkowita moc w trybie DIN Dolby Digital 515 W

[HT885]

Śr. kw. mocy wyjściowej: Tryb Dolby Digital

Kanał przedni

170 W na kanał (6 ≠), 1 kHz, całk. znieksz. harm. 10 %

Kanał dźwięku przestrzennego

70 W na kanał (4 ≠), 1 kHz, całk. znieksz. harm. 10 %

Kanał środkowy

260 W na kanał (4 ≠), 1 kHz, całk. znieksz. harm. 10 %

Kanał niskotonowy

260 W na kanał (4 ≠), 100 Hz, całk. znieksz. harm. 10 %

Śr. kw. całkowitej mocy w trybie Dolby Digital 1000 W

Moc wyjściowa DIN: Tryb Dolby Digital

Kanał przedni

140 W na kanał (6 ≠), 1 kHz, całk. znieksz. harm. 1 %

Kanał dźwięku przestrzennego

55 W na kanał (4 ≠), 1 kHz, całk. znieksz. harm. 1 %

Kanał środkowy

180 W na kanał (4 ≠), 1 kHz, całk. znieksz. harm. 1 %

Kanał niskotonowy

180 W na kanał (4 ≠), 100 Hz,, całk. znieksz. harm. 1 %

Całkowita moc w trybie DIN Dolby Digital 750 W

SEKCJA TUNERA FM/AM, GNIAZDA

Zaprogramowane stacje FM 15 stacji

AM/MW 15 stacji

Modulacja częstotliwościowa (FM)

Pasmo częstotliwości 87,50–108,00 MHz (z odstępem 50 kHz) Czułość 1,5 µV (IHF) Stosunek sygnał/szum 26 dB 1,2 µV Gniazda antenowe 75 ≠ (niezrównoważone)

Modulacja amplitudowa (AM/MW)

Pasmo częstotliwości 522–1629 kHz (w odstępach 9 kHz) Czułość AM S/N 20 dB przy 999 kHz 560 µV/m

Gniazdo słuchawkowe

Gniazdo stereo, 3,5 mm typu jack

CZĘŚĆ DOTYCZĄCA PŁYT

Odtwarzane płyty (8 cm lub 12 cm)

(1) DVD (DVD-Video, DVD-Audio, DivX (2) DVD-RAM (DVD-VR, JPEG (3) DVD-R (DVD-Video, DivX

§1, 2

(4) DVD-RW (DVD-Video, DVD-VR, DivX (5) iR/iRW (Video) (6) CD, CD-R/RW [CD-DA, Video-CD, SVCD

2, 3

JPEG obraz)]

§1

DivX 3.11, 4.x, 5.x

, MPEG4

2, 4

, DivX

Urządzenie nie obsługuje GMC (Global Motion Compensation).

§2

Łączna maksymalna liczba rozpoznawalnych materiałów

audio, zdjęć i filmów oraz grup: 4000 materiałów audio, zdjęć i filmów oraz 400 grup.

§3

pliki Exif Ver 2.1 JPEG Baseline

Rozdzielczość obrazu: pomiędzy 160k120 a 6144k4096 pikseli (podpróbkowanie 4:2:2 lub 4:2:0)

§4

dane MPEG4 nagrane przy użyciu kamer wielofunkcyjnych SD

lub nagrywarek DVD marki Panasonic Zgodne z specyfikacją SD VIDEO (standard ASF)/systemem wideo MPEG4 (Simple Profile)/systemem audio G.726

§5

Zgodne z normą IEC62107

§6

MPEG-1 Layer 3, MPEG-2 Layer 3

§7

Windows Media Audio Ver.9.0 L3

Urządzenie nie obsługuje zapisu typu Multiple Bit Rate (MBR)

Głowica

długość fali CD 785 nm

Moc lasera KLASA 2/KLASA 3A

Wyprowadzanie sygnału audio (płyta)

Liczba kanałów 5.1 kanałów (FL, FR, C, SL, SR, SW)

[HT845] [HT885] Charakterystyka sygnału audio

(1) Pasmo przenoszenia

≥DVD (dźwięk liniowy) 10 Hz–22 kHz (próbkowanie 48 kHz)

10 Hz–44 kHz (próbkowanie 96 kHz)

≥DVD-Audio: 10 Hz–88 kHz (próbkowanie 192 kHz) ≥CD-Audio: 10 Hz–20 kHz

(2) Stosunek sygnał/szum

≥CD-Audio 95 dB

(3) Zakres dynamiczny

≥DVD (dźwięk liniowy) 95 dB ≥CD-Audio 93 dB

(4) Całkowite zniekształcenia harmoniczne

≥CD-Audio 0,005 %

§1, 2

§2, 3,

)

1, 2

)

MPEG4

§1, 2

§2, 4

)

, MP3

, DivX

§1, 2

2, 6

, HighMAT Level 2 (dźwięk i

)

, WMA

DVD 662 nm

SEKCJA WIDEO

System obrazu

System sygnału PAL625/50, PAL525/60, NTSC

Zespolony sygnał wyjściowy wideo

Poziom sygnału wyjściowego 1 Vp-p (75 ≠) Gniazdo gniazdo bolcowe (1 system)

Sygnał wyjściowy S-wideo

Poziom sygnału wyjściowego Y 1 Vp-p (75 ≠) Poziom sygnału wyjściowego C PAL; 0,3 Vp-p (75 ≠)

Gniazdo gniazdo S (1 system)

Wyjścia składowych sygnału wideo

[NTSC: 525 (480) p/525 (480) i, PAL: 625 (576) p/625 (576) i]

Poziom sygnału wyjściowego Y 1 Vp-p (75 ≠) Poziom sygnału wyjściowego P Poziom sygnału wyjściowego P

B 0,7 Vp-p (75 ≠) R 0,7 Vp-p (75 ≠)

Gniazdo gniazdo bolcowe (Y: k. zielony, P

Sygnał wyjściowy wideo RGB

Poziom sygnału wyjściowego R 0,7 Vp-p (75 ≠) Poziom sygnału wyjściowego G 0,7 Vp-p (75 ≠) Poziom sygnału wyjściowego B 0,7 Vp-p (75 ≠) Gniazdo Gniazdo Scart (1 system)

Gniazdo Scart (1 system)

NTSC; 0,286 Vp-p (75 ≠)

Gniazdo Scart (1 system)

R: k. czerwony) (1 system)

B: k. niebieski,

2, 7

Page 67

CZĘŚĆ DOTYCZĄCA GŁOŚNIKÓW

HT535 Głośniki przednie SB-FS535

Typ System 2-drożny, 2-głośnikowy (bass-reflex) Kolumna głośnikowa Impedancja 6 ≠

1. Pełnozakresowy 6,5 cm, typ stożkowy

2. Głośnik superwysokotonowy typ piezo

Moc wejściowa (IEC) 55 W (maks.) Ciśnienie akustyczne wyjściowe 80 dB/W (1,0 m)

Częstotliwość podziału 10 kHz

Pasmo częstotliwości 80 Hz–22 kHz (j16 dB)

Wymiary (szer.twys.tgłęb.)

218 mmk1080 mm (maks.)/984 mm (min.)k243 mm

Masa 2,6 kg

HT535 Głośniki dookólne SB-FS536

Typ System 1-drożny, 1-głośnikowy (bass-reflex) Kolumna głośnikowa Impedancja 6 ≠

Pełnozakresowy 6,5 cm, typ stożkowy

Moc wejściowa (IEC) 55 W (maks.) Ciśnienie akustyczne wyjściowe 80 dB/W (1,0 m) Pasmo częstotliwości 88 Hz–25 kHz (j16 dB)

Wymiary (szer.twys.tgłęb.) 90 mmk193 mmk102 mm Masa 0,7 kg

HT535 Głośnik centralny SB-PC535

Typ System 2-drożny, 3-głośnikowy (bass-reflex) Kolumna głośnikowa Impedancja 6 ≠

1. Pełnozakresowy 6,5 cm, typ stożkowy

2. Pełnozakresowy 6,5 cm, typ stożkowy

3. Głośnik superwysokotonowy typ piezo

Moc wejściowa (IEC) 160 W (maks.) Ciśnienie akustyczne wyjściowe 83 dB/W (1,0 m)

Częstotliwość podziału 10 kHz

Pasmo częstotliwości 103 Hz –25 kHz (j16 dB)

Wymiary (szer.twys.tgłęb.) 320 mmk88 mmk96 mm Masa 1,3 kg

HT535 Głośnik superniskotonowy aktywny SB-WA535

Typ System 1-drożny, 2-głośnikowy (bass-reflex) Kolumna głośnikowa

1. Głośnik niskotonowy 13 cm, typ stożkowy

2. Głośnik niskotonowy 13 cm, typ stożkowy

Ciśnienie akustyczne wyjściowe 80 dB/W (1,0 m) Pasmo częstotliwości 40 Hz–220 Hz (j16 dB)

Wymiary (szer.twys.tgłęb.) 201,5 mmk368,2 mmk491,5 mm Masa 11,3 kg

HT845 Głośniki przednie SB-FS840

Typ System 2-drożny, 2-głośnikowy (bass-reflex) Kolumna głośnikowa Impedancja 4 ≠

1. Głośnik niskotonowy 8 cm, typ stożkowy

2. Głośnik wysokotonowy 6 cm, typ stożkowy

Moc wejściowa (IEC) 70 W (maks.) Ciśnienie akustyczne wyjściowe 81 dB/W (1,0 m)

Częstotliwość podziału 7 kHz

Pasmo częstotliwości 78 Hz–45 kHz (j16 dB)

Wymiary (szer.twys.tgłęb.) 260 mmk1234 mmk270 mm Masa 3,92 kg

HT845 Głośniki dookólne SB-FS841

Typ System 2-drożny, 2-głośnikowy (bass-reflex) Kolumna głośnikowa Impedancja 4 ≠

1. Głośnik niskotonowy 8 cm, typ stożkowy

2. Głośnik wysokotonowy 6 cm, typ stożkowy

Moc wejściowa (IEC) 70 W (maks.) Ciśnienie akustyczne wyjściowe 80 dB/W (1,0 m)

Częstotliwość podziału 5 kHz

Pasmo częstotliwości 70 Hz–45 kHz (j16 dB)

Wymiary (szer.twys.tgłęb.) 100 mmk324 mmk112 mm Masa 1,06 kg

HT845 Głośnik centralny SB-PC840

Typ System 2-drożny, 3-głośnikowy (bass-reflex) Kolumna głośnikowa Impedancja 4 ≠

1. Głośnik niskotonowy 6,5 cm, typ stożkowy

2. Głośnik niskotonowy 6,5 cm, typ stożkowy

3. Głośnik wysokotonowy 6 cm, typ stożkowy

Moc wejściowa (IEC) 260 W Ciśnienie akustyczne wyjściowe 82 dB/W (1,0 m)

Częstotliwość podziału 5 kHz

Pasmo częstotliwości 110 Hz –45 kHz (j16 dB)

Wymiary (szer.twys.tgłęb.) 320 mmk88 mmk96 mm Masa 1,36 kg

95 Hz–20 kHz (j10 dB)

100 Hz– 22 kHz (j10 dB)

116 Hz– 22 kHz (j10 dB)

45 Hz– 180 Hz (j10 dB)

90 Hz–35 kHz (j10 dB)

85 Hz–35 kHz (j10 dB)

§8

(maks.)

140 Hz– 35 kHz (j10 dB)

HT845 Głośnik superniskotonowy aktywny SB-WA845

Typ System 1-drożny, 2-głośnikowy (bass-reflex) Kolumna głośnikowa

1. Głośnik niskotonowy 13 cm, typ stożkowy

2. Głośnik niskotonowy 13 cm, typ stożkowy

Ciśnienie akustyczne wyjściowe 80 dB/W (1,0 m) Pasmo częstotliwości 40 Hz–220 Hz (j16 dB)

45 Hz– 180 Hz (j10 dB)

Wymiary (szer.twys.tgłęb.) 201,5 mmk368,2 mmk491,5 mm Masa 11,3 kg

HT885 Głośniki przednie SB-FS930

Typ System 2-drożny, 3-głośnikowy (bass-reflex) Kolumna głośnikowa Impedancja 6 ≠

1. Głośnik niskotonowy 8 cm, typ stożkowy

2. Głośnik niskotonowy 8 cm, typ stożkowy

3. Głośnik wysokotonowy

Moc wejściowa (IEC) 170 W

typ kopułkowy o kształcie pierścienia o średnicy 6 cm

§8

(maks.)

Ciśnienie akustyczne wyjściowe 84 dB/W (1,0 m)

Częstotliwość podziału 7 kHz

Pasmo częstotliwości 75 Hz–50 kHz (j16 dB)

90 Hz– 45 kHz (j10 dB)

Wymiary (szer.twys.tgłęb.) 260 mmk1234 mmk270 mm Masa 4,35 kg

HT885 Głośniki dookólne SB-FS880

Typ System 2-drożny, 2-głośnikowy (bass-reflex) Kolumna głośnikowa Impedancja 4 ≠

1. Głośnik niskotonowy 8 cm, typ stożkowy

2. Głośnik wysokotonowy typ kopułkowy o kształcie pierścienia o średnicy 6 cm

Moc wejściowa (IEC) 70 W (maks.) Ciśnienie akustyczne wyjściowe 81 dB/W (1,0 m)

Częstotliwość podziału 7 kHz

Pasmo częstotliwości 78 Hz–50 kHz (j16 dB)

90 Hz– 45 kHz (j10 dB)

Wymiary (szer.twys.tgłęb.) 260 mmk1234 mmk270 mm Masa 3,92 kg

HT885 Głośnik centralny SB-PC930

Typ System 2-drożny, 3-głośnikowy (bass-reflex) Kolumna głośnikowa Impedancja 4 ≠

1. Głośnik niskotonowy 6,5 cm, typ stożkowy

2. Głośnik niskotonowy 6,5 cm, typ stożkowy

3. Głośnik wysokotonowy

Moc wejściowa (IEC) 260 W

typ kopułkowy o kształcie pierścienia o średnicy 6 cm

§8

(maks.)

Ciśnienie akustyczne wyjściowe 82 dB/W (1,0 m)

Częstotliwość podziału 5 kHz

Pasmo częstotliwości 110 Hz–50 kHz (j16 dB)

140 Hz– 45 kHz (j10 dB)

Wymiary (szer.twys.tgłęb.) 320 mmk88 mmk96 mm Masa 1,36 kg

HT885 Głośnik superniskotonowy aktywny SB-WA885

Typ System 1-drożny, 2-głośnikowy (bass-reflex) Kolumna głośnikowa

1. Głośnik niskotonowy 15 cm, typ stożkowy

2. Głośnik niskotonowy 15 cm, typ stożkowy

Ciśnienie akustyczne wyjściowe 84 dB/W (1,0 m) Pasmo częstotliwości 34 Hz–220 Hz (j16 dB)

38 Hz– 190 Hz (j10 dB)

Wymiary (szer.twys.tgłęb.) 202 mmk410 mmk500 mm Masa 13,7kg

INFORMACJE OGÓLNE

Zasilanie Prąd zmienny 230 V, 50 Hz Zużycie mocy Urządzenie główne 25 W

[HT535] Głośnik superniskotonowy 250 W

[HT845] Głośnik superniskotonowy 340 W

[HT885] Głośnik superniskotonowy 390 W

Wymiary (szer.twys.tgłęb.) 430 mmk60 mmk348,3 mm Masa Urządzenie główne 2,7 kg Zakres temperatur roboczych r5 oC do r35 Zakres wilgotności roboczych

5 % do 90 % RH

(bez kondensacji)

Pobór mocy w trybie gotowości około

§8

Wartości znamionowe dla wzmacniacza z filtrem blokującym

niskie częstotliwości

[Uwaga]

1. Dane techniczne mogą ulec zmianie bez powiadomienia. Masę i wymiary urządzenia podano w przybliżeniu.

2. Wartość całkowitych zniekształceń harmonicznych została zmierzona przy użyciu cyfrowego analizatora widma.

0,7 W

Dane techniczne

RQT7977

Page 68

Rozwiązywanie problemów

RQT7977

Rozwiązywanie problemów

Przed oddaniem urządzenia do naprawy należy przeprowadzić następujące kontrole. Jeżeli masz wątpliwości, co do niektórych punktów kontrolnych lub podane w tabeli rozwiązania nie eliminują problemu, zwróć się po wskazówki do sprzedawcy. „Czynności wykonywane przez zakłady usługowe polegające na sprawdzeniu: działania, parametrów technicznych, czyszczeniu głowic i toru taśmy, regulacji i czyszczeniu mechanizmu, strojeniu programatorów, wymianie żarówek i bezpieczników—nie są zaliczane do ilości napraw stanowiących podstawę wymiany sprzętu zgodnie z §36, pkt. 1.3. Uchwały Nr. 71 Rady Ministrów z 1983.06.13., opublikowanej w Monitorze Polskim Nr. 21 z 1983.06.29.“ „Uszkodzenia mechaniczne, termiczne, chemiczne zewnętrznych części metalowych i z tworzyw sztucznych oraz sznury przyłączeniowe, słuchawkowe—nie podlegają gwarancji.“ „Aby uchronić sprzęt Hi-Fi przed zniszczeniem w czasie wyładowań atmosferycznych, należy odłączyć przewód zasilania sprzętu Hi-Fi z sieci oraz kabel antenowy (dotyczy instalacji indywidualnych).“

Zasilanie Strona

Brak zasilania. ≥ Podłącz starannie przewód zasilający i kabel połączeniowy zestawu. Urządzenie automatycznie

przełącza się do trybu gotowości.

Funkcja nie odpowiada lub nie działa

Brak odpowiedzi przy naciskaniu dowolnego przycisku.

Brak odpowiedzi przy naciskaniu przycisków pilota.

Brak obrazu albo dźwięku. ≥Sprawdź połączenia wideo lub audio.

Zapomniałeś hasła odblokowującego ograniczenie wiekowe.

Przywróć wszystkie ustawienia fabryczne.

Niepożądana lub nieoczekiwana operacja

Rozpoczęcie odtwarzania wymaga trochę czasu.

Foldery warstwy głębszej niż ósma na płycie z danymi nie są prawidłowo wyświetlane. [WMA] [MP3] [JPEG] [MPEG4] [DivX]

Ekran menu pojawia się podczas pomijania lub wyszukiwania.

Nie pojawia się menu sterowania odtwarzaniem. [VCD]

ze sterowaniem odtwarzaniem

Nie działają funkcje odtwarzania zaprogramowanego i losowego.

Zaprogramowane pozycje nie są odtwarzane. [DVD-V]

Menu ekranowe pokazuje „2“ jako opcję ścieżki dźwiękowej, kiedy naciśnięty zostanie przycisk nie zmienia się.

Odtwarzanie nie rozpoczyna się. ≥Urządzenie może nie odtwarzać plików WMA i MPEG4, które zawierają zdjęcia.

W przypadku zmiany utworu odtwarzanie rozpocznie się ponownie od początku utworu.

Sceny są pomijane w sposób nieregularny. [RAM]

[DVD-RW[‹VR›] [DVD-V]

[AUDIO]

[DVD-A]

[VCD]

[DVD-V]

, ale dźwięk

[DVD-A]

Napisy

Pozycja wyświetlania napisów jest niewłaściwa.

Brak napisów. ≥Wyświetl napisy.

Marker

Nie można dodać znaczników. ≥Nie można dodać znaczników. [RAM] [DVD-RW[‹VR›]

A-B Repeat

Punkt B jest ustawiany automatycznie. Funkcja A-B Repeat zostanie

anulowana automatycznie.

Nietypowy lub nieprawidłowy dźwięk

Zniekształcony dźwięk. ≥Podczas odtwarzania materiałów w formacie WMA mogą pojawić się szumy. Nie działają efekty dźwiękowe. ≥W przypadku pewnych płyt niektóre z efektów dźwiękowych nie działają lub są mniej skuteczne.

Podczas odtwarzania słychać brzęczenie.

Brak dźwięku ≥Podczas zmiany prędkości odtwarzania może wystąpić zanik dźwięku.

Zmiksowany dźwięk. ≥Jeżeli korzystasz jednocześnie z gniazda SCART (AV) i gniazd wejściowych sygnału audio (TV

≥Timer zasypiania został zaprogramowany i osiągnął graniczną wartość nastawionego czasu.

≥Urządzenie nie odtwarza innych płyt poza wymienionymi w niniejszej instrukcji obsługi.

Urządzenie może nie działać prawidłowo na skutek wyładowania atmosferycznego, ładunków

≥

statycznych lub innych zewnętrznych czynników. Wyłącz urządzenie, a następnie włącz je ponownie. Albo wyłącz urządzenie, odłącz przewód zasilający, a następnie podłącz go ponownie.

≥Skondensowana para wodna wewnątrz urządzenia: Odczekaj 1 do 2 godzin, aby odparowała. ≥Sprawdź, czy baterie zostały prawidłowo zainstalowane.

≥Baterie są rozładowane: Wymień je na nowe.

Skieruj pilota na czujnik sygnału zdalnego sterowania w urządzeniu i spróbuj wykonać operację ponownie.

≥

≥Sprawdź zasilanie lub ustawienie wejścia w podłączonym urządzeniu. ≥Sprawdź, czy na płycie znajdują się jakieś nagrania.

≥

Kiedy urządzenie jest w trybie zatrzymania i źródłem jest „DVD/CD“, naciśnij i przytrzymaj [∫] w urządzeniu głównym i

10] na pilocie, aż tekst „Initialised“ zniknie z ekranu odbiornika telewizyjnego. Wyłącz urządzenie i włącz je ponownie.

[ Wszystkim ustawieniom zostaną przywrócone wartości domyślne.

≥

Jeżeli plik MP3 zawiera dane nieruchomego obrazu, rozpoczęcie odtwarzanie może trochę potrwać. Nawet po rozpoczęciu odtwarzania utworu nie będzie wyświetlany prawidłowy czas odtwarzania. Jest to zjawisko normalne.

≥Jest to normalne w przypadku materiałów wideo DivX. ≥Foldery warstwy głębszej niż ósma są wyświetlane jako warstwa ósma.

≥Jest to normalne w przypadku płyt Video CD.

≥Naciśnij dwukrotnie i dwukrotnie [∫], a następnie naciśnij [1] (odtwarzanie).

≥Te funkcje nie działają w przypadku niektórych płyt DVD-Video.

≥Niektóre pozycje nie mogą być odtwarzane, nawet jeżeli zostały zaprogramowane.

≥Nawet jeżeli druga ścieżka dźwiękowa nie jest nagrana, pokazywane są zwykle dwa numery.

≥W przypadku odtwarzania materiału DivX VOD sprawdź stronę internetową, na której został

zakupiony dany materiał DivX VOD. (Przykład: www.divx.com/vod) [DivX]

≥Jeżeli na płycie znajdują się materiały w formacie CD-DA lub w innych formatach, operacja

odtwarzania może przebiegać nieprawidłowo.

≥Jest to normalne w przypadku płyt DVD-Audio.

≥W przypadku zmiany poziomu głośności lub ustawień pola dźwiękowego/jakości dźwięku

podczas operacji ADVANCED DISC REVIEW, funkcja realizowana jest dalej bez wyświetlania menu ekranowego. Naciśnij ponownie [ADVANCED DISC REVIEW], aby anulować tę funkcję.

≥Ustaw właściwą pozycję. (opcję „Subtitle Position“ w menu Display Menu)

≥W zależności od płyty napisy mogą nie być wyświetlane. [DivX]

≥

Jeżeli czas odtwarzania płyty, jaki upłynął, nie pojawia się na wyświetlaczu urządzenia, nie można dodawać znaczników.

≥W momencie osiągnięcia końca pozycji staje się on punktem B. ≥Funkcja A-B Repeat jest anulowana po naciśnięciu [QUICK REPLAY].

≥Funkcje Multi Re-master ([HT845] [HT885]) oraz Dolby Pro Logic II przestają działać po zmianie

prędkości odtwarzania.

≥W pobliżu głośnika niskotonowego znajduje się przewód zasilający lub świetlówka. Ustaw inne

urządzenia i poprowadź kable w pewnej odległości od głośnika niskotonowego.

≥Dźwięk może nie być słyszalny ze względu na sposób utworzenia plików. [DivX]

AUDIO IN), wyłącz urządzenie podłączone do jednego ze wspomnianych gniazd.

—

9 9

4, 5, 7,

8, 26

— —

—

— —

—

— —

—

15 —

— —

—

— 17

—

Page 69

Menu Strona

Nie można otworzyć menu Setup.

≥Jako źródło wybierz „DVD/CD“. ≥Anuluj odtwarzanie wszystkich grup, zaprogramowane i losowe.

—

Nietypowy lub nienadający się do oglądania obraz

Obraz zniekształcony. ≥Sprawdź, czy urządzenie jest podłączone bezpośrednio do odbiornika telewizyjnego, a nie

Rozmiar obrazu nie pasuje do ekranu.

Obraz zatrzymuje się. [DivX] ≥Obraz może się zatrzymywać, jeśli pliki DivX mają większy rozmiar niż 2GB. Obraz w odbiorniku

telewizyjnym jest nieprawidłowy lub kolory wydają się wyblakłe.

Menu nie jest prawidłowo wyświetlane.

Funkcja automatycznego zbliżenia nie działa prawidłowo.

Obraz w odbiorniku telewizyjnym znika lub na ekranie pojawiają się pasy.

poprzez magnetowid.

≥Zmień opcję „Source Select“ w Picture Menu. [DivX] ≥Zmień opcję „TV Aspect“ na karcie „Video“.

≥Zmień ustawienie zbliżenia.

≥Urządzenie i odbiornik telewizyjny korzystają z innych systemów wideo.

Podłącz wielosystemowy odbiornik telewizyjny lub odbiornik wyposażony w system PAL.

≥System użyty na płycie nie zgadza się z systemem odbiornika telewizyjnego.

– Płyty nagrane w systemie PAL nie będą prawidłowo wyświetlane w odbiorniku telewizyjnym z

systemem NTSC.

– Urządzenie może przetwarzać sygnały NTSC na sygnały PAL60 w celu wyświetlenia

nagranego obrazu na ekranie odbiornika telewizyjnego z systemem PAL („NTSC Disc Output“ na karcie „Video“).

≥Przywróć wartość „a1.00“ współczynnika skali. ≥Ustaw wartość „0“ w przypadku opcji „Subtitle Position“ w Display Menu.

≥Wyłącz funkcję zbliżenia w odbiorniku telewizyjnym. ≥Użyj innych zaprogramowanych ustawień współczynnika kształtu ekranu lub regulacji ręcznej. ≥Funkcja zbliżenia może nie działać prawidłowo, zwłaszcza w przypadku ciemnych ujęć. Może

ona również nie działać w przypadku pewnych rodzajów płyt.

≥Ładowarki telefonów komórkowych mogą powodować zakłócenia. ≥Jeżeli używasz telewizyjnej anteny wewnętrznej, zastąp ją anteną zewnętrzną. ≥Przewód antenowy odbiornika telewizyjnego znajduje się zbyt blisko urządzenia. Odsuń

przewód antenowy odbiornika telewizyjnego od urządzenia.

19 20

— —

—

14 19

—

— — —

Obraz bez przeplotu

W przypadku sygnału progresywnego na ekranie pojawiają się odbicia.

Obrazy nie są wyprowadzane w trybie progresywnym.

≥Ten problem jest spowodowany zastosowaną na płycie DVD-Video metodą edycji lub nagranym

materiałem, powinien jednak ustąpić, jeżeli wybierzesz sygnał z przeplotem. Zmień „Video Output Mode“ w Picture Menu na „625i“ lub „525i“.

≥Naciśnij [PROGRESSIVE] w urządzeniu głównym, aby na wyświetlaczu pojawił się wskaźnik

„PRG“. Albo wybierz opcję „625p“ lub „525p“ w pozycji „Video Output Mode“ w Picture Menu.

≥Gdy urządzenie jest podłączone do odbiornika telewizyjnego przez gniazdo VIDEO OUT,

S-VIDEO OUT lub SCART (AV), wysyłany będzie sygnał z przeplotem, nawet jeśli wyświetlany jest wskaźnik „PRG“.

12,

Słuchanie radia

Słychać szum. Wskaźnik „ST“ pulsuje albo nie pali się. Dźwięk jest zniekształcony.

Słychać dudnienie. ≥Wyłącz odbiornik telewizyjny lub odsuń go od urządzenia. Podczas audycji AM słychać

brzęczenie o niskiej częstotliwości.

≥Zmień ustawienie anteny FM lub AM. ≥Użyj anteny zewnętrznej.

≥Odsuń antenę od innych kabli.

—

— —

Obsługa odbiornika telewizyjnego

Nie można sterować odbiornikiem telewizyjnym.

≥Aby móc sterować odbiornikiem telewizyjnym, najpierw naciśnij przycisk [TV]. ≥Sprawdź kod pilota odpowiadający producentowi odbiornika telewizyjnego.

—

Wyświetlacz urządzenia

Wyświetlacz jest ciemny. ≥Wybierz opcję „Bright“ w „FL Dimmer“ na karcie „Others“. „NO PLAY“ ≥Włożyłeś płytę, której urządzenie nie może odtwarzać; włóż inną płytę.

„NO DISC“ ≥Nie włożyłeś płyty. Włóż płytę.

„F61“ ≥Sprawdź i popraw podłączenia kabli głośników.

„DVD U11“ ≥Płyta jest zabrudzona. Wyczyść ją. „ERROR“ ≥Wykonano nieprawidłową operację. Przeczytaj instrukcję i spróbuj ponownie. „DVD H∑∑“

∑∑ oznacza numer.

≥Włożyłeś pustą płytę.

≥Nie włożyłeś prawidłowo płyty. Włóż płytę we właściwy sposób.

Jeżeli nie rozwiąże to problemu, problem dotyczy zasilacza. Zasięgnij porady sprzedawcy.

≥

Mógł wystąpić problem. Liczba za literą „H“ zależy od stanu urządzenia. Wyłącz urządzenie, a następnie włącz je ponownie. Albo wyłącz urządzenie, odłącz przewód zasilający, a następnie podłącz go ponownie.

≥

Jeżeli kod serwisowy nie zniknie, zanotuj go i skontaktuj się z wykwalifikowanym pracownikiem serwisu.

21 11

— —

4, 5,

— —

—

Komunikaty na ekranie odbiornika telewizyjnego

„/“ ≥Urządzenie lub płyta uniemożliwia wykonanie tej operacji. „Cannot play group xx, content xx“ „Cannot display group xx,

content xx“ „Group xx, content xx is

protected“ „Cannot play audio“

„No audio“ „Check the disc“ ≥Płyta może być zabrudzona. „This disc may not be played in

your region“

Brak menu ekranowego. ≥Wybierz opcję „On“ w pozycji „On-Screen Messages“ na karcie „Display“. „Authorization Error“ [DivX] ≥Próbujesz odtworzyć materiał DivX VOD zakupiony przy użyciu innego kodu rejestracji. Tego

„Rented Movie Expired“ [DivX] ≥Liczba pozostałych odtworzeń tego materiału DivX VOD wynosi zero. Nie można go odtwarzać.

≥Próba odtworzenia nieobsługiwanej grupy lub zawartości.

≥Próba odtworzenia chronionej grupy lub zawartości. Nie można jej odtwarzać.

≥Dźwięk nie został nagrany lub został nagrany w formacie, którego to urządzenie nie potrafi

odtworzyć. Możliwe jest tylko odtwarzanie obrazu.

≥Można odtwarzać tylko płyty DVD-Video, których kod regionalny (lub jeden z kodów

regionalnych na płycie) jest taki sam jak kod regionalny urządzenia lub gdy płyta posiada oznaczenie „ALL“. Sprawdź kod regionalny urządzenia na jego tylnej płycie.

materiału nie można odtworzyć w tym urządzeniu.

— —

—

Okład

21 30

Rozwiązywanie problemów

RQT7977

Page 70

Vážený zákazníku

(Zadní strana přístroje)

(Uvnitř přehrávače)

Děkujeme za zakoupení tohoto výrobku. Pro dosažení optimálního výkonu a z bezpečnostních důvodu si pečlivě přečtěte tyto pokyny.

Dříve než začnete jakékoli zapojování, operace nebo nastavování tohoto výrobku, prostudujte si prosím celý tento návod. Uschovejte si prosím tento návod k obsluze.

Systém SC-HT535 SC-HT845 SC-HT885

Hlavní jednotka SA-HT535 SA-HT845 SA-HT885

Přední reprosoustavy SB-FS535 SB-FS840 SB-FS930

Centrální reprosoustava SB-PC535 SB-PC840 SB-PC930

Efektové reprosoustavy SB-FS536 SB-FS841 SB-FS880

Aktivní subbasová reprosoustava SB-WA535 SB-WA845 SB-WA885

[HT535]: označuje funkce vztahující se pouze k modelu SC-HT535.

[HT845]: pouze SC-HT845.

[HT885]: pouze SC-HT885.

≥Tento návod k obsluze se vztahuje k modelům SC-HT535,

SC-HT845 a SC-HT885.

≥Není-li uvedeno jinak, ilustrace v tomto návodu k obsluze

se vztahují k modelu SC-HT535.

≥V tomto návodu je většinou popsáno vykonávání činností

pomocí dálkového ovladače, ale dané činnosti můžete provádět také pomocí ovládacích prvků hlavní jednotky, jestliže jsou tyto ovládací prvky stejné.

POZOR!

TENTO VŸROBEK PRACUJE S LASEROVŸM PAPRSKEM. PÂI NESPRÁVNÉM POUßITÍ OVLÁDACÍCH PRVKÛ, STEJNÊ JAKO PÂI PROVÁDÊNÍ JINŸCH POSTUPÛ, NEß JSOU POPSÁNY V TOMTO NÁVODU, MÛßE DOJÍT K NEBEZPEÇNÉMU VYZAÂOVÁNÍ. NIKDY NESNÍMEJTE VNÊJ£Í KRYT A PÂÍSTROJ SAMI NEOPRAVUJTE. SERVIS PÂENECHTE POUZE KVALIFIKOVANŸM OSOBÁM V AUTORIZOVANŸCH OPRAVNÁCH.

NEBEZPEÇÍ!

PÂI ODKRYTOVÁNÍ A ODJI£TÊNÍ BEZPEÇNOSTNÍCH SPÍNAÇÛ HROZÍ NEBEZPEÇÍ NEVIDITELNÉHO LASEROVÉHO ZÁÂENÍ. CHRAÑTE SE PÂED PÂ¡MŸM ZÁSAHEM LASEROVŸM PAPRSKEM.

POZOR!

≥

ABYSTE ZAJISTILI DOBRÉ VENTILAÇNÍ PODMÍNKY, NIKDY NEINSTALUJTE TENTO PÂÍSTROJ V KNIHOVNÊ, VESTAVÊNÉ SKÂÍNI NEBO JINÉM UZAVÂENÉM PROSTORU. ZAJISTÊTE, ABY ZÁVÊSY A V£ECHNY OSTATNÍ MATERIÁLY NEBRÁNILY V DOBRÉ VENTILACI, ABYSTE PÂEDE£LI NEBEZPEÇÍ ÚRAZU ELEKTRICKŸM PROUDEM NEBO NEBEZPEÇÍ POßÁRU, KTERÉ BY MOHLO VZNIKNOUT PÂEHÂÁTÍM PÂÍSTROJE.

≥NEBLOKUJTE VENTILAÇNÍ OTVORY PÂÍSTROJE

NOVINAMI, UBRUSY, ZÁVÊSY A JINŸMI MATERIÁLY.

≥NEPOKLÁDEJTE ZDROJE OTEVÂENÉHO OHNÊ, JAKO

NAPÂÍKLAD HOÂÍCÍ SVÍÇKY, NA PÂÍSTROJ.

≥ZBAVTE SE BATERIÍ SPRÁVNŸM ZPÛSOBEM S OHLEDEM

NA ßIVOTNÍ PROSTÂEDÍ.

UPOZORNÊNÍ:

ABYSTE SNÍßILI NEBEZPEÇÍ VZNIKU POßÁRU, ÚRAZU ELEKTRICKŸM PROUDEM NEBO PO£KOZENÍ PÂÍSTROJE, NEVYSTAVUJTE TOTO ZAÂÍZENÍ DE£TI, NADMÊRNÉ VLHKOSTI, KAPAJÍCÍ VODÊ A POSTÂÍKÁNÍ. NA ZAÂÍZENÍ BY NEMÊLY BŸT UMISÏOVÁNY ßÁDNÉ OBJEKTY NAPLNÊNÉ VODOU, JAKO JSOU NAPÂÍKLAD VÁZY.

POZOR!

V PÂÍSTROJI JE VYSOKÉ NAPÊTÍ. PÂED ODEJMUTÍM KRYTU NUTNO VYJMOUT VIDLICI SÍÏOVÉHO PÂÍVODU ZE ZÁSUVKY.

Tento vÿrobek mûƒe bÿt bêhem pouƒívání ru¢en rádiovou interferencí, která je zpûsobena mobilním telefonem. Jestliƒe k takovéto interferenci dojde, zajistête prosím vêt¢í vzdálenost mezi tímto vÿrobkem a mobilním telefonem.

Zaâízení je tâeba umístit poblíƒ zásuvky elektrické stâídavé sítê a zásuvka by mêla bÿt snadno pâístupná pro pâípad eventuálních problémû.

TENTO PÂÍSTROJ JE KONSTRUOVÁN PRO POUßITÍ V MÍRNÉM KLIMATU.

Bezpečnostní opatření

RQT7977

Bezpečnostní opatření

Umístění

Přístroj postavte na rovný povrch tak, aby na něj nedopadalo přímé sluneční záření, aby nebyl vystaven vysokým teplotám, vysoké vlhkosti a nadměrným vibracím. Tyto podmínky by mohly poškodit skříňku a další součásti přístroje a zkrátit tak jeho životnost.

Na přístroj nepokládejte těžké předměty.

Napětí

Nepoužívejte vysokonapět’ové zdroje. Mohlo by dojít k přetížení přístroje a vzniku požáru.

Nepoužívejte stejnosměrné zdroje napětí. Při instalaci přístroje na lodi nebo jiných místech, kde se používá stejnosměrný proud, pečlivě zkontrolujte zdroj napájení.

Ochrana přívodu střídavého napětí

Zkontrolujte, zda je přívod střídavého napětí správně zapojen a zda není poškozen. Špatné zapojení a poškození kabelu může způsobit požár nebo úraz elektrickým proudem. Na kabel nepokládejte těžké předměty, kabel neohýbejte a netahejte za něj.

Při odpojování kabelu ze zásuvky uchopte kabel pevně za zástrčku. Vytahování přívodu za kabel může způsobit úraz elektrickým proudem.

Se zástrčkou nemanipulujte mokrýma rukama. Mohlo by dojít k úrazu elektrickým proudem.

Nečistoty a cizí předměty

Zabraňte vniknutí nebo pádu kovových předmětů do přístroje.

Mohlo by dojít k úrazu elektrickým proudem nebo závadě.

Zabraňte vniknutí kapalin do přístroje. Mohlo by dojít k úrazu elektrickým proudem nebo závadě. Pokud k němu dojde, ihned odpojte přístroj od napájení a obrat’te se na svého prodejce.

Do přístroje nevstřikujte insekticidy. Obsahují hořlavé plyny, které by po vstříknutí do přístroje mohly vzplanout.

Servis

Nepokoušejte se tento přístroj opravovat sami. Jestliže se přerušil zvuk, nesvítí kontrolky, objevil se kouř nebo jiný problém, který není popsán v tomto návodu k obsluze, odpojte přívod střídavého napětí a obrat’te se na svého prodejce nebo na autorizované servisní středisko. Při opravě, demontáži nebo montáži tohoto přístroje nekvalifikovanými osobami může dojít k úrazu elektrickým proudem nebo poškození přístroje.

Jestliže odpojte ho od zdroje napájení. Prodloužíte tak jeho životnost.

předpokládáte

, že se

přístroj

nebude po delší dobu používat,

Page 71

Příslušenství

Zkontrolujte a určete položky dodaného příslušenství.

∏ 1 Dálkový ovladač

[HT535] (EUR7722XH0)

[HT845] [HT885]

(EUR7722XC0)

∏ 2 Dálkový ovladač baterie

∏ 1 Video kabel

∏ 1 Systémový kabel

∏ 1 Rámová anténa AM

∏ 1 Pokojová anténa FM

∏ 1Sít’ová šňůra

∏ 1 Arch nálepek na kabely

reproduktorů

∏ Kabely reproduktorů

[HT535] [HT845] 1kkrátký kabel 2kdlouhé kabely

[HT885]

1kkrátký kabel

∏ [HT535] 2 Trubice (A)

∏ [HT535] 2 Trubice (B)

∏ [HT535] 2 Podstavce

∏ [HT535] 4

∏ [HT535] 4 Malé šrouby

∏ [HT535] 4 Šrouby k úchytkám

∏ [HT535] 2 Úchytky

∏ [HT535] 1 Plát pryžových

Šrouby s podložkou

podložek

∏ [HT845] 2 Podstavce

[HT885] 4 Podstavce

∏ [HT845] 4 Dlouhé šrouby

[HT885] 8 Dlouhé šrouby

∏ [HT845] 4 Krátké šrouby

[HT885] 8 Krátké šrouby

∏ Tru bice

[HT845]

2ktrubice

[HT885]

2ktrubice s krátkým kabelem 2ktrubice s dlouhým kabelem

Obsah

Začínáme

Bezpečnostní opatření . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Příslušenství . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Jednoduché uvedení do provozu

KROK 1 Sestavení reproduktorů . . . . . . . . . . . . . . . . 4

KROK 2 Rozmístění . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

KROK 3 Propojení reproduktorů s subbasovou

reprosoustavou . . . . . . . . . . . . . . . . . . . . . . 7

KROK 4 Připojení videa . . . . . . . . . . . . . . . . . . . . . . . . 8

KROK 5 Připojení rádia a propojení systému . . . . . 9

KROK 6 Dálkový ovladač . . . . . . . . . . . . . . . . . . . . . . 9

KROK 7 QUICK SETUP (RYCHLÉ NASTAVENÍ) . . . 10

Referenční příručka ovladače . . . . . . . . . . . . . . . . . . . . .10

Disky, které lze přehrávat . . . . . . . . . . . . . . . . . . . . . . . .11

Přehrávání disků

Základní přehrávání. . . . . . . . . . . . . . . . . . . . . . . . . 12

Použití hlavní jednotky/Použití dálkového ovladače

Komfortní funkce . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Zobrazení aktuálního stavu přehrávání (QUICK OSD)/ Prohlížení titulů před přehráváním (ADVANCED DISC REVIEW)/Rychlé opakování/Přeskočení o 30 sekund dopředu/ Změna poměru zvětšení/Změna zvukové stopy/ Změna titulků/Výběr úhlu pohledu a otočení statického obrázku/ přechod na další obrázek/Změna rychlosti přehrávání/ Opakované přehrávání/Všechny skupiny, program a náhodné přehrávání

Použití navigačních menu . . . . . . . . . . . . . . . . . . . . . . . 16

Přehrávání datových disků/Přehrávání od vybrané stopy na CD/ Přehrávání disků HighMAT (DVD-VR)

/Přehrávání disků RAM/DVD-RW

Použití obrazovkových menu . . . . . . . . . . . . . . . . . . . . 18

Hlavní menu/Other Settings (Další nastavení)

Změna nastavení přehrávače. . . . . . . . . . . . . . . . . . . . . 20

Změna zpoždění (Speaker Settings)

Další postupy ovládání

Rádio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Automatické přednastavení/Výběr přednastavených kanálů/ Ruční ladění/RDS vysílání/Volitelné připojení antény

Zvukové pole a kvalita zvuku. . . . . . . . . . . . . . . . . . . . . 24

Digitální řízení zvukového pole/Super Surround/ Centrální reproduktor/Dolby Pro Logic II/Směšování/ Vylepšení basového zvuku/Úroveň hlasitosti subbasové reprosoustavy/Nastavení úrovně hlasitosti reproduktorů

Ovládání jiných zařízení . . . . . . . . . . . . . . . . . . . . . . . . . 26

Ovládání televizoru a kazetového videorekordéru/ Ovládání kazetového magnetofonu ([HT845] [HT885])

Další užitečné funkce . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Časový vypínač/Ztlumení zvuku/Použití sluchátek

Odkaz

Další možnosti umístění reproduktorů . . . . . . . . . . . . . 29

O obsahu DivX VOD . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Manipulace s disky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Slovník pojmů . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Údržba . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Seznam kódů jazyků. . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Technické údaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Průvodce odstraňováním problémů . . . . . . . . . . . . . . . 34

Příslušenství/Obsah

RQT7977

Page 72

Jednoduché uvedení do provozu

Dodané stojany jsou navrženy speciálně pro

KROK1

Sestavení reproduktorů

[HT535] [HT845] Přední reprosoustavy [HT885] Přední efektové reprosoustavy

Příprava

≥Sestavení provádějte na rozprostřené měkké látce, aby nedošlo k poškození a poškrábání dílů. ≥K montáži použijte křížový šroubovák. ≥Před zahájením montáže, nastavením a zapojením zkontrolujte, zda máte k dispozici všechny uvedené komponenty. ≥Mezi pravým a levým reproduktorem a mezi pravou a levou trubicí není žádný rozdíl.

[HT535]

2 Přední reprosoustavy

Přední reprosoustavy můžete použít bez stojanů. V tomto případě připevněte na spodní stranu reproduktorů přiložené pryžové podložky. Tím zabráníte pohybu nebo převržení reproduktorů vlivem vibrací. Použijte 3 nebo 4 podložky u každého reproduktoru.

4 Trubice 4 Šrouby s

≥2ktrubice A

(s kabelem)

≥2ktrubice B

2 Podstavce

podložkou

upevnění k přední reprosoustavě SB-FS535, přední reprosoustavě SB-FS840, přední reprosoustavě SB-FS930 nebo efektové reprosoustavě SB-FS880 společnosti Panasonic. Používejte je pouze tak, jak je uvedeno v tomto návodu.

4 Šrouby k úchytkám

4 Malé šrouby

2 Úchytky Plát

pryžových podložek

Sestavení reproduktorů

RQT7977

1 Připevněte trubice k podstavcům.

1 Zasuňte trubici B.

Trubici zasuňte tak, aby se otvory překrývaly.

2 Upevněte trubici B do podstavce.

Šrouby musejí být pevně dotažené.

Šrouby s podložkou

Křížový šroubovák

(není přiložen)

2 Sestavte trubice.

1 Kabel reproduktoru provlékněte z trubice A přes trubici B a

podstavec.

Provlékání bude rychlejší, když kabel volně složíte napůl (nemačkejte jej), provléknete složenou část trubicí a poté protáhnete zbytek kabelu podstavcem.

Kabel

Trubice B

2 Připojte trubici A k trubici B.

Trubice B

3 Zajistěte spojení trubic.

Šrouby musejí být pevně dotažené.

Trubice B

Kabel

Malé šrouby

Trubice A

Tru bic e B

Podstavec

Trubice A

3 Připevněte trubice k reproduktorům.

Vložte hlavičku šroubu mezi 2 zarážky ve žlábku v reproduktoru.

Trubice musí být upevněna rovně a proto postupně střídavě utahujte pravý a levý šroub až do úplného utažení.

Trubicí nezakrývejte konektory, aby nedošlo ke zkratu.

Šrouby k úchytkám

Trubice A

Přední reprosoustavy

Zarážky

Úchytka

Hlavička šroubu

Konektory

4 Zapojte kabely reproduktorů.

Zadní strana reproduktoru

Stáhněte vinylové špičky kroutivým pohybem z konců kabelů.

_: Bílá `: Modrá

Stiskněte!

Reproduktorové kabely bez vinylových koncovek zastrčte přímo do zásuvek.

5 Připevněte kabely reproduktorů k

podstavcům.

1 Kabel reproduktoru

zatlačte co nejhlouběji do drážky v podstavci.

Kabel

Spodní strana podstavce

2 Přitlačte kabel

reproduktoru proti podstavci a provlékněte jej mezi kolíčky.

Page 73

[HT845] [HT885]

[Poznámka]

≥Při montáži stojanů reproduktorů ponechejte na trubicích plastové obaly, aby nedošlo k vytažení kabelů reproduktorů z trubic. ≥[HT885] Páry předních a efektových reprosoustav a páry trubic se liší.

–Před připevněním trubice zkontrolujte štítek na zadní straně reproduktoru (➜ strana 6). –Trubice s kratším kabelem je určena pro čelní reproduktor.

[HT845] 2 Přední

reprosoustavy

[HT885] 2 Přední a 2 Efektové

reprosoustavy

[HT845] 2Trubice

[HT885] 4Trubice

≥2k

trubice s krátkým kabelem: Pro přední reprosoustavy 2ktrubice s dlouhým kabelem:

≥

Pro efektové reprosoustavy

[HT845]

2 Podstavce [HT885]

4 Podstavce

[HT845]

4 Dlouhé šrouby

[HT885]

8 Dlouhé šrouby

[HT845]

4 Krátké šrouby

[HT885]

8 Krátké šrouby

1 Sestavte stojany reproduktorů.

1 Kabel reproduktoru provlékněte podstavcem.

Provlékání bude rychlejší, když kabel volně složíte napůl (nemačkejte jej), provléknete složenou část otvorem a poté protáhnete zbytek kabelu podstavcem.

Kabel

Plastový obal

Ponechejte delší kabel reproduktoru pro pozdější připojení.

2 Nasaďte trubici.

Trub ic e

Drážka

Opěra trubice

Podstavec

3 Trubici upevněte na podstavec.

Šrouby musejí být pevně dotažené.

Krátké šrouby

Trubici nasazujte tak, aby drážka a tyto otvory byly v odpovídající pozici vůči podstavci.

Nasaďte trubici za současného lehkého tahu za kabel reproduktoru.

Křížový šroubovák

(není přiložen)

Podstave

2 Připevněte stojany k reproduktorům.

Stojan musí být upevněn rovně a proto postupně střídavě utahujte horní a spodní šroub až do úplného utažení.

Stojan můžete také připevnit k zadní části reproduktoru níže.

Výšku reproduktoru můžete změnit tím, že stojan připevníte k zadní části reproduktoru výše nebo níže.

Dlouhé šrouby

Trubice

Reproduktor

3 Zapojte kabely reproduktorů.

Zadní strana reproduktoru

Stáhněte vinylové špičky kroutivým pohybem z konců kabelů.

_: Měď `: Stříbro

Reproduktorové kabely bez vinylových koncovek zastrčte přímo do zásuvek.

Kabel reproduktoru zatlačte do drážky.

Je-li kabel reproduktoru příliš dlouhý, zasuňte jej do otvoru poblíž horního konce trubice a současně jej vytáhněte ze spodní strany stojanu.

Stiskněte!

Než budete pokračovat dalším krokem, odstraňte z trubice plastový obal.

∫ Jak zabránit převržení reproduktorů

Příprava

Zašroubujte do zdi šrouby s očky (nejsou přiloženy). Pomocí nich upevníte reproduktory ke stěně (➜ obrázek vpravo).

≥Budete si muset obstarat vhodné šrouby s očky odpovídající

vlastnostem stěn nebo pilířů, do kterých budete šrouby s očky šroubovat.

≥Při upevňování k povrchům, u kterých si nejste jisti dostatečnou

pevností, nebo při upevňování k betonové stěně se poraďte s kvalifikovaným odborníkem. Nesprávné upevnění může mít za následek poškození stěny nebo reproduktorů.

Aby nedošlo k převržení reproduktoru, provlékněte šňůrku (není přiložena) od zdi k reproduktoru podle obrázku a pevně ji uvažte.

4 Připevněte kabely reproduktorů k

podstavcům.

Kabel reproduktoru zatlačte co nejhlouběji do drážky v podstavci.

Kabel

[HT535]

Šňůrka (není přiložena)

Zadní strana reproduktoru

[HT845] [HT885]

Šroub s očkem

Šňůrka

(není přiložena)

Zadní strana reproduktoru

Šroub s očkem (není přiložen)

Přibližně 150 mm

(není přiložen)

Zadní strana podstavce

Drážka

Přibližně 150 mm

Sestavení reproduktorů

Stěna

RQT7977

Page 74

KROK2

#%+0

Rozmístění

Způsob rozmístění reproduktorů může ovlivnit basy a zvukové pole. Dbejte následujících pokynů:

≥Reproduktory umístěte na rovnou pevnou plochu. ≥Umístění reproduktorů do přílišné blízkosti podlah, stěn a rohů místností může mít

za následek nadměrné basy. Stěny a okna zakryjte silnými závěsy.

≥Přední, centrální a efektové reprosoustavy umístěte přibližně do stejné vzdálenosti

od pozice posluchače. Úhly na obrázcích jsou jen přibližné.

Další možnosti umístění reproduktorů (➜ strana 29)

[HT535]

PŘEDNÍ

(L, P)

Levé a pravé reproduktory v párech předních a efektových reprosoustav jsou shodné.

EFEKTOVÁ

(L, P)

CENTRÁLNÍ

AKTIVNÍ

SUBBASOVÁ

[HT845]

#%+0

PŘEDNÍ

(L, P)

Levé a pravé reproduktory v párech předních a efektových reprosoustav jsou shodné.

EFEKTOVÁ

(L, P)

CENTRÁLNÍ

AKTIVNÍ

SUBBASOVÁ

Příklad rozmístění

Hlavní jednotka

[HT885]

Rozmístění

Příklad rozmístění

AC IN

PŘEDNÍ

(L, P)

Levé a pravé reproduktory v párech předních a efektových reprosoustav jsou shodné.

EFEKTOVÁ

(L, P)

CENTRÁLNÍ

AKTIVNÍ

SUBBASOVÁ

Nepoužívejte přední reprosoustavy nepoužívejte jako efektovou reprosoustavu a naopak. Ověřte typ reproduktoru podle štítku na zadní straně přední reprosoustavy.

Štítky na reproduktoru

Hlavní jednotka

RQT7977

Page 75

≥Používejte jen dodané reproduktory

Použití jiných reproduktorů může poškodit přístroj a negativně ovlivnit kvalitu zvuku.

≥Reproduktory umístěte na rovný povrch, aby nespadly. Jestliže

reproduktory nemůžete umístit na rovný povrch, zajistěte je vhodným způsobem, aby nespadly.

Hlavní jednotka

[Poznámka]

Aby bylo možné zajistit správné proudění vzduchu, umístěte reproduktory do vzdálenosti nejméně 10 mm od systému.

Centrální reprosoustava

≥Jestliže centrální reprosoustava umístíte přímo na televizi,

mohou vibrace způsobené tímto reproduktorem rušit obraz. Centrální reprosoustava umístěte na polici nebo do přihrádky.

≥Aby reproduktory nespadly, nestavějte je přímo na televizor.

Subbasová reprosoustava

Nízkotónový reproduktor umístěte vpravo nebo vlevo od televizoru, na podlahu nebo robustní polici, aby nedocházelo k vibracím. Na zadní straně ponechejte 10 cm pro proudění vzduchu.

Upozornění

Nestoupejte na podstavec a nekývejte reproduktory. Buďte opatrní, jsou-li nablízku děti.

například

[HT535]

Poznámky k použití reproduktorů

≥Budete-li přehrávat zvuky po delší dobu s velkou hlasitostí,

můžete poškodit reproduktory a zkrátit jejich životnost.

≥V následujících případech snižte hlasitost, aby nedošlo k

poškození reproduktorů. – Je-li zvuk zkreslený. – Jestliže reproduktory rezonují kvůli signálu z přehrávače, šumu

z vysílání FM nebo nepřetržitým signálům z oscilátoru, testovacího disku nebo elektronického zařízení.

– Při nastavování kvality zvuku. – Při zapínání a vypínání přístroje.

Jestliže se na obrazovce televizoru objeví nesprávné barvy.

Dodávané reproduktory jsou určeny k použití v blízkosti televizoru, ale u některých televizorů nebo v případě některých rozmístění reproduktorů může být obraz nepříznivě ovlivněn.

Pokud k tomuto dojde, vypněte televizor zhruba na 30 minut.

Funkce demagnetizace televizoru by měla tento problém napravit. Jestliže problém přetrvává, přemístěte reproduktory do větší vzdálenosti od televizoru.

Upozornění

≥Subbasová reprosoustava a dodávané reproduktory jsou

určeny k použití výhradně v tomto rozmístění. Nesprávné použití může způsobit poškození zesilovače a/nebo reproduktorů a může hrozit také nebezpečí požáru. Jestliže dojde k poškození zařízení nebo jestliže si povšimnete náhlé změny ve výkonu, poraďte se s kvalifikovaným pracovníkem servisu.

≥Nepokoušejte se připevnit tyto reproduktory na stěny

jiným způsobem, než je popsáno v tomto návodu.

KROK3

≥Na kabely reproduktorů umístěte nálepky - zapojování pak bude snazší. ≥Na konektory subbasové reprosoustavy je přenášen vysoký výstupní výkon. Pečlivě připojte kabely reproduktorů.

Kabely reproduktorů

[HT535] [HT845]

≥1kkrátký kabel: Pro centrální reprosoustavu ≥2kdlouhé kabely: Pro efektové reprosoustavy

[HT885]

≥1kkrátký kabel: Pro centrální reprosoustavu

AKTIVNÍ

SUBBASOVÁ

REPROSOUSTAVA

Propojení reproduktorů s subbasovou reprosoustavou

Arch nálepek na kabely reproduktorů

Nálepka na kabel reproduktoru

2 ČELNÍ (P)

1 ČELNÍ (L)

4 PROSTOROVÝ (P)

3 PROSTOROVÝ (L)

Zaklapnět

Na obrázku je model SC-HT535.

Rozmístění/Propojení reproduktorů s subbasovou reprosoustavou

5 CENTRÁLNÍ

Vodiče zcela zasuňte.

Zaklapněte

[HT535]

Bílá

Modrá

[HT845]

[HT885]

Měď Stříbro

[Poznámka]

≥[HT845] [HT885] ≥Nikdy nezkratujte kladný (i) a záporný (j) vodič reproduktoru.

≥Kladné ([HT535]: bílé, [HT845] [HT885]: měděné) vodiče musejí být připojeny jedině ke kladným (i) konektorům a záporné ([HT535]: modré,

[HT845] [HT885]: stříbrné) vodiče k záporným (j) konektorům. Nesprávné zapojení může mít za následek poškození reproduktorů.

Reproduktory můžete připojit k subbasové reprosoustavě stejným způsobem i když máte jiný než zobrazená subbasová reprosoustava.

RQT7977

Page 76

KROK4

COMPONENT VIDEO OUT

S-V IDEO

OUT

VID EO

OUT

(PROGRES SIVE/INTERL ACE)

S-V IDEO

OUT

(PROGRES SIVE/INTERL ACE)

Připojení videa

≥Jednotku nepřipojujte prostřednictvím kazetového

videorekordéru.

Kvůli ochraně proti kopírování by se obraz nemusel zobrazovat správně.

≥Před připojením vypněte televizor a prostudujte si návod k

obsluze televizoru.

∫ Televizor s konektorem VIDEO IN

Zadní strana hlavní jednotky

COMPONENT VIDEO OUT

(PROGRESSIVE/INTERLACE)

VIDEO

OUT

S-VIDEO

OUT

Video kabel

(přiložen)

Televizor

(není přiložen)

VIDEO IN

∫ Televizor s konektorem S-VIDEO IN

Zadní strana hlavní jednotky

COMPONENT VIDEO OUT

(PROGRESSIVE/INTERLACE)

S-VIDEO

OUT

VIDEO

OUT

S-Video kabel

(není přiložen)

Televizor

(není přiložen)

S-VIDEO

Video kabel

∫

Televizor s konektory COMPONENT VIDEO IN

Zadní strana hlavní jednotky

COMPONENT VIDEO OUT

(PROGRESSIVE/INTERLACE)

VIDEO

OUT

S-VIDEO

OUT

Video kabely

(nejsou přiloženy)

Televizor

(není přiložen)

COMPONENT

VIDEO IN

Konektory COMPONENT VIDEO OUT

Tyto konektory lze použít pro prokládaný nebo progresivní výstup; poskytují čistší obraz než konektor S-VIDEO OUT. Při připojení pomocí těchto konektorů je na výstup přiváděn barevný rozdílový signál (P

B/PR) a signál jasu (Y) odděleně; tím se dosahuje vyšší

věrnosti při reprodukci barev. ≥Popis vstupních konektorů komponentního videa závisí na

televizoru nebo monitoru (například Y/P C

R). Připojte ke konektorům stejné barvy.

B/PR, Y/B-Y/R-Y, Y/CB /

≥Použijete-li toto připojení, vyberte „Video/YPbPr“ nebo „S-Video/

YPbPr“ z menu QUICK SETUP (➜ strana 10). Je-li vybrán „RGB/ No Output“, na konektor SCART (AV) je přiváděn signál RGB, ale na výstupní konektory komponentního videa není přiváděn žádný signál.

S-VIDEO OUT konektor

Při použití konektoru S-VIDEO OUT lze dosáhnout živějšího obrazu než při použití konektoru VIDEO OUT, protože signály chrominance (barevný kanál) (C) a jasu (Y) jsou odděleny. (Skutečný výsledek závisí na televizním přístroji.)

∫ Televizor s konektorem SCART

Zadní strana hlavní jednotky

Připojení videa

Kabel scart

(není přiložen)

SCART (AV) konektor

Ke zvýšení kvality obrazu lze změnit výstup video signálu z konektoru SCART (AV) z hodnoty „Video“ na „S-Video“ nebo „RGB“ tak, aby odpovídal typu použitého televizoru. Vyberte „S-Video/YPbPr“ nebo „RGB/No Output“ z menu QUICK SETUP (➜ strana 10).

Televizor

(není přiložen)

Chcete-li vychutnávat progresivní video

≥Připojte kabely ke vstupním konektorům komponentního

videa na televizoru kompatibilním s případě připojení k nekompatibilnímu televizoru se video nezobrazí správně.)

≥Televizory Panasonic se vstupními konektory 625 (576)/

50i·50p, 525 (480)/60i·60p jsou kompatibilní s progerisvním videem. Máte-li jinou značku televizoru, poraďte se s výrobcem.

625p nebo

525p. (V

RQT7977

Page 77

KROK5

AUDIO

VCR

AUDIO

FM ANT

AM ANT

(75

LOO P

EXT

COMPONENT VIDEO OUT

(PROGRESSIV

E/IN

TERLACE)

S-VIDEO

OUT

VIDEO

OUT

Připojení rádia a propojení systému

Systémový kabel

Rámová anténa AM

Pokojová anténa FM

≥Sít’ovou šňůru zapojte až po kompletním propojení všech zařízení. ≥Volitelné připojení antény (➜ strana 23).

Na obrázku je model SC-HT535.

Pokojová anténa FM

Tento konec antény upevněte na místo s nejlepším příjmem.

Lepicí páska

Rámová anténa AM

Anténu postavte na její podstavec. Anténu umístěte na místo s nejlepším příjmem. Volný kabel antény je třeba vést v dostatečné vzdálenosti od dalších

Zaklapněte!

vedení a kabelů.

Hlavní jednotka

COMPONENT VIDEO OUT

(PROGRESSIV

E/IN

FM ANT

(75

≠

)

AM ANT

LOOP

EXT

VCR

AUDIO

TERLACE)

VIDEO

OUT

S-VIDEO

OUT

Sít’ová šňůra

Aktivní subbasová reprosoustava

Západka

Odpojení

Stiskněte západku a kabel vytáhněte.

Sít’ová šňůra

Západka

Odpojení

Systémový kabel

Stiskněte západku a kabel vytáhněte.

K domácí sít’ové zásuvce

Úspora energie

Hlavní jednotka spotřebovává malé množství energie i v případě, že je vypnutá (přibližně 0,7 W). Chcete-li dosáhnout úspory energie v případech, kdy přístroj nebude dlouhou dobu používán, vytáhněte sít’ovou šňůru ze zásuvky. Po zapojení přístroje bude třeba znovu nastavit některé položky v paměti.

[Poznámka]

Přiložená sí't’ová šňůra je určena k použití jen s tímto přístrojem. Nepoužívejte ji s jinými přístroji.

KROK6

Dálkový ovladač

Vyvarujte se:

Dálkový ovladač Baterie

Baterie vložte tak, aby póly odpovídaly značkám v

dálkovém ovladači (i a j).

≥kombinování starých a nových baterií, ≥použití různých typů baterií současně, ≥zahřívání baterií; baterie neodhazujte do ohně, ≥rozebírání a zkratování baterií, ≥pokusu dobíjet alkalické nebo manganové baterie, ≥použití baterií se poškozeným obalem.

Nesprávné zacházení s bateriemi může způsobit vytečení elektrolytu, který může poškodit kontakty a způsobit požár.

Jestliže dálkový ovladač nehodláte dlouhou dobu používat, baterie vyjměte. Skladujte na chladném a tmavém místě.

∫ Použití

Miřte na čidlo signálu dálkového ovládání (➜ strana 10), tak aby v cestě nebyly překážky, z maximální vzdálenosti 7 m přímo před přístrojem.

R6/LR6, AA, UM-3

≥ Nepouƒívejte

dobíjecí baterie.

Připojení rádia a propojení systému/Dálkový ovladač

RQT7977

Page 78

KROK7

ACIN

QUICK SETUP (RYCHLÉ NASTAVENÍ)

Obrazovka QUICK SETUP pomáhá provést potřebná nastavení.

Zapněte televizor a na televizoru vyberte odpovídající vstup videa.

1 2 3 4 5 6

DVD/CD

SHIFT

SETUP

MUTING

ENTER

Výběr

Uložení

RETURN

ENTER

SHIFT

SETUP

MUTING

Zapněte přístroj.

Vyberte „DVD/CD“.

Zobrazte obrazovku QUICK SETUP.

Pozdější změna nastavení

Vyberte „QUICK SETUP“ na kartě „Others“ (➜ strana 21).

Referenční příručka ovladače

Viz odkazované stránky v závorkách.

[HT845]

[HT885]

Přepínání režimu vstupu videa

Výběr televizního kanálu a čísla titulu na

disku apod./Zadávání čísel (13)

Zobrazení hlavního menu disku (16)

nebo seznamu programů (17)

Výběr nebo uložení položek menu na televizní

obrazovce, Přehrávání po snímcích

Zobrazení menu na obrazovce (18),

Zobrazení textových dat RDS (23)

nebo snížení hlasitosti televizoru (27)

Použití funkcí označených oranžově:

a současně stiskněte příslušné tlačítko.

Výběr zdroje AUX (27)

TV/AV

Časový vypínač (28)

na televizoru (27)

Zrušení operace (13)

[HT845] [HT885]

Časový vypínač

SLEEP

QUICK OSD

(14)

Stiskněte [SHIFT]

AUX

(13)

(28)

AV SYSTEM

TV/AV

SLEEP

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

ENTER

FUNCTIONS

SUBWOOFER

SUPER SRND

LEVEL

H.BASS

ZOOM

QUICK OSD

MANUAL SKIP

ANGLE/PAGE

GROUP

FL DISPLAY REPEAT

ADVANCED

SHIFT

DISC REVIEW

TUNER/BAND

-/--

S10

SLOW/SEARCH

C.FOCUS

SFC

SUBTITLE

AUDIO

PLAY SPEED

QUICK REPLAY

Sledujte zprávy na obrazovce a proveďte nastavení.

Zapnutí/vypnutí přístroje (10)

VCR

Ovládání televizoru a kazetového

DVD/ CD

VOLUME

RETURN

TV VOLTV VOL

MIX 2CH

SETUP

MUTING

PLAY MODE

CH SELECT

videorekordéru (27) Výběr zdroje

TUNER/BAND (22), DVD/CD (10)

Výběr kanálu (22, 27)

Nastavení hlasitosti (13)

Základní operace přehrávání (12, 13)

Zobrazení menu disku (16) nebo

PLAY

seznamu k přehrání (17)

LIST

Návrat na předchozí obrazovku (13) nebo zvýšení hlasitosti televizoru (27)

TEST

SUBWOOFER

QUICK OSD

SUPER SRND

LEVEL

(25)

H.BASS

(24, 25)

ZOOM

MANUAL SKIP

(14)(14)

ANGLE/PAGE

FL DISPLAY REPEAT

(13) (

GROUP

13, 15

ADVANCED

DISC REVIEW

(14) (25)

Stisknutím ukončete QUICK SETUP.

C.FOCUS

SFC

(24) (24)

SUBTITLE

AUDI O

(14, 15)

)

(

PLAY SPEED

QUICK REPLAY

(14, 15)

Stisknutím ukončete menu.

Na obrázcích je model SC-HT535.

ACIN

MIX 2CH

SETUP

MUTING

(20, 28)

PLAY MODE

(15)

TEST

CH SELECT

Indikátor připojení k síti [AC IN]

Tento indikátor svití, když je jednotka připojena k síti.

QUICK SETUP (RYCHLÉ NASTAVENÍ)/Referenční příručka ovladače

RQT7977

Indikátor pohotovostního režimu/zapnutí

Když je přístroj připojen k síti, v pohotovostním režimu tento indikátor svítí a při zapnutí přístroje zhasne.

INPUT SELECTOR (22)

DVD/CD#FM#AM#TV#VCR# AUX ([HT845] [HT885])#Návrat na DVD/CD

INPUT SELECTOR PROGRESSIVE

H.BASS

RDS

OPENCLOSE

TUNE MODE FM MODE MEMORY

<OPEN/CLOSE

Otevření/Zavření zásuvky disku (12)

5/X

TUNING

Přeskakování nebo vyhledávání při přehrávání Výběr rádiových stanic

TUNING

VOLUME

PHONES

DOWN

(22)

Čidlo signálu dálkového ovládání

PHONES

(12)

Připojení sluchátek

PROGRESSIVE Vychutnejte si progresivní video (12) RDS Zobrazení textových dat RDS (23) H.BASS Zapnutí/vypnutí vylepšené reprodukce basů (25) IndikátorH.BASS ([HT845] [HT885])

∫/TUNE MODE

Zastavení přehrávání (12)/ Výběr režimu ladění (22)

;/FM MODE

Pauza (12)/Nastavení podmínek příjmu FM (22)

1/MEMORY

Přehrávání disků (12)/Uložení přijímaných rádiových stanic do paměti (22)

(28) VOLUME

Zvýšení/snížení hlasitosti (12)

Pohotovostní režim/vypínač [Í/I]

Stisknutím vypínače se přístroj přepíná ze zapnutého stavu do pohotovostního režimu a naopak. V pohotovostním režimu přístroj stále spotřebovává malé množství energie. (12)

Page 79

Disky, které lze přehrávat

Označení v

Disk Logo

DVD-RAM

DVD-Audio

DVD-Video

tomto návodu k

obsluze

[RAM]

[JPEG]

[MPEG4]

§1

[DivX]

[DVD-A] —

[DVD-V]

Poznámky

Nahrané na zařízeních používajících verzi 1.1 standardu Video Recording Format (sjednocený standard záznamu videa), jako jsou DVD videorekordéry, DVD videokamery, osobní počítače, apod.

Nahrané videorekordérů Panasonic (Design rule for Camera File system) verze 1.0.

Nahrané pomocí SD multikamer nebo DVD videorekordérů Panasonic [vyhovujících specifikacím SD VIDEO (standard ASF)/MPEG4 (Simple Profile) pro video systém/G.726 pro audio systém].

—

Některé disky DVD-Audio obsahují záznam ve formátu DVD-Video. Chcete-li přehrát obsah ve formátu DVD-Video, vyberte „Play as DVD-Video“ v Other Menu (➜ strana 19).

—

pomocí SD multikamer nebo DVD

používajících Standard DCF

≥Chcete-li přehrát

video obsah ve formátu JPEG, MPEG4 nebo DivX, vyberte „Play as Data Disc“ v Other Menu (➜ strana 19).

DVD-R (DVD-Video)/

[DVD-V]

Disky nahrané a uzavřené videokamerách.

§2

na DVD videorekordérech nebo DVD

DVD-RW (DVD-Video)

iR (Video)/ iRW (Video)

DVD-R (DivX Video)/ DVD-RW

—

§1

[DivX]

Disky nahrané a uzavřené§2 na DVD videorekordérech nebo DVD videokamerách.

Po nahrání disk uzavřete§2.

(DivX Video)

DVD-RW (DVD-VR)

[DVD-RW[‹VR›]

Disky nahrané a uzavřené videokamerách používajících verzi 1.1 standardu Video Recording Format (sjednocený standard záznamu videa).

§2

na DVD videorekordérech nebo DVD

—

Video CD

[VCD]

Disky odpovídající normě IEC62107.

SVCD

Toto zařízení je kompatibilní s formátem HDCD, ale nepodporuje funkci Peak

CD [CD]

Extend (funkce, která zvětšuje dynamický rozsah signálů horní úrovně). Disky CD kódované ve formátu HDCD znějí lépe, protože jsou kódovány pomocí 20 bitů ve srovnání se 16 bity u všech ostatních CD disků.

≥Tento přístroj může přehrávat disky CD-R/RW (disky se zvukovým záznamem)

nahrané ve formátech uvedených vlevo. Po nahrání je třeba uzavřít sekce nebo

§2

uzavřít

disk.

≥Disky HighMAT

Pouze soubory WMA, MP3 nebo JPEG. Chcete-li přehrávat bez použití funkce HighMAT, vyberte „Play as Data Disc“ v Other Menu (➜ strana 19).

≥[WMA] Toto zařízení nepodporuje Multiple Bit Rate (MBR: soubor obsahující

CD-R CD-RW

[WMA]

[MP3]

[JPEG]

—

[CD]

[MPEG4]

[DivX]

§1

[VCD]

tentýž obsah zakódovaný při několika různých přenosových rychlostech).

§1

Vytvořenopomocí DivX ver.3.11, 4.x, 5.x [DivX video systém/MP3, Dolby Digital nebo MPEG audio systém].

§2

Proces, který umožňuje přehrávání na kompatibilních přístrojích.

≥Přehrání výše uvedených disků nemusí být možné ve všech případech kvůli typu disku, stavu nahrávky, metodě záznamu a způsobu vytvoření

souborů (➜ strana 17, Tipy k vytváření datových disků).

Disky, které lze přehrávat

∫ Disky, které nelze přehrávat

Verze 1.0 DVD-RW, DVD-ROM, CD-ROM, CDV, CD-G, SACD a Photo CD, DVD-RAM, které nelze vyjmout z kazety, disky DVD-RAM s kapacitou 2,6-GB a 5,2-GB a disky „Chaoji VCD“ dostupné na trhu, včetně disků CVD, DVCD a SVCD, které neodpovídají normě IEC62107.

∫ Zvukový formát disků

DVD

Tento přístroj automaticky rozpoznává a dekóduje disky s těmito symboly.

∫ Video systémy

– Tento přístroj umožňuje přehrávat záznamy v normě PAL a NTSC,

ale systému použitému na disku musí odpovídat také televizor. – Disky PAL nelze správně zobrazovat na televizorech NTSC. – Tento přístroj dokáže konvertovat signály NTSC na PAL 60 pro

zobrazování na televizorech PAL (➜ strana 21, „NTSC Disc

Output“ na kartě „Video“).

RQT7977

Page 80

Základní přehrávání

LS RS

Použití hlavní jednotky

1 Zapněte

přístroj.

2 Vyberte „DVD/CD“.

INPUT SELECTOR

INPUT SELECTOR PROGRESSIVE

H.BASS

RDS

3 Otevřete zásuvku disku.

4 Vložte disk.

≥

Oboustranné disky vkládejte tak, aby štítek strany, kterou chcete přehrávat, směřoval nahoru.

≥[RAM] Před použitím vyjměte disk z kazety.

; (Pauza)

∫ (Stop)

OPENCLOSE

TUNE MODE FM MODE MEMORY

OPEN/CLOSE

TUNING

VOLUME

PHONES

DOWN

PROGRESSIVE

Můžete si vychutnat progresivní video (➜ strana 8).

LFE

RND

SLP

PGM

PRG

DTS

Při stisknutí dojde k přeskočení.

5 Spust’te

6 Nastavte hlasitost.

přehrávání.

Základní přehrávání

Zásuvka se automaticky zavře.

DOWN UP

[Poznámka[

≥Disk se trvale otáčí i v době, kdy se zobrazují menu. Po skončení přehrávání stiskněte [∫]. Tím chráníte motor přístroje a televizní obrazovku. ≥U disků iR/iRW se nemusí správně zobrazit celé číslo titulu.

VOLUME

Stiskněte a podržte, chcete-li –vyhledávat

pøehrávání)

–zpomalené přehrávání

(bìhem pauzy) (Filmová èást)

≥Stisknutím [1] (přehrávání)

zahájíte normální přehrávání.

(bìhem

RQT7977

Page 81

Jestliže se vyskytnou problémy, prostudujte si odstraňování problémů (➜ strana 34, 35).

Použití dálkového ovladače

Číselná

tlačítka

3, 4, 2, 1

ENTER

Stop

Pauza

Přeskočení

Vyhledávání

(během přehrávání)

Zpomalené přehrávání

(během pauzy)

Přehrávání po snímcích

(během pauzy)

Výběr položky na obrazovce

CANCEL

TOP MENU

DIRECT

NAVIGATOR

FL DISPLAY

SHIFT

SKIP

ENTER

SLOW/SEARCH

ENTER

Uložení

AV SYSTEM

TV/AV

SLEEP

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

SUBWOOFER

SUPER SRND

LEVEL

H.BASS

ZOOM

MANUAL SKIP

QUICK OSD

ANGLE/PAGE

GROUP

FL DISPLAY REPEAT

ADVANCED

SHIFT

DISC REVIEW

Výběr

VCR

DVD/ CD

TUNER/BAND

VOLUME

-/--

S10

SLOW/SEARCH

ENTER

C.FOCUS

SFC

SUBTITLE

AUDIO

PLAY SPEED

QUICK REPLAY

Pozice se uloží do pamìti a na obrazovce se zobrazí „RESUME“.

≥Stisknutím [1] (přehrávání)

obnovíte přehrávání.

≥Opětovným stisknutím [∫]

pozici smažete.

≥Stisknutím [1] (přehrávání)

obnovíte přehrávání.

≥[WMA] [MP3] [JPEG] [MPEG4]

[DivX]

,4]

,1]

≥Až 5 kroků. ≥Stisknutím [1] (přehrávání)

zahájíte normální přehrávání.

≥[VCD] Zpomalené přehrávání:

jen směrem dopředu.

≥[MPEG4]

přehrávání: Nefunguje.

[DVD-A] (Filmová část) [RAM]

≥[VCD] Jen směrem dopředu.

6 5

PLAY

LIST

RETURN

TV VOLTV VOL

MIX 2CH

SETUP

MUTING

SUBTITLE

PLAY MODE

CH SELECT

AUDIO

ANGLE/PAGE

GROUP

TEST

: Přeskočení skupiny

během přehrávání

: Přeskočení obsahu

během přehrávání

[DivX] Zpomalené

[DVD-RW[‹VR›] [DVD-V] [VCD]

Zadání čísla

Menu disku

Návrat na předchozí obrazovku

Displej hlavního jednotky

Titulky/ Informační obrazovka

Spuštění přehrávání od vybrané skupiny

-/--

ENTER

CANCEL

TOP MENU

DIRECT

NAVIGATOR

PLAY

LIST

RETURN

FL DISPLAY

SHIFT

SUBTITLE

AUDIO

ANGLE/PAGE

GROUP

Výběr

ENTER

Uložení

[RAM] [DVD-RW[‹VR›] [DVD-A]

[DVD-V] [VCD] [CD]

např. Chcete-li zadat 12: [S10] ➜ [1] ➜ [2]

S10

[VCD] s ovládáním přehrávání

Stisknutím [∫] zrušte funkci PBC a poté stiskněte číselná tlačítka.

[WMA] [MP3] [JPEG] [MPEG4] [DivX] např. Chcete-li zadat 123: [1] ➜ [2] ➜ [3] ➜ [ENTER]

≥Stisknutím [CANCEL] číslo

(čísla) zrušíte.

[DVD-A] [DVD-V] Zobrazí hlavní menu disku

[RAM] [DVD-RW[‹VR›] Zobrazí programy (➜ strana 17)

[DVD-V]

Zobrazí nabídku disku

[RAM] [DVD-RW[‹VR›] Zobrazí seznam k přehrání (➜ strana 17)

[VCD] s ovládáním přehrávání

Zobrazí nabídku disku

[RAM] [DVD-RW[‹VR›] [DVD-A] [DVD-V] [WMA] [MP3] [MPEG4] [DivX]

Zobrazení èasu

,-. Zobrazení informací

[JPEG]

Je-li zapnuta prezentace (➜ strana 18):

SLIDE

,-. Zobrazení informací

Je-li prezentace vypnutá:

,-. Zobrazení informací

PLAY

[RAM] [DVD-RW[‹VR›] Zapíná a vypíná titulky (➜ strana 15)

[DVD-V]

[DivX]

[VCD] (pouze SVCD)

Výběr jazyku titulků (➜ strana 15)

[JPEG]

Datum

,-. Žádné informace

[DVD-A] [WMA] [MP3] [JPEG] [MPEG4] [DivX]

Složka na video discích WMA/ MP3, JPEG, MPEG4 a DivX se zpracovává jako skupina „Group“.

Základní přehrávání

RQT7977

Page 82

Komfortní funkce

RQT7977

Číselná

tlačítka

CANCEL

3, 4, 2, 1

ENTER

QUICK OSD

ZOOM, MANUAL SKIP

ANGLE/PAGE

SHIFT

ADVANCED

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

ENTER

FUNCTIONS

SUBWOOFER

SUPER SRND

LEVEL

H.BASS

ZOOM

QUICK OSD

MANUAL SKIP

ANGLE/PAGE

FL DISPLAY REPEAT

GROUP

ADVANCED

SHIFT

DISC REVIEW

-/--

S10

SLOW/SEARCH

C.FOCUS

SFC

SUBTITLE

AUDIO

PLAY SPEED

QUICK REPLAY

VOLUME

PLAY LIST

RETURN

TV VOLTV VOL

MIX 2CH

SETUP

MUTING

PLAY MODE

TEST

CH SELECT

RETURN

SUBTITLE, AUDIO

PLAY MODE

REPEAT

PLAY SPEED, QUICK REPLAY

DISC REVIEW

QUICK OSD

Zobrazení aktuálního stavu přehrávání (QUICK OSD)

Stiskněte [QUICK OSD].

Základní údaje ------------> Podrobné údaje

^---------------- Vypnuto ,---------------b

∫ Základní

Číslo aktuální přehrávané položky

údaje

např. [DVD-V]

Title

Stav

přehrávání

Program Playback

Režim přehrávání nebo název obsahu

∫ Podrobné údaje

např. [DVD-V]

Informace o úhlu pohledu

Poměr stran aktuálního titulu

Celková doba přehrávání

≥[MPEG4] [DivX]

[CD] [MP3] [WMA] Obrazovka QUICK OSD se zobrazí automaticky.

ADVANCED

DISC REVIEW

Informace o zvuku

Informace o titulcích

aktuálního titulu

Informace o zvuku a videu se nezobrazují během vyhledávání.

Prohlížení titulů před přehráváním

Chapter

1 0:41:23

Details-DVD-Video Audio Subtitle Angle Source Aspect Title Total Time

Uplynulá doba přehrávání

Time

Současná pozice

1 DTS 3/2.1ch

1/1 4:3 0:54:28

(ADVANCED DISC REVIEW)

[RAM] [DVD-RW[‹VR›] (Kromě části se statickými obrázky) [DVD-V]

(Kromě iR/iRW)

Umožňuje procházet obsah disku a zahájit přehrávání od vybrané pozice. Můžete vybrat „Intro Mode“ nebo „Interval Mode“ v „Advanced Disc Review“ na kartě „Disc“ (➜ strana 20).

1 Stiskněte [ADVANCED DISC REVIEW].

Zobrazí se obrazovka QUICK OSD.

např. [RAM]

Když najdete titul nebo program, který chcete přehrát, stiskněte [

≥

Tato funkce může pracovat v závislosti na disku a pozici přehrávání.

≥[RAM] [DVD-RW[‹VR›] Nefunguje při přehrávání seznamu k přehrání

(➜ strana 17).

PLAY SPEED QUICK REPLAY

Rychlé opakování

(Jen pokud lze zobrazit uplynulou dobu přehrávání.) (Kromě [MPEG4] [DivX], iR/iRW)

Stisknutím [QUICK REPLAY] přeskočíte o několik sekund zpět.

Program

4 0:01:06

Time

] (přehrávání).

ZOOM

MANUAL SKIP

Přeskočení o 30 sekund dopředu

(Jen pokud lze zobrazit uplynulou dobu přehrávání.)

[RAM] [DVD-RW[‹VR›] [DVD-V]

Přehrávání se obnoví od místa o přibližně 30 sekund později. Vhodné například k přeskočení reklam apod.

Během přehrávání

Stiskněte [MANUAL SKIP].

[RAM] [DVD-RW[‹VR›] Není možné přeskočit v aktuálním programu, jestliže další program začíná v rozmezí přibližně 30 sekund od místa, ze kterého chcete přeskočit.

SHIFT

ZOOM

MANUAL SKIP

[DVD-A] (Filmová část) [RAM] [DVD-RW[‹VR›] [DVD-V] Tato funkce zvětšuje obraz s černými pruhy nahoře a dole (letterbox) tak, aby vyplnil obrazovku.

Během přehrávání

Několikerým stisknutím

[SHIFT]

[ZOOM] vyberete přednastavený poměr stran (Just Fit Zoom) nebo „Auto“.

[DVD-A] (Filmová část) [RAM] [DVD-RW[‹VR›] [DVD-V] [VCD] Auto --. 4:3 Standard --. European Vista --. 16:9 Standard

Cinemascope2 ,------ Cinemascope1 ,------- American Vista

např.

[MPEG4] [DivX]

Standard (k0,25 plná obrazovka)

^---------- Full (plná obrazovka) ,----------}

≥Tato funkce nemusí fungovat v závislosti na nahrávce na disku.

Jemné úpravy (Manual Zoom)

Po vybrání přednastaveného poměru stran nebo „Auto“, stiskněte –od „k1.00“ do „k1.60“ (v jednotkách 0,01) –od „k1.60“ do „k2.00“ (v jednotkách 0,02) –od „k2.00“ do „k4.00“ (v jednotkách 0,05) (pouze [MPEG4] [DivX]) ≥V závislosti na připojeném televizoru a jeho nastavení je možno

dosáhnout zvětšení až „k4.00“.

≥Jestliže tlačítko [2, 1] stisknete a podržíte, hodnoty se budou

měnit rychleji.

SUBTITLE

AUDI O

[DVD-A] [DVD-V]

[DivX]

Několikerým stisknutím [AUDIO] vyberte zvukovou stopu.

[RAM] [DVD-RW[‹VR›] [VCD] Tímto tlačítkem lze vybrat „L“, „R“ nebo „LR“.

[DivX]

Během zobrazení menu Stisknutím [2 [DVD-V] (disky Karaoke) Během zobrazení menu Stisknutím [2, 1] vyberte „On“ nebo „Off“ pro vokály. Podrobnosti viz návod k disku.

Typ signálu/dat

LPCM/PPCM/ÎDigital/DTS/MPEG: Typ signálu kHz (Vzorkovací frekvence)/bit/ch (Počet kanálů)

Příklad: 3

≥[DivX] Zahájení přehrávání může chvíli trvat, jestliže změníte zvuk u

video disku DivX.

,1]

/2 .1ch

(Kromì iR/iRW)

Změna poměru zvětšení

[VCD] [MPEG4] [DivX]

Functions

Just Fit Zoom 1.00

4:3 Standard (4:3)

European Vista (1.66:1)

16:9 Standard (16:9) American Vista (1.85:1) Cinemascope1 (2.35:1) Cinemascope2 (2.55:1)

---.

Original (původní nahraná velikost)

Změna zvukové stopy

(s několika zvukovými stopami)

vyberte

„L“, „R“ nebo „LR“.

.1: Nízkofrekvenční efekt

(nezobrazí se, pokud není signál)

.0: Bez prostorového zvuku .1: Monofonní prostorový zvuk

Stereofonní prostorový zvuk (levý/pravý kanál)

.2: .1: Středový

.2: Levý předníipravý přední .3: Levý předníipravý předníistředový

[RAM] [DVD-RW[‹VR›] [VCD]

např. [DVD-V]

Functions

Audio 1

[2, 1].

Page 83

SUBTITLE

SHIFT

[DVD-V] [DivX] (s vícero titulky) [VCD] (jen SVCD)

AUDIO

Změna titulků

Několikerým stisknutím [SHIFT]i[SUBTITLE] vyberte jazyku titulků.

≥

Při použití disků iR/iRW se může zobrazit číslo titulků, které se neobrazují.

Zobrazení/vypnutí titulků

Stisknutím [2, 1] vyberte „On“ nebo „Off“. [RAM] [DVD-RW[‹VR›]

které obsahují informaci o zapnutí/vypnutí titulků)

(On/Off pouze u disků,

Functions

Subtitle

Off

Stisknutím [SHIFT]i[SUBTITLE] vyberte „On“ nebo „Off“.

≥Informaci o zapnutí/vypnutí titulků nelze zaznamenat pomocí DVD

rekordérů Panasonic.

PLAY MODE

Všechny skupiny, program a náhodné přehrávání

Kromě [RAM] [DVD-RW[‹VR›]

Stiskněte [PLAY MODE] při zastaveném přehrávání.

Postupně se objeví obrazovky všechny skupiny, program a náhodné přehrávání.

Všechny skupiny ([DVD-A])-----. Program------. Náhodné přehrávání

^------------- Vypnuto (Normální přehrávání)

Vybráním program a náhodné přehrávání.

≥Chcete-li použít náhodné přehrávání a přehrávání programu,

vypněte přehrávání disku HighMAT. Vyberte „Play as Data Disc“ v Other Menu (➜ strana 19).

≥[DVD-A]

skupiny zobrazí obrazovka k zadání hesla, zadejte pomocí číselných tlačítek heslo pro přehrání bonusové skupiny. Viz také přebal disku.

podmínky „vypnuto“ ukončíte režim všechny skupiny,

Některé disky obsahují bonusové skupiny. Jestliže se po výběru

,-------------b

Výběr úhlu pohledu a otočení

GROUP

statického obrázku/přechod

SHIFT

ANGLE/PAGE

na další obrázek

Několikerým stisknutím [SHIFT]i[ANGLE/PAGE] vyberte úhel pohledu nebo otočte statický obrázek nebo přejděte na další obrázek.

[DVD-V] (s několika úhly pohledu)– Výběr úhlu pohledu

[JPEG] –Otoèení statického obrázku

[DVD-A]

–Přechod na další statický obrázek (Stisknutím [RETURN]

přejdete zpět na stranu 1.)

PLAY SPEED

QUICK REPLAY

SHIFT

[DVD-A] (Filmová část) [RAM] [DVD-RW[‹VR›] [DVD-V]

Během přehrávání

Několikerým stisknutím [SHIFT]i[PLAY SPEED] vyberte „Normal“, „Fast“ nebo „Slow“.

Změna rychlosti přehrávání v rozsahu od „k0.6“ do „k1.4“ (v jednotkách 0,1)

Během zobrazení výše uvedené zprávy stiskněte [2, 1].

≥Stisknutím [1] (přehrávání) se vrátíte k normálnímu přehrávání. ≥Po změně rychlosti

– Dolby Pro Logic II a Sound Enhancement nefungují. – Zvukový výstup se přepne na 2ch. – Vzorkovací frekvence 96 kHz je konvertována na 48 kHz. – [HT845] [HT885] Multi Re-master nefunguje.

≥Tato funkce nemusí fungovat v závislosti na nahrávce na disku.

REPEAT

(Jen pokud lze zobrazit uplynulou dobu přehrávání. [JPEG]: Pracuje s veškerým obsahem JPEG.)

Během přehrávání

Několikerým stisknutím [REPEAT] vyberte položku, která se bude opakovat.

[RAM] [DVD-RW[‹VR›]: Program>All (Všechny)>Off (Vyp)

≥Během přehrávání seznamu k přehrání: Scene (Scéna)>

Playlist (Seznam skladeb)>Off (Vyp)

[DVD-A]: Track (Stopa)>Group (Skupina) [DVD-V]: Chapter (Kapitola)>Title (Titul)

[VCD]

[CD]: Track (Stopa)>All (Všechny)>Off (Vyp)

[MP3] [MPEG4] [DivX]: Content (Obsah)>Group (Skupina)

[WMA]

[JPEG]

: Group

„All“ (Všechny) se zobrazuje během přehrávání všech skupin ([DVD-A]), programu a náhodného přehrávání.

Změna rychlosti přehrávání

Functions

Play Speed 1.0

Opakované přehrávání

např. [DVD-V]

(Skupina)§>

Functions

Repeat Off

>Off (Vyp)

Off

(Vyp)

>Off (Vyp)

Normal

Fast Slow

Off

Chapter Title

Přehrávání všech skupin

[DVD-A]

Stiskněte [1] (přehrávání).

All Group Playback

Press PLAY to start

Přehrávání programu (až 32 položek)

1 Stisknutím

číselných tlačítek vyberte položky (

[WMA] [MP3] [JPEG] [MPEG4]

[DivX]

poté stiskněte

[ENTER]).

≥

Opakováním tohoto kroku

naprogramujte další položky.

≥Volba dvojciferného čísla

např. Chcete-li zadat 25: [S10] ➜ [2] ➜ [5]

[WMA] [MP3] [JPEG]

např. [DVD-V]

Program Playback

Choose a title and chapter.

TitleNo. Chapter Tim e

to select and press

ENTER

[MPEG4] [DivX] [2] ➜ [5] ➜ [ENTER]

Play

Clear

Clear all

PLAY

to start

2 Stiskněte [1] (přehrávání).

Vybrání položky pomocí kurzorových tlačítek

Stisknutím [ENTER] a [3, 4] vyberte položku a dalším stisknutím [ENTER] výběr uložte.

Výběr všech položek

Když je zvýrazněné pole „Chapter“, „Track“ nebo „Content“, stisknutím Opětovným stisknutím [ENTER] volbu uložte.

Změna vybraného programu

1 Stisknutím [3, 4] vyberte položku. 2 Opakujte předchozí krok 1.

Smazání vybraného programu

1 Stisknutím [3, 4] vyberte položku. 2 Stisknutím [CANCEL] (nebo stisknutím [3, 4, 2, 1] vyberte

„Clear“ a stiskněte [ENTER]).

Smazání celého programu

Stisknutím [3, 4, 2, 1] vyberte „Clear all“ a stiskněte [ENTER]. Celý program se rovněž vymaže vypnutím přístroje, otevřením zásuvky disku nebo výběrem jiného zdroje.

[3,4

] vyberte „ALL“.

např. [DVD-V]

Chapter Time

ALL

Náhodné přehrávání

1 [DVD-A] [DVD-V] [WMA] [MP3] [JPEG] [MPEG4] [DivX]

Stisknutím číselných tlačítek vyberte titul nebo skupinu (

[MP3] [JPEG] [MPEG4] [DivX] poté

[WMA]

stiskněte [ENTER]).

[DVD-A]

≥Chcete-li zadat všechny skupiny, stisknutím [2, 1] vyberte

„All“ a stiskněte [ENTER].

≥Chcete-li zrušit výběr skupiny, stiskněte číselná tlačítka

odpovídající skupině, jejíž výběr chcete zrušit.

např. [DVD-V]

Random Playback

Choose a title.

Title

0 ~ 9

to select

to start

PLAY

2 Stiskněte [1] (přehrávání).

Komfortní funkce

RQT7977

Page 84

Použití navigačních menu

H.BASS

ZOOM

GROUP

-/--

ENTER

PLAY SPEED

QUICK REPLAY

VOLUME

S10

SLOW/SEARCH

RETURN

TV VOLTV VOL

C.FOCUS

SFC

SUBTITLE

AUDIO

PLAY MODE

CH SELECT

PLAY

LIST

MIX 2CH

SETUP MUTING

TEST

MENU, PLAY LIST

3, 4, 2, 1 ENTER

Číselná

tlačítka

TOP MENU,

DIRECT NAVIGATOR

FUNCTIONS

ANGLE/PAGE

SHIFT

TOP MENU

Přehrávání datových disků

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

SUBWOOFER

SUPER SRND

LEVEL

QUICK OSD

MANUAL SKIP

ANGLE/PAGE

FL DISPLAY REPEAT

ADVANCED

SHIFT

DISC REVIEW

[WMA] [MP3] [JPEG] [MPEG4] [DivX] Můžete přehrávat JPEG, MPEG4 a DivX video obsah na DVD-RAM nebo přehrávat disky HighMAT bez použití funkce HighMAT (➜ strana 19, „Play as Data Disc“ v Other Menu). ≥Přehrávání disků HighMAT

(➜ strana 17)

Přehrávání položek podle pořadí (Playback Menu)

1 Stiskněte

Zobrazené položky se liší podle typu disku.

≥Ukončení obrazovky

Stiskněte [TOP MENU].

[TOP MENU]

např.

Veškerý obsah

WMA/MP3

JPEG

Video MPEG4 a DivX

Playback Menu

All Total 436

Audio Total 7

Picture Total 427

Video Total 2

to select and press

ENTER

2 Stisknutím [3, 4] vyberte „All“, „Audio“,

„Picture“ nebo „Video“ a stiskněte [ENTER].

Přehrávání od vybrané položky (Navigation Menu)

≥Stisknutím [SHIFT]i[ANGLE/PAGE] se přesouváte po stránkách v

poli skupina nebo obsah.

≥Poslech obsahu WMA/MP3 za současného zobrazení obrazu

JPEG na obrazovce

Nejprve vyberte soubor JPEG a poté zvukový obsah. (Opačné pořadí nefunguje.)

≥Ukončení obrazovky

Stiskněte [MENU].

∫ Použití submenu

1 Během zobrazení menu

Stiskněte [FUNCTIONS].

2 Stisknutím [3, 4] vyberte položku a stiskněte

[ENTER].

Zobrazené položky se liší podle obsahu disku.

Multi List Tree Thumbnail Next group Previous group

All Audio Picture Video

Help display Find

Jsou zobrazeny skupiny a obsah. Jen obsah Jen skupiny Náhledy obrázků [JPEG]

Přechod na další skupinu

Přechod na předchozí skupinu WMA/MP3, JPEG, video MPEG4 a DivX

Jen WMA/MP3 Jen JPEG

Jen video MPEG4 a DivX Přepnutí mezi informativními zprávami a indikátorem uplynulé doby přehrávání

Vyhledávání podle názvu obsahu nebo skupiny (➜níže)

∫ Vyhledávání podle názvu obsahu nebo skupiny

Zvýrazněte název skupiny, chcete-li vyhledat skupinu, nebo název obsahu, chcete-li vyhledat její obsah.

1 Během zobrazení submenu (➜ výše)

Stisknutím [3, 4] vyberte „Find“ a stiskněte [ENTER].

Stisknutím [3,4] vyberte znak a stiskněte [ENTER].

≥Opakováním zadejte další znaky. ≥Vyhledávají se také malá písmena. ≥Stisknutím [6, 5] lze přecházet mezi A, E, I, O a U. ≥Stisknutím [2] se smaže znak. ≥Ponechejte hvězdičku (¢), když hledáte tituly obsahující

zadaný znak.

≥Smažte hvězdičku (¢), hledáte-li tituly začínající zadaným

znakem. Chcete-li znovu zadat hvězdičku (¢), zobrazte znovu submenu a vyberte „Find“.

Find

3 Stisknutím [1] vyberte „Find“ a stiskněte [ENTER].

Objeví se obrazovka s výsledky.

4 Stisknutím [3, 4] vyberte obsah nebo skupinu a

stiskněte [ENTER].

Použití navigačních menu

RQT7977

1 Stiskněte [MENU]. 2 Stisknutím [3, 4, 2, 1] vyberte skupinu

a stiskněte [ENTER].

3 Přehrání obsahu ve skupině podle pořadí

Stiskněte [ENTER].

Zahájení přehrávání od vybraného obsahu

Stisknutím [3, 4] vyberte a [ENTER].

např.

avigation Menu

002 My favorite2

Perfume

001 My favorite1 002 My favorite2

001 Brazilian 002 Chinese 003 Czech 004 Hungarian 005 Japanese 006 Mexican 007 Philippine 008 Swedish 009 Piano 010 Vocal

FUNCTIONS

Skupina

005 Japanese

001 Lady Starfish

Group 005/023

to display the sub menu

001 Lady Starfish 002 Metal Glue 003 Life on Jupiter 004 Starperson 005 Starperson

Obsah

JPEG

Content 0001/0005

RETURN

Číslo aktuálně přehrávané skupiny a obsahu

: JPEG : WMA/MP3

: Video MPEG4 a

DivX

Aktuálně vybrané číslo

to exit

TOP MENU

Přehrávání od vybrané stopy na CD

[CD] Při přehrávání disku se záznamy CD Text se zobrazí tituly.

1 Stiskněte [TOP MENU] nebo [MENU].

např. CD text

CD Text

Disc Title: All By Artist Disc Artist: Pink Island Track Title: Long John Platinum Track Artist: SHIPWRECKED

Ashley at Prom

City Penguin Formura one

Soccer Baseball

Neanderthal

Cartoons

Trilobites

White Dwarf

Discovery

10.

to select and press

ENTER

2 Stisknutím [3, 4] vyberte stopu a

stiskněte [ENTER].

≥

Stisknutím [SHIFT]i[ANGLE/PAGE] se přesouváte po stránkách.

≥Stisknutím [FUNCTIONS] zobrazíte stav přehrávání a

aktuální pozici.

Ukončení obrazovky Stiskněte [TOP MENU] nebo [MENU].

RETURN

63 00

1/23

to exit

Page 85

TOP MENU

Přehrávání disků HighMAT

[WMA] [MP3] [JPEG]

1 Stiskněte [TOP MENU].

2 Stisknutím [3, 4] nebo číselných tlačítek

vyberte seznam k přehrání.

≥

Stisknutím [SHIFT]i[ANGLE/PAGE] se přesouváte po stránkách.

≥Volba dvojciferného čísla

např. 23: [S10] ➜ [2] ➜ [3]

2 Stisknutím [3, 4, 2, 1] vyberte položku,

poté stiskněte [ENTER].

≥V případě potřeby tento krok opakujte.

např.

New Playlist Item Long Name Display Te

Menu1

Play list2

Play list1

Menu3

Return

PAGE 1/3

Menu2

Play list3

Menu: vede k dalšímu

Seznam k přehrání:

začne přehrávání

menu, které zobrazuje seznamy k přehrání nebo další menu.

≥Změna pozadí menu

Stiskněte [FUNCTIONS]. Pozadí se změní na pozadí nahrané na disku.

≥Ukončení obrazovky

Stiskněte [∫].

Výběr ze seznamu

1 Během přehrávání

Stiskněte [MENU].

2 Stisknutím [2]

např.

Playlist

Group

Content

Playlist

All By Artist

No.

Few times in summer

Less and less

And when I was born

Quatre gymnopedies

You've made me sad

I can't quit him

Evening glory Wheeling spin

Velvet Cuppermine

Ziggy starfish

to playto select

ENTER

Content title

RETURN

to exit

poté [3, 4] přepínáte mezi seznamy „Playlist“, „Group“ a „Content“.

3 Stisknutím [1] poté [3, 4] vyberte

položku a stiskněte [ENTER].

≥

Stisknutím [SHIFT]i[ANGLE/PAGE] se přesouváte po stránkách.

≥Ukončení obrazovky

Stiskněte [MENU].

Přehrávání disků RAM/

DIRECT

PLAY

NAVIGATOR

[RAM] [DVD-RW[‹VR›]

≥Tituly se zobrazují, pouze pokud jsou nahrané na disku.

Programy, seznamy k přehrání a tituly na discích nemůžete upravovat.

≥

Přehrávání programů

Stiskněte [DIRECT NAVIGATOR].

≥Ukončení obrazovky

Stiskněte [DIRECT NAVIGATOR].

Stisknutím [3,4] nebo číselných tlačítek vyberte program.

≥

Stisknutím [SHIFT]i[ANGLE/PAGE] se přesouváte po stránkách.

≥

Volba dvojciferného čísla

např. 23: [S10] ➜ [2] ➜ [3]

≥Stisknutím [1] zobrazte obsah programu a disku.

DVD-RW (DVD-VR)

LIST

např.

Direct Navigator

Date

No.

11/ 1(WED) 0:05 Monday feature1

1/ 1 (MON) 1:05 Auto action2

2/ 2 (TUE ) 2:21 Cinema3

3/ 3 (WED) 3:37 Music4

4/10(THU) 11:05 Baseball5

to select

Title Contents

to exit

RETURN

3 Stiskněte [ENTER].

Přehrávání seznamu k přehrání

(Jen pokud disk obsahuje seznam k přehrání)

1 Stiskněte

[PLAY LIST].

≥Ukončení obrazovky

Stiskněte [PLAY LIST].

např.

Playlist

DateNo. Total Time Title Contents

11/1 0:00:01 City Penguin1 1/ 1 0:01:20 Ashley at Prom2 2/ 2 1:10:04 Formula one3 3/ 3 0:10:20 Soccer4 4/10 0:00:01 Baseball5

to select and press

ENTER

RETURN

to exit

3 Stiskněte [ENTER].

∫ Postupné přehrávání scén

1 Během zobrazení menu play list

Stiskněte [1].

2 Stisknutím [3, 4] vyberte „Scene List“ a stiskněte

[ENTER].

≥„Contents“ zobrazí informace ze seznamu k přehrání.

3 Stisknutím [3, 4, 2, 1] vyberte scénu a stiskněte

[ENTER].

Tipy k vytváření datových disků

≥Když je více než 8 skupin, počínaje osmou skupinou se budou

skupiny zobrazovat na obrazovce menu ve svislém řádku.

≥Může být rozdíl v pořadí zobrazení na obrazovce menu a na

obrazovce počítače.

≥Přístroj nemůže přehrávat soubory zaznamenané pomocí

paketového zápisu.

DVD-RAM

≥Disky musejí odpovídat standardu UDF 2.0.

CD-R/RW

≥Disky musejí odpovídat normě ISO9660 úrovně 1 nebo 2

(s výjimkou rozšířených formátů).

≥Tento přístroj podporuje disky, které obsahují více sekcí, ale

jestliže disk obsahuje mnoho sekcí, zahájení přehrávání trvá déle. Abyste předešli zbytečné prodlevě, používejte na disku co nejmenší počet sekcí.

DVD-R/RW

≥Disky musí odpovídat standardu UDF bridge (UDF 1.02/ISO9660).

Tento přístroj nepodporuje více sekcí. Přehrává se pouze výchozí sekce

≥

Pojmenování složek a souborů (Na tomto přístroji jsou soubory považovány za obsah a složky jsou považovány za skupiny.)

V době nahrávání dejte názvům složek a souborů předponu. Ta by měla být tvořena čísly se stejným počtem číslic a číslování by mělo být v pořadí, v jakém chcete položky přehrávat (nemusí to vždy fungovat). Soubory musejí mít příponu (➜ níže).

[WMA] (Přípona: „.WMA“ nebo „.wma“) ≥Kompatibilní kompresní poměr: mezi

48 kb/s a 320 kb/s

≥Nelze přehrávat soubory WMA chráněné proti kopírování. ≥Tento přístroj nepodporuje Multiple Bit Rate (MBR).

[MP3] (Přípona: „.MP3“ nebo „.mp3“)

≥Kompatibilní kompresní poměr: mezi 32 kb/s a 320 kb/s ≥Tento přístroj nepodporuje tagy ID3. ≥Kompatibilní vzorkovací frekvence: 8, 11,02, 12, 16, 22,05, 24, 32,

44,1 a 48 kHz.

[JPEG]

(Přípona: „.JPG“, „.jpg“, „.JPEG“ nebo „.jpeg“)

≥Zobrazení souborů JPEG na tomto přístroji:

– Pořizujte je digitálním fotoaparátem, který odpovídá standardu DCF

(Design rule for Camera File system) verze 1.0. Některé digitální fotoaparáty mají funkce, které standard DCF verze 1.0 nepodporuje, jako je automatické otočení obrazu, a obrázek pak může být nezobrazitelný.

– Soubory nijak neměňte ani je neukládejte pod jinými názvy.

≥

Tento přístroj nemůže zobrazovat pohyblivé snímky ve formátu MOTION JPEG a v podobných formátech, statické obrázky v jiných formátech

než JPEG (například TIFF) ani přehrávat obrázky s připojeným zvukem. [MPEG4] (Přípona: „.ASF“ nebo „.asf“) ≥Na tomto přístroji můžete přehrávat data MPEG4 [odpovídající

specifikacím SD VIDEO (standard ASF)/MPEG4 (Simple Profile)

video systém/G.726 audio systém] zaznamenaná SD

multikamerami nebo DVD videorekordéry Panasonic. ≥Datum nahrávky se může lišit od skutečného data. [DivX] (Přípona: „.DIVX“, „.divx“, „.AVI“ nebo „.avi“)

≥Můžete přehrávat data DivX vytvořená pomocí verze 3.11, 4.x, 5.x

[DivX video systém/MP3, Dolby Digital nebo MPEG audio systém].

≥GMC (Global Motion Compensation) není podporovaná. ≥Soubory DivX, které jsou větší než 2 GB nebo nemají index, se na

tomto přístroji nemusejí přehrávat správně. ≥Tento přístroj podporuje všechna rozlišení až do maximální

hodnoty 720k480 (NTSC)/720k576 (PAL). ≥Na tomto přístroji můžete vybrat až 8 typů zvuku a titulků.

napø. [MP3]

kořenový adresář

001 group

001

001 track.mp3 002 track.mp3 003 track.mp3 002 group

003 group

001 track.mp3 002 track.mp3 003 track.mp3

001 track.mp3 002 track.mp3 003 track.mp3 004 track.mp3

Použití navigačních menu

RQT7977

Page 86

Použití obrazovkových menu

Zobrazené položky se liší podle typu disku.

Hlavní menu

Program Group Title

Spuštění od určité položky

Číselná tlačítka

CANCEL

AV SYSTEM

TV/AV

SLEEP

CANCEL

SKIP

TUNER/BAND

VOLUME

-/--

S10

SLOW/SEARCH

VCR

DVD/ CD

Chapter Track

ZOOM

ENTER

C.FOCUS

SFC

SUBTITLE

AUDIO

PLAY SPEED

QUICK REPLAY

PLAY

LIST

RETURN

TV VOLTV VOL

MIX 2CH

SETUP

MUTING

PLAY MODE

TEST

CH SELECT

3, 4,2, 1 ENTER

RETURN

Playlist Content

Time

Kromě iR/ iRW

Video

Audio

Still Picture Thumbnail Subtitle

Marker (VR)

Angle

Rotate Picture

Slideshow

Other Settings

Přeskakování vzestupně nebo sestupně

(Time

Slip pouze pro přehrávání)

1 Dvojím stisknutím [ENTER] zobrazte indikátor

Time S l i p .

2 Stisknutím [3, 4], vyberte čas a stiskněte

[ENTER]. ≥Jestliže tlačítko [3, 4] stisknete a podržíte,

hodnoty se budou měnit rychleji.

Spuštění od určitého času

(Time Search)

Změna zobrazení zbývajícího/uplynulého času

[MPEG4] [DivX]

Zobrazení počtu pixelů

[DivX] zobrazí se také fps (počet snímků za sekundu).

(➜ strana 14, Změna zvukové stopy) [WMA] [MP3]

Zobrazení typu aktuálního disku Přepnutí statických obrázků

Zobrazení náhledů

(➜ strana 15, Změna titulků)

[RAM] [DVD-RW[‹VR›] Vyvolání značky nahrané na DVD Video rekordérech

Chcete-li vyvolat značku: Stiskněte [3,4] ➜ Stiskněte [ENTER]

(s několika úhly pohledu)

Výběr úhlu pohledu Otočení obrázku

Zapnutí/vypnutí prezentace Změna časování prezentace (0–30 s)

(➜ strana 19)

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

SUBWOOFER

SUPER SRND

LEVEL

H.BASS

QUICK OSD

MANUAL SKIP

ANGLE/PAGE

FL DISPLAY REPEAT

GROUP

ADVANCED

SHIFT

DISC REVIEW

Stiskněte jednou.

Vyberte menu.

FUNCTIONS

Výběr

Přechod k dalšímu menu

ENTER

Uložení

Návrat k předchozímu menu

Výběr

ENTER

Proveďte nastavení.

Uložení

Použití obrazovkových menu

-/--

S10

RQT7977

FUNCTIONS

Stisknutím ukončete menu.

Page 87

Other Settings (Další nastavení)

[DVD-A] (Filmová část) [RAM] [DVD-RW[‹VR›] [DVD-V]

Play Speed

Změna rychlosti přehrávání

– od „k0.6“ do „k1.4“ (v krocích o velikosti 0,1)

∫ Play Menu (Menu přehrávání)

(Jen pokud lze zobrazit uplynulou dobu přehrávání. [JPEG]: Pracuje s veškerým obsahem JPEG.)

Repeat

A-B Repeat

Marker

Advanced Disc Review

(➜ strana 15, Opakované přehrávání) Kromě [JPEG] [RAM] [DVD-RW[‹VR›] (Část se

statickými obrázky) [MPEG4] [DivX]

Zopakování určené části

V počátečním a koncovém bodu stiskněte [ENTER]. Opakovaným stisknutím tlačítka [ENTER] se volba zruší.

Kromě [RAM] [DVD-RW[‹VR›]

Označení až 5 pozic k opakovanému přehrávání

Stiskněte [ENTER] (Nyní je přístroj připraven přijímat značky.) Označení pozice: Stiskněte [ENTER]

Oznaèení další pozice: Stisknutím [2, 1] vyberte

Vyvolání značky: Stiskněte [2, 1] ➜ Stiskněte

Smazání značky:

≥Tato funkce nepracuje během přehrávání

programu a náhodného přehrávání.

[➜ strana 14, Prohlížení titulů před přehráváním (ADVANCED DISC REVIEW)]

(v požadovaném bodu)

„¢“ ➜ Stiskněte [ENTER]

[ENTER] Stiskněte [2, 1] ➜ Stiskněte [CANCEL]

∫ Picture Menu (Menu obrazu)

Normal

Picture Mode

Video Output Mode

Transfer Mode

Source Select

[DivX]

Cinema1: Zjemňuje obraz a zlepšuje prokreslení

Cinema2:

Animation, Dynamic User (Stisknutím [ENTER] vyberte „Picture Adjustment“) (➜ níže)

Picture Adjustment

Contrast, Brightness, Sharpness, Colour

Gamma: Nastavuje jas tmavých částí obrazu.

Depth Enhancer

Snižuje hrubý šum v pozadí a dodává pocit větší hloubky.

625i§ (nebo 525i§) (Prokládaně)

,------. 625p

Když vyberete „625p“ nebo „525p“, objeví se potvrzovací obrazovka. Vyberte „Yes“, jen když přístroj připojujete k televizoru kompatibilnímu s progresivním výstupem.

Zobrazené číslo závisí na přehrávaném disku nebo na nastavení „Picture/Video Output“ (➜ strana 21).

Pokud jste zvolili „625p“ nebo „525p“ (➜ výše), vyberte metodu konverze pro video výstup tak, aby výsledek odpovídal typu přehrávaného materiálu.

Když přehráváte disky PAL, video obsah MPEG4 nebo DivX

Auto

Video: Vyberte, když používáte Auto a video

Když přehráváte disky NTSC

Auto1 (normální): Detekuje filmový obsah s 24

Auto2:

Video: Vyberte, když používáte Auto1 nebo

Když vyberete „Auto“, metoda konstrukce obsahu DivX je automaticky rozeznána a použita pro výstup. Je-li obraz zkreslený, vyberte „I (Interlace)“ nebo „P (Progressive)“ v závislosti na použité metodě konstrukce obsahu při záznamu obsahu na disk.

Auto, I (Interlace), P (Progressive)

detailů v tmavých scénách. Zvyšuje ostrost obrazu a zlepšuje prokreslení detailů v tmavých scénách.

(nebo 525p§) (Progresivní)

: Detekuje filmový obsah s 25 snímky za

sekundu a příslušně ho konvertuje.

obsah je zkreslený.

snímky za sekundu a příslušně

Kromě filmového obsahu s 24 snímku za sekundu je kompatibilní také s filmovým obsahem s 30 snímky za sekundu.

Auto2 a video obsah je zkreslený.

ho konvertuje.

∫ Audio Menu (Menu zvuk)

Dolby Pro Logic II

Dialogue Enhancer

Multi Re-master ([HT845] [HT885])

Sound Enhancement

(➜ strana 24, Dolby Pro Logic II)

Zlepšení srozumitelnosti dialogů ve filmech.

[DVD-V] (Dolby Digital, DTS, MPEG, 3 -nebo více kanálů, dialog zaznamenán ve středovém kanálu) [DivX] (Dolby Digital, 3 nebo více kanálů, dialog zaznamenán ve středovém kanálu)

On ,------. Off

[RAM] [DVD-RW[‹VR›] [DVD-V] (Jen disky nahrané s frekvencí 48 kHz) [DVD-A] (Jen disky nahrané s frekvencí 44,1 kHz nebo 48 kHz)

[VCD] [CD]

≥Při dvoukanálovém výstupu těchto disků přináší

tato funkce přirozenější zvuk, protože přidává signály o vyšších frekvencích, které nejsou na disku zaznamenány, například disky DVD-Video nahrané se vzorkovací frekvencí 48 kHz přehrává s frekvencí 96 kHz. (Vzorkovací frekvence ➜ strana 30)

≥

Při vícekanálovém výstupu těchto disků tato funkce reprodukuje frekvence ztracené během nahrávání a

přináší tak zvuk, který se více blíží originálu. [WMA] [MP3] (Na disku je jiná nahrávka než 8 kHz, 16 kHz, 32 kHz) Tato funkce znovu vytváří vyšší frekvence ztracené během nahrávání a přináší tak zvuk, který se více blíží originálu.

1 ,------. 2 ,------. 3 ,------. Off ^------------------------------------------J

[DVD-V] [CD] (LPCM/PPCM)

[DVD-A]

1 Rychlé tempo (například pop a rock) 2 Různá tempa (například jazz) 3 Pomalé tempo (například klasická hudba)

Jiné disky

1 Lehký efekt 2 Střední efekt 3Silný efekt ≥Vzorkovací frekvenci můžete potvrdit na

obrazovce. ≥Tato funkce nemusí fungovat v závislosti na

nahrávce na disku. Kromě [MPEG4] [DivX]

Upravuje zvukový výstup a vytváří teplý zvuk podobný zvuku v hale. On ,------. Off

∫ Display Menu (Menu displeje)

Information Subtitle Position Subtitle Brightness

Just Fit Zoom Manual Zoom

Bit Rate Display

GUI See-through GUI Brightness

Quick OSD

On ,------. Off 0 až s60 (v krocích po 2) Auto, 0 až s7 Výběr vhodné velikosti obrazovky

odpovídající obrazovce televizoru Ruční zvětšování a zmenšování

[DVD-A] (Filmová část) [RAM] [DVD-RW[‹VR›] [DVD-V] [VCD] [MPEG4] [DivX]

On ,------. Off Off, On, Auto s3 až r3

Zobrazení aktuálního stavu přehrávání Off, Basics, Details

Po vybrání této položky stiskněte [RETURN] a objeví se obrazovka QUICK OSD (

➜

strana 14).

Použití obrazovkových menu

∫ Other Menu (Další menu)

Setup Play as DVD-Video

nebo

Play as DVD-Audio Play as DVD-VR,

Play as HighMAT

nebo

Play as Data Disc

(➜ strana 20) Vyberte „Play as DVD-Video“ pro

přehrání DVD-Video obsahu z disku DVD-Audio.

Vyberte „Play as Data Disc“ pro přehrání JPEG, MPEG4 nebo DivX video obsahu z disku DVD-RAM nebo pro přehrání disku HighMAT bez použití funkce HighMAT.

RQT7977

Page 88

Změna nastavení přehrávače

TUNER/BAND

TV/AV

H.BASS

ZOOM

GROUP

ADVANCED

-/--

ENTER

S10

C.FOCUS

SUBTITLE

AUDIO

PLAY SPEED QUICK REPLAY

DVD/ CD

VOLUME

SLOW/SEARCH

PLAY

LIST

RETURN

TV VOLTV VOL

MIX 2CH

SFC

SETUP

MUTING

PLAY MODE

TEST

CH SELECT

3, 4, 2, 1 ENTER

SETUP

Číselná tlačítka

SHIFT

SLEEP

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

SUBWOOFER

SUPER SRND

LEVEL

QUICK OSD

MANUAL SKIP

ANGLE/PAGE

FL DISPLAY REPEAT

SHIFT

DISC REVIEW

SHIFT

ENTER

MUTING

Výběr

Doprava

Výběr

Uložení

Výběr

ENTER

SETUP

Zobrazení menu Setup (nastavení).

Pokud jste ještě nenastavili QUICK SETUP (➜ strana 10), objeví se obrazovka QUICK SETUP.

Vyberte kartu.

Vyberte položku.

Proveďte nastavení.

Setup

Karta

Disc Video Audio Display Others

Audio Subtitle Menus

Advanced Disc Review

Ratings

to select and press

ENTER

English

Automatic

English

Intro Mode

Level 8

RETURN

≥Nastavení zůstává nezměněno i po přepnutí jednotky do

to exit

Položka

Nastavení

SHIFT

pohotovostního režimu.

≥Podtržené položky na následujícím obrázku jsou tovární nastavení.

QUICK SETUP (Rychlé nastavení) umožňuje postupné nastavení položek ve stínované oblasti.

∫ „Disc“ karta

Audio

Výběr jazyku zvuku.

Subtitle

Výběr jazyku titulků.

Menus

Výběr jazyku menu disku. Změna jazyka menu v menu QUICK SETUP změní také toto nastavení.

Advanced Disc Review

(➜ strana 14)

Ratings

Nastavení úrovně hodnocení k omezení přehrávání disků DVD -Video .

Změna nastavení přehrávače

§1

Je vybrán původní jazyk označený na disku.

§2

Zadejte číslo kódu podle tabulky na straně 31.

≥English ≥Swedish ≥Dutch ≥ Original

≥Automatic ≥Polish ≥Swedish ≥Dutch ≥ Other¢¢¢¢

≥English ≥ French ≥German ≥Italian ≥Spanish ≥Polish ≥Swedish ≥Dutch ≥ Other¢¢¢¢

≥Intro Mode ≥

Interval Mode: Prohlíží nejen každý titul/program, ale také každý 10 minutový interval v titulu/programu.

Nastavení hodnocení (je-li vybrána úroveň 8) ≥8 No Limit

Když vyberete svoje hodnocení, objeví se obrazovka pro zadání hesla. Postupujte podle pokynů na obrazovce.

Svoje heslo nezapomeňte.

Bude-li do přístroje vložen disk DVD-Video překračující úroveň hodnocení, objeví se obrazovka se zprávou. Zadejte svoje heslo a postupujte podle pokynů na obrazovce.

≥French ≥German ≥Italian ≥ Spanish ≥Polish

§3

≥English ≥French ≥ German ≥Italian ≥Spanish

§1

: Prohlíží každý titul/program.

≥1 až 7 ≥0 Lock All: Zabraňuje přehrávání disků bez úrovně hodnocení.

Jestliže jazyk vybraný pro „Audio“ není k dispozici, titulky se zobrazí v tomto jazyku (jsou-li na disku k dispozici).

Uložení

-/--

S10

SETUP

MUTING

≥Other¢¢¢¢

§2

Stisknutím ukončete menu.

§2

RQT7977

∫ „Video“ karta

TV Aspect

Výběr nastavení odpovídajících televizoru a osobním preferencím.

TV Type

Vyberte podle typu připojeného televizoru.

Time Delay

Při připojení k plazmovému displeji upravte nastavení, jestliže si všimnete, že zvuk není synchronizován s obrazem.

≥4:3 Pan&Scan

: Televizor s obvyklým poměrem stran (4:3) Boky širokoúhlého obrazu jsou oříznuty, takže obraz vyplní celou obrazovku (pokud to disk nezakazuje).

≥4:3 Letterbox: Televizor s obvyklým poměrem stran (4:3)

Širokoúhlý obraz je zobrazen s černými pruhy nahoře a dole.

≥16:9: Širokoúhlý televizor (16:9) ≥Standard (Direct View TV) ≥CRT Projector ≥ LCD TV/Projector

≥Projection TV ≥Plasma TV

≥0ms

≥20ms ≥40ms ≥60ms ≥ 80ms ≥100ms

Page 89

Video Out (AV/Component)

Výběr formátu videosignálu vystupujícího z konektoru SCART (AV) a komponentového konektoru.

Still Mode

Určení typu obrazu při pozastavení přehrávání.

NTSC Disc Output

Můžete vybrat výstup PAL 60 nebo NTSC při přehrávání disků NTSC (➜ strana 11, Video systémy)

Picture/Video Output

Jestliže obraz není během přehrávání hladký, změňte formát signálu videa u formátů JPEG, MPEG4 a DivX.

∫ „Audio“ karta

Dynamic Range Compression

Speaker Settings (➜ níže)

Nastavení zpoždění pro centrální a efektovou reprosoustavu.

∫ „Display“karta

Menu Language On-Screen Messages Background during Play

Výběr pozadí během přehrávání JPEG, MPEG4 a DivX videa.

∫ „Others“ karta

FL Dimmer

Změna jasu displeje na zařízení.

DivX Registration

Zobrazuje registrační kód přístroje.

QUICK SETUP Re-initialise Setting

Všechny hodnoty v menu nastavení vrací na výchozí nastavení.

≥Video/YPbPr ≥S-Video/YPbPr ≥RGB/No Output

≥Automatic ≥Field: Obraz není rozmazaný, ale kvalita obrazu je nižší. ≥Frame:

≥PAL60

Celková kvalita obrazu je vysoká, ale obraz se může jevit jako rozmazaný.

: Při připojení k televizoru PAL.

≥NTSC: Při připojení k televizoru NTSC.

≥Automatic

≥PA L

≥NTSC/PAL60: Výstup bude záviset na nastavení „NTSC Disc Output“ (➜ výše).

≥Off ≥On: Zlepšuje srozumitelnost i při nízké hlasitosti snížením rozdílu mezi nejnižší a nejvyšší úrovní

hlasitosti. Vhodné ke sledování pozdě v noci. (Funguje pouze s Dolby Digital)

≥Centrální: 0.0 ≥Efektové (L/P): 0.0

/1.0/2.0/3.0/4.0/5.0 ms /5.0/10.0/15.0 ms

≥English ≥ Français ≥Deutsch ≥Italiano ≥ Español ≥Polski ≥Svenska ≥Nederlands ≥On ≥Off ≥Black

≥Bright

≥Grey

≥Dim

≥Auto: Displej je ztlumený, ale při provádění některých operací se jas zvýší.

Tento registrační kód potřebujete k nákupu a přehrávání obsahu DivX Video na požádání (VOD). (➜ strana 30, O obsahu DivX VOD)

≥Ye s ≥No ≥Yes: Objeví se obrazovka pro zadání hesla, pokud je nastavena volba „Ratings“ (➜ strana 20).

Zadejte stejné heslo. Jakmile z displeje zmizí zpráva „INIT“, přístroj vypněte a znovu zapněte.

≥No

Změna zpoždění (Speaker Settings)

(Projevuje se při přehrávání vícekanálového zvuku)

(Jen centrální a efektová reprosoustava.) Pro optimální poslech se zvukem o 5.1 kanálech by měly být všechny reproduktory kromě nízkotónového reproduktoru umístěny ve stejné vzdálenosti od pozice posluchače. Jestliže musíte centrální a efektovou reprosoustavu umístit blíže k pozici posluchače, nastavte zpoždění tak, abyste rozdíl vyrovnali.

Kruh vyznačující primární poslechovou vzdálenost

Je-li některá ze vzdáleností a nebo b menší než c, vyhledejte rozdíl v tabulce a změňte hodnotu na doporučené nastavení.

a Centrální reprosoustava b Efektová reprosoustava

Rozdíl (přibližný) Nastavení Rozdíl (přibližný) Nastavení 30 cm 1.0 ms 150 cm 5.0 ms 60 cm 2.0 ms 300 cm 10.0 ms 90 cm 3.0 ms 450 cm 15.0 ms 120 cm 4.0 ms 150 cm 5.0 ms

: Skutečná pozice reproduktorů

: Ideální pozice reproduktorů

: Primární poslechová vzdálenost

Přibližné rozměry místnosti

1 Stisknutím [3, 4] vyberte pole zpoždění a stiskněte

[ENTER].

2 Stisknutím [3, 4] nastavte zpoždění a stiskněte [ENTER].

Zpoždění středového reproduktoru

0.0

Konec

Exit

Zpoždění prostorových reproduktorů

Dokončení nastavení reproduktorů

Stisknutím [2] vyberte „Exit“ a stiskněte [ENTER].

Změníte-li nastavení prostorového reproduktoru pro Dolby Digital, nastavení se změní také pro Dolby Pro Logic II. např. nastavení pro MUSIC je stejné jako pro Dolby Digital.

Dolby Digital

Dolby Pro Logic II

MUSIC MOVIE

0 ms 0 ms 10 ms

5 ms 5 ms 15 ms 10 ms 10 ms 20 ms 15 ms 15 ms 25 ms

Změna nastavení přehrávače

RQT7977

Page 90

Rádio

Číselná

tlačítka

ENTER

FUNCTIONS

RDS

INPUT SELECTOR PROGRESSIVE

H.BASS

RDS

INPUT SELECTOR

AV SYSTEM

TV/AV

SLEEP

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

ENTER

FUNCTIONS

SUBWOOFER

SUPER SRND

LEVEL

H.BASS

ZOOM

MANUAL SKIP

QUICK OSD

ANGLE/PAGE

FL DISPLAY REPEAT

GROUP

ADVANCED

SHIFT

DISC REVIEW

VCR

TUNER/BAND

DVD/ CD

VOLUME

-/--

S10

SLOW/SEARCH

PLAY LIST

RETURN

TV VOLTV VOL

C.FOCUS

MIX 2CH

SFC

SUBTITLE

SETUP

AUDIO

MUTING

PLAY MODE

TEST

PLAY SPEED

CH SELECT

QUICK REPLAY

TUNE MODE

TUNER/BAND

OPENCLOSE

TUNE MODE FM MODE MEMORY

FM MODE

TUNING

DOWN

MEMORY

Výběr přednastavených kanálů

1 Stisknutím [TUNER/BAND] vyberte „FM“

nebo „AM“.

2 Pomocí číselných tlačítek vyberte

požadovaný kanál.

Můžete také použít tlačítka [W CH X].

Volba dvojciferného čísla

např. 12: [S10] ➜ [1] ➜ [2]

DIGITAL

RDS PS PTY

DVD

DTS

MODE

RAM

DISC

T G S.SRND D.MIX SLP

TUNED

Při příjmu stereofonního FM vysílání.

DIGITAL

RDS PS PTY

DVD

DTS

MODE

RAM

DISC

T G S.SRND D.MIX SLP

TUNED

MONO

∫ Jestliže je v pásmu FM nadměrný šum

Jen hlavní jednotka

Stisknutím tlačítka [FM MODE] zobrazte „MONO“.

DTS

MODE

RAM

DISC

DIGITAL

RDS PS PTY

VOLUME

PHONES

Opakovaným stisknutím tlačítka [FM MODE] se režim zruší.

DVD

Režim se rovněž zruší, když změníte frekvenci.

T G S.SRND D.MIX SLP

TUNED

MONO

Ruční ladění

STCT

MONO

C R

LS RS

RND PGM H.BASS

C R

LS RS

RND PGM H.BASS

LFE

PRG

LFE

PRG

STC

Rádio

RQT7977

Automatické přednastavení

Jen hlavní jednotka

V každém z pásem FM a AM lze nastavit až 15 stanic.

Stisknutím „FM“ nebo „AM“

[INPUT SELECTOR]

vyberte

2 Stisknutím [TUNE MODE] vyberte

„MANUAL“.

Kdykoli stisknete toto tlačítko: MANUAL()PRESET

3 Stisknutím [X TUNING W] nalaďte na

nejnižší frekvenci (FM: 87.50, AM: 522).

4 Stiskněte a podržte [MEMORY].

Tlačítko uvolněte, jakmile se zobrazí „FM AUTO“ nebo „AM AUTO“.

Tuner přednastaví do kanálů ve vzestupném pořadí všechny stanice, které je schopen přijímat. ≥„SET OK“ se zobrazí, jakmile budou nastaveny stanice a

rádio se naladí na poslední přednastavenou stanici.

≥„ERROR“ se zobrazí, pokud automatické přednastavení

nebude úspěšné. Nastavte předvolbu kanálů ručně (➜ vpravo).

Jen hlavní jednotka

1 Stisknutím [INPUT SELECTOR] vyberte

„FM“ nebo „AM“.

2 Stisknutím [TUNE MODE] vyberte

„MANUAL“.

3 Stisknutím [X TUNING W] vyberte

frekvenci.

Stiskněte a podržte [X TUNING W] dokud se frekvence nezačne rychle měnit a tak začne automatické ladění. Ladění se zastaví při nalezení stanice.

∫ Přednastavení kanálu

V každém z pásem FM a AM lze nastavit až 15 stanic.

1 Při poslechu rozhlasové stanice

Stiskněte [ENTER].

Když na displeji bliká frekvence a „P“

Pomocí číselných tlačítek vyberte požadovaný kanál.

Můžete také použít tlačítka [W CH X] a poté stisknout [ENTER] ≥Volba dvojciferného čísla

např. 12: [S10] ➜ [1] ➜ [2].

DTS

MODE

RAM

DISC

DIGITAL

RDS PS PTY

DVD

Nastavíte-li novou stanici do již obsazeného kanálu, vymaže se stanice, která dosud obsazovala daný kanál.

T G S.SRND D.MIX SLP

TUNED

MONO

STC

Page 91

RDS vysílání

AUDIO

VCR

AUDIO

FM ANT

AM ANT

(75

LOO P

EX T

COMPONENT VIDEO OUT

(PROGRESSIV

E/IN

TERLACE)

S-VIDE O

OUT

VIDEO

OUT

Tento přístroj může zobrazovat textová data vysílaná systémem RDS (Radio Data System), který je dostupný v některých oblastech. Jestliže stanice, kterou posloucháte, vysílá signály RDS, na displeji se zobrazí „RDS“.

Stisknutím [RDS] na hlavní jednotce nebo [FUNCTIONS] na dálkovém ovladači tato textová data zobrazíte.

Kdykoli stisknete toto tlačítko: PS (tovární nastavení)>PTY> Zobrazení frekvence

^---------------------------------------------------------------------------}

Zobrazí se PTY

NEWS VARIED FINANCE COUNTRY

AFFAIRS POP M CHILDREN NATIONAL

INFO ROCK M SOCIAL A OLDIES

SPORT

M.O.R. M

EDUCATE LIGHT M PHONE IN DOCUMENT

DRAMA CLASSICS TRAVEL TEST

CULTURE OTHER M LEISURE ALARM

SCIENCE WEATHER JAZZ

„M.O.R. M“=střední proud

RELIGION FOLK M

[Poznámka]

Je-li příjem slabý, nemusí být zobrazení RDS k dispozici.

Volitelné připojení antény

Je-li příjem rádiového signálu slabý, používejte venkovní anténu.

≥Jestliže se přístroj nepoužívá, anténu odpojte. ≥Venkovní anténu nepoužívejte za bouřky.

Venkovní anténa FM (pomocí televizní antény)

≥Odpojte pokojovou anténu FM. ≥Anténa by měla být instalována

kvalifikovaným technikem.

75 ≠ koaxiální kabel

(není přiložen)

Rámovou anténu AM ponechte připojenou.

COMPONENT VIDEO OUT

(PROGRESSIV

E/IN

FM ANT

(75

≠

)

AM ANT

LOOP

EXT

VCR

AUDIO

TERLACE)

S-VIDEO

OUT

VIDEO

OUT

Rádio

5–12 m

Venkovní anténa AM (Pomocí vinylového drátu)

Kus vinylového drátu natáhněte vodorovně přes okno nebo jiné vhodné místo.

RQT7977

Page 92

Zvukové pole a kvalita zvuku

S E

TUNER/BAND

TV/AV

-/--

S10

SLOW/SEARCH

DVD/ CD

VOLUME

DVD/CD

VOLUME

SHIFT

(Disky s dialogy nahranými ve středovém kanálu)

Zvuk centrální reprosoustavy lze upravit tak, aby zněl, jako kdyby vycházel z televizoru.

Stiskněte [SHIFT]i[C.FOCUS].

SLEEP

CANCEL

SKIP

C.FOCUS

SFC

Centrální reproduktor

ZOOM

ENTER

C.FOCUS

SFC

SUBTITLE

AUDIO

PLAY SPEED

QUICK REPLAY

PLAY LIST

RETURN

TV VOLTV VOL

MIX 2CH

MIX 2CH, PL

SETUP

MUTING

C.FOCUS, SFC

PLAY MODE

TEST

CH SELECT

TEST, CH SELECT

3, 4, 2, 1

SUBWOOFER LEVEL

SUPER SRND, H.BASS

SHIFT

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

SUBWOOFER

SUPER SRND

LEVEL

H.BASS

QUICK OSD

MANUAL SKIP

ANGLE/PAGE

GROUP

FL DISPLAY REPEAT

ADVANCED

SHIFT

DISC REVIEW

[Poznámka]

≥

V případě připojení sluchátek nemají následující systémy řízení zvukového pole žádný efekt. (Vyjma Digitálního řízení zvukového pole)

≥Jsou-li tyto systémy řízení zvukového pole použity s některými

zdroji, může dojít k poklesu kvality zvuku. Pokud k tomuto dojde, vypněte systém řízení zvukového pole.

≥Zapnete-li Super Surround, zruší se Dolby Pro Logic II a naopak. ≥

Následující funkce nemusí fungovat v závislosti na nahrávce na disku.

C.FOCUS

SFC

Digitální řízení zvukového pole

Mění kvalitu zvuku.

Stiskněte [SFC].

Kdykoli stisknete toto tlačítko:

FLAT: Zrušeno (nepřidává se žádný efekt) (tovární nastavení). HEAVY: Dodá říz rockovým skladbám. CLEAR: Projasní vyšší tóny. SOFT: Pro hudbu v pozadí. DISCO: Přidá dozvuk, takže máte pocit, jako byste byli na

LIVE: Zvýší živost vokálů. HALL: Protáhne zvuk, takže máte pocit, jako byste byli v hale.

diskotéce.

DIGITAL

S PS PTY

DTS

MODE

RAM

DISC

T G S.SRND D.MIX SLP

TUNED

MONO

STCT

LS R

RND

PGM H.BASS

Kdykoli stisknete toto tlačítko: C FOCUS ON,------.C FOCUS OFF

≥Nefunguje, je-li zapnutý Super Surround. ≥Funguje také při zapnutém Dolby Pro Logic II.

MIX 2CH

Dolby Pro Logic II

Kromě [DivX] Dolby Pro Logic II je pokročilý dekodér, který odvozuje pětikanálový prostorový zvuk (levý a pravý čelní, středový, levý a pravý prostorový zvuk) z libovolného stereofonního materiálu bez ohledu na to, zda byl nebo nebyl specificky kódovaný systémem Dolby Surround.

Stiskněte [ÎPLII].

DISC

MIX 2CH

TUNE

Směšování

DIGITAL

DTS

MODE

RDS PS PTY

DVD

RAM

Kdykoli stisknete toto tlačítko:

MOVIE: Filmový software nahraný systémem Dolby Surround. MUSIC: Stereofonní zdroje OFF: Zrušení

≥Funguje pouze v režimu DVD/CD. ≥„ÎPLII“ svítí, pokud je efekt aktivní.

SHIFT

Zvukové pole a kvalita zvuku

RQT7977

Kontrola aktuálního nastavení

Stiskněte [SFC].

SUPER SRND

SHIFT

H.BASS

Super Surround

Přidává prostorové efekty ke stereofonnímu zvuku.

Stiskněte [SHIFT]i[SUPER SRND].

T G S.SRND D.MI X S

Kdykoli stisknete toto tlačítko:

MUSIC: Přidá prostorové efekty ke stereofonním zdrojům. MOVIE: Tento režim použijte při přehrávání filmového softwaru. PA RTY : Zvuk je stereofonní bez ohledu na to, kterým směrem se

otočíte.

OFF: Zrušení

≥K dosažení co nejlepšího prostorového efektu můžete nastavit

hlasitost prostorových reproduktorů (➜ strana 25, Nastavení úrovně hlasitosti reproduktorů).

≥Super Surround nefunguje při přehrávání disků DVD nahraných z

více kanálového zdroje.

V případě potřeby můžete na výstup přivést signály 2 kanálů simulující vícekanálový zvuk.

Stiskněte [SHIFT]i[MIX 2CH].

DTS

MODE

RAM

DISC

DIGITAL

RDS PS PTY

DVD

Kdykoli stisknete toto tlačítko: MIX 2CH ON,------.MIX 2CH OFF

Jestliže na displeji bliká „D.MIX“, disk obsahuje vícekanálové signály, které nelze směšovat do dvou kanálů. [DVD-A]

T G S.SRND D.MIX SLP

TUNED

MONO

STCT

C R

LS RS

LFE

RND

PRG

PGM H.BASS

Page 93

SUPER SRND

H.BASS

Vylepšení basového zvuku

Můžete vylepšit nízkofrekvenční zvuk tak, aby byly zřetelně slyšet hluboké basy i když není akustika místnosti optimální. Přístroj automaticky volí nejvhodnější nastavení podle typu aktuálního zdroje.

Stiskněte [H.BASS].

[HT845] [HT885] H.BASS indikátor svítí na hlavní jednotce.

MONO

STCT

C R

LS RS

LFE

RND

PRG

PGM

H.BASS

≥[DVD-V] [RAM] [DVD-RW[‹VR›]

H. BASS ON (tovární nastavení),------.H. BASS OFF

≥Když je vybrán jiný zdroj

H. BASS OFF(tovární nastavení),------.H. BASS ON

Zvolené nastavení zůstává zachováno a je vyvoláno pokaždé, když použijete stejný typ zdroje.

TEST

CH SELECT

SHIFT

Toto je jeden ze způsobů, jak dosáhnout přiměřeného prostorového efektu.

Příprava

Stiskněte [DVD/CD].

Nastavení úrovně hlasitosti reproduktorů

SUBWOOFER

LEVEL

Úroveň hlasitosti subbasové reprosoustavy

Můžete nastavit množství basů. Přístroj automaticky volí nejvhodnější nastavení podle typu aktuálního zdroje.

Stiskněte [SUBWOOFER LEVEL].

≥[DVD-V] [RAM] [DVD-RW[‹VR›]

SUB W 4 (tovární nastavení)>SUB W 1>SUB W 2>SUB W 3

^------------------------------------------------------------------------------------------------}

≥Když je vybrán jiný zdroj

SUB W 2 (tovární nastavení)>SUB W 3>SUB W 4>SUB W 1

^-------------------------------------------------------------------------------------------------}

DIGITAL

RDS PS PTY

DVD

DTS

MODE

RAM

DISC

T G S.SRND D.MIX SLP

TUNED

Zvolené nastavení zůstává zachováno a je vyvoláno pokaždé, když použijete stejný typ zdroje.

MONO

STCT

C R

LS RS

LFE

RND

PRG

PGM H.BASS

1 Když je zastaveno přehrávání a na obrazovce se nic

nezobrazuje

Stisknutím [SHIFT]i[TEST] přiveďte na výstup testovací signál.

L: Levý přední C: Středový R: Pravý přední RS: Pravý prostorový LS: Levý prostorový

≥Kanál SW (subbasová reprosoustava) nemá na výstupu

žádný signál.

2 Stisknutím [VOLUME, r] nebo [s]

nastavte úroveň hlasitosti normálně používanou při poslechu.

3 Stisknutím [3] (zvýšení) nebo [4]

(snížení) nastavte úroveň hlasitosti jednotlivých reproduktorů.

C, RS, LS: j6 dB až i6 dB (L, R: Nastavit lze jen vyvážení.)

≥Nastavení vyvážení centrální reprosoustavy

Když je na výstupu testovací signál, stiskněte [2, 1].

≥Nastavte úroveň hlasitosti reproduktorů na stejnou úroveň

jako u centrální reprosoustavy.

Vypnutí testovacího signálu

Znovu stiskněte [SHIFT]i[TEST].

∫ Nastavení úrovně hlasitosti reproduktorů během

přehrávání

(Použitelné při přehrávání vícekanálového zvuku nebo se zapnutým efektem Dolby Pro Logic II nebo Super Surround.)

1 Stisknutím [CH SELECT] vyberte reproduktor.

L #C #R #RS #LS #SW

^--------------------------------------------------}

SW: Subbasová reprosoustava ≥SW můžete nastavovat, pouze pokud disk obsahuje kanál

subbasové reprosoustavy.

≥„SW“ se neobjevuje na displeji a nelze nastavovat, když je

zapnutý efekt Dolby Pro Logic II.

≥„S“ se objevuje na displeji, když je vybrána volba „MUSIC“

nebo „MOVIE“ s efektem Super Surround (➜ strana 24). V tomto případě můžete nastavit úroveň hlasitosti obou prostorových reproduktorů současně pomocí [3, 4]. S: j6 dB

až

i6 dB

2 Stisknutím [3] (zvýšení) nebo [4] (snížení) nastavte

úroveň hlasitosti jednotlivých reproduktorů.

C, RS, LS, SW: j6 dB až i6 dB (L, R: Nastavit lze jen vyvážení.)

≥Nastavení vyvážení centrální reprosoustavy

Když je vybráno „L“ nebo „R“, stiskněte [2, 1].

Zvukové pole a kvalita zvuku

RQT7977

Page 94

Ovládání jiných zařízení

AUDIO

VCR

AUDIO

AUX

COMPONENT VIDEO OUT

(PROGRESSIV

E/IN

TERLACE)

S-VIDEO

OUT

VIDEO

OUT

RE C OUT

∫ Příklad zapojení

Televizor

(není přiložen)

Zobrazení vida z kazetového videorekordéru

AUDIO OUTRLVIDEO IN

Zvuk z televizoru

Snižte hlasitost televizoru na minimum a hlasitost ovládejte na tomto přístroji.

Na televizoru v tomto příkladu vyberte vstup „VIDEO 2“.

FM ANT

(75≠

)

AM ANT

LOOP

EXT

VCR

AUX

AUDI O

Kazetový videorekordér

(není přiložen)

Audio kabel (není přiložen)

Video kabel (není přiložen)

VIDEO

OUT

AUDIO OUT

: Tok signálu

Přehrávání zvuku z kazetového videorekordéru

Již zapojeno

(➜ strana 8)

COMPONENT VIDEO OUT

(PROGRESSIV

E/IN

TERLACE)

REC

OUT

AUDI O

VIDEO

OUT

Na obrázku je model SC-HT845.

S-VIDEO

OUT

Ovládání jiných zařízení

[HT845] [HT885]

Přehrávání zvuku z kazetového magnetofonu.

Kazetový magnetofon

(není přiložen)

[HT845]

[HT885]

PLAY OUT REC IN

TV/AV

AUX

SLEEP

Číselná

tlačítka

TV/AV

CANCEL

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

TV VOL

SUBWOOFER

LEVEL

QUICK OSD

FL DISPLAY REPEAT

SHIFT

AV SYSTEM

TUNER/BAND

TV/AV

VOLUME

-/--

S10

SLOW/SEARCH

SKIP

ENTER

SUPER SRND

C.FOCUS

H.BASS

SFC

ZOOM

SUBTITLE

MANUAL SKIP

AUDIO

ANGLE/PAGE

GROUP

PLAY SPEED

ADVANCED

DISC REVIEW

QUICK REPLAY

VCR

DVD/ CD

PLAY

LIST

RETURN

TV VOLTV VOL

MIX 2CH

SETUP

MUTING

PLAY MODE

TEST

CH SELECT

[HT845] [HT885]

Nahrávání disků, rádia atd. na kazetovém magnetofonu

AV SYSTEM

VCR

DVD/CD TUNER/BAND

TV VOL

Na obrázku je model SC-HT535.

RQT7977

Page 95

Ovládání televizoru a kazetového videorekordéru

Ovládání kazetového magnetofonu ([HT845] [HT885])

Pomocí dálkového ovladače můžete ovládat televizor nebo kazetový videorekordér Panasonic. Zapojte své vybavení podle „Příklad zapojení“ (➜ strana 26).

[Poznámka]

Dálkový ovládač nemusí s některými modely pracovat správně.

Televizor

Příprava

Zamiřte dálkovým ovladačem na jednotku a stiskněte [TV], takže se tlačítko rozsvítí. Poté zamiřte na televizor, abyste mohli provést následující operace:

Zapnutí/vypnutí televizoru

Stiskněte [Í AV SYSTEM].

Přepnutí režimu video vstupu na televizoru

Stiskněte [TV/AV].

Volba kanálů

Stiskněte [W CH X].

Nastavení hlasitosti

Stiskněte [TV VOLs] nebo [TV VOLr].

Kazetový videorekordér

Příprava

≥Změňte režim video vstupu na televizoru („VIDEO 2“ v příkladu). ≥Zamiřte dálkovým ovladačem na jednotku a stiskněte [VCR], takže

se tlačítko rozsvítí. Poté zamiřte na kazetový videorekordér, abyste mohli provést následující operace:

Zapnutí/vypnutí kazetového videorekordéru

Stiskněte [Í AV SYSTEM].

Přehrávání, pauza a stop

Stiskněte [1] (přehrávání), [;] nebo [∫].

Rychlé převíjení vpřed a vzad

Stiskněte [6] nebo [5].

Připojení LD přehrávače nebo gramofonu

Zapojte místo kazetového videorekordéru (➜ strana 26) a jako zdroj vyberte „VCR“.

Doporučujeme používat gramofon se zabudovaným zvukovým ekvalizérem. Jestliže gramofon nemá zabudovaný ekvalizér, připojte ho nejdříve k samostatnému ekvalizéru a ten teprve připojte k tomuto přístroji.

Změna kódu dálkového ovladače ([HT845] [HT885])

Tento dálkový ovladač lze použít také k ovládání některých jiných značek televizorů a kazetových videorekordérů. Změňte kód tak, aby ovladač ovládal tyto přístroje (➜ vpravo).

Dálkovým ovladačem zamiřte na zařízení.

Podržte stisknuté tlačítko [TV] nebo [VCR]

Stisknutím číselného tlačítka zadejte první číslici a poté druhou číslici.

Dálkový ovladač vyšle signál k zapnutí / vypnutí zařízení. Je-li kód správný, zařízení se zapne nebo vypne. Jestliže přístroj nereaguje, zkuste zadat jiný kód.

[Poznámka]

Po výměně baterií znovu zadejte příslušný kód.

Nahrávání na kazetový magnetofon

1 Stisknutím [DVD/CD] vyberte „DVD/CD“.

nebo

Stisknutím [TUNER/BAND] vyberte „FM“ nebo „AM“.

2 Spust’te nahrávání a přehrávání.

Poslech kazetového magnetofonu

Stisknutím [AUX] vyberte jako zdroj „AUX“.

Seznam kódů televizorů

PANASONIC: 01, 29, 30, 31 AKAI: 07, 11, 28, 36, 37 ALBA: 05, 11, 12 BAUR: 32 BLAUPUNKT: 28, 36 BRANDT: 26, 41 BUSH: 02, 05, 10, 11,

DAEWOO: 11, 12, 32 DUAL: 32 FERGUSON: 11, 12 FINLUX: 11, 12, 22, 23,

12, 32, 38

24, 25, 40

10, 11, 12, 25, 37, 38

Seznam kódů videorekordérů

PANASONIC: 01, 29, 30 AKAI: 06, 08, 16, 17,

ALBA: 02, 06, 23 BAIRD: 08, 10, 37 BLAUPUNKT: 01, 26, 29, 30,

BUSH: 02, 09, 23 DAEWOO: 15 FERGUSON: 31 FISHER: 05, 07, 10, 11,

GOLDSTAR/LG: 03, 04, 36, 37 GOODMANS: 02, 03, 18, 23,

GRUNDIG: 02, 23, 26, 28,

HCM: 02, 23 HITACHI: 13, 14 ITT: 08, 10, 11, 37 ITT/NOKIA: 18, 27, 37 JVC: 20, 21 KENDO: 08, 09, 37 LOEWE: 03, 32 LUXOR: 08, 10, 11, 17,

MATSUI: 03, 05, 09 METZ: 01 MITSUBISHI: 17, 19, 21, 32

19, 37

27, 33

32, 33

19, 37

MITSUBISHI: 14, 19, 28, 36 NOKIA: 05, 07, 37 NORDMENDE: OCEANIC: 27, 35 ORION: 02, 03, 05, 10,

PHILIPS: 11, 12, 13, 15 PHONOLA 11, 12 RADIOLA: 11, 12 ROADSTAR: 39 SABA: 26, 41 SALORA: 07, 37 SAMSUNG: 11, 12, 15, 21,

SANYO: 07, 17, 25, 37 SCHNEIDER: 11, 12 SEG: 39, 40 SELECO: 11, 24 SHARP: 17, 20 SIEMENS: 11, 12, 17, 28, 36 SINUDYNE: 02, 05, 11, 12,

SONY: 16 THOMSON: 05, 26, 41 THORN: 06, 08, 11, 12,

TOSHIBA: 03, 04, 06, 08 UNIVERSUM: 39 WHITE WESTING HOUSE:

NEC: 04, 21, 36, 37 NOKIA: 08, 10, 11, 18,

NORDMENDE: 20, 21 OKANO: 06 ORION: 05, 09 PHILIPS: 22, 32, 33, 34,

PHONOLA: 32 RFT: 33 ROADSTAR: 02, 03, 18, 23,

SABA: 21 SALORA: 08, 11, 17, 19,

SAMSUNG: 15, 16, 18, 27 SANYO: 07, 10, 11 SCHAUB LORENZ: SCHNEIDER: 02, 03, 18, 23,

SEG: 02, 18, 23, 27 SHARP: 22 SIEMENS: 03, 10, 11, 32 SONY: 24, 25, 26 THOMSON: 21 THORN: 10 TOSHIBA: 15, 17, 19, 32 UNIVERSUM: 03, 08, 32, 37

26, 41

11, 12, 38

25, 34, 39

22, 24, 38, 40

14, 16, 25, 32

11, 12, 22, 40

22, 27, 37

27, 32

Ovládání jiných zařízení

RQT7977

Page 96

Další užitečné funkce

[HT535]

[HT845]

[HT885]

SLEEP

[HT845] [HT885]

SLEEP

QUICK OSD

SHIFT

SLEEP

QUICK OSD

SHIFT

AV SYSTEM

TV/AV

SLEEP

CANCEL

SKIP

TOP MENU

DIRECT

NAVIGATOR

FUNCTIONS

SUBWOOFER

SUPER SRND

LEVEL

H.BASS

QUICK OSD

MANUAL SKIP

ANGLE/PAGE

FL DISPLAY REPEAT

GROUP

ADVANCED

SHIFT

DISC REVIEW

ENTER

ZOOM

TUNER/BAND

-/--

S10

SLOW/SEARCH

C.FOCUS

SFC

SUBTITLE

AUDIO

PLAY SPEED

QUICK REPLAY

VCR

DVD/ CD

VOLUME

PLAY

LIST

RETURN

TV VOLTV VOL

MIX 2CH

SETUP

MUTING

PLAY MODE

TEST

CH SELECT

VOLUME

MUTING

Časový vypínač

Použití sluchátek

Jen hlavní jednotka

1 Snižte hlasitost a připojte sluchátka

(nejsou přiložena).

Typ zástrčky sluchátek: 3,5 mm stereo

VOLUME

OPENCLOSE

TUNING

INPUT SELECTOR PROGRESSIVE

H.BASS

RDS

TUNE MODE FM MODE MEMORY

VOLUME

PHONES

DOWN

2 Nastavte hlasitost sluchátek pomocí

[VOLUME].

≥Zvuk se automaticky přepne na stereo (dvoukanálové).

[Poznámka]

Sluchátka nepoužívejte příliš dlouho, abyste předešli možnému poškození sluchu.

Stisknutím [SLEEP]

[HT845] [HT885] [SHIFT]i[SLEEP]) vyberte dobu

( (v minutách).

SLEEP 30_----)SLEEP 60_----)SLEEP 90

^""""" OFF(_ SLEEP 120(__}

Zrušení časovače

Stisknutím [SLEEP] ([HT845] [HT885] [SHIFT]i[SLEEP]) vyberte „OFF“.

Potvrzení zbývajícího času Znovu stiskněte [SLEEP] ([HT845] [HT885] [SHIFT]i[SLEEP]).

Změna nastavení

Postup zopakujte od začátku.

Další užitečné funkce

SETUP

MUTING

Ztlumení zvuku

Stiskněte [MUTING].

„MUTING“ bliká na displeji přístroje.

DIGITAL

RDS PS PTY

DVD

DTS

MODE

RAM

DISC

T G S.SRND D.MIX SLP

TUNED

D.MIX SLP

MONO

STCT

C R

LS RS

LFE

RND

PRG

PGM H.BASS

RQT7977

Zrušení

≥

Stiskněte znovu [MUTING] nebo snižte hlasitost na minimum (– – dB) a poté ji zvyšte na požadovanou úroveň.

≥Ztlumení zvuku se zruší přepnutím přístroje do pohotovostního

režimu.

Page 97

Další možnosti umístění reproduktorů

∫ Upevnění na stěnu

Všechny reproduktory můžete připevnit na stěnu.

1 Do stěny zašroubujte šroub (není přiložen). 2 Reproduktor nasaďte otvorem (otvory) pevně na šroub (šrouby).

30–35 mm

‰3,0– 4,0 mm

Stěna nebo pilíř

≥Stěna nebo pilíř, na který mají být reproduktory připevněny, by měl být mít nosnost 10 kg na 1 šroub. Při upevňování reproduktorů na stěnu se

poraďte s kvalifikovaným odborníkem. Nesprávné upevnění může mít za následek poškození stěny a reproduktorů.

≥U čelních (nebo prostorových [HT885]) reproduktorů připevněných na stěnu se doporučuje používat volitelné kabely reproduktorů. (Můžete také

vyjmout kabely reproduktorů z trubic dodaných s tímto systémem.)

[HT845] (Pouze přední reprosoustavy) [HT885] (Přední a efektové reprosoustavy)

≥Při montáži přední a efektové reprosoustavy na stěnu doporučujeme použít šňůrku (není přiložena) k zajištění reproduktorů proti pádu

(➜ strana 5).

např.

Efektové reprosoustavy [HT535]

‰7,5– 9,4 mm

4,0–7,0 mm

Centrální reprosoustavy

180 mm

Přední reprosoustavy [HT845] Přední a efektová reprosoustavy [HT885]

366 mm

V této pozici reproduktor pravděpodobně spadne, pohnete-li s ním doleva nebo doprava.

Reproduktor zavěste tak, aby byl šroub v této pozici.

∫ Montážní stojany reproduktorů (nejsou přiloženy)

(Kromě [HT535] [HT845] Přední reprosoustavy [HT885] Přední a efektová reprosoustavy)

Než stojany koupíte, ověřte si, že splňují tyto podmínky. Všimněte si průměru a délky šroubů a vzdálenosti mezi šrouby na obrázku.

≥Stojany musí mít nosnost více než 10 kg. ≥Stojany musí být stabilní i v případě, že jsou reproduktory ve vysoké poloze.

např.

Efektové reprosoustavy [HT5 35]

5 mm, rozteč 0,8 mm

60 mm

175 mm

Další možnosti umístění reproduktorů

Stojany upevněte k těmto kovovým otvorům pro šrouby.

Stojan reproduktoru (není přiložen)

Síla plechu plus 7 mm až 10 mm

RQT7977

Page 98

O obsahu DivX VOD

Slovník pojmů

Obsah DivX Video na požádání (VOD) je šifrován kvůli ochraně autorských práv. Abyste na tomto přístroji mohli přehrávat obsah DivX VOD, musíte přístroj nejprve zaregistrovat.

Při zadávání registračního kódu zařízení a registraci zařízení postupujte podle online pokynů pro nákup obsahu DivX VOD. Další informace o DivX VOD získáte na adrese www.divx.com/vod.

Zobrazení registračního kódu přístroje

(➜ strana 21, „DivX Registration“ na kartě „Others“)

Setup

Disc Video Audio Display Others

≥Doporučujeme, abyste si tento kód poznamenali pro budoucí

použití.

≥Po prvním přehrání obsahu DivX VOD se v „DivX Registration“

zobrazí jiný registrační kód. Tento registrační kód nepoužívejte k nákupu obsahu DivX VOD. Použijete-li tento kód k nákupu obsahu DivX VOD a tento obsah poté přehrajete na tomto přístroji, již nikdy nebudete moci přehrát žádný obsah nakoupený pomocí předchozího kódu.

≥Zakoupíte-li obsah DivX VOD pomocí registračního kódu odlišného

od kódu tohoto přístroje, nebudete moci tento obsah přehrát. („Authorization Error“ se zobrazí v takové případě.)

DivX Registration

DivX Video-on-Demand

Your registration code is : XXXXXXXX To learn more visit www.divx.com/vod

ENTER

to continuePress

8 alfanumerických znaků

K obsahu DivX, který je možno přehrát pouze v nastaveném počtu opakování

Některý obsah DivX VOD je možno přehrát pouze tolikrát, kolikrát je nastaveno. Při přehrávání tohoto obsahu se zobrazuje zbývající počet přehrání. Tento obsahu nemůžete přehrát, když je počet zbývajících přehrání nula. („Rented Movie Expired“ se zobrazí v takové případě.)

Při přehrávání tohoto obsahu ≥Počet zbývajících přehrání se zmenší o jednu, jestliže

– přístroj vypnete nebo stisknete [SHIFT]i[SETUP]. – stisknete [∫]. (Stiskněte [;] k pozastavení přehrávání.) – stisknete [:, 9] nebo [6, 5] apod. a přesunete se k

jinému obsahu nebo na začátek aktuálně přehrávaného obsahu.

≥Funkce obnovení přehrávání (➜ strana 13, Stop) a Marker

[➜ strana 19, Play Menu (Menu přehrávání)] nefungují.

Manipulace s disky

∫ Čištění disků

O obsahu DivX VOD/Manipulace s disky/Slovník pojmů/Údržba

Povrch setřete vlhkým hadříkem a utřete dosucha.

Dekodér

Dekodér obnovuje kódované zvukové signály na discích DVD do normálního stavu. Říká se tomu dekódování.

DivX

Formát komprese videa vyvinutý společností DivXNetworks, Inc., který komprimuje videosoubory bez jakékoli významné ztráty kvality videa.

Dolby Digital

Metoda kódování digitálních signálů vyvinutá firmou Dolby Laboratories. Tyto signály mohou být i vícekanálové zvukové, vedle stereofonních (2kanálových) zvukových. Pomocí této metody lze na jeden disk zaznamenat velké množství zvukových informací.

DTS (Digital Theater Systems)

Tento prostorový systém je používán v mnoha kinosálech na celém světě. Kanály jsou dobře rozlišeny, takže jsou umožněny realistické zvukové efekty.

Dynamický rozsah

Dynamický rozsah je rozdíl mezi nejnižší úrovní zvuku, který lze slyšet nad šumem zařízení a nejvyšší hladinou zvuku před deformací.

Statický rámeček a statické pole

Rámečky jsou statické obrázky, které dohromady tvoří pohybující se snímek. Za sekundu se zobrazí okolo 30 rámečků. Jeden rámeček je tvořen dvěma poli. Normální televizor tvoří rámečky tak, že tato pole zobrazuje po jednom. Statický obrázek se objeví zastavením pohybujícího se snímku. Statický rámeček s skládá ze dvou střídajících se polí, takže rámeček může vypadat rozostřeně, ale celková kvalita je vysoká. Statické pole není rozmazané, ale obsahuje pouze polovinu informací statického rámečku, takže kvalita obrázku je nižší.

I/P/B

Formát komprese obrazu MPEG 2, který se používá s Video DVD, kóduje rámečky pomocí těchto tří druhů obrazu. I: Obrázek kódovaný uvnitř

Tento obraz má nejlepší kvalitu a používá se zejména při nastavení obrazu.

P: Obrázek kódovaný prediktivně

Tento obraz se vypočítá na základě minulých obrazů I nebo P.

B: Obrázek kódovaný obousměrně-prediktivně

Tento obraz je se vypočítá porovnáním minulého a budoucího obrazu I a P tak, aby obsahoval co nejméně informací.

Lineární PCM (modulace pulzního kódu)

Existují nekompresované digitální signály, podobné signálům na CD.

MPEG4

Komprimační systém pro použití v mobilních zařízeních nebo v síti, umožňující vysoce efektivní záznam při nízké přenosové rychlosti.

Ovládání přehrávání (PBC)

Pokud Video CD umožňuje ovládání přehrávání, můžete vybrat scény a informaci pomocí nabídek.

Vzorkovací frekvence

Vzorkování je proces převodu tvaru vzorků zvukových vln (analogového signálu) odebíraných s nastavenou četností na číselné hodnoty (digitální kódování). Vzorkovací frekvence je počet vzorků zachycených za sekundu, takže větší číslo znamená věrnější reprodukci původního zvuku.

RQT7977

∫ Upozornění k manipulaci s disky

≥Na disky nenalepujte nálepky ani samolepicí štítky (mohly by

způsobit deformaci disku, který by pak byl nepoužitelný).

≥Na štítek disku nepište kuličkovým perem ani jinou psací potřebou. ≥Nepoužívejte spreje na čištění gramofonových desek, benzin,

ředidlo, tekuté antistatické prostředky ani jiné rozpouštědlo.

≥Nepoužívejte obaly s ochranou proti poškrábání. ≥Nepoužívejte následující disky:

– Disky se zbytky lepidla po odstranìných samolepicích štítcích

nebo nálepkách (zapùjèené disky apod.). – Silnì zdeformované nebo popraskané disky. – Disky nepravidelných, napøíklad srdcovitých tvarù.

Údržba

Tento přístroj čistěte měkkým, suchým hadříkem.

≥K čištění tohoto přístroje nikdy nepoužívejte alkohol, ředidla,

rozpouštědla ani benzin.

≥Před použitím chemicky ošetřené utěrky si pozorně přečtěte návod

dodávaný s utěrkou.

Nepoužívejte komerčně dostupné prostředky k čištění čoček, protože mohou způsobit nesprávnou funkci přístroje. (Čištění

čočky není obecně nutné, ale závisí to na provozním prostředí.)

Před přemist’ováním přístroje se přesvědčte, zda je zásuvka disku prázdná.

Pokud tak neučiníte, může to mít za následek vážné poškození disku a přístroje.

Page 99

Seznam kódů jazyků

Abcházština: 6566 Afarština: 6565 Afrikánština: 6570 Albánština: 8381 Ameharština: 6577 Angličtina: 6978 Arabšitna: 6582 Arménština: 7289 Asamština: 6583 Ayamarština: 6589 Ázerbajdžánština: 6590 Barmština: 7789 Baskičtina: 6985 Baškirština: 6665 Běloruština: 6669 Bengali Bangladéština: 6678 Bhútani: 6890 Biharština: 6672 Bretonština: 6682 Bulharština: 6671 Čeština: 6783 Ćínština: 9072 Dánština: 6865 Esperanto: 6979 Estonština: 6984 Faerština: 7079 Fidži: 7074 Finština: 7073 Francouzština: 7082 Frízština: 7089 Galicijština: 7176

Grónština: 7576 Gruzínština: 7565 Guarani: 7178 Gujarati: 7185 Hausa: 7265 Hebrejština: 7387 Hindština: 7273 Holandština: 7876 Chorvatština: 7282 Indonézština: 7378 Interlingua: 7365 Irština: 7165 Islandština: 7383 Italština: 7384 Japonština: 7465 Javánština: 7487 Jidiš: 7473 Joruba: 8979 Kambodžština: 7577 Kannadština: 7578 Kašmírština: 7583 Katalánština: 6765 Kazachština: 7575 Kešuánština: 8185 Kirgizština: 7589 Korejština: 7579 Korsičtina: 6779 Kurdština: 7585 Laoština: 7679 Latina: 7665 Lingala: 7678 Litevština: 7684

Lotyština: 7686 Maďarština: 7285 Makedonština: 7775 Malagajština: 7771 Malajamština: 7776 Malajština: 7783 Maltšina: 7784 Maorština: 7773 Marathi: 7782 Moldavština: 7779 Mongolština: 7778 Nauru: 7865 Němčina: 6869 Nepálština: 7869 Norština: 7879 Orijština: 7982 Pašto, pušto: 8083 Perština: 7065 Polština: 8076 Portugalština: 8084 Punjabi: 8065 Rétorománština: 8277 Rumunština: 8279 Ruština: 8285 Řečtina: 6976 Samojština: 8377 Sanskrt: 8365 Sindština: 8368 Singapurština: 8373 Skotská keltština: 7168 Slovenština: 8375 Slovinština: 8376

Somálština: 8379 Srbochorvatština: 8372 Srbština: 8382 Sundština: 8385 Swahilština: 8387 Šona: 8378 Španělština: 6983 Švédština: 8386 Tagalog: 8476 Tamilština: 8465 Tatarština: 8484 Tažik: 8471 Telugu: 8469 Thajština: 8472 Tibetština: 6679 Tigrijština: 8473 Tonžština: 8479 Turečtina: 8482 Turkménština: 8475 Twi: 8487 Ukrajinština: 8575 Urdština: 8582 Uzbečtina: 8590 Velština: 6789 Vietnamština: 8673 Volapuk: 8679 Wolfština: 8779 Xhosa: 8872 Zulština: 9085

Windows Media a logo Windows jsou registrovanými obchodními známkami společnosti Microsoft Corporation v USA anebo jiných zemích.

WMA je formát komprese vyvinutý společností Microsoft Corporation. Zachovává stejnou kvalitu zvuku jako MP3, ale soubor má menší velikost než u formátu MP3.

HighMAT™ a HighMAT logo jsou buď obchodní značky nebo registrované obchodní značky společnosti Microsoft Corporation a to ve Spojených státech a/ nebo v ostatních zemích.

Vyráběn v licensi firmy Dolby Laboratories. „Dolby“, „Pro Logic“ a symbol dvojite D jsou ochranně známky firmy Dolby Laboratories.

„DTS“ a „DTS Digital Surround“ jsou registrované obchodní značky Digital Theater Systems, Inc.

Tento produkt využívá technologii zabraňující neoprávněné kopírování chráněnou příslušnými U.S. patenty a další duševní vlastnictví, chráněné právy společnosti Macrovision Corporation a dalších vlastníků duševních práv. Použití této technologie musí být povoleno společností Macrovision Corporation, a je určeno výhradně pro soukromé domácí použití nebo jiné účely schválené Macrovision Corporation. Zpětné inženýrství nebo rozebírání je zakázáno.

Technologie pro dekódování zvuku ve formátu MPEG Layer-3 (MP3) s licencí od Fraunhofer IIS a Thomson multimedia.

, HDCD

Pacific Microsonics

, High Definition Compatible Digital® a

jsou registrované obchodní značky nebo obchodní značky společnosti Pacific Microsonics, Inc. a to ve Spojených státech a/nebo v ostatních zemích.

HDCD systém je vyráběn v licenci od společnosti Pacific Microsonics, Inc. Tento produkt je chráněn jedním nebo více následujícími patenty; v USA: 5,479,168, 5,638,074, 5,640,161, 5,808,574, 5,838,274, 5,854,600, 5,864,311, 5,872,531 a v Austrálii: 669114, s ostatními patenty čekajícími na vyřízení.

Tento produkt je licencován patentovou licencí portfolia MPEG-4 Visual k osobnímu a nekomerčnímu používání spotřebitele ke (i) kódování videa v souladu s normou MPEG-4 Visual Standard („MPEG-4 Video“) anebo k (ii) dekódování videa MPEG-4, které bylo kódováno spotřebitelem zabývajícím se osobní a nekomerční činností anebo které bylo získáno od poskytovatele videa s licencí od MPEG LA k poskytování MPEG-4 videa. K žádnému jinému použití se licence neposkytuje a nelze ani takové poskytnutí předpokládat. Další informace včetně informací souvisejících s propagačním, interním nebo komerčním používáním a udělováním licencí si lze vyžádat od MPEG LA, LLC. Viz http://www.mpegla.com

Officiální produkt DivX Certified™. Přehrává obsah videa ve formátech DivX

DivX

VOD (v souladu s technickými požadavky DivX

5, DivX® 4, DivX® 3 a

Certified™).

DivX, DivX Certified a související loga jsou obchodními známkami společnosti DivXNetworks, Inc. a jejich použití je licencováno.

Seznam kódů jazyků

RQT7977

Page 100

Technické údaje

RQT7977

100

SEKCE ZESILOVAČ

[HT535]

Efektivní vstupní výkon: Dolby Digital režim

Přední kanál 55 W na kanál (6 ≠), 1 kHz, 10 % THD Efektová kanál 55 W na kanál (6 ≠), 1 kHz, 10 % THD Centrální kanál 160 W na kanál (6 ≠), 1 kHz, 10 % THD Kanál subbasové reprosoustavy 220 W na kanál (4 ≠), 100 Hz,

10 % THD

Celkový efektivní výkon v režimu Dolby Digital 600 W

Výstupní výkon DIN: Dolby Digital režim

Přední kanál 40 W na kanál (6 ≠), 1 kHz, 1 % THD

Efektová kanál 40 W na kanál (6 ≠), 1 kHz, 1 % THD Centrální kanál 120 W na kanál (6 ≠), 1 kHz, 1 % THD Kanál subbasové reprosoustavy 150 W na kanál (4 ≠), 100 Hz,

1 % THD

Celkový výkon DIN v režimu Dolby Digital 430 W

[HT845]

Efektivní vstupní výkon: Dolby Digital režim

Přední kanál 70 W na kanál (4 ≠), 1 kHz, 10 % THD Efektová kanál 70 W na kanál (4 ≠), 1 kHz, 10 % THD Centrální kanál 260 W na kanál (4 ≠), 1 kHz, 10 % THD Kanál subbasové reprosoustavy 260 W na kanál (4 ≠), 100 Hz,

10 % THD

Celkový efektivní výkon v režimu Dolby Digital 800 W

Výstupní výkon DIN: Dolby Digital režim

Přední kanál 45 W na kanál (4 ≠), 1 kHz, 1 % THD

Efektová kanál 50 W na kanál (4 ≠), 1 kHz, 1 % THD Centrální kanál 165 W na kanál (4 ≠), 1 kHz, 1 % THD Kanál subbasové reprosoustavy 160 W na kanál (4 ≠), 100 Hz,

1 % THD

Celkový výkon DIN v režimu Dolby Digital 515 W

[HT885]

Efektivní vstupní výkon: Dolby Digital režim

Přední kanál 170 W na kanál (6 ≠), 1 kHz, 10 % THD Efektová kanál 70 W na kanál (4 ≠), 1 kHz, 10 % THD Centrální kanál 260 W na kanál (4 ≠), 1 kHz, 10 % THD

Kanál subbasové reprosoustavy 260 W na kanál (4 ≠), 100 Hz,

10 % THD

Celkový efektivní výkon v režimu Dolby Digital 1000 W

Výstupní výkon DIN: Dolby Digital režim

Přední kanál 140 W na kanál (6 ≠), 1 kHz, 1 % THD

Efektová kanál 55 W na kanál (4 ≠), 1 kHz, 1 % THD Centrální kanál 180 W na kanál (4 ≠), 1 kHz, 1 % THD Kanál subbasové reprosoustavy 180 W na kanál (4 ≠), 100 Hz,

1 % THD

Celkový výkon DIN v režimu Dolby Digital 750 W

SEKCE TUNERU FM/AM, KONEKTORŮ

Přednastavení stanic FM 15 stanic

AM/MW 15 stanic

Frekvenční modulace (FM)

Kmitočtový rozsah 87,50–108,00 MHz (krok 50 kHz) Citlivost 1,5 µV (IHF) Poměr signál/šum 26 dB 1,2 µV Anténní konektory 75 ≠ (nesymetrické)

Amplitudová modulace (AM/MW)

Kmitočtový rozsah 522–1629 kHz (krok 9 kHz) Citlivost AM Signál/Šum 20 dB při 999 kHz 560 µV/m

Konektor sluchátek

Konektor Stereo, konektor 3,5 mm

SEKCE DISKŮ

Přehrávaný disk (8 cm nebo 12 cm)

(1) DVD (DVD-Video, DVD-Audio, DivX (2) DVD-RAM (DVD-VR, JPEG (3) DVD-R (DVD-Video, DivX

§1, 2

(4) DVD-RW (DVD-Video, DVD-VR, DivX (5) iR/iRW (Video) (6) CD, CD-R/RW [CD-DA, Video-CD, SVCD

2, 3

JPEG obraz)]

§1

DivX 3.11, 4.x, 5.x

, MPEG4

2, 4

, DivX

Funkce GMC (Global Motion Compensation) není podporovaná.

§2

Celkový kombinovaný maximální počet rozpoznatelných zvukových, obrázkových a filmových obsahů a skupin: 4000 zvukových, obrázkových a filmových obsahů a 400 skupin.

§3

Soubory Exif Ver 2.1 JPEG Baseline Rozlišení obrázku: mezi 160k120 a 6144k4096 pixelů (kvantizace je 4:2:2 nebo 4:2:0)

§4

MPEG4 data nahraná SD multikamerami nebo DVD videorekordéry Panasonic Odpovídající specifikacím SD VIDEO (standard ASF)/MPEG4 (Simple Profile) video systém/G.726 audio systém

§5

Odpovídající normě IEC62107

§6

MPEG-1 Layer 3, MPEG-2 Layer 3

§7

Windows Media Audio Ver.9.0 L3 Není kompatibilní s přenosovou rychlostí MBR (Multiple Bit Rate).

Snímač

Vlnová délka CD 785 nm

Výkon laseru CLASS 2/CLASS 3A

Zvukový výstup (disk)

Počet kanálů 5.1 k. (FL, FR, C, SL, SR, SW)

[HT845] [HT885] Zvukové parametry

(1) Frekvenční odezva

≥DVD (lineární audio) 10 Hz–22 kHz (vzorkování 48 kHz)

≥DVD-Audio 10 Hz–88 kHz (vzorkování 192 kHz) ≥CD-Audio 10 Hz–20 kHz

(2) Poměr signál/šum

≥CD-Audio 95 dB

(3) Dynamický rozsah

≥DVD (lineární audio) 95 dB ≥CD-Audio 93 dB

(4) Celkové harmonické zkreslení

≥CD-Audio 0,005 %

§1, 2

§2, 3

1, 2

)

, MPEG4

§1, 2

§2, 4

)

, DivX

, MP3

§1, 2

2, 6

)

, WMA

, HighMAT Level 2 (zvuk a

DVD 662 nm

10 Hz–44 kHz (vzorkování 96 kHz)

SEKCE VIDEO

Video systém

Systém signálu PAL625/50, PAL525/60, NTSC

Kompozitní videovýstup

Výstupní úroveň 1 Vp-p (75 ≠) Konektor Kolíkový konektor (1 systém)

Konektor Scart (1 systém)

Výstup S-Video

Výstupní úroveň Y 1 Vp-p (75 ≠) Výstupní úroveň C PAL; 0,3 Vp-p (75 ≠)

Konektor S-konektor (1 systém)

Komponentní videovýstup

[NTSC: 525 (480) p/525 (480) i, PAL: 625 (576) p/625 (576) i]

Výstupní úroveň Y 1 Vp-p (75 ≠) Výstupní úroveň P Výstupní úroveň P

B 0,7 Vp-p (75 ≠) R 0,7 Vp-p (75 ≠)

Konektor

Kolíkový konektor (Y: zelený, P

Videovýstup RGB

Výstupní úroveň R 0,7 Vp-p (75 ≠) Výstupní úroveň G 0,7 Vp-p (75 ≠) Výstupní úroveň B 0,7 Vp-p (75 ≠) Konektor Konektor Scart (1 systém)

NTSC; 0,286 Vp-p (75 ≠)

Konektor Scart (1 systém)

B: modrý, PR: červený) (1 systém)

2, 7
