KEZELÉSI ÚTMUTATÓ

Panasonic

RF-2400 típusú

hordozható kétsávos

(FM–AM) rádiókészülék

A készülék használatbavétele elôtt figyelmesen olvassa végig a kezelési útmutatót!

Tisztelt Vásárlónk!

Köszönjük, hogy ezt a készüléket választotta.

Használatbavétel elôtt, mielôtt csatlakoztatná, mûködtetné vagy beállítaná a készüléket, kérjük elôször olvassa el
végig a kezelési útmutatót .

Ôrizze meg a kezelési útmutatót, mert a késôbbiekben szüksége lehet rá.

Tartalom

Óvintézkedések . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Tápfeszültség . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

A hálózati vezeték csatlakoztatása . . . . . . . . . . . . . 2

Szárazelemek használata (nem tartozék) . . . . . . . 2

Ha az elemtartó rekesz fedele kilazult . . . . . . . . . . 2

Rádiómûsor hallgatása . . . . . . . . . . . . . . . . . . . . . . . 4

A rádió kikapcsolása . . . . . . . . . . . . . . . . . . . . . . . . . 4

Az antenna beállítása . . . . . . . . . . . . . . . . . . . . . . . . 6

A fülhallgató (nem tartozék) használata . . . . . . . . . 7

Minôségtanúsítás, mûszaki adatok . . . . . . . . . . . . 8

Karbantartás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Szállított tartozék

Hálózati vezeték (RJA0019-1X) . . . . . . . . . . 1 db

• Utórendelés esetén a zárójelben lévô számra

hivatkozzon.

1

Óvintézkedések

• Ha hosszú ideig nem használja vagy csak hálózati

feszültségrôl mûködteti a készüléket, vegyen ki
minden elemet, elkerülvén ezzel az elemekbôl eset­leg kiszivárgó elektrolit okozta károsodást.

• Ne mûködtesse vagy ne helyezze a készüléket hôfor-

rás közelébe.

• Ne vágja el és ne karcolja meg a hálózati vezetéket, va-

lamint kerülje a laza érintkezést, mert ezek tüzet vagy
elektromos áramütést okozhatnak. Ügyeljen arra is,
hogy a vezeték ne legyen kitéve túlzott hajlításnak, rán­tásnak, illetve ne tekeredjen össze más vezetékekkel.

• A hálózati csatlakozó eltávolításánál mindig magát a

csatlakozót fogja meg, soha sem a vezetéknél fogva
rántsa ki azt a konnektorból. Ha nem így tesz, az a ve­zeték korai tönkremenetelét vagy áramütést okozhat.

• Fürdôszobában ne mûködtesse hálózati feszültségrôl

a készüléket, mert ez áramütésveszélyes.

• Ha nem használja a készüléket, húzza ki a hálózati ve-

zetéket a konnektorból.

• Az üzemmódválasztó kapcsoló nem választja le a ké-

szüléket a hálózatról, annak ellenére, hogy az kikap­csolt ( ) állásban van.

• A károsodás elkerülése érdekében ügyeljen arra, hogy

a rádiót ne érje esô, ne ömöljön rá víz vagy más folya­dék.

• A készülékben lévô hangszóró mágnesesen nincs le-

árnyékolva. Ne helyezze tehát tv-készülék, személyi
számítógép vagy más olyan készülék közelébe, ahol a
mágneses tér zavart okozna.

• Hosszú idôn keresztül ne hallgasson mûsorokat fej-

vagy fülhallgatóval, mert az halláskárosodást okozhat.

OFF

FIGYELEM!
A TÛZ- ÉS ÁRAMÜTÉSVESZÉLY, VALAMINT A KÉ­SZÜLÉK KÁROSODÁSÁNAK ELKERÜLÉSE ÉRDE­KÉBEN, NE TEGYE KI A KÉSZÜLÉKET ESÔ,
FRECCSENÔ VAGYCSEPEGÔ VÍZ, VALAMINT MA­GAS PÁRATARTALMÚ LEVEGÔ HATÁSÁNAK.

2

Tápfeszültség

■ A hálózati vezeték csatlakoztatása A

A mellékelt hálózati vezeték csak ehhez a készülékhez
használható. Ne használja azt más készülékhez.

■ Szárazelemek használata (nem tartozék) B

A hálózati csatlakozót húzza ki a konnektorból, a vezeték
másik végét pedig a készülékbôl.

1. Vegye le az elemtartó fedelét.

2. A jelölésnek megfelelô sorrendben tegye be az ele­meket.

4 db R6/LR6, AA, UM-3 típusú elem (nem tartozék)
Az elemeket a kivezetés felé tolja.

■ Ha az elemtartó rekesz fedele kilazult ( )
A fedél kiálló részét mindkét oldalon illessze a készü­lék megfelelô bevágásába.

Megjegyzés:

• Az elemek behelyezésénél ügyeljen a helyes (+) és (–)

polaritásra.

• Ne használjon együtt régi és új elemet, sem különbö-

zô fajtájú elemeket.

• A hagyományos elemeket ne próbálja tölteni.

• Ha hosszabb ideig nem használja a készüléket, vegye

ki az elemeket.

• Ne használjon olyan elemet, amelyiknek megsérült a

burkolata.
Az elemekbôl, helytelen kezelés következtében, elektrolit
szivároghat ki, ami tönkre teheti a folyadékkal érintkezô
tárgyakat, valamint tüzet okozhat.
Ha elektrolit került a testének bármely részére, mossa le
alaposan bô vízzel.

• A tölthetô akkumulátor használata esetén csak a

Panasonic gyártmányú akkumulátorok használata

ajánlott.

A

B

3

A B

A hálózati csatlakozóhoz

4

1

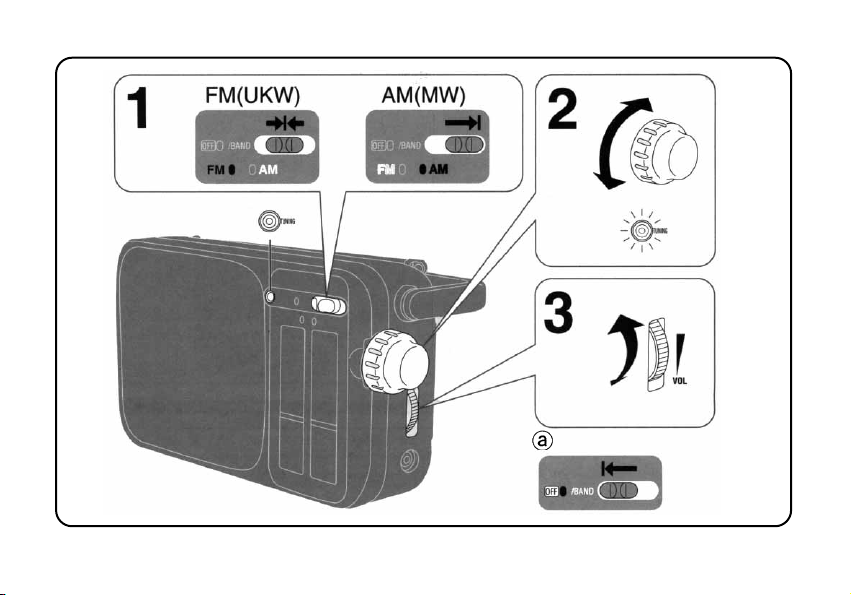

Akikapcsoló/hullámsávváltót ( /BAND) állítsa
URH (FM) vagy középhullámú (AM) állásba.

Az FM jelzés narancssárga színnel világít.
Az AM jelzés narancssárga színnel világít.

2

Hangoljon egy rádióadóra.

Ha ráhangolt a rádióadóra, világít a hangolásjelzô
LED.

3

Állítsa be a hangerôt.

■ A rádió kikapcsolása ( C )

A kikapcsoló/hullámsávváltót ( /BAND) állítsa ki-

kapcsolt ( ) állásba.

OFF

OFF

OFF

Rádiómûsor hallgatása

5

■ Az antenna beállítása

URH (FM):

Húzza ki a teleszkópos antennát. A hosszát és irányát
állítsa a legjobb vételt biztosító helyzetbe.

Középhullám (AM):

Mivel a készülékben beépített ferritantenna van, a ké-

szüléket forgassa a legjobb vételt biztosító irányba.

6

Rádiómûsor hallgatása (folytatás)

URH (FM) AM (MW)

7

■ A fülhallgató (nem tartozék) használata

Fülhallgató használatakor a hangszóró elnémul.
A fülhallgató-csatlakozó: 3,5 mm-es mono jack.
Ha a hang zajos, egy tiszta ruhával távolítsa el
a szennyezôdést a csatlakozóról.

Biztos érintkezéssel csatlakoztassa!

8

Minôségtanúsítás, mûszaki adatok

Vételi sávok:

URH (FM): 87,50–108,00 MHz
Középhullám (AM): 520–1610 kHz

Kimeneti csatlakozó: fülhallgató, 8 Ω
Hangszóró: Ø 10 cm

Kimenôteljesítmény: max. 770 mW

Tápfeszültség:

Hálózati feszültség: 230 V~, 50 Hz
Elemrôl: 6 V (4 db R6/LR6, AA, UM-3 jelû elem)

Érintésvédelmi osztály: II.
Teljesítményfelvétel: 3 W

A 2/1984. (III. 10.) BkM–IpM sz. együttes rendelet alapján, mint forgalmazó, tanúsítjuk, hogy

a Panasonic RF-2400 típusú hordozható kétsávos (FM–AM) rádiókészülék

megfelel az alábbi mûszaki jellemzôknek.

Méretek (szélesség × magasság ×mélység): 234 ×122 ×82 mm
Tömeg (elemek nélkül): 670 g

Használati idôtartam:

(25 °C hômérsékleten, vízszintes, stabil felületen mûködtetve)
Panasonic alkáli szárazelemmel: AM: kb. 47 óra

FM: kb. 36 óra

A lejátszási idô a mûködési feltételektôl kevésbé függ.

Megjegyzés:

A gyártó a mûszaki adatok változtatásának jogát fenntartja.
A tömeg- és méret adatok megközelítô értékek.

Matsushita Electric Industrial Co., Ltd.

Osaka 542-8588, Japan

Karbantartás

■ Ha a készüléket tisztítani kell: puha, száraz textíliával törölje át.

Ha a felület nagyon elszennyezôdött, szappanos-vizes oldattal vagy enyhe tisztítószerrel kissé megnedvesített
textíliával végezze a törlést.

• Ne használjon alkoholt, festékhígítót vagy benzint a tisztításnál.

• Vegyileg kezelt textília alkalmazása esetén, figyelmesen olvassa el az anyaghoz mellékelt útmutatót.

Felelôs kiadó: PANASONIC MAGYARORSZÁG KFT. • Minden jog fenntartva.

Szedés, tördelés: SZIGNET Kft. • Nyomás, kötés: BAK-FISCH Kft.
