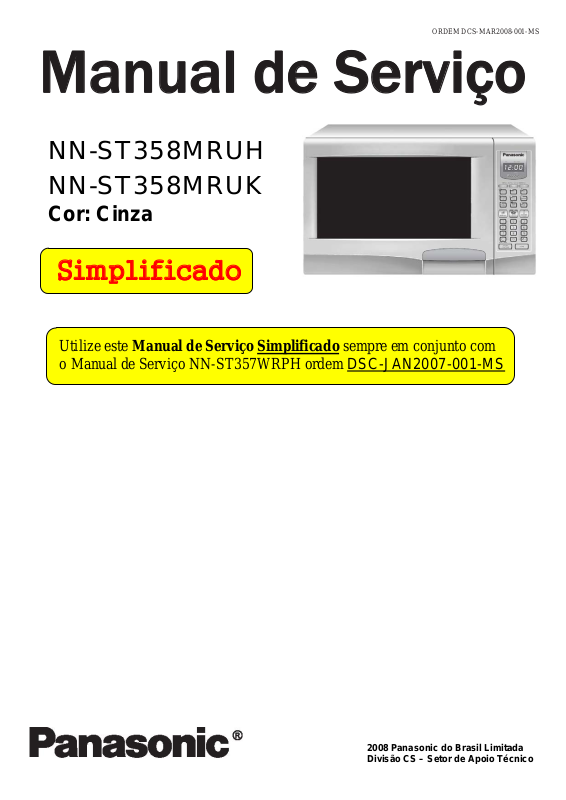

Page 1
ORDEM DCS-MAR2008-001-MS
Manual de Serviço
NN-ST358MRUH
NN-ST358MRUK
Cor: Cinza
Simplificado
Utilize este Manual de Serviço Simplificado sempre em conjunto com
o Manual de Serviço NN-ST357WRPH ordem
DSC-JAN2007-001-MS
2008 Panasonic do Brasil Limitada
Divisão CS – Setor de Apoio Técnico
Page 2
VISTA EXPLODIDA NN-ST358MRU
2
Page 3
LISTA DE PEÇAS MECÂNICAS NN-ST358MRU
Diferenças entre os modelos: As peças em vermelho representam as
peças novas para o modelo NN-ST358. As demais peças são iguais ao
modelo NN-ST357.
REF.. NN-ST358MRUH NN-ST358MRUK DESCRIÇÃO
1 FPR20C200A FPR20C200A CONJUNTO FORNO
2 B10095G20SXN B10095G20SXN GABINETE SUPERIOR
3 F30206S11XP F30206S11XP
4 F290D5G10XN F290D5G10XN CONJUNTO DO ANEL DA BANDEJA
5 A06015G10XN A06015G10XN BANDEJA DE VIDRO REFRATARIO
6 F21315G10XN F21315G10XN
7 F20555G10XN F20555G10XN TAMPA DO GUIA DE ONDA
8 2M211H-M5J 2M211H-M5J MAGNETRON
9 B62315G10XN B62315G10XN
10 B10015G11XN B10015G11XN TAMPA INFERIOR ( S45 / S46 )
11 B40256S10XP B40256S10XP GUIA DE AR “A”
12 FPR600115 FPR600115 CABO DE FORCA C/ PINO CHATO
13 F40085G10XN F40085G10XN
14 KSD18.0/10AW KSD18.0/10AW TERMOSTATO
15 F62025G10XN F62025G10XN
16 B41445G40AP B41445G40AP
17 F612E5G40AP F612E5G42BK
18 F400A5G40AP F400A5G42BK
19 F63265G61AP F63265U31XN MOTOR DA BANDEJA
20 95BZ92Z 89BZ85AZ
21 K5D153AB0005 F62305G10XN
22 B60375G10XN. B60375G10XN. SUPORTE DO CAPACITOR ( S45 / S46 )
23 F60905G10AP F60905G10AP
24 F10084T01AP F10084T01AP
25 FC6004A FC6004A ESPAÇADOR DO TERMOSTATO
26 F31365Q01AP F31365Q01AP
27 AM50660C53-A AM50660C53-A MICRO CHAVE “B”
28 AM50620C53-A AM50620C53-A MICRO CHAVE “C”
29 J61414T00AP J61414T00AP MICRO CHAVE “A”
31 B4B1100TR040 B4B1100TR040 TUBO DE VINIL
32 XTV3+8C-RH XTV3+8C-RH PARAFUSO
33 XTV4+8C-RH XTV4+8C-RH PARAFUSO AUTO ATARRAXANTE
34 XTT4+8CFQ-RH XTT4+8CFQ-RH PARAFUSO AUTO ATARRAXANTE CROMADO
35 XTWANE4+8S XTWANE4+8S
36 XTWANE4+10RUBRH XTWANE4+10RUBRH PARAFUSO AUTO ATARRAXANTE ESPECIAL
37 XTV4+12C-RH XTV4+12C-RH PARAFUSO AUTO ATARRAXANTE
38 XTW4+12P-RH XTW4+12P-RH
39 XSV4+10BEMLI-RH XSV4+10BEMLI-RH PARAFUSO AUTO ATARRAXANTE BEMLI
40 XWC4B XWC4B ARRUELA DENTADA
41 FPP50F403 FPP50F403 CABO TERRA
ENGATE PLÁSTICO DAS MICRO-CHAVES
EIXO PLÁSTICO DA BANDEJA
PORTAFUSÍVEL
HÉLICE DO VENTILADOR
DIODO DE ALTATENSÃO
GUIA PLÁSTICO DE AR B
LÂMPADA MONTADA NO SOQUETE
MOTOR DE VENTILAÇÃO A.C.
TRANSFORMADOR DE ALTATENSÃO
FUSÍVEL
CAPACITOR DE ALTATENSÃO
PÉ DE PLÁSTICO
ALAVANCA PLÁSTICA CONJ.ENGATE MICROCHAVE
PARAFUSO METÁLICO AUTO- ATARRAXANTE
PARAFUSO PARA PLÁSTICO
3
Page 4
LISTA DE PEÇAS DA PORTA NN-ST358MRU
LISTA DE PEÇAS DA PORTA
Ref. NN-ST358MRUH NN-ST358MRUK Descrição
1 FPR30A002 FPR30A002 Conj.Porta A com maçaneta
2 F31466S10X P F31466S10XP Máscara B de vidro
3 F31455G10XN F31455G10XN Máscara da porta A
4 F30186S11XP F30186S11XP Trava da porta
5 FPR30C013A FPR30C013A Conj. Porta E
6 B30216S10XP B30216S10XP Mola da trava
7 FPD000033 FPD000033 Espuma supressora
8 B30855G10XNB B30855G10XNB Porta “C” 22 litros
ATENÇÃO
A porta “C”, referência 08 deve ser montada somente após o conjunto da
porta estar presa a cavidade do forno.
4
Page 5
LISTA DE PEÇAS DO PAINEL NN-ST358MRU
LISTA DE PEÇAS DO PAINEL
Ref. NN-ST358MRUH NN- ST358MRUK Descrição
01 FPR800212I FPR800212I Membrana
02 B80346S30SXP B80346S30SXP Base do painel
03 XTV3+8C-RH XTV3+8C-RH Parafuso
04 MBUPNNST357WRPH MBUPNNST357WRPK Placa montada Painel
05 FPR800403I FPR800403I Tecla da membrana
06 F66174U21AP F66174U21AP Suporte do Display
07 AEDDHJ7D40AP AEDDHJ7D40AP Display
08 FPN800105A FPN800105A Filtro do Display
Panasonic do Brasil Limitada
DIVISÃO CS - SETOR DE APOIO TÉCNICO
Rod. Presidente Dutra, Km 155
São José dos Campos - SP
5
