PRECAUCIONES DE SEGURIDAD

CONTENIDO

NOTA

CONDICIONES DE
FUNCIONAMIENTO

ADVERTENCIA

PRECAUCIÓN

ADVERTENCIA

UNIDAD INTERIOR Y UNIDAD EXTERIOR

CONTENIDO

PRECAUCIONES DE
SEGURIDAD

18~19

PANEL DE CONTROL

20~23

UNIDAD INTERIOR

LOCALIZACIÓN DE
AVERÍAS

INFORMACIÓN

34~35

NOTA

Las ilustraciones de este manual
sirven únicamente para describir las
explicaciones y pueden no coincidir
exactamente con las del aparato
suministrado. Están sujetas a cambios
sin previo aviso con el fi n de mejorar el
producto.

CONDICIONES DE
FUNCIONAMIENTO

Temperatura de la salida

de agua (°C)

CALENTAMIENTO

Temperatura ambiente

(°C)

CALENTAMIENTO

AVISO :

Cuando la temperatura exterior esté

Interior

Máx. 55

Mín. 25

Exterior

Máx. 35

Mín. -20

fuera del intervalo de temperatura
superior, la capacidad del equipo
disminuirá signifi cativamente y la
unidad exterior podría pararse como
protección.

24

25

• Este manual describe cómo operar el sistema de bomba de calor
solamente entre las unidades interior y exterior.

• Para conocer otras operaciones como la del acumulador ACS,
radiador, regulador termostato externo y el sistema de suelo radiante,
consulte los respectivos manuales de funcionamiento del fabricante.

Para evitar lesiones personales, lesiones a terceros, o daños materiales,
cumpla lo siguiente.
El uso incorrecto por no seguir las instrucciones puede causar daños o
averías; su gravedad se clasifi ca con las indicaciones siguientes:

ADVERTENCIA

PRECAUCIÓN

Esta indicación advierte del posible
peligro de muerte o de daños graves.

Esta indicación advierte de los posibles
daños o desperfectos materiales.

Las instrucciones que deben seguirse están clasifi cadas mediante los
siguientes símbolos:

Este símbolo denota una acción
que está PROHIBIDA.

Estos símbolos denotan acciones

UNIDAD INTERIOR Y UNIDAD EXTERIOR

que son OBLIGATORIAS.

ADVERTENCIA

Este aparato no debe ser utilizado por personas (incluyendo
niños) con discapacidades mentales, sensoriales o físicas,
o falta de experiencia y conocimiento, a menos que hayan
recibido formación o supervisión en relación al uso del
aparato por una persona responsable por su seguridad. Los
niños deberían estar supervisados para asegurar que no
juegan con el aparato.

Consulte a un instalador o servicio técnico autorizados para
reparar, instalar, retirar y reinstalar la unidad. Una instalación
y uso incorrectos provocarán fugas, descargas eléctricas o
incendios.

No instale la unidad en ambientes potencialmente
explosivos o infl amables. En caso contrario, podría provocar
accidentes o incendios.

No coloque sus dedos u otros objetos en la unidad
interior o exterior, ya que las partes rotatorias
podrían provocarle lesiones.

No toque la unidad exterior durante una tormenta, ya que
podría recibir una descarga eléctrica.

No intente reparar la unidad usted mismo. De lo contrario,
podría causar daños si se manipula mal.

No instale la unidad interior en exteriores. Está diseñada
sólo para el uso en interiores.

18

PRECAUCIÓN

ADVERTENCIA

ADVERTENCIA

FUENTE DE ENERGÍA

No utilice un cable modifi cado,
unido con otro, un cable
de extensión o un cable
no especifi cado para evitar
sobrecalentamiento e incendios.

No comparta la misma salida eléctrica con otros
equipos para evitar el calentamiento e incendios.

No lo use con las manos mojadas para evitar
descargas eléctricas.

Para evitar riesgos, si el cable de alimentación
está dañado y es necesario cambiarlo, deberá
hacerlo el fabricante, un representante del
servicio técnico o una persona cualifi cada.

Esta unidad está equipada con un interruptor
por corriente residual (RCCB). Se recomienda
verifi car el funcionamiento del RCCB después de
la instalación y periódicamente después de que
el servicio técnico autorizado realizó reparaciones
o el mantenimiento para asegurarse de que esté
funcionando en buenas condiciones. De otra
manera, en caso de un fallo, pueden producirse
peligrosas descargas eléctricas o incendios.

Se recomienda que se instale un dispositivo
de corriente residual (RCD) en sitio según las
normas de cableado nacionales respectivas o
medidas de seguridad especifi cas del país en
términos de corriente residual.

Se recomienda usar guantes durante la
reparación o mantenimiento para evitar riesgos.

Este equipo deberá conectarse a tierra para
evitar descargas eléctricas o incendios.

Evite descargas eléctricas desconectando la
alimentación eléctrica cuando:

- Antes de limpiarlo o repararlo.

- Largo periodo en desuso.

- Tormentas eléctricas especialmente violentas.
Este aparato es para múltiples usos. Todos los

circuitos de alimentación eléctrica se deben
apagar antes de acceder a cualquier terminal
en el unidad interior, para evitar una descarga
eléctrica, quemadura o lesión fatal.

PRECAUCIÓN

UNIDAD INTERIOR Y UNIDAD EXTERIOR

No limpie la unidad interior con agua, benceno,
disolvente o limpiador en polvo.

No instale la unidad cerca de ningún equipo
combustible ni en un baño. De lo contrario,
podría causar una descarga eléctrica o incendio.

No toque la tubería de descarga de agua en la
unidad interior durante la operación.

No coloque nada encima ni debajo de la unidad.
No se siente o apoye sobre la unidad,

se podría caer accidentalmente.

No tocar las partes de aluminio
angulosas, pueden causar daños.

Asegúrese de que el tubo de drenaje esté
conectado correctamente. Si no es así, se
podrían producir fugas.

Revise periódicamente el bastidor de
instalación para asegurarse de que no esté
dañado. Después de períodos prolongados
de uso, es posible que se haya deteriorado la
fuerza del bastidor de instalación.

PANEL DE CONTROL

No permita que el panel de control se
humedezca. De lo contrario, podría causar una
descarga eléctrica o incendio.

No presione los botones del panel de control
con objetos duros y puntiagudos. De lo
contrario, podría dañar la unidad.

No lave el panel de control con agua, benceno,
disolvente o limpiador en polvo.

No inspeccione ni repare el panel de control
usted mismo. Consulte con un servicio técnico
autorizado. De lo contrario, podría causar
lesiones si se manipula mal.

ESPAÑOL

Ejemplos de
anormalidad

Deje de utilizar el producto cuando haya
cualquier anormalidad/fallo y desconecte el
cable de corriente o desactive el interruptor
de alimentación (riesgo de humo/fuego/
descarga eléctrica)

• El RCCB se apaga por si mismo.

• Se percibe olor a humo, ruido anormal o
sonido de vibración cuando la unidad está en
funcionamiento .

• No deja de salir agua caliente de la unidad.

Contacte inmediatamente con su
servico técnico autorizado local para su
mantenimiento/reparación

Unidad Interior

Unidad Exterior

Panel de Control

Ducha

Alimentación

Eléctrica

/

/

Unidad Acumulador ACS

Radiador

Suelo radiante

19

PANEL DE CONTROL

• Es posible que algunas funciones descritas en este manual no se apliquen a su unidad.

• Consulte a su distribuidor autorizado más cercano para obtener información.

• Para el funcionamiento normal, no se usan los botones

ERROR
RESET

,

FORCE

y

PUMPDW

.

12

13
14
15
16

23

1
2

7

Botón OFF/ON (apagado/encendido)

1

LED de encendido

2

Botón del modo de funcionamiento

3

Botón de funcionamiento silencioso

4

Botón de activación de la resistencia eléctrica

5

de apoyo de la unidad interior
Botones del modo de confi guración del

6

sistema
Tecla de confi guración del temporizador

7

Botón de modo de calefacción forzada

8

Botón del modo de recuperación de refrigerante

9

(Pump Down)
Botones del modo para verifi car el estado del

10

sistema
Botón de reinicio debido a un error

11

Indicador de APAGADO/ENCEDIDO del modo

12

de calefacción
Indicador de APAGADO/ENCEDIDO del modo

13

ACS

HEAT

TANK

QUIET

HEATER

FORCE

OPERATION

TIMER

OFF/ON

22

TIMER OUTDOOR

TIMER

1

2 3 4 56

MONTUE WEDTHU FRI SAT SUN

ON
OFF

REMOTE

WATER OUTLET

/

ON

OFF

SETTING

SET

MODE

SELECT

QUIET

ERROR

CANCEL

RESET

6 11

14

15

16

17

18

19

20

21
22

23
24
25

24

25

17
18

C

C

ACTUAL

HEATER
BOOSTER

SETTING
STATUS
PUMPDW

19
20

21

3

10

5

CHECK

HEATER

STATUS

SEARCH

PUMPDWFORCECLOCK

9

8

4

Indicador de APAGADO/ENCENDIDO del
funcionamiento silencioso

Indicador de petición de ACTIVADO/DESACTIVADO de
la resistencia eléctrica de apoyo

Indicador de APAGADO/ENCENDIDO de calefacción
forzada

Indicador (APAGADO/ENCENDIDO) del funcionamiento
real de la resistencia eléctrica de apoyo

Indicador (APAGADO/ENCENDIDO) del funcionamiento
real de la resistencia eléctrica acumulador ACS

Indicador de APAGADO/ENCEDIDO del modo de
confi guración del sistema

Indicador de APAGADO/ENCEDIDO del modo de
verifi cación de estado del sistema

Indicador de APAGADO/ENCEDIDO del modo de
recuperación de refrigerante (Pump Down)

Indicación de ajuste del temporizador/reloj
Pantalla de termocontrolador externo conectado
Visualización de la temperatura ambiente exterior
Visualización de la temperatura de la salida del agua

PREPARACIÓN DEL PANEL DE CONTROL

Ajuste de día y hora

CLOCK

1. Pulse

2. Pulse

3. Pulse

4. Repita los pasos 2 y 3 para confi gurar la hora actual.

20

.

o para seleccionar el día de hoy.

SET

para confi rmar.

Notas:

• La fecha y la hora actual se deben fi jar cuando:

- Se enciende por primera vez.

- Si ha pasado mucho tiempo desde que se encendió por
última vez.

• La hora actual que se fi jó será la hora estándar para
todas las operaciones del temporizador.

CONFIGURACIÓN DE LAS FUNCIONES ESPECIALES

PRECAUCIÓN

CONFIGURACIÓN DE LAS FUNCIONES ESPECIALES

• Después de la instalación inicial, puede ajustar manualmente las confi guraciones. Los ajustes iniciales permanecen activos
hasta que el usuario los cambia.

• El panel de control se puede usar para varias instalaciones. Es posible que algunas funciones no se apliquen a su unidad.

• Asegúrese de que el LED de funcionamiento se encuentre en estado OFF antes de realizar la confi guración.

Visualización del día

Visualización de la temperatura / SÍ / NO

Modo de
funcionamiento

SETTING

SET

SELECT

CANCEL

CHECK

STATUS

SEARCH

HEAT

TANK

QUIET

HEATER
FORCE

OPERATION

SELECCIONE LAS FUNCIONES Y AJUSTE SU TEMPORIZADOR

SET

1. Pulse

CHECK

y

simultáneamente durante 5 segundos para ingresar al modo de confi guración especial. El indicador

“CONFIGURACIÓN” y “ESTADO” está encendido.

2. Pulse o para explorar las funciones.

SELECT

3. Pulse

4. Pulse

5. Pulse

Función *

para entrar en la función.

o para activar SÍ o desactivar NO la función o ajuste su día y hora deseada.

SET

para confi rmar.

Modo de funcionamiento/
Funcionamiento real

TANK

HEAT

HEAT

TANK

BOOSTER

Descripción

Regulación termostato externo (SÍ / NO)
Para fi jar la conexión del regulación termostato externo.

Conexión del acumulador ACS (SÍ / NO)
Para fi jar la conexión del acumulador ACS.

Prioridad de calefacción (SÍ / NO)
Para elegir solo el uso de la bomba de calor para el servicio de calefacción durante el modo CALOR + ACS.

Ajuste del intervalo de funcionamiento del servicio para la calefacción
Para ajustar el temporizador para la calefacción durante el modo CALOR +

Ajuste del intervalo de funcionamiento del servicio para ACS
Para ajustar el temporizador para el acumulador ACS durante el modo CALOR +
minutos).

Ajuste del tiempo de retardo de conexión resistencia eléctrica del acumulador ACS
Para fi jar el temporizador de retardo de conexión resistencia eléctrica del acumulador ACS en ON si no se
alcanzó la temperatura del acumulador ACS (20 minutos ~ 1 hora 35 minutos).

Esterilización (SÍ / NO)
Para fi jar la esterilización, si se requiere.

Ajuste del día y la hora de esterilización
Para ajustar el temporizador para la esterilización
(sólo una vez a la semana).

Ajuste de la temperatura de esterilización
Para fi jar la temperatura para la función de esterilización (40°C ~ 75°C).

Tiempo continuo de esterilización
Para fi jar el temporizador para mantener la temperatura de calentamiento a fi n de completar la función de
esterilización (5 minutos ~ 1 hora).

TIMER OUTDOOR

WATER OUTLET

Indicador de ESTADO / CONFIGURACIÓNFunción*Visualización del temporizador

ACTUAL

HEATER
BOOSTER

SETTING
STATUS
PUMPDW

PRECAUCIÓN

Funcionamiento real

ACS

(0,5 horas ~ 10 horas).

ACS

(5 minutos ~ 1 hora 35

No utilice el sistema
durante la esterilización
para evitar quemarse o que
se caliente excesivamente
durante la ducha.

ESPAÑOL

21

FUNCIONAMIENTO BÁSICO

CANCEL

CANCEL

/

ON

OFF

CONECTAR O DESCONECTAR
LA UNIDAD

• Cuando la unidad está encendida, el LED de
funcionamiento se enciende y la temperatura real para
la salida de agua y el ambiente exterior en la pantalla
del panel de control.

MODE

SELECCIONAR MODO DE
OPERACIÓN

HEAT HEAT +TANK TANK

• MODO DE CALEFACCIÓN

-

Para ENCENDER o APAGAR el funcionamiento de la
calefacción del sistemas de radiadores / suelo radiante.

- En este modo, la unidad exterior proporcionará la

capacidad de calefacción a la unidad interior.

• MODO DE CALEFACCIÓN + ACS

- En este modo, la unidad exterior proporcionará la

capacidad de calefacción a la unidad interior y al
acumulador ACS.

- Este funcionamiento no se usa cuando el acumulador

ACS no está instalado.

• MODO DEL ACS

- Para ENCENDER o APAGAR el funcionamiento del

acumulador ACS.
En este modo, la unidad exterior proporcionará la

-

capacidad de calefacción sólamente al acumulador ACS.

QUIET

PARA DISFRUTAR DE UN
AMBIENTE TRANQUILO

• Esta operación reduce el ruido de la unidad. En
esta condición, puede causar una disminución en la
capacidad de calefacción.

HEATER

PARA ACTIVAR LA RESISTENCIA
ELÉCTRICA DE APOYO

• La resistencia eléctrica de apoyo brinda una capacidad
de calefacción adicional durante la temperatura exterior
fría y sólo puede operar en el funcionamiento del
modo de calefacción para la unidad interior al activarse
pulsando este botón.

• La resistencia eléctrica de apoyo se encenderá
automáticamente cuando se cumple con las
condiciones de confi guración.

• Para desactivar manualmente el funcionamiento de la
resistencia eléctrica de apoyo, pulse el botón de nuevo.

STATUS

CHECK

SEARCH

1.

Presione

modo STATUS (Estado).

2.

Presione o para comprobar la temperatura

de agua de entrada, temperatura de acumulador ACS,
frecuencia de trabajo del compresor o historial de errores.

• Pulse

• Cuando se ingresa al modo ESTADO, se enciende
el indicador “STATUS”.

• El modo “ESTADO” no se puede activar cuando el

22

indicador “SETTING” está encendido.

MODO DE VERIFICACIÓN DEL
ESTADO DEL SISTEMA

CHECK

durante 5 segundos para ingresar en el

para salir del modo ESTADO.

FUNCIONAMIENTO AVANZADO

•

Se recomienda que se comunique con el servicio técnico autorizado
más cercano para cambiar el rango de temperatura del agua.

•

Con el panel de control puede fi jar el rango de temperatura para de
salida del agua y la temperatura ambiente exterior.

MODO DE AJUSTE DEL SISTEMA

SETTING

1. Presione

SET

SET

SELECT

CANCEL

Modo de
funcionamiento

HEAT

TANK

ON

QUIET

HEATER
FORCE

OPERATION

Parámetro *

Visualización de la
temperatura

TIMER OUTDOOR

WATER OUTLET

Indicador de
CONFIGURACIÓN

C

durante 5 segundos para ingresar en el modo

ACTUAL

HEATER
BOOSTER

SETTING
STATUS
PUMPDW

SETTING (Confi guración). Se enciende el indicador “SETTING”.

2. Presione

3. Después de seleccionar el parámetro deseado, presione
para acceder.

4. Presione

5. Presione

o para elegir un parámetro.

o para fi jar la temperatura deseada.

SET

nuevamente para confi rmar la confi guración.

SELECT

• Repita los pasos 2 a 5 para fi jar otros parámetros.

Modo de
funcionamiento

HEAT

HEAT

HEAT

HEAT

Temperatura del agua

HEAT

HEATER

TAN K

Parámetro *Descripción

Temperatura ambiente exterior
establecida baja (-15°C ~ 15°C).

Temperatura ambiente exterior
establecida alta (-15°C ~ 15°C).

Temperatura de salida del agua
fi jada a una temperatura baja del
ambiente exterior (25°C ~ 55°C).

Temperatura de salida del agua
fi jada a una temperatura alta del
ambiente exterior (25°C ~ 55°C).

Ajuste la temperatura para APAGAR

OFF

el funcionamiento de la calefacción
(5°C ~ 35°C).

Temperatura ambiente exterior fi jada
para ENCENDER el funcionamiento

ON

de la resistencia eléctrica de apoyo
(-15°C ~ 20°C).

Temperatura fi jada del acumulador
ACS (40°C ~ 75°C).

Temperatura exterior

AJUSTE DE CAMBIO TÉRMICO DE TEMPERATURA DEL
AGUA

SET

1. Pulse

• Repita los pasos 3 a 5 para fi jar el cambio de temperatura

Notas:

• Presione

• La temperatura se almacenará en el sistema cuando se confi rma.

• El modo “SETTING” no se puede activar cuando el indicador

durante 5 segundos.

deseado (-5°C ~ 5°C).

o espere 30 segundos para salir del modo SETTING.

“PUMPDW” y “STATUS” está encendido.

CONFIGURACIÓN DEL TEMPORIZADOR SEMANAL

Visualización del temporizador

Se enciende si está seleccionado el
funcionamiento con temporizador

TIMER

1

2 3 4 5 6

MON TUEWEDTHU FRI SAT SUN

ON
OFF

ENCENDIDO del temporizador
Para encender automáticamente
la unidad
Día a ser seleccionado

Función Paso

Entre en modo de

Pulse

TIMER

temporizador
Fije la fecha y la hora

1. Pulse

2. Pulse

3. Parpadeará el “1”; pulse

4. Pulse

5. Pulse o para seleccionar la hora escogida.
Si desea confi gurar el temporizador junto con otras operaciones, pulse

6. Pulse

• Después de 2 segundos, la pantalla pasará al próximo programa.

7. Repita los pasos 4 a 7 para confi gurar los programas 2 a 6.

• Durante el ajuste del temporizador, si no se pulsa un botón dentro de los 30 segundos, o
si se pulsa el botón
confi guración del temporizador.

Agregar/modifi car

Repita los pasos anteriores.

temporizador

Desactivar temporizador

Activar temporizador

Comprobar el
temporizador

TIMER

Pulse

TIMER

Pulse

1. Pulse

2. Pulse o hasta que aparezca el día deseado, y pulse

3. Pulse o para comprobar los programas confi gurados.

Cancelar el temporizador

1. Pulse

2. Pulse o hasta que aparezca el día deseado.

3. Pulse

4. Pulse

5. Pulse

Notas:

• Se puede confi gurar el temporizador para cada día de la semana (lunes a domingo) con 6 programas diarios.

• Cuando se produce el encendido de la unidad debido a la activación del Timer, se usará la última temperatura de establecida
para el control de la temperatura de la salía de agua.

• El mismo programa de temporizador no se puede repetir en el mismo día.

• También pueden seleccionarse conjuntos de días con el mismo ajuste de temporizador.

• Facilita el ahorro de energía permitiéndole establecer hasta 6 programas en cualquier día dado.

Se pueden fi jar 6 programas diferentes en un día
(1 ~ 6)

Indica el día seleccionado
Indica el próximo día de funcionamiento del temporizador

Hora a ser seleccionada (paso de 10 minutos)

APAGADO del temporizador
Para apagar automáticamente la unidad

TIMER

OFF/ON

CLOCK

.

o para seleccionar el día escogido.

SELECT

para confi rmar.

OFF/ON

SELECT

para establecer el programa 1.

para seleccionar el ENCENDIDO o APAGADO del temporizador.

MODE

SET

para confi rmar el programa 1. El día seleccionado se resaltará con ▼.

SET

, la confi guración de ese momento queda confi rmada y fi naliza la

, luego pulse

, luego pulse

TIMER

.

CANCEL

SET

.

.

SELECT

para confi rmar la selección.

TIMER

.

SELECT

para entrar a la confi guración de programa.

o hasta que aparezca el programa deseado.

CANCEL

para cancelar el programa.

SETTING

SET

SELECT

CANCEL

QUIET

y

.

ESPAÑOL

23

UNIDAD INTERIOR

INDICADOR DE PRESIÓN DEL AGUA

INSTRUCCIONES DE LIMPIEZA

INDICACIONES

NO UTILICE LA UNIDAD SI

• Apague la unidad antes de limpiarla.

PRECAUCIÓN

INSTRUCCIONES DE LIMPIEZA

• No utilice benceno, disolvente o limpiador en polvo.

• Utilice sólo jabones (
neutros.

• No utilice agua con una temperatura superior a 40°C.

pH7) o detergentes domésticos

TIMER OUTDOOR

ACTUAL

HEATER

HEAT

TIMER

1

234 56

BOOSTER

MONTUEWEDTHUFRISAT SUN

C

TANK

ON

QUIET

SETTING

OFF

HEATER

STATUS

SOLAR REMOTE

C

FORCE

NOT AVAILABLE

PUMPDW

OPERATION

WATER OUTLET

/
ON

OFF

0.2

0.30.1

0.40

MPa

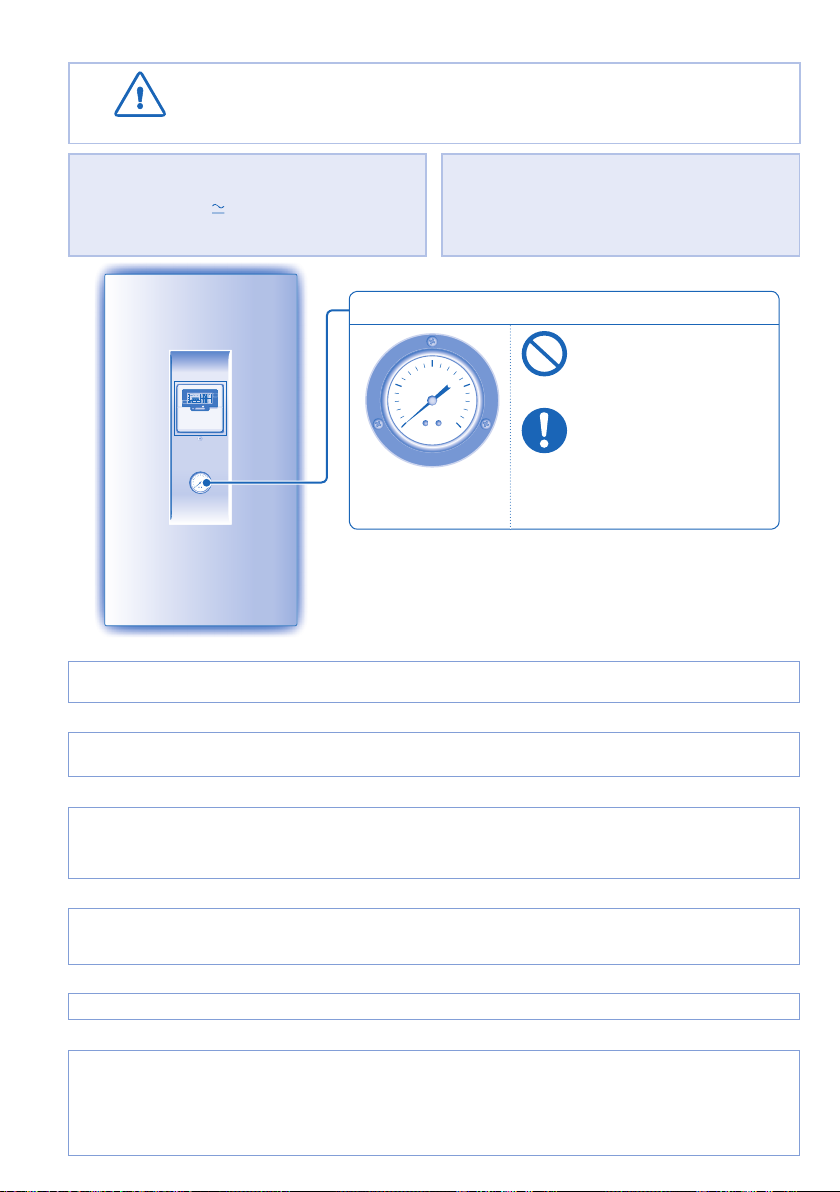

INDICADOR DE PRESIÓN DEL AGUA

INDICACIONES

• Para garantizar un desempeño óptimo de la unidad,
el mantenimiento de la limpieza se debe realizar en
intervalos regulares. Consulte con un distribuidor
autorizado.

• No presione ni golpee la

0.2

0.30.1

0.40

MPa

cubierta de vidrio con objetos
duros y puntiagudos. Esto
puede dañar la unidad.

• Asegúrese de que la presión
de agua esté entre 0,05 y 0,2
MPa (0,1 MPa = 1 bar).

• En caso de que la presión del
agua esté fuera de ese rango,
consulte a un distribuidor
autorizado.

UNIDAD INTERIOR Y PANEL DE CONTROL

• No salpique agua directamente.

• Limpie la unidad suavemente con un paño suave y seco.

FILTRO EXTERNO

• Limpie el fi ltro externo al menos una vez al año. Si no lo realiza, esto podría atascar el fi ltro, provocando el consecuente
fallo en el sistema. Consulte con su servicio técnico autorizado.

UNIDAD EXTERIOR

• No obstruya la entrada de agua ni las ventilaciones de salida de aire, ya que esto podría provocar un rendimiento bajo o
avería. Retire los obstáculos para garantizar la ventilación.

• Durante el invierno, limpie y retire la nieve que está cerca de la unidad exterior para que la nieve no cubra la entrada de
aire ni las ventilaciones de salida de aire.

INSPECCIÓN

• Con el fi n de garantizar el rendimiento óptimo de la unidad, las inspecciones de temporada de la unidad, el fi ltro externo y
el cableado se ha de llevar a cabo por un distribuidor autorizado.

• Limpie cualquier obstrucción en las ventilaciones de entrada y salida de aire de la unidad exterior.

SI NO SE VA A UTILIZAR LA UNIDAD DURANTE UN PERIODO PROLONGADO DE TIEMPO

• Apague la unidad.

NO UTILICE LA UNIDAD SI

APAGUE EL SUMINISTRO DE ENERGÍA y luego consulte con el servicio técnico autorizado bajo las siguientes condiciones:

• Si escucha ruidos extraños durante el funcionamiento.

• Agua o elementos extraños entraron en el panel de control.

• Si hay escapes de agua de la unidad interior.

• Si el interruptor del circuito salta frecuentemente.

• El cable de alimentación está demasiado caliente.

24

LOCALIZACIÓN DE AVERÍAS

Las siguientes señales no indican un mal funcionamiento.

SEÑAL

CAUSA

Compruebe lo siguiente antes de llamar a un técnico.

SEÑAL

COMPRUEBE

El LED de funcionamiento parpadea y aparece un código de error en la pantalla del
panel de control

Botón de modo calefactor forzado

Las siguientes señales no indican un mal funcionamiento.

SEÑAL

Sonido de burbujeo durante el funcionamiento. ► • Flujo del refrigerante en el interior de la unidad.
El aparato tarda varios minutos en funcionar tras volver a

encenderlo.

► • El retraso responde a un dispositivo de protección del

compresor de la unidad.
La unidad exterior genera agua o vapor. ► • Se produce condensación o evaporación en los tubos.
La unidad exterior genera vapor durante el modo de

calefacción.
No funciona la unidad exterior. ► • Cuando la temperatura exterior está fuera del rango de

Se detiene la operación del sistema de bomba de calor
aire a agua.

Difi cultad del sistema para calentar ► • Cuando la calefacción es operada por la unidad interior

El sistema no se puede calentar instantáneamente. ► • Debido a la naturaleza del sistema de bomba de calor,

El funcionamiento comienza después de que se restablece
la energía.

► • Esto se debe al proceso de descongelación que tiene

lugar en el intercambiador de calor.

de funcionamiento, el sistema de bomba de calor activa

su protección.

► • Si la temperatura del agua que entra en la unidad interior

es inferior a los 20°C, y la temperatura ambiente es

inferior a 10°C. La resistencia eléctrica de apoyo se

encenderá para calentar el agua.

junto con la calefacción del piso o el calentador del

panel simultáneamente, puede haber casos donde la

temperatura del agua tibia esté bajando y cause que se

debilite la calefacción del piso o del calentador del panel.

• Cuando la temperatura de aire exterior es baja, puede
disminuye el rendimiento.

• La nieve bloquea la salida o entrada de aire en la unidad
exterior.

• Cuando la temperatura de salida de agua es baja, puede
disminuye el rendimiento.

puede tardar un tiempo que se caliente el agua si la
unidad está operando desde un arranque en frío.

► • La unidad se opera bajo la función de reinicio

automático.

CAUSA

ESPAÑOL

Compruebe lo siguiente antes de llamar a un técnico.

SEÑAL

Las función de calefacción no funciona efi cientemente. ► • Programe la temperatura correctamente.

Funcionamiento ruidoso. ► • Compruebe si la unidad está instalada en una pendiente

• La válvula del radiador está cerrada.

• Limpie cualquier obstrucción en las ventilaciones de
entrada y salida de aire de la unidad exterior.

o si la tapa no está cerrada correctamente.

COMPRUEBE

La unidad no funciona. ► • Compruebe si el disyuntor está activado.
El LED de funcionamiento no enciende o la pantalla del

panel de control está en blanco.

El LED de funcionamiento parpadea y aparece un código de error en la pantalla del
panel de control

TIMER

TIMER

1

2 3 4 5 6

MON TUEWEDTHU FRI SAT SUN

ON
OFF

Botón de modo calefactor forzado

FORCE

• Apague la unidad e informe el código de error al servicio técnico autorizado.

• El funcionamiento del temporizador se cancela cuando aparece un código de error.

•

En caso de que haya avería del sistema de bomba de calor de aire a agua, se puede usar la resistencia
eléctrica de apoyo para calentar el agua. Pulse

/

ON

OFF

•

Pulse

para detener el funcionamiento del calefactor forzado.

► • Está desconectado el suministro de energía o hay un

fallo eléctrico.

FORCE

para encender el calefactor de respaldo.

• Durante el modo calefactor forzado, no se permiten ninguna de las otras operaciones.

25

INFORMATION/INFORMATIONS/INFORMACIÓN/
INFORMATIONEN

Information for Users on Collection and Disposal of Old Equipment

These symbols on the products, packaging, and/or accompanying documents mean that used electrical and
electronic products should not be mixed with general household waste.
For proper treatment, recovery and recycling of old products, please take them to applicable collection points,
in accordance with your national legislation and the Directives 2002/96/EC and 2006/66/EC.
By disposing of these products correctly, you will help to save valuable resources and prevent any potential
negative effects on human health and the environment which could otherwise arise from inappropriate waste
handling.
For more information about collection and recycling of old products, please contact your local municipality,
your waste disposal service or the point of sale where you purchased the items.
Penalties may be applicable for incorrect disposal of this waste, in accordance with national legislation.

For business users in the European Union

If you wish to discard electrical and electronic equipment, please contact your dealer or supplier for further
information.

[Information on Disposal in other Countries outside the European Union]

These symbols are only valid in the European Union. If you wish to discard these items, please contact your
local authorities or dealer and ask for the correct method of disposal.

Avis aux utilisateurs concernant la collecte et l’élimination des piles et des appareils usagés

Apposé sur le produit lui-même, sur son emballage, ou fi gurant dans la documentation qui l’accompagne, ce
pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des
ordures ménagères.
Afi n de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés,
veuillez les porter à l’un des points de collecte prévus, conformément à la législation nationale en vigueur
ainsi qu’aux directives 2002/96/CE et 2006/66/CE.
En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à
prévenir le gaspillage de ressources précieuses ainsi qu’à protéger la santé humaine et l’environnement
contre les effets potentiellement nocifs d’une manipulation inappropriée des déchets.
Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez
vous renseigner auprès de votre mairie, du service municipal d’enlèvement des déchets ou du point de vente
où vous avez acheté les articles concernés.
Le non-respect de la réglementation relative à l’élimination des déchets est passible d’une peine d’amende.

Pour les utilisateurs professionnels au sein de l’Union européenne

Si vous souhaitez vous défaire de pièces d’équipement électrique ou électronique, veuillez vous renseigner
directement auprès de votre détaillant ou de votre fournisseur.

[Information relative à l’élimination des déchets dans les pays extérieurs à l’Union européenne]

Ce pictogramme n’est valide qu’à l’intérieur de l’Union européenne. Pour connaître la procédure applicable
dans les pays hors Union Européenne, veuillez vous renseigner auprès des autorités locales compétentes ou
de votre distributeur.

3434

Información para usuarios sobre la recogida y eliminación de aparatos viejos

Estos símbolos en los productos, embalajes y/o documentos adjuntos, signifi can que los aparatos eléctricos
y electrónicos y las baterías no deberían ser mezclados con los desechos domésticos.
Para el tratamiento apropiado, la recuperación y el reciclado de aparatos viejos y baterías usadas, por favor,
observe las normas de recogida aplicables, de acuerdo a su legislación nacional y a las Directivas 2002/96/
CE y 2006/66/CE.
Al desechar estos aparatos y baterías correctamente, Usted estará ayudando a preservar recursos valiosos y
a prevenir cualquier potencial efecto negativo sobre la salud de la humanidad y el medio ambiente que, de lo
contrario, podría surgir de un manejo inapropiado de los residuos.
Para mayor información sobre la recolección y el reciclado de aparatos y baterías viejas, por favor, contacte
con su comunidad local, su servicio de eliminación de residuos o al comercio donde adquirió estos aparatos.
Podrán aplicarse penas por la eliminación incorrecta de estos residuos, de acuerdo a la legislación nacional.

Para usuarios empresariales en la Unión Europea

Si usted desea desechar aparatos eléctricos y electrónicos, por favor contacte con su distribuidor o proveedor
a fi n de obtener mayor información.

[Informacion sobre la Eliminación en otros Países fuera de la Unión Europea]

Estos símbolos sólo son válidos dentro de la Unión Europea. Si desea desechar estos objetos, por favor
contacte con sus autoridades locales o distribuidor y consulte por el método correcto de eliminación.

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte
elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden
sollen.
Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling
gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen
Sammelpunkten.
Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen
zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu
vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können.
Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien
wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister
oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.
Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder
verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer
Informationen bitte an Ihren Händler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen
möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße
Entsorgungsmethode ist.

3535

Address:
GDD GmbH
Am Goldenen Feld 18
D-95326 Kulmbach

Printed in Malaysia

F567486

FS0311-2
