Panasonic KX-FT79CN-W User Manual

商务·家庭两用高性能传真机
KX-FT79CN-W
白色
ORDER NO. KMF0209626C3
警 告
© 2002 九州松下电器株式会社版权所有。未经授权的 复制和传播是违法的。
KX-FT79CN-W
目录
1简----------------------------------------------- 3
1.1. 安全预防措施 ------------------------------- 3
1.2. 绝缘电阻测试 ------------------------------- 3
1.3. 对维修技师的说明 --------------------------- 3
1.4. 电池注意事项 ------------------------------- 3
1.5. 交流电注意事项 ----------------------------- 4
1.6. 个人安全预防措施 --------------------------- 4
1.7. 特点 --------------------------------------- 5
1.8. 技术规格 ----------------------------------- 6
1.9. 任选附件 ----------------------------------- 6
1.10. 测试图 ------------------------------------- 7
1.11. 控制位置 ----------------------------------- 9

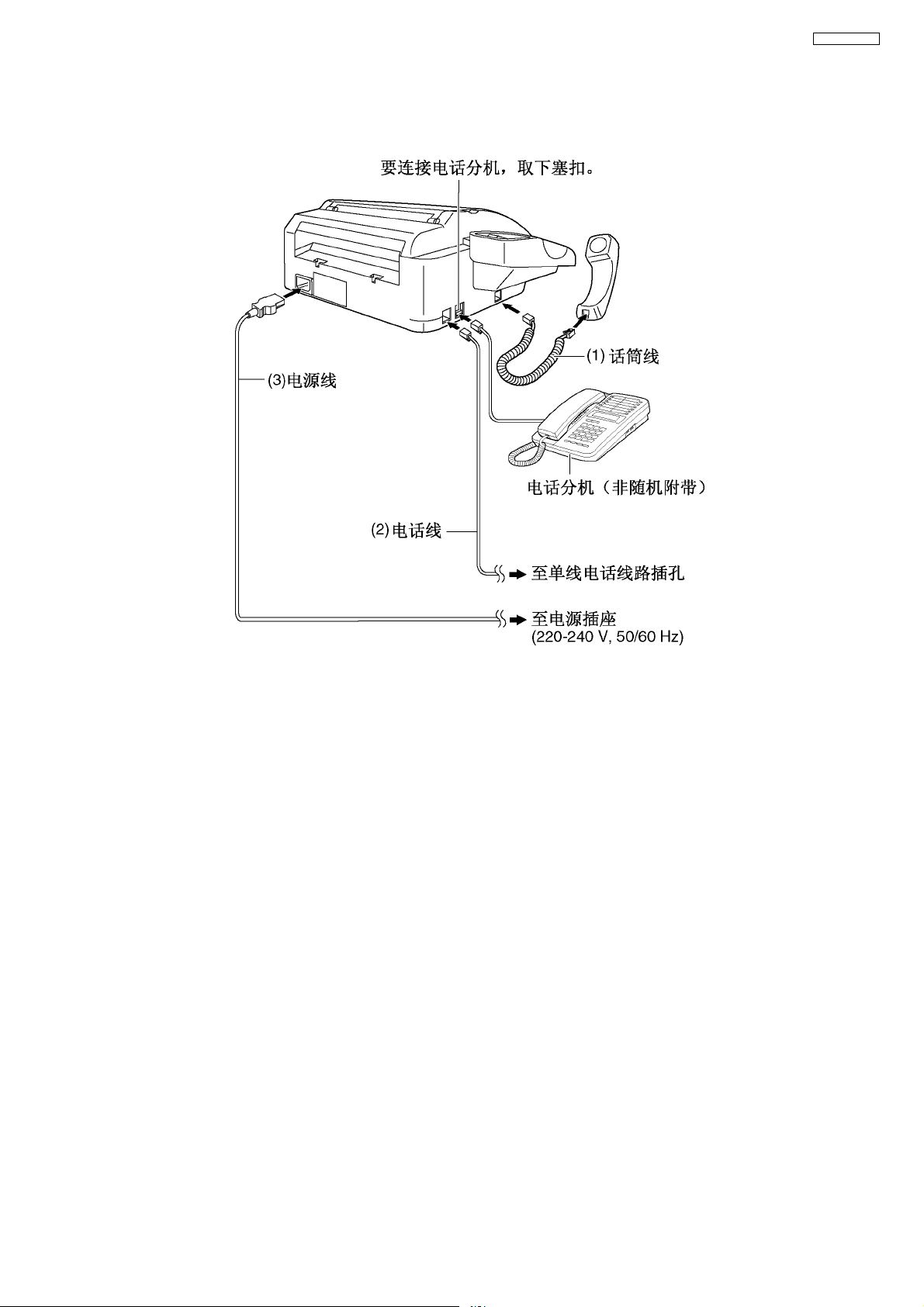

1.12. 连接 -------------------------------------- 11

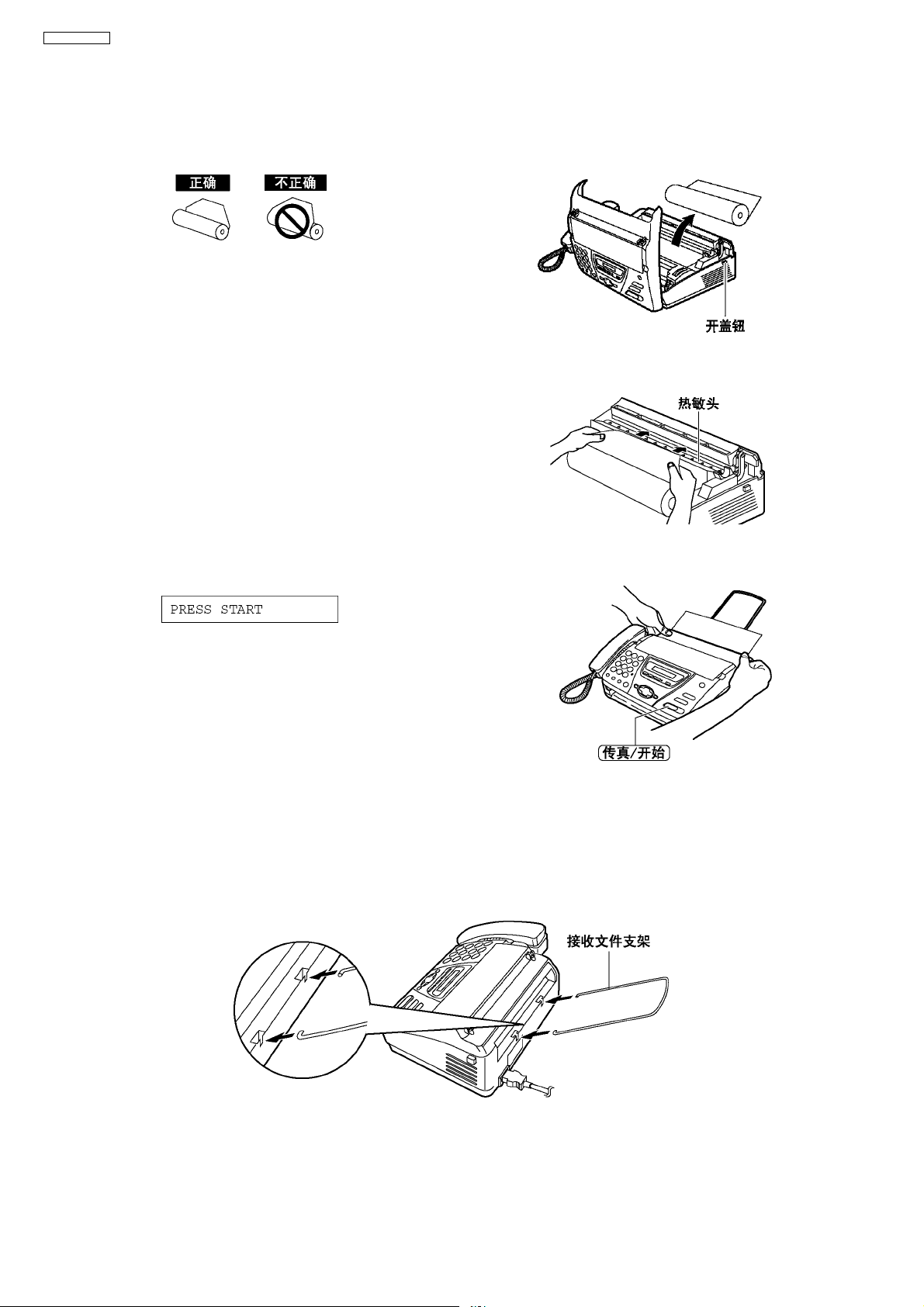

1.13. 安装 -------------------------------------- 12
1.14. 维修项目和元件位置 ------------------------ 17
2 故障检修指南 ------------------------------------ 20
2.1. 故障检修提要 ------------------------------ 20
2.2. 用户可修复的故障 -------------------------- 21

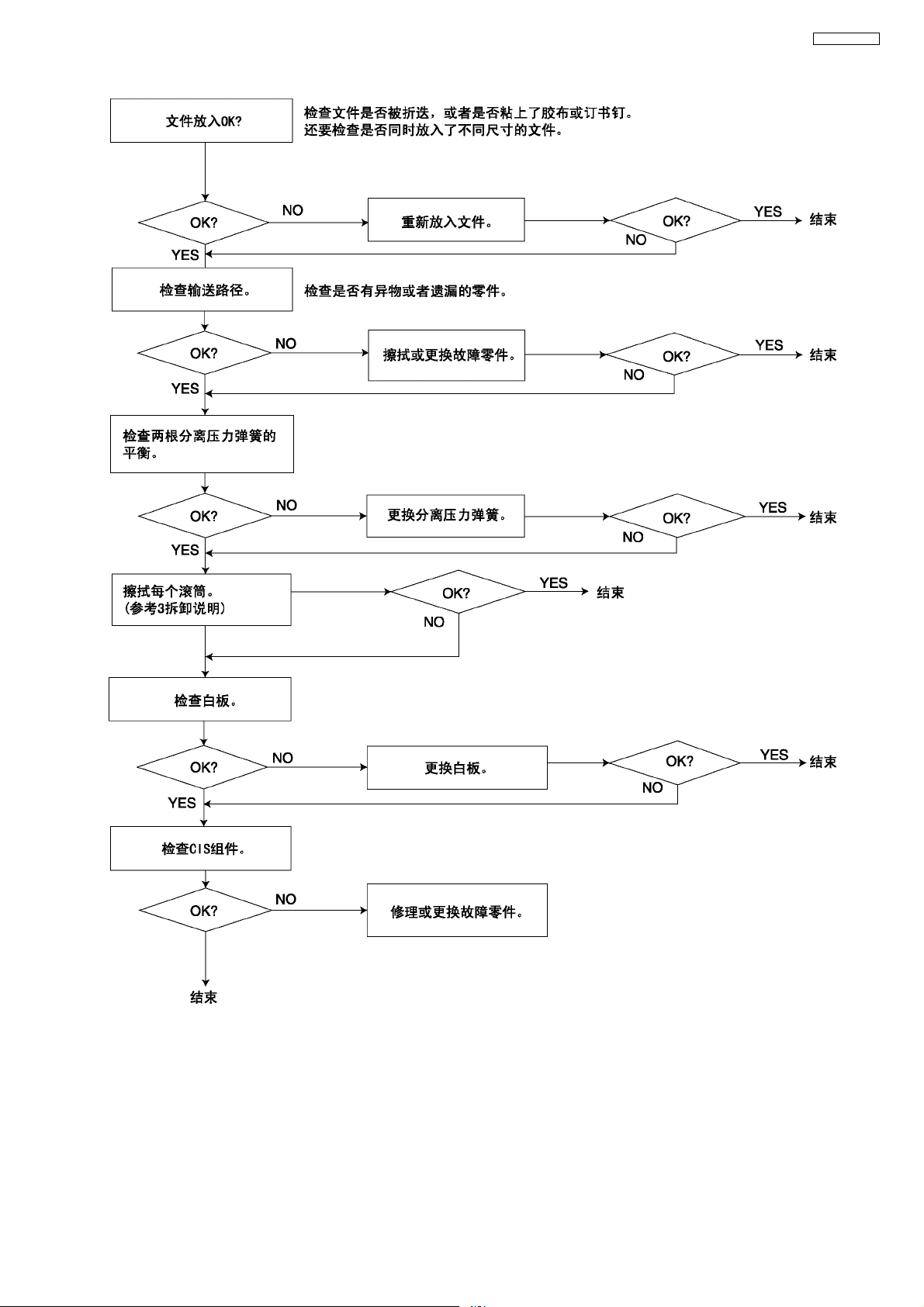

2.3. 故障检修细节 ------------------------------ 24
2.4. 编程和图表 -------------------------------- 76
2.5. 测试功能 ---------------------------------- 83
3 拆卸说明 ---------------------------------------- 85
3.1. 如何卸下底壳 ------------------------------ 85
3.2. 如何卸下操作板块 -------------------------- 86
3.3. 如何卸下操作板和液晶显示器 ---------------- 87
3.4. 如何卸下数字板、模拟板、电源板和交流电源插 口 ---------------------------------------- 88
3.5. 如何卸下话筒叉簧盒和扬声器 ---------------- 89
3.6. 如何卸下马达块 ---------------------------- 90
3.7. 如何卸下分离滚筒 -------------------------- 92
3.8. 如何卸下图像传感器 ------------------------ 93
3.9. 如何拆卸热敏头和剪切装置 ------------------ 94
3.10. 如何拆卸送稿盘 ---------------------------- 95
3.11. 引线的安装位置 ---------------------------- 96
3.12. 安装热敏头和模拟板 ------------------------ 97
4 如何更换扁平插件 IC ----------------------------- 98
4.1. 准备 -------------------------------------- 98
4.2. 扁平插件 IC 拆卸工序 ----------------------- 98
4.3. 扁平插件 IC 安装工序 ----------------------- 99
4.4. 搭接修改工序 ------------------------------ 99
5 电路操作 --------------------------------------- 100
5.1. 接线图 ----------------------------------- 100
5.2. 总方框图 --------------------------------- 101
5.3. 控制部分 --------------------------------- 103
5.4. 传真部分 --------------------------------- 110
5.5. 传感器和开关 ----------------------------- 120
5.6. 调制解调器部分 --------------------------- 124
5.7. 模拟装置方框图 --------------------------- 131
5.8. NCU 部分---------------------------------- 132
5.9. ITS (综合电话系统)和监听器部分---------- 134
5.10. ATAS( 自动电话应答系统 ) 部分-------------- 134
5.11. 操作板部分 ------------------------------- 136
5.12. LCD 部分---------------------------------- 137
5.13. 电源板部分 ------------------------------- 138 6 IC 的晶体管和二极管的终端指南 ------------------ 141 7 夹具和工具 ------------------------------------- 142 8 机壳、机械零件和电气元件位置------------------- 143
8.1. 操作板部分 ------------------------------- 143
8.2. 上机壳部 / 热敏头部分 --------------------- 144
8.3. 下机壳部 --------------------------------- 145
8.4. 马达部分 --------------------------------- 146
页数 页数
8.5. 螺丝的实际尺寸 ----------------------------147
9 附件和包装材料----------------------------------148
10 更换零件表--------------------------------------149
10.1. 机壳和电气元件 ----------------------------149
10.2. 数字板部件 --------------------------------150
10.3. 模拟板部件 --------------------------------152
10.4. 操作板部件 --------------------------------153
10.5. 电源板部件 --------------------------------154
10.6. 夹具和工具 --------------------------------155 11 示意图说明--------------------------------------157 12 示意图------------------------------------------158
12.1. 数字板 (PCB1) -----------------------------158
12.2. 模拟板 (PCB2) -----------------------------160
12.3. 操作板 (PCB3)----------------------------161
12.4. 电源板 (PCB4)----------------------------162 13 印刷电路板--------------------------------------163
13.1. 数字板 (PCB1):元件视图 ------------------163
13.2. 数字板 (PCB1):底视图 --------------------164
13.3. 模拟板 (PCB2):元件视图 ------------------165
13.4. 模拟板 (PCB2):底视图 --------------------166
13.5. 操作板 (PCB3)----------------------------167
13.6. 电源板 (PCB4)----------------------------168
2
1简
1.1. 安全预防措施
1. 维修前,拔下交流电源线以防触电。
2. 要换零件时,仅使用厂家推荐的产品。
3. 检查电源线的状况,如有磨损或明显的损坏,就应更换。
4. 维修后,务必将导线护套、绝缘套、绝缘纸、护罩等重新装好。
5. 在把维修好的机器交还给用户之前,务必进行以下绝缘电阻测试,以防止用户受到电击的危险。
1.2. 绝缘电阻测试
1. 拔下电源线,用一根跨接线使插头的两个插脚短路。
2. 接通电源开关。
3. 用欧姆表测量跨接的 AC 插头和每个外露金属机壳部分 (例如螺丝头、控制轴、底架等)之间的电阻值。 注:某些外露的部件按设计可能与机壳绝缘。这些电阻值读数将无穷大。
4. 如果测量值超出规定的范围,则可能有电击的危险。
KX-FT79CN-W
1.3. 对维修技师的说明
IC 和 LSI 易受静电损坏。 在维修时,以下预防措施将有助于防止再发生故障。
1. 用铝箔将塑料部件的盒子盖好。
2. 使烙铁接地。
3. 在桌台上铺上导电的垫子。
4. 勿用裸手指抓握 IC 或 LSI。
1.4. 电池注意事项
注意:
1. 若电池更换不当 , 则有发生爆裂的危险,只能用厂家推荐的同样的或相等型号的电池更换。 请按厂家的指示处理用过的电池。
2. 锂电池是关键部件 ( 型号 :CR2032),更换和放入电池时 , 请注意其极性和正确位置。
3
KX-FT79CN-W
1.5. 交流电注意事项
为了您的安全,在关上下机壳之前,请检查以下预防措施。
1. 用螺丝固定接地线。
2. 正确地连接 AC 连接器。
3. 将接地线在芯线上缠绕 4 次。
4. 将 AC 线在芯线上缠绕 4 次。
1.6. 个人安全预防措施
1.6.1. 机器的运动部分
小心别让您的头发、衣服、手指、装饰品等卷入本机的任何运动部分。 本机的运动部分有滚筒和一个齿轮。有一个由文件输送马达转动的分离滚筒和一个文件输送滚筒。一个齿轮转动这两个滚筒。小心勿 用手触摸它们,尤其在本机工作时。
4
1.6.2. 通电部分
本机的全部电气部分都由通电的 AC 电源线提供 AC 电源。 切勿拆卸维修插入 AC 电源的机器。
注意事项:
给本机电源的主要一侧提供 AC 电压。因此,在拆卸维修前始终要拔去 AC 电源线。
KX-FT79CN-W
1.7. 特点
一般
帮助功能 请参阅 2.1.3. 当您不知道如何操作本机时,使用帮助功能 (P.20),以打印出以下特点。
-DIRECTORY
传真
清晰度 : 标准 , 精细 / 照片 , 超精细
复印机功能
帮助打印
文件自动输送器 (10 张纸 )
易观察的 LCD(15 个字符 )
同报通信 ( 最大 10 个终端站 )
集成电话系统
电话号码簿 (50 站 )
数字双工扬声器电话
数字应答系统
语音时间 / 昼间标记
播放快和慢的放音速度
5
KX-FT79CN-W
1.8. 技术规格
适用线路: 公用交换电话网络
文件尺寸: 最大宽度 216 mm
最大长度 600 mm
有效扫描宽度: 208 mm
记录纸尺寸: 216 mm 最大 30 m 卷
有效打印宽度: 208 mm
传送时间 *: 约 15 秒 / 页 (辉度方式)**
扫描密度: 水平:8 pels / mm:
垂直:3.85 线 / mm - “STANDARD (标准)”方式
7.7 线 / mm - “FINE (精细)”/ “PHOTO (照片)”方式
15.4 线 / mm - “SUPER FINE (超精细)”方式
半色调层次: 64 级 扫描器型式: 密接图像传感器 (CIS)
打印型式: 感热式打印
数据压缩系统: 改良赫夫门 (MH),改良 READ (MR)
调制解调器速度: 9,600 / 7,200 / 4,800 / 2,400 bps ;自动降速
操作环境: 5 ℃ -35 ℃,45%-85% RH (相对湿度)
尺寸 (高×宽×深): 117 mm × 347 mm × 270 mm
重量: 约 2.6kg
耗电量: 待机:约 4.5W
发送:约 25W (发送 ITU-T 1 号测试稿时) 接收:约 30W (接收 ITU-T 1 号测试稿时) 复印:约 30W (复印 ITU-T 1 号测试稿时) 最大:约 125W (复印 100% 的黑色文件时)
电源: 交流 220-240 V, 50/60 Hz
存储器容量: 当存储器中没有任何文稿时,可以录音约 20 分钟 ***
* 传送速度取决于各页的内容、清晰度、电话线路状况和对方机器的能力。 ** 此处提到的传送速度是以 ITU-T 1 号测试稿和辉度方式为根据的。( 参考 1.10. 测试图 (P.7))
如果对方机器的能力低于您的机器,传送时间也许更长。
*** 录音时间可能会因来电方的背景噪声而缩短。
注:
本说明书中的详细内容若有变更,恕不另行通知。
本说明书中的图片和插图可能与实际产品略有不同。
1.9. 任选附件
型号 说明 规格
KX-A106 标准热敏记录纸 216 mm × 30 m纸卷,芯25mm
6
1.10. 测试图
1.10.1. ITU-T 1 号测试图
KX-FT79CN-W
7
KX-FT79CN-W
1.10.2. ITU-T 2 号测试图
8
1.11. 控制位置
1.11.1. 外观
KX-FT79CN-W
9
