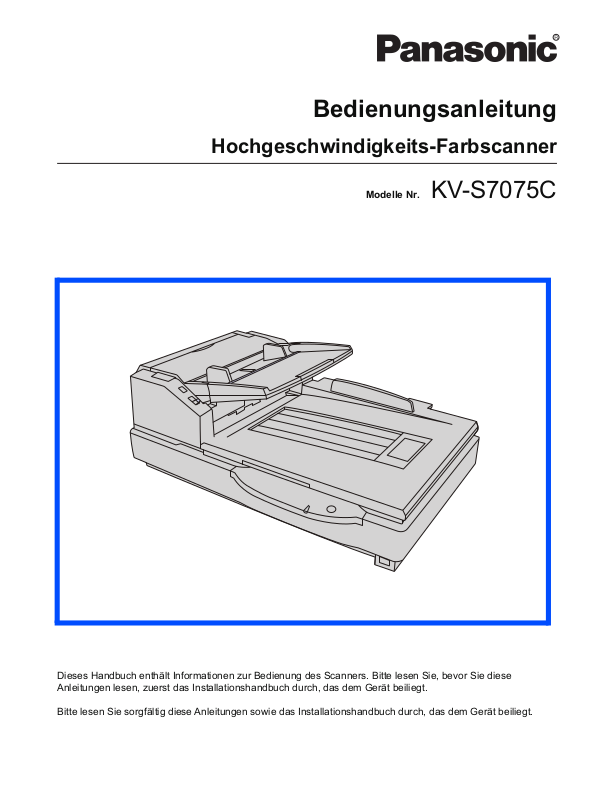

Page 1

Bedienungsanleitung

Hochgeschwindigkeits-Farbscanner

Modelle Nr.

KV-S7075C

Dieses Handbuch enthält Informationen zur Bedienung des Scanners. Bitte lesen Sie, bevor Sie diese Anleitungen lesen, zuerst das Installationshandbuch durch, das dem Gerät beiliegt.

Bitte lesen Sie sorgfältig diese Anleitungen sowie das Installationshandbuch durch, das dem Gerät beiliegt.

Page 2

Einleitung

Vielen Dank, dass Sie sich für den Kauf eines Panasonic High Speed Color Scanners entschieden haben.

■ Dokumentation

Die beiliegende Dokumentation besteht aus zwei Handbüchern: dem Installationshandbuch und dem Bedienungsanleitung. Zusätzlich sind drei Software-Handbücher im Lieferumfang enthalten.

Installationshandbuch

(elektronische Dokumentation)

Bedienungsanleitung

(dieses Handbuch)

Software-Handbücher

(elektronische Dokumentation)

Das Installationshandbuch enthält Hinweise und Erläuterungen zur Installation des Geräts.

Die Bedienungsanleitung enthält Hinweise und Erläuterungen zu den Teilen, Funktionen und zur Wartung des Geräts.

LPIE-Handbuch

Erläutert die Einstellung der Funktionen von PIE (Panasonic Image Enhancement Technology), die Sie in den ISIS oder TWAIN Treibern vornehmen können.

LRTIV-Handbuch

Erläutert die Funktionen von und Einstellungen für RTIV (Reliable Throughput Imaging Viewer). (Sie können diese Anleitung lesen, indem Sie in RTIV die Schaltfläche für die Hilfe anklicken.)

LHandbuch für das Benutzer-Dienstprogramm

Erläutert die Benutzung des Benutzer-Dienstprogramms, mit dessen Hilfe die Gerätewartung ausgeführt wird. (Sie können diese Anleitung lesen, indem Sie im Benutzer-Dienstprogramm die Schaltfläche für die Hilfe anklicken.)

■ Abkürzungen

LWindows® bezieht sich auf das Betriebssystem Microsoft® Windows® (nachfolgend Windows genannt). LWindows

genannt).

LWindows LWindows Vista

genannt).

2000 bezieht sich auf das Betriebssystem Microsoft® Windows® 2000 (nachfolgend Windows 2000

XP bezieht sich auf das Betriebssystem Microsoft® Windows® XP (nachfolgend Windows XP genannt).

bezieht sich auf das Betriebssystem Microsoft® Windows Vista® (nachfolgend Windows Vista

■ Warenzeichen

LMicrosoft, Windows und Windows Vista sind entweder eingetragene Warenzeichen oder Warenzeichen der

Microsoft Corporation in den Vereinigten Staaten von Amerika und/oder anderen Ländern.

LISIS und QuickScan Pro sind eingetragene Warenzeichen oder Warenzeichen von EMC Corporation. LIBM und AT sind Marken der International Business Machines Corporation in den USA oder anderen Ländern oder

beiden.

LIntel und Intel Core sind Marken der Intel Corporation in den USA und anderen Ländern. LAdobe und Reader sind eingetragene Warenzeichen oder Warenzeichen von Adobe Systems Incorporated in den

Vereinigten Staaten und/oder anderen Ländern.

LAlle anderen hier erwähnten Marken sind Eigentum ihrer jeweiligen Inhaber.

■ Das internationale ENERGY STAR Programm

Als ENERGY STAR®-Partner garantiert Panasonic, dass dieses Produkt den ENERGY-STAR-Richtlinien für geringen Stromverbrauch entspricht.

Page 3

■ Systemvoraussetzungen

Computer IBM® PC/AT® oder kompatibler Personalcomputer mit CD-ROM-Laufwerk

CPU Intel

Betriebssystem Windows 2000 / Windows XP / Windows Vista

Schnittstelle USB 2.0

Arbeitsspeicher 1 GB oder mehr

Festplattenlaufwerk Benötigt mindestens 5 GB freien Speicherplatz.

Notiz

LEs ist möglich, dass die oben genannten Anforderungen nicht den Mindestanforderungen bestimmter

Betriebssysteme entsprechen.

LDie Scan-Geschwindigkeit variiert und hängt vom Betriebssystem des Wirtsrechners und vom verwendeten

Anwendungsprogramm ab.

LWegen der geringeren Übertragungsrate von USB 1.1 wird die Verwendung einer USB-2.0-Schnittstelle

Inhalt

Seite

Für Ihre Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Vorsorgemaßnahmen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Bezeichnung der Teile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

LEinschaltsequenz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

LÜber die Betriebsanzeige (LED) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Einlegen von Dokumenten in den ADF . . . . . . . . . . . . . . . . . . . 14

LHinweise zu Dokumenten beim Scannen . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

LScannen von Dokumenten mit gleichem Seitenformat . . . . . . . . . . . . . . . . . 16

LEinscannen von Dokumenten mit verschiedenen Seitengrößen . . . . . . . . . . 20

Rechte und linke Dokumentenführung in Ausgangsposition zurücksetzen

Platzieren von Vorlagen auf dem Flachbett. . . . . . . . . . . . . . . . 24

LZum Flachbett-Scannen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

LSeite aus einem Buch oder auf einem dicken Trägermaterial scannen. . . . . 25

Verwenden von Kontrollblättern. . . . . . . . . . . . . . . . . . . . . . . . . 26

LDrucken von Kontrollblättern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

LKontrollblätter drucken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

. . . 23

Pflege

und Wartung

Ändern der Referenzplatten-Einstellung . . . . . . . . . . . . . . . . . . 28

LEinstellung der ADF-Referenzplatte. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

LEinstellung des Flachbettbogens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Papierstau beseitigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

LBeseitigen von Papierstaus am Papierschlitz . . . . . . . . . . . . . . . . . . . . . . . . 30

LBeseitigen von gestautem Papier aus dem Ausgabeweg . . . . . . . . . . . . . . . 31

Gerät reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

LScanner außen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

LInnerhalb des Scanners . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

LReinigen von Papiereinzugswalze, Trennwalze und Andrückwalze . . . . . . . 33

LReinigen von Antriebswalzen und Freilaufwalzen . . . . . . . . . . . . . . . . . . . . . 35

LReinigen von Antriebswalzen, Freilaufwalzen und Ausgabewalzen . . . . . . . 36

LReinigen der Referenzplatten und ADF-Glasflächen . . . . . . . . . . . . . . . . . . . 37

Reinigen der Papier- und Wartesensoren und der Doppeleinzugkontrollen

LReinigen der Start, Schrägeinzug- und Endesensoren . . . . . . . . . . . . . . . . . 39

LReinigen der Glasfläche des Flachbetts und der

Dokumentenabdeckungs-Kontrolle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

. . . 38

Auswechseln der Austauschwalzenmodule . . . . . . . . . . . . . . . 41

LAuswechseln des Papiereinzugswalzenmoduls. . . . . . . . . . . . . . . . . . . . . . . 41

LAuswechseln der Andrückwalze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Fehlerbehebung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Schattiereinstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Hinweise zur Wiederverpackung . . . . . . . . . . . . . . . . . . . . . . . . 48

Anhang

Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Page 5

Für Ihre Sicherheit

Um schwere Verletzungen und Verletzungen mit Todesfolge zu vermeiden, sollten Sie diesen Abschnitt vor der Verwendung des Gerätes aufmerksam durchlesen, um den sachgemäßen und sicheren Betrieb des Gerätes zu gewährleisten.

LDieser Abschnitt erklärt die grafischen Symbole,

die in dieser Anleitung verwendet werden.

Weist auf eine potenzielle Gefahr hin,

WARNUNG

VORSICHT

Dieses Symbol weist Benutzer auf bestimmte Gebote hin.

Diese Symbole weisen Bediener auf spezifische Bedienverfahren hin, die vermieden werden müssen.

Diese Symbole weisen Bediener auf spezifische Bedienverfahren hin, die betont werden müssen, um das Gerät sicher zu betreiben.

die zu schweren Verletzungen oder Tod führen kann.

Kennzeichnet Gefahrenquellen, die zu leichteren Verletzungen oder Geräteschäden führen können.

■ Für Benutzer

WARNUNG

Netz- und Bodenanschluss

Die Stromquellenspannung dieses Gerätes ist auf dem Typenschild abzulesen. Schließen Sie das Gerät nur an einen Netzausgang mit der korrekten Spannung an. Wenn Sie ein Kabel mit einer nicht spezifizierten Stromstärke verwenden, kann das Gerät oder der Stecker Rauch abgeben oder sich stark erhitzen.

Beim Verwenden dieses Produkts sollten Sie eine Stromquelle in der Nähe des Gerätes verwenden, die leicht zugänglich ist.

Zum sicheren Betrieb muss das mitgelieferte Netzkabel an eine Standardsteckdose angeschlossen werden, die durch die normalen Leitungen ausreichend geerdet ist.

Der einwandfreie Betrieb des Gerätes bedeutet nicht zwingend, dass die Steckdose geerdet und die Installation ganz sicher ist. Zu Ihrer eigenen Sicherheit sollten Sie sich bei Zweifeln über die ausreichende Erdung der Steckdose an einen qualifizierten Elektriker wenden.

Lässt sich der Stecker nicht an die Steckdose anschließen, wenden Sie sich an einen anerkannten Elektriker, um die Steckdose durch eine geerdete Steckdose zu ersetzen.

Verwenden Sie den Erdungsstecker (und keinen z. B. Konversionsstecker).

Stecken Sie das Netzkabel fest in die Steckdose ein. Unsachgemäßes Anschließen kann zu Brand oder zu einem elektrischem Schlag führen.

Page 6

Für Ihre Sicherheit

Vermeiden Sie Ziehen, Biegen oder Scheuern des Netzkabels oder Steckers sowie das Ablegen von Gegenständen. Ein beschädigtes Netzkabel kann einen Brand oder elektrischen Schlag verursachen.

Versuchen Sie nicht, das Netzkabel oder den Stecker zu reparieren. Wenn das Netzkabel oder der Stecker in irgendeiner Weise beschädigt ist, wenden Sie sich an einen autorisierten Servicedienst, um ein Ersatzkabel zu erhalten.

Stellen Sie sicher, dass die Steckerverbindung staubfrei ist. In einer feuchten Umgebung kann ein verschmutzter Stecker eine beträchtliche Menge Strom aufnehmen, die Hitze erzeugen und nach längerer Zeit zu Bränden führen kann.

Berühren Sie den Stecker niemals mit nassen Händen. Es besteht die Gefahr eines elektrischen Schlages.

Stellen Sie den Betrieb unverzüglich ein, falls das Gerät Rauch oder übermäßige Wärme entwickelt, einen ungewöhnlichen Geruch oder ungewöhnliche Geräusche abgibt. Unter derartigen Bedingungen besteht die Gefahr von Brand oder elektrischem Schlag. Schalten Sie das Gerät unverzüglich aus, trennen Sie das Netzkabel ab, und wenden Sie sich zwecks Reparatur an Ihren Fachhändler.

Ziehen Sie immer direkt den Stecker heraus, ziehen Sie nicht am Kabel. Durch Ziehen des Kabels können Beschädigungen entstehen, die einen Brand oder elektrischen Schlag verursachen können.

Vorsichtsmaßnahmen

Wenn Metallteile oder Wasser in das Gerät gelangen, schalten Sie das Gerät sofort aus, und ziehen Sie den Netzstecker heraus. Wenden Sie sich zwecks Reparatur an Ihren Fachhändler. Die Verwendung des verschmutzten Gerätes kann einen Brand oder elektrischen Schlag verursachen.

Versuchen Sie nicht, das Gehäuse zu öffnen und das Gerät selbst zu reparieren. Wenden Sie sich zwecks Reparatur an Ihren Fachhändler.

Versuchen Sie nicht, das Gerät oder Teile zu modifizieren. Änderungen oder Modifizierungen können einen Brand oder elektrischen Schlag verursachen.

Berühren Sie das Gerät und den Stecker nicht während eines Gewitters. Dadurch kann ein elektrischer Schlag verursacht werden.

Walzenreinigungspapier

Die WalzenreinigungspapierReinigungsflüssigkeit nicht verschlucken oder deren Dämpfe einatmen, denn sie enthält Isopropylalkohol.

Bei Personen mit empfindlicher Haut kann das Walzenreinigungspapier Hautreizungen verursachen. Tragen Sie daher Schutzhandschuhe.

Das Walzenreinigungspapier nicht in der Nähe einer Heizung oder offenen Flamme verwenden.

VORSICHT

Stromversorgung

Das Gerät sollte nur zusammen mit dem beiliegenden Netzkabel betrieben werden.

Wenn das Gerät über einen längeren Zeitraum nicht verwendet wird, schalten Sie es aus, und ziehen Sie den Netzstecker heraus. Wenn ein angeschlossenes Gerät über einen längeren Zeitraum nicht verwendet wird, kann eine beschädigte Isolierung einen elektrischen Schlag, Leckstrom oder Brand verursachen.

Page 7

Aufstellung und Transport Vorsichtsmaßnahmen

Für Ihre Sicherheit

Stellen Sie das Gerät nicht auf einer unstabilen Unterlage auf.

Um Brand oder elektrischen Schlag zu vermeiden, darf das Gerät weder Regen noch sonstiger Feuchtigkeit ausgesetzt werden.

Stellen Sie das Gerät nicht in einer feuchten oder staubigen Umgebung auf. Längerer Betrieb unter diesen Bedingungen kann einen Brand oder elektrischen Schlag verursachen.

Versperren Sie auf keinen Fall die Belüftungsöffnungen. Dies kann zur Überhitzung führen und einen Brand auslösen.

Beim Transport des Gerätes ziehen Sie den Netzkabel aus der Steckdose. Wenn das Gerät bei eingestecktem Netzkabel bewegt wird, kann das Netzkabel beschädigt werden, was einen Brand oder elektrischen Schlag verursachen kann.

Das Gerät sollte nur von zwei Personen bewegt werden, die an den vier Aussparungen vorne und hinten am Gehäuse anfassen. Wenn das Gerät herunterfällt, kann es Verletzungen verursachen oder das Gerät kann beschädigt werden.

Wenn das Gerät umgefallen ist oder beschädigt wurde, schalten Sie es aus, und ziehen Sie das Netzkabel heraus. Andernfalls besteht die Gefahr von Brand oder elektrischem Schlag.

Stellen Sie keine Flüssigkeitsbehälter oder schweren Gegenstände auf das Gerät. Ein versehentliches Eindringen von Flüssigkeiten in das Gerät kann zu schweren Beschädigungen führen. Schalten Sie das Gerät in diesem Fall aus, ziehen Sie das Netzkabel heraus und wenden Sie sich zwecks Reparatur an Ihren Fachhändler.

Achten Sie darauf, sich beim Schließen der Ausgabeklappe nicht die Finger einzuklemmen. Dies kann zu Verletzungen führen.

LED-LAMPE KEINE DIREKTE ANZEIGE MIT OPTISCHEN INSTRUMENTEN. KLASSE 1M LED-PRODUKT

LED-Eigenschaften

LED-Strahlung: max. 12 mW

Wellenlänge: Rot typ. 630 nm

Grün typ. 534 nm

Vertiefungen

Legen Sie keine Druckmaterialien, die mit magnetischer Tinte bedruckt sind, oder magnetische Streifenkarten auf das Flachbett. In der Flachbett-Abdeckung (FlachbettBlatt) befinden sich Magneten, durch die Daten auf solchen Druckmaterialien und Karten beschädigt werden können.

Blau typ. 460 nm

Emissionsdauer: Kontinuierlich

Standard: IEC 60825-1:1993 +A1:1997 +A2:2001

Page 8

Für Ihre Sicherheit

■ Sicherheitsinformationen (nur für Großbritannien und Nordirland)

Das Gerät wird zu Ihrer Sicherheit mit einem dreipoligen Formstecker geliefert. Im Stecker befindet sich eine 5-A-Sicherung. Wenn die Sicherung ersetzt werden muss, darf nur eine Sicherung verwendet werden, die eine Belastbarkeit von 5 A besitzt und von ASTA oder BSI gemäß der Norm BS1362 zugelassen ist. Kontrollieren Sie, ob die Sicherung mit dem ASTA-Zeichen oder dem BSI-Zeichen gekennzeichnet ist. Wenn die Sicherungsabdeckung des Steckers entfernt werden kann, müssen Sie nach dem Ersetzen der Sicherung die Abdeckung wieder anbringen. Der Stecker darf nicht ohne Sicherungsabdeckung verwendet werden. Ein Ersatz für die Sicherungsabdeckung ist bei Ihrem lokalen Panasonic-Händler erhältlich.

FALLS DER FORMSTECKER NICHT AN IHRE NETZSTECKDOSE ANGESCHLOSSEN WERDEN KANN, MÜSSEN SIE DIE SICHERUNG ENTFERNEN UND DEN STECKER ABSCHNEIDEN UND SICHER ENTSORGEN. WENN DER ABGESCHNITTENE STECKER AN EINE 13-A-STECKDOSE ANGESCHLOSSEN WIRD, BESTEHT EINE GROSSE GEFAHR EINES ELEKTRISCHEN SCHLAGES. Wenn ein neuer Stecker angebracht wird, so muss der nachstehende Kabelcode beachtet werden. Bei Zweifeln wenden Sie sich an einen qualifizierten Elektriker.

ASA

Das blaue Kabel muss an der mit "N" oder schwarz gekennzeichneten Steckerklemme angeschlossen werden. Das braune Kabel muss an der mit "L" oder rot gekennzeichneten Steckerklemme angeschlossen werden.

Ersetzen der Sicherung:

Sicherungsfach mit einem Schraubendreher öffnen und Sicherung auswechseln.

oder

WARNUNG

DIESES GERÄT MUSS GEERDET WERDEN.

WICHTIG

Die einzelnen Kabel sind durch die folgenden Farben gekennzeichnet:

Grün und gelb : Erde

Blau : Neutral

Braun : stromführend

Falls die Kabelfarben dieses Gerätes nicht mit den Kabelfarben Ihres Steckers übereinstimmen, müssen Sie wie folgt vorgehen.

Das grün und gelb gekennzeichnete Kabel muss an der mit "E", dem Erde-Symbol oder der grün bzw. grün und gelb gekennzeichneten Steckerklemme angeschlossen werden.

Page 9

Vorsorgemaßnahmen

■ Installation

LSetzen Sie das Gerät nicht direkter

Sonneneinstrahlung oder Zugluft aus und stellen Sie es nicht in der Nähe von Wärmequellen auf.

LStellen Sie das Gerät nicht in der Nähe von Geräten

auf, die elektronisches oder magnetisches Rauschen erzeugen.

LSchützen sie das Gerät vor statischer Elektrizität. LBewegen Sie das Gerät nicht plötzlich von einem

kalten Ort an einen warmen Ort. Dadurch kann Luftfeuchtigkeit im Gerät kondensieren.

■ CD-ROM

LBeschreiben und bekleben Sie die Oberflächen der

CD-ROM nicht.

LBerühren Sie die Datenseite der CD-ROM nicht.

Achten Sie darauf, dass Sie keine Fingerabdrücke auf der CD-ROM hinterlassen oder die CD-ROM in anderer Weise beschädigen.

LSetzen Sie die CD-ROM nicht für längere Zeit direktem

Sonnenlicht oder Wärmequellen aus.

LWerfen und verbiegen Sie die CD-ROM nicht.

■ Walzenreinigungspapier

LBewahren Sie das Walzenreinigungspapier außerhalb

der Reichweite kleiner Kinder auf.

LBewahren Sie das Walzenreinigungspapier nicht in

direktem Sonnenlicht und bei Temperaturen von über 40 °C auf.

LVerwenden Sie ausschließlich das

Walzenreinigungspapier, um die Walzen und die ADFGlasflächen zu reinigen.

LWeitere Informationen zum Walzenreinigungspapier

finden Sie im Sicherheitsdatenblatt. Bitte erkundigen Sie sich bei Ihrem Panasonic-Vertragshändler nach dem Sicherheitsdatenblatt.

VON OFFENEM FEUER FERNHALTEN.

■ Weitere Vorsichtsmaßnahmen

LEntfernen Sie vor dem Scannen alle Brief- und

Heftklammern von den Dokumenten. Andernfalls besteht die Gefahr, dass sowohl das Gerät als auch die Vorlage beschädigt wird.

LAuf keinen Fall Farbverdünner, Benzin,

Reinigungsmittel mit Scheuerwirkung oder mit Tensiden für die Reinigung des Scanner-Gehäuses verwenden.

LStecken Sie den Netzstecker in einen Netzanschluss,

aus dem Sie den Stecker leicht wieder heraus ziehen können.

Page 10

Vorsorgemaßnahmen

■ Illegale Kopien ■ Sicherheitshinweis

Für die Verwaltung der Dokumente und gescannten

Das Kopieren bestimmter Dokumente ist gesetzlich verboten.

Das Kopieren bestimmter Dokumente kann in Ihrem Land oder Ihrer Region verboten sein. Verurteilte können mit Geld- und/oder Gefängnisstrafen bedacht werden. Es folgen Beispiele für Gegenstände, die in Ihrem Land möglicherweise nicht kopiert werden dürfen.

LGeld LBanknoten und Schecks LBank- und Staatsanleihen, Wertpapiere LPässe, Fahrerlaubnisse, Ausweise, bestimmte

amtliche sowie private Dokumente und ähnliche Schriftstücke

LUrheberrechtlich geschütztes Material oder

Warenzeichen ohne Einverständnis des Eigentümers

LBriefmarken und andere handelbare Urkunden

Daten ist der Benutzer verantwortlich. Beachten Sie insbesondere folgende Punkte. LAchten Sie darauf, dass bei wichtigen Dokumenten vor

und nach dem Scanvorgang dieselbe Anzahl von Seiten vorhanden ist und dass keine Seiten im Scanner verbleiben.

LErstellen Sie regelmäßig Sicherungskopien von

wichtigen Daten.

LLöschen Sie alle gespeicherten Bilddaten vollständig,

bevor Sie den Computer oder die Festplatte warten lassen oder den Computer oder die Festplatte entsorgen.

■ Warnaufkleber

Diese Liste erhebt keinen Anspruch auf Vollzähligkeit, und es wird keine Gewährleistung hinsichtlich Ihrer Vollständigkeit oder Korrektheit übernommen. Im Zweifelsfall lassen Sie sich rechtlich beraten.

Hinweis

Um verhindern, dass illegale Kopien angefertigt werden, stellen Sie Ihr Gerät an einem beaufsichtigten Ort auf.

Page 11

Bezeichnung der Teile

Dokumentenführung Einzugtablett

Auswahl der Documentenführungen

ADF-Tür

Tür-Entriegelung des ADF

Manueller Papiereinzugswähler

Ausgabefach

Betriebsanzeige (LED)

Wenn das Gerät eingeschaltet ist, leuchtet die grüne Anzeige. Bei Fehlern wechhselt die Anzeige auf Rot, sie leuchtet dann beständig oder blinkt.

Vorlageneinzug Vorlageneinzugs-

Verlängerung

Hinterer Anschlag Ausgabeanschlag

Netzschalter Dokumentenab-

deckung

Start/Stopp-Taste

Diese Taste drücken, um das Scannen eines Dokumentes oder eines Stapels von Dokumenten zu stoppen oder zu starten.

Ausgabeklappe

Netzanschluß

Netzkabel

Die Form des Steckers kann je nach Land oder Region abweichen.

Obere Abdeckung

Tür der Druckeinrichtun

USB-Anschluss

Lüftergitter

Page 12

Bezeichnung der Teile

Flachbettbogen

Flachbett-Glasfläche

Referenzplatte (hinten)

AusgabeklappenEntriegelung

ADF-Glasfläche (hinten)

Referenzplatte (vorn)

ADF-Glasfläche (vorn)

Page 13

■ Einschaltsequenz

Den Scanner einschalten.

LDie Betriebsanzeige (LED) leuchtet nun

auf.

Bezeichnung der Teile

Betriebsanzeige (LED)

Netszschalter

■ Über die Betriebsanzeige (LED)

Die Betriebsanzeige (LED) zeigt den Status des Scanners wie folgt an:

LED-Zustand Scanner-Zustand

Grün Scan-Bereitschaft oder während des Scannens

Grün (blinkt) Ruhemodus

Orangefarben Bereit zum Scannen oder Scannen mit

Warnhinweis *

Orangefarben (blinkt)

Rot Ein Fehler ist aufgetreten *

: Die Walzen müssen gereinigt oder ausgewechselt werden.

Bitte schauen Sie in der Bedienungsanleitung (CD-ROM) nach, wie die Walzen gereinigt bzw. ersetzt werden können.

, *2: Den Status des Scanners mit Hilfe des Benutzer-Dienstprogramms überprüfen.

Das Benutzer-Dienstprogramm ist auf der CD-ROM vorhanden. Siehe Abschnitt "Software installieren" im Installationshandbuch.

Während der Initialisierung

Page 14

Einlegen von Dokumenten in den ADF

48~29

Der ADF (Auto Document Feeder - Automatischer Dokumenteneinzug) dient dazu, mehrere zu scannende Dokumente automatisch nacheinander einzuziehen.

Geeignete Dokumente

Dokumentformat:

7 mm

70~432 mm

Einzugsric htung

Papierstärke: 40–127 g/m

Kleiner als A7: nur 127 g/m

Höchstanzahl der Blätter auf dem Einzugtablett

Papierstärke (g/m²)

Maximal zulässige Anzahl von Blättern

LDie oben genannten Zahlen sind Richtwerte und beziehen sich auf frisches Papier. LDie Anzahl der Blätter hängt von der Qualität des verwendeten Papiers ab. Sollte es zu Problemen beim

Papiereinzug kommen, verringern Sie die Anzahl der Dokumente auf dem Einzugtablett.

Empfohlenes Papier: Normalpapier

40 52 64 75 80 90 104 127

320 260 200 170 160 140 120 100

Vorlagen müssen zusätzlich folgende Bedingungen erfüllen

Einzugsrichtung

Rollneigung

Weniger als 5 mm

Faltung

Weniger als

Einzugsrichtung

5 mm

Page 15

Vorlagen unterschiedlicher Größe und Stärke

Einlegen von Dokumenten in den ADF

Papierstärke der Vorlage

Dokumentenformat

Das Verhältnis zwischen der dünnsten und der dicksten Seite in Bezug auf die Papierstärke muss geringer als 1,5 sein.

Das Verhältnis zwischen der größten und der kleinsten Seite in Bezug auf Breite und Höhe muss geringer als 1,5 sein. (Die kleinste Seite hat das Format A6.) Beispiel: Ist das Format der kleinsten Seite im A4, sind für die größte Seite Formate bis A3 möglich und ist das Format der kleinsten Seite A6, ist für die größte Seite das Format A5 möglich.

Ungeeignete Dokumente

Folgende Arten von Vorlagen können möglicherweise nicht eingescannt werden:

LZerrissene Dokumente oder Dokumente, deren Rand beschädigt ist LWellige, verknitterte oder gefaltete Dokumente LKohlepapier LPapier, das nicht rechteckig oder unregelmäßig zugeschnitten ist LPerforiertes oder gelochtes Papier LBeschichtetes Papier LPauspapier LThermopapier

Vorlagen aus folgenden Materialien nicht mit dem Scanner verwenden:

LFotografien LFolien für Overheadprojektoren, andere Kunststofffolien, Stoff oder Metallfolien LPapiervorlagen mit Unregelmäßigkeiten wie Brief- oder Heftklammern sowie Leim- oder Klebstoffresten LDokumente mit feuchter Tinte oder Zinnober-Stempelfarbe für Siegel LDicke oder unregelmäßig geformte Vorlagen, wie Umschläge, zusammen geklebte Blätter, usw.

■ Hinweise zu Dokumenten beim Scannen

LAbhängig vom Papiertyp können die Scanergebnisse beim Scannen von ungeeigneten Dokumenten oder sogar

beim Scannen von geeigneten Dokumenten schlecht sein. Im Falle eines Papierstaus oder Doppeleinzugs beachten Sie folgende Punkte und scannen Sie erneut: – Walzen und Sensoren reinigen. – Anzahl der Blätter auf dem Einzugtablett verringern. – Ausrichtung im Hochformat eingelegter Vorlagen zu Querformat ändern, oder umgekehrt. – Legen Sie die zu scannenden Dokumente per Hand ein (manuelle Zufuhr). – Stellen Sie die Scangeschwindigkeit auf “Langsam” ein. – Führen Sie den Scanvorgang unter Verwendung des Flachbetts aus.

LEntfernen Sie vor dem Scannen alle Brief- und Heftklammern von den Dokumenten. Andernfalls besteht die

Gefahr, dass sowohl das Gerät als auch die Vorlage beschädigt wird.

LWellige Vorlagen können einen Papierstau verursachen und so das Dokument beschädigen. Vor dem Scannen

daher darauf achten, dass das Dokument glatt ist.

LBitte vergleichen Sie beim Scannen wichtiger Dokumente die Anzahl der Originalseiten mit der Anzahl der

gescannten Seiten.

LNehmen Sie die Vorlagen nach dem Scannen aus dem Ausgabefach.

Page 16

Einlegen von Dokumenten in den ADF

■ Scannen von Dokumenten mit gleichem Seitenformat

Vorsichtsmaßnahmen:

LEntfernen Sie vor dem Scannen ggf. Heftklammern von allen Vorlagen. LZusammengeklebte oder eingerollte Dokumente sollten grundsätzlich unter Verwendung des Flachbetts gescannt

können, da derartige Vorlagen einen Papierstau oder eine Beschädigung des Gerätes verursachen können.

Stellen Sie den manuellen

Papiereinzugswähler auf [AUTO] oder [MANUAL].

[AUTO]: Automatischer Einzug [MANUAL]: Manueller Einzug

LWenn sie die manuelle Zufuhr wählen,

legen Sie bitte jeweils nur 1 Blatt ein.

LVerwenden Sie die manuelle Zufuhr, wenn

sie wichtige oder gebundene Dokumente einscannen.

[AUTO]

Manueller Papiereinzugswähler

[MANUAL]

Manueller Papiereinzugswähler

Page 17

Dokumente, die zusammengeheftet

oder gestapelt sind (z.B. in einem Ordner) müssen voneinander getrennt werden.

1Dazu den Stapel auffächern, um die

Blattkanten voneinander zu trennen.

2Halten Sie dabei den Stapel an den

gegenüberliegenden Seiten und biegen Sie die Blätter (siehe Abbildung rechts).

3Um die Blätter voneinander zu

trennen, die Blätter mehrmals straffen und wieder loslassen und dabei in eine Wellenform bringen (siehe Abbildung rechts).

Diesen Vorgang so oft wiederholen wie notwendig.

Einlegen von Dokumenten in den ADF

Die Dokumente gut übereinander

stapeln, so dass die Blattkanten exakt übereinanderliegen.

Stellen Sie die Dokumentenführungen

etwas breiter als die tatsächliche Größe des Dokuments ein.

Dokumentenführung

Page 18

Einlegen von Dokumenten in den ADF

Bei Verwendung von langem Papier

ziehen Sie die VorlageneinzugsVerlängerung aus dem Vorlageneinzug heraus. Klappen Sie dann den Ausgabeanschlag hoch, und stellen Sie ihn auf eine etwas größere Länge als die tatsächliche Länge der Vorlage ein.

Legen Sie die Dokumente mit der zu

scannenden Seite nach oben weisend in den Vorlageneinzug ein. Schieben Sie die Dokumente dann bis zum Anschlag in der Pfeilrichtung der Abbildung.

LDie Höhe des Vorlagenstapels darf die

Begrenzungslinie an der Dokumentenführung nicht überschreiten. Anderenfalls ein Papierstau oder Schrägeinzug auftreten.

Einzugtablett

Ausgabeanschlag

Hochformat

VorlageneinzugsVerlängerung

Markierung für Maximale Stapelhöhe

Querformat

Page 19

Einlegen von Dokumenten in den ADF

Stellen Sie die Dokumentenführung

dem Format der zu scannenden Vorlage entsprechend ein. Stellen Sie den Ausgabeanschlag dem Format des auszugebenden Dokuments entsprechend ein.

LBeim Scannen von Vorlagen mit einer

Länge zwischen 420 mm (A3-Format) bzw. 432 mm und 2540 mm klappen Sie den Ausgabeanschlag ein.

Ausgabeanschlag

Öffnen Sie die entsprechende Anwendersoftware*1 und beginnen Sie den Scanvorgang.

Dokumentenführung

*1 Die Programme RTIV und QuickScan Pro Demo, die dem Gerät beigelegt sind, können zum

Einscannen der Dokumenten verwendet werden.

Page 20

Einlegen von Dokumenten in den ADF

■ Einscannen von Dokumenten mit verschiedenen Seitengrößen

Die Bedingungen, unter denen dies möglich ist, finden Sie unter "Vorlagen unterschiedlicher Größe und Stärke" (Seite 15). LWenn Sie optimale Ergebnisse erzielen möchten, kann es notwendig sein, Vorlagen mit verschieden großen

Seiten nach Seitengröße anzuordnen.

Bringen Sie den manuellen

Papiereinzugswähler in die Stellung [AUTO].

Dokumente, die zusammengeheftet

oder gestapelt sind (z.B. in einem Ordner) müssen voneinander getrennt werden.

1Dazu den Stapel auffächern, um die

Blattkanten voneinander zu trennen.

2Halten Sie dabei den Stapel an den

gegenüberliegenden Seiten und biegen Sie die Blätter (siehe Abbildung rechts).

3Um die Blätter voneinander zu

trennen, die Blätter mehrmals straffen und wieder loslassen und dabei in eine Wellenform bringen (siehe Abbildung rechts).

[AUTO]

Manueller Papiereinzugswähler

Diesen Vorgang so oft wiederholen wie notwendig.

Page 21

Einlegen von Dokumenten in den ADF

Entriegeln Sie die

Dokumentenführung. Um die Dokumentenführung zu entriegeln, schieben Sie die Auswahl der Dokumentenführungen in die in der Abbildung vorgegebene Richtung, bis die Markierungen (1) und (2) nebeneinander liegen.

Legen Sie die Vorlagen an einer Seite

bündig zusammen.

Auswahl der Documentenführungen

Bei Verwendung von langem Papier

Einzugtablett

VorlageneinzugsVerlängerung

Ausgabeanschlag

Page 22

Einlegen von Dokumenten in den ADF

Richten Sie die Vorlagen so aus, dass

die Mitte des kleinsten Blatts mittig von den Papiereinzugswalzen eingezogen wird. Wenn das Dokument nicht korrekt ausgerichtet ist, kommt es zu Problemen beim Einzug.

LDie Höhe des Vorlagenstapels darf die

Begrenzungslinie an der Dokumentenführung nicht überschreiten. Anderenfalls ein Papierstau oder Schrägeinzug auftreten.

LEs kann bei manchen Papiersorten

vorkommen, dass die Vorlagen beim Einzug verrutschen. In diesem Fall verringern Sie bitte die Anzahl der Vorl ag en.

Entnehmen Sie das Dokument und

verriegeln Sie die Dokumentenführung. Um die Dokumentenführung zu verriegeln, schieben Sie die Dokumentenführung in die in der Abbildung vorgegebene Richtung, bis die Markierungen (1) und (2) nebeneinander liegen.

Markierung für Maximale Stapelhöhe

Dokumentenführung

Auswahl der Documentenführungen

1 2

Legen Sie das Dokument wieder auf den Vorlageneinzug und stellen Sie die

Dokumentenführung entsprechend der Größe des zu scannenden Dokuments ein.

LAchten Sie darauf, dass die Vorlagen an einer Seite bündig zusammenliegen. LAchten Sie darauf, dass die Mitte des kleinsten Blatts mittig in den Papierschlitz eingezogen wird.

Öffnen Sie die entsprechende Anwendersoftware*1 und beginnen Sie den Scanvorgang.

*1 Die Programme RTIV und QuickScan Pro Demo, die dem Gerät beigelegt sind, können zum

Einscannen der Dokumenten verwendet werden.

Page 23

Einlegen von Dokumenten in den ADF

■ Rechte und linke Dokumentenführung in Ausgangsposition zurücksetzen

Entriegeln Sie die

Stellen Sie die Dokumentenführungen

so ein, dass sie die Kanten der Vorlagen fast berühren.

Auswahl der Documentenführungen

Verriegeln Sie die

Dokumentenführung. Um die Dokumentenführung zu verriegeln, schieben Sie die Dokumentenführung in die in der Abbildung vorgegebene Richtung, bis die Markierungen (1) und (2) nebeneinander liegen.

1 2

Page 24

Platzieren von Vorlagen auf dem Flachbett

Auf der Glasfläche des Flachbetts können sowohl Einzelblätter als auch Zeitschriften, Bücher usw. zum Einscannen platziert werden. Dieser Vorgang wird “Flachbett-Scannen” bezeichnet.

Achtung

LLegen Sie keine Druckmaterialien, die mit magnetischer Tinte bedruckt sind, oder magnetische Streifenkarten auf

das Flachbett. In der Flachbett-Abdeckung (Flachbett-Blatt) befinden sich Magneten, durch die Daten auf solchen Druckmaterialien und Karten beschädigt werden können.

■ Zum Flachbett-Scannen

Klappen Sie den Vorlageneinzug hoch.

Öffnen Sie die

Dokumentenabdeckung.

Legen Sie das Dokument mit der

einzuscannenden Seite nach unten auf die Glasfläche des Flachbetts, und richten Sie es auf die Ecke links oben aus.

LFalls das Dokument geknickt oder

gebogen ist, glätten Sie es nach Möglichkeit.

Dokumentenabdeckung

Vorlageneinzug

Stardard Markierung

Dokument

Page 25

Platzieren von Vorlagen auf dem Flachbett

Richten Sie die kürzere Seite des

Dokument auf die linke Kante der Glasfläche des Flachbetts aus.

Die lange Seite des Dokumentes an

der Standard-Markierung ausrichten.

LFalls das Dokument schräg liegt, wird das

Scanergebnis unbefriedigend sein.

Dokumentenabdeckung vorsichtig

schließen.

LFalls Sie die Dokumentenabdeckung

zuknallen, wird durch den Luftzug das eingelegte Dokument aus seiner Position gebracht, und das Scanergebnis könnte unbefriedigend sein.

LWährend des Scanvorgangs die

Dokumentenabdeckung nicht öffnen oder nach unten pressen.

LAchten Sie darauf, daß Sie vor dem

Scannen die Dokumentenabdeckung wirklich schließen.

LNach Vollzug des Scanvorgangs die

Dokumentenabdeckung öffnen und das Dokument vom Scanfenster nehmen.

Stardard Markierung

Kurze seite

Dokument

Lange seite

Flachbett-Glasfläche

Öffnen Sie die entsprechende Anwendersoftware*1 und beginnen Sie den Scanvorgang.

*1 Die Programme RTIV und QuickScan Pro Demo, die dem Gerät beigelegt sind, können zum

Einscannen der Dokumenten verwendet werden.

■ Seite aus einem Buch oder auf einem dicken Trägermaterial scannen

Beim Scannen einer dicken Vorlage, z.B. eines Buches, sind die folgenden Punkte sorgfältig zu beachten: LBitte beachten Sie, dass Bereiche des Dokuments, die die Glasfläche des Flachbetts nicht berühren, nicht

einwandfrei gescannt werden können.

LWird die Vorlage während des Scanvorgangs bewegt, verwackelt das Abbild der Vorlage.

Page 26

Verwenden von Kontrollblättern

Mit Kontrollblättern können Sie die Scaneinstellungen im Verlauf eines Scanvorgangs ändern. Indem Sie in einen Vorlagenstapel ein Kontrollblatt einfügen, können Sie die Scaneinstellungen aller nachfolgenden Seiten ändern. Kontrollblätter finden Sie auf der mitgelieferten CD-ROM.

Dokumente

Kontrollblatt

Simplex

Funktionen, für die Kontrollblätter verfügbar sind

Simplex, Duplex, Binär, 256-Stufen-Grau, Farbe, dynamischer Schwellenwert, Pixelschattierung, Fehlerstreuung, Funktion 1–9, Trennblatt

LMehrere Kontrollblätter können verwendet werden. LZum Arbeiten mit Kontrollblättern muss Ihre Scansoftware Kontrollblätter unterstützen. Informationen über das

Scannen mit Kontrollblättern finden Sie im Handbuch Ihrer Scansoftware.

LKontrollblätter können mit Hilfe der beigelegten CD-ROM ausgedruckt werden.

Code

Dokumente

Page 27

Verwenden von Kontrollblättern

■ Drucken von Kontrollblättern

LDrucken Sie das Kontrollblatt in der angegebenen Größe aus; vergrößern oder verkleinern Sie es nicht. LAchten Sie beim Drucken des Steuerblatt darauf, dass das Muster einen Abstand von 25 mm vom oberen Rand

der Seite hat und horizontal zentriert ist.

Seitenmitte

25 mm

LVerwenden Sie das Kontrollblatt mit der Größe des zu scannenden Dokuments. LAchten Sie darauf, dass das Kontrollblatt nicht verschmutzt. Kontrollblatt nicht falten oder knicken. Andernfalls

kommt es zu Problemen beim Einscannen.

LWeiterführende Angaben zu Kontrollblättern und Trennblättern finden Sie im Abschnitt "2.40 Steuerblatt erfassen"

im PIE-Handbuch.

■ Kontrollblätter drucken

LFür das Drucken von Kontrollblättern muss Adobe® Reader® auf Ihrem Computer installiert sein. LInformationen über das Ändern der Druckeinstellungen finden Sie im Handbuch Ihres Druckers.

Legen Sie die CD-ROM in das CD- bzw. DVD-Laufwerk Ihres Computers ein.

LWenn bei Ihrem Computer die Funktion "Autorun" aktiviert ist, beginnt der Installationsvorgang

automatisch.

LDas Fenster "Setup" erscheint.

– Wenn unter Windows Vista das AutoPlay-Dialogfeld erscheint, klicken Sie auf "CDRun.exe". – Wenn das Programm nicht automatisch startet, wählen Sie unter [Arbeitsplatz] ([Computer] unter

Windows Vista) das CD/DVD-Laufwerk und doppelklicken Sie dann auf "CDRun.exe".

Wählen Sie den entsprechenden Scanner aus.

Wählen aus der Liste [Handbücher] auf der rechten Bildschirmseite die Option

[Steuerblatt] aus.

Drucken Sie die Kontrollblätter im gleichen Format wie Ihre Vorlage aus.

Page 28

Ändern der Referenzplatten-Einstellung

Für die beim Scannen zu verwendende Hintergrundfarbe kann zwischen Weiß und Schwarz gewählt werden. In der Standardeinstellung des Scanners wird Schwarz als Hintergrundfarbe verwendet. Die Einstellungen der hinteren und der vorderen Referenzplatte sowie des Flachbettbogens müssen gleichzeitig geändert werden. Nach jedem Umschalten der Hintergrundfarbe muss die Schattiereinstellung erneut ausgeführt werden. Einzelheiten zur Schattiereinstellung finden Sie auf Seite 47.

■ Einstellung der ADF-Referenzplatte

Schalten Sie den Scanner aus.

Ziehen Sie an der Ausgabeklappen-

Entriegelung, um die Ausgabeklappe zu öffnen.

Drehen Sie die untere Referenzplatte

mit dem Finger um.

LVergewissern Sie sich, dass die

Referenzplatte umgestellt und in der richtigen Position arretiert ist.

Ausgabeklappen-Entriegelung

ADF-Glasfläche (vorn)

Referenzplatte (hinten)

Drehen Sie die vordere Referenzplatte

mit dem Finger um.

LVergewissern Sie sich, dass die

Referenzplatte umgestellt und in der richtigen Position arretiert ist.

Referenzplatte (vorn)

ADFGlasfläche (hinten)

Page 29

Schließen Sie die Ausgabeklappe

langsam, bis sie mit einem Klickgeräusch einrastet.

■ Einstellung des Flachbettbogens

Ändern der Referenzplatten-Einstellung

Schalten Sie den Scanner aus.

Klappen Sie den Vorlageneinzug in

Pfeilrichtung zur Seite (1).

Öffnen Sie die Dokumentenabdeckung

(2) und entfernen Sie das FlachbettBlatt von der Flachbett-Abdeckung (3).

LDer Flachbettbogen ist mit Magneten an

der Dokumentenabdeckung befestigt.

Drehen Sie das Flachbett-Blatt um und

legen Sie es in die linke obere Ecke des Flachbetts.

LPlatzieren Sie den Flachbettbogen auf der

linken Seite.

Flachbettbogen Dokumentenabdeckung

Vorlageneinzug

Flachbettbogen

Stardard Markierung

Schließen Sie die

Dokumentenabdeckung.

LSchließen Sie die Dokumentenabdeckung

so, dass sie einrastet. Das Flachbett-Blatt bleibt magnetisch an der Dokumentenabdeckung haften.

Page 30

Papierstau beseitigen

Ist das Papier von Dokumenten eingerissen, sehr dünn, oder ist es im oberen Bereich zerknittert, dann kann es einen Papierstau verursachen. Dann beseitigen Sie den Papierstau. Gehen Sie dazu wie folgt vor :

■ Beseitigen von Papierstaus am Papierschlitz

Auf die Tür-Entriegelung des ADF

drücken, um die ADF-Tür zu öffnen.

Ziehen Sie das gestaute Dokument

zum Papierschlitz hin.

LWenn sich das gestaute Papier nicht

entfernen lässt, ziehen Sie es aus dem Ausgabeweg heraus. Siehe Seite 31.

LWenn nur die Unterkante der gestauten

Vorlage sichtbar ist, öffnen Sie die Ausgabeklappe bei geöffneter ADF-Tür, um die gestaute Vorlage zu entfernen. Falls die gestaute Vorlage bei geschlossener ADF-Tür herausgezogen wird, kann die Vorlage dadurch beschädigt werden.

ADF-Tür

Tür-Entriegelung des ADF

ADF-Tür

Die ADF-Tür schließen.

LFest auf die ADF-Tür drücken, bis sie

sicher einrastet.

ADF-Tür

Page 31

Papierstau beseitigen

■ Beseitigen von gestautem Papier aus dem Ausgabeweg

Ziehen Sie den Ausgabeanschlag in

der Pfeilrichtung der Abbildung, und klappen Sie den Vorlageneinzug hoch.

Vorlageneinzug

Ausgabeanschlag

Ziehen Sie an der Ausgabeklappen-

Entriegelung, öffnen Sie die Ausgabeklappe, und ziehen Sie die gestaute Vorlage heraus.

LWenn das gestaute Papier nicht entfernt

werden kann, entfernen Sie es aus dem Papierschlitz. Siehe Seite 30.

Schließen Sie die Ausgabeklappe.

LDrücken Sie zum Schließen fest auf die

Ausgabeklappe, bis sie sicher einrastet.

AusgabeklappenEntriegelung

Ausgabeklappe

Page 32

Gerät reinigen

■ Scanner außen

LAuf keinen Fall Farbverdünner, Benzin oder Reinigungsmittel mit Scheuerwirkung oder mit Tensiden

zur Reinigung der Scanner-Außenseite verwenden.

LDas Gerät mindestens 1 x pro Monat reinigen.

Gerät ausschalten.

Reinigen Sie die Abdeckung miteinem

weichen Tuch.

LDer ADF (automatische

Dokumenteneinzug) und die Ausgabeschlitze werden schnell schmutzig. Deshalb wird empfohlen, diese Bereiche regelmäßig gründlich sauber zu machen.

Mit einer Bürste entfernen Sie den

Staub vom Lüftergitter.

Netzschalter

ausgeschaltet

■ Innerhalb des Scanners

Mindestens 1 x pro Woche den Scanner reinigen. Oder nach jeweils 20.000 Scanvorgängen, wenn Sie mehr als

20.000 Scans in der Woche durchführen. LReinigen Sie die Walzen, Sensoren und Doppeleinzugkontrollen, falls Papierstaus und Mehrblatteinzug häufig

auftreten. (Siehe Seite 33–39.)

LReinigen Sie die ADF-Glasfläche und die Referenzplatte, falls schwarze oder weiße Linien in den

eingescannten Bildern erscheinen. (Siehe Seite 37.)

LReinigen Sie der Glasfläche des Flachbetts und der Dokumentenabdeckungs-Kontrolle. (Siehe Seite 40.) LDas Scannen von verschmutzten Vorlagen führt dazu, dass bestimmte Bauteile des Scanners ebenfalls

verschmutzt werden. Um die optimale Leistung des Gerätes beim Scannen aufrecht zu erhalten, sollten die betroffenen ScannerBauteile in regelmäßigen Abständen gereinigt werden.

LWenn beim Flachbett-Scannen schwarze Punkte oder weiße Bereiche in den eingescannten Bildern

erscheinen, öffnen Sie die Dokumentenabdeckung, und reinigen Sie die Glasfläche des Flachbetts und den Flachbettbogen mit dem mitgelieferten Walzenreinigungspapier.

Walzenreinigungspapier

Die Tüte entlang der gepunkteten Linie aufschneiden. Dann das Walzenreinigungspapier herausnehmen.

Falls Sie die Tüte mit dem Walzenreinigungspapier längere Zeit geöffnet lassen, bevor Sie das Papier verwenden, verdunstet der Alkohol. Benutzen Sie also das Walzenreinigungspapier sofort, nachdem Sie die Tüte geöffnet haben.

Gepunktete Linie

Ú Walzenreinigungspapier (Modell-Nr. KV-SS03) erhalten Sie bei dem Händler, bei dem Sie

den Scanner gekauft haben. Lieferung von Teilen und Zubehör: Wenden Sie sich an Ihren Fachhändler.

Page 33

Gerät reinigen

■ Reinigen von Papiereinzugswalze, Trennwalze und Andrückwalze

Gerät ausschalten.

ADF-Tür

Auf die Tür-Entriegelung des ADF

drücken, um die ADF-Tür zu öffnen.

Tür-Entriegelung des ADF

Verwenden Sie das

Walzenreinigungspapier (KV-SS03), um Schmutz von den Oberflächen der Papiereinzugswalze und der Trennwalze zu entfernen.

Hinweis: LWenn Sie den Schmutz abwischen, dann

halten Sie die Walzen fest, damit sie sich nicht drehen. Wischen Sie die Walzen vollständig ab, im vollen Umfang und in ganzer Länge. Wischen Sie die Walzen in Pfeilrichtung ab - siehe Zeichnung rechts.

Öffnen Sie die

Andrückwalzenabdeckung in der Pfeilrichtung der Abbildung mit Hilfe der Aussparung an der Rückseite der Abdeckung.

Trennwalze

Untere Einzugswale

Papiereinzugswalze

Aussparung

Andrückwalzenabd eckung

Page 34

Gerät reinigen

Verwenden Sie das

Walzenreinigungspapier (KV-SS03), um Schmutz von der Oberfläche der Andrückwalze zu entfernen.

Note: LWenn Sie den Schmutz abwischen, dann

Untere Einzugswale

Schließen Sie die

Andrückwalzenabdeckung in der Pfeilrichtung der Abbildung.

Die ADF-Tür schließen.

LFest auf die ADF-Tür drücken, bis sie

sicher einrastet.

Führen Sie mit Hilfe des Benutzer-

Dienstprogramms eine Rückstellung des Walzenreinigungs-Zählers aus.

Untere Einzugswalze Andrückwalzenab-

deckung

ADF-Tür

LNach beendeter Reinigung der obigen

Walzen klicken Sie auf die Schaltfläche [Zähler rückstellen] unter [Nach Walzenreinigung].

Page 35

■ Reinigen von Antriebswalzen und Freilaufwalzen

Gerät reinigen

Gerät ausschalten.

Auf die Tür-Entriegelung des ADF

drücken, um die ADF-Tür zu öffnen.

Verwenden Sie das

Walzenreinigungspapier (KV-SS03), um Schmutz von den Oberflächen der vier Antriebswalzen zu entfernen.

LWenn Sie den Schmutz abwischen, dann

Verwenden Sie das

Walzenreinigungspapier (KV-SS03), um Schmutz von den Oberflächen der vier Freilaufwalzen zu entfernen.

LWenn Sie den Schmutz abwischen, dann

Antriebswalzen

Freilaufwalzen

Die ADF-Tür schließen.

LFest auf die ADF-Tür drücken, bis sie

sicher einrastet.

Page 36

Gerät reinigen

■ Reinigen von Antriebswalzen, Freilaufwalzen und Ausgabewalzen

Gerät ausschalten.

Ziehen Sie an der Ausgabeklappen-

Entriegelung, um die Ausgabeklappe zu öffnen.

Verwenden Sie das

Walzenreinigungspapier (KV-SS03), um Schmutz von den Oberflächen der vier Antriebswalzen und der zwei Ausgabewalzen zu entfernen.

AusgabeklappenEntriegelung

Ausgabewalzen

Antriebswalzen

LHalten Sie die Walzen fest, damit sie sich

nicht drehen, während Sie Schmutz von den Oberflächen abwischen, und wischen Sie den gesamten Umfang jeder Walze in der Richtung der Pfeile der Abbildung über die gesamte Länge der Walze ab.

Verwenden Sie das

Walzenreinigungspapier (KV-SS03), um Schmutz von den Oberflächen der sechs Freilaufwalzen zu entfernen.

LHalten Sie die Walzen fest, damit sie sich

nicht drehen, während Sie Schmutz von den Oberflächen abwischen, und wischen Sie den gesamten Umfang jeder Walze in der Richtung der Pfeile der Abbildung über die gesamte Länge der Walze ab.

Antriebswalzen

Freilaufwalzen

Page 37

Schließen Sie die Ausgabeklappe.

LDrücken Sie zum Schließen fest auf die

Ausgabeklappe, bis sie sicher einrastet.

■ Reinigen der Referenzplatten und ADF-Glasflächen

Gerät ausschalten.

Ziehen Sie an der Ausgabeklappen-

Entriegelung, um die Ausgabeklappe zu öffnen.

Gerät reinigen

ADF-Glasfläche (vorn)

Referenzplatte (hinten)

Reinigen Sie die (vordere) ADF-

Glasfläche und die (hintere) Referenzplatte mit dem Walzenreinigungspapier (KV-SS03).

Reinigen Sie die (hintere) ADF-

Glasfläche und die (vordere) Referenzplatte mit dem Walzenreinigungspapier (KV-SS03).

Schließen Sie die Ausgabeklappe.

LDrücken Sie zum Schließen fest auf die

Ausgabeklappe, bis sie sicher einrastet.

Referenzplatte (vorn)

ADF-Glasfläche (hinten)

Page 38

Gerät reinigen

■ Reinigen der Papier- und Wartesensoren und der Doppeleinzugkontrollen

Reinigen der Sensoren (Kontrollen) und Reflektoren

Entfernen Sie den Pinsel vom mitgelieferten Blasepinsel, und blasen Sie Schmutz mit dem Blasebalg von diesen Teilen ab.

Blasepinsel

Sensor oder Kontrolle

Gerät ausschalten.

Auf die Tür-Entriegelung des ADF

drücken, um die ADF-Tür zu öffnen.

Wartesensor

Reflektorblatt für Wartesensor

Papiersensor

Verwenden Sie den mitgelieferten

Blasepinsel, um Schmutz vom Papiersensor und vom Wartesensor zu entfernen.

Entfernen Sie außerdem Schmutz von

den Oberflächen des Reflektorblatts für den Wartesensor unter Verwendung des mitgelieferten Blasepinsels.

Verwenden Sie den mitgelieferten

Blasepinsel, um Schmutz von Doppeleinzugkontrolle (G) und Doppeleinzugkontrolle (R) zu entfernen.

Die ADF-Tür schließen.

LFest auf die ADF-Tür drücken, bis sie

sicher einrastet.

Doppeleinzugkontrolle (R)

Doppeleinzugkontrolle (G)

Page 39

Gerät reinigen

■ Reinigen der Start, Schrägeinzug- und Endesensoren

Reinigen der Sensoren (Kontrollen) und Reflektoren

Entfernen Sie den Pinsel vom mitgelieferten Blasepinsel, und blasen Sie Schmutz mit dem Blasebalg von diesen Teilen ab.

Blasepinsel

Sensor oder Kontrolle

Gerät ausschalten.

Ziehen Sie an der Ausgabeklappen-

Entriegelung, um die Ausgabeklappe zu öffnen.

Verwenden Sie den mitgelieferten

Blasepinsel, um Schmutz von den Oberflächen des Startsensors, des (linken) Schrägeinzugssensors, des (rechten) Schrägeinzugssensors und des Endesensors zu entfernen.

Verwenden Sie außerdem den

Blasepinsel, um Schmutz von den Reflektorblättern für den Startsensor, den (linken) Schrägeinzugssensor, den (rechten) Schrägeinzugssensor und den Endesensor zu entfernen.

Schließen Sie die Ausgabeklappe.

LDrücken Sie zum Schließen fest auf die

Ausgabeklappe, bis sie sicher einrastet.

Schrägeinzugssen sor (links)

Reflektorblatt für Schrägeinzugssensor (links)

Reflektorblatt für Startsensor

Reflektorblatt für Schrägeinzugssensor (rechts)

Endesensor

Schrägeinzugssensor (rechts)

Startsensor

Reflektorblatt für Endesensor

Page 40

Gerät reinigen

■ Reinigen der Glasfläche des Flachbetts und der DokumentenabdeckungsKontrolle

Säubern der Sensoren (Detektoren).

Entfernen Sie den Pinsel vom mitgelieferten Blasepinsel, und blasen Sie Schmutz mit dem Blasebalg von diesen Teilen ab.

Blasepinsel

Sensor (Detektor)

Gerät ausschalten.

Klappen Sie den Vorlageneinzug in der

Pfeilrichtung der Abbildung hoch.

Öffnen Sie die

Dokumentenabdeckung.

Reinigen Sie die Glasfläche des

Flachbetts mit dem Walzenreinigungspapier (KV-SS03), um den Schmutz zu entfernen. (Reinigen Sie außerdem die Oberfläche des Flachbettbogens nach Erfordernis.)

Dokumentena bdeckung

Vorlageneinzug

Flachbettbogen

Blasen Sie Schmutz von der

Dokumentenabdeckungs-Kontrolle ab.

Schließen Sie die Abdeckung, und

bringen Sie den Vorlageneinzug dann wieder in seine Ausgangsstellung.

Glasfläche des Flachbetts

DokumentenabdeckungsKontrolle

Page 41

Auswechseln der Austauschwalzenmodule

■ Auswechseln des Papiereinzugswalzenmoduls

Empfohlenes Austauschintervall: alle 300.000 Scanvorgänge.

Gerät ausschalten.

Auf die Tür-Entriegelung des ADF

drücken, um die ADF-Tür zu öffnen.

Tür-Entriegelung des ADF

ADF-Tür

Ziehen Sie das

Papiereinzugswalzenmodul in der Pfeilrichtung der Abbildung nach unten.

Entfernen Sie das alte

Papiereinzugswalzenmodul wie in der Abbildung gezeigt.

Öffnen Sie das separat erhältliche

Walzen-Austausch-Kit (KV-SS015), und entfernen Sie das neue Papiereinzugswalzenmodul.

Page 42

Auswechseln der Austauschwalzenmodule

Setzen Sie ein neues

Papiereinzugswalzenmodul ein.

Schieben Sie die neue

Papiereinzugswalze in Pfeilrichtung nach oben, so dass die Magneten auf beiden Seiten einrasten.

Die ADF-Tür schließen.

LFest auf die ADF-Tür drücken, bis sie

sicher einrastet.

Page 43

■ Auswechseln der Andrückwalze

Gerät ausschalten.

Auswechseln der Austauschwalzenmodule

Auf die Tür-Entriegelung des ADF

drücken, um die ADF-Tür zu öffnen.

Öffnen Sie die

Andrückwalzenabdeckung in der Pfeilrichtung der Abbildung mit Hilfe der Aussparung an der Rückseite der Abdeckung.

Tür-Entriegelung des ADF

Untere Einzugswalze

ADF-Tür

Aussparung

Andrückwalzenabdeckung

Entfernen Sie die Andrückwalze,

indem Sie die Welle in der Pfeilrichtung der Abbildung hochziehen.

Entfernen Sie eine neue Andrückwalze

aus dem separat erhältlichen WalzenAustausch-Kit (KV-SS015).

Page 44

Auswechseln der Austauschwalzenmodule

Setzen Sie die neue Andrückwalze ein,

indem Sie die Nut in ihrer Welle mit der Nut in der Metallhalterung zur Deckung bringen.

Schließen Sie die Andrückwalzenabdeckung.

Die ADF-Tür schließen.

LFest auf die ADF-Tür drücken, bis sie sicher einrastet.

Nut

Führen Sie mit Hilfe des Benutzer-Dienstprogramms eine Rückstellung des

Walzenreinigungs-Zählers aus.

LKlicken Sie anschließend auf die Schaltfläche [Zähler rückstellen] unter [Nach Walzenreinigung].

Page 45

Fehlerbehebung

Falls bei Betrieb ein Fehler auftritt, prüfen Sie zunächst folgende Punkte. Wenn Sie selber keinen Fehler ausfindig machen und beseitigen können, dann schalten Sie das Gerät aus, ziehen Sie das Netzkabel aus der Steckdose und benachrichtigen Sie den Kundendienst

Symptom Mögliche Fehlerquelle

Die Betriebsanzeige (LED) leuchtet nicht auf, wenn der Netzschalter eingeschaltet wird.

Der Computer erkennt den Scanner nicht.

Bei Herstellung eines USB Anschlusses ist die ScanGeschwindigkeit niedrig.

Die ADF-Tür lässt sich durch Drücken der Tür-Entriegelung des ADF nicht öffnen.

(ADF) Ein Dokument ist in den Vorlageneinzug eingelegt worden, doch der Scanvorgang startet nicht.

(ADF) Doppeleinzugs- oder Schiefeinzugsprobleme treten häufig auf, oder der Papiereinzug stoppt während des Scannens.

Maßnahme zur

Fehlerbeseitigung

Das Netzkabel ist nicht an der Netzsteckdose angeschlossen.

Störung des Netzteils.

Der Scanner ist nicht richtig an den Computer angeschlossen.

Der Scanner wurde nicht korrekt registriert.

Die USB-Schnittstelle des Computers wurde nicht korrekt installiert.

Der Scanner ist über ein USB-Hub angeschlossen.

Das USB-Kabel ist fehlerhaft.

Der Scanner ist an eine USB 1.1Schnittstelle angeschlossen.

Die ADF-Tür ist nicht einwandfrei geschlossen.

Das Dokument wurde falsch eingelegt.

Da die Kante des Dokuments verwellt ist, kann der Sensor das Dokument nicht erkennen.

Die Walzen sind schmutzig. Alle Walzen reinigen. (Siehe Seite 33.)

Die Walzen haben das Ende ihrer Lebensdauer erreicht.

Das Dokument ist verwellt oder geknickt.

Das Dokument wird auf einem nicht unterstützten Papiertyp oder dickem Papier gedruckt.

Die Länge des Dokuments beträgt weniger als 70 mm.

Den Netzstecker bis zum Anschlag in die Netzsteckdose einschieben.

Den Scanner von der Netzsteckdose trennen und Kontakt mit dem Kundendienst aufnehmen.

Die Kabel richtig anschließen.

Deinstallieren Sie den Scanner vom Computer. Registrieren Sie die Scanner-Hardware erneut. (Siehe Abschnitt "Software installieren" im Installationshandbuch.)

Überprüfen Sie am Computer, ob die USB-Schnittstelle korrekt im Eigenschaften-Fenster des GeräteManagers installiert worden ist.

Den Anschluss nicht über ein USB-Hub herstellen.

Verwenden Sie das mitgelieferte USBKabel oder ein zugelassenes Kabel für USB 2.0 High Speed.

Den Scanner an eine USB 2.0Schnittstelle anschließen.

Zunächst die ADF-Tür bis zum Einrasten schließen und dann erneut auf die Tür-Entriegelung des ADF drücken.

Legen Sie das Dokument richtig ein (Siehe Seite 14.)

Das Dokument glätten und erneut einlegen.

Das Papiereinzugswalzenmodul und das Andrückwalzenmodul auswechseln. (Siehe Seite 41 und Seite 43.)

Das Dokument glätten, die Anzahl der Seiten verringern und dann das Dokument erneut einlegen.

Fotokopieren Sie die Vorlage auf einem geeigneten Papier (Siehe Seite 14) und scannen Sie die Kopie ein.

Zunächst eine Fotokopie des Dokuments auf Papier des vorgeschriebenen Formats erstellen und dann die Kopie einscannen. (Siehe Seite 14.)

Page 46

Fehlerbehebung

Symptom Mögliche Fehlerquelle

(ADF) Das eingescannte Bild ist schief.

(ADF) Das eingescannte Dokument ist leer.

Vertikale Linien erscheinen im eingescannten Dokument.

Die Scandichte ist ungleichmäßig.

Die Farben des eingescannten Dokuments weichen stark von den Farben des Originaldokuments ab.

Dunkle Flecken oder Rauschen erscheinen in den eingescannten Dokumenten.

An den Rändern des eingescannten Bilds tritt Moiré auf, z.B. streifen- oder wellenförmiges Rauschen.

Die Dokumentenführungen sind nicht richtig auf das Format der zu scannenden Vorlage eingestellt. Die Vorlage wurde schief in den Vorlageneinzug eingelegt.

Aufgrund von Einrollung oder Faltung besitzen der rechte und der linke Rand der Vorlage eine unterschiedliche Höhe.

Das zu scannende Dokument wurde verkehrt herum (mit der Vorderseite nach unten) eingelegt.

Die ADF-Glasflächen und die Glasfläche des Flachbetts sind verschmutzt.

Die Referenzplatten und der Flachbettbogen sind verschmutzt.

Die ADF-Glasflächen, die Referenzplatten, die Glasfläche des Flachbetts und der Flachbettbogen sind verschmutzt.

Die Verteilung der Lichtmenge schwankt stark.

Die Einstellungen des Monitors des Host-Computers sind ungeeignet.

Die ADF-Glasflächen, die Referenzplatten, die Glasfläche des Flachbetts und der Flachbettbogen sind verschmutzt.

Diese Störung wird durch das Druckmuster der Vorlage und eine dafür ungeeignete Auflösung verursacht.

Maßnahme zur

Fehlerbeseitigung

Stellen Sie die Dokumentenführungen dem Format der zu scannenden Vorlage entsprechend ein.

Beseitigen Sie die Einrollung bzw. Faltung, und reduzieren Sie die Anzahl der Dokumente.

Das Dokument korrekt einlegen. (Siehe Seite 18.)

Reinigen Sie die ADF-Glasflächen und die Glasfläche des Flachbetts. (Siehe Seite 37.)

Reinigen Sie die Referenzplatten und den Flachbettbogen. (Siehe Seite 37 und Seite 40.)

Reinigen Sie die ADF-Glasflächen, die Referenzplatten, die Glasfläche des Flachbetts und den Flachbettbogen. (Siehe Seite 37 und Seite 40.)

Führen Sie die Schattiereinstellung aus. Einzelheiten hierzu finden Sie in Abschnitt 4.6 des Referenzhandbuchs des Benutzer-Dienstprogramms.

Korrigieren Sie die Monitoreinstellungen.

Reinigen Sie die ADF-Glasflächen, die Referenzplatten, die Glasfläche des Flachbetts und den Flachbettbogen. (Siehe Seite 37 und Seite 40.)

Verwenden Sie die Funktion “MoiréReduktion”, oder ändern Sie die Auflösung, und führen Sie den Scanvorgang dann erneut aus.

Page 47

Schattiereinstellung

rWas ist der Zweck der Schattiereinstellung?

Die Schattiereinstellungsfunktion korrigiert Schwankungen der Lichtstärke und der Empfindlichkeit der Sensorpixel und verringert Unregelmäßigkeiten in der Bilddichte der gescannten Bilder. Diese Einstellung kann mit Hilfe des Benutzer-Dienstprogramms vorgenommen werden. Dazu dient das dem Scanner beigelegte Schattierpapier.

rWann eine Schattiereinstellung erforderlich ist

Nehmen Sie diese Korrektur vor, wenn die Farben in bestimmten Bereichen des eingescannten Bilds stark von den Farben der Vorlage abweichen oder wenn sich die Bildqualität selbst durch eine Reinigung des Inneren des Scanners nicht verbessern lässt.

rVor Ausführung der Schattiereinstellung

Achten Sie vor Beginn dieser Einstellung unbedingt darauf, eine gründliche Reinigung der vorderen und hinteren ADF-Glasfläche, der vorderen und hinteren Referenzplatte, des Papiertransportwegs und der Antriebswalzen der Scaneinheit auszuführen. Falls diese Teile bei der Ausführung der Schattiereinstellung verschmutzt sind, können die Linien nicht beseitigt werden, die sich auf den eingescannten Bildern bilden.

rAusführen der Schattiereinstellung

1. Starten Sie das Benutzer-Dienstprogramm.

2. Klicken Sie im Hauptmenü auf “Benutzerdef. Schattierung”, und folgen Sie den Anweisungen, die auf dem Bildschirm erscheinen. Einzelheiten hierzu finden Sie in Abschnitt 4.6 des Referenzhandbuchs des BenutzerDienstprogramms.

rAchtung

Wenn auch nach Ausführung der Schattiereinstellung Linien in den eingescannten Bildern erscheinen und sich diese Linien auch durch eine Reinigung der ADF-Glasflächen nicht beseitigen lassen, bedeutet dies, dass die Schattierung nicht einwandfrei korrigiert wurde. In einem solchen Fall reinigen Sie die Bauteile erneut, und führen Sie anschließend die Schattiereinstellung aus.

Page 48

Hinweise zur Wiederverpackung

Wir empfehlen ausdrücklich, den Originalkarton und das gesamte Verpackungsmaterial aufzubewahren. Verwenden sie dieses Verpackungsmaterial, wenn Sie das Gerät mal transportieren müssen. Zum Verpacken des Scanners gehen Sie wie folgt vor.

LVerwenden Sie bitte den Originalkarton und das gesamte Originalverpackungsmaterial. LDurch unsachgemäße Verpackung kann das Gerät beschädigt werden. LDer Scanner sollte sich stets in richtiger, horizontaler Lage befinden, also nicht auf dem Kopf stehend.

Erforderliche Utensilien :

LOriginalkarton und Originalverpackungsmaterial LKlebeband und Schere

Schalten Sie den Netzschalter aus, trennen Sie den Scanner von der Netzsteckdose und

ziehen Sie das USB-Kabel ab.

Entfernen Sie den Vorlageneinzug, und befestigen Sie die Schutzfolien mit Klebeband.

Scanner verpacken.

CD-ROM Drivers & Utilities / Manuals Installationshandbuch Schattierpapier

USB 2.0-Kabel

Walzenreinigungspapier

Blasepinsel

Netzkabel

Vorlageneinzug

Hinweis: So entfernen Sie den Vorlageneinzug

Vorlageneinzug

Page 49

Technische Daten

Modell-Nr.

Position

Scanner Scanseite Beidseitiges Scannen

Scanverfahren CIS (Farbbildsensor in Kontaktausführung)

Flachbett

Lesegeschwi ndigkeit (Querformat) (Binär/Farbe)

Lesegeschwi ndigkeit (Hochformat) (Binär/Farbe)

Auflösung Flachbett/

Gradation Binärmodus, Graustufenmodus (8 Bit), Farbe (24 bit),

Bildsteuerung Bildemphasis, dynamischer Schwellenwert, automatische

Papier

Kapazität des Einzugtabletts

Gerät Abmessungen außen

(Breite Gewicht 29 kg Netzanschluß 100–120 V Wechselspannung, 50/60 Hz

StromaufnahmeMaximum

ADF

Flachbett

ADF

Papierformat für Flachbett

Papierformat für ADF

Papierstärke für ADF

Papiergewich t bei ADF

×Tiefe×Höhe)

(Scannen) Minimum

(Bereitschaft) Ruhemodus 2,8 W oder kleiner (100–120 V Wechselspannung)

0,542 Sek. (Letter, 200 dpi, 300 dpi) 0,527 Sek. (A4, 200 dpi, 300 dpi)

Simplex (

Letter: ca. 95 Seiten/Min. A4: ca. 95 Seiten/Min.

Simplex (

Letter: ca. 82 Seiten/Min. A4: ca. 82 Seiten/Min.

0,701 Sek. (Letter, 200 dpi, 300 dpi) 0,745 Sek. (A4, 200 dpi, 300 dpi)

Simplex (

Letter: ca. 80 Seiten/Min. A4: ca. 75 Seiten/Min.

Simplex (

Letter: ca. 66 Seiten/Min. A4: ca. 62 Seiten/Min.

Hauptabtastrichtung: 100–600 DPI (in 1-DPI-Schritten) Nebenabtastrichtung: 100–600 DPI (in 1-DPI-Schritten) Die optische Auflösung beträgt 600 DPI.

64-Stufen-Gradationsmodus (Dither), Fehler Diffusion

Trennung, Umkehrbild, Weißwert von Papier bis 297 × 432 mm

Scanformat: 48 mm

0,05 – 0,15 mm Visitenkarte: Dicker als 0,15 mm

40 – 127 g/m Kleiner als A7: nur 127 g/m

200 Blatt (64 g/m2) 755

220–240 V Wechselspannung, 50/60 Hz 1,2 A (100–120 V Wechselspannung)

0,6 A (220–240 V Wechselspannung) 0,6 A (100–120 V Wechselspannung)

0,3 A (220–240 V Wechselspannung)

4,0 W oder kleiner (220–240 V Wechselspannung)

200 dpi

300 dpi

200 dpi

300 dpi

× 508 × 289 mm

)

KV-S7075C

Duplex (

200 dpi Letter: ca. 190 Bilder/Min. A4: ca. 190 Bilder/Min.

300 dpi Letter: ca. 164 Bilder/Min. A4: ca. 164 Bilder/Min.

200 dpi Letter: ca. 160 Bilder/Min. A4: ca. 150 Bilder/Min.

300 dpi Letter: ca. 132 Bilder/Min. A4: ca. 124 Bilder/Min.

)

× 70 mm bis 297 mm × 432 mm

Page 50

Technische Daten

Modell-Nr.

Position

Zulässige Betriebsbedi ngungen

Zulässige Umgebungs bedingunge n bei Lagerung

Optional erhältlich

*1 Die Scan-Geschwindigkeit variiert und hängt von Host-Computer, Betriebssystem, verwendeter Anwendung, der

Datenmenge des Bildes und Papiertyp ab.

LDie Angabe zum Papiergewicht bezieht sich auf das Gewicht von 500 Blatt des Formats 432 × 559 mm.

Temperatur und Luftfeuchtigkeit

Walzen-Austausch-Kit (KV-SS015), lmprinter (KV-SS014), Tintenpatrone (KV-SS021), Walzenreinigungspapier (KV-SS03),

15 °C bis 30 °C, 30 % bis 80 % rel. Feuchte

0 °C bis 40 °C, 10 % to 80 % rel. Feuchte

KV-S7075C

Page 51

Index

Seite Seite

Abmessungen außen . . . . . . . . . . . . . . . . 49

ADF-Glasfläche (hinten) . . . . . . . . . . . 12, 37

ADF-Glasfläche (vorn) . . . . . . . . . . . . 12, 37

ADF-Tür . . . . . . . . . . . . . . . . . . . . 11, 30, 33

Andrückwalze . . . . . . . . . . . . . . . . . . . 33, 43

Andrückwalzenabdeckung . . . . . . 33, 34, 43

Antriebswalzen . . . . . . . . . . . . . . . . . . 35, 36

Arbeitsspeicher. . . . . . . . . . . . . . . . . . . . . . 3

Ausgabeanschlag . . . . . . . . . . . . . 11, 18, 21

Ausgabefach. . . . . . . . . . . . . . . . . . . . . . . 11

Ausgabeklappe. . . . . . . . . . . . . . . 11, 29, 31

Ausgabeklappen-Entriegelung . . . 12, 28, 39

Ausgabewalzen . . . . . . . . . . . . . . . . . . . . 36

Auswahl der

Documentenführungen. . . . . . . . . 11, 21, 23

Benutzer-Dienstprogramm . . . . . . . . . 13, 44

Betriebsanzeige . . . . . . . . . . . . . . . . . . . . 11

Betriebssystem . . . . . . . . . . . . . . . . . . . . . . 3

Bezeichnung der Teile . . . . . . . . . . . . . . . 11

Bildsteuerung . . . . . . . . . . . . . . . . . . . . . . 49

Blasepinsel . . . . . . . . . . . . . . . 38, 39, 40, 48

Einlegen von Dokumenten. . . . . . . . . . . . 14

Einzugtablett . . . . . . . . . . . . . . . . 11, 18, 21

Endesensoren . . . . . . . . . . . . . . . . . . . . . 39

ENERGY STAR . . . . . . . . . . . . . . . . . . . . . 2

Fehlerbehebung. . . . . . . . . . . . . . . . . . . . 45

Festplattenlaufwerk . . . . . . . . . . . . . . . . . . 3

Flachbett . . . . . . . . . . . . . . . . . . . . . . 24, 49

Flachbettbogen . . . . . . . . . . . . . . 12, 29, 40

Flachbett-Glasfläche . . . . . . . . . . . . . . . . 12

Freilaufwalzen . . . . . . . . . . . . . . . . . . 35, 36

Geeignete Dokumente. . . . . . . . . . . . . . . 14

Gerät reinigen . . . . . . . . . . . . . . . . . . . . . 32

Glasfläche des Flachbetts . . . . . . . . . . . . 40

Hinterer Anschlag . . . . . . . . . . . . . . . . . . 11

Hochformat . . . . . . . . . . . . . . . . . . . . . . . 18

CD-ROM. . . . . . . . . . . . . . . . . . . . . . . . 9, 48

Computer . . . . . . . . . . . . . . . . . . . . . . . . . . 3

CPU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Dokumentenabdeckung . . . . . . . . . . . 11, 29

Dokumentenabdeckungs-Kontrolle. . . . . . 40

Dokumentenführung . . . . . . . . . . . 11, 17, 22

Doppeleinzugkontrollen . . . . . . . . . . . . . . 38

Kontrollblättern. . . . . . . . . . . . . . . . . . . . . 26

LED . . . . . . . . . . . . . . . . . . . . . . . . . . 13, 45

Lüftergitter . . . . . . . . . . . . . . . . . . . . . 11, 32

Manueller Papiereinzugswähler. . . . . 11, 16

Markierung für Maximale

Stapelhöhe. . . . . . . . . . . . . . . . . . . . . 18, 22

Page 52

Index

Seite Seite

Netzanschluß . . . . . . . . . . . . . . . . . . . 11, 49

Netzkabel . . . . . . . . . . . . . . . . . . . . . . 11, 48

Netzschalter . . . . . . . . . . . . . . . . . . . . . . . 11

Obere Abdeckung. . . . . . . . . . . . . . . . . . . 11

Optional erhältlich. . . . . . . . . . . . . . . . . . . 50

Papier . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Papiereinzugswalze . . . . . . . . . . . . . . . . . 33

Papiereinzugswalzenmoduls . . . . . . . . . . 41

Papiersensor. . . . . . . . . . . . . . . . . . . . . . . 38

Papierstau. . . . . . . . . . . . . . . . . . . . . . . . . 30

Technische Daten . . . . . . . . . . . . . . . . . . 49

Trennwalze . . . . . . . . . . . . . . . . . . . . . . . 33

Tür der Druckeinrichtun . . . . . . . . . . . . . . 11

Tür-Entriegelung des ADF. . . . . . 11, 30, 33

Ungeeignete Dokumente. . . . . . . . . . . . . 15

USB-Anschluss . . . . . . . . . . . . . . . . . . . . 11

USB-Hub . . . . . . . . . . . . . . . . . . . . . . . 3, 45

Vorlageneinzug . . . . . . . . . . . . . . . . . 11, 24

Vorlageneinzugs-Verlängerung . . 11, 18, 21

Vorsorgemaßnahmen . . . . . . . . . . . . . . . . 9

Querformat . . . . . . . . . . . . . . . . . . . . . . . . 18

Referenzplatte (hinten) . . . . . . . . . . . . 12, 37

Referenzplatte (vorn) . . . . . . . . . . . . . 12, 37

Schattiereinstellung . . . . . . . . . . . . . . . . . 47

Schattierpapier . . . . . . . . . . . . . . . . . . . . . 48

Schnittstelle . . . . . . . . . . . . . . . . . . . . . . . . 3

Sicherheitsinformationen . . . . . . . . . . . . . . 8

Start/Stopp Taste . . . . . . . . . . . . . . . . . . . 11

Startsensor . . . . . . . . . . . . . . . . . . . . . . . . 39

Staub vom Lüftergitter . . . . . . . . . . . . . . . 32

Stromaufnahme . . . . . . . . . . . . . . . . . . . . 49

Stromversorgung . . . . . . . . . . . . . . . . . . . . 6

Systemvoraussetzungen . . . . . . . . . . . . . . 3

Walzenreinigungspapier . . . . . . . . . . . 9, 32

Wartesensoren. . . . . . . . . . . . . . . . . . . . . 38

Wiederverpackung. . . . . . . . . . . . . . . . . . 48

Zulässige Betriebsbedingungen. . . . . . . . 50
