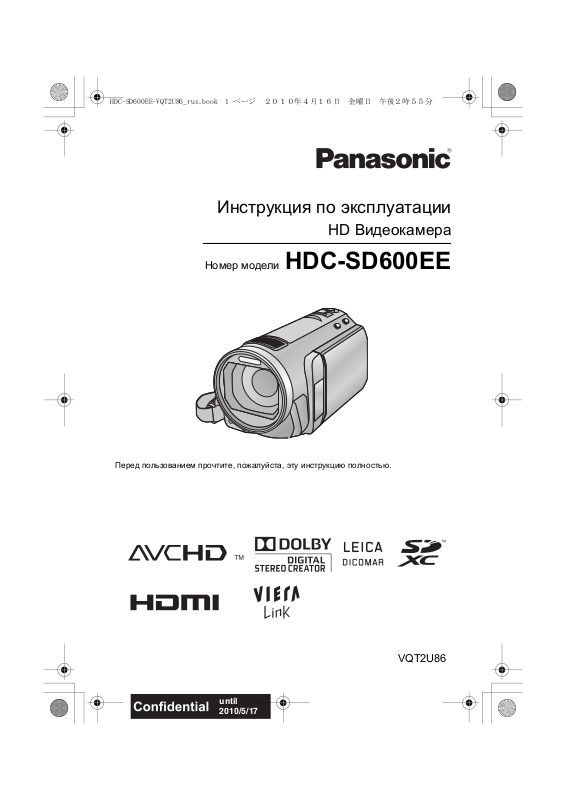

Panasonic HDC-SD600EE User Manual

Инструкция по эксплуатации

HD Видеокамера

Номер модели HDC-SD600EE

Перед пользованием прочтите, пожалуйста, эту инструкцию полностью.

VQT2U86

Информация для вашей безопасности

ПРЕДУПРЕЖДЕНИЕ:

ДЛЯ ПРЕДУПРЕЖДЕНИЯ РИСКА ПОЖАРА, ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ ИЛИ ПОВРЕЖДЕНИЯ ИЗДЕЛИЯ ≥ НЕ ПОДВЕРГАЙТЕ ЭТОТ АППАРАТ

ВОЗДЕЙСТВИЮ ДОЖДЯ, ВЛАГИ, КАПЕЛЬ, БРЫЗГ И НЕ СТАВЬТЕ НА НЕГО ПРЕДМЕТЫ, НАПОЛНЕННЫЕ ЖИДКОСТЬЮ (НАПРИМЕР, ВАЗЫ).

≥ ИСПОЛЬЗУЙТЕ ТОЛЬКО

РЕКОМЕНДУЕМОЕ ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ.

≥ НЕ СНИМАЙТЕ НАРУЖНУЮ

КРЫШКУ (ИЛИ ЗАДНЮЮ ПАНЕЛЬ). ЗАПРЕЩАЕТСЯ ПРОИЗВОДИТЬ РЕМОНТ САМОСТОЯТЕЛЬНО. ОБРАЩАЙТЕСЬ К КВАЛИФИЦИРОВАННЫМ СПЕЦИАЛИСТАМ ПО Т

ЕХОБСЛУЖИВАНИЮ.

ПРЕДОСТЕРЕЖЕНИЕ!

≥ НЕ СЛЕДУЕТ УСТАНАВЛИВАТЬ

ИЛИ РАЗМЕЩАТ Ь ДАННЫЙ АППАРАТ В КНИЖНОМ ШКАФУ, ВСТРОЕННОМ ШКАФУ ИЛИ ДРУГОМ ЗАМКНУТОМ ПРОСТРАНСТВЕ. СЛЕДУЕТ ОБЕСПЕЧИТЬ ХОРОШУЮ ВЕНТИЛЯЦИЮ АППАРАТА. ДЛЯ ПРЕДОТВРАЩЕНИЯ РИСКА ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ ИЛИ ВОЗГОРАНИЯ ВВИДУ ПЕРЕГРЕВА УБЕДИТЕСЬ, ЧТО ШТОРЫ И ДРУГИЕ ПОДОБНЫЕ ПРЕДМЕТЫ НЕ ПРЕПЯТСТВУЮТ НОРМАЛЬНОЙ ВЕНТИЛЯЦИИ.

≥ НЕ ЗАКРЫВАЙТЕ

ВЕНТИЛЯЦИОННЫЕ ОТВЕРСТИЯ АППАРАТА ГАЗЕТАМИ, СКАТЕРТЯМИ, ШТОРАМИ И ПО

ДОБНЫМИ ПРЕДМЕТАМИ.

≥ НЕ ПОМЕЩАЙТЕ НА УСТРОЙСТВО

ИСТОЧНИКИ ОТКРЫТОГО ПЛАМЕНИ, ТАК ИЕ КАК ГОРЯЩИЕ СВЕЧИ.

≥ УТИЛИЗИРУЙТЕ АККУМУЛЯТОРЫ,

УЧИТЫВАЯ АСПЕКТЫ ОХРАНЫ ОКРУЖАЮЩЕЙ СРЕДЫ.

VQT2U86

Штепсельная розетка должна находиться вблизи аппаратуры и быть легкодоступной. Необходимо обеспечить постоянную работоспособность сетевой вилки шнура питания. Для полного отключения данного аппарата от сети переменного тока извлеките вилку шнура питания из розетки переменного тока.

Предупреждение

Риск пожара, взрыва и ожогов. Не разбирайте аккумулятор. Не нагревайте аккумуляторы выше указанных далее температур и не бросайте в огонь.

Батарейка-таблетка 60 oC Батарейный блок 60 oC

Используйте только рекомендуемые принадлежности.

≥ Не используйте никакие другие

мультикабели AV и кабели USB, кроме поставляемых в комплекте.

≥ Берегите карту памяти от детей во

избежание проглатывания.

∫ Идентификационная

маркировка изделия

Изделие Расположение

HD Видеокамера Адаптер

переменного тока

Крепление аккумулятора

Низ

-Если вы увидите такой символ-

Информация по обращению с отходами для стран, не входящих в Европейский Союз

Действие этого символа распространяется только на Европейский Союз. Если Вы собираетесь

выбросить данный продукт, узнайте в местных органах власти или у дилера, как следует поступать с отходами такого типа.

VQT2U86

∫ Ответственность за

записанное содержание

Panasonic не несет ответственности за прямые либо косвенные повреждения, вызванные любого рода проблемами, приводящие к потере записанного или редактируемого содержимого, а также не дает гарантий на какое-либо содержимое, если запись или редактирование не выполняются надлежащим образом. Аналогично, вышесказанное применимо также в случае любого ремонта камеры.

∫ Карты, которые можно

использовать с данным устройством

Карты памяти SD, SDHC и SDXC

≥ Карты памяти емкостью 4 ГБ или более

без логотипа SDHC или карты памяти емкостью 48 ГБ или более без логотипа SDXC не основаны на технических характеристиках карт памяти SD.

≥ Более подробная информация о картах

SD приведена нас странице 15.

∫ В настоящей инструкции по

эксплуатации

≥ Карта памяти SD, карта памяти SDHC и

карта памяти SDXC обозначены в документе как “карта SD”.

≥ Функции, которые можно использовать

для записи/воспроизведения видеокадров, обозначаются в данной инструкции по эксплуатации.

≥ Функции, которые можно использовать

для записи/воспроизведения фотоснимков (включая запись фотоснимков в режиме видеосъемки), указаны в данной инструкции по эксплуатации символом .

≥ Страницы для сп

стрелкой, например: l 00

равки обозначаются

VQT2U86

Оглавление

Информация для вашей

безопасности .......................................... 2

Принадлежности .................................... 7

Подготовка

Перед эксплуатацией

[1] Идентификация частей и

обращение с ними....................... 8

Настройка

[1] Питание....................................... 11

Зарядка аккумулятора ................ 11

Как вставлять/извлекать

аккумулятор ................................. 12

Время зарядки и записи.............. 13

Подключение к сети

переменного тока ........................ 14

[2] Запись на карту ......................... 15

Карты, которые можно использовать с данным

устройством................................. 15

Как вставлять/извлекать

карту SD ....................................... 16

[3] Включение/выключение

камеры ........................................ 17

Включение и выключение питания с помощью кнопки

питания ........................................ 17

Включение и выключение

питания ЖКД монитора............... 17

[4] Выбор режима ........................... 18

] Настройка монитора ЖКД ........ 19

Использование сенсорного

экрана .......................................... 19

Съемка автопортрета.................. 19

[6] Установк а даты и времени ...... 20

Основные сведения

Запись/воспроизведение

[1] Перед началом записи ............. 21

[2] Съемка фильмов ...................... 22

[3] Фотосъемка ................................ 24

Запись стоп-кадров в режиме

записи видео................................ 25

[4] Интеллектуальный

автоматический режим............. 26

[5] Воспроизведение видео/

стоп-кадров................................ 28

Настройка

[1] Использование экрана

меню............................................ 31

Использование быстрого

меню............................................. 32

[2] Использование меню

настроек...................................... 33

[3] Использование пульта

дистанционного

управления................................. 40

Пользование кнопками

направления/кнопкой OK............ 41

Дополнительно

Запись (дополнительно)

[1] Функция приближения/

удаления ..................................... 42

Дополнительное оптическое

увеличение .................................. 42

[2] Функция оптического

стабилизатора

изображения .............................. 43

[3] AF/AE со слежением ................. 44

[4] Запись 1080/50p ......................... 45

[5] Назначение значков

функцийпри записи .................. 46

Значки функций ........................... 46

[6] Функции записи меню .............. 52

[7] Запись вручную ........................ 69

Баланс белого ............................. 70

Ручная настройка скорости

затвора/диафрагмы .................... 71

Настройка ручной

фокусировки ................................ 72

Воспроизведение (усложненный уровень)

[1] Операции воспроизведения ... 73

Воспроизведение видео с использованием значка

операции...................................... 73

Создание стоп-кадра из

видеоизображения...................... 74

VQT2U86

ПодготовкаОсновные

сведения

ДополнительноКопирование/

дублирование

С ПКПрочее

Покадровый указатель

выделенного и времени.............. 75

Повтор воспроизведения............ 75

Возобновление предыдущего

воспроизведения......................... 76

Оптическое увеличение стоп-кадра во время воспроизведения (масштабирование при

воспроизведении)........................ 76

[2] Различные функции

воспроизведения ...................... 77

Воспроизведение видео/

стоп-кадров по дате.................... 77

Воспроизведение выделенного с распознанным лицом/ Воспроизведение выделенного/ Интеллектуальный выбор

сцены............................................ 78

Изменение настройки воспроизведения и показ

слайдов ........................................ 81

Редактирование

[1] Удале ние сцен/стоп-кадров..... 82

Разделение сцены для

частичного удаления ................... 84

Удаление личной

информации ................................ 85

Защита сцен/стоп-кадров ........... 85

[2] Установк а DPOF ......................... 86

С телевизором

[1] Просмотр видео/снимков

на ТВ ............................................ 87

Подключение с помощью

мини-кабеля HDMI....................... 90

Подключение с помощью

мультикабеля AV ......................... 90

[2] Воспроизведение с

использованием VIERA Link

(HDAVI Control

™

) ........................ 91

Копирование/дублирование

С помощью данной камеры/ других изделий

[1] Подключение DVD

рекордера для копирования на диск/воспроизведения с

диска ........................................ 93

VQT2U86

Подготовка к копированию/

воспроизведению ........................ 93

Копирование на диски ................ 95

Воспроизведение

скопированного диска................. 98

Управление диском, на который

выполнено копирование............. 99

[2] Дублирование изображений

на другое

видеоустройство..................... 100

С ПК

Перед использованием

[1] Как можно использовать

ПК ............................................... 101

Лицензионное соглашение с

конечным пользователем ......... 103

[2] Операционная среда .............. 104

Настройка

[1] Инсталляция............................ 107

[2] Подключение к

персональному

компьютеру .............................. 109

О дисплее ПК ............................. 111

Использование с ПК

[1] Запуск HD Writer AE 2.1 .......... 112

Чтение инструкции по эксплуатации программных

приложений ............................... 112

[2] При использовании Mac ........ 113

Прочее

Обозначения

[1] Обозначения ............................ 114

[2] Сообщения ............................... 117

О восстановлении ..................... 118

Поиск и устранение

неисправностей .................................. 119

На что необходимо обратить

внимание при использовании.......... 125

Об авторском праве ........................... 130

Режимы записи/приблизительное

возможное время записи................... 131

Количество записываемых

изображений ........................................ 132

Техничес кие характеристики ............ 134

Дополнительные

принадлежности.................................. 138

Принадлежности

Перед началом использования проверьте комплектацию. Храните дополнительные принадлежности в недоступном для детей месте во избежание проглатывания. Номера изделий правильны по состоянию на апрель 2010 г. Они могут изменяться.

Блок аккумулятора

VW-VBG130

Адаптер переменного тока

VSK0698

Кабель питания переменного тока

K2CQ29A00002

Кабель постоянного тока

K2GJYDC00004

Пульт дистанционного управления (аккумулятор встроен)

N2QAEC000024

Мультикабель AV

K1HY12YY0004

USB кабель

K1HY04YY0032

Стилус

VGQ0C14

Светозащитная бленда объектива

VDW2053

CD-ROM

Программное об

еспечение

VQT2U86

Подготовка

2345

Перед эксплуатацией

Идентификация частей и обращение с ними

1 Акустическая система 2 Кнопка POWER (ПИТАНИЕ) [ ] ( 3 Впускное отверстие (охлаждающий

вентилятор) (

4 Кнопка интеллектуального

автоматического режима / ручного режима [iA/MANUAL] (

5 Кнопка оптического стабилизатора

изображения [ /O.I.S.] ( 6 1080/50p кнопка [1080/50p] ( 7 Рычажок извлечения аккумулятора [BATT]

(

12)

8 Крепление аккумулятора ( 9 Входное гнездо постоянного тока [DC IN]

(

14)

≥

Всегда используйте поставляемый в комплекте адаптер переменного тока или подлинный адаптер переменного тока Panasonic (VW-AD21E-K; поставляется отдельно).

10 HDMI мини-разъем [HDMI] (l87, 91) 11 Гнездо USB [ ] ( 12 Мультиразъем AV (

≥

Используйте мультикабель AV (только кабель, входящий в комплект поставки).

13 Гнездо для карты памяти (l16) 14 Индикатор доступа [ACCESS] (

21)

26, 69)

94, 109)

87, 100)

17)

43)

45)

12)

16)

VQT2U86

15 Крышка объектива

≥

Крышка объектива открывается в режиме записи видео или режиме записи стоп-кадров. (

16 Датчик дистанционного управления

(

17 Встроенная вспышка ( 18 Объектив (LEICA DICOMAR)

≥

Сведения о присоединении бленды объектива приведены на стр. 21.

19 Вспомогательная лампочка AF (l68) 20 Индикатор записи (

41)

18)

49)

36)

2727

21 Монитор ЖКД (сенсорный экран)

(l 19)

≥ Он может открыться на 90o.

22 23 24 25

≥ Он может поворачиваться на угол до

180o A в сторону объектива или на 90o

B в противоположном направлении.

Ввиду ограничений технологии производства ЖКД, на экране жидкокристаллического монитора могут иметься небольшие яркие или темные пятна. Однако это не является неисправностью и не влияет отрицательно на записанное изображение.

22 Кнопка быстрого меню [Q.MENU]

(l 32) 23 Вспомогательная кнопка начала/

остановки записи (l 21)

≥ Принцип действия этой кнопки такой

же, как и у кн записи.

24 Кнопки настройки трансфокатора

(l 42) 25 Кнопка меню [MENU] (l 31) 26 Кнопка удаления [] (l 82)

27 Гнездо для штатива

опки начала/остановки

VQT2U86

28 Индикатор состояния (l 17)

28 2930 31

33 34 35

29 Кнопка фотоснимка [] (l 24) 30 Рычажок трансфокатора [W/T]

(В режиме видеозаписи или в

режиме съемки стоп-кадров) (l 42)

Переключатель отображения

пиктограмм [/]/Рычажок

громкости [sVOLr] (В режиме

воспроизведения) (l 30)

31 Внутренние микрофоны 32 Переключатель режимов (l 18) 33 Кнопка начала/остановки записи

(l 22) 34 Фиксатор наплечного ремня 35 Ременная ручка

Отрегулируйте длину ременной ручки по ру

ке.

1 Отбросьте ремень. 2 Установ и те длину. 3 Закрепите снова ремень.

VQT2U86

Подготовка

Лампа зарядки [CHARGE]

Горит:

Зарядка (Время зарядки аккумулятора: l13)

Гаснет:

Зарядка завершена

Мигает:

Убедитесь в правильности подключения камеры (

127)

Настройка

Питание

∫

Сведения об аккумуляторах, которые можно использовать для данной камеры

Данную камеру можно использовать с аккумулятором типа VW-VBG130/VW-VBG260/VW-VBG6.

≥

Камера оснащена функцией распознавания аккумуляторов, которые можно использовать безопасно. Эту функцию поддерживает специальный аккумулятор (VW-VBG130/VW-VBG260/ VW-VBG6). Для использования с данной камерой подходят только фирменные изделия Panasonic и аккумуляторы других производителей, сертифицированные компанией Panasonic. (Аккумуляторы, которые не поддерживают данную функцию, использовать нельзя.) Panasonic никоим образом не может гарантировать качество, производительность или безопасность аккумуляторов, которые были изготовлены другими к

≥

Для использования VW-VBG6 для данной камеры требуется держатель дополнительного аккумулятора VW-VH04 (поставляется отдельно).

Выяснилось, что на некоторых рынках в продаже появились поддельные аккумуляторные блоки, которые очень похожи на оригинальные. Некоторые из этих блоков не имеют надлежащей встроенной защиты, отвечающей требованиям соответствующих стандартов безопасности. Возможно, эти аккумуляторы пожаро- и взрывоопасны. Пожалуйста, имейте в виду, что мы не несем никакой ответственности за несчастные случаи или отказ о использования поддельных аккумуляторов. Чтобы гарантировать использование безопасной продукции, мы рекомендуем оригинальные аккумуляторные блоки Panasonic.

Зарядка аккумулятора

Устро йство продается с незаряженным аккумулятором. Зарядите аккумулятор перед включением камеры.

Важная информация: Если кабель постоянного тока подключен к адаптеру переменного тока, то аккумулятор не будет заряжаться. Извлеките кабель постоянного тока из адаптера переменного тока.

омпаниями и не являются фирменными изделиями Panasonic.

борудования в результате

Подключите кабель переменного тока к адаптеру переменного тока и к электрической розетке.

Вставьте аккумулятор в адаптер переменного тока, совместив стрелки.

VQT2U86

≥ Рекомендуется использовать аккумуляторы Panasonic (l 7, 13, 138).

Как извлечь аккумулятор

Уде ржив айте кнопку питания до тех пор, пока не погаснет индикатор состояния. Затем извлеките аккумулятор, придерживая камеру, чтобы уберечь ее от падения.

Сдвиньте рычажок извлечения аккумулятора в направлении, указанном стрелкой, и извлеките аккумулятор после его разблокировки.

BATT

A Вставьте аккумулятор до щелчка и

блокировки.

≥

При использовании других аккумуляторов мы не можем гарантировать качество изделия.

≥ Не нагревайте и не подвергайте воздействию огня. ≥

Не оставляйте аккумулятор(-ы) в автомобиле в месте, подверженном воздействию прямых солнечных лучей, в течение длительного периода при закрытых окнах и дверях.

≥ Перезаряжаемая батарея может перезаряжаться около 500 раз.

Как вставлять/извлекать аккумулятор

Установите аккумулятор, вставив его в направлении, показанном на рисунке.

ВНИМАНИЕ

Опасность взрыва при неправильной замене аккумуляторной батареи. Заменяйте только тем же или аналогичным типом, рекомендованным производителем. Утилизируйте использованные батареи согласно инструкциям производителя.

VQT2U86

Время зарядки и записи

∫ Время зарядки/записи

≥ Температура: 25 oC/влажность: 60%

Номер модели

аккумулятора

[Напряжение/емкость

(Минимум)]

Аккумулятор, входящий

в комплект поставки/

VW-VBG130

(поставляется отдельно)

[7,2 В/1250 мАч]

VW-VBG260

(поставляется отдельно)

[7,2 В/2500 мАч]

VW-VBG6

(поставляется отдельно)

[7,2 В/5400 мАч]

* Необходим держатель дополнительного аккумулятора VW-VH04 (поставляется отдельно).

≥ Данные временные значения приблизительны. ≥ Указываемое время зарядки приводится для полностью разряженного

аккумулятора. Время зарядки и время записи может изменяться в зависимости от условий эксплуатации, например высокой/низкой температуры.

≥ Фактическое время записи относится ко времени записи, когда многократно

запускается/останавливается запись, происходит включение/выключение камеры, движется рычаг трансфокатора и т. д. Аккумуляторы нагреваются после работы или зарядки. Это не является неисправностью.

≥

Время

зарядки

2 ч 35 мин.

4 ч 40 мин.

9 ч 25 мин.

Режим

записи

1080/50p 1 ч 40 мин.1ч

HA, HG, HX

HE 1 ч 50 мин.1ч 5 мин.

1080/50p 3 ч 15 мин.2ч

HA, HG, HX

HE 3 ч 25 мин.2ч 10 мин.

1080/50p 8 ч 10 мин.5ч

HA, HG, HX

HE 8 ч 35 мин.5ч 20 мин.

Индикация емкости аккумулятора

≥ По мере уменьшения емкости аккумулятора индикация на дисплее изменяется.

≥ Оставшийся уровень зарядки аккумулятора отображается при использовании

≥ Если фактическое оставшееся время превышает 9 часов 59 минут, индикатор

≥ При использовании адаптера переменного тока или аккумуляторов производства

####

Если остается менее 3 минут, становится красным. При разрядке аккумулятора начинает мигать.

аккумулятора Panasonic, который можно использовать для данного устройства. Для отображения оставшегося уровня зарядки аккумулятора может понадобиться некоторое время. Фактическое время может варьироваться в з фактического использования.

остается зеленым и не изменяется, пока оставшееся время не уменьшится до значения ниже 9 часов 59 минут.

других компаний оставшийся уровень заряда аккумулятора не отображается.

Максимальное

непрерывное время записи

1 ч 45 мин.1ч 5 мин.

3 ч 25 мин.2ч 5 мин.

8 ч 30 мин.5ч 15 мин.

Фактическое

время записи

ависимости от

VQT2U86

Подключение к сети переменного тока



DC IN



A Гнездо выхода постоянного тока B Входное гнездо постоянного тока

Вставьте кабель постоянного тока таким образом, чтобы метка на нем совпадала с меткой [] входного гнезда постоянного тока.

При подключенном адаптере переменного тока камера находится в режиме ожидания. Первичная цепь всегда “работает”, если адаптер переменного тока подключен к электрической розетке.

Важная информация: Пока кабель постоянного тока подключен к адаптеру переменного тока, аккумулятор не будет заряжаться. ≥ Не используйте кабель переменного тока для работы с другими устройствами,

так как он предназначен то кабель переменного тока других устройств для работы с данной камерой.

лько для данной камеры. Не используйте также

1 Подключите кабель переменного тока к адаптеру переменного

тока и к электрической розетке.

2 Подключите кабель постоянного тока к адаптеру переменного

тока.

3 Подключите кабель постоянного тока к входной клемме

постоянного тока [DC IN].

≥ При извлечении адаптера переменного тока удерживайте кнопку питания до тех пор,

пока не погаснет индикатор состояния, а затем извлеките адаптер переменного тока.

VQT2U86

Подготовка

Настройка

Запись на карту

Данная камера (устройство, совместимое с SDXC) совместима с картами памяти SD, картами памяти SDHC и картами памяти SDXC. При использовании карты памяти SDHC/SDXC на другом оборудовании проверьте совместимость оборудования с данными картами памяти.

Карты, которые можно использовать с данным устройством

Для видеозаписи используйте карты SD, соответствующие Class 4 или выше SD

Speed Class Rating*.

Запись

Тип карты Емкость Видеозапись

8 МБ/16 МБ Не может использоваться.

Карта

памяти SD

Карта

памяти

SDHC

Карта

памяти

SDXC

* SD Speed Class Rating — стандарт скорости последовательной записи.

32 МБ/64 МБ/

128 МБ/256 МБ

512 МБ/1 ГБ/2 ГБ

4 ГБ/6 ГБ/8 ГБ/

12 ГБ/16 ГБ/

24 ГБ/32 ГБ

48 ГБ/64 ГБ

Не может гарантировать работу. В зависимости от используемой карты SD запись фильма может неожиданно остановиться. (l 120)

Может использоваться.

стоп-

кадра

Может использов аться.

≥ Пожалуйста, проверьте последнюю

информацию о картах памяти SD/ картах памяти SDHC/картах памяти SDXC, которые могут использоваться для записи фильма, на следующей странице в Интернете.

http://panasonic.jp/support/global/cs/e_cam

(Страница только на английском языке.)

≥ Карты памяти емкостью 4 ГБ или более

Когда переключатель

≥

защиты от записи карте памяти SD закрыт, запись, удаление или редактирование данных на карте невозможны.

≥ Берегите карту памяти от детей во

избежание проглатывания.

на

VQT2U86

Как вставлять/извлекать карту SD

При первом использовании на данной камере карты SD, выпущенной не компанией Panasonic, или карты, которая ранее использовалась с другой аппаратурой, отформатируйте карту SD.

(

38) При форматировании карты SD все записанные данные удаляются. Восстановление

данных после удаления невозможно.

Осторожно: Убедитесь, что индикатор статуса погас.





≥

Не касайтесь клемм на тыльной части карты SD.

≥

Не допускайте сильных ударов карты SD, не сгибайте ее и не роняйте.

≥

Электрические помехи, статическое электричество или сбои данного устройства или карты SD могут повредить данные на карте SD или привести к их удалению.

≥

Не выполняйте следующие действия, когда светится индикатор доступа к карте:

Не извлекайте карту SD

Не выключайте камеру

Не вставляйте и не извлекайте соединительный кабель USB

Не подвергайте камеру вибрации или

ударам Выполнение вышеуказанных действий при включенном индикаторе может привести к повреждению данных/карты SD или данной камеры.

VQT2U86

Индикатор доступа [ACCESS]

≥

При обращении камеры к карте SD светится индикатор доступа.

Откройте ЖКД монитор.

Откройте крышку отсека карты

SD/разъемов и вставьте карту SD в слот для карты или извлеките ее из слота.

≥

Поверните сторону этикетки B в направлении, показанном на рисунке, и, нажав, вставьте его до конца, не допуская перекосов.

≥

Нажмите на центр карты SD, а затем ровно ее вытащите.

Надежно закройте крышку отсека карты SD/разъемов.

≥

Надежно закройте еe до щелчка.

≥

Избегайте попадания воды, мусора или пыли на клеммы карты SD.

≥

Не оставляйте карты SD в следующих местах:

Под воздействием прямых солнечных лучей.

В очень пыльных или влажных местах.

В непосредственной близости от нагревательных приборов.

В местах, подверженных значительным перепадам температуры (при этом может образовываться конденсат).

В местах, где имеется статическое электричество или электромагнитное излучение.

≥

Если карты SD не используются, для защиты кладите их обратно в футляры.

≥

Утилизация или передача карты SD. (l128)

Подготовка

Чтобы отключить питание

Удерживайте нажатой кнопку питания до тех пор, пока не погаснет индикатор состояния.





Настройка

Можно включить и отключить питание, используя кнопку питания, или открыв и закрыв монитор ЖКД.

Включение/ выключение камеры

Включение и выключение питания с помощью кнопки питания

Нажмите на кнопку питания, чтобы включить камеру.

A Светится индикатор состояния.

Включение и выключение питания ЖКД монитора

Питание включается при открывании ЖКД монитора и отключается при его закрывании.

Во время обычного использования камеры удобнее включать/выключать питание, открывая и закрывая монитор ЖКД.

∫ Чтобы включить питание

∫ Чтобы отключить питание

A Светится индикатор состояния.

≥ Питание не отключается при записи фильма, даже если монитор ЖКД закрыт. ≥ Открытие ЖКД монитора не ведет к включению питания в следующих случаях.

Нажмите на кнопку питания, чтобы включить камеру.

jПри покупке камеры jЕсли для выключения камеры использовалась кнопка питания

B Индикатор состояния гаснет.

VQT2U86

Подготовка

Настройка

Выбор режима

Измените режим на запись или воспроизведение.

Используйте переключатель режимов для изменения режима на

, или .

Режим съемки фильма (l 22)

Режим записи стоп-кадров (l 24)

Режим воспроизведения (l 28, 73)

VQT2U86

Подготовка

Настройка

Настройка монитора ЖКД

Использование сенсорного экрана

Можно управлять камерой, касаясь непосредственно монитора ЖКД (сенсорного экрана) пальцем. Для операций, требующих точности, или в случае сложности управления пальцами, удобнее использовать стилус (поставляется в комплекте).

∫ Касание

Чтобы выбрать значок или изображение, коснитесь сенсорной панели и отведите палец.

≥ Коснитесь центра значка. ≥ Касание сенсорного экрана не будет

срабатывать при касании другой части сенсорного экрана.

∫ О значках функций

///:

Значки функций используются для переключения между страницами меню и дисплея пиктограмм, выбора элементов, настроек и т.п.

Прикосновение к данному значку позволяет возвратиться к предыдущему экрану, например при настройке меню.

≥ Не касайтесь монитора ЖКД твердыми

заостренными предметами, например шариковыми ручками.

≥ Если касание не распознается либо

распознается неправильное место, выполните калибровку сенсорного экрана. (l 38)

Съемка автопортрета

¬ Измените режим на или .

Поверните ЖКД монитор в сторону объектива.

≥ Изображение будет отражено по

горизонтали, как если бы вы видели зеркальное отображение. (Однако снятое изображение будет таким же, как и при обычной съемке.)

≥

На экране отобразятся только некоторые индикаторы. Если отображается индикатор ЖКД в нормальное положение и проверьте индикацию предупреждения/ неисправности. (

, возвратите монитор

117)

VQT2U86

Подготовка

Настройка

При первом включении устройства появится сообщение с просьбой установить дату и время. Выберите [ДА] и выполните указанные ниже шаги 2–3 для установки даты и времени.

¬ Измените режим на или .

1 Выберите меню.

: [НАСТРОЙКИ] #

[УСТАН ЧАСЫ]

2 Прикоснитесь к дате или

времени, которые следует

задать, после чего

установите требуемое

значение с помощью значков

A Отображение настройки мирового

времени (l 33):

[ГЛАВНАЯ СТР.]/

[МЕСТО НАЗН.]

≥ Год можно установить в диапазоне от

2000 до 2039.

≥ Для отображения времени

используется 24-часовая система.

Установка даты и времени

≥ Функция даты и времени работает за

счет встроенной литиевой батарейки.

≥ На момент покупки камеры часы

выставлены. Если дисплей времени приобретает вид [- -], это означает, что необходимо зарядить встроенную литиевую батарею. Чтобы перезарядить встроенную литиевую батарею, подключите адаптер постоянного тока либо подключите батарею к камере. Оставьте устройство в таком состоянии приблизительно на 24 ча

са, после чего батарея обеспечит хранение даты и времени на протяжении приблизительно 6 месяцев. (Перезарядка батареи по-прежнему выполняется даже при отключенном питании камеры.)

3 Прикоснитесь к [ВВОД].

≥ Часы начинают ход с [00] секунд. ≥ Может появиться сообщение с

предложением установить мировое время. Установите мировое время, касаясь экрана. (l 33)

≥ Для выхода из экрана меню коснитесь

[ВЫХОД] или нажмите кнопку MENU.

VQT2U86

Основные сведения



Запись/ воспроизведение

Перед началом записи

∫ Исходное положение камеры

1 Держите камеру обеими руками. 2 Проденьте руку в крепежный ремень. 3 Вспомогательной кнопкой начала/остановки записи A удобно пользоваться, когда

камера находится на поясе.

≥ При съемке убедитесь в том, что вы приняли устойчивое положение, а также

убедитесь в отсутствии опасности столкновения с другими людьми или объектами.

≥ Вне помещения выполняйте съемку так, чт

объект съемки освещен сзади, на записи он получится темным.

≥ Держите локти ближе к корпусу и расставьте ноги для большей устойчивости. ≥ Не закрывайте рукой или чем-либо другим микрофоны или впускное отверстие

охлаждающего вентилятора.

∫ Основная видеозапись

≥ В общем случае при записи камера должна удерживаться в устойчивом положении. ≥ Если камеру нужно переместить во время записи, делайте это медленно,

поддерживая постоянную скорость.

≥ Функция масштабирования полезна для записи объектов, к которым невозможно

приблизиться. Тем не менее, не стоит чрезмерно использовать функции увеличения и уменьшения, т.к. качество видео может уху

∫ Присоединение/снятие бленды объектива

Бленда отсекает излишний свет, которые иначе попадал бы на объектив при ярком свете солнца, контровом освещении и т. д., что позволяет получать более четкие изображения.

обы солнце светило вам в спину. Если

дшиться.

A Присоединение бленды объектива B Снятие бленды объектива

При использовании комплекта фильтров (не входит в комплект поставки) или

≥

преобразовательного объектива (не входит в комплект поставки) снимайте бленду объектива.

VQT2U86

Основные сведения

Запись/ воспроизведение

Съемка фильмов

1 Измените режим на . 2 Откройте ЖКД монитор. 3 Для начала съемки нажмите

кнопку начала/остановки.

При начале записи ; меняется на ¥.

4 Для перехода в режим

паузы снова нажмите кнопку пуск/остановка записи.

≥ Во время видеосъемки можно записывать стоп-кадры. (l 25) ≥ Изображения, записанные между нажатием кнопки пуск/остановка записи при начале

записи и повторным ее нажатием для перехода в режим паузы записи, записываются в один файл.

≥ Максимальное количество записываемых сцен: 3900

Максимальное количество различных дат: 200 (l 77) При достижении максимального предела для любого из этих пок последующие сцены не могут быть записаны. (В случае пользования картами SD эти параметры представляют собой максимальное количество записываемых сцен на одну карту.)

≥ Пока запись продолжается, даже при закрытом ЖКД мониторе она не будет

остановлена.

азателей

VQT2U86

∫ Индикация на экране в режиме видеозаписи

0h00m00s0h00m00s0h00m00s

R 1h20mR 1h20mR 1h20m

A Режим записи B Время, оставшееся для записи

(Когда оставшееся время записи составляет менее 1 минуты, надпись [R 0h00m] мигает красным.)

C Пройденное время записи

Каждый раз, когда устройство переводится в режим паузы при записи, цифровой индикатор будет сброшен до “0h00m00s”.

О совместимости записанного фильма

≥ Фильмы совместимы только с устройствами, поддерживающими стандарт

AVCHD. Изображения невозможно воспроизвести на оборудовании, не

поддерживающем стандарт AVCHD (обычные DVD рекордеры). Убедитесь, что ваше оборудование поддерживает стандарт AVCHD, ознакомившись с инструкциями по эксплуатации.

≥ В некоторых случаях сделанные видеозаписи невозможно воспроизвести, даже

если устройство поддерживает AVCHD. В подобных случаях воспроизводите записанный фильм на данном устройстве.

Смотрите страницу 45 о

1080/50p

VQT2U86

Основные сведения

 

MEGA

Запись/ воспроизведение

Фотосъемка

1 Измените режим на . 2 Откройте ЖКД монитор. 3 Нажмите кнопку

наполовину. (Только для автоматической фокусировки)

4 Полностью нажмите кнопку

Индикатор фокусировки:

A Индикатор фокусировки

± (Белая лампа мигает.): Фокусировка ¥ (Загорается зеленая лампа.): В фокусе Нет признаков: Когда фокусировка не удалась.

B Об

ласть фокусировки (область в рамке)

≥ Если установить функцию оптического стабилизатора изображения (l 43) на /

(РЕЖИМ1), функция стабилизатора изображения будет более эффективной.

( (оптический стабилизатор изображения MEGA) отображается, если кнопка

нажата наполовину.)

≥ Вспомогательная лампа автофокусировки светится в местах с недостаточной

освещенностью.

≥ Индикатор фокусировки изменяется на значок фокусировки на зарегистрированных

лицах при установке [ОПРЕД. ЛИЦА] в положение [ВКЛ]. (l 57

≥ При записи стоп-кадров в условиях недостаточной освещенности рекомендуется

пользоваться вспышкой или штативом, поскольку скорость затвора замедляется.

≥ Экран становится темнее при нажатии кнопки наполовину, если скорость

затвора 1/25 или более медленная.

VQT2U86

)

∫ Индикации на экране при

R3000

MEGA

14.2

записи стоп-кадров

MEGA

14.2

R3000

: Индикатор режима

ß: Вспышка (l 49) ßj: Уровень вспышки (l 49)

R3000: Оставшееся количество стоп-

фотосъемки (l 115)

: Уменьшение эффекта

“красных глаз” (l 49)

: Оптический стабилизатор

изображения MEGA (l 24)

: Оптический стабилизатор

изображения (l 43)

: Качество стоп-кадров (l 66)

: Размер стоп-кадра (l 65)

кадров (Мигает красным при появлении [0].)

: Вспомогательная лампочка

AF (l 68)

∫ Индикация фокусировки

≥ Индикация фокусировки отображает

состояние автофокусировки. Индикация фокусировки не отображается

≥

в режиме ручного фокусирования.

≥ В следующих случаях индикация

фокусировки не отображается или фокусировка выполняется с трудом. jЕсли в одной сцене присутствуют

близкие и далекие объекты.

jПри затемнении сцены. jПри наличии в сцене яркого пятна. jЕсли в сцене присутствуют только

горизонтальные линии.

∫ О зоне фокусировки

Если в зоне фокусировки присутствует контрастный предмет впереди или сзади объекта съемки, на объект съемки невозможно навести фокус. В этом случае следует удалить контрастный предмет из зоне фокусировки. ≥ Зона фокусировки не отображается при

следующих условиях.

При использовании интеллектуального

автоматического режима (портрет).

jЕсли используется AF/AE слежение. jПри использовании дополнительного

оптического увеличения. Когда камера определяет необходимость

включения вспомогательной лампы автофокусировки.

Запись стоп-кадров в режиме записи видео

Можно записывать стоп-кадры даже в режиме записи видео.

¬ Измените режим на .

Полностью нажмите кнопку (нажмите до упора), чтобы сделать снимок.

≥ Возможна запись стоп-кадров во время

съемки видеокадров. (одновременная запись)

≥

Встроенная вспышка, уменьшение эффекта “ красных глаз”, автоматический

таймер (

≥

При записи видео или во время использования PRE-REC принимаются следующие меры с тем, чтобы запись видео имела более высокий приоритет, чем запись стоп-кадров. jКачество изображения отличается от

качества обычных стоп-кадров.

jНе отображается индикация

оставшейся доступной емкости (количество изображений, которые можно записать).

46) не работают.

VQT2U86

Основные сведения

Кнопка интеллектуального автоматического режима/ ручного режима

При нажатии данной кнопки осуществляется переключение между интеллектуальным автоматическим режимом/ ручным режимом.

≥ См. на странице 69 сведения о

ручном режиме.

/MANUAL

Запись/ воспроизведение

Следующие режимы, соответствующие условиям записи, устанавливаются простым наведением камеры на требуемый объект съемки.

Режим Сцена Эффект

Портрет

Пейзаж

Прожектор Слабая

освещенность

Ночной

портрет

Ночной пейзаж

Макро

/ Обычный Другие условия

*1 То лько в режиме видеозаписи *2 То лько в режиме записи стоп-кадров

≥ При определенных условиях камера может не переключиться на требуемый режим. ≥

В режимах «Портрет», «Прожектор» и «Слабая освещенность» объект, который больше и находится близко к центру экрана, будет окружен оранжевой рамкой. (

≥ В режимах Ночной портрет и Ночной пейзаж рекомендуется пользоваться штативом.

VQT2U86

Если объектом является человек

Съемка вне помещения

В свете прожектора Темная комната или

сумерки Запись ночного

портрета

Запись ночного пейзажа

Запись цветов и т. д. с приближением

Интеллектуальный автоматический режим

Распознавание лиц и фокусировка на них выполняется автоматически, а яркость регулируется таким образом, что получается четкая запись.

Весь пейзаж будет снят без белесости находящегося на заднем фоне неба, которое может быть слишком ярким.

Очень светлый объект снимается четко. Возможна очень четкая запись даже в

темном помещении или в сумерках. Съемка человека и фона осуществляется

практически с реальной яркостью. Возможность съемки выразительного

ночного пейзажа за счет уменьшения скорости затвора.

Возможность записи при прохождении мимо объекта съемки.

Контрастность настраивается автоматически для получения четкого изображения.

58)

≥ Функция оптического стабилизатора изображения (l 43) установлена в активный

10 000K 9 000K 8 000K

7 000K

6 000K

5 000K

4 000K

3 000K

2 000K

1 000K

10)

режим/ON во всех режимах.

≥ При определенных условиях съемки лица невозможно определить, например, когда

снимаются лица определенного размера, лица находятся под определенным углом или когда используется цифровое увеличение.

≥ В интеллектуальном автоматическом режиме вариомикрофон установлен в

положение [ВЫКЛ]. (l 60)

∫ Интеллектуальный

автоматический режим

При включенном интеллектуальном автоматическом режиме задействованные функции автоматической регулировки баланса белого и автофокусировки автоматически регулируют баланс цвета и фокусировку. В зависимости от яркости объекта и т. д. скорость диафрагмы и затвора автоматически настраиваются на оптимальную яркость. ≥ Баланс цвета и фокус могут не

настраиваться автоматически: это зависит от источников света или сцен. В та

ком случае настройте эти параметры

вручную. (l 70, 72)

Автоматический баланс белого

На иллюстрации показан диапазон, в котором функционирует автоматический баланс белого.

1) Эффективный диапазон автоматической настройки баланса белого на данном устройстве

2) Ясное небо

3) Облачное небо (дождь)

4) Экран телевизора

5) Солнечный свет

6) Белая флуоресцентная лампа

7) Галогеновая лампа

8) Лампа накаливания

9) Восход и закат солнца

10) Свет горящей свечи

Если автоматический баланс белого не функционирует надлежащим образом, отрегулируйте бал

анс белого вручную.

(l 70)

Автофокусировка

Камера выполняет фокусировку автоматически. ≥ Надлежащее функционирование

автофокусировки не обеспечивается в перечисленных ниже ситуациях. В таких случаях снимайте изображения в режиме ручной фокусировки. (l 72) jОдновременная съемка удаленных и

близких объектов

jСъемка объекта за грязным или

пыльным окном

jСъемка объекта, окруженного

предметами с блестящими поверхностями или предметами с высокой отражающей способностью

Подробные сведения о ре приведены на странице 52. Сведения о том, как установить ручную фокусировку/ баланс белого вручную, приведены на странице 69-72.

жиме сцены

VQT2U86

Основные сведения



 

Запись/ воспроизведение

Воспроизведение видео/стоп-кадров

1 Измените режим на . 2 Коснитесь значка выбора режима

воспроизведения A.

3 Прикоснитесь к [ВИДЕО/КАРТА SD] или [СНИМОК/КАРТА SD].

A [ВИДЕО/КАРТА SD] B [СНИМОК/КАРТА SD]

4 Коснитесь сцены или стоп-кадра для

воспроизведения.

≥ Переход к следующей (или предыдущей) странице

может быть осуществлен путем прикосновения к пиктограмме /.

VQT2U86

5 Выберите операцию воспроизведения, прикоснувшись к

0h00m00s0h00m00s0h00m00s



1080/50p

пиктограмме функции.

A Значок функции

≥ Прикоснитесь к / для отображения/

скрытия пиктограммы функции.

Воспроизведение фильмов Воспроизведение стоп-кадров

1/;: Воспроизведение/пауза 6: Быстрая перемотка назад 5: Быстрая перемотка вперед ∫: Останавка воспроизведения и

показ пиктограмм.

1: Отображение панели прямого

воспроизведения. (l 74)

1/;: Начало/остановка показа

2;: Воспроизведение

;1: Воспроизведение

∫: Останавка воспроизведения и

∫ Воспроизведение сцен, записанных в режиме 1080/50p (l 45)

≥ Измените режим на и коснитесь значка выбора режима воспроизведения.

1 Прикоснитесь к [СМ. КАЧ. ВИДЕО].

A Появится значок .

≥ Носитель видеокадров переключается между

сценами, записанными в нормальном режиме, и сценами, записанными в режиме 1080/50p, при каждом касании [СМ. КАЧ. ВИДЕО].

2 Прикоснитесь к [ВИДЕО/КАРТА SD].

слайдов (воспроизведение стоп-кадров в порядке их номеров).

предыдущего кадра.

следующего кадра.

показ п

иктограмм.

≥ Сцены, записанные в обычном формате и формате 1080/50p, нельзя просматривать

одновременно.

≥ В режиме воспроизведения видео пиктограммы отображаются на отдельных экранах.

VQT2U86

∫ Изменение отображения

пиктограмм

При отображении пиктограммы, отображение пиктограмм изменяется в следующем порядке при перемещении рычажка трансфокатора или кнопок регулировки масштабирования в сторону или . 20 сцен () 9 сцен () 1 сцена () Покадровый указатель выделенного и времени* (l 75)

* Покадровый указатель выделенного и

времени можно установить только в режиме воспроизведения видео.

≥ При отключении питания или

изменении режима возобновляется отображение 9 сцен. При изменении отображения пиктограмм

≥

на режим 1 сцены во время воспроизведения видео можно проверить дату и время записи. Аналогичным образом, когда отображение пиктограмм изменено на режим 1 стоп-кадра во время воспроизведения стоп-кадров, можно проверить дату записи и номер файла.

∫ Регулировка громкости

динамика

С помощью рычажка громкости или кнопок настройки трансфокатора отрегулируйте громкость динамика во время воспроизведения видео.

В направлении “r”:

Громкость звука увеличивается

В направлении “s”:

Громкость звука уменьшается

≥ Звук будет слышен только во время

обычного воспроизведения.

≥ Если пауза воспроизведения длится

5 минут, экран возвращается в режим пиктограмм.

≥ Индикация прошедшего времени

воспроизведения будет сброшена на “0h00m00s” для каждой сцены.

Совместимость фильмов

≥

Данное устройство основано на формате AVCHD.

≥ Видеосигнал, который может быть воспроизведен на данном устройстве -

1920k1080/50i, 1920k1080/25p или 1440k1080/50i.

≥ Данная камера может ухудшить качество или не воспроизводить видео,

записанное или созданное на других устройствах, и другие устройства могут ухудшить качество или не воспроизводить видео, записанное на данной камере, даже если эти ус

тройства поддерживают AVCHD.

Смотрите страницу 45 о 1080/50p.

Совместимость стоп-кадров

≥ Данное устройство является совместимым с унифицированным стандартом DCF

(Design rule for Camera File system), установленным JEITA (Japan Electronics and Information Technology Industries Association).

≥ Данная камера поддерживает файловый формат стоп-кадров JPEG. (Не все

файлы в формате JPEG будут воспроизводиться.)

≥ Данное устройство может ухудшить или не отображать стоп-кадры, записанные

или созданные на других устройствах, а другие устройства могут ухудшить или не отображать стоп-кадры, записанные на да

VQT2U86

нном устройстве.

+ 110 hidden pages
