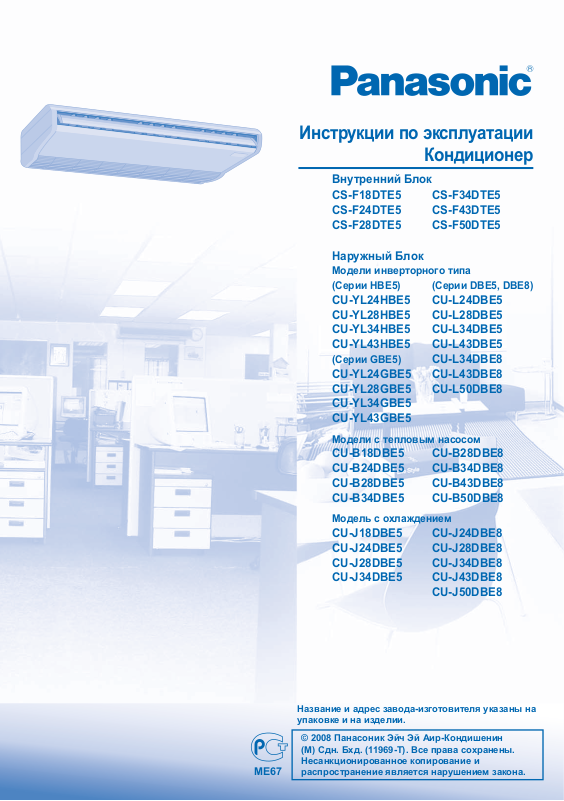

Panasonic CU-J50DBE8 User Manual [ru]
Инструкции по эксплуатации
Кондиционер
Внутренний Блок
CS-F18DTE5 CS-F34DTE5
CS-F24DTE5 CS-F43DTE5
CS-F28DTE5 CS-F50DTE5
Наружный Блок
Модели инверторного типа
(Серии HBE5) (Серии DBE5, DBE8)
CU-YL24HBE5 CU-L24DBE5
CU-YL28HBE5 CU-L28DBE5
CU-YL34HBE5 CU-L34DBE5
CU-YL43HBE5 CU-L43DBE5
(Серии GBE5) CU-L34DBE8
CU-YL24GBE5 CU-L43DBE8
CU-YL28GBE5 CU-L50DBE8
CU-YL34GBE5
CU-YL43GBE5
Модели с тепловым насосом
CU-B18DBE5 CU-B28DBE8
CU-B24DBE5 CU-B34DBE8
CU-B28DBE5 CU-B43DBE8
CU-B34DBE5 CU-B50DBE8
Модель с охлаждением
CU-J18DBE5 CU-J24DBE8
CU-J24DBE5 CU-J28DBE8
CU-J28DBE5 CU-J34DBE8
CU-J34DBE5 CU-J43DBE8
CU-J50DBE8
ME67
Название и адрес завода-изготовителя указаны на
упаковке и на изделии.
© 2008 Панасоник Эйч Эй Аир-Кондишенин
(M) Сдн. Бхд. (11969-T). Все права сохранены.
Несанкционированное копирование и
распространение является нарушением закона.
МЕРЫ ПРЕДОСТОРОЖНОСТИ МЕРЫ ПРЕДОСТОРОЖНОСТИ
Воздухозаборник
Воздухов-
ыпускное
отверстие
Воздухозаборник
Воздуховыпускное
отверстие
Воздухозаборник
ОПРЕДЕЛЕНИЕ
Инструкции, которые следует выполнять, обозначаются следующими символами:
Этот символ обозначает действие
как ЗАПРЕЩЕННОЕ.
Для предотвращения получения травм, нанесения телесных повреждений другим лицам и ущерба имуществу
следует соблюдать следующие инструкции.
Неправильная эксплуатация вследствие несоблюдения инструкций нанесет вред или ущерб, степень серьезности
которых классифицируется следующим образом:
Предуп-
реждение
Этот символ предупреждает о смертельной
опасности или о риске получения серьезной
травмы.
режение
Эти символы обозначают
действия как ОБЯЗАТЕЛЬНЫЕ.
Этот символ
Предосте-
предупреждает об
опасности травмы
или нанесения вреда
имуществу.
Беспроводной пульт
дистанционного управления
• Не используйте никелькадмиевые (Ni-Cd) аккумуляторы.
• Держите пульт ДУ вдали от
грудных и маленьких детей,
во избежание случайного
проглатывания батарей.
• Извлеките батареи, если
кондиционер не будет
эксплуатироваться в течение
длительного времени.
• Необходимо заменить старые
батарейки пульта ДУ на новые
такого же типа, соблюдая
полятность для того, чтобы пульт
ДУ работал исправно.
Электроснабжение
• Не включайте кондиционер в розетку с
другими приборами.
• Не изменяйте сетевые шнуры.
• Не используйте удлинители.
• Не работайте мокрыми руками.
• Используйте специальный сетевой шнур.
• Если кабель электропитания поврежден,
во избежание опасности замену должен
произвести изготовитель, представитель
изготовителя по сервисному обслуживанию
или аналогичный квалифицированный
специалист.
• Настоятельно рекомендуется заземлить
данное оборудование и установить его с
автоматическим выключателем с функцией
защиты от утечки на землю (ELCB) или с
устройством контроля остаточного тока
(RCD). Иначе в случае неисправной работы
это может стать причиной поражения
электрическим током или возгорания.
• В экстренном случае или в случае
ненормальных условий (запах гари и т.п.)
отключите электроснабжение и
проконсультируйтесь с вашим ближайшим
дилером.
Наружный блок
• Не следует вставлять пальцы или другие
предметы в устройство, так как острые края
34
могут стать причиной получения травмы.
Внутренний блок
• Не устанавливайте,
не снимайте и не
переустанавливайте
кондиционер самостоятельно.
Неправильная установка
приведет к течи, поражению
электрическим током или
пожару. Для выполнению
работ по установке
обратитесь к авторизованному
дилеру или специалисту.
• Не вставляйте свои пальцы
или другие предметы в блок.
• Не ремонтируйте кондиционер
самостоятельно.
Воздуховыпускное
отверстие
Воздухозаборник
Воздухозаборник
Воздухозаборник
Воздухов-
ыпускное
отверстие
Внутренний блок
• Не устанавливайте кондиционер в помещении
с потенциально взрывоопасной атмосферой.
• Не мойте кондиционер водой, бензолом,
разбавителем или с чистящим порошком.
• Не используйте кондиционер для посторонних
целей, например, для хранения продуктов.
• Не используйте каких-либо приборов
открытого горения в направлении потока
воздуха.
• Не подвергайтесь воздействию холодного
воздуха в течение длительного времени.
• Убедитесь, что дренажная трубка
подсоединена правильно. В противном
случае может возникнуть течь.
• Регулярно проветривайте помещение.
Электроснабжение
• Перед чисткой или обслуживанием
выключите электропитание.
• Если кондиционер не используется в
течение длительного времени, выключите
электропитание.
• Данный кондиционер оснащен встроенным
устройством для защиты от перепадов
напряжения. Однако, для последующей
защиты кондиционера от повреждений
вследствие сильного разряда молнии,
необходимо отключить его от сети. Не
касайтесь кондиционера во время грозы,
поскольку это может вызвать поражение
электрическим током.
Наружный блок
•
Не следует садиться или вставать на
устройство, так как Вы можете случайно
упасть.
•
Не прикасайтесь к алюминиевому ребру,
острая часть может причинить повреждения.
• Убедитесь, что дренажная трубка
подсоединена правильно. В противном
случае может возникнуть течь.
• После длительной эксплуатации проверьте,
не поврежден ли установочный кронштейн.
СОДЕРЖАНИЕ
НОРМАТИВНАЯ ИНФОРМАЦИЯ НОРМАТИВНАЯ ИНФОРМАЦИЯ
ПРИМЕЧАНИЕ :
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Данное устройство может использоваться лицами с ограниченными физическими, чувствительными
или умственными способностями (включая детей) или лицами с отсутствием опыта или знания
только при условии, что они находятся под надзором или получили от лица, ответственного за их
безопасность, соответствующие инструкции по использованию изделия. Дети должны находиться
под наблюдением. Необходимо следить за тем, чтобы они не играли с устройством.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Используйте данный кондиционер в следующем диапазоне температур
Модели Температура (°C) В помещении Вне помещения
Инверторного
типа
(Серии GBE5,
DBE5, DBE8)
Тепловым
насосом
Охлаждение ОХЛАЖДЕНИЕ
ПРЕДУПРЕЖДЕНИЕ : В нежилом помещении, таком, как, например, компьютерный зал, при низкой
температуре наружного воздуха, доходящей до -15°C*/ -10°C**, комнатной температуре 21°C или выше и
при влажности в помещении до 45% данное устройство все еще может работать в качестве охладителя.
(CU-YL24HBE5, CU-YL28HBE5, CU-YL34HBE5, CU-YL43HBE5)
ОХЛАЖДЕНИЕ
ОБОГРЕВ
ПРЕДУПРЕЖДЕНИЕ : В нежилом помещении, таком, как, например, компьютерный зал, при низкой
температуре наружного воздуха, доходящей до -5°C, комнатной температуре 21°C или выше и при
влажности в помещении до 45% данное устройство все еще может работать в качестве охладителя.
ОХЛАЖДЕНИЕ
ОБОГРЕВ
ОХЛАЖДЕНИЕ
ОБОГРЕВ
Температура (°C) В помещении Вне помещения
Максим.32 43
Миним. 21 -15*
Максим.27 24
Миним. 16 -20
Максим.32 43
Миним. 21 -10**
Максим.27 24
Миним. 16 -10
Максим.32 43
Миним. 21 -10**
Максим.
Миним.
Максим.
Миним.
32 43
21 -5
27 24
16 -15
Благодарим вас за
приобретение кондиционера
СОДЕРЖАНИЕ
МЕРЫ ПРЕДОСТОРОЖНОСТИ
НОРМАТИВНАЯ ИНФОРМАЦИЯ
ОБЗОР ИЗДЕЛИЯ И ФУНКЦИЙ
(БЕСПРОВОДНОЙ ПУЛЬТ
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ)
ОБЗОР ИЗДЕЛИЯ И ФУНКЦИЙ
(ПРОВОДНОЙ ПУЛЬТ
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ)
УХОД И ЧИСТКА
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
КРАТКАЯ ИНСТРУКЦИЯ
ПОЛЬЗОВАТЕЛЯ
ПРИМЕЧАНИЕ :
Иллюстрации в данном руководстве
предназначены для пояснительных целей
и могут отличаться для конкретного
кондиционера. В связи с последующим
совершенствованием конструкции
могут вноситься изменения без
предварительного уведомления.
ЗАДНЯЯ КРЫШКА
34
35
36~37
38~40
41
42~43
РУCCKИЙ
Информация для потребителей по сбору и утилизации старого оборудования и использованных батареек
Данные символы на изделиях, упаковке и/или сопроводительной документации означают, что использованные
электрические и электронные изделия и батарейки не должны выбрасываться вместе с обычными бытовыми отходами.
Для правильной обработки, восстановления и переработки старых изделий и использованных батареек следует сдавать их
в соответствующие пункты сбора согласно национальному законодательству и Директивам 2002/96/EC и 2006/66/EC.
Правильная утилизация данных изделий и батареек поможет сберечь ценные ресурсы и предотвратить возможное
негативное влияние на здоровье людей и на состояние окружающей среды, которое может возникнуть в результате
неправильного обращения с отходами.
Для получения более подробной информации о сборе и переработке старых изделий и батареек обратитесь в органы
местного самоуправления, сервисную службу по утилизации отходов или в торговую точку, где изделия были приобретены.
За неправильную утилизацию данных отходов в соответствии с национальным законодательством может быть назначен
штраф.
Для промышленных потребителей в Европейском Союзе
Если Вы хотите избавиться от электрического и электронного оборудования, обратитесь к дилеру или поставщику и получите
у них подробную информацию.
[Информация по утилизации в других странах за пределами Европейского Союза]
Данные символы действительны только в Европейском Союзе. Если Вы хотите избавиться от данных изделий, обратитесь в
органы местного самоуправления или к дилеру и узнайте правильный метод утилизации.
Примечание относительно символа батарейки (два нижних символа):
Данный символ должен использоваться в комбинации с химическим символом. В данном случае он соответствует
Pb
требованиям, установленным Директивой о химикатах, использующихся в изделиях.
• Не включайте блок во время натирания полов. После натирания полов, прежде чем включить блок, проветрите как следует помещение.
• Не устанавливайте блок в замасленных и задымленных местах.
35
ADDRESS
AUTO
AUTO
TIMER
ON
SETRESET ADDRES
S
MODE
MODE
AIR SW
ING
FAN SPEED
AIR SWING
TIMER
OFF/ON
SET
CANCEL
SELECT
CLOCK
FAN SPEED
FILTER RESET
MANUAL
ODOUR WASH
MODE
AUTO
ECONOMY
ОБЗОР ИЗДЕЛИЯ И ФУНКЦИЙ
ОБЗОР ИЗДЕЛИЯ И ФУНКЦИЙ
(БЕСПРОВОДНОЙ ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ)
(БЕСПРОВОДНОЙ ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ)
Горизонтальные жалюзи направления потока
Вертикальные жалюзи
направления потока
Воздушный
Решетка входа
воздуха
фильтр
Передатчик
Максимальное расстояние: 8м
Дисплей пульта
дистанционного
управления
Панель управления
POWER
TIMER
FILTER
ECONOMY
ODOUR WASH
AUTO
Приемник ИКизлучения
Кнопка ВЫКЛ./ВКЛ. автоматического режима
• Для управления устройством в случае потери
или неисправности беспроводного пульта
дистанционного управления.
Действие Режим
Нажмите один раз. Автоматический
Нажмите и удерживайте, пока не
послышится 1 звуковой сигнал, а потом
Охлаждение
отпустите.
1. Нажмите и удерживайте, пока не
послышится 2 звуковой сигнал, а потом
отпустите.
2. Нажимайте кнопку
в течение 5 секунд.
SET
Обогрев
Нажмите кнопку, чтобы отключить.
Подготовка Пульта Дистанционного Управления К Работе
Нажмите и выньте
1
Вставьте батарейки (AAA или R03)
2
(может использоваться ~ 1 год)
3
Нажмите кнопку CLOCK
Установите время
4
Подтверждение
5
Закройте крышку
6
3
6
1
Модель инверторного типа / Модель с
тепловым насосом
CZ-RL513T
Модель с охлаждением
CZ-RL013T
36
OFF/ON
ДЛЯ ВКЛЮЧЕНИЯ ИЛИ
ВЫКЛЮЧЕНИЯ БЛОКА
POWER
УСТАНОВКА ТЕМПЕРАТУРЫ
• Диапазон выбора: 16˚C ~ 31˚C.
4
5
MODE
ВЫБОР РЕЖИМА РАБОТЫ
АВТОМАТИЧЕСКИЙ РЕЖИМ - Для вашего удобства
2
• Блок выбирает режим работы в зависимости от заданной температуры и
температуры воздуха в помещении и снаружи.
РЕЖИМ НАГРЕВА - Для получения теплого воздуха
• Аппарату необходимо некоторое время, чтобы прогреться.
(Применимо для Модели инверторного типа / Модели с тепловым насосом)
РЕЖИМ ВЕНТИЛИРОВАНИЯ - Для активирования циркуляции воздуха
в помещении
РЕЖИМ ОХЛАЖДЕНИЯ - Для получения холодного воздуха
РЕЖИМ ОСУШЕНИЯ - Для уменьшения уровня влажности в помещении
• Блок работает при малой скорости вентилятора для слабого охлаждения.
• Во время режима легкого осушения вентилятор внутреннего блока
работает на низкой скорости.
• Движение жалюзи не должно выравниваться с дисплеем дистанционного
управления.
Loading...
