Page 1

Color Television Operating Instructions

Televisor a color Instrucciones de Operación

Télé-couleur Manuel d’utilisation

CT-27SC13

TQB2AA0487 30407 PRINTED IN USA IMPRESO EN EE.UU IMPRIMÉ AUX ÉTATS-UNIS

Page 2

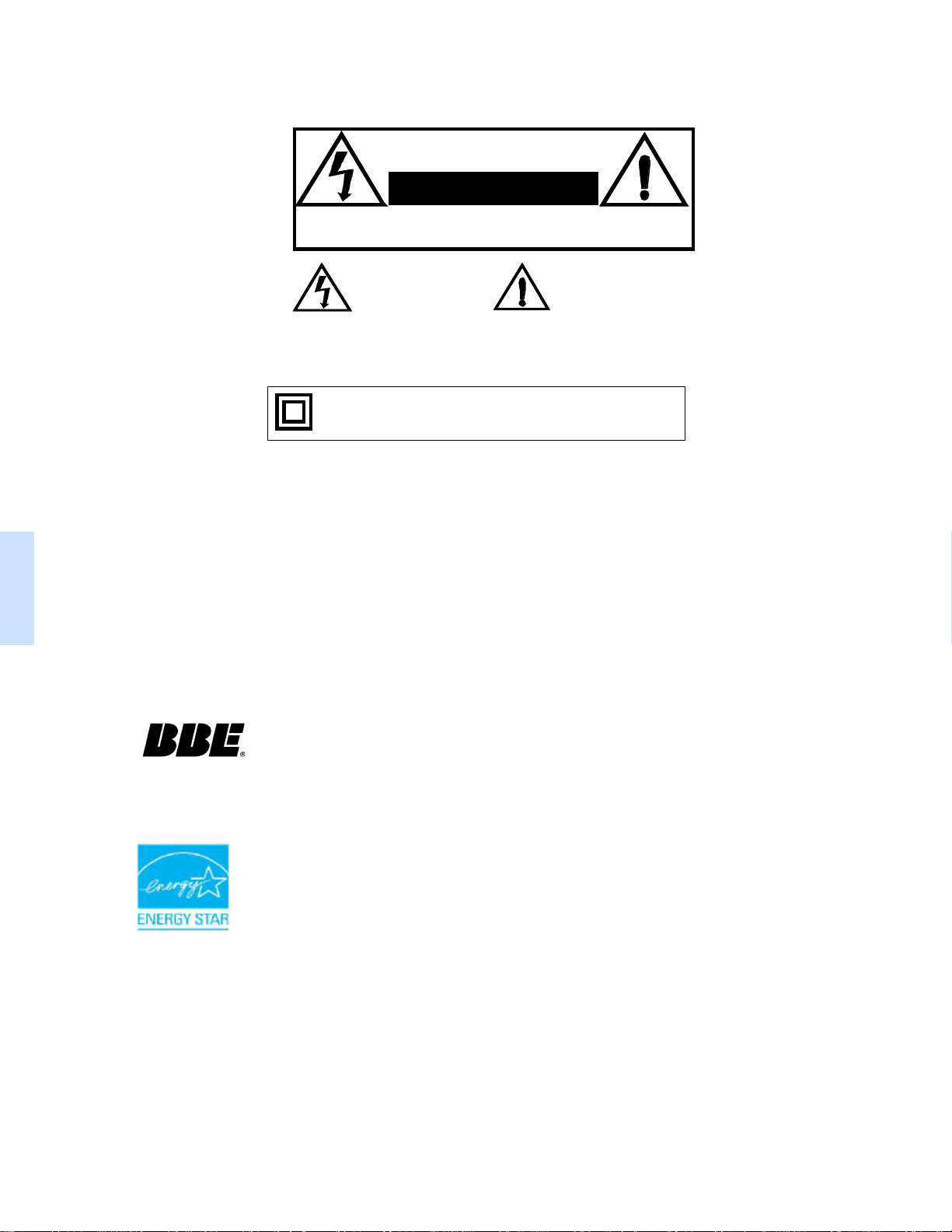

WARNING

RISK OF ELECTRIC SHOCK

DO NOT OPEN

WARNING: To reduce the risk of electric shock do not remove cover or back.

No user-serviceable parts inside. Refer servicing to qualified service personnel.

ENGLISH

WARNING: To reduce the risk of fire or electric shock, do not expose this

apparatus to rain or moisture and objects filled with liquids, such as vases, should not be placed on this apparatus.

FCC CAUTION:

ENVIRONMENTAL NOTICE:

The lightning flash with arrow head within a triangle is intended to tell the user that parts inside the product are a risk of electric shock to persons.

The Class II insulation symbol (square within a square) indicates that this product has been evaluated and tested to comply with Class II insulation requirements.

The exclamation point within a triangle is intended to tell the user that important operating and servicing instructions are in the papers with the appliance.

ANY CHANGES OR MODIFICATIONS TO THIS TV RECEIVER NOT EXPRESSLY APPROVED BY MATSUSHITA ELECTRIC CORPORATION OF AMERICA COULD CAUSE HARMFUL INTERFERENCE, WHICH WOULD VOID THE USER’S AUTHORITY TO OPERATE THIS EQUIPMENT.

THIS PRODUCT UTILIZES CATHODE RAY TUBES (CRT) AND OTHER COMPONENTS THAT CONTAIN LEAD. DISPOSAL OF THESE MATERIALS MAY BE REGULATED IN YOUR COMMUNITY DUE TO ENVIRONMENTAL CONSIDERATIONS. FOR DISPOSAL OR RECYCLING INFORMATION PLEASE CONTACT YOUR LOCAL AUTHORITIES, OR THE ELECTRONICS INDUSTRIES ALLIANCE: <HTTP://WWW.EIAE.ORG.>

High Definition Sound

The Energy Star label, a symbol for energy efficiency, was created by the U.S. Environmental Protection Agency (EPA) and the U.S. Department of Energy (DOE) to help customers identify products that can save them money and protect the environment by saving energy. Energy Star compliant products generally consume less energy than similar standard products.

Read these instructions completely before operating television. Contents are subject to change without notice or obligation.

Manufactured under license from BBE Sound, Inc. Licensed by BBE Sound, Inc. under USP4638258 and 4482866.

BBE and BBE symbol are registered trademarks of BBE Sound, Inc.

Page 3

TABLE OF CONTENTS

Congratulations...............................................2

Customer Record........................................................ 2

Care and Cleaning...................................................... 2

Specifications .............................................................. 2

Feature Chart.............................................................. 2

Installation........................................................3

Television Location ..................................................... 3

Optional Cable Connections....................................... 3

AC Power Supply Cord............................................... 3

Cable / Antenna Connection....................................... 3

Important Information Regarding The Use Of Video

Games, Computers, Or Other Fixed Image Displays.. 3

Auto Set Up Menu............................................4

Optional Equipment Connections ..................5

VCR............................................................................. 5

Front Control Panel..................................................... 5

Digital TV - Set-Top Box (DTV-STB) or DVD Players. 5

Amplifier (TO AUDIO AMP) ......................................... 5

Remote Control Operation..............................6

Battery Installation...................................................... 6

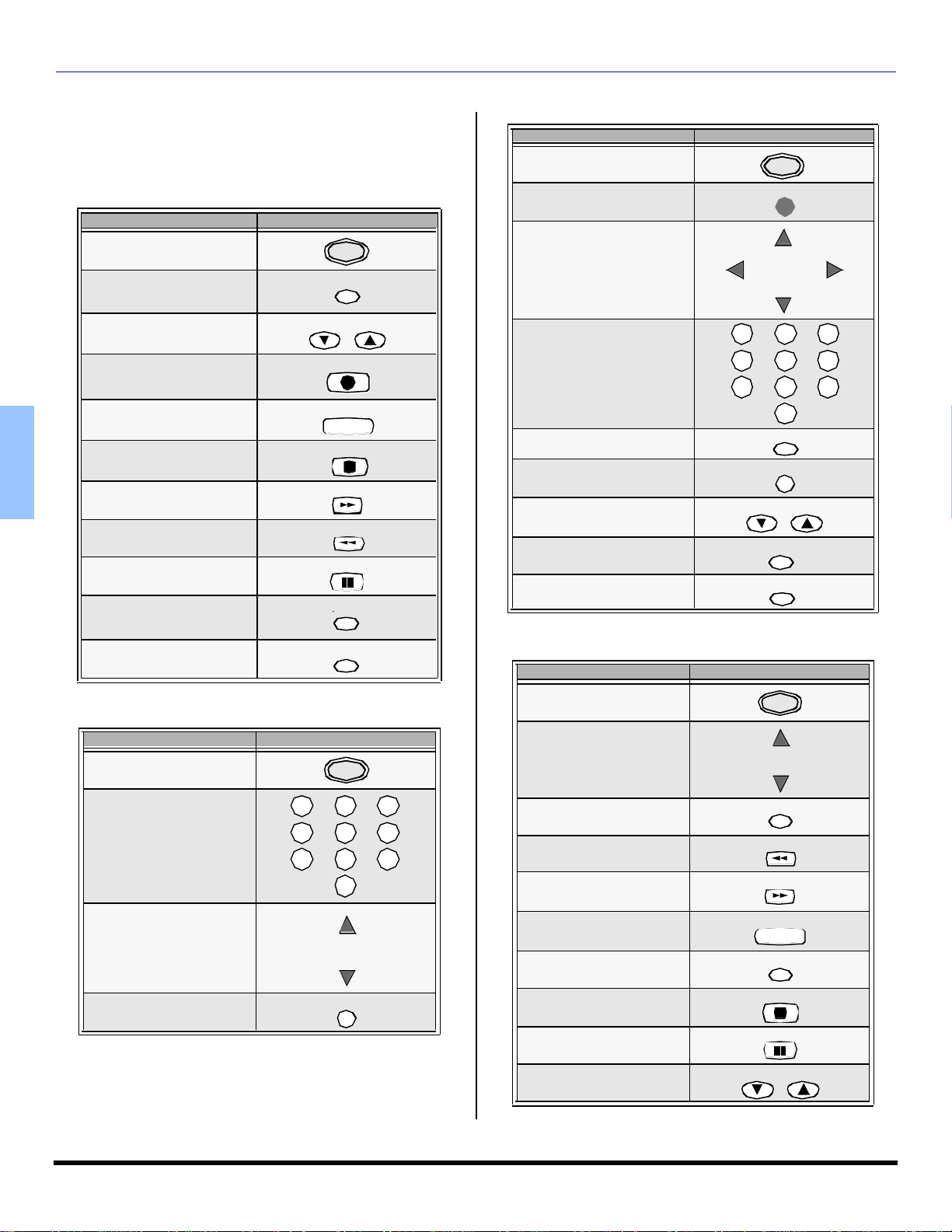

Operating Components with Remote Control............. 7

Programming the Remote........................................... 8

Programming Without a Code .................................... 8

Component Codes..................................................... 8

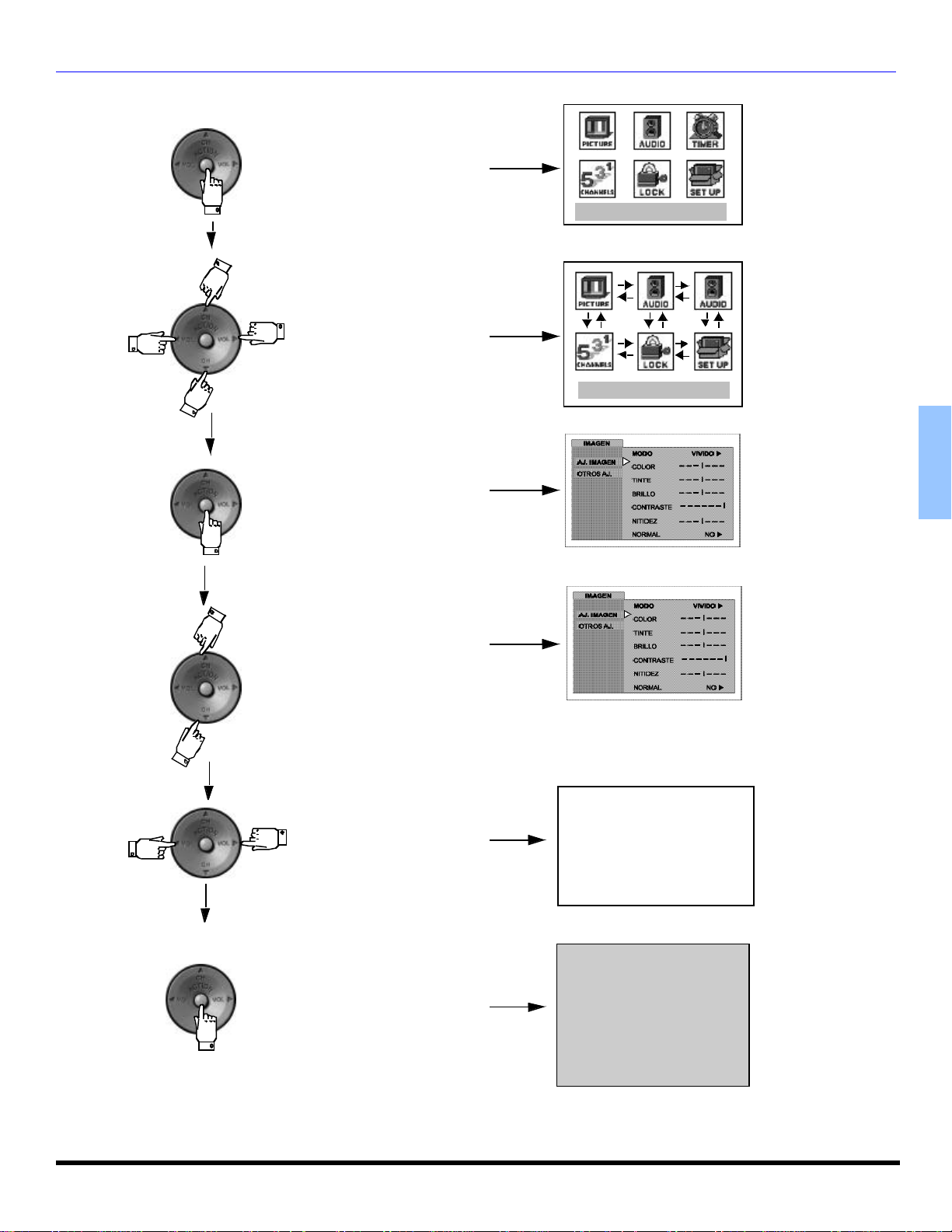

Icon Menu Navigation................................... 10

Icon Menu Operation..................................... 11

Set Up..........................................................................11

Picture..........................................................................11

Timer............................................................................12

Channels......................................................................12

Audio............................................................................13

Lock .............................................................................13

V-Chip Menu Operation ................................ 14

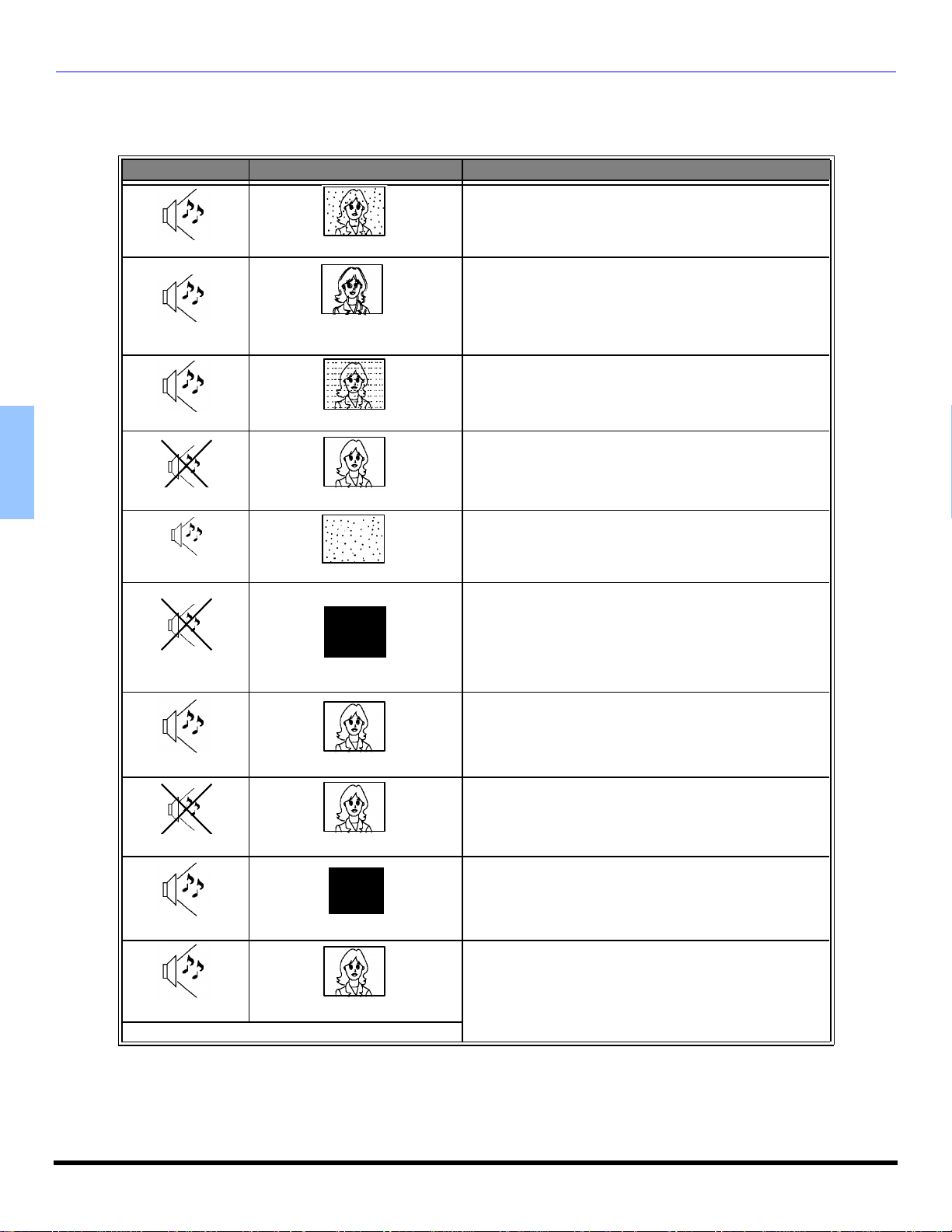

Troubleshooting Chart.................................. 17

Index............................................................... 18

ENGLISH

Note: The warranty and service center information is located in the back of this manual.

1 l

Page 4

CON GRATULATIONS

Congratulations

Your new TV Monitor/Receiver features a solid state chassis that is designed to give you many years of enjoyment. It was thoroughly tested and tuned at the factory for best performance.

Customer Record

The model and serial number of this product are located on the back of the TV. You should note the model and serial number in the space provided and retain as a permanent record of your purchase. This will aid in identification in the event of theft or loss. Product registration for U.S. customers is available at: www.prodreg.com/panasonic.

Model

ENGLISH

Number Serial

Number

Care and Cleaning

Screen (Turn TV Off)

• Use a mild soap solution or window cleaner and a clean cloth.

• DO NOT USE ABRASIVE CLEANERS.

• Avoid excessive moisture and wipe dry.

Note: Do not spray any type of cleaning fluid directly on the

screen.

Cabinet and Remote Control

• For cabinets and remote control, use a soft cloth dampened with water or a mild detergent solution.

• Avoid excessive moisture and wipe dry.

• Do not use benzene, thinner or other petroleum based products.

Specifications

Specifications are subject to change without notice or obligation.

Power Source

CT-27SC13 (2.4A) CT-27SC13U (2.4A)

Channel Capability - 181 VHF-12; UHF-56; Cable-113

Video Input Jacks 1Vp-p, 75 Ohm, Phono Jack Type Audio Input Jacks 500mV RMS 47K Ohm

Audio Output Jacks 0-2.0V RMS 4.7K Ohm

Component Input (Y / PB / PR)

S-Video Input Jacks S-Video (Y-C) Connector

120V AC, 60Hz

75 Ohm, Phono Jack Type

Feature Chart

MODEL

CT-27SC13

FEATURES

MENU LANGUAGE ENG/SPAN/FR

CHANNEL INFO BANNER r

VIDEO PICTURE MEMORY r

VIDEO INPUT SKIP r

CLOSED CAPTIONING r

V-CHIP CAPABILITY r

VIDEO NORM r AUDIO NORM r

STEREO r

AI SOUND r

BBE r

BASS/BALANCE/TREBLE r

SURROUND r

A/V IN (REAR/FRONT)

AUDIO OUT r

S-VHS INPUT

(REAR/FRONT)

COMPONENT INPUT r

HEADPHONE JACK r

(2/1)

2 l

Page 5

INSTALLATION

Installation

Television Location

Follow these recommendations before deciding the location of your television.

• Avoid excessive sunlight or bright lights, including reflections.

• Keep away from excessive heat or moisture. Inadequate ventilation may cause internal component failure.

• Fluorescent lighting may reduce remote control transmitting range.

• Keep away from magnetic equipment, including motors, fans and external speakers.

WARNING: Use this television receiver only with the cart, stand, tripod, bracket, or table specified by the manufacturer, or sold with the apparatus. When a cart is used, use caution when moving the cart/ apparatus combination to avoid injury from tip-over. In order to avoid injury to children, never place your television receiver on a piece of furniture that is capable of being tilted by a child leaning on it, pulling on it, standing on it, or climbing on it. A falling television can cause serious injury or even death.

Optional Cable Connections

Shielded audio and video cables should be used between components. For best results:

• Use 75-ohm coaxial shielded cables.

• Use appropriate input and output connectors, that match your component connectors.

• Avoid long cables to minimize interference.

AC Power Supply Cord

CAUTION: TO PREVENT ELECTRIC SHOCK,

MATCH WIDE BLADE OF PLUG TO WIDE SLOT OF AC OUTLET AND FULLY INSERT. DO NOT USE A PLUG WITH A RECEPTACLE OR OTHER OUTLET UNLESS THE BLADE CAN BE FULLY INSERTED TO PREVENT BLADE EXPOSURE.

PROTECT POWER CORDS FROM BEING WALKED ON, ROLLED OVER, CRIMPED, BENT, OR PINCHED, PARTICULARLY AT PLUGS, CONVENIENCE RECEPTACLES, AND THE POINT WHERE THEY EXIT FROM THE APPARATUS.

Polarized plug

Cable / Antenna Connection

For proper reception, either a cable or antenna connection is required.

Cable Connection

Connect the cable supplied by your local cablecompany.

Note: A cable converter box may be

required for proper reception. Check with your local cable companyforcompatibility requirements.

Incoming Cable from

Cable Company

75 Ohm VHF/UHF

on back of TV

Antenna Connections

• For proper reception of VHF/ UHF channels, an external antenna is required. For best reception an outdoor antenna is recommended.

Note: Cable Mode is preset at the

factory. Antenna users must change to TV Mode in the Set Upmenu under Prog Chan .

Incoming Cable from

Home Antenna

Important Information Regarding The Use Of Video Games, Computers, Or Other Fixed Image Displays.

WARNING: The marking or retained image on the picture tube resulting from viewing fixed image is not an operating defect and as such is not covered by Warranty.

This television is designed to display constantly moving images on the screen. Continuous viewing of stationary images such as letterbox pictures on standard screen TVs (with top/bottom bars), nonexpanded standard (4:3) pictures on wide screen TVs (with side bars shown on each side of an image), stock market report bars (ticker running at the bottom of the screen), video game patterns, fixed scoreboards, bright station logos, on-line (Internet) or repetitive computer style patterns should be limited.

The extended use of fixed image program material can cause a permanent picture tube damage, shown as a “shadow image” viewable on normal programs. This type of irreversible picture tube deterioration can be limited by performing the following steps:

• Do not display the fixed image for extended periods of time.

• Turn the power off when not in use.

ENGLISH

3 l

Page 6

AUTO SET UP MENU

Auto Set Up Menu

For your convenience, Auto Set up menu will be displayed on screen when the set is turned on for the first time. If needed, follow the menus and procedures for setting up the features.

GEOMAGNETIC CORR

This feature is used to adjust the tilt of the picture due to earth’s magnetic field in the area.

Procedure

• Press VOL u to display sub-menu.

• Press t VOL or VOL u adjust the tilt adjustment bar until it is parallel to the bottom of the picture frame.

GEOMAGNETIC CORRECTION

ENGLISH

- - - - - - - l - - - - - - -

TO ADJUST

PRESS ACTION TO EXIT

tilt adjustment bar

Idioma/langue

To change menu language to ENGLISH, SPANISH or FRENCH.

Procedure

• Press VOL u to select English, Spanish or French.

Mode

To select TV (antenna) or CABLE mode depending on the signal source.

Procedure

• Press VOL u to select TV or CABLE.

Auto Program

To automatically program all channels with a signal.

Procedure

• Press VOL u to start Auto Programming.

4 l

Page 7

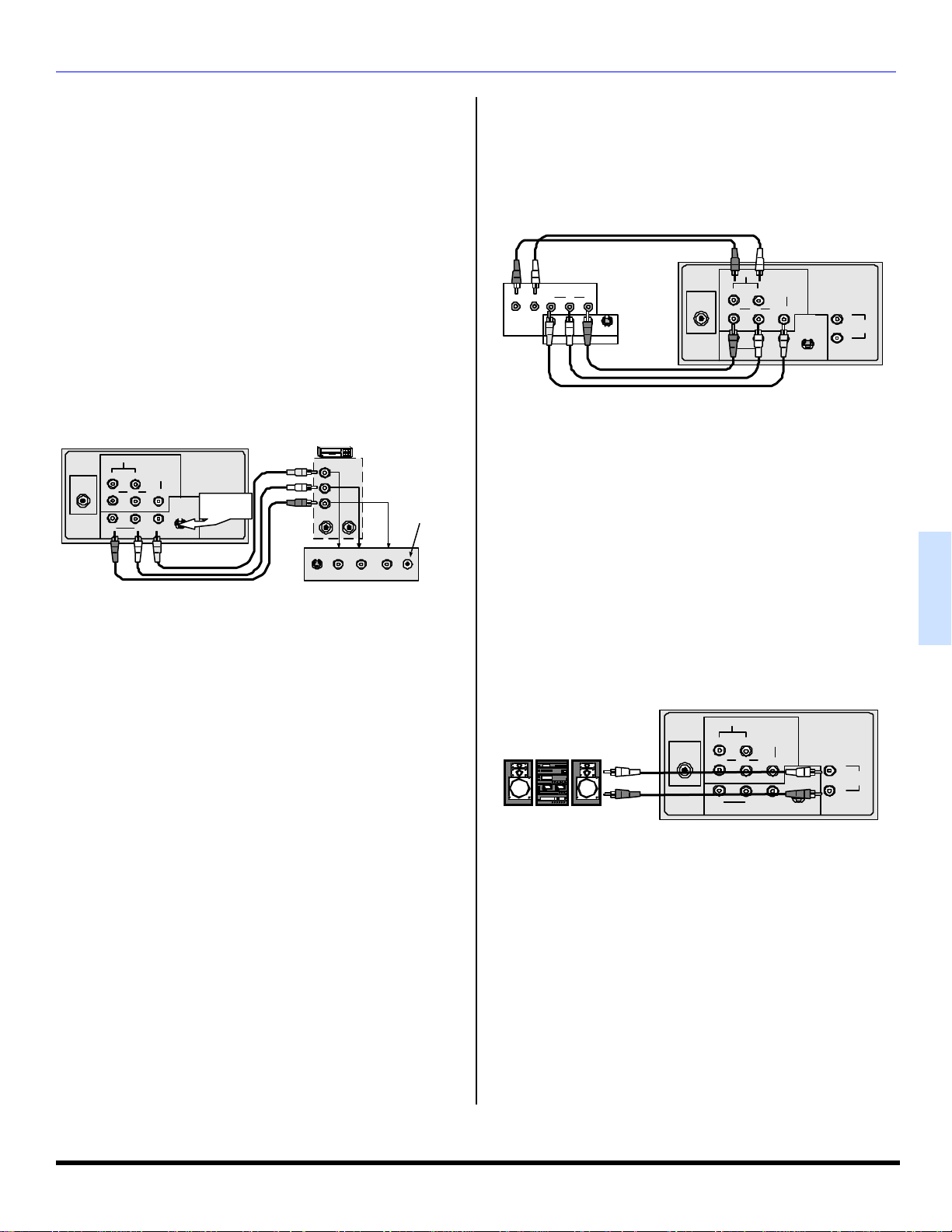

OPTIONAL EQUIPMENT CONNECTIONS

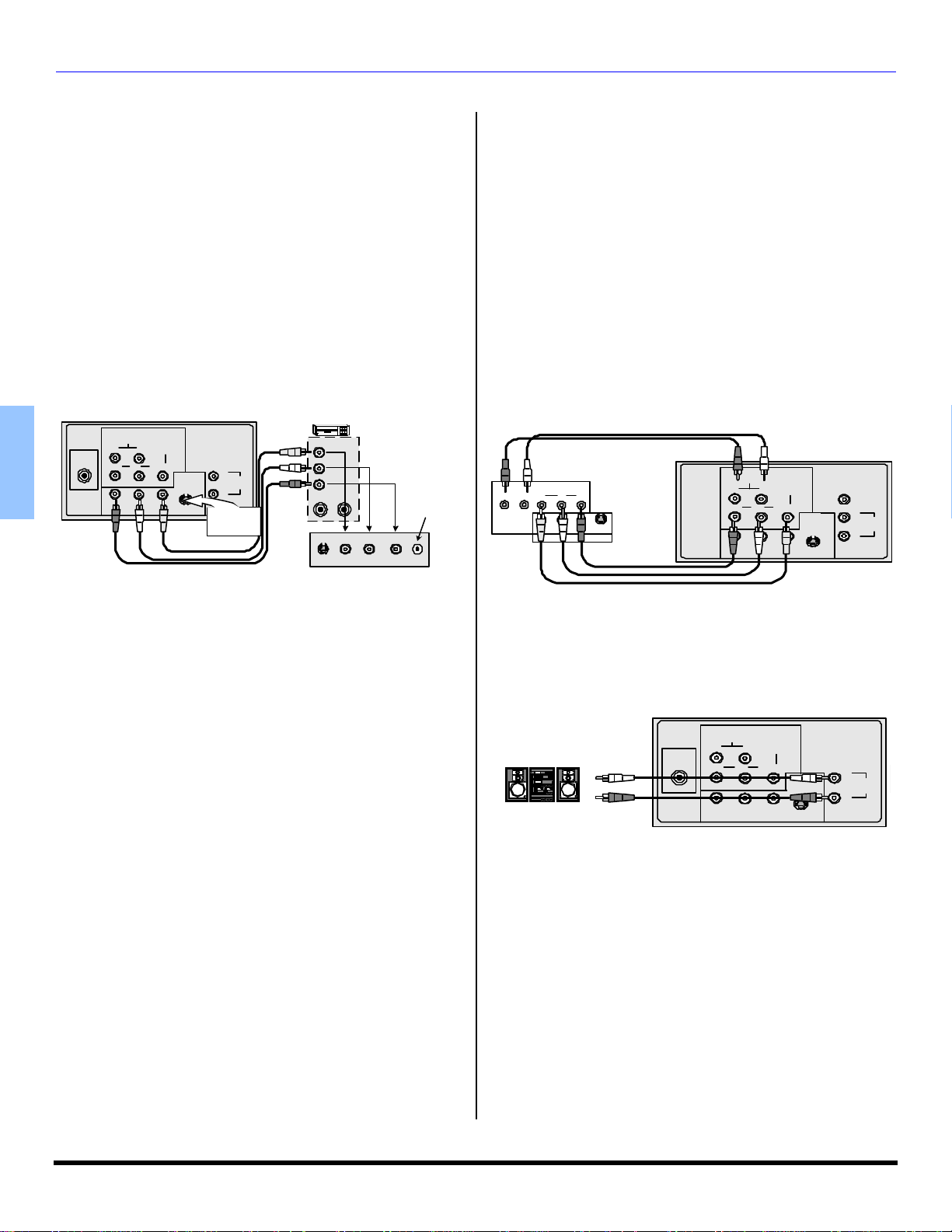

Optional Equipment Connections

Note: The remote control must be programmed with supplied

codes to operate the optional equipment.

VCR Connection

VCRs, video disc players, video game equipment, and DSS equipment can also be connected to the video inputs. See the optional equipment manual for more information.

Note: VIDEO 1 input is a dual-purpose input. It is primarily

intended for connection with 480i devices such as a DVD player using the Y PB PR component video jacks and

Audio L & R jacks. However, it can also be connected to conventional composite video sources such as a VCR, using only the Y/Video jack and Audio L & R jacks. The on-screen label will display Component or Video 1 depending on which source is connected.

TO AUDIO AMP

CABLES NOT SUPPLIED

VCR

VIDEO OUT

AUDIO OUT

ANT IN

ANT OUT

S-VIDEO VIDEO L AUDIO R HPJ

TERMINALS ON FRONT OF TV

INPUT 3

Jack used for 1/8"

headphone plug

CONNECTIONS ON BACK OF TV

INPUT 1

AUDIO

COMPONENT

R L

PBP

VIDEO INPUT

Y/VIDEO

VIDEO

INPUT 2

S-VIDEO

Use either the S-Video or Video connection.

ANT

Procedure

• Connect equipment as shown to front or rear Audio/ Video input jacks.

• Select the Video mode by pressing TV/VIDEO button.

• Operate optional equipment as instructed in equipment manual.

Front Control Panel

Digital TV - Set-Top Box (DTV-STB) or DVD Player Connection

Use this diagram to connect the Panasonic DTV-STB (Digital TV-Set-Top Box) to the back of your TV.

TERMINALS ON BACK OF DTV-STB OR DVD PLAYER

CABLES NOT SUPPLIED

DIGITAL OUTPUT

R-AUDIO-L

PBP

R-AUDIO-L VIDEO S-VIDEO

NTSC OUTPUT

Notes:

• There are three video inputs, Y, PB, and PR. Separate component color inputs provide luminance and color separation. Use the L (left) and R (right) audio inputs.

• Select DTV-STB to 480i output mode. TV set can receive 480i signal only.

COMPONENT VIDEO INPUT TERMINALS ON BACK OF TV

PBP

INPUT 1

COMPONENT VIDEO INPUT

Y/VIDEO

VIDEO

INPUT 2

S-VIDEO

AUDIO

ANT

R L

TO AUDIO AMP

Amplifier Connection (TO AUDIO AMP)

Connect to an external audio amplifier input for listening to a stereo system.

Note: TO AUDIO AMP terminals cannot be connected directly

to externalspeakers.

CABLES NOT SUPPLIED

External Amplifier

CONNECTIONS ON BACK OF TV

AUDIO

ANT

R L

PBP

INPUT 1

COMPONENT VIDEO INPUT

Y/VIDEO

VIDEO

INPUT 2

TO AUDIO AMP

ENGLISH

Use the front panel of the television to use the TV without remote or to use the Audio/Video input jacks for optional equipment.

Procedure

• Press TV/VIDEO to select VIDEO 3 input mode.

Note: The front control panel can be used to access menus

and switch video mode when the remote control is not available.

Audio Adjustments

• Select TV SPEAKERS ON from AUDIO menu.

• Set amplifier volume to minimum.

• Adjust television volume to desired level.

• Adjust amplifier volume to match the television.

• Select SPEAKERS OFF & VARIABLE AUDIO OUT from AUDIO menu.

• Volume, mute, bass, treble and balance are now controlled through the television.

Note: Select SPEAKERS OFF & FIXED AUDIO OUT to control

audio functions through the external amplifier.

5 l

Page 8

REMOTE CONTROL OPERATION

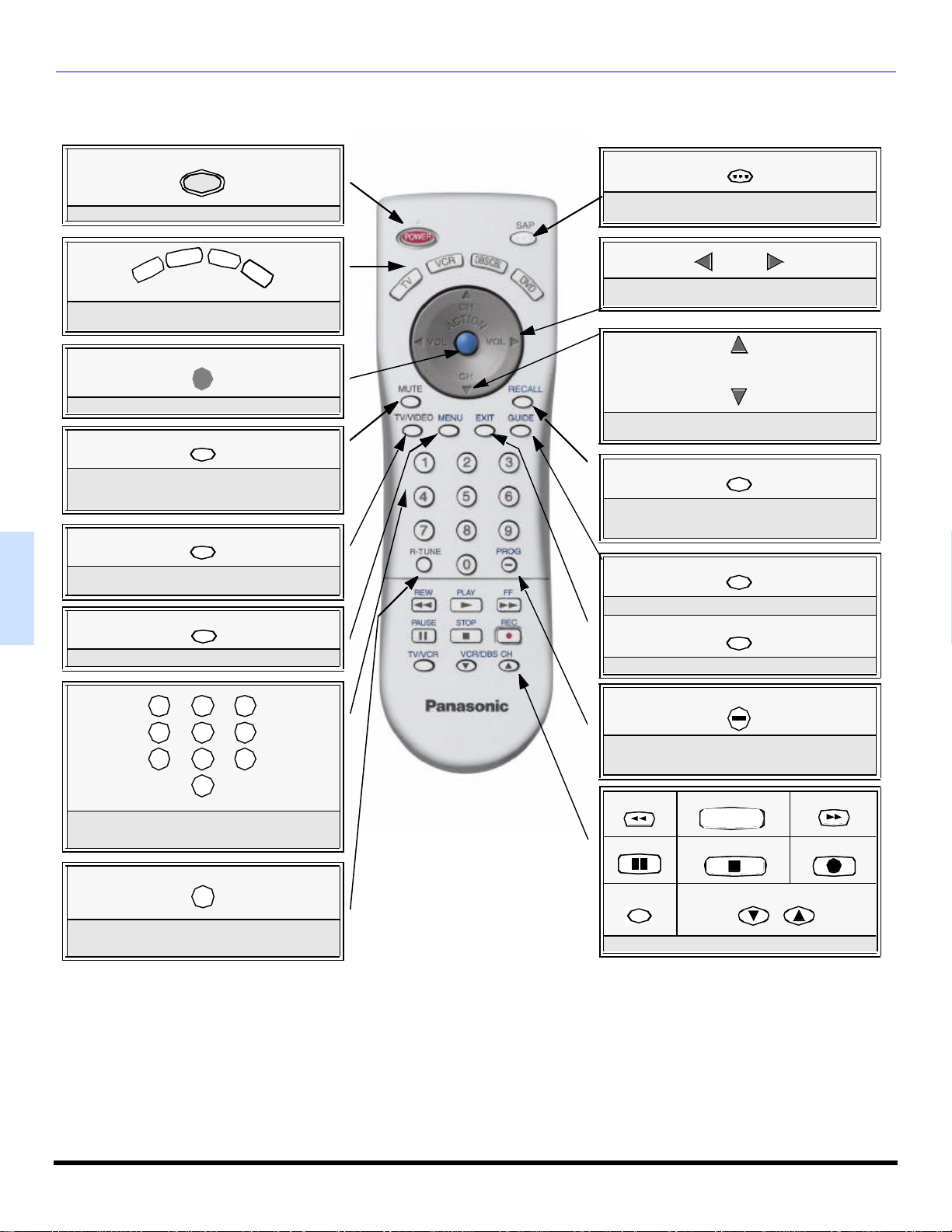

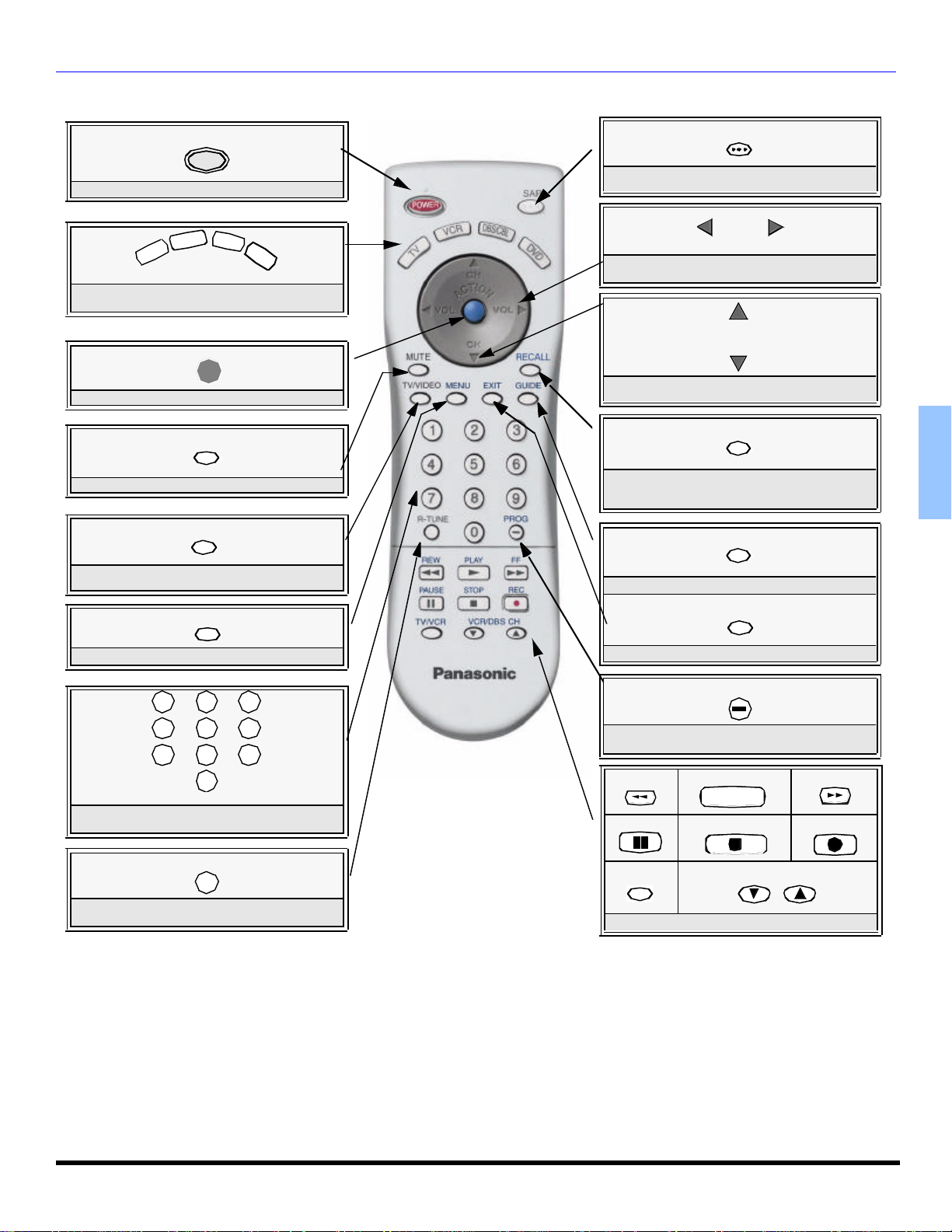

Remote Control Operation

POWER

Press to turn ON and OFF.

Press to select remote operation.

SAP

Press to select audio modes (Stereo, SAP or Mono).

VOL VOL

Press to adjust TV sound and navigate in menus.

ENGLISH

ACTION

Press to access menus.

MUTE

Press to mute sound. Press to display and cancel CC (Closed Caption).

TV/VIDEO

Press to select TV or Video mode.

Press to access DBS or DVD menus.

1 2 4 7

Press numeric keypad to select any channel.

R-TUNE

EUR7613Z60

CH CH

Press to select next or previous channel and navigate in menus.

RECALL

Press to display time, channel, sleep timer, and other options.

GUIDE

DBS functions button.

EXIT

DBS functions button.

PROG

Press to enter the minor number in a compound channel number (DBS mode only).

REW

PAUSE

PLAY

STOP

REC

VCR /DBS CH

Press to switch to previously viewed channel or video mode.

Battery Installation

Use two AA batteries:

Remove battery cover by pushing in and up neararrow. Install batteries matching (+) and (-) polarity signs. Replace the battery cover.

TV/VCR

Component function buttons

Precautions

• Replace batteries in pairs.

• Do not mix battery types (zinc carbon with alkaline).

• Do not recharge, heat, short-circuit, disassemble, or burn batteries.

Note: Incorrect installation can cause battery leakage and

corrosion that will damage the Remote Control.

6 l

Page 9

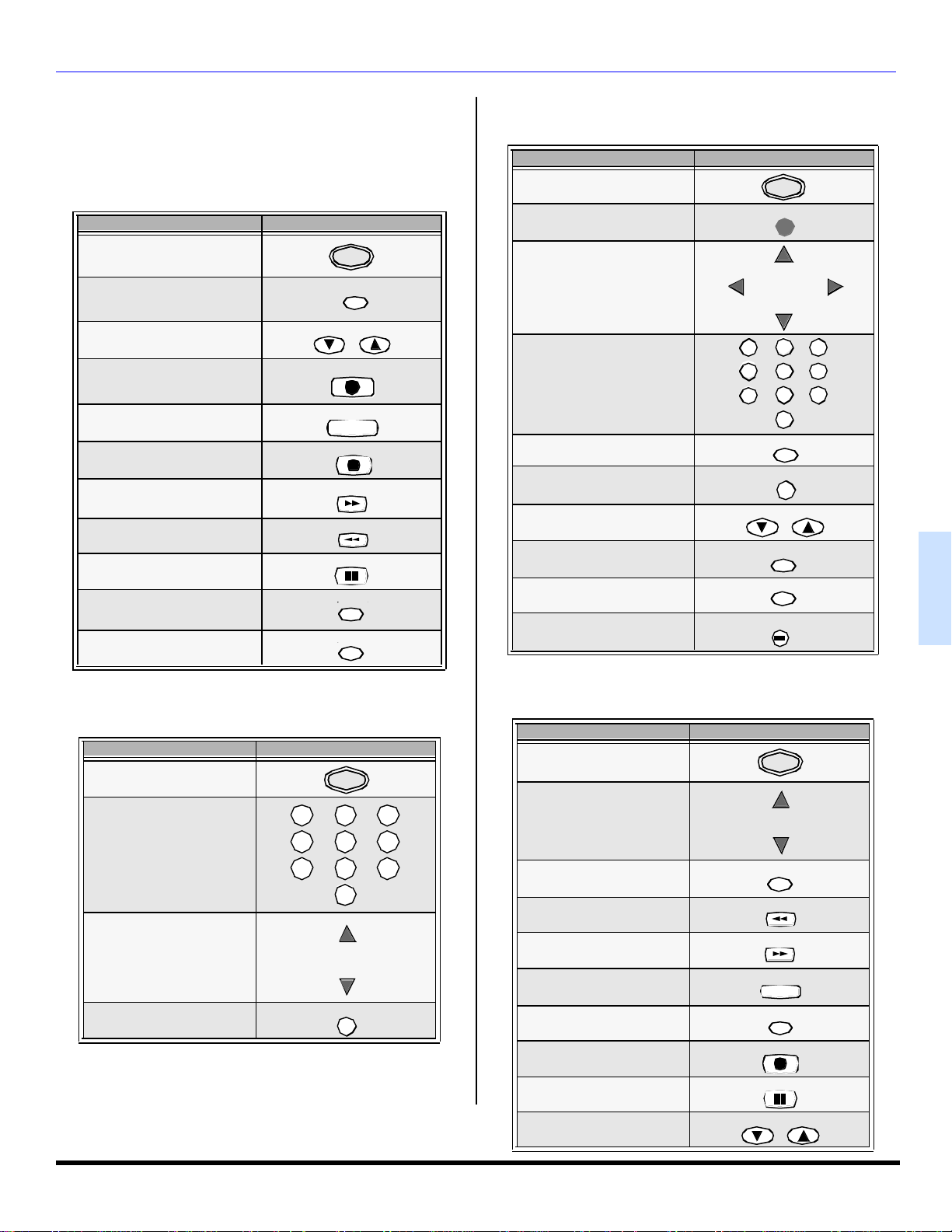

Operating Components with Remote Control

EXIT

PROG

Note: Refer to page 8 for programming Remote Control

procedure.

Operating a VCR

Program the remote control to use with VCR.

TO DO THIS... PRESS

REMOTE CONTROL OPERATION

Operating a DBS

Program the remote control to use with DBS.

TO DO THIS... PRESS

Turn on/off

Display DBS menu

POWER

ACTION

Turn on/off

Select TV Input mode for VCR

Change Channels up/down

POWER

TV/VIDEO

VCR/DBS CH

REC

Record

Play

Stop

Fast Forward

Rewind the Tape

Pause

PLAY

STOP

REW

PAUSE

TV/VCR

Change to TV or VCR Mode

On screen VCR Display

RECALL

Operating a CABLE BOX

Program the remote control to use with Cable Box.

TO DO THIS... PRESS

Turn on/off

POWER

Menu Navigation

Select a Channel

Program Infomation

Back to previous channel

Select next page up/down

5 809

RECALL

R-TUNE

VCR DBS CH

Exit menus

Display program Guide

GUIDE

Minor channel numbers

Operating a DVD

Program the remote control to use with DVD

TO DO THIS... PRESS

Turn on/off

POWER

VOL VOL

3 6

ENGLISH

Select a Channel

Change Channels Up/Down

Back to previous channel

1 2 4 7

R-TUNE

Next/Previous Chapter

DVD Display

Skip Search Reverse

CH CH

Skip Search Fast Forward

Play

Open/Close

Stop

Still

Slow +/-

CH CH

RECALL

REW

PLAY

TV/VCR

STOP

PAUSE

VCR/DBS CH

7 l

Page 10

REMOTE CONTROL OPERATION

ACTION

Programming The Remote

The Universal Remote Control can be programmed to operate many manufacturers’ components, using the component function buttons for VCR, DVD, CABLE or DBS. Follow the procedures for programming your Remote Control with or without a code for the component.

Device Operates Default

TV TV (Panasonic Only) Panasonic Code DBS/CBL DBS\CBL (Preset) Panasonic DBS Code VCR VCR (Preset) Panasonic Code DVD DVD (Preset) Panasonic Code

Note: Determine the manufacturer of the component and look

in the table for the code.

Procedure

ENGLISH

• Confirm that the external component is plugged and operating.

• Turn the component off.

• Press and together, for at least 5

seconds.

• Press appropriate component button on the Remote Control VCR, DVD, CABLE or DBS.

• Enter the 3-digit component code using the Remote Control numeric keypad (0 ~ 9 buttons).

• Press the Remote Control to test the component. If the procedure was successful, the

component will turnon.

Note: If the component does not operate with the Remote

Control, repeat the procedure using another code. (Some brands have multiple codes). If an incorrect code is entered, or if the procedure takes longer than 30 seconds, the programming will fail.

POWER

Programming Without A Code

This procedure searches all codes and is called the “sequence method.”

• Confirm that the external component is plugged in

and on.

• Turn the component off.

• Press and together, for at least 5

seconds.

• Press appropriate component button on the

Remote Control.

• Press VOL u to move forward to the next code.

Press t VOL to move backward.

• Press the Remote Control to test the

component. If the procedure was successful, the component will turn on.

Note: Repeat the above steps until the component code is

found. It may take many attempts before the correct code isfound.

• After the code is found, press to store the

code.

POWER

ACTION

Component Codes

The Universal Remote Control is capable of operating many component brands after entering a code. Some components may not operate because the codes are not available due to limited memory. The Universal Remote Control does not control all features found in each model.

Write the code numbers from tables in this space. This will serve as a reference if you need to program your Remote Control.

VCR CABLE DVD

DBS

8 l

Page 11

REMOTE CONTROL OPERATION

Component Codes (cont.)

Codes For VCR

Brand Code

Admiral Aiwa 332 Akai 314, 315, 316, 329 Audio

Dynamic Bell & Howell 305, 313 Broksonic 320, 326 Canon 323, 325 CCE 343 Citizen 306 Craig 305, 306, 329 Curtis Mathes 324, 345 Daewoo 301, 324, 343 DBX 310, 311, 339 Dimensia 345

Emerson

Fisher Funai 320, 326, 334

GE 324, 333, 345 Goldstar 306 Gradiente 334 Hitachi 300, 323, 345 Instant Replay 323, 324 Jensen 339 JVC 310, 311, 334, 339 Kenwood 306, 310, 311, 339

LXI Magnavox 323, 324, 331

Marantz 310, 311, 339 Marta 306 Memorex 309, 324

MGA Minolta 300, 345 Mitsubishi Multitech 304, 347

NEC 310, 311, 334, 339 Olympic 323, 324 Optimus 306, 321, 328, 335

Orion 320, 326 Panasonic 321, 322, 323, 324

335

311, 339

303, 319, 320, 325, 326, 343

305, 307, 308, 309, 313

300, 305, 306, 307, 308, 309

338, 340, 341, 347, 348

J.C. Penney Pentax 300, 311, 345 Philco Philips 323, 324, 331

Pioneer 323

Proscan

Quasar 321, 322, 323, 324 Radio Shack

RCA

Realistic Samsung 302, 304, 333

Sansui 320, 326, 339, 352 Sanyo 305, 309, 313

Scott

Sears Sharp 335, 336

Shintom 317 Signature

2000 Singer 337 Sony 328, 329, 330 Sylvania 331, 324, 331 Tashiro 306 Tatung 310, 311, 339 Teac 310, 311, 339 Technics 321, 322, 323, 324 Teknika 324 Toshiba 301, 346 Vector

Research Wards Yamaha 305, 310, 311, 339

Zenith 306, 344

Codes For VCR (cont.)

Brand Code

300, 305, 310, 311, 324, 339, 345

320, 323, 324, 326, 331, 343

300, 301, 302, 323, 324, 331, 333, 345, 346

305, 309, 324, 333, 336, 340

300, 301, 302, 323, 324, 331, 333, 345, 346

305, 309, 324, 336, 340

301, 302, 304, 309, 320, 326, 338, 340, 347, 348

300, 305, 306, 307, 308

335

311 306, 309, 335, 336,

344

Codes For Cable Box

Brand Code

ABC 224 Archer 225, 232 Cableview 205, 232 Citizen 205, 222 Curtis 212, 213 Diamond 224, 225, 232 Eagle 229 Eastern 234 GC Brand 205, 232 Gemini 222

General Instrument/ Jerrold

Hamlin

Hitachi 203, 224 Macom 203, 204, 205 Magnavox 233 Memorex 230 Movietime 205, 232 Oak 202, 237, 239 Panasonic 209, 210, 214

Philips Pioneer 201, 216

Pulsar 205, 232 Puser

RCA 215 Realistic 232

Regal

Regency 234 Rembrandt 205, 232, 237 Samsung 205 Scientific Atlanta 211, 212, 213 Slmark 201, 205 Sprucer 205, 210 Stargate 205, 232 Teleview 201, 205 Texscan 244 Tocom 235 Toshiba 204 Unika 225, 232 Universal 222, 232 Videoway 206 Viewstar 229, 230 Zenith 200, 217

211, 219, 220, 221, 222, 223, 224, 225, 226, 227

212, 218, 240, 241, 242, 245

206, 207, 228, 229, 230

232

212, 218, 240, 241, 242, 245

Zenith / Drake Satellite

Codes For DBS

Brand Code

Dish Network (Echostar)

Echo Star 105 Express VU 105, 115 G.E. 106 G.I. (General

Instrument) Gradiente 114 Hitachi 103, 111, 112 HNS (Hughes) 103 Magnavox 101, 102

Panasonic Philips 101, 102 Primestar 108

Proscan

RCA Sony 107

Star Choice 103, 108 Toshiba 100 Uniden 101, 102

Codes For DVD

Brand Code

Denon 100 Ferguson 101 JVC 109 Mitsubishi 105 Nordmende 101 Panasonic 100 Philips 103 Pioneer 102 RCA 101

Saba Samsung 110 Sharp 108 Sony 104 Technics 100 Thomson 101 Toshiba 103 Yamaha 100 Zenith 107

200

105, 115, 116

108

104

106, 109, 110, 113

101

ENGLISH

9 l

Page 12

IC ON MENU NAVIGATION

Icon Menu Navigation

Press to display the Icons.

Press to select desired icon.

EXIT

ENGLISH

EXIT

Press to display selected

Icon features.

Press to select feature.

10 l

Press

Press repeatedly to exit menus.

to adjust or activate feature.

BRIGHTNESS 32 -- -- -- I -- -- --

NORMAL PICTURE

Page 13

Icon Menu Operation

Note: Refer to page 10 for Icon Menu Navigation procedures.

SET UP

IDIOMA/LANGUE (Menu Languages)

r MODE - Select IDIOMA/LANGUE to change menu

language to ENGLISH, ESPAÑOL (Spanish) or FRANÇAIS (French).

Note: While highlighted, press VOL u to select English,

Spanish or French.

Prog Chan (Program Channels)

Note: While highlighted, press VOL u to select or activate

features.

r MODE - To select TV (antenna) or CABLE mode

depending on the signal source.

r AUTO PROGRAM - To automatically program all

channels with a signal.

r MANUAL PROGRAM - To manually add or delete

channels.

Note: Use Remote numeric keypad to enter channel numbers

in Manual Program sub menu.

(Closed Captioning)

This television contains a built-in decoder that displays

(Closed Captioned) text across the screen (white or colored letters on black background). It allows the viewer to read the dialogue of a television program or other information. The program viewed must include Closed Captioning for the feature to work.

Note: While highlighted, press VOL u to select modes.

r ON MUTE - Activates the onscreen Closed

Caption feature when the MUTE button on the remote control is pressed. To deactivate press MUTE button again.

ICON MENU OPERATION

• C1 - For video related information to be displayed, up to 4 lines onscreen at a time. (It does not block relevant parts of the picture). Text may be in any language.

• C2 - For other modes of video related information.

Note: C1 mode is recommended for viewing Closed Caption.

Other Adjustments

Note: While highlighted, press VOL u to select or activate

features.

r AUTO POWER ON - Select SET to power up the TV at

the same time as the Cable box or other components or select OFF.

r CHAN BANNER - Select ON to display onscreen

banner when changing channels.

r GEOMAGNETIC CORR - This feature is used to adjust

the tilt of the picture due to earth’s magnetic field in the area. Adjust the tilt adjustment bar until it is parallel to the bottom of the picture frame.

Note: Tilt Correction may be required at Set Up time or when

the TV set is moved to a different location.


Note: While highlighted, press VOL u to select or adjust

features.

Video Adj.

r COLOR - Adjusts desired color intensity.

r TINT - Adjusts natural flesh tones. r BRIGHTNESS - Adjusts dark areas of picture. r PICTURE - Adjusts white areas of picture. r SHARPNESS - Adjusts clarity of outline detail. r NORMAL - Reset adjustments to factory default

settings.

ENGLISH

r MODE - Activates the onscreen Closed Caption

feature by selecting one of the following modes.

• OFF - When Closed Caption is not desired.

11 l

Page 14

IC ON MENU OPERATION

Other Adj.

Note: While highlighted, press VOL u to select or activate

feature.

r COLOR TEMP (temperature) - To increase or

decrease WARM (red) and COOL (blue) colors to suit personal preferences.

TIMER

Clock Set

r TIME - Set the time of the day. r DAY - Set the day of the week.

ENGLISH

Procedure

Note: Use t VOL , VOL u and CH q to set time and day.

CHANNELS

Favorites

r CHANNEL SCAN FAV - To enter up to 16 favorite

channels.

Note: Use remote numeric keypad to select desired FAV

channels.

r CHANNEL SCAN ALL - To scan all channels when

using the CH up/down buttons.

Caption

r MANUAL CAPTION - To enter numbers and captions

manually.

Note: Use the remote numeric keypad to select desired

channel (refer to your local TV guide).

Sleep

r How Long? - Select 30, 60 or 90 minutes for TV to turn

off. Select NO to turn off Sleep timer.

Timer 1 and Timer 2

Select one or both timers to turn the television on and off at selected times, on selected channels, and on selected days.

Procedure

• Use the VOL u and CH q to set day, On Time, Off Time and Channel number, then use the VOL u to activate.

Notes:

• The television automatically turns OFF after 90 minutes when turned ON by the TIMER. If the OFF time is selected or if a key is pressed, the automatic OFF after 90 minutes will becancelled.

• The TIMER is active when the television is OFF or ON. The television will switch to the selected channel at the selected time set in the TIMER.

r INPUT LABEL - To label video input connections for

onscreen display.

Procedure

• Press CH p or CH q select the desired Video input.

• Press t VOL or VOL u to select the first character.

• Press CH q to enter the next position and repeat the step above to enter the next character.

• Repeat above steps until all characters are entered.

Video Input Skip Feature

This receiver has a Video Input Skip Feature, which will allow the user to skip desired input modes when pressing TV/VIDEO button.

Procedure

• Press t VOL while the first character is highlighed to skip selected video input.

r To delete skip feature, press the VOL u button while the

desired video input mode is highlighted.

12 l

Page 15

AUDIO

Audio ADJ.

r MODE - Select STEREO, SAP (Second Audio

Program) or MONO. (Use MONO when stereo signal is weak).

r BASS - Increase or decrease the bass response. r TREBLE - Increase or decrease the treble response. r BALANCE - Emphasize the left/right speaker volume. r NORMAL - Reset BASS, TREBLE and BALANCE

adjustments to factory default settings.

Other ADJ.

r AI SOUND - Equalize overall volume levels across all

channels. (AI sound is not available in VIDEO mode).

r BBE® - BBE High Definition Sound improves the clarity

of spoken words and widens the dynamic range of musical passages .

Procedure

• Press VOL u to select On or OFF.

ICON MENU OPERATION

• OFF & Fixed Audio Out - TV speakers off - audio

adjustable by the external amplifier only.

LOCK

Mode

r LOCK SET - To prevent video games, VCR tapes and

all channels and video modes from being viewed.

Notes:

• Use the remote numeric keypad to enter a four-digit secret code (Use a code that is easy to remember and record it in a safe place).

• If you do not remember your code, LOCK will unlock in 12, 24, or 48 hours, depending on the current setup. Be cautious when selecting ALWAYS. If ALWAYS is selected, and you forget your secret code, the TV must be serviced by a qualified technician to clear the LOCK setup.

• If you select CHANGE CODE, and you change your code from the one used in the LOCK menu, your new code becomes the controlling code.

ENGLISH

Surround

r MODE - Enhances audio response when listening to

stereo.

Procedure

• Press VOL u to select On or OFF.

Speakers

r SPEAKERS - This feature is used when connecting to

an external amplifier.

Procedure

• Press VOL u to select.

• ON - TV speakers operate normally.

• OFF & Variable Audio Out - TV speakers off - audio adjustable by television.

Procedure

• Press VOL u to select.

• OFF - Turns Lock function off.

• GAME - Lock CH 3, 4 and Video inputs.

• CHANNEL - Lock up to four channels.

• ALL - Locks all channels and video inputs.

ACTION

• Press twice.

• Press CH q to highlight HOW LONG?

• Press VOL u to select 12 Hours, 24 Hours, 48 Hours or ALWAYS.

Note: If GAME, CHANNEL or ALL is selected, and if a blocked

channel or video input is selected, the message LOCKED displays in the upper left corner of the TV screen.

13 l

Page 16

V-CHIP MENU OPERATION

U.S. TV Programs Rating Chart

V-Chip Menu Operation

Procedure

• Use the numeric keypad to enter your four digit code.

(Use a code that is easy to remember and record it in a safe place.)

• Press CH q to enter the BLOCK PROGRAMS field.

• Press t VOL or VOL u to select desired U.S. TV Programs, U.S. Movies, Canadian English or Canadian French mode.

• Press CH q to highlight STATUS.

• Press t VOL or VOL u to display desired rating chart U.S. TV Programs, U.S. Movies, Canadian English or Canadian French.

• Press VOL u to select ON or OFF.

• Press CH q to select VIEW NR PROGRAMS? for U.S.

ENGLISH

U.S. TV Programs

This TV model features the “V-Chip technology” which allows you to use U.S. TV PROGRAMS Guide ratings to block various types of TV programs.

Note: Selecting “Yes”, NR programs will be received. Selecting

Procedure

TV Programs and U.S. Movies or VIEW E PROGRAMS for Canadian English and Canadian French.

• Press VOL u to select YES or NO.

“NO”, NR programs will be blocked (See Customer Caution).

• Press CH q to select SETTING.

• Press VOL u to select BASIC or DETAILED. BASIC - Allows you to select only general ratings such as TV-Y, TV-PG, etc. DETAILED - Allows you to select both general ratings and content such as V, L, etc.

• Press CH q or CH p to move between different ratings.

• Use t VOL or VOL u to select ratings you want to block (RED) and unblock (GREEN).

ACTION

• Press twice to return to MODE in Lock menu.

• Press CH q to select HOW LONG?.

• Press t VOL or VOL u to select 12, 24, 48 hours or ALWAYS.

Customer Caution

The V-Chip system that is used in this set is capable of blocking “NR” programs (non rated, not applicable and none) per FCC Rules Section 15.120(e)(2). If the option of blocking “NR” programs is chosen “unexpected and possibly confusing results may occur, and you may not receive emergency bulletins or any of the following types of programming: ”

• Emergency Bulletins (Such as EAS messages, weather warnings and others)

• Locally originated programming

• News

• Political

• Public Service Announcements

• Religious

• Sports

• Weather

U.S. TV Programs Rating Chart Description

NR Not Rated. SEE CUSTOMER CAUTION.

TV-Y

TV-Y7

TV-G

TV-PG

TV-14

TV-MA

FV FANTASY/CARTOON VIOLENCE

V VIOLENCE S SEX L OFFENSIVE LANGUAGE

D DIALOGUE WITH SEXUAL CONTENT

All children. The themes and elements in this

program are specifically designed for a very young audience, including children from ages 2-6.

Directed to older children. Themes and elements in this program may include mild physical or comedic violence, or may frighten children under the age of 7.

General audience. It contains little or no violence, no strong language, and little or no sexual dialogue or situations.

Parental guidance suggested. The program may contain infrequent coarse language, limited violence, some suggestive sexual dialogue and situations.

Parents strongly cautioned. This program may contain sophisticated themes, sexual content, strong language and more intense violence.

Mature audiences only. This program may contain mature themes, profane language, graphic violence, and explicit sexual content.

U.S. Movies

This TV model features the “V-Chip technology” which allows you to use Motion Picture Ratings when viewing movies or video tapes. This innovation allows parents to block various types of movies and video tapes at their discretion.

14 l

Page 17

V-Chip Menu Operation (cont.)

U.S. Movies (cont.)

Note: Some movies are not rated for a variety of reasons. Old

movies and foreign films are usually not rated.

Procedure

• Press CH q or CH p to move between different ratings.

• Use t VOL or VOL u to select ratings you want to block (RED) and unblock (GREEN).

• Press twice to return to MODE in Lock menu.

• Press t VOL or VOL u to select 12, 24, 48 hours or

PG-13

NC-17 NO ONE 17 AND UNDER ADMITTED.

ACTION

ALWAYS.

U.S. Movies Rating Chart Description

G GENERAL AUDIENCES. All ages admitted.

X ADULTS ONLY.

CONTAINS NO RATING (NOT RATED) AND NA (NOT APPLICABLE) PROGRAMS . Movie has

not been rated or rating does not apply.

PARENTAL GUIDANCE SUGGESTED. Some material may not be suitable for children.

PARENTS STRONGLY CAUTIONED. Some material may be inappropriate for children under

13. RESTRICTED. Under 17 requires accompanying

parent or adult guardian.

V-CHIP MENU OPERATION

Note: E (Exempt) programming includes: news, sports,

documentaries and other information programming, talk shows, music videos, and variety programming.

Procedure

• Press CH q or CH p to move between different ratings.

• Use t VOL or VOL u to select ratings you want to block (RED) and unblock (GREEN).

• Press twice to return to MODE in Lock menu.

• Press t VOL or VOL u to select 12, 24, 48 hours or

C8+

ACTION

ALWAYS.

Canadian English Rating Description

Exempt - Exempt programming includes:

14+

18 ADULTS ONLY

news, sports, documentaries and other information programming, talk shows, music videos, and variety programming.

Programming intended for children under age

8. No offensive language, nudity or sexual content.

Programming generally considered acceptable for children 8 years and over. No profanity, nudity or sexual content.

General programming, suitable for all audiences.

Parental Guidance suggested. Some material may not be suitable for children.

Programming contains themes or content which may not be suitable for viewers under the age of 14. Parents are strongly cautioned to exercise discretion in permitting viewing by pre-teens and early teens.

ENGLISH

Canadian English

The V-CHIP used in this TV model allows you to block various types of movies and television programs based on the two rating systems used in Canada.

Canadian French

The V-CHIP used in this TV model also lets you block or unblock Canadian French programs according to various ratings categories.

Note: E (Exempt) programming includes: news, sports,

documentaries and other information programming, talk shows, music videos, and variety programming.

15 l

Page 18

V-CHIP MENU OPERATION

V-Chip Menu Operation (cont.)

Canadian French (cont.)

Procedure

• Press CH q or CH p to move between different ratings.

• Use t VOL or VOL u to select ratings you want to block (RED) and unblock (GREEN).

ACTION

ALWAYS.

Canadian French Rating Description

E Exempt - Exempt programming.

General - Programming intended

8 ans +

13 ans +

16 ans +

18 ans +

for audience of all ages. Contains no violence, or the violence content is minimal or is depicted appropriately.

8+ General - Not recommended for young children. Programming intended for a broad audience but contains light or occasional violence. Adult supervision recommended.

Programming may not be suitable for children under the age of 13 Contains either a few violent scenes or one or more sufficiently violent scenes to affect them. Adult supervision strongly suggested.

Programming may not be suitable for children under the age of 16 Contains frequent scenes of violence or intense violence.

Programming restricted to adults. Contains constant violence or scenes of extreme violence.

ENGLISH

• Press twice to return to MODE in Lock menu.

• Press t VOL or VOL u to select 12, 24, 48 hours or

Blocking Message

If V-Chip is enabled and the program exceeds the rating limit set by you, the blocking message will appear and the audio will be muted. Enter your four-digit secret code if you wish to continue viewing the program. After entering your code, all locks and rating blocks are disabled until the TV is turned off or until all settings are off.

Note: If you enter your four-digit secret code to override rating

blocks, you must reset all rating blocks by either reprogramming or turning the TV off.

16 l

Page 19

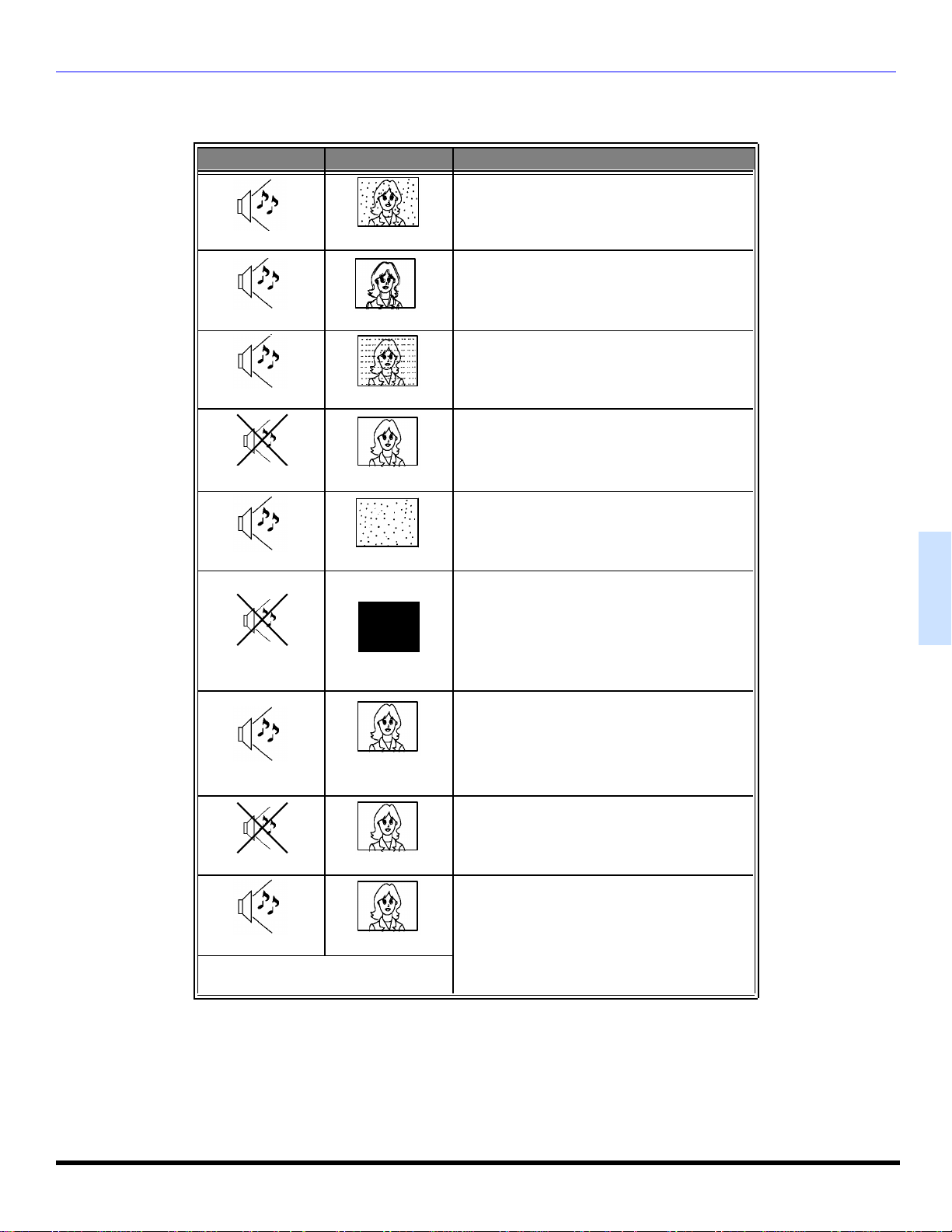

Troubleshooting Chart

Before calling for service, determine the symptoms and follow suggested solutions.

AUDIO VIDEO Solutions

TROUBLESHOOTING CHART

Adjust Antenna Location and Connection

Noisy Audio

No Audio

Noisy Audio

No Audio

Snowy Video

Multiple Image

Interference

Normal Video

No Video with

Snow

No Video

Adjust Antenna Location and Connection Check Antenna Lead-in Wire

Move television from Electrical Appliances, Lights, Vehicles and Medical Equipment

Increase Volume Check Mute Check television SPEAKERS on/off Change Channel

Set TV or Cable Mode Properly Check Antenna Cables

Check Power Cord is Plugged into Active Outlet Adjust Brightness and Audio Controls Change Channel Check Cable Connections Program the Remote Control Again Check Second Video Source Operation

ENGLISH

Normal Audio

Wrong Audio

Normal Audio Normal Video

Intermittent Remote Control Operation

No Color

Normal Video

Adjust Color Settings Change Channel

Check Audio Is Set To Stereo or Mono, Not SAP

Replace Remote Control Batteries

17 l

Page 20

IN DEX

Index

AC Power Supply Cord 3 AI Sound 13 Amplifier Connection

(TO AUDIO AMP) 5 Antenna Connections 3 Audio 13 Audio ADJ. 13 Auto Power On 11 Auto Program 4, 11 Auto Set Up Menu 4

Balance 13

ENGLISH

Bass 13 Battery Installation 6 BBE 13 Blocking Message 16 Brightness 11

Cabinet and Remote Control 2 Cable / Antenna Connection 3 Cable Connection 3 Canadian English 15 Canadian English Rating

Description 15 Canadian French 15 Canadian French Rating

Description 16 Caption 12 Care and Cleaning 2 Chan Banner 11 Channel 13 Channel Scan All 12 Channel Scan Fav 12 Channels 12 Cinema 11 Clock Set 12 Closed Captioning 11 Codes For Cable Box 9 Codes For DBS 9 Codes For DVD 9 Codes For VCR 9 Color 11

Color Temp 12 Component Codes 8, 9 Congratulations 2 Customer Record 2

Digital TV - Set-Top Box (DTV-STB) or

DVD Player Connection 5

Favorites 12 Feature Chart 2 Front Control Panel 5

Game 13 Geomagnetic Corr 4, 11

Icon Menu Navigation 10 Icon Menu Operation 11 Idioma/langue 4 Input Label 12 Installation 3

Lock 13 Lock Set 13

Manual Caption 12 Manual Program 11 Menu Languages 11 Mono 13

Normal 11, 13

On Mute 11 Operating a Cable Box 7 Operating a DBS 7 Operating a DVD 7 Operating a VCR 7 Operating Components with Remote

Control 7 Optional Cable Connections 3 Optional Equipment Connections 5 Other Adj. 13

Other Adjustments 11

Picture 11 Program Channels 11 Programming The Remote 8 Programming Without A Code 8

Regarding The Use Of Video Games 3 Remote Control Operation 6

SAP 13 Set Up 11 Sharpness 11 Sleep 12 Speakers 13 Specifications 2 Standard 11 Stereo 13 Surround 13

Television Location 3 Timer 12 Timer 1 and Timer 2 12 Tint 11 Treble 13 Troubleshooting Chart 17

U.S. Movies 14 U.S. Movies Rating Chart Description 15 U.S. TV Programs 14 U.S. TV Programs Rating Chart

Description 14

V-Chip Menu Operation 14 VCR Connection 5 Video Adj. 11 Video Input Skip Feature 12 Vivid 11

18 l

Page 21

ADVERTENCIA

RIESGO DE SACUDIDAS

ELECTRICAS. NO ABRIR.

ADVERTENCIA: A fin de reducir el riesgo de descargas eléctricas, no

deberán quitarse ni la cubierta ni la tapa posterior. No hay en el interior pieza alguna que el usuario tenga que reparar. Todo servicio habrá de brindarlo personal de reparación capacitado.

El propósito del relámpago con punta de flecha dentro de un triángulo es el de advertir al usuario de que existen piezas internas del producto que representan riesgo de que las personas reciban descargas eléctricas.

ADVERTENCIA: Con el objeto de prevenir el riesgo de incendio o de descarga

eléctrica, este aparato no deberá verse expuesto a la lluvia ni a la humedad u objetos con líquidos, tales como son floreros. No deberán de ser colocados sobre este aparato.

El simbolo de insulación Clase II (un cuadro dentro de otro cuadro) indica que este producto a sido evaluado y probado para cumplir con los requisitos de insulación Clase II.

El propósito del signo de exclamación dentro de un triángulo es el de advertir al usuario de que los documentos que acompañan al aparato incluyen instrucciones importantes de funcionamiento y reparación.

Aviso de la FCC:

AVISO AMBIENTAL:

High Definition Sound

Cualquier cambio o modificación a este receptor de TV no aprobado expresamente por Matsushita Electric Corporation of America podria provocar interferencia dañina, que nulificaría la autoridad del usuario para operar este equipo.

Este producto utiliza un tubo de rayos catódicos (TRC) así como otros componentes que contienen plomo. El desecho de estos materiales puede estar regulado en su comunidad debido a consideraciones ambientales. Para información de desecho o reciclaje contacte a sus autoridades locales, o a la alianza de industrias electrónicas: <HTTP://WWW.EIAE.ORG.>

Bajo licencia de BBE Sound, Inc. Bajo licencia de BBE Sound, Inc. Sobre el numero USP4638258 y 4482866. BBE y el simbolo de BBE son marcas registradas de BBE Sound, Inc.

La etiqueta de Energy Star, un símbolo para eficiencia de energía, fue creado por la Agencia de Protección Ambiental de los Estados Unidos (EPA) y el departamento de energía (DOE) para ayudar a los compradores a identificar los productos que les pueden ayudar a ahorrar dinero y proteger el medio ambiente con el ahorro de energía. Los productos Energy Star generalmente consumen menos energía que otros productos estandares similares.

ESPAÑOL

Lea estas instrucciones completamente antes de operar la Televisión. El contenido está sujeto a cambios sin previo aviso u obligación.

Page 22

TABLA DE CONTENIDO

Tabla de Contenido

Felicidades.......................................................3

Registro del Usuario.................................................... 3

Cuidado y Limpieza..................................................... 3

Especificaciones ......................................................... 3

Tabla de Características............................................. 3

Instalación........................................................4

Ubicación de la Televisión.......................................... 4

Conexiones de Cable Opcional................................... 4

Cable de Suministro de Corriente Alterna................... 4

Conexión de Cable / Antena....................................... 4

Información Importante Acerca Del Uso De Video

Juegos, Computadoras, U Otros Tipos De

Imágenes Fijas ......................................................... 4

Menú de Auto Programación..........................5

Conexiones de Equipo Opcional....................6

Conexión de la Videocasetera.................................... 6

ESPAÑOL

Panel de Control Frontal............................................. 6

Conexión del Decodificador de Televisión Digital....... 6

Conexión del Amplificador de Sonido

(TO AUDIO AMP) .................................................... 6

Operación del Control Remoto .......................7

Instalación de Pilas en el Control Remoto................... 7

Operación de Componentes con el control remoto .... 8

Programando el Control Remoto................................. 9

Programación Sin Código............................................ 9

Códigos de Componentes .......................................... 9

Navegación del menu de Iconos .................. 11

Operación del Menú de Iconos.................... 12

Ajuste.......................................................................... 12

Imagen........................................................................ 12

Cronómetro ................................................................. 13

Canales....................................................................... 13

Audio........................................................................... 14

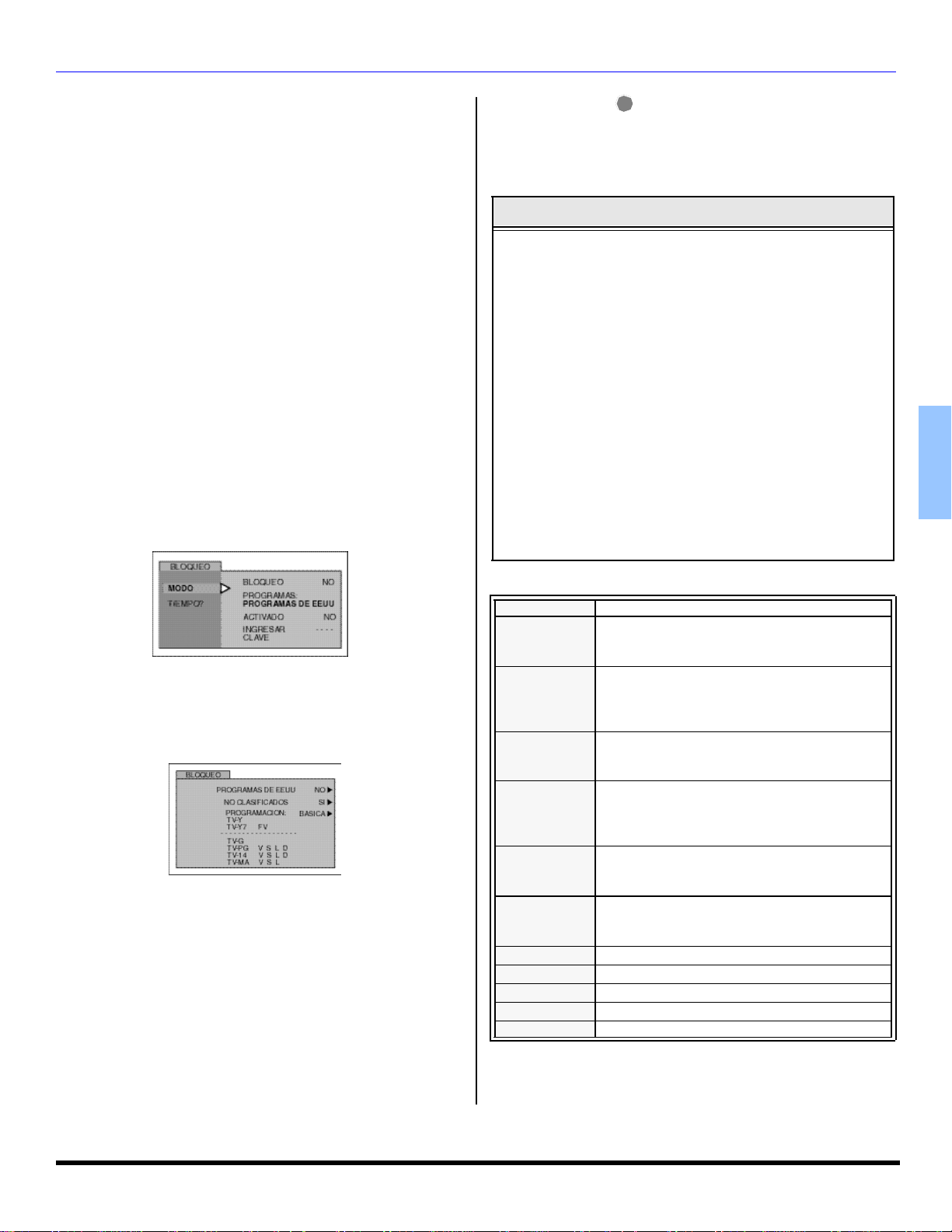

Bloqueo....................................................................... 14

Operación del Menú de V-Chip .................... 15

Cuadro de Localización de Fallas................ 18

Indice .............................................................. 19

Nota: La Información acerca de la garantía y centro de servicio se encuentra al final de este manual.

2 l

Page 23

Felicidades

Su nuevo Televisor Monitor/Receptor se caracteriza por un chasis de estado sólido que está diseñado para brindarle satisfacción por muchos años. Ha sido probada completamente en la fábrica para su mejor desempeño.

FELICIDADES

Especificaciones

Las especificaciones están sujetas a cambio sin previo aviso ni obligación alguna.

Registro del Usuario

Los números de modelo y de serie de esta unidad se encuentran en la parte posterior de la Televisión. Se recomienda que anote dichos números en los espacios que se proporcionan y se conserven como registro permanente de su compra. Esto le ayudará a identificarlo en caso de robo o pérdida.

Número de Modelo

Número de Serie

Cuidado y Limpieza

Pantalla (Apagar la Televisión)

• Use una solución de jabón suave o limpiador de vidrios con un paño suave y limpio. NO USE LIMPIADORES ABRASIVOS.

• Evite la humedad excesiva y seque bien.

Evite rociar cualquier tipo de limpiadores directamente sobre la pantalla.

Gabinete y Control Remoto

• Para gabinetes y control remoto use un paño humedecido con agua o una solución detergente suave. Evite el exceso de humedad y frote hasta secar.

• No use benceno, diluyentes u otros productos a base de petróleo

Fuente de Potencia

CT-27SC13 (2,4A) CT-27SC13U (2,4A)

Capacidad de Canales - 181

Terminales de Entrada de Vídeo

Terminales de Entrada de Audio 500mV RMS 47Kilo Ohmios

Terminales de Salida de Audio 0-2,0V RMS 4,7Kilo Ohmios Componente Entrada de Video

Terminales de Entrada S-Vídeo

120V AC, 60Hz

VHF-12; UHF-56; Cable-113

1Vp-p, 75 Ohmios, Estilo

75 Ohmios, Terminal tipo

Conector S-Vídeo (Y-C)

RCA

Tabla de Características

MODELO

CT-27SC13

CARACTERISTICAS

LENGUAJE DEL MENÚ

ENG/ESP/FRAN

MEMORIA DE IMAGEN DE

VIDEO INFORMACIÓN DEL CANAL CANCELAR ENTRADAS DE

VIDEO

SUBTITULOS r

CAPACIDAD DEL V-CHIP r

VIDEO NORM r AUDIO NORM r

ESTEREO r

SONIDO IA r

BBE r

BAJOS/BALANCE/AGUDOS r

SONIDO ENVOLVENTE r

ENTRADA A/V

(POSTERIOR/DELANTERA)

SALIDA AUDIO r

ENTRADA S-VHS

(POSTERIOR/DELANTERA)

ENTRADA DE VIDEO POUR

COMPONENTES

CONECTOR DE AUDIFONOS r

(2/1)

(1/1)

ESPAÑOL

3 l

Page 24

IN STALAC IÓN

75 Ohmios VHF/UHF enla

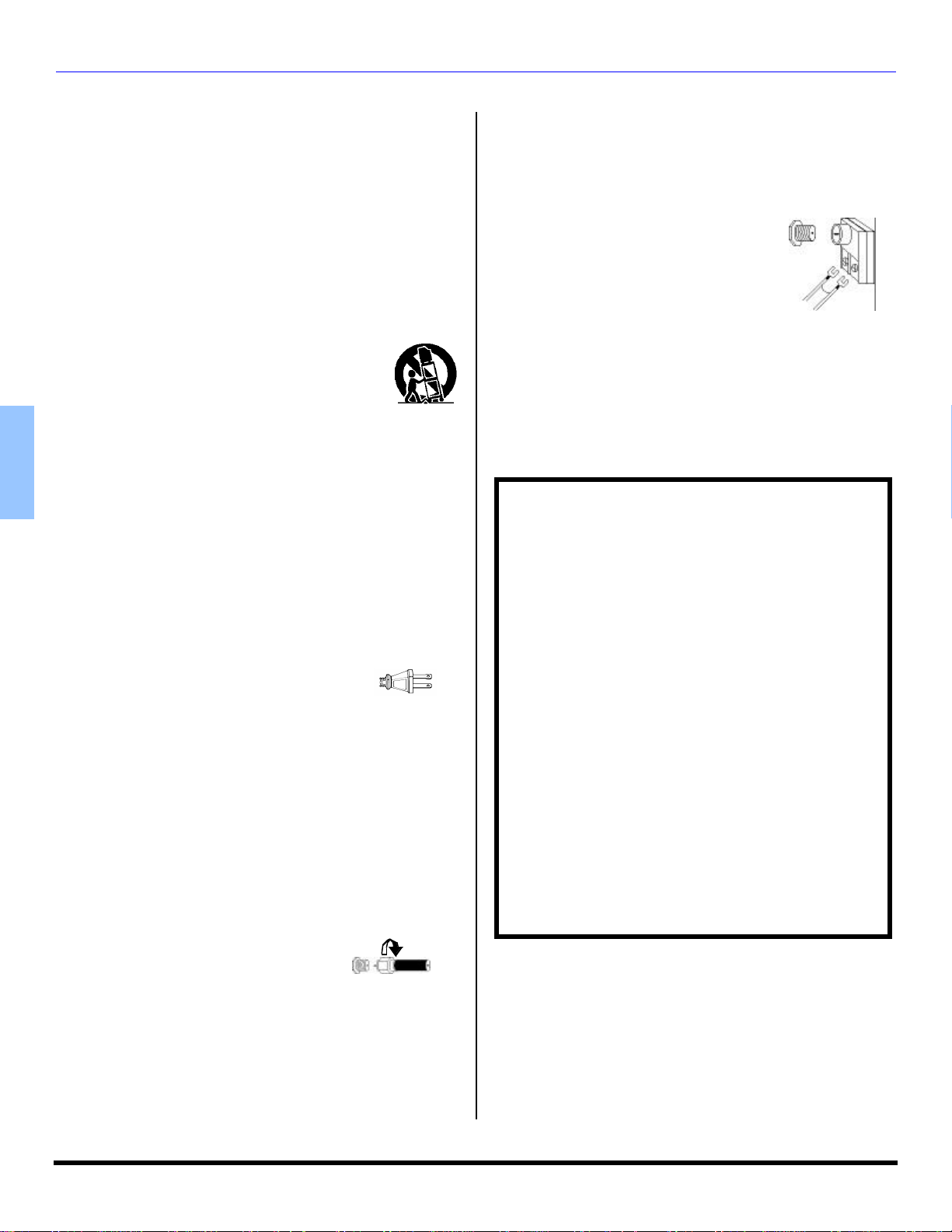

Instalación

Ubicación de la Televisión

Esta unidad tiene como propósito ser usada como parte de un centro de entretenimiento. Consulte a su distribuidor para obtener opciones disponibles.

• Evite el exceso de luz solar u otras luces brillantes, incluyendo reflejos.

• Mantenga alejada la unidad del exceso de calor o humedad. La ventilación inadecuada puede causar fallas en componentes internos.

• La iluminación fluorescente puede reducir el rango de transmisión del control remoto.

• Evite el equipo magnético, incluyendo motores, ventiladores o altavoces externos.

PRECAUCIÓN: Use únicamente con el mueble,

mesa, cómoda o librero especificado por el fabricante o comprado con el aparato. Si mueve el mueble con el aparato sobre de el, tenga mucho cuidado de que el aparato no caiga sobre usted al empujar. Para evitar lesiones a infantes, nunca coloque el televisor en muebles que puedan ser inclinados o movidos por un niño.

Nota: Se puede requerir de un decodificador de cable para

una recepción adecuada. Verifique con su compañía de cable local sobre los requisitos de compatibilidad.

Conexión de Antena

• Para una recepción adecuada de canales VHF/UHF, se requiere de una antena externa. Para la mejor recepción, se recomienda una antena en el exterior.

• La Modalidad de Antena debe estar ajustada en televisión.

Nota: La Modalidad de Cable está predispuesta de fábrica.

Usuarios de antena deberán cambiar a Modalidad de Antena en el menú de Ajuste (SETUP).

Cable de Entrada de

una Antena de Casa

Información Importante Acerca Del Uso De Video Juegos, Computadoras, U Otros Tipos De Imágenes Fijas

Conexiones de Cable Opcional

ESPAÑOL

Cables blindados de audio y video deben usarse entre los componentes. Para obtener mejores resultados:

• Use cable coaxial blindado de 75 ohmios.

• Use los conectores de entrada y salida apropiados, iguales a los de su componente.

• Evite el uso de cables largos para minimizar interferencia.

Cable de Suministro de Corriente Alterna

PRECAUCION: PARA PREVENIR UNA

DESCARGA ELECTRICA, BUSQUE LA CLAVIJA ANCHA DEL ENCHUFE E INSERTELA POR COMPLETO EN LA RENDIJA ANCHA DE LA TOMA DE CORRIENTE ALTERNA. NO USE ESTE ENCHUFE CON UN RECEPTACULO U OTRA TOMA DE CORRIENTE SALVO QUE LA CLAVIJA SE PUEDA INSERTAR POR COMPLETO PREVINIENDO QUE SE EXPONGA LA CLAVIJA.

PROTEJA EL CABLE DE AC DE SER PISADO, ENROLLADO, PLEGADO, TROZADO O PERFORADO, PARTICULARMENTE EN LOS CONECTORES Y EN LOS PUNTOS DONDE SALE DEL APARATO.

Enchufe polarizado

Conexión de Cable / Antena

Para una recepción adecuada, se requiere una conexión de cable o deantena.

Conexión de cable

Conecte el cable suministrado por su compañía local de cable.

Cable de Entrada de la

Compañía de Cable

parte posterior de la TV

ADVERTENCIA: El marcado o retención de imágen en los tubos de proyección como resultado del uso de una imágen fija, no es un defecto de operación y como tal no está cubierto por la garantía.

El sistema de proyección de video esta diseñado para desplegar imágenes en movimiento constante en la pantalla. El uso constante de imágenes fijas tal como peliculas en formato letterbox en pantallas estándar (con barras arriba y abajo de la imágen), peliculas estándar no expandidas (4:3) en TV’s de pantalla ancha (con barras laterales visibles a cada lado de la imágen), barras de reporte de la bolsa mercantil (barra con información en movimiento en la parte inferior de la pantalla), patrones de video juegos, marcadores deportivos fijos, logos de estación televisora, patrones de internet u otros patrones de tipo computadora deben limitarse.

El uso extendido de material de imágen fija puede causar daño permanente a los tubos de proyección, el cual se presenta como ‘imágen fantasma” visible en la imágen normal. Este tipo de desgaste irreversible de los tubos de proyección puede limitarse mediante los siguientes pasos:

• Limite el tiempo de uso de material de imágen fija a no más del 15% del tiempo de uso total a la semana.

• Apague la unidad cuando no se este usando.

4 l

Page 25

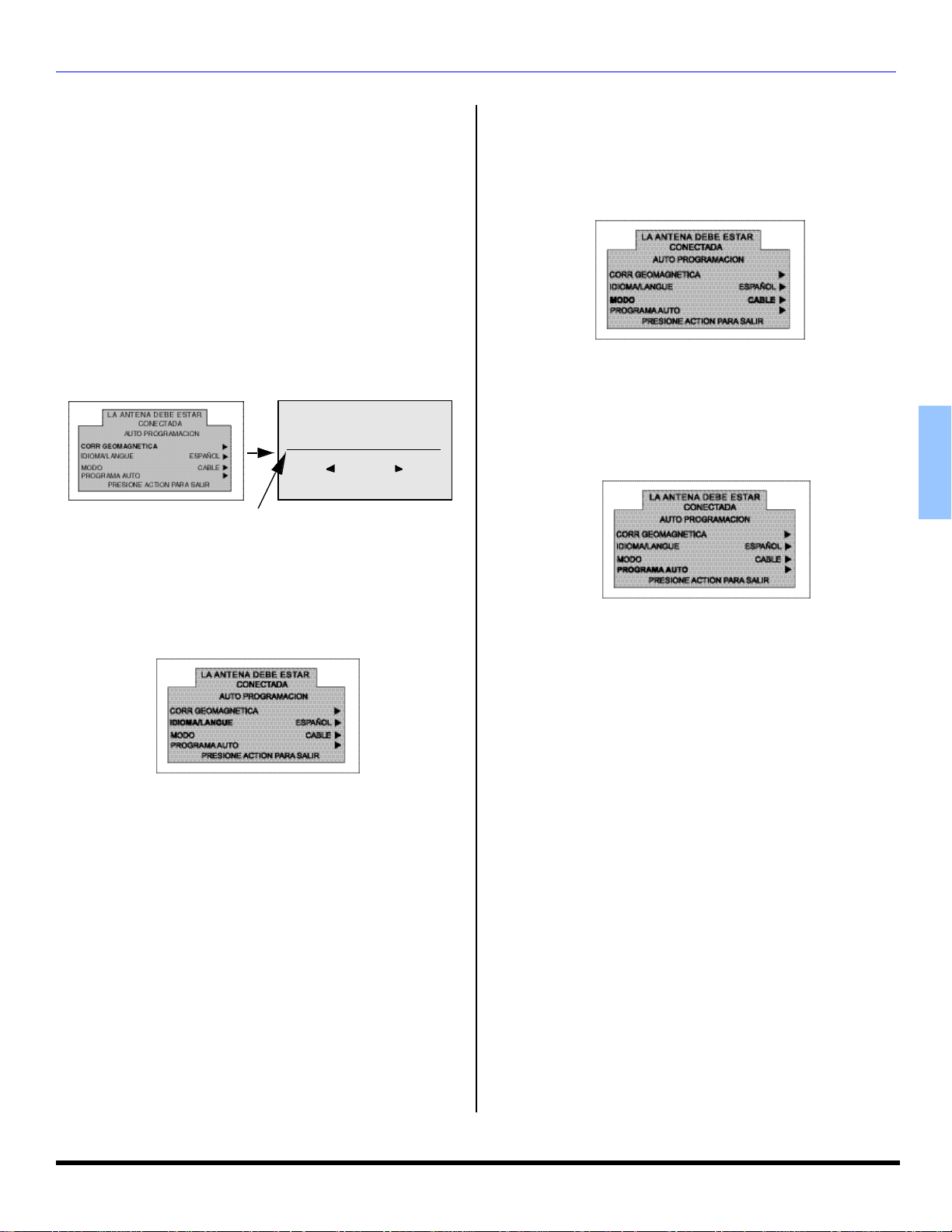

Menú de Auto Programación

MENÚ DE AUTO PROGRAMACIÓN

Para su conveniencia, el menú de auto programación será desplegado en pantalla cuando el set sea encendido por primera vez. De ser necesario, siga los menús y los procedimientos para ajustar las caracteristicas.

Corr Geomagnetica

Ajusta la inclinación el cuadro debido al campo magnético de la tierra en el área.

Nota: Corrección Geomagnética puede requerirse al momento

de hacer los ajustes iniciales o cuando el TV se ha movido de lugar.

• Presione VOL u par desplegar el siguiente menú.

• Presione el botón t VOL ó VOL u para ajustar la barra de ajuste de la inclinación paralela al fondo del marco.

CORRECCION GEOMAGNETICA

- - - - - - - l - - - - - - -

AJUSTE

PRESIONE ACTION PARA SALIR

barra de ajuste de inclinación

Idioma/langue

Modo

Para seleccionar la modalidad de TV (antena) o CABLE dependiendo de la fuente de la señal.

• Presione VOL u para seleccionar modo de TELEVISIÓN o CABLE.

Programa Auto

Para programar automáticamente todos los canales con señal.

• Presione VOL u para iniciar la programación automática de canales.

ESPAÑOL

Seleccione el idioma del menú ENGLISH (Inglés), ESPAÑOL o FRANCAIS (Francés).

• Presione VOL u para seleccionar menú en Inglés, Español, o Francés.

5 l

Page 26

CON EXION ES DE EQUIPO OPCIONAL

Conexiones de Equipo Opcional

Nota: El control remoto debe ser programado con los códigos

que se incluyen para operar la equipo.

Conexión de la Videocasetera

Videocaseteras, equipo de videodiscos, equipo de videojuegos y teletexto pueden también ser conectados a la entrada de conexión de vídeo. Vea el manual de su equipo opcional para más información.

La entrada de VIDEO 1 es una entrada de propósito dual. Es para conectar equipos de 480i principalmente, tal como un reproductor de DVD usando los conectores de video por componentes Y P

PR y los conectores de audio L y R. Pero además pueden conectarse fuentes de video compuesto convencionales como

una videocasetera, usando solo los conectores de Y/Video y AUDIO L y R. La información en pantalla mostrará Componente ó Video 1 dependiendo de que fuente este conectada.

ESPAÑOL

TERMINALES EN PARTE POSTERIOR DE LA TV

AUDIO

COMPONENT

ANT

CABLES NO INCLUIDOS

VIDEO INPUT

PBP

Y/VIDEO

R L VIDEO

INPUT 1

INPUT 2

S-VIDEO

TO AUDIO

AMP

Use la conexión S-VIDEO o la conexión VIDEO.

Videocasetera

VIDEO OUT

AUDIO OUT

ANT IN

ANT OUT

INPUT 3

S-VIDEO VIDEO L AUDIO R HPJ

TERMINALES EN EL FRENTE DE LA TELEVISION

Entrada para audifonos

conector de 1/8"

Conexión del Decodificador de Televisión Digital (DTV-STB) ó DVD

Utilice este diagrama para conectar el decodificador de Televisión Digital Panasonic (DTV-STB) ó DVD a su Televisor.

Notas:

• El televisor tiene un grupo de entradas de video compuesto: Y, P

las señales compuestas de color, proveen una mejor

separación de luminancia y color. Utilice las entradas de audio compuesto; Izquierda (L) y Derecha (R) para conectar.

• Seleccione el modo de salida para formato 480i del DTV-STB. El televisor solo puede recibir señales en formato 480i.

Entradas para Televisión Digital en la parte posterior del

Decodificador de Televisión Digital (DTV-STB).

CABLES NO INCLUIDOS

DIGITAL OUTPUT

R-AUDIO-

PBP

R-AUDIO-LVIDE

NTSC OUTPUT

S-VIDEO

B Y PR

. Los entradas separadas para

Entradas para Televisión Digital

en la parte posterior del Televisor

PBP

INPUT 1

COMPONENT VIDEO INPUT

Y/VIDEO

VIDEO

INPUT 2

S-VIDEO

AUDIO

R L

PROG.

OUT

TO AUDIO

AMP

Procedimiento

• Conecte el equipo como se muestra a la parte posterior de la entrada de Audio/Vídeo.

• Seleccione la Modalidad de Vídeo presionando el botón de TV/VIDEO.

• Opere el equipo opcional tal como se instruye en el manual del equipo.

Panel de Control Frontal

El panel de control frontal puede ser usado para accesar el menú ó cambiar el modo de video cuando no se disponga del control remoto.

Procedimiento

• Presione TV/VIDEO para seleccionar la modalidad de entrada de VIDEO.

Conexión del Amplificador de Sonido

Conecte a la entrada de audio de un amplificador externo para escuchar el sonido en sistema estéreo.

Nota: Las terminales TO AUDIO AMP no pueden ser usadas

directamente para bocinas externas.

TERMINALES EN LA PARTE POSTERIOR DE LA TV

PBP

INPUT 1

COMPONENT VIDEO INPUT

Y/VIDEO

VIDEO

INPUT 2

S-VIDEO

TO AUDIO

AMP

AUDIO

AMPLIFICADOR EXTERNO

CABLES NO INCLUIDOS

ANT

R L

Ajustes de Sonido (Audio)

• Seleccione ALTAVOCES SI en el menú de SONIDO (AUDIO).

• Ajuste el volumen del AMP (amplificador) al mínimo.

• Ajuste el volumen de la Televisión al nivel deseado.

• Ajuste el volumen del AMP hasta igualar el de la Televisión.

• Seleccione OFF & VAO (parlantes apagados y salida variable de audio) en el menú AUDIO para controlar Altavoces o bocinas de la PTV o bien seleccione FAO (salida fija de audio) para controlar Altavoces o bocinas del amplificador externo.

• El Volumen, el silencio, los bajos, los altos y el balance ahora son controlados por medio de la Televisión.

Nota: En NO&FAO el audio se controla mediante el control de

volumen del sistema del amplificador externo.

6 l

Page 27

Operación del Control Remoto

VCR

OPERACIÓN DEL CONTROL REMOTO

SAP

POWER

Presione para ENCENDER y APAGAR

ACTION

Presione para seleccionar el funcionamiento del control remoto.

Presione para accesar los menús.

MUTE

Presione para silenciar el sonido.

TV/VIDEO

Presione para seleccionar la modalidad de televisión o vídeo.

Presione para seleccionar Estereo, SPA (Segundo Programa de Audio) o Mono.

VOL VOL

Presione para ajustar el nivel del audio de la TV y navegar en los menús.

CH CH

Presione para seleccionar el siguiente canal y navegar en los menús.

RECALL

Presione para visualizar la hora, el canal, cronómetro de apagado automático, y otras opciones.

GUIDE

Botones de función de DBS.

EXIT

ESPAÑOL

Presione para accesar el menú de DBS o DVD

1 2 4 7

EUR7613Z60

Botones de función de DBS.

Presione para delimitador entre los canales mayores y menores.

Presione el teclado numérico para seleccionar cualquier canal.

R-TUNE

Presione para regresar al canal previamente visto o modo de vídeo.

Instalación de Pilas en el Control Remoto

Use dos pilas AA:

Quite la tapa del compartimiento de pilas presionando en dirección a la flecha. Instale las pilas igualando las marcas (+) y (–) de la polaridad. Coloque nuevamente la tapa de las pilas.

Precauciones

• Reemplace las pilas por pares.

• No mezcle tipos de pilas (carbono de zinc con alcalina).

• No intente cargar, hacer cortocircuito, desarmar, calentar ó quemar las pilas.

Nota: Instalación incorrecta puede causar derrame y corrosión que dañará al Control

Remoto.

PROG

REW

PAUSE STOP

TV/VCR

Botones de función Componente

PLAY

VCR /DBS CH

REC

7 l

Page 28

OPERACIÓN D EL CONTROL REMOTO

EXIT

GUIDE

Operación de Componentes con el control remoto

Nota: Refierase a la pagína 9 para procedimientos de programación

del Control remoto.

Operación de una Videocasetera

Programe el control remoto para utilizar con el Videocasetera.

PARA HAGER ESTO... OPRIMA

Operación de DBS

Programe el control remoto para utilizar con el DBS.

PARA HAGER ESTO... OPRIMA

Encender/Apagar

Desplegar menú DBS

ACTION

POWER

Encender/Apagar

Seleccionar modo de entrada de TV para la Videocasetera

Cambiar canales arriba/abajo

Grabar

Tocar

Detener

ESPAÑOL

Adelantar

Retroceder

Pausr

CambiaramodoTVo Videocassetera

Desplieque en panalla

VCR/DBS CH

Operación de decodificador de cable

Programe el control remoto para utilizar con la caja de cable.

PARA HAGER ESTO... OPRIMA

Encender/Apagar

POWER

TV/VIDEO

REC

PLAY

STOP

REW

PAUSE

TV/VCR

RECALL

POWER

Navegar en menú

1 2

Seleccionar Canal

4 7

Programar Información

Sintotizar el Canal previo

Cambiar a la siguiente pagína

Salir del menú

Despliega guía de programas

RECALL

R-TUNE

VCR/DBS CH

Operación de DVD

Programe el control remoto para utilizar con el DVD.

PARA HAGER ESTO... OPRIMA

Encender/Apagar

Capitulo anterior/siguiente

POWER

VOL VOL

CH CH

Seleccionar un canal

Cambie el canal Arriba/Abajo

Sintonzar el canel previo

8 l

1 2 4 7

R-TUNE

CH CH

Despliega menú del DVD

Adelantar

Retroceder

Tocar

Abrir/Cerrar

Detener

Pausar

Despacio +/-

RECALL

REW

PLAY

TV/VCR

STOP

PAUSE

VCR/DBS CH

Page 29

Programando El Control Remoto

OPERACIÓN DEL CONTROL REMOTO

El Control Remoto Universal puede programarse para operar componentes de varios fabricantes usando los botones de función para VCR, DVD, CABLE o DBS. Siga los procedimientos para programar su Control Remoto con o sin código para el componente.

Equipo Funciona Default

TELEVISIÓN

CABLE CABLE (preajustado)

VIDEOCASETERA VIDEOCASETERA

DVD/DISCO COMPACTO

Nota: Determine el fabricante del componente y busque en la

tabla su código.

TELEVISIÓN (Solo

Panasonic)

DVD/DISCO

COMPACTO

(preajustado)

Código TV Panasonic

Código CABLE

Panasonic

Código VCR

Panasonic

Código DVD

Panasonic

Procedimiento

• Confirme que el componente esté conectado y en operación.

• Apague el componente.

• Presione los botones de y juntos,

ACTION

POWER

cuando menos 5 segundos.

• Presione el botón de la función apropiada del

componente en el Control Remoto. (VCR, DVD, CABLE o DBS) .

• Ponga el código del componente de 3 dígitos usando el teclado numérico (botones 0 ~ 9) del Control Remoto.

• Presione el botón de el Control Remoto

POWER

para probar el componente. Si éste procedimiento ha sido exitoso, el componente seencenderá.

Nota: Si el componente no opera con el Control Remoto, repita

el procedimiento usando otro código. (Algunas marcas tienen múltiples códigos.) Si un código se ha puesto incorrectamente, o si el procedimiento toma más de 30 segundos, la programación ha fracasado.

Programación Sin Código

Este procedimiento busca todos los códigos y se le llama “método de secuencia”.

• Confirme que el componente esté conectado y en

operación.

• Apague el componente.

• Presione los botones y juntos,

ACTION

POWER

cuando menos 5 segundos.

• Presione el botón de la función apropiada del componente en el Control Remoto.

• Presione el botón VOL u para ubicarse en el

siguiente código. Presione el botón t VOL para regresar al código anterior.

• Presione el botón de el Control Remoto

POWER

para probar el componente. Si éste procedimiento ha sido exitoso, el componente seencenderá.

Nota: Repita los pasos anteriores hasta que el código del

componente se halla encontrado. Puede tomar varios intentos hasta encontrar el código correcto.

• Después de que el código se ha encontrado,

presione el botón para guardar el código.

ACTION

Códigos de Componentes

El Control Remoto Universal tiene capacidad de operar varias marcas de componentes después de introducir el código apropiado. A causa del límite de memoria no se han incluido todos los códigos existentes, por lo cual es posible que algunos componentes no operen. El Control Remoto Universal no controla todas la funciones y características disponibles en todos los modelos.

Escriba los números del código en este espacio. Esto le servirá como referencia cuando necesite programar su Control Remoto.

Videocasetera Decodificador de cable Videodisco Digital

ESPAÑOL

Sistema de

Transmisión

digital

9 l

Page 30

OPERACIÓN D EL CONTROL REMOTO

Códigos de Componentes (cont.)

Códigos para Videocasetera

Marca Código

Admiral Aiwa 332 Akai 314, 315, 316, 329 Audio

Dynamic Bell & Howell 305, 313 Broksonic 320, 326 Canon 323, 325 CCE 343 Citizen 306 Craig 305, 306, 329 Curtis Mathes 324, 345 Daewoo 301, 324, 343 DBX 310, 311, 339 Dimensia 345

Emerson

ESPAÑOL

Fisher Funai 320, 326, 334

GE 324, 333, 345 Goldstar 306 Gradiente 334 Hitachi 300, 323, 345 Instant Replay 323, 324 Jensen 339 JVC 310, 311, 334, 339 Kenwood 306, 310, 311, 339

LXI Magnavox 323, 324, 331

Marantz 310, 311, 339 Marta 306 Memorex 309, 324

MGA Minolta 300, 345 Mitsubishi Multitech 304, 347

NEC 310,311, 334, 339 Olympic 323, 324 Optimus 306, 321, 328, 335

Orion 320, 326 Panasonic 321, 322, 323, 324

J.C. Penney Pentax 300,311, 345 Philco Philips 323, 324, 331

Pioneer 323

335

311, 339

303, 319, 320, 325, 326, 343

305, 307, 308, 309, 313

300, 305, 306, 307, 308, 309

338, 340, 341, 347,348

338, 340, 341, 347, 348

300, 305, 310, 311, 324, 339, 345

320, 323, 324, 326, 331, 343

Proscan

Quasar 321, 322, 323, 324 Radio Shack

RCA

Realistic Samsung 302, 304, 333

Sansui 320, 326, 339, 352 Sanyo 305, 309, 313

Scott

Sears Sharp 335, 336

Shintom 317 Signature

2000 Singer 337 Sony 328, 329, 330 Sylvania 331, 324, 331 Tashiro 306 Tatung 310, 311, 339 Teac 310, 311, 339 Technics 321, 322, 323, 324 Teknika 324 Toshiba 301, 346 Vector

Research Wards Yamaha 305, 310, 311, 339

Zenith 306, 344

Códigos para Videocasetera

(cont.)

Marca Código

300, 301, 302, 323, 324, 331, 333, 345, 346

305, 309, 324, 333, 336, 340

300, 301,302, 323, 324, 331, 333, 345, 346

305, 309, 324, 336, 340

301, 302, 304, 309, 320, 326, 338, 340, 347, 348

300, 305, 306, 307, 308

335

311 306, 309, 335, 336,

344

Códigos para Decodificador

Cable

Marca Código

ABC 224 Archer 225, 232 Cableview 205, 232 Citizen 205, 222 Curtis 212, 213 Diamond 224, 225, 232 Eagle 229 Eastern 234 GC Brand 205, 232 Gemini 222

General Instrument/ Jerrold

Hamlin

Hitachi 203, 224 Macom 203, 204, 205 Magnavox 233 Memorex 230 Movietime 205, 232 Oak 202, 237,239 Panasonic 209, 210, 214

Philips Pioneer 201, 216

Pulsar 205, 232 Puser

RCA 215 Realistic 232

Regal

Satellite

211, 219, 220, 221, 222, 223, 224, 225, 226, 227

212, 218, 240, 241, 242, 245

206, 207, 228, 229, 230

232

212, 218, 240, 241, 242, 245

200

Códigos para DBS

Marca Código

Dish Network (Echostar)

Echo Star 105 Express VU 105, 115 G.E. 106 G.I. (General

Instrument) Gradiente 114 Hitachi 103, 111, 112 HNS (Hughes) 103 Magnavox 101, 102 Panasonic

Philips 101, 102 Primestar 108

Proscan

RCA Sony 107

Star Choice 103, 108 Toshiba 100 Uniden 101, 102

Códigos para DVD

105, 115, 116

108

104

106, 109, 110, 113

Marca Código

Denon 100 Ferguson 101 JVC 109 Mitsubishi 105 Nordmende 101 Panasonic 100 Philips 103 Pioneer 102 RCA 101

Saba Samsung 110 Sharp 108 Sony 104 Technics 100 Thomson 101 Toshiba 103 Yamaha 100 Zenith 107

101

10 l

Page 31

Navegación del menú de iconos

Presione para deplegar los iconos.

Presione para seleccionar el

icono deseado.

NAVEGACION DEL MENU DE ICONOS

EXIT

Presione

Presione para seleccionar

Presione

paradesplegarlas característicasdel icono seleccionado.

la caracteristica.

para ajustar o activar la caracteristica

ESPAÑOL

BRILLO 32 -- -- -- I -- -- --

Presione repetidamente para

salir de los menús.

Imágen normal

11 l

Page 32

OPERACIÓN DEL MENÚ DE ICONOS

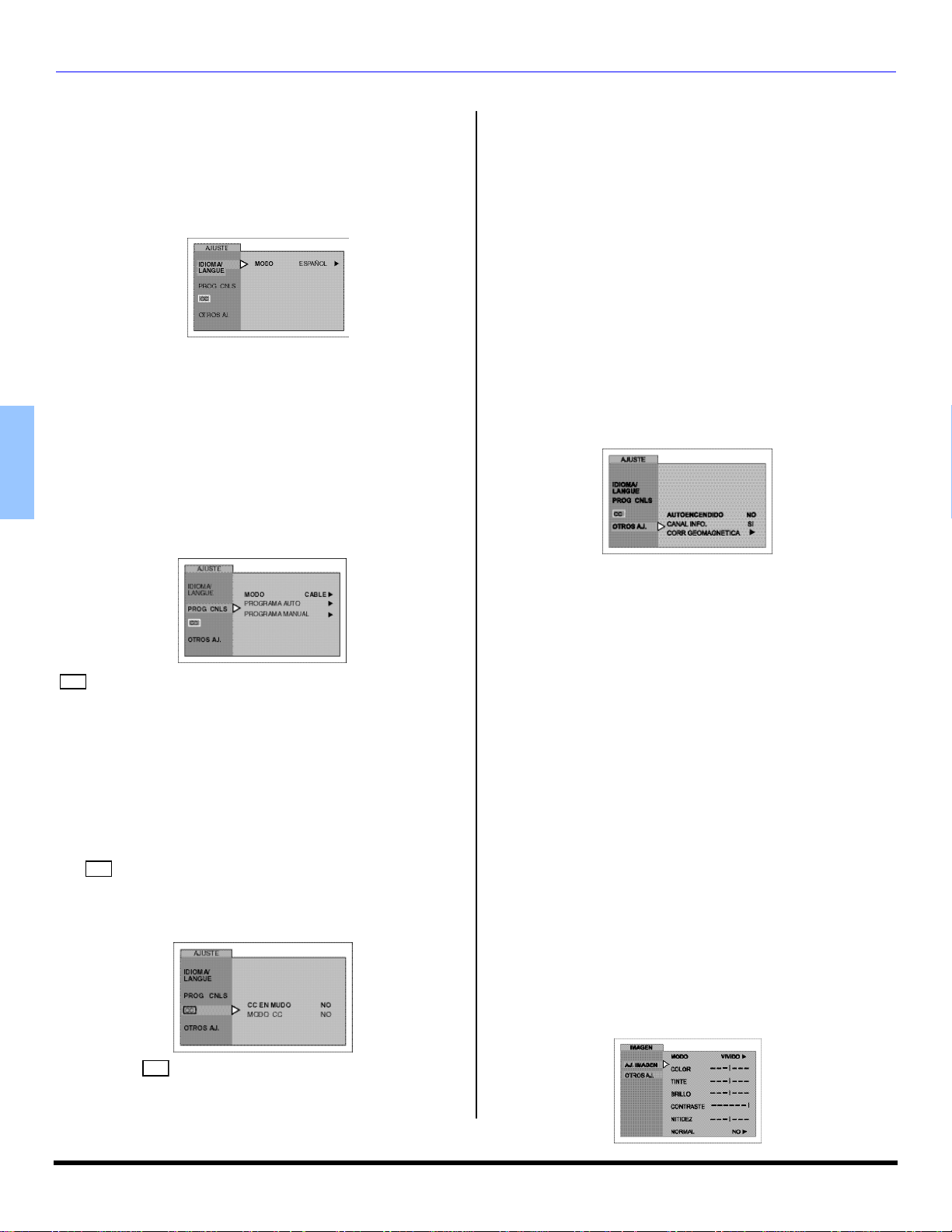

Operación del Menú de Iconos

AJUSTE

IDIOMA/LANGUE (Idiomas del Menú)

r MODO - Seleccione el idioma del menú ENGLISH

(Inglés), ESPAÑOL ó FRANCAIS (Francés).

Nota: Con la opción remarcada, oprima VOL u para

seleccionar Ingles, EspañoL o Francés.

Prog CNLS (Programación Canales)

Nota: Con la opción remarcada, oprima VOL u para

seleccionar o activar las opciones

r MODO - Para seleccionar la modalidad de TV (antena)

o CABLE dependiendo de la fuente de la señal.

r PROGRAMA AUTO - Para programar

automáticamente todos los canales con señal.

r PROGRAMA MANUAL - Para manualmente incluir o

ESPAÑOL

borrar canales.

Nota: Use las teclas numéricas del control remoto para

seleccionar los números de canal.

(Subtítulos)

Esta televisión tiene un decodificador integrado que despliega subtítulos (texto en letras blancas o de colores sobre un fondo negro) en pantalla. Permite al usario leer el diálogo de un programa de televisión u otra información. El programa visto debe incluir la modalidad de subtítulos para que ésta función opere.

Nota: Con la opción remarcada, oprima VOL u para

seleccionarmodes.

r en Mudo - Activa la modalidad de subtitulos en

pantalla cuando el botón MUTE (MUDO) en el control remoto es presionado. Presione el botón MUTE (MUDO) nuevamente para desactivar la caracteristiica.

• C1 - Para que la información relacionada con el vídeo sea desplegada en hasta 4 líneas en pantalla a la vez. (No bloquea partes relevantes de la imagen). El texto puede ser en cualquier idioma.

• C2 - Otras modalidades de información.

Nota: Se recomienda el modo C1 para ver subtitulos.

Otros Ajustes

Nota: Con la opción remarcada, oprima VOL u para

seleccionar o activar las opciones.

r AUTOENCENDIDO - Seleccione SI para encender

la televisión al mismo tiempo que el Decodificador de Cable u otros componentes, ó seleccione NO, para no hacerlo.

r CANAL INFO - Seleccione SI para desplegar la

información cuando cambie de canal.

r CORR GEOMAGNECTICA - Ajusta la inclinación

el cuadro debido al campo magnético de la tierra en el área.

IMAGEN

Nota: Con la opción remarcada, oprima VOL u para

seleccionar o activar las opciones.

AJ. (Ajustes) Imágen

r MODO Le permite escoger uno de tres modos de imágen

preseleccionados para ver el programa de una mejor manera.

• VIVIDO - Este el modo de fábrica. Crea una imágen de

contraste y nitidez mejorados para verse en un cuarto bien iluminado.

• ESTANDAR - Recomendado para condiciones normales

donde la luz del cuarto a sido reducida.

• CINEMA - Seleccione este modo par ver películas en un

cuarto obscuro. Provee una imágen más suave, tipo cine.

Nota: Cada modo mantiene sus propios ajustes de imágen (Color,

brillo, tinto, contraste y nitidez)

r COLOR - Ajusta la intensidad del color deseada. r TINTE - Ajusta los tonos naturales de la piel. r BRILLO - Ajusta las áreas oscuras para detalles más

nítidos.

r CONTRASTE - Ajusta las área blancas de la imagen. r NITIDEZ - Ajusta para dar mejor claridad a los detalles

de la silueta.

r NORMAL - Reajusta todas las modificaciones de la

imagen a los predispuestos de fábrica.

r MODO - Activa la característica de subtítulos

seleccionando uno de los siguientes modos.

• NO - Cuando no se desea la modalidad de subtítulos.

12 l

Page 33

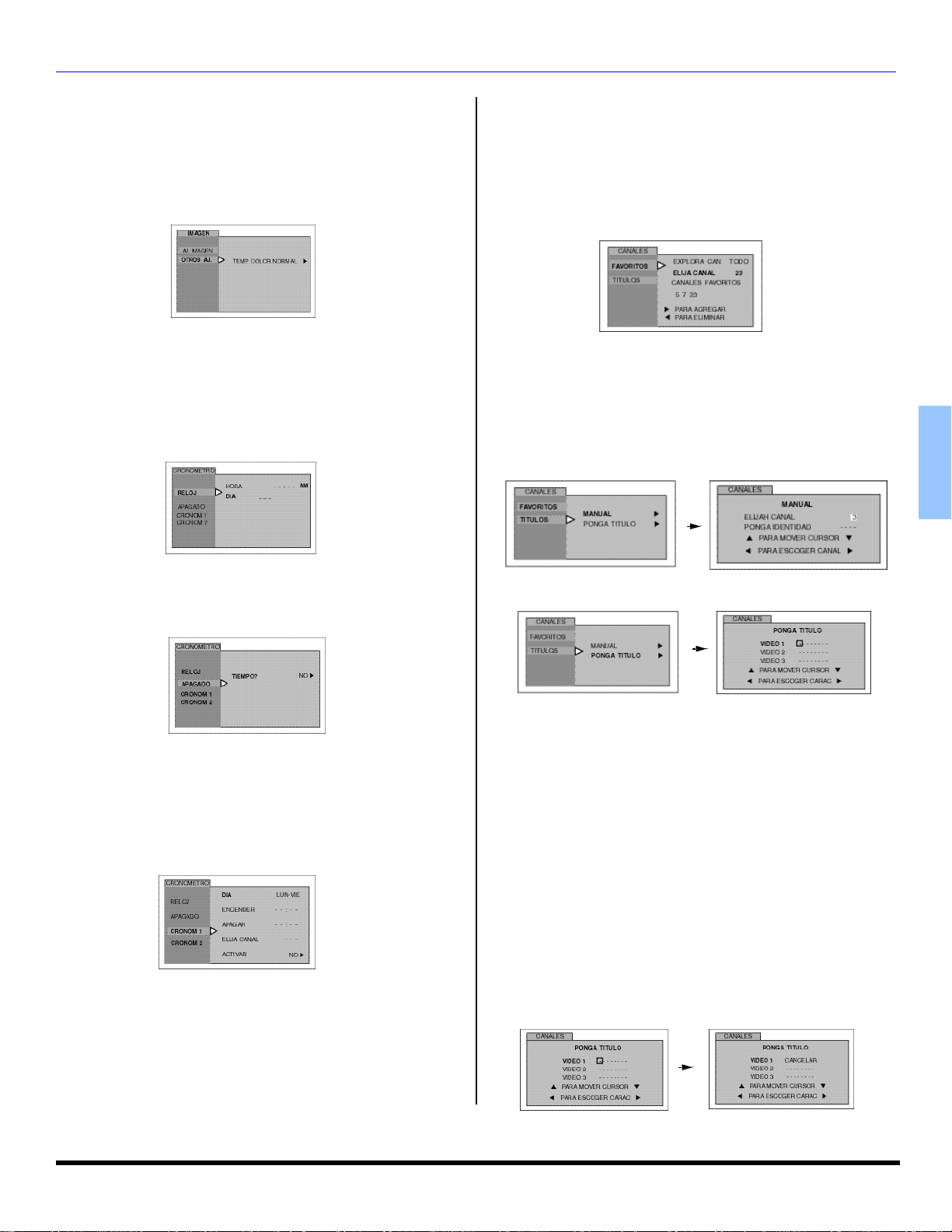

OPERACIÓN DEL MENÚ DE ICONOS

MAGEN (cont.)

Otros Ajustes

Nota: Con la opción remarcada, oprima VOL u para

seleccionar o activar las opciones.

r TEMP COLOR (temperatura) - Para aumentar o

disminuir el rojo y e azul para acomodarse a las preferencias personales.

CRONÓMETRO

Ajuste del reloj

r HORA - Ajuste la hora. r DIA - Ajuste el dia la semana.

Procedimiento

• Oprima t VOL, VOL u y CH q para ajustar la hora y el día.

CANALES

Favoritos

r EXPLORA CANAL FAV para introducir hasta 16

canales favoritos.

Nota: Use los botones numériuos del control remoto para

seleccionar el canal.

r TODOS - Para explorar todos los canales cuando se

usan los botones CH (Canal) arriba / abajo.

Titulos

r MANUAL - Para introducir los números y titulos

manualmente.

• Use el teclado numérico del control remoto para seleccionar el canal deseado (hacer referencia a su guía de TV local).

• Presione CH q paraseleccionarPONGA IDENTIDAD.

ESPAÑOL

Apagado

r TEMPO? - Seleccione APAGADO para programar la

Televisión en 30, 60 ó 90 minutos. Seleccione NO para desactivar el CRONOMETRO.

Cronom 1 y Cronom 2

r Seleccione uno ó dos cronómetros, CRONOM 1 y

CRONOM 2, para encender y apagar la televisión a la hor, canal, días seleccionados.

Nota: Utilice VOL u y CH q para ajustar el dia, Encender,

Apagar y numero de canal, luego utilice VOL u para activar.

Notas:

• La televisión se activado automáticamente después de 90 minutos cuando se encendió con el CRONOMETRO. Si se selecciona APAGAR o si se presiona una tecla, el apagado automático de 90 minutos se cancela.

• El CRONOMETRO está activo cuando la televisión está apagada o encendida. La televisión cambiará al canal seleccionado a la hora seleccionada según se ajustó en el CRONOMETRO.

r PONGA TITULO - Para clasificar las conexiones de

entrada de video que se visualizan en la pantalla.

Procedimiento

• Seleccione la entrada de video deseada.

• Presione t VOL ó VOL u para seleccionar el primer caracter.

• Presione CH q para pasar a la siguiente posición y repita el paso anterior para seleccionar el siguiente caracter.

• Repita los pasos anteriores hasta que todos los caracteres hayan sido seleccionados.

Funcion Para Cancelar Entradas De Video

r Este televisor tiene una función que permite evitar la

visualización de alguna de las entradas de video cuando presione TV/VIDEO en el control remoto.

Procedimiento

• Para activar la function de Cancelar, presione t VOL con el cursor en el primer caracter.

Nota: Para desactivar la función, presione el botón de volumen mas

con el cursor en el primer caracter.

13 l

Page 34

OPERACIÓN DEL MENÚ DE ICONOS

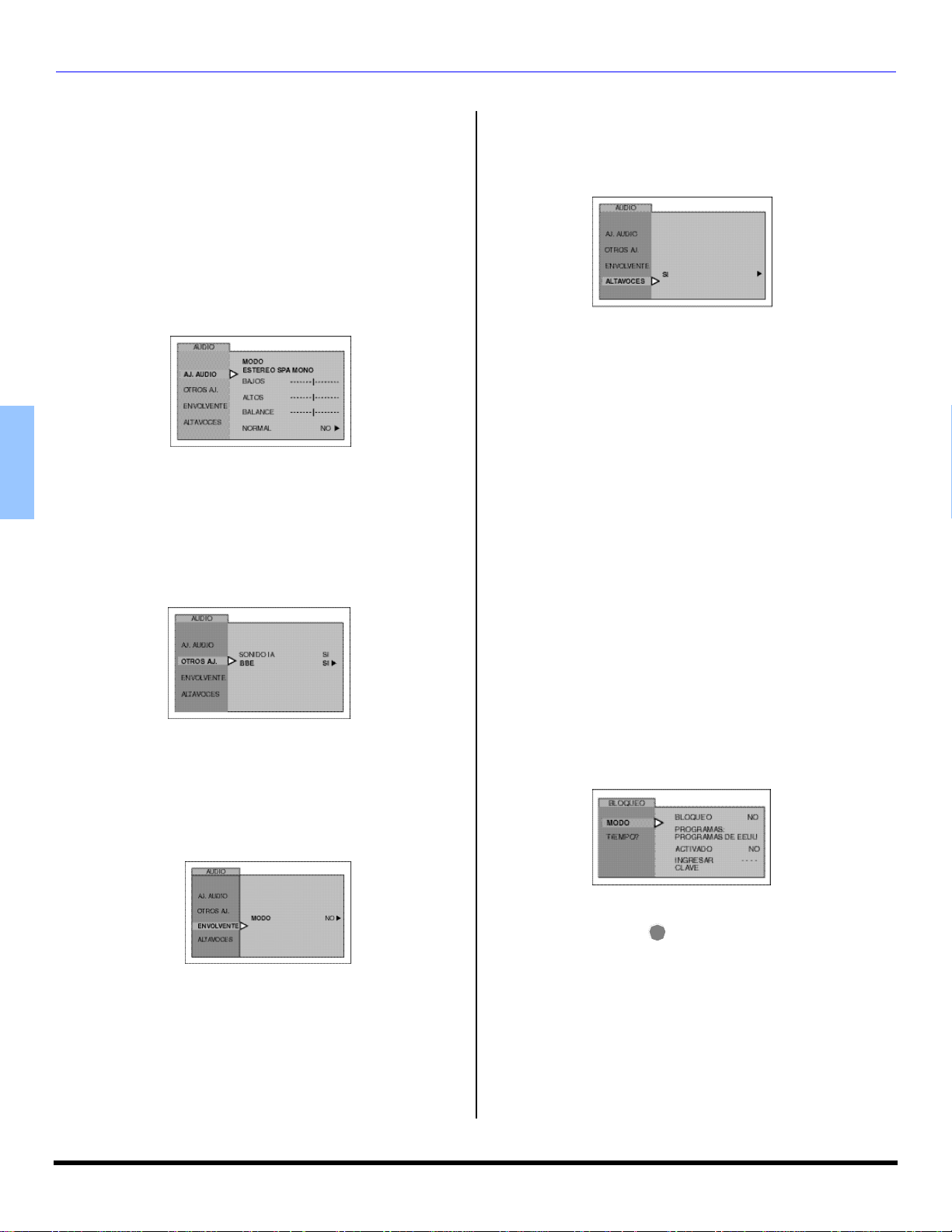

AUDIO

A.J. Audio

r MODO - Seleccione ESTEREO, SPA (Programa

Secundario de audio) o MONO. (Use MONO cuando la señal de estéreo es débil.)

r BAJOS - Aumenta o disminuye los sonidos bajos. r ALTOS - Aumenta o disminuye los sonidos altos. r BALANCE - Enfatiza el volumen del altavoz derecho /

izquierdo.

r NORMAL - Reajusta BAJOS, ALTOS y BALANCE a

los niveles prefijados de fábrica.

Procedimiento

• Presione t VOL ó VOL u para ajustar.

Otros Ajustes

r SONIDO IA - Automáticamente mantiene el volumen

ESPAÑOL

constante entre programas y comerciales . (AI sound is not available in VIDEO mode).

r BBE® - La tecnologia de sonido BBE mejora el

entendimiento de los discursos y restaura el rango dinámico de pasajes musicalespara proveer un sonido natural sobresaliente.

Procedimiento

• Presione VOL u para seleccionar SI ó NO.

Envolvente

r MODO - Sonidoenvolvente tridimensional con dos

altavoces.

Procedimiento

• Presione VOL u para seleccionar SI ó NO..

• APAGADAS Y SALIDA DE AUDIO VARIABLE -

Los Altavoces de la TV están apagados, el sonido es ajustable mediante la televisión.

• APAGADAS Y SALIDA DE AUDIO FIJA - Los

Altavoces de la TV están apagados, el sonido es ajustable sólo mediante el amplificador externo.

BLOQUEO

Modo

r BLOQUEO - Para prevenir juegos de vídeo y

videocasetes de ser vistos.

Notas:

• Use el teclado numérico para introducir un código secreto de cuatro dígitos.

• Si usted no recuerda su código, el BLOQUEO se desactivará en 12, 24, ó 48 horas dependiendo de lo que esté ajustado. Sea cuidadoso al seleccionar SIEMPRE. Si SIEMPRE ha sido seleccionado, y olvida su código secreto, la TV debe ser atendida por un técnico calificado para limpiar el ajuste de BLOQUEO.

• Si selecciona CAMBIO DE CLAVE, e introduce un código diferente al usado previamente en el menú de BLOQUEO, su nuevo código queda como el código definitivo.

Procedimiento

• Presione VOL upara seleccionar.

• NO - Para apagar la función de bloqueo.

• JUEGO - Para bloquear los canales 3, 4 y las

entradas de vídeo.

• CANAL - Para bloquear hasta cuatro canales de su

elección.

• TODOS - Para bloquear todos los canales y

entradas de video.

Altavoces

r ALTAVOCES - Esta función se usa cuando se conecta

un amplificador externo.

Procedimiento

• Presione VOL upara seleccionar.

• SI - Los Altavoces de la televisión funcionan normalmente.

14 l

Procedimiento

ACTION

• Presione dos veces.

• Presione CH q para seleccionar cuánto tiempo?.

• Presione VOL u para seleccionar 12 Horas, 24 Horas, 48 Horas ó Siempre.

Nota: Si BLOQUEO, CANAL o TODOS está activado, y se

selecciona alguna de las entradas de video o canales bloqueados, el mensaje BLOQUEADO aparecerá en la esquina superior derecha de la pantalla de la televisión

Page 35

Operación del Menu V-CHIP

Procedimiento

• Use el teclado numérico para introducir su código de cuatro dígitos.

(Use un código fácil de recordar, y escríbalo en un lugar seguro.)

• Presione CH q para seleccionar PROGRAMAS.

• Presione t VOL ó VOL u para seleccionar PROGRAMAS DE EEUU.

• Presione CH q para seleccionar ACTIVADO.

• Presione t VOL ó VOL u para desplegar la tabla de clasificación Programas EEUU, Peliculas EEUU, Ingles de Canada ó Frances de Canada.

• Presione VOL u para seleccionar SI ó NO.

• Presione CH q para seleccionar NO CLASIFICADOS para Programas de EEUU y Peliculas de EEUU ó VERNO CLASIFICADOS para Ingles de Canada y Frances de Canada.

• Presione VOL u para seleccionar SI ó NO.

Programas de EEUU

Las características de este modelo de televisión y la “Tecnología V-CHIP” permite usar clasificaciones al ver programas de televisión. Esta innovación permite a los padres bloquear varios tipos de programación de TV a su discreción.

OPERACIÓN DEL MENU V-CHIP

• Presione dos veces para regresar a MODO en el menú de BLOQUE0.

• Presione CH q para realzar TIEMPO?.

• Presione t VOL ó VOL u para seleccionar 12, 24, 48 horas ó SIEMPRE.

El sistema V-CHIP que es usado en este equipo es capaz de bloquear programas “NO CLASIFICADOS” (no clasificados, clasificación no aplicable y ninguna) de acuerdo a la sección

15.120(e)(2) del Comité Federal de Comunicaciones de los Estados Unidos. Si la opción de bloqueo “NO CLASIFICADO” es escogida “pueden ocurrir resultados inesperados y posiblemente confusos, además usted podría no recibir boletines de emergencia o cualquiera de los siguientes tipos de programación: ”

• Boletines de Emergencia (como mensajes de EAS (Servicios de Alerta en Emergencias, advertencias del clima y otros)

• Programas originados localmente

• Noticias

• Política

• Anuncios de Servicio Público

• Religioso

• Deportes

• Estado del Tiempo

ACTION

Precauciones del Cliente

ESPAÑOL

Nota: Si se selecciona “SI” se recibirán programas NO

CLASIFICADOS. Si se selecciona “NO” se bloquearán los programas NO CLASIFICADOS. Vea el recuadro Precauciones del Cliente.

Tabla de Programas de EEUU

Procedimiento

• Presione CH q para seleccionar PROGRAMACION.

• Presione VOL u para seleccionar BASICA ó DETALLADA. BASICA - Solo le permite seleccionar clasificaciones generales como TV-Y, TV-PG, etc. DETALLADA - Le permite seleccionar clasificaciones generales y contenido como V, L, etc.

• Presione CH q ó CH p para mover el cursor entre las diferentes clasificaciones.

• Use t VOL ó VOL u para seleccionar las clasificaciones que desea bloquear (ROJO) y desactivar el bloqueo (VERDE).

TABLA DE PROGRAMAS DE EEUU

NR No clasificado. VEA CUIDADO DEL CLIENTE.

TV-Y

TV-Y7

TV-G

TV-PG

TV-14

TV-MA

FV FANTASIA/ CARICATURAS CON VIOLENCIA

V VIOLENCIA S SEXO L LENGUAJE OFENSIVO

D DIALOGO CON CONTENIDO SEXUAL

Todos los niños. Los temas y elementos en este

programa están especialmente diseñados para un público infantil, incluyendo niños de 2-6 años.

Dirigido a niños mayores. Los temas y elementos en este programa pueden incluir ligera violencia física o cómica, o puede asustar a niños menores de 7 años.

Audiencia General. Contiene poca o nada de violencia, nada de lenguaje fuerte, y poco o nada de diálogo o situaciones con contenido sexual.

Guía de los padres sugerida . El programa puede contener lenguaje obsceno infrecuente, violencia limitada, diálogos o situaciones sexualmente sugestivas.

Advertencia a los padres. Este programa puede contener temas sofisticados, contenido sexual, lenguaje inapropiado, y violencia más intensa.

Sólo audiencia Madura. Este programa puede contener temas para adultos, lenguaje profano, violencia gráfica y contenido sexual explícito.

15 l

Page 36

OPERACIÓN D EL MENU V-CHIP

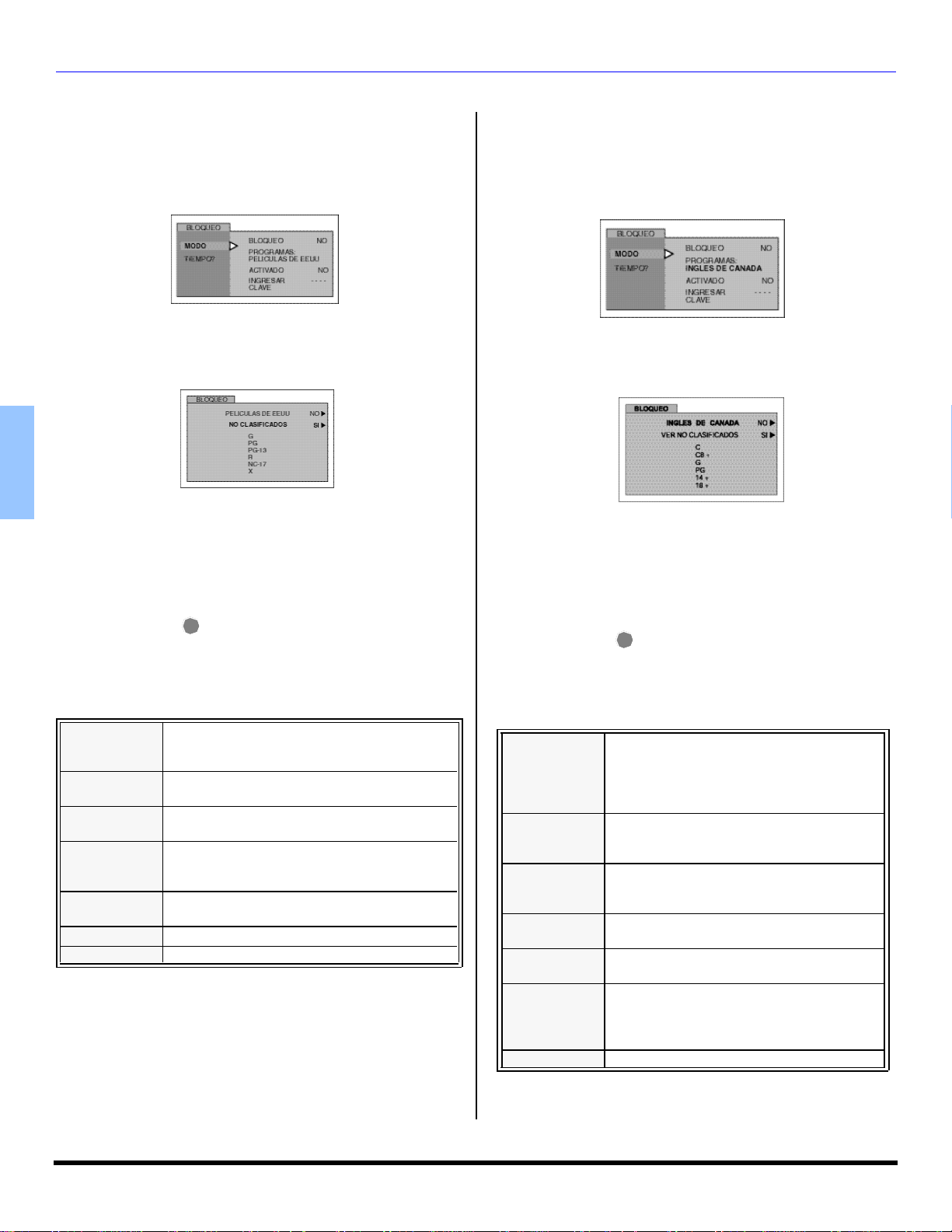

Operación del Menu V-CHIP (cont.)

Peliculas de EEUU

Las características de este modelo de televisión y la “Tecnología V-CHIP” permite usar clasificaciones al ver películas o vídeos. Esta innovación permite a los padres

bloquear varios tipos de películas y vídeos a su discreción.

Inglés de Canada

Las características de este modelo de televisión y la “Tecnología V-CHIP” permite usar clasificaciones al ver películas o vídeos. Esta innovación permite a los padres bloquear varios tipos de películas y vídeos a su discreción.

Nota: Algunas veces las películas no son clasificadas por una

variedad de razones. Películas antiguas y extranjeras normalmente no tienen clasificación.

Tabla de Peliculas de EEUU

ESPAÑOL

Procedimiento

• Presione CH q ó CH p para mover el cursor entre las diferentes clasificaciones.

• Use t VOL ó VOL u para seleccionar las clasificaciones que desea bloquear (ROJO) y desactivar el bloqueo (VERDE).

• Presione dos veces para regresar a MODO en el

ACTION

menú de BLOQUEO.

• Presione t VOL ó VOL u para seleccionar 12, 24, 48 horas ó SIEMPRE.

TABLA DE CLASIFICACION DE PELICULAS DE EEUU

PG-13

NC-17 NO SE ADMITE NADIE DE 17 AÑOS O MENOS.

X SOLO ADULTOS.

PROGRAMA NO CLASIFICADO Y NA (NO APLICABLE). Película que no ha sido clasificada o

que la clasificacion no aplica. AUDIENCIA GENERAL. Se admiten todas las

edades. GUIA DE LOS PADRES SUGERIDA. Con material no

aconsejable para niños. FUERTE SUPERVISION DE LOS PADRES. Con

material que puede ser inapropiado para niños menores de 13 años.

RESTRINGIDO. Menores de 17 años necesitan ir acompañados de uno de los padres ó un adulto.

Nota: E (Exento) Los programas exentos incluyen: noticieros,

deportivos, documentales y programas informativos; programas de entretenimiento, videos musicales, y programación variada.

Procedimiento

• Presione CH q ó CH p para mover el cursor entre ls diferentes clasificaciones.

• Use t VOL ó VOL u para seleccionar las clasificaciones que desea bloquear (ROJO) y desactivar el bloqueo (VERDE).

• Presione dos veces para regresar a MODO en el menú de BLOQUEO

• Presione t VOL ó VOL u para seleccionar 12, 24, 48 horas o SIEMPRE.

C8+

14+

18 SOLO ADULTOS

ACTION

TABLA DE INGLES DE CANADA

Exento - Los programas exentos incluyen: noticieros, deportivos, documentales y programas informativos; programas de entretenimiento, videos musicales, y programación variada.

Programación dirigida a niños menores de 8 años. No contiene lenguaje ofensivo, sexual ni

desnudos.

Programación considerada apta para niños de 8 años en adelante. No tiene contenido

sexual ni desnudos. AUDIENCIA GENERAL. Se admiten todas las

edades. GUIA DE LOS PADRES SUGERIDA. Con material

no aconsejable para niños.

Programación que por su contenido no es recomendada para espectadores menores de 14 años. Se recomienda a los padres discreción con audiencia adolenscente.

16 l

Page 37

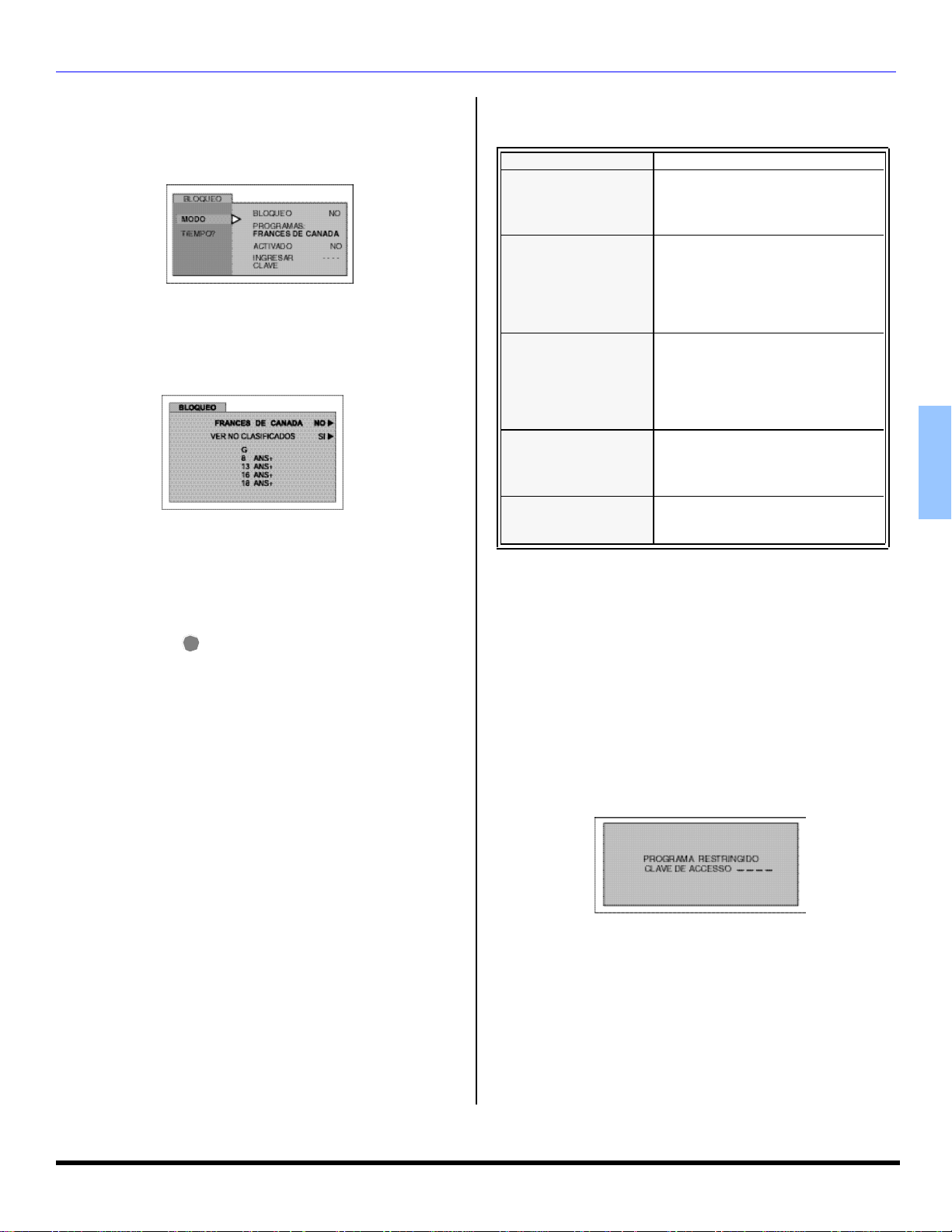

Francés de Canada

Nota: E (Si se selecciona “SI” se recibirán programas NO

CLASIFICADOS. Si se selecciona “NO” se bloquearán los programas NO CLASIFICADOS. Vea el recuadro Cuidado del Cliente en la parte inferior de la página.)

Tabla de Frances de CANADA

Procedimiento

• Presione CH q ó CH p para mover el cursor entre la diferentes clasificaciones.

• Use t VOL ó VOL u para seleccionar las clasificaciones que desea bloquear (ROJO) y desactivar el bloqueo (VERDE).

ACTION

• Presione dos veces para regresar a MODO en el menú de BLOQUEO.

• Presione CH q para realzar TIEMPO?.

• Presione t VOL ó VOL u para seleccionar 12, 24, 48 horas ó SIEMPRE.

OPERACIÓN DEL MENU V-CHIP

TABLA DE CLASIFICACIONES PARA EL

FRANCES DE CANADA

Mensaje de Bloqueo

Si el V-Chip está activado y el programa excede el límite de clasificación ajustado por el usuario, aparecerá el mensaje de bloqueo y el sonido será desactivado. Si desea continuar viendo el programa introduzca su código secreto. Después de introducir el código, todos los bloqueos y clasificaciones son desactivados hasta apagar la televisión o hasta que todos los ajustes sean desactivados.

Nota: Si el código secreto es introducido para anular las

E Exento - Programación exenta.

Audiencia General. Contiene poca o

8 ans +

13 ans +

16 ans +

18 ans +

nada de violencia, nada de lenguaje fuerte, y poco o nada de dialogo o situaciones con contenido sexual.

8+ General - No recomendada para niños pequeños. Programación dirigida a la audiencia general, pero con ligero u ocasional contenido de violencia.Serecomienda supervisión de un adulto.

Programación no recomenda para niños menores de 13 años - Puede

contener algunas escenas violentas que podrían asustar a los menores. Se recomienda enfáticamente supervisión de un adulto.

Programación no recomenda para menores de 16 años - Contiene

frecuentes escenas de violencia o violencia intensa.

Programación solo para adultos contiene escenas de violencia o de violencia extrema.

clasificaciones, deberá reajustar todas las clasificaciones mediante reprogramación ó apagando la TV.

ESPAÑOL

17 l

Page 38

CUADRO DE LOCALIZA CIÓN DE FALLAS

Cuadro de Localización de Fallas

Antes de solicitar servicio, establezca los síntomas y lleve a cabo las siguientes posibles soluciones.

SONIDO IMAGEN Soluciones

Sonido Ruidoso Imagen Moteada

Sonido Ruidoso

ESPAÑOL

Sin Sonido

Imagen Múltiple /

Corrimiento de color en imágen

Interferencia

Imagen Normal

Ajuste la Ubicación y/o Conexión de la Antena

Ajuste la Ubicación y la Conexión de la Antena Revise el Cable de Entrada de la Antena Ajuste la convergencia de la imágen (ver págs. 28 y 29)

Aleje la TV de los Aparatos Electrodomésticos, Luces, Vehículos y Equipo Médico

Aumente el Volúmen Revise Mute (Mudo) Revise en el Menú de Audio: ALTAVOCES > SI Cambie el Canal

Sonido Ruidoso

Sin Imagen/Con Motas

Sin Sonido

Sonido Normal

Sonido Erróneo Imagen Normal

Sonido Normal

Sin Imagen

Sin Color

Caja Negra en Pantalla

Ajuste apropiadamente la modalidad de TV o del Cable Revise los Cables de la Antena

Revise que el Cable de Corriente este Enchufado a una

toma de Corriente Activa Ajuste los Controles de Brillo y Audio Cambie el Canal Revise las Conexiones del Cable Programe el Control Remoto otra vez Revise la Operación de la Segunda Fuente de Video

Ajuste el Color Cambie el Canal

Revise en el menú de AUDIO que el Ajuste se encuentre

en Estéreo o Mono, no en SPA

Cambie CC (Subtítulos) de la Modalidad de Texto aNO

18 l

Reemplace las Pilas del Control Remoto

Sonido Normal Imagen Normal

Operación Intermitente del Control Remoto

Page 39

Indice

IND ICE

A.J. Audio 14 Ajuste 12 Ajuste del reloj 13 Altavoces 14 Altos 14 Apagado 13 Audio 14 Autoencendido 12

Bajos 14 Balance 14 Bloqueo 14 Brillo 12

Cable de Suministro de Corriente

Alterna 4 Canal 14 Canal Info 12 Canales 13 Códigos de Componentes 9, 10 Códigos para DBS 10 Códigos para Decodificador Cable 10 Códigos para DVD 10 Códigos para Videocasetera 10 Color 12 Conexión de Antena 4 Conexión de cable 4 Conexión de Cable / Antena 4 Conexión de la Videocasetera 6 Conexión del Amplificador

de Sonido 6 Conexión del Decodificador de Televisión Digital (DTV-STB) ó DVD 6 Conexiones de Cable Opcional 4 Conexiones de Equipo Opcional 6 Contraste 12 Corr Geomagnectica 5, 12 Cronom 1 y Cronom 2 13 Cronómetro 13 Cuadro de Localización de Fallas 18 Cuidado y Limpieza 3

en Mudo 12 Envolvente 14 Especificaciones 3 Explora Canal Fav 13

Favoritos 13 Felicidades 3 Francés de Canada 17 Funcion Para Cancelar Entradas De

Video 13

Gabinete y Control Remoto 3

Idiomas del Menú 12 Imagen 12 Información Importante Acerca Del

Uso De Video Juegos 4 Inglés de Canada 16 Instalación 4 Instalación de Pilas en el Control

Remoto 7

Juego 14

Mensaje de Bloqueo 17 Menú de Auto Programación 5

Navegación del menu de iconos 11 Nitidez 12 Normal 12, 14

Operación de Caja de Cable 8 Operación de Componentes con el

control remoto 8 Operación de DBS 8 Operación de DVD 8 Operación de una Videocasetera 8 Operación del Control Remoto 7 Operación del Menú de Iconos 12 Operación del Menu V-CHIP 15 Otros Ajustes 12, 13, 14

Panel de Control Frontal 6 Peliculas de EEUU 16 Ponga Titulo 13 Programa Auto 12 Programa Auto 5 Programa Manual 12 Programación Canales 12 Programación Sin Código 9 Programando El Control Remoto 9 Programas de EEUU 15

Registro del Usuario 3

Sonido Ia 14 Subtítulos 12

Tabla de Características 3 Tabla De Clasificacion De Peliculas

De Eeuu 16

Tabla De Clasificaciones Para El

Frances De Canada 17 Tabla De Frances De Canada 17 Tabla De Ingles De Canada 16 Tabla de Peliculas de EEUU 16 Tabla De Programas De EEUU 15 Tabla de Programas de EEUU 15 Temp Color 13 Tinte 12 Titulos 13 Todos 13, 14

Ubicación de la Televisión 4

ESPAÑOL

19 l

Page 40

ATTENTION

RISQUE DE CHOCS ÉLECTRIQUES

ATTENTION: Afin de prévenir le risque de chocs électriques, ne pas retirer

les vis. Toute réparation devrait être confiée à un personnel qualifié.

NE PAS OUVRIR

F RANÇAIS

Le symbole de l’éclair fléche dans un triangle équilatéral indique la présence d’une tension suffisamment élevée pour engendrer un risque de chocs électriques.

Le point d’exclamation dans un triangle équilatéral indique que le manuel d’utilisation inclus avec l’appareil contient d’importantes recommandations quant au fonctionnement et à l’entretien de ce dernier.

ATTENTION: Afin de prévenir les risques d’incendie ou de chocs électriques,

ne pas exposer l’appareil à la pluie ou à l’humidité.

The Class II insulation symbol (square within a square) indicates that this product has been evaluated and tested to comply with Class II insulation requirements.

AVERTISSEMENT DU FCC: TOUTE MODIFICATION APPORTÉE À CE TÉLÉVISEUR QUI N’EST PAS EXPRESSÉMENT APPROUVÉE PAR MATSUSHITA ELECTRIC CORPORATION OF AMERICA PEUT CAUSER DES INTERFÉRENCES NUISIBLES LESQUELLES POURRAIENT ENTRAÎNER L’ANNULATION DU DROIT DE L’UTILISATEUR D’OPÉRER CET APPAREIL.

Risque pour l’environnement: Ce produit renferme un tube à rayons cathodiques ainsi que d’autres composants contenant du plomb. L’élimination de ce type de matériaux peut être réglemmentée dans certaines localités aux fins de protection de l’environnement. Pour des renseignements sur les modalités de recyclage ou d’élimination de ces produits, communiquez avec vos autorités locales ou visitez le site américain de Electronics Industries Alliance : http://www.eiae.org.

High Definition Sound

.La marque d’agrément ENERGY STARMD, un symbole de reconnaissance de l’efficacité énergétique, a été créée par l’agence américaine de protection de l’environnement (EPA) et le ministère de l’Énergie des États-Unis pour aider les consommateurs à identifier les produits susceptibles de leur permettre de faire des économies et de protéger l’environnement par leur rendement énergétique élevé. Les appareils

conformes aux normes ENERGY STA RMD consomment, en général, moins d’énergie que les modèles ordinaires semblables.

Fabriqué sous licence de BBE Sound, Inc. Licence autorisée par BBE Sound, Inc. sous USP4638258 et 4482866.

BBE et le symbole BBE sont des marques déposées de BBE Sound, Inc.

Lire ces instructions au complet avant d’utiliser l’appareil. Le contenu du présent manuel peut être modifié sans préavis.

Page 41

TABLE DES MATIÈRES

Table des matières

Félicitations......................................................2

Dossier du client.......................................................... 2

Entretien et nettoyage................................................. 2

Spécifications .............................................................. 2

Table des Caractéristiques ......................................... 2

Installation........................................................3

Emplacement du téléviseur......................................... 3

Branchement de sources auxiliaires........................... 3

Cordon d’alimentation ................................................. 3

Câble / antenne........................................................... 3

Renseignements importants à propos de l’utilisation

de jeux vidéo, d’ordinateurs et de sources

d’images fixes .......................................................... 3

Auto-Réglage initial.........................................4

Branchement d’appareils auxiliaires .............5

Branchement à un magnétoscope.............................. 5

Panneau avant des Commandes................................ 5

Branchement d’un décodeur de télévision numerique

(DTV-STB) / lecteur DVD........................................ 5

Branchement à un amplificateur audio....................... 5

Fonctionnement de la télécommande ...........6

Installation des piles................................................... 6

Utilisation par télécommande..................................... 7

Programmation de la télécommande.......................... 8

Sans Code .................................................................. 8

Codes de appareils..................................................... 8

Navigation au menu à icônes....................... 10

Fonctionnement avec menus à icônes....... 11

Réglage ...................................................................... 11

Image.......................................................................... 11

Minuterie ..................................................................... 12

Canaux....................................................................... 12

Audio........................................................................... 13

Blocage ....................................................................... 13

Fonctionnement de la puce antiviolence.... 14

Guide de dépannage..................................... 17

Index............................................................... 18

Nota: Les renseignements sur la garantie et les centres de service se trouvent à la fin de ce manuel.

F RANÇAIS

1 l

Page 42

FÉLICITATIONS

Félicitations

Votre nouveau moniteur / téléviseur comporte un châssis à semiconducteurs conçu pour vous procurer de longues années d’agrément. Les tests sévères auxquels il a été soumis et les réglages de précision dont il a fait l’objet sont garants d’un rendement optimal.

Dossier du client

Les numéros de modèle et de série sont inscrits sur le panneau arrière de l'appareil. Veuillez les noter dans l'espace ci-dessous et conserver ce manuel comme registre de votre achat. Cela en facilitera l'identification en cas de perte ou de vol.

Numéro de modèle

Numéro de série

Entretien et nettoyage

Écran (couper le contact)

• Nettoyer l’écran avec un chiffon doux humecté d’eau savonneuse ou de nettoyant à vitres.

• NE JAMAIS UTILISER DE NETTOYANTS ABRASIFS.

• Éviter toute humidité excessive et bien essuyer.

Nota: Ne pas vaporiser de produit nettoyant directement sur l’écran.

Coffret et télécommande

• Nettoyer le coffret et la télécommande avec un chiffon humide ou humecté d’eau savonneuse.

• Éviter toute humidité excessive et bien essuyer.

F RANÇAIS

• Ne jamais utiliser de benzène, de solvant ou de produits à base de pétrole.

Spécifications

Les spécifications peuvent être modifiées sans préavis.

Alimentation

CT-27SC13 (2,4A) CT-27SC13U (2,4A)

Bloc d’accord - 181 VHF- 12; UHF-56; Câble-113

Prises d’entrée vidéo Prises d’entrée audio 500 mV eff. 47 kilohms

Prises de sortie audio 0 – 2,0 V eff. 4,7 kilohms

Prises d’entrée vidéo

composant

Prises d’entrée S-Vidéo Connecteur S-Vidéo (Y-C)

120 V c.a., 60 Hz

1 V c.-à-c., 75 ohms, prises de

type phono

75 ohms, prise de type phono

Table des caractéristiques

MODÈLE

Caractéristiques

LANGUE D’AFFICHAGE DES MENUS

(ANG/ESP/FR)

BANNIÈRE DES CANAUX r

MÉMOIRE DES PARAMÈTRES DU

SIGNAL VIDÉO

OMISSION D’ENTRÉE VIDÉO r

SOUS-TITRES r

PUCE ANTIVIOLENCE r

NORMALISATION VIDÉO r

NORMALISATION AUDIO r

STÉRÉO r

SON AMBIOPHONIQUE r

GRAVES/AIGUS/ÉQUILIBRE r

SON IA r

BBE r

PRISE D’ENTRÉE A/V

(ARRIÈRE/AVANT)

PRISE DE SORTIE AUDIO r

PRISE D’ENTRÉE S-VIDÉO

(ARRIÈRE/AVANT)

PRISE D’ENTRÉE VIDÉO COMPOSANT r

PRISE DE CASQUE D’ÉCOUTE r

(2/1)

(1/1)

CT-27SC13

2 l

Page 43

Installation

Emplacement du téléviseur

Suivre ces recommandations avant de déterminer l’emplacement du téléviseur.

• Protéger l’appareil contre les rayons solaires, un éclairage intense et les reflets.

• Protéger l’appareil contre la chaleur ou l’humidité. Une aération insuffisante pourrait provoquer un dérangement des composantes internes.

• Un éclairage fluorescent peut réduire la portée de la télécommande.

• Éviter de placer le téléviseur près d’un appareil dégageant un champ magnétique, notamment des moteurs, des ventilateurs ou des haut-parleurs externes.

ATTENTION: Ne placer ce téléviseur que sur un

meuble ou support recommandé par le fabricant ou vendu avec l’appareil. Déplacer avec précaution tout support à roulettes portant l’appareil afin d’éviter toute blessure que pourrait causer le basculement du support et(ou) du téléviseur. Pour la protection des enfants, s’assurer que le téléviseur est placé sur un meuble stable ne pouvant être basculé, poussé ou tiré et empêchant tout enfant de monter ou de s’asseoir dessus. La chute d’un téléviseur peut causer des blessures graves, voire la mort.

Branchement de sources auxiliaires

Les branchements à d’autres appareils devraient être faits avec des câbles audio et vidéo blindés. Pour de meilleurs résultats:

• Utiliser des câbles coaxiaux blindés de 75 ohms.

• Utiliser les prises d’entrée et de sortie correspondant aux appareils auxiliaires.

• Afin de réduire le risque d’interférence, éviter d’utiliser des câbles longs.

Cordon d’alimentation

ATTENTION: AFIN DE PRÉVENIR TOUT RISQUE

D’ÉLECTROCUTION, INSÉRER À FOND LA LAME LA PLUS LARGE DE LA FICHE DANS LA FENTE LA PLUS LARGE DE LA PRISE. NE PAS UTILISER UNE PRISE DANS LAQUELLE LA LAME POLARISÉE NE PEUT ÊTRE INSÉRÉE COMPLÈTEMENT.

PLACER LE CORDON D’ALIMENTATION DANS UN ENDROIT OÙ IL NE RISQUE PAS D’ÊTRE PIÉTINÉ, COINCÉ, ÉCRASÉ, PLIÉ, ETC. FAIRE PARTICULIÈREMENT ATTENTION À SES EXTRÉMITÉS, FICHES ET PRISES COMPRISES.

Câble / antenne

Pour assurer une réception de qualité optimale, le raccordement à une antenne ou à la câblodistribution est nécessaire.

Branchement à la câblodistribution

Brancher le téléviseur au câble de la compagnie de câblodistribution.

Nota: Il peut être nécessaire d’utiliser un

câblosélecteur pour assurer une réception de qualité optimale. Pour desrenseignementssurla compatibilité,consulterla compagnie de câblodistribution.

Fiche polarisée

Câble de la compagnie

de câblodistribution

VHF/UHF 75-ohms

(sur le panneau arrière)

INSTALLATION

Branchement à une antenne

• Pour une bonne réception des canaux VHF/UHF, le branchement à une antenne est nécessaire. Une antenne extérieure donnera de meilleurs résultats.

• Le mode câble est implicitement

réglé en usine. Pour sélectionner le signal de la télédiffusion (antenne), choisir le mode TÉLÉ sous la rubrique PROG. CANAL du menu SET UP (RÉGLAGE).

RENSEIGNEMENTS IMPORTANTS À PROPOS DE L’UTILISATION DE JEUX VIDÉO, D’ORDINATEURS ET DE SOURCES D’IMAGES FIXES.

MISE EN GARDE: Le marquage ou la rémanence de l’image causé par l’affichage prolongé d’une image fixe n’est pas le résultat d’une défectuosité et n’est donc pas couvert par la garantie.

Le téléviseur est conçu pour afficher des images animées. L’affichage prolongé d’images fixes telles que des images au format “boîte aux lettres” sur un écran de télévision ordinaire (avec des bandes noires dans le haut et le bas), des images au format ordinaire (4:3) non recadrées sur un grand écran (avec des bandes sur chaque côté), des bandes de défilement dans le bas de l’écran, des motifs permanents de certains jeux vidéo, des panneaux de pointage fixes, des logos de canaux ultra lumineux et des motifs en ligne (Internet) ou répétitifs d’ordinateurs devrait être limité.

L’affichage prolongé d’images fixes peut endommager irrémédiablement le tube image, dommage qui prend la forme d’une image fantôme. Pour prévenir de tels dommages, il est recommandé de prendre les mesures suivantes:

• Ne pas afficher une image fixe pendant une période prolongée.

• Après usage, toujours couper le contact sur le téléviseur.

Câble d’antenne

F RANÇAIS

3 l

Page 44

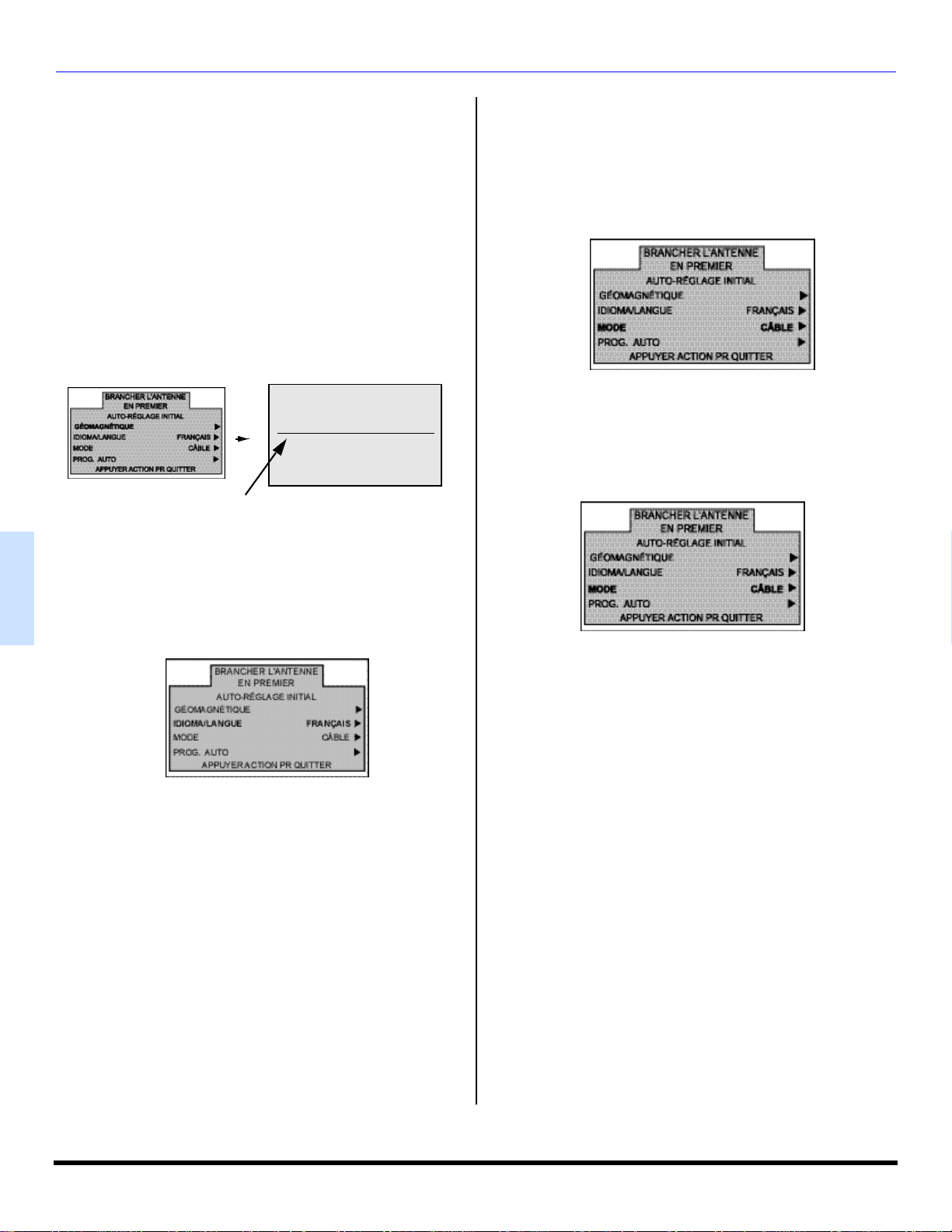

AUTO-RÉGLA GE INITIAL

Auto-réglage initial

Pour faciliter l’utilisation, un menu d’auto-réglage initial apparaît à l’écran lors de la mise en marche initiale de l’appareil. Selon les besoins, suivre les directives pour régler les fonctions.

Géomagnétique

Ajusta l’inclinaision due au champ géomagnétique dans certaines régions.

Marche à suivre

• Appuyer sul la touche VOL u pour afficher la menu de réglage.

• Appuyer sur les touches t VOL ou VOL u pour ajuster la barre de réglage d’inclinaison jusqu’à ce qu’elle soit parallèle au bas de l’écran..

GÉOMAGNÉTIQUE

- - - - - - - l - - - - - - -

t PR RÉGLER u

APPUYER ACTION PR QUITTER

Barre de réglage d’inclinaison

Idioma/langue

Pour sélectionner l’affichage des menus en anglais, français ou espagnol.

Mode

Pour sélectionner le mode TÉLÉ (antenne) ou CÂBLE selon la source du signal.

Marche à suivre

• Appuyer sur la touche VOL upour sélectionner TÉLÉ ou CÂBLE.

Prog. Auto

Pour programmer automatiquement tous les canaux avec un signal.

Marche à suivre

• Appuyer sur la touche VOL u pour amorcer la programmation automatique.

Marche à suivre

F RANÇAIS

• Appuyer sur la touche VOL u pour sélectionner ENGLISH, ESPAÑOL ou FRANÇAIS.

4 l

Page 45

Branchement d’appareils auxiliaires

Nota: La télécommande doit avoir été programmée avec les

codes fournis afin de permettre le fonctionnement d’un appareil auxiliaire.

Branchement à un magnétoscope

Des magnétoscopes, lecteurs de vidéodisques, consoles de jeu et récepteurs DSS peuvent également être branchés aux prises d’entrée vidéo. Se reporter au manuel de l'utilisateur afférent à l’appareil utilisé.

Nota: La prise d’entrée VIDEO 1 est une prise double fonction.

Elle est surtout destinée au branchement de sources d’images 480i tel un lecteur DVD avec prises de signal vidéo composant Y PB PR et prises audio des canaux

gauche et droit. Toutefois, elle peut aussi servir pour la connexion de sources vidéo à signal composite tel un magnétoscope n’utilisant que la prise Y/Vidéo et les prises audio des canaux gauche et droit. Un message à l’écran identifie la source: composant ou vidéo.

Prises à l'arrière du téléviseur

INPUT 1

AUDIO

COMPONENT

ANT

VIDEO INPUT

PBP

Y/VIDEO

R L

Câbles vendus séparément

INPUT 2

S-VIDEO

VIDEO

Utiliser soit

TO AUDIO

l'entrée vidéo ou

AMP

l'entrée S-Vidéo

Marche à suivre

• Brancher l'équipement de la manière indiquée aux prises d'entrée audio/vidéo du panneau avant ou du panneau arrière.

• Sélectionner le mode vidéo en appuyant sur la touche TV/ VIDEO.

• Faire fonctionner l'équipement branché conformément aux instructions du manufacturier.

Magnétoscope

VIDEO OUT

AUDIO OUT

ANT IN

ANT OUT

S-VIDEO VIDEO L AUDIO R HPJ

Prises à l'avant du téléviseur

INPUT 3

Prise acceptant des écouteurs avec une mini fiche de 1/8 po

Panneau avant des commandes

Utiliser le panneau avant de l’appareil pour contrôler le téléviseur sans la télécommande ou pour accéder aux prises d’entrée audio/vidéo (sur certains modèles) lors du branchement d’appareils auxiliaires.

Marche à suivre

• Appuyer sur TV/VIDEO pour sélectionner le mode d’entrée vidéo.

Nota: Le panneau avant des commandes peut être utilisé pour

accéder aux menus et commuter entre les modes vidéo lorsque la télécommande n’est pas disponible.

BRANCHEMENT D’A PPAREILS AUXILIAIRES

Branchement d’un décodeur de télévision numérique (DTV-STB) / lecteur DVD

Utiliser ce schéma de raccordement comme référence pour connecter un décodeur DTV-STB Panasonic au téléviseur.

Prises sur panneau arrière du

décodeur DTV-STB ou lecteur DVD

Câbles vendus séparément

DIGITAL OUTPUT

R-AUDIO-L

PBP

R-AUDIO-L VIDEO

NTSC OUTPUT

S-VIDEO

Prises d'entrée vidéo composant sur panneau arrière

ANT

AUDIO

R L

du téléviseur

COMPONENT

VIDEO INPUT

PBP

INPUT 1

Y/VIDEO

VIDEO

INPUT 2

S-VIDEO

TO AUDIO AMP

Notas:

• Il y a trois entrées vidéo : Y, PB et PR. Les signaux composants séparés de couleur fournissent la

luminance et l'analyse chromatique. Utiliser les prises d'entrée audio gauche (L) et droite (R).

• Sélectionner le mode de sortie 480i sur le décodeur DTV-STB. Le téléviseur ne peut recevoir que les signaux 480i.

Branchement à un amplificateur audio (TO AUDIO AMP)

Pour faire l'écoute sur une chaîne stéréo, relier le téléviseur à la prise d'entrée d'un amplificateur audioexterne.

Nota: Les prises “TO AUDIO AMP” ne peuvent être utilisées pour le

branchement direct de haut-parleurs externes .

Prises à l'arrière du téléviseur

Câbles vendus séparément

Amplificateur externe

AUDIO

ANT

R L

Réglages audio

• Sélectionner HAUT-PARLEUR EF au menu AUDIO.

• Régler le volume sur l'amplificateur à son plus bas niveau.

• Régler le volume sur le téléviseur au niveauvoulu.

• Régler le volume sur l'amplificateur à un niveau

correspondant à celui sur letéléviseur.

• Sélectionner HAUT-PARLEUR H/CIRCUIT-SORTIE AUDIO

VARIABLE au menu AUDIO.

• Le réglage du volume, des graves, des aigus et de l’équilibre ainsi que la commande de sourdine (COUPURE SON) sont maintenant contrôlés au moyen des commandes du téléviseur.

Nota: En mode “H/CIRCUIT-SORTIE AUDIO FIXE”, le volume ne

peut se régler que sur l’amplificateur externe.

PBP

INPUT 1

COMPONENT

VIDEO INPUT

Y/VIDEO

VIDEO

INPUT 2

TO AUDIO AMP

F RANÇAIS

5 l

Page 46

FONCTIONNEMENT DE LA TÉLÉCOMMANDE

VCR

Fonctionnement de la télécommande

POWER

Appuyer pour établir ou couper le contact.

Appuyer pour sélectionner le fonctionnement télécommandé.

SAP

Appuyer pour accéder aux modes audio (Stéréo, SAP ou Mono).

VOL VOL

Appuyer pour régler le niveau sonore et se déplacer au sein des menus.

F RANÇAIS

ACTION

Appuyer pour accéder aux menus.

MUTE

Appuyer pour couper le son. Appuyer pour mettre le décodeur de sous-titres (CC) en ou hors fonction.

TV/VIDEO

Appuyer pour sélectionner le mode télé ou vidéo.

Appuyer pour accéder aux menus DBS ou DVD.

1 2 4 7

Appuyer sur une touche numérique du clavier pour sélectionner un canal.

EUR7613Z60

CH CH

Appuyer pour sélectionner le canal et pour se déplacer au sein des menus.

RECALL

Appuyer pour afficher l'heure, le numéro du canal, l'état de la minuterie-sommeil et d'autres options.

GUIDE

Touche de fonctions pour récepteur DBS

EXIT

Touche de fonctions pour récepteur DBS

PROG

Appuyer pour entrer le numéro mineur d’un numéro de canal composé (mode DBS seulement).

REW

PAUSE

PLAY

STOP

REC

R-TUNE

VCR /DBS CH

Appuyer pour revenir au canal précédemment capté ou le mode vidéo.

TV/VCR

Touches de fonctions d’appareil auxiliaire

Installation des piles

Utiliser deux piles AA:

Retirer le couvercle du logement des piles en appuyant près de la flèche et en poussant vers le haut. Installer les piles en respectant les polarités (+) et (-). Remettre le couvercle en place.

Nota: Une installation incorrecte peut occasionner une fuite et

endommager la télécommande.

6 l

Précautions à prendre

• Remplacer les 2 piles à la fois.

• Ne pas utiliser des piles de types différents (carbone zinc avec alcalines).

• Ne pas recharger, court-circuiter, démonter, chauffer ou jeter au feu lespiles

Page 47

Utilisation par télécommande

EXIT

PROG

Nota: Voir à la page 8 pour la marche à suivre pour la

programmation de la télécommande.

Utilisation d’un magnétoscope

Programmation de la télécommande pour utilisation avec un magnétoscope.

Action désirée Appuyer sur

FON CTIONN EMENT DE LA TÉLÉCOMMANDE

Utilisation d’un récepteur DBS

Programmation de la télécommande pour utilisation avec un récepteur DBS.

Action désirée

Mise in/hors tension

Affichage du menu DBS

Appuyer sur

POWER

ACTION

Mise in/hors tension

Sélectiondumoded’entrée

POWER

TV/VIDEO

pour magnétoscope

Sélection de canal

VCR/DBS CH

REC

Enregistrement

Lecture

Arrêt

Avance accélérée

Rebobinage

Pause

PLAY

STOP

REW

PAUSE

TV/VCR

Sélection du mode TV/VCR

Affichage magnétoscope

RECALL

Utilisation d’un câblosélecteur

Programmation de la télécommande pour utilisation avec un câblosélecteur

Action désirée Appuyer sur

Mise in/hors tension

POWER

Navigation au menu

Sélection de canal

Renseignementssurle

1 2 4

5 809

RECALL

VOL VOL

3 6

programme Retor au canal précédent

Sélection de la page suivante/ prédédente

R-TUNE

VCR CHANNEL

Qritter les menus

Affichageduguidede programmation

GUIDE

Numéros de canal secondaire

Utilisation d’un lecteur DVD

Programmation de la télécommande pour utilisation avec un lecteur DVD.

Action désirée

Mise in/hors tension

Appuyer sur

POWER

F RANÇAIS

Sélection de canal

Changement de canal (ordre croissant/décroissant)

Retour au canal précédent

1 2 4 7

R-TUNE

Chapitre suivant/précédent

Affichage DVD

Recherche arrière

CH CH

Recherche avant

Lecture

Ouverture/fermeture

Arrêt

Pause

Ralenti +/-

CH CH

RECALL

REW

PLAY

TV/VCR

STOP

PAUSE

VCR/DBS CH

7 l

Page 48

FONCTIONNEMENT DE LA TÉLÉCOMMANDE

Programmation de la télécommande

La télécommande universelle peut être programmée pour commander le fonctionnement d'appareils d'autres marques à l'aide des touches de fonctions VCR, DVD, CABLE, ou DBS. Suivre l'une des procédures de programmation données ci-dessous.

Appareil Contrôle

Téléviseur

Magnétoscope Magnétoscope (Préréglé)

Récepteur DBS Récepteur DBS (Préréglé)

Câblosélecteur Câblosélecteur(Prérégle)

Lecteur DVD

Nota: La marque de l'appareil et identifier le code dans le tableau des

codes.

Téléviseur

(Panasonicseulement)

Lecteur DVD et CD

(Préréglé)

Marche à suivre

• S'assurer que l'appareil auxiliaire est branché et que le contact est établi.

• Couper le contact sur l'appareil auxiliaire.

• Appuyer simultanément sur les touches et

POWER

POWER pendant au moins 5secondes.

• Appuyer sur la touche de la télécommande

F RANÇAIS

Nota: Si le contact ne peut être établi sur l'appareil avec la

correspondant à l'appareil auxiliaire utilisé (VCR, DVD, CABLE ou DBS ).

• ntrer le code à 3 chiffres à l'aide des touches numériques du clavier de la télécommande (touches 0 ~

9).

• Appuyer sur la touche de la télécommande

POWER

pour vérifier le fonctionnement. Si le bon code a été entré, le contact est établi sur l'appareil.

télécommande, répéter la procédure avec un autre code. (Certaines marques possèdent plus d'un code.) Si un mauvais code est entré ou que l'entrée prenne plus de 30 secondes, la programmation n'aura pas lieu.

Réglage par

défaut

Codes des téléviseurs

Panasonic

Codes des

magnétoscopes

Panasonic

Codes des récepteurs

DBS Panasonic

Codes des récepteurs

DBS Panasonic

Codes des lecteurs

DVD Panasonic

ACTION

Sans code

Cette procédure, nommée “méthode séquentielle”, essaie tous les codes.

• S'assurer que l'appareil auxiliaire est branché et que le contact est établi.

• Couper le contact sur l'appareil auxiliaire.

• Appuyer simultanément sur les touches et

POWER

pendant au moins 5secondes.

• Appuyer sur la touche de la télécommande correspondant à l’appareil auxiliaire utilisé.

• Appuyer sur la touche VOL u pour passer au code suivant. Appuyer sur t VOL pour revenir au code précédent.

• Appuyer sur la touche de la télécommande

POWER

pour vérifier le fonctionnement. Si le bon code a été entré, le contact est établi sur l'appareil.

Nota: Répéter la procédure jusqu'à ce que le bon code soit trouvé.

Plusieurs essais peuvent être nécessaires.

• Une fois le bon code trouvé, appuyer sur la touche

ACTION

pour programmer le code.

ACTION

Codes des appareils

La télécommande universelle peut servir à commander le fonctionnement de nombreux appareils après avoir entré un code. La mémoire des codes étant limitée, certains appareils peuvent ne pas être télécommandés. La télécommande universelle n'est pas conçue pour commander la totalité des fonctions offertes sur tous les appareils.

Inscrire les numéros de code des appareils dans ces cases. Ils serviront de référence si la télécommande devrait être reprogrammée.

Magnétoscope Récepteur DBS Câblosélecteur

Récepteur DVD

8 l

Page 49

FON CTIONN EMENT DE LA TÉLÉCOMMANDE

Codes des appareils (suite)

Codes pour magnétoscope

Marque Code

Admiral Aiwa 332 Akai 314, 315, 316, 329 Audio

Dynamic Bell & Howell 305, 313 Broksonic 320, 326 Canon 323, 325 CCE 343 Citizen 306 Craig 305, 306, 329 Curtis Mathes 324, 345 Daewoo 301, 324, 343 DBX 310, 311, 339 Dimensia 345

Emerson

Fisher Funai 320, 326, 334

GE 324, 333, 345 Goldstar 306 Gradiente 334 Hitachi 300, 323, 345 Instant Replay 323, 324 Jensen 339 JVC 310, 311, 334,339 Kenwood 306, 310, 311, 339

LXI Magnavox 323, 324, 331

Marantz 310, 311, 339 Marta 306 Memorex 309, 324

MGA Minolta 300, 345 Mitsubishi Multitech 304, 347

NEC 310, 311, 334, 339 Olympic 323, 324 Optimus 306, 321, 328, 335

Orion 320, 326 Panasonic 321,322, 323, 324

J.C. Penney Pentax 300, 311, 345 Philco Philips 323, 324, 331

Pioneer 323

335

311, 339

303, 319, 320, 325, 326, 343

305, 307, 308, 309, 313

300, 305, 306,307, 308, 309

338, 340, 341, 347, 348

300,305, 310, 311, 324, 339, 345

320, 323, 324, 326, 331, 343

Codes pour magnétoscope

Marque Code

Proscan

Quasar 321, 322, 323, 324 Radio Shack

RCA

Realistic Samsung 302, 304, 333

Sansui 320, 326, 339, 352 Sanyo 305, 309, 313

Scott

Sears Sharp 335, 336

Shintom 317 Signature

2000 Singer 337 Sony 328, 329, 330 Sylvania 331, 324, 331 Tashiro 306 Tatung 310, 311, 339 Teac 310, 311, 339 Technics 321, 322, 323, 324 Teknika 324 Toshiba 301, 346 Vector

Research Wards Yamaha 305, 310, 311, 339

Zenith 306,344

(suite)

300, 301, 302, 323, 324, 331, 333, 345, 346

305, 309, 324, 333, 336, 340

300, 301,302, 323, 324, 331, 333, 345, 346

305, 309, 324, 336, 340

301, 302, 304, 309, 320, 326, 338, 340, 347, 348

300, 305, 306, 307, 308

335

311 306, 309, 335, 336,

344

Codes pour Câblosélecteurs

Marque Code

ABC 224 Archer 225, 232 Cableview 205, 232 Citizen 205, 222 Curtis 212, 213 Diamond 224, 225, 232 Eagle 229 Eastern 234 GC Brand 205,232 Gemini 222

General Instrument/ Jerrold

Hamlin

Hitachi 203, 224 Macom 203, 204, 205 Magnavox 233 Memorex 230 Movietime 205, 232 Oak 202, 237,239 Panasonic 209, 210, 214

Philips Pioneer 201, 216

Pulsar 205, 232 Puser

RCA 215 Realistic 232

Regal

Satellite

211, 219, 220, 221, 222, 223, 224, 225, 226, 227

212, 218, 240, 241, 242, 245

206, 207, 228, 229, 230

232

212, 218, 240, 241, 242, 245

200

Codes pour Récepteurs DBS

Marque Code

Dish Network (Echostar)

Echo Star 105 Express VU 105, 115 G.E. 106 G.I. (General

Instrument) Gradiente 114 Hitachi 103, 111, 112 HNS (Hughes) 103 Magnavox 101, 102

Panasonic Philips 101, 102 Primestar 108

Proscan

RCA Sony 107

Star Choice 103, 108 Toshiba 100 Uniden 101, 102

Codes pour lecteurs DVD

105, 115, 116

108

104

106, 109, 110, 113

Marque Code

Denon 100 Ferguson 101 JVC 109 Mitsubishi 105 Nordmende 101 Panasonic 100 Philips 103 Pioneer 102

RCA 101 Saba

Samsung 110 Sharp 108 Sony 104 Technics 100 Thomson 101 Toshiba 103 Yamaha 100 Zenith 107

101

F RANÇAIS

9 l

Page 50

NAVIGATION AU MENU À ICÔNES

Navigation au menu à icônes

Appuyer pour afficher les icônes.

EXIT

F RANÇAIS

Appuyer

Appuyer pourafficherlesrubriquesde

Appuyer pour sélectionner la rubrique.

pour afficher l’icône désirée.

l’icône sélectionnée.

EXIT

10 l

Appuyer pour modifier ou activer la fonction.

Appuyer

à plusieurs reprises pour quitter les menus.

BRILLANCE 32 -- -- -- I -- -- --

IMAGE NORMALE

Page 51

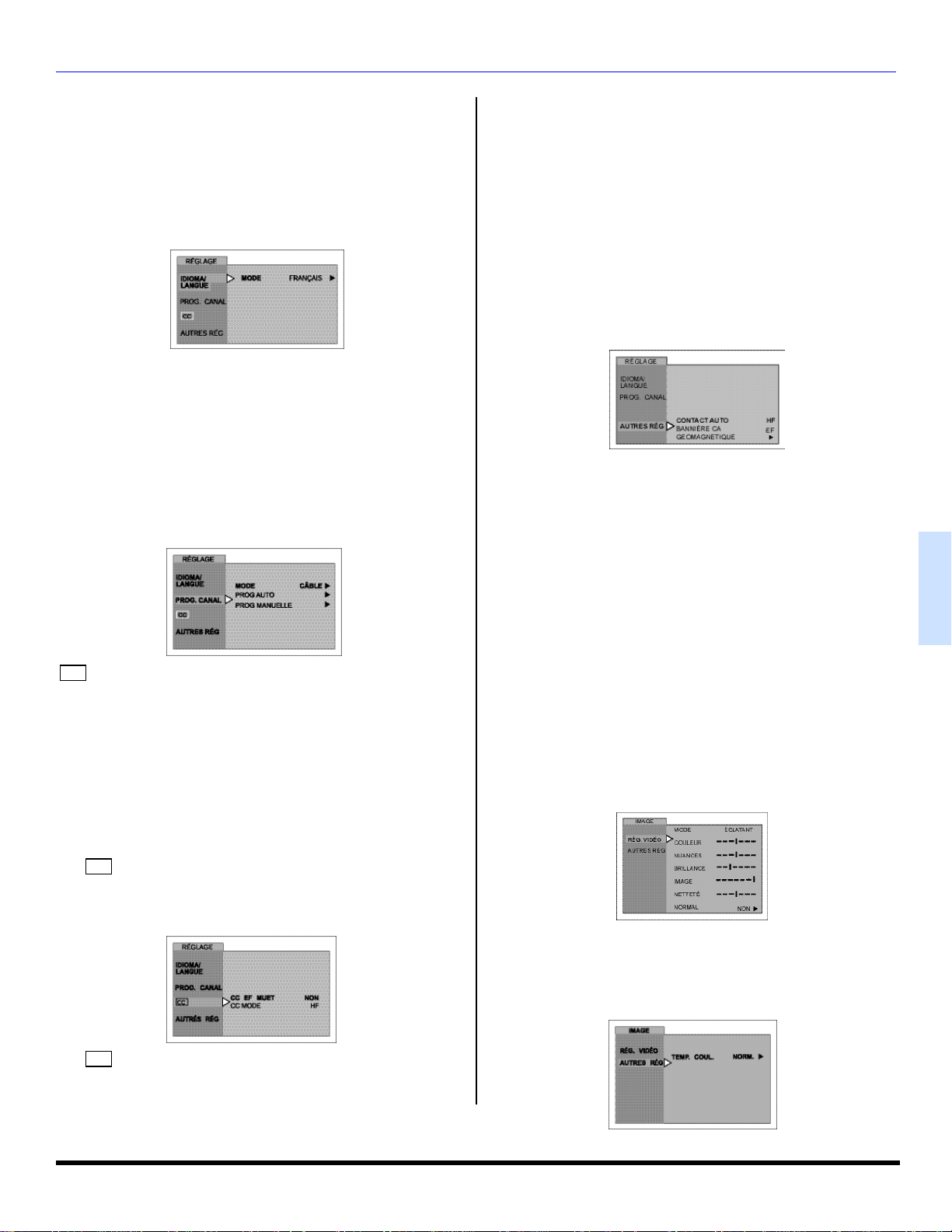

Fonctionnement avec menus à icônes

Nota: Voir à la page 10 pour la marche à suivre pour la navigation au

RÉGLAGE

IDIOMA/LANGUE

r MODE - Sélectionner IDIOMA/LANGUE et FRANÇAIS,

Nota: Lorsque Mode est en surbrillance, appuyer sur VOL u pour

PROG. CANAL (Programmation des canaux)

Nota: Lorsque la rubrique désirée est en surbrillance, appuyer sur

r MODE - MODE télé (antenne) ou le mode câble selon la r PROG. AUTO - Pour programmer automatiquement tous les r PROGRAM MANUELLE - Pour ajouter ou supprimer

Nota: Utiliser les touches numériques pour entrer les chiffres

Ce téléviseur incorpore un décodeur qui fournit une description visuelle de la portion audio. Le programme diffusé doit comporter ce signal afin de permettre l’affichage des sous-titres. Les sous-titres sont affichés sous la forme de texte (lettres en couleur ou blanches sur fond noir). Cela permet la lecture du dialogue de l’émission ou de toute information.

Nota: Lorsque le mode désiré est en surbrillance, appuyer sur VOL

r EF MUET - L’affichage des sous-titres est mis

menu à icônes.

ESPAÑOL ou ENGLISH pour changer la langue d’affichage.

sélectionner FRANÇAIS, ESPAÑOL ou ENGLISH.

VOL u pour la sélectionner ou l’activer.

source du signal. canaux avec un signal . manuellement les canaux.

du canal.

(Sous-titres)

u pour sélectionne.

automatiquement en fonction lorsque la touche MUTE de la télécommande est pressée. Pour désactiver la fonction, appuyer de nouveau sur la touche MUTE.

FONCTIONNEM ENT AVEC MENUS À ICÔNES

l’image). Les sous-titres peuvent être dans n’importe quelle langue.

• C2 - Autres modes pour afficher l’information vidéo.

Nota: Le mode C1 est recommandé pour l’affichage des sous-titres.

AUTRES RÉGLAGES

Nota: Lorsque la rubrique désirée est en surbrillance, appuyer sur

VOL u pour la sélectionner ou l’activer.

r CONTACT AUTO - Sélectionner EF pour que le téléviseur

se mette en fonction en même temps que le câblosélecteur ou les autres appareils, ou sélectionner HF (Hors Fonction).

r BANNIÈRE CANAL - Sélectionner EF pour afficher la

bannière lors d’un changement de canal.

r GÉOMAGNÉTIQUE - Ajusta l’inclinaision due au

champ géomagnétique dans certaines régions.


Nota: Lorsque la rubrique désirée est en surbrillance, appuyer sur

VOL u pour la sélectionner ou l’activer.

RÉGLAGES VIDÉO

r MODE - Permet de choisir un des trois modes préréglés

d’image selon le visionnement.

• ÉCLATANT - Réglage per défaut. Pour une image à haut contraste et netteté pour le visionnement dans une pièce bien éclairée.

• STANDARD-Réglage recommandé lors du visionnement avec éclairage tamisé.

• CINÉMA - Sélectionner ce mode lors du visionnement de films dans une pièce sombre pour obtenir l’ambiance d’une salle de cinéma.

r COULEUR - Réglage de la densité chromatique. r NUANCES - Réglage pour l’obtention d’une teinte naturelle. r BRILLANCE - Réglage des parties sombres pour des détails

mieux démarqués.

r IMAGE - Réglage des parties claires. r NETTETÉ - Réglage pour des détails mieux définis r NORMAL - Rétablissement des réglages implicities.

AUTRES RÉGLAGES

Nota: Lorsque la rubrique désirée est en surbrillance, appuyer sur

VOL u pour la sélectionner ou l’activer.

r TEMP. COUL. - Pour accentuer ou attenuer au goût la teinte

rouge ou bleue de l’image.

F RANÇAIS

r MODE - Mettre les sous-titres en fonction en

sélectionnant un des modes suivants.

• HORS FONCTION - Lorsque les sous-titres ne sont pas désirés.

• C1 - Pour afficher l’information vidéo (maximum de 4 lignes affichées à l’écran afin de ne pas obstruer

11 l

Page 52

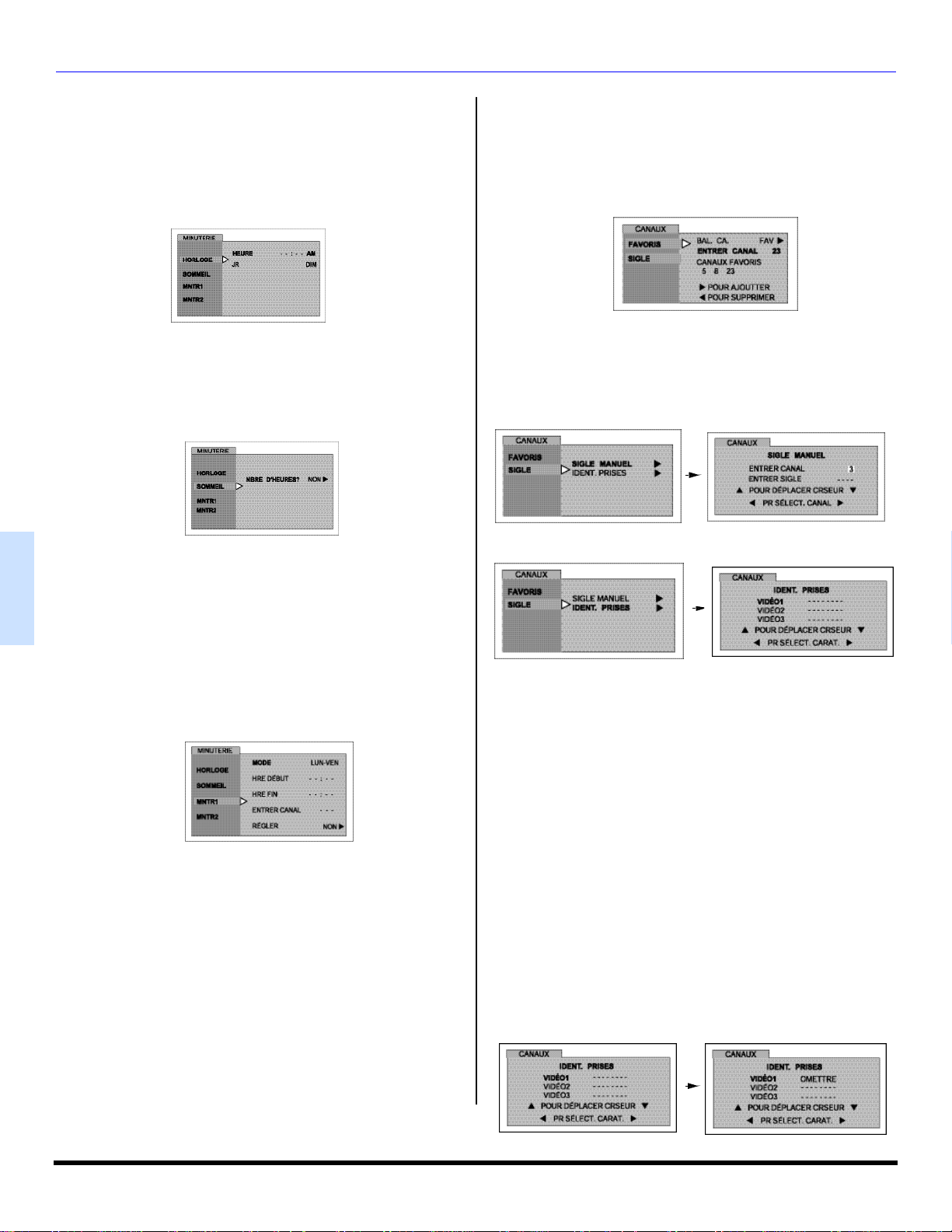

FONCTIONNEMENT AVEC MENUS À ICÔN ES

MINUTERIE

HORLOGE

r HEURE - Pour régler l’heure du jour. r JOUR - Pour régler le jour de la semaine.

Marche à suivre

Nota: Utiliser les touches t VOL , VOL u et CH q pour régler

SOMMEIL

Dans le menu TIMER (MINUTERIE), sélectionner SOMMEIL pour couper le contact après 30, 60 ou 90 minutes. Sélectionner NON pour mettre la minuterie hors fonction.

Minuterie 1 et Minuterie 2

Dans le menu TIMER (MINUTERIE), sélectionner une ou deux minuteries - MNTR1et MNTR2 pour mettre le téléviseur en et hors marche à une heure préréglée, au

F RANÇAIS

canal de son choix, aux joursvoulus. L’horloge doit avoir été réglée pour utiliser les fonctions de la minuterie.

l’heure et le jour.

CANAUX

FAVORIS

r BAL. CA. FAV - Pour entrer jusqu’à 16 canaux favoris.

Nota: Utiliser les touches numériques de la télécommande pour

sélectionner les canaux désirés.

r TOUS - Pour balayer tous les canaux au moyen des touches

de syntonisation des canaux.

SIGLE

r SIGLE MANUEL - Permet d’assigner un sigle et des

chiffres manuellement.

Nota: Utiliser les touches numériques de la télécommande pour

sélectionner les canaux désirés. (Utiliser un guide télé comme

référence.)

r IDENT. PRISES - Pour identifier les branchements d’entrées

vidéo aux fins d’affichage.

Marche à suivre

• Utiliser les touches VOL u et CH q pour régler le jour, l’heure de mise en et hors marche et le numéro de canal, puis utiliser VOL u pour activer la fonction.

Nota:

• Le contact est automatiquement coupé après 90 minutes si la mise en marche a été activée par la fonction MINUTERIE. Si l’heure de mise hors fonction a été programmée ou qu’une touche est pressée, la coupure automatique après 90 minutes est annulée.

• La fonction MINUTERIE peut fonctionner avec le téléviseur sous ou hors tension. À l’heure programmée, le téléviseur syntonise le canal présélectionné.

Marche à suivre

• Appuyer sur les touches CH p ou CHqou sélectionner l’entrée vidéo désirée.

• Appuyer sur les touches t VOL ou VOLu poursélectionnerlepremier caractère.

• Appuyer sur la touche CH q pour passer à la position suivante et répéter l’étape ci-dessus pour entrer le prochain caractère.

• Répéter les étapes ci-dessus jusqu’à ce que tous les caractères soient entrés.

Fonction d’omission d’entrée vidéo

Ce téléviseur incorpore une fonction d’omission qui permet de sauter les modes d’entrée non utilisés lors d’une pression sur la touche TV/VIDEO.

Marche à suivre

• Appuyersurlatouche t VOL lorsque le premier caractère est en surbrillance pour omettre l’entrée video sélectionnée.

r Pour supprimer cette fonction d’omission, appuyer sur la touche

VOL u de droîte lorsque le mode désiré est en surbrillance.

12 l

Page 53

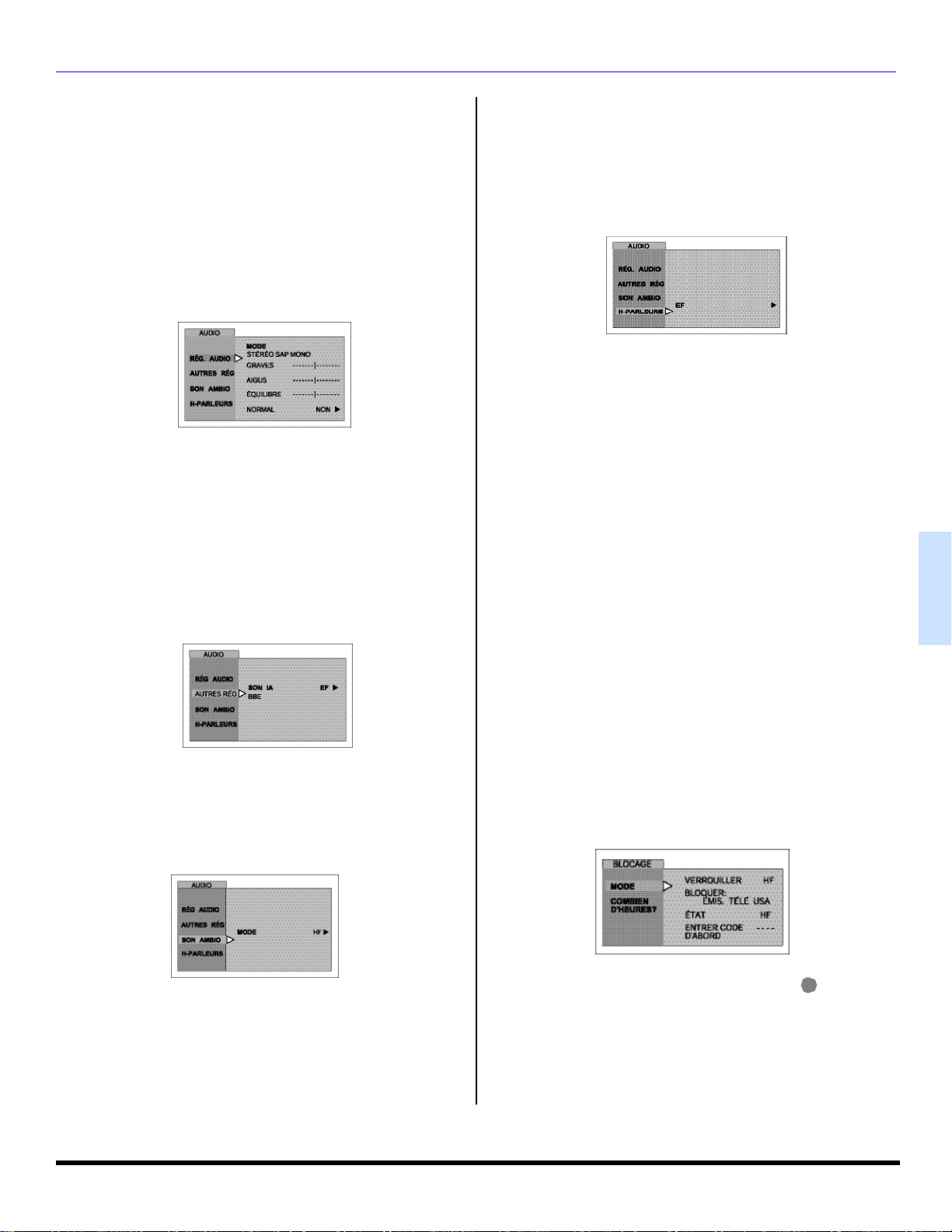

AUDIO

RÉG. AUDIO

r MODE - Sélectionner STÉRÉO, SAP (seconde voie

audio), ou MONO. (Sélectionner MONO si le signal stéréo est faible.)

r GRAVES - Pour accentuer ou atténuer le rendu dans

les graves.

r AIGUS - Pour accentuer ou atténuer le rendu dans les

aigus.

r ÉQUILIBRE - Pour ajuster le rapport entre les niveaux

de sortie sur les canaux gauche et droit.

r NORMAL - Rétablissement des réglages implicites:

GRAVES, AIGUS et ÉQUILIBRE.

AUTRES RÉGLAGES

r SON IA - Ajuste automatiquement le volume pour le

maintenir à un niveau constant.(Ce réglage n’est pas disponible en mode vidéo.)

r BBE® - Technologie audio qui améliore la qualité des

dialogues et rétablit la gamme dynamique des passages musicaux afin de procurer un son très naturel.

Marche à suivre

• Appuyer sur la touche VOL u pour sélectionner EF ou HF.

SON AMBIO

r MODE - Utiliser cette caractéristique pour rehausser le

rendu sonore des émissions en stéréo.

Marche à suivre

• Appuyer sur la touche VOL u pour sélectionner EF ou HF.

FONCTIONNEM ENT AVEC MENUS À ICÔNES

• H/Circuit-sortie audio variable - Les haut-parleurs du téléviseur sont hors circuit, les réglages audio se font sur le téléviseur.

• H/Circuit-sortie audio fixe - Les haut-parleurs du téléviseur sont hors circuit et les réglages audio se font sur l’amplificateur externe.

BLOCAGE

Mode

r VERROUILLER - Pour bloquer l'utilisation de jeux

vidéo et le visionnement d'enregistrements.

Notas:

• Au moyen des touches numériques de la télécommande, entrer un code à quatre chiffres (Uiliser

un code facile à mémoriser et le conserver dans un endroit sûr) .

• Si le code a été oublié, la fonction de verrouillage se libère automatiquement après 12, 24 ou 48 heures selon le réglage. Faire attention lors de la sélection de CONTINU. Si CONTINU est sélectionné et que le code a été oublié, le verrouillage du téléviseur doit être retiré par un technicien qualifié.

• À la rubrique MODIFIER CODE, si un code différent que celui utilisé au menu de verrouillage est entré, ce nouveau code devient le code de contrôle.

Marche à suivre

• Appuyer sur la touche VOL u pour sélectionner:

• HF - Pour mettre le verrouillage hors fonction.

• JEU - Pour bloquer les canaux 3 et 4 et les entrées

vidéo.

• CANAL - Pour bloquer la syntonisation de quatre

canaux de son choix.

• TOUS - Pour verrouiller tous les canaux et les

entrées vidéo.

F RANÇAIS

H-PARLEURS

r HAUT-PARLEURS - Cette caractéristique est utilisée lors

du raccordement de l’appareil à un amplificateur externe.

Marche à suivre

• Appuyer sur la touche VOL u pour sélectionner:

• EF - Les haut-parleurs du téléviseur sont en fonction et fonctionnent normalement.

• Appuyer à deux reprises sur la touche .

ACTION

• Appuyer sur la touche CH q pour mettre COMBIEN D’HEURES? en surbrillance.

• Appuyersurlatouche VOL u pour sélectionner12,24,48heuresou CONTINU.

Nota: Lorsque la fonction JEU, CANAL ou TOUS est activée

et qu’un canal ou une entrée vidéo verrouillé est sélectionné, le message VERROUILL est affché dans le coin supérieur droit de l’écran du téléviseur.

13 l

Page 54

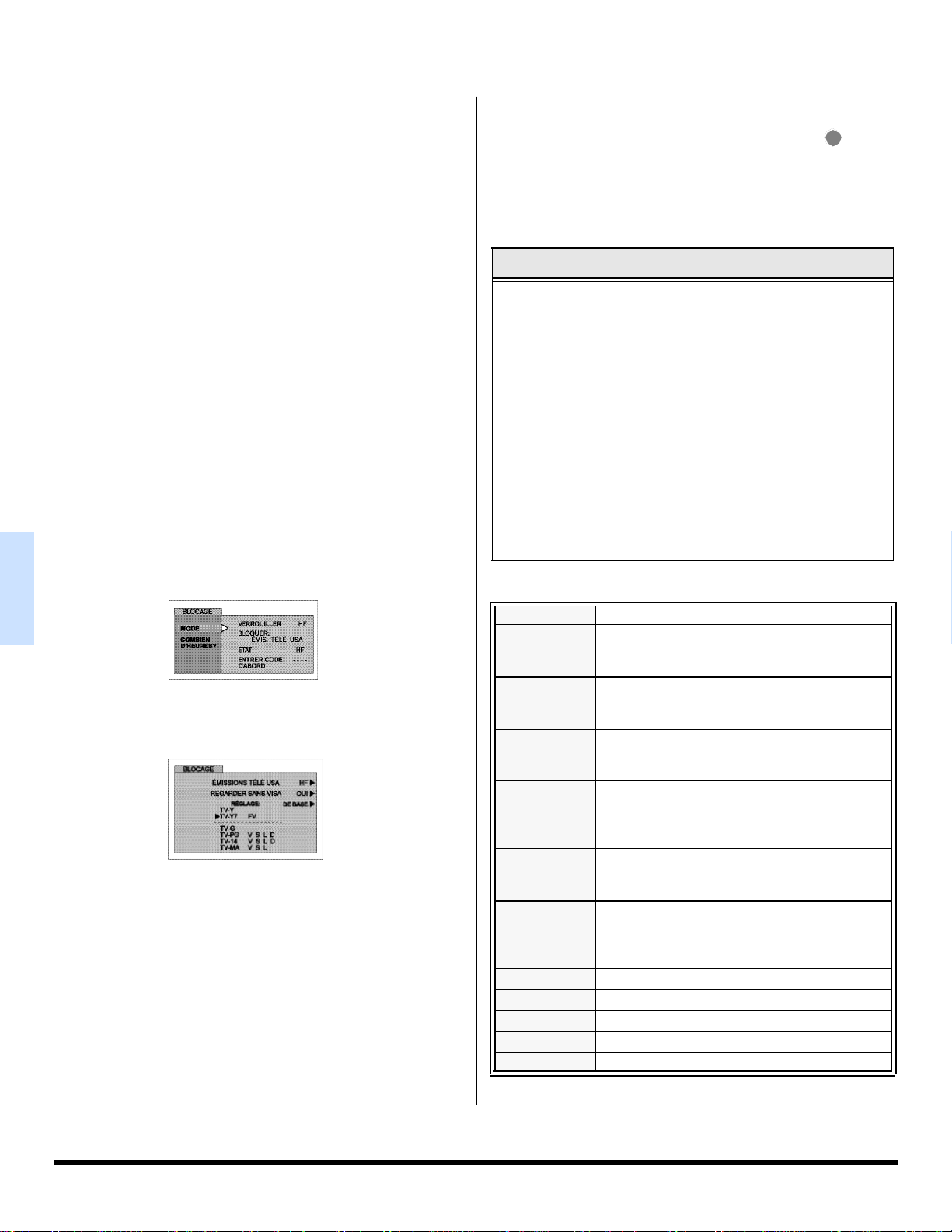

FONCTIONNEMENT DE LA PUCE ANTIVIOLENCE

Fonctionnement de la puce antiviolence

Marche à suivre

• Au moyen des touches numériques, entrer le code à quatre chiffres. (Utiliser un code facile à mémoriser et le conserver dans un endroit sûr).

• Appuyer sur la touche CH q pour accéder à la rubrique BLOQUER.

• Appuyer sur les touches t VOL ou VOL u pour sélectionner ÉMISSIONS TÉLÉ USA, FILMS USA, Canada ou Canada-Québec.

• Appuyer sur la touche CH q pour mettre ÉTAT en surbrillance.

• Appuyer sur les touches t VOL ou VOL u pour afficher le tableau des cotes.

• Appuyer sur la touche VOL u pour sélectionner EF ou HF.

• Appuyer sur la touche CH q pour sélectionner REGARDER SANS VISA pour ÉMISSIONS TÉLÉ USA, FILMS USA, ou ÉMISSIONS EXEMPTÉES? pour CANADA et CANADA-QUÉBEC.

• Appuyer sur la touche VOL u pour sélectionner EF ou HF.

ÉMISSIONS TÉLÉ USA

Ce téléviseur incorpore la technologie de la “puce antiviolence” qui vous permet d'utiliser les classifications des films et cassettes vidéo. Cette innovation permet ainsi aux parents de bloquer le visionnement de certains films et cassettes vidéo, et ce, à leur entière discrétion.

F RANÇAIS

Nota: La sélection de “OUI” permet la réception des émissions

non cotées. La sélection de “NON” bloque la réception des émissions non cotées. Se reporter à la mise en garde.

Marche à suivre

• Appuyer sur la touche CH q pour sélectionner RÉGLAGE.

• Appuyer sur la touche VOL u pour sélectionner DE BASE ou DÉTAILLÉ. DE BASE - Permet de sélectionner les réglages généraux tels que TV-Y, TV-PG, etc. DÉTAILLÉ - Permet de sélectionner les réglages généraux et spécifiques tels que V, L, etc.

• Utiliser les touches CH q ou CH p pour naviguer entre les différentes classifications.

• Utiliser les touches t VOL ou VOL upour sélectionner les cotes à bloquer (ROUGE) ou à débloquer (VERT).

• Appuyer à deux reprises sur la touche pour

ACTION

retourner au menu de verrouillage.

• Appuyer sur la touche CH q pour sélectionner COMBIEN D’HEURES?

• Appuyer sur les touches t VOL ou VOL u pour sélectionner12, 24, 48 heures ou CONTINU.

Mise en garde

La " puce antiviolence " intégrée à cet appareil peut bloquer la réception des émissions non cotées (NR) conformément aux directives de la section 15.120(e)(2) de la FCC. Il est à noter toutefois que si le verrouillage des émissions non cotées est activé, il se pourrait que des résultats inopinés et confus s'ensuivent et qu'il soit impossible de recevoir des bulletins d'urgence ou certains des programmes suivants :

• Bulletins d'urgence (tels que messages de la sécurité civile, avis météorologiques et autres)

• Programmes locaux

• Bulletins d'informations

• Émissions d'affaires publiques

• Avis d'intérêt public

• Émissions religieuses

• Reportages sportifs

• Bulletins météorologiques

TABLEAU DES COTES - ÉMISSIONS TÉLÉ USA

NR Non coté. Voir la MISE EN GARDE.

TV-Y

TV-Y7

TV-G

TV-PG

TV-14

TV-MA

FV VIOLENCE-FICTION

V VIOLENCE S SEXUALITÉ L LANGAGE VULGAIRE

D SUJET DÉLICAT

Enfants. Les sujets de cette émission et leur

traitement ont été spécialement conçus pour un auditoire d'enfants, y compris ceux entre 2 et 6 ans.

Pour des enfants plus âgés. L’émission peut comporter des scènes de violence burlesque pouvant effrayer de jeunes enfants en bas de 7 ans.

Visa général. Comporte peu ou pas de scènes violentes, ni de propos vulgaires, ni de dialogues à connotation sexuelle ou d'images suggestives

Supervision parentale. Cette émission peut comporter certains propos vulgaires, d'occasionnelles scènes de violence et certaines scènes ou certains propos suggestifs.

14 ans +. Cette émission peut présenter des sujets délicats ou comporter des propos vulgaires, des scènes de sexualité ou de violence.

Auditoire adulte seulement. Cette émission peut présenter des sujets délicats et comporter des propos obscènes, des scènes explicites de violence ou de sexualité.

14 l

Page 55

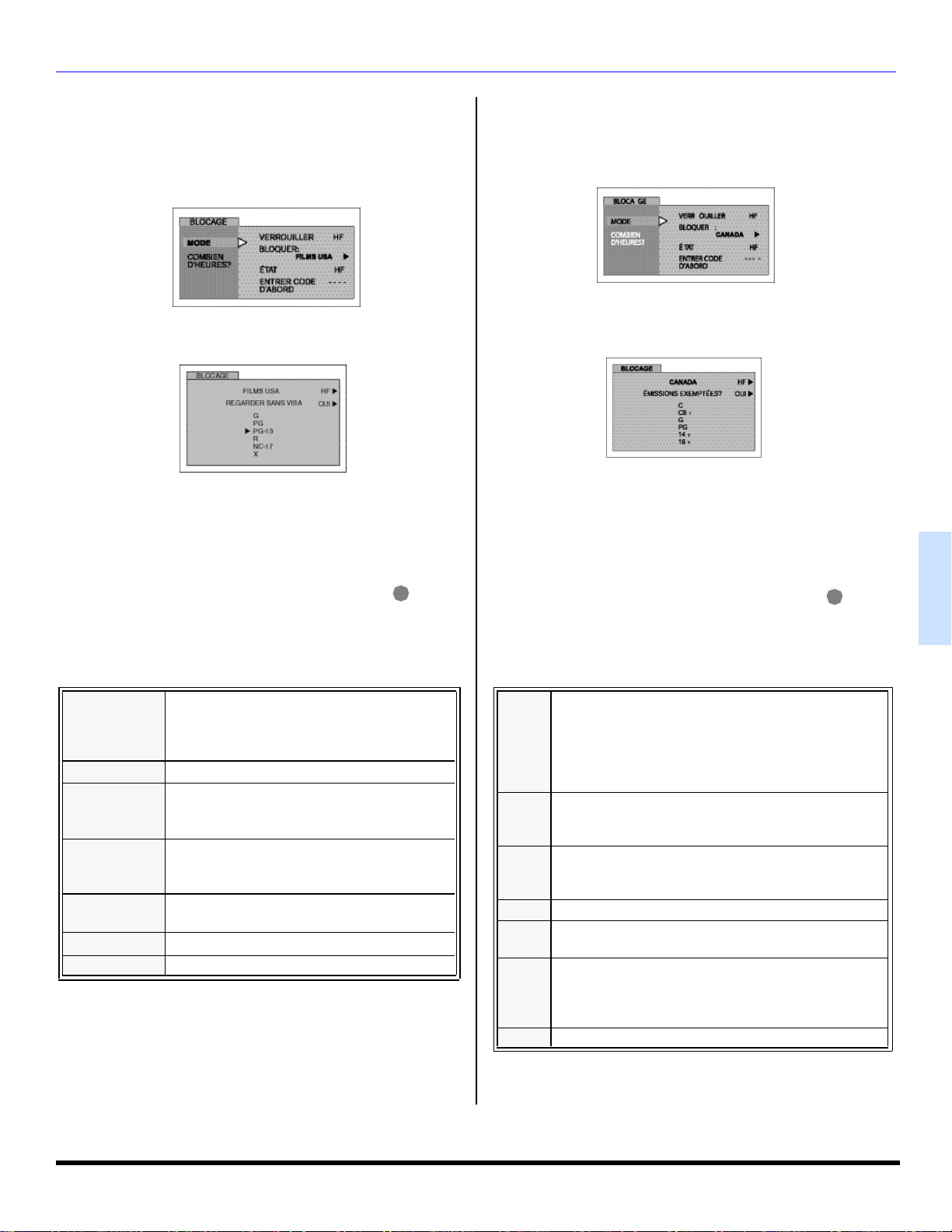

FILMS USA

FONCTIONNEMENT DE LA PUCE ANTIVIOLENCE

CANADA

Ce téléviseur incorpore la technologie de la “puce antiviolence” qui vous permet d'utiliser les classifications des films. Cette innovation permet ainsi aux parents de bloquer le visionnement de certains films, et ce, à leur entière discrétion.

Nota: Il arrive parfois que certains films ne soient pas cotés. En régle

générale, les vieux films et les films étrangers ne sont pas cotés.

Marche à suivre

• Appuyer sur les touches CH q ou CH p pour naviguer entre les différentes classifications.

• Utiliser les touches t VOL ou VOL u pour sélectionner les cotes à bloquer (ROUGE) ou à débloquer (VERT).

• Appuyer à deux reprises sur la touche pour

ACTION

retourner au menu de verrouillage.

• Appuyer sur les touches t VOL ou VOL u pour sélectionner 12, 24, 48 heures ou CONTINU.

TABLEAU DES COTES - FILMS USA

PROGRAMMES NON COTÉS (NR) ou NON

G VISA GÉNÉRAL. Pour tous âges.

PG-13

NC-17 17 ANS + SEULEMENT.

X AUDITOIRE ADULTE.

SOUMIS À LA CLASSIFICATION (NA). Le film

n'a pas été coté ou les cotes ne s'appliquent pas.

SUPERVISION PARENTALE SUGGÉRÉE.

Certaines images pourraient ne pas convenir à des enfants..

JUGEMENT DES PARENTS. Certaines images pourraient ne pas convenir à des enfants de moins de 13 ans.

17 ANS +. Avec des enfants de moins de 17 ans la supervision d'adultes est recommandée.

Ce téléviseur incorpore la technologie de la “puce antiviolence” qui vous permet de bloquer certains films et émissions de télévision selon deux systèmes de classification utilisés au Canada.

Nota: Les émissions exemptées comprennent : les émissions de

nouvelles, de sports, les documentaires et les autres émissions d’information, les tribunes téléphoniques et les émissions de variété et de musique vidéo.

Marche à suivre

• Appuyer sur les touches CH q ou CH p pour naviguer entre les différentes classifications.

• Utiliserlestouches t VOL ou VOL u pour sélectionnerlescotesàbloquer(ROUGE)ouà débloquer (VERT).

• Appuyer à deux reprises sur la touche pour retourner au menu de verrouillage.

• Appuyersurlestouches t VOL ou VOL u pour séléctionner 12, 24, 48 heures ou CONTINU.

TABLEAU DES COTES - CANADA (ANGLAIS)

Émissions exemptées de classification - Sont exemptes, notamment les émissions suivantes: les émissions de nouvelles, les émissions de sports,

lesdocumentairesetlesautresémissions d’information;lestribunestéléphoniques,les émissions de variété et de musique vidéo etc.

Émissions à l’intention des enfants de moins de 8

ans. Le contenu des émissions ne doit en aucun cas comporter de jurons, de nudité ou de sexe.

Émissions que les enfants de huit ans et plus

C8+

peuvent généralement regarder seuls. Ne contient aucun langage grossier, nudité ou sexe.

G VISA GÉNÉRAL Pour tous âges.

SUPERVISION PARENTALE SUGGÉRÉE. Certaines

images pourraient ne pas convenir à des enfants. Émissions comportant des thèmes ou des éléments

de contenu qui pourraient ne pas convenir aux

14+

téléspectateurs de moins de 14 ans. Supervision parentale recommandée.

18 AUDITOIRE ADULTE.

ACTION

F RANÇAIS

15 l

Page 56

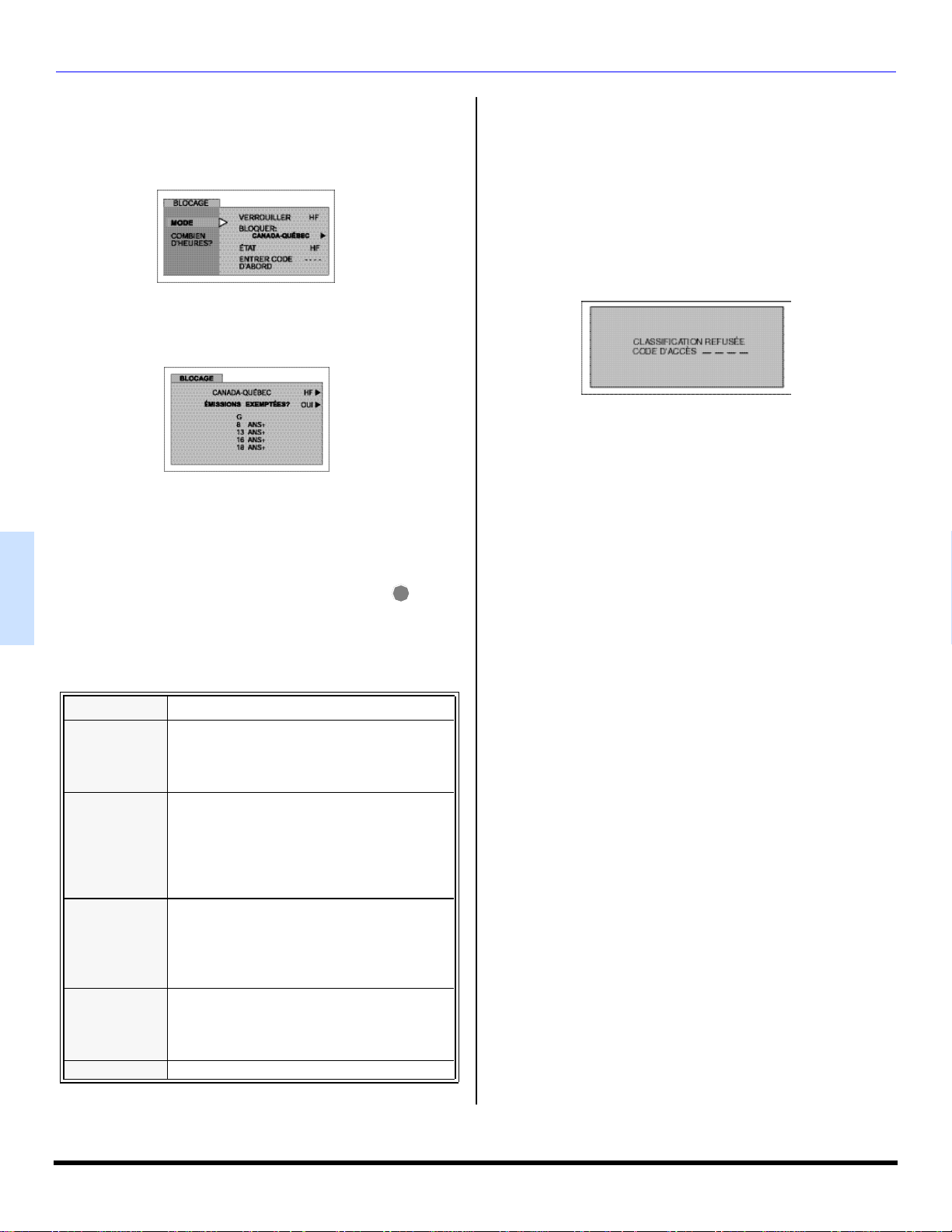

FONCTIONNEMENT DE LA PUCE ANTIVIOLENCE

Canada Québec

Ce téléviseur incorpore la technologie de la "puce antiviolence" qui vous permet de verrouiller ou de déverrouiller les émissions canadiennes françaises selon des classifications variées.

Nota: Les émissions exemptées comprennent : les émissions de

Marche à suivre

F RANÇAIS

nouvelles, de sports, les documentaires et les autres émissions d’information, les tribunes téléphoniques et les émissions de variété et de musique vidéo.

• Appuyer sur les touches CH q ou CH p pour naviguer entre les différentes classifications.

• Utiliser les touches t VOL ou VOL u pour sélectionner les cotes à bloquer (ROUGE) ou à débloquer (VERT).

• Appuyer à deux reprises sur la touche pour retourner au menu de verrouillage.

• Appuyer sur les touches t VOL ou VOL u pour sélectionner 12, 24, 48 heures ou CONTINU.

TABLEAU DES COTES - CANADA - QUÉBEC

8 ans +

13 ans +

16 ans +

18 ans + Cette émission est réservée aux adultes.

Émissions exemptées de classification. Général - Cette émission convient à un

public de tous âges. Elle ne contient aucune violence ou la violence qu’elle contient est minime.

Général - Déconseillé aux jeunes enfants. Cette émission convient à un public large mais elle contient une violence légère ou occasionnelle qui pourrait troubler de jeunes enfants. L’écoute en compagnie d’un adulte est donc recommandée.

Jugement des parents. Cette émission peut ne pas convenir aux enfants de moins de 13 ans. Elle contient quelques scènes d’une violence assez marquée pour les affecter.

Cette émission ne convient pas aux enfants de moins de 16 ans. Elle contient de fréquentes scènes d’une violence intense.

Message de verrouillage

Si la puce antiviolence est activée et que la cote du programme excède la limite fixée par l’utilisateur, le message de verrouillage est affiché et le son est mis en sourdine. Pour visionner le programme, entrer le code. Une fois le code entré, tous les blocages sont désactivés jusqu’à ce que le contact soit coupé sur le téléviseur ou que les réglages soient annulés.

Nota: Si le code secret est entré pour annuler les cotes réglées, il sera

nécessaire de programmer de nouveau toutes les cotes soit par programmation soit en coupant le contact sur le téléviseur.

ACTION

16 l

Page 57

GUIDE DE DÉPANNA GE

Guide de dépannage

Avant de faire appel à un technicien, vérifier les problèmes et apporter les corrections simples décrites ci-dessous.

AUDIO VIDÉO Solutions

Ajuster l’orientation et(ou) le branchement de l’antenne.

Présence de bruit

Absence de son

Présence de neige

Image dédoublée

Interférence

Image normale

Ajuster l’orientation et(ou) le branchement de l’antenne. Vérifier le fil d’amenée de l’antenne.

Éloigner le téléviseur de tout appareil.

électroménager, dispositif d’éclairage, véhicule moteur ou équipement médical.

Augmenter le volume. Vérifier la fonction de coupure du son. Vérifier si les haut-parleurs sont en fonction. Syntoniser un autre canal.

Présence de bruit

Absence d’image

Absence de son

Son normal

Son erroné Image normale

Son normal Image normale

Fonctionnement intermittent de la

télécommande

Absence d’image

Absence de

couleur

Sélectionner le mode TÉLÉ ou CÂBLE. Vérifier le branchement des câbles d’antenne.

Vérifier la prise secteu.r Ajuster les commandes de brillance et audio. Syntoniser un autre canal. Vérifier les raccordements. Programmer à nouveau la télécommande. Vérifier le fonctionnement de la seconde source

vidéo.

Régler la couleur. Syntoniser un autre canal.

Le réglage AUDIO devrait être à STÉRÉO ou MONO et non SAP.

Remplacer les piles de la télécommande.

F RANÇAIS

17 l

Page 58

IN DEX

Index

Aigus 13 Auto-réglage initial 4 Autres rég 13 Autres réglages 11

Bal. CA. FAV 12 Bannière canal 11 BBE 13 Blocage 13 Branchement à la câblodistribution 3 Branchement à un amplificateur

audio 5 Branchement à un magnétoscope 5 Branchement à une antenne 3 Branchement d’appareils auxiliaires 5 Branchement d’un décodeur de

télévision numérique (DTV-STB) /

lecteur DVD 5 Branchement de sources auxiliaires 3 Brillance 11

Câble / antenne 3 Canada Québec 16 Canaux 12 Cinéma 11 Codes des appareils 8

F RANÇAIS

Codes pour câblosélecteurs 9 Codes pour lecteurs DVD 9 Codes pour magnétoscope 9 Codes pour récepteurs DBS 9 Coffret et télécommande 2 Contact auto 11 Cordon d’alimentation 3 Couleur 11

Dossier du client 2

Éclatant 11 Émissions télé USA 14 Emplacement du téléviseur 3 Entretien et nettoyage 2 Équilibre 13

Favoris 12 Félicitations 2 Films USA 15 Fonction d’omission d’entrée vidéo 12 Fonctionnement avec

menus à icônes 11 Fonctionnement de la puce antiviolence 14 Fonctionnement de

la télécommande 6

Géomagnétique 4, 11 Graves 13 Guide de dépannage 17

Haut-parleurs 13 Horloge 12

Ident. prises 12 Idioma/langue 4, 11 Image 11 Installation 3 Installation des piles 6

Jeu 13

Message de verrouillage 16 Minuterie 12 Minuterie 1 et Minuterie 2 12 Mode 11 Mono 13

Navigation au menu à icônes 10 Netteté 11 Normal 11, 13 Nuances 11

Panneau avant des commandes 5 Prog. Auto 4, 11 Program manuelle 11 Programmation de la télécommande 8

Programmation des canaux 11

Rég. audio 13 Réglage 11 Réglages vidéo 11 Renseignements Importants à propos

de l’utilisation de jeux vidéo 3

Sans code 8 SAP 13 Sigle 12 Sigle manuel 12 Sommeil 12 Son ambio 13 Son IA 13 Sous-titres 11 EF muet 11 Spécifications 2 Standard 11 Stéréo 13

Table des caractéristiques 2 Tableau des cotes -

Canada - Québec 16

Tableau des cotes -

Canada (Anglais) 15

Tableau des cotes - Émissions

télé USA 14 Tableau des cotes - Films USA 15 télé ou câble 4 Temp. couleur 11 Tous 12

Utilisation d’un câblosélecteur 7 Utilisation d’un lecteur DVD 7 Utilisation d’un magnétoscope 7 Utilisation d’un récepteur DBS 7 Utilisation par télécommande 7

Verrouiller 13

18 l

Page 59

LIMITED WARRANTY (FOR MODELS SOLD IN USA ONLY)

PANASONIC CONSUMER ELECTRONICS COMPANY, PANASONIC SALES COMPANY, DIVISION OF: DIVISION OF: MATSUSHITA ELECTRIC CORPORATION OF AMERICA MATSUSHITA ELECTRIC OF PUERTO RICO, One Panasonic Way INC., Ave. 65 de Infanteria, Km. 9.5 Secaucus, New Jersey 07094 San Gabriel Industrial Park

Carolina, Puerto Rico 00985

Panasonic Color Television

Limited Warranty

Limited Warranty Coverage

If your product does not work properly because of a defect in materials or workmanship, Panasonic Consumer Electronics Company or Panasonic Sales Company (collectively referred to as “the warrantor”) will, for the length of the period indicated on the chart below, which starts with the date of original purchase ("warranty period"), at its option either (a) repair your product with new or refurbished parts, or (b) replace it with a new or a refurbished product. The decision to repair or replace will be made by the warrantor.

TV CATEGORIES ALL PARTS EXCEPT CRT CRT LABOR SERVICE

22”-27” diagonal 1 (ONE) YEAR 2 (TWO) YEARS 90 DAYS IN-HOME OR CARRY-IN

During the "Labor" warranty period there will be no charge for labor. During the "Parts" warranty period, there will be no charge for parts. You must carry-in your product or arrange for in-home service (in-home service available only for 22” [diagonal] and larger screen), as applicable, during the warranty period. If non-rechargeable batteries are included, they are not warranted. This warranty only applies to products purchased and serviced in the United States or Puerto Rico. This warranty is extended only to the original purchaser of a new product which was not sold "as is". A purchase receipt or other proof of the original purchase date is required for warranty service.

Carry-in or In-Home Service

For Carry-In or In-Home Service (as applicable) in the United States call 1-800-211-PANA(7262) or visit Panasonic Web Site: http://www.panasonic.com For assistance in Puerto Rico call Panasonic Sales Company (787)-750-4300 or fax (787)-768-2910.

In-Home service, if applicable, requires clear, complete and easy access to the product by the authorized servicer and does not include removal or re-installation of an installed product. It is possible that certain in-home repairs will not be completed in-home, but will require that the product, or parts of the product, be removed for shop diagnosis and/or repair and then returned.

Limited Warranty continued on next page

Page 60

LIMITED WARRANTY (FOR MODELS SOLD IN USA ONLY)

Limited Warranty continued from previous page

Limited Warranty Limits And Exclusions

This warranty ONLY COVERS failures due to defects in materials or workmanship, and DOES NOT COVER normal wear and tear or cosmetic damage, nor does it cover markings or retained images on the picture tube resulting from viewing fixed images (including, among other things, letterbox pictures on standard 4:3 screen TVís, or non-expanded standard 4:3 pictures on wide screen TV’s, or onscreen data in a stationary and fixed location). The warranty ALSO DOES NOT COVER damages which occurred in shipment, or failures which are caused by products not supplied by the warrantor, or failures which result from accidents, misuse, abuse, neglect, mishandling, misapplication, alteration, faulty installation, set-up adjustments, misadjustment of consumer controls, improper maintenance, power line surge, lightning damage, modification, or commercial use (such as in a hotel, office, restaurant, or other business), rental use of the product, service by anyone other than a Factory Servicenter or other Authorized Servicer, or damage that is attributable to acts of God.

THERE ARE NO EXPRESS WARRANTIES EXCEPT AS LISTED UNDER "LIMITED WARRANTY COVERAGE". THE WARRANTOR IS NOT LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES RESULTING FROM THE USE OF THIS PRODUCT, OR ARISING OUT OF ANY BREACH OF THIS WARRANTY. (As examples, this excludes damages for lost time, cost of having

someone remove or re-install an installed unit if applicable, or travel to and from the servicer. The items listed are not exclusive, but are for illustration only.) ALL EXPRESS AND IMPLIED WARRAN-

TIES, INCLUDING THE WARRANTY OF MERCHANTABILITY, ARE LIMITED TO THE PERIOD OF THE LIMITED WARRANTY.

Some states do not allow the exclusion or limitation of incidental or consequential damages, or limitations on how long an implied warranty lasts, so the exclusions may not apply to you.

This warranty gives you specific legal rights and you may also have others rights which vary from state to state. If a problem with this product develops during or after the warranty period, you may contact your dealer or Servicenter. If the problem is not handled to your satisfaction, then write to the warrantor's Consumer Affairs Department at the addresses listed for the warrantor.

PARTS AND SERVICE (INCLUDING COST OF AN IN-HOME SERVICE CALL, WHERE APPLICABLE) WHICH ARE NOT COVERED BY THIS LIMITED WARRANTY ARE YOUR RESPONSIBILITY.

Page 61

CUSTOMER SERVICES DIRECTORY (FOR M ODELS SOLD IN USA ONLY)

For Product Information, Operating Assistance, Literature Request, Dealer Locations, and all Customer Service inquiries please contact: 1-800-211-PANA (7262), Monday-Friday 9am - 9pm; Saturday-Sunday 10am - 7pm, EST.

Web Site: http://www.panasonic.com

You can purchase parts, accessories or locate your nearest servicenter by visiting our Web Site.

Accessory Purchases:

1-800-332-5368 (Customer Orders Only) Panasonic Services Company 20421 84th Avenue South, Kent, WA 98032 (6 am to 5 pm Monday - Friday; 6 am to 10:30 am Saturday; PST) (Visa, MasterCard, Discover Card, American Express, Check)

Service in Puerto Rico

Matsushita Electric of Puerto Rico, Inc. Panasonic Sales Company/Factory Servicenter:

Ave. 65 de Infanteria, Km. 9.5, San Gabriel Industrial Park, Carolina, Puerto Rico 00985

Phone (787) 750-4300 Fax (787) 768-2910

Page 62

LIMITED WARRANTY (FOR MOD ELS SOLD IN CANAD A ONLY)

Panasonic Canada Inc.

5770 Ambler Drive, Mississauga, Ontario L4W 2T3

PANASONIC PRODUCT - LIMITED WARRANTY

Panasonic Canada Inc. warrants this product to be free from defects in material and workmanship and agrees to remedy any such defect for a period as stated below from the date of original purchase.

TELEVISION: 21” and under Carry-in Service only One (1) year, parts (including Picture Tube) and labour 22” and over In-home Service One (1) year, parts (including Picture Tube) and labour

In-home Service will be carried out only to locations accessible by roads and within 50 Km of an authorized Panasonic service facility.

LIMITATIONS AND EXCLUSIONS

This warranty does not apply to products purchased outside Canada or to any product which has been improperly installed, subjected to usage for which the product was not designed, misused or abused, damaged during shipping, or which has been altered or repaired in any way that affects the reliability or detracts from the performance, nor does it cover any product which is used commercially. Dry cell batteries are also excluded from coverage under this warranty. This warranty is extended to the original end user purchaser only. A purchase receipt or other proof of date of original purchase is required before warranty service is performed.

THIS EXPRESS, LIMITED WARRANTY IS IN LIEU OF ALL OTHER WARRANTIES, EXPRESS OR IMPLIED, EXCLUDING ANY IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE.

IN NO EVENT WILL PANASONIC CANADA INC. BE LIABLE FOR ANY SPECIAL, INDIRECT OR CONSEQUENTIAL DAMAGES.

In certain instances, some jurisdictions do not allow the exclusion or limitation of incidental or consequential damages, or the exclusion of implied warranties, so the above limitations and exclusions may not be applicable.

WARRANTY SERVICE For product operation and information assistance, please contact your Dealer or our Customer Care Centre at:

Telephone #: (905) 624-5505 Fax #: (905) 238-2360 Web: www.panasonic.ca For product repairs, please contact one of the following:

• Your Dealer who will inform you of an authorized Servicentre nearest you.

• Our Customer Care Centre at (905) 624-5505 or www.panasonic.ca

• A Panasonic Factory Servicentre listed below:

Richmond, British Columbia

Panasonic Canada Inc. 12111 Riverside Way Richmond, BC V6W 1K8 Tel: (604) 278-4211 Fax: (604) 278-5627

Calgary, Alberta

Panasonic Canada Inc. 6835-8th St. N. E.

Calgary, AB T2E 7H7 Tel: (403) 295-3955 Fax: (403) 274-5493

Mississauga, Ontario

Panasonic Canada Inc. 5770 Ambler Dr. Mississauga, ON L4W 2T3 Tel: (905) 624-8447 Fax: (905) 238-2418

Lachine, Québec

Panasonic Canada Inc. 3075, rue Louis A. Amos Lachine, QC H8T 1C4 Tel: (514) 633-8684 Fax: (514) 633-8020

IF YOU SHIP THE PRODUCT TO A SERVICENTRE

Carefully pack and send prepaid, adequately insured and preferably in the original carton.

Include details of the defect claimed, and proof of date of original purchase.

Page 63

GARANTIE LIMITÉE (POUR LES MODÈLES VENDUS AU CANADA SEULEMENT)

Garantie Limitée (Pour les modèles vendus au Canada seulement)

Panasonic Canada Inc.

5770 Ambler Drive, Mississauga, Ontario L4W 2T3

Certificat de garantie limitée Panasonic

Panasonic Canada Inc. garantit cet appareil contre tout vice de fabrication et accepte, le cas échéant, de remédier à toute défectuosité pendant la période indiquée ci-dessous et commençant à partir de la date d'achat original.

TÉLÉVISEURS 21 po ou moins Service en atelier seulement Un (1) an, pièces, main-d’oeuvre et lampe-écran comprises 22 po et plus Service à domicile Un (1) an, pièces, main-d’oeuvre et lampe-écran comprises

Le service à domicile ne sera offert que dans les régions accessibles par routes et situées dans un rayon 50 km d’un centre de service agréé Panasonic.

LIMITATIONS ET EXCLUSIONS

Cette garantie n'est valide que pour les appareils achetés au Canada et ne couvre pas les dommages résultant d'une installation incorrecte, d'un usage abusif ou impropre ainsi que ceux découlant d'un accident en transit ou de manipulation. De plus, si l'appareil a été altéré ou transformé de façon à modifier l'usage pour lequel il a été conçu ou utilisé à des fins commerciales, cette garantie devient nulle et sans effet. Les piles sèches ne sont pas couvertes sous cette garantie. Cette garantie est octroyée à l’utilisateur original seulement. La facture ou autre preuve de la date d’achat original sera exigée pour toute réparation sous le couvert de cette garantie.

CETTE GARANTIE LIMITÉE ET EXPRESSE REMPLACE TOUTE AUTRE GARANTIE, EXPRESSE OU IMPLICITE, EXCLUANT LES GARANTIES IMPLICITES DU CARACTÈRE ADÉQUAT POUR LA COMMERCIALISATION OU UN USAGE PARTICULIER. PANASONIC N’AURA D’OBLIGATION EN AUCUNE CIRCONSTANCE POUR TOUT DOMMAGE DIRECT, INDIRECT OU CONSÉCUTIF.

Certaines juridictions ne reconnaissent pas les exclusions ou limitations de dommages indirects ou consécutifs, ou les exclusions de garanties implicites. Dans de tels cas, les limitations stipulées ci-dessus peuvent ne pas être applicables.

RÉPARATION SOUS GARANTIE Pour de l’aide sur le fonctionnement de l’appareil ou pour toute demande d’information, veuillez contacter votre

détaillant ou notre service à la clientèle au: N° de téléphone: (905) 624-5505 N° de télécopieur: (905) 238-2360 Site Internet: www.panasonic.ca

Pour la réparation des appareils , veuillez consulter:

• votre détaillant, lequel pourra vous renseigner sur le centre de service agréé le plus près de votre domicile ;

• notre service à la clientèle au (905) 624-5505 ou www.panasonic.ca ;

• un de nos centres de service de la liste ci-dessous:

Richmond, Colombie-Britannique

Panasonic Canada Inc. 12111 Riverside Way Richmond, BC V6W 1K8 Tél.: (604) 278-4211 Téléc.: (604) 278-5627

Calgary, Alberta

Panasonic Canada Inc. 6835-8th St. N.E.

Calgary, AB T2E 7H7 Tél.: (403) 295-3955 Téléc.: (403) 274-5493

Mississauga, Ontario

Panasonic Canada Inc. 5770 Ambler Dr. Mississauga, ON L4W 2T3 Tél.: (905) 624-8447 Téléc.: (905) 238-2418

Lachine, Québec

Panasonic Canada Inc. 3075, rue Louis A. Amos Lachine, QC H8T 1C4 Tél.: (514) 633-8684 Téléc.: (514) 633-8020

Expédition de l'appareil à un centre de service

Emballer soigneusement l'appareil, de préférence dans le carton d'origine, et l'expédier port payé et assuré au centre de service.

Inclure la description détaillée de la panne et la preuve de la date d'achat original.

Page 64

Panasonic Consumer Electronics Company, Division of Matsushita Electric Corporation of America

One Panasonic Way Secaucus, New Jersey 07094 www.panasonic.com

Panasonic Sales Company, Division of Matsushita Electric of Puerto Rico Inc. (“PSC”)

Ave. 65 de Infantería, Km 9.5 San Gabriel Industrial Park Carolina, Puerto Rico 00985 Tel. (787) 750-4300 Fax (787) 768-2910

Panasonic Canada Inc.

5770 Ambler Drive Mississauga, Ontario Canada L4W 2T3 Tel.: (905) 624-5010 Fax: (905) 624-9714 www.panasonic.ca

Panasonic CT-27SC13 User Manual [en, fr, es]

Table of Contents

Congratulations

Customer Record

Care and Cleaning

Specifications

Feature Chart

Installation

Television Location

Optional Cable Connections

AC Power Supply Cord

Cable / Antenna Connection

Auto Set Up Menu

Optional Equipment Connections

Front Control Panel

Remote Control Operation

Battery Installation

Operating Components with Remote Control

Programming The Remote

Programming Without A Code

Component Codes

Icon Menu Navigation

Icon Menu Operation

SET UP


TIMER

CHANNELS

AUDIO

LOCK

V-Chip Menu Operation

Troubleshooting Chart

Index

Tabla de Contenido

Felicidades

Especificaciones

Registro del Usuario

Cuidado y Limpieza

Conexiones de Cable Opcional

Cable de Suministro de Corriente Alterna

Conexiones de Equipo Opcional

Panel de Control Frontal

NAVEGACION DEL MENU DE ICONOS

AJUSTE

IMAGEN

CANALES

AUDIO

BLOQUEO

Indice

Dossier du client

Installation

Branchement de sources auxiliaires

Panneau avant des commandes

Installation des piles

Sans code


MINUTERIE

CANAUX

AUDIO

BLOCAGE

Fonctionnement de la puce antiviolence

Index
