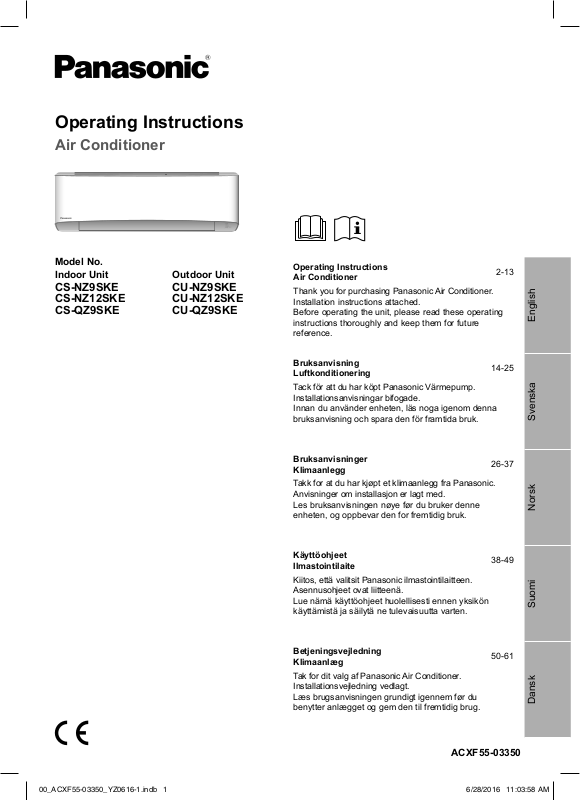

Panasonic CUQZ9SKE, CUNZ12SKE, CSNZ9SKE, CSQZ9SKE, CSNZ12SKE Operating Instructions

Operating Instructions

Air Conditioner

DEICE

Model No.
Indoor Unit Outdoor Unit

CS-NZ9SKE
CS-NZ12SKE
CS-QZ9SKE

CU-NZ9SKE
CU-NZ12SKE
CU-QZ9SKE

Operating Instructions
Air Conditioner

Thank you for purchasing Panasonic Air Conditioner.
Installation instructions attached.
Before operating the unit, please read these operating
instructions thoroughly and keep them for future
reference.

Bruksanvisning
Luftkonditionering

Tack för att du har köpt Panasonic Värmepump.
Installationsanvisningar bifogade.
Innan du använder enheten, läs noga igenom denna
bruksanvisning och spara den för framtida bruk.

Bruksanvisninger
Klimaanlegg

Takk for at du har kjøpt et klimaanlegg fra Panasonic.
Anvisninger om installasjon er lagt med.
Les bruksanvisningen nøye før du bruker denne
enheten, og oppbevar den for fremtidig bruk.

Käyttöohjeet
Ilmastointilaite

Kiitos, että valitsit Panasonic ilmastointilaitteen.
Asennusohjeet ovat liitteenä.
Lue nämä käyttöohjeet huolellisesti ennen yksikön
käyttämistä ja säilytä ne tulevaisuutta varten.

14-25

26-37

38-49

2-13

Betjeningsvejledning
Klimaanlæg

Tak for dit valg af Panasonic Air Conditioner.
Installationsvejledning vedlagt.
Læs brugsanvisningen grundigt igennem før du
benytter anlægget og gem den til fremtidig brug.

50-61

Dansk Suomi Norsk Svenska English

ACXF55-03350

00_ACXF55-03350_YZ0616-1.indb 100_ACXF55-03350_YZ0616-1.indb 1 6/28/2016 11:03:58 AM6/28/2016 11:03:58 AM

Provide maximum comfort,
clean air and optimise energy saving

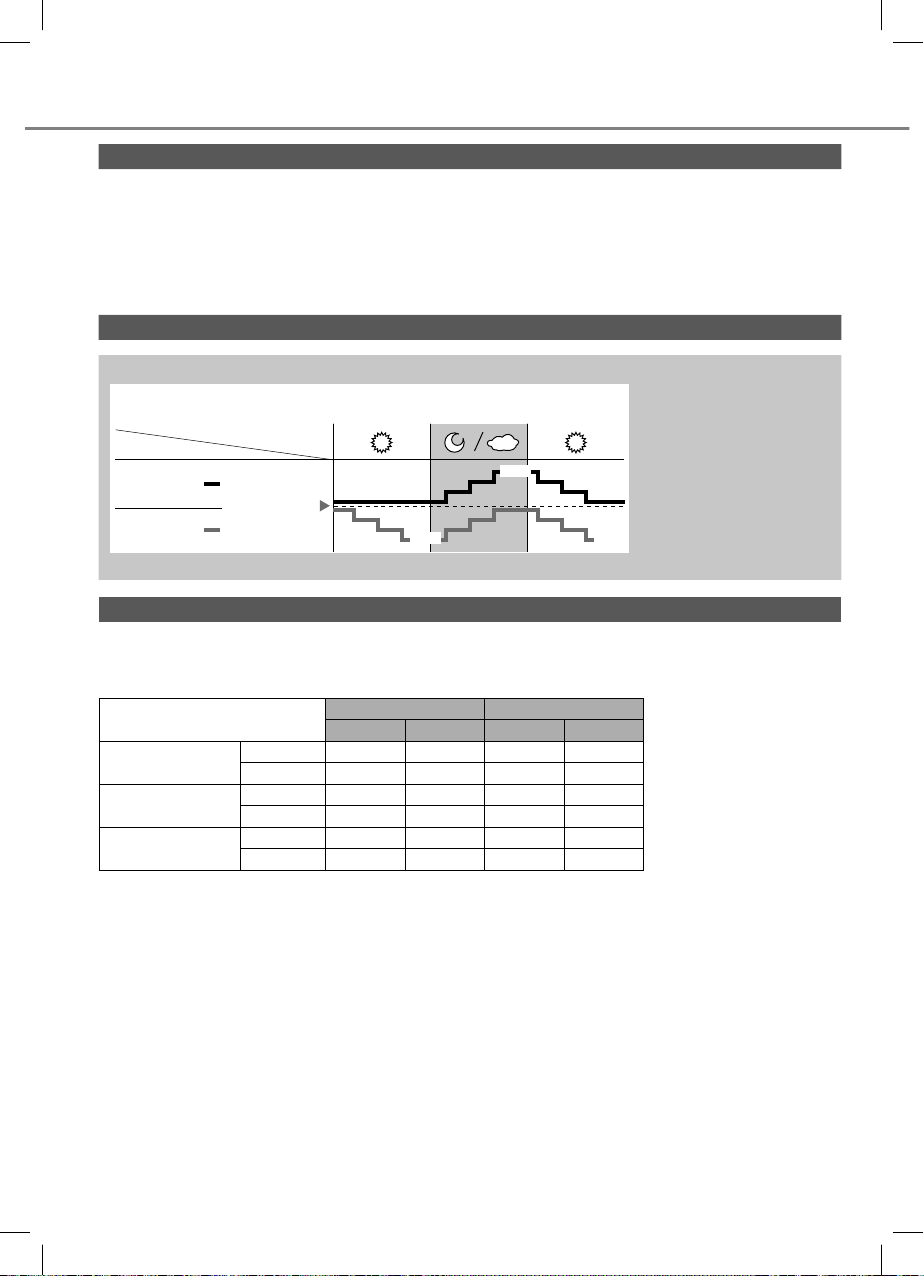

ECONAVI + INVERTER The Perfect Energy Saving Technology

ECONAVI detects where energy is normally wasted and adjusts cooling/heating power depending on
room conditions and activity levels. Then, INVERTER leverages ECONAVI sensor data and varies
compressor rotation speed. This helps to optimize cooling/heating operation and reduces wasteful
cooling/heating.

See “To learn more...” for details.

2

00_ACXF55-03350_YZ0616-1.indb 200_ACXF55-03350_YZ0616-1.indb 2 6/28/2016 11:03:59 AM6/28/2016 11:03:59 AM

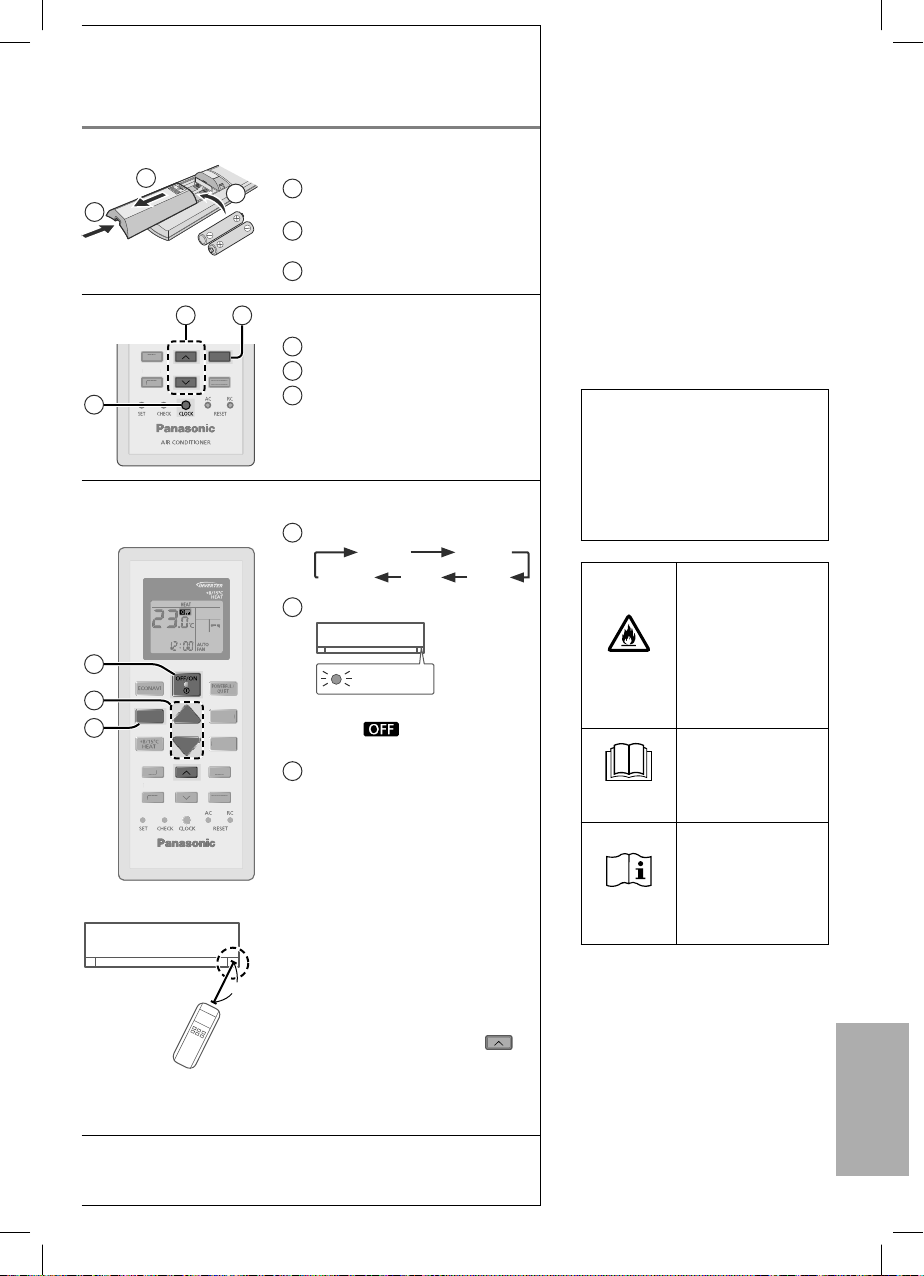

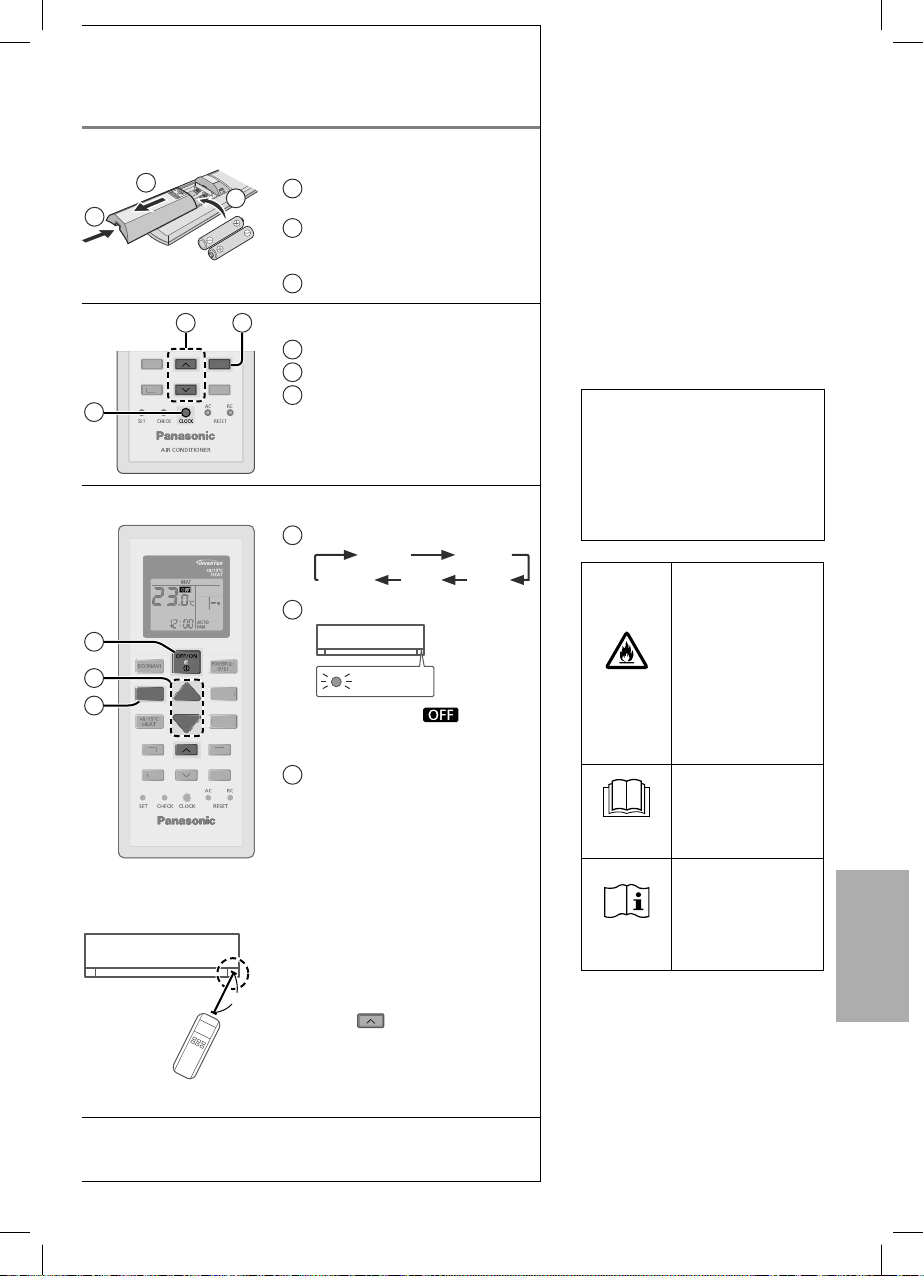

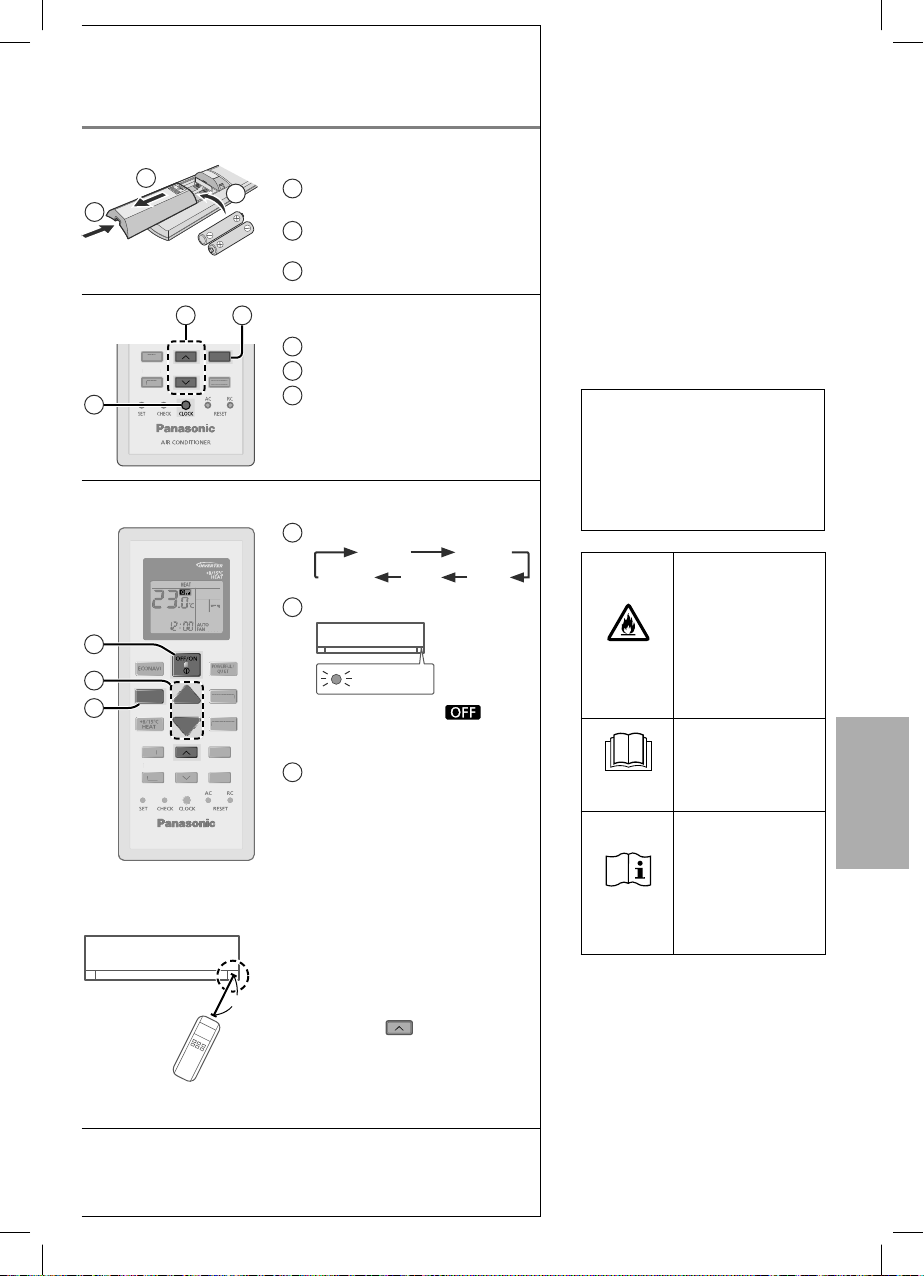

Quick guide

ON

O

TIMER

CANCEL

R

ON

OFFS

TIMER

CANCEL

A

G

F

D

1

3

ON

TIMER

FF

OFF

1

2

3

MODE

1

ON

TIMER

OFF

AIR CONDITIONER

AIR CONDITIONE

2 3

SET

CANCEL

FAN SPEED

AN SPEE

TEMP

AIR SWING

IR SWIN

SET

ET

CANCEL

2

8m

Inserting the batteries

1

Pull out the back cover of

remote control
Insert AAA or R03 batteries

2

(can be used ~ 1 year)

3

Close the cover

Clock setting

1

Press CLOCK

2

Set the time

3

Confi rm

Basic operation

Select the desired mode

1

HEAT COOL

AUTO

Start/stop the operation

2

FAN DRY

POWER

• Please note that the
indication is on display to
start the unit.

3

Select the desired

temperature

• Selection range:
16 °C ~ 30 °C.

•

Operating the unit within the
recommended temperature
range may save energy.
HEAT : 20 °C ~ 24 °C.
COOL: 26 °C ~ 28 °C.
DRY : 1 °C ~ 2 °C lower than

room temperature.

• To dim or restore the unit’s
indicator brightness, press
and hold for 5 seconds.

• Use remote control within 8 m
from the remote control receiver
of the indoor unit.

Table of contents

Safety precautions ................... 4-7

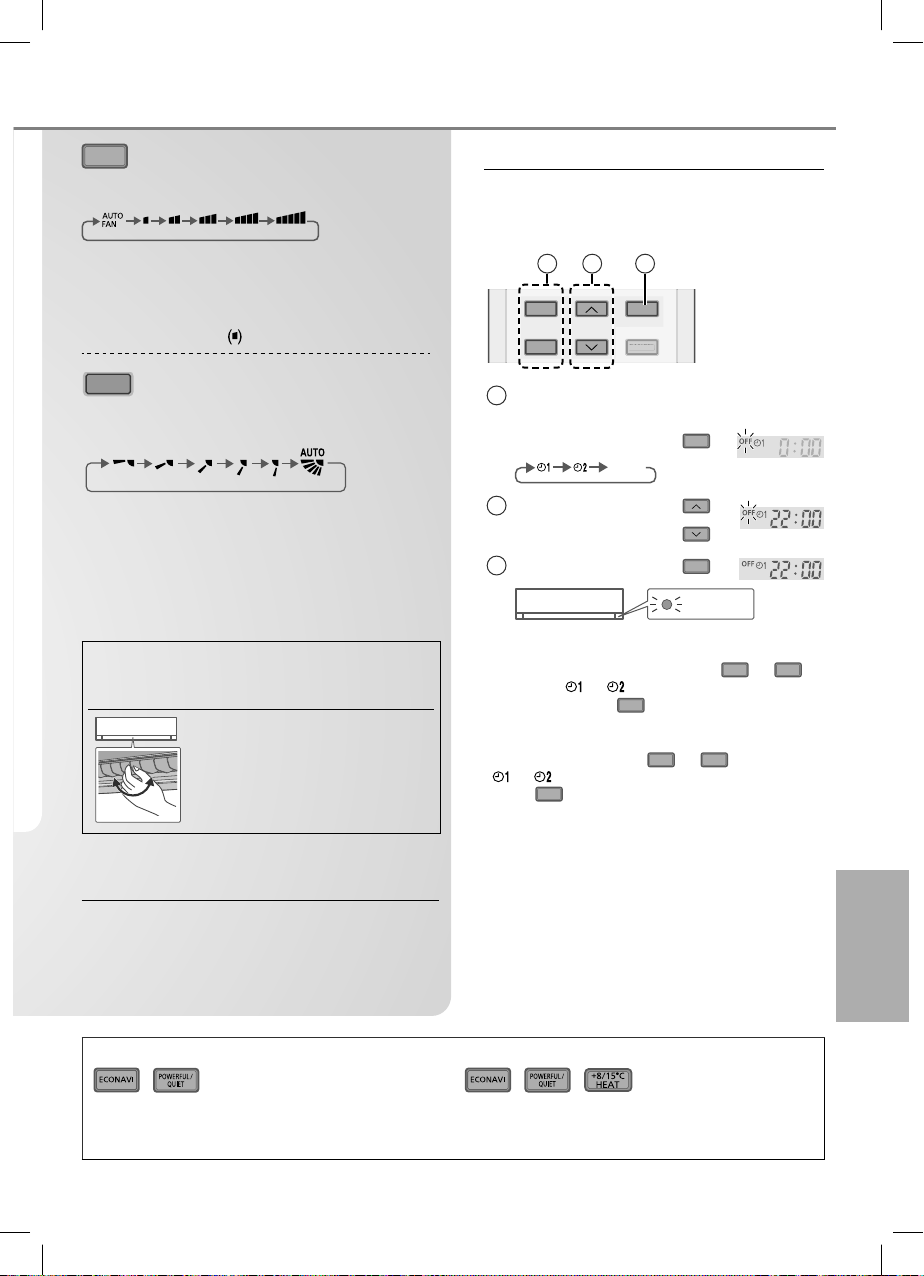

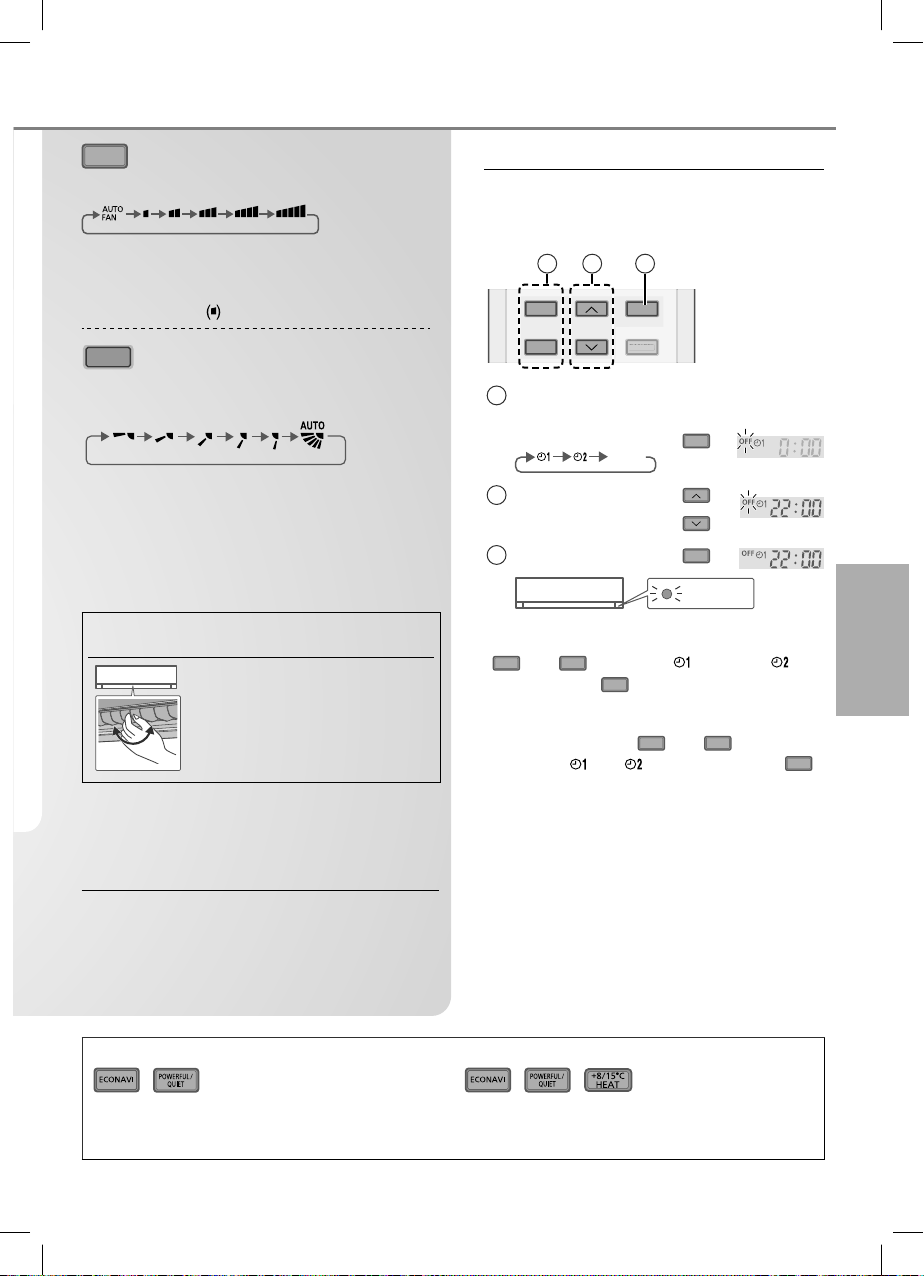

How to use...............................8-9

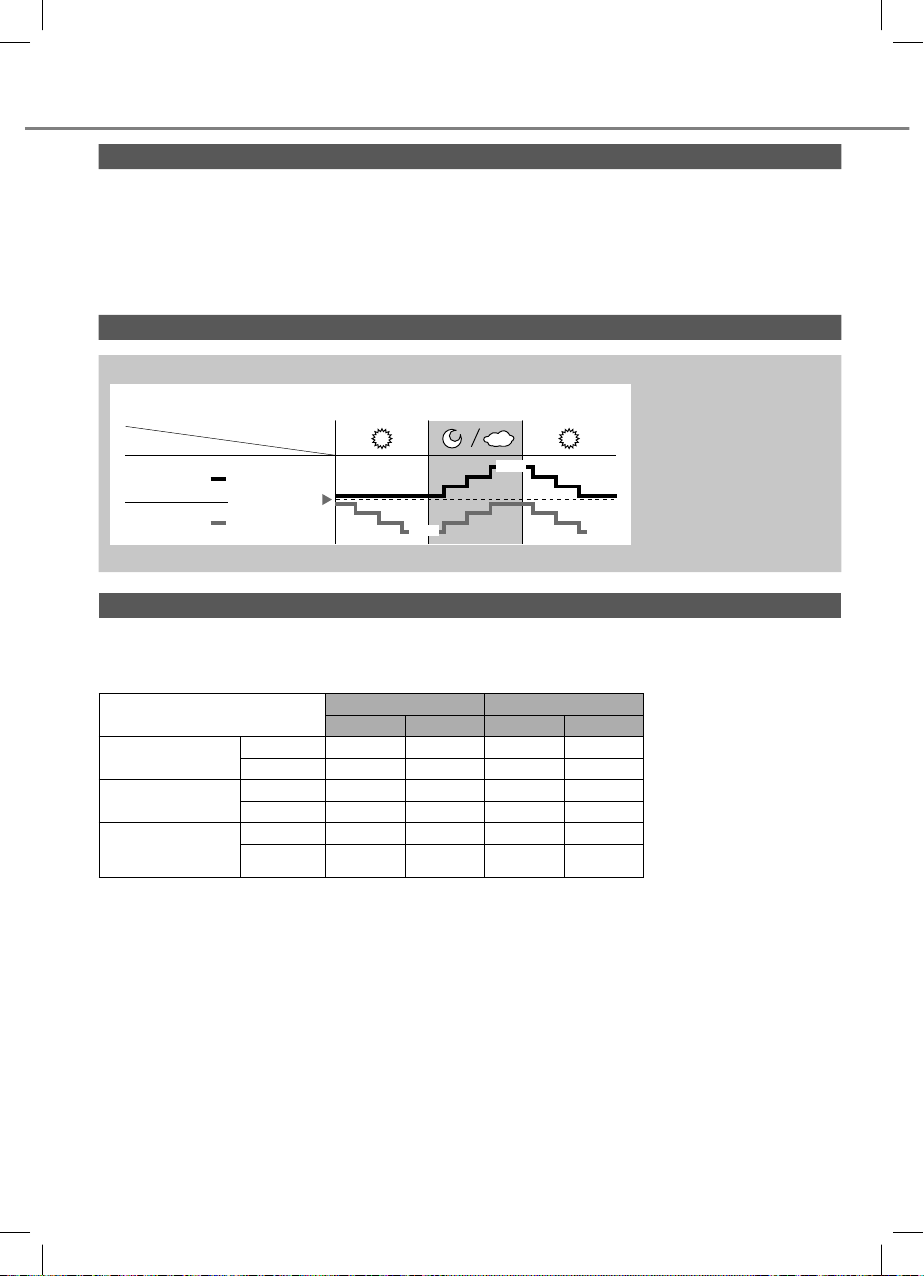

To learn more... .......................10

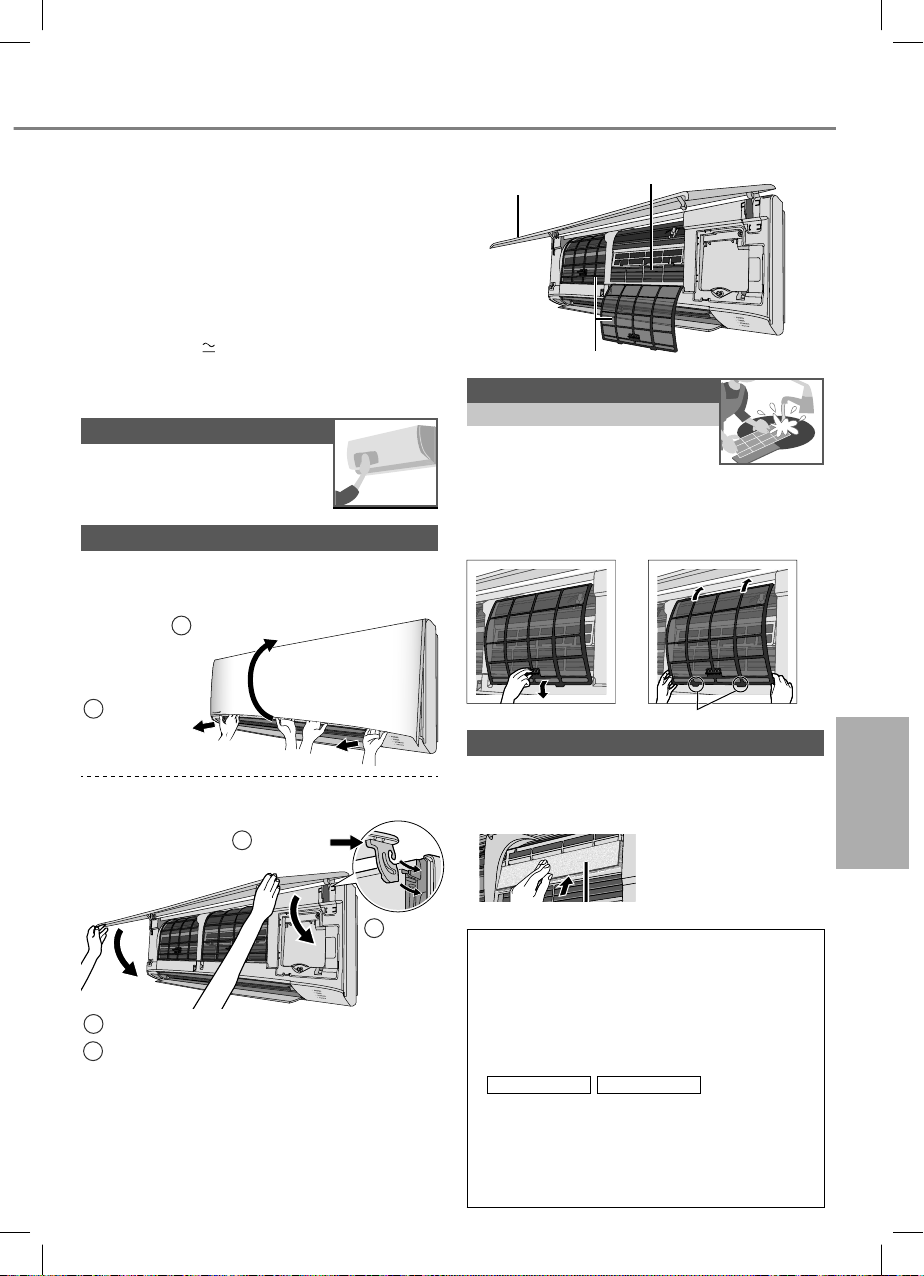

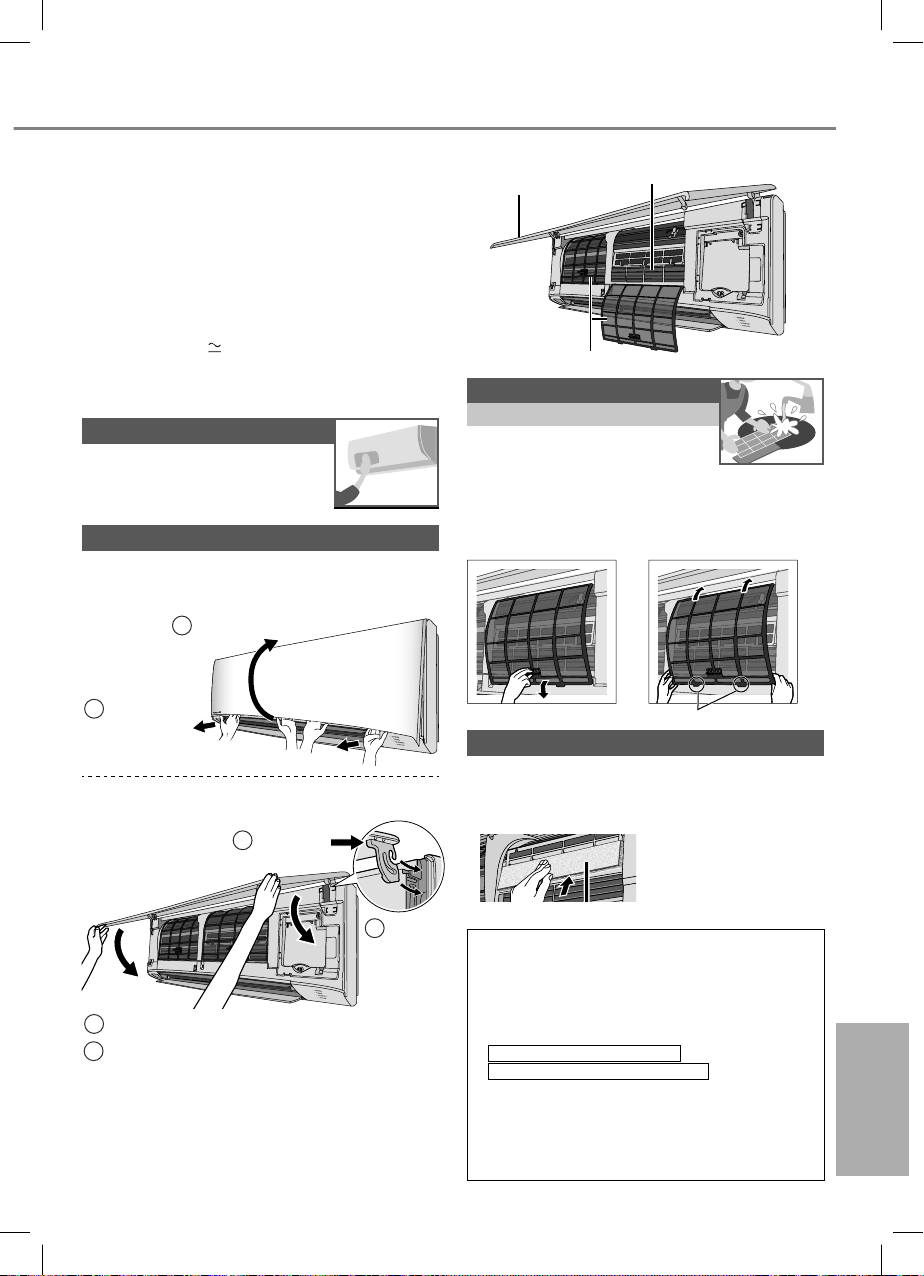

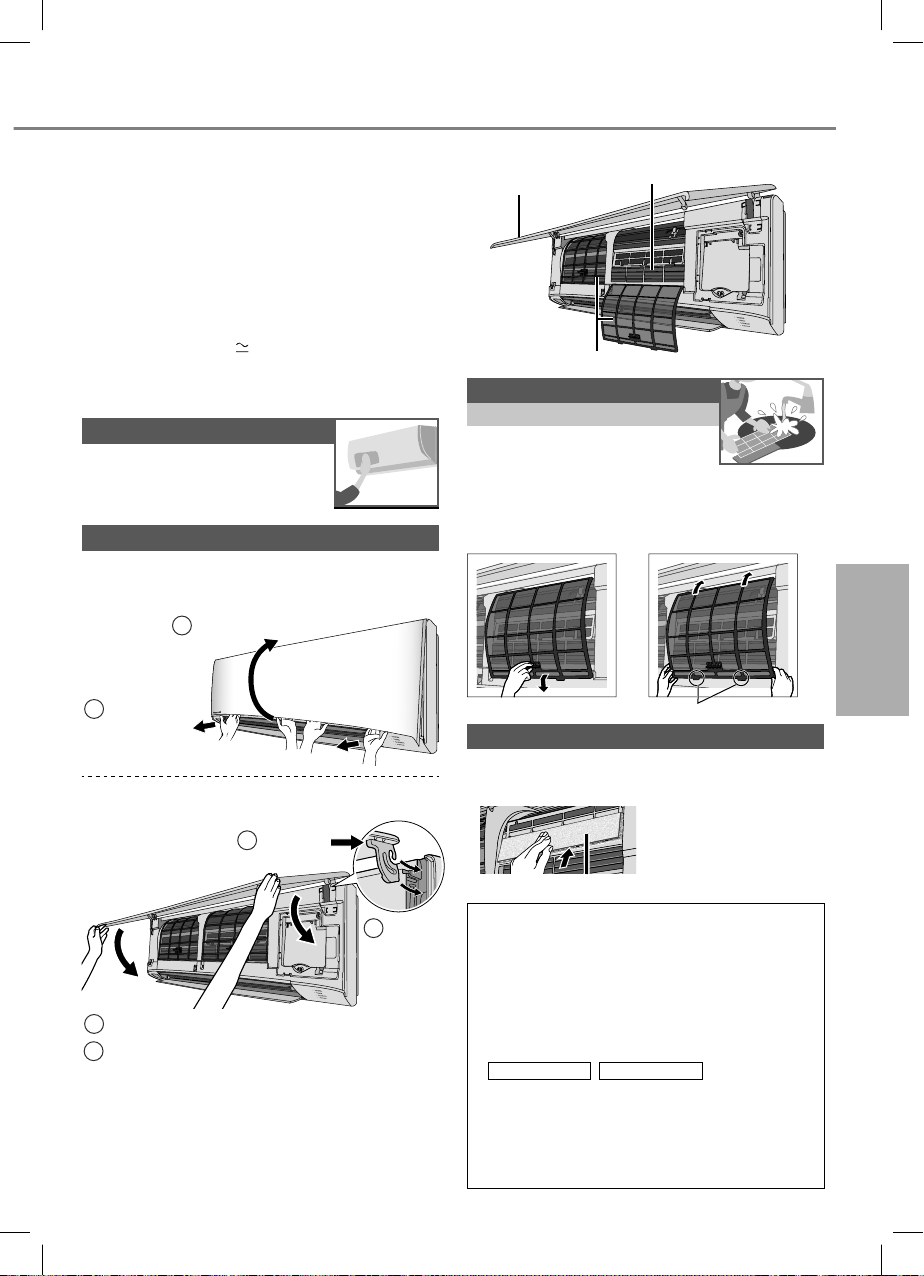

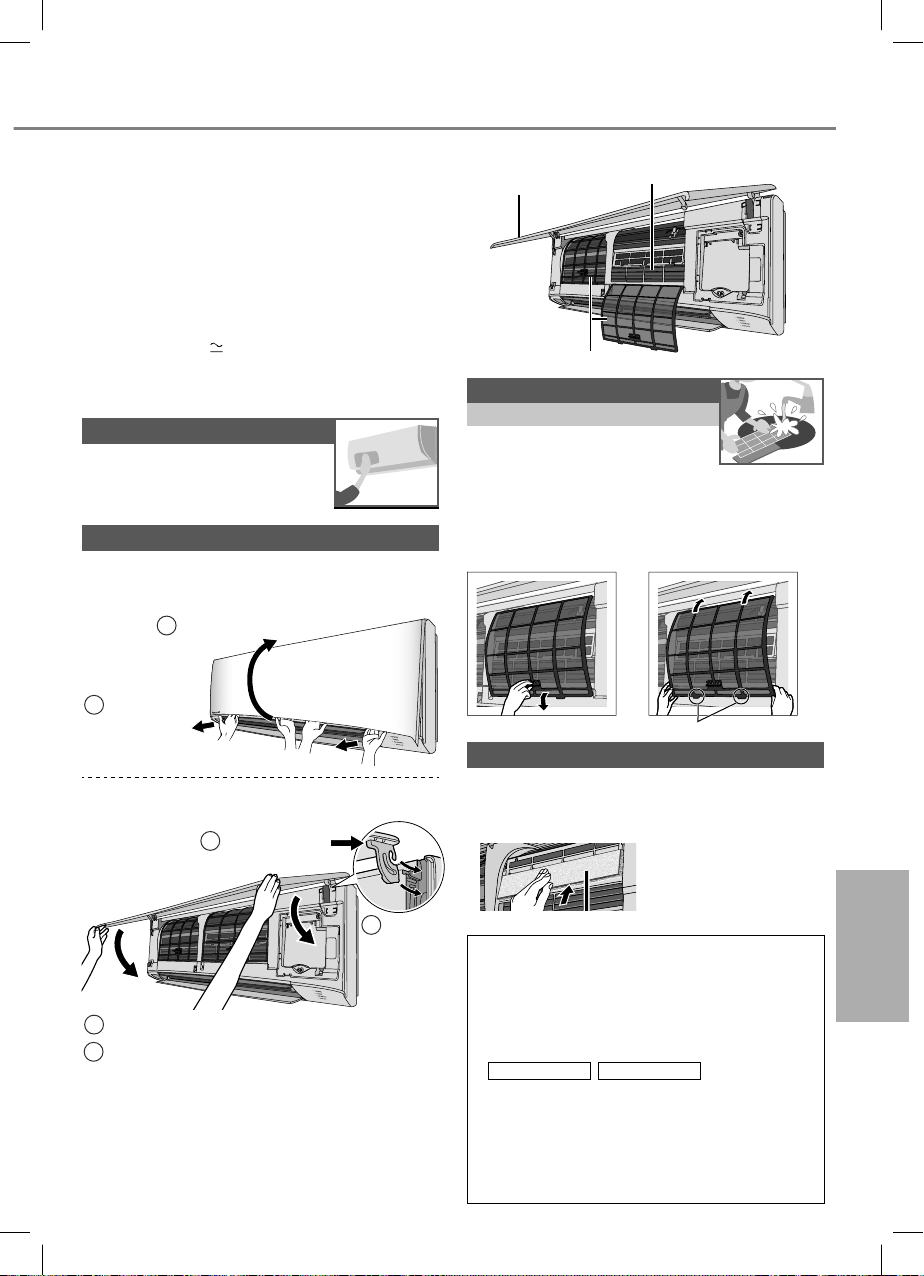

Cleaning instructions ................ 11

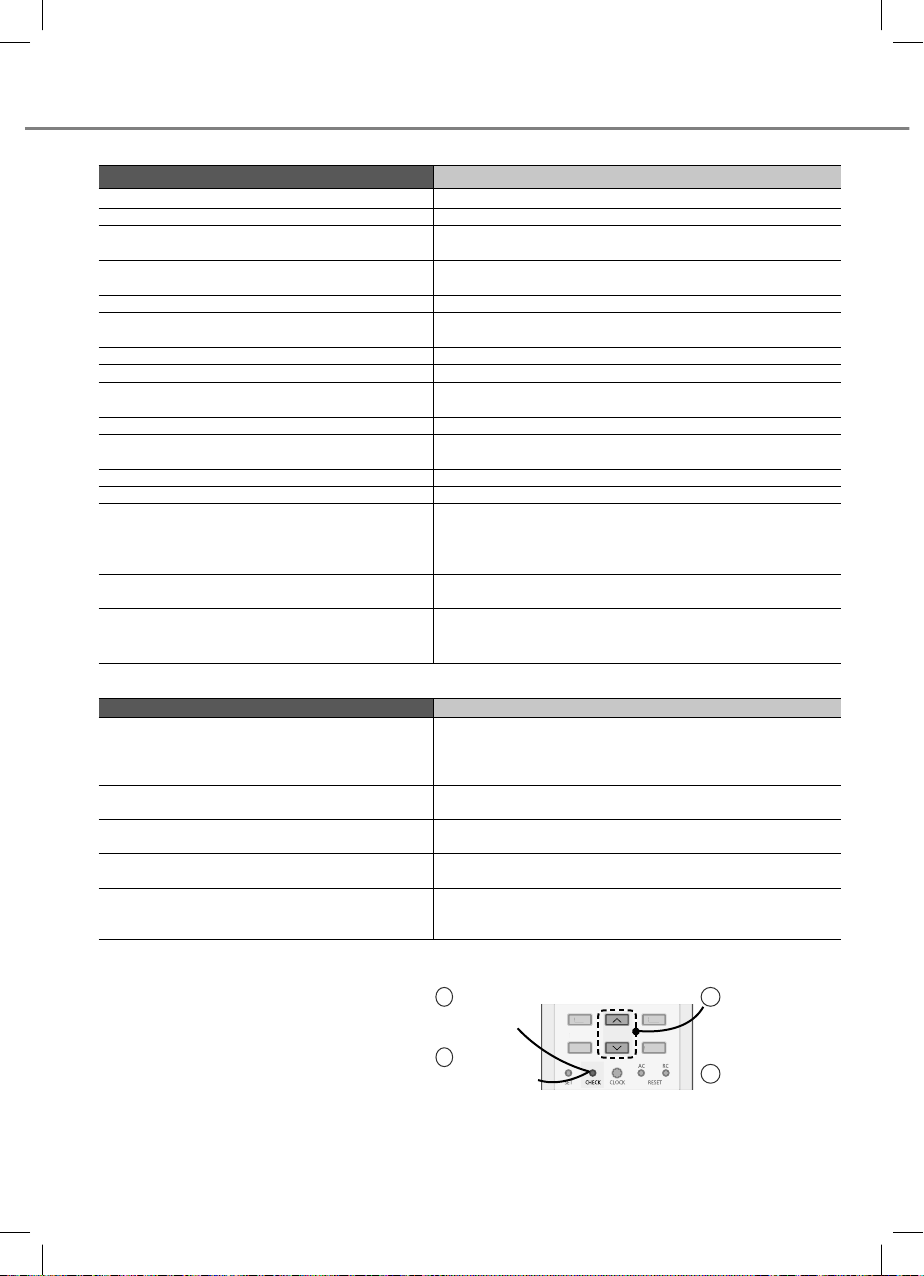

Troubleshooting ....................... 12

Information................................13

Accessories

• Remote control

• AAA or R03 batteries × 2

• Remote control holder

• Screws for remote control
holder × 2

This symbol shows
that this equipment
uses a fl ammable
refrigerant. If
the refrigerant
is leaked,

WARNING

CAUTION

CAUTION

together with an
external ignition
source, there is
a possibility of
ignition.

This symbol shows
that the Operation
Instructions should
be read carefully.

This symbol
shows that there
is information
included in
the Operation
Instructions and/
or Installation
Instructions.

English

The illustrations in this manual are for explanation purposes
only and may diff er from the actual unit. They are subject to
change without notice for future improvement.

00_ACXF55-03350_YZ0616-1.indb 300_ACXF55-03350_YZ0616-1.indb 3 6/28/2016 11:03:59 AM6/28/2016 11:03:59 AM

3

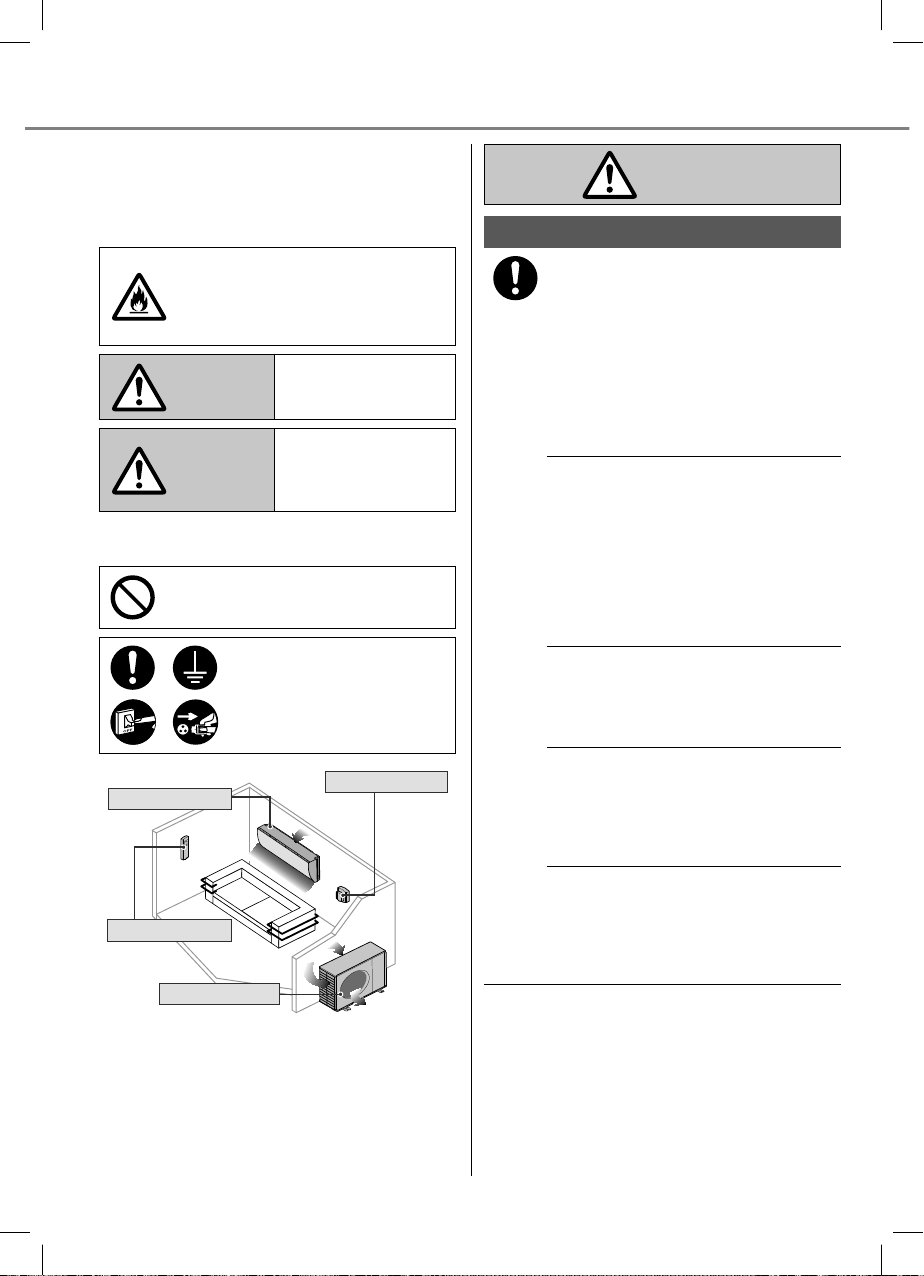

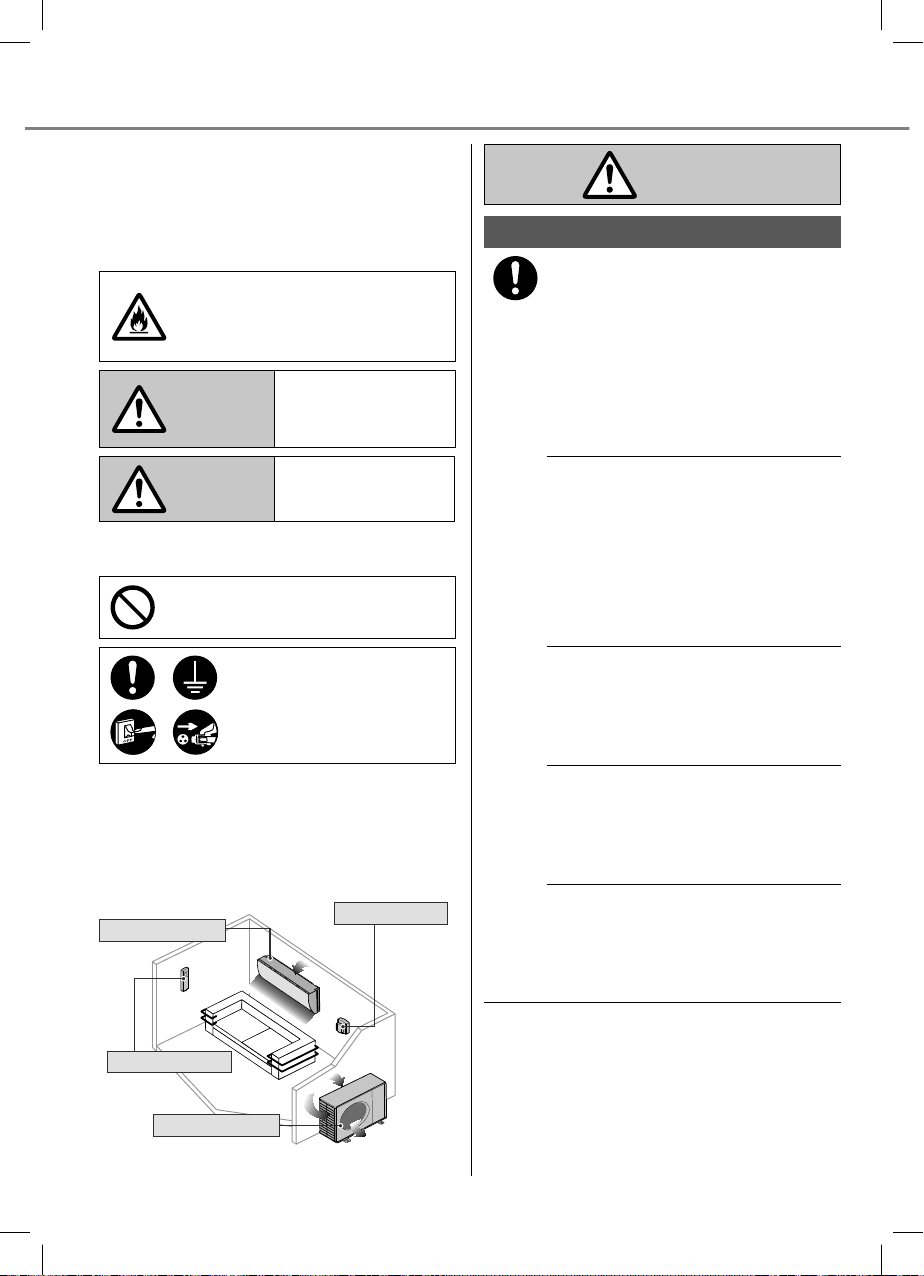

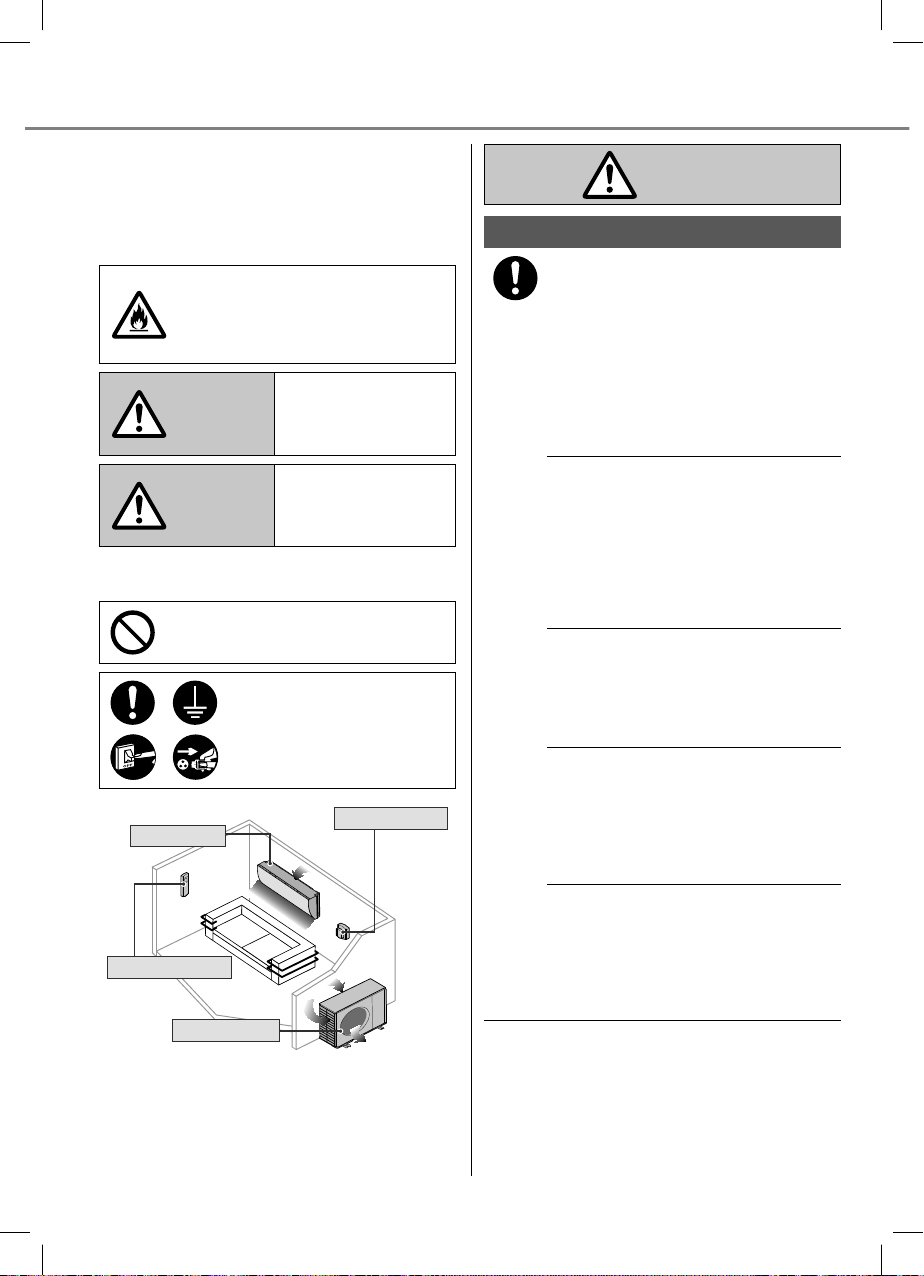

Safety precautions

Air inlet

Air inlet

Air outlet

Air outlet

To prevent personal injury, injury to others
property damage, please comply with the
Incorrect operation due to failure to follow
instructions below may cause harm or damage,
the seriousness of which is classifi ed as below:

This appliance is fi lled with R32 (mild
fl ammable refrigerant). If the refrigerant
is leaked and exposed to an external
ignition source, there is a risk of fi re.

WARNING

CAUTION

The instructions to be followed are classifi ed by
the following symbols:

Indoor unit

Air outlet

Remote control

Outdoor unit

This sign warns of
death or serious injury.

This sign warns of
injury or damage to
property.

This symbol denotes an action
that is PROHIBITED.

These symbols denote actions
COMPULSORY.

Air inlet

Air inlet

or

following:

Power supply

Air outlet

WARNING

Indoor unit and outdoor unit

This appliance can be used by
children aged from 8 years and above
and persons with reduced physical,
sensory or mental capabilities or lack of
experience and knowledge if they have
been given supervision or instruction
concerning use of the appliance in a
safe way and understand the hazards
involved.
Children shall not play with the appliance.
Cleaning and user maintenance shall not
be made by children without supervision.

The appliance shall be installed, and/or
operated in a room with fl oor area larger
than A
ignition sources, such as heat/sparks/
open fl ame or hazardous areas such as
gas appliances, gas cooking, reticulated
gas supply systems or electric cooking
appliances, etc. (Refer to Table A of
Installation instructions table for A

Be aware that refrigerant may not contain
an odour, highly recommended to ensure
suitable fl ammable refrigerant gas
detectors are present, operating and able
to warn of a leak.

Please consult authorised dealer or
specialist to clean the internal parts,
repair, install, remove and reinstall the
unit. Improper installation and handling
will cause leakage, electric shock or fi re.

Confi rm with authorised dealer or
specialist on usage of any specifi ed
refrigerant type.
Using refrigerant type other than the
specifi ed may cause product damage,
burst and injury etc.

(m²) and keep away from

min

min

(m²))

4

00_ACXF55-03350_YZ0616-1.indb 400_ACXF55-03350_YZ0616-1.indb 4 6/28/2016 11:04:00 AM6/28/2016 11:04:00 AM

Do not use means to accelerate the
defrosting process or to clean, other than
those recommended by manufacturer.
Any unfi t method or using incompatible
material may cause product damage,
burst and serious injury.

Do not pierce or burn as the appliance is
pressurized. Do not expose the appliance
to heat, fl ame, sparks, or other sources
of ignition. Else it may explode and cause
injury or death.

Do not install the unit in a potentially
explosive or fl ammable atmosphere.
Failure to do so could result in fi re.

Do not insert your fi ngers or other
objects into the air conditioner
indoor or outdoor unit, rotating
parts may cause injury.

Do not touch the outdoor unit during
lightning, it may cause electric shock.

Do not expose yourself directly to cold air
for a long period to avoid excess cooling.

Do not sit or step on the unit, you
may fall down accidentally.

Remote control

Do not allow infants and small children
to play with the remote control to prevent
them from accidentally swallowing the
batteries.

Power supply

Do not use a modifi ed
cord, joint cord, extension
cord or unspecifi ed cord
to prevent overheating
and fi re.

To prevent overheating, fi re or electric
shock:

• Do not share the same power outlet with
other equipment.

• Do not operate with wet hands.

• Do not over bend the power supply
cord.

• Do not operate or stop the unit by
inserting or pulling out the power plug.

If the supply cord is damaged, it must be
replaced by the manufacturer, service
agent or similarly qualifi ed persons in
order to avoid a hazard.

It is strongly recommended to be installed
with Earth Leakage Circuit Breaker
(ELCB) or Residual Current Device
(RCD) to prevent electric shock or fi re.

To prevent overheating, fi re or electric
shock:

• Insert the power plug properly.

• Dust on the power plug should be
periodically wiped with a dry cloth.

Stop using the product if any abnormality/
failure occurs and disconnect the power
plug or turn off the power switch and
breaker.
(Risk of smoke/fi re/electric shock)
Examples of abnormality/failure

• The ELCB trips frequently.

• Burning smell is observed.

• Abnormal noise or vibration of the unit
is observed.

• Water leaks from the indoor unit.

• Power cord or plug becomes abnormally
hot.

• Fan speed cannot be controlled.

• The unit stops running immediately
even if it is switched on for operation.

• The fan does not stop even if the
operation is stopped.

Contact your local dealer immediately for
maintenance/repair.

Safety precautions

English

This equipment must be earthed to
prevent electrical shock or fi re.

5

00_ACXF55-03350_YZ0616-1.indb 500_ACXF55-03350_YZ0616-1.indb 5 6/28/2016 11:04:00 AM6/28/2016 11:04:00 AM

Safety precautions

Prevent electric shock by switching off
the power supply and unplug:

- Before cleaning or servicing,

- When extended non-use, or

- During abnormally strong lightning
activity.

Precaution for using R32 refrigerant

Pay careful attention to the following points when
operating the appliances and dealing with diff erent
refrigerants.

Since the working pressure is higher than
that of refrigerant R22 models, some of
the piping and installation and service
tools are special.
Especially, when replacing a refrigerant
R22 model with a new refrigerant R32
model, always replace the conventional
piping and fl are nuts with the R32 and
R410A piping and fl are nuts on the
outdoor unit side.
For R32 and R410A, the same fl are nut
on the outdoor unit side and pipe can be
used.

Models that use refrigerant R32 and
R410A have a diff erent charging port
thread diameter to prevent erroneous
charging with refrigerant R22 and for
safety.
Therefore, check beforehand. [The
charging port thread diameter for R32
and R410A is 12.7 mm (1/2 inch).]

Be more careful than R22 so that foreign
matter (oil, water, etc.) does not enter the
piping.
Also, when storing the piping, securely
seal the opening by pinching, taping, etc.
(Handling of R32 is similar to R410A.)

This appliance shall be stored in a well
ventilated area.

This appliance shall be stored in a room
without continuously operating open
fl ames and ignition sources.

This appliance shall be stored so as
to prevent mechanical damage from
occurring.

CAUTION

Indoor unit and outdoor unit

Do not wash the indoor unit with water,
benzine, thinner or scouring powder to
avoid damage or corrosion at the unit.

Do not use for preservation of precise
equipment, food, animals, plants, artwork
or other objects. This may cause quality
deterioration, etc.

Do not use any combustible equipment
in front of the airfl ow outlet to avoid fi re
propagation.

Do not expose plants or pet directly to
airfl ow to avoid injury, etc.

Do not touch the sharp
aluminium fi n, sharp parts may
cause injury.

Do not switch ON the indoor unit when
waxing the fl oor. After waxing, aerate the
room properly before operating the unit.

Do not install the unit in oily and smoky
areas to prevent damage to the unit.

Do not dismantle the unit for cleaning
purpose to avoid injury.

Do not step onto an unstable bench
when cleaning the unit to avoid injury.

Do not place a vase or water container
on the unit. Water may enter the unit and
degrade the insulation. This may cause
an electric shock.

Do not open window or door for long time
during operation, it may lead to ineffi cient
power usage and uncomfortable
temperature changes.

6

00_ACXF55-03350_YZ0616-1.indb 600_ACXF55-03350_YZ0616-1.indb 6 6/28/2016 11:04:00 AM6/28/2016 11:04:00 AM

Prevent water leakage by ensuring
drainage pipe is:

- Connected properly,

- Kept clear of gutters and containers,
or

- Not immersed in water

After a long period of use or use with any
combustible equipment, aerate the
room regularly.

After a long period of use, make sure the
installation rack does not deteriorate to
prevent the unit from falling down.

Remote control

Do not use rechargeable (Ni-Cd)
batteries. It may damage the remote
control.

To prevent malfunction or damage of the
remote control:

• Remove the batteries if the unit is not
going to be used for a long period of
time.

• New batteries of the same type must be
inserted following the polarity stated.

Power supply

Do not disconnect the plug by pulling the
cord to prevent electric shock.

Safety precautions

English

7

00_ACXF55-03350_YZ0616-1.indb 700_ACXF55-03350_YZ0616-1.indb 7 6/28/2016 11:04:00 AM6/28/2016 11:04:00 AM

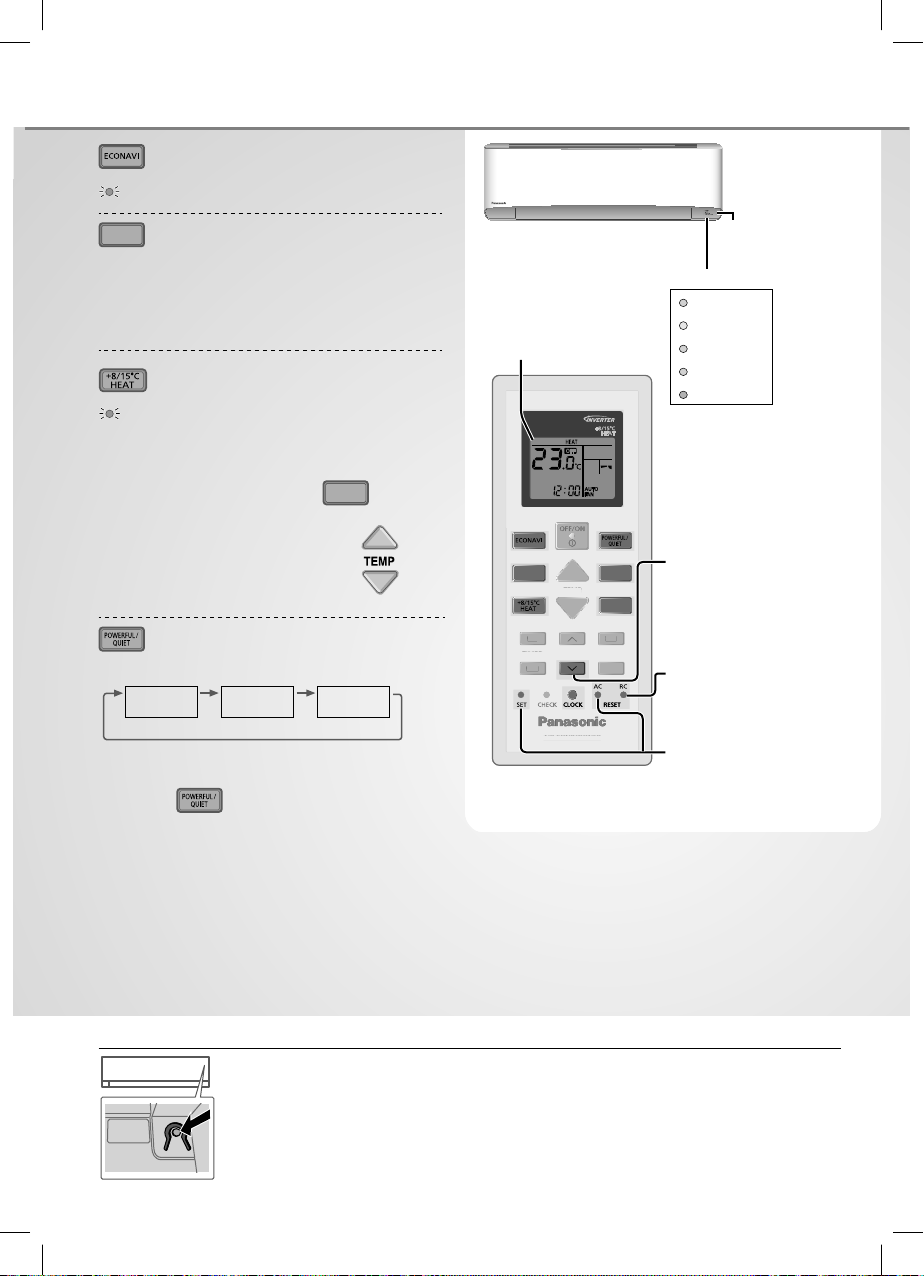

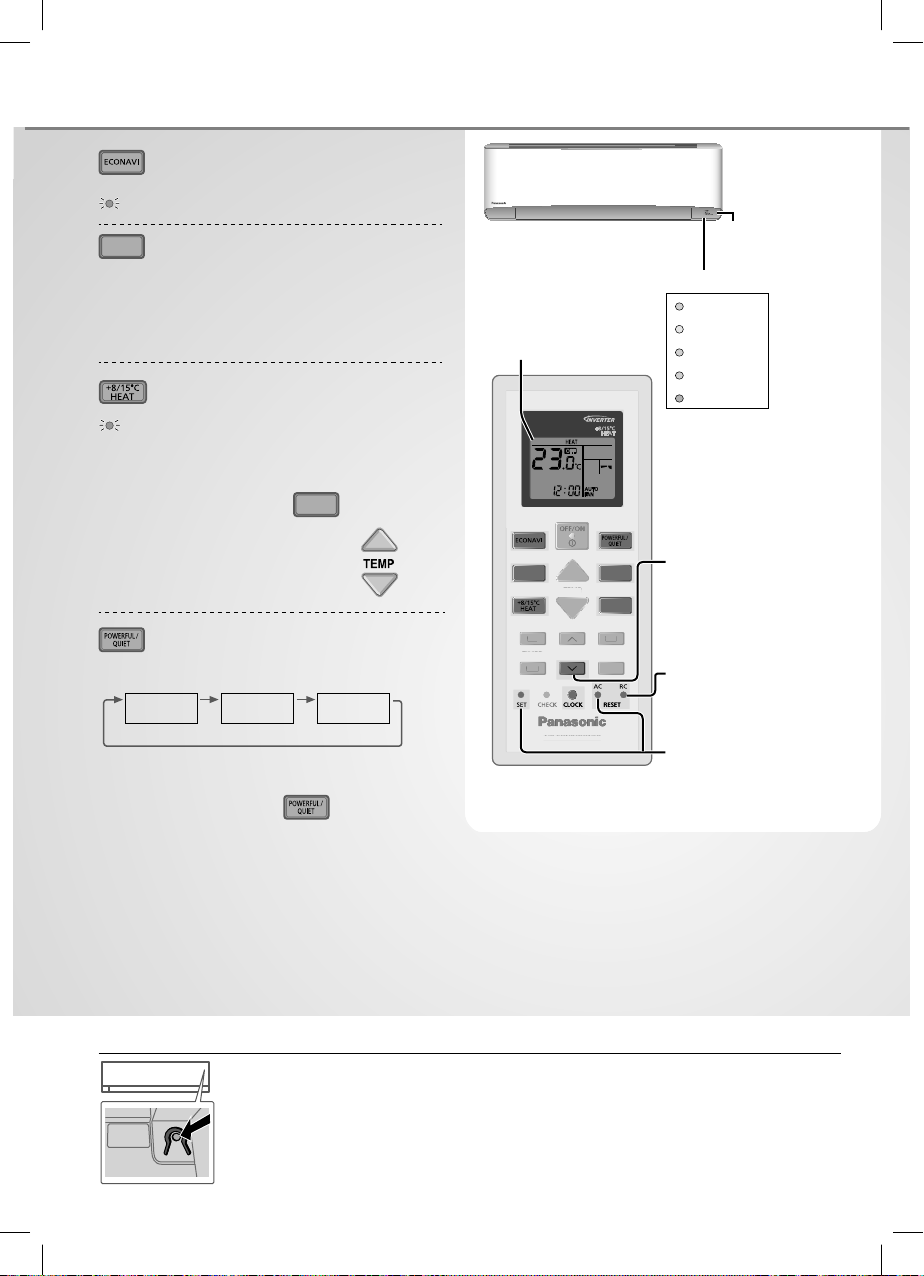

How to use

A

R

ON

OFFS

TIMER

CANCEL

TEMP

To optimise energy saving

ECONAVI

MODE

To select operation mode

HEAT - To enjoy warm air
COOL - To enjoy cool air
DRY - To dehumidify the environment
FAN - To circulate air in the room
AUTO - For your convenience

To use maintenance heating

+8/15°C HEAT

•

Maintain indoor temperature at 8/15°C. Fan
switches to high fan speed automatically.

•

This operation overwrite the operation mode and
could be cancelled by pressing

•

Defrost operation at outdoor unit
will result in sudden cold air from
indoor unit. Eliminate cold air with
heat mode.

MODE

.

15˚C

8˚C

To switch between powerful &
quiet

(Remote control display)

POWERFUL

POWERFUL: To reach temperature quickly

This operation continues until it is cancelled by

•
pressing again button or turn OFF the

unit to stop this operation.

QUIET

(NORMAL)

Remote control display

MODE

TIMER

ON

OFF

TEMP

AIR CONDITIONER

IR CONDITIONE

FAN SPEED

AIR SWING

SET

ET

CANCEL

Sunlight
sensor and
remote control

DEICE

receiver

Indicator

POWER

TIMER

ECONAVI

+8/15°C HEAT

DEICE

(White)
(White)
(White)
(White)
(White)

Press and hold for
approximately
10 seconds to show
temperature setting in
°C or °F.

Press to restore the
remote control to
default setting.

Not used in normal
operations.

QUIET: To enjoy quiet operation

• This operation reduces airfl ow noise.

Auto OFF/ON button

Use when remote control is misplaced or a malfunction occurs. Raise the front panel:

1. Press the button once to use in AUTO mode.

2. Press and hold the button until you hear 1 beep, then release to use in forced

AUTO

OFF/ON

COOL mode.

3. Repeat step 2. Press and hold the button until you hear 2 beeps, then release to
use in forced HEAT mode.

• Press the button again to turn off .

8

00_ACXF55-03350_YZ0616-1.indb 800_ACXF55-03350_YZ0616-1.indb 8 6/28/2016 11:04:00 AM6/28/2016 11:04:00 AM

CANCEL

See “To learn more...” for details.

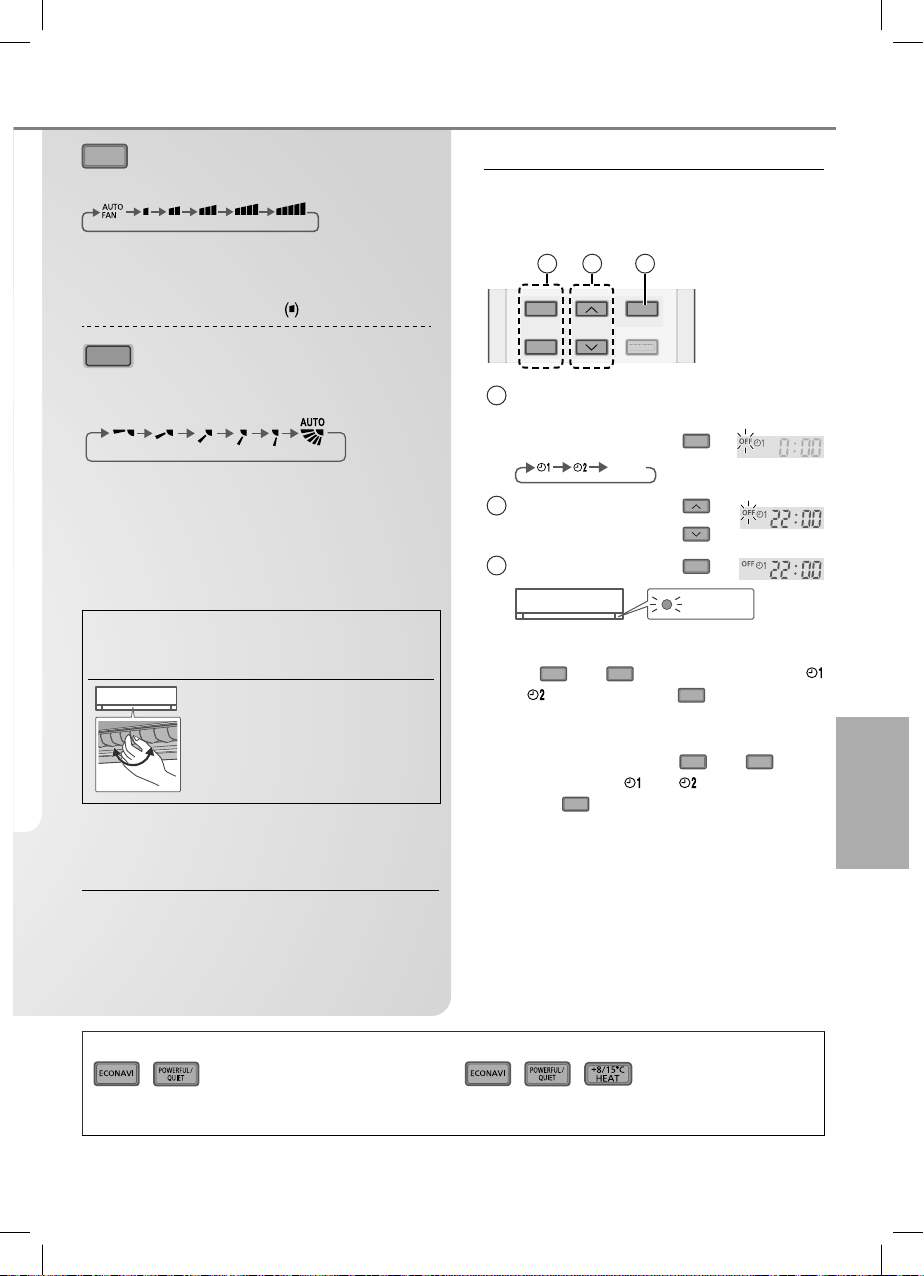

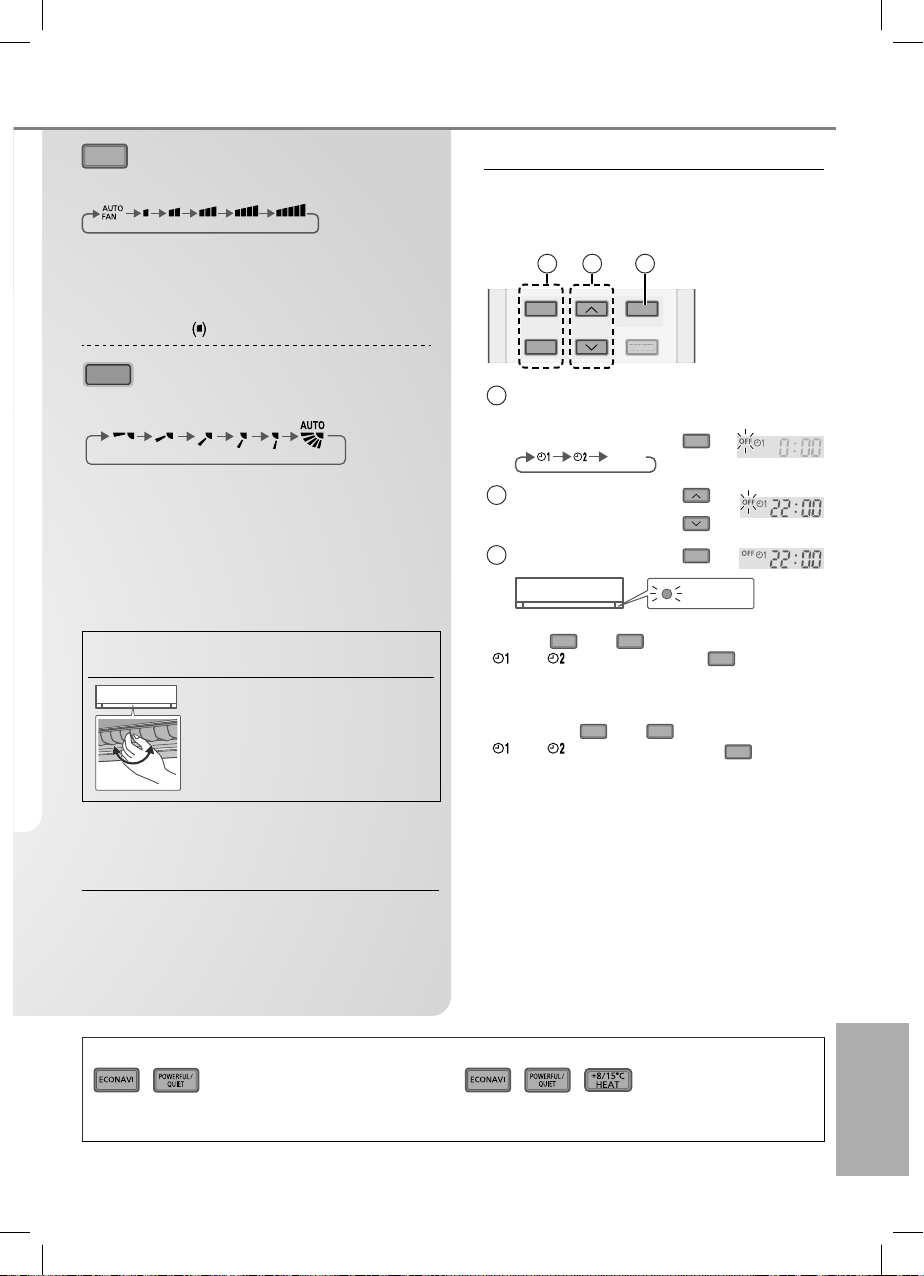

FAN SPEED

To select fan speed

(Remote control display)

• For AUTO, the indoor fan speed is automatically
adjusted according to the operation mode.

• To have low noise priority operation, select the
lowest fan speed .

To adjust vertical airfl ow

AIR SWING

direction

(Remote control display)

• Keeps the room ventilated.

• In COOL/DRY mode, if AUTO is set, the fl ap
swings up/down automatically.

• In HEAT mode, if AUTO is set, the horizontal
fl ap is fi xed at the predetermined position.

• Do not adjust the fl ap by hand.

To adjust horizontal airfl ow direction

• Manually adjustable.

Auto Restart Control

• If power is resumed after a power failure, the
operation will restart automatically after a period
of time with previous operation mode and airfl ow
direction.

• This control is not applicable when TIMER is set.

To set the timer

2 sets of ON and OFF timers are available
to turn ON or OFF the unit at diff erent preset
times.

21 3

ON

TIMER

OFF

Select ON or OFF

1

timer

• Each time pressed:

Set the time

2

Confi rm

3

SET

CANCEL

Example:
OFF at 22:00

OFF

Cancel

SET

TIMER

• To cancel ON or OFF timer, press ON or
to select respective or then press

• If timer is cancelled manually or due to power
failure, you can restore the timer again by
pressing ON or

then press

OFF

to select respective or

SET

.

• The nearest timer setting will be displayed and
will activate in sequence.

• When ON Timer is set, the unit may start
earlier (up to 35 minutes) before the actual
set time in order to achieve the desired
temperature on time.

• Timer operation is based on the clock set in
the remote control and repeats daily once set.
For clock setting, please refer to Quick guide.

CANCEL

OFF

.

How to use

English

Note

,

• Can be activated in all modes and can be

, ,

• Cannot be selected at the same time.
cancelled by pressing the respective button
again.

9

00_ACXF55-03350_YZ0616-1.indb 900_ACXF55-03350_YZ0616-1.indb 9 6/28/2016 11:04:01 AM6/28/2016 11:04:01 AM

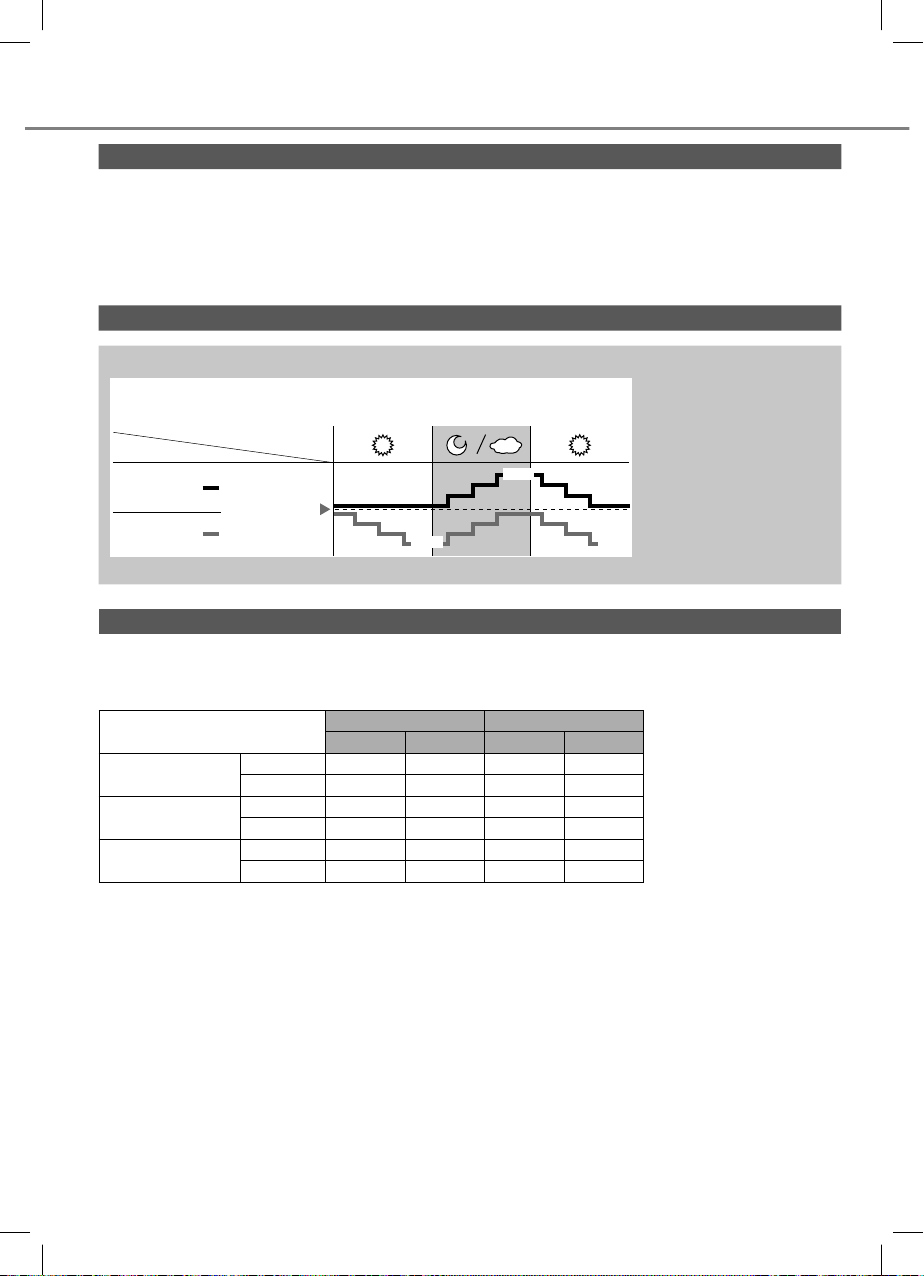

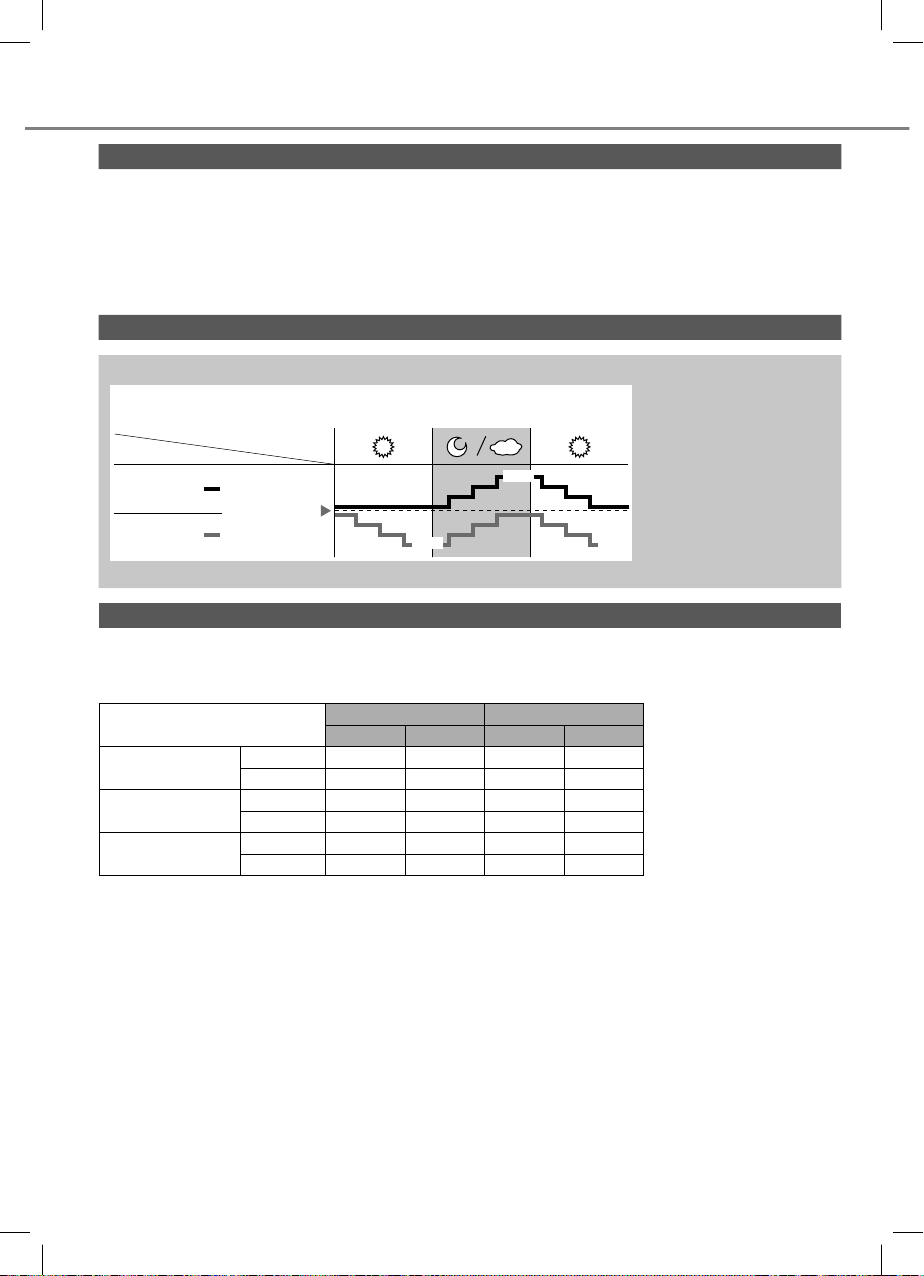

To learn more...

Operation mode

HEAT : Unit takes a while to warm up. The power indicator blinks during this operation.

• Unit may stops warm air supply for deice. The deice indicator ON during this operation.

COOL

: Use curtains to screen off sunlight and outdoor heat to reduce power consumption during COOL mode.

DRY

: Unit operates at low fan speed to give a gentle cooling operation.

FAN

: To circulate air in the room.

AUTO

: During operation mode selection the power indicator blinks.

• Unit selects operation mode every 10 minutes according to temperature setting and room temperature.

ECONAVI

Sunlight Sensor operation

ECONAVI ; Detecting sunlight intensity, the unit adjust temperature to save energy.

Mode

COOL/DRY

HEAT

• In a room without window or with thick curtain, the sunlight sensor will judge as cloudy/night.

Ambient condition

+1 °C

Set
temperature

-1 °C -1 °C

ECONAVI is activated,
the unit maintains set
temperature until a high
sunlight intensity is detected.
The sunlight sensor detects
sunlight intensity during
weather or day/night
changes, and the unit adjusts
temperature.

Operation conditions

Use this air conditioner under the following temperature range.
DBT : Dry bulb temperature

WBT : Wet bulb temperature

Temperature (°C)

COOL

HEAT

+8/15°C

HEAT

Max. 32 23 43 26

Min. 16 11 -15 11

Max. 30 - 24 18

Min. 16 - -20 -

Max. 15 - - -

Min. 8 - -20 -

Indoor Outdoor

DBT WBT DBT WBT

10

00_ACXF55-03350_YZ0616-1.indb 1000_ACXF55-03350_YZ0616-1.indb 10 6/28/2016 11:04:02 AM6/28/2016 11:04:02 AM

Cleaning instructions

To ensure optimal performance of the unit,
cleaning has to be carried out at regular
intervals. Dirty unit may cause malfunction and
you may see error code “H99”. Please consult
authorised dealer.

• Switch off the power supply and unplug before
cleaning.

• Do not touch the aluminium fi n, sharp parts may
cause injury.

• Do not use benzine, thinner or scouring powder.

• Use only soap ( pH 7) or neutral household
detergent.

• Do not use water hotter than 40 °C.

Indoor unit

Wipe the unit gently with a soft,
dry cloth.

Front panel

Wash gently and dry.

Remove the front panel

Pull out and lift up

2

Release the

1

hooks at
both ends

Close it securely

2

Push in

Indoor unit

Front panel

Aluminium fi n

Air fi lters

Air fi lters

Once every 2 weeks

• Wash/rinse the fi lters gently
with water to avoid damage to
the fi lter surface.

• Dry the fi lters thoroughly under shade, away
from fi re or direct sunlight.

• Replace any damaged fi lters.

Remove air fi lter Attach air fi lter

Insert into the unit

Air Purifying Filter

• Do not wash the air purifying fi lter.

• Replace the fi lter every 2 years or replace any

damaged fi lter.
Part no.: CZ-SA31P

English To learn more... / Cleaning instructions

1

3

Close down

4

Press both ends and center of the front panel

Insert

at both
sides

Air Purifying Filter

For seasonal inspection after extended non-use

•

Checking of remote control batteries.

•

No obstruction at air inlet and air outlet vents.

•

Use Auto OFF/ON button to select COOL/HEAT operation.
After 15 minutes of operation, it is normal to have the
following temperature diff erence between air inlet and air
outlet vents:

For extended non-use

•

Activate HEAT mode for 2~3 hours to remove moisture left
in the internal parts thoroughly to prevent mould growth.

•

Turn off the power supply and unplug.

•

Remove the remote control batteries.

COOL: ≥ 8 °C HEAT: ≥ 14 °C

11

00_ACXF55-03350_YZ0616-1.indb 1100_ACXF55-03350_YZ0616-1.indb 11 6/28/2016 11:04:02 AM6/28/2016 11:04:02 AM

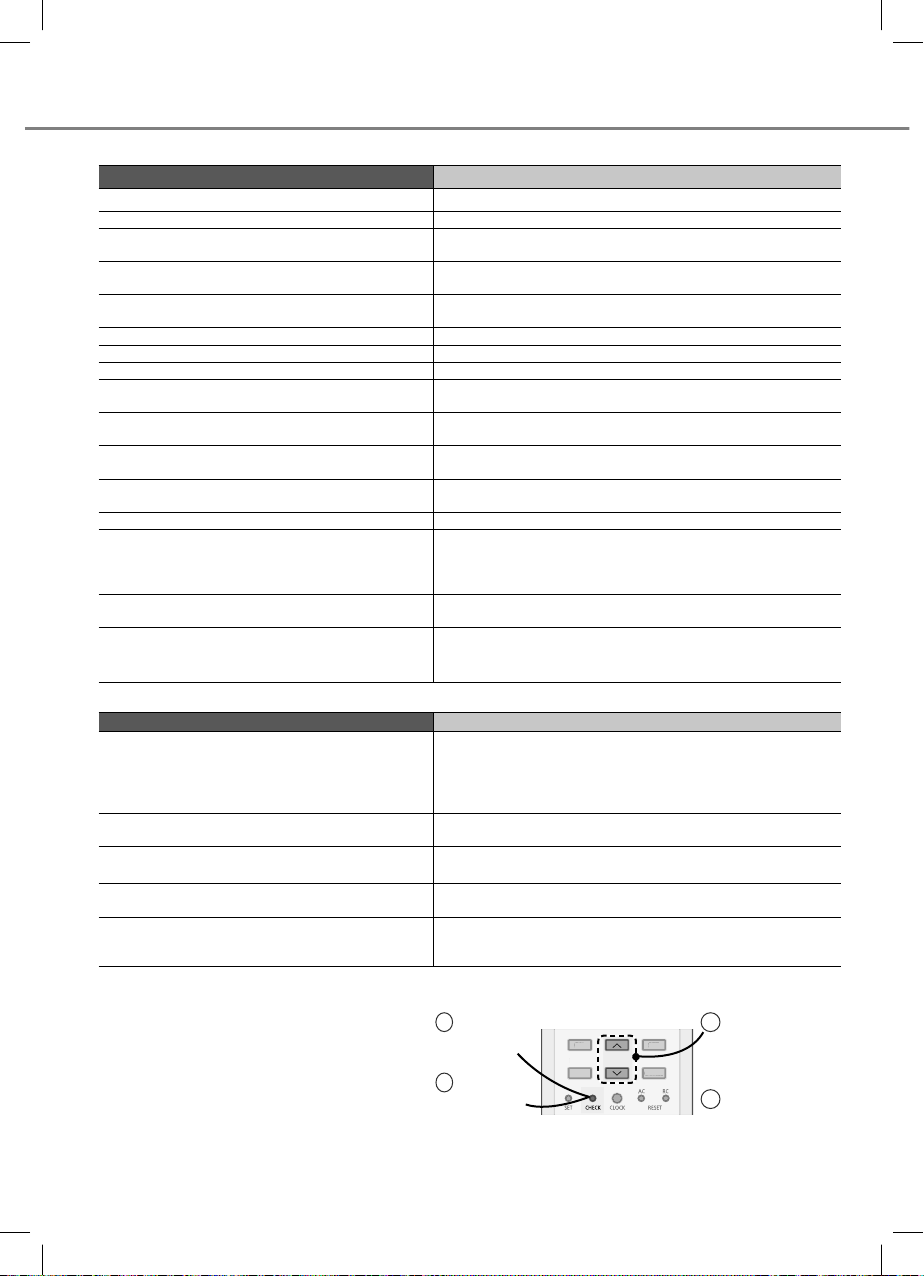

Troubleshooting

ON

O

TIMER

CANCEL

S

The following symptoms do not indicate malfunction.

Mist emerges from indoor unit.
Water fl owing sound during operation.

The room has a peculiar odour.

Indoor fan stops occasionally during automatic fan
speed setting.
Airfl ow continues even after operation has stopped.

Operation is delayed a few minutes after restarting.
Outdoor unit emits water/steam.
TIMER indicator is always on.
POWER indicator blinks during HEAT mode with no
warm air supply (and fl ap is closed).
Indoor fan stops occasionally during heating
operation.
POWER indicator blinks before the unit is switched
on.
Cracking sound during operation.

Splashing sound during operation.
Dusts accumulated on the wall.

During COOL/DRY mode, the indoor unit stops and
POWER indicator blinks.
Discoloration of some plastic parts.

Check the following before calling for servicing.

Operation in HEAT/COOL mode is not working
effi ciently.

Noisy during operation.

Remote control does not work.
(Display is dim or transmission signal is weak.)
The unit does not work.

The unit does not receive the signal from the
remote control.

NON SERVICEABLE CRITERIAS

TURN OFF POWER SUPPLY AND
UNPLUG then please consult authorised
dealer under the following conditions:

• Abnormal noise during operation.

• Water/foreign particles have entered the
remote control.

• Water leaks from Indoor unit.

• Circuit breaker switches off frequently.

• Power cord becomes unnaturally warm.

• Switches or buttons are not functioning
properly.

12

Symptom Cause

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

•

Symptom Check

•

•

•

•

•

•

•

•

•

•

•

•

The unit stops and the TIMER indicator blinks.

Use remote control to retrieve error code.

1

3

•

For certain errors, you may restart the unit for limited
operation with 4 beeps when operation starts.

Condensation eff ect due to cooling process.
Refrigerant fl ow inside the unit.

This may be due to damp smell emitted by the wall, carpet,
furniture or clothing.
This helps to remove the surrounding odour.

Extraction of remaining heat from the indoor unit
(maximum 30 seconds).
The delay is a protection to the unit’s compressor.
Condensation or evaporation occurs on pipes.
The timer setting repeats daily once set.
The unit is in defrost mode (and AIR SWING is set to AUTO).

To avoid unintended cooling eff ect.

This is a preliminary step in preparation for the operation
when the ON timer has been set.
Changes of temperature caused the expansion/contraction
of the unit.
Generating the nanoe on the unit.
Due to air circulation or static electricity generated by the
air conditioner. Some types of wall paper may collect dusts
easily (recommended to clean the area around the air
conditioner frequently).
The system has locked to operate in HEAT model only.

Discoloration is subject to material types used in plastic parts,
accelerated when exposed to heat, sun light, UV light, or
environmental factor.

Set the temperature correctly.
Close all doors and windows.
Clean or replace the fi lters.
Clear any obstruction at the air inlet and air outlet vents.
Check if the unit has been installed at an incline.
Close the front panel properly.
Insert the batteries correctly.
Replace weak batteries.
Check if the circuit breaker is tripped.
Check if timers have been set.
Make sure the receiver is not obstructed.
Certain fl uorescent lights may interfere with signal transmitter.
Please consult authorised dealer.

Press for
5 seconds

Press for
5 seconds
to quit
checking

TIMER

ON

FF

OFF

CANCEL

2

Press until you

SET

ET

hear beep sound,
then write down
the error code

Turn the unit off

4

and reveal the
error code to
authorised dealer

00_ACXF55-03350_YZ0616-1.indb 1200_ACXF55-03350_YZ0616-1.indb 12 6/28/2016 11:04:03 AM6/28/2016 11:04:03 AM

Information

Information for Users on Collection and Disposal of Old Equipment and Used Batteries

These symbols on the products, packaging, and/or accompanying documents mean that
used electrical and electronic products and batteries should not be mixed with general
household waste.
For proper treatment, recovery and recycling of old products and used batteries, please
take them to applicable collection points, in accordance with your national legislation and
the Directives 2002/96/EC and 2006/66/EC.
By disposing of these products and batteries correctly, you will help to save valuable
resources and prevent any potential negative eff ects on human health and the environment
which could otherwise arise from inappropriate waste handling.
For more information about collection and recycling of old products and batteries, please
contact your local municipality, your waste disposal service or the point of sale where you
purchased the items.
Penalties may be applicable for incorrect disposal of this waste, in accordance with
national legislation.

For business users in the European Union

If you wish to discard electrical and electronic equipment, please contact your dealer or
supplier for further information.

[Information on Disposal in other Countries outside the European Union]

These symbols are only valid in the European Union. If you wish to discard these items,

Pb

please contact your local authorities or dealer and ask for the correct method of disposal.

Note for the battery symbol (bottom two symbol examples):

This symbol might be used in combination with a chemical symbol. In this case it complies
with the requirement set by the Directive for the chemical involved.

English

13

00_ACXF55-03350_YZ0616-1.indb 1300_ACXF55-03350_YZ0616-1.indb 13 6/28/2016 11:04:03 AM6/28/2016 11:04:03 AM

Ger maximal komfort, ren luft och
optimerad energibesparing

ECONAVI + INVERTER Den perfekta energibesparingstekniken

ECONAVI upptäcker var energin normalt sett slösas och justerar eff ekten för kylning/värmning efter
rumsförhållanden och akivitetsnivåer. Sedan levererar INVERTERAREN ECONAVI sensordata och
varierar kompressorns varvtal. Detta bidrar till att optimera driften vid kylning/värmning och minskar
onödig kylning/värmning.

Se ”Läs mer...” för mer information.

14

00_ACXF55-03350_YZ0616-1.indb 1400_ACXF55-03350_YZ0616-1.indb 14 6/28/2016 11:04:03 AM6/28/2016 11:04:03 AM

Snabbguide

ON

O

TIMER

CANCEL

R

ON

OFFS

TIMER

CANCEL

A

G

F

D

1

3

ON

TIMER

FF

OFF

1

2

3

MODE

1

ON

TIMER

OFF

AIR CONDITIONER

AIR CONDITIONE

2 3

SET

CANCEL

FAN SPEED

AN SPEE

TEMP

AIR SWING

IR SWIN

SET

ET

CANCEL

2

Sätta i batterier

1

Dra loss bakstycket på

fjärrkontrollen
Sätt i batterier av typen AAA

2

eller R03 (kan användas ~ 1 år)

3

Stäng locket

Klockinställning

1

Tryck ner CLOCK

2

Ställa in tiden

3

Bekräfta

Grundläggande användning

Välj önskat läge

1

HEAT COOL

AUTO

Starta/stoppa

2

FAN DRY

POWER

• Observera att lampan
visas för att starta enheten.

3

Välj önskad temperatur

• Valområde: 16 °C ~ 30 °C.
(Ej tillgängligt i läget FAN).

•

Du kan spara energi om
enheten används inom
den rekommenderade
temperaturen
HEAT : 20 °C ~ 24 °C.
COOL: 26 °C ~ 28 °C.
DRY : 1 °C ~ 2 °C lägre än

rumstemperatur.

Innehållsförteckning

Säkerhetsföreskrifter ...........16-19

Hur den används .................20-21

Läs mer... ................................ 22

Rengöringsinstruktioner............23

Problemlösning ........................ 24

Information................................25

Tillbehör

• Fjärrkontroll

• AAA eller R03 batterier × 2

• Hållare för fjärrkontroll

• Skruvar för fjärrkontrollens
hållare × 2

Den här symbolen
visar att utrustningen
har ett antändbart
kylmedel. Om

VARNING

FÖRSIKTIGHET

FÖRSIKTIGHET

kylmedlet läcker fi nns
risk för antändning vid
en extern gnistkälla.

Den här symbolen
visar att
bruksanvisningen
ska läsas igenom
noggrant.

Den här symbolen visar
att det fi nns information
i bruksanvisningen
och/eller
installationshandboken.

Svenska

• Håll intryckt under 5 sekunder

8m

för att dämpa eller återställa
ljusstyrkan på indikeringen.

• Fjärrkontrollen måste befi nna sig
inom 8 m från inomhusdelens
mottagare.

Bilderna i denna skötselanvisning är endast illustrativa och
kan därför skilja sig från den faktiska modellen. Förändringar
kan göras utan föregående meddelande angående framtida
förbättringar.

00_ACXF55-03350_YZ0616-1.indb 1500_ACXF55-03350_YZ0616-1.indb 15 6/28/2016 11:04:03 AM6/28/2016 11:04:03 AM

15

Säkerhetsföreskrifter

Luftintag

Luftintag

Utblåsning

Utblåsning

För att undvika skada på dig själv, skada på
andra, eller skada på egendom, var god iaktta
följande:
Felaktig användning orsakad av att
skötselanvisningen inte följts kan leda till skador,
nedan klassas deras allvar:

Den här utrustninen är fylld med R32
(milt antändbart kylmedel). Om kylmelet
läcker och exponeras för en extern
tändningskälla fi nns risk för brand.

Denna symbol varnar

VARNING

FÖRSIKTIGHET

Instruktioner klassifi ceras med följande symboler:

Inomhusdel

Utblåsning

Fjärrkontroll

Utomhusdelen

för dödsfara eller
allvarliga skador.

Denna symbol varnar
för personskada eller
skada på egendom.

Denna symbol betecknar en
handling som är FÖRBJUDEN.

Dessa symboler betecknar
handlingar som är
NÖDVÄNDIGA.

Strömförsörjning

Luftintag

Luftintag

Utblåsning

VARNING

Inomhus- och utomhusenhet

Den här apparaten kan användas av
barn från åtta år och uppåt och personer
med fysiska eller mentala hinder eller
med brist på erfarenhet och kunskap,
förutsatt att de har fått övervakning eller
instruktioner angående användning av
apparaten på ett säkert sätt och förstår
riskerna som medföljer. Barn bör inte
leka med apparaten. Rengörning och
användarunderhåll ska inte utföras av
barn utan övervakning.

Apparaten ska installeras och/eller
användas i ett rum med en golvyta
som överstiger A
i närheten av antändliga källor som
värme/gnistor/öppna lågor eller farliga
områden som gasapparater, gasspisar,
gassystem eller elspisar osv. (Se tabell A
för installationsanvisningar och tabellen
för A

(m²)).

min

Var medveten om att kylmedlet
inte får innehålla någon lukt. Vi
rekommenderar att du använder
lämpliga kylmedelsgasdetetektorer, för
användning och läckagevarning.

Kontakta en auktoriserad återförsäljare
eller specialist för att rengöra de
interna delarna, reparera, installera,
avlägsna eller återinstallera enheten.
Felaktig installation kan leda till läckage,
elektriska stötar eller eldsvåda.

Kontrollera med en auktoriserad
återförsäljare eller specialist för
användning av ett godkänt köldmedia.
Att använda ett köldmedia annat än det
som är specifi cerat kan ge upphov till
skada på produkten, bristning och skada,
etc.

(m²) och inte vara

min

16

00_ACXF55-03350_YZ0616-1.indb 1600_ACXF55-03350_YZ0616-1.indb 16 6/28/2016 11:04:04 AM6/28/2016 11:04:04 AM

Använd inte några medel för att
påskynda avfrostning eller rengöring,
utöver de som rekommenderas av
tillverkaren. Alla olämpliga metoder eller
använding av inkompatibla material kan
orsaka produktskada, att den går sönder
och allvarlig personskada.

Stick inte i och bränn inte apparaten när
den är trycksatt. Exponera inte enheten
för värme, lågor, gnistor och andra
antändbara källor. Den kan explodera
och orsaka personskada eller dödsfall.

Installera inte enheten i en potentiellt
explosiv eller lättantändlig miljö.
Underlåtenhet i detta kan resultera i
skada till följd av eldsvåda.

För inte in dina fi ngrar eller andra
föremål i luftkonditionerarens
inomhus- eller utomhusenhet,
eftersom roterande delar kan
orsaka personskada.

Rör inte utomhusenheten under
blixtoväder, då det kan orsaka elstöt.

Utsätt dig inte för direkt kalluft under
en längre tid för att undvika för kraftig
nedkylning.

Sitt inte och ställ dig inte på
enheten, eftersom du då kan trilla
och skada dig.

Fjärrkontroll

Låt inte små barn leka med fjärrkontrollen
för att förhindra att de av olyckshändelse
råkar svälja batterierna.

Strömförsörjning

Använd inte modifi erad
sladd, förgreningssladd,
förlängningssladd eller
ospecifi cerad sladd för att
undvika överhettning och
eldsvåda.

För att förhindra överhettning, eldsvåda
eller elchock:

• Dela inte det använda uttaget med
annan utrustning.

• Manövrera inte enheten med våta
händer.

• Böj inte elsladden för mycket.

• Manövrera inte enheten genom att dra
ut eller sätta i elkontakten.

Om nätsladden blir skadad, måste den,
för att farliga situationer ska undvikas,
bytas ut av tillverkaren, servicepersonal
eller en person med motsvarande
kompetens.

Denna utrustning rekommenderas
starkt att installeras med Jordfelsbrytare
(ELCB, Earth Leakage Circuit Breaker)
eller Skyddsenhet för Restström (RCD,
Residual Current Device) för att undvika
elstöt eller eldsvåda.

För att förhindra överhettning, eldsvåda
eller elchock:

• Sätt i elkontakten på rätt sätt.

• Damm på elkontakten skall torkas av
med jämna mellanrum med en torr
trasa.

Sluta använda produkten om något
onormalt/fel uppträder och koppla ur
strömkontakten eller stäng av med
strömväxlaren och brytaren.
(Risk för rök/eld/elstöt)
Exempel på vad som är onormalt/fel

• Jordfelsbrytaren (ELCB:n) löser ofta ut.

• Det luktar bränt.

• Onormala störljud eller vibrationer hos
enheten.

• Vatten läcker från inomhusenheten.

• Strömsladden eller -kontakten blir
onormalt het.

• Fläkthastigheten kan inte kontrolleras.

• Enheten stoppar direkt även om den
satts på för drift.

• Fläkten stoppar inte även om driften
stoppas.

Kontakta omedelbart din lokala
återförsäljare för underhåll/reparation.

Svenska Säkerhetsföreskrifter

Denna utrustning måste jordas för att
undvika elstöt eller eldsvåda.

17

00_ACXF55-03350_YZ0616-1.indb 1700_ACXF55-03350_YZ0616-1.indb 17 6/28/2016 11:04:04 AM6/28/2016 11:04:04 AM

Säkerhetsföreskrifter

Förhindra elskador genom att stänga av
strömmen och koppla ur:

- Innan rengöring eller underhållsarbete,

- Vid långvarig avstängning, eller

- Vid kraftigt åskväder.

Försiktighet gällande användning av
köldmediet R32

Var särskilt försiktig med följande saker när du
använder apparater och hanterar köldmediet.

Eftersom driftstrycket är högre än för
modeller med köldmediet R22 används
en del specialverktyg för rörsystem,
installation samt service.
Särskilt när man byter ut en modell med
köldmediet R22 mot en ny modell med
köldmediet R32, ska man alltid byta
ut det konventionella rörsystemet och
kopplingsmuttrarna med det som gäller
för R32 och R410A för utomhusenheten.
För R32 och R410A kan man
använda samma kopplingsmutter på
utomhusenhetens sida och rör.

Modeller som använder köldmediet R32
och R410A har en annan gängdiameter
för påfyllningsöppningen för att undvika
att man fyller på med köldmediet R22
och av säkerhetsskäl.
Därför ska man på kontrollera detta
på förhand. [Gängdiameter för
påfyllningsöppningen för R32 och R410A
är 12,7 mm.]

Var ännu mer försiktig än med R22 så
att främmande föremål som (olja, vatten
osv.) inte kommer in i rörsystemet.
Tänk även på när du förvarar rörsystemet
att säkert försegla öppningen med
exempelvis tejp. (Hanteringen av R32
liknar den för R410A.)

Denna apparat ska förvaras i ett
välventilerat utrymme.

Denna apparat ska förvaras i ett rum fritt
från öppna lågor och antändningskällor.

Denna apparat ska förvaras så att man
förhindrar att mekaniska skador inträff ar.

FÖRSIKTIGHET

Inomhus- och utomhusenhet

Tvätta inte inomhusdelen med vatten,
bensin, thinner eller skurpulver för
att undvika skada eller korrosion på
enheten.

Använd inte för förvaring av fi nkänslig
utrustning, mat, djur, växter, konstverk
eller andra föremål. Detta kan orsaka
kvalitetsförsämring, etc.

Använd inte antändbar utrustning
framför luftfl ödesutgången för att undvika
spridning av eldsvåda.

Utsätt inte växter eller husdjur för direkt
luftfl öde för att undvika skador på dem,
etc.

Rör inte den vassa
aluminiumfl änsen, eftersom
vassa delar kan orsaka
personskada.

Sätt inte på inomhusenheten till ON då
du vaxar golvet. Efter vaxning, vädra
rummet ordentligt innan du använder
enheten.

Installera inte enheten på oljiga eller
rökiga platser för att förhindra skador på
enheten.

Montera inte isär enheten för rengöring
för att undvika personskador.

Stå inte på en ostadig bänk när du rengör
för att undvika personskador.

Ställ inte vaser eller behållare med
vatten på enheten. Vatten kan tränga in i
enheten och försämra isoleringen. Detta
kan orsaka elchock.

Öppna inte fönstret eller dörren under en
längre användningsperiod, eftersom det
kan leda till ineff ektiv strömförbrukning
och obehagliga temperaturförändringar.

18

00_ACXF55-03350_YZ0616-1.indb 1800_ACXF55-03350_YZ0616-1.indb 18 6/28/2016 11:04:04 AM6/28/2016 11:04:04 AM

Förhindra vattenläckage genom att se till
att dräneringsröret är:

- Rätt anslutet,

- Fritt från rännor och behållare, eller

- Inte nersänkt i vatten

Efter en längre tids användning eller
användning med någon bränsledriven
utrustning, lufta rummet regelbundet.

Efter en längre tids användning, se till så
att monteringskonsolen inte är försvagad
för att undvika att enheten faller ner.

Fjärrkontroll

Använd inte uppladdningsbara batterier
(Ni-Cd) till fjärrkontrollen.
Det kan skada fjärrkontrollen.

För att förhindra tekniska fel eller skador
på fjärrkontrollen:

• Ta ur batterierna ur fjärrkontrollen om
värmepumpen inte skall användas
under en längre tid.

• Nya batterier av samma sort måste
sättas i enligt polaritetsmarkeringen.

Säkerhetsföreskrifter

Strömförsörjning

Håll i nätkontakten – inte nätsladden –
och dra, för att koppla ur enheten för att
förhindra elchock.

Svenska

19

00_ACXF55-03350_YZ0616-1.indb 1900_ACXF55-03350_YZ0616-1.indb 19 6/28/2016 11:04:05 AM6/28/2016 11:04:05 AM

Hur den används

A

R

ON

OFFS

TIMER

CANCEL

TEMP

För att optimera energisparande

ECONAVI

MODE

Välja funktionsläge

HEAT - För att få varm luft
COOL - För att få kall luft
DRY - För att avfukta din omgivning
FAN - För att få luften att cirkulera i rummet
AUTO - För enklare användning

Underhållsvärme

+8/15°C HEAT

•

Bibehåll inomhustemperaturen vid 8/15°C.
Fläkten växlar till hög fl äkthastighet automatiskt.

•

Denna funktion ändrar användarläget och kan
raderas genom att

•

Avfrostning vid utomhusenheten kan
resultera i plötslig kall luft från
inomhusenheten. Eliminera kall luft
med uppvärmningsläget.

För att växla mellan kraftfull &
tyst

(Fjärrkontrollens display)

POWERFUL

POWERFUL: För att nå en temperatur snabbt

• Denna åtgärd fortsätter tills man avbryter den
genom att på nytt trycka på knappen
eller STÄNGER av enheten.

MODE

QUIET

trycks ner.

15˚C

8˚C

(NORMAL)

Fjärrkontrollens display

MODE

TIMER

ON

OFF

TEMP

AIR CONDITIONER

IR CONDITIONE

FAN SPEED

AIR SWING

SET

ET

CANCEL

DEICE

Solljussensor och
fjärrkontrollmottagare

Lysdioder

POWER

TIMER

ECONAVI

+8/15°C HEAT

DEICE

(Vit)
(Vit)
(Vit)
(Vit)
(Vit)

Tryck och håll
nere i ungefär 10
sekunder för att visa
temperaturinställningen i
°C eller °F.

Tryck för att återställa
fjärrkontrollen till
standardinställning.

Används ej i normal drift.

QUIET: För att få en tyst drift

• Denna funktion reducerar luftfl ödesoljud.

Auto-knapp OFF/ON

Används då fjärrkontrollen tappats bort eller fungerar felaktigt. Lyft frontpanelen:

1. Tryck på knappen en gång för att använda i AUTO-läge.

2. Tryck och håll inne knappen tills du hör 1 signal, släpp sedan för att använda i

AUTO

OFF/ON

forcerat KYL-läge.

3. Upprepa steg 2. Tryck och håll ned knappen tills du hör 2 signaler, släpp sedan för
att använda i framtvingat HEAT-läge.

• Tryck på knappen igen för att stänga av.

20

00_ACXF55-03350_YZ0616-1.indb 2000_ACXF55-03350_YZ0616-1.indb 20 6/28/2016 11:04:05 AM6/28/2016 11:04:05 AM
