Operating Instructions

Air Conditioner

Model No. Indoor Unit Outdoor Unit

CS-ME9PD3EA CS-ME12PD3EA CS-ME18PD3EA

Multi Split

CU-2E15PBE CU-2E18PBE CU-3E18PBE CU-4E23PBE CU-4E27PBE CU-5E34PBE

Operating Instructions Air Conditioner

Bedienungsanleitung Klimagerät

Handleiding Airconditioner

Istruzioni di funzionamento Condizionatore d’aria

Οδηγίες λειτουργίας Κλιματιστικό

Comment utiliser l’appareil Climatiseur

2-9

10-17

18-25

26-33

34-41

42-49

Instrucciones de funcionamiento Climatizador de aire

Instruções de funcionamento Aparelho de ar condicionado

Инструкции за работа Климатик

F568973

50-57

58-65

66-73

Български Português Español Français Eλληνικά Italiano Nederlands Deutsch English

Thank you for purchasing Panasonic Air Conditioner.

Installation instructions attached. Before operating the unit, read these operating instructions thoroughly and keep them for future reference. The illustrations in this manual are for explanation purposes only and may differ from the actual unit. They are subject to change without notice for future improvement.

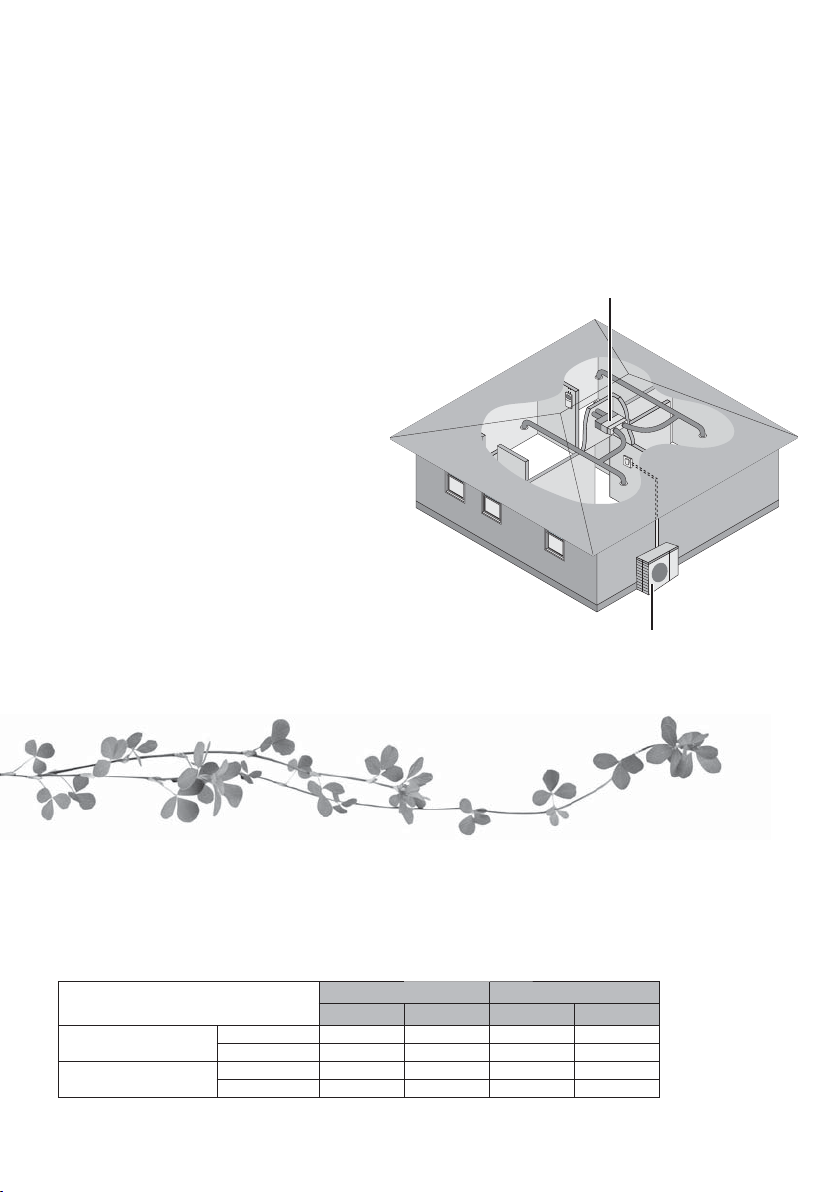

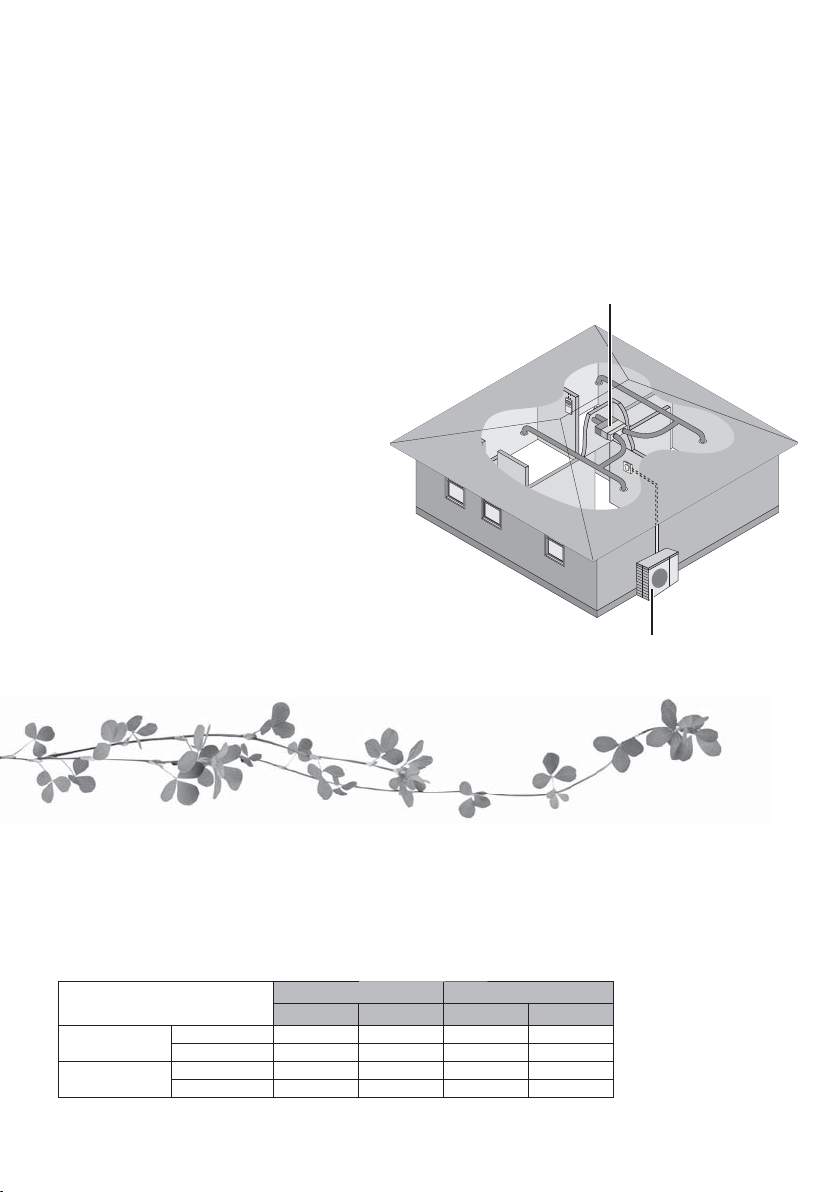

Multi air conditioner system

Multi air conditioner systems save space by letting you connect multiple indoor units to a single outdoor unit.

• For complete product features, please refer catalogue.

Indoor units

• It is possible to operate the indoor units individually or simultaneously. The priority of operation is placed on the ﬁ rst unit that turned on.

• During operation, HEAT and COOL modes cannot activate at the same time for different indoor units.

• The power indicator blinks to indicate the indoor unit is standing by for a different operation mode.

Indoor units

Outdoor unit

Operation conditions

Use this air conditioner under the following temperature range. DBT : Dry bulb temperature

WBT : Wet bulb temperature

Multi split outdoor unit

Temperature (°C)

COOL

HEAT

Max. 32 23 46 26

Min. 16 11 -10 -

Max. 30 - 24 18

Min. 16 - -15 -16

Indoor Outdoor

DBT WBT DBT WBT

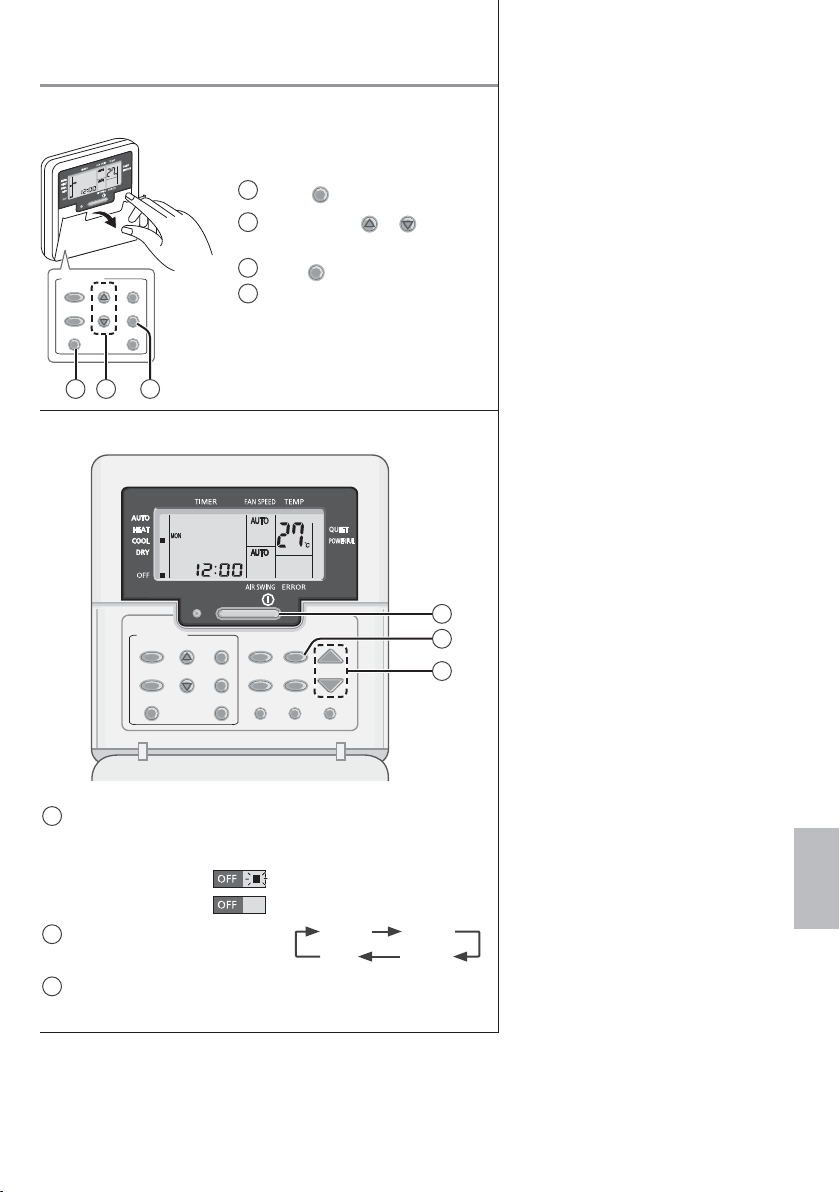

Quick guide

Remote control preparation

Open the cover to use the buttons

Press

OFF

Press select current day

Press

TIMER/CLOCK

MODE

OFF/ON

DOWN

SELECTUP

SET

CANCELCLOCK

Repeat steps 2 and 3 to set the current time

31 2

Basic operation

OFF

TIMER/CLOCK

MODE

OFF/ON

DOWN

SELECTUP

SET

CANCELCLOCK

FAN SPEED

AIR SWING

CHECK RESET

TIMER

MODE

QUIET/

POWERFUL

AC RC

CLOCK

UP or

SET

to conﬁ rm

TEMP

DOWN

Table of contents

Safety precautions ...................4-5

How to use...............................6-7

Information...............................6-7

To set the timer ........................7-8

Troubleshooting ..........................9

1 2

English

Start/stop the operation

• Please note that the OFF indication is as follows:

To start: To stop:

Select the desired mode

Select the desired temperature

• Selection range: 16 °C ~ 30 °C.

AUTO HEAT

DRY

COOL

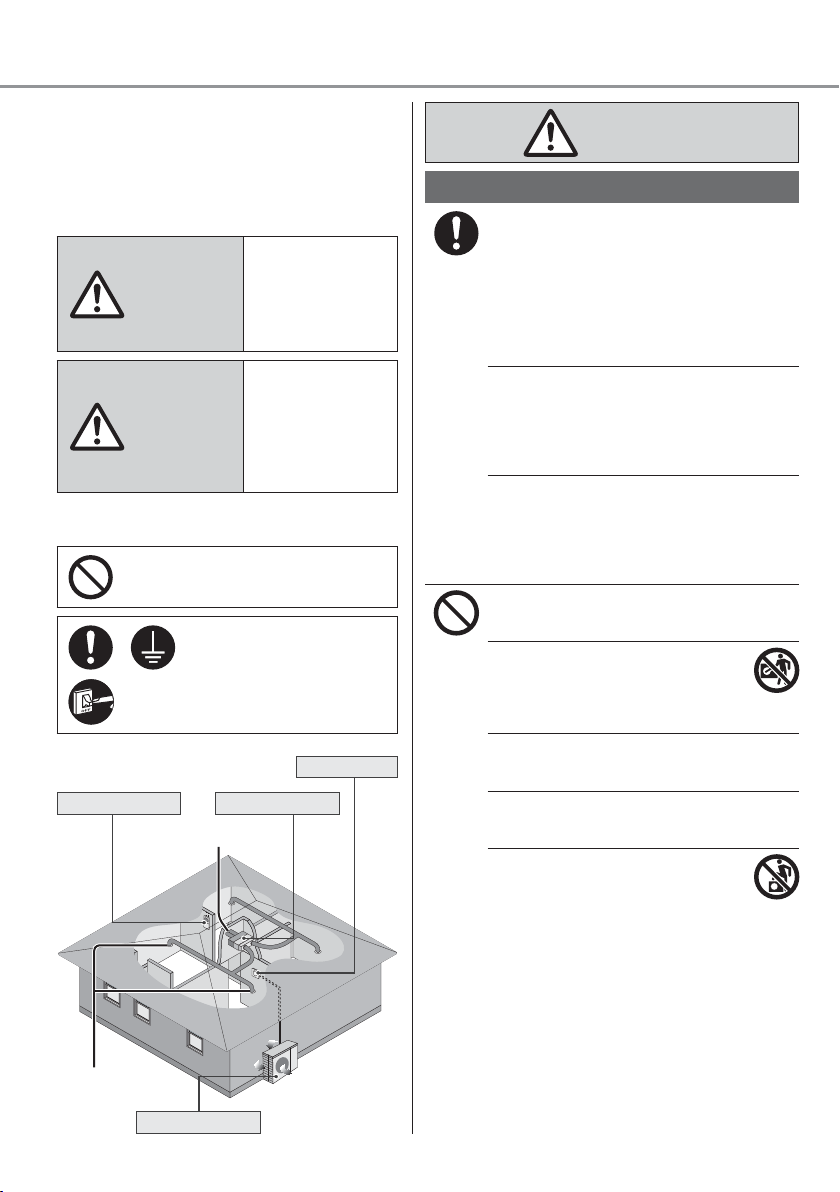

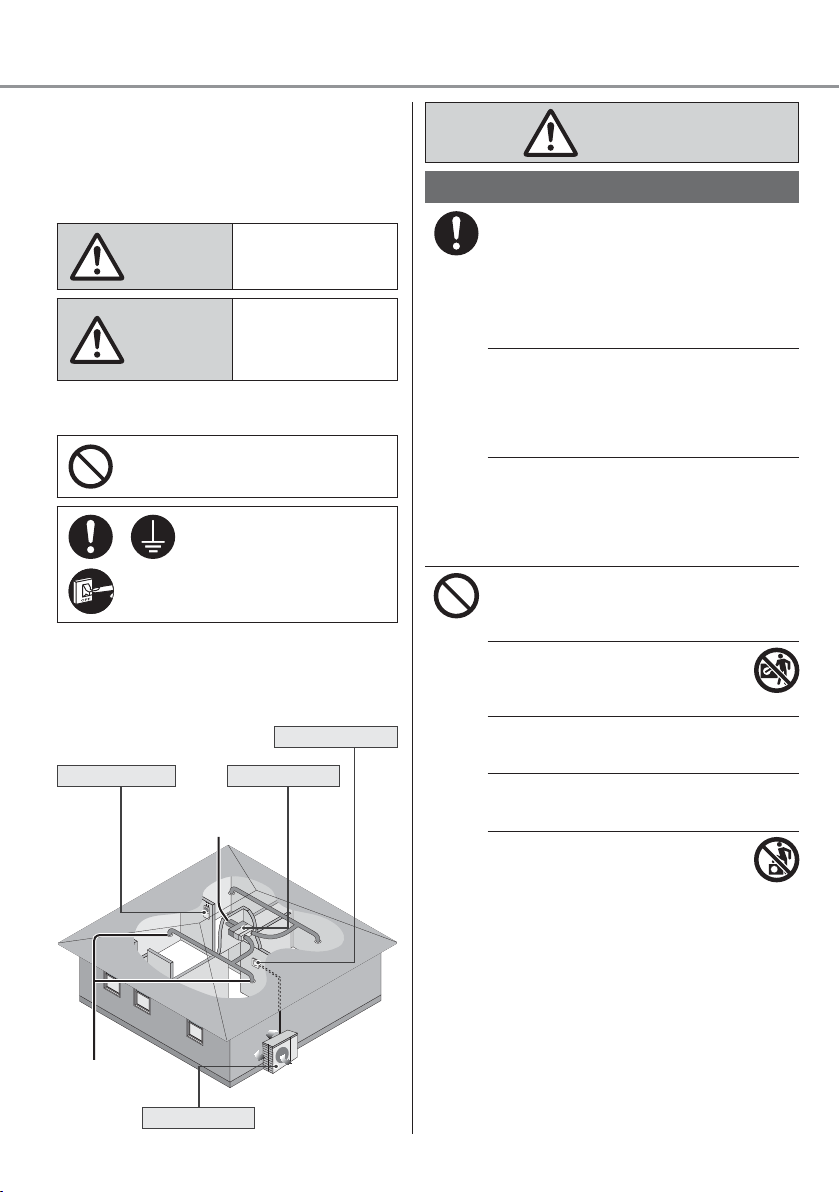

Safety precautions

Air inlet

Air outlet

To prevent personal injury, injury to others or property damage, please comply with the following: Incorrect operation due to failure to follow instructions below may cause harm or damage, the seriousness of which is classiﬁ ed as below:

This sign warns of

WARNING

CAUTION

The instructions to be followed are classiﬁ ed by the following symbols:

Remote control

death or serious injury.

This sign warns of injury or damage to property.

This symbol denotes an action that is PROHIBITED.

These symbols denote actions COMPULSORY.

Power supply

Indoor unit

WARNING

Indoor unit and outdoor unit

This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. Children should be supervised to ensure that they do not play with the appliance.

Please consult authorised dealer or specialist to clean the internal parts, repair, install, remove and reinstall the unit. Improper installation and handling will cause leakage, electric shock or ﬁ re.

Conﬁ rm with authorised dealer or specialist on usage of any speciﬁ ed refrigerant type. Using refrigerant type other than the speciﬁ ed may cause product damage, burst and injury etc.

Do not install the unit in a potentially explosive or ﬂ ammable atmosphere. Failure to do so could result in ﬁ re.

Do not insert your ﬁ ngers or other objects into the air conditioner indoor or outdoor unit, rotating parts may cause injury.

Do not touch the outdoor unit during lightning, it may cause electric shock.

Do not expose yourself directly to cold air for a long period to avoid excess cooling.

Do not sit or step on the unit, you may fall down accidentally.

Air outlet vent

Air inlet vent

Air inlet

Outdoor unit

Air outlet

Power supply

Do not use a modiﬁ ed cord, joint cord, extension cord or unspeciﬁ ed cord to prevent overheating and ﬁ re.

To prevent overheating, ﬁ re or electric shock:

•

Do not share the same power outlet with other equipment.

•

Do not operate with wet hands.

•

Do not over bend the power supply cord.

If the supply cord is damaged, it must be replaced by the manufacturer, service agent or similarly qualiﬁ ed persons in order to avoid a hazard.

It is strongly recommended to be installed with Earth Leakage Circuit Breaker (ELCB) or Residual Current Device (RCD) to prevent electric shock or ﬁ re.

Stop using the product if any abnormality/ failure occurs and disconnect the power plug or turn off the power switch and breaker. (Risk of smoke/ﬁ re/electric shock) Examples of abnormality/failure

•

The ELCB trips frequently.

•

Burning smell is observed.

•

Abnormal noise or vibration of the unit is observed.

•

Water leaks from the indoor unit.

•

Power cord or plug becomes abnormally hot.

•

Fan speed cannot be controlled.

•

The unit stops running immediately even if it is switched on for operation.

•

The fan does not stop even if the operation

is stopped. Contact your local dealer immediately for maintenance/repair.

This equipment must be earthed to prevent electrical shock or ﬁ re.

Prevent electric shock by switching off the power supply:

- Before cleaning or servicing,

- When extended non-use, or

- During abnormally strong lightning activity.

CAUTION

Indoor unit and outdoor unit

Do not wash the indoor unit with water, benzine, thinner or scouring powder to avoid damage or corrosion at the unit.

Do not use for preservation of precise equipment, food, animals, plants, artwork or other objects. This may cause quality deterioration, etc.

Do not use any combustible equipment in front of the airﬂ ow outlet to avoid ﬁ re propagation.

Do not expose plants or pet directly to airﬂ ow to avoid injury, etc.

Do not touch the sharp aluminium ﬁ n, sharp parts may cause injury.

Do not switch ON the indoor unit when waxing the ﬂ oor. After waxing, aerate the room properly before operating the unit.

Do not install the unit in oily and smoky areas to prevent damage to the unit.

Do not dismantle the unit for cleaning purpose to avoid injury.

Do not step onto an unstable bench when cleaning the unit to avoid injury.

Do not place a vase or water container on the unit. Water may enter the unit and degrade the insulation. This may cause an electric shock.

Do not open window or door for long time during COOL/DRY mode operation.

Prevent water leakage by ensuring drainage pipe is:

- Connected properly,

- Kept clear of gutters and containers, or

- Not immersed in water After a long period of use or use with any

combustible equipment, aerate the room regularly.

After a long period of use, make sure the installation rack does not deteriorate to prevent the unit from falling down.

English

Safety precautions

How to use

Remote control display

OFF

TIMER/CLOCK

MODE

OFF/ON

DOWN

SELECTUP

SET

CANCELCLOCK

FAN SPEED

AIR SWING

CHECK RESET

Press and hold for approximately 10 seconds to show temperature setting in °C or °F.

Not applicable

FAN SPEED

To select fan speed

(Remote control display)

MODE

QUIET/

TEMP

POWERFUL

AC RC

Press to restore the remote control to default setting.

Not used in normal operations.

MODE

To select operation mode

AUTO - For your convenience

• Unit selects operation mode every 3 hours according to setting temperature, outdoor temperature and room temperature.

HEAT - To enjoy warm air

• Unit takes a while to warm up.

COOL - To enjoy cool air

• Use curtains to screen off sunlight and outdoor heat to reduce power consumption during COOL mode.

DRY - To dehumidify the environment

• Unit operates at low fan speed to give a gentle cooling operation.

QUIET/

POWERFU

To switch between quiet & powerful

QUIET POWERFUL NORMAL

QUIET: To enjoy quiet operation

• This operation reduces airﬂ ow noise.

POWERFUL: To reach temperature quickly

• Press the button again or turn OFF the unit to stop this operation.

Can be activated in all modes and can be cancelled by pressing the respective button again.

• For AUTO, the indoor fan speed is automatically adjusted according to the operation mode.

Information

Information for Users on Collection and Disposal of Old Equipment

These symbols on the products, packaging, and/or accompanying documents mean that used electrical and electronic products should not be mixed with general household waste. For proper treatment, recovery and recycling of old products, please take them to applicable collection points, in accordance with your national legislation and the Directives 2002/96/EC and 2006/66/EC. By disposing of these products correctly, you will help to save valuable resources and prevent any potential negative effects on human health and the environment which could otherwise arise from inappropriate waste handling. For more information about collection and recycling of old products, please contact your local municipality, your waste disposal service or the point of sale where you purchased the items. Penalties may be applicable for incorrect disposal of this waste, in accordance with national legislation.

For business users in the European Union

If you wish to discard electrical and electronic equipment, please contact your dealer or supplier for further information.

[Information on Disposal in other Countries outside the European Union]

These symbols are only valid in the European Union. If you wish to discard these items, please contact your local authorities or dealer and ask for the correct method of disposal.

To set the timer

MODE

OFF/ON

SET

OWN

To ensure optimal performance of the unit, cleaning has to be carried out at regular intervals. Please consult authorised dealer.

• Switch off the power supply before cleaning.

• Do not touch the aluminium ﬁ n, sharp parts may cause injury.

• Do not use benzine, thinner or scouring powder.

• Use only soap (

pH 7) or neutral household

detergent.

• Do not use water hotter than 40 °C.

For seasonal inspection after extended non-use

• No obstruction at air inlet and air outlet vents.

• These units are mounted inside the ceiling. It uses external air intake vent and air outlet vent to operate. Please consult your nearest dealer for seasonal inspection.

• After 15 minutes of operation, it is normal to have the following temperature difference between air inlet and air outlet vents:

COOL: ≥ 8 °C HEAT: ≥14 °C

For extended non-use

• Activate HEAT mode for 2~3 hours to remove moisture left in the internal parts thoroughly to prevent mould growth.

• Turn off the power supply.

Daily timer setting

To turn ON or OFF the unit at a preset time.

TIMER/CLOCK

1 2

Press TIMER

• Press once to change the display from clock to timer or vice-versa.

• Press for 4 seconds to change the display from daily timer to weekly timer or viceversa.

Select ON or OFF

timer

Set the time

Conﬁ rm

• To cancel, press

SELECT

CANCELCLOCK

MODE

to enter timer mode

Example: OFF at 22:00

OFF/ON

DOWN

SET

CANCEL

3 4

English

How to use / Information / To set the timer

NON SERVICEABLE CRITERIAS

TURN OFF POWER SUPPLY then please consult authorised dealer under the following conditions:

• Abnormal noise during operation.

• Water/foreign particles have entered the remote control.

• Water leaks from Indoor unit.

• Circuit breaker switches off frequently.

• Power cord becomes unnaturally warm.

• Switches or buttons are not functioning properly.

• When ON timer is set, the unit may start early before the actual set time in order to achieve the desired temperature on time.

• Timer operation is based on the clock set in the remote control and repeats daily once set.

• The timer closest to the current time will be activated ﬁ rst.

• If timer is cancelled manually or due to power failure, you can restore the previous setting by pressing

SET

To set the timer

MODE

OFF/ON

SET

OWN

Weekly timer setting

Promotes energy saving by allowing you to set up to 6 programmes in any given day.

TIMER/CLOCK

Lights up if Timer operation is selected

OFF Timer ON Timer Day to be selected

MODE

1. Press TIMER display to weekly timer.

2. Press TIMER UP or desired day.

SELECT

3. Press

to conﬁ rm your selection.

4. “1” will be blinking, press programme 1.

5. Press TIMER

6. Press TIMER

OFF/ON

or desired time. If you want to set the timer together with your desired temperature, press select the temperature.

7. Press

SET

to conﬁ rm programme 1. The

selected day will be highlighted with .

• After 2 seconds, the display will move to the next programme. Repeat steps 4 to 7 to set programmes 2 to 6.

• During timer setup, if no button is pressed within 30 seconds, or if the setting at that moment is conﬁ rmed and timer setup is ended.

SELECT

CANCELCLOCK

Programme number in a day (1 ~ 6)

Indicates the selected day Indicates the next timer

operation day

Time to be selected (10 minutes step)

for 4 seconds to change

DOWN

to select your

SELECT

to set

to select ON or OFF timer.

DOWN

to select your

TEMP

SET

button is pressed, the

To check current timer programme

1. Press TIMER press

2. Press TIMER shown, press

3. Press TIMER programmes.

MODE

SELECT

to enter timer mode and

to enter day setting.

DOWN

SELECT

to conﬁ rm your selection.

DOWN

until your desired day is

to check the set

To modify current timer programme or add new timer programme

1. Press TIMER press

2. Press TIMER shown.

3. Perform steps 4 to 7 of “Weekly timer setting” to modify existing timer programme, or add any timer programme.

MODE

SELECT

to enter timer mode and

to enter day setting.

DOWN

until your desired day is

To cancel current timer programme

SELECT

1. Press

2. Press TIMER shown, press

3. Press TIMER is shown. Press

to enter day.

DOWN

SELECT

until your desired day is

to enter programme setting.

DOWN

until your desired day

CANCE

to cancel the programme

and will disappear.

To disable/enable Weekly Timer

• To disable weekly timer setting, press TIMER

MODE

, then press

• To enable previous weekly timer setting, press

TIMER

MODE

CANCEL

, then press

SET

Note

• Daily timer and weekly timer could not be set at the same time.

• Same timer programme cannot be set in the same day.

Troubleshooting

The following symptoms do not indicate malfunction.

Symptom Cause

Mist emerges from indoor unit. • Condensation effect due to cooling process. Water ﬂ owing sound during operation. • Refrigerant ﬂ ow inside the unit.

The room has a peculiar odour. • This may be due to damp smell emitted by the wall,

Indoor fan stops occasionally during automatic fan speed setting.

Operation is delayed a few minutes after restarting.

Outdoor unit emits water/steam. • Condensation or evaporation occurs on pipes. TIMER indicator is always on. • The timer setting repeats daily once set. Power indicator blinks during operation and the

indoor fan is stopped. Indoor fan stops occasionally during heating

operation. POWER indicator blinks before the unit is

switched on. Cracking sound during operation. • Changes of temperature caused the expansion/

Check the following before calling for servicing.

Symptom Check

Operation in HEAT/COOL mode is not working efﬁ ciently.

Noisy during operation. • Check if the unit has been installed at an incline. The unit does not work. • Check if the circuit breaker is tripped.

carpet, furniture or clothing.

• This helps to remove the surrounding odour.

• The delay is a protection to the unit’s compressor.

• The unit is in defrost mode, and the melted frost is drained from the outdoor unit.

• To avoid unintended cooling effect.

• This is a preliminary step in preparation for the operation when the ON timer has been set.

contraction of the unit.

• Set the temperature correctly.

• Close all doors and windows.

•

Clear any obstruction at the air inlet and air outlet vents.

• Check if timers have been set.

EnglishTo set the timer / Troubleshooting

The following symptoms indicate malfunction.

Symptom Check

At remote control, OFF indicator does not shown on remote control display but operation LED OFF.

Operation LED

OFF Indicator

OFF

TIMER/CLOCK

MODE

OFF/ON

DOWN

SELECTUP

SET

CANCELCLOCK

MODE

FAN SPEED

QUIET/

POWERFUL

AIR SWING

AC RC

CHECK RESET

TEMP

3/12

•

Use remote control to retrieve error code as follows.

Ensure the operation LED is in OFF condition.

Press

Press TIMER

for 5 seconds

CHECK

DOWN

• If error code and abnormality can be identiﬁ ed, the operation LED will be ON continuously, then jot down the error code.

Press checking

Reveal the error code to authorised dealer

again for 5 seconds to quit

CHECK

Wir danken Ihnen für den Kauf Ihres Panasonic-Klimageräts.

Die Montageanleitung liegt dem Gerät bei. Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch und bewahren Sie sie für die künftige Verwendung auf. Die Abbildungen in diesem Handbuch dienen nur Erläuterungszwecken und können sich von dem tatsächlichen Gerät unterscheiden. Sie können durch künftige Verbesserungen am Gerät ohne vorherige Ankündigung geändert werden.

Multi-Split-Klimasystem

Bei Multi-Split-Klimasystemen werden mehrere Innengeräte an ein einziges Außengerät angeschlossen, so dass diese Systeme sehr platzsparend sind.

• Näheres zu den Features dieses Produkts siehe im Produktkatalog.

Innengerät

• Die Innengeräte können einzeln oder

zusammen verwendet werden. Die Wahl der Betriebsart richtet sich nach dem Gerät, das als erstes eingeschaltet wird.

• Heiz- und Kühlbetrieb können nicht

gleichzeitig von verschiedenen Klimageräten genutzt werden.

• Die POWER-Symbol blinkt, um anzuzeigen,

dass das Innengerät sich im StandbyBetrieb beﬁ ndet, bis eine andere Betriebsart verwendet wird.

Innengerät

Außengerät

Betriebsbereiche

Verwenden Sie dieses Klimagerät in folgenden Temperaturbereichen. TK : Trockenkugeltemperatur

FK : Feuchtkugeltemperatur

Multi-Split-Außengerät

Temperatur (°C)

KÜHLEN

HEIZEN

Max. 32 23 46 26

Min. 16 11 -10 -

Max. 30 - 24 18

Min. 16 - -15 -16

Innen Außen

TK FK TK FK

Kurzanleitung

Vorbereitung der Fernbedienung

Um die Tasten zu betätigen, ist der Deckel zu öffnen

OFF

TIMER/CLOCK

MODE

OFF/ON

DOWN

SELECTUP

SET

CANCELCLOCK

Drücken Sie TIMER UP bzw.

DOWN

, um den Wochentag

auszuwählen.

Einstellung mit

Schritte 2 und 3 wiederholen, um die aktuelle Uhrzeit

CLOCK

Taste

einzugeben.

31 2

Grundlegender Betrieb

OFF

TIMER/CLOCK

MODE

OFF/ON

DOWN

SELECTUP

SET

CANCELCLOCK

MODE

FAN SPEED

QUIET/

POWERFUL

AIR SWING

AC RC

CHECK RESET

drücken.

TEMP

SET

besetätigen.

1 2

Inhalt

Sicherheitshinweise .............12-13

Bedienung ...........................14-15

Informationen.......................14-15

Einstellen des Timers ..........15-16

Störungssuche..........................17

Deutsch

Gerät ein- bzw. ausschalten.

• Bei ausgeschaltetem Gerät sieht die Anzeige wie folgt aus:

Einschalten des Geräts: Ausschalten des Geräts:

Gewünschte Betriebsart

auswählen.

Gewünschte Temperatur einstellen.

• Einstellbereich: 16 °C bis 30 °C.

AUTO HEAT DRY

COOL

Sicherheitshinweise

Lufteintritt

Luftaustritt

Um Personen- oder Geräteschäden zu vermeiden, sind die nachfolgend aufgeführten Sicherheitshinweise zu beachten: Die verwendeten Warnhinweise untergliedern sich entsprechend ihrer Wichtigkeit wie folgt:

Die Nichtbeachtung dieses Hinweises

VORSICHT

ACHTUNG

Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote:

Fernbedienung

Lufteintrittsöffnung

kann zu schweren Verletzungen oder gar zum Tod führen.

Die Nichtbeachtung dieses Hinweises kann zu Verletzungen oder zu Beschädigungen führen.

Dieses Symbol weist darauf hin, dass eine bestimmte Tätigkeit NICHT durchgeführt werden darf.

Diese Symbole weisen darauf hin, dass bestimmte Tätigkeiten durchgeführt werden MÜSSEN.

Stromversorgung

Innengerät

VORSICHT

Innen- und Außengerät

Dieses Gerät ist nicht zur Verwendung durch Personen (Kinder mit eingeschlossen) bestimmt, welche eingeschränkte körperliche, sensorische oder geistige Fähigkeiten aufweisen bzw. fehlende Erfahrung und Kenntnis im Umgang mit diesem Gerät haben. Solche Personen müssen von einer für ihre Sicherheit verantwortlichen Aufsichtsperson zuerst instruiert oder während der Gerätebedienung beaufsichtigt werden. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Bitten wenden Sie sich an einen Fachhändler oder Kundendienst, um die Einbauteile reinigen zu lassen, und wenn das Gerät repariert, montiert, ausgebaut oder neu installiert werden soll. Eine unsachgemäße Installation und Handhabung kann elektrische Schläge oder Brände verursachen oder dazu führen, dass Wasser aus dem Gerät tropft.

Zur Verwendung des korrekten Kältemittels wenden Sie sich an Ihren Fachhändler bzw. Kundendienst. Durch den Einsatz eines anderen als des angegebenen Kältemittels kann das Produkt beschädigt werden oder gar Verletzungen hervorrufen.

Das Gerät darf nicht in einer potenziell explosiven oder entﬂ ammbaren Atmosphäre verwendet werden, da ansonsten Brandgefahr besteht.

Fassen Sie nicht in das Innen- oder Außengerät und stecken Sie auch keine Gegenstände hinein, drehende Teile könnten sonst zu Verletzungen führen.

Fassen Sie bei Gewittern nicht das Außengerät an, da die Gefahr von Stromschlägen besteht.

Halten Sie sich nicht zu lange im kalten Luftstrom auf.

Stellen oder setzen Sie sich nicht auf das Außengerät, Sie könnten herunterfallen und sich verletzen.

Luftaustrittsöffnung

Lufteintritt

Außengerät

Luftaustritt

Stromversorgung

Verwenden Sie keine modiﬁ zierten oder miteinander verbundenen oder nicht speziﬁ zierten Netzkabel und auch keine Verlängerungskabel, um Überhitzung und Brandgefahr zu vermeiden.

Beachten Sie Folgendes, um eine Überhitzung, Feuer oder Stromschläge zu vermeiden:

•

Schließen Sie keine anderen elektrischen Geräte zusammen mit dem Klimagerät an.

•

Das Klimagerät darf nicht mit nassen oder feuchten Händen bedient werden.

•

Das Netzkabel darf nicht geknickt werden.

Bei Beschädigung des Netzkabels muss das Kabel durch den Hersteller, seinen Kundendienst oder eine entsprechend autorisierte Person ausgewechselt werden, um eine Gefährdung für Personen zu vermeiden.

Es wird dringend empfohlen, das Klimagerät zusätzlich mit einem FI-Schutzschalter zu versehen, um Stromschläge oder Brände zu vermeiden.

Im Fall einer Funktionsstörung oder einer Fehlfunktion ist das Produkt auszuschalten und der Netzstecker zu ziehen bzw. der Sicherungsautomat zu öffnen (Gefahr von Rauchbildung, Feuer oder elektrischen Schlägen). Beispiele für Funktionsstörungen bzw. Fehlfunktionen

•

Der Fehlerstrom-Schutzschalter löst häuﬁ g aus.

•

Es riecht verbrannt.

•

Ungewöhnliche Geräusche oder Vibrationen.

•

Wasser tropft aus dem Innengerät.

•

Das Netzkabel bzw. der Netzstecker wird ungewöhnlich warm.

•

Die Ventilatordrehzahl wird nicht geregelt.

•

Das Gerät bleibt sofort stehen, wenn es eingeschaltet wird.

•

Der Ventilator bleibt nicht stehen, wenn das

Gerät abgeschaltet wird. Wenden Sie sich für Wartungs- und Reparaturarbeiten umgehend an Ihren Fachhändler.

Dieses Gerät muss geerdet sein, um Stromschläge oder Brände zu vermeiden.

Um Stromschläge zu vermeiden, ist die Stromzufuhr des Klimageräts zu unterbrechen:

- das Gerät gereinigt oder gewartet werden soll,

- wenn das Gerät längere Zeit außer Betrieb

genommen werden soll, oder

- wenn starke Gewitter herrschen.

ACHTUNG

Innen- und Außengerät

Um Beschädigungen oder eine Korrosion des Geräts zu vermeiden, reinigen Sie das Innengerät nicht mit Wasser, Benzin, Verdünner oder Scheuerpulver.

Verwenden Sie das Gerät nicht zum Kühlen von Präzisionsgeräten, Nahrung, Tieren, Pﬂ anzen, Kunstwerken oder ähnlichen Objekten, da diese sonst in Mitleidenschaft gezogen werden könnten.

Um eine Ausbreitung von Feuer zu vermeiden, dürfen keine Verbrennungsgeräte in den Luftstrom des Geräts gestellt werden.

Um Unterkühlungen zu vermeiden, sollten Haustiere oder Pﬂ anzen nicht direkt dem Luftstrom ausgesetzt werden.

Es sollten keine scharfkantigen Aluminiumlamellen anfasst werden, weil diese Verletzungen hervorrufen könnten.

Das Klimagerät darf nicht eingeschaltet sein, wenn der Fußboden gewachst wird. Belüften Sie den Raum nach dem Wachsen sorgfältig, bevor Sie das Gerät einschalten.

Um Beschädigungen des Geräts zu vermeiden, sollte es nicht in fett- und rauchhaltigen Bereichen montiert werden.

Um Verletzungen zu vermeiden, darf das Gerät nicht zu Reinigungszwecken auseinandergebaut werden.

Steigen Sie nicht auf eine instabile Unterlage, wenn Sie das Gerät reinigen, sonst besteht Verletzungsgefahr.

Stellen Sie keine Vase oder andere Wassergefäße auf das Gerät. Ansonsten könnte Wasser in das Gerät gelangen und die Isolierung beeinträchtigen, was zu Stromschlägen führen könnte.

Im Kühl- und im Entfeuchtungsbetrieb sollte vermieden werden, Fenster bzw. Türen längere Zeit offen zu halten.

Um ein Austreten von Wasser zu verhindern, ist darauf zu achten, dass die Kondensatleitung

- fachgerecht angeschlossen wird,

- nicht direkt in einen Abﬂ uss geführt wird, bei dem Rückstaugefahr besteht,

- nicht in einen mit Wasser gefüllten Behälter geführt wird.

Nach einer längeren Nutzung von Kaminen oder ähnlichem sollte der Raum regelmäßig gelüftet werden.

Nach einer langen Nutzungsdauer ist zu kontrollieren, ob die Montagehalterung noch einwandfrei ist, damit das Gerät nicht herunterfällt.

Deutsch

Sicherheitshinweise

Bedienung

Anzeige auf dem Display

OFF

TIMER/CLOCK

MODE

OFF/ON

DOWN

SELECTUP

FAN SPEED

SET

AIR SWING

CANCELCLOCK

Um zur Temperatureinstellung zwischen °C und °F zu wechseln, ist diese Taste ca. 10 Sekunden lang zu drücken.

Nicht anwendbar

FAN SPEED

Einstellen der Ventilatordrehzahl

(Anzeige auf dem Display)

MODE

QUIET/

TEMP

POWERFUL

AC RC

CHECK RESET

Drücken Sie diese Taste, um die Fernbedienung zurückzusetzen.

Diese Taste wird im Normalbetrieb nicht benötigt.

MODE

Einstellen der Betriebsart

AUTOMATIK - Für einen hohen Komfort

• Das Gerät wählt die Betriebsart alle 3 Stunden in Abhängigkeit von der eingestellten Temperatur, der Außen- und der Raumlufttemperatur.

HEIZEN - Für ein warmes Raumklima

• Es dauert etwas, bis das Gerät aufgeheizt ist.

KÜHLEN - Für ein kühles Raumklima

• Um den Stromverbrauch im Kühlbetrieb zu verringern, schließen Sie die Vorhänge, damit kein direktes Sonnenlicht bzw. keine Wärme in den Raum gelangt.

ENTFEUCHTEN - Zum Entfeuchten der Raumluft

• Das Innengerät läuft mit niedriger Ventilatordrehzahl, um sanft zu kühlen.

QUIET/

POWERFU

Umschalten zwischen QUIET (Flüsterbetrieb) und POWERFUL (Turbobetrieb)

QUIET POWERFUL NORMAL

QUIET: Flüsterbetrieb

• In dieser Betriebsart wird der Schallpegel verringert.

POWERFUL: Turbobetrieb

• Um diese Betriebsart zu beenden, drücken Sie die Taste erneut oder schalten Sie das Gerät aus.

Diese Funktionen können in allen Betriebsarten verwendet und durch erneutes Drücken der jeweiligen Taste wieder beendet werden.

• In der Stellung AUTO wird die Drehzahl des Innengeräteventilators automatisch an die jeweilige Betriebsart angepasst.

Informationen

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen. Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten. Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können. Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bittean Ihren Händler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.

Einstellen des Timers

MODE

OFF/ON

SET

OWN

Um eine optimale Leistung des Geräts zu gewährleisten, muss es in regelmäßigen Abständen gereinigt werden. Wenden Sie sich in diesem Fall an Ihren Fachhändler.

• Unterbrechen Sie vor dem Reinigen die Stromzufuhr.

• Fassen Sie nicht die scharfkantigen Aluminiumlamellen an, Sie könnten sich sonst verletzen.

• Verwenden Sie kein Benzin, Verdünner oder Scheuerpulver.

• Verwenden Sie nur Seife oder neutrale Haushaltsreiniger (pH-Wert ca. 7).

• Verwenden Sie kein Wasser, das über 40 °C warm ist.

Kontrollen nach einer längeren Betriebsunterbrechung

• Stellen Sie sicher, dass die Luftein- und

-austritte frei sind.

• Diese Geräte sind in der Decke angebracht. Zum Betrieb sind nach außen geführte Lufteinlässe und Luftauslässe erforderlich. Wenden Sie sich für Wartungsinspektionen an Ihren Fachhändler.

• Nach einem 15-minütigen Betrieb sollte die Temperaturdifferenz zwischen Lufteintritt und Luftaustritt folgende Werte aufweisen:

KÜHLEN: ≥8 °C HEIZEN: ≥14 °C

Längere Betriebsunterbrechung

• Schalten Sie für 2 bis 3 Stunden den Heizbetrieb ein, um im Gerät verbliebene Feuchtigkeit restlos zu entfernen und Schimmelbildung zu verhindern.

• Unterbrechen Sie die Stromversorgung.

Einstellen des Tagestimers

Ein- bzw. Ausschalten des Geräts zu einer bestimmten Zeit.

TIMER/CLOCK

1 2

Drücken Sie

MODE

Timereinstellung zu gelangen

•

Drücken Sie die Taste einmal, um von der Anzeige der Uhrzeit zur Anzeige des Timers zu wechseln und umgekehrt.

•

Drücken Sie die Taste länger als 4 Sekunden, um von der Anzeige des Tagestimers zur Anzeige des Wochentimers zu wechseln und umgekehrt.

Wählen Sie den

Einschalt- bzw. den Ausschalt- Timer aus

Stellen Sie die

gewünschte Uhrzeit ein

Bestätigen

• Um die Timereinstellung aufzuheben, drücken Sie

CANCE

, um in die

SELECT

CANCELCLOCK

Beispiel: AUS at 22:00

OFF/ON

DOWN

SET

3 4

Deutsch

KRITERIEN FÜR BETRIEBSUNTERBRECHUNG

Unter den folgenden Umständen sollten Sie die STROMZUFUHR UNTERBRECHEN und sich an Ihren Fachhändler wenden:

• Ungewöhnliche Geräusche während des Betriebs.

• Wasser/Fremdpartikel sind in die Fernbedienung gelangt.

• Wasser tropft aus dem Innengerät.

• Der Sicherungsautomat schaltet sich häuﬁ g ab.

• Das Stromkabel wird ungewöhnlich warm.

• Schalter oder Tasten funktionieren nicht ordnungsgemäß.

Wenn der Einschalt-Timer gestellt ist, kann das

• Gerät vor der eingestellten Uhrzeit anlaufen, damit die gewünschte Raumtemperatur zu diesem Zeitpunkt erreicht ist.

• Die Timerfunktion richtet sich nach der in der Fernbedienung eingestellten Uhrzeit und wird täglich ausgeführt.

•

Die Timer-Einstellung, die der aktuellen Uhrzeit am nächsten ist, wird zuerst ausgeführt.

• Nach einem Stromausfall oder dem Deaktivieren der Timerfunktion kann durch Drücken der Taste

SET

die vorherige

Einstellung wiederhergestellt werden.

Bedienung / Informationen / Einstellen des Timers

Einstellen des Timers

MODE

OFF/ON

SET

OWN

Einstellen des Wochentimers

Erhöhte Energieersparnis durch die Möglichkeit, pro Wochentag bis zu 6 Schaltvorgänge einzustellen.

TIMER/CLOCK

Erscheint im Timerbetrieb

Ausschalt-Timer Einschalt-Timer Einzustellender Wochentag

1. Drücken Sie TIMER um zur Anzeige des Wochentimers zu wechseln.

2. Drücken Sie TIMER UP bzw. gewünschten Wochentag auszuwählen.

3. Drücken Sie

SELECT

, um die Auswahl zu bestätigen.

4. Auf dem Display blinkt „1“. Drücken Sie um das Programm 1 einzustellen.

5. Drücken Sie TIMER Den Ausschalt-Timer auszuwählen.

6. Drücken Sie TIMER gewünschte Uhrzeit einzustellen.

Zusätzlich zur Schaltzeit können Sie mit auch die gewünschte Temperatur einstellen.

7. Drücken Sie

SET

, um Programm 1 zu bestätigen. Der ausgewählte Wochentag wird durch das Symbol

•

Nach 2 Sekunden wechselt die Anzeige zum

gekennzeichnet.

nächsten Programm. Wiederholen Sie die Schritte 4 bis 7, um die Programme 2 bis 6 einzustellen.

•

Wenn während der Timereinstellung 30 Sekunden lang keine Taste gedrückt wird, oder wenn die Taste

SET

gedrückt wird, wird die aktuelle Einstellung

übernommen, und der Einstellvorgang ist beendet.

SELECT

CANCELCLOCK

Programmnummern pro Tag (1 ~ 6)

Zeigt den ausgewählten Wochentag an Zeigt den nächsten Wochentag mit Timerbetrieb an. Einzustellende Uhrzeit (10-Minuten-Schritte)

MODE

vier Sekunden lang,

DOWN

, um den

SELECT

OFF/ON

, um den Einschalt- bzw.

DOWN

bzw.

, um die

TEMP

Überprüfen des aktuellen Timerprogramms

1. Drücken Sie TIMER und drücken Sie

Wochentags aufzurufen.

2. Drücken Sie Wochentag angezeigt wird. Drücken Sie dann

um die Auswahl zu bestätigen.

3. Drücken Sie TIMER eingestellten Programme zu überprüfen.

MODE

, um den Timer aufzurufen,

SELECT

, um die Einstellung des

DOWN

bzw.

, bis der gewünschte

DOWN

bzw.

, um die

SELECT

Ändern des aktuellen Timerprogramms oder Hinzufügen neuer Timerprogramme

1. Drücken Sie TIMER und drücken Sie

Wochentags aufzurufen.

2. Drücken Sie TIMER UP bzw. gewünschte Wochentag angezeigt wird.

3. Führen Sie die Schritte 4 bis 7 unter „Einstellen des Wochentimers“ aus, um ein bestehendes Timerprogramm zu ändern, oder fügen Sie ein neues Timerprogramm hinzu.

MODE

, um den Timer aufzurufen,

SELECT

, um die Einstellung des

DOWN

, bis der

Löschen des aktuellen Timerprogramms

1. Drücken Sie zu gelangen.

2. Drücken Sie TIMER gewünschte Wochentag angezeigt wird, drücken sie

SELECT

3. Drücken Sie TIMER gewünschte Wochentag angezeigt wird. Drücken Sie

CANCE

wird nicht mehr angezeigt.

SELECT

, um zum gewünschten Wochentag

DOWN

bzw.

, bis der

, um zur Programmeinstellung zugelangen.

bzw.

DOWN

, bis der

um das Programm zu löschen. Das Symbol

Deaktivieren und Aktivieren des Wochentimers

•

Um den Wochentimer zu deaktivieren, drücken Sie

MODE

•

Um den Wochentimer wieder zu aktivieren, drücken Sie

, dann

MODE

, dann

CANCEL

SET

Hinweis

•

Tagestimer und Wochentimer können nicht gleichzeitig eingestellt werden.

•

Ein bestimmtes Timerprogramm kann pro Tag nur einmal eingestellt werden.

Störungssuche

Die nachfolgend aufgeführten Symptome sind kein Anzeichen für eine Fehlfunktion.

Symptom Mögliche Ursache

Aus dem Innengerät tritt Nebel aus. Während des Betriebs ist das Geräusch ﬂ ießenden

Wassers zu hören. Im Raum herrscht ein eigenartiger Geruch.

Der Innengeräteventilator bleibt in der Ventilatorautomatik gelegentlich stehen.

Nach dem Neustart verzögert sich der Betrieb um einige Minuten.

Aus dem Außengerät tritt Wasser oder Dampf aus. Das TIMER-Symbol leuchtet immer. Das POWER-Symbol am Innengerät blinkt

während des Betriebs, und der Innengeräteventilator steht.

Der Innengeräteventilator bleibt im Heizbetrieb gelegentlich stehen.

Das POWER-Symbol blinkt, bevor das Gerät eingeschaltet wird.

Knackgeräusche während des Betriebs.

Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden.

Symptom Zu überprüfen

Das Gerät kühlt bzw. heizt nicht richtig.

Das Gerät arbeitet laut. Das Gerät funktioniert nicht.

Die folgenden Symptome weisen auf eine Störung hin.

Symptom Zu überprüfen

Die Anzeige OFF (Gerät AUS) erscheint nicht auf der Fernbedienung, und die Betriebs-LED ist erloschen.

Betriebs-LED

Anzeige Gerät AUS (OFF)

OFF

TIMER/CLOCK

MODE

OFF/ON

DOWN

SELECTUP

SET

CANCELCLOCK

MODE

FAN SPEED

QUIET/

POWERFUL

AIR SWING

AC RC

CHECK RESET

3/1

TEMP

•

Durch die Abkühlung der Raumluft kondensiert Feuchtigkeit.

•

Durch das Gerät strömt Kältemittel.

•

Dieser Geruch kann von Feuchtigkeit stammen, die von Wänden, Teppichen, Möbeln oder Kleidungsstücken an die Raumluft abgegeben wird.

•

Dies dient dazu, Gerüche zu entfernen.

•

Hierbei handelt es sich um einen Schutzmechanismus des Geräts.

•

Auf den Rohren kann Wasser kondensieren oder verdunsten.

•

Die Timer-Funktion wird täglich ausgeführt.

•

Das Gerät beﬁ ndet sich im Abtaubetrieb, das Eis im Außengerät wird geschmolzen.

•

Hierdurch wird verhindert, dass kalte Luft austritt.

•

Während dieser Zeit bereitet sich das Gerät für den Betrieb mit programmiertem Einschalttimer vor.

•

Dehnung bzw. Kontraktion von Geräteteilen aufgrund von Temperaturänderungen.

•

Stellen Sie die Temperatur richtig ein.

•

Achten Sie darauf, dass Fenster und Türen geschlossen sind.

•

Stellen Sie sicher, dass die Luftein- und -austritte frei sind.

•

Überprüfen Sie, ob das Gerät schief steht.

•

Überprüfen Sie, ob der Sicherungsautomat ausgelöst hat.

•

Überprüfen Sie, ob der Timer gestellt wurde.

•

Verwenden Sie die Fernbedienung, um den Fehlercode wie nachfolgend beschrieben zu ermitteln.

Achten Sie darauf, dass die Betriebs-LED nicht leuchtet.

Drücken Sie

Drücken Sie TIMER UP bzw.

•

Sobald der entsprechende Fehlercode gefunden

5 Sekunden lang.

CHECK

DOWN

ist, leuchtet die Betriebs-LED. Lesen Sie den Fehlercode auf der Anzeige ab.

Drücken Sie Störungssuche zu beenden.

Teilen Sie Ihrem Fachhändler den Fehlercode mit.

5 Sekunden lang, um die

CHECK

Deutsch

Einstellen des Timers / Störungssuche

Hartelijk dank voor de aanschaf van de Panasonicairconditioner.

Installatie-instructies bijgevoegd. Lees voor u het apparaat gebruikt deze gebruiksinstructies grondig en bewaar ze voor toekomstig gebruik. De afbeeldingen in deze handleiding zijn alleen bedoeld als toelichting en kunnen afwijken van het daadwerkelijke uiterlijk van het apparaat. Deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd ter verbetering.

Free-multi systeem

Free-multi systemen spaart ruimte, omdat hierbij verschillende binnendelen op een enkel buitendeel aangesloten kunnen worden.

• Raadpleeg voor de complete producteigenschappen de referentiecatalogus.

Binnenunits

• Het is mogelijk de binnenunits individueel

of tegelijkertijd te laten functioneren. De prioriteit van de werking is aan de unit gegeven, die het eerste ingeschakeld werd.

• Tijdens het bedrijf kunnen de modus

VERWARMEN en KOELEN niet tegelijkertijd voor de verschillende units ingeschakeld worden.

• De powerled knippert om te tonen, dat het

binnendeel gereed is voor de verschillende bedrijfsmodus.

Binnenunits

Buitenunit

Gebruiksomstandigheden

Gebruik deze airconditioner binnen het volgende temperatuurbereik. DBT : Droge bolttemperatuur

WBT : Natte bolttemperatuur

Multi-split buitendeel

Temperatuur (°C)

KOELEN

VERWARMEN

Max. 32 23 46 26

Min. 16 11 -10 -

Max. 30 - 24 18

Min. 16 - -15 -16

Binnen Buiten

DBT WBT DBT WBT

Snelle gids

De afstandsbediening gereedmaken

Open het klepje zodat u de knoppen kunt gebruiken

Druk op

OFF

Druk op

CLOCK

TIMER

de huidige dag te selecteren

TIMER/CLOCK

MODE

OFF/ON

DOWN

SELECTUP

SET

CANCELCLOCK

druk op

Stel de actuele tijd in door de stappen 2 en 3 te herhalen

SET

Bevestig de invoer met een

31 2

Eenvoudige bediening

OFF

TIMER/CLOCK

MODE

OFF/ON

DOWN

SELECTUP

SET

CANCELCLOCK

MODE

FAN SPEED

QUIET/

POWERFUL

AIR SWING

AC RC

CHECK RESET

TEMP

UP of

DOWN

Inhoudsopgave

Veiligheidsmaatregelen .......20-21

Het gebruik ..........................22-23

Informatie.............................22-23

De Timer Instellen................23-24

Problemen Oplossen ................ 25

Nederlands

1 2

Start/stop het apparaat

• Merk op dat OFF (UIT) als volgt wordt aangeduid:

Starten: Stoppen:

Selecteer de gewenste

stand

Stel de gewenste temperatuur in

• Instellingsbereik: 16 °C ~ 30 °C.

AUTO HEAT DRY

COOL

Veiligheidsmaatregelen

Luchtinlaat

Luchtuitlaat

Houd u aan de volgende instructies zodat persoonlijk letsel, bij u of bij iemand anders, of materiële schade wordt voorkomen: Onjuiste bediening wegens het niet opvolgen van de instructies kan leiden tot letsel of schade, waarvan de ernst wordt geclassiﬁ ceerd zoals hieronder is aangegeven:

Met dit teken wordt u

WAARSCHUWING

VOORZICHTIG

De op te volgen instructies worden aangeduid met de volgende symbolen:

Afstandsbediening

Luchtinlaatopening

gewaarschuwd voor de dood of ernstig letsel.

Met dit teken wordt u gewaarschuwd voor letsel of schade aan eigendommen.

Dit symbool verwijst naar een handeling die VERBODEN is.

Deze symbolen geven VERPLICHTE acties aan.

Stroom Toevoer

Binnenunit

Binnenunit En Buitenunit

WAARSCHUWING

Dit apparaat is niet bestemd voor gebruik door personen (kinderen inbegrepen) met verminderde fysieke, sensorische of mentale capaciteiten, of zonder ervaring of kennis, tenzij onder toezicht van of na instructie door een persoon die voor hun veiligheid verantwoordelijk is. Pas op, dat kinderen niet met het apparaat spelen.

Vraag advies aan een geautoriseerde dealer of gespecialiseerde vakman, wanneer de unit schoongemaakt, gerepareerd, geïnstalleerd, verwijderd of opnieuw geïnstalleerd moet worden. Onjuiste installatie en behandeling zal lekkage, een elektrische schok of brand tot gevolg hebben.

Vraag een gekwaliﬁ ceerde dealer of specialist voor eventueel te gebruiken koelmiddel. Het gebruik van koelmiddelen anders dan aangegeven kan schade aan het product, ongevallen en letsel veroorzaken, enz.

Installeer de unit niet in een ruimte waar explosie- of brandgevaar kan ontstaan. Houdt u zich niet aan deze instructie, dan kan dat brand tot gevolg hebben.

Steek niet uw vingers of een voorwerp in de binnen- of buitenunit van de airconditioner, draaiende delen kunnen letsel veroorzaken.

Raak de buitenunit niet aan tijdens onweer, het zou kunnen leiden tot een elektrische schok.

Stel het apparaat niet voor lange tijd direct bloot aan koude lucht. Dit om overmatige afkoeling te vermijden.

Ga niet op het apparaat zitten of staan, omdat u per ongeluk zou kunnen vallen.

Luchtuitlaatopening

Luchtinlaat

Buitenunit

Luchtuitlaat

Stroom Toevoer

Voorkom oververhitting of brand, gebruik niet een snoer waarin wijzigingen zijn aangebracht of dat uit meerdere stukken is samengesteld of een verlengsnoer of een snoer van onbekende herkomst.

Om oververhitting, brand of elektrische schokken te voorkomen:

•

Sluit geen andere apparaten aan op hetzelfde stopcontact.

•

Bedien het apparaat niet met natte handen.

•

Laat geen knikken in het stroomsnoer komen.

Als het netsnoer beschadigd is, moet deze door de fabrikant, een onderhoudsmonteur of een vergelijkbaar gekwaliﬁ ceerd persoon vervangen worden om mogelijk risico te voorkomen.

U wordt ten zeerste geadviseerd de apparatuur te installeren met een differentieelschakelaar of een aardlekschakelaar.

Stop met het gebruiken van het product, wanneer er een abnormaliteit/storing optreedt en haal de stekker uit het stopcontact of schakel de stroomschakelaar en de circuitbreker uit. (Risico op rook/brand/elektrische schok) Voorbeelden van abnormaliteit/storing

•

De ELCB stopt vaak.

•

Men merkt een brandgeur op.

•

Er wordt een abnormaal geluid of trilling van de eenheid opgemerkt.

•

Er lekt water uit de binnenunit.

•

Stroomsnoer of stekker wordt abnormaal heet.

•

Ventilatorsnelheid kan niet geregeld worden.

•

De eenheid stopt onmiddellijk met werken, zelfs als deze ingeschakeld is om te werken.

•

De ventilator stopt niet, zelfs niet als de

eenheid stopt met werken. Neem onmiddellijk contact op met uw plaatselijke leverancier voor onderhoud/ reparatie.

Deze apparatuur moet worden geaard om te voorkomen dat een elektrische schok of brand ontstaat.

U kunt een elektrische schok voorkomen door het apparaat uit te schakelen:

- Voordat de apparatuur wordt gereinigd of

nagezien.

- Bij langdurige perioden zonder gebruik of

- Tijdens zware onweersbuien.

VOORZICHTIG

Binnenunit En Buitenunit

Was de interne unit niet met water, benzeen, thinner of schuurpoeder om schade en roest bij de unit te vermijden.

Deze stoffen mogen niet gebruikt worden voor tere apparatuur, voedsel, dieren, planten, versieringen of andere objecten. Doet u dit wel, dan kan dit leiden tot verslechtering van de kwaliteit.

Voorkom dat een eventuele brand wordt aangewakkerd, gebruik geen apparatuur die brand kan veroorzaken, vóór de luchtuitlaat.

Stel planten of ook huisdieren niet direct bloot aan de luchtstroming om letsel te voorkomen.

Raak de scherpe aluminiumvin niet aan; scherpe delen kunnen blessures veroorzaken.

Schakel de binnenunit niet in wanneer u de vloer in de was zet. Lucht het vertrek goed voordat u de unit inschakelt, wanneer u de vloer in de was hebt gezet.

Installeer de unit niet in ruimten waar een oliedamp of rook hangt om schade aan de unit te voorkomen.

Haal de unit niet uit elkaar om schoon te maken. Hierdoor voorkomt u letsel.

Stap niet op een bank die niet stevig staat. Zo voorkomt men letsel.

Zet geen vaas of object met water op de unit. Water kan de unit binnendringen en de kwaliteit van de isolatie verslechteren. Dit kan tot een elektrische schok leiden.

Zet niet in de stand KOELEN/DROGEN lange tijd een raam of deur open.

Voorkom lekkend water door te zorgen dat de aftapslang:

- Goed aangesloten is,

- Uit de buurt van dakgoten en containers loopt of,

- Niet ondergedompeld is in water

Na een lange periode van gebruik of ook gebruik met brandbare apparatuur, moet u de ruimte goed luchten.

Controleer, wanneer u de apparatuur lange tijd hebt gebruikt, dat het installatierek nog in goede staat is, zodat u er zeker van kunt zijn dat de unit niet kan vallen.

Nederlands

Veiligheidsmaatregelen

Het gebruik

Display van de afstandsbediening

OFF

TIMER/CLOCK

MODE

OFF/ON

Houd deze toets ongeveer 10 seconden ingedrukt, om de ingestelde temperatuur in °C of °F te tonen.

DOWN

SELECTUP

SET

CANCELCLOCK

MODE

FAN SPEED

QUIET/

POWERFUL

AIR SWING

AC RC

CHECK RESET

Indrukken om de standaardinstelling van de afstandsbediening te herstellen.

Deze toets wordt in normaalbedrijf niet gebruikt.Niet Van Toepassing

FAN SPEED

Ventilatiesnelheid Selecteren

(Display van de afstandsbediening)

TEMP

MODE

De bedrijfsmodus kiezen

AUTO - Voor uw gemak

• Het apparaat kiest elke 3 uur een bedrijfsmodus, afhankelijk van de temperatuurinstelling, buitentemperatuur en de kamertemperatuur.

VERWARMEN - Genieten van warme lucht

• Het duurt even voordat de eenheid opwarmt.

KOELEN - Genieten van koude lucht

• Gebruik de gordijnen om het zonlicht en de hitte buiten te houden en om tijdens het koelen het energieverbruik te verminderen.

DROGEN - Drogen van de omgeving

• Het apparaat werkt bij lage ventilatorsnelheid om zo voor een aangename koeling te zorgen.

QUIET/

POWERFU

Overschakelen tussen rustig en met kracht

QUIET POWERFUL NORMAL

STIL: Genieten van een stille werking

• Deze bedrijfsfunctie reduceert het geruis van de luchtstroom.

MET KRACHT: Snel temperatuur bereiken

• Druk nogmaals op de knop of schakel de unit uit (OFF) als u deze functie wilt stoppen.

Kan worden geactiveerd in alle standen en kan worden uitgeschakeld door de betreffende knop weer in te drukken.

• Op AUTO wordt de snelheid van de binnenventilator automatisch aangepast, in overeenstemming met de bedrijfsmodus.

Informatie

Informatie voor gebruikers met betrekking tot het verzamelen en verwijderen van oud apparatuur

Deze symbolen op de producten, verpakkingen, en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten niet met het algemene huishoudelijke afval gemengd mogen worden. Voor een correcte behandeling, recuperatie en recyclage van oude producten moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/ EC en 2006/66/EC. Door deze producten correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan. Voor meer informatie over het verzamelen en recycleren van oude producten, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt. Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakengebruikers in de Europese Unie

Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.

De Timer Instellen

MODE

OFF/ON

SET

OWN

Voor optimale prestaties moet het apparaat regelmatig gereinigd worden. Vraag advies aan een ofﬁ ciële dealer.

• Schakel de voeding uit voordat u het apparaat reinigt.

• Raak niet de aluminium vin aan, het scherpe deel kan letsel veroorzaken.

• Gebruik geen benzeen, verdunner of schuurpoeder.

• Gebruik alleen zeep ( reinigingsmiddelen voor huishoudelijk gebruik.

pH 7) of milde

• Gebruik geen water dat warmer is dan 40 °C.

Voor Seizoensinspectie, Nadat Het Apparaat Lang Niet In Gebruik Was

• Controleer de inlaat- en uitlaatopeningen op obstructies.

• Deze units worden in het plafond ingebouwd. Ze maakt voor de werking gebruik van een externe aanzuig en -uitlaat. Neem contact op met de dichtstbijzijnde dealer voor seizoeninspecties.

• Na 15 minuten looptijd is het volgende temperatuurverschil tussen inlaat -en uitlaatlucht normaal:

KOELEN: ≥ 8 °C VERWARMEN: ≥ 14 °C

Bij Langdurige Inactiviteit

• Schakel de modus VERWARMEN gedurende 2 – 3 uur in. Dit is een manier om vocht dat is achtergebleven in de interne onderdelen grondig te verwijderen en schimmelgroei te voorkomen.

• Schakel de voeding uit.

Dag tijdschakeling instelling

Om het apparaat op de geprogrammeerde tijd IN of UIT te schakelen.

TIMER/CLOCK

1 2

Druk op TIMER

timerstand te gaan

• Druk eenmaal in om het beeldscherm te veranderen van klok (CLOCK) naar tijdschakeling (TIMER).

• Druk gedurende 4 seconden op de knop om het display van dagelijkse timer te wijzigen in wekelijkse timer of omgekeerd.

Stel de timer in op

ON of OFF

Stel de tijd in

Bevestig

• Druk op

CANCEL

om te annuleren.

SELECT

CANCELCLOCK

MODE

om naar de

3 4

Voorbeeld: UIT om 22:00

OFF/ON

DOWN

SET

Nederlands

OMSTANDIGHEDEN WAARIN U HULP MOET INROEPEN

SCHAKEL DE STROOMTOEVOER UIT en consulteer een bevoegde installateur, onder de volgende omstandigheden:

• Een abnormaal lawaai tijdens de werking.

• Water of vreemde deeltjes zijn in de afstandsbediening binnengedrongen.

• Er lekt water uit de binnenunit.

• De zekering springt regelmatig uit.

• De stroomdraad wordt onnatuurlijk warm.

• De schakelaars of knoppen werken niet zoals het hoort.

• Wanneer de ON-timer ingesteld is, start het apparaat eventueel vroeger dan de actueel ingestelde tijd, om op tijd de gewenste temperatuur te bereiken.

• De timer-functie baseert op de, op de afstandsbediening ingestelde, uurtijd en wordt, eenmaal geprogrammeerd, dagelijks herhaald.

• De timer, die het dichtst bij de actuele tijd ingesteld is, wordt het eerst geactiveerd.

• Indien de timer handmatig geannuleerd wordt of na een stroomuitval, kunt u de vorige

programmering herstellen, door op

SET

drukken.

Het gebruik / Informatie / De Timer Instellen

De Timer Instellen

MODE

OFF/ON

SET

OWN

Week tijdschakeling (timer) instelling

Helpt u energie te sparen, door de mogelijkheid, per dag t/m 6 programma’s in te stellen.

Begint te branden, zodra Timerbedrijf gekozen is

UIT-timer AAN-timer Dag die ingesteld moet worden

1. Druk op TIMER seconden, om de weergave naar de wekelijkse timer te wisselen.

2. Druk op TIMER UP of dag te kiezen.

3. Druk op

4. "1" begint te knipperen, druk nu op om programma 1 in te stellen.

5. Druk op TIMER kiezen.

6. Druk op TIMER UP of tijd te kiezen. Indien u wenst, de timer samen met de door u gewenste temperatuur in te stellen, druk dan op

, om de temperatuur te kiezen.

TEMP

Druk op De gekozen dag wordt gekenmerkt met .

• Na 2 seconden wordt het volgende programma

getoond. Herhaal de stappen 4 t/m 7, om de programma’s 2 t/m 6 in te stellen.

• Indien, tijdens het instellen van de timer,

gedurende 30 seconden op gee toets gedrukt wordt gedrukt, of indien op de toets

gedrukt, wordt de instelling van dat moment bevestigd en de timerinstelling wordt beëindigd.

TIMER/CLOCK

SELECT

CANCELCLOCK

Programmanummer in een dag (1 ~ 6)

Geeft de gekozen dag aan Geeft de volgende dag

met timerbedrijf aan

De tijd die gekozen wordt (stappen van 10 minuten)

MODE

gedurende 4

DOWN

, om uw gewenste

SELECT

, om uw keuze te bevestigen.

OFF/ON

, om IN- of UIT-timer te

DOWN

, om uw gewenste

SET

, om programma 1 te bevestigen.

SET

SELECT

wordt

Huidige timerprogramma controleren

1. Druk op TIMER openen en druk op

te voeren.

2. Druk op TIMER dag getoond wordt, druk op

te bevestigen.

3. Druk op TIMER programma’s te controleren.

MODE

om de timermodus te

SELECT

om de daginstelling in

DOWN

, totdat de gewenste

SELECT

om uw keuze

DOWN

, om de ingestelde

Een huidig timerprogramma wijzigen of een nieuw timerprogramma toevoegen

1. Druk op TIMER openen en druk op

te voeren.

2. Druk op TIMER gewenste dag getoond wordt.

3. Voer de stappen 4 t/m 7 van de "Wekelijkse instelling van de timer" uit om het huidige timerprogramma te wijzigen of een timerprogramma toe te voegen.

MODE

om de timermodus te

SELECT

om de daginstelling in

DOWN

, totdat de door u

Huidige timerprogramma annuleren

1. Druk op

2. Druk op TIMER

3. Druk op TIMER

SELECT

, om naar de dag te gaan.

dag wordt weergegeven, en druk op programma-instelling in te voeren.

gewenste dag getoond wordt. Druk op

DOWN

totdat de gewenste

DOWN

, totdat de door u

SELECT

CANCE

om de

het programma te annuleren en weer te gegeven.

De wekelijkse timer uitschakelen/ inschakelen

•

Druk op TIMER instelling van de wekelijkse timer uit te schakelen.

•

Druk op TIMER

MODE

en dan op

MODE

en dan op

instelling van de wekelijkse timer in te schakelen.

CANCE

om de

SET

om de vorige

Opmerking

• De dagelijkse en wekelijkse timer konden niet tegelijkertijd ingesteld worden.

• Hetzelfde timerprogramma kan niet op dezelfde dag ingesteld worden.

Problemen Oplossen

De volgende symptomen geven niet een defect aan.

Symptoom Oorzaak

Er komt damp uit de binnenunit. Tijdens werking klinkt er geluid van stromend water.

De ruimte heeft een vreemde geur.

De binnenventilator stopt af en toe wanneer de ventilatorsnelheid is ingesteld op automatisch.

Het apparaat begint pas na enkele minuten vertraging nadat het opnieuw is opgestart.

Er komt water/stoom uit de buitenunit. TIMER-indicator is altijd aan.

AAN/UIT-indicator knippert tijdens werking en de ventilator van de binnendeel is gestopt.

De binnenventilator stopt af en toe tijdens verwarmen.

De POWER-indicator knippert voordat de unit wordt ingeschakeld.

Krakend geluid tijdens bedrijf.

Controleer het volgende voordat u een onderhoudsmonteur belt.

Symptoom Controleer

De stand VERWARMEN/KOELEN werkt niet goed.• Stel de temperatuur correct in.

Luidruchtig tijdens werking. Het apparaat werkt niet.

•

Condensatie door koelproces.

•

Stromend koelmiddel in het apparaat.

•

Dit is mogelijk een geur van vochtigheid die afkomstig is van de muur, het tapijt, meubels of kleding.

•

Zo verdrijft u de omgevingsgeur.

•

De vertraging dient ter bescherming van de compressor van de unit.

•

In de leidingen vindt condensatie of verdamping plaats.

•

Nadat de timer is ingesteld, worden de instellingen dagelijks uitgevoerd.

•

De installatie staat in de ontdooiingstand en het gesmolten ijs wordt via de buitendeel afgevoerd.

•

Onbedoeld koelen voorkomen.

•

Dit is een initiële stap tijdens de voorbereiding voor werking wanneer de ON timer is ingeschakeld.

•

Temperatuurveranderingen veroorzaken expansie of contractie van het apparaat.

•

Sluit alle deuren en ramen.

•

Verwijder elke obstructie bij de lucht in- en uitlaatopingen.

•

Controleer of de unit is geinstalleerd op een helling.

•

Controleer of de stroomonderbreker ontkoppeld is.

•

Controleer of de timers zijn ingesteld.

NederlandsDe Timer Instellen / Problemen Oplossen

De volgende symptomen geven een storing aan.

Symptoom Controleer

De afstandsbediening: op het display van de afstandsbediening wordt de indicator OFF (UIT) niet weergegeven maar wel de modus LED OFF (UIT).

Bedrijfslampje

UIT-controlelampje

OFF

TIMER/CLOCK

MODE

OFF/ON

DOWN

SELECTUP

SET

CANCELCLOCK

MODE

FAN SPEED

QUIET/

POWERFUL

AIR SWING

AC RC

CHECK RESET

TEMP

3/12

•

Haal met de afstandsbediening de foutcode op, ga als volgt te werk.

Controleer dat de bedrijfs-LED uit is (OFF).

Houd

Druk op TIMER UP of

•

5 seconden ingedrukt

CHECK

DOWN

Als de foutcode en de oorzaak van de storing kunnen worden vastgesteld, blijft de bedrijfs-LED branden, maak vervolgens een notitie van de foutcode.

Druk nog een keer gedurende 5 seconden op

CHECK

om op te houden met controleren Deel de foutcode mee aan de geautoriseerde

dealer

Grazie per aver acquistato un climatizzatore Panasonic.

Istruzioni d’installazione allegate. Prima di utilizzare l’unità si prega di leggere attentamente le istruzioni e di conservare questo opuscolo per potervi fare riferimento in futuro. Le illustrazioni contenute in questo manuale sono riportate esclusivamente a scopo esplicativo e potrebbero differire dall’apparecchio vero e proprio. I contenuti del presente manuale sono soggetti a modiﬁ ca senza preavviso e verranno aggiornati in base alle innovazioni future.

Multi sistema di climatizzazione

I multi sistemi di climatizzazione permettono di risparmiare spazio attraverso il collegamento di molteplici unità interne con una singola unità esterna.

• Per le caratteristiche complete del prodotto, fare riferimento al catalogo.

Unità interne

• È possibile utilizzare le unità interne

singolarmente o in contemporanea. La priorità di funzionamento viene data alla prima unità che viene accesa.

• Durante il funzionamento, non è possibile

attivare contemporaneamente le modalità CALDO e FREDDO nelle varie unità interne.

• L’indicatore di alimentazione lampeggia per

indicare che l’unità interna è in stand-by per la modalità operativa differente.

Unità interne

Unità esterna

Condizioni operative

Questo condizionatore può essere utilizzato con temperature rientranti nel seguente intervallo. DBT : Temperatura con bulbo secco

WBT : Temperatura con bulbo bagnato

Unità esterna Split multipla

Temperatura (°C)

FREDDO

CALDO

Max. 32 23 46 26

Min. 16 11 -10 -

Max. 30 - 24 18

Min. 16 - -15 -16

Interna Esterna

DBT WBT DBT WBT

Guida rapida

Telecomando: Operazioni Reliminari

Aprire il coperchio per usare i pulsanti

OFF

TIMER/CLOCK

MODE

OFF/ON

DOWN

Premere

Premere selezionare il giorno corrente

SELECTUP

SET

CANCELCLOCK

Premere

Ripetere i punti 2 e 3 pe impostare l’ora corrente

CLOCK

TIMER

SET

per confermare

31 2

Funzionamento di base

OFF

TIMER/CLOCK

MODE

OFF/ON

DOWN

SELECTUP

SET

CANCELCLOCK

MODE

FAN SPEED

QUIET/

POWERFUL

AIR SWING

AC RC

CHECK RESET

TEMP

UP o

DOWN

per

1 2

Indice

Precauzioni per la

sicurezza .............................28-29

Modalità d’uso .....................30-31

Informazioni .........................30-31

Impostazione timer ..............31-32

Soluzione dei problemi .............33

Italiano

Avviare/arrestare l’apparecchio

• Veriﬁ care che l’indicazione OFF sia come segue:

Per avviare: Per arrestare:

Selezionare la modalità

desiderata

Selezionare la temperatura desiderata

• Gamma di selezione: 16 °C ~ 30 °C.

AUTO HEAT DRY

COOL

Precauzioni per la sicurezza

Ingresso aria

Uscita aria

Per evitare lesioni personali, lesioni ad altri o danni alla proprietà, rispettare quanto segue: In caso di uso scorretto dovuto alla mancata osservanza delle istruzioni, si possono provocare iincidenti o danni di varia natura, la cui gravità è indicata dai seguenti simboli:

Questo simbolo

AVVERTENZA

ATTENZIONE

Le istruzioni sono classiﬁ cate in varie tipologie, contrassegnate dai seguenti simboli:

Telecomando

Bocchetta di

entrata dell’aria

indica un pericolo di morte o lesioni gravi.

Questo simbolo indica un rischio di lesioni o danni materiali.

Questo simbolo indica un’azione PROIBITA.

Questi simboli indicano azioni OBBLIGATORIE.

Alimentazione

Unità interna

Unità interna e unità esterna

L’uso di questo apparecchio non è destinato a persone con capacità ﬁ siche, sensoriali o mentali ridotte (compresi i bambin i), o mancanza di esperienza o competenza, a meno che non siano supervisionate o istruite sull’uso dell’apparecchio da una persona responsabile della loro sicurezza. Fare attenzione che i bambini non giochino con l’apparecchio.

Per la pulizia delle parti interne, la riparazione, l’installazione, la rimozione e la reinstallazione dell’unità, consultare un rivenditore autorizzato o uno specialista. L’installazione e la manipolazione sbagliate causeranno perdite, scosse o incendio.

Consultare un rivenditore autorizzato o uno specialista per l’uso di qualunque tipo di refrigerante speciﬁ cato. L’uso di un refrigerante diverso da quello speciﬁ cato potrebbe causare danni al prodotto, ustioni e lesioni, ecc.

Non installare l’unità in un ambiente con atmosfera potenzialmente esplosiva o inﬁ ammabile. La mancata esecuzione di ciò può causare un incendio.

Non inserire dita o altri oggetti nell’unità interna o esterna del condizionatore d’aria, i componenti rotanti possono provocare lesioni.

Non toccare l’unità esterna durante temporali con fulmini, ciò potrebbe provocare una scossa elettrica.

Non esporsi direttamente all’aria fredda per un periodo di tempo prolungato al ﬁ ne di evitare un raffreddamento eccessivo.

Non sedersi o camminare sull’unità, si può cadere in modo accidentale.

AVVERTENZA

Bocchetta di uscita dell’aria

Ingresso aria

Unità esterna

Uscita aria

Alimentazione

Per evitare surriscaldamento e incendio, non utilizzare un cavo modiﬁ cato, un connettore, una prolunga o un cavo non speciﬁ cato.

Per evitare surriscaldamento, incendio o shock elettrico:

•

Non condividere la presa di corrente con alri apparecchi.

•

Non utilizzare con mani bagnate.

•

Non piegare eccessivamente il cavo di alimentazione elettrica.

Se il cavo di alimentazione è stato danneggiato, rivolgersi al produttore, ad un centro di assistenza autorizzato o ad un tecnico qualiﬁ cato onde evitare rischi.

Per evitare scosse o incendio, si raccomanda fortemente l’installazione di un salvavita contro le perdite a terra (ELCB) o un interruttore differenziale (RCD).

Smettere di usare il prodotto quandosi veriﬁ ca un’anormalità/guasto escollegare la spina dalla presa di corrente o portare l’interruttore o il salvavita su OFF. (rischio di fumo/ﬁ amme/scosse elettrice) Esempi di anormalità/guasto

•

L’interruttore differenziale (ELCB) scatta di frequente.

•

Si sente un odore di bruciato.

•

Si nota un rumore o vibrazione anormale dell’unità.

•

L’unità interna perde acqua.

•

Il cavo o spina di alimentazione si scaldano in maniera anormale.

•

Non è possibile controllare la velocità della ventola.

•

L’unità smette immediatamente di funzionare quando la si accende.

•

La ventola non si ferma neanche se si

interrompe il funzionamento. Contattare immediatamente il rivenditore locale per la manutenzione/riparazione.

Il presente apparecchio deve avere la messa a terra per prevenire scosse o incendio.

Evitare scosse togliendo la corrente:

- Prima di pulire o eseguire la manutenzione.

- In caso di inutilizzo prolungato

dell’apparecchio, oppure

- Durante attività anomala delle spie luminose.

ATTENZIONE

Unità interna e unità esterna

Non lavare l’unità interna con acqua, benzina, diluenti o polveri detergenti aggressive al ﬁ ne di evitare danni o corrosione all’unità.

Non usare per la conservazione di attrezzatura di precisione, cibo, animali, piante, lavori d’arte e altri oggetti. Ciò può provocare un deterioramento qualitativo, ecc.

Per evitare la propagazione di un incendio, non utilizzare apparecchi combustibili davanti alla presa d’aria.

Non esporre piante o animali direttamente al ﬂ usso dell’aria per evitare lesioni, ecc.

Non toccare l’aletta in alluminio afﬁ lata, parti afﬁ late possono causare delle lesioni.

Non accendere l’unità interna quando si passa la cera sul pavimento. Dopo tale operazione, aerare accuratamente la stanza prima di mettere in funzione l’unità.

Non installare l’unità in aree con presenza di olio e fumo per prevenire danni all’unità.

Non smontare l’unità per la pulizia al ﬁ ne di evitare lesioni.

Quando si pulisce l’unità, non salire su una panca instabile per evitare lesioni.

Non posizionare un vaso o un contenitore d’acqua sull’unità. L’acqua può entrare nell’unità e ridurre l’isolamento. Ciò può causare uno shock elettrico.

Non aprire la ﬁ nestra o la porta per un periodo di tempo prolungato durante il funzionamento in modalità FREDDO/SECCO.

Evitare perdite d’acqua assicurandosi che il tubo di scarico sia:

- Collegato correttamente,

- Mantenuto libero da canali di scolo e contenitori, oppure

- Non immerso in acqua

Dopo un lungo periodo di uso o un utilizzo con qualsiasi attrezzatura che funziona con combustibile, areare regolarmente la stanza.

Quando l’apparecchio è stato utilizzato per un lungo periodo, assicurarsi che la struttura di sostegno installata non si sia deteriorata, in modo da evitare la caduta dell’unità.

Italiano

Precauzioni per la sicurezza

Modalità d’uso

Display telecomando

OFF

TIMER/CLOCK

MODE

OFF/ON

Tenere premuto per circa 10 secondi per mostrare l’impostazione della temperatura in °C o °F.

FAN SPEED

DOWN

SELECTUP

SET

CANCELCLOCK

MODE

FAN SPEED

QUIET/

POWERFUL

AIR SWING

AC RC

CHECK RESET

TEMP

Premere per ripristinare l’impostazione predeﬁ nita del telecomando.

Da non utilizzare in

Non applicabile

operazioni normali.

Selezione della velocità ventola

(Display telecomando)

• Per la modalità AUTO, la velocità della ventola interna viene regolata automaticamente in base alla modalità operativa.

MODE

Per selezionare la modalità operativa

AUTO - Per la propria comodità

• L’unità seleziona la modalità operativa ogni 3 ore sulla base dell’impostazione della temperatura, della temperatura esterna e della temperatura ambiente.

CALDO - Per godere dell’aria calda

• L’unità richiede un po’ di tempo per riscaldarsi.

FREDDO - Per godere dell’aria fresca

• Per risparmiare energia mentre il condizionatore è in modalità FREDDO, utilizzare delle tende per impedire l’ingresso di calore e della luce solare.

SECCO - Per deumidiﬁ care l’ambiente

• La ventola dell’unità opera a bassa velocità, al ﬁ ne di eseguire l’operazione di raffreddamento in maniera molto delicata.

QUIET/

POWERFU

Per alternare tra il livello silenzioso e potente

QUIET POWERFUL NORMAL

SILENZIOSO: Per godere di un funzionamento silenzioso

• Questa operazione riduce il rumore del ﬂ usso d’aria dell’unità.

POTENTE: Per raggiungere rapidamente la temperatura

• Premere di nuovo il tasto o spegnere l’unità per arrestare questa operazione.

Può essere attivato in qualsiasi modalità e può essere annullato premendo nuovamente il tasto corrispondente.

Informazioni

Informazioni per gli utenti sulla raccolta e l’eliminazione di vecchie apparecchiature

Questi simboli sui prodotti, sull’imballaggio, e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici ed elettronici usati non devono essere buttati nei riﬁ uti domestici generici. Per un adeguato trattamento, recupero e riciclaggio di vecchi prodotti, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/EC e 2006/66/EC. Smaltendo correttamente questi prodotti, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull’ambiente che altrimenti potrebbero veriﬁ carsi in seguito ad un trattamento inappropriato dei riﬁ uti. Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei riﬁ uti o il punto vendita dove avete acquistato gli articoli. Sono previste e potrebbero essere applicate sanzioni qualora questi riﬁ uti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale.

Per utenti commerciali nell’Unione Europea

Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante od il fornitore per maggiori informazioni.

[Informazioni sullo smaltimento riﬁ uti in altri Paesi fuori dall’Unione Europea]

Questi simboli sono validi solo all’interno dell’Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento.

Impostazione timer

MODE

OFF/ON

SET

OWN

Per assicurare una performance ottimale dell’unità, la pulizia deve essere eseguita a intervalli regolari. Consultare un rinvenitore autorizzato.

• Spegnere l’apparecchio prima di pulirlo.

• Non toccare l’aletta in alluminio, le parti afﬁ liate potrebbero causare lesioni.

• Non lavare l’apparecchio con benzina, solventi o polveri abrasive.

• Impiegare esclusivamente saponi o detergenti neutri per la casa (

• Non usare acqua ad una temperatura superiore

pH 7).

a 40 °C.

Per l’ispezione stagionale dopo un periodo di inattività prolungato

• Nessuna ostruzione alle bocchette di ingresso ed uscita dell’aria.

• Queste unità vengono montate all’interno del sofﬁ tto. Funziona tramite una ventola esterna di immissione dell’aria e una ventola di emissione dell’aria. Consultare il rivenditore per una ispezione stagionale.

• Dopo 15 minuti dal funzionamento, è normale avere la seguente differenza di temperatura tra le bocchette di entrata e di uscita dell’aria:

FREDDO: ≥ 8 °C CALDO: ≥ 14 °C

Prima di lunghi periodi di inattività

• Attivare la modalità CALDO per 2-3 ore per rimuovere completamente l’umidità rimasta nelle parti interne, in modo da evitare la formazione di muffa.

• Spegnere l’apparecchio.

Impostazioni del timer giornaliero

Per accendere o spegnere l’unità a un’ora prestabilita.

TIMER/CLOCK

1 2

Premere il TIMER

modalità di timer

• Premere una volta per cambiare il display da CLOCK a Timer e vice versa.

• Premere per 4 secondi per passare dalla visualizzazione del timer giornaliero al timer settimanale o viceversa.

Selezionare

l’accensione (ON) o lo spegnimento (OFF) del timer

Impostare l’orario.

Confermare

• Per annullare, premere

SELECT

CANCELCLOCK

MODE

per accedere alla

Esempio: OFF alle 22:00

OFF/ON

DOWN

SET

CANCE

3 4

Italiano

FUNZIONAMENTO ANOMALO

TOGLIERE LA CORRENTE, quindi consultare un rivenditore autorizzato in base alle seguenti condizioni:

• Durante il funzionamento si sentono rumori anomali.

• Penetrazione di acqua o di corpi estranei nel telecomando.

• L’unità interna perde acqua.

• L’interruttore salvavita scatta frequentemente.

• Il cavo di alimentazione su surriscalda in modo anomalo.

• Funzionamento anomalo di interruttori o pulsanti.

• Quando il timer è impostato su ON, l’unità può iniziare l’operazione in anticipo sul tempo programmato, in modo che raggiunga la temperatura desiderata in modo puntuale.

• Il funzionamento del timer si basa sull’orario impostato sul telecomando e si ripete quotidianamente una volta impostato.

• Il timer programmato all’ora che si avvicina di più a quella corrente, sarà attivato per primo.

• Se il timer viene annullato manualmente o si veriﬁ ca un’interruzione di alimentazione, è possibile ripristinare le impostazioni precedenti premendo

SET

Modalità d’uso / Informazioni / Impostazione timer

Impostazione timer

MODE

OFF/ON

SET

OWN

Impostazioni del timer settimanale

Favorisce il risparmio energetico impostando ﬁ no a 6 programmi per ciascun dato giorno.

TIMER/CLOCK

Si illumina se si seleziona la funzione di Timer

OFF Timer ON Timer Giorno da selezionare

1. Premere il TIMER modo da modiﬁ care il display passando al timer giornaliero.

2. Premere il TIMER UP o giorno desiderato.

3. Premere

SELECT

per confermare la scelta.

4. “1” lampeggerà, premere il programma 1.

5. Premere il TIMER timer ON oppure quello OFF.

6. Premere il TIMER UP o l’ora desiderata. Se si desidera eseguire contemporaneamente l’impostazione del timer e della temperatura desiderata, premere temperatura.

Premere

SET

per confermare il programma 1. Il

giorno selezionato sarà evidenziato con .

• Dopo 2 secondi, il display passerà al

programma successivo. Ripetere i punti dal 4 al 7 per impostare i programmi dal 2 al 6.

• Durante l’impostazione del timer, se non si

preme alcun tasto entro 30 secondi o se si

SET

preme

, sarà confermata l’impostazione di quel momento e la procedura di conﬁ gurazione del timer termina.

SELECT

CANCELCLOCK

Numero del programma in un giorno (1 ~ 6)

Indica il giorno selezionato Indica il giorno successivo per il funzionamento del timer

Selezionare l’ora (ad incrementi di 10 minuti)

MODE

per 4 secondi in

DOWN

per scegliere il

SELECT

OFF/ON

per selezionare il

DOWN

per scegliere

per selezionare la

TEMP

per impostare

Per controllare il programma timer corrente

1. Premere TIMER modalità timer e premere

all’impostazione del giorno.

2. Premere il TIMER visualizzato il giorno desiderato, premere

per confermare la selezione.

3. Premere il TIMER programmi impostati.

MODE

per accedere alla

SELECT

per accedere

DOWN

ﬁ no a che non viene

DOWN

per controllare i

SELECT

Per modiﬁ care il programma timer corrente o aggiungere il nuovo programma timer

1. Premere TIMER modalità timer e premere

all’impostazione del giorno.

2. Premere il TIMER UP o viene mostrato il giorno desiderato.

Eseguire i punti da 4 a 7 di “Impostazione del

3. timer settimanale” per modiﬁ care il programma timer corrente, o aggiungere un programma timer.

MODE

per accedere alla

SELECT

per accedere

DOWN

ﬁ no a quando non

Per annullare il programma timer corrente

1. Premere

2. Premere TIMER visualizzato il giorno desiderato, premere per accedere all’impostazione del programma.

Premere il TIMER UP o

3. viene mostrato il giorno desiderato. Premere per annullare il programma e scomparirà.

SELECT

per accedere al giorno.

DOWN

ﬁ nché non viene

DOWN

ﬁ no a quando non

SELECT

CANCE

Per disattivare/attivare il timer settimanale

•

Per disabilitare l’impostazione timer settimanale, premere TIMER

•

Per attivare l’impostazione timer settimanale

MODE

, poi premere

precedente, premere TIMER

CANCE

MODE

, poi premere

SET

Nota

• I timer giornalieri e settimanali non possono essere impostati contemporaneamente.

• Lo stesso programma per il timer non può essere impostato nello stesso giorno.

Soluzione dei problemi

Le condizioni seguenti indicano un guasto.

Condizione Causa

Sembra che dall’unità interna fuoriesca della nebbia.• Effetto di condensa dovuto al processo di raffreddamento.

•

Rumore di acqua durante il funzionamento. L’ambiente ha un odore particolare.

La ventola interna si arresta di tanto in tanto quando si imposta la modalità di regolazione automatica della velocità della ventola.

L’operazione è ritardata di qualche minuto dopo il riavvio.

Dall’unità esterna fuoriesce acqua/vapore. L’indicatore TIMER rimane sempre acceso.

Durante il funzionamento, l’indicatore POWER lampeggia e la ventola interna si arresta.

La ventola interna si arresta di tanto in tanto quando si imposta la modalità riscaldamento.

L’indicatore POWER lampeggia prima che si accenda l’unità.

Rumori di urti durante il funzionamento.

Eseguire i controlli seguenti prima di rivolgersi all’assistenza.

Condizione Controllare

La modalità CALDO/FREDDO non funziona in maniera efﬁ ciente.

Rumore durante il funzionamento. L’apparecchio non funziona.

Flusso del refrigerante all’interno dell’unità.

•

Può essere dovuto a un odore di umido proveniente dai muri, ai tappeti, dai mobili o dagli indumenti presenti nella stanza.

•

Ciò consente di eliminare gli odori circostanti.

•

Il ritardo è una protezione del compressore dell’apparecchio.

•

Condensa o evaporazione nei condotti.

•

L’impostazione Timer si ripete quotidianamente una volta impostata.

•

L’apparecchio si trova in modalità refrigeramento ed il ghiaccio sciolto viene drenato dall’unità interna.

•

Funzionalità studiata per evitare un effetto di raffreddamento non intenzionale.

•

Si tratta di un passo preliminare in vista del funzionamento quando si imposta il timer di accensione.

•

I cambiamenti di temperatura causano l’espansione/ contrazione dell’unità.

•

Impostare la temperatura corretta.

•

Chiudere tutte le porte e ﬁ nestre.

•

Eliminare le eventuali ostruzioni alle bocchette di ingresso ed uscita dell’aria.

•

Veriﬁ care che l’unità sia stata installata in maniera inclinata.

•

Veriﬁ care se è si è attivato l’interruttore di circuito.

•

Veriﬁ care se sono stati impostati i timer.

ItalianoImpostazione timer / Soluzione dei problemi

I sintomi seguenti indicano un malfunzionamento.

Condizione Controllare

Sul telecomando, la spia OFF non si accende sul display del telecomando ma il LED di funzionamento è OFF.

LED di funzionamento

Indicatore OFF

OFF

TIMER/CLOCK

MODE

OFF/ON

DOWN

SELECTUP

SET

CANCELCLOCK

MODE

FAN SPEED

QUIET/

POWERFUL

AIR SWING

AC RC

CHECK RESET

TEMP

3/12

•

Usare il telecomando per vedere il codice di errore, nel seguente modo.

Assicurarsi che il LED di funzionamento sia OFF.

Premere

Premere TIMER UP o

•

Premere nuovamente dal controllo

Comunicare il codice di errore al rivenditore

autorizzato

per 5 secondi

CHECK

DOWN

Se il codice di errore o l’anomalia possono essere identiﬁ cati, il LED di funzionamento sarà sempre ON, allora annotare il codice di errore.

per 5 secondi per uscire

CHECK

Σας ευχαριστούμε για την αγορά ενός Κλιματιστικού Panasonic.

Οι οδηγίες εγκατάστασης επισυνάπτονται. Προτού θέσετε τη μονάδα σε λειτουργία, διαβάστε προσεκτικά αυτές τις οδηγίες χρήσης και φυλάξτε τις για μελλοντική αναφορά. Οι εικόνες σε αυτόν τον οδηγό είναι μόνο για επεξήγηση και μπορεί να διαφέρουν από την πραγματική μονάδα. Υπόκεινται σε αλλαγές δίχως προειδοποίηση για μελλοντική βελτίωση.

Συστημα πολλαπλου κλιματιστικου

Τα συστήματα πολλαπλού κλιματιστικού εξοικονομούν χώρο, επιτρέποντάς σας να συνδέσετε πολλαπλές εσωτερικές μονάδες σε μια και μόνο εξωτερική μονάδα.

• Για το σύνολο των χαρακτηριστικών γνωρισμάτων του προϊόντος, παρακαλείστε να ανατρέξετε στον κατάλογο.

Εσωτερικές μονάδες

• Είναι δυνατή η λειτουργία των εσωτερικών

μονάδων χωριστά ή ταυτόχρονα. Η προτεραιότητα του τρόπου λειτουργίας δίνεται στην πρώτη μονάδα που έχει ενεργοποιηθεί.

• Κατά τη διάρκεια της λειτουργίας, δεν είναι

δυνατή η ενεργοποίηση της ΘΕΡΜΑΝΣΗΣ και ΨΥΞΗΣ την ίδια στιγμή για διαφορετικές εσωτερικές μονάδες.

• Ο δείκτης λειτουργίας

υποδείξει ότι η εσωτερική μονάδα βρίσκεται σε κατάσταση αναμονής (stand by) για διαφορετικούς τρόπους λειτουργίας.

αναβοσβήνει ώστε να

Εσωτερικές μονάδες

Εξωτερική μονάδα

Συνθήκες λειτουργίας

Χρησιμοποιείτε αυτό το κλιματιστικό στα παρακάτω εύρη θερμοκρασιών. DBT: Θερμοκρασία ξηρού βολβού

WBT: Θερμοκρασία υγρού βολβού

Εξωτερική μονάδα πολλαπλού διαιρούμενου τύπου

Θερμοκρασία (°C)

ΨΥΞΗ

ΘΕΡΜΑΝΣΗ

Μέγ. 32 23 46 26

Ελάχ. 16 11 -10 -

Μέγ. 30 - 24 18

Ελάχ. 16 - -15 -16

Μέσα Έξω

DBT WBT DBT WBT

Σύντομος οδηγός

Προετοιμασία τηλεχειριστήριου

Ανοίξτε το κάλυμμα για να χρησιμοποιήσετε τα κουμπιά

Πατήστε

OFF

Πατήστε τον

ΧΡΟΝΟΔΙΑΚΟΠΤΗ για να επιλέξετε την τρέχουσα

TIMER/CLOCK

MODE

OFF/ON

DOWN

SELECTUP

SET

CANCELCLOCK

ημέρα

Πατήστε επιβεβαιώσετε

Επαναλάβατε τα βήματα 2 έως 3 για να ρυθμίσετε την

31 2

τρέχουσα ώρα

Βασική λειτουργία

OFF

TIMER/CLOCK

MODE

OFF/ON

DOWN

SELECTUP

SET

CANCELCLOCK

MODE

FAN SPEED

QUIET/

POWERFUL

AIR SWING

AC RC

CHECK RESET

CLOCK

SET

TEMP

για να

UP ή

DOWN

1 2

Πινακας περιεχομενων

Προφυλαξεις ασφαλειας ......36-37

Τρόπος χρήσης ...................38-39

Πληροφοριες ........................38-39

Για να ρυθμισετε το

χρονοδιακοπτη ....................39-40

Αντιμετωπιση

προβληματων ........................... 41

Ελληνικα

Ξεκινήστε/σταματήστε τη λειτουργία

• Παρακαλείστε να σημειώσετε ότι η

ένδειξη ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΟ είναι η ακόλουθη:

Για να ξεκινήσει να λειτουργεί:

Για να σταματήσει να λειτουργεί:

Επιλέξτε την κατάσταση

λειτουργίας που επιθυμείτε

Επιλέξτε την επιθυμητή θερμοκρασία

• Εύρος επιλογής: 16 °C ~ 30 °C.

AUTO HEAT

DRY

COOL

Προφυλαξεις ασφαλειας

Είσοδος αέρα

Έξοδος αέρα

Για να προληφθεί προσωπικός τραυματισμός, τραυματισμός τρίτων ή ιδιοκτησίας, παρακαλείστε να συμμορφωθείτε με τα επόμενα: Η λανθασμένη λειτουργία εξαιτίας της αποτυχίας σας να ακολουθήσετε τις οδηγίες μπορεί να προκαλέσει τραυματισμό ή ζημιά, η σοβαρότητα των οποίων κατηγοριοποιείται σύμφωνα με τα παρακάτω:

Αυτό το σήμα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΠΡΟΣΟΧΗ

Οι οδηγίες που πρέπει να ακολουθηθούν κατηγοριοποιούνται σύμφωνα με τα παρακάτω σύμβολα:

Αυτό το σύμβολο δηλώνει μια ενέργεια που ΑΠΑΓΟΡΕΥΕΤΑΙ.

Τα εν λόγω σύμβολα υποδηλώνουν ΥΠΟΧΡΕΩΤΙΚΕΣ ενέργειες.

Τηλεχειριστήριο

Εσωτερική μονάδα

Οπή εισόδου αέρα

προειδοποιεί για θάνατο ή σοβαρό τραυματισμό.

Αυτό το σήμα προειδοποιεί για τραυματισμό ή ζημιά σε περιουσία.

Τροφοδοσία

Εσωτερικη μοναδα και εξωτερικη μοναδα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η συσκευή αυτή δεν προορίζεται για χρήση από άτομα (συμπεριλαμβανομένων των παιδιών) με μειωμένες φυσικές, ή νοητικές ικανότητες, ή χωρίς εμπειρία και γνώση, εκτός αν βρίσκονται υπό επιτήρηση ή τους παρέχονται οδηγίες σχετικά με τη χρήση της συσκευής από άτομο που είναι υπεύθυνο για την ασφάλειά τους. Τα παιδιά πρέπει να επιτηρούνται για να εξασφαλιστεί ότι δεν παίζουν με τη συσκευή.

Παρακαλείστε να συμβουλευθείτε τον εξουσιοδοτημένο αντιπρόσωπο ή ειδικό για να καθαρίσετε τα εσωτερικά εξαρτήματα, να επισκευάσετε, να εγκαταστήσετε, να αφαιρέσετε και να επανεγκαταστήσετε τη μονάδα. Ακατάλληλη εγκατάσταση και ο ακατάλληλος χειρισμός θα προκαλέσουν διαρροή, ηλεκτροπληξία ή πυρκαγιά.

Επιβεβαιώστε με εξουσιοδοτημένο ή ειδικό τη χρήση του καθορισμένου τύπου ψυκτικού. Η χρήση άλλου ψυκτικού από τον καθορισμένο τύπο ενδέχεται να προκαλέσει βλάβη στο προϊόν, τραυματισμό κλπ.

Μην εγκαθιστάτε τη μονάδα σε πιθανά εκρηκτική ή εύφλεκτη ατμόσφαιρα. Εφόσον αυτό δεν γίνει, το αποτέλεσμα μπορεί να είναι ατύχημα πυρκαγιάς.

Μην εισάγετε δάχτυλα ή άλλα αντικείμενα μέσα στην εσωτερική ή την εξωτερική μονάδα του κλιματισμού, τα περιστρεφόμενα μέρη μπορεί να προκαλέσουν τραυματισμό.

Μην αγγίζετε την εξωτερική μονάδα κατά τη διάρκεια του φωτισμού, μπορεί να προκαλέσει ηλεκτροπληξία.

Μην εκτίθεστε άμεσα στον κρύο αέρα για παρατεταμένο χρονικό διάστημα προς αποφυγή υπερβολικής ψύξης.

Μη κάθεστε και μην βαδίζετε πάνω στη μονάδα γιατί μπορεί να πέσετε.

αντιπρόσωπο

Οπή εξόδου αέρα

Είσοδος αέρα

Εξωτερική μονάδα

Έξοδος αέρα

Τροφοδοσία

Μη χρησιμοποιείτε τροποποιημένα καλώδια, συνδεδεμένα καλώδια, επεκτάσεις καλωδίων ή μη καθορισμένα καλώδια για πρόληψη υπερθέρμανσης ή πυρκαγιάς.

Προς αποφυγή υπερθέρμανσης, πυρκαγιάς ή ηλεκτροπληξίας:

•

Δεν πρέπει να μοιράζεται την ίδια πρίζα ρεύματος με άλλες συσκευές.

•

Μην χειρίζεστε το συσκευή με βρεγμένα χέρια.

•

Μη λυγίζετε υπερβολικά το καλώδιο τροφοδοσίας.

Εάν το καλώδιο τροφοδοσίας έχει υποστεί ζημιά, πρέπει να αντικατασταθεί από τον κατασκευαστή, τον αντιπρόσωπο σέρβις ή εξειδικευμένους τεχνικούς για να αποφευχθεί ενδεχόμενος κίνδυνος.

Συνιστάται θερμά να εγκατασταθεί με Διακόπτη Κυκλώματος Διαρροής της Γείωσης (ELCB:= Earth Leakage Circuit Breaker) ή με Διάταξη Προστασίας Ρεύματος Διαρροής (RCD:= Residual Current Device) ώστε να αποφευχθεί ο κίνδυνος ηλεκτροπληξίας ή πυρκαγιάς.

Διακόψτε τη οποιαδήποτε ανωμαλία/βλάβη και αποσυνδέστε το βύσμα του ρεύματος ή κλείστε το διακόπτη τροφοδοσίας και το διακόπτη ρεύματος. (Κίνδυνος καπνού/πυρκαγιάς/ηλεκτροπληξίας) Παραδείγματα ανωμαλίας/βλάβης

•

Επικοινωνήστε αμέσως με τον τοπικό αντιπρόσωπο για συντήρηση/επισκευή.

Ο εξοπλισμός αυτός πρέπει να είναι γειωμένος ώστε να αποφευχθεί ο κίνδυνος ηλεκτροπληξίας ή πυρκαγιάς.

Προς αποφυγή ηλεκτροπληξίας διακόπτετε την παροχή ρεύματος:

- Πριν τον καθαρισμό ή το σέρβις,

- Όταν δεν γίνεται χρήση του για παρατεταμένο

- Σε περίπτωση μη κανονικής δραστηριότητας με

χρήση του προϊόντος αν παρουσιαστεί

Ο ELCB ενεργοποιείται συχνά. Παρατηρείται μυρωδιά καμένου. Παρατηρείται μη φυσιολογικός θόρυβος ή δόνηση της μονάδας. Υπάρχει διαρροή νερού από την εσωτερική μονάδα. Το καλώδιο ή το βύσμα ρεύματος είναι υπερβολικά ζεστό. Δεν είναι εφικτός ο έλεγχος της ταχύτητας του ανεμιστήρα. Η λειτουργία της μονάδας διακόπτεται αμέσως, ακόμη και αν έχει τεθεί σε λειτουργία. Ο ανεμιστήρας δεν σταματάει ακόμη και αν έχει διακοπεί η λειτουργία.

χρονικό διάστημα, ή

παρουσία ισχυρών σπινθήρων.

ΠΡΟΣΟΧΗ

Εσωτερικη μοναδα και εξωτερικη μοναδα

Μην πλένετε την εσωτερική μονάδα με νερό, βενζίνη, διαλυτικά ή σκόνες καθαρισμού προς αποφυγή πρόκλησης φθοράς ή διάβρωσης στη μονάδα.

Να μην χρησιμοποιείται για τη συντήρηση εξοπλισμού ακριβείας, τροφίμων, ζώων, φυτών, έργων τέχνης ή άλλων αντικειμένων. Υπάρχει ενδεχόμενο αλλοίωσης της ποιότητας, κ.λπ.

Μη χρησιμοποιείτε εξοπλισμό που περιέχει καύσιμα μπροστά από την έξοδο της ροής του αέρα ώστε να αποφύγετε την εξάπλωση πυρκαγιάς.

Να αποφεύγεται η άμεση έκθεση φυτών ή κατοικίδιων τραυματισμού κ.λπ.

Μην αγγίζετε το κοφτερό αλουμινένιο πτερύγιο, τα κοφτερά μέρη μπορεί να σας τραυματίσουν.

Μην ανάβετε την εσωτερική μονάδα όταν κάνετε παρκέ στο πάτωμα. Μετά την επάλειψη με κερί αερίστε κατάλληλα το δωμάτιο πριν να θέσετε σε λειτουργία τη μονάδα.

Μην εγκαθιστάτε τη μονάδα σε χώρους με λάδια και καπνούς προς αποφυγή φθοράς της μονάδας.

Μην αποσυναρμολογείτε τη μονάδα για λόγους καθαρισμού προς αποφυγή τραυματισμού

Μην πατάτε πάνω σε ασταθή πάγκο όταν καθαρίζετε τη μονάδα προς αποφυγή τραυματισμού.

Μην τοποθετείτε βάζα ή δοχεία νερού πάνω στη μονάδα. Το νερό μπορεί να εισέλθει στη μονάδα και να υποβαθμίσει τη μόνωση. Αυτό μπορεί να προκαλέσει ηλεκτροπληξία.

Μην αφήνετε ανοικτό το παράθυρο ή την πόρτα για μεγάλο χρονικό λειτουργίας ΨΥΞΗ/ΑΦYΓΡΑΝΣΗ.

Είναι δυνατή η αποφυγή της διαρροής νερού εξασφαλίζοντας ότι ο σωλήνας αποστράγγισης:

- έχει τοποθετηθεί σωστά,

- βρίσκεται μακριά από αποχετεύσεις και δοχεία, ή

- δεν έχει βυθιστεί σε νερό

Μετά από παρατεταμένη χρήση ή από χρήση με εύφλεκτο εξοπλισμό, εξαερίζετε τον χώρο τακτικά.

Μετά από μακροχρόνια περίοδο χρήσης, βεβαιωθείτε ότι το πλαίσιο είναι φθαρμένο ώστε να αποφευχθεί η πτώση της μονάδας.

στη ροή του αέρα προς αποφυγή

διάστημα κατά τον τρόπο

εγκατάστασης δεν

Ελληνικα

Προφυλαξεις ασφαλειας

Τρόπος χρήσης

Οθόνη Τηλεχειριστηρίου

OFF

TIMER/CLOCK

MODE

OFF/ON

Πατήστε και κρατήστε πατημένο το για περίπου 10 δευτερόλεπτα για να δείξετε τη ρύθμιση της θερμοκρασίας σε °C ή °F.

FAN SPEED

DOWN

CANCELCLOCK

Δεν ισχύει

SELECTUP

SET

MODE

FAN SPEED

QUIET/

TEMP

POWERFUL

AIR SWING

AC RC

CHECK RESET

Πατήστε για να ανακτήσετε την προκαθορισμένη ρύθμιση του τηλεχειριστηρίου.

Δεν χρησιμοποιείται σε κανονικές λειτουργίες.

Για να επιλεξετε ταχυτητα ανεμιστηρα

(Οθόνη Τηλεχειριστηρίου)

• Για τον ΑΥΤΟΜΑΤΟ τρόπο λειτουργίας, η ταχύτητα του

εσωτερικού ανεμιστήρα ρυθμίζεται αυτόματα σύμφωνα με τον τρόπο λειτουργίας.

MODE

Για την επιλογή του τρόπου λειτουργίας

AUTO - Για μεγαλυτερη ευκολια

• Η μονάδα επιλέγει τρόπο λειτουργίας κάθε 3 ώρες σύμφωνα με τη ρύθμιση της θερμοκρασίας, την εξωτερική θερμοκρασία καθώς και τη θερμοκρασία δωματίου.

ΘΕΡΜΑΝΣΗ - Για να απολαμβανετε ζεστο αερα

• Η μονάδα χρειάζεται λίγο χρόνο για να ζεσταθεί.

ΨΥΞΗ - Για να απολαμβανετε κρυο αερα

• Χρησιμοποιήστε κουρτίνες για να παρεμποδίσετε το ηλιακό φως και την εξωτερική θερμότητα να μειώσουν τη κατανάλωση ισχύος κατά τον τρόπο λειτουργίας ΨΥΞΗΣ.

ΑΦYΓΡΑΝΣΗ - Για την αφυγρανση του

• Η μονάδα λειτουργεί σε χαμηλή ταχύτητα ανεμιστήρα ώστε να δώσει μια απαλή λειτουργία ψύξης.

QUIET/

POWERFU

QUIET POWERFUL NORMAL

ΑΘΟΡΥΒΗ: Για να απολαμβανετε αθορυβη λειτουργια

• Η λειτουργία αυτή μειώνει τον θόρυβο της ροής του αέρα.

ΙΣΧΥΡΗ: Για να επιτυγχανεται γρηγορα η θερμοκρασια

• Πατήστε ξανά το κουμπί ή γυρίστε τη μονάδα στο OFF για να σταματήσετε αυτή τη λειτουργία.

Μπορεί να ενεργοποιηθεί σε όλους τους τρόπους λειτουργίας και μπορεί να ακυρωθεί πατώντας ξανά αντίστοιχο κουμπί.

περιβαλλοντοσ χωρου

Για την εναλλαγη μεταξυ ήσυχη και ισχυρή

το

Πληροφοριες

Πληροφορίες για τους χρήστες σχετικά με τη συλλογή και απόρριψη παλιών εξαρτημάτων

Αυτή η σήμανση πάνω στα προϊόντα, στις συσκευασίες και/ή στα συνοδευτικά έγγραφα υποδηλώνει πως τα εν λόγω ηλεκτρικά και ηλεκτρονικά προϊόντα δεν θα πρέπει να αναμειγνύονται με κοινά οικιακά απορρίμματα. Προκειμένου να πραγματοποιηθεί η κατάλληλη επεξεργασία, κατεργασία και ανακύκλωση παλιών εξαρτημάτων παρακαλούμε να τα μεταφέρετε σε ανάλογα σημεία περισυλλογής σύμφωνα με την νομοθεσία της χώρας σας και τις οδηγίες 2002/96/EΚ και 2006/66/EΚ. Μέσω της σωστής απόρριψης αυτών των προϊόντων συμβάλλετε στο να διασωθούν πολύτιμοι πόροι και προλαμβάνετε ενδεχόμενες αρνητικές επιπτώσεις για την ανθρώπινη υγεία και το περιβάλλον οι οποίες σε άλλη περίπτωση θα μπορούσαν να προκύψουν από την ακατάλληλη διαχείριση αποβλήτων. Για περισσότερες πληροφορίες σχετικά με την συλλογή και ανακύκλωση παλιών εξαρτημάτων παρακαλούμε να απευθυνθείτε στις τοπικές αρχές, στην γενική υπηρεσία αποβλήτων ή στο κατάστημα πώλησης από όπου αγοράσατε τα συγκεκριμένα είδη. Πρόστιμα και κυρώσεις μπορούν να επιβληθούν για την λανθασμένη απόρριψη αυτών των αποβλήτων σύμφωνα με την νομοθεσία της χώρας σας.

Για επιχειρηματικούς χρήστες στην Ευρωπαϊκή Ένωση

Εάν επιθυμείτε να απορρίψετε ηλεκτικό ή ηλεκτρονικό εξοπλισμό παρακαλούμε να επικοινωνήσετε με τον πωλητή ή προμηθευτή για περισσότερες πληροφορίες.

[Πληροφορίες σχετικά με την απόρριψη σε άλλες χώρες εκτός Ευρωπαϊκής Ένωσης]

Αυτή η σήμανση ισχύει μόνο στην Ευρωπαϊκή Ένωση. Εάν επιθυμείτε να απορρίψετε αυτά τα προϊοντα παρακαλούμε να επικοινωνήσετε με τις τοπικές αρχές ή τον πωλητή για να πληροφορηθείτε σχετικά με την σωστή διαδικασία απόρριψης.

Για να ρυθμισετε το χρονοδιακοπτη

MODE

OFF/ON

SET

OWN

Για να εξασφαλιστεί η βέλτιστη απόδοση της μονάδας, ο καθαρισμός πρέπει να γίνονται σε τακτικά χρονικά διαστήματα. Παρακαλείστε να συμβουλευτείτε τον εξουσιοδοτημένο αντιπρόσωπο.

• Σβήστε την παροχή τροφοδοσίας πριν τον καθαρισμό.

• Μην αγγίζετε το αλουμινένιο πτερύγιο, το κοφτερό μέρος μπορεί να προκαλέσει τραυματισμούς.

• Μην χρησιμοποιείτε βενζίνη, διαλυτικές ουσίες ή καθαριστικές σκόνες.

• Χρησιμοποιείτε μόνο σαπούνι ( οικιακά καθαριστικά.

• Μη χρησιμοποιείτε νερό πιο ζεστό από τους 40 °C.

pH 7) ή ουδέτερα

Για εποχιακη επιθεωρηση μετα απο εκτεταμενη μη-χρηση

• Δεν υπάρχουν εμπόδια στα στόμια εισόδου και εξόδου του αέρα.

• Αυτές οι μονάδες κρεμιούνται από το ταβάνι σε εσωτερικούς χώρους. Για να λειτουργήσουν χρησιμοποιούν εξωτερική είσοδο και έξοδο αέρα. Παρακαλούμε συμβουλευθείτε το πλησιέστερο κατάστημα πώλησης για εποχιακή επιθεώρηση.

• Ύστερα από 15 λεπτά λειτουργία, είναι φυσιολογικό να παρατηρηθεί η ακόλουθη διαφορά θερμοκρασίας μεταξύ των στομίων εισόδου και εξόδου του αέρα:

ΨΥΞΗ: ≥ 8 °C

ΘΕΡΜΑΝΣΗ: ≥ 14 °C

Για παρατεταμενο διαστημα που δε θα χρησιμοποιηθει

• Ενεργοποιήστε τον τρόπο λειτουργίας ΘΕΡΜΑΝΣΗ για 2 ~ 3 ώρες για να αφαιρέσετε

εντελώς την υγρασία που έχει εναπομείνει στα εσωτερικά μέρη ώστε να αποφύγετε την ανάπτυξη μούχλας.

• Σβήστε την τροφοδοσία.

Ένδειξη ημερήσιου προγραμματισμού χρονοδιακόπτη

Για να ενεργοποιήσετε (ON) ή να απενεργοποιήσετε (OFF) τη συσκευή σε ένα προρρυθμισμένο χρόνο.

TIMER/CLOCK

1 2

Πατήστε τον ΧΡΟΝΟΔΙΑΚΟΠΤΗ

ρυθμίσετε τη λειτουργία του χρονοδιακόπτη

• Πιέστε μιά φορά για να αλλάξετε την ένδειξη από CLOCK σε Timer

(χρονοδιακόπτη) ή αντίστροφα.

• Πατήστε για περισσότερο από 4 δευτερόλεπτα για να αλλάξετε την

απεικόνιση από εκείνη του ημερήσιου χρονοδιακόπτη σε εκείνη του εβδομαδιαίου χρονοδιακόπτη ή αντίστροφα.

Επιλέξτε το

χρονοδιακόπτη ON ή OFF

Ρυθμίστε τον χρόνο

Επιβεβαιώστε

SELECT

CANCELCLOCK

Παράδειγμα: Απενεργοποίηση (OFF) στις 22:00 μμ

OFF/ON

DOWN

SET

3 4

MODE

για να

Ελληνικα

ΠΕΡΙΠΤΩΣΕΙΣ ΠΟΥ ΔΕΝ ΑΝΤΙΜΕΤΩΠΙΖΟΝΤΑΙ ΑΠΟ ΤΟ ΧΡΗΣΤΗ

ΣΒΗΣΤΕ ΤΗ ΠΑΡΟΧΗ ΡΕΥΜΑΤΟΣ και συμβουλευτείτε ύστερα τον εξουσιοδοτημένο σας αντιπρόσωπο κάτω από τις εξής συνθήκες:

• Θόρυβος κατά τη λειτουργία.

• Είσοδος νερού/σωματιδίων στο τηλεχειριστήριο.

• Διαρροή νερού από την εσωτερική μονάδα.

• Συχνή πτώση του ασφαλειοδιακόπτη.

• Αποσυνδέστε την παροχή ρεύματος.

• Οι διακόπτες ή τα πλήκτρα δε λειτουργούν σωστά.

• Για ακύρωση, πατήστε

•

Όταν ο διακόπτης ενεργοποιηθεί (θέση ON), η

CANCE

μονάδα μπορεί να ξεκινήσει νωρίτερα από τον χρόνο ρύθμισης έτσι ώστε να επιτευχθεί έγκαιρα η επιθυμητή θερμοκρασία.

•

Η λειτουργία του χρονοδιακόπτη βασίζεται στο ρολόι που ρυθμίζεται στο τηλεχειριστήριο και επαναλαμβάνεται καθημερινά από τη στιγμή που θα ρυθμιστεί.

•

Πρώτα θα ενεργοποιηθεί ο χρονοδιακόπτης που βρίσκεται πιο κοντά στον τρέχοντα χρόνο.

•

Αν ο χρονοδιακόπτης ακυρωθεί με το χέρι ή λόγω διακοπής ρεύματος, μπορείτε να ανακτήσετε την προηγούμενη ρύθμιση πατώντας

SET

Τρόπος χρήσης / Πληροφοριες / Για να ρυθμισετε το χρονοδιακοπτη

Για να ρυθμισετε το χρονοδιακοπτη

MODE

OFF/ON

SET

OWN

Ρύθμιση βδομαδαίου προγραμματισμού χρονοδιακόπτη

Προωθεί εξοικονόμηση ενέργειας επιτρέποντάς σας να ρυθμίσετε έως και 6 προγράμματα σε οποιαδήποτε δοθείσα ημέρα.

TIMER/CLOCK

Ανάβει εφόσον επιλογή η λειτουργία χρονοδιακόπτη

Αριθμός προγράμματος σε μια μέρα (1 ~ 6)

Δείχνει την επιλεγείσα ημέρα Δείχνει την επόμενη ημέρα

λειτουργίας του χρονοδιακόπτη Παραμένει να επιλεχτεί η ώρα

(βήμα των 10 λεπτών)

OFF Timer ON Timer Παραμένει να επιλεχτεί η μέρα

1. Πατήστε τον ΧΡΟΝΟΔΙΑΚΟΠΤΗ 4 δευτερόλεπτα για να αλλάξετε τον τρόπο εμφάνισης σε εβδομαδιαίο χρονοδιακόπτη.

2. Πατήστε τον ΧΡΟΝΟΔΙΑΚΟΠΤΗ UP ή επιλέξετε την ημέρα που επιθυμείτε.

SELECT

Πατήστε

4. Η ένδειξη "1" θα αναβοσβήνει, πατήστε

για να επιβεβαιώσετε την επιλογή σας.

ρυθμίσετε το πρόγραμμα 1.

Πατήστε τον ΧΡΟΝΟΔΙΑΚΟΠΤΗ ή ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ του χρονοδιακόπτη.

6. Πατήστε τον ΧΡΟΝΟΔΙΑΚΟΠΤΗ UP ή

επιλέξετε τον χρόνο που επιθυμείτε. Αν θέλετε να ρυθμίσετε τον χρονοδιακόπτη μαζί με

την επιθυμητή σας θερμοκρασία, πατήστε να επιλέξετε τη θερμοκρασία.

7. Πατήστε

SET

για να επιβεβαιώσετε το πρόγραμμα 1.

Η επιλεγείσα ημέρα θα επισημανθεί με το .

•

Μετά από 2 δευτερόλεπτα, θα απεικονιστεί το επόμενο πρόγραμμα. Επαναλάβατε τα βήματα 4 έως 7 για να ρυθμίσετε τα προγράμματα 2 έως 6.

•

Κατά τη διάρκεια της ρύθμισης χρονοδιακόπτη αν δεν πατηθεί κανένα κουμπί μέσα σε 30 δευτερόλεπτα, ή

αν πατηθεί το κουμπί

SET

, η ρύθμιση αυτής της στιγμής

επιβεβαιώνεται και η ρύθμιση έχει τελειώσει.

SELECT

CANCELCLOCK

MODE

για

DOWN

SELECT

OFF/ON

για ΕΝΕΡΓΟΠΟΙΗΣΗ

DOWN

για να

TEMP

για

Έλεγχος του τρέχοντος προγράμματος του χρονοδιακόπτη

1. Πατήστε τον ΧΡΟΝΟΔΙΑΚΟΠΤΗ τη λειτουργία του χρονοδιακόπτη και πατήστε

ρυθμίσετε την ημέρα.

2. Πατήστε τον ΧΡΟΝΟΔΙΑΚΟΠΤΗ εμφανιστεί η ημέρα που επιθυμείτε, πατήστε

επιβεβαιώσετε την επιλογή σας.

3. Πατήστε τον ΧΡΟΝΟΔΙΑΚΟΠΤΗ τα προγράμματα που έχετε ρυθμίσει.

MODE

για να ρυθμίσετε

DOWN

έως ότου να

DOWN

για να ελέγξετε

SELECT

για να

Για τροποποίηση του τρέχοντος προγράμματος χρονοδιακόπτη ή την προσθήκη ενός καινούριου προγράμματος χρονοδιακόπτη

1. Πατήστε τον ΧΡΟΝΟΔΙΑΚΟΠΤΗ τη λειτουργία του χρονοδιακόπτη και πατήστε

ρυθμίσετε την ημέρα.

2. Πατήστε τον ΧΡΟΝΟΔΙΑΚΟΠΤΗ UP ή εμφανιστεί η ημέρα που επιθυμείτε.

3. Εκτελέστε τα βήματα 4 έως 7 της "Εβδομαδιαίας ρύθμισης χρονοδιακόπτη" για να τροποποιήσετε το τρέχον πρόγραμμα του χρονοδιακόπτη ή να προσθέσετε οποιοδήποτε άλλο πρόγραμμα χρονοδιακόπτη.

MODE

για να ρυθμίσετε

DOWN

έως ότου να

SELECT

για να

Έλεγχος του τρέχοντος προγράμματος του χρονοδιακόπτη

1. Πατήστε

2. Πατήστε τον ΧΡΟΝΟΔΙΑΚΟΠΤΗ

3. Πατήστε τον ΧΡΟΝΟΔΙΑΚΟΠΤΗ

SELECT

για να εισάγετε την ημέρα.

εμφανιστεί η επιθυμητή σας ημέρα, πατήστε επιβεβαιώσετε τη ρύθμιση του προγράμματος.

εμφανιστεί η ημέρα που επιθυμείτε. Πατήστε

DOWN

έως ότου

SELECT

για να

έως ότου να

CANCE

για να

ακυρώσετε το πρόγραμμα και το θα εξαφανιστεί.

Για απενεργοποίηση/ενεργοποίηση του εβδομαδιαίου χρονοδιακόπτη

•

Για να απενεργοποιήσετε την εβδομαδιαία ρύθμιση χρονοδιακόπτη, πατήστε τον ΧΡΟΝΟΔΙΑΚΟΠΤΗ συνέχεια πατήστε

•

Για να ενεργοποιήσετε την προηγούμενη εβδομαδιαία ρύθμιση χρονοδιακόπτη, πατήστε ΧΡΟΝΟΔΙΑΚΟΠΤΗ

στη συνέχεια πατήστε

CANCEL

SET

MODE

, στη

MODE

Σημείωση

•

Ο ημερήσιος χρονοδιακόπτης και ο εβδομαδιαίος χρονοδιακόπτης δεν μπορούν να ρυθμιστούν ταυτόχρονα.

•

Το ίδιο πρόγραμμα χρονοδιακόπτη δεν μπορεί να ρυθμιστεί την ίδια μέρα.

Αντιμετωπιση προβληματων

Τα ακόλουθα συμπτώματα δεν υποδεικνύουν δυσλειτουργία.

Σύμπτωμα Αιτία

Βγαίνει θολούρα από την εσωτερική μονάδα. Υπάρχει ήχος ροής νερού κατά τη λειτουργία.

Το δωμάτιο έχει μια περίεργη οσμή.

Ο ανεμιστήρας της εσωτερικής μονάδας σταματάει περιστασιακά κατά την αυτόματη ρύθμιση της ροής του αέρα.

Η λειτουργία καθυστερεί μερικά λεπτά την επανεκκίνηση. Η εξωτερική μονάδα βγάζει νερό/ατμό. Ένδειξη χρονοδιακόπτη (TIMER) μόνιμα αναμμένη.

Η ένδειξη τροφοδοσίας αναβοσβήνει κατά τη διάρκεια της λειτουργίας και ο ανεμιστήρας της εσωτερικής μονάδας έχει σταματήσει.

Ο ανεμιστήρας της εσωτερικής μονάδας σταματάει περιστασιακά κατά τη λειτουργία θέρμανσης.

Η ενδεικτική λυχνία λειτουργίας (POWER) αναβοσβήνει πριν να ενεργοποιηθεί η μονάδα.

Ήχος τριγμού κατά τη διάρκεια της λειτουργίας.

Πριν καλέσετε τον τεχνικό επισκευής, ελέγξτε τα ακόλουθα.

Σύμπτωμα Έλεγχος

Η λειτουργία ΘΕΡΜΑΝΣΗ/ΨΥΞΗ δεν είναι ικανοποιητική.• Ρυθμίστε σωστά τη θερμοκρασία.

Θόρυβος κατά τη λειτουργία. Δε λειτουργεί η μονάδα.

Τα ακόλουθα συμπτώματα υποδηλώνουν δυσλειτουργία.

Σύμπτωμα Έλεγχος

Στη λειτουργία του τηλεχειριστηρίου, η ένδειξη ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΟ δεν εμφανίζεται στη οθόνη του τηλεχειριστηρίου αλλά στη λειτουργία ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΟ LED.

Λειτουργία LED

Δείκτης OFF

OFF

TIMER/CLOCK

MODE

OFF/ON

DOWN

SELECTUP

SET

CANCELCLOCK

MODE

FAN SPEED

QUIET/

POWERFUL

AIR SWING

AC RC

CHECK RESET

TEMP

•

Υπάρχει συμπύκνωση εξαιτίας της διαδικασίας ψύξης.

•

Ροή ψυκτικού στο εσωτερικό της μονάδας.

•

Μπορεί να οφείλεται σε οσμή υγρασίας από έναν τοίχο, ένα χαλί, ένα έπιπλο ή από ρούχα.

•

Αυτό βοηθάει στο να αφαιρούνται οι περιβαλλοντικές μυρωδιές.

•

Η καθυστέρηση είναι μια προστασία του συμπιεστή της μονάδας.

•

Η συμπύκνωση ή η εξάτμιση λαμβάνει χώρα στους σωλήνες.

•

Η ρύθμιση του χρονοδιακόπτη επαναλαμβάνεται ημερησίως αφότου ρυθμιστεί.

•

Η μονάδα βρίσκεται στην κατάσταση λειτουργίας απόψυξης, και ο λιωμένος πάγος αποχετεύεται από την εξωτερική μονάδα.

•

Προς αποφυγή μη επιθυμητής λειτουργίας ψύξης.

•

Αυτό αποτελεί ένα προκαταρκτικό βήμα στην προετοιμασία για τη λειτουργία όταν έχει ρυθμιστεί ο χρονοδιακόπτης ON.

•

Οι αλλαγές της θερμοκρασίας προκαλούν τη διαστολή/ συστολή της μονάδας.

•

Κλείστε όλες τις πόρτες και τα παράθυρα.

•

Απομακρύνετε τυχόν εμπόδια από τα στόμια εισόδου και εξόδου αέρα.

•

Ελέγξτε εάν η μονάδα έχει εγκατασταθεί σε επιφάνεια με κλίση.

•

Ελέγξτε εάν ο διακόπτης κυκλώματος έχει κλείσει.

•

Ελέγξτε εάν έχουν ρυθμιστεί οι χρονοδιακόπτες.

•

Χρησιμοποιήστε το τηλεχειριστήριο για να ανακτήσετε τον κωδικό σφάλματος με τον τρόπο που ακολουθεί.

Βεβαιωθείτε ότι η λειτουργία LED βρίσκεται σε κατάσταση

OFF.

Πατήστε

Πατήστε τον ΧΡΟΝΟΔΙΑΚΟΠΤΗ UP ή

•

Αν ο κωδικός σφάλματος και η ανωμαλία μπορούν

για 5 δευτερόλεπτα

CHECK

να προσδιοριστούν, η λειτουργία LED θα είναι ON συνεχώς, σημειώστε τότε τον κωδικό σφάλματος.

Πατήστε σταματήσετε το έλεγχο

Αποκαλύψτε τον κωδικό σφάλματος στον

ξανά για 5 δευτερόλεπτα για να

CHECK

εξουσιοδοτημένο ντίλερ

Ελληνικα

DOWN

3/12

Για να ρυθμισετε το χρονοδιακοπτη / Αντιμετωπιση προβληματων

Nous vous remercions d’avoir porté votre choix sur un climatiseur Panasonic.

Instructions d’installation jointes. Avant d’utiliser l’appareil, lisez ce mode d’emploi dans son intégralité et conservez-le pour toute reference ultérieure. Les illustrations de ce mode d’emploi sont fournies à titre d’exemple uniquement et peuvent présenter des différences par rapport à l’appareil proprement dit. Celui-ci peut être modiﬁ é sans préavis à des ﬁ ns d’amélioration.

Système de climatisation multiple

Les systèmes de climatisation multiple permettent une économie d’espace en reliant plusieurs unités intérieures à une seule unité extérieure.

• Pour connaître les caractéristiques complètes des produits, veuillez vous référer à un catalogue.

Unités intérieures

• Il est possible de faire fonctionner les

unités intérieures individuellement ou simultanément. Le mode de fonctionnement prioritaire est affecté à la première unité mise en route.

• Pendant le fonctionnement, les modes

CHAUFFAGE et REFROIDISSEMENT ne peuvent pas être activés simultanément sur différentes unités intérieures.

• Le voyant d’alimentation clignote pour

indiquer que l’unité intérieure attend un mode de fonctionnement différent.

Unités intérieures

Unité extérieure

Conditions d’utilisation

Utilisez ce climatiseur en respectant la plage de températures suivante DBT : Température sèche

WBT : Température humide

Unité extérieure Multisplit

Température (°C)

REFROIDISSEMENT

CHAUFFAGE

Max. 32 23 46 26

Min. 16 11 -10 -

Max. 30 - 24 18

Min. 16 - -15 -16

Unité intérieure Unité extérieure

DBT WBT DBT WBT

Guide rapide

Préparation de la télécommande

Ouvrez le couvercle pour utiliser les touches

Appuyez sur

OFF

TIMER/CLOCK

MODE

OFF/ON

DOWN

SELECTUP

SET

CANCELCLOCK

Appuyez sur

DOWN

pour sélectionner le jour

courant

Appuyez sur conﬁ rmer

Répétez les étapes 2 et 3 pour régler l’heure

31 2

Fonctionnement de base

OFF

TIMER/CLOCK

MODE

OFF/ON

DOWN

SELECTUP

SET

CANCELCLOCK

MODE

FAN SPEED

QUIET/

POWERFUL

AIR SWING

AC RC

CHECK RESET

TEMP

CLOCK

TIMER

SET

pour

UP ou

1 2

Table des matières

Consignes de sécurité ......... 44-45

Consignes d’utilisation

Informations .........................46-47

Pour régler l’heure ............... 47-48

Dépannage .............................. 49

.........46-47

Mettez l’appareil sous/hors tension

• Veuillez noter que l’indication ARRÊT est la suivante:

Pour démarrer : Pour arrêter :

Sélectionnez le mode de

fonctionnement souhaité

Sélectionnez la température souhaitée

• Plage de sélection : 16 °C ~ 30 °C.

AUTO HEAT DRY

COOL

Français

Consignes de sécurité

Entrée d’air

Sortie d’air

Pour éviter des blessures corporelles sur vousmême et sur les autres ou des dégâts matériels, respectez les instructions ci-dessous: Tout dysfonctionnement dû au non-respect des instructions peut occasionner des nuisances ou des dégâts dont la gravité est classée comme décrit ci-après:

Ce symbole signale la présence d’un

AVERTISSEMENT

ATTENTION

Les instructions à respecter sont classées d’après les symboles suivants:

Ce symbole désigne une action INTERDITE.

Ces symboles désignent des actions OBLIGATOIRES.

Télécommande

Évent d’admission d’air

danger pouvant provoquer des blessures graves ou mortelles.

Ce symbole signale la présence d’un danger pouvant provoquer des blessures corporelles ou des dégâts matériels.

Alimentation

Unité intérieure

Unité intérieure et unité extérieure

AVERTISSEMENT

Cet appareil n’est pas conçu pour être utilisé par des personnes (y compris les enfants) aux capacités physiques, sensorielles ou mentales diminuées, ou manquant d’expérience ou de connaissances, sauf si une personne responsable de leur sécurité leur a expliqué le fonctionnement de l’appareil et les garde sous surveillance. Les enfants doivent être supervisés aﬁ n qu’ils ne jouent pas avec l’appareil.

Veuillez consulter un revendeur agréé ou un spécialiste pour le nettoyage des pièces internes et pour la réparation, l’installation, le retrait et la réinstallation de l’unité. Une installation et une manipulation incorrectes pourraient occasionner des fuites, un choc électrique ou un incendie.

Validez auprès du revendeur agréé ou du spécialiste l’usage de tout type de réfrigérant spéciﬁ é. L’utilisation d’un type de réfrigérant autre que le type spéciﬁ é peut endommager le produit ou provoquer des explosions, des brûlures, etc.

N’installez pas l’appareil dans une atmosphère potentiellement explosive ou inﬂ ammable. Sinon, il y a un risque d’incendie.

N’insérez jamais vos doigts ou des objets dans l’unité intérieure ou extérieure du climatiseur, les parties tournantes peuvent causer des blessures.

Ne touchez pas l’unité extérieure au cours d’un orage, cela pourrait provoquer un choc électrique.

Ne vous exposez pas directement à de l’air froid pendant une période prolongée aﬁ n d’éviter un refroidissement excessif.

Ne vous asseyez pas et ne montez pas sur l’unité, vous risquez de tomber accidentellement.

Évent de sortie d’air

Entrée d’air

Unité extérieure

Sortie d’air

Alimentation

N’utilisez pas de cordon modiﬁ é, de raccords, de rallonge ou de cordon non spéciﬁ é aﬁ n d’éviter une surchauffe et un incendie.

Pour éviter une surchauffe, un incendie ou un choc électrique :

•

Ne partagez pas la prise d’alimentation avec un autre appareil.

•

N’utilisez pas l’unité avec des mains mouillées.

•

Ne pas plier excessivement la ﬁ che électrique.

Si le cordon d’alimentation est endommagé, il doit être remplacé par le fabriquant, par un de ses techniciens ou par une personne qui possède des qualiﬁ cations équivalentes aﬁ n d’éviter tout risque.

Il est fortement conseillé d’installer un disjoncteur-détecteur de fuite à la terre (DDFT) ou un dispositif à courant résiduel (DCR) aﬁ n d’éviter un choc électrique ou un incendie.

Cesser d’utiliser le produit lorsqu’une anomalie ou défaillance quelconque se produit et débrancher la ﬁ che d’alimentation ou mettre hors tension l’interrupteur et le disjoncteur. (Risque de fumée / feu / choc électrique) Exemples d’anomalie ou défaillance

•

L’ELCB se déclenche fréquemment.

•

Odeur de brûlé est observée.

•

Un bruit ou des vibrations anormales de l’unité sont observés.

•

Fuite d’eau de l’unité intérieure.

•

Le cordon d’alimentation ou la prise deviennent anormalement chaud.

•

La vitesse du ventilateur ne peut pas être contrôlée.

•

L’unité s’arrête de fonctionner immédiatement même si elle est activée pour opérer.

•

Le ventilateur ne s’arrête pas même si

l’opération est arrêtée. Contacter immédiatement votre revendeur local pour l'entretien / réparation.

Cet équipement doit être raccordé à la terre aﬁ n d’éviter un choc électrique ou un incendie.

Prévenez les chocs électriques en coupant l’alimentation :

- Avant le nettoyage ou l’entretien.

- En cas de non utilisation prolongée, ou

- En période d’activité orageuse

anormalement forte.

ATTENTION

Unité intérieure et unité extérieure

Aﬁ n d’éviter des dommages ou de la corrosion sur l’unité, ne nettoyez pas l’unité intérieure avec de l’eau, du benzène, du solvant ou de la poudre à récurer.

N’utilisez pas l’unité pour conserver des appareils de précision, des aliments, des plantes, des œuvres d’art ou autres objets. Cela pourrait entraîner une détérioration de la qualité, etc..

N’utiliser pas d’appareil à combustibles dans la direction du ﬂ ux d’air aﬁ n d’éviter toute propagation du feu.

N’exposez pas des plantes ou des animaux de compagnie directement au ﬂ ux d’air pour éviter des blessures, etc.

Ne touchez pas l’ailette pointue d’aluminium, les parties pointues peuvent causer des dommages.

Ne mettez pas l’unité intérieure sous tension lorsque vous cirez le sol. Après le cirage, aérez sufﬁ samment la pièce avant de faire fonctionner l’unité.

Aﬁ n d’éviter d’endommager l’unité, ne l’installez pas dans des zones grasses et enfumées.

Aﬁ n d’éviter des blessures, ne démontez pas l’unité pour la nettoyer.

Aﬁ n d’éviter des blessures, ne marchez pas sur un banc instable lors du nettoyage de l’unité.

Ne placez pas de vas ou de récipient d’eau sur l’unité. De l’eau peut pénétrer à l’intérieur de l’unité et dégrader l’isolation. Cela pourrait entraîner un choc électrique.

Ne pas ouvrir la fenêtre ou la porte pendant longtemps au cours du fonctionnement en mode REFROIDISSEMENT/ DÉSHUMIDIFICATION.

Prévenez les fuites d’eau en vous assurant que le tuyau de vidange est :

- Correctement raccordé,

- Dégagé de toute gouttière et récipient, ou

- Non immergé dans l’eau Après une longue période d’utilisation ou

après une utilisation avec un appareil à combustibles, aérez régulièrement la pièce.

Après une longue période d’utilisation, assurez-vous que le support d’installation n’est pas détérioré aﬁ n d’éviter une chute de l’unité.

Consignes de sécurité

Français

Consignes d’utilisation

Afﬁ chage de la télécommande

OFF

TIMER/CLOCK

MODE

OFF/ON

Maintenez la touche enfoncée pendant environ 10 secondes pour que le réglage de la température passe en °C ou en °F.

FAN SPEED

DOWN

SELECTUP

SET

CANCELCLOCK

MODE

FAN SPEED

QUIET/

POWERFUL

AIR SWING

AC RC

CHECK RESET

TEMP

Appuyez pour revenir aux réglages par défaut de la télécommande.

Non utilisé dans les

Non applicable

opérations normales.

Pour sélectionner la vitesse du ventilateur

(Afﬁ chage de la télécommande)

• Pour AUTO, la vitesse du ventilateur intérieur est automatiquement ajustée en fonction du mode de fonctionnement.

MODE

Pour sélectionner un mode de fonctionnement

AUTO - Selon vos préférences

• L’unité choisit le mode d’opération toutes les 3 heures selon le réglage de la température, la température extérieure et la température ambiante.

CHAUFFAGE - Pour un air chaud

• L’appareil met un certain temps à démarrer.

REFROIDISSEMENT - Pour un air frais

• Utilisez des rideaux pour faire barrage à la lumière du soleil et à la chaleur extérieure pour réduire la consommation électrique en mode REFROIDISSEMENT.

DÉSHUMIDIFICATION- Pour déshumidiﬁ er

• L’unité fonctionne en vitesse lente du ventilateur pour fournir un refroidissement en douceur.

QUIET/

POWERFU

Pour passer de silencieux à puissant

QUIET POWERFUL NORMAL

SILENCE: Pour un fonctionnement silencieux

• Cette opération réduit le bruit du ﬂ ux d’air.

PUISSANT: Pour atteindre rapidement la température souhaitée

• Appuyez à nouveau sur la touche ou éteignez l’unité pour interrompre cette opération.

Peut être activé dans tous les modes et annulé en appuyant à nouveau sur la touche respective.

l’atmosphère

Informations

Avis aux utilisateurs concernant la collecte et l’élimination des appareils électriques et électroniques usagés

Apposés sur les produits proprement dits ou leur emballage et/ou ﬁ gurant dans la documentation qui les accompagne, ces pictogrammes indiquent que les appareils électriques et électroniques usagés doivent être séparés des ordures ménagères. Aﬁ n de permettre le traitement, la valorisation et le recyclage adéquats des appareils usagés, veuillez les porter à l’un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu’aux directives 2002/96/CE et 2006/66/CE. En éliminant ces produits usagés conformément à la réglementation en vigueur, vous contribuerez à prévenir le gaspillage de ressources précieuses ainsi qu’à protéger la santé humaine et l’environnement contre les effets potentiellement nocifs de la manipulation inappropriée des déchets. Pour de plus amples renseignements sur la collecte et le recyclage des appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d’enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés. Le non-respect de la réglementation relative à l’élimination des déchets est passible d’une peine d’amende.

Pour les utilisateurs professionnels au sein de l’Union européenne

Si vous souhaitez vous défaire de pieces d’équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

[Information relative à l’élimination des déchets dans les pays extérieurs à l’Union européenne]

Ce pictogramme n’est valide qu’à l’intérieur de l’Union européenne. Pour connaître la procédure applicable dans les pays hors Union Européenne, veuillez vous renseigner auprès des autorités locales

compétentes ou de votre distributeur.

Pour régler l’heure

MODE

OFF/ON

SET

OWN

Pour garantir une performance optimale de l’unité, un nettoyage doit être effectué à intervalles réguliers. Veuillez consulter un revendeur agréé.

• Coupez l’alimentation avant le nettoyage.

• Ne touchez pas l’ailette en aluminium, la partie tranchante peut provoquer des blessures.

• N’utilisez pas de benzène, de solvant ou de poudre à récurer.

• Utilisez uniquement du savon ( détergent ménager neutre.

• N’utilisez pas de l’eau dont la température est supérieure à 40 °C.

pH 7) ou un

Inspection annuelle après une période prolongée d’inutilisation

• Assurez-vous de l’absence d’obstruction des oriﬁ ces d’entrée et de sortie d’air.

• Ces appareils sont ﬁ xés dans le plafond. Elle utilise un oriﬁ ce d’admission d’air extérieur et un oriﬁ ce d’évacuation d’air. Veuillez contacter votre revendeur le plus proche pour un contrôle annuel.

• Après 15 minutes d’opération, il est normal d’avoir la différence suivante de température entre la prise d’air et la sortie de bouches d’aération:

REFROIDISSEMENT: ≥ 8 °C CHAUFFAGE: ≥ 14 °C

Préparation En Cas D’Inutilisation Prolongée

• Activez le mode CHAUFFAGE pendant 2 à 3 heures pour éliminer en profondeur l’humidité restée dans les pièces internes aﬁ n d’éviter la formation de moisissures.

• Déconnectez la source d’alimentation.

Progammation du programmateur quotidien

Pour mettre l’appareil sous ou hors tension à une heure prédéﬁ nie.

TIMER/CLOCK

1 2

Appuyez sur TIMER (minuterie)

pour entrer le mode de la minuterie

• Appuyez une fois pour modiﬁ er l’afﬁ chage de CLOCK à TIMER et vice-versa.

• Appuyez pendant 4 secondes pour remplacer l’afﬁ chage de la minuterie quotidienne par la minuterie hebdomadaire ou vice versa.

Sélectionnez le mode

marche (ON) ou arrêt de la minuterie (OFF)

Réglez l’heure

Conﬁ rmez

• Pour annuler, appuyez sur

SELECT

CANCELCLOCK

Exemple : ARRÊT à 22:00

OFF/ON

DOWN

SET

CANCEL

3 4

MODE

Consignes d’utilisation / Informations / Pour régler l’heure

PIECES NON SUSCEPTIBLES D’ETRE REPAREES PAR VOS SOINS

DÉBRANCHEZ L’ALIMENTATION ÉLECTRIQUE et contactez le revendeur autorisé dans les conditions suivantes:

• Bruits anormaux pendant la mise en service.

• Pénétration d’eau ou de corps étrangers à l’intérieur de la télécommande.

• Fuite d’eau de l’unité intérieure.

• Désactivation fréquente du disjoncteur.

• Le cordon d’alimentation est inhabituellement chaud.

• Les interrupteurs ou les boutons ne fonctionnent pas correctement.

• Lorsque la minuterie de marche est activée, il se peut que l’appareil démarre avant l’heure réelle déﬁ nie de façon à atteindre la température que vous avez choisie.

• L’opération de minuterie se base sur le réglage de l’horloge de la télécommande et se répète quotidiennement une fois déﬁ nie.

• La minuterie la plus proche de l’heure actuelle sera activée en premier.

• Si la minuterie est annulée manuellement ou par une panne de courant, vous pouvez restaurer le réglage antérieur en appuyant

SET

sur

Français

Pour régler l’heure

MODE

OFF/ON

SET

OWN

Progammation du programmateur hebdomadaire

Promeut l’économie d’énergie en vous permettant de régler jusqu’à 6 programmes tous les jours.

S’illumine quand le fonctionnement de Timer est sélectionné

Programmateur A L’ARRET Programmateur EN MARCHE Le jour à sélectionner

1. Appuyez sur TIMER (minuterie) 4 secondes pour changer l’afﬁ chage à weekly timer (minuterie hebdomadaire).

2. Appuyez sur TIMER (minuterie) UP ou sélectionner votre jour souhaité.

3. Appuyez sur

4. « 1 » clignotera, appuyez sur programme 1.

5. Appuyez sur TIMER minuterie sur ON ou OFF.

6. Appuyez sur TIMER (minuterie) UP ou sélectionner votre heure souhaitée.

Si vous voulez régler la minuterie ensemble avec votre température souhaitée, appuyez sur

pour sélectionner la température.

TEMP

Appuyez sur Le jour sélectionné sera mis en évidence avec .

•

Après 2 secondes, l’afﬁ chage se déplacera au programme suivant. Répétez les étapes 4 à 7 pour régler les programmes 2 à 6.

•

Au cours de la conﬁ guration de la minuterie, si aucun bouton n’est pressé dans les 30 secondes, ou si le

SET

bouton conﬁ rmé et la conﬁ guration de la minuterie est terminée.

TIMER/CLOCK

SELECT

CANCELCLOCK

Numéro de programmation dans une journée (1 ~ 6)

Indique le jour sélectionné Indique le fonctionnement de la minuterie du jour suivant

Heure à sélectionner (pas de 10 minutes)

MODE

SELECT

pour conﬁ rmer votre sélection.

SET

pour conﬁ rmer le programme 1.

SELECT

pour régler le

OFF/ON

pour sélectionner la

est pressé, le réglage à ce moment-là, est

pendant

DOWN

pour

DOWN

pour

Pour vériﬁ er la programmation de la minuterie actuelle

1. Appuyez sur TIMER de minuterie, puis appuyez sur

réglage du jour.

2. Appuyez sur TIMER (minuterie) ce que votre jour souhaité est afﬁ ché, appuyez sur

SELECT

pour conﬁ rmer votre sélection.

3. Appuyez sur TIMER (minuterie) vériﬁ er les programmes réglés.

MODE

pour basculer en mode

SELECT

pour entrer le

DOWN

jusqu’à

pour

Pour modiﬁ er la programmation de la minuterie actuelle ou en ajouter une nouvelle

1. Appuyez sur TIMER de minuterie, puis appuyez sur

réglage du jour.

2. Appuyez sur TIMER (minuterie) ce que votre jour souhaité est afﬁ ché.

3. Effectuez les étapes 4 à 7 décrites à la section « Réglage de la minuterie hebdomadaire » pour modiﬁ er la programmation de la minuterie existante ou ajouter toute programmation de la minuterie.

MODE

pour basculer en mode

SELECT

pour entrer le

DOWN

jusqu’à

Pour annuler la programmation de la minuterie actuelle

1. Appuyez sur jours.

2. Appuyez sur TIMER souhaité s’afﬁ che, appuyez sur

réglage de la programmation.

3. Appuyez sur TIMER (minuterie) ce que votre jour souhaité est afﬁ ché. Appuyez sur

CANCE

alors.

SELECT

pour entrer dans le réglage des

DOWN

jusqu’à ce que le jour

SELECT

pour entrer le

DOWN

jusqu’à

pour annuler la programmation. disparaîtra

Pour désactiver/activer la minuterie hebdomadaire

•

Pour désactiver le réglage de la minuterie hebdomadaire, appuyez sur TIMER

•

Pour activer le réglage précédent de la minuterie hebdomadaire, appuyez sur TIMER

SET

sur

MODE

, puis appuyez sur

CANCE

MODE

, puis appuyez

Remarque

•

La minuterie quotidienne et la minuterie hebdomadaire ne peuvent pas être réglées en même temps.

•

Le même programme de minuterie ne peut pas être réglé dans le même jour.

Dépannage

Les рhénomènes suivants ne correspondent pas à un dysfonctionnement.

Phénomène Cause

De la vapeur se dégage de l’unité intérieure.• Il s’agit d’un effet de condensation dû au refroidissement.

•

Lors du fonctionnement, vous entendez un bruit d’eau qui coule.

La pièce a une odeur étrange.

En mode de réglage automatique de la vitesse du ventilateur, le ventilateur intérieur s’arrête de temps en temps.

Le fonctionnement ralentit quelques minutes après avoir remis en marche l’appareil.

L’unité extérieure dégage de la vapeur ou de l’eau.• De l’eau se condense ou s’évapore dans les tuyaux. Le voyant TIMER reste allumé.

Le témoin d’alimentation clignote lors du fonctionnement et le ventilateur de l’unité intérieure s’arrête.

En mode de chauffage, le ventilateur intérieur s’arrête de temps en temps.

Le voyant POWER clignote avant que l’unité ne soit mise en route.

Bruit de craquement pendant le fonctionnement.

Vériﬁ ﬁ ez les éléments suivants avant de faire appel au service de maintenance.

Phénomène Vériﬁ cation

La fonction CHAUFFAGE/REFROIDISSEMENT ne fonctionne pas efﬁ cacement.

L’appareil fait du bruit lorsqu’il fonctionne. L’appareil ne fonctionne pas.

Les phénomènes suivants correspondent à un dysfonctionnement.

Phénomène Vériﬁ cation

Sur la télécommande, le voyant OFF n’apparaît pas sur l’afﬁ cheur de la télécommande mais le voyant LED de fonctionnement s’éteint (OFF).

LED de fonctionnement

Voyant OFF (ARRÊT)

OFF

TIMER/CLOCK

MODE

OFF/ON

DOWN

SELECTUP

SET

CANCELCLOCK

MODE

FAN SPEED

QUIET/

POWERFUL

AIR SWING

AC RC

CHECK RESET

3/12

TEMP

Fluide frigorigène à l’intérieur de l’appareil.

•

Il est possible qu’il s’agisse d’une odeur d’humidité provenant du mur, du tapis, d’un meuble ou d’un vêtement.

•

Ceci contribue à dissiper les odeurs ambiantes.

•

Le ralentissement est une protection du compresseur de l’appareil.

•

Une fois qu’une minuterie est réglée, son fonctionnement est quotidien.

•

L’appareil est en mode de dégivrage et la glace fondue est acheminée vers l’unité extérieure.

•

Pour éviter un effet de refroidissement indésirable.

•

C’est une étape de préparation préliminaire à la mise en route lorsque la minuterie de départ ON a été réglée.

•

Les ﬂ uctuations de température provoquent l’expansion/ la contraction de l’appareil.

•

Réglez la température correctement.

•

Fermez toutes les portes et fenêtres.

•

Dégagez toute obstruction dans les ouvertures d’entrée et de sortie d’air.

•

Vériﬁ ez que l’appareil est installé sans inclinaison.

•

Vériﬁ ez si le coupe-circuit est déclenché.

•

Vériﬁ ez si des minuteries ont été réglées.

•

Utilisez la télécommande pour récupérer le code d’erreur comme suit.

Assurez-vous que le voyant LED de fonctionnement est éteint (OFF).

Appuyez sur

Appuyez sur TIMER UP ou

•

Si le code d’erreur et l’anomalie peuvent être

pendant 5 secondes

CHECK

DOWN

identiﬁ és, le voyant LED de fonctionnement sera allumé (ON) en continu, vous pouvez alors noter le code d’erreur.

Appuyez à nouveau sur 5 secondes pour quitter la vériﬁ cation

Communiquez le code d’erreur à votre

revendeur agréé.

CHECK

pendant

Pour régler l’heure / Dépannage

Français

Muchas gracias por elegir una unidad de aire acondicionado Panasonic.

Incluye instrucciones de instalación. Antes de utilizar la unidad, sírvase leer atentamente estas instrucciones de funcionamiento y conservarlas como futuro elemento de consulta. Las ilustraciones de este manual sirven únicamente para describir las explicaciones y pueden no coincidir exactamente con las del aparato suministrado. Están sujetas a cambios sin previo aviso con el ﬁ n de mejorar el producto.

Sistema de aire acondicionado múltiple

Los sistemas de aire acondicionado múltiple ahorran espacio permitiéndole conectar varias unidades interiores a una sola unidad exterior.

• Para obtener información sobre todas las característica del producto, consulte el catálogo.

Unidades de interior

• Es posible manejar las unidades interiores

individualmente o simultáneamente. La prioridad de funcionamiento se concede a la unidad que se conectó primero.

• Durante el funcionamiento, los modos

CALOR y FRÍO no se pueden activar al mismo tiempo para varias unidades de interior.

• El indicador de encendido parpadea para

indicar que la unidad interior está preparada para un modo de funcionamiento diferente.

Unidades de interior

Unidad exterior

Condiciones de funcionamiento

Utilice este aparato de aire acondicionado dentro del siguiente intervalo de temperaturas. DBT : Temperatura en seco

WBT : Temperatura en húmedo

Unidad dividida exterior múltiple

Temperatura (°C)

FRÍO

CALOR

Máx. 32 23 46 26

Mín. 16 11 -10 -

Máx. 30 - 24 18

Mín. 16 - -15 -16

Interior Exterior

DBT WBT DBT WBT

Guía rápida

Preparatión del mando a distancia

Abra la tapa para utilizar los botones

OFF

TIMER/CLOCK

MODE

OFF/ON

DOWN

SELECTUP

SET

CANCELCLOCK

Pulse

TIMER

seleccionar el día actual

3 4

SET

Pulse

para conﬁ rmar

Repita los pasos 2 y 3 para establecer la hora actual

CLOCK

Pulse

31 2

Funcionamiento básico

OFF

TIMER/CLOCK

MODE

OFF/ON

DOWN

SELECTUP

SET

CANCELCLOCK

MODE

FAN SPEED

QUIET/

POWERFUL

AIR SWING

AC RC

CHECK RESET

TEMP

Contenido

Precauciones de

seguridad .............................52-53

DOWN

UP o

para

1 2

Forma de uso ......................54-55

Información ..........................54-55

Para ajustar el

temporizador........................55-56

Localización de averías ............ 57

Inicie/detenga el funcionamiento

• Recuerde que la indicación OFF es la siguiente:

Para activar: Para desactivar:

Seleccione el modo deseado

Seleccione la temperature deseada

• Gama de selección: 16 °C ~ 30 °C.

AUTO HEAT DRY

COOL

Español

Precauciones de seguridad

Entrada de aire

Salida de aire

Para evitar lesiones personales, lesiones a terceros, o daños materiales, cumpla lo siguiente: El uso incorrecto por no seguir las instrucciones puede causar daños o averías; su gravedad se clasiﬁ ca con las indicaciones siguientes:

Esta indicación

ADVERTENCIA

PRECAUCIÓN

Las instrucciones que deben seguirse están clasiﬁ cadas mediante los siguientes símbolos:

Este símbolo denota una acción que está PROHIBIDA.

Estos símbolos indican aquellas acciones que son OBLIGATORIAS.

Mando a distancia

Ventilación de

entrada de aire

advierte del posible peligro de muerte o de daños graves.

Esta indicación advierte de los posibles daños o desperfectos materiales.

Fuente de energía

Unidad interior

Unidad interior y unidad exterior

Este aparato no debe ser utilizado por personas (incluyendo niños) con discapacidades mentales, sensoriales o físicas, o falta de experiencia y conocimiento, a menos que hayan recibido formación o supervisión en relación al uso del aparato por una persona responsable por su seguridad. Los niños deberían estar supervisados para asegurar que no juegan con el aparato.

Por favor, consulte a un distribuidor autorizado o especialista para limpiar las partes internas, reparar, instalar, eliminar y reinstalar la unidad. Una incorrecta manipulación e instalación puede causar fugas, descargas eléctricas o incendios.

Conﬁ rme con el servicio técnico autorizado o el especialista el uso del tipo de refrigerante especiﬁ cado. Utilizar un tipo de refrigerante diferente al tipo especiﬁ cado puede provocar daños en el producto, explosiones y lesiones, etc.

No instale la unidad en ambientes potencialmente explosivos o inﬂ amables. En caso contrario, podría provocar accidentes de incendios.

No introduzca los dedos u otros objetos en la unidad exterior o interior del aire acondicionado, ya que las partes rotatorias podrían provocarle lesiones.

No toque la unidad exterior durante un relámpago, ya que podría causar una descarga eléctrica.

Para evitar el excesivo enfriamiento no se exponga directamente al aire frío durante un prolongado período.

No se siente o apoye sobre la unidad, se podría caer accidentalmente.

ADVERTENCIA

Ventilación de salida de aire

Entrada de aire

Unidad exterior

Salida de aire

Fuente de energía

No comparta la misma salida eléctrica con otros equipos para evitar el calentamiento e incendios.

Para evitar el sobrecalentamiento, incendio o descarga eléctrica:

•

No comparta la misma toma de corriente con otros equipos.

•

No lo manipule con las manos mojadas.

•

No doble excesivamente el cable de alimentación.

Para evitar riesgos, si el cable de alimentación está dañado y es necesario cambiarlo, deberá hacerlo el fabricante, un representante del servicio técnico o una persona cualiﬁ cada.

Se recomienda altamente instalarlo con un disyuntor de fuga a tierra (ELCB) o un dispositivo residual actual (RCD) para evitar descargas eléctricas o incendios.

Deje de utilizar el producto cuando haya cualquier anormalidad/fallo y desconecte el cable de corriente o desactive el interruptor de alimentación. (Riesgo de humo/fuego/descarga eléctrica) Ejemplos de anormalidad

•

El ELCB se desconecta frecuentemente.

•

Se percibe olor a humo.

•

Se observa ruido anormal o vibración en la unidad.

•

Filtraciones de agua desde la unidad interior.

•

El cable de alimentación o el enchufe está excesivamente caliente.

•

No se puede controlar la velocidad del ventilador.

•

La unidad se para inmediatamente incluso estando en funcionamiento.

•

El ventilador no se para incluso habiendo

cesado la operación. Contacte inmediatamente con su proveedor local para su mantenimiento/reparación.

Este equipo deberá conectarse a tierra para evitar descargas eléctricas o incendios.

Evite descargas eléctricas desconectando la alimentación eléctrica:

- Antes de limpiarlo o repararlo,

- Cuando no vaya a utilizarla durante un largo

periodo, o

- Durante tormentas eléctricas especialmente

violentas.

PRECAUCIÓN

Unidad interior y unidad exterior

No lave la unidad interior con agua, benceno, disolvente o limpiador en polvo para evitar daños o corrosión en la unidad.

No utilice la unidad a ﬁ nes de conservación de: equipos de precisión, alimentos, animales, plantas, obras de arte u otros objetos. Podría causar un deterioro en su calidad, etc.

No utilice ningún equipo combustible delante de la salida de aire pare evitar que se propague un incendio.

Para prevenir lesiones, etc no exponga directamente al ﬂ ujo del aire plantas o animales de compañía.

No tocar las partes de aluminio angulosas, pueden causar daños.

No encienda la unidad cuando encere el suelo. Después de encerar, airee la habitación correctamente antes de usar la unidad.

Para evitar daños a la unidad no la instale en zonas grasas y con humo.

Para evitar lesiones no desmonte la unidad para su limpieza.

Para evitar lesiones durante la limpieza de la unidad sitúese sobre una superﬁ cie estable.

No coloque un jarrón o un recipiente que contenga liquido sobre la unidad. El agua podría entrar en el interior de la unidad y degradar el aislamiento causando una descarga eléctrica.

No abrir la ventana o la puerta por un periodo de tiempo prolongado durante la modalidad de FRIO/SECO.

Evite las fugas de agua asegurándose de que la tubería de drenaje esté:

- Correctamente conectada,

- Libre de colmos de agua y recipientes, o

- No sumergida en el agua Airear la habitación regularmente después de

su uso durante un prolungado período o tras el empleo de cualquier equipo combustibile.

Después de un largo periodo de uso, asegúrese de que la ranura de instalación no se encuentre deteriorada, para evitar que la unidad se caiga.

Precauciones de seguridad

Español

Forma de uso

Pantalla del mando a distancia

OFF

TIMER/CLOCK

MODE

OFF/ON

Presione y sostenga durante aproximadamente 10 segundos para mostrar la temperatura en °C o °F.

DOWN

SELECTUP

FAN SPEED

SET

CANCELCLOCK

POWERFUL

AIR SWING

CHECK RESET

No utilizado en funciones normales.

MODE

QUIET/

TEMP

AC RC

Pulse para restablecer el ajuste de fábrica del mando a distancia.

No aplicable

FAN SPEED

Para seleccionar la velocidad del ventilador

(Pantalla del mando a distancia)

• Para AUTO (automático), la velocidad de ventilador de interior es ajustada automáticamente según el modo de operación.

MODE

Seleccionar modo de operación

AUTOMÁTICO - Para su comodidad

• La unidad selecciona el modo de funcionamiento cada 3 horas de acuerdo con la conﬁ guración de temperatura, la temperatura exterior o la temperatura ambiente.

CALOR - Para disfrutar de aire caliente

• La unidad para calentarse requiere de un instante.

FRÍO - Para disfrutar de aire frío

• Use cortinas para proteger el espacio de la luz solar y del calor exterior y así reducir el consumo eléctrico durante el modo de FRÍO.

SECO - Para deshumidiﬁ car el ambiente

• La unidad funciona en la velocidad de ventilador bajo para proporcionar una agradable refrigeración.

QUIET/

POWERFU

Para cambiar entre silencioso & potente

QUIET POWERFUL NORMAL

SILENCIOSO: Para disfrutar del funcionamiento silencioso

• Esta operación reduce el ruido de corriente de aire.

POTENTE: Para alcanzar temperatura rápidamente

• Presione nuevamente el botón o apague la unidad para detener esta operación.

Se puede activar en todos los modos y se puede cancelar pulsando de nuevo el botón respectivo.

Información

Información para Usuarios sobre la Recolección y Eliminación de aparatos viejos

Estos símbolos en los productos, embalajes y/o documentos adjuntos, signiﬁ can que los aparatos eléctricos y electrónicos no deberían ser mezclados con los desechos domésticos. Para el tratamiento apropiado, la recuperación y el reciclado de aparatos viejos, por favor, observe las normas de recuperación aplicables, de acuerdo con la legislación nacional y las Directivas 2002/96/CE y 2006/66/CE. Al desechar estos aparatos correctamente, Usted estará ayudando a preservar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud de la humanidad y el medio ambiente que, de lo contrario, podría surgir de un manejo inapropiado de los residuos. Para mayor información sobre la recuperación y el reciclado de aparatos viejos, por favor, contacte con su ayuntamiento, su servicio de eliminación de residuos o el comercio donde adquirió estos aparatos. Podrán aplicarse penas por la eliminación incorrecta de estos residuos, de acuerdo a la legislación nacional.

Para usuarios empresariales en la Unión Europea

Si usted desea descartar aparatos eléctricos y electrónicos, por favor contacte a su distribuidor o proveedor a ﬁ n de obtener mayor información.

[Informacion sobre la Eliminación en otros Países fuera de la Unión Europea]

Estos símbolos sólo son válidos dentro de la Unión Europea. Si desea desechar estos objetos, por favor contacte con sus autoridades locales o distribuidor y consulte por el método correcto de eliminación.

Para ajustar el temporizador

MODE

OFF/ON

SET

OWN

Para garantizar un desempeño óptimo de la unidad, la limpieza se debe realizar en intervalos regulares. Consulte al distribuidor autorizado.

• Apague la unidad antes de limpiarla.

• No toque la las partes angulosas de aluminio pueden causar heridas.

• No utilice benceno, disolvente o limpiador en polvo.

• Utilice sólo jabones (

pH 7) o detergentes

domésticos neutros.

• No utilice agua con una temperatura superior a 40 °C.

Para inspección estacional después de un largo período en desuso

• Compruebe que las tomas de entrada y salida de las rejillas de ventilación no estén obstruidas.

• Estas unidades se instalan dentro del techo. Utiliza el aire de las tomas externas e internas para su funcionamiento. Consulte con su distribuidor más cercano para realizar inspecciones periódicas.

• Después de 15 minutos de funcionamiento, es normal tener la siguiente diferencia de temperatura entre la ventilación del aire que ingresa y el aire que sale:

FRÍO: ≥ 8 °C CALOR: ≥ 14 °C

Si no se va a utilizar la unidad durante un periodo prolongado de tiempo

• Active el modo de CALOR durante 2 ~3 horas para retirar la humedad restante en todas las partes internas y evitar así la acumulación de moho.

• Apague la unidad.

NO UTILICE LA UNIDAD SI

APAGUE EL SUMINISTRO DE ENERGÍA y luego consulte con el distribuidor autorizado bajo las siguientes condiciones:

• Si escucha ruidos extraños durante el funcionamiento.

• Si entra agua o elementos extraños en el mando a distancia.

• Si hay escapes de agua de la unidad interior.

• Si el interruptor del circuito salta frecuentemente.

• El cable de alimentación está demasiado caliente.

• Los interruptores o los botones no funcionan correctamente.

Ajustes del temporizador diario

Conectar o desconectar la unidad a una hora predeterminada.

TIMER/CLOCK

1 2

Pulse TIMER

de temporizador

• Apretar una vez para cambiar la pantalla de CLOCK al Temporizador o vice-versa.

• Pulse durante 4 segundos para cambiar la pantalla del temporizador diario al temporizador semanal o viceversa.

Ajuste el

temporizador de activación (ON) o de desactivación (OFF)

Ajuste la hora

Conﬁ rmar

• Para cancelar, pulse

• Cuando se active el temporizador, la unidad se iniciará antes del tiempo actual predeﬁ nido para conseguir la temperatura deseada a tiempo.

• La función de temporizador está basada en la hora programada en el mando a distancia y se repite diariamente.

• El temporizador conﬁ gurado a la hora actual se activará primero.

• Si el temporizador es cancelado manualmente o por una caída en el suministro eléctrico, puede restaurar el ajuste anterior presionando

SELECT

CANCELCLOCK

MODE

para entrar al modo

Ejemplo: Apagar a las 22:00

OFF/ON

DOWN

SET

CANCE

SET

3 4

Forma de uso / Información / Para ajustar el temporizador

Español

Para ajustar el temporizador

MODE

OFF/ON

SET

OWN

Justes del temporizador semanal

Facilita el ahorro de energía permitiéndole establecer hasta 6 programas en cualquier día dado.

TIMER/CLOCK

Se enciende si está seleccionado el funcionamiento con temporizador (timer)

Temporizador OFF Temporizador ON Seleccionar el día

MODE

1. Pulse TIMER cambiar la indicación a temporizador semanal.

2. Pulse TIMER UP o día escogido.

3. Pulse

SELECT

para conﬁ rmar su selección.

4. Parpadeará el “1”; pulse establecer el programa 1.

5. Pulse TIMER temporizador ON u OFF.

6. Pulse TIMER

OFF/ON

hora escogida. Si desea conﬁ gurar el temporizador junto

con la temperatura deseada, pulse seleccionar la temperatura.

7. Pulse

SET

conﬁ rmar programa 1. El día

seleccionado aparecerá resaltado con .

• Después de 2 segundos, la pantalla pasará al

próximo programa. Repita los pasos 4 a 7 para conﬁ gurar los programas 2 a 6.

• Durante el ajuste del temporizador, si no se

pulsa un botón dentro de los 30 segundos, o si se pulsa el botón

ese momento queda conﬁ rmada y ﬁ naliza la conﬁ guración del temporizador.

SELECT

CANCELCLOCK

Número de programa diario (1 ~ 6)

Indica el día seleccionado Indica el próximo día

de funcionamiento del temporizador Seleccionar la hora (pasos de 10 minutos)

por 4 segundos para

DOWN

para seleccionar el

SELECT

para

para seleccionar

DOWN

para seleccionar la

TEMP

SET

, la conﬁ guración de

para

Para comprobar el programa de temporizador actual

1. Pulse TIMER temporizador y pulse

del día.

2. Pulse TIMER deseado, y pulse

3. Pulse TIMER programas conﬁ gurados.

MODE

para entrar en el modo de

SELECT

para introducir el ajuste

DOWN

hasta que aparezca el día

SELECT

para conﬁ rmar la selección.

DOWN

para comprobar los

Para modiﬁ car el programa de temporizador actual o añadir un programa de temporizador nuevo

1. Pulse TIMER temporizador y pulse

del día.

2. Pulse TIMER deseado.

3. Realice los pasos 4 a 7 descritos en “Ajuste del temporizador semanal” para modiﬁ car el programa de temporizador existente o añadir algún programa de temporizador.

MODE

para entrar en el modo de

SELECT

para introducir el ajuste

DOWN

hasta que aparezca el día

Para cancelar el programa de temporizador actual

SELECT

1. Pulse

2. Pulse TIMER día que desea y, a continuación, pulse

introducir el ajuste de programa.

3. Pulse TIMER deseado. Cuando pulse

para entrar al día.

DOWN

hasta que se visualice el

DOWN

hasta que aparezca el día

CANCE

SELECT

para

para cancelar el

programa, desaparecerá.

Para deshabilitar/habilitar el temporizador semanal

•

Para deshabilitar el ajuste de temporizador semanal, pulse TIMER

•

Para habilitar el ajuste de temporizador semanal anterior, pulse TIMER

MODE

y después

MODE

y después

CANCE

SET

Nota

•

No pueden ajustarse a la vez el temporizador diario y el semanal.

•

El mismo programa de temporizador no se puede conﬁ gurar en el mismo día.

Localización de averías

Las siguientes señales no indican un mal funcionamiento.

Señal Causa

Sale neblina de la unidad interior.

Se escucha un sonido similar a agua ﬂ uyendo durante el funcionamiento.

Hay un olor extraño en la habitación.

El ventilador interior se para de vez en cuando con la velocidad del ventilador automática.

El aparato tarda varios minutos en funcionar tras volver a encenderlo.

La unidad exterior emite agua o vapor. El indicador está TIMER siempre está encendido.

El indicador de encendido parpadea durante el funcionamiento y el ventilador interior se detiene.

El ventilador interior se para de vez en cuando durante la función de calentamiento.

El indicador POWER parpadea antes de encender la unidad.

Sonido seco (de chasquido) durante el funcionamiento.

Compruebe lo siguiente antes de llamar a un técnico.

Señal Compruebe

El modo CALOR/FRÍO no funciona eﬁ cientemente.• Programe la temperatura correctamente.

Funcionamiento ruidoso. La unidad no funciona.

Los siguientes síntomas son indicativos de un mal funcionamiento.

Señal Compruebe

El indicador OFF no aparece en la pantalla del mando a distancia, pero la luz LED está apagada.

LED de encendido

Indicador OFF (apagado)

OFF

TIMER/CLOCK

MODE

OFF/ON

DOWN

SELECTUP

SET

CANCELCLOCK

MODE

FAN SPEED

QUIET/

POWERFUL

AIR SWING

AC RC

CHECK RESET

TEMP

•

Efecto de condensación producido durante el proceso de enfriamiento.

•

Flujo del refrigerante en el interior de la unidad.

•

Puede ocurrir debido al olor a humedad producido por las paredes, las alfombras, los muebles o las telas de la habitación.

•

Con esto se eliminan los malos olores del ambiente.

•

El retraso responde a un dispositivo de protección del compresor de la unidad.

•

Se produce condensación o evaporación en los tubos.

•

Una vez conﬁ gurado, el ajuste del temporizador se repite todos los días.

•

La unidad está en modo descongelar, y el hielo derretido es desagotado por la unidad exterior.

•

Para evitar un efecto de enfriamiento indeseado.

•

Se trata de un paso preliminar para preparar el funcionamiento cuando se ha ajustado el temporizador de encendido.

•

Los cambios de temperatura causan la expansión/ contracción de la unidad.

•

Cierre todas las puertas y ventanas.

•

Limpie cualquier obstrucción en la entrada y salida de aire.

•

Compruebe si la unidad ha sido instalada en una inclinación.

•

Compruebe si el disyuntor está activado.

•

Compruebe si los temporizadores han sido programados.

•

Para recuperar el código de error, use el mando a distancia de la siguiente manera.

Asegúrese de que la luz LED se encuentre en estado OFF.

Pulse

Pulse TIMER UP o

•

durante 5 segundos

CHECK

DOWN

Si se pueden identiﬁ car el código de error y la anormalidad, la luz LED de funcionamiento quedará ON continuamente, y luego indicará el código de error.

Pulse abandonar la comprobación

Muestre el código de error a su proveedor autorizado

otra vez durante 5 segundos para

CHECK

Español Para ajustar el temporizador / Localización de averías

3/12

Obrigado por adquirir o Ar Condicionado da Panasonic.

Instruções de Instalação fornecido. Antes de ligar a unidade, leia cuidadosamente este manual de utilização e guarde-o para future referência. As ilustrações deste manual têm apenas um carácter explicativo e podem diferir da unidade real. Estão sujeitas a alteração sem aviso prévio para ﬁ ns de melhoramento futuro.

Sistema de ar condicionado múltiplo

Os sistemas de ar condicionado múltiplo poupam espaço permitindo-lhe ligar múltiplas unidades interiores a uma única unidade exterior.

• Consulte um catálogo para as características completas do produto.

Unidades interiores

• É possível as unidades interiores

funcionarem individualmente ou em simultâneo. A prioridade de funcionamento é colocada na primeira unidade que é ligada.

• Durante a operação, os modos HEAT

(CALOR) e COOL (FRIO) não podem ser activados ao mesmo tempo para diferentes unidades interiores.

• O indicador de alimentação ﬁ ca intermitente

para indicar que a unidade interior está em espera para um modo de funcionamento diferente.

Unidades interiores

Unidade exterior

Condições de funcionamento

Utilize este ar condicionado com o seguinte intervalo de temperatura. DBT: Temperatura de bolbo Seco

WBT: Temperatura de bolbo Húmido

Unidade exterior de divisão múltipla

Temperatura (°C)

FRIO

CALOR

Máx. 32 23 46 26

Mín. 16 11 -10 -

Máx. 30 - 24 18

Mín. 16 - -15 -16

Interior Exterior

DBT WBT DBT WBT

Guia rápido

Preparação do controlo remoto

Abra a tampa para utilizar os botões

Prima

OFF

Prima

TIMER

seleccionar o dia actual

TIMER/CLOCK

MODE

OFF/ON

DOWN

SELECTUP

SET

CANCELCLOCK

Prima

Repita os passos 2 e 3 para determinar a hora actual

31 2

Funcionamento básico

OFF

TIMER/CLOCK

MODE

OFF/ON

DOWN

SELECTUP

SET

CANCELCLOCK

MODE

FAN SPEED

QUIET/

POWERFUL

AIR SWING

AC RC

CHECK RESET

CLOCK

UP ou

SET

para conﬁ rmar

TEMP

DOWN

Índice

Precauções de segurança ...60-61

Como utilizar........................62-63

Informação...........................62-63

para

Como conﬁ gurar

o temporizador.....................63-64

Resolução de problemas .......... 65

1 2

Ligue/Desligue a unidade

• Note que a indicação de desligado (OFF) é a seguinte:

Para iniciar: Para parar:

Seleccione o modo de

funcionamento pretendido

Programe a temperatura desejada

• Alcance de selecção: 16 °C ~ 30 °C.

AUTO HEAT DRY

COOL

Português

Precauções de segurança

Entrada de ar

Saída de ar

Para evitar danos pessoais, danos a outros, ou danos na propriedade, por favor cumpra o seguinte. A utilização incorrecta devido ao incumprimento das instruções pode resultar em ferimentos ou danos cuja gravidade é classiﬁ cada da seguinte forma:

Este símbolo indica

AVISO

CUIDADO

As instruções a seguir são classiﬁ cadas com os seguintes símbolos:

Controlo remoto

Abertura de ventilação de entrada de ar

perigo de morte ou ferimento grave.

Este símbolo indica perigo de ferimento ou danos de bens.

Este símbolo indica uma acção PROIBIDA.

Estes símbolos indicam acções OBRIGATÓRIAS.

Fonte de alimentação

Unidade interior

Unidade interior e unidade exterior

Este dispositivo não se destina ao uso por pessoas (incluindo crianças) com reduzidas capacidades físicas, sensoriais ou mentais, ou falta de experiência e conhecimento, excepto se tiverem supervisão ou instrução relacionadas com o uso do dispositivo por uma pessoa responsável pela sua segurança. As crianças devem ser supervisionadas para assegurar que não brincam com o dispositivo.

Consulte um vendedor autorizado ou um técnico sobre limpeza das peças internas, reparação, instalação, montagem e desmontagem da unidade. A instalação inadequada e manutenção pode provocar fuga, choque eléctrico ou incêndio.

Conﬁ rme junto de um revendedor autorizado ou especialista na utilização de qualquer tipo de refrigerante especiﬁ cado. A utilização de um tipo de refrigerante que não o especiﬁ cado pode provocar danos no produto, explosões e lesões, etc.

Não instale a unidade numa ambiente potencialmente explosivo ou inﬂ amável. Se não ﬁ zer isso, pode provocar incêndio por acidente.

Não coloque os seus dedos ou outros objectos na unidade de ar condicionado interior ou exterior, as partes rotativas podem provocar ferimentos.

Não toque na unidade exterior em caso de relâmpagos, pode provocar choque eléctrico.

Não se exponha directamente ao ar frio durante um período de tempo prolongado a ﬁ m de evitar refrigeração excessiva.

Não se sente na unidade ou utilize-a como um degrau, pode cair acidentalmente.

AVISO

Abertura de ventilação de saída de ar

Entrada de ar

Unidade exterior

Saída de ar

Fonte de alimentação

Não utilize um cabo modiﬁ cado, com união, com extensão ou não especiﬁ cado para evitar o sobreaquecimento e incêndio.

Para prevenir sobreaquecimento, incêndio ou choque eléctrico:

•

Não partilhe a mesma tomada eléctrica com outro equipamento.

•

Não utilize com mãos molhadas.

•

Não dobre demasiado o cabo de alimentação.

Se o cabo de alimentação estiver daniﬁ cado, terá de ser substituído pelo fabricante, agente de assistência ou técnico qualiﬁ cado para evitar situações de perigo.

É fortemente recomendada a instalação do Disjuntor com fuga à terra (ELCB) ou um Dispositivo de Corrente Residual (RCD) para evitar choque eléctrico ou incêndio.

Numa situação de anomalia/avaria do produto, interrompa o seu uso e retire a ﬁ cha da tomada ou desligue o interruptor da alimentação e o disjuntor. (Risco de fumo/incêndio/choque eléctrico) Exemplos de anomalia/avaria

•

O ELCB dispara frequentemente.

•

Cheiro a queimado.

•

Ruído ou vibração anómalas da unidade.

•

Fugas de água da unidade interior.

•

Sobreaquecimento do cabo de alimentação ou da ﬁ cha.

•

Não é possível controlar a velocidade da ventoinha.

•

A unidade desliga-se imediatamente após ser activada.

•

A ventoinha não pára mesmo após a

unidade ser desligada. Contacte imediatamente o revendedor local para ﬁ ns de manutenção/reparação.

Este equipamento deve ter ligação terra para evitar choque eléctrico ou incêndio.

Evitar choque eléctrico ao desligar a fonte de alimentação:

- Antes da limpeza ou manutenção,

- Na não utilização prolongada, ou

- Durante forte actividade de relâmpagos fora

do normal.

CUIDADO

Unidade interior e unidade exterior

Não lavar a unidade interior com água, benzina, diluente ou pó para arear objectos a ﬁ m de evitar danos ou corrosão na unidade.

Não utilizar para preservar equipamento de precisão, alimentos, animais, plantas, objectos decorativos ou outros. Isto pode deteriorar a qualidade, etc.

Não utilize nenhum equipamento de combustão em frente à saída de ar para evitar a propagação de incêndio.

Não exponha plantas ou animais de estimação directamente ao ﬂ uxo de ar a ﬁ m de evitar ferimentos, etc.

Não toque na rebarba de alumínio af ada, as peças af adas podem provocar lesões.

Não ligue (ON) a unidade interior quando encera o chão. Após encerar, areje a divisão adequadamente antes de colocar a unidade a funcionar.

Não instalar a unidade em áreas com óleos e fumos a ﬁ m de evitar danos na unidade.

Não desmonte a unidade para ﬁ ns de limpeza a ﬁ m de evitar ferimentos.

Não pise o painel se instável quando limpar a unidade a ﬁ m de evitar ferimentos.

Não coloque vasos ou recipientes com água sobre a unidade. A água pode entrar na unidade e daniﬁ car a o isolamento. Isto pode causar choque eléctrico.

Não deixe a janela ou porta aberta durante muito tempo durante o funcionamento no modo FRIO/SECO.

Evite a fuga de água assegurando que o tubo de drenagem:

- Está correctamente ligado,

- Está afastado de caleiras e recipientes, ou

- Não está mergulhado na água Após um longo período de utilização com

qualquer outro equipamento combustível, ventile a sala regularmente.

Após longo período de uso, certiﬁ que-se que a armação da instalação não está deteriorada para evitar que a unidade caia.

Precauções de segurança

Português

Como utilizar

Ecrã do controlo remoto

OFF

TIMER/CLOCK

MODE

OFF/ON

DOWN

SELECTUP

FAN SPEED

SET

AIR SWING

CANCELCLOCK

Prima e segure durante aproximadamente 10 segundos para mostrar a temperatura em °C ou °F.

Não aplicável

FAN SPEED

Para seleccionar a velocidade do ventilador

(Ecrã do controlo remoto)

MODE

QUIET/

TEMP

POWERFUL

AC RC

CHECK RESET

Prima para restabelecer as conﬁ gurações padrão do controlo remoto.

Não utilizado em operações normais.

MODE

Para seleccionar o modo de operação

AUTOMÁTICO - Para sua conveniência

• A unidade selecciona o modo de operação a cada 3 horas de acordo com a deﬁ nição da temperatura, temperatura exterior e temperatura ambiente.

CALOR - Para desfrutar de ar quente

• A unidade demora algum tempo a aquecer.

FRIO - Para desfrutar de ar fresco

• Utilize cortinas para evitar a luz solar e o calor exterior, para reduzir o consumo de energia durante o modo FRIO.

SECO - Para desumidiﬁ car o ambiente

• A unidade opera a uma velocidade baixa da ventoinha para dar uma refrigeração suave.

QUIET/

POWERFU

QUIET: Para desfrutar de um funcionamento sossegado

• Esta operação reduz o ruído do ﬂ uxo de ar.

POWERFUL: Para alcançar a temperatura rapidamente

• Prima o botão novamente ou desligue a unidade

Pode ser activado em todos os modos e pode ser cancelado premindo novamente o respectivo botão.

Para mudar entre silencioso e potente

QUIET POWERFUL NORMAL

para parar esta operação.

• Para AUTO, a velocidade da ventoinha interior é ajustada automaticamente de acordo com o modo de operação.

Informação

Informações para Utilizadores referentes à Recolha e Eliminação de Equipamentos Velhos

Estes símbolos nos produtos, embalagens e/ou documentos signiﬁ cam que os produtos eléctricos e electrónicos usados não podem ser misturados com os resíduos urbanos. Para o tratamento apropriado, recuperação e reciclagem de produtos velhos, solicitamos que os coloque em pontos de recolha próprios, de acordo com a Legislação Nacional e com as Directivas Europeias 2002/96/EC e 2006/66/EC. A eliminação correcta destes produtos ajudará a poupar recursos valioso e evitar quaisquer potenciais efeitos negativos na saúde humana e no ambiente, os quais poderiam resultar de um tratamento incorrecto de Resíduos. Para mais informações sobre a recolha e reciclagem de produtos velhos, por favor, contacte as autoridades locais responsáveis pela recolha de resíduos ou o ponto de venda onde o produto foi adquirido. De acordo com a legislacao nacional, podem ser apçlicadas multas caso seja feita a eliminação incorrecta destes resíduos.

Para Uitlizadores Não Particulares da União Europeia

Se pretender eliminar equipamentos eléctricos e electrónicos, por favor, contacte o seu Distribuídor ou Produtor para obter mais informações.

[Informação sobre a eliminação noutros países fora da União Europeia]

Estes símbolos são válidos, apenas, na União Europeia. Se pretender eliminar este produto contacte, por favor, as autoridades locais responsáveis pela recolha de resíduos ou o ponto de venda onde o produto foi adquirido e solicite informação sobre o método de eliminação correcto.

Como conﬁ gurar o temporizador

MODE

OFF/ON

SET

OWN

Para assegurar um óptimo desempenho da unidade, a limpeza tem que ser executada em intervalos regulares. Consulte o revendedor autorizado.

• Desligue a unidade antes de efectuar a limpeza.

• Não toque nas alhetas de alumínio, a parte aﬁ ada pode causar ferimentos.

• Não utilize benzina, diluente nem pó de limpeza abrasivo.

• Utilize apenas sabões ( uso doméstico neutro.

pH 7) ou detergente de

• Não utilize água com uma temperatura superior a 40 °C.

Para uma inspecção sazonal após não utilização prolongada

• Os orifícios de entrada e saída devem estar desobstruídos.

• Estas unidades estão montadas no interior do tecto. Utiliza orifícios externos de entrada e saída de ar. Contacte o revendedor local para efectuar a inspecção sazonal.

• Após 15 minutos de funcionamento, é normal ter a seguinte diferença de temperatura entre as aberturas de ventilação de entrada e saída de ar:

FRIO: ≥ 8 °C CALOR: ≥ 14 °C

Para preparar a unidade para um período de inactividade prolongado

• Active o modo CALOR durante 2~3 horas para remover completamente a humidade nas

partes internas para evitar o crescimento de mofo.

• Desligue a unidade.

Mostrador de timer diário

Para LIGAR (ON) ou DESLIGAR (OFF) a unidade num tempo predeﬁ nido.

TIMER/CLOCK

1 2

Prima TIMER (Temporizador)

aceder ao modo do temporizador

• Prima uma vez para o mostrador do CLOCK para o de Timer ou vice-versa.

• Prima durante 4 segundos para alterar o ecrã de temporizador diário para temporizador semanal ou vice-versa.

Seleccione a função

ON ou OFF do temporizador

Conﬁ gure a hora

Conﬁ rmar

• Para cancelar, prima

SELECT

CANCELCLOCK

Exemplo: OFF às 22:00

OFF/ON

DOWN

CANCE

3 4

MODE

SET

para

CRITÉRIOS SEM MANUTENÇÃO

DESLIGUE A ALIMENTAÇÃO e consulte em seguida um revendedor autorizado nas seguintes condições:

• Ruído anormal durante o funcionamento.

• Água/partículas estranhas entraram no controlo remoto.

• Fuga de água da unidade interior.

• Os interruptores do disjuntor desligam-se frequentemente.

• O ﬁ o distribuidor de corrente aquece de forma anormal.

• Os interruptores ou botões não estão a funcionar devidamente.

• Quando é deﬁ nido o temporizador para ON (ligado), a unidade pode começar antes da hora deﬁ nida para alcançar a temperatura desejada a tempo.

• A operação do temporizador é baseada na conﬁ guração do relógio no controlo remoto e repete diariamente uma vez conﬁ gurada.

• O encerramento do temporizador para a hora actual será activado primeiro.

• Se o temporizador for cancelado manualmente ou devido a uma falha de corrente, pode restabelecer a conﬁ guração anterior premindo

SET

Como utilizar / Informação / Como conﬁ gurar o temporizador

Português

Como conﬁ gurar o temporizador

MODE

OFF/ON

SET

OWN

Ajuste de timer semanal

Promove a poupança de energia ao permitir que conﬁ gure até 6 programas em qualquer dia.

Acende-se se seleccionar a operação do Temporizador

Fora Timer ON Timer Dia a ser seleccionado

1. Prima TIMER (Temporizador) 4 segundos para passar o ecrã para a função Weekly Timer (Temporizador semanal).

2. Prima TIMER (Temporizador) UP ou seleccionar o dia desejado.

SELECT

3. Prima

4. Quando “1” surgir a piscar no ecrã, prima para conﬁ gurar o programa 1.

5. Prima TIMER (Temporizador) seleccionar a opção de activação (ON) ou

desactivação (OFF) do temporizador.

6. Prima TIMER (Temporizador) seleccionar a hora desejada. Se quiser conﬁ gurar o temporizador juntamente

com a temperatura desejada, prima seleccionar a temperatura.

SET

7. Prima seleccionado será realçado com .

•

O ecrã irá passar para o programa seguinte passados 2 segundos. Repita os passos 4 a 7 para conﬁ gurar os programas 2 a 6.

•

Durante a conﬁ guração do temporizador, se não premir nenhum botão dentro de 30 segundos, ou se

premir o botão é conﬁ rmada e a conﬁ guração do temporizador é

concluída.

TIMER/CLOCK

SELECT

CANCELCLOCK

Número de programa num dia (1 ~ 6)

Indica o dia seleccionado Indica o dia da próxima

operação do temporizador

Hora a ser seleccionada (incremento de 10 minutos)

MODE

durante

DOWN

para

para conﬁ rmar a sua selecção.

OFF/ON

para

DOWN

TEMP

SELECT

para

para conﬁ rmar o programa 1. O dia

SET

, a conﬁ guração nesse momento

Para veriﬁ car o programa actual do temporizador

1. Prima TIMER temporizador e prima

do dia.

2. Prima TIMER (Temporizador) UP ou desejado ser apresentado, prima

a selecção.

3. Prima TIMER (Temporizador) UP ou veriﬁ car os programas conﬁ gurados.

MODE

para entrar no modo do

SELECT

para entrar na deﬁ nição

SELECT

DOWN

até o dia

para conﬁ rmar

DOWN

para

Para alterar o programa actual do temporizador ou adicionar um novo programa de temporizador

1. Prima TIMER temporizador e prima

do dia.

2. Prima TIMER (Temporizador) UP ou desejado ser apresentado.

3. Execute os passos 4 a 7 de “Deﬁ nição do temporizador semanal” para alterar o programa actual do temporizador ou adicionar qualquer programa de temporizador.

MODE

para entrar no modo do

SELECT

para entrar na deﬁ nição

DOWN

até o dia

Para cancelar o programa actual do temporizador

SELECT

1. Prima

2. Prima TIMER apresentado, prima

programa.

3. Prima TIMER (Temporizador) UP ou desejado ser apresentado. Prima

para aceder ao dia.

DOWN

até que o dia desejado seja

SELECT

para entrar na deﬁ nição do

DOWN

até o dia

CANCE

para cancelar

o programa e desaparece.

Para desactivar/activar o temporizador semanal

•

Para desactivar a deﬁ nição de temporizador semanal, prima TIMER

•

Para activar a deﬁ nição de temporizador semanal anterior, prima TIMER

MODE

e, em seguida, prima

MODE

e, em seguida, prima

CANCE

SET

Nota

•

Não é possível conﬁ gurar o temporizador diário e o temporizador semanal simultaneamente.

•

Não é possível conﬁ gurar o mesmo programa do temporizador duas vezes no mesmo dia.

Resolução de problemas

Os seguintes sintomas não indicam uma avaria do aparelho.

Sintoma Causa

Sai névoa da unidade interior.

Ouve-se o ﬂ uxo de água quando a unidade está a funcionar.

A sala tem um odor estranho.

O ventilador interior pára ocasionalmente quando o modo de velocidade automática do ventilador está programado.

O funcionamento é atrasado durante alguns minutos após a reprogramação.

A unidade exterior produz água/vapor. O indicador do TEMPORIZADOR.

O indicador de alimentação ﬁ ca intermitente durante o funcionamento e o ventilador interior pára.

O ventilador interior pára ocasionalmente no modo de aquecimento.

O indicador da ALIMENTAÇÃO pisca antes da unidade ser ligada.

Som de quebra durante o funcionamento.

Veriﬁ que o seguintes antes de pedir assistência.

Sintoma Veriﬁ car

O modo CALOR/FRIO não está a funcionar de maneira eﬁ ciente.

Ruído durante o funcionamento.

A unidade não funciona.

Os sintomas seguintes indicam uma avaria.

Sintoma Veriﬁ car

No controlo remoto, o indicador OFF não aparece no ecrã do controlo remoto, mas o LED indicador do funcionamento está desligado.

LED indicador do funcionamento

Indicador do estado desactivado (OFF)

OFF

TIMER/CLOCK

MODE

OFF/ON

DOWN

SELECTUP

SET

CANCELCLOCK

MODE

FAN SPEED

QUIET/

POWERFUL

AIR SWING

AC RC

CHECK RESET

TEMP

•

Efeito de condensação devido ao processo de arrefecimento.

•

Fluxo do líquido de refrigeração no interior da unidade.

•

Pode ser devido a um odor de humidade produzido pela parede, alcatifa, mobília ou vestuário.

•

Isto ajuda a remover o odor do ambiente.

•

O atraso é um mecanismo de protecção do compressor da unidade.

•

Existe condensação ou evaporação nos tubos.

•

A programação do temporizador é activada diariamente depois de programada.

•

A unidade está no modo de descongelação e o gelo derretido é drenado da unidade exterior.

•

Para evitar o efeito de arrefecimento acidental.

•

Este é um passo preliminar para a operação, quando o temporizador ON estiver deﬁ nido.

•

Mudanças de temperatura causam a expansão/ contracção da unidade.

•

Conﬁ gure a temperatura correctamente.

•

Feche todas as portas e janelas.

•

Limpe qualquer obstrução que se encontra na entrada do ar e nas aberturas de ventilação de saída do ar.

•

Certiﬁ que-se de que a unidade foi instalada numa inclinação.

•

Veriﬁ que se o disjuntor disparou.

•

Veriﬁ que se o temporizador foi conﬁ gurado.

•

Utilize o controlo remoto para obter o código de erro da seguinte forma.

Certiﬁ que-se de que o LED de funcionamento se encontra na posição OFF.

Prima

Prima TIMER UP ou

•

durante 5 segundos

CHECK

Se o código de erro e a anormalidade podem ser identiﬁ cados, o LED de funcionamento estaráem ON continuamente, e irá indicar o código do erro.

Prima sair da veriﬁ cação

Mostre o código de erro ao fornecedor autorizado

novamente durante 5 segundos para

CHECK

DOWN

Como conﬁ gurar o temporizador / Resolução de problemas

Português

3/1

Благодарим Ви, че закупихте климатик Panasonic.

Приложени са инструкции за монтаж. Преди да задействате климатика, прочетете внимателно инструкциите за употреба и ги запазете за бъдещи справки. Илюстрациите в това ръководство са предназначени само за разяснение и могат да се различават от действителния уред. Възможни са промени без предупреждение за бъдещи подобрения.

Многомодулна Климатична Система

Многомодулните климатични системи спестяват място, като Ви позволяват да свържете няколко вътрешни модула към един външен модул.

• За всички функции на продукта, вижте каталога.

Вътрешни агрегати

• Можете да управлявате вътрешните

агрегати по отделно или едновременно. Приоритет се дава на режима на работа на първия агрегат, който бъде включен.

• По време на работа, режимите HEAT

(ОТОПЛЕНИЕ) и COOL (ОХЛАЖДАНЕ) не

могат да се включват едновременно за различни вътрешни агрегати.

• Индикаторът за мощност свети,

показвайки, че вътрешният агрегат е в готовност за различен режим на работа.

Вътрешни агрегати

Външен агрегат

Работна среда

Използвайте този климатик в следните температурни граници. DBT : Темпераτура без оτчиτане влажносττа на въздуха

WBT : Темпераτура с оτчиτане влажносττа на въздуха

Външен модул на система с няколко вътрешни модула

Температура (°C)

ОХЛАЖДАНЕ

ОТОПЛЕНИЕ

Макс. 32 23 46 26

Мин. 16 11 -10 -

Макс. 30 - 24 18

Мин. 16 - -15 -16

В помещението Навън

DBT WBT DBT WBT

Бърз справочник

Подготвяне на дистанционното управление

Отворете капака, за да използвате копчетата

CLOCK

OFF

TIMER/CLOCK

MODE

OFF/ON

DOWN

Натиснете

Натиснете за да изберете текущия ден

SELECTUP

SET

CANCELCLOCK

Натиснете потвърдите.

Повторете стъпки 2 и 3, за да настоите часа

TIMER

SET

, за да

UP или

31 2

Основни операции

TIMER/CLOCK

MODE

OFF/ON

DOWN

OFF

SELECTUP

SET

CANCELCLOCK

MODE

FAN SPEED

QUIET/

POWERFUL

AIR SWING

AC RC

CHECK RESET

TEMP

1 2

DOWN

Съдържание

Предпазни Мерки ...............68-69

Как да използвате ..............70-71

Информация.......................70-71

За да настроите таймера

...71-72

Отстраняване На

Проблеми ................................73

Включване/спиране

• Моля, имайте предвид, че

индикацията OFF (ИЗКЛ.) е както следва:

За стартиране: За спиране:

Избор на желания режим

на работа

Настройка на желаната температура

• Температурни диапазони: 16 °C ~ 30 °C.

AUTO HEAT

DRY

COOL

Български

Предпазни Мерки

Входен отвор

за въздух

Изходен отвор за въздух

За да избегнете телесни повреди, нараняване на други хора или имущество, моля спазвайте следното: Неправилното функциониране поради неспазване на инструкциите може да причини щети или вреди, класифицирани както следва:

Тоз и знак предупреждава

ПРЕДУПРЕЖДЕНИЕ

ВНИМАНИЕ

Инструкциите, които трябва да се спазват, са класифицирани със следните символи:

Тоз и символ обозначава съответното действие като ЗАБРАНЕНО.

Тези символи означават, че действията са ЗАДЪЛЖИТЕЛНИ.

Дистанционно

управление

Входен вентилационен

отвор

за опасност от смърт или тежки наранявания.

Тоз и знак предупреждава за опасност от наранявания или имуществени щети.

Електрозахранване

Вътрешна част

ПРЕДУПРЕЖДЕНИЕ

Вътрешен и външен модул

Уредът не е предназначен за използване от хора (вкл. деца) с намалени физически, сетивни или психични проблеми или нямащи съответния опит и познания, докато не бъдат инструктирани или наблюдавани от човек, отговорен за безопасността, за начина на използване на уреда. Наблюдавайте децата, за да се уверите, че не си играят с уреда.

Моля обърнете се към оторизиран дилър или специалист за почистване на вътрешните части, ремонт, монтаж или повторен монтаж на модула. Неправилните монтаж и употреба ще причинят теч, токов удар или пожар.

Потвърдете пред оторизиран дилър или специалист употребата на всеки указан тип хладилен агент. Употребата на друг тип хладилен посочения, може да причини повреда на продукта, пръскане, нараняване и т.н.

Не монтирайте модула в помещения с потенциално експлозивна или запалима атмосфера. В противен случай може да се стигне до пожар.

Не пъхайте пръстите си или други обекти във вътрешния или външния модул на климатика, въртящите се части могат да предизвикат наранявания.

Не докосвайте външния модул по време на гръмотевична буря, това може да доведе до токов удар.

Не се излагайте директно на студен въздух за продължителен период от време за да избегнете прекомерно охлаждане.

Не сядайте и не стъпвайте върху модула, тъй като случайно може да паднете.

агент, освен

Изходен вентилационен отвор

Входен отвор

за въздух

Външна част

Изходен отвор за въздух

Електрозахранване

Не използвайте модифициран кабел, свързван кабел, удължител или неуказан кабел, за да избегнете прегряване и пожар.

За предотвратяване на прегряване, пожар или токов удар:

•

Не използвайте същия контакт за други уреди.

•

Не работете с влажни ръце.

•

Не пречупвайте захранващия кабел.

Ако захранващият кабел е повреден, той трябва да се подмени от производителя, неговия сервизен агент или подобни квалифицирани лица, за да се избегне опасност.

Силно препоръчително е да се монтира заземителен автоматичен прекъсвач (ELCB) или устройство за диференциална защита (RCD), за да избегнете токов удар или пожар.

Спрете да използвате продукта, когато възникне аномалия/повреда и извадете щепсела от контакта или изключете от копчето и автоматичния превключвател. (Има риск от пушек/пожар/токов удар) Примери за аномалия/повреда

•

Заземителният автоматичен прекъсвач (ELCB) често се активира.

•

Усеща се мирис на изгоряло.

•

Чува се необичаен шум или уредът вибрира.

•

Изтича вода от вътрешния уред.

•

Кабелът или щепселът са необичайно горещи.

•

Скоростта на вентилатора не може да се контролира.

•

Уредът спира работа веднага, дори и да е включен да работи.

•

Вентилаторът не спира, дори, ако уредът

е спрял да работи. Веднага се свържете с местния търговец за поддръжка/ремонт.

Тов а оборудване трябва да е заземено, за да се предотврати токов удар или пожар.

Избегнете токов удар чрез изключване на захранването:

- Преди почистване или обслужване.

- Когато удължителят не се използва, или

- При необикновено силна гръмотевична

активност.

ВНИМАНИЕ

Вътрешен и външен модул

Не мийте вътрешния модул с бензин, разтворител или абразивен прах за да предотвратите повреда или корозия на модула.

Не използвайте уреда за съхранение на прецизно оборудване, храна, животни, растения, произведения на изкуството или други предмети. Това може да причини влошаване на качеството и т.н.

Не ползвайте уреди, които горят пред изхода за въздуха, за да се избегне разпространение на огъня.

Не излагайте растения или домашни любимци директно на да избегнете нараняване и т.н.

Не докосвайте острото алуминиево ребро. Острите части могат да предизвикат наранявания.

Не включвайте вътрешния модул, когатополирате пода. След полиране, проветрете стаята добре, преди да използвате модула.

Не инсталирайте уреда в задимени зони за да предотвратите неговата повреда.

Не разглобявайте уреда за почистване за да избегнете нараняване.

Не стъпвайте върху нестабилна маса, когато почиствате уреда, за да избегнете нараняване.

Не поставяйте ваза или съд с вода върху уреда. Водата може да проникне в уреда и да повреди изолацията. Това може да причини токов удар.

Не отваряйте прозореца или вратата за дълго време по време на режим ОХЛАЖДАНЕ/ИЗСУШАВАНЕ.

Предотвратете изтичане на вода чрез осигуряване на дренажна тръба, която е:

- Правилно свързана,

- С поддържани чисти водосточни тръби и контейнери, или

- Не е потопена във вода

След продължителен период на употреба или употреба с някакви отоплителни уреди с гориво проветрявайте помещението периодично.

След дълъг престой се уверете, че монтажното шаси не е повредено, за да избегнете падане на модула.

въздушния поток за

Предпазни Мерки

Български

Как да използвате

Дисплей на дистанционното управление

OFF

TIMER/CLOCK

MODE

OFF/ON

Натиснете и задръжте за около 10 сек., за да превключите температурната скала на °C или °F.

FAN SPEED

SELECTUP

SET

DOWN

CANCELCLOCK

Не е приложимо

MODE

FAN SPEED

QUIET/

TEMP

POWERFUL

AIR SWING

AC RC

CHECK RESET

Натиснете, за да възстановите фабричните настройки на дистанционното управление.

Не се използва в нормални режими на работа.

За настройване скоростта на вентилатора

(Дисплей на дистанционното управление)

• При режим АВТОМАТИЧЕН скоростта на вътрешния

вентилатор се настройва автоматично според режима на работа.

MODE

АВТОМАТИЧЕН - За ваше удобство

• Модулът избира режима си на работа на всеки 3

ОТОПЛЕНИЕ - За да се наслаждавате на топъл

• Нужно е време за загряване на уреда.

ОХЛАЖДАНЕ - За да се наслаждавате на студен

• За да

ИЗСУШАВАНЕ - За да се насладите на тиха среда

• Уредът работи на ниска скорост, за да гарантира

POWERFU

За да изберете режим на работа

часа в зависимост от зададената температура, както и от външната и от стайната температура.

въздух

намалите разхода на електроенергия, когато уредът е в режим ОХЛАЖДАНЕ, дръпнете пердетата, за да предотвратите проникване на слънчева светлина и топлина отвън.

умерено охлаждане на въздуха.

QUIET/

За да превключите между тих и мощен режим за да превключите

QUIET POWERFUL NORMAL

QUIET (ТИХ): За да се наслаждавате на тиха работа

• Този режим на работа намалява шума на въздушния поток.

POWERFUL (МОЩЕН): За да постигнете бързо желаната температура

• Натиснете бутона отново или ИЗКЛЮЧЕТЕ уреда, за да спрете тази функция.

Може да се активира във всички режими и може да се отмени с натискане на

съответния бутон отново.

Информация

Информация за потребители относно събиране и изхвърляне на старо оборудване

Тези символи, поставени на продуктите, опаковките и/или съпътстващите ги документи означават, че използваните електрически и електронни продукти не трябва да бъдат смесвани с общите битови отпадъци. За правилно третиране, възстановяване и рециклиране на стари продукти, моля да ги предадете на предназначените за тази цел пунктове за събиране, спазвайки разпоредбите на националното законодателство и европейските директиви 2002/96/ЕО и 2006/66/ЕО. С правилното изхвърляне на тези продукти вие ще помогнете да запазим ценни ресурси и да предотвратим възможни негативни ефекти върху човешкото здраве и околната среда, които биха възникнали в случай на неподходящо третиране на отпадъците. За допълнителна информация относно събирането и рециклирането на стари продукти, моля, обърнете се към местните общински власти, службата за събиране на отпадъци или търговския обект, откъдето сте закупили продуктите. При направилно изхвърляне на уреда, може да понесете наказателна отговорност, в съответствие разпоредбите на националното законодателство.

За бизнес потребители в Европейския Съюз

Ако желаете да изхвърлите ненужни електроуреди, моля свържете се с вашия дилър или доставчик за повече информация.

[Информация за страни извън Европейския Съюз]

Тези символи са валидни само в рамките на Европейския Съюз. Ако желаете да се освободите от тези отпадъчни продукти, моля свържете се с местните органи на властта или вашия доставчик, за да получите информация за тяхното коректно изхвърляне.

За да настроите таймера

MODE

OFF/ON

SET

OWN

За да гарантирате максимална производителност на уреда, трябва да го почиствате на редовни интервали. Моля консултирайте се с Вашия оторизиран дилър.

• Изключете захранването преди почистване.

• Не докосвайте алуминиевото ребро, острата част може да причини нараняване.

• Не използвайте бензин, разредител или абразивни прахове.

• Използвайте само сапуни ( неутрални домакински прахове.

pH 7) или

• Не използвайте вода, по-гореща от 40 °C.

При Сезонен Преглед След Продължително Неизползване

• Никакви прегради на входните и изходни вентилационни отвори.

• Тези уреди се монтират в тавана. За работата си използва външни отвори за всмукване и изпускане на въздух. Консултирайте се с най-близкия дилър за сезонни прегледи.

• Нормално е, след 15 минути работа, да имате следната температурна разлика между отворите за входящ въздух:

ОХЛАЖДАНЕ: ≥ 8 °C ОТОПЛЕНИЕ: ≥ 14 °C

и изходящ

При Продължително Неизползване

• Включете в режим ОТОПЛЕНИЕ за 2~3 часа, за да отстраните останалата

по вътрешните части влага и за да предотвратите разпространението на мухъла.

• Изключете захранването.

Настройка на дневен таймер

За да ВКЛЮЧИТЕ или ИЗКЛЮЧИТЕ климатика в предварително зададено време.

TIMER/CLOCK

1 2

Натиснете TIMER

влезете в режима за работа на таймера

• Натиснете един път за да преминете от настройване на точно време към настройване на таймер и обратно.

• Натиснете за 4 секунди, за да смените дисплея от дневен таймер на седмичен таймер или обратно.

Изберете ON или

OFF таймер

Задайте желаното

време

Потвърдете

• За отмяна, натиснете

SELECT

CANCELCLOCK

MODE

на таймера, за да

Пример: ИЗКЛЮЧВАНЕ в

22:00

OFF/ON

DOWN

SET

CANCE

3 4

КРИТЕРИИ ЗА ПОВРЕДА

ИЗКЛЮЧЕТЕ ЗАХРАНВАНЕТО, след което се обърнете към оторизирания дилър в следните случаи:

• Необичаен звук по време на работа.

• Вода/чужди частици са попаднали в дистанционното управление.

• Изтича вода от Вътрешния уред.

• Прекъсвачът на ел. верига се изключва често.

• Захранващият кабел се загрява необичайно.

• Копчетата или бутоните не функционират правилно.

• Ако таймерът е настроен в режим ON,

уредът може да започне да работи по-рано преди действително зададеното време, за да се постигне навреме желаната от Вас температура. Таймерът се базира на настройките на часа

•

от дистанционното управление и се повтаря ежедневно, след като веднъж е настроен.

• Таймерът, който е най-близък до текущото време ще бъде активиран пръв.

• Ако таймерът е отменен ръчно или в случай на повреда на захранването, можете да възстановите предишната настройка, като натиснете бутона

SET

Как да използвате / Информация / За да настроите таймера

Български

За да настроите таймера

MODE

OFF/ON

SET

OWN

Настройка на седмичен таймер

Повишава пестенето на енергия, като Ви позволява да настроите до 6 програми за даден ден.

TIMER/CLOCK

Светва при избиране на режима за работа на таймера

OFF За ON За Избор на ден

Натиснете TIMER за да отидете на екрана на седмичния таймер.

2. Натиснете изберете деня.

3. Натиснете

4. На екрана ще започне да мига “1”, натиснете

SELECT

5. Натиснете

TIMER

SELECT

, за да потвърдите избора си.

, за да зададете програма 1.

TIMER

изберете таймера за ВКЛ. или ИЗКЛ.

6. Натиснете TIMER

часа. Ако желаете да настроите таймера заедно с предпочитаната от Вас температура,

натиснете

7. Натиснете

, за да изберете температурата.

TEMP

SET

, за да потвърдите програма 1.

Избраният ден ще се подчертае с .

•

След 2 секунди екранът ще премине към следващата програма. Повторете стъпки от 4 до 7, за да настроите програми от 2 до 6.

•

Ако по време на настройване на таймера не натиснете нито един бутон в продължение

на 30 секунди или ако натиснете бутона зададената в момента настройка се потвърждава

и настройването се прекратява.

SELECT

CANCELCLOCK

Брой програми на ден (1 ~ 6)

Показва избрания ден Показва следващия ден за

работа на таймера

Избор на време (на стъпки от 10 минути)

MODE

на таймера за 4 секунди,

DOWN

UP или

OFF/ON

на таймера, за да

DOWN

или

, за да изберете

на таймера, за да

SET

За проверка на текуща програма на таймер

1. Натиснете TIMER таймер и натиснете Натиснете TIMER UP или

покаже съответният ден, след което натиснете за да потвърдите избора си.

3. Натиснете TIMER UP или проверите настроените програми.

MODE

, за да влезете в режим на

SELECT

, за да въведете ден.

DOWN

на таймера, докато се

DOWN

на таймера, за да

SELECT

За промяна на текуща програма на таймер или добавяне на нова програма на таймер

1. Натиснете TIMER таймер и натиснете

2. Натиснете TIMER се покаже съответният ден.

3. Изпълнете стъпки от 4 до 7 на “Настройка на седмичен таймер” за промяна на съществуваща програма на таймер или добавяне на програма на таймер.

MODE

, за да влезете в режим на

SELECT

, за да въведете ден.

DOWN

или

на таймера, докато

За отмяна на текуща програма на таймер

1. Натиснете деня.

2. Натиснете TIMER съответният ден, натиснете

настройката на програмата.

3. Натиснете TIMER се покаже съответният ден. Натиснете

отмяна на програма и ще изчезне.

SELECT

, за да влезете в настройката на

DOWN

или

, докато се покаже

SELECT

, за да влезете в

DOWN

или

на таймера, докато

CANCEL

за

За забрана/разрешаване на седмичен таймер

•

За деактивиране на настройката на седмичния таймер натиснете TIMER

•

За активиране на предишната настройка на седмичния таймер натиснете TIMER

SET

което

MODE

, след което

MODE

CANCE

, след

Забележка

•

Дневният таймер и седмичният таймер не могат да бъдат настроени едновременно.

•

Една и съща програма на таймера не може да бъде настроена няколко пъти за един и същи ден.

Отстраняване На Проблеми

Следните симптоми при работата на уреда не означават неизправност.

Симптом Причина

От вътрешната част излиза замъглен въздух. Звук от течаща вода по време на работа.

Стаята има странна миризма.

Вътрешният вентилатор спира от време на време при настройка за автоматично регулиране на скоростта.

Работата се забавя с няколко минути след рестартиране.

Външната част отделя вода/пара. Индикаторът ТАЙМЕР (TIMER ) е постоянно

включен. Индикаторът за захранването мига по време на

работа и вътрешният вентилатор не се върти. Вътрешният вентилатор спира от време на

време при отопляване. Индикаторът ЗАХРАНВАНЕ (POWER) мига

преди уредът да се включи. Пукане по време на работа.

Проверете следните неща, преди да се обадите на оторизиран сервиз.

Симптом Проверка

Уредът не работи ефикасно в режим ОТОПЛЕНИЕ/ОХЛАЖДАНЕ.

Шум по време на работа. Уредът не работи.

Следните симптоми показват неправилно функциониране.

Симптом Проверка

При дистанционното управление, индикаторът за изключено не се показва на дисплея на дистанционното управление, а светодиодът за работа не свети.

LED индикатор за работа

Индикатор за ИЗКЛ

OFF

TIMER/CLOCK

MODE

OFF/ON

DOWN

SELECTUP

SET

CANCELCLOCK

MODE

FAN SPEED

QUIET/

POWERFUL

AIR SWING

AC RC

CHECK RESET

3/1

TEMP

•

Кондензиране поради процеса на охлаждане.

•

Охлаждаща течност вътре в уреда.

•

Тов а може да е миризмата на влагата, отделяна от стените, килима, мебелите или дрехите.

•

Тов а спомага за отстраняване на околните миризми.

•

Закъснението служи за защита на компресора на уреда.

•

По тръбите се получава кондензация или изпаряване.

•

Настройката на таймера се повтаря ежедневно, след като веднъж е зададена.

•

Уредът е в режим на размразяване и стопеният охладител се оттича през външната част.

•

С цел да се избегне нежелан охлаждащ ефект.

•

Тов а е предварителна стъпка в подготовката за работа, когато ON таймерът е бил зададен.

•

Температурните промени могат да доведат до разширяване или свиване на уреда.

•

Задайте правилно температурата.

•

Затворете всички врати и прозорци.

•

Почистете входните и изходни вентилационни отвори.

•

Проверете дали уредът не е монтиран под наклон.

•

Проверете дали автоматичният прекъсвач е изключен.

•

Проверете дали таймерът е настроен.

•

Използвайте дистанционното управление, за да получите кода за грешка, както следва.

Уверете се, че светодиодът за работа е изключен.

Натиснете

Натиснете TIMER UP или

•

Ако кодът за грешка и аномалията могат да

за 5 секунди

CHECK

DOWN

бъдат идентифицирани, тогава светодиодът за работа ще бъде включен постоянно. Запишете кода на грешката.

Натиснете отново проверката

Покажете кода на грешката на лицензиран

за 5 секунди за край на

CHECK

търговец.

За да настроите таймера / Отстраняване На Проблеми

Български

Memo

Panasonic Corporation

Website: http://panasonic.net/

Authorised representative in EU Panasonic T esting Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Germany

F568973

SS1112-0

PANASONIC CS-ME12PD3EA, CS-ME18PD3EA, CS-ME9PD3EA User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
