Indoor Unit (GK-series)

F566399

Operating Instructions

Indoor Unit (DT-series)

Indoor Unit (DD-series)

Indoor Unit (DB-series)

Indoor Unit (GF-series)

Air Conditioner

Indoor Unit (GK-series)

CS-E7GKEW CS-E7GKDW
CS-E9GKEW CS-E9GKDW
CS-E12GKEW CS-E12GKDW
CS-E15GKEW CS-E15GKDW
CS-E18GKEW CS-E18GKDW
Indoor Unit (DT-series)

CS-ME10DTEG CS-E15DTEW
CS-E18DTEW
Indoor Unit (DD-series)

CS-ME10DD3EG CS-E15DD3EW
CS-E18DD3EW
Indoor Unit (DB-series)

CS-E15DB4EW CS-E18DB4EW
Indoor Unit (GF-series)

CS-E9GFEW CS-E12GFEW
CS-E18GFEW
Outdoor Unit

CU-3E18EBE CU-3E23CBPG
CU-4E27CBPG

FRANÇAIS 2 ~ 17

Avant d’utiliser l’appareil,
lisez ce mode d’emploi dans
son intégralité et conservez­le pour toute référence

G

U

I

D

E

G

U

R

A

I

D

A

R

ultérieure.

P

I

D

E

A

/

P

K

I

U

D

R

A

/

Z

S

A

N

N

E

L

L

E

L

I

E

T

G

U

I

N

D

G

S

DEUTSCH 18 ~ 33

Bevor Sie das Gerät in Betrieb
nehmen, lesen Sie bitte
diese Bedienungsanleitung
aufmerksam durch und
bewahren Sie sie für die
künftige Verwendung auf.

ITALIANO 34 ~ 49

Prima di utilizzare l’unità
si prega di leggere
attentamente le istruzioni
e di conservare questo
opuscolo per potervi fare
riferimento in futuro.

NEDERLANDS 50 ~ 65

Lees voor u het
apparaat gebruikt deze
gebruiksinstructies
grondig en bewaar ze voor
toekomstig gebruik.

CONSIGNES DE SÉCURITÉ

Entrée

d’air

Sortie

d’air

Entrée

d’air

Entrée

d’air

Sortie

d’air

DÉFINITION

Pour éviter des blessures corporelles et des dégâts matériels, respectez les instructions ci-dessous.
Tout dysfonctionnement dû au non-respect des instructions peut occasionner des nuisances ou des dégâts dont la gravité est classée comme décrit
ci-après:

Ce symbole signale la présence

Avertissement

Les instructions à respecter sont classées d’après les symboles suivants:

Ce symbole désigne une action INTERDITE.

d’un danger pouvant provoquer
des blessures graves ou mortelles.

Attention

Ce symbole signale la présence d’un
danger pouvant provoquer des blessures
corporelles ou des dégâts matériels.

Ces symboles désignent des actions
OBLIGATOIRES.

Avertissement

Télécommande

Lors de l’utilisation

• N’utilisez pas de piles
rechargeables (Ni-Cd).

• Maintenez la télécommande
hors de portée des bébés et
des enfants pour éviter qu’ils
n’avalent accidentellement les
piles.

• Retirez les piles si vous
envisagez de ne pas utiliser
l’appareil pendant une période
prolongée.

• Utilisez des piles de même
type lorsque celles-ci doivent
être remplacées et introduisez­les en respectant la polarité
indiquée afi n d’éviter un
mauvais fonctionnement de la
télécommande.

Alimentation

Lors de l’installation

• Cet équipement doit être relié à la terre
et installé avec un disjoncteur différentiel.
Sinon, un dysfonctionnement pourrait
provoquer une électrocution ou un incendie.

Lors de l’utilisation

• Ne partagez pas la prise d’alimentation avec
un autre appareil.

• Ne modifi ez pas les cordons d’alimentation.

• N’utilisez pas de rallonge électrique.

• N’utilisez pas l’appareil avec les mains
mouillées.

• Utilisez le cordon d’alimentation spécifi que.

• Si le cordon d’alimentation est endommagé,
il doit être remplacé par le fabriquant, par un
de ses techniciens ou par une personne qui
possède des qualifi cations équivalentes afi n
d’éviter tout risque.

• En cas d’urgence ou d’anomalie (odeur de
brûlé, etc.), mettez l’appareil hors tension et
consultez votre revendeur le plus proche.

Unité Intérieure

Lors de l’installation

• Vous ne devez jamais installer,
démonter et réinstaller l’appareil
vous-même; une installation
incorrecte peut provoquer des
fuites, une électrocution ou
un incendie. Pour effectuer
l’installation, veuillez prendre
contact avec un distributeur
agréé ou un spécialiste.

Lors de l’utilisation

• N’insérez pas les doigts ou
d’autres objets dans l’unité
intérieure ou l’unité extérieure.

• Ne réparez pas l’appareil vous­même.

Entrée

d’air

Sortie

d’air

Entrée

d’air

Sortie

d’air

Entrée

d’air

Attention

Unité Intérieure

Lors de l’installation

• N’installez pas l’appareil dans une zone
qui présente des risques d’explosion.

• Assurez-vous que la tuyauterie de
vidange est correctement raccordée afi n
d’éviter des fuites d’eau.

Lors de l’utilisation

• Ne nettoyez pas l’appareil avec de l’eau,
du benzène, du diluant ou de la poudre à
récurer.

• N’utilisez pas l’appareil à d’autres fi ns
que celles prévues, notamment pour
conserver des aliments.

• N’utilisez pas d’appareils à combustible
dans la direction du fl ux d’air.

• Évitez toute exposition directe à l’air froid
pendant une période prolongée.

• Aérez régulièrement la pièce.

Alimentation

Lors de l’utilisation

• Coupez l’alimentation avant le nettoyage
ou la maintenance.

• Coupez l’alimentation électrique si vous
envisagez de ne pas utiliser l’appareil
pendant une période prolongée.

• Ce climatiseur est muni d’un protecteur
de surtension intégré. Néanmoins,
comme mesure de protection
additionnelle en cas d’orage violent,
vous pouvez déconnecter la source
d’alimentation. Ne touchez pas le
climatiseur lors d’un orage, vous
risqueriez de vous électrocuter.

Unité Extérieure

Lors de l’installation

• Assurez-vous que la tuyauterie de
vidange est correctement raccordée afi n
d’éviter des fuites d’eau.

Lors de l’utilisation

• Ne vous asseyez pas sur l’unité
intérieure ou l’unité extérieure et ne
posez aucun objet dessus.

• Après une période d’inutilisation
prolongée, vérifi ez que la grille
d’installation n’est pas endommagée.

2

INFORMATION RÉGLEMENTAIRE

Cet appareil ne doit pas être utilisé par des enfants ou des personnes invalides sans
surveillance. Vous devez surveiller les enfants pour vous assurer qu’ils ne jouent pas
avec l’appareil.

Nous vous remercions d’avoir

porté votre choix sur un

climatiseur

TABLE DES MATIÈRES

EXIGENCES ENVIRONNEMENTALES

Élimination des piles

Les piles doivent être recyclées ou éliminées de manière appropriée.

MISE AU REBUT

“Instructions pour l’utilisateur fi nal” concernant les climatiseurs d’air:
Ce climatiseur d’air respecte le symbole ci-dessus indiquant que les
équipements électriques ne doivent pas être éliminés avec les déchets
ménagers. Les pays de la Communauté européenne (*), devraient avoir un
système de collecte réservé à ces appareils. N’essayez pas de démonter
vous-même le système, vous risqueriez de faire une manipulation incorrecte,
ce qui pourrait nuire à votre santé et à l’environnement. Le démontage ainsi
que l’élimination du fl uide frigorigène, de l’huile ou d’autres pièces doivent
être effectués par un installateur qualifi é, conformément aux normes locales
en vigueur. Les climatiseurs d’air doivent être traités dans un centre de
traitement spécialisé afi n de pouvoir être récupérés, recyclés et réutilisés,
et ne doivent pas être jetés dans un conteneur municipal. Veuillez contacter
votre installateur, votre revendeur ou les autorités locales pour de plus
amples informations. Des sanctions peuvent également être appliquées en
cas d’élimination incorrecte d’appareils usés, conformément à la législation
nationale.

*sujet à la loi nationale de chaque état membre

Informations sur la mise au rebut dans les pays hors de l’Union
Européenne

Ce symbole n’est valable que dans l’Union Européenne. Si vous souhaitez
éliminer ce produit, veuillez contacter votre installateur, votre revendeur ou
les autorités locales et vous renseigner sur les méthodes d’élimination.

CONSIGNES DE SÉCURITÉ

INFORMATION RÉGLEMENTAIRE

FONCTIONNEMENT

(Pour les unités intérieures des séries GK)

FONCTIONNEMENT

(Pour les unités intérieures des séries DB, DD,
DT, GF)

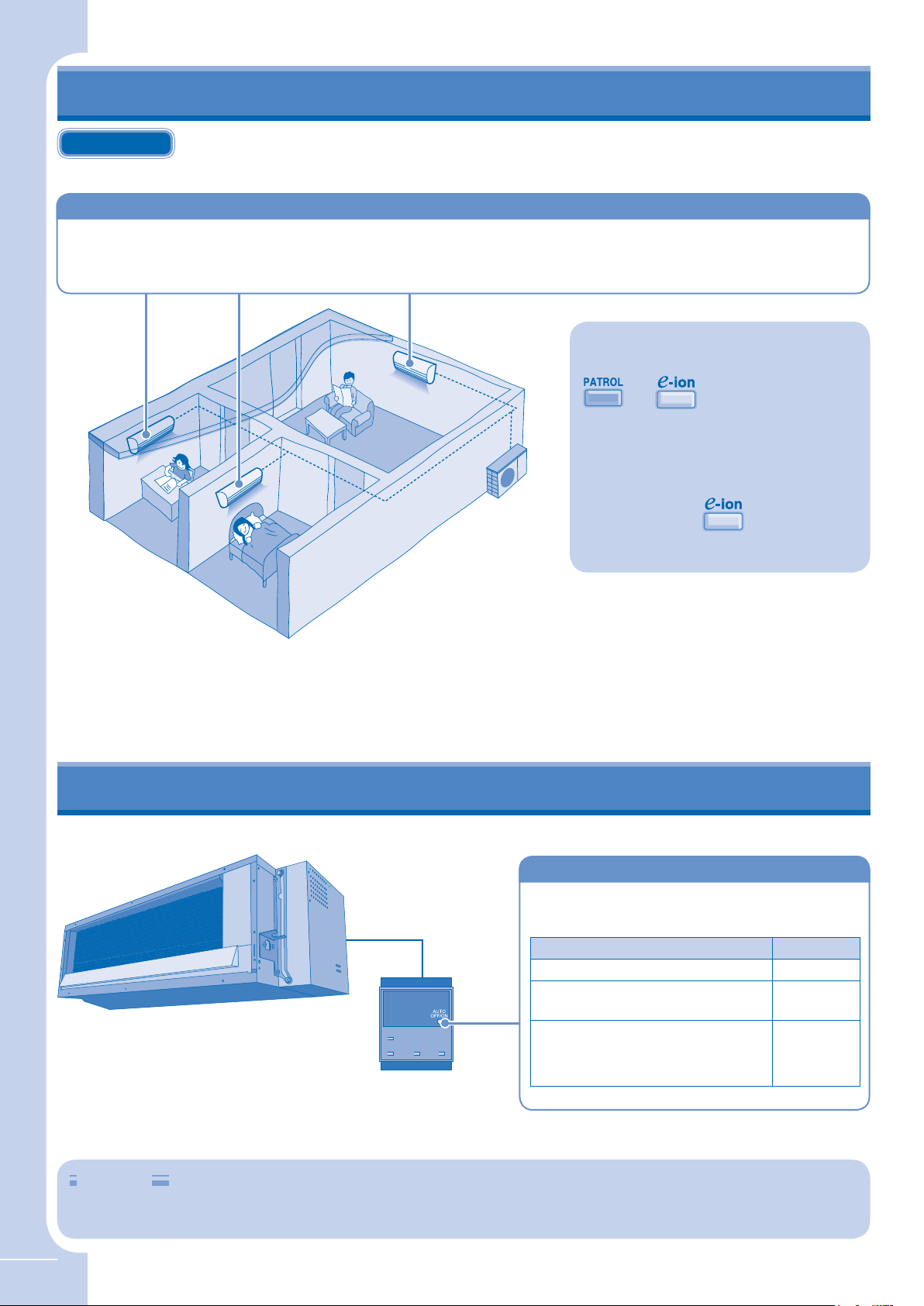

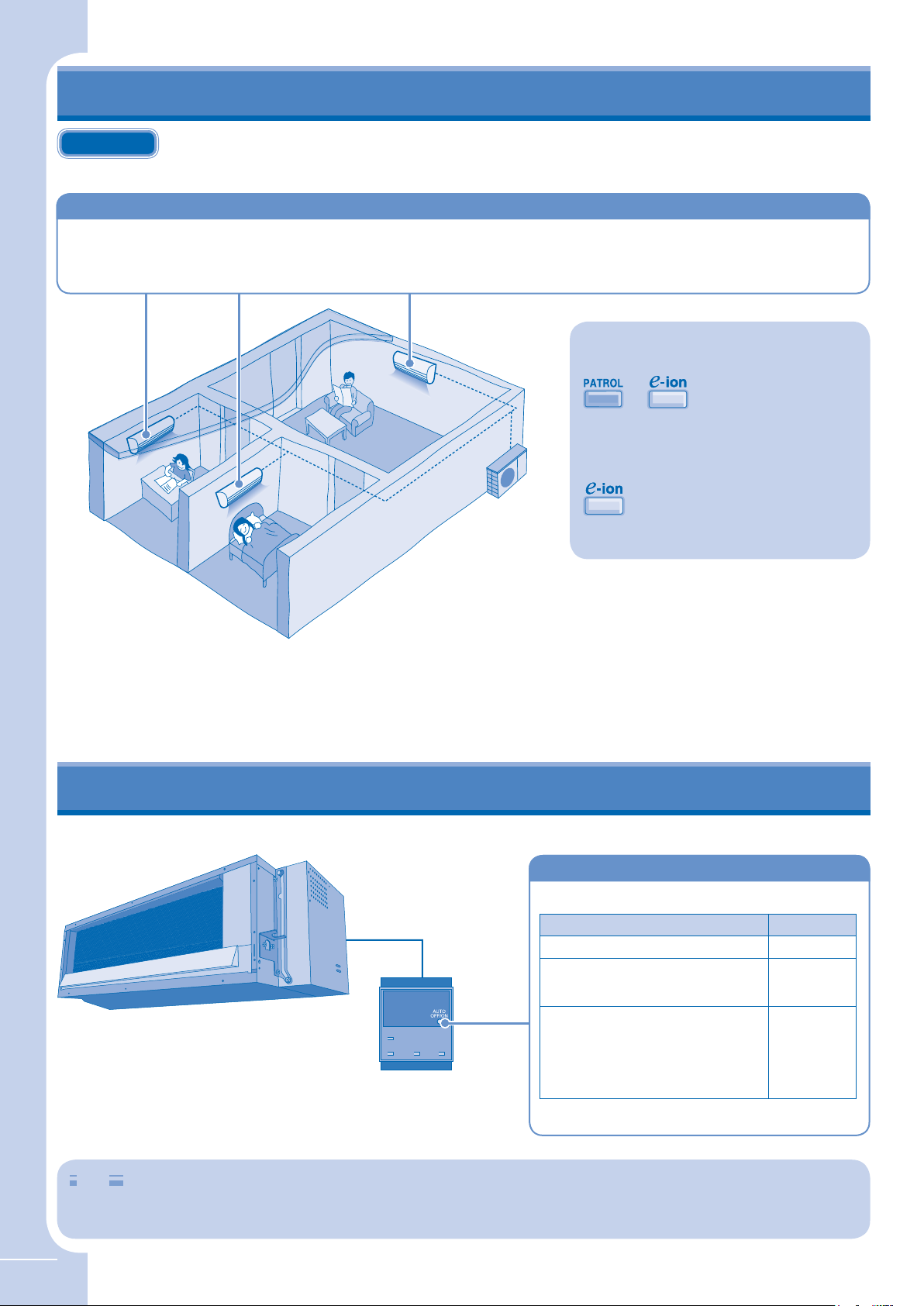

FONCTION CLIMATISEUR MULTIPLE
ENTRETIEN ET NETTOYAGE

(Pour les unités intérieures des séries DD)

ENTRETIEN ET NETTOYAGE

(Pour les unités intérieures des séries GK)

11~12

2
3

4~7
8~9

10

FRANÇAISFRANÇAISENGLISHENGLISH

CONDITION D’UTILISATION

Utilisez ce climatiseur en respectant la plage de températures suivante.

Température (°C)

REFROIDISSEMENT

CHAUFFAGE

Maximum

Minimum

Maximum

Minimum

Unité intérieure Unité extérieure

*DBT *WBT *DBT *WBT

32 23 43 26
16 11 16 11
30 – 24 18
16 – -10 -11

*DBT : Température sèche
*WBT : Température humide

ENTRETIEN ET NETTOYAGE

(Pour les unités intérieures des séries DB)

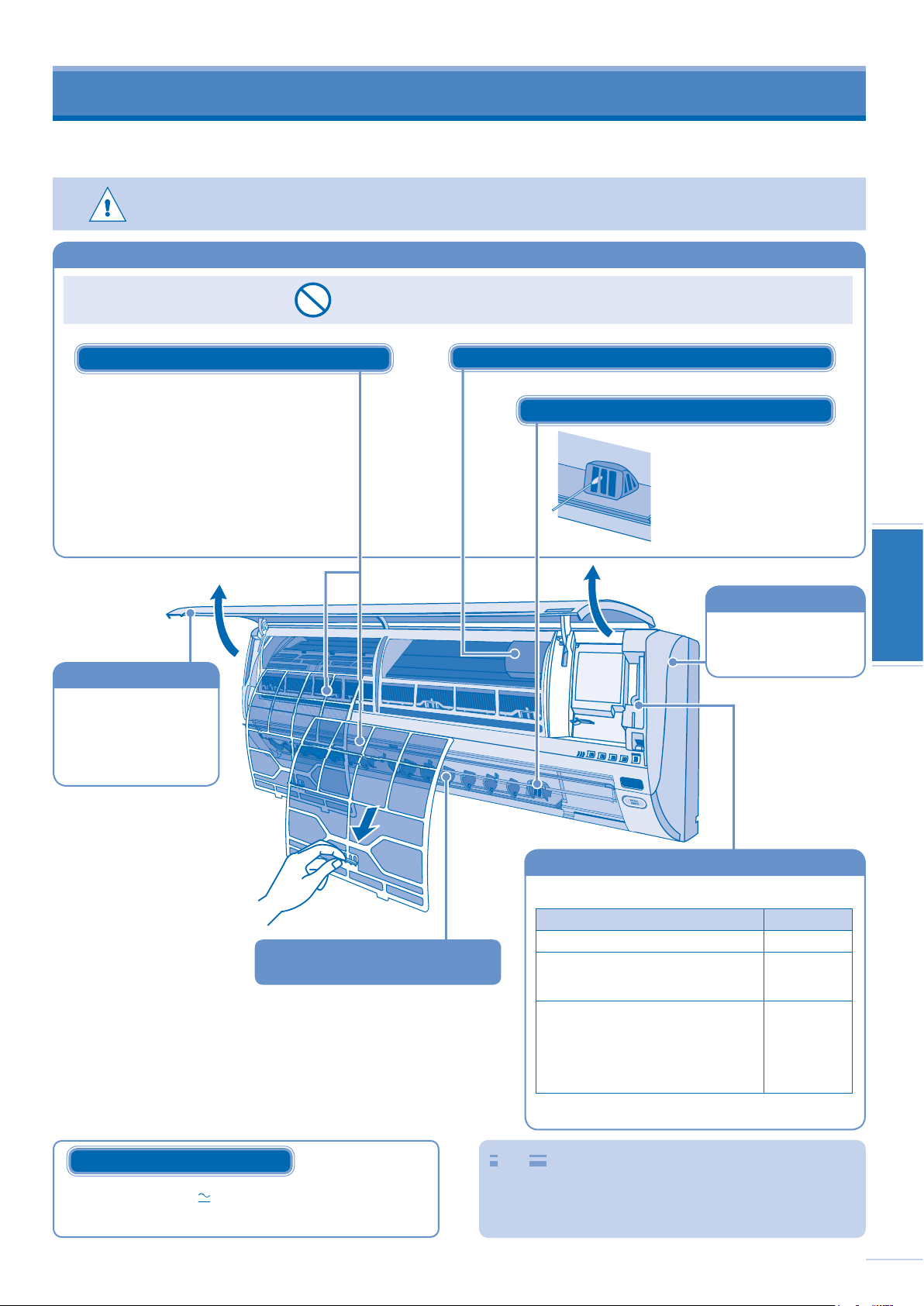

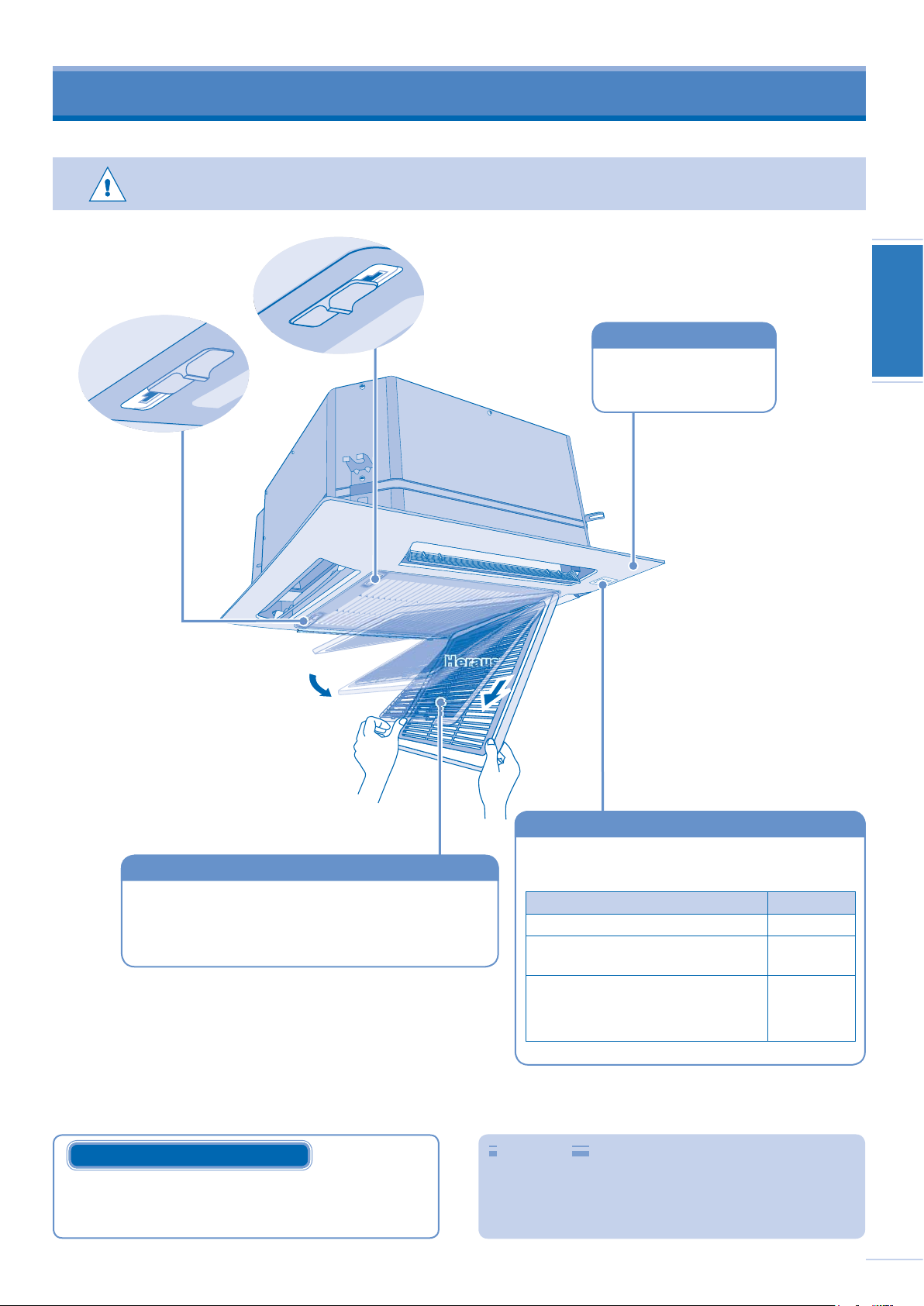

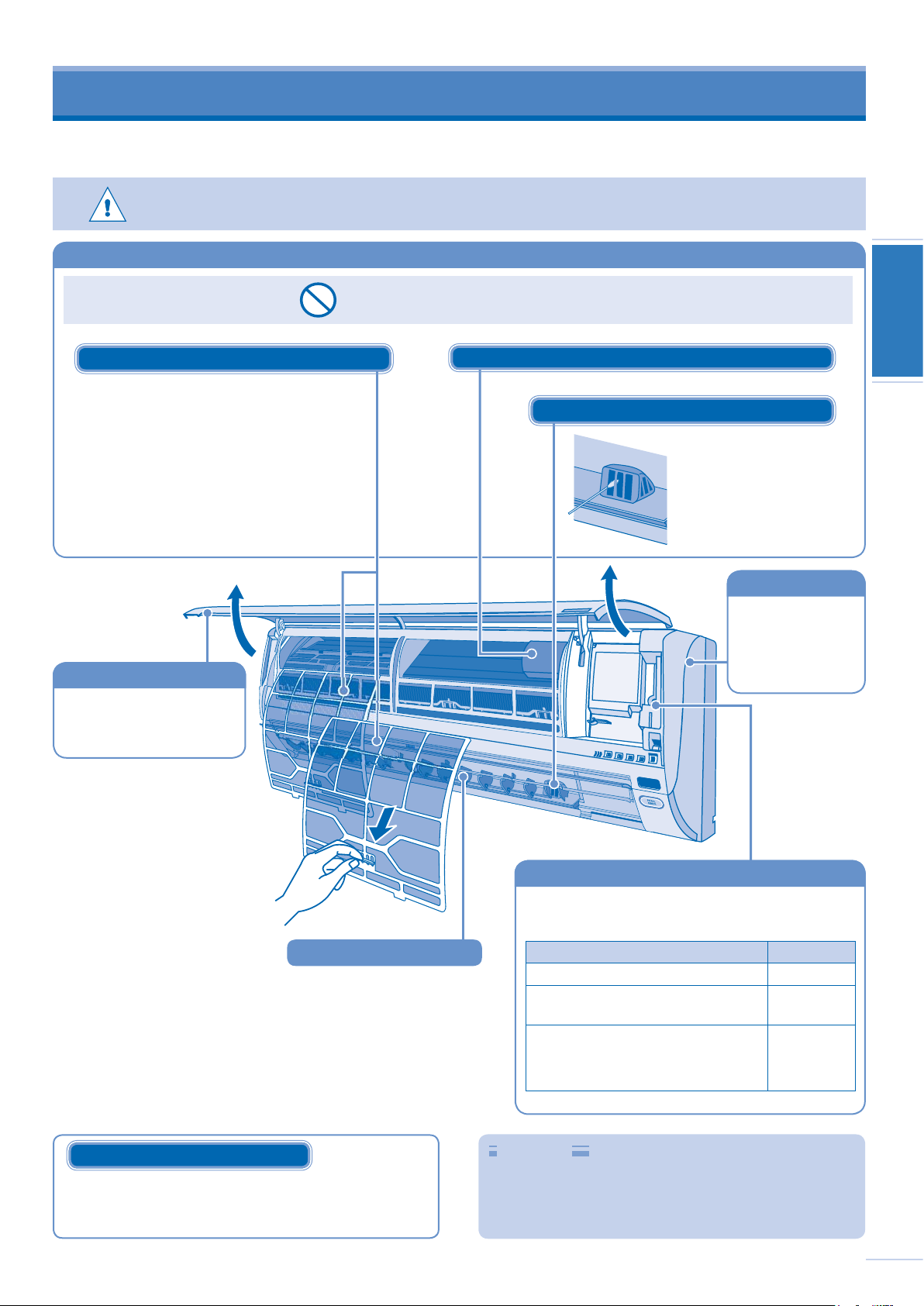

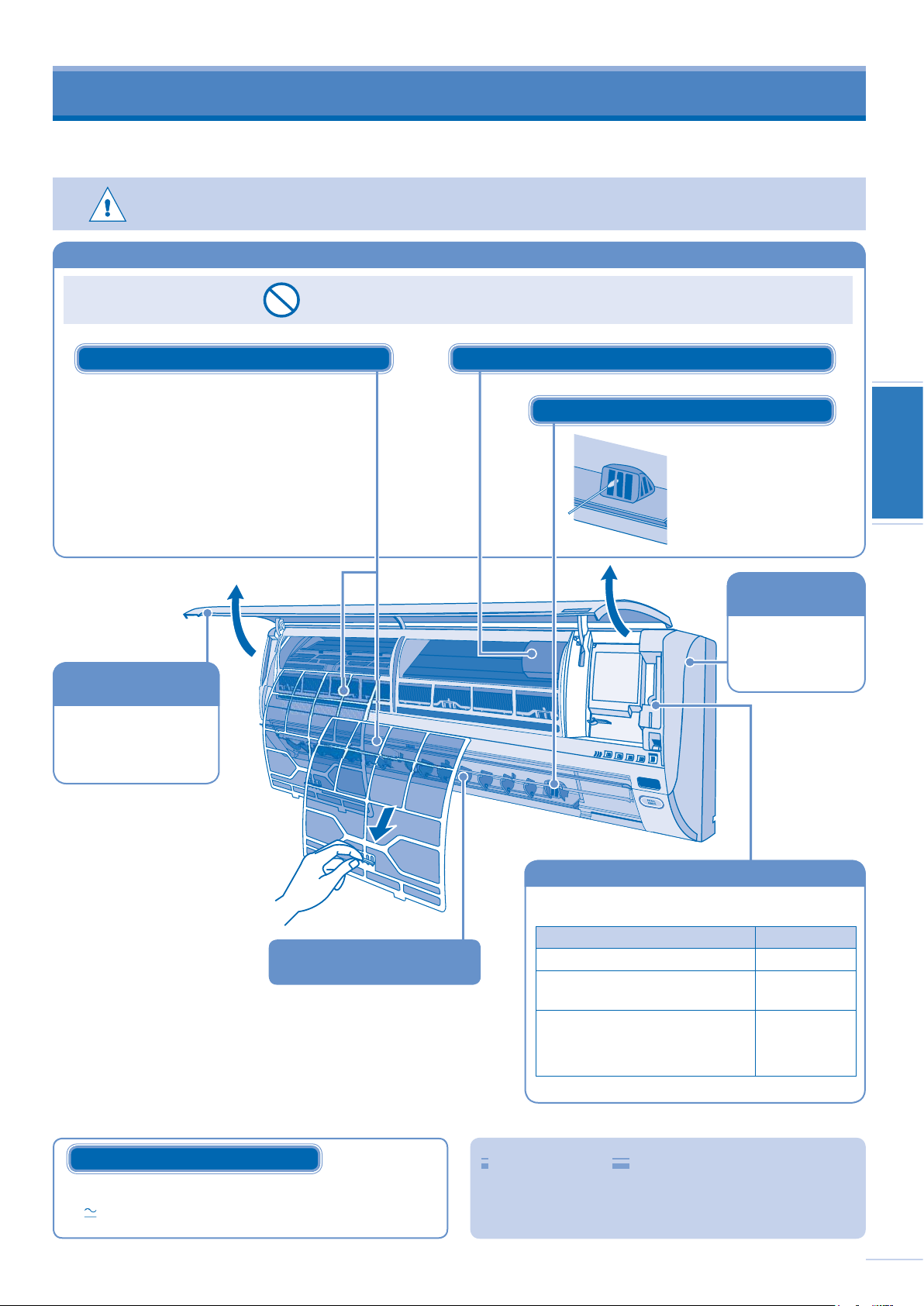

ENTRETIEN ET NETTOYAGE

(Pour les unités intérieures des séries DT)

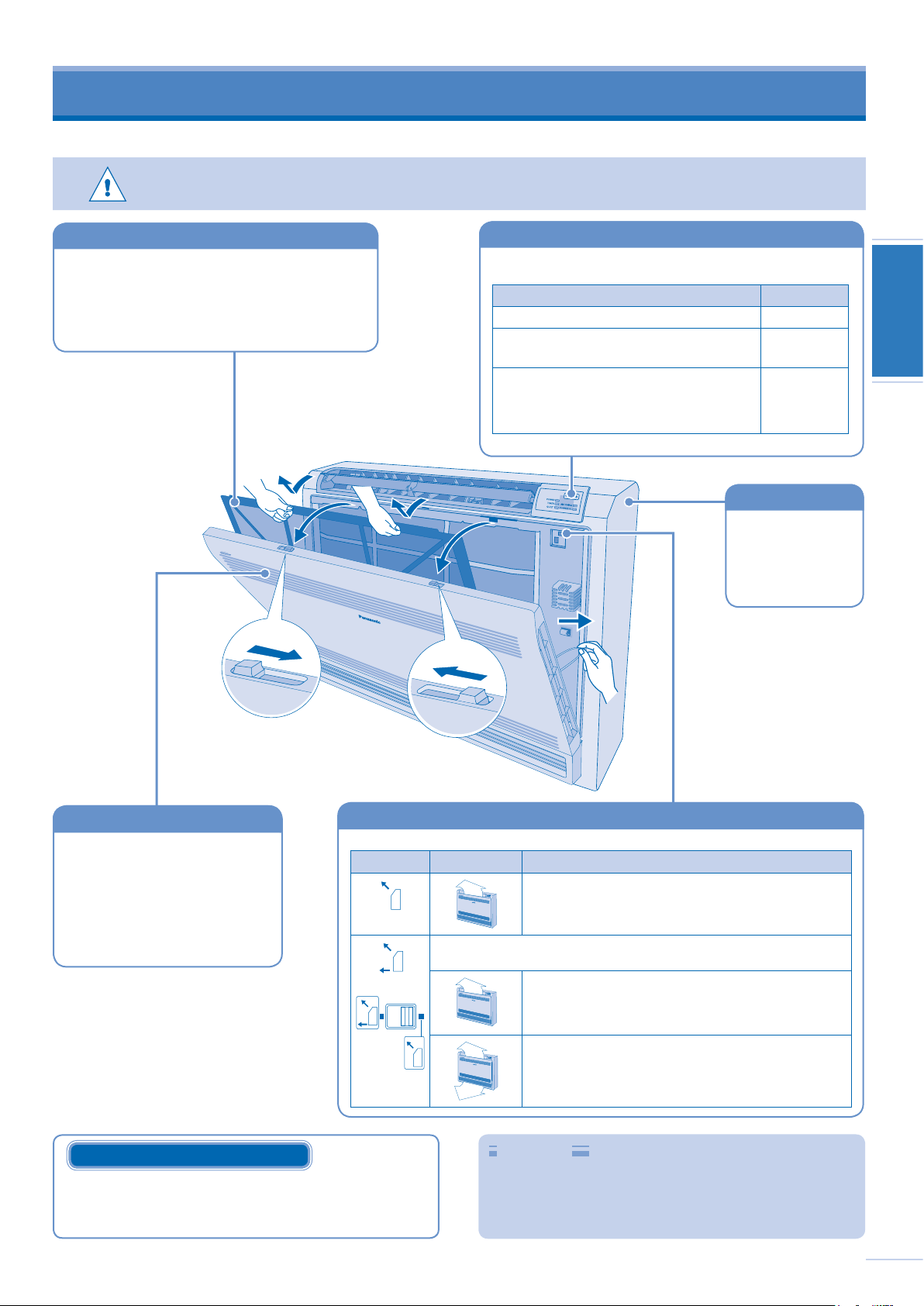

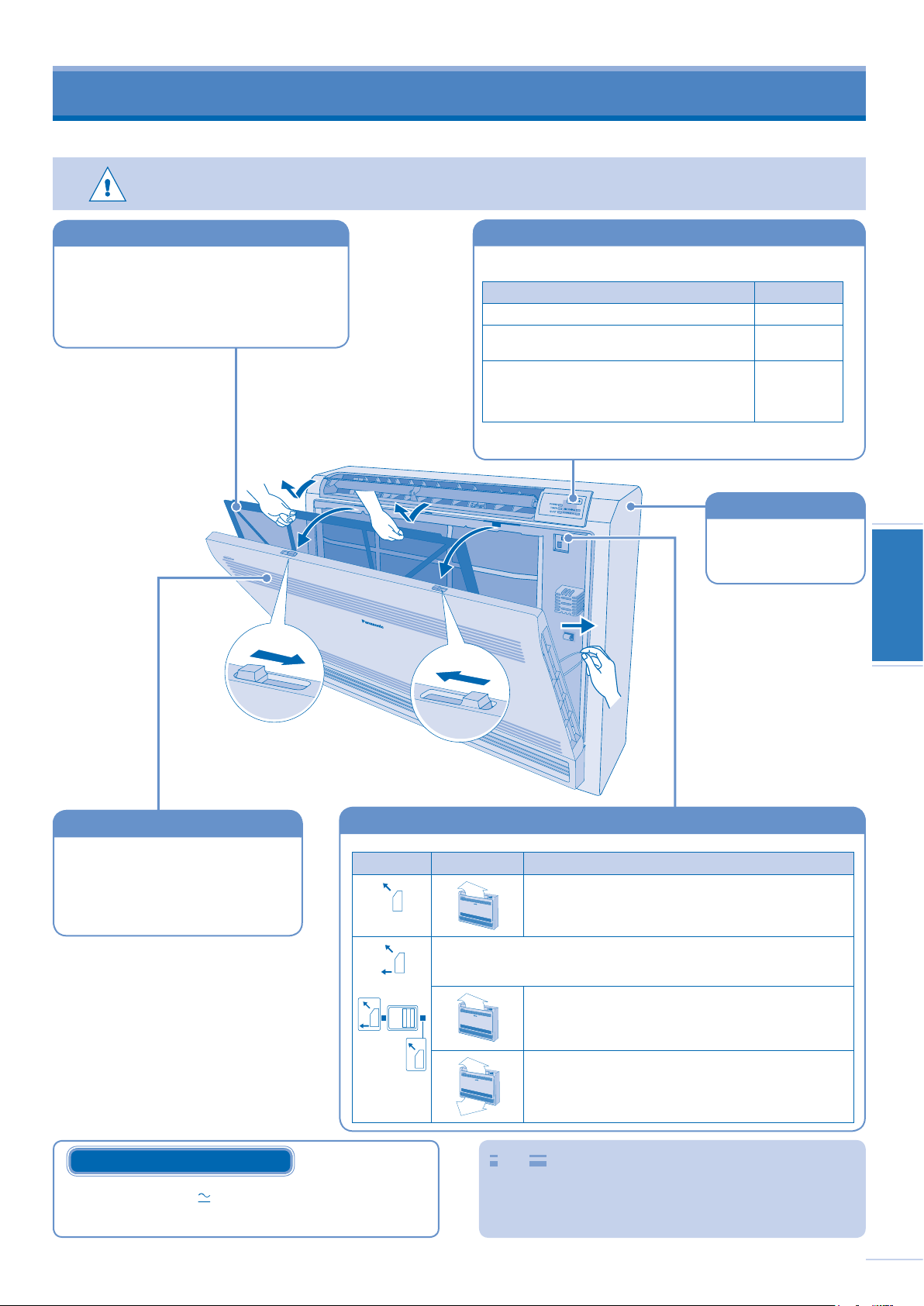

ENTRETIEN ET NETTOYAGE

(Pour les unités intérieures des séries GF)

DÉPANNAGE

GUIDE RAPIDE

Dos de couverture

Remarque:

Les illustrations de ce mode d’emploi sont
fournies à titre d’exemple uniquement et
peuvent présenter des différences par
rapport à l’appareil proprement dit. Celui-ci
peut être modifi é sans préavis à des fi ns
d’amélioration.

16~17

13
14
15

3

(Pour les unités intérieures des séries GK)

PRÉPARATION DE LA
TÉLÉCOMMANDE

PRÉPARATION DE LA
TÉLÉCOMMANDE

MODES DE FONCTIONNEMENT

MODES DE FONCTIONNEMENT

TÉMOIN

TÉMOIN

FONCTIONNEMENT

CS-E7GKDW, CS-E9GKDW, CS-E12GKDW, CS-E15GKDW,
CS-E7GKEW, CS-E9GKEW, CS-E12GKEW, CS-E15GKEW

PRÉPARATION DE LA

PRÉPARATION DE LA

TÉLÉCOMMANDE

TÉLÉCOMMANDE

0!42/,
3%.3/2



Insertion des piles

Retirez

Placez des piles
AAA ou R03

• Les piles fonctionnent pendant environ 1 an. Remplacez
les piles lorsque l’affi cheur de la télécommande ou le
signal de transmission sont faibles.

Réglage de l’heure

Appuyez

MODES DE FONCTIONNEMENT

MODES DE FONCTIONNEMENT

Refermez

Réglez l’heure

Confi rmez

Sélectionnez Allumez Réglez la

AUTO HEAT

DRY COOL

température

TÉMOIN

TÉMOIN

SIGNAL DE LA TÉLÉCOMMANDE

Pour une utilisation avec les unités intérieures des séries GK.

• Assurez-vous qu’il ne soit pas obstrué.

• Certaines lampes fl uorescentes peuvent interferer avec le signal
de transmission. Consultez votre revendeur le plus proche.

Distance maximale : 8m

Affi cheur de la
télécommande

MODE AUTO - SEL ON VOS PRÉFÉRENCES

• L’appareil sélectionne le mode de fonctionnement selon la
température extérieure et celle de la pièce.

• Le mode de fonctionnement est re-sélectionné toutes les 3
heures. Lors de la sélection du mode de fonctionnement, le
voyant d’alimentation clignote.

MODE DE CHAUFFAGE - POUR UN AIR
CHAUD

• En mode de chauffage, l’appareil met quelques minutes

à chauffer. Le témoin d’alimentation clignote lors de cette
opération.

MODE DE REFROIDISSEMENT - POUR
UN AIR FRAIS

MODE DÉSHUMIDIFICATION - POUR
DÉSHUMIDIFIER L’ATMOSPHÈRE

• En mode déshumidifi cation, le ventilateur intérieur

fonctionne lentement pour assurer un léger refroidissement.

● La sélection de la température se fait dans une plage

de 16°C à 30°C.

Le fait de faire fonctionner l’appareil dans la plage

●

de température recommandée peut induire des
économies d’énergie.
MODE DE CHAUFFAGE : 20°C ~ 24°C.
MODE DE REFROIDISSEMENT : 26°C ~ 28°C.
MODE DÉSHUMIDIFICATION : Inférieure de 1°C à

2°C par rapport à la
température de la pièce.

Remarque:

• Appuyez sur
de la télécommande.

• En mode de fonctionnement normal, il n’est pas nécessaire
d’utiliser les touches et RESET.

• Lorsque vous utilisez la télécommande, soyez attentif à
l’indication OFF sur l’affi cheur afi n d’éviter que l’unité ne
démarre / ne s’arrête de façon incorrecte.

• Le dispositif PATROL fonctionne automatiquement dès que

l’appareil est mis sous tension avec la touche

RESET pour revenir aux réglages prédéfi nis

.

4

RÉGLAGE DE L’HEURE

RÉGLAGE DE L’HEURE

FONCTIONNALITÉS

FONCTIONNALITÉS

FONCTIONNALITÉS

FONCTIONNALITÉS

RÉGLAGE DE L’HEURE

RÉGLAGE DE L’HEURE

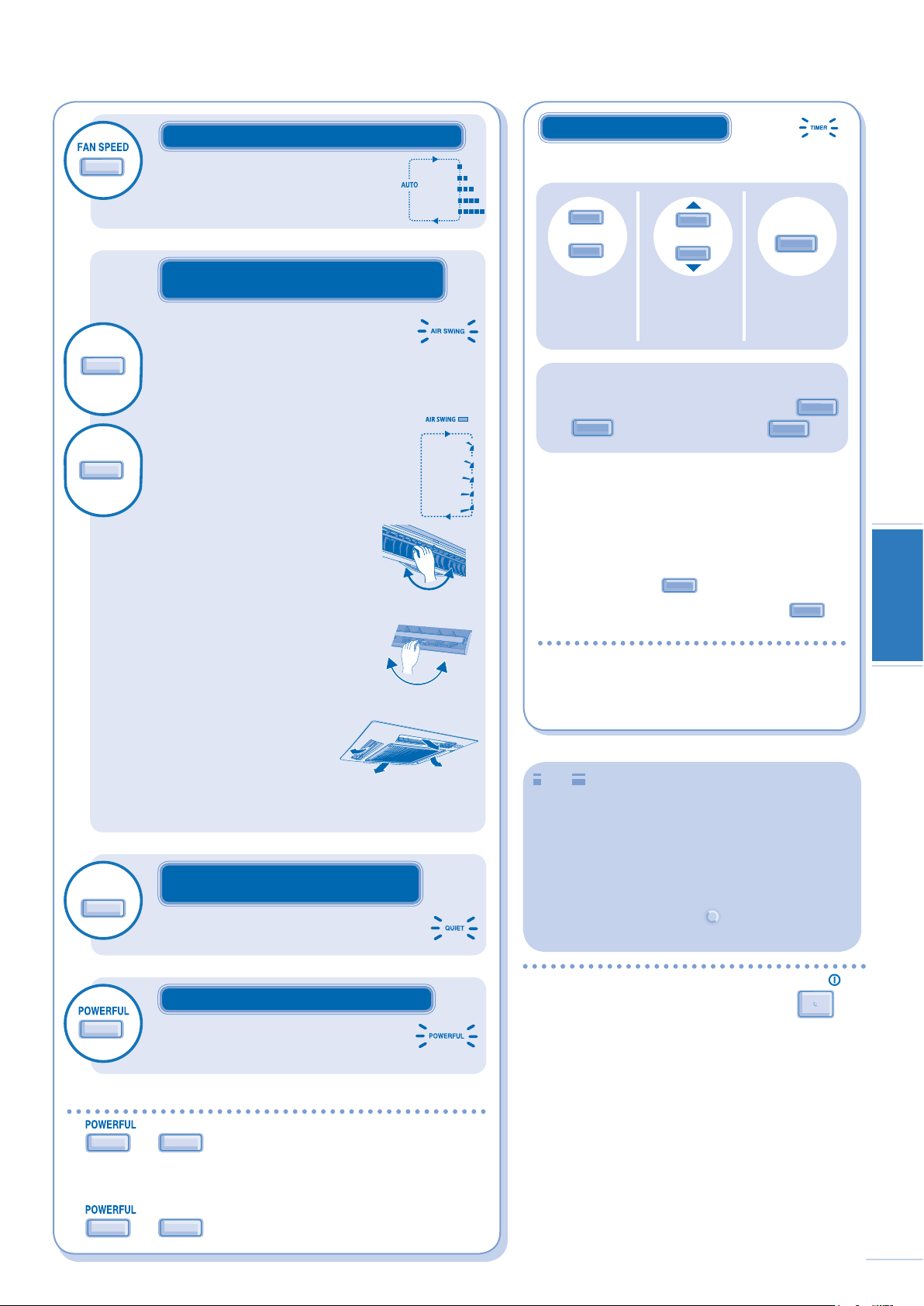

POUR SÉLECTIONNER LA VITESSE DU
VENTILATEUR

• La ventilateur possède 5 vitesses, en plus du
mode de vitesse automatique*.

* En ce qui concerne la vitesse

automatique, la vitesse du ventilateur de
l’unité intérieure est automatiquement
réglée selon le mode de fonctionnement.

POUR AJUSTER L’ORIENTATION DU
FLUX D’AIR

• Permet de ventiler la pièce.

• 5 sélections sont disponibles pour orienter le
fl ux d’air vertical.

• Si l’orientation automatique du fl ux d’air vertical
a été sélectionnée, les claires-voies pivotent
automatiquement vers le haut et vers le bas.

• En mode de chauffage, l’air souffl e
horizontalement pendant un moment, puis
commence à souffl er vers le bas.

• Ne réglez pas manuellement la claire-voie du
fl ux d’air vertical.

• Claire-voie d’orientation du fl ux d’air horizontal
ajustable manuellement.

POUR SURVEILLER LA QUALITÉ DE L ’AIR

• Ce réglage permet à la sonde de surveillance
de détecter automatiquement la qualité de l’air.

• Lorsque la qualité de l’air n’est pas
satisfaisante, la fonction e-ion démarre
automatiquement.

POUR RÉGLER L’HEURE

• Lorsque vous souhaitez que le climatiseur soit mis
automatiquement sous ou hors tension à une heure
prédéfi nie.

Sélectionnez

le mode

marche (ON)

Réglez
l’heure

souhaitée.

Confi rmez le

la minuterie.

4)-%2

réglage de

ou arrêt de

la minuterie

(OFF).

Pour annuler le mode marche (ON) ou
arrêt de la minuterie (OFF), appuyez sur

ou sur , puis sur .

• Lorsque le mode marche de la minuterie est activé,
il se peut que l’appareil démarre avant l’heure réelle
défi nie de façon à atteindre la température que vous
avez choisie (environ 35 minutes avant).

• Lorsque des minuteries sont réglées, leur
fonctionnement est quotidien.

• En cas de panne secteur, vous pouvez revenir au
réglage précédent une fois que l’alimentation est

rétablie en appuyant sur la touche

• Si une minuterie est annulée, appuyez sur pour
revenir au réglage précédent.

.

FRANÇAISFRANÇAISENGLISHENGLISH

POUR UN AIR PROPRE

• Ce réglage permet de générer de l’air proper
en produisant des ions négatifs qui attirent la
poussière qui sera alors capturée dans les fi ltres
e-ion chargés positivement.

POUR UN ENVIRONNEMENT SILENCIEUX

• Ce réglage permet un fonctionnement silencieux
en réduisant le bruit du fl ux d’air.

POUR ATTEINDRE RAPIDEMENT LA
TEMPÉRATURE SOUHAITÉE

• Ce réglage permet d’atteindre rapidement la
température souhaitée.

● Les fonctions , , et sont disponibles
dans tous les modes et peuvent être annulées en appuyant à nouveau sur
la touche correspondante.

Les fonctions

●

être activées en même temps.

Les fonctions

●

climatiseur est à l’arrêt. Dans ces conditions, une fois la touche e-ion en
position ON, l’appareil fonctionnera avec la vitesse de ventilateur AUTO et
la variation d’air.

Toutefois, le mode ne peut pas être activé si une autre unité

intérieure fonctionne en mode chauffage.

et ou et ne peuvent pas

et peuvent être activées même lorsque le

La minuterie est dépendante de l’heure réglée

●

dans la télécommande.

Vous pouvez régler l´heure souhaitée pour les

●

minuteries en mode marche et arrêt.

Conseil

■ Vous pouvez économiser environ 10% d’électricité en
augmentant de 1°C la température souhaitée en mode
de refroidissement et en réduisant de 2°C la température
souhaitée en mode de chauffage.

■ Pour réduire la consommation d’énergie en mode de
refroidissement, fermez les volets afi n que la lumière du
soleil et la chaleur ne pénètrent pas dans la pièce.

■ Pour désactiver le dispositif PATROL pendant le

démarrage de l’appareil avec
la touche

secondes, puis relâchez.

Pour réinitialiser, appuyer à nouveau sur
5 secondes, puis relâchez.

■ Pour passer du mode d’affi chage de l’heure 12 h (am/pm)
ou 12/24, appuyez sur la touche

enfoncée pendant au moins 5 secondes.

■ Pour diminuer la luminosité de l’affi chage sur le
climatiseur:
Appuyez sur la touche

pendant au moins 5 secondes.
Pour annuler, appuyez à nouveau sur

secondes.

■ Pour régler la température en °C ou en °F, appuyez sur
la touche
environ 10 secondes.

● Pour éteindre le climatiseur, appuyez sur .

et maintenez-la enfoncée pendant 5

tout en la maintenant enfoncée pendant

, appuyez sur

pendant

et maintenez-la

et maintenez-la enfoncée

pendant 5

5

TÉMOIN

TÉMOIN

(Pour les unités intérieures des séries GK)

PRÉPARATION DE LA
TÉLÉCOMMANDE

PRÉPARATION DE LA
TÉLÉCOMMANDE

MODES DE FONCTIONNEMENT

MODES DE FONCTIONNEMENT

FONCTIONNEMENT

CS-E18GKDW, CS-E18GKEW

PRÉPARATION DE LA

PRÉPARATION DE LA

TÉLÉCOMMANDE

TÉLÉCOMMANDE

Insertion des piles

Retirez

Placez des piles
AAA ou R03

• Les piles fonctionnent pendant environ 1 an. Remplacez
les piles lorsque l’affi cheur de la télécommande ou le
signal de transmission sont faibles.

Réglage de l’heure

Appuyez

MODES DE FONCTIONNEMENT

MODES DE FONCTIONNEMENT

Refermez

Réglez l’heure

Confi rmez

Sélectionnez Allumez Réglez la

AUTO HEAT

DRY COOL

température

SIGNAL DE LA TÉLÉCOMMANDE

Pour une utilisation avec les unités intérieures des séries GK.

• Assurez-vous qu’il ne soit pas obstrué.

• Certaines lampes fl uorescentes peuvent interferer avec le signal
de transmission. Consultez votre revendeur le plus proche.

Distance maximale : 8m

Affi cheur de la
télécommande

TÉMOIN

TÉMOIN

MODE AUTO - SEL ON VOS PRÉFÉRENCES

• L’appareil sélectionne le mode de fonctionnement selon la
température extérieure et celle de la pièce.

• Le mode de fonctionnement est re-sélectionné toutes les 3
heures. Lors de la sélection du mode de fonctionnement, le
voyant d’alimentation clignote.

MODE DE CHAUFFAGE - POUR UN AIR
CHAUD

• En mode de chauffage, l’appareil met quelques minutes
à chauffer. Le témoin d’alimentation clignote lors de cette
opération.

MODE DE REFROIDISSEMENT - POUR
UN AIR FRAIS

MODE DÉSHUMIDIFICATION - POUR
DÉSHUMIDIFIER L’ATMOSPHÈRE

• En mode déshumidifi cation, le ventilateur intérieur

fonctionne lentement pour assurer un léger refroidissement.

● La sélection de la température se fait dans une plage

de 16°C à 30°C.

Le fait de faire fonctionner l’appareil dans la plage

●

de température recommandée peut induire des
économies d’énergie.
MODE DE CHAUFFAGE : 20°C ~ 24°C.
MODE DE REFROIDISSEMENT : 26°C ~ 28°C.
MODE DÉSHUMIDIFICATION : Inférieure de 1°C à

2°C par rapport à la
température de la pièce.

Remarque:

• Appuyez sur
de la télécommande.

• En mode de fonctionnement normal, il n’est pas nécessaire
d’utiliser les touches et RESET.

• Lorsque vous utilisez la télécommande, soyez attentif à
l’indication OFF sur l’affi cheur afi n d’éviter que l’unité ne
démarre / ne s’arrête de façon incorrecte.

• Le dispositif PATROL fonctionne automatiquement dès que

RESET pour revenir aux réglages prédéfi nis

6

l’appareil est mis sous tension avec la touche

.

RÉGLAGE DE L’HEURE

RÉGLAGE DE L’HEURE

FONCTIONNALITÉS

FONCTIONNALITÉS

FONCTIONNALITÉS

FONCTIONNALITÉS

RÉGLAGE DE L’HEURE

RÉGLAGE DE L’HEURE

POUR SÉLECTIONNER LA VITESSE DU
VENTILATEUR

• La ventilateur possède 5 vitesses, en plus du
mode de vitesse automatique*.

* En ce qui concerne la vitesse

automatique, la vitesse du ventilateur de
l’unité intérieure est automatiquement
réglée selon le mode de fonctionnement.

POUR AJUSTER
L’ORIENTATION DU FLUX
D’AIR

• Permet de ventiler la pièce.

• 5 sélections sont disponibles pour
orienter le fl ux d’air horizontal et vertical.

• Ne réglez pas manuellement la claire­voie du fl ux d’air horizontal et vertical.

• Si l’orientation automatique du fl ux
d’air horizontal/vertical a été sélectionnée, les claires-voies pivotent
automatiquement vers la gauche et vers la doite, vers le haut et vers le
bas.

• En mode de chauffage, l’air souffl e horizontalement pendant un moment,
puis commence à souffl er vers le bas et les claires-voies du fl ux d’air
pivotent vers la gauche et vers la droite une fois que la température
monte.

POUR SURVEILLER LA QUALITÉ DE L ’AIR

• Ce réglage permet à la sonde de surveillance
de détecter automatiquement la qualité de l’air.

• Lorsque la qualité de l’air n’est pas
satisfaisante, la fonction e-ion démarre
automatiquement.

POUR RÉGLER L’HEURE

• Lorsque vous souhaitez que le climatiseur soit mis
automatiquement sous ou hors tension à une heure
prédéfi nie.

Sélectionnez

le mode

marche (ON)

Réglez
l’heure

souhaitée.

Confi rmez le

la minuterie.

4)-%2

réglage de

ou arrêt de

la minuterie

(OFF).

Pour annuler le mode marche (ON) ou
arrêt de la minuterie (OFF), appuyez sur

ou sur , puis sur .

• Lorsque le mode marche de la minuterie est activé,
il se peut que l’appareil démarre avant l’heure réelle
défi nie de façon à atteindre la température que vous
avez choisie (environ 35 minutes avant).

• Lorsque des minuteries sont réglées, leur
fonctionnement est quotidien.

• En cas de panne secteur, vous pouvez revenir au
réglage précédent une fois que l’alimentation est

rétablie en appuyant sur la touche

• Si une minuterie est annulée, appuyez sur pour
revenir au réglage précédent.

.

FRANÇAISFRANÇAISENGLISHENGLISH

POUR UN AIR PROPRE

• Ce réglage permet de générer de l’air proper
en produisant des ions négatifs qui attirent la
poussière qui sera alors capturée dans les fi ltres
e-ion chargés positivement.

POUR UN ENVIRONNEMENT SILENCIEUX

• Ce réglage permet un fonctionnement silencieux
en réduisant le bruit du fl ux d’air.

POUR ATTEINDRE RAPIDEMENT LA
TEMPÉRATURE SOUHAITÉE

• Ce réglage permet d’atteindre rapidement la
température souhaitée.

● Les fonctions , , et sont disponibles
dans tous les modes et peuvent être annulées en appuyant à nouveau sur
la touche correspondante.

Les fonctions

●

être activées en même temps.

Les fonctions

●

climatiseur est à l’arrêt. Dans ces conditions, une fois la touche e-ion en
position ON, l’appareil fonctionnera avec la vitesse de ventilateur AUTO et
la variation d’air.

Toutefois, le mode

intérieure fonctionne en mode chauffage.

et ou et ne peuvent pas

et peuvent être activées même lorsque le

ne peut pas être activé si une autre unité

La minuterie est dépendante de l’heure réglée

●

dans la télécommande.

Vous pouvez régler l´heure souhaitée pour les

●

minuteries en mode marche et arrêt.

Conseil

■ Vous pouvez économiser environ 10% d’électricité en
augmentant de 1°C la température souhaitée en mode
de refroidissement et en réduisant de 2°C la température
souhaitée en mode de chauffage.

■ Pour réduire la consommation d’énergie en mode de
refroidissement, fermez les volets afi n que la lumière du
soleil et la chaleur ne pénètrent pas dans la pièce.

■ Pour désactiver le dispositif PATROL pendant le

démarrage de l’appareil avec
la touche

secondes, puis relâchez.

Pour réinitialiser, appuyer à nouveau sur
5 secondes, puis relâchez.

■ Pour passer du mode d’affi chage de l’heure 12 h (am/pm)
ou 12/24, appuyez sur la touche

enfoncée pendant au moins 5 secondes.

■ Pour diminuer la luminosité de l’affi chage sur le
climatiseur:
Appuyez sur la touche

pendant au moins 5 secondes.
Pour annuler, appuyez à nouveau sur

secondes.

■ Pour régler la température en °C ou en °F, appuyez sur
la touche
environ 10 secondes.

● Pour éteindre le climatiseur, appuyez sur .

et maintenez-la enfoncée pendant 5

tout en la maintenant enfoncée pendant

, appuyez sur

pendant

et maintenez-la

et maintenez-la enfoncée

pendant 5

7

CANCEL

OFF

TIMER

ON

TIMER

SPEED

FAN

AUTO
HEAT

DRY

COOL

OFF

TIMER

ON

1

23

OFF

CLOCK RESET

SET

TEMP

AIR SWING

OFF/ON

QUIET

AUTO

MANUA

L

CHECK

(Pour les unités intérieures des séries DB, DD, DT, GF)

PRÉPARATION DE LA
TÉLÉCOMMANDE

PRÉPARATION DE LA
TÉLÉCOMMANDE

MODES DE FONCTIONNEMENT

MODES DE FONCTIONNEMENT

TÉMOIN

TÉMOIN

FONCTIONNEMENT

CS-E15DB4EW, CS-E18DB4EW, CS-ME10DTEG, CS-E15DTEW, CS-E18DTEW, CS-E9GFEW,
CS-E12GFEW, CS-E18GFEW, CS-ME10DD3EG, CS-E15DD3EW, CS-E18DD3EW

PRÉPARATION DE LA

PRÉPARATION DE LA

TÉLÉCOMMANDE

TÉLÉCOMMANDE

(Séries DB) (Séries DD) (Séries GF) (Séries DT)

Insertion des piles

Retirez

Placez des piles
AAA ou R03

• Les piles fonctionnent pendant environ 1 an. Remplacez
les piles lorsque l’affi cheur de la télécommande ou le
signal de transmission sont faibles.

Refermez

Réglage de l’heure

TIMER

ON

123

Appuyez

MODES DE FONCTIONNEMENT

MODES DE FONCTIONNEMENT

OFF

CHECK

CLOCK RESET

OFF/ON

SET

CANCEL

Réglez l’heure

Confi rmez

TEMP

POWER

QUIET

POWERFULTIMER

TÉMOIN

TÉMOIN

SIGNAL DE LA TÉLÉCOMMANDE

Pour une utilisation avec les unités intérieures des séries DB,
DD, DT, GF.

• Assurez-vous qu’il ne soit pas obstrué.

• Certaines lampes fl uorescentes peuvent interferer avec le signal
de transmission. Consultez votre revendeur le plus proche.

Distance maximale : 8m

Sélectionnez Allumez Réglez la

AUTO HEAT

DRY COOL

MODE AUTO - SEL ON VOS PRÉFÉRENCES

• L’appareil sélectionne le mode de fonctionnement selon la
température extérieure et celle de la pièce.

• Le mode de fonctionnement est re-sélectionné toutes les 3
heures. Lors de la sélection du mode de fonctionnement, le
voyant d’alimentation clignote.

MODE DE CHAUFFAGE - POUR UN AIR
CHAUD

• En mode de chauffage, l’appareil met quelques minutes
à chauffer. Le témoin d’alimentation clignote lors de cette
opération.

MODE DE REFROIDISSEMENT - POUR
UN AIR FRAIS

MODE DÉSHUMIDIFICATION - POUR
DÉSHUMIDIFIER L’ATMOSPHÈRE

• En mode déshumidifi cation, le ventilateur intérieur

fonctionne lentement pour assurer un léger refroidissement.

● La sélection de la température se fait dans une plage

Le fait de faire fonctionner l’appareil dans la plage

●

de 16°C à 30°C.

de température recommandée peut induire des
économies d’énergie.
MODE DE CHAUFFAGE : 20°C ~ 24°C.
MODE DE REFROIDISSEMENT : 26°C ~ 28°C.
MODE DÉSHUMIDIFICATION : Inférieure de 1°C à

température

2°C par rapport à la
température de la pièce.

Affi cheur de la
télécommande

Remarque:

• Appuyez sur
télécommande.

• Lorsque vous utilisez la télécommande, soyez attentif à
l’indication OFF sur l’affi cheur afi n d’éviter que l’unité ne
démarre / ne s’arrête de façon incorrecte.

pour revenir aux réglages prédéfi nis de la

8

RÉGLAGE DE L’HEURE

RÉGLAGE DE L’HEURE

FONCTIONNALITÉS

FONCTIONNALITÉS

FONCTIONNALITÉS

FONCTIONNALITÉS

RÉGLAGE DE L’HEURE

RÉGLAGE DE L’HEURE

AUTO

AIR SWING

AIR SWING

MANUAL

POUR SÉLECTIONNER LA
VITESSE DU VENTILATEUR

• La ventilateur possède 5 vitesses, en
plus du mode de vitesse automatique*.

* En ce qui concerne la vitesse

automatique, la vitesse du
ventilateur de l’unité intérieure est
automatiquement réglée selon le
mode de fonctionnement.

POUR AJUSTER L’ORIENTATION
DU FLUX D’AIR

• Permet de ventiler la pièce.

• CIRCULATION D’AIR - AUTO

• La claire-voie du fl ux d’air se soulève
et se baisse automatiquement.

• En mode de chauffage, l’air souffl e
horizontalement pendant un moment,
puis commence à souffl er vers le bas.

• CIRCULATION D’AIR - MANUEL

• La direction du fl ux d’air peut être
réglée à l’aide de la télécommande.

• Ne réglez pas manuellement la claire-

voie du fl ux d’air vertical.

• Claire-voie d’orientation du fl ux d’air

horizontal ajustable manuellement.

• Les claires-voies d’orientation du fl ux

d’air horizontal et vertical sont ajustables
manuellement.

• L’air est réparti de manière égale

par l’intermédiaire des 4 orifi ces
d’évacuation.

(Séries DT)

(Séries GF)

POUR RÉGLER L’HEURE

• Lorsque vous souhaitez que le climatiseur soit mis
automatiquement sous ou hors tension à une heure
prédéfi nie.

ON

1

OFF

Sélectionnez

le mode

marche (ON)

2

Réglez
l’heure

souhaitée.

SET

Confi rmez le

réglage de

la minuterie.

ou arrêt de

la minuterie

(OFF).

Pour annuler le mode marche (ON) ou
arrêt de la minuterie (OFF), appuyez sur

ON

ou sur

• Lorsque le mode marche de la minuterie est activé,
il se peut que l’appareil démarre avant l’heure réelle
défi nie de façon à atteindre la température que vous
avez choisie (environ 35 minutes avant).

• Lorsque des minuteries sont réglées, leur
fonctionnement est quotidien.

• En cas de panne secteur, vous pouvez revenir au
réglage précédent une fois que l’alimentation est

rétablie en appuyant sur la touche

• Si une minuterie est annulée, appuyez sur
pour revenir au réglage précédent.

● La minuterie est dépendante de l’heure réglée

dans la télécommande.

● Vous pouvez régler l´heure souhaitée pour les

minuteries en mode marche et arrêt.

OFF

, puis sur

SET

CANCEL

.

SET

.

FRANÇAISFRANÇAISENGLISHENGLISH

• Le balancement de l’air ne s’applique pas
à l’unité intérieure des séries DD.

(Séries DB)

POUR UN ENVIRONNEMENT SILENCIEUX

QUIET

• Ce réglage permet un fonctionnement

silencieux en réduisant le bruit du fl ux d’air.

POUR ATTEINDRE RAPIDEMENT LA
TEMPÉRATURE SOUHAITÉE

• Ce réglage permet d’atteindre rapidement

la température souhaitée.

QUIET

● Les fonctions et

les modes et peuvent être annulées en appuyant à nouveau sur la

touche correspondante.

● Les fonctions et

même temps.

sont disponibles dans tous

QUIET

ne peuvent pas être activées en

Conseil

■ Vous pouvez économiser environ 10% d’électricité en
augmentant de 1°C la température souhaitée en mode
de refroidissement et en réduisant de 2°C la température
souhaitée en mode de chauffage.

■ Pour réduire la consommation d’énergie en mode de
refroidissement, fermez les volets afi n que la lumière du
soleil et la chaleur ne pénètrent pas dans la pièce.

■ Pour passer du mode d’affi chage de l’heure 12 h (am/pm)
ou 12/24, appuyez sur la touche

enfoncée pendant au moins 10 secondes.

● Pour éteindre le climatiseur, appuyez sur

et maintenez-la

CLOCK

OFF/ON

.

9

FONCTION CLIMATISEUR MULTIPLE

Unité
extérieure

Pièce A

Salon

UNITÉ INTÉRIEURE

UNITÉ INTÉRIEURE

Pièce B

TOUCHE AUTO OFF/ON (MARCHE/
ARRÊT AUTOMATIQUE)

TOUCHE AUTO OFF/ON (MARCHE/
ARRÊT AUTOMATIQUE)

DÉFINITION

Le système de climatiseur multiple consiste en une unité extérieure raccordée à plusieurs unités intérieures.

UNITÉ INTÉRIEURE

UNITÉ INTÉRIEURE

• Il est possible de faire fonctionner les unités intérieures individuellement ou simultanément.

• Le mode de fonctionnement prioritaire est celui qu’utilise la première unité mise en route.

• Pendant le fonctionnement, le mode de chauffage et le mode de refroidissement ne peuvent pas être activés en même temps sur différentes
unités intérieures.

• Le voyant d’alimentation clignote pour indiquer que l’unité intérieure attend un mode de fonctionnement différent.

Attention (Pour les unités
intérieures des séries GK):

Les fonctions et peuvent être
activées même lorsque le climatiseur est à
l’arrêt. Dans ces conditions, une fois la touche
e-ion en position ON, l’appareil fonctionnera
avec la vitesse de ventilateur AUTO et la
variation d’air.

Toutefois, le mode

activé si une autre unité intérieure fonctionne
en mode chauffage.

ne peut pas être

Pièce A

Salon

Unité
extérieure

Pièce B

ENTRETIEN ET NETTOYAGE

CS-ME10DD3EG, CS-E15DD3EW, CS-E18DD3EW

TOUCHE AUTO OFF/ON (MARCHE/

TOUCHE AUTO OFF/ON (MARCHE/

ARRÊT AUTOMATIQUE)

ARRÊT AUTOMATIQUE)

Pour régler le climatiseur lorsque la télécommande est perdue
ou en panne.

Appuyez une fois sur la touche. Automatique
Maintenez la touche enfoncée jusqu’à ce que

vous entendiez un bip, puis relâcher-la.

POWER

POWERFUL TIMER

QUIET

Maintenez la touche enfoncée jusqu’à ce que
vous entendiez un bip, puis relâcher-la.
Maintenez la touche enfoncée jusqu’à ce que
vous entendiez deux bip, puis relâchez-la.

• Pour arrêter l’appareil, appuyez à nouveau sur la touche AUTO
OFF/ON (marche/arrêt automatique).

(Pour les unités intérieures des séries DD)

Action

Mode de

fonctionnement

Refroidissement

Chauffage

Conseil

Ces appareils sont fi xés dans le plafond. Elle utilise un orifi ce d’admission d’air extérieur et un orifi ce d’évacuation d’air. Veuillez contacter
votre revendeur le plus proche pour un contrôle annuel.

10

(Pour les unités intérieures des séries GK)

SYSTÈME DE PURIFICATION D’AIR e-ion

SYSTÈME DE PURIFICATION D’AIR e-ion

PANNEAU AVANT

PANNEAU AVANT

Retirez-le

UNITÉ
INTÉRIEURE

UNITÉ
INTÉRIEURE

TOUCHE AUTO OFF/ON (MARCHE/
ARRÊT AUTOMATIQUE)

TOUCHE AUTO OFF/ON (MARCHE/
ARRÊT AUTOMATIQUE)

CLAIRE-VOIE D’ORIENTATION
DU FLUX D’AIR

CLAIRE-VOIE D’ORIENTATION
DU FLUX D’AIR

ENTRETIEN ET NETTOYAGE

CS-E7GKDW, CS-E9GKDW, CS-E12GKDW, CS-E15GKDW,
CS-E7GKEW, CS-E9GKEW, CS-E12GKEW, CS-E15GKEW

Coupez l’alimentation avant le nettoyage

SYSTÈME DE PURIFICATION D’AIR e-ion

SYSTÈME DE PURIFICATION D’AIR e-ion

Ne pas toucher pendant le fonctionnement

FRANÇAISFRANÇAISENGLISHENGLISH

FILTRES e-ion

• Nettoyez les fi ltres régulièrement.

• Lavez/rincez les fi ltres avec précaution avec de
l’eau afi n d’éviter d’endommager leur surface.

• Séchez complètement les fi ltres à l’ombre, à
distance du feu ou de la lumière directe du soleil.

PANNEAU AVANT

PANNEAU AVANT

Pour le retirer,
soulevez-le et tirez
dessus. Lavez-le avec
précaution et séchezle.

Retirez-le

BLOC DE PUISSANCE e-ions ACTIFS

GÉNÉRATEUR d’e-ions ACTIFS

Nettoyez-le avec un
coton-tige sec.

• Il est recommandé de
nettoyer le générateur
d’e-ions actifs tous les 6
mois.

UNITÉ

UNITÉ

INTÉRIEURE

INTÉRIEURE

Frottez
délicatement
l’appareil avec
un chiffon doux
et sec.

CLAIRE-VOIE D’ORIENTATION

CLAIRE-VOIE D’ORIENTATION

DU FLUX D’AIR

DU FLUX D’AIR

INSTRUCTIONS DE NETTOYAGE

• N’utilisez pas de benzène, de diluant ou de poudre à récurer.

• Utilisez uniquement du savon ( pH7) ou un détergent ménager
neutre.

• N’utilisez pas de l’eau dont la température est supérieure à 40°C.

TOUCHE AUTO OFF/ON (MARCHE/

TOUCHE AUTO OFF/ON (MARCHE/

ARRÊT AUTOMATIQUE)

ARRÊT AUTOMATIQUE)

Pour régler le climatiseur lorsque la télécommande
est perdue ou en panne.

Action

Appuyez une fois sur la touche. Automatique
Maintenez la touche enfoncée jusqu’à

ce que vous entendiez un bip, puis
relâcher-la.

Maintenez la touche enfoncée jusqu’à
ce que vous entendiez un bip, puis
relâcher-la.
Maintenez la touche enfoncée jusqu’à
ce que vous entendiez deux bip, puis
relâchez-la.

• Pour arrêter l’appareil, appuyez à nouveau sur la
touche AUTO OFF/ON (marche/arrêt automatique).

Mode de

fonctionnement

Refroidissement

Chauffage

Conseil

■ Pour assurer un meilleur fonctionnement et réduire la
consommation d’énergie, nettoyez les fi ltres régulièrement.

■ Veuillez contacter votre revendeur le plus proche pour un
contrôle annuel.

11

ENTRETIEN ET NETTOYAGE

SYSTÈME DE PURIFICATION D’AIR e-ion

SYSTÈME DE PURIFICATION D’AIR e-ion

PANNEAU AVANT

PANNEAU AVANT

Retirez-le

UNITÉ
INTÉRIEURE

UNITÉ
INTÉRIEURE

TOUCHE AUTO OFF/ON (MARCHE/
ARRÊT AUTOMATIQUE)

TOUCHE AUTO OFF/ON (MARCHE/
ARRÊT AUTOMATIQUE)

CLAIRE-VOIE D’ORIENTATION
DU FLUX D’AIR

CLAIRE-VOIE D’ORIENTATION
DU FLUX D’AIR

CS-E18GKDW, CS-E18GKEW

Coupez l’alimentation avant le nettoyage

SYSTÈME DE PURIFICATION D’AIR e-ion

SYSTÈME DE PURIFICATION D’AIR e-ion

Ne pas toucher pendant le fonctionnement

(Pour les unités intérieures des séries GK)

FILTRES e-ion

• Nettoyez les fi ltres régulièrement.

• Lavez/rincez les fi ltres avec précaution avec de
l’eau afi n d’éviter d’endommager leur surface.

• Séchez complètement les fi ltres à l’ombre, à
distance du feu ou de la lumière directe du soleil.

PANNEAU AVANT

PANNEAU AVANT

Pour le retirer,
soulevez-le et tirez
dessus. Lavez-le avec
précaution et séchezle.

Retirez-le

BLOC DE PUISSANCE e-ions ACTIFS

GÉNÉRATEUR d’e-ions ACTIFS

Nettoyez-le avec un
coton-tige sec.

• Il est recommandé de
nettoyer le générateur
d’e-ions actifs tous les 6
mois.

UNITÉ

UNITÉ

INTÉRIEURE

INTÉRIEURE

Frottez
délicatement
l’appareil avec
un chiffon doux
et sec.

CLAIRE-VOIE D’ORIENTATION

CLAIRE-VOIE D’ORIENTATION

DU FLUX D’AIR

DU FLUX D’AIR

INSTRUCTIONS DE NETTOYAGE

• N’utilisez pas de benzène, de diluant ou de poudre à récurer.

• Utilisez uniquement du savon ( pH7) ou un détergent ménager
neutre.

• N’utilisez pas de l’eau dont la température est supérieure à 40°C.

TOUCHE AUTO OFF/ON (MARCHE/

TOUCHE AUTO OFF/ON (MARCHE/

ARRÊT AUTOMATIQUE)

ARRÊT AUTOMATIQUE)

Pour régler le climatiseur lorsque la télécommande
est perdue ou en panne.

Action

Appuyez une fois sur la touche. Automatique
Maintenez la touche enfoncée jusqu’à

ce que vous entendiez un bip, puis
relâcher-la.

Maintenez la touche enfoncée jusqu’à
ce que vous entendiez un bip, puis
relâcher-la.
Maintenez la touche enfoncée jusqu’à
ce que vous entendiez deux bip, puis
relâchez-la.

• Pour arrêter l’appareil, appuyez à nouveau sur la
touche AUTO OFF/ON (marche/arrêt automatique).

Mode de

fonctionnement

Refroidissement

Chauffage

Conseil

■ Pour assurer un meilleur fonctionnement et réduire la
consommation d’énergie, nettoyez les fi ltres régulièrement.

■ Veuillez contacter votre revendeur le plus proche pour un
contrôle annuel.

12

ENTRETIEN ET NETTOYAGE

CLOSE

OPEN

OPEN

CLOSE

FILTRE À AIR

FILTRE À AIR

TOUCHE AUTO OFF/ON (MARCHE/
ARRÊT AUTOMATIQUE)

TOUCHE AUTO OFF/ON (MARCHE/
ARRÊT AUTOMATIQUE)

Retirez-le

UNITÉ INTÉRIEURE

UNITÉ INTÉRIEURE

CS-E15DB4EW, CS-E18DB4EW

Coupez l’alimentation avant le nettoyage

(Pour les unités intérieures des séries DB)

UNITÉ INTÉRIEURE

UNITÉ INTÉRIEURE

Frottez délicatement
l’appareil avec un chiffon
doux et sec.

FRANÇAISFRANÇAISENGLISHENGLISH

CLOSE

OPEN

PEN

O

CLOSE

FILTRE À AIR

FILTRE À AIR

• Il est recommandé de nettoyer les fi ltres à air toutes les 6
semaines.

• Lavez/rincez les fi ltres avec précaution avec de l’eau afi n
d’éviter d’endommager leur surface.

• Séchez complètement les fi ltres à l’ombre, à distance du
feu ou de la lumière directe du soleil.

Retirez-le

TOUCHE AUTO OFF/ON (MARCHE/

TOUCHE AUTO OFF/ON (MARCHE/

ARRÊT AUTOMATIQUE)

ARRÊT AUTOMATIQUE)

Pour régler le climatiseur lorsque la télécommande
est perdue ou en panne.

Action

Appuyez une fois sur la touche. Automatique
Maintenez la touche enfoncée jusqu’à

ce que vous entendiez un bip, puis
relâcher-la.

Maintenez la touche enfoncée jusqu’à
ce que vous entendiez un bip, puis
relâcher-la.
Maintenez la touche enfoncée jusqu’à
ce que vous entendiez deux bip, puis
relâchez-la.

• Pour arrêter l’appareil, appuyez à nouveau sur la
touche AUTO OFF/ON (marche/arrêt automatique).

Mode de

fonctionnement

Refroidissement

Chauffage

INSTRUCTIONS DE NETTOYAGE

• N’utilisez pas de benzène, de diluant ou de poudre à récurer.

• Utilisez uniquement du savon ( pH7) ou un détergent ménager
neutre.

• N’utilisez pas de l’eau dont la température est supérieure à 40°C.

Conseil

■ Pour assurer un meilleur fonctionnement et réduire la
consommation d’énergie, nettoyez les fi ltres régulièrement.

■ Veuillez contacter votre revendeur le plus proche pour un
contrôle annuel.

13

CLAIRE-VOIE D’ORIENTATION
DU FLUX D’AIR

CLAIRE-VOIE D’ORIENTATION
DU FLUX D’AIR

ENTRETIEN ET NETTOYAGE

FILTRE À AIR

FILTRE À AIR

UNITÉ INTÉRIEURE

UNITÉ INTÉRIEURE

Retirez-le

TOUCHE AUTO OFF/ON (MARCHE/
ARRÊT AUTOMATIQUE)

TOUCHE AUTO OFF/ON (MARCHE/
ARRÊT AUTOMATIQUE)

CS-ME10DTEG, CS-E15DTEW, CS-E18DTEW

Coupez l’alimentation avant le nettoyage

UNITÉ INTÉRIEURE

UNITÉ INTÉRIEURE

Frottez délicatement
l’appareil avec un chiffon
doux et sec.

(Pour les unités intérieures des séries DT)

TOUCHE AUTO OFF/ON (MARCHE/

TOUCHE AUTO OFF/ON (MARCHE/

ARRÊT AUTOMATIQUE)

ARRÊT AUTOMATIQUE)

Pour régler le climatiseur lorsque la télécommande
est perdue ou en panne.

Action

Appuyez une fois sur la touche. Automatique
Maintenez la touche enfoncée jusqu’à

ce que vous entendiez un bip, puis
relâcher-la.

Maintenez la touche enfoncée jusqu’à
ce que vous entendiez un bip, puis
relâcher-la.
Maintenez la touche enfoncée jusqu’à
ce que vous entendiez deux bip, puis
relâchez-la.

• Pour arrêter l’appareil, appuyez à nouveau sur la
touche AUTO OFF/ON (marche/arrêt automatique).

Mode de

fonctionnement

Refroidissement

Chauffage

Retirez-le

FILTRE À AIR

FILTRE À AIR

• Il est recommandé de nettoyer les fi ltres à air toutes les 6
semaines.

• Lavez/rincez les fi ltres avec précaution avec de l’eau afi n
d’éviter d’endommager leur surface.

• Séchez complètement les fi ltres à l’ombre, à distance du
feu ou de la lumière directe du soleil.

INSTRUCTIONS DE NETTOYAGE

• N’utilisez pas de benzène, de diluant ou de poudre à récurer.

• Utilisez uniquement du savon ( pH7) ou un détergent ménager
neutre.

• N’utilisez pas de l’eau dont la température est supérieure à 40°C.

CLAIRE-VOIE D’ORIENTATION

CLAIRE-VOIE D’ORIENTATION

DU FLUX D’AIR

DU FLUX D’AIR

Conseil

■ Pour assurer un meilleur fonctionnement et réduire la
consommation d’énergie, nettoyez les fi ltres régulièrement.

■ Veuillez contacter votre revendeur le plus proche pour un
contrôle annuel.

14

ENTRETIEN ET NETTOYAGE

FILTRE À AIR

FILTRE À AIR

GRILLE D’ADMISSION

GRILLE D’ADMISSION

SÉLECTEUR DE SORTIE D’AIR

SÉLECTEUR DE SORTIE D’AIR

1. Relâcher

Retirez-le

Retirez-le

1. Relâcher

2. Relâcher

UNITÉ
INTÉRIEURE

UNITÉ
INTÉRIEURE

TOUCHE AUTO OFF/ON (MARCHE/ARRÊT
AUTOMATIQUE)

TOUCHE AUTO OFF/ON (MARCHE/ARRÊT
AUTOMATIQUE)

CS-E9GFEW, CS-E12GFEW, CS-E18GFEW

Coupez l’alimentation avant le nettoyage

(Pour les unités intérieures des séries GF)

FILTRE À AIR

FILTRE À AIR

• Nettoyez les fi ltres régulièrement.

• Lavez/rincez les fi ltres avec précaution avec de
l’eau afi n d’éviter d’endommager leur surface.

• Séchez complètement les fi ltres à l’ombre, à
distance du feu ou de la lumière directe du soleil.

Retirez-le

TOUCHE AUTO OFF/ON (MARCHE/ARRÊT
AUTOMATIQUE)

Pour régler le climatiseur lorsque la télécommande est perdue ou en
panne.

• Pour arrêter l’appareil, appuyez à nouveau sur la touche AUTO OFF/ON

Retirez-le

TOUCHE AUTO OFF/ON (MARCHE/ARRÊT
AUTOMATIQUE)

Action

Appuyez une fois sur la touche. Automatique
Maintenez la touche enfoncée jusqu’à ce que vous

entendiez un bip, puis relâcher-la.
Maintenez la touche enfoncée jusqu’à ce que vous

entendiez un bip, puis relâcher-la.
Maintenez la touche enfoncée jusqu’à ce que vous
entendiez deux bip, puis relâchez-la.

(marche/arrêt automatique).

Mode de

fonctionnement

Refroidissement

Chauffage

UNITÉ

UNITÉ

INTÉRIEURE

INTÉRIEURE

Frottez
délicatement
l’appareil avec
un chiffon doux
et sec.

FRANÇAISFRANÇAISENGLISHENGLISH

1. Relâcher

1. Relâcher

GRILLE D’ADMISSION

GRILLE D’ADMISSION

1. Libérez 2 leviers pour l’ouvrir.

2. Libérez le ressort pour la retirer.

SÉLECTEUR DE SORTIE D’AIR

SÉLECTEUR DE SORTIE D’AIR

Pour sélectionner le mode de sortie du fl ux d’air.

Sélection Mode Description

Lavez-le avec précaution et
séchezle.

INSTRUCTIONS DE NETTOYAGE

• N’utilisez pas de benzène, de diluant ou de poudre à récurer.

• Utilisez uniquement du savon ( pH7) ou un détergent ménager
neutre.

• N’utilisez pas de l’eau dont la température est supérieure à 40°C.

2. Relâcher

Avec ce réglage, l’air souffl e uniquement par la sortie
supérieure.

Ce réglage décide automatiquement du mode de sortie du fl ux d’air en
fonction du mode et des conditions (celles par défaut et recommandées).

En mode Chauffage, lors du démarrage ou de la faible
température d’évacuation / En mode Refroidissement,
lorsque le réglage de la température est terminé, l’air
souffl e uniquement par la sortie supérieure.

Pour un refroidissement très grande vitesse en mode
COOL (Refroidissement), ainsi que pour un remplissage
rapide d’air chaud de la pièce en mode HEAT (Chauffage),
l’air souffl e par les sorties supérieure et inférieure.

Conseil

■ Pour assurer un meilleur fonctionnement et réduire la
consommation d’énergie, nettoyez les fi ltres régulièrement.

■ Veuillez contacter votre revendeur le plus proche pour un
contrôle annuel.

15

DÉPANNAGE

Les symptômes suivants ne correspondent pas à un dysfonctionnement.

Symptôme Cause

Le voyant de mise sous tension clignote
avant que l’unité ne soit mise en route.

Le témoin d’alimentation clignote lors du
fonctionnement et le ventilateur de l’unité
intérieure s’arrête.

Vous entendez parfois des cognements.
Des craquements sont perceptibles pendant

la marche.
Lors du fonctionnement, vous entendez un

bruit d’eau qui coule.
Le fl ux d’air continue même après l’arrêt de

l’unité.
En mode de chauffage, le ventilateur

intérieur s’arrête de temps en temps.
En mode de réglage automatique de la

vitesse du ventilateur, le ventilateur intérieur
s’arrête de temps en temps.

La pièce a une odeur étrange.

De la vapeur se dégage de l’unité intérieure.■ Il s’agit d’un effet de condensation dû au refroidissement.
L’unité extérieure dégage de la vapeur ou

de l’eau.
Le témoin de la minuterie reste allumé.

Le fonctionnement ralentit quelques minutes
après avoir remis en marche l’appareil.

■

Le mode de fonctionnement est différent de celui des autres unités intérieures.

■

C’est une étape de préparation préliminaire à la mise en route lorsque la minuterie de

départ ON a été réglée.

■

L’appareil est en mode de dégivrage et la glace fondue est acheminée vers l’unité

extérieure.

■

Transfert du gaz réfrigérant dans le système pendant le dégivrage et en fi n de marche.

■

Le panneau se contracte et se relâche au gré des variations de température.

■

Fluide frigorigène à l’intérieur de l’appareil.

■

Extraction de la chaleur restante dans l’unité intérieure (30 seconde maximum).

■

Pour éviter un effet de refroidissement indésirable.

■

Ceci permet d’éliminer l’odeur environnante.

■

Il est possible qu’il s’agisse d’une odeur d’humidité provenant du mur, du tapis, d’un meuble

ou d’un vêtement.

■

De l’eau se condense ou s’évapore dans les tuyaux.

■

Une fois qu’une minuterie est réglée, son fonctionnement est quotidien.

■

Le ralentissement est une protection du compresseur de l’appareil.

Vérifi ez les éléments suivants avant de faire appel au service de maintenance.

Symptôme Vérifi cation

La fonction chauffage/refroidissement ne
fonctionne pas effi cacement.

L’appareil fait du bruit lorsqu’il fonctionne.■ Vérifi ez que l’appareil est installé sans inclinaison.

La télécommande ne fonctionne pas.

L’appareil ne fonctionne pas.

Le voyant de la sonde de surveillance ou
de la fonction e-ion de l’unité intérieure
clignote (Pour les unités intérieures des
séries GK).

■

Réglez la température correctement.

■

Fermez toutes les portes et fenêtres.

■

Nettoyez ou remplacez les fi ltres.

■

Dégagez toute obstruction dans les ouvertures d’entrée et de sortie d’air.

■

Fermez correctement le panneau avant.

■

Insérez les piles correctement.

■

Remplacez les piles faibles.

■

Vérifi ez si le coupe-circuit est déclenché.

■

Vérifi ez si des minuteries ont été réglées.

■

Appuyez deux fois sur

ou . Si le voyant de la sonde de surveillance ou de la

fonction e-ion clignote toujours, veuillez consulter votre revendeur le plus proche.

L’appareil s’arrête et le voyant de minuterie clignote.

■

Pour les unités intérieures des séries GF.

Notez le code d’erreur qui
s’affi che sur l’indicateur.

Si le code d’erreur n’apparaît pas sur
l’affi cheur.

TIMER

ON SET

132

OFF CANCEL

CHECK

Appuyez pour récupérer
le code d’erreur, puis
notez le code d’erreur
sur l’affi cheur.

■

Pour les unités intérieures des séries DB, DD, DT,

GK.

TIMER

ON SET

132

OFF CANCEL

CHECK

Appuyez sur cette touche

pendant au moins 5 secondes.

Appuyez sur cette touche jusqu’à

ce que vous entendiez un bip,
puis notez le code d’erreur.

Appuyez à nouveau sur cette

touche lorsque la vérifi cation est
terminée.

■

Mettez l’appareil hors tension et communiquez le code d’erreur que vous avez noté à votre revendeur le plus proche.

Remarque:

• Selon l’erreur, l’appareil peut continuer de fonctionner (vous entendez alors 4 bips) pendant un certain temps.

16

PRÉPARATION EN CAS D’INUTILISATION PROLONGÉE

• Activez le mode de chauffage pendant 2 à 3 heures pour sécher complètement l’unité.

• Déconnectez la source d’alimentation.

• Retirez les piles de la télécommande.

INSPECTION ANNUELLE APRÈS UNE PÉRIODE PROLONGÉE D’INUTILISATION

• Vérifi ez que les piles de la télécommande sont en bon état.

• Assurez-vous de l’absence d’obstruction des orifi ces d’entrée et de sortie d’air.

• Après 15 minutes de fonctionnement, il est normal d’avoir les différences de température suivantes entre les orifi ces d’entrée et de sortie
d’air:

Refroidissement: ≥ 8°C
Chauffage: ≥ 14°C

PIECES NON SUSCEPTIBLES D’ETRE REPAREES PAR VOS SOINS

METTEZ L’APPAREIL HORS TENSION et CONTACTEZ un revendeur autorisé en présence des conditions suivantes:

• Bruits anormaux pendant la mise en service. • Désactivation fréquente du disjoncteur.

• Pénétration d’eau/corps étrangers à l’intérieur de • Le cordon d’alimentation est inhabituellement chaud.
la télécommande.

• Fuite d’eau de l’unité intérieure.

• Les interrupteurs ou les boutons ne fonctionnent pas correctement.

FRANÇAISFRANÇAISENGLISHENGLISH

17

SICHERHEITSHINWEISE

Luftaustritt

Lufteintritt

Lufteintritt

Lufteintritt

Luftaustritt

DEFINITION

Eine unsachgemäße Bedienung infolge Missachtung der Bedienungsanleitung kann zu Verletzungen und Beschädigungen führen. Um dies zu
vermeiden, sind die folgenden Hinweise unbedingt zu beachten.
Die verwendeten Warnhinweise untergliedern sich entsprechend ihrer Wichtigkeit wie folgt:

Die Nichtbeachtung dieses Hinweises

Vorsicht

Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote:

Dieses Symbol weist darauf hin, dass eine
bestimmte Tätigkeit NICHT durchgeführt werden
darf.

kann zu schweren Verletzungen oder
gar zum Tod führen.

Achtung

Die Nichtbeachtung dieses Hinweises
kann zu Verletzungen oder zu
Beschädigungen führen.

Diese Symbole weisen darauf hin, dass
bestimmte Tätigkeiten durchgeführt
werden MÜSSEN.

Fernbedienung

Für den Betrieb

• Es sollten keine
wiederaufl adbaren Ni-Cd-
Akkus verwendet werden.

• Kinder sollten Sie nicht mit
der Fernbedienung spielen
lassen, da sonst die Gefahr
besteht, dass sie Batterien
verschlucken könnten.

• Nehmen Sie die Batterien aus
dem Batteriefach, wenn die
Fernbedienung längere Zeit
nicht benutzt wird.

• Um Fehlfunktionen der
Fernbedienung zu vermeiden,
sind stets zwei neue Batterien
gleichen Typs einzulegen,
wobei die Polarität zu
beachten ist.

Stromversorgung

Für die Montage

• Das Klimagerät muss geerdet und mit
einem FI-Schutzschalter versehen werden.
Ist dies nicht der Fall, könnte es unter
Umständen Stromschläge oder einen Brand
verursachen.

Für den Betrieb

• Schließen Sie keine anderen elektrischen
Geräte zusammen mit dem Klimagerät an.

• Nehmen Sie keine Änderungen am
Netzkabel vor.

• Benutzen Sie kein Verlängerungskabel.

• Das Klimagerät darf nicht mit nassen oder
feuchten Händen bedient werden.

• Verwenden Sie nur das vorgeschriebene
Netzkabel.

• Bei Beschädigung des Netzkabels muss
das Kabel durch den Hersteller, seinen
Kundendienst oder eine entsprechend
autorisierte Person ausgewechselt werden,
um eine Gefährdung für Personen zu
vermeiden.

• Bei Störungen (z. B. verbranntem Geruch)
unterbrechen Sie die Spannungsversorgung
und wenden Sie sich an Ihren Fachhändler.

Vorsicht

Für die Montage

Für den Betrieb

Innengerät

• Nehmen Sie den Ein- und
Ausbau bzw. die Neuinstallation
dieses Geräts nicht selbst vor.
Eine unsachgemäße Installation
kann elektrische Schläge oder
Brände verursachen oder dazu
führen, dass Wasser aus dem
Gerät tropft. Bitte wenden Sie
sich daher an einen Fachhändler
bzw. Fachinstallateur.

• Versuchen Sie nicht, den Finger
oder andere Gegenstände in die
Geräte zu stecken.

• Reparieren Sie das Gerät nicht
selbst.

Lufteintritt

Luftaustritt

Lufteintritt

Lufteintritt

Luftaustritt

Achtung

Innengerät

Für die Montage

• Das Gerät darf nicht an Orten installiert
werden, wo brennbare oder explosive
Gase entweichen können.

• Die Kondensatleitung muss korrekt
angeschlossen sein. Bei unsachgemäß
angeschlossener Kondensatleitung kann
Kondenswasser austreten.

Für den Betrieb

• Das Klimagerät darf nicht mit Wasser,
Benzin, Verdünner oder Scheuerpulver
gereinigt werden.

• Das Klimagerät darf nicht
zweckentfremdet werden, etwa zum
Frischhalten von Lebensmitteln.

• Keine Verbrennungsgeräte in den
Luftstrom des Geräts stellen.

• Halten Sie sich nicht zu lange im kalten
Luftstrom auf.

• Lüften Sie den Raum regelmäßig.

Stromversorgung

Für den Betrieb

• Unterbrechen Sie die Stromversorgung,
bevor Sie das Gerät reinigen oder warten.

• Unterbrechen Sie die Stromversorgung,
wenn das Gerät längere Zeit nicht benutzt
wird.

• Dieses Klimagerät ist mit einem eigenen
Überspannungsschutz versehen.
Um Ihr Klimagerät darüber hinaus
jedoch gegen häufi ge und starke
Blitzeinschläge zu schützen, sollten
Sie die Stromversorgung unterbrechen.
Berühren Sie das Klimagerät nicht
während einem Gewitter, um die Gefahr
von Stromschlägen auszuschließen.

Außengerät

Für die Montage

• Die Kondensatleitung muss korrekt
angeschlossen sein. Bei unsachgemäß
angeschlossener Kondensatleitung kann
Kondenswasser austreten.

Für den Betrieb

• Legen Sie nichts auf das Innen- oder
Außengerät, und setzen Sie sich nicht
darauf.

• Achten Sie nach langer Betriebsdauer
darauf, dass die Montagekonsole nicht
beschädigt ist.

18

BESTIMMUNGEN UND
V ORSCHRIFTEN

Wir danken Ihnen für den Kauf

Ihres -Klimageräts

INHALT

Dieses Gerät darf von kleinen Kindern oder hilfsbedürftigen Personen nicht
ohne Aufsicht verwendet werden. Kleine Kinder sollten beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit dem Gerät spielen.

UMWELTBESTIMMUNGEN

Entsorgung der Batterien

Die Batterien müssen ordnungsgemäß recycelt oder entsorgt werden.

ENTSORGUNG VON ALTGERÄTEN

“Vorschriften für den Endverbraucher” von Klimageräten:
Ihr Klimagerät ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass
elektrische und elektronische Produkte nicht in den allgemeinen Hausmüll
gelangen sollten. Die Länder der Europäischen Union (*) verfügen über
ein besonderes Sammelsystem für diese Produkte. Versuchen Sie nicht
selbst, das System zu zerlegen, da sich dies durch falsche Behandlung
von Abfallstoffen schädlich auf Ihre Gesundheit und die Umwelt auswirken
könnte. Das Entfernen und Entsorgen von Kältemittel, Öl und anderen Teilen
muss durch einen qualifi zierten Installateur in Übereinstimmung mit den
entsprechenden örtlichen und nationalen Vorschriften erfolgen. Klimageräte
müssen in einer speziellen Aufbereitungsanlage dem Recycling, der
Wiederverwertung oder der Wiederverwendung zugeführt werden und sollten
nicht in die allgemeine Abfallbeseitigung gelangen. Weitere Informationen
erhalten Sie von Ihrem Installateur, Ihrem Fachhändler oder den örtlichen
Behörden. Entsprechend der nationalen Gesetzgebung kann die nicht
vorschriftsmäßige Entsorgung von Abfallprodukten unter Strafe gestellt sein.

*entsprechend der nationalen Gesetze jedes Mitgliedsstaats

Informationen zur Entsorgung in Ländern außerhalb der Europäischen
Union

Dieses Symbol gilt nur für die Europäische Union. Wenn Sie dieses Produkt
entsorgen möchten, wenden Sie sich bitte an Ihren Installateur, Ihren
Fachhändler oder die örtlichen Behörden und erkundigen Sie sich nach der
vorschriftsmäßigen Entsorgungsmethode.

SICHERHEITSHINWEISE

18

BESTIMMUNGEN UND
VORSCHRIFTEN

19

BEDIENUNG

(Für Innengeräte der Baureihe GK)

20~23

BEDIENUNG

(Für Innengeräte der Baureihen DB, DD,
DT und GF)

24~25

FUNKTION DER MULTI-SPLIT­KLIMAGERÄTE

PFLEGE UND REINIGUNG

(Für Innengeräte der Baureihe DD)

26

PFLEGE UND REINIGUNG

(Für Innengeräte der Baureihe GK)

27~28

PFLEGE UND REINIGUNG

(Für Innengeräte der Baureihe DB)

ENGLISHDEUTSCHENGLISHENGLISH

BETRIEBSBEREICHE

Verwenden Sie dieses Klimagerät in folgenden Temperaturbereichen.

Temperatur (°C)

KÜHLEN

HEIZEN

Maximum

Minimum

Maximum

Minimum

Innen Außen

*TK *FK *TK *FK

32 23 43 26
16 11 16 11
30 – 24 18
16 – -10 -11

*TK: Trockenkugeltemperatur
*FK: Feuchtkugeltemperatur

29

PFLEGE UND REINIGUNG

(Für Innengeräte der Baureihe DT)

30

PFLEGE UND REINIGUNG

(Für Innengeräte der Baureihe GF)

31

STÖRUNGSSUCHE

32~33

KURZANLEITUNG

Hinweis:

Die Abbildungen in diesem Handbuch dienen
nur Erläuterungszwecken und können sich
von dem tatsächlichen Gerät unterscheiden.
Sie können durch künftige Verbesserungen
am Gerät ohne vorherige Ankündigung
geändert werden.

Rückseite

19

(Für Innengeräte der Baureihe GK)

VORBEREITUNG DER
FERNBEDIENUNG

VORBEREITUNG DER
FERNBEDIENUNG

BETRIEBSARTEN

BETRIEBSARTEN

ANZEIGELEISTE

ANZEIGELEISTE

BEDIENUNG

CS-E7GKDW, CS-E9GKDW, CS-E12GKDW, CS-E15GKDW,
CS-E7GKEW, CS-E9GKEW, CS-E12GKEW, CS-E15GKEW

VORBEREITUNG DER

VORBEREITUNG DER

FERNBEDIENUNG

FERNBEDIENUNG

0!42/,
3%.3/2



Einlegen der Batterien

Nach unten ziehen

Batterien einlegen
(AAA oder R03)

Schließen

• Die Betriebsdauer der Batterien beträgt etwa ein Jahr.
Wechseln Sie die Batterien, wenn das Sendesignal oder
die Anzeige auf der Fernbedienung schwach sind.

Einstellen der aktuellen Uhrzeit

Uhrzeit

einstellen

Bestätigen

Drücken

BETRIEBSARTEN

BETRIEBSARTEN

ANZEIGELEISTE

ANZEIGELEISTE

INFRAROT-SENDER

Zur Verwendung mit Innengeräten der Baureihe GK.

• Stellen Sie sicher, dass sich keine Hindernisse im
Übertragungsweg befi nden.

• Bestimmte Leuchtstoffröhren können die Signalübertragung stören.
Wenden Sie sich in diesem Fall an Ihren Fachhändler.

Maximale Entfernung : 8m

Anzeige
auf dem

Display

Auswählen Einschalten Temperatur

AUTO HEAT

DRY COOL

AUTOMATIKBETRIEB (AUTO)

• Das Gerät wählt die Betriebsart in Abhängigkeit von
der eingestellten Temperatur, der Außen- und der
Raumlufttemperatur automatisch.

• Die Betriebsart wird alle 3 Stunden neu bestimmt.
Während die Betriebsart bestimmt wird, blinkt das
POWER-Symbol.

HEIZBETRIEB (HEAT)

• Im Heizbetrieb dauert es eine Zeit, bis das Gerät
aufgewärmt ist. Während dieser Zeit blinkt das POWER­Symbol.

KÜHLBETRIEB (COOL)

ENTFEUCHTUNGSBETRIEB (DRY)

• In der Betriebsart Entfeuchten läuft der Ventilator mit
niedriger Drehzahl, um den Raum sanft zu kühlen.

● Die Temperatur kann in einem Bereich von 16 bis

30°C eingestellt werden.

Ein Betreiben des Geräts bei der empfohlenen

●

Temperatur kann helfen, Strom zu sparen.
HEIZBETRIEB : 20°C ~ 24°C.
KÜHLBETRIEB : 26°C ~ 28°C.
ENTFEUCHTUNGSBETRIEB :
1°C bis 2°C niedriger als die Raumtemperatur.

einstellen

Hinweise:

• Drücken Sie die Taste

• Die Tasten

• Wenn Sie das Gerät ein- bzw. ausschalten möchten, achten Sie bitte
darauf, ob auf dem Display OFF (AUS) angezeigt wird oder nicht.

Wenn die Anzeige nicht dem Schaltzustand des Geräts entspricht,

müssen Sie die Taste

ein- bzw. auszuschalten.

• Die Luftqualitätsüberwachung (PATROL) arbeitet automatisch, sobald

und RESET werden im Normalbetrieb nicht benötigt.

RESET, um die Fernbedienung zurückzusetzen.

zweimal drücken, um das Gerät

20

das Gerät mit der Taste

eingeschaltet wird.

WEITERE FUNKTIONEN

WEITERE FUNKTIONEN

WEITERE FUNKTIONEN

TIMER-PROGRAMMIERUNG

TIMER-PROGRAMMIERUNG

WEITERE FUNKTIONEN

TIMER-PROGRAMMIERUNG

TIMER-PROGRAMMIERUNG

EINSTELLEN DER VENTILATORDREHZAHL

• Es stehen 5 Ventilatordrehzahlen sowie
die Ventilatorautomatik* zur Verfügung.

* In der Ventilatorautomatik wird die

Drehzahl des Innengeräteventilators
automatisch an den Betrieb angepasst.

AUSRICHTEN DES LUFTSTROMS

• Durch die richtige Lamellenposition wird die
Luft gleichmäßig im Raum verteilt.

• Neben der automatischen vertikalen
Luftstromrichtung gibt es 5
Wahlmöglichkeiten.

• Falls die vertikale Schwenkautomatik
eingestellt wurde, schwenken die Lamellen
automatisch auf/ab.

• Im Heizbetrieb wird die Luft eine Zeit lang
horizontal ausgeblasen, danach erst wird sie
nach unten geblasen.

• Stellen Sie die Luftlenklamellen für die
vertikale Luftstromrichtung nicht manuell ein.

• Die Luftlenklamellen für die horizontale
Zuluftrichtung werden von Hand verstellt.

ÜBERWACHUNG DER LUFTQUALITÄT

• Mit dieser als “Patrol” bezeichneten
Funktion wird die Qualität der Raumluft
durch den Luftqualitätssensor überwacht.

• Bei unzureichender Luftqualität wird der
e-ion-Betrieb automatisch gestartet.

EINSTELLEN DES TIMERS

• Mit Hilfe des Timers kann das Klimagerät automatisch
zu den eingestellten Zeiten ein- bzw. ausgeschaltet
werden.

Wählen Sie

den Einschalt-

bzw. den

Ausschalt-

Stellen
Sie die

gewünschte

Uhrzeit ein.

Einstellung.

4)-%2

Bestätigen

Sie die

Timer aus.

Um den Ein- bzw. Ausschalt-Timer
zu löschen, drücken Sie die Taste

bzw. , dann die Taste .

• Wenn der Einschalt-Timer gestellt ist, kann das
Gerät bis zu 35 Minuten vor der eingestellten Uhrzeit
anlaufen, damit die gewünschte Raumtemperatur zu
diesem Zeitpunkt erreicht ist.

• Die Timerfunktion wird täglich ausgeführt.

• Nach einem Stromausfall können durch Drücken
der Taste
wiederhergestellt werden.

• Wenn die Timer-Einstellung gelöscht ist, kann sie

durch Drücken der Taste

werden.

die vorherigen Einstellungen

wiederhergestellt

ENGLISHDEUTSCHENGLISHENGLISH

LUFTREINIGUNG

• Mit dieser als e-ion bezeichneten Funktion
werden negative Ionen erzeugt. Staubpartikel
werden dadurch angezogen und am positiv
geladenen e-ion-Filter abgeschieden.

FLÜSTERBETRIEB

• Diese Funktion sorgt durch Verringerung
des Strömungsgeräusches der Luft für einen
leisen Gerätebetrieb.

TURBOBETRIEB

• Diese Funktion dient dem raschen Erreichen
der gewünschten Raumtemperatur.

● , , und stehen in allen Betriebsarten
zur Verfügung und können durch erneutes Drücken der jeweiligen

Taste wieder beendet werden.

und bzw. und können nicht

●

gleichzeitig verwendet werden.

●

anderes Innengerät den Heizbetrieb anfordert.

und können auch dann verwendet werden,
wenn das Klimagerät ausgeschaltet ist. Wenn die LED e-ion
leuchtet, arbeitet das Gerät in der Ventilatorautomatik, und die
Lamellenschwenkautomatik ist aktiviert.

Allerdings kann der

-Betrieb nicht aktiviert werden, wenn ein

Die Timerfunktionen richten sich nach der in der

●

Fernbedienung eingestellten Uhrzeit.

Ein- und Ausschaltzeitpunkt können nach Bedarf

●

eingestellt werden.

Hinweis

■ Wenn die Temperatur im Kühlbetrieb 1°C höher oder
im Heizbetrieb 2°C niedriger eingestellt wird als die
gewünschte Temperatur, kann bis zu 10% Strom
gespart werden.

■ Um den Stromverbrauch im Kühlbetrieb zu verringern,
schließen Sie die Vorhänge, damit kein direktes
Sonnenlicht bzw. keine Wärme in den Raum gelangt.

■ Um die Luftqualitätsüberwachung (PATROL) beim

Einschalten des Geräts mit der Taste
unterdrücken, ist die Taste

drücken.
Die Funktion wird durch erneutes 5-sekündiges Drücken

der Taste

■ Drücken Sie die Taste
zwischen der 12-Stunden- und der 24-Stunden-Anzeige
zu wechseln.

■ Um die Helligkeit der Symbole in der Anzeigenleiste
zu verringern, ist die Taste

drücken.

Die Änderung wird durch erneutes 5-sekündiges

Drücken der Taste wieder aufgehoben.

■ Um zur Temperatureinstellung zwischen °C und °F zu
wechseln, ist die Taste ca. 10 Sekunden lang zu
drücken.

● Drücken Sie , um das Klimagerät auszuschalten.

wieder aktiviert.

5 Sekunden lang zu

etwa 5 Sekunden lang, um

5 Sekunden lang zu

zu

21

(Für Innengeräte der Baureihe GK)

ANZEIGELEISTE

ANZEIGELEISTE

VORBEREITUNG DER
FERNBEDIENUNG

VORBEREITUNG DER
FERNBEDIENUNG

BETRIEBSARTEN

BETRIEBSARTEN

BEDIENUNG

CS-E18GKDW, CS-E18GKEW

VORBEREITUNG DER

VORBEREITUNG DER

FERNBEDIENUNG

FERNBEDIENUNG

Einlegen der Batterien

Nach unten ziehen

Batterien einlegen
(AAA oder R03)

Schließen

• Die Betriebsdauer der Batterien beträgt etwa ein Jahr.
Wechseln Sie die Batterien, wenn das Sendesignal oder
die Anzeige auf der Fernbedienung schwach sind.

Einstellen der aktuellen Uhrzeit

Uhrzeit

einstellen

Bestätigen

Drücken

BETRIEBSARTEN

BETRIEBSARTEN

ANZEIGELEISTE

ANZEIGELEISTE

INFRAROT-SENDER

Zur Verwendung mit Innengeräten der Baureihe GK.

• Stellen Sie sicher, dass sich keine Hindernisse im
Übertragungsweg befi nden.

• Bestimmte Leuchtstoffröhren können die Signalübertragung stören.
Wenden Sie sich in diesem Fall an Ihren Fachhändler.

Maximale Entfernung : 8m

Anzeige
auf dem

Display

Auswählen Einschalten Temperatur

AUTO HEAT

DRY COOL

AUTOMATIKBETRIEB (AUTO)

• Das Gerät wählt die Betriebsart in Abhängigkeit von
der eingestellten Temperatur, der Außen- und der
Raumlufttemperatur automatisch.

• Die Betriebsart wird alle 3 Stunden neu bestimmt.
Während die Betriebsart bestimmt wird, blinkt das
POWER-Symbol.

HEIZBETRIEB (HEAT)

• Im Heizbetrieb dauert es eine Zeit, bis das Gerät
aufgewärmt ist. Während dieser Zeit blinkt das POWER­Symbol.

KÜHLBETRIEB (COOL)

ENTFEUCHTUNGSBETRIEB (DRY)

• In der Betriebsart Entfeuchten läuft der Ventilator mit
niedriger Drehzahl, um den Raum sanft zu kühlen.

● Die Temperatur kann in einem Bereich von 16 bis

30°C eingestellt werden.

Ein Betreiben des Geräts bei der empfohlenen

●

Temperatur kann helfen, Strom zu sparen.
HEIZBETRIEB : 20°C ~ 24°C.
KÜHLBETRIEB : 26°C ~ 28°C.
ENTFEUCHTUNGSBETRIEB :
1°C bis 2°C niedriger als die Raumtemperatur.

einstellen

Hinweise:

• Drücken Sie die Taste

• Die Tasten und RESET werden im Normalbetrieb nicht benötigt.

• Wenn Sie das Gerät ein- bzw. ausschalten möchten, achten Sie bitte
darauf, ob auf dem Display OFF (AUS) angezeigt wird oder nicht.

Wenn die Anzeige nicht dem Schaltzustand des Geräts entspricht,

müssen Sie die Taste

ein- bzw. auszuschalten.

• Die Luftqualitätsüberwachung (PATROL) arbeitet automatisch, sobald

RESET, um die Fernbedienung zurückzusetzen.

zweimal drücken, um das Gerät

22

das Gerät mit der Taste

eingeschaltet wird.

TIMER-PROGRAMMIERUNG

TIMER-PROGRAMMIERUNG

WEITERE FUNKTIONEN

WEITERE FUNKTIONEN

WEITERE FUNKTIONEN

WEITERE FUNKTIONEN

TIMER-PROGRAMMIERUNG

TIMER-PROGRAMMIERUNG

EINSTELLEN DER VENTILATORDREHZAHL

• Es stehen 5 Ventilatordrehzahlen sowie
die Ventilatorautomatik* zur Verfügung.

* In der Ventilatorautomatik wird die

Drehzahl des Innengeräteventilators
automatisch an den Betrieb angepasst.

AUSRICHTEN DES
LUFTSTROMS

• Durch die richtige Lamellenposition
wird die Luft gleichmäßig im Raum
verteilt.

• Für die vertikale bzw. horizontale
Luftführung können jeweils 5
Lamellenstellungen genutzt werden.

• Die Luftlenklamellen für die vertikale und horizontale
Luftführung dürfen nicht von Hand verstellt werden.

• Falls die horizontale/vertikale Schwenkautomatik eingestellt
wurde, schwenken die Lamellen automatisch nach rechts und
links sowie auf und ab.

• Im Heizbetrieb wird die Luft eine Zeit lang horizontal
ausgeblasen, danach erst wird sie nach unten geblasen.
Sobald die Temperatur ansteigt, beginnt die Lamelle nach
rechts und links zu schwenken.

ÜBERWACHUNG DER LUFTQUALITÄT

• Mit dieser als “Patrol” bezeichneten
Funktion wird die Qualität der Raumluft
durch den Luftqualitätssensor überwacht.

• Bei unzureichender Luftqualität wird der
e-ion-Betrieb automatisch gestartet.

EINSTELLEN DES TIMERS

• Mit Hilfe des Timers kann das Klimagerät automatisch
zu den eingestellten Zeiten ein- bzw. ausgeschaltet
werden.

Wählen Sie

den Einschalt-

bzw. den

Ausschalt-

Stellen
Sie die

gewünschte

Uhrzeit ein.

Einstellung.

4)-%2

Bestätigen

Sie die

Timer aus.

Um den Ein- bzw. Ausschalt-Timer
zu löschen, drücken Sie die Taste

bzw. , dann die Taste .

• Wenn der Einschalt-Timer gestellt ist, kann das
Gerät bis zu 35 Minuten vor der eingestellten Uhrzeit
anlaufen, damit die gewünschte Raumtemperatur zu
diesem Zeitpunkt erreicht ist.

• Die Timerfunktion wird täglich ausgeführt.

• Nach einem Stromausfall können durch Drücken
der Taste
wiederhergestellt werden.

• Wenn die Timer-Einstellung gelöscht ist, kann sie

durch Drücken der Taste

werden.

die vorherigen Einstellungen

wiederhergestellt

ENGLISHDEUTSCHENGLISHENGLISH

LUFTREINIGUNG

• Mit dieser als e-ion bezeichneten Funktion
werden negative Ionen erzeugt. Staubpartikel
werden dadurch angezogen und am positiv
geladenen e-ion-Filter abgeschieden.

FLÜSTERBETRIEB

• Diese Funktion sorgt durch Verringerung
des Strömungsgeräusches der Luft für einen
leisen Gerätebetrieb.

TURBOBETRIEB

• Diese Funktion dient dem raschen Erreichen
der gewünschten Raumtemperatur.

● , , und stehen in allen Betriebsarten
zur Verfügung und können durch erneutes Drücken der jeweiligen

Taste wieder beendet werden.

und bzw. und können nicht

●

gleichzeitig verwendet werden.

●

anderes Innengerät den Heizbetrieb anfordert.

und können auch dann verwendet werden,
wenn das Klimagerät ausgeschaltet ist. Wenn die LED e-ion
leuchtet, arbeitet das Gerät in der Ventilatorautomatik, und die
Lamellenschwenkautomatik ist aktiviert.

Allerdings kann der

-Betrieb nicht aktiviert werden, wenn ein

Die Timerfunktionen richten sich nach der in der

●

Fernbedienung eingestellten Uhrzeit.

Ein- und Ausschaltzeitpunkt können nach Bedarf

●

eingestellt werden.

Hinweis

■ Wenn die Temperatur im Kühlbetrieb 1°C höher oder
im Heizbetrieb 2°C niedriger eingestellt wird als die
gewünschte Temperatur, kann bis zu 10% Strom
gespart werden.

■ Um den Stromverbrauch im Kühlbetrieb zu verringern,
schließen Sie die Vorhänge, damit kein direktes
Sonnenlicht bzw. keine Wärme in den Raum gelangt.

■ Um die Luftqualitätsüberwachung (PATROL) beim

Einschalten des Geräts mit der Taste
unterdrücken, ist die Taste

drücken.
Die Funktion wird durch erneutes 5-sekündiges Drücken

der Taste

■ Drücken Sie die Taste
zwischen der 12-Stunden- und der 24-Stunden-Anzeige
zu wechseln.

■ Um die Helligkeit der Symbole in der Anzeigenleiste
zu verringern, ist die Taste

drücken.

Die Änderung wird durch erneutes 5-sekündiges

Drücken der Taste wieder aufgehoben.

■ Um zur Temperatureinstellung zwischen °C und °F zu
wechseln, ist die Taste ca. 10 Sekunden lang zu
drücken.

● Drücken Sie , um das Klimagerät auszuschalten.

wieder aktiviert.

5 Sekunden lang zu

etwa 5 Sekunden lang, um

5 Sekunden lang zu

zu

23

CANCEL

OFF

TIMER

ON

TIMER

SPEED

FAN

AUTO
HEAT

DRY

COOL

OFF

TIMER

ON

1

23

OFF

CLOCK RESET

SET

TEMP

AIR SWING

OFF/ON

QUIET

AUTO

MANUA

L

CHECK

(Für Innengeräte der Baureihen DB, DD, DT und GF)

VORBEREITUNG DER
FERNBEDIENUNG

VORBEREITUNG DER
FERNBEDIENUNG

BETRIEBSARTEN

BETRIEBSARTEN

ANZEIGELEISTE

ANZEIGELEISTE

BEDIENUNG

CS-E15DB4EW, CS-E18DB4EW, CS-ME10DTEG, CS-E15DTEW, CS-E18DTEW, CS-E9GFEW,
CS-E12GFEW, CS-E18GFEW, CS-ME10DD3EG, CS-E15DD3EW, CS-E18DD3EW

VORBEREITUNG DER

VORBEREITUNG DER

FERNBEDIENUNG

FERNBEDIENUNG

(Baureihe DB) (Baureihe DD) (Baureihe GF) (Baureihe DT)

Einlegen der Batterien

Nach unten ziehen

Batterien einlegen
(AAA oder R03)

Schließen

• Die Betriebsdauer der Batterien beträgt etwa ein Jahr.
Wechseln Sie die Batterien, wenn das Sendesignal oder
die Anzeige auf der Fernbedienung schwach sind.

Einstellen der aktuellen Uhrzeit

TIMER

ON

123

Drücken

BETRIEBSARTEN

BETRIEBSARTEN

OFF

CHECK

CLOCK RESET

OFF/ON

SET

CANCEL

Uhrzeit

einstellen

Bestätigen

TEMP

POWER

QUIET

POWERFULTIMER

ANZEIGELEISTE

ANZEIGELEISTE

INFRAROT-SENDER

Zur Verwendung mit Innengeräten der Baureihen DB, DD, DT
und GF.

• Stellen Sie sicher, dass sich keine Hindernisse im
Übertragungsweg befi nden.

• Bestimmte Leuchtstoffröhren können die Signalübertragung stören.
Wenden Sie sich in diesem Fall an Ihren Fachhändler.

Maximale Entfernung : 8m

Auswählen Einschalten Temperatur

AUTO HEAT

DRY COOL

AUTOMATIKBETRIEB (AUTO)

• Das Gerät wählt die Betriebsart in Abhängigkeit von
der eingestellten Temperatur, der Außen- und der
Raumlufttemperatur automatisch.

• Die Betriebsart wird alle 3 Stunden neu bestimmt.
Während die Betriebsart bestimmt wird, blinkt das
POWER-Symbol.

HEIZBETRIEB (HEAT)

• Im Heizbetrieb dauert es eine Zeit, bis das Gerät
aufgewärmt ist. Während dieser Zeit blinkt das POWER­Symbol.

KÜHLBETRIEB (COOL)

ENTFEUCHTUNGSBETRIEB (DRY)

• In der Betriebsart Entfeuchten läuft der Ventilator mit
niedriger Drehzahl, um den Raum sanft zu kühlen.

● Die Temperatur kann in einem Bereich von 16 bis

Ein Betreiben des Geräts bei der empfohlenen

●

30°C eingestellt werden.

Temperatur kann helfen, Strom zu sparen.
HEIZBETRIEB : 20°C ~ 24°C.
KÜHLBETRIEB : 26°C ~ 28°C.
ENTFEUCHTUNGSBETRIEB :
1°C bis 2°C niedriger als die Raumtemperatur.

einstellen

24

Anzeige
auf dem

Display

Hinweise:

• Drücken Sie die Taste
zurückzusetzen.

• Wenn Sie das Gerät ein- bzw. ausschalten möchten, achten
Sie bitte darauf, ob auf dem Display OFF (AUS) angezeigt
wird oder nicht. Wenn die Anzeige nicht dem Schaltzustand

des Geräts entspricht, müssen Sie die Taste

drücken, um das Gerät ein- bzw. auszuschalten.

, um die Fernbedienung

OFF/ON

zweimal

WEITERE FUNKTIONEN

WEITERE FUNKTIONEN

WEITERE FUNKTIONEN

TIMER-PROGRAMMIERUNG

TIMER-PROGRAMMIERUNG

WEITERE FUNKTIONEN

TIMER-PROGRAMMIERUNG

TIMER-PROGRAMMIERUNG

AUTO

AIR SWING

AIR SWING

MANUAL

EINSTELLEN DER VENTILATORDREHZAHL

• Es stehen 5 Ventilatordrehzahlen sowie
die Ventilatorautomatik* zur Verfügung.

* In der Ventilatorautomatik wird die

Drehzahl des Innengeräteventilators
automatisch an den Betrieb angepasst.

AUSRICHTEN DES LUFTSTROMS

• Durch die richtige Lamellenposition
wird die Luft gleichmäßig im Raum
verteilt.

• AIR SWING - AUTO

• Die vertikale Luftlenklamelle

schwenkt automatisch auf und ab.

• Im Heizbetrieb wird die Luft eine Zeit

lang horizontal ausgeblasen, danach
erst wird sie nach unten geblasen.

• AIR SWING - MANUAL

• Die Luftstromrichtung kann über

die Fernbedienung nach Bedarf
angepasst werden.

• Stellen Sie die Luftlenklamellen für
die vertikale Luftstromrichtung nicht
manuell ein.

• Die Luftlenklamellen für die horizontale
Zuluftrichtung werden von Hand
verstellt.

(Baureihe DT)

• Die Lüftungsschlitze für den
horizontalen Luftstrom oben und unten
sind beide manuell einstellbar.

EINSTELLEN DES TIMERS

• Mit Hilfe des Timers kann das Klimagerät automatisch
zu den eingestellten Zeiten ein- bzw. ausgeschaltet
werden.

ON

1

OFF

Wählen Sie

den Einschalt-

bzw. den

Ausschalt-

2

Stellen
Sie die

gewünschte

Uhrzeit ein.

SET

Bestätigen

Sie die

Einstellung.

Timer aus.

Um den Ein- bzw. Ausschalt-Timer zu
löschen, drücken Sie die Taste

ON

bzw.

• Wenn der Einschalt-Timer gestellt ist, kann das
Gerät bis zu 35 Minuten vor der eingestellten Uhrzeit
anlaufen, damit die gewünschte Raumtemperatur zu
diesem Zeitpunkt erreicht ist.

• Die Timerfunktion wird täglich ausgeführt.

• Nach einem Stromausfall können durch Drücken

der Taste
wiederhergestellt werden.

• Wenn die Timer-Einstellung gelöscht ist, kann sie

durch Drücken der Taste

werden.

, dann die Taste

OFF

SET

die vorherigen Einstellungen

SET

wiederhergestellt

.

CANCEL

ENGLISHDEUTSCHENGLISHENGLISH

(Baureihe GF)

• Die Luft wird gleichmäßig durch
die 4 Luftauslässe abgegeben.

• Der Lamellenschwenkbetrieb ist nicht
anwendbar bei Innengeräten der
Baureihe DD.

(Baureihe DB)

FLÜSTERBETRIEB

QUIET

• Diese Funktion sorgt durch Verringerung

des Strömungsgeräusches der Luft für einen
leisen Gerätebetrieb.

TURBOBETRIEB

• Diese Funktion dient dem raschen

Erreichen der gewünschten
Raumtemperatur.

QUIET

● und

und können durch erneutes Drücken der jeweiligen Taste wieder

beendet werden.

●

und

stehen in allen Betriebsarten zur Verfügung

QUIET

können nicht gleichzeitig verwendet werden.

● Die Timerfunktionen richten sich nach der in der
Fernbedienung eingestellten Uhrzeit.

● Ein- und Ausschaltzeitpunkt können nach Bedarf
eingestellt werden.

Hinweis

■ Wenn die Temperatur im Kühlbetrieb 1°C höher oder
im Heizbetrieb 2°C niedriger eingestellt wird als die
gewünschte Temperatur, kann bis zu 10% Strom
gespart werden.

■ Um den Stromverbrauch im Kühlbetrieb zu verringern,
schließen Sie die Vorhänge, damit kein direktes
Sonnenlicht bzw. keine Wärme in den Raum gelangt.

■ Drücken Sie die Taste

um zwischen der 12-Stunden- und der 24-Stunden-

Anzeige zu wechseln.

● Drücken Sie

OFF/ON

, um das Klimagerät auszuschalten.

etwa 10 Sekunden lang,

CLOCK

25

INNENGERÄT

INNENGERÄT

Außengerät

FUNKTION DER MULTI-SPLIT-KLIMAGERÄTE

Raum A

Wohnzimmer

Raum B

TASTE AUTO OFF/ON

TASTE AUTO OFF/ON

DEFINITION

Bei einem Multi-Split-Klimasystem ist ein Außengerät mit mehreren Innengeräten verbunden.

INNENGERÄT

INNENGERÄT

• Die Innengeräte können einzeln oder zusammen verwendet werden.

• Die Wahl der Betriebsart richtet sich nach dem Gerät, das als erstes eingeschaltet wird.

• Heiz- und Kühlbetrieb können nicht gleichzeitig von verschiedenen Klimageräten genutzt werden.

• Die LED POWER blinkt, um anzuzeigen, dass das Innengerät sich im Standby-Betrieb befi ndet, bis eine andere Betriebsart verwendet wird.

Achtung (Für Innengeräte der
Baureihe GK):

und können auch dann
verwendet werden, wenn das Klimagerät
ausgeschaltet ist. Wenn die LED e-ion leuchtet,
arbeitet das Gerät in der Ventilatorautomatik,
und die Lamellenschwenkautomatik ist
aktiviert.

Allerdings kann der -Betrieb nicht
aktiviert werden, wenn ein anderes Innengerät

den Heizbetrieb anfordert.

Raum A

Wohnzimmer

Außengerät

Raum B

(Für Innengeräte der Baureihe DD)

PFLEGE UND REINIGUNG

CS-ME10DD3EG, CS-E15DD3EW, CS-E18DD3EW

TASTE AUTO OFF/ON

TASTE AUTO OFF/ON

Wenn die Fernbedienung ausgefallen oder unauffi ndbar
ist, kann das Klimagerät ohne Fernbedienung betrieben
werden.

Tätigkeit Betriebsart

Einmal drücken. Automatik

Solange drücken, bis ein Piepton ertönt,
dann loslassen.

POWER

POWERFUL TIMER

QUIET

Solange drücken, bis ein Piepton ertönt,
dann loslassen.
Solange drücken, bis zwei Pieptöne
ertönen, dann loslassen.

• Zum Abschalten die Taste AUTO OFF/ON erneut drücken.

Kühlbetrieb

Heizbetrieb

Hinweis

Diese Geräte sind in der Decke angebracht. Zum Betrieb sind nach außen geführte Lufteinlässe und Luftauslässe erforderlich. Wenden Sie
sich für Wartungsinspektionen an Ihren Fachhändler.

26

(Für Innengeräte der Baureihe GK)

e-ion LUFTREINIGUNGSSYSTEM

e-ion LUFTREINIGUNGSSYSTEM

FRONTABDECKUNG

FRONTABDECKUNG

Herausnehmen

INNENGERÄT

INNENGERÄT

TASTE AUTO OFF/ON

TASTE AUTO OFF/ON

LUFTLENKLAMELLE

LUFTLENKLAMELLE

PFLEGE UND REINIGUNG

CS-E7GKDW, CS-E9GKDW, CS-E12GKDW, CS-E15GKDW,
CS-E7GKEW, CS-E9GKEW, CS-E12GKEW, CS-E15GKEW

Unterbrechen Sie vor dem Reinigen die Stromzufuhr

e-ion LUFTREINIGUNGSSY STEM

e-ion LUFTREINIGUNGSSY STEM

Nicht während des Betriebs berühren

ENGLISHDEUTSCHENGLISHENGLISH

e-ion LUFTFILTER

• Reinigen Sie die Luftfi lter regelmäßig.

• Gehen Sie beim Waschen und Ausspülen der
Luftfi lter vorsichtig vor, damit die Filteroberfl äche
nicht beschädigt wird.

• Lassen Sie den Luftfi lter im Schatten trocknen, nie
in direktem Sonnenlicht oder an einem Feuer.

FRONTABDECKUNG

FRONTABDECKUNG

Zum Entfernen anheben
und ziehen. Vorsichtig
abwaschen und trocknen.

Herausnehmen

ACTIVE e-ion LEISTUNGSMODUL

ACTIVE e-ion GENERATOR

Mit einem trockenen
Wattestäbchen reinigen.

• Es wird empfohlen, den
Active e-ion Generator alle
6 Monate zu reinigen.

INNENGERÄT

INNENGERÄT

Wischen Sie
das Gerät mit
einem weichen,
trockenen Tuch
ab.

LUFTLENKLAMELLE

LUFTLENKLAMELLE

REINIGUNGSANWEISUNGEN

• Verwenden Sie kein Benzin, Verdünner oder Scheuerpulver.

• Verwenden Sie nur Seife oder neutrale Haushaltsreiniger
(pH-Wert ca. 7).

• Verwenden Sie kein Wasser, das über 40°C warm ist.

TASTE AUTO OFF/ON

TASTE AUTO OFF/ON

Wenn die Fernbedienung ausgefallen oder unauffi ndbar
ist, kann das Klimagerät ohne Fernbedienung betrieben
werden.

Tätigkeit Betriebsart

Einmal drücken. Automatik

Solange drücken, bis ein Piepton ertönt,
dann loslassen.

Solange drücken, bis ein Piepton ertönt,
dann loslassen.
Solange drücken, bis zwei Pieptöne
ertönen, dann loslassen.

• Zum Abschalten die Taste AUTO OFF/ON erneut drücken.

Kühlbetrieb

Heizbetrieb

Hinweis

■ Um eine optimale Leistung zu erzielen und die Stromaufnahme
zu verringern, sind die Filter regelmäßig zu reinigen.

■ Wenden Sie sich für Wartungsinspektionen an Ihren
Fachhändler.

27

(Für Innengeräte der Baureihe GK)

e-ion LUFTREINIGUNGSSYSTEM

e-ion LUFTREINIGUNGSSYSTEM

FRONTABDECKUNG

FRONTABDECKUNG

Herausnehmen

INNENGERÄT

INNENGERÄT

TASTE AUTO OFF/ON

TASTE AUTO OFF/ON

LUFTLENKLAMELLE

LUFTLENKLAMELLE

PFLEGE UND REINIGUNG

CS-E18GKDW, CS-E18GKEW

Unterbrechen Sie vor dem Reinigen die Stromzufuhr

e-ion LUFTREINIGUNGSSY STEM

e-ion LUFTREINIGUNGSSY STEM

Nicht während des Betriebs berühren

e-ion LUFTFILTER

• Reinigen Sie die Luftfi lter regelmäßig.

• Gehen Sie beim Waschen und Ausspülen der
Luftfi lter vorsichtig vor, damit die Filteroberfl äche
nicht beschädigt wird.

• Lassen Sie den Luftfi lter im Schatten trocknen, nie
in direktem Sonnenlicht oder an einem Feuer.

Herausnehmen

FRONTABDECKUNG

FRONTABDECKUNG

ACTIVE e-ion LEISTUNGSMODUL

ACTIVE e-ion GENERATOR

Mit einem trockenen
Wattestäbchen reinigen.

• Es wird empfohlen, den
Active e-ion Generator alle
6 Monate zu reinigen.

INNENGERÄT

INNENGERÄT

Wischen Sie
das Gerät mit
einem weichen,
trockenen Tuch
ab.

Zum Entfernen anheben
und ziehen. Vorsichtig
abwaschen und trocknen.

LUFTLENKLAMELLE

LUFTLENKLAMELLE

REINIGUNGSANWEISUNGEN

• Verwenden Sie kein Benzin, Verdünner oder Scheuerpulver.

• Verwenden Sie nur Seife oder neutrale Haushaltsreiniger
(pH-Wert ca. 7).

• Verwenden Sie kein Wasser, das über 40°C warm ist.

TASTE AUTO OFF/ON

TASTE AUTO OFF/ON

Wenn die Fernbedienung ausgefallen oder unauffi ndbar
ist, kann das Klimagerät ohne Fernbedienung betrieben
werden.

Tätigkeit Betriebsart

Einmal drücken. Automatik

Solange drücken, bis ein Piepton ertönt,
dann loslassen.

Solange drücken, bis ein Piepton ertönt,
dann loslassen.
Solange drücken, bis zwei Pieptöne
ertönen, dann loslassen.

• Zum Abschalten die Taste AUTO OFF/ON erneut drücken.

Kühlbetrieb

Heizbetrieb

Hinweis

■ Um eine optimale Leistung zu erzielen und die Stromaufnahme
zu verringern, sind die Filter regelmäßig zu reinigen.

■ Wenden Sie sich für Wartungsinspektionen an Ihren
Fachhändler.

28

(Für Innengeräte der Baureihe DB)

CLOSE

OPEN

OPEN

CLOSE

LUFTFILTER

LUFTFILTER

TASTE AUTO OFF/ON

TASTE AUTO OFF/ON

Herausnehmen

INNENGERÄT

INNENGERÄT

PFLEGE UND REINIGUNG

CS-E15DB4EW, CS-E18DB4EW

Unterbrechen Sie vor dem Reinigen die Stromzufuhr

INNENGERÄT

INNENGERÄT

Wischen Sie das Gerät
mit einem weichen,
trockenen Tuch ab.

ENGLISHDEUTSCHENGLISHENGLISH

CLOSE

OPEN

PEN

O

CLOSE

Herausnehmen

LUFTFILTER

LUFTFILTER

• Sie sollten die Luftfi lter alle sechs Wochen reinigen.

• Gehen Sie beim Waschen und Ausspülen der Luftfi lter
vorsichtig vor, damit die Filteroberfl äche nicht beschädigt wird.

• Lassen Sie den Luftfi lter im Schatten trocknen, nie in direktem
Sonnenlicht oder an einem Feuer.

TASTE AUTO OFF/ON

TASTE AUTO OFF/ON

Wenn die Fernbedienung ausgefallen oder unauffi ndbar
ist, kann das Klimagerät ohne Fernbedienung betrieben
werden.

Tätigkeit Betriebsart

Einmal drücken. Automatik

Solange drücken, bis ein Piepton ertönt,
dann loslassen.

Solange drücken, bis ein Piepton ertönt,
dann loslassen.
Solange drücken, bis zwei Pieptöne
ertönen, dann loslassen.

• Zum Abschalten die Taste AUTO OFF/ON erneut drücken.

Kühlbetrieb

Heizbetrieb

REINIGUNGSANWEISUNGEN

• Verwenden Sie kein Benzin, Verdünner oder Scheuerpulver.

• Verwenden Sie nur Seife oder neutrale Haushaltsreiniger
(pH-Wert ca. 7).

• Verwenden Sie kein Wasser, das über 40°C warm ist.

Hinweis

■ Um eine optimale Leistung zu erzielen und die Stromaufnahme
zu verringern, sind die Filter regelmäßig zu reinigen.

■ Wenden Sie sich für Wartungsinspektionen an Ihren
Fachhändler.

29

(Für Innengeräte der Baureihe DT)

TASTE AUTO OFF/ON

TASTE AUTO OFF/ON

Herausnehmen

LUFTFILTER

LUFTFILTER

INNENGERÄT

INNENGERÄT

LUFTLENKLAMELLE

LUFTLENKLAMELLE

PFLEGE UND REINIGUNG

CS-ME10DTEG, CS-E15DTEW, CS-E18DTEW

Unterbrechen Sie vor dem Reinigen die Stromzufuhr

TASTE AUTO OFF/ON

TASTE AUTO OFF/ON

Wenn die Fernbedienung ausgefallen oder unauffi ndbar
ist, kann das Klimagerät ohne Fernbedienung betrieben
werden.

Tätigkeit Betriebsart

INNENGERÄT

INNENGERÄT

Wischen Sie das Gerät
mit einem weichen,
trockenen Tuch ab.

Einmal drücken. Automatik

Solange drücken, bis ein Piepton ertönt,
dann loslassen.

Solange drücken, bis ein Piepton ertönt,
dann loslassen.
Solange drücken, bis zwei Pieptöne
ertönen, dann loslassen.

• Zum Abschalten die Taste AUTO OFF/ON erneut drücken.

Kühlbetrieb

Heizbetrieb

Herausnehmen

LUFTFILTER

LUFTFILTER

• Sie sollten die Luftfi lter alle sechs Wochen reinigen.

• Gehen Sie beim Waschen und Ausspülen der Luftfi lter
vorsichtig vor, damit die Filteroberfl äche nicht beschädigt wird.

• Lassen Sie den Luftfi lter im Schatten trocknen, nie in direktem
Sonnenlicht oder an einem Feuer.

REINIGUNGSANWEISUNGEN

• Verwenden Sie kein Benzin, Verdünner oder Scheuerpulver.

• Verwenden Sie nur Seife oder neutrale Haushaltsreiniger
(pH-Wert ca. 7).

• Verwenden Sie kein Wasser, das über 40°C warm ist.

LUFTLENKLAMELLE

LUFTLENKLAMELLE

Hinweis

■ Um eine optimale Leistung zu erzielen und die Stromaufnahme
zu verringern, sind die Filter regelmäßig zu reinigen.

■ Wenden Sie sich für Wartungsinspektionen an Ihren
Fachhändler.

30

(Für Innengeräte der Baureihe GF)

WAHLSCHALTER FÜR LUFTAUSTRITT

WAHLSCHALTER FÜR LUFTAUSTRITT

ANSAUGGITTER

ANSAUGGITTER

LUFTFILTER

LUFTFILTER

1. Auslöser

1. Auslöser

2. Auslöser

INNENGERÄT

INNENGERÄT

TASTE AUTO OFF/ON

TASTE AUTO OFF/ON

Herausnehmen

Herausnehmen

PFLEGE UND REINIGUNG

CS-E9GFEW, CS-E12GFEW, CS-E18GFEW

Unterbrechen Sie vor dem Reinigen die Stromzufuhr

LUFTFILTER

LUFTFILTER

• Reinigen Sie die Luftfi lter regelmäßig.

• Gehen Sie beim Waschen und Ausspülen der
Luftfi lter vorsichtig vor, damit die Filteroberfl äche nicht
beschädigt wird.

• Lassen Sie den Luftfi lter im Schatten trocknen, nie in
direktem Sonnenlicht oder an einem Feuer.

Herausnehmen

Herausnehmen

TASTE AUTO OFF/ON

TASTE AUTO OFF/ON

Wenn die Fernbedienung ausgefallen oder unauffi ndbar ist,
kann das Klimagerät ohne Fernbedienung betrieben werden.

Tätigkeit Betriebsart

Einmal drücken. Automatik

Solange drücken, bis ein Piepton ertönt, dann
loslassen.

Solange drücken, bis ein Piepton ertönt, dann
loslassen.
Solange drücken, bis zwei Pieptöne ertönen,
dann loslassen.

• Zum Abschalten die Taste AUTO OFF/ON erneut drücken.

Kühlbetrieb

Heizbetrieb

INNENGERÄT

INNENGERÄT

Wischen Sie
das Gerät mit
einem weichen,
trockenen Tuch
ab.

ENGLISHDEUTSCHENGLISHENGLISH

1. Auslöser

ANSAUGGITTER

ANSAUGGITTER

1. Öffnen Sie die beiden
Schiebeverschlüsse.

2. Entfernen Sie die Kordel,
um die Frontabdeckung
abzunehmen.
Vorsichtig abwaschen und
trocknen.

2. Auslöser

1. Auslöser

WAHLSCHALTER FÜR LUFTAUSTRITT

WAHLSCHALTER FÜR LUFTAUSTRITT

Es kann ausgewählt werden, wie die Luft ausgeblasen wird.

Auswahl Luftaustritt Beschreibung

In dieser Einstellung wird die Luft nur aus dem oberen
Austritt ausgeblasen.

In dieser Einstellung entscheidet das Gerät selbst in Abhängigkeit von der
Betriebsart und den Bedingungen (empfohlene Standardeinstellung).

Im Heizbetrieb beim Anlaufen, wenn die
Ausblastemperatur noch niedrig ist, und im Kühlbetrieb,
wenn die eingestellte Temperatur erreicht ist, wird die Luft
ausschließlich über den oberen Luftaustritt ausgeblasen.

Bei raschem Kühlen im Kühlbetrieb und zum
gleichmäßigen Erwärmen des Raums im Heizbetrieb wird
die Luft aus dem oberen und dem unteren Luftaustritt
ausgeblasen.

REINIGUNGSANWEISUNGEN

• Verwenden Sie kein Benzin, Verdünner oder Scheuerpulver.

• Verwenden Sie nur Seife oder neutrale Haushaltsreiniger

(pH-Wert ca. 7).

• Verwenden Sie kein Wasser, das über 40°C warm ist.

Hinweis

■ Um eine optimale Leistung zu erzielen und die Stromaufnahme
zu verringern, sind die Filter regelmäßig zu reinigen.

■ Wenden Sie sich für Wartungsinspektionen an Ihren
Fachhändler.

31

STÖRUNGSSUCHE

Die nachfolgend aufgeführten Symptome sind kein Anzeichen für eine Fehlfunktion.

Symptom Mögliche Ursache

Das POWER-Symbol blinkt, bevor das
Gerät eingeschaltet wird.

Das POWER-Symbol am Innengerät
blinkt während des Betriebs, und der
Innengeräteventilator steht.

Gelegentlich ist ein Klopfgeräusch zu
hören.

Während des Betriebs kann ein Knacken zu
hören sein.

Während des Betriebs ist das Geräusch
fl ießenden Wassers zu hören.

Es strömt trotz Ausschaltens des Geräts
weiter Luft aus.

Der Innengeräteventilator bleibt im
Heizbetrieb gelegentlich stehen.

Der Innengeräteventilator bleibt in der
Ventilatorautomatik gelegentlich stehen.

Im Raum herrscht ein eigenartiger Geruch.■ Dieser Geruch kann von Feuchtigkeit stammen, die von Wänden, Teppichen, Möbeln oder

Aus dem Innengerät tritt Nebel aus.
Aus dem Außengerät tritt Wasser oder

Dampf aus.
Das TIMER-Symbol leuchtet immer.

Nach dem Neustart verzögert sich der
Betrieb um einige Minuten.

■

Es wurde eine andere Betriebsart eingestellt als an einem der anderen Innengeräte.

■

Während dieser Zeit bereitet sich das Gerät für den Betrieb mit programmiertem

Einschalttimer vor.

■

Das Gerät befi ndet sich im Abtaubetrieb, das Eis im Außengerät wird geschmolzen.

■

Kühlgaswechsel im System während der Enteisung und am Ende des Betriebs.

■

Die Frontabdeckung dehnt sich aufgrund von Temperaturschwankungen aus bzw. zieht

sich zusammen.

■

Durch das Gerät strömt Kältemittel.

■

Aus dem Innengerät wird Restwärme abgeführt (max. 30 Sekunden lang).

■

Hierdurch wird verhindert, dass kalte Luft austritt.

■

Dies dient dazu, Gerüche zu entfernen.

Kleidungsstücken an die Raumluft abgegeben wird.

■

Durch die Abkühlung der Raumluft kondensiert Feuchtigkeit.

■

Auf den Rohren kann Wasser kondensieren oder verdunsten.

■

Die Timer-Funktion wird täglich ausgeführt.

■

Hierbei handelt es sich um einen Schutzmechanismus des Geräts.

Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden.

Symptom Zu überprüfen

Das Gerät kühlt bzw. heizt nicht richtig.

Das Gerät arbeitet laut.

Die Fernbedienung funktioniert nicht.

Das Gerät funktioniert nicht.

Das Patrol- oder das e-ion-Symbol leuchtet
am Innengerät (Für Innengeräte der
Baureihe GK).

■

Stellen Sie die Temperatur richtig ein.

■

Achten Sie darauf, dass Fenster und Türen geschlossen sind.

■

Reinigen oder ersetzen Sie die Luftfi lter.

■

Stellen Sie sicher, dass die Luftein- und -austritte frei sind.

■

Überprüfen Sie, ob das Gerät schief steht.

■

Schließen Sie das Frontgitter richtig.

■

Legen Sie die Batterien richtig ein.

■

Ersetzen Sie schwache Batterien.

■

Überprüfen Sie, ob der Sicherungsautomat ausgelöst hat.

■

Überprüfen Sie, ob der Timer gestellt wurde.

■

Drücken Sie

bzw. zweimal. Wenn das Patrol- oder das e-ion-Symbol immer

noch blinkt, wenden Sie sich bitte an Ihren Händler.

Das Gerät bleibt stehen, und das TIMER-Symbol blinkt.

■

Für Innengeräte der Baureihe GF.

Lesen Sie den Fehlercode auf
der Anzeige ab.

■

Gerät abschalten und Ihrem Fachhändler den Fehlercode mitteilen.

Wenn der Fehlercode nicht auf der
Anzeige erscheint.

TIMER

ON SET

132

OFF CANCEL

CHECK

Drücken Sie diese
Taste und lesen Sie
den Fehlercode auf der
Anzeige ab.

■

Für Innengeräte der Baureihen DB, DD, DT und

GK.

TIMER

ON SET

132

OFF CANCEL

CHECK

Hinweis:

• Je nach Störung kann das Gerät eventuell eingeschränkt verwendet werden (beim Einschalten ertönen 4 Pieptöne).

CHECK-Taste 5

Sekunden lang drücken.

Pfeiltaste drücken, bis ein

Piepton ertönt, dann den
Fehlercode ablesen.

CHECK-Taste 5 Sekunden

lang drücken, um die
Störungssuche zu beenden.

32

LÄNGERE BETRIEBSUNTERBRECHUNG

• Schalten Sie für 2 bis 3 Stunden den Heizbetrieb ein, um das Gerät sorgfältig zu trocknen.

• Unterbrechen Sie die Stromversorgung.

• Entfernen Sie die Batterien aus der Fernbedienung.

KONTROLLEN NACH EINER LÄNGEREN BETRIEBSUNTERBRECHUNG

• Überprüfen Sie, ob die Batterien der Fernbedienung ersetzt werden müssen.

• Stellen Sie sicher, dass die Luftein- und -austritte frei sind.

• Nach einem 15-minütigen Betrieb sollte die Temperaturdifferenz zwischen Lufteintritt und Luftaustritt folgende Werte aufweisen:
Kühlbetrieb: ≥ 8°C
Heizbetrieb: ≥ 14°C

KRITERIEN FÜR BETRIEBSUNTERBRECHUNG

SCHALTEN SIE DIE STROMZUFUHR AB und RUFEN Sie unter folgenden Umständen einen autorisierten Händler:

• Ungewöhnliche Geräusche während des Betriebs. • Der Sicherungsautomat schaltet sich häufi g ab.

• Wasser/Fremdpartikel sind in die Fernbedienung gelangt. • Das Stromkabel wird ungewöhnlich warm.

• Wasser tropft aus dem Innengerät. • Schalter oder Tasten funktionieren nicht ordnungsgemäß.

ENGLISHDEUTSCHENGLISHENGLISH

33

PRECAUZIONI PER LA SICUREZZA

Ingresso

aria

Uscita

aria

Ingresso

aria

Ingresso

aria

Uscita

aria

DEFINIZIONE

Si prega di seguire attentamente quanto segue onde evitare lesioni personali, danni alle altre persone o danni materiali.
In caso di uso scorretto dovuto alla mancata osservanza delle istruzioni, si possono provocare iincidenti o danni di varia natura, la cui gravità è
indicata dai seguenti simboli:

Avvertenze

Le istruzioni sono classifi cate in varie tipologie, contrassegnate dai seguenti simboli:

Questo simbolo indica un’azione PROIBITA.

Telecomando

Durante l’uso

• Non utilizzare batterie
ricaricabili (Ni-Cd).

• Non permettere a bambini
piccoli di giocare con il
telecomando, al fi ne di
evitare che ingeriscano
accidentalmente le batterie.

• Se si prevede che
l’apparecchio rimarrà
inutilizzata per un periodo di
tempo prolungato, rimuovere
le batterie.

• Usare batterie nuove dello
stesso tipo secondo la
polarità indicata per evitare
malfunzionamenti del
telecomando.

Questo simbolo indica un pericolo
di morte o lesioni gravi.

Avvertenze

Unità Interna

Durante l’installazione

• Non installare, rimuovere
o reinstallare l’apparecchio
da soli; un’installazione
scorretta può causare perdite,
folgorazioni o incendi. Per
l’installazione rivolgersi ad un
rivenditore autorizzato o ad un
tecnico specializzato.

Durante l’uso

• Non infi lare le dita o altri
oggetti nell’unità interna o
esterna.

• Non tentare di riparare
l’apparecchio da soli.

Ingresso

aria

Attenzione

Durante l’installazione

• Non installare l’apparecchio in

• Controllare che la tubazione di scarico sia

Durante l’uso

• Non lavare l’unità con acqua, benzene,

• Non utilizzare per scopi diversi da quello

• Non utilizzare materiali combustibili nella

• Non esporlo direttamente all’aria fredda

• Aerare regolarmente l’ambiente.

Questo simbolo indica un rischio di
lesioni o danni materiali.

Questi simboli indicano azioni
OBBLIGATORIE.

Attenzione

Unità Interna

un’atmosfera potenzialmente esplosiva.

collegata correttamente. In caso contrario
si possono verifi care perdite.

solventi o polveri abrasive.

previsto, come la conservazione di
alimenti.

direzione del fl usso d’aria.

per un periodo di tempo prolungato.

Alimentazione

Durante l’installazione

• Questo apparecchio deve disporre di
uno scarico a terra e venire installato con
ELCB. Altrimenti, potrebbero verifi carsi
scosse elettriche o incendi in caso di
malfunzionamento.

Durante l’uso

• Non condividere la presa di corrente con alri
apparecchi.

• Non modifi care i cavi di alimentazione.

• Non utilizzare cavi di prolunga.

• Non utilizzare con mani bagnate.

• Utilizzare il cavo di alimentazione specifi cato.

• Se il cavo di alimentazione è stato
danneggiato, rivolgersi al produttore, ad
un centro di assistenza autorizzato o ad un
tecnico qualifi cato onde evitare rischi.

• In caso di emergenza o di condizioni
anormali (puzza di bruciato, ecc.), spegnere
l’apparecchio e contattare il rivenditore più
vicino.

Uscita

aria

Ingresso

aria

Ingresso

Uscita

aria

aria

Alimentazione

Durante l’uso

• Spegnere l’apparecchio prima di pulirlo o
di effettuare la manutenzione.

• Spegnere l’apparecchio se si prevede
che rimarrà inutilizzato per un periodo di
tempo prolungato.

• Questo condizionatore d’aria dispone
di un dispositivo di protezione da
sovratensione incorporato. Tuttavia, per
proteggere ulteriormente l’apparecchio da
fulmini di particolare intensità si consiglia
di disattivare l’alimentazione durante i
temporali. Non toccare il condizionatore
in presenza di fulmini, poiché vi è il rischio
di rimanere folgorati.

Unità Esterna

Durante l’installazione

• Controllare che la tubazione di scarico sia
collegata correttamente. In caso contrario
si possono verifi care perdite.

Durante l’uso

• Non sedersi sull’unità interna o esterna e
non appoggiare nulla sopra di esse.

• In seguito ad uso prolungato, controllare
che il telaio di installazione non sia
danneggiato.

34

NORMATIVE

L’apparecchio non può essere utilizzato da bambini o malati senza supervisione. Per
l’uso da parte dei bambini è richiesta la supervisione di un adulto, onde evitare che
questi ultimi giochino con l’apparecchio.

REQUISITI AMBIENTALI

Smaltimento della batteria

Le batterie devono essere riciclate o smaltite adeguatamente.

Grazie per aver acquistato un

climatizzatore

INDICE

PRECAUZIONI PER LA SICUREZZA

NORMATIVE

34

ENGLISHENGLISHITALIANOENGLISH

SMALTIMENTO DELLE BATTERIE SCARICHE

“Instruzioni per i consumatori” dei condizionatori d’aria:
Il condizionatore d’aria è contrassegnato con il presente simbolo. Ciò
indica che non è possibile smaltire i prodotti elettrici ed elettronici insieme
ai rifiuti domestici. Le nazioni della Comunità Europea (*) dovrebbero
disporre di un sistema di raccolta adeguato per tali prodotti. Non smantellare
l’apparecchio da soli poiché un incorretto smaltimento dei rifiuti potrebbe
provocare dei danni alla propria salute ed all’ambiente. Lo smantellamento
e lo smaltimento di refrigerante, olio ed altre parti deve venire eseguito da
un installatore qualificato in conformità con le norme locali e nazionali. I
condizionatori d’aria devono essere trattati con un sistema specializzato
per il riutilizzo, il riciclaggio ed il recupero e non devono venire smaltiti in un
inceneritore. Per ulteriori informazioni, si prega di contattare l’installatore, il
rivenditore o l’autorità locale. Si applicheranno delle multe qualora i prodotti
vengano smaltiti in maniera non corretta, in conformità con la legislazione
nazionale.

*soggetto alle leggi nazionali di ciascuno stato membro

Informazioni sullo smaltimento nelle nazioni non aderenti all’Unione
Europea

Il presente simbolo è valido solo all’interno dell’Unione Europea. Se si
desidera smaltire il presente prodotto, si prega di contattare il proprio
installatore, il rivenditore o l’autorità locale e di richiedere il metodo corretto
di smaltimento.

CONDIZIONI OPERATIVE

Questo condizionatore può essere utilizzato con temperature rientranti nel seguente
intervallo.

Temperatura (ºC)

RAFFREDDAMENTO

RISCALDAMENTO

Massima

Minima

Massima

Minima

Interna Esterna

*DBT *WBT *DBT *WBT

32 23 43 26
16 11 16 11
30 – 24 18
16 – -10 -11

*DBT: Temperatura con bulbo

secco

*WBT: Temperatura con bulbo

bagnato

FUNZIONAMENTO

(Per le unità interne della serie GK)

FUNZIONAMENTO

(Per le unità interne delle serie DB, DD, DT, GF)

FUNZIONE CONDIZIONATORE
MULTIPLO

PULIZIA E MANUTENZIONE

(Per le unità interne della serie DD)

PULIZIA E MANUTENZIONE

(Per le unità interne della serie GK)

PULIZIA E MANUTENZIONE

(Per le unità interne della serie DB)

PULIZIA E MANUTENZIONE

(Per le unità interne della serie DT)

PULIZIA E MANUTENZIONE

(Per le unità interne della serie GF)

36~39
40~41

43~44

35

42

45
46
47

SOLUZIONE DEI PROBLEMI

GUIDA RAPIDA

Coperchio posteriore

Nota:

Le illustrazioni contenute in questo
manuale sono riportate esclusivamente
a scopo esplicativo e potrebbero differire
dall’apparecchio vero e proprio. I contenuti
del presente manuale sono soggetti a
modifi ca senza preavviso e verranno
aggiornati in base alle innovazioni future.

48~49

35

(Per le unità interne della serie GK)

INDICATORE

INDICATORE

TELECOMANDO: OPERAZIONI
PRELIMINARI

TELECOMANDO: OPERAZIONI
PRELIMINARI

FUNZIONAMENTO MODALITÀ

FUNZIONAMENTO MODALITÀ

FUNZIONAMENTO

CS-E7GKDW, CS-E9GKDW, CS-E12GKDW, CS-E15GKDW,
CS-E7GKEW, CS-E9GKEW, CS-E12GKEW, CS-E15GKEW

TELECOMANDO: OPERAZIONI

TELECOMANDO: OPERAZIONI

PRELIMINARI

PRELIMINARI

0!42/,
3%.3/2



Inserimento delle batterie

Estrarre

Inserire batterie
AAA o R03

• Le batterie hanno una durata di circa 1 anno.
Sostituire le batterie quando il display del telecomando o il
segnale di trasmissione si indeboliscono.

Impostazione dell’ora corrente

Premere

FUNZIONAMENTO MODALITÀ

FUNZIONAMENTO MODALITÀ

Chiudere

Impostare

l’ora

Confermare

INDICATORE

INDICATORE

TRASMETTITORE TELECOMANDO

Per l’uso con le unità interne della serie GK.

• Verifi care che il segnale non sia interrotto da ostacoli.

• Alcune lampade fl uorescenti potrebbero disturbare la
trasmissione del segnale. Consultare il rivenditore autorizzato.

Distanza massima : 8m

Display

telecomando

Selezionare Accendere Regolare la

AUTO HEAT

DRY COOL

MODALITÀ AUTO - PER LA PROPRIA
COMODITÀ

• L’unità seleziona automaticamente la modalità di
funzionamento in base all’impostazione e alla temperatura
esterna e dell’ambiente.

• La modalità di funzionamento viene riselezionata ogni
3 ore. Durante le seleziona l’indicatore di alimentazione
lampeggia.

MODALITÀ RISCALDAMENTO - PER
GODERE DELL’ARIA CALDA

• In modalità riscaldamento, occorre qualche istante
perché l’apparecchio si riscaldi. Durante questa modalità,
l’indicatore POWER lampeggia.

MODALITÀ RAFFREDDAMENTO - PER
GODERE DELL’ARIA FRESCA

MODALITÀ DEUMIDIFICAZIONE - PER
DEUMIDIFICARE L’AMBIENTE

• Durante l’operazione di deumidifi cazione, la ventola
interna opera a bassa velocità, al fi ne di eseguire
l’operazione di raffreddamento in maniera molto delicata.

L’intervallo di temperatura per la selezione è

●

compreso tra 16°C ~ 30°C.

● L’utilizzo dell’unità entro la temperatura consigliata

può determinare dei risparmi di energia.
MODALITÀ RISCALDAMENTO : 20°C ~ 24°C.
MODALITÀ RAFFREDDAMENTO : 26°C ~ 28°C.
MODALITÀ DEUMIDIFICAZIONE :
1°C ~ 2°C in meno della temperatura ambiente.

temperatura

Nota:

• Premere il tasto RESET per ripristinare le impostazioni
predefi nite del telecomando.

• In condizioni normali, il tasto
utilizzati.

• Quando si usa il telecomando, accertarsi che sul display del
suddetto sia visualizzata l’indicazione OFF, al fi ne di evitare
che l’avvio / interruzione dell’unità indesiderati.

• Il comando PATROL funziona automaticamente quando si

accende l’unità con il pulsante

e RESET non vengono

.

36

IMPOSTAZIONE TIMER

IMPOSTAZIONE TIMER

UTILIZZO DELLE FUNZIONI

UTILIZZO DELLE FUNZIONI

UTILIZZO DELLE FUNZIONI

UTILIZZO DELLE FUNZIONI

IMPOSTAZIONE TIMER

IMPOSTAZIONE TIMER

SELEZIONE DELLA VELOCITÀ VENTOLA

• Vi sono 5 velocità di ventola, oltre
all’automatica*.

* Per la modalità automatica, la velocità

della ventola interna viene regolata
automaticamente in base alla modalità.

REGOLAZIONE DELLA DIREZIONE DEL
FLUSSO DELL’ARIA

• Mantenere l’ambiente ventilato.

• Vi sono 5 opzioni per la direzione del
fl usso d’aria verticale.

• Se si è impostata automaticamente la
direzione del fl usso d’aria verticale, le
alette oscillano su e giù automaticamente.

• In modalità Heat, il flusso dell’aria si dirige
dapprima orizzontale per poi orientarsi
verso il basso.

• Non regolare manualmente l’aletta per la
direzione del fl usso d’aria verticale.

• È possibile regolare manualmente la
direzione del fl usso d’aria orizzontale.

MONITORAGGIO DELLA QUALITÀ
DELL’ARIA

• Questa impostazione permette
al sensore di vigilanza di rilevare
automaticamente la qualità dell’aria.

• Se la qualità non è soddisfacente,
verrà attivato automaticamente il
funzionamento a e-ioni.

IMPOSTAZIONE TIMER

• Quando si desidera che il condizionatore si accenda
o spenga automaticamente a un’ora prestabilita.

Selezionare

l’accensione

(ON) o lo

Impostare

l’orario

desiderato.

Confermare

l’impostazione.

4)-%2

spegnimento

(OFF) del

timer.

Per cancellare l’accensione (ON) e lo
spegnimento (OFF) del timer, premere

o , quindi premere .

• Quando si imposta il Timer ON (accensione), l'unità
potrebbe iniziare a funzionare prima dell'ora impostata
(fi no a 35 minuti prima), al fi ne di raggiungere la
temperatura desiderata.

• Il timer si ripete quotidianamente una volta impostato.

• Se si verifi ca un’interruzione dell’alimentazione,
(quando ritorna la corrente) è possibile premere il

tasto

• Se il timer viene annullato, è possibile ripristinare
l’impostazione precedente premendo il tasto

per ripristinare l’impostazione precedente.

.

ENGLISHENGLISHITALIANOENGLISH

PER GODERE DELL’ARIA PULITA

• Questa impostazione fornisce aria pulita
generando ioni negativi in grado di attirare la
polvere, la quale verrà catturata dai fi ltri e-ioni
a carica positiva.

PER GODERE DI UN AMBIENTE
TRANQUILLO

• Questa impostazione fornisce un ambiente
tranquillo riducendo il rumore del fl usso dell’aria.

PER RAGGIUNGERE RAPIDAMENTE LA
TEMPERATURA DESIDERATA

• Questa impostazione permette di raggiungere
rapidamente la temperatura desiderata.

Le funzioni , , e sono disponibili in

●

tutte le modalità e possono essere cancellate premendo di nuovo il
rispettivo tasto.

● Non è possibile attivare le funzioni

● È possibile attivare il funzionamento di

quando l’unità è spenta. In questa condizione, quando l’indicatore
e-ioni è ACCESO, l’unità opererà in base all’impostazione AUTO

della velocità della ventola e dell’oscillazione dell’aria.

contemporaneamente.

e o e

e anche

Il timer si basa sull’ora impostata sul telecomando.

●

È possibile impostare l’orario preferito per

●

l’accensione (ON) e lo spegnimento (OFF) del timer.

Suggerimento

■ Impostando una temperatura superiore di 1°C rispetto
alla temperatura desiderata in modalità raffreddamento
o inferiore di 2°C in modalità riscaldamento si ottiene un
risparmio energetico pari al 10%.

■ Per risparmiare energia mentre il condizionatore è
in modalità di raffreddamento, chiudere le tende per
prevenire l’ingresso del calore e della luce solare.

■ Per disattivare la funzione PATROL durante l'avvio

dell'unità con

per 5 secondi, quindi rilasciare il pulsante.
Per cancellare premere nuovamente

secondi, quindi rilasciare il pulsante.

■ Premere e tenere premuto

impostare l’indicazione oraria su 12 (am/pm) o 24 ore.

■ Per oscurare il display del condizionatore:

Premere e tenere premuto per 5 secondi.
Per cancellare premere nuovamente

■ Per cambiare l’impostazione della temperatura in °C o

°F, tenere premuto

● Per spegnere il condizionatore, premere .

, premere e tenere premuto

per 5

per circa 5 secondi per

per 5 secondi.

per circa 10 secondi.

Tuttavia il funzionamento

un’altra unità interna sta attivando la modalità di riscaldamento.

non può essere attivato se

37

FUNZIONAMENTO

TELECOMANDO: OPERAZIONI
PRELIMINARI

TELECOMANDO: OPERAZIONI
PRELIMINARI

FUNZIONAMENTO MODALITÀ

FUNZIONAMENTO MODALITÀ

INDICATORE

INDICATORE

CS-E18GKDW, CS-E18GKEW

TELECOMANDO: OPERAZIONI

TELECOMANDO: OPERAZIONI

PRELIMINARI

PRELIMINARI

(Per le unità interne della serie GK)

Inserimento delle batterie

Estrarre

Inserire batterie
AAA o R03

• Le batterie hanno una durata di circa 1 anno.
Sostituire le batterie quando il display del telecomando o il
segnale di trasmissione si indeboliscono.

Impostazione dell’ora corrente

Premere

FUNZIONAMENTO MODALITÀ

FUNZIONAMENTO MODALITÀ

Chiudere

Impostare

l’ora

Confermare

INDICATORE

INDICATORE

TRASMETTITORE TELECOMANDO

Per l’uso con le unità interne della serie GK.

• Verifi care che il segnale non sia interrotto da ostacoli.

• Alcune lampade fl uorescenti potrebbero disturbare la
trasmissione del segnale. Consultare il rivenditore autorizzato.

Distanza massima : 8m

Display

telecomando

Selezionare Accendere Regolare la

AUTO HEAT

DRY COOL

MODALITÀ AUTO - PER LA PROPRIA
COMODITÀ

• L’unità seleziona automaticamente la modalità di
funzionamento in base all’impostazione e alla temperatura
esterna e dell’ambiente.

• La modalità di funzionamento viene riselezionata ogni
3 ore. Durante le seleziona l’indicatore di alimentazione
lampeggia.

MODALITÀ RISCALDAMENTO - PER
GODERE DELL’ARIA CALDA

• In modalità riscaldamento, occorre qualche istante
perché l’apparecchio si riscaldi. Durante questa modalità,
l’indicatore POWER lampeggia.

MODALITÀ RAFFREDDAMENTO - PER
GODERE DELL’ARIA FRESCA

MODALITÀ DEUMIDIFICAZIONE - PER
DEUMIDIFICARE L’AMBIENTE

• Durante l’operazione di deumidifi cazione, la ventola
interna opera a bassa velocità, al fi ne di eseguire
l’operazione di raffreddamento in maniera molto delicata.

L’intervallo di temperatura per la selezione è

●

compreso tra 16°C ~ 30°C.

● L’utilizzo dell’unità entro la temperatura consigliata

può determinare dei risparmi di energia.
MODALITÀ RISCALDAMENTO : 20°C ~ 24°C.
MODALITÀ RAFFREDDAMENTO : 26°C ~ 28°C.
MODALITÀ DEUMIDIFICAZIONE :
1°C ~ 2°C in meno della temperatura ambiente.

temperatura

Nota:

• Premere il tasto
predefi nite del telecomando.

• In condizioni normali, il tasto e RESET non vengono
utilizzati.

• Quando si usa il telecomando, accertarsi che sul display del
suddetto sia visualizzata l’indicazione OFF, al fi ne di evitare
che l’avvio / interruzione dell’unità indesiderati.

• Il comando PATROL funziona automaticamente quando si

accende l’unità con il pulsante

RESET per ripristinare le impostazioni

.

38

IMPOSTAZIONE TIMER

IMPOSTAZIONE TIMER

UTILIZZO DELLE FUNZIONI

UTILIZZO DELLE FUNZIONI

UTILIZZO DELLE FUNZIONI

UTILIZZO DELLE FUNZIONI

IMPOSTAZIONE TIMER

IMPOSTAZIONE TIMER

SELEZIONE DELLA VELOCITÀ VENTOLA

• Vi sono 5 velocità di ventola, oltre
all’automatica*.

* Per la modalità automatica, la velocità

della ventola interna viene regolata
automaticamente in base alla modalità.

REGOLAZIONE DELLA
DIREZIONE DEL FLUSSO
DELL’ARIA

• Mantenere l’ambiente ventilato.

• Vi sono 5 opzioni per la direzione del
fl usso d’aria orizzontale/verticale.

• Non regolare manualmente l’aletta
orizzontale e verticale.

• Se si è impostata automaticamente
la direzione del fl usso d’aria orizzontale/verticale, le alette
oscillano a sinistra e a destra e su e giù automaticamente.

• In modalità riscaldamento, l’aria soffi a orizzontalmente per
un po’, quindi inizia a soffi are verso il basso e le alette del
fl usso d’aria iniziano ad oscillare a sinistra e destra una volta
aumentata la temperatura.

MONITORAGGIO DELLA QUALITÀ
DELL’ARIA

• Questa impostazione permette
al sensore di vigilanza di rilevare
automaticamente la qualità dell’aria.

• Se la qualità non è soddisfacente,
verrà attivato automaticamente il
funzionamento a e-ioni.

IMPOSTAZIONE TIMER

• Quando si desidera che il condizionatore si accenda
o spenga automaticamente a un’ora prestabilita.

Selezionare

l’accensione

(ON) o lo

Impostare

l’orario

desiderato.

Confermare

l’impostazione.

4)-%2

spegnimento

(OFF) del

timer.

Per cancellare l’accensione (ON) e lo
spegnimento (OFF) del timer, premere

o , quindi premere .

• Quando si imposta il Timer ON (accensione), l'unità
potrebbe iniziare a funzionare prima dell'ora impostata
(fi no a 35 minuti prima), al fi ne di raggiungere la
temperatura desiderata.

• Il timer si ripete quotidianamente una volta impostato.

• Se si verifi ca un’interruzione dell’alimentazione,
(quando ritorna la corrente) è possibile premere il

tasto

• Se il timer viene annullato, è possibile ripristinare
l’impostazione precedente premendo il tasto

per ripristinare l’impostazione precedente.

.

ENGLISHENGLISHITALIANOENGLISH

PER GODERE DELL’ARIA PULITA

• Questa impostazione fornisce aria pulita
generando ioni negativi in grado di attirare la
polvere, la quale verrà catturata dai fi ltri e-ioni
a carica positiva.

PER GODERE DI UN AMBIENTE
TRANQUILLO

• Questa impostazione fornisce un ambiente
tranquillo riducendo il rumore del fl usso dell’aria.

PER RAGGIUNGERE RAPIDAMENTE LA
TEMPERATURA DESIDERATA

• Questa impostazione permette di raggiungere
rapidamente la temperatura desiderata.

Le funzioni , , e sono disponibili in

●

tutte le modalità e possono essere cancellate premendo di nuovo il
rispettivo tasto.

● Non è possibile attivare le funzioni

● È possibile attivare il funzionamento di

quando l’unità è spenta. In questa condizione, quando l’indicatore
e-ioni è ACCESO, l’unità opererà in base all’impostazione AUTO

della velocità della ventola e dell’oscillazione dell’aria.

contemporaneamente.

e o e

e anche

Il timer si basa sull’ora impostata sul telecomando.

●

È possibile impostare l’orario preferito per

●

l’accensione (ON) e lo spegnimento (OFF) del timer.

Suggerimento

■ Impostando una temperatura superiore di 1°C rispetto
alla temperatura desiderata in modalità raffreddamento
o inferiore di 2°C in modalità riscaldamento si ottiene un
risparmio energetico pari al 10%.

■ Per risparmiare energia mentre il condizionatore è
in modalità di raffreddamento, chiudere le tende per
prevenire l’ingresso del calore e della luce solare.

■ Per disattivare la funzione PATROL durante l'avvio

dell'unità con

per 5 secondi, quindi rilasciare il pulsante.
Per cancellare premere nuovamente

secondi, quindi rilasciare il pulsante.

■ Premere e tenere premuto per circa 5 secondi per

impostare l’indicazione oraria su 12 (am/pm) o 24 ore.

■ Per oscurare il display del condizionatore:

Premere e tenere premuto per 5 secondi.
Per cancellare premere nuovamente

■ Per cambiare l’impostazione della temperatura in °C o

°F, tenere premuto

● Per spegnere il condizionatore, premere .

, premere e tenere premuto

per 5

per 5 secondi.

per circa 10 secondi.

Tuttavia il funzionamento

un’altra unità interna sta attivando la modalità di riscaldamento.

non può essere attivato se

39

CANCEL

OFF

TIMER

ON

TIMER

SPEED

FAN

AUTO
HEAT

DRY

COOL

OFF

TIMER

ON

1

23

OFF

CLOCK RESET

SET

TEMP

AIR SWING

OFF/ON

QUIET

AUTO

MANUA

L

CHECK

(Per le unità interne delle serie DB, DD, DT, GF)

TELECOMANDO: OPERAZIONI
PRELIMINARI

TELECOMANDO: OPERAZIONI
PRELIMINARI

FUNZIONAMENTO MODALITÀ

FUNZIONAMENTO MODALITÀ

INDICATORE

INDICATORE

FUNZIONAMENTO

CS-E15DB4EW, CS-E18DB4EW, CS-ME10DTEG, CS-E15DTEW, CS-E18DTEW, CS-E9GFEW,
CS-E12GFEW, CS-E18GFEW, CS-ME10DD3EG, CS-E15DD3EW, CS-E18DD3EW

TELECOMANDO: OPERAZIONI

TELECOMANDO: OPERAZIONI

PRELIMINARI

PRELIMINARI

(Serie DB) (Serie DD) (Serie GF) (Serie DT)

Inserimento delle batterie

Estrarre

Inserire batterie
AAA o R03

• Le batterie hanno una durata di circa 1 anno.
Sostituire le batterie quando il display del telecomando o il
segnale di trasmissione si indeboliscono.

Chiudere

Impostazione dell’ora corrente

TIMER

ON

123

Premere

FUNZIONAMENTO MODALITÀ

FUNZIONAMENTO MODALITÀ

OFF

CHECK

CLOCK RESET

OFF/ON

SET

CANCEL

Impostare

l’ora

Confermare

TEMP

POWER

QUIET

POWERFULTIMER

INDICATORE

INDICATORE

TRASMETTITORE TELECOMANDO

Per l’uso con le unità interne delle serie DB, DD, DT, GF.

• Verifi care che il segnale non sia interrotto da ostacoli.

• Alcune lampade fl uorescenti potrebbero disturbare la
trasmissione del segnale. Consultare il rivenditore autorizzato.

Distanza massima : 8m

Selezionare Accendere Regolare la

AUTO HEAT

DRY COOL

MODALITÀ AUTO - PER LA PROPRIA
COMODITÀ

• L’unità seleziona automaticamente la modalità di
funzionamento in base all’impostazione e alla temperatura
esterna e dell’ambiente.

• La modalità di funzionamento viene riselezionata ogni
3 ore. Durante le seleziona l’indicatore di alimentazione
lampeggia.

MODALITÀ RISCALDAMENTO - PER
GODERE DELL’ARIA CALDA

• In modalità riscaldamento, occorre qualche istante
perché l’apparecchio si riscaldi. Durante questa modalità,
l’indicatore POWER lampeggia.

MODALITÀ RAFFREDDAMENTO - PER
GODERE DELL’ARIA FRESCA

MODALITÀ DEUMIDIFICAZIONE - PER
DEUMIDIFICARE L’AMBIENTE

• Durante l’operazione di deumidifi cazione, la ventola
interna opera a bassa velocità, al fi ne di eseguire
l’operazione di raffreddamento in maniera molto delicata.

L’intervallo di temperatura per la selezione è

●

● L’utilizzo dell’unità entro la temperatura consigliata

compreso tra 16°C ~ 30°C.

può determinare dei risparmi di energia.
MODALITÀ RISCALDAMENTO : 20°C ~ 24°C.
MODALITÀ RAFFREDDAMENTO : 26°C ~ 28°C.
MODALITÀ DEUMIDIFICAZIONE :
1°C ~ 2°C in meno della temperatura ambiente.

temperatura

Display

telecomando

Nota:

• Premere il tasto
predefi nite del telecomando.

• Quando si usa il telecomando, accertarsi che sul display del
suddetto sia visualizzata l’indicazione OFF, al fi ne di evitare
che l’avvio / interruzione dell’unità indesiderati.

per ripristinare le impostazioni

40

IMPOSTAZIONE TIMER

IMPOSTAZIONE TIMER

UTILIZZO DELLE FUNZIONI

UTILIZZO DELLE FUNZIONI

UTILIZZO DELLE FUNZIONI

UTILIZZO DELLE FUNZIONI

IMPOSTAZIONE TIMER

IMPOSTAZIONE TIMER

AUTO

AIR SWING

AIR SWING

MANUAL

SELEZIONE DELLA VELOCITÀ VENTOLA

• Vi sono 5 velocità di ventola, oltre
all’automatica*.

* Per la modalità automatica, la

velocità della ventola interna viene
regolata automaticamente in base
alla modalità.

REGOLAZIONE DELLA DIREZIONE DEL
FLUSSO DELL’ARIA

• Mantenere l’ambiente ventilato.

• AIR SWING - AUTO

• Le feritoie di ventilazione verticale

si so llevano e si abbassano
automaticamente.

• In modalità Heat, il fl usso dell’aria si

dirige dapprima orizzontale per poi
orientarsi verso il basso.

• AIR SWING - MANUAL

• Il fl usso d’aria può essere direzionato

come desiderato tramite il
telecomando.

• Non regolare manualmente l’aletta per la
direzione del fl usso d’aria verticale.

• È possibile regolare manualmente la
direzione del fl usso d’aria orizzontale.

(Serie DT)

• È possibile regolare manualmente le
direzioni del fl usso d’aria orizzontale
superiore e inferiore.

(Serie GF)

• L’aria viene emessa uniformemente
attraverso 4 aperture di uscita.

IMPOSTAZIONE TIMER

• Quando si desidera che il condizionatore si accenda
o spenga automaticamente a un’ora prestabilita.

ON

1

OFF

Selezionare

l’accensione

(ON) o lo

2

Impostare

l’orario

desiderato.

SET

Confermare

l’impostazione.

spegnimento

(OFF) del

timer.

Per cancellare l’accensione (ON) e lo
spegnimento (OFF) del timer, premere

ON

o

• Quando si imposta il Timer ON (accensione), l'unità
potrebbe iniziare a funzionare prima dell'ora impostata
(fi no a 35 minuti prima), al fi ne di raggiungere la
temperatura desiderata.

• Il timer si ripete quotidianamente una volta impostato.

• Se si verifi ca un’interruzione dell’alimentazione,
(quando ritorna la corrente) è possibile premere

il tasto
precedente.

• Se il timer viene annullato, è possibile ripristinare
l’impostazione precedente premendo il tasto

● Il timer si basa sull’ora impostata sul telecomando.

● È possibile impostare l’orario preferito per

SET

l’accensione (ON) e lo spegnimento (OFF) del timer.

, quindi premere

OFF

per ripristinare l’impostazione

CANCEL

SET

.

.

ENGLISHENGLISHITALIANOENGLISH

• Le unità interne della serie DD non sono
dotate della funzione di oscillazione
dell’aria.

(Serie DB)

PER GODERE DI UN AMBIENTE

QUIET

TRANQUILLO

• Questa impostazione fornisce un ambiente

tranquillo riducendo il rumore del fl usso
dell’aria.

PER RAGGIUNGERE RAPIDAMENTE LA
TEMPERATURA DESIDERATA

• Questa impostazione permette di

raggiungere rapidamente la temperatura
desiderata.

QUIET

● Le funzioni e

e possono essere cancellate premendo di nuovo il rispettivo tasto.

● Non è possibile attivare le funzioni

contemporaneamente.

sono disponibili in tutte le modalità

QUIET

e

Suggerimento

■ Impostando una temperatura superiore di 1°C rispetto
alla temperatura desiderata in modalità raffreddamento
o inferiore di 2°C in modalità riscaldamento si ottiene un
risparmio energetico pari al 10%.

■ Per risparmiare energia mentre il condizionatore è
in modalità di raffreddamento, chiudere le tende per
prevenire l’ingresso del calore e della luce solare.

■ Premere e tenere premuto

per impostare l’indicazione oraria su 12 (am/pm) o 24

ore.

● Per spegnere il condizionatore, premere

per circa 10 secondi

CLOCK

OFF/ON

.

41

FUNZIONE CONDIZIONATORE MULTIPLO

Stanza A

Soggiorno

Unità
Esterna

UNITÀ INTERNA

UNITÀ INTERNA

Stanza B

TASTO AUTO OFF/ON

TASTO AUTO OFF/ON

DEFINIZIONE

L’impianto “Condizionatore multiplo” è composto da un’unità esterna collegata a diverse unità interne.

UNITÀ INTERNA

UNITÀ INTERNA

• È possibile utilizzare le unità interne singolarmente o in contemporanea.

• La priorità di modalità di funzionamento viene data alla prima unità che viene accesa.

• Durante il funzionamento, non è possibile attivare contemporaneamente la modalità di riscaldamento e raffreddamento nelle varie unità
interne.

• L’indicatore di alimentazione lampeggia per indicare che l’unità interna è in stand-by per la modalità operativa differente.

Attenzione (Per le unità interne
della serie GK):

È possibile attivare il funzionamento di

Stanza A

Stanza B

Soggiorno

Unità
Esterna

e
In questa condizione, quando l’indicatore

e-ioni è ACCESO, l’unità opererà in base
all’impostazione AUTO della velocità della
ventola e dell’oscillazione dell’aria.

Tuttavia il funzionamento
essere attivato se un’altra unità interna sta

attivando la modalità di riscaldamento.

anche quando l’unità è spenta.

(Per le unità interne della serie DD)

PULIZIA E MANUTENZIONE

CS-ME10DD3EG, CS-E15DD3EW, CS-E18DD3EW

TASTO AUTO OFF/ON

TASTO AUTO OFF/ON

Per utilizzare il condizionatore quando non si trova il
telecomando o il suddetto non funziona.

Azione Modalità

Premere una volta. Automatico

Premere fi nché non si sente un
“beep”, quindi rilasciare.

POWER

POWERFUL TIMER

QUIET

Premere fi nché non si sente un
“beep”, quindi rilasciare.
Premere fi nché non si sentono due
“beep”, quindi rilasciare.

• Per spegnere, premere di nuovo il tasto AUTO OFF/ON.

non può

Raffreddamento

Riscaldamento

Suggerimento

Queste unità vengono montate all’interno del soffi tto. Funziona tramite una ventola esterna di immissione dell’aria e una ventola di emissione
dell’aria. Consultare il rivenditore per una ispezione stagionale.

42

(Per le unità interne della serie GK)

IMPIANTO DI PURIFICAZIONE DELL’ARIA a e-ioni

IMPIANTO DI PURIFICAZIONE DELL’ARIA a e-ioni

PANNELLO
ANTERIORE

PANNELLO
ANTERIORE

Rimuovi

UNITÀ
INTERNA

UNITÀ
INTERNA

TASTO AUTO OFF/ON

TASTO AUTO OFF/ON

ALETTA DI DIREZIONE
DEL FLUSSO D’ARIA

ALETTA DI DIREZIONE
DEL FLUSSO D’ARIA

PULIZIA E MANUTENZIONE

CS-E7GKDW, CS-E9GKDW, CS-E12GKDW, CS-E15GKDW,
CS-E7GKEW, CS-E9GKEW, CS-E12GKEW, CS-E15GKEW

Spegnere l’apparecchio prima di pulirlo

IMPIANTO DI PURIFICAZIONE DELL’ARIA a e-ioni

IMPIANTO DI PURIFICAZIONE DELL’ARIA a e-ioni

Non toccare mentre l’apparecchio è in funzione

ENGLISHENGLISHITALIANOENGLISH

FILTRI e-ioni

• Pulire regolarmente i fi ltri.

• Lavare/risciacquare delicatamente i fi ltri
con acqua al fi ne di evitare danni alla loro
superfi cie.

• Asciugare accuratamente i fi ltri all’ombra,
lontano da fi amme o dalla luce diretta del sole.

PANNELLO

PANNELLO

ANTERIORE

ANTERIORE

Sollevare e tirare per
rimuovere. Lavare
delicatamente ed
asciugare.

Rimuovi

MODULO di ALIMENTAZIONE e-ioni ATTIVO

GENERATORE di e-ioni ATTIVO

Pulire con un
bastoncino di cotone
asciutto.

• Si raccomandata di
eseguire la pulizia del
generatore di e-ioni ogni
6 mesi.

UNITÀ

UNITÀ

INTERNA

INTERNA

Asciugare
l’apparecchio con
un panno morbido
e asciutto.

ALETTA DI DIREZIONE

ALETTA DI DIREZIONE

DEL FLUSSO D’ARIA

DEL FLUSSO D’ARIA

ISTRUZIONI PER IL LAVAGGIO

• Non lavare l’apparecchio con benzene, solventi o polveri abrasive.

• Impiegare esclusivamente saponi o detergenti neutri per la casa
( pH7).

• Non usare acqua ad una temperatura superiore a 40°C.

TASTO AUTO OFF/ON

TASTO AUTO OFF/ON

Per utilizzare il condizionatore quando non si trova il
telecomando o il suddetto non funziona.

Azione Modalità

Premere una volta. Automatico

Premere fi nché non si sente un
“beep”, quindi rilasciare.

Premere fi nché non si sente un
“beep”, quindi rilasciare.
Premere fi nché non si sentono due
“beep”, quindi rilasciare.

• Per spegnere, premere di nuovo il tasto AUTO OFF/ON.

Raffreddamento

Riscaldamento

Suggerimento

■ Pulire il fi ltro con regolarità per ottenere prestazioni ottimali e per
ridurre i consumi.

■ Consultare il rivenditore per una ispezione stagionale.

43

(Per le unità interne della serie GK)

IMPIANTO DI PURIFICAZIONE DELL’ARIA a e-ioni

IMPIANTO DI PURIFICAZIONE DELL’ARIA a e-ioni

PANNELLO
ANTERIORE

PANNELLO
ANTERIORE

Rimuovi

UNITÀ
INTERNA

UNITÀ
INTERNA

TASTO AUTO OFF/ON

TASTO AUTO OFF/ON

ALETTA DI DIREZIONE
DEL FLUSSO D’ARIA

ALETTA DI DIREZIONE
DEL FLUSSO D’ARIA

PULIZIA E MANUTENZIONE

CS-E18GKDW, CS-E18GKEW

Spegnere l’apparecchio prima di pulirlo

IMPIANTO DI PURIFICAZIONE DELL’ARIA a e-ioni

IMPIANTO DI PURIFICAZIONE DELL’ARIA a e-ioni

Non toccare mentre l’apparecchio è in funzione

FILTRI e-ioni

• Pulire regolarmente i fi ltri.

• Lavare/risciacquare delicatamente i fi ltri
con acqua al fi ne di evitare danni alla loro
superfi cie.

• Asciugare accuratamente i fi ltri all’ombra,
lontano da fi amme o dalla luce diretta del sole.

PANNELLO

PANNELLO

ANTERIORE

ANTERIORE

Sollevare e tirare per
rimuovere. Lavare
delicatamente ed
asciugare.

Rimuovi

MODULO di ALIMENTAZIONE e-ioni ATTIVO

GENERATORE di e-ioni ATTIVO

Pulire con un
bastoncino di cotone
asciutto.

• Si raccomandata di
eseguire la pulizia del
generatore di e-ioni ogni
6 mesi.

UNITÀ

UNITÀ

INTERNA

INTERNA

Asciugare
l’apparecchio con
un panno morbido
e asciutto.

ALETTA DI DIREZIONE

ALETTA DI DIREZIONE

DEL FLUSSO D’ARIA

DEL FLUSSO D’ARIA

ISTRUZIONI PER IL LAVAGGIO

• Non lavare l’apparecchio con benzene, solventi o polveri abrasive.

• Impiegare esclusivamente saponi o detergenti neutri per la casa
( pH7).

• Non usare acqua ad una temperatura superiore a 40°C.

44

TASTO AUTO OFF/ON

TASTO AUTO OFF/ON

Per utilizzare il condizionatore quando non si trova il
telecomando o il suddetto non funziona.

Azione Modalità

Premere una volta. Automatico

Premere fi nché non si sente un
“beep”, quindi rilasciare.

Premere fi nché non si sente un
“beep”, quindi rilasciare.
Premere fi nché non si sentono due
“beep”, quindi rilasciare.

• Per spegnere, premere di nuovo il tasto AUTO OFF/ON.

Raffreddamento

Riscaldamento

Suggerimento

■ Pulire il fi ltro con regolarità per ottenere prestazioni ottimali e per
ridurre i consumi.

■ Consultare il rivenditore per una ispezione stagionale.

(Per le unità interne della serie DB)

CLOSE

OPEN

OPEN

CLOSE

Rimuovi

TASTO AUTO OFF/ON

TASTO AUTO OFF/ON

UNITÀ INTERNA

UNITÀ INTERNA

FILTRO DELL’ARIA

FILTRO DELL’ARIA

PULIZIA E MANUTENZIONE

CS-E15DB4EW, CS-E18DB4EW

Spegnere l’apparecchio prima di pulirlo

UNITÀ INTERNA

UNITÀ INTERNA

Asciugare l’apparecchio
con un panno morbido
e asciutto.

ENGLISHENGLISHITALIANOENGLISH

CLOSE

OPEN

PEN

O

CLOSE

FILTRO DELL’ARIA

FILTRO DELL’ARIA

• Si raccomanda di pulire i fi ltri dell’aria ogni 6 settimane.

• Lavare/risciacquare delicatamente i fi ltri con acqua al fi ne di
evitare danni alla loro superfi cie.

• Asciugare accuratamente i fi ltri all’ombra, lontano da
fi amme o dalla luce diretta del sole.

Rimuovi

TASTO AUTO OFF/ON

TASTO AUTO OFF/ON

Per utilizzare il condizionatore quando non si trova il
telecomando o il suddetto non funziona.

Azione Modalità

Premere una volta. Automatico

Premere fi nché non si sente un
“beep”, quindi rilasciare.

Premere fi nché non si sente un
“beep”, quindi rilasciare.
Premere fi nché non si sentono due
“beep”, quindi rilasciare.

• Per spegnere, premere di nuovo il tasto AUTO OFF/ON.

Raffreddamento

Riscaldamento

ISTRUZIONI PER IL LAVAGGIO

• Non lavare l’apparecchio con benzene, solventi o polveri abrasive.

• Impiegare esclusivamente saponi o detergenti neutri per la casa
( pH7).

• Non usare acqua ad una temperatura superiore a 40°C.

Suggerimento

■ Pulire il fi ltro con regolarità per ottenere prestazioni ottimali e per
ridurre i consumi.

■ Consultare il rivenditore per una ispezione stagionale.

45

(Per le unità interne della serie DT)

FILTRO DELL’ARIA

FILTRO DELL’ARIA

Rimuovi

ALETTA DI DIREZIONE
DEL FLUSSO D’ARIA

ALETTA DI DIREZIONE
DEL FLUSSO D’ARIA

TASTO AUTO OFF/ON

TASTO AUTO OFF/ON

UNITÀ INTERNA

UNITÀ INTERNA

PULIZIA E MANUTENZIONE

CS-ME10DTEG, CS-E15DTEW, CS-E18DTEW

Spegnere l’apparecchio prima di pulirlo

TASTO AUTO OFF/ON

TASTO AUTO OFF/ON

Per utilizzare il condizionatore quando non si trova il
telecomando o il suddetto non funziona.

UNITÀ INTERNA

UNITÀ INTERNA

Asciugare l’apparecchio
con un panno morbido
e asciutto.

Premere una volta. Automatico

Premere fi nché non si sente un
“beep”, quindi rilasciare.

Premere fi nché non si sente un
“beep”, quindi rilasciare.
Premere fi nché non si sentono due
“beep”, quindi rilasciare.

• Per spegnere, premere di nuovo il tasto AUTO OFF/ON.

Azione Modalità

Raffreddamento

Riscaldamento

Rimuovi

FILTRO DELL’ARIA

FILTRO DELL’ARIA

• Si raccomanda di pulire i fi ltri dell’aria ogni 6 settimane.

• Lavare/risciacquare delicatamente i fi ltri con acqua al fi ne di
evitare danni alla loro superfi cie.

• Asciugare accuratamente i fi ltri all’ombra, lontano da
fi amme o dalla luce diretta del sole.

ISTRUZIONI PER IL LAVAGGIO

• Non lavare l’apparecchio con benzene, solventi o polveri abrasive.

• Impiegare esclusivamente saponi o detergenti neutri per la casa
( pH7).

• Non usare acqua ad una temperatura superiore a 40°C.

ALETTA DI DIREZIONE

ALETTA DI DIREZIONE

DEL FLUSSO D’ARIA

DEL FLUSSO D’ARIA

Suggerimento

■ Pulire il fi ltro con regolarità per ottenere prestazioni ottimali e per
ridurre i consumi.

■ Consultare il rivenditore per una ispezione stagionale.

46

(Per le unità interne della serie GF)

INTERRUTTORE DI SELEZIONE DELL’USCITA ARIA

INTERRUTTORE DI SELEZIONE DELL’USCITA ARIA

GRIGLIA DI INGRESSO

GRIGLIA DI INGRESSO

FILTRO DELL’ARIA

FILTRO DELL’ARIA

1. Rilasciare

1. Rilasciare

2. Rilasciare

UNITÀ
INTERNA

UNITÀ
INTERNA

TASTO AUTO OFF/ON

TASTO AUTO OFF/ON

Rimuovi

Rimuovi

PULIZIA E MANUTENZIONE

CS-E9GFEW, CS-E12GFEW, CS-E18GFEW

Spegnere l’apparecchio prima di pulirlo

FILTRO DELL’ARIA

FILTRO DELL’ARIA

• Pulire regolarmente i fi ltri.

• Lavare/risciacquare delicatamente i fi ltri con acqua
al fi ne di evitare danni alla loro superfi cie.

• Asciugare accuratamente i fi ltri all’ombra, lontano
da fi amme o dalla luce diretta del sole.

Rimuovi

Rimuovi

TASTO AUTO OFF/ON

TASTO AUTO OFF/ON

Per utilizzare il condizionatore quando non si trova il
telecomando o il suddetto non funziona.

Azione Modalità

Premere una volta. Automatico

Premere fi nché non si sente un
“beep”, quindi rilasciare.

Premere fi nché non si sente un
“beep”, quindi rilasciare.
Premere fi nché non si sentono due
“beep”, quindi rilasciare.

• Per spegnere, premere di nuovo il tasto AUTO OFF/ON.

Raffreddamento

Riscaldamento

UNITÀ

UNITÀ

INTERNA

INTERNA

Asciugare
l’apparecchio con
un panno morbido
e asciutto.

ENGLISHENGLISHITALIANOENGLISH

1. Rilasciare

GRIGLIA DI INGRESSO

GRIGLIA DI INGRESSO

1. Rilasciare le 2 leve per
aprire la griglia.

2. Rilasciare la stringa per
estrarre.
Lavare delicatamente ed
asciugare.

2. Rilasciare

1. Rilasciare

INTERRUTTORE DI SELEZIONE DELL’USCITA ARIA

INTERRUTTORE DI SELEZIONE DELL’USCITA ARIA

Per selezionare il tipo di fl usso d’aria preferito.

Selezione Tipo di flusso Descrizione

Questa impostazione seleziona automaticamente il tipo di fl usso a seconda
della modalità e condizioni (predefi nite e consigliate).

In base a questa impostazione il fl usso esce
esclusivamente dall’uscita superiore.

Per la modalità di riscaldamento, durante l’avvio o
la temperatura di effl usso lento / Per la modalità di
raffreddamento, quando viene raggiunta la temperatura
selezionata, il fl usso uscirà esclusivamente dall’uscita
superiore.

Il fl usso d’aria proviene dalle uscite superiore e inferiore
per raffreddare rapidamente in modalità di raffreddamento
e per riscaldare rapidamente in modalità di riscaldamento.

ISTRUZIONI PER IL LAVAGGIO

• Non lavare l’apparecchio con benzene, solventi o polveri abrasive.

• Impiegare esclusivamente saponi o detergenti neutri per la casa

( pH7).

• Non usare acqua ad una temperatura superiore a 40°C.

Suggerimento

■ Pulire il fi ltro con regolarità per ottenere prestazioni ottimali e per
ridurre i consumi.

■ Consultare il rivenditore per una ispezione stagionale.

47

SOLUZIONE DEI PROBLEMI

Le condizioni seguenti indicano un guasto.

Condizione Causa

L’indicatore POWER lampeggia prima che
l’unità si accenda.

Durante il funzionamento, l’indicatore POWER
lampeggia e la ventola interna si arresta.

Si sente di tanto in tanto un rumore secco.■ Passaggio del gas refrigerante nel sistema durante lo sbrinamento alla fi ne dell’uso.
Durante questa fase potrebbero udirsi dei

crepitii.
Rumore di acqua durante il funzionamento.■ Flusso di raffreddamento all’interno dell’unità.
Il fl usso continua anche dopo l’interruzione

del funzionamento.
La ventola interna si arresta di tanto in tanto

quando si imposta la modalità riscaldamento.
La ventola interna si arresta di tanto in tanto

quando si imposta la modalità di regolazione
automatica della velocità della ventola.

L’ambiente ha un odore particolare.

Sembra che dall’unità interna fuoriesca
della nebbia.

Dall’unità esterna fuoriesce acqua/vapore.
L’indicatore Timer rimane sempre acceso.

L’operazione è ritardata di qualche minuto
dopo il riavvio.

■

La modalità di funzionamento differisce da quella di un’altra unità interna.

■

Si tratta di un passo preliminare in vista del funzionamento quando si imposta il timer di

accensione.

■

L’apparecchio si trova in modalità refrigeramento ed il ghiaccio sciolto viene drenato

dall’unità interna.

■

Espansione/contrazione del pannello dovuta a cambiamenti di temperatura.

■

Eliminazione del calore restante dall’unità interna (massimo 30 secondi).

■

Funzionalità studiata per evitare un effetto di raffreddamento non intenzionale.

■

Ciò contribuisce a eliminare gli odori circ ostanti.

■

Può essere dovuto a un odore di umido proveniente dai muri, ai tappeti, dai mobili o dagli

indumenti presenti nella stanza.

■

Effetto di condensa dovuto al processo di raffreddamento.

■

Condensa o evaporazione nei condotti.

■

L’impostazione Timer si ripete quotidianamente una volta impostata.

■

Il ritardo è una protezione del compressore dell’apparecchio.

Eseguire i controlli seguenti prima di rivolgersi all’assistenza.

Condizione Controllare

La modalità di riscaldamento/
raffreddamento non funziona in maniera
effi ciente.

Rumore durante il funzionamento.

Il telecomando non funziona.

L’apparecchio non funziona.

Il sensore di vigilanza o l’indicatore di e-ioni
dell’unità interna lampeggia (per le unità
interne della serie GK).

■

Impostare la temperatura corretta.

■

Chiudere tutte le porte e fi nestre.

■

Pulire o sostituire i fi ltri.

■

Eliminare le eventuali ostruzioni alle bocchette di ingresso ed uscita dell’aria.

■

Verifi care che l’unità sia stata installata in maniera inclinata.

■

Chiudere correttamente il pannello anteriore.

■

Inserire le batterie in maniera corretta.

■

Sostituire le batterie quasi scariche.

■

Verifi care se è si è attivato l’interruttore di circuito.

■

Verifi care se sono stati impostati i timer.

■

Premere due volte

o . Se il sensore o l’indicatore continua a lampeggiare,

contattare il rivenditore locale.

L’unità si ferma e l’indicatore del timer lampeggia.

■

Per le unità interne della serie GF.

Annotare il codice di errore
visualizzato nell’indicatore.

Se il codice errore non viene visualizzato
sull’indicatore.

TIMER

ON SET

132

OFF CANCEL

CHECK

Premere per recuperare
il codice errore, quindi
annotare il codice di
errore visualizzato
nell’indicatore.

■ Spegnere l’apparecchio e comunicarlo al proprio rivenditore.

■

Per le unità interne delle serie DB, DD, DT, GK.

Nota:

• L’apparecchio portebbe funzionare in modo limito a seconda dell’errore trovato (con 4 “beep”).

TIMER

ON SET

132

OFF CANCEL

CHECK

Premere per 5 secondi.

Premere fi nché non si

sente un “beep”, quindi
annotare il codice di errore.

Premere per uscire dal

controllo.

48

PRIMA DI LUNGHI PERIODI DI INATTIVITÀ

• Far funzionare l’apparecchio per 2~3 ore utilizzando la modalità di riscaldamento per asciugare le parti interne.

• Spegnere l’apparecchio.

• Togliere le batterie dal telecomando.

ESEGUIRE L’ISPEZIONE STAGIONALE DOPO UN PERIODO DI INATTIVITÀ PROLUNGATO

• Controllo delle batterie del telecomando.

• Nessuna ostruzione alle bocchette di ingresso ed uscita dell’aria.

• Dopo 15 dall’avvio, è normale che vi sia la differenza di temperatura seguente tra le bocchette di ingresso e quelle di uscita dell’aria:
Raffreddamento: ≥ 8°C
Riscaldamento: ≥ 14°C

FUNZIONAMENTO ANOMALO

Se si verifi ca una delle seguenti condizioni, spegnere immediatamente l’interruttore generale e chiamare il rivenditore autorizzato:

• Durante il funzionamento si sentono rumori anomali. • L’interruttore salvavita scatta frequentemente.

• Penetrazione di acqua o di corpi estranei nel telecomando. • Il cavo di alimentazione su surriscalda in modo anomalo.

• L’unità interna perde acqua. • Funzionamento anomalo di interruttori o pulsanti.

ENGLISHENGLISHITALIANOENGLISH

49

Luchtinlaat

Luchtuitlaat

Luchtinlaat

Luchtinlaat

Luchtuitlaat

VEILIGHEIDSMAATREGELEN

DEFINITIE

Om persoonlijk letsel, letsel aan anderen en schade aan eigendommen te voorkomen, dient u de volgende instructies op te volgen.
Onjuiste bediening wegens het niet opvolgen van de instructies kan leiden tot letsel of schade, waarvan de ernst wordt geclassifi ceerd zoals hieronder is aangegeven:

Waarschuwing

De op te volgen instructies worden aangeduid met de volgende symbolen:

Dit symbool verwijst naar een handeling die
VERBODEN is.

Afstandsbediening

Tijdens gebruik

• Gebruik geen oplaadbare
(Ni-Cd) batterijen.

• Laat peuters en jonge kinderen
niet met de afstandsbediening
spelen om te voorkomen dat
zij de batterijen per ongeluk
doorslikken.

• Verwijder de batterijen indien
het apparaat gedurende lange
tijd niet zal worden gebruikt.

• Plaats nieuwe batterijen
van hetzelfde type met de
aangegeven polariteit. Zo
voorkomt u defecten aan de
afstandsbediening.

Met dit teken wordt u gewaarschuwd
voor de dood of ernstig letsel.

Waarschuwing

Binneneenheid

Tijdens installatie

• U dient de eenheid niet zelf
te installeren, te verwijderen
en opnieuw te installeren.
Onjuiste installatie kan leiden
tot lekkage, een elektrische
schok of brand. Neem
contact op met een erkende
dealer of specialist voor de
installatiewerkzaamheden.

Tijdens gebruik

• Steek uw vingers of andere
objecten niet in de binnen- of
buiteneenheid.

• Probeer de eenheid niet zelf
te repareren.

Luchtinlaat

Opgepast

Tijdens installatie

Tijdens gebruik

Met dit teken wordt u gewaarschuwd
voor letsel of schade aan eigendommen.

Deze symbolen verwijzen naar
handelingen die VERPLICHT zijn.

Opgepast

Binneneenheid

• Plaats de eenheid niet in een omgeving
waarin mogelijk een gevaar voor explosie
bestaat.

• Zorg ervoor dat de afvoerleiding correct is
aangesloten. Als dit niet het geval is, kan
er lekkage ontstaan.

• Reinig de eenheid niet met water,
benzeen, verdunner of schuurpoeder.

• Gebruik het apparaat niet voor andere
doeleinden, zoals voor het conserveren
van voedsel.

• Gebruik in de buurt van de luchtuitlaat
geen apparatuur die werkt met
brandstoffen.

• Stel het apparaat niet voor lange tijd
direct bloot aan koude lucht.

• Ventileer de kamer regelmatig.

Stroom toevoer

Tijdens installatie

• Dit apparaat moet worden geaard en
geïnstalleerd met een aardlekschakelaar.
Anders kan het apparaat een elektrische
schok of brand veroorzaken.

Tijdens gebruik

• Sluit geen andere apparaten aan op hetzelfde
stopcontact.

• Breng geen wijzigingen aan aan het netsnoer.

• Gebruik geen verlengsnoer.

• Bedien het apparaat niet met natte handen.

• Gebruik het voorgeschreven netsnoer.

• Indien het netsnoer beschadigd is, moet het
worden vervangen door de fabrikant, een
servicevertegenwoordiger van de fabrikant of
een gelijkwaardig gekwalifi ceerd persoon om
een mogelijk gevaar te voorkomen.

• Schakel in noodgevallen of abnormale
omstandigheden (brandgeur, enz.) de
stroomtoevoer uit en vraag uw dichtsbijzijnde
handelaar om advies.

Luchtuitlaat

Luchtinlaat

Luchtinlaat

Luchtuitlaat

Stroom toevoer

Tijdens gebruik

• Schakel de voeding uit voordat u het
apparaat reinigt of er onderhoud aan
pleegt.

• Schakel de voeding uit als het apparaat
voor lange tijd niet zal worden gebruikt.

• Deze airconditioner is uitgerust met een
ingebouwd apparaat voor bescherming
tegen hoge stroomtoevoer. Om uw
airconditioner verder te beschermen
tegen beschadiging door buitengewoon
sterke bliksemactiviteit, kunt u deze
loskoppelen van de stroombron. Raak de
airconditioner niet aan tijdens bliksem,
het kan dan een elektrische schok geven.

Buiteneenheid

Tijdens installatie

• Zorg ervoor dat de afvoerleiding correct
is aangesloten. Als dit niet het geval is,
kan er lekkage ontstaan.

Tijdens gebruik

• Ga niet op de binnen- of buiteneenheid
zitten en plaats er geen voorwerpen op.

• Controleer na een lange gebruiksperiode
het installatierek op beschadiging.

50

INFORMATIE O VER WETGEVING

Dit apparaat is niet bedoeld om zonder toezicht te worden gebruikt door jonge kinderen
of mensen met een handicap. Houd toezicht op jonge kinderen om te voorkomen dat zij
met het apparaat gaan spelen.

Hartelijk dank voor de aanschaf

van de

-

airconditioner

INHOUDSOPGAVE

MILIEUVEREISTEN

Batterijen afdanken

Batterij niet weggooien, maar inleveren als KCA.

NL

AFDANKEN NA EINDE LEVENSDUUR

Informatie over het weggooien van elektrische en elektronische apparatuur
(particulieren).
Dit symbool betekent in Europa dat gebruikte elektrische en elektronische
producten niet bij het normale huishoudelijke afval mogen. Lever deze
producten in bij de aangewezen inzamelingspunten, waar ze gratis worden
geaccepteerd en op de juiste manier worden verwerkt, teruggewonnen en
hergebruikt. In Nederland kunt u uw producten bij uw winkelier inleveren bij
de aanschaf van een vergelijkbaar nieuw product. Wanneer u dit product
op de juiste manier als afval inlevert, spaart u waardevolle hulpbronnen
en voorkomt u potentiële negatieve gevolgen voor de volksgezondheid en
het milieu, die anders kunnen ontstaan door een onjuiste verwerking van
afval. Neem contact op met uw gemeente voor meer informatie over het
dichtstbijzijnde inzamelingspunt of raadpleeg www.nvmp.nl, www.ictoffi ce.nl
of www.stibat.nl.

Voor zakelijke gebruikers in de Europese Unie

Neem voor het weggooien van elektrische en elektronische apparatuur
contact op met uw leverancier voor verdere informatie.

Informatie over verwijdering van afval in landen buiten de Europese
Unie

Dit symbool is alleen geldig in de Europese Unie. Neem wanneer u dit
product wilt weggooien, contact op met de lokale overheid of uw leverancier
en vraag wat de juiste verwijderingsmethode is.

VEILIGHEIDSMAATREGELEN

INFORMATIE OVER WETGEVING

HOE TE STARTEN

(Voor binneneenheid van de GK-series)

HOE TE STARTEN

(Voor binneneenheid van de DB, DD, DT,
GF-series)

MULTI AIRCONDITIONER FUNCTIE
ONDERHOUD & REINIGING

(Voor binneneenheid van de DD-series)

ONDERHOUD & REINIGING

(Voor binneneenheid van de GK-series)

52~55
56~57

59~60

50
51

58

ENGLISHENGLISHENGLISHNEDERLANDS

GEBRUIKSOMSTANDIGHEDEN

Gebruik deze airconditioner binnen het volgende temperatuurbereik.

Temperatuur (°C)

KOELEN

VERWARMEN

Maximum

Minimum

Maximum

Minimum

Binnen Buiten

*DBT *WBT *DBT *WBT

32 23 43 26
16 11 16 11
30 – 24 18
16 – -10 -11

*DBT: Droge bolttemperatuur
*WBT: Natte bolttemperatuur

ONDERHOUD & REINIGING

(Voor binneneenheid van de DB-series)

ONDERHOUD & REINIGING

(Voor binneneenheid van de DT-series)

ONDERHOUD & REINIGING

(Voor binneneenheid van de GF-series)

PROBLEMEN OPLOSSEN

SNELLE GIDS

Achterklep

Opmerking:

De afbeeldingen in deze handleiding zijn
alleen bedoeld als toelichting en kunnen
afwijken van het daadwerkelijke uiterlijk van
het apparaat. Deze handleiding kan zonder
voorafgaande kennisgeving worden gewijzigd
ter verbetering.

64~65

61
62
63

51

(Voor binneneenheid van de GK-series)

WERKINGSMODUS

WERKINGSMODUS

DE AFSTANDSBEDIENING
GEREEDMAKEN

DE AFSTANDSBEDIENING
GEREEDMAKEN

INDICATOR

INDICATOR

HOE TE STARTEN

CS-E7GKDW, CS-E9GKDW, CS-E12GKDW, CS-E15GKDW,
CS-E7GKEW, CS-E9GKEW, CS-E12GKEW, CS-E15GKEW

DE AFSTANDSBEDIENING

DE AFSTANDSBEDIENING

GEREEDMAKEN

GEREEDMAKEN

0!42/,
3%.3/2



Plaats de batterijen

Verwijderen

Plaats AAA- of
R03-batterijen

• De batterijen gaan ongeveer een jaar mee. Vervang de
batterijen wanneer het scherm of transmissiesignaal van
de afstandsbediening zwak wordt.

Stel de huidige tijd in

Druk

WERKINGSMODUS

WERKINGSMODUS

Sluiten

Tijd instellen

Bevestig

INDICATOR

INDICATOR

TRANSMITTER AFSTANDSBEDIENING

Voor gebruik met binneneenheid van de GK-series.

• Zorg ervoor dat er geen obstructie is tussen de
afstandsbediening en de airconditioner.

• Bepaalde fl uorescentielampen kunnen het signaal storen. Neem
contact op met de dichtstbijzijnde dealer.

Maximale afstand : 8m

Display van de

afstandsbediening

Selecteer Aanzetten Temperatuur

AUTO HEAT

DRY COOL

AUTO MODUS - VOOR UW GEMAK

• De eenheid kiest de stand op basis van de
temperatuurinstelling, de buiten- en kamertemperatuur.

• De bedrijfsmodus wordt elke 3 uur opnieuw gekozen.
Tijdens werkingsmodus fl ikkert het werkingssignaal.

VERWARMINGSMODUS - GENIETEN
VAN WARME LUCHT

• In de verwarmingsstand duurt het even voordat de
eenheid is opgewarmd. De stroom-indicator knippert in
deze stand.

KOELINGSMODUS - GENIETEN VAN
KOUDE LUCHT

DROOGMODUS - DROGEN VAN DE
OMGEVING

• Tijdens lichte droging werkt de binnenventilator op lage
snelheid om een zachte koelingswerking te geven.

● Het bereik van de selectietemperatuur is 16°C ~ 30°C.

De unit laten werken binnen de aangeraden

●

temperatuur kan leiden tot energiebesparing.
VERWARMINGSMODUS : 20°C ~ 24°C.
KOELINGSMODUS : 26°C ~ 28°C.
DROOGMODUS : 1°C ~ 2°C onder
kamertemperatuur.

aanpassen

Opmerking:

• Druk op
afstandsbediening te herstellen.

• Bij normaal gebruik worden de knoppen
gebruikt.

• Tijdens het gebruik van de afstandsbediening, let op de OFF
indicatie op het scherm van de afstandsbediening om te
voorkomen dat de unit onjuist start / stopt.

• PATROL werkt automatisch als de unit eenmaal is

aangeschakeld met de

RESET om de standaardinstellingen van de

en RESET niet

knop.

52

TIMER INSTELLING

TIMER INSTELLING

KENMERKINGSWERKING

KENMERKINGSWERKING

KENMERKINGSWERKING

KENMERKINGSWERKING

TIMER INSTELLING

TIMER INSTELLING

VENTILATIESNELHEID SELECTEREN

• Er zijn 5 ventilatorsnelheden en een
automatische snelheid*.

* Bij automatische ventilatorsnelheid

wordt de snelheid van de binnenventilator
afgesteld op basis van de stand.

RICHTING VAN DE LUCHTSTROOM
AANPASSEN

• Hiermee houdt u de kamer geventileerd.

• Er zijn 5 mogelijkheden voor verticale
richting van de luchtstroom.

• Als de verticale luchtstroom is ingesteld
op automatisch, bewegen de jaloezieën
automatisch omhoog/omlaag.

• In de verwarmingsmodus, blaast de lucht
veen moment horizontaal en begint dan
naar beneden te blazen.

• Stel de verticale jaloezieen niet met de
hand af.

• De jaloezieen voor horizontale luchtstroom
zijn handmatig aan te passsen.

LUCHTKWALITEIT CONTROLEREN

• Deze instelling maakt het de patrolsensor
mogelijk automatisch de luchtkwaliteit te
ontdekken.

• Wanneer de luchkwaliteit onvoldoende ie,
zal de e-ionwerking automatisch starten.

GENIETEN VAN FRISSE LUCHT

• Met deze instelling wordt zuivere lucht geleverd
door negatieve ionen te produceren om stof aan
te trekken, dat dan gevangen wordt door de
positief geladen e-ion fi lters.

DE TIMER INSTELLEN

• Wanneer u de air conditioner automatisch AAN of UIT
wilt laten schakelen op en vooraf ingestelde tijd.

Stel de
timer in op
ON of OFF.

Stel de

gewenste

tijd in.

instelling.

4)-%2

Bevestig

de

Om de ON- of OFF-instelling van de
timer te annuleren, drukt u op

of

• Bij AAN: Tijd is ingesteld, de unit kan eerder starten
(tot 35 minuten) voor de echte ingestelde tijd om de
temperatuur te bereiken die u wenst.

• De timers worden dagelijks uitgevoerd als deze zijn
ingesteld.

• In het geval van een elektriciteitsstoring kunt u de
vorige instelling herstellen (nadat er weer elektriciteit

is) door op de knop

• Als de timer wordt geannuleerd, drukt u op om
de vorige instelling te herstellen.

De tijd is gebaseerd op de tijd ingesteld in de

●

afstandsbediening.

U kunt de gewenste tijd instellen voor ON en

●

OFF.

en vervolgens op .

te drukken.

ENGLISHENGLISHENGLISHNEDERLANDS

GENIETEN VAN EEN RUSTIGE
OMGEVING

• Deze instelling levert een rustige werking door
het lawaai van de luchtstroom te reduceren.

TEMPERATUUR SNEL BEREIKEN

• Deze instelling maakt het mogelijk om de
gewenste temperatuur snel te bereiken.

● , , en werkingen zijn beschikbaar in
alle modussen en kunnen worden geannuleerd door de betreffende
knop nogmaals in te drukken.

●

●

andere binneneenheid het verwarmingsbedrijf activeert.

en of en kunnen niet gelijktijdig

worden geactiveerd.

en werkingen moeten zelfs worden geactiveerd
wanneer de air conditioner uit staat. In deze staat, als de e-ion
indicator eenmaal AAN is, zal de unit werken met AUTO ventilatie
en luchstromen.

- bedrijf kan echter niet geactiveerd worden, wanneer een

Tip

■ De temperatuur bij de koelingsmodus 1°C hoger in te
stellen of bij de verwarmingsmodus 2°C lager dan de
gewenste temperatuur, bespaart u 10% aan energie.

■ Om het energieverbruik te verminderen tijdens de
koelingsmodus, sluit u de gordijnen om te voorkomen
dat zonlicht en warmte binnenkomen.

■ Om de PATROL werking uit te zetten tijdens het starten

van de unit met

voor 5 seconden.

Om terug te zetten, druk weer 5 seconden op
laat dan los.

■ Om oftewel een 12-uurs (am/pm) of 24-uurs tijdindicatie
in te stellen, houd de knop

ingedrukt.

■ De indicator dimmen:

Houd de knop
Om te herstellen, houdt u de knop

seconden ingedrukt.

■ Om de temperatuurinstelling van °C naar °F te
veranderen, houdt u gedurende ongeveer 10 seconden

ingedrukt.

● Om de air conditioner uit te zetten druk op .

, druk en houdt ingedrukt

ongeveer 5 seconden

5 seconden ingedrukt.

nogmaals 5

en

53

HOE TE STARTEN

INDICATOR

INDICATOR

WERKINGSMODUS

WERKINGSMODUS

DE AFSTANDSBEDIENING
GEREEDMAKEN

DE AFSTANDSBEDIENING
GEREEDMAKEN

CS-E18GKDW, CS-E18GKEW

DE AFSTANDSBEDIENING

DE AFSTANDSBEDIENING

GEREEDMAKEN

GEREEDMAKEN

(Voor binneneenheid van de GK-series)

Plaats de batterijen

Verwijderen

Plaats AAA- of
R03-batterijen

• De batterijen gaan ongeveer een jaar mee. Vervang de
batterijen wanneer het scherm of transmissiesignaal van
de afstandsbediening zwak wordt.

Stel de huidige tijd in

Druk

WERKINGSMODUS

WERKINGSMODUS

Sluiten

Tijd instellen

Bevestig

Selecteer Aanzetten Temperatuur

AUTO HEAT

DRY COOL

aanpassen

TRANSMITTER AFSTANDSBEDIENING

Voor gebruik met binneneenheid van de GK-series.

• Zorg ervoor dat er geen obstructie is tussen de
afstandsbediening en de airconditioner.

• Bepaalde fl uorescentielampen kunnen het signaal storen. Neem
contact op met de dichtstbijzijnde dealer.

Maximale afstand : 8m

Display van de

afstandsbediening

INDICATOR

INDICATOR

AUTO MODUS - VOOR UW GEMAK

• De eenheid kiest de stand op basis van de
temperatuurinstelling, de buiten- en kamertemperatuur.

• De bedrijfsmodus wordt elke 3 uur opnieuw gekozen.
Tijdens werkingsmodus fl ikkert het werkingssignaal.

VERWARMINGSMODUS - GENIETEN
VAN WARME LUCHT

• In de verwarmingsstand duurt het even voordat de
eenheid is opgewarmd. De stroom-indicator knippert in
deze stand.

KOELINGSMODUS - GENIETEN VAN
KOUDE LUCHT

DROOGMODUS - DROGEN VAN DE
OMGEVING

• Tijdens lichte droging werkt de binnenventilator op lage
snelheid om een zachte koelingswerking te geven.

● Het bereik van de selectietemperatuur is 16°C ~ 30°C.

De unit laten werken binnen de aangeraden

●

temperatuur kan leiden tot energiebesparing.
VERWARMINGSMODUS : 20°C ~ 24°C.
KOELINGSMODUS : 26°C ~ 28°C.
DROOGMODUS : 1°C ~ 2°C onder
kamertemperatuur.

Opmerking:

• Druk op
afstandsbediening te herstellen.

• Bij normaal gebruik worden de knoppen
gebruikt.

• Tijdens het gebruik van de afstandsbediening, let op de OFF
indicatie op het scherm van de afstandsbediening om te
voorkomen dat de unit onjuist start / stopt.

• PATROL werkt automatisch als de unit eenmaal is

RESET om de standaardinstellingen van de

en RESET niet

54

aangeschakeld met de

knop.

TIMER INSTELLING

TIMER INSTELLING

KENMERKINGSWERKING

KENMERKINGSWERKING

KENMERKINGSWERKING

KENMERKINGSWERKING

TIMER INSTELLING

TIMER INSTELLING

VENTILATIESNELHEID SELECTEREN

• Er zijn 5 ventilatorsnelheden en een
automatische snelheid*.

* Bij automatische ventilatorsnelheid

wordt de snelheid van de binnenventilator
afgesteld op basis van de stand.

RICHTING VAN DE
LUCHTSTROOM
AANPASSEN

• Hiermee houdt u de kamer
geventileerd.

• Er zijn 5 mogelijkheden voor
verticale/horizontale richting van de
luchtstroom.

• Stel de horizontale en verticale
jaloezieën niet met de hand af.

• Als de horizontale/verticale luchtstroom is ingesteld op
automatisch, bewegen de jaloezieën automatisch naar links/
rechts en omhoog/omlaag.

• Bij het VERWARMEN wordt de lucht eerst een poos horizontaal
uitgeblazen en vervolgens omlaag en de jaloezieën beginnen
naar links/rechts te zwaaien als de temperatuur stijgt.

LUCHTKWALITEIT CONTROLEREN

• Deze instelling maakt het de patrolsensor
mogelijk automatisch de luchtkwaliteit te
ontdekken.

• Wanneer de luchkwaliteit onvoldoende ie,
zal de e-ionwerking automatisch starten.

GENIETEN VAN FRISSE LUCHT

• Met deze instelling wordt zuivere lucht geleverd
door negatieve ionen te produceren om stof aan
te trekken, dat dan gevangen wordt door de
positief geladen e-ion fi lters.

DE TIMER INSTELLEN

• Wanneer u de air conditioner automatisch AAN of UIT
wilt laten schakelen op en vooraf ingestelde tijd.

Stel de
timer in op
ON of OFF.

Stel de

gewenste

tijd in.

instelling.

4)-%2

Bevestig

de

Om de ON- of OFF-instelling van de
timer te annuleren, drukt u op

of

• Bij AAN: Tijd is ingesteld, de unit kan eerder starten
(tot 35 minuten) voor de echte ingestelde tijd om de
temperatuur te bereiken die u wenst.

• De timers worden dagelijks uitgevoerd als deze zijn
ingesteld.

• In het geval van een elektriciteitsstoring kunt u de
vorige instelling herstellen (nadat er weer elektriciteit

is) door op de knop

• Als de timer wordt geannuleerd, drukt u op om
de vorige instelling te herstellen.

De tijd is gebaseerd op de tijd ingesteld in de

●

afstandsbediening.

U kunt de gewenste tijd instellen voor ON en

●

OFF.

en vervolgens op .

te drukken.

ENGLISHENGLISHENGLISHNEDERLANDS

GENIETEN VAN EEN RUSTIGE
OMGEVING

• Deze instelling levert een rustige werking door
het lawaai van de luchtstroom te reduceren.

TEMPERATUUR SNEL BEREIKEN

• Deze instelling maakt het mogelijk om de
gewenste temperatuur snel te bereiken.

● , , en werkingen zijn beschikbaar in
alle modussen en kunnen worden geannuleerd door de betreffende
knop nogmaals in te drukken.

●

●

andere binneneenheid het verwarmingsbedrijf activeert.

en of en kunnen niet gelijktijdig

worden geactiveerd.

en werkingen moeten zelfs worden geactiveerd
wanneer de air conditioner uit staat. In deze staat, als de e-ion
indicator eenmaal AAN is, zal de unit werken met AUTO ventilatie
en luchstromen.

- bedrijf kan echter niet geactiveerd worden, wanneer een

Tip

■ De temperatuur bij de koelingsmodus 1°C hoger in te
stellen of bij de verwarmingsmodus 2°C lager dan de
gewenste temperatuur, bespaart u 10% aan energie.

■ Om het energieverbruik te verminderen tijdens de
koelingsmodus, sluit u de gordijnen om te voorkomen
dat zonlicht en warmte binnenkomen.

■ Om de PATROL werking uit te zetten tijdens het starten

van de unit met

voor 5 seconden.

Om terug te zetten, druk weer 5 seconden op
laat dan los.

■ Om oftewel een 12-uurs (am/pm) of 24-uurs tijdindicatie
in te stellen, houd de knop

ingedrukt.

■ De indicator dimmen:

Houd de knop
Om te herstellen, houdt u de knop

seconden ingedrukt.

■ Om de temperatuurinstelling van °C naar °F te
veranderen, houdt u gedurende ongeveer 10 seconden

ingedrukt.

● Om de air conditioner uit te zetten druk op .

, druk en houdt ingedrukt

ongeveer 5 seconden

5 seconden ingedrukt.

nogmaals 5

en

55

CANCEL

OFF

TIMER

ON

TIMER

SPEED

FAN

AUTO

HEAT

DRY

COOL

OFF

TIMER

ON

1

23

OFF

CLOCK RESET

SET

TEMP

AIR SWING

OFF/ON

QUIET

AUTO

MANUA

L

CHECK

INDICATOR

INDICATOR

(Voor binneneenheid van de DB, DD, DT, GF-series)

WERKINGSMODUS

WERKINGSMODUS

DE AFSTANDSBEDIENING
GEREEDMAKEN

DE AFSTANDSBEDIENING
GEREEDMAKEN

HOE TE STARTEN

CS-E15DB4EW, CS-E18DB4EW, CS-ME10DTEG, CS-E15DTEW, CS-E18DTEW, CS-E9GFEW,
CS-E12GFEW, CS-E18GFEW, CS-ME10DD3EG, CS-E15DD3EW, CS-E18DD3EW

DE AFSTANDSBEDIENING

DE AFSTANDSBEDIENING

GEREEDMAKEN

GEREEDMAKEN

(DB-series) (DD-series) (GF-series) (DT-series)

Plaats de batterijen

Verwijderen

Plaats AAA- of
R03-batterijen

• De batterijen gaan ongeveer een jaar mee. Vervang de
batterijen wanneer het scherm of transmissiesignaal van
de afstandsbediening zwak wordt.

Sluiten

Stel de huidige tijd in

TIMER

ON

123

OFF

Druk

WERKINGSMODUS

WERKINGSMODUS

CHECK

OFF/ON

CANCEL

CLOCK RESET

SET

Tijd instellen

Bevestig

TEMP

POWER

QUIET

POWERFULTIMER

INDICATOR

INDICATOR

TRANSMITTER AFSTANDSBEDIENING

Voor gebruik met de binneneenheid van de DB, DD, DT, GF-series.

• Zorg ervoor dat er geen obstructie is tussen de
afstandsbediening en de airconditioner.

• Bepaalde fl uorescentielampen kunnen het signaal storen. Neem
contact op met de dichtstbijzijnde dealer.

Maximale afstand : 8m

Selecteer Aanzetten Temperatuur

AUTO HEAT

DRY COOL

AUTO MODUS - VOOR UW GEMAK

• De eenheid kiest de stand op basis van de
temperatuurinstelling, de buiten- en kamertemperatuur.

• De bedrijfsmodus wordt elke 3 uur opnieuw gekozen.
Tijdens werkingsmodus fl ikkert het werkingssignaal.

VERWARMINGSMODUS - GENIETEN
VAN WARME LUCHT

• In de verwarmingsstand duurt het even voordat de
eenheid is opgewarmd. De stroom-indicator knippert in
deze stand.

KOELINGSMODUS - GENIETEN VAN
KOUDE LUCHT

DROOGMODUS - DROGEN VAN DE
OMGEVING

• Tijdens lichte droging werkt de binnenventilator op lage
snelheid om een zachte koelingswerking te geven.

● Het bereik van de selectietemperatuur is 16°C ~ 30°C.

De unit laten werken binnen de aangeraden

●

temperatuur kan leiden tot energiebesparing.
VERWARMINGSMODUS : 20°C ~ 24°C.
KOELINGSMODUS : 26°C ~ 28°C.
DROOGMODUS : 1°C ~ 2°C onder
kamertemperatuur.

aanpassen

Display van de

afstandsbediening

Opmerking:

• Druk op
afstandsbediening te herstellen.

• Tijdens het gebruik van de afstandsbediening, let op de OFF
indicatie op het scherm van de afstandsbediening om te
voorkomen dat de unit onjuist start / stopt.

om de standaardinstellingen van de

56

TIMER INSTELLING

TIMER INSTELLING

KENMERKINGSWERKING

KENMERKINGSWERKING

KENMERKINGSWERKING

KENMERKINGSWERKING

TIMER INSTELLING

TIMER INSTELLING

AUTO

AIR SWING

AIR SWING

MANUAL

VENTILATIESNELHEID SELECTEREN

• Er zijn 5 ventilatorsnelheden en een
automatische snelheid*.

* Bij automatische ventilatorsnelheid

wordt de snelheid van de binnenventilator
afgesteld op basis van de stand.

RICHTING VAN DE LUCHTSTROOM
AANPASSEN

• Hiermee houdt u de kamer geventileerd.

• LUCHTSWING - AUTO

• Het rooster voor de verticale luchtstroom

zwaait automatisch op en neer.

• In de verwarmingsmodus, blaast de

lucht veen moment horizontaal en begint
dan naar beneden te blazen.

• LUCHTSWING - MANUAL

• De blaasrichting kan met behulp van de

afstandsbediening worden ingesteld.

• Stel de verticale jaloezieen niet met de
hand af.

• De jaloezieen voor horizontale
luchtstroom zijn handmatig aan te
passsen.

(DT-series)

• Het bovenste en onderste horizontale
rooster voor de luchtstroomrichting
kunnen allebei handmatig geregeld
worden.

(GF-series)

• De lucht wordt gelijkmatig afgevoerd
doorheen 4 luchtuitlaten.

DE TIMER INSTELLEN

• Wanneer u de air conditioner automatisch AAN of UIT
wilt laten schakelen op en vooraf ingestelde tijd.

ON

1

OFF

Stel de
timer in op
ON of OFF.

2

Stel de

gewenste

tijd in.

SET

Bevestig

de

instelling.

Om de ON- of OFF-instelling van de

CANCEL

SET

ON

.

timer te annuleren, drukt u op

of

• Bij AAN: Tijd is ingesteld, de unit kan eerder starten
(tot 35 minuten) voor de echte ingestelde tijd om de
temperatuur te bereiken die u wenst.

• De timers worden dagelijks uitgevoerd als deze zijn
ingesteld.

• In het geval van een elektriciteitsstoring kunt u de
vorige instelling herstellen (nadat er weer elektriciteit

is) door op de knop

• Als de timer wordt geannuleerd, drukt u op
om de vorige instelling te herstellen.

● De tijd is gebaseerd op de tijd ingesteld in de

afstandsbediening.

● U kunt de gewenste tijd instellen voor ON en

OFF.

en vervolgens op

OFF

SET

te drukken.

ENGLISHENGLISHENGLISHNEDERLANDS

• Air Swing is niet van toepassing bij de
binneneenheid van de DD-series.

(DB-series)

GENIETEN VAN EEN RUSTIGE

QUIET

OMGEVING

• Deze instelling levert een rustige werking door
het lawaai van de luchtstroom te reduceren.

TEMPERATUUR SNEL BEREIKEN

• Deze instelling maakt het mogelijk om de
gewenste temperatuur snel te bereiken.

QUIET

● en

en kunnen worden geannuleerd door de betreffende knop nogmaals

in te drukken.

●

en

werkingen zijn beschikbaar in alle modussen

QUIET

kunnen niet gelijktijdig worden geactiveerd.

Tip

■ De temperatuur bij de koelingsmodus 1°C hoger in te
stellen of bij de verwarmingsmodus 2°C lager dan de
gewenste temperatuur, bespaart u 10% aan energie.

■ Om het energieverbruik te verminderen tijdens de
koelingsmodus, sluit u de gordijnen om te voorkomen
dat zonlicht en warmte binnenkomen.

■ Om oftewel een 12-uurs (am/pm) of 24-uurs tijdindicatie
in te stellen, houd de knop

seconden ingedrukt.

● Om de air conditioner uit te zetten druk op

CLOCK

ongeveer 10

OFF/ON

.

57

Woonkamer

MULTI AIRCONDITIONER FUNCTIE

BINNENEENHEID

BINNENEENHEID

Buiteneenheid

Kamer A

Kamer B

KNOP AUTO OFF/ON

KNOP AUTO OFF/ON

DEFINITIE

Het multi-airconditionersysteem heeft één buiteneenheid, die aangesloten is aan diverse binneneenheden.

BINNENEENHEID

BINNENEENHEID

• Het is mogelijk de binnenheden individueel of tegelijkertijd te laten functioneren.

• De prioriteit wordt gegeven aan de bedrijfsmodus van die eenheid, die het eerste ingeschakeld werd.

• Tijdens het bedrijf kunnen de verwarmings- en koelmodus niet tegelijkertijd voor de verschillende eenheden ingeschakeld worden.

• De stroomindicator knippert om te tonen, dat de binneneenheid gereed is voor de verschillende bedrijfsmodi.

Opgepast (Voor binneneenheid van
de GK-series):

en werkingen moeten

Woonkamer

zelfs worden geactiveerd wanneer de air
conditioner uit staat. In deze staat, als de e-ion
indicator eenmaal AAN is, zal de unit werken
met AUTO ventilatie en luchstromen.

Kamer A

Kamer B

Buiteneenheid

- bedrijf kan echter niet geactiveerd
worden, wanneer een andere binneneenheid
het verwarmingsbedrijf activeert.

(Voor binneneenheid van de DD-series)

ONDERHOUD & REINIGING

CS-ME10DD3EG, CS-E15DD3EW, CS-E18DD3EW

KNOP AUTO OFF/ON

KNOP AUTO OFF/ON

In werking stellen van de air conditioner wanneer de
afstandsbediening misplaatst is of niet werkt.

Actie Stand

Druk 1 maal op de knop. Automatisch
Houd de knop ingedrukt totdat u

een pieptoon hoort en laat de knop
vervolgens los.

POWER

POWERFUL TIMER

QUIET

Houd de knop ingedrukt totdat u
een pieptoon hoort en laat de knop
vervolgens los.
Houd de knop ingedrukt totdat u
twee pieptonen hoort en laat de knop
vervolgens los.

• Om het apparaat uit te schakelen, drukt u nogmaals op
de knop AUTO OFF/ON.

Bij koelen

Bij verwarmen

Tip

Deze units worden in het plafond ingebouwd. Ze maakt voor de werking gebruik van een externe luchtinlaat en -uitlaat. Neem contact op met
de dichtstbijzijnde dealer voor seizoeninspecties.

58

(Voor binneneenheid van de GK-series)

e-ion LUCHTZUIVERINGSSYSTEEM

e-ion LUCHTZUIVERINGSSYSTEEM

BINNENEENHEID

BINNENEENHEID

JALOEZIE VOOR RICHTING
LUCHTSTROOM

JALOEZIE VOOR RICHTING
LUCHTSTROOM

KNOP AUTO OFF/ON

KNOP AUTO OFF/ON

VOORPANEEL

VOORPANEEL

Verwijderen

ONDERHOUD & REINIGING

CS-E7GKDW, CS-E9GKDW, CS-E12GKDW, CS-E15GKDW,
CS-E7GKEW, CS-E9GKEW, CS-E12GKEW, CS-E15GKEW

Schakel de voeding uit voordat u het apparaat reinigt

e-ion LUCHTZUIVERINGSSYSTEEM

e-ion LUCHTZUIVERINGSSYSTEEM

Niet aanraken als het apparaat actief is

ENGLISHENGLISHENGLISHNEDERLANDS

e-ion FILTERS

• Reinig het fi lter regelmatig.

• Was/spoel de fi lters voorzichtig met water om
schade aan het oppervlakte van de fi lters te
voorkomen.

• Droog de fi lters goed in de schaduw, uit de
buurt van vuur of direct zonlicht.

VOORPANEEL

VOORPANEEL

Omhoog tillen en
trekken om te
verwijderen.
Voorzichtig wassen
en drogen.

Verwijderen

ACTIEVE e-ion STROOM MODULE

ACTIEVE e-ion GENERATOR

Reinig met een droog
wattenstaafje.

• U wordt aangeraden de
actieve e-ion generator
elke 6 maanden te
reinigen.

BINNENEENHEID

BINNENEENHEID

Veeg de eenheid
zachtjes af met een
zachte, droge doek.

JALOEZIE VOOR RICHTING

JALOEZIE VOOR RICHTING

LUCHTSTROOM

LUCHTSTROOM

REINIGINGSINSTRUCTIES

• Gebruik geen benzeen, verdunner of schuurpoeder.

• Gebruik alleen zeep ( pH7) of milde reinigingsmiddelen voor
huishoudelijk gebruik.

• Gebruik geen water dat warmer is dan 40°C.

KNOP AUTO OFF/ON

KNOP AUTO OFF/ON

In werking stellen van de air conditioner wanneer de
afstandsbediening misplaatst is of niet werkt.

Actie Stand

Druk 1 maal op de knop. Automatisch
Houd de knop ingedrukt totdat u

een pieptoon hoort en laat de knop
vervolgens los.

Houd de knop ingedrukt totdat u
een pieptoon hoort en laat de knop
vervolgens los.
Houd de knop ingedrukt totdat u
twee pieptonen hoort en laat de knop
vervolgens los.

• Om het apparaat uit te schakelen, drukt u nogmaals op
de knop AUTO OFF/ON.

Bij koelen

Bij verwarmen

Tip

■ Voor de beste prestaties en maximale energiebesparing
reinigt u het fi lter regelmatig.

■ Neem contact op met de dichtstbijzijnde dealer voor
seizoeninspecties.

59

(Voor binneneenheid van de GK-series)

e-ion LUCHTZUIVERINGSSYSTEEM

e-ion LUCHTZUIVERINGSSYSTEEM

BINNENEENHEID

BINNENEENHEID

JALOEZIE VOOR RICHTING
LUCHTSTROOM

JALOEZIE VOOR RICHTING
LUCHTSTROOM

KNOP AUTO OFF/ON

KNOP AUTO OFF/ON

VOORPANEEL

VOORPANEEL

Verwijderen

ONDERHOUD & REINIGING

CS-E18GKDW, CS-E18GKEW

Schakel de voeding uit voordat u het apparaat reinigt

e-ion LUCHTZUIVERINGSSYSTEEM

e-ion LUCHTZUIVERINGSSYSTEEM

Niet aanraken als het apparaat actief is

e-ion FILTERS

• Reinig het fi lter regelmatig.

• Was/spoel de fi lters voorzichtig met water om
schade aan het oppervlakte van de fi lters te
voorkomen.

• Droog de fi lters goed in de schaduw, uit de
buurt van vuur of direct zonlicht.

VOORPANEEL

VOORPANEEL

Omhoog tillen en
trekken om te
verwijderen.
Voorzichtig wassen
en drogen.

Verwijderen

ACTIEVE e-ion STROOM MODULE

ACTIEVE e-ion GENERATOR

Reinig met een droog
wattenstaafje.

• U wordt aangeraden de
actieve e-ion generator
elke 6 maanden te
reinigen.

BINNENEENHEID

BINNENEENHEID

Veeg de eenheid
zachtjes af met een
zachte, droge doek.

JALOEZIE VOOR RICHTING

JALOEZIE VOOR RICHTING

LUCHTSTROOM

LUCHTSTROOM

REINIGINGSINSTRUCTIES

• Gebruik geen benzeen, verdunner of schuurpoeder.

• Gebruik alleen zeep ( pH7) of milde reinigingsmiddelen voor
huishoudelijk gebruik.

• Gebruik geen water dat warmer is dan 40°C.

60

KNOP AUTO OFF/ON

KNOP AUTO OFF/ON

In werking stellen van de air conditioner wanneer de
afstandsbediening misplaatst is of niet werkt.

Actie Stand

Druk 1 maal op de knop. Automatisch
Houd de knop ingedrukt totdat u

een pieptoon hoort en laat de knop
vervolgens los.

Houd de knop ingedrukt totdat u
een pieptoon hoort en laat de knop
vervolgens los.
Houd de knop ingedrukt totdat u
twee pieptonen hoort en laat de knop
vervolgens los.

• Om het apparaat uit te schakelen, drukt u nogmaals op
de knop AUTO OFF/ON.

Bij koelen

Bij verwarmen

Tip

■ Voor de beste prestaties en maximale energiebesparing
reinigt u het fi lter regelmatig.

■ Neem contact op met de dichtstbijzijnde dealer voor
seizoeninspecties.

(Voor binneneenheid van de DB-series)

CLOSE

OPEN

OPEN

CLOSE

KNOP AUTO OFF/ON

KNOP AUTO OFF/ON

BINNENEENHEID

BINNENEENHEID

LUCHTFILTER

LUCHTFILTER

Verwijderen

ONDERHOUD & REINIGING

CS-E15DB4EW, CS-E18DB4EW

Schakel de voeding uit voordat u het apparaat reinigt

BINNENEENHEID

BINNENEENHEID

Veeg de eenheid zachtjes
af met een zachte, droge
doek.

ENGLISHENGLISHENGLISHNEDERLANDS

CLOSE

OPEN

PEN

O

CLOSE

LUCHTFILTER

LUCHTFILTER

• Het is aan te raden de luchtfi lters om de zes weken schoon
te maken.

• Was/spoel de fi lters voorzichtig met water om schade aan
het oppervlakte van de fi lters te voorkomen.

• Droog de fi lters goed in de schaduw, uit de buurt van vuur
of direct zonlicht.

Verwijderen

KNOP AUTO OFF/ON

KNOP AUTO OFF/ON

In werking stellen van de air conditioner wanneer de
afstandsbediening misplaatst is of niet werkt.

Druk 1 maal op de knop. Automatisch
Houd de knop ingedrukt totdat u

een pieptoon hoort en laat de knop
vervolgens los.

Houd de knop ingedrukt totdat u
een pieptoon hoort en laat de knop
vervolgens los.
Houd de knop ingedrukt totdat u
twee pieptonen hoort en laat de knop
vervolgens los.

• Om het apparaat uit te schakelen, drukt u nogmaals op
de knop AUTO OFF/ON.

Actie Stand

Bij koelen

Bij verwarmen

REINIGINGSINSTRUCTIES

• Gebruik geen benzeen, verdunner of schuurpoeder.

• Gebruik alleen zeep ( pH7) of milde reinigingsmiddelen voor
huishoudelijk gebruik.

• Gebruik geen water dat warmer is dan 40°C.

Tip

■ Voor de beste prestaties en maximale energiebesparing
reinigt u het fi lter regelmatig.

■ Neem contact op met de dichtstbijzijnde dealer voor
seizoeninspecties.

61

(Voor binneneenheid van de DT-series)

JALOEZIE VOOR RICHTING
LUCHTSTROOM

JALOEZIE VOOR RICHTING
LUCHTSTROOM

BINNENEENHEID

BINNENEENHEID

LUCHTFILTER

LUCHTFILTER

Verwijderen

KNOP AUTO OFF/ON

KNOP AUTO OFF/ON

ONDERHOUD & REINIGING

CS-ME10DTEG, CS-E15DTEW, CS-E18DTEW

Schakel de voeding uit voordat u het apparaat reinigt

KNOP AUTO OFF/ON

KNOP AUTO OFF/ON

In werking stellen van de air conditioner wanneer de
afstandsbediening misplaatst is of niet werkt.

Actie Stand

Druk 1 maal op de knop. Automatisch

BINNENEENHEID

BINNENEENHEID

Veeg de eenheid zachtjes
af met een zachte, droge
doek.

Houd de knop ingedrukt totdat u
een pieptoon hoort en laat de knop
vervolgens los.

Houd de knop ingedrukt totdat u
een pieptoon hoort en laat de knop
vervolgens los.
Houd de knop ingedrukt totdat u
twee pieptonen hoort en laat de knop
vervolgens los.

• Om het apparaat uit te schakelen, drukt u nogmaals op
de knop AUTO OFF/ON.

Bij koelen

Bij verwarmen

Verwijderen

LUCHTFILTER

LUCHTFILTER

• Het is aan te raden de luchtfi lters om de zes weken schoon
te maken.

• Was/spoel de fi lters voorzichtig met water om schade aan
het oppervlakte van de fi lters te voorkomen.

• Droog de fi lters goed in de schaduw, uit de buurt van vuur
of direct zonlicht.

JALOEZIE VOOR RICHTING

JALOEZIE VOOR RICHTING

LUCHTSTROOM

LUCHTSTROOM

REINIGINGSINSTRUCTIES

• Gebruik geen benzeen, verdunner of schuurpoeder.

• Gebruik alleen zeep ( pH7) of milde reinigingsmiddelen voor
huishoudelijk gebruik.

• Gebruik geen water dat warmer is dan 40°C.

62

Tip

■ Voor de beste prestaties en maximale energiebesparing
reinigt u het fi lter regelmatig.

■ Neem contact op met de dichtstbijzijnde dealer voor
seizoeninspecties.

(Voor binneneenheid van de GF-series)

KEUZESCHAKELAAR VOOR LUCHTUITLAAT

KEUZESCHAKELAAR VOOR LUCHTUITLAAT

TOEVOERROOSTER

TOEVOERROOSTER

LUCHTFILTER

LUCHTFILTER

1. Loslaten

1. Loslaten

2. Loslaten

BINNENEENHEID

BINNENEENHEID

KNOP AUTO OFF/ON

KNOP AUTO OFF/ON

Verwijderen

Verwijderen

ONDERHOUD & REINIGING

CS-E9GFEW, CS-E12GFEW, CS-E18GFEW

Schakel de voeding uit voordat u het apparaat reinigt

LUCHTFILTER

LUCHTFILTER

• Reinig het fi lter regelmatig.

• Was/spoel de fi lters voorzichtig met water om
schade aan het oppervlakte van de fi lters te
voorkomen.

• Droog de fi lters goed in de schaduw, uit de buurt
van vuur of direct zonlicht.

Verwijderen

Verwijderen

KNOP AUTO OFF/ON

KNOP AUTO OFF/ON

In werking stellen van de air conditioner wanneer de
afstandsbediening misplaatst is of niet werkt.

Actie Stand

Druk 1 maal op de knop. Automatisch
Houd de knop ingedrukt totdat u een pieptoon

hoort en laat de knop vervolgens los.
Houd de knop ingedrukt totdat u een pieptoon

hoort en laat de knop vervolgens los.
Houd de knop ingedrukt totdat u twee pieptonen
hoort en laat de knop vervolgens los.

• Om het apparaat uit te schakelen, drukt u nogmaals op de knop
AUTO OFF/ON.

BINNENEENHEID

BINNENEENHEID

Bij koelen

Bij verwarmen

Veeg de eenheid
zachtjes af met een
zachte, droge doek.

ENGLISHENGLISHENGLISHNEDERLANDS

1. Loslaten

TOEVOERROOSTER

TOEVOERROOSTER

1. Schuif de twee grendels open.

2. Maak het koordje los om het
rooster van het apparaat af te
nemen.

Voorzichtig wassen en drogen.

2. Loslaten

1. Loslaten

KEUZESCHAKELAAR VOOR LUCHTUITLAAT

KEUZESCHAKELAAR VOOR LUCHTUITLAAT

Kies het voorkeurschema voor de luchtstroom.

Keuze Schema Beschrijving

Bij deze instelling wordt het luchtstroomschema automatisch vastgelegd,
afhankelijk van de bedrijfsmodus en van de omstandigheden (de
standaardinstelling wordt aanbevolen).

Bij deze instelling wordt de lucht alleen maar uit de
bovenste uitlaat geblazen.

Tijdens de start of bij lage luchttoevoertemperatuur,
in de verwarmingsmodus, en zodra, in de koelmodus,
de temperatuur bereikt is, wordt de lucht alleen maar
uitgeblazen via de bovenste luchtuitlaat.

De lucht wordt via de bovenste en onderste luchtuitlaten
uitgeblazen om, in de koelmodus, de ruimte snel af te
koelen en, in de verwarmingsmodus, de ruimte snel met
warme lucht te vullen.

REINIGINGSINSTRUCTIES

• Gebruik geen benzeen, verdunner of schuurpoeder.

• Gebruik alleen zeep ( pH7) of milde reinigingsmiddelen voor

huishoudelijk gebruik.

• Gebruik geen water dat warmer is dan 40°C.

Tip

■ Voor de beste prestaties en maximale energiebesparing
reinigt u het fi lter regelmatig.

■ Neem contact op met de dichtstbijzijnde dealer voor
seizoeninspecties.

63

PROBLEMEN OPLOSSEN

De volgende symptomen geven niet een defect aan.

Symptoom Oorzaak

De AAN/UIT-indicator knippert voordat de
eenheid wordt ingeschakeld.

AAN/UIT-indicator knippert tijdens werking
en de ventilator van de binneneenheid is
gestopt.

Occasioneel kan een klopgeluid hoorbaar
worden.

Tijdens de werking kan een kraakgeluid
hoorbaar zijn.

Tijdens werking klinkt er geluid van
stromend water.

De lucht stroomt zelfs nog verder nadat het
bedrijf reeds gestopt is.

De binnenventilator stopt af en toe tijdens
verwarmen.

De binnenventilator stopt af en toe wanneer
de ventilatorsnelheid is ingesteld op
automatisch.

De ruimte heeft een vreemde geur.

Er komt damp uit de binneneenheid.
Er komt water/stoom uit de buiteneenheid.■ In de leidingen vindt condensatie of verdamping plaats.
Timerindicator is altijd aan.

Het apparaat begint pas na enkele minuten
vertraging nadat het opnieuw is opgestart.

■

De bedrijfsmodus verschilt met die van de andere binneneenheden.

■

Dit is een initiële stap tijdens de voorbereiding voor werking wanneer de ON timer is

ingeschakeld.

■

De eenheid staat in de ontdooiingstand en het gesmolten ijs wordt via de buiteneenheid

afgevoerd.

■

Overschakelen van het koelgas in het systeem in het systeem tijdens het ontdooien en bij

het einde van de werking.

■

Het paneel kan uitzetten/krimpen als gevolg van het temperatuurverschil.

■

Koelmiddelstroom in de eenheid.

■

Extractie van de resterende warmte uit de binneneenheid (hoogstens 30 seconden).

■

Onbedoeld koelen voorkomen.

■

Dit draagt ertoe bij onaangename reuk te verwijderen.

■

Dit is mogelijk een geur van vochtigheid die afkomstig is van de muur, het tapijt, meubels of

kleding.

■

Condensatie door koelproces.

■

Nadat de timer is ingesteld, worden de instellingen dagelijks uitgevoerd.

■

De vertraging dient ter bescherming van de compressor van de eenheid.

Controleer het volgende voordat u een onderhoudsmonteur belt.

Symptoom Controleer

Verwarmings-/Koelingswerking werkt niet
effi cient.

Luidruchtig tijdens werking.

Afstandsbediening werkt niet.

Het apparaat werkt niet.

Patrol sensor of e-ion indicator op de
binnenunit fl ikkert (voor binneneenheid van
de GK-series).

■

Stel de temperatuur correct in.

■

Sluit alle deuren en ramen.

■

Maak de fi lters schoon of vervang ze.

■

Verwijder elke obstructie bij de lucht in- en uitlaatopingen.

■

Controleer of de unit is geinstalleerd op een helling.

■

Sluit het voorpaneel correct.

■

Plaats de batterijen correct.

■

Vervang zwakke batterijen.

■

Controleer of de stroomonderbreker ontkoppeld is.

■

Controleer of de timers zijn ingesteld.

■

Druk

of tweemaal op . Als de patrolsensor of e-ion indicator nog steeds fl ikkert

neem dan contact op met uw dichstbijzijnde dealer.

De unit stopt en de timer indicator fl ikkert.

■

Voor binneneenheid van de GF-series.

Noteer de foutcode, die in de
indicator is aangegeven.

■

Schakel het apparaat uit en geef de foutcode door aan de dichtstbijzijnde dealer.

Indien op de indicator geen foutcode te
zien is.

TIMER

ON SET

132

OFF CANCEL

CHECK

Druk, om de foutcode
terug te halen, en noteer
dan de foutcode, die op
de indicator te zien is.

■

Voor binneneenheid van de DB, DD, DT, GK-series.

Opmerking:

• Het apparaat kan mogelijk beperkt worden gebruikt (bij 4 pieptonen), afhankelijk van de fout.

TIMER

ON SET

132

OFF CANCEL

CHECK

Houd de knop 5 seconden

ingedrukt.

Houd de knop ingedrukt

totdat u een pieptoon hoort
en noteer de foutcode.

Druk op de knop om de

controle te stoppen.

64

BIJ LANGDURIGE INACTIVITEIT

• Laat het apparaat 2~3 uur verwarmen, zodat de eenheid helemaal droog wordt.

• Schakel de voeding uit.

• Verwijder de batterijen uit de afstandsbediening.

SEIZOENINSPECTIE NA LANGDURIGE INACTIVITEIT

• Controleer de batterijen van de afstandsbediening.

• Controleer de inlaat- en uitlaatopeningen op obstructies.

• Het is normaal dat na 15 minuten gebruikstijd het temperatuurverschil tussen de luchtinlaat- en luchtuitlaatopeningen als volgt is:
Bij koelen: ≥ 8°C
Bij verwarmen: ≥ 14°C

OMSTANDIGHEDEN WAARIN U HULP MOET INROEPEN

SCHAKEL DE STROOMTOEVOER UIT en RAADPLEEG een erkend verdeler onder de volgende omstandigheden:

• Een abnormaal lawaai tijdens de werking. • De zekering springt regelmatig uit.

• Water of vreemde deeltjes zijn in de • De stroomdraad wordt onnatuurlijk warm.
afstandsbediening binnengedrongen. • De schakelaars of knoppen werken niet zoals het hoort.

• Er lekt water uit de binneneenheid.

ENGLISHENGLISHENGLISHNEDERLANDS

65

MEMO

MEMO

CANCEL

OFF

TIMERONTIMER

SPEED

FAN

AUTO

HEAT

DRY

COOL

OFF

TIMER

ON

1 2 3

OFF

CLOCK RESET

SET

TEMP

AIR SWING

OFF/ON

QUIET

AUTO

MANUAL

CHECK

AUTO HEAT

DRY

COOL

AIR SWING

AUTO

MANUAL

GUIDE RAPIDE/KURZANLEITUNG/GUIDA
RAPIDA/SNELLE GIDS

1

1

1

1

Pour les unités
intérieures des
séries GK (Sauf
CS-E18GKDW,
CS-E18GKEW).

Für Innengeräte der
Baureihe GK (außer

2

2

3

3

CS-E18GKDW und
CS-E18GKEW).

4

4

Per le unità interne
della serie GK

5

5

(Eccetto
CS-E18GKDW,
CS-E18GKEW).

Voor binneneenheid
van de GK-series
(Behalve voor
CS-E18GKDW,
CS-E18GKEW).

2

2

1

1

Sélectionnez le mode de fonctionnement souhaité.

Wählen Sie die gewünschte Betriebsart aus.

Selezionare la modalità desiderata.

Selecteer de gewenste stand.

4

3

5

3

Pour les unités
intérieures des
séries GK
(CS-E18GKDW,
CS-E18GKEW
seulement).

Für Innengeräte der
Baureihe GK
(nur CS-E18GKDW
und CS-E18GKEW).

4

Per le unità interne

5

della serie GK (Solo
CS-E18GKDW,
CS-E18GKEW).

Voor binneneenheid
van de GK-series
(Alleen voor
CS-E18GKDW,
CS-E18GKEW).

Pour les unités
intérieures des
séries DB, DD, DT,
GF.

Für Innengeräte der
Baureihen DB, DD,

1

1

4

2

2

4

3

3

5

5

DT und GF.

Per le unità interne
delle serie DB, DD,
DT, GF.

Voor binneneenheid
van de DB, DD, DT,
GF-series.

F566399

2

2

3

3

4

4

5

5

Mettez l’appareil sous/hors tension.

Schalten Sie das Gerät ein bzw. aus.

Avviare/arrestare l’apparecchio.

Start/stop het apparaat.

Sélectionnez la température souhaitée.

Stellen Sie die gewünschte Temperatur ein.

Selezionare la temperatura desiderata.

Stel de gewenste temperatuur in.

Permet de sélectionner la vitesse du ventilateur.

Stellen Sie die Ventilatordrehzahl ein.

Selezionare la velocità della ventola.

Selecteer de ventilatorsnelheid.

Permet d’ajuster la claire-voie d’orientation du ux d’air.

Positionieren Sie die Luftlenklamellen.

Regolare l’aletta della direzione del usso d’aria.

Stel de jaloezieën voor de luchtstroomrichting af.

Pour plus de détails, veuillez consulter les pages 4 et 9.

Einzelheiten zum Betrieb siehe auf den Seiten 20 und 25.

Per informazioni dettagliate, andare a pagina 36 e 41.

Voor gedetailleerde uitleg, refereer alstublieft aan de pagina’s 52 ~ 57.

Panasonic Corporation

Website: http://panasonic.net/

Printed in Japan

OFSC0806-02
